Как выбрать генератор для сварочного аппарата?

Содержание
1. Что может пойти не так? Как выявить несовместимость генератора и инвертора
1.1 Проблемы со сварочным инвертором при несовместимости с генератором

1.2 Неисправности генератора при несовместимости со сварочным аппаратом

2. Какой мощности генератор для сварочного аппарата подобрать – верные расчеты

3. Рекомендации покупателям по подбору оборудования
3.1 Требования к инвертору

«Как правильно выбрать генератор для сварочного аппарата?» — такой вопрос возникает и у профессионалов и у частных мастеров, которые предполагают выполнять сварочные работы в отсутствии или значительном удалении от централизованного энергоснабжения. Казалось бы, что вопросы подбора генератора давно раскрыты, однако при подборе генератора для сварки необходимо учесть ряд важных моментов.

Сразу предупредим, что для работы с электрогенератором рекомендованы только инверторные сварочные источники. При неправильном выборе генератора и сварочного инвертора проблемы могут возникнуть, как со стороны одного, так и со стороны другого.

Давайте разберемся, что может привести к таким последствиям? А после рассмотрим – как рассчитать мощность генератора для сварочного аппарата и дадим общие рекомендации по подбору оборудования.

Проблемы со сварочным инвертором при несовместимости с генератором

Наиболее часто встречающиеся проблемы со стороны сварочного инвертора:

• Не включается источник (загорается красный индикатор)
•
  Сгорает либо блок питания, либо силовая плата

Давайте подробнее разберем возможные неисправности. Если при подключении к генератору на сварочном аппарате вместо зеленого загорается красный индикатор, даже при выставленном минимальном сварочном токе, то это связано, в первую очередь, со схемотехникой сварочного инвертора. Сварочному аппарату в этом случае требуется большая мощность, как правило, максимальная мощность, которая указана в технических характеристиках.

Чтобы исключить эту проблему, необходимо протестировать подключение сварочного инвертора к электрогенератору.

Лучше, если сварочный инвертор, который эксплуатируется с генератором, будет оснащен функцией PFC (Power Factor Correction). Функция PFC за счет компенсации реактивной мощности, уменьшает энергопотребление сварочного источника. Поэтому для сварки потребуется менее мощный генератор.

В чем кроется причина, если сгорел блок питания или силовая плата? Чаще всего это связано также с особенностями схемотехники, блока питания сварочного источника и, как следствие, определенными требованиями к питающей сети, такими как:

• Стабильность напряжения, В
•
  Стабильность частоты переменного тока, Гц
•
  Качественный уровень синусоиды тока по напряжению

Решение этой проблемы связано с применением, либо инверторного генератора c высоким качеством электрических параметров, либо традиционного бензинового или дизельного, но с необходимым запасом по мощности. Подробнее этот вопрос разберем в следующем разделе.

Неисправности генератора при несовместимости со сварочным аппаратом

Какие возможные неисправности и поломки могут встречаться со стороны генератора, к которому подключен сварочный аппарат?

Этих возможных неисправностей и некорректной работы генератора несколько:

• Глохнет ДВС
• Срабатывает автомат защиты
• Сгорает инверторный блок на цифровых электростанциях или AVR на традиционных

Так как сварочное оборудование относится к индуктивно-нагруженным потребителям, поэтому при эксплуатации и проведении сварочных работ постоянно возникают пусковые нагрузки, которые воздействуют на ДВС генератора и его электрическую часть.

Любой инверторный сварочный аппарат может работать в определенном расширенном диапазоне напряжения питающей сети. Однако, при работе от генератора, при поджиге сварочной дуги, возникают провалы по напряжению. Такой режим работы, с постоянно изменяющимся напряжением генератора может негативно сказаться на сварочном инверторе и может привести даже к его выходу из строя.

Если, принимая решение какой электрогенератор выбрать для сварки, куплена модель без соответствующего запаса по мощности, то и происходит, либо остановка двигателя, либо срабатывает электрическая защита.

Генератор с дизельным ДВС, даже при той же мощности, как у бензинового, имеет лучшие характеристики по крутящему моменту, поэтому лучше справляется с пусковыми нагрузками.

Инверторный цифровой генератор в большей мере применим для подключения электроники, измерительной техники и омических потребителей. Для работы с индуктивно-нагруженными потребителями, такими как сварка, инверторные электростанции не рекомендованы.

Очень часто в обзорах, статьях, видеосюжетах рассказывают и показывают работу сварочного источника при подключении к генератору на предельных режимах, и на удивление, генератор работает, но со значительной перегрузкой. И это продвигают, как идею и возможность сэкономить на покупке, не переплачивая за дополнительный запас по мощности генератора. Если, это разовая и непродолжительная работа, то можно и согласиться. Для регулярной и интенсивной по времени работы запас по мощности просто необходим. Статистика сервисных служб говорит о том, что работа без запаса по мощности, как раз и приводит в скором времени, к выходу из строя AVR.

Какой мощности генератор для сварочного аппарата подобрать – верные расчеты

Перед тем, как окончательно принять решение какой купить генератор для сварки, необходимо определиться с режимами эксплуатации, видами работ и сварочными материалами.

Особенностью эксплуатации сварочного аппарата является то, что энергопотребление меняется в зависимости от установленного сварочного тока. Чем больше ток, тем больше энергопотребление. Этот фактор учитывают при подборе режимных параметров работы сварочного источника.

Для оптимизации стоимости подбираемого генератора, ограничивают диаметры применяемых электродов (от ∅2 мм до ∅3,2 мм) и соответственно рабочий сварочный ток:

• ∅2 мм – 50…70А
•
  ∅2,5 мм – 60…80А
•
  ∅3 мм – 80…100А
•
  ∅3,2 мм – 90…110А
•
  ∅4 мм – 130…160А

Для сварки большинства стальных профилей толщиной 2…4 мм наиболее применимы электроды диаметром 2…3 мм. Для расчета энергопотребления сварочного инвертора используется следующая формула:

Ри=IхU/КПД

• I – сварочный ток, А
• U – напряжение сварочной дуги, В

•
  КПД – коэффициент полезного действия инвертора. Иногда в технических характеристиках обозначают, как коэффициент мощности или Cosφ

Стоит обратить внимание на то, что КПД инверторов, соответствие сварочного тока и напряжения дуги (настройка ВАХ — вольт-амперной характеристики) у разных производителей могут быть разными.
Проведем ориентировочный расчет потребляемой мощности для однофазного инвертора ММА-сварки с наиболее распространенными электродами, чтобы узнать какой генератор подходит для сварки.

• Электрод ∅2 мм:

Ри=60Ах21В/(0,62…0,75)=1,7…2,0 кВт

• Электрод ∅3 мм:

Ри=90Ах23В/(0,62…0,75)=2,8…3,3 кВт

• Электрод ∅4 мм:

Ри=140Ах24В/(0,62…0,75)=4,5…5,4 кВт

Следует отметить, что полученные значения энергопотребления рассчитаны для установившегося режима работы сварки. При поджиге сварочной дуги энергопотребление увеличивается, поэтому для стабильной и корректной работы параметры генераторов для сварочных аппаратов должны быть с запасом 50…75% по мощности.

Итак, рекомендуемая номинальная (длительная) мощность генератора СОР, кВт с учетом запаса по мощности для работы со сварочным инвертором проведена в таблице 1.

Таблица 1. Подбор генератора для ММА-сварки

Интенсивность использования сварки, также влияет на выбор генератора. При планировании использования сварочных технологий в высокоинтенсивном режиме рекомендуется выбирать сварочный генератор, который лучше обеспечит высокие эксплуатационные и режимные характеристики.

Рекомендации пользователям по подбору оборудования

При подборе оборудования для «полевого» использования обращайте внимание, как на характеристики сварочного инвертора, так и генератора.

Требования к сварочному инвертору MMA-сварки:

• Для работы электродами ∅2..3 мм лучше подойдет инвертор с max сварочным током 160А
• Лучше, если сварочный инвертор будет иметь режим работы при пониженном напряжении питающей сети и функцию PFC (Power Factor Correction), особенно, если сварочный аппарат будет подключаться через удлинитель
• Лучше, если КПД (коэффициент полезного действия) или коэффициент мощности (Cosφ) инвертора будет выше 0,7

Требования к электрогенератору:

Рекомендация! Перед тем, как совершить покупку, узнав какой генератор выбрать для сварочного инвертора подойдет лучше всего, обязательно проверьте совместную работу оборудования на рабочих токах!

Подбор генератора для сварочного инвертора

Подбор генератора для сварочного инвертора

Сварочный инвертор обоснованно считается оптимальным типом оборудования для дуговой сварки с точки зрения соотношения цены, качества и удобства эксплуатации. В числе его основных достоинств – возможность подключения источника тока к автономной бензиновой или дизельной электростанции в случае отсутствия в месте проведения сварки действующей электросети. Следует учитывать, что далеко не каждый мобильный генератор подойдет для питания сварочного инвертора.

• Как подобрать подходящий генератор для сварочного инвертора?
• Какие параметры бензинового и дизельного генератора имеют основное значение?
• Как рассчитать мощность сварочного инвертора при подборе генератора?
• Как купить недорогой генератор для сварочного аппарата?

Ответы на эти вопросы вы найдете ниже.

Какие генераторы подходят для питания сварочного инвертора

В зависимости от конструкции и принципа действия, во многом определяющих характеристики оборудования, выделяют несколько основных разновидностей генераторов: синхронные, асинхронные, инверторные, асинхронно-синхроннные (Duplex). Для питания сварочных инверторов подходят синхронные генераторы или генераторы типа Duplex и их аналоги. Только они обеспечивают мощность и пусковой ток необходимой величины.

Какие параметры сварочного инвертора наиболее важны при выборе генератора

Выбирая генератор для сварочного аппарата, прежде всего необходимо учитывать:

• потребляемую мощность;
• максимальный генерируемый сварочный ток;
• величину напряжения питания.

Три этих параметра позволят определить, будет ли работать инвертор от приобретаемого генератора. Потребляемая мощность и сварочный ток нужны для оценки мощности генератора, а величина напряжения –  для оценки возможности подключения к нему. Многие современные генераторы могут выдавать напряжение как 220 В, так и 380 В, для питания устройств бытового и промышленного типа, другие же имеют розетки лишь одного типа.

Как определить потребляемую мощность сварочного инвертора?

Потребляемая мощность сварочного инвертора как правило указывается на корпусе или в паспорте устройства. В случае их отсутствия рассчитать данную величину можно самостоятельно по формуле:

Pmax = Imax * Uд/n, где

Imax – максимальный сварочный ток (указан в паспорте, на корпусе или на шкале), А;

Uд – напряжение дуги, В (равно ~25 В)

n – КПД инвертора, который равен 85 % или 0,85

Таким образом, для расчета мощности аппарата достаточно умножить максимальный сварочный ток на 25 и разделить на 0,85. Так, при максимальном токе 160 А потребляемая мощность составит 4705 Вт или 4,7 кВт.

Генератор в идеале должен выдавать мощность на 25-30 % выше потребляемой аппаратом. Это обеспечит необходимый запас прочности при несоответствии характеристик заявленным и увеличит ресурс работы электростанции – в случае работы на пределе возможностей он сильно ограничен. Следовательно, для сварки на максимальном токе аппаратом из вышеприведенного примера необходим генератор мощностью не 4,7 кВт , а около 6 кВт.

Также необходимо обратить внимание, что мощность генератора часто указывается не в кВт (киловатты), а в кВА (киловольтамперы). Для перевода киловольтамперов в более привычную единицу измерения достаточно умножить указанное значение на 0,6. К примеру, если указана мощность генератора 5 кВА, то она равна примерно 3 кВт.

Как можно сэкономить на покупке и эксплуатации генератора?

Позволяющий использовать сварочный аппарат на полную мощность генератор стоит недешево, однако далеко не всегда обязательно приобретать его. К примеру, если не планируется регулярная и длительная сварка на максимальном токе при подключении к генератору, то допустимую потребляемую мощность можно рассчитывать по номинальному току или без рекомендованного запаса по мощности.

Данные рекомендации можно в равной степени использовать и при выборе сварочного инвертора для имеющегося в распоряжении генератора тока.

Электростанция для сварки (сварочный генератор)

Электростанции для сварки

Вам потребовалось провести сварочные работы в условиях, когда центральное электроснабжение отсутствует? Требуется мобильный, а по возможности еще и компактный электрогенератор с функцией сварки?

Электрогенераторы для сварочных аппаратов

Подбирая генератор для сварочного аппарата, необходимо учесть высокие токи, которые возникают при сварке. Необходимый запас мощности электростанции в значительной мере зависит от модели вашего сварочного аппарата и условий эксплуатации. В среднем, запас мощности определяют от 1,5 до 3,0 номинальных мощностей, т.е. при номинальной потребляемой мощности вашего сварочного аппарата 2 кВт необходимая мощность электрогенератора будет составлять 3-6кВт. Более современным и экономным решением будет приобрести генератор для инверторной сварки, ведь сварочные аппараты инверторного типа не нуждаются в большой мощности источника питания. Это обусловлено, используемой в них, технологией преобразования тока. Трансформаторные же сварочные аппараты требуют большего запаса входной рабочей мощности, которая достигает 2,5-3,5 кратного значения от номинала.

Бензогенераторы для подключения сварочных инверторов мощностью до 4 кВт, при сварочном токе до 180 А.

Для нормальной работы инверторных сварочных аппаратов потребляемой электрической  мощностью от 2,5 кВт до 4 кВт будет необходим электрогенератор мощностью от 4 кВт до 6 кВт .

Электрогенераторы с большим запасом мощности

На сегодняшний день можно найти не только сварочный аппарат, разработанный специально для работы от электрогенератора, но и генератор для сварки, способный выдерживать скачки напряжения и высокие пусковые токи при сварочных работах. Последняя категория изделий представлена в каталогах немецкой компании Endress и американской Generac.

Бензогенераторы способные выдерживать высокие пусковые токи

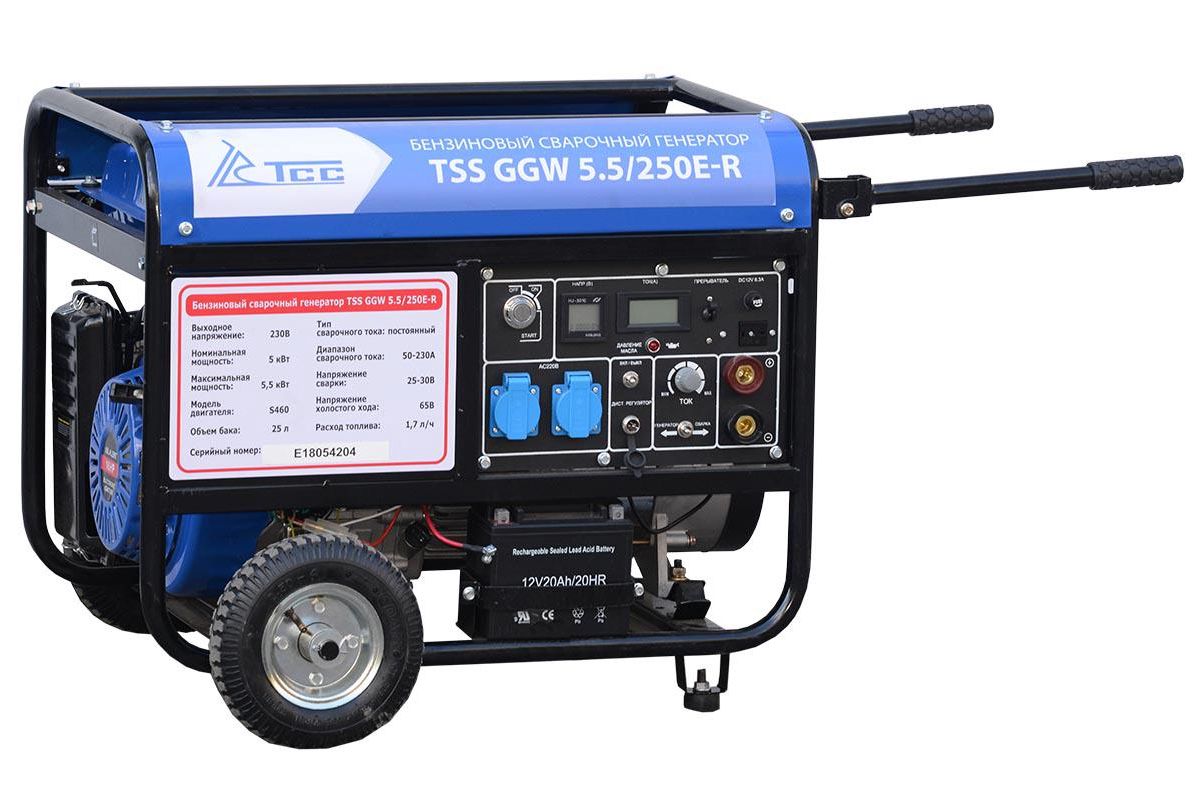

Сварочный электрогенератор

В ассортименте компании широко представлены электростанции, которые оснащены сварочным аппаратом. Основное преимущество, которое предоставляет генератор со сварочным аппаратом — это универсальность. Вы без переплат получаете 2 аппарата, совмещенные в одном устройстве. При необходимости, для начала сварочных работ вы запускаете генератор для сварочного аппарата и приступаете к работе! А если возникнет потребность подключения к станции дополнительных потребителей, вы можете использовать ваш сварочный электрогенератор, как обыкновенную электростанцию.

Популярные модели сварочных генераторов

Однако, как выбрать генератор для сварки? Сварочные электростанции можно классифицировать по следующим критериям:

• По типу двигателя

Подобно обычным моделям, сварочные генераторы могут оснащаться бензиновыми или дизельными двигателями внутреннего сгорания. При этом для интенсивной и продолжительной работы оптимально подойдут сварочные электрогенераторы с дизельной силовой установкой (дизель генераторы). Бензиновый генератор для сварки будет значительно более удобен в обслуживании и менее привередлив к температуре окружающей среды и качеству горючего.

• По типу и величине сварочного тока

Определяя, какой генератор выбрать для сварки, учитывайте, что сварочные генераторы при сварке могут работать с постоянным или переменным током. От того, с каким металлом вы собираетесь работать, зависит и то, какой генератор нужен для сварки вам: постоянного тока или переменного тока. Величины токов сварки на сварочных генераторах варьируются от 120 до 300А при нагрузке 60%. При этом, чем больше показатели токов сварки, тем больше продолжительность непрерывной работы, шире ассортимент свариваемых материалов и их толщина. Наиболее популярны сегодня аппараты с характеристиками токов сварки в пределах от 160 до 200А, которые могут использовать электроды диаметром 2 — 5мм.

• По дополнительным характеристикам

Как и простые электростанции, генераторы для сварки можно разделить на однофазные и трехфазные источники электроэнергии, с электростартером или ручным запуском, большим или маленьким баком для топлива. В зависимости от модели дизельный или бензиновый генератор с функцией сварки может быть оснащен следующими опциями:

— рукоятки для переноски;
— защита от перегрузок;
— счетчик моточасов;
— комплект запасных колес и прочее.

Двухпостовые сварочные генераторы

Отдельно стоит отметить промышленные сварочные генераторы оборудованные двумя постами сварки. В основе таких станций используются дизельные двигатели жидкостного охлаждения способные работать 24 часа в сутки.

Можно ли подключать инверторную сварку к генератору Sкат?

Какой мощности нужен генератор для инверторной сварки

Какой мощности нужен генератор для инверторной сварки?

Инверторная сварка становится популярной изо дня в день. Возможность варить при пониженном напряжении в электросети и от генератора, сделали сварочные инверторы незаменимым инструментом для сварки в быту.

Чтобы разобраться с тем, какой генератор для инверторной сварки выбрать, нужно учитывать не только мощность инвертора. На выбор сильно влияет и сварочный ток, который подбирается с учётом использования различных электродов.

Сварка — это по своей сути короткое замыкание, поэтому большинство генераторов и реагируют на подключённый сварочный аппарат, соответственно. Если генератор недостаточной мощности, то при сварке инвертором он будет все время уходит в защиту, простыми словами, выключаться. Чтобы этого не происходило, нужно правильно рассчитать мощность генератора для подключения сварочного инвертора.

Какой мощности нужен генератор для инверторной сварки

Генератор для сварки должен быть мощным и надёжным, в противном случае, он быстро выйдет из строя. На сегодняшнее время существуют различного типа генераторы, синхронные и асинхронные, а также инверторные (см. на сайте mmasvarka.ru). Для подключения сварочного инвертора необходимо приобретать только асинхронный генератор, работающий на бензине или дизельном топливе.

Теперь что касается мощности генератора, она, как было сказано выше, должна быть выбрана с небольшим запасом (20-25%), чтобы генератор при подключении сварки не уходил в защиту. Мощность генератора следует подбирать исходя от мощности подключаемого к нему сварочного инвертора. Узнать мощность инвертора можно в документации к нему. При этом не следует путать кВт и кВА, поскольку это совершенно разные значения.

Как перевести кВА в кВт

• кВА — это номинальная мощность электроприбора;
• кВт — активная мощность.

Очень часто в паспорте к сварочному инвертору мощность указывается не в кВт, а в кВА, поэтому нужно уметь перевести кВА в кВт. Для этого достаточно воспользоваться следующим примером, где 10 кВА * 0,8= 8 кВт. Таким образом, после необходимых расчётов, становится понятным, сколько именно потребляет сварочный инвертор в нагрузке.

При этом нужно учитывать и сварочный ток, который выдаёт инвертор. Чем больше сварочный ток, тем больше будет создавать нагрузку инвертор на электросеть или работать на пределе своих возможностей. Поэтому, если нужно варить электродами 3 или 4 мм, от генератора, то нужно быть готовым к тому, что генератор мощностью в 2,5-3 кВт будет абсолютно непригодным для этих целей.

Сила тока инвертора и мощность генератора: что нужно знать?

Следовательно, обязательно выбирая генератор для сварочного инвертора, следует учитывать и максимальную силу тока. Так, например, если максимальная сила тока сварочного инвертора равняется 180А, то нужно их умножить на 25В, не забыв и про КПД. Чаще всего, КПД инвертора для сварки составляет 85%, поэтому можно смело брать значение в 0,85.

Воспользовавшись данным расчётом: 180А*25В/0,85=5294 Вт становится понятным, что мощность генератора для инвертора на 180А, должна составлять не менее 5,5 кВт. Однако в идеале нужно брать генератор с минимум 25% запасом по мощности, если варить инверторной сваркой придётся достаточно часто. Поэтому цифра касательно мощности генератора, автоматически повышается до значения 6,6 кВт и является оптимальной в данном случае.

Многие задаются вопросом о том, можно ли варить инверторной сваркой от генератора на 2,5 кВт. Ответ положительный, можно, но только недолго и используя для этой целей электроды не более 2 мм в диаметре, с силой тока на сварочном инверторе в 30-40А, максимум.

В любом случае, вы должны понимать, что подключая свой инвертор к генератору, можно легко добиться его выхода из строя, поскольку сварка требует высоких мощностей и нагрузок.

Поделиться в соцсетях

Какой выбрать бензогенератор для сварки, аспекты подбора модели

Бензогенераторы (бензиновые электростанции) – миниатюрные автономные установки для производства энергии, которые используют как резервный или основной источник снабжения. Делятся бензогенераторы на несколько типов по мощности и направлению использования. Ниже в статье мы разберемся, как выбрать генератор для сварки не прибегая к специалистам.

Виды и особенности генераторов

Генераторы, работающие на бензине, в основном используются в качестве резервного источника для снабжения электроэнергией каких-либо объектов или при необходимости выполнять выездные работы с электроинструментом, который нет возможности подключить.

Бензогенераторы для сварки рассчитаны на временную работу (на протяжении нескольких минут или часов). При необходимости работать длительное время без перерывов, лучше обзавестись дизельным генератором.

Бензогенераторы для дачи и отдыха — эта разновидность генераторов наиболее популярна среди покупателей. Министанции могут выдавать мощность от 0.7 до 5 киловатт, и достаточно легки в плане транспортировки.

Бензогенераторы для сварочного аппарата – разновидность мощностью от 5 до 10 киловатт. Они хорошо подойдут для интенсивных работ на протяжении 8 часов. Очень важно знать производителя двигателя, чтобы не попасть на вариант, который уже через месяц даст знать о своих недостатках. Важным параметром является размер бака с топливом и наличие кожуха шумоизоляции и возможности запуска генератора электростартером.

Схема и устройство аппарата

Современные генераторы верхнеклапанного вида по качеству выделяемой энергии модно сравнить с дизельными. Установки могут обеспечивать очень высокую производительность, минимизируя шум, к тому же они компактны и долговечны. Покупать данный генератор для сварки целесообразно, если планируется проведение работ на строительной площадке или питание сварочного аппарата, которому периодически требуется мощный поток энергии.

Бензогенератор функцией сварки для коттеджа или предприятия производят мощность от 10 до 20 киловатт. Они оборудованы автоматическим пуском и используются как стационарная установка.

Конструктивная особенность и принцип работы

Многие специалисты выделяют бензогенераторы сварочные в отдельный вид генераторов, их принцип работы ничем не отличается от обычного, а схема достаточно простая.

При зажигании дуги по обмотке якоря протекает сварочный ток, необходимый для поддержания горения дуги. Вырабатывается ток посредством трансформации энергии за счет вращения коленвала в силовом аппарате внутреннего сгорания, чем преобразовывает механическую энергию в электрическую.

На что следует обратить внимание при выборе

Если вам нужна качественная сварка, то вы должны чётко представлять себе, как выбрать правильно бензогенератор для сварки. Именно от него будет зависеть непрерывность сварки, что непосредственно скажется и на её качестве. Генератор нужен и тогда, когда нет возможности подключиться к электрической сети. Таким образом, он будет являться незаменимым звеном при сварке.

Самый основной параметр – максимальная вырабатываемая мощность сварочного бензогенератора, которую часто путают с потребляемой мощностью. У некоторых производителей этот параметр может быть указан непосредственно в техническом паспорте либо руководстве по эксплуатации.

Если максимальная потребляемая мощность нигде не указана, то её легко рассчитать самостоятельно. Нужно перемножить максимальный ток сварки на напряжение дуги. Полученный результат делим на КПД самого инвертора.

Смотрим видео, критерии выбора:

Пример. Пусть инвертор, к которому подключается агрегат для сварки имеет максимальный ток сварки 180 А. Напряжение дуги инвертора обычно составляет 25 В, хотя для каждого инвертора оно разное. Перед расчётами обязательно сверьте его со значением, указанным в техническом паспорте. КПД практических всех инверторов равно 0,85. Теперь считаем мощность: 180 x 25 / 0,85= 5294 (Вт). Это и является максимальной потребляемой мощностью.

Чтобы определить какой бензогенератор с функцией сварки подойдёт к конкретному инвертору, следует к полученной мощности прибавить ещё 30%. Это необходимо для того, чтобы генератор работал не на пределе, а в крейсерском режиме. В нашем примере подойдёт генератор мощностью 6882 Вт или 6,9 кВт.

При расчёте нужно помнить, что потребляемая мощность всегда выражена в «кВт». Если вы видите обозначение «кВА», то эта величина обозначает вырабатываемую мощность генераторов.

Чтобы перевести вырабатываемую мощность в потребляемую, нужно воспользоваться простой формулой перевода:

• 1 кВт = 1 кВА x КМ, где
• КМ – коэффициент мощности, а кВА – потребляемая мощность инвертора.
• КМ инверторов всегда лежит в пределе 0,6-0,7.

Если бюджет не позволяет приобрести бензиновый генератор со сварочным аппаратом требуемой мощности, можно пойти от обратного и подсчитать какой генератор потянет сварочный его без ущерба для процесса сварки. Для этого необходимо узнать допустимый предел тока инвертора, который не следует превышать.

Пример. Допустим, вы приобрели генератор для инверторного сварочного аппарата на 3 кВт. Чтобы подсчитать предельный ток, нужно умножить эту величину на КПД самого инвертора (0,85) и разделить на напряжение его дуги. Итак, 3000 x 0,85 / 25 = 102 (А). Таким образом, работая до 102 А, можно спокойно производить сварку электродом 2-3 мм.

Также полезно знать и зависимость пиковой мощности бензогенератора с функцией сварки от диаметра электрода:

• Пиковая мощность генератора — 2,5 кВт = 2 мм диаметр электрода
• Пиковая мощность генератора — 3,5 кВт = 3 мм диаметр электрода
• Пиковая мощность генератора — 4,5 кВт = 4 мм диаметр электрода
• Пиковая мощность генератора — 5,5 кВт = 5 мм диаметр электрода

Популярные модели

Модель Endress ese 606

После рассмотрения основных принципов подбора стоит ознакомиться с производителями. Для оценки мы взяли несколько разных производителей по мощности агрегатов и ценовому диапазону.

Сварочные генераторы бензиновые по принципу работы двигателей делятся на:

1. Двухтактные;
2. Четырёхтактные.

Бензиновые генераторы типа HUTER DY6500L особенно эффективны в бытовых условиях: дома, на даче, в гараже. Они не рассчитаны долговременную эксплуатацию, но имеют отличительные характеристики. Эти мини-станции прекрасно работают в паре с инверторами Сварог.

Модель Brima LT 8000B

Brima LT 8000B – целевой аппарат, который идеально работает с многими инверторами компании Ресанта. При тестировании работы вместе с Ресанта САИ-190 выдавал достаточно хорошие показатели. В некоторых случаях Brima может служить как источник резервного питания для дачного домика.

Endress ese 606 – генератор с огромным баком для топлива высокой ценовой категории. Может работать до 2-3 раз дольше в сравнении с обычными генераторами. Двигатель от всемирно известной компании Honda минимизирует расход топлива. Отлично работает с EWM инверторами.

Уход за генератором

Уход за генераторами бензиновыми для сварочных аппаратов не требует серьезных затрат времени на техобслуживание. Все, что нужно, это периодически проводить проверку на уровень масла и доливать его при необходимости. Временами необходимо будет подзаряжать аккумулятор генератора.

Смотрим видео о модели HUTER DY6500L:

Проводить эксплуатацию лучше в помещении для защиты от осадков или использовать специальное накрытие для установки. Можно поместить его в уголке гаража и не беспокоиться о попадании осадков на агрегат.

Не стоит запускать бензогенератор слишком много раз при серьезных морозах (от -20 и ниже), такое пренебрежение перепадами температур в аппарате чревато быстрым износом двигателя.

Итоги

Стоит сказать, что приведенная выше информация представлена для обычных сварочных аппаратов, которые используются в бытовых условиях. При подборе профессионального сварочного генератора вроде дде дрв 160 и стоит обратиться к советам в руководстве по эксплуатации, так как достаточно часто наблюдаются некоторые проблемы при работе сварки от определенного вида генераторов и производители указывают это в документации.

Основной причиной несовместимости генераторов и сварочных аппаратов считают различие характеристик в плане мощности, впрочем, это далеко не единственный, хоть и основной параметр. Подбор генератором можно, конечно, осуществить и самостоятельно, используя вышеуказанные расчеты, но желательно обратиться к специалистам перед приобретением.

Как выбрать сварочный генератор: особенности

Время прочтения: 5 мин

Дата публикации: 22-08-2020

Бензиновые и дизельные сварочные генераторы являются незаменимым оборудованием при проведении сварочных работ в условиях отсутствия централизованного подключения к питающей электросети. Сфера их применения достаточно разнообразна. На производстве, в строительстве, в гараже, на дачном участке, в загородном коттедже – топливные сварочные генераторы служат для выполнения электросварочных работ и как источник резервного электропитания для электрических приборов и электроинструмента.

Сварочные генераторы одновременно являются и мини-электростанцией и сварочным аппаратом. Такое сочетание даёт не только безграничные возможности в проведении  электросварочных работ вдали от центрального энергообеспечения, но и обеспечивает достаточный комфорт, мобильность и компактность при проведении работ и сокращение времени на подготовку к работе. Генератор после заправки топливом и маслом практически сразу готов к работе. Специалисты – сварщики наверняка согласятся с тем, что иногда процесс сварки при помощи обычного топливного генератора и сварочного аппарата может занимать всего несколько минут, а подготовка к работе (протягивание кабелей, подключение и настройка) – занимает в разы больше времени. Это не только неудобно, но имеет массу недостатков.

Почему для проведения сварочных работ нужен именно сварочный генератор, а не обычный топливный генератор и сварочный аппарат? Почему приобретать сварочный генератор выгоднее?

В большинстве случаев потребители задают эти вопросы при выборе сварочного генератора. Многие приходят в магазин с уверенностью в том, что это дорого и что гораздо дешевле приобрести обычный топливный генератор и сварочный аппарат.

Безусловно, обычная топливная мини-электростанция может быть использована для проведения сварочных работ при условии, что её мощность будет достаточной. Опытные сварщики согласятся с тем, что нередки такие случаи, когда топливный генератор (по техническим данным паспорта) должен обеспечить работу сварочного аппарата, а фактически ничего не получается. Особенно при проведении работ в сложных климатических условиях сварочный аппарат работает плохо, сварочный шов получается некачественный, а также значительно увеличивается время выполнения работы. Это возникает из-за того, что топливному генератору не хватает мощности. В результате Вам нужно приобретать (или брать в аренду) другой более мощный генератор, что в итоге обойдется намного дороже, чем приобретение генератора для сварочных работ.

Немаловажным также является тот факт, что сварочные аппараты тоже имеют значительные различия по видам сварки в зависимости от типа стали, сфере применения и имеют собственные особенности, влияющие на процесс сварки и на качество сварочного шва. Сварочные выпрямители, трансформаторы переменного тока и сварочные инверторы – это сварочные аппараты, предназначенные для дуговой электросварки различных типов стали  и имеющие различную потребляемую мощность. Характер работ (условия выполнения, тип стали) влияет на выбор сварочного аппарата. В данном случае универсальным по применению является только сварочный инвертор, но стоимость его достаточно высока.

Собственно, несовместимость сварочного аппарата и обычной топливной мини-электростанции и является главным минусом в выборе.

Неприятных ситуаций в работе не возникнет, если Вы приобретёте сварочный генератор. Топливные сварочные генераторы сочетают в себе мини-электростанцию и сварочный аппарат, и предназначены для выполнения сварочных работ и для обеспечения резервным электропитанием электрических приборов и электроинструмента соответствующей мощности. Сварочный генератор рассчитан на работу в широком диапазоне температур от -5 до +40°С. В жару и холод сварочный генератор обеспечит высокое качество сварочного шва, так как именно для этого и разработан. Немаловажным является тот факт, что все без исключения топливные сварочные генераторы являются универсальными сварочными аппаратами, предназначенными для сварки различных видов стали в самых разных климатических условиях.

В дополнение к этому нужно отметить, что сварочные генераторы имеют большее количество защитных функций, автоматическую регулировку напряжения (AVR), микропроцессорное управление, благодаря чему имеют большую производительность и безопасность.

При выборе сварочного генератора покупателей также интересует вопрос основных отличий в работе дизельных и бензиновых сварочных генераторов.

Действительно, бензиновые и дизельные сварочные генераторы, помимо отличий в виде топлива и цене, имеют значительные отличия и особенности в эксплуатации, сервисном обслуживании и сфере применения.

Дизельный сварочный генератор предназначен для работы в более тяжелых климатических условиях, способен выдерживать значительные нагрузки, и имеет больший ресурс сравнительно с бензиновыми генераторами для сварки. Для примера можно посмотреть технические характеристики дизельного сварочного генератора FORTE FGD6500EW, представленного в каталоге нашего магазина. Такой сварочный генератор помимо выполнения сварочных работ, может обеспечить потребности в электропитании мощного строительного электроинструмента или достаточного количества бытовых электрических приборов в загородном доме, если его используют в качестве источника резервного питания.

Бензиновый сварочный генератор обеспечивает наивысшее качество сварочного шва. Для примера рассмотрите технические характеристики сварочного генератора Eisemann S6401 (Германия). Данная модель имеет высокие показатели производительности, безопасности. При возникновении внештатных ситуаций, угрожающих преждевременным выходом из строя оборудования, происходит остановка работы генератора. Также данный генератор имеет «защиту от напряжения прикосновения», устройство контроля температуры обмотки трансформатора, а также в виде дополнительных опций: аварийно-автоматическое устройство (функция обеспечения резервным питанием в автоматическом режиме).

Стоимость топливного сварочного генератора зависит от его мощности и наличия дополнительных опций, повышающих комфорт в работе и производительность.

Специалисты магазина ВольтМаркет помогут с выбором и проконсультируют Вас по всем вопросам. Перед осуществлением покупки, посоветуйтесь со специалистами  – мы всегда на связи!

Использование генераторов для питания инверторных сварочных аппаратов

Могу ли я использовать свой сварочный аппарат на генераторе? Генератор какой мощности мне нужен для работы инверторного сварочного аппарата?

Мы ответим на все эти и другие вопросы! Вот что мы рассмотрим в этой статье;

1. Мощность генератора в сравнении с мощностью сети
2. Почему мощность генератора потенциально опасна?
3. Почему инверторные сварщики уязвимы?
4. Защита входного напряжения
5. Инструкции по использованию генератора с инверторными сварочными аппаратами
6. Могу ли я использовать небольшой генератор для работы сварочного аппарата?
7. Советы по покупке подходящего генератора

1.

Мощность генератора в сравнении с мощностью сети

По сравнению с питанием от сети питание от генератора может быть характерно «грязным» и, таким образом, может повредить чувствительные электронные компоненты внутри инверторных сварочных аппаратов. Это особенно касается небольших генераторных установок, которые часто выбирают для работы с электроинструментами и сварочными аппаратами из-за их портативности и доступности.

В то же время, возможность использовать мощность генератора дает множество преимуществ операторам, желающим использовать свои инверторные сварочные аппараты в полевых условиях или на месте, где невозможно или трудно получить доступ к сети.

Поэтому неудивительно, что одним из первых вопросов, которые задают операторы, прежде чем решиться на покупку инверторного сварочного аппарата, является: «Безопасно ли отключать генератор?». Правдивый ответ не всегда «да». Конечно, подключите практически любой инверторный сварочный аппарат к генератору, и он, скорее всего, будет работать на каком-то уровне. Но не все машины имеют защиту, необходимую для предотвращения повреждения от «грязного» или непредсказуемого источника питания генератора в долгосрочной перспективе.

2.Почему мощность генератора потенциально опасна?

Блок питания переменного тока (сетевой) следует схеме, называемой синусоидой. Когда речь идет о работающем оборудовании с чувствительной электроникой (например, инверторных машинах и компьютерах), наиболее безопасным является питание с идеально чистой синусоидой, однако в действительности этого добиться практически невозможно.

Совершенно «чистая» синусоида однофазного переменного тока 240 В будет выглядеть примерно так:

Мощность сети (обычно) относительно близка к идеальной синусоидальной мощности и поэтому редко вызывает какие-либо проблемы.

С другой стороны, источник питания от портативного генератора, по сравнению с ним, обычно «грязный». Пики, впадины и частота циклов не будут постоянными, даже если средняя выходная мощность может по-прежнему показывать 240 В на простом измерительном устройстве, таком как мультиметр. Мощность генератора также может характеризоваться «скачками» напряжения (ростом напряжения) и «скачками» напряжения (очень внезапными пиками избыточного напряжения).

В генераторе скачки и скачки напряжения могут возникать по ряду причин, в том числе:

1. Генератор Качество: Все портативные генераторы обычно производят непостоянную мощность по сравнению с идеальной синусоидой.Эта степень отклонения от мощности идеальной синусоидальной волны измеряется в процентах, называемых «Общими гармоническими искажениями» или THD. Приемлемый показатель THD в портативном генераторе обычно считается равным 6% или меньше. В последние годы рынок столкнулся с большим количеством импорта дешевых, некачественных генераторов с недопустимо высокими коэффициентами нелинейных искажений (более 6%). Хотя эти более дешевые генераторы могут без проблем работать с основными электроинструментами, они не подходят для работы машин на основе инверторов, поскольку напряжение может колебаться и достигать неприемлемо высокого уровня.
2. Запуск и остановка: При запуске и остановке генератора очевидно, что двигатель работает неравномерно и с постоянной скоростью, поэтому выходная мощность генератора, скорее всего, будет колебаться в зависимости от частоты вращения двигателя.
3. Прерывание подачи топлива: Подобно запуску и останову, если в генераторе заканчивается топливо или если есть «сбой» в подаче топлива, двигатель, как правило, ускоряется и замедляется очень скачкообразно, снова вызывая мощность колебания.
4. Нагрузка в зависимости от размера генератора: Генератор недостаточного размера и/или перегруженный будет очень тяжело работать, чтобы поддерживать достаточную подачу тока. Затем, когда нагрузка снимается (например, когда сварка останавливается), двигатель обычно увеличивает обороты до тех пор, пока регулятор не вернет двигатель на скорость холостого хода. Это чрезмерное увеличение оборотов генератора, скорее всего, увеличит выходное напряжение, иногда до опасного уровня.
5. Дополнительные нагрузки: Использование других устройств (например, шлифовальной машины, отрезной пилы и т. д.) на том же генераторе и одновременно со сварочным аппаратом может вызвать перегрузку и, следовательно, вызвать колебания мощности, если размер генератора недостаточно.
6. Отсутствие технического обслуживания: Генератор в плохом состоянии будет вести себя так же, как генератор низкого качества.

3. Почему инверторные сварочные аппараты уязвимы?

Чтобы значительно уменьшить размер трансформатора и добиться многих преимуществ, которые дает нам инвертор (уменьшенный размер/вес и т. д.), входная мощность должна быть «обработана» словами, вместо того, чтобы сразу проходить через трансформатор, он сначала проходит через чувствительные электронные компоненты.

Основными компонентами, вызывающими обеспокоенность, являются конденсаторы. Конденсаторы — это устройства, которые постоянно заряжаются и разряжаются. В инверторном сварочном аппарате конденсаторы будут заряжаться примерно в 1,4 раза выше стандартного входного напряжения. Таким образом, в случае источника питания 240 В они будут заряжаться примерно при 335 В. То же самое произойдет в случае скачка или скачка напряжения. Таким образом, при скачке напряжения 280 В они будут заряжаться примерно при 395 В, что соответствует увеличению напряжения на 155 В. Именно это значительное колебание рабочего напряжения может повредить или разрушить электронные компоненты инверторного сварочного аппарата.

4. Защита входного напряжения — передовая технология Weldclass

В Weldclass мы понимаем, что многим операторам (особенно в сельской местности, строительстве и ремонтных отраслях) необходимо, чтобы их сварочный аппарат работал от генератора.

Аппараты Weldforce

производства Weldclass специально разработаны для использования в генераторах и имеют высокий уровень защиты от колебаний напряжения. Для вашего спокойствия гарантия Weldforce включает/распространяется на использование машин Weldforce с питанием от генератора (при условии, что оператор соблюдает рекомендации, включенные в руководство по эксплуатации – см. пункт 5 ниже).

В инверторные сварочные аппараты Weldforce включены следующие функции для обеспечения оптимальной защиты от перепадов напряжения питания:

• Датчик напряжения: Это устройство отслеживает входное напряжение машины, и если напряжение поднимается выше (или ниже) определенного уровня, машина автоматически отключает подачу напряжения на уязвимые компоненты. Эти высокие и низкие параметры на машинах Weldforce установлены на уровне 240 В +/- 15% (200–280 В).
• Высоковольтные конденсаторы:  Инверторы Weldforce содержат высокопроизводительные конденсаторы, которые обеспечивают более высокую устойчивость машин к колебаниям входного напряжения и снижают риск повреждения конденсатора и других компонентов.
• IGBT Technology:  В инверторах Weldforce используется только новейшая инверторная технология IGBT, в отличие от более традиционной технологии MOSFET. IGBT менее уязвимы к колебаниям мощности сети и генератора.
• Компоненты, превышающие спецификации, и испытания на нагрузку до 440 В: Ключевые компоненты в машинах Weldforce имеют завышенные спецификации для гарантированной надежности, и каждая машина подвергается строгим испытаниям во время производства под «перегрузкой» 440 В.
• Технология PFC:  Кроме того, машины WF-205MST и WF-255MST MIG/Stick/TIG оснащены технологией PFC (или коррекции коэффициента мощности).Проще говоря, PFC автоматически компенсирует любые колебания входного напряжения, обеспечивая стабильное и «чистое» питание инвертора. Это значительно снижает риск повреждения от грязного питания. Это также значительно повышает эффективность, позволяя этим машинам предлагать более высокую производительность и рабочий цикл.

Благодаря этому при использовании инверторов Weldforce с генераторами риск повреждения из-за грязного питания значительно сводится к минимуму.

5. Указания по использованию генератора с инверторными сварочными аппаратами:

Следуя этим рекомендациям, оператор сведет к минимуму риск повреждения скачков напряжения и поможет сварочному аппарату работать на полную мощность.

а. Размер генератора:

Определение точного размера генератора, необходимого для безопасной работы сварочного аппарата, не всегда является простым процессом. Некоторые из факторов, которые следует учитывать, включают: номинальный ток сварочного аппарата, номинальную мощность генератора и то, является ли это подлинным номиналом (к сожалению, некоторые генераторы имеют завышенные номинальные параметры), будет ли генератор использоваться для одновременно запускать другое силовое оборудование и т. д.

Информацию о рекомендуемых размерах генератора для работы с определенными машинами Weldforce Weldclass см. в руководстве по эксплуатации или в информации о продукте на этом веб-сайте.

Ниже приводится практическое руководство Рекомендуемый минимальный размер генератора ¹ ;

1: Обратите внимание, что если предполагается, что генератор будет использоваться для запуска дополнительного оборудования одновременно со сварочным аппаратом, размер генератора должен быть соответственно увеличен. Эти цифры являются приблизительными ориентирами и не должны заменять рекомендации производителя.
2: «Минимальный» размер — это наименьший размер, который мы предлагаем для сведения к минимуму риска скачков напряжения и т. д., однако его может быть недостаточно для достижения полной мощности сварочного аппарата.
3: «Идеальный» размер еще больше снизит риск проблем с электропитанием и обеспечит более высокую производительность сварочного аппарата.
4: Приблизительный эквивалентный размер инверторных генераторов, исходя из коэффициента мощности генератора 0,8.

См. дополнительные комментарии по размерам генераторов в пункте 6 ниже ↓.

б. Качество генератора :

Как мы уже упоминали (пункт 2а выше ↑), генератор хорошего качества, пригодный для работы с инвертором, должен иметь низкий выходной коэффициент THD (общие гармонические искажения). Все уважаемые поставщики или производители портативных генераторов смогут указать рейтинг THD на своем продукте.

Генераторы

с низким коэффициентом нелинейных искажений (6% или менее) будут иметь «относительно» чистую мощность и, таким образом, будут пригодны для работы инверторных сварочных аппаратов.

Генератор с высоким коэффициентом нелинейных искажений (более 6 %), скорее всего, будет устройством низкого качества, и если , а не , использовать для работы инверторных сварочных аппаратов. См. также «Советы по покупке подходящих генераторов» — пункт 6 ниже ↓.

в. Что можно и чего нельзя делать при использовании генераторов с инверторными сварочными аппаратами:

1. Запуск и остановка : Всегда отсоединяйте кабель питания сварочного аппарата от генератора перед запуском или остановкой двигателя генератора.
2. Подача топлива : Всегда проверяйте, что двигатель генератора имеет безопасную подачу топлива и что топливопровод находится в хорошем состоянии. Нельзя допускать, чтобы в двигателе закончилось топливо, пока сварочный аппарат подключен к генератору.
3. Техническое обслуживание : Всегда держите генератор в хорошем состоянии. Не используйте генератор, который нуждается в обслуживании или замене.
4. Удлинители питания : Не используйте кабели питания низкого качества или требующие ремонта или замены.Всегда используйте высокопрочные провода – см. таблицу ниже.

Рекомендуемое сечение кабеля удлинителей, используемых с инверторными сварочными аппаратами*:

*Эти цифры являются приблизительными и не должны заменять рекомендации производителя.

6. Могу ли я использовать небольшой генератор для работы сварочного аппарата?

Как показано в таблице 5a выше ↑, рекомендуемая минимальная мощность генератора составляет не менее 7 кВА (для сварочных аппаратов до 160 А). Нам часто задают такие вопросы, как «почему я не могу использовать свой генератор на 5 кВА для запуска этого сварочного аппарата?».

Мы также иногда видим, что другие поставщики сварочных аппаратов предполагают, что их машины могут питаться от генераторов мощностью всего 4-5 кВА.

Конечно, сварочный аппарат может работать на каком-то уровне, но вот почему использование генераторов меньшего размера НЕ является хорошей идеей ;

1. Как объяснялось в пункте 2d выше, генератору придется работать намного интенсивнее, и это значительно повысит вероятность сильных скачков мощности, которые могут повредить сварочный аппарат или привести к его частым отключениям.
2. Производительность сварочного аппарата будет значительно снижена, возможно, до такой степени, что аппарат станет малопригодным. .. или станет очень раздражающим для оператора.
3. Часто генератор будет использоваться в какой-то момент для одновременной работы другого оборудования (например, электроинструмента), и это еще больше усугубит вышеуказанные проблемы.

Хотя поначалу генератор большего размера будет стоить дороже, правильно подобранный (или увеличенный) генератор позволит вам выполнить работу правильно с первого раза… и значительно снизить риск дорогостоящего повреждения вашего сварочного аппарата. И кто когда-либо сожалел о том, что у него «слишком много» производительности?

Вот еще один способ взглянуть на это; скажем, вы покупаете автомобиль для буксировки прицепа. Вы бы купили автомобиль, у которого едва хватает мощности, и который должен постоянно работать на оборотах, близких к «красной черте», чтобы выполнять работу? Возможно нет! Точно так же покупка генератора, который имеет большую мощность / мощность, чем то, что вам действительно нужно, имеет большой смысл.

См. дополнительные комментарии в пункте 5а выше ↑.

7. Советы по покупке генератора, подходящего для работы сварочных аппаратов

Качество генератора : Как мы уже упоминали, генератор хорошего качества, пригодный для работы с инвертором, должен иметь низкий выходной THD (см. 2a и 5b выше ↑) 6% или меньше. Все уважаемые поставщики или производители портативных генераторов смогут указать рейтинг THD на своем продукте.

Тяжелый режим / Частое использование : Если предполагается использовать генератор очень часто / полный рабочий день / каждый день (например, мобильные сварочные операции), мы настоятельно рекомендуем пользователю рассмотреть возможность приобретения генератора с «щеточным» генератором переменного тока. с комбинированным регулированием или технологией автоматического регулирования напряжения (AVR).

Хотя генераторы этого типа, как правило, дороже, чем стандартные генераторы (с «бесщеточными» генераторами), их регулирование напряжения и выходная мощность намного лучше и «чище». Это означает, что они с гораздо меньшей вероятностью вызовут проблемы с электропитанием, которые могут привести к отключению или повреждению сварочного аппарата.

Есть вопросы?

Разместите комментарий внизу этой страницы ↓ или нажмите здесь, чтобы отправить нам запрос.

Дополнительные статьи об инверторных сварочных аппаратах;

Что такое инверторный сварочный аппарат и как он работает?

Что такое рабочий цикл и как он рассчитывается?

Все изделия для сварочных аппаратов

Несмотря на то, что были предприняты все меры предосторожности, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях.Любые комментарии, предложения и рекомендации носят общий характер и могут не относиться к определенным приложениям. Пользователь и/или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемой цели и за обеспечение того, чтобы выбранный продукт мог работать правильно и безопасно в предполагаемом применении. Э.&О.Э.

Какой размер генератора для сварки?

0

Иногда практичнее выполнять сварочные работы в полевых условиях, а не в мастерской.

Современные генераторы и сварочные аппараты более мощные и портативные, что упрощает сварку в удаленных местах, но какой размер генератора для сварки вам подходит?

Перейти к:

Как подобрать генератор для сварки

Поскольку сварочные аппараты сложны, а производители используют разные конструкции и компоненты для достижения номинального уровня выходной мощности (и даже того, как они различаются по выходной мощности), я не рекомендую вам использовать номинальную силу тока для определения размера генератора.

Генератору все равно, сколько ампер может развить сварщик. Важно то, сколько ватт потребляет сварщик для создания сварочной силы тока.

Я проведу вас через расчеты, но для тех, кто торопится, эта таблица даст вам общее приблизительное представление о том, сколько генератора вам понадобится для сварки.

Таблица размеров генератора для сварщиков

Мне нравится этот генератор для питания сварочных аппаратов любого размера 120 В , и этот генератор рассчитан на сварочные аппараты на 240 В до 250 ампер.

Мощность генератора обычно выражается в ваттах. Вот основная формула, которую мы будем использовать:

.

Ватт = Вольт x Ампер

Например, это говорит вам о том, что генератор мощностью 4800 Вт, питающий 120-вольтовое устройство, обеспечивает ток 40 ампер (4800 Вт = 120 вольт x 40 ампер), и если он способен выдавать 240 вольт, тот же генератор обеспечивает 20 ампер. (4800 Вт = 240 вольт х 20 ампер).

Преобразуйте номинальную выходную мощность в кВА (киловольт-амперах) в ватты, умножив на 800.Например, генератор мощностью 9 кВА, умноженный на 800, преобразуется в 7200 Вт.

Ищите два номинала мощности для генератора. Один для постоянной постоянной нагрузки, известной как рабочая, или рабочих ватт .

Большинство генераторов также справляются с кратковременным пиковым выходным сигналом, возникающим при запуске двигателя (или сварочного аппарата). Обычно на 25-30% выше, чем рабочий показатель, это пусковой или импульсный режим Вт.

В названии модели большинства генераторов указана мощность.Вы захотите проверить, представляет ли он рабочие или импульсные мощности, так как это зависит от производителя.

Выбор генератора для питания сварщика начинается с определения максимальной мощности, потребляемой сварочным аппаратом. Тогда вы будете знать минимальную мощность ватт, необходимую вашему сварочному аппарату для работы с полной мощностью .

Сколько ватт потребляет ваш сварочный аппарат?

Редко можно найти полную мощность в ваттах для сварочных аппаратов, но некоторые производители предоставляют полезные рекомендации по минимальному размеру генератора.

Руководство пользователя Everlast PowerARC 140STi

Хотя не все производители утруждают себя предоставлением этой информации, вы можете рассчитать мощность в ваттах, используя значения напряжения и силы тока из руководства пользователя или таблички с техническими данными на сварочном аппарате.

Используйте номинальное напряжение производителя

В то время как вы найдете генераторы, рассчитанные на 120 и/или 240 вольт, некоторые производители оценивают свои сварочные аппараты на 110, 115 или 230 вольт.

Для обеспечения точности лучше всего использовать номер производителя, указанный на табличке технических данных как U₁ .Это напряжение они использовали для оценки машины и измерения силы тока.

Получите правильное значение силы тока

В зависимости от сварщика вы можете найти несколько моделей с разной силой тока или только одну.

Найдите номер I _1max . Это лучший рейтинг для использования, потому что он представляет максимальный номинальный ток питания. Вы можете увидеть, что это называется максимальным потреблением «пускового» или «броскового» тока при запуске.

Руководство пользователя Everlast PowerARC 140STi

Умножьте I _1max силу тока на номинальное напряжение, указанное производителем, чтобы получить максимальную мощность ватт, необходимую для вашего сварочного аппарата.

Использование указанных выше характеристик сварочного аппарата:

24,2 А x 240 В = 5808 Вт максимум

Производитель Everlast в руководстве пользователя 140 STi рекомендует использовать импульсный генератор мощностью не менее 6000 Вт.

Число ампер I _1eff представляет собой номинальную тепловую мощность, учитывающую пределы номинального рабочего цикла (время простоя) и накопление тепла для размеров выделенных цепей здания. Без регулировки это слишком мало для расчета максимальной мощности..

Когда производители дают оба рейтинга, я считаю, что I _1max обычно в от 1,7 до 2,2 раза больше, чем рейтинг I _1eff .

На некоторых табличках с техническими данными указана только информация I ₁ или «рекомендуемый автоматический выключатель», как на Lincoln 140.

Используя спецификации Линкольна:

20 ампер x 120 вольт = 2400 Вт

Но я видел, как представители Lincoln говорили, что для этого сварочного аппарата требуется как минимум генератор на 3000 Вт. И 3000 ватт, разделенные на 120 вольт, дают нам 25 ампер, что, вероятно, ближе к рейтингу I _1max для этой машины.

Рекомендуемый размер автоматического выключателя может быть слишком мал для расчета полной рабочей мощности.Правильно работающий автоматический выключатель рассчитан на временную задержку и, вероятно, не сработает из-за кратковременного скачка напряжения в 25 ампер.

Но это вызовет проблемы с генератором с мощностью перенапряжения 2400 Вт.

Наконец, не делайте ошибку, используя значения выходной силы тока, такие как I ₂ или силу тока рабочего цикла.

Корректировки для рассмотрения

Прежде чем принять решение о том, какого размера генератор использовать для вашего сварочного аппарата, необходимо рассмотреть еще несколько моментов.

Снижение номинальных характеристик для работы на большой высоте

Разрежение воздуха означает меньшую мощность на больших высотах.

По данным одного производителя генераторов:

«…плотность воздуха уменьшается по мере увеличения высоты, вызывая снижение номинальной мощности двигателя генераторной установки — примерно на 3,5 процента при каждом увеличении на 1000 футов (305 м) (таблица 3). Возможно, потребуется использовать меньше приборов на больших высотах ».

Cummins Onan — Руководство оператора генератора

Эти генераторы Онан оснащены регулятором высоты.Для многих моделей генераторов доступны высотные комплекты.

Cummins Onan — Руководство оператора генератора

Не забудьте дополнительное оборудование

Во время сварки вам может понадобиться включить рабочее освещение, вентиляторы и воздушные компрессоры, поэтому добавьте к общей сумме требуемую мощность.

Шлифовальные машины и отрезные пилы могут потреблять до 1800 Вт каждый. Это не проблема, если вы работаете в одиночку. Но в командной ситуации, , мощность генератора в два раза превышает максимальную мощность сварщика, что сведет к минимуму влияние запуска других инструментов на ваш сварной шов.

Вот требования к питанию для обычных устройств:

Прибор	Рабочие Вт	Пусковая мощность
Кофеварка	1750	0
Микроволновая печь 625 Вт	625	800
Одиночная лампа CFL мощностью 60 Вт, эквивалентная	15	0
Радио	50-200	0
Комнатный кондиционер: 10 000 БТЕ	1500	2200
Мелкая бытовая техника	200	1700
8 дюймов.Настольный шлифовальный станок	1400	2500
Мойка высокого давления: 1 л. с.	1200	3600
7-1/4 дюйма. Циркулярная пила	1400	2300
Электрическая цепная пила: 14 дюймов. Бар, 2 л.с.	1100	0
10 дюймов. Настольная пила	1800	4500
Сверло: 3/8 дюйма, 4 А	440	600
Сверло: 1/2 дюйма., 5,4 А	600	900
Переносной обогреватель (керосин, дизельное топливо): 90 000 БТЕ	500	725
Зарядное устройство: 60 А с усилителем 250 А	1500/5750	0
Ноутбук	65	0
Компьютерный ЖК-монитор	25	0
Струйный принтер	15	0
Планшет	12	0
Зарядное устройство для мобильного телефона	10	0

«Грязный» vs.

Генераторы чистой энергии для сварщиков

Внутренние источники питания сварочного аппарата делятся на две отдельные категории конструкции, каждая из которых обрабатывает входящий ток по-разному для создания выходной мощности, пригодной для сварки.

Традиционные сварочные аппараты на базе трансформатора

С большими трансформаторами, изготовленными из меди и алюминия, эти тяжелые источники питания преобразуют входной переменный ток в постоянный ток низкого напряжения/высокой силы тока для сварки.

Очень надежные и не чувствительные к грязной энергии, традиционные сварочные аппараты хорошо работают с любым генератором.

Сварочный аппарат на базе трансформатора

Сварочные аппараты инверторного типа

Благодаря технологии, обеспечивающей эффективную мощность сварки с помощью гораздо меньших трансформаторов, инверторные сварочные аппараты часто весят в два раза меньше, чем традиционные сварочные аппараты. Они обеспечивают очень стабильный выходной сигнал благодаря конденсаторам, сохраняющим высокое напряжение.

Но для этой сложной электроники требуется качественная входная мощность.

Многие генераторы создают чрезмерные колебания напряжения и частоты, известные как «грязная мощность».Он измеряется в процентах от общего гармонического искажения или THD. Грязное питание может быстро вывести из строя чувствительную электронику или сократить срок службы из-за кумулятивных повреждений.

Особенно чувствительны старые инверторные сварочные аппараты, использующие технологию полевого транзистора с металл-оксидом-полупроводником (MOSFET).

Более новые машины на основе биполярных транзисторов с изолированным затвором (IGBT) работают лучше, но по-прежнему требуют генератора чистой энергии с 5% или менее THD.

Вот видео, показывающее сварочный аппарат Lincoln 180 MIG, работающий от генератора мощностью 7250 Вт:

Генераторы для сварщиков

Компактный и надежный, современный портативный генератор обеспечит питание вашего сварочного аппарата и других инструментов на любой строительной площадке, а также сохранит свет и холодильник дома во время отключения электроэнергии.

Обычные генераторы для сварщиков

По сути, генератор переменного тока с электроприводом, традиционные генераторы общего назначения производят энергию за один шаг. Вращение генератора со скоростью 3600 об/мин создает 120 вольт с частотой 60 Гц.

Любое изменение этой скорости приводит к колебаниям напряжения и частоты, что приводит к гармоническим искажениям. Конечно, регулятор будет пытаться поддерживать стабильные обороты, но любое значительное изменение нагрузки вызовет кратковременный скачок вверх или вниз.

В то время как традиционные сварочные аппараты на основе трансформатора хорошо работают с обычными генераторами, их мощность не соответствует стандартам чистоты. Этот тип генератора не должен питать инверторные сварочные аппараты , которым требуется 5% или менее THD.

Предварительный просмотр

Заводские испытания

Удаленный запуск

Двойное топливо

Сварщик

Портативный генератор Westinghouse WGen6000

Портативный генератор Westinghouse WGen9500

Двухтопливный генератор DuroMax XP12000EH

Основные моменты

Для сварочных аппаратов с трансформатором 120 В и малых трансформаторов 240 В. Каждое устройство протестировано на заводе, кнопочный электрический запуск, центр обработки данных VFT отображает выходное напряжение, частоту и срок службы в часах

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А. Протестировано на заводе, брелок дистанционного запуска, долговечная чугунная гильза с автоматическим отключением при низком уровне масла и цифровым счетчиком моточасов

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А.Работает на газе или пропане. Выбросы одобрены EPA и CARB. Цельнометаллическая конструкция.

Розетки

(4) 120 В GFCI 5-20R, (1) готовый переключатель L14-30R 120/240 В, (2) USB

(4) 120 В GFCI 5-20R, (1) Готовый переключатель L14-30R 120/240 В с поворотным замком, (1) 120/240 В 14-50R, (2) Порты USB

(2) 120В 20А GFCI, (1) 120В 30А, (1) 240В 30А, (1) 240В 50А

Время работы при 50% нагрузке (оцен. )

Заводские испытания

Предварительный просмотр

Сварщик

Портативный генератор Westinghouse WGen6000

Основные моменты

Для сварочных аппаратов с трансформатором 120 В и малых трансформаторов 240 В. Каждое устройство протестировано на заводе, кнопочный электрический запуск, центр обработки данных VFT отображает выходное напряжение, частоту и срок службы в часах

Розетки

(4) 120 В GFCI 5-20R, (1) готовый переключатель L14-30R 120/240 В, (2) USB

Время работы при 50% нагрузке (оцен. )

Удаленный запуск

Предварительный просмотр

Сварщик

Портативный генератор Westinghouse WGen9500

Основные моменты

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А. Протестировано на заводе, брелок дистанционного запуска, долговечная чугунная гильза с автоматическим отключением при низком уровне масла и цифровым счетчиком моточасов

Розетки

(4) 120 В GFCI 5-20R, (1) Готовый переключатель L14-30R 120/240 В с поворотным замком, (1) 120/240 В 14-50R, (2) Порты USB

Время работы при 50% нагрузке (оцен. )

Двойное топливо

Предварительный просмотр

Сварщик

Двухтопливный генератор DuroMax XP12000EH

Основные моменты

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А. Работает на газе или пропане. Выбросы одобрены EPA и CARB. Цельнометаллическая конструкция.

Розетки

(2) 120В 20А GFCI, (1) 120В 30А, (1) 240В 30А, (1) 240В 50А

Время работы при 50% нагрузке (оцен. )

Инверторные генераторы для сварщиков

Оказывается, та же инверторная технология, которая дает сварщикам стабильную мощность, также помогает генераторам производить чистую энергию в три этапа:

• Генерация переменного тока высокой частоты с помощью генератора переменного тока с приводом от двигателя
• Преобразование переменного тока в постоянный
• Преобразование постоянного тока в более низкий и очень стабильный переменный ток питания окончательный вывод. В результате получается стабильная синусоида с низким THD (менее 5%), которая идеально подходит как для инверторных, так и для обычных сварочных аппаратов, а также для другой чувствительной электроники.

  Предварительный просмотр

  Ультра-тихий

  Полный аутлет банк

  Цифровой смарт-датчик

  Сварщик

  Портативный инверторный генератор Generac 7127 iQ3500-3500 Вт

  Портативный генератор Powerhorse мощностью 4000 Вт

  Инверторный генератор Champion Power 6250 Вт

  Основные моменты

  Для многих небольших сварочных аппаратов на 120 В до 100 А. Электрический запуск с включенной батареей, готовность к параллельной работе, интеллектуальный датчик отображает мощность и оставшееся время работы.

  Для многих небольших сварочных аппаратов на 120 В до 100 А. Чистое, надежное электричество. 100% медная обмотка обеспечивает непрерывную работу без перегрева. Автоматический регулятор напряжения с вольтметром и функцией отключения при низком уровне масла.

  Для небольших сварочных аппаратов 120 В до 165 А. Тихая работа чистой мощности. 3 года гарантии. Монитор напряжения, частоты и часов работы от Intelligauge

  Розетки

  (1) 120В 50А 14-50Р, (1) 120В 30А ТТ-30Р (РВ), (2) USB

  (8) 120 В, 20 А, (1) 120/240 В 30 А, (1) 12 В пост. тока

  (1) 120/240 В 30 А (L14-30R), (4) УЗО 120 В 20 А (5-20R), (1) 12 В пост. тока

  Старт

  Пуск с электроприводом / отдачей

  Время работы при 50% нагрузке (оцен. )

  Ультра-тихий

  Предварительный просмотр

  Сварщик

  Портативный инверторный генератор Generac 7127 iQ3500-3500 Вт

  Основные моменты

  Для многих небольших сварочных аппаратов на 120 В до 100 А. Электрический запуск с включенной батареей, готовность к параллельной работе, интеллектуальный датчик отображает мощность и оставшееся время работы.

  Розетки

  (1) 120В 50А 14-50Р, (1) 120В 30А ТТ-30Р (РВ), (2) USB

  Старт

  Пуск с электроприводом / отдачей

  Время работы при 50% нагрузке (оцен. )

  Полный аутлет банк

  Предварительный просмотр

  Сварщик

  Портативный генератор Powerhorse мощностью 4000 Вт

  Основные моменты

  Для многих небольших сварочных аппаратов на 120 В до 100 А. Чистое, надежное электричество. 100% медная обмотка обеспечивает непрерывную работу без перегрева. Автоматический регулятор напряжения с вольтметром и функцией отключения при низком уровне масла.

  Розетки

  (8) 120 В, 20 А, (1) 120/240 В 30 А, (1) 12 В пост. тока

  Время работы при 50% нагрузке (оцен. )

  Цифровой смарт-датчик

  Предварительный просмотр

  Сварщик

  Инверторный генератор Champion Power 6250 Вт

  Основные моменты

  Для небольших сварочных аппаратов 120 В до 165 А. Тихая работа чистой мощности. 3 года гарантии. Монитор напряжения, частоты и часов работы от Intelligauge

  Розетки

  (1) 120/240 В 30 А (L14-30R), (4) УЗО 120 В 20 А (5-20R), (1) 12 В пост. тока

  Время работы при 50% нагрузке (оцен. )

  Предварительный просмотр

  Компактная мощность

  Розетка 40А

  Сварщик

  Инверторный генератор Champion 8750 Вт

  Портативный генератор Powerhorse 13000 Вт

  Основные моменты

  Для небольших сварочных аппаратов на 120 В и 240 В, включая инвертор. Цифровой гибридный инверторный генератор чистой энергии. Сертифицирован EPA и соответствует требованиям CARB. Небольшая площадь для вывода.

  Для 120В и многих 240В сварочных аппаратов до 250А, включая инвертор. 8 розеток с чистым питанием. Головка генератора со 100% медным покрытием обеспечивает непрерывную работу без перегрева.

  Розетки

  (1) 120/240 В 30 А с замком (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В пост. тока для автомобилей

  (4) 120 В 20 А, (1) 120 В 30 А с замком, (1) 120/240 В 30 А с замком, (1) 120/240 В 40 А, (1) 12 В пост. тока

  Время работы при 50% нагрузке (оцен.)

  Компактная мощность

  Предварительный просмотр

  Сварщик

  Инверторный генератор Champion 8750 Вт

  Основные моменты

  Для небольших сварочных аппаратов на 120 В и 240 В, включая инвертор. Цифровой гибридный инверторный генератор чистой энергии. Сертифицирован EPA и соответствует требованиям CARB. Небольшая площадь для вывода.

  Розетки

  (1) 120/240 В 30 А с замком (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В пост. тока для автомобилей

  Время работы при 50% нагрузке (оцен. )

  Розетка 40А

  Предварительный просмотр

  Сварщик

  Портативный генератор Powerhorse 13000 Вт

  Основные моменты

  Для 120В и многих 240В сварочных аппаратов до 250А, включая инвертор. 8 розеток с чистым питанием. Головка генератора со 100% медным покрытием обеспечивает непрерывную работу без перегрева.

  Розетки

  (4) 120 В 20 А, (1) 120 В 30 А с замком, (1) 120/240 В 30 А с замком, (1) 120/240 В 40 А, (1) 12 В пост. тока

  Время работы при 50% нагрузке (оцен. )

  Советы по сварке с генератором

  • Размер генератора соответствует вашему сварочному аппарату :
    • Знайте потребность вашего сварочного аппарата в мощности для полной работы.Из таблички технических данных умножьте I _1max (макс. амперы) x U₁ (вольты) = максимальная мощность в ваттах.
    • Включите ватты для дополнительных принадлежностей, которые могут вам понадобиться во время сварки: фонари, вентиляторы и т. д.
    • Учтите 3,5% потерь мощности на каждые 1000 футов высоты.
    • Выберите генератор, способный производить как минимум на 25-30 % больше мощности, чем вам нужно для достижения наилучших результатов.
    • Генераторы меньшего размера могут иметь большие скачки напряжения и частоты. Это тяжело для генератора и сварщика.Это также усложняет сварку.
    • Генератор, работающий на 50–60 % мощности, лучше справляется с колебаниями нагрузки, чем генератор, работающий на 90 %+.
  • Запуск и остановка: Перед запуском или выключением генератора отключите сварочный аппарат от сети.
  • Auto-Idle: Отключите любую функцию экономии топлива, чтобы генератор всегда работал на полной скорости при подключении к сварочному аппарату.
  • Топливо: Заправляйте свежим топливом.Вы никогда не захотите, чтобы генератор останавливал работу, когда он подключен к сварочному аппарату, особенно во время сварки валика.
  • Техническое обслуживание: Обеспечьте правильную работу генератора. Не используйте сварочный аппарат на неисправном генераторе.
  • Шнуры питания/удлинители: Не используйте шнуры меньшего размера или в плохом состоянии. Вот как определить размер удлинителя сварочного аппарата.

  Руководство пользователя Forney Easy Weld 140 FC-i

  Будет ли работать сварочный аппарат от генератора на 3000 Вт?

  Генератор мощностью 3000 ватт при выходном напряжении 120 вольт может генерировать ток силой 25 ампер (ампер = ватт/вольт).В то время как многие сварочные аппараты на 120 В потребляют больше ампер при запуске на полную мощность, небольшой сварочный аппарат с выходной мощностью от 90 до 100 ампер должен работать.

  Будет ли работать сварочный аппарат от генератора на 5000 Вт?

  Да, генератор мощностью 5000 Вт идеально подходит для сварочных аппаратов на 120 В, потребляющих менее 40 А при запуске, в том числе для большинства сварочных аппаратов до 160 А. Но большинству машин на 240 В требуется более 5000 Вт для работы на полную мощность.

  Генератор какого размера для работы сварочного аппарата на 140 ампер?

  Многие сварочные аппараты, рассчитанные на выходную мощность 140 ампер, при запуске потребляют менее 30 ампер, но некоторым требуется около 40 ампер.

  На всякий случай получите номинал I _1max (макс. ток) и умножьте его на напряжение для максимальной мощности. Ожидайте, что для полной работы 140-амперного сварочного аппарата потребуется от 3600 до 4800 Вт.

  Заключение

  Некоторые из вас изучают, какой размер генератора использовать для существующего сварочного аппарата, а у других есть генератор, и они хотят знать, какой размер сварочного аппарата он может использовать.

  В любом случае теперь вы можете принять взвешенное решение, исходя из минимальной мощности, необходимой для работы сварочного аппарата на полную мощность.

  Несмотря на то, что для питания вашего сварочного аппарата идеально подходит генератор, мощность которого на 30–50 % больше, чем вам нужно, вы можете решить, что вам подходит комбинация сварочный аппарат/генератор, обеспечивающая только 80 % мощности сварочного аппарата.

  Вы сделаете звонок в зависимости от ситуации. Выбор генератора для сварки заставляет нас искать баланс между мощностью, ценой и портативностью.

  Какой размер генератора для сварщика? (Расчет добавлен)

  Практическое удобство использования, полная мобильность и резервное питание — три наиболее распространенных фактора, которые побуждают каждого профессионала в области сварки задуматься о покупке электрогенератора.

  Неустойчивый источник питания в тот или иной момент беспокоил как любителей, так и профессионалов. Для тех, чьи рабочие зоны выходят за пределы государственного электроснабжения, поиск подходящего генератора для сварщика становится все более важным.

  Мы все признаем, что для того, чтобы любой проект был успешным и чтобы мы могли использовать наши навыки в полной мере, нам нужны правильные инструменты, снаряжение и источник бесперебойного питания. Все три требуют тщательного рассмотрения, глубокого исследования и размышлений при выборе нашего выбора.

  В то время как наша рабочая область определяет выбор правильных инструментов, выбор правильного механизма зависит от нашего комфорта и полезности. Однако установка на ноль идеальной генераторной установки зависит исключительно от сварочного аппарата, который мы планируем запитать.

  Если вы читаете это, то, скорее всего, вы изучаете вопрос о покупке нового генератора для вашего сварочного аппарата или заинтересованы в получении некоторых знаний о генераторных установках для сварочных аппаратов, в любом случае, продолжайте читать.

  В этой статье рассказывается обо всем, что вам нужно знать о выборе генератора подходящего размера для вашего сварочного аппарата.

  Рекомендуемый минимальный размер генератора

  7 Идеальный генератор

  Сварщик Макс. Вывод
  до 160A
  80A	8 + KVA	9 + KVA
  180-200A	10 + KVA
  250A	15 + KVA

  Какой размер генератор нужно ли запускать сварочный аппарат?

  Размер генератора зависит от особенностей сварщика. Сварочные аппараты обычно работают с выходным напряжением 120 или 240 вольт.

  В некоторых сварочных аппаратах вы найдете обе функции. Вы должны рассчитать потребляемую мощность сварочного аппарата, используя входной ток и входное напряжение. Просто выберите комбинированный сварочный генератор с выходной мощностью, превышающей требуемую мощность сварочного аппарата.

  Выбор редактора: Идеальный генератор для вас

  Давайте углубимся в этапы выбора правильного генератора и факторы, которые следует учитывать

  Большинство сварщиков; как профессионалы, так и любители, уделяют больше внимания определению правильной мощности при выборе генератора для сварщика, полностью игнорируя другие факторы, которые дополняют генератор правильного размера.

  Генератор должен работать бесперебойно, чтобы обеспечить оптимальную производительность сварочного аппарата.

  Проще говоря, генератор — это машина, преобразующая механическую энергию в электрическую. Портативный генератор использует топливо для производства и подачи электроэнергии. Как следует из названия, он компактен и является временным источником питания.

  Отличие в качестве протекания тока

  Питание от сети

  Питание от сети переменного тока лишено колебаний.Напряжение постоянное, без скачков и резких скачков. Безопасен для всех видов электроинструментов и сварочных аппаратов. Он позволяет любому сварщику работать бесперебойно и защищает от разрывов цепи и перегрузок.

  Электропитание от генераторов

  Электропитание от портативных генераторов может колебаться в виде всплесков и пиков. Это, без сомнения, может быть вредным для сварщиков. Внезапное повышение и понижение напряжения может отрицательно сказаться на производительности и работе сварочного аппарата.Это увеличивает вероятность перегрузок и обрывов цепи.

  Дополнительные функции, дополняющие генератор нужного размера

  Низкое значение THD:

  THD или Total Harmonic Distortion — это измерение отклонения источника питания от нормального. Генераторы с КНИ менее 6 % считаются генераторами высокого качества. Меньший THD обеспечивает подачу питания без существенных колебаний или пиков и скачков напряжения. Они идеально подходят для электроинструментов и сварочных аппаратов.

  Топливный счетчик/дисплей:

  Поскольку генераторы используют топливо для производства электроэнергии, низкий уровень топлива может резко снизить энергоснабжение.Если топливо полностью закончится, это может привести к повреждению сварочного аппарата и генератора. Таким образом, постоянный контроль уровня топлива обязателен. Топливный счетчик или дисплей очень полезен для защиты от низкого уровня или пустых топливных баков.

  Низкие эксплуатационные расходы:

  Производительность любого генератора зависит от качества поддержки. Таким образом, генератор, требующий высокого уровня обслуживания, будет плохо работать, если его не обслуживать регулярно. Разумным вариантом может стать высокопроизводительный генератор с низкими эксплуатационными расходами.

  Правильная мощность генератора не определяет полностью бесперебойную работу сварочного аппарата. В дополнение к правильному размеру, качество электропитания имеет решающее значение для бесперебойной работы.

  Входное напряжение и выходной ток вашего сварочного аппарата определяют размер вашего генератора

  Теперь давайте перейдем к самому важному этапу выбора правильного генератора для вашего сварочного аппарата. Универсальность сварочного аппарата определяет входное напряжение и выходной ток.

  В большинстве случаев сварочному аппарату, который поддерживает сварку TIG, MIG, дуговую сварку и шлифовку, потребуется больше потребляемой мощности для получения выходной мощности, необходимой для поддержки всех функций.С другой стороны, базовому сварочному аппарату потребуется меньшее входное напряжение для питания единственной цели.

  Входное напряжение и выходной ток вместе определяют мощность, необходимую для питания любого сварочного аппарата. Для инверторных сварщиков при выборе правильной мощности в игру вступают некоторые дополнительные факторы.

  Обычная глупость при выборе мощности генератора

  Предварительно зафиксировать мощность генератора без определения мощности, необходимой для работы сварочного аппарата, далеко не разумно.

  Таким образом, следующие выводы при выборе размера генератора неубедительны:

  Статья по теме: Обзор лучших малых и мини-сварщиков

  Насколько большой генератор мне нужен для работы сварочного аппарата?

  Размер генератора для работы сварочного аппарата зависит от требуемой мощности сварочного аппарата. Для этого вам необходимо рассчитать общую мощность сварочного аппарата по следующей формуле:

  Мощность Напряжение (В) × Входной ток (А) = Мощность (Вт)

  Вы найдете мощность напряжения и входной ток на клеймо сварщика.Используйте это значение для поиска соответствующего генератора.

  1. Будет ли работать сварочный аппарат от генератора на 3000 Вт?

  Если мощность сварочного аппарата менее 3000 Вт, то сварочный аппарат может работать от генератора мощностью 3000 Вт. Большинство небольших 120-вольтовых сварочных аппаратов с максимальной мощностью менее 120 ампер могут работать от генератора мощностью 3000 Вт.

  2. Будет ли работать сварочный аппарат от генератора мощностью 5000 Вт?

  Если мощность сварочного аппарата менее 5000 Вт, то сварочный аппарат может работать от генератора мощностью 5000 Вт.Генератор с пиковой мощностью 5000 Вт может работать со сварочным аппаратом на 120 вольт с максимальной мощностью менее 160 ампер.

  3. Будет ли работать сварочный аппарат от генератора на 4000 Вт?

  Если мощность сварочного аппарата менее 4000 Вт, то сварочный аппарат может работать от генератора мощностью 4000 Вт. Большинство небольших 120-вольтовых сварочных аппаратов с максимальной мощностью менее 120 ампер могут работать с генератором мощностью 4000 Вт.

  Генератор какого размера для сварочного аппарата на 140 ампер?

  Если напряжение питания сварочного аппарата на 140 ампер составляет 120 вольт, то входной ток будет меньше 30 ампер. В некоторых случаях сварщику требуется входной ток около 40 ампер. Для работы сварочного аппарата на 140 ампер потребуется генератор мощностью от 3600 до 4800 Вт.

  Генератор какого размера мне нужен для работы сварочного аппарата на 220 В?

  Зная только напряжение питания, в данном случае 220В недостаточно для ответа на этот вопрос. Требуемая мощность зависит как от напряжения питания, так и от входного тока. Например, если входной ток для этого конкретного сварочного аппарата составляет 45 ампер, то мощность генератора должна быть 9900 ватт.

  Генератор для инверторного сварочного аппарата?

  Если речь идет о инверторном сварочном аппарате мощностью менее 3000 Вт, генератор мощностью 3000 Вт не будет его запускать.

  Без сомнения, это противоречит принципу сварщиков, требующих генераторов одинаковой или чуть большей мощности. В качестве инверторного сварщика потребуется генератор, вырабатывающий как минимум в 1,5 раза большую мощность.

  Это связано с тем, что инверторные сварочные аппараты постоянно используют входную мощность для зарядки и разрядки тока с помощью конденсаторов. Эти электрические компоненты потребляют примерно в 1,4 раза больше входного напряжения, чем обычный сварочный аппарат. Таким образом, при входном напряжении 120 В инверторному сварочному аппарату потребуется 168 В.

  Таким образом, идеальным генератором для любого инверторного сварочного аппарата является генератор, мощность которого в 1,5 раза превышает требуемое входное напряжение.

  Чтобы подобрать генератор нужного размера для любого сварщика

  Рассчитайте мощность сварочного аппарата. Общее эмпирическое правило для определения мощности следующее:

  Входное напряжение * выходной ток = мощность в ваттах

  Таким образом, сварочный аппарат с входным напряжением 110 В и выходной мощностью 25 ампер будет иметь мощность:

  110 В * 25 А = 2750 Вт

  Таким образом, в описанном выше сценарии любой генератор мощностью более 2750 Вт может обеспечить работу сварочного аппарата.

  В случае инверторного сварочного аппарата увеличьте мощность в 1,5 раза.

  Большинство опытных специалистов по сварке согласны с тем, что идеальный генератор для любого сварочного аппарата должен иметь мощность выше минимально необходимой, чтобы защитить группу от колебаний, перегрузки и срабатывания.

  Суть при выборе генератора; сначала убедитесь, что вы определили мощность сварочного аппарата.

  Часто задаваемые вопросы (FAQ)

  В. Сколько ватт потребляет сварочный аппарат на 90 ампер?

  Сварочный аппарат на 90 А потребляет около 1700 Вт.Генератор мощностью более 1700 ватт может работать со сварочным аппаратом на 90 ампер.

  В. Будет ли работать сварочный аппарат от генератора мощностью 3 кВА?

  Генератор мощностью 3 кВА будет работать со сварочным аппаратом, но мощность сварочного аппарата не должна превышать 3000 Вт. Большинство небольших 120-вольтовых сварочных аппаратов с максимальной мощностью 120 ампер могут работать с генератором мощностью 3000 Вт.

  В. Можно ли запустить сварочный аппарат на генераторе?

  Да, вы можете запустить сварочный аппарат на генераторе.

  В. Генератор какого размера подходит для сварочного аппарата MIG?

  Для работы MIG 140 и MIG 170 при входном напряжении 120 В необходим генератор мощностью 3000 Вт.Для работы MIG 170 при входном напряжении 240В необходим генератор мощностью 6500 погонных ватт.

  Заключение

  Размер генератора имеет значение, если вы собираетесь использовать его для сварки. И, надеюсь, после прочтения этой статьи у вас не возникнет вопросов по поводу генератора какого размера мне нужен сварочный аппарат .

  Вы знаете, что генератор бывает разных размеров. И не каждый размер подходит для каждого типа сварки. Таким образом, вы должны рассмотреть типы сварки, прежде чем выбрать генератор для вашей сварочной задачи.

  Как сварить с помощью генератора?

  Некоторые сварочные работы нельзя перенести в цех, особенно если детали находятся на улице. Вот где портативные генераторы вступают в игру. Эти генераторы создают источник питания, способный питать сварочные инструменты. Они пригодятся в местах, где нет электрических розеток. Думайте о них как о портативных сварочных аппаратах.

  Как сварить генератором? Первый шаг — купить генератор, который выдает достаточно ампер для работы сварочного аппарата.Затем вы можете подключить свой сварочный аппарат и перемещать его туда, где это необходимо. Если вы не хотите подключать к генератору отдельный сварочный аппарат, вы можете приобрести сварочный генератор со встроенным сварочным комплектом.

  Использование генераторов для сварки иногда может быть затруднительным. Вот почему важно знать, как правильно сваривать генератором. Вот некоторая информация, которая поможет вам.

  Использование генератора для сварки

  Генераторы используют топливо вместо электросети.Они считаются незаменимыми инструментами для промышленности и строительства. Даже фермеры используют их для строительства или ремонта различных объектов. Он работает как обычный генератор; все, что вам нужно сделать, это заполнить бак и включить его там, где вам это нужно.

  Одним из преимуществ генератора-сварщика является то, что его можно использовать как автономный генератор. Это означает, что вы можете использовать его для других электроинструментов или для питания приборов. Это может сэкономить вам место и деньги в долгосрочной перспективе.

  Большинство сварочных генераторов могут работать:

• 0
• MIG
• TIG
• палка
• Плазменные резцы
• 0131

  Некоторые генераторы сварщика поставляются с полным сварочным комплектом.Таким образом, вам не нужно беспокоиться о подключении отдельного сварочного аппарата или инвертора.

  Что искать в сварочном генераторе

  Вот некоторые вещи, которые следует учитывать при покупке сварочного генератора:

  • Какое топливо он использует?
  • Поставляется ли с аксессуарами?
  • Какая сила тока?

  Двигатели большинства небольших портативных генераторов работают на бензине. Бензин намного дешевле по сравнению с дизельным топливом или пропаном. Дизельные генераторы в основном используются для промышленного оборудования и крупных работ.

  Если вы собираетесь часто пользоваться генератором, то дизельное топливо может быть лучшим вариантом в долгосрочной перспективе, поскольку оно горит медленнее и служит дольше, чем бензин и пропан. Не забудьте проверить и убедиться, что имеется достаточная вентиляция для рассеивания выбросов.

  Некоторые генераторы поставляются с аксессуарами или полным комплектом для сварки, а некоторые могут поставляться как автономные генераторы.Если вы новичок и у вас не так много собственных сварочных инструментов, вам могут пригодиться аксессуары.

  Следите за информацией о силе тока. Меньшие генераторы будут иметь меньшую силу тока, чем промышленные (большие) генераторы. Если вы собираетесь выполнять сварку время от времени или на легких материалах, вам не понадобится сварочный генератор промышленного класса.

  Если вы зарабатываете на жизнь сваркой или планируете часто заниматься сваркой, идеальным выбором будет промышленный сорт.Он способен работать от 6 до 12 часов (в зависимости от объема топливного бака).

  Читать по теме: Как начать и развивать сварочный бизнес за 11 шагов

  Генератор какого размера мне нужен?

  Размер, который вы выберете, будет зависеть от работы и местоположения. Например, для промышленных объектов потребуется генератор большего размера. Обычно для сварки требуется не менее 30 ампер.

  Инверторный сварочный аппарат макс.Выход	Предлагаемый «Минимальный» размер генератора ** 3	Предлагаемый «Идеальный» Размер генератора **
  до 160A	7KVA	8 + KVA
  180-200а	8KVA	10 + KVA	10 + KVA
  250A	13KVA	13KVA	15 + KVA	15 + KVA

  ** Обратите внимание, что если предполагается, что генератор будет использоваться для запуска дополнительного оборудования в то же время, что и сварщик , размер генератора должен быть соответственно увеличен.

  Если вы ищете что-то среднее между ними, которое может делать все понемногу, есть новые типы комбинированных генераторов 3-в-1 или 4-в-1, также известные как «генераторы для рабочих станций». Их можно использовать для разных целей:

• 0
• Генератор
• сварщик
• компрессор
• зарядное устройство
• зарядное устройство
• 1

  Имейте в виду, что сварочные генераторы отличаются от стандартных генераторов, потому что они созданы для работы с постоянной энергией, а другой не является.Они обеспечивают стабильную синусоиду для постоянного и стабильного потока сварки.

  Например, если вы пытаетесь запитать сварочный аппарат трансформаторного типа, стандартный генератор может не обеспечивать устойчивую синусоидальную волну или недостаточное количество ампер. В этом случае вам понадобится сварочный генератор.

  Вот рекомендуемое руководство, которому следуют многие сварщики:

  • сварщик Макс.

    Если вы не уверены, какой размер выбрать, лучше перейти на следующий уровень.В конце концов, больший размер был бы лучше, чем иметь генератор, «он слишком мал».

    Прежде чем продолжить чтение, вот статья , которую мы написали: Если ваш сварщик продолжает отключать выключатель, прочтите это руководство

    Можно ли использовать инверторные сварочные аппараты с генераторами?

    Да! Вы можете использовать инверторные сварочные аппараты с генераторами, потому что они используют меньшие трансформаторы и требуют меньше энергии. Более низкое энергопотребление означает, что их можно легко подключить практически в любом месте, даже в вашем собственном доме.

    Основным преимуществом инверторных сварочных аппаратов является их компактность и удобство переноски. Таким образом, вы можете носить его вместе с генератором на объекте.

    Убедитесь, что вилка подходит к вашему генератору. Если у вас уже есть инверторный генератор и вы хотите, чтобы он соответствовал вашему новому генератору, вы можете заменить вилку.

    Защита от напряжения

    Стандартные портативные генераторы обычно производят непостоянную синусоидальную мощность, что может вызвать колебания сварного шва.С другой стороны, сварочные генераторы оснащены функциями защиты от перенапряжения, чтобы предотвратить скачок высокого напряжения.

    Если вам необходимо использовать стандартный генератор, который не подходит для сварки, рекомендуется использовать инверторный сварочный аппарат со встроенной защитой от перенапряжения. Защита предотвратит проблемы с перегрузкой по току. Это также снизит риск повреждения из-за нерегулярных скачков напряжения и создаст более качественные сварные швы.

    Как сварить с помощью генератора

    Теперь, когда вы знаете о сварочных генераторах, пришло время научиться ими пользоваться.Вот основные шаги:

    1. Проверить топливный бак
    2. Запустить генератор
    3. Подключить сварочный аппарат к генератору (если есть)
    4. Отрегулировать настройки управления

    не используется

    Проверьте топливный бак

    Некоторые генераторы с приводом от двигателя используют масло, в то время как другие могут использовать другое топливо, например, пропан или дизельное топливо. Всегда полезно сначала проверить бак, чтобы убедиться, что в нем достаточно топлива.Если он низкий, то вам придется добавить больше топлива.

    Запустить генератор

    Запуск генератора с приводом от двигателя может быть аналогичен запуску газонокосилки. Большинство из них поставляются с тяговым шнуром для запуска двигателя от внешнего источника. Хорошо потяните его один или два раза, чтобы включить его. Если у вашего генератора есть электрический старт, вы можете включить его одним нажатием кнопки.

    Подключение сварочного аппарата

    Сварочный аппарат или инвертор должны подключаться к розетке сбоку генератора.Если вы не можете подключить свой сварочный аппарат к розетке, рассмотрите возможность регулировки вилки сварочного аппарата.

    Вы можете отрезать вилку и подключить кабель к другой вилке с поворотным замком, подходящей к генератору. Если вам нужно добавить новый резиновый кабель к вилке, лучше всего подойдет 10/3 типа SOW или SJOW.

    Как только сварочный аппарат будет подключен к работающему генератору, вы сможете начать сварку. Если к вашему сварочному генератору уже прикреплен комплект для сварки, пропустите этот шаг и просто перейдите к следующему шагу.

    Настройка параметров управления

    Настройки управления играют важную роль. Он позволяет управлять напряжением и силой тока. Грубые настройки обычно связаны с усилителями. Например, если вам нужно 85 ампер для конкретной сварочной работы, в большинстве руководств рекомендуется установить грубое значение на 100 и точное значение на 85.

    Сварочную дугу можно отрегулировать, изменив точный и грубый диапазоны. Не все сварочные аппараты используют одни и те же настройки, поэтому вы можете поиграть с ними и выяснить, что вам больше нравится.

    Некоторые сварочные аппараты имеют режимы шаровидной сварки или распыления, которые можно использовать для толстого металла. Шарообразный режим создаст большие «капли» расплавленной проволоки, которые попадут в расплавленные части других металлических частей. В режиме распыления поток расплавленного материала проволоки концентрируется на поверхности металла.

    Примечание. Если вы планируете использовать режим распыления, замените насадку пистолета на другую длиной не менее 3 дюймов.

    Выключите его, когда он не используется

    Вы всегда должны выключать оборудование, когда оно не используется, из соображений безопасности, особенно потому, что выбросы топлива могут быть легковоспламеняющимися и горючими.Отключение также сэкономит топливо и энергию.

    Поиск и устранение неисправностей

    Большинство проблем можно решить, изменив настройки управления. Если это не сработает, вы можете попробовать следующее:

    • Проверьте соединение между сварочным аппаратом и генератором
    • Проверьте предохранители (F1 и F2) и замените их, если они перегорели (не забудьте убедиться, что все выключено при замене детали)
    • Если мощность сварки низкая или высокая, проверьте частоту вращения двигателя.
    • Если мощность сварки непостоянна, убедитесь, что соединения чистые и затянуты. если у вас по-прежнему возникают проблемы со сварочным аппаратом или сварочным генератором, вам может потребоваться его проверка агентом по обслуживанию или специалистом, имеющим опыт ремонта сварочных аппаратов.

      Имейте в виду, что большинство портативных генераторов приводятся в действие двигателем, вам необходимо проверять моторное масло и менять масляный фильтр каждые 200 часов. Пока вы меняете масляный фильтр, проверьте другие детали. Регулярное техническое обслуживание продлит срок службы двигателя.

      Сварка генератора инверторным сварочным аппаратом TIG >> Посмотрите видео ниже

      Основы сварки

      Процесс сварки обычно зависит от типа и толщины металла. Существует четыре типа сварки:

      Металлический инертный газ (MIG)

      Новые сварщики должны начать с MIG и постепенно повышаться. MIG также известен как дуговая сварка металлическим газом. Это тип дуговой сварки, при котором создается электрическая цепь, соединяющая две металлические детали.

      Вам придется использовать сварочную проволоку с MIG. Проволока действует как электрод и вступает в реакцию с дугой, которая активирует процесс сварки. Тепло от дуги расплавит проволоку, и она сольется с двумя другими металлическими частями.

      Вольфрамовый инертный газ (TIG)

      TIG требует больше навыков и опыта. Это более медленный процесс, чем MIG, но результаты точны. А газ действует как щит, защищающий новый сварной шов.

      В качестве электрода в сварочном пистолете используется вольфрамовый металлический стержень. Стержень подается через отверстие в пистолете, пока сварщик удерживает его на месте. Тепло дуги расплавит стержень и создаст лужу между двумя заготовками. Лужа расплавленного металла будет смешиваться и создавать прочную связь по мере охлаждения.

      Некоторые аппараты для сварки TIG оснащены ножной педалью для управления током дуги. Педаль можно использовать для увеличения или уменьшения нагрева, что может помочь сварщикам избежать теплового удара и хрупкости металла.

      Порошковая проволока

      Метод с флюсовой проволокой идеально подходит для сварки в неустановленном положении, особенно если она вертикальная или потолочная, поскольку шлак быстро замерзает. Он также предлагает высокие скорости осаждения. Если вы выполняете потолочную сварку, вы можете использовать проволоку E71T-8.

      Если вы свариваете оцинкованный металл или металл с покрытием, вам подойдет проволока Э71Т.Материалы внутри проволоки вызывают небольшие взрывы в дуге, создавая мощный нагрев, который может пробить покрытие.

      Палка

      Сварка стержнем — это метод двуручной сварки, в котором используется металлический присадочный стержень (стержень), покрытый флюсом. Когда флюс плавится во время сварки, он выделяет газ и шлак, которые защищают сварной шов.

      Метод защиты от стержня обеспечивает лучшую защиту сварного шва, чем защитный газ при сварке MIG. Если на улице ветрено, то использование палки улучшит качество сварки.

      Что хорошо в этом методе, так это то, что он не требует защитного газа, и вы можете сваривать ржавые металлы.

      Связанное чтение: 9 различных типов сварочных процессов и их преимущества

      Сварочные наконечники

      Сварка — это навык, который иногда может быть сложным. Вот несколько советов, которые помогут вам.

    • 0
    • Очистите его
    • Ум на скорость и угол
    • Отрегулируйте дуговые расстояния
    • Сделайте регулировки для алюминия
    • Предварительный нагрев перед поченькой высокопрочный металл
    • хранить свой сварщик и генератор правильно

    Очистите его

    Подготовка металла необходима для успешной сварки, очистка металла перед сваркой удалит грязь и мусор с поверхности и между трещинами. Если его не очистить, примеси могут повлиять на сварной шов, если они впитаются.

     Если вы не можете очистить металл, попробуйте пройтись по нему проволочной щеткой, чтобы удалить грязь. Старайтесь не использовать MIG, если вам приходится работать с грязным металлом. Вместо этого возьмите сварочный аппарат и используйте с ним стержень 6011. (Помните, палку можно использовать на ржавом металле.)

    Следите за скоростью и углом

    Если вы чувствуете шлак, то при сварке следует перетаскивать прут/проволоку. Если вы используете MIG, вам нужно будет протолкнуть провод.При сварке проволокой пистолет следует держать под углом 10-15 градусов к направлению, в котором вы собираетесь работать.

    При сварке стержнем его следует держать под углом 20-30 градусов во время перетаскивания. Если вы выполняете угловой сварной шов, вам нужно держать стержень/проволоку под углом 45 градусов между металлическими деталями, независимо от того, какой метод сварки вы выберете.

    Регулировка расстояния между дугами

    Вы можете отрегулировать скорость, чтобы дуга оставалась в зоне действия ванны расплавленного металла (также известной как сварочная ванна).Длина дуги не должна превышать диаметр стержня электрода.

    Следите за признаками необходимости регулировки скорости. Низкая скорость создаст широкий и неглубокий валик. Это может стать грязным из-за слишком большого количества металла, нанесенного на сварной шов. Кроме того, высокая скорость перемещения может привести к неглубокому сварному шву с сильно изогнутым валиком.

    Настройка для алюминия

    В конце концов, вы столкнетесь с алюминием, который реагирует на сварку не так, как другие металлы.По этой причине он поставляется со своим собственным набором правил. Хорошая новость заключается в том, что этому процессу легко научиться.

    Вам потребуется заменить кабельный ввод на тефлоновый или нейлоновый. Затем переключитесь на аргон или аргон-гелий и используйте алюминиевую присадочную проволоку диаметром 3/16–1/6 дюйма. Более толстые провода будет проще вставить в кабель пистолета.

    Замените контактный наконечник на тот, который на 0,0115 дюйма больше, чем диаметр присадочной проволоки. Когда вы будете готовы к работе, почистите место ремонта проволочной щеткой из нержавеющей стали.Это удалит окисленный алюминий с поверхности, что обеспечит лучшее проникновение.

    Читать по теме: 6 причин, по которым трудно сваривать алюминий?

    Предварительный нагрев перед ремонтом

    Предварительный нагрев высокопрочной стали обязателен для предотвращения растрескивания после сварки. Чем выше содержание углерода, тем больше тепла потребуется. После того, как предварительный нагрев завершен, вы можете исправить металл с помощью электрода небольшого диаметра, такого как стержень 7018.

    Использование электрода с низким содержанием водорода при низкой скорости перемещения лучше всего подходит для ремонта высокопрочной стали. Это позволит расплавить сварочную ванну до нужной консистенции достаточно долго, чтобы пузырьки газообразного водорода вышли.

    Правильно храните сварочный аппарат и генератор

    Важно правильно хранить свое оборудование. Содержание его в безопасности и сухости, когда оно не используется, предотвратит повреждение и износ от элементов.

    Если вам необходимо оставить свое оборудование на открытом воздухе, было бы неплохо накрыть его брезентом или водонепроницаемым материалом.

    Можно ли запустить сварочный аппарат на генераторе?

    Генераторы часто используются для питания строительных площадок, а также для самостоятельного строительства дома. Таким образом, общий вопрос, который мы получаем о генераторах, заключается в том, будут ли они достаточно мощными, чтобы запустить сварочный аппарат.

    Ответ на этот вопрос полностью зависит от генератора и сварочного аппарата. Использование несовместимых генераторов со сварочным аппаратом может вызвать огромные проблемы и даже быть опасным.

    Вы, конечно, можете использовать сварочный аппарат с генератором, но вам нужно убедиться, что сварочный аппарат и генератор совместимы друг с другом. Условия должны быть идеальными для безопасного использования.

    Имеет смысл? Неважно, запутало ли это вас прямо сейчас, потому что мы собираемся использовать эту статью, чтобы объяснить это более подробно.

    Сначала мы рассмотрим, что такое сварочный аппарат, а также дадим вам очень краткое изложение того, что делает генератор, просто для быстрого освежения знаний. Затем мы рассмотрим, как безопасно и эффективно запустить сварочный аппарат от генератора.

    Что такое сварочный аппарат?

    Сварочный аппарат представляет собой обычный сварочный инструмент.Это неофициальное название, данное оборудованию, используемому для сварки, называемому аппаратом для дуговой сварки с защитным металлом или SMAW. Это наиболее широко используемый метод сварки, и сварочные аппараты действительно являются наиболее широко используемым инструментом для этого.

    Сварка – это процесс соединения материалов под действием тепла и давления. Обычно он используется для соединения двух кусков металла, но его также можно использовать на других материалах и поверхностях, таких как термопласты.

    Это означает, что сварочные аппараты для электродуговой сварки являются мощными инструментами, и для эффективной работы им нужен столь же мощный источник.

    Что такое генератор?

    Когда мы говорим о генераторе, мы имеем в виду электрический генератор. Электрогенераторы — это устройства с двигателем внутри, которые производят электричество. Они питаются от источника топлива, обычно бензина или сжиженного нефтяного газа (также известного как пропан).

    Их можно использовать в качестве резервного источника питания для дома, когда электричество отключается из-за стихийных бедствий или сбоев в линии электропередач. Их также можно использовать для питания жилых домов, кемпингового оборудования и на строительных площадках для питания инструментов и оборудования.Они могут быть разных размеров, все с разными возможностями.

    Это означает, что некоторые из них достаточно мощные, чтобы питать весь дом, включая системы кондиционирования воздуха, освещение, холодильники и другую крупную технику. Некоторые генераторы гораздо менее мощные и могут питать только небольшое туристическое оборудование и личные устройства.

    Теперь, когда вы освежили знания о том, что такое сварочный аппарат и генератор, мы можем должным образом изучить вопрос «Можете ли вы запустить сварочный аппарат на генераторе?».

    На что следует обратить внимание

    Когда дело доходит до работы сварочного аппарата с генератором, необходимо учитывать несколько очень важных факторов, чтобы обеспечить его безопасную работу. Сначала вам нужно определить некоторые цифры как от сварочного аппарата, так и от рассматриваемого генератора.

    Учитывайте мощность генератора

    Во-первых, обратите внимание на мощность генератора. Обычно это указывается в ваттах. Показатель мощности — это измерение, которое производится путем определения того, чему равно среднее значение, умноженное на напряжение.

    Например, если генератор имеет мощность 4800 Вт, то он может обеспечить 40 ампер при 120 вольт и 20 ампер при 240 вольт.

    У вашего генератора должно быть два номинала выходной мощности: первый — рабочая мощность, а второй — пиковая мощность. Как правило, пиковая мощность выше, чем рабочая мощность. Пиковые ватты также могут называться пусковыми или пиковыми ваттами.

    Это выше, чтобы справляться с кратковременным всплеском производительности, который происходит при первом запуске болота.

    Учитывайте мощность сварочного аппарата

    Далее вам необходимо узнать максимальную мощность, которую будет потреблять сварочный аппарат. Для этого вы можете просмотреть список товаров на веб-сайте или в магазине, в котором вы их купили.

    Это может быть даже указано где-то в руководстве по эксплуатации или на самом сварочном аппарате на паспортной табличке. Если это не так, вы сможете рассчитать мощность, используя цифры, приведенные для силы тока и напряжения. Используйте максимальное указанное значение.Например, это может быть 240 вольт и 25 ампер.

    Вам нужно перемножить эти две цифры, чтобы получить мощность. В этом случае приведенная цифра равна 6000, что делает мощность 6000 Вт. Здесь стоит отметить, что многие производители не указывают точные размеры, либо могут округлять в большую или меньшую сторону. Наш совет — всегда переоценивать.

    Мощность, которую вы получаете для своего сварочного аппарата, является минимально необходимой для его работы. В нашем примере сварочный аппарат работает на мощности 6000 Вт. Имея это в виду, мощность, необходимая от генератора, должна быть не менее 6000 или даже выше, если это возможно.

    Что еще нужно иметь в виду?

    Последнее, что вам нужно сделать, это решить, будете ли вы также использовать другие инструменты или оборудование от одного и того же генератора.

    Вы должны сделать эти же расчеты для каждого из инструментов или устройств, которые вы планируете запускать от вашего генератора, и убедиться, что ваш генератор имеет достаточную мощность для всех из них.

    Помните, что мы говорили в предыдущем разделе, зачастую лучше переоценить, чем недооценить.Недооценка этих цифр может оказаться опасной!

    Вы также можете иметь в виду место, где вы будете работать. На больших высотах воздух разрежен. Это означает, что мощности меньше. Если вы считаете, что это может повлиять на вас, возможно, стоит подумать о приобретении комплекта для большей высоты от производителя вашего генератора.

    Заключительное слово

    Прежде всего, мы всегда советуем следовать всем инструкциям по технике безопасности, изложенным производителем как вашего сварочного аппарата, так и генератора.На самом деле, они могут даже порекомендовать конкретные генераторы или сварочные аппараты, совместимые друг с другом.

    Мы надеемся, что эта статья оказалась очень полезной и что теперь вы уверены, что действительно можете запустить сварочный аппарат на генераторе, при условии, что они безопасно совместимы.

    Источники сварочного тока на основе инверторов помогают решить проблемы с техническим обслуживанием и сократить время простоя

    (см. Plant Engineering, июнь 2005 г.)

    Резюме:

    • Трудности с перемещением тяжелых сварочных аппаратов на рабочую площадку, например, простои, вызванные ожиданием вилочного погрузчика, грузовика или крана для перемещения сварочного аппарата.
    • Невозможность приблизить более крупный сварочный аппарат к рабочей площадке при работе в ограниченном пространстве.
    • Трудности с поиском подходящей первичной мощности (например, только розетка на 115 В, а у вас машина на 230 В).
    • Проблемы с первичной электроэнергией, такие как колебания напряжения, необходимость добавления большего количества сварочных аппаратов, но с превышением мощности цепи, или необходимость дополнительных расчетных сборов со стороны энергоснабжающей компании за низкий коэффициент мощности (этот пункт относится к штатному персоналу, управляющему парк сварочного оборудования).
    • Ограниченные возможности многопроцессорной сварки, например, использование одного сварочного аппарата для сварки электродом/ВИГ, а другого – для сварки МИГ/сварки с флюсовой проволокой.
    • Проблемы с поиском опытного сварочного персонала или проблемы, связанные с неправильной настройкой оборудования.

    Сварочные аппараты на базе инверторов и плазменные резаки могут решить все эти проблемы, поскольку их передовая технология значительно снижает вес и размер машины, обеспечивает первичные возможности управления питанием, недоступные при использовании традиционных технологий сварки, и обеспечивает непревзойденную производительность дуги.Кроме того, современная инверторная технология упрощает эксплуатацию машин. Их улучшенный запуск дуги и производительность дуги могут превратить среднего сварщика в хорошего сварщика, что приведет к улучшению качества сварки и уменьшению количества брака.

    Несмотря на то, что в этой статье не рассматривается обычная технология сварки, она остается хорошим выбором для многих операций по техническому обслуживанию и ремонту. Эти сварочные аппараты могут выдерживать серьезные нагрузки, работать в суровых условиях и продолжать исправно работать десятилетиями. Кроме того, их ограниченная мобильность становится преимуществом в некоторых ситуациях.Когда сварщика необходимо оставить на рабочем месте на ночь, пользователи могут быть уверены, что 4000-фунтовый. Утром несколько пультов оператора все еще будут там. На рис. 1 (ниже) представлены краткие рекомендации по выбору сварочного аппарата для технического обслуживания.

    	Традиционный сварочный аппарат	Инвертор
    Масса	·350+ фунтов.для отдельного блока ·2000–4000 фунтов. для многодуговых аппаратов	·10 – 120 фунтов. для отдельного блока ·180–760 фунтов. для многодуговых аппаратов
    Диапазон входного напряжения	208/230/460 и т. д. Требуется перекомпоновка вручную	115 – 230 или 230 – 575.Ручное повторное связывание не требуется
    Однофазный или трехфазный	Фиксированная способность	Принимает оба
    Устойчивость к колебаниям напряжения	±10 % от первичного	Более толерантный¾См. информацию Auto-Line
    Коэффициент мощности	Плохо – Хорошо, в зависимости от модели	Отлично (до .95; 1.0 идеальна). PFC встроен в конструкцию
    Энергоэффективность	Плохо – Хорошо, в зависимости от возраста юнита	Отлично
    Первичный потребляемый ток	Традиционно выше	Традиционно ниже
    Качество нескольких технологических дуг	Удовлетворительно – Хорошо	Отлично
    Расширенные функции управления дугой	Хорошо	Хорошо – Отлично
    Долговечность	Отлично, обычно более 10 лет	Хорошо, обычно до 10 лет
    Надежность	Отлично	Удовлетворительно – Отлично (зависит от производителя)
    Покупная цена (стоимость за ампер)	Обычно ниже	Обычно выше

    Как работают сварщики

    Все сварочные аппараты преобразуют первичную мощность высокого напряжения с малой силой тока в низкое напряжение и мощность с большой силой тока, используемую для сварки. Сварщик делает это с помощью трансформатора, который представляет собой железный сердечник, обернутый сотнями витков медной проволоки. Переменные, определяющие физический размер трансформатора, включают количество витков провода, площадь поперечного сечения сердечника, прикладываемое напряжение и частоту первичной мощности.

    Ключевая переменная — адрес одного инвертора — это частота. Уравнение, определяющее конструкцию сварочного аппарата, гласит, что увеличение частоты первичной мощности позволяет уменьшить размер и массу трансформатора.

    Секрет инверторной технологии заключается в том, что она увеличивает частоту первичной мощности, поступающей на трансформатор, с 60 Гц до 20 000–100 000 Гц. Это достигается за счет включения/выключения мощных твердотельных переключателей, называемых IGBT, которые включаются или выключаются всего за одну миллионную долю секунды. Действие включения/выключения имитирует создание и разрушение магнитного поля, которое имеет такой же эффект, как мощность переменного тока, но с гораздо более высокой частотой (см. рис. 2, блок-схема инвертора, для более подробной информации).

    Контролируя мощность на первичной (или со стороны линии) трансформатора и повышая частоту, производители сварочного оборудования теперь производят инверторы Stick/TIG весом от 10 до 50 фунтов, универсальные сварочные аппараты MIG весом менее 50 фунтов. . и многопроцессорные инверторы (Stick/TIG/MIG/флюсовая проволока/строжка), которые весят около 80 фунтов. и производят 425-амперный выход. См. рис. 3 для сравнения размеров трансформатора между обычным сварочным аппаратом и инвертором.

    Быстрая окупаемость инвестиций за счет сокращения напрасно потраченного времени

    При средней сварочной операции трудозатраты составляют 85 % затрат (см.4, график стоимости сварки). Измерение стоимости ремонта включает в себя время, затрачиваемое на объединение сварщика и работы, время наладки сварочного оборудования, время подготовки материала, время горения дуги, время очистки сварки (шлифовальные брызги и шлак или, что еще хуже, дорогостоящие доработка), время, затрачиваемое на перемещение сварочного аппарата между работами, и время, затрачиваемое на возвращение сварочного аппарата в ящик для инструментов, рабочий ящик или место для хранения.

    Один подрядчик, выполняющий плановое техническое обслуживание электростанции, подсчитал, что сэкономленное время оправдывает переход на инверторную технологию.Ранее в контакторе использовалась система с несколькими операторами с восемью дугами, которая весила 4000 фунтов. Перейдя на «стойочную» систему, которая удерживает и питает шесть дуг от одного первичного соединения — и весит всего 712 фунтов — подрядчик сократил рабочее время на 87 процентов. Кроме того, когда сварщик находится рядом с работой, операторы могут легко регулировать параметры сварки или изменять процессы.

    Сегодня четырехдуговая стойка для сварки TIG/Stick может весить всего 180 фунтов (включая стойку) и иметь размеры всего 50 дюймов.высокий, помещается в лифт и оснащен колесами для максимальной мобильности. Стеллажные системы также обеспечивают возможность удаления отдельных сварочных аппаратов со стеллажа. Отдельные инверторы немного больше портфеля или ручной клади (размер зависит от выходной мощности), поэтому один или два человека могут легко переместить небольшой инвертор и занести его в ограниченное пространство.

    Гибкость основного питания

    Экономия времени за счет использования легких инверторов на работе бесполезна, если вы не можете найти место для их подключения.Инвертор обеспечивает гибкость размещения благодаря двум типам технологии управления основным питанием: технологии автоматического подключения и технологии Auto-Line™, которая доступна на некоторых инверторах компании Miller Electric Mfg. Co.

    .

    Благодаря технологии автоматического связывания инвертор определяет тип подаваемой первичной мощности, а затем автоматически (но механически) подключается к нужной мощности: 230 или 460 В, однофазная или трехфазная, 50 или 60 Гц.

    Схема Auto-Line устраняет механическую связь и вместо нее использует электрическую связь.Схема повышает первичную мощность до более высокого напряжения, и эта мощность затем становится источником напряжения для инвертора. Следующие типы инверторов доступны с Auto-Line (сила тока указана при максимальной мощности):

    • Универсальный сварочный аппарат MIG на 180 А, работающий от 115 до 230 В, только однофазный, 50 или 60 Гц
    • Приборы Stick/DC TIG на 150 А, рассчитанные на напряжение от 115 до 230 В, только однофазные, 50 или 60 Гц
    • 200-амперные аппараты Stick/DC TIG и AC/DC TIG/Stick, работающие от 120 до 460 В, однофазные или трехфазные, 50 или 60 Гц
    • Многопроцессорные сварочные аппараты CC/CV на 425 А, рассчитанные на напряжение от 208 В до 575 В, однофазное или трехфазное, 50 или 60 Гц
    • Сварочные аппараты «Multi-MIG», работающие от 208 В до 575 В, однофазные или трехфазные, 50 или 60 Гц (эти аппараты специально предназначены для крупносерийной сварки, а не для технического обслуживания и ремонта)
    • Плазменные резаки на 55 и 80 А, работающие от 208 В до 575 В, однофазные или трехфазные, 50 или 60 Гц

    Обратите внимание на сквозное. Первичное напряжение питания может варьироваться, но пока оно остается в пределах рабочего диапазона аппарата, мощность на дуге остается стабильной (см. рис. 5, схема Auto-Line). Операторы никогда не увидят мерцания, и машина будет работать непрерывно в условиях, при которых другие машины отключаются в целях самозащиты или отключают автоматический выключатель. Это преимущество действительно окупается на объектах с грязным питанием или при работе от генератора. Обратите внимание, что для создания экономичной двухдуговой сварочной станции в полевых условиях некоторые компании соединяют сварочный генератор с приводом от двигателя и используют мощность его генератора для работы инвертора.

    Наличие инверторов с Auto-Line означает, что человек, выполняющий сварочные ремонтные работы, может перемещаться не только в любое место внутри завода, но и путешествовать в любую точку мира, не беспокоясь о доступной мощности.

    Больше мощности на фунт, меньше потребление тока

    Люди, впервые сталкивающиеся с инвертором, обычно не могут поверить, что такая маленькая машина обеспечивает такую ​​большую мощность сварки. Например, небольшие инверторы Stick/TIG весят менее 14 фунтов., но может иметь достаточную мощность для сварки с 1/8-дюймовым. Приклейте электрод. Даже инвертор для строжки угольной дугой с углем диаметром 3/8 дюйма при токе 600 ампер весит всего около 120 фунтов.

    Инверторы

    также обеспечивают превосходную энергоэффективность, что позволяет снизить счета за коммунальные услуги, и они эффективно используют первичную подаваемую мощность, которая известна в отрасли как хороший коэффициент мощности. Хороший коэффициент мощности снижает потребление тока, что может позволить добавить больше сварщиков к существующей первичной мощности. Например, один производитель глушителей недавно столкнулся с дилеммой необходимости увеличения производства для удовлетворения спроса, но при этом считал, что не может увеличить свой парк из более чем 40 дуг без внесения изменений в входное обслуживание — изменения, которые могут стоить до 50 000 долларов.

    Вместо добавления более традиционных сварочных аппаратов TIG переменного/постоянного тока на 250 А, которые потребляют от 52 до 96 А первичной мощности при номинальной выходной мощности на первичном напряжении 230 В, компания приобрела инверторы TIG переменного/постоянного тока на 200 А, потребляющие менее 16 А. ампер при номинальной мощности. Компания добавила восемь инверторов, увеличила производительность и удовлетворила спрос без каких-либо изменений входящего обслуживания.
    Подрядчики-механики, работающие на перерабатывающих (нефтехимическая, бумажная, пищевая) предприятиях и электростанциях, также выигрывают от низкого энергопотребления и управления первичной мощностью.Эти рабочие места часто нуждаются в электроэнергии и могут иметь мощность генератора, которая колеблется. Низкое энергопотребление инвертора означает, что один генератор может питать больше дуг, и, как уже отмечалось, такие функции, как Auto-Line, позволяют инвертору преодолевать провалы и пики напряжения.

    Идеальный сварочный аппарат

    Благодаря переключению основного питания с частотой в тысячи Гц и использованию усовершенствованного микропроцессорного управления инвертор может создать оптимальную производительность дуги в любом заданном режиме сварки. Таким образом, операторы могут выполнять сварку наилучшим образом и не бороться с дугой, или они могут выбрать процесс сварки, наиболее подходящий для работы.

    Краткий обзор преимуществ инвертора при техническом обслуживании/ремонте включает следующее:

    • Несколько выходов для технологической сварки. Имеются модели для сварки Stick/DC TIG (для стали и нержавеющей стали), DC TIG/Stick (эти сварочные аппараты имеют больше функций для управления дугой TIG, например, импульсный и высокочастотный запуск дуги), AC/DC TIG/Stick (переменный ток). выход необходим для сварки алюминия) или выход CC/CV. Выход CC, или постоянный ток, используется для дуговой сварки, сварки TIG на постоянном токе и строжки, а выход CV используется для сварки MIG и сварки порошковой проволокой.Когда работа требует как процессов CC, так и CV, инвертор CC/CV означает, что на одну машину меньше нужно приобрести или транспортировать на рабочую площадку.
    • Отличное начало дуги. Дефекты сварки часто возникают во время зажигания дуги, потому что дуга не может быстро установиться. Инверторы обычно обеспечивают более положительный запуск дуги, что может помочь обеспечить качественную сварку с первого раза, устраняя необходимость в последующей доработке. Один сварочный ремонт может стоить сотни или тысячи долларов, поэтому устранение нескольких дефектов сварки может окупить покупку нового инвертора.
    • Управление копанием для дуговой сварки. Контроль копания предотвращает залипание электрода, когда дуга становится слишком короткой. Это полезно для прохода с открытым корнем или плотной подгонки, а также помогает при инициировании дуги.
    • Широкий диапазон регулирования индуктивности для сварки MIG. Это позволяет оператору создавать «более мягкую» дугу (с большей индуктивностью) или «более жесткую» дугу. Добавьте больше индуктивности для лучшего смачивания (особенно на нержавеющей стали) или для уменьшения разбрызгивания, что может сэкономить часы шлифовки после сварки.
    • Усовершенствованный выход импульсной сварки MIG или импульсной сварки TIG (возможность настройки формы импульсной волны). В зависимости от области применения импульсный режим может уменьшить подводимое тепло для уменьшения коробления или прожога, улучшить внешний вид валика, уменьшить разбрызгивание, обеспечить контроль над положением сварочной ванны и увеличить скорость перемещения.
    • Регулировка выходной частоты и расширенный контроль баланса для сварки TIG на переменном токе. Эти функции позволяют настроить профиль сварного шва в соответствии с применением, чтобы улучшить качество сварки, свести к минимуму шлифовку после сварки и значительно увеличить скорость перемещения.
    • Удобное управление. Такие функции, как вызов последней процедуры, запоминают предпочтения при изменении полярности, такие как метод запуска и панель или пульт дистанционного управления. Чтобы учесть предпочтения оператора и при этом уберечь операторов от проблем, связанных с неправильными настройками, некоторые инверторы имеют четырехпозиционные регуляторы, просто помеченные для характеристик «жесткой» или «мягкой» дуги с стержневыми электродами E6010 и E7018. Панели управления также имеют цветовую кодировку в зависимости от процесса, например, зеленый для TIG, оранжевый для Stick и синий для сварки проволокой.Производители также стараются обеспечить унификацию своего оборудования, поэтому конструкция панели управления инвертора может напоминать панель управления сварочного генератора с приводом от двигателя, который оператор использовал на предыдущей работе.

    В дополнение к удобным элементам управления производители также обращают внимание на необходимость удобных для пользователя процессов. Сварщики в целом признают, что сварка проволокой (MIG или порошковая проволока) является самым простым процессом для изучения, при этом Stick сложнее, а TIG сложнее (что не означает, что сварка Stick легко!).

    Практически любой человек, обладающий хорошей зрительно-моторной координацией и правильным отношением к делу, может научиться сварке проволокой общего назначения после нескольких часов практики. Однако сварка проволокой для ремонта на месте может быть затруднена. Даже небольшой сварочный аппарат MIG, работающий от сети 115 В, весит 60 фунтов, а баллон с защитным газом часто весит больше, чем сам сварочный аппарат.

    Компания Miller решила эту проблему, создав первый в мире полностью автономный аппарат для сварки MIG «все в одном» — Millermatic® Passport™.Этот 45-фунтовый. инвертор (см. рис. 7) оснащен 12-унц. внутренний баллон с защитным газом CO2 (фактически баллон с краской), которого достаточно для 25 минут сварки. Ни один другой сварочный аппарат не выполняет эту работу быстрее и проще для быстрого сварочного ремонта или изготовления легких изделий в полевых условиях.

    Если ваша работа требует присутствия сварщика на рабочем месте, сварки в несколько процессов или вы сталкиваетесь с проблемами, связанными с управлением первичным питанием, обратите внимание на инверторную технологию.Экономия 10 или 20 часов времени, реальная цель для одной большой работы, означает, что новый инвертор многократно окупит себя в течение двух или трех лет, обычно отведенных на капитальные вложения. И

    инвертор помогает запустить объект в аварийной ситуации, он на вес золота.

    Рис. 7

    Какой размер генератора для сварки?

    Какой размер генератора для сварки?

    Размеры генератора для сварщиков

    сварщик Imperage	Минимальный генератор	Рекомендуемый размер генератора
    до 100A	3000 WATTS	4500 Вт
    120-160A	4500 Вт	6500 Вт
    180-200A	6500 Вт	8000 Вт	8000 Watts
    210-250A	10000 Вт	13000 Вт	13000 Вт

    Сварочные работы иногда требуют, чтобы работа выполнялась на стройплощадке, а не в вашей мастерской. Традиционно сварка проводилась большими генераторами. Однако с генераторами сегодня можно сваривать и в удаленных местах.

    Как подобрать генератор для сварки

    Мощность генератора обычно выражается в ваттах. Мощность равна силе тока, умноженной на напряжение, поэтому генератор мощностью 2200 Вт может зарядить аккумулятор 400 раз. Генератор мощностью 4800 Вт может зарядить аккумулятор 400 раз.

    Умножая на 800, выходную мощность кВА можно преобразовать в ватты.Например, генератор мощностью 9 кВА можно преобразовать в 7200 Вт.

    Вы должны использовать генератор с двумя номиналами: постоянная постоянная нагрузка и второй для короткого импульса.

    Этот тихий инверторный генератор производит менее 3% THD, что делает его привлекательным для питания любого сварочного аппарата на 120 В или небольшого сварочного аппарата на 240 В.

    Как правило, номинальная мощность при запуске или перенапряжении на 25-30 % выше, чем номинальная мощность при работе. Обычно это зарезервировано для запуска двигателей.

    Названия некоторых торговых марок указывают мощность генератора.Проверьте, относится ли это к рабочим ваттам или импульсным ваттам, поскольку эти значения будут отличаться от производителя к производителю.

    Генератор должен быть рассчитан на максимальную мощность, которую может потреблять сварщик

     для работы на полную мощность. Как только вы определите мощность, вы будете знать только минимальную мощность, необходимую для работы сварочного аппарата.

    Сколько ватт потребляет ваш сварочный аппарат?

    Говоря о генераторе для сварщиков, некоторые производители дают рекомендации по минимальному размеру генератора для сварщиков, но редко можно найти общую мощность, указанную для сварщиков.

    Несмотря на то, что некоторые производители не предоставляют информацию о мощности, вы обычно можете определить ее, используя значения напряжения и силы тока из инструкций производителя или таблички с техническими данными на сварочном аппарате.

    Используйте номинальное напряжение производителя

    Сварочные аппараты, используемые некоторыми производителями, рассчитаны на 230, 115 и 110 вольт, но могут питаться от 120 и/или 240 вольт.

    Номер производителя U1 лучше всего использовать для проверки точности машины, поскольку это напряжение, которое компания использует для оценки и определения потребляемой силы тока.

    Получите правильное значение силы тока

    Сварочные аппараты

    могут поставляться с различными номиналами усилителей или только с одним.

    Ищите номинал I1max на электрическом устройстве, так как он соответствует максимальному номинальному току питания. Число I1max может указывать максимальное потребление «броскового» тока при запуске.

    При умножении вашего тока Imax на номинальное напряжение, указанное производителем, будет получена максимальная мощность, необходимая для работы вашего сварочного аппарата.

    Говоря о размере генератора для сварочного аппарата, рекомендуемая производителем минимальная мощность импульсного генератора составляет 6000 Вт для модели 140 STi. В руководстве по эксплуатации этого сварочного аппарата производитель рекомендует, чтобы электрическая система работала при силе тока 24,2 ампера, умноженной на 240 вольт .

    Мы ожидали, что небольшие трансформаторные сварочные аппараты на 120 В и 240 В будут хорошо работать с недорогим генератором Westinghouse. Более мощная модель легко справится с трансформаторными сварочными аппаратами на 240 В до 250 ампер.

    Обычно используется для расчета выделенных контуров здания, когда мы учитываем пределы номинального рабочего цикла (время простоя) и накопление тепла. Без внесения корректировок это слишком мало для расчета максимальной мощности.

    Как я узнал от нескольких компаний, рейтинг I1max обычно более чем в два раза превышает рейтинг I1eff, когда производители дают оба рейтинга.

    Например, на табличке данных Lincoln 140 указана только информация I1 или «рекомендуемый автоматический выключатель».

    Номинал I1max этой машины, вероятно, ближе к 25 ампер, учитывая, что 20 ампер, умноженные на 120 вольт, составляют около 2400 Вт. Вот почему Линкольн рекомендовал для этого сварочного аппарата генератор мощностью 3000 Вт.

    Говоря о генераторе для сварщика, он может быть слишком маленьким, чтобы определить максимальную мощность автоматического выключателя для расчета полной работы. Правильно работающий автоматический выключатель будет иметь временную задержку и, вероятно, не сработает из-за кратковременного скачка напряжения 25 А.

    Генераторы с защитой от перенапряжения имеют номинальную мощность выше 2400 Вт, что может вызвать проблемы.

    В заключение, не полагайтесь на значения непрерывной выходной силы тока, такие как I2 или сила тока в рабочем цикле.

    Связанная статья: Лучшие перчатки для сварки TIG 2021 — лучший выбор, обзоры и руководство

    Корректировки для рассмотрения

    Перед выбором генератора, размер которого будет работать с вашим сварочным аппаратом, необходимо учесть еще несколько моментов.

    Снижение номинальных характеристик при работе на большой высоте

    Поскольку воздух разрежается, мощность падает на больших высотах.

    Производитель генератора сообщил нам:

    С увеличением высоты плотность воздуха уменьшается, поэтому номинальная мощность двигателя генераторной установки падает примерно до 3.5 процентов на каждые пройденные 1000 футов (305 метров) (таблица 3). Поэтому включается меньше приборов.

    Не забывайте о вспомогательном оборудовании

    Учитывайте дополнительные требования к мощности любых вентиляторов, осветительных приборов и компрессоров, которые вам понадобятся во время сварки.

    В командной ситуации вам потребуются генераторы, которые могут обеспечить вдвое большую максимальную мощность вашего сварщика, поэтому вам не повезет, если вы начнете шлифовать и резать на машинах, потребляющих более 1800 Вт за штуку.

    Сравнение «грязных» и чистых генераторов для сварщиков

    Внутренние мощности сварочных аппаратов можно разделить на две отдельные конструктивные категории, каждая из которых по-разному подает ток для обеспечения выходной мощности сварки.

    Традиционные сварочные аппараты на базе трансформатора

    Этот мощный источник питания обеспечивает сварочную мощность с помощью трансформаторов из меди и алюминия, которые преобразуют переменный ток в постоянный ток низкого напряжения/высокой силы тока.

    Сварочные аппараты традиционным методом хорошо работают с любым генератором.Они надежны и не реагируют на грязную силу.

    Связанная статья: Лучший сварочный аппарат TIG 2021 года по соотношению цена/качество — обзоры и руководство покупателя

    Генераторы для сварщиков

    Благодаря тонкому дизайну и надежной конструкции современный портативный генератор отлично подходит для питания вашего сварочного аппарата и других инструментов на любой рабочей площадке, а также для поддержания освещения дома, когда отключается электричество.

    Обычные генераторы для сварщиков

    Самый простой тип генератора — это генератор переменного тока, который вращается со скоростью 3600 об/мин и вырабатывает 120 вольт с частотой 60 Гц.

    Изменения этой скорости вызывают колебания напряжения и частоты, что может привести к гармоническим искажениям. Несмотря на то, что регулятор пытается поддерживать активное число оборотов, любое значительное изменение нагрузки вызовет кратковременный всплеск скорости вращения.

    Традиционная сварка на основе трансформатора хорошо работает с обычными генераторами, но мощность, которую они генерируют, не соответствует стандартам. Этот тип генератора не следует использовать со сварочными аппаратами с инверторным питанием, которым требуется менее 5% THD.

    Инверторные генераторы для сварщиков

    Сварочные инверторы также дают стабильные результаты для генераторов, поскольку они работают в три этапа:

    • Генератор переменного тока с приводом от двигателя может производить высокочастотный переменный ток.
    • Получение переменного тока и преобразование его в постоянный
    • Инвертор может использоваться для преобразования постоянного тока в очень стабильный и более низкий переменный ток.

    Связанная статья : ЛУЧШИЙ СВАРОЧНЫЙ ШЛЕМ 2021 – ЛУЧШИЕ ОТЗЫВЫ

    Насадки для сварки с генератором

    Размер генератора соответствует вашему сварочному аппарату:

    Вы должны знать мощность, необходимую сварочному аппарату, чтобы он мог работать в полную силу.Приблизительный расчет: Умножьте I1max (максимальные ампер) на U1 (вольты) = максимальная мощность.

    Подумайте, сколько энергии нужно затратить на дополнительные сварочные принадлежности, такие как лампы, вентиляторы и т. д.

    Потеря мощности составляет примерно 3,5% на каждые 1000 футов высоты.

    Чтобы максимизировать свои шансы на успех, выберите генератор, который производит как минимум на 25-30% больше ватт, чем вам нужно.

    Говоря о генераторе для сварщика, сварка становится более сложной при использовании генератора меньшего размера, так как он может иметь более высокие скачки напряжения и частоты.

    Колебания нагрузки лучше справляются с генератором, работающим на 50-60% своей мощности, чем на 90%+.

    • Запуск и остановка: Перед запуском или остановкой генератора убедитесь, что сварочный аппарат отключен от сети.
    • Auto-Idle: Генератор всегда должен работать на полной скорости при подключении к сварочному аппарату, поэтому вы отключаете все функции экономии топлива.
    • Топливо: Убедитесь, что в генераторе есть свежее топливо. Не позволяйте генератору выключаться, когда он подключен к сварочному аппарату, особенно если вы работаете с валиком.
    • Техническое обслуживание: Генератор должен работать нормально. Не используйте сварочный аппарат с неисправным генератором.
    • Шнуры питания/удлинители: Сварочные удлинители нельзя использовать, если они меньшего размера или находятся в плохом состоянии. Вот как измерить удлинитель сварочного аппарата.

    Как далеко 3000-ваттный генератор может работать со сварочным аппаратом?

    Генератор мощностью 3000 Вт при напряжении 120 В может выдавать 25 А (Ампер = Вт/Вольт). Большинство сварочных аппаратов на 120 В потребляют больше ампер, чем при полной мощности, но небольшие сварочные аппараты с высокой выходной мощностью могут производить до 100 ампер.

    Какая мощность требуется генератору мощностью 5000 Вт для работы сварочного аппарата?

    Сюда входят многие сварочные аппараты на 120 В с выходной мощностью до 160 ампер, что при запуске требует менее 40 ампер.

    Несколько 240-вольтовых машин потребляют более 20 ампер при запуске, и им требуется более 5000 ватт для работы на максимальной мощности.

    Может ли сварочный аппарат на 140 ампер работать от генератора на 400 ватт?

    Во многих случаях сварочные аппараты, рассчитанные на выходную мощность 140 ампер, при запуске потребляют менее 30 ампер, но могут потреблять до 40 ампер.

    Убедитесь, что у вас есть номинал I1max (максимальный ток) и умножьте его на напряжение для максимальной мощности. Сварщику на 140 ампер потребуется от 3600 до 4800 Вт для правильной работы.

    Заключение

    Исследование того, какой размер генератора купить для существующего сварочного аппарата, все еще продолжается, и некоторые из вас имеют генератор, но хотят знать, с какими сварочными аппаратами он может работать.

    В любом случае, теперь вы вооружены информацией, необходимой для принятия обоснованного решения относительно рекомендуемой мощности устройства.

    Идеальное сочетание сварочного аппарата и генератора даст вам до 30% больше мощности, чем вам нужно. Тем не менее, комбинация только 80% емкости также может иметь смысл для вас.

    Вы позвоните в зависимости от ситуации. Мы должны сбалансировать мощность, цену и портативность при выборе экономичного генератора для сварки.
