Какие используются инструменты для монтажа СИП?
Во время прокладки линий электропередач и монтажа СИП работникам для качественного выполнения задачи требуется специальный инструмент, созданный для монтажа именно этого вида проводов.
Во время прокладки линий электропередач и монтажа СИП работникам для качественного выполнения задачи требуется специальный инструмент, созданный для монтажа именно этого вида проводов.
Основные виды инструментов для прокладки СИП
Среди большого разнообразия инструментов для монтажа СИП стоит выделить следующие виды:
- ролики для раскатки провода – инструмент для раскатки СИП на опорах линий электропередач, монтажные ролики бывают для использования на промежуточных, анкерных или же концевых опорах;
- ручные лебедки – предназначены для натяжки и регулировки провесов СИП;
- инструмент для натяжки – в данном изделии предусмотрен механизм для захвата, винтовой ворот для натяжения, а также встроенный нож, чтобы резать монтажную ленту;
- заземляющий и закорачивающий инструмент – данное оборудование используется, чтобы защитить ремонтных и оперативных работников, которые проводят электротехнические манипуляции на отключенном участке ЛЭП, от непредусмотренной подачи тока;
- инструменты для натяжки СИП – данные устройства созданы специально для захвата, а также натяжки нейтрали самонесущих проводов;
- прессы и матрицы – данный вид инструмента применяется, чтобы установить изолированную контактную и соединительную арматуру, а также наконечники;
- ножницы для резки проводов, а также металлических лент – инструмент для резки проводов характеризуется зубчато-реечным механизмом, чтобы снизить усилия резки, при этом не деформируя сами жилы СИП; что касается ножниц для резки металлической ленты, то данные изделия имеют специальную конструкцию, чтобы заводить лезвия под плотно прилегающую ленту и разрезать ее в разных положениях;
- полимерные и металлические чулки, трос-лидеры – эти приспособления созданы для раскатки СИП на опорах, а также, чтобы защитить изоляцию и нейтральную жилу от повреждения;
- изолированный накидной ключ с храповым механизмом – предназначен для затягивания отрывных головок;
- инструмент для затягивания хомута – изделия для быстрой и качественной затяжки хомутов или ремешков;
- разъединитель фаз – необходим при разделении токопроводящих жил, скрученных в жгут;
- инструмент для снятия изоляции;
- вертлюги – использование этого инструмента позволяет избежать петель, раскручивания СИП во время раскатки;
- защитные смазочные материалы, герметизирующая лента, кардощетка.
Покупать основные инструменты для прокладки ЛЭП с использованием самонесущего изолированного провода можно по отдельности, или же сразу целыми наборами.
Какие бывают производители инструментов
Во время выбора инструмента для монтажа СИП также обязательно нужно смотреть на производителя. К одним из самых лучших брендов, выпускающих качественный инструмент, стоит отнести производителей ВК и Нилед. Они предлагают большой ассортимент товаров по отдельности, а также целые наборы инструментов для монтажа СИП по средней ценовой политике без ущерба качеству.
описание, как сделать самому, Ремонт и Строительство
Благодаря своей относительной простоте и надежности, провод СИП получил свое право на жизнь, и становится бесспорным лидером. Среди возможных вариантов прокладки воздушной линии приоритет, чаше всего, отдадут ему. Что такое СИП, как он выглядит и каких видов бывает, мы рассматривали в одной из наших статьей, а именно: https://samelectrik.
ru/vidy-xarakteristiki-i-razlichiya-provodov-sip.html. Для того чтобы самостоятельно проложить воздушную линию с помощью данного проводника, необходимо ознакомится с некоторыми нюансами, а также приобрести вспомогательное оборудование и специальные крепления. Далее мы рассмотрим, какая бывает арматура для монтажа СИП кабеля от столба к дому.
Вспомогательная арматура для монтажа самонесущего изолированного провода бывает разных назначений, а именно:
- для соединения проводников;
- для подвешивания провода на опору или анкерное крепление;
- для натяжения воздушной линии СИП;
- для подключения контактных соединений и ответвлений;
- защитные вспомогательные соединения;
- арматура для зацепления;
- спиральная арматура.
Рассмотрим их по порядку. Первое, о чем хотелось бы рассказать — ролики для раскатки провода.
При протяжке электрической линии, необходимо соблюдать осторожность, чтобы не испортить изоляционный слой, избегать волочения по земле, по веткам деревьев и прочим поверхностям.
Для этого прибегают к волочению по роликам, которые временно крепят на столбах, в местах будущего расположения провода.
Чтобы надежно закрепить на опоре вспомогательное оборудование используют оцинкованную металлическую ленту.
Чтобы плотно обхватить опору, натяжитель натягивает предварительно отрезанный кусок ленты вокруг столба, обжимает скобу, намертво фиксируя, и отрезает излишки ленты.
Крепежные крюки используют чтобы выполнить быстрый монтаж различной арматуры СИП на опоре, столбах и фасадах зданий. Различаются по типу крепления.
Для ровной резки металлической ленты пригодятся качественные ножницы, не оставляющее перекосов, острых кромок и краев. Они позволяют выполнять разрезание одной рукой быстро и качественно, что непременно ценится при работе на высоте в стесненных условиях.
Компенсировать кручение и предотвратить появление петель на проводе СИП, а также предотвратить перекручивание можно с помощью такого устройства, как вертлюг, который используют во время монтажа.
Для того чтобы раскатать провод по роликам, необходимо заранее протянуть по ним трос и соединить с кабелем, избегая повреждений и узлов. Это возможно сделать с помощью специальных стягивающих чулков. Плетение чулка выполнено так, что при его натягивании создается обширная площадь контакта и не происходит повреждение изоляции проводника.
Для натяжения проводов и устранения провеса воздушной линии используют лебедку. Применение данного устройства совместно с динамометром позволяет грамотно произвести монтаж натянутого провода воздушной линии.

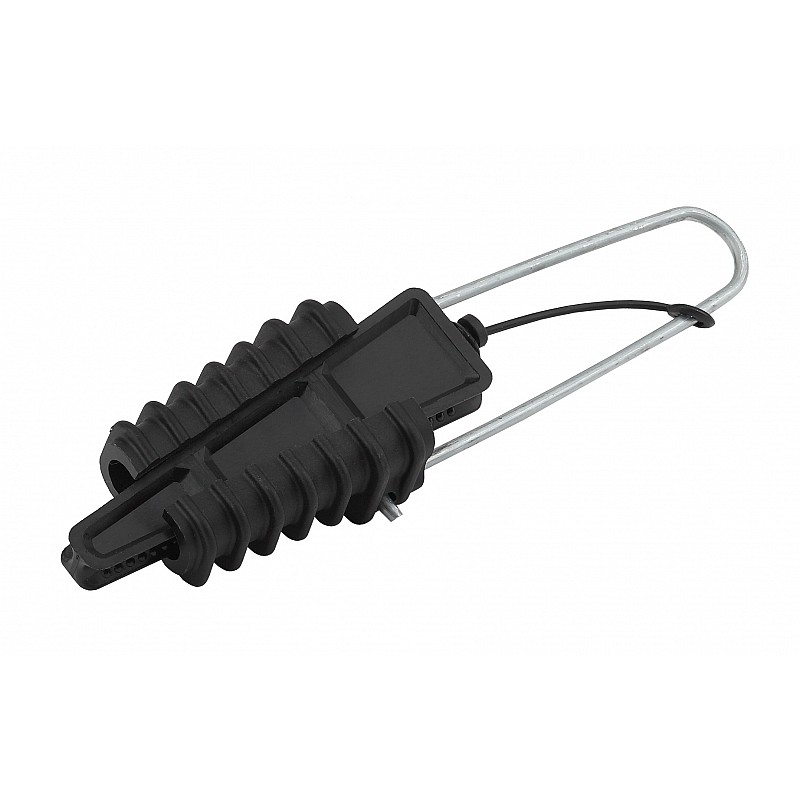

Для подвешивания и фиксации растянутого проводника, используются специальные монтажные зажимы. При использовании СИП с изолированной несущей нейтралью применяется зажим тандер-лягушка.
Он выполнен из материала, устойчивого к воздействиям окружающей среды. Также при монтаже СИП нам понадобятся анкерная и поддерживающая арматура, в зависимости от места использования (опора или фасад здания) и остальных участков ВЛ и ответвлений от нее.
Перед тем как установить на провод ответвители, необходимо отделить препарируемую жилу из жгута СИП. Для этого существует разделитель фаз — клин специальной формы, отводящий жилу на нужное расстояние, облегчающее монтаж ответвительных зажимов.
Для подключения к СИП проводу используют два типа переходников зажимов. Сжимы ответвительные и прокалывающие. Первые используются для магистральных равнозначных ответвлений. Состоит сжим из трех пластин, между которыми зажимается зачищенные от изоляции токоведущие жилы. Его еще называют «орехом». О том, как пользоваться орехом для соединения проводов, мы рассказывали в отдельной статье.
Для подключения ответвления от магистрали используется прокалывающие зажимы. При выборе сжимов необходимо знать сечение магистрали и ответвления, исходя из этого делать выбор.
Для опрессовки наконечников, концов провода СИП, расключаемых во вводной или учетный щит, возможно понадобится пресс для обжима наконечников и специальные матрицы.
С помощью этого устройства контакт жилы с наконечником получается максимально качественным.
Кроме всей выше перечисленной арматуры необходимо иметь специальную защитную смазку (NILED), которая препятствует увеличению контактного сопротивления, а также не позволяет появлению пленки окисла на алюминиевом проводе. Ее применение увеличивает срок эксплуатации. Лента (NILED) используется для восстановления изоляции на СИП и выравнивания поверхности под термоусадкой. Данная лента, на основе специальной мостики обладает высокою устойчивостью к ультрафиолету и озону.
Пример монтажа с описанием арматуры для крепления СИП вы можете просмотреть на картинке:
Также рекомендуем просмотреть видео урок, на которой наглядно показывается, какие инструменты и приспособления используются для монтажа провода СИП:
На это мы и заканчиваем обзор всех инструментов и приспособлений.
Теперь вы знаете, какая бывает арматура для монтажа СИП кабеля от столба к дому.
В данном разделе можно найти всю необходимую арматуру для СИП: наконечники, зажимы (анкерные, ответвительные, плашечные, поддерживающие, прокалывающие), кронштейны, наконечники, колпачки, фасадные крепления, крюки от различных производителей, таких как Niled (Нилед), Ensto (Энсто), Tyco, IEK (ИЭК), Sicame. Более полный список арматуры для СИП с описанием находится ниже в таблице, там же можно увидеть и цены на весь комплекс устройств для СИП. Арматура для СИП обеспечивает электрический контакт, надёжную фиксацию проводов в зажимах, герметизацию токоведущих частей. На сайте представлен не весь ассортимент арматуры для СИП, за более подробной информацией обращайтесь к нашим менеджерам по тел. (499) 290-30-16. Обеспечим выгодные цены. пишите tehnolog-zakaz@list.
Также у нас можно купить кабель и провод СИП, цены на который можно увидеть ниже. ЦЕНА НА ПРОВОД СИП (NEXANS)
