Словарь электрика. Электротехнические термины, слова, сокращения и их значения

Время поговорить и об электрической терминологии. Знание ее пригодится вам, когда вы будете читать дальнейшие публикации и другую литературу по электрике.

Схема устройства автоматического выключателя.

Автоматический выключатель (АВ) – вид предохранителя, который срабатывает, если сила тока в цепи превышает установленную величину.

АД – автомат дифференциальный. Гибридное устройство, совмещающее в себе УЗО и механизм защиты от перегрузки тока.

Ампер – единица силы тока.

Анод– положительный вывод батареи.

Батарея – два или более элементов, соединенных последовательно или параллельно для обеспечения нужного напряжения и тока.

Ватт – единица электрической мощности.

Схема соединения проводов колпачком.

Внешний проводник – провод, который связывает источник тока с потребителем.

Вольт – единица электрического напряжения.

Выравнивание потенциалов – устранение разницы потенциалов между проводящими предметами.

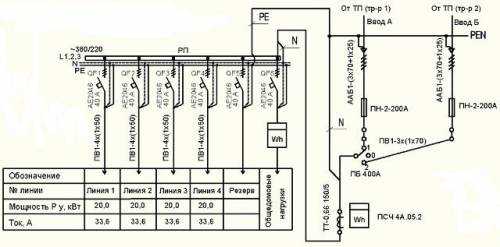

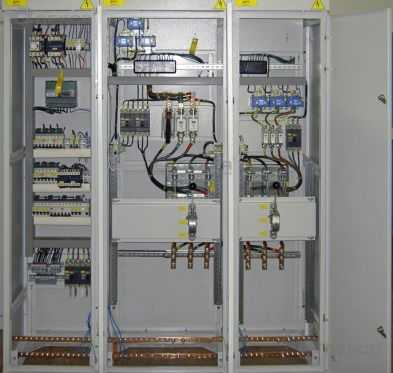

ВРУ (вводно-распределительное устройство) – устройство, через которое электроэнергия вводится в дом по воздушным и кабельным линиям.

Видимое излучение – электромагнитное излучение с длиной волны от 380 до 780 нм.

Внутреннее сопротивление – сопротивление току через элемент, измеряемое в Омах.

Выход энергии – расход емкости, умноженный на среднее напряжение в течение времени разряда батарей, выраженный в Ватт-часах.

Вмазка – размещение и крепление механизма или устройства.

Влажное помещение – сухие неотапливаемые помещения, в которых пары выделяются лишь временно в небольших количествах, а относительная влажность – в пределах 60-75% .

Герц – единица частоты переменного тока.

Гофра – гибкая труба ПВХ. Гофрированная пластиковая труба, применяется как дополнительный изолятор для электропроводки.

Глухо заземленная нейтраль – нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.

Гильзы – алюминиевые или медные трубки, внутренняя поверхность которых может быть смазана кварцевазилиновой пастой.

Виды подрозетников.

Групповая сеть – сеть, питающая светильники и розетки.

Газоразрядная лампа – лампа, в которой свечение создается непосредственно или опосредованно от электрического разряда в газе, парах металла или в смеси газа и пара.

Голый провод – провод, у которого поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия.

Демонтаж электропроводки – удаление старых проводов, которые соединяли щиток, светильники, розетки.

Демонтаж розеток и выключателей – удаление старых розеток и выключателей.

Демонтаж силового кабеля – удаление старой подводки.

Демонтаж телефонного/телевизионного кабеля – удаление старого кабеля.

Демонтаж светильников – удаление старых светильников.

Допускается – данное решение применяется в виде исключения, как вынужденное.

Емкость – количество электрической энергии, которое батарея выделяет при определенных условиях разряда, выраженное в ампер-часах или кулонах.

Жила – медная или алюминиевая нить в проводе или кабеле, по которой проходит ток.

Жгут – пучок проводов, уложенных и связанных между собой, с наконечниками для подсоединения к элементам схемы или изделия.

Схема розетки с заземлением.

Заземлитель – провод, отводящий электрический ток.

Защитный провод (РЕ) – провод, соединяющий открытые проводящие части электроприборов с другими проводящими частями и/или с заземлителем.

Звонок – сигнальное устройство, срабатывающее при нажатии кнопки.

Заряд – электрическая энергия, передаваемая элементу, с целью преобразования в запасаемую химическую энергию.

Замена автоматов защиты – замена устройства, предназначенного для защиты от перегрузки и короткого замыкания.

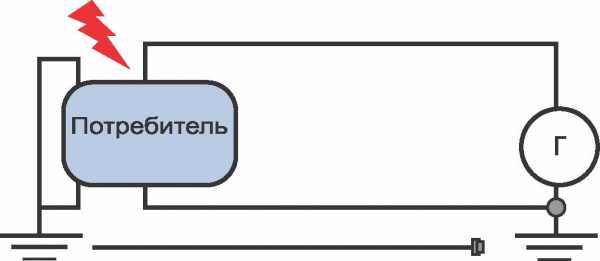

Замыкание на корпус – случайное соединение находящихся под напряжением частей электроустановки с их конструктивными частями, нормально не находящимися под напряжением.

Замыкание на землю – случайное соединение находящихся под напряжением частей электроустановки с конструктивными частями, не изолированными от земли или непосредственно с землей.

Заземляющее устройство – совокупность заземлителя и заземляющих проводников.

Заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством.

Зануление – преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока.

Изолятор – электрическое устройство для изоляции частей электрооборудования, находящихся под разными электрическими потенциалами, и предупреждения открытого замыкания на землю, корпус.

Изолированная нейтраль – нейтраль, не присоединенная к заземляющему устройству или присоединенная через аппараты, компенсирующие емкостный ток в сети.

Схема индукционной лампы.

Индукционная лампа – лампа, функционирующая по принципу ртутной лампы высокого давления, но не имеющая электрода.

Инфракрасное излучение – оптическое излучение с длиной волны большей, чем у видимого излучения.

Изоляция – материал, препятствующий распространению электрического тока.

Катод – отрицательный вывод батареи.

Керамическая горелка – металлогалогенные лампы, оснащенные керамической горелкой.

КПД – коэффициент полезного действия.

Компенсационный подзаряд – метод, при котором для приведения батареи в полностью заряженное состояние и поддержания ее в этом состоянии используется постоянный ток.

Киловатт-час – единица потребления электрического тока. Измеряют электросчетчики.

Схема устройства контактного зажима: 1– винт; 2 – пружинная шайба; 3 – шайба или основание контактного зажима; 4 – токоведущая жила; 5 – упор, ограничивающий растекание алюминиевого проводника.

Контактный зажим – зажим с двумя винтами для соединения проводов.

Кнопка звонка – контактный механизм.

Клеммная группа – клемма для соединения проводов.

Контакт – основной рабочий элемент устройства.

Кабель – несколько изолированных проводов в защитной герметичной оболочке.

Коэффициент цветопередачи – отношение цветов предметов при освещении их данным источником света к цветам этих же предметов, освещаемых источником света, принятым за эталон, в строго определенных условиях.

КЗ – короткое замыкание.

КУП – клемма уравнивания потенциалов.

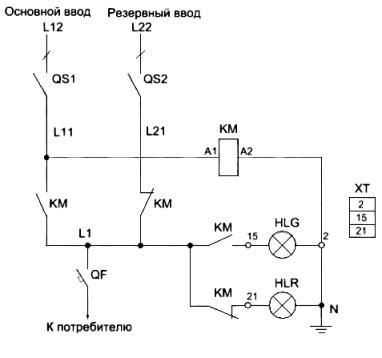

Контактор – устройство, предназначенное для частых дистанционных коммутаций электрической цепи при нормальном режиме работы.

Как правило – данное требование является преобладающим, а отступление от него должно быть обосновано.

КЛЛ – компактно-люминесцентная лампа.

Люминесценция – излучение, которое не требует нагрева тел и может возникать в газообразных, жидких и твердых телах под действием ударов электронов.

Люминофоры – твердые или жидкие вещества, способные излучать свет под действием различного рода возбудителей.

Схема устройства люминесцентной лампы.

Люминесцентные лампы – газоразрядные лампы низкого давления.

Лампа – электрическое устройство, предназначенное для излучения света.

Металлогалогенные лампы – ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова.

Монохроматический свет – одноцветный свет, свет одной определенной длины волны. На практике содержит узкий участок спектра.

Монтаж электрокороба – крепление электрокороба к стене.

Напряжение – разность потенциалов между двумя точками, например, между фазным и нулевым проводом.

Номинальное напряжение – 220-240 В для сети переменного тока.

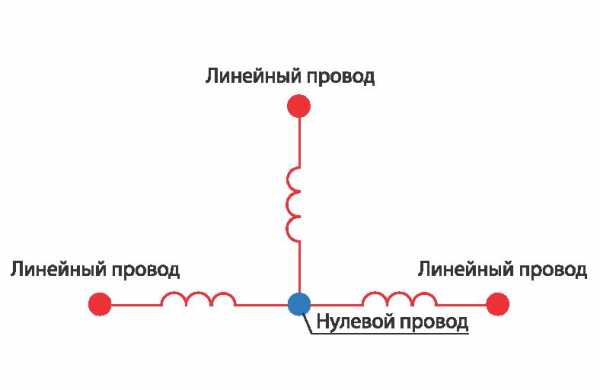

Нулевой провод  (N) – провод, служащий для возврата тока.

Навеска люстр, бра, светильников – подвешивание и подключение люстр, бра, светильников.

Накладная электроточка – розетка/выключатель, установленные на поверхности стены.

Напряжение отсечки – минимальное напряжение, при котором батарея способна отдавать полезную энергию при определенных условиях разряда.

Напряжение холостого хода – напряжение на внешних зажимах батареи при отсутствии отбора тока.

Не более – значения величин являются наибольшими.

Не менее – значения величин являются наименьшими.

Схема освещения ванной комнаты.

Нормальные помещения – сухие помещения, если отсутствуют условия (особо сырые, жаркие, пыльные).

Ом – единица электрического сопротивления.

Освещение – применение света в конкретной обстановке, рядом с объектами или в их окружении, с целью сделать их видимыми.

Освещенность – величина, которая отражает соотношение падающего светового потока к освещаемой площади. Единица измерения –люкс.

Отражение – свойство материалов возвращать падающий на них свет.

Особо сырое помещение – это помещение, где относительная влажность воздуха близка к 100%.

Проводник – составная часть электропроводки, служащая для передачи тока.

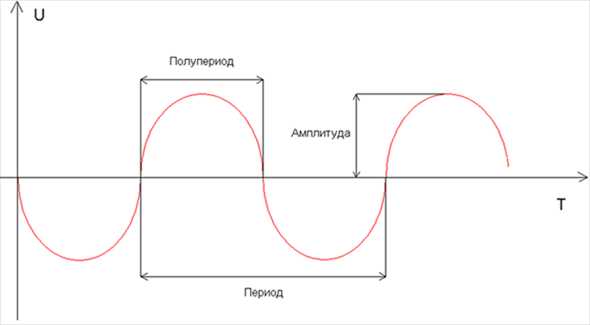

Переменный ток – электрический ток, который периодически изменяет свою величину и направление.

Постоянный ток – электрический ток, который течет неизменно в одном направлении.

Потребители электроэнергии – все электрические электроприборы, работающие за счет потребления электроэнергии.

Переборка щита – замена автоматов защиты с переподключением проводов.

Патрон – приспособление для установки и закрепления электрической лампы в светильнике.

Плавкий предохранитель – коммутационный электрический элемент, предназначенный для отключения защищаемой цепи путем расплавления защитного элемента.

Схема соединения проводов в распредкоробке.

Пряжки – приспособления для крепления кабелей и проводов к основаниям при открытой прокладке.

Провод – проводник электрического тока, состоящий из одной или нескольких токопроводящих жил.

Переноска – освещение, осуществляемое переносными лампами, присоединенными к сети напряжением 220-240 В в обычных помещениях и 12 В в помещениях повышенной опасности.

Провод (PEN) – провод с защитной функцией.

Плотность энергии – отношение энергии элемента к его массе или объему, выраженное в Ватт-часах на единицу массы или объема.

Пускорегулирующие аппараты (ПРА) – устройство, работающее в электрической цепи с газоразрядными лампами и служащее главным образом для стабилизации тока при разряде.

Пайка – соединение проводов при помощи паяльника и специальных припоев.

Распределительный щит – место установки предохранителей, дистанционных выключателей и т. д.

Разряд – потребление электрической энергии от элемента во внешнюю цепь.

Разъемные контактные соединения – устройства, состоящие из вилки и розетки.

Разборные контактные соединения – устройства, которые могут быть разобраны без разрушения соединяемых деталей.

Распаячная коробка – коробка, в которой производится соединение проводов.

Сила тока – количество электричества, протекающего по проводу за определенный период времени.

Сильный ток – ток напряжением до 1000 В.

Схема устройства линии выключателя.

Слаботочный предохранитель – небольшой плавкий предохранитель, используемый в электрических приборах.

Слабый ток – ток напряжением до 50 В.

Схема электропроводки – схема, которая отображает положение всех электрических устройств и проводов.

Силовая линия – линия проводов для подключения силовых розеток (электроплита, водонагреватель и т. д.).

Светильник – плафон с патроном и лампочкой.

Сверление сквозных отверстий в стенах – бурение проходных отверстий в стенах.

Силовой провод – провод, по которому происходит подача электроэнергии.

Сетевой кабель для компьютера – линия компьютерной сети.

Световая отдача – световая отдача показывает, с каким КПД полученная электрическая мощность преобразуется в свет. Измеряется в люменах/Вт и является главным показателем экономичности лампы.

Световой поток – вся мощность излучения источника света, оцениваемая по световому ощущению глаза человека. Измеряется в люменах.

Сила света – интенсивность излучаемого в определенном направлении света. Измеряется в канделах.

Стартер – устройство, служащее для зажигания газоразрядных ламп путем подогрева электрода.

Сухое помещение – помещение, в котором относительная влажность воздуха не превышает 60%.

Сырое помещение – помещение, в котором влажность воздуха длительное время превышает 75%.

Сопротивление заземляющего устройства – сумма сопротивлений заземлителя (относительно земли) и заземляющих проводников.

Сопротивление растеканию – сопротивление, которое оказывает заземлитель на участке растекания тока.

Варианты скрутки проводов.

Светодиод – полупроводниковый прибор с электронно-дырочным р-n переходом или контактом металл-полупроводник, который генерирует при прохождении через него электрического тока оптическое (видимое) излучение.

Счетчик – прибор учета электроэнергии.

Скрутка – приспособление для соединений отдельно взятых монолитных жил небольшого сечения.

Ток утечки – ток, возникающий при повреждении проводки.

Труба ПВХ – жесткая пластиковая труба. Применяется как дополнительный изолятор для электропроводки.

Телефонная линия – кабель для телефонной связи.

Телевизионный краб – устройство для разветвления телевизионного кабеля на несколько отдельных линий.

Ток замыкания на землю – ток, проходящий через землю в месте замыкания.

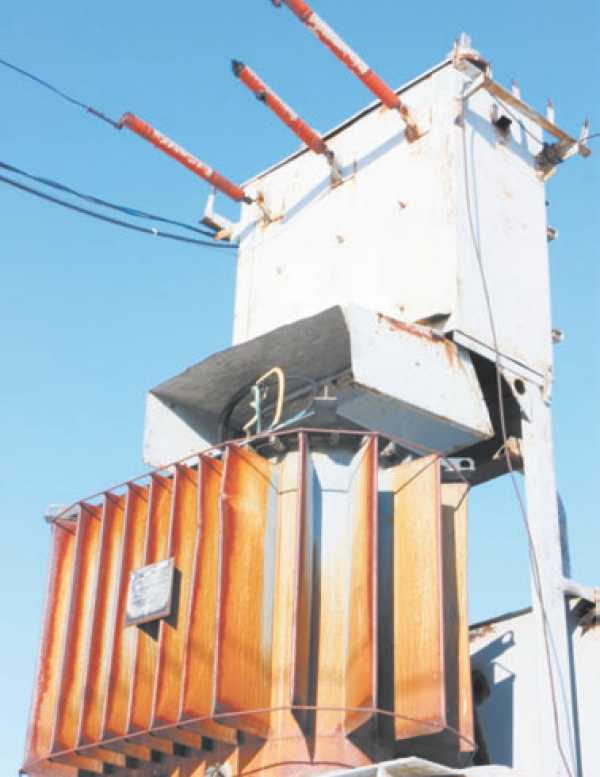

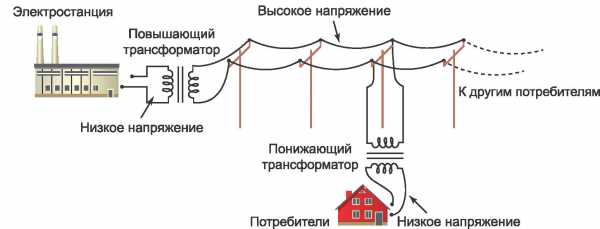

Трансформатор – устройство, преобразующее переменное напряжение одного уровня в напряжение другого уровня.

Устройство защитного отключения (УЗО) – устройство для защиты от поражения электрическим током.

Устройство максимальной токовой защиты – плавкий предохранитель или линейный защитный автомат.

Ультрафиолетовое излучение – оптическое излучение с длиной волн меньшей, чем у видимого излучения.

Устройство зажигания – электрическое устройство, которое обеспечивает условия, необходимые для инициирования разряда.

Установка электроточки – установка розетки/выключателя.

Установка внутренней электроточки – вмазка подрозетника.

Схема расположения розеток.

Установка розетки – установка механизма розетки.

Установка клеммной группы – соединение проводов при помощи клеммы.

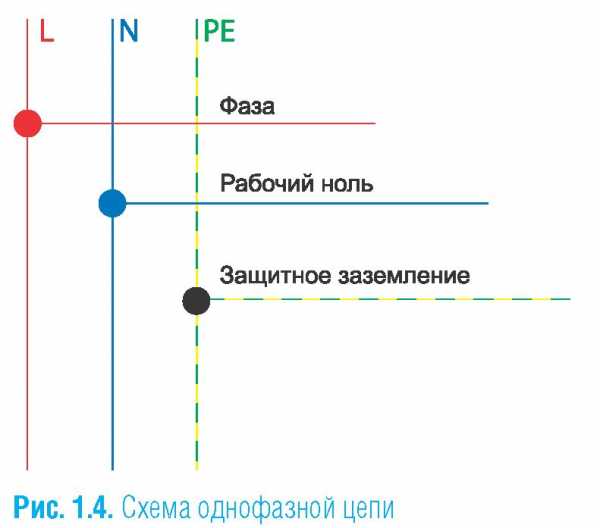

Фазный провод – основной токопроводящий провод.

Цикл – одна последовательность заряда и разряда элемента.

Цветовая температура – мера объективного впечатления от цвета данного источника света.

Цветовое ощущение – общее субъективное ощущение, которое человек испытывает, когда смотрит на источник света.

Частота– количество колебаний в секунду. Частота переменного тока в обычной электросети составляет 50 Гц.

Штробление – прорезание борозд в стенах и потолках для укладки проводов.

Шинопровод – комплектное устройство для прокладки электрической сети. Состоит из отдельных секций, соединяемых сваркой и болтовыми соединениями.

Электрическая цепь – замкнутый участок электропроводки.

Экранирующая решетка – часть светильника, изготовленная из прозрачных или непрозрачных элементов таким образом, чтобы прикрыть лампу от непосредственного наблюдения под определенным углом.

Электролит – материал, проводящий носителей заряда в элементе.

Электрод – проводящий материал, способный при реакции с электролитом производить носителей тока.

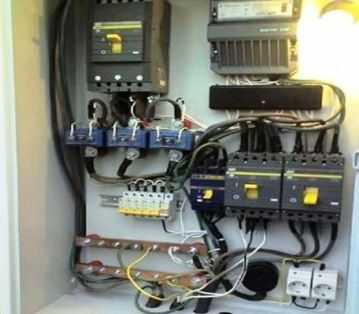

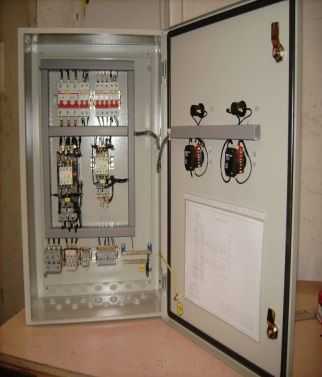

Электрощит – комплекс электроаппаратов, установленных в одном боксе и предназначенных для распределения электроэнергии по линиям и их защиты от перегрузок, КЗ и токов утечки на землю.

Электропроводка – провода, соединяющие групповой щиток, светильники, розетки, стационарные электроприборы.

Электрокороб – пластиковый кабель-канал для укладки в него проводов. Применяется при монтаже наружной электропроводки.

Электроточка – розетка/выключатель.

Электрический контакт – соприкосновение элементов, обеспечивающее непрерывность электрической цепи.

Электроустановочная скоба – пластиковая изогнутая в виде дуги или буквы П круглая или плоская полоска (в зависимости от сечения кабеля).

Конечно, это не все термины, которые есть в электрике. Здесь представлены лишь наиболее часто встречающиеся.

Поделитесь полезной статьей:

Top

fazaa.ru

Основные понятия в электрике | Electricdom.ru

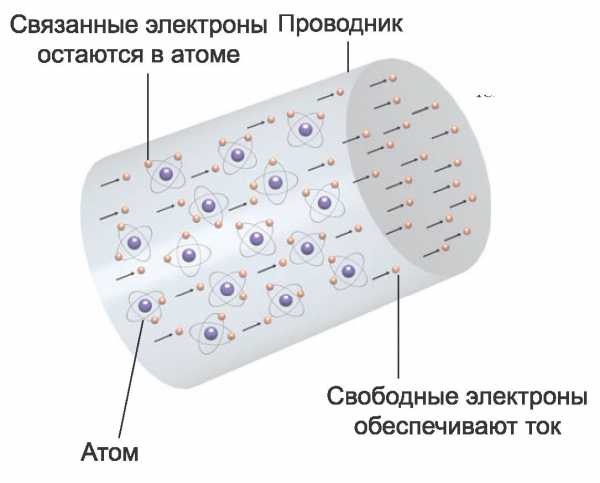

Проводники — вещества, в которых при появлении электрического поля возникает электрический ток.  Они обладают небольшим удельным сопротивлением и практически без потерь проводят электрический ток. Проводниками являются – металлы и их сплавы, кислоты и щелочи (электролиты).

Лучше всего проводят ток – серебро, медь, золото и алюминий. В силу высокой стоимости серебро и золото применяется только в высокотехнологичных электронных схемах. Медь и алюминий получили большое распространение в качестве проводников. Медь наиболее часто встречающийся проводник, обладает большой устойчивостью к окислению, труднее ломается и постепенно вытесняет алюминий. Алюминий в основном используется в старой проводке.

Диэлектрики – материалы, которые обладают большим удельным сопротивлением к электрическому току.

Диэлектриками являются — пластмасса, резина, бумага, дерево, камень, стекло, текстолит, керамика, фарфор.

Сопротивление

Резистор — элемент электрической цепи, обладающий сопротивлением на пути прохождения электрического тока.

Ом — единица измерения сопротивления. Резистор реагирует на прикладываемое к нему напряжение. Чем больше внешняя поверхность резистора, тем большую мощность он может поглотить.

Провод или резистор, который не может рассеять нужную мощность, сильно нагревается, его сопротивление резко возрастает и в итоге он перегорает. Поэтому на резисторах указывают и другой параметр – рассеиваемую мощность (0,125, 0,25, 0,5, 1, 2,5 и более ватт).

Сопротивление проводника зависит от материала, длины и сечения проводника. При нагреве проводника сопротивление его увеличивается. Чем длиннее проводник, тем больше его сопротивление, но чем больше сечение проводника, тем меньше его сопротивление.

Электрическое напряжение

Разность потенциалов источника электрического тока называется электрическим напряжением. Электрическое напряжение измеряется в вольтах (В). Измеряется вольтметром, который подключается параллельно нагрузке или полюсам источника питания.

Напряжение между линейным и нулевым проводом называется фазное напряжение и равно 220 Вольт (Uф). Напряжение между двумя линейными проводами называется линейное напряжение и равно 380 Вольт (Uл).

Uл=√3Uф=1,73*220В=380В

В обычной сети линейное напряжение 380В, а фазное 220В. Встречаются еще и старые сети, в которых линейное напряжение 220В, а фазное 127В.

Переменный электрический ток

Электрический ток — направленное движение электронов от одного полюса замкнутой электрической цепи к другому. Они движутся от отрицательного полюса к положительному. Ток идет в направлении, противоположном движению электронов — от «+» к «-«, от источника тока к потребителю.

Электрический ток измеряется в амперах (А). Измеряется амперметром, который включается в разрыв цепи в том месте, где нужно измерить ток. Ток при работе нагревает провода, возникает электрическое поле. Чем больше ток, тем толще провода.

Переменный ток изменяется с частотой 50 периодов, частота 50 Гц.

Переменный ток с частотой 50 Гц 50 раз в секунду меняет свое направление и величину («+» и «-» меняются 50 раз в секунду) и изменяется по синусоидальному закону.

При переменном токе электроны меняют направление движения, полный цикл смены полярности источника питания называют колебанием.

Период — промежуток времени, в течение которого ток совершает одно полное колебание.

Частота — величина, обратная периоду, число периодов в секунду, измеряется в герцах (Гц).

Ток и напряжение в нагрузке увеличиваются и уменьшаются, а разница между минимальным и максимальным их значением называется амплитудой.

Три одинаковых по частоте и амплитуде переменных тока, сдвинутых по фазе друг относительно друга на 120 градусов или на одну треть периода, образуют трехфазную систему.

Каждая отдельная цепь трехфазной системы сокращенно называется фазой.

Для того, чтобы ток протекал в замкнутой электрической цепи, необходим источник электродвижущей силы, который вырабатывает электрическую энергию.

Постоянный электрический ток

В источниках постоянного тока (батарейках, аккумуляторах), сила тока,напряжение, не меняют своего направления. Если замкнутая электрическая цепь состоит из батарейки и резистора, то батарейка – источник электрической энергии, резистор – приемник электрической энергии, для соединения этих элементов имеются соединительные провода.

Закон Ома

Основной закон в электрике — сила тока на участке цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка цепи.

Формулы закона Ома: I=U/R, R=U/I, U=I*R

При увеличении напряжения увеличивается ток при одном и том же сопротивлении. Чем больше сопротивление, тем меньше ток при одном и том женапряжении.

Законы Кирхгофа

Первый закон Кирхгофа

Сумма токов входящих в узел, равна сумме токов, выходящих из узла.

Точка, где сходится несколько проводников называется узлом. В любом узле электрической цепи алгебраическая сумма токов равна нулю.

где m – число ветвей подключенных к узлу.

Второй закон Кирхгофа

В любом замкнутом контуре электрической цепи алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на всех его участках.

где n – число источников ЭДС в контуре;m – число элементов с сопротивлением Rк в контуре;Uк = RкIк – напряжение или падение напряжения на к-м элементе контура.

Соединения проводников

Последовательное соединение двух проводников

Формулы для последовательного соединения двух проводников:Iобщ = I1 = I2Uобщ = U1 + U2Rобщ = R1 + R2

Пример расчета схемы последовательного соединения проводников

Известно Uобщ=1В, R1=R2=1Ом, необходимо найти U1 и U2.Сначала надо найти Rобщ, которое вычисляется по формуле: Rобщ=R1+R2=1+1=2ОмПо закону Ома можно найти Iобщ, который равен I1 и I2 и вычисляется по формуле: Iобщ=Uобщ/Rобщ=1/2=0,5АТеперь по закону Ома можно найти U1, которое вычисляется по формуле: U1=R1*Iобщ=1*0,5=0,5ВТакже по закону Ома можно найти U2, которое вычисляется по формуле: U2=R2*Iобщ=1*0,5=0,5В

Параллельное соединение проводников

Формулы для параллельного соединения двух проводников:Iобщ = I1 + I2Uобщ = U1 = U2Rобщ = 1/R1 + 1/R2 = (R1*R2)/(R1+R2)

Пример расчета схемы параллельного соединения проводников

Известно Uобщ=1В, R1=R2=1Ом, необходимо найти Iобщ.Сначала надо найти Rобщ, которое вычисляется по формуле: Rобщ=1/R1+1/R2=(R1*R2)/(R1+R2)=(1*1)/(1+1)=1/2=0,5ОмПо закону Ома можно найти Iобщ, который вычисляется по формуле Iобщ=Uобщ/Rобщ=1/0,5=2А

Соотношение токов и напряжений в трехфазных цепях

При соединении звездой:Iл = Iф, Uл = √3*Uф

При соединении треугольником:Iл =√3* Iф, Uл = Uф

Аварийные и ненормальные режимы работы электрической сети

Короткое замыкание — если замкнуть два провода, подводящие ток к электрическому прибору (фазу и нейтраль), то ток резко возрастет в 10 раз и более, электропроводка может загореться. Для избежания этого автоматический выключатель должен отключить напряжение в сети.

Перегрузка — сила тока превышает норму для электропроводки за продолжительной время. Для избежания этого автоматический выключатель также должен отключить напряжение.

Отклонение напряжения — в паспорте электрического прибора указано номинальное напряжение, которое обеспечивает его нормальную работу. При увеличении и понижении напряжения нарушается нормальная работа электроприбора и уменьшается его срок службы, при значительном отклонении возможен выход прибора из строя. В этом случае может помочь стабилизатор напряжения.

Скачки напряжения — кратковременное значительное увеличение напряжения. Такое напряжение может вывести из строя домашние электроприборы, в которых много электроники: компьютеры, телевизоры и т.д.. Может возникнуть при ударе молнии в электрические провода или в непосредственной близости от них, также при включении и отключении мощных электроприборов, нарушениях при проведении сварочных работ (в городе редко, в сельской местности чаще).

Перекос напряжения — одни электроприборы оказываются под повышенным напряжением, другие под пониженным. Такой режим возникает в результате неисправности в трехфазной сети, когда напряжения на фазах имеют разную величину.

Электрическая мощность

Энергию, потраченную нагрузкой, называют электрической мощностью, измеряется в ваттах. 1000 ватт равно 1 киловатт (кВт).

Потребители могут подключаться последовательно или параллельно, суммарная мощность все равно будет равна сумме потребляемых мощностей каждым потребителем.

Робщ = Р1+Р2+…Рn

S – полная мощность (кажущаяся), содержит активную и реактивную составляющие, потребляется от источника электроэнергии, измеряется в вольт-амперах (ВА), эта величина указывается на табличках приборов переменного тока.

S = IU = U²/R= √(P2+Q2)

P – активная мощность (эффективная), связана с той электрической энергией, которая может быть преобразована в другие виды энергии – тепловую, световую, механическую и др., измеряется в ваттах (Вт), представляет собой полезную мощность, которую можно использовать для выполнения работы.

P = IUcosф – для однофазной цепи, P = √3IUcosф – для трехфазной цепи, P = U*I — в цепи, где есть только активное сопротивление.

Q – реактивная мощность, связана с обменом электрической энергией между источником и потребителем, измеряется в вольт-амперах реактивных (вар), когда среднее значение мощности за период равно нулю, активная мощность равна нулю, энергия накопленная магнитным полем индуктивности, возвращается назад к источнику, ток в цепи не совершает работы, реактивный ток бесполезно загружает источники энергии и провода линии передач. Источниками реактивной энергии могут являться элементы, обладающие индуктивностью — электродвигатели, трансформаторы. Для того, чтобы уменьшить реактивную мощность на зажимах потребителей подключают конденсаторы (последовательно или параллельно).

Q = IUsinф – для однофазной цепи, Q = √3IUsinф – для трехфазной цепи.

Потребление электроэнергии измеряется в киловатт-часах (кВт-ч).

Количество потреблённой электроэнергии равно произведению мощности электроприбора на время его работы.

Сдвиг по фазе между током и напряжением обозначается углом φ. Коэффициент мощности — величина, равная отношению активной мощности к полной, величина cosф равная углу сдвига фаз между напряжением и током, чем он выше, тем лучше. Надо стараться сделать нагрузку такой, чтобы cosф был близок к единице (на практике 0,85 – 0,9, дальнейшее повышение до 1 экономически не оправдывается).

www.electricdom.ru

Базовые понятия в электрике - основные понятия в электрике

Базовые понятия электрикиИнструменты электрикаЭлектроинструменты электрикаТехника безопасности Помощь при поражении токомЗащита от электрического токаКабели, провода и шнурыХарактеристики составляющих проводовМаркировка кабельной продукцииВиды кабелей, проводов и шнуровСопутствующие изделияСпособы соединения проводовЭлектромонтажные изделияИзделия для прокладки кабеляЭлектромонтажные коробкиРозетки и выключателиОсветительная аппаратураТрансформаторыАвтоматические выключателиПредохранителиЯщики и боксы под автоматыЭлектрические счетчикиМонтаж кабеляВыбор проводовСоставление схемы электропроводкиМонтаж скрытой проводкиШтробление стенСкрытая прокладка проводки в трубахСкрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводкиПрокладка кабеля сквозь стены, дверные проемы и оконные рамыМонтаж розеток, выключателей и распределительных коробокОсвещениеВиды светильниковОсновные правила освещенияМонтаж освещения в квартире или ч. домеГалогенные лампы с трансформаторомМонтаж уличного освещенияДизайнерские ухищрения в освещенииМонтаж распределительных (ЩЭ) щитковЗаземлениеЗаземление в многоэтажном домеСистема уравнивания потенциаловЭлектричество в частном домеТрехфазные и однофазные сетиВвод электроэнергии в частный домПодключение к линии электропередачиЗаземление в частном домеЗащита от молний в частном домеСистема уравнивания потенциаловПрименение стабилизаторовМонтаж электрики на открытом воздухеСистема «Умный дом»Ремонт электропроводкиОтключение электроэнергии во всей квартире (доме)Срабатывание УЗОПриложения

Прежде чем приступить к работам, связанным с электричеством, необходимо немного «подковаться» теоретически в этом вопросе.

Если говорить просто, то обычно под электричеством подразумевается это движение электронов под действием электромагнитного поля.

Главное — понять, что электричество — энергия мельчайших заряженных частиц, которые движутся внутри проводников в определенном направлении (рис, 1.1).

Постоянный ток практически не меняет своего направления и величины во времени. Допустим, в обычной батарейке постоянный ток. Тогда заряд будет перетекать от минуса к плюсу, не меняясь, пока не иссякнет.

Рис. 1.1. Движение электронов в проводнике

Переменный ток — это ток, который с определенной периодичностью меняет направление движения и величину.

Представьте ток как поток воды, текущий по трубе. Через какой-то промежуток времени (например, 5 с) вода будет устремляться то в одну сторону, то в другую. С током это происходит намного быстрее — 50 раз в секунду (частота 50 Гц). В течение одного периода колебания величина тока повышается до максимума, затем проходит через ноль, а потом происходит обратный процесс, но уже с другим знаком. На вопрос, почему так происходит и зачем нужен такой ток, можно ответить, что получение и передача переменного тока намного проще, чем постоянного.

Получение и передача переменного тока тесно связаны с таким устройством, как трансформатор (рис. 1.2). Генератор, который вырабатывает переменный ток, по устройству гораздо проще, чем генератор постоянного тока. Кроме того, для передачи энергии на дальнее расстояние переменный ток подходит лучше всего. С его помощью при этом теряется меньше энергии.

Рис 1.2. Трансформатор на подстанции понижает напряжение от высоковольтной линии для передачи в бытовую сеть

При помощи трансформатора (специального устройства в видек атушек) переменный ток преобразуется с низкого напряжения на высокое и наоборот, как это представлено на иллюстрации (рис. 1.3).

Рис. 1.3. Передача на расстояние переменного тока

Именно по этой причине большинство приборов работает от сети, в которой ток переменный. Однако постоянный ток так-же применяется достаточно широко — во всех видах батарей, в химической промышленности и некоторых других областях.

Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно.

Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 1.4).

Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нолевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что

фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °С (рис. 1.5). Более подробно на этот вопрос поможет ответить учебник по электромеханике.

Рис. 1.5. Схема трехфазной цепи

Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нолевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее.

Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем.

Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 1.6).

Рис. 1.6. Простейшая схема заземления

Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нолевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.

Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.

ВНИМАНИЕ!

Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нолевой провод как заземляющий. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов окажутся под напряжением 220 В.

delo-elektrika.ru

Электрик в доме - сайт домашнего электрика

А какое у Вас УЗО - электромеханическое или электронное?

Тема электротехнического оборудования очень обширна и в сегодняшней статье рассмотрим электромеханическое и электронное узо. Многие электрики даже не подозревают, что есть определенные особенности в работе данных защитных устройств. Как будут работать два типа устройств в определенных аварийных ситуациях, на что следует обратить внимание при покупке, это и многое другое ...



Схема подключения УЗО без заземления

Многие электрики дискутируют о том, есть ли необходимость устанавливать УЗО в двухпроводную сеть, в сеть в которой нет заземляющего проводника. Будет ли устройство защитного отключения работать в такой сети. Уверяю вас, что УЗО не только можно, но и нужно устанавливать в системах без защитных заземляющих проводников ...



Как проверить узо на срабатывание

Приветствую Всех читателей сайта "Электрик в доме". Сегодня существует множество вариантов такого трудоемкого процесса, как проверка срабатывания УЗО. В данной статье рассмотрим самые понятные и распространенные способы данной процедуры, которые сопряжены с различной мерой экстремальности самого процесса...



Схема подключения проходного выключателя

Если у вас большой дом на несколько этажей, вам просто необходима установка проходных выключателей. С помощью таких выключателей, возможно независимое управление освещением из нескольких мест. Проходные выключатели, как правило, устанавливают на лестничных пролетах или длинных коридорах ...



Цветовая маркировка проводов

Раньше монтаж электропроводки выполнялся двухжильными бесцветными проводами. Сегодня существует огромное количество разновидностей проводов и кабелей, у которых токопроводящие жилы имеют разноцветную изоляцию. Каждый цвет означает соответствие и предназначение проводника. В данной статье рассматривается, как выполняется цветовая маркировка проводов, которою должен знать и соблюдать каждый электрик ...



Как пользоваться мультиметром – часть 1

Мультиметр является одним из важных инструментов каждого электрика. Они бывают аналоговые (стрелочные) и цифровые (электронные). Каждый из них состоит из переключателя и гнезд для подключения щупов. В данной статье рассматриваются основные обозначения измеряемых величин на приборе.



Замена электропроводки в квартире

Сегодня не возможно, представить современную квартиру без таких необходимых приборов как холодильник, водонагреватель, кондиционер, однако не все задумываются о таком элементе электроснабжения как электропроводка. В большинстве случаев электропроводка выполнена из алюминиевых проводов сечением не рассчитанным на мощность современной бытовой техники.



Что такое провод СИП

Аббревиатура СИП расшифровывается как - самонесущий изолированный провод. В последнее время данный вид провода широко используется в энергоснабжении. Токопроводящие жилы покрыты термостойкой изоляцией, а основное преимущество данного провода кроется в его названии – самонесущий, то есть для его прокладки по воздуху не требуется дополнительных несущих устройств (например, тросов).



Ремонт электропроводки своими руками

Необходимость в ремонте электропроводки возникает когда появляются проблемы с электропитанием. В данной статье подробно описано как произвести ремонт электропроводки своими руками, а также необходимый для этого инструмент.



Подключение УЗО

Применение устройства защитного отключения является, наверное, самым эффективным способом для защиты от поражения электрическим током. В данной статье рассмотрены примеры подключения и порядок расположения устройств защитного отключения в схемах электроснабжения.



Заземление в частном доме

Заземление в частном доме является особенно интересной и актуальной темой для владельцев домов и коттеджей.

В настоящее время существует множество методов и способов монтажа контура заземления для дома, поэтому сделать его не предоставляет особого труда. В данной статье рассматривается способ монтажа заземления в частном доме, а также все, что для этого необходимо.



Электрический контакт – соединение проводов

Электрический контакт зависит от качества и надежности соединения проводов - это знает каждый электрик. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

- надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;



Схема электропроводки в частном доме

Если возникает необходимость ремонта или внесения изменений в электропроводку, сложно что либо сделать не зная ее схемы. Перед тем как начинать в квартире или доме электромонтажные работы сначала составляется схема монтажа электропроводки.

Имея четкое представление и принципиальную схему электроснабжения под рукой, монтаж проводки становится намного проще. В данной статье рассмотрен пример пошагового составления схемы электропроводки для частного дома.



Расчет сечения провода, кабеля

Чтобы правильно рассчитать сечения провода необходимо знать величину максимально тока нагрузки. Почему правильный расчет сечения проводов и кабелей так важен? Провода и кабели, из которых состоит электропроводка, являются ее основными элементами. Поэтому чтобы электропроводка соответствовала всем требованиям надежности, провода необходимо рассчитывать на допустимую токовую нагрузку …



electricvdome.ru

Проект все электричество: лучший сайт об электрике

Краткая памятка по электробезопасности

На сегодняшний день электрическая энергия является универсальной и удобной формой энергии. При работе с электричеством всегда может возникнуть опасная ситуация для здоровья человека. Для того чтобы избежать опасных ситуаций нельзя прикасаться к оголенным проводам. К ним нельзя не только прикасаться, но и подходить на расстояние ближе, чем на 10 метров. Если вы не являетесь электриком, тогда вам нельзя проникать в трансформаторные станции, распределительные устройства и открывать щитки. На сегодняшний день многие люди в своем быту используют генераторы. Именно поэтому при их эксплуатации вам необходимо будет соблюдать все правила, которые мы перечислили выше.

ВАМ НЕЛЬЗЯ: выполнять любые работы, которые могут привести к повреждению электрических сетей. К этому виду работ можно отнести: наезд на опоры линий, работу автокрана или автовышки высотою более 4 метров вблизи под проводами. Помните, что безопасность детей лежит только на родителях и воспитателях.

ЗАПРЕЩАЙТЕ ДЕТЯМ:

  1. Влезать на крыши домов, где поблизости располагаются провода.
  2. Находиться под проводами линий электропередач.
  3. Разводить костры или устраивать стоянки отдыха под ВП.
  4. Разбивать изоляторы на опорах.
  5. Набрасывать проволоку на провода.
  6. Проносить под проводами длинные предметы.

ПОМНИТЕ!: у человека нет никаких чувств, которые могли бы предупредить об опасности электрического тока. При работе с электричеством вам необходимо соблюдать правила безопасности, которые рекомендует ресурс “Все-электричество”. При соблюдении мер предосторожности вы сможете предотвратить возможность поражения электротоком.

vse-elektrichestvo.ru

Сокращения в электротехнике, энергетике, расшифровка.

Сокращения в электротехнике, энергетике, расшифровка. Данный список представляет собой неполный справочник основных терминов электротехники. Список постоянно дополняется.
Сокращенная аббревиатураРасшифровка аббревиатуры
АВ автоматический выключатель
АД асинхронный двигатель
АВР автоматический ввод резерва
АПВ автоматическое повторное включение
АСУ автоматизированная система управления
АСУ ТП автоматизированная система управления технологическими процессами
АЩСУ агрегатный щит станций управления
АСКУЭ автоматизированная система контроля и учета электропотребления
БПН блок питания напряжения
БПТ блок питания токовый
БКТП блочная комплектная трансформаторная подстанция
ВЛ воздушная линия
ВН выключатель нагрузки
ВР выключатель-разъединитель
ВСН ведомственные строительные нормы
ВРП выключатель-разъединитель-предохранитель
ВРУ вводно-распределительное устройство
ВРЩ вводной распределительный щит
ВАЗП выпрямительный агрегат зарядный, подзарядный
ГК группа комплектации
ГР группа реализации
ГС группа складирования
ГТ группа транспортирования
ГРЩ главный распределительный щит
ГПИ Государственный проектный институт
ГПП главная понижающая подстанция
ГТП группа текущей подготовки производства
ГППП группа перспективной подготовки производства
ЗРУ закрытое распределительное устройство
ИВЦ информационно-вычислительный центр
ИБП источник бесперебойного питания
КЗ короткое замыкание
КУ конденсаторная установка
КЛ кабельная линия
КРМ компенсация реактивной мощности
КТП комплектная трансформаторная подстанция
КПД коэффициент полезного действия
КВУ комплектное выпрямительное устройство
КОУ комплектные осветительные устройства
КРУ комплектное распределительное устройство
КСО камера комплектная одностороннего обслуживания
КТП комплектная трансформаторная подстанция
КТУ коэффициент трудового участия
КУН конденсаторная установка низкого напряжения
КРУЭ комплектное распределительное устройство элегазовое
КСУКЭМР комплексная система управления качеством электромонтажных работ
ЛЭП линия электропередачи
ВЛЭП воздушная линия электропередач
МУ монтажное управление
МТС материально-техническое снабжение
МЭЗ мастерская электромонтажных заготовок
НВ низковольтный
НН низкое напряжение
НАУ низковольтная аппаратура управления
НКУ низковольтные комплектные устройства
НИС нормативно-исследовательская станция
НОТ научная организация труда
ОДГ оперативно-диспетчерская группа
ОЗУ оперативно-запоминающее устройство
ОРУ открытое распределительное устройство
ОТК отдел технического контроля
ОКПУ оперативно календарное планирование и управление
ПС принципиальная схема
ПУ пост управления
ПВР предохранитель-выключатель-разъединитель
ПГВ подстанция глубокого ввода
ПЗУ программирующее запоминающее устройство
ПОС проект организации строительства
ППР проект производства работ
ПРА пускорегулирующий аппарат
ПУЭ правила устройства электроустановок
ПТК программно-технический комплекс
ПТЭЭП правила технической эксплуатации электроустановок потребителями
РУ распределительное устройство
РМ реактивная мощность
РЗ релейная защита
РП распределительный пункт
РЩ распределительный щит
РТП распределительная трансформаторная подстанция
РПН регулирование напряжения под нагрузкой
РЗА релейная защита и автоматика
РЗАиТ релейная защита, автоматика и телемеханика
СН среднее напряжение
СД синхронный двигатель
СК синхронный компенсатор
СЗ средства защиты
СЭТ счетчик электронный тарифный
САР система автоматического регулирования
СДО сметно-договорный отдел
СПУ сетевое планирование и управление
САПР система автоматизированного проектирования
СНиП строительные нормы и правила
ТП трансформаторная подстанция
ТТ трансформатор тока
ТН трансформатор напряжения
ТПП технологическая подготовка производства
ТСУ тиристорная станция управления
ТЭП технико-экономическое планирование
УЗО устройство защитного отключения
УПТ устройство переключения тарифов
УКП устройство комплектного питания
УКМ устройство (установка) компенсации мощности
УКРМ устройство (установка) компенсации реактивной мощности
УИПП участок инженерной подготовки производства
УКСТ участок комплектования, складирования и транспортирования
УПТК управление производственно-технологической комплектации
ХХ холостой ход
ЦП центральный процессор
ЦНИБ центральное нормативно-исследовательское бюро
ША шкаф автоматики
ШУ шкаф учета
ШНН шкаф низкого напряжения
ШОН шкаф отбора напряжения
ШОТ шкаф оперативного тока
ШРС шкаф силовой распределительный
ШРНН шкаф распределительный низкого напряжения
ШРПТ шкаф распределительный постоянного тока
ШУОТ шкаф управления оперативным током
ЩО щит распределительный одностороннего обслуживания
ЩО щит освещения
ЩА щит автоматики
ЩРщит распределительный
ЩС щит силовой
ЩУ щит управления
ЩАО щит автоматизации освещения
ЩАУ щит автоматизации и управления
ЩПТ щит постоянного тока
ЩСН щит собственных нужд
ЭО электрооборудование
ЭУ электротехническое устройство
ЭЭ электрическая энергия
ЭДС электродвижущая сила
ЭВМ электронно-вычислительная машина
ЭМК электромонтажный комплект
ЭМР электромонтажные работы
ЭМУ электромонтажное управление

rnd-electric.ru

применение вводно-распределительных устройств в жилых домах и на производстве

ВРУ или вводно-распределительные устройства широко используются при выполнении электромонтажных работ. Их основной задачей является прием и последующее распределение электрической энергии между отдельными потребителями. ВРУ обеспечивают надежную защиту всех установленных приборов и оборудования от воздействия короткого замыкания и аварийных перегрузок.

ВРУ в электрике:

  1. Область применения ВРУ
  2. Комплектация вводно-распределительных устройств
  3. Принцип работы ВРУ
  4. Использование ВРУ в жилых зданиях
  5. Применение ВРУ в промышленности и на производстве
  6. Простейшая схема автоматического ввода резерва

Контрольные приборы, имеющиеся в каждом вводно-распределительном устройстве, позволяют точно учитывать расход электроэнергии, осуществлять контроль над правильным распределением нагрузки в сетях. Электрические счетчики могут устанавливаться как общие, так и индивидуальные, рассчитанные на отдельных потребителей. В целом, для нормальной работы большинства ВРУ требуется напряжение питающей сети в пределах от 220 до 380 вольт. Частота переменного тока может колебаться от 50 до 60 герц. Во всех устройствах выполняется глухое заземление.

Область применения ВРУ

Вводно-распределительные устройства получили широкое распространение, они подходят для установки на любых сооружениях, где предусмотрено наличие электрооборудования. ВРУ установлены, практически на всех промышленных и производственных объектах, а также в жилых и общественных зданиях.

С помощью ВРУ, осуществляется снабжение электроэнергией домов, имеющих любую конфигурацию и количество этажей. В составе здания могут быть группы помещений – офисы, бизнес-центры, предприятия бытового обслуживания и общественного питания. Все необходимые расчетные параметры и технические требования к комплектации вводно-распределительных устройств определяются в проектной документации.

При сборке ВРУ соблюдаются все требования заказчика. Это позволяет в полной мере обеспечить дальнейшую надежную и безаварийную работу электрических сетей.

Комплектация вводно-распределительных устройств

Все ВРУ изготавливаются в виде односторонней панели, размещаемой в закрытом виде, в защитном стальном ящике. В дальнейшем, на эту панель производится монтаж автоматических электроприборов контроля, учета и распределения электроэнергии. Конструкции вводно-распределительных устройств могут включать в себя одну, две и более панели. В некоторых случаях производится их сборка в секции. Для полной сборки ВРУ существует напольный или подвесной вариант.

По желанию заказчика, в комплект устройства могут быть включены различные типы автоматических выключателей, электронные или индукционные счетчики, способные учитывать активную и реактивную электроэнергию. Дополнительно устанавливаются испытательные коробки, контрольно-измерительные приборы и другие устройства.

Существующие стандарты предполагают устойчивость вводно-распределительных устройств к ударному току при коротких замыканиях до 20 кА. Номинальная защита изоляции составляет 1000 вольт. Кроме того, должны соблюдаться международные параметры защиты в случае прикосновения к элементам устройства, которые находятся под напряжением. Комплектация ВРУ осуществляется с учетом местных климатических условий.

Принцип работы ВРУ

Ввод основного питающего кабеля производится непосредственно на вводный автомат устройства. Номинальный ток рассчитывается заранее и отражается в проекте или техническом задании. Вводный автоматический выключатель защищает электрическую проводку во время нештатных ситуаций. С его помощью возможно преднамеренное отключение питания для проведения работ по техническому обслуживанию сети. В некоторых конструкциях ВРУ, вводный автомат может заменяться рубильником или специальным разъединителем.

За вводным автоматом производится установка разрядников. Здесь происходит соединение фазных проводов и защитной шины РЕ. Когда возникают импульсные перегрузки, происходит срабатывание разрядников, попадание фазного напряжения на шину РЕ и конечное срабатывание защиты ВРУ.

Окончательное распределение электропитания, в соответствии с группами проводов, осуществляется с помощью защитных автоматов с различными номиналами. Каждая группа потребителей подключается к отдельному автоматическому выключателю. В качестве дополнительных защитных мер, при необходимости, устанавливаются УЗО.

Установка распределительных автоматов должна обеспечивать равномерное распределение нагрузки между всеми фазами. При расчете автоматов для каждой фазы должен обязательно учитываться коэффициент спроса, определяющий вероятность максимальной загрузки электрических сетей.

Использование ВРУ в жилых и общественных зданиях

В общественных зданиях, жилых домах с повышенной этажностью, а также в небольших производственных предприятиях, вошло в практику  применение вводно-распределительных устройств, представляющих собой щиты, в которых может выполняться одностороннее или двухстороннее обслуживание.

В комплект каждого такого устройства входят вводные и распределительные панели, или шкафы, изготовленные в заводских условиях. В крупных электромонтажных организациях, очень часто разрабатываются и применяются собственные конструкции ВРУ, с учетом индивидуальных особенностей того или иного объекта.

Вводные панели комплектуются аппаратурой, рассчитанной на работу при номинальных токах в 250, 400 и 630 ампер. В панели, рассчитанные на 250 А, производится установка предохранителей ПН-2-250, а также рубильника или рубильника-переключателя. В панелях на 400 и 630 А устанавливаются такие же защитные и отключающие устройства, в соответствии с номинальным током.

Изготовление распределительных панелей производится в нескольких вариантах. В одном из них, отходящие линии оборудуются автоматическими выключателями. Другие виды панелей имеют автоматику, позволяющую управлять освещением на лестницах и в коридорах. В некоторых панелях имеются отделения учета. Кроме автоматов, распределительные панели оборудуются магнитными пускателями, промежуточными реле и пакетными выключателями.

В процессе компоновки и комплектования ВРУ, расположение вводных и распределительных панелей выполняется рядом друг с другом. Изготовление данных элементов производится в виде отдельных панелей, в которые заранее монтируется вся необходимая аппаратура и приборы. Между панелями предусмотрена установка соединительных проводников. Вводные и распределительные панели имеют большое количество разнообразных схем, благодаря которым можно выполнить компоновку любого вводно-распределительного устройства, исходя из электрических схем конкретного здания.

Применение ВРУ в промышленности и на производстве

Производство и промышленные предприятия отличаются потреблением довольно значительных мощностей. На этих объектах, с высоким энергопотреблением, устанавливаются специальные конструкции вводных и распределительных панелей и шкафов. Как правило, эти модели входят в серию ЩО-70. Кроме предприятий, такие устройства в распределительных устройствах подстанций, с напряжением 0,4 киловольта.

По своей конструкции, данные устройства предполагают одностороннее или двухстороннее обслуживание. На всех панелях предусмотрена установка рубильников с предохранителями или автоматических выключателей.

При одностороннем обслуживании установка панелей в щитах производится прямо возле стены. Их обслуживание производится с лицевой стороны. Панели, предназначенные для двухстороннего обслуживания, располагаются свободно или отдельно от стены, на расстоянии, не менее 80 см. Односторонние щиты не требуют больших площадей под их установку и дальнейшее обслуживание и отличаются большей экономичностью. Тем не менее, устройства с двухсторонним обслуживанием гораздо удобнее в процессе их эксплуатации.

Вводно-распределительные устройства бывают не только панельных типов. Для их сборки могут использоваться отдельные блоки в виде предохранителей, выключателей, автоматов, счетчиков и прочей электронной аппаратуры.

Помещения, где устанавливаются ВРУ, должны располагаться в удобном месте, доступном только для обслуживающего персонала. Эти помещения получили другое название электрощитовых, с ограничением доступа для посторонних лиц.

Простейшая схема автоматического ввода резерва, и бюджетное ВРУ

electric-220.ru


Видеоматериалы

24.10.2018

Опыт пилотных регионов, где соцнормы на электроэнергию уже введены, показывает: граждане платить стали меньше

Подробнее...
23.10.2018

Соответствует ли вода и воздух установленным нормативам?

Подробнее...
22.10.2018

С начала года из ветхого и аварийного жилья в республике были переселены десятки семей

Подробнее...
22.10.2018

Столичный Водоканал готовится к зиме

Подробнее...
17.10.2018

Более 10-ти миллионов рублей направлено на капитальный ремонт многоквартирных домов в Лескенском районе

Подробнее...

Актуальные темы

13.05.2018

Формирование энергосберегающего поведения граждан



Подробнее...
29.03.2018

ОТЧЕТ о деятельности министерства энергетики, ЖКХ и тарифной политики Кабардино-Балкарской Республики в сфере государственного регулирования и контроля цен и тарифов в 2012 году и об основных задачах на 2013 год

Подробнее...
13.03.2018

Предложения организаций, осуществляющих регулируемую деятельность о размере подлежащих государственному регулированию цен (тарифов) на 2013 год

Подробнее...
11.03.2018

НАУЧИМСЯ ЭКОНОМИТЬ В БЫТУ


Подробнее...

inetpriem


<< < Ноябрь 2013 > >>
Пн Вт Ср Чт Пт Сб Вс
        1 2 3
4 5 6 7 8 9 10
11 12 13 14 15 16 17
18 19 20 21 22 23 24
25 26 27 28 29 30

calc

banner-calc

.
