Особенности люминесцентных светильников

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Читайте также:  [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Читайте также:  Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Читайте также:
Ландшафтный дизайн вашего участка своими руками — (130+ Фото идей & Видео) +Отзывы

Принцип действия

Читайте также:  Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

Читайте также:
Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Основные этапы подключения

Читайте также:  Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Схема подключения одного источника освещения к одному дросселю

Схема подключения люминесцентной лампы с дросселем довольно проста:

К сожалению, стартер – не слишком надежное устройство. Плюс при работе лампа может мерцать, негативно влияя на зрение. В принципе, возможно и подключение без него. Заменить эту деталь можно подпружинной кнопкой-выключателем.

Читайте также:
Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Монтаж двух ламп

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

Читайте также:
56 Самых лучших урожайных сортов огурцов для теплицы: описание и фото | +Отзывы

Пара ламп и один дроссель

Читайте также:  Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Читайте также:
Баклажаны: описание и характеристика 53 популярных и необычных сортов для открытого грунта и теплицы (Фото & Видео) +Отзывы

Подключение без дросселя

Читайте также:  Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Читайте также:
Горох: описание 43 самых популярных сортов, низкорослые, среднерослые и сорта зернофуражного назначения (Фото & Видео) +Отзывы

Подключение ЭПРА

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

• источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
• с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

Достоинства и недостатки люминесцентных источников света

Читайте также:  Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

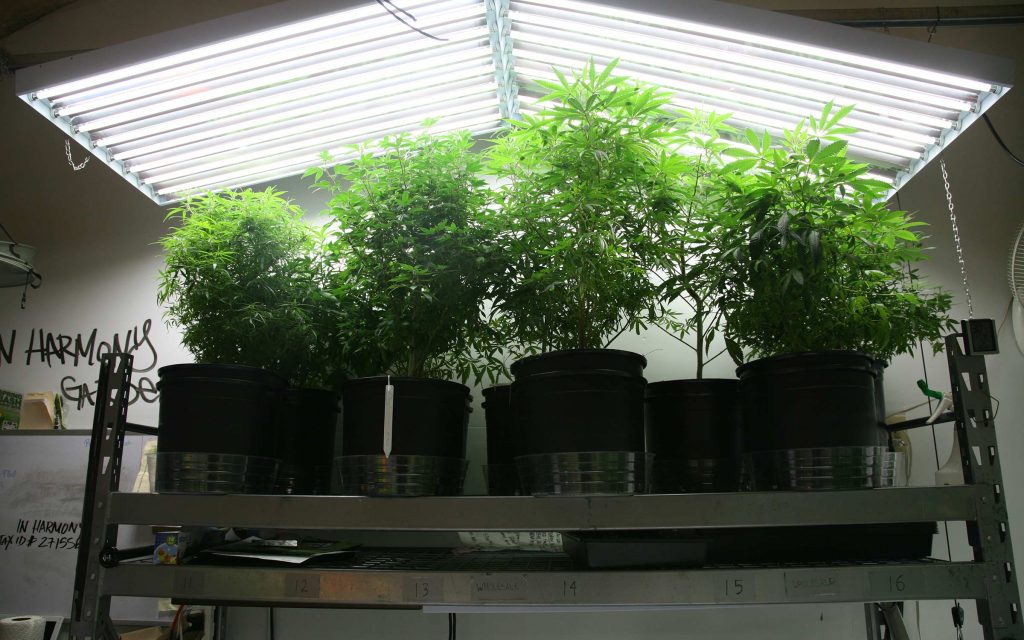

Использование ламп для тепличного выращивания растений

ПЛЮСЫ:

• Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
• Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.

МИНУСЫ:

• Необходимость подключения дополнительных устройств (стартеров и дросселей)
• Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
• Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
• На силу света в таких источниках способна влиять температура окружающей среды
• Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
• значительная пульсация света, что может сказаться отрицательно на зрении
• Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных

Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.

Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.

Сравнение параметров разных источников освещения

Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.

Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.

Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:

7
Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

БЕЗОПАСНОСТЬ

6

Оценки покупателей: Будьте первым!

как собрать, как установить, с дросселем и без

Люминесцентные лампы остаются востребованными приборами освещения несмотря на распространение светодиодных светильников. Это обусловлено их мощностью, эффективностью и отличными показателями цветопередачи. При подключении люминесцентных приборов важно учитывать особенности оборудования.

СодержаниеПоказать

Устройство люминесцентных ламп

Схема подключения обычной люминесцентной лампы значительно отличается от аналогичной схемы приборов накаливания. Они состоят из основных компонентов:

• плата управления, регулирующая поступление тока;
• электроды;
• стеклянная трубка или колба, покрытая люминофором.

Внутри колбы находится смесь паров ртути и инертных газов, и электроды. Входное напряжение вызывает движение частиц, порождая ультрафиолетовое излучение. Однако оно невидимо человеческому глазу. В видимый свет его переводит люминофор, которым покрывается внутренняя поверхность колбы. Изменение состава люминофора меняет оттенок и цветовую температуру освещения.

Устройство люминесцентных осветительных приборов

Процессами управляют стартер и пускорегулирующий аппарат, стабилизирующие напряжение и обеспечивающие равномерное свечение без пульсаций и мерцаний.

Читайте также

Описание люминесцентной лампы

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

• значительный расход электроэнергии;
• длительный запуск, который может занимать 3 с;
• схема не способна функционировать в условиях пониженных температур;
• нежелательное стробоскопическое мигание, негативно влияющее на зрение;
• дроссельные пластинки по мере износа могут издавать гудение.

Схема включает один дроссель на две лампочки, для одноламповой системы метод не подойдет.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями

От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Такие аппараты не гудят во время работы и потребляют значительно меньше электроэнергии. Мерцаний не появляется даже при низких частотах напряжения.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Тематическое видео: Подробно про умножитель напряжения

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость. Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

В продаже можно найти аппараты с маркировкой RS, которая говорит о возможности подключения без стартера. Установка такого элемента в осветительный прибор помогает значительно сократить время зажигания.

Последовательное подключение двух лампочек

Метод предполагает работу двух ламп с одним балластом.  Для реализации требуется индукционный дроссель и стартеры.

Необходимо к каждой лампе подключить стартер, соблюдая параллельность соединения. Свободные контакты схемы направляются в сеть через дроссель. К контактам подсоединяются конденсаторы, снижающие помехи и стабилизирующие напряжение.

Высокие стартовые токи в схеме нередко вызывают залипание контактов в переключателях, поэтому подбирайте качественные модели, на которые показатели сети не сильно влияют.

Как проверить работоспособность лампы

После подключения проверьте работоспособность схемы тестером. Сопротивление катодных нитей не должно превышать 10 Ом.

Проверка работоспособности схемы

Иногда тестер показывает бесконечное сопротивление. Это не значит, что лампу пора выбрасывать. Прибор можно включать холодным запуском. Обычно контакты стартера разомкнуты, а конденсатор не пропускает постоянный ток. Однако после нескольких прикосновений щупами показатель стабилизируется и опустится до нескольких десятков Ом.

Замена лампы

Как и другие источники света, люминесцентные приборы выходят из строя. Единственным выходом будет замена основного элемента.

Замена лампы дневного света

Процесс замены на примере потолочного светильника Армстронг:

1. Осторожно разбирается светильник. С учетом указанных на корпусе стрелочек колба поворачивается по оси.
2. Повернув колбу на 90 градусов, можно опустить ее вниз. Контакты сместятся и выйдут через отверстия.
3. Новую колбу поместить в паз, следя за попаданием контактов в соответствующие отверстия. Установленную трубку повернуть в противоположную сторону. Фиксация сопровождается щелчком.
4. Включить осветительный прибор и проверить работоспособность.
5. Собрать корпус и установить рассеивающий плафон.

Читайте также

Как заменить лампу дневного света

Если недавно установленная колба снова перегорела, имеет смысл проверить дроссель. Возможно, именно он подает на прибор слишком большое напряжение.

полное описание как подключить c дросселем и стартером, соединить последовательно или параллельно, с ЭПРА

Время на чтение: 5 минут

АА

Люминесцентные лампы давно и надежно служат нам повсюду. Они светят, когда мы работаем, отдыхаем, учимся, совершаем покупки и занимаемся спортом. Мало кто задумывается, что зажечь свет этой лампы непросто. Для этого требуется специально собранная схема из пусковых и поддерживающих горение устройств.

Конструкция люминесцентной лампы, со времени своего изобретения в 19 веке, практически не претерпела изменений. Изменялись и совершенствовались приборы и схемы для их подключения в сеть. В настоящее время актуальны и надежно работают электромагнитные и электронные устройства для люминесцентных светильников. У каждого из них есть свои достоинства и недостатки.

Варианты соединения светильника дневного света

Люминесцентная лампа (дневного света) представляет собой герметичный сосуд наполненный газом. С двух сторон в него впаяны электроды с вольфрамовыми нитями. Свечение газа под воздействием электричества и позволяет получить освещение.

Чтобы газ в колбе начал светиться, на электроды подается и кратковременно поддерживается высокое напряжение.

Вольфрамовые нити разогревают газ, и он начинает светиться. Когда газ разгорится и начнет источать свет, напряжение спадает и поддерживается в так называемом, тлеющем режиме.

Для запуска и поддержания свечения в люминесцентных лампах были разработаны несколько схем подключения к электрической сети:

1. С использованием классического электромагнитного балласта (ЭмПРА) – одна лампа и один дроссель.
2. Две трубки и два дросселя.
3. Подключения двух ламп от одного дросселя.
4. Электронный балласт.
5. Используя умножитель напряжения.

Использование электромагнитного балласта (ЭмПРА)

Стандартная схема с использованием электромагнитного балласта была придумана в 1934 году американцами, и в 1938 уже повсеместно использовалась в США. Она проста и включает в себя помимо лампы дроссель, стартер и конденсатор.

Одна лампа и один дроссель

Дроссель представляет собой индуктивное сопротивление и может накапливать ЭДС самоиндукции. Стартер — это небольшая неоновая лампочка, имеющая биметаллический контакт и конденсатор. Конденсатор стартера служит для подавления радиопомех, а параллельный дросселю для коррекции мощности.

После включения в сеть ток течет через дроссель на спираль лампы, потом через стартер на вторую спираль. Дроссель начинает накапливать электрический заряд. По схеме вначале течет слабый ток, ограниченный сопротивлением стартера. Контакты стартера нагреваются и замыкаются. Ток в схеме резко возрастает, но его безопасную величину обеспечивает дроссель.

Поэтому дроссель и называют – пускорегулирующий аппарат. Большой ток позволяет спиралям разогреть газ в колбе. В это время, контакты стартера остывают и размыкаются, через стартер ток уже не течет. Но дроссель успел накопить энергию и уже отдает ее на спирали лампы. Она начинает светиться. Дроссель, отдав накопленный заряд, в дальнейшем выступает как сопротивление. Поддерживает только тлеющий разряд, позволяя лампе гореть. Стартер уже выключен из схемы и не работает до следующего пуска.

Процесс пуска занимает доли секунды, но может незаметно для глаз, повторится несколько раз.

Достоинства и недостатки

Схема обладает рядом достоинств:

• Дешевые и доступные комплектующие.
• Достаточно проста.
• Надежна.

По сравнению с современным электронным, дроссельное устройство имеет весомые недостатки:

• Избыточный вес.
• довольно продолжительное время запуска.
• Небольшую надежность при низкой температуре.
• Большее потребление энергии.
• Шумный дроссель.
• Нестабильный световой поток.

Две трубки и два дросселя

Применение в одном светильнике двух пар дросселей и ламп ведет к утяжелению и увеличению конструкции. Каждая из пар, имеет свой стартер. Мощность дросселя и лампы в этом случае совпадает, стартер применяется на 220 вольт.

Две схемы с использованием электромагнитного балласта работают в таком случае параллельно.

Достоинством этого варианта является его надежность. Выход из строя одной из веток не влияет на работу другой. Светильник будет работать, хотя бы и наполовину мощности.

Главный недостаток – очень громоздкая конструкция.

В остальном, имеет такие же плюсы и минусы, как и все ЭмПРА.

Включение двух ламп от одного дросселя

Дроссель является самой дорогостоящей деталью люминесцентного светильника. В целях экономии, иногда используется схема подключения двух ламп от одного дросселя.

Две лампы от одного дросселя можно запитать двумя способами:

1. Последовательно.
2. Параллельно.

Последовательное соединение двух ламп

Копируется схема стандартного подключения с использованием электромагнитного балласта.

Вторая лампа со своим стартером подключается последовательно первой. Светильник получается дешевле. Но, возникает несколько конструктивных и эксплуатационных проблем.

Конструктивные:

• Мощность дросселя должна соответствовать суммарной мощности ламп.
• Стартеры должны быть однотипными, рассчитанными на пониженное напряжение.

Эксплуатационные:

• При выходе из строя одной из ламп или стартеров не будет работать весь светильник.
• Усложняется поиск неисправности.

Конструктивные проблемы решаются просто. Необходимо только подобрать из имеющихся в наличии или приобрести подходящие по характеристикам комплектующие.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

Для схемы с параллельным соединением, следует выбирать стартеры, рассчитанные на рабочее напряжение от 110 вольт.

Кроме удешевления конструкции, последовательное соединение имеет те же достоинства и недостатки, что и классическое ЭмПРА подключение.

Параллельное соединение

Такую схему собрать несложно. Вторая лампа подключается параллельно и имеет отдельный стартер. К одной из ламп, при таком соединении, целесообразно подсоединить фазосдвигающий конденсатор. Это позволит нивелировать один из недостатков схем ЭмПРА – мерцание. Конденсатор сдвинет фазу одной лампы, сгладит общий световой поток и сделает его приятнее для зрения.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

Стартеры при такой сборке следует устанавливать на 220 вольт.

К плюсам электромагнитных схем, параллельное соединение добавляет еще два:

1. Экономия средств на одном дросселе.
2. Сглаженный световой поток.

Электронный балласт

Электронный запуск и поддержание горения люминесцентных ламп разработали еще в восьмидесятые и начали применять в начале девяностых годов ХХ века. Использование электронного балласта позволило сделать люминесцентное освещение на 20% экономичнее.

При этом сохранились и улучшились все характеристики светового потока. Равномерное, без характерного мерцания освещение стабильно даже при колебаниях напряжения в сети.

Этого удалось достичь благодаря повышенной частоте тока, подаваемого на лампы и большим коэффициентом полезного действия электронных устройств.

Плавный запуск и мягкий рабочий режим позволили почти вдвое увеличить срок эксплуатации ламп. Дополнительно появилась возможность плавного управления яркостью светильника. Необходимость использования стартеров исчезла. С ними пропали и радиопомехи.

Принцип работы электронного балласта отличается от электромагнитного. При этом, выполняет те же функции: разогрев газа, розжиг и поддержание горения. Но, делает это точнее и мягче. В различных схемах используются полупроводники, конденсаторы, сопротивления и трансформатор.

Электронные балласты могут иметь разные схематические исполнения в зависимости от применяемых компонентов. Упрощенно, прохождение тока по схеме можно описать следующим алгоритмом:

1. Напряжение поступает на выпрямитель.
2. Выпрямленный ток обрабатывается электронным преобразователем, посредством микросхемы или автогенератора.
3. Далее напряжение регулируется тиристорными ключами.
4. Впоследствии один канал фильтруется дросселем, другой конденсатором.
5. И по двум проводам напряжение поступает на пару контактов лампы.
6. Другая пара контактов лампы замкнута через конденсатор.

Выгодным отличием электронных систем является то, что напряжение, поступающее на контакты ламп имеет большую, чем у электромагнитных, частоту. Она варьируется от 25 до 140 кГц. Именно поэтому в системах ЭПРА мерцание светильников сведено к минимуму и их свет менее утомителен для человеческих глаз.

Схемы подключения ламп к ЭПРА и их мощность, большинство производителей указывают на верхней стороне устройства. Поэтому потребители имеют наглядный пример, как правильно собрать и подключить прибор в сеть.

В электронных балластах предусмотрено различное количество подключаемых ламп разной мощности, например:

• К дросселям Philips серии HF-P можно подключить от 1 до 4 трубок, мощностью от 14 до 40 Вт.
• Дроссели Helvar серии EL предусмотрены для одной – четырех ламп, мощностью от 14 до 58 Вт.
• QUICKTRONIC торговой марки Osram типа QTР5 также имеют возможность управлять одной – четырьмя лампами, мощностью 14 – 58 Вт.

Электронные приборы имеют массу достоинств, из которых можно выделить следующие:

• небольшой вес и малую величину устройства;
• быстрое и сберегающее люминесцентную лампу, плавное включение;
• отсутствует видимое глазу мерцание света;
• большой коэффициент мощности, примерно 0,95;
• прибор не греется;
• экономия электроэнергии в размере 20%;
• высокий уровень пожарной безопасности и отсутствие рисков в процессе работы;
• большой срок службы люминесцентов;
• отсутствие высоких требований к температуре окружающей среды;
• способность автоматической подстройки к параметрам колбы;
• отсутствие шумов во время работы;
• возможность плавной регулировки светового потока.

Отмечаемый многими, единственный минус электронных систем это их цена. Но она оправдывается достоинствами.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

При покупке электронного балансового устройства не следует слишком экономить. Зачастую дешевые приборы оказываются всего лишь умножителями напряжения. Они не берегут лампы и опасны для жизни.

Использование умножителей напряжения

Умножители напряжения для запуска люминесцентных ламп не получили широкого распространения. Такие схемы применяют любители, собирая их кустарным способом.

Они просты, дешевы и достаточно стабильны. Состоят из четырех конденсаторов и четырех диодов. Иногда дополняются конденсаторами.

Принцип работы заключается в ступенчатом увеличении величины напряжения на контактах лампы. Высокое напряжение вызывает пробой газовой среды без ее разогрева, и позволяет запустить даже вышедшие из строя лампы.

Но, умножитель напряжения имеет один большой минус.

Мнение эксперта

Изосимов Владимир Николаевич

Электрик высшей категории. Специалист по осветительным приборам.

Задать вопрос эксперту

Напряжение на контактах ламп может быть очень высоким, доходить до 1 тыс. вольт и выше. Такие схемы опасны для окружающих.

Учитывая опасность поражения электрическим током, умножители напряжения не используются в промышленных разработках.

Люминесцентные светильники постепенно уступают свои позиции более современным LED приборам освещения. Но пока еще достаточно популярны благодаря своей экономичности, простоте эксплуатации, надежности и приемлемой стоимости. Простота схем подключения, позволяет самостоятельно устанавливать люминесцентные приборы либо выполнять их замену в случае выхода из строя.

Предыдущая

ЛюминесцентныеДроссели и их назначение при использовании люминесцентных ламп

Следующая

ЛюминесцентныеКуда сдавать: пункты приема энергосберегающих ламп

Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

Схема подключения люминесцентной лампы с дросселем и стартером, с двумя лампами

Содержание статьи:

Качественное равномерное освещение можно создать с помощью разных источников света. В домах, офисах, производствах активно устанавливаются энергосберегающие люминесцентные лампы. Их установка и схема сложнее, чем у лампочек накаливания. Для корректного монтажа мастер должен знать, как функционирует устройство, какие виды бывают и какую схему использовать для подсоединения.

Устройство лампы

Люминесцентные лампы цилиндрической формы

Люминесцентный источник счета – это осветительный прибор, в котором ультрафиолетовое излучение преобразуется в видимый свет определенного спектра. Свечение достигается благодаря электрическому разряду, который появляется при подаче электричества в газовой среде. Образуется ультрафиолет, который воздействует на люминофор. В результате лампочка загорается и начинает светить.

Большая часть люминесцентных ламп изготавливается в форме цилиндрических трубок. Могут встречаться более сложные геометрические формы колбы. По краям трубки располагаются вольфрамовые электроды, которые припаяны к наружным штырькам. Именно к ним подается напряжение.

Колба наполняется смесью инертных газов с отрицательным сопротивлением и парами ртути.

Строение люминесцентной лампы

Стандартная схема лампочки состоит из стартера и дросселя. Дополнительно могут использоваться различные управляющие механизмы. Основной задачей дросселя является образование импульса необходимой величины, которое сможет включить лампу. Стартер представляет собой тлеющий разряд, у которого электроды находятся в инертной среде из газов. Обязательное условие – один электрод должен быть биметаллической пластиной. Если лампа выключена, электроды разомкнуты. При подаче напряжения они замыкаются.

Классификация проводится по разным критериям. Основной из них – свет. Он может быть дневным или белым с разной цветовой температурой. Разделение производится и по ширине трубки. Чем она больше, тем выше мощность лампы и площадь освещаемого участка. Люминесцентные лампы делятся по числу контактов, рабочему напряжению, наличию стартера, форме.

Принцип работы

Принцип работы люминесцентной лампы

Подается питающее напряжение. В начальный момент электрический ток не протекает, так как среда обладает высоким сопротивлением. Ток движется по спиралям, нагревает их и подается на стартер. Появляется тлеющий разряд. После нагрева контактов биметаллические пластины замыкаются. Температура на биметаллической части падает и контакт в сети размыкается. Это приводит к тому, что дроссель создает необходимый импульс в результате самоиндукции, и лампа начинает светить. Дуговой разряд поддерживается за счет термоэлектронной эмиссии, происходящей на на поверхности катода. Электроны разогреваются под действием тока, величину которого ограничивает балласт.

Свет появляется за счет того, что на лампу нанесено специальное вещество – люминофор. Он поглощает ультрафиолетовое излучение и дает свечение определенной гаммы. Цвет можно менять, нанося на колбу различные по составу люминофоры. Они могут быть из галофосфата кальция, ортофосфата кальция-цинка.

Основные преимущества лампы – экономия электроэнергии, долгий срок службы, яркое свечение. Из недостатков можно выделить невозможность прямого подключения к сети и наличие ртути внутри колбы. Лампы стоят дороже лампочек накаливания, но дешевле светодиодных источников света.

Способы подключения

Существуют различные варианты подключения люминесцентной лампы к сети. Самая популярная схема люминесцентного светильника — подсоединение с использованием электромагнитного балласта.

Схема с электромагнитным балластом (ЭмПРА)

Схема с электромагнитным балластом (ЭмПРА)

Принцип работы данной схемы основывается на том, что при подаче напряжения в стартере возникает разряд, приводящий к замыканию биметаллических электродов. Электрический ток в цепи ограничен внутренним дроссельным сопротивлением. Это приводит к тому, что рабочий ток возрастает почти в 3 раза, электроды резко нагреваются, а после уменьшения температуры возникает самоиндукция, приводящая к зажиганию стартерной люминесцентной лампы.

Минусы схемы люминесцентной лампы с ЭмПРА:

• Высокие затраты на электроэнергию по сравнению с другими способами.
• Долгое время запуска – примерно 1-3 секунды. Чем выше износ лампочки, тем дольше она будет зажигаться.
• Не работает при низких температурах. Это приводит к невозможности использования в подвале или гараже, которые не отапливаются.
• Стробоскопический эффект. Мерцание негативно сказывается на человеческом зрении и психике, поэтому подобное освещение не рекомендуется использовать на производстве.
• Гудение при работе.

В схеме предусмотрен один дроссель для двух лампочек. Его индуктивности хватает на оба источника света. Напряжение стартера – 127 В, для светильника с одной лампой потребуется напряжение 220 В.

Есть схема люминесцентной лампы на 220 в с бездроссельным подключением. В ней отсутствует стартер. Такое бесстартерное подключение применяется при перегорании нити накала у лампочки. В конструкции также есть трансформатор и конденсатор для ограничения тока. Для ламп с перегоревшей нитью накала существуют переделки схемы и без трансформатора. Это облегчает конструкцию.

Два дросселя и две трубки

Дроссель

Этот метод применяется для двух ламп. Подключать элементы нужно последовательно:

• Фаза – на вход дросселя.
• От выхода дросселя один контакт подсоединить к первой лампе, второй – к первому стартеру.
• С первого стартера провода идут на вторую пару контактов первой лампы, свободный провод нужно подсоединять к нулю.

Аналогичным образом подключается вторая лампа.

Подключение двух ламп от одного дросселя

Схема на две люминесцентные лампы

Этот вариант используется нечасто, но реализовать его несложно. Двухламповое последовательное подсоединение отличается своей экономностью. Для реализации потребуется индукционный дроссель и пара стартеров.

Схема подключения ламп дневного света от одного дросселя:

• На штыревой выход ламп параллельным соединением подключается стартер.
• Свободные контакты подсоединяются к электрической сети через дроссель.
• Параллельно источникам света подключаются конденсаторы.

Бюджетные выключатели периодически могут залипать из-за повышения стартовых токов. В таком случае рекомендуется использовать высококачественные коммутационные устройства. Это обеспечит долгую и стабильную работу люминесцентной лампы.

Схема с электронным балластом

Схема подключения электронного балласта

Все минусы ЭмПРА привели к тому, что пришлось искать другой способ подключения. В результате электромагнитный балласт был заменен на электронный, работающий не на сетевой частоте 59 Гц, а на высокой 20-60 кГц. Благодаря этому решению исключается моргание света. Такие схемы применяются на производствах.

Визуально балласт представляет собой блок с клеммами. Внутри располагается печатная плата, на которой собирается электронная схема. Важное преимущество электронного балласта – миниатюрные размеры. Поместить блок можно даже в небольшой источник света. Также время запуска меньше, а работает устройство беззвучно. Метод с электронным балластом еще называется бесстартерным.

Собрать схему такого устройства несложно. Обычно она размещена на обратной стороне прибора. На схеме обозначается число лампочек для подсоединения, все поясняющие надписи, информация о технических характеристиках.

Как подключить светильник люминесцентный:

• Контакты 1 и 2 – к паре контактов с лампы.
• Контакты 3 и 4 – на оставшуюся пару.

На вход необходимо подать питающее напряжение.

Схема с умножителями напряжения

Для увеличения срока действия  может применяться способ без электромагнитного балласта. Время эксплуатации продляется при условии, что мощность лампы не превышает 40 Вт. Нити накала могут быть перегоревшими – их при любой ситуации следует закоротить.

Такая схема позволяет выпрямить напряжение и повысить его в два раза. Лампа загорается сразу же. Для реализации схемы нужно правильно подобрать конденсаторы. 1 и 2 выбираются на 600 В, 3 и 4 – на 1000 В. Недостаток – большие размеры конденсаторов.

Подсоединение без стартера

Стартер вызывает дополнительный нагрев у люминесцентной лампы. Также он часто выходит из строя, из-за чего эту деталь приходится заменять. Существуют схемы, в которых люминесцентный источник света работает без стартера. Электроды подогреваются до нужного уровня при помощи трансформаторных обмоток, выступающих в роли балласта.

При покупке лампочки нужно обратить внимание на надпись RS – быстрый старт. Именно такие изделия работают без стартера.

Схема с последовательным подключением двух ламп

Схема для последовательного подключения двух ламп

Есть две лампы, которые необходимо соединить при помощи одного балласта последовательным образом. Для выполнения подобных работ потребуются следующие компоненты:

• Индукционный дроссель.
• Два стартера.
• Два люминесцентных светильника.

Схема подключения люминесцентной лампы следующая:

• К каждой лампе подключается стартер параллельно на штыревой вход на торце колбы.
• Оставшиеся контакты следует подключить в электрическую сеть через дроссель.
• На контакты лампочек подключаются конденсаторы. Они необходимы для того, чтобы уменьшить интенсивность помех и реактивную мощность.

Конденсаторы выбираются с учетом нагрузки.

Замена люминесцентных ламп

Чтобы снять люминесцентную лампу, необходимо повернуть в том направлении, которое указано на держателе

Люминесцентный источник света отличается от классических галогеновых ламп и изделий с нитью накала длительным сроком службы. Но даже такие надежные лампочки могут выйти из строя, из-за чего их приходится заменять.

Выполнить замену можно следующим образом:

• Разобрать светильник. Важно аккуратно снимать все детали, чтобы прибор не повредился. Люминесцентные трубки нужно поворачивать вокруг оси в отмеченном направлении. Оно указывается на держателе стрелками.
• После поворота на 90 градусов трубку следует опустить. Тогда контакты легко выйдут из соответствующего отверстия.
• Визуально осмотреть целостность лампочки, нитей накала. Если зрительных проблем нет, поломка может быть вызвана внутренними компонентами.
• Следует взять новый источник света. Его контакты должны находиться в вертикальном положении и помещаться в отверстие. После установки лампочки ее нужно прокрутить в обратном положении.

Снимать прибор нужно аккуратно, чтобы не разбить стеклянную колбу. Внутри находится ртуть, которая опасна для здоровья.

После того как система собрана, можно подавать питающее напряжение, выполнять включение и приступать к тестированию. Финальным шагом будет установка защитного плафона на светильник.

Проверка работоспособности

Прозвонка электродов мультиметром

Выполнить проверку собранной системы можно с помощью тестера, который проверяет нити накала. Его допустимое сопротивление должно составлять 10 Ом.

Если тестирующее устройство показало бесконечное сопротивление, лампочка подходит только для использования в режиме холодного запуска. Также бесконечность может показываться при неисправности источника света. Нормальное сопротивление, которое должен показывать тестер, достигает несколько сотен Ом. Это связано с тем, что в обычном состоянии контакты стартера находятся в разомкнутом виде. При этом конденсатор не пропускает постоянный ток.

Если коснуться щупами мультиметра дроссельных выводов, сопротивление будет постепенно падать до постоянного значения в несколько десятков Ом.

Точное значение определить нельзя при помощи обычного тестера. Но на некоторых приборах есть функция измерения индуктивности. Тогда по данным ЭмПРА можно проверить значения. В случае их несовпадения можно судить о проблемах с прибором.

3 схемы подключения люминесцентной лампы без дросселя и стартера.

Лампы
дневного света несмотря на всю их «живучесть», по сравнению с
обычными лампочками накаливания, в один прекрасный момент также выходят из
строя и перестают светить.

Конечно,
срок их службы не сравнить со светодиодными моделями, но как оказывается, даже
при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить
без каких либо серьезных капитальных затрат.

В первую очередь вам нужно выяснить, что же именно сгорело:

• сама люминесцентная лампочка

Как это сделать и быстро проверить все эти элементы, читайте в отдельной статье.

Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами.

Одна из
наиболее серьезных проблем — это вышедший из строя дроссель.

Большинство
при этом считают такой люминесцентный светильник полностью негодным и
выбрасывают его, либо перемещают в кладовку на запчасти для остальных.

Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Как запустить лампу дневного света без дросселя

Что советуют делать в таких случаях самоделкины и радиолюбители? Они рекомендуют применить, так называемую бездроссельную схему включения люминесцентных ламп.

В ней
используется диодный мост, конденсаторы, балластное сопротивление. Несмотря на
некоторые преимущества (возможность запуска сгоревших ламп дневного света), все
эти схемы для рядового пользователя темный лес. Ему гораздо проще купить новый
светильник, чем паять и собирать всю эту конструкцию.

Поэтому сперва рассмотрим другой популярный способ запуска ЛБ или ЛД ламп со сгоревшим дросселем, который будет доступен каждому. Что вам для этого потребуется?

Вам
понадобится старая сгоревшая энергосберегающая лампочка с обычным цоколем Е27.

Конечно,
схему с ее использованием нельзя считать абсолютно бездроссельной, так как на
плате энергосберегайки дроссель все таки присутствует. Просто он по габаритам
гораздо меньше, так как экономка работает на частотах до нескольких десятков
килогерц.

Этот
минидроссель ограничивает ток через лампу и дает высоковольтный импульс для
зажигания. Фактически это ЭПРА в миниатюрном варианте.

Раньше была
большая рекламная компания по замене ламп накаливания на энергосберегающие. Сегодня
уже их активно меняют на светодиодные.

Выкидывать в мусорку экономки не рекомендуется, впрочем как и отдельные модели светодиодных.

Поэтому
некоторые сознательные и бережливые граждане, которые еще не сдали их в
специальные пункты приема, хранят подобные изделия у себя на полках в
шкафчиках.

Меняют их не зря. Эти лампочки в рабочем состоянии очень вредны для здоровья, как в плане пульсаций света, так и в отношении излучения опасного ультрафиолета.

Хотя ультрафиолет не всегда бывает вреден. И порой приносит нам много пользы.

При этом не забывайте, что теми же самыми негативными факторами, в равной степени обладают и линейные люминесцентные модели. Именно ими активно пугают любителей выращивать растения под светом фитоламп.

Но вернемся к нашим энергосберегайкам. Чаще всего у них перестает работать светящаяся спиральная трубка (пропадает герметичность, разбивается и т.д.).

При этом схема и внутренний блок питания остаются целыми и невредимыми. Их то и можно использовать в нашем деле.

Сперва разбираете лампочку. Для этого по линии разъема, тонкой плоской отверткой вскрываете и разделяете две половинки.

При разделении ни в коем случае не держитесь за стеклянную трубчатую колбу.

Далее вытаскиваете плату. На ней находите места, к которым подключаются проводки от «нитей накала» колбы. Они обычно идут в виде штырьков.

При разборе запомните, какая пара куда подключена. Эти штырьки могут находиться как с одной стороны платы, так и с разных сторон.

Всего у вас
должно быть 4 контакта, куда вам и следует подпаять в дальнейшем провода.

Ну и
естественно не забываем про питание 220В. Это те самые жилки, которые идут от
цоколя.

Все что
нужно сделать далее, это припаять по два проводника к каждому контакту на плате
(от бывших нитей накала трубок) и вывести их к боковым штырькам лампы дневного
света.

То есть, отдельно два провода справа и два провода слева. После чего, остается только подать напряжение 220В на схему энергосберегайки.

Лампочка дневного света будет прекрасно гореть и нормально работать. Причем для запуска вам даже не нужен стартер. Все подключается напрямую.

Если стартер
в схеме присутствует, его придется выкинуть или зашунтировать.

Как выбрать мощность энергосберегающей лампы

Запускается такой светильник моментально, в отличие от долгих морганий и мерцаний привычных ЛБ и ЛД моделей.

Какие есть недостатки у такой схемы подключения? Во-первых, рабочий ток в энергосберегайках при равной мощности, меньше чем у линейных ламп дневного света. Чем это чревато?

А тем, что выбрав экономку равной или меньшей по мощности с ЛБ, ваша плата будет работать с перегрузкой и в один прекрасный момент бабахнет. Чтобы этого не случилось, мощности плат от экономок в идеале должны быть на 20% больше, чем у ламп дневного света.

То есть, для модели ЛДС на 36Вт, берите плату от лапочки на 40Вт и выше. Ну и так далее, в зависимости от пропорций.

Если вы
переделываете светильник с одним дросселем на две лампочки, то учитывайте
мощности обеих.

Почему еще
нужно брать именно с запасом, а не подбирать мощность КЛЛ равную мощности ламп
дневного света? Дело в том, что в безымянных и недорогих лампочках КЛЛ,
реальная мощность всегда на порядок меньше заявленной.

Поэтому не
удивляйтесь, когда подключив к старому советскому светильнику ЛБ-40, плату от
китайской экономки на те же самые 40Вт, вы в итоге получите негативный результат.
Это не схема не работает — это качество товаров из поднебесной не соответствует
«железобетонным» советским гостам.

2 схемы бездроссельного включения ламп дневного света

Если вы все таки намерены собрать более сложную конструкцию, при помощи которой запускаются даже сгоревшие линейные светильники, то давайте рассмотрим и такие случаи.

Самый простейший вариант — это диодный мост с парой конденсаторов и подключенная последовательно в цепь в качестве балласта, лампочка накаливания. Вот схема такой сборки.

Главное
преимущество ее в том, что подобным образом можно запустить светильник не
только без дросселя, но и перегоревшую лампу, у которой вообще нет целых
спиралей на штырьковых контактах.

Для трубок
мощностью 18Вт подойдут следующие компоненты:

• диодный мост GBU408

• конденсатор 2нФ (до 1кв)

• конденсатор 3нФ (до 1кв)

• лампочка накаливания 40Вт

Для трубок в
36Вт или 40Вт емкости конденсаторов следует увеличить.  Все элементы соединяются вот таким образом.

После чего схемка подключается к лампе дневного света.

Вот еще одна
подобная бездроссельная схема.

Диоды подбираются с обратным напряжением не менее 1kV. Ток будет зависеть от тока светильника (от 0,5А и более).

Зажигаем сгоревшую лампу

В данной схеме при сгоревшей лампе двойные штырьки на концах замыкаются между собой.

Подбор компонентов в зависимости от мощности лампы, делайте ориентируясь на табличку ниже.

Если лампочка целая, перемычки все равно устанавливаются. При этом не требуется предварительный разогрев спиралей до 900 градусов, как в исправных моделях.

Электроны
необходимые для ионизации, вырываются наружу и при комнатной температуре, даже
если спираль и перегорела. Все происходит за счет умноженного напряжения.

Весь процесс
выглядит следующим образом:

• первоначально в колбе разряд отсутствует

• затем на концы подается умноженное напряжение

• свет внутри за счет этого моментально зажигается

• далее загорается лампочка накаливания, которая своим сопротивлением ограничивает максимальный ток

• в колбе постепенно стабилизируется рабочее напряжение и ток

• лампочка накаливания немного тускнеет

Недостатки
подобной сборки:

• низкий уровень яркости

• повышенная пульсация

А еще при питании люминесцентных ламп постоянным напряжением, вам придется очень часто менять полярность на крайних электродах колбы. Проще говоря, перед каждым новым включением переворачивать лампу.

В противном
случае пары ртути будут собираться только возле одного из электродов и
светильник без периодического обслуживания долго не протянет. Это явление
называется катафорез или унос паров ртути в катодный конец светильника.

Там где
подключен «плюс», яркость будет меньше и этот край начнет чернеть
значительно быстрее.

Особенно это
заметно при монтаже светильников ЛБ в холодных помещениях — гараж, сарай,
коридор, подвал. Если колба не прогрета, она может даже не запуститься.

В этом
случае стоит до нее дотронуться теплой рукой и она тут же начинает гореть.

Поэтому
запомните — люминесцентная лампа это источник света переменного тока.
Постоянный ей противопоказан и убивает лампу. Особенно импортные дохнут очень
быстро.

Еще один
минус подобных диодных схем, про который мало кто говорит — итоговый ток
потребления из розетки. Для 40Вт ЛБ лампочки при не идеально подобранных
компонентах, ток потребления из сети 220В может доходить до 1А.

А это даже
превышает нагрузку обычной лампы накаливания в 200Вт. Вот это экономия у вас
получится!

Поэтому какой из способов подойдет именно вам, решайте сами, исходя из имеющихся под рукой запчастей и познаний в электронике.

Схемы Подключения Люминесцентных Ламп Без Дросселя

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора.

Рассмотрим несколько вариантов.

Тандемное подключение Ниже показана схема, где две лампы люминесцентного типа включены последовательно.
Подключение лампы дневного света

ЭПРА для двух ламп дневного света Преимущества электронных балластников описаны в видео. Простейшим вариантом является схема автогенераторного преобразователя на 1 транзисторе.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры ЭПРА.

По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами.

Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки.

Возможно, перегорела одна из нитей электродов. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Схема включения люминесцентных ламп дневного света через электромагнитный дроссель и стартер.

Устройство люминесцентных ламп

Второй контакт группы направляется на второй стартер. Это тоже люминесцентные лампы, только форма другая. В таком режиме лампа накаливания едва светится. Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам.

Внутренняя часть устройства содержит печатную плату, на основе которой можно собрать всю схему.

Это не идеальное решение, а скорее выход из ситуации.

По мере износа устройства звук нарастает.

Принцип работы люминесцентного светильника Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания.

Если разряд в колбе не возник, процесс подогрева и поджига повторяется несколько раз.

За счет резкого скачка очень быстро разогреваются электроды.
схема люминесцентного светильника с 1 лампой

Основные функции

При появлении устойчивого разряда сопротивление между электродами на противоположных концах колбы падает и ток протекает по цепи дроссель-электроды.

Работа ЭПРА может осуществляться в двух режимах: с предварительным подогревом электродов; с холодным запуском.

Автор: Engineer Схемы подключения люминесцентных ламп без дросселя и стартера Люминесцентные трубчатые лампы долгое время были популярны в освещении помещений любой площади. Пока лампа погашена, напряжения на удвоителе VD1, VD2, С2, С3 достаточно для открывания стабилитронов, поэтому на электродах лампы присутствует удвоенное напряжение сети. В таких случаях только вам решать стоит ли продлевать жизнь умершим светильникам дневного света или бежать в магазин за новыми.

Лампу накаливания использовать на Вт, как показано на фото: Альтернативой описанным способам является использование платы от энергосберегающих ламп. ЭПРА, размещенный в цоколе В качестве примера приведем схему простого электронного балласта, типичную для большинства недорогих устройств. Указывается мощность ламп и их количество, а также технические характеристики устройства. Для её работы также не нужен дроссель и стартер.

Как правило, первой наматывают первичную обмотку, затем главную вторичную на схеме обозначена, как III. Схема ее подключения есть справа. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами с перегоревшими нитями накала. Он наступает после того, как испарилась вся ртуть.

Классическая схема включения люминесцентных ламп

Возможно вам понравится одна из вариаций рассмотренной схемы. Использование электронного ПРА позволяет избавиться от большинства из перечисленных выше недостатков. Наиболее дорогостоящий элемент схемы — дросселя.

Соответственно это может привести к несчастным случаям. Также можно с легкостью обыгрывать стандартные схемы подключения и избавляться от компонентов, которые неисправны. При включении более мощных трубок емкость конденсаторов стоит увеличить. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов.

Это аналогичный осветительный прибор, только сильно видоизмененный. По ней сразу понятно, сколько ламп к нему подключается. В данном случае используется не сетевая частота 50 Гц , а высокие частоты 20 — 60 кГц. Лампа работает.
СПОСОБ ПОДКЛЮЧЕНИЯ ЛАМПЫ ДНЕВНОГО СВЕТА БЕЗ ДРОССЕЛЯ

Схема подключения люминесцентных ламп без стартера

Питание от В без дросселя и стартера Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают.

Для работы больше никаких устройств не надо.

Следующая схема позволяет запустить лампу дневного света с перегоревшими пусковыми спиралями мощностью до 40 Вт при использовании лампы меньшей мощности дроссель L1 придется заменить на соответствующий используемой лампе. Это можно заметить по наличию темных пятен люминофора с одной из сторон колбы. На вход подают электропитание.

Индуктивности дросселя должно хватать на оба источника света. Как видно из рисунка ниже, кроме дросселя и стартера в схеме присутствует обычный диоднй мост. Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам.

Читайте дополнительно: Сроки измерения сопротивления заземляющих устройств

Принцип работы газоразрядных люминесцентных ламп

Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска. Для работы больше никаких устройств не надо. При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.

Схема подключения люминесцентных ламп с дросселем

Во всех используется принцип создания высокого напряжения запуска при помощи умножителя напряжения. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Как только контакты соединились, ток в цепи мгновенно вырастает в раза.

В схеме, приведенной ниже, роль токоограничивающего дросселя выполняет обычная лампа накаливания, мощность которой равна мощности используемой ЛДС. Правильно собранная схема при исправных элементах начинает работать сразу же. Схема ее подключения есть справа. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.
Проверка стартера люминесцентной лампы

Как найти количество люминесцентных ламп в последней подсхеме?

Как определить количество люминесцентных ламп Tubelight и CFL в конечной вспомогательной цепи?

Количество люминесцентных ламп, ламповых ламп и компактных люминесцентных ламп (КЛЛ) не равно количеству ламп накаливания с такой же номинальной мощностью. Это связано с правилом установки подушек и балласта в цепи люминесцентной лампы. Колодка и балласт действуют как устройство управления, и коэффициент мощности уменьшается из-за индуктивности подушки.Конденсаторы используются для улучшения коэффициента мощности, и общий ток цепи увеличивается по сравнению с лампами накаливания.

Теперь предположим, что мы должны установить люминесцентные лампы мощностью 75 Вт вместо лампы накаливания для общего освещения.

Если номинальный ток последней подсхемы составляет 5 А при напряжении питания 220 В (110–120 В в США), то количество ярких ламп можно найти по следующей формуле.

Напряжение питания x номинальный ток подсхемы / (2 x номинальная мощность люминесцентных ламп в ваттах)

220V x 5A / (2 x 75W)

= 7.33

Это означает, что вы можете использовать 7 номеров люминесцентных ламп или ламповых ламп, каждая из которых имеет 75 Вт на конечной подсхеме 5 А, 220 В.

В случае ламповых ламп мощностью 40 Вт, где напряжение питания составляет 120 В, а номинальный ток конечной подсхемы составляет 10 А.

120V x 10A / (2 x 40W)

= 15

Следовательно, вы можете установить максимум 15 люминесцентных ламп в последней подсхеме с питанием 10A и 120V переменного тока.

Примечание:

• Конечные подсхемы основаны на максимальном потреблении, т. Е. Они потребляют максимальную мощность во время использования приборов.
• Коэффициент мощности учтен из-за индуктивной нагрузки (подушка и балласт) в цепях люминесцентных ламп.

Похожие сообщения:

.

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самый тяжелый), ремонт
люминесцентный светильник — это 3 или 4 … довольно простых, но некоторые основные электрические
необходимы навыки, такие как умение идентифицировать провода по цвету, зачистка
изоляция концов отрезанных проводов, установка гаек проводов и снятие показаний
инструкции. Я добавила первый и последний язык в щеку … Я знаю
большинство из вас не дальтоник и большинство из вас умеют читать… иначе бы тебя здесь не было!

Вот несколько распространенных флуоресцентных уродов и некоторые рекомендуемые
решения! Обратите внимание, что я буду в первую очередь обращаться к приборам, использующим
прямые люминесцентные лампы в этом обсуждении. Изогнутые трубы работают в
аналогичны, но имеют разные способы крепления.

Я использую термины «лампочка» и «трубка» несколько случайно и
непоследовательно. Мои извенения. Хотя оба верны
«трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в
стандартные светильники, такие как встраиваемые светильники или настольные лампы, имеют все те же
особенности люминесцентного светильника.Увы, ремонту не подлежат … они
необходимо заменить, если они вышли из строя.

Наконец, пусть покупатель остерегается !! Детали для небольших люминесцентных ламп
светильники могут стоить больше, чем новое приспособление!

Устранение неисправностей мертвых или мерцающих флуоресцентных ламп …
может быть лампочка, стартер или балласт !!

Неисправность люминесцентной лампы может быть вызвана отсутствием электроэнергии (сработал прерыватель
или перегоревший предохранитель), неисправный или умирающий балласт, неисправный стартер или неисправная лампа (и). Проверьте
для власти прежде всего… затем стартер (если есть) и затем лампочки. Когда все остальное терпит неудачу,
балласт необходимо заменить. Поскольку это самый дорогой предмет, будьте
конечно он действительно мертв !! Пожалуйста, проверьте цену перед покупкой …
балласты дороже новых светильников !!

Если мерцание является проблемой, вы все равно должны сделать то же самое
устранение неисправностей с все те же проблемы , которые могут привести к тому, что лампа не
работа также может вызвать мерцание … неисправные стартеры, неисправные лампы или
бракованный балласт.

ВАЖНАЯ ИНФОРМАЦИЯ: Мерцающие люминесцентные лампы могут вызвать переполнение балласта.
перегреться и преждевременно выйти из строя! Они могут даже вызвать перегорание стартера!
Не ждите слишком долго, чтобы исправить проблему, иначе у вас может получиться
ремонт!

Проверка люминесцентных ламп …

Первый
и прежде всего … посмотрите на лампочки! Если какая-либо лампочка кажется очень темной
рядом с любым концом лампа неисправна или близка к отказу. Запись
верхняя лампочка на левом рисунке… он определенно приближается к своему золотому
лет! Хотя эта лампочка все еще излучает свет, дни ее сочтены.

Там
представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть
два видимых штифта, которые входят в монтажные гнезда на обоих концах
приспособление. Тестируя эти контакты, вы можете определить,
электроды целы. Говоря электрически, если есть преемственность
поперек контактов электрод должен работать. Однако , даже если
электроды целы, лампочка может не гореть. Это может произойти
если часть или весь газ протек из лампы … состояние, при котором
нюхательного теста нет! Кроме того, может быть небольшое замыкание в
электроды, которые дают положительное показание, но на самом деле электрод каблоой !

Таким образом, самый надежный способ проверить люминесцентную лампу — это установить ее в
известный
рабочий приспособление. Если вы устраняете неисправность 4-лампового люминесцентного
приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп.
пробирки и замените их каждой из сомнительных пробирок по одной.99%
время это будет одна из трубок, которая является виновником.

А как насчет пар люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимых пар
ламп в светильнике уже купил в колхозе . Во многих люминесцентных светильниках
мощность передается через пару лампочек. Если одна из ламп неисправна, они могут
оба мерцают, или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта — всегда заменять обе лампы.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с
за исключением некоторых лампочек «естественного света»), что не имеет смысла
экономить.

Я признаю, что замена всех лампочек — не самое экономичное решение … это просто практическая точка зрения кого-то (меня), кто
получил оплату за выполнение этой работы для других (вас). Люминесцентные лампы — это
в целом экономичный выбор по сравнению с альтернативами! Просто имеет смысл менять сразу обе трубки.Чтобы получить
второй вызов в сервисный центр за месяц из-за того, что одна из ламп вышла из строя,
нежелательно с точки зрения клиента ($$) или моей (гордость за работу
сделано правильно).

Однако, если обе трубки исправны, проблема в балласте или,
если применимо, стартер . Сначала заменяют стартер, и если это не решает проблему,
балласт необходимо заменить. Читайте дальше …

Есть ли у вашего прибора стартер? Может быть…
хотя, наверное, нет!

А
люминесцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку.
крепится к раме светильника. Его функция — отправить отсроченный снимок
высоковольтное электричество для газа внутри люминесцентной лампы. Задержка
позволяет газу стать ионизированным, чтобы он мог проводить электричество.
Поскольку этот процесс не происходит мгновенно, лампочки будут мигать несколько секунд.
секунд до зажигания. Следовательно, неисправный стартер может вызвать либо
мерцание или полная темнота!

Большинство современных люминесцентных светильников не используют стартеры, поэтому вы можете не найти
один, если вашему прибору меньше 15–20 лет.При определении
Если в вашем приспособлении используется стартер, обязательно загляните под лампочки …
иногда необходимо сначала удалить луковицы, чтобы получить доступ к
стартер. Если вы не видите стартер … они никогда не прячутся ни под каким
крышки или «люки» … ваш светильник — современный
«самозапускающийся» тип.

Пускатели

оцениваются по мощности ламп, которые они будут контролировать. если ты
есть приспособление, но вы потеряли стартер, запишите мощность любого
люминесцентных ламп и отнесите эту информацию в хозяйственный магазин,
чтобы тебя не отругал подлый клерк и не отправил домой без ужина… или
стартер.

К сожалению, домашний разнорабочий не может устранить неисправность стартера, кроме как
заменив его. Однако перед заменой существующего стартера убедитесь, что он
надежно закреплен в основании, сняв и снова установив его. А
Стартер устанавливается путем вдавливания его в розетку и последующего поворота по часовой стрелке.
пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните
против часовой стрелки … затем снимите стартер.

Если у вас есть люминесцентные светильники, в которых используются стартеры, всегда держите под рукой несколько
для устранения неполадок! И не забудьте выбросить использованные …
в большинстве случаев невозможно отличить хорошее от плохого
стартер!

Замена балласта (или нет) может иметь непредвиденные
побочные эффекты на вашем кошельке!

Я уверен, что многие из вас задаются вопросом, откуда взялось название «балласт»
от. В конце концов, есть морской термин «балласт», который
относится к содержимому баков подводной лодки, которое контролирует ее плавучесть.
Заполните балластные цистерны водой, и подводная лодка тонет … воздухом, и он
поверхности.

Неисправный балласт в вашем люминесцентном светильнике может заставить вас потопить его
в ближайшем пруду! Действительно, стоимость замены балласта в
приспособление может конкурировать со стоимостью нового приспособления… особенно если вы хотите использовать
современный электронный балласт, который зажигает лампочки быстрее, работает холоднее и практически
без гула. (Да, Вирджиния, этот гул, когда ты включаешь
люминесцентная лампа стоит от балласта, а не от лампочек!)

Когда мои клиенты спрашивают моего совета по этому поводу, я всегда склоняюсь к
эстетика в первую очередь. Нравится ли им внешний вид светильника? Если не,
добавьте одну точку в сторону «заменить». Затем я противостою
вопрос ремонта потолка. Если новое приспособление меньше или имеет другой
«след», чем оригинальный светильник, потолок, возможно, потребуется
перекрашивают, чтобы закрыть неокрашенный участок под старым приспособлением.Иногда,
Текстура потолка также должна быть подкрашена после демонтажа светильника!

Люминесцентные светильники меньшего размера, например, для освещения кухонь.
столешницы или встроенные в мебель, следуйте тем же основным критериям. поскольку
у вас могут возникнуть проблемы с поиском точного приспособления для замены (особенно если
приспособление имеет очень точные размеры), замена балласта может быть лучшим выбором.

Таким образом, если приспособление не является абсолютно ужасным, замена балласта
обычно самый дешевый ремонт в целом, когда все остальные факторы
считается!

Замена балласта… просто следите за цветами!

Слева изображение люминесцентной лампы с двумя балластами и четырьмя лампами.
системы, при снятой крышке балласта, чтобы открыть проводку. Один взгляд на подобную спагетти проводку может заставить кого угодно потерять
аппетит! Но получите Ролайдов … еще не все потеряно! Внутри этого рычания
беспорядок порядок … просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения.
на корпусе балласта с четко обозначенными цветами проводов. Если не,
диаграмма будет упакована в коробку или напечатана на ней.
Как
если этого было недостаточно, обычные балласты часто используют одну и ту же цветовую схему,
сделать работу настолько простой, насколько это возможно!

Universal Lighting Technologies имеет множество технических
информация и даже довольно тщательный инструмент выбора балласта. Посетите их сайт http://www.unvlt.com
)

ПРИМЕЧАНИЕ: Ваш новый балласт может иметь такую ​​же проводку, что и старый, но цвета проводки могут отличаться от . Обязательно сравните их перед отключением старого балласта.

Выбор правильного балласта…

Излишне говорить, что когда вы идете по магазинам, возьмите с собой старый балласт
убедитесь, что вы получили правильный размер. Однако размер — это еще не все.
Поскольку вы должны приобрести балласт, который подключен идентично к
существующий, ваш единственный выбор — тип балласта, магнитный или
Электронный .

Магнитные балласты — старые рабочие лошадки в мире люминесцентных ламп.
Они недорогие и прослужат от 10 до 20 лет. Были
некоторые люминесцентные светильники на заправке моего отца, которым было больше 40 лет
и все еще работает !!

Электронные пускорегулирующие аппараты — новинка.У них есть
особые преимущества перед магнитными балластами. Во-первых, они начинают быстрее
чем магнитные балласты. Во-вторых, они не гудят. Магнитные балласты
жужжание прямо из коробки. Звук исходит от внутренних колебаний
вызвано магнитным сердечником, который питает лампочки. Так как они
с возрастом магнитные балласты становятся все громче и громче … пока, наконец,
потерпеть неудачу. Электронные балласты из коробки бесшумны и остаются такими … до
смерть тебя разлучит.

Стоит ли дополнительная стоимость электронного балласта в два раза
стоимость зависит от вас.Я лично предпочитаю электронные балласты, потому что
гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специальный диммер, который работает с и .
люминесцентные светильники. Однако этот тип диммера
«зависимые от балласта», что означает, что люминесцентные диммеры каждой марки
будет работать только с определенными балластами от определенных производителей .
Другими словами, попытка найти диммер, подходящий для вашего прибора, может оказаться непростой задачей.
умопомрачительная рутинная работа.Идеальная ситуация — выбрать диммер и
светильник вместе, чтобы гарантировать совместимость. Кроме того, эти диммеры будут
не работает для ламп накаливания. Нельзя смешивать люминесцентные светильники
и лампы накаливания на одном диммерном переключателе.

«Нет» в этом вопросе заключается в том, что «обычные»
диммерные переключатели, которые можно купить в строительном магазине, предназначены для
Только лампы накаливания, а не люминесцентные. Если вы попытаетесь
использовать их, люминесцентный светильник может работать, но только в крайнем положении, если
вообще.

Оставляя люминесцентные лампы включенными … Экономия энергии ??

Не обязательно! Как и в большинстве случаев в жизни, умеренность — ключ к
долголетие! Прочтите нашу статью о фактах и ​​мифах о великом
люминесцентное отключение! Нажмите ЗДЕСЬ
за полную статью!

Другие ресурсы …

Если вам нужна хорошая техническая информация об испытании балластов,
Полный источник, который я нашел в сети, — это Центр освещения по адресу http: //www.thelightingcenter.com / lcenter / technica.htm.

Если вы хотите подробно изучить, как работают люминесцентные светильники, посетите
«How Stuff Works» с подробным и увлекательным объяснением на http://www.howstuffworks.com/fluorescent-lamp.htm.

Вернуться к списку электрических изделий

.

Как работает люминесцентный стартер?

Флуоресцентный свет не имеет обычной светящейся нити накаливания, но вместо этого содержит пары ртути , которые при ионизации испускают ультрафиолетовый свет. Ультрафиолетовый свет заставляет частицы, которые покрывают внутреннюю часть трубки, светиться или флуоресцировать (подробнее см. Как работают люминесцентные лампы).

Флуоресцентные стартеры используются в нескольких типах люминесцентных ламп.Стартер помогает лампе зажигать. При подаче напряжения на люминесцентную лампу происходит следующее:

Объявление

1. Стартер (который представляет собой просто переключатель с таймером) позволяет току течь через нити на концах трубки.
2. Ток вызывает нагрев и размыкание контактов пускателя, тем самым прерывая прохождение тока. Трубка загорается.
3. Поскольку люминесцентная лампа с подсветкой имеет низкое сопротивление, балласт теперь служит ограничителем тока.

При включении люминесцентной лампы стартер замыкает выключатель . Нити на концах трубки нагреваются электричеством, и они создают облако электронов внутри трубки. Флуоресцентный стартер — это выключатель с выдержкой времени , который размыкается через секунду или две. Когда он открывается, напряжение на трубке позволяет потоку электронов течь по трубке и ионизировать пары ртути.

Без стартера между двумя нитями нити никогда не будет постоянного потока электронов, и лампа будет мерцать.Без балласта дуга представляет собой короткое замыкание между нитями накала, и это короткое замыкание содержит большой ток. Ток либо испаряет нити, либо вызывает взрыв лампы.

Согласно FAQ Sam’s F-Lamp:

Наиболее распространенный люминесцентный стартер называется «стартер с тлеющей трубкой» (или просто стартер) и содержит небольшую трубку, заполненную газом (неоновым и т. Д.), И дополнительный конденсатор подавления радиочастотных помех (RFI) в цилиндрической алюминиевой банке с 2-х контактный цоколь.Хотя все стартеры физически взаимозаменяемы, номинальная мощность стартера должна соответствовать номинальной мощности люминесцентных ламп для надежной работы и длительного срока службы.

В лампе накаливания есть переключатель, который нормально разомкнут. При подаче питания возникает тлеющий разряд, который нагревает биметаллический контакт. Примерно через секунду контакты замыкаются и подают ток на флуоресцентные нити. Поскольку свечение гаснет, нагрев биметалла больше не происходит и контакты размыкаются.Индуктивный толчок, возникающий в момент открытия, вызывает основной разряд в люминесцентной лампе. Если контакты размыкаются в неподходящий момент, индуктивного удара не хватает, и процесс повторяется.

.

В чем разница люминесцентного и неонового света?

Неоновый свет — это свет, который используется в рекламных вывесках. Эти знаки сделаны из длинных узких стеклянных трубок, которые часто изгибаются самых разных форм. Например, трубка неонового света может произносить слова. Эти трубки излучают свет разных цветов.

С другой стороны, флуоресцентный свет — это чаще всего длинная прямая трубка, излучающая белый свет.Вы видите люминесцентные лампы в офисах, магазинах и некоторых домашних светильниках.

Объявление

Идея неонового светильника проста. Внутри стеклянной трубки находится газ под низким давлением, например неон, аргон или криптон. На обоих концах трубки расположены металлические электроды. Когда вы подаете высокое напряжение на электроды, неон ионизируется, и электроны проходят через газ. Эти электроны возбуждают атомы неона и заставляют их излучать свет, который мы можем видеть.При таком возбуждении неон излучает красный свет. Другие газы имеют другой цвет.

Люминесцентный свет работает по аналогичной идее, но имеет дополнительный шаг. Внутри люминесцентного светильника находятся пары ртути низкого давления. При ионизации пары ртути излучают ультрафиолетовый свет. Человеческие глаза нечувствительны к ультрафиолетовому свету (хотя человеческая кожа чувствительна — см. Как работают солнечные ожоги и загар!). Таким образом, внутренняя часть люминесцентной лампы покрыта люминофором .Люминофор — это вещество, которое может принимать энергию в одной форме (например, энергию от высокоскоростного электрона, как в телевизионной трубке — см. Как работает телевидение) и излучать энергию в виде видимого света. В люминесцентной лампе люминофор принимает энергию ультрафиолетовых фотонов и излучает видимые фотоны.

Свет, который мы видим из люминесцентной лампы, — это свет, излучаемый люминофором, который покрывает внутреннюю часть трубки (люминофор флуоресцирует при включении, отсюда и название).Свет неоновой трубки — это цветной свет, который излучают непосредственно атомы неона.

.
