Выбор шунтирующих резисторов в цепях постоянного оперативного тока
В этой статье я хотел бы рассказать, какие нужно выбирать шунтирующие резисторы, что бы уберечься от ложных срабатываний промежуточных реле с высоким сопротивлением обмоток(например, промежуточных реле R2…R4 фирмы Relpol, где сопротивление обмоток около 16,1 кОм при напряжении 220 В) в схемах РЗА и противоаварийной автоматики.
Когда же может возникнуть ложное срабатывание? А происходит оно, при замыкании на землю в цепях постоянного оперативного тока:
- между управляющим контактом этого реле и его обмоткой;
- при большой протяженности кабельной линии между управляющим контактом и обмоткой реле в любой точке положительного и отрицательного полюса.
Для того чтобы повысить надежность работы устройств РЗА рекомендуется руководствоваться требованиями противоаварийного циркуляра №Ц-10-87(Э) от 02.10.1987, хоть он и был издан в 1987 году, но на сегодняшний день он актуальность все еще не потерял.
В данном циркуляре приводиться перечень мер по повышению надежности работы устройств РЗА с использованием реле РП-16, где сопротивление обмоток составляет около 22 кОм при напряжении 220 В, и реле РП-18 — 7 кОм при напряжении 110 В.
И так, чтобы повысить надежность работы устройств РЗА, требуется принять вот такие меры:
- Зашунтировать обмотки реле с высоким сопротивлением обмоток в схемах релейной защиты и автоматики резистором с такими параметрами:- для реле с номинальным напряжением 220 В, применить резистор с сопротивлением 5,1 кОм;
— для реле с номинальным напряжением 110 В, применить резистор с сопротивлением 1,2 кОм; - При параллельном соединении двух и более реле, шунтирующий резистор должен обеспечивать результирующее сопротивление:- при напряжении 220 В – не более 4 кОм;
— при напряжении 110 В – не более 1 кОм. - Шунтирование реле с высоким сопротивлением обмоток необходимо производить также в тех случаях, когда они используются как реле-повторители блок-контактов и как реле положения «включено» и «отключено», если управляющие блок-контакты или электромагниты включения и отключения выключателей и реле располагается на разных панелях в удаленных местах, что, как правило, имеет место на ОРУ и других объектах.
Рекомендуемые параметры шунтирующих резисторов для этих схем, приведены на Рис.1 и Рис.2.
Рис.1 — Схема шунтирования реле-повторителей
Рис.2 — Схема шунтирования реле положения «включено» и «отключено»
Таблица — Рекомендуемые параметры шунтирующих резисторов
Резисторы следует принимать типа ПЭВ или аналог с допустимым отклонением сопротивления ±5%.
При сопротивлении резисторов R10 и R11 1000 Ом, устанавливаемым по типовым решениям, для исключения ложных срабатываний электромагнитов выключателей при закорачивании обмоток реле положения, сопротивление дополнительного шунтирующего резистора Rш принимать 5100 Ом, мощность рассеивания 25 Вт.
Шунтирование реле РП-16 и РП-18 (или аналогичных реле с небольшим током срабатывания) рассмотрено также, в схемах вызывной сигнализации с использованием указательных реле серии РЭУ-11).
Всего наилучшего! До новых встреч на сайте Raschet.info.
Поделиться в социальных сетях
Шунтирующие сопротивления | Воздушные выключатели | Архивы
Страница 5 из 24
ШУНТИРУЮЩИЕ СОПРОТИВЛЕНИЯ
6-1. НАЗНАЧЕНИЕ И ОБЩАЯ ХАРАКТЕРИСТИКА ШУНТИРУЮЩИХ СОПРОТИВЛЕНИЙ
Большинство современных воздушных выключателей снабжено шунтирующими сопротивлениями (ШС), т. е. сопротивлениями, подключаемыми параллельно контактам выключателей. Поскольку шунтирующие сопротивления в значительной мере определяют эффективность работы выключателей во многих режимах, а от надежности самих сопротивлений существенно зависит надежность выключателей, остановимся на этом важнейшем элементе выключателей более подробно.
По назначению шунтирующие сопротивления могут быть разделены на три основные группы:
а) сопротивления, предназначенные для влияния на параметры переходного восстанавливающегося напряжения на контактах выключателя при отключении коротких замыканий;
б) сопротивления, предназначенные для снижения коммутационных перенапряжений;
в) сопротивления, предназначенные для распределения напряжения между разрывами.
Наибольшее распространение получили сопротивления первой группы. Ими снабжаются генераторные выключатели для нейтрализации высоких частот (скоростей) восстанавливающегося напряжения и увеличения тока отключения и сетевые выключатели для этих же целей, а также выключатели для успешного отключения неудаленных коротких замыканий (выключатели 110—330 кВ). Влияние этих сопротивлений в зависимости от их значения на процесс отключения может иметь место как до перехода тока через нуль, так и в процессе восстановления напряжения после перехода тока через нуль. Сопротивление, приходящееся на один разрыв выключателя, может изменяться от десятых долей Ома на мощных генераторных выключателях до сотен Ом на сетевых выключателях.
Поскольку проблема отключения тока через эти сопротивления становится иногда весьма сложной, в ряде случаев применяется двухступенчатое шунтирование. Как правило, в качестве сопротивлений первой группы используются линейные металлические или керамические сопротивления.
Не менее важное значение, особенно для выключателей сверхвысокого напряжения, имеют сопротивления второй группы. Их основное назначение — ограничивать перенапряжения при отключении ненагруженных трансформаторов, реакторов, синхронных компенсаторов, а также при коммутации ненагруженных линий. В отличие от сопротивлений первой группы, вводимых в действие только при отключении, сопротивления второй группы в ряде случаев вводятся при включении (предвключаемые сопротивления). Значения сопротивлений второй группы колеблются от десятков Ом до нескольких тысяч Ом на разрыв. Применяются как линейные, так и нелинейные сопротивления.
Сопротивления третьей группы получили в современных воздушных выключателях ограниченное применение ввиду интенсивного развития служащих для той же цели делительных конденсаторов. Эти сопротивления составляют обычно несколько сотен тысяч Ом на разрыв. Рассмотрим вначале некоторые специфические вопросы, связанные с влиянием ШС на процесс коммутаций выключателей, а затем особенности конструкции самих сопротивлений.
6-2. ВЛИЯНИЕ ШУНТИРУЮЩИХ СОПРОТИВЛЕНИЙ НА ВОССТАНОВЛЕНИЕ НАПРЯЖЕНИЯ НА КОНТАКТАХ ПРИ ОТКЛЮЧЕНИИ К. 3. ВБЛИЗИ ВЫКЛЮЧАТЕЛЯ
Рис. 6-2. Схема-испытаний выключателя В в режиме отключения к. з. за трансформатором
L — эквивалентная индуктивность;
С — эквивалентная емкость; п —
последовательное сопротивление;
г — шунтирующее сопротивление
В главе 1 было показано, что расчетными видами к.з. для этого случая, определяющими наиболее жесткие условия по параметрам восстанавливающегося напряжения, являются к.з. за выключателями в цепи мощных трансформаторов, а также к.з. на шинах или в непосредственной близости от них при наличии ряда линий, отходящих от шин.
Рис. 6-1. Параметры восстанавливающегося напряжения при отключении
к. з. за трансформатором
Поскольку с точки зрения оценки влияния значения ШС на процесс отключения эти два случая принципиально отличаются, рассмотрим их отдельно.
На рис. 6-1 представлена характерная осциллограмма восстанавливающего напряжения при отключении к. з. за трансформатором и параметры восстанавливающегося напряжения (частота fB и коэффициент превышения амплитуды первого пика определенные на основании обследования непосредственно в системах большого числа трансформаторов [84] в зависимости от их установленной мощности Р и класса напряжения Uном. Как видим, процесс восстановления напряжения при отключении к. з. за трансформаторами имеет в подавляющем большинстве случаев одночастотный характер. Зависимыми от параметров
/в и Для каждого трансформатора являются при определенных токах к. з. собственная емкость и начальная скорость восстанавливающегося напряжения. Обобщенные параметры восстанавливающегося напряжения при отключении к. з. за трансформаторами приведены в табл. 1-11 для отключения 30%- ного номинального тока отключения по методу четырех параметров. Рекомендованная ГОСТ 687—78 испытательная схема для этого режима отражает физический процесс восстановления напряжения, изложенный выше.
Указанная схема изображена на рис. 6-2, а в табл. П-6 приведены расчетные параметры схемы по данным табл. 1-10 и 1-11 для напряжений от 35 до 750 кВ и номинальных токов отключения от 31,5 до 63 кА. При анализе схемы по рис. 6-2 можно без заметного влияния на точность при практических расчетах пренебречь активным сопротивлением цепи к. з.
Шунт — Википедия. Что такое Шунт
Материал из Википедии — свободной энциклопедии
Шунт — устройство, которое позволяет электрическому току (либо магнитному потоку) протекать в обход какого-либо участка схемы, обычно представляет собой низкоомный резистор, катушку или проводник.
Шунтирование — процесс параллельного подсоединения электрического элемента к другому элементу, обычно с целью уменьшения итогового сопротивления цепи.
Впервые предложен американским изобретателем Эдвардом Вестоном в 1893 году[1].

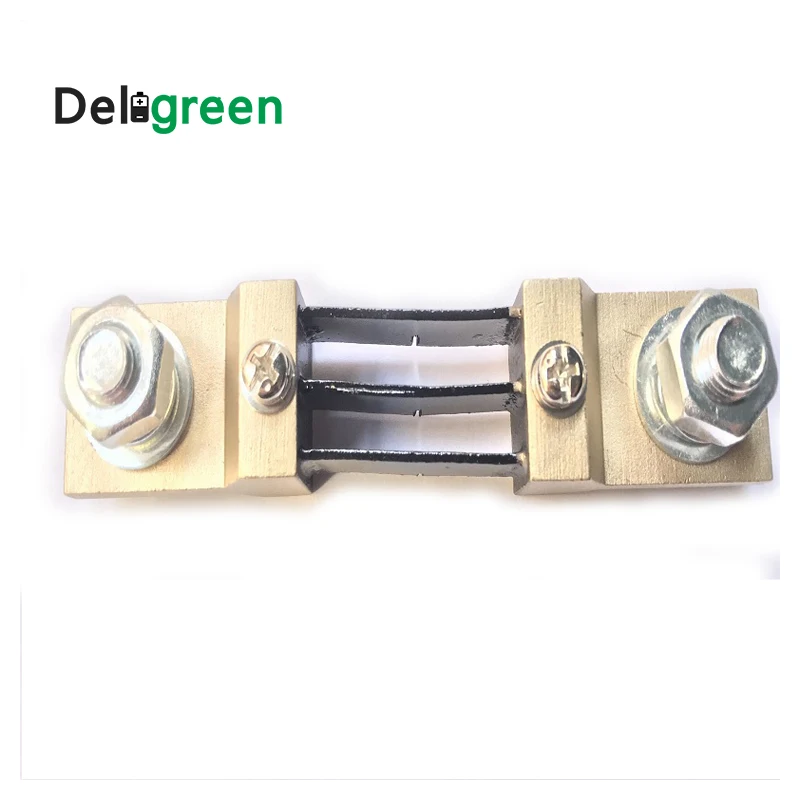

Измерительный шунт
Измерительный шунт[2]
Например, шунты применяются для изменения верхнего предела измерения у амперметров магнитно-электрической системы.
При этом необходимое сопротивление шунта рассчитывают по формуле:
- R2=R1⋅I1I−I1,{\displaystyle R_{2}={\frac {R_{1}\cdot I_{1}}{I-I_{1}}},}
где:
- R2{\displaystyle R_{2}} — сопротивление шунта, Ом;
- R1{\displaystyle R_{1}} — сопротивление амперметра, Ом;
- I{\displaystyle I} — максимальный ток, который будет соответствовать полному отклонению стрелки прибора, А;
- I1{\displaystyle I_{1}} — номинальный максимальный ток, измеряемый амперметром без шунта, А.
Если необходимый предел измерения значительно превосходит номинальный ток амперметра, то этим током в знаменателе можно пренебречь, и тогда формула принимает вид:
- R2=R1⋅I1I{\displaystyle R_{2}={\frac {R_{1}\cdot I_{1}}{I}}}.
Например, для измерения токов до 10 А амперметром, имеющим сопротивление 2000 Ом и максимальный ток 50 мкА, понадобится шунт сопротивлением
- R2≈2000⋅5⋅10−510=0,01{\displaystyle R_{2}\approx {\frac {2000\cdot 5\cdot 10^{-5}}{10}}=0,01} Ом.
Применение шунтов позволяет расширить пределы показаний амперметра (за счёт ухудшения разрешающей способности и чувствительности прибора).
Важные замечания:
1.Высокоомный проводник шунта припаивается к контактам.
2.Контакты шунта имеют раздельное подключение измерительной цепи и головки прибора.
См. также
Примечания
Литература
- Нормативные документы
- ГОСТ 8042-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 8. Особые требования к вспомогательным частям.
- Книги
- Арутюнов В. О. Электрические и магнитные измерения. Общий курс : учеб. пособие для втузов./В. О. Арутюнов [и др.]. — Л. ; М. : ОНТИ. Гл. ред. энерг. лит., 1937. — стр. 186‑194.
Ссылки
Использование шунтируемого резистора
1.2.3.2. Пассивные элементы
Схема замещения реального элемента электрической цепи характеризует протекающие в нём физические процессы, т.
е. является математической моделью элемента. Сложность схемы замещения определяется необходимой точностью расчётов, конструктивными особенностями реального элемента и характером протекающего тока.
Обычно в качестве основного критерия выступает частота тока––чем выше частота, тем выше роль процессов связанных с преобразованием энергии электрического и магнитного полей и сложнее схема замещения. Выбор схемы замещения является весьма сложной задачей, требующей глубокого понимания процессов протекающих не только в самом элементе, но и их влияния на цепь в целом.
Рассмотрим схемы замещения наиболее распространённых пассивных элементов: резистора, конденсатора и катушки индуктивности.
Резистор
Характеристики идеального резистора будут соответствовать резистивному элементу схемы замещения.
Реальные резисторы, в основной массе случаев, достаточно хорошо отвечают этой модели, однако при необходимости более точных расчётов, особенно на высоких частотах, становится необходимым учитывать индуктивность проволоки (для проволочных резисторов), а также её барьерную ёмкость (рис. 1.15). На сверхвысоких частотах резко возрастает роль индуктивности и ёмкости выводов резистора.
Если резистор выполнен в виде катушки, то индуктивная составляющая будет играть значительную роль уже на сравнительно низких частотах.
Конденсатор
Характеристики идеального конденсатора будут соответствовать емкостному элементу схемы замещения.
1.2.1.1. Резистивный элемент
Сопротивление
Резистивный элемент это идеализированный элемент, характеризующий свойство реальных элементов электрической цепи необратимо преобразовывать энергию электрического тока в другие виды энергии.
Резистивный элемент, в общем случае, представляется в виде куска материала, препятствующего прохождению носителей заряда.
1.2.1.2. Емкостной элемент
Ёмкость
Емкостной элемент это идеализированный элемент, характеризующий свойство реальных элементов электрической цепи запасать энергию электрического поля.
Емкостной элемент, в общем случае, представляется в виде двух проводящих поверхностей (которые называют обкладками), разделённых диэлектриком.
dq = Cdu.
Коэффициент
1.2.3.1. Активные элементы
Как видно из рис. 1.11 и1.12 ВАХ идеальных источников ЭДС и тока не пересекают оси тока и напряжения соответственно. Это говорит о том, что идеальный источник ЭДС не может находится в режиме короткого замыкания (в этом случае мы получимiкз = ∞, откудаp =ui = ∞, что не имеет физического смысла), а идеальный источник тока в режиме холостого хода (в этом случае мы получимuхх = ∞, откудаp =ui = ∞, что не имеет физического смысла).
Таким образом, для моделирования источника напряжения (так, обычно, называют реальный источник ЭДС) нам необходимо добавить последовательно включённый с источником ЭДС резистивный элемент с сопротивлением Rвн (который характеризует внутреннее сопротивление источника), ограничивающий ток через источник ЭДС, а для моделирование реального источника тока нам необходимо добавить параллельно включённый с источником тока резистивный элемент с проводимостьюGвн (характеризует внутреннюю проводимость источника), ограничивающий падение напряжения на источнике тока.
Схемы замещения реальных источников напряжения и тока и их ВАХ приведены на рис. 1.13 и1.14.
Источник напряжения используется в качестве схемы замещения источников электрической энергии, внутреннее сопротивление которых много меньше сопротивления нагрузки (Rвн Rн, это наиболее распостранённый случай, соответствующий, например, гальваническим элементам и индуктивным генераторам), противном случае (Rвн Rн, характерно для емкостных генераторов и полупроводниковых устройств, работающих в соответствующих режимах) используется источник тока.
Следует отметить, что при анализе электрической цепи широко практикуется взаимное преобразование источников тока и напряжения. Целью этих преобразований является исключительно упрощение математических расчётов и они не несут в себе физического смысла.
Электродвижущая сила (ЭДС) ––характеризует работу сторонних сил по разделению зарядов внутри источника электрической энергии (положительные заряды смещаются к зажиму с большим´ потенциалом, а отрицательные––к зажиму с меньшим потенциалом).
• для преобразования источника тока в источник напряжения–
Численно ЭДС равна разности потенциалов между зажимами источника при отсутствии в нём электрического тока.
Единицей измерения ЭДС является вольт, а направление определяется от точки с меньшим потенциалом к точке с большим (т. е. совпадает с направлением тока).
ЭДС обозначается латинской буквой e (мгновенное значение),E (постоянная ЭДС или действующее значение переменной),Em (максимальное или амплитудное значение синусоидальной) иE (комплексное значение).
1.5.1. Общие сведения
Нелинейная электрическая цепь это электрическая цепь, содержащая один или несколько нелинейных элементов [1] .
Нелинейный элемент это элемент электрической цепи, параметры которого зависят от определяющих их величин (сопротивление резистивного элемента от тока и напряжения, ёмкость емкостного элемента от заряда и напряжения, индуктивность индуктивного элемента от магнитного потока и электрического тока).
Таким образом, вольт–ампернаяu(i) характеристика резистивного элемента,вебер–ампернаяψ(i) характеристика индуктивного элемента икулон–вольтнаяq(u) характеристика емкостного элемента имеют вид не прямой линии (как в случае линейного элемента), а некой кривой, обычно определяемой экспериментально и не имеющей точного аналитического представления.
Нелинейная электрическая цепь обладает рядом существенных отличий от линейной и в ней могут возникать специфические явления
Отличительной особенностью постоянного тока является то, что он не изменяется с течением времени, т. е. du = 0 иdi = 0. Из этого следует, что напряжение на индуктивном (§1.2.1.3:uL =L ∙di/dt), и ток в емкостном (§1.2.1.2:i =C ∙du/dt) элементах будут равны нулю. Это значительно упрощает расчёт цепи, поэтому на примере цепей постоянного тока мы рассмотрим различные методы расчёта электрических цепей.
1.5.2. Параметры нелинейных элементов
Нелинейные элементы характеризуются статическими (Rст,Lст, иCст) и дифференциальными (Rд,Lд, иCд) параметрами.
Статические параметры нелинейного элемента определяются как отношение ординаты выбранной точки характеристики к её абсциссе (рис. 1.29).
Fст = yA = my tg α, xAmx
где α––угол наклона прямой, проведённой через начало координат и рабочую точкуA;
my иmx ––масштабы по осям ординат и абсцисс соответственно.
2.2.Законы Кирхгофа и Ома для цепей постоянного тока
Для обозначения постоянных токов, напряжений и ЭДС применяются заглавные латинские буквы ––I ,U,E.
Закон Ома
I =UR .
Электрический ток ––явление направленного движения носителей электрического заряда3.
В качестве носителей заряда в металлах выступают отрицательно заряженные частицы ––электроны, в жидкостях и газах––положительно или отрицательно заряженные ионы.
Исторически за направление тока принято считать направление в котором перемещаются положительно заряженные частицы.
Следует отметить, что при расчётах электрических цепей часто используется направление тока в ветвях (реже напряжения), которые отсутствует в исходных данных. В этом случае направление определяется произвольно и называется условно–положительным.
Сила тока обозначается латинской буквой i (мгновенное значение),I (постоянный ток или действующее значение переменного),Im (максимальное или амплитудное значение синусоидального) иI (комплексное значение).
Электродвижущая сила (ЭДС) ––характеризует работу сторонних сил по разделению зарядов внутри источника электрической энергии (положительные заряды смещаются к зажиму с большим´ потенциалом, а отрицательные––к зажиму с меньшим потенциалом).
dA = udq,
Шунтирующие резисторы
＜ Шунтирующие резисторы считывания тока ＞
Что такое шунтирующий резистор (шунтирующий резистор для измерения тока)?
Раньше резистор, подключенный параллельно амперметру в качестве шунта для расширения диапазона измерения тока, назывался шунтирующими резисторами, но в последние годы резисторы, используемые для определения тока в цепи, все вместе называются шунтирующими резисторами (шунтирующий резистор для измерения тока ).
Шунтирующие резисторы (делитель)
Слово «шунт», которое имеет различные значения, включая «отклонять», «избегать» и «разделять», обычно относится к резистору, помещенному параллельно с амперметром для шунтирования тока.
Для расширения диапазона измерения амперметра параллельно устанавливается резистор, который шунтирует ток, и измеряется общий ток, протекающий в цепи.
[Делитель потока]
Im: Полный контур, протекающий в контур
Ir: Ток, протекающий через амперметр
r: Внутреннее электрическое сопротивление амперметра
R: Шунтирующее (делительное) сопротивление
Например, полный ток (Im), протекающий в верхнюю цепь, можно выразить следующим уравнением.
Im = Ir + Ir (r / R) ＝ Ir (1 + r / R)
В результате, отношение полного тока, протекающего по цепи, к току, протекающему через амперметр
Im / Ir = (1 + r / R)
будет.
То есть, (1 + r / R), в раз больше отображаемого на измерителе тока (Ir: ток, протекающий через амперметр), представляет собой общий ток, протекающий через цепь.
Шунтирующие резисторы (серия)
В цепи, в которой резисторы соединены последовательно, определяется разность потенциалов (падение напряжения) на резисторе, и ток, протекающий в цепи, измеряется с использованием закона Ома.
[Схема обнаружения]
I: Ток, протекающий в цепи
R: Шунтирующее сопротивление
В: Разница потенциалов на резисторе
Например, при протекании тока (I) на резисторе создается разность потенциалов (V).
Эту разность потенциалов можно рассчитать с помощью закона Ома.
В = I × R (закон Ома)
Ток, протекающий по цепи, можно измерить, определив напряжение (В) с помощью цепи обнаружения.
Поскольку ток (I) и напряжение (V) пропорциональны друг другу, фактическое изменение значения тока (I) может использоваться как изменение обнаруженного напряжения (V) и использоваться для управления обратной связью и контроля пороговых значений.
[Пример контроля обратной связи] [Пример контроля пороговых значений]
Шунтирующие резисторы (резисторы определения тока) на страницу продукта
Шунтирующие резисторы
ROHM (Current Sense Shunt Resistors) были разработаны с использованием технологии обработки металлических материалов, культивируемой на протяжении многих лет, для обеспечения совместимости с широким спектром приложений, от портативных устройств, таких как смартфоны, до автомобильных и промышленных систем, требующих большей степени надежности.
