Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 1 Опоры на базе железобетонных стоек длиной 10,5 м. Угловая анкерная опора 10 кв

Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 5 Железобетонные опоры для пересечения с инженерными сооружениями.

Рабочие чертежи

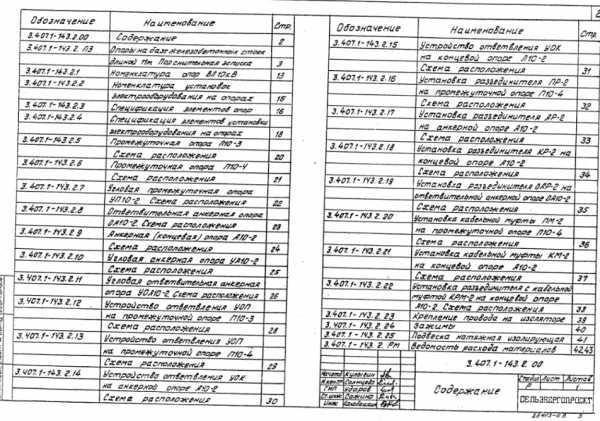

Содержание – 2 стр

Пояснительная записка – 3 стр

1.1. В данном выпуске разработаны рабочие чертежи типовых конструкций опор ВЛ 10 В для пересечений с инженерными сооружениями на базе железобетонных стоек СВ 105; СВ 105-35; СНВ-7-13; СВ 164-12

1.2. Промежуточные опоры разработаны свободностоящей конструкции, а анкерно-угловые опоры подкосной конструкции или с оттяжками.

2.Указания по применению опор

2.1. Опоры предназначены для применения в I-IV районах по гололеду и в I-V ветровых районах в населенной и ненаселенной местностях.

2.2. Промежуточные опоры со штыревыми изоляторами должны применяться на прямых участках ВЛ в местах пересечения ВЛ между собой, при пересечении с автомобильными дорогами II-V категорий и другими инженерными сооружениями. Промежуточная опора с подвесными изоляторами с двойным креплением предназначена для пересечений с железными дорогами.

2.3. Угловая промежуточная опора устанавливается в местах изменения направления трассы ВЛ на угол до 30 МЉ при пересечениях с сооружениями, приведенными в п. 2.2.

2.4. Опоры анкерного типа следует предусматривать на пересечениях линий связи, сигнализации, ретрансляции, автомобильных дорог I.

2.5. Промежуточная опора разработана в нескольких вариантах. При проектировании ВЛ следует учитывать не только характер пересекаемого сооружения, но и возможность поставки на строительство тех или иных конструкций. Промежуточная опора ПП10-1 разработана на стойках СВ 105 с железобетонными приставками докум. 3.407.1-143.5.3.

Промежуточная опора ПП10-2 разработана на стойке СВ 105 по стальной надставкой докум. 3.407.1-143.5.4

Для переходов через водные преграды, овраги и т.д разработана специальная трехстоечная опора ПП10-3 докум. 3.407.1- 143.5.5. Опора ПП10-4 разработана на стойке СНВ-7-13 докум. 3.407.1-143.5.6. Для более редких случаев, когда требуется большой габарит подвески проводов, разработаны опоры на стойках СВ 164-12 – опора ПП10-5 и для перехода через железную дорогу опора ПП10-1, ПП10-2 и ПП10-4 взаимозаменяемы, имеют сходные высоты подвески нижних проводов и одинаковые траверсы.

2.6. Угловая промежуточная опора ПУП 10-1 разработана на стойке СВ 164-12 с одной оттяжкой докум. 3.407.1-143.5.10.

2.7. На стойке СВ 105 разработаны опоры с подкосами: переходная анкерная ПА10-1-на приставках и облегченная анкерная опора ПА10-2 с надставками. Анкерные (концевые) опоры разработаны с подкосами на стойках СНВ-7-13 и СВ 164-12 и с оттяжкам на стойках СВ 164-12 докум. 3.407.1-143.5.11.15

2.8. Угловые анкерные опоры разработаны с двумя подкосами на стойке СНВ-7-13- и с оттяжками на стойке СВ 164-12 см. докум. 3.407.1-143.5.16 и 3.407.1-143.5.17

2.9. Подсечные опоры ПС10-1 и ПС10-2 разработаны на стойках СВ 105 докум. 3.407.1-143.5.9.

3. Провода, изоляторы, арматура

3.1. В пролетах пересечений должны применяться следующие сталеалюминцевые провода: в Iи II районах по гололеду – Ап С35/6,2-АС95/16, в III-IV в районах о гололеду АС50/8-АС95/16.

Величины принятых в данном выпуске максимальных напряжений и тяжений в проводах при нормативной нагрузке приведены в таблице 1.

3.2. Крепление проводов на промежуточных опорах ПП10-1 – ПП10-5 и переходной угловой промежуточной ПУП10-1-двоойное на штыревых изоляторах с помощью проволочных вязок см. докум. 3.407.1-143.5.18

На промежуточной опоре ПП10-6-крепление провода осуществляется при помощи двухцепной поддерживающей изолирующей подвески.

Состав поддерживающей изолирующей подвески приведен на докум. 3.407.1-143.5.22

3.3. Крепление проводов на анкерных и анкерно-угловых опорах осуществляется с помощью натяжных изолирующих подвесок.

Общий вид и состав натяжных изолирующих подвесок см. докум. 3.407.1-143.5.20

Крепление проводов на анкерной опоре ПА10-5 осуществляется с помощью двухцепной натяжной изолирующей подвески; общий вид и состав ее см. докум. 3.407.1-143.5.21

В целях сокращения линейной арматуры для изолирующих подвесок серьги СРС-7-16 закрепляются на элементах траверс при их изготовлении.

4. Основные положения по расчету опор

4.1. Максимальные нормативные скоростные напорные ветра и толщина гололедно-изморозевых отложений на проводах определены, исходя из их повторяемости 1 раз в 10 лет.

4.2. Максимальный нормативный скоростной напор ветра принят следующим ветровым районам: I и II-40 даН/м2, III-50 даН/м2, IV-65даН/м2, V-80даН/м2

4.3. Нормативная толщина стенки гололеда принята следующей по районам гололедности: I- 5 мм, II- 10 мм, III-15 мм, IV-20 мм.

4.4.Скоростной напор ветра в гололедном режиме принят равным 0,25 gmax , на не менее 20 даН/м2.

4.5. Расчетные нагрузки и коэффициенты перегрузки приняты в соответствии с приложением к гл. 2,5 ПУЭ «Указания по проектированию опор, фундаментов и оснований ВЛ»

4.6.Ветровые пролеты для опор ВЛ рассчитаны в соответствии со стандартом института «Сельэнергопроект» СТП-I-82.

4.7. Расстояние между проводами «d» при любом их расположении по условиям сближения проводов в пролете принято по формуле

 наибольшая стрела провеса;  длина изолирующей подвески промежуточной опоры, м.

4.8. Расчетные унифицированные пролеты для проводов АпС35/6.2.-АС70/11 приведены на чертежах опор, а расчетные изгибающие моменты Мр, действующие на промежуточные опоры, даны в табл. 2

Таблица 2. Расчетные изгибающие моменты Мр, кНм, действующие на промежуточные опоры

Таблица 3. Несущая способность закрепления промежуточных переходных опор ПП10-2; ПП10-3; ПС10-1; ПС10-2 на стойках СВ 105

Таблица 4. Несущая способность закрепления промежуточной переходной опоры ПП10-1 на приставках ПТ45

Расчетные унифицированные пролеты между повышенными опорами и опорами нормального габарита были определены с учетом вырывающих нагрузок на штыревые изоляторы промежуточных опор.

4.9. При расчете больших переходов учитывались дополнительные нагрузки на опору ПП10-3, возникающие за счет угла поворота крайних фаз ВЛ.

4.10. Анкерно-угловые опоры рассчитывались на усилия от тяжения проводов.

С целью использования этих опор на ВЛ с различным тяжением в проводах, усилия в элементах опор определены от тяжений Тн=7кН и Тн=9кН.

5. Закрепление опор в грунте

5.1. Промежуточные опоры и анкерно-угловые опоры типа устанавливаются в пробуренные котлованы, которые после установки засыпаются вынутым при бурении грунтом с послойным трамбованием с доведением плотности обратной засыпки до 1,7 т/м3.При бурении мерзлых грунтов допускается засыпка котлованов грунтом выемки при условии дополнительной досыпки и до трамбовки котлованов в летнее время. Засыпка котлованов грунтом с растительными остатками не допускается.

Расчет всех видов закреплений опор выполнялся в соответствии с указаниями СНиП 2.02.01-83 « Основания зданий и сооружений»

5.2. Несущую способность закреплений промежуточных переходных опор следует определять путем сравнения Мр- действующего изгибающего момента-из табл. 2 с несущей способностью закреплений опор в грунте М; для опор ПП10-2, ПП10-3, ПС10-1 и ПС10-2 (стойка СВ105) из табл. ; для опоры ПП10-4 (стойка СНВ-7-13) из табл. 5 докум. 3.407.1-143.3.П3, для опор ППП10-5 и ПП10-6 из табл. 4 докум. 3.407.1-143.4.П3

Для промежуточной переходной опоры на приставках ПП10-1 несущая способность грунтов закреплений приведена в табл. 4

Во всех случаях должно соблюдаться условие:  , т.е несущая способность закреплений должна быть больше действующего на опору изгибающего момента, в противном случае следует принять дополнительные меры по усилению закрепления. 5.3. Закрепление в грунте переходных анкерных опор на базе стойки СВ105 ПА10-1 и ПА10-2-устойчиво во всех грунтах за исключением глин и суглинков с консистенцией  , супесей с консистенцией

Для обеспечения устойчивого закрепления в этих грунтах опоры ПА10-1 необходимо поставить на приставки 4 металлических ригеля Г5 по типовому проекту 3.407.1-136, а под стойку и подкосы опоры ПА10-2 поставить 4 плиты П-3н докум. 3.407.1- 143.7.6 с помощью 4 марок Г-1.

5.4. Закрепление в грунте анкерной опоры ПА10-3 и переходной угловой анкерной опоры ПУА10-1 предусматривает установку анкерных плит под стойкой и подкосом. Закрепление в грунте переходной анкерной опоры ПА10-5 предусматривает установку анкерной плиты под сжатый подкос. Действующее давление на грунт Rн см. табл. 5

Для определения несущей способности заделки переходных подкосных опор ПА10-3, ПУА10-1 и ПА10-5 следует действующее давление Rн из табл. 5 сравнить с расчетным сопротивлением грунта основания на сжатие R из табл. 8, при  - закрепление устойчиво.

Если это условие не выполняется, то для усиления закрепления опор ПА10-3 и ПУА10-1 необходимо уменьшить действующее давление.

5.5. Закрепление в грунте опор с оттяжками угловой-промежуточной во всех случаях производится с установкой плиты-подшипника П-3 и под стойку опоры и железобетонного анкера АЦ1 на оттяжках

Действующее давление на грунт под стойкой опоры см. табл. 6

Для определения несущей способности заделки действующее давление на грунт Rн из табл. 6 сравнивают с расчетным сопротивлением грунта основания на сжатие R из табл. 8, при  - закрепление устойчиво

Действующее усилие вырывания в оттяжках см. табл. 7

Fн- сравнивается с несущей способностью закреплений F в требуемом грунте по табл. 8 при  - закрепление устойчиво, если это условие не выполняется, то следует уменьшить нагрузки путем изменений условий установки опоры.

Анкера на всех типах опор должны быть заглублены на 3 м в сверлёные котлованы диаметром 650 мм. С целью увеличения несущей способности анкеров обратная засыпка должна выполняться песчано-гравийной смесью на высоту не менее 1 м.

При установке оттяжек концевой и анкерно-угловой опор следует их натягивать до отклонения верха стойки без проводов от вертикали на 15-20 см.

При установке оттяжек анкерной опоры следует первой оттяжкой отклонить верх на 5-10 см, а второй вернуть его в вертикальное положение.

6. Заземление опор

6.1. Для заземления в железобетонных стойках предусмотрены заземляющие проводники из стального стержня диаметром 10 мм. Нижний и верхний заземляющие проводники стоек СВ 105 и СНВ-7-13 в заводских условиях должны быть приварены к одному из рабочих стержней арматуры.

Нижний заземляющий проводник стойки СВ 164-12 должен быть приварен к закладным деталям стойки.

Таблица 8. Расчетное сопротивление грунта основания опоры на сжатие R (Мпа) и несущая способность анкера АЦ1 на вырывание F (кН) по деформациям.

Приварка заземляющих проводников проводится при изготовлении стоек.

6.2. При необходимости к нижнему заземляющему проводнику могут быть приварены дополнительные заземлители в соответствии с типовой серией 3.407-803

6.3. Заземление стальных элементов опор на стойках СВ105 и СНВ-7-13 осуществляется присоединением из к верхнему заземляющему проводнику сваркой или зажимом ПС-2.

Заземление стальных элементов опор на стойках СВ 164-12 осуществляется присоединением их к верхнему заземляющему проводнику сваркой или зажимом ПС-2.

Заземление стальных элементов опор на стойках СВ 164-12 осуществляется присоединением их заземляющим проводником 3П1 к специальному болту Б1, пропущенному в отверстие верхнего конца стойки образованного закладными деталями, приваренными к продольным арматурным стержням.

6.4. На опорах с оттяжками к заземляющему устройству должны быть присоединены и оттяжки.

6.5. Контактные болтовые соединения заземляющих элементов должны быть предварительно защищены и покрыты слоем технического вазелина.

7. Техника безопасности

7.1. При монтаже опор и проводов должны соблюдаться общие правила техники безопасности в строительстве СНиП III-4,80 и «Правила техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР», утвержденных Минэнерго СССР от 04.10.83

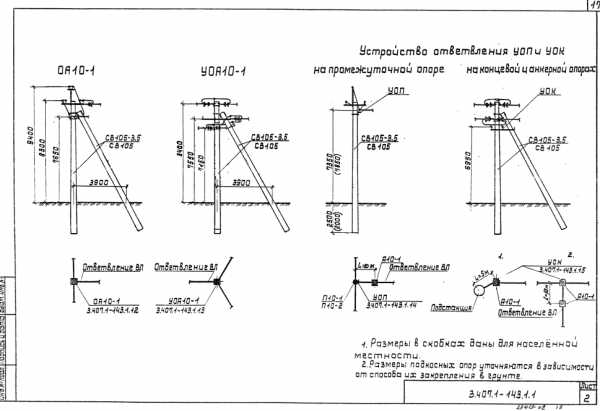

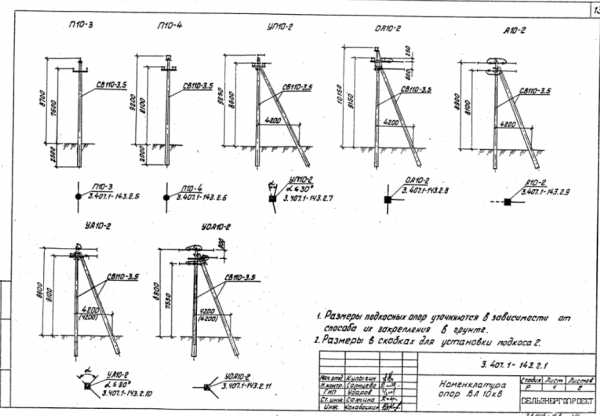

Номенклатура опор – 12 стр

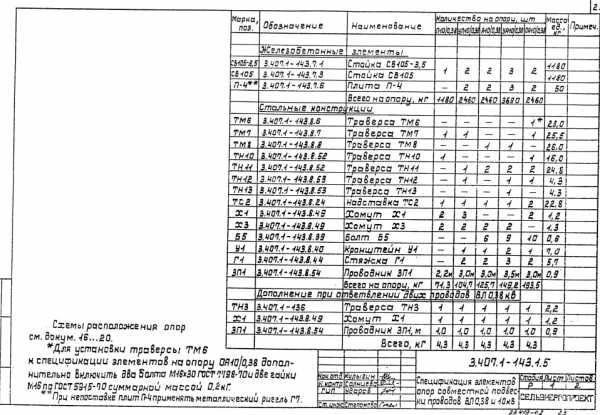

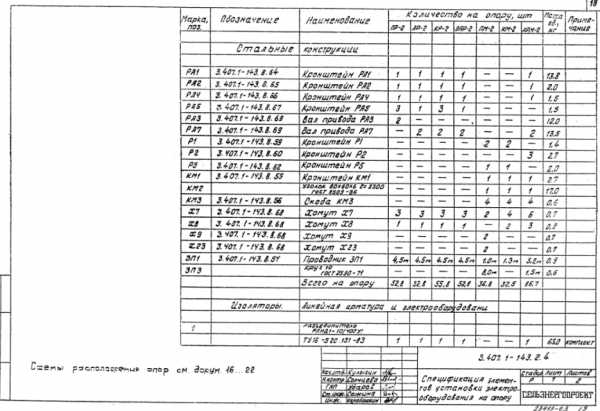

Спецификация элементов опор – 15 стр

Переходная промежуточная опора ПП10-1. Схема расположения – 19 стр

Переходная промежуточная опора ПП10-2. Схема расположения – 20 стр

Переходная промежуточная опора ПП10-3 (специальная). Схема расположения – 21 стр

Переходная промежуточная опора ПП10-4. Схема расположения – 22 стр

Переходная промежуточная опора ПП10-5. Схема расположения – 23 стр

Переходная промежуточная опора ПП10-6. Схема расположения – 24 стр

Подсечные опоры ПС10-1, ПС10-2. Схема расположения – 25 стр

Переходная угловая промежуточная опора ПУП10-1. Схема расположения – 26 стр

Переходная анкерная опора ПА10-1. Схема расположения – 27 стр

Переходная анкерная (облегченная) опора ПА10-2. Схема расположения – 28 стр

Переходная анкерная опора ПА10-3. Схема расположения – 30 стр

Переходная анкерная (концевая) опора ПА10-4. Схема расположения – 31 стр

Переходная анкерная (концевая) опора ПА10-5. Схема расположения – 33 стр

Переходная угловая анкерная опора ПУА10-1. Схема расположения – 35 стр

Переходная угловая анкерная опора ПУА10-2. Схема расположения – 36 стр

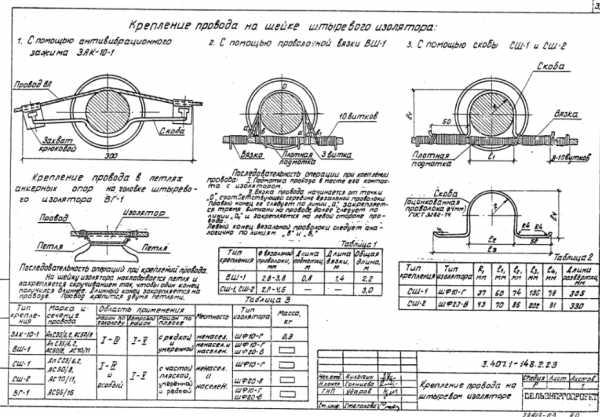

Крепления провода на штыревом изоляторе – 38 стр

Зажимы – 39 стр

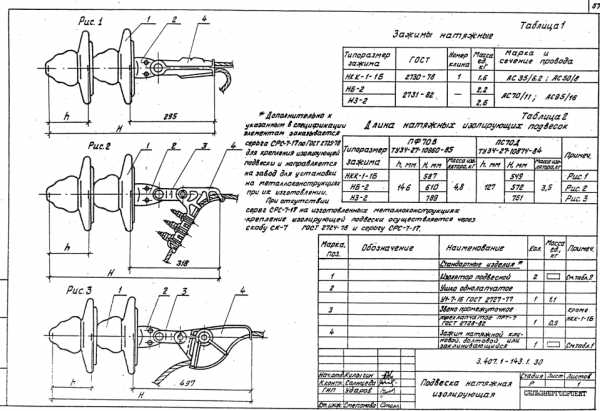

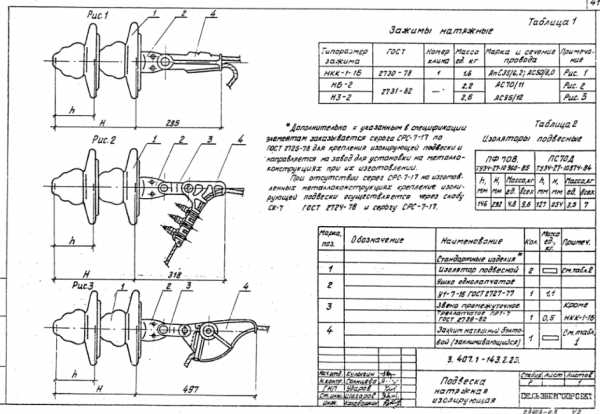

Подвеска натяжная изолирующая – 40 стр

Подвеска натяжная изолирующая – 41 стр

Подвеска поддерживающая изолирующая – 42 стр

Габариты приближения токоведущих костей ВЛ к телу опоры ПП10-6 – 43 стр

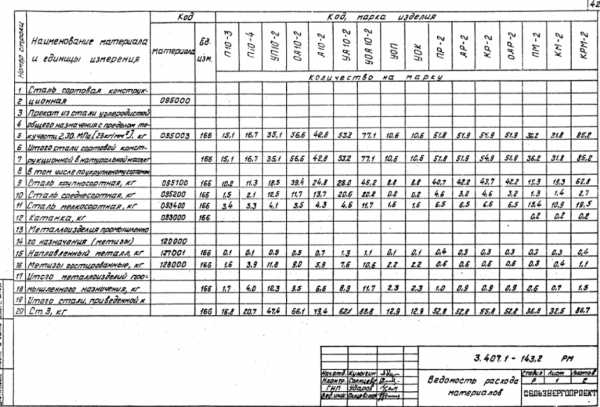

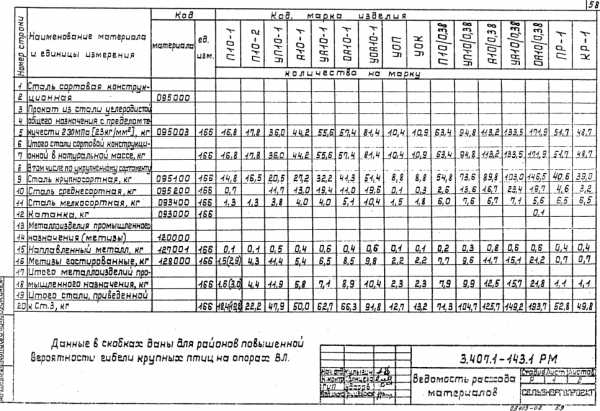

Ведомость расхода материалов – 44 стр

gbi-sng.ru

Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 1 Опоры на базе железобетонных стоек длиной 10,5 м.

Рабочие чертежи

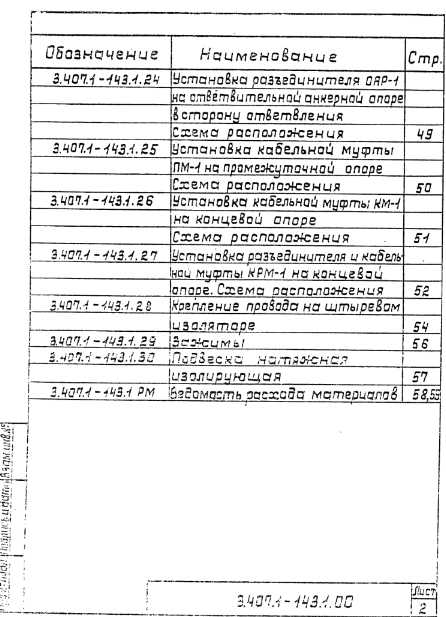

Содержание – 2 стр

Пояснительная записка – 3 стр

1.1.В данном выпуске разработаны рабочие чертежи опор ВЛ10кВ на базе железобетонных стоек СВ105-3,5 по ГОСТ 23613 и СВ105 по ГОСТ 26071-84 длиной 1035 м с расчетным изгибающим моментом соответственно 35 и 50 кНм.

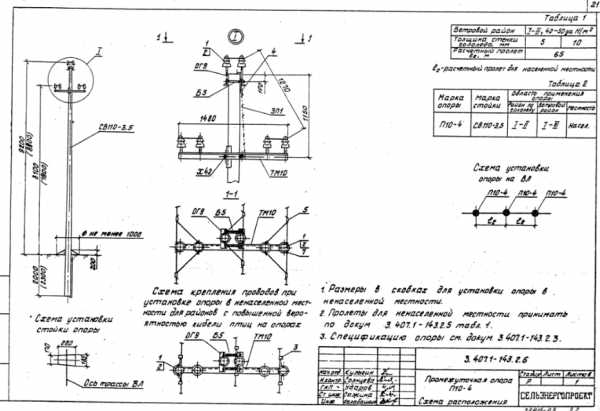

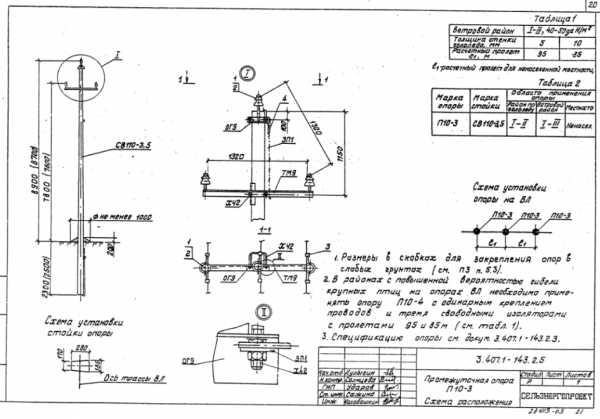

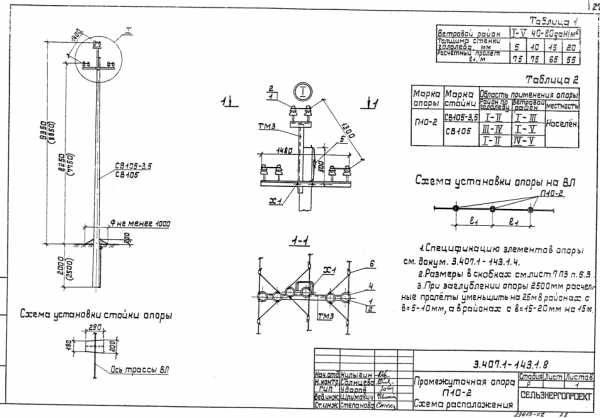

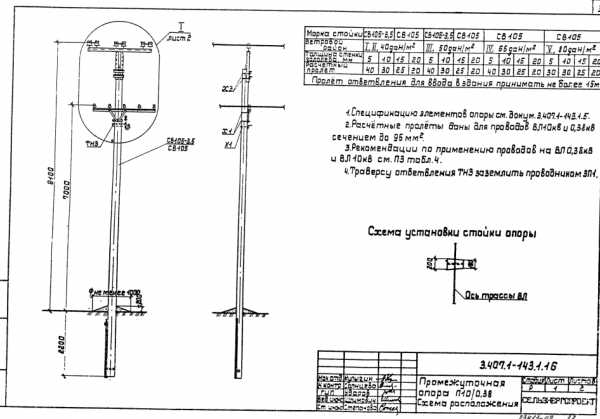

1.2.Опоры представлены следующих типов: промежуточные П10-1 и П10-2 для ненаселенной и населенной местности, угловая промежуточная УП10-1 на угол поворота ВЛ до 30 МЉ, анкерная (концевая) опора А10-1, угловая анкерная УА 10-1 на угол поворота до 90 МЉ, ответивительная анкерная ОА10-1, угловая ответвительная анкерная УОА10-1.

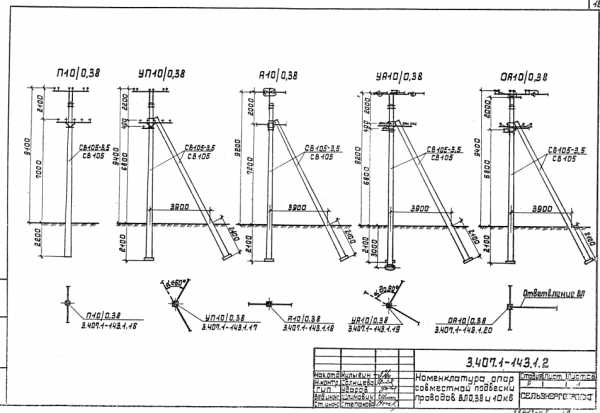

В состав выпуска включены чертежи опор для совместной подвески проводов ВЛ 0,38 и 10кВ, устройств ответвлений от промежуточных анкерных и концевых опор, а также чертежи установки электрооборудования на опорах (разъединителей, кабельных муфт и разрядников).

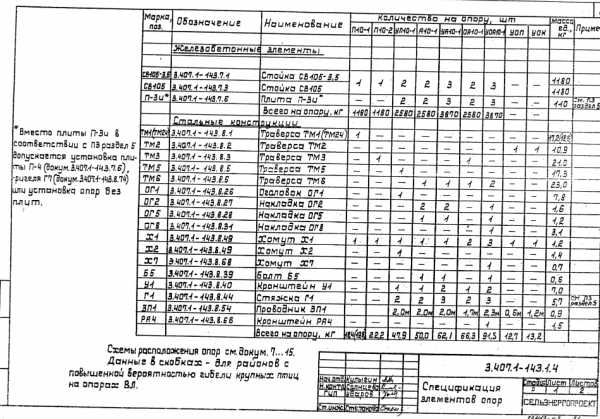

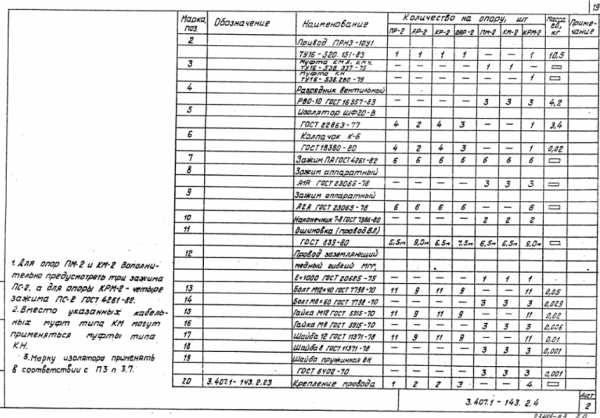

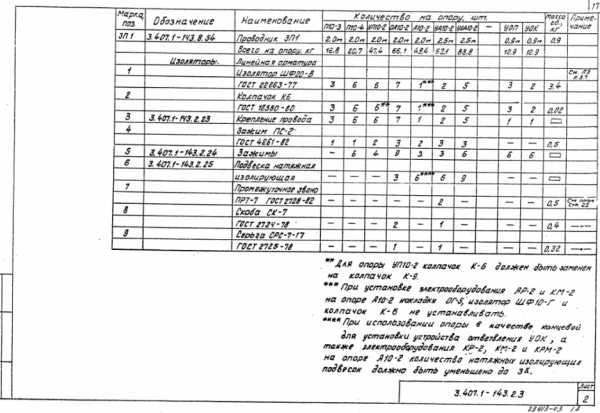

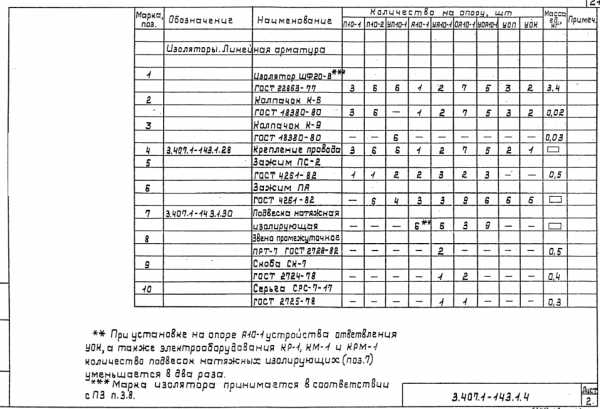

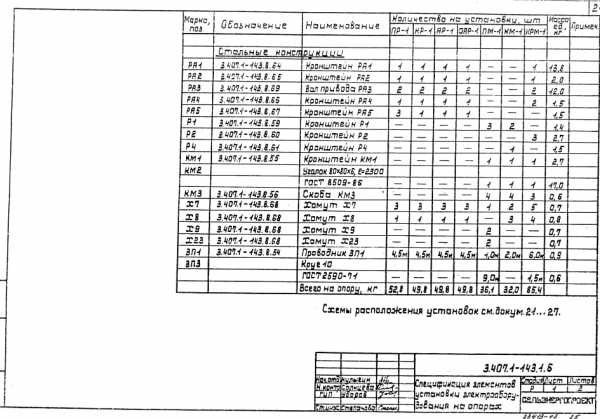

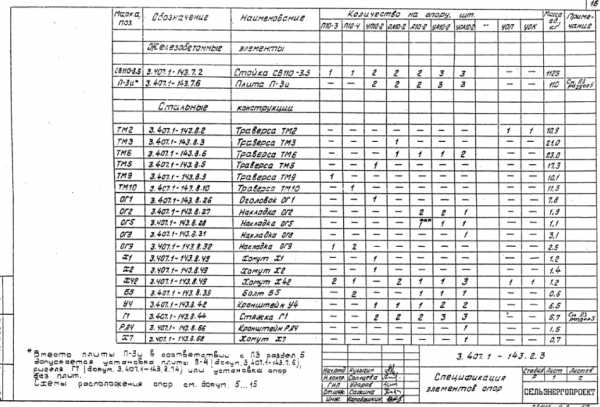

1.3. Спецификация железобетонных и стальных элементов, изоляторов, линейной арматуры даны отдельно для опор, устройств ответвлений и для установки электрооборудования.

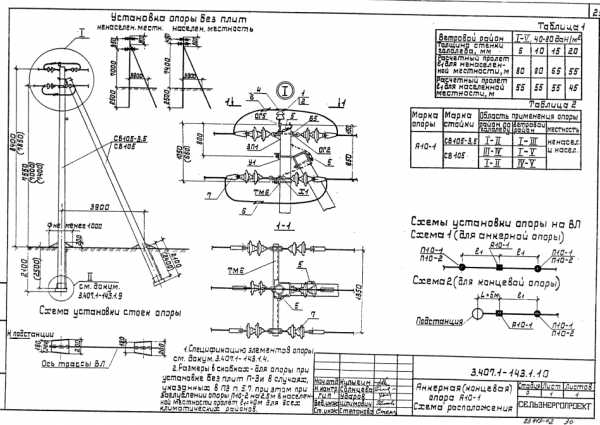

Например, для анкерной (концевой) опоры А10-1 с разъединителем АР-1 спецификации и выборку материалов принимают по соответствующим таблицам данного выпуска для опоры А10-1 и дополняют элементами для установки разъединителя АР-1.

1.4. Маркировка опор имеет в первой части буквенное обозначение типа опоры, например: П- промежуточная, ОА-ответвительная анкерная и т.д; во второй части цифровой индекс «10», указывающий на напряжение ВЛ и в третьей части через тире пишется номер типоразмера опоры.

Например: УОА10-1- угловая ответвительная анкерная опора для ВЛ напряжением 10кВ первого типоразмера.

1.5.Стальные конструкции опор должны изготовляться в соответствии с ОСТ 34-72-645-83.

1.6.Типовые конструкции серии 3.407.1-143 разработаны взамен типовых конструкций серии 3.407-101 и 3.407-130.

2.Указания по применению

2.1.опры предназначены для применения в I-V ветровых районах и в I-IV районах по гололеду в населённой местности.

При этом опоры на стойках СВ 105-3,5 рекомендуется применять в I-III ветровых районах и в I-II районах по гололеду. В других климатических условиях применяется стойка СВ105 с расчетным изгибающим моментом 50кНм.

2.2.Опоры разработаны для применения в районах с расчетной температурой наиболее холодной пятидневки до минус 40 МЉС

Опоры могут применяться при более низких температурах при условии уточнения габаритных пролетов и при условии изготовления железобетонных стоек и стальных конструкций по специальным заказам, в которых указана эта температура.

2.3.Опоры предназначены для применения в неагрессивных газовых и грунтовых средах и в агрессивных грунтовых средах.

Вид защитного покрытия железобетонных стоек на высоту 3м от комля должен назначаться в соответствии со СНиП 2.03.11-85, а стальных конструкций – по ОСТ 34-72-545-83.

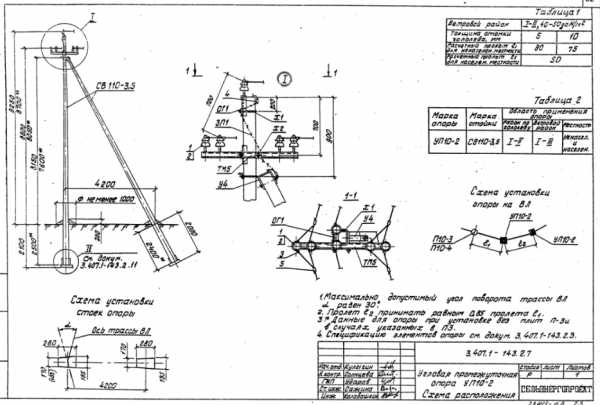

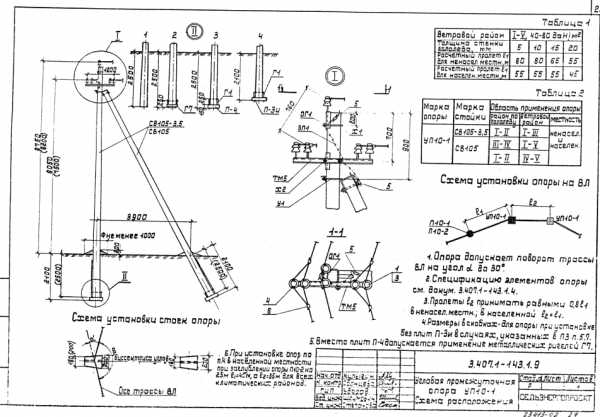

2.4.При углах поворота трассы ВЛ до 30 МЉбез смены сечения проводов на ВЛ может применяться угловая промежуточная опора УП10-1. При больших углах поворота или смене сечения проводов должна применяться угловая анкерная опора УА10-1.

Для опор с совместной подвеской проводов ВЛ10 и 0,38 кв ввиду сниженного тяжения угол поворота ВЛ без смены сечения проводов на угловой промежуточной опоре УП10/0,38 предусмотрен до 60 МЉ(документ 17)

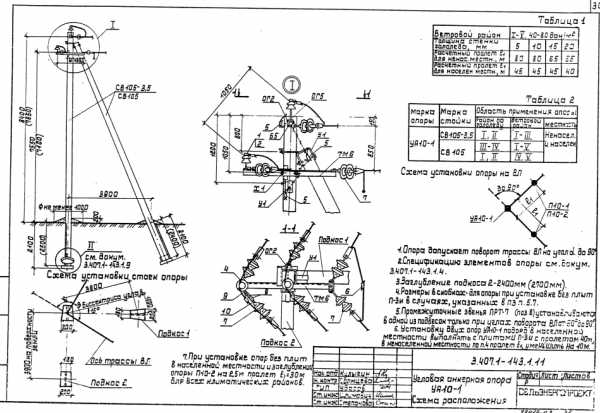

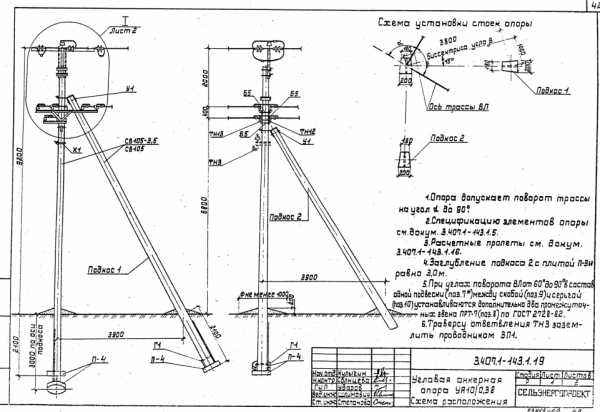

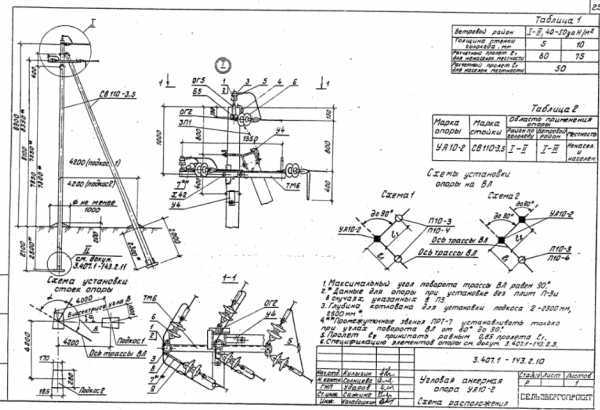

2.5.Опоры УА10-1 и УА10/0,38 должны устанавливаться на ВЛ таким образом, чтобы направление равнодействующей тяжения в проводах составляло угол в 15 МЉС с плоскостью стойки и подкоса 1 (см.3.407.1-143.1.11 и 3.407.1-143.1.19)

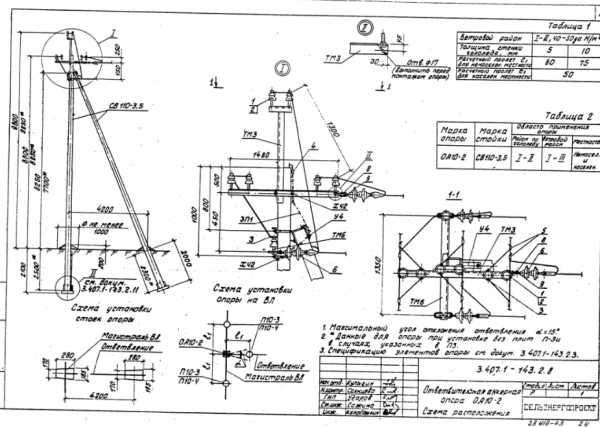

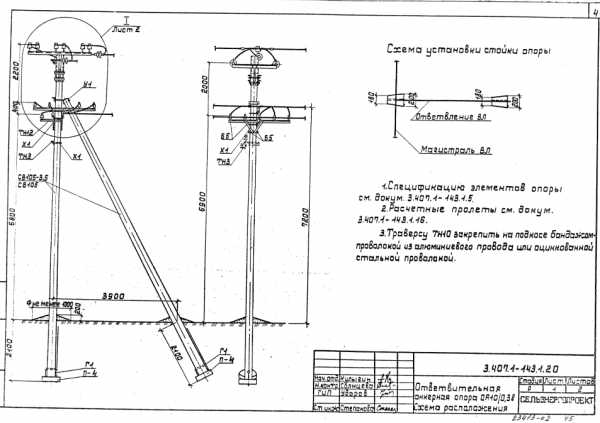

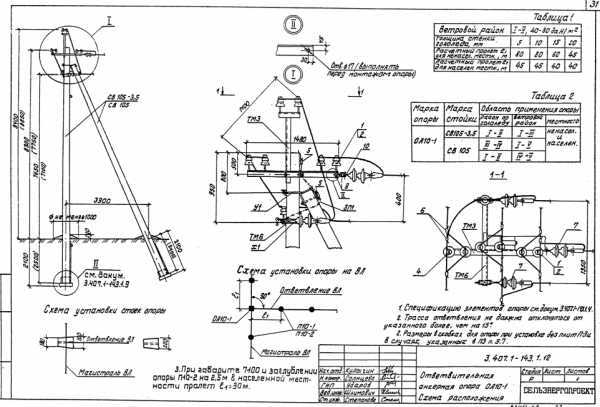

2.6.Опоры ОА10-1 и ОА10/0,38 являются анкерными в сторону ответвления ВЛ и промежуточными на прямолинейном участке магистрали ВЛ. Ответвление может отклоняться от перпендикуляра к магистрали ВЛ на угол до 15 МЉ. Подкос опор ОА10-1 и ОА10/0,38 должен устанавливаться по оси ответвления ВЛ (документ 12 и 20)

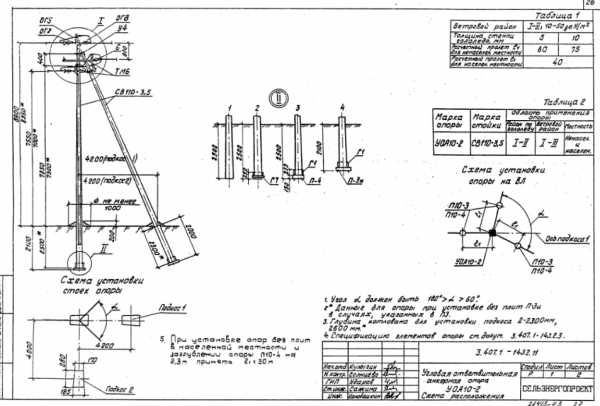

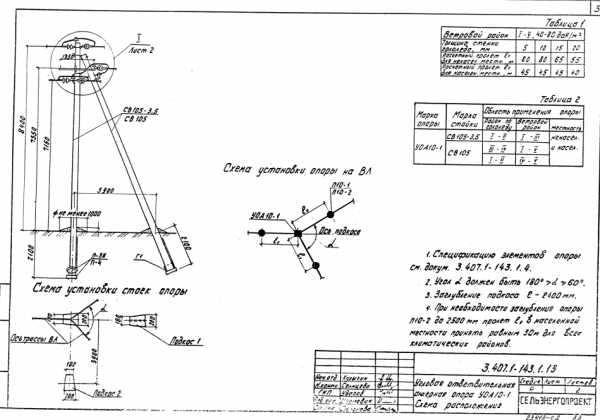

2.7. Опора УОА10-1 устанавливается вместе поворота участка ВЛ, где необходимо выполнить ответвление ВЛ. Опора УОА10-1 является анкерной для всех трех направлений ВЛ и выдерживает обрыв двух проводов на любом из примыкающих к ней участков ВЛ.

2.8.Опоры анкерного типа допускают смену сечений проводов и выдерживают монтажные усилия при натяжке трех проводов.

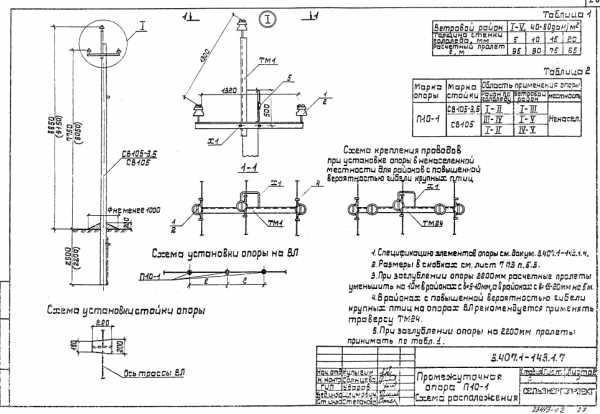

2.9.На промежуточной опоре П10-1 и анкерной опоре А10-1 предусмотрена установка устройства ответвления от магистрали ВЛ. Кроме того, устройство УОК позволяет устанавливать концевую опору сбоку от подстанции (документ 15)

2.10. В районах повышенной вероятности гибели крупных птиц на опорах ВЛ10кв со штыревыми изоляторами в ненаселенном местности рекомендуется применять траверсу ТМ24 с одинарным креплением проводов. При этом свободные изоляторы предохраняют птиц от поражения электрическим током.

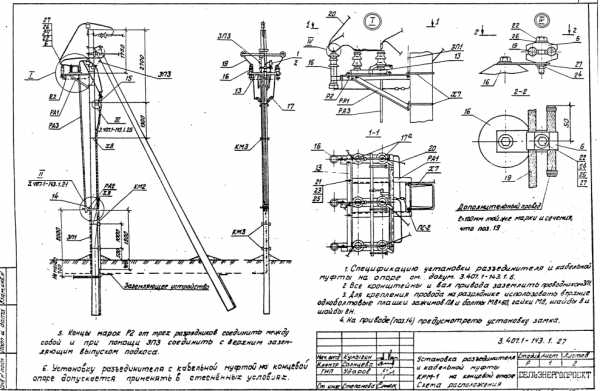

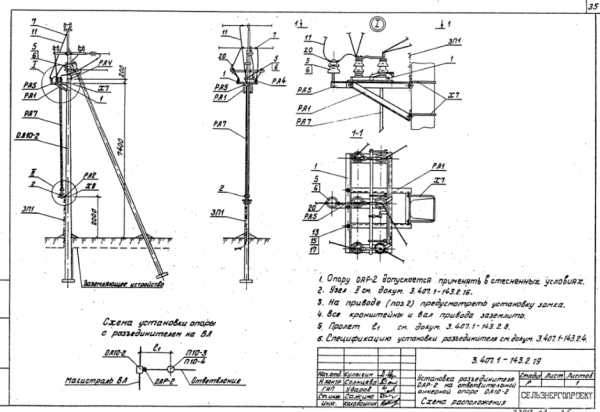

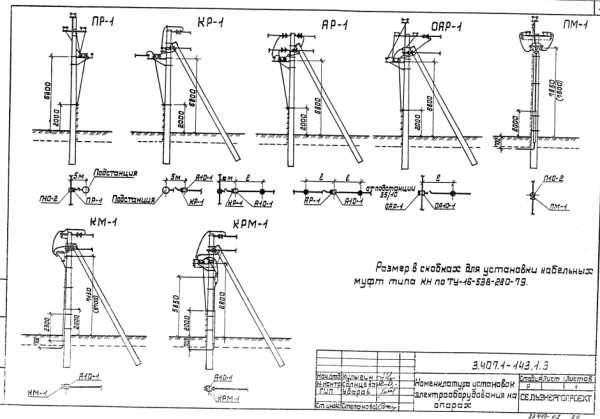

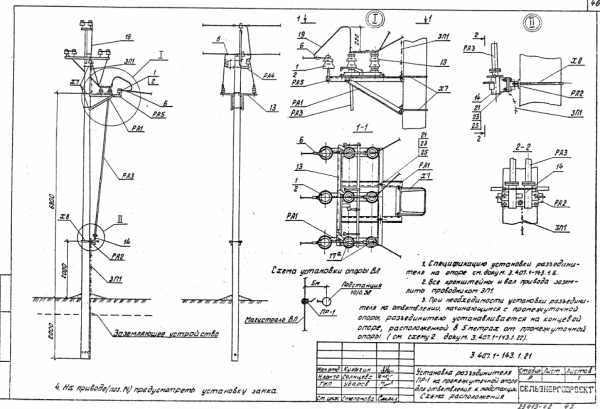

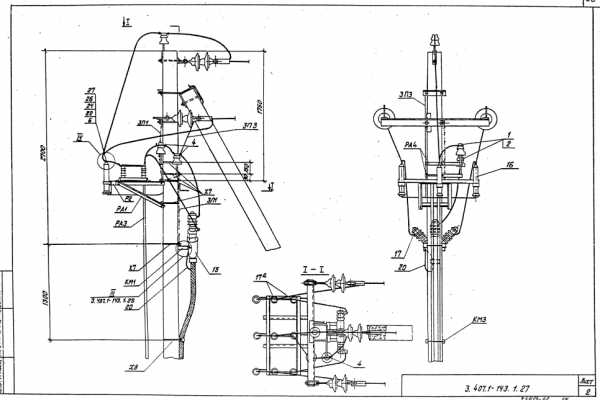

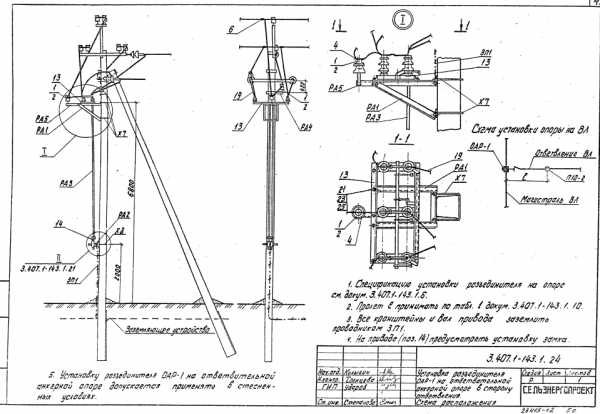

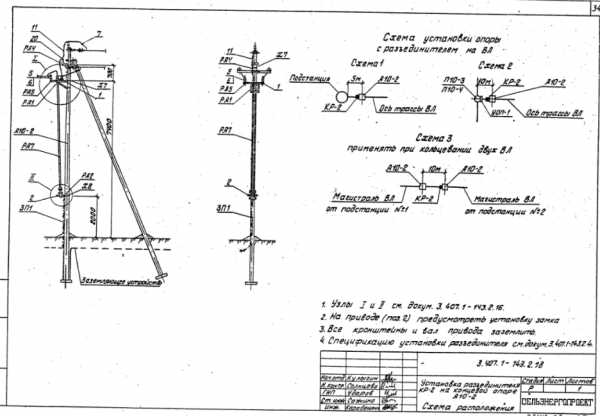

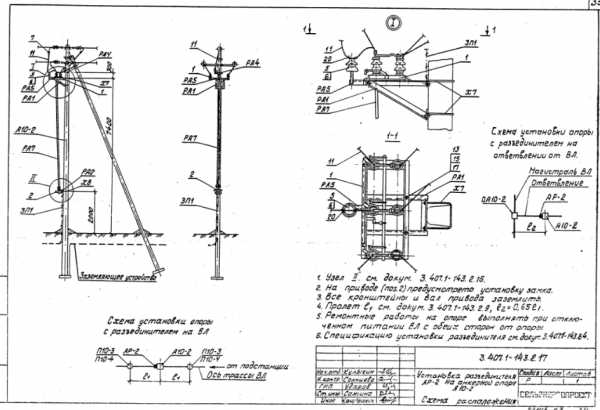

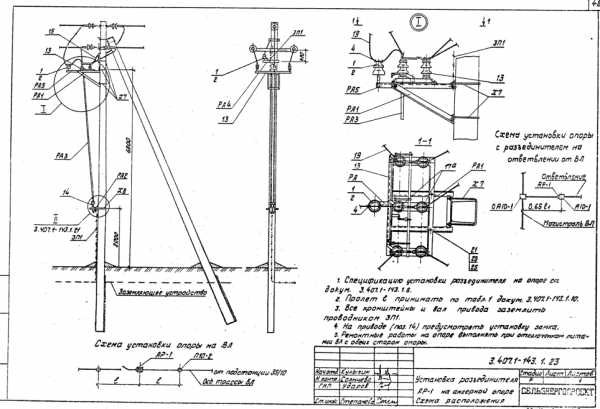

2.11.В данном выпуске предусмотрена установка на опорах П10-2, А10-1 в ненаселенной местности следующего электрооборудования.

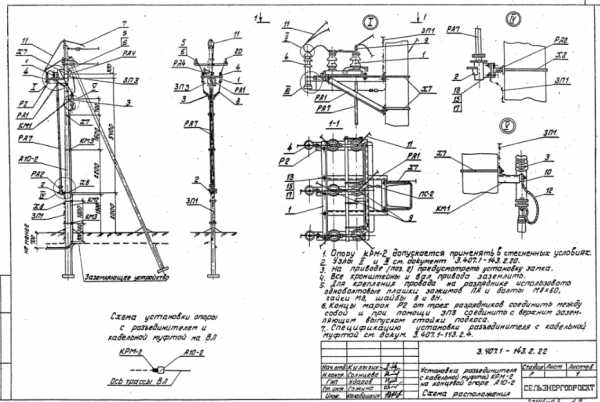

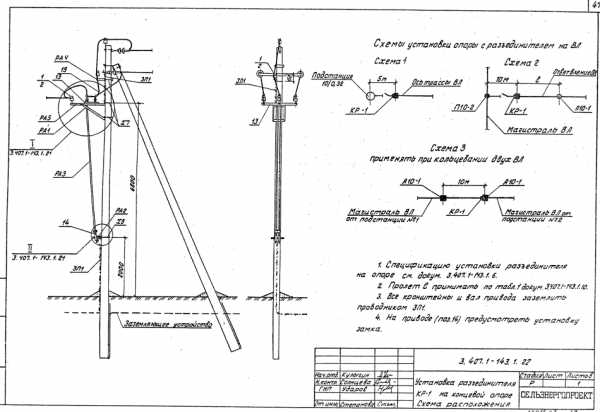

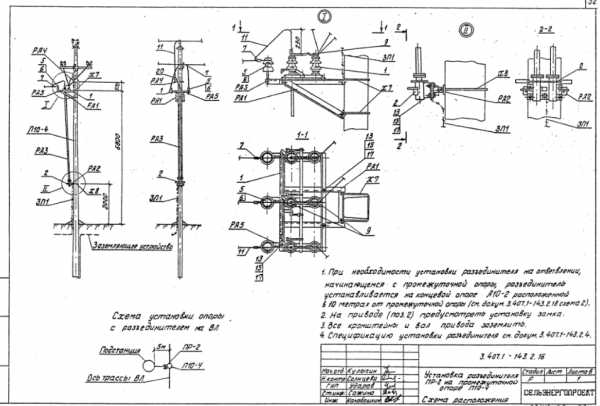

- разъединителя РЛНД.1-10/400У1 с приводом ПРНЗ-10У1 по ТУ 16-520.151-83;

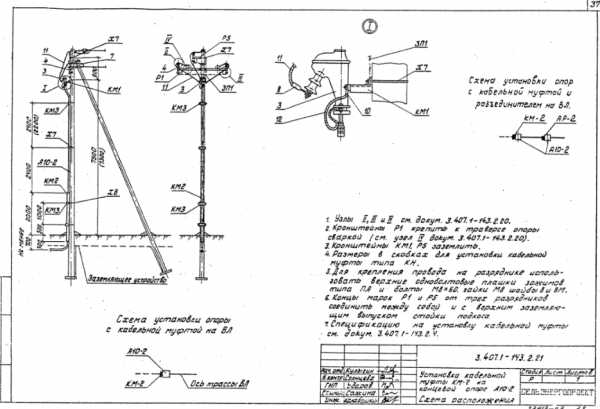

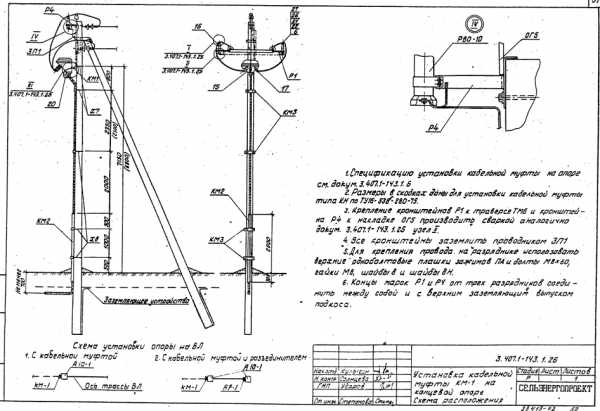

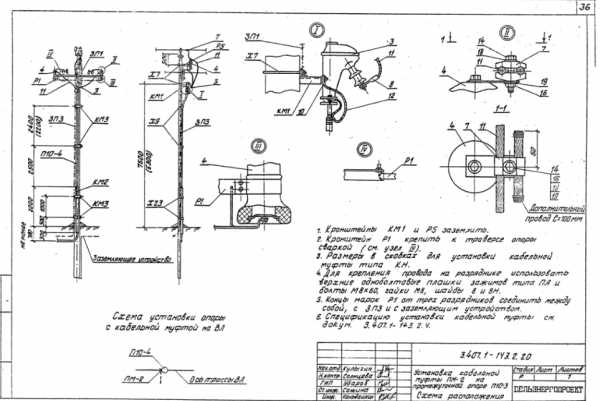

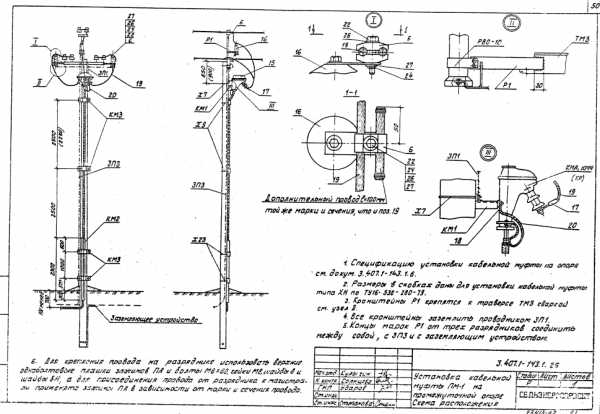

- кабельной муфты КМА, КМ4 по ТУ 16.538.337-79 с вентильными разрядниками Р80-10 по ТУ16.521.232-77 кабельной муфты КНА, КН4 и КНСт по ТУ16-538.280-79с вентильными разрядниками.

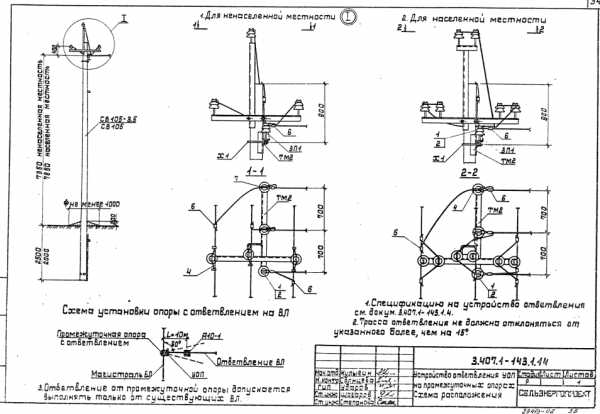

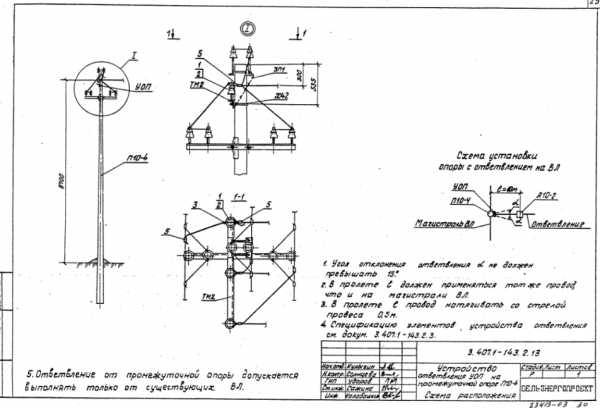

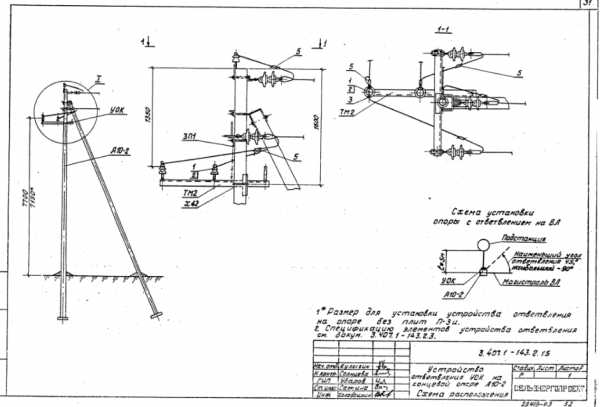

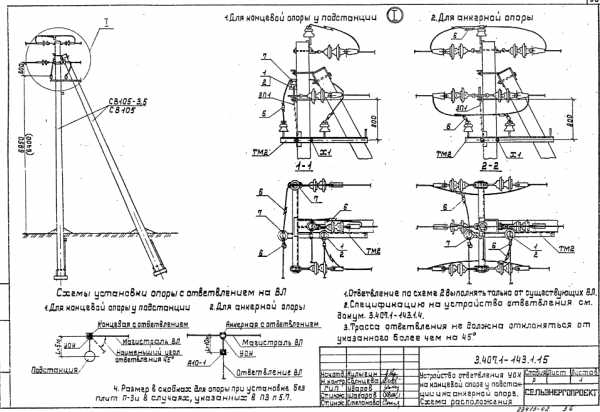

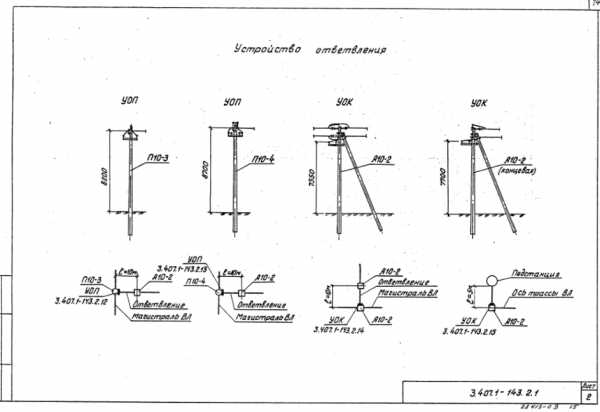

2.12.Устройства ответвлений от всех типов опор для совместной подвески проводов к вводам в здания (количество ответвлений, количество и сечения проводов в ответвлении, стрелы провеса проводов), установка светильников уличного освещения, мачтовой муфты 4КМ(3КМ) и разрядников РВН-05-У1 принимаются в соответствии с серией 3.407.1-136

3.Провода, изоляторы, арматура

3.1.На опорах данного выпуска предусмотрена подвеска сталеалюминцевых проводов по ГОСТ 839-80; АпС35/6,2

АС 50/8,0, АС70/11 и АС95/16.

3.2. По условиям механической прочности сечения сталеалюминцевых проводов должны быть не менее: в I-II районах по гололеду – 35 мм2, В IIIи IV-50 мм2

3.3.С целью унификации рекомендуется для применения при проектировании ВЛ следующие марки и сечения проводов (табл.1)

3.4. С целью снижения трудозатрат и стоимости строительно-монтажных работ при реконструкции ВЛ, повышения надежности и упрощения проектирования и строительства ВЛ в проекте приняты унифицированные пролеты для проводов АпС35/6,2; АС50/8,0 и АС70/11. Для провода надежности и упрощения проектирования и строительства ВЛ в проекте приняты унифицированные пролеты для проводов АпС35/6,2; АС50,8,0 и АС70/11. Для провода АС95/16 указанные пролеты уменьшить на 10%.

3.5.Величины принятых в данном выпуске максимальных напряжений и тяжений в проводах при нормативной нагрузке приведены в табл.2

Натяжку проводов допускается выполнять в соответствии с табл.3 за исключением анкерных пролетов, в которых имеются пролеты пересечений, а также пролетов, образованных двумя рядом стоящими анкерными опорами.

3.6.Длину анкерного пролета принимать не более 1,5 км.

3.7. На опорах с совместной подвеской проводов ВЛО 38 и 10 кВ марки проводов рекомендуется принимать по п.п.3.1.-3.3 настоящей пояснительной записки. Для ВЛ 0,38 кВ выбор проводов осуществляется в соответствии с рекомендациями табл.4, допускается применение проводов А95 по ГОСТ 839-80. На опорах с совместной подвеской проводов максимальное расчетное тяжение в проводах ВЛ10 и 0,38кВ принято 2,0кН. В III районе по гололеду опоры совместной подвески проводов ВЛ 0,38 и 10 кВ допускается в стесненных условиях.

** В соответствии с требованиями ПУЭ ВЛ до 1кВ на опорах совместной подвески рассчитываются по расчетным условиям ВЛ 10кВ.

Натяжку проводов на опорах с совместной подвеской допускается выполнять в соответствии с табл.5

Таблица 5 Монтажные стрелы провеса* проводов ВЛ на опорах с совместной подвеской, м

3.8.На промежуточных опорах должны использоваться штыревые изоляторы ШФ20-В и ШФ10-Г (ШС10-Г). Изоляторы ШФ20-В должны применяться в районах с числом часов среднегодовой продолжительности гроз 40 и более, а также в районах, где изоляторы подвержены загрязнению солончаковой пылью, уносами соленых озер, морей, химических предприятий и в районах с IV степенью загрязненности. Изоляторы ШФ10-Г (ШС10-Г) применяются в районах с I, IIи III степенями загрязненности атмосферы с числом часов среднегодовой продолжительности гроз менее 40.

На промежуточных опорах для совместной подвески проводов ВЛ 0,38 и 10кВ и на ВЛ 10кВ, предназначенных для электроснабжения I категории, во всех случаях изоляторы ШФ20-В.

Степень загрязненности атмосферы следует устанавливать в соответствии с «Инструкцией по проектированию изоляции в районах с чистой и загрязненной атмосферой» (ИПИ-83)

3.9. Для крепления штыревых изоляторов ШФ20-В и ШФ10-Г (ШС10-Г) применяются полиэтиленовые колпачки К-6 и К-9 по ГОСТ 18380-80 соответственно для штырей Ш-20-2 траверс промежуточных опор и Ш-24 траверс угловых промежуточных опор.

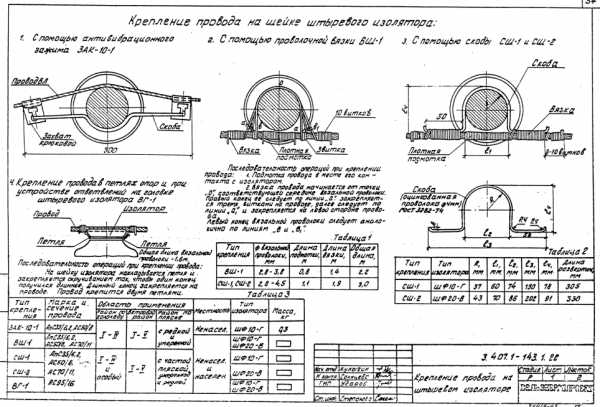

3.10. Крепление проводов к штыревым изоляторам на промежуточной опоре должно осуществляться с помощью проволочных вязок и зажимов, представленных на документ 3.407.1-143.1.28

3.11. На опорах анкерного типа провода крепятся при помощи натяжных изолирующих подвесок. Независимо от степени загрязненности атмосферы изолирующая подвеска должна содержать два подвесных изолятора типа ПФ70В. Допускается применение подвесных изоляторов типа ПС70Д.

3.12.Состав натяжных изолирующих подвесок дан на соответствующих чертежах.

3.13. Для крепления штыревых изоляторов на штырях из круглой стали с цилиндрической вершиной применяется полиэтиленовый колпачок КП-22 по ТУ34-09-11232-87.

В целях сокращения линейной арматуры для изолирующих подвесок серьги СРС-7-1; закрепляются на элементах траверс при их изготовлении.

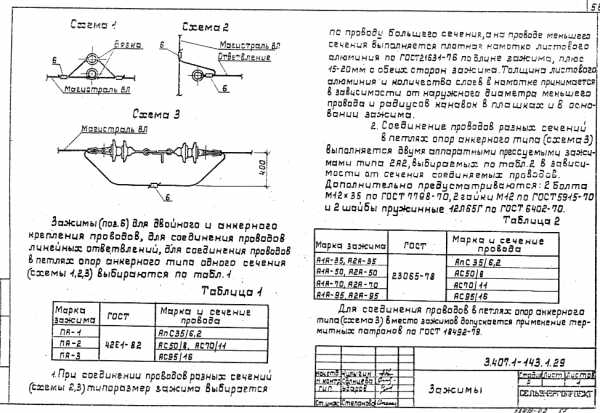

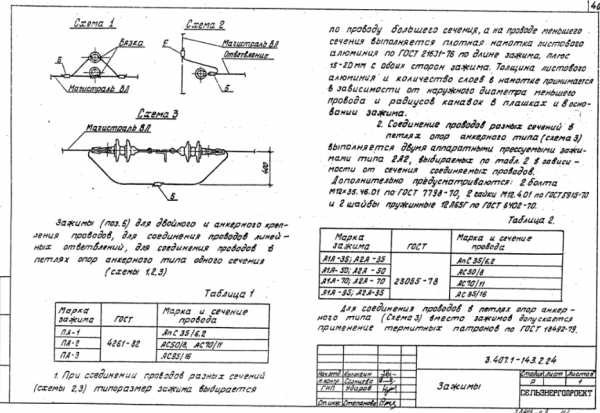

3.13. Выбор зажимов для устройства ответвлений от проводов и соединения проводов в петлях анкерных опор дан в документе 3.407.1-143.1.29

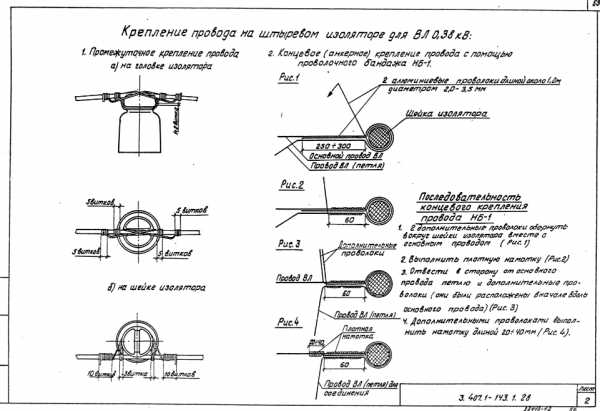

3.14. Крепление проводов ВЛ 0,38кВ на опорах совместной подвески предусмотрено на штыревых изоляторах НС-18 и ТФ-2001 с применением полиэтиленовых колпачков К5 по ГОСТ 18380-80.

При этом на опорах промежуточного типа крепление проводов осуществляется проволочной вязкой, а на опорах анкерного типа применяется анкерное крепление проводов при помощи зажимов ПА по ГОСТ 4261-84 шли проволочных бандажей в соответствии с документом 3.407.1-143.1.28

4. Основные положения по расчету опор

4.1.Максимальные нормативные коростные напоры ветра и толщины гололедно-изморозевых отложений на проводах определены, исходя из их повторяемости 1 раз в 10 лет.

4.2. Максимальный нормативный скоростной напор ветра принят следующим по ветровым районам: Iи II -40даН/м2, III-50даН/м2, IV-65даН/м2, V-80даН/м2.

4.3. Нормативная толщина стенки гололеда принята следующей по районам гололедности: I- 5 мм, II- 10 мм, III-15 мм, IV-20 мм.

4.4.Скоростной напор ветра в гололедном режиме принят равным для I-V ветровых районов 208аН/м2.

4.5.Расчетные нагрузки и коэффициенты перегрузки приняты в соответствии с приложением к главе 2.5ПУЭ «Указания по проектированию опор, фундаментов и оснований ВЛ»

4.6. Ветровые пролеты для опор ВЛ рассчитаны в соответствии со стандартом института «Сельэнергопроект» СТП-I-82.

4.7. Расстояние между проводами d при любом их расположении на опоре по условиям сближения проводов в пролете принято по формуле

Где - наибольшая стрела провеса провода в габаритном пролете,м.

4.8. Расчетные унифицированные пролеты приведены на чертежах опор, а расчетные изгибающие моменты Мр, действующие на промежуточные опоры, даны в таблице 6

Таблица 6. Расчетные изгибающие моменты Мр,кНм, действующие на промежуточные опоры.

4.9. Анкерно- угловые опоры ВЛ 10 кВ рассчитывались на усилия от тяжения проводов. Расчетное максимальное тяжение в проводе равно 9кН.

Анкерно-угловые опоры для совместной подвески проводов ВЛ 10 и 0,8 кВ рассчитаны на максимальные тяжения в проводах ВЛ10 и 0,38 кВ, равные 2кН в каждом проводе.

5. Закрепление опор в грунте

5.1. Расчет прочности закрепления промежуточных опор в грунте произведен в соответствии с «Руководством по проектированию опор и фундаментов линий электропередачи, и распределительных устройств подстанций напряжением выше 1кв «(Энергосетьпроект, в„– 3041ТМ, 1977).

5.3.Закрпеление промежуточной опоры П10-1 в грунте предусматривается, как правило, без ригеля, в сверлые котлованы глубиной 2,5 м или 2,8 м, диаметром 350-450 мм.

Результаты расчета несущей способности закрепления промежуточных опор П10-1, П10-2 и П10/0,38 представлены в табл. 7

5.3. Выбор типа закрепления промежуточной опоры П10-1 производится сравнением величины действующего на опору изгибающего момента Мр по табл.6 и несущей способности грунта М2 по табл.7. При условии  опора П10-1 закрепляется в грунте без ригеля на глубину 2,5 м,  - на глубину 2,8 м, при  - на глубину 2,2 м.

Заглубление промежуточной опоры П10-2 определяется из сравнения Мр (табл.6) и М1 и М2 (табл.7)

Выбор закрепления промежуточной опоры П10/0,38 определяется из сравнения Мр (табл.6) и соответствующей интерполяцией моментов М1 и М2 по табл.7

5.4.Расчет прочности закрепления в грунтах опор анкерно-углового типа при использовании анкерных плит выполнен в соответствии со СНиП 2.02.01-83, а без плит – в соответствии со СНиП 2.02.03-85 и «Руководство (по п.5.1) для грунтов, характеристики которых соответствуют приложению 1 СНиП 2.02.01-83.

5.5. Действующие в основании элементов опор анкерно-углового типа расчетные сжимающие и вырывающие усилия, вычисленные по условиям работы в нормальном и аварийном режиме, для максимальных расчетных тяжений проводов Тр=6,5 кН и Тр= 9,0 кН даны в табл.8 и 10. В таблице 10 приведены также данные для опор совместной подвески проводов ВЛ10 и 0,38КВ. Указанные усилия относятся как к случаям установки анкерных плит, так и при их отсутствии.

5.6. Несущая способность грунтов основания стоек и подкосов анкерных опор, устанавливаемых без анкерных плит и работающих на сжимающую нагрузку N и выдергивание F, приведена в табл.9

5.7. Применение анкерно-угловых опор без анкерных плит допускается при выполнении инженерно-геологических изысканий и при условии, что несущая способность грунтов основания стоек и подкосов (см. табл.9) превышает действующие расчетные усилия (см. табл.8 и 10) т.е:

Для максимальных расчетных тяжений проводов Тр=6,5кН

для максимальных расчетных тяжений проводов Тр=9кН

Если эти условия не соблюдаются, необходимо устанавливать анкерные плиты или принять другие меры (обетонирование пазух и пр.)

5.8.При установке анкерно-угловых опор без анкерных плит следует особенно тщательно выполнять послойное уплотнение грунта обратной засыпки и соблюдать проектное заглубление стоек и подкосов.

Стойку подкосной опоры следует устанавливать не вертикально, с наклоном ее вершины на 10-20 см в сторону противоположную от равнодействующей усилий от тяжения проводов (вдоль ВЛ для концевой опоры, по биссектрисе внутреннего угла поворота оси ВЛ для игловых опор и т.п.)

При засыпке котлованов под стойки и подкосы должно производиться уплотнение грунта слоями не более 20 см одновременно тремя стальными трамбовками длиной около 3 м и массой не менее 3 кг. Диаметр (сторону квадрата) нижней части трамбовки рекомендуется принять около 40 мм.

Для установки подкоса дно котлована следует уплотнить трамбовками.

После монтажа проводов производится дополнительная трамбовка грунта основания стойки и подкоса анкерных опор.

При соединении стойки с подкосом момент затяжки болтов должен быть не менее 100Нм (10кГсм)

Дополнительные требования приводятся в технологических картах на установку опор

5.9. При невыполнении условий, изложенных в п.5.7, необходимо рассмотреть возможность закрепления в грунтах анкерных опор с применением железобетонных плит. Несущая способность грунтов основания анкерных опор с плитами, работающих на сжимающую нагрузку Nп и выдергивание Fп, приведена в табл.11

5.10. Прочность закрепления в грунтах анкерных опор с плитами достаточна, если выполняются следующие условия:

Для максимальных расчетных тяжений проводов Тр=6,5 КН

Для максимальных расчетных тяжений проводов Тр=9,0 кН

При невыполнении этих условий необходимо принять железобетонную плиту больших размеров или применять подсыпку под плиту подкоса и над плитой стойки песчано-гравийной смеси состава 5:1 толщиной 50 см.

5.11. Обратная засыпка котлованов производится вынутым при бурении грунтом, за исключением растительного слоя почвы.

При засыпке котлованов должно производиться уплотнение грунта слоями не более 20 см с помощью трамбовки до получения плотности грунта засыпки 1,7т/м3.

В зимних условиях обратную засыпку рекомендуется выполнять песком или песчано-гравийной смесью; допускается применение измельченного при бурении мерзлого грунта при условии дополнительной засыпки и трамбовки котлованов в летнее время.

Таблица 7. Несущая способность закрепления в грунтах промежуточной опоры П10-1

Таблица 8 Расчетные сжимающие усилия  кН и вырывающие усилия  , кН в основании опор анкерно-углового типа для проводов АпС35/6,2 при Тр=6,5 кН

Таблица 9 Несущая способность грунтов основания опор анкерно-углового типа без плит на сжатие N, кН и выдергивание F, кН при заглублении опор на 2,5 м

Таблица 10 Расчетные сжимающие усилия  , кН и вырывающие усилия  , кН в основании опор анкерно-углового ВЛ10кВ (для проводов АС50/8,0, АС70/11 и АС95/15 при Тр=9кН) и опор для совместной подвески проводов ВЛ10кВ и 0,38кВ.

Таблица 11 Несущая способность грунтов основания опор анкерно-углового типа с плитами П-3и, П-4 или металлическими ригелями Г7 на сжатие Nп, кН и выдергивание Fп, кН

6. Заземление опор

6.1. Для заземления опор в железобетонных стойках СВ105-3,5 и СВ105 предусмотрены нижний и верхний заземляющие проводники, изготовляемые из стального стержня диаметром 10 мм.

Нижний и верхний заземляющие проводники в заводских условиях должны быть приварены к одному из рабочих стержней арматуры стойки при ее изготовлении.

6.2. При необходимости к нижнему заземляющему проводнику должны быть приварены дополнительные заземлители в соответствии с типовой серией 3.407-150

6.3. Заземление стальных элементов опор осуществляется их присоединением к верхнему заземляющему проводнику сваркой или зажимом ПС-2.

6.4.Контактные болтовые соединения заземляющих элементов должны быть предварительно защищены и покрыты слоем чистого технического вазелина.

7. Показатели надежности ВЛ

7.1. Расчетные показатели надежности опор приведены в табл. 12

7.2.Длину анкерного участка принимать не более 1,5 км для Iи II районов по гололеду и не более 1 км для III и IV для районов по гололеду.

7.3. Вероятность аварии на ВЛ на опорах данного выпуска и число одиночных отказов в четыре раза меньше, чем на опорах заменяемой серии 3.407-101

8. Техника безопасности

8.1.При монтаже опор и проводов должны соблюдаться общие правила техники безопасности в строительстве согласно СНиП III-4-80 и «Правил техники безопасности при производстве электромонтажных работ на объектах Минэнерго СССР», утвержденных Минэнерго СССР 04.10.83

Номенклатура опор ВЛ10кВ – 16 стр

Номенклатура опор совместной подвески проводов ВЛ0,38 и 10кВ – 18 стр

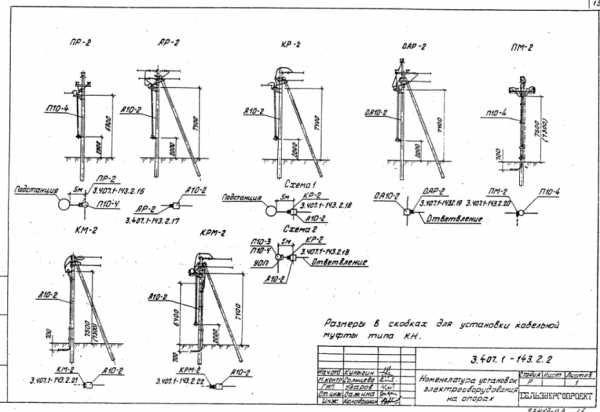

Номенклатура установок электрооборудования на опорах – 19 стр

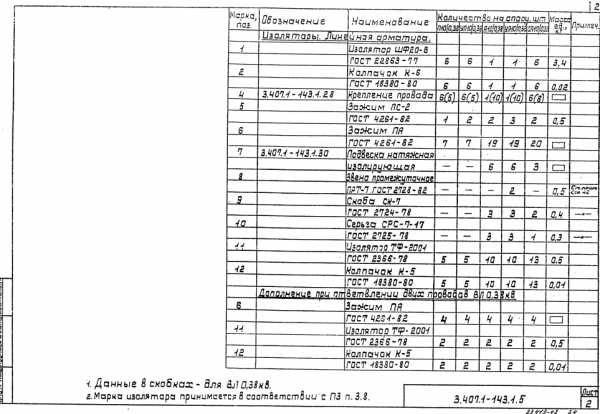

Спецификация элементов опор – 20 стр

Спецификация элементов опор совместной подвески проводов ВЛ0,38 и 10кВ – 22 стр

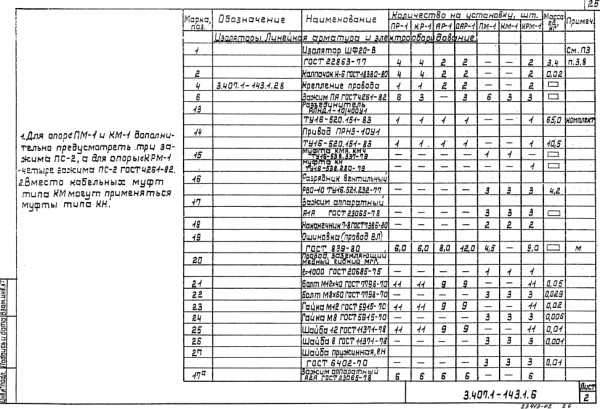

Спецификация элементов установки электрооборудования на опорах – 24 стр

Промежуточная опора П10-1. Схема расположения – 26 стр

Промежуточная опора П10-2. Схема расположения – 27 стр

Угловая промежуточная опора УП10-1. Схема расположения – 28 стр

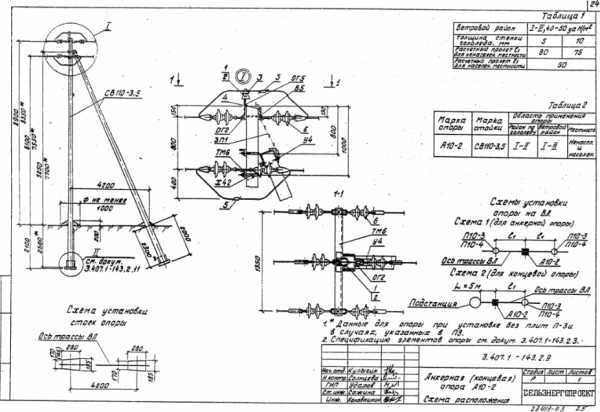

Анкерная концевая опора А10-1. Схема расположения – 29 стр

Угловая анкерная опора УА10-1. Схема расположения – 30 стр

Ответвительная анкерная опора ОА10-1. Схема расположения – 31 стр

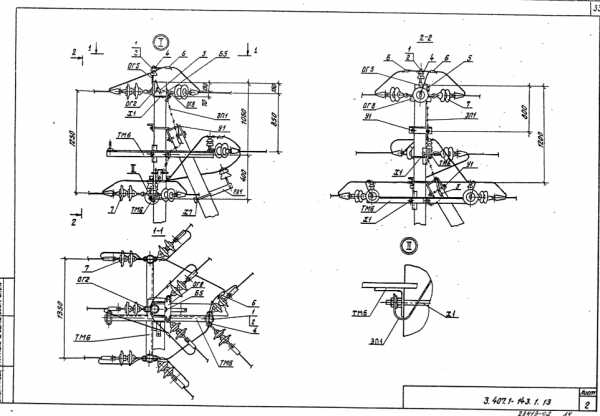

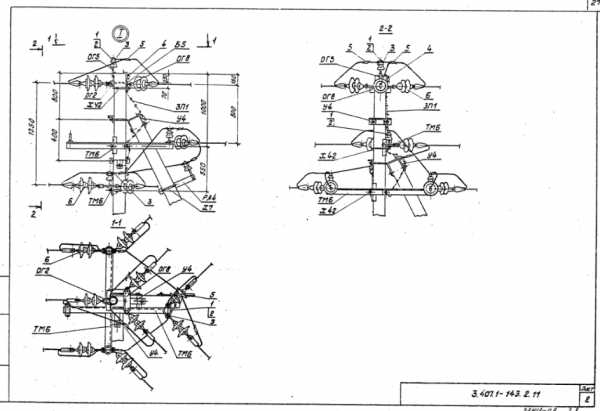

Угловая ответвительная анкерная опора УОА10-1. Схема расположения – 32 стр

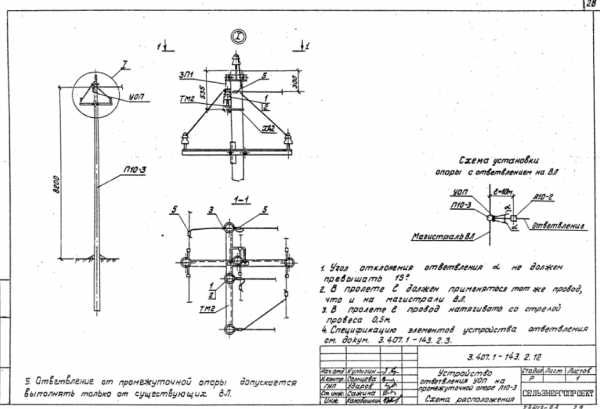

Устройство ответвления УОП на промежуточных опорах. Схема расположения – 34 стр

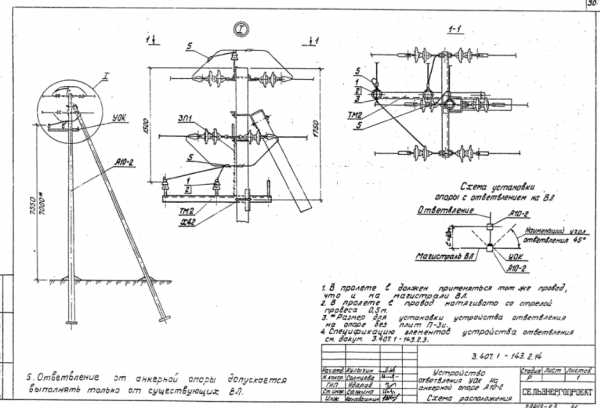

Устройство ответвления УОК на концевой опоре у подстанции на анкерной опоре. Схема расположения – 35 стр

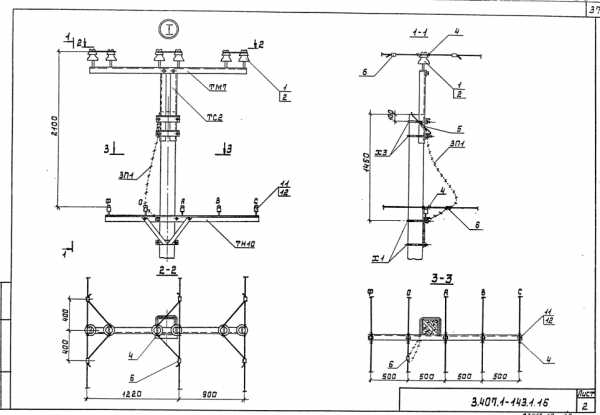

Промежуточная опора П10/0,38 Схема расположения – 36 стр

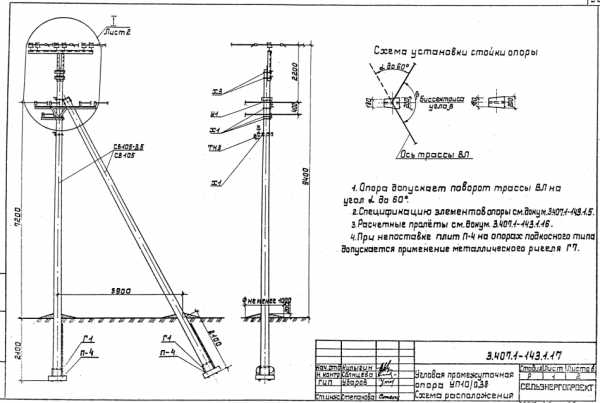

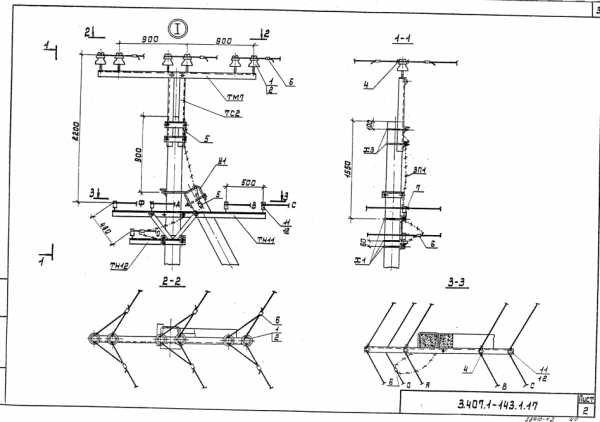

Угловая промежуточная опора УП10/0,38. Схема расположения – 38 стр

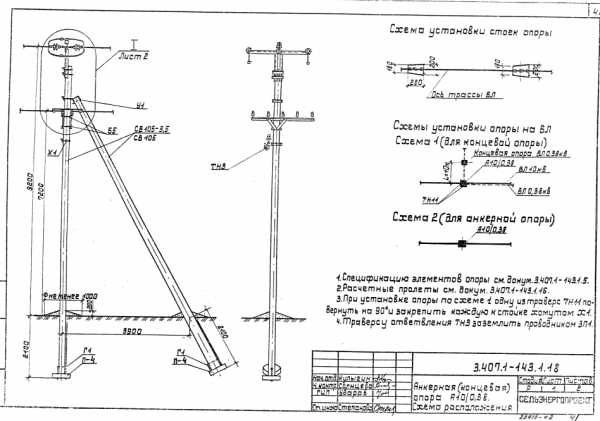

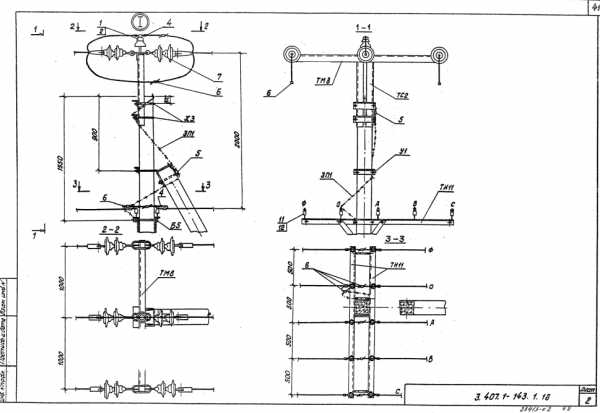

Анкерная(концевая) опора А10/0,38. Схема расположения – 40 стр

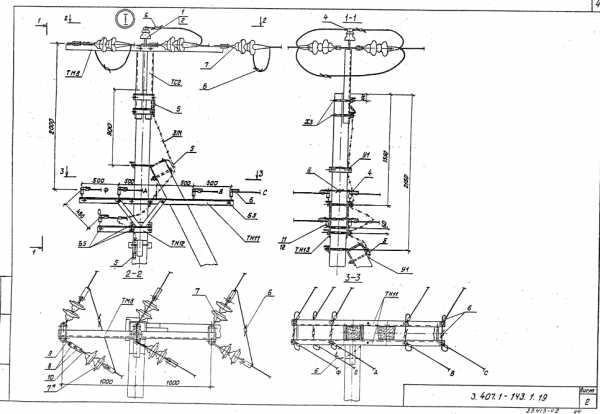

Угловая анкерная опора УА10/0,38. Схема расположения – 42 стр

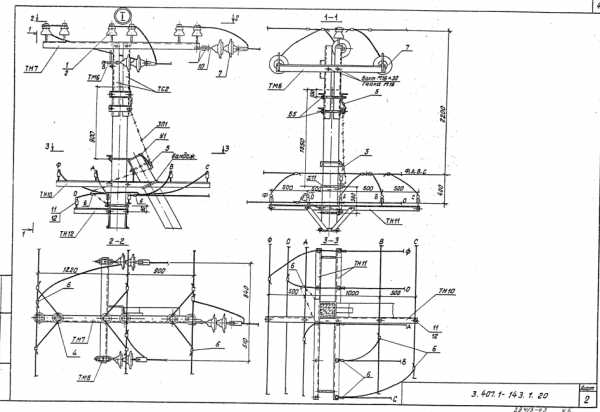

Ответвительная анкерная опора ОА10/0,38. Схема расположения – 44 стр

Ответвительная анкерная опора ОА10/0,38. Схема расположения – 45 стр

Установка разъединителя ПР-1 на промежуточной опоре для ответвления к подстанции. Схема расположения – 46 стр

Установка разъединителя КР-1 на концевой опоре. Схема расположения – 47 стр

Установка разъединителя АР-1 на анкерной опоре. Схема расположения – 48 стр

Установка разъединителя ДАР-1 на ответвительной анкерной опоре в сторону ответвления. Схема расположения – 49 стр

Установка кабельной муфты ПМ-1 на промежуточной опоре. Схема расположения – 50 стр

Установка кабельной муфты КМ-1 на концевой опоре. Схема расположения – 51 стр

Установка разъединителя и кабельной муфты КРМ-1 на концевой опоре. Схема расположения – 52 стр

Крепление провода на штыревом изоляторе – 54 стр

Зажимы – 56 стр

Подвеска натяжная изолирующая – 57 стр

Ведомость расхода материалов – 58 стр

gbi-sng.ru

Серия 3.407.1-143 Железобетонные опоры ВЛ 10 кВ. Выпуск 1 Опоры на базе железобетонных стоек длиной 10,5 м.
