Генератор переменного тока — Генератор переменного тока состоит он из неподвижной части, которая называется статор или якорь и вращающейся части — ротор или индуктор

В 1832-м году неизвестным изобретателем был создан первый однофазный синхронный многополюсный генератор переменного тока. Но в самых первых электронных устройствах применялся только постоянный ток, в то время как переменный ток долгое время не мог найти своего практического применения. Тем не менее, вскоре выяснили, что намного практичнее использовать не постоянный, а переменный ток, то есть тот ток, который периодически меняет свое значение и направление. Преимущества переменного тока, состоят в том, что его удобнее вырабатывать при помощи электростанций, генераторы переменного тока экономичнее и проще в обслуживании, чем аналоги, работающие на постоянном токе. Поэтому были собраны надежные электрические двигатели переменного тока, которые сразу нашли свое широкое применение в промышленных и бытовых сферах. Надо отметить, что благодаря существованию переменного тока, его особенным физическим явлениям, смогли появиться такие изобретения, как радио, магнитофон и прочая автоматика и электротехника, без которой сложно представить современную жизнь.

Устройство генератора переменного тока

Генератор переменного тока – это устройство, которые преобразует механическую энергию, в электрическую.

Состоит он из неподвижной части, которая называется статор или якорь (см. рисунок) и вращающейся части — ротор или индуктор. В генераторе переменного тока ротор — это электромагнит, который обеспечивает магнитное поле, которое передается на статор. На внутренней поверхности статора есть осевые впадины, так называемые пазы, в которых расположена обмотка переменного тока (проводник). Статор генератора изготавливается из 0.35 мм спрессованных стальных листов, которые изолированы покрытой лаком пленкой. Эти листы устанавливаются в станине устройства. Ротор крепится внутри статора и вращается посредством двигателя. Вал – одна из деталей, для передачи крутящего момента под действием расположенных на нём опор. На общем валу с генератором, располагается так называемый возбудитель постоянного тока, который питает постоянным током обмотки ротора. Аккумулятор в генераторе переменного тока выполняет функции стартерной батареи, которая имеет свойство накапливать и хранить электроэнергию при нехватке в отсутствии работы двигателя и при нехватке мощности, которую развивает генератор.

Применение генераторов переменного тока в жизни

В течении последних лет, популярность использования электростанций и генераторов переменного тока значительно возросла. Используются они как в промышленных, так и в бытовых сферах. Промышленные генераторы являются наилучшим вариантом для использования на производстве, в больницах, школах, магазинах, офисах, бизнес центрах, а так же на строительных площадках, значительно упрощая строительство в тех зонах, где электрификация полностью отсутствует. Бытовые генераторы, более практичные, компактные и идеально подходят для использования в коттедже и загородном доме. Генераторы переменного тока широко применяются в различных областях и сферах благодаря тому, что могут решить множество важных проблем, которые связаны с нестабильной работой электричества или полным его отсутствием.

Обслуживание

Практически любая дизельная электростанция в независимости от ее мощности и производителя имеет 2 главные составляющие. Это генератор переменного тока и двигатель внутреннего сгорания. Так как поддерживать данные узлы необходимо в рабочем исправном состоянии, в ходе их эксплуатации нужен определенный перечень обязательных работ по их техническому обслуживанию. К сожалению, подавляющее большинство владельцев считает, что можно ограничиться лишь своевременной заменой масла и фильтра, при этом «техническое обслуживание» можно провести и самостоятельно. Но результатом этого зачастую становится полный отказ работы устройства. В результате чего, не сложно сделать вывод, что проще и дешевле, доверить оборудование профессионалам, которые благодаря знаниям и огромному опыту, смогут увеличить срок службы ДГУ и сократить расходы при аварийных ситуациях.

Устройство,принцип действия автомобильных генераторов

Электрооборудование любого автомобиля включает в себя генератор – основной источник электроэнергии. Вместе с регулятором напряжения он называется генераторной установкой. На современные автомобили устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают предъявляемым требованиям.
Основные требования к автомобильным генераторам
1. Генератор должен обеспечивать бесперебойную подачу тока и обладать достаточной мощностью, чтобы:
– одновременно снабжать электроэнергией работающих потребителей и заряжать АКБ;
– при включении всех штатных потребителей электроэнергии на малых оборотах двигателя не происходил сильный разряд аккумуляторной батареи;
– напряжение в бортовой сети находилось в заданных пределах во всем диапазоне электрических нагрузок и частот вращения ротора.
2. Генератор должен иметь достаточную прочность, большой ресурс, небольшие массу и габариты, невысокий уровень шума и радиопомех.

Принцип действия генератора
В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. И, наоборот, для образования магнитного потока достаточно пропустить через катушку электрический ток. Таким образом, для получения переменного электрического тока требуются катушка, по которой протекает постоянный электрический ток, образуя магнитный поток, называемая обмоткой возбуждения и стальная полюсная система, назначение которой – подвести магнитный поток к катушкам, называемым обмоткой статора, в которых наводится переменное напряжение. Эти катушки помещены в пазы стальной конструкции, магнитопровода (пакета железа) статора. Обмотка статора с его магнитопроводом образует, собственно, статор генератора, его важнейшую неподвижную часть, в которой образуется электрический ток, а обмотка возбуждения с полюсной системой и некоторыми другими деталями (валом, контактными кольцами) – ротор, его важнейшую вращающуюся часть. Питание обмотки возбуждения может осуществляться от самого генератора. В этом случае генератор работает на самовозбуждении. При этом остаточный магнитный поток в генераторе, т. е. поток, который образуют стальные части магнитопровода при отсутствии тока в обмотке возбуждения, невелик и обеспечивает самовозбуждение генератора только на слишком высоких частотах вращения. Поэтому в схему генераторной установки, там, где обмотки возбуждения не соединены с аккумуляторной батареей, вводят такое внешнее соединение, обычно через лампу контроля работоспособного состояния генераторной установки. Ток, поступающий через эту лампу в обмотку возбуждения, после включения выключателя зажигания и обеспечивает первоначальное возбуждение генератора. Сила этого тока не должна быть слишком большой, чтобы не разряжать аккумуляторную батарею, но и не слишком малой, т. к. в этом случае генератор возбуждается при слишком высоких частотах вращения, поэтому фирмы-изготовители оговаривают необходимую мощность контрольной лампы – обычно 2. ..3 Вт.

При вращении ротора напротив катушек обмотки статора появляются попеременно «северный», и «южный» полюсы ротора, т. е. направление магнитного потока, пронизывающего катушку, меняется, что и вызывает появление в ней переменного напряжения. Частота этого напряжения f зависит от частоты вращения ротора генератора N и числа его пар полюсов р:
f=p*N/60
За редким исключением генераторы зарубежных фирм, также как и отечественные, имеют шесть «южных» и шесть «северных» полюсов в магнитной системе ротора. В этом случае частота f в 10 раз меньше частоты вращения я ротора генератора. Поскольку свое вращение ротор генератора получает от коленчатого вала двигателя, то по частоте переменного напряжения генератора можно измерять частоту вращения коленчатого вала двигателя. Для этого у генератора делается вывод обмотки статора, к которому и подключается тахометр. При этом напряжение на входе тахометра имеет пульсирующий характер, т. к. он оказывается включенным параллельно диоду силового выпрямителя генератора. С учетом передаточного числа i ременной передачи от двигателя к генератору частота сигнала на входе тахометра fт связана с частотой вращения коленчатого вала двигателя Nдв соотношением:
f=p*Nдв(i)/60
Конечно, в случае проскальзывания приводного ремня это соотношение немного нарушается и поэтому следует следить, чтобы ремень всегда был достаточно натянут. При р=6 , (в большинстве случаев) приведенное выше соотношение упрощается fт = Nдв (i)/10. Бортовая сеть требует подведения к ней постоянного напряжения. Поэтому обмотка статора питает бортовую сеть автомобиля через выпрямитель, встроенный в генератор.

Обмотка статора генераторов зарубежных фирм, как и отечественных – трехфазная. Она состоит из трех частей, называемых обмотками фаз или просто фазами, напряжение и токи в которых смещены друг относительно друга на треть периода, т. е. на 120 электрических градусов, как это показано на рис. I. Фазы могут соединяться в «звезду» или «треугольник». При этом различают фазные и линейные напряжения и токи. Фазные напряжения Uф действуют между концами обмоток фаз. я токи Iф протекают в этих обмотках, линейные же напряжения Uл действуют между проводами, соединяющими обмотку статора с выпрямителем. В этих проводах протекают линейные токи Jл. Естественно, выпрямитель выпрямляет те величины, которые к нему подводятся, т. е. линейные.

При соединении в «треугольник» фазные токи в корень из 3 раза меньше линейных, в то время как у «звезды» линейные и фазные токи равны. Это значит, что при том же отдаваемом генератором токе, ток в обмотках фаз, при соединении в «треугольник», значительно меньше, чем у «звезды». Поэтому в генераторах большой мощности довольно часто применяют соединение в «треугольник», т. к. при меньших токах обмотки можно наматывать более толстым проводом, что технологичнее. Однако линейные напряжения у «звезды» в корень из 3 больше фазного, в то время как у «треугольника» они равны и для получения такого же выходного напряжения, при тех же частотах вращения «треугольник» требует соответствующего увеличения числа витков его фаз по сравнению со «звездой».

Более тонкий провод можно применять и при соединении типа «звезда». В этом случае обмотку выполняют из двух параллельных обмоток, каждая из которых соединена в «звезду», т. е. получается «двойная звезда».

Выпрямитель для трехфазной системы содержит шесть силовых полупроводниковых диодов, три из которых: VD1, VD3 и VD5 соединены с выводом «+» генератора, а другие три: VD2, VD4 и VD6 с выводом «-» («массой»). При необходимости форсирования мощности генератора применяется дополнительное плечо выпрямителя на диодах VD7, VD8, показанное на рис.1, пунктиром. Такая схема выпрямителя может иметь место только при соединении обмоток статора в «звезду», т. к. дополнительное плечо запитывается от «нулевой» точки «звезды».

У значительного количества типов генераторов зарубежных фирм обмотка возбуждения подключается к собственному выпрямителю, собранному на диодах VD9-VD 11.Такое подключение обмотки возбуждения препятствует протеканию через нее тока разряда аккумуляторной батареи при неработающем двигателе автомобиля. Полупроводниковые диоды находятся в открытом состоянии и не оказывают существенного сопротивления прохождению тока при приложении к ним напряжения в прямом направлении и практически не пропускают ток при обратном напряжении. По графику фазных напряжений (рис. 1) можно определить, какие диоды открыты, а какие закрыты в данный момент. Фазные напряжения Uф1 действует в обмотке первой фазы, Uф2 – второй, Uф3 – третьей. Эти напряжения изменяются по кривым, близким к синусоиде и в одни моменты времени они положительны, в другие отрицательны. Если положительное направление напряжения в фазе принять по стрелке, направленной к нулевой точке обмотки статора, а отрицательное от нее то, например, для момента времени t1, когда напряжение второй фазы отсутствует, первой фазы – положительно, а третьей – отрицательно. Направление напряжений фаз соответствует стрелкам, показанным на рис. 1. Ток через обмотки, диоды и нагрузку будет протекать в направлении этих стрелок. При этом открыты диоды VD1 и VD4. Рассмотрев любые другие моменты времени, легко убедиться, что в трехфазной системе напряжения, возникающего в обмотках фаз генератора, диоды силового выпрямителя переходят из открытого состояния в закрытое и обратно таким образом, что ток в нагрузке имеет только одно направление – от вывода «+» генераторной установки к ее выводу «-» («массе»), т. е. в нагрузке протекает постоянный (выпрямленный) ток. Диоды выпрямителя обмотки возбуждения работают аналогично, питая выпрямленным током эту обмотку. Причем в выпрямитель обмотки возбуждения тоже входят 6 диодов, но три из них VD2, VD4, VD6 общие с силовым выпрямителем. Так в момент времени t1 открыты диоды VD4 и VD9, через которые выпрямленный ток и поступает в обмотку возбуждения. Этот ток значительно меньше, чем ток, отдаваемый генератором в нагрузку. Поэтому в качестве диодов VD9-VD11 применяются малогабаритные слаботочные диоды на ток не более 2 А (для сравнения, диоды силового выпрямителя допускают протекание токов силой до 25…35 А).

Рис. 1. Принципиальная схема генераторной установки. Uф1 — Uф3 — напряжение в обмотках фаз: Ud — выпрямленное напряжение; 1, 2, 3 — обмотки трех фаз статора: 4 — диоды силового выпрямителя; 5 — аккумуляторная батарея; 6 — нагрузка; 7 — диоды выпрямителя обмотки возбуждения; 8 — обмотка возбуждения; 9 — регулятор напряжения.

Остается рассмотреть принцип работы плеча выпрямителя, содержащего диоды VD7 и VD8. Если бы фазные напряжения изменялись чисто по синусоиде, эти диоды вообще не участвовали бы в процессе преобразования переменного тока в постоянный. Однако в реальных генераторах форма фазных напряжений отличается от синусоиды. Она представляет собой сумму синусоид, которые называются гармоническими составляющими или гармониками – первой, частота которой совпадает с частотой фазного напряжения, и высшими, главным образом, третьей, частота которой в три раза выше, чем первой. Представление реальной формы фазного напряжения в виде суммы двух гармоник (первой и третьей) показано на рис. 2.

Рис. 2. Представление фазного напряжения Uф в виде суммы синусоид первой, U1, и третьей U3, гармоник

Из электротехники известно, что в линейном напряжении, т. е. в том напряжении, которое подводится к выпрямителю и выпрямляется, третья гармоника отсутствует. Это объясняется тем, что третьи гармоники всех фазных напряжений совпадают по фазе, т. е. одновременно достигают одинаковых значений и при этом взаимно уравновешивают и взаимоуничтожают друг друга в линейном напряжении. Таким образом, третья гармоника в фазном напряжении присутствует, а в линейном – нет. Следовательно, мощность, развиваемая третьей гармоникой фазного напряжения, не может быть использована потребителями. Чтобы использовать эту мощность добавлены диоды VD7 и VD8, подсоединенные к нулевой точке обмоток фаз, т. е. к точке где сказывается действие фазного напряжения. Таким образом, эти диоды выпрямляют только напряжение третьей гармоники фазного напряжения. Применение этих диодов увеличивает мощность генератора на 5. ..15% при частоте вращения более 3000 мин-1.

Выпрямленное напряжение, как это показано на рис. 1, носит пульсирующий характер. Эти пульсации можно использовать для диагностики выпрямителя. Если пульсации идентичны – выпрямитель работает нормально, если же картинка на экране осциллографа имеет нарушение симметрии – возможен отказ диода. Проверку эту следует производить при отключенной аккумуляторной батарее. Следует обратить внимание на то, что под термином «выпрямительный диод», не всегда скрывается привычная конструкция, имеющая корпус, выводы и т. д. иногда это просто полупроводниковый кремниевый переход, загерметизированный на теплоотводе.

Применение в регуляторе напряжения электроники и особенно, микроэлектроники, т. е. применение полевых транзисторов или выполнение всей схемы регулятора напряжения на монокристалле кремния, потребовало введения в генераторную установку элементов защиты ее от всплесков высокого напряжения, возникающих, например, при внезапном отключении аккумуляторной батареи, сбросе нагрузки. Такая защита обеспечивается тем, что диоды силового моста заменены стабилитронами. Отличие стабилитрона от выпрямительного диода состоит в том, что при воздействии на него напряжения в обратном направлении он не пропускает ток лишь до определенной величины этого напряжения, называемого напряжением стабилизации. Обычно в силовых стабилитронах напряжение стабилизации составляет 25… 30 В. При достижении этого напряжения стабилитроны «пробиваются «, т. е. начинают пропускать ток в обратном направлении, причем в определенных пределах изменения силы этого тока напряжение на стабилитроне, а, следовательно, и на выводе «+ « генератора остается неизменным, не достигающем опасных для электронных узлов значений. Свойство стабилитрона поддерживать на своих выводах постоянство напряжения после «пробоя «используется и в регуляторах напряжения.

Устройство автомобильного генератора
По своему конструктивному исполнению генераторные установки можно разделить на две группы – генераторы традиционной конструкции с вентилятором у приводного шкива и генераторы так называемой компактной конструкции с двумя вентиляторами во внутренней полости генератора. Обычно «компактные» генераторы оснащаются приводом с повышенным передаточным отношением через поликлиновый ремень и поэтому по принятой у некоторых фирм терминологии, называются высокоскоростными генераторами. При этом внутри этих групп можно выделить генераторы, у которых щеточный узел расположен во внутренней полости генератора между полюсной системой ротора и задней крышкой и генераторы, где контактные кольца и щетки расположены вне внутренней полости. В этом случае генератор имеет кожух, под которым располагается щеточный узел, выпрямитель и, как правило, регулятор напряжения.

Любой генератор содержит статор с обмоткой, зажатый между двумя крышками – передней, со стороны привода, и задней, со стороны контактных колец. Крышки, отлитые из алюминиевых сплавов, имеют вентиляционные окна, через которые воздух продувается вентилятором сквозь генератор.

Генераторы традиционной конструкции снабжены вентиляционными окнами только в торцевой части, генераторы «компактной» конструкции еще и на цилиндрической части над лобовыми сторонами обмотки статора. «Компактную» конструкцию отличает также сильно развитое оребрение, особенно в цилиндрической части крышек. На крышке со стороны контактных колец крепятся щеточный узел, который часто объединен с регулятором напряжения, и выпрямительный узел. Крышки обычно стянуты между собой тремя или четырьмя винтами, причем статор обычно оказывается зажат между крышками, посадочные поверхности которых охватывают статор по наружной поверхности. Иногда статор полностью утоплен в передней крышке и не упирается в заднюю крышку, существуют конструкции, у которых средние листы пакета статора выступают над остальными и они являются посадочным местом для крышек. Крепежные лапы и натяжное ухо генератора отливаются заодно с крышками, причем, если крепление двухлапное, то лапы имеют обе крышки, если однолапное – только передняя. Впрочем, встречаются конструкции, у которых однолапное крепление осуществляется стыковкой приливов задней и передней крышек, а также двухлапные крепления, при котором одна из лап, выполненная штамповкой из стали, привертывается к задней крышке, как, например, у некоторых генераторов фирмы Paris-Rhone прежних выпусков. При двухлапном креплении в отверстии задней лапы обычно располагается дистанционная втулка, позволяющая при установке генератора выбирать зазор между кронштейном двигателя и посадочным местом лап. Отверстие в натяжном ухе может быть одно с резьбой или без, но встречается и несколько отверстий, чем достигается возможность установки этого генератора на разные марки двигателей. Для этой же цели применяют два натяжных уха на одном генераторе.

Статор генератора (рис. 3) набирается из стальных листов толщиной 0.8…1 мм, но чаще выполняется навивкой «на ребро». Такое исполнение обеспечивает меньше отходов при обработке и высокую технологичность. При выполнении пакета статора навивкой ярмо статора над пазами обычно имеет выступы, по которым при навивке фиксируется положение слоев друг относительно друга. Эти выступы улучшают охлаждение статора за счет более развитой его наружной поверхности. Необходимость экономии металла привела и к созданию конструкции пакета статора, набранного из отдельных подковообразных сегментов. Скрепление между собой отдельных листов пакета статора в монолитную конструкцию осуществляется сваркой или заклепками. Практически все генераторы автомобилей массовых выпусков имеют 36 пазов, в которых располагается обмотка статора. Пазы изолированы пленочной изоляцией или напылением эпоксидного компаунда.

Рис.3. Статор генератора: 1 — сердечник, 2 — обмотка, 3 — пазовый клин, 4 — паз, 5 — вывод для соединения с выпрямителем

В пазах располагается обмотка статора, выполняемая по схемам (рис. 4) в виде петлевой распределенной (рис.4-а) или волновой сосредоточенной (рис.4-б), волновой распределенной (рис.4-б) обмоток. Петлевая обмотка отличается тем, что ее секции (или полусекции) выполнены в виде катушек с лобовыми соединениями по обоим сторонам пакета статора напротив друг друга. Волновая обмотка действительно напоминает волну, т. к. ее лобовые соединения между сторонами секции (или полусекции) расположены поочередно то с одной, то с другой стороны пакета статора. У распределенной обмотки секция разбивается на две полусекции, исходящие из одного паза, причем одна полусекция исходит влево, другая направо. Расстояние между сторонами секции (или полусекции) каждой обмотки фазы составляет 3 пазовых деления, т.е. если одна сторона секции лежит в пазу, условно принятом за первый, то вторая сторона укладывается в четвертый паз. Обмотка закрепляется в пазу пазовым клином из изоляционного материала. Обязательной является пропитка статора лаком после укладки обмотки.

Рис.4 Схема обмотки статора генератора: А — петлевая распределенная, Б — волновая сосредоточенная, В — волновая распределенная
——- 1 фаза, — — — — — — 2 фаза, -..-..-..- 3 фаза

Особенностью автомобильных генераторов является вид полюсной системы ротора (рис.5). Она содержит две полюсные половины с выступами – полюсами клювообразной формы по шесть на каждой половине. Полюсные половины выполняются штамповкой и могут иметь выступы – полувтулки. В случае отсутствия выступов при напрессовке на вал между полюсными половинами устанавливается втулка с обмоткой возбуждения, намотанной на каркас, при этом намотка осуществляется после установки втулки внутрь каркаса.

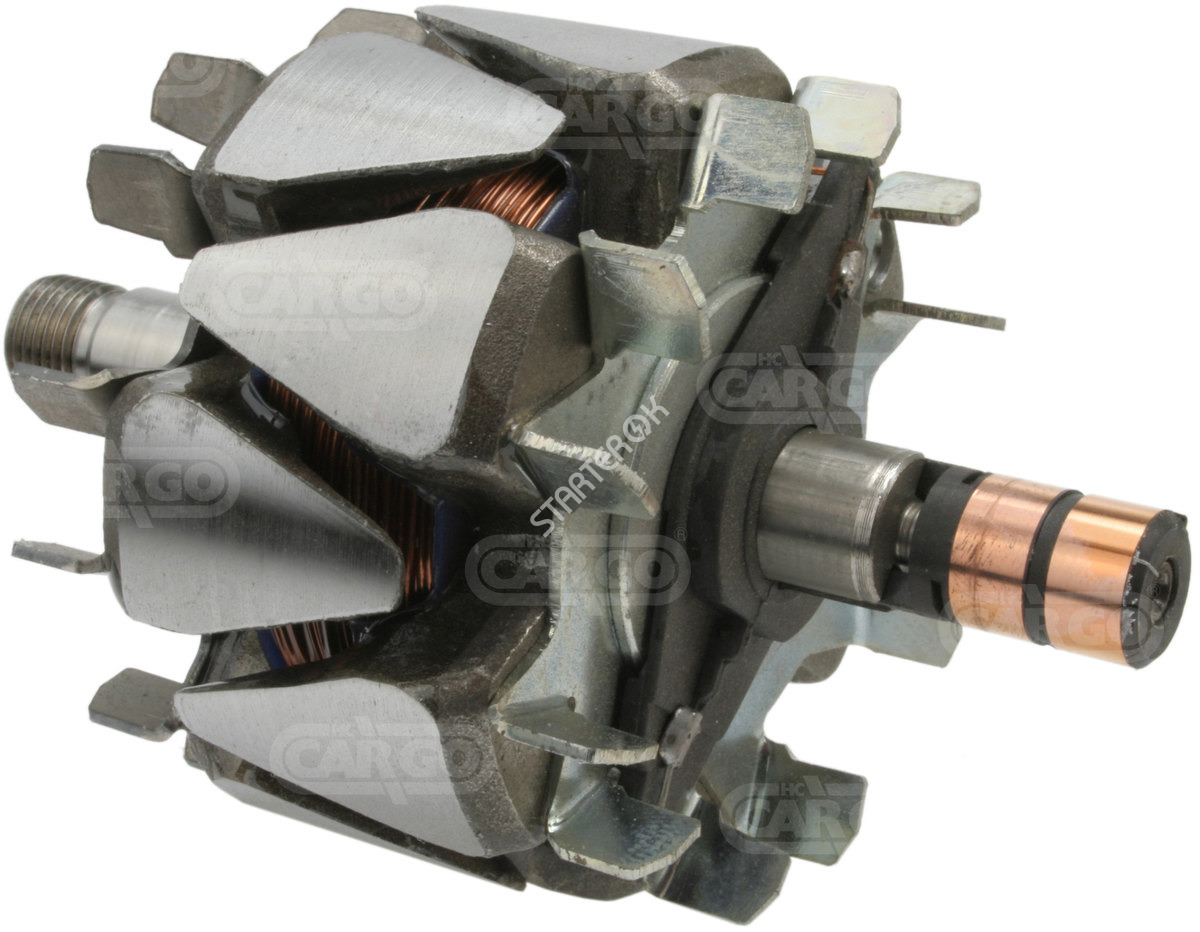

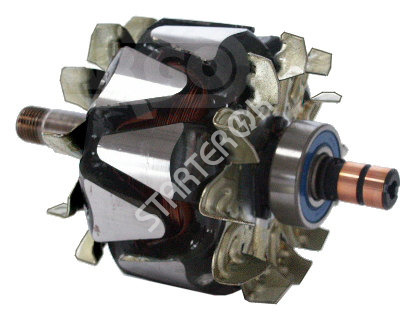

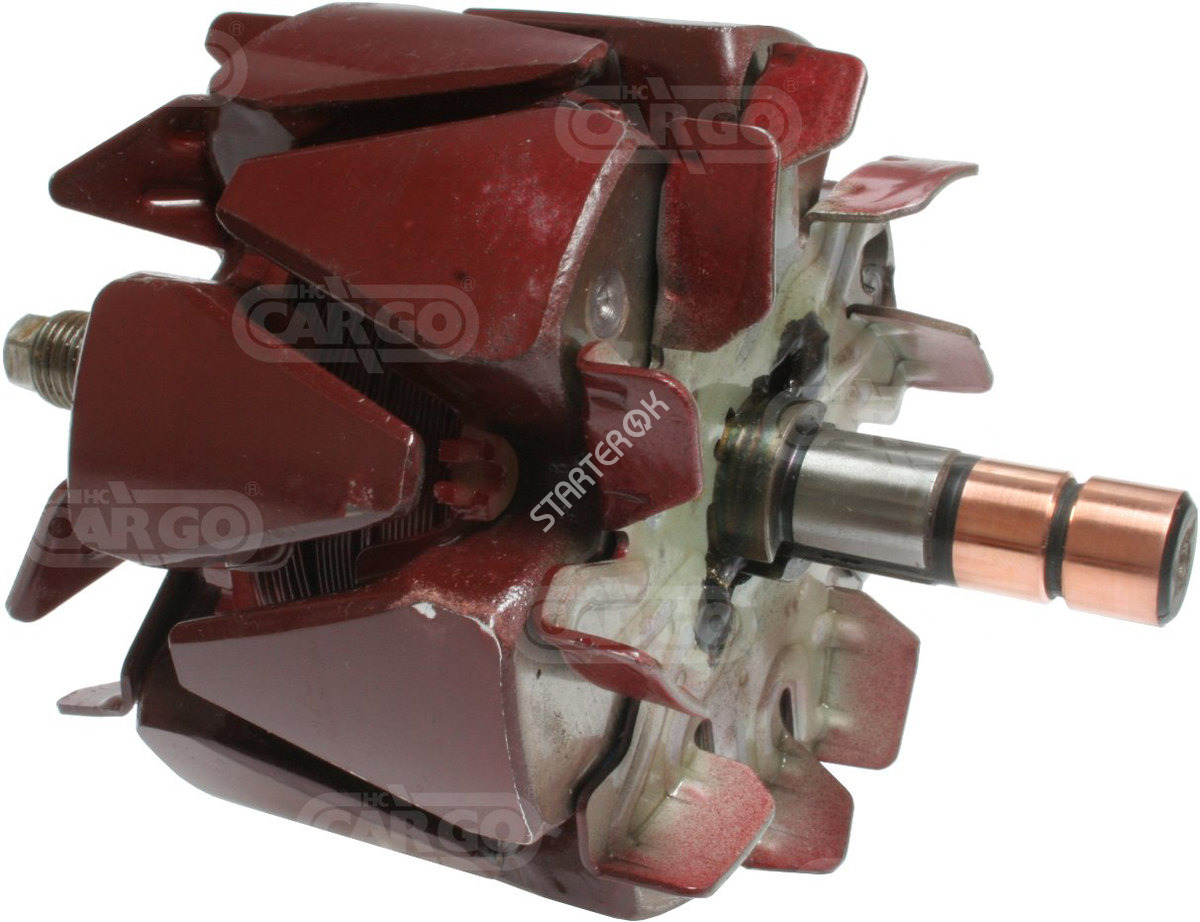

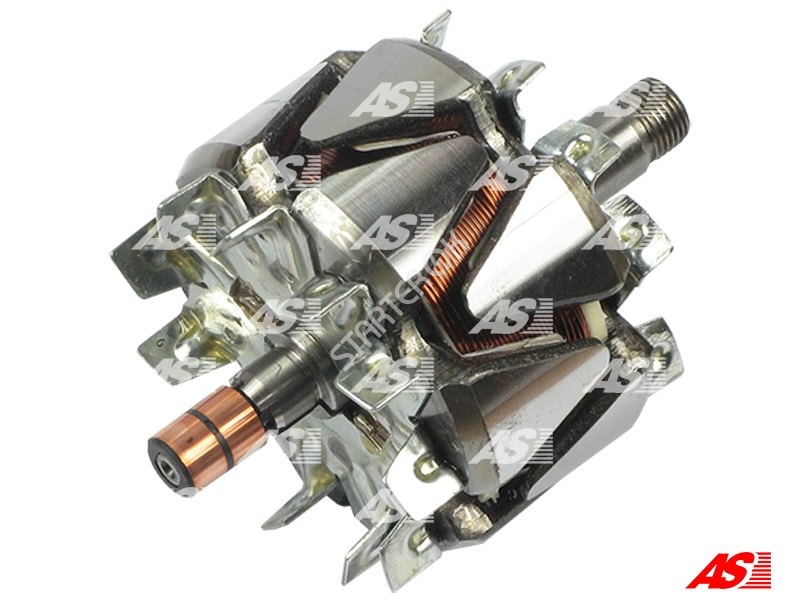

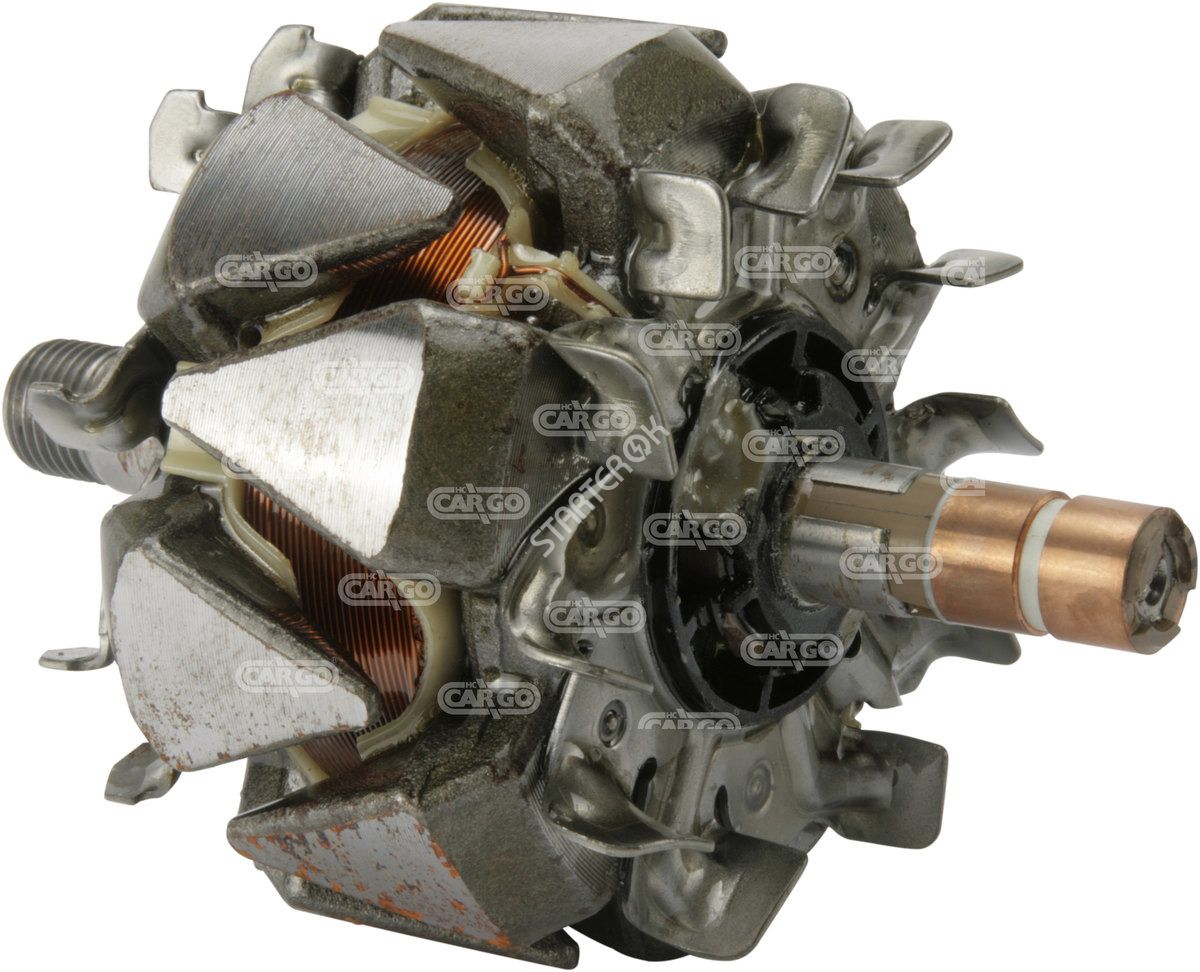

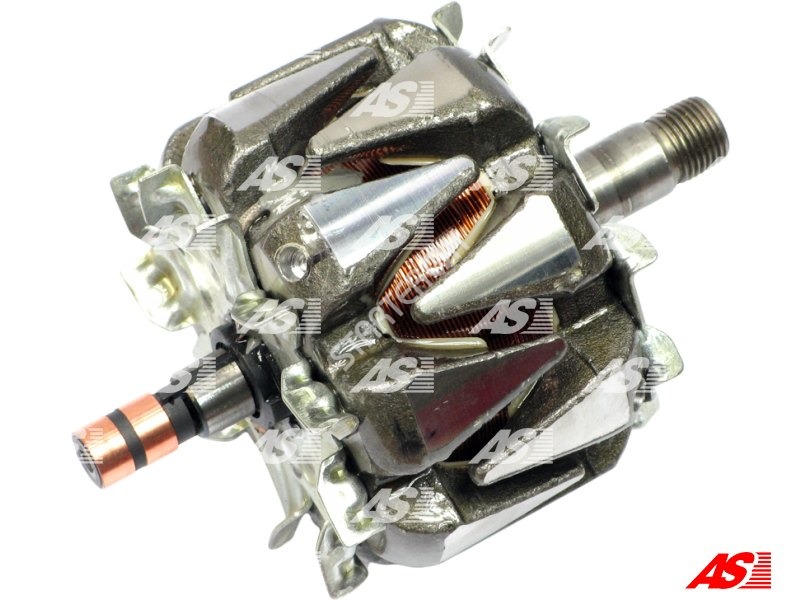

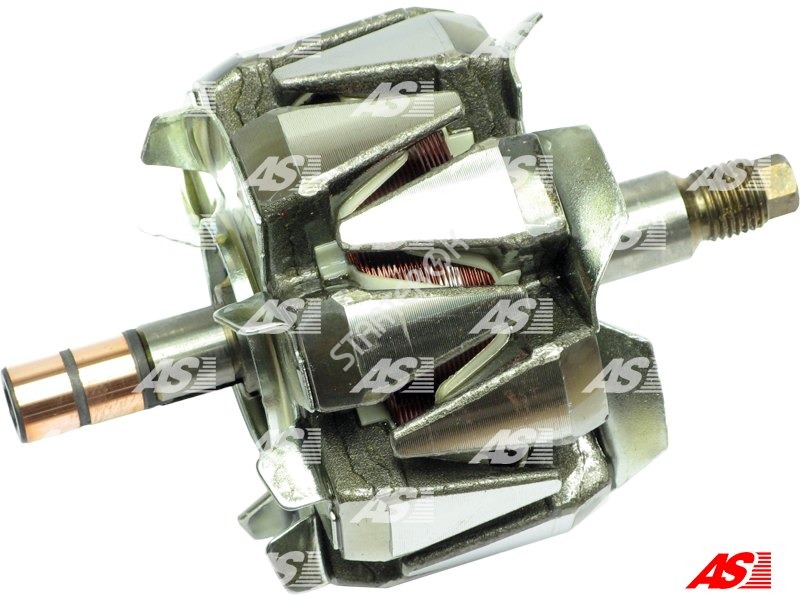

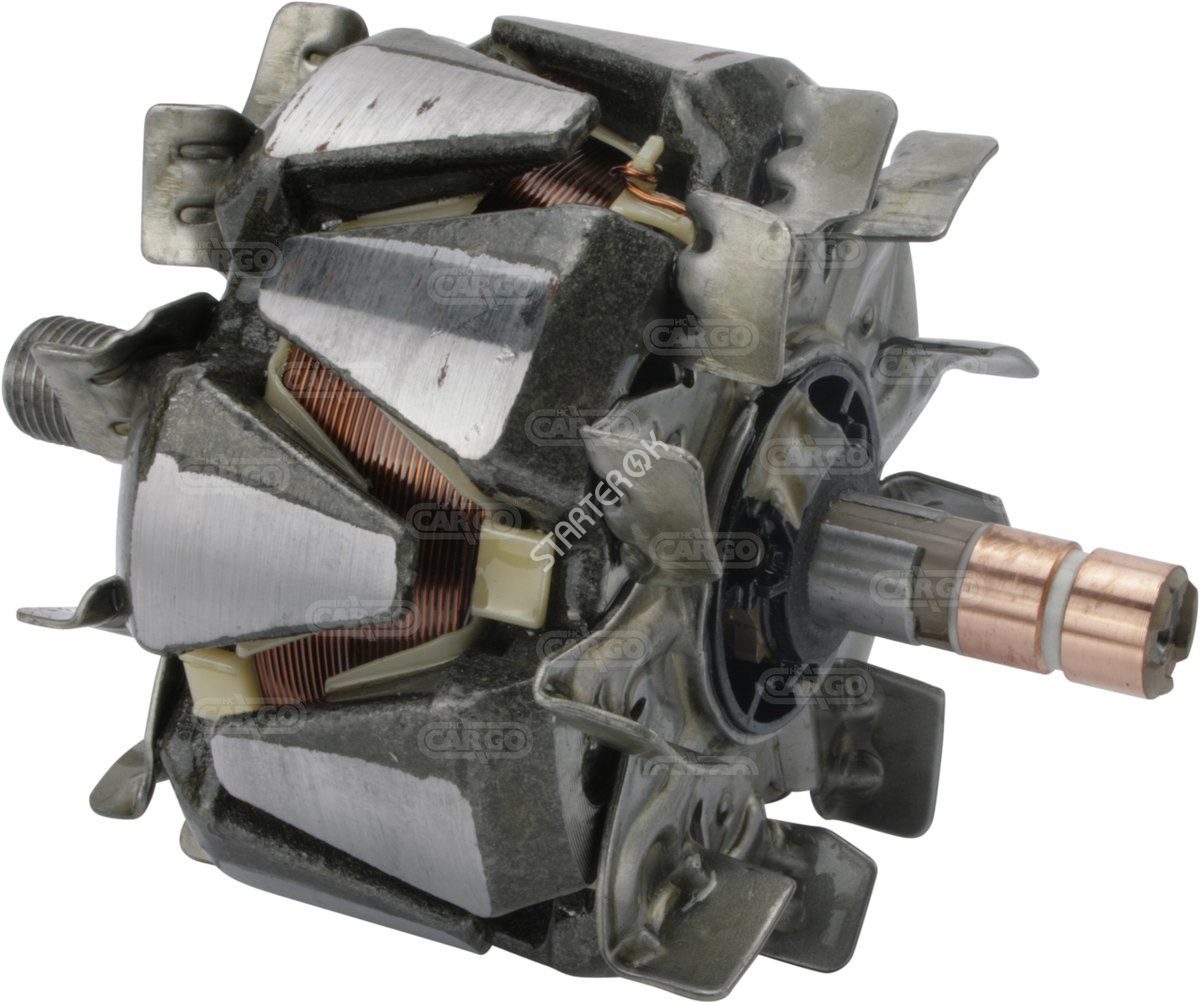

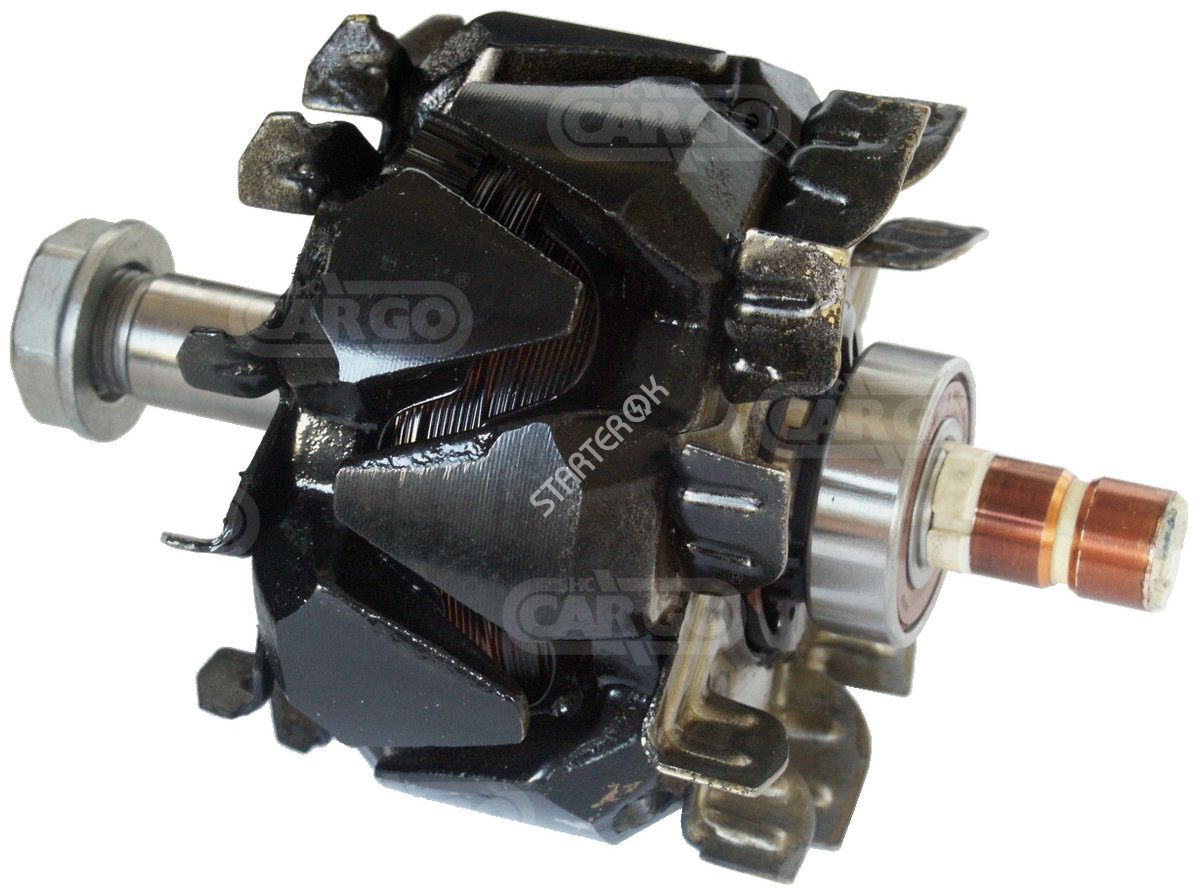

Рис. 5. Ротор автомобильного генератора: а — в сборе; б — полюсная система в разобранном виде; 1,3- полюсные половины; 2 — обмотка возбуждения; 4 — контактные кольца; 5 — вал.

Если полюсные половины имеют полувтулки, то обмотка возбуждения предварительно наматывается на каркас и устанавливается при напрессовке полюсных половин так, что полувтулки входят внутрь каркаса. Торцевые щечки каркаса имеют выступы-фиксаторы, входящие в межполюсные промежутки на торцах полюсных половин и препятствующие провороту каркаса на втулке. Напрессовка полюсных половин на вал сопровождается их зачеканкой, что уменьшает воздушные зазоры между втулкой и полюсными половинами или полувтулками, и положительно сказывается на выходных характеристиках генератора. При зачеканке металл затекает в проточки вала, что затрудняет перемотку обмотки возбуждения при ее перегорании или обрыве, т. к. полюсная система ротора становится трудноразборной. Обмотка возбуждения в сборе с ротором пропитывается лаком. Клювы полюсов по краям обычно имеют скосы с одной или двух сторон для уменьшения магнитного шума генераторов. В некоторых конструкциях для той же цели под острыми конусами клювов размещается антишумовое немагнитное кольцо, расположенное над обмоткой возбуждения. Это кольцо предотвращает возможность колебания клювов при изменении магнитного потока и, следовательно, излучения ими магнитного шума.

После сборки производится динамическая балансировка ротора, которая осуществляется высверливанием излишка материала у полюсных половин. На валу ротора располагаются также контактные кольца, выполняемые чаще всего из меди, с опрессовкой их пластмассой. К кольцам припаиваются или привариваются выводы обмотки возбуждения. Иногда кольца выполняются из латуни или нержавеющей стали, что снижает их износ и окисление особенно при работе во влажной среде. Диаметр колец при расположении щеточно – контактного узла вне внутренней полости генератора не может превышать внутренний диаметр подшипника, устанавливаемого в крышку со стороны контактных колец, т. к. при сборке подшипник проходит над кольцами. Малый диаметр колец способствует кроме того уменьшению износа щеток. Именно по условиям монтажа некоторые фирмы применяют в качестве задней опоры ротора роликовые подшипники, т.к. шариковые того же диаметра имеют меньший ресурс.

Валы роторов выполняются, как правило, из мягкой автоматной стали, однако, при применении роликового подшипника, ролики которого работают непосредственно по концу вала со стороны контактных колец, вал выполняется из легированной стали, а цапфа вала цементируется и закаливается. На конце вала, снабженном резьбой, прорезается паз под шпонку для крепления шкива. Однако, во многих современных конструкциях шпонка отсутствует. В этом случае торцевая часть вала имеет углубление или выступ под ключ в виде шестигранника. Это позволяет удерживать вал от проворота при затяжке гайки крепления шкива, или при разборке, когда необходимо снять шкив и вентилятор.

Щеточный узел – это пластмассовая конструкция, в которой размещаются щетки т. е. скользящие контакты. В автомобильных генераторах применяются щетки двух типов – меднографитные и электрографитные. Последние имеют повышенное падение напряжения в контакте с кольцом по сравнению с меднографитными, что неблагоприятно сказывается на выходных характеристиках генератора, однако они обеспечивают значительно меньший износ контактных колец. Щетки прижимаются к кольцам усилием пружин. Обычно щетки устанавливаются по радиусу контактных колец, но встречаются и так называемые реактивные щеткодержатели, где ось щеток образует угол с радиусом кольца в месте контакта щетки. Это уменьшает трение щетки в направляющих щеткодержателя и тем обеспечивается более надежный контакт щетки с кольцом. Часто щеткодержатель и регулятор напряжения образуют неразборный единый узел.

Выпрямительные узлы применяются двух типов – либо это пластины-теплоотводы, в которые запрессовываются (или припаиваются) диоды силового выпрямителя или на которых распаиваются и герметизируются кремниевые переходы этих диодов, либо это конструкции с сильно развитым оребрением, в которых диоды, обычно таблеточного типа, припаиваются к теплоотводам. Диоды дополнительного выпрямителя имеют обычно пластмассовый корпус цилиндрической формы или в виде горошины или выполняются в виде отдельного герметизированного блока, включение в схему которого осуществляется шинками. Включение выпрямительных блоков в схему генератора осуществляется распайкой или сваркой выводов фаз на специальных монтажных площадках выпрямителя или винтами. Наиболее опасным для генератора и особенно для проводки автомобильной бортовой сети является перемыкание пластинтеплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением, т.к. при этом происходит короткое замыкание по цепи аккумуляторной батареи и возможен пожар. Во избежание этого пластины и другие части выпрямителя генераторов некоторых фирм частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Подшипниковые узлы генераторов это, как правило, радиальные шариковые подшипники с одноразовой закладкой пластичной смазки на весь срок службы и одно или двухсторонними уплотнениями, встроенными в подшипник. Роликовые подшипники применяются только со стороны контактных колец и достаточно редко, в основном, американскими фирмами. Посадка шариковых подшипников на вал со стороны контактных колец – обычно плотная, со стороны привода – скользящая, в посадочное место крышки наоборот – со стороны контактных колец – скользящая, со стороны привода – плотная. Так как наружная обойма подшипника со стороны контактных колец имеет возможность проворачиваться в посадочном месте крышки, то подшипник и крышка могут вскоре выйти из строя, возникнет задевание ротора за статор. Для предотвращения проворачивания подшипника в посадочное место крышки помещают различные устройства – резиновые кольца, пластмассовые стаканчики, гофрированные стальные пружины и т. п.

Конструкцию регуляторов напряжения в значительной мере определяет технология их изготовления. При изготовлении схемы на дискретных элементах, регулятор обычно имеет печатную плату, на которой располагаются эти элементы. При этом некоторые элементы, например, настроечные резисторы могут выполняться по толстопленочной технологии. Гибридная технология предполагает, что резисторы выполняются на керамической пластине и соединяются с полупроводниковыми элементами – диодами, стабилитронами, транзисторами, которые в бескорпусном или корпусном исполнении распаиваются на металлической подложке. В регуляторе, выполненном на монокристалле кремния, вся схема регулятора размещена в этом кристалле. Гибридные регуляторы напряжения и регуляторы напряжения на монокристалле ни разборке, ни ремонту не подлежат.

Охлаждение генератора осуществляется одним или двумя вентиляторами, закрепленными на его валу. При этом у традиционной конструкции генераторов (рис. 6-а) воздух засасывается центробежным вентилятором в крышку со стороны контактных колец. У генераторов, имеющих щеточный узел, регулятор напряжения и выпрямитель вне внутренней полости и защищенных кожухом, воздух засасывается через прорези этого кожуха, направляющие воздух в наиболее нагретые места – к выпрямителю и регулятору напряжения. На автомобилях с плотной компоновкой подкапотного пространства, в котором температура воздуха слишком велика, применяют генераторы со специальным кожухом (рис. 6-б), закрепленным на задней крышке и снабженным патрубком со шлангом, через который в генератор поступает холодный и чистый забортный воздух. Такие конструкции применяются, например, на автомобилях BMW. У генераторов «компактной» конструкции охлаждающий воздух забирается со стороны как задней, так и передней крышек.

Рис .6. Система охлаждения генераторов: а — генераторы обычной конструкции; б — генераторы для повышенной температуры в подкапотном пространстве; в — генераторы компактной конструкции. Стрелками показано направление воздушных потоков.

Генераторы большой мощности, устанавливаемые на спецавтомобили, грузовики и автобусы имеют некоторые отличия. В частности, в них встречаются две полюсные системы ротора, насаженные на один вал и, следовательно, две обмотки возбуждения, 72 паза на статоре и т. п. Однако принципиальных отличий в конструктивном исполнении этих генераторов от рассмотренных конструкций нет.

Генераторы — Denso

В чем отличие DENSO

Наши стартеры и генераторы оригинального качества очень компактные и мощные.

Особенности и преимущества

Высочайший уровень качества: продукция производится в точном соответствии со спецификацией автопроизводителей

Не используются восстановленные детали

Передовые технологии: использование самых современных технологий в соответствии с требованиями, предъявляемыми к оригинальным автокомпонентам

Постоянное расширение программы

Уникальные применения: большое количество применений для Toyota и многих европейских марок, включая Ford, Opel, BMW, Fiat, Land Rover

Эффективность: высокая производительность, несмотря на небольшой размер и вес детали

Контроль на всех стадиях производства и жесткие испытания продукции обеспечивают соответствие самым высоким стандартам эффективности

Оптимальный выбор для клиентов: ремонт без проблем

Оптимизированные размеры статора и ротора улучшают магнитную цепь и увеличивают мощность

Ролик маленького диаметра увеличивает скорость ротора

Две лопасти, встроенные в ротор, уменьшают шум, размер и вес

Типы

Генератор с внутренним вентилятором

Оптимизация размеров статора и ротора улучшает параметры магнитной цепи и повышает производительность

Меньший диаметр шкива способствует увеличению скорости вращения ротора

Две лопасти вентилятора, объединенные с ротором, позволяют уменьшить шум вентилятора, его размер и вес

Генератор с сегментным проводником

Первый в мире проводник с прямоугольным сечением в обмотке статора позволяет увеличить плотность намотки, уменьшить вес генератора и повысить его производительность

Регулятор на одной интегральной микросхеме

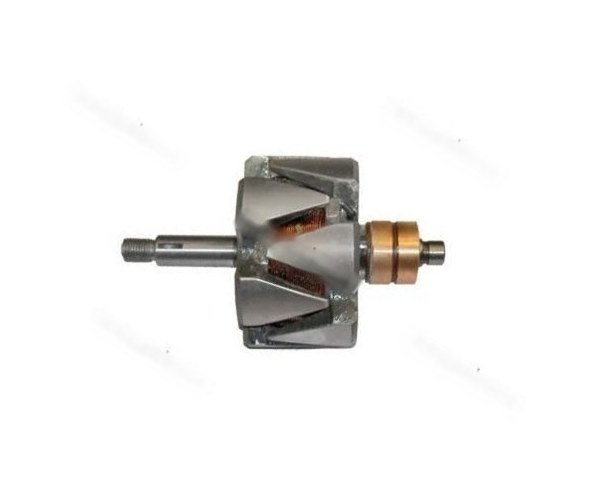

Ротор генератора Г287 — Г287-3701200

Ротор генератора Г287 — Г287-3701200 — AvtoAll. Ru

Распечатать

Применяется: ПАЗ, ЗИЛ, ГАЗ, ЯМЗ

Артикул:
Г287-3701200

Код для заказа: 103739

Товар закончился

Мы поможем вам подобрать аналог — позвоните по телефону
8-800-600-69-66.

А еще у нас есть 120 тыс. других товаров — воспользуйтесь поисковой строкой, чтобы найти их.

Артикулы
Г287-3701200

Производитель
NO NAME

Каталожная группа:

..Электрооборудование
Электрооборудование

Ширина, м:

0. 12

Высота, м:

0.12

Длина, м:

0.205

Вес, кг:

3.918

Наличие товара на складах и в магазинах, а также цена товара указана на 12.06.2021 06:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

c8afeed2ed5f314876f4699f312ad433

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

В вашей корзине
на сумму

Закрыть

Оформить заказ

Анатомия ГЭС | ТГК-1

Силу водного потока человечество научилось использовать сотни лет назад: в средние века река вращала рабочее колесо мельницы, а в XIX столетии появились первые гидростанции, на которых энергия водного потока преобразуется в электрическую.

И хотя каждый из нас представляет себе в общих чертах устройство этих сооружений, редко кому удается заглянуть внутрь.

Гидроагрегат электростанции похож на айсберг – большая часть расположена в воде, а сверху в машинном зале мы видим только своеобразную «масленку» — верхнюю часть работающей машины.

Огромный масштаб основного оборудования, благодаря которому энергия водного потока превращается в электричество, можно оценить только во время большого капитального ремонта — сосредоточения усилий десятков людей.

Капитальный ремонт редко продолжается меньше пары месяцев. Сначала приступают к демонтажу генератора. Он закреплен на массивной крестовине, которая принимает на себя вес всего оборудования.

Под крышкой крестовины находится огромный ротор. Именно здесь рождается электричество: ротор вращается в магнитном поле статора, возникает электродвижущая сила, которая вызывает электрический ток.

Ротор снимают и отправляют на специальную ремонтную площадку, расположенную в машинном зале, для проверки и обслуживания.

Затем происходит выемка рабочего колеса. Этот огромный «вентилятор» принимает на себя всю силу реки.

Под действием напора рабочее колесо вращает вал, на котором закреплен ротор генератора – это и есть принципиальная схема работы ГЭС.

Вес ротора может достигать нескольких десятков тонн, так что без крана при установке ротора не обойтись.

Любая сборка и разборка гидроагрегата – это множество слесарной работы.

Мелочей не бывает: каждый болт должен соответствовать нормативам и допускам. Поэтому на ГЭС есть слесарный участок, где работают, что называется, «на качество».

Кстати, турбины тоже бывают разные. Для рек с небольшим перепадом высот и, соответственно, напоров, применяют поворотно-лопастные турбины (турбины Каплана) – похожие на гребной винт корабля. Как следует из названия, их лопасти могут поворачиваться, что и обеспечивает изменение рабочего диапазона.

Второй распространенный тип – радиально-осевые турбины. Они применяются на реках с высоким напором, позволяют получить больше мощности, но могут работать в более узком диапазоне режимов.

Рабочее колесо весит несколько десятков тонн и может служить десятилетиями. Например, турбина Волховской ГЭС отработала около 90 лет и теперь стала памятником около гидроэлектростанции.

Чтобы ГЭС эффективно работала, мало просто поместить турбину в реку — воду нужно подводить специальным образом – через подводящий канал и спиральную камеру. Это нужно для того, чтобы вода равномерно поступала на лопасти рабочего колеса.

Увидеть спиральную камеру можно только во время строительства гидроэлектростанции, так как она находится в основании ГЭС. Но иногда, во время капитального ремонта, спиральную камеру осушают и туда можно зайти, чтобы провести инспекцию и выполнить регламентные работы.

Здесь есть еще один важный элемент: направляющий аппарат. Это система неподвижных и подвижных лопаток на пути воды к турбине.

Статичные пластины ламининиризируют, то есть «успокаивают» поток, чтобы он не повредил рабочее колесо, а подвижные открывают и закрывают входные окна, тем самым регулируют количество поступающей воды на турбину. Задача управления простая: нужно добиться оптимальных соотношений между открытиями направляющего аппарата и углами разворота лопастей.

Последние два десятилетия круто изменили практику эксплуатации этих потрясающих машин. На смену аналоговым устройствам пришли цифровые компьютерные технологии, которые стали неотъемлемой частью управления электростанцией.

Сегодня многие ГЭС даже могут работать в автономном режиме – один человек отдает команды целому каскаду гидроэлектростанций, и все действия по управлению оборудованием выполняет автоматика. Она же следит за параметрами: как только что-то выходит за рамки допустимых значений, система подает сигнал или включает защиту.

Вся телемеханика и автоматика помещается в нескольких шкафах.

Работа с современным цифровым оснащением предъявляет особые требования к персоналу. Это инженеры с высшим образованием и высочайшей квалификацией. Каждый из них сдал несколько экзаменов, прежде чем получил допуск к работе!

Любая гидроэлектростанция – это комплекс искусственных сооружений, с помощью которых человек надежно установил контроль над стихией реки. Благодаря регулированию на многих реках удалось прекратить разрушительные паводки, а с помощью шлюзов даже обеспечить судоходство.

Многим ГЭС на Северо-Западе России (первенцам ленинского плана электрификации страны) уже 80-90 лет, что зачастую означает, что их проект не предусматривал развития современных технологий. Например, вряд ли отцы-энергетики могли предположить, что по плотинам ГЭС будет перемещаться огромный поток автомобилей.

Именно в таких случаях возникает потребность модернизировать конструкцию. Специфика работы на гидросооружениях заключается в невозможности вывести объект из эксплуатации. Водосброс нельзя «выключить», осушить и спокойно перестроить. Каждое действие должно быть выполнено строго в соответствии с проектом. Демонтаж старых конструкций происходит с хирургической точностью и аккуратностью.

Новые стальные балки смогут выдержать необходимые нагрузки.

Кроме того, обновленный водосброс будет иметь собственный кран для ремонтных работ.

Река несет в себе немало посторонних предметов, которые засоряют сороудерживающие решетки. Сама по себе вода — это агрессивная среда и необходимо постоянно контролировать состояние бетона плотины и подводящего канала. Как тут без водолазов?

В последние годы гидроэнергетики применяют инновационное оборудование: вместо водолазов погружается самый настоящий робот!

Оператор с берега управляет его движением, а камеры в реальном времени передают картинку на терминал.

В считанные минуты можно осмотреть приемные решетки или подводную камеру.

Двигатели на электрическом приводе позволяют маневрировать во всех направлениях и противостоять течению реки. Будущее уже здесь!

Время от времени перед гидроэнергетиками встают вызовы, с которыми не справится никакой робот. Что делать, если на горизонте в верхнем течении реки показался… остров? И он стремительно приближается!

Оказывается, что плавучие острова – это не такое уж редкое явление. В верховьях рек бывают обширные заболоченные участки. Годами на поверхности воды нарастает ковер травы и даже укореняются деревца. В многоводные годы после сильных дождей или таяния снегов уровень воды в реке поднимается, участки болота всплывают и уходят вниз по течению.

Острова бывают довольно обширные, даже со случайными пассажирами: земноводными и мелкими грызунами. Не стоит и говорить, что такие «сюрпризы» доставляют энергетикам немало хлопот.

На помощь приходит штатный катер, который позволяет отвести остров в сторону и приступить к его ликвидации.

За несколько часов труда энергетикам удается разделить его на части. Дальше куски острова нужно направить точно в открытое окно водосброса.

Главная задача гидроэнергетиков – безопасная эксплуатация гидротехнических сооружений и оборудования. Вся эта сложная система работает благодаря трудам выдающихся инженеров прошлого и грамотным инженерам, оперативникам и ремонтникам сегодня.

Когда закончен масштабный ремонт, турбина на месте, а генератор готов запустить поток электронов в сеть, остался один простой тест.

На крышку работающего гидрогенератора нужно поставить монету на ребро – если колоссальная сила реки вращает многотонный ротор с такой легкостью и нежностью, что монета не падает – значит работа выполнена качественно.

Как и принято у энергетиков.

Генераторы / Альтернаторы в сборе, роторы, статоры для электростанций

10 товаров.

Показать 1 — 10 of 10 шт

Сортировать поЦена, по возрастаниюЦена, по убываниюПо названию товара, от А до ЯПо названию товара, от Я до АПо наличиюАртикул, по возрастаниюАртикул, по убыванию

KTS-4.5 Трехфазный альтернатор (генератор переменного тока) в сборе для EPD5500X/E3 Применимость: любые трехфазные дизельные электростанции, номинальной мощностью 4,5 кВт. Мощность: 4,5 кВт Напряжение: 400/230В Частота: 50 ГцПроизводитель: ELEKON POWER
KIPOR KT-5 Генератор в сборе Однофазный альтернатор (генератор переменного тока — электрическая машина, составная часть портативной генераторной установки) в сборе. Используется в генераторных установках, электростанциях KGE6500X/E. KIPOR SPARE PARTS Производитель: WUXI KIPOR
Сварочный генератор (альтернатор) для KDE6500EW Однофазный электрический генератор тока с функцией сварки для дизельной электростанции. Генератор в сборе, состоит из основных элементов: KTW204-01000 — Ротор KTW204-02000 — Статор Крышки Применимость: Дизельный сварочный генератор — KDE6500EW/KDE180EWKIPOR SPARE PARTS Производитель: WUXI KIPOR

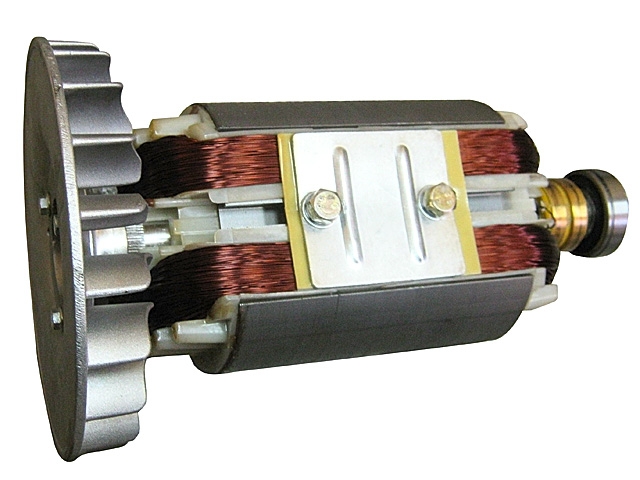

Синхронным генератором (СГ) называют устройство, выполняющее функцию трансформации механической энергии в электрическую. Принцип работы и устройство синхронного генератора достаточно просты и надежны. Такое энергетическое оборудование востребовано для использования в мобильных авторемонтных мастерских, для ремонта и обслуживания станков-качалок, спецмашин нефтегазовой отрасли, на ГЭС, ТЭС, АЭС, в транспортных системах.

Одна обмотка статора («обмотка возбуждения») запитывается от источника постоянного тока, функцию которого выполняет электронный регулятор напряжения. Регулятор используется в генераторах с самовозбуждением. Принцип самовозбуждения основан на том, что первоначальное возбуждение осуществляется с использованием остаточного магнетизма магнитопровода СГ. При этом энергия переменного тока поступает от обмотки статора СГ. Комплекс из понижающего трансформатора и полупроводникового выпрямителя-преобразователя трансформирует ее в энергию постоянного тока.

Ток, протекающий в обмотке возбуждения статора, наводит ЭДС на обмотке возбуждения якоря генератора. Статор возбудителя, как конструкционный элемент может отсутствовать, и тогда его функции выполняют постоянные магниты.

Переменное напряжение, возникающее на обмотке якоря возбудителя, выпрямляется в блоке вращающихся диодов, которые так же называются словосочетанием «диодный мост», и превращает силовую обмотку ротора во вращающийся электромагнит, который наводит ЭДС в силовой обмотке статора СГ.

В конструкцию статора входит корпус, внутри которого расположен сердечник, или пакет, собираемый из листов электротехнической стали особой формы. На качество электрического тока влияют такие факторы как: цельность листов в пакете (бывают цельными или составными), качество и материал обмотки. Для обмотки применяется медный эмаль-провод, а в дешевых устройствах возможна замена меди на алюминий.

Неявнополюсные роторы востребованы в высокоскоростных (более 3000 об/мин) механизмах переменного электрического тока высокой мощности. Обычно их размещают на одном валу с паровыми турбинами. Такие СГ называют «турбогенераторы».

В случаях, если централизованное электроснабжение имеет недостаточную мощность или отсутствует, как, например, на удаленных стройплощадках, нефтегазодобывающих объектах, морских и воздушных судах, СГ в составе с двигателем внутреннего сгорания функционируют в автономном режиме. При необходимости создания мощных источников питания синхронные двигатели включают на параллельную работу. Такой способ включения позволяет более полно использовать мощность каждой машины и при необходимости выводить отдельные СГ в ремонт без прекращения эффективного электроснабжения потребителей.

Второй режим работы синхронной машины — выполнение функций электродвигателя. Обычно СГ востребован в качестве двигателя в высокомощных установках более 50 кВт. Для работы в режиме электродвигателя обмотку статора подключают к электросети, а обмотку ротора — к источнику постоянного тока. Вращающий момент возникает при взаимодействии вращающегося магнитного поля СГ с постоянным током обмотки возбуждения.

Отличные новости !!! Вы попали в нужное место для ротора генератора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний ротор генератора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили ротор генератора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в роторе генератора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести generator rotor по самой выгодной цене.

Компания Gund является производителем и изготовителем технических решений из материалов для энергетического оборудования, включая паровые, гидро- и ветряные генераторы.В генераторах компоненты изоляции зависят от их применения и расположения внутри генератора. Стандартные компоненты генератора:

Принадлежности и вспомогательные компоненты: Для многих принадлежностей и вспомогательного оборудования генераторов требуются компоненты изоляции, разработанные таким образом, чтобы они идеально подходили друг другу. Им также требуются специальные (вспомогательные) инструменты, такие как стойки ротора, соединительные башмаки ротора и временная блокировка для установки компонентов изоляции генератора.

Для турбогенератора вращение ротора массой более 50 тонн при 3600 об / мин создает центробежную силу более 5G на изолирующие компоненты ротора генератора. Когда дело доходит до выбора материалов и точности изготовления, компания Gund имеет многолетний опыт оказания помощи клиентам в принятии инженерных решений по применению изоляции для их генераторов. Мы поставляем полные комплекты изоляции ротора генератора со всеми изоляционными компонентами для перемотки. Не менее важны компоненты изоляции статора. Плотная система клиньев статора сводит к минимуму износ, вибрацию и истирание и поддерживает правильную работу генератора.

Продолжительность простоя является критическим аспектом стоимости и прибыльности на рынке генераторов электроэнергии. Наш процесс управления простоями охватывает все: от анализа выбора материалов до компонентов обратного инжиниринга, встреч по обзору проекта и управления логистикой для своевременной и ускоренной доставки на объект или поставщику услуг.В компании Gund работает опытный персонал, который управляет нашим современным производственным оборудованием. В сочетании с нашей строгой программой обеспечения качества и инспекциями в процессе производства, компания Gund предоставляет нашим клиентам высококачественные изоляционные и эластомерные продукты, которые подходят для сложных областей применения на рынке генераторов. Свяжитесь со специалистом по материалам для генераторов сегодня, чтобы запросить копию нашего контрольного списка по ремонту генераторов, или назначьте обед и ознакомьтесь с мероприятием на вашем предприятии.

Общие материалы ротора и их применение
Описание	Материал	Заявка
130 ° C Стекло эпоксидное	NEMA G-10, IEC EPGC 201	Блокировка ротора, изоляция дополнительного паза, блокировка пути утечки
155 ° C Стекло эпоксидное	NEMA G-11, IEC EPGC 203	Блокировка ротора, изоляция дополнительного паза, блокировка пути утечки
180 ° C Стекло эпоксидное	G-11H, IEC EPGC 308	Блокировка ротора, изоляция дополнительного паза, блокировка пути утечки
Формируемая 155 ° C Стекло-эпоксидная смола	NEMA G-11, IEC EPGC 203	Изоляция стопорного кольца
Стекло-эпоксидное покрытие 155 ° C с тефлоновым покрытием	ПТФЭ G-11	Изоляция стопорного кольца
155 ° C Стекло-полиэстер	NEMA GPO-1, IEC UPGM 201	Блокировка ротора
Стекло-полиэстер с улучшенным содержанием 155 ° C	МЭК UPGM 205	Блокировка ротора
Поворотная изоляция	RotoGuard TI	Изоляция между поворотами
Поворотная изоляция	RotoGuard TIB	Изоляция между поворотами
Вкладыш для паза	Броня для слотов RotoGuard	Изоляция паза ротора

Компания Gund является производителем и изготовителем технических решений для ремонта статоров и полюсов ротора гидрогенераторов. Компания Gund может доставить нужный компонент в соответствии с надлежащей спецификацией, от компонентов, подвергнутых обратному проектированию, до деталей, изготовленных по чертежам, при соблюдении вашего критического графика поставок.

Мы производим все типы клиньев статора, включая плоские, конические, измерительные и концевые.Мы предлагаем полупроводниковые боковые наполнители, боковые и верхние волнистые пружины, а также центральные и нижние наполнители. Наши знания материалов и многолетний опыт применения позволяют нам обслуживать промышленность гидрогенераторов с беспрецедентным сервисом.

Изоляционные материалы для гидрогенераторов
Описание	Материал	Заявка
130 ° C Стекло эпоксидное	NEMA G-10, IEC EPGC 201	Полюсные хомуты, клиновые блоки
155 ° C Стекло эпоксидное	NEMA G-11, IEC EPGC 203	Полюсные хомуты, клиновые блоки
180 ° C Стекло эпоксидное	G-11H, IEC EPGC 308	Полюсные хомуты, клиновые блоки
155 ° C Стекло-полиэстер	NEMA GPO-1, IEC UPGM 201	Полюсные хомуты, клиновые блоки
Стекло-полиэстер с улучшенным содержанием 155 ° C	U205 (UPGM 205)	Полюсные хомуты, клиновые блоки
Поворотная изоляция	RotoGuard TI / TIB	Изоляция между поворотами
Описание	Материал	Заявка
130 ° C Стекло эпоксидное	NEMA G-10, IEC EPGC 201	Клинья, заполнитель пазов
155 ° C Стекло эпоксидное	NEMA G-11, IEC EPGC 203	Клинья, заполнитель пазов
180 ° C Стекло эпоксидное	G-11H, IEC EPGC 308	Клинья, заполнитель пазов
130 ° C Холст Фенольный	LSBC	клинья
155 ° C Стекло-полиэстер	NEMA GPO-1, IEC UPGM 201	Клинья, заполнитель пазов
Стекло-полиэстер с улучшенным содержанием 155 ° C	U205 (UPGM 205)	Клинья, заполнитель пазов
Полупроводящий стеклополиэстер	C109	Заполнитель паза
Стеклянная полупроводниковая эпоксидная смола	C209	Заполнитель паза
Боковое полупроводниковое уплотнение	Боковая рябь	Заполнитель паза
Материал верхней упаковки	Пружина верхней пульсации	Верхний наполнитель

Компания Gund является производителем и изготовителем технических решений из материалов для ветряных генераторов. Компания Gund может доставить нужный компонент в соответствии с надлежащей спецификацией, от компонентов, подвергнутых обратному проектированию, до деталей, изготовленных по чертежам, при соблюдении вашего критического графика поставок.

Мы производим все типы клиньев статора, в том числе магнитные.Мы предлагаем полупроводниковые боковые наполнители, боковые и верхние волнистые пружины, а также центральные и нижние наполнители. Наши знания материалов и многолетний опыт применения позволяют нам обслуживать ветряные генераторы с беспрецедентным сервисом.

Компания Gund является производителем и изготовителем технических решений из материалов для генераторных установок и специальных генераторов.Компания Gund может доставить нужный компонент в соответствии с надлежащей спецификацией, от компонентов, подвергнутых обратному проектированию, до деталей, изготовленных по чертежам, при соблюдении вашего критического графика поставок.

Пакеты защиты изоляции RotoGuard — это семейство продуктов, разработанных компанией Gund.Наш производственный процесс в аэрокосмической отрасли позволяет нам производить высококачественную щелевую броню и изоляцию витков, которые соответствуют или превосходят спецификации OEM. Результатом стала серия высококачественных изоляционных материалов для генераторов, которые экономят время на установку и график. Посетите нашу страницу защиты изоляции RotoGuard ^®, чтобы узнать больше.

Компания Gund — вертикально интегрированный производитель инженерных материалов. С 1951 года мы прислушиваемся к мнению наших клиентов и узнаем о сложных условиях эксплуатации в их отраслях.Мы сертифицированы по стандарту AS9100D и соответствуют требованиям ITAR. Наши детали, изготовленные на заказ, производятся в соответствии с сертифицированными системами качества ISO 9001: 2015.

Мы понимаем проблемы выбора материалов и сложных условий эксплуатации вашего приложения. Наша группа разработки приложений применяет консультативный подход, чтобы понять ваши требования. Полагаясь на наших специалистов по материалам, наши клиенты получают ценную информацию об улучшении конструкции компонентов для повышения эффективности и функциональности при одновременном снижении затрат.Помимо помощи в выборе материала, мы ставим перед собой задачу оптимизировать производство по выходу материала или эффективности изготовления. Как бережливое предприятие мы ориентируемся на постоянное совершенствование и поиск наиболее экономичных и эффективных решений для наших клиентов.

конечный поток
эндобдж
3 0 obj
>
эндобдж
10 0 obj
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
11 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
12 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
13 0 объект
> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
14 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
15 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
16 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
17 0 объект
> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / Type / Page >>
эндобдж
64 0 объект
> поток
HW [oH ~ (êXJMLZg [VM & dtdFQUu ߹ f2 \ {jNKOjs7Iʃ? ~ K0tQəyvmm & Q5 D * nlM4R ‘) & wH7 ﹞ GjU3 | McTgr7EW: ꡞ: k «wTXwYǸ.߀̊ = ػ WyEZ} + Қ9s-kzV (P.] $ NK ߪ Gr% g {b * A-y3y> m: XJ ﳫ SgfԬ ׷ SQr ~ |> PD

Высокоскоростная балансировка (HSB) роторов генератора и турбины дает ряд преимуществ. К ним относятся плавная работа, доступ к плоскостям оптимального веса и проверка механической целостности ротора и любых собранных компонентов (роторы обычно работают с превышением скорости на 110%).В частности, для генераторов он позволяет проводить электрические испытания роторов во всем диапазоне их скоростей. Это может идентифицировать наличие любых электрических неисправностей, связанных со скоростью.

Toshiba рекомендует и предлагает высокоскоростную балансировку для проблемных роторов или роторов, которые работают выше своей первой критической скорости. Благодаря этому процессу балансировочные грузы могут быть правильно размещены с учетом формы режима изгиба. К таким характеристикам ротора относятся те, которые имели:

Роторы, у которых возникли проблемы с вибрацией, произведены и / или отремонтированы по следующим причинам:
Постоянный прогиб из-за трения или попадания воды
Потеря массы из-за трения или других средств
Растрескивание
Термическая нестабильность

Электрогенератор , также называемый динамо , любая машина, преобразующая механическую энергию в электричество для передачи и распределения по линиям электропередачи бытовым, коммерческим и промышленным потребителям.Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

Механическая мощность для электрического генератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость. Механическая энергия может поступать из ряда источников: гидротурбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, получаемый при сжигании ископаемого топлива или в результате ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели.Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

Почти все генераторы, используемые для электроснабжения сетей, вырабатывают переменный ток, полярность которого меняется на фиксированную частоту (обычно 50 или 60 циклов или двойное изменение полярности в секунду). Поскольку несколько генераторов подключены к электросети, они должны работать на одной и той же частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

Основная причина выбора переменного тока для электрических сетей заключается в том, что его постоянное изменение во времени позволяет использовать трансформаторы. Эти устройства преобразуют электрическую энергию при любом напряжении и токе, которые она генерирует, в высокое напряжение и низкий ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд). Частной формой переменного тока является синусоида, которая имеет форму, показанную на рисунке 1.Это было выбрано, потому что это единственная повторяющаяся форма, для которой две волны, смещенные друг от друга во времени, могут быть добавлены или вычтены, и в результате получится одна и та же форма. В идеале все напряжения и токи должны иметь синусоидальную форму. Синхронный генератор разработан для получения этой формы с максимальной точностью. Это станет очевидным, когда ниже будут описаны основные компоненты и характеристики такого генератора.

Элементарный синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем. Магнитное поле создается проводниками или катушками, намотанными в пазы, вырезанные на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемого в воздушном зазоре к статору, приблизительно синусоидально распределяется по периферии ротора.На рисунке 2 плотность поля в воздушном зазоре максимальна снаружи вверху, максимальна внутрь внизу и равна нулю с двух сторон, что соответствует синусоидальному распределению.

Статор элементарного генератора на рисунке 2 состоит из цилиндрического кольца из железа, обеспечивающего легкий путь для магнитного потока. В этом случае статор содержит только одну катушку, две стороны которой размещены в пазах в утюге, а концы соединены вместе изогнутыми проводниками по периферии статора.Катушка обычно состоит из нескольких витков.

Когда ротор вращается, в обмотке статора индуцируется напряжение. В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окруженное катушкой, изменяется со временем, то есть скорости, с которой магнитное поле проходит через две стороны катушки. Таким образом, напряжение будет максимальным в одном направлении, когда ротор повернут на 90 ° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении на 180 ° позже.Форма волны напряжения будет примерно синусоидальной формы, показанной на рисунке 1.

Конструкция ротора генератора на рисунке 2 имеет два полюса: один для магнитного потока, направленного наружу, и соответствующий полюс для потока, направленного внутрь. Одна полная синусоида индуцируется в обмотке статора за каждый оборот ротора. Таким образом, частота электрического выходного сигнала, измеренная в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Чтобы обеспечить подачу электроэнергии с частотой 60 Гц, например, первичный двигатель и скорость ротора должны быть 60 оборотов в секунду или 3600 оборотов в минуту.Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть чрезмерной из-за механического напряжения. В этом случае ротор генератора спроектирован с четырьмя полюсами, разнесенными с интервалом 90 °. Напряжение, индуцированное в катушке статора, которая охватывает аналогичный угол 90 °, будет состоять из двух полных синусоидальных волн на оборот. Таким образом, требуемая частота вращения ротора для частоты 60 Гц составляет 1800 оборотов в минуту. Для более низких скоростей, например, используемых в большинстве водяных турбин, можно использовать большее количество пар полюсов.Возможные значения скорости ротора в оборотах в минуту равны 120 f / p , где f — частота, а p — количество полюсов.

Вращающееся оборудование настолько распространено, но настолько неправильно понимается, что даже опытные электрики и инженеры часто задаются вопросами об их работе. Эта статья ответит на семь наиболее часто задаваемых вопросов.Объяснения краткие и практичные из-за нехватки места; однако они позволят вам лучше понять это оборудование.

Генераторы переменного тока . Поле синхронного генератора — это обмотка, к которой приложен постоянный ток возбуждения. Якорь — это обмотка, к которой подключена нагрузка.В небольших генераторах обмотки возбуждения часто находятся на статоре, а обмотки якоря — на роторе. Однако большинство больших машин имеют вращающееся поле и неподвижный якорь.

Машины постоянного тока . В машинах постоянного тока, как в двигателях, так и в генераторах, якорь — это ротор, а поле — статор. Поскольку якорь всегда является ротором в машинах постоянного тока, многие электрики и инженеры ошибочно полагают, что якорь является ротором всех двигателей и генераторов.

Износ щеток возникает по двум основным причинам: механическое трение и электрический износ. Механическое трение вызывается трением щеток о коллектор или контактное кольцо. Электрический износ вызывается искрением и искрением от щетки при ее перемещении по коммутатору. Механическое трение увеличивается с давлением щетки; электрический износ уменьшается с давлением щетки.

Для любой конкретной установки щетки существует оптимальное давление щетки.Если давление снижается ниже этой величины, общий износ увеличивается, поскольку увеличивается электрический износ. Если давление увеличивается выше оптимальной величины, общий износ снова увеличивается из-за увеличения механического трения.

Всегда проверяйте, чтобы давление щетки было установлено на уровне, рекомендованном производителем. Если износ по-прежнему чрезмерный, вам следует изучить тип и размер используемой щетки. Помните, что плотность тока (в амперах на квадратный дюйм кисти) должна соответствовать области применения.Надлежащая плотность тока необходима для образования смазывающей проводящей пленки на коммутаторе или контактном кольце. Эта пленка состоит из влаги, меди и углерода. Недостаточная плотность тока препятствует образованию этой пленки и может привести к чрезмерному износу щетки.

Кроме того, среда с очень низкой влажностью не обеспечивает достаточно влаги для образования смазочной пленки. Если чрезмерный износ щеток является проблемой в такой среде, вам, возможно, придется увлажнить область, в которой работает машина.

Сервисный коэффициент — это нагрузка, которая может быть приложена к двигателю без превышения допустимых значений. Например, если двигатель мощностью 10 л.с. имеет коэффициент обслуживания 1,25, он будет успешно выдавать 12,5 л.с. (10 x 1,25) без превышения указанного повышения температуры. Обратите внимание, что при приведении в действие таким образом выше номинальной нагрузки на двигатель должны подаваться номинальное напряжение и частота.

Однако имейте в виду, что мотор мощностью 10 л.с. с 1.25 — это не 12,5-сильный мотор. Если двигатель мощностью 10 л.с. будет непрерывно работать с мощностью 12,5 л.с., срок его службы изоляции может сократиться на две трети от нормы. Если вам нужен мотор мощностью 12,5 л.с., купите его; коэффициент обслуживания следует использовать только в условиях кратковременной перегрузки.

Посмотрите на статор трехфазного двигателя, показанный на прилагаемой схеме. Это 2-полюсный статор с тремя фазами, разнесенными с интервалами 120 [градусов]. Ток от каждой фазы входит в катушку на одной стороне статора и выходит через катушку на противоположной стороне. Таким образом, если одна из катушек создает магнитный северный полюс, другая катушка (для той же фазы) создаст магнитный южный полюс на противоположной стороне статора.

В позиции 1 B-фаза создает сильный северный полюс в верхнем левом углу и сильный южный полюс в нижнем правом углу.Фаза А создает более слабый северный полюс в нижнем левом углу и более слабый южный полюс внизу. C-фаза создает общее магнитное поле, северный полюс которого находится в верхнем левом углу, а его южный полюс — в нижнем правом углу.

В позиции 2 фаза A создает сильный северный полюс в нижнем левом углу и сильный южный полюс в верхнем правом углу; таким образом, сильные столбы повернулись на 60 [градусов] против часовой стрелки. (Обратите внимание, что это магнитное вращение на 60 [градусов] точно соответствует электрическому изменению фазных токов на 60 [градусов].) Слабые полюса также повернуты на 60 [градусов] против часовой стрелки. Это, по сути, означает, что полное магнитное поле повернулось на 60 [градусов] относительно положения 1.

При более подробном анализе мы можем показать, что напряженность магнитного поля плавно вращается из положения 1 в положение 2, поскольку токи в каждой из фаз изменяются более чем на 60 электрических градусов. Анализ положений 3, 4, 5 и 6 показывает, что магнитное поле продолжает вращаться.

Если бы в этот статор был помещен постоянный магнит с валом, который позволял ему вращаться, его бы толкали (или тянули) с синхронной скоростью.Именно так работает синхронный двигатель, за исключением того, что магнитное поле ротора (поле) создается электромагнетизмом, а не постоянным магнитом.

Ротор асинхронного двигателя состоит из короткозамкнутых обмоток, и в обмотках ротора индуцируется ток, когда вращающееся магнитное поле прорезает их. Этот ток создает поле, которое противостоит вращающемуся полю. В результате ротор толкается (или тянется) вращающимся полем. Обратите внимание, что ротор асинхронного двигателя не может вращаться с синхронной скоростью, поскольку вращающееся поле должно прорезать обмотки ротора для создания крутящего момента.Разница между синхронной скоростью и фактической скоростью ротора называется проскальзыванием в процентах; он выражается в процентах.

Однофазные двигатели также имеют вращающееся магнитное поле. Вращающееся поле, необходимое для запуска двигателя, создается второй обмоткой, называемой пусковой обмоткой. После того, как двигатель наберет нужную скорость, пусковая обмотка отключается, и вращающееся поле создается за счет взаимодействия основной обмотки статора и ротора.

Асинхронный генератор по конструкции идентичен асинхронному двигателю.Обмотки статора подключены к трехфазной системе питания, и три фазы создают вращающееся магнитное поле. Ротор индукционного генератора вращается первичным двигателем, который вращается быстрее, чем синхронная скорость. Когда обмотки ротора прорезают вращающееся поле, в них индуцируется ток. Этот индуцированный ток создает поле, которое, в свою очередь, прорезает обмотки статора, создавая выходную мощность на нагрузку.

Таким образом, индукционный генератор получает возбуждение от энергосистемы, к которой он подключен.Асинхронный двигатель должен иметь синхронные генераторы, подключенные к его статору, чтобы начать генерацию. После того, как индукционный генератор заработает, для возбуждения можно использовать конденсаторы.

Магнитное поле внутри двигателя или генератора не полностью однородно. Таким образом, когда ротор вращается, на валу в продольном направлении (непосредственно вдоль вала) создается напряжение. Это напряжение вызовет микротоки, протекающие через смазочную пленку на подшипниках.Эти токи, в свою очередь, могут вызвать незначительное искрение, нагрев и, в конечном итоге, выход подшипника из строя. Чем больше машина, тем хуже становится проблема.

Чтобы избежать этой проблемы, сторона ротора корпуса подшипника часто изолирована от стороны статора. В большинстве случаев, по крайней мере, один подшипник будет изолирован, обычно это самый дальний от первичного двигателя для генераторов и самый дальний от нагрузки для двигателей. Иногда оба подшипника изолированы.

Например, предположим, что к выходу генератора подключена дополнительная нагрузка. Дополнительный ток увеличивает силу магнитного поля якоря и замедляет работу генератора. Чтобы поддерживать частоту, регулятор генератора увеличивает мощность, потребляемую первичным двигателем.Таким образом, дополнительная мощность, необходимая для генератора, регулируется входом первичного двигателя.

В нашем примере чистый магнитный поток в воздушном зазоре будет уменьшаться, поскольку увеличение якоря противодействует потоку поля. Если поток поля не увеличивается, чтобы компенсировать это изменение, выходное напряжение генератора будет уменьшаться. Таким образом, ток возбуждения используется для управления выходным напряжением.

Давайте рассмотрим другой пример в качестве дальнейшего пояснения. Допустим, к нашему генератору добавлена дополнительная нагрузка var.В этом случае выходной ток генератора снова увеличится. Однако, поскольку новая нагрузка не является «реальной» мощностью, первичный двигатель необходимо увеличить ровно настолько, чтобы преодолеть дополнительное падение ИК-излучения, создаваемое дополнительным током.

В качестве последнего примера предположим, что у нас есть два или более генератора, работающих параллельно и питающих нагрузку. Генератор 1 (G1) несет всю нагрузку (реальную и реактивную), а генератор 2 (G2) работает с нулевой мощностью и нулевой мощностью. Если оператор G2 открывает дроссель первичного двигателя, G2 начинает подавать ватт в систему.Поскольку подключенная нагрузка не изменилась, оба генератора будут ускоряться, если G1 не дросселируется.

Поскольку G2 принимает на себя дополнительную долю нагрузки, ему требуется увеличенный магнитный поток. Если оператор G2 не увеличивает поле G2, G2 будет получать дополнительное возбуждение от G1, требуя от G1 увеличения уровня возбуждения. Если ни G1, ни G2 не увеличивают уровень возбуждения, общее напряжение системы упадет.

Мы все воспринимаем электроэнергию как должное; зная, что у нас есть свет, отопление или музыка одним нажатием кнопки. Все зависит от электростанций, удовлетворяющих спрос, поскольку он колеблется в течение дня, что зависит от поддержания надежного генерирующего оборудования.

Для ирландской электростанции план заключался в проведении планового технического обслуживания генератора мощностью 42 МВт, который обеспечивает 50% генерирующей мощности площадки.Таким образом, время всегда является решающим фактором в этих проектах, поэтому для минимизации времени простоя необходимо тщательное планирование. Однако, когда первоначальные результаты выявили проблемы, выходящие за рамки обычного обслуживания, потребовался быстрый ремонт. Генератор был первоначально построен в 1997 году и сначала два года провел в Карибском бассейне, прежде чем был установлен на ирландской электростанции. В рамках переезда машина была переведена с выходной частоты 60 Гц на 50 Гц.

Ремонтный проект координировался с помощью соседних предприятий в Давентри, Абердине и Саутгемптоне.Распределение работы между различными сервисными центрами гарантирует, что каждая назначенная задача будет выполняться сервисным центром, который специализируется на каждой требуемой дисциплине. Это также позволяет выполнять несколько задач одновременно, что необходимо для достижения кратковременной окупаемости, ожидаемой заказчиком.

Группа инженеров из Абердина построила платформу, разобрала агрегат, установила специальную шестерню для снятия ротора, а затем сняла резьбу с ротора, который был отправлен обратно в сервисный центр.Статор был очищен перед проведением полного исследования срока службы для определения целостности компонента. Проведенные испытания включали частичный разряд в автономном режиме, касательную-треугольник, герметичность клина, несовершенство ламинирования сердечника и резонанс торцевой обмотки.

В сервисном центре первоначальное визуальное состояние генератора уже выявило некоторые вредные проблемы.Весь корпус ротора был покрыт ржавчиной, а алюминиевый клин одинарной длины корродировал и отслаивался по всей длине. Перед снятием стопорных колец были проведены электрические испытания в состоянии поставки.

Катушка с перекрестным соединением сместилась с неизолированной медью всего в миллиметрах от заземленного вала. Катастрофический отказ произошел бы, если бы был контакт во время эксплуатации.Общая система изоляции ротора также оказалась очень плохой. Стопорные кольца были корродированы, и оба не прошли проверку на пенетрант ультрафиолетового излучения. Ультразвуковой контроль одинарного подшипника скольжения также выявил обширное отслоение белого металла от основного материала основы.

Инженеры по ремонту рекомендовали полностью отремонтировать ротор. Это должно было включать полную зачистку до поковки несущего винта, удаление всей ржавчины, очистку всех медных катушек, обработку новых стопорных колец, обработку набора новых клиньев ротора, повторную металлизацию подшипников скольжения и перемотку блока с использованием существующей меди.Первоначальный объем работ должен был быть изменен за 25 дней, при таком изменении порядка полный ремонт и установка должны были быть завершены за 50 дней.

Вначале стояла задача удалить отдельный щелевой клин длиной примерно 2,5 м. Коррозия и прилипание разнородных металлов между клином и поковкой ротора затрудняло удаление. Все клинья пришлось разрезать пополам с помощью фрезерной головки, изготовленной на заказ.

После того, как ротор был полностью разобран и очищен, отдельные детали были детализированы для обратного проектирования. Из-за разрушительного удаления клиньев ротора новые клинья были детализированы из паза поковки клина ротора.

Как и при любой замене реконструированной детали, важно использовать тот же или более качественный материал, сохраняя тот же допуск, что и для оригинальной детали, чтобы гарантировать, что ротор работает и соответствует проектным критериям производителя оригинального оборудования (OEM).Анализ материала клиньев соответствовал старому французскому стандарту для алюминиевых сплавов, на получение которого потребовалось некоторое время, чтобы найти требуемые количества и длины. Все механические работы и контроль качества выполнялись в сервисном центре Бирмингема.

Ремонт подшипника был поручен сервисному центру Саутгемптона. Зазоры подшипников для этого конкретного применения были рассчитаны, указаны инженерами и предоставлены в Саутгемптон для включения в пакет качественных работ.

Самой большой проблемой было найти специализированные поковки из высокопрочной нержавеющей стали нужного размера, которые не всегда доступны. Лишь немногие мастера и производители кузнечного дела обладают опытом и знаниями для производства этих изделий. Типичный срок поставки поковок стопорных колец и механической обработки составляет около шести месяцев; это могло бы быть больше при закупке у OEM.

Команда проекта смогла закупить пару поковок, которые соответствовали техническим требованиям инженеров из U.С., который прибыл в течение пяти дней. Чтобы свести к минимуму время, необходимое для завершения обработки, задача была разделена между сервисными центрами Бирмингема и Эйвонмута.

Устройство генератора переменного тока

Применение генераторов переменного тока в жизни

Обслуживание

Устройство,принцип действия автомобильных генераторов

Генераторы — Denso

В чем отличие DENSO

Особенности и преимущества

Типы

Ротор генератора Г287 — Г287-3701200

Артикул: Г287-3701200

Код для заказа: 103739

Анатомия ГЭС | ТГК-1

Генераторы / Альтернаторы в сборе, роторы, статоры для электростанций

Инверторный статор + ротор для Kipor KGE980TC

KTS-4.5 Трехфазный альтернатор 4,5 кВт в сборе

Kipor KT-5 Однофазный генератор в сборе для KGE6500X/E

Kipor KTS-5 Трехфазный генератор в сборе для KDE6500X/E3

Kipor KTW204 Сварочный генератор в сборе для KDE6500EW

Filter by:

Генераторы, роторы, статоры

Устройство, принцип действия и конструкция синхронного генератора, режимы работы

Основные конструктивные элементы

Определение скорости вращения

Принцип работы СГ

— купить ротор генератора с бесплатной доставкой на AliExpress

— Компания Gund

Турбинные генераторы

Изоляция ротора турбогенератора

Изоляция статора турбогенератора

Гидрогенераторы

Изоляция ротора гидрогенератора

Изоляция статора гидрогенератора

Ветрогенераторы

Компоненты изоляции ветрогенератора

«Генераторная установка» и специальные генераторы

Компоненты изоляции генераторной установки и специального назначения для генераторов

Microsoft Word — DESIGN2016_337_b.docx

Power Generation | High Speed ​​Rotor Balance

Динамическая балансировка — обязательное условие для вашего ротора

Какие роторы являются хорошими кандидатами?

Электрогенератор | инструмент | Британника

Генераторы синхронные

Ротор

Ответы на семь общих вопросов по эксплуатации генератора и двигателя

Вопрос № 1: Якорь, поле, ротор, статор: что есть что?

Вопрос № 2: Я ослабил натяжение пружин на моих щетках, но они все еще изнашиваются слишком быстро. Почему?

Вопрос № 3: Что такое коэффициент обслуживания?

Вопрос № 4: Что такое вращающееся магнитное поле и почему оно вращается?

Вопрос № 5: Как работает индукционный генератор?

Вопрос № 6: Почему подшипники генератора и двигателя изолированы?

Вопрос № 7: Как генераторы переменного тока управляют переменными, напряжением и мощностью?

Заводская инженерия | Необходим срочный ремонт ротора генератора из-за отсутствия технического обслуживания

Скоординированный подход

Выявление скрытых проблем

Быстрое создание точных копий деталей

Обеспечение идеального баланса

alexxlab

Вам также может понравиться

Генератор трехфазный своими руками: Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Какой генератор лучше выбрать бензиновый или дизельный: Сравнение, какой генератор лучше, бензиновый или дизельный – stroy-plys.ru

Добавить комментарий Отменить ответ

Артикул:
Г287-3701200
