Форм фактор блока питания для ПК:что это такое и какие существуют?
Опубликовано 31.10.2018 автор Андрей Андреев — 0 комментариев
Приветствую, дорогие читатели! В одной из предыдущих публикаций про основные характеристики БП мною, вскользь, упомянута тема про форм фактор блока питания для компьютера. В сегодняшнем гайде я расскажу об этом более детально.
Что это такое
Форм-фактором называется форма, размеры и физическая компоновка того или иного девайса для ПК. Все параметры стандартизированы, поэтому устройства одного форм фактора в большинстве случаев являются взаимозаменяемыми.
Конечно, следует обращать внимание и на другие параметры – в случае с БП это мощность, разъемы блока питания ПК (информацию по ним вы найдете здесь) и прочее.
Однако использование соответствующего форм-фактора(стандарта) гарантирует, что устройство поместится в корпусе чисто физически и не потребуется дополнительная «доводка напильником».
Преимущества для пользователей очевидны: типизация и стандартизация комплектующих позволяет быстро и недорого заменить деталь на аналогичную, приложив при этом минимум усилий.
Кроме того, на базе стандартных комплектующих можно так же быстро собрать новый компьютер требуемой конфигурации, а при возникновении необходимости улучшить характеристики, благодаря установке более мощного устройства.
Кроме того, совместимость стандартов обеспечивает более широкий выбор комплектующих и как следствие их большую доступность в плане цены, благодаря конкуренции между производителями.
Впервые о стандартизации задумались инженеры компании IBM, первопроходца во многих сферах, так или иначе связанных с компьютерами. На тот момент принято было три стандарта: PC/XT, AT и PS/2 Model 30. Почти у всех современных форм-факторов, какие существуют сегодня, «растут ноги» именно отсюда.
Современные типоразмеры
Принципиальная схема у всех БП аналогична, но вот конструкция может иметь определенные отличия.
Рассмотрим более детально типы и виды современных стандартов, которые можно найти на рынке.

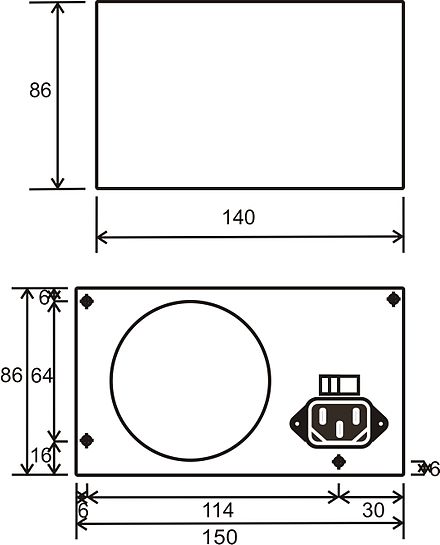

ATX
Этот вид представила компания Intel в 1995 году как замену теряющему актуальность AT. БП старого образца уже не хватало мощности, чтобы обеспечить энергией новые прожорливые компьютеры.
Такой БП имеет основной 20 или 24-пиновый коннектор для подключения материнки и 4‑пиновый коннектор для подключения питания +12 В, подающегося на процессор. Может использоваться с материнскими платами ATX, microATX, BTX и microBTX.
Сегодня этот вид является самым распространенным, поэтому при выборе комплектующих для сборки системного блока рекомендую ориентироваться именно на него. Для игрового компьютера следует использовать ATX версии 2.3. Габариты – 150x86x140 мм.
SFX
Еще одно детище Intel, которое представлено в 1997 году. По сравнению с предыдущим вариантом, отличается уменьшенными габаритами, что позволяет собрать миниатюрный системный блок, подобрав соответствующие комплектующие.
Коннекторы для питания материнки и процессора такие же, как в предыдущем случае. Подходит для mini-ITX (имею в виду стандарты материнских плат), ATX, FlexATX, microBTX, picoBTX, DTX.
При покупке такого блока следует убедиться, что он физически подойдет по габаритам к корпусу, а также имеет все необходимые коннекторы для подключения дополнительных устройств. Размеры – 125×51,5×100 мм
EPS
В 1998 несколько крупных производителей комплектующих создали отраслевую группу SSI, на которую возложили задачу разработки и продвижения отраслевых форм-факторов. В результате создана спецификация EPS – типоразмер БП для сервера начального уровня.
Такой БП имеет 24-пиновый коннектор для питания материнской платы и 8‑пиновый коннектор для подключения процессора. Совместим с материнскими платами ATX и Extended ATX. От обычных блоков такие отличаются большей мощностью.
Как вариант, можно использовать маломощный сервер в качестве домашнего ПК, однако учитывайте, что обойдется такое удовольствие гораздо дороже обычного десктопного компьютера, из-за специфических комплектующих.
Размеры – 150х86 и глубиной от 180 до 230мм.
TFX
В 2002 году появился TFX для низкопрофильных корпусов. По сравнению с ATX, он имеет более вытянутую форму и наклон, что делает монтаж более удобным. Спроектирован стандарт с расчетом на выходную мощность от 180 до 300 Ватт, что вполне достаточно для компактных рабочих станций. Коннекторы для подключения питания:
- Материнская плата – 20 или 24-пиновый
- Процессор – 4‑пиновый +12 В.
Такие БП совместимы с материнками microATX, FlexATX, microBTX, picoBTX, Mini-ITX и DTX. Габариты: 85х65,2х175
CFX
Компактный стандарт, представленный в 2003 году компанией Intel. Рассчитан на среднеразмерные системы с объемом корпуса от 10 до 15 литров. Выходная мощность до 300 Ватт. Имеют «неправильную» форму – не прямоугольный параллелепипед, как в предыдущих случаях, а Г‑образный профиль. Оборудован такими же разъемами, как и ATX. Может использоваться с материнскими платами microBTX, picoBTX и DTX. Общие размеры 150х86х96.
LFX
Стандарт, разработанный в 2004 году компанией «Интел», как решение для ультракомпактных систем с объемом корпуса до 9 литров. Обеспечивает выходную мощность до 260 Ватт. Оборудован основным 24-пиновым и дополнительным 4‑пиновым коннекторами. Используется с материнками picoBTX, nanoBTX и DTX.
Извините, но фотку этого зверька не нашел. Так же есть своеобразный вырез в задней части корпуса, а общие размеры составляют 62х72х210 мм.
FlexATX
Стандарт, разработанный в 2007 году как решение для компактных настольных систем и серверов. Имеет основной 24-пиновый и дополнительный 4‑пиновый коннекторы. Совместим с материнскими платами microATX, FlexATX, microBTX, picoBTX, nanoBTX, Mini-ITX и DTX. Обеспечивает выходную мощность до 270 Ватт. Здесь по объемам – 40,5х81,5х150 миллиметров.
Как узнать форм фактор блока питания
При покупке комплектующих определить форм-фактор нового БП несложно: эта характеристика всегда указана в спецификации. По поводу апгрейда могу гарантировать: если вы не знаете, какой форм фактор БП используется на вашем компьютере, то с огромной долей вероятности это ATX.
Также на эту тему советую почитать статью про сертификаты блоков питания. А в качестве возможной покупки, рекомендую обратить внимание на устройство Chieftec 550W Retail GDP-550C [А‑90].
Спасибо за внимание и до следующих встреч, друзья! Не забывайте делиться публикациями в социальных сетях! Пока пока.
С уважением, автор блога Андрей Андреев
как они называются и какие должны быть?
Опубликовано 30.10.2018 автор Андрей Андреев — 2 комментария
Привет, друзья! При сборке компьютера одно из ключевых условий – чтобы разъемы блока питания ПК соответствовали всем потребителям энергии. О них я и расскажу в сегодняшней публикации.
Номинальное напряжение и маркировка
Как вы, вероятно, уже знаете, для нормальной работы комплектующей в составе системного блока используется напряжение +3.3 В, +5 В, ‑5 В, +12 В и ‑12 В. Достигается такое номинальное напряжение благодаря особой схеме, которую мы, более детально рассмотрели в статье «Из чего состоит блок питания компьютера».
Речь идет о БП форм-фактора ATX. Этот стандарт является сегодня самым распространенным и используется почти повсеместно, поэтому рассмотрим мы именно такой вариант.
Принята следующая цветовая маркировка проводов внутри блока:
- Черный – GND, то есть заземление;
- Белый – ‑5 В;
- Красный – +5 В;
- Синий – ‑12 В;
- Желтый – +12 В;
- Оранжевый – + 3.3 В;
- Зеленый – включение;
- Серый – Power Good;
- Фиолетовый – 5 В для дежурного питания.
Отдельно хочу отметить, что такая маркировка принята согласно международным стандартам, которых, увы, придерживаются не все производители комплектующих. «Паленые» БП для системного блока могут иметь совсем другую маркировку проводов, а то и полное ее отсутствие – все провода окрашены в один цвет, и различить их невозможно.
У юзера, который впервые столкнулся с подключением потребителей энергии к блоку питания, могут возникнуть опасения: как разобраться в этом хитросплетении проводов? На самом деле там нет ничего сложного: все провода собраны «в кучу» при помощи коннекторов, которые стандартизированы и унифицированы.
Разобраться с ними тоже просто: они сильно отличаются друг от друга.
Что куда подключать
При сборке компьютера он попросту не включится, если не запитаны материнская плата или процессор. Если не запитан винчестер или SSD, то не загрузится операционная система.
Подача же неправильного напряжения (а такое иногда также случается при использовании БП сомнительного качества) чревата выходом из строя дорогостоящих комплектующих. Рассмотрим, какие должны быть коннекторы, как называется каждый из них и что куда подключить чтобы система заработала.
Материнская плата
Для подключения этой детали все еще может использоваться 20-контактный разъем для подачи основного питания +12в. С появлением материнских плат со слотом PCI-Express начали внедрять 24-пиновый коннектор, а именно MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39–01-2240 на стороне БП и розетку Molex 44476–1112 (HCS) на материнской плате.
Встречаются и блоки с коннектором смешанного типа: к 20-пиновому коннектору можно присоединить дополнительные четыре пина, если есть такая необходимость.
Это удобно тем, что на базе такого БП можно собрать любой компьютер стандарта ATX.
Подключить такой коннектор не сложно: все пины имеют трапециевидную форму, поэтому вставить его «вверх ногами» попросту невозможно физически. Правда, есть одно замечание: достаточно крепкий парень таки сможет вставить этот коннектор неправильно, однако включить собранный компьютер, увы, не сможет.
Процессор
Для электроэнергии ЦП используется вспомогательный 4 pin соединитель, который называется P4 power connector или же ATX12V. Через провод подается напряжение 12 В. Подходящая розетка на материнской плате обычно одна. Пины также трапециевидные, поэтому любой разберется, как подключить их правильно.
Видеокарта
Для видеокарты, которая вследствие мощности, оборудована гнездом для дополнительного питания, потребуется подобрать соответствующий БП. С подключением сложностей также не возникнет, а вот по поводу наличия соединителя и подходящих гнезд можно «сесть в лужу».
Что следует помнить:
- Бюджетные видеокарты и некоторые устройства среднего класса, дополнительного питания не требуют;
- Более мощные оборудованы гнездом 6 pin или 8 контактным разъемом;
- У топовых моделей таких розеток может быть две: 6- и 8- контактная или пара 8‑контактных.
Существует также универсальный соединитель, который после простой сборки превращается из 6‑пинового в 8‑пиновый.
Естественно, БП может быть оборудован и парой таких коннекторов. Наличие и необходимость в дополнительном питании указаны в характеристиках видеокарты и блока питания.
Прочие устройства
Сюда можно отнести жесткие диски и твердотельные накопители, а также оптические дисководы, которые хотя и редко, но еще используются. Для подачи питания используется всего два вида коннекторов: 4‑пиновая вилка MOLEХ 8981–04P или 5‑контактные вилки для устройств САТА типа MOLEX 675820000. Для жесткого диска и оптического дисковода коннекторы аналогичные, и в любом БП их обычно несколько.
Итак, минимальное количество коннекторов, необходимых для сборки самого простенького компа:
- для материнской платы;
- для питания процессора;
- для накопителя, на котором будет установлена операционная система.
Как видите, всего их три.
Все остальное – например, питание видеокарты или оптический дисковод, уже дополнительные фичи, без которых вполне может обойтись слабый офисный компьютер.
Переходники и адаптеры
Не всегда удается найти БП с подходящими характеристиками, который еще и оборудован всеми необходимыми коннекторами. К счастью, здесь нам могут помочь адаптеры, которые можно найти в любом компьютерном магазине. При копеечной стоимости они помогут решить возникшие проблемы. Что может потребоваться при сборке:
- Переходник из коннектора Молекс на SATA разъем оптического дисковода или винчестера;
- Адаптер с 4‑пинового Молекса или 5‑пинового САТА для подключения 6‑пинового или 8‑пинового гнезда видеокарты.
В последнем случае не гарантируется подача необходимого количества энергии, поэтому лучше все-таки поискать подходящий БП.
Вот, собственно, и все по теме разъемов БП. Также советую ознакомиться со статьей «сертификаты блоков питания». Информацию про основные характеристики блока питания вы найдете здесь.
А в качестве претендента занять место в системном блоке вашего будущего компа, могу порекомендовать устройство Chieftec GPS-600A8 600W.
Спасибо за внимание и до встречи в следующей публикации. Не забывайте подписаться на новостную рассылку и поделитесь этой статьей в социальных сетях!
С уважением, автор блога Андрей Андреев.
просто и доступно о компьютере: Блок питания для компьютера
Блок питания для компьютера
Главная функция блока питания — обеспечить подачу к элементам электросхемы компьютера постоянного стабилизированного напряжения с заданными характеристиками. Соедовательно главная задача бп — функции стабилизации напряжения для питания всех компонентоыв пк и защиты от незначительных помех питающего напряжения; а также будучи снабжён вентилятором, БП участвует в охлаждении компонентов внутри системного блока персонального компьютера. При правильном выборе блок будет работать с максимальным КПД, а комплектующие не будут испытывать недостатка в питании.
Основные характеристики современных блоков питания:
Габариты.
Самые распространенные БП для настольных компьютеров относятся к форм-фактору ATX с дополнительным 12-вольтовым разъемом питания и имеют стандартные габариты 150х86х140 мм. Они строго выдерживаются всеми производителями, следовательно можно легко менять один блок питания на другой. Однако модели повышенной мощности, как правило, имеют нестандартные, увеличенные габариты, что вызвано необходимостью установки двух силовых трансформаторов, способных выдать нужную мощность. Речь идет о блоках питания мощностью 1000 Вт и выше — они длиннее стандартных примерно на 40-50 мм.
Мощность.
На выходе блок питания выдает следующие напряжения +3.3 v, +5 v, +12 v и некоторые вспомогательные -12 v и + 5 VSB. Основная нагрузка ложится на линию +12 V.
Мощность (W — Ватт)расчитывается по формуле P = U x I, где U – это напряжение (V — Вольт), а I – сила тока (A — Ампер). Отсюда вывод, чем больше сила тока по каждой линии, тем больше мощность. Но не все так просто, допустим при большой нагрузке по комбинированной линии +3.3 v и +5 v, может уменьшиться мощность на линии +12 v. Разбирем пример на основе маркировки блока питания AEROCOOL E85-700.
Указано, что максимальная суммарная мощность по линиям +3.3V и +5V = 150W, также указано, что максимальная мощность по линии +12V = равна 648W. Обратите внимание, что указаны две виртуальные линии +12V1 и +12V2 по 30 Ампер каждая – это вовсе не означает, что общий ток 60А, так как при токе в 60А и напряжении 12V, мощность бы была 720W (12×60=720). На самом деле указан максимально возможный ток на каждой линии. Реальный же максимальный ток легко рассчитать по формуле I=P/U, I = 648 / 12 = 30 Ампер. Общая мощность 700W.
Расчет мощности блока питания.
Для расчета мощности блока питания можете воспользоваться этим калькулятором , сервис на английском языке, но думаю разобраться можно.
По своему опыту могу заметить, что для офисного компьютера вполне достаточно блока питания на 350W. Для игрового хватит БП на 400 — 500W, для самых мощных игровых с мощной видеокартой или с двумя в режиме SLI или Crossfire – необходим блок на 600 — 700W.
Процессор обычно потребляет от 35 до 135W, выдеокарта от 30 до 340W, материнская плата 30-40W, 1 планка памяти 3-5W, жесткий диск 10-20W. Учитывайте также, что основная нагрузка ложится на линию 12V. Да, и не забудьте добавить запас 20-30% с расчетом на будущее.
КПД.
Не маловажным будет КПД блока питания. КПД (коэффициент полезного действия) — это отношение выходной мощности к потребляемой. Если бы блок питания мог преобразовать электрическую энергию без потерь, то его КПД был 100%, но пока это невозможно.
Например, для того, чтобы блоку питания с КПД 80% обеспечить на выходе мощность 400W, он должен потреблять от сети не больше 500W. Тот же блок питания, но с КПД 70%, будет потреблять около 571W. Опять же, если блок питания не сильно нагружен, например на 200W, то и потреблять от сети он будет тоже меньше, 250W при КПД 80% и приблизительно 286 при КПД 70%.
Существует организация, которая тестирует блоки питания на соответствие определенному уровню сертификации. Сертификация 80 Plus проводилась только для электросети 115В распространенной, например в США. Начиная с уровня 80 Plus Bronze, блоки питания тестируются для использования в электросети 230В. Например, для прохождения сертификации уровня 80 Plus Bronze КПД блока питания должен быть 81% при нагрузке 20%, 85% при нагрузке 50% и 81% при нагрузке 100%.
Наличие одного из логотипов на блоке питания говорит о том, что блок питания соответствует определенному уровню сертификации.
Плюсы блока питания с высоким КПД:
Во-первых, меньше энергии выделяется в виде тепла, соответственно системе охлаждения блока питания нужно отводить меньше тепла, следовательно, и шума от работы вентилятора меньше. Во-вторых, небольшая экономия на электричестве. В-третьих, качество у данных БП высокое.
Активный и пассивный PFC
PFC (Power Factor Correction) – Коррекция фактора (коэффициента) мощности. Фактором мощности называется отношение активной мощности к полной (активной + реактивной).
Так как реальная нагрузка обычно имеет еще индуктивную и емкостную составляющие, то к активной мощности добавляется реактивная. Нагрузкой реактивная мощность не потребляется – полученная в течение одного полупериода сетевого напряжения, она полностью отдается обратно в сеть в течение следующего полупериода, впустую нагружая питающие провода. Получается, что от реактивной мощности толку ноль, и с ней по возможности борются, с помощью различных корректирующих устройств.
PFC — бывает пассивным и активным.
Преимущества активного PFC:
Активный PFC обеспечивает близкий к идеальному коэффициент мощности (у активного 0.95-0.98 против 0.75 у пассивного).
Активный PFC стабилизирует входное напряжение основного стабилизатора, блок питания становится менее чувствительным к пониженному сетевому напряжению.
Активный PFC улучшает реакцию блока питания во время кратковременных провалов сетевого напряжения.
Недостатки активного PFC:
Снижает надежность блока питания, так как усложняется устройство самого блока питания. Требуется дополнительное охлаждение. В целом преимущества активного PFC перевешивают его недостатки.
В принципе можно не обращать внимания на тип PFC. В любом случае, при покупке блока питания меньшей мощности, в нем, скорее всего, будет пассивный PFC, при покупке более мощного блока от 500 W – вы, скорее всего, получите блок с активным PFC.
Система охлаждения блоков питания.
Наличие в блоке питания, вентилятора считается нормой, его диаметр чаще всего 120, 135 или 140 мм. Блоки с вентиляторами 80 мм постепенно уходят в прошлое большей частью используются в маломощных системах.
Кабели и разъемы.
Обратите внимание на количество разъемов и длину кабелей идущих от блока питания, в зависимости от высоты корпуса нужно выбрать БП с соответствующими по длине кабелями. Для небольшого корпуса достаточно длины 40-45 см.
Современный блок питания имеет следующие разъемы:
1 — 24-х контактный разъем для питания материнской платы. Обычно раздельный 20 + 4 контакта, бывает и цельный.
2\3 — Разъем процессора. Обычно 4-х контактный, для более мощных процессоров используется 8-и контактный.
4 — Разъем для дополнительного питания видеокарты. 6-и и 8-и контактный. 8-и контактный иногда сборный 6+2 контакта.
6 — Разъем SATA для подключения жестких дисков и оптических приводов.
5 — 4-х контактный разъем (Molex) для подключения старых IDE жестких дисков и оптических приводов, вентиляторов.
7 — 4-х контактный разъем для подключения дисководов FDD.
Модульные кабели и разъемы.
Многие более мощные блоки питания сейчас используют модульное подключение кабелей с разъемами. Это удобно, тем, что нет надобности, держать неиспользуемые кабели внутри корпуса, к тому же меньше путаницы с проводами, просто добавляем по мере необходимости. Отсутствие лишних кабелей, также улучшает циркуляцию воздуха в корпусе. Обычно в этих блоках питания несъемные только разъемы для питания материнской платы и процессора.
Производители.
Производители блоков питания делятся на три группы:
1. Производят свою продукцию – это такие бренды, как FSP, Aerocool, Enermax, HEC, Seasonic, Delta, Hipro.
2. Производят свою продукцию, частично перекладывая производство на другие компании, например Corsair, Antec, Silverstone, Zalman.
3. Перепродают под собственной маркой — например Chiftec, Cooler Master, Gigabyte, OCZ, Thermaltake.
Можно смело приобретать продукцию этих брендов. В интернете можно найти обзоры и тесты многих блоков питания и ориентироваться по ним.
современный стандарт бп:
ATX12V 2.2
Стандарт ATX12V последней версии 2.2 был принят в 2005 году. Именно тогда произошел переход на 12-вольтовое питание стабилизатора процессора, в результате чего 5-вольтовая шина утратила былое значение. В целях безопасности в стандарте было предусмотрено ограничение по силе тока (не более 18 А) на каждую линию шину +12 В.
Документ установил минимальную энергоэффективность (КПД) для блока питания — 70% при полной, 72% при нормальной (около 50%) и 65% при легкой (около 20%) нагрузке. Рекомендуемый КПД — 77% при полной, 80% при нормальной и 75% при легкой нагрузке.
Вместо основного разъема питания 2х10 появился новый разъем 2х12, в котором реализованы линии питания для шины PCI Express (до 75 Вт). Поскольку в разъеме появились дополнительные контакты +12 В, +5 В и +3,3 В, отпала необходимость в разъеме Aux Power, и от него отказались.
Как выбрать блок питания для компьютера
4 Апрель 2014
Юрий Хрипачев Главная страница » О железе Просмотров:
10273
Приветствую Вас на своем блоге!
При покупке компьютера, обязательно встает вопрос выбора блока питания и покупать какой нибудь, лишь бы был, конечно нельзя.
Блок питания для компьютера – это одна из основных его составляющих. От него во многом зависит стабильная работа системы и долговечность комплектующих.
Так, например, нестабильная работа БП приводит к частым перезагрузкам системы или к выходу из строя комплектующих.
В этой статье я попробую ответить на вопрос, как выбрать блок питания для компьютера, подскажу, на что нужно обратить внимание при его выборе.
На какие параметры нужно обратить внимание при выборе блока питания для компьютера:
Фирма-изготовитель.
Если вы хотите, чтобы ваш компьютер работал стабильно и без сбоев, то не покупайте безымянный блок питания, так называемый “noname”.
Они значительно дешевле фирменных блоков, но за их надежность и стабильность ни кто вам не даст гарантии.
Важно не только, чтобы блок питания работал, но и чтобы он стабильно выдавал нужное напряжение, иначе комплектующие могут быстро выйти из строя. А также, у него могут отсутствовать некоторые характеристики о которых пойдет речь ниже.
Есть фирмы, которые не плохо себя зарекомендовали, как надежные, это например, FSP, Corsair, Hiper…
Они предлагают варианты в разном ценовом диапазоне.
Форм-фактор блока питания.
Раньше БП был двух видов AT и ATX, сейчас блоков AT в продаже нет, так что такой выбор уже не актуален. На данный момент современным стандартом является форм-фактор ATX, который в свою очередь имеет несколько версий исполнения.
Вот версии современного стандарта ATX: ATX12V, ATX12V 2.2 и ATX12V 2.3.
У версии ATX12V старый разъем для питания материнской платы на 20 pin.
У версий ATX12V 2.2 и ATX12V 2.3 новый на 20+4 pin или 24 pin.
Кроме того у ATX12V 2.3 увеличен КПД до 80%. Для современного компьютера нужно выбирать стандарт ATX12V 2.0 и выше.
Мощность блока питания.
Если раньше все компьютеры потребляли примерно одинаковую энергию, БП имели мощность от 230 до 350 ватт, то сегодня этот показатель значительно вырос.
Основную мощность забирают видеокарта и процессор. Видеокарта даже больше влияет на выбор мощности блока питания, чем все остальные комплектующие.
При выборе мощности блока питания учитывайте общую мощность вашего компьютера. Лучше выбрать БП с запасом мощности процентов на 20, так БП будет большую часть времени работать не на полную мощность, что может продлить срок его службы. Еще учтите, что часто реальная мощность БП меньше заявленной производителем.
Подумайте к какой категории вы отнесете свой компьютер: офисный, домашний или игровой.
Так, например, для офисного компьютера не покупают мощных комплектующих, так как для такой работы не нужен самый мощный процессор и сильная видеокарта, ну еще и в целях экономии средств.
Для такого компьютера подойдет блок питания мощностью 350-400 ватт.
На роль домашнего компьютера, как правило претендуют мультимедийные системы. Это и интернет и музыка и видео с играми.
Для такого компьютера лучше взять блок питания 450-600 ватт. 600 ватт будет даже с запасом.
Для домашнего компьютера, как правило покупают видеокарту средней мощности или чуть выше и такой же процессор, что позволяет играть почти во все современные игры, если не сказать, что во все, только не на максимальных установках по качеству графики.
Если вы покупаете игровой компьютер, то тут нужно выбирать блок питания от 600 до 1000 ватт. Так как для игрового ПК характерны и мощный процессор, и топовая видеокарта. Как правило, на игровые системы ставят две и более видеокарт, так что, если вы планируете именно такой вариант, то берите мощный блок питания.
Количество коннекторов.
Это один из основных параметров, на который нужно обратить внимание, так как, если вам не хватит разъемов для подключения устройств, то в таком блоке питания пропадает весь смысл.
Вот список разъемов, которые присутствуют на современном блоке питания:
4 pin CPU, 4+4 CPU – разъем для питания процессора. Количество от 1 до 2.
На материнских платах встречаются, как 4 pin разъемы, так и 8 pin. Если вам нужен восьми контактный разъем, то ищите БП с вариантом 4+4 pin.
6 pin PCI-E, 6+2 pin PCI-E, 8 pin PCI-E – разъем для подачи питания на видеокарту. Количество от 1 до 6.
Существует в разных комбинациях, как для подключения к шести контактному разъему, так и к восьми контактному. Разъем 8 pin предназначен для наиболее мощных видеокарт. Обратите внимание, что такие разъемы бывают не на всех блоках питания. Как правило, на самых простых и дешевых их вообще нет, на более дорогих их от 2 до 4.
Если на вашем блоке питания нет таких разъемов, то в теории их можно подключить дополнительно, через переходники. Но я не советую этого делать, так как скорее всего, у такого БП не хватит мощности для игровой видеокарты. Во всяком случае сначала нужно в этом убедиться.
4 pin IDE – разъем для подключения HDD дисков и CD-ROM накопителей. Количество от 2 до 16.
Не смотря на то, что этот интерфейс уже устарел, свою актуальность он еще не потерял. Так же к нему можно подключить дополнительные вентиляторы охлаждения корпуса компьютера.
15 pin SATA – разъем для подключения жестких дисков и CD-ROM с интерфейсом SATA. Количество от 1 до 23.
Прикиньте, сколько жестких дисков и CD-ROM вы будете подключать, чтобы не пользоваться переходниками.
4 pin Flopy – практически не используемый разъем для подключения дисковода 3,5″ дискет. Количество от 1 до 8.
Большой роли в домашнем компьютере уже не играет, но его наличие как то и не мешает. В офисных ПК иногда еще используют дискеты, так что такой разъем пока обязателен в составе БП.
Технические характеристики.
Также следует обратить внимание на некоторые технические характеристики вашего блока питания, на их величину, и на то, поддерживает ли БП нужную вам характеристику.
Сила тока.
Сила тока, измеряется в амперах. Сейчас видеокарта и процессор потребляют много энергии и выражается это потребление не только мощности БП(ватт), но и в силе тока, который идет по цепи от 3.3v до 12v. Чем больше этот показатель, тем лучше.
Так, например, слабые БП имеют ток в сцепи 12v всего в районе 16А, а более мощные БП, от 50A до 80A и больше. Это я пишу для того, чтобы вы понимали, что не нужно подключать к слабому блоку питания мощную видеокарту.
Как правило на таких БП нет разъема 6 pin PCI-E или 8 pin PCI-E для видеокарты и это правильно. В теории такой разъем можно купить отдельно и подключить видеокарту, но я вам не советую этого делать, лучше купите нормальный блок питания с запасом мощности.
Коррекция коэффициента мощности – PFC.
Коэффициент мощности – это отношение активной мощности к полученной и чем он ближе к единице, тем лучше. Но вам не обязательно изучать PFC каждого блока питания достаточно знать, какой тип PFC установлен на БП. На данный момент на БП устанавливают пассивный PFC и активный PFC.
Активный PFC более качественный, при его использовании коэффициент возрастает до 95-99%, а при использовании пассивного PFC, всего около 75%.
Учитывать какой PFC установлен на блоке питания нужно при выборе ИПБ, так, например при пассивном PFC ИБП нужно подбирать мощнее, чем при активном PFC, примерно на 25-30%.
Какой PFC установлен на блоке питания можно узнать из его описания или прочитать на самом блоке.
Но эта информация скорее вам дана для общего представления, чем указание к действию, так как если вы выберите дешевый БП, то у него, скорее всего, будет пассивный PFC, а у более дорогих уже активный PFC.
Стандарт 80 PLUS.
Это стандарт, который подтверждает высокую энергоэффективность(КПД) у блока питания.
Сертификат поддержки этого стандарта присуждается моделям, которые прошли соответствующую проверку.
В теории, если вы видите наклейку с таким сертификатом, то значит у данного блока высокий КПД(от 80%), но на практике, некоторые фирмы не пройдя испытаний указывают для своих моделей тот или иной уровень стандарта 80 PLUS.
Убедиться в том, имеет ли выбранный вами БП сертификат 80 PLUS можно на сайте:
www.plugloadsolutions.com/80PlusPowerSupplies.aspx
Но отсутствие данного сертификата у БП еще не говорит о том, что он не качественный. Этот показатель скорее идет плюсом для БП, чем обязательным атрибутом.
Защита от перенапряжения.
При повышенном напряжении на выходе, система отключит БП, чтобы
сохранить комплектующие компьютера.
Защита от перегрузки.
Также, при повышенном силе тока на выходе, отключится блок питания.
Защита от короткого замыкания.
При коротком замыкании БП отключится, сохранив комплектующие вашего компьютера.
Внешний вид.
Внешний вид может сказать в какой-то степени о качестве блока питания. Так, например безымянные блоки будут из дешевого и тонкого металла с штампованной решеткой для вентилятора. А более качественные имеют решетку, которая прикручивается к корпусу и их корпус изготовлен из более толстого металла.
Есть мнение, что по весу тоже можно определить качественный блок или нет, так как в дешевом и менее качественном блоке может применяться более тонкое железо и меньшие радиаторы. Но на практике мало кто “взвешивает” БП перед покупкой. Часто просто доверяют фирме производителю.
Вентиляторы на последние модели устанавливают размером 120-140 мм. Есть конечно и меньшие размеры, даже на качественных и дорогих моделях БП и иногда устанавливают два вентилятора, но если вы увидели вентилятор размером 80мм на дешевом блоке питания, то от покупке такого лучше воздержаться.
Так как дешевый корпус в паре с маленьким вентилятором может говорить о том, что и внутри блока все не самого хорошего качества.
Также следует обратить внимание на длину проводов для подключения жестких дисков и приводов CD-ROM. Если у вас большой корпус, а БП находится вверху, то могут быть проблемы с подключением второго или третьего жесткого диска.
В таких случаях можно воспользоваться переходниками, как удлинителем.
Еще обратите внимание на кнопку выключения блока питания на его задней стенке. С ее помощью очень удобно выключать БП в случае проверки или тестирования компьютера. А также при замене или установки комплектующих, удобно обесточить системный блок с помощью этой кнопки.
Я описал основные, по моему мнению, моменты, на которые стоит обратить внимание при выборе блока питания.
Как правило, начинающие пользователи не вникают в более сложные технические характеристики БП при его выборе, полагаясь на компетентный совет продавца.
Но в любом случае, только вы знаете, что вам нужно от компьютера и какие задачи он будет выполнять, так что все таки на основные характеристики вам нужно самим обратить внимание.
Теперь вы знаете, как выбрать блок питания для компьютера и легко справитесь с этой задачей.
Напоследок предлагаю вам посмотреть несколько интересных видео обзоров, которые, я надеюсь, помогут вам правильно выбрать блок питания для своего компьютера.
Удачи!
С уважением Юрий Хрипачев.
Метки: Блок питания
Выбор блока питания для компьютера — выбираем БП
Вы решили собрать компьютер и уже выбрали процессор, материнскую плату и видеокарту. Но как рассчитать потребляемую мощность и купить нужный блок питания не переплатив лишних денег? В статье мы постараемся раскрыть большинство типичных вопросов по выбору блока питания, а также расскажем, как рассчитать его мощность и провести небольшую проверку, которое поможет определить надежность БП.
Блоки питания стандарта ATX
Уже достаточно давно в мире принят единый стандарт ATX, который регламентирует необходимые нагрузки, то есть максимальные токи, на все стандартные выходы блока питания. Стандарт ATX постоянно прогрессирует и актуальным, на данный момент, является стандарт ATX12V версии 2.3. Как видно из названия, основным источником напряжения, в БП для настольного компьютера, используется 12 вольт. В ноутбуках используются внешние блоки питания 19v, но выбирать там особо нечего, поэтому вернемся к компьютерному блоку питания. Таблица ниже демонстрирует распределение нагрузок стандарта ATX 12V:
| +3.3VDC | +5VDC | +12VDC | -5VDC | -12VDC | +5VSB | |
| 200 W | 14 A | 21 A | 10 A | 0.3 A | 0.8 A | 1.5 A |
| 250 W | 20 A | 25 A | 13 A | 0.3 A | 0.8 A | 1.5 A |
| 300 W | 28 A | 30 A | 15 A | 0.3 A | 0.8 A | 2.0 A |
Расчет мощности блока питания
Расчет блока питания для компьютера всегда будет основываться на одном простом факторе, – конфигурации конкретного компьютера. Согласитесь, компьютеры бывают разные, и если у вас офисный вариант системного блока, то потребляемая мощность невысока. Но если вы решили сделать сборку игрового компьютера на заказ, то здесь возникает вопрос. Какого блока питания будет достаточно?
На этот актуальный вопрос существует не совсем однозначный ответ. Причина в этом следующая. Большинство настольных компьютерных систем вполне обходятся блоками питания на 300W или 400W. И расчетная мощность таких систем вполне вписывается в эти значения даже с запасом. Но реальность такова, что многие блоки питания для компьютера не держат заявленную нагрузку. Или держат ее недолговременно. Поэтому, блока питания, вроде бы рассчитанного для конкретного компьютера, может оказаться недостаточно.
Выражаться это будет по-разному. Например, в перезагрузке компьютера, его отключению или зависанию операционной системы. Стоит ли говорить, что такие инциденты опасны для остальных комплектующих ПК?
Калькулятор мощности блока питания компьютера
Для того, чтобы не просчитаться, были придуманы различные программы-калькуляторы, которые помогают провести расчет блока питания. Остановимся на одной из них, которая по мнению компьютерной помощи smartronix.ru является лучшей. Этот калькулятор позволяет рассчитать мощность компьютерного блока питания – Power Watts PC. Найти даннуб программу в поисковике, труда не составит. Интерфейс программы прост и понятен, поэтому мы надеемся, что вы без труда разберетесь в ней и рассчитаете необходимую мощность.
Выбор блока питания для компьютера
Не торопитесь с выбором блока питания! Калькулятор это конечно хорошо, но существуют и другие способы понять более конкретно, какой БП необходим для компьютера. Мы остановимся на нескольких популярных вариантах покупки, которые помогут вам определится. Основными производителями, выпускающими надежные изделия в этой нише являются: FSP, Zalman, Chieftec, Hyper, Delta, HighPower, ASUS, CoolerMaster и Thermaltake. Все они достойны внимания и выбор блока питания необходимо делать из ценовой политики данных компаний и нескольких характеристик, таких как, шумность, номинальная мощность, суммарная мощность по линии 12 вольт.
Блок питания для компьютера 500w
Одними из самых популярных БП являются блоки с пиковым напряжением в 500W. Такого БП вполне хватит для большинства компьютеров с немощным процессором и видеокартой среднего ценового диапазона. Так как же определить важные характеристики блока питания на 500 ВТ?
Приведем пример. На картинке ниже, представлена таблица с данными блока Zalman. Мы видим, что у блока только одна линия 12 вольт, что не очень хорошо, но для рядового компьютера вполне подойдет. Зато у него есть активный PFC, – то так называемая коррекция фактора мощности, которая выражает отношение полезной и потребляемой мощностей. Этот параметр является несомненным плюсом данного сблока питания.
Второй пример. Блока питания от FSP обладает уже двумя линиями на 12V, но его номинальная мощность составляет 460W, а не 500W. В данном случае 500Вт это общая потребляемая мощность.
Блоки питания для компьютера свыше 750w
Блоки питания для компьютера на 750W и выше необходим для мощных компьютеров, использующих сильные видеокарты и прожорливые процессоры. Стоимость таких БП выше из “младших” собратьев, и перед покупкой подумайте, нужен ли вам такой запас прочности. Тем не менее, плюсы таких комплектующих на лицо. На скриншоте показан пример такого блока питания, который содержит аж шесть линий по 12 вольт.
Такой блок питания потянет практически любой компьютер. Перейдем к другим особенностям этой темы.
Бесшумный блок питания для компьютера
Одной из самых важных составляющих качественного БП является издаваемый им шум. Согласитесь, работать возле аэропорта некомфортно. Так и с шумным компьютером. Выбирать блок питания следует также и по встроенному вентилятору.
Чем он больше, тем лучше, главное чтобы в корпус компьютера влез 🙂 Существуют также абсолютно бесшумные БП. Правда их стоимость завышена производителями и мы не рекомендуем особо сильно заострять на них выбор, поскольку вентилятор блока питания обеспечивает безопасность от перегрева.
Модульные БП
Еще одним функциональным плюсом любого БП является его модульность. Поверьте, это действительно удобно. Вы просто подключаете необходимые провода. Это не только позволит проще расположить их в системном блоке, но и увеличит охлаждение компьютера, поскольку лишние провода не будут мешать вентиляции системы. На картинке показан один из таких БП. Обратите внимание на количество различных кабелей. Это важная составляющая при правильном выборе блока питания.
Стоит сказать, что ремонт блоков питания выгоден только тогда, когда БП достаточно мощный и стоит немало. Если же Вы обладатель немощной модели, в 500W-600W, то при желании можно заняться ремонтом самостоятельно (исключительно при наличии необходимых навыков, – опасное напряжение!!!) и проверить блок питания под нагрузкой по всем линиям, в особенности по линии 12 вольт. В противном случае, ремонт нецелесообразен, и проще купить новый БП.
назначение, как выбрать, сколько стоит и расчет мощности
В составе компьютера важным элементом является блок питания. Именно благодаря ему энергией обеспечиваются все компоненты, которые входят в системный блок. Для своего ПК следует приобретать только качественный БП. В этом случае он обеспечит стабильное снабжение энергией всех компонентов компьютера, а помимо этого, прослужит долго.
Если владелец сэкономил и приобрёл недорогой блок питания, то это приведет к тому, что при использовании ПК его работа будет нестабильной. Самое плохое, что может случиться — материнская плата и процессор выйдут из строя. Поэтому для своего компьютера следует приобретать только качественный компонент.
Для чего нужен блок питания?
Блок питания представляет собой источник питания, который снабжает энергией все компоненты, входящие в состав системного блока. Именно от БП во многом зависит, насколько долговечной и стабильной при использовании будет система. Помимо этого, благодаря ему:
- исключаются потери информации с компьютера;
- предотвращаются скачки энергии.
Особенность системного блока заключается в том, что напрямую от розетки его компоненты не могут получать энергию. Именно поэтому в составе каждого ПК используется источник питания. Его устанавливают сразу по нескольким причинам:
- в электрической сети преобладает переменный ток, а компонентам компьютера необходим постоянный. Преобразование тока обеспечивает БП. Это устройство меняет переменный ток на постоянный, при этом компоненты «машины» получают энергию с нужным напряжением;
- для каждого устройства, входящего в состав компьютера, требуется напряжение определенной величины. Здесь снова помогает БП, который выдает ток необходимой величины на видеокарту, процессор и другие компоненты компьютера.
Как выбрать блок питания для компьютера?
Когда человек приобретает для себя компьютер, основное внимание обращается на процессор, видеокарту и жесткий диск. Предпочтение отдается мощным, а, следовательно, дорогим компонентам. Это приводит к ситуации, когда на БП, который обычно выбирается в конце, не остается денег. Поэтому приобретается самая простая модель.
Если у вас не хватило денег на хорошую модель и вы приобрели компонент с небольшой мощностью, то дорогую карту, которую вы установили в свой компьютер, БП с малой мощностью просто может не потянуть. Поэтому чтобы работа вашего компьютера была стабильной, следует ориентироваться на мощность компонентов, которые установлены в вашем ПК. При подборе устройства следует обращать внимание на множество характеристик этого компонента. Самые значимые будут перечислены ниже.
Мощность
Главный момент при подборе хорошей модели БП для компьютера — мощность. Здесь следует отталкиваться от личных потребностей, а также ориентироваться на мощность компонентов, которые установлены в компьютере. Если у вас ПК, который используется для решения офисных задач, то в этом случае будет вполне достаточно модели с мощностью 300-400 Вт. Такой компонент можно легко найти в любом магазине. Подобные модели в магазинах предлагаются недорого, поэтому покупка нужного устройства не обернется для вас большими тратами.
Если же вы подбираете БП для игрового компьютера, тогда придется серьезно потратиться. Нелишним будет докупить дополнительно к БП и устройство бесперебойного питания. Для расчета мощности устройства, которое подойдет для вашей «машины», можно воспользоваться калькулятором расчёта мощности БП. Проведя расчеты, вы сможете узнать, БП какой мощности будет для вас оптимальным выбором.
КПД
Эта характеристика очень важна, хотя многие новички на неё особого внимания не обращают. Следует знать, что именно от КПД блока питания во многом будет зависеть продолжительность срока службы устройства, а также расход энергии. Всё дело в том, что при работе он принимает определенное количество энергии, но отдает гораздо меньше. Это происходит по той причине, что часть энергии теряется. Но эта проблема была решена производителями, которые разделили все модели БП по классам.
Дорогие устройства являются более эффективными, а дешёвые компоненты
Функция блока питания компьютера
Блок питания компьютера — это источник электроэнергии для всех компонентов компьютера. Хотя по сравнению с другими частями это одна из самых запущенных частей, источник питания — необходимость для системы. Часто эта часть компьютера выходит из строя и большую часть времени не обслуживается.
Заменить будет проще и дешевле, чем пытаться отремонтировать.
При выборе или замене блока питания следует уделять должное внимание, как и другим компонентам.
Функция блока питания компьютера
Функция блока питания заключается в преобразовании электроэнергии (переменного тока), поступающей из настенной розетки, в соответствующий тип и напряжение (постоянного тока), чтобы каждый компонент компьютера работал должным образом.
Отсутствие надлежащего питания приведет к повреждению компьютерной системы. Блок питания принимает 120 или 230 В и преобразуется в 3,3 В, 5,5 В и 12 В. Почему разная преобразованная мощность? Это потому, что всем компонентам компьютерной системы не нужна одинаковая мощность.
Например, материнская плата и карты используют 3,3 В. Для работы наиболее энергоемких компонентов, таких как вентилятор и приводы, требуется 12 В.
Выбор блока питания компьютера
Обычно блоки питания поставляются в комплекте с корпусом, однако перед тем, как выбирать новый, необходимо знать факторы, лежащие в основе этого блока. Доступные на рынке блоки питания имеют разный размер и форму, которые подходят к конкретному типу корпуса компьютера.Это называется форм-фактором, компоновкой и габаритами устройства.
Когда вы собираетесь заменить неисправный блок питания, вы должны выбрать именно тот форм-фактор, который будет соответствовать имеющемуся корпусу вашего компьютера.
Существуют разные форм-факторы блоков питания, но ATX и LPX — самые популярные типы, которые можно найти в большинстве систем.
Возврат от блока питания компьютера к компьютерным частям
Статьи по теме
Компоненты материнской платы компьютера
Схема компонентов материнской платы
Как обновить память компьютера?
Пример спецификации настольного компьютера
Руководство по покупке компьютера
Лучшие инструменты калькулятора блоков питания для ПК, чтобы найти нужную мощность блока питания
(* Этот пост может содержать партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите покупать по ссылкам, которые я предоставляю (без дополнительных затрат для вас).Спасибо за поддержку работы, которую я вложил в этот сайт!)
Блок питания какой мощности (БП) вам нужен для вашего ПК? Это очень распространенный вопрос, который задают большинство игроков или пользователей ПК. Покупка нового блока питания для вашего ПК может быть сложной задачей, потому что вам нужно выбрать блок питания в соответствии с потребляемой мощностью вашего компьютера. Измеренная потребляемая мощность вашего компьютера составляет Ватт или Вт (Вт), что является единицей измерения мощности. Все источники питания, доступные на рынке, имеют собственную максимальную мощность (грузоподъемность) или связанную с ними мощность. E.грамм. 400 Вт, 500 Вт, 600 Вт и так далее. Чем больше их мощность, тем большую нагрузку они могут выдерживать или обеспечивать номинальную мощность для компонентов вашего компьютера. Мощность или ватт (Вт) — один из наиболее важных факторов при выборе источника питания, потому что, в конце концов, все сводится к тому, способен ли ваш блок питания комфортно справляться с нагрузкой вашего компьютера или нет.
Вам следует выбирать блок питания в соответствии с требованиями к питанию ПК, потому что, если вы выбрали блок питания с недостаточной мощностью или малой мощностью, вы столкнетесь с такими проблемами, как перезапуск системы и нестабильность, а также может привести к повреждению ваших компонентов или перегоранию.С другой стороны, если вы выбрали блок питания с гораздо большей мощностью, вы потратите на него большую часть своих денег, которые можно было бы сэкономить и вложить в некоторые другие компоненты. Итак, выбор подходящего блока питания мощности — мудрое решение, и здесь я собираюсь перечислить некоторые из лучших инструментов калькулятора блоков питания, которые помогут вам спрогнозировать энергопотребление вашего компьютера в мощности, чтобы вы могли купить для него правильный блок питания мощности. Вам просто нужно выбрать правильные компоненты, которые установлены на вашем компьютере, а затем нажать кнопку расчета, чтобы узнать приблизительное энергопотребление вашего настольного ПК.Калькулятор источника питания также помогает выбрать правильный источник бесперебойного питания (ИБП) для вашего ПК. Это инструменты онлайн-калькулятора блока питания, которые также называются калькулятором энергопотребления, калькулятором мощности ПК или калькулятором мощности ПК.
Обязательно к прочтению:
Лучшие инструменты калькулятора блоков питания для ПК для определения мощности блока питания
Вот лучшие инструменты онлайн-калькулятора блоков питания, которые помогут вам выбрать блок питания правильной мощности для вашего ПК, будь то игровой или рабочий.Эти калькуляторы блоков питания регулярно обновляются с добавлением новых аппаратных компонентов и позволяют довольно точно прогнозировать мощность вашего ПК и рекомендации по источникам питания. Чтобы использовать эти калькуляторы блока питания, просто выберите компоненты, которые вы установили в корпус вашего ПК, а затем нажмите кнопку расчета, чтобы узнать ваши требования к источнику питания.
Калькулятор блоков питания OuterVision
Это один из старейших и самых популярных инструментов калькулятора блоков питания для выбора правильного блока питания для настольного компьютера, сервера и сборки Mini-ITX для HTPC.Это очень точный калькулятор источника питания, который имеет больше опций и функций, чем другие калькуляторы мощности источника питания. Имеет два режима работы для расчета энергопотребления: базовый и экспертный. Базовый режим или версия позволяет вам выбирать минимальные наборы компонентов (основные части) для оценки общего энергопотребления, в то время как экспертная версия позволяет вам выбирать различные части или компоненты ПК (USB, светодиоды, контроллеры, жидкостное охлаждение и т. Д.), А также добавляет поля разгона процессора и видеокарты.Еще одна замечательная особенность этого калькулятора мощности заключается в том, что он также анализирует стоимость энергии вашей сборки в год, что может оказаться очень полезным для некоторых пользователей. Я очень рекомендую.
Перейти к калькулятору источников питания OuterVision
Тихо! Калькулятор источника питания
Приличный калькулятор блоков питания от be quiet !, который известен своими бесшумными корпусами для ПК, кулерами для процессора, вентиляторами и блоками питания. Это базовый инструмент калькулятора блока питания, в котором очень мало компонентов на выбор.Не так точен, как упомянутые выше инструменты калькулятора блока питания, но достаточно хорош, чтобы получить представление о потребляемой мощности вашего компьютера.
Go to Be quiet! Калькулятор источника питания
Калькулятор блока питания Newegg
Очень простой и легкий в использовании калькулятор мощности блока питания от Newegg, одного из крупнейших интернет-магазинов компьютерного оборудования и бытовой электроники. Что ж, в этом калькуляторе блока питания нет всех вариантов выбора, и он дает немного более высокую рекомендацию по блоку питания по сравнению с упомянутыми выше калькуляторами блока питания.Он дает только общее представление, поэтому, если вы хотите получить более подробные и точные результаты, вам следует использовать инструменты OuterVision и Cooler Master Power Supply Calculator, упомянутые выше.
Перейти к калькулятору блоков питания Newegg
Калькулятор блока питания Cooler Master
Cooler Master — известная компания по производству компьютерного оборудования, известная своими кулерами для ЦП, вентиляторами корпусов, корпусами компьютеров, блоками питания, термопастой и другими аксессуарами для ПК. Здесь у нас есть калькулятор блока питания от Cooler Master, который является довольно точным и надежным калькулятором блока питания, позволяющим рекомендовать блок питания надлежащей мощности для вашего компьютера.Он сообщает вам как мощность нагрузки, так и рекомендуемую мощность блока питания для вашего настольного компьютера, сервера или сборки mini-ITX или HTPC. У него также есть опция, которая позволяет вам выбирать модули майнинга биткойнов, если вы установили их для майнинга криптовалюты.
Перейти к калькулятору блока питания Cooler Master
Другие инструменты калькулятора компьютерных блоков питания
Вот еще несколько инструментов онлайн-калькулятора блоков питания, с помощью которых вы можете попытаться получить более полное представление о потребляемой мощности вашего компьютера.
Насколько точны эти калькуляторы блоков питания?
Эти лучшие инструменты-калькуляторы блоков питания довольно точны в прогнозировании требований к питанию или энергопотребления вашего ПК. Но мой общий совет — получить блок питания на 100 Вт выше, чем рекомендованный блок питания, предлагаемый этими калькуляторами блоков питания. Это также обеспечит будущее вашего ПК, если вы захотите установить более мощную видеокарту или установить больше компонентов для игр или других целей.
Слово о мощности блока питания и токе на шине 12 В
Мощность обычно является наиболее предпочтительным критерием при выборе блока питания для вашего компьютера.Но есть еще более важная вещь, чем мощность, которую вы должны учитывать при выборе блока питания, а именно величину тока, присутствующего на шине 12 В. Это потому, что он обеспечивает питание всех наиболее важных компонентов вашего компьютера, включая материнскую плату, процессор, видеокарту, вентиляторы корпуса, жесткие диски. Таким образом, очень важно иметь хороший ток на вашей шине 12 В. Для БП на 400 Вт это должно быть 30 А, для БП на 500 Вт — 40 А и так далее. Дешевые источники питания других производителей обычно имеют меньший ток на шине 12 В, поэтому их следует полностью избегать.
Другие важные моменты при выборе хорошего блока питания
Вот еще несколько важных моментов, о которых следует помнить при выборе блока питания для игрового ПК или настольного компьютера.
6-контактные / 8-контактные разъемы PCIe
Если вы собираете игровой ПК, вам необходимо приобрести блок питания с 6-контактными / 8-контактными разъемами питания PCI-Express, потому что хорошие видеокарты среднего и высокого уровня потребляют много энергии и требуют внешнего питания от Блок питания в виде 6-контактных / 8-контактных разъемов PCIe.Так что проверьте это, прежде чем покупать новый блок питания для своего игрового ПК.
80 Plus Сертификация
Если ваш блок питания имеет рейтинг сертификации 80 Plus, он будет потреблять меньше энергии, что означает меньший счет за электроэнергию для вас. Рейтинг сертификации 80 Plus показывает, насколько энергоэффективен ваш блок питания при различных нагрузках. Различные уровни сертификации 80 Plus в порядке убывания для блоков питания: 80 Plus Titanium, 80 Plus Platinum, 80 Plus Gold, 80 Plus Silver, 80 Plus Bronze и 80 Plus White.Блоки питания с более высоким рейтингом 80 Plus дороже, чем блоки с более низким рейтингом или без него.
Марка
Всегда покупайте фирменные блоки питания, потому что они надежны, обеспечивают точную мощность, хорошее качество сборки и имеют лучшую гарантию. Всегда следует избегать дешевых блоков питания других производителей, поскольку они могут стать причиной нестабильности системы, перезапусков, сгорания или повреждения ваших драгоценных и дорогих компонентов ПК. Некоторые из хороших брендов блоков питания: Seasonic, Antec, Tagan, Cooler Master, EVGA, Corsair, Thermaltake.
См. Также:
Заключительные слова
Эти онлайн-калькуляторы блоков питания действительно стоят того, чтобы их попробовать, и они действительно помогут вам оценить энергопотребление вашего настольного компьютера и выбрать подходящий блок питания. Да, при расчете требований к питанию учитываются и другие факторы, но все же они очень полезны при прогнозировании приблизительной мощности вашего ПК и рекомендации блока питания для него. Если у вас все еще есть сомнения относительно того, какой блок питания выбрать для вашего ПК, вы можете спросить здесь, указав полные спецификации вашего ПК с вашим бюджетом на блок питания.
Моддер
помещает компьютер в блок питания
При сборке нестандартной компьютерной установки большинство людей помещают источник питания SMPS внутрь корпуса компьютера. [Джеймс] a.k.a [Aibohphobia] a.k.a [страх палиндромов] вывернул его наизнанку и построил STX160.0 — полноценный игровой компьютер, помещенный в корпус блока питания ATX. Хотя в компьютерах с малым форм-фактором (SFF) нет ничего нового, его сборка обладает мощным ударом в небольшом корпусе и является отличным примером компьютерной модификации, изобретательности хакеров и инженерной мысли.В готовом компьютере используется материнская плата форм-фактора Mini-ITX с четырехъядерным процессором Intel i5 6500T 2,2 ГГц, видеокартой EVGA GTX 1060 SC, 16 ГБ оперативной памяти DDR4, твердотельным накопителем 250 ГБ, картой WiFi и двумя портами USB — все с питанием от сети переменного тока мощностью 160 Вт. Преобразователь постоянного тока. Его внешние размеры такие же, как у блока питания ATX-EPS: 150 x 86 x 230 мм. STX160.0 питается от сети, а не от внешнего блока, что, по мнению Джеймса, было бы обманом.
Для тех, кто хочет быстро, TL; DR иллюстрированный обзор, сначала зайдите в его фотоальбом на Imgur, чтобы полакомиться фотографиями готового компьютера и его внутренностей.Но дьявол кроется в деталях, поэтому просмотрите ветку форума, чтобы получить массу интересной информации о сборке, источниках компонентов, хитростях и мелочах. Например, для подключения видеокарты к материнской плате он использовал «адаптер M.2 для питания PCIe x4» в сочетании с гибким удлинителем кабеля от необычной компании под названием Adex Electronics, которая по-прежнему предпочитает вести бизнес по старинке и чей веб-сайт может напомнить вам о днях, когда Netscape Navigator был доминирующим браузером.
В качестве теста [Джеймс] сообщает, что «с закрытой крышкой при полной нагрузке (Prime95 Blend @ 2 потока и FurMark 1080p 4x AA) температура процессора составляет около 65 ° C, вентилятор процессора работает со скоростью 1700 об / мин, а графический процессор составляет 64 ° C при скорости вращения вентилятора 48%.«Достаточно впечатляюще для того, что на первый взгляд можно было бы выдать за блок питания.
Два действительно интересных вывода для нас в этом проекте — это его тщательное исследование с целью найти конкретные детали, отвечающие его требованиям, среди огромного количества доступных вариантов. Во-вторых, его чрезвычайно подробные заметки о разработке индивидуального корпуса для этого проекта и о том, как сделать его дружественным к DFM (дизайн для производства), чтобы он мог производиться серийно — просто взгляните на его «Оглавление», чтобы оценить количество земли, которую он покрывает.Если вы интересуетесь кастомными сборками и модификацией компьютеров, в них для вас встроено огромное количество полезной информации.
Спасибо [Arsenio Dev], который разместил ссылку на эту веселую ветку на Reddit, в которой обсуждается STX160.0. Ознакомьтесь с полным разбором и обзором STX160.0 от [Not for Concentrate] в видео после перерыва.
Лучший блок питания для настольных компьютеров — отличные предложения на блоки питания для настольных компьютеров от мировых продавцов блоков питания для настольных компьютеров
Отличные новости !!! Вы попали в нужное место для настольных компьютеров.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший компьютерный блок питания для настольных ПК вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели блок питания для настольного компьютера на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в блоке питания для настольного компьютера и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести блок питания для настольного компьютера по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Компьютерные блоки питания — Walmart.com
«,» tooltipToggleOffText «:» Щелкните выключателем, чтобы получить
БЕСПЛАТНАЯ доставка на следующий день!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»
Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «
0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «
Скажите нам, что вам нужно
» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 7e83691f-b9b3-411e-81f5-71ce768ed1e0 «,» облако «:» eus9-prod » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.40-41ed84 «},» expoCookies «: {}}
SMARTER DEEPCOOL- Кейсы
Описание
Серия SMARTER — это компьютерный корпус Micro ATX / Mini ITX, разработанный для максимальной совместимости. Небольшой размер (420 x 201 x 365 мм) делает SMARTER идеальным выбором для геймеров или энтузиастов, которые ищут компьютерные корпуса, которые действительно уместятся в их ограниченном пространстве. SMARTER — это максимально простой в сборке компьютерный корпус.
Дизайн для экономии места
Классическое управление маленькими делами
Специализированный дизайн Micro ATX / Mini-ATX.
Размеры корпуса 420 х 201 х 365 мм.
Отличная совместимость с картой VGA и кулером процессора.
Хорошая эффективность вентиляции
Изысканный минимализм
1 отверстие для крепления вентилятора 120 мм на боковой панели.
USB-порты, разъемы и переключатели расположены на верхней панели для облегчения работы.
Вентиляция передней панели
Полностью интегрированный пылевой фильтр во внутренней панели.
Съемные крышки отсеков для 5,25- и 3,5-дюймовых дисков.
Монтажные отверстия 120 мм, 90 мм и 80 мм на передней панели.
Дизайн управления емкостью пространства
Эффективное управление пространством
