Что такое IP стандарт

На всех фонарях Fenix в описании можно встретить упоминание о водонепроницаемом корпусе по стандарту IPx-8)

Попробуем разобраться, что же такое обозначает этот стандарт

IP [Ingress Protection] — это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды.

Согласно принятой классификации, степень защиты IP, которой соответствует сертифицированное оборудование, сопровождается двухразрядным номером, — например, IP54, IP66.

Первая цифра стандарта IP — это степень защиты от механических повреждений (проникновение и воздействие твердых предметов).

Вторая цифра стандарта IP — это степень защиты от проникновения внутрь корпуса влаги или воды.

Первая цифра стандарта IP.

• IP0x — нет защиты от механических повреждений.
• IP1x — защита от проникновения предметов >50 мм (например, случайный контакт с руками).
• IP2x — защита от проникновения предметов >12 мм (например, нажатие пальцем).
• IP3x — защита от проникновения предметов >2,5 мм (например, инструменты, провода).
• IP4x — защита от проникновения предметов >1 мм (например, инструменты, маленькие провода).
• IP5x — частичная защита от пыли (проникающее количество не мешает работе устройства).
• IP6x — полная защита от пыли. Пыленепроницаемость.

Вторая цифра стандарта IP.

• IPx0 — нет защиты от проникновения внутрь корпуса влаги.
• IPx1 — защита от вертикально падающих капель воды.
• IPx2 — защита от брызг воды, с углом отклонения до 15? от вертикали.
• IPx3 — защита от брызг воды, с углом отклонения до 60? от вертикали.
• IPx4 — защита от водяных брызг с любого направления.
• IPx5 — защита от водяных потоков с любого направления.
• IPx6 — защита от водяных потоков или сильных струй с любого направления.
• IPx7 — защита при частичном или кратковременном погружении в воду на глубину до 1 м.
• IPx8 — защита при полном и длительном погружении в воду на глубину более 1 м. Производитель может дополнительно указать большую глубину.

Таким образом, чем больше указанное двухзначное число, тем выше степень защиты оборудования от вредного воздействия окружающей среды.

Классы защиты – степень защиты IP: значение и расшифровка

Классы защиты, установленные стандартом EN 60529, предоставляют информацию о том, насколько электрооборудование, в нашем случае сигнализаторы, защищено от воздействия твердых посторонних предметов и против попадания жидкости в корпус или крышки.

Степени защиты обозначаются кодом, который всегда состоит из двух букв «IP» плюс два числа, которые представляют уровень защиты. Наиболее распространенными степенями защиты продуктов Auer Signal являются IP 65, IP 66 и IP 67.



В приведенной ниже таблице дается обзор того, что означает степень защиты IP защиты и как они объединяются:

Первая цифра Защита от проникновения инородных твердых предметов	Вторая цифра Защита от проникновения инородных жидкостей
0 Нет защиты Нет специальной защиты, предотвращающей непосредственное прикосновение активных или движущихся частей; нет защиты оборудования от проникновения твердых посторонних предметов	0 Нет специальной защиты
1 Защита от попадания крупных посторонних предметов Защищено от внешних твердых предметов диаметром больше или равным 50 мм, например рук.	1 Защита от капель воды, падающих вертикально Вертикально падающие капли воды не должны оказывать вредного воздействия
2 Защита от инородных тел среднего размера Защищено от внешних твердых предметов диаметром больше или равным 12 мм, например пальцев.	2 Защита от капель воды, падающих под углом Вертикально падающие капли не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали в любую сторону на угол до 15° включительно.
3 Защита от попадания мелких посторонних предметов Защищено от внешних твердых предметов диаметром больше или равным 2,5 мм, например инструмента или проводов.	3 Защищено от воды, падающей в виде дождя Вертикально падающие капли не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали в любую сторону на угол до 60° включительно.
4 Защита от гранулообразных инородных тел Защита от инструмента, проводов или подобных им объектов диаметром более 1 мм и от небольших инородных тел диаметром более 1 мм.	4 Защищено от сплошного обрызгивания Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия.
5 Пылезащищенно Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности.	5 Защищено от водяных струй Защита от водяных струй с любого направления
6 Пыленепроницаемо Пыль не проникает в оболочку	6 Защищено от морских волн или сильных водяных струй Попавшая внутрь корпуса вода не должна нарушать работу устройства.
	7 Защищено от воздействия при временном (непродолжительном) погружении в воду При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
	8 Защищено от воздействия при длительном погружении в воду Устройство может работать в погружённом режиме.

Защитить дом от возгорания, а оборудование от поломки помогает специальная защита. Степень защиты IP — это важнейший параметр всех действующих электроустройств. Сегодня нереально представить жизнь без электрооборудования. В домашних условиях и на промобъектах люди применяют электрическую энергию, обеспечивающую:

1. Свет.
2. Тепло.
3. Вентиляцию.
4. Функционирование приборов и систем связи.

Электророзетка или выключатель на стенке давно стали привычными элементами. Надо учитывать 2 фактора. Во-первых, это влага. Вода идеальный проводник электротока, поэтому если в комнатном помещении о попадании жидкости можно не переживать, то при обустройстве электророзетки или электровыключателя в душевой, на улице или сыром подвальном помещении важно гарантировать безопасность от травм или электрозамыкания, что могут случиться из-за дождей, снега, водных паров или высокой влажности. Во-вторых, попадание внутрь приборов загрязнений.

Степень защиты айпи

Степень защиты IP — International Protection Marking (можно перевести как — «международные коды защиты»). Можно интерпретировать как IPR — класс защиты от попадания частиц, пыли, случайного контактирования, жидкости. Степень важно учитывать при подборе электроустройств (светоприборов, радиаторов) и электроустановок (электророзеток, электровыключателей), которые будут использоваться в условиях высокого уровня влаги

1. Ванна.
2. Банное помещение.
3. Сауна.
4. Бассейн.

Также степень имеет значение при проведении электричества в местах с сильной запыленностью (уличное пространство, в гаражном помещении, на производстве). Наиболее мощная степень IP66. Подробнее по телефону в Санкт-Петербурге.

При размещении на уличном пространстве, грязь может проникать вовнутрь электрощитков или электророзеток элементарно при ветре и в результате, негативно влиять на их функционирование, вызывать ржавчину, окисление и искру, и, как итог, несчастный случай. Для того чтобы обезопаситься, в промышленности приняты стандарты, регламентирующие конструктивные тонкости и использование активных и пассивных электроустройств и вводят определение — степень защиты айпи. Консультации по телефону компании в Санкт-Петербурге.

Расшифровывание кода степени IP

С аббревиатурой всё понятно, необходимо осталось понять, что значат цифры — как расшифровывается. цифровой код. Стартовая цифра после IP (0-6) означает способность защиты корпуса электроприбора от попадания вовнутрь твердых сторонних тел. Эта цифра также сообщает о степени защищенности людей от проводящих ток частей конструкции электроустройства. Иногда, можно наблюдать такое, что вместо первой цифры стоит «Х» (это не значит 10, так как максимум это 6) это сообщает, что надобности в защите нет. Выглядит это, к примеру, так «IPХ2», расшифровывание такого класса такое: защита от грязи – не требуется, защита от влажности, проникающей под углом в 15оС. Последующая цифра в кодировке после IP отвечает за степень защищенности от влажности.

Может быть 0-8. Как и с защитой от загрязнений в параметре защиты от влажности бывают ситуации, когда можно видеть Х. Это обозначает, что для этого вида электроприбора такой параметр не критичен и его можно проигнорировать. Наиболее часто можно встретить класс IP66. IP66 степень защиты соответствует устройству, которое является абсолютно пыленепроницаемым. Класс защиты IP66 говорит о том, что прибор полностью защищен от мощных потоков воды. Подробнее по телефону в Санкт-Петербурге.

Существующие степени защиты ip, таблица шифровки

Добрый день, друзья. Частая проблема у непрофессиональных строителей — это подбор неверного типа электрощитка для конкретного помещения. Так как электричество применяется как в обычных квартирах, так и на производствах, то есть необходимость подбирать щиток под конкретное окружение, ведь он может подвергаться постоянному воздействию пыли, воды или температуры. Такие факторы способствуют ухудшению работы и быстрой поломке щитка, поэтому производится данное оборудование с разными степенями защиты IP. Цифры и буквы на щитке обозначают в каких помещениях его можно эксплуатировать. С расшифровкой символов Вы можете ознакомиться ниже. Приятного чтения.

Степень защиты IP: расшифровка, таблица значений

При определенных условиях любые электрические устройства могут стать источниками опасности. Чтобы избежать этого, на корпус или упаковку наносится маркировка, указывающая степень защиты IP.

Обозначение, состоящее из комбинации букв и цифр, содержит исчерпывающие сведения об условиях эксплуатации. Как узнать информацию, расшифровав маркировку, мы расскажем в этой статье.

IP для электрических устройств по ГОСТу

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Класс защиты любого электрического устройства маркируется следующим образом: сочетание IP и две цифры. В некоторых случаях могут быть добавлены также буквы

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Расшифровка цифр на маркировке изделий

Электроприборы могут содержать различные значения на корпусе или в паспорте/технической документации, указывающие на безопасность их использования в тех или иных условиях. Ниже мы подробно рассмотрим, что обозначает каждый такой показатель.

Первая цифра на приборе

Первая цифра указывает на защиту от твердых предметов.

В таблице приводятся данные о расшифровке первого цифрового значения IP с указанием метода его определения и возможного варианта использованияВ шкалу обозначений входят показатели от 0 до 6.

«0» — предполагает полное отсутствие защитного барьера. Опасные узлы прибора с подобной маркировкой находятся по существу в свободном доступе.

«1» — указывает на определенные ограничения для вмешательства твердого предмета, размер которого превышает 50 мм, как пример, в подобное устройство нельзя проникнуть тыльной стороной ладони.

«2» — обозначает наличие препятствия для предметов, размер которых превышает 12,5 мм, что соответствует пальцу руки.

«3» — говорит о невозможности проникнуть внутрь аппарата с помощью слесарных инструментов или предметов, диаметром свыше 2,5 мм.

«4» — гарантирует защищенность оборудования от попадания внутрь любых твердых частиц, параметром >1 мм;

«5» — свидетельствует о частичной пылезащите;

«6» — самый высокий уровень протекции. Корпус прибора надежно предохраняет внутренний механизм от мельчайших элементов, рассеянных в воздухе.

Маркировка 4-6 указывает на невозможность добраться до токоведущих деталей устройства с помощью иглы, шпильки, тонкой проволоки.

Вторая цифра маркировки

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8.

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

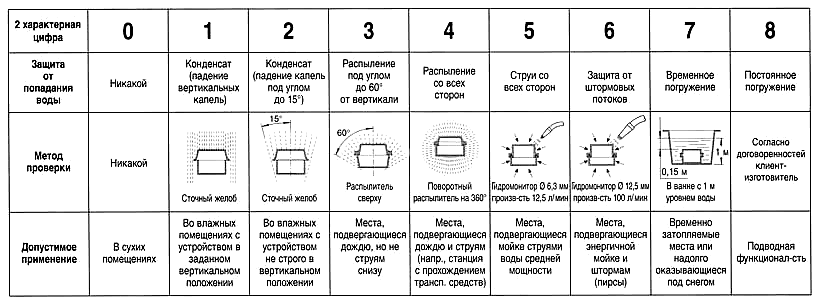

В таблице расшифровка второго цифрового показателя, входящего в маркировку IP; приведен способ проверки и возможная сфера применения приборов с такими значениями

Как и в предыдущем случае, «ноль» обозначает отсутствие какой-либо защиты, по существу открытые контакты.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

«1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора. Не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности.

«2» — корпус препятствует проникновению капель воды, падающих под углом в 15 градусов.

«3» — преграда для водяных капель, стекающих под углом 60 градусов.

«4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг.

«5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь.

«6» — защита от водных струй большой мощности.

«7» — устройство этого класса можно погружать под воду на непродолжительное время.

«8» — максимальный уровень защиты. Для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Буквенные обозначения класса защиты

Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.

Расшифровка первой буквы

Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.

Расшифровка первой буквы, которая может дополнять стандартный вариант маркировки IP электрического оборудования. Помимо расшифровки, в таблице также приводится метод определения показателя

Первый буквенный символ после двухзначного числа имеет следующее значение:

1. А. Корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью.
2. В. Оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов.
3. С. Надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами.
4. D. Идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.

Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.

О чем скажет вторая буква

Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.

Вторая буква маркировки содержит дополнительные сведения, указывающие на особенности функционирования устройств. Эти сведения могут оказать большую пользу для его корректной эксплуатации

В маркировке применяются следующие латинские буквы:

1. H. Высоковольтный прибор, выдерживающий напряжение до 72 кВольт.
2. М. Устройство способно выдерживать повышенную влажность, находясь в движении.
3. S. Влага не попадает в неподвижно расположенное электрооборудование.
4. W. Приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.

Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги. Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Техника, обладающая значительной степенью защищенности от твердых частиц, также страдает от контакта с пылью или песком. Даже если гранулы не попадут в механизм, они могут повредить корпус или экранОборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. Уровень защиты определяется расстоянием устройства от источника влаги

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Чтобы не ошибиться в выборе приспособлений для ванной, нужно обращать внимание на код IP. Как правило, он наносится на задней или боковой стенке

При подборе розетки лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Пользование прибором с ненадлежащим уровнем защиты может привести к тяжелым последствиям: выходу устройства из строя, замыканию электропроводки и даже поражению электрическим током.

Чтобы избежать подобных неприятностей, при подборе нужно непременно учитывать условия, в которых ему предстоит работать. Перед покупкой нужно проверить маркировку, которая должна полностью соответствовать требованиям.

Источник: http://sovet-ingenera.com/elektrika/stepen-zashhity-ip.html

Таблица расшифровки класса защиты IP

Большинство фирм на корпусе электроприборов указывают степень внутренней защиты IP от англ. International Protection. Существуют два варианта расшифровки данной маркировки.

1-ая цифра	Защита от проникновения инородных твердых предметов	2-ая цифра	Защита от проникновения инородных жидкостей
0	Нет защиты	0	Нет защиты
1	Защита от проникновения твердых объектов размером более 50 мм; частей человеческого тела, таких как руки, ступни и т.д. или других инородных предметов размером не менее 50 мм.	1	Защита от попадания капель, падающих вертикально вниз.
2	Защита от проникновения твердых размером более 12 мм; пальцев рук или других предметов длинной не более 80 мм, или твердых предметов.	2	Защита от попадания капель, падающих объектов сверху под углом к вертикали не более 15° (оборудование в нормальном положении).
3	Защита от проникновения твердых объектов размером более 2,5 мм; инструментов, проволоки или других предметов диаметром не менее 2,5 мм.	3	Защита от попадания капель или струй, объектов падающих сверху под углом к вертикали не более 60° (оборудование в нормальном положении).
4	Защита от проникновения твердых объектов размером более 1 мм; инструментов, проволоки или других предметов диаметром не менее 1 мм.	4	Защита от попадания капель или брызг, падающих под любым углом.
5	Частичная защита от проникновения пыли. Полная защита от всех видов случайного проникновения. Возможно, лишь попадание пыли в количестве, не нарушающем работу прибора.	5	Защита от попадания струй воды, падающих под любым углом.
6	Полная защита от проникновения пыли и случайного проникновения.	6	Защита от попадания струй воды под от всех видов давлением под любым углом.
		7	Защита от попадания воды при временном погружении в воду. Вода не вызывает порчи оборудования при определенной глубине и времени погружения.
		8	Защита от попадания воды при постоянном погружении в воду. Вода не вызывает порчи оборудования при заданных условиях и неограниченном времени погружения.

Самые распространенные классы защиты (IP-классы):

IP20

Светильник используется для внутреннего освещения, в нормальных условиях, среда без загрязнений. К таким помещениям относятся офисы, магазины, сухие и теплые промышленные цеха, театры.

IP21 / IP22

Уровень защиты повышен, есть возможность установки под навесами, так как защищены от конденсации, попадания капель. Подходят для не отапливаемых помещений.

IP23

Разрешено применение в промышленных помещениях без отопления, также для наружного освещения.

IP43 / IP44

К данному типу относят консольные и тумбовые светильники для уличного освещения. Тумбовые рекомендуется устанавливать на небольшом возвышении относительно уровня земли, они защищены от попадания дождевых капель, брызг, метких твердых частиц. Промышленные светильники данного класса используются в высоких цехах, как наружное освещение. Очень часто встречаются светильники с комбинированной защитой: класс IP43 используется для защиты электрического блока и защиту оптической части от загрязнения проводят по классу IP54 / IP65.

IP50

Не подходят для работы в среде с повышенной влажностью, только для сухих помещений. Предназначены для пыльной среды, реализуется хорошая защита от быстрого внутреннего загрязнения, снаружи их легко протирать. Подходят для освещения объектов пищевой промышленности. Степень защиты такова, что разбитое стекло и другие части корпуса в случае поломки остаются в светильнике, что исключает вероятность попадания инородных тел в рабочую зону.

IP54

Достаточно распространенный класс защиты, где реализуется и водо-, и пыленепроницаемость. Любой светильник моется без неблагоприятных последствий. Рекомендуются для установки в цехах и на объектах пищевой промышленности, под навесами, в помещениях, где повышено содержание пыли и влаги.

IP60

Данные приборы абсолютно защищены от попадания внутрь пыли. Их рекомендуется использовать в особо пыльной среде, как бывает на каменоломнях или на заводах, перерабатывающих ткани, шерсть. В качестве светильников пищевой промышленности редко используются, но если есть определенное предписание, то чаще их заменяют светильниками с более высокой степенью защиты IP65 / IP66.

IP65

Суперзащищенные светильники, которые подходят для супер пыльных помещений. Чтобы их очистить, можно использовать струю воды под давлением. Абсолютной водонепроницаемости в них не реализовано, однако вода практически не влияет на их работоспособность. Очень часто в дополнение к ним идут ударозащитные корпуса.

IP67 / IP68

Данные светильники разрешено устанавливать под водой. С их помощью организуют подсветку бассейнов и фонтанов. По степени защиты они удовлетворяют требованиям к светильникам, монтируемым для освещения палубы кораблей. Класс защиты IP67 / IP68 не является улучшением класса IP65 / IP 66, так как методика испытаний для них разная.

Расшифровка нумерации в классах защиты IP

 Чтобы обозначить степень защиты оболочки осветительного прибора, сначала указывают две буквы аббревиатуры IP (Международная защита), а затем пару цифр: защита от попадания твердых тел и жидкостей.

Защиту от падания твердых предметов определяет первая цифра. Она может меняться от 0 до 6 или обозначаться буквой Х. По степени защиты:

0 – защита отсутствует, 1 – могут попасть тела диаметром до 5 см, 2 – возможность проникновения тел до 1,25 см в диаметре, 3 – попадание тел до 0,25 см, 4 – попадание тел до 0,1 см, 5 – защита от попадания пыли, 6 – вообще никакое твердое тело не может попасть, герметичность.

Допустимое воздействие влаги на прибор определяет вторая цифра. Она может принимать любое значение от 0 до 9 и Х. Каждая цифра означает:

  0 – от воды нет защиты, 1 – не попадают кали, падающие сверху, 2 – защита от капель, падающих под углом до 150°, 3 – можно использовать под дождем, 4 – разрешается сплошное обрызгивание, 5 – возможно воздействие струй, 6 – разрешено использовать струи под давлением, 8 – можно не на долго погрузить в воду, 9 – разрешено постоянное размещение под водой.

Если нормирование одного из показателей не требуется, то вместо него используется символ Х. Обозначение ХХ не нормирует ни одного из параметров.

Источник: http://intell-electro.ru/pages/directories/tablisa-klassa-zashity-ip.php

Расшифровка степени защиты IP. Классификация степеней защиты IP от пыли и влаги

Степень защиты IP — это характеристика светильника (или какого-либо другого прибора), которая выражает его защиту от проникновения предметов к опасным частям (токоведущие, способные нанести повреждения или движущиеся детали) и вероятность выхода оборудования из строя вследствие попадания внутрь пыли и влаги.

Степень защиты обозначается как IPXx, где X — индекс пылезащищённости, а x — индекс влагозащищённости. От сочетания этих показателей зависят особенности эксплуатации прибора. Ниже в таблицах даны расшифровки индексов пыле- и влагозащищённости.

Пылезащищенность

Пылезащищённость характеризует, насколько корпус прибора препятствует проникновению внутрь твёрдых предметов и пыли. Это важно с точки зрения правил техники безопасности в работе с прибором и указывает на степень устойчивости прибора к механическим повреждениям. Приведённые ниже значения первого показателя степени защиты IP устанавливаются ГОСТ 14254-96.

Число	Расшифровка	Применение
0	Защита отсутствует.	Монтируется внутрь корпуса.
1	Защита от проникновения крупных предметов, диаметр которых превышает 50 мм. Защита от проникновения рук и других частей тела.	Закрытые помещения с ограниченным доступом и соблюдениями правил техники безопасности.
2	Защита от проникновения предметов диаметром не менее 12 мм, пальцев и твёрдых тел длиной не менее 80 мм.	Рекомендуется устанавливать при нормальных условиях. Допускается установка в пыльных помещениях при малом

Что такое IP (степень защиты). Расшифровка обозначений.

При покупке какого-либо товара люди в первую очередь смотрят на его технические характеристики. Большинство считают себя экспертами в той или иной области, однако мало кто разбирается во второстепенных характеристиках устройств. Например, начинающий фотограф может разбираться в качестве объектива, разрешении и функционале фотоаппарата, но не понимать, что же означает расшифровка кода IP67 в технической документации.

Определение

Что же такое IP (степень защиты)? Расшифровка данного понятия никак не связана с компьютерными программами и сетевыми технологиями. Речь идет о физической оболочке любого технического устройства и еще способности блокировать проникновение сторонних предметов внутрь каркаса. Степень защиты IP — это классифицирующая система, определяющая согласно международным стандартам, насколько безопасен в обращении тот или иной механизм.

У IP (степень защиты) расшифровка состоит из трех пунктов. Обычно в технических характеристиках указываются две цифры, а также дополнительная буква при необходимости. Давайте рассмотрим обозначение IPXX подробнее.

Первая цифра

Что может означать надпись в технических характеристиках — IP6X. Что означает пресловутая «шестерка»? У IP (степень защиты) расшифровка первого знака означает способность оболочки препятствовать проникновению внутрь твердых объектов.

• 0 — отсутствие какой-либо защиты. Например, оголенные провода.
• 1 — предметы размером больше 5 сантиметров. Отсутствие защиты от осознанного вмешательства.
• 2 — объекты диаметром около 1,25 сантиметров (пальцы, карандаши).
• 3 — больше 2,5 миллиметров (толстые кабели, инструменты).
• 4 — свыше 1 миллиметра (провода).
• 5 — устройство защищено от контакта с посторонними объектами, однако внутрь может попадать незначительное количество пыли.
• 6 — полная изоляция от проникновения.

Как видите, ничего сложного. За что еще отвечает IP-защита? Расшифровка (ГОСТ 14254-96) следующего значения не намного труднее. Главное, запомните основной принцип показателя защиты — чем выше цифра, тем лучше прибор огражден от внешних воздействий.

Вторая цифра

Следующее значение показателя IP отвечает за его устойчивость к «водным процедурам». Это достаточно важный параметр для тех устройств и приборов, которые должны устанавливаться на улице.

• 0 — отсутствие защиты от жидкости.
• 1 — защита от вертикальных капель.
• 2 — аналогично предыдущему варианту, только устройство можно наклонять на 15 градусов.
• 3 — устройство защищено от несильного дождя (вода падает под углом до 60 градусов).
• 4 — полная защита от дождя. Устройство можно поставить любой стороной к брызгам.
• 5 — струи жидкости не способны нанести серьезный вред устройству.
• 6 — волны. Вы можете окатить прибор из ведра, но попавшая внутрь жидкость не сможет нанести вреда прибору.
• 7 — временное погружение. Устройство способно выдержать давление воды на глубине до одного метра. Однако постоянная работа под водой не гарантируется.
• 8 — прибор может работать под водой на глубине более 1 метра не менее 30 минут.

Теперь вы знаете, что такое IP (степень защиты). Чтобы лучше понять, о чем идет речь, приведем конкретный пример. Недавно анонсированный iPhone имеет степень защиты IP67. Это означает, что даже если вы его уроните в ванну, но сразу достанете, то устройство будет продолжать прекрасно работать. Кроме того, пользователи новых гаджетов могут не беспокоиться о чистке их микросхем от пыли, как это часто случается в других телефонах.

Дополнительные обозначения

Кроме цифр, иногда встречаются дополнительные буквенные метки, которые обозначают особые условия защиты устройства. Их можно разделить на две группы. Первая — это категория, куда можно отнести устройства, которые имеют степень защиты выше заявленной, а также без указания первой цифры.

• А — устройство защищено от доступа тыльной стороной руки.
• В — защита от пальцев.
• С — аналогично цифре 3.
• D — полная защита от попыток «поковырять» проволокой.

Второй блок букв имеет более разностороннюю направленность, расширяющую значения IP (степень защиты). Расшифровка букв будет следующая:

• Н означает, что вы имеете дело с высоковольтной аппаратурой.
• М — устройство было включено при испытаниях защиты от воды.
• S — прибор не работал при проверке водой.
• W — был проведен тест на работоспособность при различных погодных условиях.

Таким образом, для расшифровки степени защиты устройства достаточно просто сопоставить цифры с данными таблиц. Также стоит помнить, что во многих случаях один из показателей влияет на другой. Например, если вы держите в руках прибор с IPX7, то полная защита от воды также гарантирует непроницаемость каркаса устройства для пыли.

Кроме того, существует немецкий стандарт степени защиты IP69K, который был разработан специально для высокотемпературной мойки с повышенным давлением. Проще говоря, для мытья автомобилей. Однако в настоящее время он применяется также в различных отраслях тяжелой и легкой промышленности.

Что такое степень защиты IP68 в смартфонах, часах? Расшифровка и характеристики

IP68 что это такое?

Не так давно водонепроницаемость была характерной особенностью ультраустойчивых телефонов, предназначенных для профессионалов или тех, кто проводит часть своей жизни в неблагоприятных погодных условиях. Однако с годами все больше и больше производителей решили предлагать защиту IP68 от воды своим лучшим телефонам.

В большинстве случаев степень защиты от воды и пыли измеряется с помощью сертификации IP, где IP68 — это самый высокий уровень сопротивления, который мы когда-либо видели на смартфоне, умных часах и другой продукции. Но что означает IP68 для телефона? И, прежде всего, какие тесты проводятся для определения уровня защиты каждого устройства?

Что означает степень защиты IP68 и как сертифицируется?

IP степень защиты является стандартом в Международной электротехнической комиссии или IEC, который устанавливает систему классификации степеней защиты в электронных устройствах и оборудовании.

Основная цель МЭК при создании этой системы состоит в том, чтобы предложить пользователю точную справку, когда дело доходит до понимания того, насколько устойчиво его устройство, тем самым предотвращая использование производителями неточных терминов для обозначения уровня защиты своих устройств.

Читайте: Лучшие недорогие смартфоны

Следовательно, в зависимости от того, насколько хорошо — или плохо — устройство изолировано от твердых или жидких тел, оно получает сертификат, соответствующий его уровню.

Сертификаты устанавливаются с помощью кодов со структурой «IPXX», где первая цифра соответствует защите от твердых частиц, а вторая относится к стойкости к жидкостям. В расшифровке вы можете видеть, что означает каждая из цифр в степени защиты IP.

Защита от твердых тел — IPX:

• Х — Нет доступных или несертифицированных данных
• 0 — Без защиты
• 1 — Эффективен против твердых частиц менее 50 миллиметров
• 2 — Эффективен против твердых частиц менее 12,5 мм
• 3 — Эффективен против твердых частиц менее 2,5 мм
• 4 — Эффективен против твердых частиц менее 1 миллиметра
• 5 — Пылезащита. Проникновение частиц не полностью предотвращается, но гарантируется, что оно не должно повлиять на работу оборудования.
• 6 — Полная защита от пыли. Поступление твердых частиц в оборудование полностью исключено.

Защита от воды — IP-X

• Х — Нет доступных или несертифицированных данных
• 0 — Без защиты
• 1 — Эффективно против капающей воды
• 2 — Эффективно против капель воды, даже когда оборудование наклонено до 15º независимо от положения.
• 3 — Эффективно против разбрызгивания воды под любым углом до 60 °
• 4 — Эффективно против брызг с любого направления
• 5 — Эффективно против движения воды с любого направления
• 6 — Эффективно против воды, движущейся на высокой скорости с любого направления
• 6K — Эффективно против воды с высокой скоростью при любом давлении
• 7 — Эффективно против погружения в воду глубиной до 1 метра в течение 30 минут
• 8 — Эффективно против погружения в воду глубже 1 метра в течение 30 минут
• 9K — Эффективен против высокой температуры, высокой скорости воды с любого направления.

Какие тесты проводятся для сертификации устройства и присвоения номера IP?

Однако, чтобы производители могли добавить сертификацию IP в свой список характеристик устройств, они должны пройти серию испытаний, которые определят их подготовку к возможным ситуациям. В зависимости от уровня, эти тесты включают в себя:

Читайте: Почему телефон стал медленно заряжаться?

• IPX1: 10-минутное испытание, при котором распыляется вода, эквивалентная 1 мм дождя в минуту.
• IPX2: 2,5-минутное испытание для каждого направления наклона — всего 10 минут — при котором распыляется вода, эквивалентная 3 мм дождя в минуту.
• IPX3: испытание продолжительностью не менее 5 минут, при котором распыляется объем воды, эквивалентный 10 литрам в минуту, при давлении от 50 до 150 кПа.
• IPX4: тест, аналогичный тесту выполненному для сертификации IPX3 с той разницей, что защитный кожух снимается во время распыления.
• IPX5: испытание продолжительностью не менее 15 минут — 1 минута на квадратный метр — при котором вода подается с расстоянии 3 метра и при давлении 30 кПа с объемом 12,5 литра в минуту.
• IPX6: испытание продолжительностью не менее 3 минут — 1 минута на квадратный метр — при котором вода подается с расстояние 3 метра и давление 100 кПа при объеме 100 литров в минуту.
• IPX6K: тест продолжительностью не менее 3 минут — 1 минута на квадратный метр — при котором вода проталкивается подается с 3 метра и при давлении 1000 кПа — 100 бар — с объемом 75 литров в минуту.
• IPX7: испытание в течение не менее 30 минут, проведенное в самой нижней точке корпуса, в котором оно выполняется, на 1 метр ниже поверхности воды.
• IPX8: испытание, обычно проводимое на глубине 3 метра ниже поверхности воды, с продолжительностью, согласованной с изготовителем.
• IPX9K: испытание продолжительностью не менее 30 секунд для каждого из 4 углов (всего 2 минуты), при котором вода подается с расстоянии от 0,10 до 0,15 метра при давлении от 80 до 100 бар при температуре 80 градусов по Цельсию.

В дополнение к вышесказанному, необходимо иметь в виду, что уровень защиты IP не могут быть объединены с IPX6. Это означает, возможность устройства иметь защиту IPX7 и поэтому она поддерживает погружение, но не может противостоять движению воды, потому что он не прошел испытания, соответствующие степеням IPX5 или IPX6. Вот почему некоторые телефоны, например последние модели смартфонов, имеют двойную степень защиты, например: имеет степень защиты IP65/68.

Что означает IP68: заключение

Кроме того, следует подчеркнуть, что выполнение этих испытаний и последующая сертификация устройств влечет за собой расходы для производителя. Поэтому некоторые компании, особенно китайские, решают не сертифицировать свои телефоны, несмотря на то, что они построены таким образом, что теоретически они могут пройти эти тесты.

Степень и класс защиты IP. Уровень безопасности IP

Вопрос конфиденциальности данных очень важен в современном мире, где они могут передаваться различными способами. Чтобы предотвратить это, должно быть множество различных механизмов, как аппаратных, так и программных. Но как судить об их эффективности? Насколько уверенно мы можем говорить о безопасности данных? Специально для этого было придумано понятие «класс защиты IP».

Защита от проникновения

Дословный перевод термина «степень защиты».Используется как система классификации качества целостности корпуса электрооборудования, а также других устройств. В качестве теста проверяется защита от проникновения твердых предметов, воды и пыли. В Российской Федерации эта проверка выполняется по ГОСТ 14254-96. Данная классификация защиты используется в случае, если необходимо проверить обеспечение неприкосновенности опасных механических и токоведущих частей. Следовательно, существует потребность в устойчивости к таким элементам, как пыль и вода.Степень защиты светильников (IP) такая же, как у устройств, находящихся под значительным напряжением.

Маркировка

Чтобы указать, насколько высокий уровень безопасности может обеспечить эта оболочка, используйте две буквы латинского алфавита (IP) и две цифры. Первый говорит о защите от твердых предметов, а второй — о наличии препятствий для проникновения воды. Максимальную безопасность обеспечивают оболочки, которые имеют маркировку IP68. Это обозначение указывает на то, что это пыленепроницаемое устройство, которое также может выдерживать длительное воздействие воды под значительным давлением.Класс защиты IP имеет еще одну букву после цифр. Учитывая сложность и особенности маркировки, остановимся на них более подробно.

Первая цифра

Первая цифра используется для обозначения степени защиты IP, обеспечиваемой самой оболочкой, от таких факторов, как:

1. Предотвращает доступ людей к опасным частям, ограничивая возможное проникновение в части тела или некоторые другие предмет, который находится в руках человека.
2. Защищает внутреннее содержимое от повреждения внешними твердыми предметами.

Итак, если первая цифра равна нулю, значит, оболочка не обеспечивает безопасность в случаях, упомянутых выше. Этот класс защиты IP означает, что его фактически не существует. Единица используется для обозначения того, что руку будет сложно просунуть внутрь оболочки, 2 — даже палец не пройдет, 3 — инструмент не поможет, а классы 4, 5, 6 означают, что вы не можете получить доступ даже с помощью проволоки. Но это доступ к контенту, а как насчет внешних угроз? Так, если на оболочке отображается 1, 2, 3 или 4, то только объекты с диаметром соответственно не более 50, 12.В него могут войти 5, 2,5 и 1 миллиметр. Если стоит цифра 5, то это гарантированная частичная, а 6 — полная защита от пыли. Такая степень защиты IP-оболочки может быть необходима для устройств, куда не должны смотреть даже обслуживающий персонал. Но, несмотря на кажущуюся герметичность, нет никакой гарантии, что такая же безопасность будет представлена ​​в отношении разрушительного воздействия воды. Следовательно, в классификации есть два числа.

Вторая цифра

Указывает на уровень защиты IP оборудования от разрушающего воздействия воды.Итак, если есть ноль, то никакой защиты нет. «Агрегат» означает, что оборудование защищено от вертикально падающих сверху капель воды. «Двойка» обеспечит защиту от капель сверху жидкости, если корпус отклонился на угол до 15 градусов. «Тройка» гарантирует вам защиту от дождя. «Четверка» защитит технику от постоянного распыления. «Пятерка» сможет защитить содержимое корпуса от водяных струй. «Шестерка» защищает уже от сильных направленных потоков жидкости.«Семерка» обеспечивает безопасность при кратковременном погружении снаряда в воду. «Восьмерка» означает, что защита гарантирована даже при длительном нахождении в жидкости. Но наличие высокого второго числа все же ничего не говорит о том, что оболочка безопасна и может защитить ее содержимое от пыли и различных проникновений. Значит, его можно сделать в виде мембраны, через которую влага толком не проникает. Но если взять в руки провод … Хотя это отдельная история, и мы не будем на ней останавливаться.

Дополнительные буквы

А как насчет значений, которые идут после цифр? Дополнительные буквы используются для обозначения уровня защиты в тех случаях, когда реальная безопасность выше, чем указано цифрами. Итак, используются эти символы:

1. А — рукой пробить невозможно.
2. В — палец не входит.
3. C — не может пробить инструмент.
4. D — внутрь даже проводом не попасть.
5. H — высоковольтное электрооборудование защищено, при работе с которым необходимо соблюдать особую осторожность.
6. S / M — При проверке работоспособности теста на водонепроницаемость прибор работал / не работал соответственно.
7. Вт — обеспечивает защиту от различных погодных условий (кроме критических, таких как торнадо и т.п.).

Особенность данной нотации в том, что каждая последующая буква может применяться только в том случае, если оболочка соответствует всем предыдущим. Так что степень защиты IP только увеличивается вместе с алфавитом.

Расширение стандарта

Если брать стандарт Евросоюза DIN40050-9, то есть расширение до уровня IP69K.Он предназначен для высокотемпературных моек с высоким давлением. Таким образом, они не только обеспечивают защиту от пыли, но и выдерживают значительное давление воды. Первоначально этот стандарт был разработан для машин, которые необходимо регулярно чистить (бетономешалки, самосвалы и т. Д.), Но теперь он нашел применение в других отраслях промышленности. Так, класс защиты IP69K применяется в пищевой и химической промышленности экономического сектора экономики.

Заключение

Подводя итог, можно сказать, что лучший вариант — с наибольшим номером, потому что цифры говорят о том, что он имеет высший класс защиты IP.Но есть существенная проблема: чем она выше, тем дороже будет стоить снаряд. Поэтому здесь придется выбирать между ценой и качеством. Поэтому необходимо подбирать класс защиты IP для конкретных условий. То есть перед покупкой следует оценить степень угрозы и выбрать снаряд соответственно ей. Хотя, конечно, если вы хотите и не можете себе позволить много тратить и выбирайте самый дорогой класс защиты IP.

Степень защиты IP.Расшифровка значений

При покупке электронных устройств большинство пользователей обращает внимание на техническую документацию. Однако далеко не все параметры понятны обычному обывателю. Например, степень защиты IP. Расшифровка этого термина не связана с компьютерными технологиями, как может показаться с самого начала, а относится к уровню безопасности конкретного устройства.

Определение

Какая степень защиты IP? Расшифровка (ГОСТ 14254-96) производится по официальному определению и означает способность корпуса устройства противостоять проникновению в предметы.Другими словами, это показатель того, насколько прочно и целостно сделано устройство и как долго оно может противостоять внешней среде. Основная составляющая IP — защита. Расшифровка термина хоть и непростая, но при ближайшем рассмотрении с ней разберется даже ребенок.

Этот индикатор имеет вид IPXX, где X — определенное число, указывающее уровень защиты от определенного типа угроз. Иногда в технических характеристиках оставляют и Х, если испытания по данному виду защиты не проводятся.

Первая цифра

Теперь давайте подробнее рассмотрим степень защиты IP. Расшифровка будет производиться слева направо. Итак, первая цифра отвечает за проникновение твердых предметов в корпус устройства.

• 0 — отсутствие какой-либо защиты.
• 1 — в устройство можно засунуть крупные предметы или он не защищен от сознательного вмешательства.
• 2 — защита от предметов размером более 1,25 сантиметра, например, пальцев.
• 3 — более 0,25 сантиметра. Кабели и инструменты.
• 4 — более 1 миллиметра. Мелкие провода и подобные предметы.
• 5 — пыленепроницаемый. Такой прибор полностью защищен от любого внешнего воздействия. Попавшая внутрь пыль не может нарушить его работоспособность.
• 6 — пыленепроницаемый. Аппарат, который абсолютно ничего не пропускает.

Таким образом, если в документации вы видите обозначение IP4X, это означает, что устройство защищено от повреждений, которые человек может нанести частям тела, а также безопасно в использовании.Что означает второй X в защите IP? Пояснение ниже.

Вторая цифра

Следует отметить, говоря о степени защиты IP, — расшифровка довольно проста. Второй X означает значение, согласно которому устройство защищено от проникновения в какие-либо жидкости.

• 0 — отсутствие какой-либо защиты.
• 1 — защита от вертикально падающих капель.
• 2 — аналогичный корпус, но на производительность устройства не повлияет наклон на 15%.
• 3 — падающие брызги. Корпус устройства обеспечивает защиту от небольшого дождя.
• 4 — спрей. Однако, как и в предыдущем варианте, влагостойкость обеспечивается со всех сторон.
• 5 — защита от струй с любого направления.
• 6 — волн. Если обрызгать прибор водой из ведра, то не повредит.
• 7 — погружение. Хороший пример — водонепроницаемые часы, которые можно использовать под водой на небольшой глубине (до 1 метра).
• 8 — прибор остается работоспособным при длительном погружении в воду.

Оба параметра влияют друг на друга, если учитывать общую степень защиты IP. Расшифровка иногда приводит к тому, что устройство, защищенное от влаги на уровне 4, автоматически обеспечивает пылезащищенность (5).

Буква

Последней в кодировке может быть дополнительная буква. Он не всегда написан и указывает на узкие и специфические области применения устройства. Первые четыре буквы отвечают за защиту опасных частей устройства.

• А — с тыльной стороны руки.
• Б — с пальцев.
• C — инструменты.
• D — провода.

Таким образом, если устройство можно защитить только от крупных предметов и имеет маркировку IP1X, но опасные части защищены от проникновения четного провода, то в инструкции будет указано IP1XD. Следующие четыре буквы обозначают условия испытаний и общие характеристики устройства.

• H — высоковольтное оборудование.
• М — прибор был включен при испытаниях с водой.
• S — прибор отключался при проверке жидкостью.
• W — обеспечивает защиту от экстремальных погодных условий.

Отдельно стоит упомянуть расширение немецкого стандарта IP69K, отвечающего за высокотемпературную очистку под давлением. Первоначально примером могли служить автомобили, но сейчас аналогичные технологии используются и в других отраслях.

p >>

Что такое степень защиты IP?

Код IP, международная маркировка защиты, стандарт IEC 60529, иногда интерпретируемый как маркировка защиты от проникновения [1], классифицирует и оценивает степень защиты от проникновения (такие части тела, как руки и пальцы), пыли, случайного контакта и воды. механическими кожухами и электрическими кожухами.Он опубликован Международной электротехнической комиссией (МЭК). [2] [3]
Стандарт направлен на предоставление пользователям более подробной информации, чем расплывчатые маркетинговые термины, такие как водонепроницаемый. Цифры (характерные числа) указывают на соответствие условиям, приведенным в таблицах ниже. Если данные для определения степени защиты по одному из критериев отсутствуют, цифра заменяется буквой X. Цифра 0 используется, если защита не предусмотрена.

ПРОДУКЦИЯ ZANARDO СЕРТИФИЦИРОВАНА НА СТЕПЕНЬ ЗАЩИТЫ IP66.

класс защиты

СТЕПЕНЬ ЗАЩИТЫ IP, RIF: EN 62208 — EN 60529
ПЕРВЫЙ НОМЕР — ЗАЩИТА ЖИДКОГО ВХОДА

СТЕПЕНЬ	ОПРЕДЕЛЕНИЕ	ЭФФЕКТ
IPX1	ЗАЩИТА ОТ ВЕРТИКАЛЬНЫХ КАПЕЛЬ	ВЕРТИКАЛЬНО ПАДАЮЩИЕ КАПЛИ НЕ ИМЕЮТ ВРЕДНОГО ВОЗДЕЙСТВИЯ
IPX2	КАПИТЕЛЬНАЯ ВОДА ПРИ НАКЛОНЕ ДО 15 ° ЗАЩИТА	ВЕРТИКАЛЬНАЯ ВОДА НЕ ИМЕЕТ ВРЕДНОГО ВОЗДЕЙСТВИЯ ПРИ НАКЛОНЕ КОРПУСА ДО 15 ° ОТ НОРМАЛЬНОГО ПОЛОЖЕНИЯ
IPX3	ЗАЩИТА ОТ ДОЖДЯ	ВОДА ПОД ЛЮБЫМ УГОЛОМ ДО 60 ° ОТ ВЕРТИКАЛИ НЕ ИМЕЕТ ВРЕДНОГО ВОЗДЕЙСТВИЯ.
IPX4	ЗАЩИТА ОТ РАСПЫЛЕНИЯ ВОДЫ	БРЫЗГИ ВОДЫ НА КОЖУХ ИЗ ЛЮБОГО НАПРАВЛЕНИЯ НЕ ИМЕЮТ ВРЕДНОГО ВОЗДЕЙСТВИЯ
IPX5	ЗАЩИТА ВОДЯНЫХ СТРУЙ	ВОДА, ПРОИЗВОДИВАЕМАЯ СОПЛОМ ДИАМЕТРОМ 6,3 ММ И ЕМКОСТЬЮ 12,5 Л / МН В ЛЮБОМ НАПРАВЛЕНИИ, НЕ ИМЕЕТ ВРЕДНЫХ ВОЗДЕЙСТВИЙ.
IPX6	МОЩНЫЕ ВОДЫ ЗАЩИТА	ВОДА, ПРОЕКТИРУЕМАЯ А 6.СОПЛА ДИАМЕТРОМ 3 ММ И ПРОИЗВОДИТЕЛЬНОСТЬЮ 100 Л / МН В ЛЮБОМ НАПРАВЛЕНИИ НЕ ИМЕЮТ ВРЕДНОГО ВОЗДЕЙСТВИЯ.
IPX7	ЗАЩИТА ОТ ВРЕМЕННОГО ПОГРУЖЕНИЯ ПОСЛЕДСТВИЙ	ПОТРЕБЛЕНИЕ ВОДЫ В ВРЕДНОМ КОЛИЧЕСТВЕ НЕВОЗМОЖНО ПРИ ПОГРУЖЕНИИ КОРПУСА В ВОДУ ПРИ ЗАДАННЫХ УСЛОВИЯХ ДАВЛЕНИЯ И ВРЕМЕНИ.
IPX8	ЗАЩИТА ОТ НЕПРЕРЫВНОГО ПОГРУЖЕНИЯ ЭФФЕКТОВ	ОБОРУДОВАНИЕ ПРИГОДНО ДЛЯ НЕПРЕРЫВНОГО ПОГРУЖЕНИЯ В ВОДУ В УСЛОВИЯХ, УКАЗАННЫХ ПОЛОЖЕНИЕМ

СТЕПЕНЬ ЗАЩИТЫ IP, RIF: EN 62208 — EN 60529

ПЕРВЫЙ НОМЕР — ЗАЩИТА ОТ ТВЕРДЫХ ЧАСТИЦ

СТЕПЕНЬ	ОПРЕДЕЛЕНИЕ	ЭФФЕКТ
IP1X	ЗАЩИТА ОТ ТВЕРДЫХ ПРЕДМЕТОВ Ø 50 ММ ИЛИ БОЛЕЕ	ЗАДНЯЯ ЧАСТЬ РУКИ ИЛИ СФЕРИЧЕСКИЕ ОБЪЕКТЫ ДИАМЕТРОМ БОЛЕЕ 50 ММ НЕ ДОЛЖНЫ ПРОХОДИТЬ ЧЕРЕЗ СВЕРЛЕНИЕ НА МОНТАЖЕ
IP2X	ЗАЩИТА ОТ ТВЕРДЫХ ПРЕДМЕТОВ Ø 12 ММ ИЛИ БОЛЕЕ	СФЕРИЧЕСКИЕ ОБЪЕКТЫ ДИАМЕТРОМ БОЛЕЕ 12 ММ НЕ ДОЛЖНЫ ПРОХОДИТЬ ЧЕРЕЗ СВЕРЛЕНИЕ НА ГРАНИЦЕ. СОВМЕСТНЫЙ ИСПЫТАТЕЛЬНЫЙ ПАЛЬЦ МОЖЕТ ПРОЙТИ НА МАКСИМАЛЬНУЮ ДЛИНУ 80 ММ
IP3X	ЗАЩИТА ОТ ТВЕРДЫХ ПРЕДМЕТОВ Ø 2,5 ММ ИЛИ БОЛЕЕ	СФЕРИЧЕСКИЕ ОБЪЕКТЫ ДИАМЕТРОМ БОЛЕЕ 2,5 ММ НЕ ДОЛЖНЫ ПРОХОДИТЬ ЧЕРЕЗ СВЕРЛЕНИЕ НА КОНТЕЙНЕРЕ
IP4X	ЗАЩИТА ОТ ТВЕРДЫХ ПРЕДМЕТОВ Ø 1 ММ ИЛИ БОЛЕЕ	СФЕРИЧЕСКИЕ ОБЪЕКТЫ ДИАМЕТРОМ БОЛЕЕ 1 ММ НЕ ДОЛЖНЫ ПРОХОДИТЬ ЧЕРЕЗ СВЕРЛЕНИЕ НА ГРАНИЦЕ
IP5X	ЗАЩИТА ОТ ПЫЛИ	ВСТУПЛЕНИЕ ПЫЛИ НЕ ПРЕДОТВРАЩАЕТСЯ ПОЛНОСТЬЮ, НО НЕ ДОЛЖНО ПОЛУЧИТЬСЯ В ДОСТАТОЧНОМ КОЛИЧЕСТВЕ, ЧТОБЫ ПОМЕХАТЬ НА УДОВЛЕТВОРЕННУЮ РАБОТУ ОБОРУДОВАНИЯ
IP6X	ПЫЛЬНИК	В КОНТЕЙНЕРЕ СОЗДАЕТСЯ ДЕПРЕССИЯ 20 МБАР.ОТСУТСТВИЕ ПОПАДАНИЯ ПЫЛИ

Код IP. Степени защиты оборудования.

IP-код. Степени защиты оборудования.

Контрольно-измерительные приборы и автоматика

Приложение для Windows ⁄ Android

Дмитрий Бебякин, метролог, ИЛИМ

Код IP — это система кодификации, используемая для обозначения степени защиты, обеспечиваемой оболочкой, от доступа к опасным частям, проникновения внешних твердых предметов, воды и предоставления дополнительной информации, связанной с такой защитой.

Классификация степеней защиты, обеспечиваемых оболочками, обозначения этих степеней защиты, требования для каждого обозначения, методы и режимы управления, а также испытания для проверки корпусов электрического оборудования, включая контрольно-измерительные приборы и автоматику, на соответствие требованиям эта степень защиты установлена ​​в ГОСТ 14254-96.

Состав IP кода:

	IP	6	4	B	M
Кодовые буквы (Международная защита)	X
Первая характеристика от 0 до 6 или цифр ( буква X)		X
Второе характеристическое число (цифры от 0 до 8 или буква X)			X
Дополнительная буква, если необходимо (буква A, B , C, D)				X
Вспомогательная буква, если необходимо (буква H, M, S, W)					X

Первый характерный рисунок указывает на то, что оболочка обеспечивает:
— защиту людей от доступа к опасным частям, предотвращение или ограничение проникновения любой части тела человека или предмета в руки человека;
— одновременно защищая оборудование, находящееся внутри корпуса, от проникновения внешних твердых предметов.
Оболочке может быть назначена определенная степень защиты, обозначенная первым характеристическим числом, только если она соответствует одновременно всем более низким степеням защиты.

второй характеристический рисунок обозначает степень защиты, обеспечиваемую кожухами в отношении вредного воздействия на оборудование в результате проникновения воды.
Испытания на второй характеристический показатель проводятся с использованием пресной воды. Фактическая степень защиты может быть неудовлетворительной при использовании высокого давления и (или) растворителей для операций по очистке.

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям, используются только если:

• , если реальная защита от доступа к опасным частям выше защиты, указанной первой характеристической цифрой;
• или если указана только защита от доступа к опасным частям, а первая характеристическая цифра заменена символом X.

Вспомогательные буквы указывают на дополнительную информацию.

Все вышеперечисленное подробно описано в ГОСТ 14254-96, для облегчения понимания подойдет следующая таблица:

9018 9018 9018 9018 пылезащищенный

89 2

15 º)

9018 короткое

90 168

Элемент кода	Цифры или буквы кода IP	Значение для защиты оборудования	Значение для защиты людей
Первая цифра		От проникновения внешних твердых предметов:	От доступа к опасным частям :
	0	без защиты	без защиты
	1	диаметр ≥ 50 мм	тыльная сторона
	2	диаметр ≥ 12.5 мм	палец
	3	диаметр ≥ 12,5 мм	инструмент
	4	диаметр ≥ 1 мм	провод
	5		9016 9016 пыленепроницаемый	провод
	Вторая цифра		От вредного воздействия проникновения воды
	0	без защиты
	1	вертикальное падение
	3	орошение
	4	непрерывное опрыскивание
	5	проточное
	6	9017 короткое
	8	длительное погружение
	Дополнительная буква (при необходимости)				против доступа к опасным частям
	A		тыльная сторона руки
	B		палец
	C		инструмент	провод
	Вспомогательная буква (при необходимости)		Дополнительная информация, относящаяся к:
	H	высоковольтным устройствам
	M	состояние движения во время теста защиты от воды
	S	состояние неподвижности при испытаниях на водонепроницаемость
	W	Требования к стойкости снарядов установлены вне ГОСТ 14254-96

Разъяснение рейтингов IP

— что такое рейтинги IP?

Защитите свой электрический шкаф и его содержимое, зная, где и как он будет использоваться, чтобы вы могли заказать его с правильным рейтингом IP.

Рейтинг IP (степень защиты от проникновения) используется покупателями в Европе для определения степени защиты электрического шкафа от условий окружающей среды.

Система рейтинга IP была создана Международной электромеханической комиссией (IEC), всемирной организацией по стандартизации. Целью МЭК является продвижение международного сотрудничества по всем вопросам, касающимся стандартизации в электрической и электронной областях. МЭК тесно сотрудничает с Международной организацией по стандартам (ISO).

Полное описание рейтингов IP и соответствующих тестов можно найти в публикации МЭК 529. Хотя эти рейтинги изначально были разработаны как способ классификации корпусов, теперь они предоставляют инженерам удобный и практичный способ сравнения уровней герметичности. Этот стандарт описывает систему классификации степеней защиты, обеспечиваемой кожухами электрического оборудования. Принятие этой системы классификации способствует единообразию методов описания защиты, обеспечиваемой оболочкой, и испытаний для подтверждения различных степеней защиты.

Номиналы относительной защиты электрических шкафов указаны в таблице ниже:

Руководство по рейтингам IP

Рейтинг IP обычно состоит из двух (но может быть и трех) цифр:

1. Защита от твердых предметов или материалов
2. Защита от жидкости (воды)
3. Защита от механических воздействий (обычно опускается, третье число не является частью IEC 60529)

Защита от проникновения твердых частиц Уровни 5 и 6 предназначены для защиты от пыли.Уровень 5 позволяет проникнуть некоторой пыли, но не настолько, чтобы повлиять на работу оборудования. Уровень 6 полностью пыленепроницаемый. Эти испытания проводятся в камере для пыли с использованием тонкого порошка талька, рециркулируемого с помощью воздуходувки. В зависимости от требований к испытаниям через корпус может создаваться частичный вакуум. Вакуумные испытания проводятся в течение от двух до восьми часов, в зависимости от того, сколько воздуха проходит через шкаф. Продолжительность невакуумных испытаний составляет восемь часов.

Водонепроницаемость

IP варьируется от легкой каплеулавливания до брызг, струй и полного погружения.Для уровней 3 и 4 вода подается либо по колеблющейся трубке, которая выглядит как садовый ороситель, либо вручную с помощью ручной насадки для душа. Распылительная головка пропускает 12,5 литров в минуту. Испытываемый корпус подвергается воздействию не менее трех минут или, в случае большого устройства, не менее одной минуты на каждый квадратный метр поверхности при медленном перемещении распылительной головки.

Для уровней 5 и 6 используются шланговые насадки. Уровень воздействия 5 составляет от 12,5 л / мин до уровня 6.Сопло 3 мм (1/4 дюйма). Уровень 6 — это испытание на более высокое давление и расход с использованием сопла 12,5 мм (1/2 дюйма) при расходе 100 л / мин. Для Уровней 5 и 6 шланг проводится с расстояния от 2,5 до 3 метров. Время выдержки — три минуты.

Для уровней 7 и 8 корпус погружен в воду. Уровень 7 тестирует погружение в воду на 30 минут. Вольер погружают так, чтобы его дно было на 1 метр ниже поверхности воды, а его верх — на 0,15 метра ниже поверхности. Уровень 8 — это специальный тест, в котором уровень производительности — с точки зрения продолжительности и внешнего давления воды (которое пропорционально глубине) — согласовывается поставщиком и пользователем.

IP First Number — Защита от твердых предметов; Второй номер IP — Защита от жидкостей

Например, в рейтинге IP 54 для электрического шкафа, 5 описывает уровень защиты от твердых предметов, а 4 описывает уровень защиты от жидкостей. В этом случае цифра 5 указывает на то, что корпус спроектирован и изготовлен для защиты от ограниченного проникновения пыли (без вредных отложений), а цифра 4 указывает на ограниченную защиту от проникновения струй воды под низким давлением со всех сторон.

Символ «X» может использоваться для одной из цифр, если существует только один класс защиты, то есть IPX1, который касается защиты от вертикально падающих капель воды, например конденсация.

Степень защиты IP Третье число — защита от механических воздействий (обычно опускается, третье число не является частью IEC 60529)

Ниже приводится третье число IP-рейтинги (IPXX 1 ) и описания:

0 Нет защиты.

1 Защищает от ударов силой 0,225 Дж (например, 150 г груза, падающего с высоты 15 см).

2 Защищено от ударов 0,375 Дж (например, 250 г груза, падающего с высоты 15 см).

3 Защита от ударов силой 0,5 Дж (например, 250 г груза, падающего с высоты 20 см).

4 Защищено от ударов силой 2,0 Дж (например, груз весом 500 г при падении с высоты 40 см).

5 Защищен от ударов силой 6,0 Дж (e.грамм. 1,5 кг при падении с высоты 40 см).

6 Защита от ударов силой 20,0 Дж (например, 5 кг груза при падении с высоты 40 см).

Рейтинг IP и сравнение рейтингов NEMA

Код IP

Минимальный класс защиты корпуса NEMA в соответствии с кодом IP

IP20 1

IP54 3

IP66 4, 4X

IP67 6

IP68 6P

Национальная ассоциация производителей электрооборудования США (NEMA) также публикует рейтинги защиты для корпусов, аналогичные рейтинговой системе IP, опубликованной Международной электротехнической комиссией (IEC).Однако он также диктует другие характеристики продукта, не указанные в кодах IP, такие как коррозионная стойкость, старение прокладок и методы строительства. Таким образом, хотя возможно сопоставить рейтинг корпуса NEMA / рейтинги NEMA, которые могут удовлетворять или превосходить критерии IP-кода, невозможно сопоставить рейтинги IEC (IP-коды) с рейтингами корпуса NEMA, поскольку IP-код не требует дополнительных требования. В приведенной выше таблице указан минимальный рейтинг NEMA, который соответствует указанному IP-коду или превышает его, но может использоваться только таким образом, а не для сопоставления IP с NEMA.

Зная заранее правильный рейтинг IP для вашего электрического шкафа, вы можете значительно сэкономить на внутренней стороне — особенно если ваш шкаф будет использоваться в экстремальных погодных условиях. При покупке обращайте внимание на IP-рейтинг продукта. Рейтинг IP продукта — это ваш способ узнать, что продукт защищен от частиц, пыли или воды, которые могут присутствовать в среде, в которой вы устанавливаете продукт. Это полезно знать, особенно когда вы разрабатываете свой следующий корпус для покупателя из Европы.

Таблица рейтингов IP и некоторый контент любезно предоставлены Blue Sea Systems.

Классификация IP

Многие продукты BJ-Gear защищены в соответствии с IP-классификацией от IP65 до IP69, но что означают различные IP-коды и какую IP-классификацию вы должны выбрать для удовлетворения своих потребностей?

IP-классификация — это международный стандарт (DS / EN 60529), который указывает степень защиты электротехнической продукции.Классификация может быть использована для обеспечения защиты продукта и материала внутри продукта от посторонних предметов или жидкостей вне продукта.

Структура IP-классов (IP-код)

IP-классификация состоит из букв IP, за которыми следуют две цифры, а в некоторых случаях — одна или две буквы. IP означает степень защиты от проникновения, а две цифры указывают на способность продукта противостоять проникновению посторонних предметов и жидкостей соответственно.Первая цифра относится к защите продукта от проникновения твердых предметов (например, контакта и проникновения посторонних предметов), включая защиту от возможности доступа человека к опасным частям внутри продукта или прикосновения к ним. Вторая цифра указывает на защиту продукта от попадания жидкостей.

Иногда после цифр добавляются буквы. Первая буква может быть добавлена, если степень защиты от проникновения в отношении доступа к опасным частям лучше, чем указывает первая цифра, или если первая цифра заменена на X.Вторую букву можно добавить, если есть дополнительная информация, не охваченная цифрами.

Выберите необходимую IP-классификацию

Степень защиты от доступа к опасным частям внутри изделия, а также от проникновения посторонних предметов обозначается цифрой от нуля до шести. Чем выше это число, тем мельче инородные предметы, которые может выдержать продукт. Степень защиты от попадания жидкостей обозначается цифрой от нуля до девяти.Но это не применимо, однако, что чем выше число, тем большее количество воды он должен выдерживать.
