Натриевые лампы по сравнению с прочими источниками искусственного освещения, демонстрируют самый высокий КПД — близко 30%. Для экономии денежных средств рекомендуется покупать лампочки высокого давления. Свет, излучаемый натриевыми лампами высокого давления, позволяет практически во всем диапазоне различать цвета, исключая только коротковолновый, цвет в котором несколько тускнеет. Поговорим сегодня о возникновении, применении и подключении натриевых ламп своими руками.
Содержание:
- Историческая справка
- Возникновение натриевых ламп
- Достоинства и недостатки натриевых ламп
- Использование натриевых ламп
- Принцип работы натриевой лампы
- Виды натриевых ламп
- Установка натриевых ламп
- Пускорегулирующий аппарат
- Импульсное зажигающее устройство
- Помехоподавляющий конденсатор
- Вопросы безопасности
- Неисправности натриевых ламп
Историческая справка
Самый большой вклад внесли в уличное освещение натриевые разрядные лампы высокого давления, которые являются основной помехой для астрономических наблюдений.
Давайте углубимся в историю, чтобы понять, что они собой представляют. Трубчатые лампы, которые демонстрируют низкое давление ртути, были изобретены еще в предвоенный период.
Подобные люминесцентные лампы широкое распространение получили быстро. Но в парах натрия получить разряд не удавалось долгое время, это объяснялось низким парциальным давлением натрия при небольшой температуре. После комплекса технологических ухищрений были созданы натриевые лампы, которые работали при низком давлении. Но из-за сложной конструкции они не получили широкого распространения.
А вот судьба натриевых ламп, которые работают при высоком давлении, сложилась более удачно. Первоначальные заканчивались неудачей все попытки создания ламп в оболочке из кварцевого стекла. При высокой температуре повышается химическая активность натрия и как следствие — подвижность его атомов. Поэтому натрий в кварцевых горелках через кварц проникал быстро, разрушая оболочку.
Возникновение натриевых ламп
Ситуация кардинально измелилась в начале шестидесятых годов, когда компания “General Electric” запатентовала ранее не известный керамический материал, что способен работать в парах натрия при высокой температуре.
Он получил наименование “лукалос”. В нашей стране эта керамика известна обитателям как “поликор”.
Данная керамика производится посредством высокотемпературного спекания окиси алюминия. Для светотехнических целей пригодной считается только одна модификация его кристаллической решетки – альфа-форма окиси, которая имеет в кристалле самую плотную упаковку атомов.
Процесс спекания такой керамики очень капризный, потому что она должна быть химически стойкой к парам натрия и должна иметь высокую прозрачность, чтобы в стенках разрядной трубки не терялась большая часть света. Пары натрия, которые служат газоразрядной средой в натриевых лампах, дают при свечении ярко-оранжевый свет. От присутствия в лампе натрия в обиход вошла аббревиатура ДНАТ, что означает дуговые натриевые лампы.
Достоинства и недостатки натриевых ламп
Натриевые лампы в два раза эффективнее светят, чем обыкновенные лампы дневного света аналогичной мощности – это можно объяснить маленькими размерами излучателя, световые лучи от которого намного легче направляются в нужную сторону и другими особенностями конструкции.
Кроме того с помощью натриевых дуговых ламп вы сможете воссоздать намного большую освещенность. Её потолок для приборов дневного света достигает 50 ватт на квадратный фут, а при помощи натриевых лам можно добиться без особых проблем в 3 раза большей!
С экономической точки зрения натриевые лампы выгоднее – менять их нужно только раз в полгода, а 1 лампа ДНаТ-400 сможет успешно заменить 20 ЛДС по 40 В. Также гораздо удобнее работать со средним балластом, чем с 15 маленькими. Так как электроэнергия используется натриевыми лампами вдвое эффективнее, то при их применении определенный результат достигается при вдвое меньших ее затратах.
Эффективность натриевых лампочек находится в прямой зависимости от температуры внешней среды, а это в свою очередь немного ограничивает их использование, потому что они хуже светят в холодную погоду. Также не совсем однозначен и тот факт, что они являются более экологичными, чем ртутные лампы, так как в большинстве натриевых светильников в качестве наполнителя применяется соединение натрия и ртути — амальгама натрия.
Использование натриевых ламп
Типичные объекты, где используются натриевые лампы: скоростные магистрали, улицы, площади, протяжные туннели, аэродромы, транспортные пересечения, спортивные сооружения, строительные площадки, аэропорты, вокзалы, архитектурные сооружения, складские и производственные помещения, пешеходные зоны и дороги, а также дополнительные источники освещения.
Если вы хотите свой приусадебный участок как-то украсить, то можно купить натриевые лампы, что нашли и в ландшафтном дизайне свое применение. Благодаря характеристикам натриевых ламп, теплому и яркому оранжевому свету их используют во вспомогательных целях для своеобразного декоративного эффекта, который имитирует открытое пламя или закат солнца.
Приобретение натриевых ламп нелишне, если хозяин выращивает рассаду, имеет зимний сад, теплицу или оранжерею. Безусловно, натриевые светильники естественного освещения и света солнца не заменят, но ваши растения никак от изменений погодных условий и пасмурных дней не будут зависеть при условии освещения цветов такими лампами.
Принцип работы натриевой лампы
Внутри внешнего баллона ДНаТ’а расположена «горелка» – трубка, что выполнена из алюминиевой керамики и заполнена разреженным газом, в котором создается между двух электродов электрическая дуга. В горелку вводится натрий и ртуть, а с целью ограничения тока используется индуктивный балласт или балласт электронный.
Для зажигания холодной натриевой лампы недостаточно напряжения сети, поэтому принцип работы натриевой лампы состоит в использовании специального ИЗУ — импульсного зажигающего устройства. Оно непосредственно после включения генерирует импульсы напряжением, которое составляет несколько тысяч вольт, что гарантированно создают дугу. Основной поток излучения генерируют ионы натрия, поэтому их свет отличается характерной желтой окраской.
Горелка разогревается при работе до 1300 градусов по Цельсию, поэтому откачан воздух из внешнего баллона для содержания ее в целости. У всех без исключения натриевых ламп при функционировании температура баллона превышает 100 градусов по Цельсию.
Лампа светит слабо после возникновения дуги, вся энергия расходуется на нагрев горелки. Яркость растет по мере прогрева и через десять минут достигает нормального уровня.
Виды натриевых ламп
Если для вас более важной является экономичная работа света на протяжении долгого времени, то лучше всего приобрести натриевые светильники низкого давления, которые отличаются высокими показателями надежности в эксплуатации, светоотдачи в течение долгого времени и эффективности потребления энергии.
Натриевые лампы идеально подходят для организации освещения улиц, потому что способны излучать привычный для людей монохромный желтый цвет, но при этом не обладают достаточной передачей спектра света.
Для прочих целей использование лампочек низкого давления считается затруднительным, потому что цвета предметов, которые освещены такой лампой, невозможно различать. Цветовосприятие предметов в закрытом помещении искажается (к примеру, зеленый цвет преобразуется в темно-синий или черный), и теряется дизайнерский облик помещений.
Для экономии денежных средств рекомендуется покупать натриевые светильники высокого давления. Подключение натриевых ламп высокого давления подходит больше всего для спортивных залов, производственных и коммерческих комплексов. Свет, излучаемый натриевыми лампами высокого давления, позволяет цвета различать практически во всем диапазоне, кроме коротковолнового, в котором цвета могут несколько тускнеть.
Установка натриевых ламп
Натриевые лампы получили сегодня достаточно широкое применение в различных отраслях хозяйства, однако из-за недостаточной передачи спектра цвета, используются чаще всего в качестве уличного освещения. Натриевым лампочкам, в отличие от металл-галидных, без разницы, в каком положении функционировать.
Однако на основании многолетней практики считается, что более эффективно горизонтальное положение лампы, потому что она основной поток света излучает в стороны. Чтобы подключить любую газоразрядную лампу, требуется балласт. Натриевые лампы в этом смысле не являются исключением, балласт требуется для их «разогрева» и нормальной работы.
Пускорегулирующий аппарат
Для натриевых ламп балласт – это пускорегулирующий аппарат, электронный ПРА и импульсное зажигающее устройство. Несомненно, самыми лучшими ПРА считаются по праву электронные, которые имеют ряд преимуществ перед ПРА индуктивными, проигрывая последним по стоимости: в настоящее время их цена достаточно высока.
Самыми распространенными ПРА выступают балластные индуктивные дроссели, которые необходимы для ограничения и стабилизации тока. Необходимый балласт, который скоммутирован с лампой нужным образом, уже имеется в них, поэтому схема подключения натриевых ламп сводится исключительно к подаче на клеммы светильника питающего напряжения.
На сегодняшний день двухобмотчные дроссели являются устаревшими, поэтому стоит отдать предпочтение однообмоточным. Обычный дроссель отечественного производства можно купить на фирме приблизительно за 10 долларов, а на рынке – вдвое дешевле.
Он обязательно должен предназначаться именно для ДНаТ и иметь такую же мощность, как и лампа.
Ставить необходимо «родной» дроссель, иначе у лампы может сократиться в несколько раз срок службы, или светоотдача катастрофически упадет. Также возможно «мигание», когда натриевая лампа гаснет непосредственно после прогрева, затем остывает, и все происходит сначала.
Импульсное зажигающее устройство
ИЗУ требуются, как было написано выше, для зажигания лампы. Производители ИЗУ выпускают устройства с 2 и 3 выводами, поэтому может несколько отличаться схема включения натриевой лампы. Но обычно она изображается на каждом корпусе ИЗУ. Из отечественных ИЗУ самым удобным является «УИЗУ», оно подходит для лампы любой мощности и способно работать со всеми балластами.
При этом можно расположить УИЗУ рядом с балластом и возле лампочки, подключив к ее контактам. Полярность при подключении УИЗУ не играет особой роли, но рекомендуется, чтобы «горячий» красный провод соединялся с балластом.
Помехоподавляющий конденсатор
Дуговые натриевые лампы являются потребителями реактивной мощности, поэтому есть смысл в некоторых случаях (при отсутствии фазокомпенсации) включить в схему натриевой лампы помехоподавляющий конденсатор С, который существенно снижает пусковой ток и предотвращает неприятные ситуации.
Для дросселей ДНаТ-250 (3А) емкость конденсатора должна составлять 35 мкф, для дросселей ДНаТ-400 (4.4А) – достигать 45 мкф. Следует использовать конденсаторы сухого типа, номинальное напряжение которых 250 В.
Соединения принято выполнять толстым многожильным проводом большого сечения, сетевой кабель также должен рассчитывать на большой ток. Пайки делайте надежными. Винты затягивайте плотно, но без чрезмерного усилия – чтобы колодку не сломать.
При самостоятельном подключении натриевых ламп стоит учитывать такую рекомендацию — нельзя допускать превышения длины проводов, которые соединяют балласт с натриевой лампой больше одного метра.
Вопросы безопасности
Если вы светильник собирали сами – убедитесь, что схема его подключения абсолютна правильна. Если схема подключения не нарисована на вашем балласте, или у балласта/ИЗУ количество ножек не совпадает со схемой – стоит проконсультироваться с продавцом этих деталей или опытным электриком.
Последствия такой ошибки – катастрофические: выгорание одного из 3 элементов схемы, выбивание пробок, взрыв лампы и пожар.
Если на баллоне натриевой лампы имеется жир или грязь, то она может лопнуть из-за неравномерного нагрева сразу после прогрева. Поэтому не прикасайтесь к лампе руками и протирайте спиртом на всякий случай после установки в патрон. Если на включенную лампу попали капли воды или другие жидкости, то это провоцирует взрыв со 100% вероятностью!
Используя вентилятор, стоит проверить, что он дует и вращается, куда надо. Подвешивать светильник необходимо надежно с целью избегания падения – натриевая лампа тяжелая и может что-то сломать при падении. При ремонте лампы некоторые измерения следует проводить на включенном устройстве – не делайте этого самостоятельно, если вы не имеете достаточного опыта работы с аппаратами высокого напряжения.
В процессе работы натриевой лампы раз в месяц стирайте пыль со светильника и рефлектора и проверяйте состояние вентилятора.
Натриевые лампы менять рекомендуется раз в 4–6 месяцев, так как к концу срока полезной службы у них значительно падает светоотдача.
Неисправности натриевых ламп
Натриевые лампы по мере старения приобретают привычку «мигать»: светильник включается, как обычно разогревается, потом гаснет неожиданно, и все повторяется через некоторое время. Если вы заметили за своей лампой такое поведение – стоит попробовать поменять лампочку. Если смена лампы не помогла – нужно измерить напряжение в сети, может, оно несколько ниже обычного.
Если мигание натриевой лампы происходит нерегулярно – причина кроется в плохом контакте или скачках напряжения в сети. Наиболее неприятной ситуацией является замыкание в балласте между витками обмотки, тогда его необходимо поменять. Иногда могут мигать и новые лампы, однако это проходит через несколько часов.
Зачастую слышно, как трещит ИЗУ после включения светильника (признак работы), но лампа зажечься даже не пытается. Это случается чаще всего из-за пробоев в проводе, который идет к лампе от ИЗУ, или говорит о выгоревшей лампе.
Может быть виноватым обрыв провода между фонарем и балластом или подгоревшее ИЗУ.
Можете попробовать сменить провод между лампой и ИЗУ. Также стоит обратить внимание на контакты ИЗУ и их состояние. Если не поможет – поменяйте лампу. Если и это не поможет – отключите ИЗУ, потому что оно способно сжечь вольтметр своими импульсами, и померяйте на патроне лампы напряжение – оно должно у ДНаТ соответствовать сетевому. Если на патроне есть напряжение – меняйте ИЗУ.
Если же натриевая лампа признаков жизни вообще не подает: ИЗУ не жужжит, светильник не светится – скорее всего в сетевом шнуре нарушен контакт или выбило предохранитель. Может, сгорело ИЗУ, или произошел в балласте обрыв обмотки – проверьте балласт, если он целый – стоит поменять ИЗУ.
Балласт можно проверить обычным Ом-метром. У них нормальное сопротивление составляет 1–2 Ом. Если показатель значительно больше – значит, был обрыв в обмотке или нарушился контакт между соединительной колодкой и выводами обмотки (подтяните винты).
Все сложнее при межвитковом замыкании – оно влияет на сопротивление постоянному току очень мало, поэтому обнаруживается трудно, при этом на лампу поступает мощность больше, чем нужно. Когда на натриевой лампе передоз по мощности, то светильник перегревается быстро и гаснет, в итоге также может наблюдаться «мигание».
Теперь вы знаете, как подключить натриевую лампу! В заключение стоит отметить, что дуговые натриевые лампы представляют из себя одну из наиболее эффективных категорий источников видимого излучения, потому что характеризуются самой высокой отдачей света среди всех известных человечеству газоразрядных ламп и незначительным уменьшением светового потока при большом сроке полезной службы.
устройство, принцип работы, как подключить
Среди всех ламп для искусственного освещения растений больше всего подойдет натриевая лампа, которая пользуется большой популярностью.
Такой источник света обладает высокой эффективностью, и является самым экономным и долговечным.
Мощность ламп может составлять от 30 до 1000 Вт, в зависимости от сферы использования. Что касается срока эксплуатации, то ресурс ламп рассчитан на 25000 часов работы. Для большинства теплиц это выгодный вариант в плане экономии, так как освещать растения необходимо довольно длительное время, особенно зимой.
Отечественная продукция
Большим спросом на рынке пользуются российские лампы Рефлакс, которые оснащаются встроенным отражателем. За счет этого свет направлен прямо на растения. Отражатель ламп Рефлакс обладает высоким КПД равным 95%, который сохраняется в течение всего периода эксплуатации. Что характерно, одна лампа Рефлакс, мощностью 70 Ватт, подвешенная на высоту полметра, способна осветить территорию площадью около 1,6 м2. А так как использование других источников света подразумевает большие затраты на электроэнергию, то использование ламп Рефлакс более рационально. Что касается габаритов, то Рефлакс имеет размеры 76×200 мм. Благодаря этому лампы Рефлакс лучше всего подходят владельцам теплиц.
Преимущества и недостатки натриевых ламп
Натриевая лампа имеет существенные преимущества:
• Высокий КПД.
• Стабильный поток света.
• Высокая световая отдача примерно 160 лм/Вт.
• Долго срок службы, который в 1,5 раза превышает период эксплуатации прочих подобных ламп.
• Лампы имеют приятное золотисто-белое излучение.
• Эффективная работа в условиях тумана.
За счет того, что дуговая лампа рефлакс 250 излучает красный спектр – это идеальный источник света для цветения растений, в том числе и плодоносящих. А наличие синего спектра свечения способствует их активному росту и развитию. Вдобавок лампы могут работать в широком диапазоне температуры – от -60 до +40 градусов.
Наряду с достоинствами, имеются и некоторые недостатки. Главный из них заключается в сложности подключения. Обычный способ здесь не подходит, и здесь существуют свои особенности. Среди других минусов можно выделить следующие:
• Взрывоопасность.
• Наличие ртути в устройстве лампы.
• Долгое время включения, которое может составлять до 10 минут.
• Не подходит при выращивании нецветущих либо зеленых овощных культур (редис, лук, салат).
Кроме того, если необходимо использовать натриевые лампы высокого давления мощностью 250 Ватт или более, необходимо позаботится об охлаждении, так как лампы сильно нагреваются. Хотя для теплиц большого размера этот недостаток может обернуться преимуществом, обеспечив растения дополнительным нагревом.
Принцип работы
По внешнему виду натриевые источники света немного похожи на лампы ДРЛ. Здесь также имеется стеклянная колба элиптической либо цилиндрической формы, внутри нее располагается разрядная трубка («горелка»), с каждой стороны которой находятся электроды. Эти выводы соединены с резьбовым цоколем. По причине того, что пары натрия оказывают сильное воздействие на стекло, этот материал не применим для изготовления «горелки». Ее изготавливают из поликора (поликристаллической окиси алюминия), что позволяет повысить устойчивость к парам натрия и пропускать до 90% видимого света.
Лампа ДНаТ 400 имеет разрядную трубку с диаметром 7,5 мм и длиной 80 мм. Электроды трубки изготавливаются из молибдена.
Помимо паров натрия, состав разрядной трубки содержит аргон, чтобы облегчить запуск ламп, а также содержит ртуть или ксенон, что позволяет увеличить световую отдачу. «Горелка» при работе разогревается до 1300 °C и чтобы сохранить ее в целости, из колбы выкачан воздух. Однако сложно поддерживать вакуум пока работает лампа, так как воздух может проникнуть через отверстия. Поэтому для предотвращения этого используются специальные прокладки. Стоит отметить, что при работе лампы ее колба разогревается до 100 °C. При включении импульсного зажигающего устройства (ИЗУ) создается импульсное напряжение, в результате чего образуется дуга. Но первое время натриевые лампы ДНАТ рефлакс 250 светят еще слабо, так как вся энергия расходуется на разогрев трубки. Спустя 5 или 10 минут яркость освещения нормализуется.
Как подключить натриевую лампу
В силу особенности строения газоразрядных ламп не получится просто подключить их к бытовой электрической сети, так как имеющегося напряжения не хватает для запуска.
Вдобавок нужно ограничить ток дуги. И натриевые лампы здесь не исключение. В связи с этим необходимо использовать в цепи пуско-регулирующий аппарат или сокращено ПРА. Они могут быть электромагнитными (ЭмПРА) либо электронными (ЭПРА). В практике западных стран такие устройства именуются балластами Magnetic Ballast (для ЭмПРА) и Digital Ballast (для ЭПРА). В некоторых случаях не обходится без применения импульсного зажигающего устройства или ИЗУ.
Использование ЭПРА для натриевых ламп 250 необходимо для их разогрева и дальнейшей бесперебойной работы. При этом на сам запуск затрачивается 3-5 минут, а полную мощность натриевые источники освещения набирают в течение еще 10 минут. Примечательно, что на момент запуска лампы ее номинальное напряжение увеличивается практически в 2 раза.
Устройство ПРА
Пускорегулирующий аппарат состоит из трех основных компонентов:
• Индуктивного дросселя.
• ИЗУ.
• Фазокомпенсирующего конденсатора.
Дроссель служит для ограничения тока дуги и его мощность должна быть такой же, как и у используемой лампы.
К примеру, если применяется лампа ДНаТ 250, то, соответственно, мощность дросселя тоже должна быть не меньше и не больше 250 Ватт. В последнее время схема подключения ламп зачастую включает однообмоточный дроссель, тогда как двухобмоточные уже морально устарели.
ИЗУ необходимо для повышения напряжения до нескольких киловольт с целью образования дуги. Мощность ИЗУ может лежать в пределах от 35 до 400 Ватт. Помимо этого, устройство может быть двухконтактного или трехконтактного исполнения. Причем использование трехконтактных ИЗУ предпочтительнее.
Что касается конденсатора, то это необязательная составляющая. Но его наличие дает определенные преимущества, так как позволяет снизить нагрузку на бытовую электросеть. В свою очередь, это снижает риск возникновения возгорания проводки к минимуму. Боле подробно будет рассказано ниже.
Схемы подключения ламп ДНаТ
В зависимости от того, какое ИЗУ используется (с двумя выводами или тремя), натриевые лампы высокого давления 250 Ватт могут подключаться по-разному.
Более подробно это отражает схема, изображенная ниже.

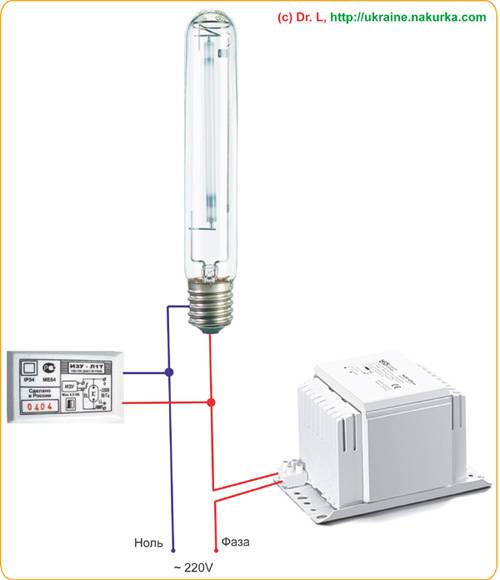

Схема подключения натриевой лампы
Как можно видеть из рисунков подключение дросселя (балласта) осуществляется последовательно, а вот ИЗУ подключается в цепь параллельно.
Для своей работы натриевые лампы используют мощность реактивного характера. В связи с этим желательно чтобы схема подключения включала специальный конденсатор, который позволит подавить помехи и снизить силу пускового тока. Что в итоге продлевает срок службы ламп. Также этот элемент просто незаменим в случае отсутствия компенсатора фазы.
Как видно на первом рисунке наличие фазокомпенсирующего конденсатора показано пунктирной линией. Его подключение осуществляется параллельно источнику питания.
Главное, подобрать конденсатор оптимальной электроемкости. К примеру, при использовании той же лампы ДНаТ-250 его емкость должна составлять 35 мкф. Если в схеме присутствует лампа ДНаТ 400, тогда можно подобрать конденсатор чуть большей емкости – 45 мкф. Использовать в схеме допускается только сухие элементы и рассчитанные на напряжение не менее 250 В.
При самостоятельном подключении ламп стоит взять кое-что на заметку. Длина провода, соединяющего сам источник освещения и дроссель, не должна превышать одного метра.
Меры предосторожности
В силу конструктивных особенностей, которыми обладает натриевая газоразрядная лампа 250, при работе этих источников света необходимо соблюдать крайнюю осторожность. Недопустимо отключать лампу сразу же после ее включения. Она должна остаться включенной как минимум 1 или 2 минуты. В противном случае лампа перестанет вовсе включаться и тогда ее необходимо обесточить и подождать некоторое время.
В помещении, где работают лампы необходимо наличие качественной вентиляции. Ее температура во время работы может подниматься до 100 градусов и более. А согласно некоторым источникам и все 1000. Поэтому хорошая вентиляция – это залог продолжительной и безопасной работы источников освещения. Не стоит трогать руками лампы высокого давления во время работы во избежание ожогов. То же самое касается и ее отражателя.
При установке источников освещения не нужно браться за колбу голыми руками, лучше всего использовать перчатки из материи. Или можно обернуть ее какой-либо бумагой или картоном, чтобы не оставлять на стекле жирных отпечатков пальцев. Поскольку температура нагрева очень высокая, то любой жировой налет или даже капли воды могут привести к взрыву лампы. В интернете можно найти много информации по этому поводу.
Но сильно нагреваться могут не только лампы высокого давления, это касается и используемого балласта. Его температура может подниматься до 80-150 градусов. Поэтому в целях предосторожности следует этот элемент схемы изолировать, спрятав под огнеупорный и прочный корпус. Это позволит предотвратить попадание внутрь сухих листьев, кусочков ткани или бумаги и прочих предметов.
Не стоит забывать и про элементарную технику безопасности при работе с электричеством. То есть исключить любую вероятность попадания воды на балласт, следить за целостностью электропроводки. Стоит всегда помнить, что в момент, когда запускается лампа ДНаТ, ИЗУ вырабатываются импульсы высокого напряжения.
Поэтому лучше всего использовать специальные провода, которые рассчитаны для работы в экстремальных условиях. Они как раз рассчитаны на сильный нагрев.
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости. Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу.
Использование натриевых ламп и их подключение
Зачем они нужны ?
По сообщению Ed Rosenthal (автор “Marijuana Grower’s Handbook”, если кто не знает) дуговые лампы (по-английски – HID) светят в два раза эффективнее, чем лампы дневного света той же мощности – это объясняется маленькими размерами излучателя, свет от которого гораздо легче направляется в нужную сторону и прочими особенностями конструкции. Поскольку ЛДС излучает по всей поверхности, сконструировать для них достаточно эффективный отражатель сложнее, размер же и расход материала будут гораздо больше. Кроме того с помощью дуговых ламп можно создать значительно большую освещенность. Потолок ее для ламп дневного света составляет 40–50 ватт на кв. фут, а с помощью HID можно без особых проблем добиться в 2–3 раза большей!Для растений (в частности, конопли) подходят две разновидности ламп класса HID – натриевые высокого давления (HPS или ДНаТ) и металл-галидные (MH, отечественный представитель – ДРИ, ртутно-иодная). С точки зрения человека натриевые лампы на 10% эффективнее металл-галидных, но с точки зрения растений – наоборот, поскольку людям и растениям нужны совершенно разные участки спектра. Вопрос этот вообще-то немного спорный, и каждый второй источник утверждает по-своему. Поскольку натриевые лампы применяются (у нас по крайней мере) гораздо шире металл-галидных, то основное внимание будет уделяться именно им. Общие рекомендации одинаково справедливы для обоих типов ламп, отличаются только электрическая часть и методы устранения неполадок.
С экономической точки зрения они также гораздо выгоднее – менять лампы рекомендуется раз в полгода, а одна ДНаТ-400 успешно заменяет 15..20 ЛДС по 40 ватт. Кроме того стoит вспомнить о балластах – гораздо удобнее работать с одним среднего размера чем с пятнадцатью маленькими. Поскольку как уже говорилось электроэнергия используется дуговыми лампами вдвое эффективнее чем ЛДС, то при их использовании тот же результат получается при вдвое меньшем ее расходе. Эти лампы можно использовать даже для очень маленьких плантаций – самая маломощная ДНаТ на 70 ватт как раз подойдет для площади 1–2 кв. фута. На Рис. 3 изображена конструкция одного западного товарища, использующего метод ScrOG. Для освещения применена лампа HPS на 150 ватт, рефлектор закрыт стеклом для задержания лишних тепловых лучей. Площадь сетки с шишками – 3 кв. фута, возраст клонов – 30 (!) дней, сорт C99. Как видите, даже с далеко не идеальным рефлектором результаты просто поражают воображение!
Как они работают ?
Внутри внешнего стеклянного баллона ДНаТ’а находится «горелка» – трубка из алюминиевой керамики заполненная разреженным газом, в котором между двух электродов создается электрический разряд (дуга).
В горелку также вводится ртуть и натрий (в ДРИ вместо натрия применяются галиды различных металлов, и горелка делается из кварцевого стекла) Для ограничения тока дуги используется специальный индуктивный (дроссель) или электронный балласт. Для зажигания холодной лампы напряжения сети недостаточно, поэтому необходимо использовать специальное импульсное зажигающее устройство – ИЗУ. Сразу же после включения оно генерирует импульсы напряжением несколько тысяч вольт, которые гарантированно пробивают лампу и создают дугу. «Натриевыми» лампы ДНаТ называют за то, что основной поток излучения генерируется ионами натрия, поэтому их свет имеет характерную желтую окраску. При работе «горелка» разогревается до 1300 °C, поэтому для сохранения ее в целости из внешнего баллона откачан воздух. Внимание: у всех без исключения дуговых ламп температура баллона при работе превышает 100 °С! Без принудительного охлаждения температура рефлектора будет ненамного меньше. Сразу после возникновения дуги лампа светит очень слабо, вся энергия расходуется на прогрев горелки.
По мере прогрева яркость растет и достигает нормального уровня через 5–10 минут.
Как их устанавливать ?
Натриевым лампам, в отличие от металл-галидных абсолютно все равно в каком положении работать. На основании многолетнего опыта западные садоводы утверждают, что горизонтальное положение лампы является более эффективным чем вертикальное, поскольку основной поток света лампа излучает в стороны. По этой же причине лампа должна располагаться посреди плантации, причем ее ось должна быть направлена поперек (перпендикулярно длинной стороне) – таким образом обеспечивается наиболее равномерная освещенность всех растений. Поскольку балласт представляет собой достаточно тяжелую железяку, его лучше вынести в отдельный блок, тогда регулировать высоту лампы будет легче. Высота подвешивания выбирается экспериментальным путем, но будьте осторожны – если вы слишком опустите лампу она может сжечь верхушки растений!
Про ИЗУ и балласты
Самыми лучшими балластами для ДНаТ являются электронные, но из-за совершенно диких цен применяют их очень редко.
Обычный дроссель украинского производства можно приобрести на фирме примерно за $10, если найти на базаре у алкашей – вдвое дешевле. В бывшем совке выпускается множество их модификаций и применять можно все – лишь бы дроссель был именно для ДНаТ и такой же мощности как и лампа. Ставить «родной» дроссель обязательно, в противном случае у лампы может в несколько раз сократится срок службы или катастрофически упасть светоотдача! Возможно также «мигание», когда лампа гаснет сразу же после прогрева, потом остывает и все начинается сначала…
Из отечественных ИЗУ самое удобное т.н. «УИЗУ», оно подходит для любой мощности лампы и работает со всеми балластами.
Кроме того подключение двумя проводами вместо обычных трех упрощает электрическую часть. При этом вы можете разместить УИЗУ как рядом с балластом, так и возле лампы, подключив непосредственно к ее контактам (см. схему ниже). При подключении УИЗУ полярность особой роли не играет, но рекомендуется чтобы красный («горячий») провод соединялся с балластом.
Соединения выполняются многожильным проводом достаточно большого сечения, сетевой шнур также должен быть рассчитан на большой ток. Настоятельно рекомендую ввести в эту схему предохранитель, в случае пробоя балласта он поможет предотвратить неприятные последствия – от выбивания пробок до пожара или взрыва лампы!
БЕЗОПАСНОСТЬ
Если вы собирали светильник сами – трижды убедитесь что схема абсолютна правильна! Если на вашем балласте не нарисована схема подключения, или количество ножек у балласта/ИЗУ не совпадает со схемой – проконсультируйтесь с продавцом этого барахла или опытным электриком. Последствия ошибки могут быть катастрофическими, начиная с выгорания любого из трех элементов схемы и заканчивая взрывом лампы (а стекло там толстое, да и осколки горелки с температурой больше тысячи градусов штука неприятная). Все электрические соединения выполняются толстым многожильным проводом, пайки должны быть надежными и без «соплей». Винты в соединительных колодках затягиваются плотно, но без чрезмерных усилий – чтоб не сломать колодку.
Если на баллоне лампы имеется грязь, жир или что-то подобное то из-за неравномерного нагрева лампа может лопнуть (взорваться) сразу же после прогрева! Поэтому избегайте прикасаться к лампе руками и после установки ее в патрон на всякий случай протрите спиртом. Попадание капель воды или других жидкостей на включенную лампу вызывает взрыв со 100% вероятностью! При использовании вентилятора убедитесь что он вращается и дует воздух куда надо. Подвешивайте светильник надежно, чтобы избежать падения – он тяжелый и несколько растений сломает точно, еще и загореться, сука, может!
Несколько слов про электробезопасность… Исключите возможность попадания на балласт воды, уберите его подальше и подвесьте повыше! Провода должны иметь абсолютно целую изоляцию, лучше применить специальный провод для суровых условий. Помните, что в момент зажигания лампы ИЗУ вырабатывает импульсы очень высоко напряжения – может и не убъет но запомнится на всю жизнь Ж:0 Это кроме «обычных» 220 вольт, которые присутствуют по всей схеме.
При ремонте (см. следующий раздел) некоторые измерения проводятся на включенном устройстве – ни в коем случае не делайте этого сами если у вас нет достаточного опыта работы с высоким напряжением!! Лучше раскошелится на поллитру для ближайшего электрика чем самому стать органическим удобрением
В процессе работы светильника хотя бы раз в месяц нужно стирать пыль с лампы и рефлектора и проверять состояние вентилятора. Лампы рекомендуется менять раз в 4–6 месяцев, поскольку к концу срока службы у них сильно падает светоотдача. И не опускайте лампу слишком низко, проверьте рукой температуру на уровне верхушек – сильного тепла быть не должно!
Если оно не работает ?
По мере старения натриевые лампы приобретают мерзкую привычку «мигать» т.е. лампа включается, разогревается как обычно, потом вдруг гаснет и через минуту все повторяется. Если вы заметили за ней такое поведение – попробуйте поменять лампу. В случае если смена лампы не помогает – померяйте напряжение в сети, возможно оно ниже обычного.
.. Если мигание происходит нерегулярно – возможно виноват плохой контакт или скачки напряжения в сети. Самая неприятная возможность – это замыкание между витками обмотки в балласте, тогда придется его менять. Иногда «мигают» и новые лампы, но у них это через несколько часов проходит.
Бывает, что после включения светильника слышно как трещит ИЗУ (т.е. напряжение есть), но лампа даже не пытается зажечься. Чаще всего это случается из-за пробоя с проводе, идущем от ИЗУ к лампе или говорит о полностью выгоревшей лампе, реже бывает виноват обрыв провода между балластом и фонарем или подгоревшее ИЗУ. Попробуйте сменить провод между ИЗУ и лампой. Обратите внимание на состояние контактов ИЗУ. Если не поможет – попробуйте поменять лампу. Если не помогает – отключите ИЗУ (иначе своими импульсами оно может сжечь вольтметр!) и померяйте напряжение на патроне лампы – у ДНаТ оно должно соответствовать сетевому. Если напряжение на патроне есть – меняйте ИЗУ.
Если же светильник вообще не подает признаков жизни: ИЗУ не жужжит, лампа не светится – скорее всего или выбило предохранитель или нарушен контакт в сетевом шнуре.
Возможно виновато сгоревшее ИЗУ или обрыв обмотки в балласте – проверьте балласт как описано ниже, если он целый – меняйте ИЗУ.
Балласт проверяется обычным Ом метром. В норме сопротивление у них порядка 1–2 Ом. Если сопротивление значительно больше – значит или обрыв в обмотке или нарушен контакт между выводами обмотки и соединительной колодкой (попробуйте подтянуть винты). При меж витковом замыкании все сложнее – на сопротивление постоянному току оно влияет очень мало из-за чего трудно обнаруживается, при этом мощность на лампу поступает гораздо большая чем надо. Когда на лампе передоз по мощности – она быстро перегревается и гаснет, в результате наблюдается все то же «мигание».
Не спешите выкидывать убитую (по вашему мнению) запчасть, может проблема и не в ней.
схема подключения к сети, с конденсатором,
Лампы ДНаТ являются наиболее старыми и проверенными временем источниками света. Их продолжают активно использовать несмотря на то, что рынок осветительного оборудования активно заполняют светодиодные устройства.
Популярность натриевых ламп связана с тем, что они излучают интенсивный световой поток при минимальной мощности. Их активно используют для уличного освещения, для выращивания растений в тепличных условиях. Однако из-за низкого качества цветопередачи и сильного мерцания ДНаТ не применяется для освещения жилых домов и производственных помещений.
Для подключения ДНаТ необходимо приобрести специальное запускающее устройство (ИЗУ), пускорегулирующий аппарат (электронный балласт, дроссель), конденсатор. При запуске зажигающего устройства создается импульс высокого напряжения, образуется дуга. ИЗУ для ДНаТ нужно подобрать с учетом мощности лампы (от 35 до 400Вт). Зажигающие устройства бывают параллельного или последовательного типа, то есть с двумя или тремя контактами. Важно знать, какое устройство больше подойдет для ДНаТ, и как его правильно подключить.
Для чего необходимо
Лампы ДНАТ — старые и проверенные временем светоисточники, излучающие интенсивный свет при минимальном показателе мощности.
Активно используются в уличном и тепличном освещении. Из-за недостаточной цветопередачи и сильном мерцании не применяются в освещении жилых комнат.
ИЗУ для ДНАТ
Чтобы подключить ДНАТ, нужно использовать специальное запускающее устройство ИЗУ с пускорегулирующим аппаратом и конденсатором. Первое требуется, чтобы создать импульс высокого напряжения и образовать дугу. При этом его нужно подбирать, учитывая мощность светоисточника до 400 ватт.
Повышение напряжения ДНАТ как функция ИЗУ
Пускорегулирующая аппаратура
Из-за особенностей строения, ДНаТ требует дополнительного оборудования для подключения. Это связано с тем, что источнику света не хватает напряжения для запуска, кроме того, необходимо снизить напряжение дуги. Именно для этой цели используют аппарат ПРА, а также ИЗУ.
Электронное пускорегулирующее устройство обладает многими преимуществами по сравнению с ЭмПРА (электромагнитное). Единственный недостаток в том, что устройства первого типа более дорогие.
Дроссели помогают уменьшить пульсацию напряжения, сгладить частоту тока или устранить его переменную составляющую. То есть, они ограничивают и стабилизируют электрическое напряжение. Достаточно просто подключить ПРА к лампе, чтобы устройство работало без перебоев.
Сегодня на смену устаревшим двухобмоточным электронным балластам пришли современные однообмоточные устройства.
Дроссель должен иметь такую же мощность, как и лампа, к которой он будет подключаться. В противном случае осветительный прибор быстрее выйдет из строя или снизится светоотдача. Например, если вы приобрели ДНаТ 250Вт, то мощность ЭПРА должна быть такой же.
Технические параметры ИЗУ
Покупая импульсное зажигающее устройство, необходимо знать значение наибольшего допустимого тока, максимального частотного импульсного показателя напряжения, напряжения, функции автоматического отключения устройства и максимальной длины кабелей. Допустимый ток не должен превышать двукратного показателя рабочего тока, максимальный частотный импульсный показатель напряжения не должен быть до 3,5 киловатт на выходе.
В случае поломки устройства, импульсное зажигающее устройство должно иметь функцию автоматического отключения. Максимальная длина кабеля должна быть около 2-3 метров.
Технические характеристики
Область применения
Рис. 6. Область применения ламп ДнаТ
Наибольшее применение ДНаТ получили в качестве уличных светильников для освещения территории городов, парков, автомобильных дорог и прочих объектов. Внутри помещений их часто устанавливают в освещении теплиц для произрастания различных культур, могут иметь смешанный диапазон света под разные растения. В домашних условиях они устанавливаются для подсветки рассады и других домашних растений, цветов и т.д. Хорошо зарекомендовали себя в освещении спортивных объектов, сцен и прочих локаций для массовых мероприятий.
Достоинства и недостатки
Достоинства подключения импульсного зажигающего устройства к светоисточнику заключается в том, что ДНАТ функционирует на протяжении до 30 тысяч часов и качество освещения не понижается, лампа не потребляет минимум электрической энергии.
Коэффициент полезного действия ламп достигает 30%.
Обратите внимание! Минусы подключения этого оборудования заключается в получающейся низкой цветовой передачи, температурном ограничении, чувствительности к электроперепадам, длительном времени включения и сильном токовой пульсации светового источника.
Простота подключения как достоинство
От чего взрывается ДНаТ
Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.
Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.
Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.
Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.
Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.
Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.
Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:
Как правильно подключить и проверить
Осуществить сборку комплекта для подключения светоисточника можно собственноручно. Чтобы ответить на вопрос как подключить натриевую лампу к сети, следует указать, что для этого нужна схема с лампой, балластом, импульсным зажигающим устройством и конденсатом. Обычно схема подключения находится на дроссельном корпусе для светоисточника.
Вам это будет интересно Особенности лампы дневного света
Правильное подключение к сети
Схемы подключения
На схеме находится балласт с поступающей фазой, которая проводится к импульсному зажигающему устройству и потом подсоединяется к источнику. Чтобы лампочка зажглась, необходимы перечисленные выше устройства и напряжение в 220 вольт. В другом случае, запуск источника невозможен.
Схема изу подключения с конденсатором
Двухточечное ИЗУ
Зажигающие устройства, имеющие два вывода, подключаются параллельно прибору освещения.
Это значит, что после дроссельной установки заряженный проводник необходимо присоединить к клемме импульсного зажигающего устройства, а другой проводник поднести к жиле, имеющей отрицательный заряд. При этом нулевой кабель можно взять от патронного элемента.
Специалисты не советуют использовать зарядники на несколько контактов, чтобы подключать световые источники, поскольку они могут навредить индуктивному балласту. Поскольку при запуске увеличивается напряжение, поступающее не только на светоисточник, но и на пускорегулирующий аппарат. Как правило, две контактные импульсные зажигающие устройства используют для нескольких ламп малой мощности до двух киловольт.
Двухточечное ИЗУ
Трехточечное ИЗУ
Комплект для подсоединения ДНАТ лампочки возможно собрать в щитке с корпусом светильника. До проведения работ необходимо осуществить проверку изоляции балласта с конденсатором. Для этого осуществить переключение мультиметра на показатель максимального сопротивления. Это нужно для личной безопасности.
Для ламп, имеющих мощность в 400 ватт необходим двухфазный автоматический выключатель. Он нужен, чтобы подавать и отключать электрическое питание, защищать детали. Ставить его нужно до основных работ. Помимо этого, необходимо заземление его корпуса.
Этапы подключения импульсного зажигающего устройства с тремя выводами к натриевой лампе выглядят следующим образом:
- Проводник, имеющий отрицательный заряд из щитка подключить к светоисточнику, а второй элемент — к однотипному зажиму на зажигающем устройстве.
Обратите внимание! Ставить узел только в разрывную часть фазы, которая проходит к источнику, а не к нулю. В противном случае, будет замыкание и возгорание дросселя.
- Разомкнуть фазу и присоединить к дросселю. Жилу, которая выходит из контакта, нужно соединить к клемме В на пускорегулирующем аппарате.
- Средний проводник подключить к патрону светового источника.
Конденсаторный аппарат будет подключаться параллельно всей электроцепи.
Для этого кабель нужно подвести к фазному проводнику, а второй — к нулевому.
Вам это будет интересно Особенности светильников с датчиками движения
Трехточечное ИЗУ
Дроссель
По поводу качества дросселей и почему они выходят из строя в новых светильниках.
Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.
Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.
Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.
Какие бывают ошибки при подключении
При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.
Неправильное подключение четырехконтактного дросселя
Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.
Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.
Технические характеристики ламп днат
В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.
Зачем нужен конденсатор
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Для ламп разной мощности нужно подбирать соответствующую емкость. Вот рекомендуемые параметры емкости конденсаторов, в зависимости от мощности дросселей:
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.
Использование ламп ДНАТ для растений
Лампы типа ДНАТ, светят в два раза эффективнее, чем лампы дневного света той же мощности – это объясняется маленькими размерами излучателя, свет от которого гораздо легче направляется в нужную сторону и прочими особенностями конструкции. Поскольку ЛДС излучает по всей поверхности, сконструировать для них достаточно эффективный отражатель сложнее. Научным путем был проведен расчет площади освещения подтверждающий, что с помощью ДНАТ создать значительно большую площадь освещения проще.
ДНАТ использовать гораздо выгоднее и с экономической стороны, рекомендуется производить замену раз в полгода, а одна ДНаТ 400 ватт – заменяет 15..20 ЛДС по 40 ватт. Еще стоит отметить, что 1 большой балласт – гораздо удобнее чем с пятнадцать маленьких необходимых для ЛДС. Электроэнергия используется ДНАТ вдвое эффективнее чем ЛДС при том же результате.
Принципы работы ламп ДНАТ
Внутри внешнего стеклянного баллона ДНаТ’а находится «горелка» – трубка из алюминиевой керамики заполненная разреженным газом, в котором между двух электродов создается электрический разряд (дуга).
В горелку также вводится ртуть и натрий (в ДРИ вместо натрия применяются галиды различных металлов, и горелка делается из кварцевого стекла) Для ограничения тока дуги используется специальный индуктивный (дроссель) или электронный балласт. Для зажигания холодной лампы напряжения сети недостаточно, поэтому необходимо использовать специальное импульсное зажигающее устройство – ИЗУ. Сразу же после включения оно генерирует импульсы напряжением несколько тысяч вольт, которые гарантированно пробивают лампу и создают дугу. «Натриевыми» лампы ДНаТ называют за то, что основной поток излучения генерируется ионами натрия, поэтому их свет имеет характерную желтую окраску. При работе «горелка» разогревается до 1300 °C, поэтому для сохранения ее в целости из внешнего баллона откачан воздух. Внимание: у всех без исключения дуговых ламп температура баллона при работе превышает 100 °С! Без принудительного охлаждения температура рефлектора будет ненамного меньше. Сразу после возникновения дуги лампа светит очень слабо, вся энергия расходуется на прогрев горелки.
Яркость ламп стабилизируется после 5-10 минут работы.
Как правильно расположить ДНАТ?
На основании многолетнего опыта западные садоводы утверждают, что горизонтальное положение лампы является более эффективным чем вертикальное, поскольку основной поток света лампа излучает в стороны. По этой же причине лампа должна располагаться посреди оранжереи, причем ее ось должна быть направлена поперек (перпендикулярно длинной стороне) – таким образом обеспечивается наиболее равномерная освещенность всех растений.
Пока растения маленькие, нет необходимости держать их в верхней границе «оптимального диапазона», но по мере их роста необходимо максимизировать интенсивность света на более нижних участках, и будет нужно поместить их вблизи или у верхних границ «оптимального диапазона».
Учитывайте тепловое излучение лампы. Высота подвешивания выбирается экспериментальным путем, но будьте осторожны – если вы слишком опустите лампу она может сжечь верхушки растений! На более близком расстояние от лампы может потребоваться вентилятор обдувающий верхушки растений, также необходим отражатель с воздушным охлаждением лампы.
Безопасное подключение ДНАТ
Если вы собирали светильник сами – трижды убедитесь что схема подключения ДНАТ абсолютна правильна! Последствия ошибки могут быть катастрофическими, начиная с выгорания любого из трех элементов схемы и заканчивая взрывом лампы.
Все электрические соединения выполняются толстым проводом, пайки и клеммы должны быть надежными. Винты в соединительных колодках затягиваются плотно, но чтоб не сломать колодку.
Для надёжного подключения, избежания плохого контакта, предотвращения пожара и повышения безопасности:
– надо использовать медные провода и кабели
– многожильные проводники надо опрессовывать специальными наконечниками или залудить паяльником, иначе винты в клеммах перережут большую часть жил, что может вызвать перегрев контакта, оплавление, замыкание с соседними контактами и возгорание
– одножильные проводники не надо опрессовывать наконечниками, в этом случае наконечник не нужный, а значит – лишний элемент, который уменьшает надёжность контакта
– медь не должна торчать из клемм, зачищенная часть провода должна полностью заходить в изоляцию клеммы, иначе появляется вероятность короткого замыкания или поражения током.
Если на лампе имеется грязь, жир или отпечатки то из-за неравномерного нагрева лампа может взорваться сразу же после прогрева! Поэтому избегайте прикасаться к лампе руками и после установки ее в патрон на всякий случай протрите спиртом. Попадание капель воды или других жидкостей на включенную лампу вызывает взрыв со 100% вероятностью! При использовании вентилятора убедитесь что он вращается и дует поток воздух куда нужно.
Необходимо полностью исключите возможность попадания на балласт или дроссель – воды, уберите его подальше или подвесьте как можно выше. Провода должны иметь целую изоляцию. В момент зажигания лампы ИЗУ вырабатывает импульсы очень высоко напряжения – будьте предельно внимательны во избежание поражения током.
В процессе работы светильника хотя бы раз в месяц нужно стирать пыль с лампы и рефлектора и проверять загрязненность вентилятора. Лампы рекомендуется менять раз в 4–6 месяцев, поскольку к концу срока службы у них сильно падает светоотдача. Опускайте лампу слишком низко не рекомендуется, проверьте рукой температуру на уровне макушек растений – сильного обжигать не должно!
Если лампа не работает ?
По мере старения натриевые лампы приобретают мерзкую привычку «мигать» т.
е. лампа включается, разогревается как обычно, потом вдруг гаснет и через минуту все повторяется. Если вы заметили за ней такое поведение – попробуйте поменять лампу. В случае если смена лампы не помогает – нежно измерить напряжение в сети, оно может быть ниже обычного… Если мигание происходит нерегулярно – возможно виноват плохой контакт или скачки напряжения в сети. Самая неприятная возможность – это замыкание между витками обмотки в балласте, тогда придется его менять. Иногда «мигают» и новые лампы, но у них это через несколько часов проходит.
Бывает, что после включения светильника слышно как трещит ИЗУ (т.е. напряжение есть), но лампа даже не пытается зажечься. Чаще всего это случается из-за пробоя с проводе, идущем от ИЗУ к лампе или говорит о полностью выгоревшей лампе, реже бывает виноват обрыв провода между балластом и фонарем или подгоревшее ИЗУ. Попробуйте сменить провод между ИЗУ и лампой. Обратите внимание на состояние контактов ИЗУ. Если не поможет – попробуйте поменять лампу.
Если не помогает – отключите ИЗУ (иначе своими импульсами оно может сжечь вольтметр!) и померяйте напряжение на патроне лампы – у ДНаТ оно должно соответствовать сетевому. Если напряжение на патроне есть – меняйте ИЗУ.
Если же светильник вообще не подает признаков жизни: ИЗУ не жужжит, лампа не светится – скорее всего или выбило предохранитель или нарушен контакт в сетевом шнуре. Возможно виновато сгоревшее ИЗУ или обрыв обмотки в балласте – проверьте балласт как описано ниже, если он целый – меняйте ИЗУ.
Балласт проверяется обычным Ом метром. В норме сопротивление у них порядка 1–2 Ом. Если сопротивление значительно больше – значит или обрыв в обмотке или нарушен контакт между выводами обмотки и соединительной колодкой (попробуйте подтянуть винты). При межвитковом замыкании все сложнее – на сопротивление постоянному току оно влияет очень мало из-за чего трудно обнаруживается, при этом мощность на лампу поступает гораздо большая чем надо. Когда на лампе превышение по мощности – она быстро перегревается и гаснет, в результате наблюдается все то же «мигание».
NPS — «Номинальный размер трубы» и DN
.
Трубы изготавливаются из самых разных материалов, таких как оцинкованная сталь, черная сталь, медь, чугун, бетон и различные пластмассы, такие как АБС, ПВХ, ХПВХ, полиэтилен, полибутилен. и больше.
Трубы идентифицируются по «номинальным» или «торговым» названиям, которые слабо связаны с фактическими размерами. Например, оцинкованная стальная труба 2 дюйма имеет внутренний диаметр около 2 1/8 дюйма и внешний диаметр около 2 5/8 дюйма .
В водопроводе размер трубы называется номинальным размером трубы — NPS , или «Номинальный размер трубы». Метрический эквивалент называется DN или «diametre nominel». Обозначения в метрических единицах соответствуют требованиям Международной организации по стандартизации (ISO) и применимы ко всей сантехнике, природному газу, мазуту и прочим трубопроводам, используемым в зданиях. Использование NPS не соответствует американским стандартам обозначений труб, где термин NPS означает «Национальная трубная резьба с прямой резьбой».
ISO 6708 — Компоненты трубопроводов — Определение и выбор DN (номинальный размер)
ISO 6708 определяет номинальный размер — DN — как буквенно-цифровое обозначение размера для справочных целей.Он состоит из букв DN, за которыми следует безразмерное целое число, которое косвенно связано с физическим размером в миллиметрах отверстия (ID) или внешним диаметром (OD) концевых соединений.
Наружные диаметры для метрических и британских стандартов указаны в таблице ниже.
| Номинальный размер трубы — NPS | Внешний диаметр (мм) | ||||
|---|---|---|---|---|---|
| DN (мм) | дюймов | ISO 6708 Компоненты трубопроводов | DIN EN 10220 Бесшовные стальные трубы | DIN EN 10255 Резьбовая трубка | ASME |
| 10 | 3/8 | 17.2 | |||
| 15 | 1/2 | 21,3 | 20,0 | 21,3 | 21,3 |
| 20 | 3/4 | 26,9 | 25,0 | 26,9 | 26,7 |
| 25 | 1 | 33,7 | 30,0 | 33,7 | 33,4 |
| 32 | 1 1/4 | 42,4 | 38,0 | 42. 4 | 42,2 |
| 40 | 1 1/2 | 48,3 | 44,5 | 48,3 | 48,3 |
| 50 | 2 | 60,3 | 57,0 | 60,3 | 60,3 |
| — | 2 1/2 | — | — | 73,0 | 73,0 |
| 65 | — | 76,1 | 76,1 | 76,1 | — |
| 80 | 3 | 88.9 | 88,9 | 88,9 | 88,9 |
| — | 3 1/2 | — | — | 101,6 | 101,6 |
| 100 | 4 | 114,3 | 108 | ,3 | 114,3 |
| 125 | — | 139,7 | 133 | 139,7 | — |
| — | 5 | — | — | 141.3 | 141,3 |
| 150 | 6 | 168,3 | 159 | 168,3 | 168,3 |
| 200 | 8 | 219,1 | 216 | 219,1 | 219,1 | 10 | 273,0 | 267 | 273,0 | 273,0 |
| 300 | 12 | 323,9 | 318 | 323. 9 | 323,8 |
| 350 | 14 | 355,6 | 368 | 355,6 | 355,6 |
| 400 | 16 | 406,4 | 419 | 406,4 | 406,4 |
| 18 | 457 | 470 | 457 | 457 | |
| 500 | 20 | 508 | 521 | 508 | 508 |
| 600 | 24 | 610 | 622 | 610 | 610 |
| 700 | 28 | 711 | 720 | 711 | 711 |
| 800 | 32 | 813 | 820 | 813 | 813 |
| 36 | 914 | 920 | 914 | 91 4 | |
| 1000 | 40 | 1016 | 1020 | 1016 | 1016 |
| 1200 | 48 | 1220 | 1219 | 1219 | |
- NPS — номинальный размер трубы — ссылки на внутренний диаметр трубы
- IPS — Размер железной трубы — изначально система была создана для обозначения размера трубы, представляющего приблизительный внутренний диаметр трубы
- DIPS — Размер трубы из ковкого чугуна — ссылки на внутренний диаметр трубы
- CTS — Медь Размер трубы — справочный внешний диаметр трубы
DN по NPS Таблица размеров трубы [в мм и дюймах]
При выборе клапана вам необходимо знать, какой размер трубы требуется для трубопровода в вашем приложении.
Размеры труб подбираются в соответствии с двумя обозначениями размеров: DN и NPS. Поскольку эти классификации основаны на двух разных системах измерения, таблица преобразования DN в NPS является обязательной при проектировании трубопроводной системы.
Что обозначают DN и NPS?
DN обозначает диаметр номинального диаметра , который обозначает размер трубы (в частности, ее внутренний диаметр) в миллиметрах (мм). NPS или номинальный размер трубы — это просто неметрический эквивалент, в котором диаметр измеряется в дюймах (дюймах.). В печатных материалах за обозначениями размера трубы не ставится сокращение единицы измерения. Например, диаметр трубы может отображаться как DN 20 или NPS ¾.
Размеры
DN соответствуют метрическим стандартам Международной организации по стандартизации (ISO) для всех трубопроводов водопровода, природного газа, мазута и других трубопроводов различного назначения. NPS используется для измерения труб, клапанов, фитингов и других компонентов трубопроводных систем и соответствует стандартам Американского общества инженеров-механиков (ASME).
Аббревиатуру «NPS» часто путают с аббревиатурой National Pipe Straight , которая относится к стандарту, регулирующему структуру и форму трубной резьбы.
Как измеряются размеры труб?
При измерении с помощью точной линейки точный диаметр трубы может не соответствовать какой-либо классификации размеров DN или NPS. Это связано с тем, что трубы именуются и классифицируются на основе их «номинальных» или «торговых» названий для упрощения; например, труба с классификацией NPS 3 может иметь внутренний диаметр 3 дюйма.
Если на трубе нет маркировки или вы не уверены в ее размере, вы можете определить это с помощью простых инструментов.
Для измерения фитинга с наружной резьбой вам понадобится веревка, линейка и калькулятор.
- Оберните шнур вокруг трубы и отметьте точку контакта.
- Используя линейку, распрямите веревку и измерьте расстояние от конца веревки до точки соприкосновения.
- Разделите это измерение на 3,1459 ().
- Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.
Определить размер фитинга с внутренней резьбой намного проще, для этого потребуется только линейка и калькулятор.
- Измерьте внутренний диаметр трубы через отверстие.
- Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.
Как только вы узнаете классификацию размеров ваших труб, вы будете знать, клапаны какого размера вам могут понадобиться.Размеры клапанов напрямую зависят от диаметра трубы, в которой они установлены. Однако существует две разные классификации размеров клапанов.
Полнопроходные (или полнопроходные) клапаны
имеют порт или отверстие, диаметр которого соответствует диаметру трубы, в которой он находится.
Например, полнопроходной шаровой клапан 1 ¼ ”предназначен для трубы NPS 1 ¼.
Клапаны со стандартным отверстием (или со стандартным отверстием) предназначены для установки в трубах следующего наименьшего размера. Это означает, что шаровой кран со стандартным отверстием ½ дюйма предназначен для установки в трубу с номинальным диаметром дюйма.
Как выбрать правильный клапан
Полнопроходные клапаны имеют низкое гидравлическое сопротивление и, следовательно, в полностью открытом состоянии могут действовать как еще один участок трубы. В полностью открытом состоянии клапан с полным отверстием практически не вызывает падения давления, которое представляет собой разницу в давлении среды с обеих сторон клапана. Полнопроходные клапаны требуются для приложений, в которых критически важны расход и падение давления, и они особенно предпочтительны для более вязких сред.Они являются лучшим выбором для изоляции среды в системе трубопроводов и в большинстве своем допускают двусторонний поток.
Поскольку стандартные клапаны имеют отверстия, которые немного уже, чем трубы, в которых они находятся, они обеспечивают немного большее сопротивление среде, протекающей через клапан. В полностью открытом положении клапаны стандартного порта вызывают падение давления. Клапаны со стандартным портом являются выбором по умолчанию для большинства приложений и для легкосыпучих сред, особенно если пространство ограничено, и они более экономичны, чем полнопроходные клапаны.
Хотя стандартные клапаны порта действительно ограничивают поток, размеры порта клапана обычно не являются основной причиной возникновения узких мест в системе трубопроводов; скорее, расход обычно определяется длиной трубы и количеством изгибов в системе трубопроводов.
Таблица размеров труб
Загрузите или распечатайте эту таблицу для быстрого доступа к преобразованию DN и NPS.
| Номинальный размер трубы (NPS) Преобразование | |
| DN (мм) | NPS (дюймы) |
| 10 | ⅜ |
| 15 | ½ |
| 20 | ¾ |
| 25 | 1 |
| 32 | 1 ¼ |
| 40 | 1 ½ |
| 50 | 2 |
| – | 2 ½ |
| 65 | – |
| 80 | 3 |
| – | 3 ½ |
| 100 | 4 |
| 125 | – |
| – | 5 |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 450 | 18 |
| 500 | 20 |
| 600 | 24 |
| 700 | 28 |
| 800 | 32 |
| 900 | 36 |
| 1000 | 40 |
| 1200 | 48 |
Скачать диаграмму здесь
Если у вас есть какие-либо вопросы о размерах труб или вам нужен совет по выбору правильного размера шарового крана для вашего приложения, команда Gemini Valve будет рада помочь.
Отправьте нам сообщение сегодня, и мы скоро свяжемся с вами.
Одинарный отвод 45 ° x DN 400 x 400 — SMU S
Описание продукта
Отдельные ответвления серии SMU S представляют собой элементы из чугуна, которые позволяют поперечное соединение трубы того же диаметра.
Рекомендуемое использование:
- Клапан водяной
- Сточные воды
- Дождевая вода
Основные преимущества:
- Характеристики гарантированы отметками, предоставленными третьей стороной.
- Высокий уровень пожарной безопасности с отличной огнестойкостью до 240 минут в зависимости от конфигурации (в большинстве случаев не требует специальной противопожарной защиты, экономя время и деньги).
- Наилучший акустический комфорт.
- Простота установки за счет механических муфт, собранных с помощью простых инструментов.
- Подходит для всех конфигураций с доступными аксессуарами, соединяющими чугун с другими материалами.
- Ограниченное техническое обслуживание благодаря техническим и механическим свойствам чугуна.
Техническая информация
- Устойчивость к горячей воде: 24 часа при 95 ° C.
- Термостойкость: 1500 циклов от 15 ° C до 93 ° C.
- Химическая стойкость для 2 ≤ pH ≤ 12.
- Устойчивость к солевому туману: более 350 ч.
Описание покрытия:
Наружное покрытие: Красно-коричневая, антикоррозионная акриловая грунтовочная краска, средняя толщина сухой пленки 40 мкм.
Внутреннее покрытие: Двухкомпонентное эпоксидное покрытие цвета охры, средняя толщина сухой пленки 130 мкм.
- Материал: Чугун, изготовленный по технологии Де Лаво
- Отраслевые стандарты на продукцию: NF EN877
- Класс огнестойкости: A1
- Акустические характеристики: Lsc ≤ 5 дБ (A) в соответствии с EN 14366
- Процент переработанного содержимого: 97%
- Информация об утилизации: Возможность вторичной переработки на 100%
Мощность 3 кВт (4 л.
с.) Присоединение DN 80-3 ».Напряжение 230/400 В III
Я принимаю Условия использования
В соответствии с действующими нормативными актами о защите персональных данных, вы информируете вас о том, что ваши персональные данные будут обрабатываться компанией FLUIDRA S.A. (далее FLUIDRA), расположенной в Avda. Франческ Масиа, 60, планта 20, 08208, Сабадель (Барселона) и обладатель ИНН A-17728593.
Ваши данные будут обрабатываться с единственной целью — отправить вам информацию о выбранном продукте.
Кроме того, при условии, что вы дали нам свое согласие на это, отметив соответствующие поля, предусмотренные для этой цели в ваших контактных данных, мы можем обрабатывать ваши данные для:
— Отправка вам информационного бюллетеня, который в любое время должен быть настроен и адаптированы к вашим интересам.
Все сообщения могут быть адаптированы и настроены в зависимости от интересов пользователей, будь то на основе запрошенных продуктов и услуг или на основе информации, которую мы можем вывести или получить из ваших привычек просмотра и вашего интереса к определенному контенту и ваша реакция на наши сообщения, среди прочего.
Эта настройка частично автоматизирована, поскольку FLUIDRA вычисляет параметры настройки, а технологическая платформа создает профиль пользователя. Мы не отправляем общие сообщения, если они не сегментированы с использованием вышеупомянутой процедуры, поскольку мы считаем, что отправка или получение актуальной информации отвечает интересам FLUIDRA и пользователя, и поскольку отсутствие сегментации не приведет к изменению числа. отправленных сообщений, а только их содержание.В связи с этим любые пользователи, которые не хотят быть сегментированными, должны воздерживаться от подписки на информационный бюллетень.
Ваши данные не могут быть переданы, проданы, сданы в аренду или каким-либо иным образом предоставлены третьим лицам. В определенных случаях им должен быть предоставлен доступ к любому из поставщиков услуг FLUIDRA, которые предоставляют определенные услуги для FLUIDRA (например, отправляют информационный бюллетень), но ни при каких обстоятельствах они не должны обрабатывать их для своих собственных целей.
Мы будем хранить ваши личные данные в течение максимального установленного законом срока и до тех пор, пока FLUIDRA обязана это делать, несмотря на тот факт, что ваши данные могут храниться в течение установленного законом срока, который может применяться в любой момент времени, чтобы FLUIDRA могла соблюдать действующие правила.
Обработка ваших данных является законной, поскольку вы дали на это свое согласие.
Вы можете воспользоваться своими правами на доступ, исправление, стирание, ограничение обработки, переносимость данных и возражение или отозвать согласие, данное на отправку вам сообщений или на обработку ваших личных данных, отправив письмо контроллеру данных по адресу Avda. Francesc Macià, 60, planta 20, 08208 Sabadell (Barcelona), или отправьте электронное письмо на адрес [email protected] с темой «Protección de Datos» в обоих случаях и копией действующего документа, удостоверяющего личность.
Если вы хотите связаться с нашим DPO, чтобы отправить какой-либо запрос или вопрос, вы можете отправить электронное письмо по адресу dataprivacy@fluidra.
com или письмо по адресу, указанному в строке темы «DPO».
Настоящим вас информируют, что вы можете воспользоваться своим правом подать жалобу в компетентный надзорный орган, а именно, в случае Испании, Испанское агентство по защите данных на сайте www.agpd.es.
% PDF-1.4
%
564 0 объект
>
эндобдж
xref
564 155
0000000016 00000 н.
0000003470 00000 п.
0000003610 00000 н.
0000003766 00000 н.
0000005702 00000 н.
0000005938 00000 н.
0000006022 00000 н.
0000006159 00000 н.
0000006296 00000 н.
0000006455 00000 н.
0000006511 00000 н.
0000006608 00000 п.
0000006705 00000 н.
0000006761 00000 н.
0000006873 00000 н.
0000006929 00000 п.
0000007049 00000 н.
0000007105 00000 н.
0000007232 00000 н.
0000007288 00000 н.
0000007396 00000 н.
0000007452 00000 н.
0000007563 00000 н.
0000007619 00000 н.
0000007744 00000 н.
0000007800 00000 н.
0000007909 00000 н.
0000007965 00000 п.
0000008021 00000 н.
0000008164 00000 н.
0000008220 00000 н.
0000008323 00000 п.
0000008424 00000 н.
0000008480 00000 н.
0000008604 00000 п.
0000008660 00000 н.
0000008797 00000 н.
0000008853 00000 н.
0000008980 00000 н.
0000009036 00000 н.
0000009144 00000 п.
0000009200 00000 п.
0000009310 00000 п.
0000009366 00000 п.
0000009498 00000 п.
0000009554 00000 н.
0000009662 00000 н.
0000009718 00000 н.
0000009774 00000 п.
0000009918 00000 н.
0000009974 00000 н.
0000010077 00000 п.
0000010175 00000 п.
0000010231 00000 п.
0000010351 00000 п.
0000010407 00000 п.
0000010538 00000 п.
0000010594 00000 п.
0000010720 00000 п.
0000010776 00000 п.
0000010905 00000 п.
0000010961 00000 п.
0000011068 00000 п.
0000011124 00000 п.
0000011250 00000 п.
0000011306 00000 п.
0000011414 00000 п.
0000011470 00000 п.
0000011526 00000 п.
0000011678 00000 п.
0000011733 00000 п.
0000011845 00000 п.
0000011941 00000 п.
0000011996 00000 п.
0000012115 00000 п.
0000012170 00000 п.
0000012292 00000 п.
0000012347 00000 п.
0000012473 00000 п.
0000012528 00000 п.
0000012643 00000 п.
0000012698 00000 п.
0000012805 00000 п.
0000012860 00000 п.
0000012986 00000 п.
0000013041 00000 п.
0000013150 00000 п.
0000013205 00000 п.
0000013260 00000 п.
0000013315 00000 п.
0000013410 00000 п.
0000013508 00000 п.
0000013563 00000 п.
0000013681 00000 п.
0000013736 00000 п.
0000013871 00000 п.
0000013926 00000 п.
0000014056 00000 п.
0000014111 00000 п.
0000014220 00000 п.
0000014275 00000 п.
0000014384 00000 п.
0000014439 00000 п.
0000014578 00000 п.
0000014633 00000 п.
0000014742 00000 п.
0000014797 00000 п.
0000014852 00000 п.
0000014907 00000 п.
0000015003 00000 п.
0000015099 00000 п.
0000015154 00000 п.
0000015275 00000 п.
0000015330 00000 п.
0000015448 00000 п.
0000015503 00000 п.
0000015610 00000 п.
0000015665 00000 п.
0000015773 00000 п.
0000015828 00000 п.
0000015936 00000 п.
0000015991 00000 п.
0000016113 00000 п.
0000016168 00000 п.
0000016277 00000 п.
0000016332 00000 п.
0000016387 00000 п.
0000016562 00000 п.
0000017457 00000 п.
0000017638 00000 п.
0000018168 00000 п.
0000018191 00000 п.
0000018301 00000 п.
4 (~: ‘xK = ѣ Ջ v3BX` +? = o;! @ 4>?
; 8B \ [zDEB + v: ɰpb ] VJ +% fp1: Y] yaVƟwll ‘ۯ.! 44;
| Линза | Крепление объектива | Требуется минимальная версия Lightroom Classic / Camera Raw / Photoshop |
|---|---|---|
| SIGMA 10-20 мм F3.5 EX DC HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 12-24 мм F4 DG HSM A016 | Canon, Nikon, SIGMA | 6,8 / 9,8 |
| SIGMA 10-20 мм F4-5.6 EX DC / HSM | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3.0 / 6,1 / 12 |
| SIGMA 10 мм F2.8 EX DC FISHEYE HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 12-24 мм F4,5-5,6 EX DG ASPHERICAL / HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA 12-24 мм F4. 5-5.6 DG HSM II | Canon, Nikon, SIGMA | 3,6 / 6/6 |
| SIGMA 14 мм F1.8 DG HSM A017 | Canon, Nikon, SIGMA | 7.0 / 10,0 |
| SIGMA 14 мм F1.8 DG HSM A018 | Sony FE | 7,4 / 10,4 |
| SIGMA 14-24 мм F2.8 DG HSM A018 | Canon, Nikon, SIGMA | 7,3 / 10,3 |
| SIGMA 15 мм F2.8 EX DG DIAGONAL FISHEYE | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 16 мм F1,4 DC DN C017 | Sony E | 7,1 / 10,1 |
| SIGMA 35 мм F1.2 DG DN A019 | Sony FE | 8,4 / 11,4 / 20,0 |
| SIGMA 45 мм F2.8 DG DN C019 | Sony FE | 8,4 / 11,4 / 20,0 |
| SIGMA 20 мм F1.4 DG HSM A015 | Canon, Nikon, SIGMA | 6,3 / 9,3 |
SIGMA 20 мм F1. 4 DG HSM A018 | Sony FE | 7,4 / 10,4 |
| SIGMA 20mm T1.5 FF HIGH-SPEED PRIME | Canon | 7,0 / 10,0 |
| SIGMA 24 мм F1.4 ДГ HSM A015 | Canon, SIGMA | 6,0 / 9,0 |
| SIGMA 24 мм F1.4 DG HSM A015 | Nikon | 6.1.1 / 9.1.1 |
| SIGMA 24 мм F1.4 DG HSM A018 | Sony FE | 7,4 / 10/4 |
| SIGMA 24 мм T1.5 FF ВЫСОКОСКОРОСТНОЙ PRIME | Canon | 7,0 / 10,0 |
| SIGMA 17-50 мм F2.8 EX DC OS HSM | Canon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 17-70 мм F2.8-4 ОС МАКРОСОВ ПОСТОЯННОГО ТОКА HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 17-50mm F2.8 EX DC OS HSM (байонет Nikon) | Nikon | 3,2 / 6,2 / 12 |
| SIGMA 17-70 мм F2,8-4,5 DC MACRO / HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA 17-70mm F2. 8-4 DC Macro OS HSM | Pentax, Sony | 3,6 / 6,6 |
| SIGMA 17-70 мм F2.8-4 ОС МАКРОСОВ ПОСТОЯННОГО ТОКА HSM C013 | Canon, SIGMA | 4,4 / 7,4 |
| SIGMA 17-70 мм F2.8-4 DC MACRO OS HSM C013 | Pentax, Sony | 5,2 / 8,2 |
| SIGMA 17-70mm F2.8-4 DC Macro OS HSM C013 | Nikon | 5,0 / 8,1 |
| SIGMA 18-35 мм F1.8 DC HSM A013 | Canon | 5,2 / 8,2 |
| SIGMA 18-35 мм F1.8 DC HSM A013 | Nikon, SIGMA | 5.3 / 8,3 |
| SIGMA 18-35 мм F1.8 DC HSM A013 | Pentax, Sony Alpha | 5,6 / 8,6 |
| SIGMA 18-125 мм F3.8-5.6-DC OS HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 18-250 мм F3.5-6.3 DC MACRO HSM | Pentax, Sony | 4,4 / 7,4 |
SIGMA 18-200 мм F3. 5-6.3 DC | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 18-200 мм F3.5-6.3 DC OS / HSM | Canon, Nikon, SIGMA | 3,0 / 6,1 / 12 |
| SIGMA 18-200 мм F3.5-6.3 II DC OS HSM | Nikon, SIGMA | 4,0 / 7,0 |
| SIGMA 18-200 мм F3.5-6.3 DC OS HSM II | Canon | 3,6 / 6,6 |
| SIGMA 18-200 мм F3.5-6.3 DC MACRO OS HSM | Pentax | 6,0 / 8,8 |
| SIGMA 18-250 мм F3.5-6.3 DC OS HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3.0 / 6,1 / 12 |
| SIGMA 24-35 мм F2 DG HSM A015 | Canon, Nikon, SIGMA | 6,2 / 9,2 |
| SIGMA 24-35 мм T2.2 FF ZOOM | Canon | 7,0 / 10,0 |
SIGMA 18-250 мм F3. 5-6.3 DC Macro OS HSM | Canon, Nikon, SIGMA | 4,2 / 7,2 |
| SIGMA 18-50 мм F2.8 EX DC MACRO / HSM | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 18-50 мм F2.8-4.5 ОС постоянного тока HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 18-50 мм F2.8-4.5 DC HSM | Pentax, Sony | 4,2 / 7,2 |
| SIGMA 19 мм F2.8 DN A013 | Olympus, Sony | 5,0 / 8,1 |
| SIGMA 30 мм F2.8 DN A013 | Olympus, Sony | 5,0 / 8,1 |
| SIGMA 30 мм F1,4 DC DN C016 | Olympus, Sony E | 6.5 / 9,5 |
| SIGMA 20 мм F1.8 EX DG ASPHERICAL RF | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA 24-70 мм F2. 8 DG OS HSM A017 | Canon | 7,0 / 10,0 |
| SIGMA 24-70 мм F2.8 DG OS HSM A017 | Sony FE | 7,4 / 10,4 |
| SIGMA 24-70 мм F2.8 EX DG MACRO | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 24-70 мм F2.8 IF EX DG HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 24-105 мм F4 DG OS HSM A013 | Canon, Nikon, SIGMA | 5,4 / 8,4 |
| SIGMA 120-300 мм F2.8 APO EX DG | Canon, Nikon, SIGMA | 3,0 / 6,1 |
| SIGMA 24 мм F1.8 EX DG АФЕРИЧЕСКИЙ МАКРОСЪЕМНИК | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 28-300 мм F3.5-6.3 DG MACRO | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA 18-300 мм F3. 5-6.3 DC MACRO OS HSM C014 | Canon, Nikon, SIGMA | 5,7 / 8,7 |
| SIGMA 18-300 мм F3.5-6.3 DC MACRO OS HSM C014 | Pentax, Sony | 6,3 / 9,3 |
| SIGMA 28-70 мм F2.8-4 DG | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 28 мм F1.4 ДГ HSM A019 | Canon, Nikon F, SIGMA, Sony FE | 8,3 / 11,3 |
| SIGMA 28 мм F1.8 EX DG АФЕРИЧЕСКИЙ МАКРОСЪЕМНИК | Canon, Nikon F, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 40mm T1.5 FF HIGH-SPEED PRIME | Canon | 8,3 / 11,3 |
| SIGMA 60-600 мм F4.5-6.3 DG OS HSM S018 | Nikon F | 8,3 / 11,3 |
| SIGMA 70-200 мм F2.8 DG OS HSM S018 | Canon, Nikon F, SIGMA | 8.3 / 11,3 |
SIGMA 19 мм F2. 8 EX DN | Olympus, Sony | 4,1 / 7,1 / 13 |
| SIGMA 30 мм F2.8 EX DN | Olympus, Sony | 4,1 / 7,1 / 13 |
| SIGMA 60 мм F2.8 DN A013 | Olympus, Sony | 5,2 / 8,2 |
| SIGMA 30 мм F1.4 EX DC / HSM | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 35 мм F1.4 DG HSM A012 | Canon, Nikon, SIGMA | 4.4 / 7,4 |
| SIGMA 35 мм F1.4 DG HSM A018 | Sony FE | 7,4 / 10,4 |
| SIGMA 28mm T1.5 FF HIGH-SPEED PRIME | Canon | 8,3 / 11,3 |
| SIGMA 35mm T1.5 FF HIGH-SPEED PRIME | Canon | 7,0 / 10,0 |
| SIGMA 30 мм F1.4 DC HSM A013 | Canon, SIGMA | 5,0 / 8,1 |
| SIGMA 30 мм F1.4 DC HSM A013 | Nikon, Pentax, Sony Alpha | 5. 2 / 8,2, 5,5 / 8,5, 5,5 / 8,5 |
| SIGMA 56 мм F1,4 DC DN C018 | Sony | 8,1 / 11,1 |
| SIGMA 70 мм F2.8 DG MACRO A018 | Canon, SIGMA, Sony FE | 7,5 / 10,5 |
| SIGMA 85 мм F1.4 DG HSM A016 | Canon, Nikon, SIGMA | 6,8 / 9,8 |
| SIGMA 85 мм F1.4 DG HSM A018 | Sony FE | 7,4 / 10,4 |
| SIGMA 85 мм F1.4 EX DG HSM | Pentax, Sony | 3.5 / 6,5 |
| SIGMA 4,5 мм F2,8 EX DC CIRCULAR FISHEYE | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 50-100 мм F1.8 DC HSM A016 | Canon, Nikon, SIGMA | 6,5 / 9,5, 6,8 / 9,8 |
| SIGMA 50-200 мм F4-5.6 DC OS HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA 50-200 мм F4-5. 6 DC OS HSM | Sony | 3,6 / 6.6 *** |
| SIGMA 40 мм F1.4 DG HSM A018 | Canon | 8,1 / 11,1 |
| SIGMA 40 мм F1.4 DG HSM A018 | Nikon F, СИГМА, Sony FE | 8,3 / 11,3 |
| SIGMA 50 мм F1.4 EX DG HSM | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 50 мм F1.4 DG HSM A014 | Canon, Nikon, SIGMA | 5,5 / 8,5 |
| SIGMA 50 мм F1.4 ДГ HSM A018 | Sony FE | 7,4 / 10,4 |
| Объектив SIGMA 50 мм F1.4 DG HSM Art | Sony Alpha | 6,0 / 8,8 |
| SIGMA 50 мм T1.5 FF ВЫСОКОСКОРОСТНОЙ PRIME | Canon | 7,0 / 10,0 |
| SIGMA 70-300 мм F4-5.6 DG MACRO | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA 70-300 мм F4-5. 6 DG OS | Canon, Nikon, Pentax, SIGMA, Sony | 3.0 / 6,1 / 12 |
| SIGMA 8-16 мм F4.5-5.6 DC HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 14-24 мм F2.8 DG DN A019 | Sony FE | 9,0 / 12,0 |
| SIGMA 85 мм F1.4 EX DG HSM | Canon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 85 мм F1.4 EX DG HSM | Nikon | 4,1 / 7,1 / 13 |
| SIGMA 85 мм F1.4 EX DG HSM | Canon, Nikon | 3,4 / 6,4 / 12 |
| SIGMA 85mm T1.5 FF HIGH-SPEED PRIME | Canon | 7,0 / 10,0 |
| SIGMA 105 мм F1.4 DG HSM A018 | Canon, Nikon, SIGMA | 7,5 / 10,5 |
SIGMA 105mm F2. 8 EX DG OS HSM Macro **** | Canon, Nikon, SIGMA | 3,6 / 6,6 |
| SIGMA 105mm F2.8 EX DG OS HSM Macro **** | Sony | 4.2 / 7,2 |
| SIGMA 8mm F3.5 EX DG CIRCULAR FISHEYE | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA APO 50-150 мм F2.8 EX DC OS HSM | Canon, Nikon, SIGMA | 4,1 / 7,1 / 13 |
| SIGMA APO 100-300 мм F4 EX DG / HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 100-400 мм F5-6.3 DG OS HSM C017 | Canon | 6.10 / 9,10 |
| SIGMA 100-400 мм F5-6.3 DG OS HSM C017 | Nikon, СИГМА | 7,0 / 10,0 |
| SIGMA APO 120-300 мм F2.8 EX DG HSM | Canon, Nikon, SIGMA | 3,0 / 6,1 / 12 |
SIGMA APO 120-300 мм F2. 8 EX DG OS HSM | Canon, Nikon, SIGMA | 3,5 / 6,5 |
| SIGMA 135 мм F1.8 DG HSM A017 | Canon, Nikon, SIGMA | 6,10 / 9,10 |
| SIGMA 135 мм F1.8 ДГ HSM A018 | Sony FE | 7,4 / 10,4 |
| SIGMA 105mm T1.5 FF ВЫСОКОСКОРОСТНОЙ PRIME | Canon | 8,1 / 11,1 |
| SIGMA 135mm T2 FF HIGH-SPEED PRIME | Canon | 7,0 / 10,0 |
| SIGMA 120-300 мм F2.8 DG OS HSM S013 | Canon, Nikon, SIGMA | 5,2 / 8,2 |
| SIGMA APO 120-400 мм F4.5-5.6 DG OS HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3.0 / 6,1 / 12 |
| SIGMA APO 150-500 мм F5-6.3 DG OS HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA APO 200-500 мм F2. 8 / 400-1000 мм F5.6 EX DG | Canon, Nikon, SIGMA | 3,0 / 6,1 / 12 |
| SIGMA 150-600 мм F5-6.3 DG OS HSM S014 | Canon, Nikon, SIGMA | 5,7 / 8,7 |
| SIGMA 150-600 мм F5-6.3 DG OS HSM C015 | Canon, Nikon, SIGMA | 6.1.1 / 9.1.1 |
| SIGMA APO 300-800 мм F5.6 EX DG HSM | Canon, Nikon, Olympus, SIGMA | 3,0 / 6,1 / 12 |
| SIGMA APO 300 мм F2.8 EX DG / HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 12-24 мм F4.5-5.6 DG HSM II | Sony | 4,1 / 7,1 / 13 |
| SIGMA 17-50 мм EX DC HSM | Pentax | 4,1 / 7,1 / 13 |
| SIGMA 18-200 мм F3.5-6.3 II DC OS HSM | Pentax, Sony | 4,1 / 7,1 / 13 |
SIGMA APO 50-150 мм F2. 8 II EX DC HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA APO 50-500 мм F4-6.3 EX DG / HSM | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA APO 50-500 мм F4.5-6.3 DG OS HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 60-600 мм F4.5-6.3 DG OS HSM S018 | Canon, SIGMA | 8,1 / 11,1 |
| SIGMA APO 500 мм F4.5 EX DG / HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 500 мм F4 DG OS HSM S016 | Canon, Nikon, SIGMA | 6,8 / 9,8 |
| SIGMA APO 70-200 мм F2.8 EX DG OS HSM | Canon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
SIGMA APO 70-200mm F2. 8 EX DG OS HSM (байонет Nikon) | Nikon | 3.2 / 6.2 / 12 |
| SIGMA APO 70-200 мм F2.8 II EX DG MACRO HSM | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA APO 70-300 мм F4-5.6 DG MACRO | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA APO 800 мм F5.6 EX DG / HSM | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA APO MACRO 150 мм F2.8 EX DG HSM | Canon, Nikon, Olympus, SIGMA | 3.0 / 6,1 / 12 |
| SIGMA APO MACRO 150 мм F2.8 EX DG OS HSM **** | Canon, Nikon, SIGMA | 3,6 / 6,6 |
SIGMA APO MACRO 150 мм F2. 8 EX DG OS HSM **** | Sony | 4,1 / 7,2 |
| SIGMA APO MACRO 180 мм F3.5 EX DG / HSM **** | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 18-200 мм F3.5-6.3 DC MACRO OS HSM C014 | Canon, Nikon, SIGMA | 5.5 / 8,5 |
| SIGMA DC 18-200 мм f / 3,5-6,3 | Nikon | 3,0 / 6,1 / 12 |
| SIGMA DC 4,5 мм f / 2,8 HSM | Canon, Nikon | 3,0 / 6,1 / 12 |
| SIGMA DG 12-24 мм f / 4,5-5,6 EX HSM | Canon, Nikon | 3,0 / 6,1 / 12 |
| SIGMA DG 15 мм f / 2,8 EX | Canon, Nikon | 3,0 / 6,1 / 12 |
| SIGMA DG 8 мм f / 3.5 EX | Canon, Nikon | 3. 0 / 6,1 / 12 |
| SIGMA MACRO 105 мм F2.8 EX DG | Canon, Nikon, Olympus, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA MACRO 50 мм F2.8 EX DG | Canon, Nikon, Pentax, SIGMA, Sony | 3,1 / 6,1 / 12 |
| SIGMA MACRO 70 мм F2.8 EX DG | Canon, Nikon, Pentax, SIGMA, Sony | 3,0 / 6,1 / 12 |
| SIGMA 150mm F2.8 EX DG OS HSM APO Macro | Sony | 4.1 / 7.1 / 13 |
| SIGMA APO MACRO 180 мм F2.8 EX DG OS HSM | Canon, Nikon, СИГМА | 4,3 / 7,3 |
| SIGMA APO MACRO 180 мм F2.8 EX DG OS HSM | Sony | 4,4 / 7,4 |
| СИГМА ДП1 Меррилл | СИГМА | 4,3 / 7,3 |
| СИГМА DP1 | СИГМА | 3,3 / 6,3 |
| СИГМА DP1S | СИГМА | 3,3 / 6,3 |
| СИГМА DP1X | СИГМА | 3. 3 / 6,3 |
| СИГМА DP2 | СИГМА | 3,3 / 6,3 |
| СИГМА DP2S | СИГМА | 3,3 / 6,3 |
| СИГМА DP2x | СИГМА | 3,6 / 6,6 |
| SIGMA 17-50 мм F2.8 EX DC HSM | Pentax, Sony | 4,0 / 7,0 |
| SIGMA 50-200 мм F4-5.6 DC HSM | Pentax, Sony | 4,0 / 7,0 |
| СИГМА dp1 Quattro * | СИГМА | 6.0 / 8,8 |
| СИГМА dp2 Quattro * | СИГМА | 6,0 / 8,8 |
| СИГМА dp3 Quattro * | СИГМА | 6,0 / 9,0 |
| СИГМА dp0 Quattro * | СИГМА | 6.1.1 / 9.1.1 |
| SIGMA 16 мм F1,4 DC DN C017 | Canon M | 12,1 / 3,1 / 9,1 |
| SIGMA 30 мм F1,4 DC DN C016 | Canon M | 12,1 / 3,1 / 9,1 |
SIGMA 56 мм F1. 4 постоянного тока DN C018 | Canon M | 12,1 / 3,1 / 9,1 |
| SIGMA 105 мм F1.4 DG HSM A018 | Sony FE | 12,1 / 3,1 / 9,1 |
| SIGMA 14-24 мм F2.8 DG DN A019 L Крепление ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 14 мм F1.8 DG HSM A017 L Крепление ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 20 мм F1.4 DG HSM A015 L Крепление ******* | Sigma L | 9.2 / 12,2 |
| SIGMA 24-70 мм F2.8 DG DN A019 L Крепление ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 24 мм F1.4 DG HSM A015 L Крепление ******* | Sigma L | 9,2 / 12,2 |
| Крепление SIGMA 28mm F1.4 DG HSM A019 L ******* | Sigma L | 9,2 / 12,2 |
SIGMA 35 мм F1. 2 DG DN A019 L Крепление ******* | Sigma L | 9.2 / 12,2 |
| Крепление SIGMA 35mm F1.4 DG HSM A012 L ******* | Sigma L | 9,2 / 12,2 |
| Крепление SIGMA 40 мм F1.4 DG HSM A018 L ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 45 мм F2.8 DG DN C019 L Крепление ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 50 мм F1.4 DG HSM A014 L Крепление ******* | Sigma L | 9.2 / 12,2 |
| Крепление SIGMA 70mm F2.8 DG MACRO A018 L ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 85 мм F1.4 DG HSM A016 L Крепление ******* | Sigma L | 9,2 / 12,2 |
| SIGMA 105 мм F1.4 DG HSM A018 L Крепление ******* | Sigma L | 9,2 / 12,2 |
SIGMA 135 мм F1. 8 DG HSM A017 L Крепление ******* | Sigma L | 9.2 / 12,2 |
| SIGMA 24-70 мм F2.8 DG DN A019 | Sony FE | 9,2 / 12,2 |
| SIGMA 16 мм F1.4 DC C017 DN | Sigma L | 10,0 / 13,0 |
| SIGMA 30 мм F1,4 DC C016 DN | Sigma L | 10,0 / 13,0 |
| SIGMA 56 мм F1.4 DC C018 DN | Sigma L | 10,0 / 13,0 |
| SIGMA 100-400 мм F5-6.3 DG DN OS C020 | Sigma L | 10,0 / 13,0 |
| SIGMA 100-400 мм F5-6.3 DG DN OS C020 + TC-1411 | Sigma L | 10,0 / 13,0 |
| SIGMA 100-400 мм F5-6.3 DG DN OS C020 + TC-2011 | Sigma L | 10,0 / 13,0 |
| SIGMA 100-400 мм F5-6.3 DG DN OS C020 | Sony FE | 10,0 / 13,0 |
SIGMA 85 мм F1. 4 DG DN A020 | SIGMA L | 10,1 / 13,1 |
| SIGMA 85 мм F1.4 DG DN A020 | Sony FE | 10,1 / 13,1 |
| SIGMA 24 мм F3.5 DG DN C021 | Sigma L, Sony FE | 10,2 / 13,2 |
| SIGMA 35 мм F2 DG DN C020 | Sigma L, Sony FE | 10,2 / 13,2 |
| SIGMA 65 мм F2 DG DN C020 | Sigma L, Sony FE | 10.2 / 13,2 |
| SIGMA 105 мм F2.8 DG DN MACRO A020 | Sigma L, Sony FE | 10,2 / 13,2 |
| SIGMA 105 мм F2.8 DG DN MACRO A020 + TC-1411 | Sigma L | 10,2 / 13,2 |
| SIGMA 105 мм F2.8 DG DN MACRO A020 + TC-2011 | Sigma L | 10,2 / 13,2 |
| SIGMA 28-70 мм F2.8 DG DN C021 | Sony FE, Sigma L | 10. 3 / 13,3 |
| SIGMA 35 мм F1.4 DG DN A021 | Sony FE, Sigma L | 10,3 / 13,3 |
| SIGMA 24 мм F2 DG DN C021 | Sigma L | 11,0 / 14,0 |
| SIGMA 90 мм F2.8 DG DN C021 | Sigma L | 11,0 / 14,0 |
| SIGMA 150-600 мм F5-6.3 DG DN OS S021 | Sigma L | 11,0 / 14,0 |
| SIGMA 150-600 мм F5-6.3 DG DN OS S021 + TC-1411 | Sigma L | 11,0 / 14,0 |
| SIGMA 150-600 мм F5-6.3 DG DN OS S021 + TC-2011 | Sigma L | 11,0 / 14,0 |
| SIGMA 24 мм F2 DG DN C021 | Sony FE | 11,0 / 14,0 |
| SIGMA 90 мм F2.8 DG DN C021 | Sony FE | 11,0 / 14,0 |
| SIGMA 150-600 мм F5-6.3 DG DN OS S021 | Sony FE | 11,0 / 14,0 |
SIGMA 18-50 мм F2. 8 DC DN C021 | Sigma L | 11,1 / 14,1 |
| SIGMA 18-50 мм F2.8 DC DN C021 | Sony E | 11,1 / 14,1 |
Что обозначают DN и PN на фланцах? (Видео)
Как классифицируются фланцы?
Фланец — это внешняя или внутренняя кромка или обод (кромка) для трения, например фланец из железной пластины, такой как двутавровая балка или тавровая балка; или для крепления к другой части, такой как концевой фланец трубы, паровое кольцо и т. д.При прикреплении к трубе фланец также может быть пластиной или кольцом для формирования обода на конце трубы. Глухой фланец — это пластина, которая используется для закрытия или снятия конца винта. Фланцевое соединение — это присоединение к трубопроводу, где соединительные биты имеют фланцы, фиксирующие компоненты.
Множество общих стандартов фланцев можно найти по всему миру. Они имеют стандартизованные размеры, чтобы обеспечить простую взаимозаменяемость и функциональность.
ASA / ASME (США), PN / DIN (ЕС), BS10 (британский / австралийский) и JIS / KS (японский / корейский) являются общими мировыми стандартами.В 1996 году ANSI прекратил публиковать B16.5 в США, его эквивалентом является ASME B16.5.
Существует два типа трубок по номенклатуре: десятичная и метрическая. В британской системе мер используются фунты на квадратный дюйм (psi) для обозначения давления или номинальный размер трубы (NPS) для обозначения размера труб. Давление обычно указывается в килопаскалях (кПа), а диаметр трубы указывается в номинальном диаметре (DN) метрической системы в зависимости от международной шкалы единиц.
Что означает PN?
PN — это аббревиатура от «Pressure Nominale».PN используется как префикс к номинальному давлению фланцев. Например, фланец PN16 рассчитан на работу до 16 уровней. Нормальные оценки: PN6, PN10, PN16, PN25, PN40, PN64, PN100. В соответствии с международными стандартами на фланцы, такими как ISO 7005-1 или DIN 2501, PN10, PN16, PN25 и PN40, указываются как класс давления в барах, так и метрические размеры фланца, в которых используется метрическая система измерения.
Фланцы, разработанные в соответствии со спецификациями ANSI, AWWA, ASA или старыми британскими стандартами, измеренными в дюймах, не обязательно будут соответствовать спецификации фланцев.
Вероятно, это хорошая идея предложить фактическое рабочее давление при определении спецификации фланца PN, поскольку обычно допускается сверление фланца аналогичного PN, скажем PN16, на фитинге или клапане, чтобы соответствовать соседним фланцам, но уровень давления ниже, чем PN16 .
Слово «номинальный диаметр» относится к внутреннему диаметру трубы. Все размеры монтажной плиты вместе с приблизительным уровнем давления и номинальным типом, e. г. Размеры фланца указаны в соответствии с номинальным диаметром.Сталь не часто называют товаром, но думают, что это так.
Следует отметить, что истинный внутренний диаметр во многих случаях отличается на несколько миллиметров. Только когда номинальный диаметр DN указан относительно эквивалентной нормы DIN, можно сделать точный вывод о том, что трубы разных производителей можно смешивать.
Номинальный диаметр указывается с помощью сокращения DN (номинальный диаметр) в соответствии с EN ISO 6708, за которым следует безразмерное число, эквивалентное реальному внутреннему диаметру в миллиметрах.Для справки, труба DN 50 означает трубу с внешним диаметром 60,3 мм и толщиной стенки 3,65 мм в соответствии с EN 10255 (в результате внутренний диаметр составляет 53 мм).
Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубных изделиях. Кроме того, делитесь последней информацией и новостями, связанными с продуктами, материалами и различными типами сортов, чтобы помочь ведению бизнеса в этой отрасли.
.
