Подключение автоматического выключателя: видео, фото, ошибки

Процесс монтажа автоматов в электрощите довольно простой и не занимает много времени. Единственная проблема – все сделать правильно, ведь во время подсоединения проводов многие электрики-новички допускают небольшие ошибки, которые за короткий промежуток времени могут вывести аппарат из строя. В этой статье мы рассмотрим, как выполнить подключение автоматического выключателя своими руками, предоставив правила монтажа, основные ошибки и схемы.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Основной процесс

Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).

Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:

1. Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!
2. Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
3. Жилы водных и исходящих проводников зачищаются на 8-10 мм.
4. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
5. Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
6. После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
7. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.

Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:

Наглядная видео инструкция

Установка некачественного однополюсного автомата

Схемы подключения

Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:

На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:

Обзор схем

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.

Похожие материалы:

Автомат двухполюсный: установка, схема правильного подключения

Автоматический выключатель или автомат — это коммутационное устройство, проводящее токи при нормальных условиях в цепи и автоматически отключающее подачу электричества от питающей сети к потребителю при коротком замыкании или при перегрузке, можно также включать и отключать цепь вручную.

Главное отличие двухполюсного автомата от однополюсного — это наличие автомата как на фазе, так и на нуле, то есть на двух полюсах. Причем при отключении одновременно разъединяются и фаза и ноль, благодаря общей рукоятке взвода. Используется для монтажа однофазной цепи. Для трехфазной цепи нужно применять 3- и 4-полюсные автоматы.

Область применения

1. В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
2. Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения — предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
3. Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс — фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.

Преимущества применения перед однополюсными автоматами

Рассмотрим ситуацию, когда кто-то перепутал фазу с нулем. Тогда при отключении однополюсного автомата разъединяется линия нуля, а фаза остается в цепи. Человек, думая, что обезопасил себя отключением автомата, начинает работать и получает удар током. Чтобы этого не произошло, нужно после отключения однополюсного автомата проверить отсутствие напряжения в цепи индикатором. Но все же надежнее использовать двухполюсный автомат, который полностью обесточит цепь.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

1. Безопасность — электрическая цепь разрывается целиком.
2. Легкость поиска неисправности.

Недостатки применения перед однополюсными автоматами

На самом деле, недостатков совсем немного:

1. Стоимость — двухполюсные дороже однополюсных.
2. Эргономичность — занимают в два раза больше места в электрощитке.
3. Трудозатраты при монтаже — нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
4. Невозможность использования стандартных распределительных шин — «расчесок», вместо них придется использовать перемычки.

Устройство автомата

Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты — положение рукоятки «Вкл». Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.

Схема подключения

Предлагается рассмотреть схему подключения двухполюсного автомата.

Здесь ВА 47-63 2/50А — это вводный двухполюсный автомат. Он полностью обесточивает при необходимости всю цепь. За ним подключается счетчик и УЗО. Далее применена схема подключения ряда однополюсных автоматических выключателей. Они устанавливаются только на фазные провода, а нулевые жилы распределяются посредством шины.

Существует схема подключения ряда двухполюсных автоматов, защищающих каждый свою ветку.

Первым на входе подключается УЗО, затем два ряда двухполюсных выключателей. Синим цветом обозначен нулевой провод, красным — фазовый, а желтым — заземление, распределенное с помощью заземляющей шины. Таким образом, осуществляется защита каждого ответвления цепи.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь. Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций.

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок — это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Маркировка

Особое внимание следует обращать на маркировку автоматов.

На корпусе автоматов нанесены специальные обозначения:

1. Номинальный ток устройства (в амперах).
2. Группа по току перегрузки (диапазон тока срабатывания).
3. Максимальный ток срабатывания или ток короткого замыкания (в амперах).
4. Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).

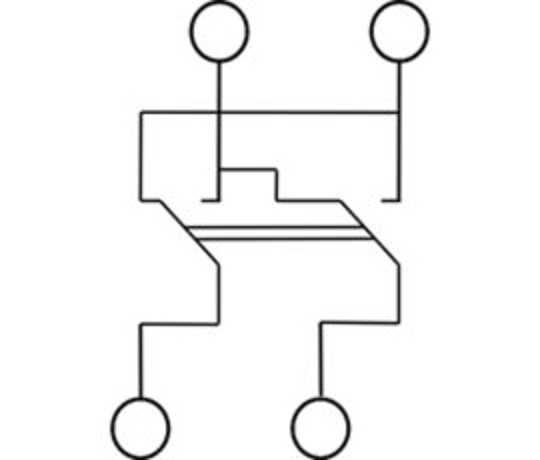

5. Графическое обозначение или принципиальная схема прибора.
6. Серия аппарата.
7. Номинальное напряжение, при котором нужно использовать автомат.

Подбор автомата

Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):

I=P/U, где:

I — номинальный ток в амперах «А».

P — мощность всех приборов (сумма мощностей) в ваттах «Вт».

U — напряжение сети в вольтах «В» (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.

Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.

Как правильно поставить автоматы в квартире. Двухполюсный автомат- применение и подключение. Электроавтоматы: как выбрать качественный

Автоматический двухполюсный выключатель для защиты электрической сети конструктивно включает в себя 2 однополюсных автомата с общим рычагом включения и внутренней системой блокировки. В этом материале мы подробно поговорим о том, что такое двухполюсный автомат, каковы особенности его работы и установки, а также разберемся, в чем заключается основное отличие двухполюсников от однополюсных защитных устройств.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

• Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
• Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
• Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

• При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

• Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
• В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
• Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Меры безопасности при установке двухполюсных автоматов

Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов. Они таковы:

• Монтаж должен производиться двумя людьми, чтобы в случае поражения током одного из мастеров второй смог своевременно оказать пострадавшему помощь.

• Для защиты от поражения электротоком необходимо пользоваться диэлектрическими ковриками и защитными перчатками.
• Перед тем, как начинать любую работу с электросетями, необходимо получить специальное разрешение.

Заключение

В этой статье мы рассказали о двухполюсных автоматических выключателях, особенностях их работы и преимуществах, а также немногочисленных минусах, свойственных им. Подводя итоги, следует отметить, что многополюсные автоматы обеспечивают надежную защиту электрических сетей с двумя контурами, особенно когда к ним подключены приборы, значительно отличающиеся по мощности.

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из .

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

• надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
• возможность контроля мощности отдельных электроприборов и установок;
• лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

• существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
• в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
• необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

1. Перед счётчиком устанавливают выключатель вводной AB.
2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с . Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U,
где – напряжение в сети.

Например:
если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I
=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А.
Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Видео по теме

Приветствую вас, уважаемые читатели сайта .

В продолжение серии публикаций по автоматическим выключателям очередная статья цикла — схема подключения автоматического выключателя.

Напомню, что цикл статей входит в курс .

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

• Ввод в верхней части автомата, выход – в нижней.
• Флажок включения при включенном автомате должен быть направлен вверх.
• Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

• Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
• Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

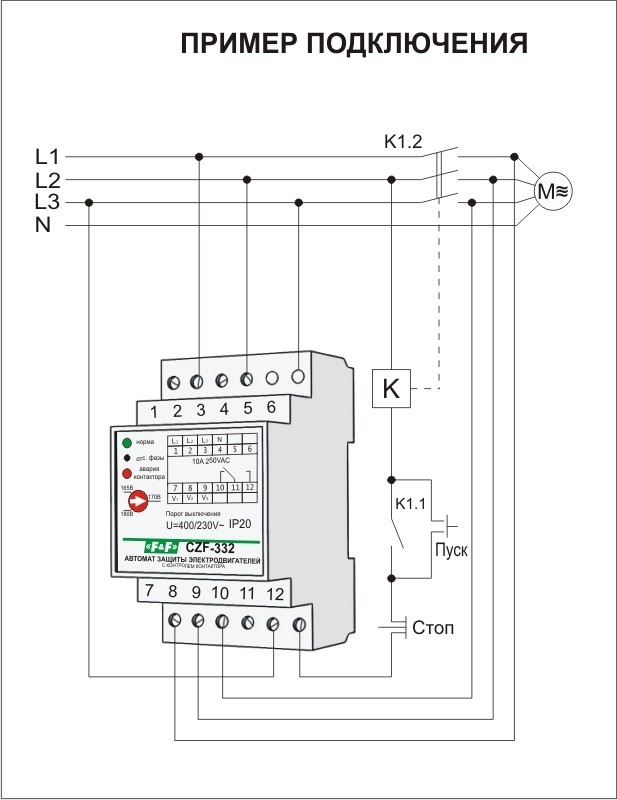

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN , три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

Как правильно подключить автомат?

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

• Ввод в верхней части автомата, выход – в нижней.
• Флажок включения при включенном автомате должен быть направлен вверх.
• Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

• Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
• Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Как подключить двухполюсный автомат

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Как подключить однополюсный автомат

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.

для чего он используется и чем отличается от однополюсного

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент. От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Блок: 1/12 | Кол-во символов: 259
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Двухполюсный выключатель: возможности и назначение

Основная характеристика всех автоматов – это скорость отключения при аварийных ситуациях и способность отключения. Все защитные автоматы могут срабатывать от 2х видов механизма отключения, а именно: тепловой и электромагнитный. Электромагнитный механизм размыкает цепь напряжения при образовании короткого замыкания, а тепловой выключается, если продолжительная нагрузка в сети, которая превышает допустимый придел.

Использование автомата так же возможно вместо выключателя.

Монтаж автомата, который имеет 2 полюса, дает возможность контролировать некоторые параметры.

А именно:

• С таким автоматом возможен контроль независимых друг от друга 2х цепей электропроводки, с их одновременным выключением в случае поломки любой цепи;
• Так же можно контролировать параметры каждой из цепей, но в случае выхода из строя одной из цепей, то выключается подача напряжения и на вторую цепь;
• Контроль над линиями постоянного тока, которые имеют подобное отключение.

Отталкиваясь от таких характеристик в доме лучше устанавливать автомат минимум двухполюсной, так как в случае поломки такой автомат обесточит не только определенную цепь, но и все электрические цепи в доме. С таким автоматом можно выполнить отключение вручную, если вам это необходимо.

Блок: 2/6 | Кол-во символов: 1305
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Защитные устройства для однофазной сети 220 В

Для защиты от перегрузки однофазной сети 220 В, применяются однополюсные и двухполюсные автоматические выключатели. Однополюсные при срабатывании, разрывают только фазный провод, а двухполюсные — фазный и нулевой. Для защиты от перегрузки или короткого замыкания, размыкания фазного провода достаточно. Для безопасного проведения ремонтных или электромонтажных работ, требуется отключать и нулевой провод, так как при некоторых неисправностях сети (замыкание фаза-ноль, отгорание нуля,) он может оказаться под напряжением. Оптимальное решение — установка двухполюсного автомата на вводе, и однополюсных на отходящих линиях.

Блок: 3/12 | Кол-во символов: 670
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Время-токовые характеристики: двухполюсный автоматический выключатель

В том случае если будет проходить неравномерное потребление мощности, которое вызовет нагрузку на время включения или отключения сетей, автомат может отключиться без признаков аварии, то есть ложно сработать. Такое срабатывание характеризуется, повышением номинального тока на одной из цепей.

Для снижения вероятности такого отключения используют автомат с заданным токовым временем.

Такой параметр показывает время задержки отключения при определенном отношении силы тока к номинальному напряжению сети.

Перед установкой лучше сперва тщательно ознакомиться с характеристиками двухполюсного автомата

Время токовые характеристики такие:

• Электромагнитный размыкатель цепей, который срабатывает через 0,015секунд при трехкратном повышении тока, если сравнивать с номинальным током, обозначается – В;
• Одна из самых распространенных характеристик – это С,        которая срабатывает при достижение силы тока в 5 раз больше, чем номинальная сила, такой автомат подходит для освещения и электрических приборов, но приборы должны быть с умеренным пусковым током;
• Характеристика D в основном автомат с такой характеристикой используют для увеличенного пускового напряжения.

Например, для включения электрического котла, электродвигателя и остальных оборудований, которые работают от 3х фазного напряжения, использование такого автомата оптимально в промышленных целях.

Блок: 3/6 | Кол-во символов: 1445
Источник: http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Блок: 2/7 | Кол-во символов: 3541
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

• надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
• возможность контроля мощности отдельных электроприборов и установок;
• лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

• существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
• в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
• необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Блок: 4/7 | Кол-во символов: 1457
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Автоматы для трехфазной сети

Трехфазный ввод, дает некоторые преимущества, по сравнению с однофазным. Это возможность использования мощных энергопотребителей и удобство подключения электродвигателей. Используя такую сеть, важно равномерно распределить нагрузку между всеми тремя фазами, чтобы исключить просадки напряжения. Вводной автомат желательно использовать четырехполюсный, а отходящие линии защитить однополюсными и трехполюсными автоматами. Выбирая трехполюсные автоматы для защиты оборудования с электродвигателями, обращайте внимание на перегрузочную способность автомата. Чтобы избежать ложных срабатываний защитного устройства, применяйте автоматы с характеристикой «D».

Блок: 4/12 | Кол-во символов: 684
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Блок: 5/12 | Кол-во символов: 506
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Блок: 6/7 | Кол-во символов: 1499
Источник: https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html

Заключение по теме

Итак, в этой статье мы постарались ответить на вопрос, который интересует многих, как подключить автомат правильно? Надеемся, что из предоставленной информации все понятно. И как уже было сказано выше, этот процесс не самый сложный, главное разобраться в схемах подключения.

Похожие записи:

, 15:50

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току» ), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
• трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения , так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
• простота монтажа автомата (устанавливается одним щелчком на дин рейку)
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Подготавливаем автомат к подключению и установке

В качестве примера мы возьмем упомянутый выше двухполюсный автомат.

Данный автомат имеет четыре контакта, два подходящих, они расположены сверху.

Два отходящих, они расположены снизу автомата.

Контакты имеют винты, с помощью которых приводится в движение прижимные пластины расположенные с торца автомата.

Пластины предназначены для фиксации провода.

Как правило на корпусе автомата нарисована схема его подключения. Обозначения говорят о том, что питающие провода подключается сверху (клемма 1,3), а отходящие снизу (клемма 2,4).

Так же на корпусе автомата указывается предельный ток срабатывания С 40, обозначает 40 Ампер, это тот ток которым ограничен автомат. Для того, чтобы узнать какой автомат вам нужен необходимо сделать расчет сечения провода .

Крепится автомат на специальную рейку (DIN рейка).

Для этого на задней части автомата предусмотрена специальная защелка.

Вот так все выглядит в конечном итоге.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения . Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

• синий провод — всегда ноль
• желтый с зеленой полосой — земля
• оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее.

Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления . Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Блок: 9/12 | Кол-во символов: 7783
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору. На что необходимо обязательно обратить внимание?

• У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки. Это обязательно указывается в паспорте изделия.
• Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
• Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
• Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
• Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Блок: 8/12 | Кол-во символов: 2679
Источник: https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/

Кол-во блоков: 15 | Общее кол-во символов: 22826
Количество использованных доноров: 4
Информация по каждому донору:

1. https://www.asutpp.ru/dvuxpolyusnyj-avtomat.html: использовано 3 блоков из 7, кол-во символов 6497 (28%)
2. http://6watt.ru/elektrooborudovanie/elektroschetchiki/dvukhpolyusnyj-avtomat: использовано 2 блоков из 6, кол-во символов 2750 (12%)
3. https://levevg.ru/how-to-connect-the-vending-machines-in-the-house-twopole-automatic-device-description-principle-of-operation-connection/: использовано 6 блоков из 12, кол-во символов 12581 (55%)
4. https://YaElectrik.ru/jelektroshhitok/dvuhpolyusnyj-avtomat: использовано 1 блоков из 6, кол-во символов 998 (4%)

Подключение автоматических выключателей защиты

Подключение автоматических выключателей защиты

            После того как автомат выбран его необходимо подключить.  Подключение автоматических выключателейявляется не сложной задачей и под силу каждому.

Устанавливаются автоматические выключатели в электрощитах. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.

Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий. Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.

При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка). В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм. Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.

Применение и как подключаются одно-, двух-, трех- и четырехполюсные автоматы.

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. К однополюсным автоматическим выключателям подключается только фазный провод — L. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.

Примечание: Перед тем, как сделать монтаж электрической схемы силового щита квартиры или дома, нужно определить следующие параметры — суммарную потребляемую мощность всех электроприборов в сети, потребляемую мощность для каждой группы, количество групп потребителей, место установки электросчетчика.

            В иллюстрируемой схеме питающее напряжение 220В поступает на двухполюсный автомат (1) с номинальным током 40А, далее на однофазный электросчетчик (2), затем на общее УЗО (3) с номинальным током 50А и током утечки 30мА. После этого напряжение поступает на групповые автоматические выключатели: (5) — автомат на 10А для защиты цепей освещения, (6) — автомат на 16А для защиты розеток, (7) — автомат на 25А для защиты электрической плиты. (4) — диф.автомат на 20А и током утечки 30мА для защиты стиральной машины. Также в группу автоматов можно добавить автомат на 16А для защиты сплит-системы. (9) — общая шина для нулевого защитного проводника (PE). (10) — общая шина для нулевого рабочего проводника (N).

            Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.

            В предложенной схеме питающее напряжение 380В поступает на треххполюсный автомат (1) с номинальным током 40А, далее на трехфазный электросчетчик (2), затем на противопожарное УЗО (3) с номинальным током 50А и током утечки 300мА. Далее напряжение с фазы «А» поступает на групповые автоматические выключатели (4 и 5) на 10А для защиты цепей освещения, (9) — диф.автомат на 40А с током утечки 30мА и автоматы (6) и (7) на 16А для защиты группы розеток. Напряжение с фазы «В» поступает на автомат (5) для защиты освещения. Напряжение с фазы «С» поступает на диф.автомат (8) на 20А с током утечки 30мА для защиты стиральной машины. Для защиты хозблока можно взять напряжение с фазы «В» и установить диф.автомат на 40А с током утечки 30мА и группу автоматов на 16А.

(11) — общая шина для нулевого рабочего проводника (N). (10) — общая шина для нулевого защитного проводника (PE).

Примечание:  Номиналы автоматических выключателей, УЗО и диф.автоматов носят рекомендательный характер.

            Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).

Примечание: На вводе в дом, коттедж устанавливается УЗО с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования).

            Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки, короткого замыкания и токов утечки. Группа из УЗО и трех автоматических выключателей предназначена для защиты розеток. Трехфазный автоматический выключатель и УЗО защищают мощные потребители (например, электроплита). Последняя лини, состоящая из одного УЗО и двух автоматических выключателей предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения).
1 — Пластиковый корпус щита.
2 — Соединительный элемент нулевых рабочих проводников .
3 — Соединительный элемент зажимов нулевых рабочих проводников, а так же проводника уравнивания потенциалов .
4 — Соединительный элемент входных выводов защитных аппаратов групповых цепей.
5 — Автоматический выключатель дифференциального тока.
6 — Выключатель дифференциального тока.
7 — Автоматические выключатели.
8 — Линии групповых цепей.
9 – Счетчик.

P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте полезные советы, информацию по ремонту своими руками,  по купле-продаже квартир, по оптимизации бюджета,  полезную информацию по строительству вашего дома, коттеджа и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.

Если Вы достаточно избалованы жизнью, чтобы самим заниматься Электромонтажом в квартире, доме, коттедже. Оставить заявку — Специалисты компании решат все насущные проблемы и вопросы ремонта, строительства (проект, бюджет, снабжение, качество выполняемых работ, авторский и технический надзор, сроки).

А Вашей заботой будет только периодическое знакомство с отчетами о реализации проекта ремонта вашей квартиры, дома, коттеджа — включающего

 его Утверждение, подписание.

 Заявку можете оставить здесь:Заявка в строительную фирму (кликните, чтобы заполнить)

P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы.      Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

На главную

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Ни одно электрическое устройство, ни один электроприбор, не должны использоваться без защитной автоматики. Автоматический выключатель (АВ) устанавливается для конкретного устройства, или для группы потребителей подключаемых к одной линии. Для того чтобы правильно ответить на вопрос, какая мощность соответствует, например, автомату с номиналом 25А, стоит сначала познакомиться с устройством автоматического выключателя и типами защитных устройств.

Конструктивно АВ объединяет механический, тепловой и электромагнитный расцепители, работающие независимо друг от друга.

Тепловой расцепитель (ТР)

Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит по биметаллической пластине, нагревая ее. Тепловая защита инерционна, и может кратковременно пропускать токи, превышающие порог срабатывания (In). Если ток длительное время превышает номинальный, пластина нагревается настолько, что деформируется и отключает АВ. После остывания биметаллической пластины (и устранения причины перегрузки), автомат включается вручную. В автомате на 25А, цифра 25 обозначает порог срабатывания ТР.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Электромагнитный расцепитель (ЭР)

Разрывает электрическую цепь при коротком замыкании. Образующиеся при КЗ сверхтоки требуют мгновенной реакции защитного аппарата, поэтому, в отличие от теплового, электромагнитный расцепитель срабатывает моментально, за доли секунды. Отключение происходит за счет прохождения тока через обмотку соленоида с подвижным стальным сердечником. Соленоид, срабатывая, преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для отключения по КЗ, требуются токи превышающие In от трех до пятидесяти раз, в зависимости от типа АВ.

Двухполюсный автомат — описание, принцип действия, подключение

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.
Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Типы АВ по токо-временной характеристике

Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:

• Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
• Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
• Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Соотношение номиналов АВ и мощностей потребителей

Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:

Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.

При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов.

Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.

Преимущества применения перед однополюсными автоматами

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. В первую очередь выключаются все электроприборы из розеток. Если это не дало результата, последовательно выключаются ветки цепи, но разъединять надо и ноль и фазу. Однополюсный автомат не дает такую возможность. Придется откинуть ноль на шине, что проблематично, так как требует прозвонки для нахождения нужного провода. Двухполюсный автомат отлично справляется с этой задачей.

Таким образом, преимущества:

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

• Мощность = Напряжение х Ток.
• Ток = Мощность Напряжение.

Напряжение в розетке – 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно. Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке.

Как расшифровать маркировку на автоматическом выключателе:

• Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
• Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
• Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Устройство автоматического выключателя

Для этого на задней части автомата предусмотрена специальная защелка. В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя.

Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию 1 сантиметр и подключаем провод в контакт.

Чем больше сечение кабеля, тем выше допустимый длительный ток. Многополюсные автоматы собираются из нескольких однополюсных. Кстати, вот ниже данная система подключения автомата.

Выбирать автомат нужно с ближайшим большим значением номинального тока. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку. Модифицированное устройство на три фазовых полюса с добавочным нулевым полюсом.

Монтаж

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Подключение одно- и двухполюсных выключателей — Fine Homebuilding

Установка стандартного однополюсного выключателя

Обычно однополюсные выключатели на 15 или 20 ампер управляют цепями общего пользования, освещением или цепями для небольших бытовых приборов; они также могут управлять печью, насосом для бассейна или мусоропроводом. На показанной здесь последовательности фотографий однополюсный выключатель устанавливается на вспомогательной панели, питание которой было отключено.

Сначала подключите заземляющий провод 1 . В субпанели заземление подключается к отдельной шине заземления, прикрепленной к металлической панели.Вставьте только один провод заземления под винт. Обратите внимание на одинаковый угол наклона всех площадок, на которых они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нейтральный провод связаны пластиковыми стяжками для поддержания порядка в коробке.

Затем снимите изоляцию с нейтрального провода и подключите его к нулевой шине 2 .Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от коробки металлической панели.

Установите однополюсный выключатель на горячую шину 3 . Пятка гидромолота устанавливается на пластиковую планку, а затем поворачивается так, что его губки входят в контакт с торчащей металлической шиной. Нажмите, чтобы надежно закрепить прерыватель. Зачистите от 3⁄8 до 1⁄2 дюйма изоляции с конца горячего провода, затем подсоедините его к винту с проушиной на конце прерывателя 4 .Примечание. Перед тем, как прикрепить горячую проволоку, наденьте маркированный кусок оболочки, обозначающий цепь, по которой он питается. Затяните выступ прерывателя, чтобы закрепить горячий провод.

Перед включением прерывателя используйте мультиметр для проверки новой цепи на наличие короткого замыкания, как описано в разделе «Коммерческая тайна. «Убедившись, что в цепи нет короткого замыкания, удалите заглушку выключателя с крышки субпанели, замените крышку, подайте напряжение на субпанель и установите новый прерыватель.

Установка двухполюсного выключателя

В жилых домах двухполюсные выключатели обычно управляют духовками, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На фотографиях справа показан двухполюсный выключатель на 30 А, установленный на дополнительной панели. Поскольку проводка на 120/240 В обычно зависит от устройства, эта цепь питает розетку сушилки. Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная схема была подключена кабелем Romex 10/3 Вт / г / г.Помимо двух проводов под напряжением, кабель содержит нейтральный провод и заземление.

После расчета, что электрическая система имеет достаточную мощность для добавления цепи на 30 А и что на вспомогательной панели есть место для двойного выключателя 1 , электрик отключил прерыватель вспомогательной панели на сервисной панели, а затем проверил вспомогательную панель на предмет соответствия убедитесь, что питание отключено. После этого он снял крышку панели, удалил заглушку в коробке панели, установил разъем для кабеля и пропустил через него кабель 10/3 w / grd, затянул разъем кабеля и снял защитную оболочку кабеля.

1) Двухполюсные выключатели зажимают две горячие шины. Слева вы можете увидеть пластиковые шипы, на которые вставлена ​​пятка отбойного молотка; справа — две лопасти автобуса.

Он заделал оголенный провод заземления кабеля на шине заземления субпанели, снял изоляцию с конца нейтрального провода и задел его на нейтральной шине. Перед установкой двухполюсного выключателя на горячие шины 2 он удостоверился, что он приземлится в правильном положении шины AB, то есть что верхние кулачки двухполюсного выключателя будут подключаться к шине фазы A и нижние челюсти к шине фазы B.

2) Поместите пяточную сторону прерывателя на пластиковые планки, затем поверните прерыватель так, чтобы его губки защелкнулись на лезвиях шины с напряжением питания.

После того, как на черный горячий провод кабеля был надет маркированный провод, электрик подключил его к верхнему наконечнику выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя 3 . Он затянул оба винта, чтобы убедиться в надежности соединений, затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Не обнаружив коротких замыканий, он удалил две заглушки прерывателя (двухполюсный прерыватель) из крышки субпанели, заменил крышку, включил субпанель и включил новый прерыватель.

3) Подсоедините провод заземления цепи к шине заземления, нейтральный провод к шине нейтрали, затем два провода под напряжением к наконечникам двухполюсного выключателя.

Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton Store и на Amazon. com.

Как легко и безопасно подключить двухполюсный выключатель?

Вам нужна новая замена автоматического выключателя или вы добавляете удлинитель? В любом случае, если вы связаны с задачей его установки, лучше всего научиться подключать двухполюсный автоматический выключатель.

Вы можете сделать это, просто выключив питание, сняв крышку панели, зачистив провода цепи, подключив горячие провода к новому выключателю и, наконец, вставив выключатель в панель.

Хотя этот процесс кажется немного сложным, вы обнаружите обратное, когда закончите этот урок. Перед тем, как приступить к работе с вашей электрической сервисной панелью, обязательно пригласите профессионального подрядчика или позвольте ему сделать это для обеспечения безопасности.

Что вам понадобится

Для установки двухполюсного выключателя не требуются самые дорогие инструменты на рынке.Вам нужно только обратить внимание на качество автоматического выключателя, а инструменты вы можете найти в обычном ящике для инструментов дома. Прежде чем приступить к подключению двухполюсного выключателя, необходимо иметь при себе необходимые предметы.

1. Автоматический выключатель 240 В

Двухполюсный выключатель имеет 240 вольт из-за двух горячих проводов, подающих по 120 вольт каждый. Электропроводка двухполюсного выключателя 240 В, 30 А состоит из двух проводов под напряжением (черного или красного) и провода заземления (зеленого).

Планируя замену автоматического выключателя, вы должны изучить особенности, которые соответствуют требованиям к автоматическому выключателю. Например, ваша панель выключателя от компании-производителя Siemens. По конструкции ваш двухполюсный выключатель также должен быть производства Сименс.

Также убедитесь, что ваш прерыватель соответствует вашей электрической системе. Например, не рекомендуется использовать двухполюсный выключатель для цепей на 110 Вольт.

2. Средства индивидуальной защиты

Средства индивидуальной защиты

послужат вашей защитой от поражения электрическим током, так как вы будете работать в зоне высокого напряжения. При установке выключателя вам потребуются следующие СИЗ:

• Защитите глаза защитными очками в случае вспышки дуги.
• Руки не должны касаться панели голыми руками, поэтому закрепите их изолированными перчатками.
• Наконец, в том месте, где вы стоите, на полу должно быть теплоизоляционное покрытие или, что еще лучше, надеть пару утепленных ботинок. Это мера предосторожности на случай замыкания на землю.PlusMinus Отвертка

3.Отвертка PlusMinus

Этот тип отвертки лучше всего подходит для электрических панелей и клемм из-за своей гибридности. Это довольно удобно для винтов на вашей панели, будь то типа Philips или с прорезью. Он обладает высокой устойчивостью к соскальзыванию, что позволяет использовать его в ограниченном пространстве.

С другой стороны, вы все равно можете использовать обычную отвертку, если это единственный доступный инструмент. Если вы планируете использовать разные отвертки, я рекомендую использовать инструмент средней длины, который не соскользнет легко и имеет достаточную изоляцию.

4. Инструмент для зачистки проводов

Инструмент для зачистки проводов, также известный как инструмент для зачистки кабеля, используется для удаления защитных изоляторов с провода. Его конструкция предназначена для удаления пластикового изоляционного слоя и предотвращения повреждения медной проводки внутри.

Обычно существуют устройства для зачистки проводов, предназначенные для зачистки проводов 10-го калибра и 20-го калибра. В вашем случае вы будете работать с проводом 10-го калибра, поэтому купите инструмент, который точно зачистит проводку автоматического выключателя. Инструмент для зачистки проводов Uvital Wire — отличный пример этого инструмента.

5. Тестер напряжения

Наконец, для дополнительной безопасности используйте тестер напряжения, чтобы определить токоведущие части вашей панели, прежде чем возлагать на нее руки.

Также можно использовать мультиметр (аналоговый или цифровой). Одним из преимуществ мультиметра является то, что вы можете позже определить, правильная ли ваша проводка или наоборот.

Шаги по подключению двухполюсного автоматического выключателя

Теперь, когда вы собрали все необходимые материалы, приступайте к установке автоматического выключателя.Следуйте этим подробным процедурам, помня о своей безопасности.

Шаг 1. Выключите главный выключатель и проверьте ток

.

Отключите основной источник питания, отключив выключатель высокого тока, расположенный в самой верхней части панели. Затем осторожно открутите винты, удерживающие дверцу панели и крышку.

После того, как все внутренние провода ваших выключателей будут обнаружены, проверьте, есть ли еще ток, протекающий внутри ваших выключателей, с помощью тестера напряжения.Не прикасайтесь к сервисным ушкам, потому что они всегда находятся под напряжением. Убедившись, что в главном выключателе нет электричества, переходите к следующему шагу.

Шаг 2. Изучите проводку панели

Прежде чем прикасаться к любой проводке, связанной с установкой автоматического выключателя, найдите свободный слот, в который вы поместите двухполюсный автоматический выключатель.

Как я упоминал ранее, у нас есть два горячих провода или проводника, что делает наш двухполюсный выключатель доступным для двух цепей.

С этим фактом, здесь задействованы только два горячих провода, за исключением случая, когда у вас есть миниатюрный автоматический выключатель (MCB), у которого есть четыре клеммы: 2 для входящего питания и 2 для исходящего питания.

Шаг 3. Зачистите провода цепи

С конца каждого горячего провода снимите примерно полдюйма защитной изоляции с помощью инструмента для зачистки проводов. Выполняйте эту процедуру, пока полностью не обнажите медные провода. Повторите процесс с зеленым заземляющим проводом и убедитесь, что все три провода имеют надлежащие калибры, чтобы выдерживать силу тока выключателя.

Шаг 4. Подключите двухполюсный автоматический выключатель

Как и на типовой схеме подключения двухполюсного автоматического выключателя, подключите два горячих провода к клемме автоматического выключателя — по одному на клемму соответственно.

Плотно затянув клеммные винты, вставьте выключатель в панель горизонтально. Вставьте конец прерывателя с выступом в пазы, затем вставьте другой конец в лезвия горячих шин, пока не услышите щелчок, указывающий на то, что он надежно закреплен.

Не забудьте прикрепить заземляющий провод к шине заземления. Вставьте зачищенный конец в свободный паз и затяните клеммные винты. В целях безопасности не помещайте несколько заземляющих проводов в одно пространство.

Шаг 5. Соберите панель выключателя

Теперь вы можете вставить мертвую переднюю крышку вместе с дверцей панели обратно в корпус панели. Наконец, восстановите питание и проведите испытание цепи, подключенной к вашему новому двухполюсному выключателю.

Заключение

Вам понравилось на нашем уроке? Эта статья о том, как подключить двухполюсный автоматический выключатель, очень важна для такого мастера, как вы, благодаря простым шагам. Никогда не забывайте выключать питание перед тем, как взломать провода прерывателя, а в случае возникновения каких-либо проблем обратитесь к электрику.

Что вы думаете и комментируете по поводу этого урока? Пожалуйста, примите участие в разделе комментариев ниже и поделитесь, если вы найдете это полезным.

Как установить двухполюсный автоматический выключатель

Вы можете научиться устанавливать двухполюсный автоматический выключатель, также известный как выключатель на 240 В, самостоятельно.Убедитесь, что на панели выключателя достаточно места для этого. Ниже приведены необходимые вам материалы и инструкции по установке двухполюсного автоматического выключателя.

Шаг 1 — Отключите электричество

Проверьте двухполюсные автоматические выключатели на Amazon.

Перед тем, как начать, убедитесь, что источник электричества на панели выключателя выключен. Просто отключите главный выключатель с высоким током (100–250 А), который находится в верхней части панели выключателя.

Шаг 2 — Проверка отключения электричества

Снимите крышку панели выключателя. Чтобы проверить, действительно ли электричество отключено, используйте двухконтактный электрический тестер и сделайте так, чтобы один контакт коснулся клеммного винта на любом из выключателей в автоматическом выключателе панели. Поместите другой штырь на любой другой металлический предмет в панели выключателя. Если электричество действительно отключили, электротестер не загорится.

Шаг 3 — Зачистите провода двухполюсного выключателя

Возьмите провод двухполюсного выключателя. Используя кусачки или инструмент для зачистки проводов, снимите с проводов ½ дюйма изоляции с черного, красного и белого проводов, которые вы найдете. Делайте это, пока не обнажите оголенные медные провода. Убедитесь, что провод имеет правильный калибр, чтобы выдержать силу тока выключателя.

Шаг 4 — Установите двухполюсный автоматический выключатель

Установите двухполюсный автоматический выключатель на имеющуюся панель выключателя.Расположите двухполюсный автоматический выключатель рукой горизонтально. Переключатель должен быть обращен к средней части панели выключателя. Винты на задней стороне автоматического выключателя должны быть направлены к стене боком. Вставьте автоматический выключатель в панель выключателя и наденьте его переднюю часть на шину. Надежно надавите на него, пока не услышите щелчок, свидетельствующий о том, что он надежно закреплен.

Шаг 5 — Подключите двухполюсный автоматический выключатель

Теперь можно подключить двухполюсный автоматический выключатель.Поместите красный провод под винты на задней стороне прерывателя. Поместите черный провод в нижнюю часть винта, расположенного за выключателем. Затяните винты так, чтобы провода надежно встали на место. Присоедините белый провод к нейтральной полосе панели выключателя. Эту часть панели выключателя можно найти справа или слева от выключателей. Закрепите белый провод под набором винтов, которые также находятся на нейтральной полосе. Затяните винты, чтобы закрепить провода. Оголенный медный провод должен быть подключен к шине заземления, которая удерживает медный и зеленый заземляющий провод.

Шаг 6 — Возврат крышки панели выключателя

После того, как все провода закреплены и на месте, вы можете вернуть крышку панели выключателя. Снова включите электричество.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как подключить двойной прерыватель на 40 А к домашнему кондиционеру | Home Guides

Подключение двухполюсного автоматического выключателя на 40 А для центральной системы кондиционирования воздуха — это то, что любой средний электрик, работающий своими руками, может выполнить без труда. Подключение 2-полюсного автоматического выключателя для системы кондиционирования воздуха требует проведения работ внутри сервисной панели, где наконечники главной панели все еще будут электрифицированы даже при выключенном главном сервисном выключателе. Основные выступы — это две клеммы на главном автоматическом выключателе. В зависимости от марки и модели панели, с которой вы работаете, главный выключатель может располагаться вверху или внизу по центру панели или вверху или внизу, слева или справа.

Выключите главный рабочий выключатель.Включите бесконтактный тестер напряжения и поднесите его к кабелю, выходящему из сервисной панели. Бесконтактный тестер издаст непрерывный звуковой сигнал, если в ответвленные цепи все еще поступает питание, и будет молчать, если панель можно безопасно открыть и работать с ней. Если на кабеле все еще есть питание, значит, вы отключили не тот прерыватель. Правильный выключатель будет помечен как «Главный».

Выкрутите винты, удерживающие внешнюю и внутреннюю крышки панелей на месте. Как правило, внешняя крышка панели удерживается на месте шестью винтами, а внутренняя крышка удерживается на месте четырьмя винтами.Отложите крышки в сторону и закрутите винты в коробке панели для безопасного хранения. После того, как вы сняли крышки, поместите лист резины или сухого картона на выступы основной панели, чтобы случайно не соприкоснуться с ними.

Установите новый 2-полюсный 40-амперный автоматический выключатель в панель. В зависимости от панели, с которой вы работаете, выключатель может просто защелкнуться на шинах, или он может быть прикреплен к шинам винтами.

Пропустите кабель через кабельный разъем на боковой стороне коробки панели и закрепите на месте, затянув два зажимных винта на разъеме.Снимите внешнюю изоляционную оболочку кабеля с помощью бритвенного ножа, начиная с 1/4 дюйма от того места, где он выходит из кабельного разъема.

Проложите красный и черный изолированные провода к выключателю. Обрежьте лишний провод, чтобы получилось аккуратное соединение. Снимите 3/4 дюйма изоляции с концов красного и черного проводов. Проденьте зачищенные концы под клеммы, а затем затяните винты клемм, чтобы закрепить их на месте.

Проложите белый нейтральный провод к нейтральной шине панели.При необходимости укоротите нейтральный провод, чтобы обеспечить аккуратное соединение. Зачистите его конец и пропустите его через одно из пустых отверстий на серебряной нейтральной планке. Затяните винт на проводе.

Проложите неизолированный медный заземляющий провод к шине заземления панели, серебряную шину с винтами зеленого цвета. Подключите провод заземления к шине заземления, вставив его в пустое отверстие и затянув на нем винт.

Надежно протолкните все провода в панель подальше от отверстия панели.Установите на место внутреннюю и внешнюю крышки панели. Снова включите главный выключатель сервисного отключения.

Справочная информация

Предупреждения

• Несмотря на то, что основные наконечники все еще электрифицированы, все остальное внутри панели будет в безопасности, если главный выключатель выключен. Это безопасный проект, потому что у вас нет причин работать где-либо рядом с двумя наконечниками / выводами. В целях безопасности можно накрыть проушины кусочком резины или сухого картона.

Writer Bio

Базируется в Колорадо-Спрингс, штат Колорадо.Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

В чем разница между однополюсным и двухполюсным выключателем?

Двухполюсный выключатель — это тип автоматического выключателя.Это выключатель безопасности, который защищает все электрические цепи дома. Кроме того, он используется для определенного диапазона напряжений. Кроме того, у нас есть однополюсный выключатель, который имеет разные характеристики. Мы более подробно рассмотрим, в чем разница между однополюсным и двухполюсным выключателями Linquip.

В чем разница между однополюсным и двухполюсным выключателем?

Разница между однополюсным и двухполюсным выключателем заключается в напряжении, силе тока и способах их подключения.

1. Однополюсный выключатель обеспечивает напряжение 120 В, 15–20 ампер и имеет один провод под напряжением и один нейтральный провод.
2. Как это распаяно? Горячий провод и один нейтральный провод соединены с однополюсным выключателем. Только этот конкретный выключатель срабатывает при перегрузке в цепи однополюсного выключателя.

С другой стороны:

1. Двухполюсный выключатель обеспечивает 240 вольт, 20-60 ампер и имеет два провода под напряжением, которые разделяют один нейтральный провод.
2. В двухполюсном выключателе машина 240 В переменного тока может выдерживать до 60 А с двумя горячими проводами.Для каждого провода требуется отдельный выключатель, потому что, если сработает другой, другой должен по-прежнему отключать цепь, в противном случае по проводу будет течь ток.
3. Цепи двухполюсного выключателя имеют большую мощность, поэтому он рассчитан на более высокие токи.
4. В двухполюсном выключателе провода толще, чем в однополюсном выключателе.

История разницы между однополюсным и двухполюсным выключателем не закончена. Подробнее:

Однополюсный выключатель регулирует нормальное освещение, электрические розетки и другие бытовые приборы.Он относительно узкий и занимает единственное место в коробке выключателя в доме.

С другой стороны, двухполюсный выключатель — это пара отдельных полюсных выключателей, установленных друг на друга. Две силовые ветви, каждая на 120 вольт, но на противоположном этапе, соединены в пары для этих систем с напряжением 240 вольт. Все ножки имеют 120 вольт, но на двух нагревательных ножках — 240 вольт, что вдвое больше, чем 120 вольт. К каждой 120-вольтовой ножке должен быть подключен автоматический выключатель для защиты 240-вольтных устройств.В этом случае используется двухполюсный выключатель, состоящий из двух одинарных автоматических выключателей с физически прикрепленными рукоятками отключения. Таким образом, если какая-либо горячая нога потребляет слишком много электроэнергии, два выключателя срабатывают одновременно и отключают все напряжение на устройстве.

Путь, по которому электричество попадает в панель

В двухполюсном выключателе электрическая панель, где питание поступает от линии передачи, подключается к каждой цепи в доме. Напряжение в сети более или менее ограничено трансформатором, установленным на опоре питания.Это часто снижается до 220 вольт из-за сопротивления провода и других факторов. Эта энергия поступает в дом в виде двух горячих проводов с выходным напряжением трансформатора между ними. Каждый горячий провод присоединен к горячей шине, а третья шина — нейтральная шина — подключена третьим проводом к трансформатору. Напряжение между любой горячей шиной и нейтральной шиной составляет 120 вольт, а напряжение между двумя горячими шинами — 240 вольт.

как подключить двухполюсный выключатель?

Ну, как было сказано ранее, одно различие между однополюсным и двухполюсным выключателем заключается в том, как они подключены. Далее мы рассмотрим проводку двухполюсного выключателя.

Обычно в двухполюсном выключателе есть два провода под напряжением, соединенные одним нейтральным проводом. Это означает, что при коротком замыкании одного из горячих проводов отключаются оба. Его можно использовать для обслуживания двух отдельных цепей на 120 вольт или одной цепи на 240 вольт.

Давайте рассмотрим, как подключить двухполюсный выключатель.

1. Отключите питание сервисной панели на главных выключателях.Эти выключатели пронумерованы и обычно располагаются в верхней части сервисной панели.
2. Снимите панель выключателя, разблокировав крепления по углам.
3. Убедитесь, что у другого двойного прерывателя есть место. Требуются два соседних слота по горизонтали. Вам нужно будет перенести выключатель с шины в зависимости от конфигурации текущих выключателей. Если ни один из слотов не открыт, вам необходимо поручить монтажу субпанели электрику.
4. Снимите внешнюю часть сервисной панели, одну из круглых выбиваемых пластин. Через эти отверстия проходят провода, идущие в коробку. В отверстие следует установить кабельный соединитель. На внутренней стороне панели установлена ​​контргайка разъема.
5. Пропустите провода через кабельный разъем от сверхмощной системы и затяните зажимные винты. Убедитесь, что вы проложили достаточно кабеля, чтобы добраться до автоматического выключателя. Затяните контргайку, когда кабель будет плотно установлен.
6. Присоедините белый провод от кабеля к нулевой шине, который можно определить по контактам нейтрального провода в других цепях.Подсоедините неизолированный медный или зеленый заземляющий провод, если необходимо, к нулевой шине.
7. Вставьте черный и красный провода в двойные полюса и затяните винты.
8. Поместите выключатель в шины под напряжением. Затем он проскользнет внутрь, не будучи задвинутым на место.
9. удалить прорезь на панели, закрывающей выключатели. Переустановите панель. Включите главные прерыватели.

Двухполюсный выключатель с одним выключателем

Двухполюсный выключатель с одним выключателем — это выключатель с внутренним перемещением. Две фазы отключения связаны внутри выключателя, так что при отключении одной из них питание отключается на обеих фазах. Поскольку все ступени находятся внутри выключателя, это внутреннее отключение. Сброс одного переключателя приведет к сбросу обеих фаз внутри выключателя.

Двухполюсный выключатель на 60 А: как его установить?

В проводе 240-вольтовой цепи два провода под напряжением, один с красной и черной изоляцией и один нейтральный, покрытый белой изоляцией. Также используется неизолированный провод заземления, но он не считается проводником.Если кабель вставлен в панель, разделите провода и зачистите каждый конец на расстоянии одного дюйма. Чтобы установить двухполюсный выключатель на 60 А, выполните следующие подключения:

Сначала подключите белый провод к хромированной шине нейтрали с его белыми проводами. Затем подключите провод заземления к шине заземления, которая также соединена с другими проводами заземления. После этого подключите красный провод к одной клемме выключателя на 60 А, а черный провод к другой клемме. Наконец, поместите выключатель перед пустым слотом, когда все будет близко, и защелкните его.

Заключение

Выключатели являются частью электрической системы для защиты от избыточного тока. Существует три основных типа выключателей: однополюсные, двухполюсные и трехполюсные. В этой статье мы остановились только на двух типах. Мы попытались просто рассказать о разнице между однополюсным и двухполюсным выключателем. Надеемся, эта статья была вам полезна. Но если вам нужно больше узнать о двухполюсном выключателе, не откладывайте регистрацию в Linquip и свяжитесь с нами.Мы здесь, чтобы помочь.

Двухполюсный выключатель — Как обсуждать

Двухполюсный выключатель

Как подключить двухполюсный автоматический выключатель? Теперь можно подключить двухполюсный автоматический выключатель. Присоедините красный провод к нижней части винтов на задней стороне автоматического выключателя. Поместите черный провод в нижнюю часть винта за переключателем. Затягивайте винты, пока кабели не будут надежно закреплены на месте. Подключите белый провод к нейтральной шине на панели автоматического выключателя.

Где вы используете двухполюсные автоматические выключатели?

В электрических панелях большинства домов есть один или несколько биполярных автоматических выключателей. Эти автоматические выключатели управляют электрическими цепями на 240 В, питающими критически важные приборы, такие как электрические водонагреватели, сушилки и духовки. Двойной автоматический выключатель представляет собой соединенный между собой набор из двух однополюсных автоматических выключателей.

Безопасны ли тандемные выключатели?

Тандемные автоматические выключатели безопасны и разрешены к использованию только в том случае, если панель управления предназначена для этого, и только в розетках, где установлены тандемные автоматические выключатели.Посмотрите на ярлыки производителя на внутренней стороне дверцы панели управления.

Что такое двухполюсный выключатель?

Двухполюсный переключатель занимает два места в блоке управления. Прокладывает два провода, подключенных к автоматическому выключателю для каждой фазы. Кабели индивидуально подключаются к 110 вольт. Вместе они несут 220 вольт. Биполярные автоматические выключатели бывают двух типов: внутренние и внешние.

Как подключить генератор к коробке выключателя?

Выключите питание главным выключателем.Выключите генератор. Проложите выход генератора к одному концу автоматического выключателя, а существующий провод автоматического выключателя в исходной коробке автоматического выключателя — к другому концу. Держите выкройки вместе. Теперь установите автоматические выключатели в новую коробку для каждой цепи, от которой вы хотите запитать генератор.

Что такое 2-полюсный автоматический выключатель?

Автоматический выключатель — это защитное устройство, которое срабатывает в случае перенапряжения. Цепи управления биполярным автоматическим выключателем для крупногабаритных бытовых приборов.Биполярный автоматический выключатель состоит из двух автоматических выключателей. Каждый подключается к одной из горячих шин панели, создавая в цепи напряжение 240 вольт.

Как подключить автоматический выключатель?

Вы подключаете цепь освещения или розетки, подсоединив черный провод от горячей цепи к выключателю и поместив выключатель в доступном месте на панели управления. Затем подключите белый обратный провод к нейтральной шине, а неизолированный провод к заземляющей шине.

Как подключить двухполюсный автоматический выключатель 3d модель

Теперь можно подключить двухполюсный автоматический выключатель. Присоедините красный провод к нижней части винтов на задней стороне автоматического выключателя. Поместите черный провод в нижнюю часть винта за переключателем. Затягивайте винты, пока кабели не будут надежно закреплены на месте.

Как установить двухполюсный автоматический выключатель?

Убедитесь, что размер провода правильный, чтобы работать с автоматическим выключателем.Установите двухполюсный переключатель в имеющуюся панель переключателей. Вручную отрегулируйте биполярный автоматический выключатель по горизонтали. Переключатель должен указывать в сторону центра коммутационного отсека.

Как установить автоматический выключатель на 120 вольт?

Для 120/240 В подключите горячий красный провод ко второй клемме переключателя. Вставьте новый переключатель в свободный паз в корпусе переключателя. Вставьте сторону с прикрепленной к нему горячей проволокой под язычок рядом с горячей канистрой.

Где поставить черный провод на автоматический выключатель?

Поместите черный провод в нижнюю часть винта за переключателем. Затягивайте винты, пока кабели не будут надежно закреплены на месте. Подключите белый провод к нейтральной шине на панели автоматического выключателя. Эта часть панели автоматического выключателя расположена справа или слева от автоматического выключателя.

Можно ли использовать двухполюсный выключатель на дополнительной панели на 240 вольт?

Подключить двухполюсный автоматический выключатель очень просто.Для определенного оборудования, а также вспомогательных панелей требуются автоматические выключатели на 240 вольт, также известные как двухполюсные автоматические выключатели. DIP-переключатели в два раза шире стандартных переключателей и подключаются к двум шинам 120 В на сервисной панели.

Вам нужен трехпроводной Romex для двухполюсного выключателя?

Это также должен быть трехпроводной Romex с двумя точками входа и нейтралью. Я бы прикрепил две точки к двум центральным винтам и нейтральный провод к нейтральной шине. Теперь он работает как двухполюсный переключатель 240 В 30 А.Часть 1 звучит хорошо?

Где вы кладете белый провод на автоматический выключатель?

Подключите белый провод к нейтральной шине на панели автоматического выключателя. Эта часть панели автоматического выключателя расположена справа или слева от автоматического выключателя. Поместите белый провод под набор винтов, которые также находятся на нейтральной полосе. Затяните винты, чтобы закрепить кабели.

Для чего используется двухполюсный выключатель?

Если вы посмотрите на свою электрическую панель, вы увидите, что двухполюсные автоматические выключатели имеют два автоматических выключателя.Они используются с центральными кондиционерами, электрическими плитами, электрическими сушилками, электрическими водонагревателями, электрическими полами с подогревом и даже гидромассажными ваннами, и это лишь некоторые из них. Также их можно использовать для ремонта оборудования с цепями низкого напряжения.

Как подключить панель выключателя?

Вставьте кабель в распределительную коробку через отверстие в боковой части коробки. Используя автоматический выключатель на 50 А, 240 В, проложите черные провода к автоматическому выключателю и закрепите их, затянув винты.Установите автоматический выключатель вместе с другими автоматическими выключателями в блоке управления сборной шиной.

Как подключить двухполюсный автоматический выключатель на 20 А

Вставьте автоматический выключатель в панель автоматического выключателя и наденьте переднюю часть панели на шину. Плотно нажмите, пока он не встанет на место, что свидетельствует о безопасности. Теперь можно подключать двухполюсный автоматический выключатель. Присоедините красный провод к нижней части винтов на задней стороне автоматического выключателя.

Можно ли использовать однополюсный выключатель с током 20 ампер?

Однополюсный переключатель широко используется в цепях 120 В 1520 А.Они состоят из токоведущей проволоки и нейтрали. Двухполюсный автоматический выключатель в основном используется в цепях 240 В, 2060 А и состоит из двух проводов под напряжением. Щелкните здесь, чтобы получить полный ответ.

Вам нужна дополнительная панель для двухполюсного выключателя?

Вам нужны два соседних по горизонтали местоположения. В зависимости от расположения имеющихся автоматических выключателей может потребоваться снять автоматический выключатель с шины. Если слотов нет, вам понадобится электрик для установки дополнительной панели.Снимите одну из круглых заглушек на внешней стороне сервисной пластины.

Где вы используете двухполюсные автоматические выключатели в своем доме

Как и в случае стандартной двухполюсной цепи выключателя, подключите два горячих провода к клемме выключателя, по одному на каждую клемму. Надежно затянув клеммные винты, поместите автоматический выключатель горизонтально на панель управления.

Как работает автоматический выключатель на 120 вольт?

Каждый из них подключен к шине, и цепи на 120 В питаются от одной из этих шин, поэтому переключатель на 120 В предназначен для связи с шиной.Перемычки сконфигурированы таким образом, что последовательные автоматические выключатели поочередно контактируют друг с другом.

Как лучше всего подключить автоматический выключатель?

Возьмите нейтральный провод и отрежьте примерно 1 дюйм от оболочки на конце провода. Отверткой с плоской головкой ослабьте один из винтов, а затем протолкните проволоку. Вставьте нейтральный провод и снова вверните его. Найдите отверстие для нового автоматического выключателя.

Что такое прерыватель на 15 ампер?

Автоматический выключатель на 15 А является обычным элементом домашней электросистемы, и его можно найти в большинстве крупных хозяйственных магазинов и оптовых продавцов электротехники.Этот полноразмерный автоматический выключатель обычно дешевле, чем двойной или четверной автоматический выключатель, хотя он рассчитан на 15 ампер.

Как работают двухполюсные выключатели?

БЫСТРЫЙ ОТВЕТ. Биполярные автоматические выключатели, также известные как биполярные автоматические выключатели, имеют комбинированную рукоятку, которая позволяет отключать обе фазы автоматического выключателя при обнаружении короткого замыкания с обеих сторон. Триггер имеет эффект прерывания потока энергии в проводке дома.

Что такое 2-полюсная схема?

Двухполюсные автоматические выключатели используются для однофазных цепей переменного тока с проводами L1, L2 и N.Трехполюсные автоматические выключатели используются для трехфазных цепей с L1, L2, L3 и N. Требуется 2 полюса.

Что означает двухполюсный выключатель?

Ответ вики. Двухполюсный автоматический выключатель — это автоматический выключатель, который подключается к двум шинам на панелях распределительного щита, которые представляют собой металлические полосы, которые проводят ток через распределительный щит.

Автоматический выключатель какого размера нужен для цепи на 30 ампер?

Типичное практическое правило состоит в том, что для автоматического выключателя на 30 А будет достаточно провода на 10 А.Вам понадобится провод калибра 8 для провода на 40 ампер и провод калибра 12 для провода на 20 ампер.

Где вы используете двухполюсные автоматические выключатели в электрооборудовании

В отличие от двухполюсного автоматического выключателя, который питает одну цепь 240 В, тандемный выключатель питает две цепи 120 В; его нельзя использовать для подачи 240 вольт на цепь. Другой тип двойного переключателя — это четырехпозиционный переключатель, который управляет двумя цепями на 240 В, но такой же ширины, как и стандартный двухполюсный переключатель.

Можно ли использовать двухполюсный выключатель на 120 В?

По какой-то причине я нашел много цепей на 120 В, питаемых от однополюсного или двухполюсного переключателя. В большинстве этих ситуаций человек меняет розетку с 240 В переменного тока на 120 В, но вместо того, чтобы снимать оба полюса и использовать только один полюс, он использует только оба полюса и оставляет вторую ногу открытой.

В чем разница между тандемным и однополюсным выключателем?

Тандемный автоматический выключатель, также известный как комбинированный, тонкий или двойной автоматический выключатель, представляет собой двойной автоматический выключатель, заменяющий однополюсный автоматический выключатель.В отличие от двухполюсного автоматического выключателя, который питает одну цепь 240 В, тандемный автоматический выключатель питает две цепи 120 В; его нельзя использовать для подачи 240 вольт на цепь.

Можно ли использовать читер как однополюсный выключатель?

Cheat, также известный как тандемный, тонкий или двойной автоматический выключатель, представляет собой двойной автоматический выключатель, заменяющий однополюсный автоматический выключатель. В отличие от двухполюсного автоматического выключателя, который питает одну цепь на 240 вольт, мошенник управляет двумя цепями на 120 вольт; его нельзя использовать для подачи 240 вольт на цепь.

Где вы используете двухполюсные автоматические выключатели kd 554 e11592 b

Этот автоматический выключатель совместим с распределительными центрами Square D Homeline и устройствами CSED. Внесено в список ANSI устройство, внесенное в список UL, рассчитанное на 120/240 В переменного тока и 10000 воздух в воздухе. Автоматические выключатели Homeline изготовлены с таким же качеством Square D, которого вы ожидаете, по цене, которая делает их лучшими в своем классе.

Какой автоматический выключатель использует Square D?

Биполярный автоматический выключатель Homeline 15A Square D от Schneider Electric используется для защиты вашей электрической системы от перегрузок и коротких замыканий.Этот автоматический выключатель совместим с распределительными центрами Square D Homeline и устройствами CSED. Внесено в список ANSI устройство, внесенное в список UL, рассчитанное на 120/240 В переменного тока и 10000 воздух в воздухе.

Какой прерыватель использует Schneider Electric?

Schneider Electric Homeline Square D 15 Двухполюсный автоматический выключатель используется для защиты вашей электрической системы от перегрузки и короткого замыкания. Этот автоматический выключатель совместим с распределительными центрами Square D Homeline и устройствами CSED.

Как заказать полный автоматический выключатель?

Чтобы отдельно заказать раму, спусковой крючок и люверсы, выберите необходимые компоненты из таблицы. Контакторы необходимо заказывать как часть. Полный автоматический выключатель состоит из рамы, триггера, кабеля и полюсного зажима нагрузки. Стоимость заказа «полного автоматического выключателя» независимо от рамы, расцепителя, мощности и нагрузки одинакова.

Какую схему может обслуживать двухполюсный выключатель?

Двухполюсные автоматические выключатели имеют два горячих провода, соединенных нейтральным проводом.Это означает, что в случае короткого замыкания в одном из горячих проводов оба полюса отключатся. Эти автоматические выключатели могут использоваться для питания двух отдельных цепей 120 В или для питания одной цепи 240 В, например B. Ваша центральная цепь переменного тока.

Зачем вам нужен автоматический выключатель в вашем доме?

В случае перегрузки или короткого замыкания, вызванного контактом горячего провода с нейтральным проводом, проводом заземления или другим горячим проводом, автоматический выключатель отключает ток, чтобы предотвратить перегрев проводов, снижая риск поражения электрическим током. Пожар.Стандартные автоматические выключатели бывают однополюсными или двухполюсными. Это самые распространенные бытовые автоматические выключатели.

Где используются двухполюсные автоматические выключатели в нижних точках

Двухполюсные автоматические выключатели размыкаются на два полюса и подают в общей сложности 240 вольт. Электрическая проводка, подключенная к двухполюсным переключателям, содержит два токоведущих провода. Каждый из них подключен к одному выводу выключателя и защищен половиной выключателя. Если в любом из этих проводов возникает неисправность или другая проблема, срабатывает соответствующая половина автоматического выключателя.

Что заставляет работать однополюсный автоматический выключатель?

Внутри распределительной коробки или главной сервисной панели находятся металлические пластины под напряжением, называемые горячими стержнями. Каждый полюс или точка соединения на рельсах проводит электричество 120 вольт. Если установлены однополюсные автоматические выключатели, они защелкиваются на одном полюсе и получают 120 вольт.

Где вы используете двухполюсные автоматические выключатели в RV

При подключении к однопроводному заземлению жилой дом становится устройством.Он использует 120 вольт. Этот ток должен быть защищен униполярным автоматическим выключателем на 30 А. В этой статье объясняется, как безопасно и правильно подключить переключатель RV на 30 А.

Как определить, что ваши автоматические выключатели RV плохие?

Когда придет время, просмотрите их ассортимент выключателей для домов на колесах, чтобы найти нужную запчасть для вашей работы по ремонту. Другие признаки износа этой детали включают следы ожогов вокруг нее, запах гари от электрической панели и т. Д.

Как установить прерыватель на 30 ампер?

Сдвиньте и привяжите черный и красный провода к боковой стороне автоматического выключателя на 30 А.Подключите белый провод к нейтральной шине. Будьте осторожны с этим шагом, так как в этот момент клеммы над главным выключателем уже находятся под напряжением. ■■■■ Передняя панель должна быть снова прикручена. Закрепите кабель кабельными стяжками, чтобы предотвратить его изгиб.

Какой автоматический выключатель на 30 ампер лучше?

Автоматический выключатель Husky Towing Brute на 30 А продается отдельно. Этот продукт премиум-класса был профессионально разработан в соответствии со строгими отраслевыми стандартами, чтобы обеспечить пайку автоматических выключателей Battery Doctor 15A.Изделие изготовлено из высококачественных материалов, которые прослужат вам долгие годы.

Когда следует использовать тандемный выключатель?

Поскольку тандемные автоматические выключатели позволяют устанавливать две цепи на распределительной коробке в одном помещении, они обычно используются после заполнения распределительного устройства стандартными автоматическими выключателями. Именно поэтому их часто называют мошенниками.

Сколько тандемных выключателей разрешено?

Модель или номер детали электрического распределительного щита обычно указывает, спроектирован ли электрический распределительный щит для тандемных выключателей и сколько их можно использовать.Вот несколько примеров: G3040BL1200 = 30 пробелов, всего разрешено 40 кружков. Одновременно можно использовать до 10 автоматических выключателей.

Что такое однополюсный тандемный выключатель?

Тандемный автоматический выключатель такого же размера, как и любой другой стандартный или однополюсный автоматический выключатель, с одним ключевым отличием. Этот выключатель имеет два выключателя меньшего размера, встроенных в большой выключатель. У каждого есть свой тумблер, а автоматический выключатель размещается в распределительном щите, как обычный автоматический выключатель.Тандемный автоматический выключатель питает две отдельные цепи на 120 вольт.

Что такое двухполюсный выключатель?

Ответ вики. Двухполюсный автоматический выключатель — это автоматический выключатель, который подключается к двум шинам на панелях распределительного щита, которые представляют собой металлические полосы, которые проводят ток через распределительный щит. Распределительные панели часто содержат две (однофазные) или три (трехфазные) шины, к которым подключены автоматические выключатели, а двухполюсный автоматический выключатель подключается к двум сборным шинам для получения более высокого напряжения.

Безопасны ли тандемные выключатели в использовании?

К счастью, несмотря на прозвище, тандемные выключатели совершенно безопасны в использовании, если вы хотите, чтобы ваша распределительная панель могла размещать и устанавливать их в нужных местах. Если бы эти устройства были опасными, тандемных переключателей GE, тандемных переключателей Square D и других основных брендов не существовало бы.

Какой автоматический выключатель является тандемным выключателем?

Автоматический выключатель Eaton CutlerHammer 20/20 Amp 1 » дуплексного типа BR также известен как тандемный автоматический выключатель.Тандемные автоматические выключатели полезны для добавления схем ко всему центру нагрузки и иногда используются для уменьшения физических размеров центра нагрузки. Это автоматический выключатель без автоматического выключателя.

Существуют ли тандемные отбойные молотки для центров нагрузки Cutler-Hammer?

Этот тандемный молот специально разработан для центров нагрузки CutlerHammer серии CH, которые поддерживают тандемные молотки. Предполагая, что Sulvnia — это ваше правописание для Sylvania, существует два стиля стрельбы Sylvania: один — старый стиль Zinsco, второй позже стал серией Challenger, а затем CutlerHammer BR.

Какой автоматический выключатель использует Eaton?

Получите электронное письмо, когда товар появится на складе. Дуплексный двухполюсный двухполюсный прерыватель цепи с ограничением тока Eaton CutlerHammer 20 A 3/4 » CHT разработан для защиты домашней электропроводки от перегрева или короткого замыкания. Включенный в список UL автоматический выключатель имеет максимальную нагрузку 240 В и сработает.

Какие автоматические выключатели используются в Connecticut Electric?

Connecticut Electric производит новые высококачественные автоматические выключатели для распределительных центров Zinsco, автоматические выключатели Zinsco R.Автоматические выключатели следует заменять только новыми автоматическими выключателями, которые были испытаны и одобрены органами безопасности. Их нельзя использовать или ремонтировать. Показать полное описание продукта.

Совместимы ли выключатели Siemens с коробками GE?

Siemens подходит GE. Автоматические выключатели Siemens могут использоваться в корпусах автоматических выключателей GE и, как известно, совместимы. При использовании автоматических выключателей Siemens отрегулируйте требования к размеру и напряжению, поскольку использование неправильного автоматического выключателя может иметь опасные последствия.

Что такое тандемный выключатель?

Тандемный выключатель — это двойной выключатель, который заменяет одиночный выключатель на распределительном щите. Как видите, тандемный автоматический выключатель — это однополюсный переключатель с расщепленными контактами, который управляет двумя разными цепями.

Что такое автоматический выключатель с квадратом D?

Автоматический выключатель Square D — это автоматический выключатель со встроенным индикатором и внешним расцепителем. Индикатор представляет собой прозрачное пластиковое окошко, на котором отображается черная линия, когда цепь находится в хорошем состоянии, и красная линия, когда цепь разорвана.

Насколько безопасно использовать тандемные автоматические выключатели?

Где разрешены тандемные переключатели. Тандемные автоматические выключатели безопасны и разрешены к использованию только в том случае, если панель управления предназначена для этого, и только в розетках, где установлены тандемные автоматические выключатели. Посмотрите на ярлыки производителя на внутренней стороне дверцы панели управления.

Может ли тандемный выключатель быть красным флагом?

Это может показаться ошеломляющим, но панели с большим количеством тандемных переключателей могут стать серьезной тревогой.Это может не только привести к перегрузке панели, но и к тому, что количество кабелей в панели превысит безопасную заполняющую способность.

Где линии на тандемном выключателе?

Те, которые допускают тандемные переключатели, имеют линию в слоте. Другой способ продемонстрировать это — использовать однолинейную схему, показывающую все поле, с отдельными линиями, выступающими для обозначения автоматических выключателей.

Есть ли недостатки у автоматического выключателя меньшего размера?

У уменьшенной версии обычного выключателя есть свои недостатки.При вдвое меньшем размере эти меньшие автоматические выключатели относительно быстро нагреваются под нагрузкой и в некоторых случаях могут срабатывать легче, чем стандартный автоматический выключатель.

Какой размер провода для выключателя на 20 ампер?

Типичное практическое правило состоит в том, что для автоматического выключателя на 30 А будет достаточно провода на 10 А. Вам понадобится провод калибра 8 для провода на 40 ампер и провод калибра 12 для провода на 20 ампер.

Что такое прерыватель на 30 ампер?

Сила тока автоматического выключателя — это сила тока, которая измеряет количество электрического тока, протекающего через него.Автоматический выключатель на 30 А может выдерживать более высокие токи, чем автоматический выключатель на 20 А, который может выдерживать ток более 15 А от автоматического выключателя и т. Д.

Что такое однополюсный двойной выключатель?

Однополюсный переключатель обычно используется в цепях 120 В 1520 А. Они состоят из токоведущей проволоки и нейтрали. Двухполюсный автоматический выключатель в основном используется в цепи 240 В, 2060 А и состоит из двух проводов под напряжением. Автоматический выключатель, провод и изоляция проводов предназначены для совместной работы как система.

Какого размера автоматический выключатель для цепи на 60 ампер?

Однако на практике автоматические выключатели на 60 ампер обычно подключаются трехжильным кабелем калибра 6, поскольку прибор, для которого требуется автоматический выключатель на 60 ампер, редко потребляет полные 60 ампер. Однако, если вы устанавливаете дополнительную панель на 60 А, лучше всего подключить ее к главной панели с помощью провода 4 калибра.

Что такое панель на 60 ампер?

Панель GFI GE 60 Amp Spa — это металлический распределительный центр, предназначенный для использования на открытом воздухе со спа, гидромассажными ваннами, водонагревателями и плавательными бассейнами.GFI Disconnect предоставляет удобный и доступный способ удовлетворить требования NEC. Конструкция NEMA 3R обеспечивает безопасную и устойчивую к атмосферным воздействиям установку в жилых и небольших коммерческих помещениях.

Прерыватель какого размера для цепи на 40 ампер?

Для автоматического выключателя на 40 А требуется провод 8 сечения (медь) или больше для цепи, которую он обслуживает. Проверьте расположение на электрической панели, чтобы убедиться, что два ребра, на которых будет установлен автоматический выключатель, имеют напряжение 240 В (по обе стороны от источника питания).

Какой размер провода для выключателя на 40А?

Это размер вашей цепи и автоматического выключателя. Минимальный размер провода на 30 А — 10 AWG. Минимальное сечение провода 40 А — 8 AWG. Минимальный сечение провода 50 А — это медный провод 6 AWG или алюминий 4 AWG.

Сколько вольт нужно двухполюсному автоматическому выключателю?

Двухполюсный переключатель на 240 вольт, потому что каждый из двух проводов под напряжением подает 120 вольт. Электропроводка биполярного автоматического выключателя 240 В, 30 А состоит из двух проводов под напряжением (черного или красного) и одного провода заземления (зеленого).Если вы планируете заменить автоматический выключатель, вам необходимо знать характеристики, которые соответствуют требованиям автоматического выключателя.

Какой прерыватель мне нужен на 110 вольт?

Автоматические выключатели на 110 В — Эти автоматические выключатели более распространены, и каждый из них занимает слот в электрической панели. Им по-прежнему нужны 2 провода Romex с правильным калибром для усилителей, работающих в цепи.

Провод какого размера вы бы использовали для выключателя на 30 ампер?

Шнур какого размера следует использовать при подключении к розетке (вилке)? Цепь должна быть надежно защищена подходящим предохранителем или автоматическим выключателем.Для схемы на 20 А используйте медный провод № 12 (или медный алюминиевый провод № 10). Предохранитель или автоматический выключатель, питающий эту цепь, рассчитан на 20 ампер.

Какой калибр провода требуется для выключателя на 30 ампер?

• Требуется провод 30 А 10 калибра.
• Кабельные зажимы длиной 25 футов для надежной установки провода 10 калибра.
• Сейф электрический
• Настенная розетка
• Новый автоматический выключатель распределительного щита

Что такое двухполюсный выключатель

Двухполюсные выключатели — это автоматические выключатели двойной ширины, которые занимают две позиции на корпусе выключателя.У них есть тумблер, который в два раза длиннее тумблера на однополюсных автоматических выключателях.

В чем разница между однополюсными и двухполюсными переключателями?

Основное различие между однополюсным переключателем и двусторонним переключателем заключается в количестве клемм и количестве цепей, которыми они управляют.

Сколько розеток должно быть на автомате на 20 ампер?

На самом деле количество торговых точек варьируется в зависимости от количества людей, проживающих в доме.Например, в доме с четырьмя спальнями необходимо около 25 розеток и восемь потолочных светильников, подключенных к 20-амперному автоматическому выключателю AFCI.

Сколько устройств можно подключить к автоматическому выключателю на 20 А?

Специальная схема на 20 А означает, что провода от автоматического выключателя идут напрямую в розетку на 20 А. Большинство розеток на 20 А являются дуплексными. Вы можете использовать одну розетку с двумя 15 А, двумя 20 А или одной 15 и одной 20 А.

Сколько розеток на автомате на 20 ампер?

Помните, что вы учитываете только 80% номинального тока, что означает, что автоматический выключатель на 15 А не должен превышать нагрузку 12 А, автоматический выключатель на 20 А имеет номинальный ток 16 А.Кстати, сколько вилок можно вставить в цепь на 15А? для цепи на 15 ампер было разрешено 10 розеток, а для схемы на 20 ампер — 13 розеток.

Что такое однополюсная схема?

Полюс указывает количество цепей или проводов, с которыми работает переключатель. Однополюсный переключатель переключает провод, размыкая, закорачивая или изменяя соединение на один провод, в то время как двойной переключатель (замыкание и размыкание) управляет двумя отдельными проводами или цепями одновременно.

Как освободить место для двухполюсного выключателя

Добавление 2-полюсного автоматического выключателя
Электрический вопрос: Я устанавливаю электропроводку для джакузи для своего друга, и я знаю, что им нужен двухполюсный автоматический выключатель на 50 А и провод № 6 AWG.

• На главной панели не осталось мест.
• Мне было интересно, а где еще я могу питать цепь, когда главная панель заполнена.

Спасибо.

Этот вопрос по электрике пришел от: Джесси, студентка из Джонстона, Род-Айленд
Подробнее о Домашняя проводка для Род-Айленда

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Джесси.

Установка 2-полюсного автоматического выключателя

Применение: установка 2-полюсного автоматического выключателя на 240 В.
Уровень квалификации: Продвинутый — Лицензированный подрядчик по электротехнике, не рекомендуется для домовладельцев.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами, тестер напряжения и защитное снаряжение.
Расчетное время: зависит от марки и модели панели, а также от состояния существующих автоматических выключателей и методов подключения.
Меры предосторожности: В целях безопасности следует отключить главный автоматический выключатель или любые другие средства отключения, которые обесточили бы панель перед заменой автоматического выключателя, однако отключение основного автоматического выключателя может не обесточить все области панели. комплектующие и проводка.Это обширный проект, требующий опыта, и его должен выполнять Лицензированный подрядчик по электротехнике.
Уведомление: Внесение изменений в электрическую панель или добавление проводки в электрическую цепь должно производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Как освободить место в панели для 2-полюсного автоматического выключателя

ПРИМЕЧАНИЕ. Этот процесс будет зависеть от электрической панели, размера и технических характеристик.

ПРИМЕР:

• Технические характеристики электрической панели
  • Производитель и модель электрического щита должны указывать, позволяет ли он устанавливать счетверенные автоматические выключатели, а шина главной внутренней панели допускает установку четырех автоматических выключателей.
• Создание места для полноразмерного 2-полюсного выключателя
  • Во многих панелях можно выделить место для полноразмерного 2-полюсного автоматического выключателя для гидромассажной ванны, если имеется четыре или более полноразмерных однополюсных автоматических выключателя.
• Использование тандемных автоматических выключателей
  • Два сдвоенных или сдвоенных автоматических выключателя могут использоваться вместо счетверенного автоматического выключателя.
• Автоматические выключатели 220 В
  • Автоматические выключатели с соединительными стержнями для цепей 220 В или многопроволочных цепей должны быть установлены и переконфигурированы как таковые.

Подробнее об электрических панелях и автоматических выключателях для гидромассажной ванны

Электрические панели

Цепи домашней электропроводки и автоматические выключатели
В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Автоматические выключатели

Защита электропроводки с помощью автоматических выключателей
Руководство по домашним автоматическим выключателям и принципам их работы для защиты вашей электропроводки.При правильной установке домашняя электропроводка защищена устройством защиты цепи.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Электропроводка гидромассажной ванны

Электросхема горячей ванны Информация

• Электрические нормы и правила для электропроводки спа и гидромассажных ванн.
• Основы для вашей установки, включая необходимую защиту от замыканий на землю GFCI и размер проводов цепи.

Для получения дополнительной информации о проводке цепи
Схема подключения

Электропроводка
В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 В, а также устанавливаемые автоматические выключатели с указанием типов и значений силы тока, используемых в большинстве дома.

Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 1208 и 240 В Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрических диапазонов Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки . alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Страна происхождения ippon: Ippon, Источники бесперебойного питания 09.07.202123.11.2020 Счетчик электрической: Счетчик электроэнергии трехфазный ЦЭ6803В-Р31 — АО «Энергомера» 11.01.197318.01.2022 Формула относительной: Формула относительной молекулярной массы в химии 07.12.197217.01.2022 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
