Гибкий медный многожильный кабель в резиновой изоляции: описание, характеристики, применение
Гибкий медный многожильный кабель в резиновой изоляции является простым в монтаже проводом.
Существует множество разновидностей подобных изделий. В таких кабелях проводником тока выступают несколько жил, которые скручены между собой.
Выбирая, какой вариант больше подходит, необходимо отталкиваться от самой ситуации и целей использования подобного изделия. При этом у всех разновидностей гибкого медного многожильного кабеля в резиновой изоляции имеются свои особенности, плюсы и минусы.
Наименования
Все гибкие медные многожильные кабели в резиновой изоляции общего применения производят согласно с требованиями ГОСТ 13497-77. В эту группу входит, например, такое изделие, как КГ.
Оно является универсальным. По гибкости силовой многожильный медный гибкий кабель относится к 5 категории. Обычно его применяют для сварочной аппаратуры, а также для прокладывания снаружи и внутри зданий.
Еще пример — кабель экранированный медный гибкий многожильный КУПЭВ. Его применяют, чтобы передавать не сильно мощные управленческие сигналы. Сюда же входит и контрольный кабель гибкий медный многожильный КУПВ.
Относятся к 4 и 5 классам гибкости. Отдельно присутствуют модификации с оплеткой луженого, оцинкованного и нержавеющего типа. Если используют подобную проволоку, то добавляют к названиям «Пм», «П» и «ПН».
Кроме того, есть и другие изделия: КГН, КПГ, КПГС, КПГСН, КПГУ. Если их выпускают для применения в теплом тропическом климате, то добавляют обозначение «Т». В этом случае используют ГОСТ 15150-69.
Когда к названиям добавляют «ХЛ», то такие провода предназначаются для местности с холодным климатом. В этом случае применяется тот же самый ГОСТ.
Классы гибкости
Выделяют такие категории гибкости кабелей:
- Внутри от 1 до 59 проволок, причем их сечение составляет от 0,03 до 1000 кв. мм.
- Диаметр составляет 0,5-2000 кв. мм. Количество – примерно 7-91.
- В диаметре жилы бывают от 0,33 до 0, 87 кв. мм.
- Диаметр — 0,06-400 кв. мм.
- Диаметр бывает 0,03-625 кв. мм.
- Кабель считается самым гибким. Диаметр — 0,06-0,4 кв. мм.
Условно первая категория является номинальный, со второй по четвертую – повышенной, а последние две – высокими.
Характеристика
Кабель гибкий медный многожильный в резиновой изоляции обладает особыми эксплуатационными характеристиками.
Изделие отличается устойчивостью к воздействию маслянистых веществ, выдерживает морозы, не распространяет огонь и характеризуется нечувствительностью к озону. За счет использования каучука этиленпропиленового типа вместе с бутилкаучуком изделия получаются с высокими показателями прочности.
Их применяют для присоединения передвижной аппаратуры, рассчитанной на 660 В и частоту примерно 50 Гц. Кабели допускается использовать при различных климатических условиях. Но продолжительная температура жил должна быть не больше 65 °С.
Кабели подходят для климатического, вентиляционного, строительного, сварочного оборудования.
Преимущества и недостатки
Каждый тип кабеля из всех рассмотренных обладает своими особенностями, плюсами и минусами.
Но в целом к их преимуществам относится следующее:
- повышенная гибкость;
- невысокая токопроводимость;
- прочность и надежность;
- высокая коммутационная способность.
Повышенная эластичность достигается за счет использования специальной резиновой изоляционной прослойки. Кроме того, провода выдерживают воздействие кислот, щелочей, масла. Влага тоже не страшна. С такой изоляцией изделие может выдержать повышенную температуру, когда возникает короткое замыкание. Но нужно учитывать, что совершенно не подходит прямой солнечный свет.
Существуют и другие недостатки. В первую очередь это касается плохой работы в сетях ВЧ.
Также из минусов – высокая цена. Кроме того, из-за того что жилы округлые, диаметр снаружи получается больше, чем у тех изделий, которые имеют форму секторов.
Медные кабели

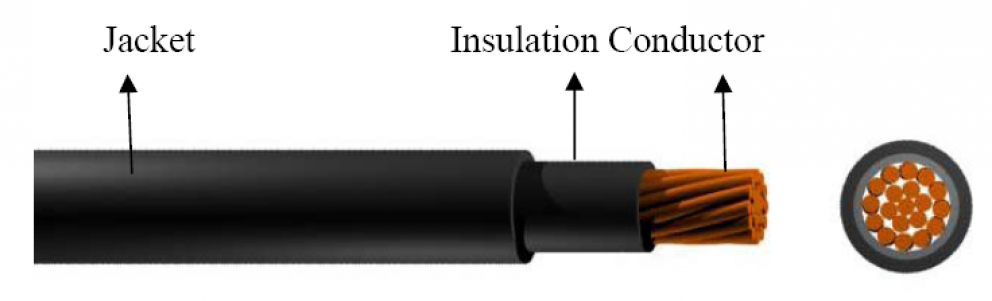

Медный кабель с резиновой изоляцией имеет жилу скрученного типа, которая может быть луженой. Такие изделия, как КПГСН, обмотаны дополнительно специальной пленкой.
Что касается резиновой изоляции – то это РТИ-1, и ее изготавливают из каучука бутадиенового типа, а иногда применяют и натуральный материал.

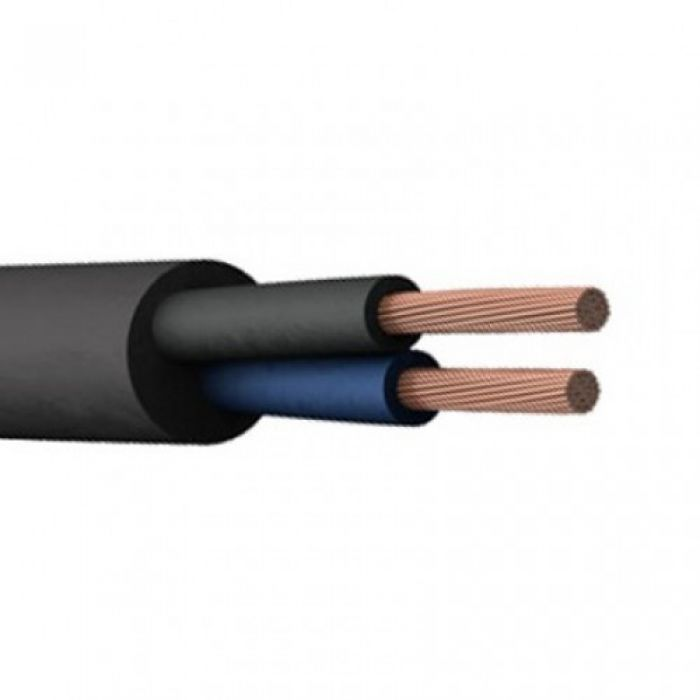

Кабель многожильный медный гибкий 2х1,5 либо любых других размеров может иметь соответствующую цифровую и цветовую маркировку. Сердечником являются нити полиэфирного типа. Подобные кабели с медными жилами можно скручивать без дополнительных материалов. Оболочка сделана из специальной негорючей резины, так как добавляют хлоропрен.
Кабель многожильный медный гибкий 5х4 и других размеров применяют в воде и на суше, в различных помещениях с вентиляцией естественного типа. Но главное, чтобы не воздействовали осадки и ультрафиолетовые лучи. Повышенный уровень влажности из-за конденсата допускается.
Судовые провода
Существуют специальные судовые кабели с резиновой изоляцией.
У них жилы экранированы. Кроме того, они имеют броню в виде оцинкованной оплетки из проволоки.
Подобные изделия применяют в контрольных и телефонных сетях. Они подходят для установки внутри и снаружи здания, но в любом случае требуется защита от ультрафиолетового света.
Провод имеет 2 скрученные медные жилы. Оплетка является стальной. Она обязательно обработана грунтовкой. Изделие выдерживает 100 % влажность.
Конструкция кабелей

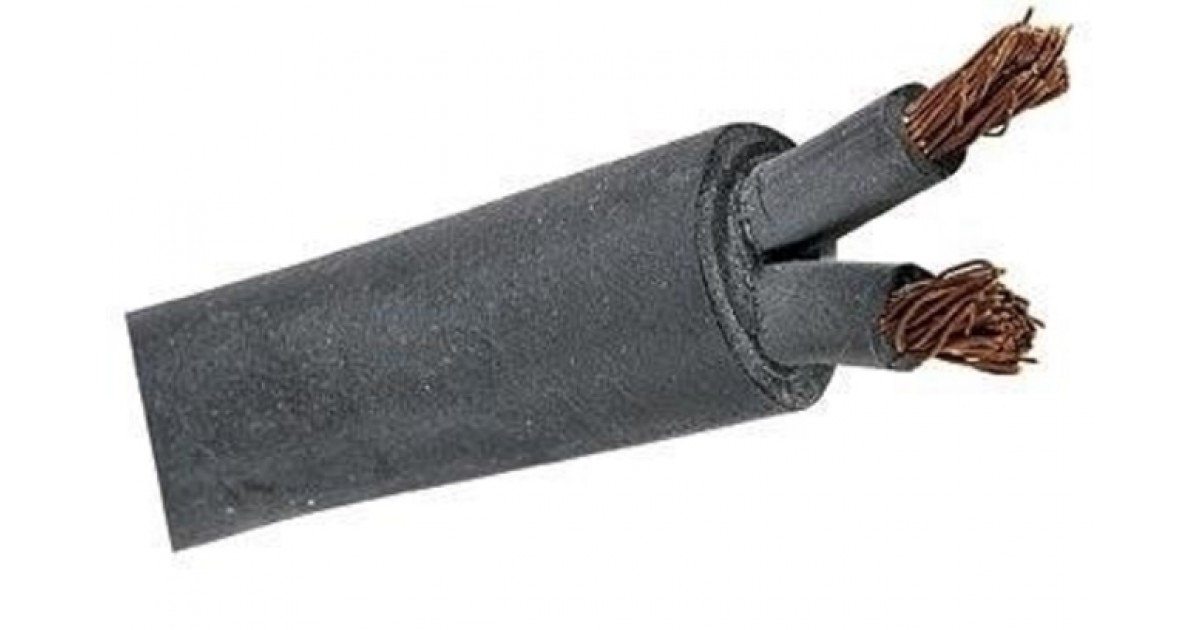

Ярким примером гибкого многожильного кабеля с резиновой оболочкой является КГ. Внутри используется медная проволока с оловянно-свинцовым покрытием. Жилы имеют округлую форму. В качестве разделения используют искусственную специальную пленку, которая накрывает скрученные жилы.
Допускается изделие без такой пленки. Но тогда жилы должны отделяться от оболочки. Для изоляции используют специальную резину. Она отличается характерным окрасом. Нулевая жила обычно голубая. Этот цвет может использоваться и для других, но только не заземляющей – она всегда зеленовато-желтая.
Оболочка выполнена из резины шлангового типа.
Что касается КГН, то у него тоже резиновая оболочка, устойчивая к маслу. Она не распространяет огонь. КПГСН имеет то же самое свойство. У КПГ такая же прослойка, что и у КГ, но она обладает повышенным уровнем эластичности. Это касается и КПГН.
У КПГС оболочка идентична КПГ, но присутствует резиновый сердечник профилированного типа.
У КПГУ прослойка похожа на КПГ, но при этом жилы обладают повышенной гибкостью, и между ними имеется наполнитель резинового состава.
ПРС имеет скрученные жилы. И изоляция, и наружная оболочка тоже резиновые. У ПРСУ такой же кабель, но оболочка более толстая.
В каких условиях применяют
Кабель КГ используют в случаях, когда температура составляет от -40 до 50 °С. При этом допускаются изгибы, но радиус должен быть не меньше 8 диаметров.
КГН используют, когда есть вероятность попадания на изделие средств с дезинфицирующими либо агрессивными компонентами. Подходят для сельского хозяйства.
Допускается температура от -30 до 50 °С. Кстати, КПГН применяют в таких же условиях. КПГСН это тоже касается.
КПГ используют при температуре от -50 до 50 °С, но при этом допускается изгиб с радиусом не меньше 5 диаметров.
КПГС подходит для ударов и сильного давления, высоких нагрузок. Рабочая температура составляет -50 до 50 °С. Допускает изгибание, но радиус должен быть не меньше 5 диаметров жилы.
КПГУ разрешает изгиб с радиусом 10 диаметров. Подходящая температура составляет от -50 до 50 °С.
ПРС используют для оборудования с напряжением тока примерно 380 В. Частота составляет до 200 Гц. Рабочая температура – от -40 до 65 °С. То же касается и ПРСУ.
Марки медных проводов и кабелей
Какие бывают марки медных проводов и кабелей. Где применяется каждый вариант исполнения и какими характеристиками обладают наиболее популярные провода и кабели из меди.
В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь.
Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий. Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки. В этой статье мы их рассмотрим, какие бывают марки медных проводов и кабелей. Содержание:
Преимущества и недостатки меди
В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.
Преимущества:
- Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
- Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
- Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
- Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
- Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.
Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.Недостатки:
- Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
- Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.
Марки алюминиевых проводов
ПВС – медный провод в виниловой двойной изоляции.
Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.
ПУНП (ПУГНП) – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450 В переменного тока 50 Гц, 1000 В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.
РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.
ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380 В 50 Гц.
ПВ-1,2,3,4 – установочный провод, подходит для подключения силовых и осветительных цепей, сборки внутренних схем устройств, электрощитов. ПВ-1 состоит из монолитной медной жилы и виниловой изоляции. Провод жесткий. ПВ-3 и ПВ-4 состоят из одной многопроволочной жилы и слоя виниловой изоляции, отличаются классом гибкости – 3,4 и 4,5 классы соответственно.
Она легко гнется. Вариант с резиновой изоляцией называется ПР.
М-10 – Медный провод без изоляции, который используется в воздушных линиях высоковольтных ЛЭП. Состоит из свитых медных проволок.
Марки алюминиевых кабелей
ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.
NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.
КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.
ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ.
Количество жил – 1, её сечение от 50 до 800 кв. мм.
ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.
ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала.
Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.
Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.
Похожие материалы:
- Медная электропроводка в квартире
- Лучшие производители кабеля в России
- Как соединить алюминиевый провод с медным
- Преимущества и недостатки алюминиевой проводки
Нравится0)Не нравится0)
Марка кабеля | Назначение, краткая техническая характеристика | ||||||
Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения | |
КПГС | 660 | 3 × 2,5+1 × 1,5 | Кабель силовой гибкий с медными жилами, повышенной гибкости с сердечником, с | 13,8 | 389 | При изгибах с | Для присоединения передвижных механизмов к электрическим сетям при номинальном напряжении до 660 В часто |
3 × 4+1 × 2,5 | 15,5 | 505 | |||||
3 × 6+1×4 | 18,6 | 672 | |||||
3 × 10+1 × 6 | 24,7 | 930 | |||||
3 × 16+1 × 6 | 29,4 | 1318 | |||||
3 × 25+1 × 10 | 36,7 | 1931 | |||||
3 × 35+1 × 10 | 38,9 | 2409 | |||||
3 × 50+1 × 16 | 44,8 | 3357 | |||||
3 × 70+1 × 25 | 49,0 | 4230 | |||||
3 × 95+1 × 35 | 55,1 | 5532 | |||||
3 × 120+1 × 35 | 58,5 | 7972 | |||||
3 × 2,5+1 × 1,5+1 × 1,5 | 17,9 | 389 | |||||
3 × 4+1 × 2,5+1 × 2,5 | 19,3 | 636 | |||||
3 × 6+1 × 4+1 × 4 | 22,7 | 782 | |||||
3 × 4+1 × 2,5+2 × 2,5 | 20,3 | 707 | |||||
3 × 6+1 × 4+2 × 4 | 23,1 | 867 | |||||
3 × 10+1 × 6+2 × 6 | 31,9 | 1407 | |||||
3 × 16+1 × 6+2 × 6 | 36,0 | 1850 | |||||
3 × 25+1 × 10+2 × 10 | 41,3 | 2366 | |||||
3 × 35+1 × 10+2 × 10 | 43,5 | 2947 | |||||
3 × 50+1 × 16+2 × 10 | 47,0 | 3732 | |||||
КПГСН | 660 | 3 × 2,5+1 × 1,5 | Кабель силовой гибкий с медными жилами повышенной гибкости. | 13,8 | 469 | При изгибах с радиусом не менее 5 диаметров кабеля. Допускается воздействие на кабель ударных и раздавливающих нагрузок и попадание на оболочку дезинфицирующих и агрессивных веществ, а также масла. Кабель эксплуатируют при температуре окружающей среды от -50 до +50°С | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц или постоянном токе напряжением до 1000 В. |
КПГСН | 660 | 3 × 4+1 × 2,5 | Кабель силовой гибкий с медными жилами повышенной гибкости. Скрутка жил вокруг резинового сердечника. | 15,5 | 557 | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц | |
3 × 6+1×4 | 18,6 | 743 | |||||
3 × 10+1 × 6 | 24,7 | 1049 | |||||
3 × 16+1 × 6 | 29,4 | 1441 | |||||
3 × 25+1 × 10 | 36,7 | 2120 | |||||
3 × 35+1 × 10 | 38,9 | 2616 | |||||
3 × 50+1 × 16 | 44,8 | 3644 | |||||
3 × 70+1 × 25 | 49,0 | 4545 | |||||
3 × 95+1 × 35 | 55,1 | 5805 | |||||
3 × 120+1 × 35 | 58,5 | 8703 | |||||
3 × 2,5+1 × 1,5+1 × 1,5 | 17,9 | 557 | |||||
3 × 4+1 × 2,5+1 × 2,5 | 19,3 | 707 | |||||
3 × 6+1 × 4+1 × 4 | 22,7 | 863 | |||||
3 × 4+1 × 2,5+2 × 2,5 | 20,3 | 781 | |||||
3 × 6+1 × 4+2 × 4 | 23,1 | 951 | |||||
3 × 10+1 × 6+2 × 6 | 31,9 | 1543 | |||||
3 × 16+1 × 6+2 × | 36,0 | 1042 | |||||
3 × 25+1 × 10+2 × 10 | 41,3 | 2560 | |||||
3 × 35+1 × 10+2 × 10 | 43,5 | 3195 | |||||
3 × 50+1 × 16+2 × 10 | 47,0 | 4025 | |||||
КПГ | 660 | 2×2,5 | Кабель силовой гибкий с медными жилами повышенной гибкости, с резиновой изоляцией в резиновой оболочке | 11,7 | 180 | При изгибах с | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц |
2×4 | 13,1 | 263 | |||||
2×6 | 15,5 | 375 | |||||
2×10 | 21,7 | 551 | |||||
2×16 | 23,5 | 795 | |||||
2×25 | 28,5 | 1175 | |||||
2×35 | 34,6 | 1525 | |||||
2×50 | 38,8 | 2180 | |||||
2×70 | 43,1 | 2880 | |||||
2×2,5+1 × 2,5 | 12,5 | 214 | |||||
2×4+1×4 | 14,2 | 349 | |||||
2×6+1×6 | 16,7 | 455 | |||||
2 × 10+1 × 10 | 23,2 | 719 | |||||
Марка кабеля | Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения |
КПГ | 660 | 2 × 16+1 × 16 | Кабель силовой гибкий с медными жилами повышенной гибкости, с резиновой изоляцией в резиновой оболочке | 25,3 | 986 | При изгибах с радиусом не менее 5 диаметров кабеля. | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц или постоянном токе напряжением до 1000 В. |
2 × 25+1 × 25 | 31,6 | 1467 | |||||
2 × 35+1 × 35 | 35,3 | 2079 | |||||
2 × 50+1 × 50 | 42,0 | 2822 | |||||
2 × 77+1 × 70 | 46,2 | 3640 | |||||
3 × 2,5+1 × 2,5 | 13,8 | 266 | |||||
3 × 4+1 × 4 | 15,5 | 426 | |||||
3 × 6+1×6 | 18,6 | 500 | |||||
3 × 10+1 × 10 | 24,7 | 886 | |||||
3 × 16+1 × 16 | 27,7 | 1282 | |||||
3 × 25+1 × 25 | 36,4 | 1832 | |||||
3 × 35+1 × 35 | 37,6 | 2572 | |||||
3 × 50+1 × 50 | 43,8 | 3517 | |||||
3 × 70+1 × 70 | 49,0 | 4568 | |||||
КПГУ | 660 | 3 × 95 | Кабель силовой гибкий с медными жилами повышенной гибкости, с резиновой изоляцией, в резиновой оболочке | 45,5 | 4049 | При изгибах с радиусом не менее 10 диаметров кабеля. | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц или постоянном токе напряжением до 1000 В. |
3 × 120 | 52,8 | 5203 | |||||
3 × 150 | 60,8 | 6345 | |||||
3 × 95+1 × 25 | 52,2 | 4920 | |||||
3 × 120+1 × 35 | 59,2 | 6226 | |||||
3 × 150+1 × 50 | 66,6 | 7593 | |||||
КГ-ХЛ | 660 | 1 × 2,5 | Кабель силовой гибкий с медными жилами повышенной гибкости, с резиновой изоляцией, в резиновой оболочке. | 7,2 | 73 | При изгибах с радиусом не менее 8 диаметров кабеля. Эксплуатация при температуре окружающей среды от -60 до +50°С | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц или постоянном токе напряжением до 1000 В. |
1 × 4 | 7,8 | 98 | |||||
1 × 6 | 9,0 | 126 | |||||
1 × 10 | 11,8 | 201 | |||||
1 × 16 | 12,2 | 278 | |||||
1 × 25 | 15,1 | 437 | |||||
1 × 35 | 17,2 | 567 | |||||
1 × 50 | 19,7 | 776 | |||||
1 × 70 | 21,8 | 1008 | |||||
1 × 95 | 24,7 | 1338 | |||||
1 × 120 | 26,9 | 1730 | |||||
2×2,5 | 11,7 | 197 | |||||
| Назначение, краткая техническая характеристика | ||||||
Марка кабеля | Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения |
КГ-ХЛ | 660 | 2×4 | Кабель силовой гибкий с медными жилами повышенной гибкости, с резиновой изоляцией, в резиновой оболочке. | 13,1 | 277 | При изгибах с радиусом не менее 8 диаметров кабеля. Эксплуатация при температуре окружающей среды от -60 до | Для присоединения передвижных механизмов к электрическим сетям при напряжении до 660 В частотой до 400 Гц или постоянном токе напряжением до 1000 В. |
| 2×6 | 15,6 | 390 | ||||
| 2 × 10 | 21,7 | 548 | ||||
| 2 × 16 | 23,5 | 818 | ||||
| 2×25 | 29,3 | 1202 | ||||
| 2×35 | 34,6 | 1539 | ||||
| 2×50 | 38,8 | 2280 | ||||
| 2×70 | 43,1 | 2925 | ||||
| 2×95 | 48,1 | 3802 | ||||
| 2 × 120 | 51,7 | 4712 | ||||
| 2 × 2,5+1 × 1,5 | 12,5 | 231 | ||||
| 2 × 4+1 × 2,5 | 14,2 | 354 | ||||
| 2×6+1×4 | 16,7 | 454 | ||||
| 2 × 10+1 × 6 | 23,2 | 642 | ||||
| 2 × 16+1 × 6 | 25,3 | 871 | ||||
| 2 × 25+1 × 10 | 31,6 | 1284 | ||||
| 2 × 35+1 × 10 | 35,3 | 1621 | ||||
| 2 × 50+1 × 16 | 38,8 | 2414 | ||||
| 2 × 70+1 × 25 | 43,1 | 3116 | ||||
| 2 × 95+1 × 35 | 48,1 | 4086 | ||||
| 2 × 120+1 × 35 | 51,7 | 4995 | ||||
| 3 × 2,5 | 12,5 | 234 | ||||
| 3 × 4 | 14,2 | 366 | ||||
| 3 × 6 | 16,7 | 471 | ||||
| 3 × 10 | 23,2 | 670 | ||||
| 3 × 16 | 25,3 | 1007 | ||||
| 3 × 25 | 31,6 | 1483 | ||||
| 3 × 35 | 35,3 | 1930 | ||||
| 3 × 50 | 42,0 | 2926 | ||||
| 3 × 70 | 46,2 | 3661 | ||||
| 3 × 95 | 50,9 | 4792 | ||||
| 3 × 120 | 54,8 | 5982 | ||||
| 3 × 2,5+1 × 1,5 | 13,8 | 271 | ||||
Марка кабеля | Назначение, краткая техническая характеристика | ||||||
Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения | |
КГ-ХЛ | 660 | 3 × 4+1 × 2,5 |
| 15,5 | 428 |
|
|
3 × 6+1×4 | 18,6 | 555 | |||||
3 × 10+1 × 6 | 24,7 | 839 | |||||
3 × 16+1 × 6 | 27,7 | 1095 | |||||
3 × 25+1 × 10 | 31,9 | 1618 | |||||
3 × 35+1 × 10 | 36,7 | 2221 | |||||
3 × 50+1 × 16 | 43,2 | 3158 | |||||
3 × 70+1 × 25 | 49,0 | 3973 | |||||
3 × 95+1 × 35 | 54,3 | 5234 | |||||
3 × 120+1 × 35 | 58,5 | 6461 | |||||
КГ и КГН | 660 | 1 × 2,5 | Кабель силовой гибкий с медной жилой, с резиновой изоляцией, с резиновой оболочкой, для кабелей марки КГН — резина, не распространяющая горение | 6,7 | 74,02 | Оболочка из морозостойкой резины позволяет эксплуатировать кабель в тяжелых климатических условиях с температурой окружающей среды от -40 до +50°С (кабель марки КГ), от -30 до +50°С (кабель марки КГН). | Кабель предназначен для присоединения передвижных машин и механизмов, электроприборов и электроинструмента, средств малой механизации садоводства и огородничества, электронагревательных приборов, электропечей к электрическим сетям с напряжением 660 В, частотой до 400 Гц или постоянным током напряжением до 1000 В. |
1 × 4 | 7,6 | 100,80 | |||||
1 × 6 | 8,5 | 133,46 | |||||
1 × 10 | 10,0 | 197,28 | |||||
1 × 16 | 11,4 | 280,60 | |||||
1 × 25 | 13,6 | 409,4 | |||||
1 × 35 | 15,0 | 535,27 | |||||
1 × 50 | 17,8 | 717,86 | |||||
1 × 70 | 19,9 | 980,87 | |||||
1 × 95 | 23,0 | 1326,7 | |||||
2×1 | 8,48 | 94,00 | |||||
2 × 1,5 | 9,40 | 122,7 | |||||
2×2,5 | 11,20 | 177,4 | |||||
2×4 | 12,80 | 243,4 | |||||
2×6 | 14,60 | 328,94 | |||||
2 × 10 | 19,0 | 557,51 | |||||
2 × 16 | 21,8 | 754,30 | |||||
2×25 | 26,4 | 1142,14 | |||||
2×35 | 28,4 | 1417,32 | |||||
2×50 | 35,0 | 2021,87 | |||||
2 × 70 | 39,0 | 2686,61 | |||||
2 × 1,0+1 × 1,0 | 9,12 | 115,48 | |||||
2 × 1,5+1 × 1,5 | 10,08 | 150,25 | |||||
| Назначение, краткая техническая характеристика | ||||||
Марка кабеля | Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения |
КГ и КГН | 660 | 2 × 2,5+1 × 1,5 | Кабель силовой гибкий с медной жилой, с рези | 11,79 | 205,03 | Оболочка из морозостойкой резины позволяет | Кабель предназначен для присоединения |
2 × 4+1 × 2,5 | 13,69 | 288,90 | |||||
2×6+1×4 | 15,40 | 388,14 | |||||
2 × 10+1 × 6 | 19,96 | 602,01 | |||||
2 × 16+1 × 6 | 21,80 | 768,81 | |||||
2 × 25+1 × 10 | 26,40 | 1140,76 | |||||
2×35+1 х10 | 29,20 | 1447,59 | |||||
2×50+1 × 16 | 35,0 | 2003,60 | |||||
2 × 70+1 × 25 | 39,0 | 2686,71 | |||||
3 × 1,0 | 9,12 | 115,48 | |||||
3 × 1,5 | 10,08 | 150,70 | |||||
3 × 2,5 | 11,99 | 218,40 | |||||
3 × 4 | 13,69 | 302,39 | |||||
3 × 6 | 15,60 | 411,35 | |||||
3 × 10 | 20,36 | 700,22 | |||||
3 × 16 | 23,34 | 978,56 | |||||
3 × 25 | 28,24 | 1452,45 | |||||
3 × 35 | 30,99 | 1869,93 | |||||
3 × 50 | 36,95 | 2536,26 | |||||
3 × 70 | 41,21 | 3418,46 | |||||
3 × 1,0+1 × 1,0 | 10,08 | 144,4 | |||||
3 × 1,5+1 × 1,5 | 11,11 | 184,93 | |||||
3 × 2,5+1 × 1,5 | 13,20 | 260,53 | |||||
3 × 4+1 × 2,5 | 15,09 | 360,69 | |||||
3 × 6+1×4 | 16,97 | 484,35 | |||||
3 × 10+1 × 6 | 22,02 | 824,24 | |||||
3 × 16+1 × 6 | 23,95 | 1049,08 | |||||
3 × 25+1 × 10 | 29,01 | 1565,16 | |||||
3 × 35+1 × 10 | 32,44 | 2032,87 | |||||
3 × 50+1 × 16 | 38,59 | 2768,41 | |||||
3 × 70+1 × 25 | 42,78 | 3717,74 | |||||
3 × 95+1 × 25 | 49,40 | 4887,63 | |||||
| Назначение, краткая техническая характеристика | ||||||
Марка кабеля | Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения |
КТО | 660 | 2×2,5 | Кабель силовой гибкий с резиновой изоляцией, в резиновой оболочке. | 12,1 | 205 | При изгибах радиусом не менее 8 диаметров кабеля. Предназначен для эксплуатации на открытом воздухе в нормальных климатических условиях при температуре от -50 до + 50°С при относительной влажности 95 ±3% при температуре 35°С | Предназначен для гибкого соединения электрических устройств в полевых условиях при напряжении до 660 В частотой до 500 Гц или на постоянный ток напряжением до 1000 В. |
2 × 2,5+1 × 2,5 | 12,7 | 245 | |||||
2×4+1×4 | 14,7 | 325 | |||||
2×6+1×6 | 16,8 | 449 | |||||
3 × 2,5+1 × 1,5 | 14,4 | 295 | |||||
3 × 4+1 × 2,5 | 15,8 | 390 | |||||
3 × 6+1 × 2,5 | 17,2 | 472 | |||||
3 × 10+1 × 4 | 20,9 | 7225 | |||||
3 × 16+1 × 6 | 23,0 | 975 | |||||
3 × 25+1 × 10 | 28,8 | 1535 | |||||
3 × 35+1 × 10 | 32,3 | 1980 | |||||
3 × 50+1 × 16 | 37,2 | 2675 | |||||
3 × 2,5+1 × 2,5 | 14,4 | 310 | |||||
3 × 6+1×6 | 17,7 | 525 | |||||
3 × 10+1 × 10 | 21,6 | 800 | |||||
3 × 16+1 × 16 | 25,5 | 1175 | |||||
3 × 25+1 × 25 | 29,8 | 1710 | |||||
КГЭ | 6000 — основных жил 380 — вспомогательных | 3 × 10+1 × 6 | Кабель силовой гибкий, экскаваторный | 39,24 | 1862,4 | Кабель имеет двухступенчатое экранирование для обеспечения автоматического отключения кабельной линии при замыкании на землю одной фазы. | Кабель предназначен для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью при напряжении переменного тока 50 Гц. |
3 × 16+1 × 6 | 41,82 | 2204,5 | |||||
3 × 25+1 × 10 | 45,25 | 2725,3 | |||||
3 × 35+1 × 10 | 47,41 | 3310,8 | |||||
3 × 50+1 × 16 | 51,71 | 3850,8 | |||||
3 × 70+1 × 16 | 60,08 | 5331,6 | |||||
3 × 95+1 × 25 | 65,03 | 6589,5 | |||||
3 × 10+1 × 6+1 × 6 | 39,24 | 1942,9 | |||||
3 × 16+1 × 6+1 × 6 | 41,82 | 2284,3 | |||||
3 × 25+1 × 10+1 × 6 | 45,25 | 2805,7 | |||||
3 × 35+1 × 10+1 × 6 | 47,41 | 3391,1 | |||||
3 × 50+1 × 16+1 × 10 | 51,71 | 3978,4 | |||||
3 × 70+1 × 16+1 × 10 | 60,08 | 5452,7 | |||||
3 × 95+1 × 25+1 × 10 | 65,03 | 6717,2 | |||||
| Назначение, краткая техническая характеристика | ||||||
Марка кабеля | Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения |
КГПВ | 660 | 30 × 1 | Кабель гибкий для подвесных пультов управления. | — | — | Скрутка изолированных жил по повивам с определенным шагом, обеспечивает высокую механическую прочность и гибкость кабеля. Кабель допускает частые перегибы на угол ± к/2 рад. и осевое кручение на угол ± к рад. на 1 метре длины | Кабель предназначен для присоединения подвесных пультов управления к электрическим сетям при напряжении до 660 В частотой 50 Гц или постоянном токе напряжением до 1000 В. |
|
| 37 × 1 | — | — | |||
|
| 61 × 1 | — | — | |||
|
| 91 × 1 | — | — | |||
|
| 127 × 1 | — | — | |||
|
| 30 × 1,5 | — | — | |||
|
| 37 × 1,5 | — | — | |||
|
| 61 × 1,5 | — | — | |||
|
| 91 × 1,5 | — | — | |||
|
| 127 × 1,5 | — | — | |||
КОГ1, КОГ1-ХЛ, | 220 | 1 × 16 | Кабель особо гибкий, сварочный со стренговой скруткой многопроволочной токопроводящей жилы, с изоляцией из морозостойкой резины | 9,44 | 227,24 | Кабель стойкий к солнечному излучению, может эксплуатироваться в климатических условиях с температурой окружающей среды до -60°С | Кабели предназначены для соединения при дуговой сварке электрододер- жателей, автоматических или полуавтоматических сварочных установок с источником питания при напряжении до 220 В частотой 50 Гц. |
| 1 × 25 | 10,84 | 320,98 | ||||
| 1 × 35 | 11,54 | 425,92 | ||||
| 1 × 50 | 13,44 | 585,66 | ||||
| 1 × 70 | 16,24 | 792,74 | ||||
| 1 × 95 | 19,94 | 1107,99 | ||||
КВС | — | 1 × 16 | Кабель сварочный медный, оболочка из ПХВ-пластиката | 9,1 | 210 | Кабели могут эксплуатироваться при температуре окружающей среды от -40°С до +40°С | Кабели предназначены для соединения при электрической сварке электро- додержателей с источником напряжения до 127 В переменного тока частотой 50 Гц или 220 В постоянного тока. |
|
| 1 × 20 | 11,3 | 280 | |||
|
| 1 × 25 | 12,2 | 342 | |||
|
| 1 × 30 | 12,6 | 364 | |||
|
| 1 × 35 | 13,3 | 425 | |||
|
| 1 × 50 | 15,2 | 592 | |||
|
| 1 × 66 | 19,2 | 754 | |||
| Назначение, краткая техническая характеристика | ||||||
Марка кабеля | Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения |
ШПЭП- УХЛ-М | 660 | 3 × 2,5+1 × 1,5 | Провод переносной гибкий для электропил с резиновой изоляцией, с резиновой оболочкой | 13,20 | 250,64 | Провод можно эксплуатировать с температурой окружающей среды до -60°С | Провод предназначен для питания переносных электропил при напряжении 660 В частотой до 400 Гц. |
3 × 4+1 × 2,5 | 15,08 | 348,05 | |||||
3 × 1,5+1 × 1,5+1 × 1,5* | 12,50 | 226,37 | |||||
3 × 2,5+1 × 2,5+1 × 2,5* | 14,84 | 328,71 | |||||
3 × 4+1 × 2,5+1 × 2,5* | 16,20 | 409,00 | |||||
КГЭШ, КГЭШ-Т | — | 3 × 4+1 × 2,5 | Кабели силовые гибкие, экранированные, шахтные, с резиновой изоляцией, с двойной оболочкой из резины, не распространяющей горение | 21,62 | 659,53 | Индивидуальные электропроводящие экраны из резины обеспечивают отключение кабельной линии при коротком замыкании. | Предназначены для присоединения шахтных передвижных машин и механизмов (комбайнов, энергопоездов и т.п.). |
3 × 6+1×4 | 25,00 | 903,33 | |||||
3 × 10+1 × 6 | 26,49 | 1098,17 | |||||
3 × 16+1 × 10 | 30,93 | 1564,39 | |||||
3 × 25+1 × 10 | 34,37 | 2010,58 | |||||
3 × 35+1 × 10 | 36,52 | 2420,10 | |||||
3 × 50+1 × 10 | 40,82 | 3009,03 | |||||
3 × 70+1 × 10 | 45,47 | 3990,68 | |||||
3 × 95+1 × 10 | 51,28 | 5202,10 | |||||
3 × 4+1 × 2,5+3 × 1,5 | 23,70 | 854,65 | |||||
3 × 6+1 × 4+3 × 2,5 | 27,36 | 1100,79 | |||||
3 × 10+1 × 6+3 × 2,5 | 29,72 | 1379,85 | |||||
3 × 16+1 × 10+З × 2,5 | 33,40 | 1831,58 | |||||
3 × 25+1 × 10+3 × 4 | 36,60 | 2265,10 | |||||
3 × 35+1 × 10+3 × 4 | 39,60 | 2769,21 | |||||
3 × 50+1 × 10+3 × 4 | 43,60 | 3362,50 | |||||
3 × 70+1 × 10+3 × 4 | 47,00 | 4230,60 | |||||
3 × 95+1 × 10+З × 4 | 52,40 | 5420,34 | |||||
Марка кабеля | Назначение, краткая техническая характеристика | ||||||
Напряжение, В | Сечение, мм2 | Краткая техническая характеристика | Наружный диаметр, мм | Расчетная масса, кг/км | Условия эксплуатации | Область применения | |
КОГЭШ | 660 | 3 × 1,5+1 × 1,5+1 × 1,5 | Кабель особо гибкий, экранированный, шахтный, с резиновой изоляцией, оболочка из резины, не распространяющей горение | 15,3 | — | Индивидуальные электропроводящие экраны по изоляции жил обеспечивают отключение кабеля при замыкании. | Кабель предназначен для присоединения шахтного бурильного электроинструмента к электрической сети с изолированной нейтралью при напряжении 660 В частотой 50 Гц. |
3 × 2,5+1 × 1,5+1 × 1,5 | 17,0 | — | |||||
3 × 4+1 × 4+1 × 4 | 21,0 | — | |||||
3 × 6+1 × 6+1 × 6 | 23,0 |
| |||||
КОГ- РЭШ, КОГ- РЭШ-Т | 660 | 3 × 1,5+1 × 1,5+1 × 1,5 | Тоже | 16,90 | 389,74 | Тоже | Тоже |
3 × 2,5+1 × 1,5+1 × 1,5 | 17,74 | 444,72 | |||||
3 × 4+1 × 2,5+1 × 2,5 | 18,94 | 565,78 | |||||
3 × 6+1 × 2,5+1 × 2,5 | 21,63 | 710,09 | |||||
КОГ- РЭШВ | 660 | 3 × 1,5+1 × 1,5+1 × 1,5 | Кабель особо гибкий, экранированный, шахтный, с резиновой изоляцией, оболочка из ПВХ-пластиката яркого цвета | 16,90 | 389,74 | Тоже | Тоже |
3 × 2,5+1 × 1,5+1 × 1,5 | 17,74 | 444,72 | |||||
3 × 4+1 × 2,5+1 × 2,5 | 18,94 | 565,78 | |||||
3 × 6+1 × 2,5+1 × 2,5 | 21,63 | 710,09 | |||||
КПВЛС | 440 | 6×1 | Кабель с грузонесущим тросом, оболочка из ПХВ пластиката | 11,0 | 130 | Кабель можно эксплуатировать с температурой окружающей среды до -20°С | Для эксплуатации на пассажирских и грузовых лифтах общего назначения при напряжении до 440 В частотой до 60 Гц или постоянном токе напряжением до 460 В. |
18×1 | 16,0 | 336 | |||||
Возможно воздействие на кабель ударных и раздавливающих нагрузок. Кабель эксплуатируют при температуре окружающей среды от -50 до +50°С
Скрутка жил вокруг резинового сердечника. Кабель с резиновой изоляцией, в резиновой маслостойкой оболочке не распространяющей горение
Кабель
Кабель эксплуатируют при температуре окружающей среды от -50 до +50°С
Кабель эксплуатируют при температуре окружающей среды от -50 до +50’С
Кабель эксплуатируют при температуре окружающей среды от -50 до +50 С
Предназначен для эксплуатации в районах с холодным климатом
Предназначен для эксплуатации в районах с холодным климатом
Кабель выдерживает не менее 3000 циклов изгибов
Кабель
Кабель повышенной озоновой стойкости и морозостойкости
Внутренний электропроводящий экран по токопроводя- щим жилам служит для выравнивания электрического поля
Оболочка кабеля из высококачественного специального ПВХ
Кабель, стойкий к маслам и агрессивным средам
Кабель, стойкий к воздействию масел и агрессивных сред
реальность или миф? / Инструменты / iXBT Live
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о медных многожильных проводах в силиконовой изоляции сечением 12AWG. В обзоре будет небольшое сравнение с российскими проводами, плюсы и минусы, поэтому кому интересно, милости прошу…
Характеристики:
- — Тип – провод многожильный
- — Цвет – на выбор (черный)
- — Изоляция – холодо и термостойкий силикон
- — Сечение – 12AWG
- — Материал жилок – луженая медь
- — Количество жилок и диаметр – 680 проволочек по 0,08мм
- — Напряжение – до 600V
- — Вес 1 метра — 48г
Назначение:
Назначение проводов самое разнообразное. Мне понадобились качественные многожильные провода для изготовления щупов, шунтирования силовых проводников в некоторых изделиях, подключения электронной нагрузки и нагрузочного стенда.
В местных магазинах электротоваров ничего подобного не нашел, там присутствовали только распространенные марки проводов и кабелей для монтажа электроустановок, причем сечение гибких проводов зачастую не превышало 1,5мм2. Ехать за многожильными проводами в райцентр себе дороже, да и там сечение более 2,5мм2 найти проблематично. Можно, конечно, раздербанить силовые многопроволочные кабеля, но они дорогие, зачастую изоляция из пластика, да и проволочки в жилах толще, отчего он не такой мягкий (гибкий) и для щупов подходит не очень. Есть еще акустические провода, но нужно быть внимательным и не купить омедненный (алюминий покрытый медью) провод. В общем, кому где удобно, тот там и покупает.
Внешний вид:
Провод приехал в обычном почтовом пакетике. Посылка была отправлена Латвийской почтой, трек-номер отслеживался полностью. Внутри небольшая бобинка провода:
Я заказывал 2м и продавец резать его не стал, а еще и дополнительно отмотал 5 сантиметров, за что ему огромное спасибо.
Напомню, что лот включает 1 метр провода сечением от 12AWG до 30AWG и 5 цветов на выбор. Я выбрал два черных сечением 12AWG:
Напомню, что аббревиатура AWG расшифровывается как американский калибр проводов и чем ниже цифра, тем сечение больше и, следовательно, меньше нагрев и потери напряжения, что особенно важно при высокой нагрузке. Примерное сечение многожильного провода сечением 12AWG в переводе на наши метрические величины составляет около 3,3мм2.
Сам провод добротный, увесистый, два метра с копейками весят почти 96г:
Есть небольшой запах, но через пару дней он улетучивается полностью. На срезе виден красноватый оттенок меди:
Данный провод сечением 12AWG включает в себя 680 проволочек диаметром по 0,08мм каждая:
Пересчитывать я, конечно же, не стал, но похоже, что так и есть:
Основное преимущество таких проводов заключается в наличии множества тонких медных проволочек, отчего провод получается мягким (гибким) и имеет минимальное сопротивление. Диаметр одной жилки точно 0,08мм:
Не каждый провод так сможет:
Как известно, общее сопротивление при параллельном подключении проводников всегда меньше самого минимального из них, поэтому на практике широко распространено так называемое шунтирование.
Здесь примерно та же картина. Ну и дополнительно в качестве изоляции здесь применен силикон, который не дубеет на холоде и не плавится при высоких температурах:
По термостойкости все отлично – когда паял, изоляция не «сползала», как это обычно бывает с ПВХ-пластикатом, ну и ближе 5-7 сантиметров держать провод неприятно, обжигает. Это еще раз доказывает, что жилки медные и хорошо передают тепло.
Недостатков я не нашел, ну разве что провод не сертифицирован американской конторой Underwriters Laboratories Inc. и не прошел некоторые тесты. За сертификацию придется платить и стоимость провода несколько увеличится. Как говорится, «вам шашечки или ехать!?».
Тестирование:
Для интереса я решил взять несколько различных проводников одинаковой длины и посмотреть просадку напряжения на них при фиксированном токе. В закромах нашлись вот эти претенденты:
Марка проводов сверху-вниз, тесты будут в аналогичном порядке:
- — сабж сечением 12AWG
- — акустический провод из бескислородной меди сечением 2,5мм2
- — провод ШВВП сечением 0,75мм2
- — провод от компьютерного БП сечением 18AWG
- — жила кабеля ВВГ сечением 4мм2 (ГОСТ)
- — жила кабеля ВВГ сечением 2,5мм2 (ГОСТ)
- — жила кабеля ВВГ сечением 2,5мм2 (ТУ), но реально там 2,1мм2
- — жила алюминиевого кабеля сечением около 10мм2 (диаметр 3,5мм)
Многожильные более крупно:
В ходе экспериментов еще добавился советский проводочек МГТФ.
Для создания одинаковых условий, обозреваемые проводники были приведены к одной длине, за исключением алюминия и залужены концы:
По фото выше можно заметить, как «поплыла» ПВХ-изоляция у ШВВП и ВВГ при пайке и чуть меньше у провода 18AWG. Сабж и акустик выдержали, ходя для лужения им требовалось больше времени, т.к. жилок много.
Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:
Для измерения тока будут использованы самодельный амперметр и мультиметр UNI-T UT61E. В качестве источника питания – БП Gophert CPS3010, выходное напряжение 10V.
Итак, первым идет обозреваемый провод сечением 12AWG:
При токе 9А в проводе просело 8mV. Провод практически не греется, потери минимальные.
Далее идет акустический провод сечением 2,5мм2:
Здесь уже просадка 18mV, а ведь сечение лишь немногим меньше предыдущего, 2,5 vs 3,3.
Следом идет многожильный ШВВП 0,75мм2 с просадкой 66mV:
Далее на очереди распространенный провод от блоков питания сечением 18AWG:
При среднем сечении 0,85мм2 (18AWG) он выглядит получше предыдущего.
Ну и для интереса посмотрим как обстоят дела с одножильными проводниками. Для начала жила из ГОСТовского кабеля ВВГ сечением 4мм2:
При том же токе просадка всего 13mV. ГОСТ’овский ВВГ 2,5мм2 показал уже 18mV:
ТУ’шный ВВГ 2,5мм2 оказался не хуже гостовского, но все же для ответственных цепей его лучше не приобретать:
МГТФ с термостойкой изоляцией из фторопласта явно не для таких токов:
Просадка 0,26V (262mV) и сильный нагрев.
Ну и напоследок алюминиевая жилка сечением около 10мм2:
Просадка всего 18mV, практически как у медного 2,5мм2, а ведь у алюминиевого сечение около 10мм2. К тому же последний нельзя часто гнуть. Вот почему отказались от алюминия…
Выводы:
Плюсы:
- + качественный
- + медный
- + термостойкая изоляция
- + жилки луженые
Минусы:
- — не сертифицирован
Бонусы:
- + продавец не режет провод, если брать несколько метров
- + продавец делает небольшой запас по длине
Итого, перед нами хороший многожильный провод в холодо/термостойкой изоляции.
Он мягкий (гибкий), хорошо подойдет для изготовления щупок или шунтирования силовых линий, где штатного провода недостаточно. Могу смело рекомендовать к покупке…
Я покупал здесь
Потом нашел более выгодный лот на 3м здесь
Лот 10м с сечением от 8AWG до 24AWG здесь
За остальные не ручаюсь…
Не проходите и мимо подборок:
Приспособления для радиолюбителя ЗДЕСЬ, остальные в профиле
Распродажа на Алиэкспресс ЗДЕСЬ, остальные в профиле
Подборка автотоваров ЗДЕСЬ, остальные в профиле
производитель кабелей с резиновой изоляцией | Кабели силовые с резиновой изоляцией | Гибкий кабель с резиновой изоляцией | Сварочный кабель с резиновой изоляцией — изоляционный кабель Bhuwal
Кабель с резиновой изоляцией для легких и стандартных приложений. Эти стандартные кабели с резиновой изоляцией идеально подходят для использования в помещении, на улице, в сырых или влажных условиях и соответствуют спецификациям CENELEC.
Эти кабели с резиновой изоляцией также могут использоваться для оборудования с высокими нагрузками и тяжелых условий эксплуатации.
Bhuwal Insulation Cable Pvt.Ltd. является ведущим производителем и поставщиком кабелей с резиновой изоляцией, в том числе кабеля с резиновым ПВХ, кабеля с резиновым армированием, кабеля без армирования, кабеля EPR, кабеля EPR PCP, кабелей с резиновой изоляцией EPR, кабелей EPR, спецификаций кабеля EPR, с изоляцией из ПВХ в оболочке из EPR, ПК Изоляция кабеля, Кабель с резиновой оболочкой, Резиновый кабель Epr Pcp, Резиновый кабель / Резиновые кабели, Производитель резиновых кабелей, Производитель резиновых кабелей в Индии, Производители резиновых кабелей, Кабель с мягкой резиной, Кабель с резиновой изоляцией, Одноядерный резиновый кабель, Двухжильный резиновый кабель, Трехжильный резиновый кабель, Многожильные кабели Eprpcp, Кабель из резины Eprpcp, Кабель из композитной резины, Кабель H07rn-F, Кабель Ho7rnf, H07rn-F, Кабель из бутилкаучука, Кабель из неопреновой резины, Кабель Vir, Кабель TRS, Кабель из силиконовой резины, С силиконовым покрытием Кабель, Изолированный провод силиконовой резины, Поставщики кабелей силиконовой резины, Производители кабелей силиконовой резины, Силиконовый кабель, Производители силиконового кабеля, Силиконовый кабель с двойной изоляцией, Силиконовый электрический кабель, Припой кольцо железо силиконовый кабель, силиконовый кабель 8 Awg, производители силиконовых кабелей, силиконовые электрические кабели, силиконовые кабели / силиконовые кабели производители, высокотемпературный силиконовый резиновый кабель, плоский резиновый кабель, плоский кабель с 4 жилами, производители плоских резиновых кабелей, гирлянда резиновый кабель, Резиновый сварочный кабель, Резиновый кабель Nbr, Сварочный кабель Nbr, Кабель из нитриловой резины, Многожильный резиновый кабель, Резиновый кабель 11 кВ, 3.
Резиновый кабель 3 кВ, резиновый кабель 1,1 кВ, резиновый кабель 6,6 кВ, кабель с резиновой изоляцией 6,6 кВ, резиновый кабель Ht и резиновый кабель Epdm.
Технические характеристики кабеля с резиновой изоляцией
Резиновый кабель использовался в качестве изоляционного материала и оболочки кабеля задолго до того, как стали широко применяться другие виды изоляции, такие как ПВХ и ПЭ. Он по-прежнему широко используется в быту и промышленности.
Первоначально использовались натуральные каучуки, но они были в значительной степени заменены различными синтетическими каучуками.Все каучуки являются термореактивными или сшитыми с помощью процесса, называемого вулканизацией. Как термореактивные материалы, они не размягчаются и не плавятся при нагревании.
Кабели с резиновой изоляцией используются для питания или соединения устройств со средними или высокими механическими нагрузками. Для специальных применений существует множество различных версий кабеля.
- Кабель с резиновой изоляцией H05RN-F
- Кабель с резиновой изоляцией H05RR-F
- Кабель с резиновой изоляцией H07RN-F
- Кабель из термостойкой резины H07BN4-F
- Резиновый кабель FRNC H07ZZ-F
- Сварочный кабель H01N2-D / -E
- Солнечный кабель FABER® SOLAR h2Z2Z2-K
- Кабель с резиновой изоляцией НССХОЭУ
- Кабель с резиновой изоляцией НССХОЭУ / 3Е
- Кабель намоточный с резиновой изоляцией НШТОЭУ
- Кабель намоточный с резиновой изоляцией НШТЁу / 3
- Кабель погружного насоса TML
- Плоский кабель световой цепи H05RNh3-F
- Кабель силовой железнодорожный ГГСГ
- Кабель с резиновой изоляцией L-STN / L-STCN
- Плоский провод НГФЛГОЕУ (UL)
- Плоский провод НГФЛГОЕУ
- Плоский провод (N) GFLCGOEU
- Трос управления лифтом FLGOEU
- Кабель для шторки A05RN-F
- Кабель для штор FRNC
- Провод резиновый изолированный НСГАФОЭУ
- Экранированный резиновый кабель FABER® 9GKW-SC PLUS
details.pronpeci14.i0.39dfc3f3TeC0N»> 1.5 мм 2,5 мм двухжильный силиконовой резиной изолированный электрический кабель
Они соответствуют всем требованиям UL для подводящих проводов устройств, а также доступны с сертификатом CSA.
Описание
1) Стандарты реализации продукта: UL758; Номер сертификата UL: E252215
2) Номер стиля: ИГЗ / ИГЗФ
3) Размер: 0,1 кв. Мм ~ 240 кв. Мм;
4) Номинальное напряжение: 300/500 В; 450/750 В
5) Номинальная температура: -60 ° C ~ + 200 ° C
6) Проводник: многожильный луженый медный провод
7) Изоляция: силиконовая резина или тефлон
8) с покрытием: силиконовая резина
8) Цвет: красный / желтый / синий / белый / черный / желтый зеленый / коричневый / оранжевый / фиолетовый / зеленый / и т. Д.
Технические характеристики
Кабель из силиконовой резины с медной изоляцией
Проводник: неизолированная или луженая медь
изолятор: силиконовый каучук
Кабель из силиконовой резины с медной изоляцией
Номинальное напряжение: 500 В
Диапазон температур: -60град.
C — + 180град. C
Испытательное напряжение: 2кВ
Проводник: натуральная медь или луженая медь
Изолятор: силиконовый каучук
Цвета: опционально
Применение: внутренние соединительные провода для бытовой техники, лингвистического оборудования, электронного оборудования и датчика температуры
.
| Тип | Номинальная площадь (мм2) | Структура проводника (мм) | Толщина изоляции (мм) | Диаметр проволоки (мм) | Макс.диаметр (мм) |
|---|---|---|---|---|---|
| AGR | 0.2 | 12 / 0,15 | 0,6 | 1,8 | 1,98 |
| 0,3 | 12 / 0,18 | 0,6 | 1,9 | 2,1 | |
| 0,4 | 23 / 0,15 | 0,7 | 2,25 | 2,48 | |
| 0,5 | 20/0. 18 | 0,7 | 2,34 | 2,57 | |
| 0,75 | 42 / 0,15 | 0,7 | 2,56 | 2,8 | |
| 1,0 | 32 / 0,20 | 0,7 | 2,74 | 3,0 | |
| 1,25 | 50 / 0,18 | 0.7 | 2,9 | 3,2 | |
| 1,5 | 30 / 0,25 | 0,7 | 3,0 | 3,3 | |
| 2,0 | 41 / 0,25 | 0,7 | 3,3 | 3,63 | |
| 2,5 | 49 / 0,25 | 0,75 | 3.6 | 3,96 | |
| 4,0 | 56 / 0,30 | 0,8 | 4,5 | 4,95 | |
| 6,0 | 84 / 0,30 | 0,8 | 5,2 | 5,72 | |
| 10 | 84 / 0,40 | 0,8 | 6,5 | 7. 15 | |
| 16 | 126 / 0,40 | 0,9 | 7,6 | 8,4 | |
| 25 | 196 / 0,40 | 1,0 | 9,3 | 10,2 |
| Технические характеристики кабеля с резиновой изоляцией | |
|---|---|
| Экстремальный диапазон температур: | (от -40oC до 105oC) может выдерживать экстремальные автомобильные условия |
| Диапазон кабелей с резиновой изоляцией: | 0GA, 2GA, 4GA, 6GA, 8GA, 10GA, 12GA, 14GA, 15GA, 16GA, 18GA, 20GA и ультра-классические нити |
| Большое количество прядей | Большое количество прядей |
| Тип проводника | Многожильный 99.99% OFC (бескислородная медь) и луженая медь, покрытая медью алюминий |
| Материал | Экологичный, качественный, глянцевый материал Луженая, серебряная или никелированная медь и т.  Д. |
| Цвет кабеля с резиновой изоляцией: | Индивидуальный |
| Упаковка | картонная упаковка, паллетная упаковка, деревянные / пластиковые барабаны |
| Мы можем производить кабели с резиновой изоляцией в соответствии с требованиями клиентов. | |
Список одобрений кабелей с резиновой изоляцией
Кабели для кабелей с резиновой изоляцией
Что такое кабель с резиновой изоляцией?
Кабель
с резиновой изоляцией — это кабель типа , который обычно состоит из черной внешней оболочки из резины с несколькими проводниками внутри. Резина обеспечивает износостойкое, коррозионно-стойкое, водонепроницаемое защитное покрытие для изолированного электрического кабеля .Кабель с резиновой изоляцией H07rn-F благодаря своему высокому коэффициенту растяжения, высокой эластичности и водонепроницаемости используется в различных областях.
Унаследовав те же свойства резины, резиновые кабели доминируют в коммерческой промышленности.
Гибкий кабель с резиновой изоляцией
эффективен и не токсичен, что делает бизнес более продуктивным и прибыльным. Эти сварочные кабели с резиновой изоляцией не токсичны, поэтому подходят для производства продуктов питания и напитков. Благодаря своей водонепроницаемости, кабель с резиновой изоляцией H07rn-F также устойчив к воздействию пара и горячей воды.
Существует самый широкий ассортимент резиновых кабелей
Качественный и недорогой резиновый гибкий кабель для продажи-HDC
Получить предложение
КОНСТРУКЦИЯ КАБЕЛЯ FLEX ИЗ РЕЗИНЫ
Напряжение: 300/750 В, 0,6 / 1 кВ, 6/10 кВ
Проводник: Гибкая медь / луженая медь
Тип проводника: медь IEC60228-2004 class1, class2, class5 и 6
Ядра: одноядерный , 2-жильный, 3-жильный, 4-жильный или многожильный
Изоляция ： Резина / EPR
Номинальное поперечное сечение: 0.
5 ~ 400 мм2
Стандарт: IEC, VDE, DIN и т. Д.
Упаковка: Железный или деревянный барабан или согласно вашим требованиям
Цвет: Красный, желтый, зеленый, синий, белый, черный, оранжевый
Уточнить цену
Горячий резиновый гибкий кабель от Huadong
Резиновый гибкий кабель известен своей гибкостью и износостойкостью. Это идеальные продукты для питания переносного электрического оборудования и устройств. Эти гибкие резиновые кабели подходят для широкого спектра областей применения.Например, мы используем гибкий резиновый провод для мобильных источников питания, легкого и тяжелого оборудования, а также погружных насосов.
Получить предложение
Благодаря тому, что резиновые гибкие кабели высоко ценятся нашими клиентами, Huadong Cable Group предлагает различные технические характеристики резиновых гибких кабелей. Такие как 2-жильный резиновый гибкий провод, 3-жильный резиновый гибкий кабель, 4-жильный резиновый гибкий кабель, 5-жильный резиновый гибкий кабель и так далее.
Если вы хотите купить гибкие резиновые кабели, свяжитесь с нами и оставьте свои требования.Чтобы мы могли отправить вам прайс-лист на резиновый гибкий кабель. Электронная почта: [email protected]
Получить предложение
Каковы особенности резинового гибкого кабеля?
Вы можете обнаружить, что на рынке есть много видов кабеля. Они имеют разные функции и предназначены для разных проектов. В чем особенность резиновой гибкой проволоки? Ниже приведены его основные характеристики.
И трехжильный резиновый гибкий кабель, и четырехжильный резиновый кабель обладают высокой эластичностью и прочностью на разрыв.В качестве примера возьмем трехжильный резиновый гибкий провод. Мы производим резиновые гибкие кабели, способные выдерживать экстремальные погодные условия, масла, механические и термические нагрузки. Это основная причина, по которой многие клиенты выбирают гибкие резиновые кабели для влажных и других сложных условий.
Иногда мы также используем этиленпропиленовый каучук (EPR) в качестве изоляционного материала. Это может помочь проволоке защитить трехжильный резиновый гибкий провод от воды, масла и экстремальных погодных условий. Если вам нужно выбрать резиновый гибкий кабель для ваших проектов, вы можете обратиться в Huadong Cable Group.Мы обещаем предоставить каждому покупателю гибкий резиновый кабель по низкой цене. Просто отправьте запрос.
Уточнить цену
Почему выбирают нас?
Процесс производства: Мы производим нашу продукцию из высококачественной меди. Каждый производственный процесс строго проверяется нашими профессиональными техническими инженерами. Электронная почта: [email protected]
Уточнить цену
Упаковка и доставка: резиновая гибкая проволочная упаковка железным или деревянным барабаном или по требованию клиента.
Начав на заказ ваш идеальный размер, заводская цена отправит вам в течение 12 часов.
Уточнить цену
Случай клиента: Мы экспортировали провода и кабели в более чем 30 стран, таких как: Россия, Америка, Йемен, Южная Америка, Северная Америка, Ближний Восток, Африка, Азия, страны Океании и т. Д. Электронная почта: huadongrubbercable @ 163.com
Пожалуйста, оставьте ваше требование, мы ответим в течение 12 часов.
|
|
1-дюймовый цветной TFT-дисплей
5V / 4.8A, текущий режим питания может быть идентифицирован, обнаружение заряда батареи в реальном времениВыберите антенный изолированный кабель, кабель ABC, антенный кабель из Китая
- Рабочие характеристики
1.
Номинальное напряжение U 0 / U: 0,6 / 1 кВ
2. Максимально допустимая длительная температура:
Воздушные кабели с изоляцией из ПВХ, полиэтилена: 70 ℃
Воздушные кабели с изоляцией из сшитого полиэтилена: 90 ℃
3. Макс. температура короткого замыкания жилы не должна превышать:
Воздушные кабели с ПВХ изоляцией: 160 ℃;
Воздушные кабели с изоляцией из полиэтилена: 130 ℃;
Антенные кабели с изоляцией из сшитого полиэтилена: 250 ℃.
4. Температура окружающей среды при установке не должна быть ниже -20 ℃.
5. Рекомендуемые радиусы изгиба кабелей следующие:
При диаметре кабеля менее 25 мм: не менее чем в 4 раза больше диаметра кабеля;
При диаметре кабеля не менее 25 мм: не менее чем в 6 раз больше диаметра кабеля.
6. При использовании кабелей в системе переменного тока номинальное напряжение кабелей должно быть не менее номинального напряжения системы;
При использовании кабелей в системе постоянного тока номинальное напряжение не должно быть больше 1.
5-кратное номинальное напряжение кабелей.
Тип | Название | Основное применение | |||||||||||
JKV | Медные проводники с изоляцией из ПВХ стационарная установка, линия обслуживания и так далее. | ||||||||||||
JKLV | Алюминиевый проводник Воздушные кабели с ПВХ изоляцией | ||||||||||||
JKY | Медный проводник с полиэтиленовой изоляцией Воздушные кабели | Антенна с изоляцией из алюминия кабели | |||||||||||
JKYJ | Медные кабели с изоляцией из сшитого полиэтилена | ||||||||||||
JKLYJ | Алюминиевый провод с изоляцией из сшитого полиэтилена | JKYJ | JKYJ с изоляцией из ПВХ | JKL | JKG воздушные кабели | ||||||||
JKLGY | Провод ACSR Воздушные кабели с изоляцией PE | ||||||||||||
JKLGYJ | Провод ACSR XL Воздушные кабели с полиэтиленовой изоляцией |
- Производственная линейка кабеля
Тип | Количество сердечников | Номинальное напряжение Номинальное напряжение Поперечное сечение мм 2 |
JKV, JKLV, JKLHY, JKY, JKLY, JKLHY, JKYJ, JKLYJ, JKLHYJ, JKLYJ, JKLHYJ, JKLYV | 10 ~ 240 | |
2 + 4 | 10 ~ 240 | |
JKLV, JKLY, JKLYJ | ~ 240 |
6/1- Проводник
- Стальной сердечник
- Изоляция
- Экран проводника
- Конструкция и основные технические данные
0.Одножильный изолированный антенный кабель 6/1 кВ, кабель ABC | ||||||||||||||||||
Номинальное сечение жилы | Макс. Диаметр кабеля | Расчетный вес кабеля | Мин. Усилие растяжения кабеля | Токопроводящий | ||||||||||||||
JKY JKYJ | JKLY | JKLY
JKLY3 03JKLY3 JKLV | Cu | Al | на воздухе | |||||||||||||
Cu | 0 | Cu | 0 | мм | кг / км | кг / км | кг / км | кг / км | N 18 | N | A | |||||||
16 | 8. | 178 | 80 | 176 | 77,3 | 5486 | 2512 | 17 | 18 | 9,4 | 266 | 112 | 277,7 | 119.9 | 8465 | 3762 | 107 | 88 |
35 | 11,0 | 11,0 9117 | 11,0 9117 3156,1 11731 5177 134 108 | |||||||||||||||
50 | 12.3 | 510 | 200 | 501,3 | 205,4 | 16502 | 7011 | 9117 9118 7011 | 9117 9118 9118 | 9117 9118 | 14,1 | 697 | 264 | 706,5 | 278.  | |||
0
