Как определить сечение жилы провода (кабеля)

При проведении электромонтажных работ довольно часто возникает необходимость определения сечения жилы провода или кабеля. Для опытного электрика данная задача не вызывает особых сложностей, но человека, который в первые приступает к электромонтажным работам, данный вопрос может завести в тупик. Ниже рассмотрим способы определения сечения жил кабельно-проводниковой продукции, приведем наглядные примеры определения сечения.

Для начала отметим, для чего все-таки необходимо определять сечение кабеля или провода? Например, у вас есть в наличии кабель, но вы не знаете, какого он сечения и на нем нет соответствующих маркировок. В данном случае целесообразно определить сечение жил данного кабеля, чтобы в дальнейшем определить, подойдет данный кабель по нагрузке для той или иной линии электропроводки или нет.

К примеру, вы рассчитали, что для одной из линий проводки вам необходимо провести кабель сечением 2,5 кв. мм. В наличии есть кабель, визуально похож на кабель сечением 2,5 кв. мм, но фактически его сечение составляет 1,5 кв. мм. К чему может привести монтаж такого кабеля? Во-первых, данная линия электропроводки может повредиться по причине того, что ток нагрузки будет превышать максимально допустимый для кабеля. Согласно расчетам, номинальная нагрузка на данной линии электропроводки составляет 25 А. Для кабеля сечением 1,5 кв. мм данная нагрузка недопустима, так как она превышает номинальный ток нагрузки для данного кабеля на 10-12 А.

Бывают случаи, когда приобретенный кабель имеет сечение, которое несколько ниже заявленного. Например, вы приобрели кабель сечением 4 кв. мм, а фактически его сечение составляет 3,5 кв. мм. В таком случае нагрузочная способность кабеля также уменьшается, что также нежелательно и может в дальнейшем привести к негативным последствиям.

То есть в любом случае целесообразно определять сечение приобретенной кабельно-проводниковой продукции.

Итак, для определения площади поперечного сечения жилы необходимо знать диаметр данной жилы. Далее, используя формула для определения площади окружности: Sкр=п*r2 находим искомую величину. Для упрощения расчетов преобразуем формулу. Диаметр d в два раза больше радиуса r, исходя из этого, преобразуем формулу следующим образом: Sкр=(п*d2)/4, где п – постоянная величина, ее значение составляет 3,14. Произведем дальнейшее преобразование формулы для удобства проведения расчетов. Sкр=0,785*d2.
То есть для определения сечения жилы кабеля или провода необходимо взять диаметр этой жилы, возвести его в квадрат и умножить на 0,785.

Теперь рассмотрим, как определить диаметр жилы. Для определения диаметра используется специальный измерительный прибор – микрометр. Микрометр позволяет измерить диаметр жилы кабеля (провода) с высокой точностью.

Для определения диаметра используется специальный измерительный прибор – микрометр

Но, как правило, не у каждого в хозяйстве есть данный измерительный прибор. Что делать, если в доме нет штангенциркуля? Для электромонтажника, который очень часто сталкивается с необходимостью проведения замеров, приобретение штангенциркуля целесообразно. Но для человека, которому необходимо произвести замер всего один раз, в процессе монтажа домашней электропроводки, приобретать штангенциркуль нецелесообразно. Существует альтернативный способ определения диаметра жилы кабеля (провода).

Для этого понадобится карандаш и линейка. Если приложить линейку к разрезу жилы, то очевидно, что с ее помощью невозможно точно определить диаметр. Способ определения диаметра с высокой точностью следующий. Необходимо взять провод, диаметр которого необходимо узнать, и зачистить его на длину 30-40 см. Далее берется карандаш (трубка, ручка и другой подобный предмет) и наматывается на него зачищенный провод. Витки наматываемого провода должны лежать плотно друг к другу. Если между витками будут зазоры, то результат будет с большой погрешностью.

Альтернативный способ определения диаметра жилы кабеля

Далее считаем количество намотанных витков и замеряем их общую длину. Приведем пример. Вы намотали 21 виток провода, общая длина витков – 37 мм. Поделив общую длину витков на количество витков, получаем диаметр провода: 37/21=1,762 мм. Подставляем полученное значение диаметра в вышеприведенную формулу: Sкр=0,785*1,7622 и, округлив до сотых, получаем сечение жилы данного провода — 2,44 кв. мм. Следует отметить, что точность выполненных замеров диаметра зависит от количества наматываемых витков. Чем больше витков, тем меньше погрешность и соответственно точнее результат.

Если вы часто сталкиваетесь с необходимость определения сечения жил кабельно-проводниковой продукции, то для упрощения расчетов можно воспользоваться специальными справочными данными, в которых указываются сечения провода и соответствующие значения диаметров.

Основные критерии выбора кабеля для электромонтажных работ

Подбор кабеля для проведения электропроводки кажется задачей довольно простой, но на самом деле здесь есть определенные моменты, учет которых поможет снабжать, дом или квартиру, электроэнергией на высоком уровне безопасности и надежности. Именно поэтому стоит обратить внимание на ниже приведенные рекомендации.

Вид материала жил кабеля

Электропровода в основном изготавливаются из двух видов металлов алюминия и меди. Раньше в основном вся электропроводка изготавливалась из алюминиевых проводов, из-за достаточно низкой стоимости этого материала. Но алюминиевые провода имеют ряд существенных недостатков влияющих на качество электропроводки в целом:

Алюминий ломкий материал и часто случаются обрывы (особенно на изгибах), которые обнаружить, под изоляцией, достаточно трудно.
У алюминиевых проводов есть такая отрицательная способность «вытекать» в местах соединений на скрутку, что приводит к ослаблению контакта и нагреву в этом месте провода, что не безопасно.
При одинаковой мощности потребителей электроэнергии сечение алюминиевых проводов в разы больше чем у медных.

Медные провода практически полностью лишены этих недостатков и к тому же, места соединений можно спаивать, что делает кабель практически однородным на всем протяжении электропроводящих линий. Таким образом, вывод один, лучше использовать медный кабель. Тогда вы немного переплатите, но зато с электропроводкой, практически, не будет ни каких проблем.

Сечение провода

Одним из важных показателей при выборе кабеля для домашней электропроводки является сечение жил провода. Именно от сечения кабеля зависит максимально возможная электрическая нагрузка на электропроводку. По общепринятым нормам для внутридомового использования в основном применяются медные провода с сечением 2,5 мм2 для силовых розеток и с сечением 1,5 мм² для осветительных приборов.

Но для кухни провода сечением 2,5 мм² использовать не желательно, так как здесь используется достаточно много мощных электроприборов (электроплиты, водонагреватели, хлебопечи и т. д.), поэтому наилучший вариант для силовых розеток на кухне медный провод сечением 4 мм².

Марка кабеля

Последней основной составляющей правильного выбора кабеля является вид изоляции провода, от которой в принципе и зависит электробезопасность в доме. Ниже приведены характеристики наиболее часто применяемых кабелей при монтаже внутридомовых электролиний:

	NYM (НУМ) — представляет собой конструкцию из трех или двух одно проволочных жил имеющих изоляцию из ПВХ и двойную верхнею оболочку, благодаря чему повышается пожаробезопасность и его можно использовать при прокладке электропроводки по теплоизоляции крыши.
	ПВС — гибкий кабель, состоящий из многопроволочных жил. Чаще всего используется для подключения электроприборов.
	ВВГ — силовой кабель, используемый чаще всего для питания мощных электроприборов и прокладки электромагистралей в местах повышенной пожароопасности (например, по теплоизоляции крыши)
	ПУНП – имеет двойную изоляцию из ПВХ и однопроводные жилы, чаще всего используется для осветительных магистралей.

Как выполнить расчет сечения электропроводки

Расчет сечения проводки является важной составляющей, обеспечивающей надежность электропровода. Он определяет нужный размер сечения и марок металла, используемого в кабеле или проводе. Предельно допустимые токи, которые способен выдержать электрический провод, должны подаваться в соответствии с нормами электро и пожарной безопасности.

Расчет проводки можно провести самостоятельно, использую калькулятор, в несколько этапов.

Подсчет мощности используемых электрических приборов

Чтобы определить сечение силового провода нужно произвести расчет суммы всей мощности, как подключенных, так и планируемых к подключению устройств потребляющих электричество (котлы, стиральные машины, компьютеры, устройства для освещения комнат и другие). Полученную сумму необходимо увеличить в 1,5 или 2 раза. Таким образом, создастся запас прочности.

Выбор сечения проводки

Электроток, проходящий по проводке, способствует нагреву проводника. Чем сильнее мощность потребляемого электричества, тем больше ток. Допустимый интервал нагревания кабеля находится в промежутке 55 – 75 градусов. Зная это, производится выбор сечения электрической проводки. Так при подсчете общей мощности предполагаемой нагрузки менее 10 – 15 кВт, применять можно кабель из меди, имеющие сечение жил 6 мм², кабель из алюминия – 10 мм². Если нагрузка увеличится в 2 раза, сечение нужно увеличить в 3 раза.

Расчет мощности от разновидности прокладки вводного кабеля

Предыдущий расчет мощности подходит для однофазной сети открытой проводки. Сечение необходимо увеличить в 1,5 раза при прокладке кабеля скрыто. Открытая прокладка трехфазной сети заставляет увеличить мощность в 2 раза, скрытая — в 1,5.

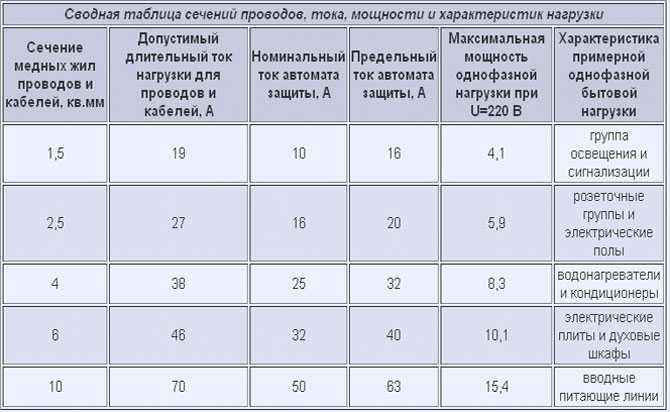

Примеры допустимых сечений для электроприборов

Проводка кабелей для осветительных или розеточных приборов традиционно используется с сечением 2,5 мм² для розеток и 1,5 мм² для освещения. Приборы для отопления, электрические инструменты, бытовые приборы потребляют много электрической энергии, поэтому их необходимо запитывать отдельными линиями. Так провод с сечением 1,5мм2 дает нагрузку в 3 кВт, сечением 2,5 мм² – 4,5 кВт, 4 мм² – 6 кВт, 6 мм² – 8 кВт.

Сечение кабеля для розеток в квартире, какой марки выбрать, нормы ПУЭ

Ремонт в доме, при котором производится замена старой электропроводки, либо строительство своего дома, требует некоторых знаний в области электричества. Причиной пожара часто служит именно электропроводка.

Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.

Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.

Как рассчитать будущую нагрузку

Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.

Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.

Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.

Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.

Кабель какой марки выбрать для розеток

Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?

Все кабели условно можно разбить на три категории изготовления:

ТУ;

ГОСТ;

иностранного происхождения.

ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.

Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.

Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.

В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.

Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.

Кроме того, кабели различаются по назначению:

силовые;

связи;

радиочастотные;

управления и другие.

Нас будут волновать только силовые.

Кабель марки ВВГ

Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.

Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.

Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.

Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.

Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.

После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.

Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.

Кабель марки ВВГнг

Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» — негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.

Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.

Кабель марки ВВГнг-LS

Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.

Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.

Кабель марки ВВГнг FR-LS

Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.

Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.

Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.

Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.

Кабель марки NYM

Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.

Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.

Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС. В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.

Какое сечение кабеля для розеток

Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.

Для определения этого значения пользуются формулой определения площади круга:

где π – постоянная и составляет примерно 3,14;

r – радиус, получается делением диаметра на 2.

Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:

вид прокладки;

мощность нагрузки;

материал проводника;

особенности изоляции.

От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.

Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.

При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу. По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.

Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена.

Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.

Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.

Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.

Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.

Вывод! Для обычных розеток выбираем кабель сечением 2.5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением — 1.5 мм2.

Форма кабеля и способы его прокладки

После того как было выбрано сечение кабеля для розеток, выбирают его форму. По форме они бывают:

круглыми;

плоскими;

треугольными;

пятиугольными.

Последние два относятся к трехфазным и имеют большое сечение, поэтому их можно не брать в расчет.

Для плоских нужны более широкие посадочные места, но глубина залегания у них меньше, чем у круглых, это бывает выгодно, когда штробы делают в прочном материале.

Другая особенность плоских кабелей – большая гибкость по узкой стороне, особенно если кабель одножильный.

Есть такое правило: радиус изгиба одножильного кабеля должен быть не менее 10 его радиусов, в то время как у многожильных эта требовательность снижается до 7,5 радиусов. Немецкие многожильные NYM способны изгибаться при 4 радиусах.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Какой провод нельзя использовать для розеток

Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.

Рассмотрим несколько таких вариантов.

Провод ШВВП и ПВВП

Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.

Провод ПУНП

Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.

У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.

Провод ПВС

Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.

Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.

Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

Какой автомат установить на розетки

Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.

Например если имеется участок с такой схемой: автомат — кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1. 5 мм2.

Для кабеля сечением 2.5 мм2 устанавливают автомат на 16 Ампер (с характеристикой «C» или «B»).

Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.

Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.

Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.
