Диод –это один из самых простых приборов-полупроводников. У него есть две области с разными типами проводимости: положительный и отрицательный электрод. Это есть то, из чего состоит диод: анод, катод иp-n переход. Существует несколько разновидностей приборов.

Стандартный диод

Электровакуумные диоды

Вакуумный диод – это устройство в виде стеклянной лампы или металлокерамического баллона. Из него откачивают воздух и помещают внутрь два электрода с нитью накаливания – проводником. Она соединяется с катодом и нагревается внешним током.

Принцип работы

У диода принцип работы основан на односторонней проводимости. В электровакуумных приборах это достигается следующим образом:

1. Нить накаливания нагревается, передавая тепло катоду, который начинает испускать электроны.
2. Анод притягивает частицы только на «плюсе».
3. Анод, подключенный к «минусу»,начнет отталкивать электроны, и тока в цепи не будет.

Благодаря принципу действия диода, основанному на управлении потоком электронов, такие устройства также называют ламповыми.

Конструкция прибора предполагает наличие выводов электродов, соединенных с контактными областями. У диода может быть два состояния: открытое и закрытое.

Прямое включение диода

К аноду диода подают положительное напряжение, на катод – отрицательное. Что получается:

• электроны двигаются к месту p-n границы;
• сопротивление в месте перехода уменьшается, проводимость увеличивается;
• как следствие возникает прямой ток.

При соблюдении полярности диод будет считаться включенным прямо.

Прямое включение диода

Обратное включение диода

Если подключить выводы наоборот, частицы станут перемещаться от p-n слоя. Сопротивление повысится, и протекающий ток будет низким, или обратным. При расчетах его не учитывают – под односторонней проводимостью подразумевают наличие именно прямого тока.

Виды напряжения

Соответственно состояниям различают два типа напряжения: прямое и обратное. Главный определяющий параметр – сопротивление границы областей электродов.

Вольт-амперная характеристика (ВАХ)

Один из ответов на вопрос о том, что такое диод, – зависимость проходящего через границу p-n тока от полярности подаваемого напряжения и его величины.

Ее показывают на графике:

• вертикальная ось – прямой и обратный ток (верхняя и нижняя часть) в Амперах;
• горизонтальная – обратное и прямое напряжение (левая и правая сторона).

Образуется кривая, показывающая значения пропускного и обратного тока.

Полупроводниковые диоды

Как работает диод полупроводник? Его работа основана на взаимодействии заряда с электромагнитным полем. Условная конструкция:

• элемент из полупроводникового материала;
• сторона, принимающая электроны, – анод, проводимость p-типа;
• катод, отдающий частицы (проводимость n-типа).

Между двумя слоями формируется граница – p-n переход.

Полупроводниковый диод

Вольт-амперная характеристика

На графике кривая имеет ветви в обеих его частях:

1. Прямая – в правой части графика. Направлена вверх, показывает возрастание прямого тока при увеличении напряжения.
2. Обратная – в левой стороне. Показывает рост обратного тока – меньше, чем прямого, поэтому ветвь расположена близко к оси напряжения.

Чем ближе ветвь к вертикальной оси справа и к горизонтальной слева, тем лучше выпрямительные свойства.

Предельные значения параметров

На графике каждого прибора есть момент, когда ток нарастает сильнее. Это зависит от устройства диода – разные материалы «открываются» при разных показателях. Ток возрастает, и происходит нагревание кристалла полупроводника.

Тепло либо рассеивается само по себе, либо отводится при помощи радиаторов. Если ток превышает допустимый параметр, проводник разрушается под воздействием высокой температуры. Поэтому по назначению диода, а также материалу определяют максимально допустимые параметры.

Виды полупроводниковых диодов

Полупроводниковый – широкое определение, оно описывает саму идею и общее устройство. На практике существует множество узкоспециализированных разновидностей.

Выпрямители и их свойства

Иногда нужно преобразовать ток в цепи, для чего нужен диод с выпрямительными свойствами либо диодный мост. Благодаря принципу работы, переменный ток на входе прибора даст лишь одну полуволну – в открытом состоянии.

Полупроводниковые стабилитроны

Задача этих устройств – стабилизация напряжения. Как это происходит:

• в обычном состоянии у перехода высокое сопротивление, ток почти не проходит;
• если наступает пробой, проходимость увеличивается, сопротивление падает.

Устройства работают в условиях пробоя и часто применяются для профилактики перенапряжения.

Диод-стабилитрон

Диод Зенера

Часто можно встретить название «диод Зенера», что это такое? Это лишь еще одно название стабилитрона – в честь ученого Кларенса Зенера, открывшего туннельный пробой. Это эффект прохождения заряженных частиц через p-n барьер, когда перекрываются зоны электродов. Открытие позволило разработать первые стабилитроны, отсюда название.

Принцип работы детекторов

На основе обычного выпрямителя можно собрать простейший амплитудный детектор. Как устроена работа диода (например, с барьером Шоттки):

• если полупериоды выше напряжения на конденсаторе, начинается зарядка;
• как только амплитуда становится меньше его значения, диод закрывается.

Конденсатор разряжается, происходит восстановление низкочастотного сигнала.

Светодиод

В отличие от обычного прибора, СД создают оптическое излучение при прохождении тока. Это происходит при рекомбинации носителей заряда с излучением фотонов на границе электродов. Впервые эффект был открыт в 1907 году, технология продолжает совершенствоваться до сих пор.

Особенности светодиода

Спектр оптического излучения узкий – нужный цвет изначально заложен в кристалле диода. Однако диапазон может отличаться в зависимости от состава материала-полупроводника:

• зеленый – фосфид галлия;
• синий – карбид кремния;
• красный – арсенид галлия.

При этом светодиоды обладают высокой световой отдачей, спектральной чистотой, прочностью и долговечностью.

Обычные светодиоды

Туннельный

Работает на основе одноименного эффекта. При изготовлении применяют вырожденные полупроводники. Встречается в качестве усилителя.

Обращенный диод

Обладают высокими показателями обратного тока, превосходящими прямой. Отличаются низкой чувствительностью к ионизирующему излучению.

Варикап

Проще всего объяснить на примере конденсатора с переменной толщиной диэлектрического слоя. При низком напряжении на p-n переходе толщина слоя при высокой емкости мала, при высоком – слой должен увеличиваться. Для чего нужны такие диоды? Их используют как элементы с управляемой емкостью, например, в системах автонастройки частоты в радиоприборах.

Фотодиод

Устройства, в которых обратный ток возникает при попадании фотонов. По принципу действия схожи с обычным солнечным элементом.

Маркировка

Современная маркировка диодов содержит четыре элемента:

• материал изготовления;
• обозначение класса диода;
• назначение или свойства;
• номер разработки.

Например, КД202А – кремниевый (К), выпрямительный (Д) диод.

Триоды

Раньше использовались вместо транзисторов; в современной электротехнике почти не используются. Состоят из трех электродов: катода прямого либо косвенного накала, анода и сетки. В зависимости от напряжения, регулируется поток электронов, создавая эффект усилителя.

Плюсы и минусы

Полупроводниковые диоды имеют как преимущества, так и недостатки. К первым можно отнести:

• доступность – элементы стоят недорого;
• взаимозаменяемость – при выходе из строя легко подобрать и установить аналогичный;
• высокая пропускная способность;
• простой принцип работы.

Из недостатков – уязвимость к внешним воздействиям и возможные неисправности. Это могут быть:

• обрыв перехода;
• нарушение герметичности;
• пробой перехода.

Однако устранить повреждения и заменить устройство несложно, поэтому минусы можно считать несущественными.

Использование в быту

Благодаря тому, как просто устроены диоды, они распространены повсеместно. Их используют почти в каждом приборе, который можно увидеть дома. Например, LED телевизоры, сам принцип их работы основан на использования светодиодов. Другие примеры – блоки питания, реле, любительские электрические схемы.

Основные неисправности диодов

Главная проблема, с которой сталкиваются при использовании диодов, – эффект пробоя. Есть несколько видов неисправности.

Пробой на графике ВАХ

Пробой p-n-перехода

При пробое происходит уменьшение сопротивления, образуется обратный ток. Различают лавинный пробой, которой сопровождается цепочкой прорывов, и полевой.

Электрический пробой

Главное в электрических пробоях – они обладают обратимой природой (состояние возвращается к нормальному). Это значит, что переход не повреждается. Это позволяет использовать пробой как основополагающий принцип работы – как в стабилитронах.

Тепловой пробой

Возникает при повышении температуры. Отличается возникновением необратимых повреждений: разрушается кристаллическая решетка полупроводника.

Несмотря на простоту конструкции, диод по-прежнему используется в современных устройствах. Найти ему альтернативу удается не всегда. Тем более продолжаются работы по технологическому совершенствованию диодов для различных задач.

Видео

Как проверить диод и светодиод мультиметром?

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

На фото ниже у нас простой диод и светодиод.

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод. Если на анод подать плюс, а на катод минус, то через диод спокойно потечет электрический ток, а если на катод подать плюс, а на анод минус – ток НЕ потечет. Это принцип работы PN-перехода, на котором работают все диоды.

Проверяем первый  диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп – это анод, а другой конец  – катод. 436 милливольт  – это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.

Далее меняем выводы диода местами

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод  вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!

Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп – это анод, а вывод на котором черный щуп – это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от “модели” светодиода.

Меняем щупы местами. Светодиод не загорелся.

Выносим вердикт – вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты? Диодные сборки и диодные мосты  – это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в этой статье.

как определить где плюс и минус цоколевки диода

СодержаниеПоказать

Как и любой полупроводниковый прибор с односторонней проводимостью, светодиод критичен к правильности включения в цепь постоянного тока. Для нормальной работы анод и катод светодиода должны подключаться к соответствующим полюсам источника напряжения согласно принципиальной схеме. Чтобы определить цоколевку светоизлучающего элемента, существует несколько способов.

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Читайте также

Проверка светодиода на исправность

Цоколевка светодиода путем подачи питания

Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.

Неправильная полярность подключения LED к источнику напряжения – свечения нет.

Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.

Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.

Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.

Важно! Если регулируемого источника нет, то можно попытаться использовать нерегулируемый блок питания с напряжением заведомо выше напряжения питания светодиода. В этом случае испытания проводить только через резистор 1-3 кОм, включенный последовательно с полупроводниковым прибором.

Если и в том, и в другом случае светодиод не загорается, можно попробовать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на повышенное напряжение, то появится вероятность узнать правильное расположение выводов.

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

• батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
• бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

По внешнему виду

Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

Ключ у катода светоизлучающего диода АЛ102.

Внешний вид расположения выводов у светодиода АЛ307.

У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.

Важно! Цоколевку отечественных светодиодов можно узнать по длине ножек – вывод анода делается более коротким. Но это верно только для элементов, не бывших в употреблении – при установке на место выводы могут быть обрезаны произвольно.

Видео: Как визуально определить полярность.

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Полярность SMD-светодиода

На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:

• в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
• электронные устройства получаются меньших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания. Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка.

Цоколевка SMD-LED типоразмера 5730.

Цоколевка SMD-LED типоразмера 0805.

А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.

Где минус у диода на схеме

Диод является двух электродным полупроводниковым прибором. Это соответственно Анод (+) или положительный электрод и Катод (-) или отрицательный электрод. Принято говорить, что диод имеет (p) и (n) области, они соединены с выводами диода. Вместе они образуют p-n переход. Разберем подробнее, что же такое этот p-n переход. Полупроводниковый диод представляет собой очищенный кристалл кремния или германия, в котором в область (p) введена акцепторная примесь, а в область (n) введена донорная примесь. В качестве донорной примеси могут выступать ионы Мышьяка, а в качестве акцепторной примеси ионы Индия. Основное свойство диода, это возможность пропускать ток только в одну сторону. Рассмотрим приведенный ниже рисунок:

Пример односторонней проводимости диода

На этом рисунке видно, что если диод включить Анодом к плюсу питания и Катодом к минусу питания, то диод находится в открытом состоянии и проводит ток, так как его сопротивление незначительно. Если диод включен Анодом к минусу, а Катодом к плюсу, то сопротивление диода будет очень большим, и тока в цепи практически не будет, вернее он будет, но настолько маленьким, что им можно пренебречь.

Иллюстрация прямой обратный ток диода

Подробнее можно узнать, посмотрев следующий график, Вольт-Амперную характеристику диода:

Вольт-амперная характеристика диода

В прямом включении, как мы видим из этого графика диод имеет небольшое сопротивление, и соответственно хорошо пропускает ток, а в обратном включении до определенной величины напряжения диод закрыт, имеет большое сопротивление и практически не проводит ток. В этом легко убедиться, если есть под рукой диод и мультиметр, нужно поставить прибор в положение звуковой прозвонки, либо установив переключатель мультиметра напротив значка диода, в крайнем случае, можно попробовать прозвонить диод, установив переключатель на положение 2 КОм измерения сопротивления. Изображается на принципиальных схемах диод так, как на рисунке ниже, запомнить, где какой вывод легко: ток у нас, как известно, всегда течет от плюса к минусу, так вот треугольник в изображении диода как бы показывает своей вершиной направление тока, то есть от плюса к минусу.

Соединив красный щуп мультиметра с Анодом, мы можем убедиться в том, что диод пропускает ток в прямом направлении, на экране прибора будут цифры равные

800-900 или близкие к этому. Подключив щупы наоборот, черный щуп к аноду, красный к катоду мы увидим на экране единицу, что подтверждает, в обратном включении диод не пропускает ток. Рассмотренные выше диоды бывают плоскостные и точечные. Плоскостные диоды рассчитаны на среднюю и большую мощность и используют их в основном в выпрямителях. Точечные диоды рассчитаны на незначительную мощность и применяются в детекторах радиоприемников, могут работать на высоких частотах.

Плоскостной и точечный диод

Какие бывают типы диодов ?

Схематическое изображение диодов

Фото выпрямительного диода

А) На фото изображен рассмотренный нами выше диод.

Стабилитрон изображение на схеме

Б) На этом рисунке изображён стабилитрон, (иностранное название диод Зенера), он используется при обратном включении диода. Основная цель: поддержание напряжения стабильным.

Двуханодный стабилитрон — изображение на схеме

В) Двухсторонний (или двуханодный) стабилитрон. Плюс этого стабилитрона в том, что его можно включать вне зависимости от полярности.

Г) Туннельный диод, может использоваться в качестве усилительного элемента.

Д) Обращенный диод, применяется в высокочастотных схемах для детектирования.

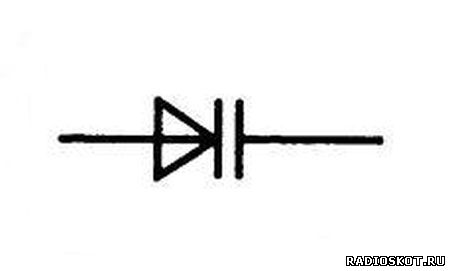

Е) Варикап, применяется как конденсатор переменной ёмкости.

Ж) Фотодиод, при освещении прибора в цепи, подключенной к нему, возникает ток из-за возникновения пар электронов и дырок.

З) Светодиоды, всем известные, и наверное наиболее широко применяемые приборы, после обычных выпрямительных диодов. Применяются во многих электронных устройствах для индикации и не только.

Выпрямительные диоды выпускаются также в виде диодных мостов, разберем, что это такое — это соединенные для получения постоянного (выпрямленного) тока четыре диода в одном корпусе. Подключены они по Мостовой схеме, стандартной для выпрямителей:

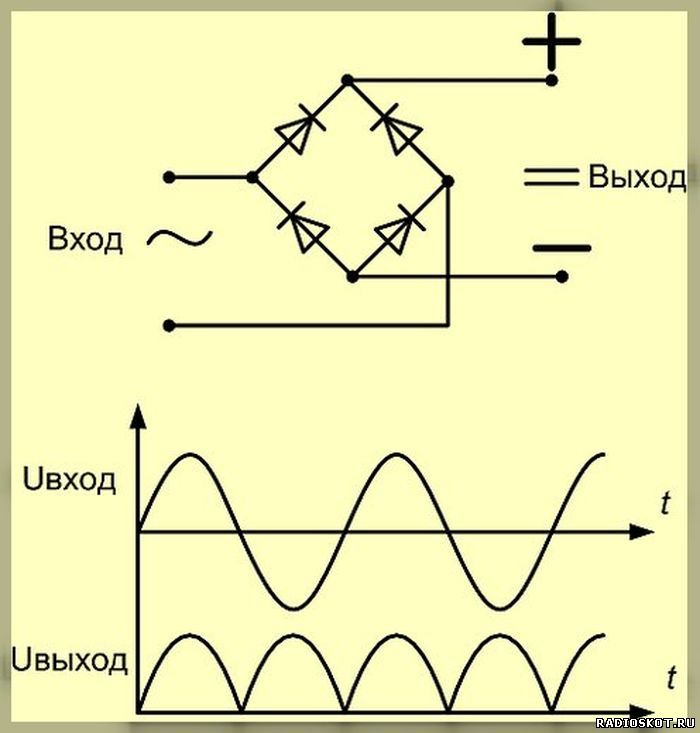

Схема диодного моста

Имеют четыре промаркированных вывода: два для подключения переменного тока, и плюс с минусом. На фото изображен диодный мост КЦ405:

А теперь давайте рассмотрим подробнее область применения светодиодов. Светодиоды (вернее светодиодная лампа) выпускаются промышленностью и для освещения помещений, как экономичный и долговечный источник света, с цоколем позволяющим вкрутить их в обычный патрон для ламп накаливания.

Светодиодная лампа фото

Светодиоды существуют в разных корпусах, в том числе и SMD.

Выпускаются и так называемые RGB светодиоды, внутри них находятся три кристалла светодиодов с разным свечением Red-Green-Blue соответственно Красный — Зеленый – Голубой, эти светодиоды имеют четыре вывода и позволяют путем смешения цветов получить видимым любой цвет.

Подключение RGB ленты

Эти светодиоды в SMD исполнении часто выпускаются в виде лент с уже установленными резисторами и позволяют подключать их напрямую к источнику питания 12 вольт. Можно для создания световых эффектов использовать специальный контроллер:

Светодиоды при использовании не любят, когда на них подается напряжение питания выше того, на которое они рассчитаны и могут перегореть сразу или спустя какое-то время, поэтому напряжение источника питания должно быть рассчитано по формулам. Для советских светодиодов типа АЛ-307 напряжение питания должно подаваться примерно 2 вольта, на импортные 2-2,5 вольта, естественно с ограничением тока. Для питания светодиодных лент, если не используется специальный контроллер, необходимо стабилизированное питание. Материал подготовил — AKV.

В механике есть такие устройства, которые пропускают воздух или жидкость только в одном направлении. Вспомните, как вы накачивали колесо велосипеда или автомобиля. Почему, когда вы убирали шланг насоса, воздух не выходил из колеса? Потому что на камере, в пипочке, куда вы вставляете шланг насоса, есть такая интересная штучка – ниппель. Вот он как раз пропускает воздух только в одном направлении, а в другом направлении блокирует его прохождение.

Электроника – эта та же самая гидравлика или пневматика. Но весь прикол заключается в том, что в электронике вместо жидкости или воздуха используется электрический ток. Если провести аналогию: бачок с водой – это заряженный конденсатор, шланг – это провод, катушка индуктивности – это колесо с лопастями

которое невозможно сразу разогнать, а потом невозможно резко остановить.

Тогда что такое ниппель в электронике? А ниппелем мы будем называть радиоэлемент – диод. И в этой статье мы познакомимся с ним поближе.

Что такое диод

Полупроводниковый диод представляет из себя элемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении. Это своеобразный ниппель ;-).

Некоторые диоды выглядят почти также как и резисторы:

А некоторые выглядят чуточку по другому:

Есть также и SMD исполнение диодов:

Диод имеет два вывода, как и резистор, но у этих выводов, в отличие от резистора, есть определенные названия – анод и катод ( а не плюс и минус, как говорят некоторые неграмотные электронщики). Но как же нам определить, что есть что? Есть два способа:

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Если подать на анод плюс, а на катод минус, то у нас диод “откроется” и электрический ток спокойно по нему потечет. А если же на анод подать минус, а на катод – плюс, то ток через диод не потечет. Своеобразный ниппель ;-). На схемах простой диод обозначают вот таким образом:

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Характеристики диода

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение U_обр – это такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток I_обр – сила тока при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести к полному тепловому разрушению диода. В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток I_пр – это максимальный ток, который может течь через диод в прямом направлении. В нашем случае это 2 Ампера.

3) Максимальная частота F_d, которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (I_min, I_max). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (U_обр) может достигать 10 Вольт. Максимальный ток (I_max) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – I_ос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (U_у), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Диодный мост и диодные сборки

Производители также несколько диодов заталкивают в один корпус и соединяют их между собой в определенной последовательности. Таким образом получаются диодные сборки. Диодные мосты – одна из разновидностей диодных сборок.

На схемах диодный мост обозначается вот так:

Существуют также и другие виды диодов, такие как варикапы, диод Ганна, диод Шоттки и тд. Для того, чтобы их всех описать, нам не хватит и вечности.

Как оно работает!?

Чтобы научиться создавать устройства, надо знать как они работают, из чего состоят. По любым радиоэлектронным устройствам бегает ток. От того, как и куда его направить, зависит работа устройства. Ток по проводам можно сравнить с течением жидкостей по трубам. Вода в трубах течет по разному, где-то быстро, где-то медленно. Где-то очень большое давление, а где-то совсем маленькое. По трубам не всегда вода течёт, бывает и нефть, а бывают и канализационные и мусоро-проводы для сваливания туда всяких отходов.

У электричества тоже есть свои давление и скорость течения. Чем больше электрический ток, тем толще должен быть провод. Если пустить гречневую кашу через гелевый стержень, она через него не потечёт, стержень заткнётся, и если будет достаточное давление, лопнет в том месте где заткнуло. А вот через трубу диаметром сантиметров пять, гречневая каша потечёт, и ничего не лопнет.
Ток обычно обозначается буквой I и меряется Амперами

Чем больше напряжение, тем толще должна быть изоляция провода. Напряжение — как давление, чем выше, тем толще изоляция, или толще должны быть трубы чтобы выдержать давление. Тонкие трубы ведь большого давления не выдерживают, лопаются, точно так же и провода при большом напряжении пробивает.
Напряжение обычно обозначается буквами U или V и меряется Вольтами.

Электричество течёт в электронных схемах от плюса к минусу.

Начну с описания различных деталей устройств и буду постепенно пополнять их разнообразие.

Диод
Диод обычно предназначен пускать ток в одну сторону, и не пускать в другую.
Как клапан, пропускает воду в одну сторону, а если она потекла в другую, то сразу закрывается. Диод работает точно так же. Диод — электронный клапан.
У каждой лапки диода есть название — анод и катод.
Катод — отрицательный электрод, поэтому в схемах обычно смотрит на минус.
Анод — положительный электрод, и на него чаще всего подают плюс.
Чтобы лучше запомнить, кто из них отрицательный, а кто положительный, — в слове «катод» столько же букв, сколько в слове «минус». А в слове «анод» столько же букв, сколько в слове «плюс». Диод пускает от анода к катоду, и не пускает обратно, от катода к аноду.
На схемах диод обозначается вот так:

Диод

Где у диода катод, а где анод — легко запомнить, одна сторона обозначения походит на буковку А (анод), правая сторона на букву К (катод).

Диоды на вид бывают всякие разные:

Важные характеристики диодов — максимальное напряжение и максимальные токи — постоянный и при коротком импульсе.
Если напряжение в схеме не более 15 Вольт, и ожидаемый постоянный ток через диод предполагается не более 1 Ампер, то и диод должен быть не ниже чем на 15 В, и не ниже чем на ток 1 А.

Если мы подключим диод катодом к минусу, то ток потечёт, и лампочка засветится.
Если мы перевернём диод анодом к минусу, то диод не пропустит ток с плюса на минус, и лампочка не загорится.

Фотодиоды и светодиоды на принципиальных схемах обозначаются вот как:

Иногда с круглишками, иногда без них.

У них точно так же есть катод и анод, как и у простых диодов.
Поэтому крайне важно для работоспособности схемы не путать назначение лапок, полярность.

Переменный ток

В предыдущем примере с диодом и лампочкой был постоянный ток, тоесть тёк в одном направлении.
При переменном токе полярность меняется с какой-то частотой.
В розетках нашей страны плюс с минусом меняются местами 50 раз в секунду, в электросетях Японии и Америки 60 раз, в Европе 100 раз в секунду.
Частота, — будь то смена полярности, или количество зажиганий светодиодика в секунду, — меряется в Герцах.

Как узнать переменный или постоянный ток в цепи ?
Подключили диод, лампочка светится.
Перевернули диод, лампочка всё равно светится.
Если диод заведомо целый, значит ток в цепи переменный.

Чтобы из переменного тока сделать постоянный, нужно 4 диода, для соединения в диодный мост.
Диодный мост на схемах рисуют из четырёх диодов, или просто ромбом с диодом внутри, для упрощения.

Белые провода — переменное напряжение, на выходе постоянное: черный — минус, красный плюс.

Если постоянный ток изобразить на графике, он будет выглядеть вот так.

С течением времени на плюсе всегда остаётся плюс, на минусе минус.

У переменного тока с течением времени плюс с минусом на проводах меняются местами, на графике он будет выглядеть вот так:

Каждая такая пупырышка называется полупериод.
Если выше полоски — положительный, например который нам нужен.
Если ниже полоски — отрицательный, который нам не нужен, и нам надо его перевернуть.
Участок времени из двух полупериодов, отрицательного и положительного, называют полным периодом.
Пометим положительные полупериоды зеленым цветом, отрицательные красным.

 Если собрать диодный мост из красных и зеленых светодиодов можно увидеть как он работает:

На лампочку идёт постоянный пульсирующий ток, но она не светится потому что ток через светодиоды недостаточно большой.
Светодиодный мост перевернул отрицательные (красные) полупериоды в нужную нам сторону

На предыдущем примере частота переменного тока была около 1 герца, тоесть примерно одна смена полярности в секунду.
С более высокими частотами работа диодного моста уже не так явно видна (здесь герц 7-10):

В цепях переменного тока частотами от 30 или 60 герц, глаз не может уследить за миганием светодиодов, они будут мигать очень быстро и будет казаться что они просто все светятся.

Конденсатор

Конденсатор — электронная бочка.
Конденсатор накапливает в себе энергию, и этим самым в электрических схемах работает как бак с водой.
Например если включать и выключать воду, то она то есть, то нету, а нас это не устраивает.
Нам нужно чтоб вода всегда была.
Если под кран, из которого вода то идёт, то не идёт, поставить бочку и проковырять снизу дырку, то из дырки вода будет течь всё время. Ту же самую роль выполняют и конденсаторы в схемах.

Конденсаторы бывают на переменный и на постоянный ток.
У конденсаторов на постоянный ток важно не путать полярность — назначение выводов, какой из них подключить на плюс, а какой на минус.
Конденсатор обозначается на схеме вот так:

Слева на переменный ток, справа на постоянный.

Конденсаторы бывают всякие разные:

 Предыдущая схема у нас была с пульсирующим постоянным током:

Если параллельно лампочке поставить конденсатор, то на лампочку пойдет постоянный ток без пульсаций.

Ёмкость конденсаторов измеряется в пикофарадах (пФ или pF), нанофарадах (нФ, nF), микрофарадах (мкФ, uF), и фарадах (Ф, F).
Например 7 нанофарад = 0, 000 000 007 фарад.
14 пикофарад = 0, 000 000 000 014 фарад.
10 микрофарад = 0, 000 010 Фарад.

Ёмкость почти всегда написана на конденсаторе русскими или английскими буквами, или бывает обозначена цветовым или цифровым шифром.

Цифровая маркировка выглядит как три цифры, первые две начальные цифры, последняя -количество нулей после них, получается число в пикофарадах.
Например на конденсаторе надпись 104, это 10 и 4 нуля = 100000 пикофарад = 0,1 микрофарад. Или 873 = 87+000 = 87000 пФ = 87 Нанофарад. 151 = 15 и 0 = 150 пФ. Если две цифры, например 82, то значит нулей нет, и ёмкость конденсатора 82 Пф.

Цветовая маркировка сначала кажется сложнее, но если часто возиться с полосатыми детальками, то можно и её запомнить наизусть.
На деталь наносят 3, 4 или 5 цветных колец.
Первые два кольца — тоже цифры, третье — множитель, х1, х10, х100, х1000, х10000, и т.п., четвёртая — допуск, серебряного цвета или золотого. Допуск — отклонение в процентах, от заявленной ёмкости, золотое кольцо — меньше или больше на 5%, серебряное — на 10%.
Золотое или серебряное кольцо всегда последнее, это чтобы не перепутать откуда считать кольца.

Не менее важный параметр конденсатора — его допустимое напряжение.
Конденсаторы нельзя ставить в цепь с более высоким напряжением, нежели чем указано на конденсаторе. Например на конденсаторе написано 3300uF 16V, значит его допустимое напряжение 16 вольт, его можно ставить в легковой автомобиль, где 13 вольт, но нельзя ставить в КАМАЗ, потому что там 24 вольта, и он может взорваться, а от взорванного конденсатора никакого толку не будет, только перевод деталей. Если просто хочется взорвать ненужный конденсатор, например с оторваной лапкой, или помятым корпусом, то можно подключить конденсатор с допустимым напряжением 6.3 вольта в цепь 48 вольт или еще больше.

Резистор

Резистор с латинского переводится как «сопротивляться».
Говоря по русски, резистор — сопротивление. Резистор в схемах выполняет роль заткнутой поролоном трубы. Заткнутость в трубах бывает разная, можно поставить сито, тогда будет пропускать почти полностью. Можно затолкать поролона, а можно заткнуть наглухо старым валенком так, что за сутки просочится всего одна капля.
Резистор ограничивает ток в цепи.
Чем меньше сопротивление резистора, тем он больше пропускает. Чем больше сопротивление, тем он больше «заткнут» и следовательно меньше пропускает.
Сопротивление измеряется в омах, килоомах (КОм, или К) и мегаомах (МОм или М). Иногда еще в миллиомах.
Чем больше ом резистор, тем больше в нём засунуто «поролона». Так мегаом (миллион ом) вообще почти ничего не пропускает, а один ом пропускает почти всё.
Резистор обозначается на схемах вот так или так:

Сверху обычно в таком виде он выглядит на наших схемах, а обозначением снизу резисторы рисуют на зарубежных.

Резисторы бывают всякие разные:

Узнать обозначение можно по маркировке, иногда её пишут буквами — М для мегаомов, К для килоомов, Е или R для омов. Резисторы могут маркироваться цветными кольцами, или цифровой маркировкой, так же как конденсаторы, только значение не в пикофарадах, а в омах.
102 = 10 и 2 нолика = 1000 ом = 1 килоом.
754 = 75 и 4 нолика = 750000 ом = 750 килоом, или 0,75 мегаом.

Еще бывают резисторы с надписями 2М2, М15, К47, 15М, 68К, 3К3, 4R7.
2М2 — 2.2 мегаома,
М15 — 0,15 мегаом или 150 килоом,
К47 — 0,47 килоом, или 470 ом,
15М — 15 мегаом,
68К — 68 килоом,
3К3 — 3.3 килоом (3300 ом),
4R7 — 4.7 ом.

В этой маркировке 2.2 мегаома будет выглядеть как 2М2,
22 мегаома — 22М,
220 килоом, или 0,22 мегаома будет выглядеть как 220К или М22.

Какова правильная полярность подключения светодиода – АвтоТоп

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

• Лампочки;
• светодиодные ленты;
• фонарики;
• индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

• На аппарате устанавливают режим измерения сопротивления.
• Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
• Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

• Выставляют нужный режим.
• Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

• ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
• Если полярности элемента соблюдены правильно, светодиод даст колер.
• Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

• масса;
• цоколевка светодиодов;
• габариты;
• электрические параметры:
• иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

• уличное освещение: рекламные вывески, парковые подсветки;
• бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
• индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
• детские игрушки;
• пульты ДУ и многое другое.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

• Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
• Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

И еще несколько советов:

• если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
• некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
• при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Используйте Excel в качестве калькулятора

Перейти к основному содержанию

Microsoft

Поддержка

Поддержка

Поддержка

• Дом
• Microsoft 365
• Офис
• Windows
• Поверхность
• Xbox
• Сделки

• Больше

  • Купить Microsoft 365

  • Все Microsoft

    • • Microsoft 365

      • Офис

      • Windows

      • Поверхность

      • Xbox

      • Сделки

      • Поддержка

    • Программного обеспечения

      • Приложения Windows

      • Один диск

      • Outlook

      • Skype

      • Одна нота

      • Команды Microsoft

      • Microsoft Edge

    • ПК и устройства

      • Компьютеры

      • Магазин Xbox

      • Аксессуары

      • VR и смешанная реальность

      • Телефоны

    • Развлечения

      • Xbox Game Pass Ultimate

      • Золотой статус Xbox Live Gold

      • Xbox игры

      • Компьютерные игры

      • Цифровые игры для Windows

      • Фильмы и ТВ

    • Бизнес

      • Microsoft Azure

      • Microsoft Dynamics 365

      • Microsoft 365

      • Microsoft Промышленность

      • Платформа данных

      • Microsoft Advertising

      • Платформа питания

      • Магазин Бизнес

    • Разработчик и ИТ

      • Net_cont","cT":"Container","id":"c2c12c2c1c9c3m1r1a1","sN":2,"aN":"c12c2c1c9c3m1r1a1"}»>
        .СЕТЬ

      • Visual Studio

      • Windows Server

      • Центр разработки для Windows

      • microsoft.com_cont","cT":"Container","id":"c6c12c2c1c9c3m1r1a1","sN":6,"aN":"c12c2c1c9c3m1r1a1"}»>
        Документы

      • Power Apps

      • HoloLens 2

    • Другие

      • Награды Microsoft

      • Бесплатные загрузки и безопасность

      • Образование

      • Виртуальные мастер-классы и обучение

      • Подарочные карты

      • Лицензирование

    • Просмотреть карту сайта

  Разница между тире, дефисом и минусом

  Читатель спросил о разнице между знаком минус и N-тире (спасибо Tem). Мне пришлось немного поработать над этим.

  Unicode (стандарт для электронного кодирования текстовой информации) имеет отдельные коды для знака минус, дефиса и N-тире.

  Ниже вы можете сравнить…

  Символ
  дефис знак минус N-тире M-тире	— — — —	ф-ф ф-ф ф-ф ф-ф

  Чтобы внимательно изучить различия, используйте «Ctrl» и вращайте колесико мыши для увеличения / уменьшения масштаба в большинстве браузеров или просто увеличивайте масштаб пальцами на планшете.

  Если вы хотите вставить «правильный» знак минус в Word, выполните следующие действия:

  Перейти к «вставить» / «символ» / «другие символы». Откроется инструмент, показывающий все символы для каждого шрифта на вашем компьютере. Было бы очень сложно выбрать правильный символ на карте, но в поле «код символа» вы можете ввести код, который найдет нужный…

  Символ			Юникод
  дефис знак минус N-тире M-тире	— — — —	ф-ф ф-ф ф-ф ф-ф	002D или 2010 2212 2013 2014

  Только навязчивый фанат типографики мог сказать, использовали ли вы знак минус или N-тире.Вот как: знак минус немного тоньше и имеет небольшой промежуток между собой и соседними символами.

  Обратите внимание: эти символы отображаются по-разному на разных устройствах. Я просматривал эту страницу на некоторых планшетах, где в таблице выше все символы выглядят одинаково. Очень огорчающе. На моем ПК в Chrome или Firefox знак минус выглядит немного короче, чем n-тире. Но в редакторе WordPress знак минус выглядит на 50% длиннее, чем n-тире! Это, вероятно, иллюстрирует несоответствия программного обеспечения — что может означать, что бессмысленно зацикливаться на различиях на уровне пикселей между различными вариантами знаков минус Юникода.

  Могу ли я использовать дефис как знак минус?

  Конечно, но не идеально. Обратите внимание, что дефис на строке текста расположен немного ниже, чем знак минус и тире, плюс он очень короткий — он выглядит слишком низким и слишком маленьким при использовании в математических выражениях.

  Подробнее о тире:

  Когда использовать дефис, тире, n-тире и m-тире

  Вставка n-тире или m-тире на веб-страницу или в блог

  Быстрая вставка n-тире или m-тире в Microsoft Word

  Круговые уравнения

  Круг сделать легко:

  Нарисуйте кривую на расстоянии
  радиуса от центральной точки.

  А так:

  Все точки находятся на одинаковом расстоянии
  от центра.

  Фактически определение круга равно

  Круг на графике

  Нарисуем на графике окружность радиуса 5:

  А теперь вычислим именно , где находятся все точки.

  Делаем прямоугольный треугольник:

  А затем используйте Пифагор:

  x ² + y ² = 5 ²

  Таких точек бесконечное количество, вот несколько примеров:

  x	y	x 2 + y 2
  5	0	5 2 + 0 2 = 25 + 0 = 25
  3	4	3 2 + 4 2 = 9 + 16 = 25
  0	5	0 2 + 5 2 = 0 + 25 = 25
  −4	−3	(−4) 2 + (−3) 2 = 16 + 9 = 25
  0	−5	0 2 + (−5) 2 = 0 + 25 = 25

  Во всех случаях точка на окружности подчиняется правилу x ² + y ² = радиус ²

  Мы можем использовать эту идею, чтобы найти пропущенное значение

  Пример: x , значение 2 и радиус из 5

  Начать с: x ² + y ² = r ²

  Известные нам значения: 2 ² + y ² = 5 ²

  Переупорядочить: y ² = 5 ² -2 ²

  Корень квадратный из двух частей: y = ± √ (5 ² -2 ² )

  Решить: y = ± √21

  у ≈ ± 4.58 …

  ( ± означает два возможных значения: одно с + , другое с — )

  А вот две точки:

  Более общий случай

  Теперь поставим центр на (a, b)

  Таким образом, круг — это всех точек (x, y) , которые находятся на расстоянии «r» от центра (a, b) .

  Теперь давайте определим, где находятся точки (используя прямоугольный треугольник и Пифагор):

  Идея та же, что и раньше, но нам нужно вычесть a и b :

  И это «Стандартная форма» для уравнения круга!

  Он сразу показывает всю важную информацию: центр (a, b) и радиус r .

  Пример: круг с центром в точке (3,4) и радиусом 6:

  Начать с:

  (x − a) ² + (y − b) ² = r ²

  Вставьте (a, b) и r:

  (x − 3) ² + (y − 4) ² = 6 ²

  Затем мы можем использовать наши навыки алгебры, чтобы упростить и изменить это уравнение, в зависимости от того, для чего оно нам нужно.

  Попробуйте сами

  «Общая форма»

  Но вы можете увидеть уравнение круга и не знать его !

  Потому что это может не быть в аккуратной «Стандартной форме» выше.

  В качестве примера поместим некоторые значения в a, b и r, а затем расширим их

  Начнем с: (x − a) ² + (y − b) ² = r ²

  Пример: a = 1, b = 2, r = 3: (x − 1) ² + (y − 2) ² = 3 ²

  Развернуть: x ² — 2x + 1 + y ² — 4y + 4 = 9

  Соберите как термины: x ² + y ² — 2x — 4y + 1 + 4 — 9 = 0

  И в итоге получаем:

  x ² + y ² — 2x — 4y — 4 = 0

  Это уравнение круга, но «замаскировано»!

  Итак, когда вы видите что-то подобное, подумайте: «хм… что может быть кругом! «

  Фактически, мы можем записать его в «Общая форма» , задав константы вместо чисел:

  x ² + y ² + Ax + By + C = 0

  Примечание. Общая форма всегда имеет x ² + y ² для первых двух терминов .

  Переход от общей формы к стандартной

  Теперь представьте, что у нас есть уравнение в общей форме :

  x ² + y ² + Ax + By + C = 0

  Как мы можем поместить его в стандартную форму вот так?

  (x − a) ² + (y − b) ² = r ²

  Ответ — пройти Квадрат (прочтите об этом) дважды… один раз для x и один раз для y :

  Пример: x ² + y ² — 2x — 4y — 4 = 0

  Начните с: x ² + y ² — 2x — 4

  Вычитание положительных и отрицательных чисел

  Вычесть положительные числа, например 4–2, несложно. Когда мы вычитаем отрицательные числа или вычитаем отрицательные числа из положительных, все становится сложнее.
  Вот несколько простых правил, которым нужно следовать при вычитании отрицательных чисел.

  Правило 1. Вычитание положительного числа из положительного — это обычное вычитание.

  Например: это то, что вы узнали раньше. 6-3 — два положительных числа. Решите это уравнение, как всегда: 6 — 3 = 3.

  Правило 2: Вычитание положительного числа из отрицательного числа — начните с отрицательного числа и считайте в обратном порядке.

  Например: Допустим, у нас есть задача -2 — 3. Используя числовую линию, давайте начнем с -2.

  Теперь сосчитайте назад на 3 единицы.Так что продолжайте отсчитывать три пробела от -2 в числовой строке.

  Ответ: -2 — 3 = -5.

  Правило 3: Вычитание отрицательного числа из отрицательного числа — знак минус, за которым следует отрицательный знак, превращает два знака в знак плюс.

  Итак, вместо вычитания отрицательного числа вы добавляете положительное. Обычно — (-4) становится +4, а затем вы складываете числа.

  Например, у нас есть проблема -2 — –4. Это будет выглядеть так: «два отрицательных минус 4 отрицательных».Итак, мы меняем два отрицательных знака на положительные, и теперь уравнение принимает вид -2 + 4.

  На числовой строке он начинается с -2.

  Затем продвигаемся на 4 единицы: +4.

  Ответ: -2 — (-4) = 2.

  Правило 4: Вычитание отрицательного числа из положительного — превратите знак вычитания, за которым следует отрицательный знак, в знак плюс.

  Итак, вместо того, чтобы вычитать отрицательное, вы добавляете положительное. Таким образом, уравнение превращается в простую задачу сложения.

  Например: допустим, у нас есть проблема 2 — (-3). Это читается как «два минус три минус». — (-3) превращается в +3.

  На числовой строке мы начинаем с 2.

  Затем продвигаемся на три единицы: 2 + 3.

  Ответ 2 — (-3) = 5.

  SQL-оператор MINUS, иллюстрированный практическими примерами

  Резюме : в этом руководстве вы узнаете, как использовать SQL-оператор MINUS для вычитания одного набора результатов из другого.

  Введение в оператор SQL MINUS

  Помимо операторов UNION , UNION ALL и INTERSECT , SQL предоставляет нам оператор MINUS , который позволяет вычесть один набор результатов из другого набора результатов.

  Ниже показан синтаксис оператора MINUS .


    ВЫБРАТЬ
  мне бы
  ИЗ
  А
  МИНУС
  ВЫБРАТЬ
  мне бы
  ИЗ
  B;


  Чтобы использовать оператор MINUS , вы пишете отдельные операторы SELECT и помещаете между ними оператор MINUS . Оператор MINUS возвращает уникальные строки, созданные первым запросом, но не вторым.

  На следующем рисунке показан оператор МИНУС .

  Для создания набора результатов система базы данных выполняет два запроса и вычитает набор результатов первого запроса из второго.

  Чтобы использовать оператор MINUS , столбцы в предложениях SELECT должны совпадать по количеству и иметь одинаковый или, по крайней мере, конвертируемый тип данных.

  Мы часто используем оператор MINUS в ETL. ETL — это программный компонент в системе хранилища данных. ETL означает извлечение, преобразование и загрузка. ETL отвечает за загрузку данных из исходных систем в систему хранилища данных.

  После полной загрузки данных мы можем использовать оператор MINUS , чтобы убедиться, что данные были загружены полностью, путем вычитания данных в целевой системе из данных в исходной системе.

  Примеры SQL MINUS

  Рассмотрим следующие таблицы сотрудников, и зависимых, в образце базы данных.

  У каждого сотрудника ноль или более иждивенцев, в то время как каждый иждивенец зависит от одного и только одного сотрудника. Отношения между иждивенцами и сотрудниками — это отношения «один ко многим».

  Столбец employee_id в таблице иждивенцев ссылается на столбец employee_id в таблице employee .

  Вы можете использовать оператор MINUS , чтобы найти сотрудников, у которых нет иждивенцев. Для этого вы вычтите набор результатов employee_id в таблице employee из набора результатов employee_id в таблице иждивенцев .

  Следующий запрос иллюстрирует идею:


    SELECT
      employee_id
  ИЗ
      сотрудники
  МИНУС
  ВЫБРАТЬ
      employee_id
  ИЗ
      иждивенцы;


  SQL MINUS с ORDER BY , пример

  Чтобы отсортировать набор результатов, возвращаемый оператором MINUS , вы помещаете предложение ORDER BY в конец последнего оператора SELECT .

  Например, чтобы отсортировать сотрудников, у которых нет иждивенцев, вы используете следующий запрос:


    SELECT
      employee_id
  ИЗ
      сотрудники
  МИНУС
  ВЫБРАТЬ
      employee_id
  ИЗ
      иждивенцы
  ЗАКАЗАТЬ ПО employee_id;


  Теперь вы должны хорошо понимать оператор SQL MINUS и знать, как его применять для сравнения двух наборов результатов.

  • Было ли это руководство полезным?
  • Да Нет

  Руководство для начинающих по GD&T

  CNCCookbook: Руководство для начинающих по GD&T: допуск плюс / минус

  Plus / Minus Tolerancing , также называемый Limit Tolerancing , представляет собой двумерную систему определения допусков, которая, вероятно, является наиболее известным способом выражения допусков из существующих.Идея заключается в том, что чертеж идеален, размеры идеальны, и роль допуска плюс / минус — сообщить строителю или инспектору, насколько размеры могут отличаться от идеальных. Вот чертеж с некоторыми типичными допусками плюс / минус:

  Допуск плюс / минус в верхнем левом отверстии на чертеже…

  Допуск показывает, что центр верхнего левого отверстия расположен на расстоянии 3 дюймов от нижнего края, плюс-минус 0,005 дюйма и 1 дюйм от левого края, плюс 0.005 дюймов и минус ноль дюймов. Это те виды допусков, которые большинство из нас привыкло видеть до GD&T.

  Размер без допусков известен как базовый размер . Для любой данной детали, когда мы измеряем этот размер, мы получаем фактический размер . Чтобы деталь прошла проверку, фактический размер должен находиться в пределах допусков базового размера. Существуют также особые термины, относящиеся к допускам и их отношениям к деталям. Пределы — это максимальный и минимальный размеры, определяемые размером с допуском.Допуск — это минимальный зазор или максимальный зазор между частями. Думайте об этом как о наихудшей основе, когда деталь может отклоняться от идеального базового размера.

  Обратите внимание, что для чертежей, относящихся к ISO, мы можем увидеть немного другое расположение. Например, вы можете написать предельный допуск с двумя отрицаниями. Например, размер отверстия может быть записан как 8 мм -,027 мм -,034 мм. Это совершенно приемлемый стиль, при котором диаметр отверстия должен составлять от 7,966 до 7,973 мм.

  Почему мы используем допуски?

  Почему мы не можем просто перечислить размеры детали и перейти оттуда?

  По большей части существуют допуски, чтобы мы могли изготавливать сменные детали с минимальными затратами.Если бы можно было изготавливать все детали с бесконечно жесткими допусками, у нас были бы детали, идеально подходящие друг к другу. Но достичь такого уровня совершенства невозможно. Более того, чем совершеннее должны быть детали (другими словами, чем жестче допуски), тем дороже их изготовление. И затраты действительно растут очень быстро.

  Вот таблица, в которой показаны допуски и связанные с ними затраты:

  Жесткие допуски могут быть очень дорогими…

  Вместо того, чтобы гнаться за чрезмерно точными допусками, мы вместо этого указываем как минимум допусков, которые по-прежнему позволяют нашим деталям работать с другими деталями.

  Посадки и допуски: сколько допуска достаточно?

  Хорошо, теперь, когда мы знаем, для чего подходят допуски, как мы можем решить, какой допуск будет достаточно? Оказывается, есть набор стандартов, предназначенных именно для этого. Эта область называется посадок и допусков , и в нашем программном обеспечении G-Wizard Calculator есть изящный встроенный калькулятор посадок и допусков, который поможет вам реализовать посадки и допуски. Вы найдете его на вкладке «Геометрия» (имеет смысл), и он выглядит примерно так:

  Апплет посадок и допусков в калькуляторе G-Wizard…

  G-Wizard Calculator предлагает следующие типы посадок:

  — Свободная посадка: используется там, где требуется наибольший зазор для таких вещей, как защелки или детали, которые могут вызвать коррозию
  — Свободный ход: валы легко вращаются без заметного зазора или зазора в отверстии
  — Легкость хода: деталь легко скользит
  — Подвижная посадка : Точные зазоры для направления и центрирования
  — малый зазор: ужесточение
  — зазор места: плотный, но все же без помех, используется для точного определения
  — небольшой натяг: для сборки потребуется резиновый молоток
  — переход: посадка будет зависеть от допусков и может упасть в любую сторону
  — Посадка с прессом: для сборки потребуется холодное прессование
  — Посадка среднего размера: потребуется холодное прессование с большими усилиями
  — Посадка с усилием: сборка потребует различных температур, а также усилия сжатия

  Как видите, охватывается довольно широкий спектр приложений.Одна из величайших вещей, которые принесла нам промышленная революция и последующие производственные науки, — это различные стандарты, которые определяют такие вещи. Некоторым людям пришлось провести огромное количество экспериментов, чтобы понять, что будет работать, а что нет для этих различных типов припадков. Калькулятор G-Wizard инкапсулирует стандарты ISO 256, ANSI B4.2 и DIN 7172, которые являются наиболее широко используемыми.

  Чтобы узнать больше о том, как использовать калькулятор посадок и допусков, у нас есть целая статья.Для целей этого обсуждения знайте, что существует наука о том, насколько хорошо детали должны соответствовать друг другу, чтобы хорошо работать, и вы можете использовать преимущества этой науки, используя стандарты посадки и допусков.

  Заключение

  Мы видели допуски плюс / минус и обсуждали, как они используются и как их выбирать. GD&T — это все о допуске, поэтому неудивительно, что он позволяет делать допуск даже лучше, чем простой плюс / минус допуск.
