Индуктивные датчики приближения: Индуктивные датчики приближения | SICK

Индуктивные датчики приближения | SICK

Индуктивные датчики приближения | SICK

IMI: Прочные цельнометаллические датчики

Твердые, тверже, самые твердые.

Цельнометаллические датчики IMI от SICK в закрытых корпусах из нержавеющей стали были разработаны для сложных случаев применения с высокими механическими и химическими нагрузками. Большие расстояния срабатывания и связь через интерфейс IO-Link обеспечивают высокую стабильность процессов и эксплуатационную готовность оборудования.

Выбор изделия

IMS: прочность для мобильных технологических машин

Максимальное время работы Вашей машины

Индуктивные датчики приближения IMS с сертификатом соответствия типа Е1 оптимально подходят для использования в мобильных технологических машинах и в любых погодных условиях: защита от сброса нагрузки, высокая электромагнитная совместимость, большой диапазон напряжения и температуры, исключительная прочность и герметичность.

Выбор изделия

Датчики с тройным расстоянием срабатывания

Стабильные процессы и высокая степень готовности оборудования благодаря 3хSn

Благодаря трёхкратному расстоянию срабатывания даже небольшие размеры достигают экстремальных диапазонов сканирования в несколько сантиметров. Это позволяет сэкономить место в вашей машине и снизить риск механического повреждения из-за большего расстояния до обнаруживаемого объекта. Результатом является высокая эксплуатационная готовность оборудования.

Выбор изделия

Индуктивный аварийный выключатель

Контроль безопасного положения до PL е

Для контроля безопасного положения, например, в автоматически управляемых транспортных средствах, компактные индуктивные защитные выключатели от SICK играют решающую роль. Они не только миниатюрные и универсальные, но и работают бесконтактно и поэтому имеют особенно малый износ.

Выбор изделия

Индуктивные датчики приближения

Готов для решения любых задач. в любой окружающей среде.

Индуктивные датчики приближения от SICK регистрируют, считают или позиционируют металлические предметы с максимальной точностью и надёжностью — практически без износа и независимо от воздействий окружающей среды.

Они впечатляют своей точностью и максимальной эксплуатационной готовностью на протяжении длительного срока службы.

подробнее

IMA: аналоговые датчики

Пополнение в семействе изделий

Аналоговые индуктивные датчики приближения IMA прекрасно подходят для экономичного и надёжного контроля маршрутов передвижения и положения объектов.

Наряду с вариантами с трёхкратным расстоянием срабатывания до 40 мм теперь доступны и варианты с однократным расстоянием срабатывания до 15 мм.

Выбор изделия

Smart Sensors

Поставщики информации для Индустрии 4.0

Smart Sensors генерируют и принимают данные и информацию, которые выходят за рамки классических сигналов переключения или измеренных параметров процесса. Благодаря этому, они обеспечивают значительное повышение эффективности, дают большую гибкость и улучшенную надёжность планирования для профилактического обслуживания оборудования.

подробнее

Quick Filter

Filter

Цилиндрический с резьбой

Прямоугольный корпус (Ш x В x Г)

Цилиндрический, гладкий

Материал корпуса

Специальные случаи применения

Особые свойства

Фильтровать по:

Расстояние срабатывания, макс.

—
0 … 1 mm
(40)

1 … 2 mm
(306)

2 … 4 mm
(449)

4 … 8 mm
(408)

8 … 10 mm
(60)

10 … 20 mm
(422)

20 … 60 mm
(42)

Применить фильтр

Вид подключения

—
Кабель
(778)

Кабельный ввод
(21)

Кабель с разъемом
(65)

Кабель с разъемом и гайкой с накаткой
(12)

Разъем
(882)

Применить фильтр

Коммуникационный интерфейс, детальное описание

—
IO-Link V1. 0
(205)

IO-Link V1.1
(33)

COM2 (38,4 kBaud)
(1)

Применить фильтр

1 762 результатов:

Результаты 1 — 8 из 1762

Индуктивные датчики приближения

IQY

• Расстояние срабатывания S_n:
  2 mm
• Монтаж:
  Вровень
• Прямоугольный корпус (Ш x В x Г):
  8 mm x 40 mm x 8 mm
• Электрическое исполнение:
  Пост. ток, 3-проводный
• Переключающий выход:
  PNP
• Функция выходного сигнала:
  Нормально закрытый
• Вид подключения:
  Кабель, 3-жильный, 4 m

Индуктивные датчики приближения

IQB

• Расстояние срабатывания S_n:
  4 mm
• Монтаж:
  Вровень
• Прямоугольный корпус (Ш x В x Г):
  12 mm x 40 mm x 26 mm
• Электрическое исполнение:
  Пост. ток, 3-проводный
• Переключающий выход:
  PNP
• Функция выходного сигнала:
  Нормально открытый
• Вид подключения:
  Кабель с разъемом M8, 3-конт., 0,2 m

Индуктивные датчики приближения

IMB

• Конструкция корпуса:
  Стандарт
• Расстояние срабатывания S_n:
  12 mm
• Монтаж:
  С выступающей частью
• Электрическое исполнение:
  Пост. ток, 4-проводный
• Переключающий выход:
  PNP
• Функция выходного сигнала:
  Комплементарный
• Вид подключения:
  Разъем M12, 4-конт.

Индуктивные датчики приближения

IMB

• Конструкция корпуса:
  Стандарт
• Расстояние срабатывания S_n:
  4 mm
• Монтаж:
  Вровень
• Электрическое исполнение:
  Пост. ток, 2-проводный
• Функция выходного сигнала:
  Нормально открытый
• Вид подключения:
  Кабель, 2-жильный, 2 m

Индуктивные датчики приближения

IMB

• Конструкция корпуса:
  Стандарт
• Расстояние срабатывания S_n:
  8 mm
• Монтаж:
  Псевдозаподлицо
• Электрическое исполнение:
  Пост. ток, 4-проводный
• Переключающий выход:
  NPN
• Функция выходного сигнала:
  Комплементарный
• Вид подключения:
  Разъем M12, 4-конт.

Индуктивные датчики приближения

IMB

• Конструкция корпуса:
  Стандарт
• Расстояние срабатывания S_n:
  15 mm
• Монтаж:
  Вровень
• Электрическое исполнение:
  Пост. ток, 2-проводный
• Функция выходного сигнала:
  Нормально открытый
• Вид подключения:
  Разъем M12, 4-конт.

Индуктивные датчики приближения

IMB

• Конструкция корпуса:
  Стандарт
• Расстояние срабатывания S_n:
  15 mm
• Монтаж:
  Вровень
• Электрическое исполнение:
  Пост. ток, 4-проводный
• Переключающий выход:
  PNP
• Функция выходного сигнала:
  Комплементарный
• Вид подключения:
  Разъем M12, 4-конт.

Индуктивные датчики приближения

IME

• Конструкция корпуса:
  Короткий корпус
• Расстояние срабатывания S_n:
  38 mm
• Монтаж:
  С выступающей частью
• Электрическое исполнение:
  Пост. ток, 3-проводный
• Переключающий выход:
  PNP
• Функция выходного сигнала:
  Нормально открытый
• Вид подключения:
  Разъем M12, 4-конт.

Результаты 1 — 8 из 1762

Преимущества

Надежные, высокопроизводительные, прочные. индуктивные датчики приближения фирмы «SICK»

Миллионы индуктивных датчиков приближения используются практически в любой отрасли промышленности. Они распознают металлические объекты бесконтактным способом. Индуктивные датчики — чрезвычайно надежные устройства с долгим сроком службы. Благодаря применению современной технологии ASIC, датчики фирмы «SICK» обеспечивают максимальную точность и надежность. Идет ли речь о датчиках цилиндрической или прямоугольной формы, с одинарным, двойным или тройным расстоянием срабатывания или о специальных датчиках для работы во взрывоопасных зонах — фирма «SICK» всегда предлагает подходящие решения, отвечающие поставленным требованиям. Тем самым, отраслевые и индивидуальные задачи автоматизации становятся интеллигентными и надежными.

Широкий выбор

Маленький или большой, цилиндрический или квадратный: широкая гамма индуктивных датчиков приближения предлагает подходящий датчик для любого случая применения. Выбирайте из большого числа различных конструктивных форм и материалов, таких как нержавеющая сталь, VISTAL®, металл, пластмасса или с тефлоновым покрытием (PTFE). В области электроустановок и технике электрических соединений в Вашем распоряжении находятся различные варианты для использования в промышленном секторе. И если среди них все-таки не окажется подходящего Вам датчика, фирма «SICK» — даже при специфических пожеланиях заказчика — быстро и несложно предложит Вам датчики, изготовленные по Вашему специальному заказу.

Надёжное обнаружение в любых условиях эксплуатации

Индуктивные датчики приближения от SICK всегда работают надёжно независимо от сложности условий эксплуатации. Они обеспечивают надёжные результаты обнаружения даже в самых жёстких условиях. Благодаря чрезвычайно прочной конструкции они стойко переносят высокие механические нагрузки от ударов или вибраций, а также устойчивы к электромагнитным помехам. Будь то пыль, грязь, экстремальные температуры или изменение температуры, влажная и мокрая среда или контакт с химикатами, такими как чистящие средства: датчикам от SICK можно доверять.

Прецизионные, высокопроизводительные и удобные для коммуникации

Благодаря новейшей технологии SICK-ASIC процессы с неисправностями и ошибками относятся к далекому прошлому. Датчики с этой технологией обладают гораздо лучшими характеристиками, чем когда-либо прежде. Все равно, о каком расстоянии срабатывания идет речь: от однократного до четырехкратного, индуктивные датчики приближения фирмы «SICK» с наивысшей точностью и надежно обнаруживают объекты. Как бы то ни было, фирма «SICK» ежедневно движется дальше в направлении будущего. Расширенные возможности диагностики, а также коммуникация через IO-Link 1. 1 превращают датчики в надежные поставщики данных для «Индустрии 4.0». Благодаря интеллигентной сенсорной технике комплексные постановки задач, которые до сих пор решались в системе управления, теперь могут просто решаться непосредственно в датчике. Это упрощает профилактическое техническое обслуживание и сокращает время простоев.

Загрузки

Наверх

Пожалуйста, подождите…

Ваш запрос обрабатывается, это может занять несколько секунд.

Индуктивные датчики | OMRON, Россия

Продукт	E2B	E2E NEXT	E2EW	E2EQ NEXT	E2A	E2A-S	E2A-4	µPROX E2E	TL-W	E2S	E2Q5	E2Q6	E2ER/E2ERZ	E2EH	E2FQ	E2FM	E2C-EDA	E2EC	E2V-X
Монтаж Заподлицо () Незаподлицо ()	Заподлицо Незаподлицо	Заподлицо Незаподлицо	Заподлицо	Заподлицо	Заподлицо Незаподлицо	Заподлицо Незаподлицо	Заподлицо Незаподлицо	Заподлицо Незаподлицо	Заподлицо Незаподлицо	Незаподлицо	Заподлицо Незаподлицо	Заподлицо Незаподлицо	Заподлицо	Заподлицо	Заподлицо	Заподлицо	Заподлицо Незаподлицо	Заподлицо	Заподлицо Незаподлицо
Макс. расстояние срабатывания 0 — 10 мм () 11 — 20 мм () 20 to 30 mm () 30 — 40 мм () 40 to 50 mm ()	4 mm (M8) 8 mm (M12) 16 mm (M18) 30 mm (M30)	8 mm (M8) 16 mm (M12) 30 mm (M18) 50 мм (M30)	2 mm (M12) 12 mm (M18) 22 мм (M30)	3 mm (M8) 6 mm (M12) 12 mm (M18) 22 мм (M30)	4 mm (M8) 8 mm (M12) 16 mm (M18) 30 mm (M30)	4 mm (M8) 8 mm (M12) 16 mm (M18) 20 mm (M30)	2 mm (M8) 4 mm (M12) 8 mm (M12)	2 mm (M4) 2 мм (диам. 3) 3 mm (M5) 3 мм (диам. 4) 4 мм (диам. 6,5)	1,5 mm (25x8x5) 3 mm (22x8x6) 5 mm (31x18x10) 20 mm (53x40x23)	1,6 mm (19x6x2) 2,5 mm (23x8x8)	20 mm 40 mm	20 mm 30 mm	2 mm (M8) 3 mm (M12) 4 mm (M12) 7 mm (M18) 8 mm (M30) 10 mm (M30)	3 mm (M12) 7 mm (M18) 10 mm (M30)	2 mm (M12) 5 mm (M18) 10 mm (M30)	1,5 mm (M8) 2 mm (M12) 5 mm (M18) 10 mm (M30)	0,6 мм (диам. 3) 1 мм (диам. 5,4) 2 mm (M10) 2 mm (M12) 2 мм (диам. 8) 6 mm (30x14x4,8 mm) 7 mm (M18)	0,8 мм (диам. 3) 1,5 мм (диам. 5,4) 3 мм (диам. 8) 4 mm (M12)	—
Материал корпуса Латунь () Нержавеющая сталь () Пластик () Цинк () PTFE () покрытие из фторполимера ()	Латунь Нержавеющая сталь	Латунь Нержавеющая сталь	Нержавеющая сталь покрытие из фторполимера	покрытие из фторполимера	Латунь Нержавеющая сталь	Нержавеющая сталь	Латунь Нержавеющая сталь	Нержавеющая сталь	Пластик (ABS)	Пластик (полиарилат)	Полибутилентерефталат (PBT)	Полибутилентерефталат (PBT)	Латунь (M12-M30) Нержавеющая сталь (M8)	Нержавеющая сталь SUS361L	PTFE	Нержавеющая сталь	Zink (30x14x4,8 mm) Латунь (M10) Латунь (M12) Латунь (M18) Латунь (диам. 3) Латунь (диам. 8) Нержавеющая сталь (диам. 5,4)	Латунь	Латунь
Основная особенность	Лазерная маркировка каталожного номера Хорошо видимый индикатор	IO-Link communication Дистанция срабатывания 1х, 2х, 3х и 4х Имеются версии с коротким и стандартным цилиндрическим копрусом Маслостойкость Монтажный кронштейн с возможностью быстрой замены Самая большая дистанция срабатывания Светодиодный индикатор высокой яркости с углом обзора 360°	IO-Link communication Дистанция срабатывания 1х, 3х и 4х Модели 3x и 4x с защитой от брызг металла при сварке Одинаковая дистанция срабатывания для стали и алюминия Цельнометаллический корпус Светодиодный индикатор высокой яркости с углом обзора 360° покрытие из фторполимера для устойчивости к брызгам на участках сварки	IO-Link communication Маслостойкий кабель Монтажный кронштейн с возможностью быстрой замены Самая большая дистанция срабатывания Светодиодный индикатор высокой яркости с углом обзора 360° покрытие из фторполимера для устойчивости к брызгам на участках сварки	Имеются версии с коротким и стандартным цилиндрическим копрусом Увеличенное (удвоенное) расстояние срабатывания	—	—	Высокая частота 5 кГц, пригодны для скоростного подсчета	Передняя и боковая чувствительная поверхность Шероховатый литой металлический корпус или корпус из термостойкого пластика ABS	Miniature housing	Стандартное проводное соединение M12	Свободное подсоединение проводов	Маслостойкость	Корпус из нержавеющей стали 316 и термостойкость до 120 °C Стойкость к воздействию чистящих средств	Устойчивость к химическому воздействию	Маслостойкость Цельнометаллический корпус	Typically < 500µm detection precision Определение положения с высокой точностью	Малый диаметр с отдельной чувствительной головкой и усилителем	Никелированная латунь Определение алюминия
Продукт	E2B	E2E NEXT	E2EW	E2EQ NEXT	E2A	E2A-S	E2A-4	µPROX E2E	TL-W	E2S	E2Q5	E2Q6	E2ER/E2ERZ	E2EH	E2FQ	E2FM	E2C-EDA	E2EC	E2V-X

Индуктивные датчики бесконтактные | Каталог

Датчики приближения — Вилайт

Серия датчиков приближения E2A для различного применения

Дистанция срабатывания новых индуктивных датчиков приближения E2A в два раза превышает стандартную. Эта особенность позволяет предотвратить механическое повреждение датчика подвижными частями машин и вместе с тем обеспечивает надежное срабатывание даже в случае загрязнения чувствительной поверхности. Большая дистанция срабатывания позволяет использовать модели датчиков размера меньше обычного, что чрезвычайно практично в машиностроении, где компактность компонентов играет важную роль. Благодаря прочной конструкции и надежности датчики E2A находят широкое применение в различных областях, например, в автомобилестроении, упаковочном оборудовании, на профессиональном транспорте, в обработке материалов.

• Все имеющиеся размеры (M8, M12, M18, M30; с длинным икоротким корпусом)
• Увеличенная дистанция срабатывания предотвращает возникновение повреждений
• IP67
• Стационарный кабель 2 м или 5 м и разъем M8 или M12
• Хладо- и теплостойкий –40…+70 °C

Технические данные E2A
Дистанция срабатывания 2 мм, 4 мм, 8 мм, 15 мм, 16 мм, 20 мм, 30 мм
Диапазон напряжений 10…32 В пост. тока Выход 200 мА, транзистор
NPN, PNP, закр. (NO), откр. (NC)
Кабель или разъем M8 или M12 или стационарный провод 2 м или 5 м
Металлический кожух IP67

Датчики приближения прямоугольной формы E2Q2, E2Q4

У компактных индуктивных датчиков приближения E2Q2,E2Q4 возможно изменять положение чувствительной поверхности. Поверхность E2Q2 устанавливается в одно из пяти положений; простая установка , монтажные размеры, как у стандартного электромеханического концевого выключателя позволяют экономить пространство. Для чувствительной поверхности E2Q4 отклонение по оси Y возможно на 15°, по оси X на 90°.
В линейке есть модели с питанием как постоянным током (E2Q2 и E2Q4 DC модели), так и переменным током (E2Q2 АС модели). Все модели датчиков имеют высоконадежный корпус, различный способ подключения, а также индикатор срабатывания и защиту внутренней цепи от неправильного соединения.

• Широкий диапазон напряжения питания 10-30 VDC/ 10-60 VDC или 20-250VAC
• Прочный корпус с винтами из нержавеющей стали
• Интегрированная цепь защиты от короткого замыкания и переполюсовки питания
• Соединение: разъем М12
• Диапазон рабочих температур –25…+70°С

Технические данные E2Q2 E2Q4
Дистанция срабатывания 15мм, 20мм, 30мм, 40мм 15мм, 20мм, 30мм, 40мм
Напряжение питания 10-30 VDC/ 10-60 VDC или 20-250VAC 10-30 VDC
Выход NPN, PNP: NO или NO+NC, 200мА (DC модели)
NPN, PNP: NOили NO+NC, 200мА АС-NO, NC 500мА
Корпус IP67 IP67

Индуктивные датчики приближения

Предлагаем вашему вниманию индуктивные датчики приближения Keyence:

Датчики серии EV

Двухпроводные автономные датчики приближения в более коротком корпусе с высокой чувствительностью и большим расстоянием обнаружения.

• Компактная головка датчика.
• Встроенный индикатор выхода.
• Гибкий кабельный шарнир.
• Класс защиты корпуса IP67.
• Расстояние детектирования: 1,5; 2,5; 5 мм (в зависимости от модели).

Модели: EV-108M, EV-112M, EV-118M.

Датчики серии EZ

Трехпроводные автономные датчики приближения в более коротком корпусе с высокой чувствительностью и большим расстоянием обнаружения.

• Встроенный индикатор выхода.
• Класс защиты корпуса IP67.
• Расстояние детектирования: 1,5; 2,5; 5; 10 мм (в зависимости от модели).

Модели: EZ-8M, EZ-12M, EZ-18M, EZ-30M, EZ-18T.

Датчики серии EV-F

Датчики приближения со встроенным усилителем.

• Встроенный индикатор выхода.
• Сверхмалая головка датчика.
• Класс защиты водонепроницаемого корпуса IP67.
• Расстояние детектирования: 0,6;0,8; 1; 1,2; 2; 4 мм (в зависимости от модели).

Модели: EM-030, EM-038, EM-005, EM-054, EM-080, EM-010, EM-014.

Датчики серии ES

Датчики приближения с раздельным усилителем, обеспечивающие в два раза большее расстояние обнаружения по сравнению с обычными датчиками.

• Простота настройки расстояния обнаружения.
• Широкий выбор типов головок.
• Встроенный сигнал тревоги выхода.
• Класс защиты корпуса IP67.
• Расстояние детектирования: до 8 мм (экранированная версия) и до 70 мм (версия без экранирования).

Модели: EH-302, EH-303A, EH-305, EH-308, EH-110, EH-114.

Датчики серии EX-V

Высокоскоростные высокоточные цифровые датчики приближения.

• Высокоскоростная выборка: 40 000 образцов в секунду.
• Высокое разрешение и точность благодаря схеме FLL.
• Автоматический режим измерения нижнего мертвого центра, вибрации, зазора.
• 2-цветный светодиодный цифровой дисплей, обеспечивающий простоту настройки.
• Устойчивая к атмосферным воздействиям головка с классом защиты IP67.
• Диапазон измерений: 0…1, 0…2, 0…4, 0…5, 0…10 мм (в зависимости от модели).

Модели: EX-V01(P), EX-V02(P), EX-V05(P), EX-V10(P), EX-V64(P).

Датчики серии EX-500

Высокоточные индуктивные датчики с аналоговым выходом 0-5V или 4-20mA.

• Точное определение всех видов металлических целей.
• Линейность ± 0,3%
• Разрешение 0,03%
• Цифровая схема настройки / функция автоматического нуля.
• Монтаж на DIN-рейку.
• Диапазон измерений: 0…1, 0…2, 0…5, 0…10 мм (в зависимости от модели).

Модели: EX-501, EX-502, EX-505, EX-510.

Датчики серии EX-200

Высокоточные индуктивные датчики с частотой отклика 18 кГц, что позволяет определять быстро вибрирующие цели.

• Линейность ± 1%
• Разрешение 0,04%
• Корпус сенсорной головки IP67.
• Цифровая схема настройки / функция автоматического нуля.
• Диапазон измерений: 0…1, 0…2, 0…5, 0…10 мм (в зависимости от модели).

Модели: EX-201, EX-202, EX-205, EX-210.

Датчики серии AS

Датчики смещения вихревых токов с термостойкостью до 200°С.

• Функции регулировки диапазона и нуля.
• Диапазон измерений: 0…1, 0…2, 0…5, 0…10 мм (в зависимости от модели).

Модели: AS-440-05U, AS-440-01, AS-440-02, AS-440-05, AS-440-10.

Датчики серии EG

Высокоточные датчики позиционирования, обнаруживающие самые минимальные смещения.

• Бесконтактное, стабильное обнаружение в широком температурном диапазоне.
• Обнаружение допуска Hi/Lo одним контроллером.
• Широкий выбор типов сенсорных головок.
• Диапазон измерений: 0…0,6; 0…0,8; 0…1; 0…2; 0…5 мм (в зависимости от модели).

Модели: SH-302, SH-303A, SH-305, SH-308, SH-110, SH-114, SH-614A

Индуктивные датчики

Структура

Индуктивные бесконтактные выключатели Компании «ТЕКО» состоят из следующих основных узлов.

Принцип действия

Принцип действия бесконтактного конечного выключателя (ВК) основан на изменении амплитуды колебаний генератора при внесении в активную зону датчика металлического, магнитного, ферромагнитного или аморфного материала определенных размеров. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между датчиком и контролируемым предметом. Триггер преобразует аналоговый сигнал в логический, устанавливая уровень переключения и величину гистерезиса.

Чувствительная поверхность

Чувствительная поверхность — это площадка, ограниченная наружным диаметром ферритового сердечника, на котором собрана электромагнитная система датчика. Диаметр этой поверхности приблизительно равен диаметру датчика.

Активная зона

Активная зона бесконтактного индуктивного выключателя — та область перед его чувствительной поверхностью, где более всего сконцентрировано магнитное поле чувствительного элемента датчика. Она, как правило, соизмерима с размерами чувствительного элемента.

Измерительная пластина

В качестве измерительной пластинки используется стальная квадратная пластинка (сталь 40) толщиной 1 мм со сторонами, равными диаметру активной поверхности. Однако, если произведение 3хS_ном больше диаметра активной поверхности, то пластина выбирается со сторонами 3хS_ном.

Расстояние переключения S

Расстояние переключения — расстояние, при котором объект, приближающийся к активной поверхности датчика, вызывает изменение выходного логического сигнала.

Номинальное расстояние переключения S_ном

Номинальное расстояние переключения — теоретическая величина, не учитывающая разброс производственных параметров датчика, изменения температуры и напряжения питания.

Эффективный зазор S_эфф

Эффективный зазор S_эфф определяется при номинальном рабочем напряжении и температуре окружающей среды 25°C ± 0,5. В нем учтены производственные разбросы датчика.

0,9S_ном ≤ S_эфф ≤ 1,1S_ном

Полезный зазор S_пол

Полезный зазор S_пол — это расстояние переключения, учитывающее все производственные разбросы датчика, изменения температуры и напряжения.

0,81S_ном ≤ S_пол ≤ 1,21S_ном

Рабочий зазор S_раб

Рабочий зазор S_раб — это любое расстояние, обеспечивающее надежную работу бесконтактного выключателя в допустимых пределах температуры и напряжения.

0 ≤ S_раб ≤ 0,8S_ном

Поправочный коэффициент рабочего зазора

Поправочный коэффициент дает возможность определить рабочий зазор, который зависит от металла, из которого изготовлен объект воздействия.

Гистерезис выключателя H

Под гистерезисом понимается разность между точкой включения при приближении измерительной пластинки и точкой выключения при ее отдалении от бесконтактного выключателя. Величина гистерезиса указывается в % от номинального расстояния переключения.

Воспроизводимость точки переключения R

Воспроизводимость точки переключения- точность повторения расстояния переключения при двух последовательных включениях в течение 8 часов при температуре окружающей среды 25°C ± 5, напряжении, отклоняющемся от номинального на 5%, относительной влажности 50…70%.

R ≤ 0,05Sэфф

Частота переключений f

Частота переключений — это максимально возможное число переключений датчика в секунду. В качестве объекта воздействия используются стандартные измерительные пластинки с расстоянием между ними 2d.

Температурный дрейф рабочего зазора

Температурный дрейф рабочего зазора — это отклонение рабочего зазора в диапазоне рабочих температур, выраженное в процентах.

Δ S / S ≤ 10%

Задержка включения

Задержка включения — это время, необходимое бесконтактному выключателю для того, чтобы полностью прийти в рабочее состояние с момента подачи питания.

Крутизна фронтов T

Крутизна фронтов выходного логического сигнала — скорость нарастания/спада напряжения выходного логического сигнала, измеренная в вольт/мкс.

Номинальная нагрузка R_ном

Номинальная нагрузка — наименьшее допустимое омическое сопротивление присоединенной нагрузки.

Выходное сопротивление R_o

Выходное сопротивление — внутреннее сопротивление источника выходного сигнала.

Ток холостого хода I_о (остаточный ток I_хх)

Это ток, потребляемый бесконтактным выключателем от источника питания при отключенной нагрузке.

Номинальный ток І_ном

Это ток, под действием которого выключатель может находиться длительное время.

Импульсный ток І_mах

Это наибольший допустимый импульсный ток, который может выдержать выключатель.

Защита выключателя

Это электрическая защита устройства от неправильного подключения питания, короткого замыкания выхода, бросков напряжения питания.

Рабочее напряжение U_раб

Это допустимый диапазон напряжения, при котором гарантируется надежная работа выключателя (включая пульсацию).

Расчетное рабочее напряжение U_рас

Это рабочее напряжение, используемое для испытаний без учета допустимых отклонений. Для выключателей постоянного тока U_рас=24В. Для выключателей переменного тока и выключателей переменного/постоянного тока U_рас=110В.

Падение напряжения на датчике

Это напряжение, измеренное на включенном датчике под нагрузкой при номинальном токе I_ном.

Пульсация рабочего напряжения

Это отношение амплитуды переменного напряжения к номинальному рабочему напряжению (допустимый максимум 15%).

Установка датчиков в металл и относительно друг друга

Бесконтактные индуктивные выключатели, встраиваемые заподлицо в металл

Бесконтактные выключатели могут быть встроены в металл до торцевой чувствительной поверхности без изменения рабочих параметров. Между двумя соседними выключателями должно быть расстояние не менее диаметра датчика.

Бесконтактные индуктивные выключатели, не встраиваемые заподлицо в металл

Бесконтактный выключатель является не встраиваемым в металл, если для поддержания его установленных параметров требуется свободная зона (Р), в которой должны отсутствовать материалы, влияющие на данные параметры. Между двумя соседними выключателями должно быть расстояние не менее 2 х с1 активной поверхности.

Встречное расположение бесконтактных выключателей

Бесконтактные выключатели могут быть расположены встречно друг к другу, при этом расстояние между активными поверхностями должно быть более 3S_ном.

Виды контактов

Нормально разомкнутый — «НР» (замыкающий)

Бесконтактный выключатель обеспечивает функцию замыкающего контакта при появлении в активной зоне измерительной пластинки (в исходном состоянии нагрузка отключена).

Нормально замкнутый — «НЗ» (размыкающий)

Бесконтактный выключатель обеспечивает функцию размыкающего контакта при появлении в активной зоне измерительной пластинки (в исходном состоянии нагрузка подключена).

Функция «исключающее или» (переключающий)

Бесконтактный выключатель одновременно обеспечивает функцию замыкающего и размыкающего контактов.

Постоянное напряжение

3-х, 4-х проводные схемы подключения

2-х проводные схемы подключения

Переменное напряжение

Без заземления

С заземлением

Без заземления

С заземлением

Постоянное/переменное напряжение

Без заземления

С заземлением

Без заземления

С заземлением

Схема подключения с открытым коллектором

Функция «И» (последовательная)

Схема собрана из выключателей постоянного напряжения исполнения PNP с функцией «нормально разомкнутого контакта». На каждом датчике происходит падение напряжения около 1 вольта. Поэтому ограничено количество элементов «n» в схеме. Кроме того, необходимо учитывать токи холостого хода отдельных датчиков.

Схема собрана из выключателей постоянного напряжения исполнения NPN с функцией «нормально разомкнутого контакта».

Функция «ИЛИ» (параллельная)

Схема собрана из выключателей постоянного напряжения исполнения PNP с функцией «нормально разомкнутого контакта».

Схема собрана из выключателей постоянного напряжения исполнения NPN с функцией «нормально разомкнутого контакта».

Параллельное соединение бесконтактных выключателей переменного напряжения не рекомендуется, так как в связи с нарастанием колебаний генератора могут появляться ошибочные импульсы.

Последовательная схема может быть собрана из двух выключателей переменного напряжения. В каждом датчике происходит падение напряжения около 5 вольт.

Схема собирается из выключателя переменного напряжения и механического выключателя. Схема позволяет выключить нагрузку при включенном состоянии бесконтактного переключателя.

Эта схема обеспечивает возможность включения нагрузки при невключенном датчике.

Полезные ссылки

Тропическое исполнение индуктивных датчиков Namur

Уважаемые производственники!

Представляем новинку, индуктивный датчик приближения SNI 02-4-PP-5-T.
«NAMUR», тропическое исполнение, ГОСТ15150-69

Датчики в тропическом исполнении должны быть приспособлены к работе в следующих условиях:

— сухого и влажного воздуха (экваториальная часть, саванны),

— сухого климата (пустыни, степи),

— влажного климата (джунгли, дождливые области).

Для производства датчиков тропического исполнения применяются только термопластичные материалы с высокой температурой размягчения. На электрические свойства изоляционных материалов, особенно органических, при повышенной температуре весьма сильное воздействие оказывает влажность воздуха. В джунглях и на побережье относительная влажность воздуха достигает 90% и выше и при дождливой погоде может удерживаться несколько суток. В этих условиях удовлетворительно работают фенольные пресс-материалы со слюдяным наполнителем, фторопласты, смолы эпоксидные и кремнийорганические.

Существенным фактором эксплуатационной надежности датчиков в условиях теплого и влажного климата является способность корпуса противостоять воздействию плесневых грибков и бактерий. Плесень образуется на органических материалах, она не разъедает материал, но, разрастаясь, снижает сопротивление изоляции за счет выделения органических кислот и щелочей, которые при наличии влажной пленки образуют электролиты. В целях защиты изоляции от грибковой плесени и от бактерий, разрушающих изоляцию, вводят фунгициды.

Органические изоляционные материалы пожираются термитами и жучками, последние разгрызают и металлы — олово, свинец, цинк, медь. Стойкими против воздействия насекомых являются затвердевшие с гладким образованием поверхности, а также искусственные смолы без наполнителей.

Все эти требования учтены в новой разработке и производстве ООО СКБ «ИНДУКЦИЯ», в соответствии с ГОСТ15150-69, в новом индуктивном взрывобезопасном датчике тропического исполнения SNI 02-4-PP-5-Т.

Отличительными особенностями производимого датчика является корпус, изготовленный из высокопрочного пластика, который:

— устойчив к инфракрасному и ультрафиолетовому, солнечному излучению,

— имеет малый коэффициент водопоглащения,

— исключает возможность «вандализма» со стороны насекомых,

— не подвержен воздействию плесневых грибков, а так же бактерий,

— защищен от воздействия агрессивной кислотной среды.

Подключение датчика осуществляется кабелем, через гермоввод, что позволяет ему работать в «сезон дождей».

Выключатели типа SNI в соответствии со стандартом «NAMUR» являются двухпроводными индуктивными датчиками постоянного тока с изменяемым выходным сопротивлением. Датчик предназначен для работы в промышленном оборудовании в условиях особо взрывоопасной зоны, и относится к особо взрывобезопасному электрооборудованию и имеет маркировку взрывозащиты по ГОСТ Р 52350.11-2005:

— 0ExiallCT4 для датчиков высокотемпературного исполнения;

— 0ExiallCT6 для датчиков стандартного и низкотемпературного исполнения.

При установке в искровзрывоопасной зоне датчики должны применяться совместно со связанным электрооборудованием, имеющим вид взрывозащиты «Искробезопасная электрическая цепь уровня ia» согласно ГОСТ Р 30 85210-2002.

Датчик SNI 02-4-PP-5-Т используется с блоком сопряжения BIN, маркировкой взрывозащиты [Exia]IIC, что соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

SNI02-4-PP-5-Т (Тропическое исполнение), код I02811

Сертификаты соответствие требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011), сертификат соответствия № TC RU C-RU.AB24.B.02463 Серия RU № 0294148.

С этим товаром покупают блоки сопряжения типа «NAMUR».

Задать вопрос

Задайте вопрос, нажав на кнопку.
Так же вы можете позвонить по телефону +7 (351) 218-41-40 или отправить заявку на [email protected]

Обзор датчиков приближения | OMRON Промышленная автоматизация

1. Датчики приближения обнаруживают объект, не касаясь его, и поэтому не вызывают истирания или повреждения объекта.

Такие устройства, как концевые выключатели, обнаруживают объект, соприкасаясь с ним, но датчики приближения могут обнаруживать присутствие объекта электрически, не касаясь его.

2. Для вывода контактов не используются, поэтому датчик имеет более длительный срок службы (за исключением датчиков, в которых используются магниты).

В датчиках приближения

используются полупроводниковые выходы, поэтому нет контактов, влияющих на срок службы.

3. В отличие от оптических методов обнаружения, датчики приближения подходят для использования в местах, где используется вода или масло.

Обнаружение происходит практически без воздействия грязи, масла или воды на обнаруживаемый объект. Также доступны модели с футлярами из фторопласта, обеспечивающими превосходную химическую стойкость.

4. Датчики приближения обеспечивают высокую скорость отклика по сравнению с переключателями, требующими физического контакта.

Для получения информации о высокоскоростной реакции см. «Разъяснение терминов».

5. Датчики приближения могут использоваться в широком диапазоне температур.

Датчики приближения

могут использоваться в диапазоне температур от -40 до 200 ° C.

6.На датчики приближения цвета не влияют.

Датчики приближения

обнаруживают физические изменения объекта, поэтому на них почти не влияет цвет поверхности объекта.

7. В отличие от переключателей, которые полагаются на физический контакт, на датчики приближения влияют температура окружающей среды, окружающие предметы и другие датчики.

Как индуктивные, так и емкостные датчики приближения зависят от взаимодействия с другими датчиками.Из-за этого при их установке необходимо соблюдать осторожность, чтобы не допустить взаимного вмешательства. (См. Меры предосторожности для правильного использования в Мерах предосторожности для всех датчиков приближения.)
Также необходимо принять меры для предотвращения воздействия окружающих металлических предметов на индуктивные датчики приближения, а также для предотвращения воздействия всех окружающих предметов на емкостные датчики приближения. .

8. Есть двухпроводные датчики.

Линия электропередачи и сигнальная линия совмещены.Если подключена только линия питания, внутренние элементы могут быть повреждены.
Всегда вставляйте груз. (См. Меры предосторожности для безопасного использования в Мерах безопасности для всех датчиков приближения.)

Индуктивные датчики и емкостные датчики

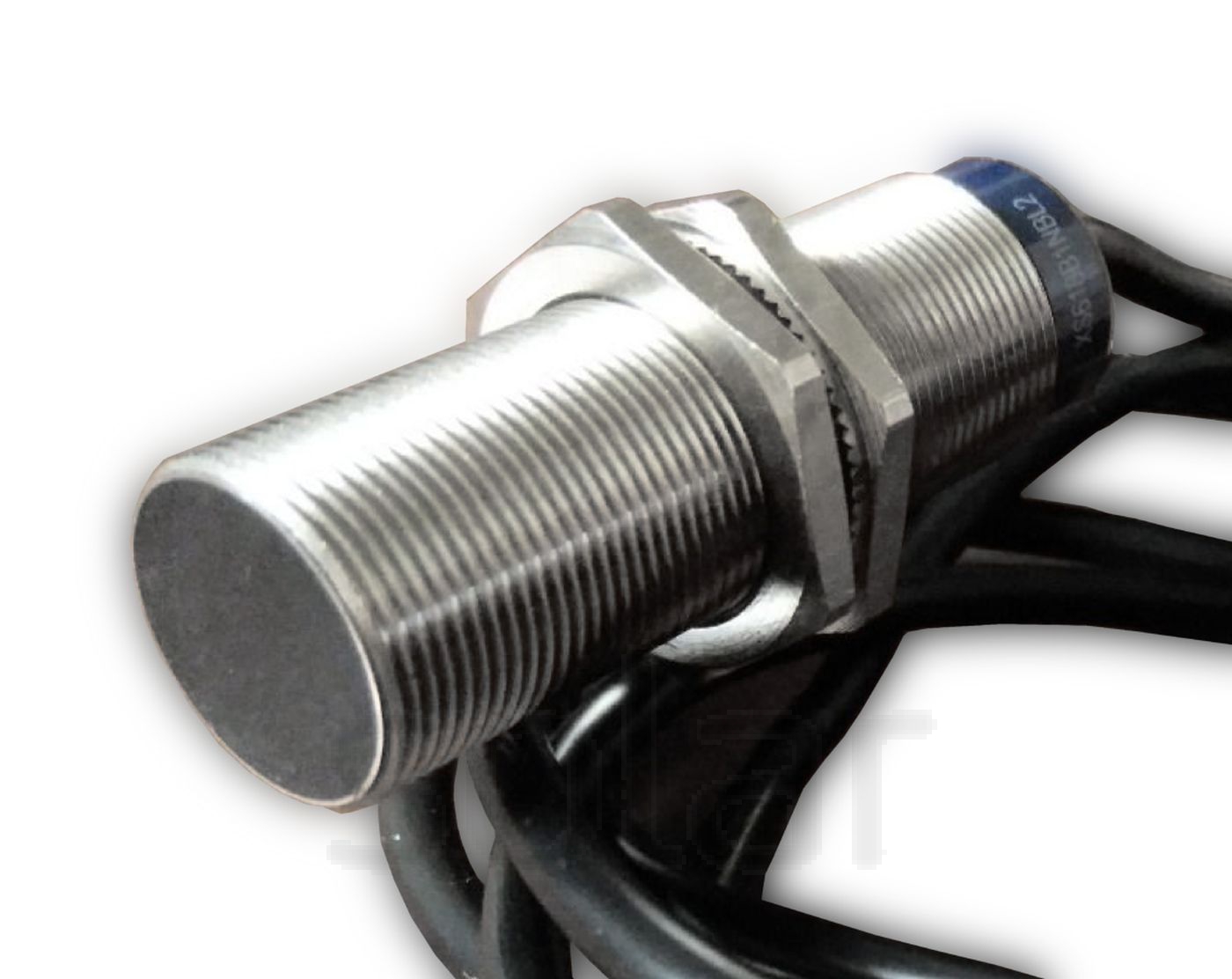

Индуктивные датчики приближения — серия XS

Наши индуктивные датчики приближения (ранее известные как OsiSense XS) предназначены исключительно для обнаружения металлических предметов размером до 60 мм. В основном они состоят из генератора, обмотки которого составляют чувствительную поверхность.Перед этими обмотками создается переменное магнитное поле.

Когда металлический объект помещается в магнитное поле, создаваемое датчиком, возникающие в результате индуцированные токи образуют дополнительную нагрузку, и колебания прекращаются. Это приводит к срабатыванию драйвера вывода и, в зависимости от типа датчика, вырабатывается нормально открытый (NO) или нормально закрытый (NC) выходной сигнал.

Наши индуктивные датчики бывают в версиях для скрытой и не скрытой установки (экранированный / неэкранированный), версиях с коротким и длинным корпусом, версиях PNP и NPN для совместимости со всеми ПЛК и контроллерами по всему миру.2-проводные версии постоянного, переменного или переменного / постоянного тока также доступны для установки в вашем приложении в качестве концевого выключателя.

Емкостные датчики приближения — серия XT

Наши емкостные датчики (ранее известные как OsiSense XT) предназначены для бесконтактного измерения любого материала толщиной до 20 мм, независимо от материала или проводимости (металлы, минералы, дерево, пластик, стекло, картон, кожа, керамика, жидкости и т. Д.) .

Емкостные датчики приближения обнаруживают обнаруживаемые цели благодаря способности этой цели быть электрически заряженной.Емкостные датчики подают напряжение на область и обнаруживают объекты, измеряя изменения в электрическом свойстве, называемом емкостью, то есть способностью чего-либо удерживать электрический заряд. Поскольку даже непроводники могут удерживать заряды, это означает, что с помощью этого типа датчика можно обнаружить практически любой объект.

Детали предложения

Индуктивные датчики общего назначения
Один из самых полных каталогов на рынке с:

• Стандартные цилиндрические формы: короткие и длинные корпуса M8, M12, M18, M30
• Стандартные кубические, прямоугольные и плоские формы
• Соответствует международным стандартам, CE, UL, CSA, CCC; RCM, TÜV
• С высшим международным качеством IP69K
• Со всеми электрическими стандартами, включая источник питания переменного / постоянного тока
• Доступен в стандартной и увеличенной линейке

Прикладные индуктивные и емкостные датчики

• Кубическая и прямоугольная 40×40 SIL2 с сертификатами TÜV для более безопасных применений
• Контроль вращения, фактор 1, дискриминация черных / цветных металлов и т. Д.
• Датчики в пластиковом корпусе для двойной изоляции и соответствия химической среде
• Миниатюрный цилиндрический формат Обычный 4 и 6,5 мм или M5 для сборки и т. Д.
• Полностью нержавеющая сталь и пластик для пищевых продуктов и напитков
• Кубический цилиндрический корпус из нержавеющей стали для автомобилей, включая сварочные работы

Основные приложения

• Железная дорога
• Мобильное оборудование
• Лифты и эскалаторы
• Подъемник
• Погрузочно-разгрузочные работы / Транспортировка / Логистика
• Обработка материалов / Станки
• Упаковка
• Еда и напитки
• Робототехника

Вы не можете связаться с ним, но все равно нужно его обнаружить? Обратитесь к мировым экспертам, работающим в области детектирования более 90 лет!

Просто просто!

Принцип работы индуктивного датчика

Определения:

НЕТ
(нормально разомкнутый): Выход переключателя, который разомкнут, запрещающий
ток, когда исполнительный механизм отсутствует и закрывается, позволяя
текущий поток при наличии привода.

NC
(нормально замкнутый): Релейный выход, который замкнут, позволяя
протекание тока при отсутствии привода и запрещение открывания
текущий поток при наличии привода.

НПН
Выход: Транзисторный выход, который переключает общий или
отрицательное напряжение на нагрузку. Нагрузка подключается между
положительное питание и выход.Текущие потоки из
нагрузка через выход на землю, когда выход переключателя
на. Также известен как снижение тока или отрицательное переключение.

PNP
Выход: Транзисторный выход, который переключает положительное напряжение.
к нагрузке. Нагрузка подключается между выходом и общим.
Ток течет от выхода устройства через нагрузку к
заземление при включенном выходе переключателя.Также известен как текущий
источник или положительное переключение.

Эксплуатация
Distance (Sn): Максимальное расстояние от датчика до
квадратный кусок железа (Fe 37) толщиной 1 мм со сторонами = до
диаметр чувствительной поверхности, который вызовет изменение
на выходе датчика. Расстояние уменьшится для других
материалы и формы. Испытания проводятся при 20ºC с
источник постоянного напряжения.Это расстояние действительно включает ±
Допуск изготовления 10%.

Мощность
Supply: Диапазон напряжения питания, в котором будет работать датчик.
в.

Макс
Коммутируемый ток: Допустимая величина постоянного тока
протекать через датчик, не вызывая повреждения датчика.
Это максимальное значение.

мин.
Ток переключения: Это минимальное значение тока, которое
должен протекать через датчик, чтобы гарантировать работу.

Макс
Пиковый ток: Максимальный пиковый ток указывает на максимум
текущее значение, которое датчик может выдержать в течение ограниченного периода времени
времени.

Остаточный
Ток: Ток, протекающий через датчик при
он находится в открытом состоянии.

Мощность
Сток: Величина тока, необходимая для работы датчика.

Напряжение
Падение: Падение напряжения на датчике при движении
максимальная загрузка.

Короткий
Защита цепи: Защита от повреждения датчика
если нагрузка закорочена.

Эксплуатация
Частота: Максимальное количество циклов включения / выключения, которое
устройство способно за одну секунду.Согласно EN 50010,
этот параметр измеряется динамическим методом, показанным на
инжир. 1 с датчиком в положениях (a) и (b). S — операционная
расстояние, м — диаметр датчика. Частота
дается формулой на рис. 2.

Повторяемость
(% Sn): Разница между любыми значениями рабочего расстояния
Измеряется за 8 часов при температуре от 15 до 15 ° C.
до 30ºC и напряжения питания с отклонением <= 5%.

Гистерезис
(% Sn): Расстояние между точками «включения»
приближение исполнительного механизма и точка «выключения»
привод отступает. Это расстояние снижает количество ложных срабатываний.
Его значение выражается в процентах от рабочего расстояния.
или расстояние. См. Рис.3

Промывка
Монтаж: Для монтажа рядом с моделями для скрытого монтажа
см. рис.4а. Модели без скрытого монтажа можно встраивать в
металл согласно рис. 4б. бок о бок см. на рис.
4c. Sn = рабочее расстояние.

Защита
Степень: Степень защиты корпуса согласно IEC
(Международная электротехническая комиссия):
IP 65: Пыленепроницаемость. Защита от водяных струй.
IP 67: Пыленепроницаемый. Защита от воздействия погружения

Сравнение датчиков приближения

: индукционные, емкостные, фотоэлектрические и ультразвуковые

Загрузите эту статью в формате.Формат PDF

Датчики приближения обнаруживают присутствие или отсутствие объектов с помощью электромагнитных полей, света и звука. Существует много типов, каждый из которых подходит для определенных приложений и сред.

Индуктивные датчики

Эти бесконтактные датчики приближения обнаруживают железные цели, в идеале — низкоуглеродистую сталь толщиной более одного миллиметра. Они состоят из четырех основных компонентов: ферритового сердечника с катушками , генератора , триггера Шмитта и выходного усилителя .Генератор создает симметричное колеблющееся магнитное поле, которое излучается ферритовым сердечником и матрицей катушек на чувствительной поверхности. Когда железная цель попадает в это магнитное поле, небольшие независимые электрические токи, называемые вихревыми токами, индуцируются на поверхности металла . Это изменяет сопротивление (собственную частоту) магнитной цепи, что, в свою очередь, снижает амплитуду колебаний. По мере того, как все больше металла попадает в поле чувствительности, амплитуда колебаний уменьшается и, в конечном итоге, схлопывается.(Это «генератор с подавлением вихревых токов» или принцип ECKO.) Триггер Шмитта реагирует на эти изменения амплитуды и регулирует выходной сигнал датчика. Когда цель наконец выходит из диапазона датчика, цепь снова начинает колебаться, и триггер Шмитта возвращает датчик к его предыдущему выходу.

Если датчик имеет конфигурацию нормально разомкнутый , его выход будет сигналом на , когда цель входит в зону обнаружения. С нормально закрытым , его выходом будет сигнал выключен с присутствующей целью.Выходные данные затем считываются внешним блоком управления (например, ПЛК, контроллером движения, интеллектуальным приводом), который преобразует состояния включения и выключения датчика в полезную информацию. Индуктивные датчики обычно оцениваются по частоте или циклам включения / выключения в секунду. Их скорости варьируются от 10 до 20 Гц при переменном токе или от 500 Гц до 5 кГц при постоянном токе. Из-за ограничений магнитного поля индукционные датчики имеют относительно узкий диапазон чувствительности — от долей миллиметров до 60 мм в среднем — хотя доступны специальные продукты с более длинным диапазоном.

Для работы на малых расстояниях в ограниченном пространстве промышленного оборудования доступны геометрические и монтажные стили, включая экранированный (заподлицо), неэкранированный (не заподлицо), трубчатый и прямоугольный «плоский». Трубчатые датчики, на сегодняшний день самые популярные, доступны с диаметром от 3 до 40 мм.

Но то, чего не хватает индуктивным датчикам в диапазоне, они компенсируют приспособляемостью к окружающей среде и универсальностью обнаружения металлов. Отсутствие изнашиваемых движущихся частей, правильная настройка гарантирует долгий срок службы.Специальные конструкции с рейтингом IP 67 и выше способны противостоять накоплению загрязняющих веществ, таких как смазочно-охлаждающие жидкости, смазка и неметаллическая пыль, как в воздухе, так и на самом датчике. Следует отметить, что металлические загрязнения (например, опилки от резки) иногда влияют на работу датчика. Корпус индуктивного датчика обычно изготавливается из никелированной латуни, нержавеющей стали или пластика PBT.

Датчики емкостные

Емкостные датчики приближения могут обнаруживать как металлические, так и неметаллические цели в порошковой, гранулированной, жидкой и твердой форме.Это, наряду с их способностью распознавать цветные металлы, делает их идеальными для контроля смотрового стекла, определения уровня жидкости в резервуаре и определения уровня порошка в бункере.

В емкостных датчиках две проводящие пластины (с разными потенциалами) размещены в чувствительной головке и расположены так, чтобы работать как разомкнутый конденсатор. Воздух действует как изолятор; в состоянии покоя между двумя пластинами небольшая емкость. Как и индуктивные датчики, эти пластины связаны с генератором, триггером Шмитта и выходным усилителем.Когда цель входит в зону чувствительности, емкость двух пластин увеличивается, вызывая изменение амплитуды генератора, в свою очередь изменяя состояние триггера Шмитта и создавая выходной сигнал. Обратите внимание на разницу между индуктивными и емкостными датчиками: индуктивные датчики колеблются, пока цель не присутствует, а емкостные датчики колеблются, когда цель присутствует.

Поскольку емкостное считывание включает в себя зарядные пластины, оно несколько медленнее, чем индуктивное… от 10 до 50 Гц, с диапазоном чувствительности от 3 до 60 мм. Доступны многие стили жилья; общие диаметры варьируются от 12 до 60 мм в экранированном и неэкранированном вариантах монтажа. Корпус (обычно металлический или пластик PBT) прочный, что позволяет устанавливать его очень близко к контролируемому процессу. Если датчик имеет нормально открытый и нормально закрытый варианты, говорят, что он имеет дополнительный выход. Из-за их способности обнаруживать большинство типов материалов емкостные датчики необходимо держать вдали от нецелевых материалов, чтобы избежать ложного срабатывания.По этой причине, если намеченная цель содержит железный материал, индуктивный датчик является более надежным вариантом.

Фотоэлектрические датчики

Фотоэлектрические датчики настолько универсальны, что решают большинство проблем, связанных с промышленным зондированием. Поскольку фотоэлектрические технологии так быстро развиваются, теперь они обычно обнаруживают цели диаметром менее 1 мм или на расстоянии 60 м. Доступно множество фотоэлектрических конфигураций, классифицируемых по методу излучения и доставки света в приемник.Однако все фотоэлектрические датчики состоят из нескольких основных компонентов: каждый из них имеет источник света-излучатель (светоизлучающий диод, лазерный диод), фотодиод или фототранзисторный приемник для обнаружения излучаемого света и вспомогательную электронику, предназначенную для усиления сигнала приемника. Излучатель, иногда называемый отправителем, передает луч видимого или инфракрасного света на обнаруживающий приемник.

Все фотоэлектрические датчики работают по аналогичным принципам. Таким образом, идентификация их выпуска упрощается; Классификация темного света и включения света относится к активности приема света и выходного сигнала датчика.Если выходной сигнал не поступает, значит датчик горит. Получен световой сигнал, и он горит. В любом случае перед покупкой необходимо выбрать световой или темный свет, если датчик не настраивается пользователем. (В этом случае стиль вывода можно указать во время установки, щелкнув переключатель или подключив датчик соответствующим образом.)

Поперечный луч

Самый надежный фотоэлектрический датчик — это датчик на пересечение луча. Излучатель отделен от приемника отдельным корпусом и обеспечивает постоянный световой пучок; обнаружение происходит, когда объект, проходящий между ними, прерывает луч.Несмотря на свою надежность, сквозной луч — наименее популярная фотоэлектрическая установка. Покупка, установка, юстировка

излучателя и приемника в двух противоположных местах, которые могут находиться на значительном расстоянии друг от друга, являются дорогостоящими и трудоемкими. Благодаря недавно разработанным конструкциям, фотоэлектрический датчик на пересечение луча se

нсоры обычно обеспечивают самое большое расстояние срабатывания среди фотоэлектрических датчиков — 25 м и более сейчас являются обычным явлением. Новые модели лазерных диодных излучателей могут передавать хорошо коллимированный луч на расстоянии 60 м для повышения точности и обнаружения.На этих расстояниях некоторые лучевые лазерные датчики способны обнаруживать объект размером с муху; на близком расстоянии это становится 0,01 мм. Но хотя эти лазерные датчики повышают точность, скорость отклика такая же, как и у нелазерных датчиков — обычно около 500 Гц.

Одной из уникальных способностей фотоэлектрических датчиков со сквозным лучом является эффективное обнаружение сильных загрязняющих веществ в воздухе. Если загрязняющие вещества накапливаются непосредственно на источнике или приемнике, вероятность ложного срабатывания выше.Однако некоторые производители теперь включают в схему датчика выходы сигналов тревоги, которые контролируют количество света, попадающего на приемник. Если обнаруженный свет уменьшается до заданного уровня без цели, датчик отправляет предупреждение с помощью встроенного светодиода или выходного провода.

Фотоэлектрические датчики на пересечение луча имеют коммерческое и промышленное применение. Дома, например, обнаруживают препятствия на пути гаражных ворот; датчики спасли многие велосипеды и автомобили от разбивания.С другой стороны, объекты на промышленных конвейерах можно обнаружить где угодно между излучателем и приемником, если между контролируемыми объектами есть промежутки и свет датчика не «прожигает» их. (Прожигание может произойти с тонкими или слегка окрашенными предметами, которые пропускают излучаемый свет к приемнику.)

Световозвращающий

Датчики с отражением от рефлектора имеют следующее по величине расстояние срабатывания фотоэлектрических датчиков, при этом некоторые устройства способны контролировать дальность действия до 10 м.Работая аналогично датчикам на пересечение луча, но без достижения тех же расстояний срабатывания, выходной сигнал возникает при прерывании постоянного луча. Но вместо отдельных корпусов для излучателя и приемника оба расположены в одном корпусе и обращены в одну сторону. Излучатель излучает луч лазера, инфракрасного или видимого света и проецирует его на специально разработанный отражатель, который затем отклоняет луч обратно к приемнику. Обнаружение происходит, когда световой путь нарушен или иным образом нарушен.

Одной из причин использования световозвращающего датчика вместо датчика пересечения луча является удобство одного места подключения; противоположная сторона требует установки только рефлектора.Это приводит к значительной экономии затрат как на детали, так и на время. Однако очень блестящие или отражающие предметы, такие как зеркала, банки и упакованные в пластик коробки сока, создают проблему для светоотражающих фотоэлектрических датчиков. Эти цели иногда отражают достаточно света, чтобы заставить приемник думать, что луч не прерывался, что приводит к ошибочным выводам.

Некоторые производители решили эту проблему с помощью поляризационной фильтрации, которая позволяет обнаруживать свет только от специально разработанных отражателей… а не ошибочные отражения от цели.

Диффузный

Как и в светоотражающих датчиках, излучатели и приемники диффузного датчика расположены в одном корпусе. Но цель действует как отражатель, поэтому обнаруживается свет, отраженный от dist

.

объект урбанизации. Излучатель излучает луч света (чаще всего импульсный инфракрасный, красный видимый или лазерный), который распространяется во всех направлениях, заполняя зону обнаружения. Затем цель входит в зону и отклоняет часть луча обратно к приемнику.Обнаружение происходит, и выход включается или выключается (в зависимости от того, светится датчик или горит темно), когда на приемник попадает достаточно света.

Датчики диффузного типа можно найти на раковинах в общественных туалетах, где они управляют автоматическими смесителями. Руки, помещенные под распылительную головку, действуют как отражатель, вызывая (в данном случае) открытие водяного клапана. Поскольку целью является отражатель, диффузные фотоэлектрические датчики часто зависят от материала цели и свойств поверхности; неотражающая цель, такая как матово-черная бумага, будет иметь значительно меньшую дальность восприятия по сравнению с ярко-белой целью.Но то, что кажется недостатком «на поверхности», на самом деле может быть полезным.

Поскольку диффузные датчики в некоторой степени зависят от цвета, некоторые версии подходят для различения темных и светлых целей в приложениях, требующих сортировки или контроля качества по контрасту. При установке только самого датчика установка диффузного датчика обычно проще, чем у датчиков на пересечение луча и на отражение от рефлектора. Отклонение расстояния обнаружения и ложные срабатывания, вызванные отражающим фоном, привели к разработке диффузных датчиков, которые фокусируются; они «видят» цели и игнорируют фон.

Этого можно достичь двумя способами; первый и наиболее распространенный — это технология фиксированного поля. Излучатель излучает луч света, как и стандартный диффузный фотоэлектрический датчик, но для двух приемников. Один сфокусирован на желаемой зоне восприятия, а другой — на дальнем фоне. Затем компаратор определяет, обнаруживает ли приемник дальнего действия свет более высокой интенсивности, чем тот, который улавливает сфокусированный приемник. Если это так, выход остается выключенным.Только когда интенсивность сфокусированного света приемника будет выше, будет получен выходной сигнал.

Второй метод фокусировки идет дальше, используя массив приемников с регулируемым расстоянием срабатывания. Устройство использует потенциометр для электрической регулировки диапазона срабатывания. Такой датчик

лучше всего работают в заранее заданной зоне наилучшего восприятия. Позволяя распознавать мелкие детали, они также обеспечивают более высокие допуски в спецификациях отсечения целевой области и улучшенные возможности восприятия цвета.Однако целевые качества поверхности, такие как глянцевитость, могут давать разные результаты. Кроме того, объекты с высокой отражающей способностью за пределами зоны восприятия, как правило, посылают достаточно света обратно в приемники для вывода, особенно когда приемники электрически отрегулированы.

Для преодоления этих ограничений некоторые производители датчиков разработали технологию, известную как истинное подавление фона с помощью триангуляции.

Настоящий датчик подавления фона излучает луч света точно так же, как стандартный диффузный датчик с фиксированным полем.Но вместо определения интенсивности света блоки подавления фона полностью полагаются на угол, под которым луч возвращается к датчику.

Для этого в датчиках подавления фона используются два (или более) фиксированных приемника с фокусирующей линзой. Угол принимаемого света регулируется механически, что позволяет получить резкую границу между целью и фоном … иногда всего 0,1 мм. Это более стабильный метод при наличии отражающего фона или когда возникают проблемы с цветовыми вариациями; отражательная способность и цвет влияют на интенсивность отраженного света, но не на углы преломления, используемые фотоэлектрическими датчиками с подавлением фона на основе триангуляции.

Ультразвуковые датчики

Ультразвуковые датчики приближения используются во многих автоматизированных производственных процессах. Они используют звуковые волны для обнаружения объектов, поэтому цвет и прозрачность не влияют на них (хотя экстремальные текстуры могут). Это делает их идеальными для множества применений, включая обнаружение прозрачного стекла и пластика на большом расстоянии, измерение расстояния, непрерывный контроль уровня жидкости и гранулята, а также штабелирование бумаги, листового металла и дерева.

Наиболее распространенные конфигурации такие же, как и в фотоэлектрическом зондировании: сквозной луч, световозвращающая и диффузная версии.Ультразвуковые диффузные датчики приближения используют звуковой преобразователь, который излучает серию звуковых импульсов, а затем отслеживает их возврат от отражающей цели. Как только отраженный сигнал получен, датчик подает выходной сигнал на устройство управления. Дальность обнаружения увеличивается до 2,5 м. Чувствительность, определяемая как временное окно для циклов прослушивания по сравнению с циклами отправки или щебетания, может быть отрегулирована с помощью кнопки обучения или потенциометра. В то время как стандартные диффузные ультразвуковые датчики выдают простой выходной сигнал «присутствует / отсутствует», некоторые из них выдают аналоговые сигналы, показывающие расстояние с регулируемым выходным сигналом от 4 до 20 мА или от 0 до 10 В постоянного тока.Эти выходные данные можно легко преобразовать в полезную информацию о расстоянии.

Ультразвуковые световозвращающие датчики также обнаруживают объекты на заданном расстоянии срабатывания, но путем измерения времени распространения. Датчик излучает серию звуковых импульсов, которые отражаются от неподвижных противоположных отражателей (любой плоской твердой поверхности — части оборудования, доски). Звуковые волны должны возвращаться к датчику в течение заданного пользователем интервала времени; в противном случае предполагается, что объект преграждает путь зондирования, и датчик соответственно подает выходной сигнал.Поскольку датчик отслеживает изменения во времени распространения, а не просто отраженные сигналы, он идеально подходит для обнаружения звукопоглощающих и отклоняющих материалов, таких как хлопок, поролон, ткань и поролон.

Как и фотоэлектрические датчики на пересечение луча, в ультразвуковых датчиках на пересечение луча эмиттер и приемник находятся в отдельных корпусах. Когда объект нарушает звуковой луч, приемник запускает выходной сигнал. Эти датчики идеально подходят для приложений, требующих обнаружения непрерывного объекта, такого как полотно из прозрачного пластика.Если прозрачный пластик сломается, выходной сигнал датчика вызовет срабатывание подключенного ПЛК или нагрузки.
