назначение и принцип работы, устройство индуктивного датчика

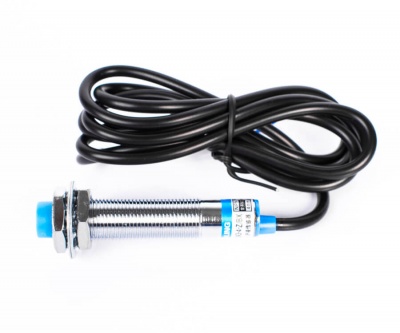

Что представляет собой индуктивный датчик?

Этот датчик по своим особенностям работы относится к бесконтактному оборудованию, то есть, ему не требуется наличие физического контакта с объектом, чтобы определить его местоположение в пространстве. Индуктивный датчик обычно применяется в тех случаях, когда необходимо провести работу с металлическими объектами и предметами.

На другие материалы, соответственно, этот прибор не реагирует и пропускает их мимо своего поля деятельности. Основное направление использования этих устройств — всевозможные автоматизированные линии и системы. У них может присутствовать как замкнутый, так и разомкнутый контакт. Принцип действия у подобных устройств осуществляется за счет присутствия специальной катушки, которая создает магнитное поле, позволяющее взаимодействовать с металлами. У такой работы есть свои особенности и принципы, которые играют важную роль.

Как действует датчик?

Индуктивный датчик за счет своего внутреннего устройства имеет определенный принцип действия. В нем используется специальный генератор, который выдает определенную амплитуду колебаний. Когда в поле действия агрегата попадает объект, состоящий из металлического или ферромагнитного материала, то колебания начинают меняться, что и сигнализирует о наличии предмета. Из-за этого датчики работают только с подобными материалами и бесполезны в других случаях.

1. При начале работы на конечный выключатель подается питание, что способствует образованию магнитного поля. Именно оно влияет на вихревые токи, которые, в свою очередь, меняют амплитуду колебаний у работающего генератора.
2. Результат всех этих преобразований — получение выходного сигнала, который может варьироваться, в зависимости от расстояния между работающим датчиком и исследуемым предметом. Затем при помощи специального устройства аналоговый сигнал преображается в логический.
3. Индуктивный датчик также нужен, чтобы распознавать положение металлических предметов. Это может играть важную роль на производстве. Если по линии следуют изделия, на которых металлические детали должны быть расположены в определенном порядке, то датчики проконтролируют правильность этого расположения. В случае обнаружения ошибки устройство подаст сигнал на конвейер, и программа предпримет дальнейшие действия для устранения проблемы.

Конструкция устройства

Индуктивный датчик положения имеет своеобразное устройство и состоит из нескольких важных узлов, которые обеспечивают полноценную работу этого агрегата.

1. Важной деталью является генератор, именно он создает электромагнитное поле, которое помогает анализировать металлические предметы и определять их положение. Без этого поля работа была бы невозможной.
2. Также в работе используется такой специальный элемент, как триггер Шмидта – в его задачу входит преобразование сигнала, чтобы датчики могли взаимодействовать с другими элементами в системе и передавать информацию дальше.
3. Может использоваться усилитель – он нужен, чтобы получаемый сигнал достиг необходимого уровня для дальнейшей передачи.
4. В работе датчика применяются индикаторы на светодиодах, они помогают контролировать работу устройства, сигнализируя о том, что оно включилось, а также лампочки могут загораться при выполнении различных настроек системы.
5. Такое приспособление как компаунд защищает датчик от попадания внутрь воды и всяческих мелких частиц. Поскольку посторонние субстанции могут негативно сказаться на работе прибора и даже привести к его поломке, качественная защита является важным моментом.
6. Корпус — в нем помещаются все перечисленные внутренние элементы, которые собираются в единое целое. Сам корпус монтируется в нужном месте при помощи специальных креплений, позволяющих расположить его так, как это требуется для правильной и эффективной работы на линии. Кроме того, оболочка защищает детали от механических воздействий и повреждений, которые могут быть получены таким путем. Для этого корпуса датчиков изготавливают из латуни, либо полиамида — они являются достаточно надежными материалами.

Что следует знать о работе датчика?

Индуктивный датчик положения — это устройство со своей спецификой, поэтому в описании его работы и принципа действия часто используются специализированные определения:

1. Активная зона означает область, где степень воздействия магнитного поля проявляется в наибольшей степени. Она находится перед чувствительной поверхностью самого датчика, там уровень концентрации является самым высоким. Как правило, по размеру эта зона равна диаметру самого устройства.
2. Номинальное расстояние переключения. Такой параметр считается теоретическим, поскольку он не учитывает производственных особенностей, режим температуры, уровень напряжения и прочие факторы.
3. Рабочий зазор. Так обозначается тот диапазон параметров, который гарантирует эффективную и нормальную работу прибора без возникновения каких-либо проблем с его функционированием на производстве.
4. Поправочный коэффициент. Этот момент связан с тем, из какого материала сделан металлический объект, обследуемый датчиком, поскольку в зависимости от этого может быть скорректировано значение рабочего зазора.

XS7C40FP260 Индуктивный датчик двухпроводный выход 24В AC 40ммx117ммx40мм

Тип товара: Датчик

Артикул: XS7C40FP260

ETIM класс: EC002714

Материал корпуса : Пластик

Напряжение питания: 24

Длина датчика: 117

Высота датчика: 40

Ширина датчика: 40

Тип интерфейса: Нет (без)

Конструкция корпуса: Прямоуг. параллелепипед

Категория взрывобезопасности по пыли: Нет (без)

Категория взрывобезопасности по газу: Нет (без)

Тип подключения: Винтовое соединение

Протокол интерфейса для связи по обеспечению безопасности: Нет (без)

Покрытие корпуса: Прочее

Тип напряжения : AC (перемен.)

Номин. напряжение питания цепи управления Us AC 60 Гц: 24

Номин. напряжение питания цепи управления Us AC 50 Гц: 24

Тип срабатывания: Прочее

Условия механического монтажа датчика: Быстрый

Макс. ток на защищенном выходе: 500

Тип функционал. переключателей: Программируемый/конфигурируемый

Тип переключающего (коммутационного) выхода: Двухпроводный

Дистанция переключения: 15

Частота коммутируем. тока: 50

Категория согл. EN 954-1: 1

Уровень исполнения согл. EN ISO 13849-1: —

Устойчив к магнитным полям: Устойчивость к постоян. и перемен. магнитному полю

Доступно для покупки: 0

Датчики индуктивные ВИКО отечественного производства, Россия

• Реагируют на ферромагнитные и диамагнитные металлические объекты

• Регулятор чувствительности для различных материалов

• Защита от переполюсовки питающего напряжения

• Защита выхода от индуктивных выбросов

• Металлический корпус

НАЗНАЧЕНИЕ ИНДУКТИВНОГО ДАТЧИКА

 Бесконтактный индуктивный датчик ВИКО-И представляет электронное устройство, которое обнаруживает ферромагнитные и диамагнитные металлические объекты попадающие в зону действия датчика. Датчики применяются в системах управления в качестве конечных выключателей в станочном оборудовании, автоматических конвейерных линий, датчиков положения и подсчёта продукции.

РАБОТА ИНДУКТИВНОГО ДАТЧИКА

 Чувствительный элемент датчика выполнен в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом. Катушка подключена в цепь возбуждения генератора. Перед активной поверхностью образуется электромагнитное поле. При попадании объекта в рабочую зону катушки изменяется индуктивность контура при этом амплитуда колебаний генератора резко уменьшается. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
 Индуктивные датчики обнаруживают металлические объекты из магнитного, ферромагнитного или аморфного материала определённых размеров. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие.

 Определения:
 S_n — номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
 S_r — расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
 S_a — гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.

 Соотношения между величинами полученные по отношению к стандартному объекту воздействия.
 S_r = (110 — 90)% S_n; S_a = 80% S_n.
 К — стандартный объект воздействия — квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3S_n.
 Если объект воздействия имеет размеры меньше стандартного, то расстояние срабатывания S_r может измениться. Представление зависимости отношения расстояния срабатывания (S/S_n) от соотношения площади используемого объекта к площади стандартного объекта (К ) показано на графике ниже. При работе с объектами из различных металлов и сплавов расстояние срабатывания могут уменьшаться.

METTLER TOLEDO Весы для лаборатории, производства и торговли

Измерительные приборы — это оборудование, используемое для точного определения различных параметров исследуемых объектов. Наша компания занимается …

Измерительные приборы — это оборудование, используемое для точного определения различных параметров исследуемых объектов. Наша компания занимается производством и обслуживанием контрольно-измерительных приборов и весового оборудования для различных отраслей промышленности.

Предлагаем купить измерительные приборы для оптимизации технологических процессов, повышения производительности и снижения затрат. Точные инструменты позволят установить соответствие нормативным требованиям.

Мы осуществляем продажу измерительных приборов, предназначенных для исследовательской деятельности и научных разработок, производства продукции и контроля качества, логистики и розничной торговли. МЕТТЛЕР ТОЛЕДО предлагает следующие измерительные приборы для различных областей применения:

Лабораторное оборудование

Для научных и лабораторных исследований требуются высокоточные измерительные и аналитические приборы и системы. Они используются для взвешивания, анализа, дозирования, автоматизации химических процессов, измерения физических и химических свойств, концентрации газов, плотности, спектрального анализа веществ и рефрактометрии, химического синтеза, подготовки проб, реакционной калориметрии, анализа размеров и формы частиц. Специализированное программное обеспечение позволяет управлять процессами и получать наглядное отображение данных.

Лабораторное оборудование включают следующие системы:

Промышленное оборудование

Если вас интересуют промышленное измерительное оборудование, предлагаем купить подходящие системы для взвешивания, контроля продукции, решения логистических задач и транспортировки грузов. Используйте точные приборы для стандартного и сложного дозирования, взвешивания в сложных условиях и взрывоопасной среде. Обеспечьте точность результатов с помощью поверочных гирь и тестовых образцов. Подключение периферийных устройств к приборам позволит регистрировать результаты и параметры взвешивания. Программное обеспечение с понятным интерфейсом оптимизирует процессы посредством управления оборудованием с ПК.

Ассортимент промышленных контрольно-измерительных приборов и инструментов включает:

Весы для магазинов и оборудование для розничной торговли

В сфере розничной торговли продовольственными товарами необходимы измерительные приборы и оборудование для взвешивания и маркировки товаров. Используйте весы для решения типовых задач, печати чеков и быстрого взвешивания, разгружающего поток покупателей. В сложных ситуациях пригодятся специализированные весовые системы с нетребовательным обслуживанием и уходом. ПО и документация упростят настройку системы и обучение персонала.

Вниманию покупателей предлагаются следующее оборудование для торговли:

Как купить весы МЕТТЛЕР ТОЛЕДО?

Чтобы купить оборудование на нашем сайте, оформите запрос в режиме онлайн в соответствующем разделе. Уточните задачу, которая должна быть решена с помощью требуемого прибора. Укажите контактные данные: страну, город, адрес, телефон, e-mail, название предприятия. Заполненная форма направляется специалисту компании, который свяжется с вами для уточнения ключевых моментов.

Сеть представительств METTLER TOLEDO для обслуживания и сервисной поддержки распространена по всему миру. В России отдел продаж и сервиса расположен в Москве. Региональные представительства по продажам находятся также в Казани, Ростове-на-Дону, Самаре, Екатеринбурге, Красноярске, Уфе, Хабаровске, Новосибирске.

Отправьте отзыв, задайте вопрос специалисту, свяжитесь с конкретным отделом. Воспользуйтесь онлайн-формой обратной связи или позвоните по указанному телефону офиса в выбранном регионе. Консультанты ответят на каждое обращение и вышлют коммерческое предложение по индивидуальному запросу.

245 Индуктивный датчик проводимости в санитарном исполнении

Модель 245 индуктивный датчик проводимости в санитарном исполнении выполнен в корпусе из 316 нержавеющей стали с применением материала PEEK. Датчик разработан для быстрого подключения к процессу с использованием коннектора Tri-Clamp. При подключении не требуется отдельно устанавливать кольца заземления т.к. они уже встроены в прибор. Датчик поставляется в четырех различных вариантах линейных размеров. В комплекте поставляется клеммная коробка. Терморезистор RTD (Pt 100) может быть установлен вместе с датчиком на линию. Датчик разработан для применения в фармацевтической, биотехнической и пищевой промышленности.

Техническая информация и характеристики
Тип датчика	Проточный
Диапазон измерения удельной электропроводности	100 мкСм/см … 2 См/см
Монтажные соединения	2”, 1”, 1-1/2”,  и 2” TriClamp
Максимальная температура	121ºC
Максимальное давление	6,9 бар (690 кПа)
Контактные материалы	Гильза	PEEK
	Контактные кольца	316L  нерж. сталь
	Уплотнительные кольца	EP
Отгрузочный вес	4,1 кг

Ошибка #404, Файл не найден

Каталог Autonics
Ваш заказ (корзина)Доставка и оплатаКонтактыФОРУМ

03.05.2020 — Расширение ассортимента светосигнальной продукции Menics

Ассортимент Menics расширился на 15 новых серий различных колонн, маячков, светильников и зуммеров. Обратите внимание на 6 серий устройств с уникальными характеристиками, отличающимися от аналогов на рынке.

03.04.2020 — Доступны к заказу безбумажные регистраторы технологических процессов с ЖК-экраном серии KRN1000

Многоканальный регистратор KRN1000 предназначен для сбора, обработки, отображения и регистрации информации, поступающей от датчиков с выходным унифицированным сигналом и датчиков температуры, измеряющих параметры технологических процессов. Прекрасная альтернатива бумажным самописцам (отсутствие проблем с чернилами, перьями, ремонтом).

• Внесены в Госреестр средств измерений под №78636-20, сертификат №77682

03.03.2020 — Однофазные твердотельные реле (на клеммную колодку) серии SRS1

Промежуточные твердотельные реле с разъемом серии SRS1 просты в установке и обслуживании. Высокая диэлектрическая прочность (2500 В~) и широкий ассортимент питания обеспечивают долговечную и надежную работу устройства в различных условиях применения, в том числе для управления нагревателями, а также при использовании полупроводникового оборудования и управления электродвигателями.

09.07.2009 — Верительная грамота Аутоникса

Компания Autonics в лице Главы Представительства в России, мистера Ли ТэХо, рада сообщить, что между ООО «Матрикс Групп» и Autonics достигнута договоренность о партнерстве. Теперь уважаемый потребитель имеет возможность приобретать широкий спектр высококачественной, надежной и недорогой продукции от корейского производителя у нового партнера в России.

Autonics желает компании ООО «Матрикс Групп» успехов и процветания.

Глава Российского Представительства Ли ТэХо

01.07.2009

подробнее…

Ошибка #404, Файл не найден

Вернуться назад

Индуктивные датчики SICK

Технические параметры	IQ 40		IQ 40 усеч.		IQ 80
Резьба	40 х 40 х 121 мм		40 х 40 х 66 мм		80 х 40 х 105/112
Материал корпуса	пластик		пластик		пластик
Схема подключения	3/4-проводная, DC		3/4-проводная, DC		3/4-проводная, DC
Напряжение питания	10…36 В пост. тока		10…36 В пост. тока		10…36 В пост. тока
Ток потребления	<250 мА		<250 мА		<250 мА
Тип выходного сигнала	PNP		PNP		PNP
Состояние выхода	НО/НЗ		НО/НЗ		НО/НЗ
Тип монтажа	заподлицо	утопленный	заподлицо	выступающая часть	заподлицо	выступающая часть
Стандартный диапазон срабатывания	15 мм	20 мм	15 мм	20 мм	50 мм	44,5 мм
Двойной диапазон срабатывания	—	—	20 мм	35 мм	—	60 мм
Тройной диапазон срабатывания	—	—	—	—	—	—
Подключение	поворотный разъем		разъем М12 с шагом резьбы 1 мм		поворотный разъем /разъем М12 с шагом резьбы 1 мм
Класс защиты	IP 65/ IP 68		IP 67		IP 65/IP 67
Частота срабатывания	300 Гц		300 Гц		4 Гц/70 Гц
Защита от короткого замыкания	есть		есть		есть
Защита от переполюсовки	есть		есть		есть
Стандарты соответствия	СЕ, UL, CSA, ГОСТ-Р		СЕ, UL, CSA, ГОСТ-Р		СЕ, UL, CSA, ГОСТ-Р
Дополнительные возможности	—		—		—
Укороченная версия	—		есть		—
Свободная конфигурация функции выходного сигнала/сигнала срабатывания	—		—		—
2-проводное подключение, DC	есть		—		—
2-проводное подключение, DC/АС	есть		есть		есть
NAMUR (EN 50227)	—		—		—

Как работают индуктивные датчики

• 3 декабря 2012 г.
• Характеристика

Сводка

Марк Ховард, Zettlex
Терминология и методы использования индуктивных датчиков могут сбивать с толку.В этой статье объясняются различные типы и принципы работы, а также их сильные и слабые стороны.

Декабрь 2012 г.

Марк Ховард, Zettlex

Индуктивные датчики широко используются для измерения положения или скорости, особенно в суровых условиях. Однако для многих инженеров терминология и методы индуктивных датчиков могут сбивать с толку.

Индуктивные датчики положения и скорости бывают самых разных форм, размеров и конструкций.Можно сказать, что все индуктивные датчики работают на принципах трансформатора, и все они используют физическое явление, основанное на переменных электрических токах. Это впервые заметил Майкл Фарадей в 1830-х годах, когда он обнаружил, что первый проводник с током может «индуцировать» ток, протекающий во втором проводнике. Открытия Фарадея привели к созданию электродвигателей, динамо-машин и, конечно же, индуктивных датчиков положения и скорости. К таким датчикам относятся простые бесконтактные переключатели, датчики переменной индуктивности, датчики переменного сопротивления, синхронизаторы, резольверы, поворотные и линейно регулируемые дифференциальные трансформаторы (RVDT и LVDT). Различные типы
В простом датчике приближения (иногда называемом датчиком приближения или прокси-переключателем) на устройство подается электроэнергия, которая заставляет переменный ток течь в катушке (иногда называемой петлей, катушкой или обмоткой). Когда проводящая или магнитопроницаемая цель, такая как стальной диск, приближается к катушке, это изменяет импеданс катушки. Когда порог пройден, это действует как сигнал о наличии цели. Датчики приближения обычно используются для обнаружения простого присутствия или отсутствия металлической цели, а электрический выходной сигнал часто имитирует переключение. Эти датчики широко используются во многих промышленных приложениях, где электрические контакты в традиционном переключателе в противном случае могут оказаться проблематичными, особенно там, где присутствует много грязи или воды. Вы увидите множество индуктивных датчиков приближения в следующий раз, когда будете мыть машину.

Датчики переменной индуктивности и переменного магнитного сопротивления обычно вырабатывают электрический сигнал, пропорциональный смещению проводящего или магнитопроницаемого объекта (обычно стального стержня) относительно катушки.Как и в случае с датчиком приближения, импеданс катушки изменяется пропорционально смещению цели относительно катушки, на которую подается переменный ток. Такие устройства обычно используются для измерения смещения поршней в цилиндрах, например, в пневматических или гидравлических системах. Поршень может проходить по внешнему диаметру змеевика.

Синхросигналы измеряют индуктивную связь между катушками при их движении относительно друг друга. Обычно они вращаются и требуют электрических соединений как с движущимися, так и с неподвижными частями (обычно называемыми ротором и статором).Они могут предложить чрезвычайно высокую точность и используются в промышленной метрологии, в радиолокационных антеннах и телескопах. Синхросигналы, как известно, дороги и в настоящее время встречаются все реже, в основном их заменяют (бесщеточные) резольверы. Это еще одна форма индуктивного детектора, но электрические соединения выполняются только с обмотками статора.

LVDT, RVDT и резольверы измеряют изменение индуктивной связи между катушками, обычно называемыми первичной и вторичной обмотками. Первичная обмотка передает энергию во вторичные обмотки, но соотношение энергии, подводимой к каждой из вторичных обмоток, изменяется пропорционально относительному смещению магнитопроницаемой мишени.В LVDT это обычно металлический стержень, проходящий через отверстие обмоток. В RVDT или резольвере, как правило, это ротор или полюсный наконечник определенной формы, который вращается относительно обмоток, расположенных по периферии ротора. Типичные применения LVDT и RVDT включают гидравлические сервоприводы в аэрокосмических элеронах, двигателях и элементах управления топливной системой. Типичное применение резольверов — переключение бесщеточных электродвигателей.

Существенным преимуществом индуктивных датчиков является то, что соответствующие схемы обработки сигналов не должны располагаться в непосредственной близости от чувствительных катушек.Это позволяет размещать чувствительные катушки в суровых условиях, что в противном случае могло бы помешать другим методам измерения, таким как магнитные или оптические, поскольку они требуют размещения относительно тонкой кремниевой электроники в точке измерения.

Приложения
Индуктивные датчики имеют большой опыт надежной работы в сложных условиях. Следовательно, они часто являются автоматическим выбором для приложений, связанных с безопасностью, критических с точки зрения безопасности или приложений с высокой надежностью.Такие приложения распространены в военной, аэрокосмической, железнодорожной и тяжелой промышленности. Причина такой солидной репутации связана с базовой физикой и принципами работы, которые, как правило, не зависят от:

• подвижные электрические контакты
• температура
• влажность, вода и конденсат
• посторонних веществ, таких как грязь, жир, песок и песок.

Сильные и слабые стороны
Из-за характера основных рабочих элементов — обмоток и металлических деталей — большинство индуктивных датчиков чрезвычайно надежны.Учитывая их солидную репутацию, возникает очевидный вопрос: «Почему индуктивные датчики не используются чаще?» Причина в том, что их физическая надежность работает как сильная сторона, так и слабость. Индуктивные датчики, как правило, точные, надежные и прочные, но при этом большие, громоздкие и тяжелые. Большой объем материала и необходимость в тщательно намотанных катушках делает их производство дорогостоящим, особенно высокоточные устройства, требующие прецизионной намотки. Помимо простых датчиков приближения, более сложные индуктивные датчики непомерно дороги для многих основных, коммерческих или промышленных приложений. Еще одна причина относительной редкости индуктивных датчиков заключается в том, что инженеру-конструктору может быть сложно их указать. Это связано с тем, что для каждого датчика часто требуется отдельная спецификация и покупка соответствующей схемы генерации переменного тока и обработки сигналов. Это часто требует значительных навыков и знаний в области аналоговой электроники. Поскольку молодые инженеры, как правило, сосредотачиваются на цифровой электронике, они будут рассматривать такие дисциплины как нежелательное «черное искусство», которого следует избегать. Устройства нового поколения
Тем не менее, в последние годы на рынке появилось новое поколение индуктивных датчиков, которые пользуются растущей репутацией не только на традиционных рынках, но также в промышленном, автомобильном, медицинском, коммунальном, научном, нефтегазовом секторах. В этом новом поколении индуктивных датчиков используются те же основы физики, что и в традиционных устройствах, но используются печатные платы и современная цифровая электроника, а не громоздкие конструкции трансформаторов и аналоговая электроника. Этот подход элегантен и также открывает ряд приложений для индуктивных датчиков, включая датчики 2D и 3D, линейные устройства с коротким ходом (<1 мм), криволинейные геометрии и высокоточные датчики угла. Использование печатных схем позволяет печатать датчики на тонких гибких подложках, что также может устранить необходимость в традиционных кабелях и разъемах. Гибкость этого подхода - как физическая, так и благодаря способности легко предоставлять индивидуальные конструкции для OEM-производителей - является основным преимуществом этого нового подхода.Как и в случае с традиционными индуктивными методами, этот подход предлагает надежные и точные измерения в суровых условиях. Есть также несколько важных преимуществ:

• Стоимость снижена
• Повышенная точность
• Пониженная масса
• Упрощенное машиностроение, например, удаление подшипников, уплотнений и втулок.
• Компактный размер — особенно с длиной хода по сравнению с традиционными LVDT.
• Упрощение электрического интерфейса — обычно источник постоянного тока и абсолютный цифровой сигнал.

О Zettlex UK Ltd:
Zettlex — это сенсорная компания. Линейка датчиков компании точно и надежно измеряет положение или скорость даже в суровых условиях. Zettlex разрабатывает и производит датчики; поставляет компоненты датчиков и интегральные схемы. Компания предлагает индивидуальный дизайн и разработку датчиков для конкретных приложений клиентов.

Узнать больше

Вам понравилась эта замечательная статья?

Ознакомьтесь с нашими бесплатными электронными информационными бюллетенями, чтобы прочитать больше замечательных статей.

Подписаться

Функциональность и технология индуктивных датчиков

Индуктивные датчики положения Baumer — это бесконтактные электронные датчики. Индуктивные датчики распознают любую проводящую металлическую цель.

Генератор создает высокочастотное электромагнитное поле, которое исходит от чувствительной поверхности переключателя. Когда проводящий металлический объект попадает в это электромагнитное поле, в металле индуцируются вихревые токи, вызывающие изменение амплитуды колебаний. Результатом является изменение напряжения на выходе генератора, которое заставляет триггер изменять состояние и изменять состояние выхода.

Расстояние срабатывания

Международный стандарт EN 60947-5-2 определяет расстояние срабатывания следующим образом: расстояние срабатывания — это расстояние, на котором стандартная цель, движущаяся к чувствительной поверхности бесконтактного переключателя, вызывает изменение сигнала.

Стандартная мишень
Стандартная мишень представляет собой квадратную пластину толщиной 1 мм, изготовленную из Fe 360 ​​(низкоуглеродистая сталь). Длина его стороны определяется как большее из диаметра чувствительной поверхности или трехкратного Sn (номинальное расстояние обнаружения).

Номинальное расстояние срабатывания Sn
Номинальное расстояние срабатывания Sn является параметром классификации типа и не учитывает допуски во время обработки или изменения, вызванные внешними условиями, такими как напряжение или температура.

Эффективное расстояние срабатывания Sr
Эффективное расстояние срабатывания отдельного бесконтактного переключателя, которое измеряется при определенной температуре, напряжении и условиях установки. Для индуктивных бесконтактных переключателей оно должно составлять от 90% до 110% номинального расстояния срабатывания при 23 ± 5 ° C.

Полезное расстояние срабатывания Su
Расстояние срабатывания отдельного бесконтактного переключателя, измеренное в диапазоне температур и при напряжении питания 90% и 110% от номинального значения.Для индуктивных бесконтактных переключателей оно должно составлять от 90% до 110% эффективного расстояния срабатывания.

Гарантированное расстояние срабатывания Sa
Расстояние от чувствительной поверхности, на котором срабатывание бесконтактного переключателя обеспечивается в определенных условиях. Для индуктивных бесконтактных переключателей гарантированное расстояние срабатывания составляет от 0% до 81% номинального расстояния переключения.

Особо большие расстояния срабатывания — GammaProx
Расстояния срабатывания индуктивных устройств GammaProx в пять раз превышают стандартное значение CENELEC.Это обеспечивает одинаково безопасное и надежное обнаружение стали и цветных металлов. Благодаря увеличенному расстоянию срабатывания можно выбрать, как правило, большие расстояния до движущихся объектов, что обеспечивает большие допуски при установке, предотвращает повреждение и повышает надежность установки.

Из-за увеличенного расстояния переключения сенсоры GammaProx более чувствительно реагируют на окружающий материал. По этой причине установка заподлицо возможна не для всех материалов. Точные условия установки и поправочные коэффициенты указаны в технических паспортах.

Поправочный коэффициент Cf
Если для демпфирования используются металлические материалы, отличные от Kf, которые используются в стандартной измерительной пластине (Fe 360), указанные расстояния срабатывания необходимо умножить на поправочный коэффициент материала, указанный в техническом паспорте. Эти результаты следует рассматривать как ориентировочные. Если в таблице данных не указаны поправочные коэффициенты, можно использовать стандартные значения, указанные в этой таблице. Геометрия, отличная от стандартной измерительной пластины, также влияет на расстояние переключения.

При измерении алюминиевой фольги или неметаллических материалов, покрытых тонким слоем алюминия или меди, достигнутое расстояние срабатывания может быть близко к значению для мягкой стали. Фактическое содержание Sn зависит от толщины слоя, а также от состава сплава.

Фактор 1
Стандартные датчики позволяют уменьшить расстояние срабатывания до 70% по отношению к неферромагнитным металлам. Датчики фактора 1 включают микроконтроллер для компенсации. В результате у датчиков с коэффициентом 1 отсутствует недостаток уменьшения расстояния срабатывания в зависимости от материала.Они имеют незначительный температурный дрейф, а также отличаются высокой скоростью переключения, что делает их идеальными для измерений на алюминии, цветных металлах и для измерения скорости вращения относительно зубчатых колес или перфорированных дисков.

Равномерное расстояние обеспечивает исключительную гибкость в концепции системы и установке датчиков. Однако преимущества датчиков Baumer идут еще дальше: они являются самыми быстрыми в своем классе в отношении расстояния обнаружения и обладают исключительной широтой обнаружения.

Гистерезис

При приближении и удалении цели существует разница между точкой срабатывания и точкой срабатывания, которая определяется как гистерезис. Гистерезис встроен в характеристики датчика, чтобы защитить его от возможного неправильного срабатывания из-за вибрации.

Частота переключения

В соответствии со стандартами EN 60947-5-2 частота коммутации — это максимально возможное количество переключений в секунду.

Что такое индуктивный датчик?

Индуктивный датчик используется для измерения положения.Обычно они используются в суровых условиях, поскольку они, как правило, надежны и могут передавать стабильные сигналы даже во враждебных условиях.

В них используется принцип бесконтактности, который продлевает срок их службы и делает их очень надежными.

Индуктивные линейные датчики являются частью нашего ассортимента здесь, в Variohm, они поставляются нашим поставщиком Novotechnik и нашей дочерней компанией Positek. Это не изнашиваемые альтернативы традиционным потенциометрам.

Индуктивные датчики работают по принципу трансформатора, используя физическое явление, основанное на переменных электрических токах.

Преимущества использования индуктивных датчиков

Индуктивные датчики

широко используются благодаря их бесконтактному определению положения и неограниченному механическому сроку службы. Другие преимущества индуктивных датчиков:

• Высокое разрешение
• Высокая повторяемость
• Высокая линейность
• Высокая точность
• Прочный
• Простота установки
• Высокая устойчивость к инородным телам
• Не подвержен влиянию магнитных полей
• Низкий тепловой дрейф
• Не требует обслуживания
• Отсутствие износа — долгий срок службы

Для чего используется индуктивный датчик?

Индуктивные датчики хорошо подходят для приложений тяги и толкания, а также для задач высокодинамичного позиционирования в различных отраслях и средах. Их очень часто выбирают для использования в приложениях, связанных с безопасностью, или в приложениях, где важна высокая надежность. Среды, для которых они наиболее подходят, часто включают влажность, воду, конденсат, высокие температуры и посторонние предметы, такие как грязь, жирный песок или песок.

Типичные области применения индуктивных линейных датчиков, которые мы можем предложить:

• Производство
• Инженерное дело
• Литье пластмасс под давлением
• Текстиль
• Упаковка
• Работа с листовым металлом
• Работа по дереву
• Техника автоматизации
• Искробезопасные и подводные приложения

Индуктивные датчики от Variohm

Индуктивные датчики, которые мы можем предложить, от нашего поставщика Novotechnik и нашей дочерней компании Positek , они компактны с широким диапазоном хода, как правило, до 1M с воспроизводимостью лучше 0. 025% и линейность до +/- 0,05%.

Для получения дополнительной информации см. Бесконтактные линейные датчики на странице на нашем веб-сайте. Свяжитесь с нами: +44 (0) 1327 351004 или [email protected] для получения дополнительной информации об индуктивных датчиках или о любом из продуктов в нашем ассортименте.

Индуктивные датчики приближения — датчики приближения

АБС (10)

ABS TSG, нижний алюминий (2)

Алюминий (1)

Алюминий (12)

Алюминий (анодированный) (6)

Алюминий, GD-AlSi12 (13)

Латунь (394)

Латунь (без никелевое покрытие) (11)

Латунь (чувствительная поверхность PBT) (23)

Латунь (с покрытием PTFE) (25)

Латунь с покрытием PTFE (6)

Хромированный (3)

Хромированная латунь (22)

КПБ (46)

Полибутилентерефталат для литья под давлением (1)

Цинковое литье под давлением с никелевым покрытием (1)

металл (5)

Металл (64)

Металл, латунь с никелевым покрытием (1)

Никелированный (1)

Никелированная латунь (1)

Никелированная латунь (1053)

Без никеля (2)

Латунь без никеля (1)

Никелированная латунь (1)

Нейлон (1)

Нейлон 6 (PA6) (1)

Нейлон 6 (PA6-GF30) (22)

Нейлон 12 (PA12) (10)

Нейлон 66 (PA6. 6) с металлическим основанием (4)

Нейлон 66 (PA 6.6) (2)

Нейлон (ПА) (68)

Нейлон (PA) с металлической основой (5)

Нейлон (PA) с металлической основой (порошковое эпоксидное покрытие) (89)

Нейлон (PA / POM) (17)

Нейлон (PA-GF35) (15)

ПБТ (3)

ПБТ / ПФС (4)

Пластик (279)

Пластик (PBTB Crastin) (18)

Пластик (PBT-GF20 Crastin SK 643 FR) (2)

Пластик (PBT-GF30-V0) (1)

Пластик PBT (4)

Пластик, ПА 66 (28)

Пластик, PBT (286)

Пластик, PBT (20% ГВ) (10)

Пластик, ПБТ (металлическая основа) (34)

Пластик, ПК (2)

Пластик, VISTAL® (57)

Полиамид (7)

Полиамид (ПА) (1)

Полиарилат (1)

Полибутилентерефталат (17)

ПОМ (1)

СИЗ (2)

ППС (10)

ПТФЭ (4)

ПТФЭ / Al / 1. 4305 / AISI 303 (4)

ПВХ (куртка) (1)

ПВДФ (3)

Райтон R4 (3)

Нержавеющая сталь (718)

Нержавеющая сталь 1.4104 (1)

Нержавеющая сталь 1.4305 (ASI 303) (231)

Нержавеющая сталь 1.4305 (ASI 303) (с ксилановым покрытием) (21)

Нержавеющая сталь 1.4427 (2)

Нержавеющая сталь 1.4435 / AISI 316L (5)

Нержавеющая сталь 4034 (3)

Нержавеющая сталь 4305 (14)

Нержавеющая сталь 4404 (1)

Нержавеющая сталь 4571 (11)

Нержавеющая сталь, PBT (чувствительная поверхность) (6)

Нержавеющая сталь, Phynox (2)

Нержавеющая сталь, конец из поликарбоната, передняя крышка из полифениленсульфида (11)

Нержавеющая сталь, V2A (26)

Нержавеющая сталь, V2A (1.4305) (189)

Нержавеющая сталь, V2A, 304 (24)

Нержавеющая сталь, V4A (4)

Нержавеющая сталь, V4A (1. 4404, AISI 316L) (32)

Нержавеющая сталь, V4A (1.4435, 316L) (14)

Полупрозрачный поликарбонат (2)

Цинк (19)

Цинк (с покрытием PTFE) (4)

Цинк, литье под давлением (1)

Цинк, Gd-Zn (4)

Цинк, GD-Zn (8)

Цинк, GD-ZnAl (33)

Цинк, GD-ZnAl4Cu1 (с покрытием) (13)

Индуктивные датчики

Basics

Кольцевые датчики используют физический эффект изменения характеристик резонансного контура, который создается потерями на вихревые токи в проводящих материалах.Благодаря этому могут быть обнаружены все токопроводящие объекты. Осциллятор внутри датчика создает переменное электромагнитное поле высокой частоты. Из-за осесимметричного расположения катушек создается почти однородное поле. Ферритовый сердечник и корпус датчика группируют силовые линии переменного поля в центре кольца. Если металл попадает в датчик, возникают вихревые токи, которые забирают энергию из переменного поля. Из-за этого возникает затухание, а также изменение напряжения в генераторе.Электроника внутри датчика оценивает изменение напряжения.

Цифровые кольцевые датчики подразделяются на статические датчики (нормальная чувствительность) и динамические датчики (высокая чувствительность). Пока внутри области датчика есть металл, датчик статического электричества создает постоянный сигнал. Только если металл убрать, сигнал отваливается. Статические датчики обнаруживают неподвижные и движущиеся части. При обнаружении металла динамические датчики создают только короткий импульс. Они обнаруживают металл только тогда, когда движутся в области датчика, но работают с гораздо более высокой чувствительностью.

Аналоговые кольцевые датчики генерируют постоянный сигнал (как статические датчики), который зависит от размера и положения металла в датчике. Чем больше металл, тем больше выходной сигнал датчика.

Учитывайте все факторы при выборе подходящего индуктивного датчика приближения

Когда приложение требует обнаружения металлической цели, которая находится в пределах дюйма от чувствительной поверхности, индуктивные датчики приближения подходят для этой задачи. Эти прочные компоненты, впервые представленные в начале 1960-х годов, доказали свою надежность на арене датчиков. Фактически, это самая продаваемая сенсорная технология в мире. Их невосприимчивость к накоплению пыли и грязи хорошо подходит для тяжелых промышленных условий. Кроме того, стандартизованные физические и электрические характеристики цилиндрических датчиков общего назначения упрощают их использование.

Естественно, дизайнеры допускают распространенные ошибки при использовании этих устройств.Однако знания в нескольких ключевых областях могут помочь осторожным пользователям избежать этих ловушек. Успешное обнаружение объекта требует понимания основ конструкции датчика. Также необходимо учитывать критерии выбора между различными стилями индуктивных датчиков приближения. Кроме того, следует признать важность ключевых характеристик датчика и влияние ограничений на монтаж на реализацию датчика.

Индуктивный датчик приближения состоит из четырех компонентов: катушки, генератора, цепи обнаружения и выходной цепи. Материал цели, окружающая среда и ограничения по установке — все это влияет на эти предметы, а также на работу сенсора, магнитную природу и экранирование. Генератор создает колеблющееся магнитное поле в форме пончика вокруг обмотки катушки, которая расположена на чувствительной поверхности устройства.

Когда металлический объект попадает в зону обнаружения датчика, в нем накапливаются вихревые токи, которые отталкиваются магнитным полем и, наконец, ослабляют собственное поле колебаний датчика.Схема обнаружения датчика отслеживает амплитуду колебаний и, когда они становятся достаточно затухающими, запускает выходную схему (рис. 1) .

Индуктивные датчики приближения бывают экранированными и неэкранированными. Без какой-либо защиты магнитное поле в форме пончика, создаваемое катушкой датчика, не ограничено. В результате датчик сработает, когда какой-либо металлический предмет появится сзади, сбоку или спереди устройства. В экранированном датчике ферритовый сердечник направляет магнитное поле катушки так, чтобы излучение происходило только от поверхности обнаружения датчика. Даже неэкранированные индуктивные датчики приближения имеют экранированный ферритовый сердечник с отклеивающимся экраном, что дает им большее расстояние срабатывания, чем экранированные версии. В то же время эта функция предотвращает ложные показания, вызванные объектами за лицом обнаружения.

Существует пять категорий индуктивных датчиков приближения: цилиндрические, прямоугольные, миниатюрные, для агрессивных сред и специального назначения. Цилиндрические датчики с резьбовым корпусом составляют 70% всех покупок индуктивных датчиков приближения.Много лет назад этот стиль поведения был стандартизирован организацией CENELEC, которая определила такие характеристики, как размер тела, расстояние срабатывания и уровни выходного сигнала. Легко понять, почему разработчик автоматически выбрал этот универсальный датчик, поскольку в 70% случаев это был бы правильный выбор.

Тем не менее, опыт показал, что существует множество приложений для определения приближения, в которых один из других специализированных датчиков может обеспечить лучшее решение. Дизайнеры, которые автоматически определяют датчик общего назначения, могут столкнуться с проблемами, которые исчезнут, если будет выбран другой стиль.Ограничения по материалу объекта, окружающей среде и установке должны определять стиль датчика.

В мире индуктивных датчиков приближения не все металлы созданы одинаково. Знакомая спецификация в технических паспортах относится к «стандартному обнаруживаемому объекту», сделанному из железа (черных металлов). Другие металлические материалы, такие как нержавеющая сталь, латунь, алюминий и медь, по-разному влияют на индуктивный эффект. Кроме того, они обычно менее заметны, чем железо.

Дизайнеры должны определить две вещи. Во-первых, изготовлен ли материал мишени из железа или другого металла? Во-вторых, возможно ли изменение целевого материала в будущих запусках приложения? Чтобы рассчитать расстояние срабатывания для цветных металлов, умножьте стандартное расстояние срабатывания на коэффициент уменьшения. Обычно это значение составляет 0,8 для нержавеющей стали, 0,5 для латуни, 0,4 для алюминия и 0,3 для меди.

У поставщика полнопроходных датчиков будет решение для обнаружения проблемных металлических материалов.Эти специальные индуктивные датчики приближения известны как «обнаружение цветных металлов» или «обнаружение цельнометаллических элементов». Датчики из цветных металлов обнаруживают такие металлы, как алюминий, лучше, чем железо, в то время как цельнометаллические датчики обнаруживают все виды металлов на одном и том же расстоянии срабатывания.

Что отличает цветные и цельнометаллические датчики от индуктивных бесконтактных датчиков общего назначения, так это количество отдельных индуктивных катушек, включенных в головку датчика приближения. Цветные и цельнометаллические типы содержат две или три отдельные катушки в головке датчика, в то время как датчик общего назначения имеет только одну.Следовательно, чувствительные элементы из цветных металлов и цельнометаллические, как правило, больше и дороже, чем их аналоги общего назначения.

Условия окружающей среды могут существенно повлиять на работу датчика. Экстремальные температуры сокращают срок его службы, вызывая преждевременный выход из строя. Горячие температуры делают его более чувствительным, а низкие — понижают его устойчивость к ударам. Тем не менее, поставщик датчиков полного цикла может предложить решения для конкретных условий окружающей среды.

В некоторых случаях металлическая «стружка» или стружка накапливаются на стороне или на поверхности датчика.Чтобы учесть это, некоторые современные индуктивные датчики приближения содержат встроенные микропроцессоры, которые обнаруживают медленное накопление этих микросхем с течением времени и учат датчик игнорировать их влияние. Эти датчики «невосприимчивы к микрочипам». Плоский датчик приближения также противостоит эффектам скопления стружки. Благодаря тонкому профилю он практически не подвержен скоплению микросхем, когда его чувствительная поверхность находится в вертикальном положении.

Датчики также могут подвергаться длительному воздействию смазочно-охлаждающей жидкости или химикатов. Это может привести к тому, что традиционные индуктивные датчики приближения станут хрупкими и растрескиваются, что сокращает их срок службы. В таких случаях дизайнерам снова приходится обращаться к специализированной модели. Датчики приближения, погруженные, покрытые или изготовленные из тефлона, не страдают от вредного воздействия материала с точки зрения производительности или надежности. Добавленная стоимость тефлона может быть оправдана стабильностью материала в присутствии смазочно-охлаждающих масел и коррозионных химикатов. Это также предотвращает накопление шлака при сварке.

Высокая температура окружающей среды представляет собой еще одну проблему.Индуктивные датчики приближения обычно представляют собой автономные устройства, которые включают в себя кремниевые усилители и схему обнаружения внутри корпуса головки датчика. Автономные датчики приближения практичны для большинства приложений, пока условия окружающей среды не начнут превышать стандартные рабочие параметры для кремниевых схем. Обычно кремниевые схемы работают при температуре от -25 ° C до 70 ° C.

Могут потребоваться отдельные усилители
При любых температурных условиях за пределами этого диапазона схема становится склонной к сбоям в работе.Затем разработчикам следует искать индуктивные датчики приближения, в которых используются отдельные усилители. Их сенсорная головка содержит индуктивную катушку и немного больше. Усилитель и схему обнаружения можно безопасно разместить в удаленном, экологически безопасном месте. Такие датчики могут выдерживать температуры до 200 ° C.

Индуктивные датчики приближения являются яркими представителями революции в области микроэлектроники последнего десятилетия. Сегодня возможно изготовление прямоугольного датчика приближения размером всего 5 штук.5 × 5,5 × 19 мм с расширенным диапазоном срабатывания 1,6 мм (рис. 2) . Достижения в миниатюризации датчиков также являются результатом разработки отдельных типов линейных усилителей. Эти датчики поставляются с сенсорными головками диаметром всего 3 мм и роботизированными кабелями, которые позволяют сенсорной головке перемещаться при необходимости.

В некоторых случаях ограниченное пространство не позволяет использовать индуктивный датчик приближения с традиционным цилиндрическим корпусом. К счастью, доступны самые разные пакеты.Прямоугольные версии варьируются от сверхминиатюрных (5,5 на 5,5 на 19 мм) до плоских (25 на 10 на 50 мм), вплоть до размеров корпуса концевого выключателя (40 на 40 на 115 мм). . Датчик в корпусе концевого выключателя значительно превосходит типичный концевой выключатель с механическими контактами. Срок службы концевого выключателя составляет около 300 000 циклов, в то время как датчик аналогичной формы в корпусе концевого выключателя может работать до 100 000 часов.

Если специализированный датчик не требуется, дизайнеры могут надежно прибегнуть к доказанному успеху традиционного цилиндрического типа.Но прежде, чем будет определено конкретное устройство, важно изучить несколько областей, чтобы обеспечить долговечный и качественно изготовленный датчик.

Прочный корпус имеет решающее значение. Чем толще корпус цилиндра цилиндрического датчика приближения, тем меньше вероятность его поломки из-за чрезмерной техники установки или случайного столкновения с предметом. Однако имейте в виду, что толщина корпуса варьируется от производителя к производителю.

Также проверьте датчик, не залит ли он вакуумом.Большинство датчиков приближения залиты герметиком, но плохая заделка почти хуже, чем отсутствие заливки вообще. Пузырьки воздуха могут задерживаться внутри сенсоров с плохой герметизацией. Эти пузыри вызывают чрезмерное напряжение, которое может привести к растрескиванию и поломке печатной платы.

Кабель также должен иметь надлежащую разгрузку от натяжения. Индуктивный датчик приближения с кабелем, который выходит прямо из заливочного материала, подвержен поломке в месте соединения заливочного материала и кабеля. Кабель датчика приближения с такой конструкцией также имеет гораздо меньшее тяговое усилие.Прочный и гибкий компенсатор натяжения может обеспечить датчику долгий срок службы.

Несмотря на то, что они используются вне сенсорной индустрии, некоторые термины имеют уникальные определения, когда они применяются к индуктивным датчикам приближения. Дизайнеры должны понимать, что означают эти термины, прежде чем указывать конкретное устройство.

Когда в технических характеристиках индуктивного датчика приближения упоминается стандартный обнаруживаемый объект , в нем описываются заданная форма, размер и материал, которые используются в качестве стандарта для проверки характеристик датчика.Это определение важно, потому что расстояние обнаружения датчика зависит от формы и материала обнаруживаемого объекта. Обычно стандартный обнаруживаемый объект представляет собой железную пластину толщиной 1 мм и высотой и шириной, равными диаметру индуктивного датчика.

Расстояние обнаружения — это позиция, в которой срабатывает индуктивный датчик приближения, когда стандартный обнаруживаемый объект перемещается перед ним определенным образом. Чтобы определить это расстояние для датчика с торцевой (или «передней») поверхностью обнаружения, центральная линия датчика совмещается с центральной линией стандартного обнаруживаемого объекта.Затем объект перемещается к лицевой стороне датчика до тех пор, пока датчик не изменит выходное состояние.

На расстояние обнаружения влияют как проводимость, так и толщина материала мишени. Материалы с высокой проводимостью не подходят для традиционных индуктивных датчиков приближения. Толстые материалы труднее обнаружить, чем тонкие. Оба фактора связаны с генерацией вихревых токов в мишени. Проводящий материал рассеивает вихревые токи, поэтому цель становится труднее обнаружить.Но тонкий материал с его пониженной способностью перемещать ток вызывает накопление вихревых токов. Это делает его заметным на больших расстояниях.

Расстояние сброса — это расстояние, на котором индуктивный датчик приближения высвобождает свой выходной сигнал, когда стандартный обнаруживаемый объект удаляется из поля его обнаружения. Разница между расстоянием обнаружения и расстоянием сброса называется дифференциалом расстояний . Обычно от 3% до 10% от общего расстояния обнаружения, разница расстояний заложена в конструкцию датчика, чтобы предотвратить «дребезг» (прерывистое включение и выключение) на выходе из-за шумной окружающей среды или вибрации обнаруживаемых объектов (Рис.3) .

Современные индуктивные датчики приближения могут иметь точки срабатывания, повторяемые с точностью до 0,0001 дюйма. Однако для достижения такой точности обнаруживаемый объект должен перемещаться на расстояние сброса от датчика после каждого срабатывания датчика.

Установочное расстояние описывает расстояние, на котором индуктивный датчик приближения запускает выходной сигнал со стандартным объектом обнаружения, даже если расстояние обнаружения уменьшилось из-за колебаний температуры или напряжения.Конечно, не каждая конструкция может позволить себе роскошь обнаруживать стандартный объект обнаружения, описанный в паспорте датчика.

Дальность обнаружения необычного объекта не может быть определена по данным производителя. Вместо этого он должен быть измерен с помощью образца объекта. Для этого возьмите рассматриваемый объект и переместите его к датчику, пока выход не изменит состояние. Результатом является расстояние обнаружения для этой конкретной комбинации целевого объекта и индуктивного датчика приближения.

Установленное расстояние для целевого объекта затем может быть рассчитано по следующей формуле: новое установочное расстояние = (расстояние обнаружения, полученное путем испытания с целевым объектом) × (установочное расстояние стандартного обнаруживаемого объекта) / (стандартное расстояние обнаружения стандартного обнаруживаемого объекта). объект).

При внедрении индуктивного датчика приближения в конструкцию необходимо учитывать требования к установке. В противном случае может произойти уменьшение расстояния срабатывания, ложное срабатывание или необнаружение цели.Важно учитывать влияние самого монтажного оборудования, а также других металлических предметов, расположенных рядом с датчиком.

Устройство может быть встроено в металлическое монтажное приспособление до точки, где лицевая сторона экранированного датчика находится заподлицо с монтажной поверхностью. Это встроенное крепление защищает датчик от механических повреждений из-за случайного контакта с целевым объектом. Даже в этом случае экранированные датчики не следует утоплять в металлической монтажной поверхности. Объекты, материалы или противоположные поверхности, которые не должны быть объектами обнаружения, не должны попадать на поверхность индуктивного датчика в три раза больше стандартного расстояния обнаружения датчика.

Неэкранированные датчики не могут быть полностью встроены в металлическое приспособление. Из-за большого расстояния срабатывания они восприимчивы к влиянию окружающих металлов. Таким образом, проектировщики должны соблюдать правило тройного коэффициента для экранированных типов. Датчик должен быть окружен зоной без металла. Эта площадь должна быть равна размеру датчика (или диаметру в случае цилиндрического датчика приближения). Он также должен растягиваться во всех направлениях с зазором по глубине, вдвое превышающим стандартное расстояние обнаружения датчика (рис.4) . Несоблюдение требований к свободному пространству может привести к ложному обнаружению или уменьшению расстояния срабатывания.

Когда несколько индуктивных датчиков приближения устанавливаются в непосредственной близости друг от друга, бок о бок или в противоположных направлениях, датчики могут подвергаться эффекту, называемому взаимным взаимодействием . Если поле одного датчика приближения соединяется с полем катушки обнаружения другого, индуктивность может генерировать частоту биений в одном или обоих датчиках. Это, в свою очередь, вызывает дребезг на выходе датчика приближения.

Проблемы с взаимными помехами могут быть коварными из-за их неустойчивого характера. Когда индуктивные датчики устанавливаются бок о бок на расстоянии, меньшем, чем указано производителем датчика в отношении взаимных помех, они могут работать без сбоев. Затем у них могут внезапно появиться признаки дребезга и ложного обнаружения.

Спецификации расстояния разделения для датчиков, установленных рядом, могут варьироваться в зависимости от типа корпуса датчика и от производителя к производителю. Всегда проверяйте и соблюдайте расстояния, указанные производителем, для установки индуктивных датчиков приближения, чтобы избежать возможных взаимных помех.

Необходимо рассмотреть несколько вариантов, если приложение и измерение требуют, чтобы индуктивные датчики приближения были установлены близко друг к другу. Экранированные типы позволяют более близкий монтаж. То же самое и с миниатюрными индуктивными датчиками, меньший размер которых означает уменьшение расстояния срабатывания и меньшую вероятность взаимных помех.

Некоторые производители датчиков предлагают альтернативные типы частот. Эти датчики колеблют свои магнитные катушки с другой частотой цикла, чем соответствующие стандартные индуктивные датчики приближения, предотвращая индуктивную связь, которая приводит к вибрации на выходе.

Наконец, если невозможно избежать установки датчика близко, датчики можно объединить. Включение и выключение альтернативных датчиков и выполнение альтернативных считываний может быть быстрым решением проблемы взаимных помех при условии, что приложение учитывает соответствующее сокращение времени отклика датчиков.

Обладая знаниями о работе датчика, доступных вариантах датчиков и условиях окружающей среды, разработчики могут выбрать индуктивный датчик приближения, который наилучшим образом соответствует их потребностям и обеспечивает оптимальную производительность.

% PDF-1.2
%
1 0 obj
>
эндобдж
3 0 obj
>
эндобдж
4 0 obj
>
эндобдж
5 0 obj
>
/ Ж 6 0 Р
>>
эндобдж
8 0 объект
>
эндобдж
9 0 объект
>
эндобдж
10 0 obj
>
эндобдж
11 0 объект
>
эндобдж
12 0 объект
>
эндобдж
13 0 объект
>
эндобдж
14 0 объект
>
эндобдж
15 0 объект
>
эндобдж
16 0 объект
>
эндобдж
17 0 объект
>
эндобдж
18 0 объект
>
эндобдж
19 0 объект
>
эндобдж
20 0 объект
>
эндобдж
21 0 объект
>
эндобдж
22 0 объект
>
эндобдж
23 0 объект
>
эндобдж
24 0 объект
>
эндобдж
25 0 объект
>
эндобдж
26 0 объект
>
эндобдж
27 0 объект
>
эндобдж
28 0 объект
>
эндобдж
29 0 объект
>
эндобдж
30 0 объект
>
эндобдж
31 0 объект
>
эндобдж
32 0 объект
>
эндобдж
33 0 объект
>
эндобдж
34 0 объект
>
эндобдж
35 0 объект
>
эндобдж
36 0 объект
>
эндобдж
37 0 объект
>
эндобдж
38 0 объект
>
эндобдж
39 0 объект
>
эндобдж
40 0 объект
>
эндобдж
41 0 объект
>
эндобдж
42 0 объект
>
эндобдж
43 0 объект
>
эндобдж
44 0 объект
>
эндобдж
45 0 объект
>
эндобдж
46 0 объект
>
эндобдж
47 0 объект
>
эндобдж
48 0 объект
>
эндобдж
49 0 объект
>
эндобдж
50 0 объект
>
эндобдж
51 0 объект
>
эндобдж
52 0 объект
>
эндобдж
53 0 объект
>
эндобдж
54 0 объект
>
эндобдж
55 0 объект
>
эндобдж
56 0 объект
>
эндобдж
57 0 объект
>
эндобдж
58 0 объект
>
эндобдж
59 0 объект
>
эндобдж
60 0 объект
>
эндобдж
61 0 объект
>
эндобдж
62 0 объект
>
эндобдж
63 0 объект
>
эндобдж
64 0 объект
>
эндобдж
65 0 объект
>
эндобдж
66 0 объект
>
эндобдж
67 0 объект
>
эндобдж
68 0 объект
>
эндобдж
69 0 объект
>
эндобдж
70 0 объект
>
эндобдж
71 0 объект
>
эндобдж
72 0 объект
>
эндобдж
73 0 объект
>
эндобдж
74 0 объект
>
эндобдж
75 0 объект
>
эндобдж
76 0 объект
>
эндобдж
77 0 объект
>
эндобдж
78 0 объект
>
эндобдж
79 0 объект
>
эндобдж
80 0 объект
>
эндобдж
81 0 объект
>
эндобдж
82 0 объект
>
эндобдж
83 0 объект
>
эндобдж
84 0 объект
>
эндобдж
85 0 объект
>
эндобдж
86 0 объект
>
эндобдж
87 0 объект
>
эндобдж
88 0 объект
>
эндобдж
89 0 объект
>
эндобдж
90 0 объект
>
эндобдж
91 0 объект
>
эндобдж
92 0 объект
>
эндобдж
93 0 объект
>
эндобдж
94 0 объект
>
эндобдж
95 0 объект
>
эндобдж
96 0 объект
>
эндобдж
97 0 объект
>
эндобдж
98 0 объект
>
эндобдж
99 0 объект
>
эндобдж
100 0 объект
>
эндобдж
101 0 объект
>
эндобдж
102 0 объект
>
эндобдж
103 0 объект
>
эндобдж
104 0 объект
>
эндобдж
105 0 объект
>
эндобдж
106 0 объект
>
эндобдж
107 0 объект
>
эндобдж
108 0 объект
>
эндобдж
109 0 объект
>
эндобдж
110 0 объект
>
эндобдж
111 0 объект
>
эндобдж
112 0 объект
>
эндобдж
113 0 объект
>
эндобдж
114 0 объект
>
эндобдж
115 0 объект
>
эндобдж
116 0 объект
>
эндобдж
117 0 объект
>
эндобдж
118 0 объект
>
эндобдж
119 0 объект
>
эндобдж
120 0 объект
>
эндобдж
121 0 объект
>
эндобдж
122 0 объект
>
эндобдж
123 0 объект
>
эндобдж
124 0 объект
>
эндобдж
125 0 объект
>
эндобдж
126 0 объект
>
эндобдж
127 0 объект
>
эндобдж
128 0 объект
>
эндобдж
129 0 объект
>
эндобдж
130 0 объект
>
эндобдж
131 0 объект
>
эндобдж
132 0 объект
>
эндобдж
133 0 объект
>
эндобдж
134 0 объект
>
эндобдж
135 0 объект
>
эндобдж
136 0 объект
>
эндобдж
137 0 объект
>
эндобдж
138 0 объект
>
эндобдж
139 0 объект
>
эндобдж
140 0 объект
>
эндобдж
141 0 объект
>
эндобдж
142 0 объект
>
эндобдж
143 0 объект
>
эндобдж
144 0 объект
>
эндобдж
145 0 объект
>
эндобдж
146 0 объект
>
эндобдж
147 0 объект
>
эндобдж
148 0 объект
>
эндобдж
149 0 объект
>
эндобдж
150 0 объект
>
эндобдж
151 0 объект
>
эндобдж
152 0 объект
>
эндобдж
153 0 объект
>
эндобдж
154 0 объект
>
эндобдж
155 0 объект
>
эндобдж
156 0 объект
>
эндобдж
157 0 объект
>
эндобдж
158 0 объект
>
эндобдж
159 0 объект
>
эндобдж
160 0 объект
>
эндобдж
161 0 объект
>
эндобдж
162 0 объект
>
эндобдж
163 0 объект
>
эндобдж
164 0 объект
>
эндобдж
165 0 объект
>
эндобдж
166 0 объект
>
эндобдж
167 0 объект
>
эндобдж
168 0 объект
>
эндобдж
169 0 объект
>
эндобдж
170 0 объект
>
эндобдж
171 0 объект
>
эндобдж
172 0 объект
>
эндобдж
173 0 объект
>
эндобдж
174 0 объект
>
эндобдж
175 0 объект
>
эндобдж
176 0 объект
>
эндобдж
177 0 объект
>
эндобдж
178 0 объект
>
эндобдж
179 0 объект
>
эндобдж
180 0 объект
>
эндобдж
181 0 объект
>
эндобдж
182 0 объект
>
эндобдж
183 0 объект
>
эндобдж
184 0 объект
>
эндобдж
185 0 объект
>
эндобдж
186 0 объект
>
эндобдж
187 0 объект
>
эндобдж
188 0 объект
>
эндобдж
189 0 объект
>
эндобдж
190 0 объект
>
эндобдж
191 0 объект
>
эндобдж
192 0 объект
>
эндобдж
193 0 объект
>
эндобдж
194 0 объект
>
эндобдж
195 0 объект
>
эндобдж
196 0 объект
>
эндобдж
197 0 объект
>
эндобдж
198 0 объект
>
эндобдж
199 0 объект
>
эндобдж
200 0 объект
>
эндобдж
201 0 объект
>
эндобдж
202 0 объект
>
эндобдж
203 0 объект
>
эндобдж
204 0 объект
>
эндобдж
205 0 объект
>
эндобдж
206 0 объект
>
эндобдж
207 0 объект
>
эндобдж
208 0 объект
>
эндобдж
209 0 объект
>
эндобдж
210 0 объект
>
эндобдж
211 0 объект
>
эндобдж
212 0 объект
>
эндобдж
213 0 объект
>
эндобдж
214 0 объект
>
эндобдж
215 0 объект
>
эндобдж
216 0 объект
>
эндобдж
217 0 объект
>
транслировать
HWcgWT︊XE + CKe & ˾B «

.
