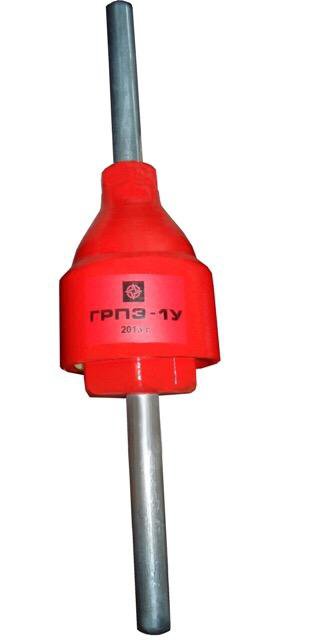

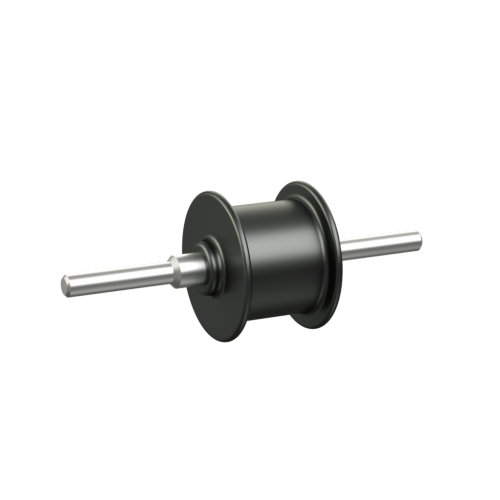

Искровой промежуток: Замечательный пример инженерной ошибки. О пользе знания физики и применения измерительных приборов. | технический директор COMMENG

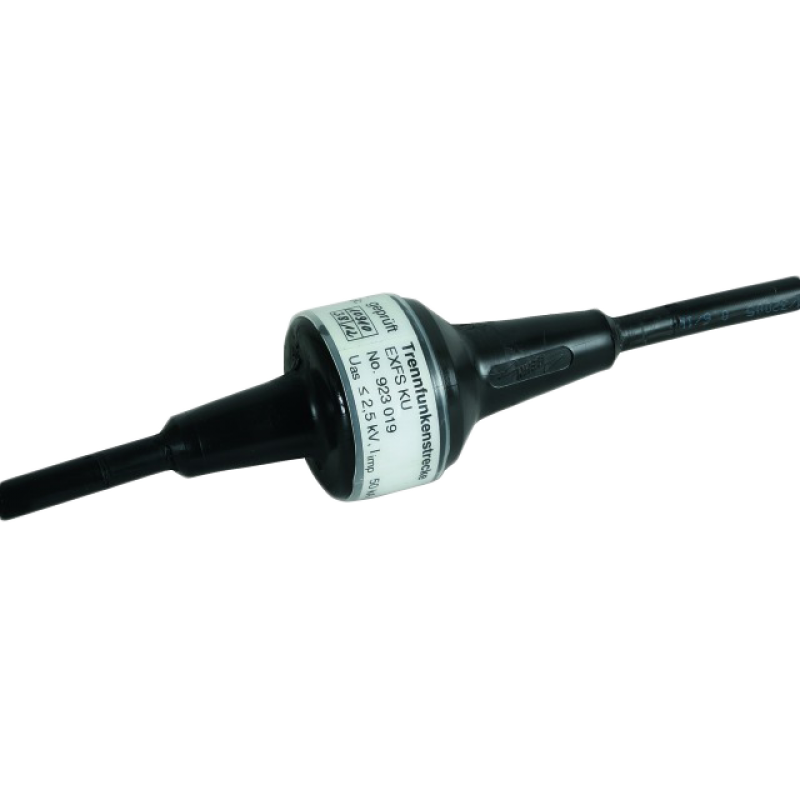

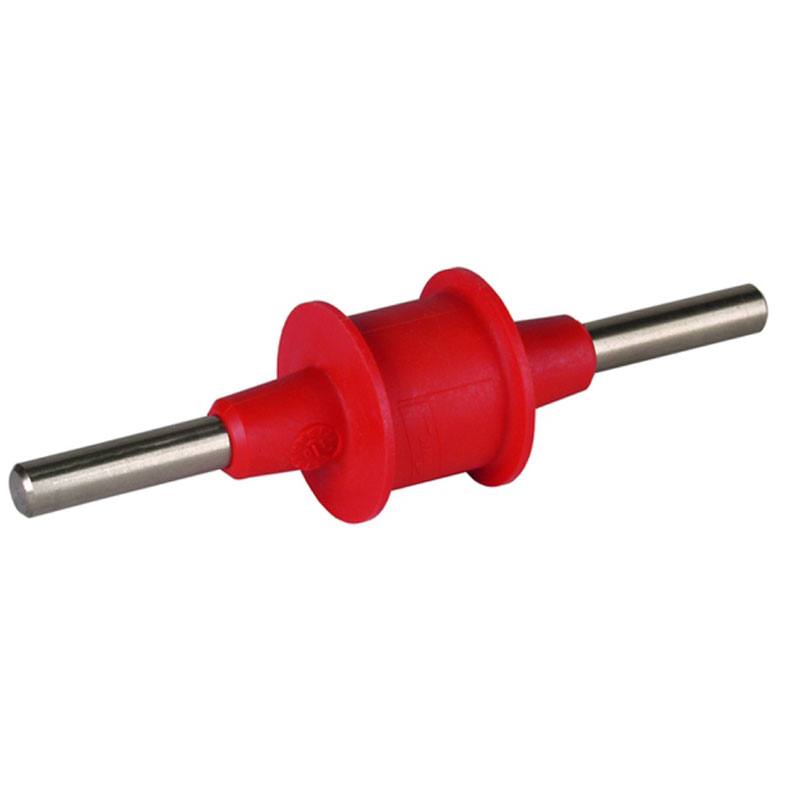

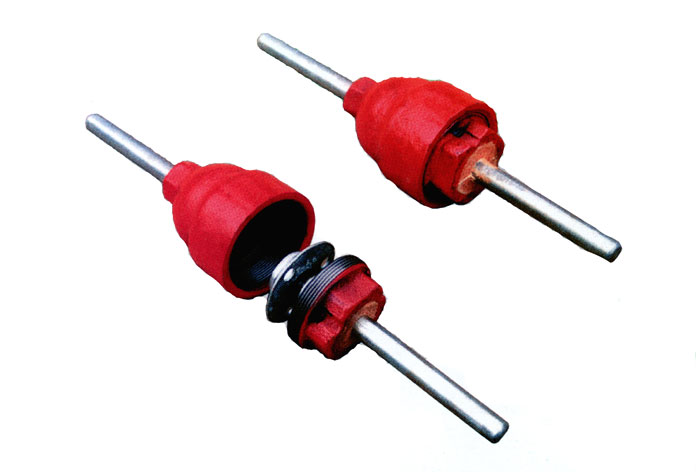

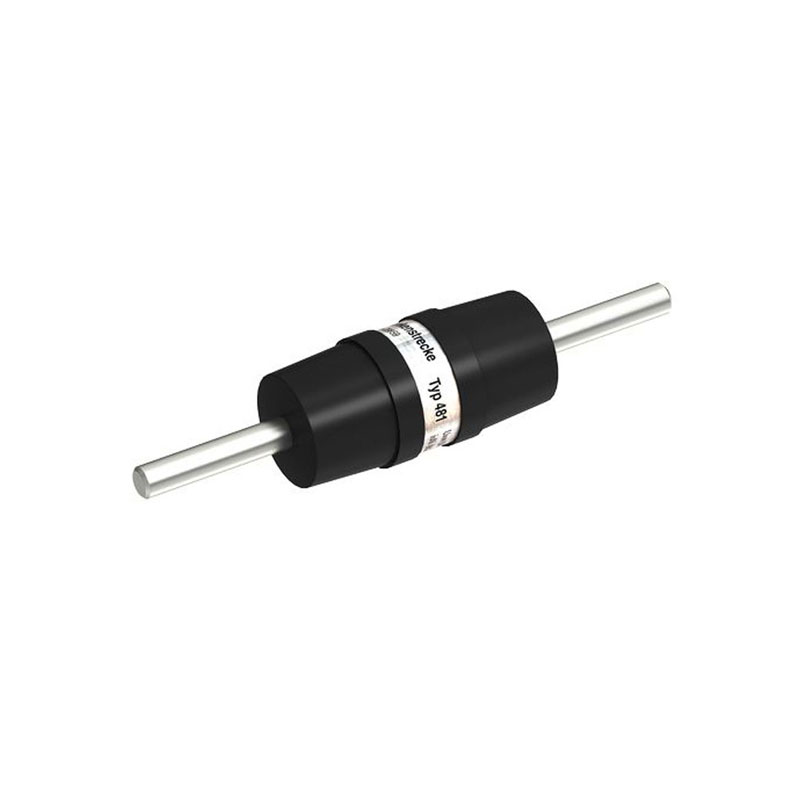

Искровой промежуток Википедия

Разря́дник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка. Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин «разрядник».

Применение

В электрических сетях часто возникают импульсные всплески напряжения, вызванные коммутациями электроаппаратов, атмосферными разрядами или иными причинами. Несмотря на кратковременность такого перенапряжения, его может быть достаточно для пробоя изоляции или p-n переходов полупроводниковых приборов и, как следствие, короткого замыкания, приводящего к разрушительным последствиям.^[1] Для того, чтобы устранить вероятность короткого замыкания, можно применять более надёжную изоляцию и высоковольтные полупроводниковые приборы, но это приводит к значительному увеличению стоимости оборудования. В связи с этим в электрических сетях целесообразно применять разрядники.

Устройство и принцип действия

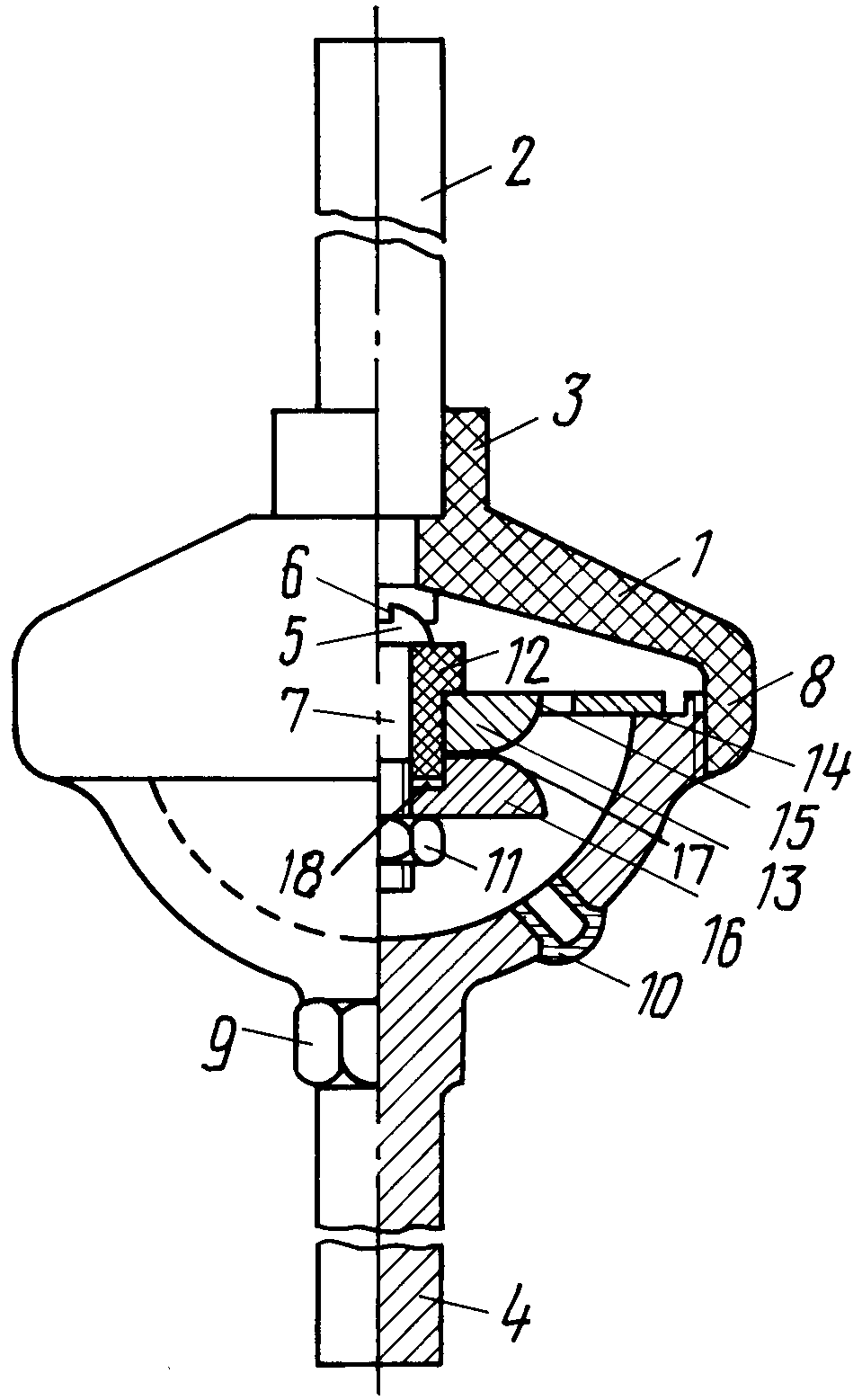

Разрядник состоит из двух электродов и дугогасительного устройства.

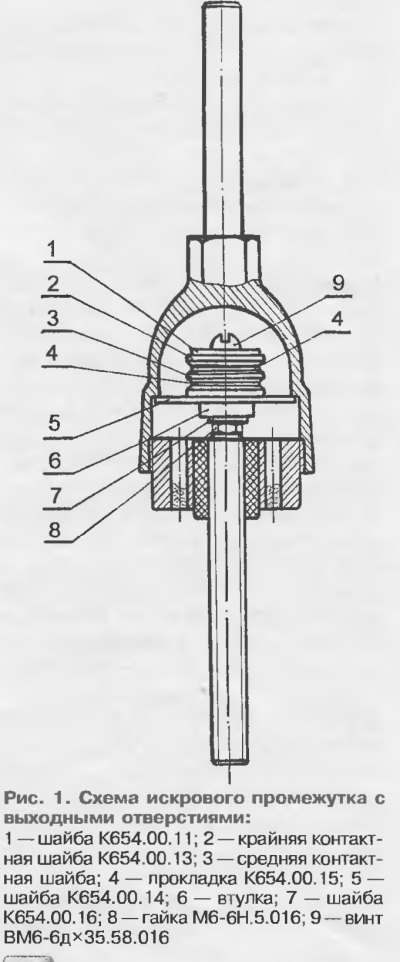

Электроды

Один из электродов крепится на защищаемой цепи, второй электрод заземляется. Пространство между электродами называется искровым промежутком. При определенном значении напряжения между двумя электродами искровой промежуток пробивается, снимая тем самым перенапряжение с защищаемого участка цепи. Одно из основных требований, предъявляемых к разряднику — гарантированная электрическая прочность при промышленной частоте (разрядник не должен пробиваться в нормальном режиме работы сети).

Дугогасительное устройство

После пробоя импульсом искровой промежуток достаточно ионизирован, чтобы пробиться фазным напряжением нормального режима, в связи с чем возникает короткое замыкание и, как следствие, срабатывание устройств РЗА, защищающих данный участок. Задача дугогасительного устройства — устранить это замыкание в наиболее короткие сроки до срабатывания устройств защиты.

Виды разрядников

Воздушный разрядник закрытого или открытого типа (трубчатый разрядник)

Воздушный разрядник представляет собой дугогасительную трубку из полимеров, способных подвергаться термической деструкции с выделением значительного количества газов и без значительного обугливания — полихлорвинила или оргстекла (первоначально, в начале XX века, это была фибра), с разных концов которой закреплены электроды. Один электрод заземляется, а второй располагается на определенном расстоянии от него (расстояние определяет напряжение срабатывания, или пробоя, разрядника) и имеет прямое электрическое подключение к защищаемому проводнику линии. В результате пробоя в трубке возникает интенсивная газогенерация (плазма), и через выхлопное отверстие образуется продольное дутье, достаточное для гашения дуги. В воздушном разряднике открытого типа выброс плазменных газов осуществляется в атмосферу. Напряжение пробоя воздушных разрядников — более 1 кВ.

Газовый разрядник

Конструкция и принцип действия идентичны воздушному разряднику. Электрический разряд происходит в закрытом объёме (керамическая трубка), заполненном инертными газами. Процесс электрического разряда в газовой среде позволяет обеспечить лучшие характеристики скорости срабатывания и гашения разрядника. Напряжение пробоя газонаполненного разрядника — от 60 вольт до 5 киловольт. В сигнальных электрических цепях соответствующего напряжения в качестве разрядника может использоваться миниатюрная неоновая лампа.

Вентильный разрядник

Вентильный разрядник РВМК-1150

Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких последовательно соединенных единичных искровых промежутков) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды.
Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили своё название.
Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.

Магнитовентильный разрядник (РВМГ)

РВМГ состоит из нескольких последовательных блоков с магнитным искровым промежутком и соответствующего числа вилитовых дисков. Каждый блок магнитных искровых промежутков представляет собой поочередное соединение единичных искровых промежутков и постоянных магнитов, заключенное в фарфоровый цилиндр.

При пробое в единичных искровых промежутках возникает дуга, которая за счет действия магнитного поля, создаваемого кольцевым магнитом, начинает вращаться с большой скоростью, что обеспечивает более быстрое, по сравнению с вентильными разрядниками, дугогашение.

Ограничитель перенапряжений нелинейный (ОПН)

ОПН для сети 110 кВ Разные варисторы

В процессе эксплуатации изоляция оборудования электрических сетей подвергается воздействию рабочего напряжения, а также различных видов перенапряжений, таких как грозовые, коммутационные, квазистационарные. Основными аппаратами для защиты сетей от грозовых и коммутационных перенапряжений являются вентильные разрядники (РВ) и нелинейные ограничители перенапряжений (ОПН). При построении или модернизации уже существующих схем защиты от перенапряжений с помощью ОПН и РВ необходимо решать две основные тесно связанные друг с другом задачи:

• выбор числа, мест установки и характеристик аппаратов, которые обеспечат надежную защиту изоляции от грозовых и коммутационных перенапряжений;
• обеспечение надежной работы самих аппаратов при квазистационарных перенапряжениях, для ограничения которых они не предназначены.

Защитные свойства РВ и ОПН основаны на нелинейности вольтамперной характеристики их рабочих элементов, обеспечивающей заметное снижение сопротивления при повышенных напряжениях и возврат в исходное состояние после снижения напряжения до нормального рабочего. Низкая нелинейность вольтамперной характеристики рабочих элементов в разрядниках не позволяла обеспечить одновременно и достаточно глубокое ограничение перенапряжений и малый ток проводимости при воздействии рабочего напряжения, от воздействия которого удалось отстроиться за счет введения последовательно с нелинейным элементом искровых промежутков. Значительно большая нелинейность сопротивлений окисно-цинковых варисторов ограничителей перенапряжений ОПН позволила отказаться от использования в их конструкции искровых промежутков, то есть нелинейные элементы ОПН присоединены к сети в течение всего срока его службы.

В настоящее время вентильные разрядники практически сняты с производства и в большинстве случаев отслужили свой нормативный срок службы. Построение схем защиты изоляции оборудования как новых, так и модернизируемых подстанций, от грозовых и коммутационных перенапряжений теперь оказывается возможным только с использованием ОПН.

Идентичность функционального назначения РВ и ОПН и кажущаяся простота конструкции последнего часто приводят к тому, что замену разрядников на ограничители перенапряжений проводят без проверки допустимости и эффективности использования устанавливаемого ОПН в рассматриваемой точке сети. Этим объясняется повышенная аварийность ОПН.

Помимо неверного выбора мест установки и характеристик ОПН еще одной причиной повреждений ОПН являются используемые при их сборке варисторы низкого качества, к которым, прежде всего, относятся китайские и индийские варисторы.

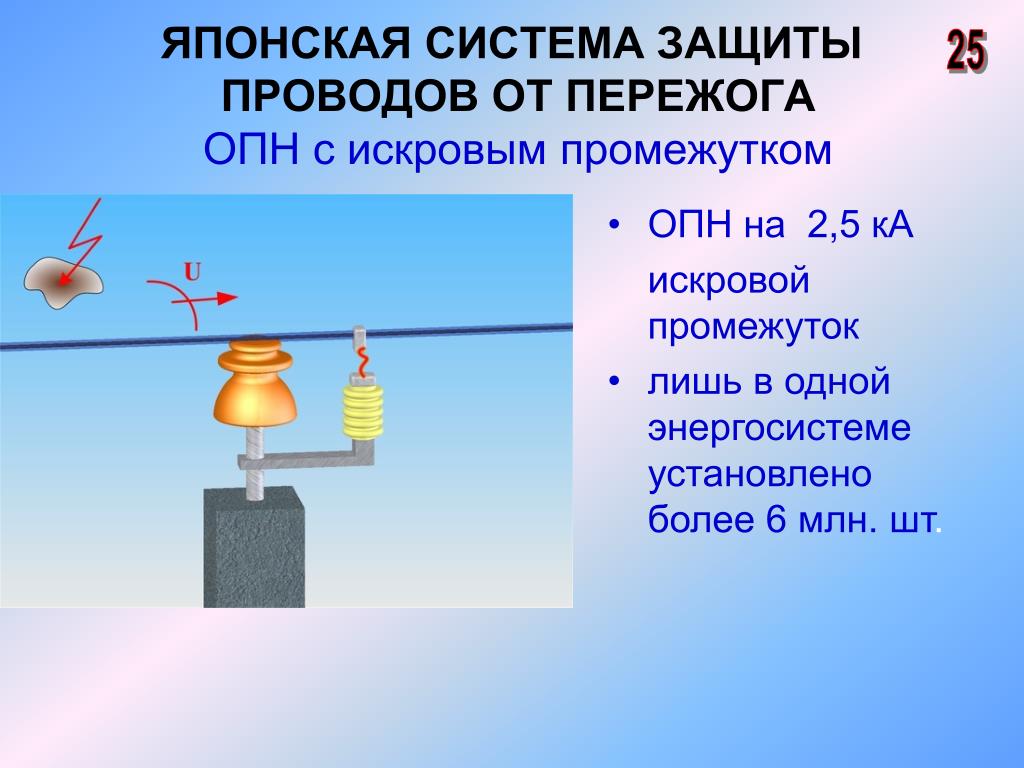

Стержневые искровые промежутки

Стержневые искровые промежутки также известные как «дугозащитные рога» применяются для защиты от пережога защищеных проводов и перевода однофазного к.з. в двухфазное. Для возникновения дуги необходим ток к.з., превышающий 1 кА. Вследствие относительно низкого напряжения (6-10 кВ против 20 кВ в сетях Финляндии) и высокого сопротивления заземления «дугозащитные рога» в российских сетях не срабатывают.

В настоящее время на ВЛ 6-10 кВ они запрещены «Положением о технической политике» ФСК.

Разрядник длинно-искровой

Фотография скользящего разряда

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. Разрядный элемент РДИ, вдоль которого развивается скользящий разряд, имеет длину, в несколько раз превышающую длину защищаемого изолятора линии. Конструкция разрядника обеспечивает его более низкую импульсную электрическую прочность по сравнению с защищаемой изоляцией. Главной особенностью длинно-искрового разрядника является то, что вследствие большой длины импульсного грозового перекрытия вероятность установления дуги короткого замыкания сводится к нулю.

Существуют различные модификации РДИ, отличающиеся назначением и особенностями воздушных линий, на которых они применяются.

РДИ предназначены для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий, и прямого удара молнии; рассчитаны для работы на открытом воздухе при температуре окружающего воздуха от минус 60 °C до плюс 50 °C в течение 30-и лет.

Основное преимущество РДИ: разряд развивается вдоль аппарата по воздуху, а не внутри его. Это позволяет значительно увеличить срок эксплуатации изделий и повышает их надежность.

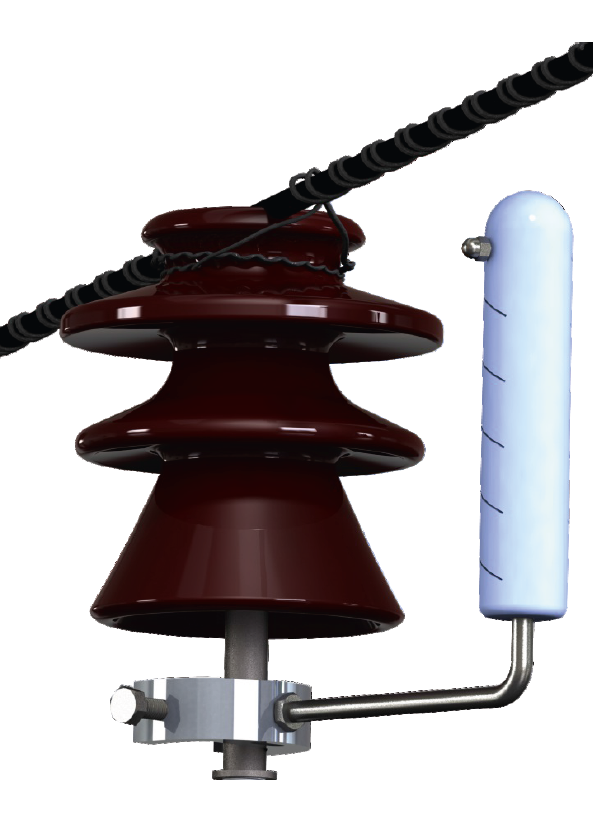

Мультикамерный разрядник

Мультикамерный разрядник состоит из разрядного элемента и узла крепления. В качестве разрядного элемента используется мультикамерная система, которая включает в себя несколько дугогасящих камер.

Принцип работы мультикамерного разрядника основан на гашении дуги в импульсе, которая возникает в результате индуктированных перенапряжений.

Соотношение между прямыми ударами молнии и индуктированным перенапряжением составляет в среднем 10-20% (для средней полосы России – 20-30%) к 80-90%^[2].

По сравнению с длинно-искровым разрядником мультикамерный разрядник рассчитан на больший ток КЗ. Это делает его применимым для более широкого спектра ВЛ, он также обладает большей компактностью.

Обозначение

На электрических принципиальных схемах в России разрядники обозначаются согласно ГОСТ 2.727—68.
1. Общее обозначение разрядника
2. Разрядник трубчатый
3. Разрядник вентильный и магнитовентильный
4. ОПН

Примечания

Источники

• Родштейн Л. А. Электрические аппараты: Учебник для техникумов. — 4-е изд., перераб. и доп. — Л.: Энергоатомиздат. Ленингр. отд-ние, 1981. — 304 с: ил.
• Защита сетей 6-35 кВ от перенапряжений / Халилов Ф. Х., Евдокунин Г. А., Поляков B.C., Подпоркин Г. В., Таджибаев А. И. — СПб.: Энергоатомиздат. Санкт-Петербургское отделение, 2002.- 272 с.
• Дмитриев М. В. Применение ОПН в электрических сетях 6-750 кВ Санкт-Петербург 2007 г

Применение ОПН в электрических сетях 6-750 кВ

Ссылки

Вольт-секундная характеристика искрового промежутка

⇐ ПредыдущаяСтр 4 из 11Следующая ⇒

Зависимость амплитуды волны на искровом промежутке от времени разряда называется вольт-секундной характеристикой.

Вольт-секундная характеристика снимается следующим образом. На воздушный промежуток подается волна напряжения U₁, пробой происходит на фронте при времени t₁, на графике ставится точка 1, которая есть пересечение линий напряжения U₁ и времени t₁ (рис. 1.36). Затем подается волна напряжения другой амплитуды, например U₂, которая производит пробой при времени t₂. Пробой произошел на хвосте волны, на графике откладывается амплитуда U₂ и время t₂, ставится точка 2 и т. д. Соединив точки, получим вольт-секундную характеристику искрового промежутка.

Рис. 1.36. Вольт-секундная характеристика искрового промежутка

Форма вольт-секундной характеристики определяется конфигурацией электрического поля между электродами. В резко неоднородном поле, что характерно для длинных промежутков, время разряда очень сильно зависит от величины приложенного напряжения. Это обусловлено тем, что у длинных промежутков большоевремя формирования разряда t_ф и скорость движения зарядов возрастает с увеличением напряжения, поэтому вольт-секундная характеристика круто загибается вверх при больших напряжениях.

Рис. 1.37. Вольт-секундные характеристики искровых промежутков с неоднородным и однородным электрическим полем

В промежутках с однородным полем, что свойственно коротким промежуткам, время разряда не зависит от величины приложенного напряжения из-за малого время формирования разряда t_ф , поэтому вольт-секундная характеристика пологая (рис. 1.37).

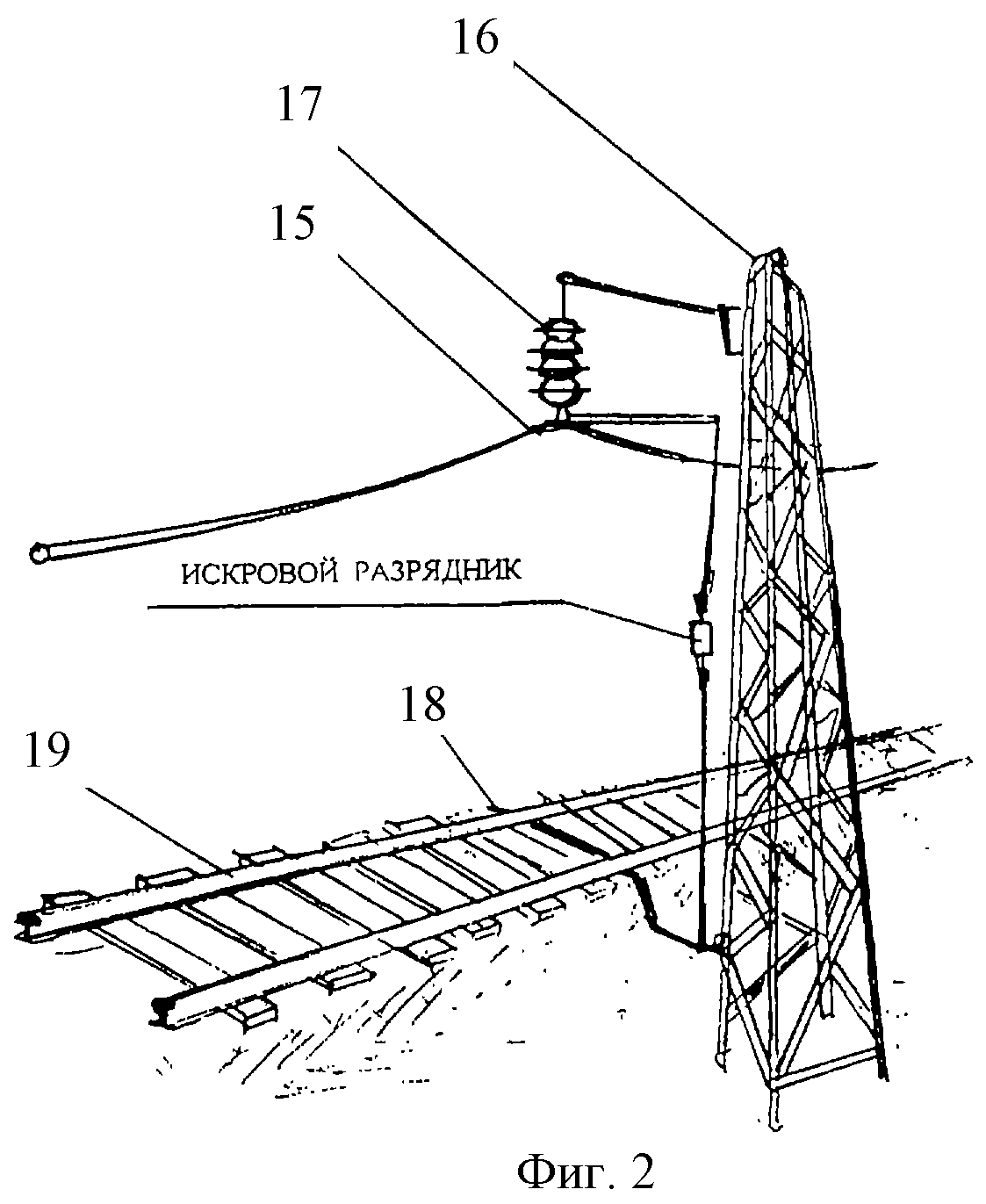

Принцип защиты объекта разрядником

Для предотвращения пробоя изоляции подстанций применяются разрядники. Принцип защиты основан на том, что параллельно защищаемому объекту включается разрядник (рис. 1.38, а), т. е. искровой промежуток, вольт-секундная характеристика которого всеми своими точками лежит ниже вольт-секундной характеристики защищаемого объекта (рис. 1.38, б).

а б

Рис. 1.38. Схема включения разрядника (а) и принцип защиты

объекта разрядником (б)

В функцию разрядника входит также гашение дуги сопровождающего тока промышленной частоты, проходящего через разрядник вслед за импульсным пробоем, так как при срабатывании разрядника линия не отключается. Время гашения дуги должно быть достаточно малым, чтобы реле времени релейной защиты смогли отличить срабатывание разрядника от установившегося короткого замыкания на линии. Обычно разрядник гасит дугу сопровождающего тока за один-два полупериода, что меньше времени ожидания релейной защиты.

Трубчатый разрядник

Трубчатый разрядник является основным средством защиты ЛЭП и вспомогательным средством защиты подстанций, так как имеет крутую вольт-секундную характеристику. Он устанавливается на подходах к подстанциям, в местах пересечения двух ЛЭП и в месте перехода ЛЭП в кабельную линию.

Рис. 1.39. Трубчатый разрядник: S₁ – внутренний искровой промежуток;

S₂ – внешний искровой промежуток

Основу разрядника (рис. 1.39) составляет трубка из газогенерирующего материала, которым является винипласт. Один конец трубки заглушён обоймой, к которой прикреплен внутренний стержневой электрод. С противоположной стороны расположена обойма открытого конца. Промежуток S₁ между стержнем и обоймой открытого конца называется внутренним или дугогасящим. Разрядник отделяется от провода ЛЭП внешним искровым промежутком S₂ для предотвращения протекания тока утечки и предохранения газогенерирующего материала от разложения.

Работает трубчатый разрядник следующим образом. При воздействии волны атмосферного перенапряжения пробиваются оба искровых промежутка и импульс тока молнии уходит в землю. Вслед за импульсным пробоем возникает короткое замыкание и под воздействием фазного напряжения вспыхивает силовая дуга. От высокой температуры канала дуги переменного тока газогенерирующий материал начинает гореть, интенсивно выделяя газ, давление в камере дутья возрастает до 20 атмосфер. Газы, устремляясь к открытому концу трубки, создают продольное дут

Значение «искровой промежуток»

Лексическое значение: определение

Общий запас лексики (от греч. Lexikos) — это комплекс всех основных смысловых единиц одного языка. Лексическое значение слова раскрывает общепринятое представление о предмете, свойстве, действии, чувстве, абстрактном явлении, воздействии, событии и тому подобное. Иначе говоря, определяет, что обозначает данное понятие в массовом сознании. Как только неизвестное явление обретает ясность, конкретные признаки, либо возникает осознание объекта, люди присваивают ему название (звуко-буквенную оболочку), а точнее, лексическое значение. После этого оно попадает в словарь определений с трактовкой содержания.

Словари онлайн бесплатно — открывать для себя новое

Словечек и узкоспециализированных терминов в каждом языке так много, что знать все их интерпретации попросту нереально. В современном мире существует масса тематических справочников, энциклопедий, тезаурусов, глоссариев. Пробежимся по их разновидностям:

• Толковые
  Найти значение слова вы сможете в толковом словаре русского языка. Каждая пояснительная «статья» толкователя трактует искомое понятие на родном языке, и рассматривает его употребление в контенте. (PS: Еще больше случаев словоупотребления, но без пояснений, вы прочитаете в Национальном корпусе русского языка. Это самая объемная база письменных и устных текстов родной речи.) Под авторством Даля В.И., Ожегова С.И., Ушакова Д.Н. выпущены наиболее известные в нашей стране тезаурусы с истолкованием семантики. Единственный их недостаток — издания старые, поэтому лексический состав не пополняется.
• Энциклопедические
  В отличии от толковых, академические и энциклопедические онлайн-словари дают более полное, развернутое разъяснение смысла. Большие энциклопедические издания содержат информацию об исторических событиях, личностях, культурных аспектах, артефактах. Статьи энциклопедий повествуют о реалиях прошлого и расширяют кругозор. Они могут быть универсальными, либо тематичными, рассчитанными на конкретную аудиторию пользователей. К примеру, «Лексикон финансовых терминов», «Энциклопедия домоводства», «Философия. Энциклопедический глоссарий», «Энциклопедия моды и одежды», мультиязычная универсальная онлайн-энциклопедия «Википедия».
• Отраслевые
  Эти глоссарии предназначены для специалистов конкретного профиля. Их цель объяснить профессиональные термины, толковое значение специфических понятий узкой сферы, отраслей науки, бизнеса, промышленности. Они издаются в формате словарика, терминологического справочника или научно-справочного пособия («Тезаурус по рекламе, маркетингу и PR», «Юридический справочник», «Терминология МЧС»).
• Этимологические и заимствований
  Этимологический словарик — это лингвистическая энциклопедия. В нем вы прочитаете версии происхождения лексических значений, от чего образовалось слово (исконное, заимствованное), его морфемный состав, семасиология, время появления, исторические изменения, анализ. Лексикограф установит откуда лексика была заимствована, рассмотрит последующие семантические обогащения в группе родственных словоформ, а так же сферу функционирования. Даст варианты использования в разговоре. В качестве образца, этимологический и лексический разбор понятия «фамилия»: заимствованно из латинского (familia), где означало родовое гнездо, семью, домочадцев. С XVIII века используется в качестве второго личного имени (наследуемого). Входит в активный лексикон.
  Этимологический словарик также объясняет происхождение подтекста крылатых фраз, фразеологизмов. Давайте прокомментируем устойчивое выражение «подлинная правда». Оно трактуется как сущая правда, абсолютная истина. Не поверите, при этимологическом анализе выяснилось, эта идиома берет начало от способа средневековых пыток. Подсудимого били кнутом с завязанными на конце узлом, который назывался «линь». Под линью человек выдавал все начистоту, под-линную правду.
• Глоссарии устаревшей лексики
  Чем отличаются архаизмы от историзмов?
  Какие-то предметы последовательно выпадают из обихода. А следом выходят из употребления лексические определения единиц. Словечки, которые описывают исчезнувшие из жизни явления и предметы, относят к историзмам. Примеры историзмов: камзол, мушкет, царь, хан, баклуши, политрук, приказчик, мошна, кокошник, халдей, волость и прочие. Узнать какое значение имеют слова, которые больше не употребляется в устной речи, вам удастся из сборников устаревших фраз.
  Архаизмамы — это словечки, которые сохранили суть, изменив терминологию: пиит — поэт, чело — лоб, целковый — рубль, заморский — иностранный, фортеция — крепость, земский — общегосударственный, цвибак — бисквитный коржик, печенье. Иначе говоря их заместили синонимы, более актуальные в современной действительности. В эту категорию попали старославянизмы — лексика из старославянского, близкая к русскому: град (старосл.) — город (рус.), чадо — дитя, врата — ворота, персты — пальцы, уста — губы, влачиться — волочить ноги. Архаизмы встречаются в обороте писателей, поэтов, в псевдоисторических и фэнтези фильмах.
• Переводческие, иностранные
  Двуязычные словари для перевода текстов и слов с одного языка на другой. Англо-русский, испанский, немецкий, французский и прочие.
• Фразеологический сборник
  Фразеологизмы — это лексически устойчивые обороты, с нечленимой структурой и определенным подтекстом. К ним относятся поговорки, пословицы, идиомы, крылатые выражения, афоризмы. Некоторые словосочетания перекочевали из легенд и мифов. Они придают литературному слогу художественную выразительность. Фразеологические обороты обычно употребляют в переносном смысле. Замена какого-либо компонента, перестановка или разрыв словосочетания приводят к речевой ошибке, нераспознанному подтексту фразы, искажению сути при переводе на другие языки. Найдите переносное значение подобных выражений в фразеологическом словарике.
  Примеры фразеологизмов: «На седьмом небе», «Комар носа не подточит», «Голубая кровь», «Адвокат Дьявола», «Сжечь мосты», «Секрет Полишинеля», «Как в воду глядел», «Пыль в глаза пускать», «Работать спустя рукава», «Дамоклов меч», «Дары данайцев», «Палка о двух концах», «Яблоко раздора», «Нагреть руки», «Сизифов труд», «Лезть на стенку», «Держать ухо востро», «Метать бисер перед свиньями», «С гулькин нос», «Стреляный воробей», «Авгиевы конюшни», «Калиф на час», «Ломать голову», «Души не чаять», «Ушами хлопать», «Ахиллесова пята», «Собаку съел», «Как с гуся вода», «Ухватиться за соломинку», «Строить воздушные замки», «Быть в тренде», «Жить как сыр в масле».
• Определение неологизмов
  Языковые изменения стимулирует динамичная жизнь. Человечество стремятся к развитию, упрощению быта, инновациям, а это способствует появлению новых вещей, техники. Неологизмы — лексические выражения незнакомых предметов, новых реалий в жизни людей, появившихся понятий, явлений. К примеру, что означает «бариста» — это профессия кофевара; профессионала по приготовлению кофе, который разбирается в сортах кофейных зерен, умеет красиво оформить дымящиеся чашечки с напитком перед подачей клиенту. Каждое словцо когда-то было неологизмом, пока не стало общеупотребительным, и не вошло в активный словарный состав общелитературного языка. Многие из них исчезают, даже не попав в активное употребление.

  Неологизмы бывают словообразовательными, то есть абсолютно новообразованными (в том числе от англицизмов), и семантическими. К семантическим неологизмам относятся уже известные лексические понятия, наделенные свежим содержанием, например «пират» — не только морской корсар, но и нарушитель авторских прав, пользователь торрент-ресурсов. Вот лишь некоторые случаи словообразовательных неологизмов: лайфхак, мем, загуглить, флэшмоб, кастинг-директор, пре-продакшн, копирайтинг, френдить, пропиарить, манимейкер, скринить, фрилансинг, хедлайнер, блогер, дауншифтинг, фейковый, брендализм. Еще вариант, «копираст» — владелец контента или ярый сторонник интеллектуальных прав.

• Прочие 177+
  Кроме перечисленных, есть тезаурусы: лингвистические, по различным областям языкознания; диалектные; лингвострановедческие; грамматические; лингвистических терминов; эпонимов; расшифровки сокращений; лексикон туриста; сленга. Школьникам пригодятся лексические словарники с синонимами, антонимами, омонимами, паронимами и учебные: орфографический, по пунктуации, словообразовательный, морфемный. Орфоэпический справочник для постановки ударений и правильного литературного произношения (фонетика). В топонимических словарях-справочниках содержатся географические сведения по регионам и названия. В антропонимических — данные о собственных именах, фамилиях, прозвищах.

Толкование слов онлайн: кратчайший путь к знаниям

Проще изъясняться, конкретно и более ёмко выражать мысли, оживить свою речь, — все это осуществимо с расширенным словарным запасом. С помощью ресурса How to all вы определите значение слов онлайн, подберете родственные синонимы и пополните свою лексику. Последний пункт легко восполнить чтением художественной литературы. Вы станете более эрудированным интересным собеседником и поддержите разговор на разнообразные темы. Литераторам и писателям для разогрева внутреннего генератора идей полезно будет узнать, что означают слова, предположим, эпохи Средневековья или из философского глоссария.

Глобализация берет свое. Это сказывается на письменной речи. Стало модным смешанное написание кириллицей и латиницей, без транслитерации: SPA-салон, fashion-индустрия, GPS-навигатор, Hi-Fi или High End акустика, Hi-Tech электроника. Чтобы корректно интерпретировать содержание слов-гибридов, переключайтесь между языковыми раскладками клавиатуры. Пусть ваша речь ломает стереотипы. Тексты волнуют чувства, проливаются эликсиром на душу и не имеют срока давности. Удачи в творческих экспериментах!

Проект how-to-all.com развивается и пополняется современными словарями с лексикой реального времени. Следите за обновлениями. Этот сайт помогает говорить и писать по-русски правильно. Расскажите о нас всем, кто учится в универе, школе, готовится к сдаче ЕГЭ, пишет тексты, изучает русский язык.

РДИП, РДИМ, РДИШ, разрядник

Главная »
Продукция » Высоковольтное оборудование » Длинно-искровые

Разрядники

Разрядник типа РДИП

предназначается для защиты силовых линий электропередачи с действующим переменным напряжением величиной до 10 кВ от возможных индуктивных перенапряжений и последствий этих перенапряжений.

Принцип работы длинно-искровых петлевых разрядников РДИП заключается в использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты.

Условное обозначение РДИП-10-4 УХЛ1:
• Р – разрядник
• ДИ – длинно-искровой
• П – петлевого типа
• 10 – класс напряжения
• IV – категория длины пути утечки
• УХЛ – климатическое исполнение
• 1 – категория размещения

Разрядник РДИП состоит из согнутого в виде петли металлического стержня, покрытого слоем изоляции из полиэтилена высокого давления. Концы изолированной петли закреплены в зажиме крепления, с помощью которого разрядник присоединяется к штырю изолятора на опоре ВЛ. В средней части петли поверх изоляции расположена металлическая трубка. На проводе ВЛ, напротив металлической трубки разрядника, закрепляется универсальный зажим для создания необходимого воздушного искрового промежутка.

Технические характеристики разрядника РДИП-10-1У-УХЛ1

Разрядник типа РДИМ-10-1,5-IV-УХЛ1

предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ трехфазного переменного тока с голыми и защищенными проводами от прямых ударов молнии и индуктированных грозовых перенапряжений.

Условное обозначение РДИМ-10-1,5-IV-УХЛ1:
• Р – разрядник
• ДИ – длинно-искровой
• М – модульный
• 10 – класс напряжения
• 1,5 – длина изоляционного тела
• IV – категория длины пути утечки
• УХЛ – климатическое исполнение
• 1 – категория размещения

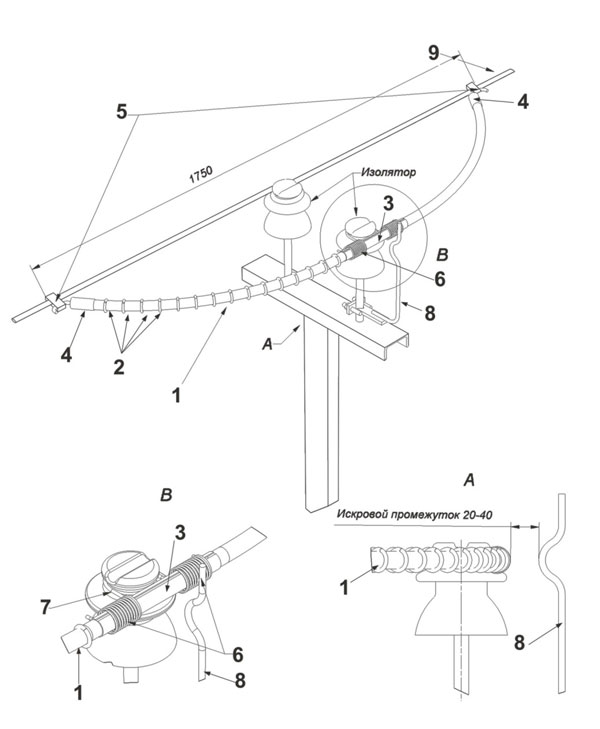

Как видно из рисунка, РДИМ-10 состоит из двух модулей (1) (материал изготовления — полиэтилен высокого давления), соединенных между собой хомутами (2). Каждый модуль имеет оконцеватель (3), который через универсальный стальной оцинкованный зажим крепится к проводу.

Принцип работы разрядника:

При возникновении на высоковольтной линии грозового импульса перенапряжения (например от прямого попадания молнии), вдоль поверхности изоляции РДИМ, развивается скользящий разряд. Этот скользящий разряд обеспечивает большую длину импульсного перекрытия. В дополнение ко всему канал разряда разбивается на части с помощью промежуточных электродов. В результате разбиения канала и увеличения перекрытия импульса, разряд гаснет не переходя в силовую дугу.

Разрядник типа РДИШ-10-IV-УХЛ1

предназначен для защиты ВЛ напряжением 6, 10 кВ трехфазного переменного тока с защищенными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий в тех случаях, когда необходимо применять двойное крепление проводов.

РДИШ-10 по конструкции и принципу действия идентичен разряднику петлевого типа РДИП-10. Конструктивной особенностью является то, что это «развернутая петля РДИП-10» обеспечивает при установке необходимую зону защиты сдвоенной изоляции ВЛ. Так же обеспечивает усиление крепления провода на опоре, то есть разрядник РДИШ-10 заменяет обычный шлейф двойного крепления.

Условное обозначение РДИШ-10-IV-УХЛ1 :
• Р – разрядник
• ДИ – длинно-искровой
• Ш – шлейфовый
• 10 – класс напряжения
• IV – категория длины пути утечки
• УХЛ – климатическое исполнение
• 1 – категория размещения
