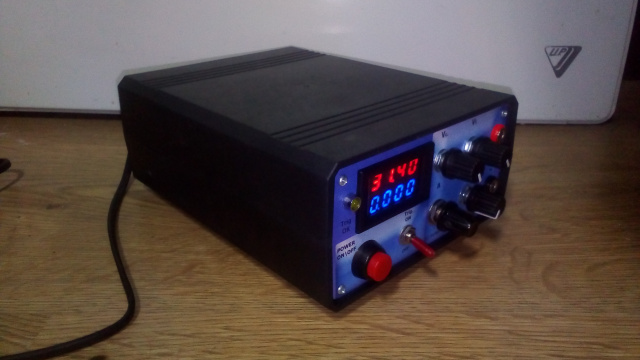

Здесь представлены простые источники питания для экспериментов по гальванике, а также понижающие преобразователи с регулируемым напряжением
Фильтр товаров
Фильтр товаров
Сортировать по:
Источники питания для гальванических ванн — инверторы — выпрямители однофазные и трехфазные
Для создания качественных равномерных гальванических покрытий необходимы источники питания гальванических ванн с высокой стабильностью выходных параметров.
Мы предлагаем Вашему вниманию современное оборудование, которое может использоваться в гальванических технологических процессах, а также в любом другом промышленном производстве, где требуются надежные и мощные источники питания.
Источники питания серии GVI предназначены для преобразования переменного тока (220V) в постоянный для питания гальванических или электролизных ванн, станков электрохимической обработки металлов, другого оборудования, при условии, что технические характеристики выпрямителей удовлетворяют требуемым параметрам.
Преимущества источников питания GVI
- небольшие размеры и масса, позволяющие снизить затраты на установку и эксплуатацию;
- экономичность — за счет высокочастотного преобразования достигнуты высокие показатели энергосбережения — кпд -92%, коэффициент мощности — более 0,85;
- гарантия заданных стабильных выходных параметров сети, при колебаниях питающей сети +\- 20%;
- возможность работы в режиме стабилизации ток\напряжение\мощность;
- возможность снижения требований к кабельному и защитному оборудованию, благодаря отсутствию больших токов в момент включения питания;
- обеспечение программного управления (автоматическое формирование выходных характеристик, расчет и контроль оптимального режима работы, выполнение циклических программ и т.д.).
Работа с источниками питания подразумевает использование их персоналом, прошедшим специальное обучение по обслуживанию устройств электропитания, так как в преобразователях используется высокое напряжение. Также для детального ознакомления с принципом работы и конструкцией преобразователей мы предлагаем скачать подробную инструкцию — руководство по эксплуатации, совмещенное с паспортом на продукцию.
Покупка и доставка
В компании Укрпласт, г. Харьков Вы можете заказать и купить высокочастотный инвертор (преобразователь напряжения), согласовав предварительно с продавцом-консультантом все подробности покупки — технические характеристики, цена, доставка по Харькову или в другие города Украины.
Современные выпрямители для гальваники: заменяем тиристоры на IGBT
17 января 2018
До сих пор во многих отраслях промышленности нанесению защитных и декоративных покрытий посредством гальваники нет альтернативы. Но XXI век предъявляет новые требования к гибкости и экологичности производства, из-за чего возросли требования к аппаратуре, управляющей электрическими параметрами гальваники. К счастью, одновременно появилась элементная база, отвечающая новым требованиям, в частности – IGBT-модули Infineon.
Уже на заре развития гальваники встала проблема, связанная с тем, что для процесса нанесения покрытия нужен был постоянный ток, в то время как повсеместно развивались сети переменного тока. Поначалу установки для гальваники питались от гальванических элементов. Потом, с изобретением в начале XX века ртутных выпрямителей, стало возможным наносить покрытия, получая энергию из сети переменного тока. С тех пор оборудование, обеспечивающее заданные параметры электропитания гальванической ванны, именуется среди специалистов по гальванике «выпрямителем». Хотя сейчас это гораздо более сложное устройство, включающее в себя не только преобразователь напряжения и, собственно, выпрямитель, но также стабилизатор и некоторые другие узлы, обеспечивающие дополнительные функции (например, таймеры). С точки зрения электротехники такие системы правильно называть «блоками питания». Тем не менее, в статье мы будем использовать уже устоявшийся термин.
Для каждого типа гальванического процесса и каждого материала, применяемого для покрытия, существуют свои электрические параметры. В каких-то случаях необходимо стабилизировать напряжение, в каких-то – плотность тока (отношение силы тока к площади поверхности покрываемого изделия).
Возможность регулировки параметров в выпрямителях на полупроводниковых диодах реализовывалась путем переключения отводов от обмотки трансформатора.
При этом для обеспечения высокого качества покрытия требовался дополнительный стабилизатор напряжения на входе выпрямителя (феррорезонансный, релейный, электромеханический). Пришедшие в 60-е годы XX века на смену диодным более совершенные тиристорные выпрямители позволяли осуществлять плавную регулировку параметров. Появилась возможность совместить выпрямитель и стабилизатор в едином устройстве. Тем не менее вплоть до 2000-х годов обычной практикой была поставка на промышленные предприятия выпрямителей, специально предназначенных для определенного гальванического процесса.
Мировой экономический кризис 2008 года привел к тому, что предприятия, занимающиеся гальваникой, стали нести убытки. Выход был найден в создании гибких производств, способных подстраиваться под нужды самых разнообразных заказчиков [1]. В результате на гальваническом производстве стали востребованы выпрямители, параметры которых можно быстро менять.
На момент написания статьи в России также наблюдался рост интереса к выпрямителям для гальваники на основе IGBT-транзисторов, что обусловлено курсом на импортозамещение, а также стремлением отечественных предприятий нарастить экспорт, для чего требуется повышать качество и снижать энергоемкость продукции.
Особенности конструкции выпрямителя для гальваники
Распространено ошибочное мнение, что конструкция выпрямителя для гальваники мало чем отличается от других типов блоков питания. Поскольку выпрямители для гальваники стоят дорого, в Интернете можно встретить немало описаний, как сделать такой выпрямитель из обычного блока питания. Но подобное решение применимо лишь для любительского изготовления вещей в единичном экземпляре. На промышленном производстве возможно использование только специально предназначенных для гальваники выпрямителей. Причиной тому – некоторые особенности работы таких устройств:
- Малое выходное напряжение (как правило, оно лежит в пределах 6…48 В) в сочетании с высоким (до 12000 А) значением силы тока.
Неудивительно, что часто выпрямитель соединен с гальванической ванной не кабелем, а шинопроводом. - Сопротивление нагрузки в процессе работы может меняться в несколько раз.
- Установленные сила тока или напряжение должны выдерживаться на выходе с точностью не хуже 3%. Это необходимо для обеспечения высокого качества покрытия (что выполняется в определенном оптимальном режиме) и повторяемости серийной продукции.
- Малый уровень пульсаций на выходе, так как пульсации с частотами 50…300 Гц плохо сказываются на качестве покрытия, особенно когда речь идет о современных экологически чистых технологиях гальванического нанесения никеля и его сплавов.
- Для получения более ровной поверхности желательно наличие реверсивного режима, когда можно периодически менять полярность подключения к ванне с интервалом от единиц до десятков секунд.
- Желательно наличие функции ограничения по току на заданном пользователем уровне при стабилизации напряжения (если сила тока превышает заданное значение, то выходное напряжение уменьшается).
Неудивительно, что часто выпрямитель соединен с гальванической ванной не кабелем, а шинопроводом.Большая мощность, требуемая для гальваники, обуславливает питание выпрямителя от трехфазной сети. Исключением являются выпрямители, используемые в небольших ремонтных мастерских, на предприятиях народных промыслов, а также в домашних условиях любителями что-либо мастерить (при этом следует соблюдать меры предосторожности, чтобы вредные вещества не попали к соседям!).
Экологические требования
Точность задания режима по току или напряжению (в зависимости от процесса) способствует уменьшению выбросов вредных веществ. Например, при превышении оптимального значения плотности тока из гальванической ванны интенсивность выделения вредных веществ значительно увеличивается.
Современной тенденцией при нанесении защитного и декоративного покрытия является переход от хромирования к никелированию, что обусловлено необходимостью защиты окружающей среды, поскольку хром считается более вредным материалом.
Распространенность хромирования связана с простотой получения прочного гальванического покрытия на прежнем технологическом уровне. Прочное покрытие никелем и его сплавами можно получить, используя технологию восстановления металла из ионных расплавов на основе карбамида. Данный процесс, как показали результаты исследований [2], чувствителен к напряжению на выходе выпрямителя. В зависимости от разницы потенциалов, осаждается либо чистый никель, либо сплав никеля, либо же никель или сплав никеля, загрязненный углеродом. Это требует высокой точности стабилизации напряжения. При данной технологии нанесения покрытия вольт-амперная характеристика гальванической ванны может иметь участок с отрицательным сопротивлением, что предъявляет повышенные требования к устойчивости работы выпрямителя.
Тиристорные выпрямители
Рис. 1. Тиристорный выпрямитель, выполненный по прямой схеме
На рисунке 1 показана схема несложного трехфазного тиристорного выпрямителя. Аббревиатура СИФУ на схеме означает «Система импульсно-фазового управления». Эта система осуществляет регулировку и стабилизацию напряжения. Данный выпрямитель построен по так называемой прямой схеме, не предусматривающей преобразования частоты переменного тока. Принцип работы тиристорных выпрямителей, построенных по такой схеме, основан на срезании части синусоиды в промежутках между определенными значениями фазы (углами отсечки). В результате на выход выпрямителя поступает лишь часть электроэнергии.
График выходного напряжения для тиристорного выпрямителя показан на рисунке 2. Проблема тиристорных выпрямителей для гальваники (как, впрочем, и в случае диодных выпрямителей, применявшихся ранее) заключается в том, что на выходе наблюдаются значительные пульсации напряжения, не менее 14%. Сгладить пульсации на выходе с помощью дросселя практически невозможно, поскольку в гальванике используются очень малые напряжения и высокие значения силы тока. При малой частоте пульсаций (300 Гц при питании от трехфазной сети с частотой 50 Гц) потребуется дроссель с большим количеством витков, а значит – и большим сопротивлением по постоянному току, что неприемлемо.
На выходе тиристорных выпрямителей ставят только высокочастотные дроссели с небольшим количеством витков, подавляющие помехи, создаваемые другими устройствами.
Рис. 2. Напряжение на выходе выпрямителя (синий цвет) и ток на входе по одной из фаз тиристорного выпрямителя (зеленый цвет) без корректора мощности
Обратите внимание на форму потребляемого тока: она далека от синусоиды. Для получения приемлемого коэффициента мощности в выпрямителях, построенных по прямой схеме, используются громоздкие корректоры.
Недостатком тиристоров является их инерционность. При подаче управляющего импульса проводящая зона сначала образуется вблизи границы управляющего электрода и уже потом распространяется по площади структуры со скоростью 0,03…0,1 мм/с. За время коммутации происходит нагрев тиристора. При нагреве кристалла тиристора свыше 70°C возможно его самопроизвольное срабатывание без управляющего импульса. Поэтому тиристоры требуют эффективного теплоотвода. Из-за сложных охлаждающих систем тиристорные выпрямители для гальваники представляют собой, как правило, громоздкие устройства, выполненные в виде напольных шкафов (рисунок 3).
Рис. 3. Размещение тиристорных выпрямители для гальваники в шкафах
В то же время тиристорные выпрямители для гальваники имеют и некоторые преимущества. Технология давно и хорошо отработана, поэтому сервисное обслуживание таких устройств может осуществляться на месте любым специалистом, умеющим чинить блоки питания для промышленных применений.
Инверторные выпрямители
Обеспечить высокий коэффициент мощности, малый уровень пульсаций на выходе и высокий КПД преобразования можно, построив выпрямитель по инверторной схеме, показанной на рисунке 4. Поступающий на вход первичного выпрямителя электрический ток из сети выпрямляется и сглаживается. От полученного постоянного тока питается инвертор, дающий переменный ток значительно более высокой частоты, чем частота тока в сети. К инвертору подключен компактный высокочастотный трансформатор.
Ток со вторичной обмотки трансформатора подается на вторичный выпрямитель, откуда, через сглаживающий дроссель – на выход устройства. Сгладить пульсации до уровня менее 3% на высоких частотах можно с помощью дросселя, имеющего малое количество витков. Управляя параметрами инвертора, можно стабилизировать на заданном уровне напряжение или силу тока на выходе, а также отрабатывать и более сложные программы, например, стабилизировать напряжение, пока сила тока не превысит заданного значения, после чего уменьшать напряжение, чтобы сила тока оставалась на заданном предельном уровне.
Рис. 4. Структурная схема типичного инверторного выпрямителя
До недавнего времени основной элементной базой при построении мощных инверторов были тиристоры. Инверторы на тиристорах могут работать на частотах не более 3 кГц. Повышение частоты, на которой работает тиристор, потребует дополнительного охлаждения по сравнению с частотой 50 Гц. В итоге инверторный выпрямитель получается еще более громоздким по сравнению с выпрямителем, выполненным по прямой схеме.
Особенностью тиристора по сравнению с другими силовыми полупроводниковыми приборами является то, что он включается по импульсу, подаваемому на управляющий электрод, а вот выключение происходит лишь в том случае, когда разница напряжений между анодом и катодом будет меньше определенной величины. В результате инверторы на тиристорах имеют узкий диапазон рабочих нагрузок. Для гальваники это неприемлемо, так как для повышения качества покрытия рекомендуется опускать изделие, на которое наносится покрытие, в гальваническую ванну уже под напряжением, что приводит к изменению нагрузки на выпрямитель в широких пределах.
Перечисленные проблемы привели к тому, что массово производимые модели тиристорных выпрямителей для гальваники строятся только по прямой схеме.
Применение IGBT
Рис. 5. Пример выпрямителя на IGBT, способного давать ток до 1500 А
Более перспективной элементной базой для инверторных выпрямителей являются IGBT.
Вот их основные преимущества по сравнению с тиристорами:
- как минимум на порядок меньшее время перехода из состояния «закрыто» в состояние «открыто» и обратно;
- возможность создания мощных инверторов с рабочей частотой до 30 кГц;
- хорошая управляемость. Подача того или иного напряжения на затвор однозначно вызывает открытие или закрытие IGBT.
Быстрое переключение из одного состояния в другое уменьшает нагрев прибора. Высокая рабочая частота инвертора радикально уменьшает размеры трансформатора и дросселей, что позволяет создавать компактные выпрямители (рисунок 5). Наконец, хорошая управляемость позволяет создавать инверторы, устойчиво работающие при изменении нагрузки в широких пределах, что очень важно для гальваники. Малый размер выпрямителя упрощает его защиту от влаги и пыли, что позволяет расположить выпрямитель максимально близко к гальванической ванне. Тем самым более рационально используется площадь производственного цеха и снижаются затраты на шинопроводы.
Сравнение характеристик типичных выпрямителей российского производства на основе тиристоров и IGBT дано в таблице 1.
Таблица 1. Характеристики отечественных выпрямителей для гальваники с питанием от трехфазной сети переменного тока 380 В
| Наименование | HBA ТЕ1-800/24Т | IMP Gold UNIV-800A/12V | HBA ТВ1-1600/12Т | NEON ИПГ-12/1500-380 |
|---|---|---|---|---|
| Элементная база | Тиристоры | IGBT | Тиристоры | IGBT |
| Тип охлаждения | Водяное | Принудительное воздушное | Водяное | Принудительное воздушное |
| Выходное напряжение, В | 2,4…24 | 0…12 | 0…12 | 1…12 |
| Выходной ток, А | 80…800 | 0…800 | 160…1600 | 15…1500 |
| КПД, не менее, % | 78 | 87 | 78 | 88 |
| Коэффициент мощности, не менее | 0,85 | Нет данных | 0,85 | 0,86 |
| Коэффициент пульсаций, % | Нет данных | 2% | Нет данных | 1 |
| Степень защиты | Нет данных | IP32 | Нет данных | IP54 |
| Размеры, мм | 1000x600x1740 | 470х410х450 | 1000x600x1740 | 720х510х670 |
| Масса, кг | 440 | 41,5 | 470 | 120 |
Обслуживание выпрямителей на IGBT сложнее, чем тиристорных.
Но относительно малая масса выпрямителя позволяет организовать его доставку в сервисный центр.
Выбор IGBT для выпрямителя
Рассмотрим структурную схему инверторного выпрямителя, изображенную на рисунке 4. Первичный выпрямитель выполняется по схеме Ларионова, как по наиболее эффективной. Напряжение постоянного тока на выходе выпрямителя рассчитывается по формуле 1:
$$U_{в}=\sqrt{2}\times U_{лин}=537\hspace{0.25em}В,\qquad{\mathrm{(}}{1}{\mathrm{)}}$$
где 380 В – линейное напряжение питания.
Для построения инверторного преобразователя будем использовать мостовую схему. Для нее нам потребуется 4 IGBT. Величины максимального напряжения, с которым может работать IGBT, образуют ряд фиксированных значений. С учетом всех необходимых запасов по напряжению выберем значение 1200 В.
Следует иметь в виду, что максимальная сила тока на выходе вторичного выпрямителя будет в единицы–десятки раз больше, чем сила тока, протекающего через IGBT, так как после инвертора стоит понижающий трансформатор.
Поскольку гальваника является узкоспециализированной сферой деятельности, производители IGBT не всегда дают конкретные рекомендации, что из их ассортимента может быть использовано для данного применения. Тем не менее, режим работы IGBT в выпрямителе для гальваники примерно такой же, как и в инверторном сварочном аппарате: большая мощность, малое напряжение, большой ток, изменение параметров нагрузки. Из этого следует вывод, что если производитель в своем ассортименте не выделяет отдельно продукцию для гальваники, то выбирать надо наиболее быстродействующие IGBT, предназначенные для сварочных аппаратов.
Рассмотрим IGBT-модули в качестве основы для построения инверторного преобразователя. Потери при переключении IGBT возрастают при росте температуры кристалла. При перегрузке IGBT-модуль нагревается и потери еще более возрастают. Для предотвращения выхода выпрямителя из строя на IGBT-модули устанавливают датчики температуры (во многие модули они уже встроены).
При превышении определенного значения температуры выпрямитель выключается до полного охлаждения. Находящаяся же в это время в гальванической ванне деталь, как правило, идет в брак.
С точки зрения надежности оптимальным вариантом для гальваники являются IGBT-модули производства компании Infineon Technologies, основанные на технологии IGBT4. Уникальной особенностью IGBT, используемых в этих модулях, является нормирование потерь переключении при максимально допустимой температуре кристалла 150°C. Это позволяет рассчитать систему охлаждения таким образом, чтобы практически полностью исключить аварийное отключение выпрямителя из-за перегрева элементов инвертора.
Другими преимуществами, специфичными для серии IGBT4, являются высокое быстродействие и малые потери при коммутации. Этого удалось добиться благодаря применению фирменной технологии TrenchStop. У такого транзистора дрейфовая N-зона выполняется в основной пластине, имеющей требуемую толщину и уровень легирования, а тонкие буферный слой N+, нижний эмиттер P+ и верхняя MOSFET-структура реализуются локальным легированием с точно выдержанными оптимальными параметрами. Такая структура стала возможной благодаря новым технологическим решениям, позволившим работать с пластинами кремния толщиной в несколько раз меньше, чем толщина стандартных подложек [3]. К тому же, применение легирования вместо эпитаксиального наращивания снизило технологический разброс, что и позволило нормировать параметры на повышенной температуре.
Рис. 6. Корпус EconoDual 3 обеспечивает повышенную теплопроводность
В рамках серии IGBT4 наибольшее быстродействие имеет модификация E4. Кстати, она рекомендована производителем для сварочных аппаратов, то есть ее можно использовать и в выпрямителях для гальваники. Предпочтительно использование варианта в корпусе EconoDUAL 3 (рисунок 6), так как он имеет улучшенную теплоотдачу и встроенный датчик температуры, что повышает надежность системы. Кроме этого, данный корпус имеет низкую паразитную индуктивность элементов, что важно для мощного инвертора.
Нередко конструкторы выпрямителей для гальваники применяют дискретные IGBT-транзисторы, и тому есть объективные причины: простота трассировки платы, возможность использования старых производственных линий, снижение стоимости ремонта при выходе из строя только одного транзистора. Для таких случаев компания Infineon предлагает серию быстродействующих дискретных IGBT-транзисторов с технологией TrenchStop в широкой номенклатуре корпусов: от стандартных SMD-корпусов DPAK и D2PAK до выводных TO-220 и TO-247 c тремя и четырьмя выводами.
Заключение
Инверторная схема построения выпрямителей для гальваники позволяет повысить стабильность параметров, расширить диапазон регулировки, уменьшить пульсацию, добавить новые функции. Все это позволяет улучшить качество нанесения покрытия, а также создать гибкие производства, которые можно быстро перенастроить под запросы заказчика. Но реализовать преимущества инверторной схемы, не увеличивая, а, наоборот, уменьшая размеры и массу аппаратуры можно только если использовать вместо тиристоров дискретные IGBT или IGBT-модули.
IGBT производства компании Infineon Technologies обладают высоким быстродействием, малым уровнем потерь при переключении, а их параметры нормируются на максимальной температуре 150°C. Применительно к выпрямителям для гальваники данные преимущества позволяют повысить КПД и надежность. В конечном счете это должно повысить рентабельность производств, где такие выпрямители будут использоваться.
Литература
- Елинек Т.В. Успехи гальванотехники. Обзор мировой специальной литературы за 2008-2009 годы//Гальванотехника и обработка поверхности. 2010. №4, стр. 13…18;
- Бабаскина С.Ю., Корбит А.А., Филимонов В.А., Якубовская С.В. Электролиты никелирования на основе расплава карбамида//Создание новых и совершенствование действующих технологий и оборудования нанесения гальванических и их замещающих покрытий : материалы докладов республиканского научно-технического семинара. Минск, БГТУ, 2011, стр. 31…35;
- Попов А., Попов С. Infineon – новый лидер рынка IGBT. Новости электроники №8/2016.
31…35;•••
Наши информационные каналы
Оборудование КИП — НЕОТЕК — электроника и системы
Группа компаний разрабатывает и производит разные специализированные контроллеры технологических линий, шкафы управления, отдельные модули, блоки и источники питания.
Наши контроллеры используются совместно с различным оборудованием и механизмами сторонних произодителей, благодаря чему наши общие клиенты получают более современную и технологичную технику.
Отдельной линейкой выступает оборудование для шкафов РТ комплекса УКТС, используемого в технологических процессах ГРЭС и АЭС.
Так, источники питания НПС 180-220/15 предназначены для замены выработавших ресурс блоков электропитания П41240М/1-П и П41240М/2-П, а также для установки в шкафы УКТС-ВЛ.
Оборудование представлено в формате отдельных блоков, каждое из которых представляет собой отдельное устройство. Часть их них построена в корпусах стандартных форматов, часть имеет свой конструктив. Также часть изделий изготавливается в модульном бескорпусном формате.
Все элементы устройств, включая корпус, ЖКИ и клавиатуры выполнены из прочных, ударостойких материалов, что повышает надежность изделия в целом и снижает требования к условиям размещения.
Оборудование, созданное на предприятии, объединяет в себе все самые передовые технологии, при этом достигается значительная экономия средств на стоимости оборудования и эксплуатационных затратах как при внедрении нового проекта, так и при поэтапной частичной модернизации.
Сроки изготовления от 20 рабочих дней, контроль качества на каждом этапе производства и финальные испытания перед отгрузкой.
Отлаженная система логистики, работа с заказчиками из России, Казахстана, Узбекистана, стран СНГ и ближнего зарубежья, большой опыт сотрудничества с предприятиями из разных отраслей промышленности.
Блоки питания дугового разряда, электрохимии, гальваники, заряда АКБ
БЛОК ПИТАНИЯ ДУГОВОГО РАСПЫЛИТЕЛЯ «ИВЭ-043VS»
Основная область применения источника вторичного электропитания — в составе стендового технологического оборудования для обеспечения стабильных и управляемых процессов испытания аппаратуры. Блок питания «ИВЭ-043VS» предназначен для питания регулируемым и стабилизированным напряжением, током и мощностью дугового плазменного вакуумного распылителя, а также различной электрофизической аппаратуры, резистивных нагревателей, преобразователей напряжения, соленоидов, электромагнитов и т.п.. Блок имеет цепи выходного напряжения гальванически изолированные от его корпуса и от остальных силовых и управляющих цепей на потенциал до ±1000В и встроенный модуль поджога дугового разряда с отдельным высоковольтным выходом. Блок оснащён гальванически оптоизолированным последовательным цифровым интерфейсом внешнего управления «RS-485».
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Выходная мощность регулируемая, Вт…..250÷2700
Выходное напряжение регулируемое, В…..13÷130
Выходной ток регулируемый, А…..10÷100
Нестабильность выходного напряжения, %, не более…..2
Нестабильность выходного тока, %, не более…..2,5
Нестабильность выходной мощности, %, не более…..3,5
Выходное импульсное напряжение поджога разряда, кВ, не менее…..2
Энергия импульсов поджога, Дж, при частоте импульсов 25Гц, не менее…..1
КПД, не менее…..0,81
Потребляемая электрическая мощность, не более, Вт…..3600
Интерфейс ручного управления: кнопочный, с тумблером и осевыми регуляторами выходных
параметров
Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на
потенциал до ±500В
Коэффициент коррекции потребляемой мощности, не менее…..0,9
Режим работы и охлаждение: непрерывный – ПВ 100%, принудительное воздушное
Масса блока, кг.
….18
Габаритные размеры блока, мм…..480 х 415 х 140
Напряжение питающей сети…..380В±10%, 50-60 Гц
Потребляемая мощность постоянного тока для гальваники
При выборе источника питания необходимо учитывать приложение
, для обслуживания которого предназначено устройство
BY PAT F. MENTONE
Dynatronix
Amery, WI
http://www.dynatronix.com
Обычно источники питания постоянного тока обеспечивают хорошо регулируемый уровень тока или напряжения, который предварительно установлен, а затем питание включается и выключается по мере необходимости. Это типичная функция источника питания в электронном устройстве, таком как компьютер или зарядное устройство.
Однако в гальванической промышленности инженеры по гальванике называют источники питания выпрямителями. Необходимо не только регулировать выходную волну постоянного тока, но и в некоторых приложениях точно контролировать форму выходной волны.
В производстве полупроводников и печатных плат используются источники питания другого типа. Инженеры в этих областях используют выпрямители с импульсно-периодическим реверсивным выходом (PPR), чтобы покрыть свои изделия медными пластинами, чтобы получить повышенную скорость и производительность.
Гальваника
По мере того, как электронные компоненты становятся все меньше и меньше, использование гальванических покрытий для производства компонентов и соединений между этими устройствами становится все более важным. Исторически сложилось так, что для управления выходом выпрямителя использовался простой регулятор мощности.
Поскольку требования к питанию изменились, а требования к металлизации продолжали усложняться, производители гальванических покрытий начали указывать выходы с пульсацией менее 5%, поэтому для сглаживания выхода использовались дроссели и конденсаторы.Теперь импульсные источники питания становятся отраслевым стандартом из-за их компактности, хорошего регулирования и низкого уровня пульсаций.
Гальваника — это, по сути, процесс «молекула за молекулой», при котором растворимые ионы металлов, растворенные в воде, захватывают электроны от выпрямителя на катоде. Электроны превращают ионы металла обратно в твердый металл. Чтобы ионы металла восстанавливались до металла, преобладающий поток электронов должен попадать в заготовку, которая находится у катода.
Источник питания, используемый для гальваники, считается источником постоянного тока, если в деталь, на которую наносится покрытие, поступает больше электронов, чем удаляется из нее.Если от заготовки удаляется больше электронов, чем поступает в нее, заготовка либо растворяется, либо анодируется в зависимости от типа металла.
Импульсное покрытие
По мере того, как размеры элементов становились все мельче и тоньше, исследователи обнаружили, что использование прерывистого постоянного тока (импульсное покрытие) может уменьшить размер зерна осажденного металла. Пиковый ток во время каждого импульса в два раза превышает средний ток, причем каждый новый импульс увеличивает вероятность образования нового зерна металла.
Более мелкие зерна упаковываются вместе более плотно, в результате получается металлический металл, который менее пористый и более плотный, чем металл, наплавленный на постоянном токе. Например, при использовании постоянного тока гальваническое золото полностью покрывает поверхность и не будет иметь пор при номинальной толщине 1,2 мкм. При импульсном гальваническом покрытии золото покрывает ту же поверхность и будет без пор при толщине 0,6 мкм, что снижает производственные затраты.
Золотое покрытие выступов
Еще один пример из полупроводниковой промышленности — это нанесение золотого покрытия.Золотые выпуклости нанесены на полупроводниковые пластины, образуя межсоединение между чипом и подложкой.
Золотые выступы устраняют необходимость в традиционном соединении проводов, которое требуется в обычных пластиковых корпусах, обычно используемых для ИС.
Это приводит к экономии средств, поскольку слой упаковки был удален.
Импульсный периодический реверс
Используя электроосажденные медные межсоединения вместо алюминия, нанесенного методом вакуумного напыления, производители микросхем смогли снизить затраты, увеличить тактовую частоту процессора и снизить энергопотребление процессора.Медь наносится на пластину в углублениях шириной 0,13 мкм. Поскольку траншея полностью заполняется медью, медь образует миниатюрную проволоку.
Используя периодический импульсный реверс (PPR), который периодически меняет выходное значение в течение миллисекундного интервала времени, можно полностью заполнить траншею снизу вверх. Ток идет в направлении катода в течение 20 мс, а затем реверсируется в течение 1 мс, причем пиковый обратный ток в три раза превышает катодный ток.
Получение необходимой толщины меди в центре отверстия печатной платы с большим форматом изображения было очень трудным, а использование постоянного тока приводит к увеличению времени нанесения покрытия. При использовании выпрямителя PPR и специальной химии необходимое количество меди покрывается в отверстии вдвое быстрее. Кроме того, сохраняется медь, поскольку устраняется чрезмерное скопление меди на поверхности платы (см. Рис. 1).
Рис. 1. Поперечное сечение отверстия в печатной плате с покрытием PPR показывает равномерное осаждение меди.
Программируемые выпрямители
Для удовлетворения потребностей промышленности полупроводников и печатных плат доступны программируемые выпрямители, обычно обеспечивающие 10 или 20 В с токами в диапазоне от нескольких миллиампер до 1000 А. За счет включения микропроцессора в каждый выпрямитель выход источник питания может быть постоянным, импульсным или периодическим импульсным реверсом. Например, выпрямителями, такими как импульсный источник питания Dynatronix, можно управлять с главного компьютера или с сенсорной панели на передней панели выпрямителя или с любого последовательного порта портативного компьютера, используемого в терминальном режиме (см.
рис.2).
Рис. 2. Этим выпрямителем можно управлять с главного компьютера или с сенсорной панели на передней панели выпрямителя.
Критическими параметрами управления являются тип регулирования (постоянный ток, постоянное напряжение или кроссовер), время включения импульса, время отключения импульса, катодное время, обратное время и выходные амплитуды. Обычно время нарастания импульса составляет от 5 до 50 мкс, в зависимости от амплитуды.
Использование встроенного микропроцессора вместе с главным компьютером позволяет пользователю написать программу выпрямителя (обычно называемую рецептом), а затем загрузить рецепт в выпрямитель.Затем выпрямитель может передавать рабочие данные обратно на ПК для регистрации данных и дальнейшего анализа процесса.
Также важно не забывать об экологических соображениях. Производители гальванических покрытий любят располагать свои выпрямители рядом с гальванической ванной, обычно в местах с высокой влажностью, высокими температурами окружающей среды и очень агрессивной атмосферой. Это требует особого внимания для защиты выпрямителя от окружающей агрессивной среды.
Связанные товары: Источники питания
Электропитание покрытия 500A | Гальваническая машина
Технология питания гальванических покрытий:
Гальваническая установка предназначена для преобразования переменного тока сетевой частоты в оборудование постоянного тока с различным напряжением, частотой и формой волны.В электросети с тиристорным покрытием применяется технология «выпрямления», в то время как в импульсном источнике питания с высокочастотным выпрямителем используется технология «выпрямления» и «инвертора». Покрытие основного источника питания образовано схемой и схемой управления.
Источник питания для гальваники
Эволюция источника питания для гальваники:
Источник питания для гальваники обеспечивает питание различных ванн для гальваники. Покрытие можно разделить на покрытие постоянного тока, обратное покрытие полюсов цикла, импульсное гальваническое покрытие и т.
Д.. Раньше гальванический источник питания, используемый в двигателях переменного тока — генератор постоянного тока, с 1980-х годов постепенно вытеснялся силовыми электронными устройствами, состоящими из гальванических источников питания.
Напряжение и сила источника питания для гальванических покрытий:
Постоянный ток Источник питания для гальванических покрытий: низковольтный, сильноточный источник питания постоянного тока, как правило, не более 48 В, требует постоянной регулировки; выходной ток может достигать тысяч ампер. Электроснабжение гальваники запитано напрямую от городской сети.Чтобы улучшить коэффициент мощности машины для гальваники, выпрямительный ток источника питания постоянного тока в основном использует неуправляемую схему выпрямителя, но регулятор напряжения завершается на передней стороне регулятора напряжения переменного тока главного трансформатора. Принимая во внимание низкое напряжение и высокий ток источника питания для гальванических покрытий, выпрямительная схема часто используется со схемой с уравновешивающим реактором двойной звезды. Регулятор напряжения большинства автотрансформаторов бесступенчатый, двигатели могут использоваться с дистанционным управлением, недостаток — легкость износа щеток, медленная реакция регуляторов по времени.Недостатком стабильного реактора в качестве регулятора является низкий коэффициент мощности. Недостатками тиристорного трехфазного регулятора напряжения переменного тока является низкий коэффициент мощности, но скорость отклика и результаты управления лучше, чем у указанного выше типа.
Электропитание покрытия Технические характеристики и параметры: | |
| Электропитание покрытия Входное напряжение | Однофазное 220 В переменного тока, 3 фазы 380 В / 415 В / 440 В 50-60 Гц, рекомендуется использовать 3 фазы |
| Выходное напряжение | 6 В / 12 В / 15 В / 18 В / 24 В / 36 В / 48 В дополнительно или по запросу заказчика |
| Выходной ток | 0-500 A (Произвольный выбор) |
| Стабильность напряжения | ≤ 1% |
| Стабильность тока | ≤1% |
| Коэффициент пульсации | 1% -2% |
| КПД | ≥90% |
| Режим стабилизации | стабилизация напряжения (стабилизация напряжения / стабилизация напряжения Легко переключается) |
| Диапазон регулировки | Напряжение / ток от 0 до 100% плавно регулируется в пределах номинального диапазона |
| Система охлаждения tem | Воздушное охлаждение / Водяное охлаждение / Масляное охлаждение |
| Метод управления | Руководство / ПЛК |
| Содержимое дисплея | Измеритель напряжения / Измеритель тока / Работа / Превышение температуры / Ошибка и т. д.. |
| Метод защиты | Перенапряжение на входе / Пониженное напряжение / Перегрузка по току / Короткое замыкание на выходе / Самозащита от перегрева и т. Д. |
| Рабочая температура | -20-50 ℃ |
| Температура окружающей среды | — 30-65 ℃ |
| Влажность окружающей среды | ≤90% |
| Рабочая нагрузка | Работа на полной мощности, более 1000 метров над уровнем моря, работа с пониженной нагрузкой |
Электропитание с металлическим покрытием Детали упаковки:
Источники питания
Источники питания
Сортировать по:
DefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A — Z) Модель (Z — A)
Зажимы для шин
Зажимы для шин, напечатанные на 3D-принтере (2 шт.) Это зажим, предназначенный для использования с круглой шиной сверху..
Источник питания Longwei Precision 30V 10A
Источник питания Longwi Precision 30V 10A ХАРАКТЕРИСТИКИ — Отдельная ручка регулировки тока и напряжения.
— Высокий ..
Переходник с 3 контактов на ЕС
Адаптер UK с 3 контактов на 2 контакта EU Адаптер UK с 3 контактов на 2 контакта EU для наших насосов, фильтров и нагревателей.Макс: 7,5 ..
Блок питания Fusion 600 Вт
Fusion 600 Вт Блок питания PS600ADJ Adjustable представляет собой регулируемый источник питания 5 ~ 15 В с ограничением тока.
Блок питания Fusion 100 Вт
Блок питания
Fusion 100 Вт Блок питания PS100 — идеальный источник питания для нашей сети..
Блок питания для щеточного покрытия
Источник питания для щеточного покрытия Этот небольшой энергоэффективный импульсный источник питания выдает до 600 мА при ..
Регулятор тока
Регулятор тока Этот регулятор тока может использоваться с любым нерегулируемым источником питания 12 В.
It & ..
Показано с 1 по 7 из 7 (1 страниц)
Создание выпрямителя для гальванических покрытий своими руками
Образование, Алоха и большинство
весело вы можете получить в отделке
№1 в мире по финишной отделке с 1989 года
Нет входа в систему: просто звоните прямо сейчас
тема 32439
Обсуждение началось в
2003 г., но продолжаются до 2018 г.
2003 г.
В.Приветствую, я хотел бы начать с благодарности всех вас за ваши немедленные и информативные ответы на все мои вопросы за последние несколько месяцев. Я всегда стараюсь прочитать ранее отправленные письма, прежде чем писать свои собственные, просто потому, что знаю, что становится утомительно отвечать на одни и те же вопросы снова и снова. Я не нашел то, что искал, ни в одном опубликованном письме, так что вот оно.
Я пытаюсь построить выпрямитель постоянного тока для какого-то хобби. Я хотел бы преобразовать обычные бытовые 120 В переменного тока в выпрямитель постоянного тока с регулируемым управлением, способный выдавать 15 В с выходом не менее 20 А.Я видел несколько прототипов анодизаторов и гальванических выпрямителей, однако я не встречал никаких планов относительно одного с достаточной силой тока (> 15 ампер). Если есть какие-либо опубликованные письма или сайты электроники, которые я мог бы изучить, это было бы большим подспорьем. Спасибо всем и спасибо, Тед, за ответ на мой последний вопрос.
Фрэнк Б. [фамилия удалена редактором для конфиденциальности]
— Торонто, Онтарио, Канада
2004
В. У меня два вопроса:
Есть ли у кого-нибудь схема для создания гальванического выпрямителя, способного покрыть детали до прибл.100 / кв. Дюйм
Следующий вопрос: можно ли использовать выходной сигнал высококлассной фрезерной машины для сварки TIG постоянным током либо прямо, либо с модификацией для уменьшения пульсации?
Я знаю, что получу ответ: «Почему бы тебе просто не передать это профессионалу?» У меня есть две причины, одна из которых состоит в том, что мне любопытно научиться делать это самому, чего я не могу сделать, если Я передаю это кому-нибудь другому.
И причина, по которой я это делаю, заключается в том, что у меня есть целый механический цех, полный приобретенного мной оборудования, которое сидело и начало ржаветь, я хочу медленно в свободное время разбирать машины, перекрашивать их, полировать и наклеивать ржавые детали, чтобы они не ржавеют легко.Да, я мог бы поискать подержанный агрегат, но я хотел бы дешево поэкспериментировать в свободное время; Я не собираюсь строить бизнес или конкурировать с профессионалами, и я не верю, что смогу так же хорошо выполнять свою работу без профессионального оборудования
Мы будем благодарны за любые конструктивные ответы.
Генри В. [фамилия удалена редактором для конфиденциальности]
— Бенсенвилл, Иллинойс
2004
А. Привет, Франк; привет Генри. Этот вопрос здесь задавали несколько раз, и он остается в основном без ответа — вероятно, не столько потому, что кто-то что-то скрывает, сколько потому, что не было рынка для журнала по хобби-электронике, чтобы разработать статью о том, как спроектировать и построить что-то, что Немногие любители электроники проявили бы интерес и не имели бы легкого доступа к приобретению запчастей.Лучшим выбором для схемы может быть продавец подержанного оборудования для нанесения покрытий, который, вероятно, накопит коробки с инструкциями по эксплуатации, отсоединенные от выпрямителей, с которыми они идут; они будут включать схематические диаграммы, которые вы ищете.
Другая причина, по которой выпрямители сложнее построить, чем другие электронные проекты, заключается в том, что цепи управления не являются главной проблемой; скорее, большая штука есть. Создание выпрямителя — это в первую очередь не схема управления, это большие вещи, которые сложно построить самостоятельно и которые нельзя купить в радиобазах — например, большие трансформаторы, дроссели, тяжелые переключатели ответвлений, диоды с большим током и т. Д.Но если вы можете выдержать его до 20 ампер, возможно, вам поможет буква 12200 . Удачи!
Это работает в обоих направлениях, промышленность во многом обязана любителям — все гальванические выпрямители работали на частоте 60 Гц до недавнего времени, но мы узнали из индустрии персональных компьютеров, созданной любителями, что гораздо меньшие и более легкие блоки питания могут быть построены путем «измельчения».
«(тем или иным образом прерывая ток для генерации более 60 Гц). Этот подход медленно внедрялся в крупные выпрямители в гальванической промышленности, но сейчас он довольно распространен; в этой отрасли их обычно называют «переключаемыми выпрямителями».Если вы можете собрать схему переключаемого выпрямителя, а не обычный, вам не понадобятся огромные компоненты, которые сложно создавать 🙂
Тед Муни, P.E.
finish.com — Пайн-Бич, Нью-Джерси
Стремление к жизни Алоха
2004
В. Я, конечно, понимаю, что обычный журнал по электронике не публиковал бы эту схему, однако я определенно верю, учитывая количество веб-сайтов, посвященных расходным материалам для домашнего покрытия и т.п. на этом этапе, если кто-то проявляет такой интерес и игнорирует ответственность за использование и утилизацию химических отходов должным образом, забудьте об этом.Что касается получения «больших» компонентов, у меня уже есть исходники для них из сети, их легче найти, чем базовую схему выпрямителя. Прочитав предложенную статью, этот блок вырабатывает 2,5 В, тогда как 12 В, судя по буквам, которые я здесь прочитал, кажется предпочтительным выбором. Спасибо всем, кто предоставил информацию.
Генри В. [фамилия удалена редактором для конфиденциальности]
— Бенсенвилл, Иллинойс
2005 г.
A. Я прочитал несколько запросов о домашних любителях, желающих построить выпрямители, и их причины убедительны (в конце концов, гальваника — это весело).Но я должен согласиться с Тедом; Создание полезного выпрямителя было бы большим и сложным делом, не подходящим для большинства домашних любителей. К тому же он вам и не нужен!
Выпрямитель только преобразует переменный ток в постоянный, предпочтительно 12 В постоянного тока. Хорошим источником постоянного тока 12 В являются морские батареи глубокого разряда. Хотя батареи не являются практичным вариантом для гальванических мастерских, они отлично подходят для гальваники деталей в гараже. Теперь, имея рекомендованные батареи, необходимо знать несколько технических вопросов и вопросов безопасности:
Во-первых: не используйте соединительные кабели, они искры! Морские аккумуляторы идут с винтовыми клеммами, используйте их.
Секунда: Емкость аккумулятора имеет решающее значение, используйте два или три параллельно для более длительного времени покрытия и / или более крупных деталей. Также вам понадобится хорошее автомобильное зарядное устройство [affil. ссылка на информацию / продукт на Amazon], чтобы зарядить батареи между циклами.
Третий: вам нужно будет контролировать ток (посмотрите на пусковую способность автомобильного аккумулятора, он огромен!). Я использую БОЛЬШОЙ щеточный трансформатор из старого источника питания духовки. Обратите внимание: большой ток требует большого количества меди, иначе это приведет к большому нагреву! Достаточно тепла, чтобы расплавить металл и вызвать пожар.
Четвертое: Измерьте производительность! Важны хороший амперметр и вольтметр.
Наконец, как и в любом домашнем проекте, несчастные случаи могут случиться. Ответ, который я дал, носит исключительно информационный характер.
Брент Фрес
Инженер по материалам и процессам — Лоди, Калифорния
19 февраля 2008 г. — эта запись добавлена к этой теме редактором вместо создания дублирующейся темы
В. Мне нужны электрические схемы, чтобы построить свой собственный гальванический выпрямитель.. Диапазон от 1 до 10 вольт и регулируемый до 100 ампер 240 вольт однофазный вход .. Требуются только базовые планы, которые будут развиваться как проект оттуда ,,
Майк Преториус
Инженерное дело и оружейное дело — Виндхук, Намибия
22 марта 2009 г.
A. Привет, Майк Преториус. Просто сравните гальваническое покрытие с электросваркой —
Оба работают по одному и тому же принципу «Низкое напряжение и высокая сила тока». Сила тока — это средство, которое наносит металлический наполнитель на катод (коллектор).
Для создания гальванического блока вам потребуются: —
(a) Понижающий трансформатор высокой мощности 220 В / 12 В
(b) Variac для управления входным напряжением питания
(c) Высокоамперный мостовой выпрямитель для переключения переменного тока на постоянный диодный выпрямитель
Питание 220 В —> Вариак —> Трансформатор —> Диодный выпрямитель —> Полож.
/ В —> Анод, отриц. / В —> Катод.
Вы можете взять сварочный аппарат постоянного тока с трансформатором и просто контролировать входное напряжение с помощью вариакета / потенциометра.
Йохан Лутс
— Палм-Спрингс, Калифорния,
, 27 сентября 2009 г.
?? Привет, Майк Преториус,
. Как насчет обратной связи … вы создали свой собственный гальванический выпрямитель? Вы следовали моим инструкциям?
Меня удивляют высокие цены на гальванические выпрямители.
Йохан
Йохан Лутс
— Палм-Спрингс, Калифорния,
, 1 ноября 2012 г.
А.Проблема с использованием переменного тока заключается в том, что используется очень мало обмоток, то есть рассеивает тепло, когда установлено низкое напряжение, которое может потребоваться для гальванического выпрямителя. Это может привести к сгоранию обмоток вариатора при достаточно высокой нагрузке.
Стив Горзо
— Калгари, Альберта, Канада
11 января 2013
В. У меня есть 5 (пять) аппаратов для сварки MIG на 300 А. Теперь я хочу преобразовать это в гальванический выпрямитель. Кто угодно, пожалуйста, дайте свои ценные рекомендации. Спасибо.
Инженерные работы Rajasekar
— Хосур, Индия
6 февраля 2014 г.
В. Относительно ответа Йохана Лутса:
Может кто-нибудь сказать мне, зачем вам нужен трансформатор?
Как я понял, мостовой выпрямитель преобразует переменный ток в постоянный.
Я тоже не понимаю, почему Variac используется перед трансформатором?
Признаюсь, я мало что знаю о выпрямителях, но я смотрю спецификации выпрямителя RS 605, который я извлек из блока питания компьютера (http: //pdf.datasheetcatalog.com / datasheet / RECTRON / RS604.pdf)
Он говорит от 50 до 1000 вольт и 6 ампер.
Также указано низкое прямое напряжение, но я не могу понять, сколько оно.
Что произойдет, если вы просто подключите 2 провода переменного тока мостового выпрямителя к розетке, а 2 провода постоянного тока подключите к пластине?
Гэри Уилсон
— Нью-Рошель, Нью-Йорк, США
Февраль 2014
А.
Привет, Гэри. Я не знаю, как сделать гальванический выпрямитель, но могу попытаться ответить на пару ваших вопросов.
Ток в доме составляет 110 или 220 вольт, тогда как напряжение покрытия больше похоже на 3–12 В, поэтому трансформатор — это то, что снижает напряжение до полезного диапазона, а также увеличивает доступный ток.Если оставить в стороне и исключить неэффективность трансформатора, он преобразует, скажем, 5 А при 220 В в 50 А при 22 В. Хотя фраза «изолирующий трансформатор» была немного разбавлена до того, что это не очень хорошая характеристика, еще один важный момент. действие трансформатора состоит в том, чтобы отделить выход от источника, чтобы уменьшить скачки высокого напряжения.
Мостовой выпрямитель — это просто 4 диода для преобразования переменного напряжения в серию «верблюжьих горбов», а не в плавный постоянный ток. Хотя профессионалы не будут пытаться использовать этот выход, потому что это вызывает определенные проблемы, поэтому они будут использовать индукционный / емкостной «дроссель», чтобы сгладить его, любитель может попробовать без дросселя, но с мостовым выпрямителем, подключенным так, как описывает Йохан .Подключите проводку, подключив мостовой выпрямитель к розетке, напряжение будет слишком высоким, и не будет никакой изоляции, а вероятность пореза себя током будет очень высока!
Фактически, Variac — это переменный трансформатор. Поэтому Йохан предлагает фиксированный понижающий трансформатор с 220 В до, скажем, 22 В, за которым следует регулируемый трансформатор для перехода, скажем, с 22 В на переменное напряжение покрытия.
С уважением,
Тед Муни, P.E.
finish.com — Пайн-Бич, Нью-Джерси
Стремление к жизни Алоха
9 октября 2015 г.
A. Я разработал линейный источник питания постоянного тока с переменным напряжением для питания любительского радиооборудования, который может соответствовать требованиям примерно до 35 ампер, как я построил свой, но с линейными регуляторами, которые я использовал, его можно масштабировать, используя более или менее регуляторы с максимальным током до 9 ампер на микросхему регулятора.
Я еще не пробовал использовать его для гальваники, но могу принести в магазин, когда в следующий раз выйдет из строя наш цинковый выпрямитель.
** Обратите внимание, что в современных источниках питания и выпрямителях предусмотрены определенные меры безопасности, которые не предусмотрены в этой конструкции, поэтому используйте их на свой страх и риск. **
Вы можете увидеть конструкцию и схему, посмотрев это видео.
Прочтите схему линейного регулятора, который вы выбрали, чтобы узнать, как работать с несколькими регуляторами параллельно, и, как сказал Тед, это не вопрос построения цепи управления, а вопрос наличия тяжелых компонентов, которые выдержат большой ток. розыгрыш гальваники.
Стив Горзо
— Калгари, Альберта, Канада
9 октября 2015 г.
А. Купил мостовой выпрямитель от амазонки за 3,35 доллара.
«Мостовой выпрямитель 400 В, 25 А»
Если у вас нет собственных деталей для сборки одного из диодов, в этом случае просто используйте диаграмму г-на Муни, я бы сказал, что эту цену невозможно превзойти.
Джон Уилкинсон
— Клируотер, Флорида, США
29 января 2018
Стив Г. писал: «Я разработал линейный источник питания постоянного тока с переменным напряжением для питания любительского радиооборудования, который может соответствовать требованиям примерно до 35 ампер, как я построил свой, но с линейными регуляторами, которые я использовал, он масштабируется за счет использования большего или меньшего количества регуляторов с максимумом до 9 ампер на микросхему регулятора.Я еще не пробовал использовать его для гальваники, но могу принести его в магазин, когда в следующий раз выйдет из строя наш цинковый выпрямитель ».
Я хотел бы спросить Стива Горзо, есть ли у него возможность попробовать свой линейный источник питания на гальванику, и если да, то это сработало? Кроме того, я был бы признателен за помощь в создании своего собственного. У меня есть несколько частей от вещей, из которых я утилизировал, например, микроволновые печи и стереокомпоненты.
Дэвид Граймс
— Кларинда, Айова, США
чистовая.com стало возможным благодаря …
этот текст заменяется на bannerText
Заявление об ограничении ответственности: на этих страницах невозможно полностью диагностировать проблему отделки или опасности операции. Вся представленная информация предназначена для общего ознакомления и не отражает профессионального мнения или политики работодателя автора. Интернет в основном анонимный и непроверенный; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.
Если вы ищете продукт или услугу, связанную с отделкой металла, пожалуйста, посетите эти каталоги:
О нас / Контакты — Политика конфиденциальности — © 1995-2021 finish.com, Pine Beach, New Jersey, USA
источник питания для гальваники 2000A A
источник питания для гальваники 2000A 丨
- Гальванический источник питания с небольшими размерами, малым весом: размер и вес примерно 1 / 5-1 / 10 кремниевого управляющего выпрямителя, что очень удобно для планирования, расширения, перемещения, обслуживания и установки.
- Энергосберегающий эффект: благодаря гальваническому источнику питания используется высокочастотный переключающий трансформатор, эффективность преобразования значительно улучшается, при нормальных обстоятельствах по сравнению с кремниевым управляющим выпрямителем оборудование может повысить эффективность выше 10% или даже больше, по сравнению с кремниевым управляющим выпрямителем на состояние нагрузки менее 70% может повысить эффективность на 30% и даже выше.
Гальванический источник питания с высокой стабильностью выхода:
Электропитание с гальваническим покрытием с высокой стабильностью выхода: поскольку скорость отклика системы (микросекунды), он имеет высокую адаптируемость к электросети и изменениям нагрузки, точность выхода может быть лучше 1%.
Импульсный источник питания с высоким КПД, поэтому управление с высокой точностью помогает улучшить качество гальванических изделий.
Импульсный источник питания с высоким КПД, поэтому управление с высокой точностью помогает улучшить качество гальванических изделий.Форма сигнала источника питания для гальванических покрытий, легко модулируемая:
Форму выходного сигнала легко модулировать: благодаря высокой рабочей частоте источника питания гальваники нашей компании, относительно низкой стоимости регулировки выходной формы волны, обработка может быть более удобной для изменения в соответствии с требованиями пользователя к процессу для выходной формы волны. Таким образом, более сильное влияние на рабочую площадку повысит эффективность работы, улучшится качество обрабатываемых продуктов.
Технические характеристики и параметры гальванического выпрямителя: | |
Гальванический выпрямитель Входное напряжение | 3 фазы 220 В переменного тока 380 В / 415 В / 440 В / 480 В переменного тока / 600 В переменного тока 50-60 Гц, |
Выходное напряжение | 6V / 12V / 15V / 18V / 24V / 36V / 48V опционально или по запросу клиента |
Выходной ток | 0-2000A (произвольно по желанию) |
Стабильность напряжения | ≤1% |
Стабильность тока | ≤1% |
Коэффициент пульсации | 1% -2% |
КПД | ≥90% |
Режим стабилизации | Стабилизация тока / стабилизация напряжения (легко переключается) |
Диапазон регулировки | Напряжение / ток от 0 до 100%, плавная регулировка в пределах номинального диапазона |
Система охлаждения | Воздушное охлаждение / водяное охлаждение / масляное охлаждение |
Метод управления | Руководство / ПЛК |
| управление работой | Пульт дистанционного управления / управление с передней панели / сенсорный экран HMI |
Отображение содержимого | Измеритель напряжения / Измеритель тока / Работа / Превышение температуры / Ошибка и т. |
Способ защиты | Перенапряжение на входе / Пониженное напряжение / Перегрузка по току / Короткое замыкание на выходе / Самозащита от перегрева Отсутствие фазы и т. Д. |
Рабочая температура | -20-50 ℃ |
Температура окружающей среды | -30-65 ℃ |
Влажность окружающей среды | ≤90% |
Рабочая нагрузка | Работа на полной мощности, более 1000 метров над уровнем моря, работа на пониженной нагрузке |
Д..А как насчет…
Гальваника — Green Power Co., Ltd.
Гальванический выпрямитель Введение
Гальванические выпрямители широко применяются для металлизации и нанесения металлических покрытий на стойки, гальванических покрытий и непрерывного покрытия, типы покрытия включают:
-Хромирование и твердый хром обшивка;
— никелирование;
-Меднение;
— цинкование;
— цинкование;
-Лужение;
-Другое
Мы предлагаем высокочастотные выпрямители на базе IGBT с высокой эффективностью, точностью и надежностью для гальванической промышленности.
Модульная конструкция, поддержка удобного расширения тока за счет параллельного подключения модулей, компактный размер.
Обеспечивает несколько вариантов связи для дистанционного управления.
Видео о нанесении гальванических покрытий с использованием нашего выпрямителя
1. Процесс нанесения гальванических покрытий
2. Выпрямитель ECO
3.STA выпрямитель с воздушным охлаждением
15000
видео
5.Видео по нанесению покрытия
Преимущества гальванических выпрямителей Green Power
Для гальванической промышленности из-за низкого выходного напряжения постоянного тока (обычно 12 В, 15 В, 18 В) мы рекомендуем использовать высокочастотный импульсный источник питания Green Power IGBT. (не SCR или диодный выпрямитель) по следующим причинам:
1. Тот же уровень высокой надежности, что и SCR / диодный выпрямитель, поддерживает 100% выходную мощность 24 часа непрерывной работы, дополнительная мощность не требуется.
2. Выпрямители с гальваническим покрытием IGBT имеют более высокий КПД, для выпрямителя 12 В типичный КПД превышает 88%, что означает экономию энергии для вас и большую экономию на протяжении многих лет.
Ниже приведен расчет энергосбережения для сравнения выпрямителя на 1000 А 15 В с учетом наработки 6300 часов в год.
| Выходное напряжение (В) | Выходной ток (А) | Выходная мощность (кВт) | Количество рабочих дней в год | Количество рабочих часов в день | 15 | 1000 | 15 | 300 | 21 |
| Тип выпрямителя | SCR / Диодный выпрямитель | IGBT Выпрямитель | |||||
| КПД | 75% | 906% потребляемая мощность 906 ) | 126000 | 105000 | |||
| Энергосбережение выпрямителя IGBT (кВтч) | Количество 1 шт. | Кол-во 5 шт. | Кол-во 10 шт. | Кол-во 20 шт. | |||
| На 1 год | 21000 | 105000 | 210000 | 420000 | |||
| На 3 года | 63000 | 315000 | 630000 | 630000 | 1050000 | 2100000 | |
| На 10 лет | 210000 | 1050000 | 2100000 | 4200000 | |||
3.Компактный размер, экономия места для вас.
4. Модульная структура, высокая надежность, в отличие от выпрямителя SCR, выход из строя одного модуля выпрямителей IGBT не повлияет на работу других модулей, выпрямитель не останавливается, не нужно останавливать линию покрытия.
5. Высокий коэффициент мощности во всем диапазоне, выше 0,93 при номинальной мощности, нет необходимости в дополнительных средствах компенсации реактивной мощности, избежать штрафов со стороны правительства из-за коэффициента мощности, экономия затрат. Поддержка параллельного подключения модулей для увеличения допустимой нагрузки по току.
6. В отличие от выпрямителя с тиристором, пульсации не будут выше, если выходная мощность не соответствует номинальному значению, что не влияет на качество покрытия из-за пульсаций.
7. Импульсный выход, требует меньше времени на покрытие, чем выпрямитель с тиристором.
8. Меньше подвержен колебаниям входной мощности из-за буферной функции, поддерживает 100% выход. Нет необходимости в дополнительной мощности, например, если вам нужен выход 800A, вам не нужно покупать 1000A, достаточно 800A.
Наши приложения для выпрямителей:
Рекомендуемые продукты
1.Воздушное охлаждение:
100А / 200А 12В / 15В / 18В / 20В 300А / 400А 12В / 15В / 18В / 20В 500А / 600А 12В / 15В / 18В / 20В
1000А 12В / 15В / 18В / 20В / 24В 1500А / 2000А 12В / 15В / 18В / 20В / 24В 2500А / 3000А 12В / 15В / 18В / 20В / 24В
4000А / 5000А 12В / 15В / 18В 20В / 24В 10кА 12В / 15В / 18В / 20В / 24В
2.Водяное охлаждение:
1000A / 2000A / 3000A / 4000A12V / 15V 5000A 12В / 15В 8000A 12В / 15В / 18В / 20В / 24В
10кА 12В / 15В / 18В / 20В / 24В 15кА 12В / 15В / 18В / 20В / 24В 20кА 12В / 15В / 18В / 20В / 24В
25кА 12В / 15В / 18В / 20В / 24В 40кА 12В / 15В / 18В / 20В / 24В
3.Структура
GA-500A-1000A / 12V-ECO
Высококачественное (и безопасное) никелирование: 7 шагов (с изображениями)
Могу я наклеить [вставьте свой металл здесь ] с никелем?
Это зависит. Одни металлы хорошо сочетаются друг с другом, другие — нет. Те, которые этого не делают, называют «разнородными металлами». На картинке вы найдете таблицу, которую я позаимствовал у RFI. Таблица предназначена для того, чтобы вы знали, когда может произойти гальваническая реакция, вызывающая коррозию.
Для наших целей он также сообщает нам, какие металлы совместимы, а какие нет. Чем меньше величина числа (или абсолютное значение), тем более совместимыми (то есть похожими) будут металлы. Если вы пытаетесь покрыть несовместимый металл, вам может потребоваться сначала покрыть его медью или другим металлом. Вы можете найти мои инструкции по медному покрытию здесь: https://www.instructables.com/id/High-Quality-Copper-Plating/
Как покрыть непроводящие предметы?
Во-первых, вам нужно сделать их токопроводящими.Вы можете сделать это с помощью токопроводящих красок, токопроводящих клеев и даже металлического листа (например, сусального золота), если все, чем вы покрываете свою поверхность, не растворяется в воде. Я сам с этим особо не экспериментировал, а значит, вам придется. Отправьте мне сообщение со своими результатами, и я опубликую их здесь, чтобы другие могли сослаться на них.
Какое напряжение / ток мне нужно?
Как можно меньше. Чем ниже напряжение и сила тока, тем лучшие результаты вы получите. Вам нужно минимум 0.5 В постоянного тока на пластину с медью. Батарея типа C или D даст вам довольно приличные результаты. Если у вас нет доступа к более низким напряжениям, вы можете поместить электролит в большой контейнер и отодвинуть электроды как можно дальше от другого — увеличение расстояния также увеличит сопротивление цепи и уменьшит ток.
Могу ли я использовать другие кислоты, кроме уксусной кислоты (уксуса)?
Да … но будьте осторожны … Это руководство было написано для обычных Джо и Джолин, а не для химиков.Другие кислоты могут быть очень опасными, а также выделять в воздух очень неприятные, очень токсичные химические вещества. Если вы не опытный химик (т.е. у вас есть реальная степень, а не только AP Chem в средней школе или Chem 111 в колледже), я бы не рекомендовал играть с другими химическими веществами.
Чеканка монет незаконна?
Первое, что я хочу отметить, это то, что я использую монеты только потому, что они везде и дешевы по определению.
