Измерение петли фаза-ноль: методика, приборы, периодичность

Со временем эксплуатации линии электроснабжения в них происходят изменения, которые невозможно проконтролировать визуально или установить их с помощью математических расчетов. Для стабильной и бесперебойной работы электрооборудования необходимо периодически делать замеры определенных параметров. Одним из них является измерение петли фаза-ноль, которое делают при помощи специальных приборов. Если фазный провод замкнуть на нулевой в точке потребления, то между фазным и нулевым проводником создается контур, который и является петлей фаза-ноль. В нее входят: трансформатор, рубильники, выключатели, пускатели – все коммутационное оборудование. Ниже мы расскажем читателям Сам Электрик, как измерить сопротивление петли, предоставив существующие методики и оборудование.

Периодичность и назначение замеров

Для надежной работы электросети необходимо периодически проводить проверку силового кабеля и оборудования. Перед сдачей объекта в эксплуатацию, после капитального и текущего ремонта электросетей, после проведения пуско-наладочных работ, а также по графику, установленном руководителем предприятия проводят эти испытания. Измерения делают по следующим основным параметрам:

• сопротивление изоляции;
• сопротивление петли фаза-ноль;
• параметры заземления;
• параметры автоматических выключателей.

Основной задачей измерения параметра петли фаза-ноль является защита электрооборудования и кабелей от перегрузок, возникающих в процессе эксплуатации. Повышенное сопротивление может привести к перегреву линии, и как следствие, к пожару. Большое влияние на качество кабеля, воздушной линии оказывает окружающая среда. Температура, влажность, агрессивная среда, время суток – все это оказывает влияние на состояние сети.

В цепь для проведения замеров включают контакты автоматической защиты, рубильники, контакторы, а также проводники подачи напряжения к электроустановкам. Этими проводниками могут быть силовые кабели, подающие фазу и ноль, или воздушные линии, выполняющие эту же функцию. При наличии защитного заземления — фазный проводник и провод заземления. Такая цепь имеет определенное сопротивление.

Полное сопротивление петли фаза-ноль можно рассчитать с помощью формул, которые будут учитывать сечение проводников, их материал, протяженность линии, хотя точность расчетов будет небольшой. Более точный результат можно получить, измерив физическую цепь с имеющимися устройствами.

В случае использование в сети устройства защитного отключения (УЗО), его при измерении необходимо отключить. Параметры УЗО рассчитаны так, что при прохождении больших токов оно произведет отключение сети, что не даст достоверных результатов.

Обзор методик

Существуют разные методики для проверки петли фаза-ноль, а также разнообразные специальные измерительные приборы. Что касается методов измерения, основными считаются:

1. Метод падения напряжения. Замеры проводят при отключенной нагрузке, после чего подключают нагрузочное сопротивление известной величины. Работы выполняются с использованием специального устройства. Результат обрабатывают и с помощью расчетов делают сравнение с нормативными данными.
2. Метод короткого замыкания цепи. В этом случае проводят подключение прибора к цепи и искусственно создают короткое замыкание в дальней точке потребления. С помощью прибора определяют ток короткого замыкания и время срабатывания защит, после чего делают вывод о соответствии нормам данной сети.
3. Метод амперметра-вольтметра. Снимают питающее напряжение после чего, используя понижающий трансформатор на переменном токе, замыкают фазный провод на корпус действующей электроустановки. Полученные данные обрабатывают и с помощью формул определяют нужный параметр.

Основной методикой такого испытания стало измерение падения напряжения при подключении нагрузочного сопротивления. Этот метод стал основным, ввиду его простоты использования и возможности дальнейших расчетов, которые нужно провести для получения дальнейших результатов. При измерении петли фаза-ноль в пределах одного здания, нагрузочное сопротивление включают на самом дальнем участке цепи, максимально удаленном от места подачи питания. Подключение приборов проводят к хорошо очищенным контактам, что нужно для достоверности замеров.

Сначала проводят измерение напряжения без нагрузки, после подключения амперметра с нагрузкой замеры повторяют. По полученным данным делают расчет сопротивления цепи фаза-ноль. Используя готовое, предназначенное для такой работы устройство, можно сразу по шкале получить нужное сопротивление.

После проведения измерения составляют протокол, в который заносят все нужные величины. Протокол должен быть стандартной формы. В него также вносят данные об измерительных приборах, которые были использованы. В конце протокола подводят итог о соответствии (несоответствии) данного участка нормативно-технической документации. Образец заполнения протокола выглядит следующим образом:

Какие приборы используют?

Для ускорения процесса измерения петли промышленность выпускает разнообразные измерительные приборы, которые можно использовать для замеров параметров сети по различным методикам. Наибольшую популярность набрали следующие модели:

• М-417. Проверенный годами и надежный прибор для измерения сопротивления цепи фаза-ноль без снятия питания. Используют для замеров параметра методом падения напряжения. При использовании этого устройства можно провести испытание цепи с напряжением 380 В с глухозаземленной нейтралью. Он обеспечит размыкание измерительной цепи за 0,3 с. Недостатком является необходимость калибровки перед началом работы.
• MZC-300. Устройство нового поколения, построенное на базе микропроцессора. Использует метод измерения падения напряжения при подключении известного сопротивления (10 Ом). Напряжение 180-250 В, время замера 0,03 с. Подключают прибор к сети в дальней точке, нажимают кнопку старт. Результат выводится на цифровой дисплей, рассчитанный с помощью процессора.
• Измеритель ИФН-200. Выполняет много функций, в том числе, и измерение петли фаза-ноль. Напряжение 180-250 В. Для подключения к сети есть соответствующие разъемы. Готов к работе через 10 с. Подключаемое сопротивление 10 Ом. При сопротивлении цепи более 1 кОм измерение проводиться не будут – сработает защита. Энергонезависимая память сохраняет 35 последних вычислений.

О том, как измерить сопротивление петли фаза-ноль с помощью приборов, вы можете узнать, просмотрев данные видео примеры:

Использование ИФН-300

Как пользоваться MZC-300

Для использования вышеперечисленных методик необходимо привлекать только обученный персонал. Неправильное проведение замеров может привести к неверным конечным данным или к выходу из строя существующей системы электроснабжения. Хуже всего – это может привести к травмированию работников. Надеемся, теперь вы знаете, для чего нужно измерение петли фаза-ноль, а также какие методики и приборы для этого можно использовать.

Рекомендуем также прочитать:

Замер петли фаза-нуль | Центр Энерго Экспертизы

Петля фаза ноль это контур, состоящий из соединения фазного и нулевого проводника. Данное испытание необходимо для проверки соответствия уставки токовой отсечки аппарата защиты току  короткого замыкания, то есть нам необходимо знать, за какое время аппарат защиты отключит поврежденную линию и отключит ли вообще. Измерения проводят на самом удаленном участке линии. Потому что чем больше протяженность, тем хуже будут показатели, ниже ток короткого замыкания. Сопротивление петли фаза ноль зависит от сечения жил кабеля, его протяженности, переходных сопротивлений в соединительных коробках данной линии. Далее по полученным значениям производится расчет тока возможного короткого замыкания и производится сравнение со значением отсечки автоматического выключателя.

Со временем показатели могут увеличиваться из-за ухудшения переходных контактов в цепи фазного и нулевого проводника, поэтому данный параметр необходимо контролировать регулярно.

Так как при увеличении сопротивления петли фаза ноль, уменьшается возможный ток короткого замыкания, и как следствие аппарат защиты может не отключить поврежденную линию. Своевременное проведение проверки позволит предотвратить возникновение нештатных ситуаций и перегрев проводников.

На картинке пример измерения прибором metrel mi3102H SE. Полученное значение : 0,77 Ом, прибор сразу показывает какой ток КЗ возникнет на линии: 299 ампер, этого будет достаточно чтобы автомат категории С на 16 ампер сработал.

Периодичность проведения испытаний

Это испытание проводится при вводе электрооборудования в эксплуатацию, в обязательном порядке, при приёмо-сдаточных испытаниях в 100% объеме.

Это позволяет установить, насколько качественно выполнен монтаж, подобраны аппараты защиты. После этого проверка производится раз в три года, и  согласно ГОСТ Р 50571-16 2007 рекомендовано к включению в объем  эксплуатационных испытаний. По усмотрению ответственного за электрохозяйство испытания можно проводить чаще.

Кто проводит замер петли фаза ноль

Измерения проводят специальные электролаборатории, деятельность которых аккредитована федеральной службой по экологическому, технологическому и атомному надзору. Право на проведение этого вида работ указывается в свидетельстве о регистрации электролаборатории в перечне работ.

Какими приборами производятся измерения

Измерения производятся при помощи приборов, имеющихся у электролабораторий. Современные приборы создают искусственное короткое замыкание в месте измерения внутри прибора и сразу производят расчет  сопротивления петли фаза ноль,  и тока короткого замыкания.

В нашей компании есть все необходимое оборудование, которое позволяет быстро и качественно провести проверку.

Видео как проводится измерение сопротивления петли фаза-ноль

Чем измерить сопротивление петли «фаза-ноль»

Фирма Астро-УЗО специализируется на разработке, внедрении и тестировании электрозащитных устройств, в частности УЗО – устройств защитного отключения , которые предназначены для защиты людей от поражения электрическим током при прикосновении к неизолированным токоведущим частям электроустановок и для предотвращения пожаров, к которым могут привести токи утечки на землю из-за нарушения изоляции электропроводки (мы рассказывали о них в газете и в статьях на сайте).

Для тестирования их работоспособности фирма Астро-УЗО разработала приборы Астро-Тест (И4725) и Астро-Тест-М (И4700). Они проверяют наличие в схеме электроустановки защитного нулевого проводника и его целостность, исправность системы заземления. С их помощью определяется правильность выбора уставок УЗО, селективности действия устройства при многоступенчатой системе защиты (об этом мы также рассказывали).

Новая разработка фирмы – прибор Астро-профи (И4739) – предназначен для испытаний функциональных характеристик УЗО («Автоматы и замера некоторых параметров электроустановки.

Прибор позволяет измерить отключающий дифференциальный ток УЗО типов А и АС (уставки – 10, 30, 100, 300 mА с кратностью 1, 2, 5, 1.25), время его отключения, частоту и напряжение сети, малые сопротивления 0–199,9 Ом, напряжение встроенного источника питания.

Важная и наиболее существенная способность аппарата – измерение сопротивления петли «фаза-ноль», по которому определяются ток однофазного короткого замыкания и временные параметры срабатывания устройств защиты электрооборудования от сверхтоков при замыкании фазы на корпус. Астро-профи может также непосредственно измерять токи однофазных замыканий в диапазоне 10–550 А, тогда время срабатывания защитного аппарата вычисляется по измеренной величине этого тока.

Прибор оснащён микроконтроллером, который реализует алгоритм работы прибора, производит измерения и вычисления эффективного (действующего) значения несинусоидального тока и других параметров, выводит информацию на жидкокристаллический индикатор, а также на компьютер.

Прибор работает от сети 220 В или встроенного аккумулятора 6 В. Габаритные размеры 200x80x280 мм.

Измеритель сопротивления петли фаза-ноль ИФН-200 выпускает ижевская компания Радио-Сервис (И4740).

Прибор способен измерять полное, активное и реактивное сопротивление цепи фаза-ноль 0,01–200 Ом без отключения источника питания, сопротивление металлосвязи током до 250 мА для сопротивлений

Микропроцессорное управление позволяет автоматически выбирать диапазоны измерений, результаты выводятся на ЖК дисплей, имеется встроенная память на 35 измерений.

Питание от сети 220 В или аккумулятора 12 В. Корпус ударопрочный, пылевлагозащищенный IP42. Габариты 120x250x40 мм.

Измерение сопротивления петли фаза-нуль | Электролаборатория СК «Олимп»

Благодарственное письмо от ГКУ Самарской области «Центр по делам ГО, ПБ и ЧС»

Благодарственное письмо от ГБУЗ «Самарский областной клинический онкологический диспансер»

Благодарственное письмо от ФКУ СИЗО-4 УФСИН

Благодарственное письмо от ООО «Газпромнефть-Ямал»

Благодарственное письмо от ООО «СДЭК-ГЛОБАЛ»

Благодарственное письмо от ООО «ЮЖУРАЛПРОЕКТ»

Благодарственное письмо от ООО «ПТБ «Фактор»

Благодарственное письмо от ООО «ЗНИГО»

Благодарственное письмо от управления Федеральной Почтовой Службы Санкт-Петербурга и Ленинградской области — филиала ФГУП «Почта России»

Благодарственное письмо от ФКП «Аэропорты Севера»

Благодарственное письмо от ООО «Добрый Доктор»

Благодарственное письмо от ООО «АвтоТрансЮг»

Благодарственное письмо от ООО «Орион Наследие»

Благодарственное письмо от ООО «ЮгСтройКонтроль»

Благодарственное письмо от ООО «Транснефть-Охрана»

Благодарственное письмо от ООО «Аэропорт АНАПА»

Благодарственное письмо от ООО «Краун»

Благодарственное письмо от ООО «ИТЕРАНЕТ»

Благодарственное письмо от ГБПОУ МО «Колледж «Подмосковье»

Благодарственное письмо от ГБУ ФК «Строгино»

Благодарственное письмо от ООО «НПО «АКЕЛЛА»

Благодарственное письмо от филиала ПАО «РусГидро» — «Жигулевская ГЭС»

Благодарственное письмо от «Дор Хан 21 век»

Благодарственное письмо от «МСЧ №29 ФСИН»

Благодарственное письмо от ФГУП «РОСМОРПОРТ»

Благодарность от МК «ВТБ Ледовый дворец»

Благодарственное письмо от ОАО «РАМПОРТ АЭРО»

Благодарственное письмо от ПАО «Межгосударственная Акционерная Корпорация «ВЫМПЕЛ»

Благодарственное письмо от ПАО «РусГидро»

Благодарственное письмо от ООО «Новый город»

Благодарственное письмо от ФКУЗ МСЧ-10 ФСИН России

Благодарственное письмо от ООО «Зелдент»

Благодарственное письмо от ГБУ ЗДРАВООХРАНЕНИЯ РЕСПУЕЛИКИ КРЫМ «КРАСНОГВАРДЕИСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»

Благодарственное письмо от АО «Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева»

Благодарственное письмо от АО «ДХЛ Интернешнл»

Благодарственное письмо от ООО «Специальные системы и технологии»

Благодарственное письмо от ООО «АЛЬФА-НДТ»

Благодарственное письмо от ООО «Международный деловой центр Шереметьево»

Благодарственное письмо от ЧОП «АЛЬФА ПАТРИОТ»

Благодарственное письмо от ООО «ЛИТАС РЕНТГЕН»

Благодарственное письмо от ООО «МосРентген»

Благодарственное письмо от ООО «Центр безопасности информации «МАСКОМ»

Благодарственное письмо от ООО «СЛУЖБА-7»

Проверка и измерение сопротивления петли «фаза-нуль

Последние два способа не требуют расчетов, первый же использует формулу

Zпет = Zп + Zт/3

Zп – полное сопротивление проводов петли фаза – нуль,

Zт – полное сопротивление питающего трансформатора

Исходя из полученного значения, можно определить ток однофазного замыкания на землю

Iк = Uф/ Zпет

Если по расчетам оказывается, что ток однофазного замыкания на землю (ТОЗ) превышает допустимый ток на 30%, то требуется полный замер сопротивления петли фаза нуль Под допустимым током понимается ток, при котором в определенный временной промежуток происходит срабатывание аппарата.

В сети существует несколько видов защиты от однофазных замыканий. Плавкий предохранитель должен выдерживать трехкратный однофазный ток при коротком замыкании в невзывоопасном помещении и четырехкратный – во взрывоопасном. Для автоматического выключателя с обратнозависимой от тока характеристикой эти показатели составляют соответственно три и шесть. Автоматический выключатель с электромагнитным расцепителем при определенном заранее коэффициентом разброса уставок Кр по данным завода изготовителя имеет показатели 1,1 Кр для любых видов помещений. При отсутствии заводских данных, коэффициент в обоих случаях повышается до 1,4 для уставки до 100А, и до 1,25 для уставок более 100А. Под уставкой понимается значение некоей величины, в данном случае – сила тока, по достижении которого происходит изменение состояния системы. При проверке петли фаза нуль учитывается полное (комплексное) сопротивление всей цепи.

Требования безопасности

Проведение измерения сопротивления петли фаза-нуль требует предварительного проведения специалистами электроизмерительной лаборатории ряда организационно-технических мероприятий. Для начала определяется график работ по измерению, поскольку для каждого вида измерительного средства требуется согласовать требования руководства фирмы-клиента. Затем проверяется допуск лиц, которые должны будут осуществить измерение сопротивления. Они должны пройти соответствующий инструктаж и иметь группу по электробезопасности не ниже третьей. Работники должны иметь возраст не менее 18 лет, пройти медицинское освидетельствование, инструктаж, иметь соответствующее образование и навыки, которые определены в МПБЭЭ (Межотраслевых правилах по охране труда и эксплуатации электроустановок).

Ограничения при работе с приборами

В соответствии с теми же МПБЭЭ, запрещается производить ряд манипуляций с измерительными приборами, а именно:

1. Работа с прибором М417 при измерении сопротивления петли фаза нуль исключает наличие заземления;
2. Прибор должен находиться под одновременным контролем двух человек и более;
3. Включение прибора должно быть произведено при отключенном питающем напряжении.
4. У прибора ЕР180 существует ограничение напряжения в 250В;
5. Нельзя нажимать кнопку запуска прибора до того, как прибор включен в сеть;
6. Строго запрещена замена предохранителей в работающем приборе.

Помимо прочего, при измерении сопротивления петли фаза нуль требуется соблюдать ряд условий окружающей среды. Так, температура окружающего воздуха должна быть положительна, погода – сухая, без бурь, штормов и гроз. Необходимо фиксировать атмосферное давление и заносить его в протокол, но на сегодняшний день его влияние на качество измерений сопротивления не отмечено. Зато имеет значение температура проводников – степень их нагрева также фиксируется, и зависит от температуры окружающего воздуха. Если измерение проводится при малых токах и комнатной температуре, ток замыкания может вызвать повышение температуры проводника и, как следствие, повышение его сопротивления. Чтобы избежать ошибок при замерах, используется следующая методика:

1. Проводится измерение сопротивления петли фаза нуль на вводе электроустановки.
2. Затем замеряют сопротивление фазного и защитного проводников сети от ввода до распределительного пункта или щита управления.
3. Следующий этап – замер сопротивления от распределительного пункта или щита управления до электроприемника.
4. Полученные величины увеличивают для учета влияния температуры.
5. Увеличенные значения сопротивления добавляют в величине сопротивления петли фаза-нуль

Дальнейшая подготовка проводится согласно ПУЭ: «В электроустановках до 1000В с глухозаземлённой нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых рабочих и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения питания не превышающего нормативных значений». Нормативные значения указаны в таблице 5 Правил эксплуатации электроустановок.

Оформление результатов измерений.

Результат измерения сопротивления петли фаза нуль заносится в протокол, так же, как и данные по автоматическим выключателям, по результатам исследования специалистом-экспертов выносится вердикт о возможности, либо невозможности использования установки, а также о причинах возможных неисправностей.

Нормативные документы, на соответствие требованиям которых проводятся измерения:

1. ПУЭ (Правила устройства электроустановок) 7-е издание раздел 1, гл. 1.8, п. 1.8.39, пп. 4, гл.1.7., п. 1.7.79;
2. РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования»;
3. Проектная документация;
4. ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), Приложение 3, п. 28, пп. 28.4.

Инструкция по охране труда при измерении сопротивления цепи фаза-нуль

1. Общие положения

1.1. Данная инструкция разработана на основании Правил безопасности с инструментом и приспособлениями (НПАОП 0. 00-1.30-01), Правил безопасной эксплуатации электроустановок (НПАОП 40.1-1.01-97), Правил безопасной эксплуатации электроустановок потребителей (НПАОП 40.1-1.21-98) и действующих нормативных актов по охране труда.
1.2. Данная инструкция относится к нормативным актам об охране труда, действующим в ДФ ГП «Региональные электрические сети» и является обязательной для исполнения для всех работников, выполняющих работы по при измерению сопротивления цепи фаза-нуль.
1.3. Инструкция по охране труда является нормативным документом, устанавливающим правила безопасного выполнения работ в производственных помещениях предприятия, на территории предприятия, строительных площадках.
1.4. К выполнению работ по измерению сопротивления изоляции мегаомметром допускаются работники не моложе 18 лет, не имеющие противопоказаний по состоянию здоровья, прошедшие:
— предварительный медицинский осмотр и периодический медицинский осмотр;
— вводный инструктаж;
— первичный инструктаж на рабочем месте, повторный инструктаж работник проходит не реже одного раза в 3 месяца;
— целевой инструктаж;
— инструктаж по пожарной безопасности.
1.5. Состав бригады должен быть не менее двух человек: руководитель работ и член бригады с группой по ЭБ не ниже III.
1.6. Для измерения сопротивления цепи фаза-нуль применяются приборы М417, Щ41160.
1.7. Применять приборы следует только поверенные в Госстандарте и имеющие штамп поверки в паспорте прибора.

2. Требования безопасности перед началом работ

2.1. При измерениях сопротивления петли фаза-нуль без снятия напряжения в действующих электроустановках необходимо выполнить следующие требования:
— оградить расположенные вблизи рабочего места другие токоведущие части, находящиеся под напряжением, к которым возможно случайное прикосновение;
— работать в диэлектрических галошах или стоя на изолирующей подставке либо на резиновом диэлетрическом коврике;
— применять изолированный инструмент, пользоваться диэлектрическими перчатками.
2.2. Измерение должно производится при температуре не ниже +5°С.
2.3. Работники, выполняющие данную работу в действующих электроустановках (за исключением щитов управления, помещений с релейными панелями, и им подобных), в колодцах, туннелях, траншеях, должны пользоваться защитными касками. ЗАПРЕЩАЕТСЯ работать в одежде с короткими или засученными рукавами.
2.4. При подготовке рабочего места: прибрать посторонние предметы, которые могут мешать работе, убедиться, что в зоне рабочего места отсутствуют посторонние лица.
2.5. ЗАПРЕЩАЕТСЯ в электроустановках работать в согнутом положении, если при выпрямлении расстояние до токоведущих частей будет менее указанного в таблице 5.1 «Правил безопасной эксплуатации электроустановок». ЗАПРЕЩАЕТСЯ в электроустановках станций и подстанций 6-110 кВ при работе около неогражденных токоведущих частей располагаться так, чтобы эти части были сзади или с двух боковых сторон.
2.6. При приближении грозы должны быть прекращены все работы на ВЛ, ВЛС; в ОРУ и ЗРУ на выводах и линейных разъединителях ВЛ; на КЛ подключенных к участкам ВЛ.

3. Требования безопасности во время работы

3.1. Перед началом измерения необходимо:
— проверить пригодность средств индивидуальной защиты: произвести осмотр диэлектрических перчаток на наличие повреждений (порывов, проколов), проверить срок следующего испытания.
— проверить состояние изоляции соединительных проводов (для сборки схемы измерения применяются провода с двойной изоляцией имеющей большой запас эл.прочности, изоляция проводов не должна иметь порезов и загрязнений).
3.2. Подготовить прибор к работе (для М417):
— установить прибор на горизонтальную поверхность;
— ручку «калибровка» установить в левое крайнее положение;
— присоединить соединительные проводники к зажимам прибора;
— один проводник подсоединить к корпусу контролируемого объекта, а второй проводник к одной из фаз питающей сети.
3.3. Измерение сопротивления следует проводить в следующем порядке (для М417):
3.3.1. Подать напряжение на измеряемый участок сети. На приборе загиртся лампа «Z ≠ ∞».
3.3.2. Нажать кнопку «Проверка калибровки» и ручкой «калибровка», установить стрелку прибора на отметку «0».
3.3.3. Нажать кнопку «измерения» и отсчитать показания по шкале отсчетного устройства. Величина сопротивления цепи фаза-нуль равно показанию прибора минус 0,1 Ом (сопротивление соединительных шнуров). Время измерения не должно превышать 7с с интервалом между измерениями не менее 0,5 мин.
3.3.4. Загорание сигнала лампы «Z > 2 Ом» при нажатой кнопке «измерения» свидетельствуют о том, что сопротивление цепи фаза-нуль контролируемого объекта больше 2 Ом.
3.3.5. Повторные измерения производить только после проверки калибровки.
3.4. У розеток, имеющих защитный заземляющий контакт, измерение сопротивления петли фаза-нуль производится между фазным и нулевым защитным проводником. Если эти розетки включены через устройство защитного отключения (УЗО), то прямые измерения полного сопротивления цепи фаза-нуль произвести невозможно, т.к. тестирующие токи существующих приборов, осуществляющих эти измерения, больше номинальных дифференциальных отключающих токов УЗО. В этом случае, для избежания демонтажа или шунтирования УЗО, измерения проводятся по участкам цепи.

4. Требования безопасности по окончании работ

4.1. После окончания работ по измерению сопротивления цепи фаза-нуль необходимо:
4. 1.1. Уведомить бригаду об окончании измерения.
4.1.2. Разобрать схему измерения.
4.1.3. Собрать соединительные провода.
4.1.4. Удалить бригаду с рабочего места, закрыть наряд или распоряжение.
4.2. Рабочее место после полного окончания работ должно быть сдано допускающему, в случае совмещения обязанностей руководителя работ и допускающего, руководитель работ сам с членом бригады состояние рабочего места и докладывает об окончании работ и сдаче рабочего места работнику, выдавшему разрешение на подготовку рабочего места и допуск.
4.3. Доложить об окончании работ и о том, что сделано, непосредственному руководителю.
4.4. Доложить непосредственному руководителю обо всех неисправностях, имевших место во время работы.
4.5. Вымыть лицо, руки с мылом, при возможности, принять душ. Переодеться в чистую одежду.

5. Требования безопасности в аварийных ситуациях

5.1. Аварийная ситуация может возникнуть в результате пожара, взрыва, поражения электрическим током и т. д.
5.2. Если есть потерпевшие, необходимо оказать им первую медицинскую помощь; при необходимости, вызвать скорую медицинскую помощь.
5.3. Оказание первой медицинской помощи.
5.3.1. Первая помощь при поражении электрическим током:
При поражении электрическим током необходимо немедленно освободить потерпевшего от действия электрического тока, отключив электроустановку от источника питания, а при невозможности отключения — оттянуть его от токопроводящих частей за одежду или применив подручный изоляционный материал.
При отсутствии у потерпевшего дыхания и пульса необходимо сделать ему искусственное дыхание и косвенный (внешний) массаж сердца, обращая внимание на зрачки. Расширенные зрачки свидетельствуют о резком ухудшении кровообращения мозга. При таком состоянии оживления начинать необходимо немедленно, после чего вызвать скорую медицинскую помощь.
5.3.2. Первая помощь при ранении:
Для предоставления первой помощи при ранении необходимо раскрыть индивидуальный пакет, наложить стерильный перевязочный материал, который помещается в нем, на рану и завязать ее бинтом.
5.3.3. Первая помощь при переломах, вывихах, ударах:
При переломах и вывихах конечностей необходимо поврежденную конечность укрепить шиной, фанерной пластинкой, палкой, картоном или другим подобным предметом. Поврежденную руку можно также подвесить с помощью перевязки или платка к шее и прибинтовать к туловищу.
При переломе черепа (несознательное состояние после удара по голове, кровотечение из ушей или изо рта) необходимо приложить к голове холодный предмет (грелку со льдом, снегом или холодной водой) или сделать холодную примочку.
При подозрении перелома позвоночника необходимо пострадавшего положить на доску, не поднимая его, повернуть потерпевшего на живот лицом вниз, наблюдая при этом, чтобы туловище не перегибалось, с целью избежания повреждения спинного мозга.
При переломе ребер, признаком которого является боль при дыхании, кашле, чихании, движениях, необходимо туго забинтовать грудь или стянуть их полотенцем во время выдоха.
5.3.4. Первая помощь при кровотечении:
Для того чтобы остановить кровотечение, необходимо:
5. 3.4.1. Поднять раненную конечность вверх.
5.3.4.2. Рану закрыть перевязочным материалом (из пакета), сложенным в клубок, придавить его сверху, не касаясь самой раны, подержать на протяжении 4-5 минут. Если кровотечение остановилось, не снимая наложенного материала, сверх него положить еще одну подушечку из другого пакета или кусок ваты и забинтовать раненное место (с некоторым нажимом).
5.3.4.3. В случае сильного кровотечения, которое нельзя остановить повязкой, применяется сдавливание кровеносных сосудов, которые питают раненную область, при помощи изгибания конечности в суставах, а также пальцами, жгутом или зажимом. В случае сильного кровотечения необходимо срочно вызвать врача.
5.4. Если произошел пожар, необходимо вызвать пожарную часть и приступить к его гашению имеющимися средствами пожаротушения.

6. Ответственность за нарушение инструкции.

6.1. Работники, допустившие нарушение инструкции по охране труда, или не принявшие меры к ее выполнению привлекаются к ответственности согласно действующему законодательству.
6.2. Кроме того, на работников, нарушающих инструкции по охране труда, распространяется талонная система и внеочередная проверка знаний по охране труда.

Всего комментариев: 0

Замер полного сопротивления цепи фаза-нуль | Проверка петли фаза-ноль в Москве и МО

Измерение полного сопротивления петли «фаза-нуль» – это распространенный тип исследования кабельной линии. Выполняется он с целью выяснения предельного тока КЗ на исследуемой линии и для подтверждения правильного выбора защитного автомата.

Данный тип испытаний важен для всех организаций, которые устанавливают и используют кабельные линии и электрооборудование. Выполняются такие исследования в соответствии с графиком планово-предупредительных мероприятий и согласно предписанию контролирующих организаций. Периодичность их проведения зависит от типа здания и составляет:

• для обычных объектов – офисов, жилых зданий, административных сооружений и пр. – минимум раз в 3 года;
• для промышленных объектов, составляющих опасность для окружающей среды – минимально раз в год.

Замер петли «фаза-ноль» позволяет убедиться в надежности используемых автоматических выключателей и своевременно принять меры для недопущения аварий. Итоги проведенных замеров вносятся в протокол технического отчета и хранятся до дальнейших проверок. Это дает возможность сопоставить итоги испытаний в различные эксплуатационные периоды и принять необходимые меры для обеспечения безопасной эксплуатации и эффективной работы электрооборудования.

Особенности испытаний петли «фаза-нуль»

В случае возникновения КЗ проходящий по кабелю ток достигает максимума и значительно превышает номинальное значение тока для применяемого сечения провода. Чтобы не допустить аварии, важно применять автоматический выключатель. Он мгновенно отключается под воздействием высокого тока и за доли секунды блокирует его дальнейшее прохождение, обеспечивая безопасность находящихся на объекте людей и техники. Длина линии, потребительская мощность, сечение кабеля и другие параметры подбираются в соответствии с ПУЭ.

Испытания петли «фаза-ноль» в электроустановках проходят под напряжением. Выбирается самый удаленный потребитель, и затем производятся замеры сопротивления петли «фаза-ноль» и тока КЗ. Для замеров применяется специальный прибор – специалисты инженерного центра «ПрофЭнергия» используют в этих целях аппарат MI 3102HCL производства компании Metrel. Итоги проведенных замеров вносятся в журнал испытаний.

Инженер оформляет протокол №4 техотчета и делает заключение о надежности проверенного аппарата защиты. Параметры вносятся в протокол, который визируется инженерами, выполнившими проверку. В завершение оформленный документ проверяет и визирует начальник электротехнической лаборатории.

Тонкости расчета тока однофазного КЗ

Проверка согласования параметров цепи «фаза-нуль» должна выполняться опытными специалистами. Важно учесть, что в некоторых формулах для расчета тока 1-фазного КЗ приняты допущения, снижающие точность результатов. В частности, может пренебрегаться сопротивление питающей системы, при этом мощность указывается как достаточная. А если в расчетах элементарно суммировать полные сопротивления, результат будет завышенным.

Чтобы правильно измерить сопротивление цепи «фаза-нуль», максимально точно рассчитать предельный ток КЗ, проверить надежность автоматов и выявить скрытые дефекты, воспользуйтесь профессиональной помощью наших специалистов. Регулярное проведение таких измерений поможет обеспечить стабильную и бесперебойную работу электрооборудования, избежать аварийных ситуаций, не допустить выхода из строя дорогостоящего оборудования и минимизировать риск получения производственных травм.

ПРОТОКОЛ № 4

проверки согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников

Климатические условия при проведении измерений:

Температура воздуха +22°С.  Влажность воздуха 41 %. Атмосферное давление 749 мм. рт.ст.
Цель измерений (испытаний): приемо-сдаточные
Нормативные и технические документы, на соответствие требованиям которых проведены измерения (испытания):
                ПУЭ Раздел 1. Глава 1.7. п.1.7.1. Глава 1.8. п.1.8.39 п.п. 4. Раздел 3. Глава 3.1. п.3.1.8; ГОСТ Р 50030.2, ГОСТ 50345.

1. Результаты измерений:

2. Измерения проведены приборами:

3.     При проведении измерений проверено:
a.    Отсутствие предохранителей и однополюсных выключающих аппаратов в нулевых рабочих проводниках.
b.    Соответствие плавких вставок и уставок автоматических выключателей проекту и требованиям нормативной и технической документации.
c.    Качество сварных соединений-ударами молотка, стабилизация разъёмных контанктных соединений по II классу в соответствии с ГОСТ 10434
Обозначение типов расцепителей:
1.    В, С, D – тип мгновенного расцепления по ГОСТ Р 50345-99    3.    НВВ – максимальный расцепитель тока с независимой выдержкой времени
2.    ОВВ – максимальный расцепитель тока с обратно-зависимой выдержкой времени    4.    МД – максимальный расцепитель тока мгновенного действия
4. Заключение: время защитного отключения соответствуют нормам ПУЭ.

Измерение петли фаза-ноль в электролаборатории ПрофЭнергия

Мы проводим проверку сопротивления петли фаза-нуль.

Наши лицензии позволяют осуществлять все необходимые замеры и испытания, а благодарственные письма, подтверждают высокий уровень оказанных услуг.

Стоимость проверки петли фаза-нуль

Для экономии времени наши специалисты могут бесплатно выехать на объект и оценить объем работ

Заказать бесплатную диагностику и расчет стоимости

Остались вопросы?

Для консультации по интересующим вопросам, или оформления заявки, свяжитесь с нами по телефону:

+7 (495) 181-50-34

Что такое проверка сопротивления шлейфа?

Обзор

По данным Федерального авиационного управления США, примерно раз в год (каждые 1000 часов полета) в самолеты попадает молния. Это более распространено, чем может предположить большинство людей, учитывая возможность катастрофы.

Хорошей новостью является то, что стандартные самолеты рассчитаны на то, чтобы выдерживать удары молнии. Тщательный дизайн обеспечивает путь с низким сопротивлением, позволяя току течь от точки удара до хвоста, где он может безопасно выйти.

Одиночный высокоомный стык становится фокусом тока удара молнии, пытающегося вырваться наружу, что может привести к катастрофе.

Итак, принцип конструкции достаточно прост. Однако самолеты представляют собой сложные сборки механических и электрических компонентов; существуют тысячи точек соединения и цепей заземления, которые необходимо проверить, чтобы обеспечить путь с низким сопротивлением.

Элементы, составляющие соединительную цепь, представляют собой комбинацию секций летательного аппарата, корпусов/кожухов летательного оборудования, экранов жгутов кабелей, систем трубопроводов и соединительных хомутов.Сочетание этих элементов обеспечивает путь с низким сопротивлением, по которому можно безопасно проводить ток от молнии. Именно сложность этих элементов делает эффективность метода тестирования и валидацию результатов тестирования столь важными.

Как это может пойти не так?

Правильное электрическое соединение имеет решающее значение для обеспечения безопасности самолета и пассажиров. Одного соединения с высоким сопротивлением достаточно, чтобы сделать схему защиты от удара молнии бесполезной.

Хуже того, соединение с высоким сопротивлением становится средоточием тока молнии до 200 кА, пытающегося уйти, что может привести к катастрофе.

Облигации с высоким сопротивлением могут быть вызваны следующими причинами – и их намного больше:

• Загрязнение поверхности
• поверхности склеивания неисправно подготовлены
• Неисправные компоненты
• Неисправные материалы
• Свободные Клеммы
• Свободные кольцевые клеммы
• Неправильно Номинальные ремни склеиваний

Как вы выполняете тест на сопротивление связей и петли?

Как определить эти высокопрочные облигации и предотвратить их интеграцию в самолеты? Путем внедрения эффективных методов тестирования с использованием соответствующего оборудования и технологий.

Проверка сопротивления контура является важным шагом в производстве и обслуживании безопасных цепей соединения; это не должно быть неудобной задержкой при вводе самолета в активное использование.

Простые электрические связи между двумя дискретными элементами относительно просто проверить. Применяя принцип измерения Кельвина, измерители связи вызывают протекание тока между двумя элементами, измеряют падение напряжения на связи и сообщают о сопротивлении.

Подходит ли принцип измерения Кельвина для всех цепей?

Этот метод не подходит для тестирования цепей, содержащих параллельные пути; в этом сценарии часто используются неправильные методы тестирования.

Возьмите приведенный ниже рисунок (рис. 1) в качестве примера. Две секции конструкции самолета соединены рядом соединительных ремней; одна из точек соединения была плохо собрана и представляет собой разомкнутую цепь. Если эта сборка тестируется с использованием измерителя связи, описанного выше, параллельные цепи сопротивления позволяют току течь между зондами измерителя.

Падение напряжения измеряется, но на самом деле это падение происходит на параллельных перемычках. Таким образом, результирующее измеренное сопротивление представляет собой сумму параллельных путей сопротивления, что позволяет тесту непреднамеренно записать положительный результат.

Ток удара молнии, протекающий через эту систему, достигнет разомкнутой цепи или соединения с высоким сопротивлением, пытаясь вызвать ток до 200 кА через соединение. Результаты могут быть катастрофическими.

Рис. 1. Соединительные хомуты с разомкнутой цепью

Рисунок 2: Тест петли склеивающего ремня

Специально разработанный тестер сопротивления соединений и петель

Наиболее эффективным методом проверки соединительных петель является использование специально разработанной системы проверки петель, которых на рынке существует несколько.Этот метод включает в себя подачу тока в петлю с помощью зажимов. Вводимый ток затем измеряется по мере его прохождения через петлю. Отслеживается напряжение, необходимое для протекания тока, и рассчитывается импеданс контура.

Фазовая коррекция применяется для изоляции резистивного элемента и для сообщения сопротивления каждого отдельного контура. В примере, показанном выше (рис. 2), система проверки контура сообщает об обрыве контура, что позволяет инженерам устранить неисправность.

Дополнительное чтение

Мы предлагаем ряд инструментов для проверки сцепления, подходящих для различных применений. Если вы хотите узнать, как наши модели сравниваются с отраслевым стандартом LRT «желтого ящика», вам стоит прочитать нашу сравнительную статью. Есть также несколько статей в блогах, в которых наш ExLRT сравнивается с LRT с точки зрения размера и веса, технических возможностей и соответствия требованиям внутренней безопасности.

Использование

омметров | Основные понятия и испытательное оборудование

Детали и материалы

• Мультиметр, цифровой или аналоговый
• Ассортимент резисторов (Каталог Radio Shack № 271-312 представляет собой набор из 500 штук)
• Выпрямительный диод (1N4001 или эквивалент; каталог Radio Shack № 276-1101)
• Фотоэлемент на основе сульфида кадмия (№ по каталогу Radio Shack 276-1657)
• Макет (каталожный номер Radio Shack 276-174 или аналогичный)
• Проволочные перемычки
• Бумага
• Карандаш
• Стакан воды
• Поваренная соль

Этот эксперимент описывает, как измерить электрическое сопротивление нескольких объектов.

Вам не нужно обладать всеми предметами, перечисленными выше, чтобы эффективно изучить сопротивление.

И наоборот, вам не нужно ограничивать свои эксперименты этими предметами.

Однако обязательно никогда не измеряйте сопротивление любого электрически «находящегося под напряжением» объекта или цепи.

Другими словами, не пытайтесь измерить сопротивление батареи или любого другого источника значительного напряжения с помощью мультиметра, настроенного на функцию измерения сопротивления («Ом»).

Несоблюдение этого предупреждения может привести к повреждению счетчика и даже травмам.

Перекрестные ссылки

Уроки электрических цепей , том 1, глава 1: «Основные понятия электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»

Цели обучения

• Определение и понимание «электрической непрерывности»
• Определение и понимание «электрически общих точек»
• Как измерить сопротивление
• Характеристики сопротивления: существующие между двумя точками
• Выбор правильного диапазона измерения
• Относительная проводимость различных компонентов и материалов

Иллюстрация

Инструкции

Сопротивление — это мера электрического «трения» при движении зарядов по проводнику.

Измеряется в единицах «Ом», которые обозначаются заглавной греческой буквой омега (Ом).

Установите мультиметр на самый высокий доступный диапазон сопротивления. Функция сопротивления обычно обозначается символом единицы сопротивления: греческой буквой омега (Ом) или иногда словом «Ом».

Соедините два измерительных щупа вашего измерителя вместе. Когда вы это сделаете, измеритель должен зарегистрировать сопротивление 0 Ом.

Если вы используете аналоговый измеритель, вы заметите, что стрелка отклоняется на полную шкалу, когда датчики касаются друг друга, и возвращается в исходное положение, когда датчики раздвигаются.

Шкала сопротивления на аналоговом мультиметре отпечатана в обратном порядке от других шкал: нулевое сопротивление указано в крайней правой части шкалы, а бесконечное сопротивление указано в крайней левой части.

На аналоговом мультиметре также должна быть небольшая регулировочная ручка или «колесико» для его калибровки на «нулевое» сопротивление в омах.

Соедините измерительные щупы и двигайте эту регулировку до тех пор, пока стрелка точно не укажет на ноль на правом конце шкалы.

Хотя ваш мультиметр способен выдавать количественные значения измеренного сопротивления, он также полезен для качественных тестов непрерывности : независимо от наличия непрерывного электрического соединения от одной точки к другой.

Вы можете, например, проверить целостность отрезка провода, подключив щупы измерителя к противоположным концам провода и проверив, перемещается ли стрелка на полную шкалу.

Что бы мы сказали о куске провода, если бы стрелка омметра вообще не двигалась при соединении щупов с противоположными концами?

Как измерить сопротивление

Цифровые мультиметры, установленные в режим «сопротивление», указывают на нарушение непрерывности, выводя на дисплей некоторую нечисловую индикацию.

На некоторых моделях указано «OL» (разомкнутый контур), а на других — пунктирные линии.

Используйте свой измеритель для определения непрерывности между отверстиями на макетной плате : устройство, используемое для временного построения цепей, где клеммы компонентов вставляются в отверстия на пластиковой сетке, металлические пружинные зажимы под каждым отверстием соединяют одни отверстия с другими.

Используйте небольшие кусочки сплошного медного провода 22-го калибра, вставленные в отверстия на макетной плате, чтобы соединить счетчик с этими пружинными зажимами, чтобы можно было проверить целостность цепи:

Преемственность и общность

Важным понятием в электричестве, тесно связанным с электрической непрерывностью, является концепция точек, являющихся электрически общими друг с другом.

Электрически общие точки — это точки контакта на устройстве или в цепи, между которыми имеется пренебрежимо малое (крайне малое) сопротивление.

Тогда мы могли бы сказать, что точки в столбце макета (вертикальные на иллюстрациях) являются электрически общими друг с другом, потому что между ними существует электрическая непрерывность .

И наоборот, точки макета в ряду (горизонтальные на рисунках) не являются электрически общими, поскольку между ними нет непрерывности.

Непрерывность описывает, что находится между точками соприкосновения, а общность описывает, как сами точки соотносятся друг с другом.

Как и непрерывность, общность является качественной оценкой, основанной на относительном сравнении сопротивления между другими точками цепи.

Это важная концепция, которую необходимо усвоить, поскольку существуют определенные факты, касающиеся напряжения относительно общих точек, которые важны при анализе цепей и поиске и устранении неисправностей, первый из которых заключается в том, что между точками, которые являются общими для электрических сетей, никогда не будет значительного падения напряжения. друг с другом.

Как измерить сопротивление резистора?

Выберите резистор на 10 000 Ом (10 кОм) из ассортимента запчастей.

Это значение сопротивления обозначается серией цветных полос: коричневой, черной, оранжевой, а затем другого цвета, представляющего точность резистора, золотого (+/- 5 %) или серебряного (+/- 10 %).

Некоторые резисторы не имеют цвета для точности, что обозначает их как +/- 20%. Другие резисторы используют пять цветовых полос для обозначения их значения и точности, и в этом случае цвета для резистора 10 кОм будут коричневыми, черными, черными, красными и пятым цветом для точности.

Подсоедините измерительные щупы прибора к резистору как таковому и обратите внимание на его показания на шкале сопротивления:

Если стрелка показывает очень близко к нулю, вам нужно выбрать более низкий диапазон сопротивления на измерителе, так же, как вам нужно было выбрать соответствующий диапазон напряжения при считывании напряжения батареи.

Если вы используете цифровой мультиметр, вы должны увидеть цифру, близкую к 10, отображаемую на дисплее, с небольшим символом «k» справа, обозначающим метрическую приставку для «кило» (тысячи).

Некоторые цифровые измерители ранжируются вручную и требуют соответствующего выбора диапазона, как и аналоговые измерители.

Если у вас так, поэкспериментируйте с различными положениями переключателя диапазонов и посмотрите, какое из них дает наилучшие показания.

Попробуйте поменять местами соединения щупов на резисторе. Это вообще меняет показания счетчика?

Что это говорит нам о сопротивлении резистора? Что произойдет, если вы прикоснетесь к резистору только одним щупом?

Что это говорит нам о природе сопротивления и о том, как оно измеряется?

Как это соотносится с измерением напряжения, и что произошло, когда мы попытались измерить напряжение батареи, прикоснувшись только одним щупом к батарее?

Когда вы прикасаетесь щупами измерителя к клеммам резистора, старайтесь не прикасаться кончиками обоих щупов к пальцам.

Если вы это сделаете, вы будете измерять параллельную комбинацию резистора и собственного тела, что приведет к тому, что показания прибора будут ниже, чем должны быть!

При измерении резистора 10 кОм эта ошибка будет минимальной, но она может быть более серьезной при измерении резисторов других номиналов.

Вы можете безопасно измерить сопротивление собственного тела, удерживая один наконечник щупа пальцами одной руки, а другой наконечник щупа пальцами другой руки.

Примечание: будьте очень осторожны с щупами, так как они часто остро заточены.

Держите наконечники зондов по всей их длине, а не в самых точках! Возможно, вам придется снова отрегулировать диапазон измерителя после измерения резистора 10 кОм, так как сопротивление вашего тела, как правило, превышает 10 000 Ом в рукопашной.

Попробуйте смочить пальцы водой и повторно измерить сопротивление мультиметром.

Какое влияние это оказывает на индикацию? Попробуйте смочить пальцы соленой водой, приготовленной из стакана воды и поваренной соли, и повторно измерить сопротивление.

Какое влияние это оказывает на сопротивление вашего тела, измеряемое прибором?

Сопротивление — это мера трения при протекании заряда через объект.

Чем больше сопротивление между двумя точками, тем сложнее зарядам перемещаться (течь) между этими двумя точками.

Учитывая, что поражение электрическим током вызывается большим потоком зарядов через тело человека, а повышенное сопротивление тела выступает в качестве защиты, затрудняя прохождение зарядов через нас, что мы можем узнать об электрической безопасности на основании полученных показаний сопротивления? мокрыми пальцами?

Вода увеличивает или уменьшает опасность поражения людей электрическим током?

Измерение сопротивления других материалов

Измерьте сопротивление выпрямительного диода аналоговым измерителем.Попробуйте поменять местами подключения щупа к диоду и повторно измерить сопротивление.

Что кажется вам замечательным в диоде, особенно в отличие от резистора?

Возьмите лист бумаги и нарисуйте на нем очень жирную черную отметку карандашом (не ручкой!).

Измерьте сопротивление на черной полосе с помощью вашего мультиметра, поместив наконечники щупов на каждый конец метки следующим образом:

Сдвиньте кончики щупов ближе друг к другу на черной метке и обратите внимание на изменение значения сопротивления.

Увеличивается или уменьшается при уменьшении расстояния между датчиками?

Если результаты несовместимы, вам нужно перерисовать метку, используя больше штрихов карандашом и более толстые, чтобы она была постоянной по своей плотности.

Что это говорит вам о зависимости сопротивления от длины проводящего материала?

Подключите измеритель к клеммам фотоэлемента на основе сульфида кадмия (CdS) и измерьте изменение сопротивления, вызванное разницей в освещении.

Так же, как и со светоизлучающим диодом (LED) эксперимента с вольтметром, вы можете использовать перемычки типа «крокодил» для соединения с компонентом, оставляя руки свободными, чтобы поднести фотоэлемент к источнику света и/или изменить диапазоны метров:

Поэкспериментируйте с измерением сопротивления нескольких различных типов материалов, но не пытайтесь измерять что-либо, производящее значительное напряжение, например аккумулятор.

Рекомендуемые материалы для измерения: ткань, пластик, дерево, металл, чистая вода, грязная вода, соленая вода, стекло, бриллиант (на кольце с бриллиантом или другом ювелирном изделии), бумага, резина и масло.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

мегомметров | Тестеры изоляции | Инструменты AEMC

Почему выбирают мегаомметры AEMC?

Полная линейка мегомметров

Мы знаем, что для вас важно иметь возможность правильно определять состояние изоляции на проводах и обмотках двигателя, чтобы предотвратить повреждение дорогостоящего оборудования и внеплановые отключения, а также обеспечить личную безопасность.Вот почему мы предлагаем полную линейку мегомметров с испытательным напряжением от 10 В до 15 кВ (в зависимости от модели), способных измерять сопротивление изоляции от 1000 до 30 ТОм. Эти прочные, устойчивые к атмосферным воздействиям измерители точны, надежны и созданы для работы. Доступны модели с аккумулятором, питанием от сети переменного тока и модели с ручным приводом.

Охватывает спектр испытаний сопротивления изоляции

Регулярное использование мегомметра для проверки как новых установок, так и в качестве программы обслуживания помогает обеспечить безопасность ваших цепей. Наши приборы позволяют проводить испытания с высоким сопротивлением до 30 ТОм. Мегаомметры AEMC выполняют точечное, синхронизированное, ступенчатое и пилообразное тестирование напряжения для измерения сопротивления, коэффициента диэлектрической абсорбции (DAR), индекса поляризации (PI) и диэлектрического разряда (DD).

Основные характеристики

• Более 125 лет опыта в разработке и производстве мегомметров — гарантия того, что у вас есть профессиональный надежный прибор
• Разработан в соответствии с последними стандартами безопасности — ваша защита превыше всего
• Автоматизированные тестовые функции и расчеты — исключают ошибки, экономят время и деньги
• Предлагает широчайший ассортимент приборов для проверки изоляции — позволяет выбрать правильный прибор для вашего приложения
• Простота в использовании, настройка и правильное использование с первого раза

Мощное и гибкое программное обеспечение для анализа данных

В комплект поставки входит наше мощное программное обеспечение DataView, позволяющее получить ценную информацию о состоянии изоляции проводов, кабелей и обмоток двигателя.

Сравнение мегомметров

Мы создали следующие комплексные одностраничные сравнительные документы, чтобы помочь вам выбрать лучший мегомметр для ваших конкретных нужд.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА мегомметра — (в жестком футляре)
СРАВНИТЕЛЬНАЯ ТАБЛИЦА мегомметра — (ручной)

Эксперт технической поддержки

AEMC ^® обеспечивает полную техническую поддержку по горячей линии технической поддержки 800-945-2362 (доб. 351). Поговорите напрямую с одним из сотрудников нашей службы технической поддержки.Или отправьте свои вопросы по электронной почте нашей технической команде. [email protected]

Отличное обслуживание клиентов

Наша знающая и дружелюбная команда обслуживания обеспечивает лучшую поддержку в отрасли. Мы стремимся понять ваш запрос или отзыв в уважительной и отзывчивой форме. Наша цель в AEMC ^® — превзойти ваши ожидания.

Запросить демонстрацию

Есть вопросы по использованию мегаомметров AEMC ^® ? Мы будем рады предоставить демонстрацию с нашими техническими экспертами. Свяжитесь с нами по телефону (800) 343-1391 или напишите нам по адресу [email protected]

Объяснение измерения сопротивления обмотки трансформатора

В этом руководстве представлены общие сведения о методах и процедурах измерения сопротивления обмотки трансформатора. Фото: TestGuy

Измерение сопротивления обмоток является важным диагностическим инструментом для оценки возможного повреждения трансформаторов, вызванного плохой конструкцией, сборкой, обращением, неблагоприятными условиями окружающей среды, перегрузкой или плохим обслуживанием.

Основной целью этого испытания является проверка существенных различий между обмотками и обрывов в соединениях.Измерение сопротивления обмоток трансформатора гарантирует правильность подключения каждой цепи и герметичность всех соединений.

Сопротивление обмотки в трансформаторах изменится из-за короткого замыкания витков, ослабленных соединений или износа контактов в переключателях ответвлений. Независимо от конфигурации измерения сопротивления обычно выполняются между фазами, и показания сравниваются друг с другом, чтобы определить, являются ли они приемлемыми.

Измерения сопротивления обмотки трансформатора получаются путем пропускания известного постоянного тока через испытуемую обмотку и измерения падения напряжения на каждой клемме (закон Ома).Современное испытательное оборудование для этих целей использует мост Кельвина для достижения результатов; набор для проверки сопротивления обмотки можно представить как очень большой омметр с низким сопротивлением (DLRO).

Содержание руководства

Будьте осторожны при тестировании

Перед проведением испытания сопротивления обмотки трансформатора важно соблюсти все предупреждения по технике безопасности и принять надлежащие меры предосторожности. Убедитесь, что все тестируемое оборудование надлежащим образом заземлено, и рассматривайте все высоковольтное силовое оборудование как находящееся под напряжением до тех пор, пока не будет доказано обратное с помощью надлежащих процедур блокировки/маркировки.

Во время испытания важно не отсоединять токоведущие провода или провода напряжения, пока через трансформатор протекает ток. Это приведет к возникновению чрезвычайно высокого напряжения в точке разрыва тока, что может привести к летальному исходу.

Подключение испытательного комплекта

Оборудование для измерения сопротивления обмотки

доступно в различных исполнениях в зависимости от конкретного применения. Испытательный комплект, используемый для силового трансформатора, сильно отличается от комплекта, разработанного для небольших измерительных трансформаторов.Независимо от типа тестеры сопротивления обмоток всегда оснащены токовым выходом, измерением напряжения и измерителем сопротивления. Фото: Testguy

Как первичные, так и вторичные клеммы трансформатора должны быть изолированы от внешних соединений, а измерения должны выполняться на каждой фазе всех обмоток. Подключения испытательного оборудования должны выполняться в следующем порядке:

1. Заземление Убедитесь, что трансформатор сначала заземлен непосредственно на заземление местной станции, а затем подключите заземление испытательного комплекта.
2. Аксессуары Подключение любых необходимых аксессуаров, таких как пульты дистанционного управления, сигнальные маяки, ПК и т. д.
3. Тестовые провода Отсоединив тестовые провода от тестируемого устройства, подсоедините провода тока и напряжения к испытательному комплекту и проверьте герметичность всех соединений.
4. Подключение к трансформатору Каждая конфигурация трансформатора требует различных тестовых подключений, некоторые примеры приведены в следующем разделе.Особое внимание следует уделить , чтобы предотвратить падение выводов во время тестирования или подключение выводов сверху или слишком близко друг к другу. Провода напряжения всегда должны располагаться внутри (между) токоподводами и трансформатором.
5. Входная мощность Подключите испытательный комплект. Перед выполнением этого подключения убедитесь, что заземление источника питания имеет низкоомный путь к заземлению локальной станции.

Подключение к тестируемому трансформатору

Для однофазных и простых конфигураций треугольник-звезда можно использовать следующие соединения.Имейте в виду, что каждая конфигурация трансформатора отличается, и ваша конкретная настройка может не относиться к тому, что показано ниже. Для получения дополнительной информации обратитесь к руководству пользователя, прилагаемому к вашему тестовому комплекту.

Пример однофазного трансформатора

Соединения для проверки сопротивления обмоток трансформатора — одинарная обмотка. Фото: TestGuy

Пример 3-фазной обмотки треугольником

Соединения для проверки сопротивления обмоток трансформатора — 3-фазная обмотка треугольником. Фото: TestGuy

Пример вторичной обмотки, 3-фазная звезда

Соединения для проверки сопротивления обмотки трансформатора — 3-фазная обмотка звездой. Фото: TestGuy

Пример испытания двойной обмотки (однофазный)

Чтобы сэкономить время при испытании двухобмоточных трансформаторов, первичную и вторичную обмотки можно тестировать одновременно, используя соединения, показанные ниже:

Соединения для проверки сопротивления обмотки трансформатора — двойная обмотка. Фото: TestGuy

Пример испытания двойной обмотки (трехфазный)

Соединения для проверки сопротивления двойной обмотки трехфазного трансформатора.Фото: TestGuy

Чтобы сократить время насыщения сердечника, перемычка, используемая для соединения обеих обмоток, должна быть подключена к противоположным полярностям трансформатора. Если положительный вывод для тока подключен к положительному выводу первичной обмотки, тестовый ток возбуждения от первичной обмотки h3 перескочил на положительный вывод вторичной обмотки Х1.

Примечание: Если сопротивление между двумя обмотками больше, чем в 10 раз, может оказаться желательным получить более точные показания, проверяя каждую обмотку отдельно.

Пример трансформатора тока

Соединения для проверки сопротивления обмотки трансформатора тока.Фото: TestGuy

Измерение сопротивления обмотки

При измерении сопротивления обмотки следует наблюдать за показаниями и записывать после того, как значение сопротивления стабилизируется . Значения сопротивления сначала будут «дрейфовать» из-за индуктивности трансформатора, которая более распространена в больших обмотках, соединенных треугольником.

Для небольших трансформаторов дрейф длится всего несколько секунд; для однофазных высоковольтных трансформаторов дрейф может длиться менее минуты; для больших трансформаторов требуемое время дрейфа может составлять пару минут и более. Любое изменение тока приведет к изменению значения сопротивления.

Сопротивление обмотки устройства РПН

Многие силовые и распределительные трансформаторы оснащены переключателями ответвлений для увеличения или уменьшения коэффициента трансформации в зависимости от напряжения питания. Поскольку изменение передаточного числа включает в себя механическое перемещение из одного положения в другое, каждый отвод должен быть проверен во время испытания сопротивления обмотки.

Во время планового обслуживания не всегда возможно проверить каждую отводку из-за нехватки времени или других факторов.В таких случаях допустимо измерять сопротивление каждой обмотки только в указанном положении ответвления.

Для ответвлений «без нагрузки» трансформатор должен быть разряжен между переключениями ответвлений. Устройства РПН и регуляторы напряжения могут эксплуатироваться с включенным испытательным комплектом при переходе от РПН к РПН, что не только экономит время, но и позволяет проверить функцию включения перед размыканием устройства РПН.

Результаты испытаний

Интерпретация результатов сопротивления обмоток обычно основывается на сравнении каждого значения сопротивления с каждой соседней обмоткой на одном ответвлении.Если все показания отличаются друг от друга в пределах одного процента, считается, что образец прошел испытание.

Сравнения также можно проводить с исходными данными испытаний, измеренными на заводе, с использованием значений с поправкой на температуру, учитывая, что испытания сопротивления в полевых условиях не предназначены для дублирования записи испытаний производителя, которые, скорее всего, проводились в контролируемой среде на заводе-изготовителе. время изготовления.

Пример данных испытаний

В зависимости от размера испытуемой обмотки трансформатора показания сопротивления будут выражены в омах, миллиомах или микроомах.В приведенной ниже таблице показано, как могут быть записаны данные испытаний для простого трехфазного трансформатора 13 200–208/120 В с тремя обесточенными первичными положениями переключателя ответвлений.

Температурная коррекция

Поскольку сопротивление зависит от температуры, при сравнении результатов для данных тренда необходимо использовать скорректированные значения. Очень важно оценить температуру обмотки во время измерения.

Если трансформатор оборудован датчиком температуры обмотки, используйте эти показания, в противном случае предполагается, что температура обмотки равна температуре масла. Если трансформатор измеряется без масла, температура обмотки обычно принимается такой же, как температура окружающего воздуха.

Измеренное сопротивление следует привести к общепринятой температуре, такой как 75°C или 85°C, по следующей формуле:

где:

• R _C исправленное сопротивление
• R _M измеренное сопротивление
• C _F — поправочный коэффициент для меди (234.5) или алюминиевые (225) обмотки
• C _T скорректированная температура (75C или 85C)
• W _T температура обмотки (C) во время испытания

Размагничивание трансформатора

После завершения всех испытаний выполните операцию размагничивания трансформатора. Этот шаг имеет решающее значение для бесперебойной работы при вводе трансформатора в эксплуатацию.

Размагничивание трансформатора устраняет остаточный магнитный поток, вызванный пропусканием поляризованного постоянного тока через обмотки во время испытания сопротивления.Фото: Викимедиа.

Если не выполнить операцию размагничивания, избыточный остаточный поток в сердечнике трансформатора может вызвать большие пусковые токи на первичной стороне, которые могут привести к срабатыванию защитных реле. Размагничивание трансформатора достигается за счет пропускания нескольких циклов уменьшенного тока через обмотку как в положительном, так и в отрицательном направлении (переменный постоянный ток).

Размагничивание необходимо проводить только на одной обмотке после завершения всех испытаний на сопротивление.При использовании современных испытательных комплектов с функцией размагничивания рекомендуется подключать проводники тока и напряжения к обмотке высокого напряжения для процесса размагничивания.

Для трансформаторов тока выполните тест насыщения для размагничивания ТТ по завершении всех тестов сопротивления обмоток.

Каталожные номера

Комментарии

Войдите или зарегистрируйтесь, чтобы комментировать.

Часто задаваемые вопросы по оборудованию для проверки контуров

Как тестировать трехфазные двигатели переменного тока ~ Изучение электротехники

Основные этапы проверки исправности трехфазного двигателя переменного тока приведены ниже:
(а) Общие проверки
(b) Испытание на целостность и сопротивление заземления
(c) Проверка источника питания
(d) Проверка целостности обмотки двигателя переменного тока
(e) Испытание сопротивления обмотки двигателя переменного тока
(f) Тест сопротивления изоляции
(g) Испытание на рабочий ток

Общие проверки
Для трехфазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя. Проверьте на предмет обгорания, повреждения корпуса или охлаждающего вентилятора или вала.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность его замены, ремонта или проведения дополнительной диагностики.
(3) Как и при всех испытаниях и осмотрах, паспортная табличка двигателя содержит ценную информацию, которая поможет установить истинное состояние двигателя. Внимательно изучите паспортную табличку и сравните значения при проверке рабочих токов (см. ниже) со значением на паспортной табличке

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя (корпусом) и землей.Хороший двигатель должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя. Может потребоваться дальнейший поиск и устранение неисправностей.

Проверка источника питания
Для трехфазных двигателей ожидаемое напряжение для системы 230/400 В составляет 230 В между фазой и нейтралью и 400 В между каждой из трехфазных линий питания. С помощью мультиметра убедитесь, что на двигатель подается правильное напряжение. Убедитесь, что клемма питания находится в хорошем состоянии. Проверьте соединительную планку на клемму (U, V и W).Для трехфазных двигателей тип соединения — звезда (Y) или треугольник. W к U). Каждая фаза к фазе должна иметь непрерывность, если обмотка в порядке. Если какая-либо конкретная фаза не проходит тест на непрерывность, ваш двигатель, вероятно, сгорел.
Пожалуйста, см., как идентифицировать трехфазные обмотки для правильной идентификации обмотки. U, V, W — европейское обозначение обмотки.

Проверка сопротивления обмотки двигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра или омметра для межфазной клеммы (от U до V, от V до W, от W до U). Показания в омах для каждой обмотки должны быть одинаковыми (или почти одинаковыми). Помните, что три фазы имеют одинаковые обмотки или почти одинаковые!

Проверка сопротивления изоляции
Отсутствие сопротивления изоляции электродвигателя является одним из первых признаков того, что двигатель вот-вот выйдет из строя.Для трехфазного двигателя сопротивление изоляции обычно измеряется между каждой обмоткой или фазой двигателя и между каждой фазой двигателя и корпусом двигателя (землей) с помощью тестера изоляции или мегомметра. Установите настройку напряжения тестера сопротивления изоляции на 500 В. Проверьте от фазы к фазе (от U до V, от V до W, от W до U). Проверьте между фазой и корпусом двигателя (землей) (от U до E, от V до E, от W до E). Минимальное испытательное значение сопротивления изоляции двигателя составляет 1 МОм (1 МОм). См., как измерить сопротивление изоляции электродвигателя

Испытание рабочего тока
При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящего измерителя или, что предпочтительнее, клещей на измерителе и сравните с паспортной табличкой FLA. Отклонения от номинального FLA могут означать проблемы с тестируемым двигателем.

(PDF) Повышение точности измерения сопротивления системы заземления безэлектродным методом

Copyright © 2018 Авторы. Эта статья находится в открытом доступе и распространяется в соответствии с лицензией Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.

Международный журнал техники и технологий, 7 (4.38) (2018) 379-382

International Journal of Engineering & Technology

Веб-сайт: www.sciencepubco.com/index.php/IJET

Повышение точности измерения сопротивления системы заземления

безэлектродным методом

Тугуши Майя, Карасиев Борис, Парцхаладзе Гизо, Лория Мадона, Чавлешвили Гоча

Батумская государственная морская академия, доцент факультета морской инженерии, Батуми, Грузия; Батумский государственный университет им. Шота Руставели

, доцент технологического факультета, Батуми, Грузия, [email protected]

инженер-электрик, Батумский государственный университет им. Шота Руставели, преподаватель технологического факультета, Батуми, Грузия, e-mail- [email protected]

Батумский государственный университет им. Шота Руставели, профессор технологического факультета, Батуми, Грузия, эл. [email protected]

Батумский государственный университет им. Шота Руставели, доцент технологического факультета, Батуми, Грузия, [email protected]

Батумский государственный университет им. Шота Руставели, доцент технологический факультет, Батуми, Грузия, е-майл-гоча[email protected]

Abstract

В последнее время появились безэлектродные методы измерения сопротивления заземляющих устройств, с помощью специальных клещей. Но большая методическая погрешность

ограничивает возможность их применения, особенно при нормировании малых сопротивлений. В статье показана возможность повышения точности безэлектродных методов измерения

с использованием серийно выпускаемых средств измерений.

В электроустановках телекоммуникационных сетей зданий, сооружений и промышленных предприятий форма сигнала переменного напряжения

промышленной сети электроснабжения (~220В, 50/60Гц) может кратковременно сильно отличаться от синусоидальной .Причины

перекосов обычно связаны с резким изменением сетевой нагрузки [1], например, при включении мощного электродвигателя,

печи, сварочного аппарата и т. д.

Возникновение импульсных перенапряжений и помехи, вызванные электромагнитными воздействиями (молниями, коммутационными, радиочастотными и др.)

в сетях низкого напряжения, не только приводят к выходу из строя электроустановок, кабелей, распределительных щитов, но и к выходу из строя оконечного оборудования

и выходу его из строя.Это связано, в первую очередь, с насыщенностью современных зданий и сооружений информационным, телекоммуникационным и другим цифровым оборудованием

, имеющим очень низкий уровень защиты от импульсных перенапряжений и помех. Все это делает необходимым проведение

соответствующих защитных мероприятий. Для уменьшения помех необходимо выполнить отдельный (рабочий) контур заземления, сопротивление которого

необходимо измерять и периодически контролировать.

Существуют устройства, позволяющие безэлектродным методом контролировать и оценивать сопротивление контура заземления. Но эти приборы имеют

большую погрешность измерения, чем приборы, измеряющие сопротивление методом заземляющего электрода.

В статье рассмотрены существующие приборы (СА6410, МЗС-303Е) с возможностью оценки сопротивления заземлителя и показана возможность

повышения точности измерения с помощью специальных токоизмерительных клещей.Используя заданное значение импеданса

нейтрали, можно с большой точностью определить погрешность измерения расчетного сопротивления заземлителя.

Ключевые слова: точность измерения, заземление, сопротивление, безэлектродный метод.

1. Введение

К основным параметрам электробезопасности относятся: сопротивление изоляции

, сопротивление заземляющих устройств (ЗУ)

и сопротивление контура

«фаза-ноль» [2]. Периодический контроль и измерение параметров электробезопасности

является обязательным требованием норм и правил безопасности

([3], [4], [5], [6]) для технической эксплуатации электроустановок

([7 ], [8], [9]).

Для этих целей на мировом рынке предлагается большой выбор приборов

, гарантирующих необходимую точность измерений,

при соблюдении пользователем определенных условий эксплуатации.

К сожалению, эти условия не всегда выполнимы.

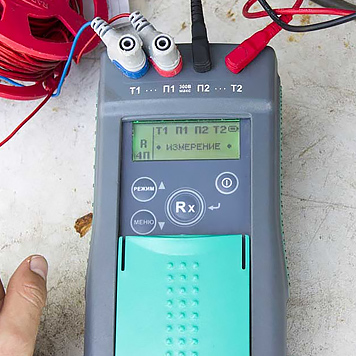

В частности, приборы для измерения сопротивления заземляющего устройства

, помимо выполнения климатических

условий эксплуатации, требуют специального размещения токовых и

потенциальных электродов (металлических штырей, вбитых в землю) относительно

исследуемого контура грунта (в зависимости от геометрических

размеров контура) и установить предельно допустимое заземление

сопротивление самих электродов (в зависимости от удельного сопротивления

грунта, в котором они размещены).
