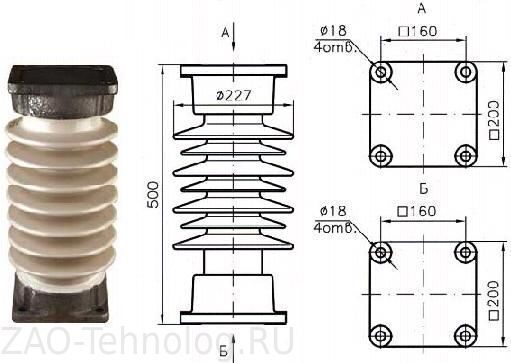

Изолятор опорный 35 кв: Опорный изолятор на напряжение 35 кВ типа ИОСК 3/35 УХЛ1 | АО «НПО»ИЗОЛЯТОР»

Изоляторы опорные полимерные типа ОСК 10-35 на напряжение 35 кВ

Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и в распределительных устройствах электростанций и подстанций переменного тока напряжением 35 кВ частотой до 100 Гц при температуре окружающего воздуха от — 60 до + 50 ^оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Изготавливаются по ТУ 3494-024-82442590-2015 (ТУ 3494-007-57966314-2008).
Соответствуют ГОСТ Р 52082.

Линейный изолятор — Википедия

Материал из Википедии — свободной энциклопедии

Стеклянные изоляторы на ОРУ

Лине́йный изоля́тор — устройство для подвешивания и изоляции проводов и кабелей на опорах воздушной линии электропередачи (ВЛ) или воздушных линий связи (ВЛС).

Классификация

Многошейковый изолятор РФО на крюке
Линейный штыревой изолятор ШФ-10Г
Фарфоровый роликовый изолятор

Электрические изоляторы классифицируются по назначению, конструктивному исполнению, материалу изготовления, техническим характеристикам и условиям эксплуатации.

• Опорный.
  • Для работы в помещениях — с гладкой поверхностью и ребристые.
  • Для работы на открытом воздухе — штыревые, стержневые.
• Проходной.
  • Для работы в помещениях — с токоведущими шинами (токопроводами), без токоведущих шин.
  • Для работы на открытом воздухе — с нормальной и усиленной изоляцией.
• Высоковольтные вводы для работы на открытом воздухе — в герметичном и негерметичном исполнении.
• Линейный для работы на открытом воздухе — штыревой, тарельчатый, стержневой, орешковый, анкерный.
• Защитный — полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования.
• Такелажный изолятор для установки между работающими на растяжение тросами оттяжек антенных мачт, подвесками контактной сети, проводами антенн.

Электрические изоляторы могут изготавливаться из стекла, фарфора и полимерных материалов. Фарфоровые изоляторы покрываются глазурью для улучшения изолирующих свойств.

По материалу изготовления

По материалу изготовления изоляторы подразделяются на фарфоровые, стеклянные и полимерные:

• Фарфоровые изоляторы изготавливают из электротехнического фарфора, покрывают слоем глазури и обжигают в печах.
• Стеклянные изоляторы изготавливают из специального закалённого стекла. Они имеют бо́льшую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшее электрическое сопротивление.
• Полимерные изоляторы изготавливают из специальных пластических масс.
  • предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.

По способу крепления на опоре

По способу крепления на опоре изоляторы подразделяются на штыревые и подвесные:

• Штыревые изоляторы (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ
• Подвесные изоляторы (собираются в гирлянду и крепятся специальной арматурой) применяются на ВЛ 35 кВ и выше.
• Линейные опорные изоляторы (крепятся к траверсам или стойкам опор ЛЭП с помощью болтов) применяются на ВЛ до 154 кВ (в отечественной практике — на ВЛ 6-10 кВ).

Обозначения изоляторов

Изолятор ШФ 20Г

В обозначение изоляторов входят:

• буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной
  • материал: Ф — фарфор, С — стекло, П — полимер
  • назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвесных), Д — двухъюбочный (для подвесных), или Дельта (для штыревых), О — ответвительный, Р — для радиотрансляционной сети (проводного радио)
  • типоразмер: А, Б, В, Г (для штыревых)
• цифры, которые у штыревых изоляторов указывают на номинальное напряжение (10, 20, 35) или диаметр внутренней резьбы (для низковольтных), а у подвесных — на гарантированную механическую прочность в килоньютонах.
  • В старых обозначениях у низковольтных изоляторов указывался типоразмер, ТФ-1 — самый большой, ТФ-4 — самый маленький.
• В старых обозначениях у подвесных изоляторов (например: П-8.5) цифры обозначают электромеханическую одночасовую нагрузку, буквы обозначают конструктивное исполнение изолятора:
  • П и ПЦ — фарфоровый изолятор обычного исполнения (П-2, П-3, П-4.5, ПЦ-4.5, П-7, П-8.5)
  • НС и НЗ — грязестойкий фарфоровый изолятор для натяжных гирлянд (НС-1, НС-2 и НЗ-6)
  • ПР — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с развитой боковой поверхностью (ПР-3.5)
  • ПС — грязестойкий фарфоровый изолятор для поддерживающих гирлянд с увеличенным вылетом ребра (ПС-4.5)

Конструкция подвесных изоляторов

Изолятор ПФГ-6А

Подвесные изоляторы существуют следующих типов:

• цепочечные,
• тарельчатые (с шапкой и стержнем),
• паучковые,
• «моторные»,
• длинностержневые.

Первыми подвесными изоляторами, пригодными для промышленной эксплуатации, были цепочечные фарфоровые изоляторы Хьюлетта (E. Hewlett). Они были разработаны одновременно с тарельчатыми изоляторами, но имели важное практическое преимущество: в их конструкции не использовалась цементная связка (посредством которой соединялись детали тарельчатых изоляторов), что повышало их механическую надёжность. Однако, они обладали более сложной системой соединения в гирлянды (петлями крест-накрест, наподобие изоляторов-«орехов») и худшими электрическими характеристиками по сравнению с тарельчатыми изоляторами. Позднее в качестве альтернативы обычным тарельчатым изоляторам с цементной связкой были созданы паучковые, «моторные» и бесцементные изоляторы различных конструкций. Эти типы подвесных изоляторов, как и цепочечные, в настоящее время более не применяются, так как проблема с надёжностью цементной связки была решена, что ун

ГИРМК-35 / -110

Чтобы получить дополнительную информацию или заказать продукцию, обращайтесь к нашим менеджерам.

ГИРМК (гирлянда мультикамерных изоляторов-разрядников) предназначена для молниезащиты воздушных линий электропередачи (ВЛ) трехфазного переменного тока классов 35, 110 и 220 кВ.

Внимание! Текущий статус продукта ГИРМК-220 — ОПЭ (опытно-промышленная эксплуатация)

Мультикамерные разрядники серии ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных (ИРМК) на основе тарельчатых стеклянных изоляторов U120AD. ИРМК-U120AD-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи от прямых ударов молнии и от индуктированных грозовых воздействий и их последствий.

Применение ГИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом, но обеспечивается её надёжная молниезащита.

Принцип работы

Основу изолятора-разрядника составляет массово выпускаемый стеклянный тарельчатый изолятор U120AD, на который специальным образом установлены мультикамерная система (МКС) и электроды. Такие дополнения не приводят к ухудшению изоляционных свойств изолятора, но благодаря им он приобретает свойства разрядника.

МКС установлена по периметру ребра изолятора. Она занимает примерно пять шестых окружности ребра, оставшаяся часть которого занята профилем из силиконовой резины без электродов. От одного из концов МКС отходит верхний подводящий электрод, а от другого — нижний отводящий электрод.

При воздействии перенапряжения на ИРМК сначала пробиваются искровые воздушные промежутки, а затем — МКС. Ток грозового перенапряжения протекает от верхнего подводящего электрода через искровой канал воздушного промежутка, затем — по МКС, и далее — через канал разряда воздушного промежутка, к нижнему отводящему электроду.

Технические характеристики

Класс напряжения, кВ	35	110
Наибольшее длительно допустимое фазное напряжение промышленной частоты, кВ	40,5	73
Число ИРМК в гирлянде шт. , не менее	3	7
Минимальная разрушающая механическая нагрузка, кН	120
Уровень радиопомех при 1,1 наиб. рабочего фазного напряжения , Дб, не более	54
50% разрядное напряжение пром. частоты в сухом состоянии, под дождем, а также в загрязненном и увлажненном состоянии (не менее 10 мкСм), кВ, не менее	42	110
Вольт-секундная характеристика (ВСХ) ГИРМК лежит ниже ВСХ гирлянды изоляторов U120AD(BA) во всем диапазоне предразрядных времен от десятков мкс до десятых долей мкс, чем на, %, не менее	20
Длина пути утечки, мм	365хN*
Ток КЗ сети, при котором гарантируется не менее 10 срабатываний, кА	3
Время гашения сопровождающего тока промышленной частоты, мс, не более	10
Максимальное значение выдерживаемого импульса тока 8/50 мкс, кА	30
Масса, кг	6,7хN*

Установка

Гирлянда из изоляторов-разрядников устанавливается вместо стандартной поддерживающей гирлянды изоляторов, на опорах с натяжной изоляцией ГИРМК устанавливается в шлейф (может потребоваться дополнительная арматура) на всех фазах (если иное не предусмотрено проектом). Последовательность действий при сборке гирлянды из изоляторов-разрядников соответствует последовательности действий при сборке гирлянды из обычных изоляторов на новых ВЛ или при ревизии (замене) гирлянды изоляторов на уже эксплуатируемых ВЛ.

Во время монтажа нужно внимательно отнестись к соблюдению воздушных промежутков. Избежать перекоса ГИРМК и близкого расположения арматуры можно правильным выбором места подвеса, удлинением шлейфа, добавлением дополнительных удлиняющих звеньев, подвешиванием утяжелителей.

Типовые чертежи по установке ГИРМК на таких опорах могут быть высланы по запросу. Возможна разработка чертежей и арматуры для случаев, где типовые решения не применимы.

Установка на ВЛ 35 кВ и выше требует рассмотрения линии специалистами компании Стример. Пожалуйста, заполните опросный лист и отправьте его на [email protected]

ОПОРНЫЕ ПОЛИМЕРНЫЕ ИЗОЛЯТОРЫ ТИПА ОНШП (10КВ, 20КВ, 35КВ) — Электрофарфор 2000

Изготавливаются взамен снятых с производства фарфоровых опорных наружной установки штыревых изоляторов ОНШ-10-20, ОНШ-10-2000, ОШН-10-80, ОНШ-20-10, ОНШ-20-1000, ОШН-10-125, ОНШ-35-10, ОНШ-35-1000, ОНШ-35-20, ОНШ-35-2000, ОШН-10-185, ОШН-20-185 и др. изоляторов на напряжение 10, 20, 35кВ.

Гарантийный срок эксплуатации — 5 лет
Срок службы изоляторов — 30 лет.

Изоляторы имеют специальную конструкцию и увеличенную длину пути утечки для работы в особо загрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др.

Строительная высота и присоединительные размеры точно соответствуют фарфоровым аналогам ОНШ, что позволяет производить быструю замену и сократить время обслуживания.

Изоляторы имеют высокопрочный композитный несущий стержень из стеклопластика перекрестного армирования и выдерживают динамические нагрузки в 15 раз превышающие нагрузки для фарфора.

В производстве изоляторов используется силиконовая резина ведущих производителей: Wacker, Dow Corning, General Electric со сроком службы на открытом воздухе более 30 лет.

Изоляторы имеют в пять раз меньший, чем устаревший фарфоровый вес, устойчивы к вибрации, актам вандализма, ошибкам персонала. Конструкция изолятора исключает хрупкий излом и падение шины.
Изоляторы типа ОНШП подвергаются приемосдаточным испытаниям по 15 показателям, включающим:

• приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации;
• приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической деформации при кручении;
• приложение испытательного переменного кратковременного напряжения в сухом состоянии;
• определение уровня частичных разрядов;
• определение стойкости к проникновению красящей жидкости;
• определение адгезии оболочки к изоляционному телу;
• испытание на проникновение воды;
• испытание образцов от партии до разрушения на изгиб, кручение, растяжение;
• испытание образцов от партии изоляторов путем кипячения в соленой воде в течение 42 часов с последующим приложением импульсов напряжения с крутым фронтом, имитирующем разряд молнии;
• термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы.

Технические характеристики	Полимерный ОНШП-10-20 УХЛ1	Фарфоровый ОНШ-10-20 ОШН-10-125
Строительная высота, мм, Н	210	210
Длина пути утечки, мм	200	200
Номинальное напряжение, кВ	10	10
Минимальная механическая разрушающая сила на изгиб, не менее, кН	20	20
Минимальный разрушающий крутящий момент, не менее, кН/м	2	—
Испытательное напряжение грозовых импульсов, не менее, кВ	75	70
Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ	42	42
Предел прочности при динамическом изгибе (ударном), Н*м	2,4	0,18
При удельной поверхностной проводимости слоя загрязнения, мкСм	10	10
Установочный размер, мм
— верхний фланец	ф120	ф120
— нижний фланец	ф120	ф120
Установочные отверстия, мм
— верхний фланец	4 М12	4 М12
— нижний фланец	м12	м12
Масса, не более, кг	3,5	21. 1

Технические характеристики	Полимерный ОНШП-20-10 УХЛ1	Фарфоровый ОНШ-20-10 ОШН-10-125
Строительная высота, мм, Н	280	280
Длина изоляционной части, мм L	190	190
Длина пути утечки, мм	720	710
Номинальное напряжение, кВ	20	20
Минимальная механическая разрушающая сила на изгиб, не менее, кН	10	10
Минимальный разрушающий крутящий момент, не менее, кН/м	2.0	—
Испытательное напряжение грозовых импульсов, не менее, кВ	155	125
Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ	75	55
Предел прочности при динамическом изгибе (ударном), Н*м	2,4	0,18
При удельной поверхностной проводимости слоя загрязнения, мкСм	10	10
Установочный размер, мм
— верхний фланец	ф140	ф140
— нижний фланец	ф140	ф140
Установочные отверстия, мм
— верхний фланец	4 М12	4 М12
— нижний фланец	ф15	ф15
Масса, не более, кг	4,6	23. 3

Технические характеристики	Полимерный ОНШП-35-20 УХЛ1	Фарфоровый ОНШ-35-20 ОНШ-35-2000 ОНШ-35-10 ОНШ-35-1000
Строительная высота, мм, Н	400	400
Длина изоляционной части, мм L	—	260
Длина пути утечки, мм	900	800
Номинальное напряжение, кВ	35	35
Минимальная механическая разрушающая сила на изгиб, не менее, кН	20	20
Минимальный разрушающий крутящий момент, не менее, кН?м	2.0	—
Испытательное напряжение грозовых импульсов, не менее, кВ	195	185
Пятиминутное испытательное напряжение частоты 50 Гц в сухом состоянии и одноминутное под дождем, не менее, кВ	75	55
Предел прочности при динамическом изгибе (ударном), Н*м	2,4	0,18
При удельной поверхностной проводимости слоя загрязнения, мкСм	10	10
Установочный размер, мм
— верхний фланец	ф140	ф140
— нижний фланец	ф140	ф140
Установочные отверстия, мм
— верхний фланец	4 М16	4 М16
— нижний фланец	ф18	ф18
Масса, не более, кг	5,7	23. 3

© ОНШП — Зарегистрированный товарный знак изоляторов ЗАО АИЗ

ОПОРНЫЕ ПОЛИМЕРНЫЕ ИЗОЛЯТОРЫ ТИПА ОНШП (10кВ, 20кВ, 35кВ) — Электрофарфор 2000

ОНШП-10-20 УХЛ1

Технические характеристики	Полимер ОНШП-10-20 УХЛ1	Фарфор ОНШ-10-20 ОНШ-10-125
Высота здания, мм, H	210	210
Длина пути утечки, мм	200	200
Номинальное напряжение, кВ	10	10
Минимальная механическая прочность на изгиб, не менее, кН	20	20
Минимальный разрывной момент, не менее, кН / м	2	–
Испытательное напряжение грозовых импульсов, не менее, кВ	75	70
Пятиминутное испытательное напряжение 50 Гц в сухом состоянии и минутное под дождем, не менее, кВ	42	42
Предел прочности при динамическом изгибе, Н * м	2. 4	0,18
Для заданной поверхностной проводимости загрязненного слоя, мкСм	10	10
Габаритные размеры, мм
— фланец верхний	Ø 120	Ø 120
— фланец нижний	Ø 120	Ø 120
Монтажные отверстия, мм
— фланец верхний	4 М12	4 М12
— фланец нижний	м 12	м 12
Масса, не более, кг	3.5	21,1

ОНШП-20-10 УХЛ1

ГОСТ 52082-03 Изоляторы штыревые полимерные ОНШП-20-10 УХЛ1 на напряжение 20 кВ выпускаются взамен снятых с производства ОНШ-20-10, ОНШ-20-1000, ОШН-10-125 изоляторов штыревых штыревых фарфоровых и других на 20 кВ. напряжение кВ.

Разработаны и серийно изготовлены высоковольтные полимерные изоляторы

ОНШП-20-10 взамен снятых с производства фарфоровых изоляторов ОНШ-20-10, ОНШ-20-1000, ОНШ-10.Изоляторы соответствуют ГОСТ Р 52082-03 «Изоляторы штыревые полимерные».

Изоляторы

имеют специальную конструкцию и увеличенную длину пути утечки для работы в особо загрязненных зонах вблизи ТЭС, ГРЭС, МПП и др. Высота здания и установочные размеры точно соответствуют фарфоровым ОНШ-20-10, что обеспечивает быструю замену и сокращает срок эксплуатации. время обслуживания. Изоляторы имеют высокопрочный двухсторонний фарфор, армированный стекловолокном, и выдерживают динамические нагрузки, в 15 раз превышающие таковые для фарфора.

Изоляторы

по весу в пять раз меньше устаревших фарфоровых, устойчивы к вибрации, актам вандализма, ошибкам персонала. Конструкция изолятора исключает хрупкое разрушение и падение шины.

Технические характеристики	Полимер ОНШП-20-10 УХЛ1	Фарфор ОНШ-20-10 ОНШ-10-125
Высота здания, мм, H	280	280
Длина изоляционной части, мм L	190	190
Длина пути утечки, мм	720	710
Номинальное напряжение, кВ	20	20
Минимальная механическая прочность на изгиб, не менее, кН	10	10
Минимальный разрывной момент, не менее, кН / м	2. 0	–
Испытательное напряжение грозовых импульсов, не менее, кВ	155	125
Пятиминутное испытательное напряжение 50 Гц в сухом состоянии и минутное под дождем, не менее, кВ	75	55
Предел прочности при динамическом изгибе, Н * м	2,4	0,18
Для заданной поверхностной проводимости загрязненного слоя, мкСм	10	10
Габаритные размеры, мм
— фланец верхний	Ø 140	Ø 140
— фланец нижний	Ø 140	Ø 140
Монтажные отверстия, мм
— фланец верхний	4 М12	4 М12
— фланец нижний	Ø 15	Ø 15
Масса, не более, кг	4. 6	23,3

ОНШП-35-10 УХЛ1, ОНШП-35-20 УХЛ1

Установочные размеры старого фарфорового изолятора и полимерного ОНШП-35-20 идентичны.

Технические характеристики	Полимер ОНШП-35-20 УХЛ1	Фарфор ОНШ-35-20 ОНШ-35-2000 ОНШ-35-10 ОНШ-35-1000
Высота здания, мм, H	400	400
Длина изоляционной части, мм L	–	260
Длина пути утечки, мм	900	800
Номинальное напряжение, кВ	35	35
Минимальная механическая прочность на изгиб, не менее, кН	20	20
Минимальный разрывной момент, не менее, кН / м	2. 0	–
Испытательное напряжение грозовых импульсов, не менее, кВ	195	185
Пятиминутное испытательное напряжение 50 Гц в сухом состоянии и минутное под дождем, не менее, кВ	75	55
Предел прочности при динамическом изгибе, Н * м	2,4	0,18
Для заданной поверхностной проводимости загрязненного слоя, мкСм	10	10
Габаритные размеры, мм
— фланец верхний	Ø 140	Ø 140
— фланец нижний	Ø 140	Ø 140
Монтажные отверстия, мм
— фланец верхний	4 М16	4 М16
— фланец нижний	Ø 18	Ø 18
Масса, не более, кг	5. 7	23,3

© ОНШП — Зарегистрированный товарный знак ЗАО «АИЗ Изоляторы»

Изоляторы опор подстанции с твердым сердечником серии

Tr Изолятор подстанции

Краткие сведения

Описание

• Номер модели: TR216
• Материал: Фарфор
• Тип: Изолятор опоры ANSI Tr216
• Способ подключения: Тип желоба
• Цвет: коричневый или светло-серый
• Фарфоровый изолятор: 35 кВ для изолятора столбов
• Транспортная упаковка: экспортная упаковка (деревянный ящик)
• Происхождение: Шаньдун

• Применение: высоковольтное
• Конструкция: опорный изолятор
• Применение: высоковольтная передача энергии
• Сертификация: ISO9001, SGS
• Торговая марка: OEM
• Торговая марка: CIE

.

• Спецификация: опорный изолятор для ANSI TR216
• Код ТН ВЭД: 85462090

Изоляторы опор станций с твердым сердечником серии TR / изолятор подстанций
Тип изолятора: Изоляторы опор подстанций с твердым сердечником TR216
Стандарт фарфоровой опоры: соответствует стандарту ANSI
Цвет изолятора: коричневый или светло-серый

Опыт: 16 лет производственного опыта с 1999 по 2015 год для изоляторов и линейного оборудования

Продукт: Композитный изолятор, стеклянный изолятор и керамический изолятор

SML: от 40 кН до 550 кН От изолятора переменного тока до изолятора постоянного тока.

Упаковка: Экспорт без фумигации

Контроль качества: Может проводить все испытания в соответствии с IEC

Система контроля качества: В точности согласно ISO9001: 2000

Экспортный рынок: США, Аргентина, Мексика, Италия, Южная Африка, Турция , Вьетнам, Франция, Чили и др.

Срок службы инженера: 12 инженеров ответят на все ваши вопросы и предложат профессиональные услуги.

Срок продажи: Все продавцы проходят обучение каждый месяц. И предлагать лучший сервис.

Dalian Insulator Group T&D Co. , Ltd

Обзор

Ключевой контактный персонал:
Ян Баохуи, заместитель генерального директора,
International Marketing ybaohui @ insulators.cn
Юй Фенван, менеджер,
Международный отдел маркетинга [email protected]
Юэ Чжихун, заместитель менеджера,
Международный отдел маркетинга [email protected]
Ван Цуй, заместитель менеджера,
Международный отдел маркетинга wcui @ insulators. cn
Год основания: 1915
Общее количество сотрудников: Более 1000
Сертификат качества: ISO9001: 2008; ISO14001: 2004; OHSAS18001: 2007
Основные обслуживаемые экспортные рынки: Северная Америка, Южная Америка, Европа, Африка, Юго-Восточная Азия, Южная Азия и Западная Азия и т. Д.
Основные предлагаемые продукты: Электрические изоляторы (фарфор и композит), материалы или компоненты для изолятора, линейное оборудование и арматура

Продукты

Изоляторы

1. Дисковые изоляторы (фарфор)
Номинальные параметры переменного и постоянного тока E&M 70 кН — 840 кН, IEC 60383, IEC 61325 и ANSI C29.2 и т.д. и тип Tri-shed и т. д.
2. Изолятор опоры станции (фарфор)
35 кВ-1000 кВ, IEC 60273, IEC 60168, ANSI C29.9 и т. Д.
3. Полый изолятор (фарфор)
40,5 кВ-550 кВ, IEC 62155 и т. Д.
4. Изолятор опоры линии (фарфор)
≤220 кВ, IEC 60720, IEC 60383-1, ANSI C29.7 и т. Д.
5. Изоляторы типа штифта, деформации, катушки и скобы и т. Д. Для распределения (фарфор )
6. Изолятор подвесной удлиненный (композитный)
AC 70 кН-850 кН, 10 кВ-1000 кВ;
DC 160 кН-1000 кН, ± 50 кВ- ± 1100 кВ, IEC 61109, ANSI C29.12 и т. Д.
7. Изолятор опоры станции (композитный)
11 кВ-1000 кВ (переменный ток), ± 20 кВ- ± 1100 кВ, IEC 60273, IEC 62231 и т.д.
8. Полый изолятор для использования в выключателях, Разрядники, кабельные наконечники и т. Д. (Композитные)
35 кВ-550 кВ, IEC 61462, спецификация заказчика и т. Д.
9. Изолятор опоры линии (композитный)
10 кВ-330 кВ, IEC 61952, IEC 60383, ANSI C29 .17, ANSI C29.18 и т. Д.
10. Тип штифта, тупиковый, железнодорожный изолятор (композитный) и т. Д.

Материалы или компоненты для изоляторов

Силиконовая резина для композитного изолятора
Метизы и фитинги для изоляторов
Линейные метизы и арматура

Tci Insulator Group.Поставщик из Китая. Посмотреть компанию.

Поставщик
Из Китая

июл-07-20

Поставщик : Фарфоровые изоляторы

Услуги : Производитель и экспортер
Год основания: 2000

Стандарты: ISO9000

Статус проверки

Свидетельство о регистрации компании

Подтверждение личности представителя

Подтверждение предыдущего экспорта / импорта

Представитель компании прошел видеозвонок

Другие документы, такие как мандаты и сертификаты

Контактная информация:
