Кабели из сшитого полиэтилена гост: ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия, ГОСТ от 29 ноября 2012 года №31996-2012

Кабель силовой по ГОСТ и ТУ

(некоторые «тонкие» моменты понимания этих терминов для тех, кто хочет разобраться в теме)

Менеджеры компании регулярно получают запросы клиентов на силовой кабель, изготовленный по ГОСТ, а не по ТУ.

Мы можем утверждать, что силового кабеля в ПВХ изоляции изготовленного именно по нормативному документу ГОСТ по просто не существует  (исключение – кабели с военной приемкой, на них распространяется ГОСТ 16442-80 Кабели силовые с пластмассовой изоляцией. Технические условия, но просто так вы такой кабель без подписи в заявке представителя ВП МО не получите).

Объясним свое утверждение и почему данное противопоставление ГОСТ и ТУ является некорректным:

Требования ГОСТ, предъявляемые к различным видам продукции, создаются учреждениями, аккредитованными для этого на государственном уровне и обладающими высокой степенью компетентности и квалификации в надлежащей сфере. Большая часть стандартов на кабельно-проводниковую продукцию в РФ разработана «Всероссийским научно-исследовательским проектно-конструкторским и технологическим институтом кабельной промышленности» (ОАО «ВНИИКП»).

На сегодняшний день общие требования к группе силовых кабелей c пластмассовой изоляцией изложены в двух источниках — ГОСТ 31996–2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия» и ГОСТ Р 55025-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. ОТУ». Тем не менее, данные документы не являются постановочными, поскольку в них не содержатся требования к конкретным маркам кабеля.

«ВНИИКП» осуществляет разработку ТУ, отвечающих всем пунктам ГОСТ и ГОСТ Р. К настоящему времени институт ввел в действие следующие технические условия на производство силовых кабелей с пластмассовой изоляцией:

В данных технических условиях параметры ГОСТ полностью соблюдены. Ряд предприятий изготавливает свою продукцию, основываясь на этих документах (заводы-лицензиаты «ВНИИКП»). Но Федеральный закон от 29 июня 2015 г. № 162-ФЗ «О стандартизации в РФ» позволяет производителям разрабатывать ТУ для конкретных марок кабеля самостоятельно при условии соблюдения пунктов ГОСТ и ГОСТ Р.

Таким образом, производство любой марки силового кабеля с пластмассовой изоляцией осуществляется согласно техническим условиям (ТУ). И если они удовлетворяют основополагающим требованиям ГОСТ, то такая продукция с большой вероятностью является качественной.

В общем понимании — существуют несколько уровней документов, по которым производится продукция, ГОСТ ТУ и ТУ.

Примеры ГОСТ ТУ http://docs.cntd.ru/document/1200005906 или http://docs.cntd.ru/document/1200012149.

На основную массу выпускаемых кабельных изделий нет ГОСТ ТУ, то на него есть стандарты ГОСТ ОТТ (Общие Технические требования) ГОСТ ОТУ, например http://docs. cntd.ru/document/1200102744

ГОСТ ОТУ — стандарт регламентирующий общие технические условия. По этому стандарту не выпускают кабелей, по стандартам серии ГОСТ Общие технические условия разрабатывают технические условия, для этого и существуют этот уровень стандартов. А вот содержание этих технических условий в соответствие с п. 3.4 ГОСТ 2.114 ЕСКД (этому документу должна соответствовать форма и состав документа под названием Технические условия) не должны противоречить обязательным требованиям государственных (межгосударственных) стандартов, распространяющихся на данную продукцию. Таким образом основная масса кабельных изделий, в том числе силовые кабели с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ могут поставлять только и только по ТУ. Во всех других случаях если заказчик указывает на ГОСТ ОТУ то надо искать поставщиков в сертификате у которых написано, кабели соответствуют ГОСТ 31996. Если в сертификате указано, что кабели соответствуют ТУ, то необходимо запросить у поставщика ТУ и выявить, какому ГОСТу соответствует выпускаемая продукция. Если ГОСТ ОТУ не указан, то с таким поставщиком дела иметь не надо. Бывают редкие исключения, когда ГОСТ ОТУ или ГОСТ ОТТ (общие технические требования) отсутствуют, то все равно у добросовестного производителя вы найдете в тесте ссылки на зарубежные стандарты или, это ещё более редкий случай, сами ТУ разрабатывались под требования отдельного предприятия-заказчика, что будет видно на титульном листе ТУ.

Кабели силовые, с изоляцией из сшитого полиэтилена

Description

ОБЛАСТЬ ПРИМЕНЕНИЯ

Кабели силовые на номинальное напряжение 0,66 кВ, 1,0 кВ для одиночной прокладки.

Кабели предназначены для передачи и распределения электрической энергии с частотой 50Гц в стационарных установках и могут эксплуатироваться при температуре окружающей среды от +50°С до -50°С. Они прокладываются в земле и на открытом воздухе, в кабельных каналах, эстакадах без ограничения разности уровней прокладки по трассе, в том числе и вертикально, при наличии опасности механических повреждений. Кабели не распространяют горение при одиночной прокладке.

Изоляция из сшитого полиэтилена отличается высокой теплостойкостью по сравнению с изоляцией из поливинилхлоридного пластиката, имеет хорошие изоляционные и низкотемпературные свойства, низкое влагопоглощение и низкую плотность, что позволяет изготавливать кабели более легкими по сравнению с изоляцией из поливинилхлорида.

Климатическое исполнение :

ПвБШв, АПвБШв — В, категория 1 и 5 по ГОСТ 15150

Класс пожарной опасности по ГОСТ 315650 – 01.8.2.5.4.

КОНСТРУКЦИЯ

Токопроводящая жила — Медная или алюминиевая, одно проволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

Изоляция — из сшитого полиэтилена.

Скрутка — изолированные жилы 2-х, 3-х, 4-х, 5-ти жильных кабелей скручены в сердечник. Заполнение — с заполнением наружных промежутков между изолированными жилами.

Броня — наложена спирально из двух стальных оцинкованных лент.

Наружная оболочка или защитный шланг — Изготавливается из шлангового ПВХ пластиката.

МАРКИ КАБЕЛЕЙ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЛАСТЬ ПРИМЕНЕНИЯ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Рабочее напряжение, кВ		0,66; 1 или 3
Длительно допустимая температура нагрева жил кабелей при эксплуатации, °С		+ 90
Температура окружающей среды при эксплуатации кабеля, °С		от — 50 до + 50
Кабели прокладываются при температуре без предварительного подогрева), °С		не ниже — 15
Минимальный радиус изгиба при прокладке, диаметр кабеля	для многожильных	7. 5
	для одножильных и плоских	10
Срок службы, не менее:		30 лет
Гарантийный срок эксплуатации кабеля с момента ввода в эксплуатацию:		5 лет

НОМЕНКЛАТУРА

ГОСТ 16336-77 Композиции полиэтилена для кабельной промышленности | ПластЭксперт

Для изготовления оболочек проводов и кабелей часто применяется сшитый полиэтилен. Кабель с изоляцией из сшитого полиэтилена очень востребован на рынке, так как характеризуются хорошим качеством и долговечностью. Кабель в шитом полиэтилене начали использовать в связи с тем, что он отличается более высокими характеристивами термической устойчивости при возникновении короткого замыкания. Отдельное место в категории кабелей среднего напряжения занимают кабели на напряжение 10 кВ. Кабель шитый полиэтилен 10кв стал достойной заменой морально устаревшего кабеля с пропитанной бумажной изоляцией. Сейчас их используют все строительные фирмы.

На данный момент кабельная промышленность нашей страны совершенствуется и пытается успешно конкурировать с производителями мирового уровня. Немаловажной операцией является установка кабеля. Монтаж кабеля из сшитого полиэтилена рекомендуется производить при непосредственной помощи специалистов, чтобы избежать травм. Сегодняшний кабельный рынок характеризуется огромным выбором продукции. Оборудование для кабельной промышленности также является неотъемлемой его частью.

Используя кабель, необходимо точно знать его характеристики. Нужный кабель из сшитого полиэтилена и его технические характеристики вы сможете найти на сайте производителя.

ГОСТ 16336-77 КОМПОЗИЦИИ ПОЛИЭТИЛЕНА ДЛЯ КАБЕЛЬНОЙ ПРОМЫШЛЕННОСТИ

Настоящий стандарт распространяется на композиции на основе полиэтилена высокого давления (низкой плотности) и низкого давления (высокой плотности) со стабилизаторами и другими добавками.

Композиции полиэтилена предназначаются для наложения изоляции, оболочек и защитных покровов проводов и кабелей методом экструзии.

ПластЭксперт искренно надеется, что читателям статья понравилась и они отблагодарят писателей, поделившись ею в соцсетях.

Объявления о покупке и продаже оборудования можно посмотреть на

Доске объявлений ПластЭксперт

Обсудить достоинства марок полимеров и их свойства можно на

Форуме о полимерах ПластЭксперт

Зарегистрировать свою компанию в Каталоге предприятий

Информация для специалистов

Кабели силовые с изоляцией из сшитого полиэтилена

по порядкупо росту ценыпо снижению ценыпо новизне

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYxOSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTgzMjIxLCJwYWdlSWQiOiJmYjk4OWI2Ny0yYzMwLTQxZDEtYjkzMy01YWM5ZWNlOTRiMWMiLCJwb3ciOiJ2MiJ9.QtQ52CfNGBmB6E-kLhk9-P1TFdbYxbM0iyt4oZlTlsY» data-advtracking-product-id=»477142619″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104528

• Цену уточняйте

  В наличии

  104529

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYyMSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTgyNDI2MiwicGFnZUlkIjoiMDY3NDYzZGQtODFjNS00NDVmLTkxZTEtNTVmY2Y1MjgwYjljIiwicG93IjoidjIifQ.Y5q2edb1PxKbgCO7KvCVMnzL56Xw7UkqC1jnPLzQEuA» data-advtracking-product-id=»477142621″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104530

• Цену уточняйте

  В наличии

  104531

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYyMywiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTgxNzI5NywicGFnZUlkIjoiZWVlZGIyNWEtYWQ1NC00MTJlLThkNmQtMWY2NjNlMThiMzk1IiwicG93IjoidjIifQ.0RMlmgfmxovOj-oFGkC895xsoaq-UyQpBmjiwgYfLak» data-advtracking-product-id=»477142623″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104532

• Цену уточняйте

  В наличии

  104533

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYyNSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTgxMDIxNiwicGFnZUlkIjoiNjFjMDIyMmUtY2JmZS00MjljLWI3YmUtZWNiN2Y0ZTA3M2YxIiwicG93IjoidjIifQ._l07t1BmqVuDQEHdWyHF_L-u3WpjjpoR07cn4eL6FRw» data-advtracking-product-id=»477142625″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104534

• Цену уточняйте

  В наличии

  104535

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYyNywiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTgwMjQ0OSwicGFnZUlkIjoiOWZmZjhjZmUtMWI5Ni00OWRkLWE4YjctOTViZjMyOWZlY2NlIiwicG93IjoidjIifQ.zEv_QVOeQEID4dS3qTW3RQ7jXjgVvxUcPzPfN3R6t4I» data-advtracking-product-id=»477142627″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104536

• Цену уточняйте

  В наличии

  104537

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYyOSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc5NTQwNiwicGFnZUlkIjoiZGIyYjJmYjctZjg5My00NjdiLWE4NTctNTFiOWQwMzY4MGI1IiwicG93IjoidjIifQ.trCYHaEPufMeZ6Edgacf3NgaL8_m-8qG3oUaxxDgtHg» data-advtracking-product-id=»477142629″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104538

• Цену уточняйте

  В наличии

  104539

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYzMSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc4ODM3NSwicGFnZUlkIjoiMGQxNzM1MjQtZTY2Ny00N2IyLTg0ZTctZmZjODNkM2U3NjE5IiwicG93IjoidjIifQ.u8PGnsDe_xx4xvcWq8RgiUUHjQLqXLXXttRu4YB3xNM» data-advtracking-product-id=»477142631″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104540

• Цену уточняйте

  В наличии

  104541

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYzMywiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc4MTE0MSwicGFnZUlkIjoiMGQ1YzdlMjItMzE4OC00ZmQwLTlhYWItY2RlNmVlMmFjNzE3IiwicG93IjoidjIifQ.QTaNzgolrqnurVfv_JnI0aCRFhQPR-N7jta6k7cYyKM» data-advtracking-product-id=»477142633″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104542

• Цену уточняйте

  В наличии

  104543

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYzNSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc3NDE0NCwicGFnZUlkIjoiMjFlOTdmYWMtNzczZS00MDZmLTlhNjQtNTQ5ZGZlZGZjODQ5IiwicG93IjoidjIifQ.zresocVLS23D4wfD_blAEhjlYwzAoITyKFcQlnQLZSw» data-advtracking-product-id=»477142635″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104544

• Цену уточняйте

  В наличии

  104545

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYzNywiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc2NzI4LCJwYWdlSWQiOiJmYWZkMmE4Mi0wZmIxLTQ0YTEtYThjZS1lNDUxYTlkNmQzOTAiLCJwb3ciOiJ2MiJ9.6gUc9pZra-wT3muG2RMJyRAJAnA7reBEAveTVLxO8l0″ data-advtracking-product-id=»477142637″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104546

• Цену уточняйте

  В наличии

  104547

• eyJwcm9kdWN0SWQiOjQ3NzE0MjYzOSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc1OTg3NywicGFnZUlkIjoiMjU3ODRjMzYtNmNjZS00ZTBjLWE2M2YtZDk3ZThhOGVkMzYyIiwicG93IjoidjIifQ.Q6gYingADCF97ZNdvu04OxL_uyzWd0bon0XAVRar1jk» data-advtracking-product-id=»477142639″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104548

• Цену уточняйте

  В наличии

  104549

• eyJwcm9kdWN0SWQiOjQ3NzE0MjY0MSwiY2F0ZWdvcnlJZCI6MTQxOTA0MDgsImNvbXBhbnlJZCI6MjkwMTgxNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2MTI3MjU1MTMuOTc1MjMzMywicGFnZUlkIjoiYjM0MmUyMWItZmE3Mi00OGUzLWIzZWItYjI2YjE3Mjk1NjE5IiwicG93IjoidjIifQ.8jMkZBvymtP92waJxooh3dRe3LjkjKtbJWzx9csSV7M» data-advtracking-product-id=»477142641″ data-tg-chain=»{"view_type": "preview"}»>

  Цену уточняйте

  В наличии

  104550

• Цену уточняйте

  В наличии

  104551

Силовой кабель с изоляцией из сшитого полиэтилена — Пермторгмонтаж — Т ( ПТМ-Т)

	СПЭ
	АПВБбШв-1
	АПВБбШв-1 4*120		км
	АПВБбШв-1 4*120 ГОСТ 72		км
	АПВБбШв-1 4*120ож		км
	АПВБбШв-1 4*120ож ГОСТ 72		км
	АПВБбШв-1 4*150		км
	АПВБбШв-1 4*150  ГОСТ 72		км
	АПВБбШв-1 4*150ож		км
	АПВБбШв-1 4*150ож ГОСТ 72		км
	АПВБбШв-1 4*16ож		км
	АПВБбШв-1 4*16ож ГОСТ 72		км
	АПВБбШв-1 4*185		км
	АПВБбШв-1 4*185 ГОСТ 72		км
	АПВБбШв-1 4*185 ож		км
	АПВБбШв-1 4*185 ож ГОСТ 72		км
	АПВБбШв-1 4*240		км
	АПВБбШв-1 4*240 ГОСТ 72		км
	АПВБбШв-1 4*240 ож		км
	АПВБбШв-1 4*240 ож ГОСТ 72		км
	АПВБбШВ-1 4*25 ож		км
	АПВБбШВ-1 4*25 ож ГОСТ 72		км
	АПВБбШВ-1 4*35 ож		км
	АПВБбШВ-1 4*35 ож ГОСТ 72		км
	АПВБбШв-1 4*50ож		км
	АПВБбШв-1 4*50ож ГОСТ 72		км
	АПВБбШв-1 4*70 ГОСТ 72		км
	АПВБбШв-1 4*70 ож		км
	АПВБбШв-1 4*70 ож ГОСТ 72		км
	АПВБбШв-1 4*95		км
	АПВБбШв-1 4*95  ГОСТ 72		км
	АПВБбШв-1 4*95 ож		км
	АПВБбШв-1 4*95 ож ГОСТ 72		км
	АПВБбШВ-1 5*120 ГОСТ 72		км
	АПВБбШВ-1 5*120 ож		км
	АПВБбШВ-1 5*150 ГОСТ 72		км
	АПВБбШВ-1 5*150 ож		км
	АПВБбШв-1 5*16 ож		км
	АПВБбШв-1 5*16 ож ГОСТ 72		км
	АПВБбШВ-1 5*185 ГОСТ 72		км
	АПВБбШВ-1 5*185 ож		км
	АПВБбШВ-1 5*240 ГОСТ 72		км
	АПВБбШВ-1 5*240 ож		км
	АПВБбШВ-1 5*25 ож		км
	АПВБбШВ-1 5*25 ож ГОСТ 72		км
	АПВБбШВ-1 5*35 ож		км
	АПВБбШВ-1 5*35 ож ГОСТ 72		км
	АПВБбШВ-1 5*50 ож		км
	АПВБбШВ-1 5*50 ож ГОСТ 72		км
	АПВБбШВ-1 5*70 ГОСТ 72		км
	АПВБбШВ-1 5*70 ож		км
	АПВБбШВ-1 5*95 ГОСТ 72		км
	АПВБбШВ-1 5*95 ож		км
	АПВБбШвнг-1
	АПвБШвнг-1 4*120  ГОСТ 72		км
	АПвБШвнг-1 4*120 ож ГОСТ 72		км
	АПвБШвнг-1 4*150 ГОСТ 72		км
	АПвБШвнг-1 4*150 ож ГОСТ 72		км
	АПвБШвнг-1 4*185 ГОСТ 72		км
	АПвБШвнг-1 4*185 ож ГОСТ 72		км
	АПвБШвнг-1 4*240  ГОСТ 72		км
	АПвБШвнг-1 4*240 ож ГОСТ 72		км
	АПвБШвнг-1 4*70 ГОСТ 72		км
	АПвБШвнг-1 4*95 ГОСТ 72		км
	АПвБШвнг-1 5*120 ГОСТ 72		км
	АПвБШвнг-1 5*150 ГОСТ 72		км
	АПвБШвнг-1 5*185 ГОСТ 72		км
	АПвБШвнг-1 5*240 ГОСТ 72		км
	АПвБШвнг-1 5*70 ГОСТ 72		км
	АПвБШвнг-1 5*95 ГОСТ 72		км
	АПВБбШп -1
	АПВБбШп -1 4*120		км
	АПВБбШп -1 4*120 ГОСТ 72		км
	АПВБбШп -1 4*150		км
	АПВБбШп -1 4*150 ГОСТ 72		км
	АПВБбШп -1 4*16 ож		км
	АПВБбШп -1 4*16 ож ГОСТ 72		км
	АПВБбШп -1 4*185		км
	АПВБбШп -1 4*185 ГОСТ 72		км
	АПВБбШп -1 4*240		км
	АПВБбШп -1 4*240 ГОСТ 72		км
	АПВБбШп -1 4*25		км
	АПВБбШп -1 4*25 ГОСТ 72		км
	АПВБбШп -1 4*35		км
	АПВБбШп -1 4*35 ГОСТ 72		км
	АПВБбШп -1 4*50		км
	АПВБбШп -1 4*50 ГОСТ 72		км
	АПВБбШп -1 4*70		км
	АПВБбШп -1 4*70 ГОСТ 72		км
	АПВБбШп -1 4*95		км
	АПВБбШп -1 4*95 ГОСТ 72		км
	АПВБбШп -1 5*120		км
	АПВБбШп -1 5*120 ГОСТ 72		км
	АПВБбШп -1 5*150		км
	АПВБбШп -1 5*150 ГОСТ 72		км
	АПВБбШп -1 5*16		км
	АПВБбШп -1 5*16 ГОСТ 72		км
	АПВБбШп -1 5*185		км
	АПВБбШп -1 5*185 ГОСТ 72		км
	АПВБбШп -1 5*240		км
	АПВБбШп -1 5*240 ГОСТ 72		км
	АПВБбШп -1 5*25		км
	АПВБбШп -1 5*25 ГОСТ 72		км
	АПВБбШп -1 5*35		км
	АПВБбШп -1 5*35 ГОСТ 72		км
	АПВБбШп -1 5*50		км
	АПВБбШп -1 5*50 ГОСТ 72		км
	АПВБбШп -1 5*70		км
	АПВБбШп -1 5*70 ГОСТ 72		км
	АПВБбШп -1 5*95		км
	АПВБбШп -1 5*95 ГОСТ 72		км

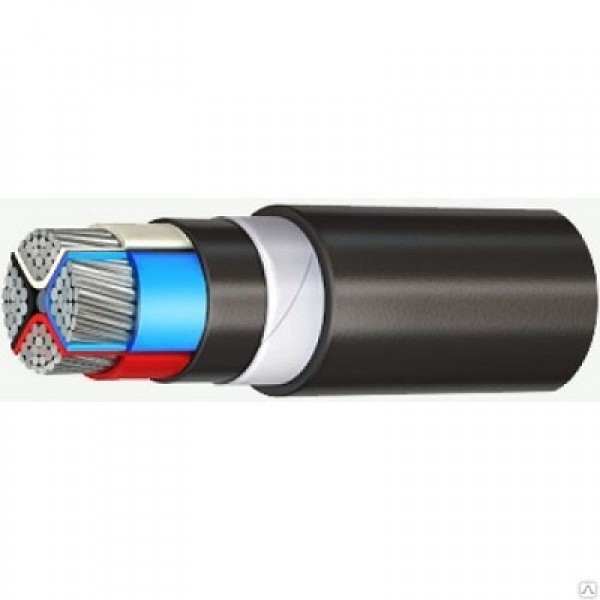

	АПВБбШп (г) -1 4*120		км
	АПВБбШп (г) -1 4*70		км
	АПвПуг-10
	АПвПуг-10 1*240/50		км
	АПвПуг-10 1*500/70		км
	ПВБбШв-1
	ПВБбШв-1 4*120		км
	ПВБбШв-1 4*120 ГОСТ 72		км
	ПВБбШв-1 4*150		км
	ПВБбШв-1 4*150 ГОСТ 72		км
	ПВБбШв-1 4*185		км
	ПВБбШв-1 4*185 ГОСТ 72		км
	ПВБбШв-1 4*240		км
	ПВБбШв-1 4*240 ГОСТ 72		км
	ПВБбШв-1 4*25		км
	ПВБбШв-1 4*25 ГОСТ 72		км
	ПВБбШв-1 4*35		км
	ПВБбШв-1 4*35 ГОСТ 72		км
	ПВБбШв-1 4*50		км
	ПВБбШв-1 4*50 ГОСТ 72		км
	ПВБбШв-1 4*70		км
	ПВБбШв-1 4*70 ГОСТ 72		км
	ПВБбШв-1 4*95		км
	ПВБбШв-1 4*95 ГОСТ 72		км
	ПВБбШв-1 5*120		км
	ПВБбШв-1 5*120 ГОСТ 72		км
	ПВБбШв-1 5*150		км
	ПВБбШв-1 5*150 ГОСТ 72		км
	ПВБбШв-1 5*185		км
	ПВБбШв-1 5*185 ГОСТ 72		км
	ПВБбШв-1 5*240		км
	ПВБбШв-1 5*240 ГОСТ 72		км
	ПВБбШв-1 5*25 ож		км
	ПВБбШв-1 5*35		км
	ПВБбШв-1 5*50		км
	ПВБбШв-1 5*50 ГОСТ 72		км
	ПВБбШв-1 5*70		км
	ПВБбШв-1 5*70 ГОСТ 72		км
	ПВБбШв-1 5*95		км
	ПВБбШв-1 5*95 ГОСТ 72		км
	ППГнг-FR-HF
	ППГнг(А)-FRHF-0,66 2*1,5 ГОСТ		км
	ППГнг(А)-FRHF-0,66 3*1,5 ГОСТ		км
	ППГнг(А)-FRHF-0,66 3*10		км
	ППГнг(А)-FRHF-0,66 3*16		км
	ППГнг(А)-FRHF-0,66 3*2,5		км
	ППГнг(А)-FRHF-0,66 3*4		км
	ППГнг(А)-FRHF-0,66 5*1. 5		км
	ППГнг(А)-FRHF-0,66 5*10		км
	ППГнг(А)-FRHF-0,66 5*2,5		км
	ППГнг(А)-FRHF-0,66 5*4		км
	ППГнг(А)-FRHF-0,66 5*6		км
	ППГнг-HF
	ППГнг-HF-0,66 3*1,5 ГОСТ		км
	ППГнг-HF-0,66 3*2,5		км
	ППГнг-HF-0,66 3*2,5 ГОСТ		км
	ППГнг-HF-0,66 3*4		км
	ППГнг-HF-0,66 3*6		км
	ППГнг-HF-0,66 5*1,5		км
	ППГнг-HF-0,66 5*10		км
	ППГнг-HF-0,66 5*16		км
	ППГнг-HF-0,66 5*2,5 ГОСТ		км
	ППГнг-HF-0,66 5*25		км
	ППГнг-HF-0,66 5*4 ГОСТ		км
	ППГнг-HF-0,66 5*6 ГОСТ		км
	ППГнг-HF-1 5*120 ГОСТ		км
	ППГнг-HF-1 5*150 ГОСТ		км
	ППГнг-HF-1 5*70 ГОСТ		км
	ППГнг-HF-1 5*95 ГОСТ		км

Кабель СПЭ с секторной жилой — 4 преимущества.

Устройство и конструкция оболочек.

Большинство кабелей с изоляцией из сшитого полиэтилена производят с круглым сечением жил. Однако в последние годы все чаще стали выпускать и модели с секторными.

Рассмотрим подробно оба варианта. Посмотрим из чего они состоят, проведем сравнение их недостатков и преимуществ между собой.

Кабель СПЭ с круглыми жилами до 35кв

Данный кабель имеет в своей конструкции следующие материалы:

• круглые жилы изготовлены из алюминия, который соответствует второму классу ГОСТ 22483

• сверху каждая жила покрыта экраном. Материал экрана — экструдируемый эл.проводящий сшитый полиэтилен.

• поверх этого идет еще одна изоляция — пероксидосшиваемая

• далее следующий экран — экструдируемый эл.проводящий СПЭ

• все это разделяется между собой бумагой или полимерной лентой.

• отдельные медные проволоки образуют защитный экран. Такой экран идет вокруг каждой жилы. А скрепляются проволоки медной лентой.

Жилы скручиваются между собой и между ними идет заполнение — специальная смесь из ПВХ пластиката или из резины не вулканизированной (да к тому же мелозаполненной).

• поверх всего этого идет внутренняя оболочка. Она делается на основе ПВХ пластиката (высоконаполненного) или опять же из не вулканизированной смеси с меловым наполнением.

• внешняя оболочка покрыта светостабилизированным полиэтиленом, но встречается и поливинилхлоридный пластикат

Кабель СПЭ с секторными жилами до 35кв

Состав кабеля с секторными жилами очень похож, но могут быть и отличия. Кроме самой формы жил, они касаются последних слоев внешней изоляции.

Внутреннее устройство то же самое:

• жилы из алюминия, только треугольник вместо круга

• первый экран из СПЭ

• затем изоляция из СПЭ

• еще один экран

• центральный заполнитель

• а вот эл. проводящая бумага, накручивается не на каждую жилу в отдельности, а сразу вокруг всех трех

• далее идут проволоки и лента, также накрученные вокруг всех жил. Причем они могут быть алюминиевыми, а не медными.

• все это защищается микрокрепированной бумагой

• ну и завершает конструкцию — наружный слой светостабилизированного полиэтилена

Помимо кабелей на среднее напряжение, есть также кабели СПЭ и на низкое напряжение до 1кВ. Подробно со всеми техническими характеристиками КЛ с изоляцией из сшитого полиэтилена на напряжение вплоть до 220кВ можно ознакомиться из статьи ниже.

Где применяются кабели СПЭ

Данные кабели могут применяться в эл.сетях с изолированной и заземленной нейтралью.

При этом их активно монтируют:

• в кабельных траншеях

• эстакадах

• туннелях

• в промышленных цехах предприятий

• блоках и кабельных каналах

Про правила монтажа и частые ошибки допускаемые при этих работах, подробно можно прочитать в статье ниже.

Отличия кабеля СПЭ с секторными жилами

Казалось бы, какая разница как делать кабель, с круглыми или треугольными жилами. Оказывается разница есть и весьма существенная.

КЛ с секторными жилами по сравнению с круглыми имеют несколько качественных преимуществ. Вот наглядная сравнительная таблица для двух кабелей СПЭ с круглыми и секторными жилами.

Как видно из нее, размер КЛ с секторным исполнением снижается почти на сорок процентов. То есть, вы сможете физически намотать на один и тот же барабан, гораздо большую длину кабеля.

А когда дойдет время для прокладки, то еще и выиграете в радиусе изгиба.

При этом масса КЛ при одинаковой длине отличается почти наполовину! Здесь существенную роль играет алюминиевая оболочка.

Облегчается и труд монтажников. Разделка за счет того, что нет дополнительного межфазного заполнения, становится на порядок быстрее и проще.

Снижается и стоимость на двадцать процентов. Опять же за счет алюминия, а не меди в экране.

Поэтому, если вы до этого использовали только КЛ СПЭ с круглыми жилами, стоит присмотреться к альтернативному варианту и попробовать все его преимущества.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Сшитый полиэтилен (XLPE) Преимущества

О сшитом полиэтилене

Сшитый полиэтилен (PEX или XLPE) существует уже довольно давно. Первые методы перекрестного связывания появились в 1930-х годах, и с тех пор практика продолжала развиваться, а другие процессы развивались на протяжении многих лет. Перекрестные ссылки — очень сложный процесс. Порошок из сшитого полиэтилена формируется и перерабатывается в прочные, долговечные конечные продукты, обычно имеющие цилиндрическую форму, которые можно использовать для изготовления длинных труб.Если во время процесса сшивания степень будет слишком высокой, материал может стать хрупким и вызвать растрескивание под напряжением. Если он слишком низкий, физические свойства могут быть очень плохими и непригодными для использования. Но сделанная правильно, трубка может действовать как прочный и долговечный изолятор для различных проводов и кабелей, защищая их от всевозможных внешних элементов.

Сшитый полиэтилен часто используется для изготовления труб и труб в сантехнической промышленности. Вероятно, наиболее распространенной причиной использования PEX является замена традиционных труб из оцинкованной стали, меди и ПВХ из-за ржавчины, стоимости и циркуляции.Перекрестные ссылки могут решить проблемы с водопроводом по конкурентоспособным ценам, и иногда их легче установить. Сшитый полиэтилен также может быть использован в электроэнергетике.

Важные преимущества

У сшитого полиэтилена много преимуществ. Некоторые включают:

• Работает с различными диапазонами напряжения от 600 В до 35 кВ
• Обеспечивает механическую защиту
• Выдерживает экстремальное давление
• Сопротивление подземным повреждениям
• Атмосферостойкость
• Термическое сопротивление
• Допускает высокие рабочие температуры проводников
• Снижает уровни короткого замыкания и перегрузки
• Более экономически выгодно, чем традиционные решения
• Гибкий
• Влагостойкость

Узнайте больше о XLPE!

Надземный или подземный полиэтилен с поперечными связями может быть полезным для защиты важных проводов и кабелей от износа. Поскольку использование изоляции силовых кабелей из сшитого полиэтилена растет, мы очень рады, что компания Performance Wire and Cable находится на переднем крае этого растущего прогресса. Для электрических кабелей всех диапазонов напряжения, особенно для приложений среднего напряжения, мы производим и предлагаем кабель с изоляцией из сшитого полиэтилена вместе с нашими продуктами USE-2, RHW-2 и RHH.

Кабели с сшитой изоляцией имеют максимальную температуру жилы 90 ° C и аварийный класс 140 ° C, хотя обычно используется диапазон от 90 ° C до 105 ° C.Мы уверены, что благодаря всем перечисленным выше преимуществам сшитого полиэтилена вы сможете найти применение для сшитого полиэтилена, в зависимости от ваших потребностей в кабеле и проводке.

Сшитый полиэтилен — обзор

4 Применение полимеров с памятью формы

Первым коммерчески важным полимером с памятью формы был ковалентно сшитый полиэтилен. С 1960-х годов полиэтилен, ковалентно сшитый посредством ионизирующего излучения, нашел широкое применение в качестве упаковочных пленок и термоусаживаемых трубок, особенно для изоляции электрических проводов или в качестве защиты от коррозии трубопроводов (Charlesby, 1960; Chen et al . , 1983; Machi, 1996; Ота, 1981). Эти материалы продаются под термином термоусадочные материалы. Механизм процесса термоусадки соответствует термически индуцированному эффекту памяти формы. Постоянная форма фиксируется ковалентными сшивками. Процесс переключения контролируется температурой плавления кристаллитов полиэтилена. С 1950-х годов все большее количество различных полимерных материалов разрабатывается и применяется в качестве термоусадочных пластиков, например, сшитый поливинилхлорид (ПВХ), силиконовый каучук, сшитые полиолефины, полиамид и политетрафторэтилен (ПТФЭ).

Сегментированные полимеры на основе полиуретана, содержащие ароматические твердые сегменты, широко изучались в 1980-х годах в отношении их свойств памяти формы. Тот факт, что полиуретаны с памятью формы могут обрабатываться, как и типичные инженерные полимеры, обычными методами, такими как литье под давлением, экструзия, нанесение покрытий и литье, стимулировал разработку широкого диапазона приложений. В области промышленного применения полимеры с памятью формы используются в качестве автоматических дросселей для двигателей внутреннего сгорания, защитного кожуха для сборочного конвейера автомобилей и демпфирующего материала (Hayashi et al . , 1996). Кроме того, полимеры с памятью формы нашли применение в качестве оправ для очков, в посуде для людей с ограниченными возможностями, в искусственных ногтях, игрушках, например, в волосах для кукол, в умных текстильных изделиях в верхней одежде и в индустрии спортивной одежды (Hu et al ., 2002). и являются одними из наиболее перспективных материалов саморазвертывающихся экранов для спутников, стрел и шарнирных конструкций для пространственно-космических устройств (Kuder et al ., 2013; Liu et al ., 2014; Sokolowski et al ., 1999 ; Yu и др. ., 2007; Чжан и др. ., 2014).

Одной из наиболее многообещающих областей применения является использование пластмасс с памятью формы в медицинских устройствах (Feninat et al ., 2002). В этой области в литературе обсуждаются многочисленные потенциальные применения. Примеры: ортодонтическая проволока (Nakasima и др. ., 1991), смягчающая внутривенная канюля, полимерный стент в качестве системы доставки лекарств (Wache и др. ., 2003), эластичная пена с эффектом памяти в холодной гибернации для эндоваскулярных вмешательств (Metcalfe и др. ., 2003), микроприводы для лечения инсульта (Maitland et al ., 2002) или умные хирургические швы. Недавно сообщалось о потенциальном применении биосовместимых полимеров с памятью формы в качестве разрушаемых имплантатов в минимально инвазивной хирургии (Lendlein and Langer, 2002; Lendlein et al. ., 2001).

Недавно несколько исследовательских групп SMP обратили особое внимание на нано- и микроструктурированные поверхности, использующие эффект памяти формы (Chen and Yang, 2014; Eisenhaure et al ., 2013; Эспинья и др. , 2014; Мейер и др. , 2015; Редди и др. , 2007; Сарват и др. , 2014; Schauer и др. , 2015; Schneider et al ., 2014; Сюй и др. , 2013; Чжао и др. ., 2015). SME использовался либо для создания нано- или микроструктурированных поверхностей с настраиваемыми свойствами, такими как характеристики смачивания, сухая адгезия или взаимодействие со светом, либо для преодоления существующих ограничений технологий микроструктурирования. Переключаемые микроструктуры на подложках SMP были продемонстрированы Мейером и др. . (2015), чтобы впервые структурировать внутренние стенки замкнутого микрофлюидного канала за счет их способности к саморазрушению (Meier et al ., 2015). Кроме того, Schneider и др. . (2014) изготовили наноструктурированные поднутрения на микроструктурированных поверхностях, используя Tecoflex ^® в качестве SMP для активных форм (Schneider et al ., 2014). Во-первых, микрорешетка была временно сплющена и снабжена тонкой полимерной пленкой, которая затем была структурирована с помощью нанорешетки посредством горячего тиснения.Таким образом была разработана впечатляющая биомимикрия структурного цвета голубой бабочки Morpho rhetenor . Настраиваемые микро- и наноструктурированные поверхности SMP открывают большой потенциал для различных оптических приложений. Растяжение или сжатие массива микропризм, воспроизведенных на поверхности образца SMP, позволяет изготавливать устройство с изменяемой передачей (Xu et al . , 2013). Следующим шагом стало успешное внедрение перестраиваемой субмикронной решетки в лазерном устройстве (Schauer et al ., 2015). Динамическое уменьшение периода временно растянутой решетки действует как резонатор для вынужденного излучения в органическом полупроводниковом лазерном активном материале, осажденном сверху из паровой фазы. На основе этой двухслойной системы было разработано перестраиваемое лазерное устройство с распределенной обратной связью, обеспечивающее непрерывно настраиваемый и регулируемый сдвиг длины волны излучения 30 нм. Включая такие перестраиваемые лазеры в микрофлюидные платформы, можно реализовать устройства Lab-on-Chip со встроенными спектрометрами.Микроструктурированные SMP различной формы открывают возможности для настройки других свойств, связанных со структурой поверхности, таких как переключаемая сухая адгезия на основе Gecko (Reddy и др. ., 2007) и изменчивое поведение смачивания (Chen and Yang, 2014; Sarwate et al . , 2014). Эти примеры показывают, что SME, реагирующий на стимулы, особенно интересен для поверхностей, вдохновленных биологическим воздействием.

Потенциальные применения полимеров с памятью формы существуют практически в любой сфере повседневной жизни: от самовосстанавливающихся кузовов автомобилей до кухонной утвари, от самолетов до спутников, от интеллектуальной упаковки до инструментов, от переключателей до датчиков или от умных структур до многофункциональных устройств. -функциональные поверхности.На сегодняшний день промышленно реализовано лишь несколько из этих применений, потому что исследовано лишь несколько полимеров с памятью формы, а на рынке пока еще меньше. Для большинства этих приложений требуются специализированные и специально разработанные SMP и механизмы запуска. Здесь материальный дизайн находится в самом начале. Следует ожидать обширных инноваций из-за интересных экономических перспектив технологии памяти формы уже в течение короткого периода времени.Помимо адаптации свойств SMP к предполагаемому применению, разработка многофункциональных SMP станет основной задачей для исследователей SMP. Кроме того, доминирующую роль будет играть исследование двухстороннего SME для объединения преимуществ обратимого изменения формы современных двусторонних SMP и преимущества стандартных SMP для преобразования двух совершенно произвольных форм. в будущих разработках.

Сшитый полиэтилен: преимущества и применение

Сшитый полиэтилен (XLPE или PEX) имеет много преимуществ перед другими типами полимеров.Вы хотите знать, почему это так здорово и как его используют? Тогда прочтите эту статью, чтобы узнать!

Что такое XLPE?

Итак, что такое сшитый полиэтилен ? Это полимер с уникальной молекулярной структурой, состоящей из связанных цепей.

Существует два различных производственных метода, которые используются для создания полиэтилена PEX :

• Химический процесс — для этого требуются химические вещества или инициаторы, такие как пероксид, для образования свободных радикалов, вызывающих сшивание.
• Физический процесс — для этого требуются источники высокой энергии. производить полиэтилен PEX.

Сшитые цепи делают этот тип полимера более прочным, чем другие. Другие разновидности полиэтилена, которые не являются сшитыми, подвержены структурным изменениям, вызванным экстремальными температурами. Эти полимеры затвердевают при нагревании и размягчаются при низких температурах.

Но полиэтилен PEX является термостойким, то есть на него не так быстро воздействуют экстремальные температуры, как на другие типы полиэтилена. Фактически, кабель из сшитого полиэтилена может выдерживать температуры в диапазоне от 90 ° C (194 ° F) до 105 ° C (221 ° F).

Полиэтилен

PEX был представлен в 1930-х годах. Они были привезены в Северную Америку в 1980-х годах и были признаны приемлемыми в США и Канаде для использования в моделях сантехники и механических кодов. Кроме того, стандарт 13D NFPA позволяет использовать некоторые трубы PEX в системах пожаротушения.

Преимущества сшитого полиэтилена

Сшитый полиэтилен PEX предлагает множество преимуществ, которые делают этот тип полимера хорошим выбором для различных проектов. Его преимущества перечислены ниже:

• Он устойчив к коррозии, хлору и хлораму;
• Его легкий вес позволяет легко перемещать
• Он может выдерживать грубую установку на стройплощадке без повреждений;
• Предлагает множество вариантов монтажа и соединения без использования пламени;
• Диапазон напряжений от 600В до 35кВ;
• Он не получит повреждений от нахождения под землей;
• Устойчив к погодным условиям и влаге;
• Термически устойчив;
• Он гибкий, что упрощает установку;
• Экономичен по сравнению с другими вариантами;
• Долговечность благодаря своей прочности;
• Его нелегко повредить сильным давлением.
• Его можно использовать в проектах, где требуются материалы с низким содержанием дыма и нулевым содержанием галогенов.

Стандартные области применения XLPE

Исходя из его хороших характеристик, ясно, что полиэтилен PEX — отличный выбор. В целом кабели из сшитого полиэтилена отлично подходят для:

• Очень жарких или холодных условий;
• Приложения высокого напряжения;
• Жидкости;
• Химикаты,
• Абразивные условия;

Продолжайте читать, чтобы узнать о некоторых конкретных примерах применения сшитого полиэтилена.

XLPE для сантехники

Полиэтилен PEX чаще всего используется в сантехнической промышленности, которая когда-то считала медь предпочтительным материалом.В использовании меди нет ничего плохого, но у сшитого полиэтилена есть несколько преимуществ, которые делают его еще лучшим вариантом.

Эти преимущества включают:

• Гибкость;
• Коррозионная стойкость;
• Высокая устойчивость к горячему и холодному,
• Экономически выгодная.

XLPE для горнодобывающей промышленности

Установка и обслуживание горных труб требует огромных затрат времени и денег. XLPE может решить эту проблему, поскольку его легко установить, что делает его более быстрым и дешевым в использовании.

А его способность выдерживать сильное давление и температуру позволяет ему выжить в условиях горной добычи.

XLPE для электрических кабелей

Для транспортировки энергии необходимы огнестойкие кабели. Кабели из сшитого полиэтилена обладают этим качеством, что делает их достаточным экранированием для проводов, переносящих энергию.

PEX для химикатов

Благодаря своей способности противостоять коррозии, растрескиванию и тепловому повреждению, PEX может использоваться для создания хранилищ для химикатов.

Хотя стоимость строительства резервуаров для хранения из PEX выше, чем стоимость использования других опций, эти дополнительные расходы окупятся увеличения срока службы, который они обеспечивают.

Это в конечном итоге экономит деньги, так как сокращаются затраты на ремонт и техническое обслуживание. К тому же баки не нужно будет так часто менять.

PEX для лучистого отопления

Если вам необходимо обогреть пол, PEX — идеальный вариант для системы лучистого отопления. Эта система переносит теплую воду по трубам из полиэтиленгликоля в ту часть здания, которую необходимо отапливать.

PEX — разумный выбор для этого типа проектов, поскольку он может выдерживать высокие температуры. Более того, он достаточно гибкий, чтобы иметь необходимую форму для отвода тепла в нескольких направлениях.

Существует так много замечательных применений PEX, что у нас нет времени, чтобы рассмотреть их все в этой статье. Но чтобы дать вам представление о множестве различных способов использования этого полимера, вот небольшой список некоторых других отраслей, в которых используется PEX:

• Медицина;
• Стоматологический;
• Садоводство,
• Плавсредство.

Очевидно, что сшитый полиэтилен высокой плотности — отличный выбор для самых разных проектов. Вы заинтересованы в использовании его для своего текущего или будущего проекта?

Свяжитесь с нами, чтобы узнать больше. Мы можем помочь вам сделать ваш следующий проект успешным.

Microsoft Word — ОБНОВЛЕНО_Химия полиэтиленовой изоляции.docx

% PDF-1.6
%
171 0 объект
>
endobj
210 0 объект
> поток
2015-08-11T21: 26: 58ZWord2015-08-11T16: 26: 59-05: 002015-08-11T16: 26: 59-05: 00Acrobat PDFMaker 15 для Wordapplication / pdf

uuid: 1c9ffd58-d1c3-944f-b260-a4f8993295feuuid: bc63dea1-464a-5746-bf47-46c6406ef76c

конечный поток
endobj
170 0 объект
>
endobj
3 0 obj
>
endobj
101 0 объект
>
endobj
100 0 объект
>
endobj
121 0 объект
>
endobj
157 0 объект
>
endobj
158 0 объект
> поток
xmdq% ~ E] D wk $$ Ĉ!) B

(PDF) Сшитый полиэтилен

полимерных радикала (посредством образования связей углерод-углерод

). Сшивание превращает линейную сеть

в трехмерную с увеличением молекулярной массы

.

Действительно, во время облучения как разрыв цепи

, так и сшивание происходят одновременно и конкурируют друг с другом.

[9,10]

Преобладание того или иного,

зависит от многих факторов, включая чувствительность полимера

к радиационным эффектам (химический выход), дозу облучения

, мощность дозы, наличие стабилизирующих

зеров или поглотителей радикалов, стерических препятствующих эффектов и

радиационной среды полимера.

[9]

В присутствии

кислорода расщепление преобладает над сшивкой,

, тогда как в инертной среде, такой как азот,

сшивание преобладает над расщеплением.

Существует два основных метода излучения: гамма-излучение

(g) и излучение электронным пучком (EBR). Первый включает воздействие на продукты радиоактивного изотопа

, такого как кобальт 60 (Co

60

) или цезий 137 (Cs

137

).

Излучение электронного пучка состоит из бомбардировки

PE высокоэнергетическими электронами, которые ускоряются

почти до скорости света. Несколько видов ускорителей

коммерчески доступны и классифицируются как электростатические

постоянного тока, электродинамические постоянного тока, радиочастотные линейные ускорители

, магнитной индукции и

машин непрерывного действия. Целевой материал

проходит под окном ускорителя с помощью конвейеров, оборудования с катушки на

или других средств обработки.Управляющими параметрами

являются энергия электронов, импульсный ток,

размеры окна облучения, скорость конвейера, диапазон доз

, распределение луча, свойства материала

, такие как плотность и содержание водорода, и

количество проходов под окном.

[11]

Доза

, D, или энергия на единицу массы, рассчитывается по соотношению

:

D¼KI

Vð5Þ

с силой тока Ibeing, коэффициентом Vfeed и Kequip-

. фактор.

Радиация потенциально опасна и требует дополнительных

средств и процедур. И g-лучи, и электроны

обладают высокой проникающей способностью; Таким образом, необходима экранированная среда

с толстыми стенами (т. е. 6 футов), построенная из бетона высокой плотности

и в соответствии со стандартным законодательством.

sary. Обрабатываемый продукт загружается в носители

на конвейере, который проходит в ячейку через лабиринт

. Персонал на этих объектах должен соответствовать нормам

стандартного законодательства в области здравоохранения и безопасности.

Сшивание тонкопленочного полиэтилена также может быть вызвано облучением эксимерной УФ-лампой

для нанесения покрытия, чтобы

преобразовал гидрофильную поверхность в гидрофобную.

С помощью этого метода полиэтиленовую пленку можно приклеить к другому материалу

без клея.

ПРИМЕНЕНИЕ

Сшитый полиэтилен в настоящее время используется в

гражданском строительстве, в электрических = электронных областях, медицине,

и в упаковочной промышленности, а по мере развития технологий

он может использоваться во многих других областях. Однако каждое поле

имеет особые требования, и поэтому конкретный материал

должен изготавливаться в соответствии с существующими стандартами

(например, ASTM F648 для хирургических имплантатов,

ASTM F876 для трубок из PEX, ASTM F000577 для трубок из PEX).

Системы распределения горячей и холодной воды, ASTM

D3555 для изоляции проводов и кабелей и т. Д.).

Потенциально, термомеханические характеристики

PEX могут быть адаптированы путем соответствующего выбора ингредиентов на

фунтов стерлингов, уровня сшивки и последовательности

производственных операций.Здесь внимание

сосредоточено на трех основных областях применения: трубах, электрической изоляции кабелей

и медицинских имплантатах.

Трубы

С момента появления PEX в начале 1970-х годов пластиковые трубы

стали жизнеспособной альтернативой традиционным материалам

, таким как медь, глина и цемент. Полиэтилен

с перекрестными сшивками сразу же стал рассматриваться как хороший компромисс между безопасностью и экономичностью. На

, с одной стороны, такой материал имеет высокую стойкость к химической и электрохимической коррозии

(из-за плохого электрического проводника

), низкую склонность к образованию отложений и малые потери напора

, долговременное сопротивление давлению, шум. упругие свойства.С другой стороны, это

легкий, гибкий и простой в транспортировке и установке, потому что

он может поставляться в бухтах; это также минимизирует количество соединений

и, в свою очередь, скорость утечки.

[6,12]

Полиэтиленовые трубы классифицируются по классам

в зависимости от срока службы. В настоящее время используются классы

PE80 и PE100, которые должны выдерживать кольцевое

напряжение 8 и 10 МПа соответственно в течение 50 лет при температуре помещения

и включают коэффициент безопасности, который составляет

для изменчивости рабочих условий. условия.Сейчас в разработке

других классов.

[12]

Полиэтиленовые трубы

с поперечными связями могут разрушаться из-за вязкости при высоком напряжении

или хрупкого разрушения при низком напряжении. Второй отказ

вызван медленным ростом трещин (SCG), который

представляет слабое место труб из полиэтиленгликоля, и в большинстве случаев

, вероятно, вызван дефектами или твердыми частицами, такими как

в качестве остаточного катализатора, прикрепленных к внутренней трубе

поверхность.

[13]

Для повышения стойкости к растрескиванию под напряжением был разработан полиэтилен третьего поколения

, также называемый бимодальным полиэтиленом

.

[13]

Желаемое молярно-массовое распределение составляет

, полученное с комбинацией фракций разветвленных

ПЭ с высокой и линейной низкой молекулярной массой. Фракция с более высокой молекулярной массой

увеличивает прочность, в то время как линейная фракция с более низкой молекулярной массой

облегчает обработку

.

580 Сшитый полиэтилен

Провода и кабели из сшитого полиэтилена — Проволока из сшитого полиэтилена

Что такое XLPE?

Также известный как сшитый полиэтилен, XLPE является очень хорошей изоляцией с точки зрения электрических свойств. XLPE имеет очень высокое сопротивление изоляции, стабильную диэлектрическую проницаемость на всех частотах и ​​низкую диэлектрическую проницаемость.

Характеристики и преимущества провода и кабеля из сшитого полиэтилена:

С точки зрения гибкости полиэтилен может быть от жесткого до очень жесткого, в зависимости от молекулярной массы и плотности (низкая плотность является наиболее гибкой).Черные и специально разработанные цветные версии обладают отличной атмосферостойкостью.

• Влагостойкость
• Впечатляющие электрические и физические свойства

Кабели из сшитого полиэтилена

• способны выдерживать большие токи благодаря отличному тепловому сопротивлению.
• Простота установки и обслуживания благодаря легким кабелям

Общие области применения XLPE:

Благодаря способности сшитого полиэтилена хорошо работать в условиях высокого напряжения и отличной влагостойкости, сшитый полиэтилен обычно используется в таких областях, как:

• Трубопровод / водопровод
• Изоляция для электрических кабелей
• Горнодобывающая промышленность

1. Медь луженая. Сшитый полиэтилен (XLPE). Номинальная толщина стенки 0,015 дюйма. 105ºC. 300V.

   Посмотреть детали

2. Медь луженая.Изоляция из сшитого полиэтилена. Не встроенная в ПВХ оболочка.

   Посмотреть детали

3. Стена стандартная. Голая медь. Сшитый полиэтилен (XLPE). 125ºC. 60В.

   Посмотреть детали

4. Медь без покрытия.Сшитый полиолефин (XLPO). От -40ºC до 125ºC. 60В.

   Посмотреть детали

5. Тяжелая стена. Голая медь. Сшитый полиэтилен (XLPE). 125ºC. 60В.

   Посмотреть детали

6. Экстра тонкая стенка.Голая медь. Сшитый полиэтилен (XLPE). 125ºC. 60В.

   Посмотреть детали

7. Многопроволочная луженая медь с луженым покрытием (TOC) или многожильная медь с луженым покрытием (TPC) — облученный сшитый полиэтилен

   Посмотреть детали

8. Медь луженая. Облученный сшитый полиэтилен (XLPE). 125ºC. 300В.

   Посмотреть детали

9. Жилы из луженой меди.Сшитый полиэтилен (XLPE). 150ºC. 600В.

   Посмотреть детали

10. Жилы из луженой меди. Сшитый полиэтилен (XLPE). 90 ° С. 600В.

    Посмотреть детали

11. Жилы из луженой меди.Сшитый полиэтилен (XLPE). 125ºC. 600В.

    Посмотреть детали

12. Медь луженая. Сшитый полиэтилен (XLPE). Номинальная толщина стенки 0,045 дюйма. 125ºC. 600V.

    Посмотреть детали

13. Медь луженая.Сшитый полиэтилен (XLPE). Номинальная толщина стенки 0,060 дюйма. 125ºC. 600V.

    Посмотреть детали

14. Жилы из луженой меди. Сшитый полиэтилен (XLPE). 125ºC. 600В.

    Посмотреть детали

15. Жилы из луженой меди.Сшитый полиэтилен (XLPE). 150 ° С. 600В.

    Посмотреть детали

16. Жилы из луженой меди. Сшитый полиэтилен (XLPE). 90 ° С. 600В.

    Посмотреть детали

17. Медный провод неизолированный.Сшитый полиэтилен (XLPE). 90ºC. 600В.

    Посмотреть детали

Исследование характеристик пиролиза кабеля из сшитого полиэтиленового материала Научно-исследовательский доклад на тему «Материаловедение»

Доступно на сайте www. sciencedirect.com

SciVerse Stience Прямые процедуры

Инженерное дело

Procedure Engineering 52 (2013) 588 — 592;

www.elsevier.com/locate/procedia

Исследование характеристик пиролиза кабеля из сшитого полиэтилена

MO Shan-junab *, ZHANG Junab, LIANG Dongab, CHEN Hong-yina

a Инженерная школа, Университет Сунь Ятсена, Гуанчжоу 510006, Китай b Провинциальная ключевая лаборатория пожарных наук и технологий Гуандун, Гуанчжоу 510006, Китай

Аннотация

Потенциальная опасность возгорания проводов и кабелей в основном связана с материалом оболочки кабеля, а материал изоляционного покрытия легко воспламеняется.Процесс горючего пиролиза — это первая стадия развития кабельного пожара. Изучение характеристик пиролиза изоляционных и оболочечных материалов электрических кабелей имеет важное значение для анализа причин и характеристик возгорания кабелей. Кабель из сшитого полиэтилена широко применяется в строительстве. Эта статья в основном представляет характеристики материала кабеля из сшитого полиэтилена, обсуждает и анализирует поведение материалов при термическом разложении и кинетику процесса пиролиза кабеля из сшитого полиэтилена с использованием методов термогравиметрии и дифференциальной сканирующей калориметрии (TGA-DSC).

© 2013 Авторы. Опубликовано Elsevier Ltd.

Отбор и экспертная оценка под руководством инженерного факультета Университета Сунь Ятсена Ключевые слова: кабель из сшитого полиэтилена; ТГА-ДСК; изоляционное покрытие; термическое разложение

1. Предисловие

Если символы используются широко, должен быть предоставлен список номенклатуры, упорядоченный в алфавитном порядке, с греческими, нижними и верхними индексами, перечисленными отдельно.При необходимости поместите номенклатуру над основным текстом в поле с тем же размером шрифта, что и остальная часть статьи. В противном случае все символы должны быть идентифицированы при первом использовании в тексте. Единица номенклатуры должна быть уточнена после текста описания. Ожидается, что авторы будут использовать систему единиц СИ. Используйте программу MATHTYPE для редактирования номенклатуры с греческими символами. Здесь представьте статью, и абзацы продолжаются отсюда и разделяются только заголовками, подзаголовками, изображениями и формулировками.Заголовки разделов располагаются цифрами, жирным шрифтом и размером 10 пт. Далее следуют дальнейшие инструкции для авторов.

Кабель — это производство социальной жизни в важной и незаменимой инфраструктуре, с быстрым развитием национальной экономики, науки и техники стремительным прогрессом, увеличением масштабов промышленного развития, все более возрастающим спросом на энергию, соответственно в современном мире. -масштабные нефтехимические предприятия и другие промышленные и горнодобывающие предприятия в использовании кабеля значительно растут, особенно в электроснабжении в системе, кабель также занимает очень важное место. Например, для электростанции мощностью 250000 киловатт используется общая длина кабеля более 200000 метров, в котором кабель предназначен для прокладки тоннелей, каналов, валов и подвесов. Однако из-за слабой осведомленности о безопасности, а также ограниченности науки и техники, кабель приносит удобство для людей, в то же время он также несет риск возникновения пожара по нескольким причинам, по которым часто возникают возгорание кабеля, что приводит к все большим и большим потерям и потерям. собственности. Провода и кабели, которые в высокотемпературной среде могут воспламениться, могут воспламениться, эта опасность в основном связана с материалом оболочки кабеля и изоляционными материалами, которые воспламеняются и разлагаются при горении.Материалы для оболочки и изоляции кабелей во всем мире включают полиэтилен, ПВХ, например политетрафторэтилен.

Полиэтилен (ПЭ) — одно из самых больших количеств пластичной смолы. Из-за особенностей своей структуры полиэтилен часто не выдерживает высоких температур, его механическая прочность недостаточна, что ограничивает его применение во многих областях.

* Автор, ответственный за переписку. Тел .: + 86-20-39332227; факс: + 86-20-3933-2927. Электронный адрес: moshanjun @ gmail.com

ELSEVIER

1877-7058 © 2013 Авторы. Опубликовано Elsevier Ltd.

Отбор и экспертная оценка под руководством инженерной школы Университета Сунь Ятсена doi: 10. 1016 / j .proeng .2013.02.190

Чтобы улучшить характеристики полиэтилена, изучаются многие методы модификации, сшивание полиэтилена через межмолекулярную ковалентную связь полиэтилена с образованием ретикулярной структуры, быстрое улучшение свойств полиэтиленовой смолы, таких как термическая деформация, износостойкость. , химическая стойкость, стойкость к растрескиванию под напряжением, ряд физических, химических свойств.[1]

XLPE — это английское сокращение от сшитого полиэтилена. Структура полиэтилена представляет собой линейную молекулярную структуру, которая легко деформируется при высокой температуре. Сшитый полиэтилен превратил его в сетчатую структуру. Эта структура также обладает сильной анти-деформационной способностью даже при высокой температуре.

Кабель из сшитого полиэтилена

представляет собой разновидность органических пероксидов, таких как полиэтилен DCP (дикумилпероксид). Перекись химически взаимодействует с полиэтиленом при высокой температуре и в атмосфере инертного газа, в результате чего термопластичный полиэтилен превращается в термореактивный (эластомерный) полиэтилен или сшитый полиэтилен.

Кабель из сшитого полиэтилена

имеет отличные электрические характеристики. Диэлектрические потери должны быть меньше, чем бумажная изоляция и изоляция из ПВХ. Емкость кабеля из сшитого полиэтилена тоже мала. Таким образом, в системе заземления отсутствие действующей звезды может снизить зарядный ток и ток повреждения.

Простая установка — еще одно преимущество кабеля с изоляцией из сшитого полиэтилена. Кабель из сшитого полиэтилена имеет меньший радиус кривизны, по сравнению с другими подобными кабелями, легкий и имеет относительно простую клеммную обработку. Кабель из сшитого полиэтилена не является замасленным, поэтому кабель с изоляцией из сшитого полиэтилена укладывается без учета трассы и капель масла до состояния прокладки.

Превосходные противовозрастные свойства и сверхтермостойкая деформация определяют, что кабель из сшитого полиэтилена при нормальной рабочей температуре (90 ° C), в условиях кратковременного повреждения (130 ° C) и короткого замыкания (250X2) может пропускать большой ток. через. [2] В этой статье для исследования характеристик пиролиза сшитого полиэтиленового материала кабели тестируются с помощью спектрометра TGA-DSC относительно процесса термического разложения их изоляции сшитого полиэтиленового материала и получают соответствующие данные.

2. Исследование характеристик пиролиза сшитого полиэтиленового материала

2.1. Физические свойства сшитого полиэтиленового материала

Сшитый полиэтилен с изоляцией из расчета 0,92 г / см3. Изоляция из ПВХ с плотностью 1,35 г / см3. Поскольку изоляционные свойства сшитого полиэтилена лучше, чем у ПВХ, в соответствии с национальным стандартом (GB / T12706-2002) это позволяет Толщина изоляции из сшитого полиэтилена может быть меньше, чем с изоляцией из ПВХ, поэтому диаметр кабеля с изоляцией из сшитого полиэтилена может быть меньше, меньше вес, более удобная установка, более простые соединения, чем с изоляцией из ПВХ, и широкое распространение.[2]

2.2. Сшитый полиэтилен по сравнению с традиционными материалами

В настоящее время количество кабелей из поливинилхлорида (ПВХ) в кабельной промышленности является самым большим и широко используемым, в основном из-за низкой цены и хорошей огнестойкости ПВХ. Для кабеля связи сшитый полиэтилен наиболее экономически важным является повышение температуры термостойкости оригинального изоляционного материала кабеля ПВХ / ПЭ с 65-75 ° C до 90 ° C ~ 120 ° C, что означает, что пропускная способность кабеля по току будет значительно увеличена. .При той же нагрузке, уменьшение площади выбора кабеля, в интересах страны, собственность будет отражена с точки зрения экономии большого количества цветных металлов, с точки зрения пользователя, они могут снизить удельную стоимость передачи. Кроме того, благодаря низкой плотности, отличным электрическим характеристикам, не плавящимся свойствам, снижается расход; повышает безопасность пользователей, широко используется в многоэтажных домах и важных местах. В настоящее время в развитых странах потребление кабелей из сшитого полиэтилена составляет от 60% до 80% от всех полиэтиленовых кабелей, но в нашей стране все еще меньше 5%, поэтому в начале этого века Китай будет активно развивать и применять сшитый полиэтилен. кабель.

Кабель с изоляцией из ПВХ

обладает хорошими технологическими характеристиками, простотой обработки, высокой химической стабильностью (устойчивость к кислотам, щелочам и коррозии), нераспространением пламени, высокой производственной эффективностью, низкой ценой, простой установкой и обслуживанием; кабель с полиэтиленовой изоляцией имеет хорошие диэлектрические свойства, значение тангенса угла диэлектрических потерь небольшое, высокое сопротивление изоляции; хорошие технологические свойства, простота обработки, хорошая влагостойкость, небольшой удельный вес, но антикоррозионные характеристики кабеля плохие, легко деформируются или растрескиваются, а для более высокого уровня рабочего напряжения необходимо присоединять специальную добавку; кабель с изоляцией из сшитого полиэтилена с хорошими электрическими характеристиками, высокой напряженностью поля пробоя, малым значением тангенса угла диэлектрических потерь, высоким сопротивлением изоляции; Высокая термостойкость и стойкость к старению, высокая рабочая температура, большая грузоподъемность, подходящая для большой высоты падения и вертикальной прокладки — очень многообещающий вид высоковольтного кабеля. [3] В таблице 1 приведены 3 вида сравнения характеристик пластика. [4]

МО Shan-jun et al. / Procedure Engineering 52 (2013) 588-592 Таблица 1: сравнение характеристик пластика ПВХ, ПЭ, сшитого полиэтилена

Performance PVC PE XLPE

Плотность / г-см-3 1,4 0,92 0,92

Толщина изоляции / мм 1,0 0,70 0,70

Максимальная температура / ° C 60 ~ 70 75 95

Температура размягчения / X? 120 105—115 127

Мгновенная температура короткого замыкания / ° C 135150250

Сопротивление изоляции / мQ-Km-1 20 1000 1000

Объемное сопротивление / фут-см 1012—1015 1017 1017

Диэлектрическая прочность, кв.см-1 20—35 20—35 35—50

Диэлектрическая проницаемость (60 Гц) 6–8 2.3 2,3

Тангенс угла диэлектрических потерь (60 Гц) 0,1 10-4 10-4

Атмосферостойкость отличная пониженная обычная

Устойчивость к старению пониженная обычная отличная

Маслостойкость пониженная обычная отличная

Охрупчивание при низкой температуре пониженное обычное отлично

2. 3. Процесс горения полимера

Пиролиз — это умеренное термическое поведение материала при нагревании ниже температуры воспламенения; и горение реагирует более энергично, когда материал нагревается до температуры воспламенения или выше.Процесс пиролиза горючего, вызывает воспламенение горючего и последующий процесс распространения огня, чтобы обеспечить необходимое летучее топливо. Таким образом, процесс пиролиза играет ключевую роль в том, возникнет пожар или нет, а также процессы распространения огня можно контролировать или нет. [5]

Сшитый полиэтилен представляет собой молекулярную структуру сетки из высокомолекулярного полимера. Процесс горения разложения полимера разделен на четыре стадии. Прежде всего, при нагревании от внешнего источника тепла температура постепенно увеличивается, в узком диапазоне температур, высокое изменение полимера от более твердого, более хрупкого стеклянного материала к материалу вязкоупругого состояния, температура такая же, как температура стеклования, ПВХ температура стеклования составляет 80 ° C, температура стеклования PE составляет -125X2, температура стеклования XLPE выше 130X2; температура продолжает повышаться до термической стабильности наихудшей температуры разрыва связи, полимер начинает разлагаться, молекулярная масса полимера, полимерный материал (пластик) снижается физический износ, материал ПВХ при 200 X2 ~ 300 X2 начинает разрушаться , температура термического разложения полиэтилена составляет 335 X2 ~ 450 ° C, температура разложения сшитого полиэтилена составляет 450 ° C ~ 500 ° C, образуя горючий газ и микроуглеродную сажу и плохо дымится, при разложении полимера могут образовываться вещества двух типов, один вид — это остатки полимерной цепи, они еще имеют некоторую структурную целостность, другой тип полимерных фрагментов, они очень легко окисляются. при достаточно высокой температуре; и присутствие кислорода, полимерные фрагменты должны окисляться с высокой скоростью, тепла, выделяемого при горении в газовой фазе, достаточно для срабатывания, и даже может образоваться твердый остаток в виде светящегося света. После полного сгорания конечный продукт — это HCL, CO, CO2, h3O. [3] для получения механических и огнестойких, стойких к старению характеристик, часто сопровождающих стабилизатор (PbO), пластификатор (в основном для фосфата), смазку, наполнитель (карбонат кальция), краситель в соответствии с определенной пропорцией для соединения.Таким образом, в продуктах сгорания будет определенное количество PbCl2, CaCl2 и т. Д. [6]

2.4. Опыт пиролиза сшитого полиэтилена

TGA-DSC в основном использовался для тестирования кинетики пиролиза кабельной конструкции из сшитого полиэтилена горючих материалов. Физические и химические изменения в процессах нагрева или охлаждения материала, часто сопровождающиеся эндотермическими и экзотермическими явлениями, запись зависимости температуры образца от времени может напрямую отражать изменение физических или химических свойств образца, это классический метод термического анализа. В этой статье автор получает данные с помощью бельгийской компании SDT, выполненной термогравиметрическим анализатором Q600 V20.9 и дифференциальным термоанализатором. Метод TG-DSC используется главным образом потому, что он может решить проблемы, которые нельзя решить с помощью только технологии TG или DSC. TG может определять изменения веса образца, DSC может определять тепловой эффект. Эти две техники могут дополнять друг друга, дополнять друг друга, подтверждать друг друга. Большинство физических изменений и химических реакций сопровождается изменением веса и энергии

изменения, есть только изменение энергии, но не изменение веса, например плавление, кристаллизация, кристаллический переход, твердофазная реакция, с использованием метода TG-DSC можно выделить некоторые другие изменения, часто при интерпретации кривых термического анализа очень хорошо.[5]

Температурные испытания с использованием технологии запрограммированного контроля температуры со скоростью нагрева 40 ° C / мин от комнатной температуры до 800 ° C позволяют измерить невесомость кабелей при термическом разложении. Окружающий газ представляет собой азот или воздух, скорость газа составляет 20 мл / мин, при измерении образца материалы тигля три два оксида алюминия (A12O3), диапазон веса образца составляет около 80 мг [7].

Экспериментальный образец представляет собой кусок огнестойкого изоляционного материала кабеля из сшитого полиэтилена.3. Результаты экспериментов и анализ

Скорость нагрева при определенных условиях, при повышении температуры пиролиз образцов прошел несколько стадий. На рис. 1 показаны кривые кабеля TG, кривые DTG и кривые DTA при скорости нагрева и при P = 40 ° C / мин, воздух как атмосфера, следующие для анализа материала кабеля из сшитого полиэтилена в процессе пиролиза.

Рис. 1. Кривая ТГА-ДСК на материале кабеля из сшитого полиэтилена.

Рисунок 1 показывает, что материалы кабеля из сшитого полиэтилена в основном проходят стадии термической потери веса: от 400 ° C до 500 ° C, эта стадия является основной стадией процесса пиролиза, большая часть потери веса произошла в образце. стадии, степень потери веса составила 98,83%, фаза кривой DTG резко меняется, достигая пикового значения при 484,96 «C. В сочетании с кривыми DSC, эта стадия может наблюдаться в пределах эндотермического пика, показывает, что эта стадия в основном не содержит хлора. радикалов, тем самым генерируя большое количество хлористого водорода; наблюдение кривых ДСК при 550 ° C и 690 ° C, большой экзотермический пик, указывающий, что стадия состоит в основном из сшитого полиэтилена и различных аддитивных взаимодействий между некоторыми реструктуризацией, такими как небольшое количество производство хлористого водорода, изомеризация, сшивка и ароматика [7].

4. Заключение

В этой статье сравниваются характеристики кабеля из сшитого полиэтилена с характеристиками традиционного кабеля из поливинилхлорида и полиэтилена, а также демонстрируется превосходство с точки зрения температуры размягчения и устойчивости к старению. С помощью термогравиметрии и дифференциальной сканирующей калориметрии изучена кинетика пиролиза и пиролиза кабельных материалов из ПВХ. Результат показывает, что: Кабель из сшитого полиэтилена в основном испытывает 1 стадию потери тепла из-за добавления добавок, что делает материал кабеля с изоляцией из сшитого полиэтилена стадиями потери тепла с 400 ° C.Кабель поглощает тепло, выделяя свободные радикалы и большое количество хлористого водорода. Термическое разложение происходит при 550—690 ° C, за это время происходит взаимодействие материала кабеля с изоляцией из сшитого полиэтилена и различных добавок, что сопровождается некоторыми преобразованиями структуры.

Благодарности

Работа выполнена при финансовой поддержке Провинциального научно-технологического проекта Гуандун (№ 2011B0

518) и Ключевой лаборатории пожарной науки и техники провинции Гуандун (№2010A060801010).

Список литературы

[1] Оу Юй-сян. 2002. Практическая технология антипирена [М]. Химическая промышленность Press, p. 234.

[2] Ян Юн-чжу. 2010. Исследование структуры, характеристик и процесса сшивания изолирующего сшивающего полиэтилена высоковольтного кабеля, Университет Чжэцзян.

[3] Сун Ван-цзянь, 2001. Анализ и меры противодействия возгоранию силового кабеля из сшитого полиэтилена [J].металлургическая энергетика. С. 7-8.

[4] Лю Синь-мин. 2003. Экспериментальное исследование сшитого полиэтилена [J]. Океанский университет Китая, 18

[5] Ван Вэй. 2008. Характеристики и факторы воздействия пожара кабеля ПВХ [J]. Университет науки и технологий Китая.

[6] Ван Цзинпу.1982. Материал кабеля [М]. Пресс для машиностроительной промышленности.

[7] Нандини С. 1994. Термическое разложение поливинилхлорида [J].Журнал науки о полимерах A. PolymerChemistry, 32 (7): 1225-1237.

.
