Где устанавливать стабилизатор напряжения в доме

После покупки стабилизатора напряжения появляется вопрос — как правильно выбрать место расположения данного устройства? Где его лучше разместить и есть ли какие-либо требования и запреты на его установку в том или ином помещении.

Стабилизатор и счетчик

В первую очередь каждого интересует где установить стабилизатор напряжения до счетчика или после? Безусловно до счетчика было бы лучшим вариантом.

Как известно стабилизатор как раз и предназначен для выравнивания скачков входного напряжения до стандартных величин, и установив его перед счетчиком, мы вместе с оборудованием защитим еще и прибор учета. У него тоже есть свой диапазон работы по предельному напряжению. И если у вас по линии идет стабильно перенапряжение выход из строя энергоучета дело времени.

Однако энергоснабжающая компания попросту не примет учет в таком виде. Дело здесь не только в доступе к токоведущим частям. Если вы закроете все открытые эл.контакты стабилизатора под пломбу, все равно вас заставят переставить его после прибора учета.

Объясняется это холостым ходом стабилизаторов. Даже не выравнивая напряжение, они потребляют определенную мощность. Некоторые модели — как небольшие маломощные лампочки освещения — до 60Вт. А если постоянно идет процесс подъема входного напряжения со 160В до 220В, да еще и с приличной нагрузкой, то намного больше. И оплачивать расход этой электроэнергии должны вы со своего кармана.

Если это стабилизатор для всего дома, а не отдельного эл.прибора, то располагать его нужно как можно ближе к щитовой. Когда вы через него запитываете какой-то конкретный аппарат, то для быстрого включения-отключения ставьте недалеко от него (компьютер, телевизор). Правда некоторые модели могут создавать высокочастотные помехи (особенно это относится к симисторным), проверяйте заранее.

Высота установки

Стабилизатор при своей работе выделяет тепло. Многие модели даже оснащены встраиваемыми вентиляторами охлаждения. Чем больше подключаемая мощность тем больше он греется. Именно для охлаждения, а не в качестве дизайна, на стенках стабилизаторов делаются сквозные ребра охлаждения. Отсюда вывод — нельзя стабилизатор размещать близко к стене.

Минимальное расстояние от стены  до задней стенки корпуса стабилизатора — 5-10 см. Это не относится к моделям имеющим специальное настенное крепление. У которых основные радиаторные решетки охлаждения выведены с других сторон.

Остальные стенки корпуса должны быть удалены на еще большее расстояние — 20-30см.

При размещении под потолком, всегда учитывайте момент входного питания, а именно откуда подведен вводной кабель. Не думайте что смонтировав стабилизатор один раз, вы более не будете беспокоиться о его работе. Оставляйте достаточное пространство для свободного доступа ко всем контактам для их периодической ревизии.

Кроме этого многие модели имеют автоматы переключения в режимы транзит-байпас именно в верхней части. Вам все равно придется периодически прибегать к этому режиму, а разместив стабилизатор вплотную под потолком, без его демонтажа сделать это будет крайне неудобно.

Еще один отрицательный момент размещения стабилизатора под потолком заключается в том, что именно туда поднимается весь теплый воздух в комнате. А если это жаркое лето и помещение без кондиционера — то перегрев обмоток при полной нагрузке будет обеспечен.

Там вполне может образоваться температура и в 50 градусов. Большинство стабилизаторов рассчитано на нормальную эксплуатацию при +40С.

Если вы задумаете установить стабилизатор напряжения в котельной, помните что это в первую очередь помещение где может возникнуть порыв трубы отопления или протечка вентиля. А стабилизатор — это электрический прибор. Поэтому в таких помещениях его ни в коем случае нельзя размещать на полу. Только на определенной высоте. Лучше чтобы это был настенный вариант.

Поэтому идеальная высота установки стабилизатора  1,5м — 1,7м от пола и 25см от соседних шкафов, стен и т. п. Тем самым вы будете иметь свободный доступ как к органам управления, контактам, так и к цифровому табло со всеми отображаемыми параметрами (напряжение, нагрузка).

Температура эксплуатации стабилизаторов

Всегда уточняйте по паспорту температурные режимы работы стабилизатора. Есть экземпляры которые работоспособны только при положительных температурах от 0 или +5С. Соответственно их уже нельзя размещать в не отапливаемом помещении, а только в жилых комнатах. Есть и такие которые спокойно могут работать от — 40С.

Есть отдельные марки специально рассчитанные для монтажа на улице. Они обладают всеми необходимыми степенями защиты от пыли, дождя, морозов и т.д. Но и цена их соответственно в разы превышает стоимость обычных.

Солнце, пыль и влага

На все стабилизаторы запрещено попадание прямых солнечных лучей и любых осадков (снег, капли дождя). Поэтому не размещайте их на стене прямо напротив окна. Пыльные подсобки также запрещены из-за того что пыль — это токопроводящий элемент, а стабилизатор при своей работе просто притягивает пыль как пылесос. Что в итоге приведет к выходу его из строя. Большая влажность также вредна для стабилизаторов.

Не все модели стабилизаторов обладают малошумностью при своей работе. В основном это относится к симисторным и инверторным стабилизаторам, да и то маломощным. Остальные создают шум в пределах 30-40 дб. Много это или мало можно сравнить по таблице:

Другие марки в особенности электромеханические и релейные, при процессах выравнивания напряжения могут превращаться в барабан с трещеткой. Исходя из этого спальня — не лучшее место для стабилизатора.

Подводя итог можно выделить основные рекомендации, где и как лучше всего установить стабилизатор напряжения:

• после счетчика
• как можно ближе к распредщитовой
• на высоте 1,5-1,7м от уровня пола

Установка, подключение и эксплуатация стабилизаторов напряжения

Содержание

Выбор места установки стабилизатора

Выбирая место для установки стабилизатора, следует помнить о температурном режиме. Изделия разных конструкций отличаются по диапазонам допустимой температуры. Так, современные инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» имеют нижний порог +5°С, а верхний – +40°С. Если в условиях квартиры обеспечить данную температуру несложно, то в частных домах и на дачах следует быть внимательнее и не устанавливать устройство в неотапливаемых помещениях или на улице, а также на расстоянии ближе 1 м от нагревательных приборов и в местах прямого падения солнечных лучей.

Кроме допустимой температуры окружающей среды важно обеспечить любому стабилизатору нормальную вентиляцию, чтобы воздушный поток мог свободно циркулировать вокруг корпуса и через него. Связано это с выделяемым при работе теплом, которое отводится через специальные отверстия. При установке прибора необходимо проследить, чтобы между указанными отверстиями и ближайшей поверхностью оставался зазор не менее 20 см. В отдельных случаях стабилизатору может потребоваться дополнительная вентиляция, этот вопрос решается индивидуально. Для этого лучше проконсультироваться со специалистом.

Запрещается накрывать стабилизатор любым материалом, а также размещать на мягких и ворсистых поверхностях: коврах, скатертях, мягкой мебели.

Не рекомендуется размещать стабилизаторы в запыленных помещениях с большим количеством хлама: чуланы, кладовые, сараи и гаражи – не лучший вариант для установки прибора. Запрещается эксплуатировать стабилизаторы вблизи легковоспламеняющихся жидкостей и химикатов, а также в местах с большой концентрацией газов и влаги.

Что касается звуковых эффектов, сопровождающих работу стабилизатора, то устройства, оснащенные вентиляторами, звук от работы которых всё же может нарушить идеальную тишину, не рекомендуется устанавливать в жилых комнатах. Оптимальный вариант – коридор, кухня или отапливаемая, не пыльная подсобка.

Правила подключения стабилизатора

Следующим этапом после выбора подходящего места для установки стабилизатора является подключение устройства к сети и нагрузке. Вы имеете полное право подключать любой стабилизатор самостоятельно без получения согласовательных документов, допусков и разрешений. С маломощными моделями всё просто – достаточно вставить вилку-шнур в обычную розетку 220 В, а потребителей включить в такие же розетки, расположенные на корпусе прибора. С мощными устройствами, применяемыми в бытовом секторе для централизованной защиты всей электросети, сложнее – их инсталляция потребует, как минимум, базовых знаний электрики и наличия определённого инструмента.

Дело в том, что такие стабилизаторы обычно оснащаются клеммными разъёмами и подсоединяются на вводе от внешней сети сразу после счетчика электроэнергии. Основная задача при их монтаже – правильная коммутация между клеммами и вводным щитком. Для этой цели используйте схемы подключения, предлагающиеся к изделию. Рекомендуем использовать гибкие провода, так как они, в отличие от жёстких, выдерживают значительные изгибы и допускают перемещение подключенного устройства. Сечение входных и выходных кабелей должно соответствовать указанным в технической документации максимальным входным и выходным токам стабилизатора.

Ещё один важный момент – заземление. Эксплуатация без него небезопасна, так как существует риск попадания напряжения на металлический корпус. Поэтому необходимо соединить разъём «РЕ» стабилизатора (при его отсутствии корпусной контакт) с соответствующей шиной в распределительном щите. Вышесказанное в большей степени касается моделей с клеммами, заземление устройств с вилкой осуществляется через контакт розетки.

Если у вас нет даже начальных навыков электромонтажа, то не стоит браться за подключение стабилизатора к электрощитку самостоятельно. Лучше обратитесь к специалисту, который сделает эту работу быстрее и, главное, безопаснее. Помните, что любые монтажные работы производятся только при отключенном напряжении в сети!

Эксплуатация стабилизатора

Перечислим наиболее важные правила эксплуатации любого стабилизатора:

• Первое включение прибора производится без подключенной нагрузки. Это касается не только нового устройства, но и стабилизатора после длительного перерыва в работе или аварийного отключения.
• Не превышайте номинальную мощность. Часто бывает, что со временем пользователь забывает о характеристиках своего стабилизатора и подключает к нему приборы, мощность которых превышает допустимое значение. В итоге устройство либо отключается, либо выходит из строя. Поэтому при покупке стабилизатора рекомендуется учесть возможные эксплуатационные перегрузки и заложить запас по мощности в 20-30%. Если нагрузка возросла более кардинально, стоит задуматься о покупке более мощной модели стабилизатора. Кроме того, следует изучить техническую документацию оборудования, подключение которого планируется к стабилизатору, на предмет наличия у него высоких пусковых токов (расчёт мощности производится по максимальному пусковому значению).
• Избегайте контактов корпуса с металлическими изделиями. Поскольку большая доля предметов домашнего обихода изготовлена из металла, то постарайтесь вообще ничего не класть на устройство.
• Своевременно очищайте стабилизатор от пыли. Даже при установке прибора в чистом, незапылённом помещении, пыль будет со временем накапливаться на вентиляционных отверстиях. Это затруднит теплоотведение, что чревато перегревом и, как следствие, поломкой. Чистить отверстия стоит аккуратно, соблюдая осторожность, и только при помощи сухой тряпочки, желательно не из ворсистого материала. Применение смоченных тряпок и влажных салфеток не допустимо.
• Избегайте попадания влаги и посторонних предметов внутрь корпуса, иначе вы рискуете столкнуться ни только с выходом стабилизатора из строя, но и с коротким замыканием, которое может вызвать серьёзные проблемы, вплоть до пожара.
• Запрещается использование стабилизатора при наличии деформаций корпуса, появлении дыма, повышенного шума, вибрации или характерного для горящей изоляции запаха.
• При возникновении первых признаков сбоя в работе отключите стабилизатор от сети. Не пытайтесь самостоятельно выявить и исправить проблему. Ремонт такого оборудования осуществляется только в специализированных сервисных центрах.

Приключения с подключением стабилизатора Ресанта

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище…
Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ.
После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой..

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

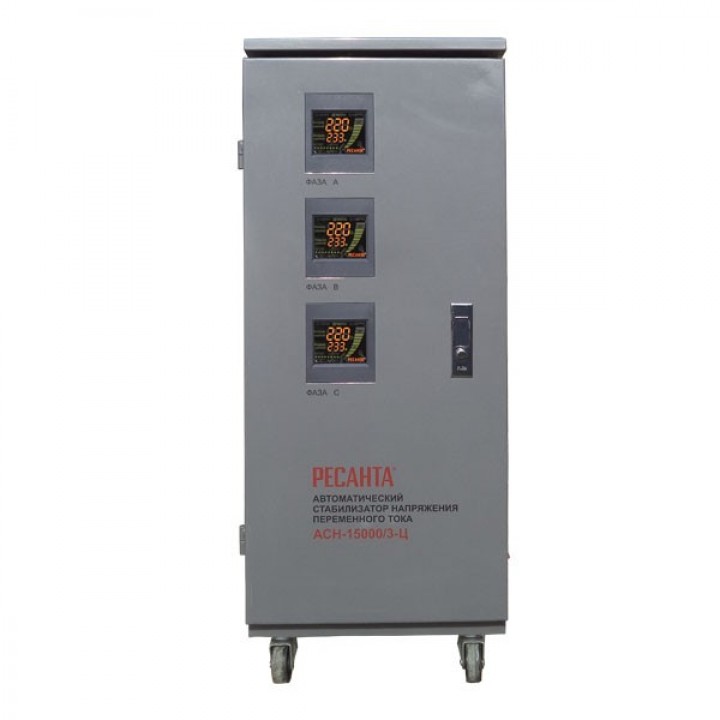

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону.
Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией.
Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами.
Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

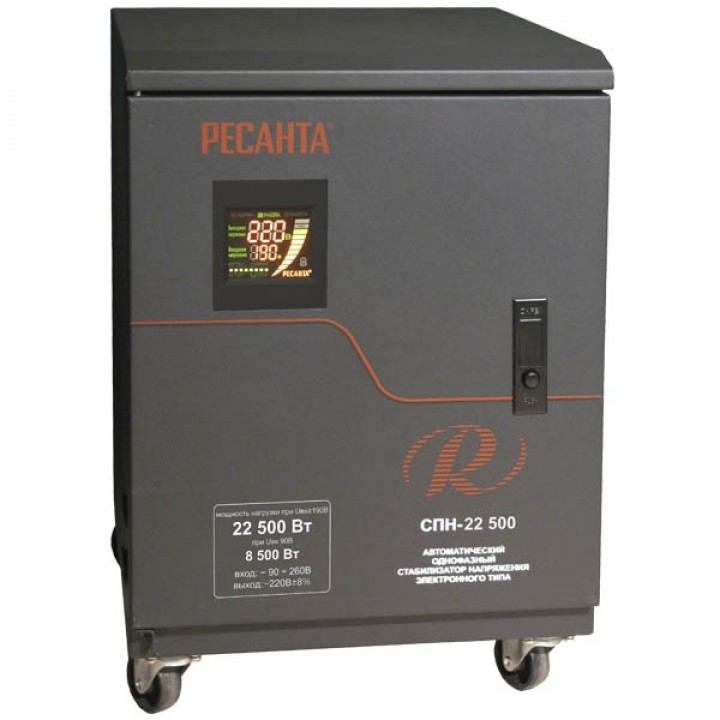

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

Как подключить стабилизатор напряжения на весь дом к сети 220 В?

У электроэнергии, поступающей в ваши дома и квартиры, есть свои определенные стандарты. К примеру, если напряжение сети 220 В – отклонение должно быть не более 10 процентов от номинала. Такой разбег в объёме напряжения может негативно сказаться на правильном функционировании бытовых электрических устройств и осветительных приборов.

Специализированные организации, которые занимаются поставкой электроэнергии, используют в работе трансформаторы, предназначенные для преобразования электрических величин. От них и приходит электроэнергия в дома и квартиры.

Нижний предел напряжения линия показывает при работе под большой нагрузкой. Если в дальнейшем нагрузка увеличивается, нормативный предел идёт на спад, это обусловлено исчерпыванием мощностей подстанции. По такому же принципу работает сеть с напряжением в 380 В, это легко поясняется рабочим режимом установок в стандартных условиях. Если же взглянуть на картину более реально, то в холодное время года снабжение жилых помещений напряжением на уровень ниже, нежели в летний период.

Справка. Перепады напряжения и его нестабильную работу можно исправить с помощью специальных стабилизаторов, функция которых заключается в нормализации параметров тока. Стабилизаторы широко применяются в разных местах, они имеют достаточно бюджетную стоимость, и просты в установке и подключении. Всю работу, связанную со стабилизатором можно выполнить самостоятельно, не прибегая к помощи специалистов.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

• стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
• переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Выбор места монтажа

Важно! Если вы решили устанавливать стабилизатор электроэнергии самостоятельно – вся ответственность за исправность прибора ложится на ваши плечи. Вы должны четко следовать всем требованиям и правилам ПУЭ.

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

• Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
• Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
• Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
• Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

1. Однофазный стабилизатор.
2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

• Подключено через стабилизатор;
• Байпас, т.е. без стабилизатора — грязное питание;
• Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

• Ресанта;
• Свэн;
• Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Важно! При подключении стабилизационного оборудования в первую очередь отключите электроэнергию в доме! Это одно из главных правил в технике безопасности.

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

• От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
• К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
• Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

• фаза — «вход»;
• 0 – «вход»;
• фаза – «выход»;
• 0 – «выход».

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Важно! Чтобы стабилизатор напряжения эффективно и надежно работал раз в год необходимо проводить профилактику, которая заключается в подтягивании болтиков и винтов. Своевременное проведение такой процедуры поможет свести к минимуму риск возникновения возгорания или деформации изоляционного слоя, причиной которых может стать деформированный или слабо затянутый контакт.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу. Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика.

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

• Отключение от питания автоматов непосредственно на панели прибора;
• Изменить обычное положение выключателя в «байпас», либо «транзит»;
• Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Выбивает автомат в электрическом щитке. Бывает и такая проблема, учитывая то, что при отключении стабилизатора все нормально функционирует без сбоев. Многие люди в таких ситуациях ошибочно полагают, что прибор неисправен, или грешат на неправильное подключение схемы и отвозят стабилизатор на ремонт по гарантии. Но причина может заключаться совсем в другой проблеме. Например, у вас недостаточное напряжение в сети, 150 В, вместо положенных 220 В. Если напряжение будет в норме, ток в сети станет на порядок выше.

Обязательно обратите внимание на все проблемы, о которых сказано выше, прежде чем нести стабилизатор в магазин и заявлять о его неисправности.

КАК ПОДКЛЮЧИТЬ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ?

Ещё несколько лет назад
множество людей не имели и малейшего понятия о том, что такое стабилизатор
напряжения, а сейчас данное приспособление использует каждый второй житель
нашей страны. Такие разительные перемены связаны с тем, что роль современного
электрооборудования в нашей жизни непрерывно растёт.  Техника стает не
только более разнообразной, но и намного чувствительной, а централизованная
сеть отличается ещё большей непредсказуемостью.

Для того чтобы
стабилизировать входное напряжение и не допустить поломки электроприборов
используют стабилизатор напряжения. Большинство людей, которые покупают
стабилизатор напряжения обращают больше внимание на характеристики и
правильность подбора данного прибора. Это конечно один из самых важных аспектов
выбора стабилизатора, но почему-то все забывают о том, что стабилизатор это
тоже прибор и он, как и другие приборы, требует  надлежащего
использования.  В этой статье мы поговорим о том, как установить
стабилизатор.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

Способы установки и
подключения данного прибора больше всего зависят от его типа, мощности и,
конечно же, количества фаз. Мы опишем несколько вариантов установки
стабилизаторов, тех моделей, которые чаще всего покупают.

1.
Напольный стабилизатор напряжения с подключением в розетку.

Данные стабилизаторы
самые распространённые в обычной бытовой сфере. Напольный стабилизатор
избавляет своего владельца от любых монтажных работ по его установке. Такой
стабилизатор используется для защиты отдельного прибора. Данный вид
стабилизаторов, можно сказать, имеет самый банальный способ установки и
подключения.  Он подключается к сети с помощью обычной розетки.
Расположите стабилизатор недалеко от прибора, подключите его в розетку. Осталось
лишь подключить Ваш прибор к розетке, что размещена на корпусе стабилизатора.

Типичным представителем
стабилизаторов данной модели является стабилизатор Энергия АСН-500.

2.
Напольный стабилизатор напряжения с клеммным подключением.

Клеммное подключение в
большинстве своём не типично для напольных стабилизаторов. Но это касается
только бытовой сферы, в промышленности  больше преимущества получают
трехфазные стабилизаторы. Они имеют не малые габариты из-за чего установить их
на стену практически нереально. Поэтому для клеммных стабилизаторов
приоритетным является именно напольная установка.

Ярким представителем
этих стабилизаторов является стабилизатор SUNTEK ТТ 8000
ВА

3.
Настенный стабилизатор напряжения с клеммным подключением.

В большинстве сфер
деятельности именно такие стабилизаторы являются наиболее популярными. И чаще
всего его устанавливают в частных домах или же квартирах для того, чтобы
обеспечить от перепадов напряжения всю технику разом. Такие стабилизаторы
устанавливаются либо напрямую в щиток, либо же на стену возле него.

Ярким представителем
данного типа стабилизаторов является однофазный стабилизатор Штиль ИнСтаб
IS5000

4.
Другие стабилизаторы напряжения.

Описанные выше
стабилизаторы напряжение весьма популярны на нашем рынке, но это не означает,
что они являются единственными. Кроме этих, наиболее распространённых видов
есть и специфические модели, которые могут иметь универсальный способ
установки.

ПОДКЛЮЧЕНИЕ
СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ.

Лучше всего при
объяснении подключения рассказать всё на конкретном примере. Будем приводить
пример подключения стабилизатора напряжения к котлу. Данный вопрос является
наиболее распространённым среди обычных пользователей.

Данная процедура намного
проще делается, чем звучит. Устанавливая стабилизатор, в первую очередь,
выбираем место соответствующее его типу. После этого приступаем к самому
процессу подключения. Отыщите в щитке клеммную колодку и проведите от неё
провод к стабилизатору. Этот провод нужно подключить к клемме, которую обычно
обозначают английской буквой “N”. Фазный провод стоит брать с выхода автомата.
Хоть стабилизаторы и оснащены токовой защитой, все-таки не пренебрегайте авто
выключателем. Следующий шаг проводится строго после того, как автомат
отключается. Провод с выхода автомата подключаем к фазному входу вашего
стабилизатора. Далее подключаем сам котел. На этом этапе процент ошибок
практически равен нулю, ведь из трёх клемм, расположенных на стабилизаторе(вход,
ноль, выход) остаётся свободной лишь одна. К котлу проводим кабеля ноль и
выход  — всё, защита подключена.

Чтобы Вы могли видеть
хоть какую-то разницу и понимать, что не всё подключается одинаково приведём
также один распространённый пример подключения стабилизатора – это подключение
к обычному пк. Если не брать во внимание мощности и прочие характеристики
стабилизатора для пк, то естественно самым очевидным вариантом будет напольный
стабилизатор. Вариантов подключения пк к стабилизатору существует всего два.
Выбор одного или другого зависит от количества розеток, на корпусе выбранного
вами стабилизатора.  Первый вариант подключения стабилизатора это
подключить всю периферию пк с помощью сетевого фильтра, второй вариант это
подключение отдельных частей этой периферии. Расскажем более подробно. В первом
варианте всё понятно мы полностью подключаем весь компьютер к стабилизатору. А
второй вариант подключения это когда, допустим, подключаем стабилизатор к
сетевому фильтру, далее системный блок подключается напрямую к стабилизатору, а
остальная периферия пк подключается также к системному фильтру.

Современные
стабилизаторы это приспособления, которые надёжно защищают Ваши электроприборы
от перенапряжения. Его работа является автоматической. Всегда помните, что
работа стабилизатора напрямую зависит от правильной установки и подключения.

Стабилизатор напряжения «Ресанта» АСН 10000: технические характеристики, инструкция подключения

Стабилизатор напряжения «Ресанта» АСН-10000/1-Ц — один из лучших приборов в своей сфере. Фирма, выпускающая эту продукцию, является отечественной. Компания уже давно занимает лидирующие строчки в этой области на рынке продаж. Товар характеризуется отличным качеством и относительно невысокой стоимостью.

Параметры прибора

Так как стабилизаторы напряжения «Ресанта» АСН-10000 относятся к электротехническим изделиям, то наиболее важной его частью являются технические параметры. Здесь нужно выделить следующие пункты:

• тип подключаемой сети — однофазная;
• рабочий интервал входного напряжения — 140-260 В;
• мощность этих экземпляров — 10 кВт;
• напряжение, получаемое на выходе, — 220 В;
• подключается этот прибор к сети через специальные клеммные колодки;
• имеется байпас;
• коэффициент полезного действия прибора равен 97 %;
• рабочая температура устройства — от 0 до 45 градусов по Цельсию;
• рабочая влажность воздуха не должна превышать 80 %;
• модель относительно тяжелая — 19,5 кг;
• размеры — 220х230х385;
• тип установленной защиты — IP-20.

Марка стабилизатора напряжения «Ресанта» АСН-10000/1-Ц расшифровывается следующим образом: автоматический стабилизатор напряжения, мощность — 10 кВА. Буква Н означает, что модель настенная, цифра 1 указывает на тип подключаемой сети — однофазную. В конце также имеется буква Ц, указывающая на наличие цифровой индикации на передней панели прибора. Красным цветом будет подсвечиваться напряжение входящее, желтым — выходящее.

Техническое описание

Говоря о стабилизаторе напряжения «Ресанта» АСН-10000, можно упомянуть еще несколько важных особенностей.

Во-первых, устройство относится к классу бытовых релейных экономприборов. Его рабочий диапазон является достаточно стандартным для его класса, каких-либо особых нюансов или «изюминок» в устройстве нет. Основные характеристики стабилизатора указаны на его передней панели.

Во-вторых, стоит сказать, что в конструкции предусмотрен вентилятор охлаждения. Он работает не постоянно, а по мере нагрева силовой части прибора. Если температура достигает определенного значения, он включается. Когда показатели опускаются ниже определенной отметки, он также автоматически отключается. Релейный тип прибора имеет несколько ступеней регулировки, однако является не очень точным. Точность регулировки составляет 8 %.

Недостаток устройства

Аппарат является достаточно неплохим, с невысокой стоимостью, а потому пользуется популярностью, но при этом не лишен недостатков. Основной заключается в том, что стабилизатор не отключается при повышении входного напряжения. Здесь все достаточно просто. С увеличением входящих показателей растет и выходящее напряжение. К примеру, на входе напряжение может достигнуть 270 В, а на выходе стабилизатора быть всего лишь 250 В, и при этом он не отключится.

Прекращение его работы произойдет в автоматическом режиме лишь при еще большем повышении напряжения, которое все еще будет проходить через него в сеть. В этом случае на передней панели на индикаторе появится буква «Н», а прибор наконец-то прекратит работу. Такое значение на индикаторе означает включение защиты стабилизатора от повышенного напряжения.

Расположение элементов прибора

Передняя панель стабилизатора напряжения «Ресанта» АСН-10000 является стандартной для таких электротехнических изделий. Тип дисплея у устройства LCD, которым комплектуются все мощные модели. Индикатор не способен отображать отклонения от заданных значений, которые не превышают 8 %, что является достаточно неприятным моментом. В верхней части панели имеются устройства отображения работы, защиты, задержки.

Естественно, что каждый из сигнализирующих элементов включается в определенное время функционирования оборудования. В левой части панели располагается индикатор нагрузки, а в нижней — перегрузки и перегрева.

Кроме указанных элементов, на передней панели стабилизатора «Ресанта» размещается еще один двухсекционный переключатель. Левая его часть отвечает за включение/отключение байпаса, правая же — за включение/отключение всего прибора. Если режим байпаса включен, то напряжения на входе и на выходе будут равны, так как силовые блоки, корректирующие его, отключаются, хотя сам прибор все еще считается частью системы.

Расположение клемм для подключения

Провода подключаются к стабилизатору в нижней его части. В этой области имеется специальный люк, который можно снять, и добраться до специальных клемм с винтами под отвертку. С их помощью и происходит подключение прибора. Обычно при продаже такой техники вместе с ней в комплекте идет специальный документ — инструкция по эксплуатации. Здесь указано все, начиная от способа подключения и заканчивая методами ухода.

Подбор места установки

Сам процесс подключения прибора не является очень сложным, однако общий принцип все же нужно знать. Инструкция будет приведена ниже. Но сначала требуется правильно выбрать место для непосредственного монтажа устройства, так как это является важной частью всего процесса подключения.

Есть несколько обязательных пунктов, которые следует выполнить. Они указаны далее в порядке своей значимости:

1. Важнее всего исключить возможность попадания влаги на такое оборудование.
2. Обязательно следует обеспечить свободную циркуляцию воздуха вокруг корпуса прибора, чтобы избежать перегрева.
3. Лучше всего устанавливать стабилизатор как можно ближе к вводному щиту.
4. При монтаже нужно помнить, что электромеханические приборы во время работы издают характерный шум, а релейные аппараты, к которым относится и АСН-10000/1-Ц, щелчки.
5. Агрегат должен быть установлен таким образом, чтобы подключение, контроль и обслуживание производились без труда.
6. Оптимальным местом размещения таких приборов считается стена или полка.

Подключение стабилизатора

Подключить стабилизатор напряжения «Ресанта» АСН-10000 можно только после выполнения всех выше указанных условий. Для осуществления этого процесса у прибора имеется 5 специальных клемм. Две из них маркируются буквам «L» — это фазные клеммы. Еще две будут иметь маркировку «N» — нейтральные. Последняя, пятая, клемма предназначается для заземления аппарата.

Процесс подключения таких агрегатов начинается с подведения заземления. После этого можно перейти к подсоединению входных проводов. Клеммы для их подключения обозначаются аналогичной надписью: «ВХОД». Естественно, что фазный провод должен быть присоединен к клемме «L», а нейтральный — к «N».

После этого следует включить стабилизатор и проверить наличие напряжения на выходе. Если оно присутствует и находится в пределах нормы, значит, все подключено верно. Затем агрегат снова выключается, чтобы подсоединить выходные провода. Принцип их подключения аналогичен входным.

В случае отсутствия напряжения на выходе обычно следует проверить правильность подключения проводов и при необходимости поменять их местами.

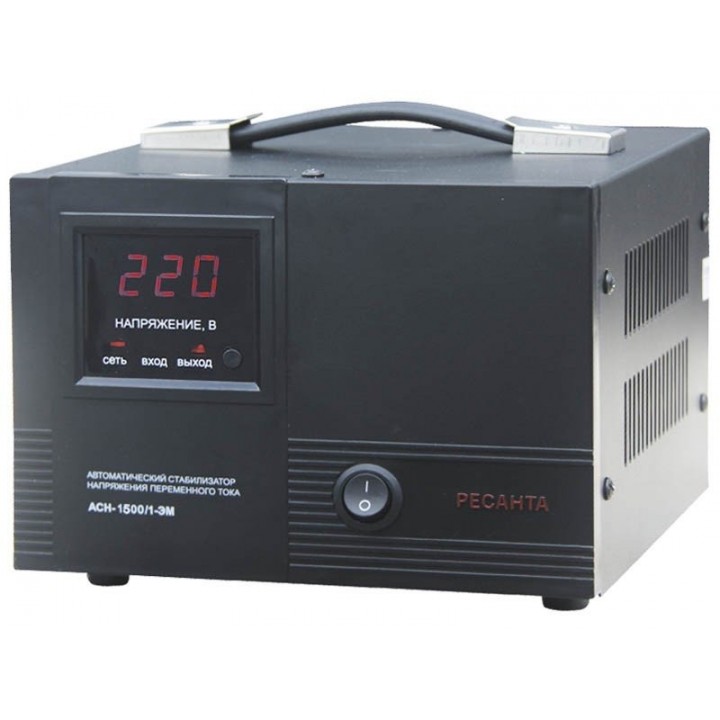

Стабилизаторы ЭМ

Данная компания выпускает с мощность в 10 кВт еще один аппарат — стабилизатор напряжения «Ресанта» АСН 10000/1-ЭМ. Что касается основных технических показателей, то этот прибор во многом схож с моделью 1-Ц. Его мощность также составляет 10 кВт. Рабочий диапазон напряжения — 140-260 В. Однако фактическая мощность будет падать при снижении напряжения ниже 190 В, а при работе с минимальным входным в 140 В и вовсе опустится до половины от начального значения. КПД этой модели так же равен 97 %.

Основное отличие между данными моделями заключается в точности регулировки. Если у 1-Ц показатель составлял 8 %, что достаточно плохо, то у модели 1-ЭМ точность равна 2 %, что считается отличным показателем. Кроме отличия в точности, разница есть и в конструкции. Оборудование марки 1-ЭМ отличается электромеханическим переключением, а не релейным, как у 1-Ц.

Однако из-за этого стоит обратить внимание на такой параметр, как скорость стабилизации. 1-ЭМ предназначен для длительной работы с пониженными или повышенными напряжениями. Скорость стабилизации электромеханического устройства равна 1-2 секундам. Релейный же прибор характеризуется скоростью в 20 миллисекунд. То есть 1-Ц будет более предпочтителен в сетях с частыми перепадами из-за более быстрого отклика на эти изменения.

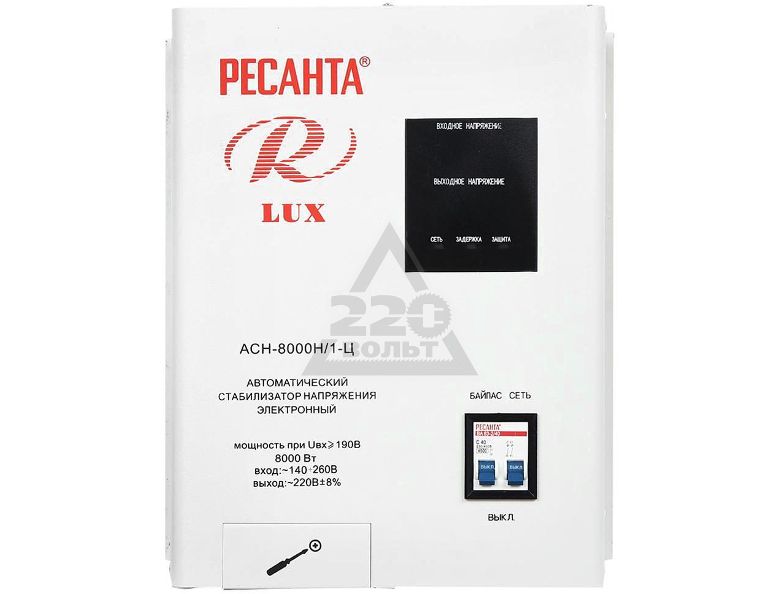

«Ресанта» Lux

Стабилизатор напряжения «Ресанта» АСН-10000 Lux по своим характеристикам является очень похожим на модель 1-Ц. Прибор также относится к релейным моделям, имеет принудительное охлаждение защиты от перегрева, короткого замыкания и прочего. Обладает слабой точностью в 8 % и т. д. Стоит сказать, что входная частота, с которой он может работать, находится в диапазоне 50-60 Гц. Кроме этого, прибор будет несколько больше по габаритам — 305х360х190 мм, из-за чего и несколько тяжелее. Это стоит учитывать при монтаже агрегата.

Если говорить о неисправностях стабилизатора напряжения «Ресанта» АСН-10000, то для электромеханических моделей — это частые перепады напряжения. Из-за них элементы обмотки сильно нагреваются и может выйти из строя двигатель.

У релейных приборов примерно та же основная неисправность, но она заключается в выходе из строя самого реле. Чем чаще происходят скачки, тем быстрее оно изнашивается.

Отзывы о работе прибора

Естественно, что любая компания будет преподносить свой товар только с лучшей стороны, забывая указывать на недостатки. Однако о качестве и надежности этого оборудования говорят люди. Отзывы о стабилизаторах напряжения «Ресанта» АСН-10000 в основном все положительные.

Многие покупатели отмечают достаточно демократичную цену на этот прибор. При этом он отлично справляется со своими обязанностями и характеризуется хорошим качеством сборки. Один из покупателей отмечал, что в его сети был сильный скачок напряжения, из-за которого практически у всех пользователей, подключенных к этой же сети, погорели многие бытовые приборы. Однако стабилизатор от компании «Ресанта» справился на отлично с задачей автоматического отключения питания.

Из недостатков обычно указывается лишь тот, что указан в его характеристиках, а именно: низкий уровень точности. Хотя некоторые пользователи отмечают, что 8 % для обычных бытовых приборов вполне хватает.

Исходя из всего выше сказанного, можно сделать следующий вывод. Стабилизаторы от компании «Ресанта» не зря пользуются широкой популярностью. Они сочетают в себе невысокую стоимость, отличное качество и приличные технические параметры.

Как заменить регулятор напряжения

Марк Моррис

Jupiterimages / Photos.com / Getty Images

Регулятор напряжения в вашем автомобиле контролирует напряжение в вашей электрической системе, поддерживая постоянный ток для работы электрических и электронных компонентов. аксессуары в вашем автомобиле. Он поддерживает постоянное напряжение от 13 до 15 вольт, в зависимости от вашего автомобиля. Дополнительное напряжение выше напряжения вашей батареи, которое составляет 12 вольт, позволяет заряжать батарею.Есть два типа регуляторов: электронные регуляторы и регуляторы точки контакта. Если у вас нет классического автомобиля старше 25 лет, ваш регулятор будет электронным и будет либо прикреплен к генератору переменного тока, либо расположен удаленно.

Шаг 1

Отсоедините кабели от аккумулятора с помощью гаечного ключа. Батарея обычно находится под капотом, прямо за решеткой автомобиля, с правой или с левой стороны. К нему прикреплены два кабеля.Сначала отсоедините положительный кабель, он будет помечен знаком «+». Ослабьте гайку, удерживающую кабель, повернув ее против часовой стрелки. Таким же образом снимите отрицательный кабель.

Шаг 2

Найдите регулятор напряжения. Он находится либо в черном пластиковом ящике на задней части генератора, который будет обозначен на схеме ремня под капотом вашего автомобиля, либо на линии в кабеле аккумулятора между генератором и аккумулятором. Обратитесь к руководству по ремонту для вашей марки и модели для получения более подробной информации.

Шаг 3

Расположите новый регулятор над старым для выносных регуляторов, на одном уровне с кабелем батареи и не присоединенным к генератору, отсоедините каждый кабель от старого регулятора и подключите его к новому регулятору. В зависимости от марки и модели может быть до четырех кабелей. Для кабелей, прикрепленных винтами, ослабьте винты, повернув их против часовой стрелки с помощью отвертки. Присоедините кабели, вставив их в соответствующие винты на новом регуляторе.Затяните винты отверткой. Для встроенных регуляторов, которые прикреплены к генераторам, переходите непосредственно к следующему шагу.

Шаг 4

Снимите винты или болты, крепящие регулятор к раме автомобиля или генератору, с помощью гаечного ключа или отвертки. Тип крепежа зависит от модели автомобиля. Установите новый регулятор, совместив его с отверстиями на генераторе или раме автомобиля. Вставьте крепежные винты в отверстия в новом регуляторе и затяните их, повернув по часовой стрелке.

Замените кабели аккумулятора и затяните кабели гаечным ключом, убедившись, что каждый кабель подключен к контакту, с которого вы его сняли, положительный к положительному и отрицательный к отрицательному.

Вещи, которые вам понадобятся

• Отвертка
• Гаечный ключ
• Новый регулятор

Другие статьи

Простая схема защиты от перенапряжения с использованием стабилитрона

Как сделать схему защиты от перенапряжения с использованием стабилитрона?

Электрические цепи и компоненты, которые используются в наши дни, отдают много времени и предпочтений, чтобы сделать их максимально безопасными.Современные блоки питания в наши дни очень надежны, но всегда есть шанс выйти из строя. Источник питания может выйти из строя по-разному, но одна особенно тревожная возможность состоит в том, что элемент последовательного регулятора, то есть транзистор или полевой транзистор, может выйти из строя, что приведет к короткому замыканию. Это короткое замыкание элементов вызывает очень высокое напряжение в цепи, на которую подается питание, что приводит к ужасным повреждениям всего оборудования. Повреждение компонента и схемы в целом можно свести к минимуму или полностью исключить, обеспечив схему защиты в виде защиты от перенапряжения .

Защита от короткого замыкания, защита от обратной полярности и защита от повышенного / пониженного напряжения — это некоторые из схем защиты, которые используются для защиты любого электронного устройства или схемы от любых неожиданных сбоев. Как правило, для защиты от перенапряжения используется предохранитель или автоматический выключатель, однако в этом проекте наша цель — создать схему, которая будет работать лучше, чем предохранитель или автоматический выключатель, и преодолеть ограничения большинства основных устройств безопасности, упомянутых выше.

Защита от перенапряжения — это характеристика системы электропитания, которая каким-то образом регулирует напряжение на стороне нагрузки, когда входное напряжение превышает предварительно установленное значение.В некоторых ситуациях, когда входное напряжение выше ожидаемого, мы всегда используем защиту от перенапряжения или схему защиты от лома. Схема защиты ломом — одна из наиболее часто используемых схем защиты от перенапряжения.

Блок питания может выйти из строя по разным причинам; Точно так же может быть много способов защитить цепь от перенапряжения. Самый простой способ — подключить предохранитель со стороны входа питания. Но недостатком использования предохранителя является то, что он является одноразовой защитой, потому что, когда напряжение превышает заданное значение, предохранительный провод сгорает, вызывая размыкание цепи.Тогда единственный способ заставить цепь снова начать работать — это заменить предохранитель на новый и переделать всю цепь, относящуюся к предохранителю.

Случаи отказа источника питания обычно наблюдаются, когда источник питания перестает работать и нет выхода. Однако бывают редкие случаи выхода из строя, когда происходит короткое замыкание и на выходе может появиться очень высокое напряжение. В качестве линейного регулятора мы можем взять пример очень простого стабилизатора на основе стабилитрона.Мы можем создать более сложную схему для достижения лучших результатов, в этих схемах используется та же идея прохождения тока через транзистор.

Основное отличие заключается в способе подачи напряжения регулятора на базу транзистора. Обычно напряжение на входе таково, что несколько вольт падают на последовательный регулирующий элемент. Следовательно, это позволяет последовательно проходному транзистору регулировать выходное напряжение соответствующим образом. Обычно такой транзистор попадает в состояние разомкнутой цепи, но при некоторых обстоятельствах в транзисторе может возникнуть короткое замыкание между коллектором и эмиттером.Если это произойдет, то на выходе появится полное нерегулируемое входное напряжение.

Если на выходе появится полное напряжение, это может привести к повреждению многих микросхем, которые находятся в цепи и на которые подается питание. В этом случае ремонт схемы может оказаться нецелесообразным. Принцип работы импульсных регуляторов сильно различается, но бывают ситуации, в которых полный выход может появиться на выходе блока питания.

Мы можем сделать схему защиты от перенапряжения с использованием стабилитрона и биполярного транзистора двумя способами.

Цепь стабилизатора напряжения Зенера :

В этой схеме используется стабилитрон для обеспечения регулируемого выхода на стороне нагрузки, защищая цепь. Но соединения таковы, что поток мощности на сторону нагрузки не прерывается, даже когда напряжение превышает пределы безопасности. На выходе всегда будет напряжение, которое зависит от номинала стабилитрона.

Схема защиты от перенапряжения с использованием стабилитрона:

Этот метод является более простым, в котором схема предназначена для отключения питания на стороне нагрузки, когда напряжение превышает заданные значения.

Необходимые материалы

• 1N4740A Стабилитрон
• FMMT718 Транзистор PNP
• Резисторы — 1 кОм, 2,2 кОм и 6 кОм
• 2N2222 Транзистор NPN

Связанное сообщение: Автоматический дверной звонок с обнаружением объектов с помощью Arduino

Стабилитрон — это тип диода, который позволяет току течь через него в обоих направлениях, в отличие от обычного диода, который позволяет току течь только в одном направлении, а именно от анода к катоду.Этот поток тока в обратном направлении происходит только тогда, когда напряжение на клеммах превышает пороговое напряжение, называемое напряжением Зенера. Это напряжение стабилитрона является характеристикой устройства, которая управляет эффектом стабилитрона, который, в свою очередь, определяет работу диода.

Принципиальная схема стабилитрона, обычно используемого в схемах, приведена ниже.

Стабилитроны имеют высоколегированный p-n переход, что позволяет устройству нормально функционировать даже при подаче через него обратного напряжения.Однако многие стабилитроны вместо этого полагаются на лавинный пробой. Оба типа пробоя происходят в устройстве, с той лишь разницей, что эффект Зенера преобладает при более низких напряжениях, а лавинный пробой происходит при более высоких напряжениях. Они используются для создания маломощных стабилизированных источников питания. Они также используются для защиты цепей от перенапряжения и электростатического разряда.

2N2222 NPN-транзистор

2N2222 — очень распространенный биполярный NPN-транзистор, в основном используемый для усиления или переключения малой мощности общего назначения.2Н222 предназначен для умеренной работы на высоких оборотах. Это очень распространенный транзистор, который используется как образец транзистора NPN.

Принципиальная схема транзистора приведена ниже.

Распиновка транзистора 2N2222 NPN приведена ниже.

, низкая стоимость это наиболее часто используемый транзистор.Одна из его ключевых особенностей — способность выдерживать большие токи по сравнению с другими аналогичными небольшими транзисторами. Он состоит из кремния или германия и легирован положительно или отрицательно заряженным материалом. При выполнении приложений усиления он получает аналоговый сигнал через коллекторы, а другой сигнал подается на его базу. Аналоговым сигналом может быть голосовой сигнал с аналоговой частотой почти 4 кГц (человеческий голос).

FMMT718 PNP-транзистор

FMMT718 является PNP-транзистором, поэтому коллектор и эмиттер будут закрыты (смещены в прямом направлении), когда базовый вывод удерживается на земле, и будут открыты (с обратным смещением), когда сигнал будет подан на базовый вывод. .Этим транзистор PNP отличается от транзистора NPN; логический вентиль используется для переключения между напряжениями сигналов заземления.

Принципиальная схема транзистора PNP приведена ниже.

Распиновка FMMT718 представлена ​​в табличной форме ниже.

Цепь стабилитрона

Это одна из двух конфигураций схем защиты от перенапряжения с использованием стабилитрона.Эта схема не только защищает цепь на стороне нагрузки, но также регулирует входное напряжение питания для поддержания постоянного напряжения. Принципиальная схема защиты от перенапряжения с использованием схемы стабилитрона приведена ниже.

Пороговое напряжение, выше которого схема отключает питание со стороны нагрузки, называется предварительно установленным значением напряжения схемы. Конструкция схемы такова, что предварительно установленное значение схемы является номиналом стабилитрона. Таким образом, пороговое значение, выше которого цепь не проводит, составляет примерно 5.1В.

Проводимость транзистора Q1 зависит от напряжения база-эмиттер транзистора. Когда выходное напряжение схемы начинает расти, это увеличивает Vbe транзистора, и он проводит меньше. Это, в свою очередь, снижает выходное напряжение, сохраняя выходное напряжение почти постоянным.

Принципиальная схема защиты от перенапряжения с использованием стабилитрона

Принципиальная схема цепи защиты от перенапряжения приведена ниже.

Сначала рассмотрим работу схемы при исправной работе блока питания.В правильном рабочем состоянии на клемме базы транзистора Q2 находится высокий уровень, что приводит к выключению этого транзистора. Когда Q2 выключен, на клемме базы транзистора Q1 низкий уровень, и он начинает проводить. Таким образом, нагрузка подключается к источнику питания, когда напряжение питания ниже установленного порогового напряжения.

Теперь, когда напряжение питания выше порогового значения, происходит пробой стабилитрона и стабилитрон D2 начинает проводить. Это делает базовую клемму Q2, которая раньше была заземлена.Теперь, когда базовый вывод Q2 подключен к земле, он начинает проводить. База транзистора Q1, который подключен к выходу Q2, теперь имеет высокий уровень и перестает проводить. Это изолирует нагрузку от источника питания, защищая ее от любого потенциального повреждения, которое могло быть вызвано скачком напряжения.

Работа приведенных выше схем также зависит от падения напряжения на каждом транзисторе. В идеале он должен быть низким, чтобы схема соответствовала теоретическому аналогу.Чтобы свести к минимуму падение напряжения на транзисторе, мы использовали PNP-транзистор FMMT718, который имеет очень низкое значение насыщения коллектор-эмиттер. Это низкое значение Vce позволяет снизить падение напряжения на транзисторах.

Похожие сообщения:

Подробные сведения о схемах »Электроника

— обзор основ регулятора схем стабилитрона и способ, в котором стабилитрон может быть использован для обеспечения опорного напряжения в качестве источника питания электроники.

Пособие по схемам источников питания и руководство Включает:
Обзор электронных компонентов источника питания
Линейный источник питания
Импульсный источник питания

Защита от перенапряжения
Характеристики блока питания
Цифровая мощность
Шина управления питанием: PMbus
Бесперебойный источник питания

Самую простую схему регулятора напряжения можно создать с помощью простого последовательного резистора и стабилитрона. Это схема шунтирующего стабилизатора, состоящая из последовательного резистора и стабилитрона, подключенного к земле через нагрузку.

Цепи стабилитрона

обычно используются в приложениях с низким энергопотреблением, где требуется только разумный уровень стабилизации. Схема на стабилитроне сможет обеспечить разумный уровень стабилизации, но для более строгих требований требуется более сложная схема.

Основы

Стабилитрон работает при обратном смещении. По мере увеличения напряжения на диоде он сначала не проводит. Однако, когда напряжение достигает определенного уровня, диод начинает проводить, и он будет пытаться поддерживать одинаковое напряжение на диоде почти для всех уровней тока.Таким образом, если нагрузка помещается на стабилитрон, в простой схеме регулятора напряжение будет поддерживаться, несмотря на изменения в требованиях по току для нагрузки. Стабилитрон будет воспринимать изменения тока, необходимые для поддержания постоянного напряжения на диоде.

Очевидно, стабилитрон не может выдерживать бесконечное изменение тока. Он должен выдерживать минимальный ток, чтобы поддерживать напряжение, и если будет потребляться слишком большой ток, он перегреется и может выйти из строя.При разработке простой схемы регулятора необходимо спроектировать схему с учетом возможных изменений.

Другие схемы и схемотехника:
Основы операционных усилителей
Схемы операционных усилителей
Цепи питания
Конструкция транзистора
Транзистор Дарлингтона
Транзисторные схемы
Схемы на полевых транзисторах
Условные обозначения схем

Вернуться в меню «Конструкция схемы». . .

Советы по включению вашего полетного контроллера — DroneTrest Blog

Питание вашего полетного контроллера является важным аспектом, когда дело доходит до создания собственного дрона, если вы ошибетесь, вы можете испытать некоторую вспышку выброса синего дымового монстра.. Или, что еще хуже, у вас может произойти сбой питания в полете, что повредит не только ваш полетный контроллер. В этом руководстве я расскажу о некоторых вещах, о которых следует подумать, когда дело доходит до питания вашего полетного контроллера.

Варианты питания

Есть несколько методов, которые вы можете рассмотреть, когда дело доходит до питания вашего полетного контроллера, каждый из которых более подробно обсуждается ниже:

• Напрямую от аккумулятора
• Использование ESC (электронного регулятора скорости)
• Регулятор напряжения, также известный как BEC (схема отключения батареи)
• Блок питания или блок управления питанием

Питание напрямую от аккумулятора

Это может показаться наиболее очевидным способом питания вашего полетного контроллера, однако на самом деле сегодня на рынке очень мало полетных контроллеров, которые можно использовать напрямую от батареи.

В целом можно с уверенностью предположить, что вы не можете запитать полетный контроллер напрямую от аккумулятора

Большинство электронных устройств работают от 5 В или 3,3 В, а типичная батарея, которую вы будете использовать в своем дроне, будет не менее 11,1 В. Обратитесь к руководству по LiPo батареям для получения дополнительной информации о батареях. Хотя полетный контроллер может быть разработан со встроенным регулятором напряжения, при понижении регулятора такого высокого напряжения часто возникает дополнительный нагрев или другие электромагнитные помехи, которые могут вызвать проблемы с некоторыми датчиками на вашем автопилоте, такими как датчик компаса. .Поэтому часто лучше не включать эту функцию в плату автопилота, чтобы повысить производительность. Всегда проверяйте свою документацию или фактическую PCB (печатную плату) полетного контроллера, чтобы убедиться, что вы подаете на нее правильное напряжение. Использование более высокого напряжения поджарит вашу плату.

Использование ESC для подачи питания

Возможно, один из наиболее распространенных методов питания контроллеров полета, особенно на более простых сборках квадрокоптеров, напрямую через ваш ESC, поскольку большинство ESC включают встроенный регулятор напряжения (известный как BEC) для обеспечения co.

Как работает инвертор, как to Repair Inverters — General Tips

В этом посте мы попытаемся узнать, как диагностировать и ремонтировать инвертор, всесторонне изучив различные этапы инвертора и как работает базовый инвертор.

Прежде чем мы обсудим, как отремонтировать инвертор, было бы важно, чтобы вы сначала получили полную информацию об основных функциях инвертора и его этапах. Следующее содержание объясняет важные аспекты инвертора.

Этапы инвертора

Как следует из названия, преобразователь постоянного тока в переменный — это электронное устройство, которое способно «инвертировать» постоянный потенциал, обычно получаемый от свинцово-кислотной батареи, в повышенный потенциал переменного тока. Выходной сигнал инвертора обычно вполне сопоставим с напряжением, которое есть в наших домашних розетках переменного тока.

Ремонт сложных инверторов — непростая задача из-за множества сложных этапов, требующих наличия специальных знаний в данной области. Инверторы, которые обеспечивают выходы синусоидальной волны или те, которые используют технологию ШИМ для генерации модифицированной синусоидальной волны, могут быть трудными для диагностики и устранения неисправностей для людей, которые относительно плохо знакомы с электроникой.

Тем не менее, более простые конструкции инверторов, основанные на основных принципах работы, могут быть отремонтированы даже человеком, который не является специалистом в области электроники.

Прежде чем мы перейдем к деталям поиска неисправностей, важно обсудить, как работает инвертор, и различные ступени, которые обычно может включать инвертор:

Инвертор в его самой основной форме можно разделить на три основных этапа, а именно. генератор, драйвер и выходной каскад трансформатора.

Генератор:

Этот каскад в основном отвечает за генерацию колебательных импульсов через микросхему или транзисторную схему.

Эти колебания в основном являются производством чередующихся положительных и отрицательных (заземляющих) пиков напряжения аккумуляторной батареи с определенной заданной частотой (числом положительных пиков в секунду). Такие колебания обычно имеют форму квадратных столбов и называются прямоугольными волнами. и инверторы, работающие с такими генераторами, называются преобразователями прямоугольной формы.

Вышеупомянутые генерируемые прямоугольные импульсы слишком слабы и никогда не могут использоваться для управления сильноточными выходными трансформаторами.Поэтому эти импульсы подаются на следующий каскад усилителя для выполнения требуемой задачи.

Для получения информации об генераторах инвертора вы также можете обратиться к полному руководству, в котором объясняется, как спроектировать инвертор с нуля.

Бустер или усилитель (драйвер):

Здесь принятая частота колебаний соответствующим образом усиливается до высоких уровней тока, используя либо силовые транзисторы или МОП-транзисторы.

Хотя усиленный отклик является переменным током, он все еще находится на уровне напряжения питания батареи и поэтому не может использоваться для управления электрическими приборами, которые работают с более высокими потенциалами переменного тока.

Таким образом, усиленное напряжение подается на вторичную обмотку выходного трансформатора.

Выходной силовой трансформатор:

Все мы знаем, как работает трансформатор; в источниках питания переменного / постоянного тока он обычно используется для понижения подаваемого входного переменного тока сети до более низких заданных уровней переменного тока за счет магнитной индукции двух его обмоток.

В инверторах трансформатор используется для аналогичной цели, но с прямо противоположной ориентацией, то есть здесь переменный ток низкого уровня от вышеупомянутых электронных каскадов подается на вторичные обмотки, что приводит к индуцированному повышенному напряжению на первичной обмотке трансформатора.

Это напряжение, наконец, используется для питания различных бытовых электрических устройств, таких как лампы, вентиляторы, миксеры, паяльники и т. Д. Принцип становится основой всех традиционных конструкций инверторов, от самых простых до самых сложных.

Функционирование показанной конструкции можно понять из следующих пунктов:

1) Плюс батареи питает микросхему генератора (вывод Vcc), а также центральный отвод трансформатора.

2) Микросхема генератора при включении начинает производить попеременно переключающиеся импульсы Hi / Lo на своих выходных контактах PinA и PinB с некоторой заданной частотой, в основном 50 Гц или 60 Гц, в зависимости от спецификаций страны.

3) Видно, что эти распиновки связаны с соответствующими силовыми устройствами №1 и №2, которые могут быть МОП-транзисторами или силовыми BJT.

3) В любой момент, когда PinA высокий, а PinB низкий, Power Device # 1 находится в проводящем режиме, а Power Device # 2 остается выключенным.

4) В этой ситуации верхний отвод трансформатора соединяется с землей через силовое устройство № 1, что, в свою очередь, заставляет положительный полюс батареи проходить через верхнюю половину трансформатора, запитывая эту часть трансформатора.

5) Аналогично, в следующий момент, когда на контакте B высокий уровень, а на контакте A низкий, активируется нижняя первичная обмотка трансформатора.

6) Этот цикл непрерывно повторяется, вызывая двухтактную проводимость высокого тока через две половины обмотки трансформатора.

7) Вышеупомянутое действие во вторичной обмотке трансформатора вызывает переключение эквивалентного количества напряжения и тока через вторичную обмотку посредством магнитной индукции, что приводит к выработке необходимых 220 В или 120 В переменного тока на вторичной обмотке трансформатора, как показано на схеме.

Преобразователь постоянного тока в переменный, советы по ремонту

В приведенном выше объяснении несколько моментов становятся очень важными для получения правильных результатов от преобразователя.

1) Во-первых, генерация колебаний, из-за которых силовые полевые МОП-транзисторы включаются / выключаются, инициируя процесс индукции электромагнитного напряжения на первичной / вторичной обмотке трансформатора.Поскольку полевые МОП-транзисторы переключают первичную обмотку трансформатора двухтактным образом, это вызывает переменное напряжение 220 В или 120 В переменного тока на вторичной обмотке трансформатора.

2) Вторым важным фактором является частота колебаний, которая фиксируется в соответствии со спецификациями страны, например, страны, которые поставляют 230 В, обычно имеют рабочую частоту 50 Гц, в других странах, где обычно указывается 120 В. работают на частоте 60 Гц.

3) Сложные электронные устройства, такие как телевизоры, DVD-плееры, компьютеры и т. Д.никогда не рекомендуется использовать с преобразователями прямоугольной формы. Резкие подъемы и спады прямоугольных волн просто не подходят для таких приложений.

4) Однако есть способы с помощью регулируемого регулятора выходного напряжения

с использованием 7805 «Funny Electronics

.
Я уже публиковал свой блог о стабилизаторе напряжения с фиксированным выходом 5 В с использованием 7805. ИС серии 78xx также можно использовать для создания регулируемого стабилизатора напряжения. В этом блоге вы найдете несколько советов по созданию регулируемого стабилизатора напряжения с использованием 7805.Схема сделана, как показано на следующей схеме.

7805 может работать с входным напряжением от 7,5 до 25 В. Я дал входное напряжение 9В от ИИП. Конденсатор 0,33 мкФ подключается ко входу, а конденсатор 0,1 мкФ подключается к выходу. R1 фиксированный, а R2 — переменный. Я оставил R1 на 420 Ом. Точно так же переменный резистор 0-200 Ом используется в качестве R2. Выходное напряжение обычно измеряется мультиметром. Схему можно резюмировать, как указано ниже.

7805 — Регулятор напряжения

Входное напряжение — питание 9 В, 1 А от ИИП

R1 — 420 Ом

R2 — 0 — 200 Ом Переменная

Конденсаторы — 0,33 мкФ на входе и 0,1 мкФ на выходе.

Выходное напряжение зависит от значения сопротивления R2. Выходное напряжение можно рассчитать по простой формуле.

Vo — выходное напряжение
Vxx — номинальное выходное напряжение (выход на общий) фиксированного регулятора.Vxx составляет 5 В для 7805, 8 В для 7808 и 12 В для 7812.
Io — выходной ток.


Порядок действий

Сначала удерживайте сопротивление R2 в минимальном положении (0 Ом). Тогда Vo = Vxx. То есть выходное напряжение будет равно номинальному выходному напряжению (5 В для 7805). Теперь установите R2 в максимальное положение (200 Ом). Затем измерьте выходное напряжение с помощью мультиметра. У меня получилось выходное напряжение 8.14В. Расчет можно резюмировать, как указано ниже.

Vo = 8.14V
Vxx = 5,07V
R1 = 420 Ом
R2 = 200 Ом

Подставляя эти значения в формулу выше, мы получим Io. Io будет одинаковым для конкретной нагрузки при разных напряжениях. Используя это значение Io, Vxx и R1 , мы можем вычислить значение сопротивления R2, ​​которое будет использоваться для желаемого значения Vo. Vo , измеренный для различных значений R2 с помощью мультиметра, приведен ниже.

Вывод

Из таблицы видно, что Vo увеличивается с увеличением R2.Так мы получим переменное выходное напряжение от 5,07 до 8,14 В. Увеличение значений сопротивлений выше значений, указанных в таблице, не дало мне ожидаемого результата.

.
