Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.

Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

Читайте также статью о том, как соединить диодную ленту.

Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.

Подключение светодиодной ленты к блоку питания

Подразумевается, что вы приобрели стандартную светодиодную ленту, одноцветную. Например такую SMD 3528/60 IP20 White. Эта лента состоит из светодиодов 3528, которые располагаются по длине в количестве 60 диодов на 1 погонный метр. 3528 — означает размер одного светодиода. То есть 3,5х2,8 мм. Соответственно 5050 — означает, что размер 5х5 мм. Степень защиты IP 20, белого свечения (Рис.1).

Лента намотана на катушку. Длина светодиодной ленты 5 м. С обоих концов ленты имеются уже припаянные провода (Рис.2). Что довольно удобно, в том случае, если вы собираетесь использовать сразу весь кусок не отрезая его на части. Запомнить полярность легко. Красный — это всегда +(плюс). Нам это понадобится в дальнейшем.

Поскольку светодиодные ленты рассчитаны 12 В постоянного напряжения, то необходимо приобрести помимо самой ленты еще и блок питания, так называемый драйвер. Для нашей ленты нам необходим блок питания на 30 Вт.

Светодиодная лента 3528/60 потребляет 4,8 Вт электрической энергии на 1 м. То есть 5 метров ленты потребляют — 24 Вт. Для питания ленты драйвер надо брать с запасом по мощности + 15-20 % от ее потребления. То есть драйвер для нашей светодиодной ленты на 30 Вт, как раз то что нужно. При условии, что вы ее будете использовать всю, то есть все 5 метров. При недостаточно мощном блоке питания, лента будет светиться, но не будет выдавать 100 % своей яркости. Использование более мощного блока питания нецелесообразно лишь с точки зрения трат на него лишних денежных знаков. А применять можно хоть 60 Ваттный, хоть 100 Ваттный драйвер на 5 метров. Но повторюсь — это не имеет смысла и применимо лишь в случае когда нет подходящего драйвера.

Итак с блоком питания, то бишь драйвером мы определились и выбрали на 30 Вт. Да, еще одна ремарочка. Блоки питания бывают герметичными (для использования вне помещений) и открытыми, только для использования в помещениях. Поскольку наша светодиодная лента имеет степень защиты IP 20, то есть она открытая и не защищена от внешних факторов, в том числе погодных, то подразумевается, что мы ее будем использовать в помещении. Таким образом и драйвер нам подойдет обычный, не герметичный. На 30 Вт драйвера не оказалось, я взял на 40 Вт (Рис.3). Разница в деньгах не критичная на открытые блоки питания.

Давайте разберемся с подключением светодиодной ленты к блоку питания. На картинке (Рис.4) мы видим 5 клемм. L и N (АС) служат для подключения переменного напряжения(того что у нас дома в розетке). К зажиму L надо подключать, так называемую «фазу». Определить её можно обычной индикаторной отверткой. Та которая светится и есть «фаза». N соответственно 0(ноль) или нейтраль. Третий слева зажим — заземляющий. В современных квартирах все розетки уже имеют заземляющий проводник, вот его туда и прикручиваем, он желто-зеленого цвета. Далее идут два зажимчика, к которым мы подключаем нашу светодиодную ленту. Тут все понятно. К -V идет проводник черный(отрицательный), а к +V соответственно красный. Полярность нужно обязательно соблюсти, иначе лента не будет светиться. Некоторые светодиодные ленты даже могут выйти из строя если перепутать проводки. Но это как правило ленты сомнительного производства.

После этих процедур ваша лента должна светиться. Если необходимо постоянно включать/выключать светодиодную ленту, то нужно в цепь включить какой-нибудь выключатель. Этот выключатель лучше ставить в разрыв линии N. Так при отключении выключателя мы отключим полностью питание и на драйвере и на светодиодной ленте. Отрезаем и подпаиваемся.

Далее мы рассмотрим подключение отдельного куска светодиодной ленты

То есть допустим вам надо использовать не все 5 метров, а только лишь 2 метра ленты. Внимательно посмотрев на ленту мы увидим, что через каждые 3 (три) светодиода проходит условная граница, которая и показывает нам, что резать нужно именно тут. То есть отмерив отрезок светодиодной ленты, который вам необходим, смело отрезайте именно в таком месте ленту. Но не забывайте одно старое правило — семь раз отмерь, один раз отрежь! Как правило линия отреза проходит между медными площадками, к которым надо будет припаять концы проводников. На Рис.5 мы видим одноцветную светодиодную ленту, которая имеет стандартную схему с двумя проводниками — +(плюс) и -(минус). На Рис.6 изображена так называемая rgb светодиодная лента, то есть многоцветная. Она имеет 4 контакта для подключения.

Таким образом отрезав нужный кусок светодиодной ленты, нужно припаять два проводочка к этим площадкам, естественно соблюдая полярность. Желательно, чтобы не путаться, к плюсовой припаивать провод красного цвета, это касается одноцветной ленты. Ну а для rgb светодиодной ленты также все просто. Расшифруем аббревиатуру RGB — Red(красный), Green(зеленый), Blue(синий). Соответственно припаивать лучше проводники с изоляцией соответствующего цвета и тогда будет все без путаницы. Еще один нюанс касательно rgb светодиодной ленты. У некоторых производителей рядом с площадочками, через каждые 3 диода промаркировано: R G B, то есть даже если вы возьмете кусочек такой светодиодной ленты, вы всегда будете знать каким образом подключить ее. Но так делают не все производители и такая светодиодная лента скорее исключение из правил и она более дорогая.

Этот кусок статьи я добавляю спустя 1-1,5 после опубликования. Я совсем забыл упомянуть про такие удобные штуки, как коннекторы для светодиодной ленты. С помощью этих полезных девайсов можно ускорить время монтажа светодиодной ленты в разы. Так как паять уже ничего не придется. Давайте рассмотрим их коротенько. Коннекторы для подключения светодиодной ленты бывают нескольких типов.

Коннекторы для соединения двух кусков светодиодной ленты между собой (Рис.7).

Коннекторы для соединения светодиодной ленты с драйвером (Рис.8).

Коннекторы для соединения rgb светодиодной ленты с rgb контроллером (Рис. 9).

Далее подключаем светодиодную ленту к блоку питания (драйверу), а его уже непосредственно к сети 220В. В случае rgb светодиодной ленты сначала подключаем контроллер rgb, а далее от него стандартно к блоку питания(драйверу). Естественно всегда соблюдаем полярность.

Ну и наслаждаемся нашим творением.

Светодиодная лента на 220В, подключение светодиодной ленты на 220В

Вашему вниманию представляется светодиодная лента с подключением от сети 220V на белой основе в матовой плоской трубке. Мы продаем светодиодную ленту 220V оптом и в розницу в Москве и с доставкой по всей России.
220V 5050 CW 60 светод./м 14.4W IP-67 (Холодный белый) матовая
220V 5050 WW 60 светод./м 14.4W IP-67 (Теплый белый) матовая

Варианты применения светодиодной ленты с подключением к бытовой сети 220V.

Применений у этого продукта весьма много. Это качественная подсветка загородных домов, беседок, гаражей, бытовок, производственных ангаров, офисных помещений, причем как изнутри,
так и снаружи (по сферам применения в помещениях все же советуем использовать ленту на 12V со стабилизированными блоками питания). Существует практика установки вышеуказанной ленты по периметру земельных участков,
а именно по кромке забора. Так как, помимо декоративного эффекта, данный способ установки делает более корректной работу внешних камер видеонаблюдения.
Так, используя влагостойкую светодиодную ленту для улицы в связке со светодиодными прожекторами, можно качественно осветить всю территорию Вашего участка или дачи.

Энергопотребление светодиодной ленты и срок службы.

Продукция, основанная на светодиодах в корпусе smd, характеризуется малым потреблением энергии при большей яркости свечения, по сравнению с предыдущим поколением диодов в dip корпусе, а так же длительным сроком службы около 25000 часов

В нашем ассортименте представлено очень много видов светодиодных лент отличающихся размером и количеством диодов, цветами свечения и размерами и цветом светодиодной основы,
а так же ценой, но у них есть, как правило, одна общая характеристика – подключение на 12V через стабилизированный блок питания для светодиодных лент. При подключении без специального блока питания лента попросту сгорит.
У светодиодной ленты 12V есть, несомненно, огромное количество плюсов, таких как: длительная, безопасная(12V светодиодную ленту IP-68 используют даже в бассейне или в сауне) и бесперебойная работа, большой выбор по цветам и оттенкам свечения,
кратность резки по 3-6 светодиода, в зависимости от типа ленты. Но есть и минусы, например: Вам уже сделали подвесной потолок, ниши в стенах и на полу, и Вы захотели сделать подсветку светодиодной лентой,
а рабочие, как часто бывает, не оставили пространства для скрытой установки блоков питания для светодиодной ленты 12V. Установка светодиодной подсветки на основе ленты 12V в этой ситуации будет невозможна или сильно затруднена.
В этом случае может помочь как раз светодиодная лента на 220V, которая не требует установки громоздких блоков питания (Фото сравнения габаритов источников питания для ленты 12В и 220В).
Так же, для ленты на 12V желательна подводка питания каждые 5 метров для сохранения равномерной и однородной яркости свечения на всей протяженности (при подключении, например, 15-20 метров в одну линию от блока питания).
Ленту на 220V можно подключать в линию от одного комплекта подключения до 100 метров без дополнительного питания!

Основные характеристики ленты:

1. Герметичная светодиодная лента на белой основе, в белой матовой плоской трубке, без двустороннего клеевого слоя. (Монтаж ленты на поверхность осуществляется пластиковыми или силиконовыми скобками (Фото 1)(Фото 2)(Фото 3), а в некоторых случаях, в зависимости от поверхности, и пластиковыми хомутами).

Класс защиты IP-68, что соответствует стандарту защиты от влаги и пыли.

*Осуществляя монтаж ленты светодиодной на 220V, позаботьтесь о надежной герметизации ленты с помощью, к примеру, термоусадки (кембрика) и клеевого термопистолета. Это правило справедливо для монтажа любой модели ленты используемой на улице (кембрики и клеевой пистолет не входят в комплект).

2. Количество светодиодов на метр – 60 шт. светодиодов типоразмера 5050 SMD.

3. Мощность светодиодной ленты 220V вполне стандартная – 14.4W на 1 метр или как часто спрашивают наши клиенты о потребляемой мощности в амперах – 0.08A на метр.

4. Яркость (или световой поток) ленты составляет около 750lm (Люмен) на метр.

5. Угол свечения 120°.

6. Кратность резки – 1 метр.

8. Поставляется товар в бухтах по 50 метров (Фото).

9. Размер ленты. Светодиодная лента 220V компактна, ее размер в ширину всего 13мм, что позволяет использовать ее для различных дизайн проектов освещения.

10. Подключение ленты 220V.

Подключается светодиодная лента 220V не напрямую, а с помощью так называемого ”комплекта подключения”:

Ознакомиться подробней с ценой и внешним видом товара Вы можете в нашем каталоге по ссылке — Светодиодная лента 220В.
*Обратите внимание, цена указана за 1 метр светодиодной ленты 220V. Мы продаем уличную светодиодную ленту 220V как бухтами по 50 метров в заводской упаковке, так и режем кратно пяти метрам для розничных продаж.

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

Самоклеящуюся ленту

Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом

Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.

Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

с одним или двумя блоками питания;

двух лент и одного трансформатора;

нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

Примеры использования светодиодных лент

Подключаем светодиодную ленту — Видео

Схемы подключения — CLEVERLIGHT

Схема подключения одноцветной светодиодной ленты не более 5 м.

Для того чтобы подключить светодиодную ленту необходим блок питания, подключение происходит следующим образом:

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
Вход блока питания подключается к сети 220 В.

В большинстве блоков питания (открытого типа) имеются разъемы с двумя минусами, с двумя плюсами и защитное заземление. В блоках питания закрытого типа имеются провода со следующей маркировкой: коричневый — фаза, синий – ноль, желтый / зеленый – заземление. В блоках питания в пластиковом корпусе провод заземления отсутствует.

Схема подключения светодиодную ленту от 5 до 10 метров.

Ели вы подключаете светодиодную ленту от 5 до 10 метров:

Вам понадобиться два блока питания. Если же вы подключаете ленту более 5 метров к одному блоку питания, то каждая лента должна быть подключена к выходу блока к двум разъемам (плюс, минус). Запрещается подключать светодиодную ленту последовательно (друг за другом), так как при подобном подключении через первый отрезок будет протекать большой ток, это приведет к перегреву ленты и быстрому выходу из строя. Как подключать в этом случае ленту:

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
Вход блока питания подключается к сети 220 В.

Схема подключения светодиодной ленты не более 20 м.

Ели вы подключаете светодиодную ленту более 10 метров, но менее 20, то у вас будет следующий набор:

4 катушки светодиодной ленты по 5 м и два блока питания. Каждую катушку вы подключаете к блоку питания при помощи специальных проводов. Провод ко всем катушкам ведется только параллельно. Не рекомендуется подключать светодиодную ленту последовательно ( друг за другом), так как через первые метражи пойдет слишком большой ток, что приведёт к быстрому выходу и строя всей ленты. Подключается оборудование следующим образом:

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъемам (в зависимости от типа блока питания) выхода постоянного тока с соблюдением полярности (плюс к плюсу с блока питания на ленту и минус к минусу с блока питания на ленту).
Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной не более 5м с использованием диммера.

Подключения светодиодной ленты длиной не более 5м с использованием диммера и 1 блока питания.

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
С «входа» диммер подключается к «выходу» блока питания.
Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной не более 10 м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. Если вы подключаете более 5 метров светодиодной ленты, то в данном случае лента каждая лента подключается к диммеру параллельно при помощи дополнительных проводов. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.

Провод с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
С «входа» диммер подключается к «выходу» блока питания.
Вход блока питания подключается к сети 220 В.

Подключения светодиодной ленты длиной более 10 м с использованием диммера и 1 блока питания.

Диммер – специальное устройство, которое позволяет регулировать яркость светодиодной ленты, с подключении диммер устанавливается между лентой и блоком питания. Диммер должен соответствовать мощности светодиодной ленты, можно использовать более мощный диммер , но ни в коем случае не меньше. При данной схеме подключения общая мощность ленты превышает мощность диммера и используется два блока питания, следовательно, необходимо использовать специальный усилитель. Усилители бывают нескольких видов: для одноцветной ленты, для RGB, для RGB+W. Усилитель для RGB можно использовать и для одноцветной ленты. Подключать светодиодную ленту более 5 м последовательно – не рекомендуется, более того при таком подключении, гарантия с оборудования снимается.

При такой схеме часть светодиодной ленты подключается к диммеру проводом, с плюсом и минусом (обычно красный плюс, с минусом – черный) подключается к плюсовому и минусовому проводам или к разъему «выход» диммера.
Остаточная часть ленты подключается к усилителю. Если используется усилитель RGB, нужно учитывать что, на выходе усилителя присутствует одни «плюс» и три «минуса» на «R», «G», «B», следовательно будет общий «плюс», а «минус» подключается к разъемам «R», «G», «B».
На вход усилителя подключается с выхода диммер. «Плюс» к «плюсу», а «минус» к «минусу» от диммера подключается к «R», «G», «B».
К разъемам входа «плюс» и «минус» диммера подключается блок питания. Усилитель подключается ко второму блоку питания.
Вход блоков питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты не более 5 м.

Для создания многоцветной подсветки потребуется лента мультицвет RGB. Светодиодная лента RGB подключается по тому же принципу, как и одноцветная, но для управления цветом используется специальный контроллер RGB. Контроллер RGB в цепи подключения устанавливается между лентой и блоком питания. Подача тока с блока питания идет на контроллер, с контроллера по каналам уходит на ленту. Выбирая тот или иной контроллер, важно помнить что, мощность подключаемой ленты не должна превышать мощности контроллера.

Провод с плюсом подключается к плюсу контроллера.
Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

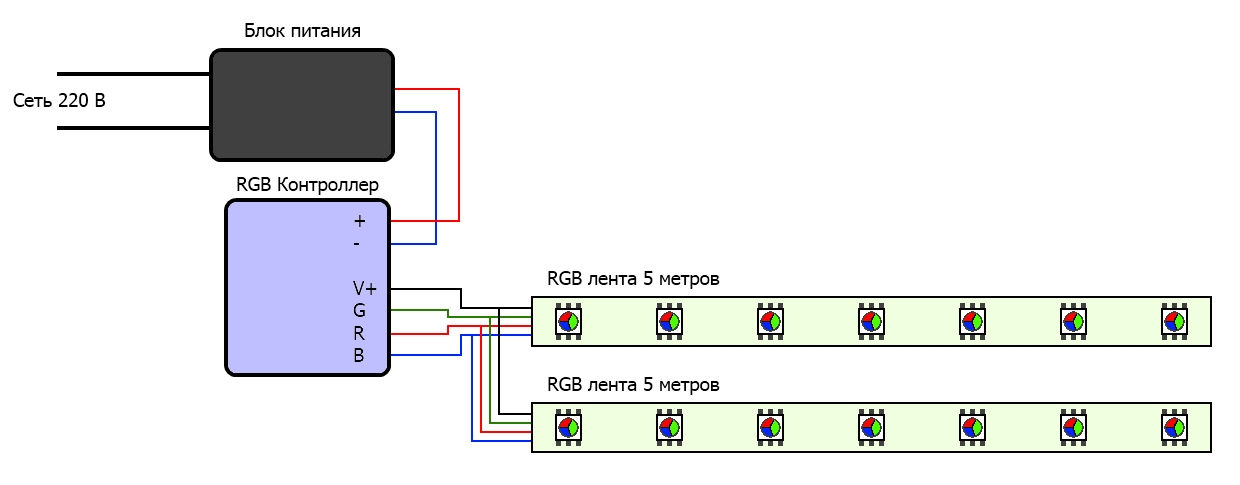

Схема подключения многоцветной RGB светодиодной ленты 5-10 м.

Провод с плюсом подключается к плюсу контроллера.
Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Схема подключения многоцветной RGB светодиодной ленты 5-20 м.

Провод с плюсом подключается к плюсу контроллера.
Провода цветные (R G B) подключаются к разъемам выхода контроллера. Важно следовать указаниями и не перепутать цвета при подключении.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Схема подключения RGB светодиодной ленты длиной 5-20 м с двумя блоками питания и с двумя усилителями.

Подключение по данной схеме предполагает использование 2 усилителей, 1 контроллера и двух блоков питания. Подключенная лента к разным блокам питания в одной цепи, после усилителя свечением будет отличаться, от той, что подключена к контроллеру, поэтому в данном случае мы подключаем 2 усилителя.

Одна часть ленты подключается через усилитель к контроллеру RGB .
Вторая часть ленты подключается к усилителю по тому же принципу.
Вход контроллера подключается к выходу блока питания. Обязательно соблюдать значение «плюс» и «минус».
Блок питания подключается к сети 220 В.

Инструкция по подключению ленты 220В (одноцветная).

Внимание!

Всегда отключайте ленту от сети перед установкой, обрезкой или любыми другими действиями.

Перед подключением к сети размотайте ленту; не подключайте свернутую в катушку.

Обрезайте ленту только в специально помеченных местах.

Оденьте заглушку на открытый конец ленты перед подключением к сети.

Повреждение внешнего защитного силиконового слоя может привести к возгоранию и электрическому удару.

1. Обрезка ленты

Резать ленту можно строго в специально отмеченных местах (или через каждый метр, так как не на всех лентах есть специальные отметки, в таком случае имеются свободные участки, где можно резать).

2. Заглушка

На один из концов оденьте заглушку. Для лучшего эффекта можно дополнительно использовать силиконовый герметик.

3. Установить пин-соединение

Присоедините пин-соединитель для одноцветной ленты (две иголочки). Обратите внимание на то, чтобы данный соединитель был установлен на правильную сторону ленты, и иголочки плотно соприкасались с 2 проводами на ленте.

Внимание! Не допускайте соприкосновение проводов на ленте при подключении, можетвозникнуть короткое замыкание.

4. Подключение к сети

Подключение к сети производится через вилку с встроенным диодным мостом. Подключите вилку к пин-соединению. Подключите вилку к сети, чтобы лента начала светиться. Если этого не произошло, то нужно перевернуть вилку на 180 градусов или подключить ее с другой стороны ленты.

все о подключении светодиолной ленты

Общая характеристика

Светодиодная лента является экономичным прибором. В последние годы ее популярность держится на высоком уровне. Это устройство состоит из гибкой ленты, на которую с определенной периодичностью нанесены диоды. Они имеют разный размер. Длина ленты стандартно составляет 3-5 м. Но при желании ее можно резать на небольшие участки (по 3 LED-элемента) или наращивать длину неограниченно. От этого показателя, а также размера и плотности нанесения диодов на основу зависит мощность оборудования.

Подключение светодиодной ленты (220В) имеет ряд особенностей. Ее нельзя просто соединить со штекером и включить в сеть. Также следует учесть, что сегодня выпускают множество разновидностей представленных устройств. При подключении этот факт также не остается без внимания. Существуют монохромные ленты, которые излучают только один цвет. Это может быть белый, синий, желтый, красный или зеленый. Но есть и многоцветные приборы. Они способны выдавать любой оттенок при определенном сочетании всего 3 основных цветов. Их подключение отличается от монохромных разновидностей.

Преимущества

Перед тем как начать подключение светодиодной ленты к сети 220В, следует узнать о преимуществах этого прибора. В первую очередь сюда относится экономичность представленного элемента освещения. При таком же уровне светового потока обычная лампа потребляет на порядок больше электроэнергии, ее КПД значительно меньше. Срок эксплуатации диодного прибора составляет 5-13 лет. Его гибкая основа позволяет создать любую конфигурацию. При этом освещение можно сделать даже в труднодоступных местах.

Благодаря особенностям подключения допускается управлять яркостью свечения. При этом регулируется мощность светового потока. В зависимости от класса изоляции эти устройства устанавливают даже в аквариумах, бассейнах. К тому же при выборе соответствующего типа оборудования можно создать практически любой оттенок свечения. Стоимость подобных устройств вполне доступна потребителю. Поэтому их популярность не падает уже много лет.

Виды лент

Помимо цвета свечения, ленты могут различаться по нескольким основным факторам. Светодиоды бывают разных размеров. Сегодня чаще всего выпускают устройства с габаритами 35 х 28 и 50 х 50 мм. Размер указывают в маркировке изделия (3528 или 5050). В первом случае диод имеет меньшую площадь, поэтому яркость его свечения меньше, и наоборот.

Значение имеет частота, с которой LED-элементы размещают на 1 м ленты. Если их количество находится в пределах 30-120 штук, устройство работает от напряжения 12В. Это может быть зональная или общая подсветка, которую предоставляет светодиодная лента (220В). Подключение на кухню, в гостиную, спальню и другие комнаты можно сделать такими устройствами. Для приборов на 24В плотность LED-элементов достигает 240 штук. Выбор ленты зависит от назначения устройства. Одноцветные разновидности чаще всего работают от напряжения 12В, а RGB-устройства – от 24В. Это связано с плотностью диодов на метре ленты.

Блок питания

Главное правило, которое существует при подключении LED-ленты, заключается в обязательном применении блока питания. Этот элемент цепи снижает входящее напряжение до приемлемого уровня, которого требует конкретная светодиодная лента (220В).

Подключение своими руками в этом случае происходит просто. От сети напряжение входит в блок питания. На ленту же поступает всего 12 или 24В. Без блока питания осветитель просто перегорит. При выборе этого устройства учитывают потребляемую мощность всей ленты. При этом блок питания должен иметь запас 20%. Только в этом случае осветитель будет работать правильно.

Подключение светодиодной ленты к сети 220 Вольт: пошаговая инструкция

Измеряем необходимую длину ленты. Можно приложить обычную нитку к месту, а после ее измерять. Так вы не ошибетесь в длине.
Отрезаем нужную длину, помните, резать нужно только через каждый метр, на ленте есть соответствующие обозначения. Чтобы отрезать, можно использовать обычные ножницы или канцелярский нож.
На отрезанный конец наносим герметик и надеваем коннектор.
Коннектор закрепляем на герметик.
Подключаем провод от выпрямителя, соблюдая полярность.
На завершающем этапе проверяем надежность подключения.

Светодиодная лента 220в подключение видео

Потребляемая мощность

Существует определенная схема подключения светодиодной ленты к 220В. После того как будет установлено напряжение, от которого работает конкретно взятое устройство, необходимо оценить суммарное количество потребляемой им электроэнергии. В соответствии с полученным результатом приобретают подходящий блок питания. Этот показатель можно просчитать самостоятельно. Например, требуется сделать освещение по периметру комнаты. Для этого в первую очередь определяют длину ленты. В соответствии с требуемым уровнем светового потока, который измеряется в люменах (лм), выбирают соответствующий вид ленты. В ней будет определенное количество светодиодов. Частота LED-элементов подбирается в соответствии с размером диода. Если он имеет меньшие габариты, концентрация на ленте будет выше, и наоборот.

Пример расчета

Определенную технику расчета используют перед тем, как осуществить подключение светодиодной ленты к сети 220В. Схема выполнения этой процедуры приведена далее. Допустим, необходимо сделать подсветку комнаты по периметру. В этом случае длина ленты будет равна 18 м. Было принято решение приобрести устройство с белым свечением, концентрация диодов на 1 м которого составляет 30 штук. Размер LED-элементов при этом выбран 5050. Сначала нужно рассчитать требуемое количество светодиодов: 30 х 18 = 540 штук.

Каждый элемент представленного типа потребляет 0,02 А (показатель приводится в справочных таблицах). Потребляемая мощность всего осветительного прибора в этом случае рассчитывается так: 0,02 х 540 = 10,8 А.

Чтобы рассчитать, какой блок управления требуется в данном случае, делают простой расчет: 10,8 А х 12 В = 130 Вт.

Так как для этого устройства требуется запас мощности 20%, его номинальное значение будет составлять 156 Вт. В продаже такого прибора может не оказаться. Но в таких целях вполне подойдет блок на 160 Вт.

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

Подключение блока питания

Подключение светодиодной ленты (220В) можно выполнить самостоятельно. Блок управления может иметь выведенные шнуры для подсоединения или продаваться без них. В первом случае от устройства с одной стороны выходит провод с вилкой для включения системы в сеть, а с другой – черный и красный провода. Может быть и другая маркировка. Ее расшифровка есть в инструкции. Красный провод – «фаза», а черный или синий – «ноль». Если перепутать их, лента не включится. В этом случае провода меняют местами. Схема подключения представлена далее.

Если блок питания не имеет проводов, у него есть клеммы. В соответствии с инструкцией производителя провода подводят в соответствующие зажимы.

Подключение без адаптера

Существует еще один способ соединения, который позволяет применять светодиодная лента 220В (подключение без блока питания). Эту процедуру может выполнять только профессиональный электрик. В этом случае нагрузка подается прямо на прибор. Схема такого соединения используется при изготовлении светодиодных лампочек. Если 2 диода подключить параллельно, а также навстречу друг другу, их можно запитать от источника переменного тока на длительное время.

Чтобы избежать мерцания осветителя, применяется специальное устройство. Это электролитический конденсатор С1 с напряжением 300 Вт (емкость 4,7-10 мФ). Чтобы выровнять переменный ток сети, также потребуется дополнительный прибор. Это диодный мост VD1-VD4. После соединения системы необходимо проверить напряжение. Если оно больше допустимого значения, добавляют еще отрезок ленты или перед диодным мостом впаивают резистор или конденсатор.

Высокое напряжение и угроза выгорания участков ленты

Как уже было сказано выше, далеко не любая светодиодная лента может быть подключена напрямую в сеть. Ведь осветительный прибор состоит из отдельных светодиодов. Каждый из них обладает определёнными характеристиками (максимальным током нагрузки, номинальным напряжением и т.д.).

Тем не менее, даже в случае возможного подключения, потребуется использование дополнительного оборудования. Речь идёт о применении диодного моста. Крайне важно подобрать диодный мост подходящих характеристик.

Конечно, если взять большой запас, хуже не будет (с технической стороны). Однако, стоит ли переплачивать, когда можно подобрать оборудование идеально подходящее для эксплуатационных условий?

Помимо всего вышеозначенного, светодиодная лента должна быть «нарублена» на отдельные полоски. Предлагаемая техническими специалистами длина отрезков ленты – 100 см.

Зачем нужен блок питания?

Каждый производитель назначает обязательным элементом схемы блок питания. Без него не эксплуатируется светодиодная лента. 220В (подключение без блока питания возможно теоретически) по требованиям безопасности подается на осветительный прибор исключительно через адаптер.

Дело в том, что в рассмотренной выше схеме элементы пайки не обладают защитой. К оголенным участкам системы можно случайно прикоснуться рукой. При этом удар током будет таким же, как от провода «фазы». Сегодня в продаже появились светодиодные ленты под названием «Дюралайт». Их можно подключать без блока питания. Их схема соответствует приведенной выше технологии. Но лента при этом находится в специальной защитной трубке. Удар током в таком случае исключается.

Как подключить светодиодную ленту с меньшим напряжением к 220В

Схема подключения RGB-ленты

Многоцветные ленты типа RGB могут создавать самые разные цветовые эффекты. Однако для управления оттенками и их яркостью требуется специальное устройство. Это контроллер, к которому подсоединяется светодиодная лента (220В). Подключение с пультом управления будет очень комфортным. Поэтому в подавляющем большинстве контроллеры выпускают с такой функцией.

Для подключения всей системы применяется определенная схема. Вначале к блоку питания подводится сетевой провод с вилкой. С другой его стороны в схему добавляется контроллер. К нему при помощи пайки или коннекторов подсоединяют провода ленты. Для каждого из 4 кабелей системы в нем есть определенная клемма. В соответствии с инструкцией производят несложный монтаж.

Схемы подключения светодиодных лент к сети 220 В

Схема включения в 220 В

Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.

Последовательное соединение RGB между собой до 5м

Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.

Использование RGB усилителя для очень длинных светодиодных лент

Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

Общая схема подключения выглядит следующим образом:

От ленты отрезаются фрагменты, кратные 50 или 100 см.
На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
Подключается провод от выпрямителя.
Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

Длина ленты больше 5 м

Последовательное соединение и удлинение

Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

В сеть необходимо подключить диммер

Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

При условии правильного подключения светодиоды станут отличным вариантом альтернативного освещения, не требующего крупных расходов на монтаж и эксплуатацию.

Схема подключения 2 лент

Рассмотрев подключение светодиодной ленты (220В), следует уделить внимание схеме с двумя такими осветителями. Их нельзя подключать последовательно. Вторая лента подводится к выходам на блоке управления или имеет свой собственный адаптер. Для подключения второй RGB-ленты используют специальный усилитель. К нему подключают вторую ленту и применяют либо отдельный, либо основной блок питания (но большей мощности). Усилитель синхронизирует яркость и оттенок обеих лент.

Рассмотрев технологию подключения светодиодной ленты к сети 220В, можно самостоятельно выполнить эту работу. Выполняя рекомендации специалистов, можно создать надежный и безопасный осветительный прибор.

Светодиодная лента 220В – что это такое и как ее подключить

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как подключить блок питания к светодиодной ленте?

Главный нюанс при подключении светодиодной ленты в различии напряжений. Светодиодная лента рассчитана на постоянное напряжение 12В, в то время как в розетке(или щитке) 220В переменного напряжения. Для преобразования напряжения сети до 12В постоянного тока, необходимо использовать блок питания 220В-12В.

Светодиодная лента представляет из себя цепочки из трех последовательно соединенных светодиодов. Данная конструкция позволяет отрезать необходимое количество ленты и каждый отрезок может работать независимо друг от друга.

Для подключения ленты к блоку питания можно использовать провод сечением порядка 1,5 мм², этого будет вполне достаточно, так как светодиодные ленты потребляют относительно небольшую мощность.

Концы проводов одной стороной припаивают к ленте (там, где это отмечено на схеме), а другой стороной соответственно полярности подключают к выводу блока питания.

Блок питания подключается к сети 220В тремя проводами (часто двумя). Коричневый провод это фазный, а синий нулевой. Желтый провод заземления. Конечно, можно обойтись и без него, но крайне желательно использовать его для собственной безопасности. Красный (+) и черный (-) провода питают саму ленту.

Также на блоке питания обычно имеется регулировочный винт, вращая который можно изменять постоянное напряжение на выходе, то есть на ленте. С помощью мультиметра, определяем величину выходного напряжения и вращением винта стараемся добиться значения около 12В. Если напряжение будет выше, то срок работы ленты может сократится из за повышенного тока.

Важно! Соблюдайте меры предосторожности при работе с электрическими установками. Если у вас не имеется опыта в электромонтажных работах, доверьте это дело специалисту.

Схема подключения светодиодной ленты к блоку питания

Для подключения небольшого количества ленты, подойдет схема представленная ниже. Два или более отрезка ленты подключаются параллельно друг другу.

При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.

Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.

На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.

Подключение светодиодной ленты на реальном примере

Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.

В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.

Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).

Просмотров:

Светодиодная лента

— Взлом светодиодной люминесцентной лампы

Даже если вы увидели 18 вольт на светодиодах с помощью мультиметра, это не обязательно означает, что вы можете просто подать 18 вольт на светодиоды и получить тот же результат. Светодиоды являются диодами (D в светодиоде) и при горении действуют как короткое замыкание. Очень небольшие изменения напряжения могут привести к очень большим изменениям тока, поэтому нецелесообразно управлять светодиодами с помощью источника постоянного напряжения. Подробнее об этом можно прочитать здесь …

https: // www.sparkfun.com/tutorials/219

Для одиночного светодиода обычно можно обойтись простым подключением резистора последовательно к светодиоду, а затем подключением к источнику постоянного напряжения. Это работает, потому что падение напряжения на резисторе будет увеличиваться с увеличением тока через резистор (и светодиод).

Вы можете запитать свою струну от фиксированного постоянного напряжения, подключив к ней резистор. Вам нужно будет убедиться, что резистор может выдерживать максимальную мощность, которая может потребоваться для рассеивания.

Но чтобы сделать это правильно, вы, вероятно, захотите использовать драйвер светодиода постоянного тока. Тот, который у вас сейчас есть, преобразует вход 220 В переменного тока в выход постоянного тока, где величина тока настраивается в соответствии со светодиодной цепочкой. Вы можете погуглить «схему понижающего преобразователя» и «драйвер светодиода постоянного тока», чтобы получить представление о том, как работает эта плата, но, глядя на фотографию, на ней, вероятно, есть эти разделы …

Выпрямитель, преобразующий поступающий переменный ток в постоянный.
Прерыватель, который преобразует выпрямленный постоянный ток в высокочастотные импульсы.
Трансформатор, преобразующий импульсы высокого напряжения в импульсы низкого напряжения.
Фильтрующий колпачок, сглаживающий выходные импульсы.
A резистор считывания тока, включенный последовательно с выходным током, который преобразует уровень выходного тока в напряжение, которое затем используется для регулировки ширины импульсов высокого напряжения, чтобы поддерживать выходной ток на желаемом уровне.

(Ваша плата может отличаться по-разному — например, измерение может происходить на стороне высокого напряжения, или вместо полного выпрямителя у вас может быть только один диод для половинного выпрямления входящего переменного тока.вам нужно внимательно посмотреть на доску и выяснить, что происходит).

Мне повезло с подобными платами, чтобы делать ставки с очень небольшим количеством дополнительных компонентов. Дело в том, что вы изменяете напряжение, которое видит генератор импульсов, чтобы обмануть его, чтобы уменьшить входной рабочий цикл, что снижает выходной ток и затемняет или выключает светодиоды.

Для управления всем этим можно использовать Arduino, но опять же, это зависит от конкретной платы, которая у вас есть.

В качестве альтернативы, вы можете довольно дешево купить источник питания постоянного / переменного тока с регулируемой яркостью и использовать его.

Конденсатор

— Как вывести светодиодную ленту от сети переменного тока?

Это та же проблема, что и любой вопрос «как получить постоянный ток из переменного тока?» вопрос. Вы исправили:

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Вы можете выполнить выпрямление с помощью четырех дискретных диодов, как показано здесь, или вы можете приобрести готовые мостовые выпрямители, которые точно такие, в интегрированном корпусе.

C1 не является обязательным и служит для уменьшения пульсаций на выходе. Без него выходной сигнал колеблется от 0 В до некоторого положительного пикового значения, близкого к размаху напряжения на входе переменного тока, но немного уменьшенного прямым напряжением диодов в выпрямителе.

из гиперфизики

Если вы опустите C1, ваши светодиоды будут мигать с частотой 100 Гц (вдвое больше входной частоты переменного тока), но вы, вероятно, не сможете этого увидеть.

Если вы хотите включить C1, чтобы вычислить его значение, решите, насколько допустимо снижение напряжения между циклами.Допустим, мы решили, что выходное напряжение может колебаться от 12 В до 10 В: в этом случае C1 должен иметь возможность подавать ток, необходимый для работы светодиодов между каждым полупериодом, без снижения напряжения более чем на 12–10 В = 2 В. Мы можем сделать несколько упрощающих предположений: светодиоды являются потребителями постоянного тока, и что конденсатор будет полностью заряжаться в каждом полупериоде и должен обеспечивать весь ток между циклами. Начнем с фундаментального поведения конденсатора:

$$ i = C \ frac {dv} {dt} $$

Замените ток светодиода (допустим, 20 мА) на \ $ i \ $.Наши пики происходят 100 раз в секунду (вдвое больше входной частоты), поэтому конденсатор должен проходить 0,01 с между перезарядками (\ $ t_ {dis} \ $), и мы решили, что допустимое падение напряжения в этот период составляет 2 В. Это дает нам значение для \ $ \ frac {dv} {dt} \ $:

$$ \ begin {align}
20 мА & = C \ frac {2V} {0,01 с} \\
\ frac {20mA \ cdot 0.01s} {2V} & = C
\ end {align} $$

Мы можем проверить, что фарад равен ампер-секунде на вольт:

$$ F = \ frac {A \ cdot s} {V} $$

, и это единицы, которые у нас есть выше, поэтому мы можем сделать вывод:

$$ C = 0.1 мФ $

Руководство по подключению светодиодов

— как подключить полосовые лампы, диммеры и элементы управления

Подключение светодиодных лент — подключение трансформаторов, приемников и контроллеров Рик Бриггс2018-03-23T16: 40: 42 + 00: 00
Уведомление : Попытка получить доступ к смещению массива по значению введите bool в /home/forge/www. instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива по значению типа bool в / home / forge / www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива для значения типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива для значения типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/ lib / inc / class-fusion-images. php в строке 188

Уведомление : попытка доступа к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/ wp-content / themes / Avada / includes / lib / inc / class-fusion-images.php в строке 188

Примечание : попытка доступа к смещению массива для значения типа bool в / home / forge / www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Устранение неисправностей светодиодов — проблемы с источником питания светодиодов

1. ) Определите технические характеристики светодиодных ламп

Если у вас возникли проблемы с источником питания светодиодов, в первую очередь следует определить характеристики напряжения и мощности ваших светодиодных осветительных приборов. Существует много типов светодиодных продуктов, поэтому важно точно знать, что у вас есть, и одна из причин, по которой мы отговариваем людей от «покупок» для светодиодных продуктов, потому что не все светодиодные продукты совместимы друг с другом.Если у вас нет доступа к спецификациям от поставщика, вы можете посмотреть на сам продукт, и обычно на продукте будет какая-то маркировка или наклейка, как вы видите на картинке справа. Если вы не знаете мощность или напряжение продукта, вам придется приобрести прибор, чтобы прочитать это. Также очень важно знать, является ли ваш продукт светодиодом постоянного напряжения или постоянного тока, в Ecolocity LED мы продаем только светодиодный продукт постоянного напряжения, эти два типа несовместимы друг с другом.

2.) Определите технические характеристики источника питания

После того, как вы определили характеристики своих светодиодных фонарей, вы можете теперь проверить характеристики источника питания светодиодов, чтобы убедиться, что входная и выходная мощность соответствует требованиям вашей установки. На большинстве светодиодных источников питания эта информация напечатана где-нибудь на продукте. На рисунке справа показаны ограничения на вход переменного тока и ограничения на выход 12 В постоянного тока, если вы умножите выходное напряжение постоянного тока (12 В постоянного тока) на максимальную номинальную силу тока (8.5A), это даст вам максимальную мощность нагрузки блока питания (100 Вт). Если вы переезжаете или используете больше мощности для светодиодных ламп, чем рассчитано для источника питания, это приведет к отказу источника питания или его миганию.

1.) Ознакомьтесь с ограничениями при установке источника питания

Не все блоки питания могут быть установлены в любом случае, что подходит для проекта. Все наши блоки питания имеют определенные ограничения по установке, игнорирование которых приведет к выходу из строя блока питания.Наши водонепроницаемые блоки питания должны устанавливаться лицевой стороной вверх в хорошо вентилируемом помещении, чтобы тепло, выделяемое во время использования, могло отводиться. Если это игнорировать, источник питания обязательно выйдет из строя из-за перегрева. Наши водонепроницаемые блоки питания гораздо более мягкие в отношении ограничений по установке. Их можно устанавливать боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию внешних элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в водонепроницаемый бокс.

2.) Дважды проверьте проводку источника питания

Проводка источника питания светодиодов — еще одна важная вещь, которую необходимо дважды или даже трижды проверять при устранении неполадок. Даже самые опытные электрики могут время от времени совершать простую ошибку при подключении. Убедитесь, что ваши провода оголены и контактируют с проводами или портами источника питания. Щелкните изображение справа, чтобы проверить общие цвета проводов и убедиться в правильности полярности.Если вы не уверены в полярности источника питания светодиодов, используйте мультиметр для проверки.

3.) Установите источник питания на правильную настройку входного напряжения

Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100–120 В переменного тока или 200–240 В переменного тока. Если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени. Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении.Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

4.) Проверьте короткое замыкание.

Большинство источников питания имеют встроенную защиту от короткого замыкания, это вызывает включение и выключение источника питания, почти как мигающий эффект. Дым или обгоревшие провода также являются частым признаком короткого замыкания. Обычные электрические короткие замыкания возникают из-за того, что незакрепленные провода соприкасаются друг с другом, паяное соединение перемычкой или установка оголенных медных контактных площадок (полосовых огней) на металлическую поверхность.

1.) Проверьте вход переменного тока с помощью мультиметра напряжения

Для проверки высокого напряжения переменного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо. На нашем мультиметре напряжение переменного тока отмечено красным. Как видите, есть вариант 600 или 200. Вы хотите выбрать вариант выше, чем тестируемое напряжение. В этом случае мы тестируем 120 В переменного тока, поэтому мы устанавливаем шкалу на 200. Если вы тестировали напряжение выше 200 В переменного тока, вы бы установили селекторный переключатель на 600.

2.) Подключите измерительные провода к источнику переменного тока

Подсоедините испытательные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае один вывод на вашей нагрузке и один вывод на нейтрали, полярность не имеет значения (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ПРОВОДОМ, ПОРАЖЕНИЕ ТОКОМ БУДЕТ ПРОИСХОДИТЬ). Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями тела. Никогда не заземляйте себя при выполнении электрических измерений. Не касайтесь открытых металлических труб, розеток, арматуры и т. Д., который может иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

3.) Проверьте показания напряжения переменного тока на мультиметре

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания получает входное напряжение 120 В переменного тока, а показание составило 118,9 В переменного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого изменения в любом направлении.

4.) Установите для источника питания правильную настройку входного напряжения

Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100–120 В переменного тока или 200–240 В переменного тока. Если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени. Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении. Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

5.) Измерьте выходное напряжение постоянного тока

Для проверки низкого напряжения постоянного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующий разъем. На нашем мультиметре напряжение постоянного тока отмечено черным цветом. Как видите, есть вариант 200, 20 или 2. Вы хотите выбрать вариант выше, чем тестируемое напряжение.В этом случае мы тестируем на 12 В постоянного тока, поэтому мы устанавливаем шкалу на 20. Если вы тестировали напряжение выше 20, вы должны установить переключатель на 200.

6.) Подключите измерительные провода к источнику постоянного тока

Подсоедините тестовые провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае красный провод к положительному, а черный к отрицательному, при обратной полярности показания будут отрицательными (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ С ОДИН ПРИВОД). Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями тела.Никогда не заземляйте себя при выполнении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., Которые могут иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

7.) Проверьте показания постоянного напряжения на мультиметре

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания выдает 12 В постоянного тока, а показание составляет 12,12 В постоянного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого изменения в любом направлении. Если вы измените полярность на измерительных проводах, показание будет -12,12 В постоянного тока, это хороший способ проверить полярность, если она не отмечена на вашем светодиодном продукте.

светодиодных индикаторов и объяснение заземленного источника питания

Нужен блок питания? Ознакомьтесь с нашей подборкой здесь.

Заземление — это третий контакт на некоторых вилках, а не две плоские части, а маленький стержень, который является заземлением в кабелях питания переменного тока для источников питания светодиодных лент, адаптеров питания и драйверов светодиодов.

Заземление — это функция безопасности для проводки переменного тока, которая может абсолютно спасти вашу жизнь во время скачка напряжения или шторма, поскольку перенаправляет всю эту избыточную энергию в землю, где она безопасно разряжается, вместо того, чтобы превращать вас в осветительный прибор. .В последние годы Национальный электротехнический кодекс сделал заземленные розетки обязательной частью домашних систем электропроводки переменного тока. Итак, если ваш дом был построен с 2011 года, значит, в вашем доме заземлены розетки. Если вы пытаетесь выяснить, заземлена ли ваша розетка, подсчитайте количество подключений! Три означает, что он заземлен, два — нет!

Если у вас есть читер-плагин, то обязательно используйте его! Тем не менее, следует обязательно отметить, что вилка мошенника устраняет цель даже наличия заземления, поэтому убедитесь, что вы готовы рискнуть.Тем не менее, вы все равно можете использовать штепсельную вилку без каких-либо недостатков для большинства наших продуктов, если единственные доступные вам розетки — это незаземленные двухконтактные розетки. Тем не менее, в общем смысле, вилки для читеров не нужны для продуктов Hitlights, поскольку большинство наших продуктов не требует заземления, и мы предлагаем незаземленные источники питания в дополнение к заземленным. Так что на самом деле, заземлите вы или нет, зависит от вас и вашего выбора безопасности.

Примечание редактора: хотя информация в этой статье все еще актуальна, мы, как правило, больше не рекомендуем использовать «читерские заглушки». Заземление есть не просто так.

Нет! Сила — это сила, и наши светодиодные светильники не делают различий между заземленным и незаземленным питанием, если оно идет через адаптер. А.К.А. Пока вы питаете его от источника постоянного тока, ваши фонари будут работать нормально, независимо от того, заземлены они или нет. Единственный способ, которым штепсельная вилка или незаземленное соединение повлияет на ваш свет, — это если скачок напряжения погаснет! Так что, если вы привязались к своим источникам света или к своим близким, то использование заземленной розетки — лучший вариант, хотя это все же ваш выбор.Мы в Hitlights хотим, чтобы вы всегда были в максимальной безопасности, поэтому дважды подумайте об использовании розеток без заземления.

Вот где я хотел бы просто сказать: «Источники питания X, Y и Z нуждаются в заземлении! Мир, мы вышли!» Увы, я не могу в хорошем сознании этого сделать, ты заслуживаешь лучшего! Если вы хотите, чтобы я был технически и прямолинеен с вами, только 12-вольтные диммируемые драйверы ДОЛЖНЫ, я повторяю, ДОЛЖНЫ быть заземлены. Поэтому, если вы используете драйвер с регулируемой яркостью, игнорируйте все вопросы второй и третий, они оба лгут и хотят, чтобы вы сломали свои продукты.Я не хочу, чтобы это произошло, поверьте мне и заземлите свои диммируемые драйверы. У нас также есть три других источника питания, которые значительно выигрывают от заземления. Источники питания мощностью 150, 192 и 350 Вт имеют клеммы для заземляющих проводов, поэтому используйте их. Это вопрос безопасности, поэтому думайте об этом каждый раз, когда рассматриваете вариант с необоснованным выбором из-за «удобства».

Так же, как стоматологи говорят чистить только те зубы, которые вы хотите сохранить, я скажу, что заземляйте только те блоки питания, которые вы хотите сохранить.Хотя драйвер с регулируемой яркостью на 12 В является единственным, который требует заземления, вы действительно должны заземлить их все. При этом у каждого правила есть исключения, а у этого — три. Наши внутренние блоки питания мощностью 24 Вт и 60 Вт используют незаземленные соединения, поэтому в таких случаях особо не беспокойтесь о заземлении. Третье исключение — водонепроницаемый блок питания мощностью 60 Вт.

Причина этого довольно проста. Если произойдет скачок напряжения и ваши фары находятся под водой, дополнительная энергия не будет беспокоиться о том, чтобы попасть в землю, она направится прямо к этому h3O.При этом, если ваш водонепроницаемый источник питания НЕ находится под водой, все же будьте осторожны с ним, так как теперь вы являетесь заземляющим соединением при обращении с ним. Будьте в безопасности со своими светодиодными лампами и источниками питания, заземляйте, когда можете, и всегда думайте о безопасности при работе с электроникой!

—

Нужна дополнительная консультация по проектам светодиодного освещения? Наша бесплатная электронная книга «Как выбрать светодиодные ленты» — идеальное руководство на следующем этапе вашего пути к светодиодному освещению.

—

Спасибо, что прочитали эту часть нашей серии статей по устранению неполадок, мы искренне надеемся, что она была полезной. Наши сотрудники службы поддержки клиентов ([email protected]) будут рады помочь вам со всеми вашими проблемами, вопросами и предложениями.

10 различий между светодиодной лентой 110–240 В и светодиодной лентой 12 В / 24 В

Светодиодные ленты

часто используются для обозначения различных зданий, создания крупных схем освещения, украшения различных развлекательных заведений в помещении, домашнего озеленения и других вспомогательных работ. освещение и декоративное освещение.В зависимости от напряжения его можно разделить на светодиодную ленту высокого напряжения и светодиодную ленту с низким напряжением 12 В / 24 В .

Высоковольтная светодиодная лента — это световая лента, управляемая высоким напряжением. Поскольку он питается от переменного тока, его также называют мягкой световой полосой переменного тока. Такие как светодиодные ленты AC110V / 230V / 240V.

Низковольтная светодиодная лента, обычно питаемая от низкого напряжения постоянного тока 12 В / 24 В, также называется светодиодной лентой 12 В / 24 В или светодиодной лентой постоянного тока.

Высоковольтный светодиодный тросовый светильник и светодиодный ленточный светильник 12В / 24В являются основными продуктами в области линейного освещения, и их световые эффекты аналогичны.

Далее в основном рассказывается о разнице между высоковольтной светодиодной лентой 110-240 В и светодиодной лентой постоянного тока 12 В / 24 В.

№1. Внешний вид светодиодной ленты:

Высоковольтная светодиодная лента в основном изготавливается из печатной платы и ПВХ-пластика методом литья под давлением. Сформированная светодиодная полоса имеет по одному независимому проводу с каждой стороны, который может быть медным или легированным, в качестве основного провода питания для всей светодиодной ленты.

Гибкая печатная плата зажата между двумя основными проводниками, и определенное количество светодиодных лампочек равномерно распределено на печатной плате.

Качественная светодиодная лента с хорошей текстурой и высокой прозрачностью. Он аккуратный, чистый, прозрачный, без примесей. Однако, если он хуже, его вид серовато-желтый, а также плохая мягкость.

Все высоковольтные светодиодные ленты имеют рукава, а степень водонепроницаемости в основном соответствует IP67.

Светодиодная лента 12В / 24В имеет некоторые отличия от высоковольтной светодиодной ленты. По обеим сторонам полосы нет двуслойной проволоки.

Из-за низкого рабочего напряжения полосы две основные силовые линии интегрированы непосредственно на гибкую печатную плату.

Низковольтный светодиодный ленточный светильник 12 В / 24 В может быть изготовлен с использованием неводонепроницаемого (IP20), эпоксидного пыленепроницаемого (IP54), водонепроницаемого корпуса (IP65), заполнения корпуса (IP67) и полного дренажа (IP68) и других процессов.

№ 2. Минимальный блок резки световой полосы:

Когда необходимо разрезать светодиодную полосу на 12 В / 24 В, вы должны посмотреть на вырезанную отметку на поверхности.

На каждом определенном расстоянии на светодиодной полосе есть метка ножниц, что означает, что это место можно разрезать.

Наименьшая единица низковольтной светодиодной ленты с отрезанной длиной:

Светодиодные ленты на 12 В с 60 светодиодами / м обычно имеют 3 светодиода (длина 5 см), которые можно отрезать.Светодиодные ленты на 24 В вырезаются на каждые 6 светодиодов (длина 10 см). Как показано ниже, светодиодная лента 5050 12В / 24В. Светодиодные ленты 12 В с плотностью 120 светодиодов / м обычно оснащаются 3 светодиодами (длина 2,5 см), которые можно разрезать. Световая полоса 24 В вырезается на каждые 6 светодиодов (длина 5 см). Как показано ниже, светодиодная лента 2835 12 В / 24 В.

Если вам нужна особая длина реза и интервал, вы можете их настроить. Он очень гибкий в использовании.

Наименьшая единица светодиодной ленты 110 В ~ 240 В с отрезанной длиной 0.5м или 1м, и вы можете отрезать его только с того места, где есть след ножниц, и не можете отрезать его от середины, иначе весь набор светодиодных лент не будет работать.

Предположим, нам нужна только светодиодная лента длиной 2,5 м 110 В. Что нам делать?

Мы можем вырезать 3 метра, затем сложить лишнее на полметра назад или обернуть его черной лентой, чтобы предотвратить утечку света и частичную чрезмерную яркость.

№ 3. Гибкая светодиодная лента Максимальная длина каскада:

Высоковольтная светодиодная лента обычно освещается с расстояния 50 или 100 метров, и требуется только один выпрямительный источник питания.

Светодиодная лента на 12 В / 24 В обычно используется для освещения площади 5-10 метров, а самая длинная из них — не более 15 метров.

Поскольку рабочее напряжение светодиодной ленты постоянного тока относительно низкое, когда длина светодиодной ленты, подключенная последовательно, слишком велика, напряжение будет ослабляться на печатной плате, что приведет к непостоянной яркости между головкой и хвостовой частью полоса света.

Следовательно, если питание подается на один конец, длина ряда регулируется на уровне примерно 5-10 метров; после того, как длина серии превышает 10 метров, следует избегать такой ситуации, подавая питание на оба конца светодиодной ленты одновременно.

Рекомендуется, чтобы максимальная длина светодиодной ленты с питанием этим методом не превышала 15 метров.

№ 4. Интервал темноты светодиодной ленты:

Светодиодные ленты на 110/230 В в основном можно разрезать через каждый метр. При повторном подключении отрезанных световых полос для обеспечения безопасности и надежности частей интерфейса отрезанные части будут зарезервированы на относительно большой интервал, как показано на рисунке.

Но большой интервал влияет на непрерывность и постоянство света от светодиодной ленты.

Однако низковольтную светодиодную ленту можно отрезать до небольшой длины, и светодиод будет равномерно распределен на плате, и нет несоответствия в интервале светодиода.

№ 5. Проблема строба высоковольтных светодиодных лент:

Гибкая светодиодная лента переменного тока 110/220/230/240 В приводится в действие специальным драйвером питания. Он также является стандартом для всех производителей высоковольтных светодиодных лент. Этот драйвер недорогой и может удовлетворить требования при работе с светодиодной лентой.

Однако он имеет дефект, заключающийся в том, что обычно используется только один выпрямительный мост, и обработки переменного напряжения недостаточно, так что после того, как светодиодная полоса загорится, возникнет стробоскопическая проблема, и стробоскопия невидима для глаз.

Длительное использование этого вида освещения может привести к утомлению глаз, ухудшению зрения, а также может вызвать такие проблемы, как мигрень.

Следовательно, если вы используете место со строгими требованиями к освещению, вы должны использовать нестробоскопический источник питания привода.

Вы можете использовать камеру телефона, чтобы определить, есть ли стробоскоп на светодиодной полосе. Для среднего потребителя, не имеющего профессиональных инструментов и знаний в области тестирования, это простой способ идентифицировать.

№ 6. Различия в установке между ними:

Высоковольтные светодиодные ленточные светильники относительно просты в установке, обычно с помощью защелки или стяжки для фиксации установки. Он может управляться напрямую высоковольтным драйвером.

Когда светодиодная лента поставляется с завода, драйвер будет настроен и установлен на светодиодной полосе.Когда он используется, для нормальной работы его нужно только подключить к розетке на 110 или 230 В.

Гибкая светодиодная лента на 12 В / 24 В необходима для установки источника питания постоянного тока перед полосой.

Это относительно сложно при установке. В процессе установки необходимо учесть положение источника постоянного тока и рассчитать необходимое количество трансформаторов в соответствии с длиной светодиодной ленты в установке.

Светодиодная лента на 12 В / 24 В голой платы поставляется с заводским клейким слоем 3M на задней стороне. При установке снимите клейкую защитную бумагу, а затем приклейте светодиодную ленту в положение установки.

Водонепроницаемые световые полосы 12 В / 24 В необходимо закрепить силиконовыми защелками и винтами. При использовании низковольтной светодиодной ленты рекомендуется устанавливать ее в алюминиевый профиль, чтобы обеспечить однородность и постоянство света, излучаемого светодиодной лентой.

№ 7. Разница в безопасности и применении:

Высоковольтная светодиодная лента работает с напряжением 110 ~ 240 В переменного тока, которое представляет собой опасное напряжение и может представлять угрозу безопасности в некоторых областях применения.

Таким образом, сцена приложения в основном сконцентрирована на открытом воздухе, а форма моделирования обычно проста, в основном для декоративного освещения, а функциональное освещение встречается редко. Если он используется в таких местах, как ступеньки и ограждения, до которых можно легко прикоснуться, это более опасно.

Таким образом, рекомендуется использовать место, где положение относительно высоко и люди не могут его коснуться, например, желоб для потолочного освещения.

Низковольтная светодиодная лента с напряжением 12 В / 24 В использует источник питания постоянного тока 12 В или 24 В, который ниже безопасного напряжения человеческого тела, поэтому не возникает поражения электрическим током, и его можно применять в различных случаях, например Освещение атмосферы спальни, прикроватное освещение для чтения, освещение ванной комнаты и другое внутреннее светодиодное освещение, витрины, контейнеры для полок, книжный шкаф, шкаф, освещение стеклянной стойки, внутреннее освещение линейного освещения и т. д.Очень удобно пользоваться.

№ 8. Упаковка:

Упаковка высоковольтных светодиодных лент и светодиодных лент 12В / 24В также сильно различается.

Высоковольтные гибкие светодиодные ленты обычно могут упаковываться по 50 ~ 100 м / рулон.

Светодиодные ленты 12 В / 24 В могут быть упакованы по 5 ~ 10 м / рулон.

Почему такая длина? Вот две основные причины, которые следует учитывать:

1. Чем длиннее светодиодная полоса, тем больше общий рабочий ток, полоса несет большую нагрузку и легко взрывается.

2. Светодиодная лента DC 12V / 24V работает в режиме постоянного напряжения, в линии есть падение напряжения.

Чем дальше от источника питания светодиодной ленты, тем ниже напряжение на основной линии питания ленты (<12 В), поэтому рабочее напряжение полосы до и после различается, в результате рабочие токи светодиода.

Когда длина светодиодной ленты превышает 10 метров, источник питания постоянного тока будет иметь большое затухание, и будет разница в яркости между передней и задней светодиодной лентой.

№ 9. Разница в стоимости проекта:

Стоимость двух видов светильников одинакового качества не будет сильно отличаться, но если учесть стоимость всего проекта, она будет сильно отличаться.

Поскольку высоковольтная светодиодная лента оснащена высоковольтным источником питания, обычно один источник питания может нести гибкие светодиодные полосы 30 ~ 50 метров, а цена на электроэнергию высокого напряжения является относительно низкой.

Однако светодиодная лента на 12 В / 24 В должна быть оборудована источником питания постоянного тока.

Как правило, мощность 1-метровой светодиодной ленты 60leds 5050 составляет около 11 ~ 14 Вт, что означает, что каждая светодиодная световая полоса длиной 1 метр должна быть оснащена источником питания постоянного тока мощностью около 15 Вт.

Чем длиннее используется полоса, тем больше требуется источника питания и выше стоимость покупки, поэтому стоимость использования светодиодной ленты постоянного тока 12 В / 24 В будет намного выше, чем стоимость высоковольтной светодиодной ленты переменного тока.

Таким образом, с точки зрения общей стоимости, цена светодиодных лент постоянного тока выше, чем цена высоковольтных светодиодных лент переменного тока.

№ 10. Разница в сроке службы:

Срок службы светодиодных лент 12 В / 24 В составит 50 000–100 000 часов, а фактическое использование может достигать 30 000–50 000 часов.

Из-за того, что светодиодная лента высокого напряжения имеет намного больше тепла на единицу длины, чем низковольтная светодиодная лента, напрямую влияет на срок службы высоковольтной светодиодной ленты.

Обычно срок службы высокого напряжения составляет около 10 000 часов.

Заключение:

В настоящее время существует множество светодиодных лент на 12 В / 24 В, используемых в крупных проектах, обустройстве дома, прилавках, световых коробах и т. Д., благодаря своим превосходным показателям безопасности и долговечности, он более популярен.

Также есть много высоковольтных светодиодных лент в местах, где нет прямого контакта с человеческим телом, например, на улице, на украшениях деревьев и т. Д.

Из приведенного выше сравнения видно, что высокий и низкий Светодиодные ленты с напряжением имеют свои преимущества и недостатки, и вы можете выбрать подходящий в соответствии с фактическими требованиями к использованию и показателями безопасности.

Подробнее о постоянстве цвета света светодиодной ленты.

Если у вас есть какие-либо проблемы или потребности со световыми полосами высокого или низкого напряжения, оставьте сообщение ниже или нажмите красную кнопку в правой части страницы, чтобы отправить нам сообщение, мы будем рады услышать от вас и предоставьте нужные вам продукты.

Как выбрать подходящий трансформатор для светодиодных лент 12 В: LEDLIGHTSWORLD.COM — LEDLightsWorld

Шаг 1. Рассчитайте потребляемую мощность полосы, которую вы хотите

–Мы можем рассчитать мощность каждой полосы, зная тип светодиода и его номинальную мощность для каждого светодиода.Формула для расчета: Потребляемая мощность = Мощность каждого светодиода * Количество светодиодов на длине полосы.

Например, для модели SMD3528 длиной 100 см, 150 светодиодов на рулон, это 30 светодиодов на 100 см, поэтому потребляемая мощность составляет 30 * 0,08 = 2,4 Вт.

ПРИМЕЧАНИЕ. Этот метод позволяет получить данные о номинальной потребляемой мощности.

На самом деле, после того, как полоса будет запущена на длительный срок, произойдет падение напряжения, которое приведет к потере мощности.

Чем длиннее полоса, тем меньше реальная мощность она производит. Полоса длиной 5 метров по сравнению с полосой длиной 1 метр той же модели, реальная мощность будет на 40% -50% меньше.

Чем короче полоса, тем реальная мощность будет намного ближе к номинальной.

И снова, некоторые производители будут использовать разные резисторы для регулировки выходной мощности полосы. Например, если светодиодный компонент номиналом 60 мА, для увеличения срока службы будет использоваться большой резистор, ток светодиода будет меньше номинального.

A: одиночный чип SMD3528 0,08 Вт / светодиод

Примечание. Теперь SMD3528 заменен на SMD2835, 0.1W.

Лента, изготовленная из этого светодиода 3528, модели, которые мы продаем в Интернете, имеют:

SMD3528-150	SMD3528-300	SMD3528-600	SMD3528-1200

Полоса Модель	3528,150LED / Рулон	3528,300LED / Рулон	3528,600LED / рулон	3528,1200LED / Рулон
	30 светодиодов на метр	60 светодиодов на метр	120 светодиодов на метр	240LED / метр
500 см	12 Вт	24 Вт	48 Вт	96 Вт
300 см	7. 2 Вт	14,4 Вт	28,8 Вт	57,6 Вт
200 см	4,8 Вт	9,6 Вт	19,2 Вт	38,4 Вт
100 см	2,4 Вт	4,8 Вт	9.6 Вт	19,2 Вт
50 см	1,2 Вт	2,4 Вт	4,8 Вт	9,6 Вт
1 фут (30 см)	0,8 Вт	1,6 Вт	3,2 Вт	6.4 Вт
Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,54 см.

B: одиночный чип SMD2835 0,2 Вт / светодиод

Лента, изготовленная с этим светодиодами, в моделях, которые мы продаем в Интернете, есть:

SMD2835-300	SMD2835-600	SMD2835-1200

Полоса Модель	2835,300LED / рулон	2835,600LED / рулон	2835,1200LED / Рулон
	60 светодиодов на метр	120 светодиодов на метр	240LED / метр
500 см	60 Вт	120 Вт	240 Вт
300 см	36 Вт	72 Вт	144 Вт
200 см	24 Вт	48 Вт	96 Вт
100 см	12 Вт	24 Вт	48 Вт
50 см	6 Вт	12 Вт	24 Вт
1 фут (30 см)	3. 6 Вт	7,2 Вт	14,4 Вт

B: Вид сбоку SMD335 0,08 Вт / светодиод

Лента, изготовленная из этого светодиода 335, модели, которые мы продаем в Интернете, имеют:


Полоса Модель	335,300LED / рулон	335,600LED / рулон
	60 светодиодов на метр	120 светодиодов на метр
500 см	24 Вт	48 Вт
300 см	14. 4 Вт	28,8 Вт
200 см	9,6 Вт	19,2 Вт
100 см	4,8 Вт	9,6 Вт
50 см	2.4 Вт	4,8 Вт
1 фут (30 см)	1,6 Вт	3,2 Вт
Примечание: 1 Катушка ленты производится с шагом 5 метров (16,4 фута). 1 фут = 30 см. 1 дюйм = 2,5 см.

C: Вид сверху SMD5050 0. 24 Вт / светодиод

Полоса, изготовленная с использованием этого светодиода 5050, модели, которые мы продаем через Интернет, имеют:


Полоса Модель	5050,150LED / Рулон	5050,300LED / рулон	5050,600LED / рулон
	30 светодиодов на метр	60 светодиодов на метр	120 светодиодов на метр
500 см	36 Вт	72 Вт	144 Вт
300 см	21.6 Вт	43,2 Вт	86,4 Вт
200 см	14,4 Вт	28,8 Вт	57,6 Вт
100 см	7,2 Вт	14,4 Вт	28. 8 Вт
50 см	3,6 Вт	7,2 Вт	14,4 Вт
1 фут (30 см)	2,16 Вт	4,32 Вт	8,64 Вт
Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,5 см.

Шаг 2: Выберите трансформатор подходящего типа

A: Водонепроницаемый трансформатор, 12 В постоянного тока, от 1 А (12 Вт) до 8 А (96 Вт)

B: Водонепроницаемый адаптер серии Heavy Duty Industrial, 12 В постоянного тока, от 8,5 А (102 Вт) до 30 А (360 Вт)

C: Водонепроницаемый трансформатор для светодиодов, 12 В постоянного тока, начиная с 2. От 5 А (30 Вт) до 8,3 А (100 Вт)

Шаг 3. Выберите правильный AMP

A: если вы заказали 1 катушку SMD3528 с 300 светодиодами (24 Вт) и вам нужен водонепроницаемый источник питания, проверьте трансформатор Waterproof LED и выберите 2,5 А (30 Вт)

B: если вы заказали 2 катушки SMD5050 с 300 светодиодами (всего 0,24 * 600 = 144 Вт) и хотите, чтобы работал только один трансформатор, тогда вы можете выбрать негерметичный сверхмощный адаптер и 15 А (180 Вт)

PS: Усилители или мощность источника питания должны быть выше фактического потребления энергии, например.грамм. Для одной катушки SMD3528 светодиодной ленты с 300 светодиодами потребляемая мощность составляет 24 Вт, но мы рекомендуем вам выбрать для нее источник питания DC12V 3AMP 36 Вт.

Если у вас возникли проблемы, свяжитесь с нами!

все о подключении светодиолной ленты

Светодиодная лента 220В – что это такое и как ее подключить

Как подключить светодиодную ленту с меньшим напряжением к 220В

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Основные ошибки при подключении светодиодной ленты к сети 220в

Подключение светодиодной ленты к блоку питания

Светодиодная лента на 220В, подключение светодиодной ленты на 220В

Варианты применения светодиодной ленты с подключением к бытовой сети 220V.

Энергопотребление светодиодной ленты и срок службы.

Основные характеристики ленты:

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Подготовка к монтажу светодиодной ленты

Подключение и монтаж светодиодной ленты

Подключаем светодиодную ленту — Видео

Схемы подключения — CLEVERLIGHT

все о подключении светодиолной ленты

Общая характеристика

Преимущества

Виды лент

Блок питания

Подключение светодиодной ленты к сети 220 Вольт: пошаговая инструкция

Светодиодная лента 220в подключение видео

Потребляемая мощность

Пример расчета

Как подключить к 220 В светодиодную ленту на 12 или 24 В

Подключение блока питания

Подключение без адаптера

Высокое напряжение и угроза выгорания участков ленты

Зачем нужен блок питания?

Как подключить светодиодную ленту с меньшим напряжением к 220В

Схема подключения RGB-ленты

Схемы подключения светодиодных лент к сети 220 В

Длина ленты больше 5 м

В сеть необходимо подключить диммер

Схема подключения 2 лент

Светодиодная лента 220В – что это такое и как ее подключить

Как подключить блок питания к светодиодной ленте?

Схема подключения светодиодной ленты к блоку питания

Подключение светодиодной ленты на реальном примере

— Взлом светодиодной люминесцентной лампы

— Как вывести светодиодную ленту от сети переменного тока?

— как подключить полосовые лампы, диммеры и элементы управления

Устранение неисправностей светодиодов — проблемы с источником питания светодиодов

светодиодных индикаторов и объяснение заземленного источника питания

10 различий между светодиодной лентой 110–240 В и светодиодной лентой 12 В / 24 В

№1. Внешний вид светодиодной ленты:

№ 2. Минимальный блок резки световой полосы:

№ 3. Гибкая светодиодная лента Максимальная длина каскада:

№ 4. Интервал темноты светодиодной ленты:

№ 5. Проблема строба высоковольтных светодиодных лент:

№ 6. Различия в установке между ними:

№ 7. Разница в безопасности и применении:

№ 8. Упаковка:

№ 9. Разница в стоимости проекта:

№ 10. Разница в сроке службы:

Заключение:

Как выбрать подходящий трансформатор для светодиодных лент 12 В: LEDLIGHTSWORLD.COM — LEDLightsWorld

alexxlab

Вам также может понравиться

Электронщик начинающий: Курс начинающего электронщика часть 1

2 магнетрона в резонансе: Разработки » АО «Плутон»

Схема зарядное устройство для гелевого аккумулятора 12v: Самодельное зарядное устройство для гелевых аккумуляторов

Добавить комментарий Отменить ответ
