Как правильно собрать вилку электрическую: с заземлением по цветам, на два или три провода

с заземлением по цветам, на два или три провода

На чтение 9 мин. Просмотров 2.2k. Опубликовано 13.06.2019 Обновлено 31.05.2019

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации. Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

1. Демонтируется старый корпус и разбирается.
2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Как заменить вилку на проводе с заземлением и без него

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

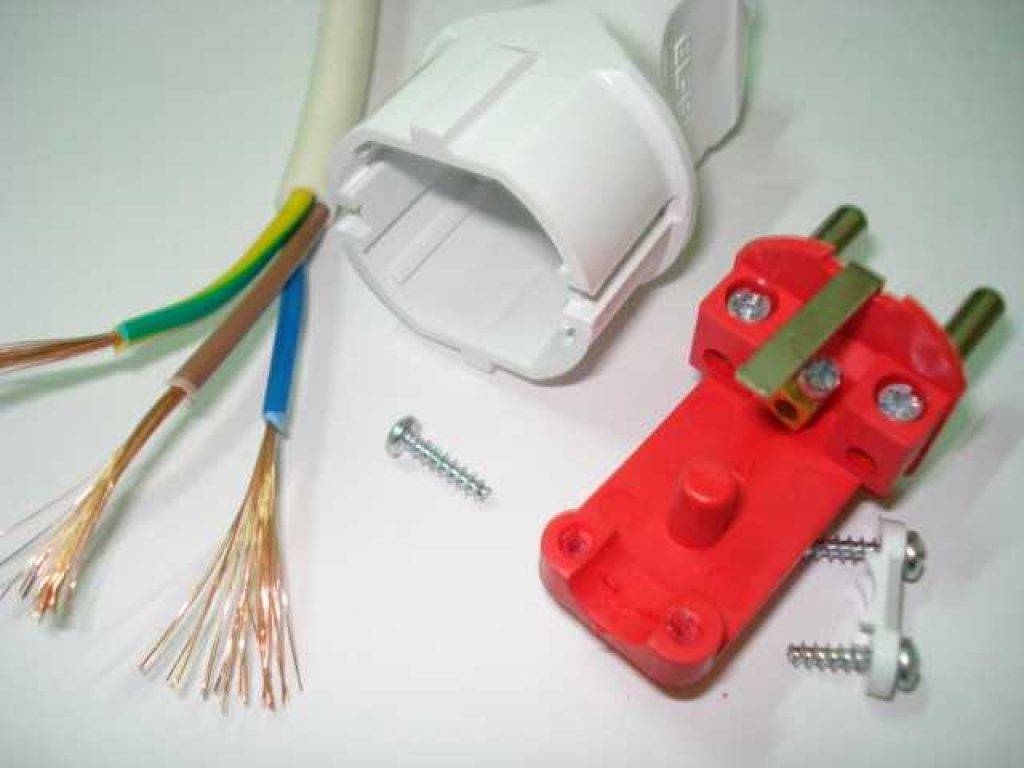

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

Самое главное при замене — правильно подключить провода. Достаточно всего лишь знать их маркировку по цветовой гамме, чтобы избежать путаницы.

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Как разобрать и заменить электрическую вилку

Просмотров 285 Опубликовано 11. 06.2018
Обновлено 11.06.2018

Практически все бытовые электроприборы имеют в своей конструкции такую деталь, как электрическая вилка. Она необходима для  подключения прибора к электрической розетки. Существует масса различных видов и типов данного электротехнического изделия, они различаются по конструкции, назначению, мощности, материала, из которого изготовлены и т.д. Но электровилка — это еще и слабое звено бытового прибора. Очень часто поломкой является как раз именно эта часть домашнего прибора. В данной статье мы поговорим с вами о том, как разобрать и поменять электрическую вилку самостоятельно.
Заменить сгоревшую электровилку не составляет большого труда, это можно сделать своими руками, не прибегая к услугам специалиста-электрика. Но давайте все по порядку.

Как определить, что виновата вилка?

• Если вы видите подгоревший или обуглившийся корпус изделия, то причина в ней!
• Если электроприбор перестал работать без видимых на то причин, то первое, что нужно сделать — это проверить вилку на исправность.

Вилка разборная. Раскручиваем ее и смотрим контакты — они могут либо открутиться, либо отгореть.
Вилка неразборная. Откручиваем крышку на корпусе электроприбора, куда входит провод от вилки. Включаем прибор, берем контрольную лампочку, вольтметр или мультиметр и проверяем наличие напряжения на двух контактах, идущих от вилки. Если напряжения нет, то виноват либо провод, либо электровилка.

Разборка электрической вилки

Как только мы определили, что виновницей поломки электроприбора является вилка, то ее необходимо заменить. А прежде чем сделать замену, ее нужно разобрать.

Для данной операции вам понадобится следующий инструмент: отвертка плоская и отвертка крестовая (они должны быть с небольшими жалами), нож, плоскогубцы, кусачки (бокорезы).

Разборная вилка. Откручиваем винт или винты, соединяющие части корпуса изделия. Разные вилки имеют винты под различные отвертки — плоские, крестовые или же буквой «П». Под последний вариант отвертку придется сделать самостоятельно, прорезав середину плоской отвертки напильником или болгаркой.

Откручиваем провода от контактов. Здесь также может понадобится либо крестовая, либо плоская отвертка. Если контакты сильно подгорели или даже обуглились, то откусываем провод кусачками.

Трехфазная вилка разбирается по такому же принципу — откручиваем винт, соединяющий крышку и корпус, а затем отсоединяем провода от контактов.

Замена электрической вилки на новую

• Выясняем, что в поломке бытового электрического прибора виновата именно электровилка.
• Приступаем к замене электротехнического изделия.

Если вышедшая из строя вилка не разбирается, т.е. литая, то ее необходимо просто отрезать от провода кусачками или бокорезами.
Если же вилку можно разобрать, то делаем это. После разборки вилку осматриваем жилы электрического провода: если они хоть немного подгоревшие, то обрезаем их до хорошей изоляции.

После этого зачищаем сначала изоляцию всего провода или кабеля примерно расстояние в 4-5 см. Затем зачищаем изоляцию жил на расстояние в 1,5-2 см от концов провода. Данная процедура производится при помощи острого ножа и кусачек. Затем при помощи плоскогубцев туго скручиваем каждую жилу провода, чтобы она «не лохматилась». Оставляем 1 см жилы, а остальное откусываем.

Пропускаем провод в отверстие на корпусе новой вилки и закрепляем в специальном зажиме. Жилы с синий и коричневой изоляцией (чаще всего имеются эти цвета) подсоединяем к штырям вилки, а зелено-желтая жила — это заземляющий проводник. Если заземляющего контакта нет на вилке, то данный провод можно аккуратно откусить.

Теперь фиксируем провод пластиковой перемычкой, при этом важно прижать изоляцию, а не саму жилу.

Надеваем внешний корпус вилки и фиксируем винтом. Электроприбор с новой вилкой готов к применению!

как устроена и зачем нужна

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

• CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
• CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

1. Берите кабель – например, круглый 3*1.5 мм.
2. Раскручивайте корпус – сбоку либо снизу.
3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
6. Контакты протяните, чтобы проводки сидели плотно.
7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Как поменять вилку на проводе с заземлением

Современному человеку трудно обойтись без электроприборов. Компьютер, холодильник, стиральная машина, кофеварка, утюг – всего и не перечислить. Некоторые устройства работают на аккумуляторах, но большинство все же включаются в сеть. А значит — у них есть шнур и вилка, которая включается в розетку. Чтобы приборы служили долго, система подключения к электросети должна быть в порядке. Но не всегда есть возможность обратиться в мастерскую, если оплавился штырек или открутился винт. Как починить вилку электрическую? Об этом мы расскажем в нашей статье.

Блок: 1/11 | Кол-во символов: 554
Источник: https://serviceyard.net/stroitelstvo-i-remont/kak-pochinit-vilku-elektricheskuyu.html

Инструкция по замене электрической вилки

Вы здесь: Инструкция по замене электрической вилки пригодится новичкам в электрике, которые не знают, какой проводник к какому штырьку подключить. На сегодняшний день вся бытовая техника подключается к сети с помощью евровилки, которая отличается от обычного варианта исполнения наличием заземления. Как следствие – вместо привычных 2 жил нужно подключить 3, что и вызывает сложности у некоторых домашних мастеров. Далее мы расскажем, как поменять вилку на проводе, предоставив пошаговую инструкцию с фото примерами, а также наглядные видео уроки!

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.
3. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.
4. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.
5. А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный. Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.
6. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.
7. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Видео урок по замене:

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Как нужно менять евровилку своими руками?

Простая технология замены

samelectrik.ru

Блок: 2/5 | Кол-во символов: 2693
Источник: https://etkfaza.ru/zazemlenie/kak-pomenyat-vilku-na-provode-s-zazemleniem.html

Можно ли разобрать?

Перед тем, как починить вилку для розетки, надо понять, разбирается она или нет.

Важно! Разумеется, неразборную починить не получится, ее приходится сразу заменять, иногда вместе со шнуром.

Разборные вилки бывают нескольких видов. К сожалению, единого мирового стандарта на подобные устройства не существует, и это вызывает массу проблем. Например, вы купили прибор за рубежом, пытаетесь включить, а штырьки не входят, потому что расстояние между ними больше или меньше того, на котором находятся дырочки у розетки. Или есть дополнительный стержень непонятной формы, который и воткнуть-то некуда.

Можно воспользоваться адаптером, но чаще всего в подобных случаях вилка снимается:

• откручивается;
• обрезается.

Чтобы починить вилку электрическую в этой ситуации, на место старой ставится новая, подходящая именно к вашей розетке. На работе прибора такая операция обычно никак не сказывается.

Блок: 2/11 | Кол-во символов: 901
Источник: https://serviceyard.net/stroitelstvo-i-remont/kak-pochinit-vilku-elektricheskuyu.html

Как самому заменить вилку? Замена электровилки

Сломалась вилка. Это может произойти не только со светильником, это может быть утюг, пылесос, холодильник, телевизор и любой другой бытовой или промышленный прибор.

Вот так у меня заболела старая вилка.

Вилку найти труда не составило. Купить электровилки можно  в любом хозяйственном магазине. Нож и отвертка думаю есть в любом доме.

Разбираем вилку, многовато деталей оказалось, но оставляем все.

Отрезаем старую электровилку и выкидываем.

Разделываем и зачищаем кабель. Осторожнее с ножом.

Зачистили кабель. Если жила многожильная, скрутите ее поплотнее, чтобы потом получилось кольцо без заусенцев.

Заворачиваем кольца по часовой стрелке, для того, чтобы при зажиме жилы винтом, она не распушилась.

Устанавливаем компоненты в электровилку.

Собираем вилку. Теперь понимаете зачем столько деталей? Все по уму )))

Закрываем крышкой, готово! Включаем в розетку и светильник вновь работает.

 В данном случае можно было обойтись и вовсе без отвертки. Все просто.

Анекдот:

Большинству наших граждан полноценно отдохнуть удается только от денег.

На этом вопрос, теперь вы знаете как заменить вилку. Замена электровилки частое явление, надеюсь мой фоторепортаж оказался полезным. До связи!

Блок: 2/2 | Кол-во символов: 1215
Источник: https://elektrobiz.ru/elektromontazh/kak-zamenit-vilku-fotoreportazh.html

Какие бывают неразборные вилки?

Сейчас все приборы выпускаются с неразборными вилками. Однако у многих пользователей сохранились и разборные – на старых устройствах, которые, несмотря на возраст, прекрасно работают.

В зависимости от того, где сделан агрегат, вы можете прочесть на маркировке:

• С5;
• С6:
• СЕЕ 7/16;
• СЕЕ 7/17.

Важно! Несмотря на то, что встречается четыре стандартных типа маркировки, вилки бывают всего двух видов. В России они соответствуют ГОСТу 7396.1-89. Первые два  – российские, третий и четвертый – европейские. При этом вилка С5 соответствует СЕЕ 7/16, а С6 – СЕЕ 7/17.

Что еще есть на маркировке?

На корпусе вилки вы можете найти и другие данные:

1. максимально допустимый ток;
2. максимальное допустимое напряжение.

Первая величина означает, что электроприбор будет работать от сети, где сила тока меньше или равна указанной. То же касается и напряжения – если оно будет больше, устройство может перегореть.

Важно! В каждом доме, оформленном в соответствии с современными тенденциями дизайна и практическими предпочтениями жильцов, непременно имеется большой арсенал различной бытовой техники. Чтобы их использование было безопасным как для приборов, так и для людей, советуем также почитать о разных видах розеток:

С5 и СЕЕ 7/16

Это — вилки с круглыми штырьками. Диаметр стержней – 0,4 см. Расстояние между штырями у концов чуть больше, чем возле оснований. Стержни имеют изоляцию 1 см от корпуса. Заземляющего контакта у таких вилок нет. Расчетная сила тока 6 А, мощность прибора – 1200-1300 Вт.

С6 и СЕЕ 7/17

Штырьки у этих вилок тоже круглые, но диаметр их больше – 0,48 см. У некоторых моделей есть заземляющий контакт, у других — его нет. Это устройство выдерживает силу тока в 10 А и рассчитано на мощность в 2200 Вт.

Важно! Разборные вилки выдерживают ток до 6 А и мощность 1300 Вт. Они могут быть как с заземлением, так и без.

Блок: 3/11 | Кол-во символов: 1834
Источник: https://serviceyard.net/stroitelstvo-i-remont/kak-pochinit-vilku-elektricheskuyu.html

Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

Содержание

• 1 Замена старой евровилки
• 2 Старая электрическая вилка и ее замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

• Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

• Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

• Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

• Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

• Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

• Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

• Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

• Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.

• Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

vse-elektrichestvo.ru

Блок: 3/5 | Кол-во символов: 3309
Источник: https://etkfaza.ru/zazemlenie/kak-pomenyat-vilku-na-provode-s-zazemleniem.html

Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

• Про мощность
• Какие инструменты понадобятся
• Теперь сам процесс
• Видео версия

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

remo-blog.ru

Блок: 4/5 | Кол-во символов: 2549
Источник: https://etkfaza.ru/zazemlenie/kak-pomenyat-vilku-na-provode-s-zazemleniem.html

Как устроена неразборная вилка?

Если возник вопрос, как сделать вилку для розетки, попробуйте для начала понять: а что именно можно починить? Все неразборные вилки похожи:

1. у них есть штыри;
2. штыри устанавливаются в планку;
3. расстояние между стержнями – 1,9 см;
4. проводники запрессованы в стержни;
5. на планке есть 2 выступа для обвода, которые делается для того, чтобы шнур не оборвался;
6. стержни вместе с проводом залиты расплавленным пластиком.

Важно! У неразборной вилки есть свои преимущества:

• герметичность;
• прочная фиксация штырей.

Внутрь не попадает влага, так что у такой вилки гораздо меньше шансов перегореть или ударить током. Штыри не вываливаются, и это тоже повышает безопасность. Недостаток у такого устройства всего один – если оно сгорело, разбирать нечего, приходится менять целиком.

Важно! Если вы планируете также установить несколько дополнительных розеток под конкретные приборы, воспользуйтесь следующими инструкциями:

Блок: 4/11 | Кол-во символов: 924
Источник: https://serviceyard.net/stroitelstvo-i-remont/kak-pochinit-vilku-elektricheskuyu.html

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Блок: 4/4 | Кол-во символов: 800
Источник: https://pauk.top/2675.html

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.
3. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.
4. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.
5. А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный. Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.
6. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.
7. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Видео урок по замене:

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Блок: 2/3 | Кол-во символов: 1405
Источник: https://samelectrik.ru/instrukciya-po-zamene-elektricheskoj-vilki.html

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Блок: 9/10 | Кол-во символов: 1443
Источник: https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya.html

Видеоматериал

В этой статье мы рассмотрели все возможные поломки вилки и шнура разных приборов, а также способы ремонта этих деталей. Помните, что приниматься за починку электротехники, даже таких ее простых элементов, следует только в том случае, если вы понимаете принцип их работы и знаете меры предосторожности.

Блок: 11/11 | Кол-во символов: 314
Источник: https://serviceyard.net/stroitelstvo-i-remont/kak-pochinit-vilku-elektricheskuyu.html

Кол-во блоков: 17 | Общее кол-во символов: 19638
Количество использованных доноров: 7
Информация по каждому донору:

1. https://etkfaza.ru/zazemlenie/kak-pomenyat-vilku-na-provode-s-zazemleniem.html: использовано 3 блоков из 5, кол-во символов 8551 (44%)
2. https://elektrobiz.ru/elektromontazh/kak-zamenit-vilku-fotoreportazh.html: использовано 1 блоков из 2, кол-во символов 1215 (6%)
3. https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-vilka-elektricheskaya. html: использовано 2 блоков из 10, кол-во символов 2159 (11%)
4. https://serviceyard.net/stroitelstvo-i-remont/kak-pochinit-vilku-elektricheskuyu.html: использовано 5 блоков из 11, кол-во символов 4527 (23%)
5. https://samelectrik.ru/instrukciya-po-zamene-elektricheskoj-vilki.html: использовано 1 блоков из 3, кол-во символов 1405 (7%)
6. https://pauk.top/2675.html: использовано 1 блоков из 4, кол-во символов 800 (4%)
7. https://elektrikdom.com/index/kak_razobrat_i_zamenit_ehlektricheskuju_vilku/0-430: использовано 1 блоков из 3, кол-во символов 981 (5%)

Как собрать вилку с заземлением — MOREREMONTA

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.

Видео урок по замене:

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

• CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
• CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

1. Берите кабель – например, круглый 3*1.5 мм.
2. Раскручивайте корпус – сбоку либо снизу.
3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
6. Контакты протяните, чтобы проводки сидели плотно.
7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Как поменять вилку на проводе с заземлением: устройство, подключение

Многие бытовые приборы подключаются к электросети с помощью вилок. Со временем они могут выходи́ть из строя, и для некоторых это может стать серьезным вопросом — как поменять вилку на проводе?

Надо отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может проходить легко. Например, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять простую вилку на евро- или наоборот. Все эти нюансы будут рассмотрены ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

• электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
• из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
• в квартире поменяли розетки, и старая вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.

Рассмотрим, как подключить электрическую вилку:

1. 1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.
2. 2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
3. 3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению двух вопросов:

1. 1. Мощность вилки, розетки и подключаемого устройства должны быть на одном уровне.
2. 2. Если есть особенности в устройстве вилки, их необходимо строго выполнять.

Решение первого вопроса уже обсудили, а как поменять вилку на проводе, если используется поляризованный разъем?

В этом случае сначала необходимо произвести небольшое исследование. С помощью мультиметра или другого прибора, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя расположенного на электрооборудовании.

Помечают этот провод. Затем в розетке находят фазу и смотрят, какой контакт вилки будет входить в это гнездо. К этому контакту необходимо будет подключить провод, идущий на выключатель устройства. Второй провод подключают к другому контакту, лежащему в этой же плоскости.

Третий контакт остается неподключенным. Это справедливо для двухжильного провода, если же используются три жилы – смотрите ниже подзаголовок «Как поменять вилку с тремя проводами».

Как поменять вилку с двумя проводами

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением.

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья про , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

• защитные перчатки
• защитные очки
• универсальный нож
• рулетка
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• Отключить питание всех цепей вашего дома
• , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
• установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание . .Некоторые люди считают, что безопасно отключать только цепь, в которой вы проводите проводку и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая представляет собой заземленную розетку.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему фиксации), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Цветовой код для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки. После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввинчивая винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли у розетки места для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выходное отверстие неровное, открутите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы проверить, есть ли у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как заменить электрические шнуры и вилки

Обзор работы электрических шнуров и вилок, а также инструкции по их замене

Возраст и интенсивное использование могут сказаться на электроприборах, шнурах и вилках ламп.Обычные жертвы — это шнуры и розетки от бытовых приборов, которыми вы часто пользуетесь, например, утюгов и фенов; те, которые у вас есть давно, например тостеры, лампы и холодильники; и старинные модели, электрические системы которых просто изнашиваются.

Типы шнуров и вилок

Есть несколько типов электрических шнуров. Тип обычно можно определить по типу изоляции:

• Лампы и светильники имеют формованные пластиковые шнуры.

• В обогревателях обычно используются неопреновые, хлопковые или плетеные вискозные шнуры..

• Электроинструменты имеют закругленные пластиковые шнуры.

• Пылесосы обычно имеют ребристый пластиковый шнур.

Если вы покупаете новый шнур для прибора, убедитесь, что вы приобрели шнур подходящего типа для данного типа прибора.

Типы электрических шнуров и вилок

Три основных типа вилок: саморегулирующиеся, винтовые и трехконтактные.

В светильниках и мелкой бытовой технике в основном используются самоподключенные вилки. Штыри зажимаются на проводах шнура, обеспечивая автоматическое соединение.Однако эти вилки не соответствуют стандартам национального электрического кодекса.

С помощью винтовых заглушек провода крепятся к винтам внутри корпуса шнура; вилки такого типа обычно используются в более старых приборах. Более старые винтовые клеммы часто имеют съемный изолирующий диск, закрывающий клеммы и провода. Новые вилки имеют жесткие изолирующие перегородки.

Трехконтактные вилки используются для более крупных бытовых приборов, таких как стиральные машины, сушилки, холодильники и электроинструменты, и включают вилку, заземляющую прибор.Планируя, где вы собираетесь разместить большой прибор, убедитесь, что у вас есть розетка подходящего типа, или запланируйте ее установку.

О шнурах и вилках

Поврежденные шнуры или вилки могут быть чрезвычайно опасными. Они могут образовывать искры или дым, вызывая возгорание. Если вы видите искрение в шнуре или вилке, немедленно отключите прибор от сети и на всякий случай отключите питание от розетки. Дайте вилке немного остыть, а затем проверьте вилку, шнур и розетку на предмет повреждений.Если прибор поврежден, отнесите его в магазин для ремонта или купите новый. Если розетка повреждена, отремонтируйте или замените ее.

Эта сверхпрочная заглушка крепится винтами.

Отсоедините и замените вилку сразу же, если она треснула или изменила цвет, если она теплая, когда прибор включен, или если у нее сильно изогнутые контакты.

Для замены шнуров и вилок на приборе на 240 вольт, таком как сушилка или другое крупное устройство, приобретите шнур с косичкой с прикрепленной к нему вилкой.Если косичка или устройство не имеют цветовой маркировки, сначала прикрепите центральный провод гибкого провода к центральному клеммному винту на приборе, а затем подсоедините оставшиеся провода к другим клеммным винтам.

Замена электрических шнуров

Заменить шнур лампы очень просто. Просто отсоедините старый шнур и перережьте его кусачками на несколько дюймов ниже нижней части лампы. Прикрепите к нему новый шнур изолентой, а затем протяните новый шнур вверх через шток лампы, вытащив старый шнур сверху.Снимите ленту со шнуров и выбросьте старый шнур.

Самый простой способ заменить шнур лампы — это отрезать его, а затем зачистить, подсоединить и прикрепить к нему сменный шнур. Вставьте отремонтированную секцию внутрь приспособления.

Если шнур электроприбора неисправен, его всегда следует заменять; никогда не пытайтесь его отремонтировать. Если вы сможете разобрать прибор, чтобы увидеть, как подключен шнур, вы сможете справиться с этой работой самостоятельно (сначала обязательно отключите прибор от сети). В противном случае вызовите специалиста по ремонту бытовой техники.

Обратите внимание, что большинство новых вилок являются «поляризованными» — одно лезвие вилки шире другого. При замене этого типа обязательно отметьте сторону провода, которая идет к более широкому лезвию (вы можете использовать кусок ленты), чтобы вы могли соответствующим образом сопоставить свой новый провод.

Большинство шнуров крепятся к прибору с помощью устройства для снятия натяжения, петель или зажима, который необходимо снять. Для винтовых соединений без пайки отвинтите клеммные винты, удерживающие шнур, и вверните на его место новый шнур.

Провода шнура, которые скручены вместе и закреплены гайками, легко открутить — просто снимите гайки, раскрутите провода и повторите процесс в обратном порядке с новым шнуром (снимите 1/2 дюйма изоляции с концов проводов).

Если концы шнура припаяны к клеммам и вы знаете методы пайки, вы можете удалить старый шнур и припаять новый к клеммам. В противном случае доверьте эту работу мастеру по ремонту бытовой техники.

При замене шнура обязательно используйте идентичную замену; возьмите неисправный шнур с собой в хозяйственный магазин или в компанию, занимающуюся электроснабжением, чтобы найти совпадение.

Получите предварительно проверенную местную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома книги и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

% PDF-1.4
%
1070 0 объект
>
эндобдж

xref
1070 209
0000000016 00000 н.
0000005621 00000 н.
0000005784 00000 н.
0000007977 00000 н.
0000008127 00000 н.
0000008538 00000 н.
0000008997 00000 н.
0000009611 00000 н.
0000010178 00000 п.
0000010825 00000 п.
0000011428 00000 п.
0000012000 00000 н.
0000012052 00000 п.
0000012422 00000 п.
0000012474 00000 п.
0000012526 00000 п.
0000012578 00000 п.
0000013021 00000 п.
0000013073 00000 п.
0000013125 00000 п.
0000013408 00000 п.
0000013460 00000 п.
0000013512 00000 п.
0000013564 00000 п.
0000013616 00000 п.
0000013668 00000 п.
0000013720 00000 п.
0000013772 00000 п.
0000013824 00000 п.
0000013876 00000 п.
0000013928 00000 п.
0000013980 00000 п.
0000014032 00000 п.
0000014084 00000 п.
0000014136 00000 п.
0000014188 00000 п.
0000014240 00000 п.
0000014292 00000 п.
0000014344 00000 п.
0000014396 00000 п.
0000014448 00000 п.
0000014500 00000 н.
0000014552 00000 п.
0000014604 00000 п.
0000014656 00000 п.
0000014708 00000 п.
0000014760 00000 п.
0000014875 00000 п.
0000014988 00000 п.
0000015093 00000 п.
0000017006 00000 п.
0000017358 00000 п.
0000017615 00000 п.
0000018035 00000 п.
0000020048 00000 н.
0000021963 00000 п.
0000022029 00000 н.
0000023922 00000 п.
0000025920 00000 н.
0000026250 00000 п.
0000026492 00000 п.
0000026811 00000 п.
0000027189 00000 п.
0000027485 00000 н.
0000027828 00000 н.
0000029742 00000 п.
0000030137 00000 п.
0000030448 00000 п.
0000030708 00000 п.
0000032404 00000 п.
0000034563 00000 п.
0000035983 00000 п.
0000039351 00000 п.
0000040269 00000 п.
0000046534 00000 п.
0000076723 00000 п.
0000076838 00000 п.
0000084704 00000 п.
0000109325 00000 н.
0000110029 00000 н.
0000110814 00000 н.
0000111524 00000 н.
0000111756 00000 н.
0000111840 00000 н.
0000111897 00000 н.
0000112585 00000 н.
0000113295 00000 н.
0000114113 00000 п.
0000114799 00000 н.
0000115398 00000 н.
0000115997 00000 н.
0000116467 00000 н.
0000117162 00000 н.
0000117950 00000 н.
0000118723 00000 н.
0000119415 00000 н.
0000120116 00000 н.
0000120538 00000 н.
0000121323 00000 н.
0000122027 00000 н.
0000122647 00000 н.
0000123444 00000 н.
0000124109 00000 н.
0000124792 00000 н.
0000125451 00000 н.
0000125903 00000 н.
0000126586 00000 н.
0000127398 00000 н.
0000128060 00000 н.
0000128848 00000 н.
0000129453 00000 н.
0000130046 00000 н.
0000130483 00000 н.
0000131040 00000 н.
0000131155 00000 н.
0000131226 00000 н.
0000131308 00000 н.
0000132381 00000 н.
0000132676 00000 н.
0000132855 00000 н.
0000132884 00000 н.
0000133184 00000 п.
0000134972 00000 н.
0000135292 00000 н.
0000135685 00000 н.
0000140152 00000 н.
0000140433 00000 н.
0000141641 00000 н.
0000141682 00000 н.
0000142802 00000 н.
0000142843 00000 н.
0000146736 00000 н.
0000146777 00000 н.
0000148628 00000 н.
0000148669 00000 н.
0000152154 00000 н.
0000152195 00000 н.
0000183457 00000 н.
0000183498 00000 н.
0000183887 00000 н.
0000183986 00000 н.
0000184136 00000 н.
0000184483 00000 н.
0000184900 00000 н.
0000185320 00000 н.
0000185741 00000 н.
0000185820 00000 н.
0000186196 00000 н.
0000186589 00000 н.
0000186997 00000 н.
0000187619 00000 н.
0000187997 00000 н.
0000188600 00000 н.
0000189047 00000 н.
0000193441 00000 н.
0000204332 00000 н.
0000205619 00000 н.
0000208804 00000 н.
0000210091 00000 н.
0000212444 00000 н.
0000213882 00000 н.
0000219013 00000 н.
0000221234 00000 н.
0000227911 00000 н.
0000228707 00000 н.
0000232111 00000 п.
0000233398 00000 н.
0000234787 00000 н.
0000235673 00000 п.
0000237571 00000 н.
0000238858 00000 н.
0000239893 00000 н.
0000241180 00000 н.
0000245919 00000 н.
0000247206 00000 н.
0000252709 00000 н.
0000263253 00000 н.
0000264540 00000 н.
0000268540 00000 н.
0000270065 00000 н.
0000273829 00000 н.
0000275116 00000 н.
0000278481 00000 н.
0000279768 00000 н.
0000280883 00000 н.
0000284833 00000 н.
0000285635 00000 п.
0000288348 00000 н.
0000294889 00000 н.
0000305499 00000 н.
0000313070 00000 н.
0000313866 00000 н.
0000316398 00000 н.
0000324578 00000 н.
0000326183 00000 н.
0000328132 00000 н.
0000335372 00000 п.
0000342249 00000 н.
0000352461 00000 н.
0000361580 00000 н.
0000367943 00000 н.
0000369230 00000 н.
0000370957 00000 н.
0000372235 00000 н.
0000373121 00000 н.
0000374408 00000 н.
0000375979 00000 н.
0000005418 00000 н.
0000004571 00000 н.
трейлер
] / Назад 5007317 / XRefStm 5418 >>
startxref
0
%% EOF

1278 0 объект
> поток
h ޤ mHSaϽww ڶ 9 ER |: -74l «]% _ b +} HA? $ LXeBjEk \
# ?? tp

Затраты на установку электрической розетки на 2021 год (GFCI, 220 В, 240 В)

Цены по типу розетки

Самым большим фактором в цене на установку электрической розетки является выбранный вами тип, который будет варьироваться от $ 3 до $ 50 .Большинство электриков включают эту стоимость в общую смету проекта. Если у домовладельца уже есть материалы или требуется специальный блок, электрик взимает плату только за установку.

Стандартные розетки на 120 В обычно находятся в нижнем конце спектра по цене от 3 до 5 долларов за штуку . Эти 15-амперные блоки, используемые с 1950-х годов, также могут питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, способные выдерживать колебания.

Стандартный 15-амперный, 120 В с двумя портами USB стоит от 13 до 22 долларов .Наличие USB-портов в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к стене для зарядки.

Сравнение двух контактов с тремя контактами

Стандартные блоки доступны с двумя или тремя контактами. Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона от $ 3 до $ 5 . Версии с тремя контактами будут на более высоком уровне.

Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь.В старых домах часто бывают двухконтактные розетки.

Трехконтактный блок также включает в себя «заземляющий» провод, который подключается к земле для отвода неиспользованной энергии. В приборах с металлическим корпусом или металлических источниках питания, таких как микроволновые печи и компьютеры, металл подключается непосредственно к заземляющему контакту на шнуре питания. Если провод ослаблен, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. В современных домах такие розетки обычно есть.

220 В, 240 В и 250 В

Стандартные версии с более высоким напряжением также находятся в более низком ценовом диапазоне.Раньше электрики могли предложить розетки как на 220 В, так и на 240 В. Сейчас большинство из них имеет напряжение 250 В.

Для тяжелых бытовых приборов, таких как электрические сушилки для белья и духовки, обычно требуются эти устройства с более высоким напряжением. Точная цена будет зависеть от типа прибора и требуемой силы тока.

Цена на розетку высокого напряжения 250

Сила тока	Тип розетки	Стоимость
20
30	Сушилка	10–12 долларов
30	Сушилка для поверхностного монтажа	Около 12 долларов Розетки для прерывателей (GFCI) для кухонь, ванных комнат или любых других мест рядом с водой или влажностью обычно немного дороже — от 7 до 25 долларов за штуку .Точные затраты зависят от качества и стиля, потому что все блоки GFCI работают одинаково. Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый «нейтральный» слот на устройстве немного больше правого «горячего» слота. Яма — это «земля». Когда прибор работает должным образом, вся вырабатываемая электроэнергия перетекает из «горячего» в «нейтральное». В отличие от стандартного устройства, этот тип контролирует величину протекающего тока.Дисбаланс величиной всего 4 миллиампера отключит цепь всего за одну тридцатую долю секунды. Кабельная / коаксиальная настенная пластина Средняя стоимость коаксиальной настенной пластины составляет около 5 долларов США. Обычно их устанавливает телефон, телевизор или интернет-провайдер, а не электрик. Напольные розетки Коробочные комплекты стоят от от 30 до 50 долларов за штуку . Вы можете наступить на емкость или подвергнуть ее воздействию воды при мытье пола. Для обеспечения безопасности и долговечности для них требуется одобренный узел, состоящий из: металлической коробки уплотнительной прокладки специальной розетки прочной крышки влагонепроницаемой крышки умных розеток проводных интеллектуальных розеток варьируются от 25 до 50 долларов за штуку .Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный концентратор управления, который подключает устройство к Интернету и / или разрешает голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество. Домовладельцы могут купить съемные смарт-модели за от 15 до 40 долларов в Интернете или в крупных магазинах бытовой техники. Автономные вилки, удлинители и переключатели обладают многими преимуществами проводных версий, но их можно просто вставить в существующие блоки. Наймите электрика для установки вашей розетки Средние затраты на установку новых электрических розеток Профессиональный электрик взимает в среднем 55 долларов в час , но ставки оплаты труда могут варьироваться от 40 до 100 долларов в час .Опытный профессионал может заменить до десятка за час, в то время как установка одного нового может занять от до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала. Новое строительство и ремонт всего дома Электрики обычно заряжают от розетки для новых домов или ремонта всего дома вместо почасовой оплаты. Электрик установит цену за каждую розетку в зависимости от рабочей силы и материалов и умножит ее на общее количество розеток в доме. Он или она установит цену на установку специальных предметов отдельно. В стоимость установки осветительных приборов и вытяжных вентиляторов в ванных будут включены материалы и рабочая сила. Цена на установку предметов, предоставленных домовладельцем, будет только трудозатратной. Добавление розеток на полу и в стене Установка на полу или потолке позволяет домовладельцам получать доступ к электричеству из середины комнаты, предотвращая необходимость прокладки опасных, неприглядных шнуров от стены. Почасовая оплата труда по установке этих розеток будет такой же. Однако есть некоторые факторы, которые могут увеличить затраты на установку из-за увеличения времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над недостроенными подвалами или полами. Точно так же потолки под полом потребуют большего ухода, чем потолки под чердаком. Местоположение В некоторых местах в вашем доме могут потребоваться сверхмощные устройства или устройства GFCI, установка которых будет стоить немного дороже из-за стоимости самого устройства и необходимых навыков.Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI. Сушилки или другое оборудование Сверхмощные розетки на 250 В для осушителей, холодильников, кондиционеров, кухонных плит и других приборов стоят дороже, чем установка стандартных блоков на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, проконсультируйтесь со специалистом по расценкам. Существующая проводка Вам нужно будет проверить, нужно ли устанавливать новую проводку для подключения к вашей новой розетке, что увеличит цену, взимаемую электриком.Вам также необходимо убедиться, что новый блок не будет потреблять слишком много энергии от одной цепи. Если это так, требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть необходимые дополнительные работы в предложении по проекту. Розетки с защитой от детей Распространенной проблемой электрических розеток является их защита от детей, когда они будут присутствовать. Это будет дополнительным расходом к стоимости установки, но тем, что повысит безопасность и принесет вам душевное спокойствие.Цена на это не должна сильно превышать среднюю ставку электрика. Розетки с защитой от несанкционированного доступа (TR) примерно на на 50 центов больше, чем на , чем традиционные емкости. Блоки TR оснащены подпружиненными крышками розеток. Когда вы прикладываете одинаковое давление к обеим сторонам, крышки открываются. Когда вы прикладываете давление только к одной стороне, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует единиц TR в новом строительстве. Проконсультируйтесь с электриком, чтобы защитить ваши розетки от детей. Установка розетки GFCI Установка или замена розетки GFCI будет стоить примерно столько же, как установка стандартной розетки, за исключением цены самого устройства.Однако электрический кодекс требует, чтобы розетки в тех частях дома, где присутствует вода или влага, были защищены от GFCI. В некоторых случаях розетка должна питаться от цепи на 20 А, что также может повлиять на общую стоимость проекта. Требования GFCI Комната Кодовые требования Возможные дополнительные затраты Потребность в санузлах 30 Розетки нуждаются в защите GFCI. Дополнительная сила тока электрической панели и розетки GFCI Кухня По крайней мере, две 20-амперные цепи малой бытовой техники для столешницы Розетки в пределах 6 футов от раковины должны иметь защиту от GFCI. Дополнительная электрическая панель и розетки GFCI Прачечная По крайней мере, одна 20-амперная цепь для общей розетки стиральной машины / сушилки для газа. Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками. Все розетки нуждаются в защите GFCI Дополнительная сила тока электрической панели и розетки GFCI Гараж Требуется как минимум одна розетка, в том числе по одной на каждое место в автомобиле. Все розетки нуждаются в защите GFCI. Дополнительные розетки и розетки GFCI Замена розетки Замена и ремонт обычно несложны для лицензированного, опытного профессионала.Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта. Замена проводки В некоторых случаях неисправная розетка может указывать на более серьезную общую проблему с проводкой в ​​вашем доме. В этом случае ваш небольшой ремонтный проект может превратиться в более сложное и дорогое предприятие. Переналадка: 540 долларов на 2100 долларов . Зависит от проекта и необходимого количества часов Замена сервисной панели: от 1300 до 3000 долларов США , включая материалы, Для модернизации до панели на 200 А для повышенных электрических потребностей Открытие стен и проводов: от 3500 до 8000 долларов Добавлена ​​стоимость открытия и ремонта стен Открытый грунт: посоветуйтесь с профессионалом . Это простое решение или может потребоваться дополнительное время для поиска неисправности. Обновление Обновление может повысить безопасность и удобство для домовладельца. Будущие родители могут рассмотреть вопрос о переходе на единицы TR. Владельцы старых домов могут захотеть заменить двухконтактные розетки на заземленные трехконтактные. Технологически ориентированные домовладельцы могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии.Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом. Переход с 2-контактных на 3 Распространенный проект — превратить ваши стандартные 2-контактные розетки в 3-контактные. Если у вас есть блок предохранителей с заземлением, опытный профессионал может заменить розетку примерно за полчаса общей стоимостью от $ 20 до $ 50 . Если электрик должен заземлить блок предохранителей или обновить панель, стоимость проекта вырастет. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену. Перемещение торговой точки В рамках этого проекта может быть потрачено от 25 долларов до 300 долларов . Выбранный вами тип повлияет на материальные затраты. Состояние стен будет самым большим фактором затрат, когда дело доходит до рабочей силы. Работа с открытыми стенами без гипсокартона и утеплителя требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, увеличивая общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки. Проконсультируйтесь с профессионалом при перемещении или замене розеток DIY vs.Прокат Pro Если вам нужно установить розетку, вам нужно будет найти для этого авторитетного лицензированного электрика. Некоторые небольшие электрические работы могут показаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой серьезную угрозу электробезопасности. Профессионал также должен знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Убедитесь, что все соответствует коду, избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи. Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика.Вы можете сэкономить деньги, позаботившись обо всех ваших электрических потребностях сразу. В целом открытие новых торговых точек — доступная работа по сравнению с другими домашними проектами. Объединение установок Один из самых простых способов снизить среднюю скорость работы электрика — объединить несколько электромонтажных работ одновременно, поскольку профессионалы обычно заряжают почасовой тариф. Определите, есть ли другие комнаты, в которых возникли проблемы из-за слишком малого количества розеток, и поговорите со своим электриком до того, как он или она приедет к вам домой. Наймите электрика для установки вашей розетки электрических розеток: вверх ногами или правой стороной вверх? вопрос: Розетки в моем доме устанавливаются заземляющими контактами над пазами для парных вилок. Это неправильно? Мэри Уолш, Лоуренс, KS А: Рекс Колдуэлл, старший электрик из Роки-Маунт, штат Вирджиния, отвечает: Не существует официального правильного или неправильного способа ориентировать розетку — в Национальном электротехническом кодексе не указывается — но вы можете решить, используя логику и здравый смысл .Стиральные машины, холодильники и оконные кондиционеры обычно имеют шнуры с мгновенно поворачивающимися вилками. Для приборов с этим типом вилки сориентируйте розетку так, чтобы вилка вставлялась без петли. В противном случае при натяжении шнура вниз вилка выдергивается из розетки. Для вилок с немедленным поворотом сориентируйте розетку так, чтобы паз заземления находился внизу. Для всех остальных вилок гнездо заземления ставлю сверху. Если вилка частично вытащена из розетки, обнажая горячий и нейтральный ножи, и на нее упадет что-то металлическое (например, нож или рамка для картины), прямого короткого замыкания не произойдет, потому что заземляющий штифт отклонит элемент от клемм. . Для горизонтальных розеток поместите гнездо заземления слева, а широкое гнездо нейтрали сверху. Таким образом, если что-то металлическое упадет на частично открытые лезвия, предмет ударит по заземленному нейтральному лезвию, а не по горячему лезвию. Подробнее о проводке в жилых домах: Электрические розетки по номерам — Строительные нормы и правила предписывают определенные размеры высоты и расстояния для розеток и выключателей. Узнайте, какие размеры наиболее распространены и почему. 9 Распространенных ошибок подключения и нарушений кода — Некоторые из них являются незаконными, некоторые опасными, а некоторые и тем, и другим, но всех легко избежать. Безопасна ли ваша старая проводка? — Осмотрите электрическую панель и открытую проводку по всему дому, чтобы определить риски безопасности, опасности возгорания и варианты модернизации. От Fine Homebuilding # 193 Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения. Как отремонтировать свечу лампы | Руководства по дому При поломке вилки лампы не пытайтесь ее отремонтировать. Из соображений безопасности следует заменить неисправную вилку на новую. В большинстве ламп используются поляризованные вилки, что означает, что одно лезвие на вилке шире, чем другое. Поляризация помогает предотвратить утечку электричества из проводки на металлические части лампы и поражение вас электрическим током. Соблюдайте полярность в целях безопасности при замене штекера лампы. Винтовая клеммная заглушка Отсоедините лампу от розетки. Отрежьте старую вилку кусачком / ножом для зачистки проволоки. Проверьте, поляризован ли шнур. Если это так, нейтральный провод будет обозначен ребристой изоляцией, белой полосой, белой изоляцией или проводом серебристого цвета, согласно журналу Family Handyman Magazine. Другой провод — это «горячий» провод. Разъедините два провода. Если шнур лампы не поляризован, разницы между проводами не будет. Зачистите около дюйма изоляции с конца каждого провода с помощью ножа для снятия изоляции.Плотно скрутите оголенный конец каждого многожильного провода. Вставьте новую заглушку. Отстегните или снимите клеммную крышку вилки, чтобы открыть клеммные винты. Ослабьте их. Присоедините оголенный конец нейтрального провода к клемме для широкого лезвия, обернув провод по часовой стрелке вокруг винта клеммы и затянув винт отверткой. Оберните оголенный конец горячего провода по часовой стрелке вокруг винта клеммы узкого лезвия и затяните винт. Установите на место клеммную крышку вилки. В случае неполяризованной вилки, у которой оба ножки одинакового размера, не имеет значения, какой провод идет к каждой клемме. Вставьте новую вилку в электрическую розетку. Включите лампу и проверьте правильность работы. Обжимной штекер Отсоедините лампу от розетки. Отрежьте старую пробку с помощью резака / съемника. Посмотрите на шнур, чтобы определить, поляризован ли он. Подготовьте обжимной штекер для подключения шнура лампы. Отстегните или снимите крышку штыря вилки, чтобы открыть канал проводки вилки. Не зачищайте концы проводов от лампового шнура, говорят специалисты Home Depot.Совместите шнур с кабельным каналом и протолкните его до упора. Закрепите шнур, защелкнув крышку штыря или сдвинув крышку назад по штырям до щелчка. Если новый штекер поляризован, расположите шнур так, чтобы ребристый или маркированный нейтральный провод находился на стороне с более широким контактом, прежде чем вставлять шнур в кабельный канал. Вставьте новую вилку в электрическую розетку. Включите лампу, чтобы посмотреть, работает ли она. Ссылки Writer Bio Херб Кирхгоф имеет более чем тридцатилетний практический опыт работы в качестве заядлого любителя сада и домашнего мастера.Уйдя из новостного бизнеса в 2008 году, Кирхгофф заботится о 12-акровом сельском поместье на берегу озера Мичиган и применяет свой опыт в своих овощных и цветочных садах, а также в проектах по ремонту и реконструкции домов. Как добавить розетку для настенного телевизора Добавить розетку за настенным телевизором — несложная задача, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором.Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится: ИНСТРУМЕНТЫ Тестер цепей Поиск шпилек Ударная пила для гипсокартона Отвертка с плоским жалом Инструмент для зачистки проводов Универсальный нож Плоскогубцы с игольчатыми наконечниками Рыхлитель кабеля МАТЕРИАЛЫ 1-канальный старый рабочий ящик Кабель 14-2 или 12-2 — в пластиковой оболочке и неметаллический Разъемы для проводов Дуплексный выход Заглушка выходного отверстия При выполнении этой работы своими руками убедитесь, что экипироваться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение. Перед тем, как начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к возгоранию в нарушение Национального электротехнического кодекса. ШАГ ОДИН Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом 12 калибра. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена. ШАГ ВТОРОЙ Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но на той же стороне стойки. Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте. ШАГ ТРЕТИЙ Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной. ЧЕТВЕРТЫЙ ШАГ Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий. Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости. ШАГ ПЯТЬ Подготовить существующую розетку. Розетки в середине пробега имеют два черных и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными. ШЕСТОЙ ШАГ Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете. СТУПЕНЬ СЕМЬ Подготовьте провода в имеющейся коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов. ШАГ ВОСЬМОЙ Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять. ДЕВЯТЫЙ ШАГ Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. С помощью острогубцев скрутите один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью проводного соединителя. Если ваша коробка металлическая, вы уже подключили все оголенные провода. ШАГ ДЕСЯТЬ Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки: белый, черный и голый, чтобы использовать их в качестве косичек. Снимите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя для проводов. Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, значит, вы уже подключили все оголенные провода. ШАГ ОДИННАДЦАТЬ Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Заявка на подключение электричества к земельному участку: Как подать заявку на техприсоединение к электросетям в Подмосковье 11.12.202030.09.2020 Как по счетчику платить за газ: Порядок и способы оплаты — www.sargc.ru 10.02.202010.03.2021 Расчет ампеража: Как рассчитать силу тока, рассчитать мощность, ампераж 02.02.202010.03.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
