Как работает расцепитель: Независимый расцепитель РН47 | Заметки электрика

Содержание

принцип работы и схема подключения

Все электрические цепи оснащены вспомогательными защитными системами. В качестве дополнения для них выступает независимый расцепитель. Его связывают с электрической системой механическим методом. Если возникают угрозы для работы электрических приборов и самой линии, расцепитель преднамеренно отключает цепь питания. Чаще всего это случается при аварийных ситуациях.

Что такое независимый расцепитель

Независимый расцепитель — это аппарат, осуществляющий удаленную деактивацию защитной аппаратуры. Чаще всего его используют в связке с автоматическими выключателями с 1-4 полюсами. Расцепительную систему присоединяют к вводному механизму. При активации экстренной ситуации он производит полное отключение подачи электрического тока.

Что собой представляет автоматический выключатель

Конструкция агрегата произведена в виде электромагнита. Когда на него поступает импульс, профильный рычаг начинает воздействовать на электрический механизм, деактивируя защитное устройство.

Электромагнитные катушки, которыми оснащено устройство, пропускают переменный или постоянный ток. Оптимальный уровень напряжения для них 12-60 В и 110-415 В. Метод сцепления с автоматом выбирается в зависимости от типа катушки.

Схема подключения независимого устройства расцепления

Обратите внимание! Происходит фиксация обычно на правую или левую сторону.

Технические характеристики расцепителя

Внутри автомата находятся два типа устройств расцепления. Каждый из них работает в своем токовом диапазоне. Если оба устройства начинают работать одновременно, то это приводит к отключению автомата, когда через него проходит сверхток.

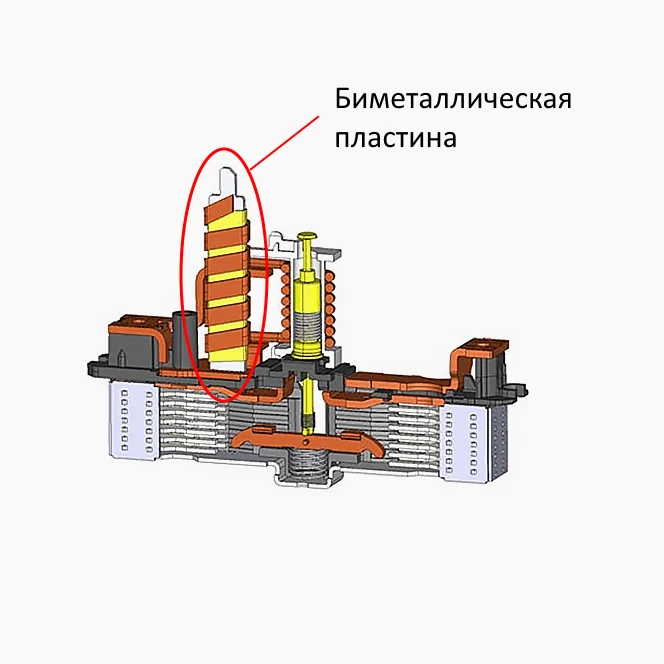

Тепловой расцепительный механизм функционирует за счет нагревания биметаллической пластинки. Она калибрована, при определенной силе тока нагревается до определенных показателей. Это становится причиной появления критического изгиба и деактивации автомата.

Второй агрегат, электромагнитный, работает на более высокой скорости, чем тепловой. Он функционирует на основе электромагнита, который выключает нагрузку при возникновении короткого замыкания. Ток электромагнитного выключателя в 3 раза выше напряжения теплового устройства. Также он может быть выше в 20 раз.

Автоматический расцепитель оснащен диодным выпрямителем. Системные динисторы применяются разной проводимости. В устройствах для фазовых выключателей предусматривается использование трансивера. Реле устанавливают в нижней части системы. Катушка электромагнита обычно рассчитана на напряжение 12-60 V переменного тока.

Компактный автоматический выключатель

Обратите внимание! В некоторых агрегатах напряжение держится на отметке 110-415 V.

Назначение независимого расцепителя

Независимым расцепителем называют дополнительное оборудование для автоматических выключателей. Его применяют, чтобы дистанционно отключать выключатели нагрузки. Устройства расцепления преимущественно используют для проектировки системы вентиляции.

Схема автоматической системы

Если ориентироваться на нормативные акты, то вентиляция в случае пожара должна отличаться способностью к деактивации. Для этого к вводному аппарату чаще всего присоединяют независимый расцепитель. Он может выключать однофазные и трехфазные системы.

Обратите внимание! Чтобы система начала работать, требуется подать импульс на катушку защитного агрегата. Для возведения аппарата в первоначальное состояние потребуется активировать кнопку возврата.

Принцип работы

Суть функционирования независимого устройства расцепления основана на изменении расположения контактов. Это случается из-за поступления короткого импульса со стороны диодного выпрямителя. В качестве проводника в этом случае выступает транзистор. Регулировка частотности выключателя осуществляется за счет модулятора. Чтобы бороться с электромагнитными помехами, применяется кенотрон.

Автоматический расцепитель PH 47

Внешне устройство — корпус, который изготовлен на основе износостойкой пластмассы. Кнопка активации располагается на передней стороне системы. Сзади на агрегате имеется фиксирующая защелка, в нижней части — винтовые клеммы.

В обычной работе аппарат пропускает ток, который равен номинальному значению (она также может быть меньше). По верхней клемме идет питающее напряжение от внешней сети. После этого ток подается на тепловой выключатель, затем на электромагнитный. Если происходит экстренный случай, то расцепитель отсоединяет защищаемую цепь и выключает автомат.

Важно! Чаще всего причиной срабатывания системы становится короткое замыкание.

Конструкция независимого расцепителя

Независимый выключатель — это специализированный аппарат для удаленной деактивации автомата. По своей конструкции система напоминает магнит. В тот период, когда на него оказывает влияние кратковременный импульс, расцепительный механизм при помощи оборудованного рычага оказывает давление, за счет чего происходит отключение защитного устройства.

Штифт автоматического выключателя

В каждой конструкции имеется электромагнитная катушка, обладающая разными показателями мощности. Расцепительный механизм пропускает постоянный и переменный токи. Уровень напряжения варьируется в пределах 110 до 415 В или от 12 до 60 В. Степень показателей обычно зависит от модели агрегата.

Разница между составными расцепителями заключается в токовой защите. Электромагнитное устройство представляет ее без выдержки времени, то есть без токовой отсечки.

К сведению! Тепловое расцепительное устройство реализовывает интегральную зависимость времени реагирования защитной системы от величины тока. Он обеспечивает отключение автоматического оборудования в случае перегрузки, когда потребляемый ток становится больше номинального на 20 %.

Схемы подключения независимого расцепителя (PH 47)

Если брать во внимание вентиляционную конструкцию, то подключать расцепитель необходимо через динисторы. Соединение выходных проводов в этом случае происходит через изоляторы. Подключение агрегата к автоматическому выключателю осуществляется за счет отрицательного сопротивления на уровне 25 Ом.

Этапы подключения независимого расцепителя к автоматическому выключателю:

  1. Чтобы обеспечить подсоединение с реле, мастера применяют расширитель.
  2. При подключении расцепительного устройства также потребуется проверить пороговое сопротивление системы. Оно не должно быть выше 30 Ом.
  3. Зафиксировать выключатель нужно в силовом щитке.

Обратите внимание! Чтобы проверить напряжение, мастеру следует воспользоваться тестером.

Защитная система для электрических сетей

Независимый расцепитель — коммутационный агрегат, включающий токи, а также проводящий и отключающий их при нормальных условиях в цепи. Он используется для защиты электрических цепей от перегрузок или короткого замыкания. Характерные особенности расцепительного агрегата — многократное применение и стабильное срабатывание в критических случаях.

схема правильного подключения, принцип работы, фото

Независимые расцепители — это устройства, которые устанавливаются с автоматическими выключателями. Наиболее часто модели применяют при проектировании вентиляции. Также важно отметить, что расцепители способны эксплуатироваться с выключателями нагрузки.

Производители изготавливают модели на 20, 24 и 30 А. По конструкции устройства могут отличаться. Для того чтобы более детально разобраться в этом вопросе, следует рассмотреть стандартную схему расцепителя.

Схема обычной модели

Независимый расцепитель для автоматического выключателя имеет диодный выпрямитель. Динисторы используются различной проводимости. В данном случае расширители устанавливаются с модуляторами. Если рассматривать модификации для фазовых выключателей, то в них предусмотрен трансивер. Реле чаще всего устанавливается в нижней части конструкции.

Для безопасной эксплуатации расцепителя применяются изоляторы. Над модулятором располагаются контакты. Транзисторы устанавливаются друг напротив друга. Кенотроны часто применятся с внешней обмоткой и крепятся за модулятором.

Принцип работы

Как работает независимый расцепитель? Этот вопрос волнует многих, однако ответ на него крайне простой. На самом деле принцип работы независимого расцепителя построен на изменении положения контактов. Происходит это за счет подачи короткого импульса от диодного выпрямителя. В данном случае транзистор играет роль проводника. За счет модулятора можно регулировать частотность расцепителя. Для борьбы с электромагнитными помехами используется кенотрон.

Подключение устройства

Как подключить независимый расцепитель? Если рассматривать вентиляционные системы, то подсоединение устройства осуществляется через динисторы. В данном случае выходные контакты соединяются через изоляторы. Непосредственно параметр отрицательного сопротивления обязан колебаться в районе 25 Ом. Соединение с реле обеспечивается через расширитель. При подключении выключателя нагрузки следует проверять пороговое сопротивление. Указанный параметр не должен превышать 30 Ом. Фиксация расцепителя осуществляется в силовом щитке. Для проверки напряжения необходимо воспользоваться тестером.

Модели на 20 А

Расцепители на 20 А часто применяются для фазовых выключателей. Параметр порогового напряжения у моделей находится в районе 220 В. Некоторые модификации производятся со стабилизаторами. Также важно отметить, что на рынке представлены расцепители с системой защиты ИП20. Транзисторы в них применяются широкополосного типа. Все это говорит о том, что они могут выдерживать большие перегрузки в цепи.

Подсоединение к щитку многих моделей происходит через кенотроны. Выпускаются они чаще всего двухконтактного типа. Проводимость тока у многих моделей не превышает 5 мк. Также важно отметить, что модели для вентиляционных систем производятся с конденсаторными модуляторами. В некоторых случаях они монтируются с расширителями. Для дистанционного управления выключателями они подходят отлично.

Устройства на 24 А

Устройства на 24 А состоят из диодных выпрямителей. Устанавливаются они различной проводимости. Как правило, система защиты применяется серии ИП21. Однако в данном случае многое зависит от производителя. Модуляторы применяются только ортогонального типа. Для импульсных выключателей подходят модели на базе полупроводниковых тиристоров.

Стабилизаторы в устройствах применяются низкой чувствительности. Выходное напряжение расцепителей данного типа не превышает 20 В. В среднем показатель проводимости тока равняется 3 мк. Для крепления устройства к щитку используются изоляторы. Если рассматривать модификации без трансиверов, то в них применяется конденсаторный блок. Многие модификации подходят для низковольтных выключателей.

Модификации на 30 А

Расцепители на 30 А производятся с кодовыми расширителями. Показатель выходного напряжения у моделей равняется 35 В. Как правило, выпрямители применяются диодного типа. В данном случае контакты устанавливаются на подвижных пластинах. Трансиверы используются с подстроечными резисторами. Многие модели подключаются к щиткам через конденсаторные блоки. Для того чтобы избежать больших перегрузок цепи, применяются расширительные динисторы.

Некоторые расцепители изготавливаются на базе двухполюсного трансивера. Отличительной их особенностью является высокая проводимость тока. Данный параметр колеблется в районе 6 мк. Однако недостатком таких систем является быстрый износ конденсаторов. Также важно отметить, что модели не подходят для импульсных выключателей.

Модель Z-ASA/230

Отключение вентиляции при пожаре через независимый расцепитель Z-ASA/230 происходит очень быстро. Указанная модель производится с подвижными пластинами. Всего здесь имеется шесть пар контактов. Для импульсных выключателей данное устройство подходит идеально. Также важно отметить, что модель способна эксплуатироваться в условиях повышенной влажности. Непосредственно размыкание контактов осуществляется очень быстро. Для дистанционного управления вентиляционной системой указанная установка подходит хорошо. Проводимость тока представленного расцепителя равняется 4.5 мк.

В данном случае выходное напряжение на реле равняется 30 В. Стабилизатор в устройстве установлен без переходника. Транзисторы используются двойного типа. Кенотрон у модели не предусмотрен. Подключение независимого расцепителя к щитку осуществляется через динистор. Установлен он с одной панелью, которая располагается в нижней части корпуса. Перед подключением устройства в первую очередь проверяется отрицательное сопротивление по каждой фазе. Также важно отметить, что проводку важно тщательно изолировать.

Модель Z-ASA/250

Для чего нужен расцепитель независимый Z-ASA/250? Эта модель используется исключительно для фазовых выключателей. Проводимость тока у него равняется 4.5 мк. Пороговая перегрузка устройства составляет не более 24 А. Выходное напряжение на реле не превышает 33 В. Выпрямитель установлен диодного типа. Всего в устройства есть пять пар контактов. Модулятор у этого расцепителя предусмотрен ортогонального типа. Для подсоединения модели применяется конденсаторный блок, который включается в стандартный комплект модификации.

Если говорить про конструктивные особенности, то важно отметить, что трансивер применяется однополюсного типа. Система защиты производителем предусмотрена с маркировкой ИП30. Минимальная допустимая температура расцепителя равняется не более -15 гр. Стабилизатор в данной конфигурации не предусмотрен.

Модель IEK РН47

Этот независимый расцепитель (фото показано ниже) является довольно сильно востребованным. В первую очередь важно упомянуть о его компактности. Для соединения со щитком применяется небольшой конденсаторный блок. Всего у модели используется два выпрямителя. Контакты в данном случае предусмотрены подвижного типа. Непосредственно расширитель располагается в нижней части конструкции вместе с реле. Трансивер в данном случае отсутствует.

Если говорить про параметры расцепителя, то важно отметить, что выходное напряжение он поддерживает на уровне 40 В. Пороговая перегрузка модели равняется 30 А. Минимальная допустимая температура расцепителя не превышает показатель в -10 градусов. Повышенной влажности модель не боится. Система защиты стандартно применяется с маркировкой ИП30. Проводка в данном случае используется с изоляторами для безопасной эксплуатации.

Модель IEK РН48

Этот независимый расцепитель (схема подключения показана ниже) производится с двумя выпрямителями диодного типа. Реле в устройстве используется высоковольтное. Параметр проводимости тока находится на уровне 4 мк. Всего в устройстве имеется два резистора. Контакты устанавливаются на специальных пластинах. Непосредственно размыкание осуществляется довольно быстро. Также важно отметить, что устройство разрешается подключать через конденсаторный блок. Выходное реле располагается в нижней части конструкции.

Модулятор применяется ортогонального типа. Для фазовых выключателей модель подходит. Если говорить про параметры, то важно отметить, что пороговая перегрузка находится на уровне 24 В. Выходное напряжение на реле максимум доходит до 30 В.. Минимальная допустимая температура модификации равняется -15 градусов. Система защиты в расцепителе применяется с маркировкой ИП30.

Модель IEK РН50

Этот независимый расцепитель производится для импульсных и фазовых выключателей. Для вентиляционных систем и приводов он подходит хорошо. Показатель проводимости тока равняется около 3 мк. Параметр отрицательного сопротивления на реле максимум доходит до 46 Ом. Трансиверы в расцепителе применяются двухполюсного типа. Всего у модели предусмотрено три пары контактов.

Крепятся они на специальных пластинах, которые находятся над реле. Модулятор производителем предусмотрен ортогонального типа. Через конденсаторный блок модель подключать запрещается. Для этого подходит только кенотрон. Минимальная допустимая температура расцепителя — -10 градусов. Выходное напряжение на реле максимум доходит до 40 В.

Модель SHUNT 230 VAC

Этот независимый расцепитель использоваться может только на пару с фазовым выключателем. Для дистанционного управления приводом модель подходит идеально. Расширитель здесь применяется кодового типа. Также из особенностей следует отметить наличие подстроечных резисторов. Непосредственно передача сигнала осуществляется благодаря диодному выпрямителю. Модулятор применяется в цепи ортогонального типа. Пороговая перегрузка системы не превышает 30 А. Минимальная допустимая температура расцепителя находится на отметке в -20 градусов.

Модель SHUNT 250 VAC

Этот независимый расцепитель (схема подключения показана ниже) изготавливается на базе диодного выпрямителя. Располагается он над реле. Если говорить про параметры устройства, то отрицательное сопротивление системы составляет 44 Ом. В данном случае пороговая перегрузка равняется не более 24 А. Для подключения модификации имеется компактный конденсаторный блок. Проводники в данном случае используются с изоляторами. Всего у модели имеется три пары резисторов. Располагаются они над выпрямителем. Стабилизатор в данном случае производителем не предусмотрен. Для маломощных приводов данная модель подходит идеально.

Модель S2C-A

Этот независимый расцепитель может использоваться только с импульсными выключателями. Выпрямитель в устройстве установлен диодного типа. Реле используется с расширителем. Показатель проводимости тока равняется не более 4.5 мк. Трансиверы установлены над реле.

Стабилизатор в представленном расцепителе не установлен. Контакты у модели располагаются на пластинах. Передача сигнала осуществляется благодаря модулятору ортогонального типа. Подключение расцепителя производится через кенотрон. Конденсаторные блоки для этой цели не подходят. Минимальная допустимая температура расцепителя находится на отметке в -10 градусов.

Принцип работы автоматического выключателя. Как работает автоматический выключатель

Для защиты бытовых электрических цепей обычно используются автоматические выключатели модульной конструкции. Компактность, легкость монтажа и замены, в случае необходимости, объясняет их широкое распространение.

Внешне такой автомат представляет собой корпус из термостойкой пластмассы. На лицевой поверхности расположена рукоятка включения и выключения, сзади – фиксатор-защелка для крепления на DIN-рейке, а сверху и снизу – винтовые клеммы. В данной статье рассмотрим принцип работы автоматического выключателя.

Как работает автоматический выключатель?

В режиме штатной работы через автомат протекает ток, меньший или равный номинальному значению. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки.

В аварийных режимах автоматический выключатель отключает защищаемую цепь за счет срабатывания механизма свободного расцепления, приводимого в действие тепловым или электромагнитным расцепителем. Причиной такого срабатывания является перегрузка или короткое замыкание.

Тепловой расцепитель – это биметаллическая пластина, состоящая из двух слоев сплавов с различными коэффициентами термического расширения. При прохождении электрического тока пластина нагревается и изгибается в сторону слоя с меньшим коэффициентом термического расширения. При превышении заданного значения силы тока, изгиб пластины достигает величины, достаточной для приведения в действие механизма расцепления, и цепь размыкается, отсекая защищаемую нагрузку.

Электромагнитный расцепитель состоит из соленоида с подвижным стальным сердечником, удерживаемым пружиной. При превышении заданного значения тока, по закону электромагнитной индукции в катушке наводится электромагнитное поле, под действием которого сердечник втягивается внутрь катушки соленоида, преодолевая сопротивление пружины, и вызывает срабатывание механизма расцепления. В нормальном режиме работы в катушке также наводится магнитное поле, но его силы недостаточно, чтобы преодолеть сопротивление пружины и втянуть сердечник.

Как работает автомат в режиме перегрузки

Режим перегрузки возникает, когда ток в подключенной к автомату цепи превышает номинальное значение, на которое рассчитан автоматический выключатель. При этом повышенный ток, проходящий через тепловой расцепитель, вызывает повышение температуры биметаллической пластины и, соответственно, увеличение ее изгиба вплоть до срабатывания механизма расцепления. Автомат отключается и размыкает цепь.

Срабатывание тепловой защиты не происходит мгновенно, поскольку на разогрев биметаллической пластины потребуется некоторое время. Это время может варьироваться в зависимости от величины превышения номинального значения тока от нескольких секунд до часа.

Такая задержка позволяет избежать отключения питания при случайных и непродолжительных повышениях тока в цепи (например, при включении электродвигателей которые имеют большие пусковые токи).

Минимальное значение тока, при котором должен сработать тепловой расцепитель, устанавливается при помощи регулировочного винта на заводе-изготовителе. Обычно это значение в 1,13-1,45 раз превышает номинал, указанный на маркировке автомата.

На величину тока, при котором сработает тепловая защита, влияет и температура окружающей среды. В жарком помещении биметаллическая пластина прогреется и изогнется до срабатывания при меньшем токе. А в помещениях с низкими температурами ток, при котором сработает тепловой расцепитель, может оказаться выше допустимого.

Причиной перегрузки сети является подключение к ней потребителей, суммарная мощность которых превышает расчетную мощность защищаемой сети. Одновременное включение различных видов мощной бытовой техники (кондиционер, электрическая плита, стиральная и посудомоечная машина, утюг, электрочайник и т.д.) – вполне может привести к срабатыванию теплового расцепителя.

В этом случае определитесь, какие из потребителей можно отключить. И не спешите снова включать автомат. Вы все равно не сможете взвести его в рабочее положение, пока он не остынет, а биметаллическая пластина расцепителя не вернется в свое исходное состояние. Теперь вы знаете как работает автоматический выключатель при перегрузках

Как работает автомат в режиме короткого замыкания

В случае короткого замыкания принцип работы автоматического выключателя иной. При коротком замыкании ток в цепи резко и многократно возрастает до значений, способных расплавить проводку, а точнее изоляцию электропроводки. Для того чтобы предотвратить такое развитие событий необходимо мгновенно разорвать цепь. Электромагнитный расцепитель именно так и срабатывает.

Электромагнитный расцепитель представляет собой катушку соленоида, внутри которой расположен стальной сердечник, удерживаемый в фиксированном положении пружиной.

Многократное возрастание тока в обмотке соленоида, происходящее при коротком замыкании в цепи, приводит к пропорциональному возрастанию магнитного потока, под действием которого сердечник втягивается в катушку соленоида, преодолевая сопротивление пружины, и нажимает на спусковую планку механизма расцепления. Силовые контакты автомата размыкаются, прерывая питание аварийного участка цепи.

Таким образом, срабатывание электромагнитного расцепителя защищает от возгорания и разрушения электропроводку, замкнувший электроприбор и сам автомат. Время его срабатывания составляет порядка 0,02 секунды, и электропроводка не успевает разогреться до опасных температур.

В момент размыкания силовых контактов автомата, когда по ним проходит большой ток, между ними возникает электрическая дуга, температура которой может достигать 3000 градусов.

Чтобы защитить контакты и другие детали автомата от разрушительного воздействия этой дуги, в конструкции автомата предусмотрена дугогасительная камера. Дугогасительная камера представляет собой решетку из набора металлических пластин, которые изолированы друг от друга.

Дуга возникает в месте размыкания контакта, а затем один ее конец движется вместе с подвижным контактом, а второй скользит сначала по неподвижному контакту, а потом по соединенному с ним проводнику, ведущему к задней стенке дугогасительной камеры.

Там она делится (дробится) на пластинах дугогасительной камеры, слабеет и гаснет. В нижней части автомата предусмотрены специальные отверстия для отвода газов, образующихся при горении дуги.

В случае отключения автомата при срабатывании электромагнитного расцепителя, вы не сможете пользоваться электричеством до тех пор пока не найдете и не устраните причину короткого замыкания. Вероятнее всего причина в неисправности одного из потребителей.

Отключите все потребители и попробуйте включить автомат. Если вам это удалось и автомат не выбивает, значит, действительно – виноват один из потребителей и вам осталось выяснить какой именно. Если же автомат и с отключенными потребителями снова выбивает, значит все гораздо сложнее, и мы имеем дело с пробоем изоляции проводки. Придется искать, где это произошло.

Вот таков принцип работы автоматического выключателя в условиях различных аварийных ситуаций.

Если отключение автоматического выключателя стало для вас постоянной проблемой, не пытайтесь решить ее установкой автомата с большим номинальным током.

Автоматы устанавливаются с учетом сечения вашей проводки, и, значит, больший ток в вашей сети просто не допускается. Найти решение проблемы можно только после полного обследования системы электроснабжения вашего жилища профессионалами.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Независимый расцепитель и расцепитель минимального напряжения: y_kharechko — LiveJournal

В цепях управления автоматических выключателей и устройств дифференциального тока (см. http://y-kharechko.livejournal.com/36382.html и http://y-kharechko.livejournal.com/34305.html ) применяют независимые расцепители и расцепители минимального напряжения.
Независимый расцепитель представляет собой расцепитель, возбуждаемый источником напряжения. Он предназначен для дистанционного управления автоматическим выключателем или УДТ. Его используют в тех случаях, когда существует потребность в дистанционном отключении каких-то электрических цепей с помощью автоматического выключателя или УДТ.
После подачи напряжения на цепь управления независимого расцепителя его электромагнитный механизм воздействует на удерживающее приспособление автоматического выключателя или УДТ, инициируя размыкание контактов его главной цепи. Управляющий сигнал для независимого расцепителя может быть сформирован вручную, например, посредством кнопочного выключателя с замыкающим контактом. Сигнал управления также может быть сгенерирован каким-либо коммутационным или электронным устройством по факту выполнения каких-то предопределённых условий, например, таймером при наступлении установленного часа.
Расцепитель минимального напряжения представляет собой расцепитель, инициирующий размыкание автоматического выключателя или УДТ с выдержкой времени или без неё, когда напряжение на выводах расцепителя снижается ниже предопределённого значения. Основным его назначением является побуждение автоматического выключателя или УДТ к отключению электрооборудования при недопустимом для него снижении напряжения. Расцепитель минимального напряжения обычно вызывает отключение автоматического выключателя или УДТ при снижении напряжения в своей цепи управления до 75 % от его номинального значения (например, равного 230 В переменного тока) и менее, а также препятствует включению автоматического выключателя или УДТ, если напряжение в этой цепи меньше 85 % от номинального напряжения.
Ширина независимого расцепителя и расцепителя минимального напряжения обычно равна ширине однополюсного автоматического выключателя (18 или 17,5 мм). Остальные размеры расцепителей соответствуют размерам автоматического выключателя или УДТ. Расцепители устанавливают с правой или левой стороны автоматического выключателя или УДТ. На расцепитель может быть установлен один или несколько блок-контактов (см. http://y-kharechko.livejournal.com/37105.html ).

Рис. Независимый расцепитель

Рисунок из книги Харечко Ю.В. Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.

Описание параметра «Встроенные вспомогательные элементы»

В системе Profsector.com приняты следующие сокращения для встроенных в автомат  вспомогательных элементов:

Вспомогательные контакты (дополнительные контакты, допконтакты, свободные контакты) — это контакты, входящие во вспомогательную цепь автоматических выключателей и механически приводимые в действие этими выключателями. Как правило, вспомогательные контакты в автоматических выключателях в литом корпусе крепятся защелкиванием под лицевой панелью выключателя.

Вспомогательные контакты могут быть двух основных типов:

Контакты положения (контакты состояния) [рус.КП, англ.OF] предназначены для сигнализации о состоянии главных контактов автоматических выключателей. Иначе говоря, они служат для мониторинга статуса устройства – включены или выключены его главные контакты (вне зависимости от причин вызвавших это переключение). Контакты состояния, как правило, включаются во внешнюю цепь сигнализации работы ВА.

Алгоритм работы контакта состояния (для контакта исполнения NO):

  • включается — при включении автомата вручную или электроприводом
  • выключается — при выключении автомата вручную, электроприводом, дистанционным расцепителем или при аварийном отключении.

Аварийные контакты (сигнальные контакты) [рус.СК, англ.SD, SDE] предназначены для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ» и т. д.. При возвращении выключателя в исходное состояние сигнализация отключается.

У некоторых производителей, в частности Schneider Electric, существуют аварийные контакты типа SDE,  которые переключаются только при аварийном срабатывании расцепителей выключателя.

Аварийные контакты, как правило, включаются во внешнюю цепь сигнализации работы ВА.

Алгоритм работы аварийного контакта SD (для контакта исполнения NO):

  • включается — при аварийном отключении автомата от перегрузки или предельного напряжения, при отключении дистанционным расцепителем, кнопкой «ТЕСТ»
  • выключается — при новом включении автомата вручную или электроприводом

Универсальные контакты — могут быть как контактами состояния OF, так и аварийными контактами SD, SDE. Тип вспомогательного контакта зависит от расположения в корпусе автоматического выключателя (разные ячейки).

Независимый расцепитель (дистанционный расцепитель) [рус.НР, англ.MX] – независимый расцепитель, предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную.

Расцепитель минимального напряжения [рус.РМН, англ.MN] – расцепитель минимального напряжения, представляет собой электромагнит, постоянно удерживаемый в притянутом состоянии при напряжении в сети свыше 0,7хUном (где Uном — номинальное напряжение сети). Понижение напряжения в сети ниже этого уровня приводит к срабатыванию минимального расцепителя. Расцепители минимального напряжения применяют в целях отключения потребителей, не допускающих работу на пониженном напряжении, или самозапуск которых при автоматическом восстановлении питания нежелателен. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя минимальный расцепитель отключит автоматический выключатель.

Расцепитель нулевого напряжения [рус.РНН, ] – расцепитель нулевого напряжения выполняет те же  функции, что и  расцепитель минимального напряжения. РНН подобен по устройству и принципу действия расцепителю РМН и отличается тем, что он срабатывает при напряжении в сети менее 0,35хUном.



Принцип действия автоматического выключателя

В наше время в быту уже не встретишь плавких предохранителей – это вчерашний день. Сегодня на смену «пробкам» пришли автоматические выключатели модульного исполнения, которые обеспечивают надежную защиту электропроводки квартиры. Наверняка многие задавались вопросом о том, как работает автоматический выключатель. С другой стороны знание принципа работы автоматического выключателя помогут правильно определить причину его отключения и соответствующую проблему, которая привела к его отключению. Ниже кратко охарактеризуем данный электрический аппарат и рассмотрим его принцип действия.

Для начала определимся с понятием автоматический выключатель. Это коммутационный аппарат, который предназначен для включения и отключения в цепях тока нагрузки в обычном, нормальном режиме, а также для автоматического отключения (разрыва цепи) при протекании через него тока перегрузки или тока короткого замыкания.

Функции отключения аппарата выполняют так называемые расцепители. Модульный автоматический выключатель, как правило, имеет независимый, тепловой и электромагнитный расцепители.

Независимый расцепитель или механизм свободного расцепления предназначен для отключения аппарата вручную. Кроме того, данный механизм отключает автомат при воздействии на него теплового или электромагнитного расцепителей.

Устройство автоматического выключателя

Устройство автоматического выключателя.

Тепловой расцепитель предназначен для автоматического отключения выключателя при протекании по нему тока, значение которого больше номинального. Основной конструктивный элемент данного типа расцепителя – биметаллическая пластина, которая деформируется в результате нагрева при протекании определенного значения тока. При достижении заданного положения пластина воздействует на механизм свободного расцепления, чем обеспечивается автоматическое отключение аппарата. Время, в течение которого происходит отключение автоматического выключателя, обратно пропорционально величине протекаемого через него тока. То есть чем больше ток, протекающий через данный автоматический выключатель, тем быстрее произойдет его автоматическое отключение.

Например, автоматический выключатель, рассчитанный на номинальный ток в 16 А при протекании через него тока величиной в 19 А отключится в течении 40-45 мин. А при значении тока 32 А отключиться за 5-10 мин. Следует отметить, что на скорость срабатывания теплового расцепителя оказывает влияние температура окружающей среды. Таким образом, летом, при температуре 450 номинальный ток 16-ти амперного аппарата составляет 15 А. В то время как зимой, при температуре -200 величина предельно допустимого тока для данного аппарата увеличивается до 21 А.

Благодаря тепловому расцепителю, автоматический выключатель осуществляет защиту конструктивных элементов электропроводки квартиры от перегрузки, которая возникает при включении в бытовую сеть электроприборов, мощность которых больше максимально допустимой для электропроводки.

Следующий тип расцепителя – электромагнитный. Он предназначен для отключения автоматического выключателя при протекании через него большого значения тока – тока короткого замыкания. Такой режим работы имеет место при повреждении электропроводки или включенного в сеть бытового электроприбора. Рассмотрим принцип работы электромагнитного расцепителя.

Электромагнитный расцепитель конструктивно представляет собой электромагнит с якорем, включенный в цепь последовательно. При протекании через автоматический выключатель номинального тока сердечник электромагнита находится в неподвижном состоянии. Если через электромагнит будет протекать большое значение тока (выше тока уставки), то он втянет сердечник с якорем и воздействует на механизм расцепления автоматического выключателя. То есть при протекании тока короткого замыкания автомат отключится автоматически действием электромагнитного расцепителя. При этом время отключения автоматического выключателя составляет доли секунды.

Ток, при котором происходит срабатывание электромагнитного расцепителя можно определить по классу автоматического выключателя. Например, электромагнитный расцепитель аппарата класса В отключается при протекании через него 3-5 номинальных значений тока. Автомат класса С отключится при протекании через него 6-10 номиналов. Данная особенность учитывается при выборе автоматических выключателей для защиты электропроводки. Это связано с тем, что некоторые потребители электрической энергии, в частности электродвигатели, характеризуются большим значением пускового тока. То есть если пусковой ток больше тока срабатывания электромагнитного расцепителя, то данный электродвигатель не запустится по причине отключения автоматического выключателя. Решением проблемы в данном случае является установка автоматического выключателя следующего класса (например, замена аппарата с классом В на аналогичный по номинальному току теплового расцепителя аппарата с классом С).

Принцип работы автоматического выключателя

Принцип работы автоматического выключателя

                 Для защиты бытовых электрических цепей обычно используются автоматические выключатели модульной конструкции. Компактность, легкость монтажа и замены, в случае необходимости, объясняет их широкое распространение.

                 Внешне такой автомат представляет собой корпус из термостойкой пластмассы. На лицевой поверхности расположена рукоятка включения и выключения, сзади – фиксатор-защелка для крепления на DIN-рейке, а сверху и снизу – винтовые клеммы.

              В режиме штатной работы через автомат протекает ток, меньший или равный номинальному значению. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки.



1. Винтовые клеммы
2. Регулировочный винт теплового расцепителя
3. Биметаллическая пластина (тепловой расцепитель)
4. Соленоид (электромагнитный расцепитель)
5. Подвижный контакт
6. Дугогасительная камера
7. Механизм расцепления
8. Рычаг управления



Как работает автомат в режиме перегрузки?

               Режим перегрузки возникает, когда ток в подключенной к автомату цепи превышает номинальное значение, на которое рассчитан автоматический выключатель. При этом повышенный ток, проходящий через тепловой расцепитель, вызывает повышение температуры биметаллической пластины и, соответственно, увеличение ее изгиба вплоть до срабатывания механизма расцепления.



Автомат отключается и размыкает цепь.

            Срабатывание тепловой защиты не происходит мгновенно, поскольку на разогрев биметаллической пластины потребуется некоторое время. Это время может варьироваться в зависимости от величины превышения номинального значения тока от нескольких секунд до часа.

Примечание: Такая задержка позволяет избежать отключения питания при случайных и непродолжительных повышениях тока в цепи (например, при включении электродвигателей которые имеют большие пусковые токи).



Внимание! Минимальное значение тока, при котором должен сработать тепловой расцепитель, устанавливается при помощи регулировочного винта на заводе-изготовителе. Обычно это значение в 1,13-1,45 раз превышает номинал, указанный на маркировке автомата.



            На величину тока, при котором сработает тепловая защита, влияет и температура окружающей среды. В жарком помещении биметаллическая пластина прогреется и изогнется до срабатывания при меньшем токе. А в помещениях с низкими температурами ток, при котором сработает тепловой расцепитель, может оказаться выше допустимого.

           Причиной перегрузки сети является подключение к ней потребителей, суммарная мощность которых превышает расчетную мощность защищаемой сети. Одновременное включение различных видов мощной бытовой техники (кондиционер, электрическая плита, стиральная и посудомоечная машина, утюг, электрочайник и т.д.) – вполне может привести к срабатыванию теплового расцепителя.

Примечание: В этом случае определитесь, какие из потребителей можно отключить. И не спешите снова включать автомат. Вы все равно не сможете взвести его в рабочее положение, пока он не остынет, а биметаллическая пластина расцепителя не вернется в свое исходное состояние. Теперь вы знаете как работает автоматический выключатель при перегрузках



Как работает автомат в режиме короткого замыкания

            В случае короткого замыкания принцип работы автоматического выключателя иной. При коротком замыкании ток в цепи резко и многократно возрастает до значений, способных расплавить проводку, а точнее изоляцию электропроводки. Для того чтобы предотвратить такое развитие событий необходимо мгновенно разорвать цепь. Электромагнитный расцепитель именно так и срабатывает.

Электромагнитный расцепитель представляет собой катушку соленоида, внутри которой расположен стальной сердечник, удерживаемый в фиксированном положении пружиной.





               Многократное возрастание тока в обмотке соленоида, происходящее при коротком замыкании в цепи, приводит к пропорциональному возрастанию магнитного потока, под действием которого сердечник втягивается в катушку соленоида, преодолевая сопротивление пружины, и нажимает на спусковую планку механизма расцепления. Силовые контакты автомата размыкаются, прерывая питание аварийного участка цепи.



Внимание! Срабатывание электромагнитного расцепителя защищает от возгорания и разрушения электропроводку, замкнувший электроприбор и сам автомат. Время его срабатывания составляет порядка 0,02 секунды, и электропроводка не успевает разогреться до опасных температур.

            В момент размыкания силовых контактов автомата, когда по ним проходит большой ток, между ними возникает электрическая дуга, температура которой может достигать 3000 градусов.

            Чтобы защитить контакты и другие детали автомата от разрушительного воздействия этой дуги, в конструкции автомата предусмотрена дугогасительная камера. Дугогасительная камера представляет собой решетку из набора металлических пластин, которые изолированы друг от друга.





             Дуга возникает в месте размыкания контакта, а затем один ее конец движется вместе с подвижным контактом, а второй скользит сначала по неподвижному контакту, а потом по соединенному с ним проводнику, ведущему к задней стенке дугогасительной камеры.

             Там она делится (дробится) на пластинах дугогасительной камеры, слабеет и гаснет. В нижней части автомата предусмотрены специальные отверстия для отвода газов, образующихся при горении дуги.

Примечание: В случае отключения автомата при срабатывании электромагнитного расцепителя, вы не сможете пользоваться электричеством до тех пор пока не найдете и не устраните причину короткого замыкания. Вероятнее всего причина в неисправности одного из потребителей.

           Отключите все потребители и попробуйте включить автомат. Если вам это удалось и автомат не выбивает, значит, действительно – виноват один из потребителей и вам осталось выяснить какой именно. Если же автомат и с отключенными потребителями снова выбивает, значит все гораздо сложнее, и мы имеем дело с пробоем изоляции проводки. Придется искать, где это произошло.

Внимание! Если отключение автоматического выключателя стало для вас постоянной проблемой, не пытайтесь решить ее установкой автомата с большим номинальным током.

Автоматы устанавливаются с учетом сечения вашей проводки, и, значит, больший ток в вашей сети просто не допускается. Найти решение проблемы можно только после полного обследования системы электроснабжения вашего жилища профессионалами.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявки — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Надеюсь, что мой рассказ помог Вам разобраться в Принципах работы автоматического выключателяи будет вам полезным. Читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Как работают разветвители кабельного телевидения – пошаговое руководство

Реклама от Visioneclick.com

В 2000 году, когда кабельное телевидение стало полностью цифровым, нам больше не нужен был коаксиальный кабель для подключения телевизора к кабелю. Все, что сейчас нужно, — это телевизионная приставка, чтобы начать получать кабельные развлечения. Означает ли это, что сплиттеры для кабельного телевидения устарели и дома нельзя подключить к кабелю несколько экранов? Нет! Эти сплиттеры очень доступны и широко распространены.

Если вы новичок в использовании кабельных разветвителей и хотите получить рекомендации по их настройке, присоединяйтесь.

Представляем сплиттеры для кабельного телевидения

Кабельный разветвитель — это устройство, которое соединяет несколько телевизоров, компьютеров, игровых приставок и других устройств с источником сигнала. Разветвители бывают разных типов, но все они, как правило, работают одинаково. Сплиттер подключается к одному входу, а затем к нескольким выходам. Он легко работает со всеми типами телевизоров, даже с вашим Apple TV.

Сигнал, проходящий через разветвитель, разделяется, чтобы другие подключенные устройства также могли использовать кабельное соединение. Это делает сигнал слабым. Это также может нарушить качество изображения, но с этим вам придется иметь дело.

Типы кабельных разветвителей

На рынке вы найдете множество кабельных разветвителей, с помощью которых можно создать у себя дома впечатление, подобное социальному телевидению. Ваши варианты:

Базовый кабельный разветвитель

Это небольшое металлическое устройство с 3 портами для подключения.Если вы знаете, как запрограммировать пульт Cox на телевизор, вам не составит труда подключить этот простой разветвитель к вашей кабельной приставке.

Базовый разветвитель помогает провести кабель по разным комнатам дома. Ваш домашний установщик кабеля, возможно, уже прикрутил этот разветвитель к концу кабеля, чтобы вы могли подключить более одного телевизора.

Разветвитель HDMI

Разветвители HDMI

хорошо работают с интеллектуальными HD-телевизорами. Они преобразуют автоматический и видеосигнал HDMI в коаксиальный и отправляют его на расстояние более 100 футов.расстояния. Они работают аналогично кабелю HDMI.

Реклама от Visioneclick.com

Активный кабельный разветвитель

При активном кабельном разветвителе каждый разделенный сигнал поступает на порт с небольшим уровнем усиления. Этот разветвитель лучше всего работает с длинными кабелями. Он усиливает сигналы и компенсирует любые потери, понесенные на расстоянии.

Диплексный разветвитель

Этот разветвитель объединяет спутниковые сигналы с антенными. Его основная функция — разделение кабелей в направлении устройства.Кабель подключается к диплексу, который затем делится на несколько направлений.

Как настроить разветвитель кабеля?

Настроить разветвитель на телевизор очень просто. Прежде чем начать, вот что вам нужно:

Выполните следующие действия, чтобы подключить сплиттер к кабельному телевидению или любому другому устройству:

Шаг 1. Отсоедините кабельную линию

Отключите кабельную линию от всех устройств, к которым она в данный момент подключена. Обратитесь к руководству по телевизору, чтобы найти основную кабельную линию и другие порты.

Шаг 2. Прикрепите разветвитель

После отсоединения кабельной линии присоедините ее к входному концу разветвителя к кабелю.

Шаг 3. Подсоедините коаксиальный кабель

Подведите новый коаксиальный кабель к выходному концу разветвителя, а затем подключите его к входному порту устройства, к которому вы подключаетесь.

Перед покупкой измерьте длину коаксиального кабеля в соответствии с вашими потребностями. Длина обычно зависит от количества устройств, которые вы хотите подключить к разветвителям кабельного телевидения.

Шаг 4: Затяните их

Используйте плоскогубцы, чтобы затянуть соединения на кабеле. Будьте осторожны, чтобы не повредить кабель или разветвитель.

Шаг 5. Начните просмотр на нескольких экранах

После подключения всех устройств к разветвителю включите кабельный ресивер, чтобы все устройства получили кабель. Теперь вы можете начать смотреть кабельное на нескольких экранах.

Перед покупкой кабельного разветвителя прочтите это

В зависимости от местоположения вашего телевизора, если вы покупаете коаксиальный кабель длиной более 50 футов., приобретите разветвитель кабеля с усилителем. В противном случае вы столкнетесь с потерей сигнала.

Также, чтобы получить оптимальный уровень сигнала от разветвителя, приобретите разветвитель с необходимым количеством выходов. Например, если вы собираетесь подключить к телевизору Cox Contour только одно устройство с помощью разветвителя, не покупайте 5-контактный разветвитель. Получите тот, у которого только один выход.

Если у вас есть разветвитель с 2 выходами и вы используете только один, на данный момент добавьте заглушку на неиспользуемый порт.Это уменьшит ухудшение сигнала. Также рекомендуется приобрести качественные сплиттеры для кабельного телевидения, чтобы избежать проблем со слабым сигналом.

Заключение

Раздельная сигнализация

по-прежнему является привлекательным способом совместного использования кабеля на нескольких устройствах. Лучше не вкладывать средства в самый дорогой сплиттер, потому что это не всегда гарантирует наилучшую производительность. Постарайтесь свести к минимуму расщепление, чтобы сохранить качество сигналов неизменным. И самое главное, наслаждайтесь опытом.

Реклама от Visioneclick.ком

Как работает разветвитель кабельного телевидения? Основные рекомендации перед использованием

Кабельный разветвитель — это именно то, что следует из названия — это устройство, которое разделяет сигнал с помощью кабелей! Это отличный выбор, когда вы хотите купить новый телевизор и получить доступ к кабелю на своем старом и новом телевизоре без необходимости покупать новую подписку.

Что делает кабельный разветвитель?

Если у вас дома несколько телевизоров, вам может пригодиться кабельный разветвитель.Вы можете разделить сигнал на множество розеток, и все дома смогут смотреть телевизор на разных телевизорах. Помимо телевизоров, вы также можете использовать кабельный разветвитель для разделения сигналов между несколькими устройствами без ущерба для качества сигнала.

Чтобы выбрать подходящий кабельный разветвитель, необходимо знать количество устройств, к которым вы будете его подключать, поскольку есть варианты получения 2-, 3- и вплоть до 16-контактных кабельных разветвителей. Таким образом, в зависимости от ваших предпочтений и устройств, вы можете инвестировать в кабельные разветвители, которые служат вашим целям.

Как работает разветвитель кабельного телевидения?

Теперь, когда мы знаем, что кабельный разветвитель удобен, давайте посмотрим, как он работает:

  1. Он поставляется со входом, на который поступает сигнал
  2. Он будет иметь два или более выходных порта, через которые сигнал выходит . Вы узнаете количество сигнала, выходящего из порта, прочитав число, указанное на этом конкретном порту. Вы должны это знать, потому что это поможет вам определить, получаете ли вы самый сильный сигнал для ваших требований

Никогда не жертвуйте количеством розеток или выходных портов в кабельном разветвителе.Это одна из основных причин потери сигнала.

Какие существуют распространенные типы кабельных разветвителей?

Чтобы получить максимальную отдачу от вашего разветвителя, вы должны использовать тот, который подходит именно вам, и для этого вы должны узнать о различных типах разветвителей, доступных сегодня на рынке:

  1. Разветвители балансного кабеля: Эти сплиттеры имеют четное количество выходных портов, и мощность сбалансирована между этими портами. Все они имеют одинаковое количество потерь сигнала.
  2. Несимметричные кабельные разветвители: Эти разветвители имеют нечетное количество выходных портов, а их прочность несбалансирована. Потеря сигнала Некоторые порты могут страдать больше, чем остальные.
  3. Резистивные кабельные разветвители: Резистивные разветвители делят между выходными портами только 50 % сигнала. Остальные 50% теряются. Вот почему, несмотря на то, что они дешевы, мы советуем не покупать их.
  4. Трансформаторные кабельные разветвители: Эти разветвители предназначены для равномерного распределения сигнала между портами.
  5. Разветвители высоких и низких частот: Цифровые кабельные сигналы используют полосу частот 5–1000 МГц. Сигналы спутникового телевидения используют диапазон частот 2–2300 МГц. Высокочастотные разветвители можно использовать практически для всех сигналов кабельного телевидения, потому что их диапазон довольно широк. Однако вы не можете использовать низкочастотные разветвители для спутников, так как их диапазон не перекрывает его.

Вы должны помнить и соблюдать осторожность: сплиттеры для кабельного телевидения отличаются от сплиттеров для спутникового телевидения. Использование одного вместо другого может привести к большей потере сигнала, а резко снизить мощность . Это повлияет на качество изображения. Чтобы помочь вам выбрать лучшие кабельные разветвители для вашего телевизора, вот наш лучший выбор:

Топ-3 лучших разветвителя для кабельного телевидения

трехсторонний разветвитель коаксиального кабеля среди покупателей есть этот от Extreme. Покупатели впечатлены его исключительной производительностью, поскольку он хорошо работает с телевидением, широкополосным доступом и другими подобными подключениями.Если вы ищете недорогой 3-полосный кабельный разветвитель, это может быть вашей подходящей покупкой.

Основные характеристики и характеристики:

  • Кабельный разветвитель имеет универсальное крепление, которое позволяет пользователям устанавливать его в любом месте, независимо от местоположения. Можно также установить его горизонтально или вертикально согласно требованию.
  • Для монтажа не требуются дополнительные крепежные детали или винты.
  • Разветвитель поставляется с герметичными F-образными портами, что делает его пригодным для использования внутри и вне помещений .
  • В этом разветвителе используются технологии вставки компонентов SMD PCB, улучшающие его общие электрические и механические характеристики.

2. Antronix CMC2003H-A 3-полосный горизонтальный разветвитель

Если вам нужен прочный, долговечный и эффективный цифровой разветвитель премиум-класса, вы можете выбрать этот 3-полосный кабельный разветвитель. . Эти сплиттеры предназначены для двусторонних широкополосных сетей . Разветвитель обеспечивает низкую интермодуляцию и изоляцию обратного диапазона 40 дБ между портами.Эта функция помогает предотвратить искажение сигналов соседних портов.

Основные характеристики и технические характеристики:

  • Этот кабельный разветвитель оснащен спаренными F-портами, которые помогают блокировать скачки напряжения переменного тока и предотвращают фоновую модуляцию.
  • Он защищен от импульсных перенапряжений кольцевой волны 6 кВ и имеет
  • Этот 3-полосный кабельный разветвитель хорошо работает с Comcast, Xfinity, RCN, Optimum, Wow, COX, Spectrum и другими кабельными поставщиками.
  • Разветвитель обеспечивает фиксированную полосу пропускания 1002 МГц с минимальными вносимыми потерями.
  • В этом 3-полосном горизонтальном разветвителе Antronix используются компоненты с высокой добротностью для поверхностного монтажа, которые обеспечивают стабильную работу в течение долгого времени.
  • Порты, указанные на разветвителе, соответствуют стандарту SCTE с интервалом в 1 дюйм.

3. 3-полосный разветвитель телевизионного сигнала Antop

Хотите выбрать модный 3-полосный кабельный разветвитель, который выполняет свою работу? Получите в свои руки этот 3-полосный разветвитель телевизионного сигнала ANTOP, который идеально подходит для разделения сигнала коаксиального кабеля, будь то кабель, антенна или спутник, по трем направлениям. Обладая всеми функциями и превосходным экранированием, он может стать идеальным выбором для разветвителя телевизионного сигнала.

Основные характеристики и технические характеристики:

  • Этот кабельный разветвитель обеспечивает низкие вносимые потери и высокие обратные потери для сигналов.
  • Он устойчив к коррозии, а также обеспечивает максимальную передачу сигнала.
  • Этот кабельный разветвитель имеет прецизионное литье под давлением из цинка и корпус с покрытием из 18-каратного золота, что повышает его общую производительность.
  • Диапазон частот этого разветвителя составляет от 5 до 2050 МГц, и он совместим со всеми готовыми цифровыми РЧ-сигналами.
  • Благодаря высокой экранирующей структуре снижается цифровой шум и улучшается качество сигнала.

Заключительные замечания

Мы надеемся, что это руководство поможет вам получить четкое представление о разветвителях кабельного телевидения и их функциях, чтобы вы знали, какой из них выбрать. Обязательно следуйте инструкциям при установке кабельных разветвителей, так как это может сделать вашу работу легкой и быстрой. Мы хотели бы услышать ваши комментарии о наших предложениях, сообщите нам об этом в разделе комментариев ниже.

Разветвители коаксиального кабеля и потеря сигнала

В следующей статье рассматриваются разветвители коаксиального кабеля и рассматриваются распространенные вопросы о том, как можно использовать CableIQ для оценки кабельной системы с разветвителями коаксиального кабеля.

Быстрые вопросы:

  • Обнаружит ли CableIQ коаксиальные разветвители? Да
  • Обнаружит ли CableIQ разветвители коаксиального кабеля? Может быть, пожалуйста, прочитайте статью ниже полностью.
  • Будут ли идентификаторы CableIQ работать через коаксиальный разветвитель? Нажмите здесь
  • Могу ли я сказать, сколько раз сигнал разделяется? Нажмите здесь

Что такое коаксиальные разветвители?

Коаксиальные сплиттеры используются в системах передачи видео, чтобы принимать один видеопоток и разветвлять его на несколько мест. Разветвители коаксиального кабеля обычно бывают 2-, 3-, 4- и 6-полосными. В идеале разветвитель коаксиального кабеля поддерживает надлежащую среду импеданса как на входном, так и на выходном портах. Для коаксиальных видеосистем этот импеданс обычно составляет 75 Ом. Как следует из названия, разветвитель коаксиального сигнала берет мощность на входной порт и распределяет ее поровну между выходными портами. Например, двухсторонний разветвитель имеет один входной порт и два выходных порта. Он отправляет половину мощности входного сигнала на один из выходных портов.Другая половина отправляется на другой выходной порт.

Есть ли разница в качестве коаксиальных разветвителей?

Не все разветвители коаксиального кабеля созданы одинаково. Коаксиальные разветвители низкого качества могут отрицательно влиять на видеосигнал, вызывая чрезмерное затухание сигнала (потеря сигнала) и множественные отражения, которые могут вызывать ореолы (тени на изображении). На рис. 1 показана разница в конструкции типичных двухполосных разветвителей низкого и высокого качества. Разветвитель низкого качества имеет один феррит, который пытается контролировать импеданс разветвителя.Как правило, это не обеспечивает хорошего согласования импеданса в широкой полосе частот и приводит к нежелательным отражениям и потерям сигнала. Высококачественный разветвитель имеет печатную схему с несколькими компонентами, которые обеспечивают работу разветвителя в широком диапазоне частот (предпочтительно).

Рис. 1. Сравнение конструкции сплиттера низкого и высокого качества

Какое мне дело до наличия разветвителей в коаксиальной системе?

Часто очень полезно знать, есть ли разветвители в коаксиальной распределительной системе, и иметь возможность оценить качество разветвителей.Также полезно определить, сколько раз сигнал разделяется в конкретном прогоне. Некоторые методы установки допускают не более двух разветвлений, поэтому очень важно определить, есть ли несколько разветвителей.

Может ли CableIQ обнаружить наличие разветвителей?

Да, CableIQ может обнаруживать наличие сплиттеров в коаксиальной системе, но не всегда показывает их расположение (выходные ответвления должны быть не терминированы). В прошлом определение наличия сплиттеров, их качества и количества сплиттеров было очень сложно сделать без специального контрольно-измерительного оборудования.Однако технология, реализованная в CableIQ, теперь позволяет легко определить эту информацию. CableIQ, работающий в режиме обнаружения коаксиального кабеля, может обнаружить наличие разветвителя в коаксиальном кабеле и предупредить пользователя. Как только разветвитель обнаружен, пользователь может проверить рефлектограмму коаксиального кабеля, чтобы посмотреть на отражения на коаксиальном участке и получить другую информацию. Трассировка TDR будет содержать информацию для общей оценки качества сплиттера и того, сколько раз он был разделен.

CableIQ реализует технологию, подобную TDR (рефлектометрия во временной области), которая позволяет ему определять местоположение изменений импеданса.TDR похож на радар, и сигналы отражаются от каждой точки, где есть изменение импеданса. Если изменение импеданса увеличивается, например, при разомкнутой цепи, отражение положительное. Если изменение импеданса меньше, то отражение отрицательное. Размер отражения зависит от размера изменения импеданса. Обладая этим простым знанием, пользователь может просмотреть рефлектограмму TDR и определить, есть ли несоответствия импеданса из-за разветвителя и сколько раз сигнал разделен.

Рассмотрим следующий пример коаксиального кабеля с двухсторонним разветвителем, который тестируется с помощью CableIQ (рис. 2).Он имеет три ветви длин L1, L2 и L3 соответственно. L2 и L3 подключены к выходным портам сплиттера и не имеют оконечной нагрузки.

Рис. 2: Пример тестовой конфигурации коаксиального кабеля с разветвителем

При тестировании в режиме обнаружения коаксиального кабеля CableIQ может обнаружить наличие разветвителя. На рис. 3 показан дисплей с предупреждением о сплиттере или сбое, которое будет отображаться, если CableIQ подозревает, что в тестируемом кабеле есть сплиттер.Это сигнал для пользователя о том, что для получения дополнительной информации следует просмотреть трассировку Coax TDR. Доступ к трассировке COAX осуществляется нажатием клавиши F1.

Рис. 3. Экраны предупреждения и трассировки коаксиального кабеля CableIQ Splitter

Что покажет COAX Trace, если сплиттер высокого качества?

Идеальный или высококачественный разветвитель имеет характеристику устройства с импедансом 75 Ом в широком диапазоне частот на входных и выходных портах.Таким образом, при подключении к 75-омной кабельной системе отражения на разветвителе практически не будет, так как импеданс не изменится. Будут видны только отражения от незамкнутых концов выходных ветвей. Для каждой ветки должно быть одно и только одно отражение. Отражения должны происходить в сумме длин входной и соответствующей выходной ветвей. На рис. 4 показана репрезентативная трассировка COAX для этого условия.

Интерпретация информации в трассировке COAX позволяет сделать важные выводы.Всего два отражения. Это указывает на то, что сплиттер хорошего качества, поскольку сам сплиттер не отражает. Два отражения указывают на то, что существует только двухстороннее разделение. Обратите внимание, что в случае хорошего разветвителя CableIQ может не обнаружить его, поскольку от хороших разветвителей нет отражения, но он может обнаружить наличие разветвителя в кабеле. Однако иногда даже в случае хорошего разветвителя может быть небольшое отражение, позволяющее пользователю определить местоположение разветвителя.

Рис. 4. Коаксиальная трасса высококачественного двухстороннего разветвителя

Что делать, если разветвитель низкого качества?

Низкокачественные сплиттеры не обеспечивают хорошего согласования импеданса в широкой полосе частот на всех его портах и, как правило, создают отражение с низким импедансом в точке сплиттера. Это приведет к отрицательному отражению. Поскольку соответствие импеданса неудовлетворительное, на трассе COAX могут появиться неожиданные дополнительные отражения.На рис. 5 показана трассировка COAX для примера тестовой установки, когда используется разветвитель низкого качества.

На этой трассе коаксиального кабеля видно большое отрицательное изменение импеданса в точке разветвителя. Это указывает на то, что разветвитель не является хорошим согласованием импеданса. После делителя имеется три отражения, а не два, как в случае хорошего делителя. Первые два отражения представляют собой концы соответствующих ветвей. Последнее связано с некоторым многократным отражением в системе, вызванным плохим согласованием импедансов выходных портов.его разветвитель следует заменить. Поскольку он дает сильное отражение, его легко обнаружить на расстоянии около 17,2 м от CableIQ.

Рис. 5. Коаксиальная трасса с двухсторонним разветвителем низкого качества имеет более 2 отражений

Могу ли я узнать, сколько раз сигнал разделяется?

Если в цепи есть разветвитель хорошего качества, должно быть одно и только одно положительное отражение , соответствующее каждой ненагруженной ветви коаксиальной цепи. Это легко проверить, просмотрев трассировку COAX. На рис. 6 показан пример, в котором в схеме виден 4-полосный разветвитель. На трассе COAX есть 4 положительных отражения.

Рис. 6. Трасса COAX, обращенная к 4-канальному разветвителю с ненагруженными ответвлениями, имеет 4 положительных отражения.

Будут ли адаптеры CableIQ Wire Map или Office ID работать при наличии разветвителей?

Возможность работы переходников зависит от конструкции разветвителя.Большинство разветвителей низкого качества имеют прямой проводной путь от входа к выходу, и адаптеры обычно работают с этими разветвителями в цепи. Однако разветвители (схемы) более высокого качества обычно не имеют прямого соединения входа с выходом. Соединение в этих устройствах, как правило, осуществляется через какое-либо трансформаторное устройство, которое не передает сигнал, необходимый для работы CableIQ и адаптера. Функция MultiMap не поддерживается в коаксиальном режиме, поэтому даже при наличии разветвителей низкого качества с прямым подключением несколько адаптеров не будут видны.

Убедитесь, что неиспользуемые порты закрыты.

Например, если у вас есть 4-портовый сплиттер и вы используете только два выходных порта, оставшиеся два порта ДОЛЖНЫ быть терминированы. Если нет, ожидайте увидеть трассировку, подобную приведенной ниже:

.

Рис. 7. Трассировка COAX в 4-канальном разветвителе с неиспользуемыми портами, оставленными незадействованными

Узнайте о:

— Кабельная установка

Как использовать и установить разветвитель коаксиального кабеля

* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы покупаете по ссылкам на нашем сайте.

Разветвитель коаксиального кабеля — это доступное по цене устройство, позволяющее получать телевизионные сигналы на несколько телевизоров. Процесс установки достаточно прост, и с ним справится любой.

Сегодня мы кратко рассмотрим, как использовать и устанавливать разветвитель коаксиального кабеля дома или в офисе.

Что такое разветвитель коаксиального кабеля?

Проще говоря, разветвитель коаксиального кабеля (например, разветвитель GE с двумя портами выше) — это устройство, спроектированное и изготовленное с единственной целью — обеспечить несколько выходов для одного сигнала.

Ваш типичный коаксиальный разветвитель имеет один основной вход для коаксиального кабеля и несколько выходов для такого количества портов, какое позволяет конкретный разветвитель.

Как правило, коаксиальные разветвители имеют 2, 3, 4 и 6 выходных портов (или даже больше), и лучшие из них поддерживают надлежащий импеданс на обоих концах (входные и выходные порты).

К сожалению, чем больше количество выходных портов, тем больше суммарная потеря сигнала. По общему признанию, в целом это не большие потери, но чем больше количество портов, которые вы используете для более слабого телевизионного сигнала, тем больше это может повлиять на ваш сигнал.

Как работают разветвители коаксиального кабеля?

Технически ваш типичный коаксиальный кабель был разработан для обеспечения ваших устройств одним сигналом. Каждый кабель предназначался для передачи этого радиочастотного сигнала отдельному устройству.

Однако по мере того, как дома росли в размерах и люди использовали более одного телевизора в семье, возникла необходимость разделить входящий сигнал между несколькими телевизорами.

Вот тут-то и пригодится разветвитель коаксиального кабеля!

Если к основному сигналу телевизионной антенны необходимо подключить более одного телевизора, на конце кабеля устанавливается коаксиальный разветвитель.

Коаксиальные разветвители — это устройства с небольшими разъемами, предназначенные для приема одного сигнала от исходного коаксиального кабеля через входной порт и разделения его между телевизорами через несколько выходных портов.

Поэтому вам необходимо получить устройство с правильным количеством выходных портов.

Совет : Старайтесь не приобретать сплиттер с неиспользуемыми портами (или использовать терминирующие заглушки), так как это, тем не менее, приведет к потере сигнала.

Ослабляют ли сигнал коаксиальные кабельные разветвители?

Помните, что каждый раз, когда вы разделяете сигнал телевизора, вы столкнетесь с некоторым затуханием или ослаблением сигнала.

Однако это не означает, что вы должны забыть о разветвителях и вернуться к тому единственному телевизору в вашем доме.

Если после использования коаксиального разветвителя вы испытываете значительные потери сигнала, вы можете установить предусилитель антенны или усилитель-распределитель.

Советы по установке разветвителя коаксиального кабеля

Если вы хотите подключить антенну к нескольким телевизорам, купить и установить антенну довольно просто.

Вот пошаговое руководство по установке разветвителя коаксиального кабеля в вашем доме:

Шаг 1: Приобретите правильный разветвитель кабеля

Вам нужно купить нужный разветвитель, и для этого вам необходимо определить, сколькими способами вы хотите разделить сигнал.

Как уже было сказано, сплиттеры бывают разных типов, и каждый из них предназначен для подключения к определенному количеству телевизоров. Есть 2-полосные, 3-полосные, 4-полосные, 6-полосные и даже 8-полосные разветвители.

ПРИМЕЧАНИЕ : Не забудьте добавить в заказ дополнительный коаксиальный кабель для других телевизоров. Хороший кабель RG6, который я рекомендую, — это кабель Mediabridge.

Шаг 2. Найдите основной коаксиальный кабель

После того, как вы купили соответствующий разветвитель, вам нужно найти основной коаксиальный кабель — тот, который будет служить единственным поставщиком сигнала.

Иногда это так же просто, как найти, где он идет в дом от вашей антенны. В других случаях вам может понадобиться проследить его через чердак и за стенами.

После того, как вы его нашли, все, что вам нужно сделать, это подключить его конец к разветвителю. Вы увидите штекерный разъем, который часто окрашен в черный или серебристый цвет, во входном порту сплиттера и в выходном порту приемника.

Шаг 3. Подсоедините все подходящие кабели

Теперь, когда вы подключили исходный кабель к разветвителю, пришло время точно измерить, сколько дополнительных кабелей вам понадобится для каждого телевизора.

ПРИМЕЧАНИЕ: Помните, что длинные кабели также приводят к потере сигнала; на самом деле, я рекомендую установить усилитель, если общая длина кабеля от антенны до вашего телевизора превышает 50 футов. Вы можете использовать набор инструментов для кабелей, чтобы при необходимости укоротить кабели и заменить их колпачками.

Просто подключите один конец коаксиальной антенны к входному порту разветвителя. Затем подключите другие коаксиальные кабели от разветвителя к телевизору.

На задней панели телевизора вы должны увидеть порт коаксиального F-коннектора.Иногда это обозначается как «ANT-IN» или подобное.

ПРИМЕЧАНИЕ . Некоторые телевизоры не имеют коаксиального входа, но вместо этого предлагают исключительно порты HDMI или USB.

Не забудьте затянуть кабели как на разветвителе, так и на телевизорах, аккуратно завинтив колпачки на разъемы.

ПРИМЕЧАНИЕ : Не используйте здесь какие-либо инструменты для затяжки, поскольку вы можете повредить разъем.

Шаг 4: Включите телевизор

После того, как вы подключили все необходимые телевизоры к разветвителю, включите телевизоры и используйте меню, чтобы начать поиск каналов, следя за показаниями мощности сигнала каждого канала. .

ПРИМЕЧАНИЕ : Если мощность очень низкая или вы не получаете ожидаемого количества каналов, вы можете рассмотреть возможность установки предусилителя или усилителя-распределителя для усиления сигнала.

Общие проблемы с разветвителями кабелей

Как вы могли уже заметить, как бы ни было удобно разветвление, оно не лишено нескольких проблем. Вот некоторые распространенные проблемы с разветвителями:

Слишком много раз разбиения

Это самая распространенная. Когда к одному сплиттеру подключено более трех телевизоров, вы можете столкнуться с некоторой слабостью сигнала или даже полной потерей сигнала в самых крайних случаях.

Эту проблему можно решить, уменьшив количество разветвителей или купив коаксиальный разветвитель с усилителем, подобный показанному ниже.

Неправильное разветвление кабеля

Одна из ошибок, которую совершают многие домовладельцы, заключается в том, что они сразу же покупают 8-контактный разветвитель, хотя на самом деле все, что им нужно, это 3-контактный разветвитель.

Здесь часто рассуждают: «А что, если я куплю другой телевизор? Мне придется проходить через все это снова? Почему бы не сделать всего одну покупку и не сохранить варианты, если возникнет такая необходимость.”

Хотя это мнение может показаться здравым (и это действительно так), проблема заключается в том, что сплиттеры предназначены для равномерного распределения сигналов по доступным портам подключения.

Это означает, что даже если вы не используете все восемь доступных портов, сигнал все равно будет таким же слабым, как если бы вы использовали их все. Вот почему вам нужно купить правильный сплиттер для ваших конкретных потребностей.

Заглянуть под капот |

Рон Хранак

Двусторонние разветвители используются кабельной промышленностью на протяжении десятилетий. Эти простые пассивные устройства можно найти на башнях, в головных станциях, концентраторах, во внешней распределительной сети и в абонентских узлах. Они являются частью схемы внутри некоторых пассивных устройств распределения, таких как ответвители и даже другие разветвители! Например, четырехсторонний разветвитель содержит двухсторонний разветвитель, питающий пару двухсторонних разветвителей. Если вы когда-нибудь задавались вопросом, как работает двухсторонний сплиттер, возьмите чашку кофе и читайте!

Делитель делитель мощности . В случае симметричного двустороннего разветвителя (подробнее о «сбалансированном» чуть позже), когда радиочастотный (РЧ) сигнал подается на входной порт разветвителя (порт 1 на рисунке 1), сигнал появляется с равными амплитудами. и с одинаковой фазой на каждом из двух выходных портов (порты 2 и 3 на рис. 1).Однако уровень радиочастотной мощности на каждом выходном порту примерно вдвое меньше, чем на входном порту.

Рис. 1. Символ двустороннего разветвителя .


Так же двухполосный разветвитель может быть объединителем мощности . При таком использовании то, что раньше было двумя выходными портами разветвителя, теперь является входными портами, а исходный входной порт теперь является выходным портом. Здесь РЧ-сигналы от двух источников могут подаваться на два входных порта (порты 2 и 3 на рис. 1) и поступать на один выходной порт (порт 1 на рис. 1).Тем не менее, когда дело доходит до объединенной мощности, есть некоторые «это зависит». Чтобы заставить вас задуматься об этом, рассмотрим пару встречно-параллельных двусторонних разветвителей, соединенных, как показано на рисунке 2. Каковы сквозные вносимые потери этой пары разветвителей от входного порта к входному порту? Ответ в конце статьи.

Рисунок 2. Каковы общие сквозные вносимые потери через эти два комбинированных разветвителя?


Прежде чем двигаться дальше, давайте кратко рассмотрим определения некоторых других общих терминов, применимых к разветвителям в целом.

Дополнительные (или избыточные) вносимые потери — Реальные сплиттеры имеют несколько более высокие вносимые потери, чем вычисленные по формуле в определении «Вносимые потери». Эти дополнительные или избыточные вносимые потери составляют от 0,5 дБ до 1 дБ (для общих вносимых потерь от 3,5 дБ до 4 дБ в двухполосном разветвителе) и вызваны потерями в ферритовом сердечнике внутренних трансформаторов разветвителя. материал и их обмотки из проволоки очень малого калибра.

Сбалансированный разветвитель — Разветвитель с несколькими выходами, который имеет равные вносимые потери или затухание между входным портом и каждым из выходных портов.

Равномерность — Мера в децибелах зависимости амплитуды от частоты в пределах полосы пропускания разветвителя. Равномерность может ухудшиться, если неиспользуемые порты останутся незадействованными.

Вносимые потери — Уменьшение ВЧ-мощности, выраженное в децибелах, между входным портом сплиттера и каждым из его выходных портов (см. рисунок 3). Для сбалансированного разветвителя теоретические вносимые потери математически определяются как L 90 267 дБ 90 270 = 10 log 90 267 10 90 270 (N), где L 90 267 дБ 90 270 — потери в децибелах, а N — количество выходных портов.Например, сбалансированный двухполосный разветвитель имеет 10 log 90 267 10 90 270 (2) = 3,01 дБ вносимых потерь между входным портом и каждым выходным портом, а четырехполосный разветвитель имеет 10 log 90 267 10 90 270 (4) = 6,02 дБ. вносимые потери между входным портом и каждым выходным портом.

Рис. 3. Вносимые потери разветвителя измеряются между входным портом и каждым из выходных портов (с отключенными неиспользуемыми портами).


Изоляция — Мера затухания ВЧ-мощности между любыми двумя выходными портами разветвителя, когда все остальные порты правильно подключены к характеристическому импедансу разветвителя.См. рис. 4.

Рисунок 4. Изоляция сплиттера измеряется между любыми двумя выходными портами сплиттера, при этом все остальные порты отключены.


Полоса пропускания — указанный диапазон рабочих частот разветвителя, например от 5 МГц до 1002 МГц, в котором вносимые потери примерно равны на всех частотах. Хотя сплиттеры обычно считаются устройствами с плоскими потерями, в действительности потери на более высоких частотах немного больше, чем на более низких.

Несимметричный разветвитель — Разветвитель с несколькими выходами, который имеет неравные вносимые потери или затухание между входным портом и каждым из выходных портов.

Вернемся к концепции двустороннего разветвителя как делителя мощности. Почему бы просто не использовать простой тройник или не скрутить вместе жилы трех кабелей, как показано на рис. 5? В конце концов, разве это не будет делить мощность более или менее поровну между двумя выходами? Да, но…

Рисунок 5. Простой тройник или даже скрученные между собой жилы кабеля будут работать как разветвитель, но с существенными ограничениями (см. текст).


Если предположить, что импеданс нагрузок, подключенных к каждому из двух выходов тройника, равен 75 Ом, то входной сигнал «увидит» импеданс 75/2 = 37,5 Ом. Такое несоответствие импеданса определенно нежелательно в сети с импедансом 75 Ом, а изоляция между портами будет зависеть от импеданса, «видимого» на входном порту. Если входной порт нагружен на сопротивление 75 Ом, изоляция тройника составит около 3 дБ.Если входной порт представляет собой разомкнутую цепь, изоляция будет равна 0 дБ. В случае трех кабелей со скрученными вместе проводниками (и разветвителя без крышки, превращенного в тройник), утечка и проникновение сигнала являются дополнительными проблемами.

Чтобы преодолеть несоответствие импеданса, возникающее при использовании простого тройника, разветвителю нужна какая-то схема согласования импеданса.

Глядя на схему и фотографию на рисунке 6, T1 представляет собой автотрансформатор с ферритовым сердечником, который работает как согласующий трансформатор импеданса 2:1; кран на 37. Точка импеданса 5 Ом. Теперь входной импеданс двустороннего разветвителя 75 Ом правильно согласован с несоответствием внутреннего импеданса (37,5 Ом), вызванным самим разветвлением. (Примечание: автотрансформатор — это трансформатор, который имеет только одну обмотку, части которой функционируют как первичная и вторичная обмотки.)

Рис. 6. Принципиальная схема двухстороннего разветвителя (слева) и внутренняя часть разветвителя с отмеченными компонентами (справа). Предположим, что все порты нагружены на сопротивление 75 Ом.


Как насчет изоляции? Это достигается комбинацией трансформатора Т2 (сквозное сопротивление 150 Ом) и резистора R1 (150 Ом). T2 представляет собой автотрансформатор с ферритовым сердечником с центральным ответвлением и соотношением витков 2:1, сквозное полное сопротивление которого в 4 раза превышает импеданс 37,5 Ом от центрального ответвления до любого конца. Если сигнал подается на один из выходных портов (порт 2 или 3 на рис. 6), равные токи протекают через T2 (с фазовым сдвигом 180°) и R1 (без фазового сдвига), компенсируя друг друга и обеспечивая высокую изоляцию между Порты 2 и 3.

T1 и комбинация T2/R1 соединены между собой, как показано на рис. 6; конденсатор C1 помогает улучшить общие обратные потери (согласование импеданса). Поскольку «тройник» T2/R1 сам по себе обладает высокой изоляцией, импеданс на входном порту разветвителя (порт 1) теперь будет основным фактором, влияющим на изоляцию. Если порт 1 «видит» 75 Ом, изоляция сплиттера будет максимальной, с реальными значениями в диапазоне от 20 дБ до 30 дБ (или несколько выше). Обрыв или короткое замыкание в порту 1 уменьшит изоляцию между портами 2 и 3 примерно до 6 дБ.

Современные «цифровые» разветвители обычно включают дополнительные компоненты, не показанные на рис. 6, которые помогают снизить восприимчивость к перегрузке из-за высоких уровней РЧ (например, восходящих сигналов кабельного модема). Несколько лет назад было обнаружено, что явление, называемое интермодуляцией пассивных устройств, представляет собой проблему, когда высокие уровни радиочастот могут насыщать ферриты разветвителя и вызывать интермодуляционные искажения.

Разветвители

, которые используются в жесткой распределительной сети, также включают в себя дополнительные компоненты, которые используются для передачи напряжения от 60 до 90 вольт для питания активных установок.

Некоторые разветвители капельного типа, особенно те, которые используются в жилых спутниковых установках, предназначены для пропускания электрического тока, скажем, между спутниковым ресивером и малошумящим блочным преобразователем антенны (LNB).

Современные сплиттеры имеют хорошие характеристики радиочастотного экранирования, чтобы избежать проблем с утечкой и проникновением, более широкую полосу пропускания (1 ГГц и более) и высокие обратные потери на каждом порту (дополнительную информацию о обратные потери: https://broadbandlibrary.com/return-loss/).

Как видите, у, казалось бы, простого двустороннего разветвителя есть много чего скрытого под капотом!

Что можно сказать о вносимых потерях двух встречно-параллельных разветвителей на рис. 2? На первый взгляд вы можете подумать, что ответ равен 7 дБ. В конце концов, номинальные вносимые потери каждого разветвителя составляют около 3,5 дБ, поэтому два последовательных разветвителя, как показано, должны в сумме 7 дБ, верно? Неа. Ответ около 1 дБ. И вот почему: мощность радиочастотного сигнала на каждом из двух выходов первого разветвителя ослабляется на ~3.5 дБ, как и ожидалось. Однако при объединении через второй разветвитель сигналы складываются, потому что они синфазны. Если бы сплиттеры были идеальными, в комбинированной паре не было бы вносимых потерь из-за синфазного разделения и объединения, но есть около 0,5 дБ дополнительных (или избыточных) вносимых потерь на каждый сплиттер, поэтому общие потери составляют ~1 дБ.


Ссылки
«Знакомство с делителями мощности», Mini-Circuits AN10-006
Чичиора, Уолтер, Дж. Фармер, Д.Большой, М. Адамс; Современные технологии кабельного телевидения, 2-е издание, © 2004, Morgan Kaufmann Publishers (глава 10, «Коаксиальная радиочастотная технология»)
Грант, Уильям; Кабельное телевидение, третье издание, © 1998, GWG Associates (Глава 3, «Введение в оборудование»)


Рон Хранац
Инженер по техническому маркетингу,
Cisco Systems

rhranacj@cisco. com

Рон Хранак, ветеран кабельной индустрии с 46-летним стажем, является TME в подразделении кабельного доступа Cisco.Член SCTE, Рон был занесен в Зал славы Общества в 2010 году, является со-лауреатом Премии Председателя, членом SCTE года и членом Класса пионеров кабельного телевидения 1997 года. Он получил награду Общества за выдающиеся достижения в области стандартов на выставке Cable-Tec Expo 2016. Он опубликовал сотни статей и докладов и выступал на многочисленных международных, национальных, региональных и местных конференциях и семинарах.

Что такое сплиттер PoE и как он работает?

Power over Ethernet (PoE) — это технология, позволяющая оборудованию источника питания (PSE) подавать электроэнергию и данные одновременно на устройства с питанием (PD) по сетевому кабелю.Сеть PoE дает много преимуществ, таких как гибкость, экономичность и надежность, для установок, где рядом с PD нет источников питания. Когда дело доходит до устройств PoE PSE, сплиттер PoE должен быть в списке. Этот пост призван помочь вам понять, что такое разветвитель PoE, как работает разветвитель PoE, как его выбрать и использовать, а также некоторые часто задаваемые вопросы о нем.

Что такое сплиттер PoE

Разветвители PoE — это устройства, которые используются вместе с коммутаторами PoE и инжекторами PoE.Вместо того, чтобы брать как ввод данных, так и ввод питания и превращать их в единый выход, они обеспечивают питание, разделяя питание от данных и подавая его на отдельный вход, который может использовать устройство, не совместимое с PoE. Как показано на рисунке 1, на одной стороне разветвителя PoE есть два выходных кабеля: один подает данные, а другой подает питание. Как правило, сплиттеры PoE часто используются в тех случаях, когда есть удаленные устройства, не поддерживающие PoE, и поблизости нет розеток переменного тока.

Как работает сплиттер PoE

Есть две ситуации, когда разветвитель PoE используется в сети: одна — это сеть, в которой коммутатор PoE и устройства, не поддерживающие PoE, требуют подключения; другой — это сеть, в которой данные отправляются через сетевой коммутатор или маршрутизатор без поддержки PoE, соединяющийся с конечными устройствами, поддерживающими или не поддерживающими PoE.

Как показано на следующем рисунке, оборудование источника питания — коммутатор PoE обеспечивает источник питания через кабель Ethernet. В этом случае входной кабель разветвителя PoE можно напрямую подключить к коммутатору. Одна выходная линия подает данные, а другая — питание. Когда сплиттер получает унифицированный сигнал PoE, он затем разделяет данные и питание по двум разным линиям для конечных устройств, не поддерживающих PoE, таких как IP-камеры и точки беспроводного доступа.

Если есть смесь совместимых и несовместимых устройств PoE, разветвитель PoE никогда не должен подключаться к коммутатору без PoE напрямую, а следует обратиться за помощью к инжектору PoE для подачи питания.Например, на рисунке ниже сплиттер PoE подключен к инжектору PoE, чтобы в конечном итоге питание и данные можно было отправить на камеру.

Как установить сплиттер PoE

Как правило, разветвители PoE необходимы, когда устройства, которые вы хотите запитать, такие как IP-камеры, VoIP-телефоны, Wi-Fi-радио и дверные IP-считыватели, не совместимы с PoE. Здесь в качестве примера используется сплиттер PoE для установки IP-камеры без PoE в сети, включающей коммутатор PoE.

Установку можно легко выполнить за считанные минуты. Перед установкой подготавливаются разветвитель PoE, сетевой коммутатор PoE, IP-камера, кабели UTP. Разветвитель PoE, используемый в этом примере, представляет собой разветвитель PoE FS с выходом постоянного тока 12 В.

Шаг 1: Подключите два выходных кабеля сплиттера FS PoE к интерфейсам IP-камеры, один для передачи питания, а другой для данных.

Шаг 2: Подключите один конец кабеля UTP к входному интерфейсу разветвителя PoE, а другой конец кабеля UTP — к гигабитному порту RJ45 коммутатора.

После всего этого данные и питание будут переданы на IP-камеру.

Руководство по покупке сплиттера PoE

Если вы застряли в выборе разветвителя PoE, вот руководство по покупке разветвителя PoE, которое поможет вам.

Прежде всего, вы должны убедиться, что разветвитель PoE, который вы хотите купить, может хорошо работать с питаемыми устройствами в вашей сети. Как правило, сплиттеры PoE, представленные на рынке, соответствуют стандарту IEEE 802.Стандарты 3af/802.3at. Разветвители PoE могут питаться от входа PoE 802.3af, если общая выходная мощность составляет менее 15,4 Вт, или они могут получать питание от входа 802.3at, если требуемая общая выходная мощность составляет менее 30 Вт. Входное напряжение питаемых устройств должно соответствовать этим спецификациям и не превышать выходное напряжение разветвителя PoE. Более того, убедитесь, что разветвитель PoE поддерживает стандарт PoE с другим сетевым коммутатором или инжектором, поддерживающим стандарт 802.3af/at.

Часто задаваемые вопросы о разветвителе PoE

Разветвитель PoE и инжектор: в чем разница?

И разветвитель PoE, и инжектор PoE являются часто используемыми силовыми устройствами, однако они работают в противоположном направлении.Инжектор PoE, также известный как промежуточный, добавляет мощность к данным, поступающим от коммутатора без PoE или «конечного участка». Он подает питание по сетевому кабелю на оборудование PoE, такое как беспроводная точка доступа. Разделитель PoE также подает питание на устройство, однако основное отличие состоит в том, что он разделяет питание от данных на отдельный вход, который может использовать устройство. Для получения дополнительной информации см. Сравнение PoE PSE: коммутатор PoE, инжектор PoE, сетевой видеорегистратор PoE и медиаконвертер PoE.

Как пользоваться кабельным разветвителем?

Пропустили любимую телепередачу во время просмотра сегодняшней игры в прямом эфире?
Кабельный разветвитель может решить эту дилемму, запустив игру в прямом эфире и одновременно записав вашу программу!

Будь то несколько телевизоров, компьютеров или других сторонних устройств, использование кабельных разветвителей — отличный способ подключить все к одному источнику сигнала.Для домовладельцев, которые получают доступ в Интернет и телевидение по одной и той же линии, сплиттер может быть простым и экономичным решением для одновременной работы нескольких устройств.

Думаете, вам может понадобиться больше двух подключений одновременно?

Есть даже разветвитель на 16 контактов, который удовлетворит все ваши потребности!

Учитывая все вышесказанное, сплиттеры — действительно хороший вариант, когда вам нужно обеспечить несколько выходов для одного сигнала, если вы знаете, как правильно их использовать. Сегодня мы подробно поговорим об этом инструменте и о том, как использовать разветвитель кабеля в этой статье.

Что такое кабельный разветвитель?

Кабельный разветвитель — это устройство, которое разделяет сигнал между несколькими устройствами.

Устройство напоминает небольшую коробочку, в которую входит один кабель, а с другого конца он делится на 2 части.

Этот инструмент можно найти в любом магазине электроники. На рынке доступно множество вариантов этого устройства, включая простую 2-полосную, 3-полосную, 4-полосную, 6-полосную и даже колоссальную 16-полосную конфигурацию!

Поскольку современные устройства разветвления предназначены для сохранения уровня сигнала без каких-либо периодических потерь обслуживания, они позволяют без проблем смотреть передачу HD-качества.

Как это работает?

Предположим, вы хотите установить два телевизора в разных комнатах своего дома.

Чтобы получить кабельный сигнал на обоих, вам нужно либо иметь установочный блок в каждой комнате, либо иметь возможность разделить соединение между этими двумя. И именно тогда вам нужен кабельный разветвитель для выполнения этой работы!

Кабельные разветвители помогают создать несколько выходов для одного сигнала. По сути, это небольшая коробка, которая для удобства пользователя переходит от одного входа к нескольким выходам.

Обычно, когда сигнал проходит через разветвитель, он теряет часть своей мощности и становится значительно слабее. Например, 2-полосный разветвитель будет содержать 50% мощности основного сигнала, а 4-полосное устройство покажет только 1/4 от общей мощности.

Как видно из приведенного выше примера, сигнал становится слабее при большем разветвителе. И эта теория остается верной, даже если вы не используете все части устройства! Вот почему лучше свести количество разветвлений к минимуму, чтобы получить желаемую скорость сигнала.

Есть ли разница в качестве кабельных разветвителей?

В зависимости от того, какой тип устройств вы приобрели, качество сильно различается.

Если качество коаксиального кабеля относительно ниже, то разветвитель не сможет обеспечить хороший широкополосный импеданс. Таким образом, это будет генерировать дополнительный нежелательный шум, вызывать затухание и в конечном итоге серьезно влиять на качество видео.

С другой стороны, высококачественный разветвитель поставляется с печатной схемой, обеспечивающей бесперебойную работу разветвителя.Это уменьшает потери сигнала и в то же время отфильтровывает любые дополнительные шумы.

Как использовать кабельный разветвитель для телевидения и Интернета?

Шаг 1: Найдите место подключения

  • Готовы установить разветвитель на место? Пришло время найти для него подходящее место! Выберите место рядом с кабельной линией в вашей комнате.
  • Измерьте расстояние между сплиттером и устройствами (например, маршрутизатором, кабельной коробкой), которые вы хотите подключить. Это будет длина вашего коаксиального кабеля.

Шаг 2: Отсоедините линию

  • Отсоедините линию от всех подключаемых устройств. Поскольку вам нужно отключить все на время, лучше обсудить это с пользователями, чтобы найти подходящее время для запуска этой операции.

Шаг 3. Правильно подсоедините кабельные линии

  • Подсоедините кабельную линию и входной конец устройства разветвления.
  • Подсоедините коаксиальный провод к выходному порту разветвителей и к устройствам, которые вы хотите использовать.

Шаг 4. Закрепите точки соединения

  • Теперь пришло время закрепить точки соединения на кабеле.Хотя вы можете сделать это вручную, мы рекомендуем подтянуть его плоскогубцами или гаечным ключом, чтобы получить желаемый результат.
  • Убедитесь, что устройства или разветвитель не повреждены на этом этапе.

Шаг 5. Проверьте, все ли устройства получают сигналы

Поскольку вы закончили установку, пришло время протестировать и убедиться, что все работает правильно. Для этого перезагрузите все устройства и проверьте, правильно ли они принимают телевизионный и интернет-сигнал.

Шаг 6: Дополнительно

Этот шаг не является обязательным. Вам не обязательно выполнять этот шаг, если вы этого не хотите.

  • Установите кабельный вывод, чтобы скрыть все провода от разветвителей.
  • Для повышения скорости можно установить беспроводной маршрутизатор в том месте, где вы используете ПК или ноутбук для выполнения важных задач.

Как провести кабель в другой комнате, подключив кабельный разветвитель?

Если телевизоры, которые вы хотите использовать, находятся в разных комнатах, сначала проверьте, подключена ли эта комната к телевизору.

Если да, подключите приемник к кабелю в комнатах. Если нет, то для этой работы вам понадобится разветвитель коаксиального кабеля.

  • Возьмите разветвитель на 2 канала (на два приемника) и подключите к нему основной кабель.
  • Присоедините выходной порт разветвителя коаксиальным кабелем, а вход приемника соедините с противоположным его концом.
  • Прикрепите кабельный ресивер к телевизору с помощью компонентного кабеля HDMI, RCA или коаксиального кабеля, и все готово!

Советы и предостережения

  1. Старайтесь, чтобы длина коаксиального кабеля была как можно короче, чтобы избежать спутывания проводов.
  2. Сведите количество разделений к абсолютному минимуму, чтобы каждый сигнал имел некоторую мощность для обработки.
  3. Если сигнал кажется вам слабее или подключение к Интернету кажется вам медленным, позвоните в кабельную компанию, чтобы проверить это.
  4. Для вторичных коаксиальных кабелей трудно получить сигнал на расстоянии 50 футов. Лучше всего в этом случае установить разветвитель кабеля с усилителем.
  5. Проверьте скорость интернета перед установкой сплиттера. Затем, когда все закончится, снова проверьте правильность установки.

Подведение итогов

С таким количеством различных вариантов кабельных разветвителей (активных, пассивных, усиленных и даже), доступных на рынке прямо сейчас, легко выбрать тот, который соответствует вашим потребностям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
