Как работать с тестером или мультиметром: видео и инструкция для чайников

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

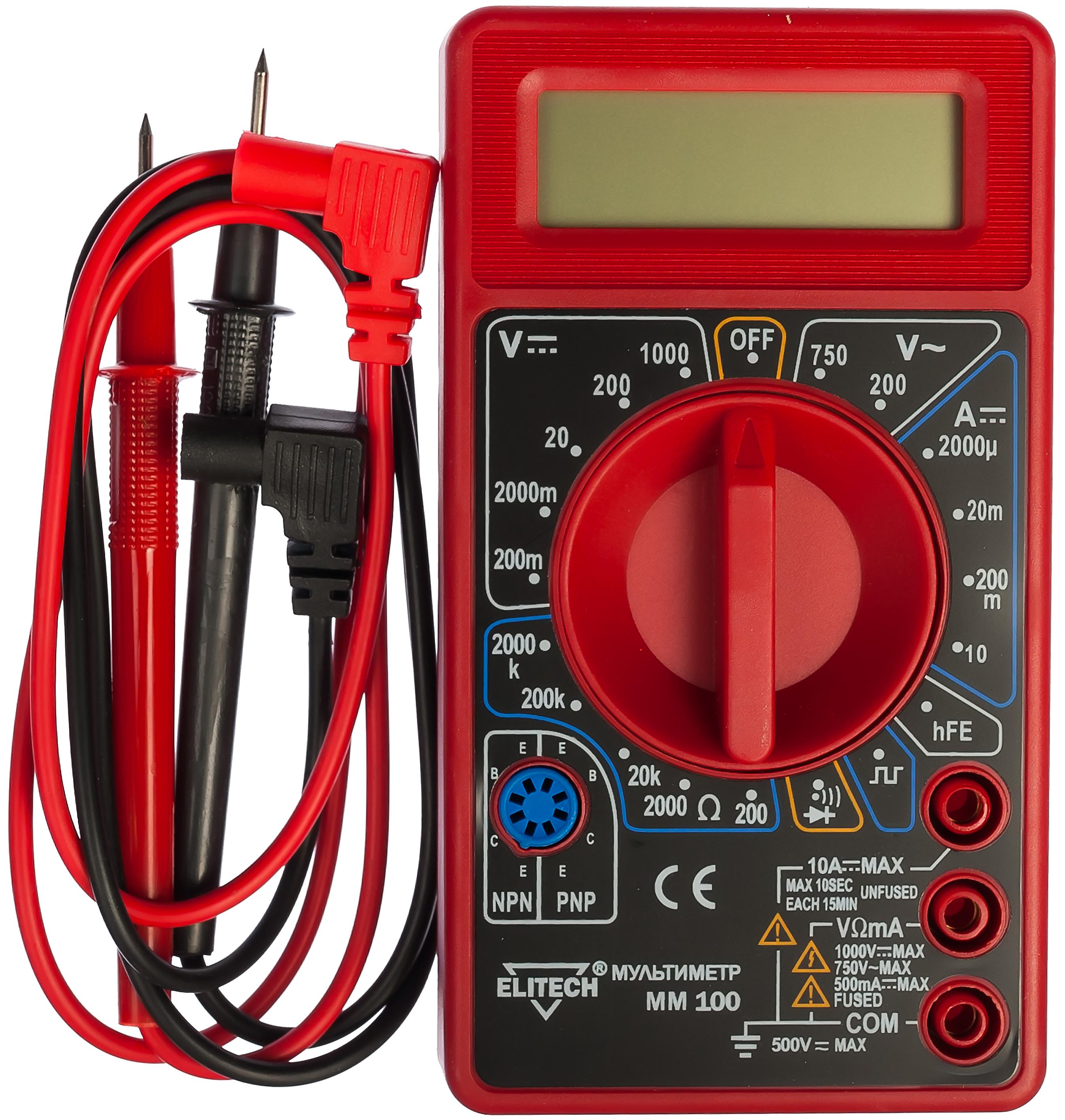

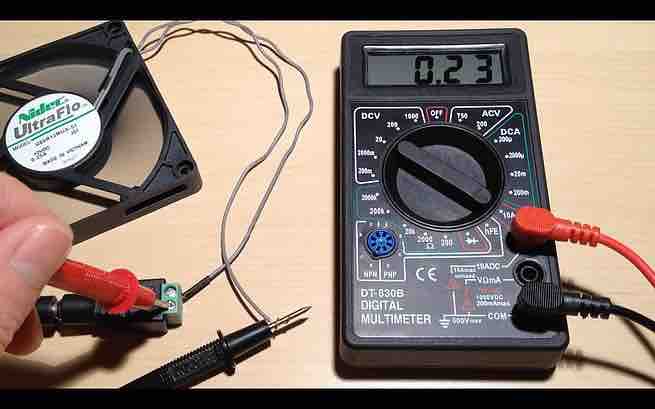

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

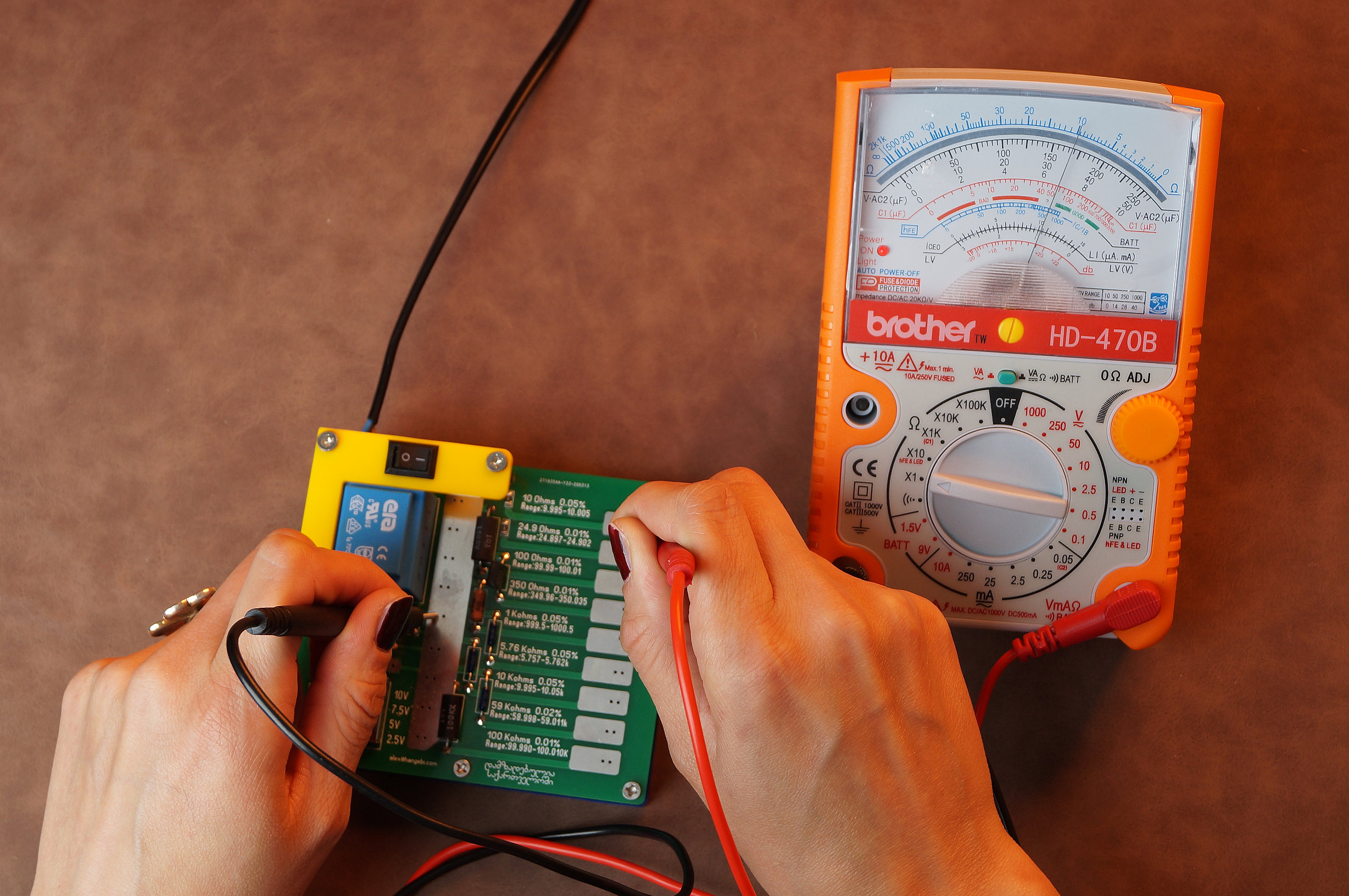

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

• Непросто разобраться в нескольких шкалах.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

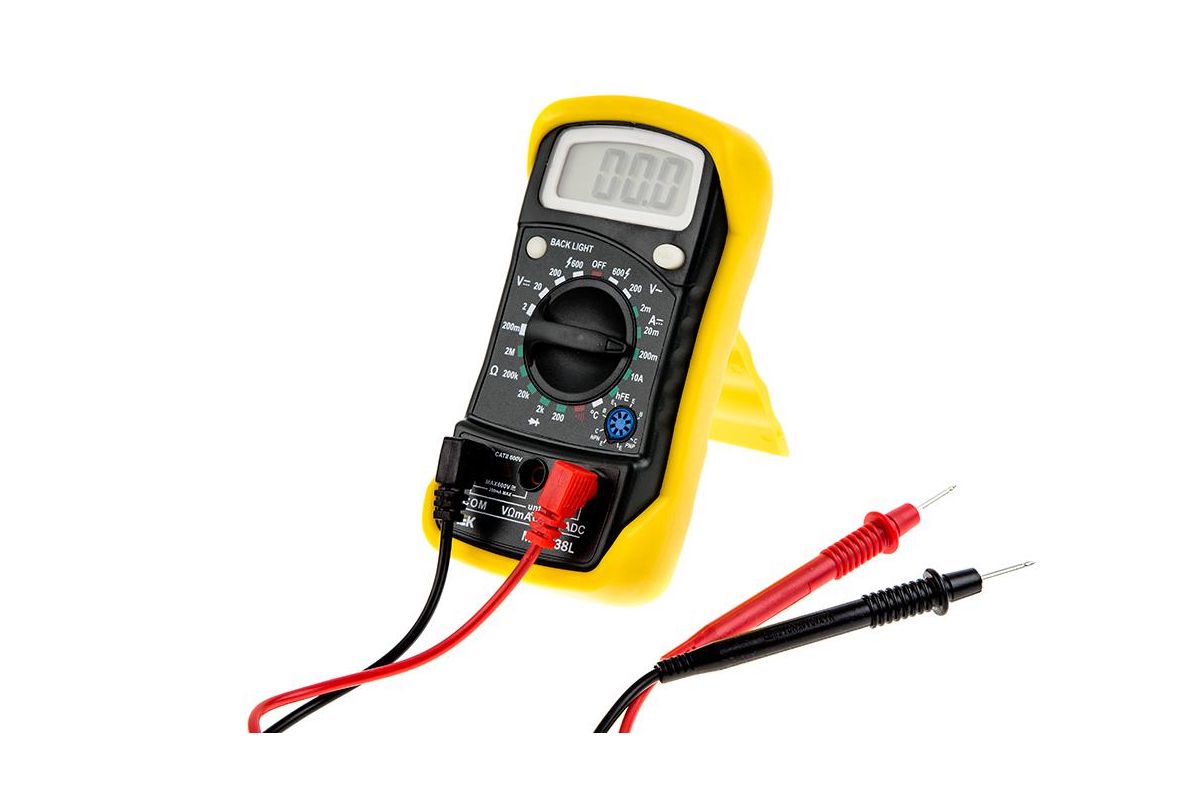

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

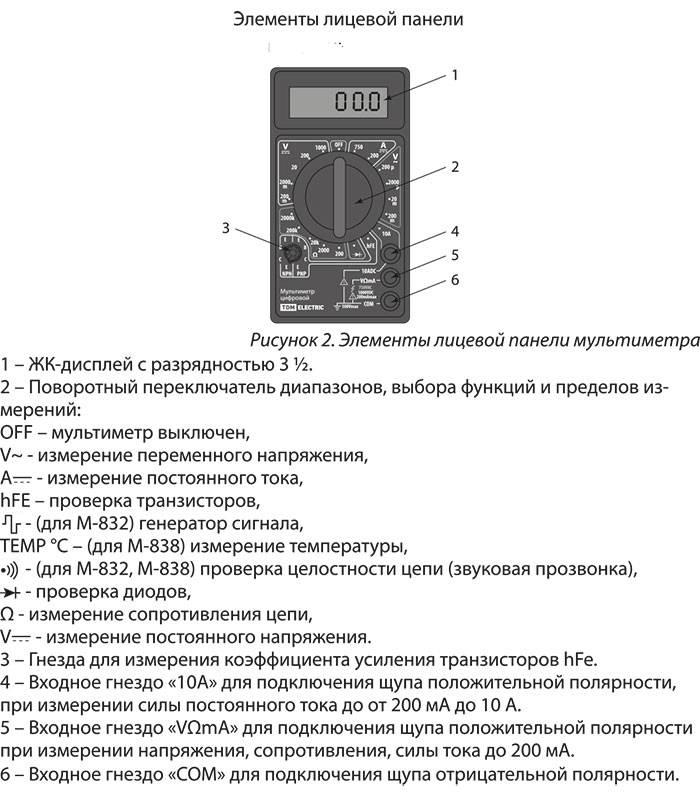

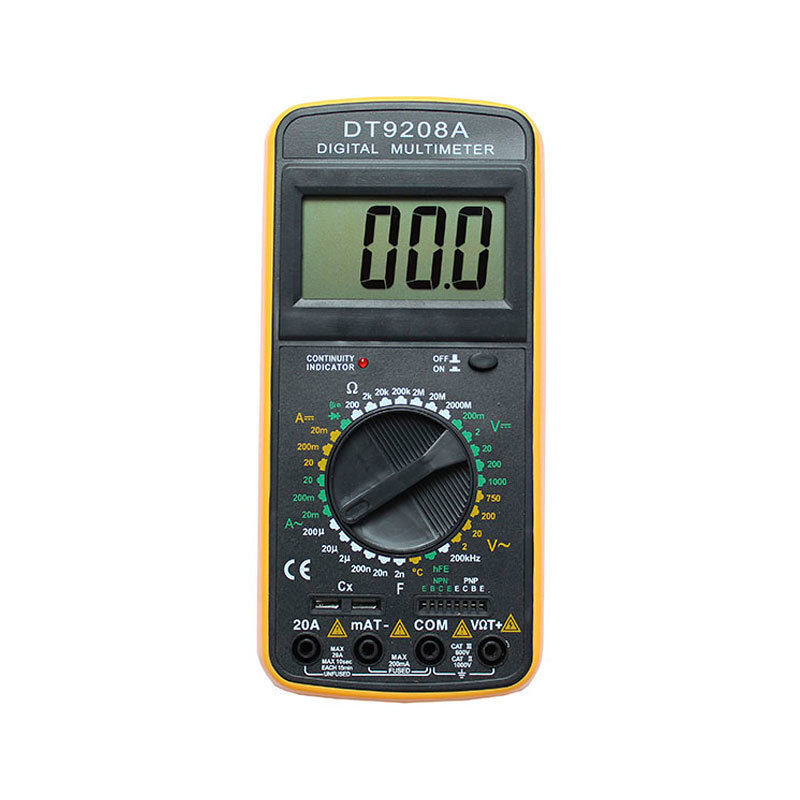

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

• напряжение: постоянное и переменное;
• ток: постоянный и переменный;
• сопротивление;
• параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как пользоваться мультиметром или тестером?!

Как пользоваться мультиметром DT: измерение напряжения, тока, сопротивления

Широкое распространение на рынке измерительных приборов имеет нас сегодняшний день марка DT. Во многом это обусловлено доступностью по цене и при этом достаточно высоким качеством, а также возможностями данного прибора, позволяющими охватить основные измерения, необходимые при проведении электромонтажных и других электротехнических работ. По этому как пользоваться мультиметром DT должен каждый, кто хочет заниматься электротехническими работами на производстве или дома.
Давайте подробно рассмотрим, как пользоваться мультиметром, пришедшим на смену старым приборам, где измерения проводились аналоговым способом, и точность их не всегда была на высоте.

Немного истории

Такой прибор как мультиметр используется постоянно при проведении работ с электричеством. Он позволяет замерить ключевые параметры, такие как, измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, и в соответствии с полученными данными определиться, какие работы необходимо провести, что бы электрические сети на объекте работали в соответствии с необходимыми задачами.
Первые приборы, так называемые тестеры, были стрелочными. В основе этих тестеров стояла стрелочная головка представляющая собой шкалу, снабжённую стрелкой, и работали по механическому или аналоговому принципу. В зависимости от величины измеряемого параметра, стрелка прибора откланялась на определенный угол и показывала эту величину на шкале. Для своего времени тестеры были достаточно точны, и основывались в своей работе на основных законах физики. Однако практика показала, что работа с такими приборами достаточно неудобна. Так как сам прибор имеет большие габариты и довольно капризен относительно своего положение для работы – снабжённое стрелочным механизмом, оно должно всегда быть горизонтальным.
Цифровые измерительные устройства, пришедшие им на смену, построены на тех же принципах, но изготовлены с помощью современных микросхем, что существенно увеличивает точность измерений, уменьшая размер прибора, и позволяя работать из любого положения.

Простая операция, доступная каждому

Говоря о том, проводить измерения мультиметром, необходимо в первую очередь рассмотреть, что представляет собой данное устройство.
На лицевой стороне изделия расположен небольшой экран на жидких кристаллах, круговой переключатель режимов работы с указателем, вокруг которого располагается надписи с указаниями о том, в каком режиме в данный момент находится измерительный прибор. В комплекте с изделиями поставляется один красный и один чёрный щуп.

Чтобы понимать, как правильно пользоваться мультиметром, давайте попробуем провести контрольный замер напряжения в домашней сети. Для этого необходимо выполнить следующие действия:

• Установите красный щуп в среднее, а чёрный щуп в нижнее гнездо на мультиметре. Если речь идёт о постоянном токе – красный цвет обозначает плюс, или массу, чёрный же щуп определяет минус. В случае с измерением переменного тока, цветовая маркировка не имеет значения, так как на переменном токе нет плюса и минуса. Но для измерения постоянного тока каждый щуп должен соответствовать своему полюсу цветом;

Установив щупы в указанные гнёзда, включите устройство. Указатель на поворотном колесе необходимо переместить в область переменного тока: V~. Выберите нужный показатель. Так как ток в сети должен равняться 220 V, из двух вариантов до 200 и до 750 вольт, нам подойдёт второй. Табло должно загореться и отразить цифру ноль;

• Возьмите щупы за заизолированные части и воткните в розетку. Если вы всё сделали правильно – на приборе отразиться цифра указывающая значение реального напряжения. Не удивляйтесь, если вы не получите ровно 220 единиц, ведь в случае напряжения в домовой сети этот параметр может меняться от 180 до 240 вольт.

Вот и всё! Произведён замер напряжения в домовой сети. Если говорить простым языком, то информацию, отображенную выше можно выразить просто: как пользоваться мультиметром для чайников.

Важно помнить: в том, как пользоваться тестером, стратегий быть не может. Есть чёткая инструкция, соблюдение которой приведёт вас к нужному результату. Если мы говорим о том, как пользоваться мультиметром – без инструкции также не обойтись, будьте внимательны и не забывайте, что работы с электричеством потенциально опасное занятие, если у вас нет необходимых знаний или допусков.

Основные режимы работы прибора.

Мультиметр проводит измерение нескольких основных электрических параметров, таких как сопротивление, сила тока, и конечно мультиметром любого типа можно произвести замер напряжения. О том, как измерять напряжение, уже было сказано, теперь поговорим про остальные показатели. В сущности, всё довольно просто, и выполняется по такой же схеме:

• Для того чтобы измерить сопротивление необходимо выставить прибор в нужный режим, и выбрав необходимую предельную замеряемую величину. Возьмите измеряемый элемент или участок, и подсоедините к контактам щупы прибора. Если прибор показывает единицу – необходимо увеличить верхний предел измерения, переведя диск прибора на одно деление. Если перед результатом измерения стоят нули – нужно снизить верхний порог измерений на одно деление. Для того чтобы убедиться в работоспособности прибора – просто замкните щупы, на табло должен гореть ноль, так как на пути движения тока нет сопротивления;
• Чтобы провести замер силы тока, измеряемой в амперах, переведите колёсико измерительного прибора в нужную область шкалы, затем выберите предельное измеряемое значение и приступайте к работе;


  Важная деталь: измеряя силу тока больше двух ампер, нужно подключить красный щуп в верхнее гнездо. Стоит помнить, что измеряя ток большой силы, нужно держать щупы на контактах не больше 10 секунд, это связано с тем, что сечение проводов на щупах прибора не сможет выдержать такую силу тока в течение длительного времени. Для замеров силы тока больше двух ампер лучше пользоваться специализированными приборами.

• Также нужно знать, как пользоваться мультиметром в качестве тестера, для проверки целостности цепей. Для этого нужно переместить диск переключателя в положение для измерения параметров светодиодов, обозначенное соответствующим значком. В этом режиме тестер работает также на проверку линий. Проверить его в данном режиме, можно замкнув контакты. Тестер издаст звуковой сигнал;
• Измерение переменного тока было описано отдельно, измерение постоянного тока производится по той же схеме.

Работа с тестером

Применение цифрового тестера для измерения параметров электрических цепей включает в себя весь спектр измерительных работ. Однако важно помнить, что использование прибора без необходимого минимума знаний, также как и все работы с электричеством – требуют внимания и аккуратности, равно как и должного уровня подготовки. Если вы не изучили все тонкости работы с электрическими цепями и приборами, а также свод правил по техники безопасности – лучше не приступайте к работе. Ваша безопасность – это ваша ответственность, Sparta рекомендует, прежде чем приступать к каким бы то ни было видам работ, внимательно изучить вопрос, посмотреть видео, прочитать все доступные материалы.
По завершении измерительных работы, в случае если планируются работы связанные непосредственно с монтажом подобных систем – необходимо полностью обесточить систему и защитить себя от её случайного включения во время выполнения работ. Также рекомендуется работать только с помощью специального инструмента, и желательно в паре.

Заключение

В целом, цифровой мультиметр – это удобный и современный прибор, позволяющий замерить сопротивление, ток, и напряжение с достаточной точностью. Используемый каждый день, или реже, он всегда позволит с точностью провести диагностику электрических приборов и цепей, что существенно облегчает жизнь специалистам, работающим в данных направлениях.
Зная особенности обслуживаемой техники или сетей, порой достаточно замерить одно сопротивление, чтобы иметь представление о том, что именно и на каком участке требует замены или ремонта.
В целом, можно сказать, что научившись работать с этим измерительным прибором, можно многократно облегчить процесс поиска и устранения неполадок в сложных инженерных системах, и сегодня сложно найти специалиста, в сумке которого не лежал бы современный цифровой мультиметр.
