Как расшифровывается авр в электрике: устройство, варианты схем и принцип работы

alexxlabАвтор: alexxlab

Содержание

устройство, варианты схем и принцип работы

На чтение 8 мин Просмотров 423 Опубликовано Обновлено

Системы АВР применяют для бесперебойного электроснабжения частных домов, предприятий, других объектов. Автоматическое включение резерва повышает уровень безопасности, предотвращает материальные потери. В некоторых ситуациях исключает угрозы жизни и здоровью людей. Для корректного выбора компонентов необходимо ознакомиться с принципами действия специализированного оборудования.

Что такое устройство АВР

АВР автоматически включает резервный источник питания в аварийной ситуации

Сохранение рабочего состояния источника питания обеспечивается с применением особых инженерных решений. При возникновении аварийной ситуации автоматика подключает генератор. Необходимые действия выполняются без тщательного контроля и вмешательства со стороны пользователя.

Основные функциональные компоненты типовой системы АВР:

  • контрольные приборы фиксируют изменения электрических параметров сети питания;
  • при регистрации разрыва цепи (КЗ) или отклонения от установленного порогового уровня автоматика отключает поврежденный участок;
  • устройство сигнализации сообщает о нарушении рабочего режима;
  • контактная группа подключает дежурный источник питания.

Далее проводят необходимые мероприятия для восстановления штатной системы. Аббревиатура (АВР) расшифровывается как «Автоматический Ввод Резерва». Кроме дежурного генератора используют переключение на работоспособную сеть или блок аккумуляторных батарей.

Назначение АВР

Функциональность системы основана на принципах обеспечения бесперебойной работы источника питания. Автоматизация основных процессов подразумевает исключение действий обслуживающего и эксплуатационного персонала. Профессиональные требования к оборудованию изложены в правилах ПУЭ. В частности, для подключения потребителей 1-й категории применяется схема АВР на 2 ввода с секционником на автоматах.

Дублирование распределительных устройств и других важнейших элементов обеспечивают высокий уровень надежности. Такие блоки рассчитаны на автономную работу. В ходе создания конструкторской документации исключают взаимное влияние для предотвращения ошибочных действий автомата АВР.

Необходимость применения таких систем поясняет пример хорошего оснащения частного загородного дома. Как правило, в таких объектах устанавливают локальную систему отопления. Управление современного газового котла обеспечивает электроника. Для принудительной циркуляции теплоносителя по контурам применяют насосы. Отключение этих компонентов при сильном морозе провоцирует разрушение труб и радиаторов.

Ремонтно-восстановительные работы намного дороже по сравнению с автозапуском специального генератора. Наличие дежурного источника питания пригодится при авариях в сетях электроснабжения. Если подключение напряжения выполняется достаточно быстро, пользователи не будут испытывать дискомфорт.

Принцип работы

Для изучения рабочих алгоритмов можно использовать пример сборки на простой элементной базе.

  • Постоянный контроль электрических параметров основной линии обеспечивает контактор.
  • Переменный ток через выключатель по замкнутой цепи поступает в локальную сеть к потребителям.
  • Если напряжение пропадет, индукционная катушка не сможет удерживать шток.
  • Пружина переместит через привод для замыкания контактную группу резервного ввода.
  • Одновременно отключается основной автомат.
  • При появлении напряжения в рабочей линии действия выполняются в обратном порядке.

Лампочки в соответствующих цепях сигнализируют о запуске определенных режимов.

Требования к системе

Функциональность представленной схемы органичена. Если неполадки в основной линии сопровождаются коротким замыканием, повторное включение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении станка или мощного вентилятора падение напряжения способно вызвать ложное срабатывание системы защиты.

Отдельно следует рассмотреть скорость подключения запасного источника. При значительных временных интервалах в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются сбоями в работе. Они провоцируют поломки, ускоренный износ приводов.

Чтобы устранить недостатки применяют логические схемы управления, созданные на основе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащают механическими узлами блокировки. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к АВР современного уровня:

  • надежность подключения запасного источника питания (ИП) при пиковых нагрузках и значительных изменениях рабочих параметров сети;
  • достаточное быстродействие для исключения повреждения потребителей электроэнергии;
  • регулируемая настройка пороговых уровней включения системы защиты;
  • блокировка подсоединения к цепи с КЗ и параллельного подключения двух вводов;
  • однократное срабатывание;
  • автоматизированная проверка функционального состояния резервного ИП.

Плавное переключение обеспечивают с помощью добавления в схему трансформаторов.

Выбор автоматики

Блок АВР ПромЭнерго

Промышленное оборудование и технику профессиональной категории оснащают автоматикой в стандартной комплектации. Как минимум, предлагают в составе ящик с набором контакторов для воспроизведения защитного алгоритма. В зоне доступности размещают аварийную кнопку. При необходимости рукой установку отключают одним быстрым движением.

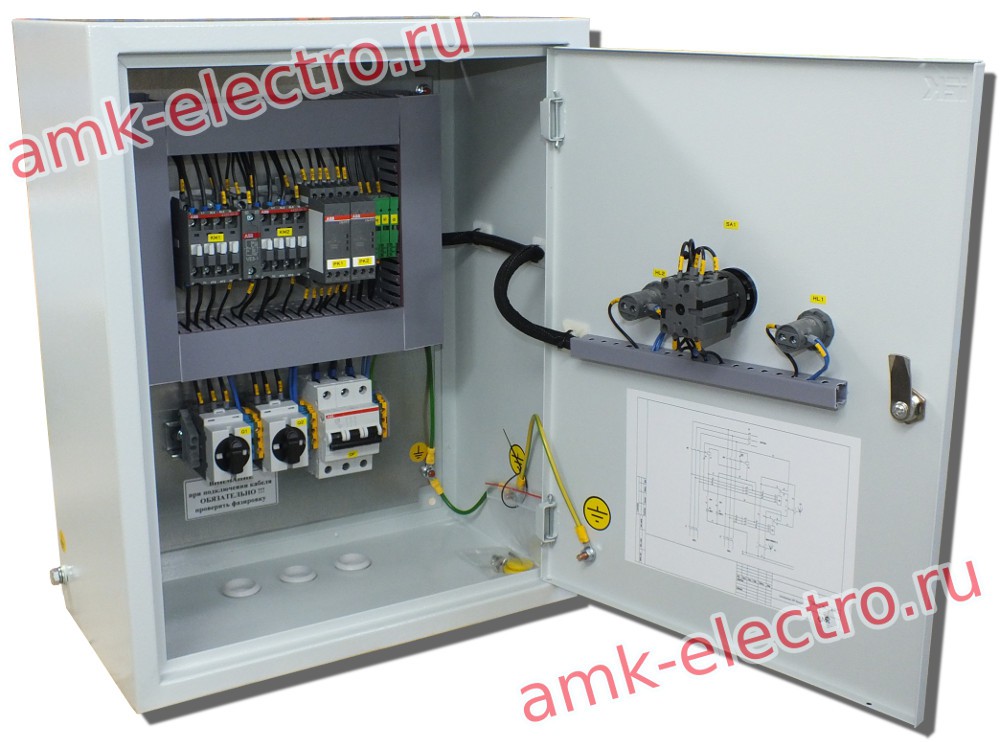

Специализированный щит АВР можно приобрести в собранном состоянии либо создать функциональный аналог самостоятельно. При выборе готового изделия следует обратить внимание на репутацию производителя. Пригодится предварительное изучение отзывов покупателей и мнения опытных экспертов.

В нижнем ценовом диапазоне представлены изделия сомнительного происхождения. Если АВР однофазный стоит до 1500-2000 р., вряд ли можно рассчитывать на длительный срок службы и высокую надежность. Подделки отличаются плохой сборкой, низким качеством контактных групп. Достаточно часто в подобных моделях используют маломощные электронные ключи, которые не приспособлены к броскам напряжения и нагрузкам с выраженными индуктивными характеристиками.

От 4 000 до 8 000 р. можно найти качественные АВР малоизвестных торговых марок. В надежных комплектах оборудования применяют электромеханические функциональные компоненты.

В диапазоне от 20 000 р. и выше представлена продукция ответственных производителей. На эти изделия предоставляют официальные гарантийные обязательства. Быстродействие и другие важные параметры контролируют в каждой отдельной товарной партии.

Автоматика без контроллера

Расшифровка обозначения подчеркивает главную особенность оборудования данной категории. «Автоматический» способ подключения резерва современного уровня подразумевает не только отсутствие вмешательства со стороны пользователей. Электронный контроллер обеспечивает оперативную проверку состояния питающей и резервной сети. Он блокирует выполнение ошибочных операций, препятствует возникновению потенциально опасных ситуаций. При выборе АВР следует проверить наличие в комплекте этого полезного компонента.

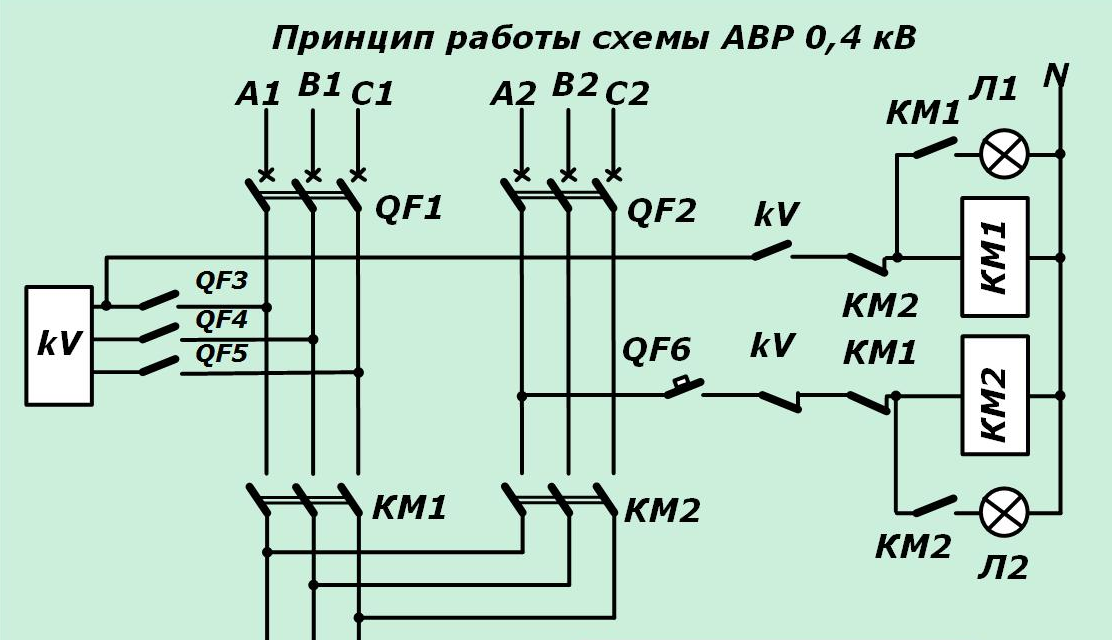

АВР в сетях 0,4 кВ

Для коммутации цепей питания в сетях со сравнительно небольшим напряжением (0,4 кВ) применяют серийные контакторы с магнитным приводом. Также используют пускатели в комплекте с АВ. Компоненты схемы подбирают с учетом токовых нагрузок (потребляемой мощности).

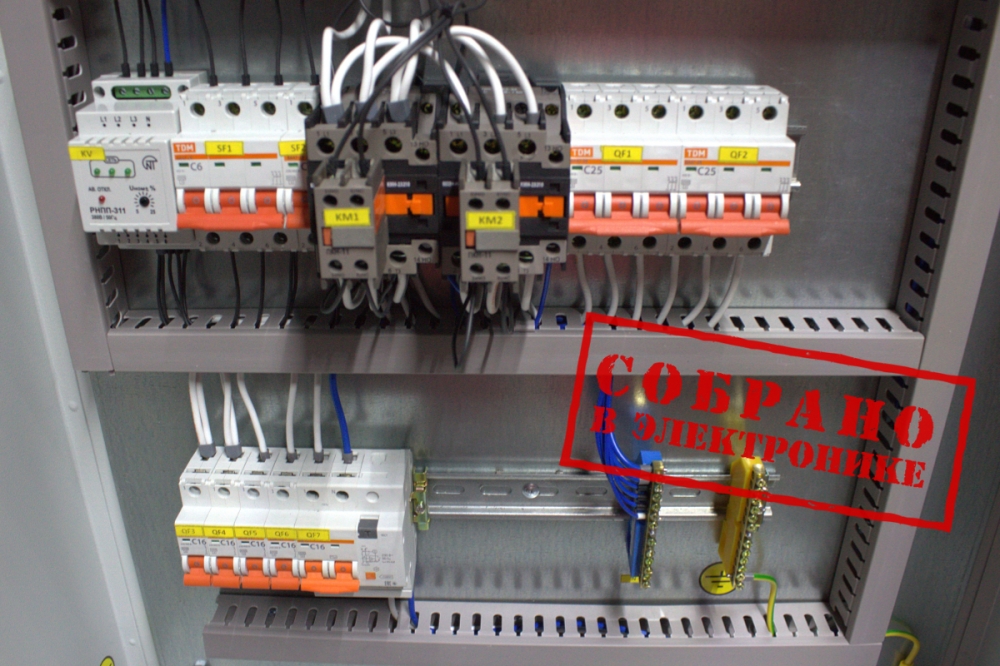

В типовые щиты АВР на 2 ввода устанавливают приборы учета электроэнергии, устройства защиты от импульсных бросков напряжения, реле с функцией задержки для создания дополнительного временного интервала перед подключением нагрузки.

Классификация АВР и варианты реализации

Применяют следующие схемы организации рабочих алгоритмов:

  • Односторонняя подразумевает подключение резервного ввода при необходимости. Например, для временного питания от АКБ.
  • В двустороннем исполнении обе секции равнозначны. Такое решение применяют, если возможно переключение на резервную сеть с аналогичными параметрами.

Отдельно определяют логику восстановительного процесса. Используют:

  • последующее автоматизированное подключение к основной линии;
  • переход на резервное питание с изменением режима в ручном управлении.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена простотой выбора техники необходимой мощности. В соответствующем сегменте рынка предлагают генераторы с приводом от бензиновых (дизельных, газовых) моторов для подключения к одно- и трехфазным сетям. Они рассчитаны на длительную непрерывную эксплуатацию без тщательного контроля. Автономность фактически зависит лишь от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуют специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу на предварительный прогрев дизельного двигателя в зимних условиях.

АВР на аккумуляторах

Такие источники резервного питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 V) применяют инвертор. Следует понимать ограниченную автономность такого варианта. Однако параллельным подключением нескольких АКБ можно обеспечить необходимый временной интервал. Перспективное направление – литий-ионные накопители энергии. Они превосходят свинцово-кислотные аналоги по главным техническим характеристикам. Высокая цена ограничивает широкое применение. Однако по мере увеличения спроса и расширения производства производители начинают предлагать качественные изделия по приемлемой стоимости.

Подключение АКБ проще по сравнению с генератором. В этом варианте АВР можно собрать по стандартной схеме без специального блока управления запуском двигателя.

Применение логического контроллера

Такие блоки применяют для точной настройки алгоритма рабочих операций. Специальными регуляторами устанавливают допустимый процент отклонения напряжения от номинала, временные интервалы, другие параметры. Цепи управляющих сигналов подсоединяют к устройствам коммутации.

Организация АВР в высоковольтных цепях

Чтобы упростить контроль рабочих параметров сети применяют понижающий трансформатор. Определенным количеством витков уменьшают напряжение с 1000 до 100 V. Если в цепь управления добавить реле контроля фаз, подключение резерва выполняется при обрыве хотя бы одной линии.

Схемы подключения

Оптимальный вариант выбирают с учетом:

  • рабочих параметров сети питания;
  • типа нагрузок;
  • особых требований по скорости ввода резерва и другим параметрам.

Для однофазных сетей при подключении частного дома или небольшого коммерческого объекта можно применить простейший вариант на модульных контакторах с двухполюсным АВ. Схему АВР с реле контроля фаз на два ввода используют при подключении мощных нагрузок. В соответствующем исполнении кроме уровня напряжения контролируют искажения синусоиды, корректность фазировки. Если предполагается работа с несколькими источниками (больше двух), создают систему с необходимым количеством вводов.

что это такое, расшифровка, устройство, варианты схем АВР

Нельзя гарантировать бесперебойную работу энергосистемы, поскольку всегда существует вероятность воздействия на нее техногенных или природных внешних факторов. Именно поэтому токоприемники, относящиеся к первой и второй категории надежности, положено подключать к двум или более независимым источникам энергоснабжения. Для переключения нагрузок между основными и резервными питаниями используются системы АВР. Подробная информация о них приведена ниже.

Что такое АВР и его назначение?

В подавляющем большинстве случаев такие системы относятся к электрощитовым вводно-коммутационным распредустройствам. Их основная цель — оперативное подключение нагрузки на резервный ввод, в случае возникновения проблем с энергоснабжением потребителя от основного источника питания. Чтобы обеспечить автоматическое переключение на работу в аварийном режиме, система должна отслеживать напряжение питающих вводов и ток нагрузки.

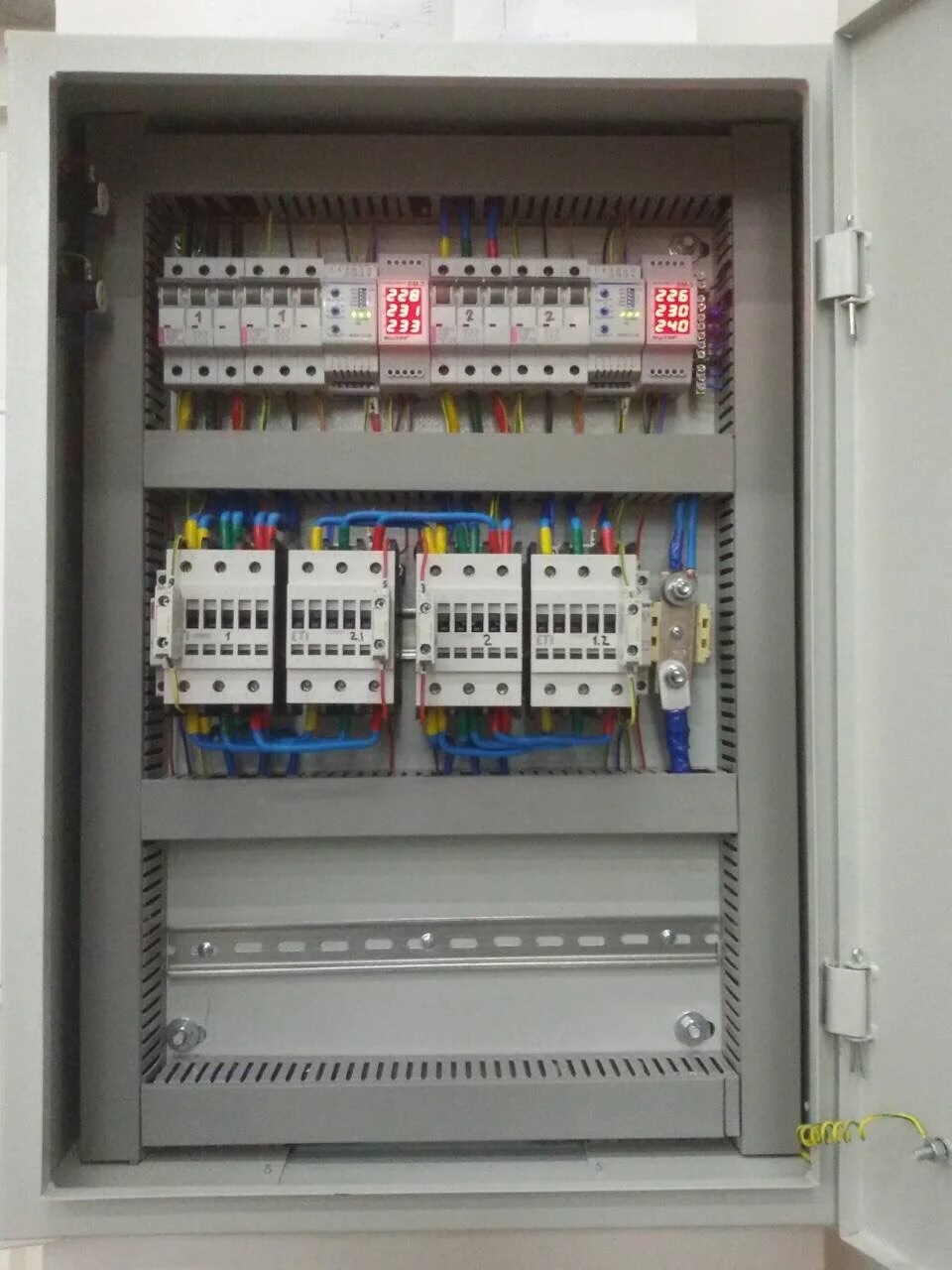

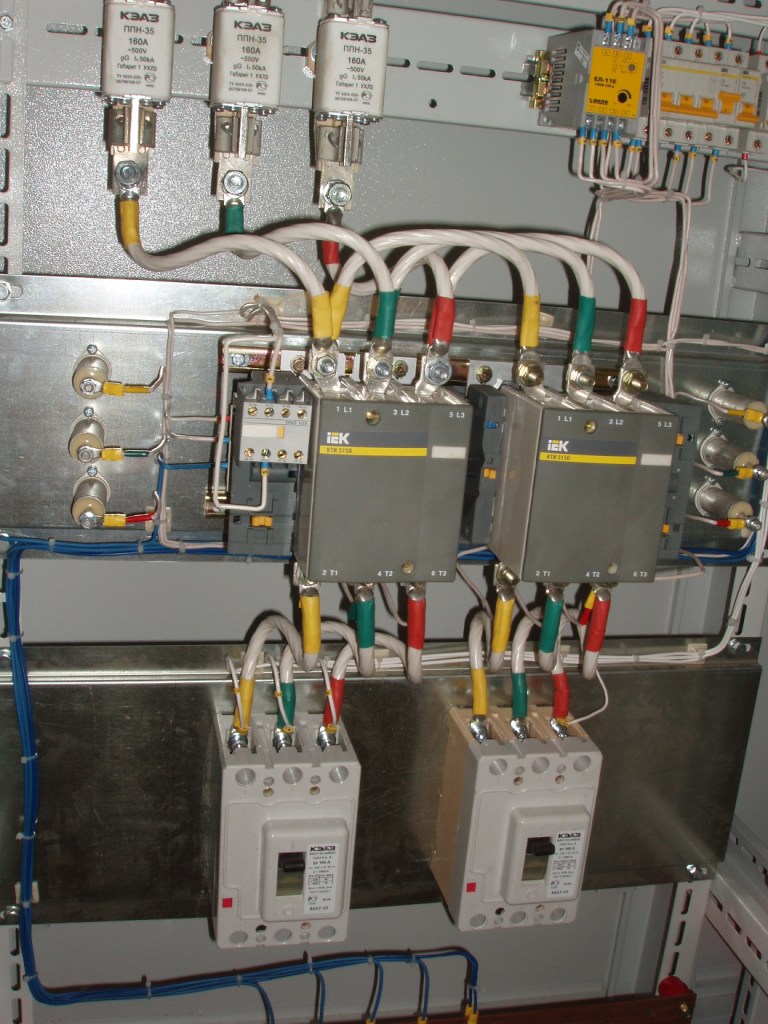

Типовой щит АВР

Расшифровка аббревиатуры АВР

Данное сокращение это первые буквы полного названия системы – Автоматический Ввод Резерва, как нельзя лучше объясняющее ее назначение. Иногда можно услышать расшифровку «Автоматическое Включение Резерва», такое определение не совсем корректное, поскольку под ним подразумевается запуск генератора в качестве резервного источника, что является частным случаем.

Классификация

Вне зависимости от исполнения, блоки, шкафы или АВР принято классифицировать по следующим характеристикам:

  • Количество резервных секций. На практике чаще всего встречаются АВР на два питающих ввода, но чтобы обеспечить высокую надежность электроснабжения, может быть задействовано и больше независимых линий.

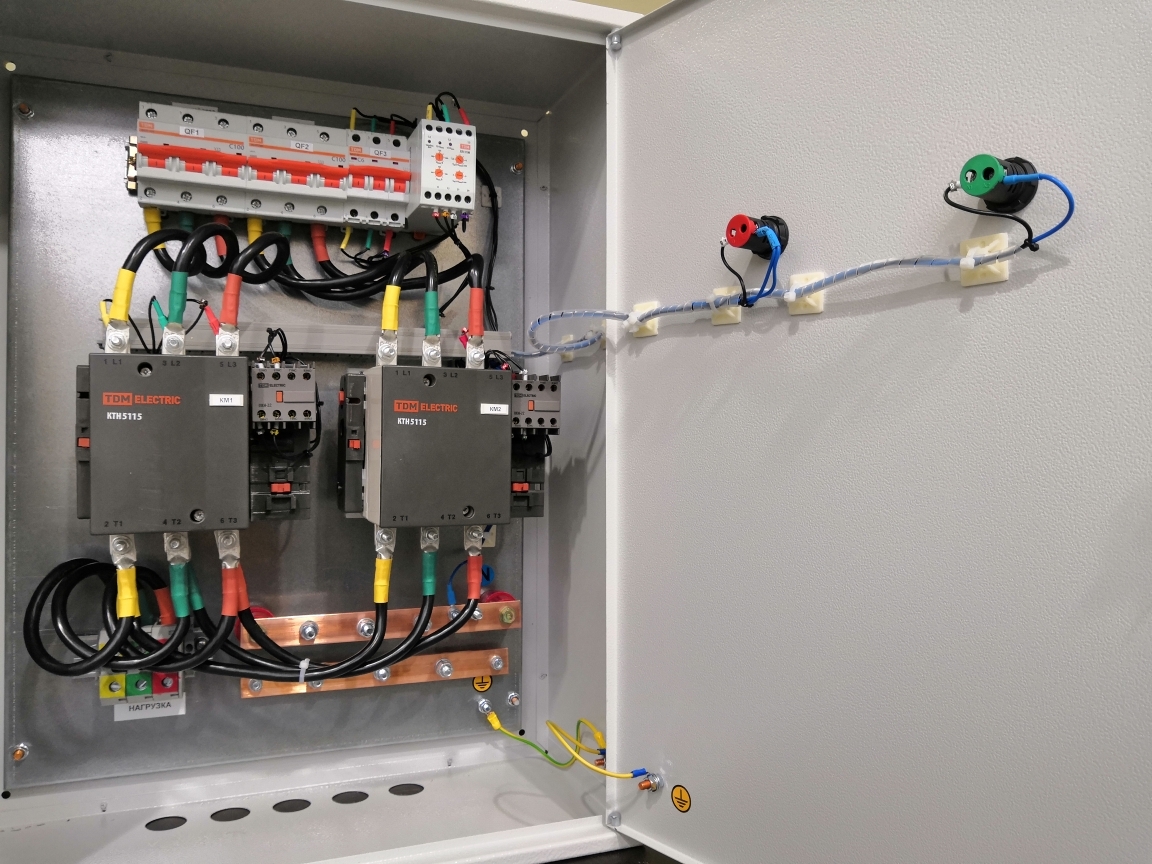

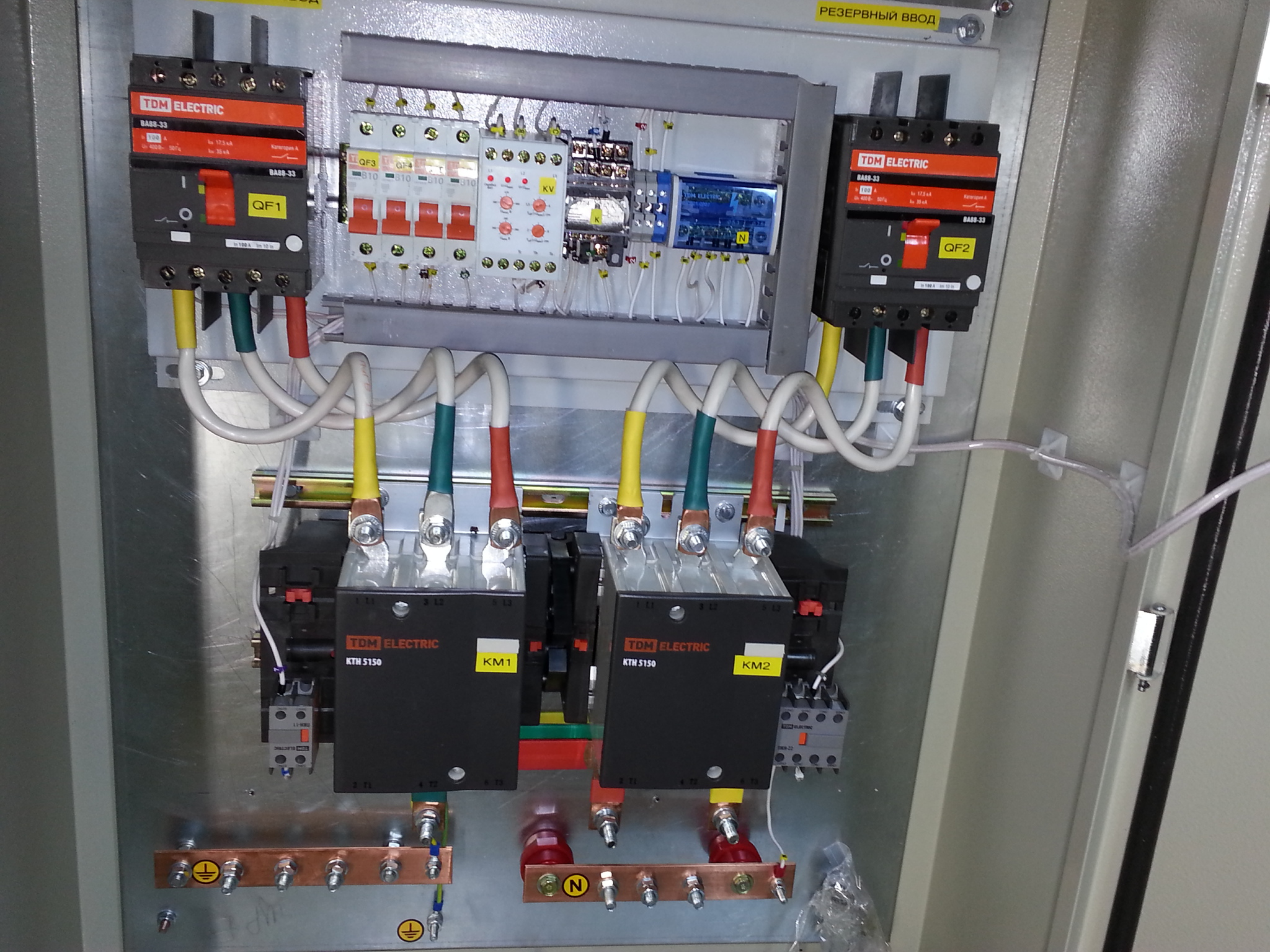

    Шкаф АВР на три ввода
  • Тип сети. Большинство устройств предназначено для коммутации трехфазного питания, но встречаются и однофазные блоки АВР. Они применяются в бытовых сетях электроснабжения для запуска двигателя генератора.
    Применение АВР в частном доме
  • Класс напряжения. Устройства могут быть предназначены для работы в цепях до 1000 или использоваться при коммутации высоковольтных линий.
  • Мощностью коммутируемой нагрузки.
  • Время срабатывания.

Требования к АВР

В число основных требований к системам аварийного восстановления электроснабжения входит:

  • Обеспечение подачи питания потребителю электроэнергии от резервного ввода, если произошло непредвиденное прекращение работы основной линии.
  • Максимально быстрое восстановление электропитания.
  • Обязательная однократность действия. То есть, недопустимо несколько включений-отключений нагрузки из-за КЗ или по иным причинам.
  • Включение выключателя основного питания должно производиться автоматикой АВР до подачи резервного электропитания.
  • Система АВР должна контролировать цепь управления резервным оборудованием на предмет исправности.

Устройство АВР

Существует два основных типа исполнения, различающиеся приоритетом ввода:

  1. Одностороннее. В таких АВР один ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй – является резервным, и подключается, когда в этом возникает необходимость.
  2. Двухстороннее. В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания, как только в главном вводе произойдет восстановление напряжения. Двухсторонние АВР в подобной функции не нуждаются, поскольку не имеет значения от какой линии запитывается нагрузка.

Примеры схем двухсторонней и односторонней реализации будут приведены ниже, в отдельном разделе.

Принцип работы автоматического ввода резерва

Вне зависимости от варианта исполнения АВР в основу работы системы заложено отслеживание параметров сети. Для этой цели могут использоваться как реле контроля напряжения, так и микропроцессорные блоки управления, но принцип работы при этом остается неизменным. Рассмотрим его на примере самой простой схеме АВР для бесперебойного электроснабжения однофазного потребителя.

Рис. 4. Простая схема однофазной АВР

Обозначения:

  • N – Ноль.
  • A – Рабочая линия.
  • B – Резервное питание.
  • L – Лампа, играющая роль индикатора напряжения.
  • К1 – Катушка реле.
  • К1.1 – Контактная группа.

В штатном режиме работы напряжение подается на индикаторную лампу и катушку реле К1. В результате нормально-замкнутый и нормально-разомкнутый контакты меняют свое положение и на нагрузку подается питание с линии А (основной). Как только напряжение в на входе А пропадает, лампочка гаснет, катушка реле перестает насыщаться, и положение контактов возвращается в исходное (так, как показано на рисунке). Эти действия приводят к включению нагрузки в линию В.

Как только на основном вводе восстанавливается напряжение, реле К1 производит перекоммутацию на источник А. Исходя из принципа работы, данную схему можно отнести к одностороннему исполнению с наличием возвратной функции.

Представленная на рисунке 4 схема сильно упрощена, для лучшего понимания происходящих в ней процессов, не рекомендуем брать ее за основу для контроллера АВР.

Варианты схем для реализации АВР с описанием

Приведем несколько рабочих примеров, которые можно успешно применить при создании щита автоматического запуска. Начнем с простых схем для бесперебойной системы электроснабжения жилого дома.

Простые

Ниже представлен вариант схемы АВР, переключающей подачу электричества в дом с основной линии на генератор. В отличие от приведенного выше примера, здесь предусмотрена защита от короткого замыкания, а также электрическая и механическая блокировка, исключающая одновременную работу от двух вводов.

Схема АВР для дома

Обозначения:

  • AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
  • К1 и К2 – катушки контакторов.
  • К3 – контактор в роли реле напряжения.
  • K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
  • К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.

После переводов автоматов АВ1 и АВ2 алгоритм работы блока АВР будет следующим:

  1. Штатный режим (питание от основной линии). Катушка К3 насыщается и реле напряжения срабатывает, замыкая контакт К3.2 и размыкая К3.1. В результате напряжение поступает на катушку пускателя К2, что приводит к замыканию К2.2 и К2.3 и размыканию К2.1. Последний играет роль электрической блокировки, не допускающей подачи напряжения на катушку К1.
  2. Аварийный режим. Как только напряжение в главной линии исчезает или «падает» ниже допустимого предела, катушка К3 перестает насыщаться и контакты реле принимают исходную позицию (так, как показано на схеме). В результате на катушку К1 начинает поступать напряжение, что приводит к изменению положения контактов К1. 1 и К1.2. Первый играет роль электрической защиты, не допуская подачи напряжения на катушку К2, второй снимает блокировку подачи питания на нагрузку.
  3. Чтобы работала механическая блокировка (на схеме отображена в виде перевернутого треугольника) необходимо использовать реверсивный пускатель, где ее наличие предполагается конструкцией электромеханического прибора.

Теперь рассмотрим два варианта простых АВР для трехфазного напряжения. В одном из них энергоснабжение будет организовано по односторонней схеме, во втором применено двухстороннее исполнение.

Рисунок 6. Пример односторонней (В) и двухсторонней (А) реализации простого трехфазного АВР

Обозначения:

  • AB1 и AB2 – трехполюсные автоматы защиты;
  • МП1 и МП2 – магнитные пускатели;
  • РН – реле напряжения;
  • мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;
  • мп1.2 и мп2.2 – нормально-замкнутые контакты;
  • рн1 и рн2 – контакты РН.

Рассмотрим схему «А», у которой два равноправных ввода. Чтобы не допустить одновременное подключение линий применяется принцип взаимной блокировки, реализованный на контакторах МП1 и МП2. От какой линии будет питаться нагрузка, определяется очередностью включения автоматов АВ1 и АВ2. Если первым включается АВ1, то срабатывает пускатель МП1, при этом разрывается контакт мп1.2, блокируя поступление напряжение на катушку МП2, а также замыкается контактная группа мп1.1, обеспечивающая подключение источника 1 к нагрузке.

При отключении источника 1 контакты пускателя ПМ1 возвращаются в исходное положение, что приводит в действие контактор ПМ2, блокирующий катушку первого пускателя и включающий подачу питания от источника 2. При этом нагрузка будет оставаться подключенной к этому вводу, даже если работоспособность источника 1 пришла в норму. Переключение источников можно делать в ручном режиме манипулируя выключателями АВ1 и АВ2.

В тех случаях, когда требуется одностороння реализация, применяется схема «В». Ее отличие заключается в том, что в цепь управления добавлено реле напряжения (РН), возвращающее подключение на основной источник 1, при восстановлении его работы. В этом случае размыкается контакт рн2, отключающий пускатель МП2 и замыкается рн1, позволяя включиться МП1.

Промышленные системы

Принцип работы промышленных систем энергообеспечения остается неизменным. Приведем в качестве примера схему типового шкафа АВР.

Схема типового промышленного шкафа АВР

Обозначения:

  • AB1, АВ2 – трехполюсные устройства защиты;
  • S1, S2 – выключатели для ручного режима;
  • КМ1, КМ2 – контакторы;
  • РКФ – реле контроля фаз;
  • L1, L2 – сигнальные лампы для индикации режима;
  • км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.
  • км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.

Приведенная схема АВР практически идентична, той, что была представлена на рисунке 6 (А). Единственное отличие заключается в том, что в последнем случае используется специальное реле контролирующее состояние каждой фазы. Если «пропадет» одна из них или произойдет перекос напряжений, то реле переключит нагрузку на другую линию, и восстановит исходный режим при стабилизации основного источника.

АВР в высоковольтных цепях

В электрических сетях с классом напряжения более 1кВ реализация АВР более сложная, но принцип работы системы практически не меняется. Ниже в качестве примера приведен упрощенный вариант схемы понижающей ТП 110,0/10,0 киловольт.

Упрощенная схема ТП 110/10 кВ

Из приведенной схемы видно, в ней нет резервных трансформаторов. Это говорит о том, что каждая из шин (Ш1 и Ш2) подключена к своему питающему трансформатору (T1, T2), каждый из которых может на определенное время стать резервным, приняв на себя дополнительную нагрузку. В штатном режиме секционный выключатель СВ10 разомкнут. АВР контролирует работу ТП через ТН1 Ш и ТН2 Ш.

Когда перестает поступать питание на Ш1, АВР выполняет отключение выключателя В10Т1 и производит включение секционного выключателя СВ10. В результате такого действия обе секции работают от одного трансформатора. При восстановлении источника система ввод резерва перекоммутирует систему в исходное состояние.

Микропроцессорные бесконтакторные системы

Завершая тему нельзя не упомянуть о АВР с микропроцессорными блоками управления. В таких устройствах, как правило, используются полупроводниковые коммутаторы, которые более надежны, чем аппараты, выполняющие переключение с помощью контакторов.

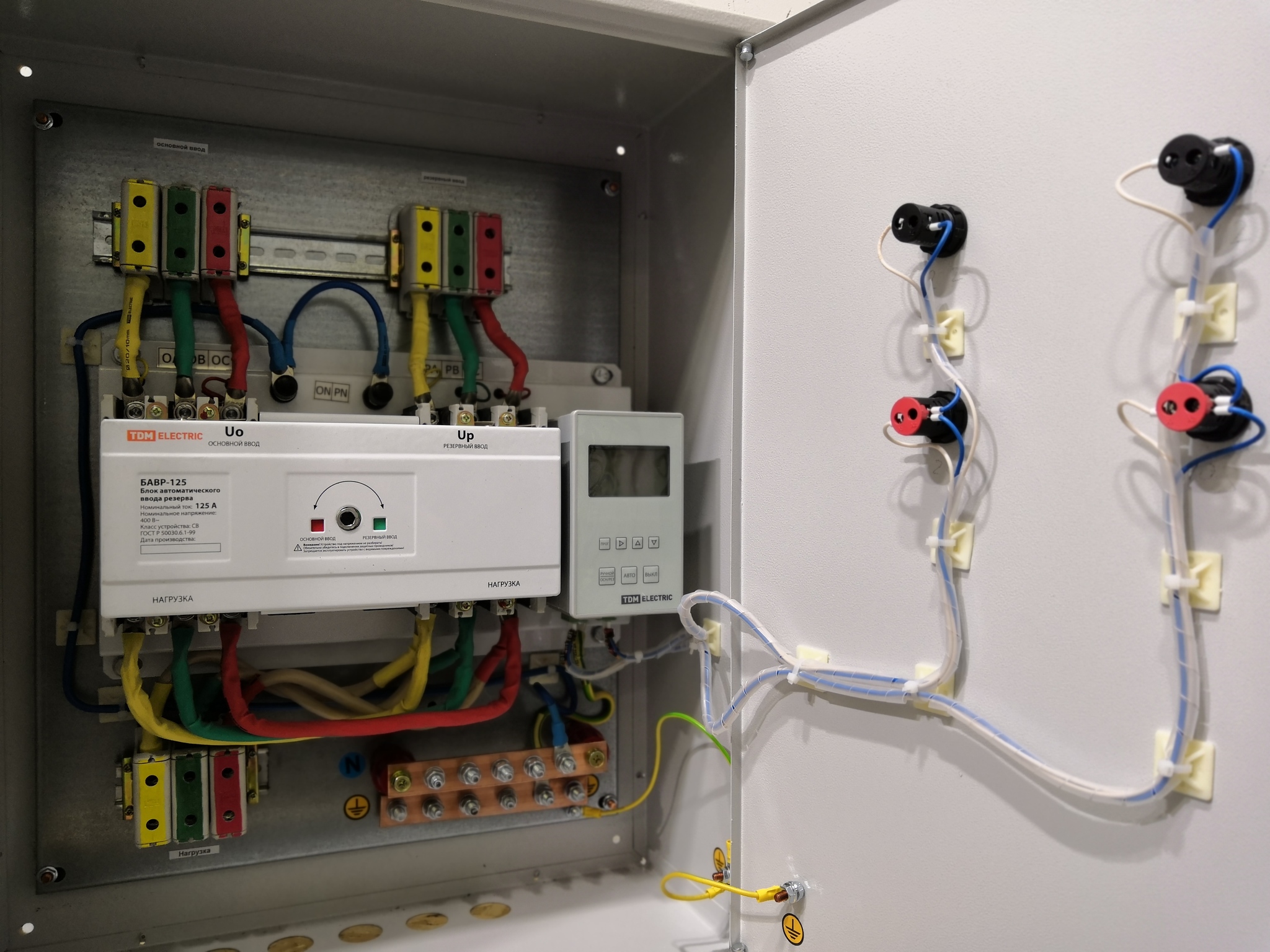

Электронный блок АВР

Основные преимущества бесконтакторных АВР несложно перечислить:

  • Отсутствие механических контактов и всех связанных с ними проблем (залипание, пригорание и т.д.).
  • Отпадает необходимость в механической блокировке.
  • Более широкий диапазон управления параметрами срабатывания.

К числу недостатков следует отнести сложный ремонт электронных АВР. Самостоятельно реализовать схему устройства также не просто, для этого потребуются знания электротехники, электроники и программирования.

Автоматический ввод резерва (АВР)

Аббревиатура АВР расшифровывается как АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА.

АВР — это блок, который имеет автоматическую начинку,  ответственную за функцию переключения с основной линии питания на резервный, и, наоборот, с резервной на основную сеть.  Устройство разработано  для того, чтобы электроснабжение в сети работало бесперебойно.

Автоматический ввод резерва используется не только на предприятиях и учреждениях, но, на сегодняшний день,  большую популярность АВР завоевала среди обладателей коттеджей.

Основные функции АВР

  • АВР должен как можно быстрее переключить, после пропадания электроэнергии основной сети на резервный источник выработки электроэнергии, т.е. быстро  включить генератор.
  • АВР постоянно с помощью электроники контролирует наличие напряжения в сети.

Индикация и автоматика АВРа

  • АВР производит запуск генератора без вмешательства людей.
  • После появления напряжения в основной сети, АВР подает команду перейти на основную сеть снабжения, и через небольшой промежуток времени прекращает работу генератора

Дизель — генератор до 3х кВт

Дизель — генератор до 14 кВт

Общие требования к АВР

  • После отключения основного источника сети, АВР должен сработать на включение генератора как можно быстрее, от 0,3 до 0,8 секунд.
  • Не зависимо от причины отключения напряжения основной сети, АВР должен срабатывать всегда.
  • АВР должен игнорировать просадку в напряжении сети.
  • АВР должен срабатывать однократно, т. е. не допустимо многократное включение.

АВР выполняет предписания ПУЭ

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

  • I категория— к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.
  • II категория— к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта
  • III категория— все остальные потребители электроэнергии.

Из чего состоит АВР?

Автоматический ввод резерва состоит из трех составляющих.

  • Блок логики и индикации – это “мозг” АВР, который неустанно контролирует напряжение как в основной сети, так и работающего генератора. “Мозг” подает команду релейной автоматике, а так же контакторам на замыкание или размыкание.
  • Силовая часть АВР. К ней относятся контакторы (про контактор читайте в статье «Что такое контактор?») и автоматы.
  • Релейный блок управления генератором. В такой блок входят реле и различные переключатели для управления генератором. Такой блок может располагаться как в щитовой АВР, так и на самом генераторе.

Видео Принцип работы АВР

Оцените качество статьи:

Понравилась статья? Поделиться с друзьями:

Блок АВР — электрическая схема на 2 ввода, модуль

Авр — оборудование, благодаря которому можно обеспечить нагрузку при помощи резервного электроснабжения. Что собой представляет установка, какое имеет назначение, как расшифровывается известная аббревиатура и каков принцип работы авр? Об этом далее.

Описание прибора

Автоматическим вводом резерва является система, которая нужна, чтобы обеспечить нагрузки электроснабжения резервным зарядом. Выполняется в двух вариантах. Бывает односторонней и двухсторонней. В первой есть разделение на рабочую с резервной секцией, а во второй такого нет. В первом случае можно переключиться на обычный режим или аварийный, во втором случае в этих режимах нет необходимости.

Безопасная работа электрооборудования как одно из предназначений устройства

Основная цель модуля направлена на то, чтобы система электроснабжения была более надежной. Это устройство оперативно подключает нагрузки на резервный вид ввода, когда возникают перебои электричества. Для обеспечения автоматического переключения система все время отслеживает напряжение с током. В этом заключается ее предназначение.

Расшифровка аббревиатуры АВР

Расшифровывается аббревиатура очень просто. АВР является автоматическим вводом резерва. Иногда вместо слова ввод используется включение, но это некорректно, потому что под вводом понимается генераторный запуск как резервный источник.

Как расшифровывается аббревиатура

Классификация

В зависимости от того, какое имеет блок авр исполнение, классифицируется оборудование по количеству секций, типу сети, классу напряжения, мощности и времени срабатывания.

Обратите внимание! АВР часто представлена с одним, двумя и тремя выводами для обеспечения высокой надежности сети. Также бывает однофазной, двухфазной и трехфазной. По классу напряжения обрабатывает до 1000 вольт.

Шкаф АВР на три ввода

Основные требования

При покупке и установке в сеть пользователям требуется, чтобы АВР:

  • обеспечивала подачу питания энергии при непредвиденном случае приостановления работы линии;
  • максимально быстро восстанавливала электрическое питание;
  • обязательно действовала однократно, то есть несколько режимов работы сразу не должно быть;
  • включала основное питание до того, как будет подано резервное электрическое питание.

Кроме того, она должна осуществлять контроль за исправностью цепи управления оборудованием.

Быстрое восстановление электрического питания — основное требование к системе

Принцип работы

Вне зависимости от того, как сделан модуль АВР, основа работы агрегата — отслеживание сетевых параметров. Для данной цели используется контролирующее реле напряжения с микропроцессорными управленческими блоками. Принцип работы выглядит следующим образом: напряжение подается в центр индикаторной лампы и реле. Далее контакты изменяют свое положение и ток подается на рабочую линию.

При пропаже тока рабочей линии лампа гаснет и реле перестает работать. Контакты вновь меняются местами. Это приводит к тому, что включается резервное питание. Как только восстанавливается напряжение, реле приходит в действие и перекоммутирует ток на рабочую линию.

Обратите внимание! Представленная схема работы является упрощенной. Чтобы лучше понимать происходящие в оборудовании процессы, не рекомендуется ее брать за основу.

Простая схема однофазной АВР

Варианты схем

Представленные здесь схемы блока АВР можно с успехом использовать, чтобы создать щит автозапуска. Есть простая и промышленная схема. В первом случае существует два режима: штатный и аварийный. В штатном режиме после прекращения подачи напряжения на основные рабочие линии катушка будет насыщена и реле сработает, замыкая одни контакты и размыкая другие. В результате напряжение попадет на пускательную катушку, которая изменит направление третьих контактов. В аварийном режиме при исчезновении тока главная катушка перестанет насыщаться и реле примет исходное положение. В результате изменятся контакты, которые отвечают за то, чтобы напряжение не пошло по проводам и была снята блокировка подачи тока на нагрузки.

Промышленная электрическая схема АВР на 2 ввода отличается от простой тем, что реле используется специальное, оно контролирует каждую фазу. Если одна фаза перестанет нормально работать, то реле начнет передавать ток на другую линию, стабилизирует основной источник.

Схема АВР для дома

Промышленные системы

Промышленные системы АВР это более мощные, комплексные аппараты автоматического резервного включения. Сегодня самым крупным поставщиком такого оборудования является компания «Контактор». Она продает АВР с секционированным и несекционированным питанием, дополнительным аварийным генератором и т.д. В качестве элементной базы используются как релейная, так и микропроцессорная схема управления.

Обратите внимание! Рассчитана такая система на обработку до 6300 ампер тока для установок до 1000 вольт.

Как выглядит промышленная система

АВР в высоковольтных цепях

На данный момент производится выпуск АВР и для высоковольтных электросетей. Так работает оборудование с напряжением больше 1000 вольт. Схема работы усложненная, но принцип неизменный. Согласно схеме ниже резервные трансформаторы отсутствуют. Каждый контакт подключен к своей рабочей линии, но каждый из них может стать резервным. При отсутствии подачи напряжения включается секционный выключатель и обе секционные части работают от одной линии. Когда восстанавливается ток, реле перекоммутирует систему так, как было ранее.

Схема работы АВР в высоковольтной цепи

Блок АВР — это аппарат, благодаря которому можно обеспечить бесперебойную работу энергетической системы, когда на энергосистему могут воздействовать техногенные или природные внешние факторы. Расшифровывается как автоматическое включение резерва. Бывает разных видов. Работает в штатном и аварийном режиме, также в режиме механической блокировки.

Щит АВР, автоматический ввод резерва, включение резерва

Компания ПромЭлектроСервис НКУ производит щиты АВР на токи от 16 до 6300А на 2,3,4 ввода на базе отечественного и импортного оборудования.

 Пришлите нам запрос и Вы будете приятно удивлены нашим сервисом, культурой сборки и ценами. Предоставляем полный комплект документов (паспорт, руководство по эксплуатации, комплект схем, сертификат соответствия)

Актуальная цена шкафов АВР представлена в нашем прайс-листе. Если вам необходим нестандартный шкаф АВР заполните наш опросный лист и пришлите запрос на info@elektro-portal.com

предназначены для питания нагрузки от двух, трех (и более) источников напряжения, с возможностью автоматической (либо ручной) перекоммутации электропитания нагрузки на одну из резервных линий (в т.ч. дизель-генератор) при исчезновении напряжения на основном вводе, перегрузках, коротких замыканиях и перекосе фаз. После восстановления напряжения, устройство работает по заданному алгоритму. Использование электрощитов автоматического подключения резерва позволяет повысить надежность системы электроснабжения и защитить технологическое оборудование от перегрузок.

Мы производим щиты АВР на базе контакторов и автоматических выключателей с моторным приводом и тиристоров. При сборке щитов АВР, ЩАП, ЯАВР на номинальные токи до 250А мы используем комбинацию АВР на 2 контакторах, АВР на 3 контакторах, АВР на 4 контакторах. При производстве шкафов АВР, ШАВР на токи 250-6300А  — только автоматы с электроприводом. Такой подход позволяет обеспечить надежность и безопасность системы резервирования питания за приемлемую цену АВР.

Расшифровка обозначений типовых щитов АВР на нашем сайте (см артикул)

Производство щитов АВР

Компания ПромЭлектроСервис является сертифицированным производителем шкафов автоматического ввода резерва АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП.

Мы производим шкафы автоматического ввода резерва для всех 3 основных категорий надежности электроснабжения, включая особо важную I категорию. Наши шкафы АВР обеспечивают бесперебойное электроснабжение на Бованенковском месторождении (Ямал), компрессорной станции «Русская» (Краснодарский край), заводе Hyundai Motors (Санкт-Петербург), DATA-центре Orange Rus (Санкт-Петербург), отеле Новый Петергоф 4* (Санкт-Петербург) и др.

Одними из наших главных преимуществ при производстве щитов АВР является наличие типовых решений и большой опыт инженерного состава и монтажников. Только за 2016 год мы отгрузили, модернизировали, провели пусконаладку более 400 различных вариантов шкафов АВР, щитов управления генераторами, шкафов синхронизации ДГУ, ЩАП, ЯАВР, УАВР, АВРП.

Это позволяет добиться максимального качества, быстрых сроков сборки щитов АВР и минимальной цены на электрощит в сборе. Стандартный срок комплектации, производства щита АВР составляет 7 дней.

Наш сборочный цех по производству электрощитов (площадью более 500м2)

Основные типоисполнения щитов АВР/ШАВР/ЩАП/ЯАВР/УАВР/АВРП на токи 16-6300А, производства компании «ПромЭлектроСервис»

  • Щит АВР 2 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А

  • Щит АВР 3 ввода на контакторах на номинальные токи 16, 25А, 32А, 40А, 63А, 80А, 100А, 125А, 160А

  • Щит АВР 2 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А

  • Шкаф АВР 3 ввода на автоматах с электроприводом на номинальные токи 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2500А, 3200А, 4000А, 5000А, 6300А

  • ЩАП 2 ввода 16А, 25А, 40А, 50А, 63А, 100А, 160А

  • Шкафы ШАВР

  • Щит управления дизель-генератором ДГУ с АВР

  • Щиты синхронизации ДГУ с АВР

  • Шкаф ВРУ с АВР

  • Щиты ГРЩ с АВР

  • Щиты РУНН 0,4кВ с АВР

  • Щит АВР с Секционированием (3 в 2, 2 в 2, 4 в 3 и др.)

АВР (2 ввода) на базе оборудования Schneider Electric (Франция), 25-250А



АВР (3 ввода) на базе оборудования Schneider Electric (Франция), 63-160А

АВР на базе оборудования Hyundai (Корея), 400-1600А

АВР на базе отечественного оборудования (Россия), 400-1600А

Технические характеристики щитов АВР

  1. Количество вводов питания: 2,3,4 (более по запросу)

  2. Тип источников питания: Электросеть/Электросеть, Электросеть/ДГУ, ДГУ/ДГУ, Электросеть/ИБП и др.

  3. Номинальный ток АВР: 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А, 100А, 125А, 160А, 200А, 250А, 320А, 400А, 500А, 630А, 800А, 1000А, 1600А, 2000А, 2500А, 3200А, 4000А, 5000А, 6300А

  4. Режим работы АВР: Автоматический/Ручной (стандарт), Автоматический (ЩАП, ЯАВР)

  5. Тип блокировки вводов: механическая, электрическая

  6. Напряжение питания: 380/220В

  7. Защита по Umax/Umin,перекосу фаз: Да (по умолчанию)

  8. Производитель комплектующих: ABB, Schneider Electric, IEK, DEKraft, КЭАЗ, Контактор, Hyundai, LSIS, Legrand, Новатек Электро, Меандр

  9. Степень защиты корпуса: IP31, IP54, IP65

  10. Климатическое исполнение: УХЛ4, УХЛ1

Алгоритм работы щитов автоматического ввода резерва АВР

Электрощиты имеют несколько вариантов работы:

   1. Приоритет ввода №1

 Ввод №1 является приоритетным, при исчезновении напряжения на первом вводе, нагрузка запитывается от резервного ввода. После восстановления напряжения на первом вводе, питание нагрузки автоматически переключается на него.

   2. Без приоритета

Любой из вводов питания может быть назначен основным (рабочим). При исчезновении напряжения происходит автоматическое переключение питания на любой из действующих вводов.

Наши Шкафы АВР (ШАВР, УАВР, ЯАВР, АВРП) по умолчанию работают в 2 режимах: ручной/автоматический.

Автоматический режим — эксплуатация устройства осуществляется в автоматическом режиме согласно заданному алгоритму работы (как правило — это «приоритет первого ввода» либо «без приоритета»)

Ручной режим — управление устройством (переключение между нагрузками) осуществляется с помощью кнопок («пуск»/»стоп»), расположенных на панели управления.

АВР ручного возврата. В случае восстановления исходного напряжения обратное переключение производится только принудительно

Особенности шкафов автоматического включения резерва (стандартные решения) производимых компанией «ПромЭлектроСервис»

При создании шкафов автоматического включения резерва нами используются:

  1. Вводные автоматы производства ABB/Шнайдер Электрик до 63А и автоматы производства Hyundai, DEKraft от 80А до 6300А (или комплектация по проекту заказчика — изменение конечной стоимости щита).

  2. В качестве переключающих элементов в ящиках до 250А включительно используются контакторы с механической блокировкой серии LC1E производства Шнайдер Электрик. В ящиках автоматического включения резерва от 250А до 2500А коммутирование осуществляется с помощью включения/выключения вводных автоматов при помощи моторных приводов (Hyundai, ИЭК).

  3. Работа простых щитов АВР 2в1 построена на релейной схеме, при производстве используются реле CR-M (ABB), реле ZELIO RXM (Schneider Electric), реле Finder. При сборке сложных щитов АВР (АВР с секционированием, АВР 3 в 2, 4 в 3 и др.) мы используем программируемые реле ZELIO Logic и пишем под них программу для автоматической логики переключения.

  4. Подключение (если иное не оговорено заказчиком) осуществляется снизу на винтовые клеммы или расширительные полюса на вводных автоматах.

Щит АВР цена

Цена любого электрощита, в т.ч. шкафа АВР зависит от стоимости комплектующих и требований по наличию дополнительного оборудования (обогрев, вентиляция, распределительный блок, узел учета, повышенная степень защиты корпуса и др.). На сегодняшний день существует 3 уровня цен на комплектующие:

  • оборудование топ-уровня (самое дорогое): ABB, Schneider Electric, Legrand, Rittal, Siemens

  • оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор

  • комплектующие бюджетного сегмента: ИЭК, DEKraft, EKF

У всех топовых производителей есть свои «бюджетные» линейки оборудования, которые рассчитаны на развивающиеся рынки. К примеру, это контакторы серии LC1E, автоматы SACE Formula, EZC (EasyPact) и др. По соотношению цена-качество они идеально подходят для решения повседневных задач и делают цену щита АВР максимально комфортной. При необходимости цена на щит АВР может быть пересчитана на комплектующих любого производителя. Это займет всего несколько часов.

Чтобы купить и заказать шкаф ввода резерва в нашей компании ООО «ПромЭлектроСервис»

Вам необходимо сообщить нам следующую информацию:

  1. Номинальный ток вводов и количество линий.

  2. Как должен функционировать щит (алгоритм работы).

  3. Какие кабели будут подключаться к вводу / выводу Вашего электрощита.

Компания «Промэлектросервис» производит электрощиты как из импортных, так и из отечественных комплектующих в соответствии с ТУ 3430-001-74775811-2015, подтвержденным сертификатом соответствия ТС

Интерфейс лицевой панели и органы управления в шкафах АВР (на примере АВР 2 ввода с моторными приводами)

Основные понятия, необходимые для понимания принципа работы шкафов автоматического включения резерва

  1. Номинальный ток — за номинальный ток обычно принимается номинальный ток вводных автоматов.

  2. Количество вводов — количество независимых источников питания, от которых запитывается устройство автоматического включения резерва.

  3. Тип блокировки — тип защиты от одновременной запитывания вывода от нескольких вводов.

  4. Механическая блокировка — осуществляется с помощью дополнительных устройств, механически не допускающих одновременное включение коммутирующих элементов. Наиболее часто мех. блокировка в электрощитах автоматического включения резерва осуществляется с помощью контакторов, соединенных между собой блоком механической блокировки («коромысло»).

  5. Электрическая блокировка — защита осуществляется на основе алгоритма работы электрической схемы.

  6. Типы источников питания: питание от сети / питание от дизель-генераторной установки.

  В случае, если один или несколько источников питания запитываются от дизель генератора, в схему включаются «сухие контакты», для подачи команды на запуск дизельного генератора и реле времени. В этом случае автомат должен быть оснащен системой автозапуска.

Области применения системы автоматического ввода резерва

Автоматическое включение резерва (АВР) дома и на производстве

Автоматическое включение резерва представляет собой решение, которое реализует логику безаварийной работы схемы электроснабжения при исчезновении рабочего питания путем включения резервного источника питания взамен отключенного.

Черт, наверно не совсем понятно написал. В общем, если происходит авария, например ток на вводе становится больше уставки токовой защиты или пропадает напряжение вследствие аварии => ввод отключается => с выдержкой времени включается другой ввод и потребители секции вновь становятся запитаны.

АВР предназначено для бесперебойности электроснабжения. Если бы его не было, то происходило отключение и оперативному персоналу приходилось производить переключения вручную. Однако, длительные перерывы питания вредны для производства и могут приводить к авариям и незапланированным остановам. Никто не хочет заново растапливать котёл. Ну и естественно экономические потери от недоотпуска электро и тепловой энергии… Но экономика не мой конёк, поэтому углубимся в электрическую часть.

Расшифровка значения данного понятия в области электрики лежит в словах выше — это автоматическое включение резерва, в отдельных источниках эта аббревиатура может расшифровываться как аварийный ввод резерва, но сути это не меняет.

Разобравшись с определением, двинемся дальше, и рассмотрим какими бывают вводы резерва. В зависимости от времени действия — могут быть стандартные с выдержкой времени от 0,3 до 1-2 секунд и быстродействующие — с временем действия до пары десятых секунд. БАВРы в основном применяют на опасных и ответственных производствах, где нарушение электроснабжения приведет к ужасающим последствиям (нефтяные, химические заводы).

Варианты схем снабжения:

  • с явным резервом (на одной секции два питания, одно рабочее, а второе резервное)

  • с неявным резервом (две секции, у каждой свой рабочий ввод, а между секциями секционный выключатель. Тут следует учитывать возможность запуска механизмов и нагрузки двух секций от одного, оставшегося в работе трансформатора. Его мощность должна быть рассчитана на требуемую нагрузку. Такие схемы являются двусторонними)

  • групповое резервирование (одна резервная секция, от которой ничего не запитано, и к этой секции идут шины или кабельные линии от каждой рабочей секции)

Кроме секций распредустройств, вводов домов существует ввод резерва различных ответственных механизмов. В данном случае уже гасится не секция, а при отказе (аварийном останове или срабатывании РЗА) механизма отключается и включается аналогичный резервный для поддержания режима работы системы. Например, есть воображаемая тэц или котельная и там есть четыре сетевых насоса => два всегда в работе => и у каждого есть по насосу с резервным другим.

Некоторые требования по ПУЭ

Несмотря на разницу в областях применения, принципы работы должны быть аналогичными. Вот некоторые требования, предъявляемые ПУЭ к устройствам включения резерва (полный список требований можно прочитать в разделах 3.3.30-3.3.42 правил устройства электроустановок):

  • следует использовать АВР, если это приведет к уменьшению токов короткого замыкания, упрощению схемы и удешевлению аппаратуры

  • может применяться на линиях, трансформаторах, ответственных механизмах, секционных выключателях

  • действие ввода резерва должно быть однократного действия

  • данная автоматика должна срабатывать и при исчезновении напряжения на защищаемом присоединении

  • Если есть несколько рабочих вводов и один резервный. Например, каждая секция от своего рабочего трансформатора, а резервный трансформатор общий. Так вот при срабатывании АВР при такой схеме должна быть обеспечена возможность срабатывания автоматики при каждом отключении рабочего ввода любой секции. Даже, если отключения идут подряд. Хотя тут спорно…

  • Кроме того, дополняя прошлый пункт, стоит отметить необходимость достаточной мощности резервного трансформатора. Если же мощности не хватает, то необходимо производить перед включением АВР отключение неответственных механизмов.

  • Схема должна быть отстроена от режима самозапуска и от снижения напряжения при удаленном коротком замыкании

  • Устройства должны быть обеспечены устройством пуска по снижению напряжения. А в отдельных случаях пускаться по частоте и даже действию датчиков (давления, расхода).

Это вероятно не все пункты из ПУЭ. Более подробно и возможно доходчиво можно почитать в первоисточнике.

Обозначение на схеме

В зависимости от чертившего, варианты обозначения на схеме электроснабжения могут разниться. Я часто работаю со схемами различных ТЭЦ, котельных и там встречаются следующие обозначения:

  • рядом с выключателем, который должен включаться при нарушении питания пишется АВР (иногда это слово внутри прямоугольника)

  • иногда на схеме не обозначено наличие, хотя в реальности присутствует (или сверху справа, где описание схемы, текстом прописано как происходит резервирование)

  • рядом с выключателем рисуют кружок, который и обозначает данную возможность

  • на выключателе, на котором реализована схема, сбоку или сверху нарисован примыкающий треугольник и рядом написано название автоматики

Пусковой орган может быть исполнен с пуском от

  • реле напряжения

  • реле напряжения и реле тока

  • реле тока и реле частоты

Примеры расчета уставок АВР

Уставка пускового органа реле минимального напряжения (РМН) принимается из двух условий:

где Uc.р. — напряжение срабатывания реле;

Uотс.к. — наименьшее напряжение при расчете трехфазного КЗ;

Ucам — наименьшее напряжение при самозапуске ЭД;

kотс — коэффициент отстройки равный 1,25;

ku — коэффициент трансформации ТН.

Или же по выражению Uc.р. = (0,25-0,4)*Uном

Уставка срабатывания пускового органа РМН по времени определяется также из двух условий:

tс.р.=t1+dt

tс.р.=t2+dt

где t1 — наибольшая выдержка времени защиты присоединений, отходящих от шин высокой стороны подстанции

t1 — наибольшая выдержка времени защиты присоединений, отходящих от шин низшей стороны подстанции

dt — ступень селективности. Для микропроцессорных 0,3с, а для простых реле в зависимости от шкалы.

Уставка срабатывания пускового органа минимального реле тока:

где Iнагр.мин. — минимальный ток нагрузки;

ki — коэффициент трансформации ТТ.

Уставка срабатывания реле контроля наличия напряжения на резервном источнике:

где kв — коэффициент возврата реле.

Или же по выражению Uc.р. = (0,6-0,65)*Uном

Если пуск происходит от органа минимальной частоты, то его уставка 48Гц. Подробнее можно почитать в книге — Шабад М.А. Расчеты релейной защиты и автоматики распределительных сетей.

Далее рассмотрим какие бывают схемы не на производстве.От простых до заводских схем исполнения.

Примеры схем

Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.

Схема для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Схема с магнитными пускателями

Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”. Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2. Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.

В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”. Не забываем следить за рабочим током нагрузки и контактов пускателей.

Схема на три ввода

В большинстве своем схема на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Самое популярное

АВР для генератора: сборка, схема подключения

Среди альтернативных источников энергии широкое распространение получили различные виды генераторов электрического тока. При внезапном отключение электроэнергии возникает необходимость в быстром запуске резервного источника, чтобы предотвратить нарушение жизнеобеспечения объекта. Ручной запуск достаточно сложен и требует специальный знаний. Поэтому в подобных ситуациях функция запуска выполняется автоматически. Система АВР для генератора позволяет в считанные секунды включить агрегат и возобновить подачу питания. В рабочем процессе участвуют два магнитных пускателя и реле, контролирующее наличие напряжения в щите и систему автозапуска в самом генераторе.

АВР для генератора: что это такое

АВР – расшифровывается как автоматическое включение (ввод) резерва. Под резервом подразумевается какой-либо генератор, вырабатывающий электрический ток, в случае прекращения энергоснабжения объекта. Основной функцией АВР является своевременное переключение нагрузки между двумя источниками. Некоторые АВР настраиваются вручную, однако большинство устройств управляются автоматически, по сигналу о потере напряжения, в том числе и АВР для бензогенератора.

Одним из важнейших показателей, необходимых для автоматического управления служит напряжение, которое контролирует первичная обмотка. Сам переключатель обеспечивает изоляцию резервного генератора от переменного тока, поступающего из общей электрической сети. В этот период генератор находится во включенном состоянии и обеспечивает подачу временного питания потребителям.

Работа автоматического ввода резерва осуществляется следующим образом:

  • При отключении электричества через АВР генератору поступает команда о начале работы.
  • После поступления на устройство сигнала о готовности генератора, АВР осуществляет его соединение с домашней электрической сетью.
  • При возобновлении подачи электроэнергии в частный дом, АВР получает соответствующий сигнал и отключает резервное устройство.
  • Одновременно автоматически переключается проводка между генератором и домашней сетью.

В случае необходимости можно выполнить настройку переключений с целью обеспечения питания только наиболее важных электрических цепей и участков. В качестве приоритетных назначаются системы отопления помещений, охлаждения оборудования и другие дополнительные схемы. Более сложные распределения применяются для крупных систем резервных установок, образующих мягкую нагрузку, плавно переходящую из синхронизированного генератора туда и обратно. Как правило эти установки применяются для того, чтобы сократить величину пиковых нагрузок.

Подключение АВР

Перед тем как выполнять подключение, необходимо правильно разместить все детали в электрическом щите. Они устанавливаются таким образом, чтобы не было пересечений проводников, обеспечивался свободный доступ к контактам и клеммам. После этого выполняется подключение силовой части АВР и контроллеров в соответствии с принципиальной электрической схемой.

Коммутация силовой части и контроллеров осуществляется с помощью контакторов. После всех подключений выполняется непосредственное соединение АВР с генератором. Правильность и качество подключений и соединений проводников и других элементов проверяется с помощью мультиметра.

При использовании обычного режима, когда подача напряжения производится от обычной ЛЭП, в системе АВР срабатывает автоматика для генератора и происходит включение первого магнитного пускателя, подающего напряжение к щиту частного дома. С наступлением аварийного режима, при котором напряжение в сети отсутствует, при помощи реле выполняется отключение магнитного пускателя № 1 и подача сигнала генератору на производство автозапуска. После начала работы генератора в щите АВР наступает срабатывание второго магнитного пускателя, через который напряжение начинает поступать на распределительный щит домашней электрической сети.

Работа в таком режиме будет продолжаться до появления основной подачи электричества или до окончания горючего в самом генераторе. Когда основное напряжение включается в сеть, генератор и магнитный пускатель № 2 выключаются, а магнитный пускатель № 1, наоборот, включается, и вся система переходит на обычный режим работы.

Установка щита автоматического ввода резерва выполняется после электросчетчика. Таким образом, во время работы генератора учет потребленной электроэнергии не производится. Кроме того, щит АВР для генератора устанавливается до основного щита домашней сети. В результате, он оказывается установленным между счетчиком электроэнергии и распределительным щитом.

Если суммарная мощность потребителей, имеющихся в доме, превышает возможности генератора или сам агрегат недостаточно мощный, на его линию подключаются только те приборы и оборудование, которые действительно необходимы для обеспечения нормальной жизнедеятельности объекта до того момента, пока не будет включено основное электропитание.

Как самому изготовить АВР

Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.

Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.

Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий. При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой. Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.

Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.

Сборка начинается с установки внутри электрического щита всех деталей и элементов. Монтаж осуществляется таким образом, чтобы не было пересечений проводников между собой, а контакты и клеммы были доступны. Для сборки используется схема подключения АВР к генератору. После этого подключаются контроллеры и силовая часть.

Следует обратить серьезное внимание на недопущение параллельного включения генератора с городской электрической сетью. В этом случае агрегат может быть серьезно поврежден, вплоть до полного выхода из строя. Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва. Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора.

При подключении нужно учитывать наличие двух кабелей, входящих в щит АВР. Один из них относится к основной сети, а другой – к резервной. При различных алгоритмах работы происходит их поочередное переключение. На выходе к потребителям протягивается единственный силовой кабель.

Схема АВР на двух магнитных пускателях

Слуховая реакция ствола мозга — обзор

10 Экстраверсия и слуховая реакция ствола мозга

Слуховая реакция ствола мозга (ABR) — это вызванные с короткой задержкой потенциалы, которые исходят от слуховых путей и ядер ствола мозга. ABR развиваются в течение первых 10 мс стимуляции. Нейрогенераторы лучше изучены, чем более поздние компоненты ERP, которые развиваются между 100 и 800 мс. Считается, что волны ABR I-VII исходят из синхронных потенциалов действия последовательно более высоких уровней восходящего слухового пути.Волны ABR, обозначенные I и II, отражают активность дистальной и проксимальной частей слухового нерва, соответственно, а волны III, IV и V отражают активность верхней оливы улитки, латерального лемниска и нижней кульликулуса соответственно. Генератор волн VI и VII в настоящее время менее определен (см. Hughes et al. 1988; Møller 1994), но волна VII, кажется, связана с начальной корковой проекционной активностью. ABR надежно чувствителен к интенсивности стимула (Hecox & Galambos 1974).Амплитуды волн ABR экспоненциально увеличиваются с увеличением интенсивности стимула (Wilson & Stelmack, 1982). Задержка увеличивается по мере уменьшения интенсивности стимула, эффект, который наблюдается при всех сенсорных модальностях и объясняется уменьшением скорости нервного возбуждения (Picton et al. 1977).

По сравнению с другими ERP, ABR особенно устойчив к усталости или привыканию. ABR не изменяется по амплитуде или латентности после 20 минут непрерывной стимуляции (Salamy 1984) или во время различных стадий сна и возбуждения, включая метаболическую кому.Семь волн ABR индексируются по абсолютной задержке от предъявления стимула и по их межпиковым задержкам (то есть временам проводимости от одного пика к другому пику). Считается, что более быстрые пиковые задержки или время проведения отражают более высокий уровень нейронной активности. Измерения пиковой амплитуды ABR менее надежны, чем латентность ABR (см. Chiappa 1997; Hall 1992). В недавней статье надежность для пиковой задержки была выше, чем для амплитуды от пика до минимума, и намного больше, чем для измерений амплитуды от базового до пика (Stelmack et al. 2003). ABR явно нечувствителен к условиям сна, внимания или возбуждения, то есть эти условия практически не влияют на латентность и амплитуду ABR.

Существует общее мнение, что стабильность ABR в разных состояниях возбуждения, оцениваемая либо с помощью субъективных мер, либо с помощью средовых манипуляций, означает, что ABR индексирует скорее периферическую, чем центральную нервную систему (Chiappa 1997; Stelmack 1990). Однако есть некоторые свидетельства того, что ABR может быть чувствительным к изменениям во внимании (например,грамм. Lukas 1980) и вызванной лекарствами модуляции центров возбуждения центральной нервной системы (например, Church & Shucard 1987). Это говорит о том, что ABR может также отражать влияние уровней ARAS. Однако ABR менее чувствителен к состояниям возбуждения, чем другие показатели активности центральной нервной системы.

Ряд отчетов ABR указывает на то, что интроверты демонстрируют более высокую латентность волны V и более быстрое время проведения волны I-V, чем экстраверты. Стелмак и Уилсон (1982) сравнили ABR интровертов и экстравертов, которые вызывались короткими щелчками, варьирующимися по интенсивности от 55 до 90 дБ.Они обнаружили положительную корреляцию между E и задержкой ABR для волны I и волны V на уровне 75, 80 и 85 дБ. Это открытие привело авторов к выводу, что различия между интровертами и экстравертами очевидны в процессах периферической нервной системы, и эффекты нельзя предсказать, исходя из активности ARAS. Известно, что тормозящее влияние оливо-кохлеарного пучка на слуховой нерв (волна I), ядро ​​улитки (волна II) и нижний бугорок (волна V) снижается или отсутствует для интенсивностей выше 75 дБ и в любых В этом случае ингибирующие эффекты не зависят от ARAS (Desmedt 1975).И снова ABR явно нечувствителен к сну, вниманию или состояниям возбуждения.

Более быстрая латентность ABR у интровертов, чем у экстравертов, также была отмечена в нескольких других исследованиях (например, Andress & Church 1981; Bullock & Gilliland 1993; Cox et al. 2001; Swickert & Gilliland 1998). С другой стороны, Гиллиланд и его коллеги (Bullock & Gilliland 1993; Matthews & Gilliland 1999; Swickert & Gilliland 1998) утверждают, что более быстрая передача ствола мозга у интровертов является результатом повышенного возбуждения ретикулярной формации ствола мозга, поскольку слуховой путь (как и многие другие пути ствола мозга) получает и проецирует коллатерали в ретикулярную формацию (Guyton 1981; Klepper & Herbert 1991; Scheibel 1980).Эта точка зрения совместима с теорией возбуждения Айзенка (1967) в том, что индивидуальные различия в ABR отражают влияние дифференциального возбуждения ARAS.

В недавнем исследовании Бар-Хаим (2002) оценил характеристики реакции акустической рефлекторной дуги интровертов и экстравертов. Из-за анатомического перекрытия нервных путей акустической рефлекторной дуги и генераторов более ранних волн ABR (волны I, II и III) предполагалось, что повышенные отклонения в функционировании ABR у интровертов подтвердят первоначальное периферическое действие Слуховая система отвечает за индивидуальные различия между интровертами и экстравертами, как показывают показатели ABR.Интроверты демонстрировали более высокую частоту аномальных акустических рефлексов среднего уха и более низкие амплитуды акустических рефлексов, чем экстраверты. Неожиданно эти различия были более выраженными для стимулов, предъявляемых с частотой 2 кГц, по сравнению с более низкочастотными стимулами, предъявляемыми с частотой 0,5 и 1 кГц. Стелмак и Уилсон (1982) также сообщили о подобном взаимодействии частоты стимула и экстраверсии для латентности волны V ABR, то есть интроверты показали более короткие латентности волны V, чем экстраверты для тонов 2 кГц, но не для 0.Стимулы 5 кГц. Причина, по которой частота 2 кГц более эффективна, чем 0,5 кГц, может заключаться в том факте, что ABR надежно вызываются появлением резких щелчков, которые возбуждают в основном высокочастотные нервные волокна. Низкочастотные тона, которые характеризуются относительно медленным временем нарастания, менее эффективны для выявления различимых ABR (см. Stelmack & Wilson 1982). Результаты этого исследования подтверждают позицию, что более быстрые латентные периоды ABR у интровертов, по сравнению с экстравертами, являются продуктом дифференциальной чувствительности и функционирования механизмов периферической нервной системы, а не процессов центрального возбуждения.

Что означает ABR? Бесплатный словарь

Фильтр категорий: Показать все (77) Наиболее распространенные (0) Технологии (25) Правительство и военные (14) Наука и медицина (19) Бизнес (12) Организации (13) Сленг / жаргон (3)

900 36 ABR

9 0213

Акроним Определение
ABR Представитель аккредитованных покупателей (сертификация недвижимости)
ABR Advance Baton Rouge (Baton Rouge, LA)
ABR Abraham
ABR Слуховой ответ ствола мозга (аудиология)
ABR Август Бернс Красный (полоса)
ABR Сокращенный
ABR Американский совет радиологии
ABR Adaptive Bit Rate (компьютерная потоковая передача)
ABR Доступный битрейт
American Book Review (оценка.1977; публикация)
ABR Граничный маршрутизатор области (Sprint)
ABR Автоматическое удаление маяка
ABR Вспомогательный низкочастотный излучатель
ABR по тарифу
ABR Средняя скорость передачи данных
ABR Автоматическое восстановление Bios
ABR Автоматическое резервное копирование и восстановление
ABR Соотношение битов ответа
ABR Adobe Brushes File
ABR Автоматическая скорость передачи данных
ABR Автоматический повторный набор номера
ABR Расширенная скорость передачи данных
ABR Граничный маршрутизатор области
ABR Австралийский бизнес-регистр
ABR Прибл. Бюджетный запрос
ABR Ассоциация британских резидентов (Шри-Ланка)
ABR Базовая годовая арендная плата
ABR Коэффициент рождаемости среди подростков
ABR Слуховой мозговой ствол Ответ
ABR Удаление архитектурных барьеров (в разных местах)
ABR Средняя скорость передачи (кодирование звука)
ABR Анаэробный реактор с перегородкой
ABR Маршрутизация на основе ассоциативности
ABR Угловой кронштейн (соединитель древесины)
ABR Круглый стол африканского бизнеса
ABR Автоматическая скорость передачи данных (технология хранения)
ABR Автоматическое перераспределение бюджета ion
ABR American Bicycle Racing (Кеноша, Висконсин)
ABR Абердин, SD, США — Региональный аэропорт Абердина (код аэропорта)
ABR Arbres Binaires de Recherche (французский: деревья двоичного поиска)
ABR Соглашение о ремонте лодки
ABR Академический билль о правах
ABR Ангиографический двоичный рестеноз
ABR Абсолютный Подставка для кровати
ABR Ассоциация переработчиков аккумуляторов
ABR Россиянин, родившийся в Америке
ABR Акрилат-бутадиеновый каучук
ABR Обновление на основе достижений (US NSF)
ABR Региональный бизнес-представитель
ABR Справочник Австралии (Силы обороны Австралии)
ABR Отношения грудного вскармливания взрослых
ABR Аудиометрический ответ ствола мозга (неврология)
ABR Abortus -Bang Ring (тест)
ABR Выше базовой ставки
ABR Средняя рекомендация брокера (отчеты об инвестировании Zacks)
ABR Исследование прикладных выгод
ABR Аэробаллистическая ракета
ABR Alex Brown Racing
ABR Бортовое реле
ABR Усредненный ответ мозга
ABR Соотношение ответов на заявки (телекоммуникации)
ABR Требования к средней пропускной способности
ABR Accelerated Benefits Rider (страхование жизни)
ABR Разведывательная лодка-амфибия
ABR Advanced Breeder Reactor
Advanced Breeder Reactor
Исследования
ABR Резекция брюшной кишки
ABR Автономный граничный маршрутизатор
ABR Advanced Battery Research
ABR Дополнительные требования к заготовке
ABR Репликация (метод хранения)
ABR Автоматический ответ на полосу пропускания (цифровая связь)
ABR Согласование как встроено
ABR Коэффициент накопленной выгоды
ABR Соглашение о ремонте лодки
ABR Средняя частота дыхания
ABR Advanced Bus Remanufacturing

ABR — определение AcronymAttic

ABR

Rescue

ABR

Сборка для RD

4

909

ACTIVE

Аккредитованный покупатель

ABR

ABR

острый строгий постельный режим

9055 ABR

Тестирование реакции ствола мозга

9055

ABR

91

37

ABR

6

Покупатель

6

6

Bandie

7 Ненормально разбитый регион

90 556

72

72

900cou Algonquin Back ntry Рекреационалисты

9055

ABR

на основе ассоциативного Rout ABR

Оцените

71

Оценить it:

ABR Architectural Board Review
ABR Ремонт кузова автомобиля
ABR Маршрутизаторы границы области
ABR И аккредитованный представитель покупателя 29

 Присуждено Реалом
ABR Аккредитованные представители покупателя
ABR Представительство аккредитованного покупателя
ABR Слуховые реакции ствола мозга
ABR Районный совет риэлторов
ABR Assoc Broker Realtor
Benefit Rider
ABR Andy Belmont Racing
ABR Круглый стол Консультативного совета
ABR Продвинутая биомеханическая реабилитация Аккредитованный представитель покупателя
ABR Биологические исследования Аляски
ABR Партнеры по библейским исследованиям
ABR 900

 AS Граничный маршрутизатор
ABR Australian Business Research
ABR И слуховой мозговой ответ
ABR И Business Round ABR Альтернативный рейтинг поля боя
ABR Репортер Апелляционного совета
ABR Расширенные биомедицинские исследования
ABR
ABR Слуховой ответ ствола мозга
ABR Также обращайтесь
ABR Доступные скорости передачи
ABR
ABR 900 oker relocation
ABR Аккредитованный представитель покупателя
ABR Перемещение агента-брокера
ABR ABR Представитель аккредитованного покупателя

Abandon Building Records
ABR Археология и библейские исследования
ABR AB Reprographics
ABR 9055 Представительство покупателей ABR American Bike Racing
ABR Представитель аккредитованных покупателей
ABR American Benedictine Review
ABR Alternativ Bus Reisen
ABR Активный BCR, связанный
ABR Автоматический запрос книги
ABR Abortus Bang Ring Бухгалтерский учет и бизнес-исследования
ABR American Business Review
ABR Реставрация зданий в Америке
ABR Adult Biz Resource ABR Активные отступления из глубинки
ABR Заявление на регистрацию бизнеса
ABR Assoc Broker RE
ABR ABR 900 CR-RELATED
ABR Другой ресурс кисти
ABR Австралийский библейский обзор
ABR Доступные бизнес-правила Аккредитованный брокер покупателя
ABR Agile Beam Radar
ABR Ремонт кузова автомобилей
ABR6 9552 ABR Заводчики альпаки Скалистых гор
ABR Представитель аккредитованных покупателей
ABR Получены аннотированные книги
ABR 9055
ABR Авторизованный ремонт лодок
ABR Вспомогательная основа для риска
ABR Аккредитованный представитель покупателя

 ответ ствола мозга
ABR акустический ответ ствола головного мозга
ABR актинотрихиальная бластемическая область
ABR 9055 937

 острый бактериальный риносинус острый бронхоконстрикторный ответ
ABR Ag-связывающая область
ABR резерв связывания альбумина
ABR Рождение болезни Альцгеймера скорость
ABR реперфузия анкродной крови
ABR годовая частота укусов
ABR ABR-рецептор, связывающий антиген 955290

 Артериальный барорецепторный рефлекс
ABR Соотношение артерия-бронх
ABR Соотношение артерия-бронх
Причина
связь
ABR слуховой мозговой ответ
ABR слуховой рефлекс моргания
ABR слуховой мозговой ответ
ABR слуховой мозг 7

ABR EPs — слуховой отклик ствола мозга
ABR Представитель покупателя агента
ABR Auto Business Review
955 American Board of Reiki
ABR Реактор горелки актинида
ABR Area Backbone Router
ABR кислотно-желчный
ABR акустический ответ ствола мозга
ABR акустический ответ ствола мозга
ABR акустический ответ ствола мозга
ABR и реакции ствола головного мозга
ABR и вызванная реакция ствола мозга
ABR соотношение давлений между лодыжкой и плечевым суставом слуховой мозг аннулированный ответ
ABR слуховой ствол мозга ответы
ABR слуховой мозговой системы ответы
ABR 900- ответы ствола
ABR Электрический ответ слухового ствола мозга
ABR слуховой ствол мозга вызванный ответ
ABR слуховой ствол мозга

 029

 ABR аудиометрия слухового ствола мозга
ABR оценка реакции слухового ствола головного мозга
ABR слуховая реакция ствола мозга исследования
ABR Пороговые значения слуховой реакции ствола мозга
ABR слуховая реакция ствола мозга
ABR слуховая реакция мозга
ABR слуховая вызванная реакция ствола мозга
ABR слуховые вызванные реакции ствола мозга
ABR слуховые нервные реакции ствола мозга 90 037

ABR слуховой нерв-стволовой ответ
ABR Слуховой нерв-стволовой ответ
ABR слуховой ответ, ответ ствола головного мозга ABR слуховой ответ ствола мозга
ABR слуховой вызванный ответ ствола мозга
ABR Анаэробный ответ ABR 9552

 Среднее значение Осадки в бассейне
ABR Ancient Broken Road
ABR И представители покупателей
ABR Представитель утвержденных покупателей
Association Belgique Rwanda
ABR Круглые измененные книги
ABR Соотношение битов ответа
ABR 917

 Appalachian Bear Rescue ABR Соотношение ставок ответа
ABR Australian Bar Review
ABR Anne Barrier REALTOR
Представитель Представитель ABR ABR слуховая аудиометрия ствола мозга
ABR Представитель покупателя Accredit
ABR Альянс черных республиканцев
ABR 9036 redited Покупатели Риэлтор
ABR Академия бизнес-исследований
ABR Обзор Совета Arora
ABR Совет риэлторов Aurora ABR Автоматическое удаление радиомаяка
ABR Acoustic Brain Research
ABR Asda Business Rewards
ABR
ABR Автоматический битрейт
ABR Добавить за пределы диапазона
ABR Arkansas Board of Review
ABR 37

ABR Доступная скорость укуса
ABR Atomic Black Racing
ABR Africa Business Round
ABR Базовый регистр
ABR Перестрахование на основе активов
ABR Ненормально измененный регион
ABR Административная комната
ABR Усовершенствованные реакторы горелки
ABR Область альтернативной точки останова
ABR Сотрудники библейских исследований
ABR Круглый стол по бизнесу в Африке
ABR Регионы с аномальным разбросом
ABR Обзор базовых показателей деятельности
Бюро ABR
на реконструкцию
ABR Биологический ресурс Arabidopsis
ABR Axelson Biopharma Research
ABR ABR 9055 Аномально-полосатые области

 Акриловая связующая смола
ABR Advantage Business Research
ABR Аффилированный брокер REALTOR
ABR
ABR Записи видимой яркости
ABR Ассоциированный брокер Резидент
ABR Разрешение маяка Резерв пособий для аборигенов
ABR Область с аномальными полосами
ABR Вальцы для гибки под углом
ABR Assam 9055 Бенгал 9009 ABR Ассоциация покупателей
ABR Всегда лучшая надежность
ABR Исследования поведения животных
ABR На основе района Маршрутизация
ABR Австралийские биологические ресурсы
ABR И / или Американский совет
ABR Годовая частота укусов
922

 Архиерей Бисдом Рурмонд
ABR Arizona Biltmore Resort
ABR Ассоциация регенераторов Буша
ABR Автоматическое перераспределение бюджета
ABR Автоматический просмотр залога
ABR Автоматическое распознавание бода
ABR alty
ABR Исследование поведения животных
ABR Риск, основанный на деятельности
ABR Ссылка на воздушный мешок
Air Blast Records
ABR Ресурсы для дирижаблей и дирижаблей
ABR Aker Brygge Restaurants
ABR What is Allen Bradley2400 означает ABR?
ABR

Доступный битрейт

Вычисления »Телеком — и многое другое…

 Оцените это:
ABR

Слуховой мозговой ответ

Медицина »Физиология — и многое другое …

 Оцените:
ABR

Аккредитованный представитель покупателя

Бизнес »Общий бизнес — и многое другое …

 Оцените:
ABR

Средняя скорость передачи

Разное »Единицы измерения — и многое другое…

 Оцените:
ABR

Anti Burn Regulator

Academic & Science »Electronics
ABR

Активный отдых в глубинке

Сообщество »Скаутинг

 Оцените:
ABR

Автоматическое перераспределение бюджета

Правительство США

 Оцените:
ABR

Доступная пропускная способность

Вычислительная техника »Телеком
Оценить:

77

 Оценить

Atlantic Premium Brands, Lt d.

Бизнес »Символы AMEX

 Оцените его:
ABR

Другой ресурс кисти

Бизнес» Общий бизнес
ABR

Accelerated Benefits Rider

Бизнес »Общий бизнес

 Оцените его:
ABR

9000 Автоматическое восстановление Bios» Оборудование — и многое другое…

 Оцените:
ABR

Автоматизированное перераспределение бюджета

Бизнес »Бухгалтерский учет

 Оценить

ABR

Adobe PhotoShop BRush file

Computing »Расширения файлов

 Оцените:
ABR

Animal Behavioral Research Academia

 Оцените:
ABR

Абразивоструйная очистка и восстановление

Разное »Производство
ABR 9000 4 Региональный аэропорт Абердина, Абердин, Южная Дакота, США

Региональный »Коды аэропортов

 Оцените его:
ABR

активные, связанные с BCR37

9000ass4 Разное 9689000

 Оцените это:
ABR

Продвинутая биомеханическая реабилитация

Медицинская »Реабилитация
Оцените:

77

Эшвилл Совет РИЭЛТОРОВ

Бизнес »Недвижимость

 Оцените:
ABR

Представитель аккредитованного покупателя

7

 Оцените:
ABR

Американский штрих-код и RFID

Разное »Несекретный

 Оценить:
Представитель ABR

Разное »Несекретное

 Оцените:
ABR

Заводчики альпаки Скалистых гор

Разное» Несекретное

3709

ABR

Associates for Biblical Research

Academic & Science »Research

 Оцените его:

Этиология В процентах (%)
Прогрессирующая идиопатическая 48,4%
48,4%
930 930 Врожденная идиопатическая потеря слуха 12,9%
Медикаментозная терапия 6.5%
Инфекция 3,2%
Болезнь Меньера 3,2%
