Как сделать FM антенну для радио

Несмотря на дальнейшее развитие телевидения и интернета радиопередачи все еще популярны сред широких масс населения. Радио активно слушают на природе, за рулем машины и в любое другое время для получения свежих новостей и прослушивания музыкальных программ. Но иногда качество приема сигнала любимых радиостанций остается на низком уровне. Помочь исправить качество сигнала может антенна для радио, которую можно собрать самостоятельно.

Причины плохого приема сигнала

Даже в самом небольшом радиоприёмнике есть внутренняя антенна, которая отделает полезный сигнал от простого шума и помех. Для качественного приема сигнал радиостанций должен быть сильнее барьера чувствительности приемника, при этом сама чувствительность зависит от размера и конструкции приемника. Мощность сигнала если даже в чертах города сильно падает, то за пределами можно наблюдать обширные мертвые зоны. Связано это прежде всего с особенностью распространения радиоволн — сигнал проходит только по прямой, а в случае отражения от объекта теряет свои полезные свойства и превращается в обычный шум. При этом важно учитывать и фактическое расстояние до передатчика, которое можно посмотреть на электронных картах, либо вычислить за формулой r = 3,57 (√h2 + √h3), где

r – расстояние по прямой видимости;
h2 – высота передатчика;
h3 – высота приёмной антенны.

По результатам вычислений и будут определятся дальнейшие размеры и форма конструкции.

Необходимые детали и инструменты

Для сборки антенны могут понадобится следующий набор инструментов и материалов:

Базовый набор инструментов. Инструменты, которые есть практически в каждом доме и применяются для решения различных бытовых проблем. В их число входит молоток, плоскогубцы, паяльник, ножовки и различные отвертки.
Изоляторы. Керамические изоляторы не позволят проводу замыкаться на прочих конструкциях. Приобрести такие изоляторы можно легко приобрести в магазине радиотоваров, либо снять с другого приемника.
Металлическая конструкция. Стальные либо алюминиевые тросы, на которых и будут крепится провода вместе с изоляцией. Длина и форма тросов зависит от типа антенны для приема сигнала.
Кабель. Обычный либо коаксиальный кабель в зависимости от волнового сопротивления вашей антенны.
Штекер. Необходимо закрепить штекер в радиоприемник, либо если такового нет – вставить провод на место антенны радио.

Инструкция по сборке

Одна из самых распространенных антенн для приема FM-сигнала считается штыревая. Такая конструкция представлена обычным штырем проводящий электрический ток. При этом длина антенны должна быть в пределах ¼ от длины волны. Саму длину можно легко вычислить за формулой: L= с/f, где f- частота в Гц, L-длина самой волны, c — скорость света.

После того как вы определились с размерами конструкции, необходимо приступить к сборке и последующем монтажу. Для монтажа антенны необходимо:

Закрепить основание антенны на вход для радиоприемника через изолятор во избежание заземления.
От основания антенны провести кабель либо медную проволоку к самому приемнику.
Для более качественного приема сигнала от изолятора необходимо провести два противовеса с аналогичного материала.
Противовесы по длине должны быть одинаковые со штырем, либо на 1-2% больше. Противовесы должны быть прижаты к мачте, и выходить под углом 30-45° от линии горизонта для обеспечения сопротивления не выше 50 Ом.

В результате у вас должна получится следующая конструкция. Важно отметить, что штыревая антенна является универсальной, и может без проблем размещается как на крыше частного дома, так и в машине при соблюдении размеров установки.

Похожие радиосхемы и статьи:

Как улучшить прием FM-антенны

Автор Глеб Захаров На чтение 8 мин. Просмотров 3.9k. Опубликовано 08.09.2019

Музыкальные помехи сводят вас с ума?

Несмотря на растущую популярность потоковой музыки, FM-радио все еще с нами и доступно, даже если ваше интернет-соединение не работает. В то время как потоковое вещание требует сильного подключения к Интернету, FM нуждается в сильном сигнале. Если вы не сильны, вот что вы можете сделать, чтобы улучшить его.

Причины плохого приема FM-радио

Чтобы понять, как улучшить прием FM-радио, вам нужно знать, что на него влияет.

Расстояние

Вы можете быть слишком далеко от одного или нескольких передатчиков станции, чтобы получить хороший сигнал, но вы также можете быть слишком близко. Если вы находитесь слишком близко к передатчику, сигнал может подавить ваше радио, а в некоторых случаях повредить его.

Стационарные препятствия

На радиосигналы могут воздействовать физические препятствия, такие как холмы, здания и деревья. Некоторые строительные материалы для дома, такие как штукатурка, бетон, алюминиевый сайдинг, металлические крыши, фольгированные воздуховоды и каналы и солнечные панели, ограничивают эффективность внутренних или чердачных антенн. Кроме того, поскольку радиопередачи FM требуют приема на линии прямой видимости, на очень больших расстояниях искривление Земли также может блокировать прием.

Движущиеся или прерывистые препятствия

Погода (ветер, дождь), помехи от определенных типов электрооборудования, вышек сотовой связи и самолетов также могут влиять на прием FM-радио.

Частоты станций слишком близки

Как близлежащая, так и удаленная станции могут приниматься, но их частоты могут быть близки друг к другу. Это может вызвать помехи, когда каждая станция слышна одновременно, но искажена.

Способность радиотюнера различать две станции, вещающие на близких частотах, называется селективностью .

Многолучевое вмешательство

Если вы живете в долине или городской местности с высокими зданиями, вы можете столкнуться с многолучевым вмешательством. Этот же сигнал может поступать к вам непосредственно от передатчика станции, а также отражаться от холма или здания. Поскольку сигналы не достигают антенны в одно и то же время, вы будете испытывать резкое искажение шума. При приеме стереопередачи индикатор стереозвука будет мигать несколько раз, так как ваше радио не может зафиксировать стабильный сигнал.

Тип антенны

У вас может быть несколько передатчиков станций в вашем регионе, но они могут не находиться в одном и том же месте. Если у вас есть Направленная антенна , она может не принимать сигналы от нескольких местоположений передатчика. С другой стороны, если у вас есть разнонаправленная или всенаправленная антенна , помехи более вероятны.

Количество радиостанций, использующих одну и ту же антенну

Если к одной и той же антенне подключено более одной радиостанции с использованием разветвителя, сигнал потеряет силу.

Чувствительность FM-тюнера

Другим фактором, влияющим на прием FM-сигнала, является чувствительность. Чувствительность – это то, насколько хорошо радиотюнер может принимать радиосигналы различной силы.

Как исправить плохой прием FM-радио

Теперь, когда вы знаете, что вызывает плохой прием FM-радио, вы можете использовать одну или несколько из следующих опций для усиления или очистки вашего сигнала.

Удалите препятствия, которыми вы управляете . Убедитесь, что ваша антенна расположена как можно ближе к линии обзора передатчика радиостанции.
Проверьте и замените подключения антенны : Убедитесь, что подключения антенны и радиоприемника безопасны. Проверьте на хрупкость и износ. Если у вас есть наружная антенна, кабели могут быть изношены при воздействии элементов или при пережевывании домашних животных или диких животных.
Убедитесь, что клеммы подключения антенны не заржавели. Если возможно, проверьте всю длину кабеля на наличие разрывов или порезов. Если они изношены, замените их новыми, предпочтительно кабелями 18AWG RG6, поскольку они долговечны, и у вас не возникнет проблем с пропускной способностью.
Цены на кабели варьируются в зависимости от марки и длины, начиная с нескольких долларов за три-шесть футов.
Запустите сканирование частоты : Если у вас есть ресивер стерео или домашнего кинотеатра, после проверки размещения и подключения антенны запустите новое сканирование частоты или настройки (если эта функция предусмотрена) , Когда сканирование продолжается, оно останавливается на каждой принимаемой станции – просто нажмите сканирование или настройку, чтобы продолжить сканирование. Этот процесс также позволяет вам отмечать ваши любимые станции с помощью пресетов, так что вы можете получить к ним прямой доступ вместо ручной настройки каждый раз. Большинство стерео или домашних кинотеатров предоставляют 15 или более предустановок для FM-станций.
Переключитесь со стерео на моно : . FM-радиостанции часто передают как моно, так и стерео сигналы.Хотя желательно слушать музыку в стереофоническом режиме, стереофонические FM-сигналы намного слабее моносигналов. В зависимости от мощности и расстояния передачи станции, вы можете получить стабильный моносигнал, но стереофонический сигнал может быть слабым или не входить вообще. Если у вас слабый, неслышимый стереосигнал, переключите ваш радиотюнер на моно и посмотрите, очищает ли он сигнал.
Используйте ротор . Если у вас есть наружная антенна и вы принимаете радиосигналы с нескольких направлений, добавление ротора для изменения положения антенны при необходимости может помочь. Однако это решение стоит дорого, поскольку цены на полный комплект составляют от 100 до 200 долларов и более.
Если вы знаете местоположение передатчика станций, которые вы хотите получить, вы можете использовать ротор, чтобы направить вашу антенну на новые станции. Обратите внимание на положение ротора, используемого для приема новых станций.
Переместите антенну . Если у вас есть комнатная антенна, ее размещение возле окна или на нем позволит избежать помех от материалов, используемых при возведении стен. Также установите антенну как можно выше. Однако, если длина кабеля, идущего от антенны к радиотюнеру, слишком велика, сигнал может быть ослаблен.
Если у вас есть FM-радио, которое не обеспечивает подключения внешней антенны, поместите радио возле окна с беспрепятственным обзором в направлении передатчика станции.
Используйте усилитель сигнала . Если у вас возникают проблемы с приемом FM-радиосигналов, и у вас есть только одно «радио», вы можете установить усилитель сигнала (он же усилитель сигнала) между антенной и приемником или радиоприемником, чтобы повысить сигнал. Просто подключите кабель, идущий от антенны, ко входу усилителя, а выход – к входу антенны вашего радио или приемника. Вам нужно подключить усилитель к источнику питания, чтобы он работал.
Поскольку FM-сигналы занимают частотное пространство между телеканалами шесть и семь, вы можете использовать выделенный FM или усилитель телевизионного сигнала.
Используйте распределительный усилитель или используйте отдельную антенну для каждой радиостанции . Если у вас более одной радиостанции, у вас должна быть отдельная антенна для каждой, так как разделение сигнала приведет к снижению уровня сигнала, особенно если расстояние до кабеля от разветвителя сигнала и один или несколько радиостанций длинные.
Более практичным решением является использование усилителя распределения. Подключите основное питание от антенны к входу на усилителе, а затем подключите выходы усилителя к вашей радиостанции.
Цены на усилители-распределители варьируются в зависимости от марки/модели и количества предоставляемых выходов.
Вы можете использовать телевизионный усилитель для FM. Фактически, вы можете использовать любую комбинацию выходов для ТВ или FM распространения.
Получить аттенюатор сигнала . Если вы находитесь слишком близко к радиопередатчику, что приводит к перегрузке, можно использовать аттенюатор для снижения уровня сигнала. Наиболее распространенным типом является небольшой встроенный блок, который вы вставляете между антенной и радиостанцией, с фиксированной величиной пониженного усиления (3 дБ, 6 дБ, 12 дБ). Сложнее всего выяснить, какое снижение усиления вам нужно. Аттенюатор с непрерывной регулировкой позволяет установить величину ослабления (усиления), которая может потребоваться для разных станций.

Аттенюаторы иногда встроены в антенны и усилители сигнала. Кроме того, те же аттенюаторы, которые используются для приема VHF TV, могут быть использованы для приема FM.

Получить новую антенну

Поскольку радиочастоты FM расположены между шестыми и седьмыми УКВ-каналами, вы можете использовать выделенную FM-антенну или УКВ-антенну для приема FM-радиосигналов.

Переключитесь с внутренней антенны на внешнюю, так как это может значительно улучшить прием FM.

Если у вас есть Направленная антенна, попробуйте переключиться на Всенаправленную антенну. Это обеспечит лучший доступ к радиосигналам с разных направлений, но чувствительность антенны уменьшается для сигналов, приходящих с определенного направления (антенна менее сфокусирована). Если направленная антенна может принимать станцию, находящуюся дальше в одном направлении, вы можете потерять ее, если переключитесь на всенаправленную антенну, которая хорошо работает для более близких станций.

Всенаправленная антенна может быть более подвержена многолучевым помехам.

Цены на антенны варьируются в широких пределах и могут варьироваться от менее чем 10 долларов США за базовую комнатную антенну до более ста долларов за модель с большим радиусом действия.

Не думайте, что диапазон антенны, указанный или объявленный для вашей антенны, точен. Рейтинги могут основываться на оптимальных условиях.

Рассмотрим Кабельное FM-Сервис

Если вы являетесь абонентом кабельного телевидения, большинство услуг кабельного телевидения включают в себя FM-радиостанции как часть их каналов. Если у вас возникли проблемы с использованием FM-антенны, вы можете получить доступ к радиостанциям из кабельного телевидения.

Если вы не уверены, предоставляет ли ваша кабельная служба такую возможность, обратитесь в их отдел обслуживания клиентов.

Если доступно, есть два способа его настройки:

Если ваша кабельная приставка подключена к телевизору через HDMI, используйте выходное радиочастотное соединение, чтобы подключить вашу коробку к вашему FM-радио, стерео или домашнему кинотеатру для приема радиостанций.
Если ваш кабель подключен к телевизору через РЧ-соединение, отсоедините РЧ-кабель, выходящий из вашей кабельной коробки, и отправьте один фид на ваш телевизор, а другой – на соединение антенны FM на соединении FM-антенны радиоприемника, стереосистемы или приемника домашнего кинотеатра.

В дополнение к местным FM-станциям, ваша кабельная служба может также предоставлять удаленные и/или кабельные радиостанции.

автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

жесткая медная или стальная проволока;
винт М5 с гайкой и контргайкой;
термоклей или термоусадочная трубка;
радиочастотный кабель со штекером для автомагнитолы;
грунтовка, эпоксидная смола или термопластик;
отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

GPS

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

Укв фм всего диапазона антенна для радиостанции. Как сделать антенну для радио своими руками.

В настоящее время, количество радиолюбителей растет довольно стремительными темпами. Кому не хочется находясь за городом принимать качественный радиосигнал. Ведь музыка на любимой волне залог позитивного отдыха и хорошего настроения, также информационные блоки нас вовремя проинформируют о событиях в мире. И так, довольно частая проблема это большая удаленность от передатчиков, что не позволяет принимать радио сигнал. Для решения существует большое множество антенн для приема фм, УКВ сигналов.

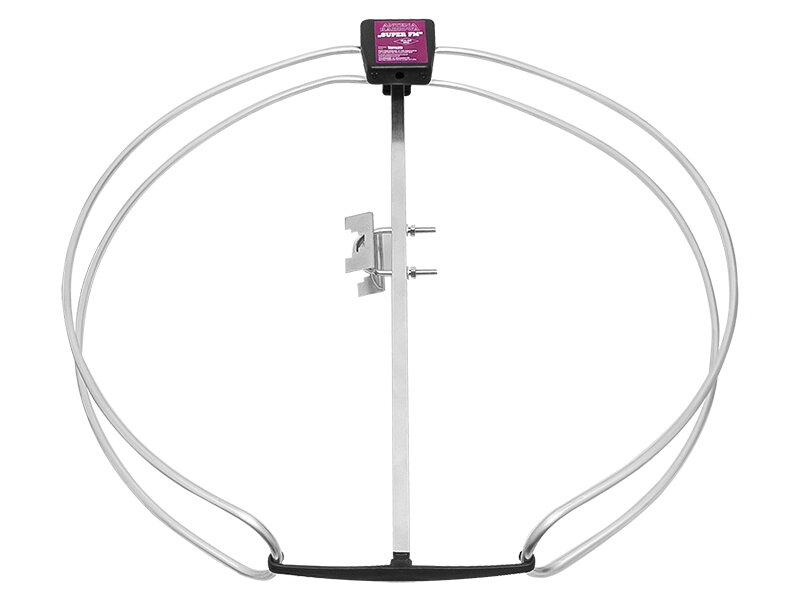

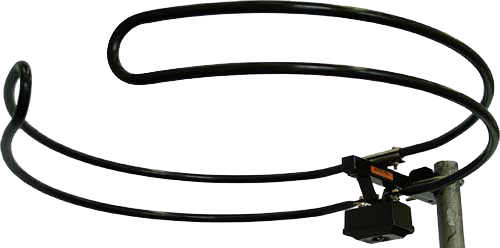

Распространенная модель fm антенны, для приемлемого приема радиосигнала по строению напоминающая «бублик», дельта нр — 01 или fm мир, а также прародитель испанского производства алкад 102. Все выше описанные модели имеют горизонтальную поляризацию, требуют установки на улице, по принципу чем выше тем лучше. Все антенны поставляются без усилителя и активными не являются.

Комнатная антенна fm.

В городском цикле, чаше всего просто нет возможности установить внешнюю радио антенну, для таких случаев предусмотрена антенна комнатная. Но стоит отметить, что качественно такие антенны сигнал не улучшают, большая вероятность что сигнал внутри помещения попросту отраженный, и железобетонные или иные препятствия сигнал не пропустят.

Антенна fm активная.

В удаленных местах, встречаются случаи некачественного приема радиосигнала пассивными «бубликами», но есть возможность дополнительно установить усилитель сигнала, и компенсировать потери по кабелю и дополнительно усилить. Испанский производитель антенны Alcad 102, имеет в своем ассортименте широкодиапазонный усилитель Alcad CA-311 , который способен усилить сигнал до 20dB.

Качество приема радиосигнала при помощи выше описанных моделей антенн, зависит от качественной и грамотной установки. Ведь самостоятельно установленная fm антенна своими руками
, может не дать ожидаемого результата. А переустановка например в другую сторону даст результат в разы эффективнее. Доверив установку профессионалу, поможет избежать множество подводных камней, и по завершению работ установщиком вы получите гарантию, и не придется лесть и поправлять антенну если та собьется в сторону, гарантия все-таки.

В нашем каталоге компании «ТВдельта» представлены разнообразные антенны для FM радио, которые способны существенно повысить уровень радиоприема. Устанавливаются эти антенны, как правило, снаружи помещения, что позволяет получать уверенный сигнал без каких-либо помех. Они практически не бояться осадков, перепадов температур и способны работать в любых условиях. Более подробно ознакомиться с имеющимися моделями антенн для FM радио вы можете в нашем каталоге.

Согласование вибратора промышленной
антенны дециметрового диапазона

Все вопросы
изготовления антенн и конструкции антенн
смотрите

Простые антенны метрового диапазона.

Простой антенной может служить как
кусок проволоки, так и любой металлический предмет. Если эти предметы не

Имеют соответствующих размеров (не
согласованы с длиной волны сигнала), то эффективность их будет очень

Низкой. Простые антенны, размещенные в
комнате, могут использоваться для приема телевидения и
FM
радио.

Так как «мв антенны» располагаются в
комнате, то их размеры должны быть минимальными. Кроме того, в ходе

Экспериментов приходится искать место
установки комнатной антенны, где будет наилучший прием сигнала. Самой

Волновым сопротивлением 240…300 Ом.

Если Вам нужны

программы

для
расчета

телефона
,
то их описание и

Иногда подобные
антенны метрового диапазона встраивают в корпус приемных устройств.
Такие эфирные антенны

называются
одноэлементными. Использование ленточной линии позволяет значительно
уменьшить размеры антенны

метрового диапазона. В
точках 3 (рис. 1) удаляется изоляция, а провода скручиваются и паяются припоем.

После такой сборки
верхняя линия 1 становится вибратором. Вертикальная линия 2 соединяет
этот вибратор УКВ

антенны с приемником
(телевизором). Перед телевизором необходимо согласовать симметричную
линию, имеющую

волновое сопротивление
240..300 Ом, с входом телевизора (приемника). Для телевизора — это 75
Ом.

Штекер
5 рис. 1 этой статьи имеет встроенное
согласующее устройство, позволяющее подключать симметричные

линии с сопротивлением
240…300 Ом к телевизору, имеющему входное сопротивление 75 Ом. При
изготовлении

комнатной антенны
своими руками выбирайте ее размеры для средней частоты рабочего
диапазона. Если прием,

например, будет вестись
в диапазоне 60…90 МГц, то размеры «фм антенны» выбираем для частоты 75
МГц.

Рис. 1

Ориентировочные размеры антенны
L
в мм для выбранной частоты в МГц рис. 1.

100

110

120

130

140

150

160

170

180

190

200

210

220

1920

1700

1520

1300

1150

1050

950

900

800

750

700

650

600

580

550

520

500

—
Частота сигнала в МГц
.

—
Размер в мм
.

К сожалению, такие УКВ антенны не
могут применяться для всего диапазона метровых волн телевидения, а
только

На один канал. При использовании ее, как
FM
антенны (чм), можем рассчитывать на прием
во всем диапазоне. В

Дециметровом диапазоне эти эфирные антенны
не применяют.

Если нет симметричной линии, то ее
можно заменить телевизионным кабелем со снятым экраном. Такие

Самодельные комнатные антенны метрового диапазона
(после выбора положения) крепятся концами на изоляторах.

На рис. 2 представлена простая
антенна метрового диапазона. Это комнатная антенна. Чаще мы их видим,
как

Телескопические, что позволяет
настраивать антенну на определенный канал. По своим характеристикам эта

Комнатная антенна сопоставима с
антенной в виде симметричной линии по рис.1.

Все же широкополосность этих мв
антенн невелика, и на границах диапазона характеристики заметно
ухудшаются.

Вместо телескопических в комнатной
антенне Вы можете использовать стержни фиксированной длины из различных

Материалов. Из чего делать антенны мы
рассматривали

Стержни можете сделать
сменными, подбирая их длину для каждого диапазона. Антенна по рис.2
может быть

прямо
подключена к телевизионному кабелю
с сопротивлением 75 Ом.

Рис. 2

Комнатная антенна своими руками. FM антенна своими руками. УКВ антенны.
МВ антенна. Антенна метрового диапазона.

Антенна по схеме рис. 3 имеет катушку
из медной проволоки. Размеры катушки показаны на рис. 4. Для

Низкочастотного диапазона метровых
волн катушка имеет 12 витков, а длину 24 мм. Для ЧМ приемников — 9
витков

При длине 18 мм. Для более
высокочастотного диапазона метровых волн — 6 витков при длине 12 мм.

При использовании катушки входное
сопротивление комнатной антенны составит 240…300 Ом. При этом

Потребуется подключать антенну с помощью
симметричной линии. Кстати, китайские комнатные антенны метрового

Диапазона подключаются с помощью такой линии и
штекера с согласующим трансформатором. Ориентировочные

Размеры
L

для УКВ антенн по схеме рис.2 и рис. 3
смотрите ниже.

Рис. 3

Ориентировочные размеры
L
в мм для антенн по схеме

рис. 2, рис.
3.

100

110

120

130

140

150

160

170

180

190

200

210

220

1400

1300

1200

1100

1000

920

830

800

750

700

680

650

600

—
Частота сигнала в МГц
.

—
Размер в мм
.

Рис.4

На рисунке 5 представлена комнатная
антенна для приема сигнала высокочастотной части метрового диапазона. В

Таблице ниже даны ориентировочные
размеры L

в зависимости от
частоты сигнала. Все эти УКВ антенны могут быть

Изготовлены из любых прутков и трубок.
Об эксперименте по приему цифрового телевидения с помощью комнатной

180

190

200

210

220

830

750

680

600

F
—
Частота сигнала в МГц
.

—
Размер в мм
.

Если Вам нужны

программы

для расчета антенн аналогового и цифрового телевидения, мобильного

телефона
, то их описание
и

Как сделать любую антенну?! Все
материалы по антеннам

»
»
»

Частоты
каналов и длину волны
λ
смотрите »
»
»

Простую антенну
«зигзаг»

смотрите »
»
»

Если ваша дача находится далеко от радиостанций, передающих в УКВ дапазоне (а это почти всегда так), то вам хорошо знакомы проблемы с приемником, к которому приходится цеплять импровизированные антенны из провода, проволоки и всего, что подвернется под руку. О качественном приеме стереопрограмм даже в этом случае остается только мечтать, но хоть что-то. Тем не менее, сделать вполне приличную всенаправленную антенну для УКВ диапазона совсем несложно, если под рукой окажется кусок обычного телевизионного кабеля.

Если кабель достаточно длинный, тем лучше – нашу антенну можно поднять, закрепив на мачте, а остаток провода использовать по прямому назначению — для подведения сигнала к приемнику. Ведь при приеме в ультракоротком диапазоне важен каждый метр над землей. Но приступим к изготовлению антенны для FM-диапазона (рисунок справа).

Снимаем наружную изоляцию с участка провода длинной 75 см так, чтобы не повредить оплетку (экран из медной «сетки»), чуть сжимаем сам экран, чтобы он стал потолще и буквально выворачиваем его, натянув на изоляцию ниже зачищенного места. Таким образом у нас получилась штыревая всенаправленная антенна, а вывернутый экран служит ей противовесом. Осталось подвесить наш импровизированный штырь вертикально (я поместил в кусок пластиковой (не металлопластиковой!) трубы длиной полтора метра, который привязал к мачте) и подключить его к радиоприемнику.

Если антенное гнездо предназначено для подключения диполя или коаксиального кабеля, то проблем нет. Если у вас только одна «антенная» дырочка или вообще ее нет (телескопическая антенна), то центральную жилу кабеля подключаем к этой дырочке или антенне приемника, а экран к общему проводу схемы (обычно это минус батарейного питания). Вот здесь как раз и пригодится лишний кабель – чем его больше, тем выше можно будет поднять импровизированную антенну.

Ну и по поводу длины штыря и противовеса. Наша антенна рассчитана на радиоприем в диапазоне 87,5 -108 МГц (в простонародье по безграмотности называемый FM, хотя это всего лишь обозначение типа модуляции — частотная).

Если вы решили принимать станции лежащие в «классическом» УКВ диапазоне 65,7 — 74 МГц, то длину штыря и противовеса придется увеличить до 1 метра каждый. Почему? Потому, что средняя длина волны диапазона «FM» — 3 метра, а «УКВ» — 4 метра. Наш штырь называется «четвертьволновым» именно потому, что имеет в своем «росте» четверть длины принимаемой волны.

Кстати, эта антенна будет полезна и в том случае, если приемник стоит рядом с компьютером, который своей помехой давит весь полезный сигнал. Подключите такую антенну, отнесите ее на несколько метров от ПК и связь восстановится – ведь антенна будет подключена экранированным кабелем.

| Опубликовал:

Радиотехника родила великое число конструкций, даже не вникая в то, что антенна FM-диапазона, можно выделить три вида: линейные, апертурные, бегущей поверхностной волны. Второй тип знаком каждому, традиционные спутниковые тарелки, понятно, в радиоприеме не участвуют. Апертурой называется раскрыв антенны. Что касается конструкций бегущей волны, видное место занимают волновые каналы. Антенны Удо-Яги видел каждый, изучая крышу: стоит мачта, к вертикали прикреплен горизонтальный прут, усеянный отрезками проволоки. Волновой канал, ловящий телевидение. Отличие конструкций для радио ограничено направлением. Поляризация вертикальная, директоры натыканы сообразно.

Отличительной особенностью считаем хорошие направленные свойства, приличное усиление, подходит для стационарных объектов, не годится подвижным. FM-антенна своими руками изготавливается, учитывая особенности будущего местоположения — в одном случае пригодным будет одно решение, противном — другое…

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Можно раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n — 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, можно видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, необходимо знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = D n √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Осуществляя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, необходимо сконструировать антенную решетку.

Процесс монтажа:

В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, необходимо провести согласование. В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (достаточно солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките нужную часть, электронику изучите. Пригодится. Не за горами время — будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Как усилить сигнал антенны радиоприемника. Как улучшить прием радио

Соорудить своими руками простую антенну для fm радио – это отличный способ усилить качество принимаемого радиосигнала. Сначала разберёмся с заменой стандартной антенны на дипольную.

Большинство современных радиоприемников снабжено гнёздами для подсоединения обычных антенн – как встроенных, так и внешних телескопических. Смастерить качественную радио антенну можно не прибегая к большим затратам, достаточно лишь однократного посещения обычного хозяйственного магазина, и, разумеется, нужно знать из чего можно сделать антенну для радио.

Материалы для работы

Изоляторы из керамики и элементы для их соединения. Они необходимы для того чтобы не допустить замыкания кабеля антенны на соседние поверхности. Приобрести данные приспособления можно на любом радио рынке или найти в каком-нибудь заброшенном здании.
Тонкая стальная проволока для присоединения изоляторов.
Роликовые блоки, необходимые для фиксации внешней радиоантенны в натянутом положении.
Штекер для подсоединения антенны.
Рубильник на две позиции, предназначенный для защиты от грозы.
Моток проволоки из меди диаметром от 1,5 до 2 миллиметров. Можно, конечно, использовать и стальную проволоку, но медная гораздо податливее и удобнее.

Тип антенны

Теперь определимся с типом собираемой радиоантенны. Существует три основных типа антенн для фм приёмника, пригодных для сборки своими руками, схемы каждой из них приведены ниже:

Линейная антенна
Антенна с бегущей поверхностной волной
Апертурная антенна, то есть антенна с разворотом.

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Внешнюю часть антенны не следует натягивать чересчур сильно, так как при понижении температуры воздуха проволока сжимается и способна порваться.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.

Лучшей заменой уловителю будет самодельная комнатная антенна. В данном случае изоляторы крепятся внутри помещения, при этом, как можно ближе к потолку (это рекомендуется для улучшения приёма сигнала), а проволоку натягивают горизонтально или же сворачивают в виде спирали.

Изготовление резонансной антенны рамной конструкции

Такие антенны часто используются механиками для приёма коротковолновых сигналов. Для направленного приёма сигнала антенну просто разворачивают в нужную сторону. Такие конструкции позволяют принимать радиосигналы гораздо чётче благодаря магнитным элементам.

Итак, как же сделать подобную антенну для радио fm в домашних условиях? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно раздобыть в любом магазине спортивных товаров.

Если обруч найти так и не удалось, можно использовать сантехнические трубки из пластика и металла, либо трубку из меди с диаметром 1,6 см.

Последовательность сборки такой конструкции предельно проста:

К контактам конденсатора с переменной ёмкостью припаиваем центральную жилу, обмотку и кусок коаксиального кабеля.
Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу. Так же можно использовать автомобильный хомут, который необходимо предварительно зачистить в месте спаривания.
Рассчитывают размеры элементов конструкции таким образом, чтобы длина рамы, в данном случае обруча, в пять раз превышала длину петли связи.
С одного конца кабеля и с центральной жилы примерно на один сантиметр удаляем слой изоляции.
Удаляем изоляцию в середине кабеля, предварительно отменив от неё по 5 миллиметров в каждую сторону. Потом удаляем оплётка кабеля, так как вышеперечисленные действия приведут к её разрыву.
Регулируем диапазон нашего радиоприёмника таким образом, чтобы конструкция имела резонанс 5-22 МГц. При другой величине ёмкости конденсатора параметры приемно-передающего устройства допускается менять.
В зависимости от желаемого принимаемого диапазона можно изменить параметры рамы. Так, для приёма низких частот диаметр обруча выбираем в пределах одного – полутора метров, а для приёма высоких частот – 70 сантиметров.

Эти несложные правила позволят соорудить устройство, способное работать в разных диапазонах.

Выводы

Мы представили вашему вниманию самые простые и востребованные идеи и чертежи антенн для fm радио, пригодных для собственноручной сборки. Большинство таких конструкций предельно просты как в монтаже, так и в эксплуатации, и позволят вам без труда решать многие бытовые задачи.

Фото антенны для fm радио

Инструкция

Для приема на длинных, средних или коротких волнах хороша наружная антенна. Она представляет собой провод длиной до нескольких десятков метров, подвешенных на высоте порядка метров. Такое сооружение рационально строить только в сельской . Наружную антенну необходимо обязательно оборудовать грозопереключателем и заземлять во время грозы. Эксплуатация ее без заземления и грозопереключателя не допускается.

В городе, а также при отсутствии устанавливать грозопереключатель, для приема на тех же диапазонах можно использовать комнатную антенну. Это — кусок провода длиной в несколько метров, проложенный по потолку, а если вы живете не на первом — даже по полу. Заземлять приемник при применении такой антенны необязательно.

Рамочная антенна для приема на коротких волнах состоит из одного квадратного витка провода со стороной в один метр. К этому витку подключите конденсатор переменной емкости с верхним пределом регулировки порядка 350 пикофарад. Один из выводов этого конденсатора присоедините к антенному входу приемника.

Прием на ультракоротких волнах на любом приемнике, кроме автомобильного, можно с помощью антенны длиной около двух метров. Для этого возьмите кусок провода соответствующей длины и к одному из его концов припаяйте зажим. Этот зажим наденьте на телескопическую антенну приемника.

Автомагнитола обычно способна принимать станции в двух диапазонах: средних и ультракоротких волн. Для того, чтобы увеличить ее чувствительность, придется воспользоваться специальной антенной, имеющей встроенный усилитель. Следует учитывать, что под видом таких усилителей нередко продаются пустые коробочки, на которых лишь для вида горит светодиод. Чтобы не нарваться подделку, покупайте их в проверенных местах.

Телевизионные антенны для улучшения приема снабжают усилителями, которые размещают в непосредственной близости от них. Можно приобрести антенну, в которой усилитель уже есть, а можно купить такой прибор для имеющейся антенны.
Питание на него подается не по отдельному шнуру, а по тому же кабелю, которым антенна подключена к телевизору. В усилителе имеется разветвительное устройство, состоящее из дросселя, через который на него подается питание, и конденсатора, по которому в кабель поступает сигнал. Такой же разветвитель имеется и в специальном антенном штекере, входящем в комплект прибора. Обычно к нему прилагается и блок питания, заранее присоединенный к этому щтекеру. А вот коаксиальный кабель нужной вам длины придется приобрести отдельно и проложить от телевизора к антенне с усилителем самостоятельно, руководствуясь инструкцией к прибору.

Чтобы сотовый телефон лучше работал, скажем, в металлическом строительном вагончике, установите на его крышу небольшую телевизионную антенну безо всякого усилителя. Кабель от нее проведите в окно вагончика, отпаяйте от него штекер, а вместо него припаяйте к центральной жиле кусок провода длиной в восемь сантиметров. Пользуйтесь телефоном, держа его рядом с этим куском провода.

УКВ ЧМ радиовещание обеспечивает гораздо больше высокое качество, чем традиционное вещание на низкочастотных диапазонах с применением амплитудной модуляции. Впрочем диапазон частот, в котором работают FM-радиостанции, обеспечивает относительно малый радиус уверенного приема
, на границе которого его качество круто падает.

Вам понадобится

– кусок провода длиной в несколько метров;
– штекер;
– металлический зажим для штор;
– паяльник, припой и нейтральный флюс;
– конвертер OIRT-CCIR;
– антенный усилитель либо энергичная антенна.

Инструкция

1.
В некоторых случаях неустойчивый прием в диапазоне УКВ обусловлен низкой восприимчивостью приемника либо магнитолы. Следует подметить, что какой-нибудь зависимости этого параметра агрегата от его цены, не существует. Испробуйте принять одну и ту же станцию в одном и том же помещении несколькими приемниками – тот из них, тот, что обеспечит особенно убежденный прием, и есть самый эмоциональный из них.

2.
Неявно определить посредственное качество радиотракта у приемника дозволено по наличию у него антенного гнезда, невзирая на то, что у него есть телескопическая антенна. Если такое гнездо есть, изготовитель мог его добавить именно для того, дабы скомпенсировать низкую восприимчивость.

3.
Внешняя антенна представляет собой кусок провода длиной в несколько метров. Его следует всецело размотать. К одному из концов провода припаяйте либо штекер, тип которого соответствует виду гнезда у приемника, либо металлический зажим для штор, надеваемый на телескопическую антенну. Дабы такую антенну не понадобилось снабжать грозозащитой, ни в коем случае не делайте ее наружной.

4.
Изредка усовершенствовать качество приема в FM-диапазоне помогает следующее адаптация. Намотайте прямо поверх оболочки коаксиального кабеля, идущего к вашему телевизору, около 20 витков изолированного провода. Один из его концов объедините с приемником методом, указанным выше.

5.
Карманные плееры, мобильные телефоны применяют в качестве антенны при приеме FM-радиостанций провод наушников либо гарнитуры. Поменяйте данный аксессуар на иной, имеющий больше длинный провод, либо независимо нарастите его, если умеете это делать. Качество приема и число принимаемых радиостанций гораздо усилятся.

6.
Неоднократно даже в центре города приемник принимает дюже немного радиостанций только потому, что он рассчитан на диапазон УКВ-1 (65 – 74 МГц), в то время, как множество станций сегодня работает в диапазоне УКВ-2 (88 – 108 МГц). Перестройка агрегата с одного диапазона на иной – дюже заботливая операция, следственно браться за нее следует только в том случае, если у вас имеется нужный для этого навык. При отсутствии же такого навыка поможет особая приставка – конвертер CCIR-OIRT. Данный прибор имеется в продаже на радиорынках.

7.
Усовершенствовать качество приема в FM-диапазоне у автомагнитолы дозволено при помощи антенного усилителя либо энергичной антенны. При выборе этого устройства следует помнить, что неоднократно под видом таких усилителей продаются «пустышки», в корпусах которых нет ничего, помимо резистора и светодиода. Следственно приобретать их следует лишь в фирменных магазинах.

8.
Некоторым нравится пользоваться автомагнитолой дома, подключив ее к блоку питания и колонкам. Существует ложное суждение, что в этом случае она будет отменно трудиться и без антенны. Но, присоединив к магнитоле даже крайне короткую антенну, всякий может удостовериться в обратном.

В всякий стране есть свои народные умельцы, изобретатели и легко выдумщики. Казалось бы, что для совершенствования приема
сигнала wi-fi аппаратуры понадобится приобретать соответствующее оборудование либо перемещаться в места наилучшего приема
сигнала, но дозволено усилить качество сигнала подручными средствами. Не нужно бежать в хозяйственный магазин за этими материалами, скорее каждого, они есть у вас дома.

Вам понадобится

Алюминиевая банка, острый ножик, ножницы, wi-fi оборудование.

Инструкция

1.
Вероятно, вы теснее много раз слышали о том, что алюминиевые банки применяют в качестве отражающих и принимающих элементов систем, которые способны обрабатывать сигналы. Неведомо отчего, но банки отменно подходят для улавливания проходящего сигнала. Самым первым нестандартным применением банки является их монтаж на антенны. Сигнал гораздо возрастает в несколько раз. Для ТВ-антенны довольно каждого 2 банок, которые следует припаять к контактам коаксиального кабеля.

2.
Выходит, вам понадобится всякое wi-fi оборудование, желанно брать модемы либо роутеры, которые в своем наличии имеют небольшую антенну. Именно к ней будет прикреплена пустая алюминиевая банка. Возьмите пустую банку. Если нет пустой, приобретете в магазине и опустошите ее, перелив содержимое в стакан. Банка может быть из-под всякого напитка: коктейля, пива либо газированной воды. Желанно купить банку емкостью 0,5 литра.

3.
Вначале нужно сделать два больших надреза острым ножиком. Один надрез на донышке, иной надрез будет параллельно ему с противоположной стороны. Позже выполнения надреза нужно отрезать донышко всецело, для выполнения этой операции воспользуйтесь ножницами. Верхнюю часть всецело разрезать не стоит. Также не стоит отрывать открывашку банки, она будет использована как держатель.

4.
Распрямите края банки, она должна принять форму дуги. Поставьте банку на антенну и испробуйте подключить wi-fi устройство к сети.

Многие сотовые телефоны в современных городских условиях нередко не справляются с добротным приемом сигнала, даже если представляют собой дорогие модели. Следует позаботиться о качестве приема, исполнив несколько несложных действий.

Инструкция

1.
Проверьте мощность аккумулятора вашего телефона
. Он использует гораздо огромнее энергии во время вызовов, чем когда находится в режиме ожидания. Зачастую аккумулятор может быть довольно крепким, дабы совершить громок, но неудовлетворительно сильным, дабы единовременно с этим настроить сигнал. Усердствуйте неизменно удерживать его заряженным.

2.
Смените ваше местоположение. Здания и другие большие постройки могут блокировать сигнал вашего мобильного телефона
. Испробуйте выйти на улицу либо подойти к окну во время вызова. Если у вас появились загвоздки с приемом на улице, испробуйте обнаружить свободную широкую площадку и отличнее поднимитесь на натуральное возвышение.

3.
Испробуйте воспользоваться особыми устройствами для усиления сигнала. Это могут быть гибридный усилитель либо ретранслятор для личного применения. Они могут применяться фактически с любым телефоном, не требуют длинной установки и подлинно работают.

4.
Обновите антенну телефона
. Некоторые изготовители сотовых телефонов делают не самые добротные антенны для своих устройств, которые класснее поменять сразу в магазине либо в домашних условиях. Новая антенна обойдется вам относительно недорого и обеспечит больше добротный прием.

5.
Испробуйте положительно настроить сеть. Множество операторов работают самостоятельно друг от друга, применяя свои личные частоты и по-различному влияя на сигнал сотового телефона
. Скорее каждого, если телефон нехорошо контактирует с одной сетью, то дозволено примитивно заменить оператора. Многие из них при этом разрешают сберечь предшествующий номер телефона
.

6.
Удерживаете телефон верно. Традиционно когда мобильный телефон находится в вертикальном расположении, то сигнал принимается отличнее. Но если вы слишком наклоняете его либо удерживаете необычным образом, скажем, крепко сжав руками, то это будет мешать работе антенны. Удерживаете телефон прямо, дабы он без задач ловил сигнал оператора.

Прием радиосигналов на удалении от передатчика не неизменно бывает удовлетворительным. Усовершенствовать его дозволено, применяя добротные антенны и особые усилители.

Инструкция

1.
Запомните правило: коллективно с приемными трактами использовать усилители дозволено неизменно, а коллективно с передающими – невозможно примерно никогда, от того что это может вызвать выход мощности излучаемого сигнала за возможные пределы. Исключение составляют любительские передатчики высших категорий, где разрешены существенные мощности, но и там невозможно использовать усилители с повышенным ярусом внеполосного излучения. Помните также, что усилитель, расположенный перед приемным трактом, невозможно вводить в режим генерации, напротив он начнет излучать.

2.
Пословица о том, что наилучший усилитель – отличная антенна, имеет под собой реальную основу. Подключите к приемнику, телевизору внешнюю антенну (даже без какого-нибудь усилителя) взамен комнатной, и вы сами в этом удостоверитесь.

3.
В случае с передающими трактами, выходная мощность которых ограничена нормативными документами (GSM, WiFi, Си-Би, PMR и др.), применение внешней антенны является исключительным выходом, от того что использование усилителя неприемлемо. Разумеется, агрегат должен иметь разъем для подключения такой антенны, а сама она должна быть рассчитана на диапазон, в котором он работает.

4.
Направленная антенна способна как ухудшить, так и усовершенствовать прием – все зависит от правильности ее применения. Направьте ее как дозволено вернее – только тогда она в полной мере проявит свои свойства.

5.
Если агрегат не имеет гнезда для внешней антенны, в ряде случаев решить загвоздку неуверенного приема
дозволено путем его перемещения. Поместите приемник ближе к окну, балкону, модем 3G либо WiMax перенесите на USB-шнуре в точку, где прием отличнее, либо разместите в фокус параболического отражателя, направленного на базовую станцию. Приемник ГЛОНАСС либо GPS в помещении, даже если его стены не железобетонные, заработает только рядом с окном либо балконом.

Видео по теме

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h2 + √h3), где

r – расстояние прямой видимости;

h2 – высота передающей антенны;

h3 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные.
Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками . В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый.
Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в сельской местности, где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами, которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

Делаем сами. Видео

Как сделать FM антенну для радио из старой ТВ антенны, можно узнать из видео ниже.

Вариантов самодельных антенн очень много: от самых простых до профессиональных. Следует только учитывать особенности распространения радиоволн в УКВ и FM диапазонах.

При этом нужно запомнить:

Уверенный прием возможен только в пределах прямой видимости.
В ночное и вечернее время дальний прием практически отсутствует.
Осадки ослабляют или вовсе прерывают прием сигнала.

Но если прием есть, все эти недостатки компенсируются высоким качеством сигнала.

ФМ антенна для музыкального центра делается своими руками абсолютно аналогично антенне для ФМ радио, т.к. у этих радиоприёмников абсолютно аналогичная схема приёма сигнала.

В современных условиях бесперебойное прослушивание радиопередач становится возможным и в движущейся машине. Чтобы добиться хорошего и стабильного приема, необходимо понять, как настроить радио в машине.

Основные настройки радио

Перед тем как настроить радио на магнитоле, следует убедиться в том, что на автомобиле установлена антенна. Ее выбор зависит от условий приема. В условиях крупных городов, где имеются мощные передатчики или ретрансляторы, можно установить дешевую и простую штыревую антенну.

В том случае, если радиобашня находится на расстоянии 20-70 км от места приема, следует поставить внутрисалонную активную антенну с усилителем для улучшения радиоприема. Японские магнитолы принимают станции в диапазоне 76-90 МГц. Перед тем как подключить радио на таком устройстве, устанавливается конвертор. Прилагающиеся к магнитолам Pioneer аксессуары помогут настроить и подключить прибор к любой машине.

Для выполнения автоматической настройки на большинстве магнитол следует нажать клавишу «вправо». Тюнер выполнит сканирование диапазона, пока не обнаружит станцию с сильным сигналом. Во всех магнитолах есть ячейки памяти, в которые можно сохранять понравившиеся радиостанции. Для этого следует нажимать и удерживать одну из расположенных на передней панели кнопок с цифрами от 1 до 6. Номер сохраненной радиостанции появится на дисплее.

Если уровня радиосигнала недостаточно для того, чтобы требуемая станция обнаружилась во время автопоиска, можно прибегнуть к ручной настройке. В одних магнитолах она включается через меню установок, а в других — по нажатию и отпусканию кнопок «влево» или «вправо». Определить, какие станции будут хорошо приниматься в машине, можно дома, на музыкальном центре. Можно также выполнить автопоиск с запоминанием. На проигрывателе «Пионер» для выполнения этой процедуры нужно нажать клавишу Func, пока не выберется режим BSM. После этого нажимается клавиша «вверх» или «вправо».

В этом случае тюнер выполнит сканирование всего диапазона на предмет станций с сильным уровнем сигнала. Каждая из них будет записываться в свою ячейку памяти, начиная с первой. На многих магнитолах найденные в этом режиме станции проигрываются 2 секунды, после чего сканирование продолжится до конца диапазона.

Возможные причины плохого сигнала

Можно легко разобраться с тем, почему магнитола не ловит радио. Ухудшение приема чаще всего вызывается проблемами с антенной. Если повреждена экранная оболочка кабеля, то прием будет сопровождаться сильными помехами. Если антенный провод оборвался или переломался, либо отошла вилка, вставляемая в саму магнитолу, то не работает радио совсем. Если применяется активная антенна, то ресивер плохо ловит радио из-за того, что не подключено питание к усилителю, или плохо контактируют приемные диполи с модулем усилителя из-за окисления либо повреждения.

Другая причина плохого сигнала заключается в отдаленности ретранслятора или радиобашни от места приема и в наличии естественных или искусственных препятствий, стоящих на пути радиоканала. Проникающие в радиоэфир шумы от атмосферы, линий электропередач, троллейбусных и трамвайных проводов ухудшают качество приема, из-за чего на некоторых магнитолах плавает тембр, и появляется неприятное шипение, режущее слух. Устройства японского производства плохо ловят радио из-за своего диапазона, отличающегося от принятого в России.

Если помехи проявляются при включении стеклоочистителя, отопителя или омывателя, то проблема связана с искрением между щетками моторчиков.

На дешевых китайских магнитолах радиопомехи могут проявляться от различных электронных устройств, например, видеорегистраторов. Еще одна причина, по которой не работает радио в машине — это неисправность самого тюнера. Следует еще и проверить динамики, неисправности которых вызывают хрипы и потрескивания, затрудняющие настройку.

Как улучшить сигнал радио

Существует несколько способов улучшить прием радио в автомагнитоле. Например, можно поставить активную антенну, оснащенную усилителем. Для устранения помех можно сделать своими руками фильтр питания. Для этого следует намотать на ферритовый сердечник несколько витков тонкого провода. К одному концу получившегося дросселя подводится питание от машины. К другому — следует присоединить оксидный конденсатор и плюсовой штекер магнитолы.

Вся конструкция помещается в небольшую коробку из нержавеющей стали или жести. Корпус соединяется с массой; также нужно подпаять к нему отрицательный вывод конденсатора. Чем больше витков и выше емкость конденсатора, тем лучше фильтрация. Этот фильтр подавит электрические помехи, проникающие из цепей питания. Теперь можно разобраться с тем, что делать, чтобы подавить помехи от электромоторов и гаджетов. Для этого следует зашунтировать приборы конденсатором. После этого уровень помех должен снизиться.

Приобретение и замена антенны

Этот способ — один из самых простых. Современные активные антенны имеют небольшие размеры, крепятся вместе с приемными элементами на ветровое стекло автомобиля изнутри, не подвергаясь воздействию осадков. Недостаток заключается в том, что при повреждениях стекла необходимо менять вместе с ним и антенну.

После приобретения антенны следует правильно подключить и установить ее. Для этого на ветровое стекло со стороны салона приклеивается основа вместе с приемными элементами. Необходимо соблюдать расстояние до рамки кузова. Оно должно быть не меньше 25 мм, в противном случае возможно ухудшение приема. Затем устанавливается сам модуль активной антенны. Провод питания присоединяется к голубому с белой полосой проводу автомагнитолы.

Установка усилителя

Этот способ поможет улучшить качество приема на большом расстоянии от передатчика. Использование штатной штыревой антенны вкупе с усилителем повышает чувствительность автомобильного радио. Следует отсоединить вилку от магнитолы и вставить ее в усилитель. Питание к нему подводится от голубого с белой полосой провода или напрямую от аккумулятора через выключатель. Идущий от усилителя соединитель вставляется в магнитолу.

Замена радио-магнитолы

Этот способ подойдет в случае, если магнитола оказалась некачественной и не обладает достаточной чувствительностью даже с активной антенной. Следует учитывать, что Winamp можно использовать для прослушивания интернет-радио в машине на медиасистеме с Android.

Как усилить радиосигнал в домашних условиях.

Как улучшить прием радио в машине и настроить магнитолу если плохо ловит сигнал

Инструкция

Антенна для приема радио своими руками

Немного теории

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h2 + √h3), где

r – расстояние прямой видимости;

h2 – высота передающей антенны;

h3 – высота приемной антенны.

Типы антенн

Антенны своими руками

Проволочная

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Штыревая

Конструкция штыревой зонтичной антенны

Конструкции для города

Антенна волновой канал для диапазона FM

Делаем сами. Видео

Как сделать FM антенну для радио из старой ТВ антенны, можно узнать из видео ниже.

При этом нужно запомнить:

Уверенный прием возможен только в пределах прямой видимости.
В ночное и вечернее время дальний прием практически отсутствует.
Осадки ослабляют или вовсе прерывают прием сигнала.

Но если прием есть, все эти недостатки компенсируются высоким качеством сигнала.

Проблемы, которые возникают при работе радиоприемника. Способы их устранения. Советы по изготовлению антенн для радиоприемников.

Простые слушатели и радиолюбители довольно часто сталкиваются с несколькими проблемами: помехи и неточный прием. И с одним, и с другим можно бороться. Вот только на разных волнах будут применяться разные способы.

Для решения проблем Вам потребуются: эмалированный провод (диаметр 0,3-0,5 мм), алюминиевый или медный провод (диаметр 3-5 мм), дерево или картон. На всех диапазонах для радиоприема действует одно правило: нужно, чтобы приемная антенна располагалась максимально высоко над уровнем земли.

Если антенны нет, то ее необходимо изготовить. Неизолированный длинный алюминиевый или медный провод может послужить антенной для диапазонов ДВ, КВ и СВ. Длина такой антенны может достигать около 40 м.

У Вас не должны возникнуть проблемы с подключением антенны, если у приемника есть антенное гнездо. Если его нет, тогда нужно сделать рамку или ящик из подручных материалов (дерево или картон), в который нужно поместить приемник.

Намотайте на ящик около 10 витков эмалированного провода. Заземлите один конец провода (к примеру, на батарею центрального отопления), а другой конец провода подключите к антенне. В данном случае, ящик обеспечит с внутренней антенной индуктивную связь. Подберите опытным путем положение приемника относительно ящика.

На диапазоне УКВ тоже возможно использование внешней антенны, в качестве которой подойдет телевизионная антенна «Волновой канал». Раньше эти антенны применялись для коллективного приема телевидения. Иногда они и сейчас встречаются на крышах жилых домов.

Подключаются к такой антенне при помощи коаксиального кабеля, причем необходимо направить антенну на радиопередающую станцию. При любых обстоятельствах, даже у самой мощной УКВ-станции зона уверенного приема не превысит 50 км.

Есть три способа борьбы с помехами. Первый метод — это направленная антенна. Способ применим на всех диапазонах. У приемников с ферритовой антенной на средних и длинных волнах, в поиске наилучшего приема с наименьшим количеством помех, можно достичь с помощью поворота самого приемника или рамочной антенны.

Для борьбы с помехами на средних и коротких волнах потребуется рамочная антенна, которая представляет собой деревянную рамку квадратной или ромбической формы, с длиной стороны — 50 см.

Намотайте на рамку около 10 витков медного эмалированного провода (диаметром 0,3-0,5 мм). Такая рамка включается в гнезда антенны и земли на приемнике, или если только одно антенное гнездо, второй отвод рамки соединяется с металлическим шасси приемника или заземляется. Далее нужно настроить радиоприемник на станцию, поворачивая ручку, и отстроиться от помех.

Также допустимо применение наружной «антишумовой» антенны. Она представляет собой сосредоточенную емкость, к которой подключен вертикальный провод (снижение), ведущий к антенному гнезду приемника.

В качестве сосредоточенной емкости возможно применение металлического обода от велосипедных колес со спицами и втулкой, который закреплен на изолированной вертикальной мачте. Качество сигнала относительно помех определяется значением отношения сигнала к шуму. Чем мощнее будет принимаемый сигнал, тем легче будет отстроиться от шумов, просто убавив громкость.

Как правило, направленная антенна для УКВ-диапазона выглядит, как телевизионная. Попытайтесь отстроиться от помех в самом приемнике, сузив полосу пропускания. Некоторые приемники предусматривают наличие специального переключателя. Этот способ подходит для радиосвязи и не пригоден для приема художественных передач.

Вам понадобится

– кусок провода длиной в несколько метров;
– штекер;
– металлический зажим для штор;
– паяльник, припой и нейтральный флюс;
– конвертер OIRT-CCIR;
– антенный усилитель либо энергичная антенна.

Инструкция

Вам понадобится

Инструкция

Видео по теме

Вам понадобится

— кусок провода длиной в несколько метров;
— штекер;
— металлический зажим для штор;
— паяльник, припой и нейтральный флюс;
— конвертер OIRT-CCIR;
— антенный усилитель либо активная антенна.

Инструкция

В некоторых случаях неустойчивый прием в диапазоне УКВ обусловлен низкой чувствительностью приемника или магнитолы. Следует отметить, что какой-либо зависимости этого параметра аппарата от его цены, не существует. Попробуйте принять одну и ту же станцию в одном и том же помещении несколькими приемниками — тот из них, который обеспечит наиболее уверенный прием, и есть самый чувствительный из них.

Косвенно определить посредственное качество радиотракта у приемника можно по наличию у него антенного гнезда, несмотря на то, что у него есть антенна. Если гнездо есть, производитель мог его добавить именно для того, чтобы скомпенсировать низкую чувствительность.

Внешняя антенна представляет собой кусок провода длиной в несколько метров. Его следует полностью размотать. К одному из концов провода припаяйте либо штекер, тип которого соответствует виду гнезда у приемника, либо металлический зажим для штор, надеваемый на телескопическую антенну. Чтобы такую антенну не потребовалось снабжать грозозащитой, ни в коем случае не делайте ее наружной.

Иногда улучшить качество приема в FM-диапазоне помогает следующее приспособление. Намотайте прямо поверх оболочки коаксиального кабеля, идущего к вашему , около 20 витков изолированного провода. Один из его концов соедините с приемником способом, указанным выше.

Карманные плееры, мобильные телефоны используют в качестве при приеме FM-радиостанций или гарнитуры. Поменяйте этот аксессуар на другой, имеющий более длинный провод, либо самостоятельно нарастите его, если умеете это делать. Качество приема и количество принимаемых радиостанций значительно возрастут.

Нередко даже в центре приемник принимает очень мало радиостанций только потому, что он рассчитан на диапазон УКВ-1 (65 — 74 МГц), в то время, как большинство станций сегодня работает в диапазоне УКВ-2 (88 — 108 МГц). Перестройка аппарата с одного диапазона на другой — очень кропотливая операция, поэтому браться за нее следует только в том случае, если у вас имеется необходимый для этого опыт. При отсутствии же такого опыта поможет специальная приставка — конвертер CCIR-OIRT. Этот прибор имеется в продаже на радиорынках.

Улучшить качество приема в FM-диапазоне у автомагнитолы можно при помощи антенного усилителя либо активной антенны. При выборе этого устройства следует помнить, что нередко под видом таких усилителей продаются «пустышки», в корпусах которых нет ничего, кроме резистора и светодиода. Поэтому приобретать их следует лишь в фирменных магазинах.

Некоторым нравится пользоваться автомагнитолой дома, подключив ее к блоку питания и колонкам. Существует ошибочное мнение, что в этом случае она будет хорошо работать и без антенны. Но, присоединив к магнитоле даже весьма короткую антенну, каждый может убедиться в обратном.

Рации очень популярны среди людей, которым постоянно необходимо поддерживать связь между собой. Это охранники, таксисты, дальнобойщики. Использовать мобильный телефон убыточно через высокие тарифы. Но в таких случаях необходимо, чтобы рация была довольно мощной, чтобы разговаривать можно было без ограничений.

Инструкция

Если вам нужно увеличить дальность действия рации, замените ее спиральную антенну на четырехволновый специальный штырь, котрорый можно купить на любом рынке. Также можно использовать и коаксиальный кабель, который значительно увеличит сигнал. Заменить антенну необходимо потому, что производители чаще всего устанавливают максимальную дальность действия в радиусе километра.

Следующий шаг – настройка частоты рации наиболее оптимальным образом, чтобы она слала сигнал на максимально большое расстояние.

Как усилить сигнал радио в машине и на даче

Ещё столетие назад радио только начинало входить в жизнь современного человека. В 1919 году первые трансляции в экспериментальном порядке велись в Нижегородской лаборатории. Сегодня радио стало настолько привычным, что его не замечают. И только ухудшение приёма может напомнить о лишении чего-то само собой разумеющегося. В таком случае нужно подумать, как усилить сигнал радио.

Усиливаем радиосигнал автомобиле

Сегодня почти любая машина оснащена хотя бы простенькой автомагнитолой, прослушивание которой может скрасить долгую поездку. Если стало заметно ухудшение приёма или помехи, стоит обратить внимание на положение авто. За городом сигнал может экранироваться или пропадать за горизонтом. Но если комфортное прослушивание невозможно на постоянной основе, время принять меры. Какие же?

Проверить антенну

Устройство, улучшающее приём радиосигналов — это по факту металлический стержень, иногда заключённый в пластиковую оплётку. Во время езды он может за что-то зацепиться. Необходимо аккуратно свинтить штырь и осмотреть его на наличие коррозии и целостность. В случае повреждений заменить модуль.

Изучить провода и контакты

Каждая антенна соединяется с автомагнитолой проводом, который спрятан под внутренней обшивкой салона. Аккуратно демонтировав последнюю, нужно проследить за состояние кабеля — возможно, он перебит или пережат. Если обнаружен разрыв, его можно спаять при помощи оловянно-свинцового припоя и канифоли, а потом обернуть полоской изоляции либо надеть на место стыка термоусадочную трубку.

Также стоит осмотреть контакты, где штепсель антенны подходит к радио-панели. Если они окислены, нужно протереть их ацетоном или аккуратно поскрести острым предметом.

Сбросить настройки

Чаще это касается сложных электронных устройств, где радиоприёмник интегрирован в общую электронную схему автомобиля. Перезагрузка системы иногда может вернуть утерянный качественный приём.

Включить в цепь усилитель

Стоит сделать замечание, что такое недорогое и несложное устройство подходит только для пассивных антенн, то есть для тех, на которые не подаётся питание автомагнитолой. Одним контактом усилитель соединяется именно с ней, другой нужно подключить к наружному диполю. Качество приёма усилится, но лишь где-то в пределах 120 км от передающих станций.

Поменять автомагнитолу

Последний довод владельца машины. Применяется в том случае, когда предыдущие способы были испробованы и не дали результата.

Звонкое радио на даче: способы усилить сигнал

На загородном участке приём радиопередач и музыки — хорошее развлечение, в том числе во время садово-огородных работ. К сожалению, на практике многие сталкиваются с тем, что приёмник выдаёт большое количество помех. Иногда сигнал и вовсе теряется, а любимую радиостанцию бывает просто невозможно найти, выставив бегунок на нужный диапазон волны. Всё это говорит о плохом приёме, который можно улучшить простыми способами.

Нарастите антенну

Как бы вы ни принимали радиосигнал, для этого требуется антенна. Если речь идёт о приёмнике со складным штырём, который прячется в корпус, то его размеров часто не хватает, особенно если речь идёт о месте, удалённом от города, где пропадает зона уверенного приёма. В этом случае нужно сделать антенну длиннее и поднять её повыше. В частном доме это делается весьма просто — на крыше фиксируется шест с примотанным к ней отрезком проволоки, очищенной от изоляции. Материал для приёма сигнала не важен — это может быть как медь, так и сталь.

Изготовить ревербератор

Простейшее устройство, усиливающее радиосигнал, ничего сложного из себя не представляет. Он должен быть выполнен в виде рамки, как правило, треугольной или квадратной, из трёх метров очищенного от изоляции медного провода. В некоторых случаях он может дать стабильный приём на расстоянии 150 км от города. Один конец подключается на массу, второй — к центральному выходу антенного гнезда.

Подключить усилитель

Этот прибор обычно представляет собой коробочку, которая подключается к рамке антенны. Внутри корпуса — микросхема усилителя с активным питанием. Для того, чтобы контур заработал, необходимо включить в розетку адаптер, выдающий постоянный ток на 12 В. От усилителя идёт кабель, который и подключается к FV-ресиверу. Данный способ шире всего используется для приёма телесигнала, но ведь там, где принимаются телепередачи, радио будет слышно просто отлично.

Перечисленные способы не исчерпывают возможных рецептов усиления радиосигнала в различных условиях. Радиолюбители на форумах охотно делятся своими изобретениями, и далеко не все их них сложны в изготовлении.

Хочу послушать радиостанцию, но она очень плохо ловится с помехами и шумом. Что делать? Слушать на другом источнике не вариант.

Делать разные антенны или что-то паять не умею. Поэтому напишите что-нибудь попроще.

К сожалению, не указали какое приемное устройство используете, какие условия самого приема у вас имеются и в каком диапазоне вы слушаете радио.

Без этих данных советовать что-либо конкретное весьма затруднительно.

Допустим, имеете отдельный приемник, музыку слушаете в FM диапазоне, дом железобетонный, этажи нижние, — это самый худший вариант из того, что можно было бы предположить. Как с этим бороться?

1.Если у вас есть кабельное телевидение, — попробуйте использовать его. Сигнал идет обычно в широком диапазоне частот ( некоторые провайдеры транслируют кроме телеканалов еще и FM-радио ), и может Вам повезет, — ваша радиостанция окажется в нужной полосе частот.

2.Если Вы используете индивидуальную ТВ-антенну, — то тоже самое, — попробуйте к этой антенне подключить свой приемник. Современные ТВ-антенны широкополосные, — есть вероятность, что вам повезет.

3.Отраженный сигнал. УКВ (FM-диапазон) сигналы имеют свойство отражаться от различных препятствий и изменять свое направление. Походите по квартире с включенным приемником, возможно вы найдете место, в котором уровень приема будет более приемлимым для вас.

Это вкратце. Если напишете более подробно свои условия приема, — то может быть посоветую еще что-либо.

FM радио плохо ловится в бетонном здании потому что здание не бетонное, а железобетонное, т. е. внутри плит ещё находится арматура — это я написал к тому, что дополнительный экранированный кабель для приёмника не нужен и нет смысла в дополнительном экранированном кабеле, который будет вести к антенне из пивных баночек .

Далее, возьмём к примеру автомобильные антенны — Вы когда ни то видели на авто конструкцию из пивных баночек, хотя приёмники в авто работают в основном на FM диапазоне ( да хоть на УКВ или СВ даже ! ) ? !

Нет, и не увидите, потому что антенны из пивных баночек делают в основном для приёма ТВ сигнала в ДМВ диапазоне, ну а в тех же авто, антенна представляет собой просто металлический штырь и делать антенну с двумя диполями нет смысла, с двумя диполями делают иногда только активные FM антенны, в Вашем случае полагаю, что и в этом нет необходимости, когда достаточно просто вывести одиночный провод вне здания, желательно до верхнего уровня, чтобы приём возможен был в случае, если ретранслятор находится на другой стороне здания или с боковой стороны .

Ну а картинок про антенны из пивных баночек мог бы поставить в этот ответ сколько угодно, как и дать ссылки, где описывают, как это сделать и как это работает, но просто не вижу смысла делать двухдипольную антенну, либо логопериодическую с экранированным кабелем для FM радио .

Кстати, кусок провода необязательно порою выводить вне здания даже, вот это точно проверенно лично .

Ну а если Вы желаете антенну всё же внутри помещения и именно из пивных баночек ( которая является узконаправленной на ретранслятор ) , то эффекта от неё не будет без усилителя ( то есть эффект будет такой же, как и от куска провода в виде антенны ) , а собирать усилитель для антенны из пивных баночек это вообще абсурд, проще купить готовую активную автомобильную антенну тогда, если по каким либо причинам провод выведенный наружу здания или проложенный внутри него Вас не устраивает .

Текстом ниже не пытаюсь «открыть Америку» для читателей, просто решил поделиться своим опытом…

Все началось приблизительно, год назад, когда я обратил внимание, что, при прослушивании радио в автомобиле, появились шумы, причем проявлялись они не всегда, а только в определенных точках города, где раньше проблем с приемом никогда не было. В тот момент подумал, что это связанно с работами на радиопередающей вышке, да и сам радиоэфир слушаю редко, все больше музыку с дисков, поэтому особого внимания проблеме не уделял.

Но вот, совсем недавно, в сервисе «Вопрос-ответ» DNS встретил несколько вопросов по проблемам со штатными блоками питания видеорегистраторов и навигаторов и, при активном «гуглении», наткнулся на упоминание некачественной продукции, от которой идут наводки на автомагнитолы при прослушивании радио, и более того, помехи для GPS приемников навигаторов. «Шуметь» может как блок питания, так и устройство к нему подлюченное. Сопоставив данные факты с датой приобретения видеорегистратора Explay DVR-004 (как раз год назад), начали закрадываться подозрения, не он ли источник помех радио.

Покатался по городу, нашел точку, в которой начались помехи, вытащил блок питания видеорегистратора из прикуривателя и …

помехи пропали, радио стало слышно просто отлично!

Проблема локализована, пора заняться ее устранением 🙂

Снова изучение форумов, и приблизительный список решений:

* Заменить некачественный блок питания на качественный.
* Убрать импульсный блок питания и поставить стабилизатор на базе кр142ен5 или аналогов.
* Запитать видеорегистратор от отдельного источника питания.
* Экранировать корпус видеорегистратора и провод его питания.
* Поставить на провод питания видеорегистратора ферритовые кольца.
* Поставить сглаживающие фильтры по питанию на вход и/или выход блока питания регистратора.

Первый вариант я для себя отсек сразу, т.к. вскрытие блока питания моего видеорегистратора показало, что, схема, в принципе, достаточно грамотная, по крайней мере, соответствует типовой для микросхемы MC34063.

Второй вариант плох тем, что «кренки» сильно греются и их нужно хорошо охлаждать (радиатор площадью не меньше 10 см2), что достаточно пожароопасно.

Третий вариант для автомобиля совсем не подходит, не возить же с собой два аккумулятора.

Четвертый вариант, особенно в части корпуса видеорегистратора или навигатора, труднореализуем.

Для себя решил пробовать 5 или 6 вариант, т. е. ставить фильтр по питанию.

Под рукой, как раз был неисправный блок питания персонального компьютера, на входе у которого отдельной платкой стоял фильтр по питанию, решил попробовать его.

Замеры шумов при его подключении показали, что они «живее всех живых» 🙂

Тогда решил собрать из подручных средств П-образный сглаживающий фильтр, не заморачиваясь его расчетами.

Под рукой, как раз, были необходимые компоненты, а именно:

* Конденсаторы 25V 1000uF (продаются в любом радиомагазине за сущие копейки).
* Дроссель (выпаял из неисправного блока питания).
* Штекер в прикуриватель автомобиля (позаимствован с неисправного автомобильного компрессора).

Первым делом поставил в штекер предохранитель, чтобы, в случае короткого замыкания, не спалить электронику автомобиля или блок питания видеорегистратора. Именно отсутствие предохранителя и стало причиной мучительной смерти компрессора, когда на морозе лопнула оплетка его провода и произошло короткое замыкание. Второй раз на эти грабли решил не вставать.

Для быстрой проверки изготовил «прототип» — распаял схемку «навесом». Получилась такая конструкция.

Первое же испытание «в поле» показало неплохой результат, уровень шумов снизился существенно, небольшие помехи остались, но их можно списать на действительно низкий уровень сигнала в некоторых местах нашего города. Также, не стал ставить ферритовые кольца на провод питания, т.к. их под рукой не оказалось, а полученный эффект меня устроил 🙂

Следующим шагом – облагородил схемку в небольшой корпус из под мышки Logitech, уж очень не хотелось снимать часть панели в авто и припаивать получившийся фильтр непосредственно к разъему «прикуривателя».

Для этого разобрал блок питания видеорегистратора

отпаял пружинку и минусовой контакт

Выкинул «потроха» мышки и разместил фильтр и блок питания внутри ее корпуса, закрепив элементы с помощью клеевого термопистолета.

Результат получился вполне симпатичный

На этом все, надеюсь мой опыт пригодится кому-нибудь еще.

Радиоприемник в автомобиле – неотъемлемый аксессуар салона машины, без которого поездка может показаться вам скучноватой и монотонной. Для многих водителей радио в машине – хороший «тонизирующий» инструмент поддержания себя в бодром состоянии – радио не дает заснуть и развлекает в ходе длительных поездок.

Но иногда радиола начинает капризничать, неровно или плохо принимает сигнал, шипит, сбивается с заданной частоты, самопроизвольно отключается и включается, работает, то громче, то тише – в общем, начинает раздражать. Почему это происходит, и как вернуть нормальный звук салон авто?

Почему радиола плохо ловит радиосигнал?

Не забывайте, что когда автомобиль находится в движении, ему изначально трудно ловить и «удерживать» радиоволну, которая ретранслируется с далекого ретранслятора или подается с маломощного радиопередатчика (проблема многих местных радиостанций). В этом случае качество звучания будет постоянно «плавать» в зависимости от того, где находится в конкретный момент машина – на взгорке или в яме.

Кроме того, на качество трансляции радиосигнала в последние годы все сильнее влияют посторонние помехи, создаваемые вышками мобильных операторов, мощными источниками промышленного радиоизлучения, железобетонными армированными зданиями, даже электромагнитными бурями на солнце.

В этой ситуации ваша радиола будет вести себя по-разному с разными радиоканалами: чем мощнее сигнал радиостанции, тем сложнее забить его помехами. А вот если плохой прием будет наблюдаться на любом из включенных каналов – стоит задуматься о качестве или исправности вашего приемного оборудования на машине.

Как исправить плохой прием радиолы на машине

Как определить причину плохого радиоприема? Есть несколько простых способов, не требующих обращения к специалистам по электрике и радиооборудованию:

Проверка исправности приемной радиоантенны

Внешняя металлическая антенна, установленная на кузове машины, всегда уязвима – ее можно сдвинуть, сложить, повредить или сломать руками, случайным прикосновением твердых предметов при неосторожном проезде узких / низких ворот или гаража. Об нее может удариться птица, ее могут зацепить работники автомойки. Зимой антенну может сдвинуть или повредить сильный снег или наледь.

В любом случае, если сигнал радио стал некачественным, начните с проверки наружной антенны, и в 50% случаев именно она окажется причиной плохого приема и неустойчивого сигнала. Не полностью выдвинутая антенна – еще одна причина возникающих помех и перебоев.

Если при проверке, вы обнаружили, что стрела антенны выдвинута не полностью – ее можно аккуратно выдвинуть самостоятельно. Если она сломана – лучше обратиться к специалистам, которые смогут починить ее, либо заменить. Если тело антенны покрыто ржавчиной, то лучше также заменить ее.

Проверка соединения антенны

Если сама антенна цела, правильно выдвинута и повернута, проверьте подключение антенного разъема, по которому сигнал передается на приемник-тюнер в салоне. При нарушении проводки вы будете периодически слышать помехи, а при обрыве сигнал вообще может прекратить поступать.

Повреждение соединения, разъединение или обрыв провода радиоантенны – обычное дело: ваша машина в постоянном движении, и кузов передает на соединение все виды механических вибраций. Если разъем просто отошел, вернуть его на место и зафиксировать – секундное дело, обрыв контакта потребует тонкой пайки или нового подсоединения. Если на разъемах обнаружилась ржавчина, их следует зачистить.

Проверка соединительного кабеля

Кабель, ведущий от разъема антенны к радиотюнеру, может также повредиться или отсоединиться от магнитолы. Пошевелите провод – если сигнал появляется и пропадает, выдвиньте магнитолу из гнезда и осмотрите сзади на корпусе разъем подключения. Если он отошел – вертите его в гнездо, если разъем на месте, то, возможно, придется поменять сам кабель.

Проверка и замена магнитолы

Если приемные устройства, проводка, соединения и разъемы в порядке – остается проверить саму магнитолу на предмет механических повреждений, либо внутренних поломок. Если вы разбираетесь в радиотехнике, то сможете быстро обнаружить неисправность (платы, кнопки, переключатели, шкала частот), если нет – отдайте ее в сервисную мастерскую на диагностику.

Лучший вариант – установка современных, более дорогих радиоприемников проверенных иностранных производителей с хорошей акустической системой. Такие радиолы снабжены встроенными поисковиками сигнала и внутренними усилителями радиоволн.

Дополнительный усилитель сигнала

В некоторых регионах даже исправная мощная радиосистема слабо ловит сигнал, так как местные передатчики и ретрансляторы либо маломощные, либо расположены далеко. В этой ситуации слабая радиола будет ловить сигнал радио очень трудно.

Проблему решает дополнительный усилитель сигнала. Он усиливает амплитуду принимаемых радиоволн и делает прием устойчивым. Но имейте в виду, что при некачественном основном радиооборудовании автомобиля, или неудачной геолокации (в низине, в окружении высотных зданий, в непосредственной близости от других источников радиопомех) он вряд ли вам поможет.

Чтобы предотвратить выход радиосистемы из строя, следует корректно обращаться с оборудованием, регулярно проверять его, не оставлять включенным в салоне на ночь, при необходимости удалять пыль и грязь, чистить и вовремя менять изношенные запчасти.

В заключении отметим, что радиосистема автомобиля достаточно проста – в нее входит антенна на держателе, соединительный провод и радиола с радиотюнером. Если вдруг в машине нарушилось качество приема радиосигнала, начались сбои, помехи, потери звука – причины могут быть механические (оборудование постоянно работает в экстремальных условиях, в пыли, в любую погоду, и под высокими вибрационными нагрузками).

Если в самих устройствах не обнаруживается никаких повреждений, следует поискать внутренние повреждения или нарушения настроек. Самый простой способ – полностью заменить радиосистему, установив качественную радиолу последнего поколения и новую приемную внешнюю антенну. Можно также отдать оборудованием на тестирование и ремонт специалистам.

Как сделать FM-антенну из провода динамика?

Получение соответствующего сигнала от радиостанции превращается в проблему, когда вы находитесь на значительном расстоянии от станции. В этом случае вы не можете не пройти некоторые дополнительные процедуры, чтобы обеспечить сравнительно лучшее соединение.

Тогда изготовление FM-антенны будет одним из лучших альтернативных решений. Но в этом состоянии вам предстанет один новый вызов. Задача — не что иное, как создание FM-антенны без помощи специалиста.

Сделать FM-антенну дома можно несколькими способами. Но среди них самым заметным и простым будет изготовление FM-антенны из провода динамика. Это будет наиболее экономично и максимально сэкономит ваше время. Также предоставим вам максимальную пользу. Вы можете сделать это, выполнив несколько очень простых шагов.

Итак, здесь я дам вам несколько быстрых советов, как сделать антенну из провода динамика. Следуйте им и получите лучший сигнал наилучшим образом.

Зачем нужно делать FM-антенну из провода динамика?

FM-радиоприемникам нужна антенна для приема FM-сигнала, отправляемого FM-радиостанцией.У каждой FM-станции очень слабый радиус действия. Обычно дальность преодоления составляет около 70 миль. Итак, если радиоприемник находится дальше этих 50 миль, FM не сможет очень хорошо достичь приемника. В этом случае требуется радиоантенна. Вы также можете сделать FM-антенну из провода динамика.

Пошаговое руководство по изготовлению наиболее подходящей антенны из провода динамика

Шаг 1 (Выбор провода и маркировка на нем)

Сначала вам нужно взять десять футов длины двойной провод динамика.Затем отметьте расстояние до 3 футов. Теперь разделите провод двойного динамика и создайте Т-образную форму. Это означает, что часть 3 фута будет перпендикулярна остальным 7 футам.

Теперь вам нужно снять 2 дюйма конца изоляционного слоя с провода. Теперь нужно соединить провод с динамиком. Теперь найдите отверстие для внешнего подключения, если динамик может быть помечен как «ext» или «ant». После этого вы должны обернуть стойку динамика, а затем, если динамик зажат и удерживается, вы должны зажать и удерживать.

Шаг 2 (Подключение к держателю или зажиму)

После скручивания проводов в один провод необходимо установить соединение, если соединение внешней антенны представляет собой одиночный столб или зажим.

Шаг 3 (Расширение антенны для настройки наиболее подходящего положения)

Теперь я покажу вам, как удлинить антенны. Теперь вам нужно поставить трубку возле окна. Вы поместили провод снаружи окна как можно выше.Теперь вам нужно протянуть провода в противоположных направлениях окна в двух разных направлениях.

Шаг 4 (Получение идеальной настройки приемника)

После этого необходимо проверить прием приемника. Включите ресивер и проверьте уровень сигнала ожидаемых каналов. Вы можете переместить провод в окно противоположного направления и проверить доступный уровень сигнала, если вас не устраивает первый. Затем вам следует удлинить какую-то концевую часть проволоки, если вы все еще не получили ожидаемого результата.

Шаг 5 (добавление длины для лучшего сигнала)

Также может потребоваться увеличение длины провода антенны. Для этого очень необходимо добавить длину, чтобы получить больший уровень сигнала. Для этого отрежьте провод динамика. Разделите два провода на два разных провода.

Теперь снимите изоляционный слой с одного конца любого длинного провода. Снимите один конец изоляции с антенных проводов. Теперь скрутите открытые части двух разных концов обоих проводов, что означает скручивание оголенной части провода к удлинению одного антенного вывода.

Повторите этот шаг и для других лидеров. Теперь вы можете снова увеличить общую длину обоих более длинных проводов. Тогда вам может понадобиться опора для финишного гвоздя, если это необходимо.

Как улучшить FM-сигнал на радио с помощью однопроводной антенны

Сигнал FM-радио определяется расстоянием между вышкой и приемником. Остается приемник без антенны. Остается подключенным к магнитоле.

Хотя приемник получает хороший сигнал, остаются угрозы возникновения помех.Также довольно заметны колебания с сигналом. Регулярно используемая антенна может устанавливать сигнал через мощные станции.

Кроме того, он позволяет приемнику определять станции с более слабыми передатчиками на огромных расстояниях. Однако это не обязательно.

Но знание функциональности антенны помогает определить источник проблемы. Естественно, что действовать можно, когда возникает какая-либо проблема с питанием.

Что такое однопроволочная антенна?

Однопроволочная антенна — это удлиненный провод, который остается подвешенным над поверхностью.Здесь отличительным аспектом является то, что его длина не связана с длиной волны радио.

Это действительно один из самых удобных из всех благодаря своей простоте. Хотя проволока остается прямой, ее можно тянуть вперед и назад. Такая небольшая регулировка необходима для того, чтобы в воздухе было достаточно проволоки.

Как работает однопроводная антенна на радио?

Когда пользователь передает сигнал, он принимается и доставляется обратно с определенным сигналом. Размер однопроводной антенны часто зависит от ее способности принимать частоту.

Какова длина проволочной антенны для лучшего приема / частоты?

Это зависит от частоты, с которой он работает, или от длины волны диполя. Как правило, длина дипольной антенны составляет пятьдесят процентов от резонансной частоты антенны.

В общем, антенны размером около 15 дюймов достаточно для обеспечения максимальной скорости приема.

Как сделать FM-антенну из провода динамика?

Следующие компоненты необходимы для изготовления FM-антенны с использованием провода динамика.

Провод динамика не менее 1200 дюймов
FM-приемник с правильным зажимным приспособлением
Инструмент для зачистки проводов общего назначения.

Шаги по улучшению FM-сигнала на радио с однопроводной антенной

01. Сначала рвется провод динамика длиной около трех футов. Теперь возьмите режущий инструмент, чтобы выделить верхние части провода динамика, разделяя их.

Это означает, что должна быть проволока длиной около трех футов, вдоль неповрежденной проволоки длиной около восьми футов.

02. Придайте ему (проводу динамика) форму буквы «T». Для этого можно скрутить клеммы разделенного провода, удерживая его перпендикулярно неповрежденному проводу.

03. Теперь зачистите на пару дюймов снизу провода динамика. Используйте для этого инструмент для зачистки проводов. Это делает видимыми пару оголенных проводов на клемме Т-образной формы, как обсуждалось выше.

04. Затем поищите возможность подключения антенны приемника.Оба этих соединения имеют на корпусе «FM EXT». Это также может быть «ANT EXT», хотя «FM EXT» чаще всего находится в непосредственной близости от соединения.

Также необходимо найти такие термины, как «Сбалансированный», написанные рядом с желаемым контактом. Видно также написанное «BAL».

05. Теперь пора связать нижний конец буквы «Т» с приемником. Используйте оголенные провода, имеющиеся в наличии в форме «T», для подключения к каждому из подключений FM.

06. Если доступен только вариант FM, можно скрутить пару оголенных проводов на клемме «T».

07. Когда дело доходит до расположения антенны, лучше держать ее как можно выше. Причем держать его можно максимально близко к имеющейся станции.

В некоторых случаях это часто означает соединение антенны с верхней частью стены. С ним можно работать и внешне. Однако пользователь должен продолжать регулировку легкими движениями, чтобы это стало возможным.

Как построить 40-футовую антенную мачту, проверьте весь процесс.

Как подключить 75-омную антенну к однопроводной антенне FM-тюнера?

Прежде всего, нужно найти идеальный ресивер, который хорошо подходит для фитингов F-типа. Можно использовать это для коаксиального кабеля.

В ситуации, когда точка передачи находится слишком далеко, требуется отдельная антенна. Короче говоря, можно пройти через приемники, доступные с однопроводными антеннами.

Как улучшить FM-сигнал на магнитоле с однопроводной антенной?

FM-сигнал можно усилить через однопроводную антенну. Все, что ему нужно, это небольшая настройка. Ознакомьтесь с элементами, которые нужны для того же, и процессом настройки.

Что вам понадобится

Есть разница между еще не установленной антенной и уже установленной. Поскольку речь идет об антенне, которая уже есть, необходимы следующие продукты.

Устройства для зачистки проводов.
Измерительная лента.
Двухжильный изолированный провод малой толщины.
Изолента.
Установочное оборудование.
Дипольная антенна.

Стоимость

Все вышеперечисленное стоит недорого. Однако общая стоимость зависит от цены на них на местном рынке.

При наличии оборудования единственное, что стоит недорого, — это двухжильный изолированный провод.В целом всего этого можно достичь за счет около 40 долларов.

Время

Это полностью зависит от знаний пользователя об однопроводной антенне. Для эксперта первоначальная настройка должна занять максимум 40 минут.

Отдыхай, речь о настройках и получении сигналов. Если делать что-то в соответствии с инструкциями, вся задача не должна занимать более полутора часов.

Установите радио Sirius в свой грузовик, автомобиль или внедорожник.

Сделай сам: настройка антенны

Первым шагом является настройка антенны для эффективного приема сигналов. Ознакомьтесь с приведенными ниже инструкциями.

Процесс можно запустить, отключив антенну от магнитолы. Когда он остается подключенным к радио, следует вытащить антенный штекер из гнезда. В общем, это можно заметить на задней части тюнера.

Можно ослабить винты, а также использовать антенные клеммы над тюнером.Ослабив винт, можно легко удалить провод. После того, как винт ослаблен, антенну следует удлинить до оптимального размера. Это помогает повысить скорость приема.

После того, как вы вытащили антенну, ее можно снова подключить к тюнеру. Теперь можно включить радио и подключиться к нужной станции. После подключения нужной станции можно максимально растянуть антенный терминал.

Однако рекомендуется двигаться понемногу.Лучшая стратегия — переходить с одной стороны на другую для лучшего позиционирования.

В случае, если радиостанция находится в благоприятном состоянии с сильным сигналом, следует двигаться поперек, удерживая антенну. Важно обращаться к каждому отмеченному отклонению приема. Перед этим убедитесь, что размер усиков достаточно большой.

Здесь следует отметить, что размер антенны играет решающую роль в определении скорости приема сигнала. Лучшее предложение — отнести его на крышу. Здравый смысл заключается в том, что высота дает лучшие радиосигналы. Не выключайте, пока не перестанете получать лучший сигнал.

После завершения первых двух степеней следующая задача — закрепить антенну в идеальном состоянии. Однако это должно быть предварительным. Для получения здорового и действенного сигнала нужно использовать только постоянный пост записи.

В большинстве случаев эффективность сигнала снижается, когда провод ослабляется. Но это не так много, как часто думают. Просто нужно внести небольшие изменения в положение антенны.

Просто продолжайте регулировку, пока не получите полную мощность сигнала. Убедитесь, что к проводу нельзя просто прикоснуться. Также вы можете перемещаться по комнате, где есть радио.

В то же время убедитесь, что нет помех сигнала. Не нужно беспокоиться, даже если есть какие-либо помехи; небольшая настройка может сделать эту работу.

После получения сигнала безупречно можно переходить к безопасной установке антенны. Убедитесь, что клеммы хорошо закреплены на шипе в стене.

Есть усовершенствованные FM-антенны, которые в наше время можно выбрать для усиления сигнала тем, кто не так уверен.

Радиолюбитель отличается от радиостанции CB но насколько известно основное.

Усиление сигналов

После того, как антенна полностью настроена, можно просто переместить ее для усиления сигнала. Следуйте инструкциям ниже, чтобы добиться того же.

Увеличьте шнур питания радиоприемника, сделав его достаточно прямым для приема более высокого сигнала.Эта стратегия работает для большинства радиостанций.
Теперь установите стереозвук как «Моно».
Постепенно вытягивайте антенну и регулируйте ее под разными углами. Это увеличивает скорость приема и, следовательно, сигнал.
Поднесите радио ближе к окну. Расположение радио ближе к окну может улучшить прием сигнала. Это также помогает свести к минимуму помехи и сигналы, полученные извне. Имейте в виду, что сигналы появляются снаружи в соответствии с положением передающей башни.
Возьмите дипольную антенну и подключите ее к входной секции FM. Он имеет Т-образную форму и доступен в магазинах электроники. Это очень полезно для усиления радиосигнала.
На дипольной антенне, которая связана с FM вставкой радио, осторожно возьмите провод, доступный во время сканирования.
Также должна быть доступна внешняя антенна. Это необходимо тем, кто проживает на значительном удалении от точки передачи. Если быть точным, это важно для тех, кто живет в сельской местности.
После успешной установки антенны подключите ее к радио с помощью провода. Но убедитесь, что антенна находится на месте перед этим над крышей. Лучше всего расположить усики параллельно поверхности. Причем ни в коем случае нельзя наклоняться. Прием сигнала всегда хороший, если держать антенну параллельно.

Часто задаваемые вопросы о том, как улучшить FM-сигнал на радио с однопроводной антенной

Что нужно сделать для поддержания FM-сигнала?

FM-антенны могут быть столь же производительными, как и телевизоры. Все, что нужно, — это использовать разветвители, чтобы правильно направить сигналы на устройство. Хорошая новость заключается в том, что в наше время FM-антенны намного экономичны.

На какой высоте лучше всего разместить антенну?

Антенны на большей высоте действительно улавливают лучший сигнал. Но также важно убедиться, что высота доступна для поворота или регулировки.

В чем преимущество наклеивания антенны алюминиевой фольгой?

Целью обертывания антенны алюминиевой фольгой является увеличение ее площади.Он также увеличивает проводимость для усиления сигнала. Впрочем, эта стратегия в основном применима к телевизорам.

Какие основные факторы влияют на прием сигнала?

Хотя существуют различные технические и механические факторы, на прием сигнала влияет в основном высота и расстояние от места препятствия.

Для здоровья, мониторинга воспользуйтесь услугой радио ANT через андроид телефон.

Вердикт

Сигнал

FM, несомненно, можно улучшить с помощью однопроводной антенны, зная ее функциональные возможности (однопроводная антенна).

Как очевидно, эффективность приема сигнала зависит от различных факторов, включая длину.

Те, у кого недостаточно опыта в этих вещах, могут использовать антенны, состоящие из естественных ускорителей. Однако не следует беспокоить антенну без надобности.

Не следует также использовать нежелательные инструменты улучшения. Самое главное, следует помнить об аспектах безопасности. В этом контексте при работе с FM-антеннами нужно держать руки сухими и носить защитное снаряжение.

КРАСНО И ПРОСТО: Можно ли использовать ТВ-антенну для FM-радио?

Для большинства антенн ответ — «Да».

Как это работает?

Диапазон FM-вещания находится чуть ниже канала 7 VHF, и если ваша антенна вообще предназначена для приема VHF, она будет работать в FM. Есть несколько случаев, когда в конкретную антенну встроена так называемая «ловушка FM», которая фактически останавливает прием FM. Если вы не знаете, есть ли у вашей антенны один из них, скорее всего, нет. На самом деле FM-ловушки в наши дни очень редки.

Вам может понадобиться один из этих

Неважно, сколько лет антенне, но если она настолько старая, что выходящий из нее провод плоский, вам может понадобиться трансформатор, чтобы преобразовать его в коаксиальный, если только ваш A / V-ресивер не настолько стар, что принимает плоский кабель с помощью двух винтов для подключения антенны. Другой вариант — найти точку подключения плоской антенны и заменить ее этим балуном, изображенным ниже. Оба варианта будут работать хорошо, и только вам решать, как это сделать.

А как насчет антенны только для УВЧ диапазона?

Большинство UHF-антенн действительно неплохо справляются с приемом FM. Антенны УВЧ не улавливают FM-диапазон по своей конструкции, но и не блокируют его. Просто FM-радио не требует для приема очень сложной антенны. Если у вас есть антенна любого типа на крыше, стоит попробовать.

В целом, большинство антенн, которые вы найдете сегодня в продаже, представляют собой антенны UHF / VHF. Около десяти лет назад был толчок к переходу на только УВЧ, потому что была надежда, что все телеканалы будут работать на этих частотах.Однако некоторые вещатели отказались отдать свои УКВ частоты. Кстати, некоторые каналы УВЧ недавно перешли обратно на ОВЧ, поскольку часть диапазона частот УВЧ была передана сотовым компаниям для внедрения 5G.

Как работает установка?

Чтобы получить FM-прием на ваш A / V-ресивер, вам нужно разделить сигнал с помощью любого простого сплиттера. Если у вашего A / V-ресивера есть антенный вход с двумя винтами (а это будет более старый приемник), вам понадобится трансформатор, чтобы изменить сигнал на 300 Ом.Многие A / V-ресиверы имеют простое вставное соединение для FM-антенны, и для этого вам просто нужно использовать любой F-образный «цилиндрический» разъем.

В некоторых редких случаях FM-приемник будет иметь разъем PAL вместо оголенных проводов или разъема F. В таком случае вам понадобится адаптер, который, конечно, вы можете приобрести в Solid Signal.

Как улучшить прием FM-антенны

Несмотря на растущую популярность интернет-радио, миллионы людей по-прежнему слушают FM-радио.Вот как улучшить прием FM-радио дома, если вы получаете много статических помех или помех, когда пытаетесь настроиться на свои любимые радиостанции.

Причины плохого приема FM-радио

У вас может быть несколько причин плохого радиоприема. Следующие факторы влияют на четкость сигнала:

Расстояние : Возможно, вы находитесь слишком далеко от передатчика станции, чтобы принимать хороший сигнал. Если вы слишком близко к передатчику, сигнал может подавить ваше радио.
Стационарные препятствия : На радиосигналы могут влиять физические препятствия, такие как холмы, здания и деревья. Некоторые строительные материалы для дома, такие как штукатурка, бетон, алюминиевый сайдинг, металлические крыши, облицованные фольгой воздуховоды и солнечные панели, ограничивают эффективность внутренних антенн. Поскольку радиопередачи FM требуют приема в пределах прямой видимости, кривизна Земли также может блокировать прием на очень больших расстояниях.
Движущиеся или периодически возникающие препятствия : Помехи от определенных типов электрического оборудования, вышек сотовой связи и самолетов могут повлиять на прием FM-радио.Помехи также могут возникать, когда частоты станций расположены слишком близко друг к другу.
Многолучевые помехи : Если вы живете в долине или в городской местности с высокими зданиями, сигналы могут отражаться и достигать антенны в разное время, что приводит к искажению шума.
Тип антенны : Если у вас есть направленная антенна, она может не принимать сигналы от нескольких передатчиков. С другой стороны, если у вас разнонаправленная антенна, помехи более вероятны.
Общая антенна : Если к одной антенне через разветвитель подключено несколько радиомодулей, сигнал потеряет силу.
Чувствительность FM-тюнера : Чувствительность — это то, насколько хорошо радиотюнер может принимать радиосигналы различной мощности.

Поскольку FM-радиочастоты расположены между шестым и седьмым ТВ-каналами УКВ, для приема FM-радиосигналов можно использовать специальную FM-антенну или ТВ-антенну УКВ.

Как исправить плохой прием FM-радио

Попробуйте эти шаги, чтобы улучшить свой радиоприем:

Убрать все препятствия можно .Убедитесь, что ваша антенна находится как можно ближе к зоне прямой видимости передатчика радиостанции. Держите подальше от больших предметов, чтобы не блокировать сигнал.
Проверить и заменить антенные соединения . Убедитесь, что антенна и радиосвязь надежны. Проверьте на ломкость и износ. Если у вас есть наружная антенна, кабели могут изнашиваться при воздействии элементов или жевании домашними или дикими животными.
Убедитесь, что клеммы подключения антенны не заржавели.Если возможно, проверьте всю длину кабеля на наличие разрывов или порезов. Если они изношены, замените их новыми, желательно кабелями 18AWG RG6, поскольку они долговечны и у вас не возникнет проблем с пропускной способностью. Цены на кабель варьируются в зависимости от марки и длины, начиная от нескольких долларов за три или шесть футов длины.
Onkyo и RCA
Выполните сканирование частоты . Если у вас есть стерео ресивер или домашний кинотеатр, запустите сканирование новой частоты или настройки. По мере продолжения сканирования оно будет останавливаться на каждой принимаемой станции.Этот процесс позволяет отмечать ваши любимые станции с помощью предустановок.
Переключение со стерео на моно . FM-радиостанции часто передают как моно, так и стереосигналы. Хотя стереосигналы звучат лучше, они слабее моносигналов. В зависимости от мощности и расстояния передачи станции вы можете получить стабильный монофонический сигнал, поэтому переключите радиотюнер на моно и посмотрите, поможет ли это.
Переместите антенну. : Если у вас есть комнатная антенна, поместите ее как можно выше возле окна, чтобы избежать помех от материалов, используемых при строительстве стен.Имейте в виду, что сигнал может быть ослаблен, если длина кабеля, идущего от антенны к радиотюнеру, будет слишком длинной.
Если у вас есть FM-радио, которое не обеспечивает подключение внешней антенны, поместите радио возле окна с беспрепятственным обзором в направлении передатчика станции.
Используйте усилитель сигнала : Вы можете разместить усилитель сигнала (он же усилитель сигнала) между антенной и приемником или радиоприемником, чтобы усилить сигнал.Просто подключите кабель, идущий от антенны, ко входу усилителя. а затем подключите выход к входу антенны вашего радио или приемника. Для работы усилителя необходимо подключить его.
Фото с Amazon
Поскольку FM-сигналы занимают частотное пространство между шестым и седьмым телеканалами, вы можете использовать либо выделенный FM, либо усилитель телевизионного сигнала.
Используйте усилитель-распределитель или отдельную антенну для каждого радиомодуля. : Если у вас более одного радиомодуля, у вас должна быть отдельная антенна для каждого радиомодуля.Однако более практичным решением является использование усилителя-распределителя. Подключите основной источник питания от антенны ко входу усилителя, а затем подключите выходы усилителя к вашим радиоприемникам.
Мастер канала
Можно использовать ТВ-усилитель-распределитель для FM. Фактически, вы можете использовать любую комбинацию выходов для ТВ или FM-распространения.
Получите аттенюатор сигнала. : Если вы находитесь слишком близко к радиопередатчику, можно использовать аттенюатор для уменьшения силы сигнала. Самый распространенный тип — это небольшой линейный блок, который проходит между антенной и вашей радиостанцией с фиксированной величиной пониженного усиления (например, 3 дБ, 6 дБ, 12 дБ). Сложнее всего выяснить, насколько вам нужно снижение усиления. Аттенюатор с непрерывной регулировкой позволяет вам установить величину усиления, которая может потребоваться для разных станций.
Фото с Amazon
Аттенюаторы иногда встраиваются в антенны и усилители сигнала. Те же аттенюаторы, которые используются для приема ТВ-сигналов на УКВ, могут использоваться для приема ЧМ.
Используйте ротор : Если у вас есть внешняя антенна и вы принимаете радиосигналы с нескольких направлений, вы можете добавить ротор, чтобы при необходимости изменить положение антенны. Однако это решение дорогое, и цена за полный комплект составляет от 100 до 200 долларов и более.
Мастер канала
Приобретите новую антенну . Переключение с внутренней на внешнюю антенну может значительно улучшить прием FM. Если у вас есть направленная антенна, попробуйте переключиться на всенаправленную антенну или наоборот.Направленные антенны могут улавливать станции издалека, но всенаправленные антенны хорошо подходят для более близких станций.
Цены на антенны сильно различаются и могут варьироваться от менее 10 долларов за базовую комнатную антенну до более ста долларов за внешнюю модель дальнего действия. Не думайте, что диапазон антенны, указанный или рекламируемый для вашей антенны, является точным. Рейтинги могут быть основаны на оптимальных условиях.

Рассмотрим Cable FM Service

Большинство кабельных служб включают FM-радиостанции как часть своих каналов.Если у вас возникли проблемы с использованием FM-антенны, вы можете получить доступ к радиостанциям через приставку кабельного телевидения.

Если доступно, есть два способа настроить его:

Если приставка кабельного телевидения подключена к телевизору через HDMI, используйте выход RF для подключения приставки к FM-радио, стереосистеме или ресиверу домашнего кинотеатра.
Если ваш кабель подключен к телевизору через радиочастотное соединение, разделите радиочастотный кабель, выходящий из кабельной приставки, и отправьте один сигнал на телевизор, а другой — на приемник радио, стереосистемы или домашнего кинотеатра.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой

Недостаточно деталей

Сложно понять

советов для приема — The Summit Online

Лучший прием WAPS 91.3 Summit:

Враги в вашем доме или офисе пытаются испортить ваш радиоприем!

Все перечисленные ниже обычные предметы домашнего обихода образуют электрический мусор, который может повредить вашему радиоприему. По отдельности они мало что делают… но в большинстве домов есть много из этих элементов, часто все они включены и работают одновременно, что в сумме приводит к появлению большого количества раздражающих сигнальных шумов в вашем радио.

Отключение как можно большего количества этих пунктов приведет к лучшему приему всех радиостанций в целом и WAPS 91. 3 The Summit в частности.

-CD-плееры и / или рекордеры
-VCR
-DVD-плееры и / или рекордеры
-Компьютеры и экраны мониторов
-Кабельные ТВ-боксы
-Спутниковые ТВ-боксы
-Системы видеоигр
-Микроволновые печи (честные)
— Галогенные светильники, особенно высокие торшеры с регулятором яркости.
— Диммеры освещения в целом… включая диммеры, встроенные в стены.

Люди говорят, что FM-радио звучит не так хорошо, как раньше … ну, очень немногие из этих предметов были распространены более 20 лет назад, теперь в большинстве домов есть несколько экземпляров каждого, и все они портят звук FM (и AM ) Радио!

Если отключение этих элементов нецелесообразно, подумайте о том, чтобы отодвинуть радио от как можно большего количества этих шумогенераторных электронных устройств.

Расположение, расположение, расположение !!!!!!!

Бетон, кирпич и сталь — враги радиосигнала. Естественно, если у вас в центре здания из этих материалов будет радиоприемник, то будет ухудшаться радиоприем.

В общем, ставьте рацию возле окна. ЛЮБОЕ окно! Наш WAPS 91.3 Радиовещательная башня Summit расположена на западной стороне Акрона, недалеко от торгового центра Rolling Acres. Для достижения наилучших результатов поместите радио возле окна, выходящего в этом направлении. Затем поработайте над антенной….

Антенны имеют значение, но на них почти никто не обращает внимания.

Большинство лучших FM-радио и домашних стереосистем имеют возможность подключения внешней антенны и / или встроенного антенного стержня или провода.Прут или проволока могут быть не самыми красивыми вещами, но, перемещая их и / или вытягивая их до упора, часто можно значительно улучшить прием.

FM-радиосигналы распространяются волной шириной около 6 футов. Полное выдвижение стержня антенны или провода даст лучшие результаты. Если длина прута или проволоки составляет не менее 3 футов, тем лучше!

Вопреки распространенному мнению, размещение стержневой антенны радиостанции вертикально обычно НЕ улучшает прием FM. FM-сигналы в основном проходят горизонтально, поэтому размещение стержня антенны или провода по горизонтали или диагонали обычно дает лучшие результаты, чем по вертикали.

Вот несколько недорогих FM-антенн, доступных в магазинах Radio Shack по соседству, которые стоит попробовать:

ДЕШЕВО! Этот некрасивый, но его можно легко спрятать за развлекательным центром, диваном, шкафом для одежды и т. Д., И он имеет большое значение для стереосистем или радиоприемников, которые имеют винтовые или пружинные антенные гнезда на задней панели. Это просто идеально обрезанный антенный провод, настроенный специально для FM. Модель 42-2385, всего 4 бакса.

ЧРЕЗВЫЧАЙНО И ЭФФЕКТИВНЫЙ! Этот нейтрально привлекательный и неплохо работает после небольших экспериментов. Модель 15-1843, всего 10 баксов. Конец соединительного провода имеет на конце разъем «кабельное телевидение». Вам нужно будет купить адаптер с сопротивлением 75–300 Ом для использования с большинством радиостанций, который также продается в Radio Shack примерно за 4 доллара.

RETRO-COOL! Ага, вот и старомодные телевизионные «кроличьи уши», которые также отлично подходят для приема FM-радио. Люди забыли, насколько они способны, и они тоже ретро-классные. Кроме того, они могут пригодиться вашему телевизору в случае перебоев в работе кабельной системы.Модель 15-1864, всего 10 баксов.

УБИЙЦА! Хорошо, вот и тяжелая артиллерия! 3 фута в ширину и более 5 футов в длину. Не для слабонервных. Предназначен для установки на крыше на мачте, но также может просто уложить стропила на чердаке, если лазить по крыше вам не нравится. Это ОЧЕНЬ направленное направление, и для получения наилучшего сигнала потребуется осторожное наведение… или, если вы настроите его неправильно, вы можете фактически ухудшить сигнал. Но при правильной настройке он обеспечит лучший прием из всего, что есть на свете… радиостанции используют их для получения сигнала эталонного качества.Модель 15-2163, 22 бакса… не забудьте подключить провод.

10 ОТЗЫВОВ ЛУЧШИХ ДЛИННЫХ ТВ-АНТЕНН

Стерео не всегда лучше для слабого сигнала!

Стереосистема FM, используемая в этой стране, имеет ужасные изъяны, причем с 1961 года, когда было изобретено стерео FM. В течение многих лет FM был моно и давал чистый, стабильный сигнал. Система FM-стерео, которой мы придерживаемся более 40 лет, на самом деле ослабляет сигнал и вызывает различное количество шума в радиоприемниках даже в идеальных ситуациях.

Но вы МОЖЕТЕ дать отпор в моно и получить более чистый сигнал… и вы пожертвуете очень небольшой точностью и избавитесь от шипения и статики.

Большинство стерео FM-радио имеют возможность переключения между MONO FM и Stereo FM. Неважно, насколько большой или маленький… большая домашняя стереосистема, бумбокс, плеер, офисная мини-стереосистема, даже некоторые автомобильные стереосистемы… вы будете поражены, насколько сильнее и чище становится сигнал, если вы переключитесь на МОНО.

Переключатель может быть помечен как «стерео / моно» или «FM / FM стерео», или моно можно выбрать с помощью кнопки или переключателя «FM MODE».ПРИМЕЧАНИЕ. Некоторые радиостанции могут автоматически вернуться в режим СТЕРЕО при смене станции… поэтому вам может потребоваться каждый раз переключаться обратно в режим МОНО… но это того стоит.

НЕКОТОРЫЕ автомобильные радиоприемники имеют возможность выбора стерео / моно… другие автоматически переключаются на моно по мере ослабления сигнала… эта функция «авто-моно» на большинстве автомобильных стереосистем заставляет людей думать, что автомобильные радиоприемники «лучше»… нет, они » просто «умнее».

Кто в наши дни делает хорошие радио?

К сожалению, качество радиоприемников значительно упало за последнее десятилетие. Что касается домашней стереосистемы, компоненты Yamaha, Denon, Onkyo и Pioneer по-прежнему уделяют некоторое внимание своим секциям тюнера, но они могут оказаться случайными.

Есть портативное радио старого образца менее чем за 75 долларов, которое может быть лучшим радио в любом месте по любой цене: GE Super Radio III, доступный на www.ccrane.com Они больше не делают меня таким, получите его прежде чем они его убьют!

Если ничего не помогает, слушайте онлайн!

Вы работаете в темнице? Подземный бункер? Где-то между земной корой и мантией? Бетонная дыра, непроницаемая для всех видов радиосигналов? Не отчаивайтесь, WAPS 91.3 Summit — одна из очень немногих станций, которые все еще транслируются в Интернете… PC или Mac, слушайте на www.913thesummit.com, как бы низко вы ни работали!

Как улучшить FM-сигнал на радио с помощью однопроводной антенны: исправить

Я человек старой закалки и помню дни, когда мои дедушка и бабушка играли на радио и заставляли меня слушать музыку с самыми мелодичными мелодиями. Именно с тех пор мне нравится идея радио, оно объединяет так много людей и так много идей, восприятий и мыслей.Мои бабушка и дедушка всегда боролись за восстановление идеальной связи со станциями, но все же им это удавалось.

В настоящее время, благодаря обновленным технологиям и современным средствам, стало проще оставаться на связи с каждой платформой связи . Итак, эта статья расскажет вам, как улучшить FM-сигнал на радио. Итак, давайте быстро взглянем на статью и узнаем, как ее исправить.

Как улучшить FM-сигнал на радио с помощью однопроводной антенны

Шаг 1.

Первый шаг — это самый очевидный шаг, который делают все, даже те, кто ничего не знает о радио и сигналах. Да, вы угадали, отключите антенну, если она подключена к радио. Вытащите антенный штекер из гнезда, и он отключится. Теперь поочередно открутите винты вокруг антенны. Они известны как антенные терминалы или тюнер. После этого распутайте антенну и вытяните ее. Убедитесь, что вы растягиваете его на всю длину.

Шаг 2.

После того, как вы вытянете антенну , вам нужно снова подключить ее к . Просто включите радио и настройтесь на канал, который хотите слушать. Теперь поднимите конец антенны вверх, насколько это возможно. Вам нужно делать поперечные приращения, пока вы не услышите идеальный звук без каких-либо шумов. Продолжайте этот процесс, пока не добьетесь наилучшего радиоприема.

Шаг 3.

Если вы хотите стабильное соединение в радиостанции, заклейте конец антенны.Вы можете столкнуться с падением сигнала, если уберете антенну с руки. Такое случается много раз, и вы можете продолжать попытки, пока не получите приемлемый звук и четкость голоса и сигнала. Вы также можете подойти к радио, чтобы увидеть, есть ли блокировка сигнала или нет. Если да, то требуется дальнейшая корректировка. Если нет, то вы можете наслаждаться наилучшими результатами.

Вот и все. Это очень просто, правда? Итак, теперь, если у вас есть какие-либо проблемы с мешающими соединениями и сигналами, выполните следующие три шага и загипнотизируйте мелодии.Кроме того, есть некоторые проблемы с установкой FM-антенны для FM-приемника. Итак, вот несколько быстрых советов по изготовлению антенны.

Как закрепить FM-антенну на FM-приемнике?

Вещи, которые вам понадобятся:

Двухжильные изолированные провода
Измерительная лента
Изолента
Инструмент для зачистки проводов
Монтажное оборудование

Выполните пошаговый метод изготовления FM-антенны для FM-приемник:

Шаг 1.

Сначала отмерьте 28-3 / 4 дюйма от одного конца провода до другого. С помощью изоленты на концах намотайте несколько витков. Таким образом вы получите четверть длины волны. Он будет настроен на середину FM-радио, так как мы обернули пленку.

Шаг 2.

Теперь нам нужно разделить проволоку на конец ленты. Возьмите провода в направлении, противоположном полюсу, чтобы получить дипольную антенну. Теперь используйте инструмент для зачистки проводов и удалите изоляцию антенны с противоположного конца.Теперь скрутите открытые концы, чтобы они заметили потертость лица.

Шаг 3.

На этом третьем шаге вам нужно прикрепить два открытых конца винтовых клемм к метке приемника для антенны. Ослабьте винтовые клеммы с помощью отвертки. Снова намотайте оголенные / открытые провода на резьбу винта и плотно оберните. В проводе нет набора винтов, поэтому вы можете намотать любой винт на любую клемму.

Шаг 4.

Вы должны знать, что дипольная антенна является направленной.Поэтому отрегулируйте полюса вашей антенны, чтобы получить наилучшие возможные результаты. Поскольку он является направленным, меняйте его с места на место, или любые блокировки, влияющие на прием радиосигналов FM-радио. Вы можете использовать любое оборудование или несколько лент для улучшения соединения и поддержки вашей антенны. Помните, что регулировка полюсов — лучший способ получить идеальный звук и четкость любой станции.

Я же вам сказал, это элементарно. Надеюсь, вы придете к выводу и улучшите FM-сигнал на радио с помощью однопроводной антенны.Все, что вам нужно сделать, это просто внести некоторые изменения. Кроме того, я перечислил шаги по изготовлению FM-антенны для FM-приемника . Расскажите свои отзывы и комментарии ниже. Я выхожу сейчас!

Улучшение приема радио — Радио сообщества WERU

Если вы живете на окраине вещательного сигнала WERU, вы можете кое-что сделать, чтобы улучшить прием FM. (Конечно, вы также можете послушать онлайн.)

Основная часть следующей информации сосредоточена на недорогих идеях для улучшения вашего индивидуального приема.

Факторы, влияющие на прием
Радиоволны FM могут зависеть от многих факторов, от местности до оборудования. В общем, FM-передачи — это прямая видимость, похожая на световые волны. 12 000 ватт WERU передаются с горы Блю-Хилл (высота 1000 футов). Если между вами и Blue Hill нет какого-либо объекта (здания, хребта, горы и т. Д.), Вы должны иметь чистый прием на расстоянии до 50 миль от передатчика. После 50 миль прием становится фактором силы сигнала, так же как и ваше местоположение по отношению к передатчику.У нас есть постоянные слушатели (и участники) в Скоухегане, Дувре-Фокскрофте, Баксфилде и Хармони. В этих случаях важными факторами являются ландшафт и оборудование; эти люди, вероятно, живут на холмах и / или имеют внешние роторизованные (наводимые) антенны.

Ниже приведены некоторые предложения по улучшению домашнего приема за счет добавления или регулировки приемных антенн. Эти методы могут работать, а могут и не работать, но улучшение вашей антенны — единственное лучшее решение проблем с приемом (кроме перемещения или установки переводчика).Предлагаемые здесь решения варьируются от вещей, которые вы можете делать бесплатно, до оборудования, которое вы можете приобрести. Мы не продаем оборудование, а просто передаем вам лакомые кусочки проверенных знаний о приеме для вашего удовольствия.

Антенны: некоторые общие понятия

Антенна — это «коллектор» радиосигналов, который улучшает качество приема, предоставляя больше сигнала, чем в противном случае поступило бы на приемник.
Наружная антенна предпочтительнее комнатной.
Лучше расположить на высоте, будь то крыша, холм за домом или верхняя полка книжного шкафа.
Многие вещи в доме могут повлиять на прием, поэтому сначала попробуйте установить радио или антенну в разных местах дома.
ВЫ антенна! Если вы улучшаете прием, стоя рядом или дотрагиваясь до радио или антенны, ваша система сообщает вам, что ей нужна антенна получше.
Роторная (наводимая) антенна предпочтительнее стационарной антенны.Фиксированная антенна FM должна быть направлена в сторону Blue Hill Mountain.

Ваше радио

Определите, есть ли в вашем радиоприемнике антенные разъемы для крепления антенны. Они будут выглядеть как:

Винты на задней панели с надписью «ant. 300 Ом »или
Разъем коаксиального кабеля с надписью «coax / ant. 50 Ом »(Вт = Ом)

В противном случае в вашем радио есть либо внутренняя антенна, которую вы не видите, либо телескопическая антенна.В любом случае перейдите к разделу «Без антенных разъемов».

Подключение антенны к радиостанции

Существует два разных типа антенного кабеля: плоский двухжильный провод, известный как «сдвоенный вывод», мощностью 300 Вт или круглый провод с пластиковым покрытием, известный как «коаксиальный» или «коаксиальный», мощностью 50–75 Вт. Кабельные компании используют коаксиальный кабель, и это намного лучший кабель, но он более дорогой. Вам нужно будет решить, что использовать, если вы устанавливаете новую антенну или кабель. Помимо передачи более сильного сигнала, коаксиальный кабель полезен в ситуациях, требующих устранения помех, создаваемых соседними электродвигателями, компьютерами и т. Д.Будем рады проконсультировать вас.
Если у вас уже установлена ТВ-антенна, купите «FM-разветвитель» в магазине радиоприемников. Следуйте инструкциям, подключив «FM-выход» разветвителя к радио и используя «ТВ-выход», чтобы восстановить соединение с телевизором. Поэкспериментируйте, прикрепляя провода к одному винту, а затем к другому, чтобы увидеть, что дает лучший прием; единственное правило — «делай то, что лучше всего работает».
Если вы принимаете телевизионный сигнал по кабельной системе, а ваша телевизионная антенна не используется, просто подключите ее к антенным разъемам на радио, и у вас будет значительно лучший прием.Если в вашей кабельной системе есть FM-служба, узнайте, есть ли WERU. Если это так, вы можете подписаться на услугу FM и отказаться от любых антенн или использовать их вместе с услугами кабельного телевидения; если он не передается, вы можете лоббировать свою кабельную компанию, чтобы добавить WERU к услуге FM. Часто кабельные компании могут передавать очень хорошие сигналы на больших расстояниях от передатчика. Мы будем рады помочь вам в этом.
Если у вас по-прежнему возникают проблемы с приемом после подключения антенны, попробуйте направить антенну прямо на Blue Hill Mountain.Если наведение антенны на Blue Hill Mountain вызывает проблемы с приемом других теле- или радиостанций, примите во внимание:

установка моторизованного ротора для перемещения антенны изнутри,
выделяет FM-антенну, чтобы постоянно указывать на Голубую гору, или
придумал какое-то уникальное устройство, позволяющее направлять антенну, подобное тому, что описано в последнем разделе «Другие идеи».

Использование двухполюсной антенны

Di-poles — это Т-образные проволочные антенны, предназначенные для использования внутри помещений.Их можно купить в магазинах радиоприемников, они недорогие.
Присоедините нижнюю ножку T к антенным клеммам вашего радио (поэкспериментируйте с установкой), а затем поиграйте с расположением T. Размещение T имеет решающее значение для работы диполя.
Если вы действительно смелы или жаждете приема WERU с ограниченным бюджетом, вы можете сделать индивидуальный диполь. Преимущество в том, что вы можете значительно увеличить эффективность диполя за счет его размера и / или размещения снаружи! Вам понадобится часть двухжильного кабеля, о котором мы упоминали ранее.
Изготовленный на заказ диполь будет в форме буквы Т, как и готовый, который вы можете купить, за исключением того, что вы сможете адаптировать его к своим потребностям. Однако вам необходимо соблюдать эти или кратные им измерения; верхняя планка должна быть 5 футов 1 дюйма, 10 футов 2 дюйма, 15 футов 3 дюйма или 20 футов 4 дюйма и т. д., а нижняя ножка должна соединяться в середине этой верхней планки (2 фута 6 дюймов и т. д.). Вы можете накинуть индивидуальный диполь на крышу вашего дома или залезть на дерево в вашем переднем дворе и привязать его к соответствующим веткам (конечно, неустанно экспериментируя, чтобы найти правильную ориентацию диполя для лучшего приема).Twin lead настолько дешев, что вы можете гордиться резким улучшением качества приема на некоторое время, но при этом за очень небольшие деньги. Однако не заблуждайтесь насчет эффективности кастомного диполя по сравнению с традиционной металлической ТВ / FM-антенной.
Отрежьте двойник подходящей длины для верхней планки. В середине этого отрезка отрежьте один из двух проводов и снимите пластиковое покрытие. Теперь подключите другой отрезок двойного провода к двум неизолированным проводам верхней шины. Другой конец подключен к клеммам вашей радиоантенны.
Если нестандартный диполь кажется слишком большим хлопотом, вы можете сделать диполь «разрезать и разрезать». Возьмите двойной поводок и разделите его пополам. Другой конец подсоедините к рации. Очень просто, но не так эффективно, как кастомный дуплекс.

Нет антенны? Сделайте проволочную антенну
Самодельные антенны могут работать очень хорошо. Часто кусок провода превращается в антенну без особых хлопот. Это может быть толстая или тонкая проволока, лучше всего бесплатная или дешевая проволока. Провод с пластиковым покрытием безопаснее (не забудьте удалить любое покрытие, чтобы можно было подсоединить провод к клеммам антенны), но оголенный провод вполне подойдет.
Используйте любой кусок проволоки. Присоедините его к разъему антенны. Проведите им по стержням драпировки и оконным проемам. Выбросьте его в окно и в ближайшее дерево. Бросьте на крышу. Проделайте то же самое с двумя проводами. Потратьте некоторое время на эксперименты с размещением этих проводов; часто хорошо работают противоположные направления. Если это чисто внутренняя работа, убедитесь, что вы разместили эти провода так, чтобы с гордостью указывать на них посетителям. «Посмотри на мою антенну; Я получаю WERU громко и ясно! »

Нет антенных терминалов
Радиочасы обычно не имеют антенных терминалов или телескопических антенн.Попробуйте обмотать радио большим количеством проводов; не подключайте провод ни к чему. Идея в том, чтобы возле магнитолы достать толстую петлю из провода.
Практически любая крупная металлическая конструкция над землей может выступать в качестве антенны. Алюминиевые водосточные желоба, кондиционеры и тепловые каналы, металлические оконные рамы, алюминиевый сайдинг и металлическая кровля — отличные антенны. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ электрическую розетку в качестве антенны. с помощью зажима из крокодиловой кожи прикрепите к одному из них ранее упомянутую массивную проволочную петлю, окружающую ваши радиочасы.Ух ты!
У других портативных радиостанций есть телескопические антенны, которые можно улучшить, обернув «флаг» из алюминиевой фольги вокруг верхней части или прикрепив кусок провода к телескопической антенне. Такой отрезок провода может быть брошен в дерево рядом с вашим садом, когда вы работаете в саду и слушаете радио, или, что более важно, прикреплен к водостоку за окном спальни или брошен на крышу.

Другие идеи

Кроличьи ушки дешевы. Прикрепите их к дымоходу или залезьте на дерево и аккуратно разместите их в соответствии с данными приема, которые ваш друг кричит вам из окна.Кроличьи уши не предназначены для размещения снаружи, так как они испортятся до бесполезности. Но, по нашему опыту, это происходит только через много лет. Или попробуйте положить их на чердак.
Выберите на ресивере МОНО. По причинам, выходящим за рамки данной брошюры, сигналы МОНО распространяются дальше и содержат меньше шума.
Купите бустер или усилитель для имеющейся антенны. Иногда они творят чудеса, иногда просто работают. Усилителям требуется определенное количество сигнала для работы, иначе они будут усиливать шум, а не звук.
Вот «чердачное решение», предложенное слушателем KSER недалеко от Сиэтла: «Я установил радио-телевизионную антенну (также известную как yagi) на своем чердаке. У меня к нему прикреплена веревка, и я могу повернуть ее из шкафа возле радио. Могу разместить его для KSER или различных телеканалов. Вертикальный стержень — это метла. У меня получается поворот примерно на 90 градусов. Преимущество состоит в том, что я избавился от затрат на установку антенны на открытом воздухе и ротора, но у меня она все еще находится на относительно высоком месте, и я могу легко установить ее.”

Создайте свою собственную антенну, настроенную на WERU
WERU имеет подробные планы по созданию собственной антенны, настроенной специально на WERU. В очень отдаленных районах эта антенна обеспечит значительное улучшение приема. Еще одно полезное применение этой антенны — если вы испытываете помехи от другой станции при попытке настроить WERU.
Вот планы антенн (формат PDF, размер файла 160 КБ), а важные примечания о создании такой антенны приведены ниже.Особая благодарность Джеку Дайсу и Марку Роману за планы и заметки.

Примечания к дизайну:

Критические размеры (длина элементов антенны и расстояние между ними) были рассчитаны по формуле, взятой из статьи в Popular Science около 1956 года. Дед соседа отрезал ее и сохранил. Он и я построили антенны для приема WERU, и мы получаем очень хороший прием.
Переменная в формуле — радиочастота.Частота умножается на константы, чтобы определить длину и разнос антенных элементов. Представленная здесь конструкция рассчитана на прием 89,9 МГц, частоту вещания WERU.
Дизайн рамы — это то, что придумал я. Это особенно хорошо при использовании «донорной» антенны (поясняется позже), которая требует, чтобы элементы были соединены вместе в центре их пролета и которые нуждаются в поддержке с каждой стороны стыка. Фактически, любое приспособление будет работать до тех пор, пока конструкция удерживает элементы антенны выровненными в одной плоскости и способна противостоять злоупотреблению нахождением на крыше во время экстремальных погодных условий, которые мы наблюдаем здесь, в штате Мэн.

Строительные заметки:

Для стрингеров выберите дерево с прямыми волокнами без крупных сучков, которые покрывают толщину стрингера. Это ослабит его.
Я дал фактические размеры ¾ ”на 2 ″ на 13 футов для двух стрингеров. Чтобы получить эти размеры, потребуется разрезать «по одному» до ширины 2 дюйма. Если у вас нет возможности разрезать длинный кусок дерева, выберите дерево как можно ближе к 2 ″ от склада пиломатериалов. Обвязка обычно доступна в размерах «1 на 3» (фактический размер ¾ на 2 ½ дюйма).Часто это древесина не самого лучшего качества, поэтому убедитесь, что она достаточно прямая и в ней нет крупных сучков. Я бы не рекомендовал использовать древесину уже, чем er «на 2» для стрингеров.
Размеры и количество проставок не имеют значения. Используйте свои обрезки, чтобы разделить два стрингера и удерживать их вместе.
Идеальное место для крепления на мачте — это точка баланса полностью собранной антенны. Геометрический центр (6 футов 6 дюймов от конца стрингеров) будет достаточно близко, если вы хотите спланировать крепление перед сборкой всего блока.
Размеры, рассчитанные по формуле, указаны на чертеже в десятичных дюймах. Я преобразовал их с точностью до 1/16 дюйма, как указано в скобках. Создавая антенну, будьте максимально осторожны, чтобы получить указанные размеры.

Приобретите антенну на заказ.
Directive Systems, небольшая компания по производству антенн на юго-западе штата Мэн, производит антенну, которую некоторые слушатели могут посчитать стоящей инвестицией. Для получения дополнительной информации свяжитесь с Дэвидом Олеаном по адресу RR # 2 Box 282, Dixon Rd., Ливан, ME 04027 или 207-658-7758.
