Как заизолировать греющий кабель: Инструкция по заделке ( подключению) нагревательного ( греющего) кабеля.

Содержание

Соединение греющего кабеля — как самостоятельно устранить обрыв, соединить нагревательный кабель

Греющий кабель – это специальный кабель, который предотвращает замерзание труб водопровода. Использование саморегулирующего греющего кабеля также предотвращает выход из строя систем отопления. Согласно общим правилам использования саморегулирующиеся кабели крепятся на трубы с обеих сторон. Подключается греющий кабель к электрической сети.

Применение греющих кабелей

В первую очередь применение греющего кабеля актуально для водопровода и канализаций. Удалить наледь и сосульки с труднодоступных участков практически невозможно. А различные утеплители все равно не спасут в очень сильные морозы. Использование саморегулирующегося кабеля поможет поддержать необходимую температуру, обеспечит надежный обогрев водопровода и предотвратит образование конденсата.

В последнее время большое распространение получило применение греющих кабелей для конструкций теплого пола.

Виды греющих кабелей

В настоящее время есть следующие виды подобных кабелей:

резистивный
саморегулирующийся

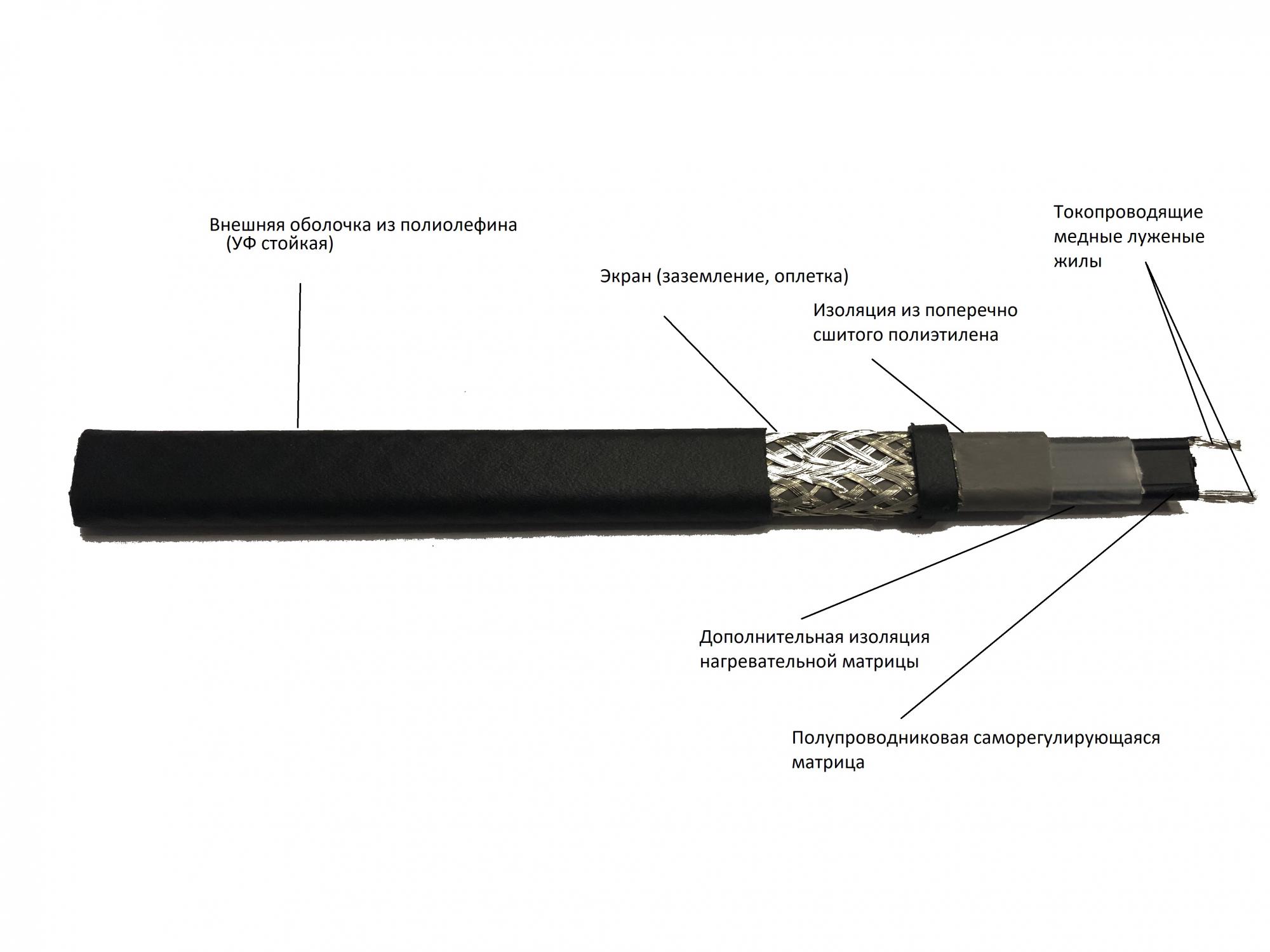

Принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель производится из особого материала, который может изменять свою теплопроводимость во время эксплуатации. Чем ниже падает температура окружающей среды, тем ниже становится сопротивление нагревательного кабеля. Главной особенностью в работе данного нагревательного элемента является то, что его сопротивление изменяется не по всей длине одновременно. В настоящее время такой процесс можно поддерживать даже без применения автоматов.

С помощью саморегулирующегося кабеля можно снизить расходы на электричество. Также к преимуществам этого прибора можно отнести то, что разрезан он может быть в любом месте.

При подключении греющего кабеля необходимо использовать большое количество изоляционных материалов. В противном случае исключить самовозгорание нельзя.

Как работает резистивный кабель

Резистивный кабель – провод с одной или двумя жилами. Металлические жилы выступают в качестве нагревательных элементов. Они изолированы. Электрический ток, проходящий по жилам, преобразуется в тепло за счет сопротивления металла, в результате чего и происходит нагрев.

Резистивный кабель нельзя резать.

К тому же его использование является довольно энергозатратным.

Несмотря на надежность, в работе нагревательных устройств бывают сбои, а также возможны обрывы из-за неправильной эксплуатации.

Устранить обрыв нагревательного кабеля

Повреждения могут происходить из-за перегрева или выхода из строя термодатчика. Если устройство перестало работать внутри или снаружи водопровода, нужно произвести отключение от сети и аккуратно вынуть кабель. Так как саморегулирующие провода можно резать, произведите зачистку и соединение проводов с учетом заземления. Для изоляции используйте термоусадочную муфту. Подогреть термоусадочную муфту можно с помощью строительного фена. После проведения всех манипуляций снова установите нагревательный прибор.

Как установить саморегулирующийся кабель внутри трубы после устранения обрыва

Работы по прокладыванию саморегулирующегося кабеля в трубе проводятся, если температура воздуха не ниже пяти градусов. Соединение проводников выполнено с помощью спайки. Использование изоляции позволяет избежать попадания влаги и уберечь нагреватель от высокой температуры. Устройство работает в диапазоне температур от пяти до пятнадцати.

После устранение обрыва необходимо выполнить следующие виды работ:

установите тройник там, где будете вводить кабель
далее прикрутите переходник
введите кабель

Установка саморегулирующегося кабеля снаружи трубы

Чтобы избежать новых обрывов нагревательного кабеля, нужно произвести зачистку труб от ржавчины и других загрязнений.

Закрепите кабель на нижней части трубы. Холодный конец провода обязательно должен находиться снаружи изоляционного материала. Очень осторожно работайте с местом обрыва. Если у вас пластиковые трубы, используйте фольгу, чтобы обернуть их. Это даст равномерный нагрев трубы и позволит избежать новых обрывов.

Подключение самонагревающегося кабеля к электрической сети после обрыва

Вам понадобятся следующие материалы:

соединительный провод и термоусаживаемые трубки
штепсель для подключения к сети

После подготовки материалов снимите острым предметом собственную изоляцию кабеля не более чем на восемь сантиметров. Разъедините оплетку. Осторожно удалите ее изоляцию, чтобы оголить полимерную матрицу. Очистите провода, оголив проводники на 10-20 мм.

Очистите концы провода. Используйте трехпроводной многопроволочный кабель. Использование такого кабеля упрощает определение заземления (обычно этот провод имеет два цвета). Термоусаживаемые трубки «одеваются» на питающий кабель, чтобы изолировать место соединения. На соответствующие выводы соединительной гильзы насаживается термотрубка. Скрутите и обожмите провода. Проведите все манипуляции с каждым выводом.

Прокладка греющего кабеля — монтаж нагревательного кабеля внутри трубы

Подготовка к прокладке греющего кабеля

Перед тем как устанавливать систему кабельного подогрева труб (любого назначения), необходимо осуществить процедуру подготовки к предстоящему монтажу. В нее входят тщательная чистка от грязи и сушка поверхности трубопровода – внутренней или внешней, в зависимости от места размещения нагревательного элемента, а также выявление и устранение в месте прилегания провода всех твердых выступов и заусенцев. При невозможности избавиться от острых выступов путем их скалывания или шлифовки, подобные шероховатости (а также участки с резьбой) заклеивают изоляционной лентой.

Кроме того, для качественной и эффективной работы системы электрообогрева, необходимо учесть и внимательно высчитать следующие параметры:

общую площадь обогреваемых труб;

температуру окружающей среды;

вид и толщину материалов теплоизоляции;

дополнительные факторы, влияющие на выбор мощности оборудования.

При установке кабельной обогревательной системы важно принимать во внимание глубину залегания магистрали, а также особенности местного климата. Между диаметром труб и плотностью теплоизолирующего материала существует прямая зависимость: чем толще труба, а теплоизоляция тоньше, тем выше должна быть мощность греющего кабеля.

Способы прокладки

Греющий элемент для поддержания нужной температуры в трубопроводе может быть проложен как изнутри, так и снаружи. Благодаря основному преимуществу греющего кабеля – его гибкости, монтаж системы электробогрева возможен при любом количестве поворотов труб под любым углом. Кабель обогрева одинаково успешно используется как в уличных, так и в подземных коммуникациях. Для любого способа размещения греющего кабеля верны следующие рекомендации:

Монтаж кабеля на трубопроводе должен происходить с учетом тупиковых и байпасных линий.

Преимущественным средством крепления считается алюминиевая клейкая лента.

При использовании кабельного бандажа должна учитываться его стойкость к химическим реагентам и воздействиям повышенных температур.

Если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено.

При утеплении синтетических труб лучшим способом станет пропускание фольги под термокабелем (в некоторых случаях еще и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Греющий кабель закрепляется по всей длине обогреваемой магистрали.

Если трубопровод пластиковый, то для обеспечения теплового контакта кабель проклеивается по всей длине алюминиевой самоклеящейся лентой и дополнительно поперек (через каждые 30-40 см).

Если труба металлическая, то для крепежа необходимо применить стеклопластиковую ленту, используя ее аналогичным образом – каждые 30-40 см выполнять из нее поперечные крепления, которые удержат кабели.

Греющий кабель внутри трубы

Чтобы защитить трубу водопровода в зимний период от замерзания, образования конденсата, наледи и, как следствие, возникновения протечек, можно установить греющий кабель внутри магистрали. Для этой цели идеально подойдет саморегулирующийся греющий кабель. Оборудованный саморегулирующимся термокабелем водопровод сможет избежать всех неприятностей, связанных с его эксплуатацией в холодное время года.

Греющий трубу кабель не часто прокладывают изнутри коммуникаций. Это объясняется такими причинами, как:

Применение греющего кабеля с функцией саморегуляции оправданно в трубах с питьевой водой, если протяженность водопровода не превышает 25 м.

Размещение нагревательного элемента непосредственно в трубопроводе имеет свои недостатки, а именно: уменьшение площади сечения трубы и повышение вероятности образования засоров.

Несмотря на схожий принцип работы, для подогрева коммуникации изнутри понадобится предварительная установка тройника. Через тройник будет осуществляться введение термокабеля в трубопровод.

Греющий кабель, который будет устанавливаться непосредственно в трубе, должен в обязательном порядке пройти строгое тестирование и обладать всеми гигиеническими сертификатами, а его наружная изоляция должна быть выполнена из пищевого пластика. Только такой греющий кабель не меняет характеристики и вкус питьевой воды.

Если речь идет о нагревательном кабеле, помещаемом внутрь канализации, его внешняя изоляция должна быть выполнена из специальных материалов, имеющих повышенную устойчивость к агрессивным средам.

Применение систем электрообогрева с прокладыванием кабеля внутри трубы наиболее востребовано на коротких участках канализационных трубопроводов (чаще всего на уличных насосах), а также на питьевых трубопроводах небольшого диаметра.

При этом нужно помнить, что функционирование термокабеля внутри трубы начинается с температуры +5 градусов по Цельсию. Включать систему при отрицательной температуре не следует, так как в этом случае потребуется время для оттаивания замерзшей жидкости и на протяжении этого периода напор в трубе водопровода будет значительно снижен.

В тех случаях, когда протяженность водопровода небольшая, оправданно применение греющего элемента малой мощности. Обычно для загородных домов и коттеджей используются термокабели с уровнем мощности 10 ватт на метр трубы. Этого вполне достаточно для небольших систем водоснабжения и водоотведения. На важных магистральных направлениях используется кабель водопровода более высокой мощности, которая зависит от диаметра трубы и ее протяженности. Как правило, в таких случаях для обогрева коммуникаций изнутри достаточно греющего элемента удельной мощностью 50 Вт/м.

Внешний слой изоляции термокабеля для обогрева трубы изнутри не только устойчив к воздействию влаги, но и изготовлен из специального пищевого пластика, имеющего гигиенический сертификат. Применение особой изоляции требуется, чтобы кабель внутри трубы не изменил вкуса и других характеристик питьевой воды, доставляемой водопроводом.

Следует учитывать, что стоимость саморегулирующегося кабеля выше резистивного, поскольку технологический процесс создания такого термокабеля значительно сложнее: кабель для обогрева трубы изнутри значительно меньше по диаметру, при этом он экранирован и выдерживает высокое давление, находясь в водопроводе. Именно саморегулирующийся термокабель идеально решает задачу обогрева внутри водопроводных труб, поскольку его устройство позволяет обогревать локальные участки магистрали.

Будет правильнее, если монтаж кабеля внутрь трубы произведут подготовленные специалисты, которые смогут грамотно рассчитать все параметры нагрева и установить систему с полным соблюдением мер безопасности. Поскольку греющий кабель водопровода работает от электрического тока в водной среде, это является повышенным источником опасности для человека. Необходимо учитывать все нюансы монтажа термокабеля в водопроводных коммуникациях. Тем не менее прокладка греющего элемента на небольших участках водопровода (например, в загородных домах) возможна и самостоятельно, без помощи специалистов.

При проведении монтажных работ следует действовать максимально осторожно, чтобы не повредить термокабель. Если все-таки изоляционный слой нагревательного элемента оказался поврежден, такое изделие необходимо заменить. Обратите внимание: ни в коем случае нельзя самостоятельно восстанавливать разрывы изоляции, так как это может привести к поражению электрическим током. В месте ввода термокабеля в трубопровод необходимо установить табличку с предупреждением о нахождении здесь системы подогрева.

Кабельные системы для подогрева водопроводных труб, помимо датчиков температуры и регуляторов, включают в себя элементы монтажа и специальные переходные сальники для ввода термокабеля в трубу. Все эти детали обеспечат бесперебойную работу системы водоснабжения и водоотведения в холодное время года. Водопроводная труба с греющим кабелем внутри будет служить намного дольше и эффективнее.

Греющий кабель снаружи труб

Наиболее распространенным способом монтажа кабеля, обогревающего трубы, является наружный. При этом способе кабель, прокладываемый вдоль обогреваемой водопроводной или канализационной магистрали, при включении системы нагревает ее до заданной температуры. Электрический кабель для систем наружного применения может быть как резистивным, так и с функцией саморегуляции.

Основными способами укладки нагревательных кабелей являются:

Стандартный линейный. Нагревательный кабель укладывается в одну линию снаружи по всей длине коммуникации. При таком способе укладки нагревающий элемент прокладывается в нижней части магистрали, а термодатчик устанавливается сверху на трубопроводе.

Параллельный. В этом случае подогрев осуществляется двумя линиями термокабеля, когда это необходимо для достижения заданной выделяемой мощности. Нагревательные элементы закрепляются на магистрали параллельно.

Спиралью. Размещение термокабеля происходит по спирали – трубопровод обматывается обогревающим проводом, а термодатчик размещается наверху, посередине между витками. В этом случае шаг витка рассчитывается предварительно, в зависимости от параметров нагревающего элемента и заданной мощности.

«Змейкой», по волнистой линии. Этот способ используют, когда имеющийся провод ограничен в длине и ее недостаточно для закрепления термокабеля на трубопроводе двумя параллельными линиями или спиралью.

Чтобы избежать повреждений системы электрообогрева, когда нагревательный элемент водопровода размещен снаружи, на поверхности укрепляют табличку, указывающую на наличие обогревающего кабеля.

Подключение к сети

Подключение нагревательного кабеля к сети могут произвести монтировавшие систему электрообогрева специалисты, а можно осуществить его самостоятельно, своими руками. Для этого потребуется:

Обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта.

При наличии заземляющего экрана следует либо подключить его к земле, либо обрезать.

Подключить токопроводящие жилы к сети 220.

Пользуясь электрическими нагревательными элементами, можно успешно обогреть практически любой трубопровод. Обогрев при помощи нагревательных кабелей очень прост, эффективен и надёжен. Экономическая польза от обогрева труб исчисляется значительными суммами, поскольку речь идёт о профилактике аварий коммуникаций. О трубопроводах, защищённых греющими кабелями, можно с уверенностью сказать, что их срок службы заметно увеличивается.

Монтаж системы обогрева(антизамерзания) труб, установка греющего кабеля на трубу и внутрь трубы

Система антизамерзания труб, может быть установлена как снаружи, так и внутри трубы.

Надежную работу системы антиобледенения обеспечивает саморегулирующийся нагревательный кабель, имеющий свойство автоматически изменять свою температуру, в ответ на изменение температуры окружающей среды.

Монтаж электрической греющей кабельной системы внутри трубы:

Для герметичного ввода греющего кабеля в трубу, используется специальный сантехнический сальниковый узел UHC16 или аналоги.

Сальник для ввода греющего кабеля в трубу состоит из резьбового сгона, втулки и резинового уплотнителя.

До ввода греющего кабеля в трубу, нужно установить все элементы сальникового узла на кабеле.

Основные условия безопасной установки греющего кабеля:

При размотке кабеля не допускать изломов и перекрутов

Не разрешается многократно перегибать кабель в одном и том же месте

Не допускать перегибов с радиусом менее 40 мм

Не допускать деформации кабеля

Избегать механических повреждений изоляции греющего кабеля

Муфту закрывающую соединение греющего кабеля с питающим(холодным) проводом размещать вне трубы

Не разрешается ввод греющего кабеля под прямым или острым углом

Трубу следует упаковывать в теплоизоляцию

После размещения нагревательного кабеля внутри трубы, нужно закрутить сальниковый узел, вплоть до достижения полной герметичности.

Монтаж греющего кабеля поверх трубы, также не сложен:

Для начала, требуется подобрать необходимую длину кабельной секции.

Так для обогрева 1 метра трубы, диаметром до 60 мм, требуется 1 метр греющего кабеля.

Холодный конец не следует размещать на трубе, он используется только для подключения.

Если Вы приобрели греющий кабель с избытком, то его можно разместить на трубе витками, не чаще 50-60мм меду ними.

Перехлестов греющего кабеля следует избегать.

Перед установкой греющего кабеля, при необходимости очистить трубу от загрязнений.

1. С помощью пластиковых стяжек или хомутов, надежно закрепите соединительную муфту на трубе.

2. Затем следует закрепить весь греющий кабель на трубе, также с помощью пластиковых стяжек или хомутов.

Тефлоновая оболочка кабеля прочна, но перетягивать ее, при креплении греющего кабеля, не стоит.

3. Далее, для получения большего эффекта теплоотдачи, следует изолировать трубу вместе с кабелем фольгой или алюминиевым скотчем.

4. Затем нужно упаковать трубу во внешнюю теплоизоляцию.

Предотвращение замерзания труб с помощью электрических нагревательных кабелей от Frost King

Ночь ясная, холодная. Синоптик напоминает всем ловить последнюю комету, когда они приводят своих питомцев. Никто не напоминает вам о возможном затоплении подвала завтра утром. Вы засыпаете во время The Late Late Show с приглашенным ведущим Дрю Кэри. Вы открываете глаза на первый намек на утреннее солнце. Ваши уши в конце концов улавливают слабый шипящий звук. Это не твоя раковина в ванной. Ты забыл включить струйку прошлой ночью.Встревожившись, вы начинаете действовать. Когда трубы замерзают, трубы лопаются. Когда трубы лопаются, происходят всевозможные опустошения. Потеря использования воды. Повреждение водой. Дорогой счет за сантехнику. Если вы хотите предотвратить замерзание пластиковых и металлических труб, рассмотрите возможность установки электрических нагревательных кабелей с изоляцией из стекловолокна, покрытой фольгой. Компания Frost King, лидер в области защиты труб от замерзания, представляет систему обогрева труб серии HC. Предварительно собранный и готовый к установке, этот электрический нагревательный кабель предотвращает замерзание труб, обеспечивая спокойствие при температуре до -40°.С помощью энергосберегающего термостата кабели HC работают от сети переменного тока 120 Вольт. Электрические нагревательные кабели подходят для использования на водонаполненных пластиковых и металлических трубах. Электрические нагревательные кабели будут работать годами, не требуя обслуживания. Все компоненты изготовлены из материалов высочайшего качества и проходят испытания в критических точках производственного процесса. Готов к установке? Берите защитные очки, перчатки и маску. Пол и Брайан помогут вам начать…

Установка не требует специальной проводки или сборки.Просто измерьте. Выберите правильную длину. Электрические нагревательные кабели проектируются с шагом 3 фута (до 18 футов) для размещения труб различной длины. Идеально подходит для диаметров до 1 и 1/2 дюйма. Прокладывайте электрический нагревательный кабель прямо вдоль трубы и клапанов. См. наши инструкции по простым электрическим нагревательным кабелям . Прикрепите изолентой через каждые 6 дюймов. Добавьте нашу обертку из стекловолокна. Подключитесь к розетке с защитой GFI. Frost King стремится помочь вам защитить свой дом. Если у вас есть вопросы по изоляции труб, мы здесь, чтобы помочь.Пожалуйста, добавьте этот блог в закладки, поставьте нам лайк на Facebook и следите за нами в Twitter. Хотите узнать больше о наших решениях по изоляции труб, которые, несомненно, уберегут вас от неприятностей, ознакомьтесь с часто задаваемыми вопросами, позвоните по телефону 1-800-299-5700 или отправьте нам сообщение.

Просмотреть все советы и рекомендации

Изоляция для систем обогрева

Все системы Heat-Line являются саморегулирующимися, что позволяет добавлять изоляцию, не опасаясь перегрева трубы. Теплоизолированная труба не так подвержена замерзанию и изменению температуры. Изоляция обеспечивает лучшую термическую стабильность и эффективность по всей длине трубы.

Когда термостат расположен на трубе под изоляцией, система может работать в циклическом режиме и включаться по мере необходимости. Изолированная труба в сочетании с термостатом заставляет систему периодически включаться на короткие промежутки времени, экономя до 80% энергии. При правильной изоляции нагревательный кабель будет оставаться отключенным в течение длительного периода времени, поскольку количество и степень потерь тепла значительно уменьшаются.

Чтобы изоляция работала эффективно, важно выбрать соответствующую изоляцию для применения. Для труб, расположенных снаружи, требуется водонепроницаемая и устойчивая к ультрафиолетовому излучению или защищенная изоляция. При использовании изоляционных рукавов скрепите концы изоляции скотчем, чтобы предотвратить появление воздушных или влажных зазоров. Дренажная труба Big-O, труба из ПВХ или АБС может быть установлена поверх изоляции для надземных применений для механической защиты. Дополнительная механическая защита особенно полезна по сравнению с изоляцией на береговой линии при входе в озеро и / или реку, чтобы предотвратить повреждение от истирания песком, гравием, камнями и / или льдом.Примечание. Трубы Big-O, ПВХ и/или АБС сами по себе не являются изоляцией.

Изоляция из стекловолокна, как правило, не рекомендуется, если она не будет храниться в сухом месте, а на нее нанесено и герметизировано соответствующее атмосферостойкое покрытие. Внутри помещений и/или в сухих помещениях изоляция из стекловолокна может быть очень эффективной.

Следует избегать распыления пены, поскольку она может просачиваться между нагревательным кабелем и трубой, блокируя передачу тепла от нагревательного кабеля к трубе. Кроме того, изоляция из напыляемой пены создает почти постоянный барьер вокруг трубы и нагревательного кабеля и, таким образом, делает систему технически непригодной для эксплуатации.Если необходимо использовать изоляцию из напыляемой пены при наружной установке нагревательного кабеля, наложите ленту из алюминиевой фольги поверх нагревательного кабеля и убедитесь, что края ленты полностью герметизированы, чтобы предотвратить затекание пены под ленту и нагревательный кабель.

Если вы считаете, что у вас есть специальное или уникальное применение для изоляции, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продукции.

Преимущества

Повышает энергоэффективность нагревательного кабеля за счет снижения потерь тепла
Обеспечивает надежность в холодную погоду
Помогает обеспечить постоянный контакт между трубой и греющим кабелем
Легко и быстро устанавливается
Структура с закрытыми порами не впитывает влагу и предотвращает впитывание конденсата
Устойчив к образованию плесени
Очень низкая теплопроводность и паропроницаемость
Экономичный
Подходит для жилых, коммерческих и промышленных помещений

Преимущества изоляции труб с помощью системы Heat-Line часто можно упустить из виду.В то время как устройства управления, такие как термостаты и таймеры, могут снизить ваши эксплуатационные расходы, изоляция является основным компонентом, необходимым для того, чтобы сделать вашу систему максимально энергоэффективной. Вопрос, который вы должны рассмотреть, заключается в том, установили бы вы лучшую печь в своем доме, а затем не изолировали бы стены? Ответ будет отрицательным, и если бы вы не изолировали стены, вы не могли бы ожидать, что печь будет работать так эффективно и надежно, как ожидалось.

Изоляция труб должна учитываться при каждом применении; однако он подходит не для всех установок.Вот 3 простых вопроса, которые нужно задать, чтобы узнать, можете ли вы извлечь выгоду из изоляции:

1 . Это новое приложение канала?
Если вы устанавливаете новую водопроводную трубу, будь то система Heat-Line или CARAPACE или труба, купленная на месте, теперь легко изолировать трубу. Даже если у вас есть возможность закопать трубу, сейчас есть прекрасная возможность ее утеплить.

2 . Труба над землей?
Если вы видите трубу в любой точке, она ДОЛЖНА быть изолирована.Охлаждение ветром и экстремально низкие температуры окружающей среды являются основными факторами, которые приводят к потерям тепла, в результате чего ваша труба замерзает, даже если она защищена обогревателем. Если труба обнажена из-за камня, изолируйте ее. Если труба открыта там, где она находится в здании, изолируйте ее. Нахождение в коробчатом корпусе или большой сливной трубе не является достаточной защитой, ее необходимо изолировать. Если труба заглублена, нет необходимости ее выкапывать для утепления.

3 . У вас есть доступ к трубе?
Если у вас есть доступ к трубе, следует подумать об изоляции.Даже если небольшие трубы внутри защищенного здания выставлены напоказ, изоляция всегда имеет преимущество.

В – Что Heat-Line рекомендует для изоляции?
A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для среды, в которой она будет установлена. Распространенным типом изоляции, используемой в системах Heat-Line, являются огнестойкие водонепроницаемые изоляционные рукава из пенополиэтилена для труб.

В – Требуется ли изоляция?
A – Изоляция требуется только в том случае, если труба подвергается воздействию температуры наружного воздуха (над землей). Для существующих применений, когда труба уже заглублена, нет необходимости открывать трубу для нанесения изоляции. Однако при прокладке новых труб рекомендуется изолировать трубу перед ее заглублением.

В – Должен ли я приобретать изоляцию у Heat-Line?
A – Изоляцию не нужно приобретать в компании Heat-Line. При покупке изоляции в другом месте рекомендуется использовать изоляцию, равную или превышающую коэффициент изоляции, обеспечиваемый рукавом из вспененного полиэтилена с закрытыми порами и толщиной стенки ½ дюйма.

В- Должна ли наружная изоляция иметь механическую защиту?
A-Хотя большинство наружных изоляционных материалов, таких как рукава из вспененного полиэтилена с закрытыми порами, одобрены для прямого контакта с влагой, целесообразно предусмотреть некоторую форму защиты от механических повреждений и УФ-излучения солнца. Общепринятой практикой является помещение изолированной трубы в большую трубу «Big-O» и/или другую трубу из ПВХ или АБС.

Использование нагревательного кабеля для защиты серых/черных дренажных труб (T@B 400)

Привет, это немного сложно объяснить, но вот.Я планирую изолировать свои серо-черные свалочные линии, чтобы я мог продлить свой сезон кемпинга на несколько недель в конце каждого сезона. Я не планирую разбивать лагерь в морозы. Я также планирую установить нагревательные подушки для баков на свои баки для серой и пресной воды, но сегодня мой вопрос касается только сливных труб снаружи кемпера.

Итак, я купил 6-футовый нагревательный кабель с обертыванием и кусок 3 1/2 «диаметра 3 1/2″ резины EPDM, предварительно сформированной изоляции трубы. -формованная изоляция труб.» Это не относится к РЕЗИНОВОЙ предварительно отформованной изоляции труб, которая гораздо более тяжелая, чем пена. Я предполагаю, что их инструкция будет включать РЕЗИНОВУЮ предварительно отформованную изоляцию для труб, но, может быть, нет? Я попытался позвонить в компанию Wrap On, но для очевидного причинам, по которым они не открыты. В инструкциях говорится использовать только изоляцию из стекловолокна. Ну, это не сработает в этом приложении, потому что трубы находятся снаружи в непогоду, и я намерен установить кабель в основном на постоянной основе.

Думаю, у меня вопрос: кто-нибудь знает, почему небезопасно использовать резиновую изоляцию EPDM поверх обмотки нагревательного кабеля? Резиновая изоляция рассчитана на температуру до 300 градусов, так что это не может быть проблемой. Возможно ли, что пенопластовая или резиновая изоляция удерживает слишком много тепла, что приводит к плавлению труб или возникновению пожара?

Мой план состоял в том, чтобы очистить трубу, затем полностью обернуть ее теплопроводной алюминиевой лентой HVAC, затем обернуть кабель вокруг серой и черной труб (пересекая клапан сброса посередине), закрепив кабель электроизоляционной лентой и несколько ремней на липучке, затем поверх всего наденьте изоляцию из резиновой трубы EPDM и закрепите ее прочными ремнями на липучке.

Если использование резиновой изоляции небезопасно, может ли кто-нибудь порекомендовать что-нибудь другое, защищенное от воды и путешествий?

Или, , что, если я просто оберну трубу металлической лентой HVAC, а затем надену резиновую изоляцию трубы без источника тепла? Даст ли это ему хоть какую-то достойную защиту? Я думаю, это только отведет ветер.

Извините, что так долго! Я так много думал об этом проекте, и я думал, что все понял только для того, чтобы столкнуться с препятствием.

Спасибо!!

Как изолировать подземные водопроводы — 6 методов, которые следует учитывать

Поскольку температура падает, а зима приближается, вы, вероятно, беспокоитесь о замерзании водопроводных труб. Открытые трубы довольно просто изолировать, но как изолировать подземные водопроводы? Наша команда решила найти наиболее эффективные методы, чтобы ваши трубы не лопнули этой зимой. Смотрите наши выводы ниже.

Если ваши трубы еще не проложены, самое время их утеплить. Если трубы уже закопаны, возможно, вам придется их выкопать. Следующие методы являются лучшими способами изоляции подземных водопроводов:

Закопать ниже уровня промерзания
Греющий кабель для труб
Пенопластовая изоляция труб
Покрытия из ПВХ
Используйте надлежащую засыпку
Покрытие в сене или листьях

Как изолировать подземные водопроводы

Когда большинство вещей невидимы, они вне поля зрения, вне разума.Однако во время низких температур такое мышление может привести к большим проблемам с водопроводом. Если вы не предпримете дополнительные шаги, чтобы убедиться, что они должным образом изолированы, ваши трубы могут не только замерзнуть, но и лопнуть, оставив вас без проточной воды и с огромным беспорядком, который нужно убрать после оттаивания труб.

Похороните ниже уровня Мороза

Как и в большинстве случаев, профилактика играет ключевую роль в предотвращении замерзания или разрыва труб. Первый шаг должен заключаться в том, чтобы узнать, каков уровень замерзания в вашем конкретном месте.Этот уровень указывает, как далеко вы должны копать, прежде чем земля перестанет промерзать. Однако в некоторых регионах высокий уровень грунтовых вод, что делает невозможным заглубление линий достаточно глубоко.

Чтобы найти линию заморозков в вашем районе, вы можете воспользоваться поиском по почтовому индексу через Национальную службу погоды.

Нагревательный кабель для труб

Когда вам холодно, вам, вероятно, нравится стоять рядом с обогревателем или уютно устроиться под электрическим одеялом. Вы можете сделать то же самое для своих водопроводных труб с помощью нагревательного кабеля.Эти электрические кабели просты в установке, и они саморегулируются в зависимости от температуры наружного воздуха.

Просто прикрепите кабели к пластиковым или металлическим водопроводным трубам и подключите их к розетке. Этот кабель не только предварительно смонтирован и прост в использовании, но также работает только при температуре ниже 37 градусов по Фаренгейту, экономя ваши деньги и предотвращая перегрев труб.

Греющие кабели для труб можно найти на Amazon.

Посмотрите это видео на YouTube по монтажу нагревательного кабеля для труб:

Алюминиевая лента

Хотя вы не должны использовать алюминиевую ленту в качестве изолятора для ваших водопроводных труб, вы можете разместить ее поверх нагревательных кабелей.Покрытие кабелей алюминиевой лентой позволит распределить тепло равномерно по трубе, а не в одном месте.

Amazon имеет алюминиевую ленту.

Пенопластовая изоляция труб

Независимо от того, используете ли вы нагревательные кабели или нет, пенопластовая изоляция труб является одним из лучших способов изоляции подземных водопроводов. Он не только согреет ваши трубы зимой, но и предотвратит их запотевание летом. Он относительно дешев и прост в установке.Большинство из них поставляются предварительно прорезанными, поэтому нет необходимости протягивать трубу. Некоторые даже имеют самозакрывающиеся концы.

Щелкните здесь, чтобы ознакомиться с изоляцией пенопластовых труб на Amazon.

Покрытия из ПВХ

Покрытия из ПВХ

помогут защитить ваши водопроводы и предотвратить замерзание. Вы можете использовать его с пенопластовым утеплителем или без него. Трубы из ПВХ помогут согреть ваши линии без пены или нагревательных кабелей, но когда вы объедините все три, вы получите почти надежную систему изоляции.

При использовании поверх пены убедитесь, что вы приобрели трубу из ПВХ, которая достаточно велика, чтобы удобно разместить водопроводные трубы.

Используйте правильную засыпку

После того, как вы правильно изолировали трубы, важно использовать правильный материал для заполнения отверстия. Некоторые засыпки, такие как грязь или глина, не добавляют никаких изоляционных свойств вашим скрытым трубам. Песок, с другой стороны, останется на месте лучше, чем грязь, а также обладает изолирующими свойствами.

Убедитесь, что все хорошо упаковано. Это поможет сохранить ваши трубы теплыми и предотвратит появление провала во дворе.

Нажмите здесь, чтобы просмотреть этот песок на Amazon.

Покрытие землей в сене или листьях

Если вы знаете, что к вам приближаются заморозки, насыпьте немного листьев или сена поверх грязи там, где проходят подземные водопроводы. Это поможет держать землю немного теплее, задерживая тепло внутри. Если вы живете в районе с большим количеством снега, вы можете использовать его в качестве изолятора.Звучит несколько парадоксально, но пока снег не растает до следующего сильного заморозка, он поможет удерживать тепло в земле.

Оставить капающие краны

Несмотря на то, что капание воды из крана не изолирует ваши трубы, гораздо меньше шансов, что проточная вода замерзнет. Когда вы ожидаете, что температура опустится ниже 20 градусов по Фаренгейту, оставьте несколько ваших кранов капающей водой. Если вы беспокоитесь об отходах, поставьте кастрюлю под кран, чтобы собирать лишнюю воду. Затем вы можете использовать его для мытья посуды, приготовления кофе или других бытовых нужд.

Кроме того, если вы обеспокоены тем, что этот метод увеличивает ваш счет за воду, будет намного дешевле заплатить немного больше по счету за воду, чем нанимать сантехника для ремонта поврежденных водопроводных труб.

Опорожнение линий подачи воды

Если вы уедете на какое-то время, вам не нужно беспокоиться о том, что вы вернетесь домой к пробитым трубам. В этих случаях, поскольку вы не будете использовать воду в течение длительного периода времени, вы можете слить воду из всех ваших труб, защищая как внутренние, так и подземные водопроводы.

Запорный клапан

Первое, что вам нужно сделать, это найти запорный клапан для воды. Это отключит воду во всех трубах. Далее пришло время слить всю оставшуюся воду из линий. Для этого шага вам нужно найти кран в нижней точке. Это позволит гравитации сделать свою работу, вытягивая всю воду наружу.

Подсоедините шланг к этому крану и включите его, выпустив воду. Затем поверните все краны внутри дома в положение «включено» и промойте все туалеты.Это позволит избавиться от большей части воды, но небольшое ее количество все же останется. Чтобы избавиться от нее, вы будете использовать воздушный компрессор, чтобы выдуть оставшуюся воду из линий.

Продувка линий

Вернитесь внутрь и закройте все открытые краны. Теперь вернитесь к крану с низкой точкой. Прикрепите к нему воздушный компрессор с давлением примерно 70 фунтов. Как только он созреет, вы вернетесь внутрь дома. Вы снова включаете краны.Всегда сначала включайте горячую воду, а потом холодную.

Для таких приборов, как посудомоечные и стиральные машины, вам нужно будет включить их, используя циклы горячей воды. Теперь пришло время позаботиться о туалетах, открыв запорные вентили. Как только это будет сделано, залейте большое количество антифриза в каждый унитаз и бачок вместе со всеми сливами раковины и ванны/душа.

Посмотрите это видео на YouTube, которое поможет вам в этом процессе.

Часто задаваемые вопросы

Вот еще несколько вопросов, которые могут у вас возникнуть в связи с трубками и зимой:

Замерзают ли подземные водопроводные трубы?

Подземные водопроводы замерзают.Вот почему так важно принять надлежащие меры для их изоляции. Даже если вы закопаете их ниже уровня инея, все равно есть шанс, что ваши трубы могут замерзнуть.

При какой температуре замерзают подземные водопроводные трубы?

Все мы знаем, что вода замерзает при 32 градусах. Однако, когда температура наружного воздуха достигает 32 градусов по Фаренгейту, вам не нужно беспокоиться о замерзании водопроводных труб. Это связано с тем, что трубы, закрывающие воду, не будут такими холодными, как окружающая атмосфера, особенно если они находятся под землей.

Вместо этого, по данным Hope Plumbing, подземные водопроводные трубы замерзают, когда температура достигает минимум 20 градусов.

Как быстро могут замерзнуть трубы?

Трубы не замерзают так быстро, как можно было бы себе представить. Температура должна оставаться на уровне 20 градусов по Фаренгейту или ниже в течение как минимум шести часов подряд, прежде чем они замерзнут.

Как глубоко нужно закапывать водопровод, чтобы он не замерз?

Глубина, на которую следует закопать водопровод, чтобы он не замерз, зависит от того, где вы живете.Например, линия замерзания в Луизиане будет более мелкой, чем линия замерзания в Огайо. Узнайте, какой уровень мороза в вашем районе, проконсультируйтесь с Национальной метеорологической службой.

Вам нужно будет зарыть водопровод как минимум на эту глубину. Однако не всегда есть возможность закопать их ниже уровня промерзания. Высокий уровень грунтовых вод может помешать вам копать так глубоко. Другими проблемами могут быть газопроводы, общественные канализационные системы и подземные коммуникации.

Какую трубу лучше всего использовать для подземных водопроводов?

Трубы из полиэтилена высокой плотности

лучше всего подходят для подземных водопроводов. Они не только нетоксичны и не имеют вкуса, но и устойчивы к трещинам и коррозии.

В завершение

Замерзшие и сломанные трубы могут стать кошмаром. Вместо того, чтобы сидеть сложа руки и надеяться на лучшее, предпримите описанные выше шаги, чтобы изолировать подземные водопроводные трубы и предотвратить проблемы. Если у вас есть дополнительные вопросы по подготовке дома к зиме, ознакомьтесь с другими полезными советами в нашем блоге:

Как изолировать окна с одним стеклом [4 метода, которые стоит попробовать]

9 типов теплоизоляции, которые вы должны знать

Наматываемая изоляция для труб.Виниловая пена из стекловолокна или ПВХ. Рулоны толщиной 1/2 дюйма и 1 дюйм. Ширина 3 или 6 дюймов — защита от замерзания трубопровода — электрический нагревательный кабель и маты

SP50 Изоляция трубы из стекловолокна шириной 3 дюйма

Frost King Обертка трубы для установки электрического нагревательного кабеля — включает пластиковую пароизоляционную оболочку — толщина 1/2 дюйма, ширина 3 дюйма, длина 50 футов — R = 1. 9
$7,35
16750 Изоляция воздуховодов Insul-Foil

Оберточная компания, Inc. 1/8 «x 12» x 15 футов Изоляция — сверхпрочная алюминиевая фольга, высококачественная виниловая пена из ПВХ с закрытыми порами и самоклеящаяся подложка для легкой установки в один шаг. Снижает теплопотери, сокращает расходы на топливо и мак
27,99 долларов США
16715 Изоляция труб Insul-Foil

Оберточная компания, Inc. Сочетает тяжелую алюминиевую фольгу с жесткой виниловой пеной из ПВХ. Самоклеящаяся спинка. Не использовать с нагревательными кабелями для труб. 1/8 дюйма x 2 дюйма x 15 футов
$9,94

Изоляция для электрических систем обогрева пола

Использование изоляции в системах напольного отопления

Надлежащая изоляция является важным элементом любой системы напольного отопления, и электрические системы лучистого теплого пола не являются исключением. Распространенным заблуждением является то, что тепло, излучаемое кабелем, может только подниматься вверх, и поэтому нет необходимости в изоляции. Это не может быть дальше от истины. На самом деле, как видно на изображении (сечение пола с греющим кабелем, уложенным в тонкий слой), тепло, излучаемое кабелем, распространяется во всех направлениях, включая часть пола под кабелем греющего пола. Установка изоляции под кабелем эффективно разделяет пол на обогреваемую и неотапливаемую части, что снижает тепловую массу (подробнее о тепловой массе читайте ниже).

Тепловая масса лучистого пола с подогревом

Применительно к системам лучистого обогрева пола тепловая масса представляет собой объем (размер) пола, обогреваемого кабелем (или матами) электрического обогрева пола. Когда кабель проложен по бетонной плите без изоляции, плита, следовательно, становится частью общей тепловой массы и будет поглощать тепло, выделяемое кабелем.
Однако при наличии изоляции только готовый пол (например, плитка) становится тепловой массой, поскольку создается тепловой барьер между бетонной плитой и системой отопления (включая чистый пол).
См. изображение для общего представления и сравнения.

Влияние изоляции на затраты на отопление и эффективность системы

1. Размер тепловой массы влияет на то, сколько времени потребуется системе для обогрева полов. Чем больше тепловая масса, тем больше времени потребуется, чтобы нагреть ее до желаемой температуры. Уменьшая тепловую массу только до той части пола, которая требует тепла, можно эффективно сократить время нагрева.

2. Большая тепловая масса потребует больше энергии для достижения заданной температуры и, следовательно, приведет к более высоким энергозатратам.С другой стороны, при правильной установке изоляции система может работать с очень высокой эффективностью, передавая почти все тепло поверхности пола.

Типы изоляции, совместимые с системами электрического обогрева пола

Пробка

Пробка является одним из самых популярных вариантов изоляции для теплых полов по многим причинам:
Это натуральный продукт, который не выделяет вредных паров при нагревании.
Одобрено TCA (Американским советом по плитке).
Имеет низкий коэффициент влагопоглощения и расширения.
Относительно низкая стоимость около $1,70 за кв. Футов для пробки толщиной 1/4 дюйма (6 мм) (данные различных интернет-магазинов по состоянию на декабрь 2012 г.)
Пробка толщиной 1/4 дюйма имеет примерно такое же значение R, что и фанера толщиной 3/4 дюйма. Изоляция для пола с подогревом имеет размеры от 1/8” до 3/8”, причем 1/4” (6 мм) является одним из самых популярных размеров. Пробковая изоляция для пола обычно поставляется в рулонах, но также доступна в виде плитки.

Фанера

Сама по себе фанера не является очень эффективным теплоизолятором и имеет относительно низкое значение R, равное примерно 1.0 для листа толщиной 3/4 дюйма. Однако во многих жилых помещениях установка электросистемы под полом поверх фанеры вполне приемлема, при условии, что изоляция под фанерным основанием достаточна (например, стекловолокно — типично для жилых домов).
1 квадратный фут фанеры толщиной 3/4 дюйма стоит около 1 доллара США (данные местных магазинов товаров для дома), причем цены варьируются в зависимости от сорта древесины, отделки и т. д.

Полистирол

Панели из полистирола являются одними из лучших изоляционных материалов для полов с электрическим подогревом с впечатляющим значением R около 5.0 на дюйм толщины (сравните с 3,0 на дюйм для пробки). Полистирол также является эффективным гидроизоляционным материалом и предотвращает рост плесени и грибка. Этот тип изоляции обеспечивает ровную поверхность (при использовании плит), что особенно удобно при укладке кафельных или каменных полов. Однако недостатком этого материала является то, что со временем он теряет свои термостойкие свойства.

После укладки изоляции можно укладывать нагревательный кабель или маты.Маты теплого пола HeatTech хорошо подходят для укладки на фанеру, пробку и полистирол, поскольку они поставляются с клейкой основой, поэтому их не нужно приклеивать или приклеивать лентой.

Современный рынок предлагает широкий выбор других видов теплоизоляции полов, совместимых с электрическими системами обогрева пола. Проконсультируйтесь с выбранным производителем изоляции, совместима ли она с продуктами для обогрева пола HeatTech.

Как работают тепловые кабели?

Работают ли нагревательные кабели? Наиболее частые вопросы, которые мы получаем от клиентов, касаются защиты от обледенения и нагревательных кабелей.У нас уже есть много литературы о преимуществах нагревательного кабеля и о том, как он может помочь в упреждающем предотвращении образования ледяных заторов, ссылки на которые вы можете найти ниже. На этот раз мы хотели немного глубже погрузиться в то, что именно вы можете ожидать от вашего водосточного желоба с подогревом, и рассмотреть некоторые уникальные обстоятельства или сценарии, которые могут повлиять на ваш отдельный дом и его скопление льда.

Давайте начнем с краткого повторения того, что такое ледяная запруда и чем она вызвана. Ледяная запруда возникает, когда тепло в вашем доме уходит через чердак, нагревая крышу.После снегопада теплая часть вашей крыши растапливает накопившийся снег, заставляя эту воду стекать к нижней части вашей крыши и водосточной системе, которые еще холодные. Как только растаявший снег достигает холодной поверхности, он снова замерзает, вызывая скопление льда на краю вашей крыши и водосточной системы.

Ледяная запруда, вытягивающая водосточную систему из дома. Скорее всего из-за теплопотерь и металлической кровли.

Для получения дополнительной информации о ледовых запрудах посетите следующие блоги:
Определение и предотвращение ледовых заторов
Как предотвратить ледовые заторы
Ледовые заторы и затраты на повреждение водой
411 по ледовым запрудам
Ледовые заторы: вы в опасности?

Если в вашем доме образовалась ледяная запруда, вы можете сделать несколько вещей:

Проверьте теплоизоляцию вашего дома, особенно на чердаке. Если в вашем доме происходят потери тепла, важно правильно его утеплить.
Упреждающее удаление снега — удаление снега с крыши после каждого значительного снегопада может в значительной степени помочь устранить проблемы с ледяными заторами, которые могут возникнуть в вашем доме.
В зависимости от вашей крыши, снегозащитные экраны могут быть важным шагом для вашего дома в предотвращении образования ледяных заторов. Это особенно важно, если у вас металлическая крыша. С металлической крышей снег будет соскальзывать с крыши мгновенно и быстро, создавая сильное скопление снега на водосточном желобе и повышая вероятность образования льда.
Установите нагревательный кабель внутри водосточных желобов.Это еще один упреждающий способ помочь предотвратить и растопить снег/лед в водосточной системе. Это уменьшит ваши шансы на обледенение, сохраняя водосточный желоб теплым.

Для получения дополнительной информации о водосточных желобах с подогревом посетите следующие блоги:
Греющие кабели. Действительно ли они стоят вложений?
Стоимость системы водосточных желобов с подогревом
5 часто задаваемых вопросов о водосточных желобах с подогревом

После установки желоба с подогревом многие домовладельцы не совсем понимают, что именно им следует ожидать от нагревательного кабеля и как он работает.Вот некоторые очень важные вещи, которые следует учитывать при управлении вашими ожиданиями от новой системы водосточных желобов с подогревом:

Если у вас металлическая кровля без снегозадержателей, даже с подогревом желоба, скорее всего, все равно будут образовываться наросты. Это связано с количеством снега и скоростью, с которой снег лавиной сходит с крыши. Эффективность снегозадержателя зависит от того, правильно ли он установлен для вашей крыши. Если установлены неправильные снегозадержатели, они, скорее всего, не будут эффективны в предотвращении лавинообразного схода снега с крыши.
Если в водосточном желобе скапливается лед, водосточный желоб с подогревом предназначен для медленного таяния льда и снега, чтобы устранить опасности, связанные с накоплением сильного льда в течение долгого времени. Важно отметить, что это медленное таяние, и оно не удалит мгновенно снег и лед из вашего водосточного желоба.
Ваш нагревательный кабель должен быть включен. Тепловой кабель, который мы устанавливаем, является саморегулирующимся, и его температура будет регулироваться в зависимости от атмосферы. Каждый сезон, когда мы приближаемся к зиме и температура начинает падать, важно включать нагревательный кабель, чтобы он мог начать активную регулировку и сохранять водосточный желоб в тепле.
Нагревательный кабель может помочь уменьшить и устранить заторы из-за льда, НО предотвращение образования заторов из-за льда работает лучше всего в сочетании с другими факторами. Крепление изоляции и установка снегозадержателей на металлических или скользких крышах поверх установки нагревательного кабеля — чрезвычайно эффективная комбинация. Водосточные желоба с подогревом могут быть не в состоянии предотвратить образование ледяных завалов, особенно если крыша очень крутая, металлическая или дом страдает от больших потерь тепла.
Нагревательные кабели лучше всего работают при прокладке внутри желоба.Когда нагревательные кабели устанавливаются на краю крыши, возникает несколько дополнительных проблем, и остается та же проблема: когда талый снег попадает в холодный желоб, он, вероятно, снова замерзает и накапливается поверх вашего желоба. При установке кабеля внутри желоба весь желоб нагревается, предотвращая накопление. Тяжелые отложения на верхней части водосточного желоба могут опустить водосточную систему и привести к еще большему повреждению. Прокладка кабеля на крыше часто может привести к аннулированию страховки владельца дома или гарантии на кровлю.Если чердачное помещение не было должным образом изолировано, над кабелем образуется наледь, что часто хуже, если в доме есть гидрозащитный барьер, так как теперь он будет выше защиты.

Этот желоб был вытащен из дома в результате ледовой запруды, изображенной выше. Этот дом имеет металлическую крышу.

Водосточные желоба с подогревом являются важным фактором в устранении и управлении запрудами льда, но они часто работают лучше всего в сочетании с другими факторами, такими как надлежащая изоляция и защита от снега.
