Какой кабель нужен для подключения электроплиты: Кабель для электрической плиты — марки, сечения, рекомендации по подключению

Содержание

Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО

НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.

Тип сети в доме: однофазная (220В) или трехфазная (380В).
От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.

Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

Для подбора сечения кабеля для варочной панели (в т.ч. и индукционных) вы можете воспользоваться таблицей 1.

Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.

]]>

Сечение жилы, мм2	Однофазная сеть (220В)		Трехфазная сеть (380В)
	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
1.5	4.1	19	10.5	16
2.5	5.9	27	16.5	25
4	8.3	38	19. 8	30
6	10.1	46	26.4	40
10	15.4	70	33	50
16	18.7	85	49.5	75
25	25.3	115	59.4	90
35	29.7	135	75.9	115

ВАЖНО

При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.

Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).

Марки кабеля для электроплиты – обзор, сравнение цен

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты. Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО

Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.

Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.

	ПВС	ШВВП	КГ	ВВГнг-LS/FRLS
Материал изоляции/оболочки	ПВХ/ПВХ	ПВХ/ПВХ	резина/резина	ПВХ/ПВХ с пониженным горением и выделением дыма
Количество жил	2-5	2-3	2-5	2-5
Сечение, мм2	0,75-25	0,5-2,5 (очень редко сечения 4-6)	0,5-240	1,5-240
Форма исполнения	круглый	плоский	круглый	круглый (возможен в плоском исполнении)
Особенности эксплуатации	соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей, отлично подходит в качестве шнура для электроплиты	шнур больше рассчитан на подключение маломощной техники, освещения	предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания	подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий
Цена за кабель сечением 3х4, руб/м ***	от 62 руб/м	от 72 руб/м	от 70 руб/м	от 60 руб/м

Купить кабель для электроплиты вы можете в магазине

Отправить запрос

Подключение кабеля к электроплите

Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.

Существует 3 основных способа подключения электроплит:

проводом от клемм ввода к специальной силовой розетке

через клеммную коробку

напрямую силовым кабелем от щитка к клеммам ввода

Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

Схема подключения электроплиты через клеммную коробку

Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

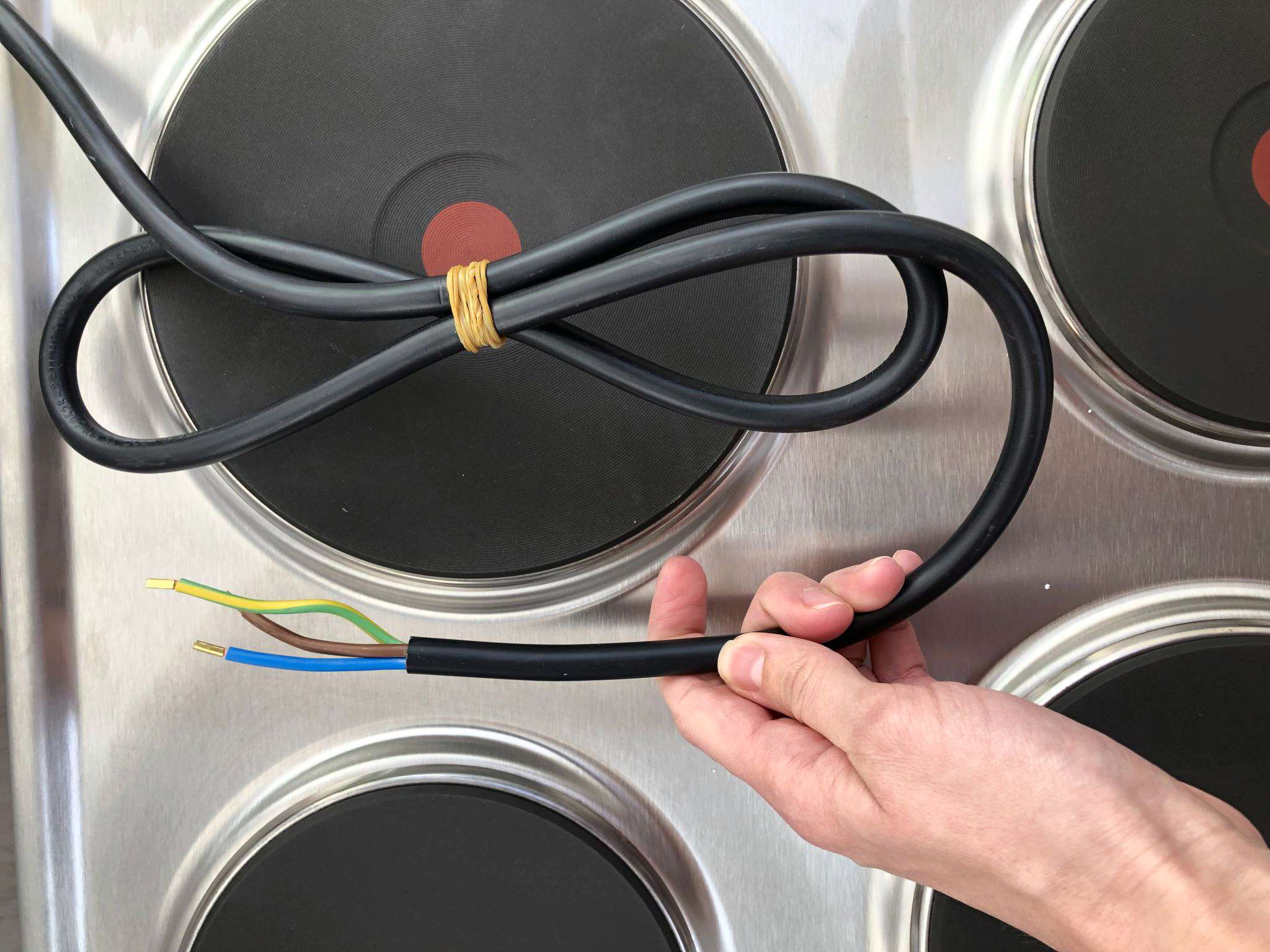

Какой провод нужен для подключения электроплиты

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

возможность использования в комнатах с высоким уровнем влажности;
приемлемая цена;
отличные показатели гибкости;
разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
оснащение двойной изоляцией;
возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Подключение электрической плиты своими руками

Подключение электроплит требует определенного навыка и знаний. Сама по себе работа требует осторожности, особенно если подключение производится собственными руками.

Конечно, можно почерпнуть некоторые советы из интернета, но лучше всего, если работу будет делать квалифицированный специалист.

Подключение электрической плиты зачастую становится непростым делом, так как производители не включают в комплект кабель для питания. Это происходит по причине незнания производителя плиты, какие розетки стоят у покупателя.

Современные электроплиты можно подключить в трех вариантах, где используются различные фазовые линии. Покупатель выбирает тип подключения в зависимости от того, какая у него установлена розетка и приобретает соответствующий силовой кабель.

Как подключить электроплиту своими руками?

Приобретая мощный бытовой прибор, у которого происходит значительное потребление электроэнергии, необходимо правильно выбрать розетку. От выбора розетки и силового кабеля будет зависеть правильное и безопасное подключение электрической плиты своими руками. Прежде чем определить, какая розетка необходима, следует знать, что они бывают разного типа:

С заземлением, где имеется дополнительный штырь или боковые контакты.
Без заземления, это обычные силовые розетки, для менее мощных бытовых приборов.
Розетка с защитными шторами, где отверстия открываются при правильной вставке вилки.
Розетки с выталкивателем, который срабатывает при нажатии кнопки.
С таймером и защитным отключением.

Розетки также отличаются по способу установки, открытого и закрытого типа.

Для подключения электрической плиты повышенной мощности выбирается розетка, выдерживающая ток 63А. При меньшей мощности используется комплект в 32А (вилка-розетка). Выбирать обычные розетки не рекомендуется, так как может произойти перегрев контактов и возгорание.

Затем приобретается соответствующий силовой кабель из медных проводов с сечением 3х4 мм. Для электроплит с керамической варочной поверхностью необходим провод соответствующий ПЭУ.

Подключение электрической плиты с четырьмя конфорками и духовым шкафом собственными руками, упрощается, если имеется старая розетка и провод от предыдущего прибора. При установке электроплиты следует убедиться в исправности розетки и силового кабеля, затем произвести подключение к самому прибору. Работа должна выполняться по схеме, расположенной на задней стенке кухонного прибора, а также в сопроводительной инструкции с учетом характеристики каждой электроплиты.

Как правильно подключить электрическую плиту своими руками?

Розетки устанавливаются скрытным путем, для этого выдалбливается соответствующее отверстие в стене и штробы. Устанавливается подразетник, прокладывается провод. Для правильного подключения, важно точно определить провод заземления и присоединить к соответствующей клемме, это значок перевернутой елочки. В современных домах провод заземления выделен цветом, он с зелено-желтой изоляцией.

Для определения заземления в домах старой постройки необходимо отключить электроэнергию взять омметр и прозвонить все провода, подключившись к водопроводной трубе. Провод с заземлением покажет небольшое сопротивление на приборе, так как остальные выдадут более мощное значение. Выбранный провод следует отметить маркером или наклейкой. Подсоединение жил проводится по схеме, приложенной в инструкции.

Независимо от марки производителя электрической плиты, на задней панели всех приборов размещается клеммник с медными перемычками. Рядом расположены схемы подключения с тремя вариантами:

питающая сеть с одной фазой – L1.N.PE.
двухфазная – L1, L2.N1, N2.PE.
сеть с тремя фазами – L1, L2, L3.N1, N2.PE.

Первый вариант подключения.

Для обычных квартир наиболее подходящим и правильным будет подключение электроплиты по первому варианту. Силовой кабель зачищается от изоляции на 30мм с обеих сторон. Затем жилу зелено-желтого цвета крепят к клемме PE, остальные две жилы соответственно к фазе (L) и нолю (N). Это делается на корпусе плиты и на вилке розетки.

Важное замечание: нельзя объединять соединение «земля» и «ноль» с корпусом щитка.

Далее, проверяется подсоединение специальным прибором, где сопротивление между вилочными контактами и металлическим корпусом плиты будет равняться нулю. Значит, подключение произведено правильно.

Второй и третий варианты подключения.

Чаще всего кухонная электроплита и духовой шкаф не переставляются, в этом случае подключить плиту можно без розетки. Подсоединение производится в распределительной коробке, через переходник. Если есть трехфазовая питающая сеть, то лучше использовать ее, особенно когда плита устанавливается в общественных местах и часто эксплуатируется.

Установка комбинированных кухонных плит

Приобретая электрическую плиту, покупатель получает и электрическую духовку. В то время как газовая плита может иметь и электрический духовой шкаф. Производить установку газовой плиты собственными руками категорически запрещено, поэтому необходимо вызывать мастера. Если варочная поверхность работает на газе, то электрический духовой шкаф можно установить собственными руками, четко соблюдая инструкции и технику безопасности при работе.

В заключение.

Работа с электрическими приборами связана с риском. Поэтому собираясь произвести подключение электрической плиты, не зная определенных правил и не имея опыта работы, рисковать своим здоровьем и безопасностью родных, не следует. Необходимо пригласить специалиста, который грамотно произведет подключение и избавит хозяев от волнения.

tallenna

www.myotdelka.ru

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплиты	Сечение жил
Мощность электроплиты	Однофазная сеть (3 жилы, мм. кв.)	Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ	1,5	1,5
От 3 до 5 кВт	2,5	1,5
От 5 до 7,5 кВт	4	2,5
От 7,5 до 10 кВт	6	2,5

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника
Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле
Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
Провод или кабель протягивается к штепсельной розетке от щитка.
Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Установка и подключение электрической плиты

Описание процесса установки и подключение электрической плиты

Зачастую в нашей газодобывающей стране невозможно поставить в квартире или доме газовую плиту за неимением
подведенного к дому газопровода. К счастью есть альтернатива, более дорогостоящая, конечно, но электроплита
все же лучше, чем буржуйка. Итак, плита куплена, распакована и осмотрена на предмет механических повреждений.
Пора подключать. Можно сэкономить свое время и потратить деньги, вызвав мастера. Можно сэкономить деньги и
потратить время, подключая самостоятельно. «Каждый выбирает по себе», как подключить электрическую плиту.

Сам себе электрик

Если не хотите лишиться гарантии производителя, то перед подключением изучите инструкцию и дальнейшие
свои действия согласовывайте с ней и правилами устройства электроустановок. Естественно, просто воткнуть
вилку в розетку для подключения электроплиты недостаточно, да и просто опасно – ведь короткое замыкание
вам не нужно? Эту самую розетку, как и кабель, нужно предварительно правильно выбрать. Как – сейчас разберемся.

1. Электрический щиток

Установка электрической плиты начинается с квартирного электрического щитка.

Проверьте кабель, выходящий из щитка к квартире. Параметры кабеля зависят от мощности плиты. Его сечение по
меди должно быть от 6 кв мм (если мощность плиты от 13,5 кВт до 18 кВт). Если вы приобрели плиту мощностью
до 13,5 кВт, сечение провода – не меньше 4 кв мм. В любом случае кабель должен быть в двойной изоляции и
трехжильным: фаза, ноль и заземление. Нужно учитывать, что вводной кабель должен быть мощнее отходящего от
квартирного щитка к плите.

Далее проверьте вводной автомат (автоматический выключатель). Он должен быть рассчитан на силу тока не
менее 32А для мощности плиты до 13,5 кВт, или 40А для мощности плиты до 18 кВт.

Безопаснее подключать электроплиту к щитку без использования розеток. Согласно правилам электротехнических
работ, в таком случае допускается использовать длинную цепь питания и плавкий предохранитель для мощных плит.
Для установки безрозеточного подключения желательно все же проконсультироваться с электриком.

2. УЗО и выключатель

При однофазном подключении плиты необходимо поставить на линию автоматический выключатель, рассчитанный на
силу тока 32А. Такой выключатель ставим, если номинальный ток вводного выключателя 40А – 50А. После установки
автомата необходимо последовательно подключить устройство защитного отключения — УЗО. Оно должно выдерживать
номинальный ток 32А – 40А, дифференциальный ток – до 30мА. Вместо выключателя и УЗО можно поставить ДИФ-автомат,
объединяющий эти 2 устройства

При трехфазном подключении выключатель должен быть трехполюсным, рассчитанным на силу номинального тока 16А,
УЗО – четырехполюсное на 25А номинального тока и 30мА диффернциального.

3. Выбираем розетку

Силовая розетка должна быть рассчитана на силу тока 25А- 32А и иметь 3 или 5 контактов для однофазнофазного
и трехфазного подключения соответственно.

Провод с заземлением нужно подсоединить к верхней клемме, на 2 нижние «фазу» и «ноль» в любом порядке.
Все соединения в цепи питания электроплиты необходимо выполнять как можно более тщательно во избежание
перегрева контактов и возникновения замыкания. Жилы кабеля должны быть зачищены без повреждения проводников,
все винтовые соединения – тщательно затянуты. Большие мощности не прощают мелких погрешностей!

4. Выбираем кабель

Для подключения понадобится 2 вида кабелей: трехжильный с сечением 4 кв мм от автомата до силовой розетки,
и от розетки до плиты – гибкий кабель сечением 3 на 4 мм (ПВС или КГ). Провод ПУНП применять строго запрещено!
При подключении контактов концы кабеля необходимо защитить от окисления, залудив их паяльником и обрезав
излишки после того, как придали им нужную для подключения форму. Вместо лужения можно обжать конца кабеля
латунными гильзами.

Надо отметить, что, согласно ГОСТу, пайку проводов можно использовать лишь тогда, когда такое соединение
предусмотрено нормативной документацией. Если зажимы УЗО и автоматического выключателя выполнены в виде гнезд,
паять концы жестокого провода не нужно – зажим надежно их обжимает. Лучше вместо паяния применить опрессовку.
Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат, либо произвести опрессовку,
потом заводить.

Провод питания от розетки до плиты должен быть в свободном доступе на расстоянии не более 2 м от неё.
Провод должен быть в двойной изоляции! Если при эксплуатации плиты необходимо будет её передвигать, это нужно
учитывать при определении длины кабеля.

В случае трехфазного подключения плиты нужно воспользоваться пятижильным кабелем (3 фазы: L1, L2, L3, ноль –
N и заземление – РЕ) 2,5 кв мм сечения по меди. Необходимое сечение провода можно определить самостоятельно,
воспользовавшись таблицей.

Недопустимо использовать кабель, питающий электроплиту, для других дополнительных нагрузок!

5.

Три схемы подключения

220В — однофазное подключение

Фазу подключаем на клеммы 1, 2, 3, предварительно соединив их между собой перемычками (они должны быть в
комплекте). Клеммы 4 и 5 (N1 и N2) также соединяем перемычками и подключаем к ним «ноль» — N. Заземление
подключаем к клемме 6 (РЕ), которая может находиться на корпусе плиты.

380В – трехфазное подключение

Три фазы подключаем соответственно цветовой маркировке на клеммы 1, 2, 3. Клеммы 4 и 5 соединяем
перемычкой и подключаем к «нулевой» жиле, клемму 6 к заземлению. Не перепутайте маркировки!

380В – двухфазное подключение

Редко, но бывает, что одна из фаз отсутствует. В этом случае 2 клеммы соединяем перемычкой и
подключаем на одну фазу, оставшуюся клемму – на другую. Ноль и землю подключаем как в предыдущем случае.

Для подсоединения питающего кабеля к выводу электроплиты необходимо снять с неё заднюю крышку.

6. Заземление

Заземление проводки в вашем доме может быть выполнено по системам: TN-C (устаревшая), TN-C-S или TN-S.
Электроплиту можно подключать только в двух последних системах, т.к. в системе TN-C отсутствует защита
от поражения людей электрическим током (есть только защита от замыкания). Узнать, какая система заземления
в вашем доме, можно, открыв подъездный щиток: по старой системе в нем 4 провода (в многоэтажках) или 2 провода
(в малоэтажных домах). В новых домах 5 проводов.

Подключение электрической плиты — ответственное дело, ценой ошибок может стать короткое замыкание и пожар.
Если вы не уверены в своих силах, лучше пригласить специалиста, не стоит экономить на своем здоровье и
своих близких. При подключении плиты необходимо следовать правилам техники безопасности.

Возможно, Вас заинтересует:

Метки страницы: электрическая плита, духовой шкаф электрический, установка, подключение, инструкция

Подключение электроплиты к однофазной и 3 фазной сети

Автор Alexey На чтение 7 мин. Просмотров 2.7k. Опубликовано 14.02.2016
Обновлено 14.02.2016

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб. т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

схема, сечение кабеля, какой провод нужен – Ремонт своими руками на m-stone.ru

Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Оглавление:
Как подключить электроплиту самостоятельно
Установка электрической плиты
Как правильно подключить электроплиту
Монтажные работы по установке кабеля
Схема подключения электроплиты
Проверка работоспособности и меры безопасности

О гнезде и вилке для плиты

Прежде чем приступить к установке розетки, необходимо определиться с расположением плиты. Розетка должна располагаться рядом, сантиметрах в 30 от пола.

Что касается типа розетки, то она подбирается в зависимости от типа сети. Если сеть однофазная, то можно использовать обычную евророзетку на 32–40 А. В противном случае понадобится двух- или трехфазная розетка и к ней специальная вилка.

При подключении кабеля к розетке обязательно запомните, как в ней располагаются провода «фаза», «ноль» и «заземление». Для надежности можете даже аккуратно подписать розетку маркером. Если в вашей квартире или доме розетка уже установлена, воспользуйтесь специальной отверткой-индикатором, чтобы определить где расположена «фаза», «ноль» и «заземление».

Кабель между плитой и розеткой при подключении плиты

Кабель между плитой и розеткой лучше использовать многожильный, так как он обладает большей устойчивостью к излому. Для наших целей подойдет ПВС или КГ. Требования к кабелю остаются теми же – сечение должно соответствовать мощности электроприбора.

Прежде чем закрепить края многожильных проводов в вилке, их желательно пропаять, чтобы они не «распушились» в процессе затягивания в клеммах.

При подключении кабеля к вилке обязательно запишите на бумаге какого цвета провода «фазы», «нуля» и «земли», чтобы не перепутать их при подключении плиты.

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

кабель ВВГнг-Ls или NYM

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком «заземление» — желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.

Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Источник: domikelectrica. ru

Это интересно: Каменный забор своими руками — описываем в общих чертах

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
Ноль N подключаем на клеммы N1-2.
Защитный проводник PE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

Фазы A, B, C – подсоединяются к клеммам L1-3.
Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

На L1-2 ставится перемычка и подключается фаза A.
На L3 – фаза C.
Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

удобное расположение для приготовления пищи;
возможность установки вытяжки над местом размещения прибора;
соседство с холодильником и прочими электроприборами должно быть не очень близким;
ровная площадка, чтобы можно было отрегулировать ножки по уровню;
провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

Монтажные работы по установке кабеля

В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения (УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

Напрямую от электроплиты до электросилового щита.
Подключать через раздаточную коробку.
Устанавливать отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
с противоположной стороны крепятся такие же три провода от плиты.

Куда какой провод должен подходить определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

два отверстия параллельно друг друга, а одно перпендикулярно им;
все три отверстия расположены под углом 120 градусов относительно друг друга;
розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками, то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

Схема подключения электроплиты

Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 220 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

Жёлтый провод крепится к месту, обозначенному знаком заземления или PE.
Синий объединяет две клемы N 1 и N 2.
Чёрный (коричневый) провод соединяет клеммы L 1, 2, 3.

Двухфазная схема использует четырёхжильный провод. Выглядит она так:

Ноль — это синий провод с клеммами N 1 и 2.
Жёлтый провод соединит L1 и L2.
Красная (коричневая) жила идёт на L3.
Жёлто-зелёный провод заземляется.

Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети, реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

Жёлто-зелёный — заземление.
Синий провод — ноль.
Фаза А и контакт на перемычке L1 будут обозначены жёлтым цветов.
Фаза В (L2) — зелёный цвет.
Фаза С (L3) — соединяются красным проводом.

Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение, понадобится консультация у специалиста и просмотр видео как наглядного пособия.

Проверка работоспособности и меры безопасности

После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать, это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
Установка электротехники осуществляется в резиновых перчатках.
Жильцы дома (квартиры) должны знать о работах.
В качестве заземления лучше всего выбрать специальную жилу в щите.
Нельзя использовать для заземления трубы и батареи.

Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

Тянем в кухню отдельную электроветку

Если вы просто меняете старую электроплиту на новую, то установкой розетки заниматься не придется. Все, что вам придется сделать – это определить по каким проводам подается «фаза» и «ноль», а также каким проводом подключается заземление. Подробней об этом поговорим ниже.

Если же электроплита устанавливается, к примеру, в новый дом, необходимо провести для нее отдельную ветку, т.е. провод, который будет от розетки подключаться напрямую в распределительный щиток. Прежде чем приступить к этой операции, изучите инструкцию к электроприбору и узнайте, какие он имеет требования к электросети.

Если плиту можно подключать к однофазной сети, то проблем с установкой не возникнет. Если же для плиты требуется двух- или даже трехфазная сеть, то, возможно, вам придется обратиться в организацию, отвечающую за электроснабжение, чтобы специалисты подключили вашу квартиру к такой сети. При этом может понадобиться замена электросчетчика и установка новых трехфазных «автоматов» (автоматических выключателей). Все работы по переоборудованию щитка должны проводить исключительно специалисты, поэтому касаться их не будем.

Что касается подключения розетки к распределительной коробке, то для этих целей можно использовать следующие виды кабелей:

ШВВП;ВВГ-нг;ВВГ;ПВС.

Крайне важно правильно подобрать сечение провода, которое зависит от нескольких параметров:

мощности потребляемой плитой, от которой зависит сила тока;металла, из которого выполнена жила кабеля – в нашем случае это исключительно медь;напряжения в сети – составляет около ~220 В.

Сечение кабеля измеряется в миллиметрах квадратных или попросту в «квадратах». Каждый квадратный миллиметр медного кабеля может пропустить приблизительно 10 ампер с учетом разогрева. Чтобы узнать силу тока, которую должен пропускать кабель, нужно поделить мощность, потребляемую прибором, на напряжение в сети.

Подключение кабеля к щитку

К примеру, работающая варочная панель вместе с духовкой потребляет 5 кВт (5000 Вт). В таком случае кабелю придется пропускать через себя ток силой 5000/220=~23 А, соответственно, его сечение должно составлять 23/10=2,3 мм2. Учтите, что провод не должен работать на пределе возможностей, поэтому сечение лучше увеличить до 3-4 «квадратов».

Прежде чем приступить к манипуляциям в щитке, обязательно отключите все рубильники и не забудьте надеть на руки специальные резиновые перчатки.

Еще один важный момент – это отдельный автомат, устанавливаемый на выделенную линию. Его номинальный ток должен превышать этот же показатель электроприбора на один номинал. После автомата обязательно нужно установить УЗО (устройство защитного отключения). Многие новички не видят разницы между УЗО и «автоматом», но в действительности это два разных прибора.

Если автомат реагирует на перегрузку сети, то УЗО размыкает цепь в случае возникновения утечки тока на корпус. Другими словами, УЗО обеспечивает безопасность человека – прикосновение к фазе приводит к автоматическому обесточиванию электроветки.

Учтите, что при подключении «автомата», пропускаем через него только «фазу» (L). Через УЗО должна проходить не только «фаза», но и «ноль» (N), что хорошо видно на схеме выше. Земля должна быть постоянно, даже когда цепь разомкнута.

Все соединения должны быть качественными, для этого концы кабеля зачистите от оплетки и тщательно затяните болтами в клеммах. В тоже время слишком сильно затягивать не нужно, так как жилы могут переломиться.

После подключения кабеля к щитку нужно протянуть его до места расположения розетки. Чтобы спрятать кабель, предварительно проштробите стены. Канавка должны быть такой глубины и ширины, чтобы в ней поместился не только кабель, но и раствор, которым она будет заделываться. Перед укладкой кабеля штробы обязательно очистите от пыли и прогрунтуйте.

Последовательностей действий соблюдать не обязательно. Вы можете вначале проложить кабель в стенах, и только после этого подключить его к распределительному щитку.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Подключение электроплиты своими руками

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т. е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Первый шаг

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Пятый шаг

Шестой шаг

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.
Как правильно сделать заземление
Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Источник: stroyday.ru

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение плиты к электросети

Отсутствие лишних соединений считается наиболее безопасным

Подключение через клеммник

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

Розетка электроплиты обязательно должна быть заземлена

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв.
Какой провод нужен для подключения электроплиты
– такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

правильно выбрать место и поверхность;
установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

выбрать розетку и установить ее;
выполнить подключение электрического провода;
подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Выбор нужного типа кабеля для подключения электрической плиты.

Электрические, индукционные плиты или варочные панели — это приборы с большой мощностью, которые потребляют значительно больше электроэнергии, чем остальная бытовая техника. Именно поэтому для их подключения требуется отдельный кабель от автомата или УЗО. Стоит также отметить, что в домах, где не предусмотрен газ, стоимость электроэнергии ниже.

Рассмотрим подключение и выбор кабеля на моем примере: современной 4-конфорочной электрической стеклокерамической плиты.

В нашем случае мощность конфорок: 2×1200 Вт и 2×1700 Вт. Суммарная мощность составляет: 5800 Вт, но в плите помимо варочных поверхностей имеются еще электрическая духовка с вентилятором охлаждения. Паспортная номинальная мощность электроплиты составляет: 6,8 кВт, плюс не забывайте учесть запас по мощности. Считаем, что для подключения нашей электроплиты требуется не менее 8 кВт.

Средние значения мощности потребления электрических плит на рынке в 2020 году. Значения варьируются в зависимости от типа плит и от ее возможностей. Для определения точного значения читайте технический паспорт к вашему изделию (можно найти по номеру модели плиты в интернете).

Для двухконфорочных (от 2 кВт до 5 кВт). Для четырехконфорочных (от 5кВт до 11 кВт). Итак, мы определили, что мне требуется подобрать кабель, который будет выдерживать нагрузку 8 кВт. По таблице видно, что мне нужен кабель сечением 6мм2 (для подключения к однофазной сети 220В) или 2,5мм2 (для трехфазной 380В).

Сечение кабеля и выбор автоматического выключателя в зависимости от мощности плиты.
Мощность электрической, индукционной плиты или варочной панели, кВт	Сечение жил кабеля, мм2		Выбор «автомата»
	1-фазная сеть (220В)	3-фазная сеть (380В)	1-фазная сеть (220В)	3-фазная сеть (380В)
Менее 3 кВт	1,5 мм²	1,5 мм²	16A	16A
3-5 кВт	2,5 мм²		25A
5-7,5 кВт	4 мм²	2,5 мм²	32A	25A
7,5-10 кВт	6 мм²		40A

Требуемое количество жил в кабеле зависит от выбранной схемы подключения.

для однофазной сети потребуется 3-жильный провод.
для трехфазной сети потребуется 5-жильный провод.

Схему подключения обычно можно увидеть с обратной стороны электроприбора.

Схема слева — для подключения к 220 В, правая — для подключения к 380 В. Я буду подключать по левой схеме к 220В.

На схеме: L1 — фаза. Клеммы 1, 2 и 3 объединены перемычкой. По ГОСТу подключаем коричневую жилу. N — ноль. Клеммы 4 и 5 объединены перемычкой. По ГОСТу подключаем синюю жилу. Pe это земля. К земле подключаем желто-зеленую жилу. В автомате еще раз находим и проверяем индикаторной отверткой — фазу. Подключение стоит выполнять только после обесточивания всей системы.

От правильного выбора кабеля для запитки и грамотного подсоединения устройства зависит безопасность помещения и тех, кто там находится. Обязательное условие, которое должно соблюдаться, – кабель должен быть медным. Использование алюминиевых жил при подключении энергоемких устройств запрещено, согласно требованиям безопасности.

Запрещено совмещать осветительные и розеточные цепи с запиткой электрической плиты!

Следует помнить, что в старых постройках осуществлять подключение электрических приборов, мощностью более 3 кВт не рекомендуется, так как имеющаяся сеть не рассчитана на такие нагрузки. Вследствие этого могут перегорать пробки, возникать пожары или полностью выходить из строя техника, делая невозможным ее дальнейший ремонт.

Очень часто в комплектации новых плит кабель не предусмотрен (приобретается отдельно). Можно осуществить выбор кабеля самостоятельно или поручить это дело квалифицированным специалистам, в том числе и его монтаж (если не обладаете нужными умениями и знаниями).

Марки, используемые при подключении электрических и индукционных плит.

Чаще для монтажа электроплит используются кабеля марок: ПВС, NYM, ВВГ, КГ.

В моем случае для подключения электроплиты мне потребуется кабель 3×6. Трехжильный провод с сечением 6мм2.

Я выбрал ПВС провод, который рассчитан на напряжение до 450 В. Изоляционное покрытие не поддается возгоранию, высокий коэффициент сопротивления на изгиб и прочность. Срок службы составляет от 6 до 10 лет (зависит от условий эксплуатации).

Включаем автомат. Плита работает. Пробуем включить конфорку. Пользуйтесь!

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля.

Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Как выбрать?

Если говорить о выборе кабеля для подключения электроплиты, то следует ориентироваться на материал, из которого он изготовлен, мощность и сечение. Часть этой информации можно узнать лишь после того, как будут проанализированы характеристики плиты, которая будет приобретена. Точнее, будет необходимо знать ее мощность. А чтобы выбор оказался верным, к этому показателю следует прибавить примерно еще 20 процентов. Лучше всегда иметь небольшой запас на случай непредвиденных обстоятельств. Но следует сказать, что мощность не должны быть выше той, что имеет вводной кабель, иначе именно на него ляжет основная нагрузка.

Информация о проводе и кабеле марок ПВС и КГ

Аббревиатура ПВС расшифровывается как провод виниловый соединительный. Используется для подсоединения к питающей сети электрических устройств и приборов. Представляет собой изделие с токопроводящими медными жилами (от 2 до 5), защищенными изоляцией (каждая жила) и заключенными в общую изоляционную оболочку белого цвета. Условное обозначение провода помимо аббревиатуры ПВС включает в себя количество жил и диаметр каждой жилы, например, обозначение ПВС 3х4 расшифровывается таким образом: провод виниловый соединительный с тремя токопроводящими жилами диаметром 4 мм. ПВС выдерживает напряжение 450 В. Материал изоляции не поддерживает горение, что относит провод к стандартному классу изделий по огнестойкости. Имеет высокие показатели прочности и сопротивлению на изгиб. Провод может использоваться во влажных и неотапливаемых помещениях. В зависимости от условий эксплуатации, служит от 6 до 10 лет. Невысокая цена делает его востребованным при подключении электрических плит разной мощности.

кабель КГ

Аббревиатура КГ расшифровывается как кабель гибкий. Роль оболочки в нем играет специальная резина. Внутри кабеля также находятся медные луженые жилы в резиновой оболочке, а между ними – защитная пленка, назначение которой предотвращать слипание в результате нагрева в процессе эксплуатации. Выпускается производителями с количеством жил от 1 до 5. Сечение жилы определяет мощность, которую может выдержать кабель. Эксплуатироваться кабель может в довольно широких пределах – от минус 40 до 50 0С в помещения с повышенной влажностью при напряжении электрической сети до 660 В.

Условное обозначение состоит из аббревиатуры КГ, количества фазных и заземляющих жил с указанием их сечения. Например, обозначение КГ 3х5+1х4 расшифровывается следующим образом: 3 фазные жилы сечением 5,0 мм2 и 1 заземляющая сечением 4 мм2.

Независимо от того какая марка будет подобрана для подключения электрического кухонного устройства, провод или кабель должен приобретаться с запасом длины, чтобы можно было передвигать изделие. ПВС и КГ легко укладываются в виду своей повышенной гибкости и просто подключаются к плите. При подсоединении к контактам изделия концы провода или кабеля обязательно зачищаются от окисления, лудятся и затем они могут закрепляться следующим образом:

приданием необходимой формы и зажатием шайбами;
обжатием в специальных гильзах;
с помощью наконечников типа ТМЛ.

Подготовка к проведению работ

Кабель телевизионный: какой лучше

Выяснив, какой провод нужен для подключения электроплиты, необходимо уточнить план будущих действий. В любом случае пригодится конструкторская документация. Чертежи, даже сделанные без применения отраслевых стандартов, помогут правильно разместить технику на кухне. Они нужны для фиксации расположения проводки, других функциональных частей. На основе подготовленных рисунков проще составить список необходимых покупок. Официальные требования подробно изложены в «Правилах устройства электроустановок».

К сведению. Для уточнения важных деталей рекомендуется пользоваться новейшей версией ПУЭ, седьмой редакцией.

Особенности подключения

Современные электрические устройства выпускаются в большом ассортименте и наделены разными функциями. Подсоединение к источнику питания осуществляют по принципиальной схеме, которая позволяет подключать плиту в сеть 220 В или 380 В. Обеспечивается нужное питание для конкретной сети установкой специальных перемычек. Распределительная коробка на задней стенке изделия имеет изображение такой схемы. Помогает выполнить грамотное подключение цвет изоляции жил. Провод с изоляцией в черном или коричневом цвете подключается на контакт фазы, синего – на контакт ноль, желто-зеленого – на контакт земля. По международному обозначению возле таких клемм стоят соответственно буквы L, N и перевернутое обозначение буквы Т. После надежного подсоединения провода или кабеля к устанавливаемому изделию остается только подключить его к электрическому щитку. Теперь, с помощью тестера, необходимо проверить правильность подключения. Работа считается законченной и изделие можно эксплуатировать, если производитель для подключения электроплиты укомплектовал ее розеткой. А если ее там нет, то необходимо приобрести евровилку с тремя штырьками на 25 ÷32 А и провод ПВС 3 х 2,5 в количестве не менее 2 м и выполнить необходимое соединительное устройство. Проверка правильности подключения тестером выполняется на отсутствие к. з. (короткого замыкания) между каждым проводом кабеля и на вилке при отсутствии контакта между землей и фазой, при этом все переключатели на изделии должны находиться в не рабочем состоянии. Такую же проверку проводят при разных режимах работы переключателей. Показания сопротивления от 4 до 10 Ом считаются нормальными при установленном режиме 100 Ом.

В любом случае, колодка для подключения питающего провода или кабеля содержит шесть контактных зажимов и обязательно в эксплуатационных документах или на самой плите имеется принципиальная схема, с помощью которой можно, разобравшись, выполнить подключение кабеля духового шкафа, электрической плиты или варочной панели самостоятельно при наличии необходимого инструмента и контрольно-измерительного прибора (тестера).

Как выполняется подключение электроплиты подробно показано в этом видео:

Для защиты провода или кабеля в квартирном или домовом щитке устанавливается дифференциальный автомат или автоматический выключатель с характеристикой С и УЗО.

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает , сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене , рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж , обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене . Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки . Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте , на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты , что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

наличие общего заземляющего контура;
отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования. При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара. И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям. Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

номинальное напряжение;
материал, что служит основой для проводных жил;
кабельное сечение;
удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Однофазное самостоятельное подсоединение

В обычной городской квартире подсоединение делают к сети 220V. Фазу подводят к первым трем клеммам, которые соединяют перемычками. К следующим двум подсоединяют нейтраль. К последней – заземление.

Стандартное подключение к однофазной сети

С помощью представленной информации несложно выяснить, каким кабелем подключить новую электроплиту и выполнить монтажные операции без ошибок. Кроме базовых правил, обязательно следует учитывать особенности конкретных моделей техники, горючесть строительных конструкций. При модернизации старых строений оформляют разрешение в местном отделении энергонадзора с подготовкой профессионального проекта.

зона особого внимания, возможные ошибки, советы специалистов

После того, как заканчивается возведение индивидуального жилого загородного дома, начинается долгий период его обустройства. Есть у процессов внутренней отделки начало, нет у таких улучшений конца! При этом важно правильно составить последовательность выполняемых работ, чтобы не пришлось потом переделывать уже готовые результаты. Любой образованный строитель-отделочник (который «в теме») однозначно определит приоритеты и последовательность, на первом месте которой всегда будут стоять внутридомовые коммуникации и установка стационарных электропотребляющих приборов. Особое внимание следует уделить плите, будь она газовая или электрическая.

Дело в том, что именно этот бытовой прибор потребляет очень много энергии – его мощность потребления высока относительно других приборов. Если традиционные лампочки потребляют максимум 240 Вт, а скоро не будут мощнее 50 Вт, то самая маломощная конфорка кухонной плиты имеет мощность в 500 Вт, а самый распространенный размер – 1 кВт. Впрочем, если плита газовая, то за ее безопасную установку будет отвечать специализированная, как правило, государственная техническая служба. А вот установить электроплиту можно и самостоятельно, важно только корректно смонтировать коммуникации.

Сейчас существуют различные варианты устройства проводки в доме: в доступных кабель-каналах, в штробах (закрытый вариант), под плинтусами и под панелями стен (если они выполнены, например, из гипсокартона). Особенностью устройства электропитания для кухонной плиты является то, что проводка должна держать повышенную нагрузку. А это ко многому обязывает: во-первых, она должна иметь большее сечение; во-вторых, ей лучше быть выполненной из меди; в-третьих, из соображений пожарной безопасности нужно иметь перманентный доступ к проводке по всей ее длине. Впрочем, это лишь один аспект из того, на что нужно обратить пристальное внимание при осуществлении самостоятельного подключения бытовых электроприборов повышенного потребления, таких как плита. Разберемся поподробнее.

Подготовка проводки

В самом начале статьи разговор про проводку зашел неслучайно. Во-первых, от нее зависит безопасность всей системы. Необходимо не только грамотно выбрать провода с нужным сечением жил и материалом, из которых они изготовлены, не только корректно соорудить кабель-каналы, но и правильно соединить цепь, в зависимости от выбранного типа. Во-вторых, при подключении электроплиты 98% всего времени уйдет на организацию и контроль корректного подключения этого устройства к сети. Так что, говоря о подключении плиты, имеем в виду грамотный монтаж электроцепи.

Итак, схемы электрических цепей разделяются на 2 основных типа:

Петлеобразная проводка

При такой организации кабель возвращается обратно к силовому щитку. Получается, что все электроприборы, которые будут запитываться от этого кабеля будут соединены между собой последовательно. Однако все мы знаем, что в быту практикуется параллельное соединение потребителей. Именно это позволяет выдерживать уровень напряжения в любой точке проводки, равный 220 Вольтам. Практически все электрические устройства приспособлены для работы как раз с таким напряжением и любое отклонение рождает нерасчетный режим работы (на который не распространяется гарантия при ремонте). Для чего же может пригодиться последовательное соединение? Причин может быть несколько:

Физическое ограничение по потребляемой мощности. Рассматривается ситуация индивидуального жилого дома. Такие строят, преимущественно, за городом, а там порой, ситуация «со светом» — не фонтан. Либо на дом административно накладывается какой-то лимит, либо устанавливается ограничитель отбора мощности, либо в сети просто нет лишних киловаттов. Иными словами, если наблюдается ситуация дефицита энергии, то некоторые приборы, которые потенциально могут работать при пониженном напряжении, имеет смысл соединить последовательно.

Необходимость понижения рабочего напряжения в каждом потребителе. Иногда бывает экономически выгодно использовать менее мощные электроприборы (по самым разным причинам). Последовательное соединение позволяет понизить их напряжение, снизив и интенсивность потребления энергии.

Петлеобразная цепь дает ощутимый выигрыш в безопасности. Она лимитирована по мощности, а главное, сила тока, протекающая в ней, всегда будет постоянна. Поэтому последствия короткого замыкания куда как менее губительны.

Электрическая плитка, подключенная таким образом, будет терять мощность (т.е. интенсивность нагрева), если к той же цепи будут подсоединяться другие потребители. Вообще, к петлеобразным (кольцевым) цепям обычно подключают электроплиты, мощностью не более 3 кВт. Вилка штепселя (как и вся цепь) при этом должна выдерживать силу тока в 13 Ампер. Для ситуации дефицита энергии в такую цепь рекомендуется подключать только нагревательные приборы.

Лучевая проводка

Это привычный нам всем двухжильный провод, жилы которого подключаются к разным контактам розеток. Он обеспечивает параллельное подключение всех приборов-потребителей. Это дает стабильность и расчетную работу всех задействованных электроустройств. Схема способна предоставить вам столько мощности, сколько приборов-потребителей будет подключено в сеть (в пределах пропускной способности жил проводов, разумеется).

В организации цепей обоих упомянутых видов следует использовать электрический кабель обязательно с заземлением. Также следует иметь в виду, что для запитки плиты лучевой проводкой следует использовать кабель только с медными жилами (впрочем, это везде желательно), сечением, не менее 6,0 мм2. Кабель должен выдерживать ток, силой минимум в 40 Ампер.

Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

Фазовый провод;

Нулевой провод;

Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, — что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.

Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.

Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

Именно по данному кабелю будут проходить токи высокой мощности с фиксированным напряжением в 220 Вольт. Это значит, что повышенная мощность будет отражаться на увеличенной силе тока, которая и вызывает нагревание кабеля. Припой, которым обычно производится облуживание, не является термостойким материалом, поэтому он неизбежно будет размягчаться и отекать, принимая более выгодную форму с меньшим давлением винта на клемме. Иными словами, в месте контакта начнут появляться зазоры, которые станут со временем давать искру. В итоге это может привести к вспышке и пожару в щитке.

Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).

Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.

Далее соединяем вилку плиты с розеткой.

Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.

Ни в коем случае нельзя заземлять электроприборы методом подсоединения их к металлическим коммуникациям здания, таких как водопровод или трубы отопления. Кроме того, следует обязательно убедиться, что корпус здания также заземлен (вполне возможно, что для этого придется обращаться к профильным специалистам).

Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.

Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах. Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.

Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».

Подключение к трехфазной линии

Здесь все то же самое, однако, за исключением нескольких составляющих:

Понадобится пятижильный кабель (вместо трехжильного):

3 жилы по одной на каждую фазу;

1 жила – на ноль;

1 жила – на заземление.

Жилы крепятся к каждой фазе отдельно. Никакие перемычки здесь нам более не нужны. Следует быть внимательными при подключении кабеля в щитке и подсоединении этого же кабеля к розетке на другом его конце. Жизненно необходимо соблюдать цветовую маркировку жил, чтобы случайно не подключить к гнезду фазы в розетке кабель, соответствующий нулю или заземлению в щитке. (Рекомендуется записывать).

Будет нужна трехфазная силовая розетка и вилка ССИ-125, рассчитанная на номинальный ток в 32 Ампера. Рабочее напряжение такой розетки – 380 Вольт. Поэтому следует быть с ней особенно внимательным при монтаже и запуске. Степень защиты – IP Она крепится на четырех шурупах-саморезах.

Особенности подключения к двухфазной линии

Зачастую наблюдается ситуация, когда подключить плиту в доме нужно, имея две рабочие фазы. Это означает, что две фазы из трех соединены перемычкой, а к третьей имеется свободный доступ. В этом случае понадобится четырех- или пятижильный кабель, а также трехфазная розетка и вилка к ней. Имеется:

2 фазы;

ноль;

заземление.

Итого 4 жилы в кабеле. Соответствующие концы проводов закрепляются на клеммах в щитке. Другие концы этих же проводов крепятся на контактах в трехфазной розетке. Розетка имеет 5 гнезд для штекеров. Заняты будут только 4 из них.

Перед тем, как осуществлять монтаж розетки нужно разобраться, какие гнезда в розетке каким штекерам вилки ССИ соответствуют. Для этого нужно обратиться к инструкции по эксплуатации плиты. Не имеет последствий перемена местами фаз. Но вот подключение фазы на ноль или землю способно вызвать взрыв (с учетом подаваемой на плиту мощности). Напряжение на двух фазах будет равно 380 Вольтам. Поэтому работы по подключению плиты к двухфазной линии лучше проводить под контролем профессионалов (или же вовсе поручить им ее целиком).

Внимательно нужно относиться и к пропускной способности розетки. Упомянутая ССИ-125 держит силу тока в 32 Ампера. Но для четырехконфорочной с духовым шкафом плиты этого может не хватить. Тогда следует выбирать ССИ-135, выдерживающий ток в 63 Ампера и даже ССИ-145 — на 125 Ампер.

УЗО, как ключевой аспект безопасности

С чего начинается электробезопасность в доме? С установки устройств защитного отключения (УЗО) в щитовой. Они из себя представляют обычные выключатели-автоматы, которые все давно привыкли видеть в щитках. Однако с течением времени они уже успели эволюционировать и обзавестись ценными функциями, а именно – контроль параметров проходящих через них токов, и разрыв цепи, в случае создания аварийной ситуации.

Правила установки электрооборудования (ПЭУ) (п.7.1.79) на удивление не обязывают устанавливать УЗО для стационарных электроприборов, к которым относится и электроплита. Однако, для чего ж еще созданы УЗО, кроме как не для обеспечения безопасности, а электрический ток, вольтажом в 380 Вольт будет пострашнее мощности для комнатных контуров (как в прямом, так и в переносном смысле). Настоятельно рекомендуется устанавливать в цепь питания электроплиты УЗО (последовательно, как обычно). Ведь безопасность электропроводки в доме превыше всего.

Так же вы можете посмотреть видео на тему подключения электроплиты:

Все, что вам нужно знать

Электрическим плитам требуется много энергии, чтобы эффективно работать на кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка розеток напряжением 220 вольт может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного потребления энергии.

Установка специализированной розетки может оказаться сложной задачей, поэтому было бы разумно рассмотреть вопрос о вызове профессионала, такого как наша команда в U.S. Electric.Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплит

Перед тем, как включить электрическую плиту, ваша кухня должна соответствовать требованиям к электропроводке и розеткам, чтобы исключить какие-либо электрические неисправности. Электрические плиты требуют двух проводов под напряжением, одного нейтрализатора и одного заземления, которым требуются собственные соединенные выключатели.

Для подключения этих устройств требуется цепь на 50 А, совместимая с напряжением 240 В, и провод 6 калибра.Перед установкой розетки такого типа необходимо отключить все электричество в доме. Конкретные требования для вашей установки могут отличаться в зависимости от нескольких факторов, в том числе:

Размер печи
Количество проводов на шнурах питания

По сравнению с газовыми плитами, электрические плиты, как правило, потребляют больше энергии. Средняя газовая плита потребляет 120 вольт. Обычно электрические плиты используют для работы 220 вольт. К другим приборам, для которых требуется такое же напряжение, относятся центральные кондиционеры, сушилки для одежды и водонагреватели.

Сравнение автономных и вставных электрических диапазонов

Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита автономной или вставной. Некоторые методы установки могут работать для одного, но не для другого.

Электрические плиты

имеют электрическую проводку, подключаемую непосредственно к панели прибора, и для них не требуется розетка. Отдельно стоящие электрические плиты требуют специальных розеток для их шнуров.Однако оба нуждаются в источниках питания, выдерживающих 220 вольт.

Установка новой розетки для вашей электроплиты 220 В

При установке новой розетки для вашей электроплиты 220 В необходимо учитывать количество потребляемой мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить электрические повреждения в вашем доме.

Установить электрическую розетку — непростая задача, и несоблюдение мер предосторожности может быть опасно для неопытных домовладельцев.Если вы не уверены в своих навыках работы с электрикой, лучшей альтернативой является обращение к опытному электрику, который выполнит эту работу.

Посоветовавшись с профессионалом, вы не рискуете своей безопасностью, устанавливая электрическую плиту. Последнее, о чем вы хотите беспокоиться, — это получить травму или повредить плиту или дом.

Отключите электричество в вашем доме

Выполняете ли вы эту задачу самостоятельно или обращаетесь за помощью к профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания в вашем доме, чтобы электрические токи не прерывали работу.

Вы можете найти электрическую коробку своего дома в нескольких возможных местах, например, в подвале или гараже. Обнаружив его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, выключено ли ваше питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, отключено ли на самом деле ваше питание, чтобы убедиться в безопасности установки новой розетки.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор.Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

После того, как вы убедитесь, что все ваше питание отключено, вы или ваш электрик можете приступить к установке необходимых прерывателей, кабелей и розеток для работы вашей электроплиты.

Установка выключателей, кабелей и розеток

Следующий шаг, который вам нужно сделать, — это установить новый выключатель в монтажной коробке, чтобы управлять розеткой вашей новой электроплиты.Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

После установки автоматического выключателя вам необходимо установить соединитель на стороне печатной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и прерыватели, чтобы гарантировать успешную установку.

После подготовки коробки вам нужно пропустить кабели через стены, ведущие к тому месту, где вы хотите разместить розетку электроплиты.При прокладке проводов через стены важно избегать других проводов и инженерных сетей.

Когда вы закончите выстраивать кабели, оставьте самую длинную часть за пределами последнего отверстия. Затем снимите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. После защиты электрической розетки вы скоро будете готовы ее проверить.

Подключение к сети и проверка вашей электрической плиты

Последний шаг, который вам нужно выполнить, — это пропустить кабель розетки через соединитель печатной коробки и подключить его к автоматическому выключателю.Вы также должны определить, сколько кабеля вам понадобится для подключения его к заземлению и нейтрали.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если у него нет стабильной опоры.

Перед включением электричества в доме выключите выключатель розетки электроплиты, чтобы предотвратить перегрузку. Восстановив электричество в доме, проверьте мощность розетки.

Если у вас под рукой есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете включать электрическую плиту, если убедитесь, что напряжение в розетке стабильно — 220 вольт.

Этот процесс может отличаться в зависимости от инструкций вашей печатной коробки или розетки. Если вам нужна помощь, попросите электрика помочь с установкой.

Кабели питания линейки

: не входят в комплект

Еще одна вещь, о которой следует помнить, — это то, что в большинстве диапазонов нет шнуров питания.Обычно вам нужно покупать шнур отдельно и подключать его к плите.

Хотя размеры схемы могут отличаться, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие руководящие принципы использования четырехпроводных цепей для электрических плит и других высокоэнергетических приборов.

NEC обновила это руководство, чтобы создать более безопасные методы подключения шнуров питания от электрической плиты к монтажной коробке. Розетки с четырьмя слотами обычно подходят для вилок с 4 штырями; если вы попытаетесь установить розетку для трехконтактного шнура, это нарушение норм.

При подключении шнура питания снимите заднюю панель доступа с электрической плиты, проденьте шнур в панели плиты и подключите необходимые провода к соответствующим винтовым клеммам.

Нужна помощь в установке розетки для электрической плиты? Свяжитесь с U.S. Electric

Наша команда в U.S. Electric уделяет приоритетное внимание обеспечению безопасности электрических и электромонтажных работ в вашем доме. Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала.Если у вас есть какие-либо вопросы, свяжитесь с нами через Интернет или позвоните нам сегодня.

Как подключить плиту

Первый шаг в том, как подключить печь, — это сделать
убедитесь, что у вас есть надлежащее электрическое обслуживание. Обычно печи требуют специального
Автоматический выключатель на 50 А, 240 В. Провод питания от
Панель выключателя к вашей розетке, как правило, будет 6/3 Romex
кабель (черный провод — горячий, красный провод — горячий, белый провод — нейтральный, неизолированный
медный провод — земля).

Новые печи не комплектуются шнуром питания.
Это потому, что до недавнего времени дома были подключены двумя разными
Типы розеток: 3-контактные и 4-контактные. Знаю это
в домах были разные типы розеток, это не имело смысла для
производителей бытовой техники, чтобы предварительно соединить плиту с тем или другим.
4-контактная вилка добавляет провод защитного заземления в дополнение к двум
горячая и нейтраль на 3-контактной вилке. Ниже представлены фотографии
вилки с 3 и 4 контактами с соответствующей маркировкой.
С помощью вольтметра вы можете проверить правильность напряжения в розетке.
прежде чем решить, как подключить плиту.Если существующие
розетка трехконтактная, вы можете приобрести трехконтактный шнур для своего нового
печь. Переход на новую 4-контактную розетку неплохо
идея, особенно если заземляющий провод уже идет к
розеточная коробка. Это потребует немного больше работы, и если вы
не знакомы с электропроводкой, возможно, вы не захотите пытаться
Это. Вы должны измерить
220-240 В переменного тока между точками, и половина этого напряжения, если вы измеряете
между горячими и нейтральными.

Инструкции по подключению новой плиты:

Оборотная сторона ассортимента.

Удалите винт 1/4 «, чтобы открыть крышку.
панель.

За панелью крышки находилась
ряд из трех винтов электрического разъема, плюс
зеленый винт заземления .

Среднее соединение — нейтраль , левое
а правые соединения — горячие . Этот
расположение является обычным для устройств на 240 вольт.

Как и многие приборы, эта плита имеет металлический
корпус для электрических подключений. Это
как встроенная «распределительная коробка».

К настоящему времени у вас должно быть
определил как подключить вашу плиту
(3 или 4 контакта) и вы приобрели
вилка / шнур.Вы можете повторно использовать шнур от вашего
предыдущая печка если хотите.
4-проводной шнур диапазона может быть
куплено дома
Депо за 15-20 долларов.

Это называется «снятие напряжения».
Это устройство предназначено для захвата внешнего
оболочка шнура для предотвращения отдельных проводов
от того, чтобы его вытащили, если кто-то потянет
шнур питания.

С одним оставленным винтом, поместите
разгрузка от натяжения в отверстие для питания
шнур.

Проденьте 4-жильный шнур питания вверх.
в соединительную «коробку».

Обратите внимание, что красный и черный провода являются «горячими» проводами.Есть 240
вольт электрического потенциала между двумя горячими проводами, и 120
напряжение между горячим проводом и белым нейтральным проводом. Зеленый
земля.

Только для
4-проводные шнуры:

Следуя инструкциям на обратной стороне
печка, я снял эту медную , склеивающую полосу
который соединяет нейтральный провод с винтом заземления.

Это похоже на то, как вы подключаете плиту с
3-проводные шнуры, за исключением того, что вы оставляете соединение
полоса на месте.Склеивающая полоска связывает
шасси печи на нейтраль, что вам нужно для
безопасность, если у вас нет отдельного заземления
который поставляется с 4-проводным шнуром.

История 3-проводного и 4-проводного подключения
диапазон проводки:

Во всех домах нейтральный провод и земля
провода соединены между собой… но ТОЛЬКО на
основная панель.

Не так давно дома строились с
Розетка с 3 контактами, в то время как мобильные дома были
требуется розетка с 4 контактами. 4-контактный
розетка имеет отдельный вывод для заземляющего провода,
3-контактная розетка либо не использовала землю,
или земля была связана с нейтралью.

С пересмотром Национального электротехнического кодекса 1996 г.
они перестали допускать эту лазейку в
разумная проводка.Теперь все диапазоны (и электрические
сушилки) должны быть подключены к 4-контактной розетке.

Домашние мастера могут легко разместить свои инструменты в
сверхмощный
металл
верстак с ящиками или шкафами.

Это может быть сложно удалить
клейкую ленту, но оставайтесь с ней.

Подключите один из горячих
провода (чтобы удерживать на месте), затем подключите заземление
провод к винту заземления.

Подключите нейтраль (белый)
проволока и другая горячая проволока (черная).

Эти винты разъема необходимо затянуть.
твердо. Ослабленный винт создаст высокий
точка сопротивления в цепи и может вызвать искрение
и другие проблемы с вашим устройством.

Установите другой винт в
устройство снятия натяжения и затягивайте его до тех пор, пока кабель не будет
надежно удерживается, но не раздавливается.

Установите крышку.

Завершенный монтаж шнура.

Обратите внимание на углубление внизу
задняя часть плиты. В этом углублении есть место
чтобы шнур диапазона лежал при толкании печки
плотно прижат к стене.

Подключите линейку. Это должно занять довольно
толкнуть вилку, чтобы вставить ее в розетку.

При включении диапазона шнур
должен идти боком и входить в выемку на
задняя часть плиты.

После того, как плита отодвинута назад
к стене, включите выключатель и
проверить плиту. На этом завершается задача о том, как
обмотать плиту.

Встраиваемые духовые шкафы, варочные панели и
Диапазоны:

Эти блоки не могут использовать вилку и
емкость.Они должны быть зашитыми с использованием
гибкий кабелепровод между соединительной коробкой и прибором.
Соединительная коробка должна быть доступной , например, в
соседний шкаф или за ящиком.

Вернуться на главную страницу «Электросхемы»

Как подключить шнур питания электроплиты

Электроплита не идет в комплекте с шнуром питания.Это связано с тем, что производители не знают, какой тип розетки вы можете установить в своем доме. Если вы только что приобрели электрическую плиту и у вас уже есть розетка, все, что вам нужно сделать, это установить шнур питания. Независимо от того, устанавливаете ли вы шнур в первый раз или заменяете старый шнур питания, выполнить электромонтаж несложно, но важно, чтобы вы следовали инструкциям и всегда не забывали действовать осторожно при работе с электропроводкой.

Шаг 1 — Покупка шнура питания

Шнуры питания бывают двух типов: трехконтактные (старый вариант) и четырехконтактные (новый вариант) шнуры питания.Чтобы подключить электрическую плиту и заставить ее работать, вам необходимо приобрести шнур питания, который соответствует вашей розетке с точки зрения напряжения (220 или 240 В) и штырей (трех- или четырехконтактный). Шнуры питания можно приобрести в большинстве магазинов бытовой техники и / или бытовой техники.

Шаг 2 — Откройте заднюю панель доступа

После того, как у вас будет шнур питания, вам нужно сначала открыть заднюю панель доступа к плите, чтобы можно было установить ее. Но прежде чем продолжить, убедитесь, что на вилку нет напряжения, отключив прерыватель на источнике.Эта панель доступа обычно закрывается небольшой квадратной / прямоугольной металлической пластиной, которая крепится к плите с помощью винтов. Просто отверните его отверткой.

Шаг 3. Проденьте шнур через отверстие

После снятия задней крышки вы найдете отверстие под точками подключения. Сначала вставьте в отверстие ограничитель натяжения. Устройство для снятия натяжения надежно удерживает шнур на месте. Это полезно, чтобы провода не отсоединились, если шнур случайно выдернут.Затем пропустите шнур через приспособление для снятия натяжения. Пока не затягивайте винты на приспособлении для снятия натяжения.

Шаг 4 — Удалите медную полосу

Прямо над отверстием вы найдете точки подключения. У старых печей было только три точки подключения, но у большинства новых печей будет четыре точки подключения: две горячие, одна нейтральная и одна заземляющая. Нейтральная точка находится в центре, точки проводов под напряжением находятся по обе стороны от нее, а точка заземляющего провода находится под ней. Перед тем, как вы начнете подключать провода, вы должны проверить, есть ли медная полоса, соединяющая точки нейтрального и заземляющего проводов.Если найдете, удалите эту тонкую полоску плоскогубцами. Если нет, переходите к следующему шагу.

Шаг 5 — Подключите провода

Совместите провода. Красный и черный — это провода под напряжением, белый — нейтральный провод, а зеленый — заземляющий провод. Чтобы подключить провода, вам нужно будет открутить точки подключения и зацепить провод на место. Сначала подключите заземляющий (зеленый) провод, а затем нейтральный (белый). Присоедините красный и черный провод к соответствующим точкам подключения с проводом того же цвета от печи.Обязательно затягивайте все провода по мере продвижения.

Шаг 6 — Затяните ограничитель натяжения

После того, как вы закрепили все провода, отрегулируйте шнур так, чтобы не было шлака или тяги. Теперь затяните фиксатор натяжения, чтобы надежно закрепить шнур питания. Избегайте чрезмерного затягивания, так как это может повредить шнур.

Шаг 7 — Подключите

Перед тем, как подключить плиту, установите заднюю панель на место. Как только это будет установлено, просто вставьте шнур питания в розетку.Теперь вы можете снова включить выключатель.

Какой размер провода для электроплиты? Лучшее руководство для вас!

Какой размер провода для электроплиты? Потому что плита, как водонагреватель, печь и система центрального кондиционирования, является оборудованием с высокими требованиями, которое работает от электричества 240 вольт. Учтите, что разводка розетки электроплиты отличается от разводки обычной розетки. Чтобы правильно подключить электроплиту, необходимо придерживаться инструкции производителя.

Оптимальный диаметр проволоки составляет около 10 миллиметров.Для электрических плит требуется как минимум две розетки на 200–240 В с автоматическим выключателем или предохранителем на 40 А и заземляющим проводом №8. При использовании прерывателя на 50 ампер вам понадобится провод №6.

Выбор сечения провода для электроплиты

Какой размер провода для электроплиты? Размер автоматического выключателя определяет калибр провода. Американский калибр проводов (AWG) используется для измерения диаметра электрического кабеля, при этом номер калибра уменьшается по мере увеличения диаметра провода.

Провода сечением 14 и 12 AWG наиболее распространены в цепях на 120 В. Для этих 240-вольтных устройств им нужен диаметр провода не менее 10 AWG из-за их более широкого использования по току.

Как правило, размер провода выбирается в соответствии с нижеприведенными критериями. Кроме того, рекомендуется использовать 10 AWG для тока до 30 усилителей, 8 AWG для тока от 40 до 50 ампер, а для тока свыше 50 ампер — 6 AWG.

Как правило, диаметр и длину проволоки следует рассматривать в дополнение друг к другу.Кабели меньшего размера и большей длины могут испытывать потерю напряжения. Прежде чем это станет проблемой, большая часть домашней электропроводки будет иметь длину немногим более 100 футов. Но если вы не уверены, выберите самый тяжелый вариант.

Розетка для бытовых приборов

Выбор правильного типа розетки очень важен, если вы планируете установить розетку и подключить какой-то конкретный предмет. Поскольку все розетки на 240 В должны иметь заземление, они должны иметь четыре разъема. Следовательно, вилка на 40 или 50 ампер не подойдет к розетке NEMA 14-30 на 30 ампер.

Если вы не уверены, подключите плиту к розетке с вилкой, которая соответствует вилке вашей печи.

Сколько энергии потребляет плита?

Правильно сказать, что провода калибра 12 достаточно для блока на 20 ампер, а провода калибра 10 — для блока на 30 ампер. Кроме того, предохранитель цепи или автоматический выключатель обычно имеют такие размеры, чтобы обеспечить защиту проводника или провода.

Если в настоящий момент выключатели духовки находятся под напряжением, это будет определено.Все зависит от размеров и характеристик электроплиты относительно того, сколько энергии она потребляет. Во-первых, проверьте этикетку на задней части печи, где выходят разъемы питания или провод, и проверьте, сколько тока она потребляет. Номинальный ток автоматического выключателя и этикетка должны совпадать.

Обычно от 30 до 50 ампер — это потребляемая мощность кухонной плиты с четырьмя конфорками и духовкой. Однако большому коммерческому прибору с такими функциями, как конвекционная печь или горелки быстрого нагрева, для правильной работы потребуется от 50 до 60 ампер.

Максимальная потребляемая мощность электроплиты составляет от 7 до 14 киловатт, что делает ее использование дорогостоящим и энергоемким. Кроме того, если вы проигнорируете выключатель духовки, он сработает всякий раз, когда вы включаете плиту. Другими словами, вы не хотите, чтобы он был слишком маленьким или слишком большим.

Даже если автоматический выключатель настроен для защиты от него, скачок напряжения в печи может вызвать пожар, если она перегреется и отключится. С другой стороны, вам может быть интересно узнать, сколько обычно используют газовые плиты пропана.

Можно ли использовать плиту с проводом 10-3?

Для того, чтобы вы могли управлять стандартной электрической плитой, вам понадобится цепь 30A-120 / 240V с кабелем 10/3. По этому провода 10/3 хватит на типичную электроплиту 240В, 30А. Узнайте больше здесь, если вы можете использовать 10-3 провода на своей плите.

Провод какого калибра вам нужен для цепи на 50 ампер?

Для схемы на 50 А требования к мощности печи зависят от мощности, но обычно требуется схема на 50 А / 240 В с проводом № 6.Для меньших диапазонов вам может потребоваться проводная схема №8 с номиналом 40 А.

Какой вид электрического провода вы используете в духовке?

К кабелю необходимо присоединить несколько проводов. Нейтральный провод (синий), провод под напряжением (коричневый) и оголенный провод (который передает паразитное электричество) используются в некоторых из наиболее распространенных типов. Часто используются синие нейтральные провода. Частое название — двухжильный и заземляющий кабель, часто известный как «сдвоенный кабель».

Это обертка!

Опять же, провод какого размера для электроплиты? Помогло бы, если бы вы создали отдельную электрическую схему для плиты.Для электроприборов на 120 вольт достаточно всего одного горячего провода. Вместо использования двух проводов под напряжением для электроплиты требуется только один нейтральный и один заземляющий провод.

Должен быть выключатель для каждого горячего провода, и эти выключатели должны быть уложены друг на друга и соединены друг с другом таким образом, чтобы при одном срабатывании они оба срабатывали — длина провода и количество требуемых автоматических выключателей зависят от печи. Либо добавление проводной розетки, либо добавление вилки имеет тот же эффект.

Схема электропроводки электроплиты не нужна человеку без кабеля, если вы знаете, где находится клеммная коробка.Узнайте больше о плитах у нас. Вы можете посетить другую статью, похожую на эту, о том, как не разбрызгивать жир на плиту. Спасибо за ваше время!

Вилка для электроплиты — Как обсуждать

Вилка электроплиты

Как подключить электрическую плиту? Как подключить шнур питания к электроплите?
Шаг 1 — Купите шнур питания
Шаг 2 — Откройте заднюю дверь.
Шаг 3 — Пропустите кабель через отверстие
Шаг 4 — Удалите медную полосу
Шаг 5 — Подключите кабели
Шаг 6 — Затяните зажимной зажим
Шаг 7 — Вставьте его внутрь.

Какие электрические провода нужны для электроплиты?

Электрические плиты (духовки) имеют особые требования к электропроводке, требующей наличия цепи на 120/240 вольт и вилки. Хотя газовые плиты также можно подключать к таймерам, вентиляторам и другим аксессуарам, в этих плитах используются простые бытовые электрические цепи на 120 В.

Провода какого калибра для электроплиты?

Шнур питания Вам понадобится шнур длиной примерно 60 см, чтобы проложить его от духовки к панели. Вам понадобится провод с 3 жилами и толщиной 8.Поскольку заземляющий провод не считается проводником, покупаемый вами провод должен иметь четыре встроенных провода.

Нужно ли заземлять электрическую плиту?

Это связано с тем, что печь была изготовлена, а вилка, приобретенная до того, как Национальный электротехнический кодекс (NEC) начал заземлять все 240-вольтовые электрические цепи. До того, как это требование было введено, NEC позволяла нейтрали действовать как заземление, но даже если теперь это изменилось, это не означает, что вам нужно перемонтировать вилку, чтобы подключить новую духовку, поскольку все три существующие вилки являются вилками.

Провод какого сечения нужен для электроплиты?

Требования к питанию секций зависят от номинальной мощности устройства, но в большинстве случаев может потребоваться цепь на 50 А, 240 В, подключенная к проводу калибра 6. Для более коротких диапазонов может потребоваться цепь на 40 А и провод 8 калибра. необходимы.

Для чего используется электрическая плита?

Электрическая конфорка плиты обычно располагается наверху духовки с 4 нагревательными элементами, обычно двумя маленькими и двумя большими, и используется для нагрева или приготовления пищи.

Как подключить шнур питания электроплиты

Ослабьте или снимите винт на центральной нейтральной клемме и подсоедините белый провод от кабеля к клемме, затянув его под винтовой клеммой. Подключите черный провод к горячей клемме с черным проводом. Подключите красный провод к клемме красного провода.

Какой шнур питания мне нужен для электрической плиты?

Для подключения и использования электрической плиты необходимо приобрести шнур питания, соответствующий вашей розетке по напряжению (220 или 240 В) и вилке (трех- или четырехконтактной).Шнуры питания доступны в большинстве магазинов бытовой техники и бытовой техники.

Как подключить провод к электроплите?

Для подключения кабелей необходимо открутить клеммы и зацепить кабель. Сначала подключите заземляющий провод (зеленый), а затем нейтральный провод (белый провод). Подключите красный провод и черный провод к соответствующим клеммам, где провод того же цвета выходит из духовки. Убедитесь, что все тросы натянуты в направлении движения.

Как подключить трехконтактный шнур питания?

Для 3-контактного кабеля вставьте конец 3-контактного кабеля в отверстие на задней панели устройства и проложите кабель равномерно (горизонтально).Ослабьте или снимите винт нейтральной (центральной) клеммы и подсоедините центральный провод кабеля к клемме с помощью винта.

Как подключить электроплиту

Иногда проводку прикручивают непосредственно к клеммам на концах заземляющего блока. Некоторые аксессуары подключаются к розетке под стойкой, поэтому их легче снимать для очистки, но они также более восприимчивы к горящим соединениям.

Где заземленный провод на духовке?

Заземляющий провод подключается к внутренней части металлического каркаса электрической духовки и обычно находится в корпусе распределительной коробки духовки.Электропроводка для 3- и 4-х проводного подключения духовки. Показанная здесь духовка может быть подключена 3 или 4 проводами, как описано в прилагаемых технических характеристиках проводки.

Какой провод нужен для новой печки?

Хорошо, теперь, когда розетка включена, вам нужно подключить шнур питания к этой новой духовке. Одно только это изображение должно вам все рассказать. Помните зеленый провод, ЗЕМЛЯ — самый важный провод. Потому что он защищает вашу жизнь. Большинству новых духовок с духовками требуется 50 ампер.

Сколько проводов нужно электрическому духовому шкафу?

К счастью, большинство электрических духовок можно подключить к трех- или четырехпроводной схеме.

Как подключить электроплитку?

Подключение розетки к электрической плите — это не то же самое, что включение стандартной розетки, потому что с бойлером, плитой и системой центрального кондиционирования воздуха духовка является очень популярным прибором, который работает с источник питания .. Для начала духовка должна быть на собственной цепи.

Какой провод вы используете для подключения газовой плиты?

Сначала подключите заземляющий провод (зеленый), а затем нейтральный провод (белый провод). Подключите красный провод к правой стороне нейтрального провода, а черный провод к левой стороне нейтрального провода. Убедитесь, что все тросы натянуты в направлении движения.

Какая схема нужна электроплите?

Электрическая плита — это прибор на 240 вольт, и цепь, питающая ее, должна подключаться иначе, чем цепи освещения или цепи, питающие небольшие приборы.Цепь 240 В питается от двух горячих шин на главном распределительном щите, а не только от одной, то есть у провода есть два горячих провода плюс обратный провод и заземление.

Как подключить плинтус к стене?

Подсоедините один из незакрепленных нагревательных проводов (неважно какой) к черному проводу (e). Подсоедините оставшийся незакрепленный нагревательный провод к белым проводам. Убедитесь, что провода надежно подключены к разгрузке от натяжения в отсеке для проводов на другом конце плиты.Прикрепите плиту к стене.

Что делать, если на электроплите оборвался провод?

Если провод обрыв или полностью выгорел из клеммы, вы можете использовать плоскогубцы, чтобы вытащить провод из отверстия при отключенном питании. Если предмет сгорел, он обычно будет виден, но проверьте целостность предмета, даже если он выглядит нормально. Неправильная статья не показывает преемственности.

Где лучше всего подключить электрическую плиту?

Для некоторых стад лучше ставить контейнер на землю.После того, как соответствующий кабель будет проложен от выхода автоматического выключателя к выходу, вы можете разгрузить 2-слотовую коробку для устройств на стене или, если позволяет место, закрепить ее на стене.

Сколько вольт у электроплиты?

Базовая проводка 240 вольт. Электрическая плита — это прибор на 240 вольт, и цепь, которая питает ее, должна быть подключена иначе, чем цепи освещения или цепи, питающие небольшие приборы.

Какой провод нужен для электрической духовки?

К счастью, большинство электрических духовок можно подключить к трех- или четырехпроводной схеме.Для всех новых установок требуется четырехпроводная схема на 240 В с отдельными изолированными нейтралью и заземлением, а также 2 горячих провода подходящего размера, в зависимости от установленной печи.

Как подключить электровентилятор плиты?

Если выхлоп находится рядом с таким же валом болта изнутри, можно протянуть проволоку вокруг всей рамы до положения вытяжного вентилятора. Однако, прежде чем вы это сделаете, рекомендуется проверить, есть ли у вас розетка на 120 В за плитой или кухонной раковиной, и если да, просто вставьте шнур от этой розетки в вытяжку.

Какой электрик мне нужен для подключения вентилятора вытяжки?

Применение: Вытяжная проводка. Сложность: от начального до среднего. Этот электрический проект лучше всего установить квалифицированным электриком или электриком.

Куда идет провод от вентилятора охлаждения?

Красный провод от вашего реле подключен непосредственно к охлаждающему вентилятору, а черный провод от охлаждающего вентилятора заземлен. Оба кабеля используют прилагаемый жгут проводов вентилятора.

Куда вы подключаете электрическую плиту в своем доме?

Если у вас уже есть старая печь, в вашем доме будет электрическая цепь, необходимая для новой. Цепь находится в стене и идет от блока управления духовкой к настенному выключателю, а затем к автоматическому выключателю или блоку предохранителей в вашем доме. Если у вас его нет, обратитесь к квалифицированному электрику для установки.

Какой размер провода для электроплиты?

Цветовая кодировка рельсового пути для NMB Белый — провод 14 калибра, в основном используемый для цепей освещения Желтый — провод 12 калибра, обычно используемый в домашних условиях для общих электрических соединений, и большая часть оборудования оранжевого цвета: провод 10 калибра, который обычно используется, используется для кондиционирования воздуха и используется бойлер.Черный — калибр 8 и нижний провод, используется для питания субпанели, электрической плиты, плиты и т. Д.

Какие требования к электропроводке для электрической плиты?

Требования к кабелям. Выходы обычно используют провод 8-го калибра при подключении к автоматическому выключателю или предохранителю на 40 А и провод 6-го калибра для цепей с автоматическими выключателями или предохранителями на 50 А. Проконсультируйтесь с местными строительными нормами и правилами для конкретных требований. Электрическая цепь электронагревателя не должна управлять другими устройствами.

Какой электрический провод самый лучший?

Медные и алюминиевые кабели предпочтительны для электромонтажных работ в новых домах.Если проводимость выше, можно использовать медную проволоку, а алюминий может быть предпочтительнее меди по соображениям стоимости.

Кабель какого размера нужен для подключения кухонной плиты?

Сечение провода для электроплиты 6/3 алюминия на землю или 8/3 меди на землю. Поскольку вы рассматриваете духовку, лучше всего выбрать ее и обратиться к руководству по установке, чтобы узнать о конкретных требованиях к 4-проводной схеме.

Что нужны электрические провода для трубы электроплиты

Вы должны соответствовать особым требованиям к электропроводке для электроплит.Для начала духовка должна быть на собственном контуре. Для устройств, работающих от цепей на 120 В, требуется только один провод под напряжением. Однако электрическая схема электронагревателей требует наличия двух проводов под напряжением: нулевого и заземляющего.

Вам нужен выключатель для электроплиты?

Для начала духовка должна быть на собственном контуре. Устройствам, работающим в цепях на 120 вольт, нужен только один провод под напряжением. Однако электрическая схема электронагревателей требует наличия двух проводов под напряжением: нулевого и заземляющего.Для каждого горячего провода нужен собственный автоматический выключатель, и автоматические выключатели должны быть сложены и подключены таким образом, чтобы при срабатывании одного из них срабатывал и другой.

Сколько проводов нужно для плиты на 240 вольт?

Поперечное сечение жил напечатано на оболочке электрического кабеля другим числом, указывающим количество незаземленных жил. В схеме на 240 В используются трехжильные провода, поэтому для схемы духовки требуется 8/3 или 6/3 проводов, в зависимости от мощности духовки и переключателя.

Где взять шнур питания для своей плиты?

Шнуры питания можно приобрести в большинстве магазинов бытовой техники и бытовой техники.Когда у вас есть шнур питания, вы должны открыть заднюю крышку продукта, прежде чем вы сможете его установить. Однако перед тем как продолжить, убедитесь, что розетка не работает, отключив автоматический выключатель на источнике.

Зачем нужны электрические провода для вентилятора электроплиты

Электрические плиты требуют исключительной электропроводки. Это потому, что они требуют 120-вольтовой цепи и 240 розеток. Электрическая плита использует напряжение 120 для управления вентиляторами, таймерами и другими аксессуарами.

Вам нужен провод для вытяжного вентилятора?

В большинстве традиционных вытяжных вентиляторов используется источник питания на 120 вольт, и они не потребляют много электроэнергии. Таким образом, вытяжной вентилятор с подсветкой не требует отдельной цепи, поэтому шнур можно подключить к любой из доступных розеток.

Что нужны электрические провода для крышки электроплиты

Для электрических диапазонов обычно требуется автоматический выключатель на 240 вольт и определенный номинальный ток 50 ампер.Кабели, по которым подается питание от панели переключателей к соединению с электрической платой, на самом деле являются кабелями Romex 6/3. У провода есть красный (горячий) провод, черный (горячий) провод, неизолированный медный (заземляющий) провод и белый (нейтральный) провод.

Какие электрические провода нужны для частей электроплиты

Поскольку вы рассматриваете печь, лучше всего выбрать одну и обратиться к руководству по установке, чтобы узнать о конкретных требованиях к цепи. Однако, если вы решите установить традиционный контур для приготовления пищи, типичный контур для электрической плиты составляет 50 ампер.240 вольт 4 провода.

Какие электрические провода нужны для нагревателя электроплиты

Для правильного подключения электроплитки необходимо следовать инструкциям производителя. Идеальный диаметр проволоки — около 10 миллиметров. Для варочных панелей требуется как минимум две розетки на 200–240 В с автоматическим выключателем или предохранителем на 40 А и заземляющим проводом калибра 8. Если используется автоматический выключатель на 50 А, используйте провод №.

Насколько большой размер проволоки мне нужен для духовки?

Как правило, используйте следующие рекомендации по размеру проводов: 10 AWG для токов до 30 ампер, 8 AWG для токов от 40 до 50 ампер и 6 AWF для токов более 50 ампер.Это общее практическое правило, так как размер провода также зависит от его длины.

Электрический провод какого калибра мне следует использовать?

На практике управление большинством цепей освещения осуществляется с помощью автоматического выключателя на 15 А, поэтому допускается использование провода на 14 А. Выходные цепи часто управляются автоматическими выключателями на 20 А и должны быть соединены проводом на 12 А. Всегда выбирайте сечение провода в соответствии с номиналом автоматического выключателя.

Какой провод использовать на выключателе стартера?

Стартер Chevy потребляет большую силу тока, что, в свою очередь, требует большого провода 4-го калибра от батареи к соленоиду стартера.Соленоид действует как переключатель, размыкая и замыкая сильноточную цепь стартера. Ключ зажигания дает питание для активации реле, которое, в свою очередь, активирует соленоид.

Какой калибр провода на 40 ампер?

A Автоматический выключатель на 40 А требует 8 или более проводов (медных) для цепи, которую он обслуживает. Проверьте расположение на электрической панели, чтобы убедиться, что два ребра, в которых будет установлен автоматический выключатель, имеют напряжение 240 В (по обе стороны от источника питания).

Какой размер провода подходит для работы на 60 ампер?

Сечение кабеля на 60 ампер должно быть не менее 6 мм кв. Новый. 6 AWG должен сделать эту работу. Однако это также зависит от изоляции кабеля, расстояния от панели и продолжительности включения устройства.

Какой размер провода для электроплиты

Требования к духовому проводу. Поскольку духовки обычно используют 40-50 ампер, они могут быть подключены с помощью провода 8-го калибра, но если ваша духовка потребляет 50 ампер, убедитесь, что духовка имеет достаточную мощность, и избегайте риска перегрева проводов.

Прерыватель какого размера вы используете для электроплиты?

Рекомендуемый номинал автоматического выключателя для этой области — 50 ампер, 220 вольт. Это двойной переключатель. Простые автоматические выключатели обычно работают от 110 вольт. Данная схема может быть рассчитана только на одну духовку, то есть любой другой прибор или розетка не может работать по этой схеме.

Какой размер провода требуется для работы на 50 ампер?

Минимальный калибр провода для автоматического выключателя на 50 А — 8 калибра, и если ожидается, что потребляемый ток останется около предела 50 А в течение длительного периода времени, рассмотрите возможность использования провода калибра 6.

Как подключен заземляющий провод на плите?

В распределительной коробке провод заземления варочной панели был подключен к нейтральному проводу шнура питания. Счетчик имел только горячие элементы (черный и красный) с оголенным заземляющим проводом. Таким образом, он был соединен от черного к черному, от красного к красному и от земли к нейтрали.

Вам нужно проверить заземляющий провод на наличие тепла?

Вы должны проверить это, чтобы убедиться в наличии хорошей цепи между точками доступа и этим проводом заземления.Ваше упоминание о заземляющем проводе под ногами беспокоит. Кабель должен быть экранирован, проложен на стене или экранирован в кабельном лотке и т. Д.

Куда идут нейтральный и заземляющий провод?

Помогло то, что большинство 3-проводных соединений возвращаются к главной сервисной панели, где соединяются нейтраль и земля. Неисправность нейтрали активирует питание шасси, но это считается риском, поскольку эти соединения редко разрываются.

Можно ли незаконно заземлить нейтральный провод?

Таким образом, они настаивали на компромиссе, при котором при отсутствии заземления печи и сушилки могли отключать заземление от нейтрали, так что шасси было заземлено на нейтраль.Помогло то, что большинство 3-проводных соединений возвращаются к главной сервисной панели, где соединяются нейтраль и земля.

Вам нужен провод заземления для электроплиты?

Если у вас нет клеммы заземления, подключите провод заземления к винту заземления на корпусе духового шкафа. Винт часто предварительно устанавливается производителем, но в противном случае его должен установить электрик. Такая конфигурация защищает пользователя от поражения электрическим током, но цепи по-прежнему заземлены через нейтральный провод.

Безопасен ли заземляющий провод на моей духовке?

Чтобы выход духовки был безопасным, необходимо заземлить его. В большинстве современных домов с новыми вилками заземляющий провод зеленого цвета и просто подключается к розетке. В старых домах заземляющий провод часто некрашен, поэтому его, возможно, придется искать.

Можно ли подключить новую печь к существующей розетке?

Подключение новой духовки к существующей тройной розетке возможно только путем замены сетевого шнура и должно выполняться квалифицированным электриком из соображений безопасности.Панель управления новой духовки имеет два горячих контакта, нейтральный и заземляющий, и все они независимы.

Какого размера должен быть провод электроплиты?

Как правило, используйте следующие рекомендации по размеру проводов: 10 AWG для токов до 30 ампер, 8 AWG для токов от 40 до 50 ампер и 6 AWF для токов более 50 ампер. Это общее практическое правило, так как размер провода также зависит от его длины. Падение напряжения может повлиять на работу очень длинных и маленьких кабелей.

Сколько вольт нужно электроплите?

Да, квалифицированным электриком. Газовые плиты потребляют около 120 вольт, а электрические плиты — 220 вольт. Электрик протягивает больший провод от автоматического выключателя к более сильной розетке. Газовая линия также должна быть закрыта, чтобы предотвратить утечку.

Заземляющий провод на электрической духовке зеленый?

В большинстве современных домов с новыми вилками заземляющий провод зеленого цвета и просто подключается к розетке.В старых домах заземляющий провод часто некрашен, поэтому его, возможно, придется искать. Например, при использовании большого прибора. Если, например, духовка не заземлена и происходит скачок напряжения, это может привести к повреждению прибора или возникновению пожара.

Как установить розетку для электроплиты?

Как и при любых других электромонтажных работах, первым шагом при установке розетки является отключение питания. Разомкните электрическую цепь и выключите главный выключатель, чтобы отключить электричество во всем доме.

Какая вилка нужна для электроплиты?

Вы должны подключить электрическую плиту к розетке 220 вольт, чтобы удовлетворить ваши потребности в питании. Для работы электронагревателям требуется постоянный поток энергии высокого напряжения. Подключать диапазон к розетке на 110 вольт опасно и неэффективно.

Как установить прерыватель на электроплиту?

Найдите два открытых паза в ряд для размещения автоматического выключателя двойной ширины, затем установите их в соответствии с инструкциями производителя.Вам также необходимо будет установить соединительный элемент сбоку от распределительной коробки, чтобы вы могли подключить электрический провод внутри коробки.

Сетевой шнур электроплиты

Электроплита — это отдельный блок, состоящий из духовки и плиты. Это 240-вольтовое устройство обычно подключается к розетке, которая питается от цепи на 40 или 50 ампер только для диапазона. Кабели более старой серии (до 1996 г.) имели 3-контактные кабели для 3-контактных разъемов, в то время как более новые серии имели 4-контактные кабели для 4-контактных разъемов.

Какой провод для электроплиты?

Электрический нагреватель может работать по трех- или четырехпроводной схеме. Для всех новых установок требуется 4-проводная схема с отдельной изолированной нейтралью и отдельным заземляющим проводом с двумя горячими проводниками.

Подходит ли шнур для сушилки?

Технически вы можете использовать шнур для электроплиты с сушилкой, если розетка подходящая, потому что шнур для печи имеет более высокую силу тока и может выдерживать меньшую мощность сушилки.Вы буквально играете с огнем и пытаетесь перейти на другую сторону.

Что означает электрический шнур?

Шнур питания, шнур питания или шнур питания — это электрический шнур, который временно подключает устройство к электрической розетке через розетку или удлинитель.

Что такое шнур диапазона?

Шнуры и шнуры для электроплит Миша Гравенор / Фотобанк / Getty Images. Электроплита — это отдельный блок с духовкой и плитой. Цепи на 40 или 50 А обеспечивают питание большинства участков и подключаются к розетке (розетке) с помощью кабеля с 3 или 4 контактами, в зависимости от типа розетки.

Какая электрическая розетка нужна вашей плите?

Строительные нормы и правила обычно требуют отдельной розетки на 240 В для каждой плиты на кухне. В отличие от традиционных розеток, розетки на 240 В обычно имеют круглую форму. Это обеспечивает автоматическое визуальное различие и ссылку между розеткой на 240 В и розетками других типов для домовладельцев.

Требуется ли отдельная электрическая розетка для газовых плит?

Газовые обогреватели Из-за своего электрического сопротивления электрические духовки требуют цепи 240 В для обеспечения достаточной мощности для нагрева нагревательных элементов.Четырехполюсная розетка подключается к специальному автомату, обычно рассчитанному на 50 ампер. Однако для газовой духовки эта схема не нужна.

Розетка электроплиты

По энергопотреблению электроплита является электростанцией. Из-за этого вы не можете просто подключить их к наиболее распространенным стандартным розеткам на 110 В в Соединенных Штатах. Для большинства духовок, вероятно, потребуется специальная розетка на 220 В.

Зачем на настенной духовке должны быть электрические розетки?

Национальный электротехнический кодекс требует, чтобы все настенные печи были подключены.Поэтому производители настенных духовок традиционно устанавливают розетки, чтобы компенсировать это. Код NEC предоставляется только для справки, и хотя большинство стран следуют ему, государственные и местные коды в США требуют больше или, в некоторых случаях, меньше ограничений.

4-контактная вилка для электроплиты

Новая 4-контактная конструкция обеспечивает четвертый провод заземления, который отсутствовал в 3-проводной конфигурации. Нейтраль трехпроводного кабеля и конфигурации вывода — это обратный путь для 120-вольтовых нагрузок, таймера, часов, ламп и т. Д.от духовки и возвращает этот ток к источнику 240 вольт.

Что такое электрическая розетка с 4 контактами?

Четырехконтактная вилка используется для подачи 220 В переменного тока в ваш дом или на работу. Один из контактов НЕЙТРАЛЬНЫЙ, два других по 110 вольт. Добавить комментарий.

Что такое 4-контактный?

Четыре ручки. Четыре зубца означают меньше металла в алмазе, что делает центральный камень звездой шоу. Это придает бриллианту «квадратный» вид, что делает его хорошим выбором для огранки «принцесса», «подушки» и других квадратных или прямоугольных бриллиантов.

Что такое шнур для сушилки с 4 штырями?

4-контактный кабель осушителя состоит из двух проводов под напряжением, нулевого провода и заземляющего провода. Это создает отдельный обратный путь для неиспользованной электроэнергии. Кабели осушителя, как правило, не длиннее 6 футов (1,8 м) в длину, так как правила требуют, чтобы электрическая розетка находилась на расстоянии 2 м (6 футов) от подключенного устройства.

Что такое трехконтактные вилки?

Трехконтактный / двухконтактный адаптер, также известный как настенная вилка, позволяет вставлять трехконтактную вилку в незаземленную розетку всего с двумя гнездами.В основном они используются для подключения электроприборов и электронных устройств к старым 2-контактным розеткам.

Электрическая розетка для духовки

Духовка на 13 ампер, также известная как вставная духовка, представляет собой электрическую духовку со стандартной трехконтактной розеткой на 13 ампер. (или тот, который можно к нему прикрепить). Они подключаются непосредственно к стандартной розетке, и их не нужно включать в розетку профессиональным электриком. Духовка с розеткой на 13 ампер.

Как электрические плиты контролируют температуру?

Горелка печи представляет собой излучающий змеевик.Электричество проходит через металлическую катушку и преобразуется в тепло. Количество тепла определяется количеством доступной электроэнергии, а уровень воды регулируется переключателем горелки.

Какую вилку использовать для газовой плиты?

Кабель-переходник для подачи газа к электроплите. От розетки высокого напряжения 1050P до стандартной бытовой розетки 515R. Адаптер нагревателя. FX1392. 1050P 3-контактный штекер на 3-контактный штекер 515R Женский разъем, 220/250 В, электрическая плита / преобразователь газовой плиты / адаптер 110/125 В.

Насколько велик переходник для вилки печки Sintron NEMA?

Sintron NEMA 1430P — 1030R, адаптер от 3 до 4 контактов, розетка 10AWG, 125/250 вольт, 30 ампер, внесен в список UL, для сушилок и духовок, промышленного класса. Скоро более 17 в наличии.

Утвержден ли адаптер диапазона газа Southwire UL?

Southwire теперь имеет первый в Америке продукт, который решает эту проблему и одобрен UL. Этот простой в использовании адаптер для бытовой техники Southwire — безопасный способ переоборудовать вилку электрической розетки на газ.Расположение разъема + ориентация на 90 градусов приближает устройство к стене.

Какой калибр провода для электроплиты?

Выходы диапазона обычно используют провод 8-го калибра при подключении к автоматическому выключателю или предохранителю на 40 А и провод 6-го калибра для цепей с автоматическими выключателями или предохранителями на 50 А. Проконсультируйтесь с местными строительными нормами и правилами для конкретных требований.

Подключение кабеля питания Range

Подробнее о подключении диапазона

Поиск и устранение неисправностей Проводка кабеля диапазона

Я подключаю электрическую плиту трехконтактным шнуром.Клеммная колодка такая же, как показано на рисунке выше, и я подключил ее шнуром, как показано. Я могу подавать питание на глазки дальномера, но не на духовку или схему управления духовкой. В линейке есть три провода, подключенные к красной клемме (два соединены с одним разъемом), и один единственный красный провод. Черно-белые провода и вкладка заземления такие же, как на рисунке. Клемма черного провода, клемма белого провода и два винта монтажного блока кажутся подключенными, так как я могу получить путь цепи при тестировании с помощью измерителя.У меня нет цепи между красной клеммой и любой другой точкой, которую я пытаюсь. Я проверил розетку и шнур питания, и они оба в порядке.
Есть ли у вас другие предложения относительно того, что не так?
Спасибо,
До нашей эры

Привет, BC. Кажется, что в устройстве есть питание, потому что варочная панель работает нормально. Я подозреваю, что либо не работает управление духовкой, либо, возможно, отсоединился провод. Если диапазон используется, а не новый, я бы проверил всю внутреннюю проводку и соединения с элементами управления.Если бы у меня был предыдущий владелец, я бы связался с ним и узнал бы немного о характеристиках этого диапазона. Измеритель непрерывности был бы очень полезен для проверки между клеммами на соединении шнура с элементами управления духовкой.

Вопросы о подключении диапазона

Вопрос от Дона, домовладельца из Моргантауна, Западная Вирджиния:
Как мне соединить красный и черный провода для диапазона?

У меня есть трехжильный шнур питания для новой электрической плиты.Провода не отмечены ни красным, ни черным. Как мне узнать, как это подключить. Я знаю, что средний провод (тоже немаркированный) идет посередине.

Ответ Дейва:
Подключения для цепи диапазона 240 Вольт.

Силовые провода схемы для диапазона 240 В могут использоваться для любого из силовых проводов схемы, так что на самом деле это не имеет значения, силовые соединения будут работать в любом случае. Однако убедитесь, что вы точно идентифицировали заземляющий провод цепи диапазона и идентифицировали его как заземляющий провод с зеленой изолентой, и выполните заземление.

Как подключить диапазон для 3-проводных и 4-проводных шнуров

Я подключил трехпроводную электрическую плиту на 40 ампер, и электрические горелки включаются, но панель управления не работает. Подключение проводов и 4-проводных шнуров к электрической плите или отдельно стоящей плите, подключение заземляющего провода и установка новой цепи для электрической плиты.

Видео «Электропроводка» № 2

Советы по электромонтажу для проектов домашней электропроводки

Отключение автоматического выключателя, розетка на настенном выключателе, осветительный прибор без заземляющего провода, помощь с проектами домашней электропроводки.

См. Еще видео о проводке в доме от Ask The Electrician:

Узнайте больше из моего видеокурса по домашнему электричеству:

Не забудьте получить копию моей BIG New eBook:

Полное руководство по домашней электропроводке

Подключите правильно с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Посмотрите, как правильно подключить!

Подробнее о проводке в жилом доме
Идеально для домовладельцев, студентов и электриков
Включает:
Электропроводка в доме — Комната за комнатой
Цепи на 120 В
Цепи 240 В
Многопроволочные схемы
Способы электромонтажа для установки электропроводки в домашних условиях
Электрические правила для домашней электропроводки
….и многое другое.

СВЯЗАННЫЙ

Подробнее о шнуре питания Range

Электрические плиты не нагреваются
Почему мои конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить нагревательные пластины DEFY.

Как подключить 3-проводные и 4-проводные шнуры
Я подключил свою 3-проводную электрическую плиту на 40 ампер, и электрические горелки включаются, но панель управления не работает. Подключение проводов и 4-проводных шнуров к электрической плите или отдельно стоящей плите, подключение заземляющего провода и установка новой цепи для электрической плиты.

Подключение 4-проводного кабеля диапазона к 3-проводной розетке Видео
Могу ли я установить трехжильный провод на новую плиту и закрепить нейтраль и заземление на клеммах печи? Заземление и нейтраль для диапазона 220 В.

Почему мой электродвигатель гудит и не запускается?
Как диагностировать проблему с электродвигателем? Общие проблемы с электродвигателями и электродвигателями с конденсаторным запуском, Как проверить электродвигатель, Диагностические проверки, которые вы можете сделать, когда электродвигатель не запускается.

Проводка воздушного компрессора 220 240 В
Как подключить воздушный компрессор 220 В и переключатель управления: При подключении стандартного двигателя 240 В к оборудованию, такому как воздушный компрессор, есть только два изолированных провода для 220/240 В и один отдельный провод для земли.

Электропроводка кухонного вытяжного вентилятора
Как провода подсоединяются к кухонному вытяжному вентилятору? Как подключить кухонный вытяжной вентилятор, установленный над кухонной плитой или плитой.

Электропроводка цепи электропитания и 3-проводные розетки
Как подсоединить провода к шнуру электроплиты: Установка электроплиты с помощью типовой системы электропроводки шнура электропитания 220 или 240 В, вы можете использовать либо 3-х проводную или 4-проводный электрический шнур.

Как подключить вытяжной вентилятор вытяжки
Установка проводки вытяжного вентилятора вытяжки: Проводка от существующего источника питания или розетки, я подключаю вытяжной вентилятор вытяжного вентилятора над варочной панелью на кухне.

шнур питания — 1795

Какая вилка вам нужна для электрической плиты? — Модернизированный дом

Электрические плиты просты в использовании и чистке, и они работают без сбоев, если у вас есть подходящая розетка.Как правило, электрические плиты необходимо включать в розетки на 220 вольт, чтобы они работали должным образом. Следуйте инструкциям, пока мы исследуем, в какую розетку безопасно включать электрическую плиту.

У вас могут быть свои причины, но многие люди рано или поздно переходят на электрическую плиту. Установка печи нового типа — задача не для обычного человека, поскольку для этого требуются электромонтажные работы.

Электрической плите требуется розетка на 220 вольт, чтобы удовлетворить ее требования к питанию, поскольку для работы им требуется постоянный поток высокого напряжения.Подключение ее к чему-либо более низкому, например к розетке на 110 вольт, небезопасно и не позволит электрической плите работать так эффективно, как ей нужно.

Я хочу поделиться с вами самым простым способом установить новую розетку и решить еще одну задачу по благоустройству дома. Здесь есть удобный справочник цен, а также сравнение печей других типов.

Требуется электрик для установки вам розетки?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Инструкция по установке розетки 220

Одна из основных причин, по которой люди переходят на электрическую плиту, заключается в ее невероятной мощности. К сожалению, их нельзя просто воткнуть в старую розетку. В США самая распространенная розетка для печки имеет напряжение всего 110 вольт.

Если вы сомневаетесь в своих способностях, знаниях и опыте выполнения электромонтажных работ, обратитесь к специалисту.При работе с электрическими материалами существует потенциальная угроза безопасности, особенно если вы не обладаете надлежащей квалификацией.

Требования к напряжению и электропроводке электроплит

Поскольку электрические плиты более мощные, им требуется постоянный поток более высокого напряжения. Это помогает ему быстро создавать и поддерживать тепло. Вы найдете другие приборы, такие как сушилки и водонагреватели, использующие те же методы.

Шаг 1

Первое, что вам нужно сделать при установке новой розетки, — это выключить источник питания.Для этого откройте электрическую коробку и переключите главный выключатель в положение «выключено». Важно отметить, что это отключит электричество во всем доме.

Как только вы это сделаете, проверьте, сработало ли это. Вы можете попробовать включить свет, чтобы снизить риск получения травмы электрическим током при работе с проводкой.

Шаг 2

Затем вам необходимо установить новый переключатель в монтажную коробку, чтобы контролировать розетку печи.Вам понадобится два открытых слота в одном ряду, чтобы было достаточно места. Это потому, что вы будете устанавливать автоматический выключатель двойной ширины вместо одинарного.

Следуя инструкциям производителя, используйте инструкции по установке новых переключателей. Еще вам понадобится установить разъем на боковой стороне монтажной коробки. Это позволяет подключить электрический кабель внутри коробки.

Помните: если вы чувствуете себя некомфортно в работе в этот или любой момент, остановитесь и обратитесь за помощью к профессионалу.

Шаг 3

Третий шаг — пропустить кабель через стены, пока не дойдете до места, где вы планируете установить новую розетку. Для этого может потребоваться просверлить каркас вашего дома, чтобы избежать путаницы с другой проводкой.

Шаг 4

Снимите изоляцию на конце кабеля и подключите его к новой розетке. Затем вверните розетку в стену, и все почти готово. Понимаете, дело не в том, что работа тяжелая; это просто более опасно, чем другие проекты по благоустройству дома.

Шаг 5

И последнее, но не менее важное: возьмите кабель и пропустите его через разъем, который был установлен в монтажной коробке. Заземлите клемму, а затем подключите кабель к автоматическому выключателю. Если вам кажется, что все установлено правильно, переведите новые переключатели в положение «выключено».

Затем снова включите основное питание в доме, прежде чем переводить новые переключатели в положение «включено». Проверьте розетку с помощью вольтметра, чтобы убедиться, что она выдает не менее 220 вольт.Тогда вы будете готовы приготовить и испечь любые вкусности, которые захотите.

Альтернативные электрические плиты

Существует две основных альтернативы электроплитам: газовая и индукционная. Оба они обладают замечательными качествами и нуждаются в улучшении. Давайте посмотрим на оба типа, чтобы лучше понять, что лучше всего соответствует вашим потребностям.

Газ

Есть много людей, которые любят пользоваться газовыми плитами. Вот некоторые из основных причин, по которым они предпочитают газ электричеству.

Плюсы

Газовая плита нагревается сразу после включения пламени.
Пропан и природный газ дешевле, чем электричество.
Приготовление пищи, например, обжаривание овощей, легче выполнять на газовой плите.
Легче контролировать, так как пламя можно увидеть визуально.
Газовые плиты более долговечны и лучше выдерживают повседневный износ.

Минусы

Есть несколько недостатков использования газовой плиты, которые вы также можете рассмотреть.

Их труднее чистить из-за неровной поверхности.
Поскольку газовые плиты имеют более высокую тепловую мощность, они могут повысить общую температуру в вашем доме.
Некоторым домовладельцам не нравится первоначальный запах газа.
Существует опасность утечки газа, если горелки остаются включенными без пламени.
Для газовых плит требуются специальные трубопроводы, что требует другого проекта и дополнительных затрат.

Индукция

Вот главные преимущества и недостатки использования индукционной плиты.

Плюсы

Благодаря электромагнитному циклу вы сможете готовить и печь вдвое быстрее.
Индукционные печи потребляют меньше энергии, что лучше для окружающей среды и снижает ваши счета за электроэнергию.
Это безопаснее для домов с детьми или домашними животными, потому что горелки быстро остывают.
Их невероятно легко чистить влажной тряпкой для мытья посуды, потому что столешница полностью стеклянная.
Индукционные плиты выглядят современнее и привлекательнее.
Они невероятно быстро прогреваются.

Минусы

Основным недостатком индукционных плит является их дороговизна.
Магнитная посуда необходима, если вы хотите, чтобы индукционный процесс работал.
Если отключится электричество, вы не сможете пользоваться плитой.
При использовании индукционной плиты слышно жужжание или гудение.

Стоимость установки электрической варочной панели

Не знаю, как вы, но мне нравится составлять бюджет на проекты по благоустройству дома.Это помогает мне не сбиться с пути и не дает мне тратить слишком много. Ниже приводится руководство по ценам, чтобы вы могли оценить, сколько может стоить установка электрической плиты.

В среднем по стране	$ 706
Средний диапазон	325,04–712,37 долл. США
Минимальная стоимость	$ 469,22
Максимальная стоимость	$ 942,71

Требуется электрик для установки вам розетки?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Сколько ампер на выходе печки?

Большинство электрических розеток имеют мощность около 15 ампер. Электрическая розетка плиты или духовки должна иметь не менее 50 ампер энергии. Его может быть больше, если система не может перегружать.

Можно ли использовать трехжильный шнур на четырехпроводной плите?

Это зависит от возраста вашего дома.Дом, построенный в 1950-х годах, считается соответствующим нормам для установки печи или сушилки с использованием трехжильного кабеля. Те, у кого есть четвертый провод, используют его как заземляющий провод.

Если вы не знаете, где находится ваш дом, всегда консультируйтесь со специалистом.

Можно ли заменить газовую плиту на электрическую?

Да, с помощью квалифицированного электрика. Газовые плиты потребляют около 120 вольт энергии, а электрические — 220 вольт. Электрик протянет больший провод от автоматического выключателя к более сильной розетке.

Также существует требование закрыть газовую линию, чтобы предотвратить утечку. В случае утечки газа важно немедленно выйти из дома, не прикасаясь к источникам энергии. Это не та работа, которую вы бы хотели делать в одиночку без соответствующих знаний.

Связанные руководства

Кирстин Харрингтон

Кирстин — увлеченный писатель, который любит помогать людям узнавать что-то новое, когда дело доходит до улучшения дома.Когда она не сидит за клавиатурой, она любит делать поделки, заниматься рукоделием, проводить время со своими домашними животными и снимать видео.
