Какой выбрать флюс для пайки: Самые лучшие флюсы для пайки

какой паяльный флюс лучше, назначение

В процессе пайки используется вспомогательное вещество под названием флюс. Основное применение происходит при пайке соединений в домашних условиях или производствах. Качественная пайка, соединение деталей невозможно без применения специального вещества. Перед работами подбираются материалы, в том числе флюс качественного состава, для надежной и быстрой пайки.

Флюс для пайки

Что такое флюс и его ключевые особенности

Основным предназначением флюса является применение при спаивании нескольких материалов. Структура состоит из легко сплавных материалов, которую возможно изготовить самостоятельно. Флюс для пайки служит для соединения изделий, путем выдержки определенной температура на уровне шва. В зависимости от структуры и твердости вещества, температура пайки начинается от 50 ⁰C и достигает 500 ⁰C. Температурные показатели припоя учитываются выше, чем материала, только тогда возможно начинать процесс пайки.

Выбор подходящей структуры зависит от нескольких факторов, флюс для пайки подразделяется на множество структур. Основные параметры:

• Температура процесса пайки.
• Вид металла.
• Температурные режимы работы вещества.
• Поверхности близлежащих деталей к изделию.
• Устойчивость материала к коррозии, защита поверхностей от окисления и его прочность.

Флюс-паста

Состояние делится на твердые, имеющие порог к высокой температуре и мягкие, когда флюс плавится при низких температурах. Для того, чтобы разобраться, что такое флюсы необходимо изучить все свойства и предназначение материала.

Предназначение

Процесс пайки тугоплавкими видами припоя происходит при температурах более 500 ⁰С. За счет воздействия температур и свойств вещества, результатом получается прочный вид соединения. Недостаток применения заключается в том, что возможен перегрев детали, некорректная работа после сборки.

Флюс паяльный применяется как легко сплавная разновидность, в сфере монтажа радиотехники и других мелких работ. Температурные режимы работы составляют до 500 ⁰C, что позволяет не портить соединения и платы. Основные примеси при работе – свинец и олово. Сверх легкоплавкие виды используются при работе с транзисторами и других соединений, температура поверхности окисления не достигает 150 ⁰С.

Флюс для пайки микросхем

Флюс для пайки тонких поверхностей используется в легко сплавном виде, твердотельные, объемные детали пропаиваются твердыми типами припоев. Зачем нужен флюс и основные требуемые характеристики:

• Высокие показатели теплообмена, проводимости электрического тока.
• Прочное соединение.
• Допустимый размер растяжки.
• Устойчивость к процессам коррозии материалов.
• Показатели температуры плавки должны отличаться от размягчения материала.

Распространенной формой для производства вещества спайки является прут из олова, диаметр сечения применяется от 1 до 5 мм. Существует несколько других видов, такие как проволочные катушки, трубочки с канифолью, ленты и другие.

Оловянный припой

Существуют припои многоканальные, конструкция изделия состоит из некоторых материалов, используется для более надежной пайки. Продаются данные изделия в спиралевидной форме, содержатся в колбах и смотках. Пайка электро схем происходит с использованием трубочной разновидности состава. За счёт наличия смолы канифоли, соединение материалов меди, серебра или латуни происходит значительно надежнее.

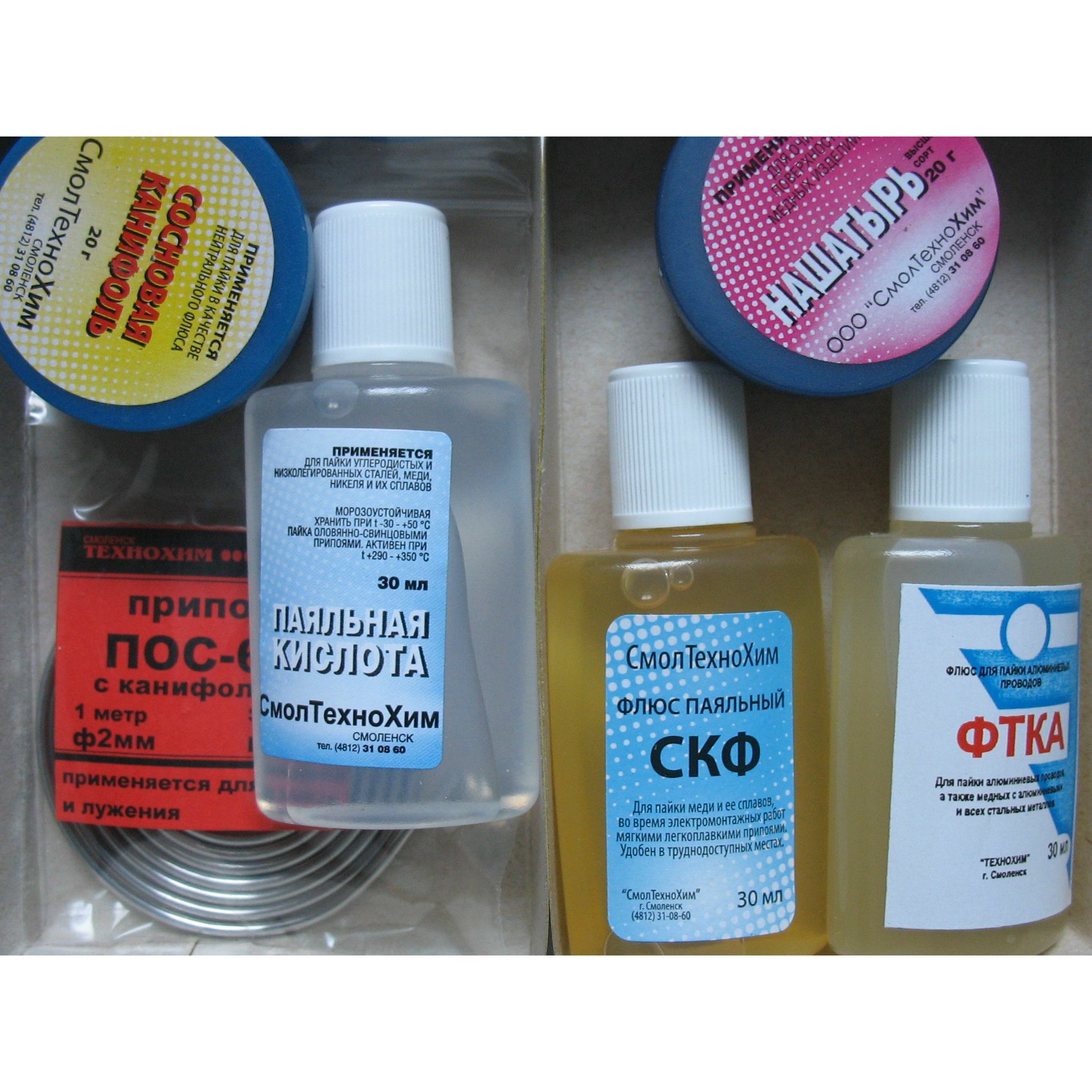

Типы флюсов для пайки

Флюсы разделены на несколько разновидностей, в основном отличающихся по типу воздействия на детали в процессе пайки. Канифоль и другие составы на ее основе обладают меньшей активностью, основное предназначение спаивание электросхем, других радиотехнических соединений. Флюс, используемый для пайки микросхем удаляет тонкий оксидный слой на материалах, способствуют противостоянию коррозии за счет не высокого воздействия. Повышаются характеристики спайки с использованием глицерина, спирта или скипидара.

Канифоль

Выбор канифольной разновидности состава обуславливается его нейтральностью. Бескислотный флюс с припоем, получил применение при работе с радиодеталями благодаря бескислотному составу, который является диэлектриком, не образует утечки тока. На основе канифоли производятся активированные типы флюсов, к составу которых включаются аминовые, кислотные соединения, например салициловая кислота. Использование активного компонента позволяет соединять различные типы металлов без предварительной очистки поверхностей.

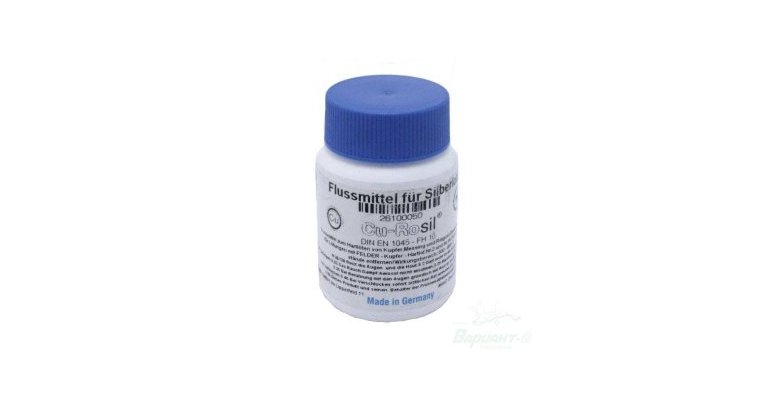

Тугоплавкие припои широко применяются при больших объемах работ, устойчивы к резким температурным перепадам и механическим воздействиям. Данные флюсы разделяются на соединения с медью цинка или фосфора, а также полностью из серебра. Применение цинково-медного сплава не оправдано дорого, а прочность не высока. Жидкий флюс активно используется при спайке медных изделий, автомобильных радиаторов.

Жидкий флюс

Изделия из меди или латуни спаиваются фосфорно-медным сплавом припоя, материалы обычно не сильно подвергаемые нагрузкам, применяется на замену серебряного припоя. Необходимо помнить, что при пайке чугуна крайне не рекомендуется применять твердые припои, так как при процессе пайки образуются хрупкие элементы, способствующие разрушению шва. Рациональным вариантом при спаивании железных материалов является серебро, но оно очень дорого обходится при массовых работах.

Активные флюсы

Составы на основе соляной кислоты в чистом виде именуются активными веществами. С ее помощью спаиваются железные изделия. Разновидность активного состава также производится из хлористого цинка, который возможно получить в домашних условиях. Паяльная кислота взаимодействует с веществом за счет реакций цинка при обработке поверхностей материалов. Активный флюс отличается повышенной химической активностью, эффективно снимает пленки с поверхности деталей, реагирует на сам металл.

Благодаря использованию активных составов происходит надежное соединение металлов. Повышенная электропроводность дает возможность соединять крупные провода или изделия. Данный флюс не применяется к радиотехнике, т.к. остатки химического состава трудно удаляются с плат, они быстро разъедают соединения.

Бескислотные флюсы

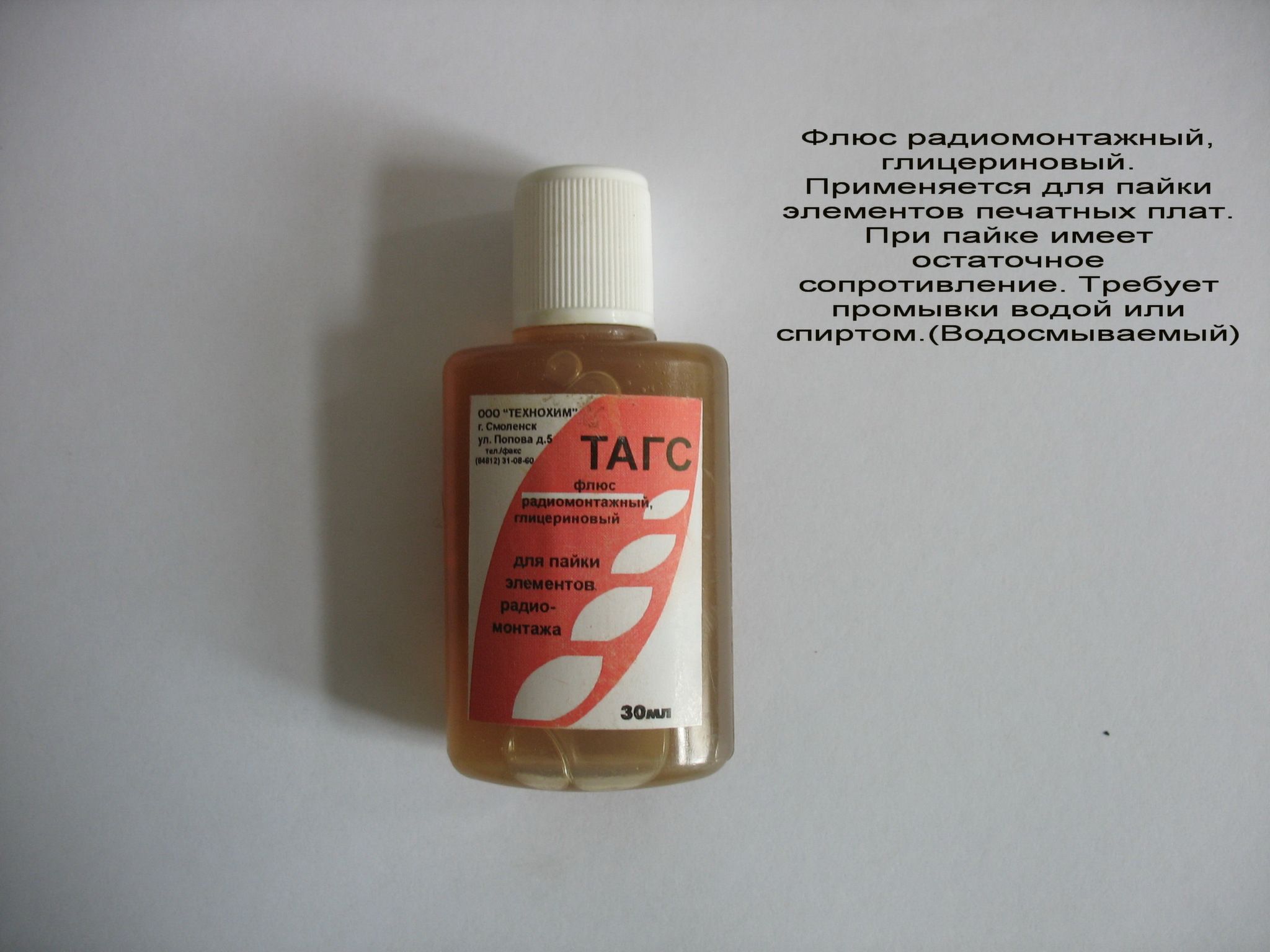

Категория флюсов, приготовленных на основе глицерина, этилового спирта или скипидара называется бескислотным или неактивным составом. Канифоль применяется при температурах до 150 ⁰, растворяет тонкие слои поверхности металлов меди, свинца или олова, производя качественную очистку.

Основное применение производится при необходимой пайке поверхностей с отсутствием разъединения материалов. Используется при работах с мелкими деталями, электро схемами или платами радиодеталей.

Активированные флюсы

Изготавливается данный тип на основе солянокислого анилина либо кислоты салициловой. Применяется при пайке всех видом соединений, которые не требуют предварительной зачистки.

Активированный флюс

Используется при соединении материалов, которые подвержены механическим воздействиям.

Антикоррозийные флюсы

Задача антикоррозийных флюсов состоит в очистке места спайки от коррозийных отложений, защите от окислов при дальнейшем использовании детали. Основной компонент – ортофосфорная кислота, которая используется при изготовлении антикоррозийных пропиток. Основное отличие от кислотных составов в том, что отсутствует разрушающее воздействие на структуру металла, происходит зачистка от коррозии за счет химической реакции при температурных воздействиях.

Защитные флюсы

Предназначение состоит в защите материалов от дальнейшего окисления, за счёт обработки предварительно очищенных деталей. Отличительные черты – это отсутствие химического воздействия, из-за слабой химической активности вещества. Для изготовления применяются вазелин, воск, оливковое масло, другие маслянистые вещества. Основное предназначение представляется к использованию микросхем и мелких технических деталей.

Альтернативные виды припоев используются для различных целей при спайке. Бур, смешанный с канифолью используется для пайки медных трубок, не нуждается в предварительной зачистке изделия, температура плавления начинается от 70 градусов, в процессе не выделяются вредные вещества. Жидкие припои на основе золота, вазелина, салициловой кислоты используются при спайке радиаторов и одножильных проводов, в результате получается чистый и аккуратный шов.

Хранение

Основное распространение флюсов происходит в жидкой форме. При хранении необходимо соблюдать указания производителя, тщательно закупоривать упаковку. В противном случае, из-за разгерметизации упаковки, происходит потеря химических свойств и испарение действующего материала.

Паяльный флюс

Хранение флюса-пасты происходит в помещениях с относительно низкой влажностью, закрытых тюбиках или емкостях. Взаимодействие с влагой дает разрушение химического состава, влияет на уровень коррозии при работе с флюсом. Большинство флюсов отличаются повышенной воспламеняемостью, поэтому такие вещества рекомендуется хранить вдали от огня, солнца, при температуре не более 25 ⁰С. Окружающие условия с пониженными температурами могут привести к обмораживанию некоторых элементов состава, в процессе работы которые могут выделить влагу, образовать коррозию в последующем времени.

Применение флюса

Процесс выполнения пайки требует подготовки материалов перед нанесением вещества. Поверхности зачищаются, покрываются флюсов, разогреваются паяльным устройством до необходимой температуры. Кончиком паяльника отсоединяется небольшая часть припоя, который должен хорошо растекаться, после чего равномерно наносится на поверхность детали.

Наилучшим составом для пайки является олово, однако в чистом виде оно стоит не дёшево, достаточно редко возможно встретить на рынке. Применяются оловянно-свинцовые сплавы, с температурой плавки около 200 ⁰С, соединения выходят достаточно прочными и крепкими, благодаря активным веществам. Припой обозначается буквами ОС, что называется оловянно-свинцовый, цифры указывают на содержание олова в процентном соотношении, конечным результатом на бирке таких припоев получается ОС-40 или ОС-60.

Припой оловянно-свинцовый

Без свинцовый флюс применяется небольшими количествами при пайке контактов сложных электро схем, температура процесса не превышает 300 ⁰С. Сверх легкоплавкие составы используются для деликатных работ, плавятся при 100 ⁰С. Припой такого типа должен хорошо растекаться, не обладает высокой прочностью, используется на неподвижных материалах.

Без применения специальных элементов при работе паяльником не удастся достичь достойного соединения деталей. Достаточно опробовать самостоятельно произвести процесс без специальных растворов, на получение соединения уйдет уйма времени, а наносимый припой в последствие обвалится.

Как приготовить флюс для пайки своими руками

При спаивании радиотехнических материалов возможно использовать флюс, приготовленный самостоятельно. Припой используется диаметром 2 мм небольшими кусками. Приготовление потребует металлической емкости, с заранее просверленной дыркой необходимого диаметра на дне. Оловянно-свинцовый раствор нагревается до температуры плавления, после чего из подготовленного отверстия вытекает вещество. После застывания прутков, необходимо разделить их на кусочки необходимого размера.

Процесс приготовления может происходить в различных емкостях, технология состоит из нескольких простых шагов:

• Развесовка пропорций олова и свинца.
• Расплавление происходит в закаленном тигле, помешивается для исключения прилипания раствора к стенкам.
• Снимается тонкая пленка отложений с поверхности чаши.
• Заключительным этапом является разлив жидкости в заготовленные формы.

После любых процессов пайки, шок необходимо протирать ацетоном или специальным спиртом. В последнее время получили распространение без отмывочные припои, преимущество которых:

• Отсутствие компонентов, приводящих к окислам и коррозии.
• Не проводят ток.
• После процесса не требуется процесс зачистки.

Для нанесения жидкого припоя используется кисть или ватная палочка, возможно использовать приспособление, изготовленное самостоятельно для удобной работы. Медицинский шприц разрезается на две части, к нему вставляется кусок силиконового шланга, иголка укорачивается, изгибается под небольшой градус.

Паяльная паста, изготовленная при домашних условиях, может облегчить процесс пайки. Для изготовления необходимо измельчить твердотельный флюс крупнозернистым напильником на металлическом материале. Использование мелкозернистого паяльника не разумно, так как флюс попросту забьётся в его зубья. Полученный порошок необходимо смешать с канифолью и спиртом, если паяльная паста получилась густая, к ней добавляется спирт до получения однородной массы. Паста помещается в герметично закрывающуюся емкость, т.к. если она взаимодействует с влагой, в последующем возможны образования коррозии спаянных деталей. Для наилучшего нанесения, удобного использования, возможно изготовить шприц из подручных инструментов.

Изготовленная своими руками конструкция поможет использовать флюс – пасту при нанесении на труднодоступные детали. Для предотвращения засыхания, возможности повторного использования, следует использовать проволоку, заткнув выходное отверстие.

При выполнении любых работ по пайке следует воспользоваться средствами индивидуальной защиты. Химические газы, выделяемые при разогреве могут повредить дыхательные пути или органы зрения человека. Использование качественных флюсов предотвращает от отравления газами.

Как правильно выбрать флюс

Наиболее удачные флюсы для пайки мало испаряются и не горят при повышенных температурах, результаты отложений вещества легко удаляются с поверхности, а если удаление не доступно, то не вызывают коррозии к последующему времени. Разделяются припои на активные и неактивные, первый вариант достаточно сильно взаимодействует с отложениями на металлах, может нанести вред здоровью при процессе пайки. Нейтральный вид более безопасный, однако обработка крупных поверхностей может затянуться на долгое время из-за отсутствия химических воздействий.

Жидкий бесканифольный среднеактивный флюс

Среднеактивные флюсы применяются в мастерских радиотехники. Соединения обрабатываются паяльником, затем флюсом для обеспечения заметного результата и быстрой пайки. Такие растворы обычно не пенятся при нагреве, легко наносятся на места соединений, широко распространены и сравнительно не дороги.

По многолетнему опыту мастеров качественный флюс является гарантом совершенной пайки. Выбор зависит от спецификации вещества, характера работ. Большинство флюсов используют по прямому назначению. Современные гелеобразные припои используются повсеместно, отличаются большим разнообразием активных компонентов и простотой использования.

Для выполнения качественных работ необходимы хорошие инструменты. Паяльник, его жало, фен и припой опытный радиотехник подбирает высшего качества, т.к. цена в разнице с аналогами не высока, а качество работы будет на высшем уровне. Применение самых передовых, современных паяльных инструментов не даст возможности произвести достаточно хорошую пайку без сопутствующих флюсов.

6 лучших флюсов для пайки

Если вы только недавно начали заниматься пайкой и еще не знаете всех секретов прочного и долговечного соединения, тогда советуем ознакомиться с данной статьей. Мы не стремимся охватить весь процесс пайки с ее тонкостями и особым подходом к каждому металлу, но можем рассказать про важность применения флюса и помочь вам определится с его выбором.

Правильно подобранный флюс оказывает большое влияние на качество получаемого паяного соединения. Он снимает оксидную пленку на металле и помогает припою лучше растекаться по шву. Продавцы из AliExpress предлагают сотни видов флюса. Мы составили ТОП-6 лучших флюсов для пайки, которые облегчат ваше хобби или профессиональную деятельность.

Это нужно знать:

1. Одной из наиболее важных характеристик флюса является его активность. Чем она выше, тем лучше флюс очищает металл от оксидной пленки. Жидкие флюсы известны своей превосходной способностью к пайке, в основном, благодаря своему активному химическому составу.
2. При пайке электроники важна коррозийность. Если флюс на водной основе, его необходимо тщательно очистить после пайки. В противном случае есть большой риск возникновения короткого замыкания с непредсказуемыми последствиями.
3. Флюсы с большим содержанием канифоли хорошо подходят для пайки и могут защитить соединение от появления ржавчины. С другой стороны, они не обладают высокой активностью и плохо снимают оксидную пленку.

① BongKim RMA-223

Благодаря наличию в своем составе олова, эту паяльную пасту можно отнести в разряд универсальных. Она совмещает в себе флюс и припой, делая процесс пайки невероятно простым – нужно просто нанести немного пасты на шов. Продавец рекомендует свой товар для работы с компьютерной электроникой, делая акцент на пайку материнских плат.

В комплектацию входят два шприца с иглами для регулирования дозировки и более эффективного нанесения. Общий объем – 20мл.

Достоинства:

• удобная форма выпуска;
• универсальность (флюс + припой).

Недостатки:

• больше подходит для выпаивания деталей.

② Eakins NC-559-ASM-UV

Данная бессвинцовая паяльная паста разработана в соответствии с промышленными стандартами IPC и JIS. Она обладает прозрачной консистенцией и хорошими смачивающими свойствами. Благодаря составу из веществ с низкой окисляемостью, этот флюс не требует промывки после применения. Хорошо подходит для работы с электроникой.

Товар поставляется в двух шприцах с иглами-дозаторами и поршнем для подачи флюса. Объем шприцов – 10мл каждый.

Достоинства:

• обеспечивает высокое качество пайки;

Недостатки:

• неприятный запах;
• немного дымит.

③ AMTECH

Еще один пример качественной бессвинцовой паяльной пасты для работы с электроникой. Данный флюс хорошо смачивает припаиваемые детали, обладает низкими окислительными свойствами и не вызывает коррозию. Несмотря на это, мы рекомендуем смывать флюс после пайки.

В комплектацию поставки входит 1 шприц объемом 10мл, игла для дозировки и поршень. Размер одного заказа – 1/2/5/10 шприцов.

Достоинства:

• без запаха;
• хорошо ложится на деталь.

Недостатки:

• дымит;
• плохая упаковка.

④ WALFRONT 951

Главное преимущество данного флюса – удобство нанесения на припаиваемые детали. По сути, это маркер, внутри которого, вместо красящего вещества, находится флюс. Такая форма позволяет наносить жидкость на деталь ровным слоем. Единственное ограничение – не наносить на горячие поверхности.

Основное активное вещество – канифоль. Благодаря этому, флюс не проводит ток и не вызывает коррозию. Объем 1 упаковки – 10 мл. Срок годности составляет 2 года.

Достоинства:

• не проводит ток;
• не вызывает коррозию.

Недостатки:

• плохо снимает оксидную пленку;
• нельзя наносить на горячие поверхности.

⑤ WNB N005

Данная паяльная паста на основе олова предназначена для работы с компьютерной электроникой. Она хорошо смачивает припаиваемые детали и сохраняет свои свойства до 48 часов после нанесения. В характеристиках продукта указана температура плавления 183оС, хотя, по факту, она достигает 200-205оС. При пайке, паста выделяет небольшой неприятный запах.

Форма выпуска – шприц объемом 10мл. Также, в комплект входит поршень и игла для дозировки.

Достоинства:

• универсальность (припой + флюс).

Недостатки:

• занижена температура плавления;
• долгая доставка.

⑥ BongKim XG-Z40

Замыкает наш топ свинцово-оловянная паяльная паста XG-Z40. В ее состав входит сплав Sn63Pb37, который гарантирует прочное и надежного соединение деталей. После нанесения, паста сохраняет свои свойства в течение 48 часов. Кроме надежного соединения, данная паста предотвращает нагрев деталей при пайке и идеально подходит для использования в паяльных станциях.

В комплект входят: шприц (10мл), игла для более точного нанесения и поршень.

Достоинства:

• универсальность (припой + флюс).

Недостатки:

• долгая доставка.

Выбираем лучший флюс для пайки BGA (Ball grid array) чипов.

В данной статье мы попытаемся ответить на вопросы, связанные с подбором паяльного флюса в случае пайки интегральных BGA микросхем и их реболлинга (накатки шариковых выводов).

О BGA микросхемах

Использование корпусов с выводами в виде шариков, вместо привычных пинов, в настоящее время стало безальтернативным в микро и радиоэлектронике.

Чип с выводами BGA

Из основных преимуществ в использовании микросхем данной конфигурации, отметим:

• экономию места на плате;
• малые наводки;
• теплопроводность, за исключением элементов материнских плат и видеокарт компьютеров.

Из недостатков выделяют: негибкость выводов, сложность установки и необходимость дополнительного рентген контроля после монтажа данных микросхем.

Требования к флюсу при пайке bga

Основной задачей данного паяльного материала в процессе пайки, в частности, bga элементов — это удаление оксидов металлов и оксидных плёнок на этапе подготовки участка пайки.

Качественный флюс должен обеспечивать лучшее растекание припоя (снижение поверхностного натяжения) и предотвращать повторное окисление подготовленной поверхности.

Рабочая температура флюса должна быть ниже, чем температура плавления припоя, из которого состоят выводы микросхемы.

В случае использования чипа с оловянно-свинцовыми выводами, ликвидус (температура полного расплавления) в большинстве своём начинается от 179ºC.

Паяльный флюс нанесённый на плату

Флюс же должен начать работать при температуре на порядок ниже. Чтобы во время полного расплавления припоя с участка пайки были удалены все оксиды.

К принципиальным требованиям стоит добавить и то, что флюс не должен закипать и выделять канцерогенных испарений.

Лёгкое удаление остатков флюса или отсутствие необходимости в отмывке — свойство которое специалисты считают “must have”, в последнее время, при пайке микросхем с шариковыми выводами.

В идеале флюс должен полностью испаряться к моменту пайки микросхемы, в крайнем случае быть диэлектриком и химически инертным по своему составу.

В случае реболлинга требования к лёгкости смытия обычно менее строгие, поскольку смыть флюс с помощью отмывочной жидкости гораздо легче, при открытом доступе к месту пайки.

Примеры флюсов предназначенные для пайки чипов BGA

Как же выбрать паяльный флюс для монтажа и реболлинга bga микросхем? Ниже мы приведём примеры материалов, которые отвечают большинству характеристик перечисленных в статье. А также прошли испытания в боевом режиме и на практике доказали свою пригодность.

Флюс KOKI TF-M955 (NO-CLEAN) «Классический»

Высококачественный флюс для ремонта и пайки. Имеет прозрачные остатки, не мешающие контролю качества. Не содержит галогенов. Для дозаторов или нанесения кисточкой.
Представляет собой желтоватую пасту с вязкостью — 6600±10 % мПа.с. Заявленный срок хранения без потери свойств — 12 месяцев при температуре ниже 10ºС.

Флюс KOKI TF-A254 (NO-CLEAN) «Легко отмывной»

Клейкий флюс TF-A254 незаменим при пайке и реболлинге BGA микросхем в телефонах, ноутбуках и других электронно-цифровых приборах, а также при работе с другими SMD-компонентами.
Флюс TF-A254 необходимо отмывать с использованием отмывочных жидкостей. Рекомендуется Vigon®.
Уникальные технологические свойства флюса TF-A254 позволяют осуществлять пайку даже в условиях, когда предварительный прогрев был коротким, ввиду чего требуемый уровень нагрева не был достигнут.

Надеемся нам удалось осветить все наиболее важные нюансы при выборе флюса при пайке BGA корпусов. Отметим, что в настоящее время все большую популярность и востребованность набирает технология microBGA. Где расстояние между выводами ещё меньше и требования к флюсам, так же как и к другим паяльным материалам, будут выше.

Вы всегда можете проконсультироваться при подборе флюса для решения задач Вашего производства, позвонив по телефону
8 (495) 135-13-11.

Флюсы из Китая: сравнительный обзор

Всем привет.

Сегодняшний обзор будет посвящен трем китайским флюсам, приобретенным мною на eBay. Покупались они после того, как мои домашние запасы данной принадлежности для пайки начали подходить к концу. Поскольку из Китая данный тип продукции я до этого не заказывал, да и вообще китайскими флюсами не пользовался, то решил купить сразу несколько разных баночек, благо, все они стоят сущие копейки — 0,99$ за штучку.

Все три лота были заказаны в одном магазине, чтобы не метаться на почту 3 раза. Так что заказ был оформлен и оплачен, а на следующий день продавец выдал мне трек для его отслеживания. Так что всю информацию о перемещении посылки из Китая в Беларусь можно посмотреть здесь.

Итак, как я уже говорил, мною было заказано 3 разных флюса.

В качестве испытания будем пробовать при их помощи залудить и припаять медные многожильные провода. Правда, провода жуть какие окисленные. Специально искал три идентичных по сечению и схожих по загрязнению кусочка.

В качестве объекта пайки выступит какой-то автомобильный разъем, который много лет без дела лежит у меня в гараже. Он так же успел изрядно окислиться и запылиться. Для чистоты эксперимента перед началом «процедуры» ни провода, ни разъем очищаться не будут. Собственно, сам разъем к которому и будем пытаться припаять провода (к металлической дуге):

Но перед тем, как перейти непосредственно к обзору, напомню что такое флюс и для чего он надо. Флюс — вещества (чаще смесь) органического и неорганического происхождения, предназначенные для удаления оксидов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды.
Первый — RMA 223, заказывался тут.

Поставляется как бы в шприце, правда, у этого шприца нет ни поршня, ни иглы 🙂 Зато не стоит переживать о том, что он случайно вытечет.

Описание (гуглоперевод):

Тип: RMA-223.

Совместная высокая интенсивность;

Хорошее погружение;

Объем: 10 мл / 10 куб.;

Размер: 95 х 35 х 23 мм.

RMA-223 представляет собой высоковязкий нечистый флюс, он может использоваться для переработки PCB, BGA, PGA, его можно использовать для пайки и реболлинга компьютерных и телефонных чипов. Это смесь высококачественного легированного порошка и смолистого пастообразного потока, он может избежать бледно-желтого остатка, поэтому вы легко чистите доску.

У данного флюса гелеобразная консистенция из-за чего его легко наносить. Внешне он имеет бледно желтый окрас, на просвет — мутный.

При нагреве он отлично растекается и дымит 🙂 Хочется верить, что он так же активно проникает между жилами провода.

Второй — PPD PD-18, (правда, на баночке написано PD-10) заказывался тут.

В отличии от первого, поставляется в металлической баночке, чем-то напоминающей баночки от бальзама «Звездочка», правда, в несколько раз больше. Если в первом случае шприц был герметичным, то железная баночка оказалась не такой надежной упаковкой. На момент получения вся она была во флюсе как внутри, так и снаружи. Аккуратно все вытер, кинул в полку. Достал через какое-то время — снова та же история. Так что хранить его надо аккуратно, не допускать переворачивания баночки, а то ее содержимое может и не дожить до пайки — вытечет.

Описание (гуглоперевод):

Тип: PPD PD-18;

Вес: 10 г;

Особенности:

Совместная высокая интенсивность;

Хорошее погружение;

Нейтральный PH7 ± 3;

Нет яда нет;

Хорошая изоляция;

Гладкая поверхность сварки;

Никакого износа нет.

По своей консистенции он более густой первого и имеет более выраженный оранжевый цвет. По запаху схожи, но чем именно пахнут сказать затрудняюсь. Запах знакомый, но что именно так и не вспомнил.

Открытая банка обеспечивает прекрасный доступ к содержимому. Хочешь проводок окунай, хочешь плату засовывай 🙂

При нагреве так же прекрасно растекается и отлично дымит. Дыма, кажется, было чуть более, чем в случае с первым и он был более едким.

Третий — XY-5 (паяльная канифоль), заказывался тут.

Как и второй вариант поставляется в баночке, правда, не металлической, а пластиковой.

Из-за твердого состояния может отлично транспортироваться и постоянно храниться хоть в кармане. Ничего не вытечет, ничего не испачкается.

В твердом состоянии имеется знакомый всем, кто работал с канифолью, насыщенный янтарный цвет. Во время нагрева плавится с обильным выделением дыма, имеющего запах смолы, что не удивительно 🙂 Если честно, мой самый любимый вариант. Нагретый отлично растекается, но и остывает достаточно быстро. В твердом состоянии крошится.

Описание (гуглоперевод):
Название: Твердая канифоль;

Вес: 22 грамма (включая коробку).

Аскетично, но что имеем, то имеем 🙂

Возможно, сравнивать первых два образца с этим не совсем корректно, но, по большому счету, и первое, и второе, и третье — флюс и применяется для одних и тех же целей.

Итак, начнем.

Первый провод припаивался с использованием флюса №2 PPD PD-18. Из-за обилия загрязнения и довольно крупного сечения провода, припоя пришлось использовать не так уж и мало 🙁 Но результат не заставил себя ждать — провод был припаян:

Без использования флюса припой на скобе отказывался держаться напрочь. Если посмотрите на фото выше, то увидите как он стекал с нее, растекаясь по пластику.

Второй провод припаивался с использованием твердого флюса №3 XY-5 (или же канифоли). Если честно, то первая попытка прошла не совсем удачно: провод отвалился от скобы разъема вместе со всем припоем 🙂 Зато видно как на припое собралась вся грязь, а на скобе появилось место без загрязнений:

Но со второй попытки он таки занял свое место там, где это требовалось.

Последним использовался флюс №1 RMA 223. Проводок припаялся без особых проблем и закончил экспозицию под названием «ёж» 🙂

Ёж ежом, но самое главное, что требуется от флюса — упрочнение соединения при пайки. Так что самое простое, что мне пришло в голову для проверки результатов — попробовать оторвать припаянные провода 🙂 Результат:

Как видно, флюс №2 сработал на отлично: сам припой остался на месте, а провод его просто разорвал. Правда, тянуть пришлось с изрядным усилием. Флюс №3 (канифоль) оказался тоже весьма неплохим: как бы я не тянул, но провод так и остался на месте. Единственное, что удалось отделить, так это изоляцию от жил 🙂 А вот флюс №1 подвел. Припой просто отвалился и напрягаться для этого особо не пришлось 🙁

Вывод: RMA 223 брать не стоит, со своей задачей как флюс он не справляется (ибо это больше вазелин, а не флюс как таковой). А вот XY-5 и PD-18 показали себя с положительной стороны. Выбирая между ними я бы отдал предпочтение твердому флюсу только из-за того, что его практичней хранить, да и запах у него куда приятней 🙂 Но каждый сам решает что покупать.

Да, для улучшения результатов можно было бы залудить провода и обработать скобу ортофосфорной кислотой, но я хотел узнать какой из флюсов покажет себя лучше в самых жестких условиях 🙂

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Как выбрать флюс для пайки правильно. Статьи компании «Sxema

Как выбрать подходящий паяльный флюс, этот вопрос задает себе каждый начинающий радиолюбитель, мы постараемся помочь Вам в этом вопросе. Рассмотрим основные типы флюсов

I.      Активые (содержат агресивные кислоты)

II.     Нейтральные (имеют нейтральный уровень кислотности)

III.    Безотмывочные (не проводят ток)

Активные флюсы

Пайка данными флюсами наиболее легкая, поскольку припой отлично прилипает к детали после обработки активным флюсом. Но паять данным флюсом платы нужно очень аккуратно, поскольку при попадании активного флюса под микросхему, она может прийти в негодность через некоторое время.

Примеры: КИСЛОТА ДЛЯ ПАЙКИ ZN 85%, ФЛЮС SF-OR/LF-3.5, ЛТИ 120, Флюс Ф-5, ФЛЮС SFL-RO/NC-800

Активные флюсы используются для пайки деталей и проводов поврежденных коррозией, окисления растворяются под действием активных флюсов.

Вывод — отлично подходят для пайки проводов и разъемов, паять микросхемы не советуем.

Нейтральный флюс

Чаще всего в виде пасты, используют для пайки мелких радиокомпонентов на плате.

Данный флюс не содержит агрессивных кислот, но может проводить электричество, по этому смывка обязательна. Нейтральные флюсы не повреждают микросхемы, но могут вызвать замыкание.

Перед пайкой нейтральным флюсом может потребоваться предварительная подготовка, смывка грязи, пыли  и окислов.

Примеры: ФЛЮС-ПАСТА BAKU BK-150 , ФЛЮС-ПАСТА LUKEY L-2011 , ФЛЮС-ГЕЛЬ AMTECH RMA-223

Безотмывочный флюс

Не требует смывки после пайки, поэтому может быть использован при пайке SMD компонентов, BGA микросхем и пайки плат в труднодоступных местах, где смывка невозможна.

Безотмывочный флюс не повредит микросхему, не проводит электричество, не вызывает коррозию.

Примеры безотмывочных флюсов: AMTECH NC-559-ASM , KINGBO RMA-218 , BAKU RMA-225-LO

Кроме этого флюс может быть жидкий, гель, паста.

Жидкий флюс самый не практичный, поскольку его расход самый большой из-за того, что он растекается по плате.

Пайка плат и микросхем жидким флюсом опасна, поскольку он может затечь под элементы и вывести их из строя. Температура кипения жидких флюсов обычно низкая, что делает невозможным пайку BGA микросхем.

Флюс-гель самый удобный и практичный вид флюсов, поскольку их легко наносить на деталь и они не растекаются по плате. Также большинство этих флюсов подходить для пайки BGA микросхем.

Флюс-паста самый густой вид флюсов, наноситься лопаткой, низкий расход, высокая температура кипения.

Флюс для пайки меди: характеристики, разновидности

Пайка позволяет соединить трубы и другие детали при температурах значительно ниже сварки без расплавления основного материала и образования переходных зон прочности. Использование флюса при пайке меди гарантирует получение качественного и прочного шва. Он очищает поверхность от окислов и защищает готовый шов от контакта с воздухом.

Требования к прочности определяют температурный режим пайки. В зависимости от этого берутся компоненты. Флюс всегда должен соответствовать припою по температуре плавления и составу.

Флюс для пайки меди

Особенности пайки с флюсом

При соединении медных труб с применением флюса можно производить пайку с температурой до 450⁰. При низкотемпературной пайке основной металл не деформируется, шов получается ровный и однородный, поскольку флюс хорошо смачивает поверхность, проникает в капилляры. Благодаря ему припой распределяется равномерно, в шве отсутствуют поры и шлаковые включения.

В процессе пайки высокотемпературных соединений флюс растекается по шву и закрывает его от контакта с воздухом, предотвращая окисление.

Флюс следует подбирать по припою. Он должен расплавляться раньше, чем сам припой, и обеспечивать хорошее соединение на капиллярном уровне.

Какими характеристиками должен обладать флюс для пайки медных труб

На качество шва и прочность спаивания медных труб влияют характеристики флюса и их правильный подбор с учетом состава припоя и, следовательно, температуры его плавления. Флюсы представляют собой вещества, активно вступающие в химические реакции с окислами, и инертные к элементам, составляющим припой. Их температура плавления ниже, чем у меди.

Положительные качества флюса для пайки медных труб:

• легко наносится на поверхность;
• имеет однородную консистенцию;
• хорошо смачивает поверхность;
• очищает от оксидов;
• имеет вязкость меньше, чем у припоя;
• не разрушается при нагреве;
• после пайки равномерно растекается по поверхности шва;
• не взаимодействует с медью;
• не образовывает соединения с припоем.

Расплавленный флюс всплывает наружу, не оставаясь в шве. Он соединяется с припоем, покрывая зону пайки и защищая шов от окисления до полного остывания. Он должен равномерно ложиться на трубу в холодном состоянии и очищать ее при нагреве от окислов, не образуя поры.

Разновидности флюса

По степени активности и температуре плавления выделяют следующие разновидности флюса:

• некоррозионноактивные;
• слабокоррозионноактивные;
• корозионноактивные.

Некоррозионные составы проявляют слабую активность при удалении окислов и используются ограничено. Применяется флюс для пайки медных труб и при реставрации изделий, покрытых серебром и патированных оловом и медью. Плавится при температуре до 300⁰. Основу некоррозионных флюсов составляют:

• канифоль и другие смолы растительного происхождения;
• воск;
• вазелин.

Температура плавления большинства из них ниже 300⁰.

Для соединения деталей из сплавов меди применяют слабокоррозионные флюсы. Они способны удалить окисную пленку, имеют температуру плавления в пределах 450⁰. Основной состав — минеральные масла и жиры, кислоты. Получают флюсы химическим способом. Канифоль добавляют в состав для ослабления антикоррозионной реакции. При нагреве постепенно испаряются. Применяются для труднодоступных соединений, где сложно очищать поверхность от флюса.

Коррозионноактивные составы изготавливаются из неорганических кислот, хлористых и фтористых соединений. Используются для высокотемпературной пайки меди, стали, цветных металлов.

Вазелин

Каким припоем паять медные трубы

Припой для пайки выбирают в зависимости от его консистенции:

• мягкий;
• твердый.

Легкоплавкие материалы составляют основу мягких припоев, с ними работают при нагреве до 450⁰C. В их основе легкоплавкие металлы — олово и свинец. Для пайки мягкого соединения выпускаются припои, изготовленные из металла, вступающего в реакцию с оловом:

• цинка;
• свинца;
• кадмия.

А также составы из легкоплавких веществ:

• свинцово-серебряные;
• индиевые;
• висмутовые.

Процесс пайки происходит при низких температурах. Недостаток в относительно низкой прочности соединения.

Соединение труб водопровода и деталей ответственных конструкций выполняется твердыми флюсами, имеющими температуру плавления выше 450⁰C, в основном в пределах 700–900⁰C. В основе состава медь и серебро с добавлением фосфора:

• медно-фосфорные;
• медно-цинковые;
• серебряные.

При плавлении они хорошо затекают в зазор, проникают в поры и соединяют детали на молекулярном уровне.

При высокотемпературной пайке с тугоплавкими припоями применяются флюсы, в состав которых входит бура (борат натрия), борная кислота. В качестве дополнительных компонентов применяются фториды и хлориды. Бура плавится при 743⁰C, но она гигроскопична. Перед использованием вещество необходимо прогреть — высушить, чтобы удалить кристаллы воды. Температура в печи должна быть в пределах 450⁰, время выдержки 40 – 60 мин. При добавлении к буре борной кислоты, ее также просушивают, все компоненты смешивают и перетирают в порошок. Хранить нужно в закрытой таре, без доступа воздуха и влаги.

Медная труба с припоем

Особенности самостоятельного изготовления флюса

Самостоятельно можно изготовить только флюсы для низкотемпературной пайки методом растворения или смешивания при подогреве. Остальные составы производятся химическим путем, требуют специального оборудования.

Для изготовления пастообразного флюса к 100 г сосновой канифоли добавляются кислоты:

• олеиновая — 45 г;
• стеариновая — 30 г;
• пальмитиновая — 25 г.

Состав нагревается на паровой бане, поскольку выше 100⁰ может начаться химический процесс, и перемешивается, пока канифоль полностью не растворится в кислотах.

Флюс СКФ продается в магазинах. Он рассчитан на холодную пайку в диапазоне температур 250 – 280⁰. Его легко изготовить самостоятельно:

1. Измельчить канифоль.
2. Высыпать в емкость.
3. Залить спиртом.

В теплом месте канифоль растворится. Изменить консистенцию состава можно добавлением канифоли или спирта. В случае образования осадка его можно удалить фильтрованием. На качество пайки созданного флюса это не влияет.

Этапы пайки медных труб

Для соединения элементов медного трубопровода применяют пайку, используют газовое оборудование для подогрева. Последовательность действий:

1. Аккуратно обрезать трубу. Для этого необходимо использовать специальный труборез.
2. Очистить губкой или салфеткой соединяемые детали от грязи, масла, пыли.
3. С помощью грубой ткани или «металлической шерсти» снять с поверхности трубы и внутренней части фитинга окисную пленку.
4. Нанести на трубу тонким ровным слоем флюс.
5. Надеть фитинг.
6. Греть горелкой до изменения медью цвета в зоне контакта с пламенем.
7. Внести в зону пайки необходимое количество припоя.

Качество шва во многом зависит от равномерного прогрева деталей. Теплопроводность меди высокая, достаточно равномерно прогревать горелкой место стыка, водить ее по окружности, не держать долго на одном месте.

Для соединения двух труб можно обойтись без фитинга, достаточно расширить конец одной трубы специальным приспособлением и после нанесения флюса на обе спаиваемые поверхности, одеть ее на вторую.

Низкотемпературным способом можно паять медную проволоку и микросхемы. Для этого нужно очистить от грязи место соединения. Нанести флюс. Разогретые концы провода можно просто опустить в порошкообразную канифоль. После этого поднести припой и расплавить его. Вместо горелки используется паяльник.

Флюс для пайки SMD и BGA. Что такое и как выбрать флюс

   Что такое флюс для пайки. Для чего нужен. Какой выбрать при ремонте компьютеров

   Во время ремонта компьютера, ремонта ноутбука или другой электроники, при пайке каких-нибудь компонентов нам просто необходим флюс. Флюс — это вещество, способствующее повышению качества пайки тем ,что обеспечивает лучшее растекание припоя, удаляет различные окиси металлов при их нагреве и предотвращает окисление подготовленной поверхности металла. Благодаря тому, что различные флюсы имеют различный состав, свойства и агрегатное состояние, их можно подобрать под конкретные задачи с учетом материала спаиваемых элементов.

Стоит помнить, что после пайки, следует удалить остатки  флюса (особенно активного), так как он является причиной загрязнения, химических реакций (коррозий) и проводимости тока.

   Виды флюса для пайки. Рекомендации для использования при пайке SMD и BGA

   Какие же существуют виды флюсов? Для наших целей можно выделить следующие:

• Неактивные и среднеактивные флюсы на основе канифоли. Характерна низкая кислотность, что значит он не будет вступать в химическую реакцию, приводить к коррозии. Данный вид флюсов стоит не дорого. Использовать их рекомендуется только со свинцовыми припоями. Пример : Флюс паяльный BAKU BK150, соединения высокого качества. Нейтральный PH7 ±0,3. Не токсичен. Не высыхает, не ухудшается.
• Среднеактивные флюсы для SMD-компонентов. Из названия понятно, что применяются они для пайки SMD, различных микросхем и компонентов электроники. Отличаются от предыдущих тем, что не должны пенится и закипать при нагреве (иначе паять SMD будет сложно), при этом обладать минимальной кислотностью. Пример: Флюс-гель для SMD чипов и микромонтажа.
• Флюсы для BGA-чипов. Эти флюсы можно использовать как при монтаже SMD, так и BGA. Желательно они должны быть в удобной таре с дозатором, иметь те же свойства что и вышеописанные (особенно не закипать), но дополнительно быть абсолютными диэлектриками. Все активные вещества должны испаряться по окончанию работ. Пример: Флюс-гель Interflux IF-8300. Применяется в бессвинцовой пайке для монтажа элементов в корпусах BGA.
• Можно воспользоваться более универсальными вариантами, то есть как для пайки SMD, так и BGA монтажа, но в этом случае необходимо подбирать под «свой вкус». Пример: Флюс RMA-223-UV. Может быть использован для пайки BGA и SMD.При использовании того или иного флюса, стоит обратить внимание на его некоторые свойства, которые вам нравятся (или не нравятся), далее делать вывод о его пригодности для использования. Например: текучесть, дымность при нагреве, запах, смываемость с поверхности. Каждый должен подобрать под себя флюс, с которым ему удобнее выполнять работу, тем более, что ассортимент современного рынка позволяет это сделать.

   Рекомендации при выборе флюса для пайки  и ремонта электроники

   Еще при выборе флюса можно почитать рекомендации людей, которые пользуются тем или иным продуктом. Мнения профессионалов будут лучше, чем рекламные описания или рассказы продавца о качестве его товара. В пример могу порекомендовать форум на сайтах ROM.by и notebook1.ru.
   Надеюсь, что статья была вам полезной. Следите за новыми материалами на сайте.

Выбор флюса для пайки | Блог Simply Smarter Circuitry

Флюс предназначен для очистки металлических поверхностей перед их пайкой. Поскольку любые оксиды, которые остаются на металлической поверхности, могут привести к ухудшению паяных соединений, основная функция флюса заключается в раскислении металлических поверхностей без разложения. Флюс для припоя — жизненно важная часть электронного дизайна и ремонта. Давайте посмотрим на различные типы флюсов.

Канифольный флюс

Канифольный флюс, что неудивительно, состоит в основном из канифоли, которая извлекается из сока сосны и содержит активный ингредиент абиетиновую кислоту (могут присутствовать и другие кислоты).Существует три типа канифольного флюса — канифоль (R), канифоль умеренно активированная (RMA) и канифоль активированная (RA) — каждый из которых имеет разный уровень активаторов, агентов, позволяющих флюсу раскислять и очищать.

Канифольный флюс используется для очистки уже чистых поверхностей и не оставляет следов. Канифольный слабоактивированный флюс используется на более грязных поверхностях и оставляет больше остатков, чем обычный канифольный флюс; После использования канифольного флюса, вы можете использовать очиститель флюса для очистки поверхности. Флюс, активированный канифолью, очищает лучше всего, но оставляет после себя значительное количество остатков — из-за этого флюс, активированный канифолью, используется редко.

Водорастворимый флюс

Водорастворимый флюс, также называемый флюсом органической кислоты, обычно изготавливается на основе гликоля. Обратной стороной использования водорастворимого флюса является то, что он часто связывается с самой печатной платой или другими металлическими поверхностями и, как следствие, требует тщательной очистки. Кроме того, водорастворимый флюс обычно является более агрессивным окислителем, чем обычно требуется.Органический флюс более реактивен, чем флюс, активированный канифолью, и, следовательно, является более сильным очистителем. (Примечание: вы также можете найти неорганический водорастворимый флюс, который даже более мощный, чем водорастворимый флюс.)

Флюс без очистки

Флюс без очистки представляет собой смесь органических смол, помимо канифоли, с некоторыми неорганическими веществами. Поведение и свойства флюсов без очистки могут значительно различаться в зависимости от их соответствующего химического состава; например, некоторые неочищенные флюсы оставляют огромное количество остатков, что непривлекательно, хотя и не представляет угрозы для поверхности.Однако вы можете найти неочищенные флюсы, которые не оставляют следов. Основное преимущество использования флюса без очистки заключается в том, что вам не нужно очищать поверхность после пайки, поскольку они не влияют на электрическую проводимость.

Как правильно выбрать флюс для пайки

A Общий обзор
Флюс играет ключевую роль в большинстве паяльных работ. Это соединение, которое используется для удаления потускневших пленок с поверхности металла, поддержания чистоты поверхности во время процесса пайки и способствует смачиванию и растеканию припоя.На рынке доступно множество различных типов и марок флюсов; Проконсультируйтесь с производителем или торговым посредником вашего флюса, чтобы убедиться, что он подходит для вашего применения, принимая во внимание как используемый припой, так и два металла, участвующих в процессе. Несмотря на то, что существует множество типов флюсов, каждый будет включать в себя две основные части: химикаты и растворители.
Химическая часть включает активную часть, а растворитель является носителем. Флюс не становится частью паяного соединения, но задерживает захваченные оксиды и остается инертным на готовой поверхности соединения до тех пор, пока должным образом не будет удален.Обычно именно растворитель определяет метод очистки, необходимый для удаления остатков после пайки. Следует отметить, что, хотя флюс используется для удаления пленки потускнения с металлической поверхности, он не удаляет (и не следует ожидать) удаление краски, жира, лака, грязи или других инертных веществ. Для удаления этих загрязнений необходима тщательная очистка поверхности металлов. Это значительно повысит эффективность флюсования, а также поможет в используемых методах и технологиях пайки.
Детальное исследование
Все обычные необработанные металлы и металлические сплавы (включая припои) подвергаются воздействию окружающей среды, при котором их оголенные поверхности покрываются неметаллической пленкой, обычно называемой потускнением. Этот слой потускнения состоит из оксидов, сульфидов, карбонатов или других продуктов коррозии и является эффективным изолирующим барьером, который предотвращает любой прямой контакт с чистой металлической поверхностью, которая находится под ним. Когда металлические части соединяются пайкой, металлическая целостность устанавливается в результате границы раздела между припоем и поверхностями двух металлов.Пока остается потускневший слой, не может образоваться граница раздела припоя и металла, потому что без возможности прямого контакта невозможно эффективно смочить поверхность металла припоем.

Поверхностные пятна, образующиеся на металле, обычно не растворяются (и не могут быть удалены) в большинстве обычных чистящих растворителей. Следовательно, для их удаления они должны подвергаться химической реакции. Эта необходимая химическая реакция чаще всего достигается с помощью флюсов для пайки.Эти флюсы для пайки будут вытеснять слой атмосферного газа на поверхности металлов и при нагревании будут химически реагировать, удаляя слой потускнения с флюсованных металлов и поддерживая чистую поверхность металла на протяжении всего процесса пайки.

Обычно требуется химическая реакция одного из двух основных типов. Это может быть реакция, в которой потускнение и флюс объединяются, образуя третье соединение, растворимое либо во флюсе, либо в его носителе. Пример такого типа реакции имеет место между водно-белой канифолью и оксидами меди.Водяно-белая канифоль, когда она используется в качестве флюса, обычно находится в носителе изопропилового спирта и состоит в основном из абиетиновой кислоты и других изомерных дитерпеновых кислот, которые растворимы в нескольких органических растворителях. При нанесении на окисленную медную поверхность и нагревании оксиды меди будут соединяться с абиетиновой кислотой, образуя абиет меди (который легко смешивается с непрореагировавшей канифолью), оставляя чистую металлическую поверхность для смачивания припоем. Горячий расплавленный припой вытесняет канифольный флюс и медь, которые затем могут быть удалены обычными методами очистки.

Другой тип реакции — реакция, при которой пленка потускнения или окисленный слой возвращается в исходное металлическое состояние, восстанавливая чистую поверхность металла. Пример такого типа реакции имеет место при пайке под слоем нагретого водорода. При повышенных температурах (температура, необходимая для протекания предполагаемой реакции, уникальна для каждого типа основного металла) водород удаляет оксиды с поверхности, образуя воду и восстанавливая металлическую поверхность, которую затем будет смачивать припой.Есть несколько других вариантов и комбинаций, основанных на этих двух типах реакций.

После того, как произошла желаемая химическая реакция (поднятие или растворение слоя налета), флюс должен обеспечить защитное покрытие на очищенной металлической поверхности до тех пор, пока оно не будет вытеснено расплавленным припоем. Это связано с тем, что для пайки требуются повышенные температуры, вызывающие повышенную вероятность того, что поверхность металла может быстро повторно окислиться, если не покрыть должным образом. Любое соединение, которое может быть использовано для создания одного из требуемых типов химических реакций в рабочих условиях, необходимых для пайки, может рассматриваться для использования в качестве флюсового материала. Однако большинство органических и неорганических соединений не выдерживают высоких температур, необходимых для правильной пайки. Вот почему одним из наиболее важных соображений является термостойкость компаунда или его способность выдерживать высокие температуры, необходимые для пайки, без горения, разрушения или испарения.

При оценке всех требований, необходимых для того, чтобы соединение считалось флюсом, важно учитывать различные доступные методы, технологии и процессы пайки, а также широкий диапазон материалов и температур, которые могут потребоваться.Определенный флюс может хорошо работать на определенной поверхности с использованием одного метода пайки и, тем не менее, совсем не подходить для этой же поверхности с использованием другого метода пайки. В случае сомнений всегда обращайтесь к производителю флюса или припоя за рекомендациями.

Общие сведения о пайке — Часть 4: Как использовать флюс при пайке электроники

Пару недель назад я проходил раз в два года процесс продления регистрации на машину моей жены. После тестирования машины и оплаты пошлины мне выдали две маленькие таблички с датой регистрации на номерных знаках. Тем не менее, вы должны быть осторожны, потому что, если их неправильно нанести, эти ярлыки могут отсоединиться во время движения по дороге. Это может привести к импровизированной встрече на дороге с полицейским, который потребует, чтобы вы заплатили дополнительные сборы. Ключ к предотвращению этого — перед нанесением этикеток убедитесь, что поверхность номерного знака чистая и сухая.

Флюс и паяльник

Тот же принцип применяется, когда электронные компоненты припаяны к печатной плате. Если металлическая поверхность платы не очищена и не подготовлена ​​для пайки, вы не получите хорошей металлургической связи между поверхностями. И если оплата штрафов за отсутствие текущих номерных знаков на вашем автомобиле обходится дорого, просто подождите, пока вы не начнете получать счета за отказы компонентов на ваших печатных платах из-за плохих паяных соединений. Ключом к получению хорошего паяного соединения является использование химического чистящего средства, известного как флюс, до и во время процесса пайки. Вот более подробный обзор всего этого и того, как использовать флюс при пайке электроники.

Определение и объяснение того, как использовать флюс при пайке электроники

Flux — это химическое чистящее средство, используемое до и во время процесса пайки электронных компонентов на печатные платы. Флюс используется как при ручной пайке вручную, так и в различных автоматизированных процессах, используемых контрактными производителями печатных плат.Основное назначение флюса — подготовка металлических поверхностей к пайке путем очистки и удаления любых оксидов и загрязнений. Оксиды образуются при контакте металла с воздухом и могут препятствовать образованию хороших паяных соединений. Флюс также защищает металлические поверхности от повторного окисления во время пайки и помогает процессу пайки, изменяя поверхностное натяжение расплавленного припоя.

Флюс состоит из основного материала и активатора — химического вещества, которое способствует лучшему смачиванию припоя за счет удаления оксидов с металла.Он также содержит другие растворители и добавки, которые помогают в процессе пайки, а также препятствуют коррозии. Флюс может быть твердым, пастообразным или жидким в зависимости от того, как и где он будет использоваться. Для ручной пайки флюс можно нанести ручкой для флюса или обычно он находится в сердечнике припоя, который использует большинство технических специалистов. Для автоматизированных процессов пайки, используемых CM при производстве печатных плат, существует несколько различных способов нанесения флюса.

Применение различных типов флюсов

Согласно IPC J-STD-004B для пайки электроники используются флюсы трех различных категорий.Эти категории: Канифоль и заменители канифоли водорастворимые и не требующие очистки. Внутри этих категорий находятся различные типы и химический состав флюсов в зависимости от потребностей компонентов и плат, подлежащих пайке. В зависимости от автоматизированного процесса пайки, используемого вашим контрактным производителем, флюс будет применяться следующими способами:

• Пайка волной: Флюс, используемый для пайки волной, обычно состоит из большего количества растворителей, чем флюс, используемый для других применений, и будет распылен на плату до того, как он пройдет через волну припоя.Оказавшись на месте, флюс очистит компоненты, которые должны быть припаяны, чтобы удалить любые образовавшиеся оксидные слои. Если на плате используется менее агрессивный тип флюса, то перед нанесением флюса плата должна пройти предварительную очистку.
• Припой оплавление: Для плат, которые подвергаются процессу оплавления припоя, используется паста, состоящая из липкого флюса и небольших шариков металлического припоя. Эта паяльная паста удерживает детали на месте до тех пор, пока тепло печи не заставит частицы припоя оплавиться.Мало того, что металлические поверхности очищаются флюсом, пастообразный характер флюса изолирует воздух, предотвращая дальнейшее окисление. Флюс для паяльной пасты также содержит добавки для улучшения характеристик текучести припоя при его плавлении.
• Селективная пайка: Флюс, используемый для процессов селективной пайки, наносится либо распылением, либо с помощью более точного процесса капельно-струйной пайки.

Метод, которым флюс наносится на каждый из этих процессов пайки, тщательно контролируется, чтобы гарантировать, что флюс может выполнять свою работу без нарушения целостности процесса пайки.Например, если используется паяльная паста, в которой концентрация растворителей выше, чем у других типов паст, может возникнуть проблема, если флюс нагревается слишком быстро. Нагретые растворители могут выделять газ, образуя пустоты в паяном соединении, и разбрызгивать расплавленный припой на участки платы, которые не следует паять. По этой причине процесс оплавления припоя тщательно контролируется с помощью стадий предварительного нагрева, температурной выдержки и оплавления.

Флюс для очистки электроники

Еще одним аспектом флюса является необходимость очистки печатной платы после того, как он выполнил свою работу. Некоторые флюсы вызывают коррозию, и их остатки могут продолжать свою активность и повредить печатную плату еще долгое время после ее изготовления. Каждая из трех упомянутых выше категорий флюсов имеет свои собственные потребности в очистке:

• Канифоль На основе: Этот флюс необходимо очищать специальными химическими растворителями, которые обычно содержат фторуглероды.
• Водорастворимый: Существует множество чистящих средств, которые можно использовать для водорастворимых флюсов, таких как деионизированная вода и моющие средства.
• Без очистки: Судя по названию, эти флюсы практически не требуют очистки. Обычно любая очистка имеет больше эстетической привлекательности, чем фактическое загрязнение. Однако остаточный флюс, не требующий очистки, может снизить эффективность адгезии конформных покрытий, поэтому все же рекомендуется некоторая очистка.

Для более агрессивных флюсов необходима очистка. Некоторые процессы производства печатных плат, такие как экранированные области печатной платы, которые подвергаются пайке волной, могут потенциально скрывать остатки флюса.Этот остаточный флюс со временем может вызвать серьезные проблемы для печатной платы, если ее не очистить. Однако, помимо коррозионных проблем более активных флюсов, даже остатки неочищенных флюсов могут мешать тестированию печатных плат, оптическому инспекционному оборудованию и некоторым чувствительным электронным компонентам. В общем, по возможности лучше очищать остатки флюса.

Чего можно ожидать от контрактного производителя

Существует множество различных категорий, типов и составов флюсов для пайки, так же как существует множество различных типов припоев и процессов пайки.Чтобы быть уверенным, что ваша конструкция печатной платы будет изготавливаться правильно с наилучшим сочетанием материалов и процессов, вам необходимо работать с CM, который полностью понимает все это. Ваш менеджер по маркетингу должен иметь многолетний опыт работы с этими различными материалами, а также оборудование и ресурсы для облегчения этих процессов.

Полное руководство по электронной пайке

Что такое пайка?

Пайка — это соединение двух металлических поверхностей механическим и электрическим способом с использованием металла, называемого припоем.Припой фиксирует соединение, поэтому оно не выйдет из строя из-за вибрации или других механических сил. Он также обеспечивает электрическую непрерывность, так что электронный сигнал может проходить через соединение без прерывания. Припой плавится с помощью паяльника. Флюс используется для очистки и подготовки поверхностей, что позволяет расплавленному припою течь (или «смачиваться») и связываться с металлическими поверхностями.

Ручная пайка — это процесс пайки одного соединения (называемого «паяным соединением») за раз, в отличие от более автоматизированных процессов пайки, таких как пайка волной припоя (для сквозных компонентов) или пайка оплавлением (для компонентов SMT).

Что мне нужно для пайки электроники?

При пайке электронного разъема в контактную точку (часто называемую «контактной площадкой») обычно требуется следующее:

• Паяльник, способный достигать точки плавления припоя.
• Проволочный припой, с флюсовым сердечником или без него.
• Флюс, если припой для проволоки не включает сердечник из флюса или если требуется дополнительный флюс.

Что такое паяльник?

Паяльник — это ручной инструмент, используемый для спайки двух металлических поверхностей вместе.В своей простейшей форме он состоит из металлического наконечника, нагревательного элемента, который нагревает наконечник до температуры пайки, изолированной ручки, позволяющей надежно удерживать паяльник, и вилки для розетки или паяльной станции.

Работа жала паяльника заключается в передаче тепла от нагревательного элемента к изделию. Он имеет внутреннюю поверхность из меди, которая действует как эффективный и эффективный проводник тепла. Он также имеет железное покрытие для защиты мягкой, склонной к коррозии меди от флюса и припоя и хромоникелевое покрытие, чтобы флюс не смачивал наконечник.

Кроме того, существуют опции, которые обеспечивают лучший контроль над температурой паяльника и тепловым откликом (время, необходимое для повторного нагрева после пайки). К ним относятся жала паяльника, которые представляют собой металлические заглушки, которые упираются в нагревательный элемент, и другие, которые интегрированы с нагревательным элементом в картридже.

Чем отличается паяльник от паяльной станции?

На нижнем уровне, наиболее подходящем для любителей, паяльник может подключаться непосредственно к электрической розетке, что не позволяет контролировать температуру паяльника.Просто включите или выключите. С паяльной станцией паяльник подключается к станции для лучшего контроля температуры и других функций, таких как запоминание заданной температуры, блокировка и т. Д.

Какой припой использовать?

Несмотря на то, что существует большое количество различных типов припоя, в основном вам необходимо выбирать между свинцовым или бессвинцовым припоем, диаметром проволоки, сердечником из флюса или сплошной проволокой, а также типом флюса.

• Свинец или бессвинцовый — Припой, как правило, представляет собой комбинацию металлов, выбранных из соображений надежности и проводимости. Свинец, часто в сочетании с оловом, был основой электронной пайки с момента ее создания. Свинец имеет относительно низкую температуру плавления, легко смачивается и растекается, что делает процесс быстрее, проще и надежнее. Из-за проблем, связанных с окружающей средой и здоровьем, возникла необходимость перейти на бессвинцовый припой, который часто представляет собой комбинацию олова и серебра. Бессвинцовые припои имеют более высокую температуру плавления и обычно требуют более активных или более концентрированных флюсов (более высокое содержание твердых веществ) для достижения тех же характеристик пайки, что и свинцовые припои.Для типичной ручной пайки, если все сделано правильно, надежность между свинцовым и бессвинцовым припоями должна быть примерно одинаковой. Для высокотехнологичной электроники, используемой в экстремальных условиях (например, аэрокосмической электроники), существуют опасения по поводу тенденции светлого олова в бессвинцовом припое кристаллизоваться и образовывать усы олова — тонкие проволоки олова, которые могут вырастать из паяных соединений.

  Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения.Более низкий нагрев также вызывает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

• Диаметр припоя — Убедитесь, что вы не перепутали припой, предназначенный для сантехники, с припоем, предназначенным для электроники.Проволока для сантехники будет намного толще, диаметром 2 мм и больше. Паяльная проволока для электроники будет тоньше, от 1,5 мм до 1/2 мм или даже меньше. Подберите диаметр к размеру паяемых разъемов и контактов. Если диаметр проволочного припоя слишком мал, вы пройдете через слишком много припоя. Слишком большой, и может быть трудно маневрировать вокруг плотной печатной платы, что увеличивает вероятность термического напряжения или даже пайки других компонентов, не связанных с Ваш ремонт.
• Флюсовый сердечник или сплошная проволока — Большинство проволочных припоев имеют флюсовый сердечник, поэтому флюс автоматически активируется и течет по области пайки, когда припой расплавляется. С ним удобнее и эффективнее работать. Можно использовать сплошную проволоку с добавлением флюса кистью, диспенсером для бутылок или диспенсером для ручек. Если не требуется очень специфический флюс, который недоступен в качестве припоя для проволоки, обычно рекомендуется припой для проволоки с флюсовым сердечником.
• Тип флюса — Флюс без очистки — хороший выбор для пайки, где следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения. Лучше всего удалить остатки после пайки из соображений эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (ОА) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе.Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

  Вы также можете увидеть варианты «без галогена» или «без галогена». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Какой припой использовать: свинец или бессвинцовый?

Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения. Более низкий нагрев также вызывает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли.В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

Что такое флюс?

Подумайте о флюсе и добавке для пайки. При соединении двух металлических поверхностей вместе припоем необходимо обеспечить хорошее металлургическое соединение, чтобы паяное соединение не рвалось, а электрическая целостность не колебалась под действием механических, температурных и других нагрузок.Флюс удаляет любое окисление, которое может присутствовать, и слегка травит поверхность, способствуя смачиванию. «Смачивание» — это процесс растекания припоя по поверхности контактов и жала паяльника, который очень важен в процессе пайки.

Какой тип флюса мне использовать?

Флюс без очистки — хороший выбор для пайки, когда следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения.Лучше всего удалить остатки после пайки из соображений эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (ОА) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

Вы также можете увидеть варианты «без галогенов» или «без галогенов». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Нужно ли добавлять дополнительный флюс при пайке?

При пайке простого соединения, например 2-х проводного или сквозного вывода, флюса в припое с флюсовым сердечником должно быть достаточно. Для более сложных методов пайки, таких как пайка с протягиванием нескольких выводов на компоненте для поверхностного монтажа, может потребоваться добавление дополнительного флюса. Поток активируется и потребляется, когда он изначально вытекает из сердечника. Если припой обработать дальше, например, когда вы протягиваете несколько выводов, вы рискуете получить холодные соединения или перемычки без дополнительного флюса. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как нанести дополнительный флюс?

Флюс можно наносить кислотной кистью или наносить с помощью диспенсера для бутылочек с иглами или диспенсера для ручек. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как паять?

1. Убедитесь, что паяемые поверхности чистые.
2. Включите паяльник и установите температуру выше точки плавления припоя. 600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя.
3. Прижмите наконечник к проводу и контактной точке / контактной площадке в течение нескольких секунд. Идея состоит в том, чтобы довести оба до температуры пайки одновременно.
4. Прикоснитесь проволокой припоя к выводу и контактной точке / площадке несколько раз, пока припой не потечет вокруг вывода и контакта.
5. Осмотрите паяное соединение, чтобы убедиться, что зона контакта и вывод полностью покрыты. Если это сквозной вывод, отверстие должно быть заполнено, а паяное соединение образует небольшую пирамидальную форму.
6. При необходимости обрежьте провод с помощью ножа для резки свинца. Не обрезайте паяное соединение, так как это может повредить соединение.
7. При использовании флюса, активированного канифолью, водного флюса или если эстетический вид остатков флюса является проблемой, очистите область с помощью средства для удаления флюса.

Сопутствующие товары:

Насколько сильно нагревается паяльник?

600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя. Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить эффективность припоя, но избыточное тепло может повредить компоненты, поскольку тепло распространяется по выводам, и это сократит срок службы жала паяльника.

Как отличить хорошее паяное соединение от плохого?

Осмотрите паяное соединение, чтобы убедиться, что зона контакта и вывод полностью покрыты.На что следует обратить внимание:

• Если это сквозной вывод, отверстие должно быть заполнено, а паяное соединение должно иметь небольшую пирамидальную форму.
• Если это паяное соединение для поверхностного монтажа, припой должен полностью покрывать контактную площадку и окружать вывод.
• После пайки провод не должен болтаться или покачиваться.
• Припой не должен перетекать или накапливаться на других контактных точках / площадках.
• При использовании припоя на основе свинца паяное соединение должно быть блестящим.К сожалению, бессвинцовые покрытия имеют более тусклый оттенок, поэтому блеск в этом случае не является хорошим показателем.

Как выбрать лучшее паяльное жало для ремонта печатной платы?

Цель состоит в том, чтобы согласовать форму и размер наконечника с контактной площадкой. Это позволяет максимально увеличить площадь контактной поверхности и максимально быстро нагреть провод и контактную поверхность. Если вы выберете слишком большой наконечник, у вас будет больший объем наконечника для нагрева, что замедлит рекуперацию тепла — время, необходимое для повторного нагрева наконечника после пайки соединения. Это также может повлиять на работу других компонентов и контактных площадок. Если вы выберете слишком маленький наконечник, у вас не будет достаточной площади поверхности наконечника, соприкасающейся ни с проводом, ни с областью контакта для эффективной передачи тепла. Это займет больше времени, что замедлит работу и может увеличить тепловую нагрузку на компонент.

Убедитесь, что вы используете паяльник и жала, предназначенные для пайки электронных плат. Наконечники, предназначенные для других применений, таких как витражи, сантехника или тяжелые электромонтажные работы, обычно намного больше, чем те, которые подходят для электроники.

Жала паяльника бывают самых разных форм, чтобы облегчить разную геометрию печатных плат:

• Заостренный или конический — Конец жала паяльника подходит к острой или круглой плоской поверхности. Размер определяется диаметром конца, поэтому он может составлять от 0,1 мм до 1 мм или больше. Эти наконечники обычно используются, когда требуется высокая точность, например, с очень тонкими безвыводными компонентами для поверхностного монтажа. Они могут быть длинными для большей досягаемости в плотной конструкции платы или иметь более короткий микровыступ, чтобы уменьшить количество металла наконечника, который необходимо нагреть.Это может улучшить рекуперацию тепла. Концы наконечников также можно согнуть, чтобы не мешать другим компонентам или областям контакта.
• Лезвие или нож — Наконечник лезвия обычно используется для плавной пайки, когда припой протягивается через несколько контактных площадок. Это обычное явление при пайке компонентов технологии поверхностного монтажа (SMT). Размер измеряется по длине лезвия и может составлять 6,3 мм (1/4 дюйма) или больше.
• Зубило или отвертка — Зубило позволяет нагревать большую площадь контакта, поэтому оно полезно для сквозных паяных соединений.Длина может быть разной, а также может быть гнутой, как с коническим наконечником. Размер в основном определяется как длина плоского участка, но глубина или толщина кончика также могут варьироваться. Они могут быть настолько маленькими, что выглядят почти как острие, размером менее 1 мм и шириной от 5 до 6 мм.
• Bevel — Наконечник со скошенной кромкой имеет плоский овальный конец, расположенный под углом. Представьте себе металлический стержень, который представляет собой поперечное сечение под углом. Размер определяется диаметром стержня или вала, а иногда и углом скоса.Фаска может составлять от 1 мм до 4 мм или даже больше.
• Наконечники Flow — Наконечники Flow похожи по конструкции на скошенные, но вместо плоской поверхности это небольшое углубление или чашечка. Его также называют «мини-волнообразным наконечником», и он обычно используется для пайки волной, как объяснялось выше.

Сопутствующие товары:

Можно ли установить нагрев на максимальную температуру для ускорения пайки?

В пайке, как и во всем остальном, главное — скорость. Операторы будут повышать температуру пайки, чтобы ускорить отвод тепла. Это позволяет им быстрее переходить от одного паяного соединения к другому. Уловка — чем выше температура, тем короче срок службы наконечника. Конечно, паяльные станции могут нагреваться до 900 ° F, но 750 ° F — это самый высокий уровень, который вам нужен для бессвинцового провода. Дополнительный нагрев также может излишне нагружать компоненты, увеличивая вероятность выхода печатной платы из строя в дальнейшем.

Почему припой капает с жала?

Это признак того, что жало паяльника необходимо очистить, так что это «холодное» жало (хотя оно все еще очень горячее, так что не трогайте!).Когда флюс и окисление накапливаются с течением времени, тепло не передается так эффективно, и припой не смачивается и не течет по наконечнику должным образом. Припой будет плавиться, но просто стечь с кончика. Это затрудняет перемещение, чтобы припаять контактные участки так, как вам это может понадобиться.

Как почистить паяльник?

Паяльные станции обычно поставляются с губкой и / или латунной площадкой «brillo». Цель состоит в том, чтобы удалить излишки флюса и припоя с наконечника.Если слишком много флюса накапливается и пригорает на жало паяльника, оно в конечном итоге высыхает и становится непригодным для использования (но не обязательно безвозвратно). Если инструменты для чистки наконечников не используются должным образом, они могут принести больше вреда, чем пользы. Выбирая губку, убедитесь, что она сделана из натуральной целлюлозы (например, губки Plato). Синтетические губки плавятся на жало паяльника и могут сократить срок его службы. Используйте чистую деионизированную воду. Водопроводная вода может содержать минералы, которые могут накапливаться на наконечнике. Когда вы пропитаете губку, отожмите ее, чтобы она не промокла.Слишком много воды может увеличить термическое напряжение наконечника и замедлить восстановление наконечника.

Когда жало паяльника почернело от запекания флюса и больше не смачивается должным образом, пришло время для чистки инструментов в крайнем случае. Тонировщик для наконечников (Plato # TT-95) представляет собой комбинацию бессвинцового припоя и очистителя. Пока паяльник нагревается до полной температуры, обваляйте его в растворителе для жала. По мере того, как вы катите его, он должен измениться с черного на блестящий серебристый, так как запеченный флюс будет счищен.Затем сотрите с паяльного жала излишки красителя и залудите заново, используя проволочный припой. Не позволяйте названию вводить вас в заблуждение — «средство для чистки наконечников» не предназначено для того, чтобы оставлять их на наконечнике.

Также доступны полировальные стержни, которые используются для очистки наконечника от остатков флюса. Это следует использовать только в крайнем случае, потому что вы будете удалять железо вместе с пригоревшим флюсом. Как только на наконечнике появится точечная коррозия — настоящие дыры в утюге — пора заменить.

Сопутствующие товары:

Что лучше для чистки жала паяльника — латунная «губка» или губка?

Как и все остальное, у каждого есть свои плюсы и минусы:

Очиститель наконечников из латуни

• Pro-Быстрый и простой в использовании, не требует пропитки водой и не подвергает жало паяльника термическому удару.
• Con — Абразивен, хотя латунь на конце наконечника мягче железа. Он имеет больше склонности к царапинам на хромированном покрытии, что не позволяет припою намочить наконечник. Это может привести к появлению коррозии под покрытием, что сократит срок службы наконечника.

Не забудьте использовать проталкивающие движения с помощью латунного очистителя наконечников. Протирание поверхности увеличивает вероятность выплескивания расплавленного припоя.

Целлюлозная губка

• Pro — это эффективный и быстрый способ очистки наконечника.Они имеют разные отверстия или прорези, чтобы сделать это еще быстрее и проще, а также чтобы избежать выпадения расплавленного припоя.
• Con — Охлаждает наконечник, поэтому требуется повторный нагрев наконечника. Это также может привести к термическому удару насадки, особенно если губка слишком пропитана. Это может сократить срок службы наконечника из-за микротрещин в металлическом покрытии.

Убедитесь, что вы используете целлюлозную губку, предназначенную для чистки жала паяльника. Целлюлоза — это натуральный материал, получаемый из древесной массы.Он не расплавится и не повредит жало паяльника, как синтетическая губка. Губка не должна быть намокшей, а только слегка влажной. Тщательно отожмите его после насыщения деионизированной (ДИ) водой. Рекомендуется использовать деионизированную воду для предотвращения отложения минералов на жало паяльника. После того, как ваше паяльное жало было очищено, не забудьте повторно залудить, расплавив небольшое количество припоя на конце жала. Это предотвращает коррозию рабочего конца наконечника, который представляет собой железо, под воздействием воздуха в течение определенного периода времени.Сопутствующие товары:

Следует ли счистить весь припой с жала паяльника после завершения пайки?

Обычно перед тем, как положить паяльное жало обратно в держатель, принято протирать его. Это обнажит необработанное железо на рабочем конце наконечника, которое будет ржаветь на открытом воздухе. Добавьте в смесь остаточный флюс, и у вас будет преждевременно изъеденное паяльное жало. Перед тем, как сделать перерыв или остановиться на день, сотрите остатки флюса и припоя и повторно залудите, нанеся свежий припой на конец наконечника.

Что я могу сделать, чтобы продлить срок службы паяльного жала?

С момента перехода от свинца к бессвинцовым припоям частой жалобой был короткий срок службы наконечников. Более высокая температура, необходимая для бессвинцовых припоев и флюса, в сочетании с большей активностью приводит к более быстрому выгоранию наконечника. Часто наконечники чернеют, припой просто стекает с конца наконечника. Его также можно назвать «холодным наконечником», но не прикасайтесь к нему голыми пальцами!

Жала

имеют медный сердечник, который передает тепло от нагревательного элемента к рабочему концу (наконечнику жала).Поскольку медь очень мягкая и легко корродирует и изнашивается, для покрытия меди используются другие металлы, в том числе внешний слой железа. Хотя железо очень твердое, со временем оно все равно подвергнется коррозии. Кроме того, его можно покрыть флюсом и другими грунтами, которые могут вызвать обезвоживание. Коррозия и обезвоживание замедлят пайку и, в конечном итоге, потребуют утилизации жала. Хотя все наконечники будут выброшены в мусорное ведро, оператор может предпринять несколько шагов, чтобы продлить срок службы наконечников:

1. Убавить огонь
2. Правильно очистите наконечник
3. Лужить жало паяльника
4. Используйте специальные инструменты для очистки

Если оставить паяльную станцию ​​более чем на 5 минут, выключите ее.Когда вы оставляете станцию ​​включенной, жало остается при температуре пайки, что еще больше сокращает срок службы жала. Современное паяльное оборудование нагревается до температуры пайки за секунды, поэтому экономия времени не стоит сокращения срока службы жала.

Сопутствующие товары:

Когда следует выбрасывать старое паяльное жало?

Когда наконечник черный и влажный (припой не прилипает к нему), это называется «холодным наконечником», его, как правило, можно очистить и использовать снова. Как только появится точечная коррозия и видимая коррозия, пришло время заменить насадку.Снаружи жало паяльника покрыто железом поверх теплопроводящей меди. Это защищает мягкую, подверженную коррозии медь от резких флюсов. Как только флюс проникает через ямы через железное покрытие, наконечник быстро разъедается.

Как избежать коррозии печатной платы после завершения пайки?

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы и чистите плату.В конце концов, компоненты были заменены, а излишки припоя удалены…

• Тщательно очистите поверхность качественным средством для удаления флюса.
• Наклоните доску, чтобы очиститель и остатки стекали.
• При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем промойте.
• При использовании салфетки убедитесь, что она не оставляет волокон на печатной плате, что может вызвать проблемы в дальнейшем.

Это необязательный шаг для флюса без очистки, но все же хорошая идея для густонаселенных или высоковольтных плат.Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

Сопутствующие товары:

10 советов по хорошей пайке

1. Начните с чистой поверхности.
2. Подберите размер припоя для проволоки к тому, что вы паяете.
3. Совместите жало паяльника с тем, что вы паяете.
4. Тщательно выбирайте припой и флюс.
5. Следите за чистотой и лужением наконечника.
6. Выберите температуру пайки, достаточно высокую для эффективного плавления припоя, но не слишком высокую.
7. Удерживайте жало паяльника на выводе и контактной точке / площадке, пока оба не нагреются до температуры.
8. Нанесите достаточно припоя, чтобы покрыть контактную площадку и окружить провод.
9. При необходимости обрежьте провода острым ножом для резки свинца и не задевайте паяное соединение.
10. Удалите остатки флюса с места пайки с помощью качественного съемника флюса.

Сопутствующие товары:

На этом завершается наше полное руководство по электронной пайке. У вас остались вопросы о том, какие продукты для пайки лучше всего подходят для ваших задач? Свяжитесь с нами по телефону 678-819-1408 или отправьте нам сообщение здесь.

Выбор припоя — навигация по различным сплавам, типам флюсов и т. Д. — Neurochrome

Как вы, наверное, заметили, статьи моей базы знаний не содержат рекламы. Вместо того, чтобы отвлекать вас надоедливой рекламой, прошу вас сделать пожертвование.Если вы находите содержимое этой страницы полезным, рассмотрите возможность внесения пожертвования, нажав кнопку «Пожертвовать» ниже.

Выбор припоя

Выбор подходящего припоя для вашего электронного проекта может быть немного сложным для многих новичков и довольно запутанным даже для опытных ветеранов. Моя цель на этой странице — дать вам, увлеченному человеку, некоторую ясность, чтобы вы могли сделать осознанный выбор.

Для начала: вы хотите использовать припой, предназначенный для использования в электронике, а не водопроводный припой.В сантехнике вы наносите флюс кистью, а сам припой не содержит флюса. Это бесполезно для электроники. Сантехнический флюс слишком кислый для использования в электронике, а также очень грязный.

Поток

Назначение флюса — очистить паяное соединение при нанесении припоя, тем самым позволяя припою течь, в результате чего получается хорошее паяное соединение без пустот. Флюс также изменяет поверхностное натяжение, что увеличивает адгезию припоя к металлу в паяном соединении.Припой, используемый для электроники, имеет встроенный флюс, а струйка дыма, которая выделяется во время процесса пайки, вызвана выкипанием флюса. Продолжительное воздействие паров флюса опасно для здоровья. Риск для здоровья, вероятно, меньше для любителя, выполняющего пайку время от времени. Тем не менее, рекомендуется установить небольшой вентилятор, чтобы отводить пары флюса от рабочей зоны во время пайки.

Существует три различных флюса для пайки электроники.Основное отличие — сложность удаления флюса.

1. Водорастворимый . Основное преимущество водорастворимого флюса в том, что его относительно легко удалить. Промойте контур теплой проточной водой и при необходимости встряхните щеткой с мягкой щетиной. Также можно использовать ультразвуковой очиститель. Затем промойте деионизированной (DI) или паровой дистиллированной водой. Основным недостатком этого типа флюса является то, что он требует удаления .
2. На основе канифоли .Традиционно флюс, используемый в припое для электроники, был основан на сосновой канифоли. Он доступен в трех «вкусах»: неактивированный (R), умеренно активированный (RMA) и активированный (RA), причем последний является наиболее кислым из трех. Остатки флюса на канифольной основе имеют умеренную коррозию и должны быть удалены после пайки. Обратите внимание, что состав припоя RMA разработан таким образом, что очистку, хотя и рекомендуется, можно не проводить. RMA также является наиболее распространенным типом припоя на канифольной основе. Флюс на основе канифоли можно удалить изопропиловым или изопропаноловым спиртом с последующей промывкой деионизированной водой.Обычно необходимо немного взболтать щеткой с мягкой щетиной.
3. Без очистки . Как видно из названия, флюс, не требующий очистки, разработан таким образом, что в очистке нет необходимости. Некоторые утверждают, что, хотя флюс без очистки не требует очистки, флюс в любом случае следует удалять. К сожалению, флюс, не требующий очистки, очень трудно удалить, что требует использования очистителей флюса, содержащих ацетон, гексан и другие агрессивные растворители.
4. Не подлежит очистке, смывается водой . Этот тип флюса является уникальным для ChipQuik и сочетает в себе преимущества водорастворимого флюса и флюса, не требующего очистки.Флюс, не требующий очистки, смываемый водой, представляет собой флюс, не требующий очистки. Остатки, оставленные этим флюсом, не вызывают коррозии и не проводят ток, и должны оставаться на печатной плате после пайки. Однако, в отличие от обычного флюса, не подлежащего очистке, флюс ChipQuik, не требующий очистки и смываемый водой, можно удалить, промыв печатную плату горячей (60 ºC) водой. Обратите внимание, что остатки флюса не затвердевают. Скорее, он имеет свойство размазываться, и его можно стереть с доски. Хотя это флюс, не требующий очистки, кажется, что его нужно очистить с платы.

Если вы хотите минимизировать количество припоя в вашем ящике для инструментов, я предлагаю приобрести припой с флюсом RMA. В качестве альтернативы я предлагаю использовать водорастворимый флюс для контуров, которые можно легко очистить, и флюс, не требующий очистки, в ситуациях, когда очистка затруднена или невозможна.

Обратите внимание, что многие материалы для восстановления печатных плат, такие как распаянная оплетка (например, Solder-Wick), содержат флюс. Убедитесь, что ваши различные источники флюса совместимы, т.е. если вы выполняете пайку с флюсом RMA, обязательно используйте Solder-Wick с флюсом RMA для удаления припоя.

Очистители флюса

Проблема с остатками флюса в том, что они гидрофильны, т.е. притягивают воду. Это означает, что любой остаток флюса на печатной плате вызовет значительные токи утечки в дождливый день. У вас может быть трасса, которая хорошо работает в засушливом климате, но не работает в прибрежном климате. Комбинация воды и остатков флюса также вызывает коррозию и может со временем привести к выходу из строя ваших цепей. Как отмечалось выше, исключениями являются остатки флюса без очистки, которые не вызывают коррозии, и остатки от флюса RMA, которые являются только очень умеренно коррозионными, что позволяет не проводить этап очистки.

Удалители флюса бывают различной степени агрессивности, от легких до тяжелых. Легкие удалители флюса, как правило, в основном на основе изопропила или изопропанола, тогда как мощные флюсы включают ацетон, гексан и другие довольно неприятные растворители. Эти чистящие средства легко воспламеняются, и их следует использовать только в хорошо вентилируемых помещениях. Я настоятельно рекомендую вам прочитать паспорт безопасности материала (MSDS) перед использованием любого из этих средств для удаления флюса. Помимо личной безопасности, обратите внимание, что некоторые средства для удаления флюса растворяют пластик, поэтому будьте осторожны.

Лично мне нравится Chemtronics Flux-Off No Clean Plus, который вы можете приобрести у Mouser в США. Он не доставляется авиапочтой из-за горючести. Это относительно агрессивный очиститель флюса, который, как правило, оставляет тусклый осадок на печатной плате. Этот остаток можно удалить с помощью полоскания водой. MG Chemicals (и многие другие) также производят средства для удаления флюса.

На любой собранной плате, которую я отправляю покупателю, будет удален флюс.

Припой

Есть две общие группы припоев, используемых в электронике: свинцовые и бессвинцовые, причем последние сегодня доминируют в производстве электроники из-за экологических проблем, связанных с утилизацией электронных продуктов.

Бессвинцовый припой не имеет лучшей репутации, отчасти из-за технических проблем с процессом пайки. Большинство бессвинцовых припоев плавятся при более высокой температуре (около 220-250 ºC), чем припой на основе олова / свинца (около 180-190 ºC). Таким образом, переход от свинцового припоя к бессвинцовому потребует изменения температуры жала паяльника. Типичная температура наконечника для этилированной пайки составляет 320–370 ºC (600–700 ºF). Для использования без свинца температуру необходимо увеличить до 370–425 ºC (700–800 ºF).В дополнение к более высокой температуре наконечника необходимо увеличить время выдержки. Паяное соединение может быть выполнено припоем на основе свинца менее чем за секунду. При использовании бессвинцового припоя это время необходимо увеличить, чтобы избежать холодных паяных соединений.

Припой с выводами

Опасно для здоровья: Припой с выводами содержит свинец (DUH!). При попадании внутрь свинец накапливается в жировых тканях организма, включая миелиновую оболочку, окружающую нервные волокна в головном мозге. Это может привести к повреждению головного мозга, особенно у младенцев и маленьких детей.В основном это проблема свинцового литья, когда свинец нагревается до температуры, близкой к температуре кипения. Температура, используемая при пайке, намного ниже. Основной риск воздействия свинца — это его контакт, который соскальзывает с ваших пальцев с припоя. Пожалуйста, убедитесь, что вы не едите и не пьете во время пайки. После пайки тщательно вымойте руки.

Существует три обычно используемых сплава на основе свинца для электронной пайки:

1. 60/40 (Sn / Pb) . Основное преимущество припоя 60/40 — это стоимость, поэтому большая часть старого оборудования собиралась с использованием этого типа припоя.Основным недостатком этого сплава является то, что он имеет пластичную область 5 ºC. Припой 60/40 становится пластичным (пластичным, но не полностью расплавляется) при 183 ºC и плавится при 188 ºC. При охлаждении припой проходит через ту же пластиковую область, и если соединение нарушается или перемещается, когда припой проходит через пластиковую область, образуется холодное паяное соединение. Это может сделать ручную пайку неприятным занятием, особенно для новичка. Пока паяное соединение остается неподвижным до полного затвердевания припоя, пластиковая область не имеет практического значения для паяных соединений.
2. 63/37 (Sn / Pb) . Припой 63/37 является эвтектическим сплавом, что означает, что он переходит непосредственно из твердого состояния в жидкое без пластичности. Припой 63/37 плавится при 183 ºC. Этот тип припоя немного дороже, чем 60/40, но отсутствие пластикового участка делает работу с ним приятнее и удобнее для новичков. Соединения, выполненные с использованием этого припоя, будут выглядеть более блестящими, чем соединения, выполненные с использованием припоя 60/40. Это чисто косметический эффект.
3. 62/36/2 (Sn / Pb / Ag) .«Серебряный» припой 62/36/2 набирает популярность в аудио-кругах — вероятно, потому, что он дороже и содержит серебро. Для пайки медных проводов и печатных плат нет никаких доказательств того, что «серебряный» припой должен превосходить обычный припой 60/40 или 63/37. Однако, если вы припаиваете к серебряной проволоке, включая некоторые слюдяные колпачки и радиочастотные кабели «серебро на стали», вы можете использовать «серебряный» припой. Это связано с тем, что обычный припой Sn / Pb со временем растворяет серебро. Серебро в 62/36/2 предотвращает это.

С точки зрения проводимости, три типа находятся в пределах нескольких процентов друг от друга. Предел прочности на разрыв у припоя 62/36/2 примерно вдвое выше, чем у 60/40, но действительно ли это приводит к механически более прочным паяным соединениям, зависит от геометрии соединения.

Бессвинцовый припой

Разработка хорошего бессвинцового припоя была сложной задачей, и некоторые из лучших сплавов доступны только в форме паяльной пасты. Первым представленным бессвинцовым сплавом стал SAC305 (96.5/3 / 0,5 — Sn / Ag / Cu). Соединения, выполненные из этого сплава, имеют тусклый и зернистый вид, поэтому их невозможно отличить от холодных (вышедших из строя) паяных соединений, выполненных припоем 60/40. Предлагаю сторониться этого сплава.

Некоторые из наиболее удобных для использования сплавов бессвинцового припоя:

1. AIM Sn100C® . Этот сплав почти на 100% состоит из олова. Он содержит 0,7% меди, 0,05% никеля, ≤0,01% германия. Остальные ок. 99,25% олово. Никель и германий работают в тандеме, увеличивая поверхностное натяжение расплавленного припоя, тем самым сводя к минимуму образование перемычек припоя и улучшая заполнение отверстий.AIM Sn100C® — это эвтектический сплав с температурой плавления 227 ºC. Поскольку этот сплав является единственной игрой в городе для бессвинцового припоя для проволоки, он довольно дорогой и более чем в два раза дороже свинцового припоя 63/37.
2. Легированный германием 99,3 / 0,7 (Sn / Cu). Похоже, это общая версия AIM Sn100C®. Одним из примеров является сплав CQ100Ge ™ компании ChipQuik.
3. Кестер K100LD. Как и перечисленные выше сплавы, K100LD содержит 99,3% олова и 0,7% меди с небольшими количествами никеля и — в отличие от других сплавов — висмута. Это эвтектический сплав с температурой плавления 227 ºC.
4. 99,3 / 0,7 (Sn / Cu) . Аналогичен AIM Sn100C® и CQ100Ge ™, но без легирования никелем / германием. Отказ от легирования Ge / Ni снижает затраты примерно на 5%. Этот сплав является эвтектическим и плавится при 227 ºC.
5. 95/5 (Sn / Ag). По своим характеристикам припой 95/5 очень похож на припой с выводами 60/40, что очень привлекательно. Этот сплав имеет довольно большую пластиковую область, поэтому он не очень полезен для любителя.Он переходит в пластичность при 221 ºC и плавится при 254 ºC. Из-за высокого содержания серебра этот тип припоя невероятно дорогой.

Не рекомендуется смешивать свинцовый и бессвинцовый припои. Поэтому следите за тем, чтобы жала паяльника использовались только для свинцового или бессвинцового припоя. Жало, покрытое свинцовым припоем, можно использовать для бессвинцовой пайки после 4-5 циклов тщательной очистки / повторного олова, однако настоятельно рекомендуется выбрать один тип припоя для жала и придерживаться его. В некоторых научно-исследовательских лабораториях есть отдельный паяльный стол для бессвинцового припоя, чтобы избежать перекрестного загрязнения.

В общем, припои нельзя смешивать. Сохранение химического состава припоя в чистоте гарантирует, что только сплавы, которые производитель припоя намеревался формировать, действительно образуются при его остывании.

Диаметр

Выбор диаметра припоя, подходящего для конкретной задачи, может оказаться значительным подспорьем в паяльных работах. Припой малого диаметра значительно упрощает нанесение небольшого количества припоя. Это очень удобно для пайки компонентов поверхностного монтажа.Для более крупных компонентов, таких как компоненты с выводами или разъемы, использование припоя малого диаметра требует подачи припоя значительной длины к стыку, что увеличивает время пайки и риск перегрева компонентов.

Для работ, связанных с устройствами поверхностного монтажа, я предпочитаю припой диаметром 0,5 мм. Для выводов и разъемов я использую припой диаметром 0,7 мм. Для большинства работ с электроникой хорошо подойдет припой в диапазоне от 0,4 до 1,0 мм. Если вы много работаете с устройствами для поверхностного монтажа, стремитесь к нижнему пределу этого диапазона.

Срок годности

Да. Действительно! У припоя есть срок годности. Для упомянутых выше сплавов рекомендуется использовать припой в течение трех лет с момента изготовления. Тем не менее, я только сейчас заканчиваю рулон 0,7 мм припоя с флюсовым сердечником 60/40 RMA, который я начал в конце 1980-х годов, и паяные соединения, которые я делаю сегодня, работают как никогда хорошо.

Тем не менее, соблюдайте срок хранения паяльной пасты. Паяльная паста состоит из небольших шариков припоя, взвешенных во флюсе.Со временем флюс окисляется, что делает его неэффективным. В результате припой не течет правильно, и становится очень трудно получить хорошее паяное соединение. Срок годности паяльной пасты около полугода. При охлаждении паяльной пасты срок хранения может быть увеличен примерно до года. Само собой разумеется, но, пожалуйста, не храните припой в холодильнике, который вы используете для еды!

Пожалуйста, сделайте пожертвование!

Вы нашли этот материал полезным? В таком случае рассмотрите возможность внесения пожертвования, нажав кнопку «Пожертвовать» ниже.

Лучший флюс для пайки ювелирных изделий: как правильно выбрать

Ganoksin может получать комиссию за привлечение клиентов от компаний, перечисленных на этой странице. Учить больше.

Technical Briefs рассматривает технические проблемы, представляющие интерес для широкой аудитории, и затрагивает такие разнообразные темы, как авангардные технологии и древнее искусство. Он также ответит на вопросы читателей и ответит на предложения, всегда пытаясь простыми словами объяснить волшебство и чудеса работы с металлом.В этой статье Тим рассказывает о потоках.

~~~~~~~~~~~~~~~~~~~~~~~~

Уважаемый Тим,

Я металлургов-самоучка, задаю вопрос о флюсах. Я прочитал большинство стандартных учебников и, хотя нахожу те же самые колебания, упомянутые в большинстве, не могу найти четкого первого выбора. Который лучший?

— Отчаянно ищущие флюсы

Я сочувствую вашему замешательству, но я также не могу порекомендовать лучший флюс. Нет ни одного. Выбор флюса зависит от нескольких факторов, связанных с типом работы, ее масштабом и индивидуальностью производителя.

«Я тоже не могу порекомендовать лучший флюс. Нет ни одного. Выбор флюса зависит от нескольких факторов »

Назначение флюса состоит в том, чтобы препятствовать образованию оксидов, обеспечивая при этом поверхность, по которой может течь припой. Это достигается путем поглощения кислорода до того, как он достигнет металла с образованием оксидов и оставаясь жидкостью при высоких температурах. Эти два качества, поглощающая способность и липкость — вот что нужно искать в потоках.

Лучшие флюсы для пайки ювелирных изделий

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Легкие (самозатравливающиеся) флюсы

. Нажмите, чтобы узнать цену

Как партнер Amazon, мы зарабатываем на соответствующих покупках, указанных на нашем сайте.

«В ситуациях, когда небольшое количество тепла применяется в течение короткого периода времени… подойдет легкий флюс».

В ситуациях, когда небольшое количество тепла применяется в течение короткого периода времени, и когда соединяемый металл имеет лишь небольшую тенденцию к соединению с кислородом (например.г., серебро или золото), подойдет легкий флюс. В эту категорию входят желтые или зеленоватые жидкости на основе фторидов, о которых вы, вероятно, читали. Они особенно подходят для таких простых работ, как определение размеров колец, простая конструкция проволоки и т. Д.

«В ситуациях, когда требуется скорость или когда емкость для маринования недоступна, следует использовать эти флюсы».

Преимущество этих флюсов заключается в том, что они не образуют флюсовое стекло, твердый эмалеподобный остаток флюсов буры.Их называют самотравлениями, то есть их не нужно очищать в рассоле после пайки. В ситуациях, когда требуется скорость, или когда горшок для рассола недоступен, следует использовать эти флюсы. Другое, менее важное преимущество этих флюсов состоит в том, что они представляют собой водянистую жидкость. Это позволяет легко наносить их кистью и позволяет опрыскивать заготовку из распылителя. В этом случае избегайте вдыхания образовавшегося тумана и пара.

HandyFlux

Нажмите, чтобы узнать цену

Как партнер Amazon, мы зарабатываем на соответствующих покупках, указанных на нашем сайте.

Популярным и знакомым продуктом является белая паста Handy Flux. Самым большим преимуществом этого флюса является его гораздо большая способность поглощать кислород. Он предпочтителен для операций, связанных с оксидообразующими основными металлами, такими как медь и латунь, и в ситуациях, требующих большого количества тепла. Даже тогда поглощающая способность флюса может быть исчерпана.

Чтобы убедиться в этом сами, попробуйте следующий эксперимент:

Отрежьте кусок меди квадратом в пару дюймов, очистите его и покройте флюсом.Установите его на паяльный блок и приложите тепло к месту в центре.

Сначала вода из флюса выкипит, оставив белую корку. Флюс плавится, приобретает красновато-коричневый цвет и провисает наружу. Затем цвет выгорит, оставив флюс прозрачным, а медь — ярко-оранжевым. В зависимости от толщины слоя флюса такое состояние продлится минуту-две. Затем по краю пластины вы увидите, как медь начинает темнеть.

Удерживая пламя в центре листа, вы увидите, как кольцо темно-зеленой окисленной меди ползет к пламени.Это образующиеся оксиды меди. Через пару минут круг из чистой меди в центре сузится до точки, а затем исчезнет. Это иллюстрирует поглощающую способность потока и результат насыщения потока.

«В теплом Sparex большинство отложений флюсового стекла удаляются примерно через пять минут».

Если вы дадите меди остыть на воздухе, осмотрите флюсовое стекло, и вы увидите, насколько оно прочное. Удаление его с помощью абразивного материала сложно и рискованно, поскольку файл или наждачная бумага имеют тенденцию соскальзывать со стекла и стирать металл вокруг себя.Решение состоит в том, чтобы растворить флюс в рассоле. В теплом Sparex большая часть отложений флюсового стекла удаляется примерно за пять минут. Для нанесения особенно толстого покрытия может потребоваться больше времени. Остатки можно смыть горячей водой, но это займет больше времени.

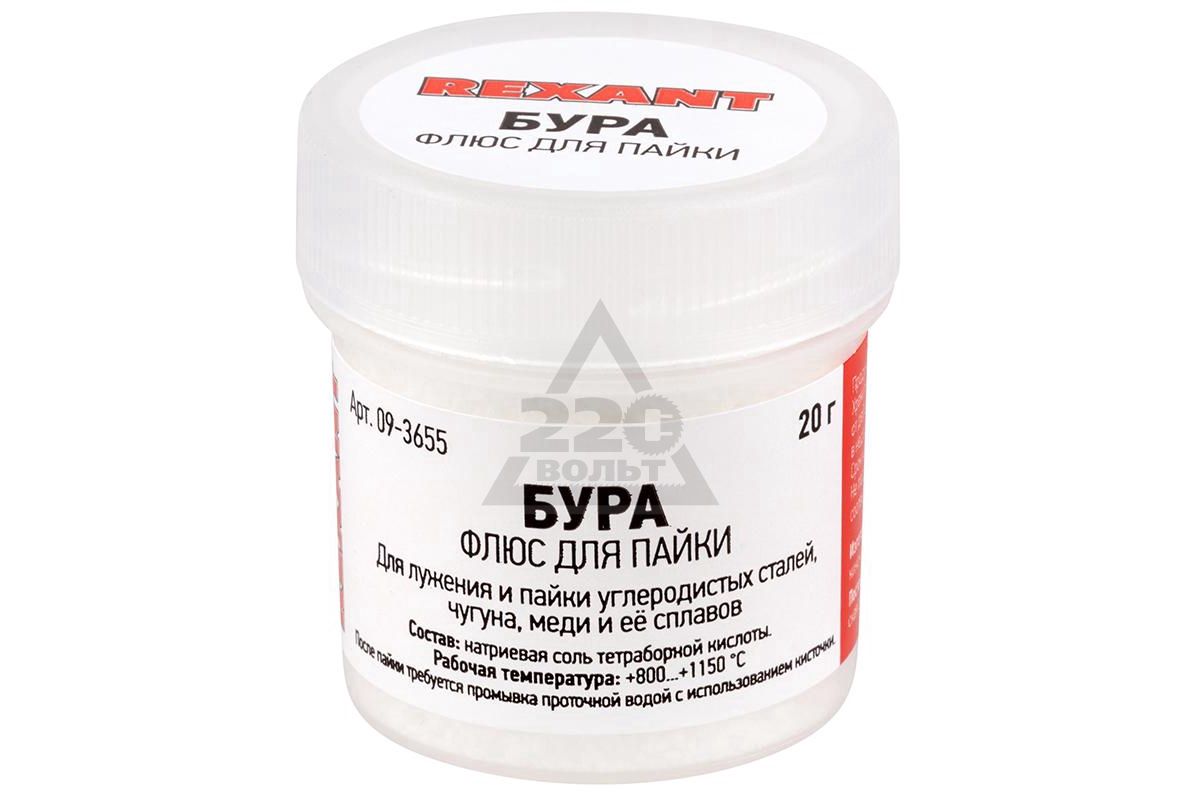

Помимо способности поглощать кислород, флюс на основе буры имеет и другие особенности. Во-первых, он всегда становится прозрачным при температуре 1100 ° F, что делает его надежным индикатором температуры. Еще одно качество, которое любят и ненавидят, — это то, как он действует как клей. Handy Flux может помочь удерживать микросхему припоя на месте при уважительном использовании, но будет безжалостно прилипать к блоку пайки в незнакомых руках. Опыт — единственный способ контролировать это качество.

Prip’s Flux

Нажмите, чтобы узнать цену

Как партнер Amazon, мы зарабатываем на соответствующих покупках, указанных на нашем сайте.

Третий вариант флюсов — это флюс Припа. Это смесь, которую вы можете приготовить самостоятельно (я уверен, что вы читали рецепт). Это жидкость, похожая на флюс для легких условий эксплуатации, но обладающая высокой прочностью для защиты металла от окислов.Prip не обладает смачивающей способностью двух других, поэтому нанести полное покрытие сложнее. Рекомендуемый метод — нагреть металл, нанести кистью или распылить флюс, затем снова нагреть металл и повторить процесс. Это необходимо сделать несколько раз, чтобы создать воздухонепроницаемую защиту от окисления. С другой стороны, Prip’s не растворяется в воде, поэтому, если вы охладите изделие в воде, а не в маринаде, слой флюса останется относительно нетронутым.

DIY Fluxes

Еще одно решение, о котором вы, возможно, читали, — это смесь спирта и борной кислоты. Перед пайкой ювелирное изделие погружают в концентрированный раствор этих двух ингредиентов, устанавливают на паяльный блок и поджигают. Спирт выгорает, оставляя тонкий белый слой буры. Это хорошее легкое покрытие, предотвращающее образование накипи, но не способствующее фактическому растеканию припоя. Многие люди используют этот метод, а затем наносят небольшое количество diulte Handy Flux на область суставов.

Первоначально опубликовано под названием: «Технические описания: флюсы»

Типы флюсов для припоя

Припой не всегда хорошо сцепляется с компонентами, что приводит к плохому паяному соединению, перемычке контактов или вообще отсутствию соединения.Для решения этих проблем используйте флюс и подходящую температуру.

Дмитрий Муравьев / Getty Images

Что такое флюс?

Когда припой плавится и образует соединение между двумя металлическими поверхностями, он образует металлургическую связь, химически реагируя с другими металлическими поверхностями. Хорошая связь требует двух вещей:

• Припой, металлургически совместимый со склеиваемыми металлами.
• Хорошие металлические поверхности без оксидов, пыли и грязи, препятствующих хорошему склеиванию.

Удалите грязь и пыль, очистив поверхности или предотвратив их с помощью надлежащих методов хранения. С другой стороны, оксиды нуждаются в другом подходе.

Оксиды и флюсы

Оксиды образуются почти на всех металлах, когда кислород воздуха вступает в реакцию с металлом. Окисление железа обычно называют ржавчиной. Однако окисление влияет на олово, алюминий, медь, серебро и почти на все металлы, используемые в электронике. Оксиды затрудняют или делают невозможным пайку, предотвращая металлургическое соединение с припоем.Окисление происходит постоянно. Однако это происходит быстрее при более высоких температурах, например, когда паяльный флюс очищает металлические поверхности и вступает в реакцию с оксидным слоем, оставляя поверхность загрунтованной для хорошего соединения припоя.

Флюс остается на поверхности металла во время пайки, что предотвращает образование дополнительных оксидов из-за высокой температуры процесса пайки. Как и в случае с припоем, существует несколько типов флюсов, каждый из которых имеет основные применения и некоторые ограничения.

Типы флюсов

Для многих применений достаточно флюса, включенного в сердцевину припоя.Однако дополнительный флюс полезен в некоторых сценариях, например, при пайке и распайке на поверхности. Во всех случаях лучший флюс для использования — это наименее кислотный (наименее агрессивный) флюс, который воздействует на оксид на компонентах и ​​приводит к хорошей связи припоя.

Флюс для канифоли

Некоторые из самых старых типов флюсов основаны на рафинированном и очищенном сосновом соке, называемом канифолью. Канифольный флюс все еще используется сегодня, но современный канифольный флюс смешивает различные флюсы для оптимизации его характеристик.

В идеале флюс легко течет в горячем состоянии, быстро удаляет оксиды и помогает удалить посторонние частицы с поверхности паяемого металла. Канифольный флюс в жидком состоянии является кислотным. Когда он остывает, он становится твердым и инертным. Поскольку канифольный флюс в твердом состоянии инертен, его можно оставить на печатной плате, не повреждая схему, если только схема не нагреется до такой степени, что канифоль может стать жидкой и разъесть соединение.

Удаление остатков канифольного флюса с печатной платы — хороший способ.Кроме того, если вы собираетесь нанести конформное покрытие или если важны косметические средства для печатных плат, остатки флюса следует удалить спиртом.

Органический кислотный флюс

Одним из наиболее распространенных флюсов является флюс с водорастворимой органической кислотой. Обычные слабые кислоты используются в потоках органических кислот, включая лимонную, молочную и стеариновую кислоты. Слабые органические кислоты сочетаются с такими растворителями, как изопропиловый спирт и вода.

Флюсы с органическими кислотами сильнее флюсов для канифоли и быстрее очищают оксиды. Кроме того, водорастворимая природа флюса с органической кислотой позволяет легко очищать печатную плату обычной водой — просто защищайте компоненты, которые не должны намокать. Поскольку остатки OA являются электропроводными и влияют на работу и характеристики цепи, удалите остатки флюса, когда закончите пайку.

Флюс неорганической кислоты

Флюс на основе неорганической кислоты лучше работает с более прочными металлами, такими как медь, латунь и нержавеющая сталь. Это смесь более сильных кислот, таких как соляная кислота, хлорид цинка и хлорид аммония.Флюс на основе неорганической кислоты требует полной очистки после использования для удаления коррозионных остатков с поверхностей, которые ослабляют или разрушают паяное соединение, если оставить его на месте.

Дым припоя

Дым и пары, выделяемые при пайке, включают несколько химических соединений кислот и их реакции с оксидными слоями. Другие соединения, такие как формальдегид, толуол, спирты и кислые пары, часто присутствуют в парах припоя. Эти пары могут привести к астме и повышенной чувствительности к парам припоя.Обеспечьте соответствующую вентиляцию и, при необходимости, используйте респиратор.

Риск рака и свинца из-за паров припоя низок, поскольку точка кипения припоя в несколько раз выше, чем температура кипения флюса и температура плавления припоя. Наибольший риск свинца — это обращение с припоем. При использовании припоя следует проявлять осторожность, уделяя особое внимание мытью рук и избегать еды, питья и курения в местах с припоем, чтобы частицы припоя не попали в тело.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой

Недостаточно подробностей

Сложно понять

.
