Классы защиты ip таблица: Таблица степени классов защиты IP электрооборудования (расшифровка)

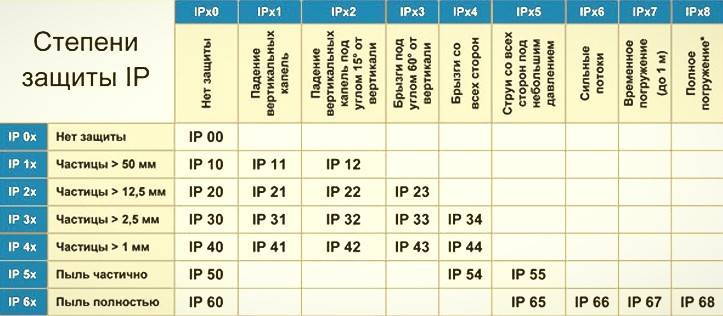

Таблица расшифровки класса защиты IP

IP20
Светильники могут применяться только для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.

IP21 / IP22
Светильники могут применяться в не отапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.

IP23
Светильники могут применяться в не отапливаемых промышленных помещениях или снаружи.

IP43 / IP44
Светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников, распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54 / IP65 (чтобы предотвратить загрязнение отражателя и лампы).

IP50
Светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности.
Для освещения помещений с повышенной влажностью светильники IP50 применять нельзя.

IP54
Традиционный класс для водонепроницаемого исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используются для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.

IP60
Светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятие по переработке шерсти и тканей, в каменоломнях). Для освещения предприятий пищевой промышленности светильники в исполнении IP60 встречаются редко, чаще там, где требуется IP60, применяют класс IP65 / IP66.

IP65
IP65 / IP66 относятся к струезащищенным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
Светильники часто выпускаются в ударозащищенном исполнении.

IP67 / IP68
Светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствуют этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67 / IP68 также удовлетворяют требованиям класса IP65 / IP66.

2 ВАРИАНТ

Степень защиты, обеспечиваемая оболочкой, указывается кодом IP (Международная защита International Protection) следующим образом:

Первая характеристическая цифра (цифры от 0 до 6 либо буква Х) – от проникновения внешних твердых предметов:

0 – нет защиты,
1 – диаметром > 50 мм,
2 – диаметром > 12,5 мм,
3 – диаметром > 2,5 мм,
4 – диаметром > 1,0 мм,
5 – пылезащищенное,
6 – пыленепроницаемое;

Вторая характеристическая цифра (цифры от 0 до 8 либо буква Х) – от вредного воздействия в результате проникновения воды:

0 – нет защиты,
1 – вертикальное каплепадение,
2 – каплепадение (номинальный угол 150),
3 – дождевание,
4 – сплошное обрызгивание,
5 – действие струи,
6 – сильное действие струй,
8 – временное непродолжительное погружение,
9 – длительное погружение.

При отсутствии необходимости в нормировании характеристической цифры ее следует заменять на букву Х (либо ХХ, если опущены две цифры).

Степени защиты IP. Таблица обозначения IP.

Обозначение IP

IP – это обозначение степени для защиты от нежелательных проникновений, INGRESS PROTECTION RATING.  Это определенная классификационная система для защиты оболочек электрического оборудования, а также иных приборов от попадания воды, пыли, посторонних предметов соответственно с международными стандартами DIN 40050, IEC 60529, а также соответствует отечественному ГОСТу 14254.

Что такое степень защиты IP?

Под этим обозначением рассматривают способы защиты, которые проверяются стандартным методом исследований, который обеспечен оболочкой от доступа к небезопасным элементам – токопроводящим и механическим частям.

Маркирование  защитной степени оболочек электрического оборудования производится с помощью международных знаков защиты – IP и 2 цифр, первая из них обозначает защиту от проникновения твердого предмета, 2 – от проникновения влаги.

Код представлен как IPXX. За цифрой могут обозначаться буквы, которые предоставляют дополнительную информацию.  Наибольший показатель защиты по такой классификации – IP68. Такой прибор пыленепроницаем, выдерживает продолжительное время под водой под давлением.  На сегодня максимальный показатель защиты составляет  IP69-К – таким маркируют корпуса изделий, которые должны выдерживать мойку при высоких температурах с высоким давлением.

Различают такие уровни:

• 0 – отсутствует защита,
• 1 – отсутствует защита от сознательных контактов,
• 2 – мануальная защита,
• 3 – защищает кабели, инструменты,
• 4 – защищает болты, провода,
• 5 – внутрь может попасть небольшое количество пыли,
• 6 – пыль не попадет в прибор, абсолютная защита от контактов.

Самые распространенные степени защиты такие:

• IP20 – используют для освещения внутри помещения при незагрязненной нормальной среде.  Область применения – теплый сухой промышленный цех, офис, театр, магазин.
• IP21 – 22 – используют для промышленных неотапливаемых помещений, под навесом, защищенные от проникновения конденсата.
• IP23 – применяют в неотапливаемом помещении либо снаружи.
• IP43 – 44 – используют для наружного уличного освещения. Обеспечивает защиту от дождя, небольших твердых тел. В промышленности используются лампы для освещения высокого цеха. Часто применяется защита типа IP43 – обеспечивает безопасность, в сочетании с IP54 – для предотвращения загрязнения отражателей лампы.
• IP50 – применяется в светильниках для запыленной среды, чтобы защитить от быстрого загрязнения изнутри. С наружной стороны такие приборы могут легко чиститься. Для того, чтобы освещать помещение с повышенными показателями влаги, светильники с такой защитой не рекомендуется применять.
• IP54 —  водонепроницаемое традиционное исполнение, такие приборы моют, эксплуатируют для объектов с повышенной влажностью, еще – устанавливают под навесом.
• IP60 – гарантирует полную защиту от проникновения пыли, применяются для сильно запыленных помещений.
• IP65-66 – струезащищённые приборы, используются там, где нужно их постоянно мыть, не боятся воды. Попадание небольшого количества влаги не может негативно отразиться на их работе. Часто применяется дополнительно защита к ударам.
• IP67-68 – приборы с такой степенью защиты погружают в воду, без опасения, что они промокнут. Применяют для освещения под водой в фонтанах, бассейнах.

Схематически степени защиты IP можно обозначить таким образом – как пример – IP 65, где 6 – это обозначение защиты от пыли, а 5 – обозначение защиты от жидкости.

Развернутая характеристика IP

Защита от твердых тел:

• 0 – защита отсутствует – отсутствует от случайных контактов и инородного тела;

• 1 – защита от крупных инородных тел – от соприкасания с руками на большой поверхности, а также защита от твердых больших инородных предметов с диаметром больше 50 мм;

• 2 – защита от инородного тела среднего размера – оберегает от контакта с руками, а также от маленького инородного твердого тела с диаметром не больше 12 мм;

• 3 – оберегает от небольших инородных предметов – от инструментов, провода, схожих предметов с диаметром 2,5 мм и больше, а также от маленьких инородных предметов с диаметром больше, чем 2,5 мм;

• 4 – защита от гранулоподобных инородных предметов – от инструментов, привода, похожих предметов с диаметром 1 мм и более, а также от небольших инородных предметов с диаметром более, сем 1 мм;

• 5 – защита от оседания пыли – полностью предохраняет от контактов. Оберегает от внутреннего повреждения приборов по причине оседания в них пыли;

• 6 – защита от попадания пыли – полностью изолировано от контакта с пылью, попадание пыли исключается.

Гидрозащита:

• 0 – защита отсутствует – нет защиты от воды;

• 1 – предохраняет от капель – от падающих вертикально капель;

• 2 – предохраняет от капель – от падающих под углом 15 градусов капель жидкости;

• 3 – предохраняет от брызг – от падающих под углом 60 градусов и меньше капель жидкости;

• 4 – предохраняет от брызг – от воды, которая льется по всем направлениям;

• 5 – предохраняет от струй – от струи жидкости, которая льется по всем направлениям под действием давления;

• 6 – предохраняет от затоплений – от непродолжительных затоплений, используется в качестве противоштормовой защиты;

• 7 – предохраняет от конденсатов – от непродолжительных конденсатов, защищает при условии кратковременного либо частичного погружения на глубину до одного метра;

• 8 – полностью обеспечивает предохраняет от влаги, и, следовательно, герметичность – обеспечивает защиту от воды под давлением при длительном погружении на глубину больше одного метра.

Таким образом, мы видим, какой степень защиты лучше подобрать в той или иной ситуации, а также где эта защита должна применяться.

Описание классов защиты IP

29.09.2018

Таблица и описание классов защиты IP (IP00, IP10, IP11, IP12, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP40, IP41, IP42, IP43, IP44, IP50, IP54, IP55, IP60, IP65, IP66, IP67, IP68, IP69), NEMA Type 1-13, ГОСТ сравнение

В таблице, приведенной ниже, описаны следующие индексы классов защиты и их отличия для корпусов приборов и оборудования от прикосновения, вторжения инородных тел, пыли и влаги: IP00, IP10, IP11, IP12, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP40, IP41, IP42, IP43, IP44, IP50, IP54, IP55, IP60, IP65, IP66, IP67, IP68, IP69 а во второй таблице вы найдете сравнение IP с классами защиты электроприборов и электрооборудования стандарта NEMA: Type1, Type2, Type3, Type3R, Type3S, Type4, Type4x, Type5, Type6, Type6P, Type12, Type12K, Type13 и международный государственный стандарт ГОСТ 14254-96 (МЭК 529-89).


Как пользоваться таблицей классов защиты электронных приборов:

Параметр класса защиты состоит из двух цифр. Первой цифрой (Индекс1) обозначается степень защиты от твердых тел. Второй цифрой (Индекс2) обозначается степень защиты от влаги.

К примеру: степень защиты IP67 означает, что устройство полностью защищено от твердых тел (проникновения пыли), а также защищено от временного конденсата, или кратковременного погружения на глубину до 1м.

*Расширение стандарта степеней защиты ip

Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для высокотемпературной мойки под высоким давлением. Такие корпуса имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки. Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность).

Дополнительные буквы (опционально)

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:

• действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
• обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».

Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.

Вспомогательная буква «H» обозначает высоковольтное электрооборудование. Вспомогательные буквы «M» и «S» указывают на то, что оборудование с движущимися частями во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, находится соответственно в состоянии движения или неподвижности.

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

Соответствие классов защиты по стандартам NEMA и IP.

Выдержки из ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

Если оболочка обеспечивает различные степени защиты в зависимости от расположения оборудования, предусмотренного различиями в монтаже, соответствующие степени защиты должны быть указаны изготовителем в инструкции для каждого случая монтажа.

Степени защиты от внешних твердых предметов, обозначаемые первой характеристической цифрой

Перечисленные в таблице 2 степени защиты следует нормировать только с использованием первой характеристической цифры, а не с помощью краткого описания или определения.

Защита от попадания внешних твердых предметов предполагает, что щупы-предметы, указанные в таблице 2 до цифры 2 включительно, не проникают в оболочку полностью. Это означает, что наибольший диаметр сферы не должен проходить через отверстие в оболочке. Щупы-предметы, которые соответствуют цифрам 3 и 4, не должны проникать в оболочку.

Пылезащищённые оболочки, соответствующие цифре 5, могут пропускать при определенных условиях ограниченное количество пыли. Пыленепроницаемые оболочки, соответствующие цифре 6, не должны допускать проникновения какой-либо пыли.

Примечание — Оболочки, отнесенные к первой характеристической цифре от 1 до 4, обеспечивают защиту от проникновения внешних твердых предметов правильной или неправильной формы, если какой-либо из трех взаимно перпендикулярных размеров предмета превышает соответствующее значение, указанное в графе «Степень защиты. Определение» таблицы 2.

Таблица 3 — Степени защиты от воды, обозначаемые с помощью второй характеристической цифры

Перечисленные в таблице 3 степени защиты следует нормировать только с использованием второй характеристической цифры, а не с помощью краткого описания или определения.

Предполагается, что обозначение второй характеристической цифрой до 6 включительно означает соответствие одновременно всем требованиям для меньших цифр. При этом не обязательно проводить испытания на установление соответствия какой-либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.

Принимается, что оболочки, обозначаемые только одной характеристической цифрой 7 либо 8, непригодны для выдерживания воздействия струй воды (обозначаемых второй характеристической цифрой 5 или 6) и не должны удовлетворять требованиям цифр 5 или 6, за исключением случаев двойного кодирования, как указано ниже:

Оболочки «двойного использования» должны отвечать требованиям к воздействию струй и временного (непродолжительного) или длительного погружения в воду.

Оболочки «ограниченного использования» считаются пригодными для временного (непродолжительного) или длительного погружения и непригодны для воздействия струй воды.

Степени защиты от доступа к опасным частям, обозначаемые дополнительной буквой

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям.

Дополнительные буквы следует использовать только:

— если действительная защита от доступа к опасным частям выше защиты, указанной первой характеристической цифрой;

— либо если обозначена только защита от доступа к опасным частям, а первая характеристическая цифра заменена символом X.

Например, только более высокая степень защиты может быть обеспечена путем установки заграждений, специальной формой отверстий либо за счет расстояний внутри оболочки.

В таблице 4 приведены щупы доступности, условно воспроизводящие отдельные части человеческого тела или предметы, находящиеся в руках у человека. Кроме того, в ней даны определения степеней защиты от доступа к опасным частям, обозначаемых дополнительными буквами.

Таблица 4 — Степени защиты от доступа к опасным частям, обозначаемые дополнительной буквой

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты. При этом не обязательно проводить испытания на установление соответствия какой-либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.

Вспомогательные буквы

В стандарте на конкретные виды изделий может быть установлена дополнительная информация с помощью вспомогательной буквы, помещаемой после второй характеристической цифры или после дополнительной буквы.

Указанные исключительные случаи должны соответствовать требованиям настоящего общего стандарта в части безопасности, при этом в стандарте на конкретные виды изделий должны быть ясно изложены дополнительные процедуры, которые следует выполнять при испытаниях на определение соответствия такой классификации.

Перечисленные ниже буквы ранее уже были использованы и имели следующие значения:

В стандартах на изделия могут быть использованы и другие буквы*.
s____________
* Перед введением в употребление новой буквы следует проконсультироваться с Техническим комитетом по стандартизации 341, чтобы избежать двойного использования дополнительных букв.

Отсутствие букв S и М означает, что степень защиты не зависит от того, находятся ли части оборудования в движении либо нет. Это, однако, может вызвать необходимость в испытаниях при обоих условиях. Тем не менее оказывается достаточным одно испытание при одном из указанных условий, если выполнимость требований к защите в других условиях очевидна.

Представитель на Юге России компания «Ставкомвидео+»

Степень защиты IP. Термины в электротехническом оборудовании. Информация. Shop220

ГОСТ 14254 96 Степени защиты IP. Пылевлагозащищенность.

     Степень защиты IP (International/Ingress Protection Rating) — классификатор степеней защиты, регламентирующий проникновение посторонних объектов — пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
     Все электротехнические устройства имеют определенную степень защиты IP, в зависимости от оборудования установленного на изделии. Электротехническое изделие может содержать разные элементы с разной степенью защиты IP. В итоге степень защиты IP электротехнического изделия определяется по установленному оборудованию, имеющему наименьшую степень защиты IP.
     Обозначается степень защиты буквами IP и двумя цифрами, обозначающими степень защиты. Проникновение твердых механических предметов указывается первой цифрой, второй цифрой обозначается стойкость оборудования к воздействию жидкости.
     Чаще всего встречаются степени защиты IP20, IP23, IP44, IP54, IP65, IP66, IP68.
IP20 — Электротехническое оборудование со степенью защиты IP20 устанавливается обычно в сухих помещениях.
IP23 — Электротехническое оборудование со степенью защиты IP23 устанавливается в неотапливаемых промышленных помещениях.
IP44 — Электротехническое оборудование со степенью защиты IP44 может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, например, в ванне.
IP54 — Электротехническое
оборудование со степенью защиты IP54 (защита от пыли и брызг воды) может эксплуатироваться на улице, кроме мест прямого воздействия струй воды, а также в
помещении с повышенной влажностью.
IP55 — Электротехническое
оборудование со степенью защиты IP55 (защита от пыли и струй воды(кратковременных)) может эксплуатироваться на улице, в том числе и при кратковременном воздействия
струй воды. Чаще всего производители уличных электротехнических шкафов и щитов указывают степень защиты IP55.
IP65 — Электротехническое
оборудование со степенью защиты IP65 ( полная защита от пыли и защита от струй
воды) может эксплуатироваться на улице в любых условиях, Для оборудования подверженному атмосферным воздействиям.
IP67 — Требования к оборудованию подверженному сильным атмосферным воздействиям и воздействию воды. Например оборудование установленное на прямо  земле или в грунте.
IP68 — Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.

Степени защиты IP

IP Protection Rating Explained

В наше время на бытовых электронных устройствах часто встречается маркировка защиты от пыли и воды. Как правило, при этом применяется стандарт IP, включающий классы IP68, IP57, IPX7, IP5X и другие. Но что означает классификация IP? В чем различия между этими классами? Мы готовы прояснить все, что вызывает ваше непонимание.

Почему электронные устройства боятся воды?

В воде содержатся ионы и другие вещества, поэтому вода способна проводить электричество. И вот, когда вода попадает на печатную плату электронного устройства, она вызывает короткое замыкание и даже тление ее компонентов. Даже при неполном погружении в воду содержащиеся в ней ионы вызывают коррозию электронных компонентов, что приводит к нарушению передачи электронных сигналов и снижению производительности устройства. Если в ваше устройство попала жидкость, например, пот, дождь или даже очень агрессивная жидкость, это, скорее всего приведет к поломке устройства.

Классы защиты IP и что они означают

Классы IP, или защиты от внешних воздействий, были разработаны МЭК (Международной электротехнической комиссией). Они используются для определения уровня герметичности корпусов электрооборудования для проникновения посторонних предметов, включая пыль и влагу.

Число, которое следует за IP, имеет особое значение. Первое указывает на степень защиты находящегося в корпусе оборудования от попадания посторонних предметов. Второе определяет уровень защиты корпуса от различных форм влаги. Ниже представлена таблица, которая поможет вам лучше разобраться в этом вопросе: чем выше значения, тем выше уровень защиты.
Чем выше значение, тем выше уровень защиты.

Устойчивость к попаданию посторонних предметов и пыли

IP1x：

Эффективная защита от посторонних предметов размером >50 мм

IP2x：

Эффективная защита от посторонних предметов размером >12,5 мм

IP3x：

Эффективная защита от посторонних предметов размером >2,5 мм

IP4x：

Эффективная защита от посторонних предметов размером >1 мм

IP5x：

Защита от пыли

IP6x：

Полная пыленепроницаемость

Влагонепроницаемость

IPx1：

Защита от вертикального падения водяных капель в течение 10 минут, что равнозначно 1 мм дождя в минуту.

IPx2：

Защита от попадания на устройство воды под наклоном в 15° от обычного положения в течение 10 минут. Это равнозначно 3 мм дождя в минуту.

IPx3：

Защита от распыления воды из пульверизатора под углом в 60° от вертикального положения в течение 10 минут. Объем воды: 10 литров в минуту. Давление: 50–150 кПа.

IPx4：

Защита от разбрызгивания воды на корпус в любом направлении в течение 10 минут. Объем воды: 10 литров в минуту. Давление: 50-150 кПа.

IPx5：

Защита от распыления воды из сопла (6,3 мм) на корпус в любом направлении в течение 3 минут. Объем воды: 12,5 литров в минуту. Давление: 30 кПа.

IPx6：

Защита от распыления воды из мощных форсунок (12,5 мм) на корпус в любом направлении в течение 3 минут. Объем воды: 100 литров в минуту. Давление: 100 кПа.

IPx7：

Погружение в воду на глубину 1 метра в течение 30 минут.

IPx8：

Погружение в воду на глубину 1 метра более 1 часа. Изготовитель указывает точные условия эксплуатации в зависимости от модели.

IP68 означает, что устройство имеет уровень защиты от пыли IP6x, а уровень защиты от воды — IPx8.

Что означает IP68?

● Не стоит волноваться, если устройство упадет на песок

● Не стоит волноваться, что в устройство залезут муравьи и устроят муравейник

● Пыль не забьется в разъем и не создаст проблемы подключения

● Не стоит волноваться, если устройство упадет в воду

● Не стоит волноваться, если на устройство прольется чай

● Не стоит волноваться, если устройство попадет во влажную среду, вызванную дождем или потом

Но IP68 не означает полную защиту от любых воздействий

Учтите, что IP68 не означает, что устройство защищено от всего!
Это связано с тем, что уровни защиты проходят отдельную сертификацию с использованием разных методов испытаний. Начиная с уровней, отмеченных на рисунке, акты испытаний оформляются на капельное, брызговое, спреевое и погружное воздействие.

Например:

Изделие, прошедшее испытания IPx8, погружали в воду на 1 час, и оно защищено от попадания воды в течение 1 часа. Но в ходе испытаний не использовалось распыление воды!

Устройства IPx5 проходили испытания при распылении воды низкого давления (30 кПа) из сопла диаметром 6,3 мм и скоростью распыления 12,5 л/мин. в течение 3 минут. Однако при этом не проводилось испытание погружением в воду.

Более того, испытания на водонепроницаемость IP проводятся с использованием чистой воды, поэтому они не показательны для воды, загрязненной пылью и другими веществами, например, морской воды.

Правила технического обслуживания

При случайном попадание в морскую воду, фруктовый сок, молоко, чай и другие неводные субстанции, немедленно закройте защитную крышку и осторожно промойте чистой водой.
После промывания оставьте для просушки в сухом прохладном месте.

Категорически запрещено сушить любые детали устройства феном. Под воздействием высокой температуры могут деформироваться резиновые компоненты гидроизоляции, что приведет к преждевременному износу и утрате герметичности. А еще следует помнить о том, что ваша гарантия не распространяется на подобные повреждения!

Защитная крышка должна быть закрыта для обеспечения оптимальной защиты.

#Внешний твердотельный накопитель
#Внешний жесткий диск
#IP68
#Прочный
#Защита

Объяснение рейтингов IP | Таблица рейтингов IP

IP00	Не защищен от твердых тел.	Без защиты от жидкостей.
IP01	Без защиты от твердых частиц.	Защита от конденсата.
IP02	Без защиты от твердых частиц.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP03	Без защиты от твердых частиц.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP04	Без защиты от твердых частиц.	Защита от водяных брызг с любого направления.
IP05	Без защиты от твердых частиц.	Защита от водяных струй низкого давления с любого направления.
IP06	Без защиты от твердых частиц.	Защита от водяных струй высокого давления с любого направления.
IP07	Без защиты от твердых частиц.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP08	Без защиты от твердых тел.	Защищено от длительного погружения до определенного давления.
IP10	Защита от прикосновения руками с расстояния более 50 мм.	Без защиты от жидкостей.
IP11	Защита от прикосновения руками с расстояния более 50 мм.	Защита от конденсата.
IP12	Защита от прикосновения руками с расстояния более 50 мм.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP13	Защита от прикосновения руками с расстояния более 50 мм.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP14	Защита от прикосновения руками с расстояния более 50 мм.	Защита от водяных брызг с любого направления.
IP15	Защита от прикосновения руками с расстояния более 50 мм.	Защита от водяных струй низкого давления с любого направления.
IP16	Защита от прикосновения руками с расстояния более 50 мм.	Защита от водяных струй высокого давления с любого направления.
IP17	Защита от прикосновения руками с расстояния более 50 мм.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP18	Защита от прикосновения руками с расстояния более 50 мм.	Защищено от длительного погружения до определенного давления.
IP20	Защита от прикосновения пальцами и предметами размером более 12 миллиметров.	Без защиты от жидкостей.
IP21	Защита от прикосновения пальцами и предметами размером более 12 мм.	Защита от конденсата.
IP22	Защита от прикосновения пальцами и предметами размером более 12 миллиметров.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP23	Защита от прикосновения пальцами и предметами размером более 12 мм.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP24	Защита от прикосновения пальцами и предметами размером более 12 мм.	Защита от водяных брызг с любого направления.
IP25	Защита от прикосновения пальцами и предметами размером более 12 мм.	Защита от водяных струй низкого давления с любого направления.
IP26	Защита от прикосновения пальцами и предметами размером более 12 мм.	Защита от водяных струй высокого давления с любого направления.
IP27	Защита от прикосновения пальцами и предметами размером более 12 миллиметров.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP28	Защита от прикосновения пальцами и предметами размером более 12 мм.	Защищено от длительного погружения до определенного давления.
IP30	Защита от инструментов и проводов диаметром более 2,5 мм.	Без защиты от жидкостей.
IP31	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от конденсата.
IP32	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP33	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP34	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от водяных брызг с любого направления.
IP35	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от водяных струй низкого давления с любого направления.
IP36	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от водяных струй высокого давления с любого направления.
IP37	Защита от инструментов и проводов диаметром более 2,5 мм.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP38	Защита от инструментов и проводов диаметром более 2,5 мм.	Защищено от длительного погружения до определенного давления.
IP40	Защита от инструментов и тонких проводов более 1 мм.	Без защиты от жидкостей.
IP41	Защита от инструментов и тонких проводов более 1 мм.	Защита от конденсата.
IP42	Защита от инструментов и тонких проводов более 1 мм.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP43	Защита от инструментов и тонких проводов диаметром более 1 мм.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP44	Защита от инструментов и тонких проводов более 1 мм.	Защита от водяных брызг с любого направления.
IP45	Защита от инструментов и тонких проводов более 1 мм.	Защита от водяных струй низкого давления в любом направлении.
IP46	Защита от инструментов и тонких проводов более 1 мм.	Защита от водяных струй высокого давления с любого направления.
IP47	Защита от инструментов и тонких проводов более 1 мм.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP48	Защита от инструментов и тонких проводов более 1 мм.	Защищено от длительного погружения до определенного давления.
IP50	Защита от ограниченного проникновения пыли.	Без защиты от жидкостей.
IP51	Защита от ограниченного проникновения пыли.	Защита от конденсата.
IP52	Защита от ограниченного проникновения пыли.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP53	Защита от ограниченного проникновения пыли.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP54	Защита от ограниченного проникновения пыли.	Защита от водяных брызг с любого направления.
IP55	Защита от ограниченного проникновения пыли.	Защита от водяных струй низкого давления с любого направления.
IP56	Защита от ограниченного проникновения пыли.	Защита от водяных струй высокого давления с любого направления.
IP57	Защита от ограниченного проникновения пыли.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP58	Защита от ограниченного проникновения пыли.	Защищено от длительного погружения до определенного давления.
IP60	Защита от полного проникновения пыли.	Без защиты от жидкостей.
IP61	Защита от полного проникновения пыли.	Защита от конденсата.
IP62	Защита от полного проникновения пыли.	Защита от водяных брызг под углом менее 15 градусов от вертикали.
IP63	Защита от полного проникновения пыли.	Защита от водяных брызг под углом менее 60 градусов от вертикали.
IP64	Защита от полного проникновения пыли.	Защита от водяных брызг с любого направления.
IP65	Защита от полного проникновения пыли.	Защита от водяных струй низкого давления с любого направления.
IP66	Защита от полного проникновения пыли.	Защита от водяных струй высокого давления с любого направления.
IP67	Защита от полного проникновения пыли.	Защита от погружения на глубину от 15 сантиметров до 1 метра.
IP68	Защита от полного проникновения пыли.	Защищено от длительного погружения до определенного давления.
IP69K	Защита от полного проникновения пыли.	Защита от пароструйной очистки.

Руководство по классам IP или степени защиты от проникновения загрязнений

Защита корпусов от проникновения грязи или воды определена в IEC529 (BSEN60529:1991). И наоборот, корпус, который защищает оборудование от проникновения частиц, также защищает человека от потенциальных опасностей внутри этого корпуса, и эта степень защиты также определяется как стандарт.

Степени защиты чаще всего обозначаются как «IP», за которым следуют два числа, например.г. IP65, где цифры определяют степень защиты. Первая цифра показывает степень защиты оборудования от частиц или степень защиты людей от окружающих опасностей. Вторая цифра указывает степень защиты от воды. Формулировка в таблице не совсем такая, как в стандартном документе, но размеры точны.

Первый Цифра	Защита от Контакта с человеком	Защита от Инородных тел
0	Без специальной защиты	Без специальной защиты
1	С тыльной стороной ладони	Крупные инородные тела диам. >50мм
2	С пальцем	Инородные тела среднего размера, диам. >12,5 мм
3	С инструментами, проволокой и т. д. толщиной >2,5 мм	Мелкие инородные тела, диам. >12,5 мм
4	С инструментами, проволокой и т. д. толщиной > 1 мм	Зернистые инородные тела диам.>1 мм
5	Полная защита	Защита от пыли; отложения пыли допускаются, но их объем не должен влиять на работу установки
6	Полная защита	Пыленепроницаемый


нажмите здесь для загрузки в формате pdf

Классы защиты IP

Защита корпусов от проникновения частиц или воды определена в IEC529 (BVSEN60529:1991). И наоборот, корпус, который защищает оборудование от проникновения частиц, также защищает человека от потенциальных опасностей внутри этого корпуса, и эта степень защиты также определяется стандартом.

Степени защиты чаще всего обозначаются как «IP», за которым следуют два числа, например. IP65 , где цифры определяют степень защиты. Первая цифра показывает, в какой степени оборудование защищено от частиц или в какой защищены люди от окружающих опасностей.Вторая цифра указывает степень защиты от воды. Формулировка в таблице не совсем такая, как в стандартном документе, но размеры точны.

Первая цифра в рейтинге — защита от прикосновения и посторонних тел. Вторая цифра в рейтинге – коэффициент водозащиты.

Первый индекс	Защита от контакта с человеком	Защита от инородных тел
0	Без специальной защиты
1	С тыльной стороной ладони	Крупные инородные тела диам. >50мм
2	С пальцем	Инородные тела среднего размера, диам. >12,5 мм
3	С инструментами и проволокой и т.п. толщиной >2,5 мм	Мелкие инородные тела диам. >2,5 мм
4	С инструментами и проволокой и т.п. толщиной >1 мм	Зернистые инородные тела диаметром >1 мм
5	Полная защита	Защита от пыли; отложения пыли допускаются, но их объем не должен влиять на работу установки
6	Полная защита	Пыленепроницаемый

Пример: Можно ожидать, что бутылка вина будет иметь класс защиты IP67. Однако, если бы он был рассчитан только на IP31, можно было бы испытать чрезвычайно влажные брюки.

Рейтинг IP | IEC

Электрическое и электронное оборудование выходит из строя или выходит из строя при попадании в устройство воды или пыли. IEC разработал рейтинги защиты от проникновения (IP), которые оценивают устойчивость корпуса к проникновению пыли или жидкостей. Рейтинги широко используются в промышленности.

В последние годы многие потребители проявляют интерес к характеристикам смартфонов, включая устойчивость к жидкости и пыли.Однако может быть сложно оценить значение таких терминов, как «водостойкий» или «водостойкий», когда они используются в маркетинговых целях.

IEC 60529 был разработан для оценки и оценки устойчивости корпусов электрических и электронных устройств к проникновению пыли и жидкостей. Он также оценивает, насколько легко людям получить доступ к потенциально опасным частям внутри корпуса.

Стандарт, подготовленный Техническим комитетом 70 МЭК, использует код IP для оценки степеней защиты, обеспечиваемых оболочкой электрооборудования с номинальным напряжением не более 72,5 кВ. Стандарт также определяет тесты, которые должны быть выполнены для проверки того, что корпус соответствует этим требованиям.

Код IP состоит из двух цифр:

Первая цифра обозначает степень защиты от твердых предметов и оценивается по шкале от 0 (нет защиты) до 6 (отсутствие проникновения пыли).

Вторая цифра обозначает степень защиты корпуса от жидкостей и использует шкалу от 0 (нет защиты) до 9 (горячая вода под высоким давлением под разными углами).

Первое издание IEC 60529 было опубликовано в 1976 г. с целью создания единого документа, объединяющего все требования, касающиеся защиты с помощью корпусов.Ранее были разработаны отдельные стандарты для двигателей и низковольтных распределительных устройств и аппаратуры управления.

Информация, представленная на этой веб-странице, предназначена только для информационных целей. Полное описание рейтингов IP, включая условия их испытаний, см. в IEC 60529.

Рейтинг IP и IK

Вторая цифра

Вторая цифра указывает на степень защиты от проникновения влаги согласно IEC 60598-1:2003.

0 Без защиты

1 Защита от капель воды.
Капание воды (вертикально падающие капли) не должно оказывать вредного воздействия.

2 Защита от капель воды при наклоне до 15º
Вертикально капающая вода не должна оказывать вредного воздействия, когда корпус наклонен под углом до 15º
от его нормального положения.

3 Защита от брызг воды.
Вода, падающая в виде брызг под любым углом до 60º от вертикали, не должна оказывать вредного воздействия.

4 Защита от водяных брызг.
Брызги воды на корпус с любого направления не должны оказывать вредного воздействия.

5 Защита от водяных струй.
Вода, попадающая из сопла на корпус с любого направления, не должна оказывать вредного воздействия.

6 Защита от сильного волнения.
Вода из сильного моря или мощные водные струи не должны попадать в кожух в вредных количествах.

7 Защита от воздействия кратковременного погружения.
Попадание воды во вредном количестве не должно быть возможным, когда оболочка погружена в воду при определенных
условиях давления и времени.

8 Защита от длительного погружения.
Оборудование подходит для длительного погружения в воду в условиях, которые должны быть указаны производителем
.

Примечание: Обычно это означает, что оборудование герметично закрыто. Однако для некоторых типов оборудования это может означать, что вода может поступать, но только таким образом, чтобы не оказывать вредного воздействия.

Класс защиты от ударов (IK)

Степени защиты, обеспечиваемые оболочками для электрооборудования от внешних механических воздействий в соответствии с IEC 62262:2002 и IEC 60068-2-75:1997.

IK00 Не защищен

IK01 Защищен от 0.Удар 14 джоулей.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 56 мм над поверхностью удара.

IK02 Защита от удара силой 0,2 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 80 мм над поверхностью удара.

IK03 Защита от удара силой 0,35 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 140 мм над поверхностью удара.

IK04 Защита от удара силой 0,5 Дж.
Эквивалент воздействия 0.Масса 25 кг упала с высоты 200 мм над поверхностью удара.

IK05 Защита от удара силой 0,7 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 280 мм над поверхностью удара.

IK06 Защита от удара силой 1 Дж.
Эквивалентно удару груза массой 0,25 кг, падающего с высоты 400 мм над поверхностью удара.

IK07 Защита от удара силой 2 Дж.
Эквивалентно удару груза массой 0,5 кг, падающего с высоты 400 мм над поверхностью удара.

IK08 Защита от удара силой 5 Дж.
Эквивалентно удару груза массой 1,7 кг, падающего с высоты 300 мм над поверхностью удара.

IK09 Защита от удара силой 10 Дж.
Эквивалентно удару груза массой 5 ​​кг, падающего с высоты 200 мм над поверхностью удара.

IK10 Защита от удара силой 20 Дж.
Эквивалентно удару груза массой 5 ​​кг, падающего с высоты 400 мм над поверхностью удара.

Таблица рейтингов IP и определения

Рейтинг IP

(также известный как рейтинг «защита от проникновения» или рейтинг «международная защита») определяет эффективность герметизации электрических корпусов от посторонних частиц, таких как случайный контакт, пыль, влага, жидкости и т. д.Степень защиты IP определяется международным стандартом EN 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989). Рейтинги IP предоставляют информацию о том, способно ли устройство противостоять проникновению пыли или жидкости и в какой степени. На рис. 1 показана структура рейтинга IP.

Рисунок 1: Степень защиты IP

Содержание

Первая цифра

Первая цифра в рейтинге IP обозначает степень защиты корпуса от твердых посторонних предметов, таких как пыль, случайный контакт руками, пальцами, инструментами, проводами и т. д.Соответствующее описание цифр объясняется ниже:

Первая цифра:	Описание сплошной защиты:
0 (Х)	Без защиты
1	Защита от твердых частиц диаметром более 50 мм
2	Защита от твердых частиц диаметром 12,5 мм и более
3	Защита от твердых частиц диаметром 2. 5 мм и более
4	Защита от твердых частиц диаметром 1 мм и более
5	Защита от частиц пыли
6	Пыленепроницаемый; Полная защита

Вторая цифра

Вторая цифра в рейтинге IP определяет степень защиты от проникновения жидкости. Ниже приводится краткое описание соответствующих цифр.

Вторая цифра:	Описание защиты от жидкости или влаги:
0	Без защиты
1	Защита от вертикально капающей воды
2	Защита от капель воды при наклоне корпуса под углом до 15°
3	Защита от брызг воды под углом до 60° от вертикали
4	Защита от брызг воды с любого направления
5	Защита от направленных струй воды низкого давления (6. 3мм) под любым углом
6	Защита от направленных струй воды высокого давления (12,5 мм) под любым углом
7	Защита от полного погружения на глубину до 1 м на 30 минут
8	Защита от погружения на большую глубину и при более высоком давлении
9 (К)	Защита от направленных струй воды высокой температуры и давления, обмывов или процедур очистки паром

Степень защиты IPX

«X» в рейтингах IP просто означает, что значение для числа отсутствует.«X» можно просто заменить нулем, учитывая, что класс защиты от проникновения не предусмотрен. Например, IPX4 может просто означать, что корпус не обеспечивает защиты от проникновения твердых частиц, но обеспечивает защиту от брызг воды с любого направления.

Рейтинг ИПК

«К» в некоторых рейтингах IP означает, что корпус должен обеспечивать защиту от проникновения направленных струй воды высокой температуры и давления. Например, степень защиты IP69K обычно используется в таких средах, как автомойка, производство продуктов питания и напитков и другие процедуры очистки паром.

Таблица IP-класса

Ниже приведена краткая справочная таблица, которая поможет вам выбрать корпус со степенью защиты IP, соответствующий вашим требованиям.

	Без защиты от жидкости	Защита от вертикально капающей воды	Защита от капель воды при наклоне корпуса до 15°	Защита от брызг воды под углом до 60° от вертикали	Защита от брызг воды с любого направления	Защита от направленных струй воды низкого давления (6.3 мм) под любым углом	Защита от направленных струй воды высокого давления (12,5 мм) под любым углом	Защита от полного погружения на глубину до 1 м	Защита от полного погружения на большую глубину и при более высоком давлении	Защита от направленных струй воды высокой температуры и давления
Без защиты от твердых предметов	IP00	IP01	IP02	IP03	IP04	IP05	IP06	IP07	IP08	IP09
Защита от твердых частиц диаметром более 50 мм	IP10	IP11	IP12	IP13	IP14	IP15	IP16	IP17	IP18	IP19
Защита от твердых частиц диаметром более 12. 5 мм	IP20	ИП21	IP22	IP23	IP24	IP25	IP26	IP27	IP28	IP29
Защита от твердых частиц диаметром более 2,5 мм	IP30	IP31	IP32	IP33	IP34	IP35	IP36	IP37	IP38	IP39
Защита от твердых частиц диаметром более 1 мм	IP40	IP41	IP42	IP43	IP44	IP45	IP46	IP47	IP48	IP49
Защита от частиц пыли	IP50	IP51	IP52	IP53	IP54	IP55	IP56	IP57	IP58	IP59
Полная защита от пыли	IP60	IP61	IP62	IP63	IP64	IP65	IP66	IP67	IP68	IP69

Дополнительный корпус

Иногда клапаны или компоненты, которые вы используете, могут подвергаться жестким или требовательным промышленным процессам или другим условиям. В таком случае существующего корпуса со степенью защиты IP может быть недостаточно для обеспечения желаемой защиты. Дополнительная оболочка вокруг клапана или компонента является хорошим способом повысить уровень защиты от проникновения частиц. Эти дополнительные корпуса должны иметь соответствующую степень защиты IP для дополнительной защиты и повышения производительности.

Часто задаваемые вопросы

Какая степень защиты IP является водонепроницаемой?

Как правило, корпуса со степенью защиты IP65, 66 и 67 считаются водонепроницаемыми по стандарту IP.Но термин «водонепроницаемость» применим только при определенных условиях для каждого из этих рейтингов IP.

• Степень защиты IP65 означает, что корпус может обеспечить защиту только от водяных струй низкого давления (6,3 мм). Для испытаний корпусов IP65 необходимо создать объем воды 12,5 литров в минуту в течение не менее 15 минут при давлении 30 кПа на расстоянии 3 м. На рис. 2 показан пример корпуса со степенью защиты IP65.
• Корпус со степенью защиты IP66 обеспечивает защиту от высокого давления (12.5 мм) водяные струи. Процедуры испытаний включают воздействие на корпус воды объемом 100 литров в минуту под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут.
• Степень защиты IP67 означает, что корпус обеспечивает защиту от погружения на глубину до 1 м. Метод испытаний таких ограждений включает погружение на глубину не менее 1 м на 30 и более минут. Глубина погружения измеряется от нижней части объекта и должна быть не менее 15 см от верхней части объекта.

Рис. 2: IP65 — DIN — разъем A для электромагнитных клапанов

Можно ли погружать в воду со степенью защиты IP68?

IP68 можно рассматривать как полную защиту от проникновения пыли и погружения на большую глубину и при более высоком давлении. Однако термины «большие глубины» и «более высокое давление» могут быть расплывчатыми. Поэтому производитель и пользователь должны согласовать спецификацию IP68 в зависимости от их требований и применения. Однако рейтинг IP68 обеспечивает защиту от погружения на глубину не менее 1 метра.

Что такое IP69K?

IP69K обеспечивает полную защиту от попадания пыли и направленных струй воды высокой температуры и давления. Он в основном используется в средах, требующих интенсивной промывки, таких как пищевая промышленность и производство напитков, где высокая температура и давление важны в процедурах очистки для поддержания санитарии и гигиены. IP69K — это наивысшая степень защиты IP.

Дополнительная информация

Щелкните одну из ссылок ниже для получения дополнительной информации:

Центр технической информации Связаться с нами

Ежемесячный информационный бюллетень Tameson

• Для кого: Тебе! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Классы защиты от проникновения, IP-коды и стандарты

Что означает защита от проникновения?

Степень, в которой электрическое оборудование предотвращает проникновение, т.е.е. проникновение жидкостей и твердых тел известен как класс защиты от проникновения. Попадание жидкости и/или твердых частиц в электрооборудование может не только нанести вред оборудованию, но и быть опасным для оператора. Поэтому при покупке электрооборудования, будь то двигатель, передатчик, выключатель или сигнальный маяк, важно знать, какую степень защиты от проникновения предлагает изделие.


Объяснение терминологии защиты от проникновения

Аббревиатура IP очень часто используется для защиты от проникновения.Как видно из приведенных ниже таблиц и диаграмм IP-защиты, различным степеням защиты присваиваются рейтинги, которые по-разному называются классами IP, кодами IP, классами IP, номерами IP или даже классами IP. Все они означают одно и то же.

В Северной Америке для защиты от проникновения используется классификация NEMA, и иногда делается ссылка на номер nema прибора или рейтинг nema.


Что такое стандарты защиты от проникновения (IP)?

Применимыми европейскими стандартами для защиты от внешних воздействий являются:
— BS EN 60529:1992 Спецификация степеней защиты, обеспечиваемых корпусами
— IEC (Международная электротехническая комиссия) 60529 Спецификация степеней защиты, обеспечиваемых корпусами.

В США Национальная ассоциация производителей электрооборудования (NEMA) определяет типы корпусов в стандарте NEMA № 250. NEMA — торговая ассоциация США, представляющая интересы производителей электротехнической продукции, используемой для производства, передачи и распределения, управления и конечного использование электричества.

Международная организация по стандартизации публикует ISO 20653. Этот стандарт применяется к степеням защиты (код IP), обеспечиваемым корпусами электрооборудования дорожных транспортных средств, поэтому далее на этой странице не обсуждается.

Другим стандартом, часто цитируемым в нефтегазовой отрасли, является Shell DTS:01 «График испытаний электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления». Этот отраслевой стандарт более подробно обсуждается ниже.

Как оценивается защита от проникновения?

Номер «IP», или, как его обычно называют, рейтинг IP, используется для указания предлагаемой защиты от окружающей среды. Степень защиты IP состоит из двух цифр, первая из которых относится к защите от проникновения твердых предметов, а вторая — от проникновения жидкости.Чем выше число, тем лучше защита.


Как отображается маркировка защиты от проникновения?

Степень защиты IP

обозначается буквами и цифрами, например, IP54 или IP65C. Дефисы в кодах IP не используются, поэтому IP-35 пишется неправильно. В приведенной ниже таблице разбивки IP-кодов показано, как составляются коды защиты от проникновения:

Что означает IP-код?

В приведенной ниже таблице «Защита от проникновения» указана степень защиты, соответствующая двум цифрам, используемым в степени защиты IP. Используя эту таблицу рейтинга IP, мы можем ответить на такие вопросы, как:

Что означает IP54?

Это означает, что оборудование защищено от пыли и брызг воды со всех сторон.

Является ли IP67 водонепроницаемым?

В данном случае вторая цифра говорит нам о том, что прибор защищен от погружения в жидкость на глубину до 1 метра. Так что да, довольно водостойкий.

В чем разница между рейтингами Nema и IP?

Степени защиты IEC и NEMA нельзя полностью сравнивать как эквивалентные номиналы.Стандарт NEMA включает тесты на условия окружающей среды, такие как механические повреждения, коррозия, ржавчина, образование льда и т. д. Однако в качестве руководства можно использовать следующую таблицу эквивалентности рейтингов IP и NEMA:

Shell DTS:01 Защита от затопления

Shell UK Exploration and Production LTD разработала тест для электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления, который получил широкое распространение. Целью испытаний является обеспечение того, чтобы воздействие на оборудование тяжелых условий не приводило к проникновению воды в количествах, которые могут привести к тому, что оборудование станет потенциальным источником воспламенения при воздействии на него легковоспламеняющейся атмосферы.
Это испытание было сочтено более обременительным, чем любое из испытаний на защиту от проникновения, которые уже проводились в соответствии со стандартом IEC 60529, поскольку более длительное воздействие типичной морской и морской среды часто приводило к более обременительным условиям, чем те, которые предусмотрены IEC 60529. Если оборудование, скорее всего, будет подвержено наводнениям, тогда следует указать DTS:01, а не IP68.

Для того, чтобы пройти испытание Shell на устойчивость к наводнениям, производители распределительных коробок и кабельных вводов внедрили новые конструкции своего оборудования и построили специальные испытательные стенды.


Техническая библиотека

На следующих страницах сайта Control and Instrumentation.
