Коаксиальный кабель

Также используются два других типа медных кабелей:

1. Коаксиальный

2. Экранированный кабель (Витая пара STP)

В статье речь пойдет об использовании коаксиального кабеля.

Коаксиальный кабель состоит из медного проводника, окруженного слоем гибкой изоляции, как показано на рисунке.

Над изоляционным материалом находится сплетенная медная оплетка, или металлическая фольга, которая действует как второй проводник в цепи и как экран для внутреннего проводника. Этот второй слой, или экран, также уменьшает количество внешних электромагнитных помех. Экран покрывает оболочка кабеля.

Все элементы коаксиального кабеля окружают центральный проводник. Поскольку они все используют одну и ту же ось, эту конструкцию вызывают коаксиальной.

Использование Коаксиального кабеля

Дизайн коаксиального кабеля был адаптирован для различных целей. Коаксиальный кабель является важным типом кабеля, который используется в беспроводной связи и технологиях кабельного доступа. Коаксиальные кабели используются для присоединения антенны к беспроводным устройствам. Коаксиальный кабель переносит радиочастотную (RF) энергию между антеннами и радиооборудованием.

Коаксиальный кабель также является наиболее широко используемым носителем для транспортировки сигналов высокой радиочастоты по проводнику, особенно сигналов кабельного телевидения. Традиционное кабельное телевидение, передающее исключительно в одном направлении, полностью создавалось на коаксиальном кабеле.

Поставщики услуг по кабельным соединениям в настоящий момент преобразовывают свои односторонние системы в двухсторонние системы, чтобы предоставить интернет-связь своим клиентам. Для этого части коаксиального кабеля и поддерживающие элементы усиления заменяются мультиоптическим кабелем. Однако, финальное соединение с местоположением клиента и проводные соединения в помещении клиента по прежнему основаны на коаксиальном кабеле. Это комбинированное использование волокна и коаксиального кабеля называют гибридным оптоволоконным коаксиальным кабелем (HFC).

В прошлом коаксиальный кабель использовался в установках Ethernet. Сегодня UTP предлагает более низкие затраты и более высокую пропускную способность, чем коаксиальный кабель, и заменяет его в качестве стандарта для всех установок Ethernet.

Есть различные типы коннекторов, используемых с коаксиальным кабелем. Рисунок показывает некоторые из этих типов коннекторов.

Далее: Концентраторы и Домены коллизий

Смотрите также

Написать

Как используется коаксиальный кабель: сферы применения

Cечение провода по нагреву и потерям напряжения   Нагрузочная способность провода заданного сечения     Расчет потерь и максимальных параметров линии      Автомат по линии   Автомат по нагрузке     С учетом автомата по линии   С учетом автомата по нагрузке     1 фаза, Uф,  ( L+N )   1 фаза, Uф,  ( L+N+PE )   2 фазы, Uл,  ( L1+L2 )   2 фазы, Uл,  ( L1+L2+PE )   3 фазы, Uл,  ( L123 )   3 фазы, Uл,  ( L123+PE )   3 фазы, Uл,  ( L123+N )   3 фазы, Uл,  ( L123+N+PE )  Напряжение: В,    Ток: А  Мощность: КВт Вт  КПД*cos(φ):  Сечение: мм2  Диаметр: мм   Двигатель 3×400В   Двигатель 230В   Двигатель   ТЭН,лампа 3×400В   ТЭН,лампа 400В   ТЭН,лампа 230В   ТЭН,лампа, 12В   Светодиоды,=12В   ТЭН,лампа   Кондиционер   Стиральная машина   Холодильник   Комп. ,телевизор   Люмин.дросс. 230В   Люмин.элктрн. 230В   Нет автоподстановки Длина Материал ОНП м   Медь   Алюминий    ПУЭ, Кабель с ПВХ изоляцией в лотке     ПУЭ, 1-ж. провод в трубе,пучке,коробе     ПУЭ, 1-ж. провод в лотке, свободно   ПУЭ, 1-ж. кабель в воздухе   ПУЭ, N-ж. кабель в воздухе   ПУЭ, N-ж. кабель в земле   ПУЭ, Шнур соединительный   ГОСТ 16442-80, 1-ж. кабель в воздухе   ГОСТ 16442-80, 1-ж. кабель в земле   ГОСТ 16442-80, N-ж. кабель в воздухе   ГОСТ 16442-80, N-ж. кабель в земле   песчано-глинистая почва вл. > 1%    Песок влажностью > 9%    Нормальные почва и песок вл. 7-9%    песчано-глинистая почва вл. 12-14%    Песок влажностью от 4 до 7%    песчано-глинистая почва вл. 8-12%    Песок влажностью до 4 %    Каменистая почва

Как выбрать коаксиальный кабель

Выбирать правильный коаксиальный кабель стоит под конкретную задачу и с нужными вам параметрами. Какие критерии являются наиболее важными для вас? Вот что вам стоит учитывать при выборе коаксиальные кабеля:

Тип кабеля

Есть два основных типа коаксиальных кабелей: с сопротивлением 75 Ом, используемые в основном для видео, и с сопротивлением 50 Ом, используемые в основном для передачи данных и беспроводной связи. Распространенные 75 Ом кабели, имеют разный калибр и разное содержание меди в центральном проводнике для обеспечения гибкости кабеля. Общий размер может достигать 30, 150 и 300 метров, обычно их поставляют в катушках. Типичный RG-типа 50 Ом кабель для передачи данных может быть использован снаружи помещений. Доступен в 30, 150 и 300 метровых катушках, большинство имеет внешнюю оболочку из тефлона, которая помогает защитить кабель от температурного воздействия.

Частота

Еще одним важным фактором коаксиального кабеля является рабочая частота. По мере увеличения частоты, энергия сигнала уходит от центрального проводника кабеля, чтобы защитить кабеля от шумов. Важный параметр кабеля – параметры сигнала и то, насколько он может перемещаться по кабелю определенной длины при заданной частоте сигнала и уровню мощности. Чем выше частота сигнала, тем меньше расстояние.

Ослабление

Кабельное ослабление это параметр потери сигнала в течение определенного расстояния. Чем выше частота, тем больше значение затухания, и чем больше диаметр центрального проводника, тем меньше затухание. Например, кабель с 14 AWG центрального проводника может переносить сигнал (на определенной частоте и мощности) на примерно в два раза большее расстояние, чем кабель с 20 AWG. При выборе коаксиального кабеля, очень важно знать, параметры затухания.

Импеданс

Волновое сопротивление коаксиального кабеля является важным параметром, который влияет на проводимость сигнала. Этот параметр называется импедансом передачи, это соотношение между емкостью кабеля на единицу длины и его индуктивностью на единицу длины. Для оптимальной передачи сигнала, волновое сопротивление кабеля должно быть согласовано с параметрами импеданса и с сопротивлением нагрузки.

Вопросы возникающие при выборе коаксиального кабеля. Что такое:

• Ослабление (Вносимые потери): потери мощности. Ослабление увеличивается с ростом частоты. Изменение затухания определяется на выходе системы до и после подключения кабеля и / или устройства.




• Частота: раз периодического действия происходит в течение одной секунды число. Измеряется в герцах.




• Сопротивление: Проще говоря, импеданс, в коаксиальной продукта, является измерение сопротивления потоку тока. Единицей измерения является Ом.




• Центральный проводник: одножильный или многожильный провод в середине коаксиального кабеля. Диаметр проводника AWG.




• Радиус изгиба: радиус, при котором можно согнуть кабель без каких-либо побочных эффектов.




• Коаксиальный адаптер: устройство, используемое для подключения одного типа разъема к другому.




• Диэлектрик: изоляционный материал, который отделяет центральный проводник и экраны.




• Экранирование: Проводящий экран состоит из провода или металлической фольги, которая охватывает диэлектрик и центральный проводник

Коаксиальный кабель в системах видеонаблюдения

Радиочастотный коаксиальный кабель обозначают аббревиатурой и маркировкой РК (на англ. RG – radio guide – радиочастотный волновод). Самыми распространёнными сериями кабеля при использовании в системах видеонаблюдения являются кабели RG59/U, RG6/U, RG11/U, РК75-4-15 и РК75-4-37 – дополнительные обозначения указывают форму, размеры и характеристику проводника, что необходимо учитывать при выборе кабеля для системы видеонаблюдения с учетом условий объекта и используемых устройств.

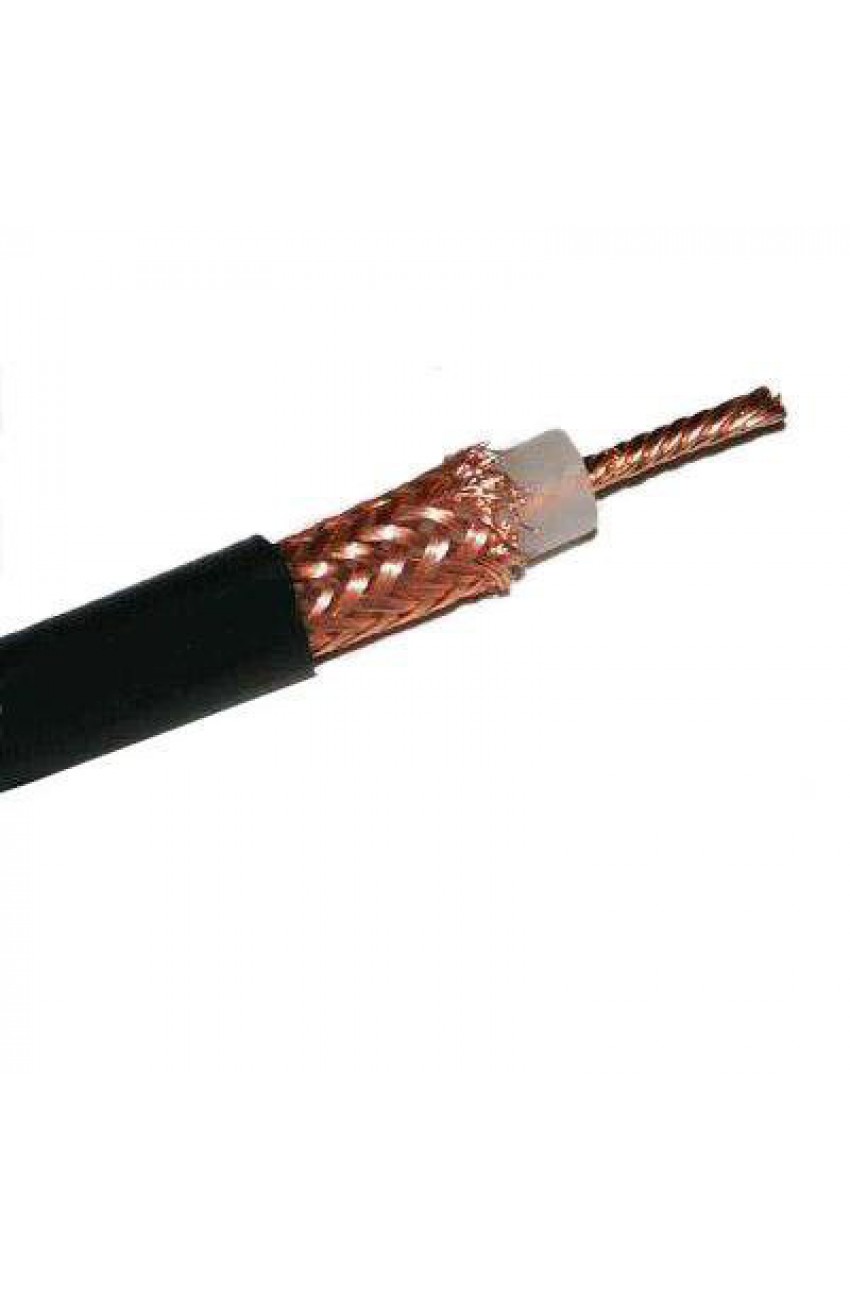

Конструкция коаксиального кабеля

Основными элементами являются:

1. Центральная жила.

2. Диэлектрический изоляционный материал.

3. Токопроводящая оплётка или экран.

4. Внешняя защитная оболочка.

Центральная жила

Центральная жила является главным элементом и используется для передачи видеосигнала. В системах видеонаблюдения используются кабели с полностью медной центральной жилой или стальной с медным покрытием. Последний вариант называют «с неизолированным омеднённым проводом», и такие проводники характеризуются большим сопротивлением контура на частотах видеосигнала и соответственно значительными потерями и искажениями видеоизображения, поэтому применять их в системах видеонаблюдения не рекомендуется.

Чтобы проверить тип жилы в коаксиальном кабеле, посмотрите на его сечение. Если цвет центральной жилы серебристого цвета, значит это стальная жила с медным покрытием. Медная жила в сечении будет полностью золотистого цвета.

По диаметру центральная жила может быть от 14 до 22 калибра. От калибра жилы зависит активное сопротивления кабеля: чем толще центральная жила, тем меньше сопротивление, а значит, такой кабель подойдёт для передачи видеосигнала на большие расстояния и обеспечит наименьшее количество потерь.

По строению центральная жила может быть:

• Моножильной – один центральный проводник.

• Многожильной – центральный проводник сделан из большого количества проводов малого диаметра скрученных в одну жилу.

Кабели с многожильным центром используется преимущественно внутри зданий и в местах с большим количеством изгибов и сложной структурой монтажа, поскольку является более гибким и устойчивым к изломам при деформациях.

Диэлектрический изоляционный материал

Диэлектрический изоляционный материал применяется как оболочка центральной жилы и выполняется из материала полиуретана или полиэтилена. По структурной особенности материала диэлектрик может быть пористый (вспененный) или твердый (полностью однородный).

Вспененный диэлектрик предаёт кабелю определённую гибкость, что позволяет легко уложить кабель по самым различным основаниям, также пористый диэлектрик характеризуется меньшими потерями при относительной длине, однако высока вероятность пропуска наводок и впитывания влаги.

Кабель с диэлектриком из твёрдого полиуретана гораздо жестче и лучше сохраняет свою форму, а также устойчивее к сдавливаниям и защемлениям.

Оплётка или экран

Медная оплётка (экран) располагается снаружи диэлектрического материала и представляет собой второй проводник (как правило, заземлённый), который используется для передачи сигнала от камеры на устройства приёма (монитор, регистратор). Оплётка радиочастотного коаксиального кабеля обеспечивает защиту – экранизацию центральной жилы от наводок и электромагнитных помех, что неблагоприятно сказываются на выходном видеосигнале – образуются помехи, искажения, смазывания и прочее.

Качество экрана зависит от содержания медного материала в оплётке. Большее содержание меди и утолщенная оплётка обеспечивают самое лучшее экранирование видеокабеля. При прокладке радиочастотного кабеля вблизи источников с возможным образованием наводок и электромагнитных помех (силовые кабеля, электрооборудование, распределительные электрошкафы и т.д.) следует выбирать кабель с двойной оплёткой, а для наилучшего эффекта помещать его в металлорукав или специальную гофро-трубу. Также хорошими пропускающими свойствами обладают кабеля с двойным экранированием для защиты от наводок — медной оплёткой и фольгой.

Внешняя защитная оболочка кабеля

Внешняя оболочка – это наружное покрытие, которое обеспечивает защиту проводки от механических повреждений и воздействия окружающей среды.

По используемому материалу оболочки и его особенностям разделяют такие виды:

• Оболочка из поливинилхлоридного пластиката – кабеля с такой оболочкой имеют белый или серый цвет и подходят для внутренней эксплуатации.

• Оболочка из светостабилизированного полиэтилена – коаксиальные кабеля из ПЭ применяются для наружной укладки, так как имеют хорошие защитные свойства от воздействий окружающей среды (влага, мороз, жара).

Кабель для уличной прокладки в может также оснащаться несущим тросом из оцинкованных проволок, что позволяет произвести монтаж кабеля на подвесках, опорах и прочих конструкциях.

В последнее время в качестве материала диэлектрика и внешней оболочки начали использовать фторопласт (тефлон), который характеризуется огнестойкостью и отсутствием выделения ядовитых материалов при горении.

Существуют также кабели, предназначенные специально для укладки в грунт. Такой кабель оснащен влагостойкой защитой и специальной ПНД-оболочкой.

Волновое сопротивление

Волновое сопротивление кабеля характеризует качество и возможности передачи проводника и зависит от толщины провода, используемых материалов, сечения главной жилы, толщины оплётки. Все элементы видеосистемы, участвующие в передаче/приёме сигнала должны иметь одинаковое волновое сопротивление.

В системах видеонаблюдения рекомендуют применять 75-омный кабель, поскольку он соответствует нагрузке волнового сопротивления стандартных видеоустройств, характеризуется минимальных уровнем потерь, искажений и отражений.

Коаксиальный кабель также различают по толщине:

• Тонкий – толщина до 0,5 см, слабая оплётка, диэлектрик и оболочка, используются для передачи видеоизображений на расстояние не более 200 метров.

• Толстый – толщина до 1 см, двойная оплётка, толстый диэлектрик и оболочка. Могут использоваться для передачи сигнала на расстояние 500 и более метров.

Комбинированный кабель

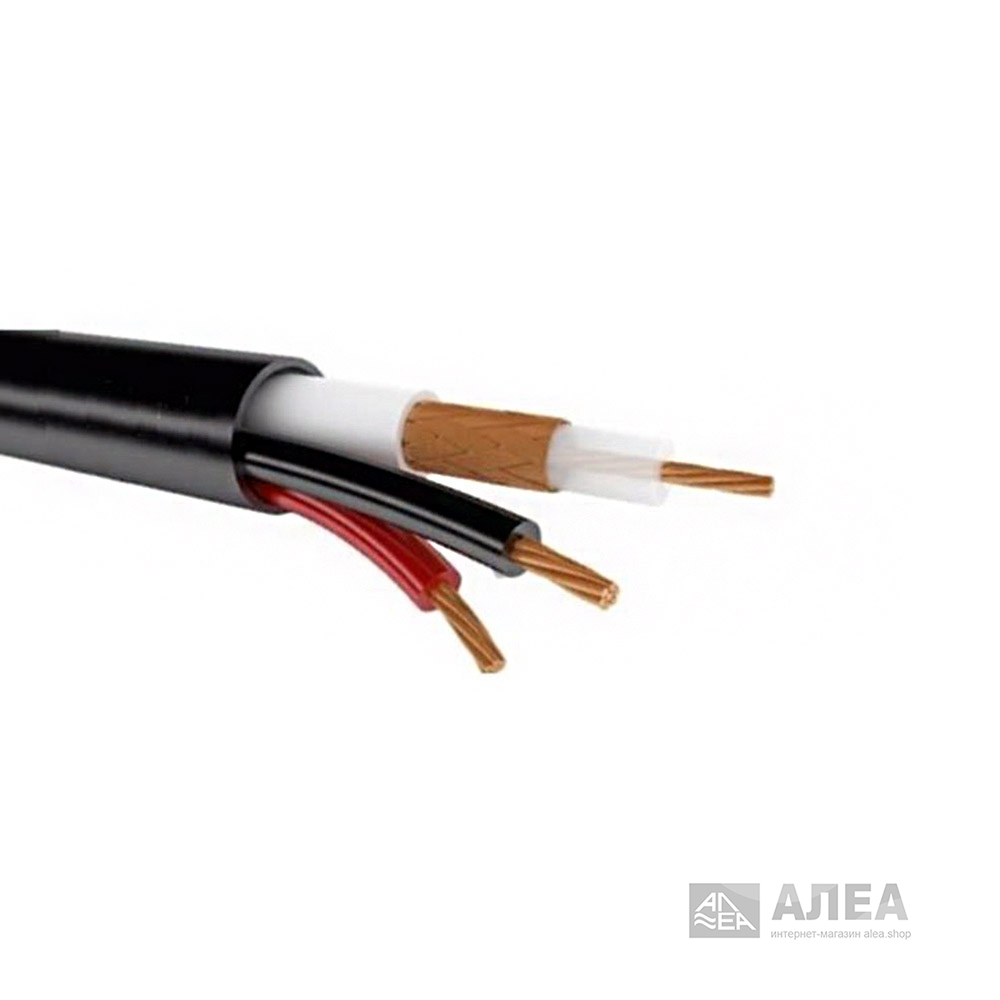

Комбинированный кабель для видеонаблюдения совмещает в себе коаксиальный провод и дополнительные провода для подключения электропитания к видеокамерам и вызывным видеопанелям для домофонов (ШВЭВ, КВК-В-2х0.5, КВК-П-2х0,75 и др).Использование комбинированного кабеля (КВК, КВТ) существенно упрощает монтаж, поскольку вам не потребуется отдельно прокладывать несколько проводов. К тому же цена такого кабеля значительно дешевле суммы двух отдельных кабелей РК и НВМ, входящих в его состав. Он также может дополняться экранированным проводом для передачи звука с видеокамер (ККСПЭВ).

Основные обозначения и особенности КВК кабелей:

• КВК-В – в оболочке из ПВХ пластиката для внутренней установки;

• КВК-П – оболочка выполнена из светостабилизированного полиэтилена, используется для наружной прокладки;

• КВК-Пт – комбинированный кабель в  светостабилизированной полиэтиленовой оболочке с несущим стальным тросом.

• ККСВГ и ККСПГ — это комбинированные кабели с многопроволочным внутренним проводником радиочастотного элемента.

• ККСВ и ККСП — комбинированные кабели с однопроволочным внутренним проводником радиочастотного элемента.

• Кабель КВКнг (например, КВКнг 768, КВКнг 2х2х1, КВКнг 2х2х 0.5) и другие — универсальный кабель для промышленных сетей передачи данных. Оболочка кабеля выполнена из ПВХ пластиката пониженной горючести.

Советы по выбору и эксплуатации кабеля

1. Прежде всего, ознакомьтесь с маркировками кабеля и их обозначениями.

2. Также можно воспользоваться техническими характеристиками РК / RG кабелей, чтобы оценить их особенности.

3. Коаксиальный кабель легко  набирает наводки, поэтому при монтаже следует отступать от силовых линий минимум 0,5 м.

4. Изгиб кабеля должен быть не менее 5 его диаметров (при сильном изгибе меняется его сопротивление).

5. Не превышайте рекомендуемую длину кабеля, указанную в таблице, поскольку это приведёт к потерям частоты и информативности видеоизображения.

6. Устанавливая BNC или RCA разъёмы на протяженных линиях, используйте припайку вместо накрутки.

7. Нельзя проводить кабель петлёй или допускать самопересечение.

8. Экранную оплётку нужно заземлять.

9. Всю линию кабеля необходимо исполнять одним цельным куском.

📹 Коаксиальный кабель

1. Главная
2. Словарь CCTV
3. Коаксиальный кабель

Коаксиальный кабель (коаксиальная пара, «коаксиал») – пара, с двумя, параллельно расположенными проводниками, разделенными изоляцией. Предназначен для передачи сигнала от одного устройства к другому.
Коаксиальный кабель состоит из:

• Внутренний проводник. Прямой или свитый в спираль провод.
• Изоляция. Это обязательно диэлектрический материал – сплошной (полиэтилен, фторопласт и т. д.) или полувоздушный (кордельно-трубчатый повив, шайбы и др.). Он обеспечивает постоянное расположение проводников относительно друг друга.
• Внешний экран в виде оплетки или фольги.
• Оболочка. Она защищает кабель от внешних воздействий и выполняется из светостабилизированного материала (то есть такого, которому ультрафиолетовое солнечное излучение не способно нанести вред). Как правило, это поливинилхлорид или полиэтилен.

Так как центры обоих проводников совпадают, внутри кабеля создается стоячая волна, что позволяет снизить потери электромагнитной энергии. Внешний экран в то же время защищает кабели от внешнего воздействия, в том числе, от электромагнитных помех.
Существует несколько стандартов выполнения коаксиального кабеля в зависимости от волнового сопротивления.

• 200 Ом – наименее распространенный стандарт, применяемый для специфических целей.
• 150 Ом – нужен для работы с импульсной техникой.
• 100 Ом – аналогично.
• 75 Ом – наибольшее распространение получил в телевидении и передаче видеосигналов. Применяется для случаев, когда сигнал небольшой мощности должен быть передан на значительные расстояния.
• 50 Ом – применяется в различных областях, в основном в радиоэлектронике. Можно сказать, что данный стандарт наиболее распространен, так как в наибольшей степени приспособлен для стандартных бытовых устройств.

Другая классификация может быть применена в зависимости от диаметра изоляции:

• более 11,5 мм: крупногабаритные.
• 3,7–11,5 мм: среднегабаритные.
• 1,5–2,95 мм: миниатюрные.
• До 1 мм: субминиатюрные кабели.

По гибкости (стойкость к многократным перегибам и механический момент изгиба кабеля):

• особогибкие.
• гибкие;
• полужёсткие;
• жёсткие;

По степени экранирования:

• Излучающие кабели, имеющие намеренно низкую (и контролируемую) степень экранировки.
• Двух- и многослойная оплётка и с дополнительные экранирующие слои.
• Однослойная оплётка.
• Обычный экран.
• Экран из лужёной оплётки.
• Экран из металлической трубки.
• Сплошной экран.

Служит основным проводом для систем видеонаблюдения.

Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Что использовать: коаксиальный кабель, витую пару или оптический кабель? | by LoudlyFree

Достижения кабельных технологий расширили возможности пропускной способности. Существует множество вариантов для подключения компьютерных сетей, поэтому выбор подходящего кабельного решения для широкополосного подключения может сбить с толку. Коаксиальный кабель, витая пара или оптический кабель: какой из них является идеальным с точки зрения различных факторов, таких как стоимость, надежность и пропускная способность. В данной статье мы расскажем об этих трех видах кабелей и сравним их.

Коаксиальный Кабель

Коаксиальный кабель представляет собой одиночный провод, как правило, медный, изолированный пеной, затем симметрично окруженный плетеным металлическим экраном и покрытый пластиковой оболочкой. Благодаря своему изоляционному свойству коаксиальный кабель может передавать аналоговые сигналы с широким диапазоном частот. Таким образом, он широко используется в линиях передачи, соединяющих радиопередатчики и приемники с их антеннами, соединениях компьютерных сетей и в распределительных кабелях цифровых аудио- и телевизионных сигналов. На следующем рисунке показана структура коаксиального кабеля.

Кабели Витая Пара

Кабели витая пара — это тип провода, в котором два проводника из одной цепи скручиваются вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, кабели витая пара Cat 7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На приведенном ниже рисунке показано, как выглядят UTP (слева) и STP (справа).

Оптический Кабель

Оптический кабель представляет собой кабель, содержащий один или несколько оптических волокон. Оптические кабели часто содержат несколько кремневых сердцевин, и каждое волокно может передавать много длин волн (или каналов), позволяя волокну адаптироваться к все возрастающим требованиям к обьему данных. Когда кабель терминируется разъемами LC/SC/ST/FC/MTRJ/MU/SMA на обоих концах, такими как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т.д., оптические кабели могут быть подсоединены к волоконно-оптическому каналу связи между оборудованием во время прокладки кабелей. В качестве примера рассмотрим оптический кабель LC-LC, который часто используется как для коротких, так и для дальних расстояний. На следующем рисунке представлен обзор оптического кабеля LC-LC.
Выбирая тип кабеля, подходящий для сетевых услуг, следует иметь в виду, что каждый кабель имеет свои уникальные преимущества и недостатки, связанные со следующими факторами: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность данных и т. д.

Сравнение Трех Видов Кабелей

Коаксиальный кабель прост в установке и относительно устойчив к помехам. Однако он достаточно громоздкий и идельно подходит для коротких расстояний из-за его высокого коэффициента затухания. Это достаточно затратно для передачи данных на дальние расстояния. Напротив, кабель витая пара является самым гибким и дешевым среди трех видов кабелей, что упрощает установку и эксплуатацию. Но он также сталкивается с проблемой затухания и предлагает относительно низкую пропускную способность. Кроме того, он чувствителен к помехам и шумам. В качестве одного из самых популярных носителей как для новых кабельных установок, так и для обновлений, включая базовые, горизонтальные и даже настольные приложения, оптический кабель имеет небольшой размер и массу. Поскольку проводник представляет собой стекло, он не может пропускать электричество, поэтому оптический кабель становится невосприимчивым к электромагнитным помехам. Самым большим преимуществом оптического кабеля является его способность передавать большой объем данных с низкими потерями на дальние расстояния с высокой скоростью. Тем не менее, для его установки требуются особые навыки, его использование на коротких дистанциях сложно и затратно.

Вывод

Выбор между коаксиальным кабелем, кабелем витая пара и оптическим кабелем в основном зависит от ваших потребностей и топологии сети. Вы можете найти для себя идеальное соотношение стоимости и пропускной способности, чтобы сделать выбор. Идеальным может быть как коаксиальный кабель, так и кабель витая пара или оптический кабель, если они удовлетворяют Вашим требованиям.

Соединение коаксиального кабеля

Коаксиальный кабель – это высокочастотный электрический кабель, состоящий из соосно расположенного центрального проводника и оплетки (экрана), разделенных слоем диэлектрика и помещенных в общую внешнюю оболочку.

Разъемы серии F предназначены для телекоммуникационных сетей. Они используются при монтаже коллективных телевизионных антенн, систем видеонаблюдения, кабельного телевидения. Центрального контакта у данного разъема нет, его роль выполняет центральная жила коаксиального кабеля. Существует несколько способов монтажа разъемов серии F на кабель: накрутка, обжим и компрессионный зажим.

Для того чтобы произвести монтаж разъема, в первую очередь, необходимо зачистить кабель, для этого лучше использовать специальный инструмент. Инструмент надевается на кабель, делается несколько оборотов вокруг кабеля, таким образом, ножи, находящиеся внутри инструмента, надрезают изоляцию на определенную глубину. Под каждый тип кабеля может потребоваться индивидуальная настройка ножей.

Монтаж разъема с помощью накрутки на кабель является самым простым и доступным способом, так как при этом не требуется специальный инструмент для монтажа, разъем просто накручивается на оплетку коаксиального кабеля. Данный способ подойдет для соединения бытового телевизионного кабеля.

Для монтажа обжимного разъема понадобится специальный инструмент. Инструмент имеет шестигранную матрицу, которая равномерно со всех сторон обжимает втулку разъема. В зависимости от диаметра коаксиального кабеля подбирается соответствующий разъем и инструмент.

При обжиме водонепроницаемого разъема используется инструмент другого типа. Разъем надевается на кабель и с помощью инструмента, поликарбонатная втулка разъема надвигается на кабель, тем самым равномерно зажимает его по окружности.

Случается так, что коаксиальный кабель необходимо нарастить из-за перемещения оборудования или сделать новое соединение из-за повреждения кабеля. Для этого понадобится высокочастотный соединитель F I-коннектор, который представляет собой переходник F «гнездо–гнездо», позволяющий соединить между собой два штекера серии F.

После того как разъемы смонтированы на кабель, соединяем два провода с помощью F переходника «гнездо–гнездо».

Коаксиальный кабель

F разъемы

Инструмент для коаксиального кабеля

Ждем вас в наших торговых офисах.

Amazon.com: Коаксиальный кабель Mediabridge (50 футов) с F-штекерными разъемами — серия Ultra — трехэкранированный UL CL2, встроенный в стену, цифровой аудио / видео

Размер: 50 футов

|

Цвет: 50 футов, черный

Коаксиальный цифровой аудио / видео кабель

Media Bridge обеспечивает подключение телевизоров, видеомагнитофонов, кабельных модемов, спутниковых приемников, эфирных антенн и других устройств с коаксиальным F-выводом. Наслаждайтесь четким сигналом без электромагнитных и радиочастотных помех.Этот кабель RG6 с сопротивлением 75 Ом, оснащенный двумя никелевыми штекерами типа F, содержит центральный провод с медным покрытием, диэлектрическую изоляцию и 3 слоя алюминиевого экрана. Его прочная конструкция сохраняет качество сигнала и при этом занимает минимум места на стене благодаря мягкой и гибкой внешней оболочке. Включает удобные колпачки разъемов для легкого затягивания / ослабления разъема, вместо того, чтобы напрягаться с помощью дополнительных инструментов. Этот кабель подходит как для внутреннего, так и для наружного использования.Характеристики продукта — подключает телевизор, видеомагнитофон, кабельный модем, спутниковый ресивер, эфирную антенну и многое другое — 75-омный кабель RG6 с никелевыми разъемами F-типа — четкое изображение и звук без гудения / статики радиочастотных и электромагнитных помех — медное покрытие центральный провод, диэлектрическая изоляция, экранирующая оплетка из алюминия и 2 слоя экранирования из алюминиевой фольги — включает в себя съемные колпачки для удобной установки для легкой установки — подходит для использования внутри и снаружи помещений, с прочной, но гибкой оболочкой, совместимой с устройствами с портами F-типа, такими как кабельная приставка, телевизор, спутниковый ресивер, видеомагнитофон, кабельный модем, эфирная антенна и др. установка Plug — & — play: готов к использованию, когда каждый конец подключен к соответствующему порту на совместимом устройстве, примечания при подключении к F -типа, просто поверните колпачки для удобного захвата, как если бы вы использовали отвертку, чтобы затянуть / ослабить удерживаемый кабель. Содержимое упаковки — 1 коаксиальный цифровой аудио / видео кабель — 2 колпачка для удобного захвата

Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко используется в домах.

Это технология существует уже давно (с начала 20 века) и имеет много уникальных преимуществ для надежной и точной передачи.

Он также имеет ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля передавать данные быстро, без помех или повреждений от факторов окружающей среды.

Три наиболее распространенных размера кабеля: RG-6, RG-11 и RG-59:

• RG означает «радиогид». Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, а 6 означает 0,06 и т. Д.). Их также называют радиочастотными кабелями, что означает «радиочастота».
• Большинство непромышленных коаксиальных кабелей теперь известны как RG-6, но установщики могут использовать более толстый кабель, например RG-11.

Кабели

• RG, используемые в домах, должны иметь полное сопротивление 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа.Разъемы F-типа для кабелей RG-6 бывают нескольких типов:

• Соединители компрессионные
• Разъемы с саморезом
• Разъемы обжимные

Для подключения вам потребуются вилка и розетка одного типа. У штекерных разъемов центральный провод торчит, а у гнездовых разъемов есть место для вставки центрального провода.

Имейте в виду, что в коаксиальных кабелях иногда возникает утечка сигнала, известная как входящий или выходной.Это вызывает мозаичные, нечеткие или снежные сигналы.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, у которого есть внутренний проводник, окруженный изолирующим слоем, окруженный проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На схеме ниже показана конструкция типичного кабеля. Электрический сигнал проходит по центральному проводнику.

1. Центральный провод — сталь плакированная медью.
2. Зажим центрального проводника — используется чистый удаляющий полимер, препятствующий миграции влаги.
3. Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
4. Первый внешний проводник — экран с алюминиево-полимералюминиевой лентой, надежно прикрепленный к диэлектрическому сердечнику.
5. Второй внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
6. Третий внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
7. Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции экрана НЧ в условиях экстремального радиочастотного шума.
8. Коррозионно-стойкое средство защиты
   1. Для помещений и антенн — непротекающий материал, предназначенный для предотвращения миграции влаги в конструкцию кабеля.
   2. Подземный — текучая смесь, способная заделать небольшие разрывы кожуха.
9. Куртка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (PE) или огнестойкого поливинилхлорида (PVC) доступна для защиты сердечника во время установки и на весь срок службы кабеля.
10. Интегральный посыльный — опорный элемент из оцинкованной углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам явные преимущества и недостатки при настройке вашей сети.

Решение, которое лучше всего подходит для вашей ситуации, зависит от расстояния вашего подключения и объема данных, которые вы отправляете.Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется ретранслятор. В коаксиальном кабеле потери сигнала выше, поэтому его следует использовать на меньших расстояниях. Оптоволоконные кабели несут гораздо больше информации. Оптоволоконный кабель также значительно дороже. Волоконно-оптические кабели реже используются в жилых и потребительских помещениях, чем коаксиальные.

Коаксиальные кабели

просты в установке и очень долговечны. Поскольку оптоволокно обеспечивает более высокую и более быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете в домашней установке или в сети передачи данных средней емкости, вам, вероятно, будет лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для предоставления услуг широкополосного доступа. Самый большой недостаток кабельного Интернета — колебания скорости. Если снова взглянуть на оптоволоконный и кабельный интернет, то услуги кабельного интернета обычно распределяются между несколькими абонентами. Это означает, что если в кабельном регионе работает большое количество пользователей, которые одновременно работают с приложениями с интенсивной полосой пропускания, использующими Интернет, скорость каждого из них может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости волокна по сравнению с коаксиальным кабелем, то стоимость волокна обычно намного выше. После установки стоимость выделенного доступа в Интернет по оптоволокну также будет выше, чем стоимость общего кабельного подключения к Интернету.

Что такое коаксиальный кабель? Определение с сайта WhatIs.com

Коаксиальный кабель — это тип медного кабеля, специально созданный с металлическим экраном и другими компонентами, предназначенными для блокирования помех сигнала. Он в основном используется компаниями кабельного телевидения для подключения своих спутниковых антенн к домам клиентов и предприятиям.Он также иногда используется телефонными компаниями для подключения центральных офисов к телефонным столбам рядом с клиентами. В некоторых домах и офисах также используется коаксиальный кабель, но его широкое использование в качестве среды подключения Ethernet на предприятиях и в центрах обработки данных было вытеснено развертыванием кабелей с витой парой.

Коаксиальный кабель

получил свое название, потому что он включает в себя один физический канал, по которому передается сигнал, окруженный — после слоя изоляции — другим концентрическим физическим каналом, идущим вдоль одной оси.Внешний канал служит землей. Многие из этих кабелей или пар коаксиальных трубок могут быть помещены в единую внешнюю оболочку и с помощью повторителей могут передавать информацию на большие расстояния.

Коаксиальный кабель был изобретен в 1880 году английским инженером и математиком Оливером Хевисайдом, который в том же году запатентовал изобретение и конструкцию. AT&T создала свою первую межконтинентальную коаксиальную систему передачи в 1940 году. В зависимости от используемой технологии передачи данных и других факторов, медный провод на основе витой пары и оптическое волокно являются альтернативой коаксиальному кабелю.

Как работают коаксиальные кабели

Коаксиальные кабели имеют концентрические слои электрических проводников и изоляционного материала. Такая конструкция гарантирует, что сигналы заключены в кабель, и предотвращает влияние электрических помех на сигнал.

Центральный проводящий слой представляет собой тонкий проводящий провод из сплошной или медной оплетки. Провод окружает диэлектрический слой, состоящий из изоляционного материала с четко определенными электрическими характеристиками.Затем защитный слой окружает диэлектрический слой металлической фольгой или плетеной медной сеткой. Вся сборка завернута в изолирующую оболочку. Внешний металлический экранный слой коаксиального кабеля обычно заземляется в разъемах на обоих концах для экранирования сигналов и в качестве места для рассеяния паразитных сигналов помех.

Ключом к проектированию коаксиального кабеля является строгий контроль размеров и материалов кабеля. Вместе они обеспечивают постоянное значение характеристического импеданса кабеля.Высокочастотные сигналы частично отражаются при несовпадении импеданса, вызывая ошибки.

Характеристический импеданс зависит от частоты сигнала. На частотах выше 1 ГГц производитель кабеля должен использовать диэлектрик, который не слишком сильно ослабляет сигнал и не изменяет характеристическое сопротивление таким образом, чтобы возникали отражения сигнала.

Электрические характеристики коаксиального кабеля зависят от области применения и имеют решающее значение для хорошей производительности. Два стандартных характеристических импеданса: 50 Ом s , используемый в средах с умеренной мощностью, и 75 Ом, общий для подключения к антеннам и жилым установкам.

Типы коаксиальных кабелей

Существует множество типов коаксиальных кабелей, некоторые из них включают:

• Жесткий коаксиальный кабель — в основе которого лежат круглые медные трубки и комбинация металлов в качестве экрана, таких как алюминий или медь. Эти кабели обычно используются для подключения передатчика к антенне.
• Трехосный кабель — который имеет третий слой экрана, который заземлен для защиты сигналов, передаваемых по кабелю.
• Жесткие коаксиальные кабели, состоящие из сдвоенных медных трубок, которые функционируют как несгибаемые.Эти линии предназначены для использования внутри помещений между мощными радиочастотными (РЧ) передатчиками.
• Излучающий кабель — который имитирует многие компоненты жесткого кабеля, но с настроенными прорезями в экранировании, соответствующими длине волны RF, на которой будет работать кабель. Он обычно используется в лифтах, военной технике и подземных туннелях.

Типы разъемов

Существует много различных типов разъемов коаксиального кабеля, разделенных на два типа — штекерные и розеточные.Типы разъемов включают:

• BNC — аббревиатура от Bayonet Neil-Concelman, этот разъем используется для телевидения, видеосигнала и радио с частотой ниже 4 ГГц.
• TNC — это сокращение от Neil-Concelman с резьбой, этот разъем представляет собой резьбовую версию разъема BNC и используется в мобильных телефонах. Разъемы TNC работают до 12 ГГц.
• SMA — сокращение от SubMiniature версии A, этот разъем используется с мобильными телефонами, антенными системами Wi-Fi, микроволновыми системами и радиоприемниками.Разъемы SMA работают на частоте до 18 ГГц.
• SMB — Сверхминиатюрная версия B, этот разъем может использоваться с телекоммуникационным оборудованием.

Разъемы QMA-QMA

• — это вариант разъемов SMA с быстрой фиксацией, используемых в промышленном и коммуникационном оборудовании.
• RCA — сокращение от Radio Corporation of America, это разъемы, используемые в аудио и видео. Это сгруппированные желтые, белые и красные кабели, используемые в старых телевизорах. Разъемы RCA также называют гнездами A / V.

Разъемы

• F — также называемые F-типами, они используются в цифровых и кабельных телевизорах. Обычно в них используются кабели RG6 или RG 59.

Использование коаксиальных кабелей

В домашних условиях и небольших офисах короткие коаксиальные кабели используются для кабельного телевидения, домашнего видеооборудования, любительского радиооборудования и измерительных приборов. Исторически коаксиальные кабели также использовались в качестве ранней формы Ethernet, поддерживая скорость до 10 Мбит / с, но коаксиальные кабели были вытеснены использованием кабелей с витой парой. Однако они по-прежнему широко используются для кабельного широкополосного доступа в Интернет. Коаксиальные кабели также используются в автомобилях, самолетах, военном и медицинском оборудовании, а также для подключения спутниковых антенн, радио и телевизионных антенн к соответствующим приемникам.

Стандарты

Большинство коаксиальных спецификаций имеют импеданс 50, 52, 75 или 93 Ом. Из-за широкого использования в индустрии кабельного телевидения кабели RG-6 с двойным или четырехугольным экраном и сопротивлением 75 Ом стали де-факто стандартом для многих отраслей промышленности.Для коаксиального кабеля существует около 50 различных стандартов, часто предназначенных для конкретных случаев использования в любительском радио или кабельном телевидении с низкими потерями. Другие примеры включают RG-59 / U, используемый для передачи широкополосного сигнала от систем замкнутого телевидения, или RG-214 / U, используемый для передачи высокочастотного сигнала.

Разъемы

для коаксиального кабеля варьируются от простых одиночных разъемов, используемых в системах кабельного телевидения, до сложных комбинаций нескольких тонких коаксиальных каналов, смешанных с силовыми и другими сигнальными соединениями, размещенными в полу нестандартных корпусах.Они обычно используются в военной электронике и авионике.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции и предполагаемого использования коаксиального кабеля. Например, кабели большой мощности часто имеют толстую изоляцию и очень жесткие.

Некоторые кабели намеренно сделаны с толстыми центральными жилами, что обеспечивает сопротивление скин-эффекту. Это происходит из-за того, что высокочастотные сигналы проходят по поверхности проводника, а не по всей его поверхности. Если центральный проводник больше, получается жесткий кабель с низкими потерями на метр.

Проблемы с помехами

Коаксиальные кабели

могут испытывать различные виды помех. Утечка сигнала происходит, когда электромагнитное поле проходит через экран на внешней стороне кабеля. В других случаях внешний сигнал может просочиться через изоляцию. Прямые линии на коммерческие вышки радиовещания имеют наименьшие утечки и помехи, потому что эти кабели имеют гладкие проводящие экраны с небольшим количеством зазоров. Помехи наиболее значительны в ядерных реакторах, где требуется специальная защита.

Разница между RG59 и RG6

Кабели

RG59 и RG6 обычно используются в спутниковом телевидении и кабельных модемах. В более старых установках кабель RG59 использовался до имплантации кабеля RG6. Кабель RG59 тоньше, сечением 20 американских проводов (AWG), и имеет медный центральный провод. Этот кабель, скорее всего, можно найти в старых зданиях, и он лучше подходит для систем видеонаблюдения и аналоговых видеосистем.

Кабель RG6 является кабелем большего диаметра 18 AWG и также имеет медный центральный провод.Кабель RG6 используется с широкополосным и высокочастотным оборудованием, где интернет и спутниковые сигналы могут передаваться на более высокой частоте по сравнению с традиционным аналоговым видео.

Какой кабель может понадобиться человеку, в большинстве случаев зависит от частоты. На частотах выше 50 МГц необходимо использовать кабель RG6.

Лучший коаксиальный кабель для высокоскоростного интернета и модемов: 6 лучших из 2021 отзывов

Последнее обновление 28 марта 2021 года в 22:13.

Медленное интернет-соединение — это маленький кусочек ада.

Хотя, возможно, вы не захотите тратить много денег на хороший коаксиальный кабель.

Это намного дешевле, чем курсы по управлению гневом или лекарства от мигрени 🙃️

Хороший коаксиальный кабель увеличивает скорость вашего интернет-соединения, блокируя радиочастотные помехи и сводя к минимуму потерю сигнала.

С другой стороны, некачественный коаксиальный кабель ограничивает скорость вашего интернета, не совместим с HDTV и его трудно подключить.

Чтобы убедиться, что вы получаете хороший коаксиальный кабель, мы рассмотрели 6 лучших коаксиальных кабелей 2021 года.

Перейдем сразу к отзывам.

Предварительный просмотр	Продукт	Основные характеристики
Лучший в целом	KabelDirekt — Цифровой коаксиальный аудио-видео кабель — 25 футов (разъемы для спутникового кабеля, штекер F … 42 Коаксиальный аудио-видео кабель: Коаксиальный кабель с двойным экранированием с толстой алюминиевой оплеткой и алюминиевой фольгой для надежного AV-соединения Чистая медь: обеспечивает максимальную мощность сигнала и эффективность, а также снижает нагрузку для продления срока службы кабеля F-тип контакты разъема: идеально подходят для кабельных телевизоров (CATV), приемников спутникового телевидения, видеомагнитофонов, кабельных коробок, кабельных модемов, цифрового маршрутизатора и антенных разъемов	ПРОВЕРИТЬ ЦЕНУ
Premium Choice	LOGICO RG6 Quad Shield 18 AWG Спутниковое телевидение Черный Коаксиальный коаксиальный кабель длиной 500 футов	RG6U Quad Shield 3.Коаксиальный кабель 0 ГГц ПВХ огнестойкий CM Номинальная оболочка 1-й экран — склеенная алюминиевая фольга; 2-й экран — экран с 60% алюминиевой оплеткой 5x16x0,16 мм; 3-й экран — алюминиевая фольга без склеивания; 4-й True 40% алюминиевый экран с оплеткой 4x16x0,16 мм	ПРОВЕРИТЬ ЦЕНУ
Excellent Value	Коаксиальный кабель Mediabridge (25 футов) с разъемами F-Male — серия Ultra — Tri-Shielded UL CL2 . ..	Приложения: Используйте коаксиальные кабели серии Ultra для подключения телевизоров, кабельных модемов, спутниковых ресиверов, эфирных антенн и всех других устройств, оснащенных F-Female. Конструкция: Изготовлен из коаксиального кабеля RG6 с тройным экранированием, подходящего для использования на открытом воздухе или в помещении. Использование в стене: Коаксиальные кабели серии Ultra имеют рейтинг UL для использования в стене.	ПРОВЕРИТЬ ЦЕНУ
	Кабель имеет значение 3-Pack CL2, встраиваемый в стену, номинальный (см) Четырехэкранированный коаксиальный кабель (кабель RG6, коаксиальный кабель) …	Кабель RG6 с высокими характеристиками (см. Также как кабель RG6 / U, кабель RG-6 / U или кабель RG-6) для подключения кабельного телевидения (CATV), видеомагнитофона, спутникового ресивера, кабельной приставки, цифрового маршрутизатора, кабеля модема, кабеля телевизионной антенны или других устройств с Коаксиальный порт RG6 F-типа (коаксиальный RG6 с F-контактами) Четырехэкранированный коаксиальный кабель RG6 — идеальный выбор для систем DirectTV и Dish Network с частотой до 3 ГГц Удобный и экономичный комплект из трех кабелей для телевизионных кабелей обеспечивает запас или замена цифровых коаксиальных кабелей для разных систем.Коаксиальный кабель для кабельного телевидения оснащен низкопрофильными металлическими разъемами, которые обеспечивают надежное соединение и повышают долговечность.	ПРОВЕРИТЬ ЦЕНУ
	50 футов Белый RG6 Цифровой коаксиальный кабель в экранированной оболочке из ПВХ с рейтингом UL ETL CATV RoHS 75 Ом RG6 . ..	Профессиональные коаксиальные кабели для подключения телевизоров, кабельных модемов, спутниковых ресиверов, эфирных антенн и всех других устройств, оснащенных F-Female. Изготовлен из экранированного коаксиального кабеля RG6, подходящего для использования на открытом воздухе или в помещении. ПВХ куртка; Сертификация UL / ETL; NEC 820: кабельное телевидение, CM; NEC 830: BM; RoHS	ПРОВЕРИТЬ ЦЕНУ
	Коаксиальный кабель с тройным экранированием Позолоченные разъемы для установки в стену (12 футов) RG6 Digital Audio …	ОСНОВНЫЕ НАЗНАЧЕНИЯ И ПРИМЕНЕНИЕ — Используется этот 12-футовый коаксиальный кабель для подключения кабельного телевидения, спутникового ресивера, кабельных модемов, видеомагнитофона, кабельной приставки, цифрового маршрутизатора, антенны, компьютерных сетевых подключений, цифрового аудио, конвертера и для других аудио и визуальных целей. ИСПОЛЬЗОВАНИЕ В СТЕНЕ — кабели Ultra Clarity Кабели CL3 предназначены для установки в стену в соответствии с правилами пожарной безопасности. Многоцелевой провод, используемый для систем безопасности, провода громкоговорителей, систем внутренней связи, кнопок вызова медсестры и т. Д. ПОДХОДИТ В ЛЮБОМ МЕСТЕ — Коаксиальный кабель RG6 с тройным экранированием идеально подходит для использования на открытом воздухе или в помещении. Кабель CL3 с тройным экранированием обеспечивает защиту от поражения электрическим током, который выдерживает повышенное напряжение.	ПРОВЕРИТЬ ЦЕНУ

6 лучших коаксиальных кабелей для Интернета и HDTV

Коаксиальный кабель KabelDirekt RG6

KabelDirekt — Цифровой коаксиальный аудио-видео кабель — 25 футов (разъемы спутникового кабеля, папа F. ..

• Коаксиальный аудио-видео кабель: Коаксиальный кабель с двойным экранированием с толстой алюминиевой оплеткой и алюминиевой фольгой для надежного AV-соединения
• Чистая медь: обеспечивает максимальную мощность сигнала и эффективность, а также снижает нагрузку для продления срока службы кабеля

Штекеры разъема F-типа

• : идеально подходят для кабельных телевизоров (CATV), приемников спутникового телевидения, видеомагнитофонов, кабельных коробок, кабельных модемов, цифрового маршрутизатора и антенных разъемов.

Нашим лучшим выбором является коаксиальный кабель KabelDirekt.Это лучший коаксиальный кабель для тех, кому нужна высокая скорость интернет-соединения и отсутствие потерь сигнала.

Прежде чем углубляться в технические характеристики кабеля, мы должны поговорить о его отличительной эстетике: разъеме с позолоченным покрытием. Не говоря уже о устойчивости к коррозии, на 24-каратное золото всегда приятно смотреть.

KabelDirekt дает вам возможность выбрать из широкого диапазона размеров до 100 футов. В помещении или на улице всегда есть нужный размер. Этот коаксиальный кабель подходит для спутниковых антенн, телевизоров, радио или модемов и не теряет сигнал.

Еще одна замечательная особенность этого кабеля — внутренний проводник из бескислородной меди. Проводник защищен слоями алюминиевой оплетки, алюминиевой фольги и оболочки из ПВХ. Качество передаваемого сигнала абсолютно безупречное.

Его текстурированные разъемы F-типа идеально подходят для любого устройства, не перемещаясь и не скручиваясь. Благодаря своей компактной конструкции эти разъемы идеально подходят для работы в тесноте.

Текстурированная внешняя поверхность обеспечивает максимальную функциональность. По сути, коаксиальный кабель KabelDirekt обеспечит наиболее стабильное подключение к Интернету и лучший сигнал для вашего телевизора.

Все эти характеристики делают этот продукт одним из лучших коаксиальных кабелей на рынке.

Мы настоятельно рекомендуем цифровой коаксиальный аудио-видео кабель KabelDirekt тем, кто ищет отличный коаксиальный кабель по отличной цене.

ПРОВЕРИТЬ ЦЕНУ

Преимущества

• Безупречная передача сигнала
• Изысканные позолоченные разъемы 24K
• Различные варианты длины до 100 футов
• Характеристики Штекерный разъем F-типа
• Оптимизированная мощность сигнала, идеально подходит для высокоскоростного подключения к Интернету

Недостатки

• Как правило, немного жестче, чем другие кабели

Коаксиальный кабель Logico / Southwire RG6

Коаксиальный кабель Logico от Southwire — отличный вариант для людей с более высоким бюджетом.Обладая номинальной частотой 3 ГГц, он имеет достаточную мощность для бесперебойной работы при подключении.

Прочность — еще одна замечательная особенность коаксиального кабеля Logico. Покрытие шнура из ПВХ и алюминиевая оплетка выдерживают самые суровые погодные условия. Вы можете смело приобретать его для использования на открытом воздухе.

Этот коаксиальный кабель может уменьшить искажения и шумовые помехи, особенно при использовании в домашнем оборудовании, таком как генераторы и двигатели с RFI / EMI. Также этот кабель совместим со всеми стандартными ремнями и разъемами.

Длина коаксиального кабеля Southwire достигает 500 футов, что делает его одним из самых длинных коаксиальных кабелей в нашем ассортименте. Подводя итог, можно сказать, что если вы ищете высококачественный прочный и длинный коаксиальный кабель, это лучший выбор.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

• Идеальный вариант для спутникового телевидения и подключения к Интернету
• Огнестойкое покрытие из ПВХ
• Высококачественная толстая внутренняя оболочка, обеспечивающая диэлектрическую изоляцию
• Имеет экран из оплетки из 40% алюминия
• Соответствует стандарту RoHS и В списке ETL

Коаксиальный кабель Mediabridge RG6

Если вы ищете недорогие коаксиальные кабели, модель Mediabridge RG6 идеально подходит для вас.Эти кабели, разработанные в соответствии со стандартами CL2, можно вставлять прямо в настенные розетки. Более того, медные разъемы позволяют получить четкий сигнал без электромагнитных и радиочастотных помех.

Эти коаксиальные кабели работают с любым оборудованием, имеющим входной разъем F-типа. Это хороший выбор для телевизоров, кабельных модемов, видеомагнитофонов или спутниковых ресиверов. Покрытие, устойчивое к ультрафиолетовому излучению, позволяет использовать их как в помещении, так и на улице.

Коаксиальные кабели Mediabridge отличаются легкостью, гибкостью и прочной конструкцией.Качество сигнала сохраняется даже при использовании внутри стен. Они также бывают разных размеров, поэтому разные размеры комнат больше не являются проблемой.

Установить эти коаксиальные кабели очень просто благодаря нескользящим пальцам захвата и цветным формам. Вам не придется использовать плоскогубцы или другие инструменты, что исключит опасность травмирования пальцев. Ремешок, поставляемый с кабелем, поможет вам держать их в порядке до тех пор, пока они не понадобятся.

В целом, это хороший продукт, но с приемлемой ценой.Кабели длиной 3 фута поставляются в комплекте по 3 штуки, и это чертовски выгодная сделка. Короче говоря, если вам нужны хорошие коаксиальные кабели, но у вас ограниченный бюджет, кабели Mediabridge — лучший выбор. Стоит попробовать.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

• Доступные коаксиальные кабели
• Легкие и тонкие, но прочные кабели
• Гибкая и прочная куртка с УФ-защитой
• Отсутствие электромагнитных и радиопомех
• Идеально подходит для труднодоступных мест

Недостатки

• Низкая скорость для передачи видео

Коаксиальный кабель Phat Satellite RG6

Наш следующий выбор — спутниковый коаксиальный кабель Phat.Обладая прочной конструкцией, эти кабели обеспечивают кристально чистую передачу видео и высококачественный звук, не испытывая электромагнитных и радиопомех.

Этот кабель вам понравится благодаря его конструкции и используемым высококачественным материалам — четырехкратное экранирование из чистой меди, устойчивая к УФ-излучению оболочка из ПВХ, 100% покрытие из алюминиевой фольги. Кабель RG6 с сопротивлением 75 Ом оснащен латунными коннекторами F-типа с уплотнительными кольцами, защищенными от атмосферных воздействий.

Хотя некоторые клиенты жаловались на потерю гибкости кабелей, коаксиальные кабели Phat Sattelite предлагают лучшее качество, чем большинство его конкурентов.Обеспечивая быстрое подключение к Интернету и изображения высокой четкости, этот коаксиальный кабель можно использовать как в помещении, так и на улице.

Сделанный в США коаксиальный кабель Phat прост в установке, а его латунные разъемы не ржавеют, как обычные никелированные. Эти надежные кабели представляют собой отличный выбор.

КОНТРОЛЬНАЯ ЦЕНА

Преимущества

• Характеристики Разъемы из нержавеющей латуни с уплотнительными кольцами
• Простота установки благодаря съемным ручкам
• Обеспечивает высокоскоростное подключение к Интернету
• Сделано в США

Недостатки

• Качество изображения может были лучше
• имеют тенденцию терять гибкость

JSAUX RG6 Coaxial Cable

Coaxial Cable Triple Shielded CL3 In-Wall Rated Gold Plated Connectors (12ft) RG6 Digital Audio…

• ОСНОВНОЕ ИСПОЛЬЗОВАНИЕ И ПРИМЕНЕНИЕ — Этот 12-футовый коаксиальный кабель используется для подключения кабельного телевидения, спутникового ресивера, кабельных модемов, видеомагнитофона, кабельной коробки, цифрового маршрутизатора, антенны, компьютерных сетевых подключений, цифрового аудио, конвертера и других устройств. аудио и визуальные цели.
• ИСПОЛЬЗОВАНИЕ В СТЕНЕ — кабели Ultra Clarity Кабели CL3 предназначены для установки в стену в соответствии с правилами пожарной безопасности. Многоцелевой провод, используемый для систем безопасности, провода громкоговорителей, систем внутренней связи, кнопок вызова медсестры и т. Д.
• ПОДХОДИТ В ЛЮБОМ МЕСТЕ — Коаксиальный кабель RG6 с тройным экранированием идеально подходит для использования на открытом воздухе или в помещении.Кабель CL3 с тройным экранированием обеспечивает защиту от поражения электрическим током, который выдерживает повышенное напряжение.

Следующим в нашем списке идет коаксиальный кабель производства JSAUX. Этот профессиональный аудиокабель лучше использовать для систем домашнего кинотеатра, телевизоров высокой четкости или усилителей.

Позолоченные 24-каратные разъемы RCA типа «папа-папа» предотвращают коррозию и обеспечивают высокое качество стереозвука. ЭМИ и радиочастотные помехи больше не являются проблемой для этих кабелей. Кроме того, принимаются высокие и низкие частоты.

Коаксиальные кабели JSAUX с красными / белыми цветными разъемами легко подключаются к аудиооборудованию. Благодаря своей прочной конструкции, эти кабели не поддаются износу. Удивительно, но они могут выдержать испытание на изгиб 10k +. И они не запутываются.

Хотя коаксиальный кабель JSAUX не может помочь вам улучшить подключение к Интернету, он является лучшим выбором для получения отличного звука. Обязательно попробуйте, ваш домашний кинотеатр может звучать иначе.

ПРОВЕРИТЬ ЦЕНУ

Преимущества

• Превосходное качество стереозвука
• Позолоченные разъемы штекер-штекер 24 карат
• Разъемы красного / белого цвета для легкой установки

Кабель имеет значение Коаксиальный кабель RG6

Важность кабеля, 3 шт. (см) Четырехэкранированный коаксиальный кабель (кабель RG6, коаксиальный кабель) дюйм…

• Высокопроизводительный кабель RG6 (также называемый кабелем RG6 / U, кабелем RG-6 / U или кабелем RG-6) для подключения кабельного телевидения (CATV), видеомагнитофона, спутникового ресивера, кабельной приставки, цифрового маршрутизатора, модемный кабель, кабель телевизионной антенны или другие устройства с коаксиальным F-типом RG6 (коаксиальный F-контактный RG6) портом
• Четырехэкранированный коаксиальный кабель RG6 — идеальный выбор для систем DirectTV и Dish Network на частоте до 3 ГГц
• Удобно и Экономичный комплект из 3 телевизионных кабельных шнуров обеспечивает запасные или заменяющие цифровые коаксиальные кабели для различных систем.Коаксиальный кабель для кабельного телевидения оснащен низкопрофильными металлическими разъемами, обеспечивающими надежное соединение и увеличивающими срок службы.

Последний продукт в нашем меню — коаксиальный кабель Cable Matters Coaxial. Доступный в упаковке из 3 штук, включая запасной кабель, он обеспечивает высокую скорость передачи цифровых данных, поэтому идеально подходит для цифровых модемов.

Благодаря своей гибкой и прочной конструкции продукт Cable Matters имеет класс CL2, поэтому идеально подходит для использования в стенах. Этот коаксиальный кабель — отличный выбор для телевизоров высокой четкости, спутниковых антенн или других подобных устройств, в которых используются разъемы F-female.

Четырехслойное экранирование сводит к минимуму электромагнитные и радиочастотные помехи и обеспечивает покрытие до 95%. Его оболочка из ПВХ является гибкой и огнестойкой, а также обладает отличными характеристиками, предотвращающими повреждение кабеля.

Низкопрофильные разъемы обеспечивают полезный выход в течение длительного времени. Однако некоторые клиенты жаловались на то, что разъемы болтаются, что мешает им подключать кабель к разным разъемам.

Доступен широкий диапазон размеров (до 100 футов), поэтому вы можете использовать кабель подходящей длины для любой комнаты.Использование его на улице тоже не должно быть проблемой.

Коаксиальный кабель Cable Matters благодаря своим характеристикам является хорошим и удобным вариантом. Стоит добавить его в корзину при покупке кабеля на замену.

ПРОВЕРИТЬ ЦЕНУ

Преимущества

• С четырьмя экранами для минимума электромагнитных и радиопомех
• Обеспечивает хорошее подключение к Интернету
• Легко подключается к модемам, телевизорам высокой четкости или спутниковым ресиверам
• Экономически выгодно — поставляется в 2- или 3-упаковках

Коаксиальный кабель | Гибкий кабель chainflex®

Коаксиальный кабель

Коаксиальный кабель chainflex® для использования в движущихся объектах.Наш коаксиальный кабель был специально разработан для использования в движущихся машинах. Его часто устанавливают в igus® e-chain®. Коаксиальные кабели chainflex® доступны со следующими характеристиками:

коаксиальный кабель 75 Ом RG-179
коаксиальный кабель 50 Ом RG-58
коаксиальный кабель 50 Ом RG- 178

Коаксиальный кабель — это именно тот кабель, который выдерживает очень высокие нагрузки. В целом о коаксиальных кабелях можно сказать следующее: Попадание полей на окружающую среду почти полностью исключено, поскольку поля удерживаются внутри коаксиальной трубки.В коаксиальном кабеле затухание меньше, чем в двухпроводном кабеле, поэтому коаксиальные кабели можно использовать в диапазоне до ГГц и в его пределах. Однако расстояние между внутренним и внешним проводниками должно быть больше половины длины волны, потому что в противном случае возможны дополнительные типы волн с продольными компонентами поля, которые искажают распространение сигналов. Как устроен коаксиальный кабель? Коаксиальный кабель состоит из медного проводника в «середине», то есть внутри кабеля, и внешнего проводника.Они отделены друг от друга слоем утеплителя. Если приложено напряжение, создается электрическое поле, но только между внутренним и внешним проводниками. В результате снаружи создается магнитное поле. Из соображений безопасности плетеный экран заключен в оболочку, чтобы защитить его от повреждений.

Наши коаксиальные кабели chainflex® устойчивы к ультрафиолетовому излучению и биомасле. Вы можете выбирать между коаксиальными кабелями igus® chainflex® в виде одножильного осевого кабеля или пятижильного осевого кабеля.Вы можете выбрать между 1-жильным коаксиальным кабелем с сопротивлением 75 Ом в качестве версии RG-179 или 5-жильным коаксиальным кабелем в качестве 50 Ом RG-58 или 50 Ом RG-178. Конечно, все коаксиальные кабели можно установить в машине. Поскольку коаксиальный кабель igus® chainflex® имеет особенно долгий срок службы в движущихся объектах, он очень часто устанавливается в наших энергетических цепях. Несколько типов кабелей, таких как шинные кабели, кабели данных, оптоволоконные кабели или кабели управления, обычно прокладываются вместе. Они отделены друг от друга разделителями, чтобы предотвратить спутывание кабеля и его спутывание.Как специалист по трибологически улучшенным полимерам, igus® придает большое значение очень высоким стандартам качества.

Вы можете рассчитать срок службы коаксиальных кабелей chainflex® с помощью нашего калькулятора срока службы коаксиальных кабелей. Если вы не уверены, соответствует ли наш коаксиальный кабель вашим потребностям, воспользуйтесь простой и удобной функцией чата на нашем веб-сайте, чтобы поговорить с нами. Наши специалисты chainflex® всегда готовы помочь вам. Вы, конечно же, можете связаться с нами по электронной почте или по телефону. Коаксиальные кабели igus® chainflex® особенно гибки и, как следствие, очень хорошо подходят для движущихся объектов.

Благодаря тому, что срок службы можно рассчитать, коаксиальный кабель igus® chainflex® хорошо вписывается в слоган: работает — или ваши деньги вернутся!

Благодаря тому, что срок службы можно рассчитать, коаксиальный кабель igus® chainflex® хорошо вписывается в слоган: работает — или ваши деньги вернутся!

Что такое коаксиальный кабельный Интернет?

Сегодня, как никогда ранее, компании полагаются на Интернет в своих внешних и внутренних операциях, от обращения к клиенту до отправки крупных заказов.Последнее, что вам нужно, — это отключение или медленная загрузка. Итак, чтобы обеспечить бесперебойную работу всех операций, рассмотрите возможность подключения к Интернету по коаксиальному кабелю как к решению бизнес-доступа.

Что такое коаксиальный кабель?

Коаксиальный кабель, сокращение от «коаксиальный», — это тип кабеля, который используется для передачи данных, Интернета, видео и голосовой связи. Коаксиальный кабель состоит из экрана из алюминия и меди с внешней пластиковой оболочкой (см. Ниже) с диэлектрическим изолятором, помогающим минимизировать потери сигнала.

Экранированная конструкция коаксиального кабеля

позволяет медной жиле кабеля передавать информацию быстро, без помех и повреждений от внешних факторов.

Коаксиальный кабель имеет три общих размера кабеля:

Обратите внимание, что RG — это сокращение от Radio Guide, хотя кабели могут называться RF или радиочастотными кабелями. Цифры справа относятся к разным диаметрам кабеля с RG-6 на 6,1 мм, RG-59 на 6,1 мм и RG-11 на 7,11 мм.

На протяжении многих лет коаксиальный кабель использовался различными способами, в том числе в качестве магистральных телефонных линий, компьютерных шин данных и даже для передачи телевизионных сигналов. В наши дни коаксиальный кабель обычно используется для подключения к Интернету и широко используется в многоквартирных домах.

Коаксиальный кабель для Интернета

Обладая такой же надежностью и скоростью, которые позволяют коаксиальному кабелю эффективно передавать голосовые и телевизионные сигналы, это также была услуга, от которой зависят многие предприятия для доступа в Интернет.

Коаксиальный кабель для Интернета — это обычное кабельное соединение, которое используют многие провайдеры. Принцип работы коаксиального Интернета заключается в отправке сигнала данных через коаксиальный кабель на модем в вашем местоположении. Эти данные передаются через Ethernet-соединение модема с вашим компьютером, что дает вам высокоскоростной доступ в Интернет.

Коаксиальный кабель или оптоволоконный Интернет: что лучше?

Многие компании расходятся во мнениях, выбирая, подходит ли им оптоволоконный или коаксиальный интернет. Мы помогли упростить эту задачу с помощью этой инфографики ниже:

Преимущества коаксиального кабеля в Интернете

Значение

С помощью коаксиального кабеля вы можете получить более высокую скорость полосы пропускания при меньших затратах по сравнению с более традиционными сетевыми решениями, такими как T1.

Наличие

Coax — это сильно загруженная сеть, которая существует во многих многопользовательских зданиях.В зависимости от наличия в вашем конкретном месте установка может быть быстрой и беспроблемной.

Скорость

Уникальной особенностью коаксиального кабеля является его асимметричная скорость, что означает, что скорость загрузки намного выше скорости загрузки.

Гарантия обслуживания

Наша коаксиальная служба полностью управляется нами. Мы позаботимся о любых неожиданных проблемах, которые могут возникнуть, и можем протестировать сервис от начала до конца. Мы будем следить за вашей задержкой, джиттером, отчетами о времени безотказной работы и использованием полосы пропускания, чтобы держать вас в курсе своих услуг.

Коаксиальный кабель для вашего бизнеса

Вместе мы можем помочь вам найти идеальное решение для подключения. При выборе решения доступа для своего бизнеса обязательно определите свои потребности и ожидания в отношении скорости, пропускной способности и функциональности.

Статьи по теме:

Что такое SD-WAN?

Определение коаксиального кабеля

Домашняя страница: Термины по аппаратному обеспечению: Определение коаксиального кабеля

Коаксиальный (или «коаксиальный») кабель — это распространенный тип кабеля, используемый для передачи данных на большие расстояния.Он может передавать аналоговый или цифровой сигнал. Хотя коаксиальные кабели имеют множество применений, они чаще всего используются для передачи сигналов кабельного телевидения и Интернета.

Коаксиальные кабели, проложенные под землей, обычно толще и лучше изолированы, чем кабели, соединяющие кабельную коробку или кабельный модем с розеткой. Однако все они передают данные по тонкой медной линии в середине кабеля. Этот провод окружен слоем изоляции из непроводящего или «диэлектрического» материала.Слой диэлектрика покрыт одним или несколькими металлическими экранами, которые обеспечивают дополнительную защиту от помех сигнала. Наконец, весь кабель окружает внешний защитный пластиковый слой.

Прочная конструкция коаксиальных кабелей позволяет передавать данные на большие расстояния с минимальным ухудшением качества сигнала. Во многих случаях коаксиальных кабелей, проложенных кабельными компаниями несколько десятилетий назад, достаточно для одновременного обеспечения HDTV и высокоскоростного доступа в Интернет. Однако некоторые коаксиальные кабели (например, кабели RG-59) предназначены для приложений с низкой пропускной способностью, таких как подключение видеомагнитофона к телевизору, и могут не обеспечивать достаточной полосы пропускания для передачи сигнала Full HDTV.Коаксиальные кабели с маркировкой «RG-6» являются лучшим выбором для HDTV и кабельного Интернета.

Обновлено: 27 декабря 2013 г.

https://techterms.com/definition/coaxial_cable

TechTerms — Компьютерный словарь технических терминов

Эта страница содержит техническое определение коаксиального кабеля. Он объясняет в компьютерной терминологии, что означает коаксиальный кабель, и является одним из многих терминов, связанных с оборудованием в словаре TechTerms.

Все определения на веб-сайте TechTerms составлены так, чтобы быть технически точными, но также простыми для понимания.Если вы найдете это определение коаксиального кабеля полезным, вы можете сослаться на него, используя приведенные выше ссылки для цитирования. Если вы считаете, что термин следует обновить или добавить в словарь TechTerms, отправьте электронное письмо в TechTerms!

Подпишитесь на рассылку TechTerms, чтобы получать избранные термины и тесты прямо в свой почтовый ящик. Вы можете получать электронную почту ежедневно или еженедельно.

Подписаться

.
