Методика измерения освещенности на рабочих местах: ГОСТ Р 55710-2013 Освещение рабочих мест внутри зданий. Нормы и методы измерений

ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещенности

Особенности измерения освещенности люксметром: методы и ГОСТы

Уже давно доказано, что качество освещения оказывает значительное воздействие на человека, в частности на его мозговую активность, состояние нервной системы и функционирование различных органов и систем. При этом, отрицательное влияние может оказывать как недостаточное, так и слишком яркое освещение. К примеру, плохой свет вызывает снижение работоспособности, депрессию, сонливость, нарушение зрения, быструю утомляемость, а слишком хороший – возбуждает и активирует ресурсы организма, без которых человек мог бы и обойтись, поэтому итогом этих процессов также является усталость. Ненормальное освещение влияет также и на любой живой организм: растения и животных. Вследствие этого растения плохо растут, а животные снижают свою продуктивность, плохо набирают вес и значительно ухудшают свои репродуктивные показатели. В условиях сельскохозяйственного комплекса данная проблема негативно сказывается на рентабельности производства.

Если в домашних условиях мы можем самостоятельно подобрать для себя необходимый уровень искусственного освещения, регулируя количество, мощность и яркость ламп, то в условиях производства это сделать сложнее. Это же касается любых предприятий, офисов, учреждений и организаций, в которых освещение будет влиять на производительность. Именно поэтому Санитарные нормы и правила обязательно регламентируют проведение измерения параметров освещенности, которое в основном проводится одновременно с измерениями других показателей в помещении: уровень пылевой загрязненности, шума, вибрации и т.д. Правильное измерение освещенности – залог надлежащей работы и здоровья человека. Ведь плохое освещение – первая причина травматизма на производстве.

Услуги по измерению освещения.

Освещенность и ее показатели

Если обратиться к физике, то освещённость – это отношение светового потока к площади, на которую он падает строго перпендикулярно. Единицей измерения светового потока является люмен. Люкс (lux) – это единица измерения освещенности. В различных странах используют различные единицы измерения освещенности, но смысл данной процедуры всегда одинаковый.

Если рассматривать конкретные примеры и рекомендации, то для обычного офиса, где отсутствует необходимость работать с документами, достаточно освещения в 300 lux. Если же работа связана с работой за компьютером, анализом документации, то следует соблюдать освещенность не менее 500 lux. А на производствах и в местах работы с чертежами – не менее 750 lux.

Все мы знаем, что существует естественное (солнечный свет) и искусственное освещение (множество видов ламп, светильников, а также мониторы и дисплеи электронной техники). Грамотная комбинация естественного и искусственного освещения позволяет достичь оптимальных условий для работоспособности и жизнедеятельности человека.

Как следует из вышесказанного, чтобы понять, какой уровень освещения имеется в помещении, нужно его измерить. Прибор для измерения освещения называется люксметр.

Основные нормативы, регламентирующие измерение освещенности люксметром

Люксметр – это портативный прибор, принцип работы которого основан на попадании потока света на специальный чувствительный элемент, высвобождении электронов и анализ возникающего вследствие этого процесса тока. Данные выводятся на аналоговый или цифровой дисплей. Благодаря возможности использования различных светофильтров, можно значительно расширить возможности прибора, при этом, не забывая пользоваться специальными коэффициентами пересчета. Нормативы устанавливают, что погрешность при измерениях не должна превышать 10%.

Измерение освещенности люксметром проводят согласно требованиям и методикам ГОСТ 24940-96 Межгосударственный стандарт «Здания и сооружения. Методы измерения освещенности».

Помимо указанного ГОСТа, в России еще в 2012 году был принят собственный национальный ГОСТ Р 59944-2012, который определил методы измерения освещенности. В нем были добавлены термины, но в целом оба ГОСТа в полной мере описывают процедуры, необходимые для замеров и получения корректных показателей.

Любой метод измерения освещенности должен проводиться люксметром, имеющим свидетельство о поверке и метрологической аттестации. При измерении прибор всегда должен находиться в строго горизонтальном положении. Отдельно проводят замеры по естественному и искусственному освещению.

Методика проведения измерений

Перед началом работ люксметр устанавливают на необходимую поверхность таким образом, чтобы элемент датчика был расположен параллельно поверхности. При этом необходимо следить, чтобы на датчик не падала тень, а также вокруг не было активного источника электромагнитного излучения. Все это вызовет значительное отклонение в показателях прибора. После правильной установки снимают показания с прибора и по специальным формулам делают расчеты. Полученный показатель сравнивают с нормативами ГОСТа и делают вывод о качестве освещенности в помещении. По итогам проверки составляется протокол (отдельно по каждому помещению или участку и отдельно по видам освещенности).

На производстве и в местах, где нужна достаточная яркость, измерение освещенности проводится один раз в месяц. В других местах этот диапазон может быть значительно увеличен и достигать 1 раза в год или в два года. Зафиксированные ненадлежащие результаты являются причиной немедленного устранения нарушений и приведения качества света к нормативным показателям.

Цель проведения измерений освещенности – не наказать собственников предприятий, организаций, учреждений или прочих ответственных лиц. Они предназначены для сохранения здоровья человека. Поэтому периодический контроль освещенности крайне необходим и рекомендуем всеми специалистами.

ГОСТ 33393-2015 Здания и сооружения. Методы измерения коэффициента пульсации освещенности (Переиздание), ГОСТ от 30 ноября 2015 года №33393-2015

ГОСТ 33393-2015

____________________________________________________________________
Текст Сравнения ГОСТ 33393-2015 с ГОСТ Р 54945-2012 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

МКС 91.060.50

Дата введения 2017-01-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (ФГБУ «НИИСФ РААСН») и Обществом с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ» при участии Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических исследований» (ФГУП «ВНИИОФИ»), Общества с ограниченной ответственностью «Архилайт», Общества с ограниченной ответственностью «НИИ охраны труда в г.Иваново»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2079-ст межгосударственный стандарт ГОСТ 33393-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Ноябрь 2019 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает методы измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) от общего и местного искусственного освещения, а также на условной рабочей поверхности в помещениях зданий и сооружений.

Примечание — Пульсация освещенности учитывает изменение светового потока, падающего на рабочую поверхность, частотой до 300 Гц. Пульсация освещенности свыше 300 Гц не оказывает влияния на общую и зрительную работоспособность человека.

Соблюдение норм коэффициента пульсации освещенности позволяет предотвратить отрицательное влияние фликера и стробоскопического эффекта на человека и снизить его зрительное и общее утомление.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ 8.332 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Общие положения

ГОСТ 26824 Здания и сооружения. Методы измерения яркости

ГОСТ 32144 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте приведены термины по ГОСТ 26824, а также следующие термины с соответствующими определениями с учетом существующей международной практики [1]:
________________
Поз.[1]-[3] см. раздел Библиография. — Примечание изготовителя базы данных.

3.1 комбинированное искусственное освещение (combined artificial lighting): Искусственное освещение, при котором к общему искусственному освещению добавляется местное.

3.2 коэффициент пульсации освещенности (illuminance fluctuation factor) , %: Критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в осветительной установке при питании их переменным током, выражающийся формулой

, (1)

где и — максимальное и минимальное значения освещенности соответственно за период ее колебания, лк.

Примечание — В европейской практике [2], [3] для описания явления пульсации освещенности используется термин «фликер»;

— среднее значение освещенности за период колебаний, лк.

3.3 местное освещение (spotlighting): Освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах и расположенными на высоте не более 2 м от пола.

3.4 общее освещение (general lighting): Освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).

3.5 освещенность (illuminance) Е, лк: Физическая величина, определяемая отношением светового потока , падающего на элемент поверхности, содержащий рассматриваемую точку, к площади этого элемента: .

3.6 пульсация освещенности (illuminance fluctuation): Изменение освещенности на рабочей поверхности в результате изменения во времени светового потока источников света в осветительной установке.

3.7 сетка контрольных точек (grid points for measurement and calculation): Организация расположения контрольных точек и определения их количества на рабочей поверхности для расчета и измерения показателей освещения.

3.8 стробоскопический эффект (stroboscopic effect): Зрительное восприятие кажущегося изменения, прекращения вращательного движения или периодического колебания объекта, освещаемого светом, изменяющимся с близкой, совпадающей или кратной частотой.

Примечание — Является одним из проявлений пульсации освещенности.

3.9 фликер (flicker): Ощущение неустойчивости зрительного восприятия, вызванное источником света, яркость или спектральный состав которого изменяются во времени.

Примечание — Используется для характеристики качества освещения в [2], [3], качества электроэнергии по ГОСТ 32144 и является одним из проявлений пульсации освещенности, воспринимаемой глазом человека.

3.10 условная рабочая поверхность (conventional work surface): Условная горизонтальная поверхность, расположенная на уровне 0,8 м от пола.

4 Средства измерений

4.1 Для измерения коэффициента пульсации освещенности используют приборы с измерительными преобразователями излучения с пределом допустимой погрешности средств измерений не более ±10% с учетом погрешности спектральной коррекции, определяемой как отклонение относительной спектральной чувствительности измерительного преобразователя излучения от относительной спектральной световой эффективности монохроматического излучения для дневного зрения по ГОСТ 8.332, погрешности калибровки абсолютной чувствительности и погрешности, вызванной нелинейностью световой характеристики.

4.2 Линейность характеристик измерительного преобразователя излучения прибора для измерения коэффициента пульсации должна быть определена с помощью образцовых светоизмерительных ламп с погрешностью не более ±5% по ГОСТ 8.023.

4.3 Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа. Методика приведена в приложении А.

4.4 Приборы для измерения коэффициента пульсации должны быть поверены и иметь действующие свидетельства о поверке средств измерений. Поверка приборов осуществляется органами государственного метрологического надзора.

4.5 Перечень рекомендуемых средств измерений приведен в приложении Б.

5 Подготовка к измерениям

5.1 Измерения коэффициента пульсации освещенности проводят в темное время суток, когда освещенность от естественного освещения составляет не более 10% значения нормируемой освещенности.

5.2 Перед измерением коэффициента пульсации освещенности следует заменить перегоревшие лампы контролируемой осветительной установки.

Допускается измерять коэффициент пульсации освещенности без предварительной подготовки осветительной установки с обязательным фиксированием данного факта при оформлении результатов измерений.

5.3 Измерения следует проводить после стабилизации светового потока осветительной установки.

Время стабилизации световых характеристик осветительных приборов после их включения на номинальное напряжение сети должно быть не менее:

— 5 мин — для осветительных приборов с лампами накаливания;

— 15 мин — для осветительных приборов с разрядными лампами высокого давления;

— 40 мин — для осветительных приборов с люминесцентными лампами.

Для осветительных приборов со светодиодами время стабилизации световых характеристик должно быть указано в технических условиях на осветительные приборы конкретных типов или групп, а при отсутствии таких данных определено опытным путем.

5.4 Измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) при системах общего и комбинированного искусственного освещения, а также мест производства работ вне зданий следует проводить в плоскости, указанной в нормах (или на рабочей плоскости оборудования), в контрольных точках измерения освещенности.

5.5 Для проведения измерений применяют сетку контрольных точек, при которой контрольные точки размещаются в узлах прямоугольной решетки в пределах зоны выполнения работ или помещения. Отношение длины ячейки решетки к ее ширине должно быть в пределах от 0,5 до 2. Максимальный размер ячейки решетки в метрах определяется по формуле

, (2)

где р не должно превышать 10 м;

d — наибольший размер зоны выполнения работ или помещения, м.

Полоса 0,5 м границ зоны или от стен исключается из измеряемой зоны, за исключением случаев, когда там располагаются рабочие места.

Примечание — Например, р=0,2 м при d=1 м; р=1 м при d=10 м; р=5 м при d=100 м.

Типовое размещение контрольных точек в помещении и рабочих зонах, а также их количество приведено в приложении В, гармонизированном с [2], [3].

5.6 При размещении контрольных точек на плане помещения их сетка не должна совпадать с сеткой размещения светильников. В случае совпадения сеток число контрольных точек на плане помещения целесообразно увеличить. При расположении в помещении крупногабаритного оборудования контрольные точки не должны располагаться на оборудовании. Если контрольные точки попадают на оборудование, сетку контрольных точек следует сделать более частой и исключить точки, попадающие на оборудование.

5.7 Измерения коэффициента пульсации освещенности от местного освещения проводят непосредственно на рабочих местах в плоскости, указанной в нормах, или на рабочей плоскости оборудования.

6 Проведение измерений

6.1 Измерение коэффициента пульсации освещенности проводят прямым методом измерения коэффициента пульсации освещенности на рабочей поверхности с помощью приборов для измерения коэффициента пульсации освещенности.

6.2 При измерениях коэффициента пульсации освещенности на измеряемую поверхность не должны падать тени от прибора и человека, проводящего измерения.

6.3 При комбинированном искусственном освещении рабочих мест коэффициент пульсации освещенности измеряют сначала от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и выключают общее освещение.

6.4 На одном рабочем месте проводят не менее трех измерений в течение 5 мин.

6.5 Результаты измерения коэффициента пульсации освещенности оформляют протоколом, приведенным в приложении Г.

7 Обработка и оценка результатов измерений

7.1 Коэффициент пульсации освещенности на рабочем месте от общего и местного освещения соответствует норме, если его значение не превышает нормированного значения , где — нормированное значение.

7.2 Коэффициент пульсации освещенности от общего освещения определяют как среднеарифметическое значение измеренных коэффициентов пульсации освещенностей в контрольных точках помещения по формуле

, (3)

где — измеренные значения коэффициента пульсации освещенности в контрольных точках помещения, лк;

N — число точек измерения.

7.3 Коэффициент пульсации освещенности на рабочем месте определяют как среднеарифметическое трех измерений, проведенных в течение 5 мин.

7.4 При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации определяется в соответствии с приложением А.

7.5 Коэффициент пульсации освещенности в помещениях соответствует норме, если его среднее значение не превышает нормированного значения .

Приложение А (обязательное). Методика измерения коэффициента пульсации освещенности с помощью осциллографа

Приложение А
(обязательное)

Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа, соединенных по схеме, приведенной на рисунке А.1.

Рисунок А.1 — Блок-схема измерения коэффициента пульсации освещенности с помощью осциллографа

При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации рассчитывают по формуле

, (А.1)

где или ;

, — максимальные и минимальные значения показания по осциллограмме, приведенной на рисунке А.2;

S — площадь согласно рисунку А.2;

T — период колебаний в соответствии с рисунком А.2.

Рисунок А.2 — К расчету коэффициента пульсации освещенности по осциллограмме

Приложение Б (справочное). Перечень рекомендуемых средств измерений

Приложение Б
(справочное)

Многоканальный радиометр «Аргус».

Пульсметр-люксметр Аргус 07.

Пульсметр-люксметр «ТКА-ПКМ»/08.

Люксметр-яркомер-пульсметр «Эколайт-01».

Люксметр-яркомер-пульсметр «Эколайт-02».

Приложение В (рекомендуемое). Типовые параметры сетки контрольных точек в помещениях и рабочих зонах

Приложение В
(рекомендуемое)

Таблица В.1

Приложение Г (рекомендуемое). Протокол измерений коэффициента пульсации освещенности в производственных и общественных помещениях

Приложение Г
(рекомендуемое)

Библиография

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2019

ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещенности, ГОСТ Р от 30 июля 2012 года №54945-2012

ГОСТ Р 54945-2012

Группа Ж25

____________________________________________________________________
Текст Сравнения ГОСТ 33393-2015 с ГОСТ Р 54945-2012 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

ОКС 91.040
ОКСТУ 2009

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН), Обществом с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ» (ООО «ЦЕРЕРА-ЭКСПЕРТ») при участии Общества с ограниченной ответственностью «Л.И.С.Т», Общества с ограниченной ответственностью «Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И.Вавилова» (ООО «ВНИСИ им. С.И.Вавилова»), Общества с ограниченной ответственностью «НИИ охраны труда в г.Иваново»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2012 г. N 206-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает методы измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) от общего и местного освещения, а также на условной рабочей поверхности в помещениях зданий и сооружений.

Примечание — Коэффициент пульсации освещенности учитывает пульсацию светового потока до 300 Гц. Пульсация освещенности свыше 300 Гц согласно [1] не оказывает влияния на общую и зрительную работоспособность.

Соблюдение норм коэффициента пульсации освещенности позволяет предотвратить отрицательное влияние стробоскопического эффекта и снизить зрительное и общее утомление человека.

2 Нормативные ссылки

В настоящем стандарте приведены ссылки на следующие стандарты:

ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте приведены термины по ГОСТ 26824, а также следующие термины с соответствующими определениями:

3.1 коэффициент пульсации освещенности , %: Критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в осветительной установке при питании их переменным током, выражающийся формулой

, (1)

где и — соответственно максимальное и минимальное значения освещенности за период ее колебания, лк;

— среднее значение освещенности за период колебаний, лк.

3.2 освещенность , лк: Физическая величина, определяемая отношением светового потока, падающего на элемент поверхности, к площади этого элемента.

3.3 стробоскопический эффект: Зрительное восприятие кажущегося изменения, прекращения вращательного движения или периодического колебания объекта, освещаемого светом, изменяющимся с близкой, совпадающей или кратной частотой.

3.4 условная рабочая поверхность: Условная горизонтальная поверхность, расположенная на уровне 0,8 м от пола.

4 Средства измерений

4.1 Для измерения коэффициента пульсации освещенности используют приборы с измерительными преобразователями излучения с пределом допустимой погрешности средств измерений не более ±10% с учетом погрешности спектральной коррекции, определяемой как отклонение от относительной спектральной чувствительности измерительного преобразователя излучения от относительной спектральной световой эффективности монохроматического излучения для дневного зрения по ГОСТ 8.332, погрешности калибровки абсолютной чувствительности и погрешности, вызванной нелинейностью световой характеристики.

4.2 Линейность характеристик измерительного преобразователя излучения прибора для измерения коэффициента пульсации должна быть определена при помощи образцовых светоизмерительных ламп с погрешностью не более ±5% по ГОСТ 8.023.

4.3 Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа. Методика приведена в приложении Г.

4.4 Приборы для измерения коэффициента пульсации должны быть поверены и иметь действующие свидетельства о поверке средств измерений. Поверка приборов осуществляется органами стандартизации и метрологии.

4.5 Перечень рекомендуемых средств измерения приведен в приложении А.

5 Подготовка к измерениям

5.1 Измерения коэффициента пульсации освещенности проводят в темное время суток, когда освещенность от естественного освещения составляет не более 10% значения нормируемой освещенности.

5.2 Перед измерением коэффициента пульсации освещенности следует заменить перегоревшие лампы контролируемой осветительной установки.

Допускается измерять коэффициент пульсации без предварительной подготовки осветительной установки с обязательным фиксированием данного факта при оформлении результатов измерений.

5.3 Измерения должны проводиться после стабилизации светового потока осветительной установки.

5.4 Измерения коэффициента пульсации освещенности на рабочих местах (рабочих поверхностях) при системах общего и комбинированного освещения следует проводить в плоскости, указанной в нормах [2]-[4] (или на рабочей плоскости оборудования), в точках измерения освещенности.

5.5 При измерении коэффициента пульсации освещенности от системы общего освещения в помещении для определения расположения контрольных точек проведения измерений план помещения разбивают на равные по возможности квадратные части. Контрольные точки размещают в центре каждого квадрата. Минимальное число контрольных точек измерения определяют исходя из размеров помещения и высоты подвеса светильников над рабочей поверхностью. Для этого рассчитывают индекс помещения по формуле

, (2)

где и — стороны помещения, м;

— высота подвеса светильников над рабочей поверхностью, м.

Минимальное число контрольных точек измерения коэффициента пульсации освещенности от общего освещения в квадратном помещении определяют по таблице 1.

Таблица 1 — Минимальное число контрольных точек измерения

5.6 В неквадратных помещениях выделяют квадрат наибольшей площадью , для которого определяют число точек измерения .

Минимальное число точек измерения коэффициента пульсации освещенности от общего освещения рассчитывают по формуле

, (3)

где — площадь помещения, м;

— площадь квадрата, м.

5.7 При размещении контрольных точек на плане помещения их сетка не должна совпадать с сеткой размещения светильников. В случае совпадения сеток число контрольных точек на плане помещения целесообразно увеличить (см. приложение В). При расположении в помещении крупногабаритного оборудования контрольные точки не должны располагаться на оборудовании. Если контрольные точки попадают на оборудование, сетку контрольных точек следует сделать более частой и исключить точки, попадающие на оборудование.

5.8 Измерения коэффициента пульсации освещенности от местного освещения проводят непосредственно на рабочих местах в плоскости, указанной в нормах [2]-[4], или на рабочей плоскости оборудования.

6 Проведение измерений

6.1 Измерение коэффициента пульсации освещенности проводят прямым методом измерения коэффициента пульсации освещенности на рабочей поверхности с помощью приборов для измерения коэффициента пульсации освещенности.

6.2 При измерениях коэффициента пульсации освещенности необходимо соблюдать следующие требования:

на измеряемую поверхность не должна падать тень от прибора и человека, проводящего измерения.

6.3 При комбинированном освещении рабочих мест коэффициент пульсации освещенности измеряют сначала от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и выключают общее освещение.

6.4 На одном рабочем месте проводят не менее трех измерений в течение 5 мин.

6.5 Результаты измерения коэффициента пульсации освещенности оформляют протоколом в соответствии с приложением Б.

7 Обработка и оценка результатов измерений

7.1 Коэффициент пульсации освещенности на рабочем месте от общего и местного освещения соответствует норме, если его значение не превышает , где — нормированное значение.

7.2 Коэффициент пульсации освещенности от общего освещения определяют как среднеарифметическое значение измеренных коэффициентов пульсации освещенностей в контрольных точках помещения по формуле

, (4)

где — измеренные значения коэффициента пульсации освещенности в контрольных точках помещения, лк;

— число точек измерения.

7.3 Коэффициент пульсации освещенности на рабочем месте определяют как среднеарифметическое трех измерений, проведенных в течение 5 мин.

7.4 При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации рассчитывают в соответствии с приложением Г.

7.5 Коэффициент пульсации освещенности в помещениях соответствует норме, если его среднее значение не превышает [2]-[4].

Приложение А (справочное). Перечень рекомендуемых средств измерения

Приложение А
(справочное)

Многоканальный радиометр «Аргус».

Пульсметр-люксметр «Аргус 07».

Пульсметр-люксметр «ТКА-ПКМ»/08.

Люксметр-яркомер-пульсметр «Эколайт-01».

Люксметр-яркомер-пульсметр «Эколайт-02».

Приложение Б (рекомендуемое). Протокол измерений коэффициента пульсации освещенности в производственных и общественных помещениях

Приложение Б
(рекомендуемое)

Приложение В (рекомендуемое). Расположение контрольных точек при измерении среднего коэффициента пульсации освещенности в помещении

Приложение В
(рекомендуемое)

Рисунок В.1 — Расположение контрольных точек при измерении коэффициента пульсации освещенности в помещении

— контрольная точка; — светильник; — условная сетка раздела площади помещения на части для определения расположения контрольных точек

Рисунок В.1 — Расположение контрольных точек при измерении коэффициента пульсации освещенности в помещении

Приложение Г (обязательное). Методика измерения коэффициента пульсации освещенности с помощью осциллографа

Приложение Г
(обязательное)

Допускается измерение коэффициента пульсации освещенности с помощью измерительного преобразователя излучения, соответствующего требованиям 4.1 и 4.2, и осциллографа, соединенных по схеме, приведенной на рисунке Г.1.

Рисунок Г.1 — Блок-схема измерения пульсаций освещенности с помощью осциллографа

Рисунок Г.1 — Блок-схема измерения пульсаций освещенности с помощью осциллографа

При проведении измерений с помощью измерительного преобразователя излучения и осциллографа коэффициент пульсации рассчитывают по формуле

, (Г.1)

где или ;

, — максимальные и минимальные значения показания по осциллограмме, приведенной на рисунке Г.2;

— площадь согласно рисунку Г.2;

— период колебаний в соответствии с рисунком Г.2.

Рисунок Г.2 — К определению коэффициента пульсации по осциллограмме

Рисунок Г.2 — К определению коэффициента пульсации по осциллограмме

Библиография

[1] Справочная книга по светотехнике. Под ред. Ю.Б.Айзенберга. 3-е издание — М.: Знак, 2006

[2] СП 52.13330.2011 «СНиП 23-05-95 Естественное и искусственное освещение»

[3] СанПиН 2.2.1/2.1.1.1278-2003 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

[4] СанПиН 2.2.1/2.1.1.2585-2010 Изменения и дополнения N 1 к санитарным правилам и нормам СанПиН 2.2.1/2.1.1.1278-2003 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2012

5 эффективных показателей для измерения производительности членов команды

Очень важно отслеживать работу членов группы. Талантливым сотрудникам нужна обратная связь, которая поможет им расти и совершенствоваться, но помимо этого имеет смысл просто отслеживать, что происходит в вашем бизнесе.

Однако проще сказать, чем сделать количественную оценку и измерение показателей производительности. Традиционные показатели, такие как продуктивность, могут представлять собой подвижную цель и часто могут вводить в заблуждение. Как отмечает Джефф Хейден в статье для Inc, «измерение важно, но измерение того, что вам нужно для измерения, и правильное измерение очень важно.”

Существует несколько различных методов на выбор для фактического отслеживания показателей производительности. Houston Chronicle описал регулярные оценки, тесты производительности, обратную связь на 360 градусов и управление по целям как несколько распространенных форм измерения индивидуальных показателей эффективности.

Конечно, есть ряд показателей, которые можно использовать, когда дело доходит до отслеживания того, как работают члены команды, и самые эффективные из них будут зависеть от вашего бизнеса и от различных ролей членов команды.Вот пять показателей для измерения производительности членов команды.

Ссылки по теме: 10 приемов подбора персонала, которые должен знать каждый менеджер по талантам

Показатель эффективности работы члена команды №1: посещаемость

Прежде всего, важно посмотреть, приходит ли член команды на работу или нет. Посещаемость определенно стоит отслеживать. Мы уже говорили об использовании данных о времени и посещаемости для роста компании, но посещаемость команды также может быть полезным показателем эффективности.Автоматизация рабочего времени и посещаемости — отличный способ следить за происходящим. Если член команды постоянно опаздывает, уходит рано или берет необычно большое количество больничных, он, скорее всего, не раскрывает весь свой потенциал.

Ссылки по теме: Советы по PIP: Как настроить план повышения производительности

Плохая посещаемость может быть вызвана множеством причин, включая отсутствие мотивации, проблемы со здоровьем или выгорание. Отсутствие на работе влечет за собой ряд косвенных издержек, таких как дополнительное давление на других членов команды, которым приходится компенсировать отсутствие коллег, что может повлиять на качество и безопасность работы.Кроме того, если ваша организация недоукомплектована персоналом, а члены команды в целом перегружены работой, лучше всего как можно скорее решить проблему, чтобы не подвергать риску здоровье и благополучие команды.

Член группы Показатель производительности # 2: Полезность

Нам нравится помогать нашим клиентам, поэтому неудивительно, что мы стремимся включить полезность в список показателей эффективности работы членов команды. Джошуа Коноу из Konowe & Associates сказал AllBusiness Experts, что готовность помочь — ключевой показатель эффективности его компании: «В нашей компании мы спрашиваем:« Кто в вашем отделе (или другом отделе) оказал вам наибольшую помощь за последние шесть месяцев? и ваша оперативная роль? »

Он добавляет, что постановка этого вопроса членам команды является «отличным мотиватором, полностью анонимна и определяет реальных деятелей в компании, а не только то, во что верит руководство.’” Полезность важна для развития культуры командной работы, позволяющей вашей команде работать лучше при совместном решении сложных задач. Может быть трудно измерить готовность помочь, но метод Коноу — отличное место для начала.

Показатель производительности члена команды № 3: Эффективность

Члены команды должны иметь возможность выполнять свою работу вовремя. Они должны хорошо разбираться в ограничениях, связанных с имеющимся временем и ресурсами, и уметь расставлять приоритеты, чтобы делать дела максимально эффективно.Ищите пропущенные дедлайны или работу, которая страдает из-за зубрежки, чтобы понять, насколько эффективно работает член команды.

Здесь также важна посещаемость: если вы видите, что член команды ежедневно выполняет большое количество сверхурочных, вам, возможно, придется поговорить с ним об управлении временем.

Показатель эффективности членов команды № 4: Инициатива

Приятно, когда те, с кем вы работаете, спрашивают, что им нужно и чем они могут помочь. Еще приятнее, когда они видят потребность и предпринимают шаги для ее удовлетворения.Инициативный сотрудник определенно является признаком удовлетворенности и вовлеченности команды.

Наблюдение за членами команды, проявляющими инициативу, также важно для растущего бизнеса и для быстро меняющихся рабочих мест, требующих людей, способных адаптироваться и проявлять инициативу. Принятие инициативы — определенно сложный показатель для измерения, но для начала лучше всего отслеживать, когда вы видите, как член команды проявляет инициативу, либо с помощью отличного приложения, либо с помощью старой доброй ручки и бумаги.

Показатель эффективности работы члена группы № 5: Качество

Качество работы, которую проделывают члены вашей команды, возможно, является самым важным показателем, но его также труднее всего определить. Члены команды, которым небезразлично то, что они делают и чем заняты в работе, скорее всего, будут работать лучше, и неплохо признать полученные достижения.

Производительность — это гораздо сложнее, чем просто смотреть на количество выставленных коммерческих звонков или количество опубликованных сообщений в блогах.Сколько значимых связей ваш продавец на самом деле установил с новыми потенциальными клиентами? Какая часть вашего контента действительно просматривается и распространяется вашей аудиторией? Одно из предложений — измерить объем работы, которую отклоняют или которую необходимо переделать, как показатель качества работы, но лучше всего выбрать и разработать метод, который лучше всего подходит для вашего бизнеса.

Ссылки по теме: 7 открывающих глаза стратегий для повышения производительности сотрудников

Перед вами

Специалисты по работе с людьми и корпоративной культуре не могут не работать, когда дело доходит до измерения и оценки эффективности команды.Как вы оцениваете эффективность члена команды рок-звезды? Конечно, хотя количественная оценка важна, Шерил Штайн из Monster.com посоветовала людям и специалистам в области культуры не слишком увлекаться цифрами и деталями.

В конце концов, члены команды — это люди, а не просто ресурсы, которые нужно потреблять. Стейн отмечает, что некоторые качества, например склонность к построению отношений, на вес золота, и их нельзя упускать из виду. Тем не менее, Штейн также предположил, что очень важно следить за тенденциями, потому что изменение в производительности команды может быть признаком чего-то большего в организации: «Снижение производительности может сигнализировать об изменениях на рынке или отсутствии поддержки для вашей компании. продуктовая линейка компании, маркетинговая стратегия, миссия, видение или ценности.”

Штейн также подчеркнул важность четкой коммуникации при оценке работы членов команды: «Четко укажите, что вы хотите измерить, и четко обозначьте, как вы доставляете новости. Таким образом, каждый будет знать, где он находится ».

Ищете лучший способ повысить производительность в вашей организации? Программное обеспечение Rise HR помогает канадским компаниям управлять своими командами, отслеживать свободное время, следить за вовлеченностью сотрудников и многое другое. Запросите демонстрацию, чтобы увидеть платформу Rise и узнать, как Rise может помочь в развитии вашего бизнеса.

Хотите больше такого контента,
прямо в ваш почтовый ящик?

Подпишитесь на нашу ежемесячную рассылку по электронной почте полезных кадровых ресурсов.

.

Классификация измерительных инструментов — Circuit Globe

Прибор, используемый для измерения физических и электрических величин, известен как измерительный прибор. Термин «измерение» означает сравнение двух величин одной и той же единицы. Величина одной из величин неизвестна, и она сравнивается с заранее заданным значением. Результат сравнения, полученный относительно числового значения.

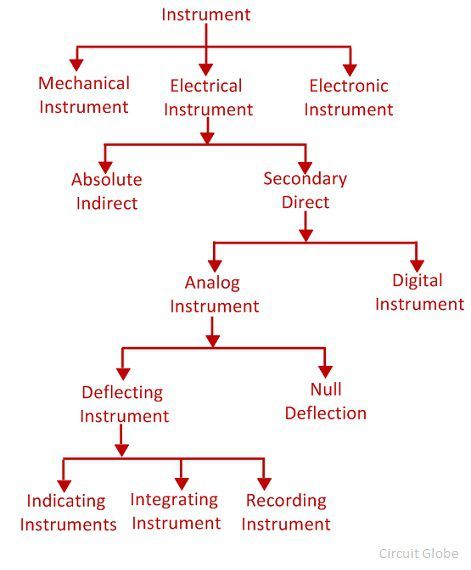

Измерительные приборы подразделяются на три типа;

• Электрический прибор
• Электронный прибор
• Механический инструмент

Механический инструмент использует для измерения физических величин .Этот прибор подходит для измерения статических и стабильных условий, поскольку прибор не может реагировать на динамические условия. Электронный прибор имеет быстрое время отклика . Инструмент обеспечивает быстрый отклик по сравнению с электрическими и механическими инструментами.

Электрический прибор используется для измерения электрических величин, таких как ток, напряжение, мощность и т. Д. Амперметр, вольтметр, ваттметр являются примерами электрического измерительного прибора.Амперметр измеряет ток в амперах; вольтметр измеряет напряжение, а ваттметр используется для измерения мощности. Классификация электрических инструментов зависит от методов представления выходных показаний.

В этой статье мы обсуждаем различные типы электрических инструментов.

Абсолютный инструмент

Абсолютный прибор дает значение измеряемых величин относительно физической постоянной. Физическая постоянная означает угол отклонения, градус и постоянную метра.Математический расчет требует знания значения физической постоянной.

Касательный гальванометр является примером абсолютных инструментов. В касательном гальванометре величина тока, проходящего через катушку, определяется тангенсом угла отклонения катушки, горизонтальной составляющей магнитного поля земли, радиусом и количеством витков используемого провода. Чаще всего этот тип приборов применяется в лабораториях.

Дополнительный инструмент

В дополнительном приборе отклонение показывает величину измеряемых величин . Калибровка инструментов стандартным инструментом важна для измерения. Выходные данные этого типа устройства получаются напрямую, и для определения их значения не требуется математических вычислений.

Цифровой прибор

Цифровой прибор выдает результат в числовой форме . Этот прибор более точен по сравнению с аналоговым прибором, поскольку при считывании не возникает человеческая ошибка.

Аналоговый прибор

Инструмент, выходной сигнал которого постоянно изменяется, известен как аналоговый инструмент.На аналоговом приборе есть стрелка, которая показывает величину измеряемых величин. Аналоговые устройства подразделяются на два типа.

Прибор нулевого типа

В этом приборе нулевое отклонение или нулевое отклонение указывает величину измеряемой величины. Инструмент отличается высокой точностью и чувствительностью. В приборе с нулевым отклонением используются одна известная и одна неизвестная величина. Когда значения известной и неизвестной измеряемых величин равны, стрелка показывает нулевое или нулевое отклонение.Инструмент нулевого отклонения используется в потенциометре и гальванометре для получения нулевой точки.

Инструмент отклоняющего типа

Прибор, в котором значение измеряемой величины определяется посредством отклонения стрелки, известен как прибор отклоняющего типа. Измеряемая величина отклоняет указатель подвижной системы прибора, который закреплен на калиброванной шкале. Таким образом, величина измеряемой величины известна.

Инструмент отклоняющего типа подразделяется на три типа.

1. Индикаторный прибор — Индикатор, показывающий величину измеряемой величины, известен как индикаторный прибор . Показывающий прибор имеет циферблат, который перемещается по градуированной шкале. Вольтметр, амперметр, измеритель коэффициента мощности являются примерами показывающего прибора.
2. Интегрирующий инструмент — Инструмент, который измеряет общую энергию, подаваемую в определенный интервал времени, известен как интегрирующий инструмент.Полная энергия, измеренная прибором, является произведением времени и измеренных электрических величин. Счетчик энергии, счетчик ватт-часов и счетчик энергии являются примерами интегрирующего инструмента.
3. Записывающий прибор — прибор записывает состояние цепи через определенный интервал времени, известный как записывающий прибор . Подвижная система записывающего прибора несет ручку, которая слегка касается листа бумаги. На листе бумаги прослеживается движение катушки.Кривая, нарисованная на бумаге, показывает изменение измерения электрических величин.

Время отклика электронного прибора очень велико по сравнению с электрическим и механическим устройством.

.

Координатно-измерительные машины | Типы и характеристики измерительных систем | Основы измерения

Обычно измерения проводились визуально с использованием ручных инструментов или оптического компаратора. Однако эти инструменты требуют значительного времени и имеют ограниченную точность.
С другой стороны, координатно-измерительная машина (КИМ) измеряет высоту, ширину и глубину детали, используя технологию обработки координат. Кроме того, такие машины могут автоматически измерять цель, записывать измеренные данные и получать измерения GD&T.
Координатно-измерительная машина (КИМ) — это либо контактная модель, в которой используются датчики касания, сферический объект, используемый для выполнения измерений, либо бесконтактная модель, в которой используются другие методы, такие как камеры и лазеры. Некоторые модели, разработанные для автомобильной промышленности, могут даже измерять цели размером более 10 м (30 футов).

Преимущество координатно-измерительной машины (КИМ) заключается в том, что она может измерять предметы, которые трудно измерить с помощью других измерительных машин, с высокой точностью.
Например, трудно измерить трехмерные координаты определенной точки (отверстия и т. Д.) От виртуального начала координат с помощью ручного инструмента, такого как штангенциркуль или микрометр. Кроме того, измерения с использованием виртуальных точек и виртуальных линий и геометрических допусков затруднены с помощью других измерительных машин, но могут быть измерены с помощью 3D-КИМ.

A

Подвижной мост

B

Датчик срабатывания

С

Этап

D

Контроллер

Обычно большинство КИМ мостового или портального типа, как показано на схеме.Сферическая точка контакта, прикрепленная к наконечнику зонда, прикладывается к объекту на сцене, и значения координат в трех измерениях (X, Y, Z) задаются и измеряются.
Он в основном используется для трехмерного измерения штампов, таких как автомобильные детали и различные механические детали, трехмерных объектов, таких как прототипы, и измерения отличий от чертежей.

Щуп контактного типа КИМ обычно имеет сферический диаметр. На наконечнике зонда часто используются твердые материалы — наиболее распространены рубин и диоксид циркония.
Помимо сферической формы, можно использовать иглы с острым концом.

Для проведения высокоточных измерений поверхность координатно-измерительной машины часто представляет собой пластину из камня. Пластина с каменной поверхностью имеет очень незначительное изменение формы с течением времени и ее нелегко поцарапать, поэтому ее преимущество состоит в том, что ее можно стабильно использовать в течение длительного времени.

Одним из наиболее важных инструментов использования координатно-измерительной машины являются приспособления для фиксации объекта измерения на месте.
Причина, по которой объект измерения закреплен, он не перемещается во время работы КИМ, поскольку перемещение детали приведет к ошибкам. Обычно используются такие инструменты, как фиксирующие пластины, зажимы и магниты

Для координатно-измерительных машин с механическим приводом требуется воздушный компрессор с осушителем. Это стандартные КИМ мостового или портального типа.

Существует примерно два типа программного обеспечения для координатно-измерительных машин.
Первый — это программное обеспечение для наших собственных измерительных машин, которое мы самостоятельно разработали для каждого производителя измерительных машин.
Второй — это программное обеспечение, разработанное третьей стороной, которое может использоваться измерительными приборами от нескольких производителей.

Поместите объект измерения в метрологическую лабораторию не менее чем на 5 часов перед измерением, чтобы позволить цели адаптироваться к комнатной температуре (обычно 68 ° F). Это предотвратит ошибки измерения и расхождения из-за теплового расширения.
Выполняйте измерения, направляя зонд в желаемое место измерения вручную или с помощью управляющего ПК.КИМ будет записывать координаты X, Y, Z местоположения зонда. По мере продолжения измерения точек системное программное обеспечение будет вычислять указанные размеры, такие как диаметры, длины, углы и другие критические размеры.

Калибровка щупа (наконечника датчика), который соприкасается с объектом, должна выполняться для точного начала измерения по двум причинам. Первый — это распознать сферические координаты центра стилуса. Второй — установить диаметр сферы стилуса.Установив диаметр, можно рассчитать, смещая радиус от точки, которая действительно касается (вне сферы), до координат центра сферы.
Для калибровки обычно используется сферическая сфера с известной сферичностью, известная как эталонная сфера.

Хотя некоторые модели могут выполнять измерения размером порядка 0,1 мкм, правильное использование и управление жизненно важны для точности измерений.
Убедитесь, что движущиеся части перемещаются по горизонтали и вертикали во время использования.Также используйте эталон или аналогичный предмет для проверки ошибок индикации.
Для выполнения точных измерений критически важно, чтобы температура объекта соответствовала комнатной температуре в метрологической лаборатории. В качестве альтернативы, параметры измерения должны быть настроены на корректировку любой разницы температур.
Для контактных щупов важно обеспечить контакт щупа с целью с постоянной скоростью во время измерения.

Обычные КИМ

требуют регулярного технического обслуживания и осмотра, чтобы постоянно проводить высокоточные измерения.В частности, в случае КИМ мостового типа с механическим приводом со скользящими частями, необходимо регулярно заменять изношенные части, смазывать и очищать систему для оптимальной производительности.

Бережное обращение с координатно-измерительными машинами обычно требует высоких навыков оператора. Как правило, программисты CMM являются высококвалифицированными специалистами в области метрологии. Программисты
КИМ требуются не только для надлежащей проверки, но КИМ может быть поврежден, что приведет к высоким затратам на ремонт при неправильном использовании.По этой причине необходимы штатные инспекторы, а серьезная подготовка является предварительным условием для работы.

КИМ

обычно имеют систему координат устройства, которая задается в объекте.
Система координат устройства определяется устройством, например, направление оси, которая движется в поперечном направлении, — это ось X, а направление, перпендикулярное поверхности предметного столика, — это ось Z. Следовательно, в зависимости от ориентации измеряемого объекта она может отличаться от базовой плоскости или базовой линии самого объекта.Поскольку физически разместить это в координатах станка сложно и неточно, рабочая система координат устанавливается в соответствии с базовой плоскостью или базовой линией объекта.
Таким образом, выравнивание ориентации заготовки с ориентацией исходных координат называется выравниванием.

Для установки системы координат заготовки требуется три части информации.
Первая — это плоскость, которая является базовой плоскостью, а направление, перпендикулярное этой плоскости, — это ось Z.
Вторая линия — это контрольная линия, которая обычно является осью X, а вертикальное направление — осью Y. Прямая линия может быть измерена непосредственно от объекта, или это может быть прямая линия, соединяющая две разные точки (например, два отверстия) виртуальной линией.
Третья точка — это начало координат. Это начало координат является точкой 0 каждого значения координат X, Y и Z. Также можно указать конкретную точку (например, центральную точку определенного отверстия) в качестве начала координат или виртуальную точку (точку пересечения) где пересекаются две прямые.

Обычно пользователь выбирает цель измерения, называемую «элементом», например самолет, через меню программного обеспечения и начинает измерение. В случае координатно-измерительной машины контактного типа кончик щупа приводится в контакт с измеряемым объектом и берется точка измерения. Элемент измеряется путем измерения минимального количества точек измерения, указанных для каждого элемента. Если количество точек измерения еще больше увеличивается, оно часто рассчитывается методом наименьших квадратов.
Помимо плоскостей, элементы измерения включают линии, точки, окружности, цилиндры, конусы и сферы.
Размеры и трехмерные формы измеряются путем вычисления расстояний и углов между измеряемыми элементами.

Некоторые элементы имеют трехмерные формы, такие как цилиндры и конусы, но некоторые элементы не имеют трехмерных форм, таких как линии и круги. Эти элементы обычно проецируются на плоскость (перемещаются перпендикулярно направлению плоскости), чтобы их можно было правильно измерить.Проецируемая плоскость называется базовой плоскостью или плоскостью проекции.

Координатно-измерительные машины

также могут выполнять измерения с использованием виртуальных линий и точек.
Используются различные примеры виртуальных элементов, такие как пересечения между прямыми линиями, допуски между плоскостями, пересечения между плоскостями и окружности между конусами и плоскостями.
Можно сказать, что измерение с использованием этих виртуальных элементов, которые трудно измерить с помощью ручных инструментов, таких как штангенциркуль, является уникальным для трехмерных измерений.

Измерения геометрического допуска измеряются так же, как и обычные измерительные элементы.
Подробную информацию см. На странице геометрических допусков.

Для правильной установки и измерения требуются специальные знания и навыки.
Требуется поддерживать соответствующую температуру в измерительной комнате и стабилизировать температуру объекта.

Поскольку калибровку необходимо производить каждый раз при изменении различных настроек и углов датчика, нелегко поддерживать частую смену продукта.
Поскольку требуется измерительная комната, трудно выполнять частые измерения при обработке объекта.

Для установки требуется большое пространство и строительство лаборатории качества с соблюдением экологических требований, что очень дорого.
Расходы на техническое обслуживание измерительной среды и измерительного оборудования могут быть обузой.
Для программирования КИМ требуется значительное время по нескольким причинам. Требуемое время для доставки детали в лабораторию качества, определения соответствующей температуры детали, фиксации, калибровки для каждого наконечника зонда и времени, необходимого для завершения измерения.

Серия XM

Keyence — это координатно-измерительная машина нового типа, которая преодолевает препятствия, связанные с традиционными КИМ. Это портативная настольная КИМ, которая позволяет любому оператору легко измерять функции 3D / GD&T. Устройство также не требует контролируемой среды и может использоваться в цехе. Узнайте больше об этой КИМ нового поколения!

Дом

.
