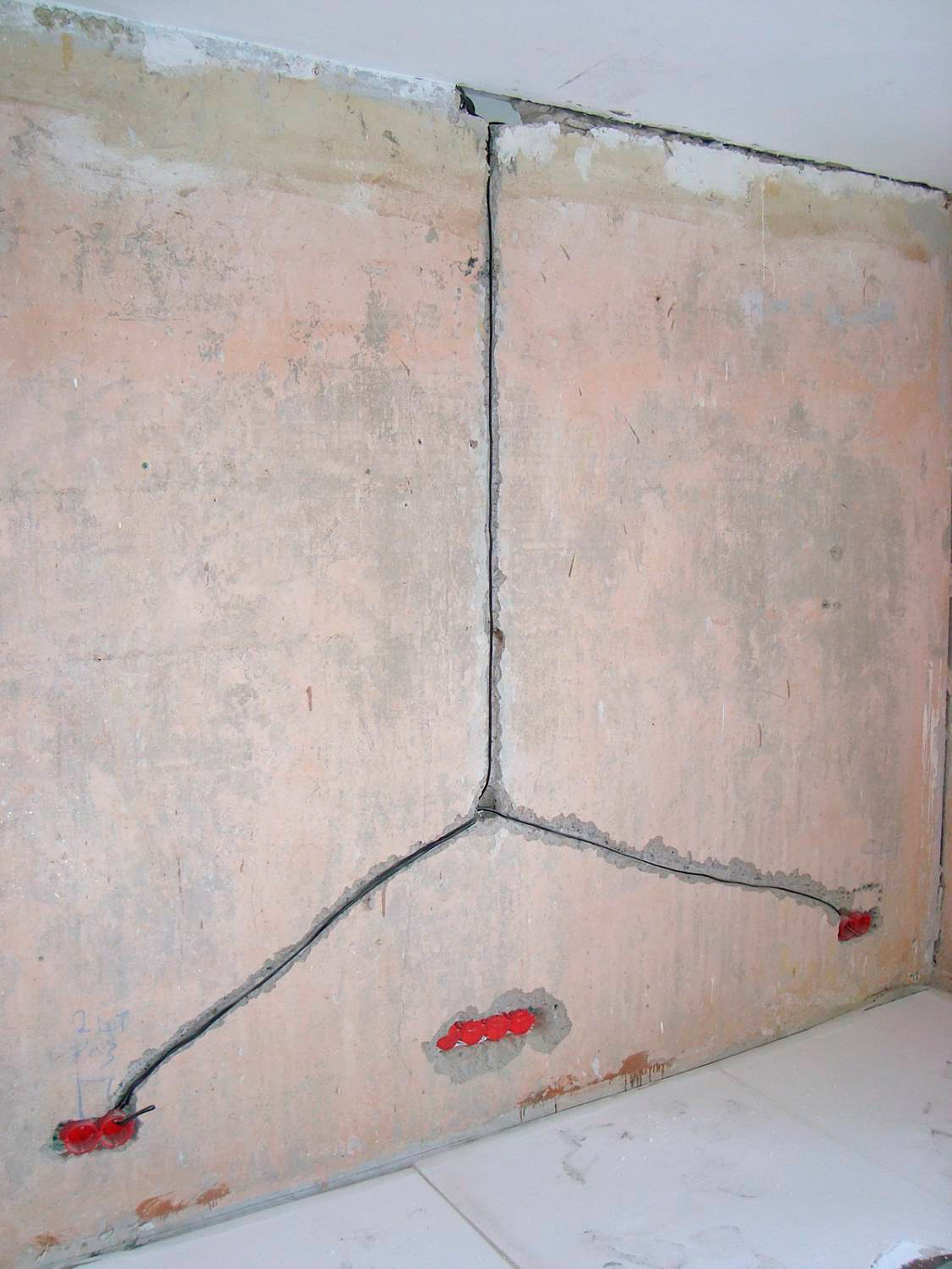

Замена электропроводки

Замена электрической проводки сложный и трудоемкий процесс, требующий опыта исполнителя и профессионального инструмента. При капитальном ремонте прокладка инженерных коммуникаций обходится дороже всего. Многие новостройки сдаются без сантехники и электрической проводки.

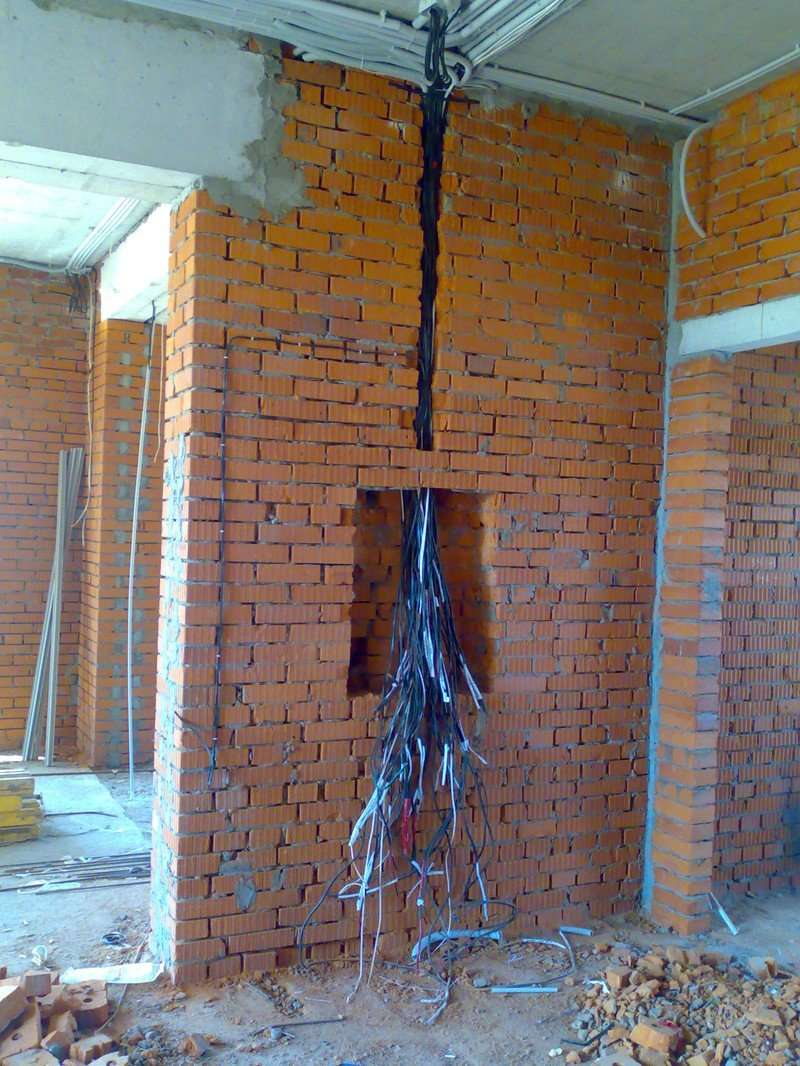

Электропроводка в новостройке

Электропроводка в новостройках как правило выполняется не самым лучшим образом. Приобретаю новую квартиру многие счастливые владельцы сталкиваются с проблемами следующего рода:

• монтаж проводки сделан изначально неправильно
• плохое соединение в распределительных коробках
• некачественные электроматериалы при монтаже
• нарушения изоляция кабеля, иные неисправности

Не будем отвлекаться на все недостатки монтажа электропроводки в новых домах. Единственная рекомендация, если есть возможность… лучше выполнить полную замену проводки от застройщика или провести частичную модернизацию электросети квартиры. Более подробно ознакомиться с недостатками электрики в новостройках можно в данной статье

Электрика в новостройке

Электропроводка в старом фонде

Во многих домах, построенных в прошлом веке, возникает много проблем с перепадами в электросети. Электропроводка в старом фонде не выдерживает напряжения, выходят из строя дорогостоящие приборы, происходят короткие замыкания. Рекомендуем своевременно выполнить замену электропроводки, не дожидаясь печальных последствий (короткое замыкание, поражение электрическим током, пожар). Проводка, рассчитанная на пару лампочек и одну розетку, не соответствует современным требованиям для работы мощных электроприборов.

Ремонт электропроводки

Для использования современной бытовой техники необходимо иметь качественную электрическую сеть. Перед началом капитального ремонта спланируйте расположение розеток, выключателей и светильников. Чтобы в последствии не пришлось портить обои и снимать плинтуса для установки дополнительных розеток.

Варианты монтажа элект

Монтаж электропроводки в деревянном доме: ключевые требования, способы монтажа

Натуральное дерево – экологически чистый материал, который отличается низкой теплопроводностью и эстетически привлекательным внешним видом. Деревянные дома идеально вписываются в ландшафтный дизайн эко-стиля. Именно по этим причинам брус или оцилиндрованное бревно всегда пользуются особым спросом в частном строительстве, ведь дом должен быть теплым, красивым, а главное – безопасным. Но как оградить деревянное строение от возможной опасности возгорания, ведь древесина, вопреки всем своим достоинствам – легко воспламеняющийся материал?

Деревянные дома с легкостью вписываются в ландшафтный дизайн, выполненный в экологическом стиле

Содержание статьи

Ключевые требования к электропроводке в деревянных строениях

Деревянный дом отличается повышенной пожароопасностью – это основная его особенность, которую нельзя не учитывать при устройстве такой серьезной коммуникации, как электропроводка. И требования к прокладке электрических кабелей здесь несколько отличаются от норм для бетонных или кирпичных строений.

Исходя из статистики, большинство пожаров в деревянных домах случается из-за ошибок в монтаже электропроводки

По причине частых пожаров, за самостоятельный монтаж электропроводки браться не следует, лучше доверить это дело профессионалам. А знание основных требований поможет грамотно проконтролировать их работу.

Нельзя допускать одновременной работы нескольких мощных электроприборов, подключенных к одному источнику питания

Требования к устройству электропроводки в деревянном строении:

1. В случае короткого замыкания, вероятность возгорания кабеля с переходом открытого пламени на деревянные элементы постройки должна быть полностью исключена.
2. Сечение кабелей и проводов должно соответствовать суммарной мощности потребляемой электроэнергии с достаточным запасом на каждом отдельно взятом участке. Нельзя допускать даже малейшего перегрева проводов или мест их соединений. Это требование также распространяется и на бетонные строения, но для деревянных домов его выполнение обязательно.
3. Электропроводка в доме из бревна или бруса должна быть полностью безопасной и исключать возможность поражения электротоком.

Чтобы электропроводка не билась током, все ее соединения должны быть качественно заизолированы

Вопрос эстетики при устройстве электропроводки в доме из дерева лучше отложить. Не стоит улучшать интерьер в ущерб безопасности.

Видео – Электрика в одноэтажном каркасном доме, надёжная прокладка

Способы монтажа электропроводки в деревянных домах

Электропроводка прокладывается двумя способами – внутренним (скрытым) и наружным (открытым). И различаются эти способы не только степенью видимости проводов.

Наружная проводка должна быть скрыта в защитный кабель-канал

Цены на кабель-канал

Кабель-канал

Монтаж скрытой проводки предполагает использование кабелей большего сечения, чтобы исключить перегорание или короткие замыкания внутри стены. Открытый же монтаж может предусматривать использование гофрированного шланга, который предотвращает возгорание.

Для устройства проводки в деревянных домах уместным будет использование проводов с негорючей изоляцией

С чего начать монтаж проводки: наружные работы и ввод

Любые электромонтажные работы начинаются с составления подробного плана. Если дом на этапе строительства, то местоположение всех узлов и коммуникаций должно быть отражено в заверенном архитектурной фирмой проекте. В случае отсутствия данного документа, его понадобится составить отдельно для электропроводки.

Пример схемы электропроводки в частной деревянной постройке

Правила составления схемы электропроводки предусматривают установку распределительного щита в коридоре, на недоступной для детей высоте. Перед планированием розеток определитесь, где будут находиться особо мощные электроприборы, которые нельзя подключать через удлинители. Стандартная высота установки выключателей – 0,8-1,5 м.

Допустимое расстояние от разных объектов до электропроводки, источников питания и контактных соединений

По правилам эстетики все выключатели и розетки среднего уровня должны находиться на одной высоте. Для розеток верхнего уровня высота должна составлять 1,8-2,1 м, а для нижних источников питания – 0,15-0,3 м.

Все выключатели должны быть легкодоступны. При входе в комнату контактное соединение должно быть расположено со стороны дверной ручки.

Линия электроснабжения может проходить по верхней или нижней части стены, на расстоянии в 0,2 м от ближней горизонтальной поверхности. При составлении разметки важно придерживаться четкой вертикали или горизонтали. Все повороты кабелей должны располагаться строго под прямым углом. При наружной электропроводке это обеспечивает аккуратный внешний вид, а при внутренней – упрощает процесс поиска нужного провода.

Более подробно о распределительной коробке для электропроводки читайте в нашей специализированной статье.

Так, план электропроводки в деревянном доме должен учитывать:

• место расположения мощных электроприборов;
• размещение светильников, электро розеток, щитков, счетчика и выключателей;
• потребляемую мощность в каждой комнате;
• тип электропроводки;
• места расположения кабелей;
• количество контактных соединений;
• сечение кабелей;
• расстояние от проводки до пола, потолка, дверных проемов;
• точные размеры комнат в масштабе.

В кладовых, гардеробных, подвалах и санузлах выключатель устанавливается с наружной стороны помещения

Затем составленный план необходимо согласовать с Госэнергонадзором. Если к проекту не будет претензий, к дому будет подведено электричество в течение 5 рабочих дней.

Ввод электропроводки в дом

Расстояние от магистрали до домашнего распределительного щитка называется вводом. Это самый ответственный участок работ. Существует два способа, как подвести электроснабжение к дому – подземный и наземный.

Подземный метод считается наиболее надежным, так как кабель полностью скрыт и не может подвергаться воздействиям окружающей среды. Помимо этого, в случае возгорания или короткого замыкания исключена вероятность ущерба. Для деревянных домов рекомендован именно этот способ за счет повышенной безопасности. К тому же, такой способ ввода не портит ландшафтный дизайн. Однако, этот метод довольно затратный. В земле прокапывается траншея глубиной не менее 80 см. В цокольную часть наружной стены заводится толстостенная металлическая гильза.

Ввод коммуникаций вовнутрь дома должен быть предусмотрен еще на этапе заливки фундамента. Вместо металлической гильзы для подвода электрокабеля через фундамент можно использовать защитную гофру из термопластика

Цены на защитную гофру для проводов

Гофра для проводов

Сам кабель необходимо защитить от подземных факторов воздействия (грызунов, влаги, химических реакций, давления корневых систем и т.д.). Для этого используется металлическая труба или гофра. Во избежание коррозии металла в земле, прочную защиту некоторые умельцы дополнительно протягивают через пластиковую гофру. Использование подземного способа уместно на этапе строительства.

Прокладка кабеля по воздуху – способ более выгодный, но менее безопасный

Если дом уже построен, уместным будет второй метод – прокладка кабеля по воздуху. Этот способ в разы дешевле, и проще в выполнении. От ближайшего столба линии электропередач делается отпайка, подсоединяется электрокабель.

Важно! Для выполнения подключения кабеля к магистрали электропередач необходимо вызвать электрика из штата электроснабжающей организации, имеющего спецдопуск. Самостоятельно выполнять отпайку запрещается.

Для подвода электричества к дому рекомендуется использовать кабель типа СИП (самонесущий изолированный провод)

Изоляционный слой такого кабеля сделан из материала, выдерживающего перепады температур, прямое воздействие ультрафиолета, осадки и другие агрессивные воздействия окружающей среды. Под защитным слоем, помимо токопроводящих жил, кабель СИП оснащен стальным тросом, обеспечивающим хорошую натяжку элемента и его прочность.

В случае использования другого типа кабеля, для дополнительной прочности, его рекомендуется закрепить хомутами на несущем тросе, натянутом между домкомом и столбом

Если расстояние от столба электромагистрали до ввода в дом более 20 м, понадобится установка дополнительной опоры. В противном случае большое провисание увеличит нагрузку на электрокабель.

В дом кабель, идущий по воздуху, заводится через отверстие, просверленное в стене. Туда монтируется отрезок металлической трубы. Важно, чтобы на пути проведения кабеля по воздуху не было никаких препятствий в виде деревьев, хозстроений или высоких кустарников.

Установка распределительного щита – пошаговая инструкция

Распределительный щиток – это специальное устройство, предназначенное для удобного и безопасного ввода силового электрокабеля и равномерного распределения электроэнергии. Внутри агрегата находится оборудование, отвечающее за прочное и безопасное соединение проводов, учет потребляемой энергии и нормальное функционирование системы электроснабжения.

Внешний вид распределительного электрического щитка для частного дома

Готовый распределительный щит внешне выглядит, как пластиковая коробка с прозрачней дверцей, шиной заземления и нулем, а также DIN-рейкой, вертикально навешиваемая на стену. Размеры распределительного щитка выбираются, согласно потребностям жильцов и количеству автоматических выключателей (УЗО), которые отвечают за нагрузку.

В среднем для деревянного дома достаточно электрического распределительного щитка на 12-15 модулей

Цены на распределительные щитки

Распределительный щиток

Установка распределительного щитка:

Шаг 1. Сам щит монтируем к стене на высоте, не доступной детям. Если коробка устанавливается в подсобке, оптимальная для него высота – 1,56-1,8 м. Идеальным вариантом является крепление щитка на бетонную или кирпичную плиту.

Комплектация

Шаг 2. С коробки демонтируем дверцу и лицевую часть. Как правило, она закреплена болтами или пластиковыми фиксаторами.

Пустой щиток без дверцы и лицевой части

Шаг 3. Делаем разметку на стене и просверливаем отверстия для крепления щитка.

Подготовление дыр в стене для подвешивания щита

Шаг 4. Заднюю часть щитка прислоняем к подготовленной поверхности и непрочно фиксируем ее саморезами. Выравниваем коробку по уровню и закручиваем метизы до упора.

Установленный электрошиток

Шаг 5. На дин-рейку, на вводе для каждой линии устанавливаем УЗО, счетчик и двухполюсные автоматические выключатели. Правильно монтировать модули по убыванию силы тока. Автоматы соединяем перемычками из фрагментов кабеля.

Распределительный щиток с двумя дин-рейками позволяет выполнить подключение быстрее и легче

После тог как система полностью собрана, рекомендуется промаркировать все модули по группам. Это во многом облегчит процесс эксплуатации.

Видео – Сборка щитка для квартиры

Внутренняя электропроводка

Как говорилось выше, внутри дома электрическая проводка может быть смонтирована также, как и снаружи – двумя способами (скрытым и открытым). Рассмотрим подробнее оба варианта.

Электропроводка открытого типа внутри дома

Открытая или наружная проводка выполняется в трех разных вариациях:

• использование гофрированных электротехнических труб;
• применение электротехнического короба;
• установка кабеля в открытую.

Трубы гофрированные электротехнические для проведения наружной электропроводки

Гибкие гофры для наружной электропроводки сегодня самый распространенный вид защиты кабелей. Изготавливаются гофры из термопластика, который препятствует возгоранию. Через гофру, при необходимости, можно провести не один кабель, а несколько. Это удобно при устройстве дополнительной розетки уже во время активной эксплуатации системы (при внутренней проводке такой возможности нет).

Недостатки гофрированных труб:

• неэстетический внешний вид,
• когда в гофротрубу протягивается кабель, ее практически невозможно закрепить идеально ровно;
• гофротрубы являются хорошими пылесборниками, и не всегда налипшую пыль можно удалить пылесосом.

Электротехнический короб для монтажа наружной проводки внутри дома

Кабель-канал или электротехнический короб выполнен из не поддерживающего горение термопластика. При плавлении атакой материал не выделяет токсических веществ, поэтому применение его для внутренних работ не противоречит санитарным нормам. Кабель-каналы доступны по цене, могут быть выполнены в любом цвете и иметь как одну, так и несколько секций. Внутри секций можно поместить до 3 кабелей, идущих в одном направлении.

С помощью электротехнического короба проводка в деревянном доме выполняется без особых проблем и трудозатрат

Для монтажа электропроводки при помощи кабель-канала не потребуется какого-то особого спецоборудования, приспособлений, инструментов, навыков и опыта. Короб можно сажать на жидкие гвозди или фиксировать при помощи метизов. В уже установленные кабель-каналы прокладывается проводка и скрывается под заглушками.

Недостатки кабель-каналов:

• если вы решите переклеить обои, вам нужно будет демонтировать всю систему;
• в связи с усадкой деревянного дома короба будут деформироваться, сдавливаясь под постоянной нагрузкой, ив конце концов сломаются;
• чтобы аккуратно смонтировать проводку, понадобится множество вспомогательных элементов на примере уголков, поворотов, заглушек и стыков.

Устройство электропроводки при помощи кабель-канала не будет выглядеть уютно. Скорее, это офисный вариант.

Видео – Наружная проводка в кабель канале деревянного дома

Самым оптимальным вариантом для деревянного дома, с точки зрения эстетики, считается наружная проводка, выполненная незащищенным кабелем. Однако, такой монтаж нуждается в дополнительном устройстве асбестовой или металлической прокладки.

Наружная электропроводка с использованием открытого кабеля

Соблюсти все правила электробезопасности и сделать эстетически привлекательный дизайн можно при помощи устройства ретро-проводки. Специальный кабель фиксируется на керамических изоляторах, также используются оригинальные розетки и выключатели наружного типа.

Ретро-проводка с использованием специального кабеля

Скрытая проводка

Такой вариант для деревянного дома специалисты использовать не рекомендуют, так как он значительно повышает пожарную опасность здания. Но если по каким-либо причинам соблюсти это правило не удается, его можно обойти, усилив соблюдение норм и требований пожарной безопасности при прокладке проводов.

Устройство скрыто проводки имеет два варианта, но оба они довольно затратны. И такой монтаж обойдется значительно дороже предыдущего варианта.

Металлические трубы для скрытой проводки

Использование металлических труб хорошо тем, что при каком-либо возгорании или коротком замыкании, кабель надежно защищен и пламя не распространится на деревянную конструкцию. Укладываются трубки во внутренних полостях, скрывая за облицовкой потолков и стен. Второй вариант – прокладка труб в высверленные каналы в поверхности стен.

Для устройства внутренней проводки с помощью труб лучше использовать оцинкованный материал, так как он меньше поддается коррозии. Через трубы протягиваются кабели, затем кожухи вместе с проводами, крепятся в подготовленных штробах.

Важно! При протяжке кабеля в трубу его можно повредить об острые края кожухов. Чтобы этого избежать – используйте пластиковые заглушки.

Трубы из меди и алюминия считаются самыми технологичными. Они пластичны, легки и не поддаются коррозии. Это особенно актуально, так как помогает значительно сэкономить на или приобретении поворотов или трубогиба.

Монтаж проводки под штукатурку предусматривает использование глины

Под штукатурку в современных строениях из древесины проводку укладывают все реже из за кропотливости работы:

1. На деревянную поверхность крест-накрест набивается дранка из тонких реек.
2. Сверху накидывается слой глины толщиной от 100 мм.
3. Кабели протягиваются через гофрированные трубы и монтируются к стене.
4. Сверху все это скрывается еще одним слоем глиняной штукатурки.

Такой способ был актуален несколько десятков лет назад и пользовался особой популярностью, так как дома, как правило, строили из сруба или железнодорожных шпал.

Устройство скрытой электропроводки в деревянных домах по пустотам запрещено даже с использованием защитных гофр.

Заземление

Современное оснащение типового частного дома не обходится без таких мощных электроприборов, как водонагреватель, стиральная машина, электрический котел, холодильник, морозильная камера и т.д. Установка электротехники с металлическим корпусом предполагает наличие системы заземления.

Устройство заземления в доме

Пошаговая инструкция по устройству заземления

1. Подготавливаем три металлических стержня, сечением 3 см.
2. Выкапываем от дома траншею глубиной 0,3 м по форме равностороннего треугольника, как показано на рисунке выше. Длина каждой из сторон – 1 м.
3. Внутрь траншеи помещаем арматуру, угловые соединения объединяем сваркой.
4. К углу, который ближе к дому, привариваем петлю и крепим при помощи винтового соединения стальной прут сантиметровой толщины.
5. Прут прокладываем в траншею, ведущую к дому, и соединяем его с заземляющим модулем электрического распределительного щитка.

При устройстве скрытой проводки, окончательно прятать ее в стены рекомендуется после полной проверки работоспособности системы

Цены на различные виды дифавтоматов

Дифавтомат

На заключительном этапе остается проверить работоспособность всей системы.

Если вы не уверены в своих возможностях, лучше для монтажа проводки воспользуйтесь помощью квалифицированного специалиста. Электропроводка в деревянном доме имеет свои особенности, связанные с дальнейшей безопасностью ее эксплуатации.

Видео – Электропроводка в деревянном доме
