Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня разберем один из спорных вопросов, который постоянно возникает при общении граждан-потребителей с энергоснабжающей организацией.

Итак, суть вопроса заключается в следующем — допускается ли установка автоматического выключателя перед счетчиком?

Отвечаю, ссылаясь на следующие пункты из ПУЭ (скачать ПУЭ можно здесь):

Из этого пункта следует, что перед счетчиком прямого включения в обязательном порядке должен быть установлен коммутационный аппарат, с помощью которого можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.

Согласитесь, это очень удобно. Порой приходишь менять счетчик, а питающий кабель сразу заведен на клеммы счетчика. Вот и приходится бегать и искать место расположения этого автомата, чтобы снять напряжения с кабеля — ведь электробезопасность превыше всего.

Кстати, проверьте свои знания по электробезопасности с помощью онлайн-теста 2014 года.

Теперь поясню по поводу коммутационных аппаратов. Согласно ГОСТ 17703-72:

К ним относятся:

• автоматические выключатели
• предохранители
• пакетные выключатели или переключатели
• рубильники и разъединители
• прочее

Вот еще выдержка из ПУЭ:

В этом пункте идет пояснение по месту установки коммутационного аппарата. Он должен быть установлен не дальше 10 (м) от самого счетчика.

Тоже самое говорится в своде правил СП 31-110-2003:

В жилых домах, где щитки расположены в подъездах (как в этой статье), чаще всего перед счетчиком каждой квартиры установлен вводной пакетный выключатель (ПВ). В моем примере установлены ПВ на 63 (А).

Питание на квартиру (фаза и ноль) берется непосредственно с колодок магистральных проводов, затем идет через пакетный выключатель (ПВ) на счетчик.

После счетчика идет распределение по групповым автоматам.

Для замены счетчика электроэнергии достаточно отключить соответствующий пакетный выключатель, проверить отсутствие напряжения на клеммах счетчика и приступать к работе.

При проведении капитальных ремонтов электропроводки в жилых домах «хрущевского» типа, где магистрали электропроводки идут не по подъезду, а в специальных шахтах, с магистрального стояка мы прокладывали фазный провод марки ПВ-1 сечением 4 кв.мм сначала на вводной автомат 32 (А), затем на счетчик, а потом на групповые автоматы. Нули собирали на нулевой шине N, которая была установлена в боксе на месте 4-ого автомата.

Чтобы не было споров с инспекторами из энергосбыта, то договорились вводной и групповые автоматы устанавливать в одном пластиковом боксе с возможностью для его дальнейшего пломбирования. Использовали боксы наружной установки от «Tyco» на 4 модуля. Считаю, что это не совсем правильно, но по-другому нам не стали подписывать акты.

Как вариант, вместо бокса можно установить автоматы со специальными шторками и ушками, например, от EKF серии ВА 47-63.

После подключения проводов шторка опускается на клеммы автомата, а через ушки продергивается проволока от пломбы.

Есть еще вариант, это применение специального щита учета и распределения, например, вот такой ЩУРн(в).

Как видите, в нем имеется отдельный отсек для установки вводного автоматического выключателя, на внешнюю защитную панель которого устанавливается пломба. К групповым автоматам доступ остается.

Последнее время инспекторы стали клеить пломбы-наклейки прямо на клеммы вводных автоматов, пакетников, трансформаторов тока. У каждой пломбы имеется собственный номер и ее вносят в акт приема прибора учета в эксплуатацию.

Коммутационные аппараты, установленные в свободном доступе для инспекторов (на лестничных площадках или вводных щитах, расположенных вне дома) особого смысла пломбировать нет.

Читайте подробную статью о распространенных способах пломбировки вводных автоматических выключателей.

А вот когда Вам по ошибке или случайности забыли опломбировать вводной автомат перед счетчиком, который установлен в Вашем щите, и постоянного круглосуточного доступа у инспекторов туда нет, то скорее всего ждите штрафа за неучтенное потребление электроэнергии. Лучше заранее побеспокоиться об этом и попросить вместе со счетчиком поставит пломбу и на вводной автомат.

P.S. Надеюсь, теперь у Вас не возникнет подобных спорных вопросов по поводу установки автомата перед счетчиком. А вдруг возникнут, то приводите указанные в статье ссылки на нормативные документы и Вам не должны будут отказать. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Замена вышедшей из строя или прокладка новой электропроводки в квартире или доме начинается с разработки электрической схемы. По схеме легко определить какие нужны установочные приборы и их количество. Рассчитывается длина проводов и их сечение.

Электромонтажная схема

соединения приборов в электрическом щитке

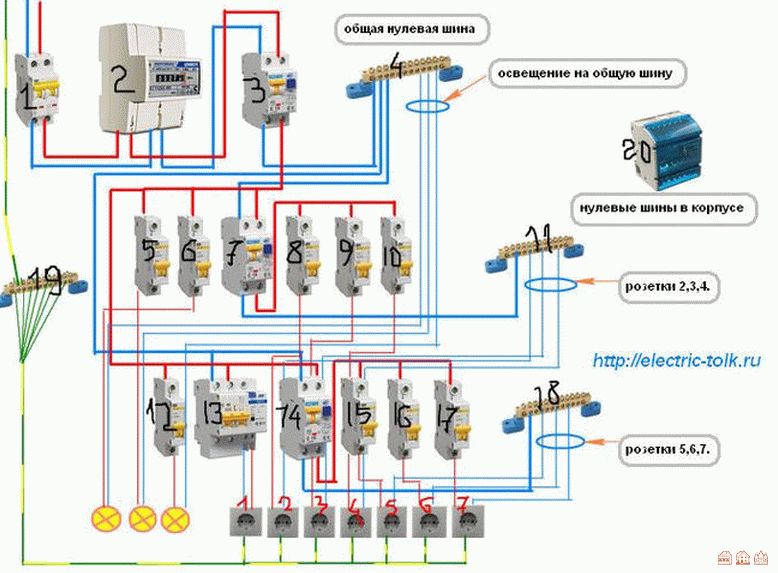

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат

защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления

автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить

электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы. На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.

Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

Здравствуйте, Андрей!

В квартирах хрущевок и сталинок обычно так и делают, электрик сказал правильно.

Сергей 03.03.2016

Добрый день!

Скажите пожалуйста, как мне подключить бойлер в старой «хрущевке» если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Александр

Здравствуйте, Сергей!

Для обеспечения безопасности при подключении электроприборов в квартире, где нет заземления можно использовать УЗО, которое я рекомендовал при подключении стиральной машины.

Сергей 22.12.2016

Здравствуйте.

С интересом почитал Ваш сайт. У меня вопрос к Вам такой: в поселке сеть с двумя фазами, (видимо, старая организация сети) без нуля. Как правильно подключить автоматы, на один провод автоматы и к потребителям, а второй провод к потребителям напрямую?

Есть ли смысл в УЗО?

С уважением, Сергей.

Александр

Здравствуйте, Сергей!

С такой организацией проводки мне сталкиваться не приходилось, но ответ на этот вопрос есть в ПУЭ (Правила установки электрооборудования).
Необходимо установить автоматический двухполюсный выключатель (в одном корпусе установлено два спаренных автомата). Таким образом, при срабатывании автомата будут разрываться оба провода, что обеспечит 100% защиту при любом аварийном случае.
УЗО к фазе и нулю не привязано, поэтому если есть желание, то можно установить, и оно будет полноценно работать.

УЗО – до или после автомата | PoweredHouse

Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.

Почему в одной схеме автомат стоит перед УЗО, а в другой после?

Автоматический выключатель ставится на первом месте из-за удобства монтажа при подключении кабеля в щите. Если автомат стоит на первом месте (схема слева), то от него идет фаза перемычкой на УЗО, ноль подается сразу на УЗО. В этом случае кабель отходящий на потребители подключается только к УЗО и к шине PE.

В схеме справа (автомат стоит после УЗО) отходящий кабель на потребители нужно уже подключать к разным защитным устройствам – фазу к автомату, а рабочий ноль к УЗО. Для некоторых такая компоновка может показаться не удобной, и простой обыватель может запутаться с подключением.

В схеме же, где к к одному узо подключается группа автоматов, последние целесообразно устанавливать после узо.

С вопросом, что сначала УЗО или автомат разобрались. Теперь определимся, как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для этого нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Данное правило касается пары один автомат + одно УЗО.

При выборе номинала УЗО, если к нему подключено несколько автоматов, нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете.

Читайте также:

Будет ли работать УЗО без заземления

Где и как ставить вводной автомат, перед счетчиком или после?

Как выбрать автоматический выключатель

Селективность автоматических выключателей

Разделение электропроводки на группы

Вводной автомат: общие сведения, место расположения, типы, как выбрать

При обустройстве электрической сети жилого строения обязательно обеспечивается высокий уровень безопасности путем установки защитного оборудования. Одним из таких важных элементов является вводной автомат. Читайте и будете знать, что собой представляет такое устройство. Рассмотрим конструктивные особенности, существующие типы, нюансы выбора, согласования с энергосбытом и установки дублирующего аппарата.

Автомат в электрощитке на вводе линииИсточник slavasozidatelyam.ru

Общие сведения

Многие домовладельцы не знают разницы между автоматом, монтируемого на вводе электросети в строение, и защитным выключателем, который срабатывает в автоматическом режиме. Если оборудование рассматривать со стороны технического устройства, то разницы между ними никакой нет. Оба элемента устанавливаются, чтобы без участия человека отключать электрическую сеть, когда она перегружена или при возникновении замыкания.

Вводной автомат для частного дома и выключатель автоматического действия различаются исключительно своим назначением. Они подключаются по разным схемам. Групповой или обычный защитный автомат может устанавливаться на одну или сразу несколько электролиний. При этом устройство на вводе используется, чтобы подключать к сети или отключать от электричества полностью весь дом. В то же время внешне данный элемент ничем не отличается от обычного автоматического защитного выключателя.

Место установки автомата ввода

Перед выбором и непосредственно монтажом определяется место установки устройства. Чтобы не ошибиться, нужно руководствоваться правилами устройства электроустановок. Сокращенно они называются ПУЭ.

Седьмое издание ПУЭИсточник rukipro.ru

В 7 пункте этих правил сказано, что замена электрического счетчика должна осуществляться после отключения электролинии, к которой он подсоединен. Обесточивание выполняется путем установки коммутационного аппарата. С его помощью снимают напряжение с каждой фазы. Их отключение позволит безопасно выполнить требуемые работы.

В соответствии с установленным правилом вводной автомат перед счетчиком обязательно устанавливается на каждом объекте. Ведь он является одним из видов коммутационных электрических аппаратов. Кстати, к ним также относятся рубильники и пакетные выключатели. При этом монтаж всех таких устройств должен осуществляться не дальше 10 м от электросчетчика. Данное расстояние актуально для сетей с напряжением до 380 В.

Выключатель защитный перед устройством учета энергииИсточник chelny.bitu.ru

Конструктивные особенности

Перед тем как решить, какой автомат ставить на ввод в частный дом, требуется познакомиться с его конструкцией. Устройство производится в пластмассовом корпусе. Он закрывает два механизма включения. Один из них имеет подвижную конструкцию, а другой – представляет собой неподвижный контакт. Если взводная рукоятка поднята вверх, тогда происходит их замыкание. В таком состоянии она фиксируется, и автомат считается включенным.

В конструкции устройства имеется два защитных элемента. Они создают цепь для протекания электрического тока. Одним из элементов является биметаллическая пластина. Ее срабатывание происходит, когда превышается температурный порог и значение тока. Второй защитный элемент – электромагнитный расцепитель. Его размыкание происходит, когда возникает короткое замыкание.

Конструкция защитного автоматаИсточник elektrik-a.su

Маркировку имеет каждый вводной автомат для частного дома – сколько ампер это устройство способно выдержать из нее не трудно узнать. На корпусе всегда указывается допустимое значение силы тока. При постепенном увеличении такой величины происходит нагрев пластины. Это приводит к механическому размыканию контактов.

Если же происходит короткое замыкание, которому характерно лавинообразное повышение силы тока, тогда сработает второй расцепитель – электромагнитный элемент. Когда в доме установлено многополюсное защитное автоматическое устройство и значение параметра превышает допустимую величину на любой из линий – отключаются все контакты в пакете.

Независимо от причины срабатывания автомат остается в выключенном положении. Он не способен самостоятельно включиться. Для перевода в рабочее состояние человеку нужно поднять его рукоятку.

Типы автоматов

Производители изготавливают вводные аппараты в одно, двух, трех и четырехполюсном исполнении. Разновидность зависит от схемы электрического питания жилого строения. Поэтому ее нужно знать перед тем, как выбрать вводной автомат.

Разнополюсные защитные аппаратыИсточник izion.pro

Автомат с одним полюсом

Такой тип вводного выключателя применяется в электрической линии с одной фазой. Для подключения к кабелю, проложенному до объекта, используется в устройстве верхняя клемма. Нижний аналогичный элемент применяется для соединения с проводом, который прокладывается к счетчику и дальше по постройке.

Монтаж однополюсного автомата выполняется на фазном проводе. Это позволяет снять с жилы напряжение, когда возникает нештатная ситуация. Конструктивно он не отличается от аппаратов на отводящих электролиниях. Однако вводной защитный выключатель всегда способен выдержать больший электроток.

Схема установки такого устройства подразумевает подсоединение к нему питающей фазы. Потом она прокладывается к электросчетчику. Затем ее ведут до групповых автоматических выключателей. От них она уже расходится по всему объекту.

Нейтральный провод сразу подводят к электросчетчику. Затем ноль соединяется с шиной в щитке. Потом нейтраль прокладывают до потребителей – розеток, лампочек и так далее.

Однополюсный защитный выключатель устанавливается на фазном проводеИсточник vitrina59.ru

Использование входного выключателя позволяет защитить вводной кабель от чрезмерного нагрева. При появлении короткого замыкания во внутридомовой электролинии отключается аппарат, который установлен именно на ней. В других помещениях и частях дома электричество не пропадает. Использование этой схемы позволяет за короткий промежуток времени найти причину обесточивания конкретной линии.

Важно! На вводной автомат для частного дома 220в и 380 В обязательно устанавливается пломба инспектором Энергосбыта.

Доступ к контактным группам аппарата ограничивают разными способами. Каждый из них позволяет предотвратить незаконное подключение к электросети. Иногда устанавливают заглушки. Их ставят на отверстия, которые используют для затягивания контактных групп. Часто также пломбы устанавливают на крышки, защищающие контакты. Пломбы не должны мешать обесточивать объект и включать электричество.

Автомат с двумя полюсами

Эта разновидность устройства изготавливается в виде блока с двумя полюсами. В конструкции присутствует общий рычаг. Механизмы отключения двухполюсника объединены. Поэтому он имеет общую блокировку.

Двухполюсный защитный выключательИсточник torgmarket. by

В соответствии с ПУЭ нельзя разрывать нейтральную жилу электрического кабеля. При этом запрещается устанавливать вместо двухполюсного автомата два однополюсных устройства. Поэтому двухполюсник применяют в однофазной, но в двухпроводной сети. Он позволяет гарантированно отключить объект, если случайно буду перепутаны жилы кабеля. Другими словами, фазный провод окажется на шине, а нейтраль на входном автоматическом выключателе.

Сейчас в основном прокладывают кабели с тремя жилами. Это нейтральный провод, земля и фаза. В таком случае двухполюсный автомат перед счетчиком в частном доме тоже гарантированно отключит объект при возникновении нештатной ситуации. Кроме того, его рекомендуется применять в старых домах, где ранее были установлены пробки на нулевом и фазном проводе.

Схема с двухполюсником на вводеИсточник twimg.com

Важно! В соответствии с действующими правилами не разрешается монтировать предохранители на нейтральных проводах.

В таком случае использование двухполюсного автомата максимально упрощает задачу. Ведь не придется переделывать электрическую схему. Кроме того, такое устройство обязательно необходимо использовать, если частный дом подключается по схеме ТТ. Его применение позволит снизить вероятность образования разности потенциалов, которые возникают между нейтралью и землей.

Автомат с тремя полюсами

Перед принятием окончательного решения относительно того, какие автоматы ставить в частном доме, нужно обязательно выяснить фазность электрической сети. Если она трехфазная, тогда устанавливается автомат с тремя полюсами. Использование такого устройства позволяет сразу обесточить все фазы. Он защитит электрическую систему от перегрузок и внутрисетевых коротких замыканий.

Трехполюсный защитный выключательИсточник emi61.ru

Трехполюсник имеет по три клеммы в верхней и нижней части. Конструкция этого устройства подразумевает наличие в каждом контуре отдельной биметаллической пластины и электромагнитного расцепителя. В автомате также присутствует три дугогасящих камеры.

Вводной автомат 3 фазы тоже всегда устанавливается перед электросчетчиком. Однако часто дополнительно в электрической схеме дома используют УЗО. В этом случае его обязательно монтируют после счетчика. Необходимость его установки связана с большой длиной проводов по всему дому. Это увеличивает вероятность утечки электротока.

Вводная трехфазная электрическая сеть после УЗО обычно разделяется на отдельные линии к потребителям. Ее также делят на отдельные группы для подачи электричества, например, в хозяйственный блок, гараж, мощному оборудованию и так далее.

Схема с трехполюсным защитным выключателем на вводеИсточник uk-parkovaya.ru

Выбор по силе тока

Перед тем как решить, какие автоматы выбрать для частного дома, необходимо рассчитать суммарную нагрузку. Ведь через эти устройства будет проходить весь ток, который используется в любой точке постройки. Для вычисления суммарной нагрузки не требуется особых знаний. Необходимо лишь знать точное количество потребителей электричества в жилом строении.

Однако суммарная мощность всех электрических приборов может оказаться очень большой. Ведь в современных домах используется огромное количество различного электрооборудования. В такой ситуации рекомендуется учитывать мощность только тех электроприборов, которые будут одновременно работать.

Так, предположим, что в небольшом частном доме постоянно включен холодильник, телевизор, персональный компьютер и, возможно, кондиционер. Дополнительно в любой момент человеку еще может понадобиться воспользоваться бойлером, духовым шкафом или утюгом. Это уже более мощные электрические приборы. Однако при расчете обычно учитывают только один из них.

Возможные потребители электричества в домеИсточник mogilev. mchs.gov.by

Если рассматривать дом с таким количеством электрических приборов, то суммарное значение будет не более 5 кВт даже с освещением. Хотя сегодня все чаще домовладельцы предпочитают использовать лампы в экономичном исполнении – энергосберегающие источники света.

На заметку! Ранее в люстры устанавливали только лампы накаливания. Для полного освещения двух комнат тратилось примерно от 500 до 700 Вт. Однако в жилом доме свет постоянно используется и в других помещениях. Поэтому всем домовладельцам рекомендуется устанавливать в осветительные приборы энергосберегающие лампы.

Перед тем как окончательно определиться, какие автоматы ставить в частном доме 220в, рекомендуется предусмотреть запас по мощности. Ведь нередко в жизни случаются непредвиденные ситуации, когда приходится одновременно включать большое количество электрических приборов. Поэтому обычно делают запас в размере от 20 до 30%.

Одновременное включение большого количества электрических приборовИсточник oofgrid.com

Увеличенный номинал вводного автомата позволит каждый раз не восстанавливать энергоснабжение дома, если одновременно включены несколько мощных электрических приборов. В нашем примере суммарное значение будет уже не 5 кВт, а 6,5 кВт. В соответствии с законом Ома, чтобы узнать потребляемую силу тока, нужно мощность с запасом поделить на 220 В. В результате получается примерно 30 А.

Важно! При наличии трехфазной электрической сети деление выполняется на 380 В.

Производители не выпускают защитные выключатели, рассчитанные на такую силу тока. Поэтому решая, на сколько ампер ставить автомат в дом, выбирают устройство с ближайшим большим значением – это 32 А.

Номинальные значения тока автоматических выключателейИсточник malolikto. ru

Сборка и монтаж распределительного щита в квартире или частном доме

Однако это только пример расчета номинального тока автоматического выключателя. С ростом суммарной нагрузки на конкретном жилом объекте выбирают автомат с более высокой такой характеристикой. При этом для полноценного и безопасного использования электричества потребуется прокладка в здании мощной электрической проводки.

Кроме того, домовладельцу придется больше заплатить энергоснабжающей организации за согласование подключения. Ведь тарифы напрямую зависят от киловатт. На их количество влияет площадь объекта, присутствие на частной территории хозяйственных строений, использование электрического инструмента.

Важно! Обычно в частной жилой постройке устанавливают входной автомат, который способен выдержать ток 63 А.

Значение рабочего тока также можно вычислить, если умножить суммарную мощность в киловаттах на 4,55. Этот коэффициент актуален, когда напряжение в электрической сети составляет 220 В. Если же рабочее напряжение равно 380 В, тогда суммарную мощность подключенных электроприборов умножают на 1,52.

Как вычисляется номинальный ток защитного выключателя рассказано в видео:

Оба способа вычисления номинальной силы тока актуальны и позволяют понять, на сколько ампер ставить вводной автомат в частном доме. Эти методы вычисления обычно используют, когда на все фазы приходится одинаковая нагрузка. Если же она разная, тогда расчет выполняют по наибольшей величине.

Подбор по фазности

Фазность электрической сети обязательно учитывается, когда подбирается автомат и решается, сколько он должен выдерживать ампер. Обычно при наличии только одной фазы выполняют монтаж защитного выключателя на два полюса. Если же сеть трехфазная, тогда осуществляют установку трех- или даже четырехполюсного устройства.

Однофазная сеть с двухполюсным выключателем на вводе часто встречается в малоэтажных постройках. Окончательное решение относительно того, какой вводной автомат поставить на дом 220 В, принимается только после предварительно проведенных расчетов по определению номинальной силы тока. Подключение двухполюсника выполняется как с заземлением, так и без него. В любом случае устройство способно полностью обесточить строение.

Схема подключения двухполюсного автоматического защитного выключателя с заземлением только до шиныИсточник uk-parkovaya.ru

Монтаж защитного выключателя в трехфазной сети тоже часто выполняется в частных домах. Ведь во многих постройках для приготовления блюд используют электрические плиты. Чаще монтируют трехполюсные устройства. Обычно в электролинию, где присутствует вводной автомат на 3 фазы, дополнительно устанавливают УЗО. Оно позволяет предотвратить поражение людей электротоком, если произойдет его утечка.

Четырехполюсный автомат на вводе трехфазной электрической линии устанавливают не так часто. Он обычно монтируется при прокладке проводов с четырьмя жилами. Одна из клемм четырехполюсника используется для подключения нейтрали. Намного чаще четырехполюсный выключатель применяется в четырехфазных электрических сетях. Ведь при возникновении нештатной ситуации на любой ветки устройство обесточит весь объект.

Важно! Когда рассчитывается и осуществляется выбор вводного автомата для трехфазной сети, нужно сложить нагрузки, которые приходятся на каждую ветку.

Об автоматах, отличающихся друг от друга количеством полюсов, и об их использовании рассказано в видеоролике:

Подбор по времятоковой характеристике

Более точно выбрать вводный автомат в частный дом можно, если учесть его времятоковую характеристику. При этом не нужно забывать про номинальный ток устройства. Способ подбора по времятоковой характеристике особенно актуален, если к электросети подключено оборудование, для работы которого требуются существенные пусковые токи.

Когда электроприборы в постройке создают стандартные нагрузки на электрическую сеть, часто можно встретить установленный автомат, у которого номинал составляет 16 А. При этом он относится к разновидности «C». Устройства с такой характеристикой очень часто используются в быту. Несмотря на это, существуют другие времятоковые характеристики – A, B, D и так далее.

Латинская буква находится на корпусе сразу после цифры силы тока конкретного автомата. Она обозначает тип кривой времятоковой характеристики. Самую высокую чувствительность имеет устройство типа A. У коммутационных аппаратов с другими буквами эта характеристика уменьшается.

Более подробно о номинале и времятоковой характеристике рассказано в видеоматериале:

Так, у устройства типа «B» электромагнитный расцепитель срабатывает, когда значение тока превышает допустимую величину в 3-4 раза. В коммутационном аппарате «C» электрическая цепь разрывается уже при 5-7 кратном увеличении значения. В автомате «D» – это происходит, когда фактическая сила тока превышает допустимую величину в 10 раз.

Значение времятоковой характеристики берут из документации на конкретный автоматический выключатель. Производители ее нередко размещают на своих официальных сайтах.

От вида нагрузки на электрическую сеть зависит, какой будет установлен автомат. Она обязательно учитывается, когда выбирается тип устройства. Точнее принимают во внимание способность нагрузки скачкообразно потреблять электроток.

Рекомендуется использовать выключатели типа «B», если в цепи отсутствуют существенные пусковые токи. В то же время лучше установить коммутационные аппараты «C» или «D», когда к линии подключен электродвигатель, для запуска которого требуется электроток, превышающий номинальное значение в несколько раз.

Пример графиков времятоковой характеристикиИсточник euro-avtomatika.ru

Какой кабель нужен для подключения дома к электросети на 15 кВт и как его подсоединять

Способ крепления

Сейчас все производители выпускают автоматические защитные выключатели для установки на DIN-рейку. Это удобный способ, так как не нужно автомат перед счетчиком прикручивать к стене или задней стенке электрощитка. Устройство крепится к рейке с помощью специальных DIN-фиксаторов.

Вводной коммутационный прибор устанавливается в отдельном корпусе или монтируется в общем электрощите, который крепят на столбе или даже стене дома. Исполнение защитного выключателя на входе электрической сети не имеет значения. Важно, чтобы был обеспечен свободный доступ к устройству как домовладельцу, так и инспектору Энергосбыта.

О том, как выполняется установка автоматов, рассказано в ролике:

Лучший способ покупки входного автомата

Чтобы не ошибиться и правильно решить, какой автомат поставить на ввод в доме с однофазной сетью или трехфазной проводкой, нужно обратиться в специализированную компанию. Квалифицированные сотрудники не только помогут подобрать коммутационный аппарат, но и выполнят его профессиональный монтаж.

Конечно, можно посетить ближайший магазин с электротехнической продукцией. Однако в этом случае неопытный человек может приобрести некачественный товар или устройство, неподходящее по силе тока. При этом специализированная компания предоставит гарантию на автомат и выполненные работы.

Согласование с энергосбытом

Нередко энергоснабжающая организация отказывает домовладельцу в получение определенной нагрузки по току. Хотя до этого человек выполнил в доме электрическую проводку по всем существующим правилам и даже рассчитал с погрешностью в 1 ампер каждого потребителя.

Иногда энергоснабжающая организация может отказать домовладельцу в получении рассчитанной нагрузки по токуИсточник td-komplekt.ru

Такая ситуация возникает из-за того, что энергоснабжающую организацию не интересует, какой автомат на ввод хочет поставить домовладелец. Она руководствуется лимитами на подводящую электролинию. Существующие нормативы нельзя превышать. При нарушении лимитов другие домовладельцы не смогут подключиться к трансформаторной подстанции. Превышение нормативов также приводит к постоянным перегрузкам подводящей электрической линии.

Совет! Всегда нужно сначала совершить визит в энергоснабжающую организацию и только потом выбирать и рассчитывать входной автомат до счетчика, сколько ампер он будет выдерживать, а также планировать всю схему электрического снабжения своего дома и других построек на частном участке.

Установка дублирующего автомата

Зоной ответственности аттестованных электриков является участок от входного автоматического выключателя до электросчетчика. Поэтому оба элемента подлежат обязательной опломбировки. Она выполняется, чтобы исключить незаконный отбор электрической энергии.

Пломба на вводном автомате и электросчетчикеИсточник specdispetcher.ru

Чтобы удобнее обслуживать и при необходимости выполнять ремонтные работы, в распределительном электрощите нередко домовладельцы решают установить дублирующий автоматический выключатель на вводе. Его монтаж выполняется после счетчика, но до групповых автоматов. Установка дублера осуществляется в электрощите, который находится в постройке.

Дублирующий выключатель должен быть рассчитан на меньшую силу тока, чем вводной коммутационный аппарат. Однако эта его характеристика обязана превышать аналогичный параметр групповых автоматов. Если такое правило невозможно выполнить, тогда устанавливают дублер, рассчитанный на такой же ток, как и устройство на входе. При таком варианте дублирующий элемент будет использоваться только в качестве размыкающего аппарата, когда понадобится провести ремонтные или другие работы.

Условная электрическая схема с вводным автоматом и его дублеромИсточник stroyka-electro.ru

Правильный расчёт номинала для автомата по мощности тока

Коротко о главном

Автоматический выключатель, который устанавливается на вводе электрической сети в постройку, способен полностью обесточить строение. Его монтаж всегда выполняется перед электросчетчиком, чтобы проводить обслуживание и ремонт узла учета или других элементов электроцепи.

Автомат на входе может иметь от 1 до 4 полюсов. Двух- и однополюсные устройства устанавливаются в однофазных сетях. Приборы с тремя и четырьмя полюсами монтируются при наличии 3-х фаз.

Подбирается коммутационный аппарат по максимальной силе тока с учетом нагрузки на сеть. При этом также рекомендуется учитывать времятоковую характеристику и обязательно принимать во внимание фазность электролинии. Для удобного выполнения работ можно установить дублер входного автомата, но уже после счетчика.

подключение узо | Советы электрика

02 Март 2012 Делаем электропроводку

Итак, завершающий этап работ после монтажа вводного кабеля и установки квартирного щитка— сборка схемы электропроводки, подключение автоматов и УЗО в щитке.

Как я уже говорил в предыдущей статье электроповодку в квартире я разделил на три группы и на каждую группу установил свой автоматический выключатель.

1 группа- автомат на 16 А- комнаты, коридор. Провод АВВГ 2х2,5(старая проводка)

2 группа- автомат на 20 А- кухня. Провод ВВГнг 3х2,5

3 группа- автомат на 16 А- ванная. Провод ВВГнг 3х2,5

Допустимый ток для провода сечением 2,5 кв.мм составляет 25 А, поэтому выбор автоматов у меня сделан правильно.

При токе больше 20 А отключится автомат на 20 А (кухня), а при нагрузке с током более 16 А отключатся 16-амперные автоматы (комнаты, коридор и ванная).

Это защита от перегрузки.  А от короткого замыкания (КЗ) автоматы и так должны отработать, потому что ток КЗ очень большой и может достигать больших значений- иногда даже тысяч ампер.

Есть такое понятие как кратность тока. У применяемых мною автоматических выключателей тип- С, у которого  кратность 5-7 номинальных токов автомата.

То есть при 5-кратном токе от Iн автомата произойдет его отключение без выдержки времени.

Поясню на примере.

Если автомат на 16 ампер, то умножаем на 5 и получаем ток отключения автомата от КЗ- 80 ампер.

Автоматы крепятся на DIN-рейку, входящую в комплект квартирного щитка. Рядом с автоматами устанавливаю УЗО- устройство защитного отключения.

УЗО  отключает все три автомата, то есть фаза с нулем на автоматы идет через УЗО с номинальным током в 40 ампер.

Дифференциальный ток отключения у УЗО- 30 мА или 0,03 Ампера.

Хочу обратить ваше внимание что ни в квартирном щитке, ни в этажном щите я

НЕ подключил провод заземления!

При этом вводной кабель я проложил трехжильный. Но провод заземления желто- зеленого цвета заизолировал в этажном щитке и в квартире.

Дело в том, что в доме применено заземление типа TN-C, при этом рабочий ноль и защитный находятся в нулевом проводе- PEN.

Если я подключу заземление, то при обрыве нуля между этажным щитом и вводом в дом на корпусе этажного щита появится опасный для жизни потенциал (именно на корпус щита прикручен вводной нулевой провод-PEN).

А так как провод заземления в квартиру будет подключен на этот корпус, то опасный потенциал попадет в квартиру на корпуса холодильника, стиральной машины, утюга и т.д., то есть везде где в розетке с вилкой будет подключен заземляющий контакт.

И при прикосновении к металлическому корпусу под высоким потенциалом УЗО может в таком случае и не отключиться…

Последствия могут быть сами понимаете какие, с электричеством шутки плохи.

Если же провод заземления не подключать, то при обрыве нуля будет только повышенное или напряжение в электропроводке и самое страшное что может случиться- это сгорит какой нибудь электроприбор.

УЗО при этом тоже не отключится, оно для этого и не предназначено, зато никого током не “дернет”.

Хочу добавить что разделять в квартирном щитке нулевой провод на защитный и рабочий по правилам запрещено.

Можно это сделать в этажном щите- но только на свой страх и риск и при условии что вы уверены в том, что в доме сделано заземляющее устройство.

Я же поступаю проще- не подключаю заземление и все. При этом УЗО свои функции выполняет прекрасно.

В дальнейшем этот провод заземления должен быть подключен после  перевода электропроводки дома на систему TN-C -S или TN-S.

Вводной автомат я установил в этажном щите, после счетчика электроэнергии. В схему подключения счетчика вмешиваться не стал- пусть кто обслуживает- переделывает.

Так как вводной кабель сечением 4кв.мм то автомат выбираю на 32 ампера, с немного заниженным номиналом, можно и на 40 ампер поставить но я чуток перестраховался.

Вводной автомат- двухполюсный, 2Р.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: подключение в щитке, установка автоматов

Распределительный (квартирный) щиток.

Видео, схема и подключение

Распределительный, (квартирный) щиток является самой важной и сложной частью всей электрической цепи квартиры. Это центр управления всей электроэнергией дома. В нем находятся различные автоматы, УЗО, дифавтоматы и прочая необходимая аппаратура. Качественно смонтированный щиток, установленный по всем правилам и с учетом всех требований, обеспечит на долгие годы бесперебойное поступление электричества в квартиру и надежно защитит от неприятностей, связанных с замыканием сети, возгоранием проводки.

Распределительный щит. Секреты сборки и выбора автоматов — видео

Видео монтажа электрического щитка в квартире или доме

Сегодня изобилие бытовой электротехники привело к стремительному росту потребления энергии. Вместе с этим изменились и требования к технике безопасности. Если лет тридцать назад для отдельной квартиры требовалась мощность 800 Вт, то сегодня только один электрочайник потребляет 1,5-2 кВт, не говоря уже о других, более мощных приборах — таких, как водонагреватели, кондиционеры, стиральные машины, микроволновые печи и пр. В связи с возросшим потреблением энергии появились и новые требования к электрооборудованию, способному поддерживать бесперебойную работу электросети в отдельно взятой квартире и многоэтажном доме.
Перед началом работ по монтажу квартирного щитка необходимо составить его схему: обозначить, что в нем должно находиться, какие требуются автоматы и средства защиты, какая предполагается проводка. Это очень важный момент электромонтажных работ, поэтому при составлении схемы следует учесть все факторы.

В первую очередь необходимо:

— вычислить общую сумму мощности всех электроприборов, которые будут использоваться в квартире. Также надо разбить квартиру на отдельные зоны (ванная, кухня, комнаты, коридор) и посчитать мощность энергопотребления каждой по отдельности. Все это понадобится для определения номинального значения автоматов, которые потребуются для установки в щитке;

— выбрать тип расключения в квартире: шлейф, звезда, коробочное расключение или какой-то свой индивидуальный вариант. Какая будет разводка, такое количество проводов нужно будут отводить от щитка: их может быть 1-2 или нескольких десятков — вариантов масса.

— учесть все экстремальные варианты: например, визит родственников или гостей на неделю или постоянная работа большей части техники — компьютера, электроплиты, кондиционера, утюга, кофеварки, холодильника, стиральной машины и т. д. Следует помнить и про освещение. Расчет расхода электроэнергии в данном случае необходим, ведь на его основе будет выбираться кабель с соответствующим сечением. Именно под кабель придется в дальнейшем подбирать автоматы и прочие устройства для щитка. Допустим, кабель будет рассчитан на силу тока 25 А, соответственно, сечение его медной жилы — 2,5 мм2. Под такой кабель требуется автомат или У30 16 А;

— выбрать способ расключения с учетом типа установленных в квартире электроприборов, а также места расположения последних. Некоторые приборы, например кондиционер или стиральная машина, требуют отдельной установки УЗО (смотри рисунок).

Схема подключения электроприборов к источнику питания: 1, 3,8,11 — рабочие проводники;
2, 5,6,9 — фазовые проводники; 4,7, 10 — совмещенные нулевой и защитный проводники;
12 — освещение; 13 — розетки; 14 — стиральная машина; 15 — электрическая плита

При составлении схемы щитка важно изображать только направление проводки к электрооборудованию. Здесь необязательно показывать, где и как будет установлено само оборудование (хотя такая схема потребуется в дальнейшем при монтаже проводки в квартире). Для установки щитка следует ограничиться лишь указанием типа расключения, количества проводов и их проводимости. Когда будет вычислено, какая требуется степень электрификации квартиры, тогда можно приступить к подбору кабелей, счетчика, автоматов, УЗО, других защитных средств и самого щитка. Расчет должен быть точным, чтобы после монтажа не оказалось, что потребление электроэнергии в квартире выше номинального значения тока, зафиксированного в оборудовании щитка. От того, какие приборы будут устанавливаться в щитке, зависит и форма самого устройства, и его внутреннее оснащение.

Когда схема составлена, закуплено все необходимое оборудование, можно приступать к работе. Рассмотрим монтаж щитка на примере двухкомнатной квартиры.
Сначала нужно выбрать место для установки щитка. Обычно его размещают в прихожей рядом с входной дверью. Это самый оптимальный вариант, поскольку не придется далеко тянуть кабель от этажного щитка. Но выбор места может быть любым. Это зависит от желания хозяина квартиры. Можно установить щиток даже в самой дальней комнате или кладовой. В любом случае устройство следует крепить к стене на высоте 1,5 м или на уровне глаз — так, чтобы до него было удобно доставать. Хотя, если в доме есть маленькие дети, то лучше поднять щиток повыше и выбрать такой, который запирается на ключ (например, металлический ЩРВ).
Щиток может быть наружной или внутренней установки, что по большому счету не принципиально: выбор той или иной модели зависит от индивидуальных предпочтений. Также не важно, какими внешними качествами будет обладать щиток. Он может быть пластиковым или металлическим, с прозрачной дверцей или нет. Здесь можно выбирать по вкусу и в соответствии с дизайном квартиры.

Для гипсокартоновых перегородок можно использовать встраиваемые щитки, а для железобетонных стен — щитки наружной установки, чтобы не выдалбливать в прочной стене углубление. Размер щитка будет зависеть от количества устройств, которые планируется в нем устанавливать. Например, для двухкомнатной квартиры потребуется щиток с 30 модулями или полюсами (один однополюсный автомат занимает один модуль).
Все выбранные электроустройства для щитка должны по размеру подходить ширине заданного модуля. Электрический счетчик будет занимать место, равное 8 автоматам, поэтому только для его установки потребуется уже 8 модулей. Если сложить вместе количество автоматов и размеры других электроустройств, выяснится, какими параметрами должен обладать щиток. Выбор этих коробок достаточно широк и, чтобы не растеряться в магазине, можно прихватить с собой составленную предварительно схему и проконсультироваться с продавцом. Хотя определиться с приобретением будет не так сложно, ведь все щитки называют по количеству модулей: например, щиток на 12 модулей, щиток на 36 модулей и т. д. Для двухкомнатной квартиры нужен бокс на 36 модулей, потому щитки обязательно должны быть с запасом модулей.

Есть боксы со специально отведенным местом под счетчик, под автоматы и другие устройства. Есть щитки, в которых находятся дин-рейки (или, как их еще называют, DIN-рейки), на которые крепятся все приборы — вариантов очень много. В соответствии со списком всего внутреннего оборудования щитка можно без труда выбрать нужную модель.
Для щитка внутренней установки придется выдалбливать широкие штробы, в которых будут уложены все провода и кабели расключения. Для наружного щитка необходимо покупать специальные короба соответствующего размера или пластиковые трубы.
На боковых панелях щитка по периметру находятся отверстия, через которые вводятся провода. У пластиковых боксов такие отверстия прикрыты выламывающимися пробками, в металлических есть уже готовые отверстия: вверху — для входящих кабелей, внизу — для выходящих. Такие кабели в местах входа и выхода должны быть защищены специальными сальниками или муфтами. Установка муфт обязательно требуется для металлического ящика с герметичной крышкой.

К стене наружный щиток крепится с помощью дюбель-гвоздей или шурупов. Внутренний бокс тоже можно закрепить за заднюю крышку крепежом и дополнительно зафиксировать по краям гипсовым клеем или алебастром.
После установки щитка на заданном месте к нему подводятся провода. Затем устанавливается вся аппаратура.
Щитки, снабженные дин-рейками, очень удобны в применении. В некоторых щитках есть специальные штырьки для крепления дин-рейки, после установки этих реек на них крепятся все внутрищитковые приборы с помощью специальных защелок, которые находятся на тыльной стороне. Счетчик тоже можно прикрепить к дин-рейке, а если есть специально отведенное для него место, то закрепить с помощью винтов или шурупов.
Все автоматы устанавливаются довольно легко: их нужно вставлять в дин-рейку до тех пор, пока не раздастся щелчок, и все — устройство будет надежно зафиксировано на планке. Если потребуется снять автомат или какой-нибудь другой прибор, то достаточно будет выдвинуть ушко автомата отверткой, и устройство легко снимется с крепления.

Для двухкомнатной квартиры подойдет щиток с тремя дин-рейками, на каждой из которых будет по 12 модулей. Установка приборов начинается с верхней части планки. Сначала слева нужно поставить входной двухполюсный автомат на 40 А, к двум полюсам которого подключаются фазовый и нулевой проводники соответственно. На автомате обычно изображены специальные символы, которые подскажут, куда какой проводник подключать. Рядом с автоматом справа следует установить счетчик. По сути, все устройства в щитке можно устанавливать в любой последовательности, главное — потом их правильно соединить между собой. Однако, когда они располагаются по порядку друг за другом и по установленным нормативам, то подключать и соединять их между собой гораздо удобнее.
Для установки и подключения счетчика требуется специальное разрешение от коммунальной службы. Лучше, если все работы будут вестить с разрешения и под наблюдением представителя службы по энергоснабжению пользователей. Если же счетчик установлен в несанкционированном порядке, потребуется вызывать дежурного электрика, который проверит грамотность подключения и поставит на счетчик пломбы. Возможно, что за самостоятельный монтаж без предварительной договоренности со службой энергосети будет взыскан штраф, поэтому желательно сначала решить все эти организационные вопросы, а потом уже приступать к работе.

Именно организация по электроснабжению решает, какой именно счетчик можно установить в квартире. И потреблять энергии больше, чем указано на установленном счетчике, запрещается. Например, если счетчик рассчитан на 5-40 А, то больше чем 8,8 кВт потребитель не сможет получить. При повышенном расходе энергии в квартире такой счетчик просто отключится. Поэтому необходимо выбирать оптимальное для тех или иных условий устройство и согласовывать этот выбор с официально ответственными лицами. Подробнее о видах счетчиков будет рассказано далее.
Согласно схеме, после счетчика на панели дин-рейки требуется закрепить автомат на 40 А — такой же, какой был установлен перед счетчиком. Хотя кому-то покажется, что этот автомат явно лишний, ведь он будет дублировать работу первого ВА. Однако для перестраховки и собственного спокойствия лучше все-таки установить этот дубликат.

Когда место на первой дин-рейке закончится, нужно перейти на среднюю. Здесь первым слева устанавливается реле напряжения. Этот прибор будет следить за крайними значениями напряжения и вести учет этих скачков. В принципе, он тоже дублирует работу ВА, поскольку при повышенной или пониженной подаче тока разрывает цепь. Но помимо этой функции, он показыват, когда именно произошел скачок, и насколько мощным он был. Такой прибор контроля, конечно, необязателен для установки, но, если в квартире имеется дорогостоящая электронная аппаратура, его показания будут неоценимы.
После реле напряжения общая линия цепи разбивается на три зоны, на каждую из которых следует поставить устройство защитного отключения (УЗО). Если автомат, стоящий в цепи перед УЗО, рассчитан на номинальное напряжение 40 А, то и УЗО тоже должно быть с таким показателем. Порог срабатывания для всех трех УЗО должен составлять 30 мА, для помещений с повышенной влажностью, например для ванной, лучше поставить УЗО с порогом 10 мА.
Довольно часто малоопытные электрики устанавливают одно УЗО, которое объединяет в себе подключение электроплиты, стиральной машины и водонагревателя на кухне. Но поскольку эти приборы потребляют много энергии, лучше к каждому из них подключать по одному УЗО.

Когда средняя дин-рейка будет занята, нужно переходить на нижнюю. Она должна быть отведена под однополюсные ВА. Всего их потребуется девять штук (по выбранной схеме, расчитанной на двухкомнатную квартиру), поэтому здесь останутся свободные места, которые пригодятся в качестве запасных. Каждый из этих автоматов будет отвечать за определенную часть цепи или зону сети. Так, первый и второй ВА слева ставятся на две группы розеток, устанавливаемых на кухне, поскольку в этой зоне будет располагаться большое количество электроприборов, потребляющих самый высокий процент электроэнергии в квартире.
Следующие два автомата должны контролировать силовую нагрузку в ванной комнате, где также располагается мощное электрооборудование — стиральная машина и водонагреватель. Подключать их лучше через распределительные коробки и клеммы, потому что здесь должно быть как можно меньше розеток. Далее следуют последние два автомата в ряду, каждый из которых рассчитан на 10 А. Они устанавливаются для осветительных приборов. При этом освещение двухкомнатной квартиры должно быть разбито на две зоны: жилые комнаты и остальные помещения (коридор, прихожая, ванная, туалет и кухня).
После установки всех автоматов и устройств в щитке нужно соединить их между собой проводами и подключить к общей сети. Безусловно, что все эти работы следует проводить только при отключенном входящем кабеле.

Подсоединение приборов начинается с установки внутри щитка двух шин. Они закрепляются на специальных подставках, которые обязательно присутствуют во всех боксах. В пластиковом и металлическом боксах такие шины можно поставить на свободное место, используя изолирующие подставки. Эти шины необходимы для соединения нулевых и заземляющих проводников, ведь вся остальная аппаратура после УЗО будет соединяться вместе только фазовыми проводниками.
Закреплять шины следует свободно, чтобы оставалось место для укладки подходящих проводов.
Шина подбирается по количеству подсоединенных к ней проводов. Для монтажа двухкомнатной квартиры подойдет шина с 14 отверстиями, тогда два отверстия останутся в качестве запасных.

Для соединения устройств между собой лучше брать однопроволочные жилы, поскольку они прочно фиксируются на месте и, кроме того, не нуждаются в специальных наконечниках, которые обычно устанавливаются на оголенную часть. Для соединения полюсов автоматов рекомендуется использовать специальную однополюсную шину-гребенку, а если таковой не будет, можно обойтись и проводами.
Соединение всех аппаратов и устройств — не такое сложное дело, главное — аккуратно выполнить всю работу, сверяясь со схемой монтажа щитка. Не стоит торопиться с подключением, лучше еще раз проверить все соединения и убедиться, что все сделано правильно.
Отдельные провода, ответственные за освещение, могут и не иметь заземления. Но если в квартире будут использоваться люминесцентные светильники, у которых есть заземляющий контакт, то на освещение необходимо поставить трехжильный провод и обязательно подключить проводник к общей шине заземления в щитке.

Когда аппаратура будет соединена (смотри рисунок ниже), следует подключить входящий кабель, а затем кабели, отходящие к зонам питания. Затем рекомендуется поставить на каждом устройстве пометки, чтобы знать, за что именно отвечает тот или иной аппарат. Некоторые автоматы имеют специальные окошечки для этих целей, а если их нет, то можно сделать надписи прямо на пластиковой крышке, которая закрывает внутреннюю часть щитка. В последнюю очередь нужно включить квартирный щиток: это делается посредством общего выключателя на этажном щитке. После подключения обязательно следует проверить на всех проводах надежность питания, используя индикатор.

Установка автоматов и приборов на дин-рейке

а — общий вид; б — внутреннее устройство; 1,7 — фазовые провода; 2,8 — нулевые провода;
3 — счетчик; 4 — УЗО; 5 — клеммник; 6 — автомат; 9 — поляризованное реле

Общие рекомендации по монтажу квартирного щитка

1. Квартирный щиток нужно выбирать с запасом на несколько дополнительных групп, тогда, если вдруг возникнет необходимость дополнить оборудование щитка, его не придется менять.

2. Не рекомендуется объединять несколько разных по назначению электроприборов под одним УЗО, иначе из-за замыкания мелкого прибора может перегореть более дорогостоящее оборудование. Например, на кухне замкнет электрическая зажигалка, а в ванной сгорит стиральная машина. Квартиру необходимо разделить на зоны и к каждой подключить отдельное УЗО. Можно объединить территориально ванную с туалетом, а жилые комнаты и кухню вывести отдельно.

3. Лучше ставить УЗО после автомата, также необходимо, чтобы УЗО было выше по значению номинального тока. Допустим, автоматический выключатель (ВА) будет 16 А, тогда УЗО должно быть 25 А. Такое соотношение необходимо, ведь УЗО на короткое замыкание не реагирует, это делает автомат, поэтому номинал УЗО должен быть выше, чтобы устройство не перегорело. Допустимо поставить УЗО и ВА с равными значениями, большой ошибки не будет, главное — не наоборот.

4. По правилам энергонадзора, считается нарушением, когда УЗО стоит перед автоматами и защищает сразу несколько автоматических устройств. Также УЗО не должно стоять перед счетчиком по схеме. По установкам данной организации, на входящем кабеле должен сначала стоять ВА, потом счетчик и лишь затем УЗО. Но можно и нарушить заданную схему, если перед счетчиком поставить дифавтомат.

5. Безусловно, что лучше всего обезопасить каждую зону отдельными УЗО, но не всем это по карману. Поэтому в крайнем случае можно объединять несколько автоматов под одним УЗО, тем более это допустимо, если в квартире нет мощной техники.

6. Не рекомендуется ставить УЗО и дифавтоматы на розетку, к которой планируется подключение компьютера. Этот прибор довольно сложный и может вызывать ложную тревогу, особенно, если не рассчитать предварительно порог срабатывания УЗО.

7. Выбирая УЗО, лучше отдавать предпочтение механическому устройству, а не электронному. Механическое УЗО надежнее и не зависит от работы сети.

Подключение УЗО: схема, видео, ошибки

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Почему важно не допускать ошибки при подключении?

Довольно часто встречаются такие ситуации, когда защитное устройство начинает функционировать некорректно. К примеру, иногда могут происходить отключения, не обоснованные ничем. В таком случае отсутствуют утечки тока, а нагрузка не превышает адекватные параметры.

Большая часть людей при этом отдает предпочтение приобретению нового УЗО и совершенно не думает по поводу того, из-за чего оно может работать неправильно. Но в то же время разнообразные проблемы можно объяснить неправильным монтажом. Именно он зачастую и выступает в качестве ключевой причины сбоев в работе. Электромонтажники должны очень грамотно выполнить установку УЗО, но иногда по тем или иным причинам могут допускаться некоторые ошибки, оказывающие непосредственное влияние на эффективность защиты.

Поэтому крайне важно владеть основной информацией относительно всех базовых нюансов функционирования УЗО. Это необходимо для того, чтобы ошибки при подключении не стали такими проблемами, которые уже просто не удастся разрешить

Ошибочное подключение УЗО может грозить некоторыми неприятными проблемами. Например, если подключение осуществили не правильно, устройство просто не сможет выполнить свои непосредственные функции. Оно может не реагировать на утечки тока. Также возможным становится возникновение ложных срабатываний, когда в сети не будет никаких повреждений.

Разводка проводов внутри щита и их подключение

Вводные проводники – СИП

В первую очередь подключаются провода с большим сечением, в нашем случае это ввод – СИП 4 х 16мм.кв.

Для системы TN-C-S они должны подсоединяться в следующем порядке:

Фазные проводники – с желтой, зеленой и красной полосой, к верхним контактам главного автомата, а провод с синей маркировкой – PEN, к распределительному блоку.

Соединение контура заземления с УЗИП при TN-C-S

Следующим шагом подключаем все защитные заземления. Провод идущий от контура дома 1х10мм.кв. заводится в распределительный блок. Затем от него, такой же провод прокладывается до соответствующей клеммы Устройства защиты от перенапряжений, со знаком заземления. А также заземляется корпус щита как показано на изображении ниже:

Соединение вводного автомата со счётчиком электрической энергии

Теперь можно соединять вводной автоматический выключатель и электросчётчик. Для этого три фазы, пробрасываются до соответствующих клемм счётчика. Схема и порядок подсоединения для трехфазного счётчика – подробно рассмотрена нами ранее ЗДЕСЬ.

Ноль прокинут до распределительного блока.

Подключение УЗИП в щите учета

От нижних клемм главного автоматического выключателя, где уже есть провода, идущие в счетчик, прокладываются фазные проводники к контактам устройства защиты от импульсных перенапряжений.

Нулевой проводник к клемме «N», подводится от распределительного блока. Как показано на изображении ниже:

Далее соединяется противопожарное селективное УЗО, с выводными клеммами электросчётчика.

При этом задействовано 4 провода – фазы и ноль.

Важно запомнить, что после УЗО соединять где-то в схеме НОЛЬ и ЗАЗЕМЛЕНИЕ уже нельзя

Кабель идущий в Распределительный щиток дома

Финальный шаг – к нижним контактам Устройства Защитного Отключения, подсоединяются жилы кабеля, идущего в РЩ дома.

Фазные и нулевая жила, как показано выше, подсоединяются к УЗО снизу, при этом голубой – ноль, к контакту со маркировкой «N».

А вот заземление – желто-зеленая жила, цепляется к распределительному блоку.

На этом всё, сборка щита учета частного дома с защитой от импульсных перенапряжений – УЗИП, завершена. Теперь можно вызвать представителей энергосбытовой компании, чтобы они опечатали ВРУ и вы смогли им полноценно пользоваться.

Цель установки и задачи УЗО

Задача этого устройства — своевременно выявить нештатные утечки тока и отключить электрическую сеть в квартире, на даче или ином помещении. В значительной части жилых помещений заземление отсутствует, но присутствуют водопроводные и отопительные системы, которые соединены с землёй. Любой пробой на корпус бытовой техники представляет опасность для жизни и здоровья человека.

Там, где есть заземление, прикосновение к корпусу бытового устройства, находящегося под напряжением, теоретически не грозит поражением током. Ведь сопротивление заземления гораздо ниже, чем сопротивление человеческого тела. А значит, при пробое на корпус, основной ток пойдёт через заземление. Однако, во-первых, во влажных помещениях сопротивление тела ниже чем в сухих и прикосновение к корпусу неисправного электроприбора всё же опасно. Во-вторых, ток пробоя вызывает нагревание и может привести к пожару. Поэтому установка УЗО желательна и в тех помещениях, которые в соответствии с современными требованиями, оборудованы заземляющими устройствами.

Принцип работы, функции

Для определения есть ли на подведомственной прибору территории так называемые токи утечки, сравниваются величины тока входящего в помещение и возвращающегося из него.

Основными элементами, из которых состоит это устройство, являются дифференциальный трансформатор с двумя первичными обмотками (фазовой и нулевой) и отключающий механизм, срабатывающий при появлении тока во вторичной обмотке.

Схема работы УЗО

В норме электроэнергия движется от ввода 1 через фазовую обмотку дифференциального трансформатора на нагрузку Rн (например, стиральную машину). Затем ток возвращается по проводу N через нулевую обмотку трансформатора. При этом сила тока одинакова и в фазовом и в нулевом проводе, а поскольку движутся они в разных направлениях, то просто уничтожают друг друга в трансформаторе и суммарно создаваемый ими магнитный поток равен нулю. В таком режиме во вторичной обмотке ток не возникает и отключающее устройство не срабатывает.

Так будет происходить и в том случае, если корпус машины окажется под напряжением. Но если корпуса коснётся человек и часть тока начнёт утекать через его тело, то за счёт утечки, ток в нулевом проводе станет меньше, чем в фазовом. Баланс нарушится, во вторичной обмотке возникнет электроэнергия, которая заставит сработать устройство отключения.

Поскольку от надёжности УЗО зависят человеческие жизни, аппарат оснащён специальным контуром для тестирования. При включении кнопки Т имитируется утечка тока через нагрузку Rt. Если прибор исправен, то происходит отключение электроэнергии. Такое тестирование, согласно требованиям безопасности, должно проводиться каждый месяц.

Двухфазная электрическая сеть: как подключить УЗО

Для начала стоит разобраться, почему требуется установка защиты в двухфазных цепях. Такие прежде всего наблюдаются в квартирах, находящихся в старых застройках, а в таких условиях, необходима дополнительная безопасность, так как чаще в таком жилье отсутствует заземление, а утечка тока, по местам, где ее не должно быть нередко приводит к возникновению пожара.

Поговорим об одноуровневой защитной системе

Вариант ее подключения на первый взгляд слишком простой, однако, учесть нюансы важно для полной безопасности

• Выбирается наиболее мощный аппарат;
• Установка должна предусматривать передачу тока на автомат, а от него на все приборы, включительно лампочки и розетки;
• Устройство этой схемы является компактным и элементарным.

Одноуровневые защитные устройства принято устанавливать и на один прибор тоже, например, для стиральной машины или водонагревателя. Чтобы осуществить подобный способ достаточно прибора с мощностью 15 ампер.

Схема подключение УЗО и автоматов к счетчику электроэенргии

Обратимся к вопросу, как и автомат, совершив при этом многоуровневую защиту.

Если происходит монтаж устройства защищенного отключения для отдельных участков, следовательно, речь пойдет об многоуровневой защите дома или квартиры. Обычно данный схемы для жилищ, где присутствует заземление. По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты.

Сегодня стали часто использовать УЗО и диф реле схема подключения которых отличается тем, что наблюдается отсутствие автоматического устройства. Общий принцип подключения системы с дифференциальным аппаратом является аналогичным предыдущему, но предусматривается установка дополнительной токовой защиты.

Установка и методы подключения своими руками

Необходимо также правильно подобрать по параметрам УЗО и автомат прежде чем их соединить (или автоматы, если предполагается установка одного защитного устройства на несколько автоматических выключателей).

Помочь в установке прибора защиты поможет схема щитка, например, та, что приводится ниже.

Схема щитка с автоматами и подсоединение УЗО

Правильное подключение УЗО не зависит от того, в какой последовательности установлены автоматы — до или после аппарата защитного отключения. Но существуют различные варианты схем электрощита, поэтому прежде чем начать монтаж, следует ознакомиться с несколькими из них.

Подключение двухполюсного УЗО к однофазной сети

Устройство может быть установлено после общего автомата ввода и счётчика электроэнергии. В этом случае выводы фазового и нулевого провода со счётчика подаются на входные клеммы УЗО. Особенности присоединения не меняются в зависимости от того, является ли проводка новой с заземлением либо старой, без заземления. Наличие провода PE и возможности подключения приборов к заземлению отражается только на способе сработки УЗО.

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Принципиально схема не отличается от подключения защитного устройства к однофазной сети. Разница лишь в том, что вместо одной фазы подключаются три. Схема этой конфигурации выглядит так.

Схема подключения УЗО в трехфазной сети с заземлением

УЗО в трёхфазных сетях рассчитаны на большие токи и используются для противопожарного отключения. Для защиты людей от поражения электротоком рекомендуется на выходе каждой фазы устанавливать дополнительные однофазные устройства УЗО, предназначенные для токов 10–30 мА.

Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали

В ряде случаев подключается к трёхфазным потребителям без использования нейтрали. В этом случае нулевой провод подводится к входной клемме. Защита УЗО выполняется с помощью вводного автомата, через который проходят все три фазы. Далее фазовые провода соединяются с соответствующими полюсами устройства защиты, а затем подключаются, например, к асинхронному электродвигателю, обмотки которого включены по схемам «звезда» или «треугольник». Корпус двигателя заземляется. При пробое любой обмотки на корпус, возникает дифференцированный ток и устройство отключения срабатывает без касания человеком корпуса двигателя.

Схема подключения УЗО

Принцип монтажа УЗО в двухпроводной электросети

В помещениях старой планировки используется двухпроводная проводка (фаза/ноль). Заземляющий проводник при такой схеме отсутствует. На эффективную работу УЗО отсутствие проводника заземления повлиять не может. Двухполюсное УЗО, смонтированное в помещении с таким типом проводки будет работать правильно.

Отличие монтажа УЗО с заземлением и без заключается лишь в принципе отключения устройства. В цепи с заземлением прибор сработает в момент появления в сети тока утечки, а в цепи без заземления — в момент касания человека к корпусу прибора, оказавшегося под действием утечки тока.

Пример установки УЗО в квартире с однофазной двухпроводной электросетью (схема):

Вариант для квартиры с двухпроводной проводкой

Указанная схема также пригодна для одной группы потребителей. Например, для кухонного электрооборудования и освещения. В этом случае после вводного автоматического выключателя устанавливается УЗО, которое защищает участок цепи и электроприборы, находящиеся после него.

Для двухпроводной электрической сети многокомнатной квартиры предпочтительнее устанавливать вводное УЗО после вводного автоматического выключателя, а от вводного УЗО разветвлять проводку на все необходимые группы потребителей с учётом их мощности и места установки. На каждую группу потребителей при этом устанавливается УЗО с меньшей уставкой дифференциального тока чем у вводного УЗО. Каждое групповое УЗО комплектуется автоматическим выключателем в обязательном порядке, это нужно для защиты от тока короткого замыкания и перегруза электрической сети и самого УЗО.

Пример схемы электрической проводки для многокомнатного жилого помещения, которая защищена устройствами защитного отключения приведён на рисунке:

Вариант для многокомнатного помещения

Ещё одним преимуществом установки вводного УЗО является его противопожарное назначение. Такой прибор контролирует наличие максимально возможных величин тока утечки на всех участках электрической цепи.

Стоимость монтажа такой многоуровневой системы защиты выше, чем у системы с одним УЗО. Несомненным преимуществом многоуровневой системы является автономность работы каждого защищённого участка цепи.

Для объективного понимания процесса правильного подключения УЗО в двухпроводной электрической цепи приведён видеоролик.

Видео: схема монтажа УЗО

https://youtube.com/watch?v=EQs-iqz-kAE

Схема подключения УЗО в трёхпроводной (трёхфазной) электрической цепи

Такая схема является самой распространённой. В ней используется четырёхполюсное УЗО, а сам принцип сохраняется, как и в двухфазной цепи с использованием двухполюсного УЗО.

Приходящие четыре провода, три из которых фазные (А, В, С) и нулевой (нейтраль) присоединяются к входным клеммам УЗО, согласно нанесённой на устройство маркировки клемм (L1, L2, L3, N).

Схема подключения проводов

Расположение нулевой клеммы может отличаться на УЗО различных производителей

Важно соблюдать правильность подключения на входе и на выходе из устройства, от этого зависит корректная работа УЗО. В остальном, порядок подключения фаз на работу УЗО не влияет

Подключение в трёхфазной сети

Для объективного понимания схемы подключения УЗО в трёхфазной цепи приведена схема — пример.

Многоуровневая защита

Из схемы видно, что разветвлённая электрическая цепь после вводного четырёхполюсного УЗО выполнена подобно двухпроводной схеме подключения УЗО. Так же как и в предыдущем примере, каждый участок цепи защищён устройством УЗО от токов утечки, а автоматическим выключателем от токов короткого замыкания и от перегруза в сети. В этом случае используются однополюсные автоматические выключатели. Через них подключён лишь фазный провод. Нулевой провод подходит к клемме УЗО, минуя автоматический выключатель. Соединять нулевые проводники в общий узел после выходов из УЗО не нужно, это приведёт к ложным срабатываниям устройств.

Вводное УЗО в этом случае имеет рабочий номинал тока 32 А, а УЗО на отдельных участках номиналы по 10 — 12 А и уставки дифференциального тока по 10 — 30 мА.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Распространенные ошибки мастеров

Иногда даже электрики с большим опытом допускают некоторые ошибки при подключении автоматов и УЗО. Для того, чтобы избежать негативных последствий, необходимо рассмотреть их подробнее.

Таблица 2. Ошибки во время монтажа.

Ошибка, иллюстрация	Описание
Подключение жил без оконцевания	Это одна из частых ошибок, которую допускают мастера во время спешки, ведь таким образом бывает проще подключить проводки. Тем не менее, это не позволяет полноценно зажать концы, поэтому уже спустя небольшой промежуток времени контакты станут слабыми. При этом начнут перегреваться, поэтому на концы проводков закрепляют наконечники или плотно их сжимают.
Попадание изоляционного слоя под контакт	Как мы рассмотрели в предыдущей инструкции, сначала провод необходимо зачистить от изоляционного слоя на нужную дину, а только потом помещать в зажим и затягивать винтом. Тем не менее, некоторые пользователи сталкиваются с внезапным выгоранием автомата или работы с перебоями при наличии новых механизмов. Распространенной причиной проблемы является именно попадание изоляции под контакт автомата. Это приводит к тому, что после подключения защитный слой проводка начинает нагреваться. Со временем он может загореться, что приведет к пожару в щитке.
Разная толщина жил в одном зажиме	Автоматические выключатели не следует объединять проводками-перемычками разной толщины — это приведет к тому, что при затягивании винта надежно зафиксируется только большая жила, а маленькая будет иметь слабый контакт. Из-за такой халатности электриков часто случаются возгорания, которые затрагивают изоляцию и автоматы щитка. На фото показан наглядный пример соединения автоматов проводами с толщиной в 4 квадратных миллиметра и 2,5 квадратных миллиметра. Это привело к тому, что после перегревания оплавились проводки и корпус автомата. Даже если взять проводки с минимальной разницей толщины (1,5 и 2,5 квадратных миллиметра), то не следует ожидать других последствий, ведь их все равно не получится плотно соединить в зажиме.
Пайка окончаний жил	Некоторые мастера из-за отсутствия навыков, предпочитают использовать небезопасный метод оконцевания жил – пайку. Делают это по причине экономии средств на покупку специальных приспособлений. Кроме того, электрики предпочитают использовать подобный способ при срочном монтаже. Тем не менее, применение такого метода запрещено. Ведь контакт хуже фиксируется зажимом и со временем начинает ослабевать, поэтому его придется постоянно подтягивать. На практике, про подобные действия быстро забывают. Из-за чего происходит возгорание.

УЗО для трехфазных щитков

Схема подключения УЗО в трехфазных сетях может быть реализована по-разному. Вариантов немало, а конкретный выбор зависит от наличия трехфазной нагрузки. После счетчика ставят четырехполюсное противопожарный УЗО (для одновременного отключения всех фаз и нейтрали) с большим током отсечки, а вот дальше могут быть варианты.

Сразу стоит сказать, что на группы ставить четырехполюсные УЗО не обязательно. Можно обойтись двухполюсными — по одному на каждой из фаз с выводом нейтрали на отдельную шину. В этом случае на нагрузку нейтраль подается с шины, питающейся от защищающего ее устройства.

Если нет трехфазной нагрузки, можно ставить только двухполюсную защиту от тока утечки

Если есть трехфазная нагрузка, на такие линии лучше ставить четырехполюсные автоматы. Это обеспечит одновременное обесточивание всех фаз. Так надежнее. Некоторые группы — освещения в жилых помещениях — можно заводить без УЗО и даже без отдельного автомата. Достаточно что их защищают входные защитные приборы. Но этот принцип лучше не реализовывать в деревянных и каркасных домах. Тут уж лучше потратить больше денег на стадии реализации проводки, ведь от пожара никто не застрахован. В горючих сооружениях хоть автомат лучше поставить. А еще лучше — устройство защиты от перенапряжения с защитой от искрения. Это будет надежнее.

С использованием четырехполюсных УЗО на группах

Обратите внимание, что нейтраль на нагрузку также подается от шины, запитанной от УЗО этой группы. Такая схема подключения УЗО ведет к тому, что при появлении утечки в одной из групп, срабатывает только устройство в группе

Главное при этом не отключается. Что непременно произойдет, если нейтраль подать с первой шины, которая подключена к УЗО первого уровня (противопожарному).

В трехфазных сетях основная сложность — правильно распределить нагрузку по фазам, чтобы не вызвать перекос. Так как со временем мы меняем приборы, и, как правило, они становятся более мощными. В результате первоначально созданный баланс может разрушиться. Чтобы для исправления ситуации не приходилось перебирать всю схему, при монтаже лучше использовать кросс-модули. Да, под них требуется дополнительное место в электрическом щите, но они позволяют вносить изменения без особых проблем: просто вынуть провода из одного гнезда, поставить в другое.

Схема подключения УЗО в однофазной сети

Если посмотреть на схемы электрощитов, входной автомат защиты стоит перед счетчиком, а после счетчика — противопожарное УЗО (на рисунке ниже под цифрой три). На него заводится и ноль, и фаза (на контакты сверху). С выходных клемм нейтраль идет на шину, а фаза на расположенные ниже устройства. Это могут быть УЗО, автоматы или дифавтоматы.

Схема подключения УЗО: пример для однофазной сети

В сложных схемах УЗО ставят и на отдельные группы потребителей. Получается несколько уровней защиты. Это более затратно при монтаже, но более надежно в плане защиты и проще определить «источник» проблем. На схеме выше как реализована такая ступенчатая защита. Есть:

• противопожарное УЗО на входе,
• плюс два (7 и 14) на группы потребителей;
• один дифференциальный автомат (13), к которому подключается  один мощный потребитель (стиральная машина, электроплита или духовка).

Без отдельных защитных устройств (УЗО и автоматов) есть одна группа — освещение в комнатах с нормальными условиями эксплуатации. Как правило, это жилые комнаты. По ГОСТу это допускается, хотя, многие даже на освещение предпочитают ставить защиту. Мало ли что может случиться.

Обратите внимание на подключение нейтрали. Шин три

Одна — под номером 4 — подключена от входного УЗО (3). С нее же идет провод к УЗО 7 и 14. С выхода каждого из них нейтраль подключается на отдельные вторичные шины  — 11 и 18 — и уже с этих шин подается на защищаемые потребители. Если ноль подать на них с шины 4, при появлении тока утечки будет срабатывать как УЗО более низкого уровня, так и входное. Если схема подключения УЗО будет построена по описанному принципу, отключаться будет только аварийная линия.

Как правильно подключать проводки к автоматам

Существует большое количество приспособлений, которые позволят облегчить подключение контактов к автоматике. Для того, чтобы выбрать подходящий вариант, мы рассмотрим их детально.

Наконечники на гибкий провод

С целью подключения элементов электрического щита часто используют гибкие провода с множеством проволок, ведь с подсоединением таких контактов справиться даже новичок. Но при этом и здесь существует нюанс.

Как мы уже рассмотрели выше, многие мастера фиксируют жилу зажимом без оконцевания, из-за чего хрупкие проволоки начинают отламываться и контакт слабеет.

Если при монтаже используется многожильный провод, то не стоит забывать про наконечники

Иногда в один зажим возникает необходимость фиксировать сразу два контакта, поэтому с такой целью были изобретены двойные наконечники. Они лучшим образом подходят тогда, когда приходится устанавливать множество перемычек.

Специальный наконечник для формирования перемычек

Дугообразный загиб

Обычно для подключения жил в зажимы требуется снять 10 миллиметров изоляционного слоя — этого достаточно для того, чтобы сформировать на гонце дугу, которую затем и помещают в клемму. Как показывает практика, большинство электриков при отсутствии наконечников используют такой способ.

В результате удается получить надежный контакт, который не будет ослабляться со временем. Подходит этот способ при наличии монолитной жилы на конце.

Благодаря такому соединения расширяется площадь взаимодействия контакта с зажимом, это позволит избежать проблем с функционированием автомата

Неразрывные перемычки

Когда приходится подсоединить несколько автоматов одним проводом, возникает необходимость использовать гребенку (шину). Тем не менее, она не всегда оказывается под рукой, поэтому сформировать самодельную гребенку можно из провода любого сечения.

Следует согнуть провод таким образом, чтобы получилась гребенка. Затем на месте сгиба необходимо зачистить провода.

Способ формирования неразрывной гребенки

10 лучших коктейлей узо — безумно хороши

Если вы не из Греции, не посещали ее или не являетесь знатоком различных аперитивов, коктейлей узо , возможно, вы не пробовали.

Если это так, вам нужно исправить этот STAT. Коктейли, приготовленные с узо, обычно крепкие как по содержанию алкоголя, так и по вкусу, и имеют сильный анисовый вкус.

Хотите сохранить этот рецепт? Введите адрес электронной почты ниже, и мы отправим рецепт прямо на ваш почтовый ящик!

Примечание: для этого контента требуется JavaScript.

Из-за сухого лакричного вкуса коктейли узо относятся к тем напиткам, которые вы либо ненавидите, либо любите, но, как всегда, я рекомендую вам попробовать их, прежде чем принять решение.

Узо — прозрачная жидкость, поэтому коктейли, которые вы с ним делаете, могут иметь широкий спектр цветов.

Другими словами, вы не узнаете коктейль Узо, просто взглянув на него.

Однако они обладают ярко выраженным цветочным ароматом и поистине уникальным богатым вкусом.Вот 10 моих любимых.

Приготовление этого простого напитка из трех ингредиентов практически не требует времени.

Начните с наполнения стакана свежевыжатым лимонным соком.

Затем добавьте от половины унции до унции узо. (Помните, это сильное вещество; немного помогает.)

Украсьте веточкой розмарина и добавьте лед, чтобы напиток оставался прохладным.

Как упоминает автор рецепта, вы даже можете добавить щепотку орегано для яркого дополнительного аромата.

Этот традиционный греческий напиток еще проще приготовить, чем предыдущий! Просто смешайте одну часть узо с четырьмя частями апельсинового сока.

Добавьте смесь в шейкер со льдом и энергично встряхните.

Напиток яркий и острый, и вы можете сделать его еще более ярким, выдавив в него немного сока лайма после того, как процедите его в стакан.

Хотите сохранить этот рецепт? Введите адрес электронной почты ниже, и мы отправим рецепт прямо на ваш почтовый ящик!

Примечание: для этого контента требуется JavaScript.

Добавьте в напиток дольку лайма в качестве украшения (если хотите), и готово.

Свежий, пикантный вкус отлично очищает палитру, что делает его идеальным коктейлем для подачи перед ужином.

Если вы любите кофеин с алкоголем, этот кофейный коктейль станет для вас отличным выбором.

Его называют «смелым греком», и это имя как нельзя лучше подходит.

Все в этом напитке невероятно крепкое и насыщенное.Аромат темного аниса Узо безупречно дополняет горечь кофе.

Вдобавок к этой мощной комбинации вы добавите простой сироп из семян фенхеля!

Как вы понимаете, запах этого напитка ощущается через всю комнату, а восхитительно неповторимый вкус останется с вами на долгие часы.

Стрелок о греческой революции — нечто среднее между коктейлем и метким выстрелом.

Поскольку узо настолько крепок, люди нередко пьют его в меньших дозах.

Этот особый напиток сочетает в себе узо, гренадин и гальяно, итальянский ликер, который также имеет сильный анисовый вкус.

В результате получается одна ярко-красная, мощная (двойная или тройная) порция со вкусом черной лакрицы и алкоголем.

Это не для слабонервных, но вы почувствуете себя прекрасно всего за несколько минут.

Как и большинство коктейлей Узо, средиземноморский закат требует минимум ингредиентов. Все, что вам нужно для его приготовления, это узо, грейпфрутовый сок и гренадин.

Вы можете заменить грейпфрутовый сок лимонадом, если предпочитаете более сладкий и терпкий вкус. Сок грейпфрута делает напиток немного горьковатым.

Смешайте все в шейкере со льдом, перелейте в красивый бокал и наслаждайтесь!

Когда я был моложе, моя тётя варила напиток, который она называла апельсиново-лимонной водкой коллинз. Для меня это вкус этого напитка, только с узо.

Он сохраняет свою терпкость и остроту, но узо добавляет насыщенный аромат ванили и аниса, который делает вкус напитка почти пряным.

Приготовление занимает 5 минут и использует всего четыре ингредиента. Он имеет прекрасный желто-оранжевый цвет, что-то среднее между лимонадом и апельсиновым соком.

Некоторые мои друзья подают его на поздний завтрак вместо мимозы, но я предпочитаю оставить его до ужина.

Глубокий вкус Узо, на мой взгляд, слишком тяжелый для позднего завтрака.

Из всех коктейлей узо в этом списке, малиновый слякоть узо — мой любимый.

Для его приготовления вам понадобится замороженная малина, нектарины, узо, вода с лимоном и пара веточек лемонграсса.

Более сладкий, фруктовый и менее искусственный Slush Puppie для взрослых.

Ребята, вы помните Slush Puppies, верно? Они были ICEE до того, как появились ICEE.

В нем также есть замечательная терпкость, но узо сглаживает самые кислые края, делая эту фантастическую кашу… конечно, с пикантностью!

В конце концов, что хорошего во взрослой жизни, если ты не можешь насладиться глотком алкоголя с любимым летним лакомством?!

Мне нравится яркий синий цвет, который получается при добавлении в напиток блю кюрасао, но иногда мне хочется чего-нибудь менее терпкого.

Традиционно большинство напитков блю кюрасао либо тропические, либо кислые.

Это не тот случай. Он дает вам богатую сладость узо, но сохраняет блестящий синий оттенок блю кюрасао.

Вы также будете использовать лимонад, чтобы он не был слишком сладким.

На первый взгляд, этот шутер выглядит почти как высокий стакан пива. И в некотором смысле он также немного похож на темный лагер.

Вы сделаете его с текилой, калуа и узо, и он будет сладким, насыщенным и настолько близким к декадентскому, насколько обычно бывает в напитке без добавления взбитых сливок, карамели и шоколадного соуса.

Приготовление занимает 5 минут, вкуснее всего в холодном виде.

Несмотря на то, что в узо мартини используется больше ингредиентов, чем в любом другом коктейле узо в списке.

Для этого требуется апельсиновый сок, ананасовый сок, узо, водка, свежий сок лайма, ломтики лайма и лед, но приготовление занимает всего 5 минут.

Ярко-желтый, морозный и холодный, с удивительно пикантным тропическим вкусом.

Как и большинство мартини, он крепкий и предназначен для того, чтобы пить его глотком, а не глотком.

Так что полегче. В противном случае вы можете напиться больше, чем собирались, не говоря уже о возможности заморозки мозга.

Узо, Дух греческого лета

Shot Alcool Greek Ouzo. Кредиты: Дана Тентис

Напиток со вкусом аниса Узо глубоко связан с народом Греции. Это просто дух греческого лета, который никто не может скопировать.

Вероятно, это самый социальный напиток из когда-либо созданных. Те, кто разделяет этот особый вкус, подходят ближе, говорят легче.Узо — напиток дружбы и признания.

Распитие узо – это искусство. Или, может быть, это образ жизни, — говорит Мэтт Барретт, американец, пишущий о Греции. Но не узо, а то, с кем вы его пьете, создает впечатление, добавляет он.

Уникальный средиземноморский опыт

Когда греки говорят: «Давайте выпьем узо», это не только важное светское приглашение, но и кулинарное удовольствие, от которого редко отказываются.

Узо на берегу моря.Credtis: Konstantinos Papadopoulos

Узо вызывает в воображении множество образов, но наиболее распространенным является изображение сидящего в приморской таверне, когда летнее солнце пылает красным и садится над Эгейским морем.

Графин узо стоит рядом с миской со льдом на столе, а рядом несколько небольших тарелок с осьминогом на гриле, жареными кальмарами, мелкой рыбой в рассоле, свежими огурцами и помидорами, наваристым сыром фета, пухлыми оливками и другими греческими деликатесами.

Греческие мезе для узо. Кредиты: Sigalakos/CC BY-NC-SA 2.0

Название «узо» запатентовано как греческий алкогольный напиток с 1989 года — это означает, что его можно производить и называть таким образом только в Греции. Некоторые места с давними традициями дистилляции узо — это Тирнавос и Каламата.

Но самым популярным из всех, безусловно, является остров Лесбос, лучшим примером которого является узо из Пломари.

Его производство требует особых навыков; часть его получают перегонкой кожицы винограда после изготовления вина, но большая часть представляет собой воду, приправленную различными ароматическими травами, среди которых преобладает анисовое семя.

В Греции узо популярен во время Великого поста (Саракости) и, конечно же, в течение всего лета.
Литературоведы считают, что название узо произошло от древнегреческого глагола «пахнуть» или «озо». Однако романтики предпочитают думать, что оно происходит от фразы «Ou zo» или «Без этого я не могу жить».

Другие видят его корни в турецком слове «узум», обозначающем виноград, а другие говорят, что его можно проследить до истории о турецком консульском враче в Фессалии в 18 веке, который попробовал местную ракию и воскликнул: «Но это Узо ди Марсилья!

Фраза, означающая «Для использования в Марселе», была в то время штампована на ящиках с коконами тутового шелкопряда, экспортируемых из Фессалии крупным торговцам во французский порт, что стало синонимом любого продукта превосходного качества.

Каким бы ни было его происхождение, он служит очень приятным напоминанием, возможно, больше всего в этом году, о том, каким должно быть лето.

Узери на берегу моря. Кредиты: Katrinitsa/CC BY-NC-SA 2.0

Идеальное место, чтобы насладиться хорошим узо

В современной Греции узери (суффикс -erie заимствован из французского, как и в Boulangerie или Pâtisserie) можно найти почти во всех городах, поселках и деревнях.

В этих заведениях, похожих на кафе, подают узо с мезедес — закусками, такими как осьминоги, салат, сардины, кальмары, жареные цуккини и моллюски.Его традиционно медленно пьют (обычно смешивают с водой или льдом) вместе с мезедес, которым делятся с другими в течение нескольких часов ранним вечером.

В других странах принято подавать узо в аутентичных греческих ресторанах в качестве аперитива, подаваемого в стопке и глубоко охлажденного перед началом трапезы. Вода или лед не добавляются, но напиток подается очень холодным, достаточным для того, чтобы в напитке образовались кристаллы при подаче.

Узо в просторечии можно назвать особенно крепким напитком из-за содержания в нем сахара.

Сахар задерживает всасывание этанола в желудке и, таким образом, может ввести пьющих людей в заблуждение, что они могут думать, что они могут пить больше, поскольку они не чувствуют себя опьяневшими на раннем этапе.

Затем проявляется кумулятивный эффект этанола, и пьющий довольно быстро опьянеет. Вот почему обычно считается дурным тоном пить узо «сухой молот» («ξεροσφύρι», xerosfýri, идиоматическое выражение, означающее «пить алкоголь, ничего не съев») в Греции.

Присутствие пищи, особенно жиров или масел, в верхних отделах пищеварительного тракта продлевает всасывание этанола и ослабляет алкогольную интоксикацию.

Морепродукты | | berkshireeagle.com

PITTFIELD — Дни становятся длиннее, солнце кажется немного теплее, весна не за горами, а Пасха не за горами.

Через неделю христиане будут соблюдать Пепельную среду, первый день Великого поста, соблюдение которого длится 40 дней, не считая воскресенья, и заканчивается непосредственно перед пасхальным воскресеньем.

«Пост духовен, это интенсивное время подготовки и наблюдения Страстей Христовых.Пасха — это празднование Его воскресения», — сказал преподобный Мэтью Гуиди из Успенского прихода, в который входят церковь Успения Пресвятой Богородицы в Чешире и часовня Североамериканских мучеников в Лейнсборо. акт покаяния и отказ от мяса в Пепельную среду и все пятницы Великого поста

Практика отказа от мяса восходит к ранним христианам, которые сделали пятницу особым днем, потому что в пятницу был распят Иисус Христос.

«Церковь ввела обычай не есть мяса по пятницам», — сказал Гуиди.

Согласно Кодексу канонического права Римско-католической церкви 1983 года, который до сих пор действует, сказал Гуиди, нельзя есть мясо в Пепельную среду, Страстную пятницу и во все остальные пятницы Великого поста. Кроме того, Пепельная среда и Страстная пятница являются разгрузочными днями, позволяющими есть один полноценный постный прием пищи и два небольших постных приема пищи, если они необходимы человеку для поддержания сил.

«Рыба разрешена, потому что она не имеет такого же статуса, как употребление в пищу мяса млекопитающих, в честь Христа, который пожертвовал своей плотью», — сказал Гуиди.«Мясо было скорее праздничным блюдом, чем рыба в первые дни существования церкви. Оно также было блюдом богачей, а рыба предназначалась для бедных».

Итак, что он ест во время Великого поста? Когда дело дошло до его любимых постных блюд, Гуиди быстро ответил, что его самым любимым блюдом были макароны с сыром, добавив: «Я люблю поесть!» Он также сказал, что любит запеченный скрод, сырную пиццу, запеканку с лапшой из тунца и пармезан из баклажанов; все, что он делает для себя.

Владелец/шеф-повар Шари Пельтье из закусочной Thrive на улице Вахкона, которая специализируется на блюдах растительной кухни, предложила один из способов обходиться без мяса во время Великого поста – создать батончик с запеченным картофелем.

«Мне нравится использовать красновато-коричневый картофель, но сладкий картофель тоже прикольный», — сказала она. «Вы можете покрыть их веганским бургером или колбасой и другими обычными начинками — сыром, сметаной… Возможно, вам это понравится, и вы никогда не вернетесь к мясу».

Пельтье также предложил создать чашу Будды. «Возьмите большую миску, я использую 32-унциевую, и на одну сторону положите киноа или рис, на другую зелень и овощи. Сверху положите фасоль, суп, чили без мяса или веганский кокосовый суп карри», — сказала она. .

Пельтье сказал, что большинство ваших любимых запеканок и блюд можно превратить в постные варианты, используя растительные белки, такие как тофу, творог из соевых бобов или темпе, ферментированные соевые бобы.Она добавила, что темпе следует мариновать перед использованием, чтобы придать ему некоторый вкус.

«При замене растительными белками помните, что в них нет жира или жира, как в мясе, поэтому в рецепте вам не нужно столько же, сколько в мясе», — сказала она, рекомендуя использовать 3/ 4 фунта растительного белка вместо фунта мяса в рецепте.

Сотрудники отдела характеристик Berkshire Eagle порылись в своих коробках с рецептами в поисках своих любимых проверенных рецептов постного мяса.И давайте не будем забывать рецепт макарон с сыром на плите от отца Гуиди…

ВЕГГЕРСКИЕ БУРГЕРЫ ИЗ ТУНЦА

Эти гамбургеры — отличный способ получить на ужин немного овощей и белков без мяса. Вы можете приготовить нарезанные овощи заранее и приготовить «котлеты для гамбургеров» прямо перед тем, как жарить их на ужин. В отличие от других бургеров с тунцом, которые я пробовал, эти очень сочные и ароматные. Вы даже не пропустите мясо!

(Линдси Холлинбо, Управляющий редактор функций)

Выход: шесть тунца Burgers

Ингредиенты:

1/4 Кубок тонко нарезанный лук

1 чеснок гвоздика, Minced

1 стакан каждая из измельшенных цуккини , желтая тыква и морковь

1 яйцо, слегка взбитое

2 чашки панировочных сухарей из цельнозерновой муки

1 банка консервированного тунца, высушенного и нарезанного хлопьями

1/4 чайной ложки соли

1/4 чайной ложки перца

2 1/4 чайной ложки перца

ложка сливочного масла

ПРИМЕНЕНИЕ:

В большой сковороде с антипригарным покрытием обжарьте лук и чеснок в течение 1 минуты.Добавить натертые кабачки, тыкву и морковь. Обжарить до мягкости. Слейте воду и охладите смесь до комнатной температуры. В большой миске смешайте яйцо, панировочные сухари, тунец, соль и перец. Добавить овощную смесь. Вручную сформируйте из смеси шесть котлет. Смесь должна быть влажной, но все еще держаться вместе. Сбрызните сковороду кулинарным спреем и обжаривайте котлеты на сливочном масле по 3-5 минут с каждой стороны на среднем огне, пока они не подрумянятся. Подавать на булочках с ломтиком сыра, помидорами и листьями салата. Соус тартер или домашний чесночный айоли также отлично сочетаются с ними.

БЕЗМЯСНЫЙ КИШ

Это мой любимый рецепт киша буквально на протяжении десятилетий. Оригинальный рецепт требует 6 полосок бекона, приготовленных и раскрошенных, но для Великого поста я добавляю вместо них мясистые грибы шиитаке, хотя вы можете добавить любые приготовленные овощи, которые у вас есть. Заявлено, что он рассчитан на 8 человек, но с моей семьей он накормит троих — без остатка!

(кнопка Маргарет, ассоциированные функции Editor)

Выход: 8 порций

Ингредиенты:

Ингредиенты:

для корочки:

1 чашка Мука

1 чайная ложка соли

1/3 чашки маргарин

3-4 ст. л. ледяной воды

Для начинки пирога с заварным кремом:

1/3 стакана нарезанного лука

1 ст.л. сыр, нарезанный кубиками

4 взбитых яйца

2 стакана светлых сливок

1/2 ч. ложки соли

1/8 ч. л. белого перца

1/8 ч. л. 2 чайные ложки соли и добавьте маргарин, пока смесь не будет напоминать грубую муку.Постепенно вмешайте ледяную воду, пока смесь не сформируется в шар. Раскатайте тесто на посыпанной мукой доске, чтобы оно поместилось на 9-дюймовую тарелку для пирога. Переложить на форму для пирога и край флейты.

Обжарить лук в 1 столовой ложке маргарина до мягкости. Отложите остывать. Выложите дно коржа обжаренными грибами и нарезанным кубиками швейцарским сыром. Соединить яйца, сливки, оставшуюся соль, специи и остывший вареный лук и вылить на корж. №

Выпекать при температуре 375 F в течение 35 минут или до тех пор, пока нож, вставленный в середину пирога с заварным кремом, не будет выходить чистым. Подавать горячим.

МАСКИ И СЫР ДЛЯ КОНВЯЧИ

(С любезного разрешения преподобного Мэтью Гуиди из Yummies4Dummies.com. Гуиди сказал, что добавляет к рецепту коробку на 16 унций 2-процентного молочного сыра Velvetta.)

Порции: Приблизительно 4

Ингредиенты:

2 чашки Сухой локоть Macaroni

2 столовые ложки масла

2 столовые ложки со всей целевой мукой

2 1/2 чашки Измельченный острый чедро Чеддер

2 1/2 чашки холодного цельного молока

1 чайная ложка чесночного порошка

1/2 чайной ложки сухой горчицы

1 чайная ложка соли

1/2 чайной ложки молотого черного перца

ИНСТРУКЦИЯ:

Отварить макароны в соответствии с инструкциями на упаковке, затем процедить; отложить.

В кастрюле растопить сливочное масло на среднем огне. Добавьте муку и перемешайте, затем готовьте 1–2 минуты, постоянно помешивая, пока смесь не станет светло-золотистого цвета.

Уменьшите огонь до минимума и медленно вмешайте молоко до получения однородной массы. Варить до легкого загустения, около 5 минут, периодически помешивая.

Добавляйте сыр по горсти за раз, хорошо взбивая после каждого добавления и не добавляя больше, пока предыдущая горсть полностью не расплавится и не смешается.Приправьте по вкусу чесночным порошком, сухой горчицей, солью и перцем.

Добавьте просушенные макароны в сырный соус и перемешайте, разбивая комочки макарон. Подавать немедленно. Остатки можно хранить в герметичном контейнере в холодильнике до четырех дней.

Морепродукты | | реформер.com

PITTFIELD — Дни становятся длиннее, солнце кажется немного теплее, весна не за горами, а Пасха не за горами.

Через неделю христиане будут соблюдать Пепельную среду, первый день Великого поста, соблюдение которого длится 40 дней, не считая воскресенья, и заканчивается непосредственно перед пасхальным воскресеньем.

«Пост духовен; это интенсивное время подготовки и наблюдения за Страстями Христовыми. Пасха — это празднование Его воскресения», — сказал преподобный Мэтью Гуиди из Успенского прихода, в который входит церковь Успения Пресвятой Богородицы в Чешире и Северной Часовня американских мучеников в Лейнсборо.

Среди обрядов Великого поста — отказ от определенных вещей в качестве акта покаяния и отказ от употребления мяса в Пепельную среду и все пятницы Великого поста.

Обычай отказываться от мяса восходит к ранним христианам, которые сделали пятницу особым днем, потому что в пятницу был распят Иисус Христос.

«Церковь ввела обычай не есть мяса по пятницам», — сказал Гуиди.

Согласно Кодексу канонического права Римско-католической церкви 1983 года, который до сих пор действует, сказал Гуиди, нельзя есть мясо в Пепельную среду, Страстную пятницу и во все остальные пятницы Великого поста. Кроме того, Пепельная среда и Страстная пятница являются разгрузочными днями, позволяющими есть один полноценный постный прием пищи и два небольших постных приема пищи, если они необходимы человеку для поддержания сил.

«Рыба разрешена, потому что она не имеет такого же статуса, как употребление в пищу мяса млекопитающих, в честь Христа, который пожертвовал своей плотью», — сказал Гуиди. «Мясо было скорее праздничным блюдом, чем рыба в первые дни существования церкви. Оно также было блюдом богачей, а рыба предназначалась для бедных».

Итак, что он ест во время Великого поста? Когда дело дошло до его любимых постных блюд, Гуиди быстро ответил, что его самым любимым блюдом были макароны с сыром, добавив: «Я люблю поесть!» Он также сказал, что любит запеченный скрод, сырную пиццу, запеканку с лапшой из тунца и пармезан из баклажанов; все, что он делает для себя.

Владелец/шеф-повар Шари Пельтье из закусочной Thrive на улице Вахкона, которая специализируется на блюдах растительной кухни, предложила один из способов обходиться без мяса во время Великого поста – создать батончик с запеченным картофелем.

«Мне нравится использовать красновато-коричневый картофель, но сладкий картофель тоже прикольный», — сказала она. «Вы можете покрыть их веганским бургером или колбасой и другими обычными начинками — сыром, сметаной… Возможно, вам это понравится, и вы никогда не вернетесь к мясу».

Пельтье также предложил создать чашу Будды.«Возьмите большую миску, я использую 32-унциевую, и на одну сторону положите киноа или рис, на другую зелень и овощи. Сверху положите фасоль, суп, чили без мяса или веганский кокосовый суп карри», — сказала она. .

Пельтье сказал, что большинство ваших любимых запеканок и блюд можно превратить в постные варианты, используя растительные белки, такие как тофу, творог из соевых бобов или темпе, ферментированные соевые бобы. Она добавила, что темпе следует мариновать перед использованием, чтобы придать ему некоторый вкус.

«При замене растительными белками помните, что в них нет жира или жира, как в мясе, поэтому в рецепте вам не нужно столько же, сколько в мясе», — сказала она, рекомендуя использовать 3/ 4 фунта растительного белка вместо фунта мяса в рецепте.

Сотрудники отдела характеристик Berkshire Eagle порылись в своих коробках с рецептами в поисках своих любимых проверенных рецептов постного мяса. И давайте не будем забывать рецепт макарон с сыром на плите от отца Гуиди…

ВЕГГЕРСКИЕ БУРГЕРЫ ИЗ ТУНЦА

Эти гамбургеры — отличный способ получить на ужин немного овощей и белков без мяса. Вы можете приготовить нарезанные овощи заранее и приготовить «котлеты для гамбургеров» прямо перед тем, как жарить их на ужин.В отличие от других бургеров с тунцом, которые я пробовал, эти очень сочные и ароматные. Вы даже не пропустите мясо!

(Линдси Холлинбо, Управляющий редактор функций)

Выход: шесть тунца Burgers

Ингредиенты:

1/4 Кубок тонко нарезанный лук

1 чеснок гвоздика, Minced

1 стакан каждая из измельшенных цуккини , желтая тыква и морковь

1 яйцо, слегка взбитое

2 чашки панировочных сухарей из цельнозерновой муки

1 банка консервированного тунца, высушенного и нарезанного хлопьями

1/4 чайной ложки соли

1/4 чайной ложки перца

2 1/4 чайной ложки перца

ложка сливочного масла

ПРИМЕНЕНИЕ:

В большой сковороде с антипригарным покрытием обжарьте лук и чеснок в течение 1 минуты. Добавить натертые кабачки, тыкву и морковь. Обжарить до мягкости. Слейте воду и охладите смесь до комнатной температуры. В большой миске смешайте яйцо, панировочные сухари, тунец, соль и перец. Добавить овощную смесь. Вручную сформируйте из смеси шесть котлет. Смесь должна быть влажной, но все еще держаться вместе. Сбрызните сковороду кулинарным спреем и обжаривайте котлеты на сливочном масле по 3-5 минут с каждой стороны на среднем огне, пока они не подрумянятся. Подавать на булочках с ломтиком сыра, помидорами и листьями салата. Соус тартер или домашний чесночный айоли также отлично сочетаются с ними.

БЕЗМЯСНЫЙ КИШ

Это мой любимый рецепт киша буквально на протяжении десятилетий. Оригинальный рецепт требует 6 полосок бекона, приготовленных и раскрошенных, но для Великого поста я добавляю вместо них мясистые грибы шиитаке, хотя вы можете добавить любые приготовленные овощи, которые у вас есть. Заявлено, что он рассчитан на 8 человек, но с моей семьей он накормит троих — без остатка!

(кнопка Маргарет, ассоциированные функции Editor)

Выход: 8 порций

Ингредиенты:

Ингредиенты:

для корочки:

1 чашка Мука

1 чайная ложка соли

1/3 чашки маргарин

3-4 ст. л. ледяной воды

Для начинки пирога с заварным кремом:

1/3 стакана нарезанного лука

1 ст.л. сыр, нарезанный кубиками

4 взбитых яйца

2 стакана светлых сливок

1/2 ч. ложки соли

1/8 ч. л. белого перца

1/8 ч. л. 2 чайные ложки соли и добавьте маргарин, пока смесь не будет напоминать грубую муку.Постепенно вмешайте ледяную воду, пока смесь не сформируется в шар. Раскатайте тесто на посыпанной мукой доске, чтобы оно поместилось на 9-дюймовую тарелку для пирога. Переложить на форму для пирога и край флейты.

Обжарить лук в 1 столовой ложке маргарина до мягкости. Отложите остывать. Выложите дно коржа обжаренными грибами и нарезанным кубиками швейцарским сыром. Соединить яйца, сливки, оставшуюся соль, специи и остывший вареный лук и вылить на корж. №

Выпекать при температуре 375 F в течение 35 минут или до тех пор, пока нож, вставленный в середину пирога с заварным кремом, не будет выходить чистым. Подавать горячим.

МАСКИ И СЫР ДЛЯ КОНВЯЧИ

(С любезного разрешения преподобного Мэтью Гуиди из Yummies4Dummies.com. Гуиди сказал, что добавляет к рецепту коробку на 16 унций 2-процентного молочного сыра Velvetta.)

Порции: Приблизительно 4

Ингредиенты:

2 чашки Сухой локоть Macaroni

2 столовые ложки масла

2 столовые ложки со всей целевой мукой

2 1/2 чашки Измельченный острый чедро Чеддер

2 1/2 чашки холодного цельного молока

1 чайная ложка чесночного порошка

1/2 чайной ложки сухой горчицы

1 чайная ложка соли

1/2 чайной ложки молотого черного перца

ИНСТРУКЦИЯ:

Отварить макароны в соответствии с инструкциями на упаковке, затем процедить; отложить.

В кастрюле растопить сливочное масло на среднем огне. Добавьте муку и перемешайте, затем готовьте 1–2 минуты, постоянно помешивая, пока смесь не станет светло-золотистого цвета.

Уменьшите огонь до минимума и медленно вмешайте молоко до получения однородной массы. Варить до легкого загустения, около 5 минут, периодически помешивая.

Добавляйте сыр по горсти за раз, хорошо взбивая после каждого добавления и не добавляя больше, пока предыдущая горсть полностью не расплавится и не смешается.Приправьте по вкусу чесночным порошком, сухой горчицей, солью и перцем.

Добавьте просушенные макароны в сырный соус и перемешайте, разбивая комочки макарон. Подавать немедленно. Остатки можно хранить в герметичном контейнере в холодильнике до четырех дней.

Ликер Quik Natural Essence Al продано. 20 мл Ouzo

Liquor Quik Natural Essence Al распроданы. 20 мл Узо

мл,/adicea932761.html,Ликер,Ликер,Quik,(Узо),Натуральный,Бакалея Изысканная еда , Домашнее пивоварение Виноделие , Ингредиенты для пивоварения,20,www.sbctem.org.br,Essence,$5 $5 Liquor Quik Natural Liquor Essence 20 мл (Узо) Бакалея Еда для гурманов Домашнее пивоварение Виноделие Ингредиенты для пивоварения мл,/adicea932761. html,Ликер,Ликер,Quik,(Узо),Натуральный,Бакалея для гурманов Еда , Домашнее пивоварение Виноделие , Ингредиенты для пивоварения, 20, www.sbctem.org.br, Эссенция, 5 долларов Ликер Quik Natural Essence Al распродан. 20 мл Ouzo Liquor Quik Natural Essence Al распроданы. 20 мл Узо $5 Ликер Quik Natural Liquor Essence 20 мл (Узо) Бакалея Еда для гурманов Домашнее пивоварение Виноделие Пивоварение Ингредиенты

5 долларов

Liquor Quik Natural Liquor Essence 20 мл (узо)

• Ouzo Essence — не содержит спирта

• 20 мл — Изготовлено из натуральных экстрактов и эфирных масел

• Традиционный греческий ликер на основе аниса (со вкусом лакрицы)

|||

Liquor Quik Natural Liquor Essence 20 мл (узо)

Избранное

Искусство рассказывать истории

Одного кадра может быть достаточно, чтобы рассказать красивую историю.Эмоциональная связь с человеком, местом или вещью — это то, что мы часто чувствуем помимо простой фотографии. Как художник, я стремлюсь придать смысл каждой фотографии, чтобы […]

Монастерио Принт

Monasterio Print – уже в наличии – КУПИТЬ ЗДЕСЬ Драматический снимок интерьеров францисканского монастыря в измабеллинском стиле в Толедо, Испания. Это несбалансированное и маловероятное изображение иллюстрирует свободное падение под действием гравитации или уменьшение в противоположном направлении — все в пределах величия и […]

Принт фламенко

Flamenco Print – уже в наличии – КУПИТЬ ЗДЕСЬ Рисунок на бетонной стене, который я обнаружил, когда бродил по югу Испании, тому самому месту, где зародилось фламенко.Это яркое черно-белое изображение рассказывает историю о страсти, танце и женском […]

Ошибка

: содержимое защищено авторским правом.

.
