Обозначение электрических кнопок на схемах: Обозначения выключателей и переключателей на электрических схемах

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, тумблеров, электрических реле построены на базе знаков контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, сразу замыкающие либо размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За начальное положение замыкающих контактов на электронных схемах принято разомкнутое состояние коммутируемой электронной цепи, размыкающих — замкнутое, переключающих — положение, в каком одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать исключительно в зеркальном либо повернутом на 90° положениях.

Стандартизованная система УГО предугадывает отражение и таких конструктивных особенностей, как неодновременность срабатывания 1-го либо нескольких контактов в группе, отсутствие либо наличие фиксации их в одном из положений.

Рис. 1

Рис. 2

Так, если нужно показать, что контакт замыкается либо размыкается ранее других, знак его подвижной части дополняют маленьким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позднее, — штрихом, направленным в оборотную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом либо разомкнутом положениях (самовозврат) обозначают маленьким треугольником, верхушка которого ориентирована в сторону начального положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на знаке его недвижной части (рис. 2, ж, и).

Последние два УГО на электронных схемах употребляют в тех случаях, если нужно показать разновидность коммутационного изделия, контакты которого этими качествами обычно не владеют.

Условное графическое обозначение выключателей на электронных схемах (рис. 3) строят на базе знаков замыкающих и размыкающих контактов. При всем этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Рис. 3.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буковкой S, а если в цепь питания — буковкой Q. Метод управления находит отражение во 2-ой буковке кода: кнопочные выключатели и тумблеры обозначают буковкой В (SB), автоматические — буковкой F (SF), все другие — буковкой А (SA).

Если в выключателе несколько контактов, знаки их подвижных частей на электронных схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из 2-ух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позднее другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с любым органом управления, о чем свидетельствует отрезок штриховой полосы. При изображении контактов в различных участках схемы принадлежность их одному коммутационному изделию обычно отражают в буквенно-цифровом позиционном обозначении (SА 4.1, SA4.2, SA4.3).

Рис. 4.

Аналогично, на базе знака переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных тумблеров (рис. 4, SA1, SA4). Если же тумблер фиксируется не только лишь в последних, да и в среднем (нейтральном) положении, знак подвижной части контакта помешают меж знаками недвижных частей, возможность поворота его в обе стороны демонстрируют точкой (SA2 на рис. 4). Так же поступают и в этом случае, если нужно показать на схеме тумблер, закрепляемый исключительно в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и тумблеров — знак кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При всем этом если условное графическое обозначение выстроено на базе основного знака контакта (см. рис. 1), то это значит, что выключатель (тумблер) не фиксируется в нажатом положении (при отпускании кнопки ворачивается в начальное положение).

Рис. 5.

Рис. 6.

Если же нужно показать фиксацию, употребляют специально созданные для этой цели знаки контактов с фиксацией (рис. 6). Возврат в начальное положение при нажатии другой кнопки тумблера демонстрируют в данном случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, обратной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, символ фиксирующего механизма изображают взамен полосы механической связи (SB2).

Многопозиционные тумблеры (к примеру, галетные) обозначают, как показано на рис. 7. Тут SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — тумблеры с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от их. Условное графическое обозначение отдельных контактных групп изображают на схемах в схожем положении, принадлежность к одному тумблеру обычно демонстрируют в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Рис. 7.

Рис. 8

Для изображения многопозиционных тумблеров со сложной коммутацией ГОСТ предугадывает несколько методов. Два из их показаны на рис. 8. Тумблер SA1 — на 5 положений (они обозначены цифрами; буковкы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Тумблер SA2 — на 4 положения. В первом из их замыкаются цепи а и б (об этом молвят расположенные под ними точки), во 2-м — цепи в и г, в 3-ем — в и г, в четвертом — б и г.

Зорин А. Ю.

Школа для электрика

Электронные чертежи и схемы

ГОСТ 2.

755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая
система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ

ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА
КОММУТАЦИОННЫЕ

И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87

(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва
1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ Unified system for design documentation. Graphic designations in diagrams. Commutational devices and contact connections

ГОСТ 2.755-87 (CT СЭВ 5720-86)

Дата
введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную
или автоматизированным способом, изделий всех отраслей промышленности
и строительства и устанавливает условные графические обозначения коммутационных
устройств, контактов и их элементов.

Настоящий
стандарт не устанавливает условные графические обозначения на схемах
железнодорожной сигнализации, централизации и блокировки.

Условные
графические обозначения механических связей, приводов и приспособлений — по ГОСТ
2. 721.

Условные
графические обозначения воспринимающих частей электромеханических устройств -
по ГОСТ
2.756.

Размеры
отдельных условных графических обозначений и соотношение их элементов приведены
в приложении.

1. Общие правила
построения обозначений контактов.

1.1.
Коммутационные устройства на схемах должны быть изображены в положении,
принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты
коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для
изображения основных (базовых) функциональных признаков коммутационных
устройств применяют условные графические обозначения контактов, которые
допускается выполнять в зеркальном изображении:

1)
замыкающих

2)
размыкающих

3)
переключающих

4)
переключающих с нейтральным центральным положением

1. 4. Для
пояснения принципа работы коммутационных устройств при необходимости на их
контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание . Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 - на подвижных контакт-деталях.

2. Примеры
построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры
построения обозначений контактов двухпозиционных коммутационных устройств
приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры
построения обозначений многопозиционных коммутационных устройств приведены в
табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения
контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры
построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание . В пп. 2 - 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5 , п. 1.
7. Колодка зажимов Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения
элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры
построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя) Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения
многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный. Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя Примечание. Порядок нумерации выходов допускается изменять
4. Вертикаль многократного координатного соединителя с m выходами
5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в
модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства
1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ
ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным
комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П. А. Шалаев,
С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 27.10.87 № 4033

3.
Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта
7 табл. 1) и ГОСТ 2.755-74

5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	Вводная часть
ГОСТ 2.756-76	Вводная часть

6. ПЕРЕИЗДАНИЕ.
Октябрь 1997 г.

Условные обозначения в электрических схемах по ГОСТ

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

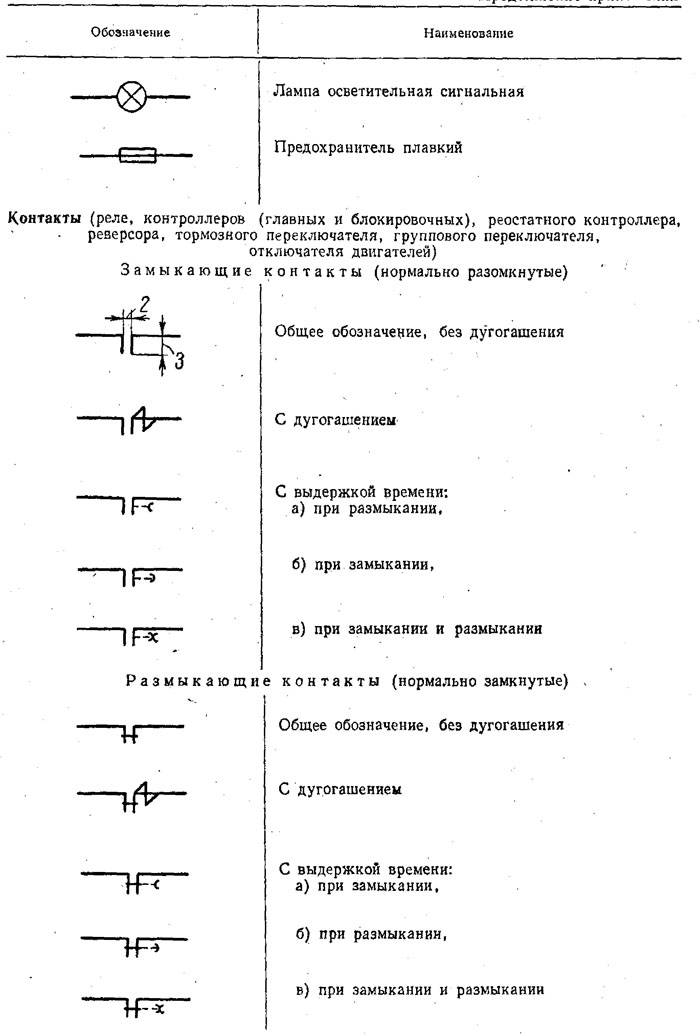

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

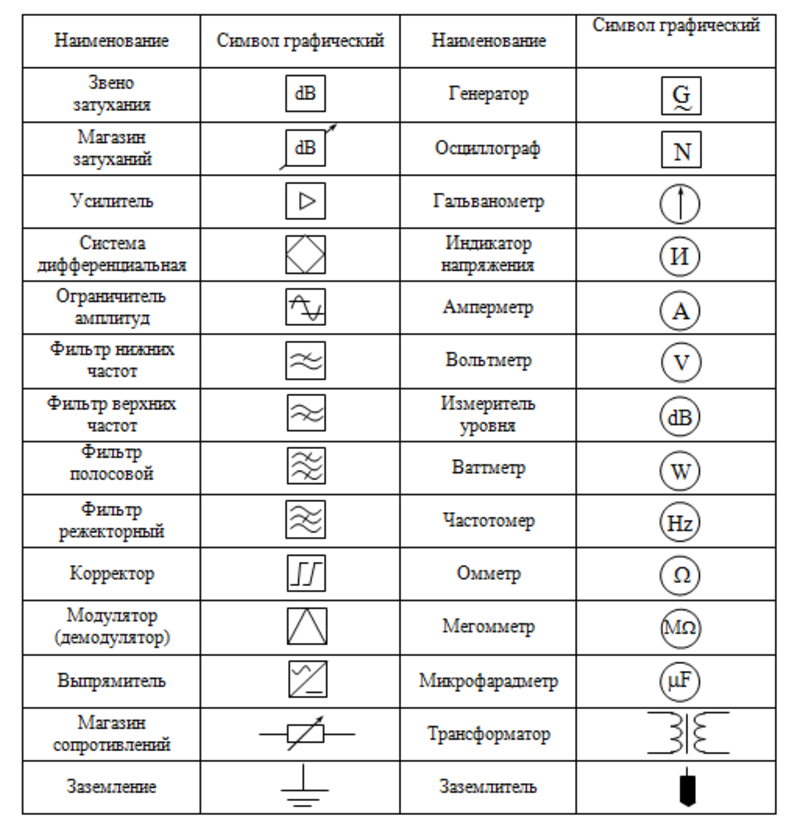

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

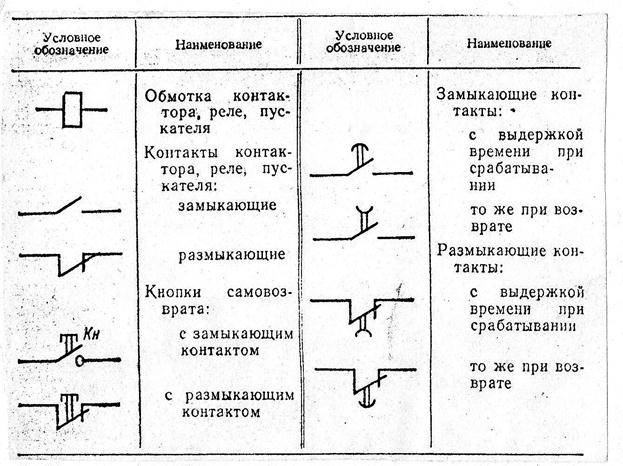

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Основные сведения об электрических схемах строительных подъемников

    Электрической схемой называется чертеж, на котором электрические машины, электрические аппараты, приборы и связь между ними изображены с помощью условных обозначений.

    В зависимости от назначения электрические схемы подразделяют на структурные, функциональные, принципиальные и схемы соединений (монтажные).
При обслуживании грузовых подъемников обычно используют принципиальные схемы и реже схемы соединений.

    Принципиальные схемы предназначены для пояснения принципа действия (работы) всей установки. Каждый электрический аппарат на этих схемах показывают разделенным на составные элементы (катушки, контакты, блок-контакты), а эти элементы ставятся в те цепи, в которых они действуют.

    Все электрические аппараты на схемах изображают в нормальном положении. Для электромагнитных аппаратов (контакторов, реле) нормальное положение соответствует положению элементов аппарата и особенно контактов при отсутствии тока во втягивающей катушке. Для других аппаратов (кнопок, конечных выключателей) нормальным положением считается то, которое они занимают при отсутствии внешнего воздействия. Рубильники и выключатели показывают на схемах с разомкнутыми контактами, ножами и губками.

Таблица 4.
Условные графические обозначения в электрических схемах



Таблица 5.
Буквенные позиционные обозначения электрооборудования в электрических схемах строительных грузовых подъемников

    Контакты аппаратов, разомкнутые в нормальном положении, называются, замыкающими, а контакты, замкнутые в нормальном положении,— размыкающими.

    В табл. 4 приведены условные графические изображения электродвигателей, аппаратов и приборов, а также их отдельных элементов, наиболее часто встречающихся в схемах строительных подъемников.

    В принципиальных схемах выделяются силовые цепи, цепи управления и вспомогательные цепи.
В силовую цепь входят вводные рубильники, предохранители, катушки максимальных реле, главные контакты автоматов, контакторов, или магнитных пускателей, статоры и роторы электродвигателей.

    В цепи управления, составной частью которых являются цепи электрической и механической защиты, входят катушки контакторов, реле и магнитных пускателей, кнопки управления, контакты реле, блок-контакты контакторов и магнитных пускателей, конечные выключатели.

    Вспомогательные цепи — это цепи освещения, обогрева и звуковой сигнализации, которые включают в себя соответствующие приборы, а ‘ также аппараты управления ими (выключатели, кнопки).

    Силовые цепи на принципиальных схемах обычно изображают толстыми линиями, все остальные — тонкими.

    Принципиальными схемами пользуются как для изучения принципов работы электрической части подъемников, так и для их наладки, регулирования, контроля и ремонта.

    Схемы соединений представляют собой рабочие чертежи, по которым ведется монтаж электрооборудования. Все аппараты и присоединенные к ним провода в этих схемах показывают в том положении, в котором они действительно устанавливаются на подъемнике.

    Внутреннее устройство аппаратов на этих схемах не показывают, а изображают только зажимы для присоединения проводов.

    В этих схемах указывают тип и сечение жил проводов и кабелей и их длину, а иногда и способ их прокладки.

    Электрические машины, аппараты, приборы, их зажимы, а также соединяющие их провода имеют на схемах условные буквенные и буквенно-цифровые обозначения.

ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая
система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ

ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА
КОММУТАЦИОННЫЕ

И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87

(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва
1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ Unified system for design documentation. Graphic designations in diagrams. Commutational devices and contact connections

ГОСТ 2.755-87 (CT СЭВ 5720-86)

Дата
введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную
или автоматизированным способом, изделий всех отраслей промышленности
и строительства и устанавливает условные графические обозначения коммутационных
устройств, контактов и их элементов.

Настоящий
стандарт не устанавливает условные графические обозначения на схемах
железнодорожной сигнализации, централизации и блокировки.

Условные
графические обозначения механических связей, приводов и приспособлений — по ГОСТ
2. 721.

Условные
графические обозначения воспринимающих частей электромеханических устройств -
по ГОСТ
2.756.

Размеры
отдельных условных графических обозначений и соотношение их элементов приведены
в приложении.

1. Общие правила
построения обозначений контактов.

1.1.
Коммутационные устройства на схемах должны быть изображены в положении,
принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты
коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для
изображения основных (базовых) функциональных признаков коммутационных
устройств применяют условные графические обозначения контактов, которые
допускается выполнять в зеркальном изображении:

1)
замыкающих

2)
размыкающих

3)
переключающих

4)
переключающих с нейтральным центральным положением

1. 4. Для
пояснения принципа работы коммутационных устройств при необходимости на их
контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание . Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 - на подвижных контакт-деталях.

2. Примеры
построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры
построения обозначений контактов двухпозиционных коммутационных устройств
приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры
построения обозначений многопозиционных коммутационных устройств приведены в
табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения
контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание . При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры
построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание . В пп. 2 - 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5 , п. 1.
7. Колодка зажимов Примечание . Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения
элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры
построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя) Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения
многократных координатных соединителей приведены в табл. 9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный. Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя Примечание. Порядок нумерации выходов допускается изменять
4. Вертикаль многократного координатного соединителя с m выходами
5. Соединитель координатный многократный с n вертикалями и с m выходами в каждой вертикали Примечание. Допускается упрощенное обозначение: n — число вертикали, m — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ

Справочное

Размеры (в
модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства
1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ
ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным
комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П. А. Шалаев,
С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 27.10.87 № 4033

3.
Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта
7 табл. 1) и ГОСТ 2.755-74

5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	Вводная часть
ГОСТ 2.756-76	Вводная часть

6. ПЕРЕИЗДАНИЕ.
Октябрь 1997 г.

Электронные схемы, как научится их читать

Электронная схема — изделие, сочетание отдельных электронных компонентов, таких как резисторы, конденсаторы, индуктивности, диоды, транзисторы и интегральные микросхемы, соединённых между собой, для выполнения каких либо задач или схема (рисунок) с условными знаками.

Для начинающих электронщиков важно понимать, как работают детали, как их рисуют на схеме и как разобраться в схеме электрической принципиальной. Для этого нужно сперва ознакомиться с принципом работы элементов, а как читать схемы электроники я расскажу в этой статье на примерах популярных устройств для начинающих.

Схема настольной лампы и фонарика на светодиоде

Схема – это рисунок на которых с помощью определенных символов изображаются детали схемы, линиями – их соединения. При этом, если линии пересекаются – то контакта между этими проводниками нет, а если в месте пересечения присутствует точка – это узел соединения нескольких проводников.

Кроме значков и линий на схеме изображены буквенные обозначения. Все обозначения стандартизированы, в каждой стране свои стандарты, например в России придерживаются стандарта ГОСТ 2.710-81.

Начнем изучение с простейшего – схемы настольной лампы.

Схемы не всегда читают слева направо и сверху вниз, лучше идти от источника питания. Что мы можем узнать из схемы, посмотрите в правую её часть. ~ — значит питание переменным током.

Рядом написано «220» — напряжением в 220 В. X1 и X2 – предполагается подключение в розетку с помощью вилки. SW1 – так изображается ключ, тумблер или кнопка в разомкнутом состоянии. L – условное изображение лампочки накаливания.

Краткие выводы:

На схеме изображено устройство, которое подключается к сети 220 В переменного тока с помощью вилки в розетку или других разъёмных соединений. Есть возможность отключения с помощью переключателя или кнопки. Нужно для питания лампы накаливания.

С первого взгляда кажется очевидным, но специалист должен уметь сделать такие выводы глядя на схему без пояснений, это умение даст возможность выносить диагноз неисправности и устранять её или же собирать устройства с нуля.

Перейдем к следующей схеме. Это фонарик с питанием от батарейки, в качестве излучателя в нём установлен светодиод.

Взгляните на схему, возможно, вы увидите новые для себя изображения. Справа изображен источник питания, так выглядит батарейка или аккумулятор, длинный вывод это плюс другое название – Катод, короткий – минус или Анод. У светодиода к аноду (треугольная часть обозначения) подключается плюс, а к катоду (на УГО выглядит как полоска) – минус.

Это нужно запомнить, что у источников питания и потребителей названия электродов наоборот. Две исходящие от светодиода стрелки дают вам понять, что этот прибор ИЗЛУЧАЕТ свет, если бы стрелки наоборот указывали на него – это был бы фотоприемник. Диоды имеют буквенное обозначение VDx, где х- порядковый номер.

Важно:

Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.

Резистор – это сопротивление. Преобразует электрический ток в тепло, препятствую его движению, выглядит как прямоугольник, обычно на схемах имеет буквенное обозначение «R».

Как читать электронные схемы: увеличиваем уровень сложности

Когда вы уже разобрались с базовым набором элементов, пора ознакомится с более сложными схемами, давайте рассмотрим схему трансформаторного блока питания.

Главным средством преобразователя на схеме является трансформатор TV1, это новый для вас элемент. Предлагаю рассмотреть ряд подобных изделий.

Трансформаторы используются повсеместно, либо в сетевом (50 гц), либо в импульсном (десятки кГц) исполнении. Катушки индуктивности используются в генераторах, радиопередающих устройствах, фильтрах частот, сглаживающих и стабилизирующих приборах. Она выглядит следующим образом.

Второй незнакомый элемент на схеме – это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. Вообще основная его функция – это накапливать энергию в качестве заряда на его обкладках. Изображается следующим образом.

В центре схеме изображен мостовой диодный выпрямитель.

Если к схеме добавить узел стабилизации, построенный по схеме параметрического стабилизатора, напряжение блока питания будет стабилизировано. При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. VD1 – это стабилитрон, они включаются в обратном смещении (катодом к точке с положительным потенциалом). Различаются по величине тока стабилизации (Iстаб) и напряжения стабилизации (Uстаб).

Краткие итоги:

Что мы можем понять из этой схемы? То, что блок питания состоит из трансформатора, выпрямителя и сглаживающего фильтра на конденсаторе. Подключается первичной стороной (входом) к сети переменного тока с напряжением 220 Вольт. На его выходе имеет два разъёмных соединения – «+» и «-» и напряжение 12 В, нестабилизорванное.

Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.

Как читать схемы с транзисторами?

Транзисторы – это управляемые ключи, вы можете закрыть их и открыть, а если нужно открыть не полностью. Данные свойства позволяют их применять, как в ключевом, так и линейном режимах, что позволяет их использовать в огромном спектре схемных решений.

Давайте рассмотрим популярную среди новичков схему – симметричный мультивибратор. Это по сути генератор, который на своих выходах выдаёт симметричные импульсы. Может применяться, как основа для простых мигалок, в качестве источника частоты для пищалки, в качестве генератора для импульсного преобразователя и во многих других цепях.

Пройдемся по знакомым деталям сверху вниз. Вверху мы видим 4 резистора, средние два – времязадающие, а крайние – задают ток резистора, также влияют на характер выходных импульсов.

Далее HL – это светодиоды, а ниже два электролита – это полярные конденсаторы, когда будете их монтировать оставайтесь внимательны – неправильное подключение электролитического конденсатора чревато выходом его из строя вплоть до взрыва с выделением тепла.

Интересно:

На графическом обозначении электролитического конденсатора всегда помечается «положительная» обкладка конденсатора, а на настоящих элементах – чаще всего есть пометка отрицательной ножки, не перепутайте!

VT1-VT2 – это новые для вас элементы, таким образом обознаются биполярные транзисторы обратной проводимости (NPN), ниже указана модель транзистора – «КТ315». У них обычно 3 ножки:

1. База.

2. Эмиттер.

3. Коллектор.

При этом на корпусе их назначение не указывается. Чтобы определить назначение выводов, нужно воспользоваться одним из поисковых запросов:

1. «Название элемента» — цоколевка.

2. «Название элемента» — распиновка.

3. «Название элемента» datsheet.

Это справедливо, как для радиоламп, так и для современных микросхем. Запросы имеют почти одинаковый смысл. Вот таким образом я нашел цоколевку транзистора КТ315.

На изображении с распиновкой должно быть четко видно: с какой стороны считать ножки, где находится ключ, срез или метка, чтобы вы правильно определили необходимый вывод.

Интересно:

У биполярных транзисторов стрелка на эмиттере обозначается направление протекания тока (от плюса к минусу), если стрелка ОТ базы – это транзистор обратной проводимости (NPN), а если К базе то прямой проводимости (PNP), часто вы можете заменить все NPN транзисторы на PNP, как в схеме мультивибратора, тогда нужно будет и поменять полярность источника питания (плюс и минус местами) ведь, повторюсь, стрелка на эмиттере указывает направление протекания тока.

На приведенной схеме положительный контакт источника питания подключен к верхней части схемы, а отрицательный к нижней. Так и на транзисторе стрелка указывает сверх-вниз – по направлению протекания тока!

В элементах с большим количеством ног имеет значение куда подключать, так же, как и в диодах и светодиодах, если вы перепутаете ножки – в лучшем случае схема не заработает, а в худшем – убьете детали.

Что мы смогли узнать, прочитав схему мультивибратора:

В этой схеме используются транзисторы и электролитические конденсаторы, питается она напряжением в 9 В (хотя может и больше, и меньше, например 12 В не повредят схеме, как и 5 В).

Стало ясно о способе соединения деталей и включения транзисторов. А также о том, что схема представляет собой прибор, работающий на принципе автогенератора основанного на процессе перезаряда транзисторов, которое вызвано попеременным открытием и закрытием транзисторов каждого по очереди, когда первый открыт, второй закрыт.

Проследив пути протекания тока (от плюса к минусу) и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.

Тиристоры – полууправляемые ключи, учимся читать схемы

Давайте рассмотрим схему с не менее важным и распространенным элементом – тиристором. Я выбрал слово «полууправляемый» потому что, в отличие от транзистора, вы можете только открыть его, ток в нем прервется либо при прерывании питания, либо при смене полярности приложенного к нему напряжения. Открывается с помощью подачи на управляющий электрод напряжения.

Симисторы – содержат два тиристора соединённых встречно-параллельно. Таким образом, одним компонентом можно коммутировать переменный ток, при прохождении верхней части (положительной) полуволны синусоиды, при условии наличия сигнала на управляющем, электроде откроется один из внутренних тиристоров. Когда полуволна сменит свой знак на отрицательный – он закроется и в работу вступит второй тиристор.

Динисторы – разновидность тиристора, без управляющего электрода, а открываются они, подобно стабилитронам, по преодолению определенного уровня напряжения. Часто используются в импульсных блоках питания, как пороговый элемент для запуска автогенераторов и в устройствах для регулировки напряжения.

Вот так, собственно это выглядит на схеме.

Внимательно смотрим на подключение. Схема предназначена для подключения к сети переменного тока, например 220 В, в разрыв одного из питающих проводов, например фазного (L). Симистор VS1 – основной силовой элемент цепи, справа внизу дана его распиновка из даташита, 3 вывод – управляющий. На него через двунаправленный динистор VD1 модели DB3 рассчитанный на напряжение включения порядка 30 вольт, подаётся управляющий сигнал.

Так как все полупроводниковые приборы в этой конкретной схеме двунаправленные, регулировка осуществляется по обеим полуволнам синусоиды. Динистор открывается, когда на конденсаторе C1 появляется необходимой величины потенциал (напряжение), а скорость его заряда, следовательно, момент открытия ключей, задаётся RC цепью, состоящей из R1, переменного резистора (потенциометра) R2 и С1.

Эта простая схем имеет огромное значение и прикладное применение.

Выводы

Благодаря умению читать схемы электрические принципиальные, вы можете определить:

1. Что делает это устройство, для чего оно предназначено.

2. При ремонте – номинал вышедшей из строя детали.

3. Чем питать это устройство, каким напряжением и родом тока.

4. Примерную мощность электронного устройства, исходя из номиналов компонентов силовых цепей.

Важно не только знать условные графические обозначения элементов, но и принцип их работы. Дело в том, то не всегда те или иные детали могут использоваться в привычной роли. Но в пределах сегодняшней статьи рассмотреть все распространенные элементы довольно сложно, так как это займет очень большой объем.

Ранее ЭлектроВести писали, что Министерство развития экономики, торговли и сельского хозяйства передало госпредприятие, мощного производителя электрогенерирующего оборудования, завод «Электротяжмаш» на приватизацию в Фонд государственного имущества Украины.

По материалам: electrik.info.

Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения – РТС-тендер

ГОСТ 2.755-87

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ

Unified system for design documentation. Graphic designations in electric diagrams. Commutational devices and contact connections

МКС 01.080.40
         31.180

Дата введения 1988-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П.А.Шалаев, С.С.Борушек, С.Л.Таллер, Ю.Н.Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27. 10.87 N 4033

3. Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл.1) и ГОСТ 2.755-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	Вводная часть
ГОСТ 2.756-76	Вводная часть

6. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.

Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2.756.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

1. Общие правила построения обозначений контактов

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

	1) замыкающих
	2) размыкающих
	3) переключающих
	4) переключающих с нейтральным центральным положением

1. 4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл.1.

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение

Примечание. Обозначения, приведенные в пп.1-4, 7-9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп.5 и 6 — на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл.2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп.15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл.3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:      1) однополюсный
	Однолинейное    Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий
Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл.4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)             Примечания к пп.1-9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов:
1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) Обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5.

Обозначения контактов контактных соединений приведены в табл.5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям      Примечание. При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл.6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения      Примечание. В пп.2-4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные      Примечание. Вид связи см. табл.5, п.1.
7. Колодка зажимов      Примечание. Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл.7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением      Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8.

Примеры построения обозначений искателей приведены в табл.8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример — 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример — двумя)
Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример — положение 7)

9.

Обозначения многократных координатных соединителей приведены в табл.9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный.      Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя      Примечание. Порядок нумерации выходов допускается изменять.
4. Вертикаль многократного координатного соединителя с выходами
5. Соединитель координатный многократный с вертикалями и с выходами в каждой вертикали
Примечание. Допускается упрощенное обозначение: — число вертикалей, — число выходов в каждой вертикали

ПРИЛОЖЕНИЕ
     Справочное

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл.10.

Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства
1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

Обозначения переключателей и кнопок

Переключатели, символы и символы кнопок

Общий символ переключателя

Это символ общего выключателя в разомкнутом состоянии.

Открытый переключатель

Это общий символ разомкнутого переключателя. Выключатель — это компонент, который может разорвать или замкнуть цепь. Открытый переключатель представляет собой разрыв цепи и останавливает прохождение тока через нее.

Переключатель закрытый

Это общий символ замкнутого переключателя.замкнутый переключатель означает, что цепь замкнута и по ней может течь ток.

Термомагнитный выключатель

Обозначение термомагнитного выключателя. он включает в себя как электромагнитное, так и тепловое прерывание. Во время сильных скачков тока электромагнит мгновенно размыкает цепь без каких-либо задержек. Но его биметаллическая полоса обеспечивает небольшую задержку, когда ток превышает установленный предел.

Концевой выключатель

Данный символ обозначает концевой выключатель.он управляется механическими частями любой машины, которая используется в системах управления. Он активируется любыми другими предметами или частями машин, когда он контактирует со своим приводом.

Телеграфный ключ

Телеграфный ключ представлен этим символом. Это специальный электрический переключатель, предназначенный для передачи текстовых сообщений азбукой Морзе. Он соединяет и отключает цепь, создавая импульсы разной длины, называемые «точками» и «тире».

Дифференциальный переключатель

Дифференциальные переключатели работают на разнице между фазным линейным током и нейтральным линейным током.Если есть разница в токе (из-за тока короткого замыкания), то цепь разрывается.

Переключатель счетчика импульсов

Привод этого переключателя управляется счетчиком импульсов. Когда счетчик импульсов достигает фиксированного значения, переключатель активируется и переключает цепь, связанную с ним.

Переключатель SPDT

Это обозначение однополюсного двухпозиционного переключателя (SPDT). Такой переключатель имеет три вывода с одним общим выводом. Общая клемма соединяется с одной из двух других клемм.

Ползунковый переключатель SPDT

Ползунковый переключатель имеет ползунок, который перемещается вперед и назад в положение для создания и прерывания тока в цепи. Данный символ представляет собой ползунковый переключатель с однополюсным переключателем, также известный как однополюсный двухпозиционный переключатель.

Выключатель DPST

DPDT обозначает двухполюсный однопроходный. Он имеет два полюса, что означает, что к нему могут быть подключены две разные цепи, а одно направление означает, что он имеет только одно положение ВКЛ (замкнутый контур).Он либо включает, либо выключает две цепи одновременно.

Переключатель DPST Одно закрытие перед другим

Это также переключатель DPST, но у такого типа переключателя есть один модифицированный полюс, который замыкается (замыкает контакт) раньше другого в положении замыкания. Они используются в определенных приложениях, где соединение необходимо установить раньше другого.

Переключатель DPDT

DPDT означает двухполюсный двухпроходной. Это два переключателя SPDT, совмещенных с общим рычагом.Переключатель DPDT может одновременно переключать две разные цепи. В любом из двух положений каждая цепь имеет тесное соединение с отдельными клеммами.

Переключатель DPMT

DPMT — двухполюсный многоходовой. Этот переключатель имеет два полюса, то есть он может переключать две независимые цепи. Каждую цепь можно подключить к нескольким клеммам.

Коммутатор SP4T

Это обозначение переключателя с однополюсным и 4-х позиционным переключателем. Он имеет 4 положения и может переключать одну цепь, подключая ее к любой из 4 клемм.

Поворотный переключатель

Это символ, используемый для поворотного или поворотного переключателя. у него есть ручка, которая вращается вокруг своей оси и переключает общий вывод на любой из выходных выводов. Поворотные переключатели могут иметь несколько уровней (полюсов) для переключения нескольких отдельных цепей и нескольких ходов.

Переключатель задержки включения

Переключатель задержки включения мгновенно переключает форму ВКЛ (закрыто) в положение ВЫКЛ (открыто). Но при переходе из положения ВЫКЛ в положение ВКЛ требуется некоторая задержка по времени.Символическое представление переключателя с задержкой включения дано выше.

Переключатель задержки включения / выключения

Этот тип переключателя имеет функцию задержки при каждом переключении. При переключении с ВКЛ на ВЫКЛ или с ВЫКЛ на ВКЛ в обеих ситуациях переключение требует некоторой задержки.

Стандартный кнопочный переключатель

Это символ однополюсного однонаправленного кнопочного переключателя. Он имеет исполнительный механизм, который включает и выключает цепь нажатием.

Поворотный выключатель закрытого типа

Это символ поворотного переключателя в закрытом (ВКЛ) положении. Это однополюсный переключатель в положении замыкающего контакта. У него нет позиции автоматического возврата.

Поворотный переключатель открытия

Это символ поворотного переключателя в разомкнутом (ВЫКЛ) положении.

Кнопка NO

Это кнопка NO (нормально разомкнутая). Обычно он остается в разомкнутом (ВЫКЛ) положении. Нажатие кнопки переключает ее в положение ВКЛ (закрыто), а отпускание кнопки возвращает переключатель в положение ВЫКЛ (разомкнуто).

Кнопка NC

Это нормально закрытая кнопка, которая обычно остается закрытой (положение ВКЛ). Он переключается в положение ВЫКЛ. Нажатием кнопки, но после отпускания возвращается в положение «Закрыто».

Кнопка с блокировкой

Это символ кнопки с функцией блокировки. Он автоматически возвращается в нормальное положение, но его можно заблокировать в желаемом положении.

Грибовидная кнопка с принудительным открыванием

Это кнопка с грибовидной головкой. Это положительный размыкающий переключатель, означающий, что его контакты разомкнуты, когда устройство находится в соответствующем открытом положении.

Кнопка с положительным замыкающим контактом

Это также кнопка с положительным замыкающим контактом (закрытое положение). Его контакт замыкается, когда положение переключателя соответствует закрытому положению переключателя.

Таймер

Это символ таймера. он в основном устанавливает и разрывает контакт, когда заканчивается таймер.Таймер устанавливает таймер с помощью механического часового механизма. Он обеспечивает временную задержку для определенных приложений.

Выключатель с задержкой включения

Это символ переключателя, контакт которого не замыкается сразу, но для этого требуется небольшая задержка по времени.

Переключатель быстрого включения

Этот символ обозначает переключатель быстрого включения. Этот переключатель мгновенно замыкается (включается) после переключения своего положения.

Переключатель задержки открытия

Это выключатель с задержкой открытия.Во время переключения его положения из ВКЛЮЧЕНО в ВЫКЛЮЧЕНО его контакты еще некоторое время остаются замкнутыми.

Переключатель быстрого открытия

Этот выключатель мгновенно размыкает свои контакты во время переключения, что приводит к быстрому размыканию.

Нажимной переключатель

Этот символ представляет кнопочный переключатель в разомкнутом положении, также известный как переключатель «нажимать для включения». При нажатии и удерживании кнопки вручную ее контакт замыкается в положение ВКЛ. После отпускания кнопки переключатель возвращается в состояние «открыто».

Нажимной выключатель

Обычно этот переключатель находится в замкнутом состоянии, т. Е. Цепь замкнута. Когда вы нажимаете кнопку и удерживаете ее, происходит разрыв цепи. После отпускания кнопки он возвращается в нормальное закрытое состояние.

Кнопочный концевой выключатель

Это кнопочный концевой выключатель. Концевой выключатель приводится в действие движением механических частей машин или других объектов и т. Д., Он переключает цепи, которые управляют другими частями машины.

Кнопочный двухполюсный концевой выключатель

Это тоже концевой выключатель, но он двухполюсный, то есть управляет двумя отдельными цепями. этот тип переключателя размыкает одну цепь и замыкает другую.

Джойстик-переключатель

Джойстик — это переключатель с рычагом или ручкой, соединенной с основанием. Направленное движение ручки соединяет разные клеммы переключателя. он используется в игровых контроллерах, в кранах и грузовиках в промышленности.

Кнопка SPDT

Это однополюсная кнопка с двойным ходом. Этот переключатель не находится в открытом положении. Он замыкает контакт (состояние ВКЛ) в обоих положениях. Нажатие и удерживание кнопки переключит цепь на другой терминал. Отпускание кнопки вернет контакт в исходное положение.

Кнопка DPDT

Это двухполюсный двухпозиционный переключатель. он переключает две отдельные цепи, но нажатие кнопки разрывает одну цепь и замыкает другую.Также при отпускании кнопки переключение будет обратным.

Поплавковый выключатель

Поплавковый выключатель — это выключатель, который управляет цепью или машиной внутри резервуара, заполненного жидкостью. Он определяет уровень жидкости и включается или выключается, когда уровень жидкости поднимается или опускается.

Термовыключатель

Термовыключатель — это переключатель, зависящий от температуры, который переключает цепь при превышении заданной температуры. Однако он возвращается в свое нормальное положение, когда температура становится нормальной.

Термовыключатель NC

Это нормально замкнутый термовыключатель, который находится в положении ВКЛ (замкнуто) при комнатной температуре. Когда температура повышается выше фиксированной точки, цепь разрывается. когда температура опускается ниже точки, он включает цепь.

NO Термовыключатель

Это также термовыключатель, нормально разомкнутый при комнатной температуре. При повышении температуры контакт переключает его в положение ВКЛ, а при понижении — в положение ВЫКЛ.

Селекторный переключатель

Селекторный переключатель — это поворотный переключатель с двумя или более чем двумя положениями. Он может переключать одну или несколько цепей одновременно.

Стартер

Также известный как электронный люминесцентный стартер, используется для плавного пуска люминесцентной лампы путем предварительного нагрева катода и подачи контролируемого импульса на лампу, чтобы она начала гореть.

Ртутный переключатель

Ртутный выключатель содержит ртуть внутри емкости между двумя выводами выключателя. Движение ртути замыкает и размыкает цепь при наклоне сосуда. Ртуть — это проводник, и она соединяет клеммы, когда касается ее. Ртутный переключатель можно использовать там, где есть движение, такое как наклон, качение и т. Д.

Педальный переключатель

Этот символ обозначает ножной переключатель или ножной педальный переключатель. это однополюсный переключатель, который управляет цепью или двигателем, обычно используемым для управления тяжелой техникой. Он имеет очень прочную конструкцию, потому что им можно управлять пешком.

Выключатель DPST BBM

Это двухполюсный однопозиционный переключатель с механизмом размыкания перед включением (BBM). Он переключает две цепи, но сначала размыкает (размыкает) одну цепь, а затем замыкает (замыкает) другую.

Бесконтактный переключатель

Датчик приближения — это датчик, который обнаруживает объект с близкого расстояния. Это бесконтактный сенсорный выключатель. Когда объект попадает в зону его действия, он переключается и активируется соответствующая цепь. Эта схема может быть сигналом тревоги, счетчиком или логической схемой любого типа.

Выключатель неоновой лампы

Это простой однополюсный однопозиционный переключатель с неоновой лампой. Неоновая лампа служит индикатором протекания тока через переключатель.

DIP-переключатель

DIP означает двухрядный корпус. он состоит из упаковки нескольких переключателей в двухрядный корпус (DIP). Благодаря компактным размерам он используется в печатных платах.

Соответствующие символы в электротехнике и электронике:

% PDF-1.6
%
519 0 объект
>
эндобдж
416 0 объект
>
эндобдж
3 0 obj
> поток
2006-11-08T09: 59: 33ZQuarkXPress ™ 6.52013-11-11T18: 21: 42-05: 002013-11-11T18: 21: 42-05: 00QuarkXPress ™ 6.5 %% DocumentProcessColors: голубой пурпурный желтый черный
%% DocumentCustomColors: (Холодный серый PANTONE 2 C)
%% CMYKCustomColor: 0 0 0 . 1 (Холодный серый PANTONE 2 C)
%% EndCommentsapplication / pdfuuid: f7751e93-6f39-11db-b05c-001124864beauuid: c8e8982f-161b-438b-bddf-52cbbdb20036

конечный поток
эндобдж
1185 0 объект
> / Кодировка >>>>>
эндобдж
510 0 объект
>
эндобдж
161 0 объект
>
эндобдж
281 0 объект
>
эндобдж
280 0 объект
>
эндобдж
294 0 объект
>
эндобдж
307 0 объект
>
эндобдж
357 0 объект
>
эндобдж
355 0 объект
> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >>
эндобдж
358 0 объект
> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >>
эндобдж
359 0 объект
> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >>
эндобдж
360 0 объект
> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >>
эндобдж
361 0 объект
> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >>
эндобдж
362 0 объект
> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >>
эндобдж
10786 0 объект
> поток
HWYT ~ _a) / c7 @ ‘CtA # ҊP
4?}} Ve`2Bt پ> Yw? M \ VɀdtN% u
|| [) 4Qli} ҚOpYX /} Yl? ֟ mQ. YlM [Jjfbx / c: d9I (Q * 2eMfImdLPF

Обозначения позиций; или «Почему реле обозначены на схемах буквой K? Почему автоматические выключатели называются Q?»

2018-07-01 Категория: Инжиниринг

Краткий ответ

Префиксы «K» и «Q» взяты из стандартов, касающихся «обозначения позиции».

Страны, использующие европейские стандарты, начали с использования IEC 60750, Обозначение позиции в электротехнике . Страны, использующие американские стандарты, используют IEEE Std 315-1975 / ANSI Y32.2, Графические обозначения электрических и электронных схем .

Реле

называются «K» , потому что в IEC 60750 и IEEE 315 так указано .

Это редкий случай, когда европейские стандарты совпадают с американскими!

Я не нашел причин, по которым использовалась именно буква «К». Я догадался, что буква «К» была присвоена говорящим по-немецки, который произнес «катушка реле» как «коил», а «контактор» — как «контактор». К сожалению, «катушка реле» переводится как «relaisspule», а «контактор» переводится как «schütz».Ни одно из этих слов не начинается с «К», что опровергает мою теорию.

Точно так же автоматические выключатели называются «Q» , потому что в IEC 60750 так указано .

IEEE 315 не согласен с использованием «Q» — стандарт IEEE называет автоматические выключатели «CB», что, возможно, является более логичным выбором.

---

Длинный ответ

Существуют стандартизированные «Буквенные коды для обозначения вида товара».

В Австралии мы используем буквенные коды на основе AS 3702, «Обозначение изделия в электротехнике».AS 3702 по сути является IEC 60750 с дополнительной информацией в приложениях.

КАК 3702-1989: ТАБЛИЦА 1: БУКВОВЫЕ КОДЫ ДЛЯ ОБОЗНАЧЕНИЯ ТИПА ПУНКТА

D

Измерительное оборудование

Буквенный код	Вид позиции
A	Сборки, подузлы
B	Преобразователи
Конденсаторы	, запоминающие устройства
E	Разное
F	Защитные устройства
G	Генераторы, источники питания
H	903 903 903 903 903 903
K	Реле, контакторы
L	Индукторы, реакторы
M	Двигатели
N	Аналоговые элементы

(силовые регуляторы)

Q	Коммутационные аппараты для силовых цепей
R	Резисторы
S	Коммутационные аппараты для цепей управления, селекторные переключатели
T		регуляторы напряжения
U	Модуляторы, чейнджеры
V	Трубки, полупроводники
W	Пути передачи, волноводы, антенны
X	розетки	, розетки	903 управляемые механические устройства
Z	Сети, гибридные трансформаторы, фильтры, эквалайзеры, ограничители

Большинство буквенных кодов довольно интуитивно понятны.

Другие буквенные коды менее интуитивно понятны.

• B для преобразователей.
• К для реле и контакторов.
• В для ламп и полупроводников. (Рассмотрим «V» для «вакуумной трубки».)
• Q для «коммутационных аппаратов для силовых цепей», то есть автоматических выключателей.

Есть также некоторые странные взаимодействия между перекрывающимися группами. Например, лампы обычно обозначаются буквой «E» для разных предметов. Однако светодиоды являются одновременно лампой и полупроводником, поэтому AS 3702 Таблица 2, Алфавитный список элементов и их буквенные коды , помещает светодиоды под буквенным кодом «V» для полупроводников.

Похоже, что более поздние стандарты, IEC 61346, а затем IEC 81346, попытались сделать буквенные коды более общими. Между категориями все еще существует нечеткое совпадение. Например, в стандарте IEC 81346 буква «E» используется для обозначения всего, что «обеспечивает лучистую или тепловую энергию», включая лампы, или «P» для устройств, которые «предоставляют информацию», например, , лампы или светодиоды.

Другой аспект стандарта IEC 81346 состоит в том, что он пытается охватить как механические / гидравлические элементы, так и электрические элементы.Это обобщение означает, что некоторые буквенные обозначения, обозначающие только электрические коды, изменили значение или были полностью удалены. Например, катушки индуктивности теперь сгруппированы с резисторами буквой «R», а буква «L» больше ни для чего не используется.

---

Исторические справки

Первоначальным стандартом МЭК был МЭК 60113: 1959, который был заменен МЭК 60750: 1983. AS 3702: 1989 является производным от IEC 60750.

IEC 60750 был заменен серией IEC 61346 (1996), которая, в свою очередь, была заменена серией IEC 81346 (2009).IEC 81346 составляет около 300 страниц — намного больше, чем AS 3702, который составляет всего 24 страницы! Если вас интересуют только «буквенные коды для типа объекта», сразу переходите к IEC 81346-2: 2009, таблица 1, Классы объектов в соответствии с их назначением или задачей .

---

Список литературы

• АС 3702-1989 — «Обозначение изделия в электротехнике». Эквивалентен IEC 60750 Ed 1.0 (1983).
• AS 1103.2-1982 — «Диаграммы и таблицы для электротехники, Часть 2: Обозначение позиции» (Заменено AS 3702-1989.)
• IEC 750-1983 — AS 3702 эквивалентен, но предоставляет дополнительную информацию.
• IEC 113 (заменен IEC 750, т. Е. IEC 60750.)
• Стандарт IEEE 315-1975 / Стандарт ANSI Y32.2. Приложение F: «Список перекрестных ссылок для букв обозначения класса» сравнивает IEC 113-2: 1971 со стандартом IEEE / ANSI.
  Примечание. IEEE Std 315 является стандартом как для графических символов, так и для букв обозначения класса.
• AS 1102 и IEC 60617 «Графические символы для электротехники».

Сравнение схем NEMA и IEC

% PDF-1.4
%
334 0 объект
>>>
эндобдж
378 0 объект
> поток
False11.08.582018-03-15T10: 24: 52.679-04: 00 Библиотека Adobe PDF 9.90ba5e43b8edc5b20848e4340f353ce3c0c82d0531242285 Автоматический выключатель, вакуумные выключатели, выключатели среднего напряжения Библиотека Adobe PDF 9. 9TalseAdobe InD10.3 2018 04: 002018-03-15T10: 24: 13.000-04: 002013-12-02T16: 44: 29.000-05: 00

/ 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABEAASAAAAA
AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY
EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo
MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA
AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA
AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx
QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV
xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh
MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0
ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB
AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J
KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp
X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf
s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z
+ n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6
f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p /
/ can / ttv9ySmvk9PwBdixjU63Gf0bf8ARW + SSmx0 / wD5Pxv + Jr / 6kJKbCSlJKfJf8dt11Wf0sVWO
ZNNs7SRPuZ4JKfNPteX / AKaz / PP96Slfa8v / AE1n + ef70lK + 15f + ms / zz / ekpX2vL / 01n + ef70lK
+ 15f + ms / zz / ekpX2vL / 01n + ef70lK + 15f + ms / wA8 / wB6Slfa8v8A01n + ef70lK + 15f8AprP88 / 3p
KV9ry / 8ATWf55 / vSUr7Xl / 6az / PP96Slfa8v / TWf55 / vSUr7Xl / 6az / PP96Slfa8v / TWf55 / vSUr
7Xl / 6az / ADz / AHpKV9ry / wDTWf55 / vSUr7Xl / wCms / zz / ekpX2vL / wBNZ / nn + 9JSvteX / prP88 / 3
pKey / wAUuRfZ9cqW2WPePQuMOcSPo + aSn2vJ / nsT / jj / AOerklK6f / yfjf8AE1 / 9SElNhJSklPkX
+ PD / AJQ6V / xNv / VMSU823E6VtE9OuJga7D / 5NJS / 2TpX / lbf / mH / AMmkpX2TpX / lbf8A5h / 8mkpr
3WfV3Hf6d + HZW + J2uaQYP9tJTiZ78WzLe / CaWUGNjT20E9z3SUgSUpJSklKSUy9G39x33FJSvRt /
cd9xSUr0bf3HfcUlKNVoEljgB3gpKYpKUkpSSlJKUkpSSntP8UX / AIs6f + Iu / wCpSU + 3ZP8APYn /
ABx / 89XJKV0 // k / G / wCJr / 6kJKbCSlJKeT + un1Bp + uV + LfbmOxPsrHMAbWH7t5B7vb4JKcwf4rsw
AAdesgf91av / ACSSlf8AjXZv / l9Z / wCwtX / kklK / 8a7N / wDL6z / 2Fq / 8kkpqZX + JhmZb62T1mx74
An7OwaD + rYElIf8AxjsT / wAt7P8Atgf + lUlK / wDGOxP / AC3s / wC2B / 6VSUr / AMY7E / 8ALez / ALYH
/ pVJSv8AxjsT / wAt7P8Atgf + lUlK / wDGOxP / AC3s / wC2B / 6VSU6I / wAV2YAAOvWQP + 6tX / kklK / 8
a7N / 8vrP / YWr / wAkkpX / AI12b / 5fWf8AsLV / 5JJTG3 / FTk31Opt67Y5jwWuh3WsSD8HJKaH / AIx2
J / 5b2f8AbA / 9KpKV / wCMdif + W9n / AGwP / SqSlf8AjHYn / lvZ / wBsD / 0qkpX / AIx2J / 5b2f8AbA / 9
KpKV / wCMdif + W9n / AGwP / SqSlf8AjHYn / lvZ / wBsD / 0qkp2Pqp / iwo + q3WGdXr6g / JLGPr9N1QYD
vETIe5JT2GT / AD2J / wAcf / PVySldP / 5Pxv8Aia / + pCSmwkpSSlJKeGZ1DB6Wc7NyWUu + srMu5pdk
yX14tmR6bLgNH / Z68dwd7fA8alJTCr65 / WDIvymYzsCyjDOIxuQ2m1zMk5uQcUW0n7SIYw9vdJad
R2Slsj699Ux8m / GttwK7sSqwtodVabM66nKysU1Y0ZHsLxjiBD4Lu6SmeT9d + sHrNvScFuMP07Ka
7LqiXVzlY + G5tlTMzeT + sbgSGTGgIMhKRP8Arh2LpV / 2erHxH7r83fRjVk333VZGRUC2n7TvYLDW
JeG2akzACSk9P1t6 / mZNGLg3dPubdZ6Zy2UXPq3Gi / JNQh3lp31 / Z4dr + eOIgpTez / rXmVdM6TnV
nFwW9SxPtb78wPfU15ZS9uMzY + s73 + oYJP5vBSUt0D7TnW9a6znVV15FgqqYw1EX0MfhYmQaDa57
vaHWfR2j3S7vASngcptmF0rpXTclrX4ren0Z1LryRUaszI6U + 2ux0O9otZYTpo0hJTrgX1dXHV / q
rjYr7sbp9dh3fpTjdQRk3Z9e4OFdZ9tgre726AFJTX + zZtOBT0TpePkZZ6Dk5ucw07ZbdVl21Yjr
N9jPaRTbMSfJJT1 / 1n + uL + k9Jweq9N9OxuZU7Jay1oLX1tY23aLHZFAa4h3kb3Hs0wUlNNv1x67T
U6zJZi2Cx2Wyp7KraxSMPLoxh4XD1rS5gbdvcBEbTqkpv / US1l9XWb2W494t6o + w3YjS2l7n4 + I5
z2BznnVxJPuOqSnqElKSUpJSklKSUpJTXyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTYSUpJSklPF
Yv1y6hldUqwbcvp3T22B21uRW9z7iM3Mwwyr9Zr12Y7ex1PySU7v1f6j1Pq9DOr5Bx6 + n5VZsxqW
Nf6zWk + x1lrn7TLdSAwR4pKaeR1j6va / WLCeTn5WO / DxLnU5LxYys + q0ihrWl1QfYCXgRr9JJSTp
v106Nl9Kpzr7i20sp9WplF2 / 1LmGwelV6Zse07HkFoIhp10KSkv / ADz + rxea2X22EODAa8bIsD3O
YLWitzKXB + 6s7xtmW6jRJS2f9cug9PxnZNltlrfQ + 1V + lTYRcws9UelYWtrcdmsbtBJMAFJS + N9a
emvNnq3uLnZLsemkYuRXc3ayl5bZS + v1NPVBL9obDgkpr / WX6119IspxcOxrskZONXksdRdc1tV7
2sd7qYa2yHhzWkyR + bqkptUfWnpHoUHKymtfbityvWNNtNNjPS9dzq3Wtj6ALtu4uA54SUtT9cOg
35h3WqzIdeN + 6r7HlB7fTFb37mmgEQLW8 + ISUwd9dvq2x212Ra0hrnvBxsgem1haHm39D + j272l2
6IDgToQkpNjfWvoWZlswMe6x + S4wafs97X1 + HrNdUDVPbfEpKddJSklKSUpJSklKSUpJSklNfJ / n
sT / jj / 56uSUrp / 8Ayfjf8TX / ANSElNhJSklKSU4Fh2Qx8PLGZg5 + biuhzXtrNJbY12Rfl7XepjvP
08hw0I0 + 9JTe6Z0WrpVr / suTkHGdu9PDe5rqai928mv9H6g14BeQOySmhj / UzBxWg4 + XlVX77HOy
GGpj3Nv9P1ayxtAqDXGppMMBnWZJSUjyPqF0TJxa8W42vFNGJj1Pf6Ty0YTbq63bbKXsLnNvdulp
HgAUlNyj6r9Nxr676S9npZNeYytuxrA + RF + wtaGtYAG + nrA7 + WiSnMH + LfoP6MPsyHtqoOMA41F2
w47sM / pPR9Qex07Q4N3axykpv1fVTGov + 21ZmW3MdabX5QdV6jw5mPVZW8ejs2v + ysJ9szwQkpfP
+ quh2DNdmOycmltt1GTdj1OYKrbcY1 + m94fU93FbQYcNAkpys / 8Axd4hpZZ03ItGVj0MxqvX9Mtd
W2j7G + t1ooNrQ + kn6J2hx3BspKbHRfqcMXHtrzXCndVkYlNOI8BtNGV6BePVFNDnPD6ZDto5jVJT
LH / xf9GxqMrHZbftzKb8ezaKawG5LcZryxlNFbGn9VbHt7mZSU2LPqd063rP7afdf6v2huYKx6Qa
LWsrr9r / AEfVDSKhLQ + D30SU7ySlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr /
AOpCSmwkpSSlJKUkpSSlJKcrrrcxzKfsfUK + nGXbjbt9 / EAbvBJTken1v / 548b / wNJTqdJyvstL2
dT6rj5dhdLXh7Gw2BpoR3SU3v2n03 / uXR / 24z / ySSlftPpv / AHLo / wC3Gf8AkklK / afTf + 5dH / bj
P / JJKV + 0 + m / 9y6P + 3Gf + SSUr9p9N / wC5dH / bjP8AySSlftPpv / cuj / txn / kklK / afTf + 5dH / AG4z
/ wAkkpX7T6b / ANy6P + 3Gf + SSUr9p9N / 7l0f9uM / 8kkpX7T6b / wBy6P8Atxn / AJJJSv2n03 / uXR / 2
4z / ySSlftPpv / cuj / txn / kklJKcvEyHFuPdXa4CSGPDiB8iUlJklNfJ / nsT / AI4 / + erklK6f / wAn
43 / E1 / 8AUhJTYSUpJSklKSUpJSklPOfXIsFWLuFTvc / + drdb2bxs4SU8vvq / cxf / AGFs / uSUrfV +
5i / + wtn9ySlb6v3MX / 2Fs / uSUrfV + 5i / + wtn9ySlb6v3MX / 2Fs / uSUrfV + 5i / wDsLZ / ckpW + r9zF
/ wDYWz + 5JSt9X7mL / wCwtn9ySlb6v3MX / wBhbP7klK31fuYv / sLZ / ckpW + r9zF / 9hbP7klK31fuY
v / sLZ / ckpW + r9zF / 9hbP7klK31fuYv8A7C2f3JKer6J0PqPTMz1rPsbanNLbBQxzXnw1Pmkp6BJT
Xyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTYSUpJSklKSUpJSklPO / XCfSxYcGe5 / N4x + ze55SU8z
Dv8ASt / 9yDUlKh4 + lb / 7kGpKVDv9K3 / 3INSUqHf6Vv8A7kGpKVDv9K3 / ANyDUlKh4 + lb / wC5BqSl
Q7 / St / 8Acg1JSod / pW / + 5BqSlQ7 / AErf / cg1JSod / pW / + 5BqSlQ7 / St / 9yDUlKh4 + lb / AO5BqSlQ
7 / St / wDcg1JSod / pW / 8AuQakp2egdXyceynpzfs767bRuc7KbbZ7oHt1144SU9ekpr5P89if8cf /
AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUkpwPrYMI1432zMZhjc / abMYZO7RswCDthJTze
zon / AJc0f + 4wf + QSUrZ0T / y5o / 8AcYP / ACCSlbOif + XNH / uMH / kElOxjdT + pFWPXVeca6xjQh3nD
Ld5HLtop0SUk / a31D / 0eL / 7CH / 0ikpX7W + of + jxf / YQ / + kUlK / a31D / 0eL / 7CH / 0ikpX7W + of + jx
f / YQ / wDpFJSv2t9Q / wDR4v8A7CH / ANIpKV + 1vqH / AKPF / wDYQ / 8ApFJSv2t9Q / 8AR4v / ALCH / wBI
pKV + 1vqH / o8X / wBhD / 6RSUr9rfUP / R4v / sIf / SKSlftb6h / 6PF / 9hD / 6RSU2unZv1Ry8xlPTa8c5
Orq9uOWEbRMhxqbh4pKd1JTXyf57E / 44 / wDnq5JSun / 8n43 / ABNf / UhJTYSUpJSklKSUpJSklOH9
aLKK68f18rIxZLoOM3eXaN + kkp5 / 7Tgf + WvUf + 2klK + 04H / lr1H / ALaSUr7Tgf8Alr1H / tpJSvtO
B / 5a9R / 7aSUr7Tgf + WvUf + 2klK + 04H / lr1H / ALaSUr7Tgf8Alr1H / tpJSvtOB / 5a9R / 7aSUyry + n
ssa89T6g4NIJaatDHYpKdv8A519B / wBFb / 2wf7klK / 519B / 0Vv8A2wf7klMqfrN0S61lLK7N1jgx
s0kCXGAkp2vRp / 0bfuCSlejT / o2 / cElLtrraZaxoPiAAkpkkpr5P89if8cf / AD1ckpXT / wDk / G / 4
mv8A6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PY
n / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSl
JKUkpSSlJKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSl
JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSl
JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV
0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk
pSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk
pSSlJKUkpSSlJKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUk
pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr /
AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / z2J / x
x / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSl
JKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSl
JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSl
JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / z2J / xx / 8APVySldP /
AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk
pr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk
pSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUk
pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDq
QkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr5P89if8cf /
AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkp8N6T1n63dZ6x9hZ1bqbG2ZYoDqGmytjXPiXvNjNsDyS
U + i / XOvr2R07Pt6fl3dJr6RScpl9fu + 1htT3vrkWNLYLQJISU5HSvrRZ9Vvqr0vrXWbMzrGT1iyC
d5cK2mSGsa72zA + JPeElPIZn12 + svT + udWbZnZDsT1M3FpG4kVvHqejs8C1235JKfVfqLmZWf9Uu
m5mba6 ++ 2txsseZc473jU / JJTvJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / wA9if8A
HH / z1ckpXT / + T8b / AImv / qQkpsJKUkpSSnmOnfUD6s9D6kOu4lNv2qn1LGkvc / V7XB0M8YcYSU5r
Om9Cx83qGTb03qgy + s020ZwAdZWfX3Gxge07BBZAcNB25SU3ejZnS + gYLOm9Ows + zEpteNr2G01P
ip / t5O0uuHzlJTm2 / Vn6p9QGRRd0zqO7KyRmWna9o9Sw2MkPMQ33e4dtElOv0vqmJ0TpVGBh9Mz2
49Hsraay9waTOvfl3gkp1OndbZ1DJ + zjEyqJrNrbL6nMboQNpJ4d7gY / uSU6aSlJKUkpSSlJKUkp
SSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / AM9XJKV0 / wD5Pxv + Jr / 6kJKbCSlJKUkpSSlJKUkpSSlJ
KUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / AM9XJKV0 / wD5Pxv + Jr / 6kJKb
CSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / AM9X
JKa / T + oYAwMYHJpBFNcj1G / ujzSU2P2h0 / 8A7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT
/ wBuN / vSUr9odP8A + 5NP / bjf70lK / aHT / wDuTT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP /
AG43 + 9JSv2h0 / wD7k0 / 9uN / vSUr9odP / AO5NP / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8A
bjf70lK / aHT / APuTT / 243 + 9JSv2h0 / 8A7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT / wBu
N / vSUr9odP8A + 5NP / bjf70lK / aHT / wDuTT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43
+ 9JSv2h0 / wD7k0 / 9uN / vSUr9odP / AO5NP / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf7
0lNfJ6hgG7FjJp0uM / pG / wCit80lP // Z256JPEG1256

/ 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA
AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY
EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo
MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA
AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA
AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx
QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV
xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh
MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0
ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB
AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J
KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp
X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf
s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z
+ n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6
f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p /
/ can / ttv9ySmnnYGCMnp4GNUJyXA + xuo + z5B8ElNzp // ACfjf8TX / wBSElPG2dO6KbHEs61JcZhg
jnt7ElMf2d0T9zrX / bY / 8gkpX7O6J + 51r / tsf + QSUzp6V0W + 2ugDrDDY8NDnsDWjcQJcfT0CSnW /
5jdN / wC5WZ / 24z / 0kkpX / Mbpv / crM / 7cZ / 6SSU7eBh29PxK8Opz3sqBAdYQXGSTqQB4pKbCSlJKU
kpSSlJKUkpSSlJKUkp5f6xdAxGC7qs5t9ljxNOO9o500HpPMJKee + zU / 9wOrf9uD / wB5klK + zU / 9
wOrf9uD / AN5klK + zU / 8AcDq3 / bg / 95klK + zU / wDcDq3 / AG4P / eZJTq / VmitnV6nNxOoUna / 35Lwa
x7TyPRZ + VJT2iSmln / 0rp3 / hl3 / tvkpKS9P / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSl
JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSltvuDvAEffH9ySl0lNLP / AKV07 / wy7 / 23yUlJen / 8n43 /
ABNf / UhJTxtnSetGxxGFkEEmD6x8f / DCSnZ6V0HMxxXmDIdRe5vuqsD7ds9tby1JTp / Zurf9za / +
2P8A1KkpX2bq3 / c2v / tj / wBSpKV9m6t / 3Nr / AO2P / UqSlfZurf8Ac6v / ALY / 9SpKV9m6t / 3Nr / 7Y
/ wDUqSlfZurf9za / + 2P / AFKkpX2bq3 / c2v8A7Y / 9SpKV9m6t / wBza / 8Atj / 1KkprZ / SszNpbVl57
W1tcHe2s1mYI + ky5vikpp4nRzg5XqY + eBYARNgc5u0xOj73Dukp1Rj9UcJbnVkHgigf + lUlK + zdW
/ wC5tf8A2x / 6lSUr7N1b / ubX / wBsf + pUlK + zdW / 7m1 / 9sf8AqVJTn / s27CyLeoMz2m9072lriPcR
MMN5aPuSU3Km9Rta0s6hUS4B0CkE / wDn1JST7N1b / ubX / wBsf + pUlK + zdW / 7m1 / 9sf8AqVJSvs3V
v + 5tf / bH / qVJSSinPZYHX5TLWaywVbCf7W9ySm0kppZ / 9K6d / wCGXf8AtvkpKS9P / wCT8b / ia / 8A
qQkpynfW7pzXFpmQY + hb2 / 6ykpLifWXDzchmLQJssJDQ4WNGgnk0gdklOnuyf3Gf55 / 9JpKVuyf3
Gf55 / wDSaSlbsn9xn + ef / SaSnOzvrDjdOvONlCLAA6Gixwg + baiElNf / AJ39N / lf5lv / AKRSU7LX
5DgHBjIIke8 / + k0lK3ZP7jP88 / 8ApNJSt2T + 4z / PP / pNJTF7ro99dZEjl576D / BpKQuYWvdZsqBa
fdLidCBp / N + SSmwDkAQK6wB23n / 0mkpW7J / cZ / nn / wBJpKVuyf3Gf55 / 9JpKVuyf3Gf55 / 8ASaSk
N9b7WFj662mwxIeZnn / R + SSmVYfVtqbXWHNb + 8Zgaf6NJTMWXuJAZWdpg + 888 / 6NJS + 7J / cZ / nn /
ANJpKVuyf3Gf55 / 9JpKZNNxPva0DxDiT / wBQElM0lNLP / pXTv / DLv / bfJSUl6f8A8n43 / E1 / 9SEl
NhJSklKSUpJSklKSUpJSklKSUpJTGzZsPqfR0 / LokppgWSzeRGvq7p4gbN + v0uElNqjeKm + p9LXn
mJ0 / BJSRJSklKSU1Ljeb2V9mu9RpG33AAjZr3Eykpg12W61z9sW117NnthxJkOnw0SUnxQ4my0uk
WOnYQAWEANLZ76hJSdJSklKSUpJTSz / 6V07 / AMMu / wDbfJSUl6f / AMn43 / E1 / wDUhJTYSUpJSklK
SUpJSklKSUpJSklKSUhytxqAbpL2gu8BI1SUguDi3J12y5rfGBp7vjrwkpuJKXSUpJSklMLGbyw /
uO3fgR / FJS3pn1vV7bdsfOUlLsYWOef33bvwA / gkpmkpSSlJKUkppZ / 9K6d / 4Zd / 7b5KSkvT / wDk
/ G / 4mv8A6kJKZ / Z2eL / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4
v / 7cf / 5JJTnZ3Ter23l + Dn / Z6oH6NzXWGe53F6Smv + yPrH / 5bN / 7aP8A6USU3unYGdQ146jlnKJI
2Fu6vaO / DzKSm39nr8X / APbj / wDySSlfZ6 / F / wD24 / 8A8kkphdSGgOZvIBl49R87QDx70lIA + k6b
3EmXj9I73MBj9 / lJTZrqpsY2xjnlrwHA + o / g6 / vJKX + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSU
r7PX4v8A + 3H / APkklILTTW6sB7 / fb6R99h2guj6XkkpYvoF7Wb37HV + oDvfH0g2Z3eaSmdIqtsur
Dnk0vDSN7xEta797zSUl + z1 + L / 8Atx // AJJJSvs9fi // ALcf / wCSSUybSxh4Aunze4j7iSkpmkpp
Z / 8ASunf + GXf + 2 + SkpL0 / wD5Pxv + Jr / 6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSkGXYa6gTOxx2vL
eQ0yJHzSU1neiwXONcGk + mYaPawmZb8klN5jG1sbWwQ1oDQPIaJKZJKUkpSSmtdTWMhl0SbP0bx4
iCQfjokpg3Eobc + jYDXYzcWngawR8CkpNjS1r6iZFTtjT3iARPwlJSZJSklKSUpJTSz / AOldO / 8A
DLv / AG3yUlJen / 8AJ + N / xNf / AFISU1endao6q65uDteccgWSXtjduj6Vf8kpKbu7J / cZ / nn / ANJp
KVuyf3Gf55 / 9JpKVuyf3Gf55 / wDSaSlbsn9xn + ef / SaSlbsn / RS / zz / 6TSUrdk / uM / zz / wCk0lK3
ZP7jP88 / + k0lK3ZP7jP88 / 8ApNJSt2T + 4z / PP / pNJSO9tr2tNraw1jg4y8wYnn9GkpExjrA5vpt9
797g8uaXa8e6oSElNndk / uM / zz / 6TSUrdk / uM / zz / wCk0lK3ZP7jP88 / + k0lK3ZP7jP88 / 8ApNJT
F77mgF9dfIA95Op0H + D80lMpyJn0654nef8A0mkpQOQJiuvXU + 8 / + k0lK3ZP7jP88 / 8ApNJSt2T +
4z / PP / pNJTJpuJ97WgeIcSf + oCSmaSmln / 0rp3 / hl3 / tvkpKS9P / AOT8b / ia / wDqQkpsJKUkpSSl
JKUkpSSlJKUkpSSlJKYWVstYa7AHNPYpKWbV7 / UsO935umjfhzykpIkpSSlJKUkpoubjDd9opc5x
eddpIMuO1JSXGa0W2Gtjq2FrNHAiTL55 + SSmykpSSlJKUkpSSmln / wBK6d / 4Zd / 7b5KSkvT / APk /
G / 4mv / qQkpyndS + tYcQ3pDCAdD9or1H + ckpLh5v1jvyWVZfTmYtLp3Xeq2zbAJHsa6TJ0SU6e3J /
fZ / mH / 0okpW3J / fZ / mH / ANKJKVtyf32f5h / 9KJKc7OzPrDj5BrwsBmXVAIt9RtWp5G1zyUlNf9pf
Wz / ynZ / 7EV / + SSU6eG / qN + My3LYzFudO6n + c2wSB72vgyNUlJtuT ++ z / ADD / AOlElK25P77P8w / +
lElMLXZNbC8FryPzW1kk / wDgiSkGPm35FLrQ1zCwEljqXTI7D36lJTJuTkuMBjvoh3tURPbW3lJS
Wh + TdU2wkV7p9r6yCIMa / pElM9uT ++ z / ADD / AOlElK25P77P8w / + lElMALrW + 59ejjA2H8x0T / Oe
SSme3J / fZ / mH / wBKJKVtyf32f5h / 9KJKVtyf32f5h / 8ASiSlbcn99n + Yf / SiSmTRcD73NI8A0g / 9
WUlM0lNLP / pXTv8Awy7 / ANt8lJSXp / 8Ayfjf8TX / ANSElNhJSklKSUpJSklKSUpJSklKSUpJSklK
SUpJSklKSUpJSCmpnrWZAaAXHYD5NOv3uSUnSUpJSklKSUpJSklNLP8A6V07 / wAMu / 8AbfJSUl6f
/ wAn43 / E1 / 8AUhJTPbkfvs / zD / 6USUrbk / vs / wAw / wDpRJStuT ++ z / MP / pRJStuT ++ z / ADD / AOlE
lK25P77P8w / + lElOdndVz8O80sw7skQD6lNMt17SbQkpr / t / qP8A5WZf / bH / AKmSU7DPtL2NeXNa
XAHaWGRPY / pElL7cn99n + Yf / AEokpW3J / fZ / mH / 0okpi91tY3WXVMExLmED / AM + JKRVZotYXtvrA
aNxBYZAgOmPU8CkplVk + u4tpvqeQA6Aw8O1B / nElM63XWsbZXYwtcJadh2B / tpKZbcn99n + Yf / Si
Slbcn99n + Yf / AEokpgBdW5tXqMl5c4ew + Mn / AAnmkpntyf32f5h / 9KJKVtyf32f5h / 8ASiSlbcn9
9n + Yf / SiSlbcn99n + Yf / AEokpk0XA + 9zSPANIP8A1ZSUzSU0s / 8ApXTv / DLv / bfJSUl6f / yfjf8A
E1 / 9SElNhJSklKSUpJSklKSUpJSklKSUpJSklMRXWGlgaA06FoGiSlnU0v0fW10cSAUlMmtDWhrR
AAgAJKXSUpJTXa3Zlw6SHAvrM8EwHt / IUlNhJSklKSUpJSklKSU0s / 8ApXTv / DLv / bfJSUl6f / yf
jf8AE1 / 9SElOO763UtcW / Y8gwSJ2O7f2UlLf88Kf + 4WT / mO / 8ikp0em9Vf1Sp11NDqwx2wi4lhmA
dBsPikpt7sn9xn + ef / SaSlbsn9xn + ef / AEmkpzOofWEdOyDjXYttjgA7dUHPbr57ElNb / nhT / wBw
sn / Md / 5FJSv + eFP / AHCyf8x3 / kUlJ8H6yNz8pmJVi3MdZMOsa5rRtBdqdvkkp1d2T + 4z / PP / AKTS
Us6y9g3OZWAOSXn / ANJpKQUdRbkucyr0y5pgtLyD37GvySUv + 0WSADU7cJG17jMHb2r8UlJKcmy9
pdU1jg0lp9zhBHI1rCSme7J / cZ / nn / 0mkpW7J / cZ / nn / ANJpKRg322CwMZNZc2N5 / wDSfkkpJuyf
3Gf55 / 8ASaSlbsn9xn + ef / SaSlbsn9xn + ef / AEmkpW7J / cZ / nn / 0mkpk03E + 9rQPEOJP / UBJTNJT
Sz / 6V07 / AMMu / wDbfJSUl6f / AMn43 / E1 / wDUhJTYSUpJSklKSUpJSklKSUpJSklKSUjupZfWa3yA
dZGhBSUuyquv6IEwAXQJMeKSmNuNRdX6T2jbpoPbwZ5bCSkgAHAhJS6SlJKc + xmZ9ottxNpY0FsP
c76Z1cWtAISU3q9 / pt9T6cDdHjGqSmSSlJKUkpSSlJKaWf8A0rp3 / hl3 / tvkpKS9P / 5Pxv8Aia / +
pCSmfqv / ANC / 72f + TSUr1bP9C / 72f + TSUr1bP9C / 72f + TSUr1bP9C / 72f + TSUr1bP9C / 72f + TSU5
2d9Z + ldNyDi5rn1WgB23bu0PGrZCSmv / AM9vq / 8A6V // AG27 + 5JSv + e31f8A9K // ALbd / ckpt9O +
sPT + qvfXgb7XVgOcNu2AdPzy1JTe9Wz / AEL / AL2f + TSUr1bP9C / 72f8Ak0lLNyC8bmVOcPEFhH / V
pKR29QrpfstY5riN0S3iY / fSUvRmtyWl9Nb3Na4sJ9o1HI1cElJPVs / 0L / vZ / wCTSUr1bP8AQv8A
vZ / 5NJSNtpqO01PmxziPod9f30lJPVs / 0L / vZ / 5NJSvVs / 0L / vZ / 5NJSvVs / 0L / vZ / 5NJSvVs / 0L
/ vZ / 5NJTJtj3GDW5o8SWx + DikpmkppZ / 9K6d / wCGXf8AtvkpKS9P / wCT8b / ia / 8AqQkpsJKUkpSS
lJKUkpi6utxlzWk + JAKSlvRp / wBG37gkpXo0 / wCjb9wSUu2tjNWNDfgISUySUiyarLqiyt2wk8kT
8klIcTpuPitOwHc4e6CYk8kCdElMzhsbQ2ikmsNiHfSdAO6JPmkpOABx8THikpdJSklOfkWZjnQ2
vaW2ltVgcO / tnaWmdDKSm + 0ENAJkgRJ7pKXSUpJSklKSUpJTSz / 6V07 / AMMu / wDbfJSUl6f / AMn4
3 / E1 / wDUhJTP7Qzwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX
2ivwf / 22 / wD8ikprX9a6Vi2elk5LKbAJ2WSx0HycAkph / wA4uhf9zqf84JKV / wA4uhf9zqf84JKS
4 / V + m5hLcS9t5aJcKpeQPPaCkpP9or8H / wDbb / 8AyKSlfaK / B / 8A22 // AMikpX2ivwf / ANtv / wDI
pKW + 1U7tnu3RO3Y + Y8Y2pKU3KqcJbvImNGPOo / spKX + 0V + D / APtt / wD5FJSvtFfg / wD7bf8A + RSU
jstY59dnvArJJmt / cEfu + aSkn2ivwf8A9tv / APIpKV9or8H / APbb / wDyKSlfaK / B / wD22 / 8A8ikp
X2ivwf8A9tv / APIpKZNuY87QHT5scB95ASUzSU0s / wDpXTv / AAy7 / wBt8lJSXp // ACfjf8TX / wBS
ElNhJSklKSUpJSklNa / pvTsqz1cnFousiN9lbXOgebgUlI / 2J0b / ALgYv / bLP / IpKV + xOjf9wMX /
ALZZ / wCRSUmx8DBwyXYmPVQXCHGpjWEjz2gJKTpKRZP2j0v1aN8 / neHkkphjY9tQ3WWueTqWmIn7
klIrcF3pCP014cItedrg3dugOYJ8klNqqptTNjZiSddTJMlJTNJSklNO + 8kAkmuoF7LDtkc7Wmee
UlNtohoHgISUukpSSlJKUkpSSmln / wBK6d / 4Zd / 7b5KSkvT / APk / G / 4mv / qQkpn9px / 9Kz / OH96S
lfacb / SS / wA4f3pKV9pxv9Kz / OH96Slfacb / AErP84f3pKV9pxv9Kz / OH96Slfacb / SS / wA4f3pK
V9pxv9Kz / OH96Slfacb / AErP84f3pKV9pxv9Kz / OH96Slfacb / Ss / wA4f3pKV9pxv9Kz / OH96Slf
acb / AErP84f3pKV9pxv9Kz / OH96Slfacb / Ss / wA4f3pKV9pxv9Kz / OH96Slfacb / AErP84f3pKYW
347qntbawkg6bh / ekpk3Jx9om1kxr7h / ekpf7Tjf6Vn + cP70lK + 043 + lZ / nD + 9JSvtON / pWf5w / v
SUybfS87WWNcfAEEpKZpKaWf / Sunf + GXf + 2 + SkpL0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSnNzvq
70fqV5ys3H9W0gN3b3t0HGjXgJKa / wDzO + rn / cT / AMFt / wDSiSlf8zvq5 / 3E / wDBbf8A0okpv9P6
Xg9KqdTgVekx7t7huc6TET73O8ElNtJSHKfbXSXUt3OHYamPgkphisytgffZJcJLS3USkpFdjZRq
bc1wdlthu9pLG7S6T7TuHCSmzj0ChhbO4ucXuPiSkpKkpSSmnZl1syCLHBrqg72a + 4OgtP4JKbTH
ixjXt4cA4fApKZJKUkpSSlJKUkppZ / 8ASunf + GXf + 2 + SkpL0 / wD5Pxv + Jr / 6kJKZ / acf / SS / zh / e
kpX2nG / 0rP8AOH96Slfacb / SS / zh / ekpX2nG / wBKz / OH96Slfacb / SS / zh / ekpX2nG / 0rP8AOH96
Slfacb / SS / zh / ekpX2nG / wBKz / OH96Slfacb / SS / zh / ekpX2nG / 0rP8AOH96Slfacb / SS / zh / ekp
X2nG / wBKz / OH96Slfacb / SS / zh / ekpX2nG / 0rP8AOH96Slfacb / SS / zh / ekpX2nG / wBKz / OH96Sk
NluK7IY7fWQWOY87hqNIB / FJSYZGMAALawBoBuH96Slfacb / AErP84f3pKV9pxv9Kz / OH96Slfac
b / Ss / wA4f3pKZNvpedrLGuPgCCUlM0lNLP8A6V07 / wAMu / 8AbfJSUl6f / wAn43 / E1 / 8AUhJTlu + q
tLnF37R6gJMwLxGv9hJS3 / NOn / yy6j / 2 + P8AyCSnVwMNuBjNxm223hpJ9S9295kzq6AkpsJKUkpy
+ odBr6hkHJdmZlBIDdlFoYzTvG0pKZ9N6KzplrrWZWVkF7du3Is3tGsyBtGqSnRSUpJSklNfNMUy
Hljtw2QYlx0a0 + UpKathvaLv049m0aOP84fzR5caJKdFoIaATJAgnxSUukpSSlJKQ3ZFdVtTHOIN
hIAAJmB5JKU + 9jcmugkhzg4xBgxHfhJTCm0vy8mokkV7IHYS2dElNlJSklKSUpJTSz / 6V07 / AMMu
/ wDbfJSUl6f / AMn43 / E1 / wDUhJTYSUpJSklKSUpJSklKSUpJSklKSUs5rXRuAMGROuoSUt6dZmWj
UydBqfFJTJJSklKSUpJTXeLWZDQ0nZbM8e0geY1lJTFuNtDsUuPpOHsGh0 / Oh4pKSY9jiX0WO3vq
jc6IndqNAkpMkpSSlJKUkppZ / wDSunf + GXf + 2 + SkpL0 // k / G / wCJr / 6kJKZ7cj99n + Yf / SiSlbcn
99n + Yf8A0okpW3J / fZ / mH / 0okpW3J / fZ / mH / ANKJKVtyf32f5h / 9KJKc7OzPrDj5BrwsBmXVAIt9
RtWp5G1zyUlOi0ZRAJewEjUbCY / 8ESUrbk / vs / zD / wClElK25P77P8w / + lElK25P77P8w / 8ApRJT
G05TGFzX1mOxaQI + O8pKQfa8nc5sAEM9QBzHD2iBr79DKSk9ZyLK22B7BuAdBYe // XElMtuT ++ z /
ДОБАВИТЬ / AOlElK25P77P8w / + lElK25P77P8AMP8A6USUxc2 / cyXsJkx7D4H / AIRJSnC / 1GgvZJDoOw + X
/ CJKR1eocm9rXMDxs3naddNNPUSUm25P77P8w / 8ApRJStuT ++ z / MP / pRJTJouB97mkeAaQf + rKSm
aSmln / 0rp3 / hl3 / tvkpKS9P / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKavUXD7PsO /
9I4NHp6nT3n8GpKa997G3X1PbYXWw1ha0h3kbYB8NwKSm / THpM2ggbRAOh5SUzSUpJSklOdZcTnt
ov3b9zjRsMA + 2Tuk66eCSkbLsm6XlsZdA9rYIaQ7mWkzwkpP06yq9914P6Z20WgcCAQ2PkkpvJKU
kpSSlJKaWf8A0rp3 / hl3 / tvkpKS9P / 5Pxv8Aia / + pCSmNXUsG95rotFrm / SawFxh4ApKS / aK / B //
AG2 // wAikpX2ivwf / wBtv / 8AIpKV9or8H / 8Abb // ACKSlfaK / B // AG2 // wAikpX2ivwf / wBtv / 8A
IpKV9or8H / 8Abb // ACKSlfaK / B // AG2 // wAikpX2ivwf / wBtv / 8AIpKV9or8H / 8Abb // ACKSmvml
l9Qh2lZY7cHbHjSC0ydvg4pKaz20ZV9lleQ8u0NTWBxgDXWG / vFJTfruYytrD6h3gCTW / WP7KSmX
2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpG59D7WWlhL6yYcanbhII0OxJSt9Iu
9VrHAkEPIrfJ4ifakphQKqL77GsLW27YDa3j6Igz7ElJ / tFfg / 8A7bf / AORSUr7RX4P / AO23 / wDk
UlMm3MedoDp82OA + 8gJKZpKaWf8A0rp3 / hl3 / tvkpKS9P / 5Pxv8Aia / + pCSlsbpuBh3Otxceul7x
DnMaASJnWElNlJSklKSUpJSklKSUpJSklKSUjupryKzXZwfDTVJSNuFWLGWOc55rAa3dECP6rQkp
sJKUkpSSlJKaWGf1q6d27c7dM8bvZzpwkpupKUkpSSlJKUkpSSmln / 0rp3 / hl3 / tvkpKS9P / AOT8
b / ia / wDqQkpn9nZ4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi /
/ tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7c
f / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / +
SSUr7PX4v / 7cf / 5JJSvs1YMgvk8 / pH / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / +
SSUr7PX4v / 7cf / 5JJTJtLGHcC6fN7iPuJKSmaSmln / 0rp3 / hl3 / tvkpKYdP6hgDAxgcmkEU1yPUb
+ 6PNJTLFv6Vh0NxqMmoVtLiA60OPuJcdS7xKSk37Q6f / ANyaf + 3G / wB6Smpns6N1LZ9pym / o52 + n
f6f0omdjxPCSmp + yfq5 / 3KP / ALFv / wDSiSlfsn6uf9yj / wCxb / 8A0okpsYOP0Pp9pux8obnNLDvy
C8QSDw95HZJTe / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf70lK / aHT / APuTT / 243 + 9JSv2h0 / 8A
7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT / wBuN / vSUr9odP8A + 5NP / bjf70lK / aHT / wDu
TT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43 + 9JSv2h0 / wD7k0 / 9uN / vSUr9odP / AO5N
P / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf70lK / aHT / APuTT / 243 + 9JSv2h0 / 8A7k0 /
9uN / vSUr9odP / wC5NP8A243 + 9JTTzs / BOT08jJqMZLife3QfZ8geKSn / 2Q == 256JPEG2256

application / pdf2018-03-15T10: 27: 38. 470-04: 00

Сравнение принципиальных схем NEMA и IEC

Автоматический выключатель

выключатели вакуумные

автоматические выключатели среднего напряжения

Сравнение принципиальных схем NEMA и IEC — MZ081001EN

xmp.did: 8840BE263E2368118A6D845A5CE569B3xmp.did: 07801174072068118DBBAB668637C198proof: pdfuuid: cf8c6b7f-99dc-4977-b65c-c7861cf9638be 4010-122esignAdoign: 6.0: 6.0: 6.0.110-122.000-05: 00xmp.iid: 07801174072068118DBBAB668637C198

сохранено Adobe InDesign 6.02010-12-13T10: 40: 58.000-05: 00 / xmp.iid: 08801174072068118DBBAB668637C198

сохранено Adobe InDesign 6.02010-12-13T10: 40: 58.000-05: 00 / metadataxmp.iid: 09801174072068118DBBAB668637C198

сохранено Adobe InDesign 7. 02011-01-21T13: 36: 45.000-05: 00 /; / metadataxmp.iid: C26C980C0A2068118083A3358D31AFE3

сохранено Adobe InDesign 7.02011-01-21T13: 36: 45.000-05: 00 / metadataxmp.iid: C36C980C0A2068118083A3358D31AFE3

сохранено Adobe InDesign 7.02011-01-21T13: 37: 16.000-05: 00 /; / metadataxmp.iid: E04480850A2068118083A3358D31AFE3

сохранено Adobe InDesign 7.02011-01-21T13: 37: 38.000-05: 00 /; / metadataxmp.iid: E14480850A2068118083A3358D31AFE3

сохранено Adobe InDesign 7.02011-01-21T21: 02: 01.000-05: 00 /; / metadataxmp.iid: FFCEFE47472068118083A3358D31AFE3

сохранено Adobe InDesign 7.02011-01-26T09: 48: 46.000-05: 00 /; / metadataxmp.iid: CFE35537142168118C1494E6975E728E

сохранено Adobe InDesign 7. 02011-02-25T11: 03: 16.000-05: 00 /; / metadataxmp.iid: AC2D7F0E092068118A6DBA114C6B01CF

сохранено Adobe InDesign 7.02011-02-25T14: 39: 14.000-05: 00 /; / metadataxmp.iid: 2B8BDE8D0C2068118A6D89257023162A

сохранено Adobe InDesign 7.02011-02-25T14: 44: 50.000-05: 00 /; / metadataxmp.iid: F4979AB1252068118A6D89257023162A

сохранено Adobe InDesign 7.02011-03-16T16: 24: 02.000-04: 00 /; / metadataxmp.iid: 7B3E149D1D2068118A6DEF1987E

сохранено Adobe InDesign 7.02011-03-25T11: 21: 20.000-04: 00 /; / metadataxmp.iid: 4AB491A7752068118A6D97A897912AEB

сохранено Adobe InDesign 7.02011-03-25T11: 22: 55.000-04: 00 /; / metadataxmp.iid: 875E8BB5752068118A6D97A897912AEB

сохранено Adobe InDesign 7. 02011-03-25T12: 15: 06.000-04: 00 /; / metadataxmp.iid: 60A9ABA47C2068118A6D97A897912AEB

сохранено Adobe InDesign 7.02011-03-25T12: 15: 37.000-04: 00 /; / metadataxmp.iid: 62A9ABA47C2068118A6D97A897912AEB

сохранено Adobe InDesign 7.02011-05-02T12: 04: 07.000-04: 00 /; / metadataxmp.iid: 4D8EA1D8322068118A6DF104CA1FF43C

сохранено Adobe InDesign 7.02011-05-02T13: 30: 05.000-04: 00 /; / metadataxmp.iid: CFABC3D4AD2068118A6DF104CA1FF43C

сохранено Adobe InDesign 7.02011-06-15T17: 42: 36.000-04: 00 /; / metadataxmp.iid: FCBAB930122068118A6DD49CD2217100

сохранено Adobe InDesign 7.02011-06-16T09: 11: 09.000-04: 00 /; / metadataxmp.iid: FEBAB930122068118A6DD49CD2217100

сохранено Adobe InDesign 7. 02011-06-16T11: 17: 53.000-04: 00 /; / metadataxmp.iid: 00BBB930122068118A6DD49CD2217100

сохранено Adobe InDesign 7.02011-06-17T10: 17: 17.000-04: 00 /; / metadataxmp.iid: 46D5B6FAB92068118A6DD49CD2217100

сохранено Adobe InDesign 7.02011-06-17T10: 24: 24.000-04: 00 /; / metadataxmp.iid: 48D5B6FAB92068118A6DD49CD2217100

сохранено Adobe InDesign 7.02011-06-17T10: 27: 38.000-04: 00 /; / metadataxmp.iid: 49D5B6FAB92068118A6DD49CD2217100

сохранено Adobe InDesign 7.02012-01-05T16: 22: 17.000-05: 00 /; / metadataxmp.iid: 02E77619342068118A6DB318267B66D0

сохранено Adobe InDesign 7.02012-01-05T16: 35: 46.000-05: 00 /; / metadataxmp.iid: 17A03781392068118A6DB318267B66D0

сохранено Adobe InDesign 7. 02012-01-06T11: 36: 03.000-05: 00 /; / metadataxmp.iid: 8A2A4E976A2068118A6DB318267B66D0

сохранено Adobe InDesign 7.02012-01-06T11: 44: 46.000-05: 00 /; / metadataxmp.iid: 8D2A4E976A2068118A6DB318267B66D0

сохранено Adobe InDesign 7.02012-01-06T13: 49: 23.000-05: 00 /; / metadataxmp.iid: F389D262152068118A6DC2B43021A5E7

сохранено Adobe InDesign 7.02012-02-02T14: 31: 15.000-05: 00 /; / metadataxmp.iid: 2F6D832E182068118A6DB557ABB1D45E

сохранено Adobe InDesign 7.02012-02-02T15: 09: 39.000-05: 00 /; / metadataxmp.iid: F87F1174072068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-02T15: 15: 30.000-05: 00 /; / metadataxmp.iid: FA7F1174072068118A6DA464611A612F

сохранено Adobe InDesign 7. 02012-02-02T15: 20: 00.000-05: 00 /; / metadataxmp.iid: FC7F1174072068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-02T15: 42: 43.000-05: 00 /; / metadataxmp.iid: 00801174072068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-02T16: 13: 28.000-05: 00 /; / metadataxmp.iid: 312A625E102068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-02T16: 42: 27.000-05: 00 /; / metadataxmp.iid: 09661764122068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-02T16: 43: 47.000-05: 00 /; / metadataxmp.iid: 123A3A9A142068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-02T16: 45: 51.000-05: 00 /; / metadataxmp.iid: 143A3A9A142068118A6DA464611A612F

сохранено Adobe InDesign 7. 02012-02-03T09: 01: 19.000-05: 00 /; / metadataxmp.iid: 2761

32068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-03T09: 04: 37.000-05: 00 /; / metadataxmp.iid: 2961

32068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-03T09: 04: 44.000-05: 00 /; / metadataxmp.iid: 2B61

32068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-03T09: 35: 41.000-05: 00 /; / metadataxmp.iid: 215A7350352068118A6DA464611A612F

сохранено Adobe InDesign 7.02012-02-06T13: 43: 00.000-05: 00 /; / metadataxmp.iid: 34F9C74C202068118A6DDFA3B8B9C3F6

сохранено Adobe InDesign 7.02012-02-06T13: 43: 29.000-05: 00 /; / metadataxmp.iid: 36F9C74C202068118A6DDFA3B8B9C3F6

сохранено Adobe InDesign 7. 02012-02-15T09: 58: 56.000-05: 00 /; / metadataxmp.iid: 0524E4634E2068118A6DCA0D1982113D

сохранено Adobe InDesign 7.02012-02-15T10: 00: 58.000-05: 00 /; / metadataxmp.iid: 0724E4634E2068118A6DCA0D1982113D

сохранено Adobe InDesign 7.02012-02-15T10: 11: 45.000-05: 00 /; / metadataxmp.iid: 0924E4634E2068118A6DCA0D1982113D

сохранено Adobe InDesign 7.02012-02-15T10: 12: 01.000-05: 00 /; / metadataxmp.iid: 0B24E4634E2068118A6DCA0D1982113D

сохранено Adobe InDesign 7.02012-02-16T14: 25: 20.000-05: 00 /; / metadataxmp.iid: 072D17FCE52068118A6DDFD75285E2F4

сохранено Adobe InDesign 7.02012-02-16T14: 25: 48.000-05: 00 /; / metadataxmp.iid: 092D17FCE52068118A6DDFD75285E2F4

сохранено Adobe InDesign 7. 02012-02-16T15: 01: 38.000-05: 00 /; / metadataxmp.iid: 102709C5EA2068118A6DDFD75285E2F4

сохранено Adobe InDesign 7.02012-02-21T15: 15: 45.000-05: 00 /; / metadataxmp.iid: 9FC2EF9C322068118A6DCEA2BC2DC924

сохранено Adobe InDesign 7.02012-02-22T11: 14: 53.000-05: 00 /; / metadataxmp.iid: B9A55A40702068118A6DCEA2BC2DC924

сохранено Adobe InDesign 7.02012-02-22T11: 15: 49.000-05: 00 /; / metadataxmp.iid: BBA55A40702068118A6DCEA2BC2DC924

сохранено Adobe InDesign 7.02012-02-22T11: 18: 33.000-05: 00 /; / metadataxmp.iid: BCA55A40702068118A6DCEA2BC2DC924

сохранено Adobe InDesign 7.02012-03-21T10: 28: 38.000-04: 00 /; / metadataxmp.iid: 46989E7D352068118A6DB7F215B915F9

сохранено Adobe InDesign 7. 02012-06-13T12: 50: 18.000-04: 00 /; / metadataxmp.iid: D5A0EB6E0F2068118A6DE9D3F4820C37

сохранено Adobe InDesign 7.02013-02-19T16: 34: 38.000-05: 00 /; / metadataxmp.iid: FB7F11740720681188C6973E261B4F61

сохранено Adobe InDesign 7.02013-03-18T13: 44: 12.000-04: 00 /; / metadataxmp.iid: 048011740720681188C6B1C9FD0FBE88

сохранено Adobe InDesign 7.02013-03-20T13: 03: 44.000-04: 00 /; / metadataxmp.iid: FF7F1174072068118A6D92D3A1EF79F5

сохранено Adobe InDesign 7.02013-04-19T10: 56: 08.000-04: 00 /; / metadataxmp.iid: 06801174072068118A6D8A96663EE247

сохранено Adobe InDesign 7.02013-04-19T10: 56: 19.000-04: 00 /; / metadataxmp.iid: 08801174072068118A6D8A96663EE247

сохранено Adobe InDesign 7. 02013-04-22T16: 05: 40.000-04: 00 /; / metadataxmp.iid: 9FC2EDAF762068118A6DB5F0ECF57228

сохранено Adobe InDesign 7.02013-06-05T09: 32: 02.000-04: 00 / metadataxmp.iid: F2A30F39D6CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T09: 32: 02.000-04: 00 /; / metadataxmp.iid: F4A30F39D6CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T09: 39: 06.000-04: 00 /; / metadataxmp.iid: A54AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T09: 40: 37.000-04: 00 /; / metadataxmp.iid: A74AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T09: 42: 19.000-04: 00 /; / metadataxmp.iid: A84AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7. 02013-06-05T12: 27: 10.000-04: 00 / metadataxmp.iid: A94AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T12: 27: 10.000-04: 00 /; / metadataxmp.iid: AB4AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T13: 34: 46.000-04: 00 /; / metadataxmp.iid: AD4AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T13: 47: 46.000-04: 00 /; / metadataxmp.iid: AF4AFE4AE5CDE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-05T13: 49: 46.000-04: 00 /; / metadataxmp.iid: EDAEE24F08CEE211

68CBAC72165

сохранено Adobe InDesign 7.02013-06-06T06: 23: 46.000-04: 00 /; / metadataxmp.iid: 5A1AFB2B93CEE211820EC3BC21F945D3

сохранено Adobe InDesign 7. 02013-06-06T06: 44: 51.000-04: 00 /; / metadataxmp.iid: 5C1AFB2B93CEE211820EC3BC21F945D3

сохранено Adobe InDesign 7.02013-06-06T06: 52: 27.000-04: 00 /; / metadataxmp.iid: 5E1AFB2B93CEE211820EC3BC21F945D3

сохранено Adobe InDesign 7.02013-06-06T07: 15: 35.000-04: 00 /; / metadataxmp.iid: 601AFB2B93CEE211820EC3BC21F945D3

сохранено Adobe InDesign 7.02013-06-06T07: 16: 32.000-04: 00 /; / metadataxmp.iid: 621AFB2B93CEE211820EC3BC21F945D3

сохранено Adobe InDesign 7.02013-06-06T08: 46: 32.000-04: 00 /; / metadataxmp.iid: 5A577998A3CEE2118D43C37CA4D87149

сохранено Adobe InDesign 7.02013-06-06T10: 03: 04.000-04: 00 /; / metadataxmp.iid: 6CDFA2C0572068118A6DF997803D690D

сохранено Adobe InDesign 7. 02013-06-06T10: 28: 00.000-04: 00 /; / metadataxmp.iid: DBD0A3C1B1CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 32: 35.000-04: 00 /; / metadataxmp.iid: DDD0A3C1B1CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 32: 57.000-04: 00 / metadataxmp.iid: DED0A3C1B1CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 32: 57.000-04: 00 /; / metadataxmp.iid: 7E6738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 47: 34.000-04: 00 /; / metadataxmp.iid: 7F6738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 48: 25.000-04: 00 /; / metadataxmp.iid: 816738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7. 02013-06-06T10: 48: 51.000-04: 00 / metadataxmp.iid: 826738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 48: 51.000-04: 00 /; / metadataxmp.iid: 846738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T10: 48: 58.000-04: 00 /; / metadataxmp.iid: 856738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 11: 24.000-04: 00 / metadataxmp.iid: 866738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 11: 24.000-04: 00 /; / metadataxmp.iid: 886738FBB5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 20: 39.000-04: 00 /; / metadataxmp.iid: 0BEF3A07C5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7. 02013-06-06T12: 27: 25.000-04: 00 /; / metadataxmp.iid: 0DEF3A07C5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 46: 14.000-04: 00 /; / metadataxmp.iid: 0FEF3A07C5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 49: 49.000-04: 00 /; / metadataxmp.iid: 11EF3A07C5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 50: 36.000-04: 00 /; / metadataxmp.iid: 13EF3A07C5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T12: 50: 53.000-04: 00 /; / metadataxmp.iid: 15EF3A07C5CEE21192DD8F08ADAD9468

сохранено Adobe InDesign 7.02013-06-06T13: 21: 56.000-04: 00 /; / metadataxmp.iid: DA496E96CDCEE211AB1CDABF9C02FA32

сохранено Adobe InDesign 7. 02013-06-06T13: 25: 41.000-04: 00 /; / metadataxmp.iid: DC496E96CDCEE211AB1CDABF9C02FA32

сохранено Adobe InDesign 7.02013-06-07T08: 55: 58.000-04: 00 /; / metadataxmp.iid: A9352F9971CFE2118A00B8FD25211C0D

сохранено Adobe InDesign 7.02013-06-07T17: 27: 39.000-04: 00 /; / metadataxmp.iid: 5EC04603352068118A6DF19DFA8993A6

сохранено Adobe InDesign 7.02013-06-12T15: 29: 57.000-04: 00 /; / metadataxmp.iid: BCBDE51C2B2068118A6D9DD17E5A58D2

сохранено Adobe InDesign 7.02013-06-28T13: 58: 03.000-04: 00 /; / metadataxmp.iid: 672D17BBDE2068118A6DE8AB38BC8C77

сохранено Adobe InDesign 7.02013-07-01T15: 46: 22.000-04: 00 /; / metadataxmp.iid: DD651A07122068118A6DE871BE78A077

сохранено Adobe InDesign 7. 02013-07-01T17: 13: 56.000-04: 00 /; / metadataxmp.iid: DF651A07122068118A6DE871BE78A077

сохранено Adobe InDesign 7.02013-07-02T13: 08: 18.000-04: 00 /; / metadataxmp.iid: 262C58DA072068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-07-02T13: 41: 29.000-04: 00 /; / metadataxmp.iid: 282C58DA072068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-07-02T13: 45: 04.000-04: 00 /; / metadataxmp.iid: 2B2C58DA072068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-07-02T13: 52: 45.000-04: 00 /; / metadataxmp.iid: 6AE0620A132068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-07-02T13: 53: 14.000-04: 00 /; / metadataxmp.iid: 6CE0620A132068118A6DB499CFAB4474

сохранено Adobe InDesign 7. 02013-07-02T13: 57: 16.000-04: 00 /; / metadataxmp.iid: 70E0620A132068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-07-02T13: 57: 16.000-04: 00 / metadataxmp.iid: 10EA58DD132068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-07-02T14: 06: 22.000-04: 00 /; / metadataxmp.iid: A22F3D73142068118A6DB499CFAB4474

сохранено Adobe InDesign 7.02013-11-13T10: 06: 36.000-05: 00 /; / metadataxmp.iid: 36EDC81F0C2068118C14E608F0EB5792

сохранено Adobe InDesign 7.02013-11-13T11: 34: 12.000-05: 00 /; / metadataxmp.iid: 37EDC81F0C2068118C14E608F0EB5792

сохранено Adobe InDesign 7.02013-11-14T10: 56: 30.000-05: 00 /; / metadataxmp.iid: 69611A74072068118A6DDDDAB9D52566

сохранено Adobe InDesign 7. 02013-11-14T11: 06: 40.000-05: 00 /; / metadataxmp.iid: 789298DF082068118A6DDDDAB9D52566

сохранено Adobe InDesign 7.02013-11-14T11: 07: 53.000-05: 00 /; / metadataxmp.iid: AAF2BD0A092068118A6DDDDAB9D52566

сохранено Adobe InDesign 7.02013-11-14T11: 10: 26.000-05: 00 /; / metadataxmp.iid: 74432866092068118A6DDDDAB9D52566

сохранено Adobe InDesign 7.02013-11-14T11: 36: 27.000-05: 00 /; / metadataxmp.iid: B7C5B0080D2068118A6DDDDAB9D52566

сохранено Adobe InDesign 7.02013-11-14T11: 37: 08.000-05: 00 /; / metadataxmp.iid: 3F77B1200D2068118A6DDDDAB9D52566

сохранено Adobe InDesign 7.02013-11-15T11: 36: 17.000-05: 00 /; / metadataxmp.iid: 1EA8C52AD62068118A6DDDDAB9D52566

сохранено Adobe InDesign 7. 02013-11-15T11: 36: 55.000-05: 00 /; / metadataxmp.iid: 4CA40E41D62068118A6DDDDAB9D52566

сохранено Adobe InDesign 7.02013-11-15T12: 08: 42.000-05: 00 /; / metadataxmp.iid: 2D2F2E74072068118C14F5D8726FA8A6

сохранено Adobe InDesign 7.02013-11-15T12: 20: 19.000-05: 00 /; / metadataxmp.iid: 4A378
2068118C14F5D8726FA8A6

сохранено Adobe InDesign 7.02013-11-15T13: 27: 13.000-05: 00 /; / metadataxmp.iid: 94FFA36B122068118C14F5D8726FA8A6

сохранено Adobe InDesign 7.02013-11-15T13: 27: 54.000-05: 00 /; / metadataxmp.iid: 384D

22068118C14F5D8726FA8A6

сохранено Adobe InDesign 7.02013-11-18T17: 08: 15.000-05: 00 / metadataxmp.iid: 8FD7D8683B2368118A6D845A5CE569B3

сохранено Adobe InDesign 7. 02013-11-18T17: 08: 16.000-05: 00 /; / metadataxmp.iid: 8840BE263E2368118A6D845A5CE569B3

сохранено Adobe InDesign 7.02013-11-18T17: 09: 09.000-05: 00 /; / metadataxmp.iid: B084CA463E2368118A6D845A5CE569B3

сохранено Adobe InDesign 7.02013-11-18T17: 16: 14.000-05: 00 /; / metadataxmp.iid: 27E5C0433F2368118A6D845A5CE569B3

сохранено Adobe InDesign 7.02013-11-18T17: 16: 52.000-05: 00 /; / metadataxmp.iid: 3238DB5A3F2368118A6D845A5CE569B3

сохранено Adobe InDesign 7.02013-12-02T16: 43: 50.000-05: 00 /; / metadataxmp.iid: 3C0F3674072068118C14B48213180982

xmp.

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные выключатели среднего напряжения / выключатели среднего напряжения для горнодобывающей промышленности

eaton: систематика продуктов / резервное питание, ups, -surge — & — it-power-distribution / power-distribution-for-it-equipment / eaton-Switched-epdu

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / мв-vcp-w-вакуумные силовые выключатели

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / вакуумные силовые выключатели mv-vcp-t-

eaton: language / en-us

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные выключатели среднего напряжения / генераторы-выключатели среднего напряжения

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / ветровые выключатели среднего напряжения

eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / mv-vcpw-hd-вакуумные силовые выключатели

eaton: ресурсы / маркетинговые ресурсы / перекрестные ссылки

eaton: страна / северная америка / сша

конечный поток
эндобдж
369 0 объект
>
эндобдж
330 0 объект
>
эндобдж
335 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0. 0 0,0 612,0 792,0] / Тип / Страница >>
эндобдж
1 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
81 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
146 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
188 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >>
эндобдж
230 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
242 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >>
эндобдж
256 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0. du? VIZ.ـ y & MMKWhG8yRqSa7 ܒ˪2 z (聼 MV! ΦJERC

Нормально открытый и нормально закрытый переключающие контакты

Возможно, самый запутанный аспект дискретных датчиков — это определение нормального состояния датчика.

Контакты электрического переключателя обычно классифицируются как нормально разомкнутые или нормально замкнутые, имея в виду разомкнутый или замкнутый статус контактов в «нормальных» условиях. Но что именно определяет «нормально» для коммутатора?

Ответ несложный, но его часто неправильно понимают из-за двусмысленности слова «нормальный».

«Нормальное» состояние переключателя — это состояние, в котором его электрические контакты находятся в состоянии отсутствия физической стимуляции. Другой способ думать о «нормальном» состоянии — это думать, что переключатель находится в состоянии покоя.

Для кнопочного переключателя с мгновенным контактом это состояние контакта переключателя, когда он не нажат. Электрические переключатели всегда изображаются на принципиальных схемах в их «нормальном» состоянии, независимо от их применения.

Нормально открытый и нормально закрытый

Например, на следующей схеме показан нормально разомкнутый кнопочный переключатель, управляющий лампой в цепи переменного тока 120 вольт («горячий» и «нейтральный» полюса источника питания переменного тока обозначены L1 и L2, соответственно):

Мы можем сказать, что этот переключатель является нормально разомкнутым (НЕТ) переключателем, потому что он нарисован в разомкнутом положении.

Лампа включится, только если кто-то нажмет на выключатель, удерживая его нормально разомкнутые контакты в «замкнутом» положении. Нормально разомкнутые переключающие контакты в электротехнической промышленности иногда называют контактами формы А.

Если бы вместо этого мы использовали нормально замкнутый кнопочный переключатель, поведение было бы прямо противоположным. Лампа включилась бы, если бы переключатель оставался в покое, но она погасла бы, если бы кто-нибудь нажал на переключатель.

Нормально замкнутые переключающие контакты в электротехнической промышленности иногда называют контактами формы B:

Это кажется довольно простым, не правда ли? Что может сбивать с толку в «нормальном» состоянии переключателя?

Однако путаница становится очевидной, когда вы начинаете рассматривать переключение процесса (т. е. переключатели, активируемые измерениями процесса, такими как давление, расход, уровень и т. д.).

Чтобы лучше понять эту концепцию, мы рассмотрим простое применение реле потока: переключатель, созданный для срабатывания, когда через трубу протекает достаточный расход жидкости.

Реле потока предназначено для обнаружения потока жидкости через трубу. На схематической диаграмме символ переключателя выглядит как тумблер с висящим ниже «флажком».

Пример

На принципиальной схеме, конечно, показана только электрическая схема, а не труба, на которой физически установлен переключатель:

Это конкретное реле потока используется для включения световой сигнализации, если поток хладагента по трубе когда-либо упадет до опасно низкого уровня, а контакты нормально замкнуты, о чем свидетельствует замкнутый статус на диаграмме.

Здесь возникает путаница: даже если этот переключатель обозначен как «нормально замкнутый», он будет проводить большую часть своего срока службы в открытом состоянии при наличии достаточного потока охлаждающей жидкости по трубе.

Только когда поток через трубу достаточно замедлится, этот переключатель вернется в свое «нормальное» состояние и будет передавать электроэнергию лампе.

Другими словами, «нормальное» состояние для этого переключателя (замкнут) на самом деле является ненормальным состоянием для процесса, в котором он работает (низкий расход), по той простой причине, что переключатель должен быть активирован, а не находиться в состоянии покоя, пока процесс находится в рабочем состоянии. работает как надо.

Мы часто задаемся вопросом, почему контакты переключателя процесса помечены в соответствии с этим условным обозначением «нет стимуляции», а не в соответствии с типичным статусом процесса, в котором используется переключатель.

Ответ на этот вопрос заключается в том, что производитель коммутатора не имеет ни малейшего представления о том, как вы планируете его использовать.

Производитель реле потока не знает и не заботится о том, будет ли его продукт использоваться в качестве детектора низкого или высокого потока.

Другими словами, производитель не может предсказать, каким будет типичный статус вашего процесса, и поэтому определение «нормального» статуса для коммутатора должно основываться на каком-то общем критерии, не связанном с вашим конкретным приложением.

Этим общим критерием является состояние покоя: когда датчик подвергается минимальной (или нулевой) стимуляции от процесса, который он воспринимает.

Вот список «нормальных» определений для различных типов переключателей процесса:

• Концевой выключатель: цель не контактирует с переключателем
• Датчик приближения: цель далеко
• Реле давления: низкое давление (или даже вакуум)
• Реле уровня: низкий уровень (пустой)
• Температурный выключатель: низкотемпературный (холодный )
• Реле потока: низкий расход (жидкость остановлена)

Это условия, представленные состояниями переключателя, показанными на схематической диаграмме.Это вполне могут быть не состояния переключателей, когда они находятся в типичных рабочих условиях в процессе.

Полезный совет, который следует помнить о переключателях процесса и соответствующих им символах схематических диаграмм, заключается в том, что символы обычно нарисованы таким образом, что движение подвижного элемента переключателя вверх представляет собой усиливающийся стимул.

Вот несколько примеров, показывающих разные.

Типы переключателей процесса и конфигурации контактов NO / NC, сравнивая их состояния без стимула с тем, когда стимул превышает пороговое значение каждого переключателя или настройку «срабатывания».

Нормальное состояние каждого переключателя, определенное производителем, обозначено зеленым текстом:

Обязательно помнить, что способ, которым переключатель изображен на принципиальной схеме, просто представляет его «нормальное» состояние, как определено производителем.

Это может быть или не быть статусом переключателя во время «типичной» работы процесса, и это может быть или не быть статусом этого переключателя в момент беспокойства, когда вы исследуете схему!

«Нормальный» статус переключателя означает только одно: что этот переключатель будет делать при минимальном воздействии — то есть, что он будет делать, когда его стимул меньше порога срабатывания переключателя.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube с видеоуроками по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать дальше:

Кнопочные переключатели и типы

Основы концевых выключателей

Реле в лестничной логике Учебные пособия

Что такое контактор?

Цепи реле

Различные типы электрических переключателей и типы переключателей света

Магнитный переключатель с корпусом MLP.

Изображение предоставлено: MagneLink, Inc.

Электрические переключатели — это электромеханические устройства, которые используются в электрических цепях для управления мощностью, обнаружения, когда системы выходят за пределы их рабочих диапазонов, сигнализируют контроллерам о местонахождении элементов машин и деталей, обеспечивают средства для ручного управления функциями машины и процесса, управления освещением. , и так далее. Электрические переключатели бывают разных стилей и приводятся в действие рукой, ногой или при обнаружении давления, уровня или предметов.Переключатели могут быть простыми двухпозиционными или иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Операторы переключателей могут быть разных форм и размеров, например переключатели или кнопки, и могут быть выполнены в различных цветах.

Типы электрических переключателей

Есть много разных типов электрических переключателей. Функция переключателя определяется количеством полюсов и ходом переключателя. «Полюса» — это отдельные цепи управления переключателем (например,g., «3-полюсный» переключатель имеет три цепи, управляемые одним и тем же ходом). «Броски» — это уникальные положения или настройки переключателя (например, «двойной переключатель» может работать в двух разных положениях, таких как включение / выключение, высокий / низкий уровень и т. Д.). Объединение количества полюсов и ходов дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двухходового» переключателя неявна. Типы переключателей обычно сокращаются для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».

Самый простой тип переключателя — это однополюсное одноходовое (SPST) устройство, которое функционирует как двухпозиционный переключатель. Двухполюсные двухпозиционные переключатели (DPDT) обычно используются в качестве внутренних цепей изменения полярности. Переключатели до четырех полюсов и трех переключателей являются обычным явлением, а некоторые имеют перерывы.

Педальные переключатели

Ножные переключатели

— это электромеханические устройства, используемые для управления мощностью в электрической цепи с помощью давления ногой. Они часто используются на станках, где оператору нужны руки для стабилизации заготовки.Основные характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Педальные переключатели находят применение во многих прессах, где ручное управление не может использоваться для запуска цикла. Они также обычно используются в больничном и офисном оборудовании.

Реле уровня

Реле уровня

— это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых тел. Они устанавливаются в резервуары, бункеры или бункеры и могут обеспечивать вывод в систему управления.В некоторых случаях они могут использоваться для непосредственного приведения в действие устройства, например реле уровня, используемого в насосах для отстойников в жилых помещениях. Основные характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальные значения напряжения и тока, а также материалы, из которых изготовлен корпус, шток и поплавок. Реле уровня широко используются в перерабатывающей промышленности для контроля уровня в резервуаре и бункере. Они также используются в повседневных приложениях.

Типы переключателей: Концевой выключатель на панели управления.

Изображение предоставлено: рассказ инженера / Shutterstock.com

Концевые выключатели

Концевые выключатели

— это электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер. Они доступны в виде выключателей без покрытия или в прочных корпусах, предназначенных для работы в жестких условиях производственного цеха. Основные характеристики включают тип привода, номинальное напряжение и ток. Множество типов приводов от стержней до нитевидных кристаллов гарантирует, что любой тип машины, компонента или заготовок может быть обнаружен концевым выключателем.Концевые выключатели используются во многих обычных бытовых машинах, таких как стиральные машины. В своей прочной форме они используются на многих производственных предприятиях, таких как сталелитейные и бумажные.

Магнитные переключатели

Магнитные переключатели

, также известные как герконы, представляют собой тип электрических переключателей, в которых механизм замыкания переключателя приводится в действие при наличии или отсутствии магнитного поля. В типичной конструкции контакты переключателя обычно разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются для замыкания цепи, когда применяется магнитное поле или когда переключатель находится в непосредственной близости от магнитного поля. поле от постоянного магнита или катушки реле под напряжением.Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон как часть системы безопасности.

Мембранные переключатели

Мембранные переключатели

— это электромеханические устройства на печатных платах, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Часто они разрабатываются специально для конкретного процесса. Основные характеристики включают тип схемы в сборе, тип привода и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками.Мембранные переключатели широко используются в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить затраты по сравнению с использованием дискретных переключателей.

Реле давления

Реле давления

— это электромеханические устройства, используемые для измерения давления жидкости и подачи выходных сигналов на контроллер. В качестве чувствительного элемента они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал мембраны, соединение давления, минимальное и максимальное рабочее давление и максимальный ток переключения.Реле давления используются для поддержания давления в установленных пределах в системах смазки, где повышенное или пониженное давление может привести к повреждению машины.

Переключатели с вытяжной цепью

Выключатели с цепочкой

представляют собой электромеханические устройства, которые управляются вручную и используются для включения и выключения цепи или переключения цепи при увеличении уровней мощности. Чаще всего они применяются в освещении, где они используются для переключения ламп. Тросовые переключатели используются в качестве устройств аварийной остановки.

Основные характеристики включают функцию переключения, номинальные значения напряжения и тока, а также различные функции, характерные для приложений аварийной остановки, такие как обнаружение обрыва кабеля. Однопозиционный переключатель можно использовать для ручного управления верхним освещением и вентиляторами. В качестве тросовых выключателей они используются для устройств аварийной остановки, например, по длине ходового валка. Их иногда называют натяжками за веревку или за трос.

Кнопочные переключатели

Кнопочные переключатели

, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных схем.Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные технические характеристики включают одно- или двухходовое переключение, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм — это обычный промышленный размер. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления. В зависимости от ожидаемых условий окружающей среды, кнопочные переключатели могут быть оснащены защитными уплотнительными манжетами, которые предназначены для предотвращения проникновения посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.

Типы переключателей света: кулисные переключатели.

Изображение предоставлено: Nowwy Jirawat / Shutterstock.com

Кулисные переключатели

Кулисные переключатели — это электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, поднятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные технические характеристики включают одно- или двухходовое переключение, тип монтажа, тип привода и размеры выреза в панели. Кулисные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисной техникой.

Поворотные переключатели

Поворотные переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных упоров. Основные характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, устанавливаемых на панели. Поворотные переключатели используются для обеспечения визуально проверяемых средств положения переключателя, позволяя операторам с первого взгляда определять, находится ли цепь под напряжением или нет.Их также называют лопастными переключателями.

Ползунковые переключатели

Ползунковые переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя выполнен в виде ползунка, который перемещается из положения в положение для управления состоянием цепи. Основные технические характеристики включают одно- или двухходовое переключение, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, и при этом важна экономия.Они обычно используются для кнопок включения-выключения или просто как общий переключатель управления.

Дисковые переключатели

Дисковые переключатели

, также называемые дисковыми переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы и основные характеристики дискового переключателя включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели.Дисковые переключатели широко используются в авиационной промышленности для управления полетом, контрольно-измерительной аппаратуры и контроллеров. Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.

Тумблеры

Тумблерные переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Работа тумблера приводится в действие рычагом, который сдвигается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага дает быструю визуализацию состояния цепи.Основные характеристики включают одно- или двухходовое переключение, конфигурацию с 1, 2 или 3 осями, а в некоторых случаях — конфигурацию с переключением во всех направлениях или джойстиком, а также тип привода.

Тумблерный переключатель

широко используется в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.

Настенные переключатели

Настенные переключатели

— это электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением.Они также используются для управления потолочными вентиляторами и электрическими розетками. Основные характеристики включают комбинированную функцию устройства, тип привода и дополнительные функции переключателя, такие как регулировка яркости, регулировка скорости вентилятора или переключение на основе таймера.

Настенные выключатели

специально разработаны для работы от сетевого напряжения и помещаются в стандартные электрические коробки. Они являются стандартными в жилищном и коммерческом строительстве. Эти переключатели могут отличаться от промышленных переключателей, эстетика которых не имеет значения.

Электрический выключатель — Области применения и отрасли

Электрические переключатели используются во множестве приложений во всех отраслях, таких как аэрокосмическая, автомобильная, химическая, коммуникационная, морская, медицинская, военная, нефтехимическая и транспортная, а также в коммерческом и жилом секторах. Повсеместная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического продукта. Вот некоторые типичные места, где можно найти переключатели:

• Контроль доступа / выхода
• Самолет
• Амперметры
• Приборы
• Тормозные системы
• Конвейеры
• Краны
• Двери
• Электропневматика
• Аварийный останов
• Эскалаторы
• HVAC
• Гидравлика
• Зажигание / стартер
• Инструменты
• Станки
• Двигатели
• Пневматика
• Сосуды под давлением
• Управление процессами
• Защитная блокировка
• Скрубберы
• Сепараторы
• Контроль скорости
• Приямки
• Танки
• Трансформаторы
• Клапаны
• Вольтметры

Как правило, конкретное приложение помогает определить, какой переключатель лучше всего подходит для работы.Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан до тех пор, пока не будет определена цель.

Типы выключателей света — соображения

Полюса, броски и форм-фактор

Поскольку для разных приложений требуются переключатели разных типов — как по форм-фактору, так и по количеству полюсов и ходов — важно знать, для чего нужен коммутатор, до принятия решения о покупке.

Например, для простых типов переключателей света может потребоваться только один полюс и один ход, но это может принимать разные формы: тяговая цепь, кнопка, кулисный переключатель, поворотный, скользящий, тумблерный и знакомый настенный переключатель — все это обычное дело.Другой пример — реле уровня, используемое для определения того, приближается ли резервуар к своей вместимости; Этот тип переключателя имеет только один основной форм-фактор, но может иметь разные комбинации полюсов и ходов. Выбор переключателя должен производиться с учетом функций и целей всей системы.

Кроме того, имейте в виду, что разные форм-факторы будут иметь разные физические соображения — электрический поворотный переключатель будет иметь максимальную номинальную мощность, о которой вы должны знать, но реле уровня не будет, а реле давления будет иметь номинальное давление, которое стена переключать не буду.

Цена и качество

Цена на коммутатор

и качество сборки могут сильно отличаться. Самые простые и дешевые коммутаторы могут стоить всего несколько долларов, в то время как сложные системы могут стоить сотни за штуку. О качестве сложно судить, но сертификация по отраслевым стандартам гарантирует, что данный коммутатор соответствует определенным минимальным требованиям, установленным уважаемым агентством или правительством.

Нет важных различий между большинством новых, бывших в употреблении, восстановленных и модернизированных выключателей.Новые переключатели будут дороже, но на них должна быть гарантия; бывшие в употреблении переключатели будут дешевле, но могут не иметь гарантии или иметь более низкую надежность. Этот компромисс должен быть тщательно взвешен, особенно для критически важных компонентов и приложений.

Имейте в виду, что эта категория относится к электрическим переключателям, а не к сетевым коммутаторам.

Электрические переключатели Важные атрибуты

Есть много качеств, влияющих на выбор переключателя, некоторые из которых уже обсуждались.Здесь дается описание многих важных характеристик. Эти атрибуты включают в себя как конструкцию переключателя, так и электрические характеристики.

Конструкция переключателя

Конструкция выключателя имеет первостепенное значение. От того, из чего он сделан и как он собран, будет зависеть, подходит ли коммутатор для конкретного применения.

Конфигурация цепи

Конфигурация схемы относится к количеству полюсов, ходов и разрывов переключателя.Переключатели обычно имеют от одного до четырех полюсов и от одного до трех ходов; у некоторых есть одиночные или двойные перерывы.

Покрытие контактов и зажимов

Изготовленные из золота, никеля или серебра, материалы покрытия контактов и выводов могут повлиять на быстродействие, надежность и стоимость коммутатора. Покрытие клемм также может быть выполнено из олова или припоя.

Класс

P и рейтинг защиты NEMA

Степень защиты от проникновения (IP) и рейтинг корпуса Национальной ассоциации производителей электрооборудования (NEMA) являются официальными рекомендациями, показывающими, в каких условиях может выдерживать корпус коммутатора.Более строгие оценки больше подходят для менее щадящих областей работы.

Тип крепления

Монтаж коммутатора определяет, как он может быть прикреплен к системе. Для обеспечения надлежащей подгонки и работы необходимо выбрать подходящий совместимый монтаж.

Электрические характеристики

В качестве электромеханических устройств важны электрические характеристики переключателя. Электрические характеристики переключателя определяют его способность надежно работать в приложенных электрических условиях.

Тип контакта

В переключающих переключателях используются контакты двух типов: не замыкающие («размыкание перед замыканием» или BBM) и закорачивающие («замыкающее перед размыканием» или MBB). Переключающие переключатели без короткого замыкания прерывают одну переключающую цепь перед активацией другой; короткое замыкание переключающих переключателей на очень короткое время активирует обе цепи. Это может повлиять на работу схемы, поэтому выбор правильной схемы очень важен.

Текущий рейтинг

Номинальный ток обычно измеряется в миллиамперах (мА) или амперах (Амперах).Превышение этого рейтинга может вызвать серьезные отказы и представлять опасность.

Диэлектрическая прочность

Каждый переключатель имеет поляризованные изоляционные материалы, называемые диэлектриками. Электрическая прочность диэлектрика, измеряемая в вольтах (В), представляет собой наибольшее электрическое поле, которое оно может выдержать до того, как его изоляционная способность ухудшится.

Срок службы

Этот атрибут обычно отражает количество операций переключения, на которые рассчитано устройство, то есть количество циклов, в течение которых переключатель рассчитан на работу в условиях окончания срока службы из-за механической усталости.Более высокий ресурс означает, что коммутатор рассчитан на большее количество рабочих циклов, прежде чем потребуется его замена.

Номинальная мощность

Обычно измеряется в вольтах (ВА) или ваттах (Вт). Номинальная мощность — это максимальная мощность устройства, с которой можно работать во время работы. Превышение этого номинала может вызвать чрезмерное нагревание внутри устройства, что может привести к поломке переключателя, а также создать угрозу безопасности.

Номинальное напряжение

Измеренное в вольтах (В) номинальное напряжение — это максимальный уровень напряжения, с которым коммутатор может безопасно работать.Превышение этого номинала может вызвать дуговой разряд в переключателях, что приведет к короткому замыканию, отказу переключателя и потенциальным опасностям.

Электрические переключатели — сопутствующие товары

• Датчики уровня и Уровнемеры часто действуют как датчики и исполнительные механизмы для реле уровня.
• Сетевые коммутаторы связывают компьютеры, принтеры и другие устройства в сети или в различных частях сети и не подпадают под эту категорию.
• Коммутаторы в сборе представляют собой серию переключателей целых механизмов, управляемых включенным переключателем.
• Преобразователи преобразуют одну форму энергии в другую, часто используемую в качестве исполнительного механизма в реле давления.
• RF-переключатели и S olid State Switches основаны на использовании полупроводниковых устройств, таких как диоды, для блокировки прохождения электрического тока или радиочастотных сигналов.

Типы переключателей — дополнительные ресурсы

Ниже приведены некоторые дополнительные ресурсы и полезные ссылки, касающиеся электрических переключателей.

Общий

Прочие электротехнические изделия

Прочие «виды» статей

Больше от компании Electric & Power Generation

Схемы

> Стандартные условные обозначения

Условное обозначение однозначно идентифицирует компонент на электрической схеме или на печатной плате.Условное обозначение обычно состоит из одной или двух букв, за которыми следует цифра, например R13, C1002. За номером иногда следует буква, указывающая на то, что компоненты сгруппированы или сопоставлены друг с другом, например R17A, R17B. IEEE 315 содержит список букв обозначения класса для использования в электрических и электронных сборках. Например, буква R — это ссылочный префикс для резисторов в сборе, C — для конденсаторов, K — для реле.

Обозначение	Тип компонента
А	Раздельная сборка или подсборка (например,г. печатная плата)
AT	Аттенюатор или изолятор
BR	Аттенюатор или изолятор
С	Конденсатор
CN	Конденсатор сетевой
D	Диод (включая стабилитроны, тиристоры и светодиоды)
DL	Линия задержки
DS	Дисплей
Ф	Предохранитель
FB или FEB	Ферритовый шарик
FD	Контрольная точка
FL	Фильтр
G	Генератор или осциллятор
GN	Общая сеть
H	Оборудование
HY	Циркулятор или направленный ответвитель
Дж	Джек (наименее подвижный соединитель пары соединителей) | Разъем Jack (разъем может иметь штыревые контакты и / или контакты розетки)
JP	Звено (перемычка)
К	Реле или контактор
л	Индуктор или катушка или ферритовый шарик
LS	Громкоговоритель или зуммер
м	Двигатель
МК	Микрофон
MP	Механическая часть (включая винты и крепеж)
п	Штекер (наиболее подвижный разъем пары разъемов) | Штекерный разъем (разъем может иметь штыревые контакты и / или контакты розетки)
PS	Блок питания
Q	Транзистор (все типы)
R	Резистор
RN	Резистор сетевой
РТ	Термистор
RV	Варистор
S	Переключатель (все типы, включая кнопочные)
т	Трансформатор
ТК	Термопара
TUN	Тюнер
TP	Контрольная точка
U	Неразъемная сборка (e.г., интегральная схема)
В	Вакуумная трубка
VR	Переменный резистор (потенциометр или реостат)
х	Гнездовой соединитель для другого элемента, кроме P или J, в паре с буквенным обозначением этого элемента (XV для гнезда для вакуумной трубки, XF для держателя предохранителя, XA для соединителя печатной платы, XU для соединителя для интегральной схемы, XDS для гнезда для освещения, и Т. Д.)
Y	Кристалл или генератор
Z	Стабилитрон

.
