Обозначение на электрических схемах розеток: Обозначение розеток на плане

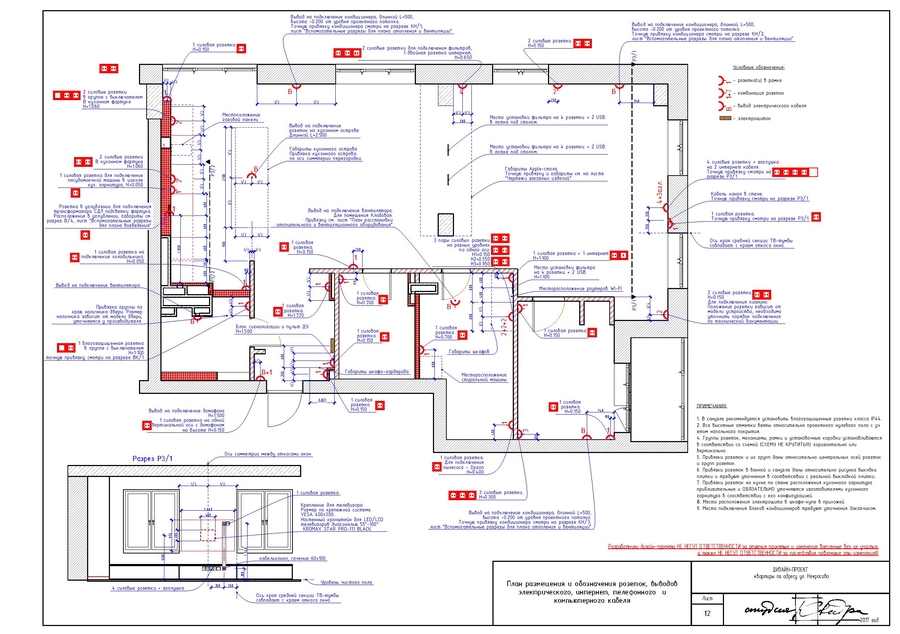

Обозначение розеток на плане

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Блок: 1/3 | Кол-во символов: 228
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

• Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
• Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Блок: 2/5 | Кол-во символов: 1556
Источник: https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html

Стандарты для обозначений

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Блок: 2/3 | Кол-во символов: 897
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Блок: 2/4 | Кол-во символов: 3288
Источник: https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

• степень защищенности;
• способ монтажа;
• количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

• сдвоенность, однополюсность и заземление;
• сдвоенность, однополюсность и отсутствие заземляющего контакта;
• одинарность, однополюсность и наличие защитного контакта;
• силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

• одиночные с одним полюсом и заземлением;
• спаренные с одним полюсом;
• силовые с тремя полюсами;
• одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

• одинарные с одним полюсом;
• одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Условные знаки для выключателей на схемах

Все выключатели на электрических схемах показывают так:

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

• внешние;
• накладные;
• внутренние;
• встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Блок: 3/5 | Кол-во символов: 3136
Источник: https://etkfaza.ru/rozetka/oboznachenie-rozetok-na-plane.html

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Блок: 2/2 | Кол-во символов: 4883
Источник: http://electricvdome.ru/rozetki-i-vukluchateli/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

1. Сдвоенные однополюсные с заземлением.
2. Сдвоенные однополюсные без заземляющего контакта.
3. Одинарные однополюсные с защитным контактом.
4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Блок: 4/10 | Кол-во символов: 321
Источник: http://DekorMyHome.ru/remont-i-oformlenie/oboznachenie-rozetok-i-vykluchatelei-na-stroitelnyh-chertejah-i-shemah. html

Степень защиты оборудования

Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. Это обеспечивает безопасное использование человеком в различных условиях.

Для маркировки степени защиты используется комбинация из двух букв (IP) и двух цифр. IP — International Protection, что переводится с английского, как «международная защита». А цифры характеризуют ее уровень.

К примеру, степень защиты IP20 по ГОСТ 14254-2015 можно расшифровать следующим образом:

• первая цифра 2 – токоведущие части изделия недоступны предметам толщиной 12,5 мм или пальцам;
• вторая цифра 0 – внутрь устройства может попасть вода.

Степень защиты IP23 означает, что исключено попадание пальцев руки внутрь, а угол безопасного падения капель на корпус составляет 60 градусов.

Блок: 4/7 | Кол-во символов: 847
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax. html

Условно графическое обозначение

ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными  на всей территории России.

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:

• открытой установки;
• скрытой установки;
• влагозащищенные.

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.

Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса

Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.

По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.

Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.

Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.

Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива

Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.

Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.

Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством

Блок: 5/7 | Кол-во символов: 2243
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html

Видео

Блок: 5/5 | Кол-во символов: 8
Источник: https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html

Условные символы на электрических схемах

С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.

Обозначения электрооборудования

Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.

Условное графическое обозначение

Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.

Условное обозначение

А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.

Условные обозначения выключателей (автоматических) на электрической схеме

Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.

Блок: 5/5 | Кол-во символов: 1495
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

• Блок скрытой установки из одного выключателя и одной розетки.

• Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

• Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

• Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Блок: 4/4 | Кол-во символов: 1134
Источник: https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

• внешние;
• накладные;
• встраиваемые;
• внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Блок: 9/10 | Кол-во символов: 666
Источник: http://DekorMyHome.ru/remont-i-oformlenie/oboznachenie-rozetok-i-vykluchatelei-na-stroitelnyh-chertejah-i-shemah.html

Кол-во блоков: 17 | Общее кол-во символов: 26180
Количество использованных доноров: 8
Информация по каждому донору:

1. http://electricvdome.ru/rozetki-i-vukluchateli/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html: использовано 1 блоков из 2, кол-во символов 4883 (19%)
2. https://amperof.ru/osveshenie/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhah.html: использовано 2 блоков из 5, кол-во символов 1564 (6%)
3. https://220. guru/electroprovodka/rozetki-vyklyuchateli/oboznachenie-rozetok.html: использовано 2 блоков из 3, кол-во символов 1125 (4%)
4. https://YaElectrik.ru/elektroprovodka/oboznachenie-vyklyuchatelej-i-rozetok-na-chertezhah: использовано 2 блоков из 4, кол-во символов 4422 (17%)
5. http://DekorMyHome.ru/remont-i-oformlenie/oboznachenie-rozetok-i-vykluchatelei-na-stroitelnyh-chertejah-i-shemah.html: использовано 3 блоков из 10, кол-во символов 1308 (5%)
6. https://etkfaza.ru/rozetka/oboznachenie-rozetok-na-plane.html: использовано 2 блоков из 5, кол-во символов 8293 (32%)
7. http://sovet-ingenera.com/elektrika/rozetk-vykl/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html: использовано 2 блоков из 7, кол-во символов 3090 (12%)
8. https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html: использовано 1 блоков из 5, кол-во символов 1495 (6%)

Обозначение на схемах лампочек, выключателей света , розеток

Автор Alexey На чтение 5 мин. Просмотров 3.8k. Опубликовано 19.01.2016
Обновлено 20.01.2016

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

• один провод, являющийся электрическим соединением между контактами;
• двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
• электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

Изображение распредкоробок , щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

Изображение проводов , ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя , двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Схематическое изображение различных видов розетокСхематическое изображение различных видов выключателей

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

Обозначения элементов сети

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

1. проволочный молниеприемник;
2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
3.  токоотводящий провод;
4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа



В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Обозначение светодиодных светильников на схеме. Обозначения на электрических схемах выключателей, розеток и лампочек

Содержание:

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется . Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

• На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
• Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
• На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

• Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
• Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
• На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса — , могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только , но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ — щит квартирный учетный и ЩКР — щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР — шкаф автоматического ввода резерва, ЩАП — щиты автоматического переключения.

Как читать электрические схемы

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

• один провод, являющийся электрическим соединением между контактами;
• двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
• электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

Изображение распредкоробок, щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

Изображение проводов, ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя, двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

1. проволочный молниеприемник;
2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
3. токоотводящий провод;
4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2. 721-74 и ГОСТ 2.751.73)

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D – Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2. 756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В – ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Каждый профессионал должен владеть определенным языком, соответствующим его профессии. В электрике таким языком является графический язык электрических/электронных схем. На этом языке удобнее всего описывать (вернее, отрисовывать) объекты, с которыми электрик работает. Причем как в случае построения каких-то новых сооружений, проведения проводки или целой системы питания или освещения, изготовления электроприборов, так и в случае устранения аварий, улучшения схем или просто подключения новых объектов к уже имеющимся системам.

Электрик должен уметь, например, при беглом взгляде на возникшую где-то проблему увидеть профессиональным оком возможные причины неисправности и свои гипотезы быстро набросать в виде схемы на любом клочке бумаги. И уже тогда решать задачу или объяснять кому-то варианты возможного решения.

Язык схем – это в какой-то мере язык специфических иероглифов, и их знание – просто разновидность грамотности. Во многом обозначения делаются логически понятными, так как часто происходят от рисунков соответствующих обозначаемых объектов или их деталей.

Два вида обозначений на электрических схемах

Графические обозначения должны быть интуитивно понятны с первого взгляда. Но есть множество свойств, которые простым рисуночком передать сложно. Поэтому на всех схемах, где требуется конкретика – а это все схемы, рассчитанные на практическое применение, – условные графические обозначения дополняются буквенными или цифровыми надписями.

То есть, обозначения на схемах можно отнести к:

1. Графическим.
2. Знаковым – буквенным или цифровым.

Также стоит выделить обозначения, сводимые в различные таблицы, спецификации, пояснительные тексты, обычно прилагаемые к схемам. Самым главным свойством таких обозначений должна быть однозначность идентификации каждого объекта, отраженного на схеме. Это касается как типа изображенного объекта, например, выключатель, лампочка, стабилизатор, так и конкретного номера на схеме или его электрических, монтажных, физических и других свойств.

При вычерчивании схем сейчас обычно используются компьютерные программы, которые автоматически дают красивую, понятную и удобно размещенную картинку, тем не менее так же, как мы все умеем писать карандашом или ручкой, должны суметь нарисовать и схему – хотя бы в общем виде и в черновом варианте.

И это несмотря на то, что существует множество программ , написанных для формирования и вычерчивания схем.

Графические условные обозначения электрических объектов являются общепринятыми и могут использоваться в схемах, планах и чертежах разного вида: принципиальных схемах, монтажных планах, планах проводки, разводки, и т. д. Эти обозначения, как и разновидности любой графической документации, регламентируются стандартами. Последним из таких стандартов можно назвать ГОСТ МЭК 60617-DB-12M-2015 «Графические символы для схем».

Из всего разнообразия схем, где изображаются электрические элементы, нас интересуют, прежде всего, схемы и условные обозначения на них, касающиеся освещения и осветительных систем. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, а после окончания строительства и с начала пользования объектом все электрические схемы должны храниться в надежном месте весь период эксплуатации здания. Хотя на практике часто бывает иначе.

Кратко рассмотрим на примере виды графических документов, касающихся электрической части проекта.

План здания (квартиры)

Очень условно, даже схематично на плане изображено расположение комнат, положение проемов и размеры.

На этой схеме важно как, в каких точках освещать помещение заданной конфигурации.

Разумеется, подводка энергии к светильникам тоже играет роль при этом, поэтому вполне уместно здесь ее и изобразить. Это несложно сделать в соответствии с разработанными стандартами: ГОСТ 21.608 и ГОСТ 21.614.

Розеточная сеть помещения

Схема размещения розеток органически дополняет схему освещения.

Как видим, схемы несложные, вполне по силам их вычертить даже в домашних условиях при производстве каких-то работ по созданию и модернизации бытовой электрической сети. Важно уметь в таких схемах ориентироваться.

Схема питания дает больше технических сведений, поэтому в ней много буквенно-цифровых обозначений и количественных данных. А данные пространственного расположения уже приведены в трех предыдущих, поэтому на схеме питания сведения заключены в виде схематической однолинейной таблицы.

Условные обозначения, которые встретились здесь, на примере этих схем, можно считать чаще всего встречающимися. Их все обычно и знают. Полный же перечень графических обозначений дают ГОСТы, приведенные выше.

Здесь мы тоже их перечислим, их не так много, важно их рассмотреть и понять логику изображения в них различных свойств и деталей.

Графические обозначения на схемах

Так как нас интересуют больше осветительные устройства, лампы и прочие светильники в этом перечне вынесены вперед. Остальное оборудование приведем, но следом за ними.

Буквенные обозначения в электрических схемах

Буквенные обозначения – это аббревиатуры, которые по смыслу тоже легко расшифровываются и запоминаются. Все делается в соответствии с ГОСТ 7624-54, можно привести их и здесь.

Буквенные обозначения электронных элементов схем тоже всем известны. Они часто обозначаются латинскими буквами, как сокращение от соответствующих им названий физических величин. Например, R – resistance, электрическое сопротивление.

Ну вот и все, что может понадобиться, чтобы нарисовать или, наоборот, понять схемы электрического питания помещений.

Гост 2.755-87 «ескд. обозначения условные графические в электрических схемах. устройства коммутационные и контактные соединения»

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение.  Ввиду различий принципа действия  и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации  необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Нормативная документация

Система УГО была специально разработана, чтобы исключить путаницу и разночтение при работе с документами. Помимо УГО широко применяются буквенно-цифровые обозначения, например, при маркировке радио-, электроэлементов.

Требования к размерам, отображениям, схемам и планам электрооборудования содержатся в следующих нормативных документах ГОСТ:

• 21.404-85;
• 21.614-88;
• 2.755-87;
• 2.756-76;
• 2.747-68;
• 2.709-89;
• 2.710-81.

Элементная база постоянно подвергается изменению, поэтому в конструкторскую документацию вносятся соответствующие коррективы. Специалисты в области электрики и электроники регулярно отслеживают все нововведения в ГОСТах, остальным же это делать не обязательно. В бытовых условиях достаточно знать, как расшифровывается обозначение основных элементов.

Воспринимающая часть электромеханических устройств (ГОСТ 2.756-76)

Наименование	Обозн.	Наименование	Обозн.
Катушкаэлектромеханического устройства		Катушкаэлектромеханического устройства, имеющего механическуюблокировку
Воспринимающая часть электротеплового реле		Катушкаэлектромеханического устройства, работающего с ускорением при срабатывании
Катушка поляризованного электромеханического устройстваПримечание. Допускается применять следующее обозначение		Катушкаэлектромеханического устройства, работающего с ускорением при срабатывании и отпускании
	Катушкаэлектромеханического устройства, работающего с замедлением при срабатывании
Обмотка максимального тока		Катушкаэлектромеханического устройства, работающего с замедлением при отпускании
Обмотка минимального напряжения		Катушкаэлектромеханического устройства, работающего с замедлением при срабатывании и отпускании

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

• Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

• Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.

• Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

5 Правила выполнения схем[править]

5.1 Правила выполнения структурных схемправить

5.1.1 На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.

5.1.2 Функциональные части на схеме изображают в виде прямоугольников или УГО.

5.1.3 Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии.

На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

5.1.4 На схеме должны быть указаны наименования каждой функциональной части изделия, если для её обозначения применен прямоугольник.

На схеме допускается указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, стандарта, технических условий), на основании которого этот элемент (устройство) применен.

При изображении функциональных частей в виде прямоугольников наименования, типы и обозначения рекомендуется вписывать внутрь прямоугольников.

5.1.5 При большом количестве функциональных частей допускается взамен наименований, типов и обозначений проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо. В этом случае наименования, типы и обозначения указывают в таблице, помещаемой на поле схемы.

5.2 Правила выполнения функциональных схемправить

5.2.1 На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями.

5.2.2 Функциональные части и взаимосвязи между ними на схеме изображают в виде УГО, установленных в стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников.

5.2.3 Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

5.2.4 Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

5.2.5 При совмещенном способе составные части элементов или устройств изображают на схеме в непосредственной близости друг к другу.

Рисунок 1

5.2.6 При разнесенном способе составные части элементов и устройств или отдельные элементы устройств изображают на схеме в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно.

Разнесенным способом допускается изображать все и отдельные элементы или устройства.

При выполнении схем рекомендуется пользоваться строчным способом. При этом УГО элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи — рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами (см. ).

5.2.7 При изображении элементов или устройств разнесенным способом допускается на свободном поле схемы помещать УГО элементов или устройств, выполненные совмещенным способом. При этом элементы или устройства, используемые в изделии частично, изображают полностью с указанием использованных и неиспользованных частей или элементов (например, все контакты многоконтактного реле).

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Виды контактов

Переключающий контакт бывает двух и трех позиционным.  В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

2 Нормативные ссылки[править]

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051—2006 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.053—2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения

ГОСТ 2.104—2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.701—2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 2.709—89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах

ГОСТ 2.710—81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

ГОСТ 2.721—74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 2.755—87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Условное обозначение розетки на схеме и оптимальное расположение розеток в квартире: как расположить розетки на кухне и в комнате

Условное обозначение розетки на схеме и оптимальное расположение розеток в квартире: как расположить розетки на кухне и в комнате?

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Удобное расположение розеток на кухне: фото и советы по выбору места для установки

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток ( они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

• Над мойкой и плитой.
• В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

Еще вопросы по вашей теме:

http://remotn.ru

Страница не найдена — Legrand

|
19.01.2022

Спустя год после того, как компания Legrand получила знак разнообразия европейского и международного стандарта гендерного равенства (GEEIS) за область применения, охватывающую ее головной офис и Францию, сегодня компания Legrand объявляет о присуждении такого же знака своим дочерним компаниям в Чили, Колумбии, Египте и Швейцарии.

Группа |
25.11.2021

Legrand объявляет о подписании двух хартий по искоренению насилия в отношении женщин.

Группа |
11.10.2021

3 ноября 2021 г. , после первого соглашения, подписанного в декабре 2017 г., Центр кризисной поддержки (CDCS) Министерства Европы и иностранных дел Франции, Electriciens sans frontières (1) и 14 компаний и / или фонды компаний в сектор электроэнергетики (2) подтвердили свои совместные обязательства по предоставлению организации Electriciens sans frontières возможности оказывать поддержку CDCS в каждом конкретном случае в чрезвычайных ситуациях, при реконструкции или в чрезвычайных ситуациях.предоставление экспертизы.

Финансы |
11.04.2021 07:30

Сильный рост финансовых результатов

Органический рост продаж: +16. 0%

Скорректированная операционная маржа: 21,4% от продаж

Рост чистой прибыли: +42%

Уточнены цели на весь 2021 год



Бенуа Кокар, генеральный директор Legrand, прокомментировал:

«Продажи за первые девять месяцев года выросли на +15,0% в годовом исчислении, т.е. +5,7% за два года…

Группа |
10.13.2021

Компания Legrand отмечена наградой L’Autre Cercle за вклад в вовлечение представителей ЛГБТ+.

Группа |
09.30.2021

Компания Legrand решила присоединиться к коалиции We Mean Business, целью которой является снижение выбросов парниковых газов. Группа подписала письмо, адресованное правительствам стран-членов G20, в котором напоминает им о необходимости активизировать действия по сокращению глобальных выбросов.

Группа |
29. 09.2021 18:00

Сегодня компания Legrand завершила выпуск первого выпуска облигаций, ориентированных на устойчивое развитие, индексация которого соответствует траектории углеродной нейтральности.Этот выпуск составил 600 миллионов евро по фиксированной ставке, со сроком погашения 10 лет и годовой купонной ставкой 0,375%.

Группа |
22.09.2021

22 сентября 2021 года компания Legrand провела День цифровых рынков капитала, который транслировался на веб-сайте Legrand. Во время этого мероприятия Исполнительный комитет Legrand рассказал об ускорении создания стоимости Группы.

Группа |
09.02.2021

Legrand объявляет о назначении Виржини Гатин на должность вице-президента Группы по социальной и экологической ответственности и в исполнительный комитет.

КСО |
07. 09.2021

В июле 2021 года компания Legrand получила платиновую медаль EcoVadis — высшую награду, которой награждается 1% самых успешных компаний в области корпоративной социальной ответственности среди всех компаний, оцененных EcoVadis.

Финансы |
05.06.2021 07:30

Уверенный рост продаж и финансовых результатов

Органический рост продаж: +13. 1%

Скорректированная операционная маржа до приобретения:   21,9 % от продаж

Чистая прибыль, относящаяся к Группе: +36,4%

Цели на 2021 год достигнуты

Бенуа Кокар, генеральный директор Legrand, прокомментировал:

«В первом квартале 2021 года наша выручка резко выросла во всех регионах…

Электрические символы: Символы розеток

Дэйв Ронджи Резюме: Идентификация символов розеток, используемых в электротехнике для понимания чертежей и электрических чертежей.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Это был отличный ресурс. Аарон из Риверсайда, Калифорния

Символы розеток для домашней электропроводки

Электрическое видео #1 Электропроводка розетки, как подключить розетку Помогаем правильно подключить! См. больше Видео о домашнем электромонтаже Загляните на мой канал на YouTube и подпишитесь! См. видеоролик № 2 по электромонтажу ниже:

Этот список символов розеток поможет вам идентифицировать эти устройства на электрической схеме или схеме подключения.

При выполнении любой электропроводки для любого из этих розеточных устройств вы сможете определить тип и расположение различных устройств по этому списку символов розеток.

Список включает описание часто используемых устройств, которые представлены этими символами розеток.

стиль=»очистить: слева»>

В этом списке обозначений розеток указаны наиболее часто устанавливаемые розетки в типовых жилых домах. Эти розетки находятся в различных областях и комнатах дома, где наиболее распространенным типом является розетка общего назначения, также известная как дуплексная розетка. Список также содержит другие торговые точки специального назначения.

Символы электрических схем для розеток

Видео по электромонтажу #2 Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки. Смотрите больше видео о проводке дома от Ask The Electrician: Узнайте больше из моего видеокурса по домашней электротехнике:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению . Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Полное руководство по электропроводке в доме Идеально подходит для домовладельцев, разнорабочих, электриков, инспекторов по строительству, преподавателей, студентов и электриков. Символы розеток 240 В Электрическая проводка с символами освещения 120 В Электрическая проводка с символами розеток 120 В Символы телефонной проводки ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Вопросы о схемах электрических соединений и обозначениях розеток

СВЯЗАННЫЙ Подробнее о символах розеток Ремонт электропроводки автодома Ремонт электропроводки автодома: У нас больше нет электричества ни на одном из светильников в нашем выдвижном доме. Подставка для электроснабжения автодома Соединение подставки для электроснабжения в автодоме — если подставка предназначена для размещения дополнительного оборудования, устанавливаемого на нее, без нарушения рейтинга UL или любых других норм. Электрическая цепь для RV Как подключить провод к сервисной панели, а также к RV? Требования к мощности электрической цепи для цепи RV. Блоки RV имеют электрическое соединение на 30 или 50 ампер. Схемы электропроводки в жилых помещениях Схемы электропроводки в жилых помещениях являются важным инструментом для выполнения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или такой сложной, как полная электрическая схема вашего нового дома. Символы проводки для розеток Какие символы проводки для розеток и розеток? Идентификация электрических схем и символов, используемых в электротехнике. Символы электрических соединений Какие символы я могу использовать для маркировки на стене, чтобы указать электрику, где мне нужны розетки в комнате для питания… Символы: электрические символы используются для обозначения различных компонентов, которые используются при установке электрических цепей и устройств — электрические символы для розеток, выключателей, панелей осветительных приборов и т. д. Я хочу провести электричество в свой сарай Я хочу провести электричество в свой сарай, который находится примерно в 150 футах от дома.Я подумываю направить закопать ст от родного щитка. символы розеток — 1661

%PDF-1.4
%
171 0 объект
>
эндообъект

внешняя ссылка
171 89
0000000016 00000 н
0000003345 00000 н
0000003558 00000 н
0000003610 00000 н
0000003739 00000 н
0000004275 00000 н
0000005032 00000 н
0000005727 00000 н
0000006477 00000 н
0000007652 00000 н
0000008568 00000 н
0000008605 00000 н
0000009025 00000 н
0000013859 00000 н
0000014230 00000 н
0000014298 00000 н
0000014729 00000 н
0000014998 00000 н
0000015058 00000 н
0000019526 00000 н
0000020030 00000 н
0000020419 00000 н
0000020792 00000 н
0000026652 00000 н
0000027430 00000 н
0000027897 00000 н
0000028581 00000 н
0000028645 00000 н
0000029064 00000 н
0000039678 00000 н
0000040665 00000 н
0000041618 00000 н
0000042326 00000 н
0000042854 00000 н
0000043830 00000 н
0000044364 00000 н
0000044444 00000 н
0000044526 00000 н
0000052562 00000 н
0000053012 00000 н
0000053398 00000 н
0000053668 00000 н
0000054114 00000 н
0000055165 00000 н
0000055788 00000 н
0000056818 00000 н
0000057864 00000 н
0000067173 00000 н
0000067939 00000 н
0000068807 00000 н
0000069316 00000 н
0000069584 00000 н
0000069865 00000 н
0000070688 00000 н
0000071937 00000 н
0000074630 00000 н
0000075586 00000 н
0000137695 00000 н
0000187828 00000 н
0000192553 00000 н
0000192993 00000 н
0000193405 00000 н
0000193731 00000 н
0000193812 00000 н
0000193884 00000 н
0000194016 00000 н
0000194108 00000 н
0000194162 00000 н
0000194280 00000 н
0000194335 00000 н
0000194432 00000 н
0000194486 00000 н
0000194610 00000 н
0000194664 00000 н
0000194796 00000 н
0000194877 00000 н
0000194931 00000 н
0000195012 00000 н
0000195066 00000 н
0000195163 00000 н
0000195217 00000 н
0000195313 00000 н
0000195367 00000 н
0000195421 00000 н
0000195501 00000 н
0000195557 00000 н
0000195639 00000 н
0000195692 00000 н
0000002076 00000 н
трейлер
]>>
startxref
0
%%EOF

259 0 объект
>поток
x ڬU {L [Uν} Ͳ9ڎ6G) [GDYcAy&шPoHel
#ЛГ&
\dcȦC>hQ_|;

Информация о безопасности электрических розеток с защитой от несанкционированного доступа

Розетки

с защитой от несанкционированного доступа (TR) впервые потребовались в соответствии с Национальным электротехническим кодексом (NEC) 2008 года.

Розетки

TR электрически функционируют так же, как стандартные розетки, но имеют встроенный механизм безопасности, который помогает предотвратить попадание электричества в то, что вставлено в розетку, чего не должно быть. Розетки TR значительно снижают вероятность поражения электрическим током и являются необходимым и эффективным способом лучшей защиты вашей семьи от опасностей, связанных с электричеством.



Что такое электрические розетки с защитой от несанкционированного доступа?

Эти розетки имеют подпружиненные заслонки, закрывающие контактные отверстия или прорези розеток.Когда вилка вставляется в розетку, обе пружины сжимаются, и заслонки открываются, позволяя металлическим штырям соприкасаться, создавая электрическую цепь. Поскольку обе пружины должны быть сжаты одновременно, створки не открываются, когда ребенок пытается вставить предмет только в одно контактное отверстие, и нет контакта с электричеством. Устойчивые к взлому емкости — важный следующий шаг к тому, чтобы сделать дом более безопасным местом для детей.

Зачем нужны защищенные от несанкционированного доступа электрические розетки?

Ежегодно около 2400 детей получают сильный шок и ожоги, когда втыкают предметы в щели электрических розеток.По оценкам, в связи с этим погибает от шести до 12 детей в год.

Если у домовладельцев нет детей, требуются ли розетки TR?

Да. Собственники или арендаторы домов и квартир часто меняются. Кроме того, опасность поражения электрическим током и ожогов не ограничивается собственным домом ребенка. Дети посещают дома родственников и друзей, у которых нет собственных детей. Это требование гарантирует, что все новые дома и квартиры безопасны для детей, независимо от того, является ли дом их собственным или они находятся там на временной основе.

Требуется ли для розеток TR большая сила вставки, чем для стандартных розеток?

Сосуды

TR требуют усилия, сопоставимого с другими сосудами. Усилие вставки может варьироваться в зависимости от новизны устройства, формы или стиля вставляемой вилки.

Дороги ли розетки TR?

Нет. Предполагаемая стоимость розетки TR добавляет около 0,50 долл. США к стоимости незащищенной розетки. Согласно текущей статистике, в среднем в доме имеется около 75 розеток, в результате чего общие дополнительные расходы составляют менее 50 долларов.Это количество может немного варьироваться в зависимости от типа и стиля используемой розетки TR. Это минимальное увеличение стоимости обеспечивает значительное повышение электробезопасности для детей.

Почему сосуды TR предпочтительнее таких продуктов, как сосуды с крышками или скользящими крышками?

Крышки для емкостей могут быть потеряны, а также могут представлять опасность удушья для некоторых возрастов. Дети могут научиться преодолевать сдвижные крышки емкостей, наблюдая за своими родителями. Розетки TR обеспечивают защиту от проникновения в детали, находящиеся под напряжением, других предметов, кроме вилок шнура.

Сколько розеток можно подключить к одной цепи?

Лучший способ определить, сколько розеток вы должны установить в цепи, это подумать, для чего вы будете использовать эти розетки. Большие, энергоемкие приборы, такие как обогреватели и сушилки, требуют гораздо большей мощности, чем лампочки или компьютеры. Устанавливайте меньше розеток в цепях, питающих энергоемкие электроприборы.

В рекомендациях Национального электротехнического кодекса не указывается конкретное ограничение на количество розеток, которые можно установить в одной цепи.Это связано с тем, что количество розеток имеет гораздо меньшее значение, чем то, для чего эти розетки используются. Когда вы подключаете свой дом и устанавливаете розетки, вам придется планировать электрическую схему для каждой комнаты. Выясните, какая мощность вам потребуется от каждой розетки, и рассчитайте оставшуюся часть, чтобы определить, сколько вам осталось для работы, и сколько еще розеток вы должны установить в конкретной цепи. Вот что вам следует знать об установке цепей и розеток, в том числе чего следует избегать, какую мощность могут выдержать ваши цепи и выходы и как соответствующим образом планировать:

Что произойдет, если у вас слишком много розеток в одной цепи?

Потенциально ничего. Сами розетки не потребляют энергию. Только когда вы подключаете устройства к розеткам, они начинают передавать электрический ток. Таким образом, вы потенциально можете установить все виды розеток в цепь — у вас возникнут проблемы только тогда, когда вы начнете подключать устройства. Если вы также подключите и используете много устройств одновременно в одной цепи, ваши требования перегрузят эту цепь.

Если вы когда-либо пытались запустить кондиционер, настольную пилу и фен (или другую комбинацию устройств) в одной комнате, вы, вероятно, сталкивались с этим.Автоматические выключатели в вашем доме (надеюсь!) отключаются при перегрузке, чтобы предотвратить поражение электрическим током и пожар.

Чтобы предотвратить постоянное отключение электрических цепей в вашем доме, спланируйте количество подключенных устройств и потребляемую ими мощность. Для крупных бытовых приборов, таких как посудомоечные машины и сушилки, требуется выделенная цепь, которая удовлетворяет исключительно их потребности в электроэнергии.

Сколько энергии могут потреблять мои схемы?

Время для небольшой домашней электропроводки 101. Чтобы ответить на вопрос, вам нужно понять три показателя электричества:

• Ампер измеряет величину электрического тока.
• Вольт измеряют силу электрического тока.
• Ватт измеряют мощность электрического тока.

Если представить себе электричество как воду, текущую по трубе, то ампер — это объем воды, напряжение — это давление воды, а ватты — это мощность, которую вода может обеспечить. Формула для расчета ватт (на что стоит обратить внимание) выглядит следующим образом:

Ватт = Вольт X Ампер.

Как это повлияет на ваши электрические розетки? Домашние цепи представляют собой цепи на 15 или 20 ампер, работающие от напряжения 120 вольт.Количество ампер напечатано на каждом отдельном выключателе в вашей электрической коробке. Чтобы определить, сколько ватт они обеспечивают, мы умножаем:

15 ампер x 120 вольт = 1800 ватт мощности
20 ампер x 120 вольт = 2400 ватт мощности

Однако рекомендуется использовать только 80% эта потенциальная мощность для учета возможных скачков напряжения и перегрузок. Это означает:

15-амперная цепь должна быть рассчитана на 12-амперную нагрузку или 1440 Вт.
Цепь на 20 А должна быть рассчитана на нагрузку 16 А или 1920 Вт.

Сколько энергии мне потребуется от моих розеток?

Теперь вы знаете, какую мощность может обеспечить ваша схема. Следующим шагом является определение ваших потребностей в мощности. Это зависит от того, сколько людей живет в вашем доме и какие устройства вы будете подключать и получать питание в любой момент времени. На электрических устройствах часто указывается требуемая мощность. Светильники — это просто, так как лампочки обычно работают от 40 до 60 Вт.Вот несколько распространенных устройств и среднее количество ватт, которые они потребляют от вашей сети, когда вы их подключаете.

Компьютеры: 200 Вт

32-дюймовые ЖК-телевизоры: 55 Вт

Электрические сушилки: 4000 Вт

Видеоигровые системы: 100 Вт

Все это средние значения, чтобы дать вам представление о том, сколько энергии вам может понадобиться в цепи . Посмотрите на свое конкретное устройство для точного потребления. Как видите, важно сбалансировать большие и маленькие устройства, и поэтому для более крупных устройств, таких как сушилка, требуется собственная цепь. Теперь вы можете модернизировать свои розетки по мере необходимости.

Добавление электрических розеток к вашим цепям

Если электропроводка в вашем доме соответствует современным требованиям и заземлению, добавление или замена розеток относительно несложна для мастера, умеющего работать с электричеством.

Первый важный шаг — определить, какой тип розетки вам нужен.Розетки рассчитаны на 15 или 20 ампер, поэтому посмотрите на автоматический выключатель, чтобы определить, какой из них вам нужен. Если вы устанавливаете розетку в помещении с повышенной влажностью, например, в ванной, кухне или прачечной, вам потребуется использовать розетку с прерывателем цепи замыкания на землю (GFCI). Это розетки с кнопками «тест» и «сброс». Они отключатся, если влага будет мешать прохождению тока.

Если у вас есть подходящая розетка, выполните следующие действия:

1. Отключите источник питания в цепи.Используйте ночник или тестер напряжения, чтобы убедиться, что питание в существующей розетке отключено.
2. Снимите настенные пластины и винты корпуса существующей розетки.
3. Снимите розетку со стены и открутите настенные провода.
4. Присоедините провода от стены к новой розетке, как они были в предыдущей розетке. Если вы устанавливаете новую розетку, следуйте прилагаемой электрической схеме и следующим правилам:
   — черные провода передают питание и крепятся к латунному винту
   — белые провода являются нейтральными и прикрепляются к серебряному винту
   — зеленые или оголенные медные провода заземлите и прикрепите к серебряному винту
5. Закрепите розетку в корпусе и замените лицевую панель.
6. Включите питание автоматического выключателя.
7. Проверить работу новой розетки.

Модернизация розеток в домах-побратимах

Изучение того, как работают цепи, розетки и мощность, может многое рассказать вам о том, как функционирует ваша собственная электрическая система. Например, если вы чувствуете, что ваши цепи слишком часто ломаются, это может быть связано с тем, что вы требуете от них слишком большой мощности. С другой стороны, если у вас недостаточно розеток, можно добавить больше или перераспределить нагрузку, чтобы оптимизировать их использование.

Самое главное, помните: вам не нужно самостоятельно разбираться с розетками и цепями. Когда дело доходит до перераспределения электроэнергии, установки розеток или замены электропроводки, всегда полезно обратиться за профессиональной помощью. Лицензированные электрики EarlyBird всегда готовы помочь снять, кхм, груз с ваших плеч. Если вам нужна помощь с каким-либо проектом электропроводки, немедленно свяжитесь с EarlyBird. Мы настроим вас правильно — гарантируем.

%PDF-1.4
%
87 0 объект
>
эндообъект
внешняя ссылка
87 66
0000000016 00000 н
0000001685 00000 н
0000001898 00000 н
0000002050 00000 н
0000002210 00000 н
0000002752 00000 н
0000003108 00000 н
0000003145 00000 н
0000003502 00000 н
0000003976 00000 н
0000004450 00000 н
0000004471 00000 н
0000004583 00000 н
0000005932 00000 н
0000005954 00000 н
0000006068 00000 н
0000007418 00000 н
0000007560 00000 н
0000007834 00000 н
0000007856 00000 н
0000008659 00000 н
0000009133 00000 н
0000009587 00000 н
0000010105 00000 н
0000010689 00000 н
0000011389 00000 н
0000011870 00000 н
0000011911 00000 н
0000011933 00000 н
0000012739 00000 н
0000013060 00000 н
0000013364 00000 н
0000013441 00000 н
0000013667 00000 н
0000013968 00000 н
0000013990 00000 н
0000014844 00000 н
0000015215 00000 н
0000015646 00000 н
0000015668 00000 н
0000016371 00000 н
0000016393 00000 н
0000017180 00000 н
0000017893 00000 н
0000018500 00000 н
0000018890 00000 н
0000019315 00000 н
0000019337 00000 н
0000020155 00000 н
0000020211 00000 н
0000020233 00000 н
0000020933 00000 н
0000020955 00000 н
0000021402 00000 н
0000028879 00000 н
0000028973 00000 н
0000035015 00000 н
0000037694 00000 н
0000041385 00000 н
0000049334 00000 н
0000049426 00000 н
0000057808 00000 н
0000067077 00000 н
0000067983 00000 н
0000002246 00000 н
0000002730 00000 н
трейлер
]
>>
startxref
0
%%EOF

88 0 объект
>
>>
эндообъект
89 0 объект
0-КК{4. bx_G@)
/U ($bˬ’\\/ΞF`z~{dI)
/П-12
/В 1
/Длина 40
>>
эндообъект
90 0 объект
>/Кодировка >>>
/DA (G;k?#I-Jf)
>>
эндообъект
91 0 объект
>
эндообъект
151 0 объект
>
ручей
=bjR[

Электротехнические сокращения — archtoolbox.com

Список сокращений, используемых в наборе технических чертежей, варьируется от офиса к офису. Не забудьте проверить переднюю часть набора чертежей на наличие сокращений, используемых в этом конкретном наборе чертежей.

3

AC

0

3 медь

Direct Direct

9 0106

3

EP

6

3

100

3 промежуточный металлический трубопровод

0

3 Национальный электрический код

3 полюс

900 98

3 RUS

0

9 0123 SYM

00

0

0

0

0

Статья обновлена: 15 февраля 2021 г.

alexxlab

Посмотреть все записи автора alexxlab →

Вам также может понравиться

Каким должно быть сопротивление заземляющего устройства: Измерение сопротивления заземления, нормы сопротивления ✅

30.09.201929.09.2020

Однолинейная схема тяговой подстанции: Однолинейная схема тяговой подстанции

21.07.197213.01.2022

Антенны для смартфонов: Что вы знаете про антенны в вашем смартфоне?

12.06.197102.01.2022

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

#	№	№
ω	Ом
	Amperes
AC	120100
A / C	Кондиционер
AFCI
AFCI	ARC CDITCH
AIC
AIC	Ampere прерывая мощность
AL	Алюминий
ATS	Автоматический трансфер Выключатель
ATC	автоматический контроль температуры
AWG
AWG
	0
BTU	British Thermal Thermal
C	Conduit
CATV	Кабельное телевидение или сообщество Антенны телевидения 90 100
CB	Критическая ветвь
C / B	Коммутационный выключатель	0
CBM	Сертифицированный балласт Производитель
CCT	Схема (также: CIR, CKT)
CCTV	Замкнутая цепь телевизор
CD	CD CD	Candela
CIR	Схема (также: CCT, CKT)
CKT	Схема (также: CCT, CIT)
CLF	Текущий предел предохранителей
CPT	CONTROL POWER 0	CT
CT
CT
CU
CU
DB	Decibel
DC
DIA	Диаметр
EB	Отделение оборудования
EC	Электрический код или электрический подрядчик
EF	вытяжной вентилятор
ELV	EVE
EM	аварийное
EMT	Электрические металлические трубки
Аварийная мощность
EPO	EPO
EWC	электрические водяные холодильники
F	PUSE
FA	пожарная сигнализация
FAA	пожарная сигнализация Andunciator
FLA
FLA	Full Load Amperes
FMC	FMC
G
GFCI
GFCI, GFI	Отключение замыкания на землю
Земля	Земля 901 00
GRMC
GRMC 0	оцинкованные жесткий металл трубопроводок
HOA
HOA
HVAC	Отопление, вентиляция, кондиционер
HZ	Hertz
IEEE	Институт электрических и электронных инженеров
IG	Изолированные землю
IMC
int
KCMIL	тысяча круговых мил
KVA	Kilovolt-Amperes
KVAR 0	KIROVOLT-AMPERES 80100	Kilovolt-amperes Reacive
LFMC
LFMC
LTG
LTG
LRA	Lock Rotor AMPS
MC	Металл Cl Ad Cable
MCB
MCB	Главный выключатель
MCC	Центр управления двигателем
MCP
MUCP
MI
MI	Минеральная изоляция
MLO	Главные проушины Только
MW	Megawatt
NC	Нормально закрыт
NEC
NEMA	Национальные электротехнические производители электротехники
NFPA	Национальная ассоциация пожарной защиты
NL	Night Light	Night Light
NO	нормально открыты или номер
P
PB	Push-кнопка или паникой кнопки или вытягивающей коробку
PNL	Панель
PWR	PRO
PT	потенциальный трансформатор
REQ
REQ
RCCB, RCB	Остаточная автоматическая выключатель,
RCD	Устройство остаточного тока
RMC
RMC	жесткий металлический трубопровод
RMS
RMS
RNC	жесткий неметаллический трубопровод
RTS	Удаленная тестовая станция
RTU	верхний блок на крыше
SE	3 SE
SEB	Service Line Box или Service Electrical Box
SP	Запас
ST	Путешествие
ПО	Переключатель
Симметричный
TEL	Телефон
ТГВ	Телекоммуникации заземлению Шинный
TMCB	Термомагнитный Автоматический выключатель
UG	под землей
UL	Лаборатория андеррайтеров
V
V	Volt
VA
VA
VFD
VFD
VT
VT	напряжение трансформатор
W	Watt или провод
WH	Водонагреватель
WP	Всепогодный или водонепроницаемый
XFMR	Трансформатор
