Условное обозначение розеток и выключателей на чертежах

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

по материалам electricvdome.ru

Как обозначаются электрические розетки на чертежах?

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т. к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

• скрытой установки;
• открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

• без защиты IP20;
• с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P
.
S
. Скоро поговорим и о блоках программы
AutoCAD
, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

1. Объединенные.
2. Расположенные.
3. Общие.
4. Подключения.
5. Монтажные соединений.
6. Полные принципиальные.
7. Функциональные.
8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

1. Комбинированные.
2. Деления.
3. Энергетические.
4. Оптические.
5. Вакуумные.
6. Кинематические.
7. Газовые.
8. Пневматические.
9. Гидравлические.
10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

• Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
• Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
• Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

• Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
• Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Это интересно: Лучшие розетки и выключатели

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

Блок скрытой установки из одного выключателя и одной розетки.

Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

{SOURCE}

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

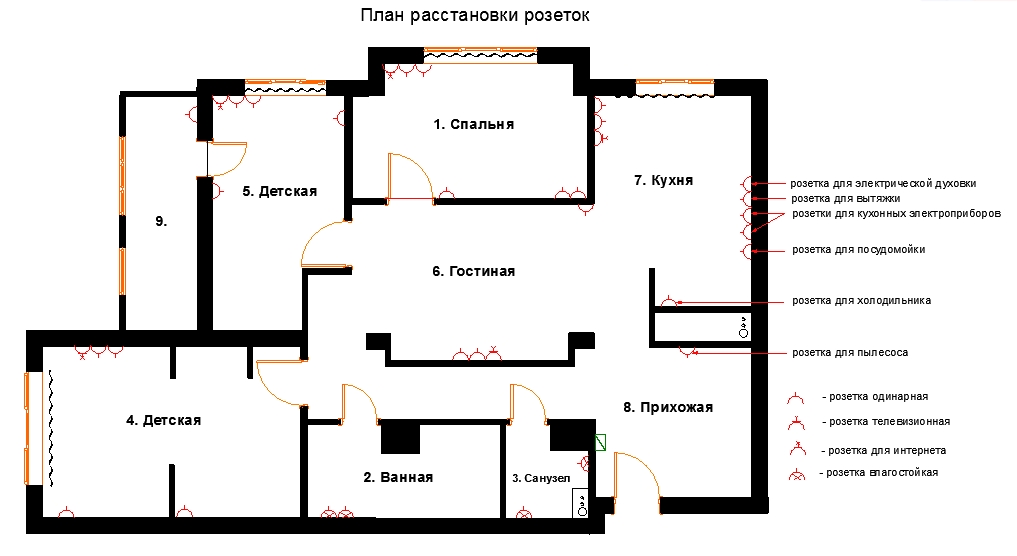

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

• над мойкой;
• плитой;
• непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Обозначения общего применения. ГОСТ 2.721. Часть 2

6в. Обозначения электрических связей, проводов, кабелей и шин

1. Линия электрической связи, провода, кабели, шины, линия групповой связи.

1. Допускается защитный проводник (РЕ) изображать тонкой штрихпунктирной линией

2. При необходимости для линий групповой связи применяются утолщенные линии

3. При наличии текста к линии электрической связи, кабелю, шине или к линии групповой связи текст помещают:

б) в разрыве линии

в) в начале или в конце линии

2. Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгута.

1. Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм.

2. Для облегчения поиска отдельных линий связи можно указывать направление каждой линии при помощи излома под углом 45°, при этом:

а) точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм;

б) наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться или иметь общие точки

3. Графическое разветвление (слияние) линий групповой связи

4. Графический излом линий электрической связи, линий групповой связи, провода, кабеля, шины:

б) под углом 135°

5. Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных.

Линии должны пересекаться под углом 90°

Примечание. Линия, имеющая излом под углом 135°, не должна пересекаться с другой линией в точке излома

6. Линия электрической связи с ответвлениями:

1. Ответвления допускается изображать под углами, кратными 45°

2. Линию электрической связи с одним ответвлением допускается изображать без точки

3. При изображении ответвлений электрической связи не допускается в качестве точек ответвления использовать элементы условных графических обозначений, имеющие вид точек, изломов, пересечений и т.д.

4. Если при выполнении схем автоматизированным способом линии групповой связи выполняют неутолщенными, то для графического отделения этих линий от пересекающихся с ними или параллельных им линий электрической связи на линию групповой связи наносят наклонные штрихи.

7. Линии электрической связи, графически сливаемые и расположенные:

Примечание. На месте знаков Х и Y должны быть указаны условные обозначения линий по ГОСТ 2.702-75

8. Обрыв линии электрической связи.

Примечание. На месте знака Х указывают необходимые данные о продолжении линии на схеме

10. Ответвление шины

11. Шины, графически пересекающиеся и электрически не соединенные

12. Отводы (отпайки) от шины.

13. Группа проводов, подключенных к одной точке электрического соединения:

б) четыре провода

в) более четырех проводов

14. Линия электрической связи с ответвлением в несколько параллельных идентичных цепей.

Внутри обозначения ответвления указывают общее количество параллельных цепей, включая изображенную цепь, например:

15. Группа линий электрической связи, имеющих общее функциональное назначение, изображенная:

1. В однолинейном изображении буква n заменяется числом, указывающим количество линий в группе, например группа линий электрической связи, состоящей из семи линий

2. При многолинейном изображении группы для облегчения поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов. При этом в каждой подгруппе должно быть одинаковое количество линий; крайняя подгруппа может содержать меньшее количество линий

3. В однолинейном изображении группы линий электрической связи, состоящей из 2 — 4 линий, допускается изображать:тоящей из 2 — 4 линий, допускается изображать:

а) группу из двух линий

б) группу из трех линий

в) группу из четырех линий

16. Переход группы линий электрической связи, имеющих общее функциональное назначение, от многолинейного изображения к однолинейному (например, восемь линий)

17. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых имеет ответвление

18. Группа линий электрической связи, имеющих общее функциональное назначение и осуществляемых многожильным кабелем, например семижильным, изображенная:

19. Группа линий электрической связи, четыре из которых осуществлены многожильным кабелем

20. Группа линий электрической связи, осуществленная n скрученными проводами, например, шестью скрученными проводами, изображенная:

Буквенные обозначения в электрических схемах

Буквами на электросхемах и чертежах маркируют радиоэлементы,  электронные детали, интегральные микросхемы, электродвигатели и прочее. Примерный перечень буквенной маркировки представлен нижеследующим списком.

Буквенная символика

Наряду с принятыми международными буквенными кодировками элементов, существует русскоязычная версия, отражённая УГО ГОСТа 7624-55. Выдержка из него приводится в таблице.

Обозначения по ГОСТу 7624-55

Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и оборудованием. Их обозначения появляются в новостях электрики. Если встречаются новые элементы, то совсем нетрудно дополнить ими свою справочную литературу.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Как обозначены розетки и выключатели на чертежах: условные обозначения и маркировки

Перед выполнением строительных и монтажных работ составляется проект. Электромонтажные работы не являются исключением. Для того чтобы электросхемы были понятны всем работникам, участвующим в монтаже и ремонте, условные обозначения розеток, выключателей и другой аппаратуры выполняются по единому стандарту.

Нормативные документы построения электрических схем

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

• Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
• Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется «чтение электросхем». Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или «плюс» и «минус».

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Интересно. Места соединений трёх и более проводов отмечаются точкой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы «Т» – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Видео

Обозначение розеток и выключателей на чертежах

В давние времена инженеры вручную рисовали схемы, всячески их упрощая. Это ускоряло выпуск проектной документации. С развитием техники появилась необходимость выработки определенных правил, для того чтобы любой человек мог разобраться в чертежах. С целью создания единой системы оформления и чтения чертежей все электротехнические элементы обозначаются в соответствии с требованиями ГОСТ 21.614 и ГОСТ 21.608. Стандарты предусматривают введение условно-графических обозначений на чертежах (ОУГ), в том числе для розеток и выключателей. Их правильное нанесение дает возможность без ошибок трактовать содержимое чертежа, в то время как отсутствие привело бы к возникновению споров и разногласий.

План расположения электротехнических приборов в квартире

На рисунке выше изображена электрическая схема электроснабжения помещения. В распределительную коробку входят ноль синего цвета и фаза красного. Скрутка ноля расходится на розетки и лампы, а фазы – на розетки и двухклавишный выключатель (коричневый провод), с которого идут два провода на лампы.

Чертеж – это официальный документ, который составляется по всем действующим правилам.

Когда делают графическое обозначение выключателей, светильников, розеток и других приборов, преимущественно применяются простые геометрические фигуры: треугольники, квадраты, окружности, сегменты, отрезки и точки. Сочетая их, создают стандартные изображения электрических приборов и механизмов, используемых в электротехнике.

При необходимости разобраться в существующей схеме или составить ее нужно обратиться к ГОСТу, где есть изображение любого электротехнического элемента.

Условное обозначение розеток

В нормативной технической документации за основу электрической розетки взят полукруг. К нему добавляются один или несколько отрезков, отражающих разновидности изделия.

Изображения электротехнических изделий на чертежах

Когда от выпуклой части полукруга вверх отходит одна черта – это обозначается двухполюсная розетка, две – сдвоенная двухполюсная, три веерообразных – трехполюсная (рис. а). Горизонтальной чертой отмечается наличие защитного заземления у изделия. Вертикальная черта внутри полукруга говорит о том, что розетка скрытая (рис. б). Она вставляется во внутреннюю коробку и выравнивается по плоскости стены.

Если полукруг имеет черную сплошную заливку, это означает, что розетка должна быть влагостойкой (рис. в). Ее можно устанавливать на наружные поверхности зданий.

Когда делается изображение выключателя, за основу взята окружность, к которой также добавляются отрезки с крючками на концах, характеризующие конкретный тип изделия. Для освещения применяются преимущественно однополюсные выключатели.

Условное обозначение выключателей

Условные обозначения и внешний вид типовых выключателей освещения

Количество крючков означает, сколько у него клавиш. На рисунке выше они имеют небольшие отличия, что связано с тем, скрытый тип выключателя или открытый. На розетках также приводятся их обозначения, поскольку в некоторых моделях их совмещают в общие блоки (рис. г).

Если окружность выполнена с внутренней черной заливкой, это означает повышенную защиту изделия от влаги. На рисунке ниже приведено расширенное обозначение электрических выключателей и переключателей. Двух,- и трехполюсные устройства – это пакетные выключатели, применяемые для включения электродвигателей, подачи электричества в жилье, а переключатели на два направления проходного типа служат для управления из двух и более мест.

Условные обозначения на чертежах выключателей

На рисунке выше указана защищенность изделий в виде маркировки из латинских букв IP и двух последующих цифр. Первая из цифр означает защиту от проникновения твердых загрязнений в зависимости от размеров, а следующая – стойкость против влаги. Диапазон возможных значений находится в пределах 0-9. Часто встречается маркировка IP44, IP54, IP65, IP20.

Расположение розеток и выключателей в квартире

Схема проводки и расположение электротехнических приборов в квартире составлены правильно, если нет потребности в дополнительных тройниках и удлинителях.

В особом внимании нуждается кухня, где сосредоточено максимальное количество потребителей электроэнергии. К электроплите проложен отдельный кабель из электрощитка (красная пунктирная линия на рисунке ниже). Все розетки сделаны скрытыми и с заземлением, как видно по их условным обозначениям.

Размещение выключателей и розеток на плане типовой квартиры

Их следует правильно подобрать, чтобы мощность соответствовала проводке и подключаемым приборам. На кухне указаны только самые необходимые розетки и выключатели для освещения и основных электроприборов. Не обозначены розетки для встроенной техники и вытяжной вентиляции. Кроме того, следует предусмотреть подключение электроприборов: миксера, чайника, хлебопечки, кофеварки, светильников для определенных зон и многих других. Для этого устанавливают 3-4 дополнительные розетки рядом со столешницей. В некоторых кухонных столах и шкафчиках сейчас заранее монтируются выдвижные розеточные блоки.

Выключатели также сделаны встроенными. Кое-где их можно совместить с розетками, например, для включения вытяжной вентиляции, холодильника и микроволновой печи.

Выключатели применяются преимущественно однополюсные для скрытой проводки. Защитное отключающее устройство устанавливают на входе перед счетчиком, согласно ПУЭ. В ванной комнате предусмотрена розетка для стиральной машины с повышенной защитой от влаги. Выключатель там устанавливается снаружи.

В зале целесообразно поставить двух,- или трехклавишный выключатель для люстры. Традиционное групповое включение светильников часто оказывается удобнее, чем использование диммера, который не всегда подходит. Например, его нельзя применять для люминесцентных ламп.

Выключатели можно показывать на схеме в общем виде, а в спецификациях указывать их характеристики. Придерживаясь ГОСТов, можно подробно указывать на схемах типы розеток и выключателей, по которым наглядно видно, что нужно покупать для электроснабжения дома или квартиры.

Выбор. Видео

О показателях качества розеток и выключателей расскажет следующее видео.

Условные обозначения розеток и выключателей на схемах в соответствии с требованиями ГОСТов позволяют легче разбираться в чертежах при проектировании, монтаже и ремонте электрооборудования.

Оцените статью:

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.

Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

Как выполняется подключение тв розетки

Подключаем ТВ розетку самостоятельно

Подключение ТВ кабеля к розетке вопрос достаточно простой. Но он имеет определенные нюансы, незнание которых приводит к нареканиям на их работу.

Дело в том, что на данный момент на рынке представлено три вида ТВ розеток. Каждый вид этих электроустановочных устройств предназначен для использования в определенной схеме. И неправильный выбор может привести к значительному ухудшению качества изображения. Да и технические параметры розеток имеют определенные отличия, на которые стоит обратить внимание.

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

Обратите внимание! Падение уровня сигнала на оконечных и проходных розетках производителями в большинстве случаев указывается отдельно. Этот параметр называется падение сигнала на проход и обычно составляет от 10 до 15дБ. Понятное дело, что чем ниже это значение, тем лучше.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

• Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Выбор ТВ розеток

Имея представление как подключить розетку ТВ можно приступать непосредственно к их выбору (см. ТВ розетка: выбор и установка своими руками). Для каждого вида розетки имеются свои параметры выбора. Поэтому дабы сделать нашу статью более наглядной мы их сведем в общую таблицу.

Падение уровня сигнала на разных частотах

Подключение ТВ розеток

После того как выбрана схема подключения, розетки и кабель, можно перейти непосредственно к вопросу как подключить кабель ТВ к розетке. Ответ на этот вопрос во многом зависит от типа крепления кабеля, который вы выбрали, а также от типа розетки.

• Прежде чем приступать непосредственно к подключению следует правильно проложить кабель и завести его в распределительные коробки. Как и обычную электрическую проводку это можно сделать двумя способами – открытым и скрытым.
• Открытый способ предполагает прокладку кабеля в плинтусах или специальных пластиковых коробах. При этом следует не допускать соприкосновения телевизионных и силовых кабелей. Иначе при повреждении силового провода возможно повреждение ТВ кабеля, что может привести к повреждению всей ТВ сети и телевизоров, подключенных к ней.
• Так же нельзя допускать совместной прокладки нескольких ТВ кабелей в одном коробе. Это может привести к появлению помех и наложению изображений.
• Перед тем как подключить кабель к ТВ розетке скрытым способом вам следует проложить штробы. За счет большей толщины ТВ кабеля их глубина должна быть выше чем для силовых проводов. В этом случае следует так же соблюдать правило о недопустимости соприкосновения силовых и телевизионных кабелей, а также о совместной прокладке нескольких телевизионных кабелей.

Обратите внимание! Совместная прокладка силовых и телевизионных кабелей вполне допустима при отсутствии соприкосновения. Это связано с тем, что большинство телевизоров имеют отстройку от помех промышленной частоты.

Итак:

• Следующим важным аспектом является правильная зачистка кабеля для подключения. В этом вам должно помочь видео на страницах нашего сайта.
• Теперь что касается непосредственно подключения. Наиболее распространенным является винтовое подключения кабеля. Оно предполагает крепление кабеля к розетке винтами.
• В этом случае кабель после зачистки запускается под специальное крепление. Это необходимо сделать таким образом, чтоб центральная жила села на свое место крепления. Под специальным креплением у нас должна оказаться оплетка кабеля. После этого зажимаем один винт крепления центральной жилы и два винта крепления оплетки.

Обратите внимание! При всех видах крепления критически важно дабы оплетка не пересекалась с проводом центральной жилы. В противном случае это приведет либо просто к помехам, либо к повреждению усилителя.

• Некоторые производители, например фирма lezard, выпускают розетки с зажимными типами крепления. В этом случае после разделки кабеля вам не потребуется никакой инструмент.

• Суть данного метода сводится к креплению посредством механического замка. Для совершения подключения вам достаточно раскрыть замок, завести в него кабель и зафиксировать в нужном месте центральную жилу. После этого замок закрывается, что обеспечивает не только фиксацию кабеля, но и требуемый контакт кабеля с контактами розетки.
• Но у ТВ розетки подключение может осуществляться и по схеме быстрый монтаж. Его суть сводится к использованию специальных зажимов, которые обеспечивают надежный контакт с кабелем. При этом работа данного способа подключения идентична схеме с механическим замком.
• Отдельно хотелось бы отметить подключение проходных розеток. Ведь в этом случае к одной розетке крепятся два кабеля. Здесь очень важно не перепутать приходящий и отходящий кабель. Для этого производители обычно наносят обозначение типа «вход» и «выход» или обозначение стрелками.

Вывод

Как видите подключение кабеля к ТВ розетке дело не такое уж и сложное. Главное правильно выбрать схему и необходимый для данной схемы вид розеток. В остальном данная процедура не должна вызвать трудностей даже у людей весьма далеких от телекомуникаций.

Как подключить ТВ розетку — 3 ошибки. Legrand, Schneider. Схемы подключение ТВ кабеля.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

• интернет кабели UTP и телефонные провода

• кабеля для системы “Умный дом”

• провода на акустику

• сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

• только алюминиевая фольга

• фольга с медной оплеткой

• одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

• оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Еще раз обратите внимание, что здесь не нужно оголять экран. Клиновидный упор сам заходит под изоляцию и образует контакт.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:

• центральная жила в посадочном месте

• клин под изоляцией

• провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

• не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

• нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

• нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Статьи по теме

электрических символов на чертежах

Мэг Эскотт

Если вы хотите разобраться в электрических символах на своих чертежах, то вы попали в нужное место. Размещение розеток для всех электрических устройств в вашем доме может существенно повлиять на дизайн вашего дома.

Если вы хотите получить бесплатный PDF-файл со всеми чертежами и обозначениями планов этажей, зарегистрируйтесь ниже.

Я включил символы (вместе с небольшими пояснениями) и контрольный список.Вот и …

Большинство электрических символов, используемых на чертежах, стали стандартными. Некоторые архитекторы или дизайнеры могут использовать несколько иные символы. Всегда сверяйтесь с ключом на своих чертежах.

Несколько пояснений …

Вы заметите, что у некоторых символов есть нижний индекс (эта маленькая надпись внизу символа), которая помогает объяснить, для чего предназначена розетка. Вы можете встретить символ с нижним индексом, который здесь не объясняется.Если да, то это следует объяснить где-нибудь в ключе чертежа.

Все розетки относятся к розеткам в стене, если они не заключены в квадрат, что означает, что они розетки в полу.

Обозначения настенных и напольных розеток

Совет для мобильных браузеров — эти таблицы лучше всего просматривать на телефоне в альбомной ориентации.

GFCI расшифровывается как прерыватель цепи при замыкании на землю или, для краткости, прерыватель цепи.Эти выходы необходимы в местах с водой — например, в ванных комнатах, кухнях и, возможно, на улице — особенно возле бассейна. Так что, уронив фен в ванну, вы никого не убьете током!

Общие торговые точки

Общие розетки — это места, где требуется провод для питания прибора, при этом прибор будет подключен, а не включен в розетку.

Маленькая горизонтальная линия слева от круга указывает на то, что розетка монтируется на стене.

Круг без горизонтальной линии означает, что розетка установлена ​​в потолке.

Схемы и панели

Другие электрические символы…

Контрольный список электрических символов

• Убедитесь, что вас устраивает расположение торговых точек — сравните с запланированной компоновкой мебели.Убедитесь, что они указаны на правильной высоте.
• Довольны ли вы расположением главного блока предохранителей? Это доступно? Потому что меньше всего вам нужно бороться с факелом и лестницей, если перегорел предохранитель.

Другие символы плана дома для вас …

6 компаний, владеющих (почти) всеми медиа [ИНФОГРАФИЯ]

В современной Америке кажется, что у вас под рукой неограниченное разнообразие развлечений и медиа-возможностей.

Телевизионные, кино- и видеоигровые компании, кажется, выросли из дерева в сегодняшней экономике, ориентированной на стартапы. Кто знает, что они будут делать дальше? Но хотя может показаться, что имеет безграничные возможности, большая часть потребляемых вами медиа принадлежит одной из шести компаний. Эти шесть медиа-компаний известны как The Big 6.

Хотя независимые СМИ все еще существуют (а их лота, ), почти все основные СМИ принадлежат этим шести конгломератам.Чтобы быть ясным, «СМИ» в этом контексте относится не только к новостным агентствам — это относится к любому средству, которое контролирует распространение информации. Итак, здесь «СМИ» включают в себя круглосуточные новостные станции, газеты, издательства, интернет-службы и даже разработчиков видеоигр.

Имея это в виду, давайте посмотрим на каждого из «большой шестерки», кто их контролирует, и чем они владеют.

Медиа-конгломерат №1: Национальные развлечения

Если вы не занимаетесь непосредственно бизнесом и / или развлечениями, вы, вероятно, никогда раньше не слышали о национальных развлечениях.

Компания владеет кинотеатрами по всему миру (всего около 950), но ей принадлежит гораздо больше, чем просто кинотеатры.

Огромная коллекция объектов недвижимости

NA поражает воображение. Независимо от того, владеют ли они полностью компанией, владеют контрольными акциями или даже владеют миноритарными голосующими акциями, возможности NA огромны для компании, которая известна меньше, чем ее дочерние компании.

Чтобы начать наш взгляд на АН, давайте рассмотрим одно из самых громких имен в современном бизнесе — Самнера Редстоуна.

Руководитель: Самнер Редстоун

Самнер Редстоун — нынешний владелец компании National Amusements и всей ее собственности. В то время как его дочь Шари имеет титул президента, Самнер Редстоун сохраняет большую часть контроля над компанией.

NA была основана отцом Самнера Редстоуном Майклом Редстоуном, что сделало National Amusements одной из самых влиятельных и успешных корпоративных династий в Соединенных Штатах.

Ни одна из Redstones не публикует свои зарплаты.В конце концов, National Amusements — частная компания.

Однако финансовые эксперты могут догадываться об общей чистой стоимости Самнера Редстоуна.

Его чистая стоимость — это общая финансовая стоимость того, чем владеет Самнер Редстоун, за вычетом любых непогашенных долгов.

По данным Forbes , к своему 94-летнему дню рождения в 2017 году, Самнер Редстоун (и его поместье) оцениваются в 4,6 миллиарда долларов.

Хотя приличная сумма этой стоимости исходит от его доли в National Amusements, гораздо больше — от компаний, которыми он владеет.

Телевизионные и кинематографические активы

Самыми известными активами National Amusements являются почти все объекты Viacom и CBS.

Вместе они составляют львиную долю приобретений АН в области телевидения и кино.

Тем не менее, это лишь часть того, что принадлежит NA.

Печатные материалы

National Amusements имеет скромную коллекцию печатных издательств, но они довольно хорошо известны.

Самая известная из них — Simon and Schuster, которую National Amusements приобрела при покупке Viacom в 1999 году.

Видеоигры

Наряду с другими развлекательными активами, National Amusements контролирует CBS Games.

С момента своего приобретения CBS Games переименовалась в CBS Interactive, которая теперь контролирует известные игровые веб-сайты, которые мы рассмотрим далее.

Интернет-активы

С помощью CBS Interactive компания National Amusements контролирует гигантские куски индустрии новостей видеоигр и спортивных новостей.

Эти бренды включают GameSpot, Metacritic, c | net и 247-Sports.

Медиа-конгломерат # 2: Дисней

Disney, пожалуй, самое известное медиа-имя в этом списке.

Компания имеет дело практически со всеми медиа в мире, от детского кино до спорта.

Когда дело доходит до телевидения и кино, велика вероятность, что вы смотрите что-то, принадлежащее компании Disney, даже если на ней нет названия Disney.

Почему?

Владеют так, так много.

Начнем с руководителя компании.

Руководитель: Боб Игер

Disney объявила Боба Айгера своим генеральным директором 13 марта 2005 г., после ухода Майкла Эйснера.

С тех пор Айгер провел кампанию слияний и поглощений, чтобы превратить Disney в еще более мощную медиа-площадку, особенно с приобретением Marvel (4 миллиарда долларов) и Lucasfilm (4 миллиарда долларов).

Его опубликованная зарплата составляет 44,9 миллиона долларов. Это разбивается на:

• 1,73 миллиона долларов на зарплату
• 172 692 долл. США.32 в сутки
• 21 586,54 долл. США в час

Почему Игер зарабатывает столько денег?

Он (технически) курирует все следующие компании.

Телевизионные и кинематографические активы

Во-первых, давайте посмотрим на хлеб с маслом Диснея — телевидение и кино.

Учитывая, что у них есть тематические парки, построенные на их развлекательных объектах, ясно, что Дисней наиболее известен своими телевизионными и кинематографическими объектами.

Существует так много разных компаний, что вам просто нужно убедиться в этом самому.

Печатные материалы

Печатные активы

Disney представляют собой смесь собственных издателей, приобретений Lucasfilm и собственности Marvel.

Смесь дает Disney контрольный пакет акций в массовых издательских нишах, особенно в комиксах и научно-фантастических романах.

Disney также владеет ESPN, у которого есть собственное издательство по всем вопросам спорта.

Видеоигры

Наконец, Disney владеет несколькими активами в области видеоигр.

Они невелики, но их достаточно для поддержания умеренной конкурентоспособности Disney и актуальности в индустрии видеоигр (особенно мобильных игр).

GameStar, дочерняя компания Disney Interactive Studios, является одним из самых известных разработчиков видеоигр, купленных Disney.

Чтобы получить еще больше советов по цифровому маркетингу, подпишитесь на электронную почту, которой доверяют более

150 000 других маркетологов: Revenue Weekly.

Зарегистрируйтесь сегодня!

Медиа-конгломерат №3: TimeWarner

На момент публикации (07.11.16) вполне возможно, что ATandT скоро купит TimeWarner примерно за 80 миллиардов долларов.

Если это произойдет, ATandT приобретет все, что ниже, и даже больше.

А пока давайте более подробно рассмотрим TimeWarner и то, чем он владеет.

Руководитель: Джефф Бьюкс

Джефф Бьюкс — генеральный директор TimeWarner. Он зарабатывает 32,5 миллиона долларов в год.

Это работает на:

• 1,25 миллиона долларов на зарплату
• 125 000 долларов за рабочий день
• 15 625 долларов в час

Так почему же один американец зарабатывает столько же денег, сколько Микронезия в год?

Как глава TimeWarner он отвечает за все следующие компании.

Телевизионные и кинематографические активы

TimeWarner владеет невероятным количеством телевизионных и кинематографических объектов.

Самым известным из них, вероятно, является студия Warner Brothers Animation Studios, владеющая такими объектами, как Looney Tunes.

Наряду с этим, TimeWarner имеет совместные предприятия в The CW и Hulu, а также занимается ультра-нишевым телевещанием для медицинских залов ожидания.

TimeWarner также сыграл большую роль в адаптации комиксов к фильмам, особенно с Бэтменом.

Наконец, филиал TimeWarner HBO получил всемирную известность благодаря своей безудержной фантастической драме Игра престолов , экранизации Джорджа Р.Р. Мартин Песнь льда и пламени .

Излишне говорить, что телевизионные и кинематографические подразделения TimeWarner, включая совместные предприятия, такие как Hulu и CW, в настоящее время преуспевают.

Печатные материалы

Помимо невероятных телепрограмм и фильмов, TimeWarner также контролирует несколько громких печатных ресурсов, включая TIME (очевидно).

Инвестиции

TimeWarner имеет один из самых разнообразных инвестиционных портфелей среди всех медиа-компаний.

Их инвестиции выступают в качестве контрольных пакетов акций многих компаний, некоторые из которых не имеют отношения к СМИ.

Но какими бы они ни были, каждая инвестиция дает TimeWarner более прочную точку опоры в СМИ.

Видеоигры

Как владелец DC Comics, Looney Tunes и множества других вымышленных персонажей, TimeWarner имеет смысл владеть списком опытных студий видеоигр.

Наиболее известной, вероятно, является NetherRealm, которая владеет и издает противоречивую (и популярную) серию Mortal Kombat .

Они также владеют Rocksteady, который отвечает за многие из последних игр про Бэтмена.

Музыкальные активы

TimeWarner не так много владеет музыкой, но у них достаточно, чтобы обеспечить музыкальную поддержку других своих свойств.

WaterTower Music может быть наиболее известным бизнесом этих двух предприятий, но Warner Music Group по-прежнему является неотъемлемой частью бренда TimeWarner.

Интернет-активы

Наконец, TimeWarner — первая компания в нашем списке, которая также выступает в качестве поставщика услуг Интернета.

TimeWarner Cable — крупный интернет-провайдер в США, регулярно конкурирующий с Comcast.

Несмотря на то, что его репутация различается от человека к человеку, TimeWarner Cable чрезвычайно прибылен, и он стал одним из основных столпов успеха TimeWarner.

Медиа-конгломерат №4: Comcast

Comcast — один из немногих оставшихся интернет-провайдеров в США. Они также предоставляют услуги кабельного телевидения и телефонной связи для частных лиц и предприятий.

В 2013 году Comcast расширила сферу своей деятельности в сфере развлечений, купив NBC и почти все ее объекты.

Хотя большинство людей знает NBC просто как телевизионную станцию, она также имеет крупные доли в медиакомпаниях по всему миру.

Это делает Comcast основным конкурентом в мировых СМИ, особенно в Соединенных Штатах.

Руководитель: Брайан Л. Робертс

Брайан Л. Робертс стал президентом Comcast в 1990 году, когда компания зарабатывала всего 657 миллионов долларов в год.

Это может показаться смешной цифрой для использования с термином «только», но под руководством Робертса компания теперь зарабатывает 74,5 миллиарда долларов в год.

В результате Робертс получает хорошую компенсацию. Он зарабатывает 40,8 миллиона долларов в год, что составляет:

.

• 1,57 миллиона долларов на зарплату
• 156 923,04 доллара за рабочий день
• 19 615,38 долл. США в час

Эта зарплата может быть исключена из подписки Comcast на коммунальные услуги. Но это не единственный способ зарабатывать деньги мегалиту интернет-провайдеров.

Телевизионные и кинематографические активы

С приобретением NBC Comcast многократно расширил свой репертуар теле- и кинематографических активов.

телепрограмм от NBC, кино от Universal Pictures и издатели нового поколения, такие как AwesomenessTV, — все это неотъемлемая часть роста и устойчивости Comcast в следующие несколько десятилетий.

Даже их религиозная нишевая ветвь — Большая идея — играет важную роль в постоянном успехе Comcast и повышении конкурентоспособности в мире СМИ.

Интернет-активы

Наиболее известен Comcast как интернет-провайдер.

Это прямой конкурент TimeWarner Cable и основной (или единственный) интернет-провайдер в десятках регионов США.

Ventures

Наконец, Comcast имеет обширный список предприятий, которые она запустила (или помогала запускать).

Это дает Comcast интерес к десяткам, казалось бы, не связанных между собой компаний в качестве инвестора и потенциально будущего акционера для наиболее успешных филиалов.

Медиа-конгломерат №5: News Corp

News Corp — это медиа-конгломерат, наиболее известный своей линейкой компаний Fox.

К ним относятся Fox News, FX и почти все другие компании с названием «Fox».

В 2012 году компания заработала более 33 миллиардов долларов, и она контролирует огромное количество полиграфической продукции по сравнению с другими медиа-конгломератами.

Чтобы лучше понять News Corp, давайте посмотрим на их генерального директора Руперта Мердока.

Руководитель: Руперт Мердок

В то время как News Corp в 2013 году подверглась расколу, Руперт Мердок остается главой большинства текущих активов News Corp.

Имея опыт работы в телевидении, кино, музыке и печати, Мердок, пожалуй, самый успешный австралийский предприниматель, построивший международную империю.

В результате Мердок зарабатывает примерно 22,3 миллиона долларов в год, что примерно составляет:

.

• 857 692 долл. США в одну зарплату
• 85 769,20 $ за рабочий день
• 10 721 долл. США.15 в час

Так что же контролируют Мердок и его всемирно известная News Corp?

Телевизионные и кинематографические активы

News Corp владеет брендом Fox, что означает, что они контролируют чрезмерно необоснованное количество средств массовой информации через телевидение и кино.

Больше нечего сказать — News Corp только владеет лотами торговых точек.

Музыкальные активы

Помимо телевидения и кино, News Corp также владеет несколькими музыкальными активами.

Это не самое большое подразделение News Corps, но оно работает для их нужд, обычно поддерживая музыкальные подразделения телевидения и кино (Fox Music).

С другой стороны,

Wireless Group PLC — ирландская радиовещательная корпорация — одна из крупнейших в стране.

Печатные материалы

Основным активом

News Corps является печать.

Компании принадлежат сотни национальных, региональных и местных газет по всему миру.

Самым известным, вероятно, является Wall Street Journal , который соответствует шаблону внимания News Corps к финансовой информации.

News Corp также владеет HarperCollins, которому принадлежит христианская ниша Zondervan, что делает News Corp также крупным игроком в розничной торговле книгами.

Медиа-конгломерат №6: Sony

Sony — одна из старейших компаний в этом списке с момента ее основания в 1946 году.

Также произошла одна из последних смен генерального директора.

В 2012 году Кадзуо Хираи стал генеральным директором всей корпорации, которая, возможно, является самым известным брендом электроники на планете.

Но Sony — это гораздо больше, чем просто производитель электроники. У них есть интересы практически во всех медиа-отраслях, и Hirai помогает компании поддерживать актуальность и конкурентоспособность.

Руководитель: Кадзуо Хираи

«Каз» Хираи начал работать в Sony Music Entertainment Japan в 1984 году и с тех пор работает в компании.

Он быстро поднялся по карьерной лестнице Sony, и в конечном итоге 1 апреля 2012 года его назначили генеральным директором.

С тех пор у Sony были некоторые проблемы, но были и некоторые успехи. В частности, Sony недавно сообщила об увеличении прибыли на 666% после того, как запустила план оздоровления. Объявление было сделано почти ровно через четыре года после того, как Хираи стал генеральным директором.

В свои 55 лет Хираи — один из самых молодых лидеров глобального конгломерата. Но все же он четко знает, что делает.

За свое видение Хираи зарабатывает около 4,9 миллиона долларов в год.

По сравнению с другими генеральными директорами и президентами в этом списке это довольно скромно. Но эти деньги по-прежнему меняют жизнь 99% населения мира.

Заработная плата Хираи снижается до:

• 161 540,80 долларов за чек
• 16 154,08 долларов за рабочий день
• $ 2019.23 в час

Давайте посмотрим на круг обязанностей Хираи.

Телевизионные и кинематографические активы

Sony работает с десятками теле- и кинокомпаний. Sony занимается производством, распространением и практически всеми другими этапами телевизионных и кинопроцессов.

Итак, вполне логично, что Sony владеет СМИ во многих разных странах, в первую очередь в Японии и США.

Музыкальные активы

Музыкальная рука Sony хорошо известна во всем мире.

Их музыкальные руки работают как на поддержку своих телевизионных и кинопроизводственных отраслей, так и на выпуск музыки артистов.

Интернет-активы

So-net — это интернет-сервис Sony. Он доступен только в Японии и предлагает двойную скорость Google Fiber за меньшие деньги.

Это делает So-net одним из самых щедрых интернет-провайдеров в мире с точки зрения скорости.

Немедедийные активы

Sony также владеет активами, не относящимися к медиа, в том числе банком, финансовыми холдингами и творческим пакетом.

Эти немедиа активы не публикуют информацию, но они, безусловно, играют важную роль в финансовом успехе Sony.

Инвестиции

Наконец, у Sony есть портфель инвестиций, как и у других медиа-компаний из этого списка.

Как и в случае с другими нашими компаниями, инвестиции Sony дают ей контроль над большим количеством областей медиаиндустрии, не пытаясь самостоятельно реализовывать рискованные проекты.

Если это не удастся, Sony потеряет лишь часть того, что они потеряли бы, если бы попытались реализовать проект сами.

Если это удастся, Sony будет заинтересована — даже контролирует — в том, как будет развиваться новая компания.

Общая стоимость большой шестерки СМИ: 430 миллиардов долларов

Для сравнения, если бы эти шесть компаний были страной, они были бы 26-й самой богатой страной в мире по ВВП между Польшей ( 467 миллиардов долларов ) и Нигерией ( 415 миллиардов долларов ).

Этого достаточно, чтобы дать каждому американцу $ 1348,39 .

Эти компании, вероятно, останутся здесь в течение следующих десятилетий или даже столетий.

Единственный способ, которым они исчезнут, — это если они будут куплены другой мегалитической компанией или закончат свой бизнес в результате серьезной встряски на рынке, которая не оставит им времени для адаптации.

Это явление называется «слишком большим, чтобы обанкротиться», и его часто применяют к всемирным банкам, таким как Citi или Bank of America.

Но это применимо и здесь. Эти компании являются двигателями прибыли, которые продолжают расти.

И когда они не могут расти, они покупают более мелкие предприятия, которые растут.

Обновление: На момент публикации AT&T пытается приобрести TimeWarner примерно за 80 миллиардов долларов.Сделка все еще находится в стадии переговоров, и FCC может заблокировать ее, чтобы предотвратить монополизацию.

Издаете ли вы собственные СМИ?

Прекрасная часть Интернета состоит в том, что каждая компания имеет возможность быть собственной медиа-компанией — но, возможно, не в таком же масштабе, как TimeWarner.

Вы публикуете блоги? Видео? Статьи? Графика? Гиды?

Независимо от того, что вы публикуете на своем сайте, вы контролируете средства массовой информации своей компании. Возможно, вы не участвуете в многомиллиардном предприятии, но все равно контролируете публикации своей компании.

Как вы используете СМИ в своих интересах? Дайте нам знать в Twitter или Facebook!

US назначили еще шесть китайских СМИ зарубежными представительствами | Свобода прессы Новости

Госсекретарь США Майк Помпео заявил в среду, что Соединенные Штаты объявляют операции в США еще шести китайских медиакомпаний в качестве иностранных представительств, что, по его словам, было направлено на противодействие коммунистической пропаганде.

Помпео также сообщил на пресс-конференции Госдепартамента, что США начнут диалог по Китаю с Европейским союзом в пятницу и что в воскресенье он начнет поездку в Индию, Шри-Ланку, Мальдивы и Индонезию.

Он сказал, что ожидает, что встречи будут включать обсуждения того, как «свободные страны могут работать вместе, чтобы противостоять угрозам, исходящим от коммунистической партии Китая».

Государственный департамент назвал недавно указанные публикации «Yicai Global», «Jiefang Daily», «Xinmin Evening News», «Social Sciences in China Press», «Beijing Review» и «Economic Daily». Это означает, что 15 китайских СМИ были классифицированы властями США как иностранные представительства.

Обозначение требует, чтобы торговые точки информировали Государственный департамент о своих списках сотрудников и владении имуществом.

Этот шаг является последним шагом США по ограничению активности Китая в Соединенных Штатах в преддверии президентских выборов 3 ноября, на которых президент Дональд Трамп сделал жесткий подход к Китаю ключевой темой своей кампании на второй срок. .

Помпео сказал, что это решение было частью усилий по противодействию «усилиям китайской коммунистической пропаганды» в США.

«Они также в значительной степени принадлежат или фактически контролируются иностранным правительством», — сказал он.

«Мы не налагаем никаких ограничений на то, что эти агентства могут публиковать в США; мы просто хотим, чтобы американцы, потребители информации, могли различать новости, написанные свободной прессой, и пропаганду, распространяемую самой коммунистической партией Китая. Не то же самое ».

Посольство Китая не дало комментариев сразу.

Главный редактор поддерживаемой государством газеты Global Times написал в своем твите, что США «зашли слишком далеко» и что Китай ответит.

«Пока китайским СМИ будет нанесен реальный ущерб, Пекин обязательно нанесет ответный удар, и деятельность американских СМИ в Гонконге может быть включена в список ответных мер», — сказал Ху Сицзинь.

США зашли слишком далеко. Этот шаг еще больше отравит рабочую среду СМИ в странах друг друга. Пока китайским СМИ будет нанесен реальный ущерб, Пекин определенно будет принимать ответные меры, а деятельность американских СМИ в Гонконге может быть включена в список ответных мер. рис.twitter.com/xTSDyRHpx6

— Ху Сицзинь 胡锡 进 (@HuXijin_GT) 21 октября 2020 г.

По мере того, как Трамп, Помпео и другие официальные лица усиливают критику Китая за то, как он справляется с пандемией коронавируса, правительство США также постоянно усиливает давление на интересы Пекина в США.

Помимо ограничений для государственных СМИ, они ввели санкции против китайских чиновников, компаний и правительственных учреждений за их действия в Тибете, Тайване, Гонконге и Южно-Китайском море.

С начала года администрация Трампа закрыла консульство Китая в Хьюстоне, предъявила нескольким китайским гражданам обвинения в шпионаже, ввела строгие ограничения на поездки китайских дипломатов, ограничила число китайских журналистов, допущенных в США, и вынесла суровые предупреждения. академическим и научным учреждениям США в связи с предполагаемым влиянием институтов Конфуция, которые способствуют развитию образовательных и культурных связей.

Институты Конфуция также должны зарегистрироваться в качестве официальных представительств иностранного правительства.

В этом году США назначили 15 китайских СМИ иностранными представительствами. До среды в их число входили информационное агентство Синьхуа, Китайская глобальная телевизионная сеть (CGTN), China Radio International, China Daily Distribution Corporation, Hai Tian Development USA, Центральное телевидение Китая, China News Service, People’s Daily и газета Global Times.

В ответ Китай выслал около десятка американских газетных корреспондентов New York Times, Wall Street Journal и Washington Post.

Некоторые защитники прав СМИ, признавая, что китайские СМИ обязаны государству, выразили беспокойство по поводу мер США, заявив, что они дают Пекину предлог для изгнания журналистов, проделавших ценную работу по расследованию прав человека и происхождения COVID. 19.

общих электрических символов, которые должны знать все строители | 2020

Системы отопления и кондиционирования, водопровод, электрические розетки и проводка (включая освещение), а также другие механические системы, как правило, подробно описываются в планах MEP (механических, электрических, сантехнических) и устанавливаются специалистами в своей области.В то время как строителям не нужно понимать все в планах МООС, строителям следует, , знать, как эти системы будут работать и где будут размещаться провода и трубы.

Architects также включают информацию о розетках и переключателях в свои планы питания и передачи данных, которые являются частью пакета чертежей, хотя они, как правило, не так полны, как планы MEP. Некоторые элементы этих планов будут иметь более непосредственное значение для строителей, например, встроенное освещение, потолочные вентиляторы и элементы, которые должны быть заблокированы (окружены небольшой рамой) для поддержки.

Из различных систем на планах MEP особое внимание следует уделить электрическим элементам и их размещению. Джордан Смит объясняет в своем курсе «Введение в чтение чертежей»:

«Домовладелец будет взаимодействовать с электричеством гораздо больше, чем с такими вещами, как водопровод или воздуховоды. По всему дому будет много точек, где домовладелец будет взаимодействовать с выключателями света, бытовой техникой и другими вещами, которые питаются через электрическую систему.Поэтому архитектор уделяет много внимания электрическому дизайну ».

Хотя монтаж электропроводки и розеток будет оставлен на усмотрение электрика, вот общие обозначения на чертежах. Обычно они также указываются в легенде, поэтому нет необходимости запоминать их все.

Общие электрические и световые символы

1. Дуплексы

Круг на стене, соединенный с ней двумя параллельными линиями, представляет собой типичную розетку (или розетку) с двумя розетками.Сокращения и цифры рядом с дуплексом предоставляют дополнительную информацию.

Например, GFCI указывает на прерыватель цепи замыкания на землю (розетка со встроенным быстродействующим автоматическим выключателем, который предотвращает поражение электрическим током и обычно используется с розетками рядом с водой, в ванных комнатах и ​​кухнях). Число 220 рядом с дуплексом указывает на то, что это розетка на 220 вольт, обычно используемая для приборов, требующих 220 вольт, таких как духовки и сушилки.

Наконец, если вы видите квадрат вокруг дуплекса или квадрата (это розетка с четырьмя розетками), это означает, что это напольная розетка.

2. Освещение и вентиляторы

Основным символом большинства огней является круг, и, как и в случае с дуплексами, варианты его отображения и сокращения рядом с ним передают дополнительную и важную информацию. Обозначения на планах этажей объясняют, какие символы используются в любом проекте.

Например, половина круга может быть заштрихована черным, чтобы указать, что это светодиодная настенная шайба; буква W рядом с ним указывает, что он предназначен для влажной зоны (например, ванной).Утопленный свет иногда представлен диагональной косой чертой по кругу, хотя на других планах буква R рядом с кругом используется, чтобы указать, что он должен быть утоплен.

Однако не все огни представлены кружками. Линия с полукругами на каждом конце может использоваться для освещения под шкафом, а линия с маленькими кружками с обеих сторон часто используется для освещения полосы.

Потолочные вентиляторы часто также представлены в виде круга, хотя от него отходят две угловые линии, символически представляющие (по крайней мере, в очень свободной форме) лопасти вентилятора.Потолочный вентилятор также может быть обозначен кружком с выходящими из него тремя лопастями. Как объясняет Джордан, символы освещения представляют особую важность для строителей, потому что вы должны убедиться, что вы поставили блокировку, то есть элементы каркаса, во всех этих местах для поддержки потолочных вентиляторов и светильников.

3. Выключатели

Когда вы видите на плане что-то похожее на знак доллара, хотя и с одной вертикальной полосой, это обычный символ переключателя. (Иногда полоса опускается, и вы видите только букву S.) Если рядом с ним нет других обозначений, одна буква S представляет собой самый простой из переключателей, однополюсный, но, конечно, в современных домах существует огромное количество переключателей.

Трех- или четырехпозиционные переключатели, одна лампа которых управляется несколькими переключателями, обозначаются маленькой цифрой рядом с S. Диммер, предохранители, дистанционно управляемые и защищенные от погодных условий переключатели, чтобы выбрать несколько примеров, обычно являются обозначается сокращениями рядом с S.

4.Бытовая техника

Розетки для более крупных бытовых приборов часто обозначаются треугольником. Сокращения рядом с ними будут указывать, для какого устройства они предназначены: CD (сушилка для белья), CW (стиральная машина), DW (посудомоечная машина), R (холодильник) и т. Д. Телевизор обычно обозначается буквами TV в коробке. .

5. Проволока

Изогнутые пунктирные линии на плане этажа, соединительные выключатели и приспособления указывают (примерно) маршрут проводки по всему дому. Эти участки проводов неточно расположены на плане этажа — да и не обязательно.Найти наиболее подходящее размещение проводов будет задачей мастера-электрика.

Пунктирные линии на плане этажа в основном предназначены для вас, как застройщика, чтобы лучше понять, как будущий домовладелец будет жить в этом помещении, и какие переключатели будут соответствовать каким светильникам или другим светильникам. В тех точках, где вы видите, как одна пунктирная линия перескакивает через другую, это не обязательно означает, что они встретятся именно в этом месте. Вместо этого план просто указывает вам, что два участка провода пройдут друг мимо друга в некоторой точке комнаты.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

7 различных типов телевизоров (на основе телевизионных технологий)

Около 4 лет назад мы перешли с 32-дюймового телевизора на гигантский 65-дюймовый смарт-телевизор.Какая разница. Ради интереса мы добавили акустическую систему Bose. В то время как 4 года, мы все еще наблюдаем с трепетом. В наши дни телевизионные технологии продолжают развиваться, создавая невероятно разные типы телевизоров. Ознакомьтесь с последними новостями о телевизионных технологиях здесь.

Думаете об обновлении впечатлений от просмотра телевизора? Вам кажется, что через несколько лет ваш телевизор устарел?

Вы не одиноки. В среднем домохозяйство получает новый телевизор каждые 6,9 лет, и ожидается, что этот период будет сокращаться по мере того, как темпы технического прогресса продолжают расти.

В наши дни покупка телевизора может вызывать разочарование, потому что существует очень много вариантов, и понять различия для принятия решения может быть сложно. Здесь мы рассмотрим каждый тип телевидения, доступный сегодня на рынке, объясним технологию, лежащую в основе модели, и рассмотрим плюсы и минусы этого конкретного подхода к просмотру телепрограмм.

Чтобы понять наши сегодняшние модели выбора, полезно понять первые технологические механизмы телевизоров, чтобы увидеть, как эволюционировали наши нынешние решения.

Связано с: 16 типов подставок под телевизор | Типы видеокабелей | Идеи проекта подставки под телевизор | Малые тумбы под телевизор

A. Типы телевизоров по технологиям

Быстрые темпы технического прогресса в последние несколько десятилетий значительно расширили возможности просмотра телевизионных программ за пределы телевизоров с электронно-лучевой трубкой 20-го века. Но какие все варианты доступны сегодня и, самое главное, какой из них вам следует выбрать? Хотя ваше решение в конечном итоге зависит от вашего стиля, предпочтений и потребностей, давайте рассмотрим каждый тип телевизора в зависимости от технологии и обсудим плюсы и минусы.

Мы начнем с новейших и лучших технологий, а затем перейдем к более старым технологиям.

1. Квантовый светодиод

Квантовые светодиодные (QLED) дисплеи, которым всего несколько лет, представляют собой следующее поколение ЖК-дисплеев. Крошечные наночастицы, называемые квантовыми точками, изменяются на ЖК-дисплее, что значительно улучшает цвет и яркость. OLED по-прежнему имеют лучшие коэффициенты контрастности по сравнению с QLED, но экраны QLED могут быть больше, прослужить дольше и не подвержены выгоранию.Кроме того, QLED-телевизоры более доступны, чем OLED-телевизоры, и варьируются по цене от ЖК-дисплеев до OLED.

2. Дисплей на органических светодиодах (OLED)

Дисплей на органических светодиодах (OLED) содержит органическое соединение, которое излучает свет в ответ на электричество. Органическое соединение, которое может представлять собой небольшие молекулы или полимеры, расположено между двумя электродами, по крайней мере, один из которых является прозрачным для четкого просмотра флуоресцентного соединения. В отличие от ЖК-дисплеев, подсветка не требуется, поскольку сам состав излучает свет, поэтому OLED-дисплеи могут отображать более глубокий черный цвет, чем ЖК-экраны, и, как правило, отображать более высокие коэффициенты контрастности при окружающем свете.Они также могут быть даже тоньше и легче ЖК-дисплеев, поскольку не требуются фильтрующие слои.

Первые OLED-телевизоры появились на рынке в 2012 году и с тех пор являются устойчивым конкурентом ЖК-телевизоров. В дополнение к лучшему качеству цвета, технология OLED позволяет значительно сократить время отклика по сравнению с механизмом ЖК-дисплея. OLED-светодиоды теоретически могут передавать изображения в 1000 раз быстрее, чем ЖК-дисплеи, достигая частоты обновления 100 000 Гц, хотя на практике это еще не достигнуто. Поскольку OLED-телевизоры не требуют подсветки, они также потребляют примерно на 40% меньше энергии, чем ЖК-экраны, что в конечном итоге экономит ваши деньги на счетах за электроэнергию.Наконец, технология OLED захватывающая, потому что у нее есть потенциал для развития такими способами, которые мы еще не можем представить. OLED теоретически можно напечатать на любой подложке, включая гибкий пластик. Возможно, вы слышали о компаниях, производящих смартфоны, которые разрабатывают складные экраны — это возможно благодаря технологии OLED. И в дополнение к бесконечным возможностям применения, OLED могут быть дешевыми, даже дешевле, чем ЖК-экраны сегодня.

Несмотря на то, что OLED-технология имеет множество преимуществ, и OLED-телевизоры начали медленно заменять ЖК-телевизоры за последнее десятилетие, переход на них далеко не такой быстрый или уверенный в победе, как переход от электронно-лучевых трубок к ЖК-дисплеям для нашего телевидения просмотр.И это потому, что даже при всем волнении и потенциале технологии все же есть некоторые существенные недостатки. Самая большая проблема с OLED — это ограниченный срок службы светоизлучающих флуоресцентных материалов, в результате чего срок службы намного короче, чем у ЖК-дисплеев. Насколько короче зависит от вашей терпимости к размытым изображениям. В 2008 году исследование срока службы экранов OLED-телевизоров показало, что после 1000 часов использования яркость синего цвета снизилась на 12%, красного — на 7%, а зеленого — на 8%. С тех пор срок службы этих выбросов увеличился благодаря новейшим моделям со статистикой продолжительности жизни 100000 часов, но деградация органического материала, особенно в синем спектре, по-прежнему является постоянной проблемой с технологией и вызовет снижение яркости цвета. со временем.

Другой серьезный недостаток технологии OLED-экранов — это способность выгорать на изображении. Когда изображение на OLED-экране приостанавливается на длительное время, изображение может быть сохранено навсегда. Многие компании работают над этой проблемой, но OLED-телевизоры, представленные в настоящее время на рынке, будут подвержены выгоранию, что способствует ограниченному сроку службы телевизора. Как и ЖК-дисплеи, OLED-светодиоды также могут страдать от того же эффекта размытого движения, когда время отклика велико. В отличие от ЖК-телевизоров, OLED-телевизоры довольно дороги, как минимум, до тысяч долларов.

3. LED телевизоры

Светодиодный телевизор на самом деле представляет собой ЖК-телевизор с подсветкой светоизлучающими диодами (светодиодами) вместо стандартных люминесцентных ламп с холодным катодом (CCFL) [источник: Cnet.com). телевизор, но поскольку он продается как светодиодный вместо ЖК-дисплея, мы включаем его в отдельную статью.

Эта телевизионная технология существует с 2007 года, но до сих пор широко доступна и является очень популярной телевизионной технологией.

Зачем нужна светодиодная подсветка? Потому что с помощью этой технологии производители могут сделать телевизоры тоньше и эффективнее люминесцентных ламп.

Несмотря на то, что они популярны, они стоят больше, чем обычные ЖК-телевизоры, обычно на несколько сотен, когда все остальные характеристики такие же.

4. Жидкокристаллический дисплей (ЖКД)

Телевизоры с жидкокристаллическим дисплеем

на сегодняшний день являются наиболее распространенным типом телевизоров. Технология ЖКД, впервые задуманная в 1960-х годах, использует уникальное состояние вещества, называемое жидкими кристаллами. В этом состоянии молекулы жидкие, но сохраняют определенную кристаллическую структуру, так что все они ориентированы одинаково.Для ЖК-дисплеев каждый пиксель дисплея содержит несколько точно ориентированных молекул жидких кристаллов, которые выровнены между двумя электродами и двумя поляризационными фильтрами. Когда экран инертный, свет не может проходить. Но при приложении электрического поля жидкие кристаллы вращаются в зависимости от приложенного напряжения, что позволяет соответствующему количеству света проходить через экран в этом пикселе. Таким образом, изображение можно просматривать, подавая разное напряжение на разные пиксели экрана.Большинство современных ЖК-телевизоров имеют светодиодную подсветку, и их иногда называют просто светодиодными телевизорами.

ЖК-дисплеев использовались почти для всех экранов, произведенных за последнее десятилетие (2010-е годы), включая, среди прочего, компьютеры, часы, смартфоны и часы. Отчасти это связано с универсальностью ЖК-технологии, позволяющей использовать экран с размерами экрана от маленьких часов до очень больших телевизоров. И в отличие от предыдущих телевизионных технологий, все ЖК-экраны плоские и легкие. ЖК-дисплеи также предлагают самое высокое разрешение из всех обсуждаемых до сих пор технологий, 1080p (1080 × 1920 пикселей), с аналогичной или более высокой частотой обновления кадров от 60 Гц до 240 Гц.Также постоянно растет рынок ЖК-телевизоров для использования в качестве уличных телевизоров с такими характеристиками моделей, как использование при экстремальных температурах, водонепроницаемые корпуса и сверхяркие светодиоды.

ЖК-телевизоры

сегодня также доступны по цене, телевизоры среднего и большого размера стоят всего несколько сотен долларов. Итак, ЖК-дисплеи звучат неплохо — каковы недостатки? Одним из самых больших недостатков ЖК-телевизоров является то, что они могут страдать от ореолов или размытости изображения из-за медленного времени отклика. Здесь все, что движется на экране, теряет острые края и смягчается больше, чем другие неподвижные объекты на экране.Однако у ЖК-телевизоров так много преимуществ, что они должны стать претендентом на покупку новых телевизоров.

5. Цифровая обработка света (DLP)

Источник: Википедия

Телевизоры

с цифровой обработкой света (DLP) были изобретены компанией Texas Instruments в 1980-х годах с использованием совершенно нового технологического подхода. В DLP используется оптический полупроводниковый чип с более чем 1 миллионом зеркал, которые обрабатывают цифровые сигналы путем наклона в разной степени, отражая свет в разных направлениях для создания изображения.Полученный таким образом плавный просмотр имеет ряд преимуществ по сравнению с электронно-лучевой трубкой и плазменными телевизорами, включая более длительный срок службы, меньший вес и совместимость с 3D-проекциями. Однако новые технологии, которые тоньше, тише, имеют более высокую скорость отклика и потребляют меньше энергии, также привели к остановке производства DLP-телевизоров в 2012 году. Доступны подержанные и отремонтированные модели, стоимость которых сопоставима с аналогичными устаревшими моделями плазменных телевизоров.

6. Плазменные панели

Источник: Ebay

Начиная с 1990-х годов, телевизоры с плазменными панелями стали первой альтернативой технологии электронно-лучевых трубок с плоским экраном.Плазменные дисплеи представляют собой сотовую сетку с пикселями, содержащими плазму, ионизированный газ, который реагирует на электрические поля. Слой плазмы окружен электродами со стеклянными панелями спереди и сзади. В плазменных телевизорах используются те же люминофорные экраны, что и в телевизорах с электронно-лучевой трубкой, что обеспечивает одинаковую глубину цвета в обеих технологиях. Однако технология плазменных экранов имеет значительно более быстрый отклик кадра по сравнению с электронно-лучевыми трубками, обновляясь до 600 раз в секунду (600 Гц). Плазменные телевизоры также легко масштабируются — первые системы с плоским экраном и большим экраном были плазменными.

Хотя плазменные телевизоры во многих отношениях были улучшением по сравнению с электронно-лучевыми трубками, они все еще были громоздкими, и они были и остаются подверженными «выгоранию» или остаточному изображению с течением времени. Новые плазменные телевизоры с обновленным компактным дизайном все еще были на рынке в начале 2000-х годов, но большинство компаний прекратили производство плазменных телевизоров в 2015 году. Так что, если вас интересуют плазменные панели, ищите подержанные и отремонтированные модели. Их самое большое преимущество? Доступность и шаг вперед по сравнению с электронно-лучевой трубкой.

7. Прямое телевидение

Источник: Ebay

Телевизоры

Direct View — это ребрендинг классического, многовекового господства телевизоров с электронно-лучевой трубкой. К сожалению, если вы хотите купить новый телевизор с прямым просмотром, вам, вероятно, не повезло. Большинство производителей телевизоров прекратили производство этих моделей в большинстве стран в пользу более новых технологий. Однако не стоит полностью игнорировать телевизор с электронно-лучевой трубкой как вариант, который можно оставить. Если вы увлекаетесь играми, особенно старыми, может быть важно иметь телевизор с прямым просмотром.Многие классические видеоигры были разработаны специально для технологии электронно-лучевой трубки. Старые игры, в которые можно играть на новых телевизорах, могут выглядеть разорванными или тормозить, что не является проблемой для телевизоров с прямым просмотром. Световая пушка Zapper от Nintendo, используемая с Duck Hunt , обнаруживает модулирующие электроны на проецируемых утках, чтобы определить попадание или промах. Они могут быть изменены для работы с другими технологиями, но потребуют значительных модификаций. Сейчас технология телевизоров с электронно-лучевой трубкой может показаться устаревшей, но в будущем ее можно будет классифицировать как винтажную и возродить.И хотя вы больше не можете получить новые телевизоры с прямым просмотром, есть еще множество подержанных опций по очень низкой цене.

B. По типу экрана

1. Плоский экран

У меня только три телевизора с плоским экраном (два 65 ″ и один старый 32 ″), ни одного изогнутого… пока.

В настоящее время спрос на телевизоры с плоским экраном намного выше, чем на телевизоры с изогнутым экраном. Это наводит меня на мысль, что, хотя технология изогнутой формы является новинкой и может понравиться некоторым, на самом деле она еще не стала популярной.

Тем не менее, я недавно купил изогнутый компьютерный монитор, и это потрясающе, что заставляет меня серьезно задуматься о изогнутом телевизоре в качестве следующего.

2. Изогнутый экран

Получите это, каждый месяц 37 000 человек в США ищут телевизоры с плоским экраном. Угадайте, сколько ищут телевизоры с изогнутым экраном? Бьюсь об заклад, это намного меньше, чем вы думаете … всего 500. Теперь это основано на поисковых технологиях, поэтому оно не идеально, но достаточно точно, чтобы дать вам представление о тенденциях.Это подтверждается приведенной выше диаграммой Google Trends.

Так зачем нужен изогнутый экран? Судя по всему, он должен предложить более «захватывающий» опыт просмотра. Я не уверен в этом на 100%. Изогнутый компьютерный монитор имеет больше смысла, особенно с учетом того, что я сижу за L-образным столом, а он сбоку в качестве второго монитора — он оборачивается вокруг меня. Но изогнутый телевизор? Не знаю, приживется ли это когда-нибудь. Может, если они дойдут до 200 дюймов.

До недавнего времени все экраны были плоскими. Теперь вы можете купить изогнутые экраны, которые должны обеспечивать лучший обзор изображения при просмотре как спереди, так и сбоку.Учитывая, насколько большие телевизоры становятся, изогнутый экран, по-видимому, способствует лучшему просмотру всего экрана. Я не уверен, что технология изогнутой формы — это то, что нужно. В конце концов, экраны кинотеатров плоские и огромные, но проверьте сами. Сходите в местный магазин Best Buy и смотрите на изогнутом экране. Если вам больше нравится, купите.

Изогнутые экраны популярнее плоских?

Нет, не на основе доступности, тенденций поиска и фактического объема поиска.Гораздо больше моделей плоских… пока. Например, на момент публикации из сотен моделей телевизоров, доступных в Best Buy, только 3 были изогнутыми. Ознакомьтесь с диаграммой тенденций ниже.

C. Постановлением

Разрешение означает количество пикселей по вертикали и горизонтали для отображения видео. Чем больше количество пикселей, тем лучше разрешение.

Какие варианты разрешения у телевизоров?

Вот варианты разрешения экрана для телевизоров.

1. 720p телевизор

Пройдет немного времени, и вы не сможете найти телевизоры с разрешением 720p. Это устаревшая технология. У нас есть старый 32-дюймовый телевизор с разрешением 720p, и когда вы сравниваете его с разрешением нашего 1080 HD или моего нового 4K, это не сравнить. Однако они очень недорогие и могут справиться с этой задачей, если у вас ограниченный бюджет или вам просто нужен телевизор меньшего размера, где можно смотреть программы, где четкость и большой экран не так важны. Если вы хотите недорого, я бы, вероятно, выбрал 1080 HD, потому что они по той же цене и лучше.

2. Телевизор 1080p

HD-телевизоры

1080p экономичны. Они довольно хороши и совсем не стоят больших денег. Вы можете получить приличный колодец менее чем за 200 долларов, что является безумием, учитывая, что идет на производство телевизора. Как и в случае с 720p, я подозреваю, что 1080 дней сочтены. Поскольку технологии развиваются так быстро, не стоит производить и продавать старые технологии, потому что большинству людей нужны новейшие технологии, если они покупают телевизор. Конечно, существует большой рынок подержанных телевизоров (Facebook Marketplace и Craigslist — это прекрасно).

3. Телевизор с разрешением 4K

4K — относительно новая технология. Последний — 8K, но это стоит целое состояние. 4K — это обычное дело, и если вы покупаете новый телевизор, скорее всего, это разрешение 4K. Вы можете получить отличный 4K менее чем за 1000 долларов.

5. Разрешение 8K

Телевизоры

8K имеют разрешение в 16 раз больше, чем Full HD. Подумай об этом. Не так давно Full HD был лучшей технологией, а теперь у нас есть телевизоры, которые за несколько лет стали во много-много раз лучше.Кроме того, с улучшением разрешения экрана улучшается и звук, который поставляется с телевизором и / или дополнительными звуковыми системами, которые вы можете купить. У нас есть отличная система Bose, но ей уже 5 лет. Я съеживаюсь при мысли о том, каким прекрасным мог бы быть звук, если бы мы перешли на что-то новое.

D. По характеристикам

1. Смарт

Smart TV описывает технологическую конвергенцию телевизора, компьютера и телеприставки (например, кабельную приставку) и является кабелем для доступа в Интернет. Смарт-телевизоры могут использоваться и используются с несколькими типами телевизионных технологий.По состоянию на конец 2019 года все основные производители телевизоров производят только смарт-телевизоры.

2. Расширенный динамический диапазон (HDR)

Что такое HDR TV?

HDR — это метод увеличения динамического диапазона изображения — контраста между самыми яркими белыми и самыми темными черными. Теория такова: чем выше динамический диапазон, тем ближе фотография к реальной жизни. HDR для телевизоров — это, по сути, та же идея.

— Источник: WhatHiFi.com

3. Активация голосом

Все больше и больше телевизоров включают технологию голосовой активации, такую ​​как Google Assistant. Я не особо разбираюсь в использовании голосовой активации на устройствах, но уверен, что приду. Я не использую свой iPhone и сомневаюсь, что буду использовать его на телевизоре. Однако, поскольку мы смотрим все больше и больше потоковых сервисов, эта технология лучше подходит для голосовой активации, потому что вы действительно можете запустить шоу. «Окей, Google, играй в Animal Kingdom». Полагаю, было бы удобно переходить по разным каналам.«О’кей, Google, перейдите на канал 563» или «О’кей, Google, перейдите на ESPN».

4. ROKU в комплекте?

ROKU потрясающий. В новейшие телевизоры он встроен, но если у вас немного более старый телевизор, все, что вам нужно сделать, это купить недорогую коробку ROKU, подобную этой, и многие из ваших любимых потоковых приложений станут доступны вам.

Наш местный ТВ-провайдер имеет встроенный Netflix, но не Disney + или Amazon Prime, которые у нас сейчас есть. Фактически, помимо новостей, мы в основном смотрим потоковые сервисы.Я купил ROKU, подключил его к доступной розетке HDMI, и все заработало. Это немного хлопотно загружать ваши потоковые аккаунты, но как только это будет сделано, то готово.

E. Телевизионная техника в разработке

На сегодняшний день доступно так много типов телевизоров, что мы надеемся, что это руководство помогло объяснить область выбора. Темпы технического прогресса означают, что скоро на горизонте появится еще больше технологий просмотра. Некоторые из них мы еще не можем отобразить, в то время как другие находятся на стадии теоретических испытаний, например, автоэмиссионные дисплеи (FED) и дисплеи с электронным эмиттером с поверхностной проводимостью (SED).И FED, и SED работают за счет электронной эмиссии и в некотором роде возвращаются к оригинальной технологии электронно-лучевой трубки. Предлагая такие преимущества, как высокий уровень контрастности, быстрое время отклика и менее половины мощности существующих ЖК-дисплеев, эти технологии в настоящее время разрабатываются как следующая волна высококачественных домашних развлечений. Но пока мы желаем вам приятных покупок по телевизору с отличным выбором, доступным сегодня!

F. Как были изобретены телевизоры? Как работали первые модели?

Первые технологические достижения, позволяющие одновременно просматривать и слушать радиопередачи, были разработаны в конце 19 века рядом европейских, американских и японских физиков на протяжении десятилетий и разных стран.Первоначальный телевизор был механическим, а это означало, что просмотр изображения зависел от вращения диска.

Эти механические телевизоры, впервые появившиеся на рынке в конце 1920-х годов, были в основном радиоприемниками с прикрепленным к ним телевизионным устройством с вращающимся диском. Таким образом, они были массивными, громоздкими и тяжелыми. Создаваемое на диске изображение было размером только с почтовую марку, поэтому в систему также требовалось добавить лупу. При разрешении в лучшем случае 30 строк пикселей и частоте обновления кадров «несколько» кадров в секунду механическим телевизорам требовался новый механизм для улучшения мгновенно популярного телепросмотра — радиокомбинации.

Эта новая технология появилась в виде электронно-лучевых трубок, которые состоят из вакуума с электронной пушкой, которая производит электронный луч, и фосфоресцирующего экрана, на который электронный луч модулируется для создания изображений. Разработанная в начале 20-го века технология электронно-лучевой трубки для телевизоров имела огромный успех, расширив разрешение экранов до 600 или более строк пикселей в каждом направлении и частоту обновления кадров шестьдесят раз в секунду (60 Гц).

В 1950-х и 1960-х годах добавление транзисторных электронных схем позволило телевизорам стать более компактными и портативными.В то же время было создано цветное телевидение с использованием трех электронных пушек и фосфоресцентных экранов в красных, синих и зеленых повторяющихся полосах. Телевизоры с электронно-лучевой трубкой доминировали в телевизионных технологиях до изобретения и коммерциализации жидкокристаллических дисплеев (ЖКД) в начале 2010-х годов. С тех пор на рынке появилось еще больше типов телевизоров, из-за чего трудно решить, какой телевизор лучше всего подходит для вас.

G. TV FAQs

Какой тип телевизора представляет собой Smart TV?

Smart TV описывает технологическую конвергенцию телевизора, компьютера и телеприставки (например, кабельную приставку) и является кабелем для доступа в Интернет.Смарт-телевизоры могут использоваться и используются с несколькими типами телевизионных технологий. По состоянию на конец 2019 года все основные производители телевизоров производят только смарт-телевизоры.

В чем разница между телевизорами HDTV, 4K и 8K?

Телевидение высокой четкости (HDTV) обеспечивает более высокое разрешение, чем телевизор стандартной четкости (SDTV). Разрешение HDTV было возможно даже на экранах электронно-лучевых трубок. Усовершенствования в разрешении телевизионных экранов теперь обеспечивают сверхвысокое разрешение 4K (UHD: разрешение 4000 пикселей, 3840 × 2160 пикселей) и совсем недавно — 8K UHD (разрешение 8000 пикселей, 7680 × 4320 пикселей).

Что такое телевизор с голосовым помощником?

Телевизоры с голосовым помощником — это телевизоры со встроенной технологией голосового управления, часто с искусственным интеллектом Google, Amazon или Apple. Многие современные модели телевизоров высокого класса предлагают это в качестве опции.

Были ли усовершенствованы ЖК-экраны, чтобы они могли конкурировать с OLED-экраном?

Да, некоторые компании экспериментировали с ЖК-экранами с использованием квантовых точек в сочетании с более традиционными молекулами жидких кристаллов, см. Раздел QLED выше.Еще одна конкурирующая технология — это микро-светодиоды, в которых микроскопические светодиоды составляют каждый пиксель экрана. Оба этих подхода устраняют недостатки ЖК-экранов, связанные с глубиной цвета, и теоретически соответствуют соотношению цветов OLED. QLED присутствуют на рынке, но все еще не соответствуют глубине цвета OLED-экранов. Тем не менее, следите за новостями об этих технологических достижениях в будущем.

Были ли улучшения качества звука телевизоров?

В громоздком внешнем корпусе, необходимом для телевизоров с электронно-лучевой трубкой, достаточно места для больших динамиков, обеспечивая высокое качество звука.Рост популярности телевизоров с плоским экраном оставил мало места для динамиков, в частности, у этих динамиков отсутствует базовый отклик. Несмотря на то, что технологии телевизионных дисплеев значительно продвинулись вперед, ни один производитель телевизоров не решил проблему звука в своих текущих моделях. Однако несколько компаний предлагают саундбары для улучшения качества звука телевизора.

Насколько велики телевизоры?

Они продолжают расти. Вы по-прежнему можете покупать маленькие телевизоры, но вы также можете покупать телевизоры до 98 дюймов. Несомненно, размер будет расти, пока наши телевизоры не займут целые стены.

Связано: Основные спальни с телевизорами | Гостиные с телевизорами | Типы телевизионной мебели

Установка электрической розетки для настенного телевизора

Способы подключения питания к настенному телевизору

[ad # block] У меня есть настенный телевизор, который я хочу установить в спальне под потолком.

• Я хочу, чтобы электрическая розетка работала максимально щадящим образом.
• Можно ли пройти через чердак и прикрепить коробку к стропилам так, чтобы выходное отверстие находилось в потолке, а не в стене?
• Таким образом, я могу подвести Romex к коробке и должным образом прикрепить ее к стропилам.
• Если я установлю в стене ремонтный ящик и просверлю отверстие в верхней пластине конструкции стены, я не смогу попасть в полость стены, чтобы закрепить Romex на стойке.
• Если только я не сниму кусок обшивки и не оштукатуриваю заново.

Этот вопрос по электропроводке поступил от: Марка, домовладельца из Эльбурна, штат Иллинойс,

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Марк.

Как установить электрическую розетку для настенного телевизора

• Безусловно, Марк, я делал это несколько раз. Обычно вы устанавливаете электрическую розетку на потолке телевизора.
• Это можно сделать как для силового, так и для коаксиального кабеля. Поймите, что есть несколько отличных электрических коробок, которые можно использовать как в стене, так и в потолке, чтобы избежать необходимости открывать стену.
• Кабель от источника питания необходимо проложить на чердаке или вывести от существующей настенной розетки.
• Пока вы это делаете, подумайте о том, чтобы установить проводку динамиков для объемного звучания в спальне.

Следующие ресурсы помогут вам в установке электропитания для настенного телевизора

• Электропроводка для дома
• Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.

Распределительные коробки электрические

Спальня Электрооборудование

• Требования к электропроводке спальни
• Эта электрическая схема и рисунки объясняют основные требования к электропроводке спальни, необходимые для большинства новых или реконструируемых проектов.

Будьте осторожны и будьте осторожны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Essential Guide to Home TV Point Installation

В эту современную технологическую эпоху в вашем доме часто бывает несколько телевизоров.На самом деле необычно встретить в Австралии дом, в котором нет двух или более телевизионных розеток.

Итак, если вы ищете быстрые и эффективные услуги по установке ТВ-точек, не ищите дальше. Это руководство расскажет вам все, что вам нужно знать, прежде чем организовывать установку.

Что такое установка TV Point и зачем она вам нужна?

Услуга по установке ТВ-точки включает установку новых настенных розеток ТВ-антенн. Это отверстия в стене, куда вы подключаете кабель телевизионной антенны, чтобы вы могли принимать цифровое телевидение.Они немного похожи на электрические розетки, к которым вы можете подключить электроприборы, но вместо трех маленьких прямоугольных отверстий в розетке есть одно круглое отверстие в середине розетки.

Вам необходимо установить ТВ-точки в любом месте вашего дома, чтобы иметь возможность подключаться к бесплатным ТВ-станциям.

Сколько угодно очков, где угодно

Одно из преимуществ установки телевизионных точек означает, что вы получаете больше возможностей для просмотра телевизора в своем доме, что означает больше возможностей для перестановки мебели и планировки дома.Так что, если вы купите новый диван, который не помещается на обычном месте, или если летом в гостиной слишком ярко светит солнце, вы можете легко переставить комнату с телевизором.

Наличие нескольких точек для просмотра ТВ также означает, что вы можете смотреть разные шоу одновременно в своем доме. Итак, если дети хотят посмотреть свои мультфильмы, а вы хотите посмотреть свое кулинарное шоу (или спортивное мероприятие), вы можете настроиться на разные телевизоры в разных комнатах. Подумайте обо всех распрях, которые это могло разрешить! Больше никаких телеканалов!

Плюс, если вы хотите посмотреть шоу, не очень подходящее для всей семьи, вам не обязательно смотреть его в главном помещении дома.Вместо того, чтобы ставить фильм с рейтингом M + в гостиной, где дети могут смотреть не то в неподходящее время, вы можете легко посмотреть его в своей спальне.

Кроме того, просмотр телевизора в спальне — один из лучших способов расслабиться после долгого дня!

Какой бы ни была ваша причина, установка ТВ-точки в нескольких частях вашего дома даст вам больше возможностей и гибкости как сейчас, так и по мере роста вашей семьи.

Где разместить ТВ-точки

Помимо выделенной ТВ-комнаты, вы можете захотеть установить дополнительные ТВ-точки:

• Противоположная сторона вашей гостиной или ТВ-зала (на случай, если вы захотите поменять комнату вокруг)
• Ваша спальня
• Спальни ваших детей
• Ваша дополнительная спальня или гостевой номер
• Комната для шумных вечеринок
• Гараж
• Сарай
• Манкава
• Рядом с барбекю

Куда угодно развлечь себя (и других) или провести время расслабляясь — отличное место для просмотра телевизора!

Есть ли стены, которые лучше подходят для розеток?

Вы можете установить точку для ТВ практически в любом месте, но некоторые стены легче и лучше подходят, чем другие.Вот факторы, которые учитываются нашими техническими специалистами при выборе стены для установки ТВ-точки:

• Лучшее место для вашего ТВ — вы хотите, чтобы ТВ-точка была как можно ближе к тому месту, где вы установите телевизор. свести к минимуму количество шнуров
• Полость в стене — поскольку нам нужно будет пропустить кабель через полость стены от вашей цифровой антенны к розетке телевизора, важно учитывать все остальное, что может быть внутри вашей стены
• Материалы стен — если ваши стены сделаны из кирпича, бетона или дерева (а не из гипсокартона или гипсокартона), нам нужно будет пропустить кабель сверху и накрыть его протектором, а не внутри стены

Можете ли вы иметь Электрическая розетка и ТВ-точка установлены рядом?

Да! Очень распространено размещение телевизионной точки рядом с электрической розеткой, потому что вашему телевизору для работы требуется питание, а также подключение антенны для приема цифрового телевидения.А с точки зрения дизайна имеет смысл расположить розетки вместе в месте, которое может быть скрыто мебелью и / или телевизором. Таким образом можно легко спрятать незакрепленные шнуры.

Как дополнительные очки ТВ повлияют на мой прием?

Каждый раз, когда вы добавляете в свой дом еще одну телевизионную точку, подключенную к цифровой антенне, вы по существу разделяете мощность сигнала. В некоторых ситуациях, в зависимости от того, насколько сильным был ваш сигнал вначале, вам может потребоваться усилитель, чтобы усилить сигнал и обеспечить хороший прием на всех ваших телевизорах.

Почему не следует устанавливать ТВ-точки самостоятельно

Некоторые домовладельцы пытаются установить ТВ-точку самостоятельно, чтобы сэкономить деньги. Но если вы не квалифицированный и опытный специалист по цифровым устройствам и антеннам, это не лучшая идея. Вот почему вы должны доверить это профессионалам:

• Это рискованно — каждый раз, когда вы врезаетесь в стену, вы рискуете натолкнуться на трубы или другие шнуры (включая электрические)
• Антенные кабели может иметь электрические токи — иногда электрический ток проходит по вашему существующему антенному кабелю, и это то, чему вы определенно не хотите удивляться!
• У вас, вероятно, нет нужного оборудования — вам понадобится правильное оборудование для правильного выполнения работы, которое может быть дорогостоящим
• Требуется время — мы готовы поспорить, что есть и другие вещи ты бы предпочел провести выходные!
• Могут возникнуть сложные проблемы — работа может быть не такой простой, как кажется, потому что, когда вы устанавливаете разветвители сигнала для прокладки кабеля к вашим новым точкам ТВ, это может привести к потере приема в ваших текущих точках ТВ
• Сделай сам не означает, что вы заплатите меньше — если вы что-то испортите, ремонт будет стоить вам НАМНОГО дороже

Какой процесс установки новой розетки для ТВ?

Когда вы знаете, что вам нужна новая ТВ-точка, первым делом нужно обратиться к профессионалу.Они зададут вам несколько основных вопросов, чтобы определить, что вам нужно и сколько времени может занять работа. Затем вы можете нанять специалиста, который приедет к вам домой и даст оценку стоимости. Они сообщат вам точную стоимость и осмотрят ваш дом, чтобы выбрать лучшее место для размещения новых телевизионных розеток. Они проверит множество различных факторов, в том числе:

• Access
• Типы стен
• Стеновые стойки
• Электрооборудование внутренних стен и водопровод
• Расположение
• Расположение телевизоров
• Длина кабеля
• Уровень сигнала
• Другой потенциал проблемы, которые могут повлиять на вашу установку и сигнализировать

Затем они начнут установку.Обычно они берут сигнал от основного кабеля, подключенного к вашей телевизионной антенне, и разделяют его с помощью разветвителя или крана, а затем пропускают другой кабель от этого кабеля туда, где вы хотите установить новые телевизионные точки. Если у вас стены из гипсокартона или гипсокартона, они проведут кабель через внутреннюю стену и прорежут в стене отверстие на выходе. Они используют разъем, чтобы вкрутить кабель в розетку для телевизора на стене. Здесь вы подключите антенный кабель телевизора, чтобы получить сигнал.

Если ваши стены сделаны из твердого материала, такого как дерево, бетон или кирпич (и в ваших стенах нет полостей), этот процесс будет немного другим — вместо того, чтобы пропустить кабель через внутреннюю стену, они Я спрячу его под отдельной крышкой, которая лежит на поверхности вашей стены.

Наконец, ваш техник уберет все беспорядки, возникшие при установке, соберет вещи и убедится, что ваш телевизор подключен правильно и сигнал работает. Если есть какие-либо проблемы с сигналом, они могут запустить дополнительные тесты, чтобы выяснить, не проблема ли это в кабеле, вашей антенне или самом телевизоре.

Обратитесь к профессионалу сегодня для установки!

Позвоните нам по телефону 1300 800 123, чтобы получить бесплатное предложение или заказать установку ТВ-точки.
