Окно в котельной частного дома: требования, минимальные размеры по нормам

Kikimora

23285
0
30

Отдельное помещение котельной с окном

Отопительный котел в нашем доме стоит на кухне, что мне не особенно нравится – занимает место и не добавляет эстетики. При попытке закрыть его в каморку из возведенных вокруг гипсокартонных перегородок с дверью, мы не нашли понимания у сотрудников газовой и пожарной надзорных служб. Их главным требованием было окно в котельной, а также определенная кубатура самой каморки.

Так как наши желания не совпали с возможностями, от этой идеи пришлось отказаться.

Требования к проемам в котельной

Все знают: если нельзя, то очень хочется! Вот и мне все же хочется убрать этого металлического монстра с глаз долой в специально выстроенное для него отдельное помещение.

А класть ритуальные поклоны газовщикам и пожарным в случае несоответствия его нормативным документам не хочется, поэтому пойду я изучать требования к окну в котельной, попутно делясь полезной информацией с вами.

Размеры

Так как пристрой будет возводиться своими руками, для начала нужно понять, какого размера его делать. Ничего, кроме собственно самого газового котла, в нем размещать не планируется, сам он занимает меньше одного квадратного метра вместе с обвязкой, поэтому, вроде как, и не нужна нам большая котельная.

Фото газового отопительного котла

Два на полтора? А вот и не получится, потому что кубатура этого помещения строго регламентирована нормативными документами, а именно СНиП II-35-76 и СНиП 2.04.08-87:

высота помещения от точки установки оборудования до потолка должна составлять не менее 250 см;
размер по нормам в плане должен быть таким, чтобы объем котельной был не менее 15 кубометров. То есть, при минимальном значении высоты площадь нельзя делать меньше 6 квадратных метров. Это при установке котла мощностью до 150 кВт. Но более мощные в частный дом и не ставятся обычно.

Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

Уточню: все это касается только тех топочных, в которых устанавливается газовый котел с открытой камерой сгорания, берущий воздух для сжигания топлива из помещения. У нас именно такой, менять на более современное оборудование с закрытой камерой не собираемся – цена не устраивает и уровень шума.

Разумеется, в котельной должны быть двери: в смежное помещение и выход на улицу. Требование по габаритам к ним одно: ширина не менее 80 см. Высота стандартная.

С окнами – совсем другая история. Во множестве статей на эту тему вы встретите одну и ту же рекомендацию: площадь остекления должна быть 0,5 квадратных метра, не меньше. Но это справедливо только в отношении того самого помещения объемом 15 кубометров, а если оно больше?

Вместо одного можно сделать два маленьких окна

СНиП дает ответ на этот вопрос: размер окна в котельной частного дома рассчитывается исходя из того, что на каждый дополнительный кубометр должно приходиться 0,03 кв.м. площади окна.

В принципе, это классические требования к организации естественного освещения, не имеющие никакого отношения к требованиям газовых служб. Они будут обращать внимание на другое – на конструкцию окна.

Конструкция

Если на площадь окна в котельной инспекторы могут не обратить внимания, то к остальным его характеристикам они очень даже придираются. Чтобы этого не случилось, и вам не пришлось демонтировать и менять окна и двери или пытаться «договориться» с чиновниками, учтите следующее:

двери должны открываться из помещения котельной наружу;
дверь в смежную комнату может быть только из жаростойкого материала;

Металлическая дверь в помещение топочной

куда должны открываться окна – не важно, важно, чтобы открывалась хотя бы одна фрамуга или форточка для проветривания помещения в случае утечки газа;
для притока воздуха с улицы входную дверь устанавливают так, чтобы под ней оставалась щель шириной 2 см. Или в стене, на высоте 30 см от пола нужно делать отверстие размером 15х20 см.

Расположение приточного канала в стене

Есть ещё одно важное требование к тому, какое должно быть окно в газовой котельной: допускается только одинарное остекление. То есть, никаких стеклопакетов. Ни однокамерных (2 стекла), ни, тем более, двухкамерных (3 стекла). Просто одно стекло.

Потому что окно должно исполнять роль легко сбрасываемой конструкции на случай взрыва газа.

Стоит ли соблюдать эти требования

Я прекрасно понимаю, что приведенная выше инструкция придумана не для того, чтобы осложнить жизнь владельцам частных домов, а основана на правилах безопасности. И все же сквозная щель с улицы при наших морозах до 40 градусов и одно стекло, которое легко выдавить и проникнуть в дом, меня не обрадовали.

Пошла я по форумам – почитать, что люди пишут по этой теме, соблюдают ли указанные требования или договариваются с инспекторами.

Ну что сказать? Русским людям, как, впрочем, и украинцам, белорусам или казахам, в смекалке не откажешь. Знаете, как можно обойти все требования и добиться, чтобы газовая котельная была принята пожарными и газовщиками?

Приведу самые распространенные советы:

«Дать на лапу». Его можно было и не упоминать – самый распространенный вариант. Но не всегда «прокатывает», так как никому не хочется брать на себя ответственность в случае чего. Хотя, конечно, на кого нарвешься.
«Накрыть поляну». Ну, это вариация на тему, означенную выше.
«Показать муляж». Хитрый способ всех обмануть. А именно – перед приходом проверки вставить в проем дешевую деревянную раму с одним стеклом, которую после подписания документов вынуть и заменить стеклопакетом на свой вкус. Или вообще заложить проем.

Одним словом, если очень захотеть – можно в космос полететь. Но стоит ли рисковать собственной жизнью? Этот вопрос прочно засел в моей голове после просмотра картинок на тему «Взрыв бытового газа». Зрелище не для слабых духом.

Несоблюдение требований безопасности может привести к беде

Поэтому я решила так: у окон в котельной минимальные размеры, на решетке особо не разоришься, защититься от грабителей можно. А щель на улицу в сильные морозы можно и заткнуть на время. В конце концов, это нежилое помещение, мерзнуть там некому.

Короче, выбираю безопасность и говорю «нет» коррупции.

Заключение

К обустройству газовой котельной есть и другие требования, касающиеся в первую очередь вентиляции, но это тема для отдельного разговора. А вот с окнами и дверями теперь все стало понятно. Если кто-нибудь согласится показать в комментариях свои топочные, буду признательна.

Можно ещё видео в этой статье посмотреть, в нем тоже много полезной информации.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

18 сентября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Размер окна в котельной в частном доме для газового котла

Окно в котельной работающей на газу.

Требования СНиП к теплогенерирующим установкам

Вступление. Рассмотрим в этой публикации требования к теплогенерирующей установке в личном доме, СНиП 2015 на размер окна в котельной работающей на газу, вентиляцию и дымотвод в этом помещении. Все предоставленные в материале требования обязательны при обустраивании теплогенерирующих установок дома для неопасной работы газового оборудования для отопления. В публикации указаны все нормы к теплогенерирующей установке для газового водогрея в личном доме.

Согласно действующему СНиП 2015 года, и также инструкции Минстроя России по расположению отопительного оборудования и горячего водообеспечения, при размещении твердотопливных и газовых мощностью до 150 кВт в индивидуальном помещении здания жилого фонда, это помещение должно отвечать ряду норм и требований. Плюс к этому, диаметр вентиляции приточного типа, размер окна в котельной установке, отделочный материал стен, высота дымоотвода и т.д.

Требования СНиП на газовые котельные установки в доме

1.

Требования к помещению теплогенерирующей установке в загородном доме

• оборудование работающее на газу непозволительно ставить в комнатах для жилья;
• потолочная высота в помещении должна быть не меньше 2,2 метра;
• не разрешается стеновая отделка, потолков и полов горючими материалами;
• между деревянным полотном и полом зазор должен быть для поступления воздуха;
• оконные размеры определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Система вентиляции в котельной установке с газовым водогреем СНиП

• помещение должно иметь канал вентиляции диаметром не меньше 110 мм;
• подача воздуха выполняется через отверстие в двери или просвет между полом;
• размеры приточных отверстий обязаны быть не меньше 8 кв.см на 1 кВт мощности котла;
• вентиляцию необходимо утеплить и выполнить уклон горизонтальной трубы в сторону улицы.

3. Дымотвод в котельной работающей на газу приватного дома

• для дымоотвода в стене пробиваются канал, который следует утеплить;
• не разрешается подача газообразных, жидких и твердых веществ в помещения для жилья;
• дымотвод газового или котла на твердом топливе обязан быть выше конька крыши;
• котел ставится на полу либо на поверхности стены, вдалеке от электробытовых приборов;
• обеспечивается свободный подход к котлу для обслуживания с каждой стороны.

Требования к размеру окна в котельной работающей на газу

Фото. Дымотвод и окно котельной работающей на газу

Высота от потолка до пола должна быть не меньше 220 см в котельной установке. Навесные котлы нужно ставить не меньше 1 метра над уровнем пола и при этом дымотвод должен уходить на улицу на высоте не меньше 2 метров от уровня земли на участке. Теплоизолированная теплогенерирующая установка должна быть оснащена дверью и окном. Если в топочной дополнительно ставится колонка газовая для водомерного узла, то объем теплогенерирующей установке по нормативам СНиП не становится больше.

В котельной установке следует установить одно или несколько окон из металлопластика с общей площадью остекления не меньше 0,5 кв. метра для проветривания топочной в случае потенциальной утечки газа. Если объем топочной больше 15 кубических метра, то к оконной площади необходимо добавить не меньше 0,03 кв. метра на каждый метр кубический. В котельной установке дома из дерева обязан быть воздушный приток через отверстие с улицы не меньше 150 х 200 мм или просвет под дверью не меньше 20 мм. Необходимо утеплить перемычку окна, чтобы уменьшить потери тепла помещения.

Требования к котельной работающей на газу в личном доме

Фото. Расположение навесного газового котла

Установить котел отопления в доме из дерева можно в кухонной комнате и в специализированных помещениях – топочных. В сантехнических узлах котлы ставить запрещено. Если для оборудования для отопления рассчитано индивидуальное помещение, то нужно познакомиться с требованиями СНиП 2016 к теплогенерирующим установкам – помещениям, где размещается газовый или котел на твердом топливе, и также дополнительное оборудование для системы для отопления загородного дома.

Потолочная высота в котельной установке не меньше 220 см, объем помещения составлять должен не меньше 15 метров кубических или 6 метров квадратных. В первую очередь в котельной установке должно быть окно площадью остекления не меньше 0,5 кв. м., и также отверстие под дверью для подачи свежего воздух. В помещении запрещено ставить электрические приборы, так как нужно пространство для свободного доступа к оборудованию.

Сколько квадратов должна быть теплогенерирующая установка в доме

Фото. Размещение оборудования в топочной

Периметр этого помещения может быть свободный, одно, что нужно учитывать — это ширина проходов, которые обязаны быть была не меньше 1 метра от котла до стены находящейся напртив. По площади теплогенерирующая установка в личном доме должна быть не меньше 6 метров квадратных. Оборудование работающее на газу на природном газе ставить разрешается на любом этаже, плюс к этому в подвальном или мансардном этаже жилого древесного и дома из кирпича.

В работе все перечисленные требования не всегда соблюдены. Технический надзор и пожарные инспекторы достаточно жестко смотрят исключительно на площадь теплогенерирующей установке, размер окна, наличие дверей и вытяжки, и также на площадь вентиляции приточного типа и вытяжки. Все данные параметры необходимо заблаговременно утвердить с документацией проекта. Компании, которые предоставляют услуги проектирования газоснабжения исполняют проект теплогенерирующих установок согласно всем существующим СНиП.

(17 votes, average: 3,88 out of 5)

Размер окна в котельной установке в личном доме для газового водогрея

Во время строительства приватного дома без подсоединения к центральным отопительным системам нужно побеспокоится об обогреве. Чтобы это сделать применяют различные типы источников энергии – газ, геотермальное тепло, электрическую энергию.

Для комнат, в которых ставятся газовые теплогенераторы, нормами прописаны все требования к планировке, пожарной безопасности, стойкости к огню конструкций и вентиляции. Также нормируются параметры окна в котельной установке. Требования к их размеру указаны в документах где указаны нормативы, например, в СНиП 31-02-2001.

Требования

Размер окна в котельной установке приватного дома жестко нормируется не для оснащения дневного освещения, а для того, чтобы при возможном взрыве газа или испарений топлива на жидкой основе оно выполняло функцию «взрывного клапана». При взрыве стекло разбивается и лишнее давление гасится. Это предохраняет разрушение стен и остальных конструкций.

Площадь окна в котельной установке проектируется в зависимости от габаритов топочной. Застекление принимается в таком соответствии:

На каждый 1 м3 помещения проектируется 0,03 м2 стекла.

Например, самый маленький нормированный объем топочной в загородном доме – 15 м3. Значит, самая маленькая площадь остекления – 0,45 м2.

Также есть нормы для проектирования газораспределительных систем, по которой ориентируются профессионалы из газового хозяйства при приеме строения в эксплуатирование. В особенности, в СП 42-101-2003 есть пункт об очень маленьком остеклении без привязки к объему, а в зависимости от толщины стекла:

При толщине 3 мм – 0,8 м2.
4 мм – 1,0 м3.
5 мм – 1,5 м2.

Принимая к сведению две советы, принимаем во время проектирования площадь в расчете 0,03 м2 на один метр кубический, однако не меньше 0,8 м2 (ориентируемся по толщине стекла). Окно должно открываться или его необходимо оборудовать форточкой для аварийного проветривания в случае утечки газа.

Если аппарат размещается в кухне, то конструкция окна в нем тоже должно быть с открыванием или с форточкой для проветривания. Во время проектирования нужно привлечение профессионалов для грамотной оценки ситуации.

Окно в котельной работающей на газу. Требования СНиП

Требования к помещению теплогенерирующей установке в личном доме регламентируются СНиП 2015 и согласовываются с инспекторами технического надзора и пожарными до запуска оборудования которое работает на газу. Все представленные строительные и огнеупорные нормы к котельной работающей на газу обязательны к использованию, так как направлены они на эксплуатационная безопасность оборудования для отопления, первым делом, в жилых домах. В конце публикации добавлено видео по этой теме.

Размер окна в котельной работающей на газу приватного дома

Согласно действующему СНиП (нормы строительства и правила) и инструкции Минстроя РФ по расположению в зданиях отопительного оборудования и горячего водообеспечения – газовых и котлов работающих на твёрдом топливе мощностью до 150 кВт, все оборудование должно находиться в индивидуальном помещении. Которое обязано отвечать разработанным профессионалами нормативам и требованиям – диаметр вентиляции, размер окна, материал стен, площадь и т.д.

Общие требования к котельным работающим на газу в доме

Все требования СНиП направлены на обеспечение безопасности и длительной службе всего оборудования. Советы накоплены людьми на протяжении всей работы котлов, благодаря этому не стоит ими пренебрегать. К примеру, требования к размеру окна, диаметру вентиляции и отверстию Для воздушного притока направлены на обеспечение лучшего проветривания помещения. Требования к расположению котла обеспечивают длительный эксплуатационный срок оборудования и защиту от задувания.

1. Требования СНиП к помещению в котельной установке

непозволительно располагать оборудование для отопления в комнатах для жилья;
потолочная высота в помещении бойлерной должна быть более 2,2 метра;
стеновая отделка, потолка и пола обязана делаться негорючими материалами;
оконные размеры должны подходить 0,3 кв. м на каждые 10 куб. м помещения.

Как сделать теплее котельную установку в доме собственными руками

2. Требования СНиП к вентиляции в котельной установке

канал вентиляции в бойлерной обязан быть диаметром не меньше 110 мм;
поступление воздуха должно гарантироваться зазором между полом и дверью;
размер приточного отверстия — не меньше 8 кв.см на каждый 1 кВт котла;
вентиляционную трубу необходимо утеплять и обеспечить уклон трубы в сторону улицы.

3. Требования СНиП к дымоотводу в котельной установке

канал в стене для дымоотвода котла следует утеплить каменной ватой;
газообразные, жидкие и твердые вещества газового водогрея не должны поступать в помещения для жилья;
дымотвод котла напольного типа должен находиться выше кровельного конька;
котел ставится таким образом, чтобы к нему обеспечивался свободный подход.

Схема утепления дымоотвода в кочегарке

Требования к размеру окна в котельной работающей на газу

По нормативам СНиП 2017 оконный проем обязан быть рассчитывается если исходить из следующего соотношения – 0,03 кв. метра окна на каждый метр кубический помещения, однако не менее 0,5 кв. метра. Воздушный приток обязан быть гарантирован отверстием с улицы размером не меньше 150 х 200 мм или зазором между полом и дверью высотой не меньше 20 мм. Чтобы уменьшить потери тепла помещения, необходимо утеплить перемычку над оконным проемом и откосы проема окна с улицы экструдированным полистиролом.

Высота от потолка до пола теплогенерирующей установке должна быть не меньше 2,2 метра. Навесные газовые котлы ставить нужно на высоте не меньше 1 метра над уровнем пола, а дымотвод котла на улице должен выходить из стены на высоте не меньше 2 метров от уровня грунта на участке. Если Вы захотите дополнительно установить колонку газового типа для систем с горячим водоснабжением, то объем теплогенерирующей установке в доме за городом для этого именно не становится больше.

Фото. Окно в котельной работающей на газу дома из дерева

Требования к котельной работающей на газу в загородном доме

Установить газовый водогрей в личном доме можно в кухонной комнате и в топочной, котел на твердом топливе ставится только в теплогенерирующих установках – вы и сами не пожелаете разводить грязь от дров в кухонной комнате. Согласно требованиями СНиП 2016 года, ставить котлы в сантехнических узлах запрещено, благодаря этому лучше в первую очередь утвердить установку оборудования, а уже потом ставить в помещении сантехническую мебель. Потому как многие устанавливают оборудование именно в сантехническом узле.

Окно из металлопластика должно иметь створку, открывающуюся наружу. В случае взрыва пламя и лишнее давление должно выбить окнную створку и выйти на улицу, иначе пламя выбьет парадную дверь и пойдёт в помещение для жилья. Запрещено ставить в кочегарке приборы работаюшие от электричества, особенно рядом с котлом. Необходимо гарантировать свободный проход к оборудованию с каждой стороны, чтобы иметь доступ к нему в случае неполадки.

Схема утепления бетонной перемычки над оконным проемом

Сколько квадратов должна быть теплогенерирующая установка

В доме объем помещения бойлерной обязан быть не меньше 15 куб. метров или 6 кв. метров с потолочной высотой не меньше 220 см. Периметр помещения может быть свободный, следует лишь взять во внимание ширину проходов в котельной установке, которые обязаны быть шириной не меньше 1 метра. Оборудование работающее на газу разрешается ставить на любом этаже приватного дома, плюс к этому, в подвальном или на мансардном этаже (если обеспечивается соблюдение норм строительства).

В работе застройщики не всегда могут следовать всем указанным нормативам и требованиям. Органы надзора, первым делом, смотрят соблюдение требований к площади теплогенерирующей установке, наличию окна со створкой и вентиляции в комнате. Для проектирования теплогенерирующей установке обратитесь в проектные компании, профессионалы каждый знает действующие нормы СНиП для теплогенерирующих установок в приватных домах, вам лишь стоит следовать всем их рекомендациям и советам.

Котельная в частном доме. Требования вентиляции и окна

Навигация по записям

Как обустроить вентиляцию в котельной частного дома —

Как обустроить вентиляцию в котельной частного дома

Автор Евгений Апрелев На чтение 5 мин. Просмотров 3.7k.

Вентиляционная система очень важная инженерная конструкция, которая играет ключевую роль в создании хорошего микроклимата. Она должна быть в каждом помещении, включая и нежилые, и отопительное помещение – не является исключением.

Для чего нужна вентиляционная система

Вентиляция в котельной частного дома предотвращает повышение концентрации угарного газа в воздухе и борется с таким распространенным явлением как обратная тяга. Распространение угарного газа является смертельно опасным, ведь повышение его концентрации в воздухе всего лишь на 0,2 % приводит человека к потере сознания с последующей остановкой дыхания.

Отопительный котел для поддержания горения сжигает кислород, и чем котел мощнее, тем больше он его «ест». А каким образом восполнить его концентрацию в воздухе котельного помещения, кроме как через проветривание?

И вентилирование должно быть, не абы какое.

Существуют четкие правила, которые достаточно подробно описаны в СНиП 2-35-76.

В отопительных помещениях, оборудованных газовыми котлами, рекомендуется обеспечить трехкратный воздухообмен.
Высота строения должна быть не мене 6 м, если это реализовать невозможно, то необходимо увеличить кратность воздуха из расчета 25% на каждый метр понижения.
Если необходимый приток воздуха обеспечить невозможно естественным путем, в таком случае требуется монтаж оборудования для дополнительного воздухообмена.

Расчет вентиляционной системы

В отопительном помещении недостаточно просто организовать вентилирование, его необходимо правильно рассчитать. На правильность расчетов вентиляции котельной влияют несколько факторов:

Объем помещения котельной.
Скорость движения воздуха по вентиляционным каналам. Для котельных помещений в частном доме этот показатель не может быть ниже, чем 1 м/сек.
Увеличение кратности в зависимости от понижения уровня потолка.

Давайте рассмотрит пример правильного расчета естественной системы вентиляции в частном доме, в котором располагается отопительное помещение, с размерами 2,5 м на 3,5 м. и высотой потолков 2,7 м.

Высчитываем объем этой комнаты: 2,5х3,5х2,7=23,62 м.куб
Воздухообмен, с учетом всех факторов составит: (6-2,7) х 0,25+3=3,8
За час в котельной должна произойти циркуляция воздуха объемом 23,62 м.кубх3,8=89,76 м.куб.
На основании этих данных и предоставленной таблицы, несложно произвести расчет нужного диаметра вентиляционных воздуховодов, которые обеспечат нужный воздухообмен (89,76 м.куб).

На основании данных таблицы диаметр нужного нам вентиляционного канала должен быть не менее 180 мм. И это мы рассчитали только вытяжной канал. Точно такими же параметрами должна обладать и приточная труба.

Правила обустройства вентиляции

Вентиляция помещения с газовым котлом может быть как естественная, так и принудительная. Главное – чтобы она отвечала всем требованиям по воздухообмену и безопасности. Есть несколько общих правил, соблюдение которых увеличит эффективность работы выбранной вами вентиляционной системы:

При естественном проветривании котельной нельзя использовать горизонтальные участки воздуховодов. Если конструктивно этого добиться невозможно, тогда в канал устанавливается дополнительный вентилятор. Если вентиляционная система принудительная, то горизонтальные воздуховоды на эффективность вывода отработанного воздуха не влияют.
Для эффективной работы естественного проветривания нужна тяга. Для этого вентиляционная труба должна быть расположено строго вертикально, и высота ее была не менее 3 м.

Важно!
Специалисты рекомендуют устанавливать в отопительное помещение частного дома, дополнительно дублирующую вентиляцию. В случае выхода из строя одной, ее сможет заменить другая, предотвращая угрозу жизни обитателей дома.

Очень важным, для работы вентиляции является и расположение каналов. Приточный должен располагаться в рабочей зоне отопительного котла, в нижней части помещения котельной, а вытяжной, на максимально возможном расстоянии от первого – в верхней части.

Оснащение котельной при наличии общедомовой вентиляции

Многие люди задаются непростым вопросом, как сделать вентиляцию в доме, чтобы она охватывала и котельную. На самом деле стандартная схема естественной вентиляции, когда вытяжки находятся в кухне и санузле дома, здесь не сработает. Либо придется делать отдельную вентиляцию, конкретно на котельную, либо подключать ее к общедомовой принудительной системе подачи и вывода воздуха.

Можно оснастить котельную воздухозаборным каналом, подключенным к общеобменной системе дома, а в качестве оборудования установить канальный вентилятор нужной производительности. При этом обязательно использовать противопожарный клапан.
Бывают варианты расположения комнаты, с установленным в нее отопительным оборудованием, когда организация естественного вывода воздуха невозможно из-за неправильного месторасположения. В таком случае специалисты рекомендуют использовать тягодутьевую машину, подключенную к общеобменной вентиляции частного дома.
И не забудьте о достаточном притоке воздуха в котельной, так как по правилам пожарной безопасности в нем должна быть несгораемая дверь, которая должна довольно плотно закрываться, поэтому притока воздуха из других помещений туда не будет, а значит и естественная вытяжка воздуха также работать не будет.

Если вас вы только начали проект загородного дома, то рекомендуем прочитать статью об устройстве и функционале системы вентиляции для частного дома.

Совет:
Расчет и монтаж воздуховодов вентиляции дело очень ответственное, благодаря чему обеспечивается нормальная ее работа и установленного в котельной оборудования. Если вы понимаете, что самостоятельно не справитесь с такой работой – лучше пригласите профессионалов. Если у вас установлена сложная система отопления с несколькими отопительными агрегатами, то все же лучше пригласите профессионалов.

Вентиляция для газового котла в частном доме требования

Главная » Статьи » Вентиляция для газового котла в частном доме требования

Вентиляция в котельной частного дома: разновидности, требования, расчет и подбор оборудования

Вентиляция в котельной – это обязательно требование правил безопасного использования газовыми отопительными приборами. Невыполнение сопряжено с рядом проблем, как административного характера, так и повышенной вероятностью возникновения чрезвычайной ситуации.

Так как скопление угарного газа и прочих продуктов горения представляет опасность не только для непосредственного владельца газового котла, то соответствие системы вентиляции нормам СНиП тщательно проверяют газовые службы еще на этапе приемке оборудования.

В свою очередь, использование котла без соответствующего разрешения может привести не только к административной, но в некоторых случаях и к уголовной ответственности.

Угарный газ очень опасен, поэтому система вентиляции должна работать безотказно

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

Для справки! Нормы разрабатывались для всех котельных – промышленных и бытовых, поэтому за стандарт принято достаточно большое, как для частного дома, помещение.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

Схема работы вентиляционной системы в котельной частного дома

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
Сложность точного расчета кондиционирования.
В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Пр

Требования к газовой котельной в частном доме в 2020

При расположении котельной в индивидуальном жилом доме (частный дом, коттедж или дача) необходимо соблюдать минимальные требования к площади и объему котельной, а также к устройству вентиляции и оконных и дверных проемов.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2020 году:

СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.985)
СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 687)
СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2. 2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62. 13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

По вертикали (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Согласно СП 402. 1325800.2018:

5.4 Для отопления помещений следует предусматривать отопительные газовые котлы с закрытой или открытой камерой сгорания, в том числе одноконтурные и двухконтурные, или отопительные аппараты, предназначенные для работы на газовом топливе, котлы с коаксиальным дымоходом, газовые конвекторы и другое газоиспользующее оборудование, имеющие разрешения на применение, выданные в порядке, установленном действующим законодательством Российской Федерации. Для горячего водоснабжения следует применять проточные, емкостные газовые нагреватели или двухконтурные котлы. Газоиспользующее оборудование должно быть заводского изготовления и оснащено автоматикой регулирования и безопасности. Газовые котлы должны соответствовать ГОСТ Р 51733, ГОСТ Р 54826, ГОСТ Р 54438, ГОСТ Р 54439, водонагреватели газовые емкостные — ГОСТ Р 54821, газовые конвекторы — ГОСТ Р 51377.

Установку газовых конвекторов следует выполнять в соответствии с приложением Е.

5.5 При установке в кухне газовой плиты и проточного водонагревателя или отопительного котла с закрытой камерой сгорания объем кухни следует принимать согласно 5. 1.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла с открытой камерой сгорания (одноконтурного или двухконтурного) объем кухни должен быть на 6 м³ больше объема, предусмотренного в 5.1.

При установке газового оборудования, предназначенного для отопления и горячего водоснабжения, в отдельном помещении (теплогенераторной) площадь этого помещения (теплогенераторной) должна определяться из условий удобства монтажа и обслуживания оборудования, но быть не менее 15 м³ при высоте не менее 2,5 м (для отопительного котла с открытой камерой сгорания).

(п.5.1 … При этом внутренний объем помещений кухонь должен быть, м³, не менее:

8 — для газовой плиты с двумя горелками;
12 — для газовой плиты с тремя горелками;
15 — для газовой плиты с четырьмя горелками.)

5.6 Газоиспользующее оборудование, работающее на природном газе, допускается размещать в цокольных и подвальных этажах одноквартирных и блокированных жилых домов. Не разрешается устанавливать технические устройства и газоиспользующее оборудование в ванных комнатах и санитарных узлах.

Требования к эвакуационным выходам из помещений, где установлено газоиспользующее оборудование, должны соответствовать действующим противопожарным нормам.

5.7 Не допускается предусматривать установку более двух отопительных котлов или двух емкостных водонагревателей в одном помещении.

5.8 Газовые генераторы следует устанавливать в соответствии с требованиями инструкций изготовителей: в отапливаемом вентилируемом помещении, в неотапливаемом вентилируемом помещении, а также на улице под навесом.

На существующих объектах газовые генераторы следует устанавливать после выполнения гидравлического расчета существующих газовых сетей и проверки пропускной способности узла учета.

5.9 Вентиляция помещений, предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом.

Требования к вентиляционным и дымовым каналам должны предусматриваться в соответствии с приложением Г СП 402.1325800.2018.

В кухнях-столовых вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м³/ч на работу газовой плиты (СП 60.13330).

5.10 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать остекление оконных проемов с площадью стекла из расчета 0,03 м² на 1 м³ объема помещения или использовать оконные конструкции со стеклопакетами по ГОСТ Р 56288. Армированное стекло, иные стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.

5.11 Дверь из помещения, где установлено газоиспользующее оборудование, должна открываться наружу.

5.12 Расстояние от строительных конструкций помещения до отопительного газоиспользующего оборудования следует принимать в соответствии с требованиями инструкций предприятия-изготовителя. При отсутствии требований в инструкциях газоиспользующее оборудование следует устанавливать исходя из условия удобства монтажа, эксплуатации и ремонта. При этом должны быть выполнены следующие требования:

настенное газоиспользующее оборудование для отопления и горячего водоснабжения должно быть установлено на стенах из несгораемых материалов на расстоянии не менее 2 см от стены, в том числе боковой;
стены из трудносгораемых и сгораемых материалов должны быть изолированы несгораемыми материалами или экранами заводского изготовления из закаленного многослойного стекла по ГОСТ 30698, не поддерживающими горения и распространения пламени по изолированной поверхности, на расстоянии не менее 3 см от стены, в том числе боковой. Изоляция должна выступать за габариты корпуса оборудования на 10 см и на 70 см сверху;
высота установки настенного оборудования должна быть удобной для эксплуатации и ремонта;
расстояние по горизонтали в свету от выступающих частей отопительного оборудования до бытовой газовой плиты должно быть не менее 10 см;
при установке оборудования на пол с деревянным покрытием последний необходимо изолировать несгораемыми материалами, предел огнестойкости которых не менее 45 мин. Изоляция пола должна выступать за габариты корпуса оборудования не менее чем на 10 см.

5.13 В существующих одноквартирных жилых домах установка газовых плит допускается в помещениях, соответствующих требованиям 5.1, но имеющих минимальную высоту до 2,0 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза более нормативного, указанного в 5.1. При этом в домах, не имеющих выделенной кухни, объем помещения, в котором устанавливается газовая плита, должен в два раза превышать указанный в 5. 1.

В кухнях и помещениях с наклонными потолками, имеющих высоту в средней части не менее 2,0 м, установку газоиспользующего оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.

Перевод на газовое топливо существующих отопительных котлов заводского изготовления, предназначенных для твердого или жидкого топлива, возможен при оборудовании котлов газогорелочными устройствами с автоматикой безопасности в соответствии с ГОСТ 17356.

5. 14 Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен узлом учета газа в соответствии с действующим законодат

Какие требования к помещению для установки газового котла в частном доме надо выполнять

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:

СП 55.13330 (ранее СНиП 31-02-2001)
СП 89.13330 (СНиП II-35-76)
СП 62. 13330 (ранее СНиП 42-01-2002)
СП 41-104-2000

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.
Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
Расстояние от потолка до котла, не менее 80 см.
Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.
Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.

Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
Двери должны открываться наружу.
В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.
Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.
{banner_downtext}
Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

размеры и требования СНиП в 2019-2020 годах

Строительство котельной частного дома может сэкономить расходы на отопление, если заранее всё продумать.

СП 402.1325800.2018 относит такие помещения к хозяйственной группе и определяет для них требования по возведению и обслуживанию. Так, окно в котельной частного дома – обязательное условие безопасности.

Котёл будет работать эффективно только в случае правильного расчёта мощности и выбора места установки, соблюдения требований эксплуатации.

Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

СП 402.1325800.2018 регламентирует порядок действий для организации котельной в частном доме. Несоблюдение этих правил часто приводит к печальным событиям, связанных с выходом из строя газового оборудования и даже его взрыва.

Каждая установка котла проверяется регулирующими органами на протяжении всего срока его службы.

Вернуться к оглавлению

Содержание материала

Нужно ли окно в котельной частного дома

Однозначный ответ скрывается в документе ГОСТ Р 56288-2014. Оборудование полноценной котельной необходимо только в случае установки оборудования с мощностью свыше 60 кВт.

Более слабые модели разрешено монтировать на кухне рядом с источником газа. Для котлов до 50 кВт, СНиП разрешает установку на чердаке.

Оборудование с мощностью свыше 350 кВт можно устанавливать только в отдельном помещении.

Для капитального строительства используют негорючие материалы, которые укладывают только на фундаментное основание. Обычно это камень или железобетонные конструкции.

Небольшое окно в котельной частного дома

Для оборудования газовой котельной в частном доме используют оборудование средней мощности.

К таким помещениям ГОСТ выдвигает дополнительные требования. Обязательно наличие дополнительного входа со стороны улицы и вентиляционного окна. Если в помещение продуман вход из жилой зоны, то необходима установка дверей, которые подходят по противопожарным нормам.

Читайте на нашем сайте: проекты одноэтажных и двухэтажных домов с котельной.

Площадь котельной и остекления

Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.

Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.

Минимальные размеры котельной частного дома

Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.

Обычно частный сектор использует такие модели котлов.

Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.

Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее

Размер окна для котельной в частном доме также регламентируется строительными правилами.

Пункт 5.10 СП 402.1325800.2018 гласит, что достаточно проёма в 0,5 м². Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м³ необходимо добавлять по 0,03 м² площади окна.

Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.

Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно. Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности.

Узнайте из видео: требования к котельной частного дома.

Вернуться к оглавлению

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Вернуться к оглавлению

Легкосбрасываемые панели для строительства пристройки

Для возведения пристройки можно использовать бетон и камень, но более простой вариант – ЛСП технологии. Они подходят для пристроек и отдельно стоящих котельных. Их преимуществ в скорости строительства и безопасности эксплуатации оборудования.

Газовая котельная из ЛСП

Такой вариант обеспечивает 100% сброс избыточного давления в окружающую среду. Взрыв может привести к появлению множества осколков от бетона или кирпича, а панели просто раскроются.

При проектировании следует учитывать температурный диапазон срабатывания ЛСК (от 30 до 45 градусов).

Такие технологии позволяют не думать над тем, каким должны быть размеры окна в котельной частного дома, ведь при должном подходе котёл можно разместить подальше от жилища. А используя их в качестве пристройки, можно запросто перенаправить силу взрыва в сторону улицы.

ЛСП дорогие. Но безопасность эксплуатации газового котла того стоит.

Удобнее всего возводить комбинированную постройку с использованием легкосбрасываемых панелей и традиционных материалов. Так можно полностью обезопасить себя и своё имущество от воздействия взрывной волны.

Заключение

К вентиляции котельной выдвигают серьёзные требования.

Несоблюдение правил эксплуатации газового оборудования может привести к большим тратам, связанным с разрушением дома и его восстановлением. Не говоря уже о риске для жизни и здоровья.

Читайте на нашем сайте: комбинированное отопление в частном доме.

Планирование и обслуживание комнат воздушной изоляции в больницах | 2017-02-01

Изолирующая комната должна быть хорошо герметизирована, чтобы предотвратить утечку избыточного воздуха в комнату или из нее.

Фото Дэвида Сакса / Getty Images

Контроль за распространением инфекционных заболеваний, передающихся воздушно-капельным путем, в медицинских учреждениях является серьезной проблемой для пациентов, персонала и посетителей. Чтобы свести к минимуму распространение инфекций, передающихся воздушно-капельным путем, некоторые помещения в больнице спроектированы как комнаты воздушно-инфекционной изоляции (AII) с перепадом отрицательного давления или комнаты защитной среды (PE) с перепадом положительного давления.

В то время как изоляторы должны соответствовать общим требованиям к стандартной медико-хирургической палате пациента, к ним также предъявляются особые требования. Например, в изоляторах пациентов может быть только одна койка, в них должна быть предусмотрена зона для одевания и хранения чистых и загрязненных материалов непосредственно снаружи или внутри входной двери, а также должна быть предусмотрена отдельная туалетная комната с местом для мытья рук. тонуть.

Кроме того, изолирующая комната должна быть хорошо герметизирована, чтобы предотвратить утечку избыточного воздуха в комнату или из нее.Чем плотнее конструкция помещения, тем эффективнее поддерживается перепад давления воздуха. В большинстве случаев в изолированной комнате не требуется прихожая. Если таковая имеется, она должна обеспечивать достаточно места для надевания защитного снаряжения перед входом в палату пациента, а двери должны быть оборудованы самозакрывающимися устройствами.

Выбор оборудования

При проектировании механических систем для поддержки изолирующих помещений проектировщик должен учитывать не только воздушный поток, необходимый для поддержания надлежащего перепада давления, но также расположение оборудования, удобство обслуживания и резервирование оборудования. В зависимости от количества и типа изолированных комнат на объекте, как правило, более экономично предоставить одну большую систему для обслуживания нескольких комнат, чем несколько меньших систем.

Та же система вентиляции, которая обслуживает другие стандартные палаты для пациентов, может использоваться для изоляторов. Для вентиляционной установки, обслуживающей изоляционные помещения, требуются предварительные фильтры с минимальным показателем эффективности (MERV) 7, либо с MERV 14, либо с высокоэффективными воздушными фильтрами для твердых частиц (HEPA). Фильтры MERV 14 подходят для помещений с отрицательным давлением AII и для помещений с положительным давлением из полиэтилена, когда конечная фильтрация HEPA используется на приточных диффузорах, обслуживающих помещение из полиэтилена.

Для вытяжной системы, обслуживающей помещения AII, вытяжной вентилятор должен располагаться на открытом воздухе, если это возможно, и размещаться как можно дальше от воздухозаборников и общественных мест, но не менее чем на 25 футов с выпуском над крышей. Для наружных вентиляторов весь выхлоп из помещений AII должен удаляться с помощью вертикальной вытяжной трубы или вытяжного вентилятора с вертикальным расположением нагнетания.

Если вентилятор должен быть расположен внутри, следует использовать сварные воздуховоды после вытяжного вентилятора, а корпус фильтра с мешком на входе / выходе с фильтрами предварительной очистки и HEPA-фильтрами должен быть установлен перед вытяжным вентилятором. Вытяжные вентиляторы должны питаться от аварийного источника питания, а вентиляторы должны иметь маркировку загрязненного воздуха в соответствии с рекомендациями Центров по контролю и профилактике заболеваний.

Также необходимо учитывать резервирование оборудования, которое будет зависеть от типичной переписи в учреждении инфекционных пациентов или пациентов с ослабленным иммунитетом. В более крупных системах, обслуживающих несколько комнат, рекомендуется использовать резервные вентиляторы, чтобы отказ одного вентилятора не ставил под угрозу безопасность пациентов и лиц, осуществляющих уход.

Вытяжные воздуховоды, обслуживающие помещения с отрицательной изоляцией AII, должны иметь постоянную маркировку как загрязненный воздух.

Изображение предоставлено RTM Engineering Consultants

Требования к конструкции

Эти индивидуальные решения по управлению и оборудованию объединяются в проектах самих камер отрицательного и положительного давления.К ним относятся:

Помещения отрицательной изоляции. Помещение AII с отрицательным давлением предназначено для изоляции пациента, у которого есть подозрение или диагностировано инфекционное заболевание, передающееся воздушно-капельным путем. Таким образом, изолирующая комната с отрицательным давлением предназначена для предотвращения распространения болезни от инфицированного пациента к другим в больнице.

Изоляционные помещения с отрицательным давлением требуют минимум 12 воздухообменов выхлопа в час и должны поддерживать минимальный перепад отрицательного давления унитаза 0,01 дюйма по отношению к соседнему коридору, независимо от того, используется ли прихожая. Обычно используется уставка, близкая к минус 0,03 дюйма водяного столба. Когда это не требуется для использования с инфекционным пациентом, комната AII с отрицательным давлением может быть занята неинфекционными пациентами. Отношение отрицательного давления к коридору должно поддерживаться; однако его не требуется поддерживать на уровне не менее минус 0,01 дюйма водяного столба.

Если имеется прихожая, поток воздуха должен идти из коридора в прихожую, а из прихожей — в изолированную комнату для пациентов. Для поддержания требуемого перепада давления количество отработанного воздуха всегда должно быть больше, чем расход приточного воздуха.В зависимости от таких факторов, как размер помещения и нагрузка на отопление и охлаждение помещения, может потребоваться более 12 воздухообменов в час. Как правило, минимальная разница воздушного потока от 150 до 200 кубических футов в минуту (CFM) достаточна для поддержания перепада давления в хорошо герметичном помещении.

Выхлопные газы из изоляционных помещений с отрицательным давлением, связанных с ними прихожих и связанных туалетных комнат должны сбрасываться непосредственно на улицу, не смешиваясь с выхлопными газами из любых помещений, не относящихся к AII. Однако несколько изоляторов AII могут быть подключены к одной вытяжной системе.Вытяжные воздуховоды, обслуживающие помещения с отрицательной изоляцией AII, также должны иметь постоянную маркировку как загрязненный воздух внутри помещения максимум через 20 интервалов и во всех проходах в стене или полу.

Приточный воздух в палату обычно расположен под потолком у изножья кровати пациента, а отработанный воздух отбирается из вытяжных решеток или регистров, расположенных непосредственно над кроватью пациента на потолке или низко на стене возле изголовья кровати. . Когда вытяжные решетки в головной стене устанавливаются ниже 7 футов над полом, NFPA 90A требует, чтобы отверстие было защищено решеткой или экраном, через которые не может пройти полудюймовая сфера.

Помещения с положительной изоляцией. Изолятор с положительным давлением предназначен для защиты от инфекционных заболеваний у пациентов с ослабленной иммунной системой, например, больных раком или трансплантатов. Эти помещения требуют минимум 12 воздухообменов приточного воздуха в час и должны поддерживать минимальный перепад положительного давления в унитазе 0,01 дюйма, чтобы гарантировать защиту пациента от заражения воздушным путем независимо от того, используется ли прихожая. Как правило, помещения с положительным давлением предназначены для поддержания еще более строгой уставки положительного нуля.03-дюймовый туалет.

Как и комната AII, палата с положительной реакцией на ПЭ может быть занята обычными пациентами, когда она не используется. Точно так же следует сохранить отношение положительного давления к коридору; тем не менее, не требуется поддерживать минимальный положительный 0,01-дюймовый WC.

Когда используется прихожая, поток воздуха должен поступать из палаты пациента в прихожую и из прихожей в коридор. Как и в случае с отрицательной комнатой AII, обычно минимальная разница воздушного потока от 150 до 200 кубических футов в минуту является достаточной для поддержания перепада давления в хорошо герметичном помещении. Помещения с положительным давлением необходимо снабжать воздухом, очищенным HEPA, с фильтрами, установленными на главном приточно-вытяжном агрегате или на выводах подачи в помещении.

Приточный воздух в палату должен располагаться в потолке над кроватью пациента, а возвратный воздух отбираться через потолок возле двери палаты пациента. Приточный диффузор должен быть без аспирации, ламинарным потоком и должен быть спроектирован так, чтобы ограничивать скорость воздуха у кровати пациента, чтобы уменьшить возможность дискомфорта пациента.Кроме того, ASHRAE 170 требует, чтобы поток воздуха в помещение с изоляцией из полиэтилена поддерживался на постоянном уровне для обеспечения постоянной вентиляции в помещении.

Комбинированные помещения AII / PE. В прошлом некоторые изолирующие помещения проектировались с возможностью переключения между отрицательной и положительной изоляцией; однако изоляция такого типа больше не допускается. Чтобы удовлетворить потребность в защите пациента с ослабленным иммунитетом и известным инфекционным заболеванием, ASHRAE 170 теперь включает рекомендации по комбинированному кабинету AII / PE. В отличие от отдельных изоляторов AII и PE, комбинированную изоляторную комнату необходимо использовать с прихожей.

Приточный воздух в палату должен располагаться в потолке над кроватью пациента, а возвратный воздух отбираться с потолка возле двери палаты пациента, как в стандартной изолированной комнате с полиэтиленом. Отношение давления для прихожей должно быть либо положительным по отношению к комнате AII / PE и коридору, либо отрицательным по отношению к комнате AII / PE и коридору.

Кроме того, ASHRAE 170 требует наличия двух отдельных постоянно установленных визуальных устройств или механизмов для постоянного контроля перепада давления воздуха.Одно устройство контролирует соотношение давления между прихожей и комнатой для ОВД / ПЭ, а второе проверяет соотношение давления между прихожей и коридором. Выхлопные газы из комбинированной комнаты AII / PE, связанной с ней прихожей и связанной с ней туалетной комнаты должны выводиться непосредственно на улицу, не смешиваясь с выхлопными газами из любых комнат, отличных от AII.

Техническое обслуживание помещения

После завершения строительства, но до начала эксплуатации, подрядчик по механическому или балансировочному обслуживанию обычно регулирует объемы воздушного потока в соответствии с указаниями инженера-проектировщика, чтобы гарантировать, что изолирующее помещение работает должным образом.Кроме того, изолирующие помещения должны быть введены в эксплуатацию для подтверждения правильного соотношения давления, правильной работы комнатных средств управления и функциональности монитора давления и аварийной сигнализации. ASHRAE 170 также требует, чтобы комната проверялась ежедневно, пока она используется в качестве изолированной.

Учитывая, что механические системы со временем выходят из равновесия, важно регулярно проверять, что изоляционная камера все еще поддерживает надлежащее соотношение давления, а устройство контроля давления работает правильно.Давление в помещении следует проверять ежемесячно с помощью дымового следа или аналогичных тестов. Большинство производителей манометров также рекомендуют ежегодно калибровать манометр. Результаты этого периодического тестирования следует регистрировать, поскольку компетентный орган может запросить данные во время обследования.

В дополнение к обычным испытаниям изолятора, персонал больницы, который будет использовать или обслуживать комнату, должен быть обучен правильному использованию комнаты, в том числе тому, как работает датчик давления.Преимущество использования монитора постоянного давления, подключенного к системе автоматизации здания, заключается в том, что перепад давления в изолированной комнате можно отслеживать, отслеживать и анализировать. Его также можно использовать для оповещения персонала больницы, если помещение не работает должным образом.

Жизненно важно

Учитывая, что общий недостаток, упомянутый Совместной комиссией, относится к системе вентиляции, которая не может обеспечить надлежащее соотношение давления, скорость воздухообмена и эффективность фильтрации, надлежащее проектирование и техническое обслуживание изоляционных помещений жизненно важны. Независимо от того, спроектированы ли изоляционные комнаты во время нового строительства или ремонта существующего помещения, тщательное планирование является ключевым моментом.

Мартин Херрик , ЧП, HFDP, является юристом компании RTM Engineering Consultants, Шаумбург, Иллинойс. С ним можно связаться по адресу [email protected]

Воздухонагреватели прямого действия, которые могут подключаться к прямой подаче воздуха, наружного воздуха

Вашей печи нужен воздух, чтобы гореть. Если он не может быть подключен к внешнему источнику воздуха, он забирает этот воздух из комнаты — и этот воздух должен куда-то попадать, что означает, что вы в конечном итоге всасываете холодный внешний воздух в свой дом.

Здесь у нас есть печи с прямым воздухом, которые можно подключить к внешнему источнику воздуха. Вы просто выводите воздуховод наружу и подключаете его к плите, обычно сзади.

Мы указываем печи как частичные, где только часть воздуха для горения подается через внешний канал, или как общие, когда весь воздух для горения подается через канал.

Мы также указываем, является ли печь воздухонепроницаемой, что означает, что отверстия в самой печи были герметизированы, чтобы минимизировать утечки воздуха через печь, что важно для испытаний на герметичность и давления новой конструкции.

Наша техническая команда будет рада рассказать о конкретных требованиях к вашему проекту, мы всегда рады помочь.

Возможно, вам будет интересна более подробная информация о внешних источниках воздуха для печей

Топливо и стиль

Тип

наверх

Марка

наверх

Популярные печи с прямым воздухом

22.6kWclass = «теплопроизводительность «> 88,1% class = «fficiency»>

class = «плитаattributecontainer»>

Превосходный по стилю и функциональности, Smart 120 становится сердцем вашего дома, обеспечивая горячую воду, обогревая дом и позволяя готовить.Пеллетоварка Smart 120 зарегистрирована MCS.

ECO22.6kWclass = «heatoutput»> 88,1% class = «fficiency «>

class =» плитаattributecontainer «>

Klover Smart 80 — котел на древесных гранулах, совмещенный с варочной панелью. Таким образом, у вас есть компактная, современная, высокоэффективная печь на гранулах, на которой вы можете нагревать чайник или кастрюлю, одновременно обеспечивая горячее водоснабжение и отопление.

5kWclass = «heatoutput»> 84% class = «КПД»>

class = «плитаattributecontainer»>

ECO5kWclass = «heatoutput»> 81.8% class = «fficiency «>

class =» плитаattributecontainer «>
Распродажа ~~£ 1,560~~ £ 1,404 вкл. НДС

Превосходная плита на пьедестале Neo, но с еще большим количеством стекла

ECO6kWclass = «heatoutput»> 81,5% class = «fficiency «>

class =» cabinattributecontainer «>

Модель 9 Air — это модель, которую следует выбрать, если у вас хорошо герметичный дом и вам требуется прямая подача воздуха.

ECO7kWclass = «heatoutput»> 80% class = «fficiency «>

class =» плитаattributecontainer «>
Распродажа ~~£ 1,535~~ £ 1,382 вкл.НДС

В Harmony LS есть открытая площадка для хранения дров под дверью, которая полезна для хранения дров на ночь, и поленья тоже выглядят очень красиво.

ECO7kWclass = «heatoutput»> 80% class = «fficiency «>

class =» плитаattributecontainer «>
Распродажа ~~£ 1,615~~ £ 1,453 вкл. НДС

Opus Harmony PR можно частично повернуть, чтобы вы могли лучше видеть пламя, если переместитесь в другую часть комнаты.

7kWclass = «heatoutput»> 77% class = «efficiency»>

class = «плитаattributecontainer»>

ECO5.4kWclass = «heatoutput»> 75,5% class = «fficiency «>

class =» cabinattributecontainer «>

ECO4.3kWclass = «heatoutput»> 78,4% class = «efficiency»>

class = «плитаattributecontainer»>

7kWclass = «heatoutput»> 79,4% class = «fficiency «>

class =» плитаattributecontainer «>

Многотопливная печь Broseley Desire 7 большего размера станет отличным дополнением вашего дома, будь то в городе или за городом.

7kWclass = «heatoutput»> 79,4% class = «fficiency «>

class =» плитаattributecontainer «>

Многотопливная печь Broseley Hereford мощностью 7 кВт подходит для бездымных помещений.

ECO5kWclass = «heatoutput»> 80% class = «fficiency «>

class =» плитаattributecontainer «>

У Nordpejs Duo 5 есть герметичный отсек под топкой. Это делает плиту довольно чистой облицовкой, а также делает ее наименее дорогим вариантом данной модели.

ECO6.2kWclass = «heatoutput»> 80% class = «fficiency «>

class =» плитаattributecontainer «>

ECO14kWclass = «теплопроизводительность»> 79% класс = «эффективность»>

класс = «контейнер для атрибутов печи»>
Распродажа ~~2,500 £~~ 2,250 £ вкл.НДС

ECO5kWclass = «heatoutput»> 81,8% class = «fficiency «>

class =» cabinattributecontainer «>
Распродажа ~~£ 1,695~~ £ 1,526 вкл. НДС

Очень современная модель пьедестала.

ECO5kWclass = «heatoutput»> 78% class = «fficiency «>

class =» плитаattributecontainer «>
Распродажа ~~£ 1,115~~ £ 1,003 вкл. НДС

Большая многотопливная печь ACR Buxton мощностью 5 кВт, подходящая для помещений с контролируемым дымом.

7.5kWclass = «heatoutput»> 77.8% class = «fficiency «>

class =» плитаattributecontainer «>
Распродажа ~~£ 1,640~~ £ 1,476 вкл. НДС

Широкая современная печь Esse 225 XK SE имеет возможность сжигать дрова или бездымное топливо мощностью более 8 кВт при необходимости.

ECO5kWclass = «heatoutput»> 81,1% class = «efficiency»>

class = «плитаattributecontainer»>
Распродажа ~~£ 1,129~~ £ 1,016 вкл. НДС

Mendip Woodland Stove — это привлекательная многотопливная печь мощностью 4,5 кВт с топкой приличных размеров и опциями для подачи прямого воздуха.

6,1kWclass = «heatoutput»> 80% class = «КПД»>

class = «плитаattributecontainer»>
Распродажа ~~1,071 £~~ 964 £ вкл. НДС

Если печь устанавливается отдельно в комнате, а не в камине, плита Westfire 23 Side Glass будет хорошим выбором, поскольку вы сможете видеть пламя со всех трех сторон.

7kWclass = «heatoutput»> 79,4% class = «fficiency «>

class =» плитаattributecontainer «>

Эта печь, стоящая высоко и широко, придаст теплый и уютный вид вашему дому.

ECO5kWclass = «heatoutput»> 74,4% class = «fficiency «>

class =» плитаattributecontainer «>
Распродажа ~~£ 1,665~~ £ 1,498 вкл. НДС

Neo 3F — это компактная современная печь, похожая на Neo 1F. Однако у этой модели есть дополнительные боковые стеклянные панели, что означает, что пламя можно увидеть через боковые стороны печи, а также спереди.

ECO7kWclass = «heatoutput»> 80% class = «fficiency «>

class =» плитаattributecontainer «>

Vision — печь испанского производителя Carbel, а из высокого окна открывается прекрасный вид на пламя.

ECO10kWclass = «heatoutput»> 82% class = «fficiency «>

class =» плитаattributecontainer «>

Печь Firebelly Firepod — это новый дизайн от Firebelly, но с характерной чертой Firebelly. Печь Firepod мощностью 10 кВт подходит для обогрева помещения среднего размера.

% PDF-1.5
%
66 0 объект
>
endobj
xref
66 76
0000000016 00000 н.
0000002600 00000 н.
0000002699 00000 н.
0000003240 00000 н.
0000003383 00000 н.
0000003479 00000 п.
0000003515 00000 н.
0000004163 00000 п.
0000004726 00000 н.
0000005109 00000 п.
0000005706 00000 н.
0000006179 00000 н.
0000006478 00000 н.
0000007011 00000 н.
0000007435 00000 н.
0000007690 00000 н.
0000007803 00000 н.
0000007968 00000 п.
0000008137 00000 н.
0000008297 00000 н.
0000008333 00000 п.
0000008621 00000 н.
0000009230 00000 н.
0000009864 00000 н.
0000010522 00000 п.
0000011271 00000 п.
0000011896 00000 п.
0000012438 00000 п.
0000013061 00000 п.
0000013612 00000 п.
0000014149 00000 п.
0000014740 00000 п.
0000015305 00000 п.
0000015420 00000 н.
0000015607 00000 п.
0000015717 00000 п.
0000015827 00000 н.
0000015943 00000 п.
0000016129 00000 п.
0000016239 00000 п.
0000016355 00000 п.
0000016540 00000 п.
0000016698 00000 п.
0000016860 00000 п.
0000016939 00000 п.
0000017085 00000 п.
0000017182 00000 п.
0000017292 00000 п.
0000017402 00000 п.
0000017591 00000 п.

СНиП для котельной в частном доме

Отопительное оборудование в доме часто монтируют в помещении, называемом котельной. Так как это – технологичное и небезопасное в аварийных ситуациях оборудование, помещение для отопительного оборудования должно быть смонтировано в соответствии с существующими нормами и правилами его эксплуатации. Котельное помещение обычно обустраивается, если дом не подключен к центральному отоплению, а имеет собственную автономную систему отопления, поэтому характеристики каждой котельной будут отличаться, но их необходимо привести к общим требованиям, которые зависят от типа нагревательного прибора и его размещения в помещении. Поэтому перед монтажом отопительного оборудования проектируется его размещение.

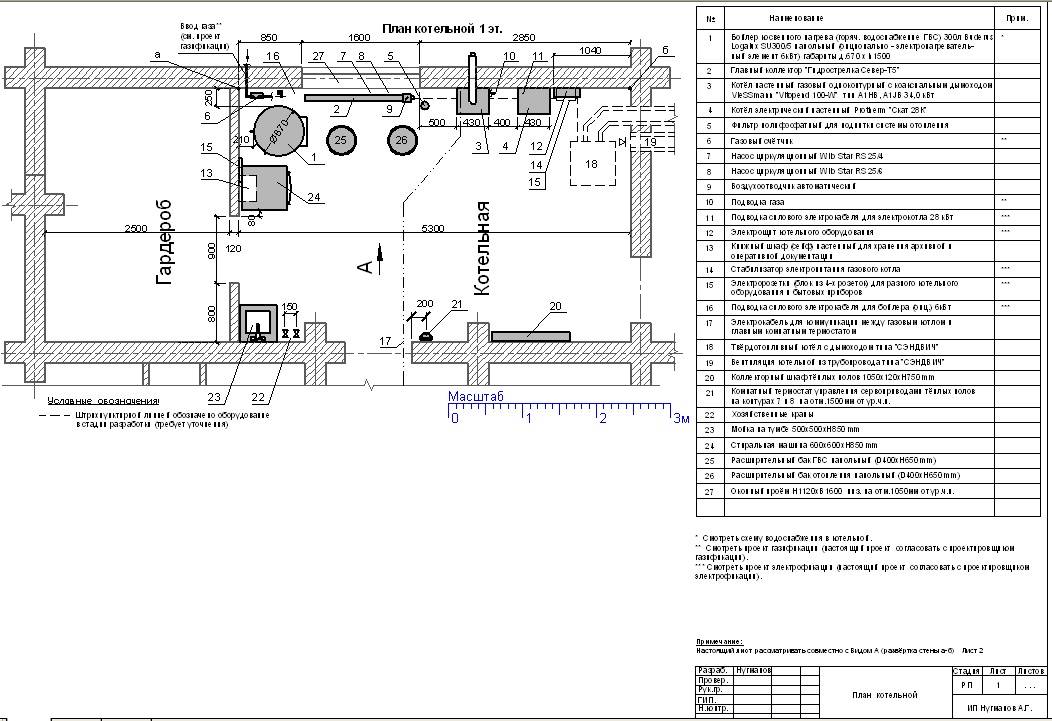

Помещение котельной на плане дома

Общие положения
Места, где рекомендуется оборудовать помещение котельной в частном доме:
1. Чердак или мансарда;
2. Отдельное хозяйственное строение;

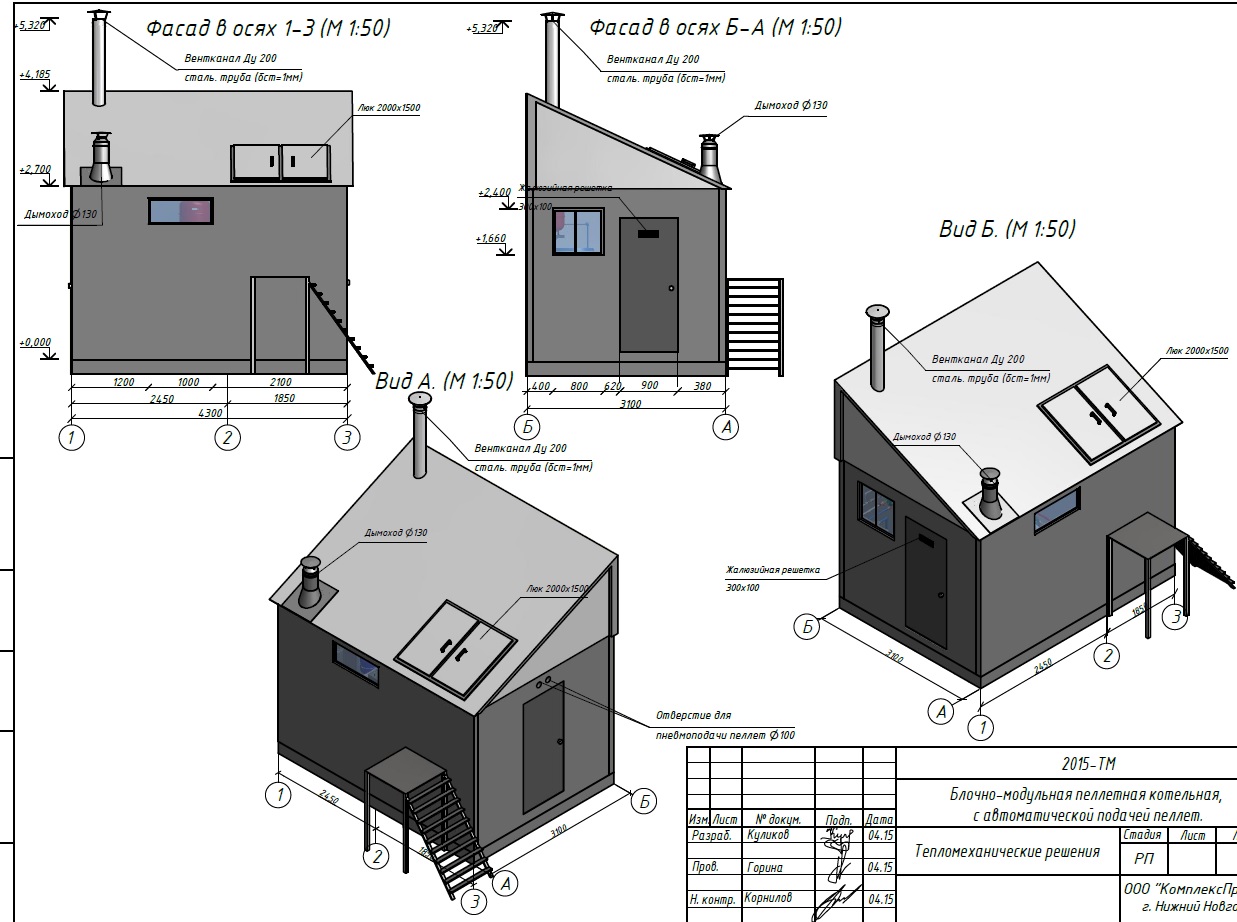

3. Автономный модуль – мини-котельная в отдельном контейнере;
4. Помещение в доме;
5. Пристроенное к дому помещение.
Оптимальное размещение котельного оборудования – чердак или подвал, но при монтаже отопления в старом доме лучше сделать это в отдельном здании или пристроенном помещении к дому. Обустройство котельной в частном доме зависит от типа нагревательного агрегата – он может быть газовый, электрический или твердотопливный, поэтому в большей мере выбор здания или помещения зависит именно от этого. При составлении проекта монтажа оборудования в него должны входить схема местоположения отопительного оборудования и требования к котельным в частном доме снип.

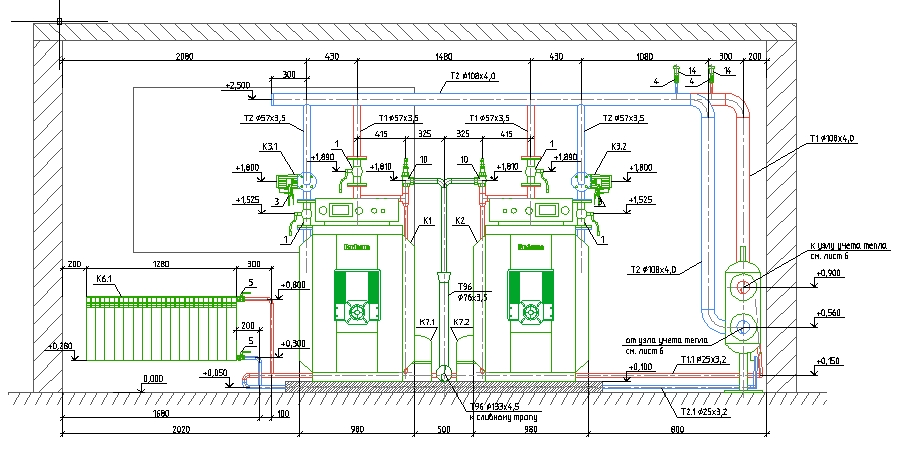

Схема котельной и оборудования

Проект обязательно согласовывается с государственными организациями, но более высокие требования при этом предъявляются к газовому оборудованию.
Требования к котельной в частном доме с любым типом котла:
1. В одном помещении разрешено устанавливать до двух котлов;
2. Стены котельного помещения должны быть выложены из негорючих стройматериалов;
3. Пол в котельной должен быть бетонным, или иметь металлическую листовую защиту. Разрешается облицовка керамической плиткой;
4. В котельной нельзя хранить и использовать любые горючие вещества;
5. Дверь в котельную должна иметь противопожарную защиту – металл, асбест или другую негорючую обивку;
6. Все двери в топочной должны открываться наружу;
7. Если топочная устроена в пристройке, то одна дверь должна вести в здание, вторая – наружу;
8. Все отопительные приборы и оборудование должны быть доступны для обслуживания и контроля;
9. Искусственная вентиляция должна быть трехкратной мощности относительно требований СНиП;
10. В топочной должно быть окно с форточкой ≥ 50 х 50 см.

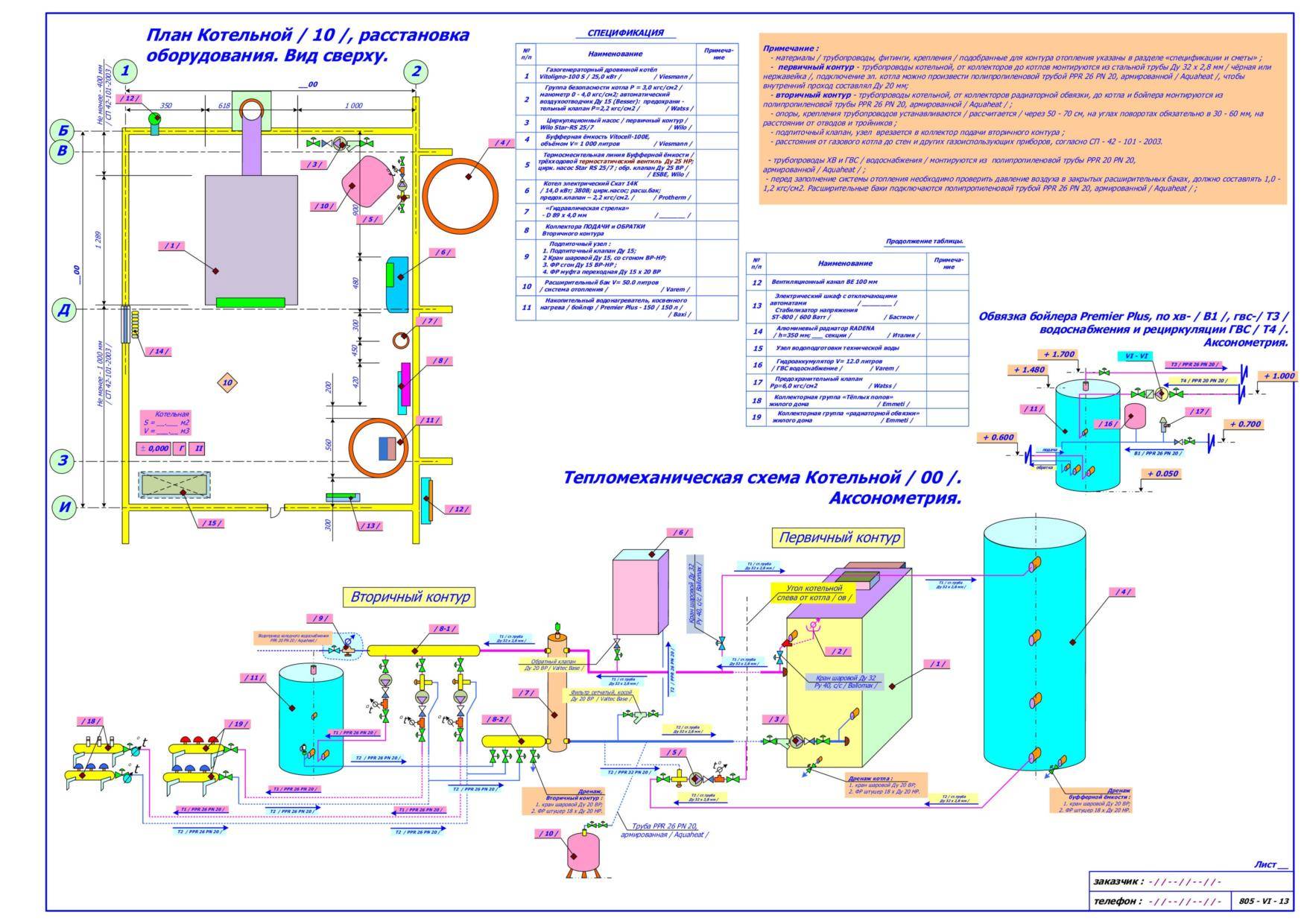

Проект котельной в частном доме

Нормативы и требования

Для каждого типа котла существуют дополнительные требования по размещению, эксплуатации и безопасности, описанные в СНиП 42-01-2002.
Основные общие требования к котельной в частном доме с газовым оборудованием включают в себя: разрешение на установку котла ≤ 30 кВт не в отдельном здании или помещении, а в доме. Помещение должно иметь высоту потолка ≥ 2,5 м, площадь ≥ 6 м2, объем ≥ 15 м3. Обычно для установки газовых котлов используют кухню, при этом необходимо ориентироваться на мощность котла – чем она больше, тем бо́льшую площадь и объем должно иметь помещение. Минимальная площадь окна на кухне – 0,5 м2, ширина двери ≥ 0,8 м.
В любом помещении с газовым оборудованием для отопления дома должна быть естественная и принудительная вентиляция, для обеспечения естественной вентиляции на кухне внизу любой стены или двери проделываются отверстия размером ≥ 30 х 30 см, принудительная вентиляция обеспечивается установкой вытяжки. Если котле имеет мощность ≥ 30 кВт, его необходимо монтировать в отдельном здании или помещении.
При установке котла в доме принимается во внимание выполнение следующих условий:
1. Отдельная дверь на улицу;
2. Искусственное и естественное освещение;
3. Наличие искусственной и естественной вентиляции и/или вытяжки;
4. Пожароустойчивость стен.

Схема вентиляции

Требования к помещению с электрокотлом

Котел на электричестве и сопутствующие приборы являются наиболее безопасными из всех типов отопления, поэтому для электрокотла не нужно выделять отдельное здание или помещение. Также не нужно оборудовать вентиляцию и вытяжку, а монтировать котел можно в любом помещении дома. Недостаток этого оборудования – энергозависимость и высокое энергопотребление.
Требования к топочной с котлом на твердом топливе
1. Площадь топочного помещения – 8 м²;
2. Свободный доступ ко всему оборудованию;
3. Вентиляционный канал рассчитывается, исходя из пропорций 8 см²/1 кВт мощности агрегата;
4. Котел устанавливается на отдельный фундамент, а также на фундаменте – на подиум из негорючих материалов высотой до 10 см;
5. Обустраивается естественная и принудительная вентиляция таким же образом, как и для газового оборудования. Это же касается и освещения – естественного и искусственного;
6. Стройматериалы стен, пола и потолка должны быть негорючие. Перед топкой укладывается стальной лист размером 500 х 500 мм;
7. Дымоход должен иметь высоту ≤ 5 м, с количеством поворотов или изгибов ≤ 3.
При монтаже газового или твердотопливного котла рекомендуется провести параллельный монтаж средств автоматической защиты, пожарозащиты и других предохранительных узлов и элементов: байпасов, запорно-предохранительных клапанов, термодатчиков, датчиков дыма, других защитных приборов и оборудования.

Средства пожаротушения в котельной

Требования к размещению газового оборудования

Для отдельного помещения с газовым котлом существуют следующие нормы:
1. Фундаменты дома и котельной должны быть раздельными;
2. Для напольного газового котла строится отдельный фундамент;
3. Стройматериалы крыши и стен должны быть негорючими;
4. На фундаменте котел поднимается на 20 см на металлическом или бетонном основании;
5. Труба дымохода опирается на свой фундамент.
Монтаж котла на газе разрешен на кухне (в туалете и ванной запрещено) или в отдельном помещении, построенном из негорючих материалов, которое должно иметь высоту потолка ≥ 2,20 м, объем помещения ≥ 15 м3 и/или 6 м2. Окно в котельной должно иметь площадь 0,5 м2, плюс оборудование естественной и искусственной вентиляции и/или вытяжки.
По периметру помещение может быть произвольной формы, но ширина дверных проемов должна быть ≥ 0,8 м, а сами проходы должны располагаться на расстоянии ≥ 1 м от котла и до стены напротив. Газовый котел можно устанавливать на любом этаже дома, а также в подвале и в мансарде.

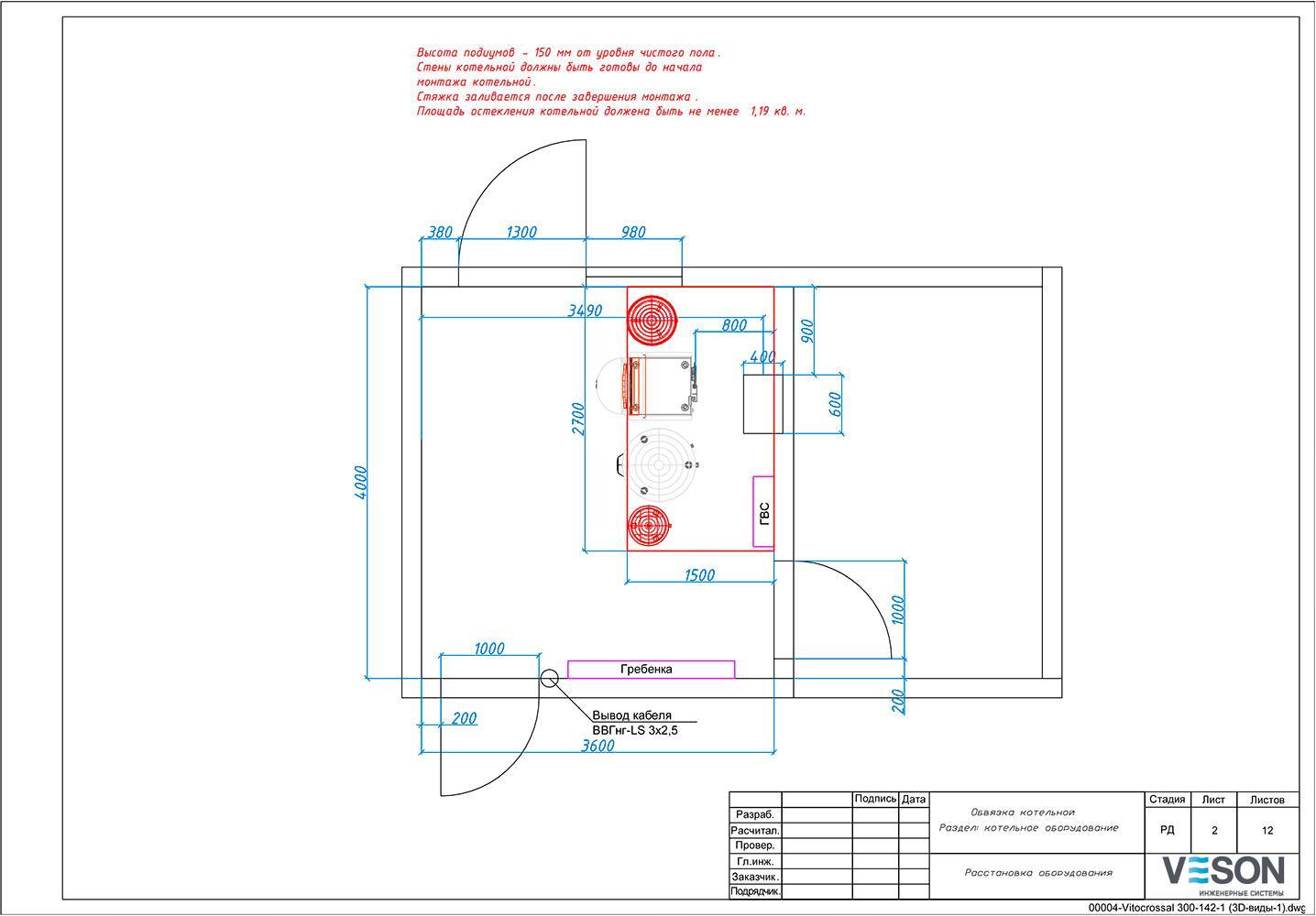

Котельная с газовым котлом

Монтаж вентиляции в котельной

Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м³.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м³/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.

Вентиляционное оборудование котельной

Для уменьшения энергопотребления всей системы рекомендуется установить систему автоматического контроля вентиляции и загрузки топлива, которая будет срабатывать при включении котла, а при прогорании топлива вентиляторы будут останавливаться.
Труба вентиляции выводится наружу – если это помещение внутри дома, то трубу можно вывести в окно, находящееся рядом с вентилятором. Высота вентиляционной трубы – выше крыши дома на 50-100 см. Такая высота обеспечивает требуемую тягу для вывода накапливающихся в котельной отработанных газов.

Документация для проекта

После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Требования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Требования к проекту — Специалист по проектированию — Котел

Применимость Кодекса и зонирования

Работа с котлом должна соответствовать Строительным нормам и правилам г. Нью-Йорка: строительным, водопроводным, газовым, механическим и административным. В соответствии с разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, реконструкция или ремонт установленных систем должны соответствовать требованиям для новых установок, не требуя, чтобы существующая установка соответствовала всем требованиям настоящего Кодекса.Добавления, изменения или ремонт не должны приводить к тому, что существующая установка становится небезопасной, опасной или перегружается. Могут применяться другие коды, такие как:

* Примечание: В то время как ниже приводится список ключевых зон, Кодекс и другие правила могут иметь значение при разработке проекта; он не охватывает ВСЕ применимые правила. *

Применимые коды

Механические работы могут потребовать соблюдения следующих разделов Строительного кодекса, Механического кодекса, Пожарного кодекса или Кодекса энергосбережения:

Элемент проекта	Применимые нормы и правила
	*Текущий код*	*Предыдущие коды*
	2014	1968	1938
Котлы	MC 2014, главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14
Газовые горелки	2014 ФСК Глава 4
Классификация строительных конструкций	г. до н.э. Глава 6	Статья 14 БК Подглава 3	Статья 4
Дымоходы и вентиляционные отверстия	2014 ФСК Глава 5, ФСК 501.1.1, ФСК 503.5.6 и МЦ 801.1.1
Детали расчета конструкции и монтажа	г. до н.э. Глава 16	2014 г. до н.э. 1601.2 и Раздел 27/Подраздел 10	2014 г. до н.э. 1601.2, 1938 г. до н.э., статьи 8 и 9
Пожарное отделение и подразделения	до н.э. Глава 7	Раздел 27/Подраздел 5	Статья 11
Особо опасная зона затопления	2014 BC Приложение G и ASCE 24-05
Выход (из котельных)	BC Глава 10 и Приложение S	с §27-354 по §27-396.6	Статья 7 и Раздел 12 NYCRR, часть 4-6.8
Схемы стояков	2014 ФСК 106.5, 2014 ПК 106.5 и 2014 МК 106.5
Газопроводы и газовые приборы	2014 ФСК Глава 3
Лестницы и платформы	Правила Промышленного кодекса трудового законодательства штата Нью-Йорк, части 4–6.6 и Часть 14-1.10
Хранение мазута	MC 2014 Глава 13
Противопожарные и противопожарные/дымовые заслонки	2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1
Впускные и выпускные вентиляционные отверстия и прямые вентиляционные отверстия	2014 MC Chapter 4, BC Table 705.8, и FGC 503.8
Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители	MC 2014, главы 4, 5, 8, 10 и FGC 2014, глава 5
Системы противопожарной защиты	2014 BC Глава 9 и Приложение Q
Строительные материалы	г. до н.э. Главы 19-26	В соответствии с применимыми положениями BC 2014 и BC 1968 §27-600–§27-651	В соответствии с применимыми положениями статей 8 и 9 BC 2014 г., 1938 г. BC
Элементы управления системой	2014 MC 1004, ASME CSD-1 и см. «элементы управления» в 2014 FGC, 2014 PC и 2014 MC
Специальные и текущие инспекции	2014 г. до н.э. 1704
NYCECC – Документы, подтверждающие соответствие энергетическому кодексу	2016 г., Нью-Йорк, ЕСС 101.2 и 1 RCNY 5000-01
Перечень изоляции трубопроводов (расположение и толщина)	NYC ECC, 2016 г. Таблица C403.2.10 и ECC C404.4
График замены котла (мощность и КПД)	2016 Нью-Йорк ECC C403.2.1 и ECC C403.2.3
Примечания – замена органов управления котлом (частичная нагрузка и сброс)	2016 Нью-Йорк ECC C403.4.2.4
Примечания – Демпферы, проходящие через тепловую оболочку	2016 Нью-Йорк ECC C403.2.4.3
Ввод в эксплуатацию	2016 NYC ECC C408 и Правила ввода в эксплуатацию (подлежит уточнению)

* Примечание: Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3 *

Зонирование

Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях в требуемых дворах, на открытом пространстве, на высоте и/или в небе. При установке на крыше соблюдайте требования пожарной охраны к доступу для зданий высотой 100 футов или менее. (Включая, но не ограничиваясь ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

Руководство по представлению рабочих планов котельных систем

Предпроектный анализ должен охватывать все существующие котельные системы и компоненты, а также другие строительные элементы, затронутые предлагаемым объемом работ, для проверки соответствия работы котла нормам или модификаций котельных систем.В зависимости от сложности и масштаба проекта информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для проекта. (См. Административный кодекс Нью-Йорка, раздел §28-104.7.1.

Хотя DOB не требует организации и стиля строительной документации, рекомендации, изложенные в этой главе, должны обеспечить последовательный подход к подготовке строительной документации, который облегчит процесс пересмотра плана. Во многих случаях проект может включать документирование существующих котлов или систем и компонентов котлов, которые должны быть четко идентифицированы как новые по сравнению с существующими системами.

Проекты могут пройти профессиональную сертификацию в соответствии с AC 28-104.2.1

Полная подача рабочих чертежей котельных систем

Строительная документация представляет собой работу, тесно связанную со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, детали, необходимые для полной подачи чертежей, можно найти в разделах NYC Mechanical Code AC 28-104.7 и BC 107.2 для получения информации о подаче и необходимых строительных документах.

Полная подача чертежей должна включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен графически четко обозначать месторасположение и окрестности проекта. На чертежах должны быть указаны применимые строительные нормы и правила. Рекомендуется использовать указатель чертежей, чтобы четко идентифицировать все уникальные системы, которые могут быть задействованы.

План участка . Если проект включает наружные или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, наливной топливный терминал, которые находятся снаружи здания, то они должны быть четко задокументированы.

Планы этажей/крыш . На чертежах должны быть указаны планы этажей с указанием существующих и предполагаемых условий с расположением всего оборудования, газа, масла, вентиляции, дымоходов и дымоходов.Важно четко определить назначение помещения, расположение оборудования, противопожарные стены и проходы в них, средства вытяжки и другие узлы, регламентированные нормами. На планах крыш должны быть показаны котельные, механические помещения, хранилища топлива, вентиляция и любые связанные с ними компоненты. Для упрощения логической последовательности согласования со всеми профессиями и дисциплинами рекомендуется соблюдать номенклатуру архитектурных планов этажей/крыш по порядку и нумерации листов

Фасады зданий . Требуется, если проект предусматривает размещение воздуха для горения, вентиляционных отверстий, расположение выхлопных газов на внешней стороне здания по отношению к открываемым окнам и дверям.

Строительные секции . Может потребоваться для проектов реконструкции и может включать поперечные сечения дымохода или дымоходов.

Схемы стояков . Если проект предполагает изменение существующих или установку новых трубопроводов (нефть/газ), дымовых и вентиляционных каналов, должна быть предоставлена соответствующая схема стояков.Схема стояка должна показывать детали новых и существующих условий, высоты над этажами, размерные характеристики каждого элемента и идентифицировать приборы, которые он обслуживает.

Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько фасадов и разрезов, чтобы передать предполагаемый объем работ.
Рабочее давление оборудования
Горение/вентиляция/разбавляющий воздух
Монтаж оборудования
Дренаж
Стеклобой

Схемы строительных систем. Список оборудования с указанием производителя, модели, мощности, типа топлива, тепловложения/отдачи, эффективности, максимального давления, галлонов в минуту, оборотов в минуту и электрических характеристик.

Энергетический анализ. Если объем проекта включает одно из следующих действий, требуется энергетический анализ планов: изменение существующих или установка новых трубопроводов, несущих механически нагретую жидкость, проникновение через тепловую оболочку, замена оборудования, замена средств управления оборудованием и/или заслонок. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает суммарную входную мощность 600 кБТЕ/ч

Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:

Подтверждение того, что существующее оборудование и службы распределения соответствуют требованиям к размерам согласно ECC C403.2
Критерии размера количества котлов (БТЕ), включая новые или модифицированные, вид топлива газ/мазут/двойной, трубопроводы, планы этажей/крыш и схемы стояков
Укажите номера одобрения прибора/оборудования/устройства (UL, другие списки и/или специфичные для объекта – укажите, если монтаж на месте, одобрено OTCR), класс эффективности и места установки деталей
Номер модели, если модульная, указать количество единиц
Правильная идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, органов управления, блокировок и устройств
Коммерческое или жилое помещение
Графики оборудования с температурой распределения ГВС
Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт нефти
Укажите существующий размер дымохода/дымохода, материал и предлагаемое изменение, включите заявление, если требуется специальная проверка – см. ниже
Проникновение через огнестойкие узлы и места
Если применимо, укажите особые требования к проверке
Там, где это применимо, четко укажите условия ввода в эксплуатацию и требования к завершению в соответствии с ECC C408
Где применимо, укажите крепление оборудования к конструкции
Класс изоляции трубопровода Расположение и толщина изоляции трубопровода в соответствии с ECC C403.2.10
Температура воды и расположение сигналов тревоги верхнего предела
Проходы через тепловую оболочку – расположение и детали герметизации согласно ECC C402.5.1.1
Сертификация сейсмостойкости/расширения
Датчики дыма/угарного газа

* Примечание: Специальная проверка дымохода требуется, когда речь идет о новом или модифицированном дымоходе. *

Представление строительной документации

Чертежи .Чертежи котла должны четко отражать объем работ и включать все задействованные системы. Примеры этого следующие:

Номер листа:	Описание листа:
Т-001.00	Титульный лист, план объекта с указанием расположения котла, указатель чертежей, необходимые примечания, обязательный список специальных/текущих проверок и условные обозначения
А-100.00	Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
А-201.00	Планы этажей с указанием места размещения котла и хранения топлива
М-101.00	Спецификации и примечания по котлам и оборудованию
М-201.00	Схемы стояков для газа, нефти и/или вентиляции и детали
EN-001.00	Анализ энергетического кодекса и примечания (если применимо)

Описание котла, включающее: символы, сокращения, примечания и определения.

Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для архитектурных работ.
M: Механический: Обязательное обозначение, если работа с котлами регистрируется отдельно от других работ.
EN: Анализ энергопотребления: обязательное обозначение, если требуется анализ энергопотребления.

Список систем здания . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается для замены текущего Графика C и других графиков, представляемых вместе с заявками на работу. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве.Для работы котла используются две системы: котел, горелка и хранилище мазута. Для этих систем применимые детали могут включать:
Количество котлов
Низкое/высокое давление в котле
Использованное топливо
Емкость ввода/вывода
Бойлер — пар/горячая вода
Детали горелки
Количество баков и вместимость
Масло марки
Модель и детали UL (монтаж на месте)
Сведения о местоположении

Необходимые документы/заявки .В зависимости от масштаба проекта к чертежам при приеме могут быть приложены следующие материалы:
Дымоход
Отчет об осмотре существующих дымоходов, которые будут использоваться
Обследование существующих дымоходов прилегающих зданий
План защиты арендатора/оккупанта (если применимо)
Контрольный список SRO MD по предотвращению домогательств
Переход с центрального отопления на индивидуальное отопление (этап)
MTA или другие требования или ограничения общественного транспорта
Зона особой опасности затопления (SFHA)

План проверки или аудита для утверждения или принятия .После представления полного комплекта строительных документов заявка назначается эксперту по плану DOB для рассмотрения. Если приложение профессионально сертифицировано, оно подлежит аудиту. Проверка плана или проверка представленных материалов специалистом по планированию или аудитором может привести либо к одобрению/неодобрению, либо к принятию/отказу, соответственно. После отклонения рассмотрения плана или неудачной проверки заявителю и владельцу направляется уведомление о возражениях. Возражения должны разрешаться путем встреч с сотрудниками отдела проверки или аудита плана DOB.После успешного разрешения возражений заявка утверждается или принимается.

Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на внесение изменений должно быть получено до завершения работ или установки оборудования. Изменения, которые не являются существенными, не требуют PAA; однако эти изменения должны быть показаны на планах и включены в отчет «Как построено» в конце проекта (§28.104.3). Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
Установка дополнительных котлов или установка двух или более котлов меньшего размера.
Конструктивные изменения – новое расположение, изменения типа котла, высокого/низкого давления, перехода с пара на горячую воду, с жидкого топлива на газ или с газа на жидкое топливо, а также преобразование жидкотопливной горелки в двухтопливную горелку.

Представление в исходном состоянии .Все изменения должны быть представлены на чертежах «как построено» в конце проекта.

Специальные проверки

В соответствии с Главой 17 Строительных норм и правил для работ с котлами могут потребоваться определенные специальные и текущие проверки, а также другие строительные требования, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять специальное инспекционное агентство, как того требует Раздел 406 Кодекса о топливном газе, для таких специальных и текущих инспекций.

СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА	ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ
Газопровод высокого давления*	В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19
Пар высокого давления	Трубопроводы пара высокого давления и трубопроводы горячей воды высокой температуры подлежат специальной проверке.См. BC 1704.18
Механические системы*	Механические системы подлежат специальной проверке. См. BC 1704.16.2
Системы отопления	Для новых и модифицированных котлов и отопительных систем требуется специальный осмотр. См. 1704.25 г. до н.э.
Дымоходы	Дымоходы подлежат специальной проверке.См. BC 1704.26
Специальная проверка систем хранения топлива и топливопроводов	Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и выпускные трубопроводы, подвески и крепления, заправочные и выпускные терминалы и связанные с ними системы, регулируемые разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17
Система сейсмоизоляции	Должны проводиться периодические специальные проверки во время изготовления и установки блоков изоляции и устройств рассеяния энергии, если они используются как часть системы сейсмоизоляции в соответствии с BC 1707.8.
Конструкция с классом огнестойкости	В соответствии с BC 110.3.4, конструкция с классом огнестойкости должна быть проверена на соответствие утвержденной строительной документации, включая проверку следующих работ: Огнестойкие перегородки, полы, потолки, шахты; и Противопожарные жалюзи
Соответствие требованиям зон затопления	Специальная инспекция на соответствие требованиям зоны затопления должна проводиться в соответствии с требованиями Приложения G105 BC.3
Окончательный осмотр	Должна быть проведена окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4.
Энергетический кодекс Нью-Йорка: Текущие проверки , в соответствии с требованиями BC 109.3.5 и NYCECC	Проходы через тепловую оболочку: должны быть герметизированы, чтобы свести к минимуму утечку воздуха Заслонки встроены в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена HVAC & Service Водонагревательное оборудование: соответствует требованиям к размерам и эффективности HVAC & Service Элементы управления системой нагрева воды: применимо для частичной нагрузки, сброса, контроля температуры Изоляция трубопровода: минимальная толщина от 1 до 4 дюймов.5 дюймов требуется для трубопроводов с жидкостями >105F Информация по техническому обслуживанию: должна быть предоставлена для установки нового оборудования Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды

Другие требования

ФДНЙ . Установки для хранения топлива / модификация резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
ДЕП . Требования к оформлению.
ДЕКАБРЬ . Требования к заполнению мазутных цистерн

Ссылки Design Professional

Полезные ссылки

Энергетический кодекс — Обзор — SDCI

Что это?

Наш Энергетический кодекс Сиэтла регулирует особенности энергопотребления новых и реконструированных зданий, в том числе:

Оболочка здания: требования к крышам, стенам, окнам и т. д. для контроля потерь тепла и утечки воздуха
Отопление, вентиляция и кондиционирование воздуха (HVAC): эффективность оборудования для отопления и охлаждения
Водяное отопление: эффективность оборудования и средства управления
Освещение: количество и тип осветительных приборов и органов управления
Измерение, штепсельное управление нагрузкой, трансформаторы, двигатели и возобновляемые источники энергии

Поправка к Энергетическому кодексу

Городской совет недавно принял поправку к Энергетическому кодексу Сиэтла 2018 года, которая распространяет требование на водонагреватели с тепловым насосом на нежилые коммерческие здания.Эта поправка вступит в силу для заявок на получение разрешений, поданных с 1 апреля 2022 года.

Для нового строительства изменения в Разделе C404.2.3 уточняют, что новые требования применяются к коммерческим зданиям с водонагревательной мощностью более 15 кВт. Таблица дополнительных кредитов эффективности (таблица C406.1) также изменена, чтобы исключить кредит для варианта 8 и уменьшить кредит для варианта 9, поскольку теперь в базовом коде будет требоваться нагрев воды тепловым насосом. Для существующих зданий требования к водяному нагреву в Разделе C503.5 применяются к проектам существенной перестройки и к проектам, в которых система центрального водяного отопления здания расширяется или заменяется. «Центральные» системы водяного отопления — это системы, которые обслуживают несколько частей здания, а не отдельные водонагреватели, которые обслуживают однократное использование.

Поправки включают некоторые важные исключения. Наиболее существенным исключением является номер 8, который позволяет заменить газовую или электрическую систему водяного отопления сопротивлением в натуральном виде в существующем коммерческом здании.Другими исключениями являются: электрический водонагреватель сопротивления в арендованном помещении мощностью до 15 кВт, унитарный водонагреватель с тепловым насосом в кондиционируемом помещении и системы в коммерческих зданиях, обслуживаемые центральными паровыми системами. Примечание. Эти исключения не относятся к отелям и многоквартирным домам.

Для получения дополнительной информации обращайтесь к консультанту SDCI по энергетическому кодексу Дуэйну Джонлину, [email protected].

Отдельная котельная в частном доме фото. Правильная котельная для частного дома

Котельная в частном доме своими руками возможна.Но такую работу нужно делать строго поэтапно. Во-первых, вам предстоит определиться с местом расположения котельной. Он может стоять отдельно, внутри дома или под крышей на чердаке.

Котлы бывают нескольких типов, в зависимости от топлива, на котором они работают.

необходимо спрятать электропроводку;
освещение должно быть опломбировано;
хорошая вентиляция.

Электрические котлы не позволят вам экономить на электроэнергии.Зато оборудование не занимает много места и безопасно по сравнению с другими типами устройств.

Выбрать радиатор тоже несложно. Радиаторы различаются по материалу, из которого они изготовлены. Они могут быть:

сталь

;

чугун

;
биметаллический;

алюминий

Чугун, например, долго сохраняют тепло, но и нагреваются тоже долго. Стальные радиаторы подходят для использования антифриза. Вы можете регулировать температуру его нагрева.Но, естественно, такой тип радиатора подвержен коррозии. Алюминиевые требовательны к воде, которая в них циркулирует. Плюсы их использования – доступность и хорошая теплоотдача. Биметаллические устройства прочны, устойчивы, но отличаются низкой теплоотдачей. Радиаторы устанавливаются под окнами на кронштейны строго горизонтально. Сначала делается разметка, необходимо соблюдать расстояние до пола от 7 до 15 см.

В системах отопления используются трубы из таких материалов, как металл, медь и металлопластик.Обратите внимание, что самостоятельно установить металлические и медные трубы сложно; для этого требуется специальное оборудование.

Первым этапом строительства котельной в вашем частном доме будет обустройство для этой цели отдельного помещения. Это помещение должно быть 15 кубометров и 2,5 метра в высоту. Она должна быть отделена от смежных помещений перегородкой из огнеупорных материалов, таких как бетон, природный камень, керамогранит или другие.

При планировании следует учитывать расположение всех устройств, чтобы обеспечить свободный и быстрый доступ.Пол должен быть выложен плиткой.

Под котел делается стяжка толщиной около 5-6 см. Также потребуется позаботиться о гидроизоляции для защиты от перепадов температур. Потолок лучше всего покрасить. Исходя из мер безопасности, в этом помещении необходимо окно, а стены утеплены термостойкими материалами. Котельная должна быть оборудована вытяжкой. Для хорошей вентиляции некоторые прорезают отверстия в нижней части двери. Обратите внимание, что движение воздуха необходимо для стабильной работы котла.Обратите внимание на монтаж дымохода: труба, входящая в дымоход, не должна быть меньше выхода из котла. Не забудьте продумать и заземлить все электрооборудование.

Котельная в отдельном от дома помещении должна также отвечать следующим требованиям: фундаменты котельной и дома не соприкасаются. Помещение нельзя строить из легковоспламеняющихся материалов. Наличие канализационной трубы, необходимой для слива теплоносителя. Многие владельцы домов отдают предпочтение этому типу котельной, поскольку для нее не нужно выделять площадь, она более безопасна в случае возникновения проблем.

Монтаж системы отопления – ответственное и сложное дело, требующее определенных навыков и профессионализма. Система газового котла отопления может быть двухконтурной или одноконтурной. Один контур отопительный, а для получения горячей воды нужна колонка или бойлер. Котел подбирается в соответствии с требуемым объемом. Так что придется произвести точный расчет системы отопления.

Схема установки системы отопления

Это важно! Монтаж газового оборудования должен производиться только соответствующей организацией, при наличии разрешений и определенных условий помещения!

Крепление котла на опоре.
Подключение к дымоходу.
Монтаж радиаторов отопления.
Установка патрубков, место для слива охлаждающей жидкости.
Установка расширительного бака и теплового насоса.

Первый запуск системы осуществляется только в присутствии специалиста. Создать котельную в доме своими силами возможно, но только при наличии технических знаний, инженерных навыков и золотых рук. Эта работа требует серьезных расчетов и учета всех мер безопасности.Если вы не уверены в своих силах, обратитесь за помощью в специализированную службу по установке котельных в частных домах.

При строительстве загородного дома тщательно продумывается планировка каждой комнаты, в том числе размещение туалета, и с учетом размера окна в котельной. Без котельной не обходится ни один коттедж. Топочная или котельная должна быть оборудована, согласно определенным требованиям, не только СНиПом, но и правилами техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная находится в деревянном доме, расположенном.

Зачем нужен проект котельной?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Сделать проект самостоятельно невозможно – его должны разрабатывать специалисты, имеющие допуск к данному виду деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для хозяйственных нужд, делают рабочие чертежи. Все технические решения и стандарты описаны в пояснительной записке.Результат работы специалистов предоставляется на согласование в соответствующие организации.

На этапе проектирования учитываются следующие критерии:

Тип энергоносителя: выбирается по условиям объекта. Где-то можно использовать газ, а где-то только дрова. Лучше всего выбрать двухконтурный котел.
Режим отопления: учитывается режим проживания жильцов — постоянный или периодический. В последнем случае целесообразно установить программу управления системой отопления на усмотрение владельца.
Расположение котельной или котельной с учетом объема котла и размеров помещения.

Проект печи необходимо предоставить на согласование в газовую службу, приложив к нему пакет дополнительных документов:

технический паспорт котельного оборудования;
санитарно-гигиеническое заключение;
руководство по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев.Если у регулятора нет претензий к проектной документации, то она заверяется печатью и передается заказчику. Только сейчас можно приступать к обустройству котельной в частном доме. Если к проекту есть замечания, то он возвращается на доработку с последующей повторной процедурой согласования.

Где разместить котельную?

Требования во многом зависят от технических характеристик оборудования. Например, для электрокотлов нет необходимости оборудовать отдельное помещение, такое оборудование можно встроить где угодно, лишь бы не испортился дизайн помещения.Что касается других видов котлов, то для них нужно оборудовать отдельные помещения или приспособить помещение внутри дома:

отдельно стоящая котельная;
на чердаке;
в малогабаритном автономном модуле;
очень распространена котельная в подвале частного дома;
в самом доме, если предварительно обустроить комнату;
в приложении.

Итак, если места для новостроек не хватает, топку можно оборудовать прямо в доме, не забывая о правилах установки котла в жилом помещении.Однако лучше еще на этапе строительства разместить оборудование в подвале или чердаке. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление самое экономичное, поэтому далее рассмотрим требования к газовой котельной в частном доме.

Какой размер нужен для котельной в доме?

Газ достаточно взрывоопасный вид топлива, поэтому оборудование помещения под газовый котел должно соответствовать ряду требований и правил СНиП.При мощности котла не более 30 киловатт оборудовать отдельное помещение не нужно, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв.м.

Размещение отопительного оборудования на кухне допускается только при соблюдении следующих требований:

стены должны быть отделаны огнеупорными материалами;
площадь помещения должна быть не менее 15 кв.м.;
потолки высотой не менее 2,5 метров;
ближе к полу необходимо оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
необходимо установить систему вентиляции;
наличие окон с окном обязательно;
площадь окна также регламентируется требованиями: на каждый кубический метр кухни должно приходиться 30 сантиметров площади остекления, то есть окно в котельной площадью 15 квадратных метров должно иметь площадь не менее 1.5 квадратных метров. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топки.

Требования к топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюдать не только основные требования, но и ряд дополнительных :

огнестойкость стен, разделяющих помещения;
дневной свет;
система вентиляции с частотой замены воздуха 3 раза/час;
отдельный выход на улицу;
обеспечивает удобный доступ к обслуживанию котла;
объем помещения не менее 15 куб.м.

Также необходимо соблюдать основные нормы СНиП, если вы устанавливаете оборудование в отдельно стоящей котельной:

Фундамент отдельно стоящего здания не должен соприкасаться с фундаментом жилого дома.
Стены и крыши должны быть отделаны только огнеупорными материалами.
При возведении здания необходимо использовать раствор с песком.
Для котла необходимо соорудить отдельный фундамент в 15-20 см от пола.
Необходимо провести канализацию, чтобы при необходимости можно было сливать теплоноситель из системы.

Приятным бонусом такой компоновки является то, что вы не будете слышать шума газового обогревателя во время его работы.

Как организовать вентиляцию?

Чтобы котел работал с максимальной эффективностью, необходимо обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сгорания топлива.Как правило, для этого достаточно естественной вентиляции, но если помещение сильно герметизировано, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри помещений и могут спровоцировать возгорание.

Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то для обеспечения естественной циркуляции воздуха достаточно просто просверлить в стене отверстие диаметром 10-15 см и соответствующим образом установить в него пластиковую трубу. размер с решеткой или сеткой.Внутри трубы должен быть установлен обратный клапан, чтобы воздух мог выходить из помещения.

Вентиляционный колпак устроен так же, защищая его на выходе от атмосферных осадков. А вход должен располагаться внизу, рядом с калорифером – так поток свежего воздуха будет поступать прямо в камеру сгорания. А так как продукты сгорания топлива поднимаются вверх, над агрегатом следует разместить вытяжной колпак.

Принудительная вентиляция.Когда нет возможности обеспечить естественную вентиляцию или ее недостаточно, исходя из мощности котла, то можно прибегнуть к искусственной циркуляции воздуха. Основные элементы – вентиляторы необходимо подобрать с учетом мощности нагревателя, добавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе оборудование может взорваться при отсутствии свежего воздуха!

Требования к обустройству дымохода

Дымоход – еще одна важная деталь при обустройстве котельной частного дома.И к этому оборудованию тоже выдвигаются определенные требования, и если их не выполнить, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем основные требования к монтажу дымохода согласно СНиП:

Труба дымохода должна быть именно того диаметра, который рекомендован в техпаспорте котла отопления.
Количество отводов и отводов трубы строго ограничено — не более трех.
Высота дымохода также ограничена — над крышей, но не более 5 м.
При этом срез дымохода не должен располагаться ниже уровня самой кровли, иначе через него будет подсасываться воздух, что может привести к задымлению.
Труба должна быть исключительно металлической, цилиндрической формы со специальными отверстиями для удобной периодической чистки.
Категорически запрещается монтировать защитный зонт или другие подобные конструкции в верхней части дымохода.
Сечение трубы также должно полностью соответствовать требованиям конкретной модели. отопительный котел.
Трубопровод должен быть газонепроницаемым, иначе продукты сгорания топлива будут выходить не наружу, а обратно в котельную.
В стене котельной необходимо сделать два отверстия: одно для дымохода, а другое расположить чуть ниже для удобства обслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 года.

Особенности монтажа оборудования

Газовые котлы могут быть двух типов: настенные и напольные.

Монтаж настенного устройства производится при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в помещении не должна превышать 80%.

В первую очередь необходимо отделать стены помещения термостойкими стройматериалами слоем или толщиной не менее 2 мм.
Так как вентиляция в котельной частного дома является одним из обязательных элементов, то следующим этапом делается вентиляционное отверстие в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие над оборудованием, также с трубой, выходящей наружу.
Далее можно переходить непосредственно к установке оборудования. Для этого в стене делают отверстия на высоте не менее 80 см от пола, и параллельно ему. На одном уровне ли установлены кронштейны, можно проверить с помощью строительного уровня.
После этого необходимо повесить настенный котел на кронштейны и зафиксировать его.
Далее в самой высокой точке система оснащена воздушным клапаном и расширительным бачком.
Для предотвращения засорения теплообменника на патрубке, подающем теплоноситель, должен быть установлен сетчатый уголковый фильтр, по обеим сторонам которого, как и на патрубках, размещены шаровые краны. Эта мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
Затем к дымоходу подключается отопительное оборудование.
После этого можно приступать к подсоединению труб к патрубкам, выходящим из котла, сняв установленные заводом-изготовителем заглушки. Труба подачи воды подсоединяется к верхнему патрубку, а напорная – к нижнему. Лучше всего это делать газовой сваркой. При этом уклон труб должен быть не менее 5 мм на каждый метр трубопровода.
Завершающий этап – обвязка, то есть подключение котла к системе газа, электричества, гидравлики.

Перед монтажом отопительного оборудования необходимо обязательно установить в систему следующие элементы:

вентиль/газовый кран;
счетчик;
газовая сигнализация;
термозапорный клапан.

В этом случае электросчетчик должен быть оборудован автоматическим выключателем (УЗО), который предотвратит перегрев или короткое замыкание проводки.

Перед первым пуском котел необходимо заполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, расположенный в нижней части изделия.

Напольные котлы значительно мощнее и, соответственно, больше по размерам, чем навесные, поэтому их обычно размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и для навесного, но есть несколько важных нюансов:

Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки котла продукт распределяется максимально равномерно. Устанавливать оборудование лучше на небольшой постамент из цементно-песчаной стяжки.
После крепления котла его необходимо подвести к дымоходу, а также к системе отопления дома, установив фильтр для защиты от засоров.
При подключении оборудования к водопроводу врезку в водопровод следует располагать как можно ближе к вводу трубы в дом. Эта мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
В завершение нагревательное оборудование обвязывается и проверяется.

Таким образом, вы сможете своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других контролирующих органов, благодаря чему система отопления будет работать эффективно и безопасно. Помните, что невыполнение даже одного требования может быть очень неприятным.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является гарантией комфортной температуры в частном доме даже в самые суровые зимы, но и защищает Вас от различных поломок и аварий, в том числе опасных для жизни и имущества .Кроме того, правильное и горячее водоснабжение избавит вас в будущем от проблем с приемкой, проверками, согласованиями и прочими бюрократическими процедурами. Важнейшей составляющей инженерных систем является котельная в частном доме – о подборе оборудования для нее и полных схемах монтажа, какие выбрать, основную информацию вы можете получить здесь, в этой статье.

Котельная в частном доме — подбор оборудования, монтаж полной схемы

Котельная в частном доме — основные виды

Не существует единого проекта котельной, обязательного для всех частных домов – размеры, расположение и параметры помещения могут иметь существенные отличия.Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо отапливать, бюджета, выделенного на строительство, и личных предпочтений владельца земельного участка. Исходя из расположения, различаем четыре типа котельной в частном доме. , вы можете прочитать в нашей статье.

Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройке к нему часто используют термин «топка».

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является находящееся в ней оборудование. От грамотного ее подбора зависит не только функциональность, мощность и долговечность системы отопления, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Таблица. Котельная для дачи — необходимое оборудование.

идентификация оборудования	Выполняемая функция
	Основа системы отопления и горячего водоснабжения. Сжигая газ, дрова, уголь, пеллеты или электричество, он нагревает теплоноситель, которым является обычная вода.
	Прибор для нагрева воды, используемой в хозяйственных нуждах- для душа, мытья посуды и прочего.
	Емкость, в которую поступает вода, вытесняемая системой отопления при повышении температуры. С его помощью трубы и радиаторы защищены от резкого повышения давления, из-за которого может произойти прорыв.
	Емкость с водой или другим теплоносителем. Он собирает «лишнее тепло», вырабатываемое котлом, и отдает его радиаторам отопления в сильные морозы.
	Инженерные коммуникации, предназначенные для отвода продуктов сгорания от топлива отопительных котлов.
	Устройство, равномерно распределяющее охлаждающую жидкость по всем радиаторам. Без него поддерживать одинаковую комфортную температуру во всех помещениях крайне сложно.
	Устройство, применяемое в системе отопления с принудительной циркуляцией теплоносителя.Обеспечивает необходимое линейное давление.
	Комплект приборов, регистрирующих температуру и давление в котле, бойлерной и магистралях, а также контролирующих концентрацию вредных веществ в воздухе котельной.
	Различные краны и клапаны, необходимые для регулирования расхода теплоносителя в системе отопления.
	Основной элемент системы отопления — от котла и коллектора, по ним теплоноситель поступает к радиаторам.
	Набор датчиков и оборудования, используемых для поддержания заданной пользователем температуры и давления в системе.
	Устройство для очистки воды перед поступлением в отопительный котел и магистрали отопительной системы.

В следующих разделах статьи будут рассмотрены нюансы выбора и правила размещения наиболее важного оборудования для котельной из таблицы выше.»P , Вы можете прочитать в нашей статье.»

Отопительный котел — схема установки

Начнем с котла отопления – «сердца» системы отопления и горячего водоснабжения большинства загородных домов. В качестве ознакомления приведем классификацию схемы расположения и подключения нагревателей.

Начнем с первого — по расположению они делятся на два типа:

Как следует из названия, обогреватели первого типа размещаются непосредственно на стене жилого дома.В большинстве случаев в состав таких устройств также входит насос, коллектор, датчики и другое оборудование. С точки зрения пользователя такой дизайн крайне удобен — все в одном месте и по одной цене. Кроме того, настенный котел отлично устанавливается на кухне или в коридоре, не занимает много места и не требует обустройства длинного и сложного дымохода – продукты сгорания можно вывести через короткую трубу, размещенную в стена непосредственно за обогревателем.

Но, как и у любого сложного устройства, у настенного котла есть свои недостатки. Первая — это высокая сложность всей системы — большое количество оборудования помещается в небольшой объем. И имеет большую вероятность поломки, особенно при неграмотной установке и неправильной эксплуатации. Вторым недостатком настенных котлов отопления является их относительно небольшая мощность. В силу своей конструкции такой прибор не способен обеспечить количество тепла, которого хватило бы для обогрева очень большого загородного коттеджа… А вот для небольших домиков в селах или в частном секторе настенный отопительный котел будет в самый раз.

Напольные устройства имеют противоположные преимущества и недостатки. Они обладают высокой мощностью, достаточной даже для самых больших зданий. Кроме того, напольные котлы отопления рассчитаны на максимальную надежность даже за счет габаритов и бесшумной работы. При этом для них лучше отвести отдельное помещение, называемое топкой, или построить собственную котельную.Также для напольных котлов отопления потребуется дымоход и целый набор оборудования, необходимого для доставки теплоносителя к радиаторам и надежной работы всей системы.

Что касается схем подключения магистралей к нагревателю, то они классифицируются по способу циркуляции жидкости в нем (она может быть естественной или принудительной). В первом случае теплоноситель движется в трубах за счет разницы плотности и температуры. Обустройство системы отопления с естественной циркуляцией воды позволяет сэкономить на насосах, но общая длина линий ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы необходимо устанавливать под углом. Некоторые владельцы загородных домов считают это недостатком – наклонные магистрали выглядят не лучшим образом с точки зрения эстетики.

Подключение системы отопления с принудительной циркуляцией теплоносителя имеет прямо противоположные преимущества и недостатки. Из плюсов следует отметить, что длина линий не имеет ограничений, кроме того, сами трубы можно укладывать так, как вам удобно и красиво.Также сама система будет поддерживать постоянное и высокое давление жидкости. Но для всего этого необходимо приобрести комплект насосов, которые, помимо своей стоимости, для работы потребуют электроэнергии.

Еще одним признаком, по которому классифицируют схемы подключения котла отопления, является способ прокладки подающей и отводящей труб. По этому признаку системы отопления делятся на однотрубные и двухтрубные. В первом случае подводящая и отводящая магистрали представлены одной трубой – теплоноситель от котла проходит последовательно через все радиаторы.В этом случае хозяин дома выиграет в стоимости всей системы, но проиграет в качестве ее функционирования – ближайшие к котельной батареи будут чрезмерно горячими, а самые дальние, наоборот, будет холодно.

Важно! Еще одна проблема стандартной однотрубной системы – невозможность регулировать температуру в радиаторах. Этот дефект устраняется при монтаже системы отопления по . Вы можете увидеть его устройство на изображении ниже.

Двухтрубная схема подключения магистрали к котлу отопления обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулирования мощности каждой отдельной батареи. Но при этом владельцу частного дома придется вкладывать больше средств и сил на прокладку инженерных коммуникаций на стадии строительства или ремонта.

В свою очередь двухтрубная схема подразделяется на следующие подвиды:

вертикальный с верхней разводкой;
вертикальный с нижней разводкой;
горизонтальный тупик;
горизонтальный проходной;
горизонтальная балка.

Сам процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в проектной организации составляется схема установки и расположения котла, котла, расширительного бака, другого оборудования и магистралей.

Этап 2. Проект находится на согласовании в различных инспекционных организациях, в том числе в областной газовой службе.

Шаг 3. Дымоход прокладывается в здании или помещении, отведенном под котельную.

Шаг 4. После дымохода прокладываются остальные инженерные сети- канализация, электропроводка, подающие и отводящие линии системы отопления, газо- и водоснабжения, вентиляции.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона отделка котельной негорючими материалами.

Шаг 6. Котел, бойлер и расширительный бак установлены и подключены.

Цены на отопительные котлы

котел

Газовый котел – требования к установке

Отопительные котлы

, которые вырабатывают тепло за счет сжигания газа, сегодня широко используются. Во многом это связано с доступностью и дешевизной топлива для них. Но в то же время у таких теплогенераторов есть одна серьезная проблема – при неправильной установке и эксплуатации есть риск возгорания или даже взрыва.Поэтому установка газовых котлов отопления требует учета многих достаточно строгих норм. Без их соблюдения утеплители не пройдут приемку соответствующих организаций. Планируете оборудовать на даче газовую котельную? Тогда обязательно ознакомьтесь с этим разделом статьи. Здесь мы собрали основные нормативные требования к установке газовых котлов отопления. Они представлены тремя списками. Первый относится к обогревателям, установленным на кухне или в коридоре, второй – к тем приборам, которые находятся в специально отведенном помещении в доме.Последний список содержит требования к котельной как отдельному строению от жилья.

Возможна установка газового котла отопления на кухне или в коридоре при мощности агрегата менее 60 кВт. Требования к его размещению следующие.

Если газовый теплогенератор имеет мощность более 60 кВт, но менее 350, то его нельзя размещать ни на кухне, ни в коридоре (а учитывая габариты всего оборудования и производимый шум, он будет еще и неудобен ).Есть необходимость обустроить топку – отдельное помещение, где будет располагаться котел, бойлер, коллектор и все остальное. Безусловно, такая котельная для частного дома должна отвечать комплексу требований.

Совет! Независимо от того, где установлен котел, обязательно оборудуйте его датчиком, реагирующим на повышенную концентрацию газа в помещении.

Для котлов мощностью 350 кВт и более требуется отдельная котельная.При его обустройстве обязательно обратите внимание на изоляцию труб с горячей водой от этого строения до основного дома – так вы уменьшите потери тепла и сэкономите топливо и деньги. Что касается требований к отдельной газовой котельной для частного дома, то они следующие.

Котельная имеет свой отдельный фундамент.
Стены должны быть выполнены из материала с высокой устойчивостью к горению.
Внутренняя отделка полов, стен и потолков должна быть негорючей.
Наличие окна и окна обязательно.
Ширина двери в котельную не менее 0,8м.
Электропроводка в котельной должна быть защищена от воспламенения и искрения.
Под напольный газовый котел обязательно наличие подложки высотой от 15 до 25 см. По длине и ширине он должен выступать за края агрегата не менее чем на 10 см.
Требования к объему и высоте котельной те же, что и в предыдущих списках.

Если в доме нет централизованного отопления, то для обогрева помещений используются котлы. Для размещения этого оборудования необходимо приспособить специальное помещение. Многие знают, что в составе любой системы отопления используются и другие элементы, кроме котла. При обустройстве помещения под котельную владелец здания должен придерживаться всех норм и требований. В этом случае затраты в процессе обслуживания оборудования будут сведены к минимуму, а в помещении будет обеспечена теплая атмосфера.

Комплектующие системы отопления частного дома

Всего существует различных схем отопления … Каждый хозяин выбирает наиболее подходящую для своего дома. При выборе отталкиваются от типа топлива. Наряду с этим учитывается и пропускная способность системы. Если здание отличается большой площадью, то чаще всего котельную устраивают в специальном помещении, оборудованном коллектором и гидравлической стрелкой. Если конструкция небольшая, то будет достаточно установки расширительного бака.Такая схема для рассматриваемого случая является наиболее подходящим вариантом. Далее приведем полный перечень оборудования, необходимого для создания котельной в частном доме, а также объясним принцип работы, чтобы понять, какое устройство котельной будет быть оптимальным в определенных условиях.

Котельная, устраиваемая для отопления частного дома, состоит из следующих элементов:

Устройство помещений для отопительных котлов

Каждый вид отопительного оборудования имеет свои особенности эксплуатации … Поэтому помещение будет оборудовано по-разному в зависимости от выбранных инсталляций. Фото позволяют увидеть, каким должно быть помещение для котельной, оборудование в которой работает на разных видах топлива. Ниже мы опишем основные особенности комнаты.

Требования и нормы

Если вы решили оборудовать в своем частном доме котельную для эффективного отопления помещений, то, посмотрев фото на специализированных сайтах, вы сможете увидеть, как должна выглядеть котельная после завершения всех работ .

Решая, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами техники безопасности при проведении работ по ее обустройству.

Устройство наружной котельной в частном доме

Во избежание проблем при эксплуатации котельной все работы должны выполняться с соблюдением определенных правил и требований .

Требования

В некоторых домах кухня является единственным помещением , в котором можно разместить оборудование котельной.В таких случаях к обустройству этого помещения предъявляются следующие требования:

высота потолков в помещении должна быть не менее 2,5 м. Минимальный объем помещения должен быть 15 куб. На каждый киловатт мощности, размещаемой в помещении, на оборудование должно приходиться 0,2 кубометра;
Обязательным условием является наличие вентиляции на кухне в рабочем состоянии. За один час он должен обеспечить 3-х кратную циркуляцию воздуха (приток, компенсирующий выхлоп и сгорание кислорода).

При выполнении расчета мощности системы вентиляции на кухне используется следующая формула:

М = (Ш х В х 12) + 30%, где:

М — мощность вытяжки;

Н — высота потолка;

S — площадь котельной;

12 — количество воздухообменов в час, 30% — минимальный запас мощности котельной для эффективной очистки воздуха.

Там должен быть вентиляционный канал удален … Он должен достигать высоты дымохода… Только в этом случае будет обеспечена трехкратная циркуляция воздуха. Декоративной решеткой выход из помещения должен быть закрыт. Он должен располагаться на расстоянии 30 см от потолка.

Обязательным требованием к котельной в частном доме является наличие окна на кухне, через которое будет обеспечиваться аварийная вентиляция.

Настенные газовые установки в котельных частных домов, устанавливаются на поверхности, отделанные материалами, не поддерживающими горение.Как правильно выполнить сборочные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если в помещении, которое обустраивается под котельную, таких условий нет, то в этом случае монтаж следует производить на оштукатуренные поверхности. При этом между стеной и отопительным агрегатом соблюдайте расстояние 10 см .

Металлический экран используется для утепления стен частного дома, которые не распространяют горение.Представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выступал за корпус устройства по бокам на 10 см, а сверху и снизу на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

После завершения монтажа котельного оборудования в подвале и получения полноценной системы отопления котел следует обвязать. При этом необходимо следить за тем, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже уровня пола.Это крайне важно в тех случаях, когда выполняется монтаж систем с естественной циркуляцией. Затем вы можете перейти на главную сцену .

Где сделать котельную в доме? Какие требования к котельной и оборудованию? … Каковы особенности обеспечения устройств в котельной? Мы постараемся ответить на все эти вопросы. Во избежание дальнейших аппаратных проблем и неудобств. По расположению помещения для котельного оборудования разделяют несколько часто используемых вариантов:

Котельная внутри дома, в отдельном помещении.
Котельная расположена под крышей, на чердаке.
Отдельно стоящее здание котельной.

Отделка котельной. Как сделать котельную своими руками?

Что нужно знать, чтобы сделать котельную своими руками? В принципе, в изготовлении котельной нет ничего сверхъестественного. Что же касается, то тут действительно все сложно. Что же касается теплого пола, то тут вопрос проще.

Итак: как сделать котельную в доме?

Надо отделить котельную от соседних помещений стеной наружу, это понятно.
Если необходимо установить ограждающие конструкции вокруг котла, то их необходимо покрасить специальными термостойкими красками. Спросите в любом строительном магазине, Вам подскажут.
Может использоваться как материал для котельной, керамической плитки и специальных металлических панелей.
Необходимо защитить или оштукатурить все минеральные поверхности, так как от перепадов температур они разрушатся.
Если дом деревянный, необходимо пройтись специальной огнезащитной грунтовкой.
В качестве изоляционного материала также хорошо использовать огнеупорный гипсокартон.
Пол: пол лучше всего цементно-песчаный, в идеале плиточный. Также хорошо позаботиться о гидроизоляции во избежание протечек, если ваш котел двухконтурный, или предвидятся перепады температур, которые могут образовывать конденсат.
Потолок можно просто покрасить.
При проектировании котельной необходимо предусмотреть место для всех устройств, которые будут располагаться в помещении (например, должно быть достаточно места для свободного доступа ко всем устройствам).

Требования к котельной в частном доме:

Котельная в доме предъявляет определенные требования. Если мощность всех ваших отопительных приборов до 350 кВт, а для частного дома этой мощности чаще всего более чем достаточно, то основные требования к котельной:

Котельная должна быть не менее 15 куб.м. Но точные параметры все же лучше уточнить у обслуживающей компании и коммунальных служб.
Высота потолков не менее 2 метров 50 сантиметров.
Несмотря на вышеперечисленные параметры, для обслуживания котла и сопутствующего оборудования удобный подход со всех сторон.
Котельная должна быть отделена от остальных помещений стенами из .
Если у вас деревянные стены, то их, конечно же, необходимо утеплить теплоизоляционными материалами.

БЕЗОПАСНОСТЬ! На случай взрыва оборудования (что практически невозможно, если все установлено правильно, но безопасность прежде всего) необходимо предусмотреть размер окна, тогда при взрыве оно вылетит оконная дыра, но само здание не рухнет.Для расчета размера оконного проема достаточно взять объем вашей котельной и умножить на 0,03. Например: если объем вашей котельной 20 кубометров, умножьте на 0,03. 20х0,03 = 0,6 (м2) То есть площадь вашего окна должна быть не менее 0,6 кв.
Как сделать вентиляцию в котельной? Во избежание скопления газов, которые могут привести к взрыву, в котельной предусмотрена вентиляция. Диаметр вытяжного отверстия не менее 13 см. Хотя выдвигают свои требования в зависимости от модели котла.
Как сделать вытяжку в котельной? Необходимо предусмотреть и подсос воздуха . Иначе в случае нехватки воздуха котел может просто работать некорректно, вплоть до угасания горения. Отверстия 0,01 кв.м на 10 кВт от мощности оборудования. Например: возьмем обычный котел мощностью 100 кВт, значит, общая площадь отверстий для забора воздуха должна быть 0,1 квадратных метра, или 10 сантиметров. Чаще всего над дверью устанавливают либо вентиляционные решетки, либо внизу двери прорезают отверстия, общая площадь которых должна быть достаточной для обеспечения котельной воздухом.
следует делать таким образом, чтобы труба, идущая в дымоход, была не меньше диаметра выхода из котла.
Стяжка под котлом должна быть не тоньше 5 см
Все электрооборудование (например) в котельной должно быть заземлено.
Ко всем запорным клапанам должен быть обеспечен свободный доступ для аварийного ограничения.
Если в котельной более одного котла, все они должны иметь отдельные выходы в дымоход.
Помимо оборудования котельной, стоит подумать и о том, где ее организовать.

просмотра

Строительные нормы для готового бетонного фундамента

ТРЕБОВАНИЯ К ОБРАЗЦУ КОДА ДЛЯ ГОТОВЫХ БЕТОННЫХ ОСНОВАНИЙ

ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства о том, с чем МОЖЕТ БЫТЬ СТОЛКНОВЕНИЕ в соответствии с местными строительными нормами. Это предназначено ТОЛЬКО ДЛЯ РУКОВОДСТВА. Фактические строительные нормы и правила могут сильно различаться в зависимости от региона, штата и города.

Следующие требования предназначены в качестве руководства, которое может применяться к большинству простых проектов отделки жилых подвалов. Однако рецензент плана может определить, что необходимость в дополнительной информации по любому конкретному проекту диктуется необычными обстоятельствами. Следует также подчеркнуть, что, особенно в проектах по обновлению интерьера, многие требования кодекса проверяются в процессе проверки и не обязательно отражаются в утвержденных плановых документах

Найдите рядом со мной готовых подрядчиков.

Размеры жилых комнат и высота потолков

Жилые помещения должны иметь площадь не менее 70 кв.м. и не должен быть менее 7 футов в любом измерении. Жилые комнаты, ванные комнаты, коридоры и прачечные должны иметь минимальную высоту потолка 7 футов-0 дюймов. Готовые короба для структурных или декоративных балок, воздуховодов, водопроводных и электрических систем должны иметь минимальный зазор 6 футов-6 дюймов. , с шагом не менее 4′-0″ по центру.

Изоляция, перегородки и стены

Бетонные фундаментные стены в готовых помещениях/площадях должны быть обшиты и изолированы с минимальной изоляцией R-8, доходящей до плиты цокольного этажа на стенах подвала менее чем на 50% выше уровня земли, и минимальной изоляцией R-13 на стенах подвала. которые более чем на 50% выше класса.

Исключение:
Подвалы с бетонными фундаментными стенами, выступающими над отметкой поверхности менее чем на 20% (исходя из высоты стены и периметра подвала, исключая неотапливаемые подвальные гаражи), могут быть неизолированными стенами.

Стеновая конструкция

Укажите размер и расстояние между новыми стойками перегородки и отделочный материал стены.

В ванных и душевых зонах требуется одобренная водостойкая гипсокартонная подложка

Материалы внутренней отделки не должны иметь рейтинг распространения пламени выше 200.

Шпильки могут быть универсального класса или выше. Расстояние между шпильками должно соответствовать ТАБЛИЦЕ 1, нижняя пластина должна быть обработана давлением, а верхняя пластина может быть одинарной или двойной.

Стойки в ненесущих стенах могут быть вырезаны на глубину, не превышающую 40 процентов от ширины одной стойки. Шпильки могут быть расточены или просверлены при условии, что диаметр полученного отверстия не превышает 40 процентов ширины шпильки, край отверстия находится не ближе 5/8 дюйма к краю шпильки, а отверстие не находится в том же сечении, что и вырез или выемка.

Одиночный плоский элемент 2×4 может использоваться в качестве перемычки во внутренних ненесущих стенах для проемов шириной до 8 футов, если высота стены выше не превышает 24 дюймов.

Естественное освещение и вентиляция, безопасное остекление бетонных подвалов

Показать все новые и существующие места расположения окон и указать общий размер стекла и площадь вентиляции для каждого из них. Для предлагаемых спален укажите высоту подоконника, ширину проема в чистоте и высоту проема в чистоте для необходимого окна аварийного выхода. Площадь остекления в жилых помещениях должна быть не менее 8% обслуживаемой площади пола. Половина этой области должна быть доступна для беспрепятственной вентиляции с включенными экранами. В качестве альтернативы можно использовать искусственное освещение и/или механическую вентиляцию (см. раздел «Вентиляция»), если существующие окна неадекватного размера. В оставшихся незавершенных помещениях/площадях должны быть окна с площадью беспрепятственного проветривания в размере 1% от обслуживаемой площади пола или искусственная вентиляция в количестве .05 CFM/с.ф. площади. Во всех спальнях должно быть одно окно для аварийного выхода, отвечающее следующим минимумам:

Максимальная высота проема — 44 дюйма Минимальная ширина проема в чистоте 20 дюймов Минимальная высота проема в чистоте — 24 дюйма Минимальная площадь проема в чистоте 5,0 квадратных футов
Окно аварийного выхода должно управляться изнутри без использования специальных знаний, инструментов или дополнительных усилий, помимо тех, которые требуются для нормальной работы окна.

Остекление дверей, предназначенных для прохода людей, дверей патио, окон в пределах 24 дюймов от двери, а также стен, панелей или дверей душевых кабин и ванн должно быть полностью закаленным, многослойным безопасным, одобренным армированным стеклом или утвержденным ударопрочным пластиком.

Подвальные лестницы

Существующие лестницы, возможно, потребуется модифицировать с помощью новых сплошных подступенков или подошвы, с возможной заменой новых ступеней с выступами (при наличии сплошных подступенков), с новыми захватываемыми поручнями и/или с новыми промежуточными балясинами для открытых лестничных ограждений в соответствии с текущими требованиями. требования кода.

Ограждения вдоль открытых лестниц должны иметь высоту не менее 34 дюймов над передним краем проступи и не менее 36 дюймов в высоту на лестничных площадках.Открытые ограждения должны иметь промежуточные вертикальные балясины, расположенные на расстоянии менее 4 дюймов друг от друга. Горизонтальные перила, перила, параллельные ступеням лестницы, и орнаменты, создающие эффект лестницы, запрещены на лестницах из готовых подвальных помещений.

Потолочная/половая защита от сквозняков, противопожарная защита, детекторы дыма

Подвесные потолки под деревянными балками или прикрепленные непосредственно к фермам деревянного пола должны быть защищены от сквозняков гипсокартоном или фанерой толщиной 3/8 дюйма толщиной 500 кв. футов. интервалы и параллельно элементам каркаса.

Противопожарная защита, состоящая из 2-дюймовых пиломатериалов, минимум 23/32-дюймовых конструкционных панелей или утвержденных негорючих материалов, должна быть предусмотрена на линии потолка в скрытых пространствах каркасных стен/перегородок, включая обшитые обшивкой или обитые шипами пространства бетонных фундаментных стен и на софитах, подвесных потолках и подобных пространствах.

Дымовой извещатель с питанием от сети переменного тока, внесенный в список UL, с резервным аккумулятором должен быть расположен вблизи входных дверей всех спален и внутри каждой спальни. Обеспечьте минимум один датчик дыма с питанием от сети переменного тока, внесенный в список UL, с резервным аккумулятором внизу лестницы для подвалов без спален.

Все датчики в доме должны быть соединены между собой таким образом, чтобы активация любого сигнала тревоги включала все сигналы тревоги по всему дому.

Аварийный выход из спальни

Примечание: большинство муниципалитетов требуют предоставления плана для всех готовых подвалов со спальней.

В каждой спальне должно быть по крайней мере одно открывающееся окно или наружная дверь, одобренная для аварийного выхода или спасения. Блоки должны работать изнутри до полного открытия без использования ключа или инструмента.

Если окна предназначены для выхода или спасения, они должны иметь высоту подоконника не более 44 дюймов, минимальную чистую ширину проема в чистоте 5 квадратных футов, минимальную чистую высоту проема в чистоте 22 дюйма и минимальную чистую ширину проема в чистоте. из 20 дюймов.

Если окна аварийного выхода выходят в оконный колодец, минимальные размеры площади этого оконного колодца должны быть равны 3 футам на 5 футов.

Системы вентиляции воздуха Бетонные фундаменты

Показать расположение существующей печи и главных подающих и возвратных каналов.Укажите расположение и размеры любых новых субканалов, регистров и диффузоров для готовой площади. Подробно опишите любую искусственную вентиляцию, которая может быть предложена для любого помещения/пространства, например, для новых или уменьшенных котельных, ванных комнат или любого готового помещения, в котором нет соответствующих окон для естественной вентиляции.

Приборы и оборудование, такие как печи и водонагреватели, должны оставаться доступными для осмотра, обслуживания, ремонта и замены без демонтажа постоянной конструкции.Помещение печи должно иметь отверстие или дверь, достаточно большие, чтобы можно было вынести самую большую часть оборудования, но не менее 20 дюймов в ширину. Беспрепятственное рабочее пространство шириной не менее 30 дюймов и высотой не менее 30 дюймов должно быть обеспечено вдоль стороны управления оборудованием, когда дверь топочного помещения открыта.

Приборы для сжигания топлива должны снабжаться воздухом для горения. В топочных помещениях должны быть предусмотрены два постоянных выхода в смежные помещения; один должен быть расположен в пределах 12 дюймов от верхней части и один в пределах 12 дюймов от нижней части прилегающей стены.Каждое отверстие должно иметь свободную площадь, равную минимум 1 квадратному дюйму на 1000 БТЕ/ч входной мощности всех приборов, установленных в топочном помещении, но не менее 100 квадратных дюймов. Отверстия не требуются, если предусмотрена дверь с жалюзи или площадь топочного помещения превышает 50 кубических футов на входную мощность 1000 БТЕ/ч всех приборов, установленных в помещении.

Использование внутреннего воздуха:
1 кв. дюйм. должно быть обеспечено/1000 БТЕ/ч. каждое открытие. Проемы не менее 100 кв.в. Один проем должен быть предусмотрен в пределах 12 дюймов от потолка и в пределах 12 дюймов над чистым полом, без общих воздуховодов.

Использование наружного воздуха:

Горизонтальные отверстия
1 кв. дюйм/2000 БТЕ/ч. для воздуховода
1 кв. дюйм/4000 БТЕ/ч. для прямого открывания
Вертикальные отверстия
1 кв. дюйм/4000 БТЕ канальные или прямые

Минимальный зазор от горючих материалов составляет 18 дюймов, если инструкции по установке указанного производителя не допускают другой размер зазора.Для обслуживания требуется свободное пространство в 18 дюймов (18 дюймов) перед прибором.

Сушилки для белья должны быть независимы от всех других систем и иметь вытяжку наружу.

Жилые ванные комнаты без окон для естественной вентиляции должны выводить на улицу не менее 50 кубических футов в минуту. Запрещается отводить выхлопные газы на чердак или в зону перекрытий.

Исключение:
Полуванны без ванны или душа могут выходить на чердак.

Для готовых помещений без соответствующих окон наружный воздух (искусственная вентиляция) должен подаваться с нормой 0.35 воздухообменов в час или 15 кубических футов в минуту на человека, в зависимости от того, что больше. Предполагаемая нагрузка жильцов, которая будет использоваться для большой общей комнаты/пространства, такого как комната отдыха или rathskeller, должна основываться на 2 для первой спальни и 1 на каждую дополнительную спальню в доме.

Газопроводы должны быть идентифицированы с интервалами не более 25 футов при размещении в скрытых местах.

Бетонный подвал Электрика

Показать расположение и размер электрического щита (если он новый) и расположение всех новых розеток, светильников, потолочных вентиляторов, вытяжных вентиляторов и выключателей на планах этажей или указать в качестве технических характеристик.Определите все розетки/цепи на 240 вольт. Укажите, какой свет и/или выключатели управляют розетками. Если предложено, покажите расположение обогревателя плинтуса.

Размер рабочего пространства в направлении доступа к панелям должен быть не менее 36 дюймов в глубину и 30 дюймов в ширину. Рабочее пространство должно быть чистым и простираться от пола или платформы до высоты 6 футов 6 дюймов. Во всех случаях рабочее пространство должно позволять открывать панельные двери или навесные части не менее чем на 90 градусов.Выделенное пространство непосредственно над панелью управления, простирающееся от панели до потолка, не должно содержать постороннего оборудования. Это необходимое рабочее пространство не должно быть предназначено для хранения. Панельные панели не должны располагаться в туалетах или ванных комнатах.

Прерыватели цепи замыкания на землю необходимы для розеток и/или цепей, установленных в следующих местах:

Ванные комнаты
Незавершенные подвальные помещения, за исключением контура прачечной и единственного резервуара, предназначенного для водоотливных насосов.
Емкости для обслуживания столешниц в пределах 6 футов от бара с мокрой водой.

Розетки должны быть установлены в следующих местах:

Во всех жилых помещениях, кроме ванных комнат, так, чтобы ни одно пространство вдоль стены не находилось на расстоянии более 6 футов от розетки.
На всех участках стен шириной 2 фута и более требуются розетки.
В коридорах длиной 10 футов и более.
В ванных комнатах устанавливается рядом с раковиной.
Не менее одной емкости в прачечной и не менее одной емкости в незавершенном подвальном помещении в дополнение к емкости для белья.

Освещение требуется в следующих зонах:

В каждой жилой комнате, санузле, коридоре, лестничной клетке и у наружных дверей должна быть установлена не менее одной настенной розетки освещения.
Освещение, установленное на внутренних лестницах, должно иметь настенный выключатель с подсветкой на уровне каждого этажа, разделенного 6 или более ступенями.
В каждом незавершенном подвальном помещении или подсобном помещении, которое используется для хранения или содержит отопление, кондиционирование воздуха или другое оборудование, требующее обслуживания, требуется по крайней мере одна розетка освещения.
Выключатель света должен быть расположен на входе.

Освещение в шкафах для одежды:

Использование светильников накаливания с открытыми или частично закрытыми лампами, а также использование подвесных светильников запрещается.
Светильники могут быть расположены только там, где есть следующие минимальные расстояния до ближайшей точки хранения.
Светильники накаливания для поверхностного монтажа — минимум 12 дюймов.
Накладные люминесцентные и встраиваемые светильники — минимум 6 дюймов.

Электрические панели:

Панели автоматических выключателей не должны быть скрыты, и их нельзя устанавливать в ванных комнатах или гардеробных.
Необходимо освещение вблизи электрического щита.
Перед существующими электрическими панелями требуется свободное пространство не менее 3 футов.

Требования к сантехническому кодексу

Покажите расположение всех новых сантехнических устройств, таких как барные раковины, раковины для ванных комнат, туалеты, ванны, душевые кабины, водонагреватели, трапы в полу и другое сантехническое оборудование на планах этажей.Покажите расположение сантехнических каналов. Покажите расположение новых нагрудников для подключения шланга стиральной машины и стояка для белья в новых помещениях/помещениях для стирки.

Все отверстия для очистки, клапаны, запорные устройства и механические соединения должны быть доступны. Минимальный зазор перед очистными отверстиями должен составлять 18 дюймов для труб диаметром 3 дюйма и больше и 12 дюймов для труб меньшего размера. Скрытые прочистки должны быть обеспечены доступом достаточного размера, чтобы можно было снять заглушку для прочистки и стержни системы. Заглушки для чистки не должны быть скрыты каким-либо прочным отделочным материалом.Светильники со скрытыми трубчатыми сифонами должны быть снабжены панелью доступа или беспрепятственным служебным пространством размером 12 дюймов по наименьшему размеру.

Душевые: Распашные двери душевых должны открываться наружу. Все стекла, окружающие душ, должны быть застеклены безопасным способом. Насадки для душа должны быть водосберегающими с максимальной скоростью потока 2,5 галлона в минуту. Все регулирующие клапаны для душа должны быть защищены от ожогов с пределом температуры горячей воды 120F.

Раковины для ванных комнат: Должны иметь сливные отверстия диаметром не менее 1 дюйма.Должен быть предусмотрен сетчатый фильтр, всплывающая пробка, перекладина или другое устройство, ограничивающее свободное открытие выпускного отверстия для отходов. Краны должны быть водосберегающими с максимальным расходом 2,2 галлона в минуту при давлении 60 фунтов на квадратный дюйм.

Туалеты: Должны быть водосберегающими с низким потреблением воды (1,6 галлона на смыв) и должны быть снабжены смывным бачком или аналогичным устройством, спроектированным и установленным для подачи воды в достаточном количестве и потоком для смыва содержимого приспособления, очистки приспособление и снова заполните ловушку приспособления.

Ванны: Должны иметь выходы и переливы диаметром не менее 1 дюйма, а сливное отверстие должно быть оборудовано пробкой утвержденного образца. Все регулирующие клапаны для ванн должны быть защищены от ожогов с ограничением температуры горячей воды 120F.

Раковины: Должны быть оборудованы сливными отверстиями диаметром не менее 1 дюйма. Должен быть предусмотрен сетчатый фильтр, перекладина или другое устройство, ограничивающее свободное отверстие выпускного отверстия для отходов. Краны должны быть водосберегающими с максимальным расходом 2.2 галлона в минуту при 60 psi.

Баки для стирки: Каждое отделение бака для стирки должно быть оборудовано выпускным отверстием для отходов диаметром не менее 1 дюйма и сетчатым фильтром или перекладиной для ограничения свободного прохода выпускного отверстия для отходов.

Стиральные машины: Слив из стиральной машины должен осуществляться через воздухозаборник.

ТИПЫ РАЗРЕШЕНИЙ И ПРОЦЕСС ДЛЯ ОТДЕЛКИ ПОДВАЛОВ

Типы проектных разрешений для бетонных подвалов В зависимости от сложности проекта могут потребоваться четыре типа разрешений:

Разрешение на строительство требуется для строительства архитектурных и структурных элементов.
Для всех электроустановок требуется разрешение на электроснабжение .
Механическое разрешение требуется для установки всех элементов и устройств, связанных с системами отопления и кондиционирования воздуха; однако для установки воздуховодов обычно не требуется механического разрешения.
Сантехническое разрешение требуется для установки всех элементов и устройств, связанных с водопроводными и газопроводными системами.

Позвоните в местный отдел строительства, чтобы получить информацию о структуре платы за разрешение на строительство.После выдачи разрешения на строительство могут быть выданы отдельные разрешения на электрику, механику и сантехнику. За каждое из этих разрешений будет взиматься отдельная плата в зависимости от оборудования, указанного в заявках на получение разрешений.

Процесс получения разрешения ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства относительно того, с чем МОЖЕТ БЫТЬ ОБНАРУЖЕНО процесс получения разрешения. Это предназначено ТОЛЬКО ДЛЯ РУКОВОДСТВА. Процесс может сильно различаться в зависимости от региона, штата и города.

В проектах реконструкции подвальных помещений обычно считается очень важным в планах строительства здания обозначить либо графически, либо с помощью обозначений как существующие, так и новые постройки. Показать план помещения подвального помещения и определить использование каждой комнаты/помещения по имени, а также указать как новые, так и существующие стены/перегородки, а также обшитые и изолированные бетонные фундаментные стены. Комнаты, показанные со шкафами для одежды и т. д., которые напоминают спальню или которые могут быть легко преобразованы в спальню в будущем, обычно будут проверяться на соответствие требованиям спальни независимо от названия комнаты, представленного на чертеже.

Процесс рассмотрения начинается, когда чертежи подвала (иногда строительная служба разрешает использование одного из своих собственных чертежей «типовых готовых деталей подвала» вместо оригинальных чертежей) завершены и представлены вместе с заявкой на получение разрешения на строительство, в соответствующий отдел.Разрешение обычно регистрируется, и ему присваивается номер разрешения для идентификации проекта. Для идентификации чертежей будет присвоен номер отслеживания плана. Затем заявка на получение разрешения на строительство возвращается заявителю для получения подписей об утверждении в соответствующих органах, необходимых для выдачи разрешения. Подписи ставятся в строках рядом с соответствующими отделами, как указано в заявке на разрешение на строительство.

После выдачи разрешения на строительство могут быть выданы отдельные разрешения на электрические, механические и сантехнические работы.Разрешения на электротехнические, сантехнические и механические работы обычно не требуют представления или рассмотрения плана. Эти разрешения могут быть получены домовладельцем или лицензированным подрядчиком, нанятым для выполнения работ. Соответствие нормам будет определено во время проверки.

Заявитель обязан согласовать с другими учреждениями или юрисдикциями их требования, которые могут быть затронуты предлагаемой реконструкцией подвала. Свяжитесь с соответствующими органами, такими как пожарная служба, муниципалитет, канализационный округ, попечители подразделений и т. д.

Одна ошибка в дизайне может снизить стоимость вашего дома на 5000 фунтов стерлингов

Это работа выходного дня, и она может сэкономить вам тысячи, так почему бы вам не скрыть эту неприглядную особенность, если вы пытаетесь продать свой дом?

Возможно, это бьющееся сердце наших домов, но многие из нас не думают дважды о своем котле , когда приходят его украшать.

ПОДРОБНЕЕ: 25 простых вещей, которые вы можете сделать, чтобы значительно увеличить стоимость вашего дома

Тем не менее, исследования показали, что если вы не заметите котел, это может серьезно сказаться на стоимости вашей собственности, поэтому, если вы планируете в ближайшее время поднять палки, обратите внимание на этот неприглядный металлический ящик на стене.

Получите три БЕСПЛАТНЫХ расценки на новый котел от местных инженеров прямо сейчас с BoilerGuide

Данные от поставщика энергии npower показали , что открытый котел может заставить потенциальных покупателей попытаться снизить запрашиваемую цену дома примерно на 5000 фунтов стерлингов.

Еще более тревожно то, что две трети покупателей жилья признают, что открытое выставление котла заставило бы их полностью пересмотреть свое отношение к собственности, считая его более раздражающим, чем устаревшие кухонные приборы и неуклюжие радиаторы.

Несмотря на потенциальное влияние на цену их дома, 70 % из 2 000 участников опроса заявили, что готовы потратить только 500 фунтов стерлингов, чтобы сделать пространство вокруг своего котла более привлекательным.

Обычно устанавливаемые с учетом вентиляционных отверстий и трубопроводов, а не эстетики, большинство котлов не имеют стильной привлекательности нового роскошного холодильника или гладкой бытовой техники.

Но есть способы их замаскировать, даже если вы работаете с ограниченным бюджетом, и, более того, эту работу своими руками можно выполнить за выходные.

Тем не менее, прежде чем приступить к реализации проекта, не забудьте проконсультироваться со специалистом о том, какой зазор для вентиляции вам потребуется вокруг любого корпуса, а также сколько места требуется для обслуживания и ремонта. Вы можете найти квалифицированных инженеров-газовиков, которые помогут обеспечить соответствие вашего проекта нормам и стандартам пожарной безопасности в Реестре газовой безопасности.

Или, если пришло время обновить ваш котел, Boiler Guide может помочь вам сравнить бесплатные предложения от местных инженеров-теплотехников, чтобы найти лучшее предложение.

Вдохновитесь этими девятью творческими идеями, которые помогут вам скрыть котел и защитить ценность вашего имущества…

1. Создайте шкаф для бойлера своими руками

Изображение: Instagram / @_diyaddict_

Идеальная работа, чтобы убраться с дороги на выходных, и простая, если у вас есть навыки столярного дела и электроинструменты. Это великолепное решение использует обрезки соответствующего винилового кухонного пола, чтобы покрыть очень удобное место для хранения.

Эта работа больше связана с использованием каждого драгоценного дюйма в шкафу для бойлера, созданием пространства для хранения необходимых, но не стильных предметов домашнего обихода с глаз долой.

2. Накладка с кухонным шкафом

№

Чтобы добиться цельного вида, который полностью скрывает котел, рассмотрите вариант шкафа, сделанного на заказ, который будет гармонировать с остальной частью вашей кухни.

Изображение: Джен Стэнфорд / Love Chic Living

Большинство компаний, занимающихся дизайном кухонь, предлагают кожух, который подходит для современных котлов, но если вы работаете с более старой моделью, обязательно проверьте размеры.

Две ручки и скошенные края этой гладкой темной передней двери маскируют котел, вместо этого выглядя как два небольших блока, в то время как вся панель находится на магнитах, чтобы обеспечить легкий доступ к настройкам котла. Очень умный!

3. Накройте доской

«Для тех, кто уверен в себе, вы можете создать свою собственную крышку котла для меловой доски из доступных материалов, таких как МДФ, петли и немного краски для меловой доски», — говорит блогер по дизайну интерьеров Фифи МакГи.

Внешний вид становится удобным способом обмена списками покупок и дел со всей семьей.

Изображение: Эмма Скотт-Чайлд / This Is Lady Land

4. Сборка книжных полок

Если ваш котел находится в неудобном месте, например, в запасной комнате или коридоре, подумайте о том, чтобы превратить шкаф в аккуратное решение для хранения.

Изображение: Instagram / @bespoke_carpentry_ltd

Вы можете сконфигурировать шкаф по своему усмотрению; с открытыми полками для книг, журналов или пластинок, или сделать нижние полки практичным пространством для хранения игрушек.Не забудьте включить сигнализатор угарного газа и достаточную вентиляцию где-нибудь в устройстве!

Если вы пригласите профессионалов, они также могут обойти существующие розетки и придумать умный дизайн для экономии места, например, эта книжная полка, которая меньше, чем шкаф для бойлера.

5. Спрятаться на видном месте

Если вокруг вашего котла нет места, чтобы его упаковать, то почему бы не добавить немного декоративного искусства, чтобы оживить обстановку?

Этот кухонный котел был замаскирован удивительной фреской Cole & Son, которая сочетается с существующим бирюзовым отблеском устройства, заполняя пустое пространство чем-то декоративным, но не подавляющим.

Эмма Митчелл / Home For Now, Джоанна Торнхилл (Cico Books, 2014)

6. Соберите простой шкаф

«Если вам трудно найти подходящий кухонный гарнитур, который можно было бы разместить вокруг вашего котла, или если ваш котел расположен в ванной, гараже или навесе, и вы хотите, чтобы он был встроен в коробку, соорудите простые качели дверь, изготовленная из доступных материалов, таких как МДФ, — идеальное решение», — говорит Фифи.

«Покрасьте дверь в цвет, который скроет ее в комнате, и купите соответствующие ручки, чтобы создать иллюзию того, что она такая же, как окружающие шкафы.

Изображение: Фифи МакГи

7. Приправьте свою жизнь

Даже в самом тесном шкафчике между дверцей и крышкой котла обычно есть зазор в пару дюймов, достаточный, чтобы поместиться на очень тонкой полке, идеально подходящей для хранения специй.

Вы будете удивлены тем, сколько места на стене вы сэкономите с помощью этого изящного решения для хранения!

Изображение: Instagram / @our.chisley.new.build

8.Изготовление шкафа на заказ

Увеличьте пространство вокруг настенного котла с помощью вспомогательного блока. Это означает, что вы можете аккуратно спрятать другие предметы домашнего обихода. «Спросите у местного плотника расценки и рекомендации по наиболее доступным огнеупорным материалам для работы», — говорит Фифи.

Изображение: Davonport

9. Пробраться на рабочую станцию

Вместо того, чтобы просто упаковать котел в коробку, подумайте, как заставить его работать в два раза быстрее.Этот встроенный шкаф не только скрывает бойлер, но и представляет собой небольшой письменный стол с полками, в котором внизу есть место для хранения домашних офисных принадлежностей — идеальное решение для удаленной работы!

Изображение: Столярная мастерская Richards & Collier

Итак, у вас есть это, небольшое, продуманное усовершенствование, чтобы замаскировать ваш котел, может принести вам дополнительные фунты на продажной цене, а также сделать ваш дом еще более привлекательным.

ПОДРОБНЕЕ: 25 улучшений дома, которые являются пустой тратой денег

Главное изображение: npower / Design Hunter

Как часто следует заменять бойлер?

✔ ✔ Существует восемь ключевых признаков, что ваш котел нуждается в замене

✔ Затраты на замену котла могут варьироваться от £ 475 — £ 2000

✔ Заполните форму выше, чтобы получить бесплатный бойлер цитаты профессиональных монтажников

Мы полагаем, что вам нравится иметь теплый, уютный дом, в который можно вернуться домой в эти неприятные зимние месяцы.Мы тоже, но легко забыть, как сильно мы на самом деле полагаемся на наш надежный котел, чтобы нам было уютно и комфортно дома. На самом деле, по данным Viessmann, и отопление, и горячая вода от наших бойлеров составляют примерно 60% наших ежегодных расходов на электроэнергию.

Итак, поскольку более половины ваших счетов за электроэнергию приходится на бойлер, знание того, когда его нужно заменить, должно быть вашим приоритетом номер один. Читайте дальше, чтобы узнать , как часто ваш котел нуждается в замене.

Думаете, у вас уже есть все необходимые знания о замене бойлера? Похоже, вам пора сделать рывок и связаться с с нашими профессиональными установщиками котлов.После того, как вы заполните форму, они свяжутся с вами в ближайшее время и предоставят вам бесплатное предложение по вашему котлу.

Что на этой странице?

Когда следует заменить бойлер?

Для вида, который так сильно зависит от котлов в течение половины сезонного года, можно подумать, что мы должны знать о них больше, но разобраться в котлах не так просто, как должно быть.

Конечно, есть очевидные признаки — например, неожиданно принять мучительно холодный душ, — но мы составили список менее очевидных вещей, за которыми вам нужно внимательно следить, когда ваш котел включен. грань срыва.Узнайте о восьми основных признаках того, что ваш котел нуждается в замене , ниже:

, это высказывание уходит в окно. Срок службы каждого котла варьируется в зависимости от множества различных причин, но в конечном итоге

ваш котел должен прослужить до 15 лет . Если вашему котлу удастся проработать так долго, вполне вероятно, что после этого момента он не будет вам особенно полезен.

Так что, если ваш котел приближается к закату, то, возможно, стоит задуматься о покупке замены, несмотря на то, как больно вам будет раскошелиться на такую сумму денег.

Организация ежегодных сервисных проверок также поддержит благополучие вашего котла, что, следовательно, повысит вероятность его долгой и здоровой жизни – возможно, даже доживет до 15 лет.

Думайте об этом, как о владении автомобилем : чтобы обслуживать наш автомобиль и гарантировать его отсутствие, мы проводим ТО, что предотвратит любые нежелательные поломки.Поэтому, чтобы избежать неприятных и неприятных сюрпризов этой зимой, не забудьте провести техническое обслуживание вашего котла.

2. Ваши счета за электроэнергию растут

Ваши счета за электроэнергию заставляют вас нервничать, постепенно увеличиваясь каждый месяц? Если это так, вполне вероятно, что ваш котел нуждается в замене. КПД котла обычно снижается по мере его старения, что приводит к удорожанию счетов за электроэнергию на .

Вместо того, чтобы сразу паниковать и утилизировать котел, начните с проверки его рейтинга эффективности .По данным British Gas, котлы с рейтингом A работают с КПД более 90%, а модели с рейтингом G — с КПД 70% или меньше. Итак, если ваш котел имеет более низкий рейтинг, пришло время отложить немного денег на замену, прежде чем ваши счета за электроэнергию заберут все это.

3. Синее пламя в вашем котле стало желтым

Здоровый котел должен ярко гореть синим пламенем. Если пламя вашего котла желтое, вы должны немедленно вызвать инженера , чтобы он мог оценить серьезность ситуации.

Причина, по которой к этому относятся так серьезно, заключается в том, что желтое пламя может означать какую-то неисправность, связанную с угарным газом в вашем котле . Поскольку угарный газ не имеет запаха, его бывает трудно отличить, но очень важно, чтобы он сразу же был обнаружен, поэтому следите за желтым пламенем.

4. Ваш котел протекает

Утечка не всегда означает, что пришло время выбросить котел и запустить его – это может просто означать, что есть какая-то проблема с внутренним компонентом, таким как уплотнение или клапан.В этом случае пришло время вызвать инженера, прежде чем это приведет к другим проблемам, таким как ржавчина и коррозия или структурные повреждения вашего дома , которых вы определенно хотите избежать.

Если утечки становятся все более частыми, это признак того, что ваш котел уже не тот, что раньше, и его необходимо заменить.

Прежде всего, наличие протечки в вашем котле будет означать, что ваше отопление будет неэффективным , и вам придется с нетерпением ждать, пока радиаторы сотворят свое волшебство.

5. Ваши радиаторы нагреваются дольше

Это не означает, что каждый раз, когда вы ждете, когда тепло начнет вас согревать, вам следует паниковать и покупать новый котел. Сохранять спокойствие.

Иногда, если ваши радиаторы медленно нагреваются, это может означать внутреннюю неисправность, например, пункт четыре, но часто это признак того, что изношенный котел подходит к концу.

6. Ваш котел издает неприятный запах

Мы здесь не просто педантичны – котел с неприятным запахом может быть признаком опасного котла .

Хотя окись углерода не имеет запаха, кислый запах котла может быть признаком потенциальной утечки газа . В этом случае немедленно выключите котел и позвоните в Службу аварийной газовой защиты по телефону 0800 111 999.

. После того, как это фиаско закончится, вы, возможно, захотите подумать о приобретении бойлера на замену.

7. Ваш котел не относится к категории «А»

Как мы уже говорили ранее, существует огромная разница между котлами класса А и котлами класса G .Эта разница не только означает, что котлы класса G неэффективны, но и означает, что они могут быть намного дороже. Чтобы представить это в перспективе, , если вы используете котел класса G, на каждый 1 фунт стерлингов, который вы тратите на счет за отопление, вы тратите 30 пенсов на потерянную энергию .

Это может звучать совсем немного, но если вы сделаете шаг назад и посмотрите на более широкую картину за год, замена вашего котла на более энергоэффективную модель может сэкономить вам до 305 фунтов стерлингов в год на счетах за отопление. .

8. Труднее найти запасные части

Если вы не можете найти подходящие детали для конкретной марки/модели вашего котла, это часто может означать, что ваш котел изнашивается.

Воспользуйтесь этой возможностью обеими руками и замените бойлер до того, как вы столкнетесь с одним из предыдущих семи признаков, которые, вероятно, приведут вас к более дорогим счетам. Вы можете поблагодарить нас позже.

Новый котел или запасной котел

Прежде чем мы перейдем к стоимости заменяемых котлов, нам нужно прояснить кое-что: существует разница между новым котлом и замененным котлом .Но в чем разница? И нет, это не вопрос с подвохом.

Если вы получаете новый котел , это означает, что эта конкретная модель у вас впервые, и вместе с машиной вам потребуется установить совершенно новую инфраструктуру. Например, если вы переходите от системного котла к комбинированному, вам нужно будет начать с нуля.

Принимая во внимание, что , если это замена котла , это другая (и, надеюсь, более современная) версия той же модели, а это значит, что у вас уже есть много необходимых деталей.

Итак, если вы думаете о приобретении нового котла, он, вероятно, будет немного дороже, чем замена котла, так как вы будете начинать с нуля. С другой стороны, приобретение нового котла или замены котла будет означать, что вы, вероятно, со временем сэкономите деньги на своих счетах. Мы в этом надолго.

Стоимость замены бойлера

У большинства людей нет нескольких тысяч фунтов, и мы знаем, что раскошелиться на бойлер, вероятно, не то, на что вы планировали потратить свою заработную плату, но давайте подумаем. покупать наши котлы в качестве инвестиции, а не растраты хорошо заработанной заработной платы (легче сказать, чем сделать, мы знаем).

Ниже мы подготовили несколько рекомендаций по тому, сколько денег вы можете отложить, если думаете о покупке котла на замену . Это разбито на цены котлов и стоимость установки.

1 • 1 ванная комната

9 2007

Хорошо, поэтому мы рассчитать цену котла исходя из размера вашего дома.Это должно быть все, верно? Если бы это было так просто.

Помимо размера вашего дома, существуют также разные типы котлов , которые необходимо учитывать, что повлияет на общую цену. Всего котлов довольно много, но ниже перечислены три основных типа:

• Комбинированные («комби») котлы – комбинированные котлы нагревают воду от сети. Этот мгновенный нагрев вашей водопроводной воды дает вам столько горячей воды, сколько вы хотите, по требованию.

• Системные котлы – системные котлы напрямую нагревают вашу систему центрального отопления и производят горячую воду для накопителя.

• Обычные котлы – обычные котлы управляют вашей системой центрального отопления через отдельный водяной бак и бойлер.

Ниже вы можете посмотреть, сколько может стоить каждый тип котла. Мы также добавили цены на установку, которые будут дополнительными затратами помимо котла.

Размер недвижимости	Размер котла	100612
• Маленький, 1 спальня, • До 10 радиаторов
24-40030 27KW		£ 475 — £ 1,425
• Средние 3-4 спальни • До 15 радиаторов • 2 ванные комнаты	28-34 кВт	£ 500 — £ 2 800
• Большой 4+ спальня имущество • до 20 средних радиаторов размеров • 2 ванные комнаты	35KW +	£ 745 — £ 2000440

Котел типа	Стоимость котла	Грубая оценка стоимости установки

Combi Boiler	£ 452.71 — £ 2,471.98	£ 1.850
Система котла	£ 504,74 — £ 2,738.98	£ 2000
Обычный котел	£ 591,04 — £ 1,632.98	2 250 фунтов стерлингов

Стоимость установки

Как видно из приведенной ниже таблицы, в зависимости от того, какой котел вы решите приобрести, цены будут меняться довольно часто.

Установка котла сильно влияет на колебания, так как мы можем дать только приблизительную оценку цен. Цены на установки могут сильно меняться по разным причинам, а это значит, что вам придется провести исследование, так как каждая компания будет отличаться по цене.

Ниже приведены наиболее распространенные факторы, которые могут повлиять на стоимость установки вашего котла:

• Промывка под давлением – промывка под давлением очищает вашу систему центрального отопления и удаляет все элементы, которые могут повредить ваш котел, таких как ржавчина или мусор.Установка этого вместе с вашим котлом потребует дополнительных затрат, но также может предотвратить проблемы с ним в будущем, что сэкономит вам деньги в долгосрочной перспективе.

• Текущий котел и система центрального отопления – если ваша текущая котельная система отличается от той, которую вы надеетесь установить, она, вероятно, будет стоить дороже, так как вам нужно будет купить новые дополнительные детали ( см. наш предыдущий раздел о новых котлах и сменных котлах).

• Марка и модель котла – цена каждой марки, модели и размера котла будет различаться.Поскольку каждый из этих факторов будет влиять на цену котла, вам нужно будет выяснить, какой из них будет наиболее экономичным для вашего дома и более доступным для установки.

• Для вашей системы могут потребоваться дополнительные детали – котлы не всегда бывают простыми, и хотя мы надеемся, что вы не столкнетесь с какими-либо проблемами, такие вещи могут случиться. Например, газовая труба в вашем котле может нуждаться в повторной прокладке или в первый раз может потребоваться труба для конденсата. Это создаст больше работы для инженера, и он, вероятно, будет брать больше за установку.

• Строительные работы – в зависимости от того, вызвал ли ваш предыдущий котел какие-либо повреждения, например, утечки, могут потребоваться дополнительные строительные работы, прежде чем инженер сможет установить ваш новый котел.

Бюджетные котлы

Мысль о том, чтобы отложить все эти деньги, вызывает у вас головокружение? К счастью, есть несколько способов обойти расходы на покупку и установку сменного котла.

Ранее мы обсуждали модели котлов и разницу в их стоимости.Если вы посмотрите на предыдущую таблицу, то увидите, что комбинированные котлы — самый дешевый вариант котла из всех трех моделей. Итак, если вы надеетесь купить бойлер с ограниченным бюджетом, мы составили список самых дешевых марок комбинированных котлов:

девяносто две тысячи шестьсот двадцать два

5 лет

9262 2

3 года

£ 772440

Модель котла	Марка котла	размер котла	Эффективность	Гарантия	Самая низкая цена с
Combi	Biasi Inovia	25кВт		5 лет	£ 610
комби	Ферроли Модена HE	27kW	A	£ 612
Combi	Baxi 200	24 кВт	А		£ 630
	25 кВт	A	5 лет 5 лет	£ 643
Combi	Potterton Promax	24CW 0	A 0	A	2 года 2 года	£ 772

Получена от www.www.boilerprices.co.uk

Вы, наверное, заметили, что все эти размеры котлов предназначены для небольших домов, поэтому, если у вас большой дом (или семья), воспользуйтесь нашим интерактивным калькулятором котлов, чтобы выяснить, сколько стоит бойлер. вероятно, будет стоить вам.

Есть ли у вас право на бесплатную установку котла?

Инвестиции в новый котел могут быть весьма дорогостоящими, и у многих просто нет на это средств. Здесь вступают в игру государственные субсидии на котельные.Например, Обязательства энергетических компаний (ECO) — это правительственная схема, которая была создана, чтобы помочь домохозяйствам с низким доходом получить доступ к повышению эффективности дома. Это уменьшит стоимость их счетов за электроэнергию и даже уменьшит их углеродный след.

Хотя было бы здорово, если бы мы все имели право на это, существуют определенные требования, которым должны соответствовать заявители, чтобы иметь доступ к ECO, такие как:

• Вы должны владеть своим домом разрешение домовладельца

• Вы должны получать государственные пособия (см. ниже)

• Ваш существующий котел должен быть старше пяти лет

• В вашем доме должен быть газ

Кроме того, чтобы иметь возможность претендовать на ECO, заявители также должны получить как минимум два из следующих государственных пособий:

• Налоговые льготы на детей

• Налоговые льготы для работающих

• ESA, связанные с доходом

• JSA, связанные с доходом

• Поддержка доходов

• Универсальные налоговые льготы

• Пенсионные льготы

После того, как вы немного больше изучите ECO, если вы думаете, что можете претендовать на получение государственной субсидии, перейдите к t Веб-сайт ECO, чтобы запустить приложение!

Что дальше?

Теперь, когда у вас есть время, чтобы впитать всю эту информацию, вы можете почувствовать, что знаете, пора ли расстаться с вашим котлом, или ему осталось еще несколько лет.

Если, прочитав это, вы считаете, что пора расстаться со своим котлом, перейдите к нашему интерактивному калькулятору, где вы сможете узнать, сколько будет стоить замена вашего котла. Как только вы нашли идеальный котел с мечтательным сочетанием доступности, эффективности и экономичности, пришло время действовать! Если вы хотите сравнить предложения, вы можете заполнить эту форму , и наши профессиональные установщики свяжутся с вами.

Регулирование температуры в котельной

Эта статья была написана Уиллом Джонсом, экспертом по изоляции Thermaxx Jackets.

Горячая котельная создает много проблем. Как правило, потолок котельной – это нижняя часть пола прямо над ним, и из-за того, что тепло поднимается вверх, область потолка очень горячая, очень горячая. Много раз мы видим температуру, превышающую 115 ° F! Этаж над котельной излучает тепло в занимаемое помещение, вызывая непредвиденную нагрузку на систему охлаждения. Пространство настолько неуютно, что окна открываются зимой, теряя больше тепла.

Лучший способ охладить горячую котельную?

Одно решение: установить систему воздуховодов на уровне потолка котельной и использовать мощный вентилятор для отвода тепла наружу здания.В то же время установите систему жалюзи, которая позволит воздуху для горения и добавочному воздуху поступать в теперь более прохладное пространство. Это звучит как простое решение, и, вероятно, так оно и есть. Проблема в том, что теперь мы экспоненциально увеличили наши энергетические затраты в долларах!

Неизолированная станция PRV

Температура входящего воздуха ниже, поэтому он поглощает как можно больше тепла, прежде чем окончательно выйдет наружу.Клапаны, баки, передняя/задняя часть котла и неизолированные трубопроводы теперь теряют еще больше ценных БТЕ, чем раньше. Если стоимость терма природного газа составляла 0,12 доллара, то потеря такого количества тепла не имеет большого значения. Однако сегодня стоимость термы природного газа обычно составляет от 0,45 до 0,98 долларов США, поэтому рекомендуемое выше решение составляет , а не . Нам нужно остановить потери тепла!

Остановка потерь электроэнергии с помощью съемной изоляции

Съемная изоляция должна применяться к оголенным трубопроводам и клапанам.На любом другом компоненте, теряющем энергию, также должны быть установлены съемные изоляционные покрытия или кожухи. Для этого нам нужно определить компоненты, которые вносят наибольший вклад в эти потери. Обратный клапан (справа), расположенный рядом с котлом, обычно является отличным местом для начала поиска!

Проследите за трубопроводом от обратного клапана и посмотрите, есть ли еще запорные клапаны до соединения линии с коллектором котла. Коллектор котла (ниже) обычно сильно теряет энергию. Труба большая (10 дюймов, 12 дюймов, 14 дюймов или больше), и коллектор обычно проходит через всю котельную.В него также входят котельные линии, а из него выходят все магистрали здания. Каждая линия будет иметь фланцевую задвижку, которая является еще одним крупным источником потерь энергии.

На линиях от котла к коллектору, коллектору и последующим магистральным сетям здания ежегодно, год за годом, год за годом теряются тысячи долларов в виде потерь тепловой энергии! Они являются вашим главным приоритетом. Теперь, когда у нас есть магистраль котла, коллектор и последующие трубопроводы, мы переходим к таким вещам, как: баки нагрева воды, водонагреватели типа PK или Aerco, редукционные станции, баки для конденсата, деаэраторные баки, конденсатоотводчики, передняя панель котла / сзади и, возможно, многие другие компоненты.

Анализ потерь тепла в котельной

Вся упомянутая выше идентификация и каталогизация требует много времени! Куртки Thermaxx могут помочь, выполнив всесторонний анализ потерь тепла в котельной. Анализ объединит всю вышеуказанную информацию о тепловых потерях компонентов и покажет:

сколько энергии теряется
какие компоненты теряют больше всего энергии
сколько энергетических долларов тратится впустую
стоимость проекта по остановке потерь энергии
чрезвычайно важный ROI (окупаемость инвестиций).

Обычно рубашки Thermaxx могут снизить потери тепла на 90-96% в зависимости от нескольких факторов! Если в вашем регионе есть стимул для повышения уровня изоляции, команда Thermaxx Jackets будет его реализовывать. Команда Thermaxx тесно сотрудничает с крупными газовыми компаниями и представителями газовых компаний и хорошо разбирается в получении поощрительных долларов.

Не ждите, свяжитесь с Thermaxx Jackets и пригласите нас в свою котельную, чтобы начать экономить деньги! Как только котельная будет изолирована, вы можете начать изолировать все технические помещения и действительно сократить затраты на энергию, резко снизив свой углеродный след за счет сокращения выбросов парниковых газов!

Окно в котельной частного дома: требования, минимальные размеры по нормам

Требования к проемам в котельной

Размеры

Конструкция

Стоит ли соблюдать эти требования

Заключение

Размер окна в котельной в частном доме для газового котла

Окно в котельной работающей на газу.

Требования СНиП на газовые котельные установки в доме

1.

2. Система вентиляции в котельной установке с газовым водогреем СНиП

3. Дымотвод в котельной работающей на газу приватного дома

Требования к размеру окна в котельной работающей на газу

Требования к котельной работающей на газу в личном доме

Сколько квадратов должна быть теплогенерирующая установка в доме

Размер окна в котельной установке в личном доме для газового водогрея

Требования

Окно в котельной работающей на газу. Требования СНиП

Общие требования к котельным работающим на газу в доме

1. Требования СНиП к помещению в котельной установке

2. Требования СНиП к вентиляции в котельной установке

3. Требования СНиП к дымоотводу в котельной установке

Требования к размеру окна в котельной работающей на газу

Требования к котельной работающей на газу в загородном доме

Сколько квадратов должна быть теплогенерирующая установка

Котельная в частном доме. Требования вентиляции и окна

Навигация по записям

Как обустроить вентиляцию в котельной частного дома —

Как обустроить вентиляцию в котельной частного дома

Для чего нужна вентиляционная система

Расчет вентиляционной системы

Правила обустройства вентиляции

Оснащение котельной при наличии общедомовой вентиляции

Вентиляция для газового котла в частном доме требования

Вентиляция в котельной частного дома: разновидности, требования, расчет и подбор оборудования

Виды вентиляции

Естественная вентиляция

Требования к газовой котельной в частном доме в 2020

Основные нормативные документы

Согласно СП 402. 1325800.2018:

Какие требования к помещению для установки газового котла в частном доме надо выполнять

Нормы площади под котел на газе

Вентиляция в котельной с газовым котлом

Требования пожарной безопасности

Требования к дверям и окнам в газовой котельной

Нормы освещенности котельной на газе

Правила энергообеспечения котельного помещения

размеры и требования СНиП в 2019-2020 годах

Нужно ли окно в котельной частного дома

Площадь котельной и остекления

Легкосбрасываемые ограждающие конструкции

Какие варианты предусматривает ГОСТ

Легкосбрасываемые панели для строительства пристройки

Популярность ЛСК в РФ

Заключение

Планирование и обслуживание комнат воздушной изоляции в больницах | 2017-02-01

Рекомендации по контролю

Выбор оборудования

Требования к конструкции

Техническое обслуживание помещения

Жизненно важно

Воздухонагреватели прямого действия, которые могут подключаться к прямой подаче воздуха, наружного воздуха

СНиП для котельной в частном доме

Нормативы и требования

Требования к помещению с электрокотлом

Требования к размещению газового оборудования

Монтаж вентиляции в котельной

Документация для проекта

Требования к проекту — Специалист по проектированию — Котел

Применимость Кодекса и зонирования

Применимые коды

Зонирование

Руководство по представлению рабочих планов котельных систем

Полная подача рабочих чертежей котельных систем

Представление строительной документации

Специальные проверки

Другие требования

Ссылки Design Professional

Полезные ссылки

Энергетический кодекс — Обзор — SDCI

9. Пробраться на рабочую станцию
