Статистика отказов ОВЕН ПЛК-100 24 Р-L — Личный сайт разработчика
У нас есть большая сеть управления удаленными объектами, построенная на таких контроллерах. Ниже Вы узнаете, сколько брака у нас было за 10 лет внедрения.
Поиски платформы для управления удаленными объектами начались 2007 году. За два года многое попробовали: ICP-Con i-7188, Unitronix V120, российские SHS-Эра GSM-8, заказали аутсорсинг у ВПС.
В итоге остановились на оборудовании Овен:
- ПЛК-100 24 Р-L
- ПМ01-24 АВ
- БСФ Д3 1.2
- БП60-Д4-24
- МВ110 220.8ДФ
Оборудование работает 7/24/365 географически в неожиданных местах города. Большинство — в металлических счетах прямо на улице.
Всего установлено более 400 типовых платформ удаленного мониторинга и управления
Зимой температура держится стабильно выше 5-10 градусов по Цельсию. В жаркое лето поднимается до 55 градусов по Цельсию.
За 10 лет «тихой» смертью умерло только два ПЛК-100.
Симптомы следующие: не прошивается, не выходит на связь, горит только питание. Питание контроллера осуществляется через тандем блок сетевого фильтра БСФ-Д3 1.2 на блок питания БП60-4Д 24В.
Первая волна отказов пошла в 2011 году, спустя два года после массовой установки: около 20% контроллеров дали сбой. Причина: вздутие рублевого конденсатора.
Изучив схему, понятно, что применяются простой ШИМ с LC фильтром, через конденсатор, по-видимому, тек импульсный ток гораздо большей величины, чем тот, который может выдержать. Обычно чтобы любой конденсатор, в том числе и китайский, служил долго, показатель пульсирующего напряжения на нем должен не превышать 5-8% от номинального приложенного напряжения. Если открыть datasheet, то чем больше номинальное напряжение конденсатора, тем больше и пульсирующий ток он выдержит.Мы рискнули и поставили конденсатор той же емкости, но на большее номинальное напряжение, дополнительно шунтировав керамикой К10-17.Через 5 лет 30% таким образом восстановленных ПЛК-100 вернулась к нам назад.
Хорошо через 5, а не через 2.
Мы писали на завод и завод нас услышал: ОВЕН улучшил качество конденсатора в цепи фильтра в результате чего отказов пока не было.
В старые ПЛК мы теперь ставим оригинальный rubycon samsung panasonic. Отправлять в «сервис» смысла нет: эти конденсаторы держат до сих пор.
Нам попадались ПЛК-100 2017 года с конденсатором Jamicon WL: по этим конденсатором плохая статистика. Если мерить в пластиковых стаканчиках у нас было ровно два пластиковых стаканчика по 200 миллилитров таких вздувшихся конденсаторов.
В 2018 году ОВЕН начал ставить Rubycon, что очень радует. Это данные из партии в более чем 100 штук.
Косвенно на жизнь конденсатора может влиять загрузка центрального процессора и постоянно включеные контакты реле. Естественно, может влиять большая или низкая температура: каждые +10 градусов уменьшают срок службы конденсаторов в 2 раза.
Проблемы с плохим конденсатора мы побороли.
Перейдем к менее важным.
У 3-х ПЛК-100 начали портиться переменные. То есть переменная имела значение, а неожиданно, спустя год-два, значение переменная потеряла.
Соответственно, после перезагрузки переменной значение не присваивалось. Куда оно стерлось и почему непонятно. Напомню что ПЛК-100 был всегда под напряжением. Возник этот инцидент после перезагрузки, соответственно, следующая перезагрузка ничего не изменила: эта переменная так и осталась обнуленной. Помогла перепрошивка. Последующих таких же инцидентов на этом же контроллере не наблюдалось.
Четыре контроллера «теряли» программу. Приезжаешь на объект — горит одна лампочка питания. Подключаешься планшетом и смотришь, что программы нет. Загружаешь программу — все работает.
Аналогично на этих же контроллерах такой инцидент больше не повторялся.
2 ПЛК-100 перешли в режим «не вижу ethernet сеть». Прошивка через COM-порт осуществляется. Стоит сказать, что как раз по ethernet сети они подключены в принципе не были.
А теперь магическая ошибка: у ПЛК-100 с прошивкой, начиная с 2.10.14 обнаружилась блуждающая ошибка, приводящая к перезагрузке. Она могла произойти несколько раз за 2-3 часа, а могла не появляться сутки.
Мы перепробовали буквально все способы. Каждый кусок кода был проверен. Заменены «таргеты» и библиотеки, переустановлена windows, другие прочие действия. Ничего не помогло. Кусок кода приводящий, к той перезагрузке так и не был найден. Мы даунгрейдили прошивку до версии 2.10.9 и все встало на свои места. Теперь мы проводим даунгрейд до 2.10.9 как самой массовой прошивки.
Еще одна важная общая особенность
При понижении напряжения питания чуть ниже допустимого (18-19 Вольт) и удержании его больше 1 секунды все реле контроллера начинают одновременно переключаться.
Это неприятно. Надо следить за питанием.
Если после подачи напряжения на ПЛК-100 горят все светодиоды в полнакала, это означает разрядку внутреннего элемента питания.
В это время нежелательно испытывать программы — возможны сбои. Необходимо минимум на 6 часов оставить его подключенным к напряжению питания для зарядки внутреннего элемента.
В 2 контроллера попала гроза — это был самый веселый случай. Дискретные входы контроллера защищены супрессорами, которые гарантируют защиту от статики. Выходные цепи ничем не защищены. Соответственно, выходные цепи (реле), которые были подключены, сгорели, сплавились. Однако, средняя и верхняя платы остались технически целыми. Конечно, был большой нагар от проводов. Конечно, использовать их уже не решились.
Общая особенность: реле плохо держит маленький ток порядка 10 миллиампер, что иногда приводит к «шороху» контактов.
Ради эксперимента подключили эти реле к катушке мощного механического пускателя. Катушка потребляет 50 ватт при 220 вольт напряжении и имеет пусковую мощность в 500 ватт. Реле выдержало 500 циклов и ломаться пока не собирается.
Резюме
Учитывая объем и срок эксплуатации, условия использования, однозначно респект и уважуха ОВЕНу.
За такие деньги легко восстановимый на коленке, отечественный и массовый в конце концов продукт.
Если тема интересная, могу сделать обзор блока питания БП60-Д4-24, блока сетевого фильтра БСФ Д3 1.2, модема ПМ01-24 АВ, модуля логического ввода МВ110 220.8ДФ.
Приборы контроля – Пермь — Программируемый логический контроллер ОВЕН ПЛК 150
Назначение
Технические характеристики
Контроллер ОВЕН ПЛК 150 предназначен
-
Для создания систем управления малыми и средними объектами -
Построение систем диспетчеризации
Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.
Конструктивные особенности ОВЕН ПЛК150
Контроллер выполнен в компактном DIN-реечном корпусе.
Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.
Вычислительные ресурсы ОВЕН ПЛК 150
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
-
высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel; -
большой объем оперативной памяти – 8МБ; -
большой объем постоянной памяти – Flash память, 4МБ; -
объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.
Конкурентные преимущества ОВЕН ПЛК150
-
Отсутствие ОС, что повышает надежность работы контроллеров -
Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика -
Наличие аналоговых входов и выходов -
Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, работающих независимо друг от друга -
Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия -
Широкие возможности самодиагностики контроллера -
Встроенные часы реального времени -
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние» -
Возможность создавать и сохранять архивы на Flash контроллера -
Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих — кодов и т.
д.) -
Набор готовых программных модулей, предоставляемых бесплатно
д.)
Программирование контроллеров ОВЕН ПЛК150
Создание программ для контроллеров ОВЕН ПЛК150, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.
Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.
Технические характеристики
Общие сведения
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.. 29 В постоянного тока (номинальное напряжение 24 В)
Ресурсы
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дискретные входы
|
|
|
|
|
|
|
|
|
|
|
|
Дискретные выходы
|
|
|
|
|
|
|
|
|
|
|
|
Аналоговые входы
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
..1 В, 0…10 В, -50…+50 мВ
..10 В
Аналоговые выходы
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
..20 мА
Интерфейсы связи
|
|
|
|
|
|
|
|
|
Программирование
|
|
|
|
|
|
3.8.1 (и старше)
*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт
Характеристики дискретных входных сигналов
|
|
|
|
|
|
|
|
|
|
|
|
.. 17 В* — логическое значение 1
* Напряжение относительно минусовой клеммы питания
Характеристики встроенных выходных элементов
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
..20 мА»
Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
..+200 °С
..+750 °С
..+200 °С
..+1200 °С
..+400 °С
.. 5000 Ом
Array
(
)
Регион | Организация | Адрес | Телефон / E-mail |
| Москва | ООО «ТД ОВЕН-К» | 111024, г. Москва, 1-ая ул.Энтузиастов, дом №15, строение 1, офис 202 | +7 (495) 641-11-56 доб.3 [email protected] |
| Алматы | ТОО АКЭТО | 050014, Республика Казахстан, г. Алматы, ул. Павлодарская, д.82 | +7 (727) 390-32-07, +7 (727) 390-32-06 [email protected] |
| Астана | «Астана Ком» ТОО | 030000, Республика Казахстан, г. Астана, (массивТельмана), улица Аккемер, дом 12/3 | 8-гудок-10-7 (7172) 779-179, 530-103 [email protected] |
| Барнаул | ТЕХКОМ-АВТОМАТИКА | 656010, г. Барнаул, ул. Титова, д. 9 | +7 (3852) 22-98-68, +7 (3852) 33-35-06 [email protected] |
| Благовещенск | Амурская Электронная Станция | 675000 г. Благовещенск ул. Северная 167\5, второй этаж | +7 (4162) 77-46-43, +7 (4162) 57-31-57, +7 (914) 557-31-57 [email protected] |
| Волгоград | ООО «ЦТО «КИПАСО» | 400074, г. Волгоград, ул. Козловская, 61 | +7 (8442) 26-76-52, +7 (960) 895-07-25 [email protected] |
| Владивосток | ООО «Балхаш-Электра» | 6901001, г. Владивосток, ул. Славянская, д.17 | +7 (4232) 60-89-85, +7 (4232) 60-89-83 [email protected] |
| Екатеринбург | ОВЕН-УРАЛ | 620130 г. Екатеринбург, ул. Юлиуса Фучика, д.3 | +7 (343) 286-75-40 [email protected] |
| Ижевск | ООО «Системы автоматизации» | 426077, г. Ижевск, ул. Удмуртская, 161А | +7 (3412) 52-92-98, 52-92-75, 52-93-39 [email protected] |
| Иваново | ООО «Энергосервисный центр» | 153002, г. Иваново, ул. Батурина, д. 10 | +7 (4932) 32-45-05, +7 (4932) 32-47-27 [email protected] |
| Калининград | ООО «Компания ТехПрибор» | 236004, г. Калининград, ул. Днепропетровская, 13, литер Г, оф.107 | +7 (4012) 65-38-33 +7 (4012) 65-03-22 [email protected] |
| Казань | СОЮЗ-ПРИБОР | 420021, г. Казань, ул. Ботаническая, 10А | +7 (843) 233-38-30 (многоканальный) [email protected] |
| Киров | АЛЬФА-ПРОМ | 610035, г. Киров, Мелькомбинатовский проезд, д. 8а | +7 (8332) 54-20-84, +7 (8332) 54-04-42 [email protected] |
| ЭНЕРГИС | 610050, г. Киров, ул. Менделеева, д. 2 | +7 (8332) 51-75-45, 62-14-52, 51-72-71 [email protected] | |
| Краснодар | ЭЛЕКТРО-Сервис | 350059, г. Краснодар, ул. Уральская, 126/3 | +7 (961) 50-90-561, +7 (861) 232-75-62 service@kipautomatika.  ru |
| Минск | ЛОГОПРОМ-СЕРВИС | 220037, Республика Беларусь, г. Минск, ул. Багратиона, д.62, каб.11 | +7 (10-375-17) 361-39-00, 871-95-68 [email protected] |
| ПромКомплектПрибор | Республика Беларусь, г. Минск, ул. Радиальная 54б, ком 49 | +7 (10-375-17) 346-41-30 [email protected] | |
| Мурманск | ООО «Коланга» | 183038, г. Мурманск, пр-т Кольский 126 | +7 (8152) 25-15-75 [email protected] |
| Нижний Новгород | Дельта-КИП | 603034, г. Нижний Новгород, ул. Усольская, д.47 | +7 (831) 250-00-86, 257-19-75, 253-93-09 [email protected] |
| ООО»ТЕХНО-КИП» | 603076, Нижегородская обл. , г. Дзержинск ул. Терешковой, д. 4 | +7 (831) 218-02-48 [email protected] | |
| Новосибирск | РЭЛСИБ | 630049, г. Новосибирск, Красный проспект, д. 79/1 | +7 (383) 319-64-01, +7 (383) 319-64-02 [email protected] |
| ООО «Приборика» | 630090, г. Новосибирск, ул. Николаева, д. 11/5 офис 817 | +7 (383) 363-55-00 [email protected] | |
| Орел | ИП Цимерман | 302000, г. Орел, ул. 7 Ноября, д. 3/5 | +7 (4862) 48-42-15, 73-15-01, 63-01-05 [email protected] [email protected] |
| Оренбург | ПРОМАВТОМАТИКА | 460050, г. Оренбург, ул. Народная, д. 24 | +7 (3532) 52-16-76, +7 (3532) 52-18-76 info@promavtomatika56.  ru |
| Пенза | ООО «ТДА» | 440067, г. Пенза, ул.Светлая, 46 Б | +7 (8412) 45-88-88 доб.147, 800-707-66-00 [email protected] |
| Пермь | ПРИБОРЫ И СИСТЕМЫ КОНТРОЛЯ» ООО (ПРиСК) | 614107, Пермский край, г. Пермь, ул. Дружбы, 34В, офис 401 | +7 (342) 215-91-42 [email protected] |
| Самара | КИП-АС | 443099, г. Самара, ул. Пионерская, дом 100, офис 24 | +7 (846) 310-86-22, +7 (846) 310-86-23 [email protected] |
| Саранск | Дельта-КИП | 430001, г. Саранск, ул. Васенко, 5 | +7 (8342) 333-666, 22-30-69, 37-34-23 [email protected] |
| Саранск | ООО «ТДА» | 430007, г. Саранск, ул. Осипенко, д. 79 | +7 (8342) 32-51-30, 35-25-61 8-800-707-66-00 (доб. 172) [email protected] |
| Санкт-Петербург | ООО «Овен Северо-Запад» | г. Санкт-Петербург, Мурино ул. Ясная д.11 | +7 (812) 327-32-74 (доб. 211) [email protected] |
| Саратов | ООО «ТДА» | 410010, г.Саратов, ул. Осипова, 1 к. 5 | +7 (8452) 69-43-23 8-800-707-66-00 (доб. 130) [email protected] |
| Уфа | ОВЕН-Уфа | 450099, г. Уфа, ул. Набережная реки Уфы 23 (Сипайлово) | +7 (347) 214-93-14, +7 (347) 266-92-55 [email protected] |
| Ульяновск | ПОИСК | 432028, г. Ульяновск, ул. Октябрьская, 22, стр. 18 | +7 (8422) 300-150 root@poisk-company.  ru |
| Чита | ООО «Монтаж автоматики» | 672038, г. Чита, ул. Ленина, д. 158, 3 этаж | +7 (3022) 71-06-71 [email protected] |
| Челябинск | ООО «ИТЦ УКАВТ» | 454008, г. Челябинск, Комсомольский проспект, 2, офис 604 | +7 (351) 796-42-77, +7 (351) 790-50-88 [email protected] |
| Ярославль | НПК «Фазис» | 150044, г. Ярославль, Ленинградский пр-т, д. 33, офис 502 | +7 (4852) 588-085, 588-087, 580-969 [email protected] |
«ООО «Производственное Объединение ОВЕН»» — контакты, товары, услуги, цены
Основанная в 1991 году, компания ОВЕН сегодня занимает лидирующие позиции на отечественном рынке в области производства контрольно-измерительных приборов (КИПиА) и средств автоматизации технологических процессов.
Определяющими направлениями нашей деятельности являются:
Разработка и производство контрольно-измерительных приборов и свободно-программируемых логических контроллеров;
Разработка программных средств;
Технический консалтинг;
Сервисное обслуживание;
Информационная поддержка региональных торговых представителей нашей компании.
С помощью нашей продукции осуществляется управление экструдерами, термопластавтоматами, печами, климатокамерами, системами отопления, водоснабжения и вентиляции, холодильной техникой, компрессорами, кондиционерами, насосами, запорной арматурой, различным пищевым, упаковочным, деревообрабатывающим, нефтехимическим оборудованием и т. п.
Стратегия развития торговой марки ОВЕН неразрывно связана с укреплением клиентских отношений, которые являются составляющими миссии компании:
Предоставление клиентам современных и надежных средств автоматизации, наиболее полно отвечающих запросам современного рынка;
Установление долгосрочных партнерских взаимовыгодных отношений со всеми нашими поставщиками и потребителями;
Стремление к лидерству в разработках новой продукции и ее производстве;
Предоставление расширенных услуг нашим потребителям, включая бесплатную, оперативную техническую поддержку и консультирование.
Ассортимент выпускаемой продукции включает более пятидесяти наименований приборной продукции, широкую линейку термопреобразователей и блоков питания, программируемые логические контроллеры, барьеры искрозащиты для работы на взрыво— и пожароопасных участках, программные средства для автоматизации инженерных систем жилых, офисных и производственных зданий (отопления, вентиляции, кондиционирования, водоснабжения, освещения и прочее).
Линейки продукции торговой марки ОВЕН постоянно обновляются, низкая стоимость изделий и гибкая система скидок делают нашу продукцию привлекательной и конкурентоспособной.
ОВЕН: программное обеспечение
Среда программирования CoDeSys, Scada и softlogic системы, OPC-серверы, конфигураторы, драйверы и библиотеки ОВЕН
Среда программирования CoDeSys
- Среда программирования CoDeSys 2.3 и другое программное обеспечение для ОВЕН ПЛК
- Среда программирования CoDeSys v3 и другое программное обеспечение для ПЛК304/308, СПК207 и МОДУС
Scada и softlogic системы
- SCADA-система OWEN PROCESS MANAGER (OPM)
SCADA-система OWEN PROCESS MANAGER (OPM) – программное обеспечение, предназначенное для осуществления связи ПК с приборами ОВЕН. - Интегрированная SCADA и SoftLOGIC система Master SCADA
ОВЕН является партнером ЗАО НПФ «ИнСAT» и имеет статус официального дилера продукта «MasterSCADA». - Автоматизированная информационно-измерительная система «ЭНТЕК»
OPC-серверы
- ОРС-драйверы для приборов ОВЕН
Полный релиз OPC-драйверов для приборов ОВЕН, поддерживающих сетевой интерфейс по протоколам ОВЕН-RS485, ModBus RTU/ASCII и ОВЕН-RS232. - Modbus OPC/DDE сервер
Modbus OPC/DDE сервер Lectus предназначен для предоставления данных OPC или DDE клиентам от приборов, работающих по протоколу Modbus.
Конфигураторы
- Программы для задания параметров приборов с ПК (конфигураторы, программаторы)
Драйверы и библиотеки ОВЕН
- Библиотека функций стандарта WIN DLL для приборов ОВЕН Библиотека дает программисту простой и быстрый способ организовать поддержку приборов ОВЕН в своем приложении
- Драйверы приборов ОВЕН для SCADA-системы Trace Mode v. 5.xx/v.6.xx
Альфа-версия драйверов для TRACE MODE v.5.xx/V.6.xx. предназначена для всех приборов фирмы ОВЕН (кроме ТРМ серии PIC), имеющих сетевой интерфейс стандарта RS-485 или «токовая петля».
5.xx/v.6.xxОбъекты автоматизации Intelligent System
Создание системы мониторинга и оповещения для систем климат-контроля итальянского оборудования AERMEC (кондиционер и чиллер) для здания городской больницы в Москве (см. Ссылку), июнь 2020 года. Завершено
Разработка прикладного программного обеспечения для машины для обжарки кофе в Дедовске. OWEN PLC110 + CP110, июнь 2020 г. Завершено
Разработка прикладного программного обеспечения системы осаждения глинистой фракции в воде для производства керамики в Краснодаре.OWEN SPK107, май 2020 Завершено
Модернизация систем диспетчеризации систем жизнеобеспечения здания гостиницы «Золотое яблоко». Г. Москва. Заменил контроллеры Desigo Siemens на современного отечественного производителя Aries PLC110.
SCADA-визуализация, созданная на базе веб-сайта с использованием встроенных облачных возможностей ПЛК OWEN на базе сервиса OwenCloud, июнь 2019 г. Завершено (Ищем ссылку)
Создание системы мониторинга полива агротехнического комплекса по выращиванию сельскохозяйственных культур.с.Апрелевка. OWEN PLC100 + Мастеркада v.3.10. Бонусом к работе стал сайт для анализа показателей на базе сервиса OwenCloud, апрель 2019 года. Выполнено
Программирование системы SCADA среднего и верхнего уровня. Чистые помещения. Зеленоградский Мастерскад v.3.10. Разработка драйвера для работы с протоколом EBMPAPST. Диспетчерские системы вентиляции. Апрель 2019 Завершено
Программирование системы SCADA верхнего уровня для ФБУ Санаторий Вороново.Мастерскад v.3.9. Г. Москва. Контроль и учет производства и распределения природной воды. Август 2018 Завершено
Организация работ, пуско-наладка, программирование модернизации диспетчерской системы SCADA iFix в сочетании с силовыми ячейками РЗА ЭКРА.
Восточный Москва в мае 2018 года. Завершено
Программирование, установка, пуско-наладка для создания прикладного ПО для PLC110-60 и панели SP307 (Aries).город Зеленоград. Многоквартирный дом. Апрель 2018 г. Выполнено
Программирование, монтаж, пусконаладочные работы по модернизации системы подачи дизельного топлива на стенд испытаний турбореактивных двигателей. Дзержинского. Горизонт. 2017. Завершено.
Программирование и пусконаладочные работы по автоматизации жилой зоны. «Умный дом». Башня «Москва». Beckhoff CX8090 + Crestron. 2016. Завершено.
Пуско-наладочные работы по внедрению системы вывоза твердых радиоактивных отходов.ПЛК Premium Schneider Electric. 2016. Завершено.
Площадка для вечеринок на автодороге. Истра. Моск. область. Программирование, настройка оборудования, монтажные и пусконаладочные работы на объекте контраварийного производства. Оборудование Siemens — TP1900, TP700, PLC 315-DP / DN + 8 ET200S, Scalance. TIA Portal V13 + Step7 Professional V5.5. Май-июнь 2016г. Завершено.
Внедрение программного обеспечения для плазменной обработки печных отходов. OWEN PLC 110+ HMI Weintek MT8100IE.Москва, 2015. Завершено.
Модернизация (проектирование и пуско-наладка) деревообрабатывающего станка с ЧПУ (окончание тенора). Программное обеспечение для управления пятью осями. Верхний уровень WinCC, нижний уровень Delta.
Проектирование систем автоматизации частных домов площадью 1200 кв.м на базе контроллеров WAGO. Создание централизованно-распределенной системы с использованием промышленного протокола Modbus TCP. Интеграционная шина DALI, интернет, мультимедиа.
Система загрузки омывающей жидкости (заправочные станции).Овен ПЛК110 (быстрые вводы, счетчики). 2015. Завершено.
Модернизация диспетчерского гаражного комплекса ЖК «Черемушки». Овен ПЛК110 управляет сетевым ПЛК WAGO, вентиляция. 2015. Завершено.
СТГ (АСУ ТП ЦБП) «Семибратова». Проектирование, программирование и ввод в эксплуатацию когенерационных тепловых модулей. WAGO / B&R / Siemens / Beckhoff. Завершено.
Складские помещения возле д.Лешково. Завершено.
Разработка систем сжигания твердых радиоактивных отходов атомных электростанций. Завершено.
Система вентиляции ГВП Солигорск «Краснослободский рудник». SIEMENS-MITSUBISHI. Завершено.
Начало работ на крановом буровом судне «ИСПОЛИН». Завершено.
Выполнение проектных и пусконаладочных работ по установке газофракционного ГФУ-300.Альметьевск. Завершено.
Диспетчерские системы управления зданием гостиницы «Газпром» компания Computrols.Inc. Завершено.
#OwenCloud, # Проходить, # Объекты, # Автомат
PLC Недир? Ne İşe Yarar?
18.02.2015 tarihli yazı 214397 kez okunmuştur.

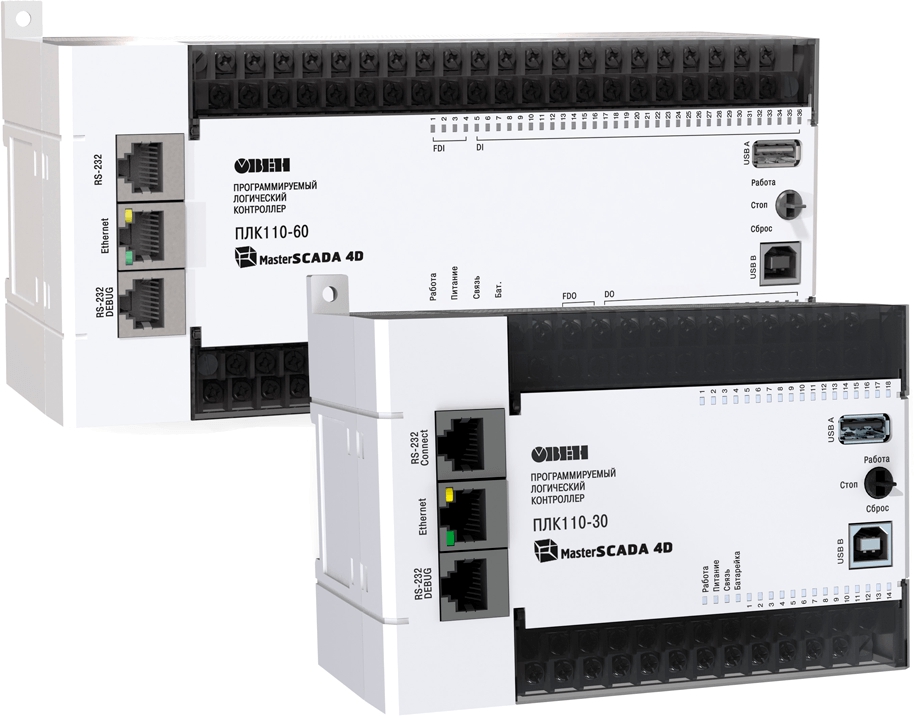

PLC (Programlanabilir Mantıksal Denetleyici), fabrikalardaki üretim bölümlerinde veya makinelerin kontrolü gibi işlemlerin denetiminde kullanılan otomasyon cihazıdır.Обычный bilgisayarların aksine PLC’nin birçok giriş ve çıkışı (I / O) vardır. En büyük artıları ise elektriksel gürültülere, sıcaklık farklarına ve mekanik darbelere karşı dayanıklı tasarlanırlar. Farklı markanın PLC’leri kendilerine göre bir işletim sistemi yüklerler. Bu denetleyici sistem, giriş bilgilerini gözle görülmeyecek hızlarla tarayarak buna uygun çıkış bilgilerini gerçek zamana yakın, cevap verecek şekilde çalışır. PLC, kısa sürede daha çok ve kaliteli ürün üretme, çok düşük hata oranlarına sahip üretim yapma gibi unsurların ön rola çıkmasıknda oynarların ön rola çıkmasıknda oynarların.
PLC’ler 4 ana bölümden oluşmaktadır.
►Merkezi İşlem Birimi (CPU)
►Bellek Birimi (RAM, ROM, PROM vb ..)
►Giriş Birimi (IN)
►Çıkış Birimi (OUT)
►Меркези Ишлем Бирими
CPU, PLC’nin çalışmasını düzenleyen, bütün aritmetik ve mantıksal işlemleri gerçekleyen, zamanlama, Sayma gibi görevleri üstlenen en önemli birimdir. PLC’ye zeka veren kısım CPU ile bellektir. İki ayrı PLC aynı mikroişlemciyi kullanabilir, fakat isletim sistemlerinin farklı olması nedeni ile PLC’lerin işlevleri de farklı olabilir.
►Беллек Бирими
Беллек бирими; Giriş görüntü, veri, программа belleği gibi kısımlara ayrılmıştır. Ее bellek alanının farklı işlevleri vardır. PLC’lerde genelde EPROM (стираемая программируемая память только для чтения), bellek elemanı olarak kullanılmaktadır. Bu bellek alanı adından da anlaşılacağı üzere, silinebilir, tekrar yazılabilir, programlanabilir , соль окунур хафиза анламина гельмектедир. Ее PLC’nin kendine özgü programı vardır ve bu programlar PLC’nin hafızasında saklanır.Hafızadan da merkezi işlem birimine gönderilir. Ayrıca bellek elemanlarını da sayarsak; RAM , ROM PROM, EPROM veya EEPROM olarak nitelendirebiliriz.
►Гириш Бирими
Giriş birimi, kumanda edilen sistemle ilgili algılama elemanlarından gelen analog işaretleri PLC ‘nin anlayacağı lojik gerilim seviyelerine dönüştüren birimdir. Kontrol edilen sistemdeki sensör çeşidine göre, basınç, seviye, sıcaklık, kumanda, yakınlık gibi elemanlardan gelen binary değerler (1 veya 0) giriş birimi üzerinden alınırı.Giriş birimi voltaj değerleri 24V, 48V, 100V-120V, 200V ve 240V doğru veya alternatif akım olabilir. PLC’nin giriş elemanları olarak limit anahtarları, düzey anahtarları , motor kontaktör veya röle kontakları, seçici anahtarlar, fotoelektrik gözler v.b. olarak gösterebiliriz.
►Çıkış Birimi
Ikış birimi, PLC’de hesaplanan çıkış noktalarına ilişkin lojik gerilim voltajını, kontrol edilen sistemdeki kontaktör, röle, selenoid gibare kumtleyöşrIkış birimi röle, triyak ya da transistörlü devrelerden oluşabilir. PLC’ler de genellikle röleli çıkış birimleri kullanılır. Fakat, yüksek hızlı açma ve kapama gerektiren durumlarda transistörlü ya da triyaklı çıkış birimleri kullanılır. Ayrık I / O arabirim ile denetlenebilecek çıkış elemanları için ise alarmlar, denetim röleleri, selenoidler, motor starterleri, fanlar, v.b. olarak gösterebiliriz.
►PLC Seçim Ölçütleri
Bir kumanda sistemi için PLC seçiminde göz önüne alınması gereken özellikler şu şekilde sıralanabilir;
► Maliyet ,
►Giriş-çıkış (lojik, dijital) noktası sayısı ve elektriksel özellikleri,
►Program ve veri belleği kapasitesi,
► Komut 9013ızışıanı, saati,
►Kesme işletim yeteneği,
► İletişim olanakları,
►Program yedekleme olanağı,
►Yarı iletken çıkışların dielektrik dayanımı düzeyifTeki,
,
PLC’nin hayatımıza girmesiyle birlikte binlerce röleli devre hayatımızdan çıktı. Günümüzde, neredeyse her türlü endüstriyel v.b. sistemleri robotize etme şansına sahip olduk.
Kaynak:
►Википедия
►KOU T.E.F
Anpario plc | Специалист по технологиям кормовых добавок
Регион (Великобритания, Европа и СНГ)
- Карьера
- Сайт по связям с инвесторами
- Австралазия
- Китай
- США
- Латинская Америка
- Южная Америка
- Ближний Восток и Африка
- Азия
Поиск
- О компании
- Около
- Об Анпарио
- Наши люди
- Обязанности ESG
- Портфель продуктов
- Производство мирового класса
- видов
- Домашняя птица
- Жвачные
- Свиньи
Versarien plc — Разработка современных материалов и обеспечение инженерной эксплуатации
Изделия износостойкие и металлические
Versarien Technologies Limited
Versarien Technologies Limited разработала добавку для создания микропористых металлов, предназначенную для отрасли управления температурным режимом, и поставляет экструдированный алюминий.
www.versarien-technologies.co.uk
Total Carbide Limited
Ведущий европейский производитель спеченного карбида вольфрама, предназначенный, главным образом, для тяжелых условий эксплуатации в нефтегазовой промышленности. Созданная в 1950 году компания имеет богатый опыт и ориентируется на качество продукции мирового класса с помощью новейших инженерных технологий.
www.totalcarbide.com
Графен и пластмассы
2-DTech Limited
Отделение Манчестерского университета, родины графена и резиденции лауреатов Нобелевской премии, академиков Гейма и Новоселова, специализируется на поставках графеновых продуктов и переносе фундаментальной науки в прикладные технологии.
www.2-dtech.com www.nanene.com
Cambridge Graphene Limited
Отделение Кембриджского университета, поставляет новые графеновые чернила и разрабатывает графен / 2D-материалы, технологии и приложения.
www.cambridgegraphene.com
AAC Cyroma
Поставщик продукции вакуумного формования и литья под давлением для автомобильной, строительной, коммунальной и розничной промышленности. Работает на территории площадью 45 000 кв. Футов в Банбери, Оксфордшир.Используя существующие возможности Versarien по производству графена, AAC Cyroma сможет производить изделия из пластика с улучшенным графеном.
www.aaccyroma.co.uk
Гнаномат
Gnanomat разрабатывает и производит наноматериалы на основе графена для различных промышленных применений, уделяя особое внимание хранению энергии. Миссия Gnanomat — получить ESS (системы хранения энергии) более мощные и с более высокой емкостью хранения энергии.Мы решаем эту задачу с помощью нового поколения портфолио наноматериалов.
www.gnanomat.com/
Versarien Graphene Inc
Компания Versarien Graphene Inc, расположенная в Техасе, является дистрибьютором британских технологий разработки графена.
