Выбираем преобразователь с 12 на 220 вольт
За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.
Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.
Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.
Содержание
- 1. Применение
- 2. Технические характеристики
- 3. Мощность
- 4.
Охлаждение - 5. Пример характеристик
- 6. Типовое энергопотребление
- 7. Дополнительная защита
- 8. Подключение в авто
- 9. Как сделать своими руками
- 10. Подключение ноутбука в авто
- 11. Цены на преобразователи
ОхлаждениеПрименение
Инверторы напряжения DC-AC нашли широкое применение в местности без электрификации. От стандартного аккумулятора на 12В можно получить бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.
По количеству Ватт на выходе в основном бывают:
- автомобильные на 100вт, 300вт, 500 Ватт;
- мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.
По конструкции делятся на:
- на автомобильные;
- стационарные;
- компактные.
Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен.
Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.
При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке тоже стоит ШИМ драйвер для питания светодиодов.
Стационарный инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.
Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания. В автомобильном варианте выглядят как большая зарядка с розеткой.
Технические характеристики
Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V.
Они соответствуют параметрам в нашей домашней сети и совместимы практически со всеми домашними устройствами.
Основные параметры:
- номинальная мощность;
- коэффициент полезного действия;
- активное или пассивное охлаждение;
- энергопотребление на холостом ходу;
- максимальный ток потребления на входе;
- напряжение питания;
- защита от замыкания и перегрева;
- вид синусоиды на выходе.
Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.
Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.
Некоторые электроприборы при включении потребляют энергии в 2 раза больше.
Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя. Решением такой проблемы будет использование электроприборов с плавным пуском.
Мощность
Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.
Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.
При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная.
При подсчёте предполагаемой нагрузки делайте запас на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс. У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.
Подключение лучше проводит у специалистов, сила тока от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.
Охлаждение
Пассивное с ребрами из алюминия
..
Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри.
Активное охлаждение работает не постоянно, только когда температура корпуса превышает установленную и термодатчик включает вентилятор.
Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился пылью.
Активное охлаждение с вентилятором
Пример характеристик
В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.
1. Номинальная рабочая 1000вт, работать на ней может любое количество времени.
2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.
3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.
4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.
5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.
6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.
7. Частота тока 50Гц, частота колебаний в секунду.
8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.
Типовое энергопотребление
В таблице указано минимальное потребление энергии для популярной бытовой техники. Чтобы узнать количество Ватт для конкретного прибора, посмотрите количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.
| Наименование | Примерное энергопотребление |
| Зарядное для смартфона или планшета | от 10вт |
| Нетбук | от 15вт |
| Ноутбук | от 30вт |
| Принтер струйный | от 30вт |
| Компьютер | от 50вт |
| Бритва | от 10вт |
| ЖК телевизор | от 20вт |
| Фен | от 700вт |
| Утюг | от 1000вт |
| Чайник обычный | от 2000вт |
| Микроволновка | от 1000вт |
Дополнительная защита
Хорошая модель с индикаторами
Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева.
Обязательно должен быть предохранитель в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.
В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.
Начинка и конструкция
Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.
Подключение в авто
Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины.
Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.
Только толстые провода или хорошие крокодилы
Мощную нагрузку на 12V можно подключать только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом. Должны иметь защиту от истирания и замыкания на массу. С этим сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.
Нельзя использовать
Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.
Как сделать своими руками
Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.
На Ебее и Алиэкспресс продаётся около 10 разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.
Старый ИБП
Но самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП.
Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.
Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.
Подключение ноутбука в авто
Отдельно рассмотрим подключение к прикуривателю ноутбука с питанием на 19V. Использовать автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.
Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.
XL4016
Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных Но всегда можно доработать конструкцию и элементную базу.
Цены на преобразователи
Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.
Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.
Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке.
Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.
Преобразователи напряжения с 12 на 220 вольт
Преобразователь напряжения автомобильный AVS IN-2000W (12В > 220В, 2000 Вт, USB)
Мощнейшая розетка 220В 2000Вт и USB!
Вх. напряжение 12В. Вых. напряжение мод. 220В. Мощность 2000Вт. Пик/ мощность 4000Вт. USB порт 5В/1А.
Система охлаждения. Защита от кз и перегрева.
Подключе…
Артикул: 3820
Цена:
7 950р.
Инвертор Сибконтакт ИС-12-1500У DC-AC, 12В/1500Вт
Инвертор ИС-12-1500 (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 12 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц.
Артикул: 23511
Цена:
15 900р.
Преобразователь напряжения автомобильный AVS IN-1000W (12В > 220В, 1000 Вт, USB)
Мощная розетка 220 Вольт и USB-порт!
12В авто в переменное 220В.
Вх. напряжение 12В. Вых. напряжение 220В. Мощность 1000Вт. Пиковая мощность 2000Вт. USB порт 5В/1000мА…
Артикул: 3819
Цена:
3 850р.
Инвертор Сибконтакт ИС-12-3000У DC-AC, 12В/3000Вт
Инвертор ИС-12-3000 (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 12 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц.
Артикул: 23513
Цена:
26 700р.
Инвертор — преобразователь напряжения AcmePower AP-DS1200
Мягкий старт 12>220В!
Мощность 1200 Вт.
Напряжение выход 220В. Вх. напряжение 12В.
Форма сигнала модифицированная синусоида. Размеры 272,5х222х77мм. Вес 3.1кг.
Артикул: 77275
Цена:
10 850р.
Преобразователь напряжения AcmePower AP-PS2000 (реальный синус, USB)
Выходное напряжение как у электросети — реальная синусоида!
Для электродвигателей, индуктивных нагрузок, компрессорных автохолодильников.
Подключение напрямую к АКБ 12В. Мощность 2000Вт. Вх. напр…
Скидка
Новинка
Артикул: 77233
-6%
39 000
р.
Цена:
36 650р.
Преобразователь напряжения AcmePower AP-PS1000 (реальный синус, 1000 Вт)
Уникальность серии: выходное напряжение — как у обычной электросети — реальная синусоида!
Для электродвигателей, индуктивных нагрузок, и компрессорных автохолодильников.
«Мяг…
Артикул: 3826
-11%
25 550
р.
Цена:
22 650р.
Синусоидальный инвертор AcmePower AP LS1500 (12В)
Передовой преобразователь 12В > 220 Вольт = чистый синус!
Для бытприборов, яхт, кепмеров, автохолодильников.
Подключается к АКБ. Мощность 1500Вт/пик 3000Вт.
Вх. напряжение 10-15В. USB…
Артикул: 39674
-11%
31 550
р.
Цена:
27 950р.
Преобразователь напряжения AcmePower AP СPS1000/12 (реальный синус, UPS)
Серия СPS: 3 в1 !!!
Инвертор, ИБП, ЗУ АКБ!
Синусоидальное вых. напряжение — как у обычной электросети!
Для электродвигателей, автохолодильников.
Подключение к АКБ12 В или сети 220В.
…
Артикул: 39675
-9%
25 750
р.
Цена:
23 250р.
Преобразователь напряжения AcmePower AP СPS1500/12 (реальный синус, UPS)
Серия СPS: 3 в1 !!!
Инвертор, ИБП, ЗУ АКБ!
Синусоидальное вых. напряжение — как у обычной электросети!
Для электродвигателей, автохолодильников.
Подключение к АКБ12 В или сети 220В.
…
Артикул: 39677
-10%
37 250
р.
Цена:
33 450р.
Инверторы — преобразователи напряжения 12 220 В для ваших задач от 800 руб.
Фильтр
Есть в наличии

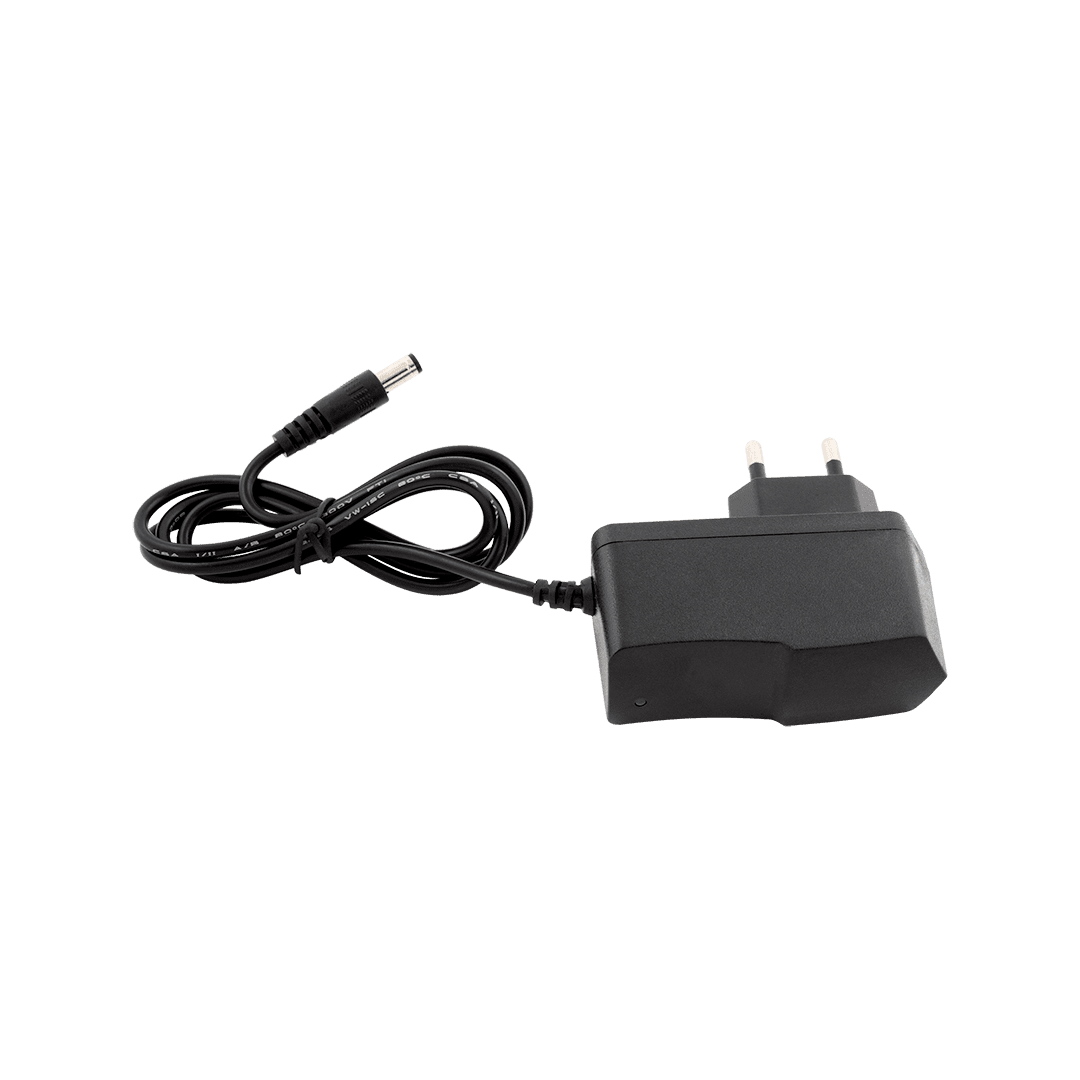

Входное напряжение 220 Вольт
