Подключение двухклавишного проходного выключателя: Принцип и схема подключения проходного двухклавишного выключателя.

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

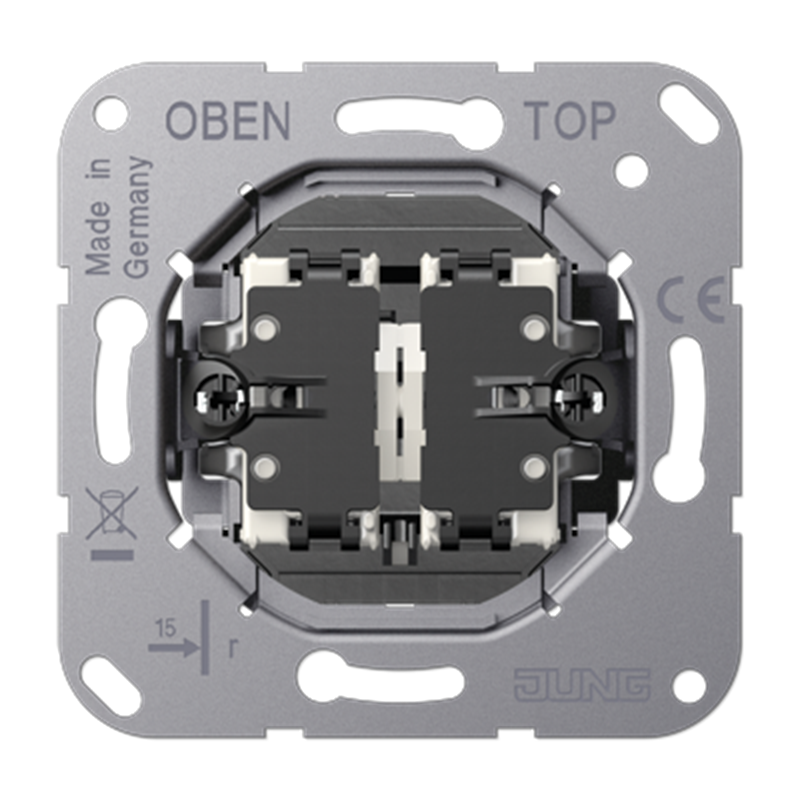

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.   А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель – это выключатель света на две линии освещения с возможностью включения / отключения каждой линии с нескольких мест. Как правило, такой выключатель (переключатель) используют в больших по площади или своей протяженности помещениях, например, длинный коридор или лестничный марш. Установка и использование такого двухклавишного проходного выключателя повышает комфорт.

Внешний вид

Двухклавишный проходной выключатель внешне выглядит как обычный двухклавишный, но это только визуально, механизм и схема подключения проходного двухклавишного выключателя отличается от обычного. Часто встречается, что клавиши в проходных выключателях обозначаются стрелками, такое обозначение помогает ориентироваться о типе выключателя. Другими словами, при включении светильника выключателем со стрелкой подразумевается, что где-то находится такой же выключатель которым этот же светильник можно отключить.

Преимущество

Чтобы включить или отключить источник света, например, в длинном коридоре без проходной схемы, вам бы пришлось постоянно преодолевать расстояние к обычному выключателю, в случае с использованием двухклавишного проходного выключателя вы управляете одним светильником с любых мест необходимых вам мест.

Примеры использования

Вариантов как подключить двухклавишный проходной выключатель (переключатель) существует множество, рассмотрим самые распространенные:

1. Длинный коридор с несколькими светильниками.
   Вдоль коридора расположены несколько светильников и проходные выключатели, один из них двойной проходной.

   Схема подключения

2. Спальная комната по бокам кровати прикроватные тумбы и свисающая подсветка.
   Установлены два двухклавишных проходных выключателя с возможностью включать и отключать каждый светильник с любого места.

   Схема подключения

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.
Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами — проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
2. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.
3. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
4. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
5. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
6. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
7. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
8. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
9. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
10. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

1. Схема подключения проходного выключателя в распределительной коробке.
2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
3. Схема подключения розетки, выключателя и светильника в распределительной коробке.

Как собственноручно подключить двухклавишный проходной выключатель

Сегодня мы подготовили статью на тему: «как собственноручно подключить двухклавишный проходной выключатель», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Проходной выключатель двухклавишный: как подключить своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Нет тематического видео для этой статьи.

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Нет тематического видео для этой статьи.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Схема подключения проходного двухклавишного выключателя

Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.

Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).

Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

Инструкция по монтажу:

1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
4. В распределительной коробке (РК) согласно схеме соединяются провода.
5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек.

Узнайте как правильно выбрать сечение кабеля с медными или алюминиевыми жилами в зависимости от потребляемого тока. Помните, что от правильного выбора зависит безопасность эксплуатации электросети вашего дома

Двухклавишный проходной выключатель, как и одноклавишный, может быть перекрестным. Принцип “перекидывающего” действия работает по аналогичной схеме. То есть для управления светом из трех и более мест необходимо задействовать два двойных (двухклавишных) проходных выключателей концевого вида и один (или сколько требуется) двойных проходных выключателей перекрестного вида.

Соответствующая схема подключения выглядит так:

1. Все выключатели монтируются на своих местах в утопленных коробках (подрозетниках).

Второй конечный проходной выключатель будет напитываться непосредственно от светильников.

Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

Если нет возможности глубоко спрятать водопровод, то в зимний мороз труба может перемерзнуть. Спасти ситуацию поможет греющий кабель, как его выбрать и установить читайте здесь.

О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой ссылке.

Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

Схема подключения двухклавишных проходных выключателей

Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.

Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.

Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.

Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.

Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.

На рынке электротехники и сопутствующей ей аксессуаров существует множество моделей проходных выключателей и переключателей от зарубежных и отечественных производителей как простейших одноклавишных, так и многофункциональных моделей. Самыми популярными считаются двухклавишные устройства, которые могут управлять сразу несколькими осветительными приборами, находящимися в разных помещениях или в одном светильнике. Не такие популярные, но не менее эффективные выключатели с тремя клавишами, хотя схема их подключения намного сложнее.

Благодаря проходному принципу работы выключателя появляется возможность организовать управление одним светильником с разных точек дома или квартиры. Но для её воплощения потребуется несколько одноклавишных приборов и перекрёстный переключатель. А при использовании нескольких перекрёстных приборов можно добиться управления светильником сразу из четырёх точек в квартире.

Хочется отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных приборов в доме. Хитросплетение проводов может ввести в заблуждение даже опытного электрика.

Особенности схемы подключения проходных выключателей с двух мест

При правильной сборке схемы подключения двойных выключателей появляется возможность управления несколькими осветительными группами из двух мест независимо друг относительно друга. При этом оба выключателя с двумя клавишами проходного типа будут функционировать по двум направлениям, но для этого нужно выполнить следующие работы.

1. Двухклавишные выключатели в количестве двух штук устанавливаются на заранее выбранных местах в подрозетниках.
2. Монтируются светильники или многоламповые источники света, такие как люстра. К осветительным приборам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
3. Учитывая то, что на каждом переключателе по 3 контакта, то понадобится два трёхжильных кабеля соответствующей длины.
4. Соединение проводов происходит в распределительном коробе согласно схеме.

Воплощение такой схемы, возможно, и с четырьмя одноклавишными проходными выключателями, но это не рационально в плане расхода дополнительных кабелей и коробок распределения.

При необходимости двойной проходной выключатель можно использовать в качестве перекрёстного аналога с одной клавишей. Для этого перемыкают соответствующие контакты, а клавиши соединяют друг с другом для одновременного срабатывания.

Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Как подключить проходной выключатель на две группы светильников

Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:

• На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
• В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.

Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:

Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:

Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55 .

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как « 1 » и « 2 ». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме . Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.

Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ .

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить – если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Проходной двухклавишный выключатель — устройство и схема подключения

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Подробный разбор схемы подключения смотрите в этом видео:

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 4.4 проголосовавших: 7

Как подключить проходной выключатель.

Схема и видео-инструкция

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

Схема проходного выключателя

Данная схема подключения проходного выключателя отличается от подключения обычного выключателя только конструкцией самого выключателя и количеством проводов.

Конструкция отличается тем, что у него нет положения «Выкл.». Проходной выключатель направляет ток на одну из клемм. Отключение осветления происходит тогда, когда проходные выключатели находятся в разных положениях.

В случае с обычным выключателем в схеме участвуют только 2 провода, но в схеме проходного — 3. Один является подачей и выходом фазы для проходных выключателей, а 2 остальных — перемычки между двумя маршрутными выключателями.

Подключение проходного выключателя своими руками

1. Нулевой провод проходит через распределительную коробку к лампе.

2. В коробку проходит фазный провод и выходит из нее к выключателю № 1.

3. Два выходных контакта первого выключателя через коробку соединяются с двумя выходными контактами второго выключателя.

4. Через второй проходной выключатель контакт уходит на лампу.

Подробней все описано и показано в видео: Как подключить проходной выключатель.

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

1. Нулевой провод проходит через распределительную коробку к лампам.

2. Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

3. Два конца провода фазы подключается к своей паре выходов первого выключателя.

4. Четыре выхода первого выключателя соединяются с четырьмя выходами второго выключателя (по паре на каждую клавишу).

5. От каждой клавиши выходят по проводу фазы и подключаются отдельно к двум разным светильникам (лампочкам).

Подробности показано в видео:

Больше информации

Задать вопрос

Проходной выключатель, схема подключения — Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также — очень удобно. У проходного выключателя в отличие от обычного нет определенного положения «включено» или «выключено», если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как «включено» так и «выключено». Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

А — принципиальная схема работы проходных выключателей

В — схема подключения проводов в коробке

С — подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке 1В, не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:

Рисунок 1В₂ — схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:

Рисунок 2.

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 1В₂.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Схема подключения двухклавишного проходного выключателя

Проходной выключатель очень облегчает жизнь и делает ее более безопасной, потому что создает условия, при которых не делается переходов по темным помещениям от одного выключателя до другого. Какая чаще всего обстановка в помещениях, где установлены обыкновенные выключатели? Придя домой, человек включает свет в прихожей, потом идет и включает свет в следующей комнате, возвращается, и выключает его в прихожей. Уходя, все делается в обратном порядке. Привычно, но неудобно, особенно когда есть потребность включить свет выборочно в одном из помещений!

Технически, если есть схема подключения двухклавишного проходного выключателя, то сделать такое устройство можно, даже не обладая большими знаниями в этой области. Прежде чем приступать к переделке, рассмотрим принцип работы этой системы. Разберем на простейшем примере подключения одноклавишного проходного выключателя. Познакомимся со схемой.

Проходной выключатель отличается от простого тем, что имеет 3 контакта, к которым должно быть подключено 3 провода, иначе система работать не будет, поэтому, если в стене проложен двужильный провод и вы ничего не собираетесь переделывать, то можете дальше не читать. Для тех, кто собирается потрудиться, идет дальнейшее описание. Вам потребуются:

• Два проходных выключателя.
• Трехжильный провод.
• Сделать штробу для укладки в нее провода (или, в крайнем случае, уложить его в короб).

В некоторых случаях, когда выключатели располагаются по разные стороны стены, находясь друг напротив друга, их можно соединить двужильным проводом (на схеме он черный) напрямую, минуя распределительную коробку.

Как это работает?

Принцип работы системы заложен в переключении линий, с условием, что электричество будет проходить одновременно через два выключателя. На схеме показаны выключатели, через контакты которых проходит ток, но попробуйте мысленно один из них «выключить». Свет потух. Теперь «выключите» второй – свет загорелся, потому что оба выключателя просто были переключены на другую линию, поэтому традиционных обозначений типа «вкл» и «выкл» вы не найдете. Вы включили его вверх, уходя, выключили свет вторым выключателем, переключив его вниз. Встала жена, и в той же комнате включила, щелкнув выключатель вниз.

Теперь, когда вы разобрались с подключением и включением самого простого устройства, можно приступить к более сложному варианту. Здесь показана схема подключения двухклавишного проходного выключателя, который применяется там, где есть необходимость раздельного включения с разных мест двух линий освещения.

Как видим, коренных изменений нет. По существу это та же схема, только к ней добавлено еще 2 выключателя.

Для чего может потребоваться такое подключение? Допустим, что вы, войдя в дом, включили таким выключателем свет в прихожей и на втором этаже. Поднявшись наверх, вы можете выключить свет в прихожей, но не трогать его там, где он нужен. Или же возможен такой вариант, при котором на входе будет стоять один двойной проходной выключатель, а два одинарных по разным комнатам.

Работа по установке выключателя

Место, где будет стоять двухклавишный проходной выключатель, может быть самое разное, но когда нужно лишь на короткое время осветить местность, проще установить светильник датчиком движения. Выключатель есть смысл ставить для внутреннего освещения, хотя потребности каждого человека могут отличаться, и правил по этому поводу устанавливать не будем.

Инструмент и расходные материалы

Для полноценной работы потребуются:

• Отвертка крестовая.
• Отвертка-индикатор.
• Перфоратор с коронкой.
• Устройство для снятия изоляции или нож.
• Бокорезы.
• Уровень.
• Провод.
• Подрозетники.
• Алебастр.

В тех местах, где будут стоять выключатели, при помощи перфоратора сделайте коронкой отверстия для подрозетников. Если строение новое, то нужно будет установить и распредкоробки. Дальше в ход идет штроборез. Можно, конечно, и по-другому сделать штробу, но если нет желания получить море пыли, то используйте только этот инструмент.

Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене. Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите с ним подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Обратите внимание!
Подрозетники не должны выступать за пределы стены!

Обесточьте электропроводку! Сделайте подключение по схеме, предварительно определив отверткой-индикатором, какой провод подключен к фазе. Закрепите выключатели и пользуйтесь.

Как сделать сквозной коммутатор из обычного коммутатора? Подробная схема подключения. Как сделать проходной выключатель своими руками

Цены на жилищно-коммунальные услуги ежегодно растут, что заставляет задуматься об экономии, в том числе на электричестве. Причем это касается тех мест, о которых человек раньше даже не думал. Например, освещение лестниц и лестниц в многоэтажных домах … В недавнем прошлом, когда цены на электроэнергию были мизерными, лестницы освещались круглосуточно.Эта проблема актуальна и в частных домах, в которых более одного этажа соединены лестницей. В целях экономии приходится выключать свет, но для этого нужно либо спуститься по лестнице, либо снова подняться по ней. Это крайне неудобно, поэтому иногда его просто не выключают и горит до утра, когда уже не светло.

Для удобства освещения в таких помещениях разработаны так называемые «проходные» переключатели. Их еще называют «дублирующими» или «перевернутыми».От классических выключателей их можно отличить наличием большего количества контактов. Поэтому для того, чтобы их соединить, нужно знать схему, а тем более уметь понимать принцип их работы. Естественно, это не совсем просто, но абсолютно реально.

На ключевом проходном переключателе есть две стрелки (не большие), указывающие вверх и вниз.

Это форма одноклавишного проходного переключателя. На клавише могут быть двойные стрелки.

Схема подключения не намного сложнее, чем схема подключения классического выключателя. Единственное отличие состоит в большем количестве контактов: у обычного переключателя два контакта, а у прямого переключателя — три. Два из трех контактов считаются общими. В схеме переключения освещения задействованы два и более одинаковых переключателя.

Отличия — в количестве контактов

Переключатель работает следующим образом: при переключении ключом вход подключается к одному из выходов.Другими словами, сквозной переключатель рассчитан на два рабочих состояния:

• Вход соединен с выходом 1;
• Вход соединен с выходом 2.

У него нет промежуточных положений, поэтому схема работает как надо. Поскольку происходит простое соединение контактов, по мнению многих специалистов, их следовало называть «переключателями». Поэтому безбарьерный переключатель смело можно отнести к таким устройствам.

Чтобы не ошибиться, что это за переключатель, следует ознакомиться со схемой переключения, которая присутствует на корпусе переключателя.В основном схема имеется на фирменных изделиях, но на недорогих примитивных моделях вы ее не увидите. Обычно схему можно встретить на выключателях от Lezard, Legrand, Viko и др. Что касается дешевых китайских выключателей, то в принципе такой схемы нет, так что концы приходится называть устройством.

Как уже было сказано выше, при отсутствии схемы лучше называть контакты на разных ключевых позициях. Это тоже нужно, чтобы не перепутать концы, так как безответственные производители часто путают терминалы в процессе производства, а значит, работать он будет некорректно.

Для звонка на контакты у вас должен быть цифровой или циферблатный индикатор. Цифровое устройство следует переключить в режим набора с помощью переключателя. В этом режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. Когда концы щупов закрыты, прибор издает звуковой сигнал, что очень удобно, так как нет необходимости смотреть на дисплей прибора. Если есть индикатор часового типа, то при закрытии концов щупов стрелка отклоняется вправо до упора.

В в этом случае важно найти общий провод. Для тех, у кого есть навыки работы с устройством, особых проблем не возникнет, а вот для тех, кто впервые взял в руки устройство, задача может быть не решаемой, несмотря на то, что нужно разбираться всего в трех контактах . В этом случае лучше сначала посмотреть видео, в котором четко объясняется, а главное, показано, как это делать.

Схема подключения двух сквозных переключателей

Такая схема может оказаться существенным подспорьем при организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате.Довольно удобно организовать освещение в спальне, когда один выключатель установлен у входа в спальню, а другой — рядом с кроватью. В этом случае вам не придется постоянно вставать с постели, чтобы выключить основной свет.

Схема подключения двух сквозных переключателей

Схема подключения очень проста и понятна: на вход одного из переключателей подается фаза, вход другого переключателя подключается к одному из проводов люстры ( фонарь). Другой конец светильника подключается непосредственно к нейтральному проводу. Выходы N1 обоих переключателей соединены вместе, как выходы N2.

Схема работает довольно просто. Если посмотреть на схему, то в этом положении горит источник света. При последующем переключении любого из переключателей в произвольном порядке лампа затем погаснет, а затем включится.

Для большей наглядности следует внимательно посмотреть на картинку.

Проводка между двумя сквозными переключателями.

В случае установки таких выключателей в помещении, электромонтаж должен выполняться, как показано на рисунке ниже. Современные требования допускают разводку на расстоянии 15 см от потолка. Как правило, провода укладываются в специальные лотки или коробки, а концы проводов сосредоточены в распределительных (ответвительных) коробках. Такой подход имеет неоспоримые преимущества. Главное, что поврежденный провод всегда можно заменить. Подключение проводов в распределительных коробках осуществляется с помощью специальных зажимов (клеммников). При этом допускаются и скрутки, которые затем обязательно спаиваются и надежно изолируются.

Выход второго выключателя подключен к одному из проводников освещения, идущих к лампе. Белые провода — это провода, соединяющие выходы обоих переключателей.

Электропроводка в жилом районе

Как соединяются концы проводов в распределительной коробке, вы можете узнать, посмотрев соответствующее видео.

Опция трехточечного управления освещением

Если есть необходимость дистанционного управления светильником с трех мест, то также придется приобрести перекрестный переключатель.Он переключает одновременно не один, а два контакта, поэтому имеет два входа и два выхода.

Как подключить все три переключателя, можно увидеть на рисунке. Это несколько сложнее, чем в предыдущем случае, но вы можете понять, как это работает.

Электрическая схема включения лампы с трех мест.

Для подключения источника электрического света, согласно данной схеме, необходимо выполнить следующие операции:

1. Нейтральный провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных переключателей.
3. Свободный провод лампы подключается к входному контакту второго переключателя (сквозного).
4. Два выходных контакта сквозного выключателя подключены к двум входным контактам автоматического выключателя.
5. Два выходных контакта переключателя второго прохода подключены к двум выходным контактам перекрестного переключателя.

Схема такая же, но более наглядно показано, где именно подключать провода.

К каким клеммам подключены провода?

Примерно так должны быть проложены провода по комнате.

На основе трехточечной схемы управления можно собрать 4-точечную или 5-точечную схему. В таких случаях необходимо увеличить количество перекрестных переключателей. Их всегда следует устанавливать между двумя сквозными переключателями.

Схема включения / выключения 5-ти точечного светильника.

Если вы удалите один из перекрестных переключателей из этой схемы, вы получите 4-точечный вариант, а если вы добавите к нему один перекрестный переключатель, то выйдет 6-точечный вариант.

Двухклавишный переключатель: схема подключения

Для управления работой двух ламп с нескольких точек предусмотрены двухклавишные проходные переключатели. У них шесть контактов. Главное — определить общие контакты. Они определяются по тому же принципу, что и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, в которой используются два двухклавишных сквозных переключателя, используется значительно больше проводов.

Фазный провод подается на входы обоих переключателей, а остальные входы переключателей подключаются к одному из концов одной и другой лампы.Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного переключателя подключены к двум выходам второго переключателя, а два других выхода этого переключателя подключены к двум другим выходам первого переключателя.

Обычные выключатели, которые устанавливаются в нашем доме, способны включать и выключать освещение из одного места. Согласитесь, люстру, которая находится в спальне, можно включить только переключателем, расположенным там же.

Но что делать, если нужно управлять одной лампой одновременно из разных комнат.С обычными переключателями такую ​​схему собрать сложно. На помощь придут сквозные переключатели или, как их еще называют, переключатели.

Такие переключатели используются для организации управления светильниками независимо с нескольких мест. Предложенная схема коммутации не только очень удобна, но и позволяет довольно много сэкономить электроэнергию.

Рассмотрим в этой статье, как собирается в распределительной коробке.

Особенно важно использование проходных выключателей для управления освещением лестничных клеток.Для этой цели часто используются схемы, использующие реле времени, но следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все движутся по лестнице с разной скоростью, и ты сам можешь сегодня подняться налегке, а завтра с тяжелым чемоданом. Ставить большие задержки с учетом маржи — значит сокращать экономию.

Предлагаемая схема позволяет одним выключателем включить лампы внизу, а после подъема по лестнице выключить другим. Если вам нужно спуститься, вы можете использовать переключатель наверху, чтобы включить свет, и внизу, чтобы выключить его. Подобную схему удобно использовать и для освещения длинных коридоров.

Однако проходные переключатели пригодятся не только владельцам длинных коридоров и многоэтажных домов … Они будут очень полезны жителям. малогабаритные квартиры … Типичная ситуация. В вашей квартире есть проходная комната, при входе в которую вы включаете свет, затем переходите в соседнюю комнату, включаете в ней свет, а в проходной комнате отключите ненужное освещение сквозным выключателем.Согласитесь — это очень удобно. Устраняет ненужные прогулки и экономит электроэнергию.

Еще один пример. Заходите в спальню и включаете свет в двери. Отправляясь спать, включите настольную лампу или бра, чтобы почитать книгу перед сном, но теперь вам придется снова встать, подойти к двери и выключить люстру! И нельзя этого сделать, если вы заранее установили в изголовье кровати сквозной выключатель.

Для реализации такой схемы управления используются так называемые «сквозные переключатели», которые, собственно говоря, фактически являются переключателями.В отличие от обычных выключателей, они имеют не два, а три контакта и могут переключать «фазу» с первого контакта на второй или третий.

В качестве источника освещения в такой схеме может использоваться любой тип лампы — от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных ламп. Однако по той же схеме можно подключать не только лампы, но и любую другую нагрузку, включением которой нужно управлять с нескольких мест.

Как подключить сквозной выключатель — схема управления 2-х местным светильником

Процедура подключения сквозного переключателя мало чем отличается от подключения обычного переключателя.Разница лишь в количестве контактных клемм и проводов в комплекте. У сквозного переключателя их три.

Заранее учтите, что от распределительной коробки до такого выключателя нужно протянуть трехжильный провод.

Схема подключения переключателя проходного типа — управление светильником с 2-х мест

В схеме используются два проходных переключателя и распределительная коробка, в которую вставляются провода от контролируемой лампы и трехжильные провода от переключателей.

Фазный провод от распределительной коробки подключается к общему входному контакту первого проходного переключателя. Два других (выходных) контакта подключаются к проводам, идущим от аналогичных контактов второго переключателя. А общий (входной) контакт второго переключателя подключен к проводу, идущему от лампы.

Второй провод от светильника подключается напрямую к нулю распределительной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям, необходимо подбирать в соответствии с мощностью управляемого светильника.

Как подключить сквозной выключатель — 3-х точечная схема управления светильниками

В некоторых случаях возникает необходимость в установке не двух, а большего количества точек управления светильниками. Например, свет на лестнице в многоэтажном доме нужно включать и выключать на каждом этаже. Такая же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую ​​схему можно, но помимо простых сквозных переключателей потребуются еще и перекрестные переключатели.В таких переключателях уже не три, а четыре контакта — два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. Соответственно, к таким выключателям необходимо подключать четырехжильный провод.

Схема подключения переключателя проходного типа — управление светильником с 3-х мест

В такой схеме управления обычные проходные переключатели используются в первой и последней контрольных точках светильников, а перекрестные переключатели — во всех остальных.

Количество контрольных точек не ограничено, только увеличивается сложность коммутации в распределительной коробке из-за большого количества подключаемых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы просто запутаетесь в них.

Принцип подключения следующий — выходная пара контактов первого проходного переключателя подключается к проводам, идущим к входной паре следующего перекрестного переключателя, и так далее, до последнего проходного переключателя. , общий контакт которого подключен к проводу, идущему к светильнику.Фазный провод подключается к входному контакту первого переключателя, а второй провод от светильника подключается к нулю распределительной коробки.

Мы протягиваем трехжильный провод к каждому сквозному переключателю и четырехжильный провод к каждому перекрестному переключателю.

На представленной схеме показано подключение трех точек управления светильниками, состоящих из одного крестового и двух сквозных переключателей.

Небольшое пояснение к схемам подключения

Посмотрим, как это работает.На представленных схемах использованы следующие элементы: распределительная коробка, лампа, проходные переключатели и соединительные провода, для которых в процессе монтажа используются кабели различной конструкции.

Первой из предложенных схем является подключение сквозного переключателя, в котором управление осуществляется из двух разных мест, схемы данного типа считаются достаточно простыми для реализации.

При таком подключении один провод, равный нулю, направляется от источника электричества к лампе через распределительную коробку.Вторая фаза также направляется через распределительную коробку к контакту переключателя.

Таким образом, две пары контактов переключателя соединены между собой. Для зажигания лампы фаза подводится к лампе с общего контакта второго сквозного переключателя.

На второй схеме показано соединение сквозных переключателей вместе с переключателем или кроссовером. Благодаря такому расположению можно управлять освещением из трех разных мест.

Со схемой подключения разобрались, теперь подробнее о его установке.Он заключается в установке сквозных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также установлены, подключенные параллельно, лампы, от которых отходит двухжильный кабель.

Параллельно монтируем распределительную коробку, в которую прокладываем кабели от выключателей, ламп и источника питания, чтобы соединить их вместе в соответствии с вышеприведенной схемой. В этом случае следует обратить внимание на выбор подходящего места установки распределительной коробки с учетом длины используемых кабелей.

Надеюсь, эта статья «» помогла вам разобраться со всеми вопросами подключения, если у вас есть вопросы или пожелания, задавайте их в комментариях, с радостью отвечу.

Осветительный прибор, который есть, например, в спальне, можно включить обычным выключателем, расположенным в той же комнате. Но возникают ситуации, когда одной лампой нужно одновременно управлять из разных комнат. В такой схеме обычный переключатель без доработки вряд ли поможет, поэтому используется другой тип — сквозной, который по назначению еще называют переключателем.

При этом ехать за таким устройством совсем не обязательно. Тут нужен штатный выключатель, переделать который на КПП сможет каждый домашний умелец.

Если вы зашли в офис, включили свет, а затем сели за стол, включили настольную лампу, то вы можете выключить верхний свет, не вставая из-за стола.

В частных домах, совмещенных с хозяйственными постройками, также очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение он включал свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь в дом.Причем таких выключателей можно установить несколько на один источник света.

На приусадебном участке для светильников, устанавливаемых в беседках, у дорожек, удобно иметь не менее двух выключателей, один для включения и выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек ток переходит от одной цепи к другой. Это очень удобно и вам не нужно тратить время на возвращение в исходное положение.

Процесс переделки доступен каждому!

Снаружи сквозной переключатель такой же, как и обычный; он может иметь один, два или более ключей. Более того, обычный переключатель можно превратить в контрольно-пропускной пункт. Разница между обычным и сквозным переключателем зависит только от «начинки», то есть схем подключения. Необходимо переключать ток с одной цепи на другую, поэтому правильнее называть это переключателем. Чаще всего в быту используют походный одноклавишный переключатель. Для больших помещений с несколькими источниками света необходим многоклавишный выключатель.

Переключатель проходного действия должен иметь три контакта — вместо двух, как у обычного.Между выключателями необходимо проложить трехжильный провод, который можно спрятать в стене, но для этого он вам понадобится, либо использовать внешнюю разводку.

Выключатели всегда подключаются, поэтому фаза всегда идет на выключатель, а не на светильник. Фаза всегда идет на размыкание цепи, а ноль всегда подключен к источнику света.

Через провод 0 идет к лампе, фаза на выключатель — на вход, на выход два провода — перемычка замыкает цепь то поочерёдно, то тем или иным кабелем. Эти два провода идут к другому переключателю, а один кабель идет к лампе. Ток передается с одной линии на другую.

Детекторы движения также широко используются для тех же целей. Последнее также можно делать в домашних условиях.

Чтобы переделать обычный переключатель на КПП, вам понадобятся два переключателя одной фирмы и всегда одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухкнопочный выключатель, у которого можно поменять местами выводы, чтобы две цепи размыкались / замыкались независимо друг от друга.

Таким образом, в одном положении будет включен один контур, в другом — другой.

Для переделки чаще всего используются. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится один ключ (от размера двухклавишный) вместо двух, и сквозной переключатель готов!

Зачем переделывать переключатель pass-through из обычного на ролике

Схема подключения выключателя , многие относятся к разряду электрического пилотажа.

На самом деле любой может завершить его установку от начала до конца, для этого вам просто нужно иметь визуал и

подробное руководство. Это руководство, изложенное в этой статье. Для того, чтобы понять, как устроен и выполняется автоматический выключатель , подключение , давайте подробнее рассмотрим его установку от самого начала до конца.

Принцип действия выключателя основан на возможности управлять включением и выключением освещения одной комнаты из двух разных мест.Приведем пример, это может быть какая-то большая проходная комната, входя в нее, вы включаете свет одним выключателем, проходите через него и выходите, выключаете свет вторым выключателем или наоборот. Из этого примера мы узнали, что сквозной переключатель, несмотря на множество заблуждений, не может работать с одним механизмом, их в схеме должно быть как минимум два.

Приступим к изучению материала по данному вопросу.

Монтируем провода и установочные элементы схемы

Установка

начинается с распределительной коробки, в которую мы вскоре последовательно соберем все провода, а потом будем их подключать.

Нам нужен блок питания, который с помощью проводов и устройств защиты будет подавать электрический ток на распределительную коробку.
Любая электрическая цепь должна быть защищена от токов короткого замыкания. Также должна быть возможность включать или отключать подачу электричества в эту цепь. В нашем примере все эти функции выполняет одно устройство — двухполюсный автоматический выключатель.

Напряжение на нем уже есть, так что запитать нашу распределительную коробку не составит труда.Для этого необходимо проложить провод от автоматического выключателя до распределительной коробки.

Запас провода для подключения лучше оставить с запасом в 10-15 сантиметров, так будет удобнее подключать провода и подключать оборудование.

Далее нам понадобятся две розеточные коробки (монтажные гильзы), в которые мы будем устанавливать выключатели.

Теперь прокладываем провод от первой монтажной втулки до распределительной коробки.

Потом со второго.

Последней необходимой деталью схемы является осветительный элемент (лампа, люстра, бра), который будет включаться и выключаться из разных мест с помощью наших выключателей. В нашем примере мы используем для этих целей обычный патрон, он максимально наглядно продемонстрирует работу освещения в цепи.
Вносим провод для дальнейшего подключения осветительного элемента.

Все элементы готовы, будем их соединять.

Соединительные элементы схемы переключателя

Продолжаем разбирать тему схемы подключения сквозного выключателя.На этом этапе нам нужно соединить элементы схемы.

Сюда входят:

• выключатель
• переключатель проходной — 2 шт.
• лампа

Начнем с подключения к двухполюсному выключателю проводов, идущих к распределительной коробке. Подготавливаем провода, снимаем внешнюю изоляцию.

Отмеряем для подключения нужное количество проводов, зачищаем провода и подключаем. Более подробно рассмотрено подключение двухполюсной машины.

Перед проведением работ по подключению проводов к токоведущим контактам и клеммам, во избежание поражения электрическим током, отключаем полное электроснабжение квартиры. Убеждаемся в отсутствии напряжения, с помощью, и только после этого приступаем к работе.

Обратите внимание на цвет проводов, синий ноль, белая фаза. Верх и низ машины должны совпадать. Провод заземления желтый с зеленой полосой, в нашем примере мы его не используем, изолируем и откладываем в сторону.

Наши переключатели имеют вставные контакты, и для их подключения требуется 1 сантиметр зачищенной жилы каждого провода. Обычно на задней панели коммутатора есть схема подключения проводов. Стрелка вверху обозначает подходящий или отходящий контакт фазного провода, а стрелки под контактами, по которым фаза будет переключаться по двум отходящим проводам.

В нашем примере фаза белая. Подключаем его к верхнему подходящему (исходящему) контакту.Синий и желтый с зеленой полосой подключаем к переключающим контактам, подключать какой не важно.

Устанавливаем в розетку (монтажную втулку).

Второй сквозной переключатель подключается так же, как и первый.

Коммутаторы установлены. Подробнее о том, как подключить другие элементы электропроводки (розетки, выключатели с подсветкой и без нее, люстры и лампы), вы можете посмотреть.

Переходим к подключению электрического патрона. Так же зачищаем провода и подключаем. Провод заземления желтый с зеленой полосой не используем, изолируем изолентой и откладываем в сторону. Как вариант, его можно использовать в качестве заземления корпуса светильника, если он металлический, особенно это актуально в помещениях с повышенной влажностью.

Все элементы готовы и подключены.

Подключение проводов в цепи проходного переключателя

В нашей коробке четыре провода, давайте еще раз пройдемся по ним:

• Фонарь (лампочка с цоколем).

Начнем с того, что перережем питающий провод и провод идущий к лампочке, снимем внешнюю изоляцию.

Нам не нужны заземляющие жилы, желтые с зелеными полосами, поэтому сразу изолируем их изолентой.

Зачищаем все остальные провода, снимаем изоляционный слой, голая жила должна получиться 3,5-4 сантиметра.

Убираем лишние провода внутри распределительной коробки, чтобы они нам не мешали.

Соединяем вместе, скручивая, два синих провода.

Теперь готовим провода, идущие к переключателю 1 и 2. Снимаем внешнюю изоляцию.

Здесь нам понадобятся все три жилы каждой проволоки. Убираем по 3,5-4 сантиметра на каждой.

Подключаем провод питания белой фазы к одному из проводов белой фазы переключателя. Вы можете использовать любой белый провод обоих переключателей 1 и 2, не принципиально.

Второй оставшийся белый фазный провод переключателя подключается к белому фазному проводу лампочки.

Теперь подключаем коммутационные провода, фаза по ним будет ходить то тут, то там. Скрутите два желтых провода вместе.

Цепь выключателя готова.

Проверка работы

Вкручиваем лампочку в патрон.

Подаем напряжение на автоматический выключатель. Включаем (поднимаем рычаг вверх), на цепь подается напряжение.

Включаем первый сквозной выключатель, схема подключения в рабочем режиме, лампочка горит, выключатель выключаем, две лампочки выключены.Мы пробуем наоборот. Все работает. Хочу обратить ваше внимание на то, что в отличие от того, на котором есть правило настройки вверх и вниз, на переключателях такой разницы нет. Его можно включить или выключить в любом положении.

Отключаем электричество. Для этого просто переведите рычаг автоматического выключателя в нижнее положение. Убеждаемся в отсутствии напряжения, используя для этого индикатор напряжения. Все скрутки изолируем изолентой.

Закладываем их в распределительную коробку.

Схема укомплектована, протестирована и готова к использованию.

Цепь выключателя.

Схема автоматического выключателя, сделанная своими руками, спасла нас:

• поиск и вызов электрика — 200 руб.
• установка двухполюсного выключателя — 300 руб.
• установка внутренней распределительной коробки — 550 руб.
• соединение проводов в распределительной коробке методом скрутки — 300 руб.
• установка и подключение светильника, люстры (450 руб. За 1 светильник, люстра от 800 руб.) — средняя цена 600 руб.
• установка розетки (Кирпичная стена 200 руб — 1 шт), у нас 2 шт — 400 руб
• установка выключателя проходного скрытого монтажа (1 шт. По 200 руб.), У нас 2 шт — 400 руб.
• прокладка открытого провода на высоту до 2 метров (35 рублей — 1 метр), например, возьмем 4 метра — 140 рублей
• прокладка провода открытая с высоты более 2 метров (50 руб -1 метр) например возьмем 15 метров — 750 руб
• откол стены 19 метров (120 рублей — 1 метр) — 2280 рублей

Наша общая экономия составила: 5920 рублей

Стоимость услуг по электромонтажным работам Вы можете посмотреть

Наслаждайтесь использованием! Надеюсь, эта информация была вам полезна.

Сквозной переключатель значительно расширяет возможности пользователя по управлению осветительными приборами. Конструкция и схема подключения проходного выключателя позволяет управлять одним осветительным прибором или группой светильников из нескольких мест. Он широко применяется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

С помощью проходных выключателей на разных концах стадиона, концертного зала или других крупных объектов вы можете включить все освещение на входе.Если нужно покинуть конструкцию с противоположной стороны, возвращаться к выключателю, которым был включен свет, не нужно — на другом выходе такой же проходной выключатель. Электрические схемы со сквозными переключателями позволяют управлять освещением из нескольких разных мест.

Такие схемы подключения очень удобно использовать в подземных переходах, тоннелях; Все чаще схемы с проходными выключателями используются в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Переключатель сквозного действия по внешнему виду ничем не отличается от обычных изделий. Существенное отличие заключается в конструкции контактной группы, которая спрятана внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного переключателя, при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип переворота контактов схемы позволяет переключателям работать попарно для управления одним и тем же источником света.По техническому решению такой элемент в схеме было бы правильно называть не проходным переключателем, а переключателем. Профессиональная терминология уже сформировалась, и изменения могут внести только большую путаницу, поэтому все остается как есть.

При перекидывании контактов проходного переключателя одна секция цепи освещения размыкается, а другая замыкается. Схема подключения сквозного переключателя изменена так, что любой из переключателей готов включить или выключить свет. Сквозной переключатель можно использовать только вместе с другим. На самом деле можно подключить к схеме сквозной переключатель, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Просмотры

Как и обычные выключатели, вводы делятся в зависимости от типа проводки: для внешней проводки, для скрытой проводки.

По конструкции контактные клеммы: винтовые клеммы, пружинные клеммы.

По количеству ключей:

• одноклавишный;
• двухклавишный;
• трехклавишный.

У них все как у обычных выключателей, разница в конструкции и работе контактной группы. Принцип одноклавишного проходного переключателя заключается в переводе входного контакта на один из двух выходных контактов. Как и трехклавишные переключатели, в своем корпусе содержат 2 или 3 исполнения контактной группы одноклавишного переключателя.

Подключить сквозной коммутатор просто, все можно сделать сам. Меняется количество контактов, ключей, размеры переключателей, принцип действия остается прежним.

Схема устройства одно-, двух- и трехкнопочных переключателей

• Одноклавишный переключатель имеет одну входную клемму и две выходные клеммы;
• переключатель двухкнопочный — два входа и четыре выхода;
• Трехкнопочный переключатель — три входных клеммы и шесть выходных клемм.

Управление освещением из 2-х мест

Управление одним осветительным прибором или группой светильников возможно из двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки… Вам понадобится обычная схема для подключения сквозного переключателя, точнее с двумя сквозными однокнопочными переключателями, потому что они работают только парами. На этом примере легче всего понять, как работают сквозные переключатели. На рисунке ниже показано, как выполнить схему.

Схема включения сквозных переключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных переключателей, его выходные клеммы соединены с выходом второго. Остается свободная входная клемма второго переключателя, он подключен к осветительному прибору. Второй контакт осветительного прибора подключается к нулевым проводам. На схеме видно, что лампа находится в выключенном состоянии, при изменении положения контактной группы любого переключателя на нее подается ток. Следующий переключатель на одном из двух переключателей разрывает цепь, лампа гаснет.

Ближе к реальным условиям на схеме монтажа изображена разводка кабелей и проводов в.Согласно требованиям ПУЭ, в этом случае используется кабель с тремя медными жилами:

• красный — фазный;
• синий — 0;
• желто-зеленый — провод массы.

Разъединение кабелей и проводов в распределительной коробке

Схема разделена на четыре участка цепи:

1. Кабель питания 220 В: от выключателя в распределительном щите к коробке;
2. кабель от одного проходного переключателя до коробки включения;
3. кабель от другого переключателя к распределительной коробке;
4. кабель от осветительного прибора до распределительной коробки.

В коробку вставлено четыре кабеля.

Требования к цвету проводов по их функциональному назначению полностью выполняются только на двух участках. От распределительного щита и светильника до коробки при размыкании контактов проходных выключателей они выполняются частично. Допускается использование провода любого цвета. Если запутались, проверьте в циферблатном режиме или другом измерителе … Фазный (красный) провод необходимо подключить к входным контактам переключателей.

Для управления двумя группами освещения используется схема подключения двухклавишного проходного переключателя. Если человек поймет, как подключать, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного переключателя

Управление освещением из 3 мест

Переключатель поперечной подачи требуется для управления освещением из трех мест. Вы можете установить его в любом удобном для использования месте. В схеме перекрестный переключатель включен между обычными проходными переключателями. Их можно использовать на лестничных маршах, для освещения дворов и других объектов по желанию заказчика.

Перекрестный переключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной переключатель. На выходные контакты ставятся две перемычки, а две клавиши объединены в одну, можно просто приклеить одну к другой. Приклеивать нужно так, чтобы монтажные отверстия на клавишах совпадали со штырями на переключателе. Зазор между клавишами можно компенсировать картонной прокладкой, на которую с двух сторон необходимо приклеить пластиковые полоски.

В магазинах есть готовая продукция, не нужно изобретать велосипед, просто купите и доставьте.

Схема управления освещением из 3 мест

На схемах А1 и А2 (внизу) показаны разные варианты подключения, но функциональное назначение остается прежним — соблюдается принцип спаривания перекидных контактов.

Варианты подключения кроссоверного переключателя

В случаях, когда осветительный элемент представляет собой большую люстру с двумя группами лампочек или всего двумя рядами бра вдоль длинного коридора, необходимо использовать двухклавишные проходные и перекрестные переключатели. Схема немного сложнее, но видно, что работает тот же принцип переворота контактов. При выключении источника света одним из переключателей контакты замыкают цепи других переключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы ламп ток течет на контакты ламп. На основе этих схем управление освещением из четырех и более мест может быть выполнено путем установки дополнительных перекрестных переключателей.

Схема подключения четырех выключателей

Пример использования

Для ситуации, когда нужно пройти в дом через темный двор, идеально подойдет схема с проходными выключателями в двух местах.В частном доме несложно реализовать этот проект своими руками. В коридоре рядом с распределительным щитом нужно установить распределительную коробку и один сквозной выключатель. Второй — необходимо поставить внутрь на заборе возле ворот, в качестве осветительных приборов можно использовать установленные вдоль дорожки фонарные столбы. В крупных магазинах электротоваров немало вариантов с оригинальной декоративной отделкой.

Подключение должно выполняться, как описано выше. Кабели от выключателя и между опорами под землей рекомендуется прокладывать в пластиковых трубах… Закапывать глубоко не обязательно, 30-40 см для защиты от механических повреждений будет достаточно. Нет смысла учитывать глубину промерзания в каждом регионе, это не водопровод, медные провода не промерзнут.

Как подключиться. Видео

Как подключить коммутатор pass-through по всем правилам можно посмотреть в этом видео.

Изучив принципы работы схемы с двумя однокнопочными переключателями и собрав ее своими руками, вы можете без посторонней помощи приступить к редактированию более сложных схем с двухкнопочными переключателями в трех местах или трехклавишными — в два места, если необходимо.

Трехточечный проходной переключатель. Автоматический выключатель. Назначение, способы использования и схема подключения

Очень часто мы сталкиваемся с непониманием Покупателем разницы между выключателями и выключателями. Также не совсем понятно, что это за сквозные, промежуточные и перекрестные переключатели и «двусторонние» переключатели.

Посмотрим, в чем разница между этими устройствами.

Мы постараемся писать на доступном для всех языке, поэтому заранее просим вас не придираться к стилю письма, терминам и т. Д.

Переключатель

Выключатель — это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикула серии Валена (Valen) с тыльной стороны показано на фото справа.

Обычно производители стрелками указывают, где находятся контакты. Стрелки указывают на то, что «фазный» провод должен быть подключен к «входу» (это стрелка, указывающая на центр переключателя) переключателя, а провод, идущий к нагрузке (т.е. лампочка), к « выход »(стрелка указывает направление от центра переключателя). «Почему коммутатор должен подключаться именно так?» Будет работать, если подключить наоборот! «- ты спрашиваешь. Правильно, будет работать в обе стороны, но есть два нюанса:

• При правильно установленных переключателях ключ при включении находится в верхнем положении, а в выключенном — в нижнем. При подключении по схеме, если фазный провод подключен к «выходу» переключателя, а «нагрузка» — к входу, то ключ переключателя всегда будет «перевернут».То есть во включенном состоянии клавиша будет занимать положение «вниз» и должна быть в положении «вверх», и наоборот.
• При подключении по схеме «фаза» -> нагрузка (лампа) -> переключатель -> «ноль» , фаза сначала пройдет через лампу и обрывается на переключателе (т.е. лампа всегда будет под напряжением, когда переключатель выключен). А это неправильно! При правильной схеме подключения «фаза» в выключенном состоянии прерывается на переключателе и на лампе не будет напряжения (т.е.е. при замене перегоревшей лампы ток не попадет).

Рисунок 1. Схема подключения переключателя.

Есть также двухполюсные выключатели, которые размыкают не только фазный провод, но и нейтральный (нейтральный) провод, но они обычно используются только в особых случаях.

Переключатель

Переключатель — это устройство с тремя (или более) контактами. В состоянии «Вкл.» Замыкает первый и второй контакты, а в состоянии «Выкл.» Замыкает первый и третий контакты.Фактически, переключатель всегда включен, либо в одном, либо в другом.

Отсюда и название «Switch» — переключение с одного контакта на другой. Если в переключателе используются только два контакта, он будет работать как переключатель.

В своих каталогах Legrand использует концепцию «двустороннего переключателя» — так оно и есть, потому что переключатель переключается между двумя контактами. Как правило, переключатель может переключаться между тремя или более контактами, но в механизмах электроустановки, если такое происходит, это происходит крайне редко, поэтому никто не указывает, на сколько направлений переключатели переключаются. Чаще коммутаторы называют «сквозными коммутаторами», но это понятие, на наш взгляд, некорректно и не должно использоваться.

Одно из самых популярных приложений для коммутаторов. Для управления освещением понадобится всего два переключателя, а для управления освещением с трех и более мест не обойтись без использования сквозных (перекрестных) переключателей.

Промежуточный (также известный как перекрестный) переключатель — это устройство, которое переключает две отдельные линии крест-накрест (то есть, если до перекрестного переключения фаза шла вправо, а ноль — влево, то они переключаются места при переключении).Внешний вид промежуточных переключателей ничем не отличается от обычных переключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно используется для.

Этот переключатель называется «кроссовером», потому что при переключении кажется, что он пересекает линии, а «промежуточный» называется, потому что он находится в цепи включения при управлении из трех или более мест в интервале между «двухсторонним переключением». переключатели ».

Рисунок 3. Переключатель контура карты состояний.

Элеко — Интернет-магазин электрики в Иркутске www.site

Михаил, 01 сентября 2013 г.

В статье рассмотрен принцип работы проходного и тумблера, приведены схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Есть советы по правильному монтажу, связанные с подключением проходных выключателей.

Идея создания проходного переключателя не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность он приобрел в 90-е, когда первые импортные переключатели «заточились» под управлением светильник из разных мест

Устройство и принцип работы переключателя проходного

Самым простым представителем семейства проходных коммутаторов является одноклавишная версия.

Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.

Принцип работы переключателя контура простой: при перемещении ключа переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт). На рисунке клемма «2» является общим контактом, клеммы «3» и «6» — коммутационным выходом.

Принципиальная схема проходного коммутатора выглядит так:

Используя этот эффект, вы можете создать максимально простую схему проходного переключателя, при которой одна лампа будет управляться сразу с двух разных мест:

1,2 — переключатели проходные; 3 — к корпусу лампы

Подключение выключателя

Монтаж выполняется трехжильным кабелем. Чтобы упростить монтажные работы, его жилы должны быть заводскими по цвету.Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, чаще всего для прокладки используется медный гибкий кабель с сечением жил от 1 до 1,5 мм 2.

1. На выключателе нужно найти общую клемму (на схеме она обозначена цифрой «1»).
2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже используется белый цвет).
3. Зажимаем два оставшихся провода на выходные клеммы выключателя постоянного выключатель.
4. На втором переключателе делаем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответствующих выводов переключателя).
5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго переключателя с фазой светильника.
6. Два других провода имеют цветовую кодировку, мы подключаемся к проводу того же выключателя, который вышел от первого выключателя (например, зеленый с зеленым, синий с синим и т. Д.), Зеленый и красный провода соединены на пояснительной схеме.
7. Нулевой и заземляющий провод в распределительной коробке сразу подключают с помощью того же кабеля, что и к лампе.
8. Закручиваем скрутку, при необходимости растираем, качественно изолируем оголенные участки проводов.

Вы также можете использовать следующее соединение:

1 — распределительная коробка; 2 — к корпусу лампы; 3, 4 — подрозетники

Сборка переключателя шлейфа выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаемся к выключателю подачи проволоки по схеме.

3.Вставьте выключатель в монтажную коробку и закрепите в ней.

4. Закройте выключатель защитными декоративными накладками.

Важно! С помощью контроля проверить, какой провод находится в «фазной» распределительной коробке. Перед выполнением монтажных работ отключите питание. Не соединяйте медный и алюминиевый провода в одну скрутку.

Проверка работы цепи

Вы должны убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.

Каждое включение выключателя должно вызывать выключение или включение электрических ламп; если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Двухкнопочные переключатели

Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.

1 — выключатель с двойной втулкой; 2 — переключатели проходные

Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого соберите следующую схему:

1, 2 — переключатель переходов двойной; 3 — к корпусу лампы

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или две лампы с двух разных мест.

Например, включить лампу №1, изменив положение первого кулисного переключателя.

Аналогичным образом можно включить вторую лампу.

Отключение может быть выполнено с использованием как первого, так и второго переключателей.

Управление освещением из трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажной лестницы, вам понадобится не менее трех контрольных точек. В этом случае используется дополнительный тип переключателя совместно с классическими сквозными переключателями.

Перекрестный переключатель устанавливается для разрыва соединения между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — переключатели проходные; 2 — крестовой переключатель; 4 — к корпусу лампы

За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, из которых осуществляется управление освещением.

Как видно из схемы, переключение любого из переключателей включает или выключает освещение.

Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:

1 — коммутатор проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для проходных выключателей; 4 — гнездо для переключателя кроссовера; 6 — распределительная коробка; 7 — к корпусу лампы

Установка осуществляется аналогично рассмотренному выше варианту с однопроходным переключателем; для установки понадобится двух- и трехжильный кабель.

Как видно из рассмотренного материала, управлять одной лампой можно из двух разных мест с помощью переключателей прохода. Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru

Очень часто в новых квартирах нас встречают длинные коридоры или лестницы, и тут сразу возникает вопрос с их освещением. Многие ставят один выключатель, и когда темно и нужно выключить свет, чтобы вернуться в темноту. Но есть решение, которое поможет. Решение старое и достаточно простое — кроссовер или непрерывный переключатель.

Что такое проходной выключатель

В обычном выключателе у нас 2 контакта, т.е. выключая или включая свет ключом, мы просто разрываем цепь. Таких контактов в перекрестном выключателе три, т.е. при выключении или включении переключателя переключатель переключается не на воздух, а на другой контакт. Соответственно, если такие выключатели разместить в разных концах коридора, свет можно будет выключать и включать на обоих концах! Конечно, для этого потребуется не только наличие 2-х специальных переключателей, но и немного другая разводка, поэтому наличие таких переключателей необходимо предусмотреть при ремонте помещения.Также есть 2 клавишных кросс-переключателя, они позволяют решать более сложные и нетрадиционные световые задачи.

Схема подключения

На анимации ниже показано подключение проходных переключателей, эта схема подходит для лестниц, длинных коридоров, дорожек и т. Д. По краям устанавливаются сквозные переключатели, т.е. куда бы мы ни пошли, мы можем включать и выключать свет по обе стороны коридора.

Что такое перекрестный переключатель

Устройство перекрестного переключателя сложнее, чем проходное.У него не 3, а 4 контакта, причем сам выключатель может замкнуть любую из двух линий. Такой выключатель используется, например, для включения сложной группы светильников.

Схема подключения

На анимации ниже показана схема подключения 2 проходных и 1 перекрестного переключателя. Внимательно смотрите анимацию и принцип работы вам сразу станет понятен.

Видео подключения

Переключатель проходной, он же — переключатель. Некоторые называют это переключателем.Алгоритм его работы однозначно определяется именем. Переключатель обеспечивает соединение одного общего контакта с тем или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели.На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов переключателя — общий и один из альтернативных. И внешне такие устройства похожи.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (обычно — освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в схеме, состоящей из двух противоположно соединенных переключателей (подключены альтернативные контакты), изменение положения любого из переключателей сразу вызывает включение или отключение общих контактов.

Рисунок 1

Для обычного переключателя состояние «включено» и «выключено» определяется положением ключа. Для цепочки из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

Основная проблема при установке проходных выключателей — это очень точное определение назначения всех контактов установленных устройств. Принципиальная же схема Устройство может быть реализовано конструктивно по-разному.

Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любой точке в любом сочетании. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных переключателей на рисунке (Рисунок 2)

Если принципиальная схема использования переключателей для управления светом с двух мест выглядит очень простой, то реальное соединение с помощью соединительных коробок требует особой осторожности.

Как показано на рисунке, к цепи подключены как минимум два двухжильных и два трехжильных провода.

Схема подключения двух выключателей с разных мест (рисунок 3)

При использовании двухкнопочных переключателей количество подходящих к ним проводов увеличивается вдвое.

Трехточечное управление освещением

Если вы внимательно посмотрите на следующую картинку, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест. Для этого нужно только вставить дополнительное устройство в промежуток между нашими простыми выключателями.

Это устройство называется перекрестным (или промежуточным) переключателем.Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми устанавливается механическое соединение.

Рис. 4. Подключение из трех и других точек

С одной стороны, двухпроводная линия от первого переключателя в цепи подключена к общим контактам обоих переключателей, которые являются частью промежуточного переключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.

Рисунок 5. Пример расположения 3 переключателей

В результате имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после переключателя линии меняются местами («крест», отсюда и название). Таким образом, у нас есть устройство, выполняющее функцию, аналогичную тому, которое выполняет первый или последний переключатель в схеме.

Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута.Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (схемы подключения см. На рисунках) сложен только по количеству подключаемых проводов. При использовании в нем одной распределительной коробки необходимо в двух точках (скрутка, клеммные соединители) соединить два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

Ситуацию можно несколько облегчить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).

Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Двухкнопочные переключатели

Все рассмотренные устройства доступны в двухклавишном исполнении. Схема подключения двухкнопочного проходного переключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные переключатели выполнены в виде комбинации двух переключателей, установленных в механизме напротив друг друга.

Рисунок 8

При монтаже таких устройств необходимо очень внимательно разбираться в назначении всех контактов.

Вообще говоря, использование двухкнопочных переключателей встречается довольно редко. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов об использовании проходных и промежуточных коммутаторов. Прежде всего, они удобны в помещениях и на площадках, размер которых большой, а вход и выход находятся далеко друг от друга.Такой прием удобно использовать для освещения дорожек в саду, прихожей или веранде дома, очень часто их применяют для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения расхода проводов и трудоемких коммутационных работ.

Рисунок 9

В этом случае более приемлемо использование бистабильных (то есть имеющих два стабильных состояния) реле.Для управления такими реле используются импульсные сигналы от кнопок (переключатели без фиксации положения). Сигналы от всех таких кнопок подключены к бистабильному реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, устанавливаемого на DIN-рейку в коробке. Основным недостатком данной схемы является то, что бистабильное реле можно купить, как правило, только в специализированной компании.

Подключение проходного однокнопочного переключателя. Установка переключателя однокнопочного

Благодаря этому устройству вы можете легко управлять своими лампами из двух разных мест. Если вы планируете использовать этот выключатель, то лучше всего установить его в коридоре или просторном коттедже. Схема подключения переключателя с одним ключом поможет осуществить этот процесс.

Теперь посмотрим на схему подключения. переключатель петли с одним ключом. Также в этой статье вы сможете увидеть видеоурок, который позволит вам выполнить правильное соединение проводов.

Этот переключатель нельзя использовать отдельно. В вашем доме должно быть как минимум два товара. Подключение проводов не занимает много времени и практически не отличается от.

Ноль уйдет на лампу, а фаза на разрыв. Единственное отличие будет заключаться в том, что схема подключения будет иметь на выходе не одну фазу, а две.Выходные штыри нужно будет соединить переключателем, который на выходе может иметь один провод для подключения к люстре. Ниже мы разместили картинку, на которой вы можете увидеть коммутацию проводов в двух лампах.

Мы уверены, что вам сложно понять эту информацию, поэтому мы решили ознакомиться с электрической схемой одноклавишного переключателя. При необходимости можно почитать о.

Как видите, два однокнопочных устройства на схеме должны быть подключены к одной лампе.Кабель должен иметь подходящий диаметр. Об этом вы можете узнать в нашей статье.

Если у вас возникли проблемы с пониманием того, как подключиться, мы рекомендуем вам посмотреть обучающее видео ниже. После просмотра все встанет на свои места.

Также следует помнить, что к одному светильнику можно подключить 3 или даже 4 выключателя. Сделав это подключение, вы можете легко включить свет с 3-х или 4-х точек. Для такого соединения нужно использовать крестообразные продукты, которые являются элементами промежуточной цепи.Ниже вы можете увидеть фото, на котором подробно описан этот процесс.

Для удобства управления освещением и электроприборами на больших площадях квартиры часто используют проходной выключатель. Такие устройства призваны обеспечить максимально комфортную работу потребителей электроэнергии. В частных квартирах их установка применяется для управления осветительными приборами на лестницах, в коридорах, спальнях и других местах, где может не хватить установки одного прибора для удобства включения света в комнате.Часто это связано, например, с необходимостью вернуться в противоположный конец коридора или встать с постели, чтобы включить или выключить свет в комнате.

Альтернативой таким выключателям может служить устройство ,. Однако их использование связано с рядом существенных недостатков, таких как необходимость периодической замены батарейки пульта ДУ, а также ее возможная потеря.

Чтобы понять, как подключить сквозной коммутатор, сначала необходимо понять его внутреннюю структуру и принцип работы.

Конструкция устройства

Классификация проходных выключателей напрямую зависит от их конструкции и функционального назначения. По количеству независимых коммутируемых электрических цепей такие устройства делятся на одноклавишные, двухклавишные и трехклавишные.

Простейший сквозной переключатель — это изделие, которое имеет три клеммы для подключения проводов, одна из которых является входом, а две — выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них одна линия замкнута, а другая — в другом.Когда вы нажимаете кнопку переключения, ее контактная группа меняет свое положение, размыкая одну из цепей и одновременно замыкая вторую. Это позволяет управлять освещением одновременно с двух мест.

Некоторые модели таких устройств также имеют промежуточное положение контакта, при котором оба они находятся в разомкнутом положении. Трехпозиционный переключатель относится к отдельной группе товаров со своими специфическими задачами и редко используется в схемах освещения.

Другой тип устройств, предназначенных для управления электроприборами с трех и более мест, — это перекрестные переключатели.

Их конструкция отличается тем, что имеет пару соединенных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу. Такие изделия могут быть выполнены в трех- и двухклавишном исполнении. Они предназначены, соответственно, для контроля работы трех или двух групп потребителей.

Электросхемы

Управление освещением двух, трех и более мест может быть реализовано по схеме, использующей сквозной переключатель, подключение которого является довольно простой задачей.

Для управления освещением с двух мест необходимо использовать схему переключения, состоящую из двух таких изделий. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Данная схема может быть реализована при следующем соединении элементов электрической схемы.

Как видно из рисунка, схема подключения проходных переключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств.Больше всего это напоминает подключение обычного двойного переключателя, однако есть принципиальное отличие, которое заключается в том, что в любом положении замыкающих контактов одна из двух переключаемых цепей замкнута. Таким образом, два переключателя составляют единую систему управления освещением.

Данное техническое решение позволяет подавать напряжение на ввод потребителя электрической энергии путем изменения положения контактов любых двух коммутационных устройств.

Переключатель проходного действия, схема которого показана на рисунке, позволяет управлять освещением с двух мест.На практике часто возникают ситуации, требующие использования более сложных устройств, обеспечивающих возможность управления работой. электрическая сеть из трех и более мест.

Двойные или тройные, а также перекрестные выключатели могут использоваться для реализации различных схем управления потребителями электроэнергии.

Порядок подключения

Установить проходной выключатель не так уж и сложно. Это почти так же просто, как установить обычные коммутационные устройства.

Последовательность подготовительных действий, которые необходимо произвести при его установке, такая же, как и при установке любых элементов:

• Как правило, прокладка проводов для монтажа любых элементов электропроводки осуществляется при проведении масштабных ремонтных работ, включая прокладку кабелей в пазах, а также подготовку и установку монтажных коробок для выключателей. . Для надежного соединения контактов устройства с проводами они должны выступать не менее чем на 60 мм за край коробки.
• Если работы по электромонтажу и установке монтажных коробок уже проводились, то их следует подготовить к установке выключателей. Для этого необходимо освободить концы всех проводов (их количество зависит от конструкции переключателя) от изоляции на 50-150 см.
• Первым делом отключите напряжение на элементах электропроводки с помощью установленной при входе в квартиру. Прежде чем приступить к выполнению каких-либо действий с элементами электропроводки, необходимо убедиться в отсутствии напряжения индикаторной отверткой или тестером.
• Провода подключаются к клеммам по маркировке на корпусе изделия. В этом случае входящий провод обозначается буквой L (L1 и L2, если переключатель двухкнопочный), а исходящие — стрелками. Иногда на заднюю часть корпуса наносят схему подключения. Порядок подключения проводов значения не имеет, это можно делать в любом порядке.

• Рабочая часть выключателя вставляется в коробку и фиксируется с помощью выдвижных полок или зажимов.
• На передней части устройства устанавливается пластиковая рамка.
• Установите ключ (или ключи).
• На последнем этапе необходимо произвести контрольное включение каждого устройства, чтобы убедиться в исправности цепи.

Особенности подключения

Основными особенностями подключения проходных коммутаторов являются:

1. Количество проводов необходимое для их работы. Следует отметить, что от распределительной коробки, подходящей для такого устройства, трехжильный провод, один из трех его проводов подводится к переключателю с фазным напряжением, а два других являются отходящими проводами.
2. Особое внимание следует уделить порядку соединения двух переключателей на схеме друг с другом. Для этого необходимо использовать распределительную коробку. Однако на практике часто бывает целесообразнее проложить двухжильный кабель напрямую от одного устройства к другому, что позволяет значительно сэкономить. В этом случае от распределительной коробки к выключателю может идти только один провод вместо трех.

Для управления освещением из трех и более мест с возможностью управления различными группами осветительных приборов следует использовать схему, включающую двухкнопочные проходные и перекрестные переключатели.

На рисунке показана электрическая схема одной группы осветительных приборов, управление которой возможно с пяти разных точек. Первым и последним элементом представленного последовательного соединения является сквозной коммутатор. Количество перекрестных переключателей, которые могут быть задействованы в такой схеме, ограничено только соображениями практической осуществимости и простоты использования.

Устройство перекрестного переключателя довольно простое. Он имеет две пары контактов, к которым подключается входящий и исходящий двухжильный провод.Нажатие на кнопку одновременно размыкает ранее замкнутые контакты и перекрестно замыкает их между собой. Это позволяет вам изменять состояние каждого из двух проводов, проложенных между сквозными переключателями, не нажимая ни одной клавиши на каком-либо из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такой продукт в большинстве случаев имеет всего 4 контакта, что значительно упрощает процесс его подключения.

Чтобы иметь возможность управлять одновременно двумя группами потребителей, необходимо использовать. Принцип их работы не отличается от уже рассмотренного, однако схема подключения, естественно, более сложная.

Переключатель двухкнопочный допускается рассматривать как два одиночных устройства, помещенных в один корпус.

Если необходимо управлять группами потребителей с трех и более мест, необходимо использовать двух- или трехкнопочные переключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Они устроены таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи. И все же стоит обратить внимание на цветовую кодировку проводов. По общепринятым правилам изоляция заземлителя окрашивается в желто-зеленый цвет, а нулевой рабочий — в синий. Фазный провод можно окрасить в любой цвет, но чаще всего используется изоляция черного или коричневого цвета.

Что касается способа установки проходного переключателя, то, как и других устройств электропроводки, он может иметь внутренний или внешний метод установки. У каждого из них есть свои достоинства и недостатки, однако в большинстве случаев внутренний монтаж используется как более надежный, эстетичный и безопасный вариант.

Пробираться по темным лестницам, испытывать страх и рисковать споткнуться — удовольствие сомнительное. А вот бесполезно горящие лампы в парадных светильниках, «накрученные» киловатты от которых увеличивают общий счет за электричество дома, вызывают раздражение. Чтобы можно было выключить или включить свет с нескольких точек, в ассортимент осветительной арматуры включен элемент, называемый «выключатель прохода».

Переключатель или выключатель?

Внешне этот элемент электрической схемы похож на выключатель — тот же корпус, одна или несколько клавиш, которые фиксируются в двух положениях. Однако его физическая сущность совершенно иная. Если автоматический выключатель разорвет цепь, переключатель контура переключит линии. Кинематическая схема переключателей и переключателей представлена ​​ниже.

Это показывает, что основное различие между этими элементами — количество выходных строк. Как это влияет на построение схемы питания? Переключатель, имеющий биполярный контакт, размыкает или замыкает линию. Если пара переключателей такого типа подключена параллельно, то для прекращения подачи питания необходимо, чтобы оба были разомкнуты. Поэтому они не подходят для схем управления потребителями из разных мест.

Сквозные переключатели подключены последовательно. Три полюса позволяют оставить одну из линий постоянно подключенной к сети. Следовательно, можно выбрать (включить или отключить), изменив положение контактов пары переключателей.

Промышленность производит четыре типа проходных коммутаторов. Три из них различаются количеством клавиш, которое может быть одним, двумя или тремя. Таким образом можно управлять несколькими потребителями электроэнергии. Четырехклавишные модели отсутствуют. Просто потому, что каждому трехполюсному контакту нужны две выходные линии.Проложить более шести токоведущих жил технически сложно из-за увеличения размеров канала для их размещения и крайней запутанности схемы.

Особым элементом этого семейства переключателей является перекрестный переключатель. У него есть один ключ и два подвижных контакта, и они работают одновременно. Его называют крестом для разворота линий, пересечения их. Еще одно отличие этого элемента — отсутствие терминалов, с помощью которых электроэнергия подается конкретному потребителю. Он переключается между двумя последовательно соединенными проходными переключателями, образуя промежуточную контрольную точку.

Прямой переключатель. Электрические схемы

Прежде чем приступить к рассмотрению основных видов схем подключения проходных выключателей, стоит остановиться на том, что они всегда подключаются последовательно.

Подключение двух проходных выключателей

Общим мнемоническим правилом построения проходных переключателей является их взаимное расположение: пара выходных контактов должна «смотреть» друг на друга.Это наглядно показано на схеме ниже.

Из схемы видно, что при одинаковом положении клавиш некоторые из линий обязательно замыкаются, а также то, что обе они эквивалентны друг другу.

Подключение нескольких параллельных потребителей \

Сквозные переключатели с несколькими клавишами управляют несколькими потребителями энергии, подключенными параллельно друг другу. Схема подключения представлена ​​ниже.

Обратите внимание, что входные клеммы первой распределительной коробки из распределительной коробки соединены друг с другом и подключены к одной и той же фазе. Подключение разных фаз к одному устройству не допускается!

Промежуточная контрольная точка

Для управления потребителями из трех или более точек перекрестный переключатель включается между проходными переключателями. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением переключателей на концах цепи. Схема подключения представлена ​​ниже.

Количество промежуточных точек управления должно быть нечетным.Потому что два переключателя кроссовера возвращают систему в исходное положение.

Для удобства установки на внутреннем корпусе выключателя шлейфа имеется мнемоническое расположение контактов. Чтобы ничего не путать, каждая пара соединительных и выходных линий для одного потребителя должна иметь одинаковый цвет диэлектрической оболочки.

Управление освещением с двух мест — идея не новая, но активно применяется и в наши дни. Для его реализации используются переключатели.

В чем разница между переключателем прохода и обычным переключателем?

Если посмотреть на коммутатор со стороны, то внешних отличий не обнаружишь. Существенное и единственное отличие таких переключателей от простых заключается в их конструкции.

В обычном однополюсном переключателе с одним ключом конструкция имеет два контакта, фиксированный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается фиксированным контактом.Это замыкает электрическую цепь и подает напряжение на лампу. Существуют также конструкции двухполюсных одноклавишных переключателей, которые по сути выполняют ту же функцию, что и предыдущий. Его отличие заключается в том, что нулевой провод, идущий к лампе, обрывается аналогично фазовому проводнику. Это сделано для повышения безопасности.

Рисунок 1. Схема подключения однополюсных и двухполюсных однополюсных выключателей

Выключатель непрерывного действия имеет два неподвижных и один подвижный контакты.Подвижный контакт всегда замыкается одним из неподвижных. Когда вы нажимаете клавишу и переводите ее из одного положения, например «выключено», в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь при закрытом контакте и замыкаясь при размыкании. То есть у проходного переключателя нет положения «выключено» и он работает не как переключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей его правильно называют выключателем. Например: «однополюсный одинарный переключатель с ключом в двух направлениях.Имейте это в виду, покупая переключатели для сборки схемы управления с двух мест.

Кроме однополюсных выключателей бывают двухполюсные и даже трехполюсные.
Для простоты понимания в этой статье мы будем использовать выражение «не переключатель», а «проходной переключатель», так как оно чаще используется людьми.

Где применяется аналогичная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных помещениях, то есть в помещениях, где две двери одинаково служат входом и выходом, в лестничных маршах. и другие места.Во всех этих случаях проходные выключатели устанавливаются рядом с дверью.

Если говорить о жилых помещениях, то местом установки выключателей может быть, например, входная дверь в комнату и место на стене рядом с тумбочкой. В этом случае человек, вошедший в комнату, включит свет, нажав на проходной выключатель, расположенный рядом с дверью, а сидя на кровати, не вставая, сможет выключить его вторым проходным выключателем, расположенным рядом. к кровати.

С помощью проходных переключателей можно управлять как одной лампой или лампой, так и их группой. Для каждого случая применяются проходные переключатели разных типов (одноклавишные, двухклавишные, трехклавишные). Основная цель, которую преследует человек при установке таких выключателей, — это удобство управления светом и снижение затрат на электроэнергию.

Подключение одноклавишного переключателя

На рисунке 2 представлена ​​принципиальная схема подключения проходных переключателей, предназначенных для управления одной лампой или одной группой ламп из двух удаленных друг от друга мест.Как вы, наверное, поняли, что однополюсный проходной переключатель имеет два фиксированных и один переключающий контакт. На переключающий контакт одного из переключателей подается напряжение питания. Переключающий контакт второго переключателя подключается к лампе, а лампы, в свою очередь, подключаются к нулевому проводу питающей сети. Неподвижные контакты первого переключателя соединены двумя отдельными проводниками с двумя неподвижными контактами второго переключателя.

Рисунок 2.Принципиальная схема подключения однополюсного однополюсного переключателя

На схеме положение переключающих контактов обоих переключателей одинаковое, что соответствует, например, опущенному положению их ключей. Электрическая цепь разомкнута. Если нажать на клавишу первого переключателя и перевести его в поднятое положение, то переключающий контакт этого переключателя, соответственно, также изменит свое положение и замыкает электрическую цепь. По цепочке потечет электричество (направление тока указано стрелками), и лампа начнет светиться.Если теперь нажать кнопку второго переключателя и также изменить его положение, то цепь снова разомкнется и лампа погаснет.

Для более наглядного представления того, как подключаются проводники, на Рисунке 3 показана электрическая схема подключения проходных переключателей. Зеленый кружок — не что иное, как распределительная коробка, внутри которой соединены провода. Кругляшки внутри коробки, это паяльные провода, выполненные в виде скрутки с сваркой, опрессованные самозатягивающимися изолирующими колпачками, соединенные клеммами или винтовым соединением.Все остальное, думаю, понятно.

Рисунок 3. Схема подключения однополюсных однополюсных проходных переключателей

На следующем рисунке 4 показана компоновка оборудования и проводки. Подключение проводов в этом случае осуществляется в двух распределительных коробках. 1
установлен над выключателями 3
. Это сделано в целях экономии проводов. В случае установки одной распределительной коробки и сборки в ней схемы дополнительно от коробки до ближайшего выключателя к нам пришлось бы проложить еще два провода.Если провода питания были со стороны лампы 2
, то все соединения можно было выполнить в одной коробке без дополнительных затрат на провод.

Здесь: L — линейный (фазный) провод; N — нулевой провод; PE — провод массы.

Рисунок 4. Пример исполнения схемы управления освещением из двух мест с помощью однополюсных однопозиционных переключателей

Для лучшего понимания прочитанного советую посмотреть следующее видео:

Подключение двухкнопочного переключателя

Электрическая схема биполярного двухкнопочного переключателя аналогична электрической схеме однополюсного кнопочного переключателя. Отличие в том, что еще один набор контактов (еще один подвижный и два неподвижных) встроен в один корпус. Внешне двухкнопочный переключатель похож на обычный двойной.

Назначение переключателей с двумя переходными переходами — разделить одну большую группу ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя, установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Двухклавишный переключатель подключается в соответствии со схемой, показанной на Рисунке 5.Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения двухкнопочного переключателя

Рисунок 6. Схема подключения двухполюсного двухкнопочного проходного переключателя

Управление освещением с тремя сиденьями и более

Бывают случаи, когда необходимо включить свет в комнате не с одного-двух мест, а с трех, четырех и более. Для реализации такой схемы производители делают промежуточные выключатели (переключатели). Пример схемы управления с тремя местами показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения биполярных двухкнопочных проходных и промежуточных переключателей

Как видно из схемы, промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Схема подключения однополюсных однополюсных выключателей и промежуточного выключателя

Чтобы можно было включать и выключать свет, например, с четырех мест, установите еще один промежуточный выключатель. .Он размещается между одним из проходных переключателей и существующим промежуточным переключателем. По аналогии можно увеличить количество контрольных точек до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Переключение коммутатора — проблема, с которой все мы рано или поздно сталкиваемся. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать при эксплуатации.

На что обращать внимание при выборе выключателя

Лучше всего покупать выключатели в специализированных магазинах, где ассортимент позволяет выбрать наиболее подходящий вам по функциональности и дизайну вариант. Также в магазине можно найти качественные фирменные переключатели, например, одноклавишные переключатели Legrand.

Покупая выключатель для электромонтажа общего назначения на напряжение 250 В и нагрузку 10 А, убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на товаре должен быть знак качества страны-производителя. Если речь идет о переключателе, произведенном в Российской Федерации, это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан переключатель. Например, переключатели с металлокерамическим контактом, содержащие серебро, будут надежно работать при токах до 4 А. Обязательно обратите внимание на количество цепей переключения и количество полюсов (однополюсные, двухполюсные или трехполюсные). Ну и, конечно же, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавиатура, откидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электрический провод. , для открытой или скрытой проводки электрических сетей).

Например, одноклавишный выключатель скрытой разводки отличается конструкцией, которая предусматривает подключение электрических проводов после того, как сам выключатель закреплен в розетке на стене. Таким образом вы убережете провода от чрезмерных перегибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подставках, к которым крепятся двумя винтами.

Если вы планируете установить выключатель там, где внутрь попадает рисовая вода, обратите внимание на однокнопочные выключатели разбрызгивания.

При выборе модели, которая лучше всего соответствует вашим характеристикам, обязательно проверьте мягкость клавиши. Для этого достаточно всего несколько раз «включить» ключ, при этом все должно работать достаточно плавно — ничего не должно скрипеть и цепляться. Напоследок обратите внимание на качество сборки.

Переключатель однокнопочный

Установка сквозного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и непрактично.В частности, речь идет о длинных коридорах, лестницах и т. Д. Как правило, в таких местах есть специальные однокнопочные переключатели, оснащенные тремя контактами, особая схема подключения которых реализована в виде переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами и не размыкается.

При выборе проходного переключателя обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, рассчитано ли устройство на скрытую или открытую проводку.Так что при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разные токи и, соответственно, выдерживают разные нагрузки.

В чем разница между обычным переключателем и сквозным переключателем?

Основным отличием проходного переключателя от обычного является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких переключателях. Работа переключателя непрерывного действия основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения выключателя непрерывного действия:

Схема подключения переключателя проводов:

Отсюда главное преимущество проходных выключателей — возможность включения-выключения светильника из двух и более точек.

Как уже было сказано выше, проходные переключатели имеет смысл устанавливать в длинных коридорах и на лестничных клетках, например, на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а, поднявшись на второй этаж, выключить его.

Также проходные выключатели можно установить в спальне — один у входной двери и один у кровати — или на садовых участках, когда есть необходимость в освещении дорожек в темноте.

Инструкция по установке моноблочного выключателя:

Установка переключателя однокнопочного

Если вам необходимо заменить старый, вышедший из строя коммутатор, этот вид работ отнимет у вас довольно много времени и сложностей, как таковых при их выполнении не возникнет.Однако если речь идет об обустройстве новой сети в доме или квартире, то в этом случае работа будет более сложной. Ниже мы расскажем, как самостоятельно установить скрытые переключатели и переключатели счета.

Монтаж распределительной коробки на одну группу освещения

Перед установкой выключателя убедитесь, что электричество отключено.

Если речь идет о создании новой схемы, и соответственно о необходимости проведения новой проводки, необходимо сразу для себя решить, будет она открыта или закрыта.Конечно, с открытой проводкой, которая проложена по поверхности конструкции (либо открыто, либо в специальной коробке) и проблем будет меньше. Для такой разводки подойдет накладная или, как их еще называют, выключатель открытого монтажа.

Если не хотите, чтобы проводка была скрытой, то тут не обойтись без более объемных работ, в частности штенбения стен.

Итак, в отличие от того, какую разводку решили проводить выключатель, это может быть как наружная установка, так и скрытая установка.В последнем случае выключатель монтируется в коробке, вмонтированной в стену. В первом — просто кладется на поверхность стены.

Если вы проводите новую схему и планируете установить распределительную коробку на одну группу освещения с одноклавишным переключателем и светильник на одну группу ламп, то к ней необходимо подключить шесть проводов. Два провода на лампу, два — на выключатель и два питающих. Схема такой схемы будет иметь следующий вид:

Когда все провода вставлены в распределительную коробку, определяем их омметром, проводами, питающими фазное напряжение индикатора и контрольной лампой.Определив провода, нейтральный рабочий провод (N) необходимо подключить к проводу светильника, подключенному к боковому контакту электроптарона, а фазный провод (L) — к проводу, идущему к выключателю. Остальные два провода соединены между собой.

Установка скрытого выключателя

Если вы хотите просто поменять переключатель, то во всех описанных выше работах, конечно, нет необходимости. Или, когда вы определили, где именно будет переключатель, и вывели на это место провода, можно установить сам переключатель.

Установка однокнопочного выключателя скрытого монтажа подразумевает установку металлической или пластмассовой распределительной коробки, они также могут быть установлены на полые или сплошные стены.

Стандартный размер этой коробки — глубина 4 см и диаметр 7 см. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он намного безопаснее металла.

Перед установкой откручиваем винты от монтажной коробки и выламываем заглушки отверстий для ее проводов. Чтобы ящик оставался надежнее в нише стены, рекомендуется использовать алебастр.Ящики для пустотелых стен, например, из гипсокартона, крепятся скобами.

Схема подключения переключателя однокнопочного:

Подключите провода к коммутатору четырьмя способами, и не каждый из них считается безопасным:

1. Проволока зажимается участком винта. Этот вид подключения наиболее опасен, так как в этом случае провод можно просто перерезать в процессе затяжки.
2. Быстрозажимной метод предполагает установку проводов в отверстие при нажатии клавиши.Затем, когда ключ отпускается, он зажимается. Этот способ плох, потому что пружина постепенно теряет свои физические свойства во время работы переключателя, и поэтому сила зажима ослабевает, и контакт может начать нагреваться.
3. Проволока прижимается к контактной пластине головкой винта.
4. Последний метод наиболее надежен и заключается в прижатии проволоки пластиной, которая с помощью винта перемещает и зажимает проволоку.

Итак, разобравшись, как подключить провода, можно приступать непосредственно к установке переключателя.Для этого аккуратно отверткой вынимаем ключ и замок, которым держится верхняя накладка. После снятия накладки выключатель ломается легко и просто.

Удерживая провода в розетках, выключатель фиксируется в коробке саморезами или специальными рычагами.

Установка выключателя

Процесс установки выключателя аналогичен скрытому, с той лишь разницей, что нет необходимости делать стены и устанавливать монтажную коробку.Единственный минус внешнего одноклавишного переключателя — размер.

В целом весь процесс установки такого переключателя сводится к разметке будущих отверстий для крепления, сверлению, установке дюбелей и собственно подключению проводов и креплению переключателя к стене.

Вот и весь простой процесс установки одноклавишного переключателя. Как видите, если речь идет просто о замене старого переключателя на новый, то процесс установки настолько прост, что вы можете справиться с этим самостоятельно, не вызывая электрика.Если речь идет о создании новой схемы и установке новой распределительной коробки, то, конечно, из соображений безопасности лучше обратиться за помощью к специалисту.

двусторонний | Как подключить выключатель света

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и, через кабель C3, со вторым источником света LT2. Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.

Теги: 2 фары, 2-позиционный переключатель, как подключить 2-х позиционный переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

Источник питания входит в осветительную арматуру, где нейтраль подключается непосредственно к нейтральной клемме светильника. Горячий провод от источника соединяется с двухпозиционным переключателем, а через переключатель — с горячим выводом светильника.

Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через свет, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

Источник питания входит в распределительную коробку, где нейтраль соединяется с клеммой нейтрали осветительной арматуры. Горячий от источника подключается к двухпозиционному переключателю, где его можно переключить на горячий терминал светильника.

Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через переключатель, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

Простой двухпозиционный выключатель: две клеммы либо соединены вместе (позволяя току течь), либо отключены друг от друга, разрывая цепь, когда вы нажимаете выключатель.

Иногда называется однополюсным переключателем на одно направление (сокращенно SPST).Также может называться тумблером.

Теги: 2-ходовой переключатель, электрический переключатель, как подключить выключатель света, однополюсный, однопозиционный, SPST, переключатели, тумблер, двусторонний

HS210 Часто задаваемые вопросы по установке Содержание | TP-Link

Обзор проводки 3-позиционного переключателя

Существует несколько типов переключателей света, с которыми вы столкнетесь при модернизации переключателя до умного переключателя в вашем доме.

Стандартный / однополюсный

При использовании стандартного или однополюсного настенного выключателя только один выключатель управляет светом или серией огней.Это самый распространенный выключатель света в доме. Этот коммутатор можно модернизировать до интеллектуального коммутатора с помощью интеллектуального коммутатора Wi-Fi TP-Link HS200 (при условии наличия нейтральных проводов в распределительной коробке).

Как определить стандартный коммутатор?

Если ваш свет можно переключить только из одного места, это, скорее всего, стандартный / однополюсный переключатель. Вы можете определить однополюсный настенный выключатель, сняв его с распределительной коробки. К винтовым клеммам или нажимным разъемам на задней стороне корпуса переключателя должно быть подключено 2 провода (обычно черные).Также может быть подключен заземляющий провод.

Если к коммутатору подключено более двух проводов, это, скорее всего, трехпозиционный коммутатор, однако в некоторых случаях к стандартному коммутатору будет подключено более двух проводов. В ситуациях, когда один переключатель управляет несколькими осветительными приборами (например, в туалетном столике в ванной или несколькими подвесными светильниками и т. Д.), Вы можете найти несколько проводов, подключенных к одному и тому же винтовому зажиму / вставным разъемам на переключателе. Если никакие другие переключатели света не управляют этими лампами, у вас, вероятно, есть стандартный переключатель, который используется в качестве соединения для нескольких проводов нагрузки.Вы все еще можете обновить эту конфигурацию с помощью интеллектуального коммутатора HS200, но вам нужно будет соединить вместе пучок проводов нагрузки, поскольку HS200 имеет только один вывод нагрузки.

Трехходовой

С трехпозиционным переключателем два отдельных переключателя света управляют светом или серией огней. В этой конфигурации вы можете включать и выключать свет из любого места. Эта конфигурация переключателя часто встречается в коридорах, на лестницах или в комнатах, где у вас есть несколько точек входа. Некоторые трехпозиционные переключатели могут даже не находиться в одной комнате, но они все равно могут служить для управления светом в общем пространстве (переключатель может быть расположен как в гараже, так и на кухне, если он управляет светом внутреннего дворика, доступным из обоих мест. ).

Существует несколько конфигураций подключения трехпозиционных переключателей, и не все они совместимы с HS210. Хотя трудно точно знать, как ваш дом был подключен, когда он был первоначально построен, есть несколько вещей, которые вы можете поискать, чтобы увидеть, совместим ли ваш сценарий переключения с HS210.

Как определить трехпозиционный переключатель?

Трехпозиционные переключатели обычно имеют три винтовых зажима на корпусе, один из которых будет другого цвета или помечен как «общий».»К монтажному фланцу коммутатора может быть прикреплен отдельный зеленый винт заземления (заземляющий провод может быть подключен или не подключен). Если на вашем коммутаторе нет винтовых клемм, на нем может быть три вставных разъема на задней стороне корпуса переключателя, одна из которых должна быть помечена как «общий». Маркировка на задней стороне переключателя может быть затруднена без ее очистки и использования фонарика.

четырехходовой

С четырехпозиционным переключателем три или более переключателя управляют светом или серией огней.Эта конфигурация необычна, но ее можно найти в больших домах или комнатах с конфигурациями, которые позволяют вход из более чем двух мест. В этой ситуации вы можете включать и выключать свет с помощью любого из переключателей. Конфигурация четырехпозиционного переключателя состоит из двух трехпозиционных переключателей, по одному на каждом «конце» схемы переключения, и специального четырехпозиционного переключателя между двумя трехпозиционными переключателями.

Этот сценарий подключения сложен, и HS210 не тестировался для работы с этой конфигурацией.

Как определить четырехпозиционный переключатель?

Четырехпозиционные переключатели часто имеют четыре винтовых клеммы на корпусе, две из которых будут помечены как «вход», а две из которых будут отмечены как «выход». Также к монтажному фланцу переключателя может быть прикреплен отдельный зеленый винт заземления (заземляющий провод может быть подключен, а может и не быть). Если на вашем коммутаторе нет винтовых клемм, на задней стороне корпуса коммутатора может быть четыре вставных разъема, два из которых должны быть помечены как «вход», а два из которых должны быть помечены как «выход».«

Что делают разные провода на трехпозиционном переключателе?

На стандартном коммутаторе коммутатор просто разрешает или запрещает передачу мощности от одного провода к другому. Когда переключатель выключен, цепь разрывается, и питание не может поступать на осветительную арматуру.Когда переключатель включен, цепь замыкается, и энергия поступает на осветительную арматуру, освещая вашу комнату.

Этот принцип, по сути, тот же, что и для трехпозиционного переключателя, но требуется дополнительный провод для учета включения или выключения второго переключателя. С трехпозиционным переключателем, вместо того, чтобы разрешать и запрещать поток энергии, переключатель всегда передает питание по одному из двух бегущих проводов. В зависимости от состояния обоих переключателей «включен» или «выключен» свет будет либо включен, либо выключен.

Общий / линейный провод

Этот провод передает питание в цепь от главной сервисной панели; это источник энергии для вашего света, и он всегда будет находиться под напряжением, независимо от того, как сконфигурированы переключатели.Этот провод будет подключен к общему винту на одном из трехпозиционных переключателей.

Дорожные провода

Эти провода соединяют два настенных переключателя вместе и позволяют току проходить между ними. Один из двух бегущих проводов всегда находится под напряжением при включенном питании.

Общий / Нагрузочный провод

Этот провод передает питание от переключателей к осветительной арматуре; этот провод будет запитан только тогда, когда светильник включен. Этот провод будет подключен к общему винту на одном из трехпозиционных переключателей.

Что означают разные цвета проводов?

Когда вы откроете распределительную коробку и посмотрите на провода, подключенные к настенным выключателям, вы можете найти радугу возможных цветов. В большинстве случаев вы увидите только черные, красные или белые провода, подключенные к вашему коммутатору. Хотя цвет провода может что-то указывать на его назначение, нет гарантии, что цвета проводов означают что-либо заметное в конфигурации вашего трехпозиционного переключателя.

Часто бывает трудно различить цвета проводов, так как они могут быть покрыты краской или покрыты текстурой стены, нанесенной распылением. В этом случае вы, как правило, сможете определить цвет провода, если посмотрите на более уединенный участок провода.

Селектор цвета в настройке HS210 в основном используется, чтобы помочь определить, есть ли у вас трехпозиционная конфигурация переключателя и нет ли у вас необычной схемы подключения. Хотя цвета проводов могут не указывать на то, как они используются в настройке трехпозиционного переключателя, наличие определенных цветов проводов может указывать на более сложный сценарий подключения, по которому приложение Kasa не может помочь вам.Если в вашей проводке есть коричневые, оранжевые, пурпурные, голубые, серые или желтые провода, приложение Kasa не позволит вам завершить настройку. Ваш дом может быть совместим с HS210; однако вам следует обратиться за помощью к лицензированному электрику.

Как я могу определить мои общие / линейные / нагрузочные и бегущие провода?

Приложение Kasa проведет вас через идентификацию вашего путешественника и общих / линейных / нагрузочных проводов.

Общие провода (линия и нагрузка)

Чтобы определить общие провода, подключенные к каждому настенному переключателю, вам нужно взглянуть на сам старый трехпозиционный переключатель.Не все трехпозиционные переключатели одинаковы, поэтому вам может потребоваться комбинация следующего, чтобы определить общий провод. Пока вы будете искать общую этикетку, на винтовых клеммах и этикетках проводов, поставляемых с HS210, используется терминология «Линия / Нагрузка». При установке пары HS210 вы можете рассматривать «Линия / Нагрузка» как синоним «общего».

Для нормальной установки HS210 нет необходимости определять, какой из общих проводов соответствует линии, а какой — нагрузке.

Дорожные провода

Идентификация бегущих проводов обычно зависит от идентификации общего провода. Если настенный выключатель подключен с помощью винтовых клемм, два винта одного цвета, обычно из латуни, будут вашими общими проводами. Если в вашем настенном выключателе используются вставные разъемы, вы можете найти два вставных разъема без маркировки или два вставных разъема с маркировкой Traveller. Это ваши дорожные провода.

Как определить нейтральный провод?

Хотя вы не можете полагаться на цвет провода, чтобы указать линию, нагрузку, общий или бегунок, вы можете использовать несколько подсказок, включая цвет провода, чтобы помочь вам определить нейтральные провода в вашей распределительной коробке.При поиске нейтральных проводов в распределительной коробке ищите два или более белых провода, соединенных вместе гайкой для проводов. Вам может потребоваться переместить провода в распределительной коробке, чтобы найти жгут, поскольку он часто находится в самой задней части позади любых других жгутов проводов.

За редким исключением, вы не должны видеть нейтральные провода, подключенные к старому настенному выключателю, который вы заменяете. Если вы обнаружите, что к настенному выключателю подключен белый провод, посмотрите, не обернут ли он черной изолентой. Если это так, то это не нейтральный провод, а, скорее, новый белый провод.Если к настенному выключателю подключен белый провод, не обернутый черной изолентой, и его можно проследить до соединения пучка белых проводов, ваш старый настенный выключатель подключен к нейтрали и, вероятно, имеет более сложные функции, такие как таймер или пульт дистанционного управления.

Если все провода в распределительной коробке кажутся белыми, возможно, на них была нанесена краска или текстура стен при строительстве вашего дома. Посмотрите внимательно, так как фактический цвет провода обычно все еще виден, но менее очевиден.

Что делать, если в моем коммутаторе нет нейтрального провода?

Поскольку стандартные настенные переключатели не нуждаются в нейтральном проводе для работы, и существует несколько способов правильно подключить трехпозиционный переключатель во время строительства, вы можете не найти нейтральный провод в одном или обоих местах.

• Если только одна из двух распределительных коробок имеет пучок нейтральных проводов, вы все равно сможете использовать HS210, следуя приведенным ниже инструкциям.
• Если ни один из ваших коммутаторов не имеет пучка нейтральных проводов, вы не сможете использовать HS210. Электрик может помочь, но прокладка новой проводки может быть дорогостоящей.

Что делать, если только один из моих переключателей имеет нейтральный провод?

Если после осмотра вы обнаружите, что у одного настенного переключателя есть пучок нейтральных проводов, а у другого нет, вы все равно сможете использовать HS210. Хотя HS210 предназначен для работы в паре, вы можете заменить настенный выключатель нейтральными проводами, оставив старый настенный выключатель на месте.Если настенный переключатель без нейтрали очень старый, трескается при нажатии или имеет какие-либо другие признаки возраста, вам следует заменить этот переключатель новым стандартным трехпозиционным переключателем, чтобы обеспечить надежную работу. Следует отметить, что это нестандартная конфигурация для HS210, и результаты могут отличаться.

Что делать, если в моих коммутаторах нет заземляющего провода?

Не все настенные переключатели подключены к заземляющим проводам, и не все распределительные коробки имеют доступ к заземляющему проводу.

• Если ваша распределительная коробка пластиковая и к старому коммутатору не был подключен заземляющий провод, возможно, сзади распределительной коробки имеется пучок оголенных медных или зеленых проводов.Вам нужно будет развернуть этот жгут и подключить зеленый провод заземления от HS210 с помощью гайки.
• Если ваша распределительная коробка пластиковая и в ней нет заземляющего провода, вы можете просто закрыть заземляющий провод на HS210 с помощью гайки.
• Если ваша распределительная коробка металлическая, возможно, в ней нет заземляющего провода; в этом случае вы сможете подключить заземляющий провод к самой коробке.

Как купить механическую клавиатуру

Большинство клавиатур, поставляемых с портативными и настольными компьютерами, — отстой. Механические клавиатуры, названные так потому, что у них есть индивидуальные механические переключатели под каждой клавишей, более удобны для набора, более долговечны и более настраиваемы, чем типичные мембранные клавиатуры, клавиатуры-бабочки или ножничные переключатели.А для людей, которые проводят весь день за набором текста, программированием или играми, может быть приятно настроить размер, переключатели, колпачки клавиш, макет и даже подсветку в соответствии с вашими конкретными потребностями. Если вас интересуют механические клавиатуры, но вы не знаете, с чего начать, используя всю терминологию и параметры, начните здесь. А если вы знаете основы, но хотите пойти немного глубже, мы укажем вам верное направление.

Размер и макет

Иллюстрация: Сара МакРидинг, Дана Дэвис

Первое и самое важное решение при покупке клавиатуры — это то, какой размер и макет вам нужен.У вас будет миллиард вариантов, но они делятся на четыре основные категории: полноразмерные, бесклавиатурные, компактные и эргономичные.

Полноразмерные клавиатуры имеют все клавиши, включая буквы, цифры, модификаторы, функциональные клавиши, клавиши со стрелками и цифровую клавиатуру. Мы рекомендуем этот размер только тем, кто предпочитает встроенную цифровую клавиатуру. Широкая клавиатура заставляет размещать мышь подальше от тела, что может вызвать нагрузку на плечи, шею и спину.

• Лучшие механические клавиатуры

  Если вы тратите много времени на набор текста, механическая клавиатура может значительно улучшить качество жизни, и у нас есть рекомендации практически для любого бюджета.

На клавиатурах Tenkeyless (часто сокращенно TKL) отсутствует цифровая клавиатура, но есть все остальные клавиши. Мы рекомендуем этот размер для большинства людей, потому что он намного компактнее, чем полноразмерный, и имеет все наиболее часто используемые клавиши. А автономная цифровая клавиатура — лучший вариант, если вам нужна цифровая клавиатура, потому что вы можете убрать ее, когда она не используется.

Иллюстрация: Сара МакРидинг, Дана Дэвис

Категория «Компактность» предназначена для самых разных размеров и макетов.Платы на 75%, такие как Vortex Tab 75, имеют те же клавиши, что и Tenkeyless, но все они сдвинуты вместе, так что на клавиатуре нет пустого места. Платы на 65% и 68%, такие как Qisan Magicforce и Drop Alt, теряют функциональные клавиши вверху, но сохраняют клавиши со стрелками и несколько клавиш из навигационного кластера. Мы думаем, что клавиатуры 65% и 68% подходят большинству людей — они намного меньше, чем безклавишные доски, но у них есть все наиболее часто используемые клавиши. Клавиатуры, такие как Vortex Tab 60 и Obins Anne Pro 2, включают в себя только необходимый блок букв, цифр и модификаторов и не имеют функциональных клавиш, стрелок или клавиш навигации, а также цифровой клавиатуры.Мы рекомендуем 60% -ную клавиатуру только в том случае, если вы хотите научиться запоминать комбинации клавиш каждый раз, когда вам нужны клавиши со стрелками или функциональные клавиши.

Эргономичные клавиатуры могут быть любого из вышеперечисленных размеров, но разделены посередине, поэтому вы можете держать руки, запястья, руки и плечи под более естественным углом, чем на традиционных плоских клавиатурах. Эргономичные клавиатуры либо частично разделены, либо полностью разделены. Частично разделенные клавиатуры имеют небольшой зазор посередине, но соединяются внизу; у них более низкая кривая обучения, но они не так настраиваемы, как полностью разделенные клавиатуры.Полностью разделенные клавиатуры являются наиболее гибкими и регулируемыми, поэтому вы можете наклонять каждую половину под любым углом.

• Лучшая эргономичная клавиатура

  Если вы проводите весь день за компьютером, более естественный наклон и настраиваемое положение эргономичной клавиатуры могут быть более удобными, чем стандартная клавиатура.

Большинство рекомендуемых нами клавиатур имеют стандартную раскладку, что означает, что ни одна из клавиш не имеет необычных размеров или расположена в необычном месте. Это упрощает покупку запасных колпачков для ключей, если прилагаемые к ним изнашиваются или если вы упадете в кроличью нору кастомных колпачков.Некоторые игровые клавиатуры имеют нестандартные нижние ряды, а многие эргономичные клавиатуры имеют уникальную раскладку с необычными размерами и расположением клавиш.

Переключатели

Мы рекомендуем начать с Cherry MX Browns или эквивалентного тактильного переключателя от другого производителя. Фото: Майкл Хессион

Затем вам нужно решить, на каких переключателях вы хотите печатать. Механические клавиатуры имеют индивидуальные переключатели под каждой клавишей, что делает клавиатуру такого типа более прочной, простой в ремонте и более настраиваемой, чем мембранная, ножничная клавиатура или клавиатура-бабочка, а также во многих случаях более удобной.Механические переключатели бывают трех основных типов: линейные, тактильные и щелкающие.

• Линейные переключатели кажутся плавными, когда вы нажимаете на них сверху вниз.
• Тактильные переключатели имеют заметный выступ во время нажатия клавиши, что позволяет узнать, что вы нажали клавишу.
• Щелкающие переключатели по ощущениям похожи на тактильные, но имеют добавленный звук щелчка, соответствующий тактильному удару.

Эти три основных типа переключателей имеют множество вариаций, определяемых их силой срабатывания (сколько усилий требуется для активации каждой клавиши) и их точкой срабатывания (насколько далеко вы должны нажимать, чтобы активировать каждую клавишу).

Многие компании сейчас производят механические переключатели, но наиболее распространенными являются переключатели Cherry MX. Мы рекомендуем начать с Cherry MX Browns (или аналогичного, подробнее о них чуть позже), потому что это популярный тактильный переключатель, который подходит для большинства задач и достаточно тихий для большинства офисов. Многим людям нравятся линейные переключатели, такие как Cherry MX Reds, для игр, потому что относительно небольшая сила срабатывания и непрерывный ход делают их более легкими (и теоретически более быстрыми) для активации, но их может быть трудно печатать по тем же причинам.Мы не рекомендуем щелкающие переключатели, такие как MX Blues, если вы работаете или играете в общем пространстве, потому что они очень шумные и могут раздражать ваших коллег или соседей по дому.

Уровень шума любой клавиатуры зависит от множества факторов, включая не только тип переключателя, но и материал и дизайн корпуса, форму и материал крышки клавиатуры, акустику помещения и уровни шума, а также то, насколько сильно вы печатаете. При прочих равных, вот как сравниваются распространенные типы переключателей Cherry:

Поскольку в 2014 году истек срок действия патентов Cherry на коммутатор, появилось несколько клонов (от таких компаний, как Gateron, Kailh, Kailh, Kailh, Kailh, Kailh, Kailh и Outemu) стали доступны.Эти переключатели имеют тенденцию имитировать переключатели Cherry MX по ощущениям и схеме обозначения цветов, хотя качество может варьироваться. Мы рекомендуем Cherry, а затем их аналоги от Gateron или Kailh. Компании-производители клавиатур, такие как Logitech, Razer и HyperX, также начали производить свои собственные механические переключатели независимо или в партнерстве с компаниями, которые клонируют переключатели Cherry. Cherry и другие производители переключателей также производят низкопрофильные переключатели, которые более плоские, но несовместимы с клавишными колпачками того же типа, что и другие переключатели, обсуждаемые здесь.Есть и другие, совершенно другие типы переключателей, такие как Topre, сгибающаяся пружина и клоны Alps. PCGamer дает фантастическое объяснение большинства этих переключателей.

Чтобы узнать, какие переключатели вам нравятся, мы рекомендуем купить тестер переключателей. Мы советуем покупать клавиатуру у продавца с хорошей политикой возврата, чтобы вы могли обменять ее, если вам не нравятся переключатели.

Какие функции важны для набора текста и программирования

Любую клавиатуру можно использовать для любой задачи — на самом деле нет такой вещи, как специальная клавиатура для набора текста, клавиатура для программирования или игровая клавиатура.Тем не менее, некоторые функции более полезны, чем другие для определенных задач. После того, как вы определились, какой размер, раскладка и переключатели вам нужны, вот что еще стоит искать в клавиатуре, которую вы планируете использовать в первую очередь для набора текста или кодирования.

Качество сборки: Дешевые клавиатуры с пластиковыми корпусами и задними панелями кажутся пустыми при печати и могут прогибаться при слишком сильном нажатии. Более прочная клавиатура из металла или других материалов более высокого качества не подойдет. И есть два типа рамок: «высокопрофильная» рамка, в которой клавиши помещаются в пластиковый корпус, или «низкопрофильная» рамка, в которой переключатели расположены на верхней части корпуса.Если вы не из тех, кто поддерживает порядок на рабочем столе, мы рекомендуем низкопрофильный дизайн, потому что его немного легче чистить.

Колпачки для клавиш: Многие клавиатуры поставляются с колпачками из АБС-пластика — легкого пластика, который более подвержен износу и может стать гладким и блестящим при интенсивном использовании. Колпачки для ключей из PBT, как правило, более прочные и имеют более зернистую текстуру. Профили клавишных колпачков определяют форму клавишных колпачков в каждом ряду. Многие встроенные клавиатуры поставляются с колпачками, которые созданы так, чтобы складывать пальцы, и на них удобно печатать.Если вы покупаете колпачки отдельно, то есть целый мир разных профилей: DSA, SA, GMK (Cherry), XDA и другие.

Возможность программирования: Многие немеханические клавиатуры вообще не могут быть запрограммированы, то есть вы не можете изменить поведение определенных клавиш по умолчанию для выполнения других действий. Вы просто подключаете их к компьютеру, и они работают как обычно с клавиатурой. Но хороший кусок механической клавиатуры можно настроить. Самый простой способ — использовать DIP-переключатели в нижней части клавиатуры, которые изменяют раскладку (QWERTY, Colemak или Dvorak) или поведение нескольких клавиш.Например, вы можете переключаться между макетами Windows и Mac, заменить клавишу Caps Lock на Ctrl или отключить клавиши, специфичные для ОС, такие как клавиши Windows или Command.

Другие клавиатуры предлагают встроенное программирование, когда вы нажимаете определенные клавиши для записи макросов и настройки подсветки. Третьи поставляются с программным обеспечением, которое вы можете использовать для записи макросов, переназначения или настройки определенных клавиш, а также с подсветкой. Off the deep end включает в себя полностью настраиваемые макеты, которые вы должны создать и перенести на клавиатуру.

Съемный кабель: Съемный кабель USB предпочтительнее встроенного, потому что в случае обрыва кабеля легче заменить только кабель, чем всю клавиатуру.

Подсветка: Подсветка может быть хорошим дополнением, но она не обязательна для набора текста или кодирования. Если клавиатура поставляется с подсветкой, мы предпочитаем, чтобы она была сделана со вкусом белой или программируемой, хотя настраиваемая подсветка почти всегда стоит дороже.

Переключатели с возможностью горячей замены: Замена переключателей на большинстве механических клавиатур требует оборудования, опыта и времени для демонтажа существующих переключателей и пайки новых.На плате с возможностью горячей замены вы можете просто вытащить переключатели и установить новые на место. Это новая функция, которая обычно встречается только в дорогих высококачественных механических клавиатурах, но возможность опробовать переключатели в любое время, не выламывая паяльник, является приятным бонусом.

Какие другие функции важны для игр

Вы можете использовать любую клавиатуру для игр, но игровые клавиатуры имеют забавное сочетание освещения и программного обеспечения, которое не часто встречается на обычных механических клавиатурах.Помимо перечисленных выше функций, вот что еще нужно искать в игровой клавиатуре.

Игровой режим: Эта важная функция отключает клавишу Windows, чтобы вы случайно не открыли меню «Пуск» и не выбили себя из игры.

RGB-подсветка: RGB-подсветка — это не полезная функция, но забавная. Хорошее освещение RGB легко настроить, оно включает яркую анимацию и позволяет изменять освещение в зависимости от того, в какую игру вы играете.

Программное обеспечение: Мы предпочитаем игровые клавиатуры с дополнительным программным обеспечением для настройки, которое может значительно упростить использование определенных функций.Хорошее программное обеспечение не требует учетной записи и позволяет изменять привязки клавиш, записывать макросы и настраивать освещение RGB.

Запись макроса: Макросы обычно полезны только для людей, которые играют в MMO и симуляторы, но это удобная функция, облегчающая повторяющиеся нажатия клавиш.

Другие функции

Некоторые функции клавиатуры по-прежнему остаются несбыточной мечтой или имеют серьезные недостатки. За некоторые дополнительные услуги не стоит платить больше, а другие представляют собой полную маркетинговую ерунду.

Функция, которую мы хотим, но ее все еще трудно найти

Беспроводная связь: По состоянию на начало 2021 года беспроводных механических клавиатур по-прежнему мало, а хороших — исчезающе мало. Большинство из них сопряжено с серьезными недостатками, такими как плохой срок службы батареи и проблемы с подключением. Мы надеемся увидеть больше достойных вариантов в ближайшем будущем, но на данный момент лучшим из найденных нами является Vortex Tab 75.

Дополнительные ручки управления мультимедиа: Клавиши, настроенные для воспроизведения и паузы мультимедиа или регулировки громкости, могут быть удобны для людей, которые их часто используют, но дополнительные специальные кнопки и ручки, которые занимают дополнительное место на клавиатуре и не могут использоваться для каких-либо других целей, неудобны.

Прохождение USB и аудио: Наличие USB-портов и аудиоразъема, встроенных в клавиатуру, может быть удобным, если вы часто подключаете и отключаете устройства, но подключение чего-либо к клавиатуре добавляет беспорядка в ваше непосредственное рабочее пространство и направляет аудиоустройства через клавиатуру можно добавить лишние помехи.

Неважные функции

Упоры для рук: В идеале большинству людей не следует печатать ладонями или запястьями на подставке для рук. Вместо этого большинству людей следует парить так, чтобы их руки и запястья находились под нейтральным углом, а не сгибались вверх в запястье, положение, называемое разгибанием.«Повторное разгибание запястья может оказать чрезмерное давление на срединный нерв, когда он проходит через запястный канал запястья, и это ухудшает функцию нерва и в конечном итоге приводит к травмам», — объясняет исследование Корнелла. Упоры для рук также занимают много места на столе, поэтому, если клавиатура поставляется с ними, она должна быть съемной.

Ножки: Большинство клавиатур расположены под углом вверх спереди назад или поставляются с маленькими ножками для еще большего угла наклона клавиатуры. Использование клавиатуры в этом положении также вызывает разгибание запястья.Профессор Алан Хедж, директор исследовательской группы по человеческому фактору и эргономике Корнельского университета, сказал: «Чтобы свести к минимуму риск травм и оптимизировать производительность, важно, чтобы клавиатура могла использоваться, когда рука находится в наиболее нейтральном положении. То есть прямо и ровно ». Клавиатура с плоским или даже отрицательным наклоном идеальна с точки зрения эргономики, поэтому не используйте эти маленькие ножки и держите клавиатуру как можно более плоской.

N-key rollover: NKRO указывает, сколько одновременных вводов может обрабатывать клавиатура, прежде чем она больше не сможет распознавать дополнительные нажатия клавиш.Некоторые ранние клавиатуры могли обрабатывать только два или три одновременных нажатия клавиш, но почти все клавиатуры сегодня поддерживают как минимум шесть одновременных нажатий клавиш, чего более чем достаточно для набора текста, программирования и игр.

Anti-ghosting: Ghosting больше не является распространенной проблемой, но на старых клавиатурах, если вы нажмете три или более клавиши одновременно, это может привести к тому, что плата будет регистрировать фантомные нажатия клавиш. Современные клавиатуры имеют функции защиты от ореолов, поэтому это больше не является отличительным признаком.

Оптические переключатели: Оптические переключатели используют лазер для определения момента нажатия клавиши.Производители заявляют, что это намного быстрее, чем традиционный механический переключатель, который теоретически может быть полезен в играх. По нашему опыту, легкий линейный переключатель, такой как обычный Cherry MX Red, работает достаточно быстро. Оптические переключатели также могут использоваться для воспроизведения «аналогового» ощущения. Как и в случае с джойстиком, то, насколько сильно вы нажимаете на клавишу, влияет на ввод. Эти клавиатуры редки, дороги и подходят только для некоторых жанров игр. На данный момент оптические переключатели дороги, но не приносят особых преимуществ.

Источники

1.Майк Фэйи, Как выбрать правильную механическую клавиатуру, Kotaku, 5 февраля 2018 г.

2. Вейман, Совместимость размеров клавишных колпачков, поддержка WASD, январь 2021 г.

3. Энсон Вонг и Том Ли, Полное руководство по механическим переключателям клавиатуры для игры, PC Gamer, 6 апреля 2019 г.

4. Идеальная поза для набора текста: поддержка клавиатуры с отрицательным наклоном, Cornell University Ergonomics Web, 27 марта 2015 г.

5. Движения запястья, Ergo Vancouver, 5 апреля 2019 г.

6. Whitson Гордон, N-Key Rollover, Anti-Ghosting и другие функции клавиатуры, объяснение, Lifehacker, 8 октября 2014 г.

7.Майкл Крайдер, Низкопрофильные переключатели уменьшат размер ваших механических клавиатур, How-To Geek, 18 января 2018 г.

Одиночный / двойной переключатель 2 | Руководства FIBARO

Ассоциация (связывающие устройства) — прямое управление другими устройствами в сети системы Z-Wave, например Диммер, релейный переключатель, розетка, рольставни или сцена (можно управлять только с помощью контроллера Z-Wave).

Объединение обеспечивает прямую передачу команд управления между устройствами, выполняется без участия главного контроллера и требует, чтобы связанное устройство находилось в прямой зоне действия.

Switch 2 обеспечивает объединение пяти групп:

1-я группа ассоциаций — «Линия жизни» сообщает о состоянии устройства и позволяет назначить только одно устройство (по умолчанию главный контроллер).
2-я группа ассоциации — «Вкл. / Выкл. (S1)» назначается коммутатору, подключенному к терминалу S1 (использует класс базовых команд).
3-я группа ассоциаций — «Диммер (S1)» назначается переключателю, подключенному к терминалу S1 (использует класс команд Switch Multilevel).
4-я группа ассоциации — «Вкл. / Выкл. (S2)» назначается переключателю, подключенному к клемме S2 (используется класс базовых команд).
5-я группа ассоциаций — «Диммер (S2)» назначается коммутатору, подключенному к клемме S2 (использует класс команд Switch Multilevel).

Коммутатор 2 со 2-й по 5-ю группу позволяет управлять 5 обычными или многоканальными устройствами на группу ассоциации.
