Подключение розетки и выключателя двухклавишного: Как подключить двойной выключатель от розетки — Ваша техника

Как по уму подключить розетку и двухклавишный выключатель? | ASUTPP

Комбинация приборов – это очень удобно и не занимает много времени как на этапе планирования, так и непосредственно во время самого монтажа. Например, совместное подключение розетки и двухклавишного выключателя. Интересно? Тогда читайте далее.

Преимущества такого подключения

Практически все пользователи привыкли видеть стандартную картину: выключатель расположен выше чем розетка, и эти 2 прибора всегда раздельно. Но если подумать, то такое размещение не рационально, а лишняя розетка возле выключателя никогда не повредит.

Рисунок 1: Розетка и двухклавишный выключатель в готовом к монтажу боксе

Рисунок 1: Розетка и двухклавишный выключатель в готовом к монтажу боксе

Преимущества такого подключения:

• 2 самых важных устройства в квартире всегда расположены вместе. Особенно удобно такое размещение в ванной комнате.
• Для подключения такой комбинации достаточно одной «фазы» и «нуля».
• Сейчас существует большое количество специальных накладок, так что можно смонтировать не только розетку вместе с выключателем, но даже 3 и 4 устройства подряд.

А для подключения потребуется стандартный комплект инструментов: инструмент для снятия изоляции, плоская и фигурная отвёртки. Также не помешает индикаторная отвёртка для определения приходящего фазного и нулевого проводников.

Последовательность подключения

Перед началом подключения должен быть подготовлен следующий плацдарм: 2 рядом закреплённых в стене подрозетника, проложенные к этим подрозетникам провода. Желательно в заделанных в штробы. Из проводов должны приходить: «фаза» и «ноль» с электрощитовой, 2 фазных провода, которые впоследствии запитают 2 источника освещения, например, ванную комнату и туалет.

Рисунок 2: Розетка и двухклавишный выключатель с соединением в распределительной коробке

Рисунок 2: Розетка и двухклавишный выключатель с соединением в распределительной коробке

Как подключить розетку и двухклавишный выключатель:

1. Первым делом необходимо с розетки и выключателя снять все декоративные элементы, оставив только сердцевины.
2. Подключить фазный и нулевой провод от электрощитовой к соответствующим зажимам на розетке.
3. Подключить перемычку от фазного зажима розетки к входному зажиму на выключатели.
4. 2 фазных провода от потребителей подключить к выходам на выключателе.
5. Установить розетку и выключатель в подрозетники, и закрепить, закрутив фиксирующие зажимы.
6. Установить декоративную планку и крышки.

Очень быстрый и удобный монтаж, при условии, что черновые работы по сверлению штроб и мест для подрозетников уже проведены. Также не следует забывать, что для источников освещения необходимо проводить отдельные «нули» ведь к выключателю подходит только фазный провод.

Что следует не забыть

Всегда, в независимости от цвета изоляции, маркируйте каждый проводник. Особенно уходящие к потребителям. Если с приходящей «фазой» и «нулём» разобраться достаточно просто – использовать индикаторную отвёртку, то с отходящими проводами может возникнуть путаница в будущем.

Рисунок 3: При подключении следует качественно затянуть все контакты

Рисунок 3: При подключении следует качественно затянуть все контакты

При монтаже перемычки лучше всего использовать двойной наконечник НШВИ, с соответствующим сечением, которое подойдёт под зажим розетки и выключателя. Правда для НШВИ необходимы специальные опрессовочные клещи – кримпер, которые более нужны только профессионалам и тем, для кого электрика является способом заработка.

Розетка с выключателем в одном корпусе

Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.

Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.

И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.

Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.

Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.

Где лучше установить блок выключателей с розеткой

Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.

Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.

Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.

Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.

Как подключить розетку и выключатель одном корпусе

Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой. Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.

Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.

Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

Вариант №1: Схема блок розетка-выключатель с распредкоробкой

Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.

В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.

Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.

Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.

Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?

Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель. По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.

Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.

Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.

Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.

Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.

Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.

Вариант №2: Схема блок розетка-выключатель без распредкоробки

Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.

Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.

Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).

Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.

Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.

В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.

Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.

Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.

После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.

На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке. Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Схемы подключения выключателей и розеток. Наружная розетка. Узнаем как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

• Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
• Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
• Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
• В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
• Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

• Выключатели всегда устанавливаются в разрыв фазного провода.
• В помещениях повышенной влажности и на чердаке их наличие не допускается.
• Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
• При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
• Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

• Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
• Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
• Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
• Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

• освещение;
• розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
• кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм², но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

• к розетке подается питание обычным способом;
• фаза подключается на ввод выключателя;
• защитный провод также можно подключить от розетки;
• с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Схема подключения двухклавишного выключателя

Схема подключения двухклавишного выключателя

            Двухклавишный выключатель позволяет выполнять включение или выключение двух электроприборов из одного места, или включение отдельных секций одного прибора, например включение одного или нескольких рожков люстры.

            Вне зависимости от конструкции, в цепях переменного тока выключатель устанавливается в разрыв фазного провода. Благодаря этому при выключенном положении выключателя электроприборы обесточиваются и можно производить их обслуживание, например замену лампы в светильнике.

            Нулевой провод соединяется непосредственно с управляемым электроприбором.

Двухклавишный выключатель имеет две клавиши, переключаемых в одно из положений: выключено или включено. Направление включения у клавиш совпадает.

Примечание: Для подсоединения проводов двухклавишный выключатель имеет три соединительных зажима: один для входящего фазного провода, два других: для отходящих проводов. Обычно входящий зажим находится на другой стороне от зажимов для отходящих проводов. Некоторые производители маркируют зажимы.

            При необходимости, можно прозвонить контакты зажимов между собой: при включенных обоих клавишах все контакты прозваниваются между собой, при включенной первой клавише звонится входной и первый выходящий зажим, при включенной второй клавише: входящий и второй выходящий.

            Применение двухлавишных выключателей позволяет разместить на ограниченном пространстве большее количество точек управления и сгруппировать управление приборов с отдельно подключаемыми секциями (например люстрами). На практике обычно все соединения выполняются в распределительных коробках. Поэтому к каждому выключателю прокладывается трехжильный провод. Одна из жил (при цветной маркировке красная или коричневая) соединяет входящий зажим с фазным проводом в коробке, две другие — соединяют выходящие зажимы с фазными проводниками электроприборов.

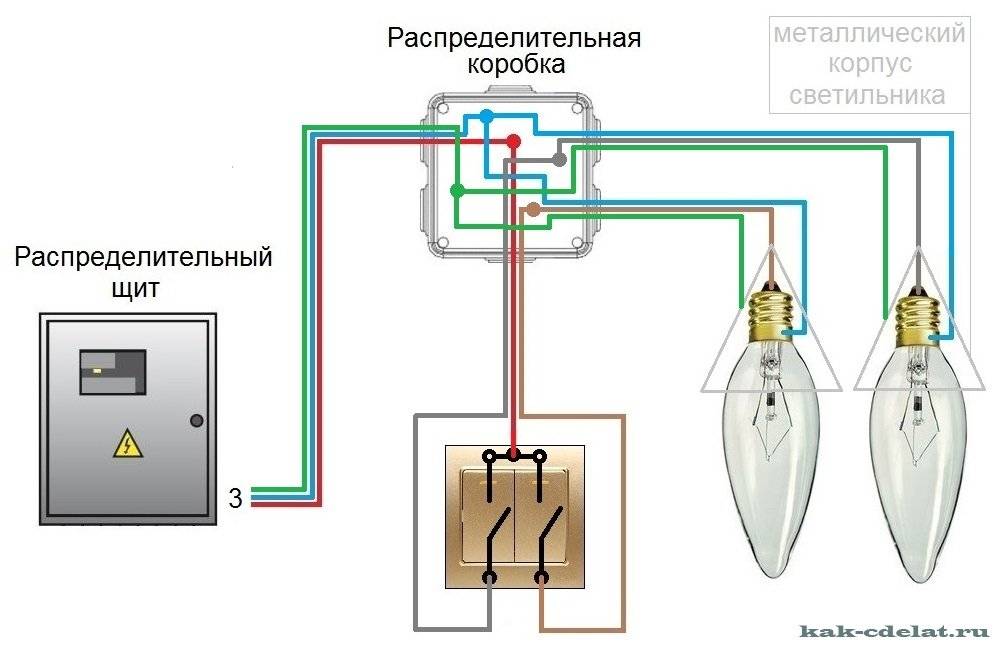

            Схема подключения двухклавишного выключателя для управления двумя светильниками

Для двойного выключателя прокладывается трехжильный провод. На схеме показан провод с цветными жилами: красной, синей и желтой. Для каждого светильника закладывается отдельный двухжильный провод.

Схема подключения двухклавишного выключателя для управления люстрой с двумя отдельными секциями

            Для двухклавишного выключателя прокладывается трехжильный провод. Для подключения люстры с отдельно включающимися секциями прокладывается также трехжильный провод.

P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.

Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.

P.S. S. Надеюсь, Вам понятна схема подключения двухклавишного выключателя

и как подключить его самостоятельно. Читайте, оставляйте комментарии, спрашивайте, может, что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

На главную

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

• одноклавишные
• двухклавишные
• сенсорные
• импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

• выключатель
• электропровод
• распределительные коробки
• электроиндикаторная отвертка
• кусачки и плоскогубцы
• изолента
• крепежный элемент
• подрозетник
• перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя.

На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения двухклавишного выключателя: 8 правил

Подключение двухклавишного выключателя на две лампочки: устройство прибора

Довольно часто при ремонт старой или подключении новой проводки появляется вопрос, как правильно подключить двухклавишный выключатель, так, чтобы он обеспечивал несколько режимов освещения. Мастера чешут затылки в раздумьях, как осуществить подключение такого устройства с учетом необходимых норм безопасности

Для того, чтобы ответить на этот вопрос, необходимо разобраться в самом устройстве выключателя и принципе его работы. Конструкция и устройство двухклавишного выключателя очень просты.

Он состоит из следующих деталей:

• Двух, двигающихся вверх и вниз клавиш;
• Корпуса прибора, который нужно снять перед выполнением работ в сети;
• Клеммников которые обеспечивают контакт в устройстве.

Работы по подключению этого устройства довольно просты и если вы грамотно все выполните, то прибор будет работать качественно долгое время.

Расключение двухклавишного выключателя: его принцип действия

Внутри двухклавишного выключателя, в котором нет подсветки, имеются два провода, проложенные параллельно друг друга, а также введение для фазы. Клеммы, подходящие к клавишам, могут независимо от другой смыкать либо размыкать контакт, после чего поочередно или сразу все включаются лампочки.

Иногда клеммники в выключателе могут заменяться винтовыми зажимами. Отличие этих устройств состоит в том, что клеммы долго и надежно удерживают провод, а вторые- зажимы, делают то же, только не зажимая при этом провод. Они закручивают его. В связи с этим первый вариант подключен проще и служит при эксплуатации дольше. Также в конструкцию выключателя может входить дополнительная диодовая подсветка – диммер, который расположен на каждой клавише.

Если в устройстве нужно подавать ток сразу на несколько ламп, а не на одну, то стоит, конечно же, использовать многожильный провод. Это именно позволяет сделать современная двухклавишная модель нового выключателя.

Принцип действия двухклавишного выключателя:

• Вы можете включить лишь одну кнопку, для того, чтобы зажглась всего одна лампочка или же определенная группа светильников.
• У вас имеется возможность включить другую клавишу, после приведение в действие которой освещение появится в другой части комнаты, или включится дополнительная группа лампочек.
• Можно применить и третий вариант, тот, когда, включив обе клавиши вы освещаете всю комнату целиком.

Следует заметить, что некоторые двухклавишные выключатели имеют в своей конструкции две изолированные друг от друга кнопки. В этом случае вы имеете дело с модульными устройствами.

Как подключить двухклавишный выключатель к двум лампочкам: необходимые инструменты

Двухклавишный выключатель, кроме своей внешней эстетической составляющей, может выполнять функцию экономии электроэнергии, а также создания разнообразной изысканной атмосферы. Кроме этого, двухклавишные выключатели повышают уровень безопасности, ведь их установка уменьшает в помещении число точек присоединения электрического напряжения.

Если вы планируете самостоятельно устанавливать двухклавишный выключатель, то следует знать, что во время работы с электричеством нужно соблюдать правила безопасности и предельную точность и осторожность. Для этого заранее позаботьтесь о том, чтобы все материалы и инструменты, которые нужны будут вам в процессе работы, находились под рукой.

Для подключения выключателя вам пригодятся:

• Отвертка крестовая и плоская;
• Плоскогубцы;
• Изолента;
• Бокорезы;
• Строительный нож, имеющий острое лезвие;
• Обжимник;
• Выключатель;
• Провод необходимой длины и сечения.

Перед тем началом работ необходимо сначала зачистить концы провода на сантиметр-полтора, чтобы обеспечить хороший контакт с клеммами. Если провод у вас мощный и многожильный, нужно отпрессовать его концы. Необходимо знать, что к выключателю, имеющему две клавиши, должно идти три провода. Первый из них фазный- входной, а два других выходные. Они будут подавать напряжение именно на сам светильник. Провод нейтральный и заземление, присоединяют напрямую к контактам.

Схема подсоединения двухклавишного выключателя проходного

Каждый, находящийся в доме прибор, должен гарантировать на только максимальный уровень удобства, но свою функциональность и практичность. В сравнении с обычным проходным выключателем, двойной имеет ряд преимуществ, делающих его более универсальным.

Проходные двухклавишные выключатели по своей сути представляют собой два проходных одинарных выключателя, совмещенных в одном корпусе, и работающих по тому же принципу. У данного выключателя имеется 6 контактов.

Данный выключатель имеет указатель, который всегда совмещает положение клавиши включения света, а также рычаги для выключения освещения. Когда свет выключен, можно нажать на кнопку двойного выключателя и таким образом управлять освещением. В этом случае не имеет значение, положение, в котором находилась клавиша вашего проходного выключателя.

Правила действия схемы управления с двух мест:

• Грамотно собранная схема подсоединения двойного выключателя дает возможность управлять двумя различными группами освещения, находясь в двух местах, причем действуют они независимо один от другого;
• Два двухклавишных выключателя проходных могут работать на двух направлениях;
• Два двухклавишных выключателя должны монтироваться на выбранных местах в установочные коробки;
• Могут размещаются все группы, освещения: светильники, люстры или бра с несколькими точками света. ;
• Ко всем источникам света должен подходить трехжильный кабель, где имеется фаза (L), заземление, а также рабочий ноль (N).
• Кабель подбирается нужной длины, и необходимо учитывать, что к выключателям идут два трехжильных кабеля – 6 контактов.
• В распределительной коробке по схеме соединяются провода.

Произвести монтаж такой схемы вы сможете и используя четыре одинарных проходных выключателя, однако такая замена не будет рациональной. Устанавливать двойные проходные выключатели выгодней, потому, что так вы экономите кабель и распределительные коробки. Из двойного выключателя проходного можно изготовить одинарный перекрестный прибор. Для этого необходимо соединить между собой контакты, и закрепить клавиши вместе, чтобы они могли одновременно совместно работать. Схема расключения такого одинарного проходного выключателя намного проще и поможет помочь организовать более правильное управление электроосвещением с разных точек.

Схема подключения двухклавишного выключателя и розетки (видео)

Сфер применения двойного выключателя насчитывается множество. Их обычно используют в люстрах для получения возможности регулировки интенсивности освещения. С их помощью вы можете включить либо какую-то одну группу ламп, все освещение одновременно или вообще один светильник. Также данные приспособления применяются для освещения раздельных санузлов или при зонировании пространства в помещении.

Как подключить двухклавишный выключатель Schneider Electric

Трудно представить себе современный дом, который был бы начисто лишён освещения. Всё-таки современный человек к отсутствию света в его обычном виде не привык.

Если в доме совсем не будет выключателей и розеток, то едва ли такую жилплощадь можно назвать комфортной. Светильник и выключатель образуют друг с другом бессмертный тандем, и хоть они так малы, без них дому сильно чего-то не достаёт.

Однако всё в этом мире не вечно, и порой выключатель приходится заменять, а то и вовсе подключать новый в другом месте. Посему следует знать, как это делать. Выключатели Schneider Electric в широком ассортименте представлены в интернет-магазине electroindustria.ru.

Сфера использования двухклавишного выключателя

Поскольку у такого выключателя весьма много преимуществ, используют его в любом помещении, где предполагается размещение люстры на несколько ламп.

Также без него не обходится ни одно габаритное офисное помещение, а также большие комнаты на предприятиях. Даже на улице в большинстве случаев можно увидеть двухклавишный выключатель.

Вдобавок, его могут эксплуатировать с целью регулировки функционирования светильников, в разных комнатах. Это может быть ванная с туалетом, коридор с кладовкой.

В общем, хорошо видно, что двухклавишный выключатель используется весьма широко, а точней практически везде, и всё из-за огромного спектра преимуществ. Теперь следует узнать, как подключить такой выключатель.

Подключение

Для начала следует найти схему подключения двухклавишного выключателя. Учитывая, что интернет сейчас есть у каждого, найти её не составит труда.

По схеме хорошо будет видно, что к данному типу выключателя прокладывают лишь провод отвечающий за фазу. При этом нейтральный провод подсоединяется напрямую к светильнику, ровно как и заземляющий.

Что же касается выключателя, от него напрямую будут проложены 2 кабеля, которые никак не контактируют друг с другом. Соответственно, каждый из них идёт к определённой лампочке или светильнику.

Все электропровода, независимо от их пути, будут подключены внутри специальной распределительной коробки. В итоге для правильности подключения двухклавишного выключателя лучше всего ориентироваться по схеме.

Она в этом плане точно подскажет, как правильно наладить с ним свет в доме. А вообще, поскольку данные работы связаны с электроэнергией, они могут быть опасны для жизни.

Смотрите также:

Как работает бесконтактный выключатель света http://euroelectrica.ru/kak-rabotaet-beskontaktnyiy-vyiklyuchatel-sveta/.

Интересное по теме: Монтаж электроустановочных изделий

Советы в статье «Как выбрать розетки и выключатели для квартиры?» здесь.

А потому рекомендуется воспользоваться услугами квалифицированного мастера. К тому же, он сможет выполнить такую работу довольно быстро.

Схемы подключения Двойная распределительная коробка

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику.Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток серии

Здесь две розетки установлены в одной коробке и подключены к клеммам устройства. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки может быть использовано для уменьшения количества сращиваний и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 вольт. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь.Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством.Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме в одной коробке установлены 2 выключателя. Выключатели подключаются косичками к одному и тому же источнику.Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух коммутаторов в одной коробке с 2 источниками

На этой схеме показаны два выключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи.Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода.Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте Do-It-Yourself-Help.com

Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Как подключить 2-местную 3-контактную розетку BS1363? Розетка с двойной вилкой с переключением проводов

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка

является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на картинку, чтобы увеличить

Трехконтактная розетка

BS1363 имеет следующие защитные функции.

• Это самая безопасная розетка по сравнению с другими розетками, так как розетки с заглушками на розетках используются для трехштырьковых вилок, что предотвращает случайное вставление гвоздей или другого проводящего материала детьми.
• Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
• Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
• Все контакты изолированы BS-1363, 3-контактной вилкой, которая предназначена для розетки BS-1363.
• Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает попадание детьми гвоздей или других токопроводящих материалов в розетку. Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки.Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Нажмите на картинку, чтобы увеличить

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

• Выключатель, 2 группы, 3-контактная розетка.
• Плоская отвертка.
• Тестер фаз.
• Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

Подключение переключаемой 3-контактной двойной розетки

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

• Прежде всего, отключите главный выключатель в распределительном щите и убедитесь, что основное питание отключено.
• Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
• Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
• Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
• Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на то, что он находится под напряжением или фаза).
• Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
• В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
• Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Нажмите на картинку, чтобы увеличить

Как подключить двойную 3-контактную розетку

Помните:

• Зеленый с Желтым полосатым проводом к клемме заземления «E».
• Синий провод к нейтральной клемме «N».
• Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки до апреля 2004 года, в то время как некоторые страны все еще следуют тому же старому цветовому коду проводки Великобритании. Великобритания теперь следует цветовым кодам проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазной, 3-проводной системы

• Коричневый  = Фаза или фазный провод
• Синий  = Нейтральный
• Зеленый или Зеленый с Желтый Полоса = заземление или провод заземления в качестве защитного заземления (PE).

Ниже приведены цветовые коды проводки Old UK для однофазной проводки.

230 В, однофазный

• Красный = фаза
• Черный = Нейтральный
• Зеленый = Земля или заземляющий провод.

Похожие сообщения:

Инструкция и меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к влажным и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

Как работает двухклавишный выключатель света? – Кухня

Если у вас есть диммер, они описываются так же; 1-клавишный диммерный переключатель будет иметь один диммер на пластине, 2-клавишный диммерный переключатель будет иметь 2 диммера и так далее. 1-клавишный выключатель будет управлять одной цепью освещения, а 2-клавишный выключатель позволяет управлять двумя цепями освещения и т. д. .

Что такое двухклавишный выключатель света?

2-клавишные выключатели света, также известные как двойные выключатели света, имеют два выключателя на пластине, которые управляют двумя цепями освещения. В широком ассортименте выключателей света 2g есть несколько цветов, отделок и типов профилей от ведущих проверенных брендов, чтобы обеспечить идеальный двойной выключатель для любой комнаты.Читать далее.

Могу ли я использовать двухклавишный выключатель для одного источника света?

Двухпозиционные выключатели можно использовать, когда есть только один выключатель для освещения, в качестве замены одностороннего выключателя. Нажмите здесь, чтобы узнать больше о двухпозиционном выключателе света. Их также можно использовать, когда на один свет приходится два выключателя.

Что означают L1 L2 и COM?

Однонаправленный плоскостной переключатель имеет две клеммы L1, клемма, к которой подключается нулевой кабель – синий кабель (традиционный черный, до замены).COM или Common — это клемма, к которой подключен жильный кабель под напряжением — это коричневый кабель (красная эра).

Как работает двухклавишный выключатель света?

Если у вас есть диммер, они описываются так же; 1-клавишный диммерный переключатель будет иметь один диммер на пластине, 2-клавишный диммерный переключатель будет иметь 2 диммера и так далее. 1-клавишный переключатель будет управлять одной цепью освещения, а 2-клавишный переключатель позволяет управлять двумя цепями освещения и так далее.

Что такое 2-местная розетка?

(232 продукта) Две групповые розетки, также известные как двойные розетки, необходимы для каждого дома, офиса и рабочего места, поскольку они оснащены двумя розетками, а некоторые розетки 2G предлагают больше розеток для зарядки ваших портативных устройств.

В чем разница между 1-позиционным и 2-позиционным переключателем?

1 way — это выключатель, который означает, что есть только одно место, где вы можете включить или выключить свет. Это самый распространенный тип выключателя, который можно найти в большинстве домов. Большинство двухпозиционных переключателей также можно использовать в качестве однопозиционного переключателя включения/выключения. 2-ходовой означает, что есть другой переключатель, управляющий тем же светом.

Что такое 2-клавишный 3-позиционный переключатель?

Чаще всего максимальное количество выключателей на плите в бытовых условиях равно 3.Один групповой переключатель управляет одним светом. Наличие 2-х или 3-х групповых выключателей означает, что в комнате есть два или три типа света.

Как преобразовать двойной переключатель в одинарный?

Чтобы заменить два выключателя на один, просто исключите один выключатель из «силовой» цепи, и подключите оба отходящих провода (на вашем фото один красный, один черный) к одному выключателю. Осторожно: некоторые переключатели являются «3-позиционными», поэтому, хотя может показаться, что они имеют отдельные клеммы, на самом деле это не так.

Могу ли я использовать двухполюсный выключатель как однополюсный?

Существует два разных типа переключателей: однополюсный и двухполюсный. Двухполюсный переключатель можно использовать для управления освещением и вентилятором или двумя светильниками в отдельных цепях. Двухполюсный выключатель легко подключить для работы в качестве однополюсного выключателя, потому что вместо обоих используется только одна сторона.

Можно ли использовать двусторонний переключатель в односторонней цепи?

Это связано с тем, что двусторонние переключатели также могут использоваться в односторонних цепях.Производители не делают декоративные односторонние выключатели. Двустороннее переключение означает, что вы можете переключать один и тот же светильник с двух выключателей, расположенных в разных сторонах комнаты. Двухпозиционные переключатели имеют клемму COM, а также клеммы L1 и L2.

Что такое COM L1 L2 в проводке?

Входящие провода цепи, обеспечивающие питание, называются линейными проводами. L1 (линия 1) — красный провод, а L2 (линия 2) — черный провод. Вместе они показывают напряжение двигателя. Наличие L1 и L2 указывает на то, что напряжение двигателя может составлять 240 вольт.

Какого цвета провод COM?

Красный и черный подключаются к выключателям, если белый используется для нейтрали. Белый часто называют общим, но цветные провода также используются в качестве горячих проводов.

Что означает COM в электрических терминах?

COM – общее соединение для релейных или транзисторных выходов; по сути, когда выход активирован, ПЛК активирует реле или транзистор, эффективно соединяя контакт NO (нормально открытый) с контактом COM (общий).Некоторые ПЛК имеют контакты формы-C, которые могут иметь контакты NO, COM и NC (нормально замкнутые).

Электропроводка трехходового переключателя — электрическая 101

3-

Схема подключения линейного переключателя Линия к светильнику

Сетевое напряжение поступает в розеточную коробку светильника.

Запрещено после NEC 2011 (при отсутствии нулевого провода в распределительных коробках)

3-

Схема подключения выключателя Светильник между выключателями

Линейное напряжение поступает в первую 3-х контактную распределительную коробку , светильник расположен между распределительными коробками.Запрещено после NEC 2011 г. (при отсутствии нейтрального провода в распределительных коробках)

Цвета проводов 3-ходового переключателя

Стандарта для цветов проводов на контактах 3-ходового переключателя не существует. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

С кабелем NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

С кабелепроводом цвета проводов для путешественников могут быть любыми. На 2-й схеме ниже синие провода используются для путешественников.

Типовая проводка 3-проводного переключателя

, кабель NM

На 1-й диаграмме ниже 2-жильный кабель NM подает питание от панели к первому распределительному щитку. Черный (линейный) провод подключается к общей клемме первого 3-позиционного переключателя . Провод 3- NM соединяет контактные зажимы первого и второго 3- путевого переключателя вместе. На каждом переключателе дорожные провода взаимозаменяемы.

Общая клемма второго 3-контактного выключателя подключается к светильнику(ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Схемы на этой странице упрощены для ясности. Коробки электрических розеток могут иметь множество входных и выходных кабелей NM. См. фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычной проводке сетевое напряжение поступает в первую 3-контактную распределительную коробку

3-

Схема подключения путевого переключателя, кабелепровод

Типовая схема подключения 3-контактного переключателя

, кабель NM

Черный общий провод обычно наматывается вокруг двух контактных проводов на 3-контактном переключателе .

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или отеля

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…

Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>

Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.

Сделайте электричество в вашем доме умным

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь – великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия

Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть ассортимент напольных розеток>

Ретро-индустриал

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть промышленные серии Retro>

RetroTouch, определяемый дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >

Будь в форме!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.

Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?

• Выбирайте из более чем 80 000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов тарелок на выбор
• Изготовлено в соответствии с высочайшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для долговременной защиты
• Каждое изделие собрано вручную и упаковано в индивидуальную коробку
• Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.

Добавить выключатель света к существующему

Уважаемый г-н Электрик:   Как добавить выключатель света к существующему выключателю? Хочу заменить 1-клавишный выключатель на 2-клавишный. Существующий одноблочный настенный выключатель управляет розеткой. Я хочу установить потолочный вентилятор и иметь два настенных выключателя для управления потолочным вентилятором, а также светом на вентиляторе отдельно.

Ответ:  Можно добавить выключатель света к существующему и заменить 1-клавишный выключатель на 2-клавишный или более, однако многое из того, что вам нужно сделать, будет зависеть от типа конструкции, в которой вы работаете, и от того, в каком помещении.ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

Обычно необходимо проложить трехжильный кабель с заземляющим проводом от места расположения потолочного вентилятора до места настенного выключателя.

Если у вас есть чердачное помещение, иногда можно добавить выключатель к существующему, не повреждая стены. Если у вас нет выхода на чердак или в стене или потолке есть препятствия, вам нужно будет вырезать отверстия в стене и потолке.

Другой возможностью является использование дорожки качения для поверхностного монтажа, такой как Wiremold. Пример Wiremold можно увидеть на в моем блоге .

Ниже приведен пример того, как я добавил второй выключатель к существующему , который управлял розеткой. Это пример установки потолочного вентилятора, которую я сделал несколько лет назад для некоторых домовладельцев, купивших отдельный дом для одной семьи, первоначально построенный в 1960-х годах.

ДОБАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

Бросьте ткань на пол с картонной коробкой сверху, чтобы собрать мусор от работающего настенного выключателя.Существующий настенный выключатель управляет электрической розеткой в ​​левом нижнем углу.

При работе в населенном доме необходимо содержать рабочее место в чистоте, чтобы пыль и мусор не распространялись по всему дому. Я всегда использую тряпки для защиты полов и ковров. Я использую картонную коробку для сбора пыли и мусора, падающего со стен и потолка. Это также помогает ускорить процесс очистки в конце работы.

Выключатель удаляется, и проводники существующей проводки идентифицируются, когда они снова соединятся вместе.

На фотографии выше показаны три двухжильных кабеля в распределительной коробке, изначально установленной строителем. Один кабель предназначен для питания, а другой — для ванной комнаты. Третий кабель идет к ближайшей электрической розетке, которая управляется настенным выключателем.

Будет изменена проводка, так что розетка будет постоянно включена, а два выключателя будут использоваться для управления новым потолочным вентилятором и освещением.

Мои схемы подключения потолочного вентилятора могут быть вам полезны.

Существующая электрическая коробка настенного выключателя была установлена ​​ на деревянную стойку стены с помощью двух 16-пенсовых гвоздей. Вы можете видеть гвозди, когда они проходят через верхнюю и нижнюю части коробки.

Я определил провода и разделил их. Маркировка проводов помогает правильно собрать их вместе. Я использую цветную изоленту или самодельные этикетки из белой изоленты. В этом конкретном выключателе все белые провода были нейтральными, черные провода были горячими или LINE, а красный провод был ножкой переключателя, которая управляла переключаемой розеткой.

Поскольку в этой распределительной коробке уже были горячая и нейтральная, мне нужно было только проложить трехжильный кабель с оголенным проводом заземления до нового места расположения потолочного вентилятора.

Диагональные плоскогубцы используются для извлечения гвоздей из электрической коробки.

Вместо того, чтобы подрезать гвозди внутри коробки, , я схватил каждый из них своими Knipex 10″ диагональными плоскогубцами с высоким рычагом и постепенно смог удалить гвозди, прижимая диагональные плоскогубцы к коробке.Когда каждый гвоздь выходил из дерева, я просто проталкивал его на другую сторону, где он падал в пустоту в стене.

Когда гвозди и кабельные зажимы удалены, а электрические разъемы разобраны, электрическая коробка в стене может быть удалена.

Теперь, когда коробка снята, провода разделены и кабельный зажим снят, можно снять старую распределительную коробку со стены.

Электрическая коробка была снята, и вы можете видеть на стенной стойке, где первоначальный установщик надрезал древесину, чтобы выступающий винт сбоку электрической коробки не отталкивал коробку от деревянной стойки.

Поскольку в стене уже была металлическая распределительная коробка, я планировал установить новую двухсекционную металлическую распределительную коробку. Двухганговая металлическая распределительная коробка состоит из двух одинарных коробок, у которых удалена одна сторона, а затем они соединены вместе.

Существующее отверстие под электрощиток в стене было увеличено, чтобы в него можно было установить двухсекционную коробку.

Существующее отверстие вырезается по размеру новой двухблочной металлической распределительной коробки.

Я использовал свою угловую дрель, чтобы просверлить отверстие в стене с чердака.

Мне пришлось вырезать отверстие для доступа в чердачное помещение , потому что в этом конкретном доме не было выхода на чердак через дверь или потолочный люк. Я сделал отверстие для доступа достаточно большим, чтобы поместить мою угловую дрель на чердаке, чтобы я мог просверлить стену.

Плохо видно, но я прорезал отверстие в гипсокартоне потолка своей пилой под углом 45 градусов с кончиком лезвия, направленным внутрь к центру. Это техника, которую я разработал много лет назад.Это облегчает заделку дыры, используя тот же кусок гипсокартона, который был вырезан.

Чтобы залатать дыру, я смазываю края отверстия в потолке и вырезанную часть гипсокартона шпатлевкой. Затем я вдвигаю деталь на место, пока она не сравняется с существующим потолком. Много шовной массы будет вытекать, но это нормально, так как она разглаживается широким шпателем .

Что делает этот метод таким замечательным, так это то, что не требуется тейпирование сустава. Шовный герметик заполняет все зазоры, а угол в 45 градусов предотвращает появление трещин.На большинстве своих работ я просто выполняю черновую отделку и предоставляю клиенту заняться чистовой отделкой и покраской, так как для высыхания шовного герметика требуется 24 часа.

На потолке я использую несколько шурупов для гипсокартона, чтобы не дать потолку упасть. Однако на стенах с меньшими отверстиями я обнаружил, что шовного герметика достаточно, чтобы удерживать деталь на месте. Когда нет дерева для ввинчивания, я добавляю пару маленьких кусочков в углы над потолком и ввинчиваю их в потолок из гипсокартона, чтобы удерживать их на месте.

Необходимо было вырезать люк в чердачное помещение, чтобы облегчить прокладку нового кабеля 14/3 от места расположения настенного выключателя до центра помещения.

Благодаря сделанному мной отверстию для доступа работа пошла намного быстрее, так как я смог без особых усилий провести провод по потолку и вниз по стене.

Чердачное пространство достаточно большое для еще одной комнаты.

Это чердачное помещение, которое открылось после того, как я прорезал входное отверстие. Я позволил домовладельцу подняться по моей лестнице, чтобы она сама увидела, сколько места на чердаке.

Мой самодельный пылесборник для вырезания отверстий в потолке.

Я сделал пылесборник для своей циркулярной пилы из отпиленного дна контейнера для сока. Я прорезал щель в нижней части, чтобы полотно пилы проходило через нее. Пыль не улавливает на 100%, но собирает много. Я обнаружил, что чем медленнее я режу, тем больше пыли остается на дне бутылки.

Перед тем, как прорезать отверстие в электрической коробке, я сделал маленькое отверстие в центре и протолкнул длинную тонкую отвертку вверх, чтобы проверить наличие препятствий.Затем я поднял рыболовную ленту, чтобы продолжить исследование. Я также шарю куском проволочной вешалки, согнутой в форме буквы L, чтобы обнаружить предметы на поверхности потолка, такие как полоски обшивки или эластичный канал .

Крупный план моего самодельного пылесборника, который я вырезал из пластиковой бутылки из-под сока. Я смог протолкнуть свой стекловолоконный стержень к отверстию в электрической коробке, которое я сделал очень легко, так как на чердаке не было препятствий.

С широко открытым чердачным пространством мне было очень легко использовать мои тяги из стекловолокна , чтобы вытащить кабель 14/3 Romex от выключателя до потолочного вентилятора, расположенного в середине комнаты.

Мой стержень из стекловолокна торчит из отверстия для доступа, которое я прорезал в потолке

. Я забыл сделать снимок, но после того, как я закончил использовать отверстие для доступа, я заделал его с помощью шовного герметика и куска гипсокартона, который был вырезан, как я объяснил выше.

Остальную часть установки потолочного вентилятора и выключателя можно увидеть на стр. 2 .

Щелкните для страницы 2

Вот как можно использовать двухполюсный выключатель как однополюсный

Вот как можно использовать двухполюсный выключатель в качестве однополюсного

Переключатель — это устройство, используемое для управления потоком тока в электрической системе. Простой переключатель электрически соединяет две клеммы, когда проводник, подключенный к одной клемме, соприкасается с другой клеммой. Выключатели бывают двух типов: однополюсные и двухполюсные.

Двухполюсный выключатель света

, также известный как четырехпозиционный выключатель, представляет собой два однополюсных выключателя, соединенных вместе. Два отдельных контура управляются одним переключателем. Обычно это используется для управления цепью из нескольких мест в серии из трех переключателей на одной цепи.Двухполюсный переключатель можно использовать для управления освещением и вентилятором или двумя светильниками в отдельных цепях. Двухполюсный выключатель легко подключить для работы в качестве однополюсного выключателя, потому что вместо обоих используется только одна сторона.

Однополюсный переключатель называется однополюсным однопозиционным переключателем. Это переключатель, обеспечивающий безопасное соединение или разъединение двух терминалов. Он обычно используется в приложениях включения / выключения, таких как выключатели для света.

Двухполюсный переключатель называется двухполюсным однопозиционным переключателем.Это просто комбинация двух переключателей SPST, которые одновременно управляются одним механизмом.

Вот как можно использовать двухполюсный выключатель как однополюсный:

Либо вы можете сделать это самостоятельно, либо воспользоваться помощью специалиста.

Начните с отключения питания области, над которой вы работаете. Проверьте переключатель с помощью тестера напряжения, чтобы убедиться в отсутствии напряжения.

Вытащите провода из распределительной коробки, где будет установлен выключатель света.

Удалите покрытие с черных проводов достаточно далеко, чтобы образовалась петля для обхода винтов со стороны переключателя.

Чтобы скрутить их вместе, снимите покрытие с белого провода. У вас должно быть два черных провода, два белых провода и два оголенных провода.

Соедините оголенные провода и провода заземления, скрутив их вместе. Скрутите один над другим примерно в 6 дюймах от одного конца. Одиночный провод должен быть продет через заземляющий разъем и плотно прикручен, достигнув скрученного участка.

Скрутите вместе концы двух белых проводов и закрутите гайку до конца. Убедитесь, что не видно оголенного провода, если он есть, отрежьте конец провода.

Сложите белые провода на высоте электрической коробки и вставьте их в заднюю часть коробки. Если все сделано правильно, они должны легко упираться в заднюю часть коробки и занимать небольшую комнату.

Присоедините единственный выступающий оголенный (заземляющий) провод к зеленому винту в нижней части выключателя освещения. Вам нужно будет слегка скрутить проволоку острогубцами, убедившись, что проволока обвивается вокруг винта по часовой стрелке.

Ослабьте винты выключателя света с одной стороны. Убедитесь, что вы не используете только верхние или нижние винты. Используйте один винт в положении «Вкл.» и один винт в положении «Выкл.
