Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы. Это стандартный компонент схем, такой же, как сопротивление, который вы просто берёте с полки без раздумий. Мы используем конденсаторы для сглаживания пульсаций напряжения/тока, для согласования нагрузок, в качестве источника энергии для маломощных устройств, и других применений.

Но конденсатор – это не просто пузырёк с двумя проводочками и парой параметров – рабочее напряжение и ёмкость. Существует огромный массив технологий и материалов с разными свойствами, применяемых для создания конденсаторов. И хотя в большинстве случаев для любой задачи сгодится практически любой конденсатор подходящей ёмкости, хорошее понимание работы этих устройств может помочь вам выбрать не просто нечто подходящее, а подходящее наилучшим образом. Если у вас когда-нибудь была проблема с температурной стабильностью или задача поиска источника дополнительных шумов – вы оцените информацию из этой статьи.

Начнём с простого

Лучше начать с простого и описать основные принципы работы конденсаторов, прежде чем переходить к настоящим устройствам. Идеальный конденсатор состоит из двух проводящих пластинок, разделённых диэлектриком. Заряд собирается на пластинах, но не может перетекать между ними – диэлектрик обладает изолирующими свойствами. Так конденсатор накапливает заряд.

Ёмкость измеряется в фарадах: конденсатор в один фарад выдаёт напряжение в один вольт, если в нём находится заряд в один кулон. Как и у многих других единиц системы СИ, у неё непрактичный размер, поэтому, если не брать в расчёт суперконденсаторы, о которых мы здесь говорить не будем, вы скорее всего встретитесь с микро-, нано- и пикофарадами. Ёмкость любого конденсатора можно вывести из его размеров и свойств диэлектрика – если интересно, формулу для этого можно посмотреть в Википедии. Запоминать её не нужно, если только вы не готовитесь к экзамену – но в ней содержится один полезный факт. Ёмкость пропорциональна диэлектрической проницаемости ε_r использованного диэлектрика, что в результате привело к появлению в продаже различных конденсаторов, использующих разные диэлектрические материалы для достижения больших ёмкостей или улучшения характеристик напряжения.

Паразитные индуктивность и сопротивление реального конденсатора

С использованием диэлектриков в конденсаторах есть одна проблемка, наряду с тем, что диэлектрик с нужными характеристиками обладает неприятными побочными эффектами. У всех конденсаторов есть небольшие паразитные сопротивление и индуктивность, которые иногда могут влиять на его работу. Электрические постоянные меняются от температуры и напряжения, пьезоэлектричества или шума. Некоторые конденсаторы стоят слишком дорого, у некоторых существуют состояния отказа. И вот мы подошли к основной части статьи, в которой расскажем о разных типах конденсаторов, и об их свойствах, полезных и вредных. Мы не будем освещать все возможные технологии, хотя большинство обычных мы опишем.

Алюминиевые электролитические

Алюминиевые электролитические конденсаторы используют анодно-оксидированный слой на алюминиевом листе в качестве одной пластины-диэлектрика, и электролит из электрохимической ячейки в качестве другой пластины. Наличие электрохимической ячейки делает их полярными, то есть напряжение постоянного тока должно прикладываться в одном направлении, и анодированная пластина должна быть анодом, или плюсом.

На практике их пластины выполнены в виде сэндвича из алюминиевой фольги, завёрнутой в цилиндр и расположенной в алюминиевой банке. Рабочее напряжение зависит от глубины анодированного слоя.

У электролитических конденсаторов наибольшая среди распространённых ёмкость, от 0,1 до тысяч мкФ. Из-за плотной упаковки электрохимической ячейки у них наблюдается большая эквивалентная последовательная индуктивность (equivalent series inductance, ESI, или эффективная индуктивность), из-за чего их нельзя использовать на высоких частотах. Обычно они используются для сглаживания питания и развязывания, а также связывания на аудиочастотах.

Танталовые электролитические

Танталовый конденсатор поверхностного размещения

Танталовые электролитические конденсаторы изготавливаются в виде спечённого танталового анода с большой площадью поверхности, на которой выращивается толстый слой оксида, а затем в качестве катода размещается электролит из диоксида марганца. Комбинация большой площади поверхности и диэлектрических свойств оксида тантала приводит к высокой ёмкости в пересчёте на объём. В результате такие конденсаторы выходят гораздо меньше алюминиевых конденсаторов сравнимой ёмкости. Как и у последних, у танталовых конденсаторов есть полярность, поэтому постоянный ток должен идти в строго одном направлении.

Их доступная ёмкостью варьируется от 0,1 до нескольких сотен мкФ. У них гораздо меньше сопротивление утечки и эквивалентное последовательное сопротивление (ESR), в связи с чем они используются в тестировании, измерительных приборах и высококачественных аудиоустройствах – там, где эти свойства полезны.

В случае танталовых конденсаторов необходимо особенно следить за тем, чтобы они не вышли из строя — бывает, что в таком случае они загораются. Аморфный оксид тантала – хороший диэлектрик, а в кристаллической форме он становится хорошим проводником. Неправильное использование танталового конденсатора – например, подача слишком большого пускового тока может привести к переходу диэлектрика в другую форму, что увеличит проходящий через него ток. Правда, репутация, связанная с возгораниями, появилась у более ранних поколений танталовых конденсаторов, и улучшенные методы производства привели к созданию более надёжной продукции.

Полимерные плёнки

Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности. Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических. Посему они используются в высокочастотных устройствах и для развязывания в электрически шумных системах, а также в системах общего назначения.

Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.

Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.

Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.

Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.

В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.

Керамика

История керамических конденсаторов довольно длинная – они использовались с первых десятилетий прошлого века и по сей день. Ранние конденсаторы представляли собою один слой керамики, металлизированной с обеих сторон. Более поздние бывают и многослойными, где пластины с металлизацией и керамика перемежаются. В зависимости от диэлектрика их ёмкости варьируются от 1 пФ до десятков мкФ, а напряжения достигают киловольт. Во всех отраслях электроники, где требуется малая ёмкость, можно встретить как однослойные керамические диски, так и многослойные пакетные конденсаторы поверхностного монтажа.

Проще всего классифицировать керамические конденсаторы по диэлектрикам, поскольку именно они придают конденсатором все свойства. Диэлектрики классифицируют по трёхбуквенным кодам, где зашифрована их рабочая температура и стабильность.

C0G лучшая стабильность в ёмкости по отношению к температуре, частоте и напряжению. Используются в высокочастотных схемах и других контурах высокого быстродействия.

X7R не обладают такими хорошими характеристиками по температуре и напряжению, посему используются в менее критичных случаях. Обычно это развязывание и различные универсальные приложения.

Y5V обладают гораздо большей ёмкостью, но характеристики температуры и напряжения у них ещё ниже. Также используются для развязывания и в различных универсальных приложениях.

Поскольку керамика часто обладает и пьезоэлектрическими свойствами, некоторые керамические конденсаторы демонстрируют и микрофонный эффект. Если вы работали с высокими напряжениями и частотами в аудиодиапазоне, например, в случае ламповых усилителей или электростатики, вы могли услышать, как «поют» конденсаторы. Если вы использовали пьезоэлектрический конденсатор для обеспечения частотной стабилизации, вы могли обнаружить, что его звук модулируется вибрацией его окружения.

Как мы уже упоминали, статья не ставит целью охватить все технологии конденсаторов. Взглянув в каталог электроники вы обнаружите, что некоторые технологии, имеющиеся в наличии, здесь не освещены. Некоторые предложения из каталогов уже устарели, или же имеют такую узкую нишу, что с ними чаще всего и не встретишься. Мы надеялись лишь развеять некоторые тайны по поводу популярных моделей конденсаторов, и помочь вам в выборе подходящих компонентов при разработке собственных устройств. Если мы разогрели ваш аппетит, вы можете изучить нашу статью по катушкам индуктивности.

Об обнаруженных вами неточностях и ошибках прошу писать через личные сообщения сайта. Спасибо.

Основные типы конденсаторов | Электрик

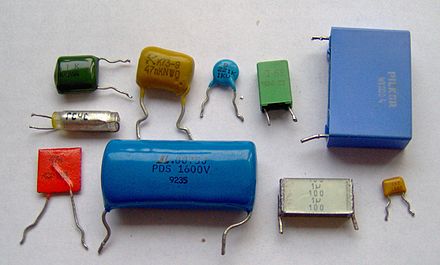

Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

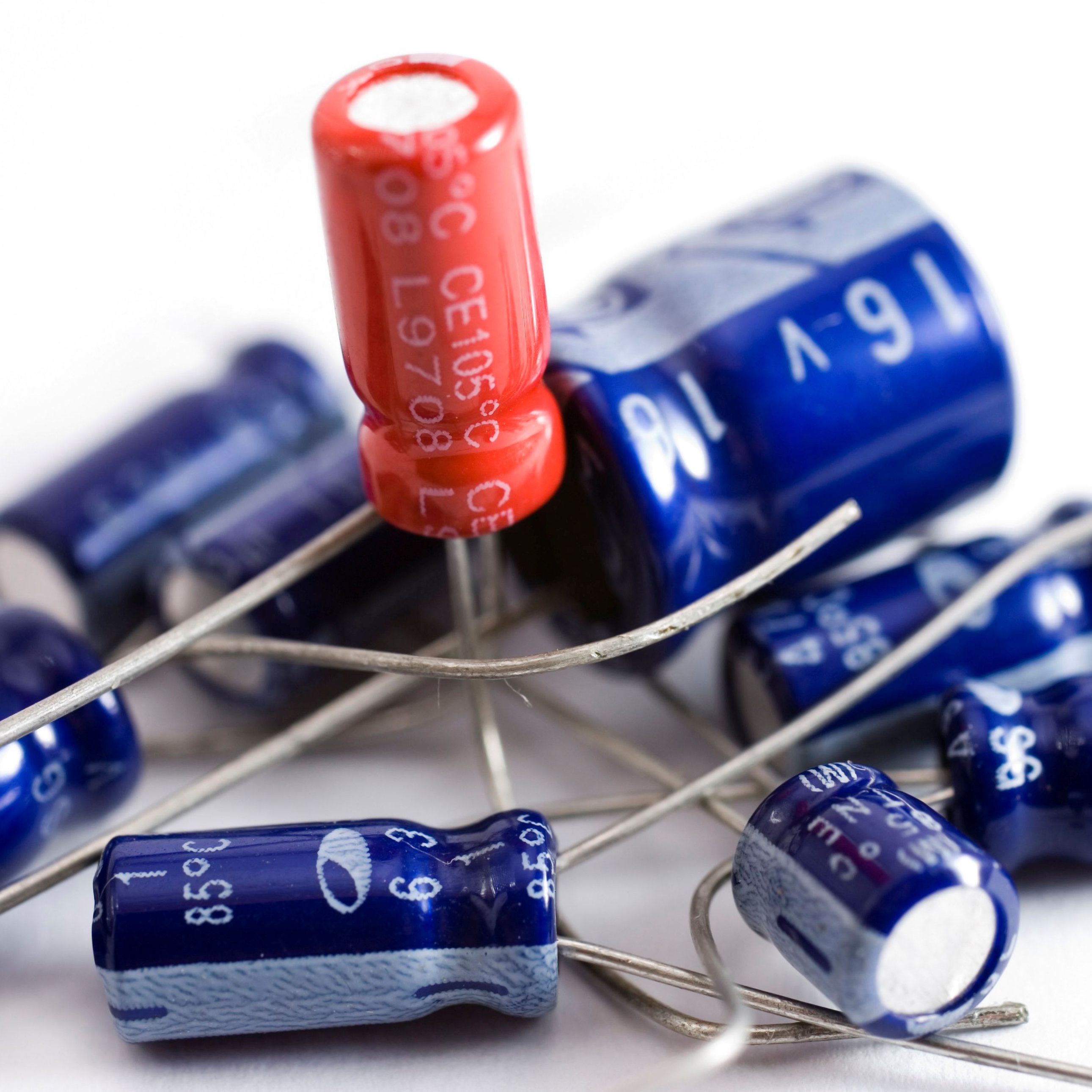

Конденсаторы алюминиевые электролитические

Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!

 Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы

Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы

Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.

Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.

Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы

Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.

Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

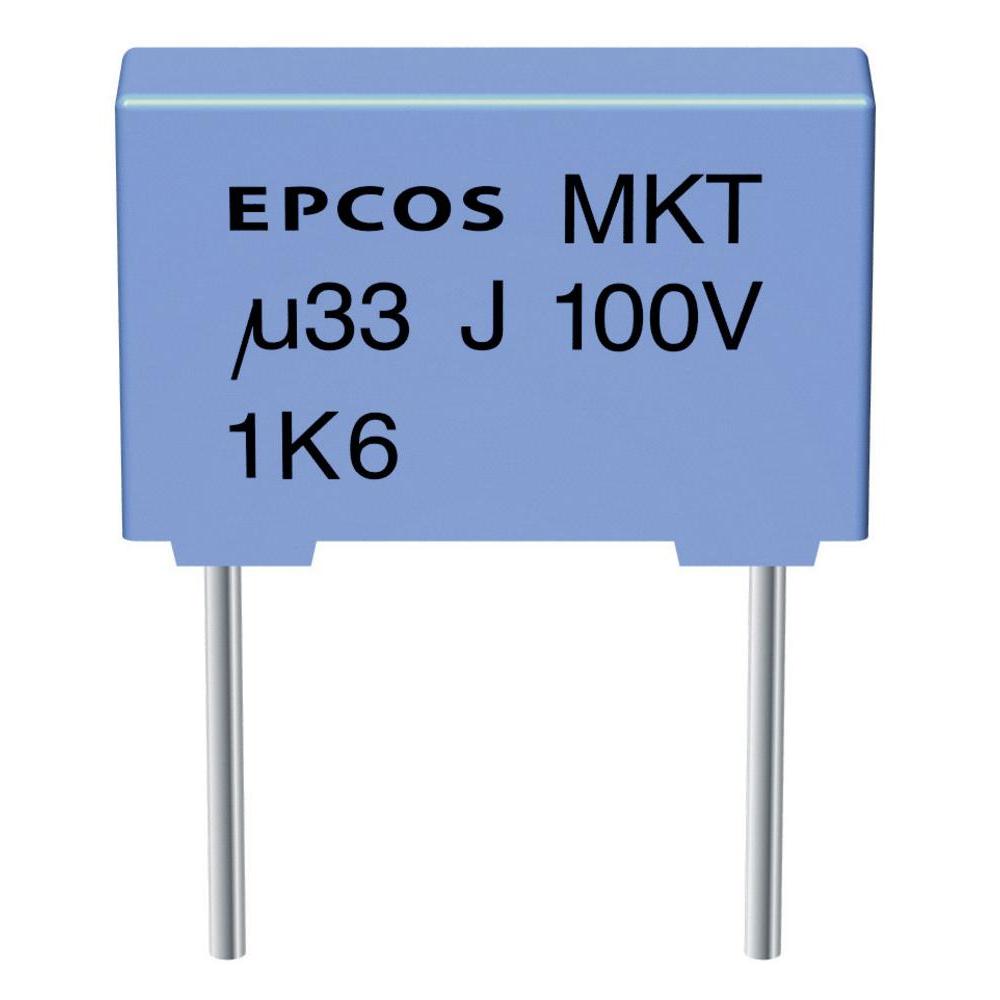

Полиэстеровые конденсаторы

Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.

Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы

Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт!

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.

Максимальное напряжение у них сравнительно не большое, до 300 — 600 вольт что вполне достаточно для пуска и работы электродвигателей.
Выводы конденсатора могут быть как в виде проводов, так и под клеммы или под болт.

Цифровая маркировка конденсаторов

Цифро-буквенная маркировка конденсаторов

Какие виды конденсаторов существуют. Конденсаторы, свойства конденсатора, обозначение конденсаторов на схемах, основные параметры

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора
. Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости
от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение
. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

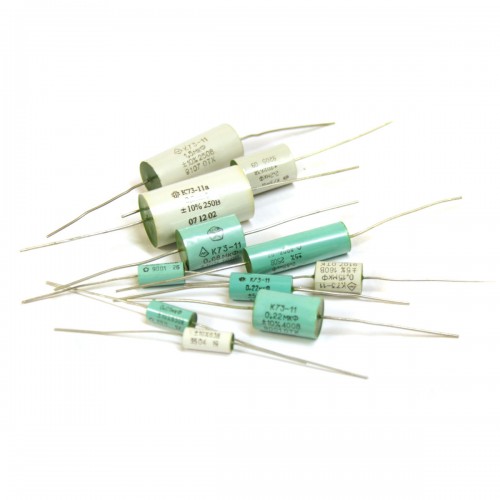

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H
или n
.

Обозначение 100n
– это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47H
C. Данная запись соответствует 47n
K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М
условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M
, m
вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П
или p
после числа. Если ёмкость менее 10 пФ, то ставиться буква R
и две цифры. Например, 1R5 = 1,5 пФ.

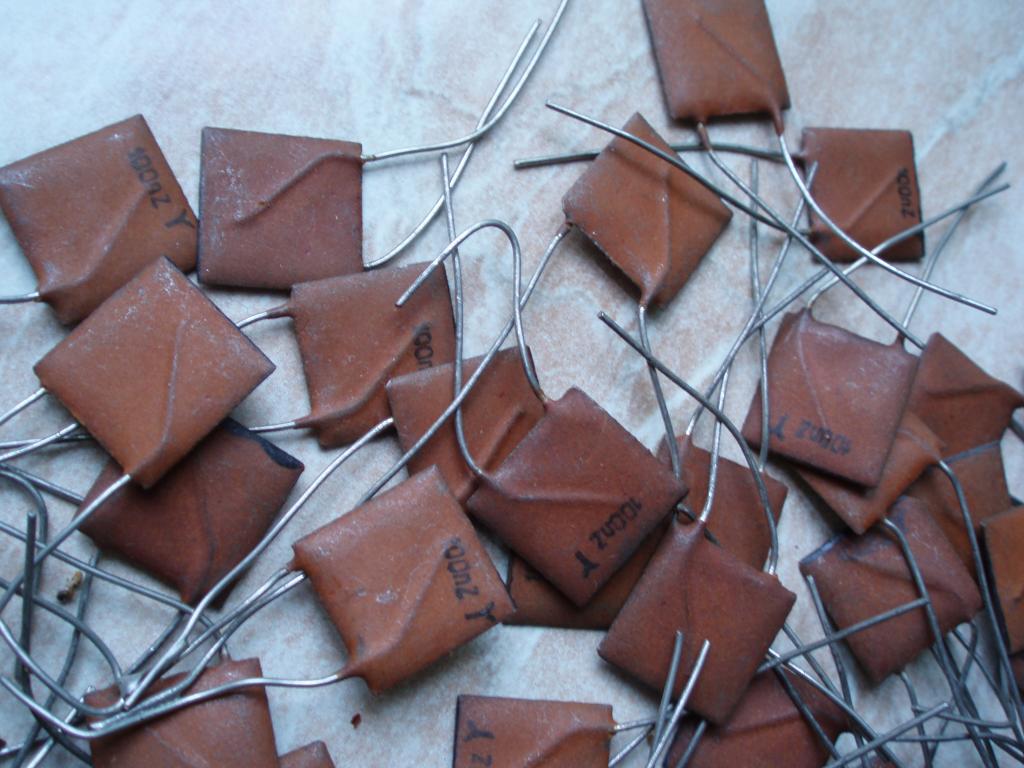

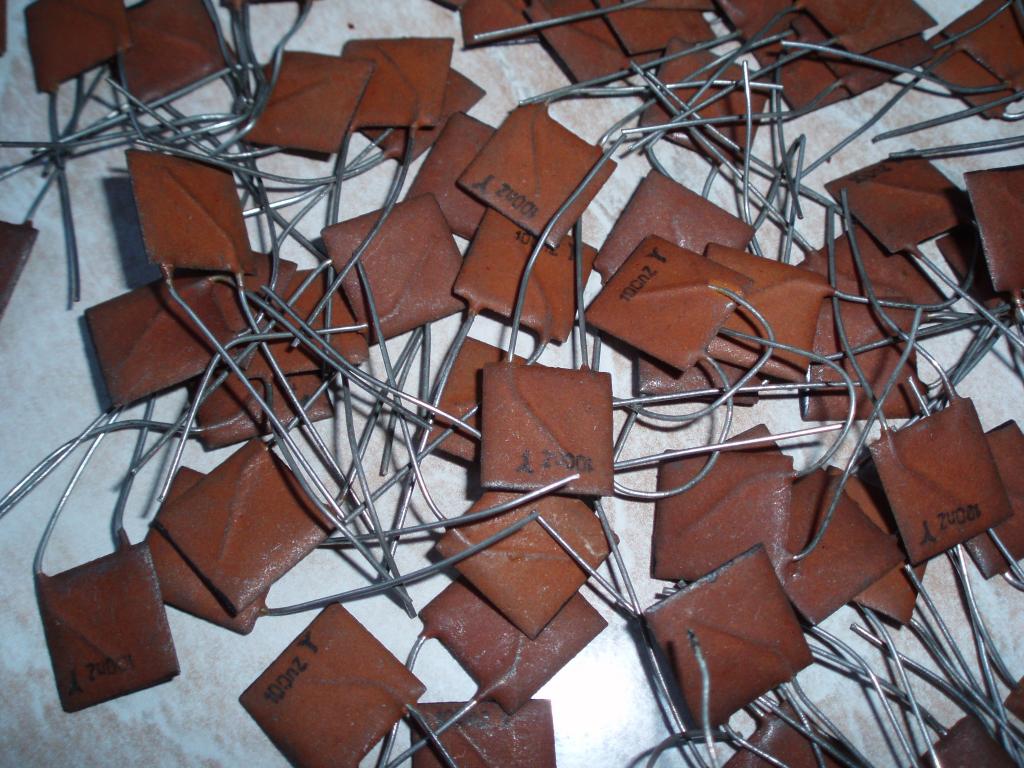

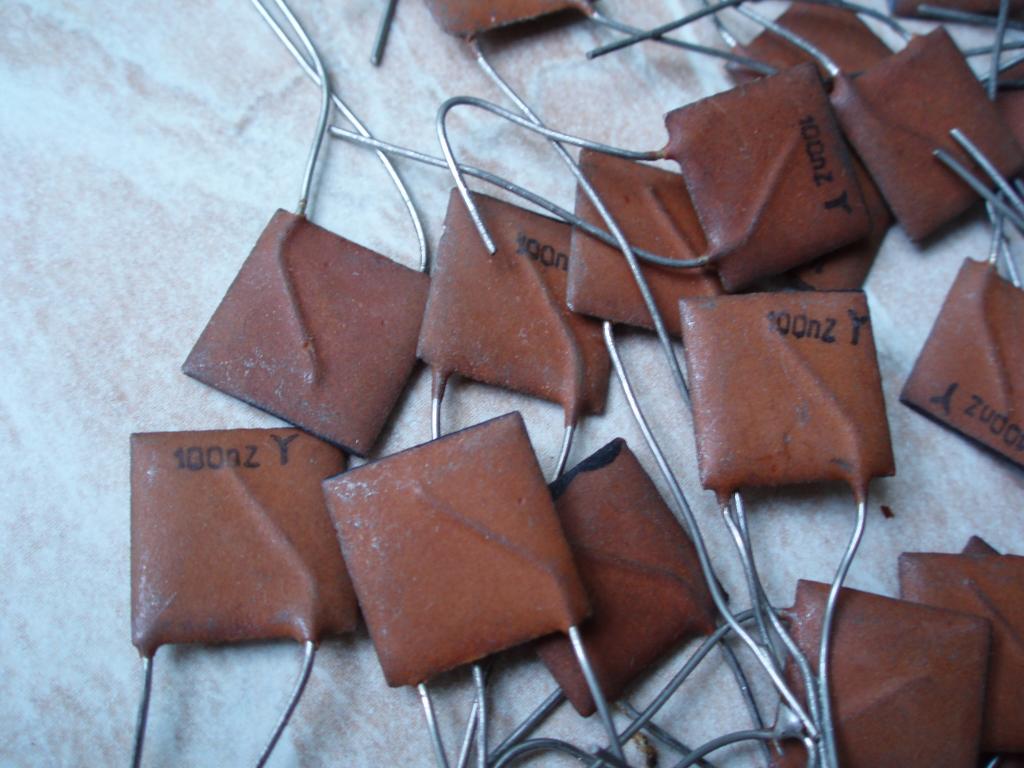

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224
соответствует значению 220000
пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах
. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H
, M
, J
, K
. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK
, 220nM
, 470nJ
.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Д опуск в %	Б уквенное обозначение
	лат.	рус.
± 0,05p	A
± 0,1p	B	Ж
± 0,25p	C	У
± 0,5p	D	Д
± 1,0	F	Р
± 2,0	G	Л
± 2,5	H
± 5,0	J	И
± 10	K	С
± 15	L
± 20	M	В
± 30	N	Ф
-0. ..+100	P
-10…+30	Q
± 22	S
-0…+50	T
-0…+75	U	Э
-10…+100	W	Ю
-20…+5	Y	Б
-20…+80	Z	А

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Если вы регулярно занимаетесь созданием электрических схем, вы наверняка использовали конденсаторы. Это стандартный компонент схем, такой же, как сопротивление, который вы просто берёте с полки без раздумий. Мы используем конденсаторы для сглаживания пульсаций напряжения/тока, для согласования нагрузок, в качестве источника энергии для маломощных устройств, и других применений.

Но конденсатор – это не просто пузырёк с двумя проводочками и парой параметров – рабочее напряжение и ёмкость. Существует огромный массив технологий и материалов с разными свойствами, применяемых для создания конденсаторов. И хотя в большинстве случаев для любой задачи сгодится практически любой конденсатор подходящей ёмкости, хорошее понимание работы этих устройств может помочь вам выбрать не просто нечто подходящее, а подходящее наилучшим образом. Если у вас когда-нибудь была проблема с температурной стабильностью или задача поиска источника дополнительных шумов – вы оцените информацию из этой статьи.

Начнём с простого

Лучше начать с простого и описать основные принципы работы конденсаторов, прежде чем переходить к настоящим устройствам. Идеальный конденсатор состоит из двух проводящих пластинок, разделённых диэлектриком. Заряд собирается на пластинах, но не может перетекать между ними – диэлектрик обладает изолирующими свойствами. Так конденсатор накапливает заряд.

Ёмкость измеряется в фарадах: конденсатор в один фарад выдаёт напряжение в один вольт, если в нём находится заряд в один кулон. Как и у многих других единиц системы СИ, у неё непрактичный размер, поэтому, если не брать в расчёт суперконденсаторы, о которых мы здесь говорить не будем, вы скорее всего встретитесь с микро-, нано- и пикофарадами. Ёмкость любого конденсатора можно вывести из его размеров и свойств диэлектрика – если интересно, формулу для этого можно посмотреть в Википедии. Запоминать её не нужно, если только вы не готовитесь к экзамену – но в ней содержится один полезный факт. Ёмкость пропорциональна диэлектрической проницаемости ε r использованного диэлектрика, что в результате привело к появлению в продаже различных конденсаторов, использующих разные диэлектрические материалы для достижения больших ёмкостей или улучшения характеристик напряжения.

Алюминиевые электролитические

Алюминиевые электролитические конденсаторы используют анодно-оксидированный слой на алюминиевом листе в качестве одной пластины-диэлектрика, и электролит из электрохимической ячейки в качестве другой пластины. Наличие электрохимической ячейки делает их полярными, то есть напряжение постоянного тока должно прикладываться в одном направлении, и анодированная пластина должна быть анодом, или плюсом.

На практике их пластины выполнены в виде сэндвича из алюминиевой фольги, завёрнутой в цилиндр и расположенной в алюминиевой банке. Рабочее напряжение зависит от глубины анодированного слоя.

У электролитических конденсаторов наибольшая среди распространённых ёмкость, от 0,1 до тысяч мкФ. Из-за плотной упаковки электрохимической ячейки у них наблюдается большая эквивалентная последовательная индуктивность (equivalent series inductance, ESI, или эффективная индуктивность), из-за чего их нельзя использовать на высоких частотах. Обычно они используются для сглаживания питания и развязывания, а также связывания на аудиочастотах.

Танталовые электролитические

Танталовый конденсатор поверхностного размещения

Танталовые электролитические конденсаторы изготавливаются в виде спечённого танталового анода с большой площадью поверхности, на которой выращивается толстый слой оксида, а затем в качестве катода размещается электролит из диоксида марганца. Комбинация большой площади поверхности и диэлектрических свойств оксида тантала приводит к высокой ёмкости в пересчёте на объём. В результате такие конденсаторы выходят гораздо меньше алюминиевых конденсаторов сравнимой ёмкости. Как и у последних, у танталовых конденсаторов есть полярность, поэтому постоянный ток должен идти в строго одном направлении.

Их доступная ёмкостью варьируется от 0,1 до нескольких сотен мкФ. У них гораздо меньше сопротивление утечки и эквивалентное последовательное сопротивление (ESR), в связи с чем они используются в тестировании, измерительных приборах и высококачественных аудиоустройствах – там, где эти свойства полезны.

В случае танталовых конденсаторов необходимо особенно следить за состоянием отказа, бывает, что они загораются. Аморфный оксид тантала – хороший диэлектрик, а в кристаллической форме он становится хорошим проводником. Неправильное использование танталового конденсатора – например, подача слишком большого пускового тока может привести к переходу диэлектрика в другую форму, что увеличит проходящий через него ток. Правда, репутация, связанная с возгораниями, появилась у более ранних поколений танталовых конденсаторов, и улучшенные методы производства привели к созданию более надёжной продукции.

Полимерные плёнки

Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности. Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических. Посему они используются в высокочастотных устройствах и для развязывания в электрически шумных системах, а также в системах общего назначения.

Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.

Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.

Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.

Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.

В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.

Керамика

История керамических конденсаторов довольно длинная – они использовались с первых десятилетий прошлого века и по сей день. Ранние конденсаторы представляли собою один слой керамики, металлизированной с обеих сторон. Более поздние бывают и многослойными, где пластины с металлизацией и керамика перемежаются. В зависимости от диэлектрика их ёмкости варьируются от 1 пФ до десятков мкФ, а напряжения достигают киловольт. Во всех отраслях электроники, где требуется малая ёмкость, можно встретить как однослойные керамические диски, так и многослойные пакетные конденсаторы поверхностного монтажа.

Проще всего классифицировать керамические конденсаторы по диэлектрикам, поскольку именно они придают конденсатором все свойства. Диэлектрики классифицируют по трёхбуквенным кодам, где зашифрована их рабочая температура и стабильность.

C0G лучшая стабильность в ёмкости по отношению к температуре, частоте и напряжению. Используются в высокочастотных схемах и других контурах высокого быстродействия.

X7R не обладают такими хорошими характеристиками по температуре и напряжению, посему используются в менее критичных случаях. Обычно это развязывание и различные универсальные приложения.

Y5V обладают гораздо большей ёмкостью, но характеристики температуры и напряжения у них ещё ниже. Также используются для развязывания и в различных универсальных приложениях.

Поскольку керамика часто обладает и пьезоэлектрическими свойствами, некоторые керамические конденсаторы демонстрируют и микрофонный эффект. Если вы работали с высокими напряжениями и частотами в аудиодиапазоне, например, в случае ламповых усилителей или электростатики, вы могли услышать, как «поют» конденсаторы. Если вы использовали пьезоэлектрический конденсатор для обеспечения частотной стабилизации, вы могли обнаружить, что его звук модулируется вибрацией его окружения.

Как мы уже упоминали, статья не ставит целью охватить все технологии конденсаторов. Взглянув в каталог электроники вы обнаружите, что некоторые технологии, имеющиеся в наличии, здесь не освещены. Некоторые предложения из каталогов уже устарели, или же имеют такую узкую нишу, что с ними чаще всего и не встретишься. Мы надеялись лишь развеять некоторые тайны по поводу популярных моделей конденсаторов, и помочь вам в выборе подходящих компонентов при разработке собственных устройств. Если мы разогрели ваш аппетит, вы можете изучить нашу статью по катушкам индуктивности.

Об обнаруженных вами неточностях и ошибках прошу писать через

Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

Конденсаторы алюминиевые электролитические

Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0. 1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!

Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы

Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ
не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы

Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.

Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.

Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы

Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.

Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

Полиэстеровые конденсаторы

Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.

Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы

Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт!

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.

Конденсатор — это двухполюсник с определённым или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля.

Конденсатор является пассивным электронным компонентом. В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами (из-за намотки).

Изобрел первую конструкцию-прототип электрического конденсатора «лейденскую банку» в 1745 году, в Лейдене, немецкий каноник Эвальд Юрген фон Клейст и независимо от него голландский физик Питер ван Мушенбрук.

Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора), по окончании переходного процесса ток через конденсатор не течёт, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора, замыкаясь так называемым током смещения.

Резонансная частота конденсатора равна: f

р

= 1/ (2∏ ∙ √

L

с ∙

C

)

.

При f > fp

конденсатор в цепи переменного тока ведёт себя как катушка индуктивности. Следовательно, конденсатор целесообразно использовать лишь на частотах f
, на которых его сопротивление носит ёмкостный характер. Обычно максимальная рабочая частота конденсатора примерно в 2-3 раза ниже резонансной.

Отечественные неполярные конденсаторы:

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 1·10 6 пФ = 1·10 −6 Ф) и пикофарадах, но нередко и в нанофарадах (1 нФ = 1·10 −9 Ф). При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, то есть постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения. Для электролитических конденсаторов, а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например так: «10 мкФ x 10 В». Для переменных конденсаторов указывают диапазон изменения ёмкости, например так: «10 — 180».

Основные параметры конденсаторов:

1. Основной характеристикой конденсатора является его ёмкость
   , характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками. Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.
2. Конденсаторы также характеризуются удельной ёмкостью
   — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.
3. Плотность энергии
   электролитического конденсатора зависит от конструктивного исполнения. Максимальная плотность достигается у больших конденсаторов, где масса корпуса невелика по сравнению с массой обкладок и электролита.
4. Другой, не менее важной характеристикой конденсаторов является номинальное напряжение
   — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах. Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается, что связано с увеличением тепловой скорости движения носителей заряда и, соответственно, снижению требований для образования электрического пробоя.
5. Полярность
   . Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Обозначение на схемах:

Основная классификация конденсаторов проводится по типу диэлектрика в конденсаторе. Тип диэлектрика определяет основные электрические параметры конденсаторов: сопротивление изоляции, стабильность ёмкости, величину потерь и др.

По виду диэлектрика различают:

1. Конденсаторы вакуумные (между обкладками находится вакуум).
2. Конденсаторы с газообразным диэлектриком.
3. Конденсаторы с жидким диэлектриком.
4. Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.
5. Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.
6. Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего большой удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металлическом аноде. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах), или слой полупроводника (в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги или спечённого порошка. Время наработки на отказ типичнного электролитического конденсатора 3000-5000 часов при максимально допустимой температуре, качественные конденсаторы имеют время наработки на отказ не менее 8000 часов при температуре 105°С. Рабочая температура — основной фактор, влияющий на продолжительность срока службы конденсатора. Если нагрев конденсатора незначителен из-за потерь в диэлектрике, обкладках и выводах, (например, при использовании его во времязадающих цепях при небольших токах или в качестве разделительных), можно принять, что интенсивность отказов снижается вдвое при снижении рабочей температуры на каждые 10 °C вплоть до +25 °C. Твердотельные конденсаторы — вместо традиционного жидкого электролита используется специальный токопроводящий органический полимер или полимеризованный органический полупроводник. Время наработки на отказ ~50000 часов при температуре 85°С. ЭПС меньше чем у жидко-электролитических и слабо зависит от температуры. Не взрываются.

Вакуумный конденсатор:

Кроме того, конденсаторы различаются по возможности изменения своей ёмкости:

1. Постоянные конденсаторы — основной класс конденсаторов, не меняющие своей ёмкости (кроме как в течение срока службы).
2. Переменные конденсаторы — конденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением (вариконды, варикапы) и температурой (термоконденсаторы). Применяются, например, в радиоприёмниках для перестройки частоты резонансного контура.
3. Подстроечные конденсаторы — конденсаторы, ёмкость которых изменяется при разовой или периодической регулировке и не изменяется в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости.

Два бумажных электролитических конденсатора 1930 года:

В зависимости от назначения можно условно разделить конденсаторы на конденсаторы общего и специального назначения. Конденсаторы общего назначения используются практически в большинстве видов и классов аппаратуры. Традиционно к ним относят наиболее распространённые низковольтные конденсаторы, к которым не предъявляются особые требования. Все остальные конденсаторы являются специальными. К ним относятся высоковольтные, импульсные, помехоподавляющие, дозиметрические, пусковые и другие конденсаторы.

Серебрянный конденсатор для аудио.

Также различают конденсаторы по форме обкладок:

Конденсатор – распространенное двухполюсное устройство, применяемое в различных электрических цепях. Он имеет постоянную или переменную ёмкость и отличается малой проводимостью, он способен накапливать в себе заряд электрического тока и передавать его другим элементам в электроцепи.
Простейшие примеры состоят из двух пластинчатых электродов, разделенных диэлектриком и накапливающих противоположные заряды. В практических условиях мы используем конденсаторы с большим числом разделенных диэлектриком пластин.

Заряд конденсатора начинается при подключении электронного прибора к сети. В момент подключения прибора на электродах конденсатора много свободного места, потому электрический ток , поступающий в цепь, имеет наибольшую величину. По мере заполнения, электроток будет уменьшаться и полностью пропадет, когда ёмкость устройства будет полностью наполнена.

В процессе получения заряда электрического тока, на одной пластине собираются электроны (частицы с отрицательным зарядом), а на другой – ионы (частицы с положительным зарядом). Разделителем между положительно и отрицательно заряженными частицами выступает диэлектрик, в качестве которого могут использоваться различные материалы.

В момент подключения электрического устройства к источнику питания, напряжение в электрической цепи имеет нулевое значение. По мере заполнения ёмкостей напряжение в цепи увеличивается и достигает величины, равной уровню на источнике тока.

При отключении электрической цепи от источника питания и подключении нагрузки, конденсатор перестает получать заряд и отдает накопленный ток другим элементам. Нагрузка образует цепь между его пластинами, потому в момент отключения питания положительно заряженные частицы начнут двигаться по направлению к ионам.

Начальный ток в цепи при подключении нагрузки будет равняться напряжению на отрицательно заряженных частицах, разделенному на величину сопротивления нагрузки. При отсутствии питания конденсатор начнет терять заряд и по мере убывания заряда в ёмкостях, в цепи будет снижаться уровень напряжения и величины тока. Этот процесс завершится только тогда, когда в устройстве не останется заряда.

На рисунке выше представлена конструкция бумажного конденсатора:
а) намотка секции;
б) само устройство.
На этой картинке:

1. Бумага;
2. Фольга;
3. Изолятор из стекла;
4. Крышка;
5. Корпус;
6. Прокладка из картона;
7. Оберточная бумага;
8. Секции.

Ёмкость конденсатора
считается важнейшей его характеристикой, от него напрямую зависит время полной зарядки устройства при подключении прибора к источнику электрического тока. Время разрядки прибора также зависит от ёмкости, а также от величины нагрузки. Чем выше будет сопротивление R, тем быстрее будет опустошаться ёмкость конденсатора.

В качестве примера работы конденсатора можно рассмотреть функционирование аналогового передатчика или радиоприемника. При подключении прибора к сети, конденсаторы, подключенные к катушке индуктивности, начнут накапливать заряд, на одних пластинах будут собираться электроды, а на других – ионы. После полной зарядки ёмкости устройство начнет разряжаться. Полная потеря заряда приведет к началу зарядки, но уже в обратном направлении, то есть, пластины имевшие положительный заряд в этот раз будут получать отрицательный заряд и наоборот.

Назначение и использование конденсаторов

В настоящее время их используют практически во всех радиотехнических и различных электронных схемах.
В электроцепи переменного тока они могут выступать в качестве ёмкостного сопротивления. К примеру, при подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет. Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться, причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора. Благодаря этим особенностям, они сегодня повсеместно применяются в цепях в качестве фильтров, подавляющих высокочастотные и низкочастотные помехи.

Конденсаторы также используются в различных электромагнитных ускорителях, фотовспышках и лазерах, благодаря способности накапливать большой электрический заряд и быстро передавать его другим элементам сети с низким сопротивлением, за счет чего создается мощный импульс.

Во вторичных источниках электрического питания их применяют для сглаживания пульсаций при выпрямлении напряжения.

Способность сохранять заряд длительное время дает возможность использовать их для хранения информации.

Использование резистора или генератора тока в цепи с конденсатором позволяет увеличить время заряда и разряда ёмкости устройства, благодаря чему эти схемы можно использовать для создания времязадающих цепей, не предъявляющих высоких требований к временной стабильности.

В различной электрической технике и в фильтрах высших гармоник данный элемент применяется для компенсации реактивной мощности.

Конденсаторы виды свойства применение. Конденсаторы: назначение, устройство, принцип действия

— один из самых распространенных электронных компонентов. Существует множество разных типов конденсаторов,
которые классифицируют по различным свойствам.

В основном типы конденсаторов разделяют:

• По характеру изменения емкости — постоянной емкости, переменной емкости и подстроечные.
• По материалу диэлектрика — воздух, металлизированная бумага, слюда, тефлон, поликарбонат, оксидный диэлектрик (электролит).
• По способу монтажа — для печатного или навесного монтажа.

Керамические конденсаторы

Керамические конденсаторы
или керамические дисковые конденсаторы сделаны из маленького
керамического диска, покрытого с двух сторон проводником (обычно серебром).

Карамические конденсаторы

Благодаря довольно высокой относительной диэлектрической проницаемости (от 6 до 12) керамические
конденсаторы могут вместить достаточно большую емкость при относительно малом физическом размере.
Диапазон емкости этого типа конденсаторов — от нескольких пикоФарад (пФ или pF) до нескольких микроФарад
(мФ или uF). Однако их номинальное напряжение, как правило, невысокое.

Маркировка керамических конденсаторов
обычно представляет собой трехзначный числовой код,
обозначающий значение емкости в пикофарадах. Первые две цифры указывают значение емкости.
Третья цифра указывает количество нулей, которые нужно добавить.

Например, маркировка 103 на керамическом конденсаторе означает 10 000 пикоФарад или 10 наноФарад.
Соответственно, маркировка 104 будет означать 100 000 пикоФарад или 100 наноФарад и.т.д.
Иногда к этому коду добавляют буквы, обозначающие допуск. Например, J = 5%, K = 10%, M = 20%.

Емкость конденсатора зависит от площади обкладок . Для того чтобы компактно вместить большую площадь,
используют пленочные конденсаторы. Здесь применяют принцип «многослойности». Т.е. создают много слоев
диэлектрика, чередующегося слоями обкладок. Однако с точки зрения электричества, это такие же два проводника
разделенные диэлектриком, как и у плоского керамического конденсатора.

В качестве диэлектрика пленочных конденсаторов обычно используют тефлон, металлизированную бумагу, майлар, поликарбонат,
полипропилен, полиэстер. Диапазон емкости этого типа конденсаторов составляет примерно от 5pF (пикофарад) до 100uF (микрофарад).
Диапазон номинального напряжения пленочных конденсаторов достаточно широк. Некоторые высоковольтные конденсаторы этого
типа достигают более 2000 вольт.

Различают два вида пленочных конденсаторов по способу размещения слоев диэлектрика и обкладок – радиальные
и аксиальные
.

Радиальный и аксиальный тип пленочных конденсаторов

Маркировка емкости пленочных конденсаторов
происходит по тому же принципу что и керамических.
Это трехзначный числовой код, обозначающий значение емкости в пикофарадах. Первые две цифры указывают значение емкости.
Третья цифра указывает количество нулей, которые нужно добавить. Иногда к этому коду добавляют буквы, обозначающие допуск.
Например, J = 5%, K = 10%, M = 20%. Например 103J означает 10 000 пикоФарад +/- 5% или 10 наноФарад +/-5%.

Однако довольно часто разные производители кроме значения емкости и точности добавляют символы номинального
напряжения, температуры, серии, класса, корпуса, и других особых характеристик. Данные символы могут отличатся
и быть размещены в разном порядке, в зависимости от производителя. Поэтому для разшифровки маркировки пленочных
конденсаторов желательно пользоваться документацией (Datasheets)
.

Обычно используются когда требуется большая емкость.
Конструкция этого типа конденсаторов похожа на конструкцию пленочных, только
здесь вместо диэлектрика используется специальная бумага, пропитанная электролитом.
Обкладки конденсатора создаются из алюминия или тантала.

Обратим внимание, что электролит хорошо проводит электрический ток!
Это полностью противоречит принципу устройства конденсатора,
где два проводника должны быть разделены диэлектриком.

Дело в том, что слой диэлектрика создается уже после изготовления конструкции компонента.
Через конденсатор пропускают ток, и в результате электролитического окисления на одной из
обкладок появляется тонкий слой оксида алюминия или оксида тантала (в зависимости из какого
металла состоит обкладка). Этот слой представляет собой очень тонкий и эффективный диэлектрик,
позволяющий электролитическим конденсаторам превосходить по емкости в сотни раз «обычные» пленочные конденсаторы.

Недостатком вышеописанного процесса окисления является полярность конденсатора.
Оксидный слой обладает свойствами односторонней проводимости. При неправильном
подключении напряжения оксидный слой разрушается, и через конденсатор может пойти
большой ток. Это приведет к быстрому нагреву и разширению электролита,
в результате чего может произойти взрыв конденсатора! Поэтому необходимо всегда соблюдать
полярность при подключении электролитического конденсатора
. В связи с этим на корпусе
компонента производители указывают куда подключать минус.

По причине своей полярности электролитические конденсаторы не могут быть использованы в цепях с переменным током.
Но иногда можно встретить компоненты состоящие из двух конденсаторов, соединенными минус-к-минусу и формирующие
«не полярные» конденсаторы. Их можно использовать в цепях с переменным током малого напряжения.

Емкость алюминиевых электролитических конденсаторов в колеблется основном от 1 мкФ до 47000 мкФ.
Номинальное напряжение — от 5В до 500В. Допуск обычно довольно большой — 20%.

Танталовые конденсаторы
физически меньше алюминиевых аналогов.
Вдобавок электролитические свойства оксида тантала лучше чем оксида алюминия — у танталовых
конденсаторов значительно менше утечка тока и выше стабильность емкости. Диапазон типичных емкостей от 47нФ до 1500мкФ.

Танталовые электролитические конденсаторы также являются полярными,
однако лучше переносят неправильное подключение полярности чем их алюминиевые аналоги.
Вместе с тем, диапазон типичных напряжений танталовых компонентов значительно ниже – от 1В до 125В.

Широко используются в устройствах, где часто требуется настройка
во время работы — приемниках, передатчиках, измерительных приборах, генераторах сигналов,
аудио и видео аппаратуре. Изменение емкости конденсатора позволяет влиять на характеристики
проходящего через него сигнала (форму, частоту, амплитуду и т.д.).

Емкость может менятся механическим способом, электрическим напряжением (вариконды),
и с помощью температуры (термоконденсаторы). В последнее время во многих областях
вариконды вытесняются варикапами (диодами с переменной емкостью).

Под названием «переменные конденсаторы» обычно имеют ввиду компоненты с механическим изменением емкости.
Управление емкостю здесь достигается путем изменения площади обкладок. Обкладки в переменных конденсаторах
состоят из множества пластин с воздушным пространством между ними в качестве диэлектрика.

Часть пластин фиксированная, часть подвижная. Положение подвижных пластин по отношению к
фиксированным определяет общую емкость конденсатора. Чем больше общая площадь пластин тем больше емкость.

Подстроечные конденсаторы

Подстроечные конденсаторы используются при разовом или периодическом регулировании емкости,
в отличии от «стандартных» переменных конденсаторов, где емкость меняется в «режиме реального времени».
Такая настройка предназначена для самих производителей аппаратуры, а не для ее пользователей,
и выполняется специальной настроечной отверткой. Обычная стальная отвертка не подходит,
так как может повлиять на емкость конденсатора. Емкость подстроечных конденсаторов
как правило невелика – до 500 пикоФарад.

Способ монтажа конденсаторов

Конденсаторы разделяют по способу монтажа на компоненты для навесного монтажа и для печатного монтажа
(SMD или чип-конденсаторы). У компонентов для навесного монтажа есть выводы в виде «ножек».
У конденсаторов для печатного монтажа выводами служит часть их поверхности.

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ “

Конденсаторы

Надо сказать, что конденсатор
, как и резистор, можно увидеть во многих устройствах. Как правило, простейший конденсатор
– это две металлических пластинки и воздух между ними
. Вместо воздуха может быть фарфор, слюда или другой материал, который не проводит ток. Если резистор пропускает постоянный ток, то через конденсатор он не проходит. А переменный ток через конденсатор проходит. Благодаря такому свойству конденсатор ставят там, где надо отделить постоянный ток от переменного
.

Конденсаторы бывают постоянные, подстроечные, переменные и электролитические
. Кроме этого, они отличаются материалом между пластинами и внешней конструкцией. Существуют конденсаторы воздушные
, слюдяные
, керамические, пленочные
и т.п. Применение тех или иных видов конденсаторов обычно описано в сопровождающей документации к принципиальной схеме. Некоторые конденсаторы постоянной емкости и их обозначение на принципиальной схеме показаны на Рис.1.

Основной параметр конденсатора – емкость
. Она измеряется
в микро
-, нано
— и пикофарадах
. На схемах Вы встретите все три единицы измерения. Обозначаются они следующим образом: микрофарады – мКф
или мF
, нанофарады – нф, Н
или п
, пикофарады – пф
или pf
. Чаще буквенное обозначение пикофарад не указывают ни на схемах, ни на самой радиодетали, т.е. обозначение 27, 510 подразумевают 27 пф, 510 пф. Чтобы проще разбираться в емкости, запомните следующее: 0,001 мкф = 1 нф, или 1000 пф.

В отечественной электронике применяется буквенно-цифровая маркировка
конденсаторов. Если емкость выражают целым числом, то буквенное обозначение емкости ставят после этого числа, например: 12П (12 пф) , 15Н (15 нф = 15 000 пф, или 0,015 мкф), ЮМ (10 мкф). Чтобы выразить номинальную емкость десятичной дробью, буквенное обозначение единицы емкости размещают перед числом: Н15 (0,15 нф = 150 пф) , М22 (0,22 мкф). Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя ее запятой, например: 1П2 (1,2 пф) , 4Н7 (4,7 нф = 4700 пф), 1М5 (1,5 мкф).

Буквенно-цифровая маркировка конденсаторов используется и в зарубежной электронике. Она нашла широкое применение на конденсаторах большой емкости. Например, надпись 0,47 |iF = 0,47 мкф. Не забыли разработчики и о цветовой маркировке
, которая может содержать полосы, кольца или точки
. Маркируемые параметры: номинальная емкость
; множитель
; допускаемое отклонение напряжения
; температурный коэффициент емкости (ТКЕ)
и (или) номинальное напряжение.
Определить емкость можно при помощи следующей таблицы.

Некоторые примеры цветовой маркировки постоянных конденсаторов показаны на Рис. 2.

Кроме буквенно-цифровой и цветовой маркировки применяется способ цифровой маркировки конденсаторов тремя или четырьмя цифрами
(международный стандарт). В случае трехзначной маркировки
первые две цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра – количество нулей
(здесь обращаю ваше внимание на маркировку конденсаторов емкостью менее 10 пикофарад: последней цифрой в этом случае может быть девятка):

(в таблице ошибка, должно быть: 100
– 10 пикофарад
– 0,01 нанофарада
—
0,00001 мкф(!)

)

При кодировании четырехзначным числом последняя цифра так же указывает количество нулей, а первые три — емкость в пикофарадах (pF):

Некоторые примеры цифровой маркировки конденсаторов представлены на Рис. 3.

Среди большого разнообразия конденсаторов постоянной емкости особое место занимают электролитические конденсаторы
. Сегодня чаще всего можно услышать название оксидные конденсаторы,
т.к. в них используется оксидный диэлектрик. Такие конденсаторы выпускают большой емкости – от 0,5 до 10000 мкф. Оксидные конденсаторы полярны
, поэтому на принципиальных схемах для них указывают не только емкость, но и знак ” + ” (плюс), а на самом конденсаторе: в зарубежном варианте нанесен знак “-“, в отечественном устаревшем – ” + ” . Кроме этого, на принципиальных схемах указывают и максимальное напряжение, на котором их можно использовать. Например, надпись 5,0×10 В означает, что конденсатор емкостью 5 мкф надо взять на напряжение не ниже 10 В.

Многие начинающие бояться применять конденсаторы на большее напряжение, чем указанное в схемах. А зря! Возьмем, к примеру, устройство с питанием 9В. Здесь необходимо использовать конденсатор на напряжение не ниже 10В, но лучше – 16В. Дело в том, что “питание” не застраховано от скачков. А для конденсаторов резкие перепады в сторону увеличения приравниваются к смерти. Поэтому, если Вы примените электролит на напряжение 50В, 160В или еще большее, хуже работать устройство не будет! Разве что размеры увеличатся: чем больше напряжение конденсатора, тем больше его размеры.

Оксидные конденсаторы обладают неприятным свойством терять емкость – “высыхать” , что является одной из основных причин отказов радиоаппаратуры, находящейся в длительной эксплуатации. Такой неприятной особенностью в частности обладают отечественные электролиты, особенно старые. Поэтому старайтесь ставить зарубежные новые конденсаторы.

Выпускают производители и неполярные оксидные конденсаторы
, хотя применяются они довольно редко. Существую еще и танталовые конденсаторы
, которые отличаются долговечностью, высокой стабильностью рабочих характеристик, устойчивостью к повышению температуры. При небольшом внешнем виде они могут обладать достаточно большой емкостью.

Линия, нанесенная на корпусе танталового конденсатора, означает плюсовой вывод, а не минус, как многие думают
.

Некоторые разновидности оксидных конденсаторов показаны на Рис. 4.

Особенностью подстроечных и переменных конденсаторов
есть изменение емкости при обращении оси, которая выступает наружу. Раньше они широко применялись радиоприемниках. Именно конденсатор переменной емкости крутили Ваши родители для настройки на нужную радиостанцию. Некоторые подстроечные и переменный конденсаторы показаны на Рис. 5.

Для подстроечных или переменных конденсаторов на схеме указывают крайние значения емкости, которые создаются, если вращать ось конденсатора от одного крайнего положения к другому или вертеть по кругу (как у подстроечных конденсаторов). Например, надпись 5-180 свидетельствует о том, что в одном крайнем положении оси емкость конденсатора составляет 5 пф, а в другом – 180 пф. При плавном возвращении с одного положения в другое емкость конденсатора также плавно будет изменяться от 5 до 180 пф или от 180 до 5 пф. Сегодня не используют конденсаторы переменной емкости, так как их вытеснили варикапы – полупроводниковый элемент, емкость которого зависит от приложенного напряжения
.

Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

Конденсаторы алюминиевые электролитические

Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!

Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы

Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ
не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы

Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.

Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.

Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы

Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.

Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

Полиэстеровые конденсаторы

Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.

Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы

Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт!

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.

Электрические конденсаторы
являются средством накопления электроэнергии в электрическом поле. Типичными областями применения электрических конденсаторов являются сглаживающие фильтры в источниках электропитания, цепи межкаскадной связи в усилителях переменных сигналов, фильтрация помех, возникающих на шинах электропитания электронной аппаратуры и т д.

Электрические характеристики конденсатора
определяются его конструкцией и свойствами используемых материалов.

При выборе конденсатора для конкретного устройства нужно учитывать следующие обстоятельства:

а) требуемое значение емкости конденсатора (мкФ, нФ, пФ),

б) рабочее напряжение конденсатора (то максимальное значение напряжения, при котором конденсатор может работать длительно без изменения своих параметров),

в) требуемую точность (возможный разброс значений емкости конденсатора),

г) температурный коэффициент емкости (зависимость емкости конденсатора от температуры окружающей среды),

д) стабильность конденсатора,

е) ток утечки диэлектрика конденсатора при номинальном напряжении и данной температуре. (Может быть указано сопротивление диэлектрика конденсатора.)

В табл. 1 — 3 приведены основные характеристики конденсаторов различных типов.

Таблица 1. Характеристики керамических, электролитических конденсаторов и конденсаторов на основе металлизированной пленки

Таблица 2. Характеристики слюдяных конденсаторов и конденсаторов на основе полиэстера и полипропилена

Таблица 3. Характеристики слюдяных конденсаторов на основе поликарбоната, полистирена и тантала

Керамические конденсаторы
применяются в разделительных цепях, электролитические конденсаторы
используются также в разделительных цепях и сглаживающих фильтрах, а конденсаторы на основе металлизированной пленки
применяются в высоковольтных источниках электропитания.

Слюдяные конденсаторы
используются в звуковоспроизводящих устройствах, фильтрах и осцилляторах. Конденсаторы на основе полиэстера
— это конденсаторы общего назначения, а конденсаторы на основе полипропилена
применяются в высоковольтных цепях постоянного тока.

Конденсаторы на основе поликарбоната
используются в фильтрах, осцилляторах и времязадающих цепях. Конденсаторы на основе полистирена и тантала
используются также во времязадающих и разделительных цепях. Они считаются конденсаторами общего назначения.

Небольшие замечания и советы по работе с конденсаторами

Всегда нужно помнить, что рабочие напряжения конденсаторов следует уменьшать при возрастании температуры окружающей среды, а для обеспечения высокой надежности необходимо создавать большой запас по напряжению
.

Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому конденсаторы всегда работают с определенным запасом надежности. Тем не менее нужно обеспечивать их реальное рабочее напряжение на уровне 0,5-0,6 разрешенного значения.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике.

Конденсаторы большой емкости с малыми токами утечки способны довольно долго сохранять накопленный заряд после выключения аппаратуры.
Для обеспечения большей безопасности следует в цепь разряда подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

В высоковольтных цепях часто используется последовательное включение конденсаторов. Для выравнивания напряжений на них нужно параллельно каждому конденсатору подключить резистор сопротивлением от 220к0м до 1 МОм.

Рис. 1 Использование резисторов для выравнивания напряжений на конденсаторах

Керамические проходные конденсаторы могут работать на очень высоких частотах (свыше 30 МГц)
. Их устанавливают непосредственно на корпусе прибора или на металлическом экране.

Неполярные электролитические конденсаторы
имеют емкость от 1 до 100 мкФ и рассчитаны на 50 В. Кроме того, они дороже обычных (полярных) электролитических конденсаторов.

При выборе конденсатора фильтра источника электропитания следует обращать внимание на амплитуду импульса зарядного тока, который может значительно превосходить допустимое значение
. Например, для конденсатора емкостью 10 000 мкФ эта амплитуда не превышает 5 А.

При использовании электролитического конденсатора в качестве разделительного необходимо правильно определить полярность его включения
. Ток утечки этого конденсатора может влиять на режим усилительного каскада.

В большинстве случаев применения электролитические конденсаторы взаимозаменяемы
. Следует лишь обращать внимание на значение их рабочего напряжения.

Вывод от внешнего слоя фольги полистиреновых конденсаторов часто помечается цветным штрихом. Его нужно присоединять к общей точке схемы.

Рис. 2 Эквивалентная схема электрического конденсатора на высокой частоте

Цветовая маркировка конденсаторов

На корпусе большинства конденсаторов написаны их номинальная емкость и рабочее напряжение. Однако встречается и цветовая маркировка.

Некоторые конденсаторы маркируют надписью в две строки. На первой строке указаны их емкость (пФ или мкФ) и точность (К = 10%, М — 20%). На второй строке приведены допустимое постоянное напряжение и код материала диэлектрика.

Монолитные керамические конденсаторы маркируются кодом, состоящим из трех цифр. Третья цифра показывает, сколько нулей нужно подписать к первым двум, чтобы получить емкость в пикофарадах.

(288 кб)

Пример. Что означает код 103 на конденсаторе? Код 103 означает, что нужно приписать три нуля к числу 10, тогда получится емкость конденсатора — 10 000 пФ.

Пример. Конденсатор маркирован 0,22/20 250. Это означает, что конденсатор имеет емкость 0,22 мкФ ± 20% и рассчитан на постоянное напряжение 250 В.

В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.

Но это лишь основные параметры. Ещё одним немаловажным параметрам может служить то, из какого диэлектрика состоит конденсатор . Рассмотрим более подробно, какие бывают конденсаторы по типу диэлектрика.

В радиоэлектронике применяются полярные

и неполярные

конденсаторы. Отличие полярных конденсаторов от неполярных заключается в том, что полярные включаются в электронную схему в строгом соответствии с указанной полярностью. К полярным конденсаторам относятся так называемые электролитические конденсаторы. Наиболее распространены радиальные алюминиевые электролитические конденсаторы. В отечественной маркировке они имеют обозначение К50-35.

У аксиальных конденсаторов проволочные выводы размещены по бокам цилиндрического корпуса, в отличие от радиальных конденсаторов, выводы которых размещаются с одной стороны цилиндрического корпуса. Аксиальными электролитами являются конденсаторы с маркировкой К50-29 К50-12, К50-15 и К50-24.

Аксиальные электролитические конденсаторы серии К50-29 и импортный фирмы PHILIPS

В обиходе радиолюбители называют электролитические конденсаторы “электролитами”.

Обнаружить их можно в блоках питания радиоэлектронной аппаратуры. В основном они служат для фильтрации и сглаживания выпрямленного напряжения. Также электролитические конденсаторы активно применяются в усилителях звуковой частоты (усилках) для разделения постоянной и переменной составляющей тока.

Электролитические конденсаторы обладают довольно значительной ёмкостью. В основном, значения номинальной ёмкости простираются от 0,1
микрофарады (0,1 мкФ) до 100.000
микрофарад (100000 мкФ).

Номинальное рабочее напряжение электролитических конденсаторов может быть в диапазоне от 10 вольт до нескольких сотен вольт (100 – 500 вольт). Конечно, не исключено, что есть и другие образцы, с другой ёмкостью и рабочим напряжением, но на практике встречаются они довольно редко.

Стоит отметить, что номинальная ёмкость электролитических конденсаторов уменьшается по мере роста срока их эксплуатации.

Поэтому, для сборки самодельных электронных устройств, стоит применять либо новые купленные, либо те конденсаторы, которые эксплуатировались в электроаппаратуре небольшой срок. В противном случае, можно столкнуться с ситуацией неработоспособности самодельного устройства по причине неисправности электролитического конденсатора. Наиболее распространённый дефект “старых” электролитов – потеря ёмкости и повышенная утечка.

Перед повторным применением стоит тщательно проверить конденсатор , ранее бывший в употреблении.

Опытные радиомеханики могут многое рассказать про качество электролитических конденсаторов. В пору широкого распространения советских цветных телевизоров в ходу была очень распространённая неисправность телевизоров по причине некачественных электролитов. Порой доходило до того, что телемастер заменял практически все электролитические конденсаторы в схеме телевизора, после чего аппарат исправно работал долгие годы.

В последнее время всё большее распространение получают компактные электролитические конденсаторы для поверхностного монтажа. Их габариты значительно меньше, чем классических выводных.

Конденсаторы электролитические алюминиевые для SMD монтажа на плате CD — привода

Также существуют миниатюрные танталовые конденсаторы . Они имеют довольно малые размеры и предназначены для SMD монтажа. Обнаружить их легко на печатных платах миниатюрных МР3 плееров, мобильных телефонов, материнских платах ноутбуков и компьютеров.

Танталовые электролитические конденсаторы на печатной плате MP-3 плеера

Несмотря на свои маленькие размеры, танталовые конденсаторы имеют значительную ёмкость. Они аналогичны алюминиевым электролитическим конденсаторам для поверхностного монтажа, но имеют значительно меньшие размеры.

Танталовый SMD конденсатор ёмкостью 47 мкФ и рабочее напряжение 6 вольт.
Печатная плата компьютерного CD-привода

В основном в компактной аппаратуре встречаются танталовые конденсаторы на 6,3 мкФ, 10 мкФ, 22 мкФ, 47 мкФ, 100 мкФ, 470 мкФ и на рабочее напряжение 10 -16 вольт. Столь небольшое рабочее напряжение связано с тем, что напряжение источника питания в малогабаритной электронике редко превышает порог в 5 – 10 вольт. Конечно, есть и более высоковольтные экземпляры.

Кроме танталовых конденсаторов в миниатюрной электронике используются и полимерные для поверхностного монтажа. Такие конденсаторы изготавливаются с применением твёрдого полимера. Он выполняет роль отрицательной обкладки – катода

. Плюсовым выводом – анодом

— в полимерном конденсаторе служит алюминиевая фольга. Такие конденсаторы хорошо подавляют электрические шумы и пульсации, обладают высокой температурной стабильностью.

На танталовых конденсаторах указывается полярность, которую необходимо учитывать при их использовании в самодельных конструкциях.

Кроме танталовых конденсаторов в SMD корпусах есть и выводные с танталовым диэлектриком. Их форма напоминает каплю. Отрицательный вывод маркируется полосой на корпусе.

Такие конденсаторы также обладают всеми преимуществами, что и танталовые для поверхностного монтажа, а именно низким током утечки, высокой температурной и частотной стабильностью, более высоким сроком эксплуатации по сравнению с обычными конденсаторами. Активно применяются в телекоммуникационном оборудовании и компьютерной технике.

Выводной танталовый конденсатор ёмкостью 10 микрофарад и рабочее напряжение 16 вольт

Среди электролитических конденсаторов есть и неполярные

. Выглядят они, так же как и обычные электролитические конденсаторы, но для них не важна полярность приложенного напряжения. Они применяются в схемах с переменным или пульсирующим током, где использование полярных конденсаторов невозможно. К неполярным относятся конденсаторы с маркировкой К50-6. Отличить полярный конденсатор от неполярного можно, например, по отсутствию маркировки полярности на его корпусе.

Электрический конденсатор. Виды конденсаторов.

Много написано про конденсаторы, стоит ли добавлять еще пару тысяч слов к тем миллионам, что уже есть? Таки добавлю! Верю, что моё изложение принесёт пользу. Ведь оно будет сделано с учётом целей этого сайта.

1. Что такое конденсатор
2. Как устроен
3. Как работает
4. Где используется
5. Виды конденсаторов

Что такое электрический конденсатор

Если говорить по-русски, то конденсатор можно обозвать «накопитель». Так даже понятнее. Тем более именно так переводится на наш язык это название. Стакан тоже можно обозвать конденсатором. Только он накапливает в себе жидкость. Или мешок. Да, мешок. Оказывается тоже накопитель. Накапливает в себе всё, что мы туда засунем. Причем тут электрический кондесатор? Он такой же как стакан или мешок, но только накапливает электрический заряд.

Представь себе картину: по цепи проходит электрический ток, на его пути встречаются резисторы, проводники и, бац, возник конденсатор (стакан). Что случится? Как ты знаешь, ток — это поток электронов, а каждый электрон имеет электрический заряд. Таким образом, когда кто-то говорит, что по цепи проходит ток, ты предствляешь себе как по цепи бегут миллионы электронов. Именно вот эти самые электрончики, когда на их пути возникает конденсатор, и накапливаются. Чем больше запихнем в конденсатор электронов, тем больше будет его заряд.

Возникает вопрос, а сколько можно таким образом накопить электронов, сколько влезет в конденсатор и когда он «наестся»? Давай выяснять. Очень часто для упрощенного объяснения простых электрических процессов используют сравнение с водой и трубами. Воспользуемся таким подходом тоже.

Представь, трубу, по которой течет вода. На одном конце трубы насос, который с силой закачивает воду в эту трубу. Затем поперек трубы мысленно поставь резиновую мембрану. Что произойдёт? Мембрана станет растягиваться и напрягаться под действием силы давления воды в трубе (давление создаётся насосом). Она будет растягиваться, растягиваться, растягиваться и в итоге сила упругости мембраны либо уравновесит силу насоса и поток воды остановится, либо мембрана порвётся _{(Если так непонятно, то представь себе воздушный шарик, который лопнет, если его накачать слишком сильно)}! Тоже самое происходит и в электрических конденсаторах. Только там вместо мембраны используется электрическое поле, которое растёт по мере зарядки конденсатора и постепенно уравновешивает напряжение источника питания.

Таким образом, у конденсатора есть некоторый предельный заряд, который он может накопить и после превышения которого произойдёт пробой диэлектрика в конденсаторе он сломается и перестанет быть конденсатором.  Самое время, видимо, рассказать как устроен конденсатор.

Как устроен электрический конденсатор

В школе тебе рассказывали, что конденсатор — это такая штуковина, которая состоит из двух пластин и пустоты между ними. Пластины эти называли обкладками конденсатора и к ним подключали проводки, чтобы подать напряжение на конденсатор. Так вот современные конденсаторы не сильно отличаются. Они все также имеют обкладки и между обкладками находится диэлектрик. Благодаря наличию диэлектрика улучшаются харктеристики конденсатора. Например, его ёмкость.

В современных конденсаторах используются разные виды диэлектриков _{(об этом ниже)}, которые запихиваются между обкладок конденсаторов самыми изощренными способами для достижения опредлённых характеристик.

Принцип работы

Общий принцип работы достаточно прост: подали напряжение — заряд накопился. Физические процессы, которые при этом происходят сейчас тебя не сильно должны интересовать, но если захочешь, то можешь об этом прочитать в любой книге по физике в разделе электростатики.

Конденсатор в цепи постоянного тока

Если поместить наш конденсатор в электрическую цепь (рис. ниже), включить последовательно с ним амперметр и подать в цепь постоянный ток, то стрелка амперметра кратковременно дёрнется, а затем замрет и будет показывать 0А — отсутствие тока в цепи. Что случилось?

Будем считать, что до того, как был подан ток в цепь, конденсатор был пуст (разряжен), а когда подали ток, то он очень быстро стал заряжаться, а когда зарядился (эл. поле  между обкладками конденсатора уравновесило источник питания), то ток прекратился (здесь график заряда конденсатора).

Именно поэтому говорят, что конденсатор не пропускает постоянный ток. На самом деле пропускает, но очень короткое время, которое можно посчитать по формуле t = 3*R*C _{(Время зарядки конденсатора до объёма 95% от номинального. R- сопротивление цепи, C — ёмкость конденсатора)} Так конденсатор ведёт себя в цепи постоянного тока. Совсем иначе он себя ведёт в цепи переменного!

Конденсатор в цепи переменного тока

Что такое переменный ток? Это когда электроны «бегут» сначала туда, потом назад. Т.е. направление их движения все время меняется. Тогда, если по цепи с конденсатором побежит переменный ток, то на каждой его обкладке будет скапливаться то «+» заряд, то «-«. Т.е. фактически будет протекать переменный ток. А это значит, что переменный ток «беспрепятственно» проходит через конденсатор.

Весь этот процесс можно смоделировать с помощью метода гидравлических аналогий. На картинке ниже аналог цепи переменного тока. Поршень толкает жидкость то вперёд, то назад. Это заставляет крутится крыльчатку вперёд-назад. Получается как бы переменный поток жидкости (читаем переменный ток).

Давай теперь поместим между источником силы (поршнем) и крыльчаткой меодель конденсатора в виде мембраны и проанализируем, что изменится.

Похоже, что ничего не изменится. Как жидкость совершала колебательные движения, так она их и совершает, как из-за этого колебалась крыльчатка, так и будет колебаться. А значит наша мембрана не является препятствием для переменного потока. Также будет и для электронного конденсатора.

Дело в том, что хоть электроны, которые бегут поцепи и не пересекают диэлектрик (мембрану) между обкладками конденсатора, но за пределами конденсатора их движение колебательное (туда-сюда), т.е. протекает переменный ток. Эх!

Таким образом конденсатор пропускает переменный ток и задерживает постоянный. Это очень удобно, когда требуется убрать постоянную составляющую в сигнале, например, на выходе/входе аудиоусилителя или, когда требуется посмотреть только переменную часть сигнала (пульсации на выходе источника постоянного напряжения).

Реактивное сопротивление конденсатора

Конденсатор обладает сопротивлением! В принципе, это можно было предположить уже из того, что через него не проходит постоянный ток, как если бы это был резистор с оооочень большим сопротивлением.

Другое дело ток переменный — он проходит, но испытывает со стороны конденсатора сопротивление:

f — частота, С — ёмкость конденсатора. Если внимательно посмотреть на формулу, то станет видно, что если ток постоянный, то f = 0 и тогда (да простят меня воинствующие математики!) X_c = бесконечность.И постоянного тока через конденсатор нет.

А вот сопротивление переменному току будет менять в зависимости от его частоты и ёмкости конденсатора. Чем больше частота тока и емкость конденсатора, тем меньше сопротивляется он этому току и наоборот. Чем быстрее меняется напряже-
напряжение, тем больше ток через конденсатор, этим и объясняется уменьшение Хс с ростом частоты.

Кстати, ещё одной особенность конденсатора заключается в том, что на нём не выделяется мощность, он не нагревается! Поэтому его иногда используют для гашения напряжения там, где резистор бы задымился. Например для понижения напряжения сети с 220В до 127В. И ещё:

Ток в конденсаторе пропорционален скорости приложенного к его выводам напряжения

Где используются конденсаторы

Да везде где требуются их свойства (не пропускать постоянный ток, умение накапливать электрическую энергию и менять свое сопротивление в зависимости от частоты), в фильтрах, в колебательных контурах, в умножителях напряжения и т. д.

Какие бывают конденсаторы

Промышленность выпускает множество разных видов конденсаторов. Каждый из них обладает опредлёнными преимуществами и недостатками. У одних малый ток утечки, у других большая ёмкость, у третьих что-нибудь ещё.  В зависимости от этих показателей и выбирают конденсаторы.

Радиолюбители, особенно как мы — начинающие — особо не заморачиваются и ставят, что найдут. Тем не менее следует знать какие основные виды конденсаторов существуют в природе.

На картинке показано весьма условное разделение конденсаторов. Я его составил на свой вкус и нравится оно мне тем, что сразу понятно существуют ли переменные конденсаторы, какие бывают постоянные конденсаторы и какие диэлектрики используются в распространённых конденсаторах. В общем-то всё, что нужно радиолюбителю.

Керамические конденсаторы

Обладают малым током утечки, малыми габаритами, малой индуктивность, способны работать на высоких частотах и в цепях постоянного, пульсирующего и переменного тока.

Выпускаются в широком диапазоне рабоичх напряжений и ёмкостей: от 2 до 20 000 пФ и в зависимости от исполнения выдерживают напряжение до 30кВ. Но чаще всего ты встретишь керамические конденсаторы с рабочим напряжением до 50В.

Слюдяные конденсаторы

Честно скажу не знаю выпускают ли их сейчас. Но раньше в таких конденсаторах в качестве диэлектрика использовалась слюда. А сам конденсатор состоял из пачки слюдяных, на каждой из которых с обеих сторон наносились обкладки, а потом такие платсинки собирались в «пакет» и запаковывались в корпус.

Обычно они имели ёмкость от нескольких тысяч до десятков тысяч пикофорад и работали в диапазоне напряжений от 200 В до 1500 В.

Бумажные конденсаторы

Такие конденсаторы в качестве диэлектрика имеют конденсаторную бумагу, а в качестве обкладок — алюминиевые полоски. Длинные ленты алюминиевой фольги с проложенной между ними лентой бумаги сворачиваются в рулон и пакуются в корпус. Вот и весь фокус.

Такие конденсаторы бывают ёмкостью от тысяч пикофорад до 30 микрофорад, и могут выдерживать напряжение от 160 до 1500 В.

Поговаривают, что сейчас они ценятся аудиофиалами. Не удивлен — у них и провода односторонней проводимости бывают…

Полиэстеровые конденсаторы

В принципе обычные кондесаторы с полиэстером в качестве диэлектрика. Разброс ёмкостей от 1 нФ до 15 мФ при рабочем напряжении от 50 В до 1500 В.

Полипропиленовые конденсаторы

У конденсаторов этого типа есть два неоспоримых преимущества. Первое — можно их делать с очень маленьким допуском всего в 1%. Так что, если на таком написано 100 пФ, то значит его ёмкость 100 пФ +/- 1%. И второе — это то, что их рабочее напряжение может достигать до 3 кВ (а ёмкость от 100 пФ, до 10 мФ)

Электролитические кондесаторы

Эти конденсаторы отличаются от всех других тем, что их можно включать только цепь постоянного или пульсирующего тока. Они полярные. Имеют плюс и минус. Связано это с их конструкцией. И если такой конденсатор включить наоборот, то он скорее всего вздуется. А раньше они еще и весело, но небезопасно взрывались. Бывают электролитические конденсаторы алюминиевые и танталовые.

Алюминиевые электролитические конденсаторы устроены почти как бумажные с той лишь разницей, что обкладками такого конденсатора являются бумажная и алюминиевые полосы. Бумага пропитана электролитом, а на алюминиевыую полосу нанесен тонкий слой окисла, который и выступает в роли диэлектрика. Если подать на такой конденсатор переменный ток или включить обратно полярностям вывода, то электролит закипает и конденсатор выходит из строя.

Танталовые отличаются от алюминиевых тем что: в качестве диэлектрика используется пентаоксид тантала, меют рабочее напряжение до 100 В, имеют малые габариты, меньшую паразитная индуктивность (что позволяет их использовать в высокочастотных цепях).

Электролитические конденсаторы обладают достаточно большой ёмкостью, благодаря чему их, к примеру, часто используют в выпрямительных цепях.

На этом наверно всё. За кадром остались конденсаторы с диэлектриком из полкарбоната, полистирола и наверно ещё многие другие виды. Но думаю, что это уже будет лишним.

Продолжение следует…

Во второй части я планирую показать примеры типичного использования конденсаторов. Так что жми ctrl+D и добавляй mp16.ru к себе в закладки, что бы не потерять.

Что еще почитать

Чем отличается электролитический конденсатор от обычного. Емкость конденсатора, их типы, маркировка и применение. Номинальное напряжение, В

Накопление и преобразование электрической энергии можно отнести к базовым задачам, которые решают вспомогательные элементы радиоаппаратуры. Конденсатор относится к пассивным компонентам и выступает своего рода емкостью для поступающего заряда. Конструкция стандартных устройств предусматривает наличие пластинчатых электродов, которые разделяются тонкими диэлектриками. Более сложные типы конденсаторов могут содержать несколько электродных слоев, формирующих цилиндрическую намотку. Есть и другие отличительные признаки, обуславливающие возможности применения элементов для той или иной аппаратуры.

Назначение конденсаторов

На сегодняшний день едва ли найдется область радиотехники, в которой бы не использовались данные устройства. Наиболее распространены комбинации конденсаторов с резисторами и катушками индуктивности, участвующие в построении электрических цепей. Такие узлы поддерживают функции частотных фильтров, колебательных контуров и линий с обратной связью. Еще одна их распространенная задача — сглаживание пульсаций напряжения, требуемое во вторичных источниках энергоснабжения. В лазерных установках, системах вспышки и магнитных ускорителях электрический конденсатор используется для выдачи разового заряда с большим показателем мощности. И напротив, электротехнические приборы оснащаются данными элементами с целью компенсации реактивной мощностной энергии. Хотя такие элементы нельзя рассматривать в качестве полноценных емкостных накопителей энергии, в некоторых системах они выступают и как носители информации.

Маркировка устройств

Для визуального определения принадлежности конденсатора к той или иной категории используются специальные обозначения. В первую очередь указывается емкостный потенциал, выражаемый микрофарадами (мкФ). Могут применяться и другие единицы измерения, о чем также будет свидетельствовать соответствующая маркировка. Не всегда отмечается тип используемого в конструкции материала — как правило, без маркировки выпускаются керамические и пленочные неполярные модели. В свою очередь, обозначение танталовых конденсаторов соответствует резисторам — за исключением наличия знака µ и цифр 104 или 107. Такие устройства могут иметь оранжевый, желтый или черный цвет. В знаковой маркировке также указываются размерные параметры и емкость. Высоковольтные и электролитические модели помечаются величиной максимального напряжения, а для переменных конденсаторов указывается диапазон емкости.

Основные характеристики

Главным рабочим параметром является емкость, от которой зависит способность конкретной модели накапливать заряд. Следует разделять номинальную и фактическую емкость, так как на практике использования вторая величина может быть меньше. Диапазон значений по объему может варьироваться от 1 до 50 мкФ, а в некоторых случаях максимум достигает и 10 000 мкФ. Важен и показатель энергетической плотности, во многом определяемый конструкцией изделия. Наибольшей плотностью характеризуются крупноформатные типы конденсаторов, у которых масса обкладки с электролитом существенно превышает вес корпуса. К примеру, при емкости в 10 000 мкФ с напряжением в 0,45 кВт и массой порядка 2 кг плотность может достигать 600-800 Дж/кг. Как раз такие модели выгодно использовать для длительного хранения энергии. Помимо этого, рабочие свойства конденсаторов определяются допуском. Речь идет как раз о погрешности в соотношении показателей реальной и номинальной емкости. Данная величина выражается в процентах и в среднем составляет 20-30 %. В некоторых направлениях радиотехники применяются изделия с 1 % допуска.

Керамические конденсаторы

Это устройства, базирующиеся на дисковых керамических элементах с диэлектриками из титаната бария. Такой конденсатор можно использовать в системах с напряжением до 50 000 В, но важно учитывать, что он имеет минимальную температурную стабильность и широкий спектр изменения емкости. Среди достоинств можно отметить небольшие утечки тока, скромные размеры (при большой емкости заряда) и способность работать на высокой частоте. Что касается назначения, то керамические конденсаторы применяются в цепях с пульсирующим, переменным и постоянным током. Чаще всего используют модели емкостью до 0,5 мкФ. В процессе работы конденсатор этого типа хорошо справляется с внешними нагрузками, среди которых механические удары. Нельзя сказать, что керамический корпус отличается большим эксплуатационным сроком и долговечностью, однако в заявленный период технические свойства поддерживает стабильно.

Полиэстеровые модели

На схемах устройства данного типа обозначаются маркировкой K73-17 или CL21. Их оболочку формирует металлизированная пленка, а для корпуса используется эпоксидный компаунд. Как раз наличие этого наполнителя в конструкции делает полиэстеровые конденсаторы устойчивыми к температурным, физическим и химическим воздействиям. Этот набор эксплуатационных качеств обусловил и широкое распространение конденсаторов типа K73-17 в производстве светотехнических приборов. Средняя емкость устройства составляет 15 мкФ при максимальном напряжении порядка 1500 В. Характеристики скромные, но это не мешает применять конденсатор в тех же цепях с импульсным и переменным током. К тому же и низкая стоимость устройства способствует его популярности на радиорынке.

Конденсатор на основе полипропилена

Тоже вариант относительно недорогого накопителя электрического заряда, который при этом отличается низким коэффициентом потерь и высокой диэлектрической прочностью. К плюсам можно отнести и оптимальную гигроскопичность. То есть один из главных врагов радиоэлементов в виде влажности полипропиленовым конденсаторам не страшен. В качестве изоляторов применяется металлизированная пленка или полоски фольги. В новейших версиях используют и технологию самовосстанавливающейся оболочки, что повышает надежность и долговечность конденсатора.

Устройство может работать на повышенных частотах с сохранением достаточной мощности. Это качество позволяет использовать конденсаторы в системах индукционного обогрева, дополненных водяным охлаждением. Распространено и применение таких элементов в оснастке электромоторов на 220 В. В данном случае они выступают как пусковые компоненты. Эту функцию лучше всего реализуют модели с рабочей емкостью в диапазоне 1-100 мкФ и напряжением в 440 В. Но и это не единственные накопители на синтетической основе. Какие бывают конденсаторы из термопластиков? Внимания заслуживают полисульфоновые и поликарбонатные элементы. Первые отличаются низким влагопоглощением и способностью поддерживать высокое напряжение при температурных перепадах, а вторые в процессе работы демонстрируют оптимальную электротехническую стабильность.

Танталовые конденсаторы

Основу устройства формирует пентоксид тантала с оксидным электролитическим наполнением. Конденсатор отличается высоким отношением емкости к объему, широким спектром поддерживаемых температур и компактностью. Используют такие компоненты в мелком приборостроении, компьютерах и другой вычислительной технике. В этом семействе можно выделить следующие типы конденсаторов: полярные и неполярные, твердотельные, жидкостные. Наиболее привлекательные по эксплуатационным качествам именно твердотельные устройства, так как они характеризуются способностью поддерживать большое напряжение. Однако в условиях критического превышения допустимой величины тока они могут выходить из строя. Емкость танталовых моделей составляет 1000 мкФ, но по сравнению с электролитическими аналогами их собственная индуктивность гораздо ниже, что допускает возможность применения элемента на высоких частотах.

Особенности высоковольтных моделей

Элементы такого типа могут применяться в системах с высокими показателями напряжения, достигающими 15 000 В. При этом емкость у высоковольтных конденсаторов небольшая — порядка 50-100 нФ. В качестве диэлектрического материала чаще используется керамика. Благодаря этой основе выдерживаются большие нагрузки напряжения, а корпус защищает начинку от пробоев пластин.

Распространены и стеклянные вакуумные изделия, также поддерживающие напряжение более 10 000 В. Они представляют собой колбы с концентрическими электродами, в процессе работы обеспечивающими небольшие частотные потери. Применяют высоковольтные конденсаторы такого типа для решения ответственных радиочастотных задач с индуктивным нагревом. Но стоят такие компоненты дороже, отличаются хрупкостью и большими размерами.

Многослойные и однослойные конструкции

Обычно данную классификацию применяют в отношении конденсаторов, выполненных из керамики. Так, однослойные конденсаторы (дисковые) имеют простое устройство, но это не сказывается на уменьшении размеров. В большинстве случаев они массивнее, чем многослойные аналоги. В итоге увеличивается емкость устройства, но крупные размеры все же ограничивают их распространение в отдельных областях.

Что касается многослойных элементов, то они по эксплуатационным качествам в целом схожи с дисковыми, но потенциал накопителей еще выше. Также существенное преимущество заключается в надежности и долговечности. Форм-фактор, в котором выполняются многослойные конденсаторы, делает их менее чувствительными к агрессивным средам, что расширяет область применения. Такие компоненты преимущественно используют в дорогой профессиональной аппаратуре.

Масляные конденсаторы с пропитками

Это отдельная группа радиотехнических элементов, в основе которых находятся бумажные наполнители. Они обрабатываются специальными растворами наподобие воска и эпоксидных смол. Какие бывают конденсаторы масляного типа? Принципиально отличаются модели для постоянного и переменного тока. Первые используются в целях частотной фильтрации, повышения напряжения и устранения электрической дуги. Конденсаторы на масляной пропитке для систем с переменным током применяют в промышленности. Такое устройство располагает большой емкостью и может справляться с большими пиковыми нагрузками. Как правило, его используют в качестве пускового компонента для электромоторов. К дополнительным функциям можно отнести разделение фаз, коррекцию мощности и выравнивание напряжения.

Негативные факторы применения конденсаторов

Одной из главных проблем использования конденсаторов является высокая вероятность взрыва при перегревах, которые происходят из-за больших утечек. Также повысить риск поломки элемента могут близко расположенные радиаторы с высоким тепловым излучением. Какие типы конденсаторов наиболее подвержены взрывам? Чаще всего это происходит с электролитическими устройствами, обеспеченными ненадежными корпусами. Оптимизация конструкции с целью уменьшения размеров изделия заставляет производителей использовать тонкие оболочки, поэтому может иметь место разлет частей конденсатора и разбрызгивание электролита при сильном перегреве или в условиях повышенного внутреннего давления.

Заключение

И простейшие однослойные, и многослойные высоковольтные модели конденсаторов выполняют важные для радиоаппаратуры задачи. Как минимум они корректируют параметры тока, что при схожих размерах не может обеспечить ни один другой технический компонент. В то же время электрический конденсатор вовсе не является идеальным решением, что обуславливает постоянные поиски новых форматов его исполнения. Производители сложной аппаратуры экспериментируют с конструкциями, наполнителями и физическими свойствами, стараясь предлагать оптимальные потребительские качества данного устройства. Среди наиболее важных целевых параметров в этом плане можно назвать устойчивость конденсатора к нагрузкам, широкие рабочие диапазоны, минимальное радиационное воздействие и высокий срок службы.

Многие интересуются, имеют ли конденсаторы типы? Конденсаторов в электронике существует множество. Такие показатели, как емкость, рабочее напряжение и допуск, являются основными. Не менее важен тип диэлектрика, из которого они состоят. В этой статье будет рассмотрено подробнее, какие типы конденсаторов бывают по виду диэлектрика.

Классификации конденсаторов.

Конденсаторы являются распространенными компонентами в радиоэлектронике. Они классифицируются по множеству показателей. Важно знать, какими моделями, в зависимости от характера изменения величины, представлены разные конденсаторы. Типы конденсаторов:

1. Устройства с постоянной емкостью.
2. Приборы с переменным видом емкости.
3. Построечные модели.

Тип диэлектрика конденсатора может быть разным:

Бумага;
— металлическая бумага;
— слюда; тефлон;
— поликарбонат;
— электролит.

По способу установки данные приборы предназначены для печатного и навесного монтажа. При этом типы корпусов конденсаторов SMD-модификации бывают:

Керамическими;
— пластиковыми;
— металлическими (алюминиевыми).

Следует знать, что приборы из керамики, пленки и неполярные виды не обладают маркировкой. Показатель их емкости колеблется от 1 пф до 10 мкф. А электролитные типы имеют форму бочонков в корпусе из алюминия и маркируются. Танталовый же тип производится в корпусах прямоугольной формы. Такие устройства бывают разного размера и расцветки: черные, желтые и оранжевые. На них также присутствует кодовая маркировка.

Электролитические конденсаторы из алюминия.

Основой электролитических конденсаторов из алюминия являются две тонкие скрученные алюминиевые полоски. Между ними расположена бумага, содержащая электролит. Показатель емкости этого прибора равен 0,1-100 000 uF. Кстати, в этом и заключается его основное преимущество перед другими видами. Максимальное напряжение равно 500 V.

К минусам относятся повышенная утечка тока и уменьшение емкости с возрастанием частоты. Поэтому в платах часто вместе с электролитическим конденсатором используется и керамический.

Также следует отметить, что данный тип отличается полярностью. Это означает, что вывод устройства с минусовым показателем находится под отрицательным напряжением, в отличие от противоположного вывода. Если не придерживаться этого правила, то скорее всего, приспособление выйдет из строя. Поэтому рекомендуется применять его в цепях с наличием постоянного или пульсирующего тока, но ни в коем случае не переменного.

Электролитические конденсаторы: типы и предназначение.

Типы электролитических конденсаторов представлены широким рядом. Они бывают:

Полимерными;
— полимерными радиальными;
— с низким уровнем утечки тока;
— стандартной конфигурации;
— с широким диапазоном температур;
— миниатюрными;
— неполярными;
— с наличием жесткого вывода;
— низкоимпедансными.

Источник:

Где применяются электролитические конденсаторы? Типы конденсаторов из алюминия используются в разных радиотехнических устройствах, деталях компьютера, периферийных приборах типа принтеров, графических устройствах и сканерах. Также они применяются в строительном оборудовании, промышленных приборах для измерения, в сфере вооружения и космоса.

Конденсаторы КМ

Существуют и глиняные конденсаторы типа КМ. Они используются:
— в промышленном оборудовании;
— при создании приборов для измерения, отличающихся высокоточными показателями;
— в радиоэлектронике;
— в сфере военной индустрии.

Устройства подобного типа отличаются высоким уровнем стабильности. Основу их функциональности составляют импульсные режимы в цепях с переменным и неизменным током. Их характеризует высокий уровень сцепления обкладок из керамики и долгая служба. Это обеспечивается низким значением коэффициента емкостного непостоянства температур.

Конденсаторы КМ при маленьких размерах имеют высокий показатель емкости, достигающий 2,2 мкФ. Изменение ее значения в интервале рабочей температуры у данного вида составляет от 10 до 90%.

Типы керамических конденсаторов группы Н, как правило, применяются как переходники или же блокирующие устройства и т. п. Современные приборы из глины изготавливаются при помощи прессовки под давлением в целостный блок тончайших металлизированных керамических пластинок.

Высокий уровень прочности этого материала дает возможность использовать тонкие заготовки. В итоге емкость конденсатора, пропорциональная показателю объема, резко возрастает.

Устройства КМ отличаются высокой стоимостью. Объясняется это тем, что при их изготовлении используются драгоценные металлы и их сплавы: Ag, Pl, Pd. Палладий присутствует во всех моделях.

Конденсаторы на основе керамики.

Дисковая модель обладает высоким уровнем емкости. Ее показатель колеблется от 1 pF до 220 nF, а самое высокое рабочее напряжение не должно быть выше 50 V.

К плюсам данного типа можно отнести:

Малые потери тока;
— небольшой размер;
— низкий показатель индукции;
— способность функционировать при высоких частотах;
— высокий уровень температурной стабильности емкости;
— возможность работы в цепях с постоянным, переменным и пульсирующим током.

Основу многослойного устройства составляют чередующиеся тонкие слои из керамики и металла.

Этот вид похож на однослойный дисковый. Но такие устройства обладают высоким показателем емкости. Максимальное рабочее напряжение на корпусе этих приборов не указывается. Так же как и на однослойной модели, напряжение не должно быть выше 50 V.

Устройства функционируют в цепях с постоянным, переменным и пульсирующим током.

Плюсом высоковольтных керамических конденсаторов является их способность функционировать под высоким уровнем напряжения. Диапазон рабочего напряжения колеблется от 50 до 15000 V, а показатель емкости может составлять от 68 до 150 pF.

Могут функционировать в цепях с постоянным, переменным и пульсирующим током.

Танталовые устройства.

Современные танталовые устройства являются самостоятельным подвидом электролитического вида из алюминия. Основу конденсаторов составляет пентаоксид тантала.

Конденсаторы обладают небольшим показателем напряжения и применяются в случае необходимости использования прибора с большим показателем емкости, но в корпусе малого размера. У данного типа есть свои особенности:

Небольшой размер;
— показатель максимального рабочего напряжения составляет до 100 V;
— повышенный уровень надежности при долгом употреблении;
— низкий показатель утечки тока; широкий спектр рабочих температур;
— показатель емкости может колебаться от 47 nF до 1000 uF;
— устройства обладают более низким уровнем индуктивности и применяются в высокочастотных конфигурациях.

Минус этого вида заключен в высокой чувствительности к повышению рабочего напряжения.

Следует отметить, что, в отличие от электролитического вида, линией на корпусе помечается плюсовой вывод.

Разновидности корпусов.

Какие разновидности имеют танталовые конденсаторы? Типы конденсаторов из тантала выделяются в зависимости от материала корпуса.

1. SMD-корпус. Для изготовления корпусных устройств, которые используются при поверхностном монтаже, катод соединяется с терминалом посредством эпоксидной смолы с содержанием серебряного наполнителя. Анод приваривается к электроду, а стрингер отрезается. После формирования устройства на него наносится печатная маркировка. Она содержит показатель номинальной емкости напряжения.

2. При формировании этого типа корпусного устройства анодный проводник должен быть приварен к самому выводу анода, а затем отрезается от стрингера. В этом случае терминал катода припаивается к основе конденсатора. Далее конденсатор заполняется эпоксидом и высушивается. Как и в первом случае, на него наносится маркировка.

Конденсаторы первого типа отличаются большей степенью надежности. Но все типы танталовых конденсаторов применятся:

В машиностроении;
— компьютерах и вычислительной технике;
— оборудовании для телевизионного вещания;
— электрических приборах бытового назначения;
— разнообразных блоках питания для материнских плат, процессоров и т.д.

Поиск новых решений.

На сегодняшний день танталовые конденсаторы являются самыми востребованными. Современные производители находятся в поисках новых методов повышения уровня прочности изделия, оптимизации его технических характеристик, а также существенного понижения цены и унификации производственного процесса.

С этой целью пытаются снизить стоимость на основе составляющих компонентов. Последующая роботизация всего процесса производства также способствует падению цены на изделие.

Важным вопросом считается и уменьшение корпуса устройства при сохранении высоких технических параметров. Уже проводятся эксперименты на новых типах корпусов в уменьшенном исполнении.

Конденсаторы из полиэстера.

Показатель емкости этого типа устройства может колебаться от 1 nF до 15 uF. Спектром рабочего напряжения является показатель от 50 до 1500 V.

Существуют устройства с разной степенью допуска (допустимое отклонение емкости составляет 5%, 10% и 20%).

Это вид обладает стабильностью температуры, высоким уровнем емкости и низкой стоимостью, что и объясняет их широкое применение.

Конденсаторы с переменной емкостью.

Типы переменных конденсаторов обладают определенным принципом работы, который заключается в накоплении заряда на пластинах-электродах, изолированных посредством диэлектрика. Пластины эти отличаются подвижностью. Они могут перемещаться.

Подвижная пластина называется ротором, а неподвижная — статором. При изменении их положения изменятся и площадь пересечения, и, как следствие, показатель емкости конденсатора.

Конденсаторы бывают с двумя типами диэлектриков: воздушным и твердым.

В первом случае в роли диэлектрика выступает обыкновенный воздух. Во втором случае применяют керамику, слюду и др. материалы. Для увеличения показателя емкости устройства статорные и роторные пластины собираются в блоки, закрепленные на единой оси.

Конденсаторы с воздушным типом диэлектрика применяются в системах с постоянной регулировкой емкости (например, в узлах настройки радиоприемников). Такой тип устройства обладает более высоким уровнем стойкости, чем керамический.

В электрической цепи каждого прибора есть такой элемент, как конденсатор. Это он служит для наполнения энергией, которая нужна для правильной и бесперебойной работы оборудования.

Что такое конденсатор

Каждый конденсатор — это устройство, обладающее набором технических параметров, которые стоит рассмотреть детально.

Конденсаторы можно встретить во многих отраслях электротехники. Их непосредственная область применения:

• Создание цепей, колебательных контуров.
• Получение импульса с большим количеством мощности.
• В промышленной электротехнике.
• В изготовлении датчиков.
• Усовершенствование работы защитных устройств.

Емкость конденсатора

Для каждого конденсатора главный параметр — это его емкость. У каждого устройства она своя и измеряется она в Фарадах. В основе электроники и радиотехники используют конденсаторы с миллионной долей Фарад. Чтобы узнать номинальную емкость устройства, достаточно просмотреть его корпус, на котором имеется вся информация. Показания емкости могут изменяться из-за следующих параметров:

• Общая площадь всех обкладок.
• Расстояние между ними.
• Материал, из которого сделан диэлектрик.
• Температура окружающей среды.

Наряду с номинальной емкостью существует еще и реальная. Ее значение намного ниже предыдущей. По реальной емкости можно определить основные электрические параметры. Емкость определяют от заряда обкладки и ее напряжения. Максимальная емкость может достигать нескольких десятков Фарад. Конденсатор может также быть охарактеризован удельной емкостью. Это отношение емкости и объема диэлектрика. Маленькая толщина диэлектрика обеспечивает большое значение удельной емкости. Каждый конденсатор может изменять свою емкость, и делятся они на следующие типы:

• Постоянные конденсаторы — они практически не меняют свою емкость.
• Переменные конденсаторы — значение емкости изменяется в ходе работы оборудования.
• Подстроечные конденсаторы — изменяют свою емкость от регулировки аппаратуры.

Напряжение конденсатора

Напряжение считается еще одним из важных параметров. Чтобы конденсатор выполнял свои функции в полном объеме, нужно знать точное показание напряжения. Оно указывается на корпусе устройства. Номинальное напряжение напрямую зависит от сложности конструкции конденсатора и основных свойств материалов, используемых при его изготовлении. Напряжение, подаваемое на конденсатор, должно полностью совпадать с номинальным. Многие устройства при работе нагреваются, в таком случае напряжение понижается. Часто из-за большой разницы в напряжениях конденсатор может перегореть или взорваться. Также это происходит из-за утечки или повышения сопротивления. Для безопасной работы конденсатора его оснащают защитным клапаном и насечкой на корпусе. Как только происходит увеличение давления, клапан автоматически открывается, и по намеченной насечке корпус ломается. Из конденсатора в таком случае электролит выходит в виде газа и не происходит никакого взрыва.

Допуски конденсаторов

Самый простой конденсатор — это два электрода, сделанные в форме пластин, которые разделяются тонкими изоляторами. Каждое устройство имеет отклонение, которое допустимо при его работе. Эту величину также можно узнать по маркировке устройства. Его допуск измеряется и указывается в процентном соотношении и может лежать в пределах от 20 до 30%. Для электротехники, которая должна работать с высокой точностью, можно использовать конденсаторы с маленьким значением допуска, не больше 1%.
Приведенные параметры являются основными для работы конденсатора. Зная их значения, можно использовать конденсаторы для самостоятельной сборки аппаратов или машин.

Виды конденсаторов

Существует несколько основных видов конденсаторов, которые используют в различной технике. Итак, стоит рассмотреть каждый вид, его описания и свойства:

У каждого конденсатора свое предназначение, поэтому их дополнительно классифицируют на общие и специальные. Общие конденсаторы применяют в любых видах и классах аппаратуры. В основном это низковольтные устройства. Специальные конденсаторы — это все остальные виды устройств, которые являются высоковольтными, импульсными, пусковыми и другими различными видами.

Особенности плоского конденсатора

Так как конденсатор — это устройство, предназначенное для накопления напряжения и его дальнейшего распределения, поэтому нужно выбирать его с хорошей электроемкостью и «пробивным» напряжением. Одним из таких является плоский конденсатор. Выпускается он в виде двух тонких пластин определенной площади, которые расположены на близком расстоянии друг от друга. Плоский конденсатор обладает двумя зарядами: положительным и отрицательным.

Пластины плоского конденсатора между собой имеют однородное электрическое поле. Этот тип устройства не вступает во взаимодействие с другими приборами. Пластина конденсатора способна усиливать электрическое поле.

Правильный заряд конденсатора

Он является хранилищем для электрических зарядов, которые должны постоянно заряжаться. Заряд конденсатора происходит за счет подключения его к сети. Чтобы зарядить устройство, нужно правильно подсоединить его. Для этого берут цепь, которая состоит из разряженного конденсатора с емкостью, резистором, и подключают к питанию с постоянным напряжением.

Разряжается конденсатор по следующему типу: замыкают ключ, и пластины его соединяются между собой. В это время конденсатор разряжается, и между его пластинами исчезает электрическое поле. Если конденсатор разряжается через провода, то на это уйдет много времени, так как в них накапливается много энергии.

Зачем нужен контур конденсатора

В контурах находятся конденсаторы, которые изготавливаются из пары пластин. Для их изготовления берут алюминий или латунь. Хорошая работа радиотехники зависит от правильной настройки контуров. Самая обычная цепь контура состоит из одной катушки и конденсатора, которые между собой замкнуты в электрическую цепь. Есть условия, которые влияют на появление колебаний, поэтому чаще всего контур конденсатора называют колебательным.

Заключение

Конденсатор — это пассивное устройство в электрической цепи, которое используется в качестве емкости для хранения электричества. Чтобы средство для накопления энергии в электрических цепях, именуемое конденсатором, проработало долго, нужно следовать указанным условиям, которые прописаны на корпусе устройства. Область применения широкая. Используют конденсаторы в радиоэлектронике и различной аппаратуре. Подразделяются устройства на много разных видов и выпускаются многообразной конструкцией. Конденсаторы могут соединяться двумя видами: параллельным и последовательным. Также на корпусе устройства есть информация о емкости, напряжении, допуске и его типе. Стоит запомнить, что при подключении конденсатора стоит соблюдать полярность. В противном случае устройство быстро выйдет из строя.

Сегодня на рынке электронных компонентов существует много разных типов конденсаторов, и каждый тип обладает своими собственными преимуществам и недостатками. Некоторые способны работать при высоких напряжениях, другие отличаются значительной емкостью, у третьих мала собственная индуктивность, а какие-то характеризуются исключительно малым током утечки. Все эти факторы определяют области применения конденсаторов конкретных типов.

Рассмотрим, какие же бывают типы конденсаторов. Вообще их очень много, но здесь мы рассмотрим основные популярные типы конденсаторов, и разберемся, как этот тип определить.

Например К50-35 или К50-29, состоят из двух тонких полосок алюминия, скрученных в рулон, между которыми в качестве диэлектрика помещается пропитанная электролитом бумага. Рулон помещается в герметичный алюминиевый цилиндр, на одном из торцов которого (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

Ёмкость электролитических конденсаторов измеряется микрофарадами, и может быть от 0.1 мкф до 100 000 мкф. Значительная емкость электролитических конденсаторов, по сравнению с другими типами конденсаторов, и является их главным преимуществом. Максимальное рабочее напряжение электролитических конденсаторов может достигать 500 вольт. Максимально допустимое рабочее напряжение, как и емкость конденсатора, указываются на его корпусе.

Есть у этого типа конденсаторов и недостатки. Первый из которых — полярность. На корпусе конденсатора отрицательный вывод помечен знаком минус, именно этот вывод должен быть, при работе конденсатора в схеме под более низким потенциалом, чем другой, или конденсатор не сможет нормально накапливать заряд, и скорее всего взорвется, или будет в любом случае испорчен, если долго держать его под напряжением неверной полярности.

Именно по причине полярности, электролитические конденсаторы применимы лишь в цепях постоянного или пульсирующего тока, но никак не напрямую в цепях переменного тока, только выпрямленным напряжением можно заряжать электролитические конденсаторы.

Второй недостаток конденсаторов этого типа — высокий ток утечки. По этой причине не получится использовать электролитический конденсатор для длительного хранения заряда, но он вполне подойдет в качестве промежуточного элемента фильтра в активной схеме.

Третьим недостатком является то, что емкость конденсаторов этого типа снижается с ростом частоты (пульсирующего тока), но эта проблема решается установкой на платах параллельно электролитическому конденсатору еще и керамического конденсатора сравнительно небольшой емкости, обычно в 10000 меньшей, чем у стоящего рядом электролитического.

Теперь поговорим о танталовых конденсаторах
. Примером могут служить К52-1 или smd А. В их основе пентаоксид тантала. Суть в том, что при окислении тантала образуется плотная не проводящая оксидная пленка, толщину которой можно технологически контролировать.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода. Технологическая цепочка при производстве довольно сложна. В начале создают анод из чистого прессованного танталового порошка, который спекают в глубоком вакууме при температуре от 1300 до 2000°C, чтобы получилась пористая структура.

Затем, путем электрохимического окисления, на аноде формируют диэлектрик в виде пленки пентаоксида тантала, толщину которой регулируют меняя напряжение в процессе электрохимического окисления, в результате толщина пленки получается всего от сотен до тысяч ангстрем, но пленка имеет такую структуру, что обеспечивает высокое электрическое сопротивление.

Следующий этап — формирование электролита, которым выступает полупроводник диоксид марганца. Солями марганца пропитывают танталовый пористый анод, затем его подвергают нагреву, чтобы диоксид марганца появился на поверхности; процесс повторяют несколько раз до получения полного покрытия. Полученную поверхность покрывают слоем графита, затем наносят серебро — получается катод. Структуру затем помещают в компаунд.

Танталовые конденсаторы похожи свойствами на алюминиевые электролитические, однако имеют особенности. Их рабочее напряжение ограничено 100 вольтами, емкость не превышает 1000 мкф, собственная индуктивность у них меньше, поэтому применяются танталовые конденсаторы и на высоких частотах, достигающих сотен килогерц.

Недостаток их заключается в крайней чувствительности к превышению максимально допустимого напряжения, по этой причине танталовые конденсаторы выходят из строя чаще всего из-за пробоя. Линия на корпусе танталового конденсатора обозначает положительный электрод — анод. Выводные или SMD танталовые конденсаторы можно встретить на современных печатных платах многих электронных устройств.

Например типов К10-7В, К10-19, КД-2, отличаются относительно большой емкостью (от 1 пф до 0,47 мкф) при малых размерах. Их рабочее напряжение лежит в диапазоне от 16 до 50 вольт. Их особенности: малые токи утечки, низкая индуктивность, дающая им возможность работать при высоких частотах, а также малые размеры и высокая температурная стабильность емкости. Такие конденсаторы успешно работают в цепях постоянного, переменного и пульсирующего тока.

Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки — не более 3 мкА. Керамические конденсаторы устойчивы в внешним факторам, таким как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Керамические дисковые конденсаторы широко применяются в сглаживающих фильтрах источников питания, при фильтрации помех, в цепях межкаскадной связи, и почти во всех радиоэлектронных устройствах.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф.

Например К10-17А или К10-17Б, в отличие от однослойных, имеют в своей структуре чередующиеся тонкие слои керамики и металла. Их емкость поэтому больше, чем у однослойных, и может легко достигать нескольких микрофарад. Максимальное напряжение также ограничено здесь 50 вольтами. Конденсаторы этого типа способны, так же как и однослойные, исправно работать в цепях постоянного, переменного и пульсирующего тока.

Способны работать при высоком напряжении от 50 до 15000 вольт. Их емкость лежит в диапазоне от 68 до 100 нф, и работать такие конденсаторы могут в цепях постоянного, переменного или пульсирующего тока.

Их можно встретить в сетевых фильтрах в качестве X/Y конденсаторов, а также в схемах вторичных источников питания, где они используются для устранения синфазных помех и поглощения шума если схема высокочастотная. Порой без применения этих конденсаторов, выход из строя устройства может угрожать жизни людей.

Особый тип высоковольтных керамических конденсаторов — конденсатор высоковольтный импульсный
, применяемый для мощных импульсных режимов. Примером таких высоковольтных керамических конденсаторов являются отечественные К15У, КВИ и К15-4. Эти конденсаторы способны работать под напряжением до 30000 вольт, а высоковольтные импульсы могут следовать с высокой частотой, до 10000 импульсов в секунду. Керамика обеспечивает надежные диэлектрические свойства, а особая форма конденсатора и расположение обкладок препятствует пробою снаружи.

Такие конденсаторы весьма популярны в качестве контурных в мощной радиоаппаратуре и очень приветствуются, например, тесластроителями (для конструирования на искровом промежутке или на лампах, — SGTC, VTTC).

Например K73-17 или CL21, на основе металлизированной пленки широко применяются в импульсных блоках питания и электронных балластах. Их корпус из эпоксидного компаунда придает конденсаторам влагостойкости, теплостойкости и делает их устойчивыми к воздействию агрессивных сред и растворителей.

Полиэстеровые конденсаторы выпускаются емкостью от 1 нф до 15 мкф, и рассчитаны на напряжение от 50 до 1500 вольт. Их отличает высокая температурная стабильность при высокой емкости и небольших размерах. Цена полиэстеровых конденсаторов не высока, поэтому они весьма популярны во многих электронных устройствах, в частности в балластах энергосберегающих ламп.

Маркировка конденсатора содержит на конце букву, обозначающую допуск по отклонению емкости от номинальной, а также букву и цифру в начале маркировки, обозначающие допустимое максимальное напряжение, например 2А102J — конденсатор на максимальное напряжение 100 вольт, емкостью 1 нф, допустимое отклонение емкости +-5%. Таблицы для расшифровки маркировки можно легко найти в интернете.

Широкий диапазон емкостей и напряжений, дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсного токов.

Полипропиленовые конденсаторы
, например К78-2, в отличие от полиэстеровых, в качестве диэлектрика имеют полипропиленовую пленку. Конденсаторы этого типа выпускаются емкостью от 100 пф до 10 мкф, а напряжение может достигать 3000 вольт.

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tgδ может не превышать 0,001. Такие конденсаторы широко используются, например, в индукционных нагревателях, и могут работать на частотах измеряемых десятками и даже сотнями килогерц.

Отдельного упоминания заслуживают пусковые полипропиленовые конденсаторы
, такие например, как CBB-60. Эти конденсаторы используют для пуска асинхронных двигателей переменного тока. Они наматываются металлизированной полипропиленовой пленкой на пластиковый сердечник, затем рулон заливается компаундом.

Корпус конденсатора выполнен из материала не поддерживающего горение, то есть конденсатор полностью пожаробезопасный и подходит для работы в тяжелых условиях. Выводы могут быть как проводными, так и под клеммы и под болт. Очевидно, конденсаторы этого типа предназначены для работы на промышленной сетевой частоте.

Пусковые конденсаторы выпускаются на переменное напряжение от 300 до 600 вольт, а диапазон типичных емкостей — от 1 до 1000 мкф.

Андрей Повный

Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке (по сравнению с описываемым в этой статье). Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска – для создания низковольтной цепи вам понадобится только значение емкости.

Шаги

Маркировка больших конденсаторов

Ознакомьтесь с единицами измерения.
Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения.

• 1 µF
  , uF
  , mF
  = 1 мкФ (микрофарад) = 10 -6 Ф. (Внимание! В случаях, не связанных с маркировкой конденсаторов, 1 mF = 1 мФ (миллифарад) = 10 -3 Ф)
• 1 nF
  = 1 нФ (нанофарад) = 10 -9 Ф.
• 1 pF
  , mmF
  , uuF
  = 1 пФ (пикофарад) = 10 -12 Ф.

— Полимерные конденсаторы — альтернатива многослойным керамическим конденсаторам

Спрос на многослойные керамические конденсаторы (MLCC) превысил поставки 2017 года. Отраслевые наблюдатели ожидают, что дефицит исчезнет к 2020 году, но производители конечных изделий электроники по-прежнему обеспокоены. В поисках подходящих альтернатив интернет-сообщество из более чем 650 000 инженеров провело конкурс, который включал в себя испытания полимерных конденсаторов на предмет того, как они ведут себя по сравнению с аналогичными керамическими конденсаторами.

Расширение сферы применений портативных устройств для обработки информации и вычислений, а также рост автомобильной промышленности вызвали огромный спрос на многослойные керамические конденсаторы. Сложность производственных процессов при изготовлении этих конденсаторов (с использованием чередующихся слоев керамики и металла толщиной в несколько нанометров) ограничивает число производителей, способных осуществлять последовательный контроль качества.

Хорошей новостью является то, что у инженеров есть множество способов избежать применения в разработках многослойных керамических конденсаторов. Один из подходов состоит в том, чтобы использовать конденсаторы большей емкости в доступном типоразмере, если это не требует больших изменений в трассировке печатной платы. Другой подход заключается в параллельном соединении конденсаторов меньшей емкости или использовании конденсаторов, выполненных по совершено другой технологии, такой как полимерные конденсаторы.

Онлайн-сообщество “Element14” проверило последнее утверждение относительно полимерных конденсаторов в рамках специального конкурса. В итоге были получены очень интересные результаты.

Участники конкурса получили набор из 17 типов полимерных конденсаторов производства Panasonic, которые обладали емкостью 4,7…470 мкФ. Они также получили тестер, который позволял измерять пиковые значения эквивалентного последовательного сопротивления конденсаторов (далее ESR), экспериментировать с различными конденсаторами, создавать оригинальные схемы, модифицировать уже существующие и так далее (рисунок 1). Вот что написали участники экспериментов о сделанных выводах.

Их первая задача заключалась в том, чтобы найти лучший способ измерения величины ESR и фактической емкости конденсаторов. Эти параметры важны потому что современным микропроцессорным системам требуются источники питания, выдающие большой ток и с чрезвычайно быстрым прохождением переходных процессов, что в свою очередь требует жесткого регулирования. Эти условия создают потребность в экономичных компактных конденсаторах с высокими значениями емкости.

Идеальный конденсатор не имеет эквивалентного последовательного сопротивления, однако во всех реальных конденсаторах это сопротивление присутствует, хотя и имеет крайне небольшие значения. ESR конденсатора влияет на поведение всей электрической цепи и по прошествии определенного времени. Из-за старения и высыхания электролита в некоторых конденсаторах, неправильного использования и перегрева значение этого параметра может ухудшиться. В таком случае рассеиваемая мощность возрастает, что еще более ухудшает производительность.

Рис. 1. ESR-метр ESR 70 и настольный мультиметр Tenma 72-1020, используемые для измерения величины ESR при испытаниях конденсаторов

Одной из первых целей участников эксперимента был поиск наиболее надежного способа измерения величины ESR полимерных конденсаторов. Для этого участники использовали два разных метода измерений: метод измерения при помощи осциллографа и метод с использованием специального измерителя значения ESR (рисунок 2). Исследованные конденсаторы соответствовали своим спецификациям с учетом условий, при которых проводились измерения. Участники исследования были особенно внимательны к тому, чтобы обеспечить надежный контакт между выводами конденсатора и щупами средства измерения величины ESR.

В итоге оба метода дали схожие результаты, хотя были отмечены некоторые важные моменты. Значения емкости, измеренные с помощью ESR 70 и настольного мультиметра Tenma 72-1020 были в практически полном соответствии, хотя ESR 70 неизменно давал результаты, значения которых были ниже, чем у Tenma 72-1020. Прибор ESR 70 оказался простым в использовании, но ему не хватает точности для измерения значений ESR ниже, чем, примерно, 0,04 Ом.

Рис. 2. Типовые схемы для измерения величины ESR конденсатора с использованием осциллографа и встроенного генератора сигналов

Метод с применением осциллографа, хотя и сложнее в настройке и медленнее, дает схожие с полученными при помощи прибора ESR 70 результаты. Однако метод с применением осциллографа имеет некоторые преимущества. Например, изменяя частоту или просто наблюдая форму сигнала, можно получить более глобальное понимание иных причин, которые вызывают неидеальное поведение конденсатора (скажем, наличие индуктивности выводов).

В другом эксперименте было исследовано влияние замены керамических конденсаторов на полимерные. Участники исследования подключили емкость к силовому модулю TI SWIFT Power Module, чтобы увидеть, уменьшают ли полимерные конденсаторы пульсации на выходе модуля.

Силовой модуль SWIFT TPSM84A21 10 A представляет собой понижающий преобразователь, который позволяет получить на выходе постоянное напряжение в диапазоне 0,508…1,3 В с максимальным током 10 А при входном постоянном напряжении 8…14 В. Модуль имеет встроенные конденсаторы на входе и на выходе. Внешняя емкость обычно не требуется. Однако если источник входного напряжения находится на расстоянии более нескольких дюймов от TPSM84A21, то может возникнуть необходимость в дополнительной емкости, которую необходимо подключить ко входу микросхемы. Типовое рекомендуемое значение входной емкости составляет 47…100 мкФ.

Члены сообщества проверили, может ли помочь в решении поставленной задачи полимерный конденсатор с низким значением ESR. Чрезвычайно низкое значение ESR необходимо для уменьшения амплитуды пульсаций напряжения и, как правило, в этом случае используются керамические конденсаторы. Альтернативой является один алюминиевый полимерный конденсатор Panasonic, который может заменить несколько керамических конденсаторов.

Участники сообщества оценили ограниченное количество условий проведения эксперимента при относительно низкой выходной мощности. В первом испытании не использовалась внешняя дополнительная емкость, в результате чего величина пульсаций составила около 8 мВ. Коммутационный шум возникал на той же частоте, что и коммутация модуля.

Затем участники экспериментировали, добавляя внешнюю входную емкость в виде алюминиевого твердотельного конденсатора Panasonic для поверхностного монтажа на 120 мкФ. Добавление внешнего конденсатора уменьшило пульсации с 8 до 5,6 мВ, что значительно ниже значения, указанного в описании модуля.

Пульсаций и шума, не уменьшенных посредством фильтрации, может быть достаточно, чтобы ухудшить характеристики устройств, подключенных к источнику питания. Добавление дополнительной емкости показало, как можно уменьшить шум и пульсации на выходе схемы.

Рис. 3. Схема накачки заряда

Другой эксперимент был сосредоточен на схеме накачки заряда и сравнивал характеристики полимерных конденсаторов с характеристиками многослойных керамических. В качестве краткого обзора: схема накачки заряда – это своего рода преобразователь постоянного тока (DC/DC-преобразователь), который использует конденсаторы для повышения или понижения напряжения. Некоторые виды коммутирующих устройств контролируют подключение напряжения питания к нагрузке через конденсатор. В схеме накачки заряда с двухступенчатым циклом конденсатор на первом этапе подключается через источник питания и заряжается от источника напряжения питания. На втором этапе схема изменяется таким образом, что конденсатор включается последовательно с источником питания и нагрузкой. Это делает напряжение на нагрузке равным сумме напряжения питания и напряжений на конденсаторах. Импульсный характер переключаемого более высокого выходного напряжения часто сглаживается путем использования конденсатора.

Системы с накачкой заряда могут удваивать, утраивать напряжение, вдвое уменьшать его и генерировать произвольные напряжения путем быстрого переключения между режимами, в зависимости от топологии схемы и применяемого контроллера. В данном случае схема накачки заряда представляла собой схему Диксона, в которой использовался вход, на который подавалось 12 В. На выходе без подключенной нагрузки было напряжение порядка 48 В (рисунок 3).

Рис. 4. Генератор, приводящий в действие схему накачки заряда

Экспериментаторы управляли этой системой с помощью простого генератора. Конструкция генерировала последовательность импульсов на выходе, используя счетчик 74HC4040D, инверторы на основе триггеров Шмитта 74AC14 и H-образный мост LMD18201 (рисунок 4). Схема использовала только один из выходов драйвера H-образного моста, потому что конденсаторы полярные, а полный мост сгенерировал бы напряжение обратной полярности, которое было бы подано на конденсаторы. В системе использовались керамические многослойные конденсаторы и полимерные конденсаторы, в обоих случаях это были конденсаторы емкостью 10 мкФ и рабочим напряжением 50 В.

В таблице 1 приведены результаты исследования функционирования конденсаторов в схеме накачки заряда. Полимерные конденсаторы могут значительно лучше выполнять свою функцию, чем многослойные керамические конденсаторы, особенно в тех случаях, когда рабочее напряжение близко к номинальному напряжению конденсатора.

Участники обнаружили, что без нагрузки обе схемы накачки генерировали одинаковое повышенное напряжение; при 12 вольтах на входе они выдавали 47 вольт на выходе. Тем не менее, чтобы получить на выходе 49 В, схеме с применением керамических многослойных конденсаторов потребовалось дополнительно подать еще два вольта на вход, что на 13% больше номинального входного напряжения.

Для схемы накачки заряда с полимерными конденсаторами и выходным напряжением 49 В, где в качестве нагрузки был подключен нагреватель клеевого пистолета, входная мощность составила 7,94 Вт, выходная мощность – 6,76 Вт, а КПД составил 85,2%. Для многослойных керамических конденсаторов, использовавшихся в схеме накачки заряда с выходным напряжением 49 В и аналогичной подключенной нагрузкой в виде нагревателя, входная мощность составила 9,15 Вт, выходная мощность – 6,82 Вт, а КПД – 74,5%.

Испытания также показали, что пульсации выходного напряжения в цепи, содержащей многослойные керамические конденсаторы, были примерно в пять раз выше, чем в цепи, содержащей полимерные конденсаторы, что было бы важно, если бы схему использовали в качестве источника питания. При том же входном напряжении (12 В) схема, содержащая полимерные конденсаторы, генерировала примерно на шесть вольт больше (под нагрузкой), чем схема с многослойными керамическими конденсаторами, что выше примерно на 17%.

Применение схемы накачки заряда показало, что полимерные конденсаторы могут работать значительно лучше, чем многослойные керамические конденсаторы, особенно в тех случаях, когда фактическое рабочее напряжение близко к номинальному напряжению конденсатора.

Экспериментаторы проверили работу схемы при различных условиях и при относительно низких значениях выходной мощности, с внешней входной емкостью и без нее. Результаты испытаний приведены в таблице 2.

Эти эксперименты указывают на большие перспективы применения полимерных конденсаторов в качестве замены многослойным керамическим конденсаторам. Полимерные конденсаторы имеют преимущества перед многослойными керамическими конденсаторами, особенно с точки зрения более низкого значения ESR, обеспечения меньших пульсаций напряжения и лучшей энергоэффективности. Нехватка многослойных керамических конденсаторов вызвала много дискуссий в сообществе разработчиков относительно пассивных компонентов в целом и использования полимерных конденсаторов в частности. Хотя спрос и предложение многослойных керамических конденсаторов со временем стабилизируются, текущий дефицит конденсаторов данного типа помог понять, что полимерные конденсаторы в качестве альтернативы керамическим помогут избежать проблем с поставками в будущем.

Источник: https://www.eeworldonline.com

Литература

Evaluating polymer capacitors

The polymer capacitor contest page

Чем отличаются конденсаторы

В чем разница между конденсаторами?

Один из наиболее часто задаваемых вопросов по пассивному компоненту , который мы слышим, — «В чем разница между широким спектром конденсаторов?» Когда в вашей схеме требуется конденсатор, у вас есть много вариантов: электролитические, керамические, серебряно-слюдяные, майларовые, монолитные, танталовые, стеклянные или суперконденсаторы, и это лишь некоторые из них. Это может сбивать с толку, особенно если у вас есть конкретное приложение, которое требует дополнительной фильтрации шума или возможностей обработки высокого напряжения.Ниже приведены некоторые распространенные типы конденсаторов и приложения, в которых они чаще всего используются:

Конденсаторы керамические

Изготовленные из керамического материала в качестве диэлектрика и металла в качестве электродов, керамические конденсаторы бывают различных форм и размеров. Как правило, они менее дороги, чем другие конденсаторы, и имеют меньшую емкость (макс. Пара мкФ), что делает их часто используемыми при требованиях к низкой емкости при фильтрации и подавлении шума / гармоник.Несколько керамических слоев также могут быть скомпонованы и сжаты вместе, чтобы сформировать блок, уменьшая эквивалентную последовательную индуктивность и создавая монолитный керамический конденсатор .

Конденсаторы электролитические

Высокая емкость (1000 мкФ) позволяет этим конденсаторам накапливать большое количество энергии для своего размера. Существует несколько различных типов электролитов, но в основном они используют очень тонкий слой оксида в качестве диэлектрика и проводящий полужидкий электролит в качестве одного из пластинчатых электродов.Эти поляризованные конденсаторы часто используются в приложениях связи, сглаживания пульсаций, блокировки постоянного тока, обхода, фильтрации и синхронизации.

Конденсаторы из полистирола

Используя полистирольную пленку в качестве диэлектрика, эти конденсаторы обеспечивают высокую изоляцию, низкий уровень искажений, высокие частотные диапазоны и хорошую температурную стабильность. Обычно они поставляются в упаковке со сквозным отверстием, поэтому упаковка для поверхностного монтажа недоступна. Они широко используются в аудиоприложениях, таких как радиолюбитель для фильтрации электромагнитных помех / шума и радиосвязи.

Майларовые конденсаторы

Другой тип пленочных конденсаторов, майларовые колпачки, обладают отличными свойствами высокой термостойкости и влагостойкости. Благодаря этому они могут использоваться в более суровых условиях окружающей среды, таких как преобразователи энергии, освещение, синхронизация и связь. Майлары обычно больше по физическим размерам, чем другие кепки, и при этом занимают более ценную недвижимость.

Конденсаторы танталовые

Это тип электролитического конденсатора трех различных типов: электролитическая танталовая фольга, тантал с пористым анодом и жидким электролитом и тантал с пористым анодом и твердым электролитом.Танталовый конденсатор известен своей высокой плотностью емкости. Он также очень надежен во многих приложениях (при условии, что он не имеет обратного смещения и не подвержен высоким напряжениям или токам пульсации), хотя они в основном используются в приложениях развязки, блокировки постоянного тока, обхода, фильтрации и синхронизации.

Серебряные слюдяные конденсаторы

1000 пФ Серебряный слюдяной конденсатор
Серебряные слюдяные конденсаторы
имеют низкие допуски, что обеспечивает высокую точность и стабильность работы. Диэлектрик слюда содержит тонкие листы серебряной фольги между ними, чтобы обеспечить химически стабильную структуру, которая не реагирует на многие вещества окружающей среды. Серебряные слюдяные колпачки, широко используемые в схемах настройки и в суровых условиях, подходят для высокопроизводительных приложений, требующих максимальной точности и надежности.

Конечно, каждый конденсатор можно использовать в самых разных приложениях. Так уж сложилось, что одни из них в одних приложениях работают лучше, чем другие.

Полиэфирные конденсаторы — Msrblog

Полиэфирные конденсаторы , также известные как майларовые или ПЭТ-конденсаторы, используются в качестве свинцовых конденсаторов во многих приложениях. Они используются в основном в свинцовом виде. Они не производятся как конденсаторы с высокими допусками, но они имеют низкое ESR и способны выдерживать большие выбросы с большим временем нарастания.

Именно свойства этого диэлектрика придают полиэфирному конденсатору его уникальные свойства.

В полиэфирном диэлектрике используется полиэфирная пленка в качестве диэлектрика, которая находится между двумя пластинами конденсатора.

Именно свойства этого диэлектрика придают полиэфирному конденсатору его уникальные свойства.

Эти конденсаторы также известны под торговым названием Майларовые конденсаторы, поскольку это торговое название используемой полиэфирной диэлектрической пленки. Кроме того, конденсаторы могут называться ПЭТ, потому что используемый синтетический полиэфирный материал носит это сокращение.

Полиэфирный диэлектрик

Полиэфирные конденсаторы основаны на использовании полиэфирного диэлектрика.

Полиэфирный диэлектрик на основе категории полимеров, которые содержат химические сложные эфиры в своей основной полимерной цепи. Хотя существует множество полиэфиров, термин «полиэфир» как специфический материал чаще всего относится к полиэтилентерефталату, ПЭТ.

Свойства полиэфирного конденсатора

Как и любой конденсатор, полиэфирные конденсаторы имеют свои собственные характеристики. Это означает, что они подходят для одних приложений больше, чем для других.

Конденсатор на полиэфирной пленке из ПЭТ с указанием корпуса и размера

Некоторые из их основных характеристик приведены ниже:

• Только выводы с выводами: Конденсаторы из полиэстера доступны только с выводами и не доступны в корпусах для поверхностного монтажа.
• Высокая диэлектрическая прочность: полиэфирный диэлектрик, используемый в этих конденсаторах, также называемый ПЭТ, обеспечивает высокую диэлектрическую прочность. Это означает, что высоковольтные конденсаторы можно сделать относительно небольшими.
• Рабочая температура: Благодаря свойствам полиэфирного диэлектрика, эти конденсаторы часто могут работать при температурах до 125 ° C, хотя и со снижением напряжения.
• ESR: Конденсаторы из полиэстера могут обеспечить низкий уровень эквивалентного последовательного сопротивления.
• Высокое значение dV / dt: конструкция и диэлектрик из полиэфирных конденсаторов PET означает, что они могут использоваться в приложениях, где присутствуют резкие и быстрые всплески времени нарастания, поскольку они способны выдерживать высокие значения dV / dt.
• Допуск: многие конденсаторы с полиэфирной пленкой имеют допуск только 5% или 10%, что достаточно для многих приложений, но для всех приложений, поскольку в наши дни доступны конденсаторы с гораздо лучшими допусками по более низкой цене.

Источник информации:

Какой тип конденсатора следует использовать? | Блоги

Марк Харрис

| & nbsp Создано: 7 октября 2020 г.
& nbsp | & nbsp

Обновлено: 27 января 2021 г.

Конденсаторы

Конденсаторы

являются одними из основных компонентов всех электронных устройств и жизненно важны для их работы. В современной электронике чаще всего встречаются керамические конденсаторы, разделяющие источники питания почти для каждой интегральной схемы (ИС) на печатной плате, или алюминиевые электролитические конденсаторы в качестве объемной емкости для регулятора напряжения. Однако конденсаторы используются в гораздо большем количестве применений, чем просто для обхода шума, и существует гораздо больше типов конденсаторов, чем только керамические и алюминиевые электролитические.

Конденсаторы используются для:

• Муфта
• Развязка
• Фильтры
• Накопление / поставка энергии
• Согласование импеданса
• Демпферы
• и многие другие приложения

В этой статье мы рассмотрим все типы конденсаторов и их области применения.Хотя мы можем думать о конденсаторах как о стабильной технологии, которая не менялась десятилетиями, реальность такова, что конденсаторы сегодня сильно отличаются от конденсаторов десятилетней давности, не говоря уже о 20-летней давности. Области применения, для которых вы никогда не могли бы представить использование конденсаторов определенного типа в прошлом, сегодня вполне разумны, учитывая достижения в конденсаторной технологии. Напротив, хотя некоторые конденсаторы сегодня могут считаться устаревшими и не имеющими практического применения по сравнению с другими типами конденсаторов, у них все еще есть свои нишевые приложения, в которых они преуспевают.

Хотя все конденсаторы обладают емкостью — не все они равны. Емкость — не единственный критический параметр при выборе конденсатора, и каждый тип конденсатора используется в разных приложениях, поэтому иногда сделать правильный выбор — непростая задача. Было бы лучше, если бы вы рассмотрели емкость, максимальное напряжение, эквивалентное последовательное сопротивление (ESR), эквивалентную последовательную индуктивность (ESL), долговечность, размер, цену, доступность, параметры, которые меняются с температурой, и так далее.Например, при выборе байпасного конденсатора важны параметры ESR и ESL. С другой стороны, при выборе конденсатора для хранения энергии или внезапного изменения нагрузки утечка тока может быть более критичной.

Типы конденсаторов, их номинальное напряжение и емкость

Выбор конденсатора в первую очередь зависит от вашего приложения и бюджетных ограничений. Цена конденсаторов может варьироваться от менее цента до более 100 долларов.

Давайте посмотрим на типы конденсаторов, где они используются и когда один подходит больше, чем другой.

Конденсаторы керамические

Керамические конденсаторы — один из самых популярных и распространенных типов конденсаторов. Раньше керамические конденсаторы имели очень низкую емкость, но в настоящее время это не так. Многослойные керамические конденсаторы (MLCC) широко используются в схемах; их номинальная емкость может достигать сотен микрофарад (мкФ). Современные керамические конденсаторы могут использоваться вместо конденсаторов других типов для устаревшего оборудования / конструкций, таких как электролитические или танталовые, и предлагают более высокие характеристики при более низкой стоимости.

Базовые сборки керамических конденсаторов SMT
Image Source MLCC

имеют керамический диэлектрический корпус, который представляет собой смесь тонко измельченных гранул параэлектрических или сегнетоэлектрических материалов и других компонентов для достижения желаемых параметров. У них есть несколько слоев электродов, которые создают емкость. Керамика спекается при высоких температурах, образуя электрическую и механическую основу конденсатора.

Керамические слои обычно очень тонкие; однако это зависит от номинального напряжения компонента.Чем выше напряжение, тем больше толщина и размер конденсатора при той же емкости. Конденсатор обычно защищен от влаги и других загрязнений тонким покрытием.

Хотя, как и всегда, существуют версии керамических конденсаторов со сквозными отверстиями / выводами, поистине блестящими являются конденсаторы для поверхностного монтажа. Интересно, что если сегодня вы разобьете много керамических конденсаторов со сквозными отверстиями, вы можете обнаружить конденсатор для поверхностного монтажа, прикрепленный к выводам под бусинкой! Объем производства и экономия на масштабе, которую обеспечивает объем для конденсаторов для поверхностного монтажа, удешевляют производителям простую переупаковку компонента для поверхностного монтажа в корпус со сквозными отверстиями.Керамические конденсаторы для поверхностного монтажа могут предложить весьма конкурентоспособные номинальные значения емкости для своего небольшого размера. MLCC — это самые маленькие конденсаторы на рынке, с упаковками до 08004 (0201 метрическая система). Без конденсаторов этих крошечных размеров высокопроизводительные платы с высокой плотностью размещения не были бы жизнеспособными.

MLCC

популярны не только потому, что они компактны с относительно высокой емкостью, но и потому, что они имеют решающее значение для многих приложений, где электролитический тип был бы совершенно непригоден. Керамические конденсаторы, как часто упускается из виду, обычно не загораются и не взрываются, если с ними неправильно обращаться. Они не имеют полярности и могут иметь напряжения, значительно превышающие их номинальные значения, без повреждения самого конденсатора. Напротив, алюминиевые электролитические и особенно танталовые конденсаторы имеют тенденцию превращаться в маленькие ракетные двигатели или взрываться, если к ним приложено даже незначительное обратное напряжение или их номинальные характеристики даже немного превышены.

Другие преимущества:

• Широкий диапазон емкости и напряжения
• Высокая надежность
• Лента и катушка для поверхностного монтажа
• Низкое СОЭ
• High Q на высоких частотах

Многослойный керамический конденсатор
Image Source

Несмотря на свои общие преимущества и преимущества, не все керамические конденсаторы одинаковы, и некоторые из них чрезвычайно дешевы, а другие дороги. Параметры конденсатора также зависят от нескольких факторов, например, от типа используемого керамического диэлектрика.Чаще всего используются диэлектрики C0G, NP0, X7R, Y5V и Z5U.

Существует два основных класса керамических конденсаторов:
Класс 1: обеспечивает высокую стабильность и низкие потери для резонансных схем (NP0, P100, N33, N75 и т. Д.).
Class 2: обеспечивает высокую объемную эффективность для приложений буфера, байпаса и соединения (X7R, X5R, Y5V, Z5U и т. Д.).

Керамические конденсаторы класса 1

Керамические конденсаторы

класса 1 обеспечивают высочайшую стабильность и самые низкие потери.Они обладают высокой толерантностью и точностью и более стабильны при изменении напряжения и температуры. Конденсаторы класса 1 подходят для использования в качестве генераторов, фильтров и требовательных аудиоприложений.

Коды допусков для керамических конденсаторов класса 1 приведены ниже:

Первый символ		Второй символ		Третий персонаж
Письмо	Sig. Фигуры	Цифра	Множитель (10х)	Письмо	Допуск
С	0.0	0	–1	G	+/- 30
В	0,3	1	-10	H	+/- 60
л	0,8	2	-100	Дж	+/- 120
А	0,9	3	-1000	К	+/- 250
м	1.0	4	+1	л	+/- 500
п.	1,5	6	+10	M	+/- 1000
R	2,2	7	+100	N	+/- 2500
S	3,3	8	+1000
т	4.7
В	5,6
U	7,5

Первый символ — это буква, обозначающая значащую цифру изменения емкости при изменении температуры в ppm / ° C. Второй символ числовой и обозначает множитель для первого символа. Третий символ — это буква, обозначающая максимальную ошибку в ppm // ° C.

Например, : керамика C0G предлагает один из самых стабильных диэлектриков конденсаторов на рынке. Изменение емкости в зависимости от температуры составляет 0 +/- 30 ppm / ° C, что составляет менее +/- 0,3% от номинальной емкости в диапазоне от -55 ° C до + 125 ° C. Дрейфом емкости или гистерезисом для керамики C0G можно пренебречь и составляет менее ± 0,05% по сравнению с ± 2% для пленочных конденсаторов.

Керамический диэлектрик C0G (NP0) обычно имеет «Q», превышающее 1000, и показывает небольшие изменения емкости или «Q» с частотой. В дополнение к этому, диэлектрическое поглощение обычно составляет менее 0,6%; это похоже на слюду, которая известна своим очень низким поглощением. Это делает керамические конденсаторы превосходными для ВЧ-приложений, и обычно вы можете найти керамические конденсаторы, специально разработанные для ВЧ-цепей.

Керамические конденсаторы класса 2

Керамические конденсаторы

класса 2 имеют гораздо более высокий уровень диэлектрической проницаемости, чем конденсаторы класса 1.Это дает им гораздо более высокий уровень емкости на единицу объема. Однако в качестве компромисса для этой более высокой плотности они имеют более низкую общую точность и стабильность. В дополнение к более низкой точности и стабильности керамические конденсаторы класса 2 также демонстрируют нелинейный температурный коэффициент и емкость, которая в небольшой степени зависит от приложенного напряжения.

Такие конденсаторы идеально подходят для развязки и развязки, где точное значение емкости не критично, но где пространство может быть проблемой.Они также идеально подходят для измерения объемной емкости в цепях, которые имеют быстро меняющиеся нагрузки, но при этом должны иметь компактную площадь основания, например, ИС РЧ передатчика / приемопередатчика.

Коды символов для допусков керамических конденсаторов класса 2:

Первый символ		Второй символ		Третий персонаж
Письмо	Низкая температура	Цифра	Высокая температура	Письмо	Изменение
х	-55 ° C (-67 ° F)	2	+ 45 ° C (+ 113 ° F)	D	+/- 3. 3%
Y	-30 ° C (-22 ° F)	4	+ 65 ° C (+ 149 ° F)	E	+/- 4,7%
Z	+ 10 ° C (+ 50 ° F)	5	+ 85 ° C (+ 185 ° F)	Ф	+/- 7,5%
		6	+ 105 ° C (+ 221 ° F)	-п.	+/- 10%
		7	+ 125 ° C (257 ° F)	R	+/- 15%
				S	+/- 22%
				т	+ 22% / -33%
				U	+ 22% / -56%
				В	+ 22% / -82%

Первый символ — это буква, обозначающая нижнюю границу диапазона рабочих температур.Второй номер — это верхний предел рабочей температуры. Третий символ — это буква, обозначающая изменение емкости во всем диапазоне рабочих температур.

Одним из наиболее распространенных и популярных керамических диэлектриков класса 2 является X7R, который имеет диапазон температур от -55 ° C до + 125 ° C и изменение емкости ± 15%, что является относительно невысокой стоимостью, но все же имеет относительно хорошие допуски. Конденсаторы Y5V также очень распространены, поскольку емкость или напряжение начинает достигать верхнего края данного корпуса.Он имеет диапазон температур от -30 до + 85 ° C и допуск в диапазоне + 22 / -82%, что по-прежнему подходит для многих требований к развязке или объемной емкости, которые должны быть компактными и экономичными.

Керамические конденсаторы класса 3

Исторически существуют также керамические конденсаторы класса 3, которые обеспечивают высокую емкость на единицу объема. Эти диэлектрики сложно найти все еще в производстве, поскольку современная многослойная керамика класса 2 может предлагать аналогичные или более высокие емкости в сочетании с лучшими характеристиками в более компактном корпусе.

Конденсаторы танталовые

Тантал — это тип электролитического конденсатора, который изготовлен с использованием металлического тантала в качестве анода, покрытого тонким слоем оксида, который действует как диэлектрик. Тантал предлагает очень тонкий диэлектрический слой, что приводит к более высоким значениям емкости на единицу объема.

Танталовые конденсаторы SMT
Image Source

Танталовые конденсаторы поляризованы, что означает, что они могут использоваться только с источником постоянного тока и размещены только в правильной ориентации.Танталовый конденсатор, используемый за пределами его номинального напряжения / температуры или с неправильной полярностью, быстро приведет к тепловому выходу из строя, вызывая пожары и даже небольшие взрывы. Их можно смягчить, используя в конструкции элементы безопасности, такие как ограничители тока или плавкие предохранители. Тем не менее, об этом следует помнить при использовании танталовых конденсаторов, близких к их номинальным характеристикам.

По сравнению с керамическими конденсаторами эквивалентное последовательное сопротивление танталового конденсатора относительно велико, обычно на несколько порядков выше.Это делает танталовые конденсаторы плохим выбором для высокочастотных приложений.

Танталовые конденсаторы, как правило, значительно дороже, чем MLCC, поэтому использование танталовых крышек для общих приложений становится все более редким. У них действительно есть некоторые выдающиеся особенности, которые делают их идеальными для определенных приложений, несмотря на их дополнительную стоимость.

Линейное изменение емкости с температурой

Танталовые конденсаторы демонстрируют линейное изменение емкости в зависимости от температуры.Это линейное изменение упрощает расчет емкости в критических условиях. В дополнение к линейному изменению емкость танталовых конденсаторов увеличивается с температурой, что дает преимущества, например, для накопления энергии или стабильности при изменении нагрузки импульсного источника питания. Если танталовый конденсатор находится рядом с импульсным источником питания, его емкость немного возрастет, поскольку источник питания подвергается большой нагрузке и нагревается.

Зависимость емкости MLCC и танталового конденсатора от температуры
Источник изображения

Ограниченные микрофонные / пьезоэлектрические эффекты

Благодаря пьезоэлектрическому эффекту керамические конденсаторы являются микрофонными, поскольку они вибрируют, генерируя напряжение, как пьезо микрофон.Этот эффект может вызвать дополнительный шум в цепи, что не идеально для плат в условиях высокой вибрации с чувствительными / низковольтными аналоговыми сигналами. Этот шум не является достаточно значительным, чтобы повлиять на цифровые или усиленные аналоговые сигналы, однако неусиленные аналоговые сигналы от преобразователей или другие очень чувствительные сигналы могут быть затронуты. Это одна из причин, по которой многие компоненты, связанные со звуком, не рекомендуют керамические конденсаторы. Танталовые конденсаторы обычно не обладают пьезоэлектрическими / микрофонными характеристиками, что делает их идеальными для аудио приложений или приложений, которые испытывают сильную вибрацию.

Керамический конденсатор и танталовый конденсатор Акустические эффекты
Источник изображения

Характеристики емкости в зависимости от напряжения

Танталовые конденсаторы

очень стабильны при различных условиях постоянного напряжения, если эти условия не выходят за пределы номинальных значений конденсатора. Емкость многослойных керамических конденсаторов значительно изменяется с увеличением напряжения, уменьшаясь по мере увеличения напряжения. Это может быть жизненно важным для приложений с переменным напряжением, а также может сделать танталовый конденсатор сопоставимым по цене с MLCC в определенных приложениях.Танталовый конденсатор обычно дает полную заявленную емкость без каких-либо допусков. Для источников питания с низким уровнем шума и критических систем развязки, где керамический конденсатор может работать при напряжении, близком к максимальному, вам потребуется 1/3 емкости от танталового конденсатора, как от керамического конденсатора. В качестве альтернативы вам понадобится 1/3 от количества параллельных конденсаторов, чтобы иметь такую ​​же реальную емкость, что может обеспечить значительную экономию места.

Емкость как функция смещения постоянного тока для танталового конденсатора (TC) и MLCC
Источник изображения

Стабильность во времени

Диэлектрическая проницаемость керамических конденсаторов из-за деградации со временем поляризованных доменов в сегнетоэлектрических диэлектриках. Хотя это может звучать как техническая болтовня из научно-фантастического сериала, реальный эффект заключается в уменьшении емкости с течением времени. С другой стороны, танталовые конденсаторы, как правило, остаются стабильными в течение всего срока службы.Танталовые конденсаторы также не высыхают и не разрушаются, как алюминиевые электролитические конденсаторы, что делает танталовые конденсаторы идеальными для приложений с длительным сроком службы, особенно в сценариях, где обслуживание дорого или невозможно, или где устройство критически важно.

Старение MLCC проявляется в уменьшении емкости с течением времени.
Image Source

Алюминиевые электролитические конденсаторы

Алюминиевые электролитические конденсаторы являются культовыми. Если вы будете искать изображения конденсаторов, вы, скорее всего, получите изображение алюминиевого электролитического конденсатора.В современной электронике алюминиевые конденсаторы в основном используются для емкостей большой емкости, где требуется значительная емкость из-за их большого размера, высокого ESR и утечки тока. Несмотря на то, что они были заменены во многих приложениях, они по-прежнему очень популярны из-за их огромных значений емкости, высоких значений максимального напряжения и низкой стоимости.

Основные алюминиевые электролитические конденсаторы
Источник изображения

Алюминиевый электролитический конденсатор состоит из жидкого электролита.Электролит представляет собой жидкость или гель, содержащий высокую концентрацию ионов. Как и танталовые конденсаторы, которые также являются электролитическими, алюминиевые электролитические конденсаторы поляризованы. Это означает, что положительный вывод должен иметь более высокий потенциал, чем отрицательный. В отличие от научно-фантастических шоу, где капитан призывает «поменять полярность», чтобы что-то заработало, если вы сделаете это с алюминиевым конденсатором, он быстро выйдет из строя, лопнет и потенциально загорится.

Конструкция алюминиевого электролитического конденсатора
Image Source

Алюминиевые конденсаторы во многих приложениях были заменены более дешевыми многослойными керамическими конденсаторами, алюминиево-полимерными конденсаторами с низким ESR или танталовыми конденсаторами из-за большого количества недостатков алюминиевых электролитических конденсаторов.Алюминиевые конденсаторы имеют очень высокое эквивалентное последовательное сопротивление, что заставляет их рассеивать большую мощность, когда на конденсатор подаются сигналы с высокой частотой или большой амплитудой. Срок службы алюминиевого конденсатора сильно ограничен электролитом, который может высохнуть — срок службы значительно сокращается при высоких температурах эксплуатации. Ток утечки алюминиевого конденсатора значительно выше, чем у конденсаторов большинства других типов, что делает их менее идеальными для применения в соединительных устройствах.

Из-за недостатков эти конденсаторы непригодны для использования во многих современных приложениях. Тем не менее, алюминиевые конденсаторы никуда не денутся, поскольку у них есть несколько преимуществ, не в последнюю очередь из-за их мизерной стоимости при сопоставимой емкости / напряжении. Алюминиевые конденсаторы также предлагают значения емкости до нескольких фарад и гораздо более высокие напряжения, чем многие другие типы конденсаторов, по крайней мере, с учетом емкости. Несмотря на свой размер, они могут иметь меньшую площадь основания, чем эквивалентная емкость в нескольких других конденсаторах другого типа, подключенных параллельно, поскольку для алюминиевых конденсаторов характерно высокое соотношение диаметра к высоте.Если вертикальный зазор не является проблемой, алюминиевый конденсатор может иметь исключительную емкость для его площади основания.

По сравнению с танталовыми конденсаторами, алюминиевые конденсаторы, как правило, меньше повреждают цепь при выходе из строя. Когда срок службы алюминиевого конденсатора подходит к концу, его емкость постепенно уменьшается. Если он выходит из строя из-за перенапряжения или другого неправильного обращения, он обычно лопнет или разбухнет, не повредив при этом кусок вашей печатной платы, или вызовет пожар.

В то время как полимерные версии алюминиевых конденсаторов обладают множеством преимуществ, простой алюминиевый конденсатор значительно дешевле, а также обеспечивает более высокое максимальное номинальное напряжение.

Алюминиевые электролитические конденсаторы

могут быть заменены во многих приложениях, поскольку они не соответствуют строгим требованиям современной схемотехники, они по-прежнему непревзойденны в приложениях, где большие значения емкости требуются при ограниченном бюджете. Они используются во многих импульсных источниках питания для уменьшения пульсаций напряжения, аудио или других фильтров нижних частот, сглаживания или измерения объемной емкости. Хотя они могут быть не идеальным выбором, иногда они — единственный выбор или единственный способ добиться стабильной схемы в рамках бюджета.

Конденсаторы полимерные

Полимерные конденсаторы — это относительно новая технология, которая быстро становится распространенным типом электролитических конденсаторов. Они являются отличной альтернативой основным алюминиевым и танталовым конденсаторам, а в некоторых случаях даже многослойным керамическим конденсаторам. В этих конденсаторах в качестве электролита используются проводящие твердые полимеры, а не жидкие или гелевые электролиты, которые встречаются в традиционных электролитических конденсаторах.Поскольку как алюминиево-полимерные, так и тантал-полимерные конденсаторы предлагаются в тех же корпусах, что и их родительские жидкие электролиты, можно легко модернизировать существующую конструкцию до полимерных конденсаторов и воспользоваться преимуществами.

Полимерные конденсаторы
Image Source

Благодаря использованию твердых электролитов, полимерные конденсаторы позволяют избежать высыхания жидкого электролита, что серьезно ограничивает срок службы классических электролитических конденсаторов.

Полимерные конденсаторы

могут использоваться в качестве замены танталовых электролитических конденсаторов в большинстве ситуаций, если они не превышают максимальное номинальное напряжение, которое, как правило, ниже, чем у классических электролитических конденсаторов.Чаще всего встречаются полимерные конденсаторы с номинальным напряжением до 35 В постоянного тока, но все еще существует множество вариантов примерно до 63 В постоянного тока. Существует ограниченное количество конденсаторов, рассчитанных на 250 В постоянного тока для алюминиевого полимера или 125 В постоянного тока для танталового полимера.

Другая причина, по которой существующие конструкции обычно не заменяют большинство танталовых или алюминиевых электролитических конденсаторов полимерными, заключается в том, что они относительно дороги. При этом есть несколько преимуществ использования полимерных конденсаторов в конструкциях, особенно в источниках питания.В нескольких моих статьях по проекту с открытым исходным кодом я указывал алюминиево-полимерные конденсаторы, поскольку их производительность на доллар была непревзойденной для этих конкретных приложений.

Характеристики емкости в зависимости от напряжения

Подобно танталовым электролитическим конденсаторам, которые мы рассматривали ранее, полимерные конденсаторы имеют практически идентичные свойства, когда дело доходит до зависимости емкости от напряжения — емкость увеличивается линейно с увеличением температуры.

Зависимость емкости MLCC и полимерного конденсатора от времени и температуры
Источник изображения

Очень низкое ESR

Существенным недостатком традиционных танталовых и алюминиевых конденсаторов является их высокое эквивалентное последовательное сопротивление.При использовании для фильтрации приложений в импульсном источнике питания трудно получить мелкие пульсации напряжения или уменьшить кондуктивные электромагнитные помехи. ESR полимерных конденсаторов аналогичен многим керамическим конденсаторам, что делает их идеальными для применения в фильтрации, поскольку они предлагают значительно более высокие значения емкости, чем керамические конденсаторы. Хотя полимерные конденсаторы значительно дороже, чем их аналоги с жидким электролитом, они все же намного дешевле, чем эквивалентное количество параллельных керамических конденсаторов.Низкое ESR полимерных конденсаторов делает их идеальными для любых приложений с сильноточной пульсацией, где требуется большая емкость.

Высокая емкость

Алюминиевые полимерные конденсаторы в основном имеют очень высокую плотность емкости для занимаемой ими печатной платы. Танталовые полимерные конденсаторы обычно не выпускаются в высоких корпусах, как алюминиевые. Высокие цилиндрические алюминиевые конденсаторы позволяют обеспечить исключительно высокую емкость за счет использования компонентов с высоким соотношением сторон, которые очень высоки по сравнению с занимаемой площадью — если позволяют зазоры.

Нет утечки

Алюминиевые конденсаторы известны своим выходом из строя из-за высыхания или утечки электролита. Протекающий конденсатор может повредить печатную плату, которую в противном случае можно было бы отремонтировать, просто заменив конденсатор. Благодаря твердому полимерному электролиту утечка невозможна.

Без пьезоэффекта

Как и их неполимерные аналоги, как обсуждалось ранее, полимерные варианты не имеют пьезоэлектрических / микрофонных проблем, что делает их превосходными для аудио и других чувствительных аналоговых приложений слабого сигнала.

Стабильность частоты

Как упоминалось ранее, полимерные конденсаторы превосходно подходят для высокочастотных приложений по сравнению с их аналогами с жидким электролитом. Хотя они не так хороши, как керамический конденсатор, они очень близки и могут предложить высокую емкость по той же цене и занимаемой плате, по сравнению с вариантом керамического конденсатора.

Параметр емкости полимерных, MLCC и танталовых конденсаторов в зависимости от частоты
Источник изображения

Это делает полимерные конденсаторы превосходными для источников питания и аудиоприложений.Хотя полимерный конденсатор обычно дороже, чем другие альтернативы, он может предложить экономию по сравнению с керамическими конденсаторами из-за уменьшения емкости при напряжении в керамике, что требует меньшего количества полимерных конденсаторов для выполнения той же работы.

В качестве примера можно взять простой DC-DC понижающий блок питания:

Преобразователь постоянного тока в качестве примера замены MLCC полимерными конденсаторами
Источник изображения

Для вышеуказанного приложения требуется емкость 250 мкФ на входе и емкость 450 мкФ на выходе.После рассмотрения ухудшения емкости керамического конденсатора, перенапряжения, старения и температуры, нам необходимо снизить характеристики керамического конденсатора примерно на 70%. Это снижение означает, что емкость должна быть около 833 мкФ на входе и 1500 мкФ на выходе. Для этого потребуется восемнадцать керамических конденсаторов по 47 мкФ на входе и пятнадцать керамических конденсаторов по 100 мкФ на выходе. Используя полимерные конденсаторы, мы могли бы вместо этого использовать два полимерных конденсатора по 150 мкФ на входе и один полимерный конденсатор емкостью 470 мкФ на выходе.Поскольку полимерные конденсаторы не нуждаются в снижении номинальных характеристик, они обеспечивают 30% -ную экономию затрат и 50% -ную экономию площади печатной платы.

Конденсаторы пленочные

Пленочные конденсаторы

, как следует из названия, используют в качестве диэлектрика тонкую пластиковую пленку. Эти конденсаторы дешевы, очень стабильны во времени, имеют очень низкую самоиндукцию и эквивалентные параметры последовательного сопротивления. Некоторые пленочные конденсаторы могут выдерживать очень большие скачки реактивной мощности.

Пленочные конденсаторы переменного тока
Источник изображения

В процессе вытяжки изготавливается очень тонкая пленка, которую затем можно металлизировать или оставить без обработки в зависимости от свойств, требуемых для конденсатора.Затем добавляются электроды, и сборка устанавливается в корпус, защищающий конденсатор от окружающей среды.

Относительно плохой диэлектрик делает этот тип конденсатора очень большим по сравнению с другими типами, что придает ему очень низкую емкость на единицу объема, что позволяет использовать его в значительно различных приложениях по сравнению с другими вариантами, которые мы рассмотрели. Пленочные конденсаторы используются во многих приложениях, где требуются стабильность, низкая индуктивность и низкая стоимость.

Интересным аспектом металлизированных пленочных конденсаторов является их самовосстановление.Самовосстановление происходит, когда дефекты вызывают скачки внешнего напряжения. Любая дуга внутри конденсатора испаряет тонкую металлизацию пленки вокруг места повреждения. Это приводит к тому, что участок, который не смог потерять металлизированное покрытие — без проводящего материала больше не будет короткого замыкания, поэтому конденсатор перестает находиться в режиме отказа.

Пленка полиэфирная

Полиэфирные пленочные конденсаторы — это недорогие пленочные конденсаторы общего назначения с основным преимуществом, заключающимся в отличной стабильности при более высоких температурах (до 125 ° C).

Основные характеристики:

• Корпуса с выводами и для поверхностного монтажа
• Может работать при 125 ° C с пониженным напряжением
• Высокая толерантность
• Высокая диэлектрическая прочность для относительно небольших высоковольтных конденсаторов
• Низкое СОЭ
• High dV / dt — может использоваться в приложениях, где присутствуют резкие и быстрые всплески времени нарастания

Обычно они используются для:

• Цепи, в которых конденсатор должен выдерживать высокие пиковые уровни тока.
• Фильтрация, где не требуются высокие уровни допуска.
• Приложения общего назначения и развязки, а также блокировка по постоянному току.
• Источники питания, в которых не нужны электролитические конденсаторы очень высокого уровня емкости.
• Аудиоприложения.

Конденсатор из полиэфирной пленки
Источник изображения

Полипропиленовая (ПП) пленка

Конденсаторы с полипропиленовой пленкой широко доступны и могут использоваться в самых разных областях.

Основные характеристики

• Чрезвычайно жесткий допуск (до 1%).
• Очень стабильны, так как они претерпевают очень низкие изменения емкости с течением времени и приложенного напряжения, а их температурный коэффициент довольно низкий, отрицательный и линейный.
• Большинство конденсаторов из полипропилена имеют очень низкое ESR и низкую самоиндукцию.

Конденсаторы

• PP могут работать с экстремальными напряжениями (от u до 1 кВ).
• Довольно высокотемпературный диапазон до 100 ° C и выше.
• Доступен только как компонент с выводами.
• Доступно только для очень низкого диапазона емкости (от 100 пФ до 10 нФ).

Конденсаторы

PP используются во многих приложениях:

• Приложения для цепей высокой мощности / высокого напряжения переменного тока.
• Цепи с высокими уровнями пикового тока.
• Высокочастотные резонансные контуры.
• Прецизионные схемы синхронизации.
• Системы балластного освещения.
• Импульсные источники питания.
• Цепи выборки и хранения.
• Аудиоприложения премиум-класса, которые, по мнению многих энтузиастов, обеспечивают лучшую производительность и, следовательно, лучшее качество звука.
• Цепи высокочастотного импульсного разряда.

Конденсатор из полипропиленовой пленки
Источник изображения

ПТФЭ / тефлоновая пленка

Пленочные конденсаторы

из ПТФЭ могут быть как металлизированные, так и пленочные / фольговые. Эти конденсаторы выдерживают экстремальные температуры и обеспечивают стабильную работу. Однако эти конденсаторы относительно дороги и, как правило, используются для узкоспециализированных приложений.

Основные характеристики:

• Может работать при температуре до 200 ° C

Пленочный конденсатор из ПТФЭ
Источник изображения

Пленка из полистирола

Пленка из полистирола традиционно известна как дешевые конденсаторы общего назначения с высокой стабильностью и низким рассеиванием и утечкой.

Основные характеристики:

• Высокая изоляция
• Низкая утечка
• Низкое диэлектрическое поглощение
• Низкие искажения (из-за этого они нравятся аудиоэнтузиастам)
• Хорошая температурная стабильность

Пленочный конденсатор из полистирола
Источник изображения Сравнение популярных пленочных конденсаторов
Источник изображения

Слюдяные конденсаторы

Слюдяные или серебряные слюдяные конденсаторы — это конденсаторы, в которых в качестве диэлектрика используется слюда. Слюда — очень электрически, химически и механически стабильный материал. Несмотря на то, что он имеет отличные характеристики, хорошие электрические свойства и устойчивость к высоким температурам, он имеет высокую стоимость сырья. Слюда также устойчива к большинству кислот, воды, масел и растворителей. Эти конденсаторы изготавливаются путем прослоения листов слюды с металлом с обеих сторон. Серебряные слюдяные конденсаторы встречаются редко, но все еще используются, когда требуются стабильные и надежные конденсаторы с очень низкими номиналами. У них очень низкие потери, их можно использовать для высоких частот, и их значения невероятно стабильно меняются с течением времени.

Серебряные слюдяные конденсаторы
Источник изображения

Основные характеристики слюдяных конденсаторов:

• Высокая точность — до 1% от номинального значения емкости.
• Высокая стабильность — эти конденсаторы очень стабильны, практически не разрушаются со временем, а сборка защищена эпоксидной смолой.
• Высокая устойчивость к температуре.
• Высокая устойчивость к напряжению (до 1кВ).
• Высокая толерантность к частоте.
• High Q, низкий ESR / ESL

Конденсаторы слюдяные

• громоздкие и довольно дорогие.

Серебряные слюдяные конденсаторы используются в:

• Фильтры — высокие уровни допуска и стабильности позволяют точно рассчитывать фильтры и быстро прогнозировать их работу.

ВЧ-генераторы

• и другие ВЧ-схемы — в этих приложениях их низкие уровни потерь позволяют улучшить добротность настроенной схемы.
• ВЧ передатчики большой мощности.
• Приложения высокого напряжения.

Кремниевые конденсаторы

Кремниевые конденсаторы, по крайней мере, в качестве дискретных компонентов, являются относительно новым типом конденсаторов.Интересно отметить, что наиболее распространенным типом конденсаторов в мире по объему являются силиконовые конденсаторы, используемые в интегральных схемах, таких как RAM и flash. Этот тип дискретных конденсаторов основан на таких диэлектриках, как диоксид кремния и нитрид кремния, которые используются для изготовления конденсаторов высокой плотности. Такие конденсаторы весьма применимы в ситуациях, когда требуется высокая стабильность, надежность и устойчивость к высоким температурам.

Кремниевые конденсаторы для поверхностного монтажа
Источник изображения

Кремниевые конденсаторы имеют следующие преимущества:

• Высокая стабильность при высоких температурах — кремниевые конденсаторы выдерживают температуру до 250 ° C.
• Емкость не снижается из-за напряжения смещения постоянного тока.
• Чрезвычайно высокий потенциал миниатюризации.
• Очень низкий ток утечки и низкий коэффициент потерь.
• Низкая частота отказов.
• Минимальная СОЭ и ESL.

Ограничения кремниевых конденсаторов:

• Низкие значения емкости (до 5 мкФ).
• Утечка заряда.
• Чрезвычайно дорогой (от 5 до 5000 раз дороже, чем MLCC с тем же значением и номинальным напряжением).

Стоимость кремниевых конденсаторов гарантирует, что они используются только в очень специфических приложениях. Вы найдете их в абсолютно критически важных и, как правило, дорогих устройствах, где производительность и надежность являются наивысшим приоритетом, а стоимость второстепенна. Это означает, что вы найдете кремниевые конденсаторы в медицинских, военных и аэрокосмических приложениях, а также в высокопроизводительных ВЧ-устройствах.

Если приложение требует чрезвычайно жестких допусков при очень высокой производительности, нет другого типа конденсатора, который мог бы сравниться с кремниевыми конденсаторами.

Суперконденсаторы

Суперконденсаторы — это еще один тип конденсаторов, который нельзя сравнивать с другими. Этот тип конденсатора используется для совершенно иной цели, чем описанные выше. Суперконденсаторы, по крайней мере, в применении, больше похожи на батареи, чем другие типы конденсаторов, которые мы обсуждали. Основное назначение этих конденсаторов — аккумулирование энергии с помощью сильноточного источника питания или приложений резервного копирования памяти, таких как RAM или GPS.

В настоящее время вкладываются значительные средства в исследования и разработки суперконденсаторов в качестве альтернативы батареям для электромобилей.Следующее десятилетие будет очень интересным с быстрым развитием этой технологии.

Интересные плоские суперконденсаторы от Murata
Image Source

Диапазон емкости суперконденсаторов начинается от мФ до нескольких килофарад, что является значительным количеством энергии. Их емкость в тысячи или миллионы раз выше, чем у типичного конденсатора, который вы можете использовать в схемотехнике.

Суперконденсаторы
Image Source

Хотя суперконденсаторы часто сравнивают с литий-ионными батареями, они имеют существенно другие свойства.Их не следует путать с «литиевыми конденсаторами», которые представляют собой литий-ионную или полимерную батарею в корпусе конденсатора.

Функция	Суперконденсатор	Литий-ионный аккумулятор
Время зарядки	1-10 секунд	10–60+ минут
Срок службы	1 миллион циклов / 30 000 часов	500+
Напряжение элемента	2. От 3 до 2,75 В	3,6 В номинал
Удельная энергия	5 Втч / кг (номинал)	от 120 до 240 Втч / кг
Удельная мощность	До 10 000 Вт / кг	от 1000 до 3000 Вт / кг
Стоимость кВтч	10 000 долл. США (номинал)	250-1000 долларов оптом
Срок службы (промышленный)	10-15 лет	5-10 лет
Температура заряда	от -40 до 65 ° C (от -40 до 149F)	от 0 до 45 ° C (от 32 до 113 ° F)
Температура нагнетания	от -40 до 65 ° C (от -40 до 149F)	от -20 до 60 ° C (от -4 до 140 ° F)

Достоинства суперконденсаторов:

• Очень большое количество циклов зарядки / разрядки.
• Колоссальная удельная мощность, позволяющая подавать очень большой ток.
• Долгий срок службы.
• Широкий диапазон рабочих температур.

Однако у этих конденсаторов есть и недостатки, например:

• Очень высокая стоимость.
• Очень низкие напряжения (от 1,5 В до 5 В максимум).
• Умеренно высокий ток утечки, что и делает их. Не подходит для длительного хранения энергии.
• Низкая плотность энергии по сравнению с батареями.
• Сравнительно большой размер.

Заключение

В заключение, каждый тип конденсатора имеет свое место, даже если оно меняется со временем, поскольку новые технологии и улучшения других типов конденсаторов меняют рынок. Некоторые типы конденсаторов могут превосходить другие. Однако, как мы видели, по-прежнему существует множество применений, в которых один тип конденсатора не может быть заменен для его идеального применения. Конденсаторы, как и любой другой тип компонентов в электронике, все еще развиваются и развиваются, движимые требованиями все более совершенных технологий.Мы часто думаем о конденсаторах как о решенной технологии, но многие конденсаторы, которые мы используем сегодня, значительно отличаются от тех, что были доступны в недавней истории.

Приложения

MLCC быстро растут. Это самые популярные конденсаторы и не зря. Они дешевы, компактны, в целом имеют хорошие характеристики. Они предлагают идеальный компромисс между характеристиками и стоимостью для большинства основных приложений развязки, фильтрации и обхода.

Танталовые конденсаторы имеют более высокую стабильность по температуре, постоянному току смещения и времени.Кроме того, они не подвержены пьезоэлектрическому эффекту и более устойчивы к нагрузкам. К сожалению, они имеют высокое СОЭ, высокую цену и имеют тенденцию взорваться или превратиться в небольшой огненный шар при незначительном обращении.

Алюминиевые электролитические конденсаторы обладают очень высокой емкостью и могут иметь высокое максимальное номинальное напряжение. Они также намного дешевле по тем же характеристикам, что и полимерные конденсаторы. Но они большие, имеют высокое СОЭ и со временем сохнут.

Алюминиевые полимерные и танталовые конденсаторы

— это превосходная и захватывающая новая технология. Они обладают почти всеми преимуществами традиционных конденсаторов, за исключением низкого ESR. Однако в настоящее время они все еще относительно дороги и имеют довольно низкие значения максимального напряжения. Поскольку это относительно новая технология, я могу только вообразить улучшения в этих типах конденсаторов в ближайшие годы / десятилетия.

Существует много типов пленочных конденсаторов, каждый из которых предназначен для конкретного применения. Они большие и имеют низкую номинальную емкость, но стабильны и имеют ряд других преимуществ.

Слюдяные конденсаторы — самые необычные конденсаторы, которые мы когда-либо видели. Они обладают высокими допусками, стабильностью и точностью, но являются относительно редкими и дорогими.

Кремниевые конденсаторы

термостабильны и надежны, но очень дороги и имеют низкую номинальную емкость. Когда для вашей схемы подойдет только лучшее, вам нужны кремниевые конденсаторы.

Суперконденсаторы

больше похожи на элементы накопления энергии, чем другие конденсаторы, указанные выше. Их чрезвычайно высокая емкость — это фантастика, но цена, высокая утечка и низкое максимальное напряжение резко ограничивают их применение.В будущем суперконденсаторы станут прекрасной альтернативой батареям для многих устройств, предлагая практически мгновенную зарядку и невероятную плотность энергии. Автомобильные компании вкладывают много денег в исследования суперконденсаторов, и это технология, которая может радикально изменить мир и окружающую среду в будущем.

У каждого конденсатора есть место, и выбор, который вы выберете, будет зависеть от вашего применения, дизайна, бюджета и других требований.

Есть еще вопросы? Вызовите специалиста Altium.

Конденсаторы — полиэфирные

Значение Рабочие Напряжение Размеры (мм) Ш x В x Г Шаг мм 1,0 нФ 100 В 7. 5 х 6,5 х 2,5 5,0 1,5 нФ 100 В 7,2 х 6,5 х 2,5 5,0 2,2 нФ 100 В 7,2 х 6,5 х 2,5 5,0 3,3 нФ 100 В 7.2 х 6,5 х 2,5 5,0 4,7 нФ 100 В 7,2 х 6,5 х 2,5 5,0 6,8 нФ 100 В 7,2 х 6,5 х 2,5 5,0 10 нФ 100 В 7. 2 х 6,5 х 2,5 5,0 15 нФ 100 В 7,2 х 6,5 х 2,5 5,0 22 нФ 100 В 7,2 х 6,5 х 2,5 5,0 33 нФ 100 В 7.2 х 6,5 х 2,5 5,0 47 нФ 100 В 7,2 х 6,5 х 2,5 5,0 68 нФ 100 В 7,2 х 6,5 х 2,5 5,0 100 нФ 100 В 10. 5 х 8,5 х 3,5 7,5 470нФ 100 В 9,5 х 7,3 х 4,5 5,0 1.0F 100 В 18,0 х 11,0 х 5,0 15,0

Заказ Код 1 25+ 50+ 100+ 862-037 0.09 0,0679 0,0466 0,0373 862-039 0,11 0,0861 0,0574 0,0459 862-041 0,11 0,0798 0,0532 0,0426 862-043 0,11 0,0861 0,0574 0. 0459 862-045 0,13 0,1005 0,067 0,0536 862-047 0,11 0,0798 0,0532 0,0426 862-049 0,07 0,0513 0,0342 0,0274 862-051 0,11 0.0798 0,0532 0,0426 862-053 0,10 0,0741 0,0494 0,0395 862-055 0,05 0,0381 0,0254 0,0203 862-057 0,08 0,06 0,04 0,032 862-059 0.06 0,0429 0,0286 0,0229 862-061 0,11 0,0837 0,0558 0,0446 862-069 0,24 0,2225 0,178 0,1602 862-073 0,52 0,4128 0,3715 0.3302

Полиэфирные конденсаторы — точка назначения

Полиэфирные конденсаторы , также известные как майларовые или полиэтилентерефталатные конденсаторы, используются в качестве свинцовых конденсаторов во многих приложениях. Они используются в основном в свинцовом виде. Они не производятся как конденсаторы с высокими допусками, но они имеют низкое ESR и способны выдерживать большие выбросы с большим временем нарастания.

Именно свойства этого диэлектрика придают полиэфирному конденсатору его уникальные свойства.

В полиэфирном диэлектрике используется полиэфирная пленка в качестве диэлектрика, которая находится между двумя пластинами конденсатора.

Именно свойства этого диэлектрика придают полиэфирному конденсатору его уникальные свойства.

Эти конденсаторы также известны под торговым названием Майларовые конденсаторы, поскольку это торговое название используемой полиэфирной диэлектрической пленки. Кроме того, конденсаторы могут называться ПЭТ, потому что используемый синтетический полиэфирный материал носит это сокращение.

Полиэфирный диэлектрик

Полиэфирные конденсаторы основаны на использовании полиэфирного диэлектрика.

Полиэфирный диэлектрик на основе категории полимеров, которые содержат химические сложные эфиры в своей основной полимерной цепи. Хотя существует множество полиэфиров, термин «полиэфир» как специфический материал чаще всего относится к полиэтилентерефталату, ПЭТ.

Свойства полиэфирного конденсатора

Как и любой конденсатор, полиэфирные конденсаторы имеют свои собственные характеристики.Это означает, что они подходят для одних приложений больше, чем для других.

Конденсатор на полиэфирной пленке из ПЭТ с указанием корпуса и размера

Некоторые из их основных характеристик приведены ниже:

• Только выводы с выводами: Конденсаторы из полиэстера доступны только с выводами и не доступны в корпусах для поверхностного монтажа.
• Высокая диэлектрическая прочность: полиэфирный диэлектрик, используемый в этих конденсаторах, также называемый ПЭТ, обеспечивает высокую диэлектрическую прочность.Это означает, что высоковольтные конденсаторы можно сделать относительно небольшими.
• Рабочая температура: Благодаря свойствам полиэфирного диэлектрика, эти конденсаторы часто могут работать при температурах до 125 ° C, хотя и со снижением напряжения.
• ESR: Конденсаторы из полиэстера могут обеспечить низкий уровень эквивалентного последовательного сопротивления.
• Высокое значение dV / dt: конструкция и диэлектрик из полиэфирных конденсаторов PET означает, что они могут использоваться в приложениях, где присутствуют резкие и быстрые всплески времени нарастания, поскольку они способны выдерживать высокие значения dV / dt.
• Допуск: многие конденсаторы с полиэфирной пленкой имеют допуск только 5% или 10%, что достаточно для многих приложений, но для всех приложений, поскольку в наши дни доступны конденсаторы с гораздо лучшими допусками по более низкой цене.

Источник информации:

Профессиональные конденсаторы с полиэфирной пленкой Бесплатный образец сейчас

Выбирайте высокоэффективные конденсаторы с полиэфирной пленкой с Alibaba.com для всей своей электроники. Они являются необходимыми компонентами в любой цепи и должны быть правильного типа и качества, чтобы приборы работали без сбоев.Предлагаемые на сайте конденсаторы с полиэфирной пленкой доступны во многих типах, таких как керамические, бумажные и алюминиевые. Они разработаны для обеспечения производительности и долговечности. Конденсаторы с полиэфирной пленкой доступны как для поверхностного монтажа, так и с выводами.

Конденсаторы с полиэфирной пленкой на Alibaba.com изготавливаются надежными продавцами и имеют долговечность. Эти элементы доступны с различными типами диэлектриков, что определяет их емкость и последовательное сопротивление.Все проданные на сайте полиэфирные пленочные конденсаторы имеют соответствующее рабочее напряжение. В зависимости от предполагаемого использования доступны как поляризованные, так и неполяризованные конденсаторы из полиэфирной пленки .

Конденсаторы с полиэфирной пленкой доступны с разной емкостью, и предлагаются все виды диапазонов. Кроме того, доступны текущие и переменные варианты. Это позволяет использовать с электроникой, требующей регулирования, например с вентиляторами с регулируемой скоростью, регулируемым освещением и т. Д.Предлагаемые на сайте конденсаторы с полиэфирной пленкой обладают высокой стабильностью и являются удобным и надежным вариантом для самых разных пользователей. Найдите самый широкий ассортимент конденсаторов с полиэфирной пленкой на этом сайте и найдите изделия, которые идеально соответствуют вашим уникальным потребностям.

Выберите наиболее эффективный продукт из полиэфирных пленочных конденсаторов, которые предлагает на Alibaba.com, и он лучше удовлетворит ваши потребности в электронике. Они идеально подходят для полиэфирных пленочных конденсаторов поставщиков, которые могут закупать большие количества различных типов и иметь запасы.Выбирайте эти отличные товары по привлекательным предложениям и скидкам.

PM7 (осевые) Металлизированные полиэфирные конденсаторы — компоненты MSA

PM7 (осевые) Металлизированные полиэфирные конденсаторы — компоненты MSA

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

Принять все

Сохранять

Индивидуальные настройки конфиденциальности

Подробная информация о файлах cookie

Политика конфиденциальности

Отпечаток

Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

.
