Защита с трансформаторов предохранителями на стороне 10 кВ (Страница 1) — Релейная защита и автоматика трансформаторов, реакторов и автотрансформаторов — Советы бывалого релейщика
evdbor пишет:
В руках сейчас держу проект, где трансформатор ТСЗ-1600/10 защищен предохранителями 100А.
Номинал вставки в этом случае равен номинальному току трансформатора.
Как правило, трансформаторы 1000 кВА и мощнее защищаются выключателями с полноценной РЗА.
Необходимо выдать соответствующие замечания по сему проекту.
Сборник директивных материалов 1978 года в сети не нашел.Имеются ли более современные нормативные документы по выбору предохранителей ВН, или может быть найдется Сборник 1978 год?
Есть ли в НТД ограничения по мощности трансформатора защищенного предохранителями?
Я думаю найти НТД по выбору предохранителей — предприятие с малой вероятностью успеха. По опыту поиска документов могу сказать — что если документ не выложен в сети — найти его задача трудновыполнимая.
Только если повезет и найдется человек с таким «эксклюзивным документом»
Поэтому, я как релейщик, действовал бы другим путем
Я бы написал бы замечания о неправильном выборе Fu (а в вашем примере он выбран неправильно) и обосновал бы их с помощью других НТД
В частности:
1. Ток на стороне ВН трансформатора 1600 кВА, 10 кВ — I ном ВН = 92, 4 А
2. Сухие трансформаторы (в примере ТСЗ) согласно НТД допускают перегрузку 1.2
НТП ЭПП-94 Проектирование электроснабжения промышленных предприятий
6.4.6. Для сухих трансформаторов предельное значение коэффициента допустимой перегрузки трансформатора следует принимать равным 1,2.
Следовательно по режимы работы возможна (в ходе эксплуатации докинут нагрузку) перегрузка с током 92,4 х 1,2 = 111 А.
3. Возможный ток нагрузки больше номинального тока Fu : 111 > 100 А — предохранитель сработает ложно (пускай и через значительное время — около 2 часов — кратность 1,1)
4.
В замечании написал бы следующее:
«Номинальный ток предохранителей (плавких вставок) выбирается из условий несрабатывания при допустимых перегрузках трансформатора и при работе трансформатора в режиме холостого хода (отстройка от бросков тока намагничивания, которые в течение небольшого промежутка времени могут в несколько раз превосходить номинальный ток трансформатора).»
Далее привел вы выкладки п. 1-3
далее написал бы фразу:
» Требуется заменить выбранный ранее предохранитель на предохранитель с номинальным током, который не вызовет ложное срабатывание при при допустимых перегрузках трансформатора и при работе трансформатора в режиме холостого ход (отстройка от бросков тока намагничивания). По опыту многолетней эксплуатации трансформаторов 10 кВ при выборе рекомендуется пользоваться следующей таблицей выбора предохранителей: «
Вставил бы таблицу из Шабада
Далее написал бы фразу: «По таблице номинальный ток предохранителя для трансформатора 1600 кВА рекомендуется определить эмпирическим путем с коэффициентом номинального ряда мощностей 1,6.
»
ИМХО — я бы действовал таким образом
Предохранитель для Т 1600 кВА должен быть не менее 200 А.
Информационный ресурс энергетики — Монтаж предохранителей 6—10 кВ
Устройство предохранителей.
Предохранители защищают всю электроустановку (подстанцию небольшой
мощности, линии) или ее отдельные элементы от перегрузок и токов
короткого замыкания.
Принцип действия всех предохранителей основан на плавлении
калиброванной проволоки (плавкой вставки) при прохождении через нее
тока больше номинального. Чем больше кратность проходящего тока по
отношению к номинальному, тем меньше время плавления проволоки.
Наиболее приемлемым материалом плавкой вставки считают медь, несмотря
на ее высокую температуру плавления (1080 °С).
Действие предохранителя основано на том, что при прохождении через
него тока перегрузки или тока к. з. плавкая вставка перегорает и
разрывает электрическую цепь. При этом возникающая электрическая дуга
гасится в кварцевом песке, которым заполнена фарфоровая трубка
предохранителя.
При большом отключаемом токе проволока плавится и испаряется в доли
полупериода и ток резко падает, не достигнув амплитудного значения,
соответствующего условиям короткого замыкания в сети, т. е.
предохранители являются не только защитными, но и токоограничивающими
аппаратами.
В закрытых электроустановках напряжением 6 и 10 кВ применяют

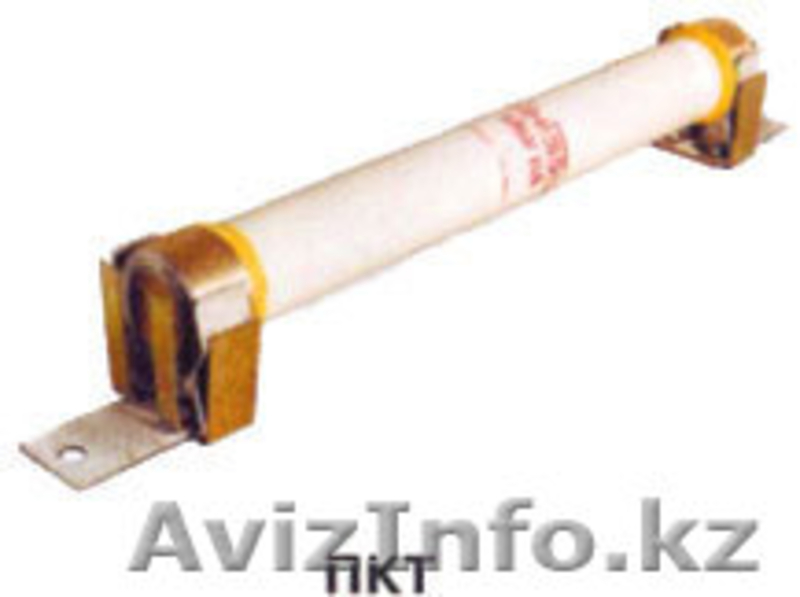

предохранители двух исполнений: ПК — для защиты силовых цепей и ПКТ —
для защиты измерительных трансформаторов напряжения. Буквы в
обозначении расшифровываются так: П — предохранитель, К — с кварцевым
заполнением, Т — для защиты трансформаторов напряжения.
Кварцевый предохранитель ПК (рис. 1) состоит из комплекта контактов,
укрепленных на двух опорных изоляторах 4, и патрона 2, вставляемого в
контакты. Изоляторы закреплены на металлическом цоколе 5. Патрон (рис.
2) предохранителя представляет собой фарфоровую трубку 3, на концах
которой заармированы латунные колпачки 2. Он заполнен чистым кварцевым
песком 4 с содержанием кварца не менее 99 % и влажностью не более 0,5 %.
Внутри патрона находится плавкая вставка 5, изготовленная из одной или
нескольких медных посеребренных проволок (для ПКТ — константановые
проволоки). Плавкие вставки предохранителей ПК на токи до 7,5 А и всех
ПКТ намотаны на ребристый стержень из керамики, а предохранителей ПК на
токи выше 7,5 А выполнены в виде спиралей, помещенных непосредственно в
фарфоровый патрон.
Рис. 1. Предохранитель ПК:
1 — замок, 2 — патрон, 3 — контактные стойки, 4 — изолятор, 5 — цоколь
Рис. 2. Патроны предохранителей ПК:
а — с плавкой вставкой на керамическом сердечнике, б — с плавкой
вставкой, свитой в спираль; 1 — крышка, 2 — латунный колпачок, 3 —
фарфоровая трубка, 4 — кварцевый песок, 5 — плавкая вставка, 6 —
указательная проволока, 7 — указатель срабатывания, 8 — оловянный шарик
На концах плавких вставок предохранителей ПК на номинальные токи
свыше 7,5 А напаяны оловянные шарики 8, предназначенные для сокращения
времени перегрева и снижения температуры, под воздействием которой
оказываются элементы предохранителя.
При нагреве проволоки до
температуры, близкой к температуре плавления олова (232 °С), молекулы
последнего проникают в медь и образуют сплав, температура плавления
которого ниже температуры плавления меди («металлургический эффект»).
При использовании в предохранителях ПК вставок, состоящих из проволок
различного диаметра по длине (вставки ступенчатого сечения), снижаются
перенапряжения, возникающие на предохранителе при перегорании вставки,
а при использовании вставок из нескольких параллельных проволок
увеличивается не только теплоотдача и уменьшается общее сечение вставки
по сравнению с сечением однопроволочной вставки, но и улучшаются
условия гашения дуги, возникающей в нескольких параллельных каналах при
ее разрыве.
Патроны предохранителей ПК снабжены указателем срабатывания 7,
состоящим из втулки, пружины, указательной проволоки и головки с
крючком (якорек). Указательная проволока перегорает вслед за плавкой
вставкой, освобождает пружину, которая выбрасывается вместе с головкой,
сигнализируя о перегорании предохранителя.
Предохранитель ПК срабатывает бесшумно и без выброса пламени или
газов, а указатель срабатывания позволяет быстро отыскать патрон с
перегоревшей плавкой вставкой. Нормальное положение предохранителя —
вертикальное указателем вниз.
В предохранителях ПКТ, которые такого указателя не имеют,
срабатывание определяется по приборам, включенным в цепь трансформатора
напряжения. Контакты предохранителей ПКТ состоят из двух медных или
латунных губок, закрепленных на выводных контактных пластинах, стальной
пружинящей скобы и ограничителей, которые облегчают установку патрона и
его удержание при электродинамических усилиях токов к. з.
Монтаж предохранителей.
Перед монтажом предохранители подвергают осмотру и ревизии. Они
пригодны к установке при отсутствии дефектов в контактных деталях, в
изоляторах и патронах и их армировке, при целости плавких вставок и
исправности указателя срабатывания, наличии надежного контакта между
контактными губками и патронами предохранителей.
Полноту и плотность
засыпки патрона кварцевым песком проверяют встряхиванием патрона, при
этом не должен быть слышен характерный шум (шорох) пересыпающегося
песка.
Целость плавкой вставки в патроне определяют прозвонкой индуктором
или контрольной лампой. Если вставка отсутствует или недостаточно в
патроне песка, патрон перезаряжают. Засыпаемый в патрон кварцевый песок
должен иметь крупинки кварца 0,5 — 1,5 мм. При размерах крупинок менее
0,5 мм песок будет спекаться после нескольких перегораний плавкой
вставки, а при размерах более 1,5 мм — увеличивается продолжительность
горения дуги из-за большего количества воздуха между крупными крупинками
песка. Указатели срабатывания патронов предохранителей должны быть
обращены вниз и хорошо видны обслуживающему персоналу.
Предохранители монтируют на стальной раме или непосредственно на
стене. Цоколи изоляторов предохранителя или раму устанавливают
вертикально по разметке, выверяют оси каждой фазы между собой и осями
распределительного устройства и закрепляют на болтах, затягивая гайки
равномерно.
Оси изоляторов каждой фазы должны строго совпадать по
вертикали с продольной осью патрона и контактных губок с допуском ± 0,5
мм.
Установленные предохранители регулируют так, чтобы их патроны при
нажатии рукой мягко входили в губки без боковых ударов и перекосов,
ограничители фиксировали правильное положение патронов в губках и
удерживали их от продольных перемещений, замки же — от выпадания
патронов при вибрации и сотрясениях.
Предохранители заземляют, присоединяя заземляющую шину к фланцам
опорных изоляторов, раме или металлической конструкции, на которой они
установлены.
