Принципиальная схема авр: Базовые схемы АВР

Схема АВР, простая схема на одном контакторе, её описание

Здравствуйте, дорогие читатели! Сегодня в статье описывается схема АВР на одном контакторе, так же, рассмотрим случаи пропадания электроэнергии и методы ее автоматического восстановления.

Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности. Именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

   Схема АВР на одном контакторе

Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания. Например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник. Таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению. Это так называемый автоматический ввод резерва (АВР). Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

В реальности момент переключения оказывается весьма ответственным, ведь автоматика АРВ обязана обеспечить весь комплекс своих функций, сохранив при этом параметры питания. На подстанциях и распределительных пунктах используются многоуровневые сложные схемы автоматического ввода резерва, содержащие как логическую и измерительную части, так и силовую. Ниже мы рассмотрим одну простую схему АВР на контакторе, которая подойдёт для дома или для небольшого предприятия.

Схема АВР на одном контакторе

   АВР на одном контакторе

Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. Схема также включает в себя пару однополюсных автоматических выключателей и один двухполюсный.

Принцип работы схемы АВР на одном контакторе

Чтобы включить схему АВР, сначала включается автомат SF1, затем SF2. Основной источник питает катушку контактора КМ1, и нормально-разомкнутый контакт КМ1.1 переходит в постоянно замкнутое состояние, при этом нормально-замкнутый контакт КМ1.2 размыкается.

На двухполюсный выключатель QF1 фаза А1 подается через автомат SF1 и через замкнутый контакт КМ1.1 контактора КМ1. Когда автомат QF1 переводится в состояние «включено», потребитель получает питание от основного источника.

   Схема АВР, включена от основной линии

Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1. 1 размыкает цепь питания потребителя от основного источника. При этом нормально-замкнутый контакт КМ1.2 замыкается, и фаза резерва А2 через автоматы SF2 и QF1 подается на потребитель.

   Схема АВР, включена от резервной линии

Когда основной источник возобновит свою работу, контактор КМ1 вновь получит питание катушки, и контакт КМ1.1 снова замкнется, а КМ1.2 — разомкнется. Потребитель снова будет получать питание от основного источника.

Выключатель SF1 служит для того, чтобы в случае необходимости воспользоваться резервным источником питания, можно было бы вручную отключить основную линию, и перевести питание потребительской сети на резервный источник.

Приведенная схема является классической схемой АВР, и при ее монтаже достаточно учесть мощность подключаемых потребителей, и установить автоматы и контактор на соответствующий ток. Если автоматика рассчитана так, что от резервного источника можно взять не более определенного предела по току, то включить можно будет лишь самое необходимое оборудование.

Видео, схема АВР на одном контакторе

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Описание параметра «Схема АВР-●●-●[●]●●» — Профсектор

АВР (автоматический ввод резерва) линий, схемы, принцип работы

Схемы автоматики содержат большое чисто замкнутых и разомкнутых контактов. При срабатывании элементов разомкнутые контакты становятся замкнутыми и наоборот. Во избежание неправильного чтения схем, необходимо принять изображение контактов для вполне определенного состояния элементов. Как правило, на схемах контакты изображаются для обесточенного состояния элемента.

Рассмотрим АВР линии на простом примере. На рис. 1.6 показан выключатель В1 с четырьмя вспомогательными контактами В1.1. В 1.2. В 1.3 и В 1.4. В отключенном положении выключателя вспомогательные контакты В 1.1 и В 1.3 нормально открыты, а два других контакта В 1.2 и В 1.4 — замкнуты.

Принципиальная схема автоматического ввода резерва линии показана на рисунке:

Линия Л1 является рабочей. Линия Л2 в нормальном режиме не работает и находится в резерве. Соответственно выключатели Bl. В2 и В включены, а выключатель В4 отключен. Для повышения надежности резервная линия питается от другого источника.

Выключатель имеет электромагнитный привод. Катушка включения УАС включена последовательно с контактами В 1.2. В цепь катушки отключения УАТ включены контакты В 1.1. Это сделано для того, чтобы разрыв цепи включения или отключения осуществлялся вспомогательными контактами выключателя, а не контактами пускового элемента, которые имеют сравнительно небольшую разрывную мощность.

Рассмотрим процесс включения выключателя В1. Для этого ключом управления должно быть подано питание в цепь катушки включения УАС. Как только выключатель включится, его вспомогательные контакты в этой иепи В1.2 разомкнутся и разорвут пепь питания.

Аналогичное замечание относится к изображению контактов реле. На схемах они изображаются для состояния, когда их обмотки обесточены.

Пуск схемы АВР (рис. 1.5, б) осуществляется с помощью реле минимального напряжения KV1 и KV2. контакты которых включены последовательно. напряжение срабатывания этих реле выбирается равным 0,3 — 0,4UNOM. Использование двух реле напряжения, включенных на разные фазы, исключает возможность ложного пуска схемы из-за перегорания одного предохраннтетя в цепи трансформатора напряжения. Одновременное перегорание двух предохранителей маловероятно.

При снижении напряжения на сборных шинах подстанции ниже 0,3 — 0,4U реле срабатывают и запускают схему. Выдержка времени осуществляется с помощью рете времени К Т. Если на рабочей линии установлено АПВ, то уставка реле времени должна быть больше времени, необходимого для отключения рабочей линии с последующим ее включением действием АПВ.

Реле времени подает сигнал на отключение выключателя В2. Через вспомогательные контакты этого выключателя В2.3 снимается напряжение с реле KLT. имеющего выдержку при отпускании якоря. Вспомогательные контакты В2.4 подают сигнал на включение выключателя В4. В случае успешного цикла АВР резервная линия Л2 остается в работе. Если запуск схемы АВР произошел при устойчивом коротком замыкании на шинах подстанции, то действием релейной зашиты линия Л2 отключается. Повторного включения линии не произойдет, поскольку к этому времени якорь реле KLT отпускается и его контакты в цепи электромагнита УАС4 размыкаются.

Даже однократное включение резервной линии на устойчивое к.з. на сборных шинах достаточно опасно. Для того чтобы сократить время включения на устойчивое к.з.. применяется ускорение действия ретейной защиты. Если на линии установлена максимальная токовая защита, то селективность ее действия создается за счет выдержки времени, которая выбирается больше выдержки времени защиты на отходящих к потребителям линиях.

На время действия схемы АВР выдержку времени защиты резервной линии сокращают практически до нуля. При включении на устойчивое к.з. на сборных шинах резервная линия мгновенно будет отключена. Более подробно ускорение релейной зашиты для согласования ее действия с устройствами автоматики рассмотрено в параграфе 2.7.

Проверка напряжения на резервной линии осуществляется с помощью реле KV3- При нормальном напряжении на резервной линии контакты реле замкнуты. Если напряжение на резервной линии отсутствует, то контакты размыкаются, и питание с реле времени снимается. В этом случае схема АВР блокируется.

На многих подстанциях распределительных сетей отсутствуют аккумуляторные батареи. На таких подстанциях релейная зашита и автоматика выполняются на переменном оперативном токе, источником которого является трансформатор напряжения. Из-за ограниченной мощности источника оперативного тока не могут быть использованы выключатели с соленоидным приводом. На легких выключателях широкое распространение получили грузовые или пружинные приводы. В грузовых приводах для включения выключателя используется энергия падающего груза, в пружинном — энергия предварительно натянутой пружины. Подъем груза или натяжение пружины может осуществляться вручную или с помощью электродвигателя мощностью 50-100 Вт. Для питания такого двигателя мощности трансформатора напряжения вполне достаточно. В своей основе схема АВР с действием на выключатель с грузовым или пружинным приводом аналогична схеме АВР на постоянном оперативном токе.

Схема авр на три ввода в формате dwg

Примеры схем АВР

Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.

Схема АВР для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Схема АВР с магнитными пускателями

Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”. Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2. Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.

В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”. Не забываем следить за рабочим током нагрузки и контактов пускателей.

Схема АВр на три ввода

В большинстве своем схема авр на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Если хотите более подробно ознакомиться с заводскими исполнениями схем АВР, то поисковые системы выдают множество pdf файлов различных изготовителей.

Последние статьи

Самое популярное

Что такое АВР и его назначение.

Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. БУАВР имеет повышенную устойчивость к перенапряжению.

С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз реле контроля трехфазного напряжения.

Но ведь источников питания может быть и больше. Потребитель остается со светом.

Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В таком случае включить или отключить автомат можно с помощью специальных кнопок. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную — отключением питания автоматическим выключателем АВ2 или остановкой генератора.
Схема подключения АВР (380 Вольт)

https://youtube.com/watch?v=YCkQXV0x8w4

Назначение АВР

Продолжительные перерывы в электроснабжении приводят не только к дискомфорту и неудобствам. Они могут вызвать серьезный материальный ущерб, создать угрозу жизни, здоровью и безопасности людей.

Потребители 1-й категории, могут быть одновременно подключены к двум источникам питания. В случае отключения одного из них, электроэнергия все равно будет поступать к потребителю. Однако данная схема обладает существенными недостатками. При появлении токов коротких замыканий, их параметры будут значительно выше по сравнению с раздельным питанием.

Потери электроэнергии в питающем трансформаторе будут существенно превышать норму. Потребуется более сложная система релейной защиты. Иногда одновременная работа двух источников питания становится невозможной из-за оборудования и средств релейной защиты, которые были установлены ранее.

Простая схема АВР на 2 ввода на магнитных пускателях

Схема на магнитных пускательных устройствах

Принципиальная схема соединений на пускательных устройствах используется для однофазных цепей, трехфазным этот вариант не подходит. Электросхема простая, поскольку в ней применяется минимум элементов, но это не снижает ее эффективности. Для активации по очереди включаются SA1 и SA2. При наличии напряжения, использующегося для питания нагрузки, на первом вводе второй выход останется свободным, то есть резервным.

Если на первом контакте напряжение пропадает, то питание автоматически переключится на второй ввод. Если на первом опять появится нагрузка, то до ее исчезновения на втором вводе ничего не случится. Возврат в изначальное, отключенное состояние обесточенного устройства приведет к срабатыванию разомкнутого контактного элемента. Последний установлен в электроцепи запитки катушки.

Несмотря на простоту эта электросхема надежна, хотя в ней не используется механизм блокировки пускательных устройств, но его внедрение не повредит. Переключаться подача питания на другие выходы может посредством кратковременного отключения электролинии первого или второго автомата. Величина напряжения, питающего главный и дополнительный ввод, составляет 380 В. Но параметр тока катушек на пускательных устройствах составляет 220 вольт.

Простые системы АВР

Работает все очень просто. Схема АВР на двух контакторах: Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.
Восстанавливающиеся АВР.
Ставим номиналом не менее автомата А2, если не получится приобрести выключатель — устанавливаем автоматический выключатель с номиналом выше чем у А2

Замыкающие контакты контакторов должны быть рассчитаны на полный ток нагрузки, для размыкающих это неважно можно использовать блок-контакты. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут.
Такие неконтролируемые коммутации совершенно недопустимы на производствах с непрерывным циклом или в медицинских учреждениях в операционных больниц, например , а также на других важных объектах

В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки. В случае исчезновения напряжения реле К1 обесточивается, К1. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.
Внешние входы аварийного отключения вводов. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Как работает автоматический ввод резервного питания

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе. Контроль состояния контактов контактора. При пропадании напряжения в основной линии катушка КМ 1 обесточивается, и питание через замкнувшийся контакт КМ1 начинает поступать на обмотку КМ 2, через контакторы которого к нагрузке подключается резервный ввод. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР

Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения

При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР.

Назначение АВР — повышение надежности электроснабжения потребителей. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад.
Простейший трёхфазный АВР или как подключить модуль управления МАВР-3

Схемы АВР на 3 ввода

На такой электросхеме подача нагрузки выполняется от двух источников питания основной сети, они маркируются — Ввод 1 и 2. Также система питается от автономного устройства, оно маркируется как Ввод 3. Если напряжение есть на двух вводах, то питание производится посредством рубильников с приводом. QS — рубильник, который выключает часть напряжения. Если параметр напряжения на обоих вводах нормальный, устройства АВР передают команду на активацию элементов 4QS-7QS.

С первого входа питание подается через рубильник 1QS, а также выключательное устройство 1QF. Затем нагрузка передается через контактные элементы рубильников 4QS и 6QS. Нагрузка со второго ввода подается аналогично, только посредством рубильника 2QS и выключательного устройства 2QF. Затем она поступает по контактным элементам приборов 5QS и 7QS. Второй выход питается напряжением, подающимся с первого входа. Первое устройство АВР передает команду на переключатель 5QS, в результате чего устройство активируется.

Питание проходит по такой цепи:

• первый вход;
• рубильник 1QS;
• устройство 1QF;
• реверсивный элемент 5QS;
• выход 1.

Если на первом и втором входе отсутствует напряжение, то команда на пуск генераторного устройства будет подаваться через определенный временной интервал. Когда на третьем входе появляется нормальное напряжение, то спустя время происходит активация второго АВР. В результате этого все нагрузки на потребители энергии будут отправляться от третьего входа. Срабатывают рубильники 6QS и 7QS. Третий вход будет питать электрическую сеть до момента, пока на первый и второй вход не поступит нормальная нагрузка.

Схема на три ввода

Основное достоинство схемы подключения генератора на трех вводах заключается в использовании блокировки между входами.

Дополнение к статье. Переключатель.

Привожу фото переключателя TDM МП-63, с помощью которого можно вручную производить переключение улица-генератор. Схема – вначале статьи, только там однополюсный переключатель, рвущий фазу.

Переключатель на фото переключает и фазу, и ноль:

Переключатель для коммутации источника напряжения. Стоит в среднем положении.

Внимание! 63А на корпусе – это не тепловой ток, и переключатель не “выбивает”, как обычный автомат! Это максимальный рабочий ток. Переключатель для коммутации источника напряжения

Выходы нуля и фазы

Переключатель для коммутации источника напряжения. Выходы нуля и фазы

Переключатель для коммутации источника напряжения. Входы нуля и фазы города и генератора

Почему я настоятельно рекомендую использовать именно двухполюсный переключатель и переключать не только фазу, но и ноль – подробнее уже написал в этой статье.

Принцип работы АВР

В нормальном режиме, питание потребителей напряжением 380В осуществляется от Ввода 1 или Ввода 2 через общий силовой контактор КМ3, который включается через определенную выдержку времени с помощью реле времени КТ1, делается это для того, чтобы питание осуществлялось при наступлении устойчивого режима работы.

Наличие напряжения на каждом из вводом контролируется реле контроля напряжения KV1 и KV2. Переключатель SA1 служит для выбора приоритетного ввода. При наличии напряжения на обоих вводах, первым подключится тот ввод у которого выбран приоритет (положение «1» – первый ввод, положение «0» – оба ввода отключены, положение «2» – второй ввод).

Рис.2 – Схема электрическая принципиальная АВР с ДГУ на контакторах

Принцип работы АВР с основными вводами (Ввод 1 и Ввод 2)

Например при исчезновении напряжения на Вводе 1, срабатывает реле контроля напряжения KV1 и размыкает своими контактами, цепь питания контактора КМ1. При наличии напряжения на Вводе 2, контакты реле KV2 замкнуты и если контактор КМ1 находится в отключенном состоянии, то сработает контактор КМ2, при этом контактор КМ3 находится во включенном состоянии и напряжение потребителям подается через замкнутые силовые контакты контакторов КМ1 и КМ3.

Аналогично выполняется АВР для Ввода 2.

Принцип работы АВР с ДГУ

При пропадании напряжения на основных вводах: Ввод 1 и Ввод 2, происходит замыкание цепи управления генератором, размыкание цепи питания силового контактора КМ3. После того, как генератор запустится и реле контроля напряжения KV3 замкнет свой выходной контакт, начинается отсчет времени с помощью реле времени с задержкой на включение KT2, необходимый для стабилизации выходных параметров генератора. По окончании отсчета, цепь питания контактора КМ4 замыкается и подключается питание генератора.

При восстановлении напряжения на каком либо из основных вводов. Например восстановилось напряжение на Вводе 1, в этом случае срабатывает реле контроля напряжения KV1 и своими контактами замыкает цепь питания контактора КМ1. При этом выходные контакты контактора КМ1 замыкаются и подается питание на реле времени с задержкой на включение KT1.

После окончания отсчета времени, реле времени КТ1 замыкает цепь питания промежуточное реле KL3, которое в свою очередь замыкает цепь питания катушки контактора КМ3 и размыкает цепь питания контактора КМ4, после того как контактор КМ4 отключится, сработает КМ3 и через замкнутые силовые контакты контакторов КМ1 и КМ3 подается напряжение потребителям от основного Ввода 1.

Схема авр с реле напряжения — Moy-Instrument.Ru

Схема подключения АВР на контакторах. Реле контроля фаз. Часть 2.

22 Сен 2015г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с работой системы автоматического ввода резерва (АВР). В первой части статьи мы рассмотрели две схемы АВР на одном контакторе, предназначенные для работы в однофазной сети, и которые можно установить в домашнюю электрическую сеть.
В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз (реле контроля трехфазного напряжения).

3. Реле контроля фаз.

В схемах АВР трехфазной сети реле контроля фаз обеспечивает постоянный контроль за питающим напряжением основного ввода. В случае снижения или повышения напряжения на основном вводе, неисправности или обрыва любой из фаз реле производит переключение потребителя на резервный ввод, тем самым, обеспечивая защиту электрооборудования от аварийных режимов электрической сети.

Реле также контролирует порядок чередования фаз (фазировка), что позволяет определить корректность питающего напряжения, приходящего к потребителю. Если чередование фаз питающего ввода дома будет нарушена, например, АСВ вместо АВС, то реле не перейдет в рабочий режим пока ошибка не будет устранена. К тому же эти реле работают в комплекте с электрооборудованием, для которого неправильное чередование фаз может привести к поломке или неправильной работе.

Отечественной промышленностью выпускается достаточное количество различных типов реле для трехфазной и однофазной сети, однако наибольшее применение получили реле серии ЕЛ – ЕЛ11Е, ЕЛ-12Е, ЕЛ-13Е, которые были разработаны для работы в наших электрических сетях, и где каждый тип реле этой серии имеет свою область применения.

Так реле типа ЕЛ-11Е предназначено для контроля уровня напряжения и используется для защиты источников питания, генераторов, а также в качестве приборов контроля в системах АВР.

ЕЛ-12Е служит для контроля порядка чередования фаз и асимметрии напряжения (перекоса фаз) и применяется для защиты мощных асинхронных электродвигателей мощностью до 100 кВт, работающих в нереверсивном режиме.

ЕЛ-13Е контролирует только асимметрию напряжения (перекос фаз) и используется для защиты трехфазных крановых асинхронных электродвигателей мощностью до 75 кВт, работающих в реверсивном режиме.

Реле серии ЕЛ выпускаются с разным временем срабатывания — 0,1; 0,15; 0,5 секунд, а также с регулировкой задержки от 0,1 до 10 секунд, что позволяет избежать ложных срабатываний при наличии кратковременных возмущений в электрической сети.

Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

Измерительная часть, как правило, имеет регулируемую уставку нижнего и верхнего порогов напряжения, регулировку задержки срабатывания реле.
Силовая часть представляет собой обычное электромагнитное реле, контакты которого задействуют в схемах управления систем АВР.

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.

Рассмотрим работу схемы.
Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.

Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод.
Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.

При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.

При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.

В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.

Выражаю благодарность за предоставленную аппаратуру для написания данной статьи интернет-магазину «Электрик-Сантехник» находящемуся по адресу г. Астрахань ул. Адмиралтейская, 53м.

На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз.
Удачи!

Литература:
Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

• нормально разомкнутым

• нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

• без разрыва ноля

• с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

• 3 нормально разомкнутые

• 1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

• реле напряжения

• реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

3 схемы АВР на пускателях и реле. Запуск генератора и avr-02 принцип работы. Схемы на два и три ввода

Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

• нормально разомкнутым

• нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Для этих целей лучше выбирать аппаратуру, изначально в своей конструкции имеющую именно силовые замкнутые и разомкнутые контакты. Подойдут такие марки как VS 463-33 или ESB-63-22, МК-103 от DeKraft, КМ ИЭК.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

• без разрыва ноля

• с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

• 3 нормально разомкнутые

• 1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

• реле напряжения

• реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры – ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

• ввод№1+ввод№2

• ввод№1+генератор

• ввод№1+ввод№2+генератор

Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.

При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.

Какими функциональными возможностями обладает AVR-02?

• она управляет силовыми элементами – контакторами или пускателями. Также могут использоваться мотор приводы.

• контролирует чередование фаз

• контролирует синфазность вводов

• формирует сигнал запуска генератора

• может работать от внешней батареи 12В

• измеряет уровень напряжений и отключает неисправную линию с низким или высоким напряжением, автоматически переводя питание на ту, где все нормально

• формирует сигнал авария

На передней панели AVR-02 расположены:

• двухстрочный жидкокристаллический дисплей

• кнопки навигации

• светодиодные индикаторы №1 и №2 – показывают подключенный ввод

• К1,К2,К3,К4 – состояние исполнительных реле

Как же работает схема собранная на базе AVR-02? Вот основные ее элементы:

• КМ1.1, КМ2.1, КМ3.1 – это силовые контакты пускателей

• KV1 – реле контроля трехфазной сети

• контакты №18,19,20 – предназначены для контроля аварийных цепей в мотор приводах

Если произошла неисправность в мотор приводе, на них поступает напряжение и работа реле блокируется.

• S1 – это что-то вроде кнопки, с помощью которой можно подать сигнал и принудительно заблокировать работу AVR-02

Вдруг вам понадобится провести какие-либо пусконаладочные работы. Здесь можно использовать модульный вариант от ИЭК КМУ11.

• SB1 – кнопка Reset

Нужна для сброса, после поступления сигнала на контакты №18,19,20. Нажимаете ее и работа реле восстанавливается.

• КМ4 – промежуточное реле

Благодаря его контактам, напряжение на катушки может поступать как от двух вводов, так и от генератора. Можно использовать тип РК-1Р.

Рассмотрим три алгоритма работ и три ситуации для данного АВР.

Первый ввод является основным, второй – резервным. Устройство посредством контактов А1,В1,С1 через защитный автомат QF2 следит за напряжением на вводе-1.
То же самое происходит по вводу-2, через контакты А2,В2,С2.

Так как на всех этих контактах все в норме, AVR-02 должен подать напряжение на катушку КМ. Как это происходит?

Контакт 1 и 11 формируют сигнал управления посредством реле К5. Данное реле К5, если уровень напряжения нормален на обоих вводах, должно включить ввод№1.
То есть находится в том положении, как на изначальной схеме. Напряжение через него попадает на 10 контакт и идет до катушки КМ4. Это промежуточное реле. Его контакты обозначены КМ4.1 и КМ4.2

Реле срабатывает, замыкая свои контакты и напряжение через них попадает на 22-й контакт. Далее AVR включает реле К1. Через него и контакт №24 фаза достигает катушки включения КМ1. При этом другие реле К2,К3,К4 остаются разомкнутыми.

Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.

Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.

Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.

При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).

А как будет запускаться генератор, если исчезнет питание с обоих вводов? Контакт №12 служит для подключения к АВР внешнего источника питания +12В.

Когда у вас пропало напряжение на двух вводах, все контакты К1,К2,К3 получаются в разомкнутом состоянии. При этом автоматически происходит замыкание внутреннего контакта реле К4. За счет этого, формируется сигнал запуска для генератора.

Большинство генераторов с возможностью АВР, управляют заслонкой своей собственной автоматикой. Для этого им нужен только сигнал на старт. Вы его как раз и подаете.

Если у вас этого нет, то можно смастерить такую систему самостоятельно.

После подачи импульса, происходит запуск ДГУ и его прогрев. Когда он прогрелся, напряжение на реле KV1 достигает нормы. KV1 представляет из себя, что-то вроде реле защиты трехфазных двигателей.

Оно необходимо для контроля напряжения 3-х фазной сети (правильное чередование фаз и их номинальное значение). Подойдет например такое – CKF-317.

После срабатывания, реле KV1 замыкает свой контакт KV1.1 и напряжение достигает разъема №16. Также U поступает на контакт №9 (он управляет внутренними цепями AVR) и №22.

AVR это видит и подает сигнал на замыкание реле К3 и катушки КМ3. После чего включаются силовые контакты пускателя генератора КМ3.1 Вся нагрузка запитывается от генератора.

Ну и напоследок рассмотрим чаще всего применяемую схему АВР для частного дома – ввод№1+генератор.

Далеко не все имеют два независимых ввода, плюс еще и ДГУ. Зато наличие отдельно генератора у владельцев особняков, не такая уж и большая редкость.

Основное эл.снабжение осуществляется от первого ввода. Принцип работы здесь такой же как и рассмотренный выше.

При изменение параметров напряжения на выходе за его номинальные значения (резко упало или повысилось, исчезло), происходит смена источника оперативного напряжения. Контакт КМ3.1 размыкается, а контакт КМ3.2 замыкается.

Также размыкаются контакты 22 и 24. Пускатель QF2 выключается. Спустя три секунды AVR 02 дает сигнал на запуск генератора. После его прогрева, происходит замыкание контактов 22-26. Подается напряжение на катушку КМ2 и включается пускатель QF8.

Вся нагрузка переводится на генератор.

Если на первом вводе U вновь появилось или нормализовалось, то контакты 1-10 снова замыкаются и КМ3 включается. Через заданное время контакты на разъемах №22-№26 отключаются, а вслед за ними отключается и КМ2+QF8.

Опять же, спустя установленное время, происходит замыкание №22-№24, после чего включается КМ1 и QF2. Питание восстанавливается от основного ввода. При этом контакты 29-30 будут замкнуты пока генератор не охладится.

Время расхолаживания ДГУ лучше выставлять в районе 3-5 минут.

Типовые схемы подключения АВР – определение, принцип работы

Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.

Что такое АВР и его назначение

Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.

АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.

Требования к АВР

Основные требования к системам АВР заключаются в следующем:

• Она должна иметь высокую скорость восстановления подачи электроэнергии.
• В случае, когда основная линия перестает работать, установка должна обеспечить подачу электроэнергии потребителю от запасного источника.
• Действие осуществляется один раз. Нельзя допускать несколько включений и отключений нагрузки, например, из-за короткого замыкания.
• Выключатель основного питания должен включаться с помощью автоматики системы автоматического ввода резерва. До тех пор, пока не будет подано запасное электропитание.
• Система АВР должна производить контроль корректного функционирования цепи управления резервным оборудованием.

Принцип работы автоматического ввода резерва

Основой работы АВР является контроль напряжения в цепи. Контроль может осуществляться как при помощи любых реле, так и при помощи микропроцессорных блоков управления.

Справка! Реле контроля напряжения (также называют вольт контроллер) отслеживает состояние электрического потенциала. В случае перенапряжения в сети вольт контроллер мгновенно обесточит сеть.

Контактная группа, контролирующая наличие электроэнергии, играет основную роль в системе АВР. В нашем случае это реле. Когда напряжение пропадает, управляющий механизм получает сигнал и переключается на питание генератора. Когда основная сеть начинает работать штатно, этот же механизм переключает питание обратно.

Основные варианты логики функционирования АВР

Система АВР с приоритетом первого ввода

Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.

Система АВР с приоритетом второго ввода

Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.

Система АВР с ручным выбором приоритета

Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.

Система АВР без приоритета

Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.

Основные типы шкафов и щитов АВР

Щит АВР на два ввода на контакторах (пускателях)

Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф – наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения. Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.

Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.

Внимание! В случае, когда у АВР логика приоритета второго ввода, ситуация будет обратной: цепь второго контактора замкнута, а первого – разомкнута.

Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.

При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.

Справка! Для того чтобы оба контактора не могли включиться одновременно, в щитах АВР используют дополнительные механические блокировки.

Щит АВР на 2 ввода на автоматах с моторным приводом

Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.

Основные плюсы шкафов АВР на моторе:

• Ресурс по перезагрузкам намного больше, чем у АВР с пускателями;
• Подключить шины к такому автомату проще;
• Щит АВР на автоматах может работать также и в ручном режиме. В таком случае включить или отключить автомат можно с помощью специальных кнопок.

Суть функционирования этого щита заключается в следующем. Если на основном вводе случилась авария, автоматика проверяет, готов ли ввод 2 для подачи тока. Если все в порядке, то пружина автомата второго ввода взводится, и подается электроэнергия. Когда ввод № 1 снова может работать в штатном режиме, весь процесс идет в обратном порядке, подавая электроэнергию на основной ввод.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. А для предотвращения одновременного срабатывания двух автоматических выключателей нередко используют электрические блокировки.

Щит АВР на 3 ввода

Эти шкафы являются одними из самых надежных источников питания. Все потому, что в АВР на 3 ввода есть две запасных линии, что обеспечивает максимально низкую возможность отключения питания на объекте. Обычно такие шкафы АВР используют при взаимодействии с потребителями первой категории надежности электроснабжения. К ним относятся такие объекты, обесточивание которых влечет за собой угрозу для жизни людей или безопасности государства, а также может причинить большой материальный ущерб.

Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Первая – это когда одна секция потребителей питается от трех независимых линий. Тогда можно установить приоритет для одного из вводов, а можно работать без приоритета. Нагрузка будет подключена туда, где нормализовано напряжение.

Вторая схема функционирования щита АВР на 3 ввода состоит в том, что две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания. В случае аварийной ситуации он подключается к одной из секций.

Справка! Подобные щиты могут быть оснащены и механической блокировкой, и автоматами с электроприводами.

Вводно-распределительное устройство с АВР

Устройство используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР используют в сетях переменного тока с напряжением 380/220В с частотой 50Гц.

Шкафы ВРУ с автоматическим вводом резерва представляют собой отдельную панель, где функционирует как автоматическое, так и ручное переключение, а также происходит учет электроэнергии, которая потребляется на каждой линии.

Шкафы ВРУ состоят из:

• Блока введения и вывода кабеля.
• Блока автоматического ввода резерва.
• Блока, где происходит учет потребляемого электричества.

Также они могут быть многопанельными. Тогда дополнительно в них будут установлены противопожарные панели, распределительные панели и другие, в зависимости от требований к электроустановке.

Щит АВР для запуска генератора

Дополнительное питание от генератора электроэнергии позволяет почти полностью избежать полного обесточивания. Это один из самых надежных способов создать бесперебойную подачу электричества. Шкаф АВР в этом случае необходим, чтобы обеспечить автоматическое функционирование генератора по заданному алгоритму.

Шкаф АВР для генератора может работать и в автоматическом, и в ручном режиме. Изначально в нём установлен автоматический режим, но вы можете его легко изменить.

Важно! Для корректной работы связки АВР-генератор последний должен иметь возможность запускаться автоматически.

Когда на вводе 1 прекращается подача электричества, система АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном (первом) источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

В ручном режиме работы включение и отключение генератора происходит за счет нажатия специальных кнопок.

БУАВР

Блок управления автоматического включения резерва работает в составе устройств АВР и осуществляет переключение с одного источника на другой. Также он контролирует состояние линий, управляет контакторами и магнитными пускателями, моторами и запускает электрогенератор.

БУАВР в течение определенного периода измеряет напряжение в фазах и обрабатывает результаты в реальном времени. Благодаря этому он может определять среднее значение напряжения в каждой фазе. БУАВР имеет повышенную устойчивость к перенапряжению.

АВР Zelio Logic

Система автоматического ввода резерва с релейной логикой переключения между источниками. Используется программируемое реле Zelio Logic. Одним из основных преимуществ выбора такого реле является европейское качество при относительно низкой стоимости. Также реле Zelio Logic отличается довольно простым программированием. Для корректного использования достаточно базовых знаний. Также реле имеет графический интерфейс, что серьезно упрощает взаимодействие.

АВР ATS

АВР ATS – это шкафы АВР с интеллектуальными микропроцессорными блоками. На данный момент такой вариант шкафа АВР является самым дорогостоящим на рынке. Наиболее востребованы они на промышленных предприятиях, где важно обеспечить надежную бесперебойную работу сети и максимально быстрое переключение на альтернативный источник питания. Некоторые АВР ATS переключаются с одного ввода на другой буквально за две секунды. Также таким блокам не нужно дополнительное питание. Они работают при 480В. Можно выбрать наиболее удобный алгоритм, а также автоматический или ручной режим.

Схема АВР

Автоматический ввод резерва (далее АВР) — система, используемая в электроснабжении для быстрого переключения нагрузки потребителя на резервный источник питания при отсутствии напряжения на основном. Очевидно, что его использование предполагает наличие, как минимум двух питающих вводов — основного и резервного.

Назначение АВР — повышение надежности электроснабжения потребителей. Обязательное и рекомендуемое использование этой системы для электроприемников определенных категорий определено в ПУЭ.

Предложенный здесь способ реализации АВР отличается достаточной надежностью и небольшой стоимостью реализации. Эта схема АВР подойдет для организации автоматического включения и выключения резервных питающих вводов дачных домов, частных коттеджей, для электроснабжения которых предусмотрены альтернативные источники электроэнергии — например, бензиновые или дизельные генераторы.

Схема АВР

Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока (величина ) которых должна превышать токи нагрузки.

Питающее напряжение основного и резервного вводов на этой схеме 380 В, однако рабочее напряжение катушек обоих пускателей 220 В, поэтому, она подойдет и для организации АВР при однофазном питании потребителей.

Как работает схема? В штатном режиме, когда на основном питающем вводе присутствует питающее напряжение линии, катушка магнитного пускателя КМ1 оказывается включенной на рабочее напряжение 220 В (L3 — N), силовые контакты этого пускателя замыкаются и нагрузка, таким образом подключается от основного ввода.

Теперь представим ситуацию когда на основном вводе напряжение пропало. Возврат в исходное (выключенное) состояние обесточенного пускателя КМ1 вызовет замыкание его нормально разомкнутого контакта, находящегося в цепи питания катушки контактора КМ2 и его сработки.

Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. Отключение резервного источника питания (напр. генератора) по аналогии обесточит катушку пускателя КМ2, отброс его силовых контактов и (при появлении напряжения на основном вводе) автоматическое включение КМ1 с переходом питания от линии.

Схема АВР с реле контроля напряжения

Серьезным недостатком приведенной выше схемы является отсутствие приоритетности питания. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную — отключением питания автоматическим выключателем АВ2 или остановкой генератора.

Для задания приоритета по питанию в схему может быть включено реле контроля напряжения КSV, которое при появлении напряжения на линии размыкает цепь питания катушки КМ2, его отключение и сработку КМ1 — переключение на основной источник питания.

• Главная
• Электрические схемы
• Схема АВР

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Назначение, устройство и принцип работы АВР

АВР — автоматическое включение резервного питания, предназначенное для восстановления электроснабжения потребителей. Происходит это за счет подключения запасного источника питания при отключении основного электрооборудования. Таким образом, если происходит перерыв в этом процессе, то АВР обеспечивает цепь электропитанием. Для моментального ввода существует источник бесперебойного электроснабжения.

Назначение оборудования

Расшифровка системы АВР — автоматический ввод резерв — наилучшим образом объясняет назначение оборудования. Иногда его называют устройством автоматического включения резерва. Это определение относится к переключению основного электрооборудования на запасной генератор, что происходит при аварийном отключении главной сети.

По своему назначению ввод резерва схож с обеспечением бесперебойного электроснабжения. Вся работа системы осуществляется полностью в автоматическом режиме без участия человека. В крупных подстанциях всегда существует два ввода на две автономные секции распределительного устройства.

Согласно требованию правил устройства электроустановок, в этом случае обязательно присутствие АВР для снабжения резервным питанием на 2 ввода. Например, при нарушении работы основного электроснабжения дополнительное оборудование включится автоматически. Визуально такой момент очень трудно заметить, так как высока скорость переключения.

Устройство и принцип работы

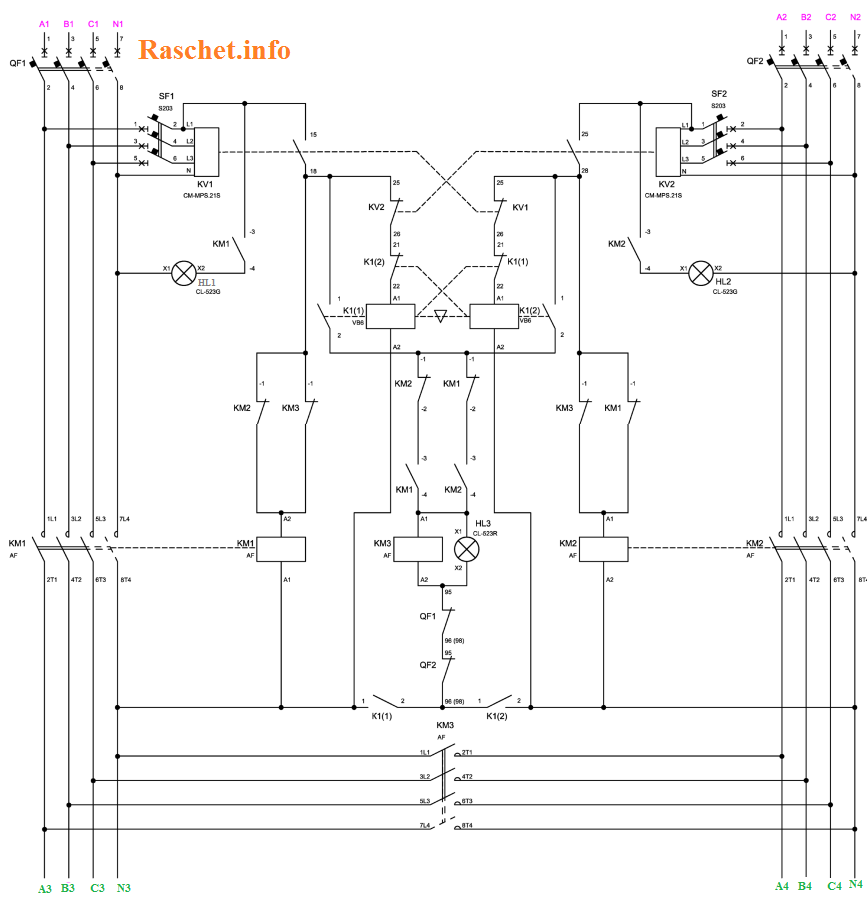

Независимо от устройства автоматического включения резерва, принципиальной его задачей считается наблюдение за параметрами электрической сети. Для этого могут использоваться реле контроля напряжения или блоки, оборудованные микропроцессорами. Существуют два основных вида устройства:

1. Одностороннее (ОАВР) — один ввод работает в качестве основного и применяется, пока в электрической магистрали не возникнут проблемы. Другой выполняет роль запасного и включается в аварийных ситуациях.
2. Двухстороннее (ДАВР) — оба ввода выполняют основную работу и используются, как резерв.

Сама конструкция представляет собой шкаф или щит АВР с контакторами или автоматами. Часто на практике используются конструкции с восстановлением, то есть как только в основной сети возвращается подача электроэнергии, то резервное питание отключается.

В случае падения напряжения на контролируемом участке цепи, реле подает сигнал на схему АВР. Отсутствие в сети одного напряжения недостаточно, чтобы сработало устройство переключения. Для этого необходимо присутствие еще ряда условий:

1. На проверяемом участке не должно быть короткого замыкания, так как включение резервного питания будет невозможно и недопустимо.
2. Выключатель ввода обязательно должен быть включен, чтобы при отсутствии напряжения не произошло случайного запуска АВР.
3. На участке, от которого будет происходить питание резерва, обязательно наличие напряжения.

Когда все условия будут соблюдены, включатель резерва подает сигнал на отключение вводного выключателя обесточенной сети и на включение АВР. Алгоритм действий происходит строго в этом порядке, то есть без отключения ввода резервное питание никогда не включится.

Комплектация шкафа и щита

Комплектация и правила эксплуатации шкафов ввода резервного питания типа АВР-РН, АВРПА, АВРР практически ничем не отличается друг от друга. Устройство представляет собой сварное изделие прямоугольной формы с двумя дверями.

Внутри вмонтированы две панели, на которых установлены силовые и управляющие устройства. При эксплуатации в сетях с током до 100 А применяются шкафы, изготовленные на базе пускателей ПМ 12 с серебряными контактами.

При силе тока свыше 100 А монтируются вакуумные контакторы. Все соединения входных и выходных цепей осуществляются инструментом, обеспечивающим стойкий контакт. В шкаф устанавливаются зажимы, рассчитанные на подсоединение многожильных медных и бронированных с наконечниками проводов.

Устанавливаемые пускатели должны быть рассчитаны на 300 тыс. срабатываний, а время отключения автоматов при коротком замыкания не превышает 0,05 сек. На всех приборах должны быть соответствующие обозначения, а дополнительно под ними устанавливаются бирки с пояснением.

Шкафы обычно имеют два кабельных ввода: для питающего и резервного провода, которые подключаются к штыревым колодкам. В силовую часть входят:

• силовая колодка ввода;
• выводные колодки, соединенные с соответствующими автоматами;
• два контактора ввода;
• два трансформатора напряжения.

Питание световых индикаторов осуществляется напряжением 36 В. Установленные реле времени АВР обеспечивают трансформаторы бесперебойным снабжением электроэнергией. В систему управления оборудованием входят автоматические выключатели, сигнальные лампы и реле контроля фаз. Собранный шкаф может эксплуатироваться в условиях, исключающих атмосферные осадки и при температуре от — 45 °C до + 45 °C.

Применение резервного питания

Длительное отсутствие электроэнергии доставляет много неудобств для человека, кроме того, может привести к угрозе жизни и безопасности людей. Обеспечить бесперебойное электроснабжение можно от двух независимых источников питания, что применяется для потребителей первой категории. Особая группа первой категории снабжается электроэнергией от трех взаимно резервирующих источников питания. Такие схемы имеют ряд недостатков:

1. Значение токов короткого замыкания гораздо выше, чем при раздельном электроснабжении потребителей.
2. Происходят большие потери электроэнергии в питающих трансформаторах.
3. Сложная защитная схема.
4. Очень трудно вести учет перетоков мощности.
5. Иногда тяжело осуществить параллельную работу источников питания из-за наличия ранее установленной релейной защиты.

Поэтому существует необходимость в раздельных источниках питания с наличием быстрого восстановления электроэнергии. Именно эту задачу выполняет АВР, который подключает отдельную сеть или другой источник питания (генератор, аккумуляторную батарею). Щиты резервного включения широко применяются на предприятиях транспорта, связи, при строительстве жилищных комплексов и в других областях промышленности.

Обычно на входе в здание устанавливается шкаф ВРУ с АВР, то есть электрики комплектуют вводно-распределительное устройство блоком резервного питания. Можно такое оборудование устанавливать и отдельными блоками, которые собраны в заводских условиях.

Организация АВР в загородном доме

Для организации АВР загородного дома или беспрерывной работы насосов в качестве запасного источника питания можно использовать генератор. Он позволит на длительный период обеспечить электроэнергией потребителей, пока не восстановят основное электроснабжение.

В зависимости от типа генератора, такое устройство используется как в однофазных, так и трехфазных сетях. Чтобы срабатывание АВР происходило в автоматическом режиме, генератор должен быть снабжен стартером.

При монтаже системы необходимо подключить специальный блок автоматики, который производит запуск генератора во время отключения электроэнергии и его остановку при восстановлении электроснабжения. Блок совместим с любым видом двигателей и имеет три положения: «Запуск», «Включен», «Стоп».

Устройство снабжено подробным описанием, которое позволяет собрать АВР полностью своими руками. Правда, в зимний период двигатель внутреннего сгорания предварительно следует прогреть. Блок автоматики в своей программе подразумевает и такую функцию.

Для обустройства АВР загородного дома можно воспользоваться автомобильным аккумулятором. Помимо него, следует приобрести инвертор для преобразования 12 В постоянного напряжения в 220 В переменного.

Следует учитывать, что мощности такого устройства хватит только для освещения. Для увеличения емкости можно подключить параллельно несколько батарей. Запуск системы осуществляется с помощью специального переключателя, который устанавливается в основную сеть.

принцип работы, характеристика, автоматический ввод резерва своими руками

Среди огромного разнообразия источников энергии большую популярность получили генераторы электрического тока. Такие агрегаты всё чаще применяются в загородных домах и на дачах, а также во многих других местах, где есть проблемы со светом. Именно поэтому потребители нередко приобретают качественные блоки АВР для генераторов, созданные для автоматического включения резервного питания.

Характеристика агрегата

Устройство АВР — это средство автоматического включения резервного питания, представленное в виде высококачественного генератора, вырабатывающего ток, если внезапно пропало централизованное электроснабжение. Основная задача блока состоит в том, чтобы своевременно и как можно быстрее переключать нагрузки между двумя источниками.

Некоторые модели АВР разработаны так, что все настройки потребитель должен вносить самостоятельно, но чаще всего в продаже можно встретить оборудование, работающее в автоматическом режиме. Активация устройства происходит в тот момент, когда поступает сигнал о потере напряжения. В быту использование такого агрегата имеет множество положительных отзывов.

Блок АВР запрограммирован таким образом, что его работа зависит от уровня напряжения на определённом объекте, этот пункт контролируется первичной обмоткой. Наличие специального переключателя обеспечивает надёжную изоляцию генератора от негативного воздействия переменного тока, который проникает из общей электросети. В этот промежуток времени источник бесперебойного питания находится во включенном состоянии, что гарантирует стабильную подачу временного питания всем потребителям. Слаженная работа генератора с АВР осуществляется по следующей схеме:

1. После прекращения подачи электроэнергии через блок к источнику бесперебойного питания поступает команда о начале работы.
2. Когда устройство получит ответ о том, что генератор полностью готов к выполнению своей основной функции, АВР осуществляет его соединение с домашней электросетью.
3. С возобновлением централизованной подачи тока в частный дом на автоматический ввод резерва поступает сигнал о том, что резервное устройство должно быть отключено.
4. Проводка между домашней сетью и генератором одновременно переключается в автоматическом режиме.

Если специалист обладает необходимым опытом, то он может выполнить индивидуальную настройку переключений, чтобы обеспечить электроэнергией только самые важные участки.

В качестве приоритетных объектов назначают системы отопления помещений, охлаждающее оборудование и другие схемы.

Для мощных резервных установок можно смело применять более сложные распределения электроэнергии, которые будут формировать мягкую нагрузку, плавно переходящую из синхронизированного агрегата и обратно. Сами производители утверждают, что такие генераторы всё чаще применяются в тех ситуациях, когда нужно сократить итоговую величину пиковых нагрузок.

Принцип работы

За несколько лет на рынке появилось множество разнообразных агрегатов для автоматического резервирования, которые оснащаются мощным микропроцессорным контроллером. Несмотря на огромный ассортимент, наибольшим спросом пользуются модели с управляющим реле-контроллером. Устройство непрерывно анализирует сигналы датчиков напряжения, а также своевременно обнаруживает сбой в питании и инициирует процедуру быстрого запуска генератора.

Если начинающий мастер будет рассматривать схему подключения АВР с точки зрения электротехники, то эта задача может показаться слишком сложной. Всё дело в том, что различные технические сложности и неизбежные временные задержки затрудняют мгновенное получение резервной электроэнергии. Чтобы такое оборудование прекрасно справлялось со своими основными задачами и не подводило в самый ответственный момент, нужно заранее ознакомиться с его функциональными возможностями:

1. Современные модели АВР могут использоваться не только с бензиновыми, электрическими, газовыми, но и с дизельными генераторами.
2. Пользователь всегда может выбрать наиболее подходящий тип резервной сети — однофазную или трёхфазную.
3. В системе предусмотрен постоянный контроль температуры двигателя.
4. Обеспечение полного цикла работы резервного источника: автоматизированный запуск генератора в тот момент, когда исчезло централизованное электроснабжение или уровень напряжения превысил все допустимые показатели. Предусмотрены многочисленные полезные функции, которые непрерывно контролируют работу генератора, защищают его от перегрузки. При появлении основного электричества происходит остановка и последующее охлаждение бесперебойного источника.
5. Наличие тестового еженедельного запуска генератора (мастер может настроить точную дату и время для проведения этой процедуры).
6. Удобное управление приводом воздушной заслонки.
7. Всегда можно активировать экономный режим работы оборудования.
8. Фиксированный контроль напряжения аккумуляторных батарей. Эта функция позволяет запускать генератор только при полной разрядке АКБ генератора.
9. Некоторые модели АВР обладают расширенной функциональностью для подключения вспомогательных модулей: GSM-модем, БИП.
10. Качественный счётчик, который показывает оставшееся время до проведения планового технического обслуживания.

Самостоятельное изготовление блока АВР

Качественный автоматический ввод резерва для генератора отличается высокой стоимостью, поэтому многие домашние мастера решают изготовить это устройство своими руками, используя те самые детали, что и в стандартных заводских агрегатах. Основной и самой дорогой частью является многофункциональный контроллер.

Для обеспечения силовой части мастера задействуют контакторы, которые используются для гарантированного переключения с главной линии на локальную сеть. Чтобы компактно разместить все детали, нужно подготовить довольно вместительный шкаф или же щит, который больше всего будет подходить по размеру к изготавливаемому агрегату.

Традиционная схема АВР всегда оснащается автоматизированным контролирующим механизмом, который работает за счёт нормального постоянного напряжения. Качественная реализация этой идеи возложена на блок питания. Чаще всего специалисты применяют стандартный аккумулятор повышенной мощности, так как при повышенных нагрузках маломощный агрегат быстро разряжается.

Именно блок питания контролирует уровень выходящего напряжения. Стоит отметить, что все комплектующие детали нужно покупать исключительно в проверенных торговых магазинах, отдавая своё предпочтение известным производителям. Чтобы во время сборки не допустить самых распространённых ошибок, необходимо использовать профессиональную схему АВР для генератора. Своими руками можно изготовить высококачественную модель, которая будет отвечать всем эксплуатационным требованиям.

Выбирая контроллер, необходимо проверить наличие инверсной воздушной заслонки. Этот узел особенно полезен в тех ситуациях, когда потребитель использует генератор с механической заслонкой.

Покупая прочные контакторы, нужно ориентироваться на показатели пропускной способности. Когда в оборудовании отсутствует электромеханическая защита, её нужно приобрести отдельно.

Когда все элементы есть в наличии, можно смело приступать к изготовлению АВР. Начинать нужно с монтажа всех элементов и узлов во внутренний отсек электрического щита. Этот процесс должен происходить таким образом, чтобы не образовались пересечения между проводниками, а все контакты и клеммы были легкодоступны. Далее происходит подключение силовой части и контроллеров.

Параллельное включение резервного генератора с централизованной электросетью считается недопустимым. В противном случае бесперебойный источник питания может быть сильно повреждён вплоть до полной поломки всех узлов. Чтобы оградить оборудование от столь негативных последствий, нужно приобрести специальные щиты, которые обеспечивают как ручное, так и автоматическое переключение на ввод резерва. В продаже можно встретить универсальные разновидности сильноточных коммутаторов нагрузки, а также многофункциональные автоматические регуляторы напряжения используемого генератора.

В процессе подключения обязательно учитывается наличие двух мощных кабелей, которые входят в щит автоматического резерва. Один из них должен быть рассчитан на основную сеть, а второй — на резервную линию электросети. Их поочерёдное использование обусловлено различными алгоритмами работы оборудования. Но на выходе к потребителю протягивается только один силовой кабель.

Отличительные функции

Современные блоки АВР обеспечивают автоматический запуск генератора в случае пропадания напряжения на основной линии. При этом такой агрегат управляет работой стартера, топливным клапаном, предпусковым подогревом свечи установки и приводом воздушной заслонки. Когда напряжение на основной линии восстанавливается, АВР самостоятельно отключает подачу нагрузки от генератора, за счёт чего происходит постепенное охлаждение всей установки. Помимо этого, автоматический ввод резерва отличается и другими функциями:

1. В состав блока обязательно входит зарядное устройство аккумуляторной батареи генератора.
2. Некоторые модели позволяют контролировать температуру картера двигателя бензиновой установки с целью непрерывного управления воздушной заслонкой в зависимости от уровня нагрева двигателя. Благодаря такой функции предотвращается перегрев основного рабочего узла.
3. Более дорогие модели оснащаются мощными аккумуляторами, которые хорошо справляются с большими нагрузками.
4. Блок АВР можно подключить к персональному компьютеру (интерфейс RS 485). Пользователь может выполнить точную настройку констант и параметров, которые будут считывать все текущие измерения.
5. Установка GSM-модема позволит дистанционно запускать и останавливать генератор через SMS-сообщения. Специалист может в удобное для себя время контролировать режим работы блока, а также считывать актуальные телеметрические данные.
6. Наличие встроенного байпаса. Когда из строя выходит основной управляющий контроллер, генератор можно запустить и самостоятельно.
7. Наличие кнопки «Аварийный стоп». Генератор может быть остановлен в принудительном порядке, если произошла непредвиденная ситуация.

Дополнительные временные задержки

Когда основное питание восстановлено, то небольшая задержка просто необходима, так как это позволит убедиться в достаточной нагрузке для отключения резервного источника. Чаще всего ее продолжительность варьируется от 1 до 30 минут. АВР должна автоматически обойти существующую временную задержку и вернуться к основной линии электросети. Помимо этого, оборудование нуждается в охлаждении двигателя. Всё это время система управления контролирует разгруженный мотор до полной его остановки.

Опытные мастера утверждают, что лучше всего переключать нагрузку на резервный генератор в тот момент, когда достигнуты соответствующие уровни частоты и напряжения. В редких случаях конечный потребитель хочет добиться последовательного переключения на резервный генератор.

Чтобы достичь такого эффекта от установки, нужно обустроить сразу несколько схем АВР для бесперебойного источника электроэнергии, которые срабатывают с индивидуальными временными задержками. Только в этом случае все нагрузки могут быть подключены к генератору в любом порядке. Главное, чтобы все детали были качественными и отлично выполняли поставленные задачи.

Проект электронной машины для голосования (EVM) на базе микроконтроллера

AVR со схемой и кодом

Каждый раз, когда мы идем голосовать на выборах, мы видим электронные машины для голосования. В этом проекте мы собираемся спроектировать и разработать простую машину для голосования с использованием микроконтроллера ATmega32A . Хотя мы можем использовать контроллер, чтобы получить машину для голосования более 32 человек, для простоты мы собираемся сделать систему голосования для четырех человек. У нас будет четыре кнопки для четырех человек, и при каждом нажатии кнопки будет Голосование идет за соответствующего человека, и количество голосов, поданных каждым человеком, отображается на ЖК-дисплее.

Необходимые компоненты

Оборудование:

АТМЕГА32

Блок питания (5в)

ПРОГРАММАТОР AVR-ISP

JHD_162ALCD (ЖК-дисплей 16×2)

Конденсатор 100 нФ (пять штук), конденсатор 100 мкФ (подключен к источнику питания)

кнопка (пять штук),

Резистор

10КОм (пять штук).

Программное обеспечение:

Атмель студия 6.1

прогисп или флеш магия.

Принципиальная схема и рабочее пояснение

Как показано на приведенной выше схеме электронного устройства для голосования , PORTA микроконтроллера ATMEGA32 подключается к порту данных ЖК-дисплея 16×2. Здесь следует не забыть отключить связь JTAG в PORTC ATMEGA, изменив байты предохранителя, если кто-то хочет использовать PORTC в качестве обычного порта связи. В LCD 16×2 всего 16 контактов, если есть подсветка, если нет подсветки, будет 14 контактов.Можно включить или оставить контакты подсветки. Теперь в 14 контактах 8 контактов данных (7-14 или D0-D7), 2 контакта источника питания (1 и 2 или VSS и VDD или gnd & + 5v), 3 контакта ^rd для контроля контрастности (VEE-контролирует толщину символов. должен быть показан), 3 контакта управления (RS, RW и E).

В схеме вы можете заметить, что я взял только два управляющих контакта, так как это дает гибкость для лучшего понимания. Бит контраста и READ / WRITE используются нечасто, поэтому их можно замкнуть на массу.Это переводит ЖК-дисплей в режим максимальной контрастности и чтения. Нам просто нужно управлять контактами ENABLE и RS, чтобы отправлять символы и данные соответственно.

Подключения, которые выполняются для ЖК-дисплея, приведены ниже:

PIN1 или VSS — земля

PIN2 или VDD или VCC — питание +5 В

PIN3 или VEE — заземление (дает максимальный контраст, лучше всего для новичков)

PIN4 или RS (выбор регистра) — PD6 uC

PIN5 или RW (чтение / запись) — земля (переводит ЖК-дисплей в режим чтения, что упрощает обмен данными для пользователя)

PIN6 или E (включить) — PD5 uC

PIN7 или D0 — PA0 из uC

PIN8 или D1 — PA1 из uC

PIN9 или D2 — PA2 из uC

PIN10 или D3 — PA3 из uC

PIN11 или D4 — PA4 из uC

PIN12 или D5 — PA5 из uC

PIN13 или D6 — PA6 из uC

PIN14 или D7 — PA7 из ОК

В схеме вы можете видеть, что мы использовали 8-битную связь (D0-D7), но это не обязательно.Мы можем использовать 4-битную связь (D4-D7), но с 4-битной коммуникацией программа становится немного сложной, поэтому я просто выбрал 8-битную связь.

Итак, просто наблюдая за таблицей выше, мы подключаем 10 контактов ЖК-дисплея к контроллеру, в котором 8 контактов являются контактами данных и 2 контакта для управления. Здесь присутствуют пять кнопок, четыре для увеличения голосов кандидатов и пятая для обнуления голосов кандидата.

Конденсаторы, представленные здесь, предназначены для устранения дребезга кнопок.Если их удалить, контроллер может считать больше одного при каждом нажатии кнопки. Резисторы, подключенные к контактам, предназначены для ограничения тока, когда кнопка нажата, чтобы опустить контакт к земле.

Всякий раз, когда нажимается кнопка, соответствующий вывод контроллера опускается на землю, и, таким образом, контроллер распознает, что определенная кнопка нажата и соответствующее действие должно быть предпринято, это может быть увеличение голосов кандидатов или сброс голосов в зависимости от нажатой кнопки.

Когда кнопка, представляющая соответствующего человека, нажата, контроллер выбирает ее и увеличивает номер соответствующего человека в своей памяти, после того, как приращение показывает соответствующее количество людей на ЖК-дисплее 16×2.

Принцип работы устройства для электронного голосования на базе микроконтроллера объясняется шаг за шагом кода C ниже,

Принципиальная схема

— все, что вам нужно знать

Что такое принципиальная схема?

Принципиальная схема — это типичное графическое представление электрической схемы.Он показывает, как электрические компоненты связаны между собой. Инженеры и электрики используют его для символического объяснения частей и путей электрического пути. Принципиальная схема играет жизненно важную роль в проектировании, производстве и обслуживании электрического и электронного оборудования.

Элементарная схема, электрическая схема и электронная схема — это термины, используемые для обозначения принципиальной схемы. Принципиальные схемы также наглядны, поскольку в них используются убедительные изображения.На принципиальной схеме используются стандартные символы. Принципиальную схему мы подробно рассмотрим в этой статье.

Источник изображения : Smartdraw.com

Почему принципиальная принципиальная электрическая схема?

Принципиальные схемы играют важную роль в электрическом поле. Вот почему так важно иметь принципиальную схему , особенно в авиационной и атомной промышленности:

• Личная безопасность — Они уменьшают травмы / несчастные случаи для персонала, работающего с ними, в результате поражения электрическим током и взрывов.
• Безопасность оборудования — Правильные принципиальные схемы помогают электрику лучше понять конструкцию, грамотно рассмотреть модификации и адекватно объяснить свой план работы.
• Рентабельность — Хотя для создания принципиальной схемы может потребоваться время, после нее составляется окончательный план бюджета, что позволяет сэкономить отраслевые денежные потери, понесенные при отсутствии предварительной картины процесса.
• Улучшенный вывод — Это план схемотехники; следовательно, легко внести исправления заранее, они обеспечивают графическое отображение реального расположения всех объектов в цепи и того, как электрические провода соединены физически. Они служат руководством для электротехников при реализации схемотехники.
• Расширенное обучение — Они обучают новичков и подрядчиков тому, как обстоят дела в конкретной отрасли.Они являются хорошей отправной точкой и упрощают обучение, не говоря уже о том, чтобы кто-либо мог продолжить проект.

Принципиальная схема

vs. Принципиальная схема

Принципиальные схемы , также называемые графическими схемами, не совпадают с принципиальными схемами.

Типы цепей

1.Замкнутый и открытый контур

Замкнутая цепь — это цепь с полным путем, в то время как у разомкнутой цепи есть неполный путь, т. Е. Не замкнутый. Другими словами, когда вы выключаете свет в своей комнате, цепь становится неполной; следовательно, лампочка не дает света. Но когда вы их включаете, происходит полное соединение цепи, поэтому лампочка загорается.

Источник изображения : полностью электрический.biz

2. Последовательная и параллельная схема

В последовательной цепи при соединении компонентов через все части цепи протекает одинаковый ток. Ток идет только по одному пути, поэтому в случае лампочки, когда одна отсутствует или повреждена, ток не протекает через остальные, и ни одна из них не включается.

В параллельной цепи электрические объекты располагаются таким образом, что ток должен прерваться перед следующим подключением.Текущие погружения, таким образом, компоненты заряжаются независимо. Такой тип подключения используется в домах так, что при перегорании одна лампочка. Не влияет на все освещение в квартире.

Источник изображения : completeelectrical.biz

3. Короткое замыкание

Короткое замыкание позволяет току проходить по неназначенному пути.Ток обязательно будет иметь минимальное сопротивление; следовательно, компонент, который обходится коротким замыканием, может быть поврежден. Сильный ток во время короткого замыкания вызывает перегрев проводов и может привести к пожару. Отсюда необходимость установки автоматических выключателей и ящиков с предохранителями для отключения цепей.

Источник изображения : completeelectrical.biz

Основные части цепи

Схема, независимо от ее размера и местонахождения, состоит из четырех основных частей.К ним относятся источник энергии, широко известный как переменный или постоянный ток, проводник, которым является провод, электрическая нагрузка, которая является устройством, и контроллер (переключатель). Рассмотрим их подробнее:

1. Источник энергии

Он обеспечивает напряжение и ток для питания устройства, подключенного к цепи. Источники напряжения включают батареи любого типа, например, те, которые используются в автомобилях, ноутбуках, солнечных панелях и т. Д.Они обеспечивают постоянный уровень напряжения в цепи.

Источник тока идеален для обеспечения постоянного тока энергии, несмотря на допустимое напряжение. Ток, измеряемый в амперах, включается в систему для защиты устройства, обеспечивающего электрическую нагрузку на цепь. Например, для светодиода необходим постоянный ток, чтобы он не взорвался или не повредился.

2.Дирижер

Проводник обеспечивает путь цепи, по которой течет энергия. Он отвечает за присоединение ко всем остальным объектам канала. Так же, как жидкость течет по трубам, количество энергии, необходимое в цепи, определяет размер провода, составляющего проводник цепи.

3. Коммутатор

Как и любой другой переключатель, этот также замыкает (продолжает) или размыкает (прерывает) поток электричества в цепи.Существуют различные переключатели, такие как настенные переключатели, переключатели на автомобильных ключах, кнопки и другие биометрические инструменты.

4. Нагрузка

Это относится к количеству энергии, которое требуется устройству для выполнения задачи, будь то освещение, обогрев или запуск процесса. Количество потребляемой мощности измеряется в ваттах и ​​рассчитывается путем умножения силы тока в амперах на вольты в конкретной цепи.Сегодня практически в каждом доме есть энергоемкие устройства, будь то телевизоры, моторы и т. Д., Все это нагрузочные устройства.

Условные обозначения принципиальных схем

Символы, используемые для создания принципиальных схем . стандартизированы на международном уровне. Каждый символ представляет собой особенность физического моделирования устройства. Следовательно, очень важно правильно понять, что означает каждый символ.Далее следует список наиболее часто используемых символов схемы :

• Клетка — это источник энергии. Его логотип представляет собой две параллельные друг другу линии, длинную и короткую.
• Батарея — это более чем одна ячейка, причем более значимая клемма, обычно слева, имеет + (положительный). Это похоже на серию длинных и коротких параллельных линий.
• Провод — это средство для передачи тока от одного места к другому и соединяет компоненты цепи.
• Резистор — регулирует ток, обычно представляет собой зигзагообразную линию.
• Switch — отвечает за полное протекание тока. Это разрыв прямой или восходящей диагональной линии на принципиальной схеме.
• Амперметр — предназначен для измерения тока, обозначенного буквой A в круге.
• Вольтметр — предназначен для измерения напряжения и представляет собой обведенную букву V на принципиальной схеме.
• Двигатель — это преобразователь для преобразования электрической энергии в кинетическую.Его символ — М.

в кружке.

• Лампа — это компонент, преобразующий электрическую энергию в свет.

Для получения более подробной информации о символах принципиальной схемы посетите Стандартные электрические символы на веб-сайте Edraw.

Примеры принципиальных схем

Далее мы рассмотрим примеры принципиальных схем, чтобы лучше понять их.

1. Счетчик энергии

Он также известен как счетчик двигателя. Общая мощность, потребляемая за определенный период, является энергией и измеряется счетчиком двигателя. Кроме того, мотор-счетчики также используются в линиях электроснабжения домов для измерения количества энергии, используемой в цепях постоянного и переменного тока. Счетчики энергии обычно калибруются в киловатт-часах, где один киловатт-час равен количеству электроэнергии, необходимой для выработки 1000 ватт энергии в течение одного часа.

В мотор-счетчике есть алюминиевый диск, который без остановки вращается во время потребления энергии. Существуют также катушки давления и тока, так что, когда на катушку давления подается напряжение, ток проходит через нее и создает магнитный поток, который передает крутящий момент на диск. Этот крутящий момент действует на привод, заставляя алюминиевый диск вращаться. Вращение пропорционально количеству используемой энергии. Затем это записывается на счетчике энергии.

2. Схема мультиметра

Это черный ящик, состоящий из электрических цепей, которые позволяют перезапускать практически любую электрическую проводку или гаджет. Он также известен как вольт-омметр или VOM и состоит из множества цифр, циферблатов и переключателей, которые могут сбивать с толку.

Быстро проверить работоспособность батарей, используемых в различных устройствах. Вольт-омметр состоит из гальванометра, последовательно подключенного к резистору. Вы можете измерить ток, то есть напряжение в цепи, соединив концы VOM через канал. Это отличный инструмент для измерения электроэнергии.

Как создать электрическую схему в Edraw

Наконец, посмотрев теоретическую часть принципиальной схемы, мы можем создать ее с помощью онлайн-инструмента Edraw Max.Вы можете легко получить к нему доступ с https://www.edrawmax.com/online/ .

Перед тем, как перейти к захватывающей части, вам сначала необходимо:

Внимательно изучите шаблон схем и логики, представленный в Edraw. Инструмент предоставляет вам встроенные символы электрических схем, электронные схемы, логические схемы и аналогичные технические схемы. Все, что вам нужно сделать, это дважды щелкнуть шаблон в категории «Инженерия» в главном окне и перейти на страницу чертежа.

Теперь выполните следующие простые шаги, чтобы нарисовать принципиальную схему:

Шаг 1: В меню «Файл» нажмите «Создать», затем «Разработка» и дважды щелкните «Схемы и шаблон логики».

Шаг 2: Во-вторых, перетащите соответствующие символы компонентов из готовой библиотеки и поместите их на холст для рисования.

Шаг 3: Затем добавьте провода для соединения выбранных компонентов.

Шаг 4: Наконец, добавьте данные в фигуру, дважды щелкнув по ней.

Затем вы можете:

Печать : перейдите в меню «Файл» и нажмите «Печать» для выбора параметров печати.или

Экспорт : перейдите в меню «Файл», затем выберите «Экспортировать и отправить» для параметров экспорта. Вы можете поделиться схемой в различных форматах, таких как Microsoft Office, PDF и т. Д.

Статьи по теме

Учебное пособие по АРН

— Страница 2 — Схемы электрических соединений

Здесь вы можете узнать еще много интересного и полезного о загрузчиках USB для микроконтроллеров AVR.На практике одним из наиболее подходящих методов программирования микроконтроллеров является использование программы загрузчика, потому что вам не нужно никаких специальных аппаратных средств внешнего программирования или специальных навыков программирования. Все, что вам нужно, это подключить стандартный кабель от вашего ПК к целевой плате микроконтроллера и запустить на ПК специальную программу, которая взаимодействует с программой загрузчика MCU!

Практически все микроконтроллеры семейства AVR ATmega имеют возможность программирования с помощью загрузчика. Загрузчики могут быть разных размеров и могут использовать разные алгоритмы и интерфейсы (I2C, USART, SPI, USB…), откуда программа будет загружена.

Стартовый адрес программы зависит от настроек предохранителя AVR, т.е. если настройки предохранителя указывают, что программный счетчик должен перейти в раздел загрузчика после операции сброса, то, прежде всего, должен быть запущен загрузчик. Короче говоря, если микроконтроллер предварительно сконфигурирован, то после события сброса он начинает работать не из места начальной памяти по умолчанию (обычно по адресу 0 × 0000), а в каком-то конкретном месте, где обычно находится загрузчик.

Обратите внимание, что большинство загрузчиков AVR используют COM-порт для связи с ПК, и для нашего удобства они могут быть адаптированы к USB с помощью аппаратных мостов USART и USB.Но будет более гибким, если USB может быть подключен напрямую к MCU, а задача связи будет выполняться с помощью встроенного драйвера USB без какого-либо дополнительного оборудования.

USB-драйверы только для прошивки

Как уже говорилось, очень удобно использовать микроконтроллер любой конструкции, интегрированный с системой «только USB-драйвер для микропрограмм», поскольку это позволяет нам управлять подключением по USB (и программированием) без какого-либо внешнего аппаратного ключа. Но как, откуда взять подходящий? Одним из ответов на этот часто задаваемый вопрос является «BootloadHID» V-USB.Этот драйвер USB представляет собой реализацию стандарта USB 1.1 (низкоскоростное устройство) только для микропрограмм на дешевых однокристальных микрокомпьютерах серии Atmel AVR!

BootloadHID — загрузчик USB для микроконтроллеров AVR. Его можно использовать на всех AVR с разделом загрузчика не менее 2 КБ, например на нашем ATMega8. Прошивка записывается в верхние 2 КБ флэш-памяти и принимает управление сразу после сброса. Если определенное аппаратное условие выполнено, загрузчик ожидает данных на интерфейсе USB и загружает их в оставшуюся часть флэш-памяти.Если условие не выполняется, управление передается загруженной прошивке. Инструмент загрузки не требует драйвера уровня ядра в Windows и, следовательно, может запускаться без установки каких-либо библиотек DLL. Вы можете получить все об этом здесь http://www.obdev.at/products/vusb/index.html

(конструкция микроконтроллера с USB-прошивкой — пример)

Представьте, что вы планируете создать свою собственную плату микроконтроллера с прошивкой только для USB, которая позволяет конечному пользователю изменять предустановленную программу, просто используя свой компьютер с графическим интерфейсом пользователя (GUI) через стандартный USB-порт. кабель.Несомненно, это положительный бизнес-ход.

Для реализации этой умной идеи необходимо знать, что:

загрузчик
• — это программное обеспечение, которое может заменить программатор оборудования
• программирование может быть выполнено с использованием последовательного (usb) соединения
• вам понадобится программа «загрузчик» (с открытым исходным кодом / индивидуальная)
• , вам нужно запрограммировать предохранитель, чтобы он использовал загрузчик
• вам сначала понадобится программист, чтобы загрузить загрузчик
• вам больше никогда не понадобится программист

→ Часть 19: Работа с загрузчиками и создание собственного загрузчика
← Часть 17: AVR и робототехника

Что такое цепь серии RC? Диаграмма фазора и кривая мощности

Цепь, которая содержит чистое сопротивление R Ом, соединенное последовательно с чистым конденсатором емкости C фарад, известна как последовательная цепь RC. Приложено синусоидальное напряжение, и ток I протекает через сопротивление (R) и емкость (C) цепи.

Последовательная цепь RC показана на рисунке ниже:

Где,

• В _R — напряжение на сопротивлении R
• В _С — напряжение на конденсаторе С
• В — полное напряжение в последовательной цепи RC

Состав:

Векторная диаграмма последовательной цепи RC

Векторная диаграмма последовательной цепи RC показана ниже:

Шаги по построению фазорной диаграммы

Следующие шаги используются для построения векторной диаграммы цепи серии RC

.

• Возьмите ток I (r.M.S., значение) в качестве опорного вектора
• Падение напряжения на сопротивлении VR = IR берется синфазно с вектором тока
• Падение напряжения в емкостном реактивном сопротивлении VC = IXC отображается на 90 градусов позади вектора тока, поскольку ток ведет напряжение на 90 градусов (в чисто емкостной цепи)
• Векторная сумма двух падений напряжения равна приложенному напряжению V (среднеквадратичное значение).

Сейчас,

V _R = I _R и V _C = IX _C

Где X _C = I / 2πfC

В прямоугольном треугольнике OAB,

Где,

Z представляет собой полное сопротивление протеканию переменного тока последовательной RC цепью и называется сопротивлением цепи .Измеряется в омах (Ом).

Фазовый угол

Из векторной диаграммы, показанной выше, ясно, что ток в цепи опережает приложенное напряжение на угол ϕ, и этот угол называется фазовым углом .

Питание в последовательной цепи RC

Если переменное напряжение, приложенное к цепи, определяется уравнением

Затем,

Следовательно, мгновенная мощность определяется как p = vi

Подставляем значения v и i из уравнений (1) и (2) в p = vi

Средняя мощность, потребляемая в цепи за полный цикл, определяется как:

Где cosϕ называется коэффициентом мощности цепи.
