Прокладка электрокабеля в квартире: Прокладка электрокабеля в квартире

Электропроводка в полу: преимущества, нормы, правила монтажа

Одним из вариантов разводки электричества в доме и квартире считается монтаж электропроводки в полу своими руками. Этот способ прокладки кабеля от распределительного щитка используют далеко не все. Чтобы Вы для себя решили, стоит ли выбирать данный вид скрытой проводки и можно ли его вообще использовать, далее мы рассмотрим особенности всех этапов работ, а также преимущества и недостатки разводки электропроводки по полу.

Взвешиваем «ЗА» и «ПРОТИВ»

Для начала поговорим о преимуществах и недостатках монтажа проводки внутри пола.

Среди плюсов такого варианта электромонтажа выделяют:

• Безопасность электропроводки. Если Вы решите смонтировать электричество под напольным покрытием, вряд ли произойдет ситуация, когда по своей невнимательности Вы случайно вобьете гвоздь в кабель либо перфоратором перебьете токоведущие жилы.
• Экономичность. Спорный вопрос между высоким расходом денежных средств на монтаж электропроводки в полу, и, наоборот, выгодностью данной идеи. К плюсам можно отнести значительную экономию кабеля, т.к. он будет тянуться не по периметру комнаты (по стенам от одной к другой), а под стяжкой, по кратчайшему пути к розеткам и выключателям, как показано на фото. Учтите, что разводка кабеля в полу экономически оправдана в основном в тех случаях, когда розетки располагаются на высоте 20-30 см от пола.
• Легкость электромонтажных работ. За исключением заливки стяжки, Вам не придется делать ничего сложного. Все, что нужно – продеть кабель в гофру либо трубу, надежно закрепить электропроводку на полу и вывести все концы к «электрическим точкам» для подключения.

Что касается минусов, отрицательными сторонами монтажа проводки под полом считаются:

• Сложность ремонта и замены электропроводки. Если вдруг произойдет обрыв цепи (из-за грызуна, брака или повреждений при монтаже), найти проблемный участок не получится. Все, что Вы сможете сделать – вытащить кабель и заменить его на новый, и то, если перед этим монтаж был выполнен в гофре достаточного диаметра или в трубах.
• Повышенные затраты на покупку гофры и ремонт напольного покрытия (если вдруг бетонную стяжку придется разбивать для доступа к поврежденному участку).

Как Вы видите, существуют как положительные, так и отрицательные стороны прокладки кабеля под напольным покрытием, поэтому Вам нужно серьезно взвесить все плюсы и минусы перед тем, как проводить электропроводку под полом.

Где лучше использовать?

Существует две ситуации, когда целесообразно выполнять монтаж проводки в полу. Первая – если Вы купили квартиру в новостройке. Очень часто застройщики сдают жилые помещения без ремонта, в которых вся электропроводка разведена в гофрах по полу, как на фото ниже.

Чтобы не выполнять трудоемкое штробление стен, можно просто залить стяжку и вывести кабель для подключения ко всем розеткам и выключателям. Такой вариант решения проблемы имеет очень весомое преимущество – Вы можете спрятать кабель и подвести его точно к нужному месту, не нарушая целостность стен.

Видео обзор напольного варианта скрытой проводки без расапаечных коробок

Вторая ситуация более актуальна. При монтаже электропроводки в деревянном доме приходится выбирать: либо делать ретро проводку, стоимость которой на порядок выше. Либо выполнять разводку кабеля в специальных кабельных-каналах, не очень хорошо дополняющих интерьер деревянных частных домов. Так вот, электропроводка в полу позволяет «убить одним выстрелом двух зайцев»: скрыть кабель под деревянным напольным покрытием и в то же время провести электричество во все нужные зоны комнат.

Правила монтажа

Итак, мы подошли к самой важной части статьи, в которой расскажем, как самому провести электропроводку в полу. Чтобы сделать электричество в частном доме либо квартире безопасным, учитывайте следующие нормы и рекомендации при электромонтажных работах:

1. Под бетонной стяжкой выполняется прокладка кабеля в гофре либо стальной трубе, последний вариант подходит особенно хорошо при разводке под деревянным полом. В любом случае лучшим решением для защиты от воспламенения и от грызунов является стальная труба. При монтаже за покрытиями из сгораемых материалов и по ним используйте только кабели с оболочкой из трудновоспламеняемых материалов, типа ВВГнг-LS.
2. Никаких скруток в полу быть не должно. Все соединения электрических проводов должны быть в распределительных коробках, выведенных над напольным покрытием. Если же не удается выполнить данное правило, сделайте в полу распредкоробку с инспекционной крышкой. Это место обязательно отметьте на схеме, чтобы в дальнейшем можно было быстро найти данный электрический узел.
3. При прокладке провода в полу, гофра должна быть заполнена не больше, чем на 35-40%, согласно ПУЭ п. 2.1.61 (Глава 2.1 ПУЭ).
4. Количество поворотов не регламентируется нормативными документами, но учтите, что если вы захотите заменить кабель в гофре, то уже при 2 поворотах под 90 градусов сделать это будет очень сложно.
5. Если Вы решили проводить проводку в деревянном полу, не нужно делать это прямо на лагах. Лучше создайте специальные технические отверстия, через которые пропустите гофру, как показано на фото.
6. При монтаже электропроводки под деревянным напольным покрытием, обязательно обработайте дерево средствами, предотвращающими горение.
7. Толщина стяжки над гофрой должна быть не менее 30 мм.
8. Старайтесь не делать накладку трасс друг на друга (пересечение), т.к. в этом случае придется увеличить толщину бетонной стяжки под электропроводку в полу.
9. Даже при прокладке в гофре переходы кабеля через стены, перегородки, лаги и прочее выполняйте в металлических гильзах (отрезках труб), в крайнем случае – в пластиковых.

Учитывая данные нормы и правила, Вы сможете без проблем сделать безопасную проводку под напольным покрытием. Порядок действий может быть различным: либо Вы сначала создадите сеть из труб, в которые потом проденете кабель, либо Вы сразу же будете выполнять монтаж трасс с кабелем внутри. Главное, учитывайте важный момент – перед тем, как заливать бетонную стяжку либо набивать доски на лаги, проверьте готовую электросеть мультиметром на наличие короткого замыкания и обрыва. Если Вы все сделали правильно, можете переходить к укладке напольного покрытия и подключению розеток, выключателей, светильников.

Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в полу своими руками. Как вы видите, данный вариант электромонтажа имеет и преимущества, и недостатки. Если вы будете монтировать подвесные или натяжные потолки – будет практичнее и ремонтопригоднее проложить проводку по потолку.

Похожие материалы:

Прокладка кабеля в Москве — цена, отзывы и частные объявления на YouDo

Прокладка кабеля на YouDo

Воспользуйтесь услугами исполнителей Юду, если вам необходима прокладка и монтаж электропроводки. На YouDo зарегистрированы квалифицированные электрики из Москвы и Московской области, предлагающие широкий спектр электромонтажных работ по приемлемой стоимости.

Опыт и профессионализм наших сотрудников позволяют проводить практические любые работы по прокладке кабеля. Они могут проложить все виды кабелей:

Специалисты выполнят работы по вводу, укладке и разводке электрической проводки в частных домах и на загородных дачах, а также в квартирах, офисах и производственных помещениях. Кроме этого, они могут провести монтаж электропроводки практически в любом месте и любым способом:

Особенности выполнения электромонтажных работ

Свяжитесь с мастером по телефону или в онлайн-режиме, чтобы узнать, сколько стоит монтаж скрытой электропроводки или открытой, назначить удобное время для визита. Исполнитель Юду прибудет на объект, чтобы разработать план протяжки электрической проводки, определить места расположения и количество выключателей, розеток.

Опытные электрики помогут вам реализовать задуманную схему прокладки электрокабелей в соответствии с нормами безопасности. Прежде чем начинать работы по монтажу электропроводки в квартире или офисе, решается ряд организационных вопросов:

• составляется смета, в которой отражаются необходимые материалы и перечень работ
• заключается договор на монтаж электропроводки
• производится закупка необходимого электрооборудования и материалов: сетевых кабелей, трансформаторов, кабельных муфт и электрощитов

Специалисты организуют покупку и доставку на объект всех расходных материалов и оборудования. Затем они приступают к монтажу электрических сетей. Исходя из ваших пожеланий, электрики выполнят открытую или скрытую проводку электрокабеля.

Прокладка электрики открытым способом специалистами Юду осуществляется согласно такой схеме:

• вырезаются каналы в потолке и стенах, на полу
• производится установка электрощитов и протяжка электрической проводки
• внутри щитка устанавливается распределительный короб, от которого будут идти провода к розеткам и основной электросети

После этого специалист проверяет сеть на предмет ошибок в установке с помощью специального прибора. Электрокабели замуровываются в стенах и устанавливаются розетки, выключатели и приборы освещения.

Чтобы сделать открытый монтаж электропроводки, исполнители YouDo применяют распределительные короба, клипсы или каналы. Прокладывание электропроводки выполняется по потолку и стенам. Мастера просверливают отверстия в местах монтажа электрических кабелей (для крепежных элементов). Затем исполнители Юду фиксируют распределительные коробки в точках разводки и выполняют подключение силовых кабелей к выключателям и осветительным приборам.

Обращайтесь к зарегистрированным на Юду электрикам, если вам требуется демонтаж, полная или частичная замена проводки во время ремонта на даче, в квартире, офисе.

Преимущества заказа электромонтажных работ на YouDo

Квалифицированными мастерами Москвы и Московской области осуществляется качественная прокладка и монтаж электропроводки. Все электромонтажные работы производятся в строгом соответствии с установленными нормативами.

Зарегистрированные на Юду электрики имеют большой опыт монтажа систем электроснабжения на различных объектах. Все специалисты имеют допуски на проведение электромонтажных работ.

Оформив заказ на установку и подключение электрической проводки у исполнителей YouDo, вы получаете:

• качественную работу, выполненную в оговоренные сроки
• честные договорные условия
• низкую стоимость услуг по сравнению с расценками других компаний Москвы
• выезд специалиста на объект в назначенное время
• выполнение монтажных работ любой сложности в сжатые сроки

Исполнители Юду предлагают индивидуальный подход к возложенной задаче. Мастер отправится на экстренный выезд, чтобы осуществить срочную замену электропроводки при коротком замыкании или увеличении напряжения в сети.

Для выполнения работ по монтажу электрической проводки специалисты закупают качественные материалы и оборудование. Прокладка и монтаж электрокабелей выполняется по современным технологиям.

Обратиться к специалистам можно в любое время и день недели – заявки на сайте YouDo принимаются круглосуточно.

Сколько стоит проложить электрическую проводку?

Расценки на прокладку одного метра электрокабеля у специалистов могут различаться. На расчет цены оказывают влияние следующие аспекты:

• способ протяжки электрической проводки (монтаж скрытым способом стоит дороже)
• сечение жилы электрокабеля для подводки
• мощность электрической сети
• объем работ (чем больше площадь, тем выше стоимость услуг специалистов)
• количество розеток и выключателей

Если вам требуется прокладка и монтаж электропроводки, заполните заявку на YouDo и ждите предложения от электриков из Москвы и области.

Прокладка кабеля в квартире

Доверяя электромонтаж нам, Вы получите надежное электроснабжение!
Работаем во всех районах Санкт Петербурга!

 Ремонт в квартире требует тщательного планирования, поэтому прокладку кабеля необходимо заложить уже на начальном этапе строительства. Тогда вы не столкнетесь с проблемами при монтаже электропроводки.

 Но что делать, когда по каким-то причинам необходимо провести дополнительный кабель (например, интернет или телевизионный) в уже готовую проводку? Часто встает о вопрос о штроблении стен или проведение кабеля в плинтусе. Такой нюанс может вызвать много осложнений и ряд проблем.

 Поэтому все возникающие трудности, связанные с прокладкой кабеля в квартире, лучше сразу же обговаривать с профессионалами. Специалисты сервиса «Электрик на дом» на должном уровне и в короткие сроки произведут все необходимые электромонтажные работы.

Как происходит процесс прокладки кабеля в квартире

• Начальный и самый главный этап – составляем план-схему проводки, где указываем будущие электроточки.
• Если необходимо проложить кабель через стену, делаем небольшое отверстие. В целях пожарной безопасности, а также для защиты от повреждений провод помещается в гофру или ПВХ трубу. Отверстие в стене лучше сделать немного большего диаметра, чем у гофры или трубы. Оставшийся участок между стеной и гофрой замазываем тонким слоем штукатурки.
• Если необходимо провести интернет-кабель с крыши дома, делаем небольшое отверстие в раме окна, при монтаже используем пластиковую спецмуфту.
• Когда возникает необходимость в прокладке кабеля вдоль двери, то обычно его маскируем в коробе межкомнатных дверей. В современных конструкциях зачастую уже есть специальные отверстия для этих целей. Если же такое не предусмотрено производителем, тогда крепим кабель по периметру дверного блока.

 В целях безопасности мы не рекомендуем протягивать электрический провод под различными напольными покрытиями.

Почему стоит обратиться в сервис «Электрик на дом»

 Специалисты сервиса «Электрик на дом» успешно выполняют как небольшие отдельные задачи, так и обширные комплексные работы:

• разрабатываем план-схему всей проводки в квартире, коттедже или офисе;
• проводим телевизионные и интернет-кабели;
• проверяем работоспособность подключенных систем и даем гарантии на все выполненные работы.

 Обращаясь к нашим специалистам, вы можете быть уверенными в качественном результате. К тому же, наши цены вас приятно удивят.


  Вызвать «Электрик на дом» Вы можете во всех районах Санкт- Петербурга. Адмиралтейский район, Василеостровский район, Выборгский район, Калининский район, Кировский район, Красногвардейский район, Красносельский район, Московский район, Невский район, Петроградский район, Приморский район, Фрунзенский район, Центральный район Санкт-Петербурга.

Как выбрать кабель для электропроводки в квартире: что выбрать, критерии выбора

Выполнение капитального ремонта или перепланировки квартиры обязательно должно включать в себя и замену электропроводки. Учитывая, что какие-либо серьезные ремонтные работы выполняются спустя 15-20 лет после сдачи новостройки в эксплуатацию и как минимум лет через 5 после предыдущего ремонта, домашняя электросеть за это время успевает износиться и устареть. А если учесть постоянно растущую нагрузку на сеть в связи с появлением все более совершенных электроприборов, изношенная и устаревшая проводка является источником повышенной опасности. В статье расскажем, как выбрать кабель для электропроводки в квартире, дадим советы по монтажу.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель. Такое требование обусловлено несколькими причинами:

• провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
• необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
• эксплуатационные характеристики и срок службы провода несравнимо ниже.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

• вид исполнения;
• материал и площадь сечения;
• толщину изоляции оболочки и жил;
• цвет жил;
• маркировку;
• вид упаковки;
• наличие сертификата;
• внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

• низким сопротивлением;
• высокой пластичностью;
• устойчивостью к окислению;
• продолжительным сроком службы.

Конструктивно кабели делятся на одно- и многожильные. Теоретически, для проложенной под слоем штукатурки проводки, могут использоваться и кабели с одной жилой — слой цемента защищает проводник. Но на самом деле из кабеля с одной жилой электросети в квартирах не устраиваются.  Читайте также статью: → «Какой кабель или провод выбрать?».

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм², характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Совет #1. При устройстве скрытой проводки запас сечения необходимо принимать с запасом с учетом недостаточного охлаждения.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм². На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR²,

• в которой R — радиус,
• π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм² нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Маркировка на наружной оболочке дает всю необходимую для подбора кабеля информацию в зашифрованном виде.  Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Из шифра маркировки можно узнать:

• марку кабеля;
• год выпуска и номер партии;
• завод-изготовитель;
• число жил;
• площадь сечения;
• величину номинального напряжения.

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм². Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой.

Монтаж проводки: способы выполнения

Проводка в квартире прокладывается одним из трех существующих способов:

• открытым;
• скрытым;
• комбинированным.

Монтаж проводки открытым способом

Открытая прокладка электропровода считается наиболее быстрым и простым, но отнюдь не самым популярным способом. При выполнении работ в ущерб эстетичности интерьера не выполняется штробление стен — провод прокладывается непосредственно по стене. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Для открытой прокладки используются плоские кабели АПР, АППВ или АПРВ. Если стены комнаты отделаны горючим материалом (например, балкон обшит деревом), то между поверхностью стены и кабелем следует уложить листы асбеста толщиной более 3 мм. Расстояние от края листа до кабеля должно составлять не менее 5 мм.

Провод АППВ плоский, использующийся для разводки открытой проводки в квартирах, зарекомендовал себя с лучшей стороны.

Совет #2. Если необходимо провести сразу несколько групп проводов, используйте одну асбестовую прокладку с учетом интервала между отдельными кабелями не менее 5 мм.

Крепление кабеля к стене осуществляется полосой жести сквозь прокладку из специального диэлектрического картона, размеры которого должны превышать на 2-3 мм габариты скобы. Непосредственно перед введением в коробку на расстоянии до нее приблизительно 50 мм провода следует закрепить на стене. Не допускается соприкасания изолированных концов кабелей внутри коробки. Такой способ проводки подразумевает установку выключателей и розеток на подрозетники, диаметр которых должен превышать окружность розеток на 8-10 мм.

Закрытый способ монтажа

Закрытая прокладка считается безопасным способом, так как провода размещаются в негорючем материале, не окисляются, не подвергаются повреждениям. Если поверхность стены сделана из горючего материала, то проводка должна выполняться по листам асбеста. При открытой прокладке запрещаются любые пересечения проводов, если же этого избежать нельзя, то в точке пересечения каждый провод необходимо дополнительно защитить изолентой. Закрепления кабеля в штробах выполняется посредством алебастра или хомутов из пластика.

Основные расстояния, которые следует выдерживать при устройстве проводки в квартире, представлены в таблице.

Если стены уже отделаны гипсокартоном, то проводка отлично располагается под ним, при этом штробление стен не нужно. В листах гипсокартона просверливается несколько отверстий диаметром 30-40 мм, через которые проталкивается петля из проволоки по всему направлению трассы. Используя петлю сквозь отверстия в гипсокартоне кабеля протягиваются в требуемом направлении. Если же гипсокартон на стенах еще не установлен, то проще сперва выполнить разводку, а затем отделывать поверхности стен.

Прокладка кабеля в стене для подключения розетки при выполнении монтажа электропроводки закрытым способом производится аккуратно.

Комбинированный способ прокладки

Прокладка кабеля в квартире комбинированная производится в изготовленные из пластика кабель-каналы, также для их изготовления используется оцинкованная сталь или алюминий.

Прокладка кабеля в кабель-коробе выглядит не только эстетично, но и функционально в квартире и в офисе

В первую очередь следует подобрать тип короба для монтажа, выпускающийся в различных модификациях: настенные короба, напольный или потолочный плинтус. Габариты кабель-канала должны обеспечить свободное расположение проводов. Если слаботочные и силовые кабели требуется расположить в одно канале, то конструкцию следует подбирать секционную.

Линии не должны взаимно пересекаться и скручиваться, иначе в линии слаботочной будут создаваться помехи.  Проложенная комбинированным способом трасса должна располагаться горизонтально либо вертикально, для контроля используется строительный уровень и отвес. Взаимные пересечения каналов не допускаются.

Проводка в квартире должна быть расположена строго вертикально или горизонтально — это важнейшее правило безопасности.

Часто задаваемые вопросы и ответы на них

Вопрос №1. Можно ли самостоятельно выполнить разводку электропроводки в квартире, не обладая достаточными знаниями и опытом в этой сфере?

Не обладая ни знаниями, ни опытом в электрике, не то, что менять проводку, даже розетку ремонтировать нельзя. Это опасно! Доверьте и подбор кабеля, и прокладку квартирной электросети профессионалу, имеющему соответствующий допуск к выполнению электромонтажных работ.

Вопрос №2. Можно ли применять для электропроводки многопроволочные кабели?

Многопроволочные кабели, жила которых изготовлена из нескольких проводников, применять для электропроводки запрещено по причине их высокой пожароопасности.

Вопрос №3. Каким образом необходимо выполнять ответвления и соединения проводов?

Выполнять ответвления и соединения необходимо внутри ответвительных коробок посредством специальных зажимов. Вне коробок соединения выполняются только с помощью опрессовки, сварки или пайки.

Вопрос №4. Можно ли устанавливать розетки в ванной и туалете?

Вообще, монтаж розеток во всех «влажных» помещениях запрещен. Но с одной оговоркой: монтировать в ванной розетку допускается в том случае, если она запитана от разделительных трансформаторов с двойной изоляцией.

Наиболее распространенные ошибки и их решения

• Часто сечение кабеля считают равным его диаметру. Но это далеко не так. Диаметр кабеля не будет совпадать с его сечением, так как сечение — это, по сути, площадь окружности! При необходимости диаметр можно измерить, например, штангенциркулем, и по формуле определить сечение кабеля.
• При выборе кабеля некоторые стремятся уложить сечение кабель номиналом, значительно превышающий расчетный, к примеру, вместо 2,5 мм² взять 4 мм². Но при этом часто не принимается во внимание тот факт, что придется пересчитывать защиту проводки и устанавливать другие УЗО и автоматику.
• Еще одной часто встречающейся ошибкой является размещение розеток в непосредственной близости от заземленных газовых плит, трубопроводов, батарей отопления. Необходимо выдерживать расстояние от розетки для всех перечисленных металлических устройств не менее 0,5 м.

Оцените качество статьи:

Прокладка кабеля цена и стоимость монтажа кабеля за метр.

Прокладка кабеля, цена которой ниже среднерыночной по Москве – одна из профильных услуг электромонтажной организации «ЭлектроДока». Если вас интересует прокладка кабеля, цена за метр или консультация по вопросам монтажа силового кабеля – проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вам готовы предложить оптимальное соотношение цены и качества, а также самые сжатые сроки выполнения работ.

Монтаж кабеля: цена, перечень услуг.

1. ЭЛЕКТРОПРОВОДКА, КАБЕЛЬКАНАЛЫ
1.1	Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв.	м.п.	50
1.2	Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв.	м.п.	60
1.3	Монтаж электропроводки в штробе до 4 мм кв.	м.п.	50
1.4	Монтаж электропроводки в штробе от 6 мм кв.	м.п.	70
1.5	Монтаж кабеля или провода по потолку	м.п.	80
1.6	Монтаж кабеля или провода в гофротрубе по потолку	м.п.	120
1.7	Затяжка кабеля в гофротрубу	м.п.	40
1.8	Затяжка кабеля в металлорукав	м. п.	60
1.9	Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево	м.п.	120
1.10	Кабельканал шириной до 25 мм по кирпичу	м.п.	140
1.11	Кабельканал шириной до 25 мм по бетону	м.п.	170
1.12	Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево	м.п.	150
1.13	Кабельканал шириной свыше 25 мм по кирпичу	м.п.	180
1.14	Кабельканал шириной свыше 25 мм по бетону	м.п.	210
2. ШТРОБЛЕНИЕ
2.1	Штроба размером 20х20 мм в ГКЛ (гипсокартон)	м.п.	150
2.2	Штроба размером 20х20 мм в кирпиче	м. п.	200
2.3	Штроба размером 20х20 мм в бетоне	м.п.	370
2.4	Штроба размером 40х40 мм в ГКЛ (гипсокартон)	м.п.	160
2.5	Штроба размером 40х40 мм в кирпиче	м.п.	330
2.6	Штроба размером 40х40 мм в бетоне	м.п.	580
2.7	Штроба размером 70х70 мм в ГКЛ (гипсокартон)	м.п.	180
2.8	Штроба размером 70х70 мм в кирпиче	м.п.	440
2.9	Штроба размером 70х70 мм в бетоне	м.п.	800
2.10	Штроба размером 100х100 мм в ГКЛ (гипсокартон)	м.п.	250
2.11	Штроба размером 100х100 мм в кирпиче	м. п.	700
2.12	Штроба размером 100х100 мм в бетоне	м.п.	1200

При прокладке кабеля расценки зависят от способа монтажа (скрытый или наружный). Однако независимо от того, каким именно способом будет осуществляться прокладка кабеля, стоимость за метр в нашей компании – минимальна. Электротехнические работы выполняются с соблюдением всех правил электромонтажа и с гарантией высокого эстетического качества.

Мы предлагаем клиентам следующие виды услуг:

• Наружная прокладка кабеля в Москве. Проводка крепится при помощи скоб и скреп. Преимущество данного метода — простота ремонта проводки в случае возникновения аварийной ситуации. Недостаток – низкий эстетический эффект (кабель можно спрятать под плинтусом, наличниками или багетом, однако в некоторых местах он все же будет проходить по стенам).
• Скрытый монтаж кабеля. Кабель в данном случае прокладывается в специально оборудованной вырубке в стене (штробе). Преимущества метода – безопасность (не стоит опасаться, что до кабеля дотянутся ребенок или домашнее животное) и высокий эстетический эффект. Недостаток — стоимость монтажа кабеля скрытым способом выше, нежели при прокладке его поверх стен. Кроме того, при проведении ремонта в квартире или доме скрытый в стене кабель можно случайно повредить: прежде чем сверлить стены, нужно посмотреть на схему электропроводки.
• Монтаж кабеля в кабельканале. Монтаж кабель канала, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельканала, установит все необходимые элементы – заглушки, тройники и т.д. Преимущество данного метода заключается в удобстве доступа к проводке. Недостаток – не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
• Подземная прокладка кабеля. Такой вид прокладки силового кабеля, цена на который указана в прайс-листе, требует высокой квалификации мастеров и затрат средств на ведение земляных работ. Монтаж силового кабеля осуществляется на основании проекта либо вручную, либо при помощи плужного кабелеукладчика. От того, какой вариант выбран, будет зависеть стоимость прокладки кабеля в траншее за метр.
• Монтаж воздушной линии. Осуществляется либо на фарфоровых изоляторах, либо при помощи растяжки (оптимальный вид монтажа помогут выбрать электрики после осмотра объекта).

Кроме того, при монтаже кабеля мы предоставляем дополнительные услуги:

• Составление проекта и помощь при согласовании его в Энергонадзоре: это условие является обязательным при первичной прокладке кабеля.
• Выполнение расчета потребляемой электрифицируемым объектом мощности.
• Подбор нужного вида кабелей (обратите внимание: особые виды кабелей потребуются при использовании наружной и подземной схем их прокладки).

В своей работе дипломированные специалисты «ЭлектроДока» применяют современные электротехническое оборудование, расходные материалы и инструмент. Все сотрудники компании имеют стаж работы в отрасли, превышающий 5 лет, и действующую группу допуска по электробезопасности. Все виды работ по проектированию электроснабжения лицензированы.

Прокладка проводов и кабелей электропроводки в квартире и частном доме

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. Для разметки необходима рулетка, карандаш, уровень, шнур разметочный (малярный, отбивочный с мелом). Хорошо, если есть в наличии лазерный дальномер (рулетка) и лазерный нивелир.

В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. Обязательно учесть наличие или отсутствие стяжки и предполагаемую высоту (толщину) чистового пола. Выключатели следует располагать в 20 см от дверного проема для того, чтобы они были бы близко к двери и дверные наличники поместились бы любого размера. Высота равна 90 см от чистового пола. Высота расположения розеток зависит от предназначения розетки, но для большинства розеток равна 30-40 см от чистового пола. Отмерив рулеткой и отметив карандашом центр будущей  розетки или выключателя и отступив 20 см,  следует строго вертикально, через 30-40 см, отметить места для сверления отверстий под крепеж. Отмечать необходимо до потолка или распределительной коробки.

На сегодняшний день, почти  все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Отступив от угла 10-15 см и параллельно стене отбить шнуром линию и по этой линии, через 30-40 см, отметить места для сверления отверстий. Отбить разметочные линии для проводов на потолочные светильники. Для сверления необходим перфоратор и бур диаметром 6 мм, а также стремянка или подмости. При сверлении обязательно одевать защитные очки, перчатки и респиратор. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладку провода или кабеля следует начать с замера расстояния от распределительной коробки  до розетки или выключателя, при этом обязательно учитывать все изгибы и добавить 50 см на расключение в распределительной коробке и подключение розетки или выключателя в установочный коробке. Затем отмотать от бухты кусок примерной длины, отмерить рулеткой точный размер и откусить пассатижами. При этом стараться не перегибать и не мять провод, если провод будет ровный, как на бухте, тогда и по стене он ляжет ровно и не будет торчать, отходить от стены.

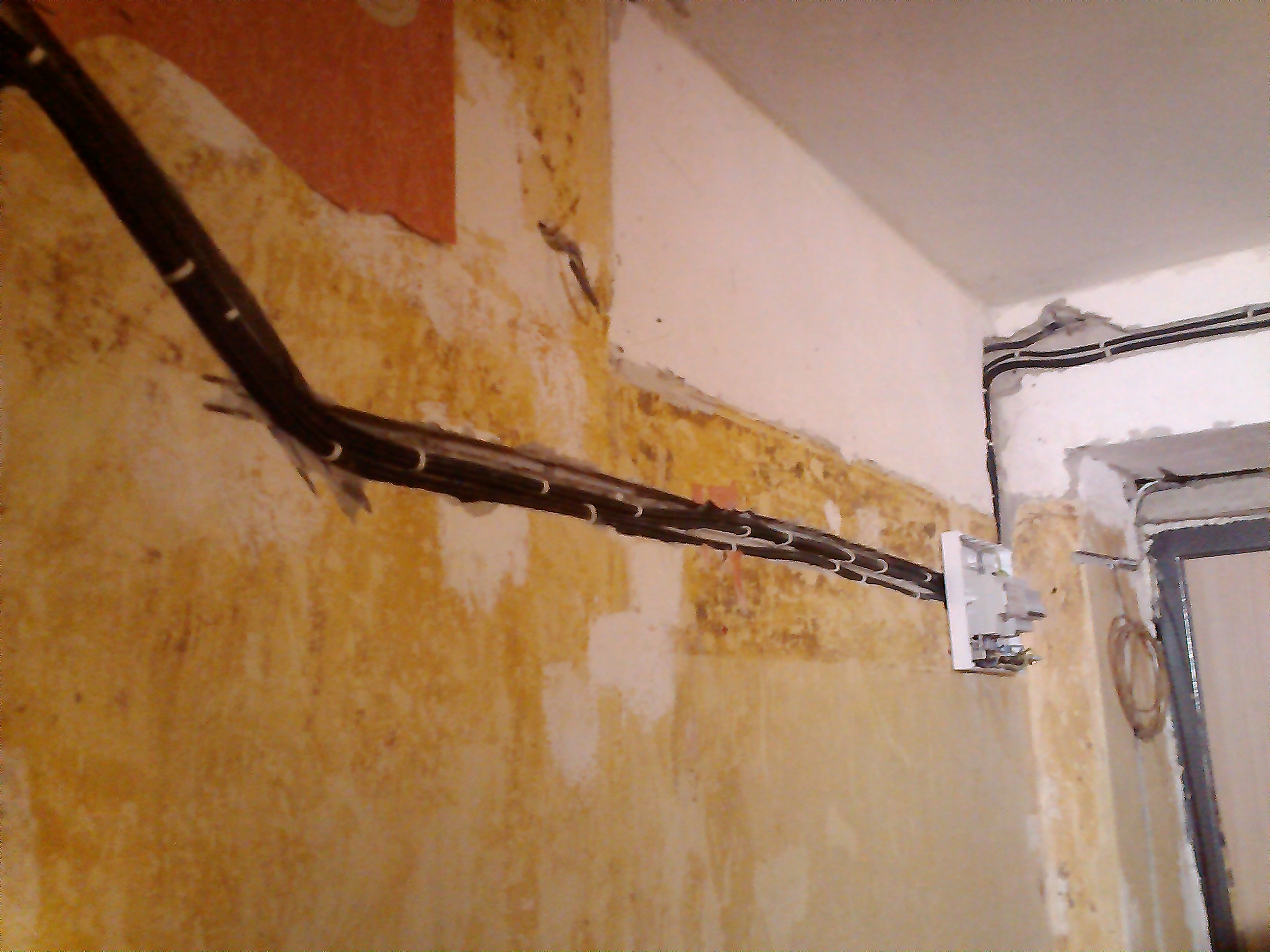

По стенам провода и кабеля крепятся дюбель-хомутами. На провод надеть дюбель-хомут и вставит его в просверленное отверстие, затем молотком забить хомут в отверстие. Удары наносить не сильные и только по добелю, при этом не попадая по проводу или кабелю. По потолку, при монтаже в гофрированных трубах, держатели для труб крепятся дюбель-гвоздями с потаем, пластиковый дюбель вставляется в просверленное отверстие на потолке, а гвоздь в отверстие держателя и с использованием ударной крестовой отвертки и молотка, или шуруповёрта, закрепляется на потолке. Провода затягиваются в гофрированные трубы с помощью тонкой металлической проволоки — зонда,  вставленной в трубы при их изготовлении. Один конец проволоки соединяется с проводом, другой конец проволоки закрепляется за что-нибудь способное выдержать натяжение и затем, выравнивая провод на него натягивается гофра. После протяжки, гофрированные трубы с проводами вставляются в держатели.

При монтаже по потолку  без гофры, одиночный провод крепится дюбель-хомутами, если проводов несколько они прокладываются в пучках и крепятся хомутами-стяжками. Сами стяжки закрепляются дюбель-хомутами.

По потолку, в основном, прокладываются магистрали, групповые провода и кабеля электропроводки от щитка в квартире или частном доме,  например на группу розеток спальни или провод на сплит-систему зала или на группу розеток  кухни. Еще по потолку прокладываются провода на светильники и расположенные рядом с распределительной коробкой розетки или выключатели, для которых нет смысла ставить отдельную распределительную коробку из-за близкого расположения другой распределительной коробки. Самое главное — это внимательно все размечать и замерять.

Кабель и провод  для электропроводки в квартире и доме.

Прокладка кабеля в квартире

X

Политика конфиденциальности

Ознакамливаясь с информацией на сайте MosMontag.ru, Вы автоматически и полностью соглашаетесь с нашей Политикой конфиденциальности и защиты пользовательской информации.

1. Защита данных покупателей

Администрация MosMontag.ru не может передать или раскрыть информацию предоставленную покупателем (далее Клиентом) при оформлении заказа и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой клиент находится и ведет свою деятельность.

2. Получение персональных данных

Для заказа в MosMontag.ru, пользователю необязательно заполнять персональную информацию.

3. Использование персональных данных

Личная информация Клиента используется только для обслуживания и для улучшения качества предоставляемых услуг.

4. Контроль личной информации

Ответственность за любые последствия предоставления неверных данных лежит полностью на Клиенте.

5. Коммуникация

Общение менеджеров происходит по телефону 8(495) 215-07-10, все спорные вопросы и претензии принимаются по электронной почте [email protected]

6. Ссылки

На сайте MosMontag.ru могут содержаться ссылки на другие сайты, MosMontag.ru не несет ответственности за содержание, качество и политику безопасности этих сайтов.

7. Безопасность

Поступившие в MosMontag.ru личные данные хранятся на территории Российской Федерации и защищены протоколами безопасности.

8. Уведомления об изменениях

MosMontag.ru оставляет за собой право вносить любые изменения в Политику конфиденциальности без дополнительных уведомлений Клиентов. Нововведения вступают в силу с момента их опубликования. Клиенты могут отслеживать изменения в Политике конфиденциальности самостоятельно на нашем сайте.

Все предложения на сайте не являются публичной офертой, цены и условия определяются договором.

Электромонтажные работы

Проводка в деревянном доме

СМЕТА на электромонтаж

Цены и фото ремонт квартир

схема электропроводки в квартире. Монтаж открытой и комбинированной проводки.

Не каждый домашний умелец знает, как правильно провести электропроводку в доме своими руками. Мы поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

1

Устройство электросвязи может быть выполнено открытым или закрытым способом. Открытый тип укладывают на поверхность стены, закрывая кабели пластиковыми трубами или плинтусами.Уровень высоты для этого типа не регламентирован и выбирается произвольно. При выполнении запрещается совмещать кабели разной мощности в одном цоколе. Причем эти декоративные элементы необходимо выбирать из негорючего материала, который, к тому же, обладает теплоизоляционными свойствами. В подвальных и чердачных помещениях тросы укрепляют специальными скобами.

Электропроводка скрытого типа располагается в специально предназначенных для этого пустотах, внутри конструкций подвесных потолков или перегородок.Прокладку силового кабеля рекомендуется делать одновременно с устройством полов. Если готовых ниш нет, то изготавливается, и в полученные борозды укладывается проволока. При устройстве электросистемы светильников под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

2

При выполнении электропроводки в частном доме необходимо помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали.Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод. При монтаже электричества в подвесных потолочных конструкциях необходимо использовать материалы, не поддерживающие горение. При монтаже в помещениях с повышенной влажностью не используйте провода с защитной оболочкой из металла.

Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила техники безопасности. Ведь неправильная работа может иметь неприятные последствия.В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания. При выполнении необходимо установить розетки и выключатели специального вида.

Высота электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов. Расстояние между этими предметами должно быть не менее 50 см.

Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2,6 м от источника воды.

При установке электродвигателей и другого различного силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных инструментов. Подключение приборов и электроплит требует использования кабеля, имеющего подходящее сечение и обязательно покрытого металлической оболочкой.Этот провод можно проложить под полом, выбрав кратчайший путь от машины к устройству.

Перед прокладкой электропроводки в доме необходимо составить подробный план на бумаге, отметив на нем каждый выключатель и места расположения отопительных и силовых приборов. С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что значительно сэкономит средства. Далее мы расскажем, как сделать электропроводку в доме, причем сделать это самостоятельно сможет даже самый далекий от электричества человек.

3 Электропроводка в доме своими руками — приступаем к работе

В монтаже электрокоммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все обязательно получится. Так что сейчас самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Как сделать электропроводку в доме своими руками — пошаговая схема

Шаг 1: Макет

Перед началом монтажа, независимо от выбранного типа, необходимо сделать разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки.Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться. Разметка выполняется мелом или маркером и длинной линейкой. В качестве упрощенного варианта можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы обозначить места, где проходит кабель.

Шаг 2: Подготовка сиденья

С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается вход провода, делаются дополнительные углубления для облегчения монтажных работ. При работе с перфоратором желательно периодически смачивать водой место сверления. Это поможет сохранить дрель, да и пыли будет намного меньше .

В местах выхода электроосвещения через стену в другое помещение необходимо сделать отверстия малого диаметра. Если создаваемый по плану частный дом будет монтироваться в стене, в ней необходимо выдавить пазы, точно соответствующие схеме. Для этого подойдут болгарки или специально разработанные строительные штроборезы.При работе с болгаркой или перфоратором для сохранения своего здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж электропроводки

При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Фиксация кабеля на стене должна производиться с помощью креплений, которые устанавливаются на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы дополнительно фиксируются.Для фиксации можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватывая монтируемый кабель. Также можно закрепить коммуникации, проложенные в нишах, с помощью раствора с добавлением алебастра.

Шаг 4. Установите установочные коробки

Дом выполнен до оштукатуривания помещений. Распределительные коробки устанавливают алебастровым раствором, небольшое количество которого закладывают в углубление. Перед установкой этого элемента в него заводят провода, затем с определенным усилием вдавливают их в растворную массу, но так, чтобы края короба выступали над поверхностью стены.Все такие элементы должны находиться на одной горизонтали для равномерного распределения выключателей.

Шаг 5: Подключение проводов

В первую очередь с проводов снимается изоляционный слой на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, аккуратно стараясь ничего не перепутать, скручиваем их с помощью плоскогубцев, откусывая кусачками лишние концы, при этом оставляя скрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обычным скотчем и закрывают крышками коробов.Выполнив эту установку, вы сможете осуществить подключение проводки в доме к сети центрального электроснабжения.

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии увеличивается с каждым годом: трудно представить дом современного человека без компьютера, кондиционера, микроволновой печи и других домашних помощников, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых стандартов. Многие считают, что электромонтаж в доме – это задача, с которой могут справиться только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самостоятельно вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

Сборка инструментов для монтажа

Наиболее трудоемким занятием считается изготовление пазов (штроб) для проводов и подготовка отверстий под розетки и выключатели. Работу значительно облегчают электродрель и штроборез. Штроборез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

Также необходимо подготовить кусачки с изолированными ручками, пассатижи, индикатор для проверки наличия питания в сети, алебастр, изоленту, выключатели, розетки, светильники, монтажные и распределительные коробки, провода.Каналы для проводки, может понадобиться кабель.

Расчет электропроводки

Расчетные работы — важный момент при принятии решения о том, как провести электропроводку в доме.

При выборе провода необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет использоваться техника высокой мощности, сечение должно быть больше.

Важно!
 Мощность электроприборов указывается в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используется двух- или трехжильный провод типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель используется при подключении люстр с двумя режимами работы.

Рассчитывая длину провода, не забывайте о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку нужно не менее 10 см провода. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

Как разметить территорию

Одним из важнейших моментов электромонтажных работ является составление схемы, представляющей собой чертеж вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

Первым делом необходимо проложить путь для основного пучка проводов. Горизонтальные участки закладываются на расстоянии 20 см от потолка, угол поворота должен быть 90 градусов.Разметку креплений проводов можно производить от крайних точек.
  Улучшите характеристики маркировочного шнура, окрашенного в синий или угольный цвет. Один конец закрепляем, а другой, оттянув от места разметки, резким движением руки бросаем вниз. На правых дорожках, оставленных шнуром, разметить места крепления проводов к потолку и стенам несложно.

В местах спуска к выключателям и розеткам устанавливаются ответвительные ящики. Скрытая электропроводка в доме предполагает использование аналогичных розеток и выключателей, смонтированных в монтажных коробках диаметром 70 мм.

Важно!
  Выключатель расположен сбоку от ручки двери, но таким образом, чтобы дверь его не касалась. Расстояние от пола 50-80 или 150 см. Высота от пола при монтаже розеток не регулируется.

На кухне лучше установить тройную розетку, не забыв про краны для подключения воздухоочистителя и дополнительного освещения в моечной зоне. В жилых комнатах на каждые 4 метра должна приходиться 1 розетка. Не устанавливайте розетки возле газовых/электрических плит, раковин, водопроводных труб.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душевой кабине, раковине). При этом допускается установка емкостей, защищенных УЗО, на расстоянии 2,4 метра от мойки.

Немного о проводах, УЗО и автоматах

Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной целесообразно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО на 30 мА.Для линии освещения хватит автомата на 10А типа Б.

Что касается проводов, то, как уже говорилось, лучше приобретать медные образцы. Принято различать три способа соединения: пайка, скрутка и с помощью клемм. Скручивание из-за ненадежности сегодня практически не используется. Как вариант, применяется бандажирование, когда кабели скрепляются медной проволокой меньшего сечения. Лучший вариант в домашних условиях — использование клемм, надежно удерживающих кабель.

Виды бытовой электропроводки

Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. Горизонтальные участки уложены в слое пола, выполненного из огнеупорных материалов.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые укладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
  Для прокладки под подвесными потолками из материалов класса горючести Г1 необходимы кабели с индексом НГ (нераспространяющие горение). Материалы класса Г2, Г3, Г4 предполагают использование проволоки в металлорукавах. Если проводка производится в сауне или ванной, то специалисты советуют использовать только кабели с оболочкой из ПВХ.

Открытая электропроводка проводится по стенам, в кабельных плинтусах, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Швеллеры и плинтуса должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Установка розеток и выключателей

Розетки и выключатели скрытые и открытые. Для установки открытых розеток и выключателей необходимы подрозетники из непроводящих материалов (оргстекло, дерево, гетинакс и др.).

Крепятся саморезами или с помощью клея КНЭ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

Розетки и выключатели скрытого монтажа в пластмассовых или металлических коробках типа КП-1,2, У-196.

Коробка ответвительная, соединительная, регулировочная

При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть изготовлены из огнеупорных материалов. Кабели соединяются сваркой, опрессовкой или хомутами.

Важно!
Места ввода кабеля в монтажные коробки защищены втулками из негорючего материала или отрезками трубы из ПВХ.

В помещениях с пониженной влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие — из негорючих материалов.

Установка распределительного щита

Распределительный щит — неотъемлемая составляющая электроснабжения любого помещения.При монтаже проводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

Продумывая дислокацию распределительного щита, недостаточно учитывать только интерьер и эстетические особенности, необходимо соблюдать стандарты. Основное требование – доступность, т.е. организация оперативного доступа при необходимости. Щит должен быть закреплен на удобной для визуального осмотра высоте (1,5 метра).

Важно!
  Распределительный щит нельзя размещать в котле, а также во влажных и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.

Важный нюанс — подключение

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. данные действия в основном осуществляются организациями, имеющими соответствующие разрешения.
  Это означает, что вам придется побеспокоиться о наличии каких-то бумаг — акта скрытых работ по заземляющему устройству (если дом новый), заверить схему электропроводки или получить разрешение на замену того или иного элемента сети, для например, метр.
 В строящемся дачном доме все намного проще – подключение к сети осуществляет «свой» электрик, все моменты оформления ведутся в упрощенном порядке.

Видео: делаем разводку сами

Вот и все.Когда процесс завершен, следует замазать щели и отверстия, образовавшиеся в процессе работы, соединить провода друг с другом и подключить проводку к распределительному щитку.

В отличие от бетонных конструкций кратковременного воздействия дуги на строительный материал из дерева может быть достаточно для возникновения пожара.

Поэтому для защиты легковозгораемых зданий применяют различные защитные конструкции, обладающие локализующим действием, то есть не допускающие контакта образующейся дуги с окружающей кабель древесиной.

Также монтаж электропроводки в деревянном доме проводят соответствующим сечением кабеля с индексом «нг», что означает: негорючий.

Например: ВВГнг, ВВГнг ЛС, ВВГнг ФРЛС. Приставка LS расшифровывается как низкий уровень дымовыделения (low smoke). Индекс FR означает огнестойкость (огнестойкость).

Кабель FRLS

То есть обозначение FRLS означает, что кабель оснащен дополнительным термобарьером, что делает его максимально невосприимчивым к воздействию внутреннего тепловыделения и, в то же время, не выделяет ядовитых газов при воздействии на окружающую древесину. сжигание.

Выберите тип проводки

Говоря о прокладке электропроводки в здании из дерева, составляя план действий, невозможно однозначно определить вид электропроводки и способ монтажа без уточнения типа деревянной конструкции.

Например, правильную скрытую проводку в деревянном доме, где стены из кругляка, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетический вид, но и ухудшает прочностные характеристики материала.

В случае штукатурки, деревянной облицовки или фальшстены монтаж скрытой проводки несколько проще, но тоже имеет свои специфические сложности. Открытая электропроводка в деревянном доме – более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

В любом случае проводка различных электроустановок в доме из древесных материалов требует соблюдения очень важного правила: кабельная и электроустановочная арматура не должна соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

Открытая проводка

С помощью огнеупорных материалов осуществляется защита кабеля от физических внешних воздействий и изоляция деревянных конструкций от кратковременного воздействия электрической дуги. Такими материалами являются:

• гофра, труба, коробка ПВХ;

кабель-канал

• ;

металлический шланг

• ;
• металлическая труба;

материалы для скрытой проводки

Гофрированный металлорукав из поливинилхлорида, металлическая или поливинилхлоридная труба с проложенным внутри кабелем, крепится к деревянной стене с помощью скоб.

крепление гофра клипсами

Кабельная коробка

обеспечивает максимально быстрый доступ к проводке при открытии крышки. Таким образом обеспечивается максимально легкий оборот проводки.

Кабель-канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепления проводки на некотором расстоянии от стены, то между ними устанавливается металлическая пластина.

Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, лишь имитирующую деревянную фактуру – использование коробов или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

Из всех материалов, защищающих электропроводку, самыми надежными являются трубы (медные или стальные). Этот способ часто используют для открытой проводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.

Открытая проводка в трубе цвета красной меди

Также набирает популярность ретро электропроводка в деревянном доме, осуществляемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

Так как завершение стиля также потребует покупки различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую ​​проводку нельзя назвать выгодной.

Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
  Все верхние выключатели, розетки, распределительные коробки должны быть закреплены на деревянной стене с установленной между ними металлической прокладкой.

Для того, чтобы протянуть электропроводку через стену, в ней просверливают отверстие и вставляют в него металлическую втулку в виде отрезка трубы, со снятыми фасками во избежание повреждения кабеля об острые края.

Внутренняя проводка

Скрытая электропроводка в деревянном доме производится путем прокладки кабеля в стальные или медные трубы, что требует сварочных и других сантехнических работ, поэтому схема проводки должна быть рациональной, исключающей частые изгибы и множество распределительных коробок.

Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезана резьба, на которой с помощью двух гаек фиксируется стенка коробки.

скрытая проводка с трубами

Концы медных труб либо припаиваются к коробкам, либо развальцовываются. Протяжка троса осуществляется с помощью стальной проволоки, вставленной в трубу. Для предотвращения повреждения изоляции при протягивании кабеля в трубу вставляется пластиковая втулка.

Все системы защиты металлических кабелей должны быть заземлены с помощью сплошного заземляющего провода.

Поэтому, чтобы не тянуть к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие жилы, сделать в этом месте катушку и накрутить оголенную жилу на предварительно приваренный к трубе болт.

Распределительная коробка со скрытыми металлическими трубами

Сварка труб при монтаже в непосредственной близости от деревянных конструкций категорически запрещена. Должен быть обеспечен доступ к распределительным коробкам. декоративные панели или люки должны легко открываться.

Зашивать распределительные коробки деревом или другими материалами запрещается.

соединительная коробка для подключения проводов

Возможность использования других материалов для скрытой проводки

Обустраивая скрытую электропроводку в частном деревянном жилище, его владельцы часто игнорируют нормы ЭМИ, которые категорически запрещают прокладку внутренней электропроводки в гофре, металлорукаве или кабель-канале без дополнительной защиты.

Это жесткое требование основано на том, что пустоты, по которым проложен кабель, имеют поверхности, особо подверженные возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

Крепится на деревянный каркас внахлест незащищенной проводки, в последующем зашивается облицовочными материалами, часто повреждается грызунами, которые оголяют жилы, иногда замыкают их и загораются.

Такое возгорание трудно обнаружить, тление распространяется без кислорода, при нагревании окружающей древесины, что приводит к интенсивному горению при выходе тления на поверхность.

Единственная возможность применения металлорукавов и кабель-каналов – это установка огнеупорной прокладки между этими защитными конструкциями и окружающей древесиной. Прокладка должна быть толщиной не менее 10 мм и состоять из термостойких материалов, имеющих гарантированные огнестойкие свойства или сертификат пожарной безопасности.

Для скрытой проводки, выбор трубы из сечения провода

К таким материалам относятся: цемент, алебастр, гипс, бетон и другие. Так как этот способ также требует определенных трудозатрат и материалов, а также скрытой проводки, оборудованной с применением металлических труб, затраты будут соизмеримы, но безопасность может ухудшиться в случае некачественно выполненной работы.

Но, если внутренняя электропроводка обустраивается в деревянном доме своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ является единственно возможным способом соблюсти требования нормативов, и быть уверенным в качестве пожарная безопасность вашего дома.

После завершения работ работники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, коммутация выключателей, ток утечки УЗО) для проверки надежности и документации.

Древесина – горючий материал, поэтому существует целая программа действий по обеспечению пожарной безопасности в срубе:

• обработка деревянных конструкций специальными растворами — антипиренами, делающими древесину более огнеупорной;
• специальное огнезащитное покрытие для внутренних поверхностей досок, бруса и бруса;
• покрытие наружных поверхностей различных деревянных материалов специальными лаками, сохраняющими текстуру древесины, при этом затрудняющими ее воспламенение от открытого огня.

Опасность поражения электрическим током в деревянном доме

Но вышеперечисленные методы не выдерживают температуры (5000К) электрической дуги, возникающей при коротком замыкании (КГ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках со сверхтоками.

В электропроводке, проложенной в деревянных зданиях, есть еще одна причина разрушения изоляции – ее повреждение грызунами, которые выгрызают изоляционный слой, обнажают жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, закрывая оголенные проводники.

Защита деревянных зданий от электрической дуги

При обустройстве электросети в деревянном доме, будь то наружная или скрытая проводка, в связи с особыми требованиями, связанными с необходимостью нахождения в непосредственной близости от горючих материалов, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

Пример электросхемы помещения

Поэтому рациональную электропроводку в деревянном доме следует планировать еще на этапе проектирования дома, а если деревянное здание готово, то необходимо расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

Предисловие

Монтаж электропроводки Выполняется по заранее составленной схеме расположения электрических точек доступа для подключения бытовых и осветительных приборов.

Необходимые инструменты и материалы

ДрельИзолентаИндикатор ОтверткаКарандашКлеммные колодкиКусачкиЛезвие перфоратораОтверткиЗащитные очкиПассатижиПаяльникПерфораторПроводаРулеткаЛестницаУдлинительУровеньОтвертка

  Развернуть

Содержимое

Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме расположения электрических точек доступа для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить самостоятельно. Установка эл. размещение может осуществляться открытым и скрытым способом. В частных деревянных домах предпочтительнее второй вариант. Если стены бетонные, электропроводка дома выполняется по скрытому типу.Как устроена проводка в доме, вы можете прочитать на этой странице.

Для того, чтобы электричество появилось в розетках, а в вашем доме загорелся свет, необходимо провести в него электричество и установить внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажный или двухэтажный, наличие подвала, гаража и т. д.), материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

Правила монтажа и способы прокладки электропроводки в доме

В загородном доме по правилам электропроводка проводится от электрощита, где установлен счетчик, к месту расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительного автомата.

При подведении электричества к дому необходимо учитывать, что в жилой зоне, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж , и т.д.) — не менее 2,5 м.

Существуют различные способы прокладки электропроводки в зданиях разного типа. В деревянном доме прокладывается открытая проводка, в кирпичном — может быть закрытая. Внутри здания проводка в доме проводится на расстоянии 15-20 см от потолка, при подходе к люстрам они проходят прямо через потолок. Если выполнить вышеуказанные требования затруднительно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

Для предохранения проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия закладывают небольшие куски металлических или изоляционных труб. При этом отклонение электропроводки от дороги не допускается. Убедитесь, что провода не пережаты при вводе в трубу. Труба должна выступать от потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции должны быть заземлены во избежание поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, то провода следует дополнительно заизолировать – так вы повысите пожаробезопасность дома.

Кроме того, при выполнении электропроводки внутри дома необходимо соблюдать некоторые правила.

Провода, идущие к распределительным коробкам, паяются без применения кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении по ним электрического тока, их соединяют таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, снижающих напряжение.

Для кухонных вытяжек, электроплит, стиральных машин, освещения крыльца, электрических кнопок, автоматических гаражных ворот, отдельных ответвлений электропроводки.

Подбор сечений проводов и кабелей по току и мощности

Самый ответственный шаг — выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, провода и кабели должны быть правильно подобраны и правильно проложены.

При выборе проводов и кабелей необходимо учитывать следующие факторы.

Никогда не приближайте номинальную мощность электропроводки к потребляемой, выбор сечения жил кабеля производите в соответствии с рекомендуемым стандартом. Всегда помните, что эти индикаторы рассчитаны на работу проводника в идеальных условиях: отсутствие соединений, возможные отклонения в конструкции, перепады температуры и т. д.

Существенное влияние на выбор сечения провода по току оказывает мощность всех энергопотребляющих устройств, которые будут установлены в доме. Для начала нужно узнать, какова максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе и тех, которые вы планируете установить в будущем, и сделать выбор провода для питания.

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В дальнейшем вы планируете установить кондиционер, электрическую плиту, а также еще один компьютер и улучшить схему освещения.

В результате увеличится энергопотребление и потребуется замена проводки. Чтобы избежать подобных проблем, лучше сразу внести все желаемые изменения в проект и на его основе выбрать тип электропроводки.

Допустим провод ПУГНП 3х1,5 используется на кухне, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения это предел возможностей. Если его проложить за холодильником, то он может нагреваться от решетки, его температура и сопротивление будут увеличиваться, плохо скрученное соединение может искрить, а при повышенной нагрузке может сгореть. В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем — менять всю проводку и тянуть заново.

В настоящее время для освещения принято использовать провода сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для приборов с большим энергопотреблением (электроплиты, мощные кондиционеры и т.п.) существуют специальные типы проводников, сечение для них выбирают с учетом мощности прибора. Например, для электроплиты рекомендуется провод с сечением жилы не менее 4 мм2, типа ПВА 3х4 или 3х6.К таким устройствам лучше всего подводить отдельные трехфазные линии.

Следует отметить, что чем толще ТПЖ, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорит слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и ремонтировать все заново. Лучше потратить больше, но быть уверенным, что выбранный проводник прослужит не один десяток лет и справится с любой нагрузкой.

Способ укладки: внутренний или наружный. Для внутреннего применения пригодны провода и кабели с монолитной жилой и плоским сечением (например, ), для наружного применения — гибкие провода или провода с круглым сечением (например, ). Это деление не является строгим. Однако для круглого кабеля NYM потребуется более глубокая штроба, чем для плоского GDH, что увеличит трудоемкость. Кроме того, гибкие провода ПУГНП прекрасно укладываются в кабель-канал и протягиваются через гофру, тогда как с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземляющая жила всегда имеет желто-зеленую окраску. Цвета фазных и нулевых жил могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазного провода – коричневый, красный и белый, ноль – синий или черный.

Если все жилы в кабеле окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если соединены два кабеля с разным цветом изоляции жил. Лучше всего, когда провода разных цветов жили. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника.   В настоящее время старые повсеместно заменены на медные, так как последние во много раз лучше по многим параметрам. Негибкие хрупкие алюминиевые провода требуют больших усилий при монтаже.С медью намного легче работать и она безопаснее. Единственным недостатком является цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

Схема подключения

Рассмотрим способы подключения электрической цепи. Параллельный тип оказывает минимальное влияние на схему разводки. При этом способе элементы, входящие в схему, не связаны друг с другом, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как у тока будут «обходные» пути.

Последовательный.   Все элементы цепочки расположены друг за другом и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется и все остальные погаснут.

Схема проводки также зависит от типа проводки.

«Звезда» — Этот тип иногда называют бескорпусным, или европейским. Схематично это можно представить так: одна розетка — одна линия кабеля до щитка.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, уходящую прямо в щиток и в идеале отдельный автоматический выключатель. Плюсы такого типа подключения – безопасность и возможность контролировать каждую электрическую точку. При этом в этом случае не требуется установка распределительных коробок. Исключение такого типа используется в системе «умный дом». Недостатками «звезды» является не менее чем трехкратный расход провода по сравнению с другими видами разводки и, соответственно, увеличение трудозатрат на ее монтаж.Установить такой щит самостоятельно сложно, да и стоит он дороже обычного.

«Шлейф» . Он похож на предыдущий тип, но отличается экономичностью. Изобразить можно так: розетка-розетка-розетка-распределитель или пайка

К одному кабелю последовательно подключаются несколько электрических точек, от которых общий питающий провод идет либо на щиток, либо на паяльную коробку.

Через соединительные коробки.   Самый распространенный способ, не требующий особых затрат. Именно так компоновку выполняли в советское время. От общего подводящего стояка отходит ответвление, на котором стоит счетчик и один-три (реже больше) автоматических выключателя в щитке. Силовой кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

Силовой кабель входит в вводно-распределительную коробку здания, где находится несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на санузел, санузел и кухню. В каждой зоне проводка делится на две группы: одна предназначена для розеток, другая – для освещения. Таким образом, в щите находится разводка кабеля типа «звезда». Далее в помещение заходят силовые кабели отдельной зоны, где для них используются свои варианты подключения.Например, линия силового кабеля, идущая к розетке, соединяется с другими розетками помещения «шлейфом», а линия кабеля освещения подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить электромонтаж и расставить электрические точки, стоит заранее начертить подробный план расстановки мебели и расстановки электроприборов в доме.

С учетом пожеланий принимающей стороны профессиональные электрики составят такие схемы электропроводки по правилам электромонтажа с учетом их хода, параметров безопасности, типа электропроводки, размера штробы и т. д.Этот чертеж является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для жилого помещения, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

Прокладка и монтаж скрытой проводки

Для выполнения монтажа скрытой проводки схему можно нарисовать самостоятельно. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, но она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки: , розетки и т. д. После нарисуйте линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрытая.

Приведите пример электрической схемы дома.   На нем показаны провода освещения, силовые кабели   и провод заземления. Условные знаки изображают лампы, розетки, выключатели и распределительные коробки. Эта схема очень понятна, с ней можно делать все.необходимые расчеты, а позже, при необходимости, выяснить точное расположение проводки.

Монтаж наружной наружной электропроводки

Выполнение установки открытой проводки Необходимо соблюдать следующие типовые правила. Они затрагивают не только монтаж внешней проводки, но и все остальные способы проводки в доме.

1.
  Провод прокладывается строго вертикально или горизонтально и под прямым углом.

2.
  Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам — не менее 10 см.Между трубой отопления и проводкой следует соблюдать зазор не менее 3 см.

3.
  При прокладке проводов следите за тем, чтобы они не пересекались. Если это затруднительно, то расстояние между тросами должно быть не менее 3 мм.

4.
Все выключатели и розетки имеют один уровень — это упрощает расчеты. Как правило, выключатели устанавливаются слева от двери на высоте 80 – 90 см, чтобы до них можно было дотянуться, опустив руку вниз. Розетки монтируются на высоте 25 – 30 см. Однако на кухне и для подключения высоковисящих приборов расстояние может варьироваться. Подключать провод к выключателям лучше всего сверху, а к розеткам – снизу.

5.
 Для удобства монтажа длина проводника, выходящего из электроточки, должна быть 15–20 см при скрытом типе проводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

При проведении капитального ремонта квартиры или внутренней отделки частного дома одной из важнейших работ является разводка электричества. К этому надо отнестись серьезно! Если вы не хотите доверять такую ​​ответственную работу незнакомому человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

   В самом начале, перед работой, вы должны четко продумать, сколько у вас будет розеток в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас. Затем попробуйте нарисовать схему и сделать смету на материал. Используйте медный провод для проводки, это намного надежнее. А сечение провода подбирайте следующим образом: для освещения — 1,5 мм, для розеток — 2,5 мм, а для систем отопления, если они более 2 кВт — 4 мм. Используйте провод с двойной изоляцией и обязательно трехжильный. Сейчас в электроприборах используется защитный ноль.

   Начните работу с установки щита со счетчиком и автоматами, разделенными на группы.Машины делятся на осветительные и силовые. Используйте каждый из силовых автоматов на группу розеток, находящихся в одной комнате, а к автомату освещения можно подключить две-три комнаты. Для каждой системы отопления установить отдельный предохранительный выключатель и проложить отдельный провод, не связанный ни с чем другим.

Далее от щита прокладываете провода по вашей схеме в каждую из комнат. Провод на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в помещение ставят распределительную коробку, где выполняют необходимые соединения проводов. Если вы соединяете провода скруткой, их необходимо припаять. Не соединяйте розетки петлей — это снизит надежность вашей проводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой последовательно.

   Чтобы установить розетку или выключатель, сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных клипс или залить в кирпичную стену алебастровым раствором.Розетки и выключатели размещают в коробках после окончания отделочных работ.

   Теперь осталось правильно подключить провода в электрощите. Подключить одну жилу от каждого провода к защитному автомату, другую — к нулевой рабочей клемме, а третью — к нулевой защитной клемме. После этого еще раз все проверить (лучше провести лабораторные испытания) и включить питание.

Как видите, работа непростая, но по силам домашнему мастеру. Главное не спешить и не бояться, а подходить к работе обдуманно.

Часто встречающиеся проблемы с электроустановкой

В каждом крупном проекте реконструкции всегда есть вероятность дорогостоящих и стрессовых ошибок, особенно если вы доверили электромонтажные работы тому, у кого не было опыта или знаний, чтобы убедиться, что задача выполнена правильно.Электрические ошибки во время проектов реконструкции или во время услуг по установке могут быть чрезвычайно опасными, создавая значительную опасность пожара для вашего дома и угрожая стоить вам много времени и хлопот, чтобы разобраться. Наши лицензированные и знающие электрики в Cheetah Electric работают в бизнесе с 1978 года, и за это время нам пришлось навести порядок в работе многих некачественных электриков. Проблемы с электричеством, которые возникают во время установки, являются одними из самых простых для устранения, но они также могут быть наиболее опасными, если их упустить из виду. Вот краткий список некоторых наиболее распространенных проблем с электроустановкой , с которыми мы сталкиваемся, когда нам приходится возвращаться и исправлять чужую работу.

Небезопасная проводка

Скобы, удерживающие проводку, должны быть вбиты с достаточной точностью. Если они не вбиты достаточно глубоко, ваши провода будут ослаблены и могут отсоединиться, а если они будут вбиты слишком туго вокруг провода, это может фактически привести к повреждению провода. Если ваша проводка слишком плотно прижата скобами к балке или шпильке, сам провод может начать ломаться, вызывая проблемы с освещением и приборами, питаемыми через него, и даже может привести к возгоранию электричества.

Неправильные размеры проводки

Если человек, которому вы доверили электропроводку, использует для вашего дома провод не того типа или размера, у вас могут возникнуть серьезные проблемы. Неправильный размер или тип провода может быстро привести к его перегреву и, возможно, к возгоранию, поскольку проводка может быть вынуждена пропускать больший электрический ток, чем она была рассчитана. В большинстве случаев, чем толще провод, тем больший ток он может безопасно пропускать, поэтому крайне важно иметь проводку подходящего размера для вашего дома.

Неправильная длина провода

Чтобы создать эффективное проводное соединение, секции вашей электропроводки должны быть зачищены до металлического сердечника. Длина провода, который может быть зачищен таким образом по закону, регулируется кодексом, и если вы доверили свою электропроводку кому-то без этих знаний, вы можете столкнуться с некоторыми серьезными и дорогостоящими проблемами в будущем, когда ее придется переделывать. . Кроме того, если человек, выполняющий вашу работу, неправильно зачистит вашу проводку, у вас могут быть зазубрины на металле, которые могут нарушить соединение и вызвать короткое замыкание.

Незащищенная проводка

Проводка может быть повреждена, если ее оставить открытой, подвергнуть воздействию неблагоприятных погодных условий или несанкционированному вмешательству. Очень распространенная проблема, с которой наш московский электрик сталкивается с домовладельцами, заключается в том, что те, кто выполнял электромонтажные работы в прошлом, не установили закрытый блок питания для защиты наружной проводки.

Соединения

Проверка надежности и надежности соединений проводки является важной частью любой электроустановки. Ненадежные соединения могут вызвать искрение и перегрев, что легко может привести к пожару в доме и травмам.Опытный электрик сможет найти правильные разъемы для ваших проводов и убедиться, что все правильно выровнено, чтобы обеспечить надежное соединение.

Если вам нужна информация об электромонтаже в Москве, позвоните профессионалам Cheetah Electric сегодня по телефону 208-883-1099 или заполните нашу онлайн-форму запроса.

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом.Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрики часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс.Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

• подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
• подробный план новой электрическая схема – в некоторых случаях новая проводка может следовать другому плану, если старый не является оптимальным или если необходимо учесть новые

расчеты проводки

• – новый план поможет вашему электрику рассчитать количество проводов и кабелей необходимо, а также каковы лучшие и наиболее целесообразные маршруты для новой цепи

2.Этап подготовительных работ

Поскольку гипсокартон не будет сниматься для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, через чердак. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, вам также следует подумать о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки.Это не так просто, как кажется по двум основным причинам:

1. Просто так провода из стены не выдернуть — они обычно скреплены скобами;
2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены.Если вы не против залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а в противном случае это придется делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой.Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без демонтажа гипсокартона

Хотя может быть нетрудно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты.Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения.Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена ​​неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья.

Как проложить электрический провод под полом | Инструкции для дома

Установка настенного выключателя или приведение старой проводки в соответствие с нормами путем добавления розеток в рамках проекта реконструкции немного сложнее, чем прокладка проводки в новостройке, поскольку гипсокартон и пол уже установлены. Поднять пол только для того, чтобы проложить провод, обычно невозможно, но вы можете выбрать один из нескольких менее разрушительных вариантов в зависимости от планировки вашего дома и внутренней отделки.

Прежде чем приступить к работе

Прежде чем добавить розетку или удлинить какую-либо цепь, обратитесь в местную строительную службу. Во многих сообществах вам потребуется разрешение, которое предполагает отправку плана на утверждение. Администрация здания может захотеть проверить электрическую панель, чтобы убедиться, что она достаточно велика для работы с новыми цепями.Если у вас нет лицензии на электричество, вы, вероятно, не сможете подключить провода, но вы можете проложить провод под полом и нанять электрика для выполнения соединений.

Доступ в подполье

Если в вашем доме есть подполье, вам повезло. Как правило, самый простой способ проложить новый провод — это вырезать участок гипсокартона, чтобы обнажить плиту пола для сверления отверстия для доступа. В зависимости от вашей схемы электропроводки вам, возможно, придется просверлить еще одно отверстие в пластине на другой стороне комнаты.Из подполья протяните провод от распределительной коробки вниз через отверстие для доступа к распределительной коробке или панели, где в конечном итоге будет подсоединен провод. Используйте электрические скобы, чтобы закрепить провод на балках. Оставьте не менее 1 фута лишнего провода на обоих концах. Электрик обрежет провода, чтобы они подходили, когда он делает соединения.

Ловля проволоки

Если у вас нет доступа к балкам снизу, например, на втором этаже, вы можете попробовать вытащить проволоку через пространство между балками.Чтобы это работало, вы должны провести провод параллельно балкам и от одной стороны комнаты к другой. Электрическая лента для ловли рыбы скручивается, как рулетка, и имеет крючок на конце. Ловля проволоки может занять много времени, потому что это процесс проб и ошибок. Вы должны вставить конец рыболовной ленты с крючком в отверстие для доступа в плите пола и провести его через пространство между балками до другого конца. После того, как лента протянута, прикрепите электрический провод и протяните его обратно через пространство балки.Для достижения наилучших результатов оберните соединение крюка/провода изолентой, прежде чем протягивать провод.

Ограниченный доступ

Если у вас нет места для обхода или вы хотите проложить трос перпендикулярно балкам, ваши возможности ограничены. Подумайте о том, чтобы провести новый провод через пространство для стоек в стене, через чердак на другую сторону и обратно вниз. Если это невозможно, вам, возможно, придется вырезать горизонтальную траншею для проводки в стене шириной около 6 дюймов на высоте выхода, чтобы обнажить настенные стойки.Если вы идете по траншейному маршруту, используйте дрель с 1/2-дюймовым сверлом, чтобы просверлить отверстия для доступа через центры стоек для прокладки провода. Использование траншеи для проводки требует исправления гипсокартона.

Электрическая проводка и права арендаторов

Права арендодателя и арендатора Проблемы с электропроводкой
[ad#block] Вопрос: Мы продолжаем отключать выключатель и обнаружили, что 7 ламп и розеток как в ванной, так и внизу в гостиной работают от вилки GFI в ванная комната.Если вилка GFI отключается, все элементы выключены. Квартире около 60 лет. Нормальна ли эта электропроводка?

Этот вопрос по электричеству поступил от Терри, арендатора из Сан-Диего, Калифорния.

Ответ Дэйва:
Спасибо за вопрос по электричеству, Терри.
Терри это признак того, что проводка в квартире стала перегруженной. Хотя первоначальная электропроводка могла быть приемлемой, когда этот 60-летний многоквартирный дом был впервые построен, она определенно не обеспечивает цепей и пропускной способности, которые требуются  для сегодняшнего образа жизни.Это признак того, что владелец собственности может захотеть рассмотреть возможность модернизации электрической системы. Арендодатель может быть обязан или не обязан модернизировать электропроводку в зависимости от местных строительных норм и правил, однако общие элементы электробезопасности будут включать защиту GFI и детекторы дыма в необходимых зонах. Сообщите арендодателю о ситуации. Вы также можете проконсультироваться в местном агентстве о правах арендатора для получения дополнительной информации.

Следующие ссылки помогут вам с вашим вопросом по электрике:

Домашние электрические цепи и автоматические выключатели

выключатель

Защита электропроводки с помощью автоматических выключателей
Руководство по домашним автоматическим выключателям и их работе для защиты электропроводки.При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Электропроводка ванной комнаты

Требования к электропроводке ванной комнаты
На этой схеме электропроводки и рисунках поясняются основные требования к электропроводке ванной комнаты, необходимые для большинства новых или реконструируемых проектов. Преобразите свою ванную комнату, усовершенствуя электрические устройства, которые проявят в вас все самое лучшее. Заставьте ваши глаза сиять глотком свежего воздуха, установив одно из этих умных обновлений.

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Полное руководство по установке и обслуживанию кабелей для передачи данных в жилых помещениях

В эпоху, когда все становится беспроводным, почему мы все еще говорим о проводах или кабелях? Прежде всего, кабельное соединение в 20 раз быстрее, чем обычное соединение Wi-Fi.Во-вторых, его подключению не мешают расстояние, помехи, конкурирующие сети, стены и другие источники.

Многие домовладельцы всегда стремятся повысить свои способности и производительность. Тем не менее, не многие знают о вариантах, которые у них есть. Эта статья предназначена для того, чтобы дать таким людям представление о кабельных сетях передачи данных в жилых помещениях и обо всем, что с ними связано. Итак, начнем без промедления!

Типы кабелей

Существуют различные кабели, и выбор того, который будет служить вам наилучшим образом, сыграет решающую роль.Наиболее известные типы кабелей для этой цели включают Cat 5e, Cat 6, Cat 6A, Cat 7 и оптические волокна.

Хотя кабель категории 5e все еще доступен, он считается устаревшим, поскольку не может удовлетворить потребности пользователей в быстрой и надежной сети. Остальные кабели поддерживают быстрые сети, включая скорости Gigabit, которые рекомендуются для сетевого оборудования и домашних компьютеров.

Следующий вариант (Cat 6) поддерживает Ethernet Gigabit и обратно совместим со всеми предыдущими диапазонами кабелей Cat.Кабели нового типа Cat 6 имеют оболочку FTP , способную поддерживать скорость 10 Гбит/с. Тем не менее, Cat 6 не позиционируется как кабель, способный работать на таких скоростях, поэтому никаких гарантий в этом отношении нет.

Если вы хотите использовать 10-гигабитную скорость для вашего домашнего оборудования, Cat 6A и выше лучше всего подходят для прокладки кабелей передачи данных.

  Выбор оболочки

После выбора типа кабеля следующим шагом в этом процессе является определение типа оболочки.Существует два вида:

• Пленум : Это оболочка кабеля с высокой огнестойкостью, которая в случае возгорания выделяет нетоксичный дым. Некоторые жилые комплексы требуют этого как необходимый шаг в случае возникновения пожара.
• ПВХ : это стандартная кабельная оболочка, которая также очень удобна в использовании. Хотя он не обладает такими же огнестойкими свойствами, как пленум, он выполняет те же функции, что и вышеупомянутый тип. Для жилых помещений ПВХ не будет плохим выбором.Однако он не подойдет, если речь идет об офисных зданиях.

Учитывайте потолок

Еще одна вещь, которую вам необходимо учитывать, — это тип потолка вашего дома или здания, так как он напрямую влияет на то, как будут прокладываться ваши кабели для передачи данных. Типы потолков, которые есть в большинстве домов:

• Подвесной потолок : Прокладка кабелей передачи данных в таком потолке чрезвычайно проста. Этот тип потолка легко скрывает кабели и с ним проще всего работать.
• Жесткий потолок : Если в вашем жилом комплексе жесткий потолок, вам предстоит самая сложная работа, так как она требует много времени и денег. К сожалению, большинство домов и жилых комплексов имеют такие потолки.
• Открытый потолок : Этот тип потолка не очень популярен в жилых помещениях. Тем не менее, в различных квартирах есть открытые потолки для эстетического эффекта. Работать с таким потолком сложно, так как монтажникам приходится прикладывать дополнительные усилия, чтобы скрыть кабели и балки от невооруженного глаза.

Сколько розеток в номере?

Этот шаг во многом зависит от размера вашего дома. Это также определяется количеством проводного оборудования, которым вы владеете или будете владеть в будущем. В качестве меры безопасности, это отличный шаг, чтобы обеспечить каждую комнату несколькими розетками. Вы также можете увеличить количество розеток в комнате, где будут телевизоры, принтеры, компьютеры, телефонные базы и т. д. консоли, медиаплееры и т. д.должно быть больше трех розеток.

  Прокладка кабеля для передачи данных

Вы решили, какой кабель вам нужен? Вы закончили с выяснением того, с какой строительной конструкцией вы будете работать? Когда вы разберетесь с такими шагами, вы можете перейти к фактическому процессу установки. Мы перечислили несколько моментов, которые помогут вам при установке кабелей передачи данных.

1. Выбор пути

Это самый трудный, но важный шаг, когда дело доходит до установки кабеля передачи данных.Если вы находитесь на более низком уровне и у вас есть доступ к подвалу, прокладка кабелей по этому пути будет для вас лучшим выбором. С другой стороны, если у вас двухэтажное здание и есть доступ на чердак или крышу, вы можете проложить кабели через чердак и наоборот.

Возможно, вам придется проявить творческий подход в случае многоэтажного здания. Кабели передачи данных можно проложить снаружи или через желоб для белья. Выбирая внешний вариант, вы можете работать с любым кабелем, за исключением коаксиального кабеля LMR 400 или , поскольку последний не предназначен для передачи данных.

2. Соберите необходимые инструменты

Далее вам нужно начать собирать необходимые инструменты. Вам потребуется:

• Ethernet  обжимной инструмент . Купите это, только если вы будете ставить заглушки на концы кабелей.
• Остроконечная ручная пила. Эта пила понадобится вам, чтобы вырезать отверстия для настенных пластин или монтажных коробок.
• Маркер для этикеток
• Устройство для поиска стержней
• Кабельный тестер
• Вилки RJ-45

Кроме того, вам понадобятся липучки, маршрутизатор, короткая патч-панель, Ethernet-коммутатор и т. д.

3. Монтаж настенных пластин

Прежде чем что-либо делать, выясните путь кабелей, которые уже есть в вашем доме. Для начала найдите сетевой разъем. Затем используйте искатель шпилек и выясните, в какой части кабельного разъема находится шпилька. Для справки, шипы расположены на расстоянии 16 дюймов друг от друга почти в каждом жилом районе.

После того, как вы выбрали место для установки коробки, вам нужно начать с обведения формы коробки на стене и вырезать линии с помощью заостренной ручной пилы.Когда вы закончите с этим, вам будет легче скользить в единую коробку в яме. Затем прикрутите зажимы и повторите этот шаг для каждой комнаты, где вы хотите провести кабели.

4. Измерьте кабели

Никто не говорит, что дважды отмерь, один раз отрежь, просто так! Чтобы упростить вам задачу, начните с прокладки выбранных кабелей через отверстия, вырезанные в каждой комнате. Продолжайте скользить по кабелю, пока он не достигнет распределительной комнаты.Как только он попадет в распределительную комнату, пометьте кабель и протяните кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое с каждой другой комнатой.

4. Подсоедините кабели к коммутационной панели и разъему

Никто не говорит, что дважды отмерь, один раз отрежь, просто так! Чтобы упростить вам задачу, начните с прокладки выбранных кабелей через отверстия, вырезанные в каждой комнате. Продолжайте скользить по кабелю, пока он не достигнет распределительной комнаты.Как только он попадет в распределительную комнату, пометьте кабель и протяните кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое с каждой другой комнатой.

Теперь, когда кабели пропущены через отверстия, вы можете протолкнуть их к гнезду и патч-панелям. В качестве временного решения вы можете взять необработанный кабель, поместить сверху штекер RJ-45 и подключить его непосредственно к стене. Для постоянного решения вам необходимо установить патч-панель.

6. Проверьте свои соединения

Прежде чем приступить к подключению сетевых устройств к коммутационным панелям, необходимо убедиться, что они находятся в рабочем состоянии.Для этого необходимо протестировать все точки подключения. Если вам удастся получить сетевой тест, вы можете легко проверить соединения.

7. Подключить Интернет

Конечно, не все будет работать через кабельную систему передачи данных. Для правильной работы некоторых устройств требуется хороший сигнал Wi-Fi, таких как мобильные телефоны, планшеты, ноутбуки и т. д. Поэтому вам необходимо настроить хорошее соединение Wi-Fi, модем/маршрутизатор которого можно подключить к сетевому кабелю в вашем доме.

Когда дело доходит до домашнего Wi-Fi, существуют различные препятствия и множество других факторов, которые необходимо учитывать. Для лучшего соединения вы должны разобраться с проблемами и преодолеть препятствия.

Обслуживание кабелей передачи данных

Правильная установка — это только половина дела. Чтобы поддерживать сетевую систему в течение длительного периода, вам может потребоваться сосредоточиться на ее обслуживании, чтобы поддерживать ее в отличном состоянии. Несколько вещей пригодятся.Прежде всего, используйте маркер и пометьте все кабели. Затем разделите их по цветам и свяжите вместе с помощью полосок на липучке.

Купите шкаф для кабельной стойки. Обычно они бывают глубиной 300, 450 и 600 мм. В типичной настройке вам потребуется около 100 мм дополнительного пространства между лицевой панелью переключателя и дверью, чтобы освободить место для патч-кабелей. Вы должны инвестировать в кабельную стойку хорошего качества, поскольку она будет играть первостепенную роль в обслуживании и очистке ваших пучков кабелей.На этой ноте наличие организованной стойки может быть полезным, поскольку это увеличит поток воздуха.

Если в вашей кабельной структуре достаточно места для охлаждения, это только обеспечит долговечность и исправность ваших кабелей данных.

  Подведение итогов

Это много информации для тех, кто просто хочет иметь хорошую связь в своем доме. Но вам не о чем беспокоиться, так как мы разбили каждую важную деталь на маленькие понятные части.От различных типов кабелей до обслуживания системы, мы упомянули простую и надежную информацию, которая сделает проекты жилых домов для вас легкой задачей.

Полное руководство по подключению домашней сети Ethernet — LazyAdmin

Хотя беспроводные и ячеистые сети с каждым годом становятся все лучше, ничто не сравнится с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить в своем доме.

Единственная проблема с проводным Ethernet-соединением заключается в том, что вам придется протягивать кабели через весь дом, предпочтительно через стены. Если вы не ремонтируете свой дом, то это может быть проблемой.

Я делал это дважды в своих собственных домах, один раз, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью готов, когда мы его купили.

В этой статье я помогу вам выбрать правильные материалы, проведу вас через процесс прокладки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где мы хотим наши проводные Ethernet-соединения, но и где они соединяются и как туда добраться.

Я разбил планирование на несколько шагов:

1. Составьте простой план своего дома .
   Это действительно помогает визуализировать все проводные сетевые подключения.
2. Определите расположение соединений Ethernet .
   Имейте в виду, что дети вырастают и могут получить компьютер или игровую приставку в своей комнате. Придумайте место для сетевого принтера и, конечно же, не забудьте про точки доступа.
3. Где разместить маршрутизатор и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это более удобно, или провести все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, таким образом, вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь прокладывать кабель?
   Чердак и подвальное помещение являются хорошими местами для прокладки кабелей по всему дому.
5. Сколько портов Ethernet на место?
   На самом деле рекомендуется использовать два разъема Ethernet на место. Кабели UTP не стоят так дорого, а дополнительные затраты на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам гораздо больше работы и, возможно, денег.

   Только для точек доступа конечно достаточно одного ethernet разъема.

Кабели можно прокладывать через воздуховоды HVAC или любой другой канал циркуляции воздуха. Но имейте в виду, что для этого вам может понадобиться использовать кабели plenum cat 6.

Средство проектирования домашней сети

Вы можете использовать Unifi Design Center для помощи в планировании установки домашней сети. Инструмент позволяет размещать сетевое оборудование и рисовать все провода. Это немного больше работы, но может действительно помочь вам в планировании проводки вашей домашней сети.

Вы можете использовать план этажа в качестве нижнего слоя для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных функций Unifi Design Center заключается в том, что вы также можете видеть покрытие вашей беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительную, если это необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я подробно расскажу о лучших местах для точек доступа.

Лучший Ethernet-кабель для домашней сети

Итак, план выполнен, и мы посмотрим, что нам нужно.И, конечно же, самая важная часть — это сетевой кабель. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медным покрытием). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, которое может быть достигнуто только с полностью медными кабелями.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели будут нагреваться сильнее, а при большей длине они будут подавать на устройство меньшую мощность. Другая проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к разрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В настоящее время кабели UTP категории 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много путаницы в отношении разницы между Cat 6 и Cat 6a.Последний дороже, почти в 2 раза, но нужен ли он вам?

	Speed ​​		Цена 500 FT / 150 MTR
Cat 6	10 Гбит / с	10 Гбитр	250 МГц	250 МГц	ок. $ 55,-
Кат. 6a	10 Гбит/с	500 МГц	ок. $ 99,-

Как видите, со скоростью кабеля Cat 6 что-то происходит.Поддерживает 10 Гбит, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит/с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Теперь, почему это важно? Вы можете сравнить пропускную способность с полосами на шоссе. По обоим шоссе вы можете двигаться со скоростью 70 миль в час, но у Cat 6 только 2 полосы, а у Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Итак, какой из них вы должны купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно.Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит/с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Твердые и многожильные

Кабель

Solid UTP имеет один сплошной провод на проводник. В кабеле UTP 8 проводников, поэтому сплошной кабель UTP состоит из 8 одножильных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для проводки вашей домашней сети вы хотите использовать сплошные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и коммутационные панели.Многожильные кабели используются только для изготовления соединительных кабелей, коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина, по которой стоит выбрать цельный кабель UTP, заключается в том, что вы можете покупать сплошные кабели UTP только оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели пленума Cat6

Как упоминалось ранее, вы можете проложить домашнюю проводку Ethernet через воздуховоды ОВКВ или любые другие воздуховоды для циркуляции воздуха. Но для этого вам, возможно, потребуется использовать кабель Ethernet особого типа, кабели plenum Cat6.Эти кабели Cat6 имеют специальную оболочку, предотвращающую распространение огня на расстояние не более 5 футов.

Убедитесь, что вы проверили местные правила пожарной безопасности, чтобы узнать, существуют ли требования к кабелям, которые вы можете использовать в воздуховодах ОВКВ. Кабели Plenum дороже, чем обычные кабели Cat6.

Вертикальный кабель категории 6

Как и в случае с кабелем для воздуховодов HVAC, в некоторых странах требуется использовать стоячий кабель категории 6 (CMR) в гипсокартоне или между этажами. Кабели CMR, как и Plenum, являются огнестойкими, чтобы предотвратить распространение огня, например, между этажами.

Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для бытового использования. Опять же, убедитесь, что вы проверили местные правила пожарной безопасности на предмет требований в вашем регионе.

Лучшие бренды кабелей Ethernet

На рынке представлено множество различных марок Ethernet-кабелей, так какой же выбрать? Имейте в виду, что вам понадобятся кабели Cat6 с сплошными медными проводниками .

Также я рекомендую приобрести кабель 23AWG .Медные провода кабеля 23AWG толще, что лучше при использовании питания через Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG имеют ширину 0,52 мм.

Я перечислил несколько лучших марок кабелей Ethernet, чтобы помочь вам начать работу с выбором лучшего кабеля UTP:

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к прочному кабелю UTP, но это не рекомендуется. Свисающие кабели Ethernet некрасиво выглядят, с ними непросто работать, а найти правильный кабель сложнее.Но что еще более важно, кабели UTP со сплошными жилами хрупкие и их нельзя слишком сильно сгибать .

Патч-кабели

, которые вы используете между коммутационной панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без разрыва проводов).

Так что гораздо лучше использовать патч-панель. Теперь эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также есть патч-панели, которые можно монтировать на стену и которые намного меньше.

^{Патч-панель на 12 портов без крышки}

На рынке доступно несколько вариантов. Это действительно зависит от того, сколько у вас подключений, какой лучший вариант. Для подключения до 12 Ethernet-соединений мне очень нравятся следующие настенные патч-панели:

.

12-портовая экранированная патч-панель TRENDnet Cat6A, 10G Ready, совместимость с Cat5e, Cat6, Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, укладка кабелей, настенный монтаж, черный, TC-P12C6AS

• 12-портовая патч-панель 10G-Ready
• Патч-панели Cat6A обеспечивают стабильное подключение к медным гигабитным коммутаторам и коммутаторам 10G
• Экранированная конструкция для устранения электромагнитных помех и перекрестных помех
• Совместимость с кабелями Cat5e, Cat6 и Cat6A
• Металлический корпус для настенного монтажа

Если вам нужно более 12 портов, вы можете либо использовать два из них, либо выбрать патч-панель на 24 порта и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабелей Ethernet нам понадобятся настенные розетки Ethernet. Розетки в США в целом отличаются от европейских. В США вы можете получить настенные розетки со съемными гнездами трапецеидального искажения. Это значительно облегчит установку.

Поскольку мы используем одножильные провода, вам потребуются разъемы для трапецеидальных искажений, которые можно врезать, как эти разъемы для трапецеидальных искажений категории 6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Розетки Ethernet для поверхностного монтажа

Вы не всегда можете использовать настенную розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

^{Эта точка доступа размещается на потолке внутри шкафа.}

Использование вилок RJ45 на сплошном кабеле UTP

Кабели

Solid UTP на самом деле не предназначены для обжима разъема RJ45.Но это не значит, что это невозможно. Только нужно купить правильные вилки RJ45, разница в лезвиях разъема RJ45

Как вы можете видеть на изображении выше, лезвие в середине проткнет многожильный медный провод, что невозможно с цельными медными проводами. При использовании сплошных медных проводов лезвиям придется снимать изоляцию сбоку, чтобы она соприкасалась с медными проводами.

Инструменты, необходимые для подключения домашней сети Ethernet

У нас есть все наши сетевые продукты, но вам также потребуются некоторые специальные инструменты, чтобы начать с проводки вашей домашней сети Ethernet:

• Инструмент для обжима Ethernet – если вы собираетесь подключать разъемы RJ45

Инструмент для обжима TRENDnet, инструмент для обжима, обрезки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный инструмент для обрезки и снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- СТ68

Прокладка кабелей

Со всеми инструментами и деталями мы можем начать прокладывать кабели.Большую часть времени вы используете два или более кабеля Ethernet в одном и том же месте. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

Надежнее проложить один трос, обрезать его по длине, вытянуть, сделать второй (или более) трос и снова соединить их вместе.

Убедитесь, что на каждом конце кабеля имеется достаточная дополнительная длина. Вы хотите красиво проложить кабели к патч-панели. Также неплохо иметь дополнительную длину со стороны настенной розетки на случай, если что-то не так с подключением.

Кабель Ethernet Заказ цветов

После того, как вы протянули все кабели, пришло время подключиться к штекерам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На разъемах трапецеидальных искажений и патч-панели вы, вероятно, найдете двух стандартов окраски , 568A и 568B (или просто A и B ).

568B является наиболее часто используемым стандартом как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

1. белый / оранжевый
2. Orange
3. Белый / зеленый
4. Blue
5. белый / синий
6. Green
7. Green
8. белый / коричневый
9. Brown
10. Brown

Если у вас есть вилка RJ45, удерживайте зажим, тогда левая сторона — это контакт 1.

Соединение трапециевидных разъемов

Штекерные разъемы

для трапецеидальных искажений довольно просты в подключении. На них есть цветовой код, точно указывающий, куда какой провод должен идти. Просто проложите кабель по правильному проводнику и подключите его с помощью перфоратора. Видео ниже объясняет/показывает это очень хорошо:

Убедитесь, что вы следуете цветовому коду на гнезде трапецеидального искажения или коммутационной панели, который соответствует 568B или 568A, если вы используете его дома.

Соединительные разъемы RJ45

Подключение вилок RJ45 требует немного больше практики, но если вы не торопитесь, это действительно хорошо. Просто убедитесь, что вы зачистили кабель достаточно далеко на 5 см / 2 дюйма. Это значительно облегчит укладку проводов в правильном порядке.

В этом видео очень хорошо показано, как подключать вилки RJ45.

Проверка домашней сети Ethernet

После того, как вы протянули и подключили все кабели Ethernet, пришло время проверить их.Теперь есть два способа проверить кабель: с помощью кабельного тестера (наилучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — это просто подключить ноутбук с одной стороны, а другую подключить к коммутатору. Если есть доступ к интернету, то кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых соединений 1 Гбит. Так что теоретически при правильном подключении оранжевого и зеленого проводов можно получить подключение к сети.Но только при скорости сети 100Мбит.

Кабельные тестеры

Кабельный тестер проверит каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить, правильно ли подключены кабели Ethernet и нет ли в них неисправностей.

Каждый провод обозначается индикатором на кабельном тестере. Если лампочка не загорается, то у вас неисправный контакт.

Лучшим решением будет отрезать защитную оболочку или штекер RJ45 и начать заново.

Подведение итогов

Я надеюсь, что эта статья помогла вам приступить к работе над проектом подключения домашней сети Ethernet.Убедитесь, что вы покупаете качественные кабели и разъемы для трапецеидальных искажений.
