Просадка или посадка напряжения как правильно: Посадка напряжения — это… Что такое Посадка напряжения?

Посадка напряжения — это… Что такое Посадка напряжения?

Посадка напряжения

Посадка
напряжения —
внезапное значительное снижение напряжения в системе электроснабжения [1].

Физически процесс, происходящий в системе при любых
изменениях напряжения, одинаков и отличается прежде всего нормируемыми
значениями характеристик (рис.1).

        Например, согласно [2] посадка
напряжения характеризуется:

        — глубиной посадки напряжения 5, определяемой как разность между номинальным значением напряжения и
наименьшим значением напряжения во время его посадки;

        — остаточным напряжением при посадке 6;

        — длительностью посадки напряжения 7,
определяемой как разность между конечным и начальным моментами времени выхода
напряжения за нижнюю границу диапазона допустимых значений.

        Таким образом, посадка напряжения
представляет собой частный случай провала напряжения. Посадки напряжения связаны с задержками в отключении
коротких замыканий и отказами оборудования и относятся к компетенции
энергоснабжающей компании.

        Понятия, обозначенные терминами посадка напряжения и провал напряжения, объединяет так же то, что после
прекращения существования причины, вызвавшей эти процессы, происходит восстановление
напряжения.

        Для
записи процесса изменения напряжения при его посадке используют различного рода
осциллографы.

Литература

2. Жак
КУРО. Современные технологии повышения
качества электроэнергии при ее передаче и распределении// Новости
электротехники, №2(32) 2005//материал помещен по адресу:http://www.news.elteh.ru/arh/2005/32/03.php.

См. также Изменение напряжения , Переходное отклонение напряжения, Выброс напряжения, Отклонение напряжения , Посадка напряжения , Провал напряжения, , Восстановление напряжения,
Падение напряжения.

MSI Россия

*Если вы хотите знать больше о разгоне компьютера, а также планируйте сравнивать результаты оверклокинга с использованием как воздушных систем охлаждения, так и охлаждения с использованием жидкого азота на платах MSI Z170, обязательно прочитайте эту статью: https://gaming.msi.com/article/skylake-z170-overclocking-experience-247-air-water-and-sub-zero-cooling-oc-results

Глава 1: Для чего нужна функция LLC? Борьба с просадкой напряжения

До того как появилась функция LLC, при разгоне нам всегда приходилось иметь дело с очень неприятным явлением известным как просадка напряжения или Vdroop. Vdroop- это падение напряжения на процессоре при увеличении нагрузки. Система не состоянии поддерживать стабильное напряжение vCore так необходимое для работы в режиме разгона. При увеличении нагрузки, напряжение на процессоре начинает падать, что часто приводит к появлению сбоев в работе и BSOD (синих экранов). В тот самый момент, когда вы думайте, что нашли идеальные настройки для работы вашей системы в режиме постоянного разгона, просадка напряжения на процессоре может привести к неприятным сюрпризам.

Давайте рассмотрим такой пример: вы установили напряжение vCore на процессоре равным 1.3В, чтобы достичь стабильного поведения системы на частоте 4500МГц. Система прекрасно себя ведет в простое и при незначительной нагрузке. Однако, тестирование системы под серьезной нагрузкой, например в таких приложениях как Prime95, приводит к просадке напряжения до 1.27В (а в некоторых случаях и еще меньше), что приводит к появлению нестабильности в работе системы. Поднятие напряжения до более высоких значений в простое, приводит к значительному повышению температуры процессора и, соответственно, к его более быстрой деградации. При увеличение частоты процессора, за счет изменения множителя, пропорционально увеличивается и напряжения на нем, однако, происходящее при этом незначительное падение напряжения создает определенные препятствия для успешного разгона.

Как победить падение напряжения

Для борьбы с этой проблемой была специально придумана функция LLC. LLC означает Load-Line Calibration. Функция увеличивает напряжение vCore, чтобы компенсировать его просадку при высокой нагрузке. Это позволяет нивелировать разницу напряжения на процессоре в простое и под нагрузкой. LLC является незаменимой опцией, когда речь идет об использовании разогнанной системы в режиме 24/7. Но перед тем как вы включите параметр LLC в настройках BIOS вашей системы, дочитайте эту статью до конца.

Глава 2: Различные уровни LLC

Поскольку дизайн цепей питания каждой материнской платы индивидуален, невозможно создать одну настройку, которая компенсировала бы просадку напряжения vCore. Как вы понимаете, технического решения, прекрасно работающего на платах с невысоким энергопотреблением, будет недостаточно для высокопроизводительных плат геймерского и high-end класса, с большим количеством фаз питания и компонентами высокого качества. С другой стороны, функция LLC на материнских платах high-end класса может привести к нежелательному результату на более слабых моделях плат, а именно к чрезмерно высокому напряжению. Также поскольку каждая материнская плата и процессор могут реагировать по разному на включение LLC, сложно разработать одну универсальную настройку LLC одинаково хорошо подходящую для любых конфигураций системы. Вот почему при открытии опции LLC в BIOS вы увидите большое количество параметров (0%, 25%, 50%, 75%, 100%). Для того, чтобы продемонстрировать как легко можно устранить просадку напряжения Vdroop на процессоре, мы возьмем плату MSI Z170A GAMING M7 и процессор Intel i7-6700K. Установим параметр ‘CPU Loadline Calibration Control’ в BIOS в режим ‘Mode 1’. Мы установим напряжение vCore равное 1.3В и разгоним процессор до 4.5ГГц. Запустим тест Prime95.

Как включить LLC на материнской плате Z170A GAMING M7

В игру вступает LLC, поддерживая напряжение на процессоре равным 1.3В (нажмите для увеличения)

Как видите, напряжение vCore под нагрузкой сейчас составляет 1.304В, что точно соответствует установленному в BIOS значению. Мы видим, что напряжение vCore в простое также равно 1.304В. Пример показывает, что LLC это отличное решение для любого оверклокера, позволяющее разгонять систему и получать максимальную стабильность процессора при разгоне. Убедитесь сами, что LLC действительно незаменимая функция при разгоне. Именно для этой материнской платы, которую мы только что протестировали есть только один параметр функции LLC, это ‘Mode 1’. Однако, как мы отметили выше, есть модели материнских плат с большим количеством параметров LLC. Какие же параметры необходимо использовать, что бы получить под нагрузкой на 100% идентичное установленному напряжение?

Глава 3: Практическое применение LLC: Не переусердствуйте

Ключевой момент здесь заключается в тонкой настройке. Выясните какие настройки наиболее оптимальны для вашей системы, когда эффект падения напряжения перестает себя проявлять и в тоже время избегая чрезмерного повышения напряжения. В большинстве случаев настройки 50% или 75% LLC должно быть достаточно. Экстремальные оверклокеры могут попробовать включить параметр в 100%, что в большинстве случаев приведет к значительному повышению напряжения в простое и незначительному повышению напряжения под нагрузкой. Поиск оптимальных настроек это ключ к получению стабильности при разгоне в любых условиях. Однако, будьте аккуратны при повышении напряжения, если планируйте использовать систему в режиме 24/7, поскольку как было сказано выше, работа при повышенном напряжении приводит к быстрому деградированию процессора и сокращению срока его службы. Несмотря на то, что функция LLC незаменима при оверклокинге, будьте аккуратны при ее использовании, также как и при обычном поднятии напряжения vCore на процессоре.

Заключение

При поиске оптимальных настроек для разгона системы, особенно если вы планируйте использовать разогнанную систему 7 дней в неделю, всегда проверяйте наличие опции LLC в BIOS вашей материнской платы и при наличии, обязательно включайте ее. LLC может по-настоящему помочь вам получить несколько лишних сотен мегагерц из вашей системы и улучшить стабильность при разгоне. Однако, исходя из общих соображений безопасности при разгоне, будьте аккуратны при использовании функции LLC. На некоторых материнских платах и в определенных конфигурациях может наблюдаться излишне высокое напряжение на процессоре, что приводит к быстрой его деградации (также зависит от используемой системы охлаждения). На платформе Z170 функция LLC оказывает значительное влияние поскольку регулятор напряжения находится на материнской плате, в то время как на платформе Haswell он спрятан внутри процессора, делая работу функции LLC практически невозможной. LLC делает нашу жизнь проще, попробуйте и убедитесь сами!

Общие вопросы монтажа светодиодной ленты

Для работы светодиодных лент, как и для любого электрооборудования, прежде всего, необходим источник энергии. Чаще всего электропитание системы светодиодной подсветки осуществляется от однофазной электросети переменного тока напряжением 220 вольт, т. е. от обычной розетки в нашей квартире. Исключение составляют системы с автономным питанием, например, монтируемые в автомобилях, мотоциклах, воздушных шарах, новогодних костюмах и т.д. и т.п.

Светодиодная лента, используемая в интерьерной подсветке, в рекламных конструкциях и во многих других случаях, обычно требует питания стабилизированным напряжением постоянного тока величиной 12 или 24 вольта. Для понижения, выпрямления и стабилизации сетевого напряжения используются блоки питания. Выходное напряжение и мощность блока питания выбирается при проектировании системы и определяется типом и длиной используемой светодиодной ленты. Более подробно о выборе блоков питания Вы можете прочитать в статье «Подбор блоков питания для светодиодной ленты».

Входные провода блока питания подключаются к сети ~220В. Обычно на блоке питания это — коричневый, синий и желто-зеленый провода (соответственно — фаза, ноль и заземление).

Выходные провода подключаются к светодиодной ленте. Красный или коричневый выходной провод — «плюс», черный или синий — «минус». Цвета проводов на ленте тоже выбраны не случайно. На монохромной ленте (белая или цветная, не меняющая цвет) красный провод — «плюс», черный — «минус». При подключении ленты к блоку питания необходимо соблюдать полярность, т.е. красный провод ленты подключать к красному или коричневому выходному проводу блока питания, черный — к черному или синему выходному. Если Вы хотите управлять яркостью ленты или изменять цвет подсветки, ознакомьтесь, пожалуйста, со статьями «Изменение яркости одноцветных лент» или «Управление многоцветными лентами».

Светодиодная лента обычно производится и продается нами 5-ти метровыми отрезками, намотанными на катушку (также, существуют ленты, намотанные по два пятиметровых отрезка на одной катушке). Резать ленту можно с шагом 2.5, 5 или 10 см в зависимости от типа ленты. Ленту резать допускается только в обозначенных местах — между медными контактными площадками. Обычно 12-ти вольтовая лента режется с шагом 3 светодиода, 24-х вольтовая с шагом 6 светодиодов. Существует также лента, которая режется с шагом в один светодиод.

На обратную поверхность большинства лент нанесен клеевой слой. Исключение составляют некоторые виды влагозащищенных лент. Монтаж ленты осуществляется на чистую, гладкую, ровную, сухую, желательно обезжиренную поверхность. Для монтажа достаточно снять с ленты защитный слой и прижать ее к подготовленной поверхности.

Напряжение питания на ленту можно подавать с одной стороны отрезка.

Для использования отрезанных кусков ленты, оставшихся без токоподводящих проводов, необходимо эти провода к ним припаять. Пайка производится к медным «пятачкам» на ленте при помощи стандартного припоя и любого неактивного флюса (флюса, не содержащего кислот в своем составе) или сосновой канифоли. Для быстрого и надежного соединения контакты необходимо аккуратно зачистить, например, острием монтажного ножа. Существуют также разъемы, монтирующиеся непосредственно на ленту, но использование подобных разъемов крайне нежелательно ввиду низкой надежности соединения (возможно пропадание контакта, нагревание и обгорание разъемов). Если Вы не «дружите» с паяльником, мы можем по Вашим размерам подготовить отрезки лент с подпаянными к ним проводами нужной длины.

Категорически не рекомендуется подключать ленты длиной более 5-ти метров друг за другом. При таком включении, через ленту, расположенную ближе к блоку питания, протекает ток, превышающий допустимое значение, что вызывает перегрев ленты. В таком режиме лента долго не проработает. При необходимости подключения к одному блоку ленты длиной более 5-ти метров, блок питания можно расположить в месте соединения лент, а ленты развести в две стороны. Если расположить оборудование таким образом невозможно, то подавать питание на каждую 5-ти метровую ленту необходимо через отдельные провода, проложенные от блока питания к ленте.

При выборе проводов для подключения светодиодной ленты необходимо учитывать, что ток в цепи питания ленты довольно большой. Это обусловлено необходимостью передать относительно высокую мощность при невысоком напряжении питания светодиодов. Подход, используемый обычно при выборе проводов для сети 220 вольт, здесь неприемлем. Так, например, чтобы передать мощность величиной 100 ватт при напряжении питания 220 вольт, необходим ток 0.45 ампера. Чтобы передать такую же мощность при напряжении питания 12 вольт, необходим ток 8.3 ампера, т.е. в 18 раз больше! Также, при выборе провода, кроме максимально допустимого тока, необходимо учитывать и падение напряжения на проводах. Например, понижения напряжения с 220 вольт до 219 никто и не заметит, а снижение напряжения питания ленты на тот же 1 вольт с 12 до 11 вольт уже довольно критично. Чем тоньше и длиннее провод от блока питания до ленты Вы будете использовать, тем меньшее напряжение дойдет до ленты. Пониженное напряжение питания в одноцветной ленте приводит к понижению яркости свечения, а в многоцветной, кроме этого, и к смещению цветового баланса в сторону красного цвета. Может даже возникнуть ситуация, когда конец ленты, при включении белого цвета, светится более розовым, чем ее начало. Особенно сильно потери на проводах проявляются при использовании 12-ти вольтовой ленты. Именно поэтому использование 24-х вольтовой ленты всегда более предпочтительно, особенно при больших мощностях. Чтобы уменьшить эти потери, желательно все оборудование размещать как можно ближе к ленте. Если такой возможности нет, необходимо использовать провод достаточного большого сечения.

Соединения проводов между собой лучше всего выполнять при помощи пайки. Если такой возможности нет, то желательно использовать клеммные соединители, например, соединители фирмы WAGO, зарекомендовавшие себя как удобные и надежные устройства.

Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.

Перед включением системы обязательно внимательно проверьте правильность выполненного монтажа. Неправильно смонтированное оборудование может выйти из строя при первом же включении. Поломка оборудования, вызванная ошибками монтажа, не является поводом для его гарантийного ремонта или замены.

Падение напряжения: расчет, формула, как найти

Чтобы понять, что такое падение напряжения, следует вспомнить, какие виды напряженности в цепи бывают. Их всего два: напряженность источника питания (при этом источник питания должен быть подключен к контуру) и, собственно, снижение напряжения, которое рассматривается отдельно или в отношении контура. В этом материале будет рассмотрено, как найти падение напряжения, и дана формула расчета падения напряжения в кабеле.

Что означает падение напряжения

Падение происходит, когда происходит перенос нагрузки на всем участке электрической цепи. Действие этой нагрузки напрямую зависит от параметра напряженности в ее узловых элементах. Когда определяется сечение проводника, важно участь, что его значение должно быть таким, чтобы в процессе нагрузки сохранялось в определенных границах, которые должны поддерживаться для нормального выполнения работы сети.

Мнемоническая диаграмма для закона Ома

Более того, нельзя пренебрегать и характеристикой сопротивляемости проводников, из которых состоит цепь. Оно, конечно, незначительное, но его влияние весьма существенно. Падение  происходит при передаче тока. Именно поэтому, чтобы, например, двигатель или цель освещения работали стабильно, необходимо поддерживать оптимальный уровень, для этого тщательно рассчитывают провода электроцепи.

Важно! Предел допустимого значения рассматриваемой характеристики отличается от страны к стране. Забывать это нельзя. Если она снижается ниже значений, которые определены в определенной стране, следует использовать провода с большим сечением.

Любой электроприбор будет работать полноценно, если к нему подается то значение, на которое он рассчитан. Если провод взят неверно, то из-за него происходят большие потери электронапряжения, и оборудование будет работать с заниженными параметрами. Особенно актуально это для постоянного тока и низкой напряженности. Например, если оно равно 12 В, то потеря одного-двух вольт уже будет критической.

Закон Ома для участка цепи

Допустимое падение напряжение в кабеле

Значение потери электронапряжения регламентируется и нормируется сразу несколькими правилами и инструкциями устройства электроустановок. Так, согласно правилу СП 31-110-2003, суммарная потеря напряжения от входной точки в помещении до максимально удаленного от нее потребителя электроэнергии не должно быть больше 7.5 %. Это правило работает на всех электроцепях с напряжением не более 400 вольт. Данное правило используется при монтаже и проектировке сетей, а также при их проверке службами Ростехнадзора.

Важно! Этот документ обобщает и отклонение электронапряжения в сетях однофазного тока бытового назначения. Оно должно быть не более 5 % при нормальной работе и 10 % после аварийной ситуации. Если сеть низковольтная, то есть до 50 вольт, то нормальным падением считается +-10 %.

Для кабелей питающей сети используют правило РД 34.20.185-94. Оно допускает параметр потерь не более 6 %, если напряжение составляет 10 кВ и не более 4–6 % при электронапряжении 380 вольт. Чтобы одновременно соблюсти эти правила и инструкции, добиваются потерь 1.5 % для малоэтажных знаний и 2.5 % для многоэтажных.

Падение напряжения на резисторе

Проверка кабеля по потере напряжения

Всем известно, что протекание электрического тока по проводу или кабелю с определенным сопротивлением всегда связано с потерей напряжения в этом проводнике.

Согласно правилам Речного регистра, общая потеря электронапряжения в главном распределительном щите до всех потребителей не должна превышать следующие значения:

• при освещении и сигнализации при напряжении более 50 вольт – 5 %;
• при освещении и сигнализации при напряжении 50 вольт – 10 %;
• при силовых потреблениях, нагревательных и отопительных систем вне зависимости от электронапряжения – 7 %;
• при силовых потреблениях с кратковременным и повторно-кратковременным режимами работы вне зависимости от электронапряжения – 10 %;
• при пуске двигателей – 25 %;
• при питании щита радиостанции или другого радиооборудования или при зарядке аккумуляторов – 5 %;
• при подаче электричества в генераторы и распределительный щит – 1 %.

Исходя из этого и выбирают различные типы кабелей, способных поддерживать такую потерю напряжения.

Пример калькулятора для автоматизации вычислений

Как найти падение напряжения и правильно рассчитать его потерю в кабеле

Одним из основных параметров, благодаря которому считается напряженность, является удельное сопротивление проводника. Для проводки от станции или щитка к помещению используются медные или алюминиевые провода. Их удельные сопротивления равны 0,0175 Ом*мм2/м для меди и 0,0280 Ом*мм2/м для алюминия.

Рассчитать падение электронапряжения для цепи постоянного тока в 12 вольт можно следующими формулами:

• определение номинального тока, проходящего через проводник. I = P/U, где P – мощность, а U – номинальное электронапряжение;
• определение сопротивления R=(2*ρ*L)/s, где ρ – удельное сопротивление проводника, s – сечение провода в миллиметрах квадратных, а L – длина линии в миллиметрах;
• определение потери напряженности ΔU=(2*I*L)/(γ*s), где γ – это величина, которая равна обратному удельному сопротивлению;
• определение требуемой площади сечения провода: s=(2*I*L)/(γ*ΔU).

Важно! Благодаря последней формуле можно рассчитать необходимую площадь сечения провода по нагрузке и произвести проверочный расчет потерь.

Таблица значений индуктивных сопротивлений

В трехфазной сети

Для обеспечения оптимальной нагрузки в трехфазной сети каждая фаза должна быть нагружена равномерно. Для решения поставленной задачи подключение электромоторов следует выполнять к линейным проводникам, а светильников – между нейтральной линией и фазами.

Потеря электронапряжения в каждом проводе трехфазной линии с учетом индуктивного сопротивления проводов подсчитывается по формуле

Формула расчета

Первый член суммы – это активная, а второй – пассивная составляющие потери напряженности. Для удобства расчетов можно пользоваться специальными таблицами или онлайн-калькуляторами. Ниже приведен пример такой таблицы, где учтены потери напряжения в трехфазной ВЛ с алюминиевыми проводами электронапряжением 0,4 кВ.

Пример таблицы

Потери напряжения определены следующей формулой:

ΔU = ΔUтабл * Ма;

Здесь ΔU—потеря напряжения, ΔUтабл — значение относительных потерь, % на 1 кВт·км, Ма — произведение передаваемой мощности Р (кВт) на длину линии, кВт·км.

Однолинейная схема линии трехфазного тока

На участке цепи

Для того, чтобы провести замер потери напряжения на участке цепи, следует:

• Произвести замер в начале цепи.
• Выполнить замер напряжения на самом удаленном участке.
• Высчитать разницу и сравнить с нормативным значением. При большом падении рекомендуется провести проверку состояния проводки и заменить провода на изделия с меньшим сечением и сопротивлением.

Важно! В сетях с напряжением до 220 в потери можно определить при помощи обычного вольтметра или мультиметра.

Базовым способом расчета потери мощности может служить онлайн-калькулятор, который проводит расчеты по исходным данным (длина, сечение, нагрузка, напряжение и число фаз).

Образец калькулятора для вычисления потерь

Таким образом, вычислить и посчитать потери напряжения можно с помощью простых формул, которые для удобства уже собраны в таблицы и онлайн-калькуляторы, позволяющие автоматически вычислять величину по заданным параметрам.

Низкое напряжение в сети – причины и методы стабилизации

Категория: Поддержка по стабилизаторам напряжения

Опубликовано 23.03.2015 09:41

Автор:
Abramova Olesya

Одной из самых частых проблем электроснабжения в Украине является несоответствие уровня входного напряжения, в подавляющем большинстве случаев наблюдается низкое напряжение. Данная статья позволит узнать причины возникновения и влияние пониженного напряжения на электрические приборы, а также предлагаются оптимальные методы устранения данной проблемы.

В соответствии с ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» допускается длительное отклонение на уровне ±5% и кратковременные предельные отклонения на уровне ±10%. В настоящее время нередко наблюдаются значительное снижение напряжения вплоть до 50% в меньшую сторону, чаще всего это сезонное явление, но бывают случаи, когда уровень сети постоянно не соответствует ГОСТу.

Что обуславливает сезонное и постоянное снижение уровня напряжения:

• Линии электропередач. Одна из главных причин кроется в старых линиях электропередач, которые имеют большое количество так называемых «скруток», где часто наблюдается слабый контакт. В следствии этого происходят вполне закономерные потери.

• Трансформаторные подстанции. Мощность подстанций закладывалась еще в СССР, конечно, инженеры того времени старались предвидеть рост количества потребителей и общей потребляемой мощности, однако время этого оборудования давно ушло, но даже сейчас в огромном количестве ТП работают без полного обновления или даже частичной модернизации.

• Несбалансированная мощность. В подавляющем большинстве случаев в дома и квартиры вводится однофазная сеть, но это лишь одно из трех плечей трехфазной сети. При неправильно сбалансированной нагрузке по каждой из фаз, будет наблюдаться перекос фаз, который ведет к повышенному или пониженному напряжению.

Вышеуказанные причины очень часто наблюдаются одновременно и устранение лишь одной из них ведет только к частичному улучшению. Особенно сильно страдают потребители электроэнергии, которые находятся в конце линии ТП, потребители, которые расположены ближе, потребляют больше мощности и у них может наблюдаться лучший уровень напряжения.

2. Влияние низкого напряжения на электрические приборы

• Ухудшение характеристик пуска двигателей и компрессоров;

• Увеличение тока при запуске двигателей и компрессоров;

• Перегрев проводов и нарушение изоляции;

• Снижение качества освещения;

• Сокращение срока службы;

• Нарушения в работе;

• Снижение эксплуатационных характеристик.

Конечно, при некачественном электропитании в первую очередь страдают электрические потребители. Холодильники и кондиционеры, в составе которых есть компрессоры, а также стиральные машинки и всевозможные другие устройства, где есть двигатели, также получают существенный урон при пуске. Несколько меньше могут страдать электронные потребители, но в любом случае, могут наблюдаться сбои в работе или неправильные режимы работы.

Человек, как пользователь бытовых приборов, также замечает воздействие сниженного напряжения, нагревательная аппаратура дольше достигает требуемой температуры, при работе холодильника или кондиционера могут выделяться посторонние звуки, но особенно сильно человек страдает от тусклого освещения, которое очень часто наблюдается в подобных ситуациях.

3. Методы стабилизации напряжения в сети

• Претензия в энергосберегающую организацию. Для подготовки претензии о некачественном энергоснабжении объекта крайне желательно иметь подтверждающий факт, который можно фиксировать при помощи специального устройства – регистратора электрических параметров сети. Данный прибор должен быть сертифицирован и быть установлен непосредственно на объекте, где наблюдается проблема. Фиксация происходит путем записи данных на карту памяти или на жесткий диск персонального компьютера, после чего графики могут быть распечатаны и использованы как доказательство. Составить претензионное письмо в организацию с которой заключен договор поможет юрист, а в случае отказа решать проблему, можно подать иск в суд. Ускорить процесс может составление коллективной претензии жителями улицы, квартала или многоквартирного дома.

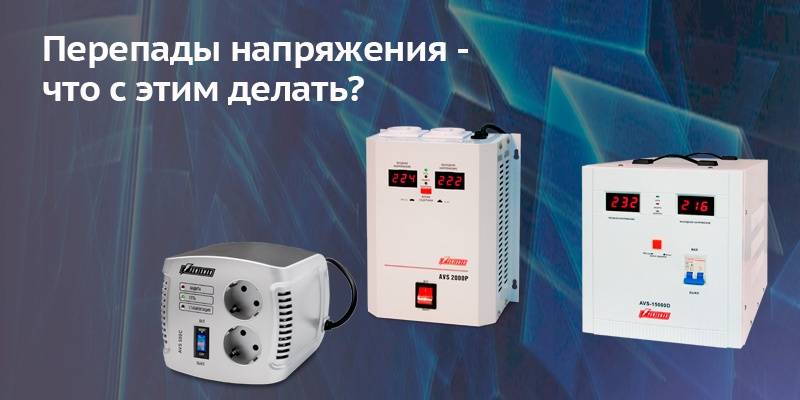

• Стабилизатор напряжения. Данный метод является наиболее популярным, поскольку решает проблему мгновенно после установки дополнительного оборудования в виде стабилизатора напряжения. К счастью, в настоящее время в Украине есть большое множество достойных производителей, которые выпускают качественные аппараты по приемлемой цене. Кроме стабильного напряжения, стабилизаторы обеспечат надежную защиту для всех бытовых приборов при резких перепадах или основных типах аварии сети.

• Источники бесперебойного питания. Это более дорогостоящие устройства, которые обеспечат надежную защиту от любых проблем в сети, а также обеспечат дополнительное резервное питание в случае полного отсутствия напряжения в сети. Могут устанавливаться как на вводе, так и персонально для ответственного оборудования, например, газовых котлов или систем безопасности и охраны. Главным достоинством перед стабилизаторами является наличие технологии двойного преобразования, в следствии чего выходное напряжение будет иметь идеальную форму синусоиды.

• Независимое энергоснабжение. При условии, что речь идет о частном доме, где есть возможность установить солнечные панели или ветрогенератор, всегда есть возможность создать систему альтернативного электроснабжения. Энергия Солнца и ветра – бесплатны, а качественная система может служить более 25 лет. При этом владелец получает полную или частичную независимость от общей сети электропитания. Недостатком является стоимость подобной установки, однако затраты в будущем многократно окупятся, т. к. больше не будет необходимости оплачивать существенные объемы электроэнергии.

• Комплектная трансформаторная подстанция. Это наиболее дорогостоящий метод решения проблемы. Персональная подстанция или отдельная линия в настоящее время стоят очень дорого, к тому же не в каждом районе есть возможность установки.

4. Статистика на основе опроса клиентов

В завершении статьи предлагаем ознакомиться с интересной статистикой, которая была собрана посредством анкетирования клиентов компании. Всего было опрошено более 1500 звонящих, которые испытывали проблемы вследствие низкого напряжения с сети.

Уровень входного напряжения

На данной диаграмме отображено процентное соотношение в зависимости от уровня входного напряжения. У третьей части опрошенных (33,13%) наблюдалось напряжение в диапазоне от 195 до 170В, у 27,15% наблюдалось падение в диапазоне от 170 до 145В, у 21,37% входное напряжение было нормальным или с незначительными отклонениями 230 – 195В, 11,20% опрошенных получали критические значения от 145 до 120В, а еще 7,15% наблюдали снижение менее 120В.

Востребованность производителей стабилизаторов в Украине

Данная инфографика демонстрирует зависимость покупаемых стабилизаторов от уровня входного напряжения. Как можно заметить, при напряжении, близком к номинальному, лидирует итальянский производитель ORTEA, а также турецкий NTT Stabilizer. По мере снижения входного напряжения растет доля донецкого производители RETA и одесского ELEKS. Такая ситуация обусловлена тем, что при напряжении с незначительными отклонениями, пользователи хотят получить наибольшее соответствие с номинальным 220/230В, т. е. требуется высокая точность стабилизации, которую обеспечивают зарубежные производители. При критических значениях точность не имеет большого значения, однако требует недорогое решение с широким диапазоном, вследствие чего наиболее популярными становятся модели компании RETA и ELEKS.

Почему происходит падение напряжения в электросетях и как с этим бороться

Перебои с электроэнергией, долговременное падение напряжения в электросети или его резкие перепады – с такими явлениями неоднократно сталкивался каждый из нас. Помимо неудобств и потраченных нервов подобные ситуации грозят поломками электроприборов, и, соответственно, большими непредвиденными затратами. Почему же напряжение падает, как это проявляется, и как избежать его колебаний? Давайте разбираться.

Слишком высокая нагрузка на электросеть

О существенном снижении уровня напряжения в электросети говорит тусклый свет ламп накаливания, прерывающаяся работа или отключение бытовой техники и аппаратуры. Основная причина такого явления – старение линий электропередач.

Дело в том, что воздушные линии, подающие электроэнергию в частные дома и дачные товарищества, были спроектированы и построены довольно давно, когда нагрузка на один дом не превышала 1-2 кВт. Однако электроприборы в современном доме, даже дачном, потребляют в несколько раз больше, поэтому линии электропередач просто физически не могут обеспечить необходимый уровень напряжения.

Кроме того, провода подвергаются воздействию внешних факторов – осадков, резкой смены температуры, из-за чего нарушаются контакты в местах их соединений и происходят потери электроэнергии. Чтобы избавиться от колебаний напряжения в дачном доме и сохранить электроприборы в безопасности, используются стабилизаторы напряжения для дачи, задача которых – сгладить подобные перепады.

Колебания напряжения в электросети

Ситуация складывается следующим образом: если нагрузка на линию электросети невысока, напряжение не выходит за пределы нормы – 210-230В, а когда нагрузка начинает расти, напряжение падает до критических 120-130В. Энергетики, чтобы предотвратить такое падение, при котором электрические приборы отказываются работать, подают с трансформатора напряжение на уровне 250-260В, т.е. с неким запасом. В итоге (если речь идет о дачном товариществе) в выходные, когда нагрузка на электросеть повышается, уровень напряжения значительно падает, а к вечеру воскресенья или в понедельник – резко возрастает до 250В и выше, что довольно часто приводит к поломкам электробытовых приборов.

Больше всех страдают владельцы домов, находящихся рядом с подстанцией и, наоборот, максимально удаленные от нее. У первых напряжение почти постоянно повышено, а у последних – понижено, что в обоих случаях ни к чему хорошему не приводит. Именно поэтому специалисты рекомендуют устанавливать специальные приборы, способные поддерживать уровень напряжения в допустимых пределах. Самый простой стабилизатор напряжения однофазный на входе электросети полностью избавляет от проблем, вызванных скачками напряжения, и позволяет владельцам домов использовать любую технику абсолютно спокойно.

Диагностика падений напряжения Диагностика электрических неисправностей в автомобилях

Одно из самых серьезных электрических недугов, проявляющихся сегодня в автомобильных сервисных центрах, — это явление, известное как падение напряжения. Если его не остановить, падение напряжения вызывает бесчисленное количество неразрешенных загадок, особенно когда оно поражает заземляющую сторону цепи. Это также может обманом заставить вас заменить неплохие детали.

Чем больше соединений и проводов в автомобиле, тем более уязвима электрическая система к падению напряжения.

Соблюдайте меры безопасности при работе с электрооборудованием при наличии перепада электрического напряжения. Это означает измерение падения напряжения, прежде чем делать какие-либо выводы. «Падение напряжения» — цепь сообщает вам, когда она слишком ограничена для работы компонента (например, двигателя, реле, лампочки) или для правильной работы. Если цепь заблокирована, отремонтируйте ее и повторите проверку. Если ограничений нет, а компонент по-прежнему не работает или работает правильно, замените компонент.

В этом примере при обрыве провода или обрыве соединения ток перестает течь, а напряжение падает до нуля.Выключается стартер или гаснет фара.

Симптомы падения напряжения

Часто сбивающие с толку и противоречивые симптомы падения электрического напряжения различаются в зависимости от работы схемы и серьезности падения напряжения.

• Неисправные электрические детали
• Вялые, ленивые электрические устройства
• Неустойчивые, прерывистые устройства
• Устройства, которые работают медленно или беспорядочно в периоды высоких электрических нагрузок
• Чрезмерные радиопомехи или шумы в радио
• Повреждена дроссельная заслонка или кабели передачи
• Неоднократные отказы дроссельной заслонки или троса трансмиссии
• Поврежденные детали трансмиссии
• Жалобы на работу двигателя или трансмиссии
• Отсутствие запуска или резкий запуск
• Высокое напряжение датчика или компьютера
• Неустойчивая работа компьютера двигателя или трансмиссии
• Ложные коды неисправностей в памяти бортового компьютера
• Преждевременный или повторяющийся отказ муфты компрессора кондиционера

В этом списке симптомов можно выделить несколько моментов.

1. Визуальный осмотр в большинстве случаев пропускает падение электрического напряжения. Обычно вы не можете увидеть коррозию внутри соединения или поврежденный провод, из-за которого возникла проблема.
2. Падение напряжения на стороне заземления, часто игнорируемая причина электрических неисправностей, может вызвать большинство из этих симптомов. Любая цепь или компонент хороши настолько, насколько хороши их заземления.
3. Чем сложнее становятся электрические системы, тем важнее их заземление. Количество электрических компонентов быстро увеличивалось, и большинство из них не имеет отдельных заземляющих проводов.Вместо этого эти устройства заземлены на двигатель или кузов. Ржавчина, жир, вибрация и / или небрежный ремонт часто ограничивают цепь от двигателя / кузова обратно к аккумуляторной батарее.
4. Многие компоненты, например датчики двигателя, имеют общую землю. Таким образом, плохое заземление усложняет диагностику, поскольку затрагивает сразу несколько компонентов.
5. В некоторых руководствах и диагностических таблицах или деревьях неисправностей рекомендуется проверять заземление в последнюю очередь. Гораздо быстрее проверить цепи заземления перед тем, как взобраться на это дерево неисправностей.
6. Быстрее и разумнее регулярно проверять падение напряжения в цепи, чем запоминать длинные списки симптомов. Если опыт ничему не научил нас, так это тому, что погоня за симптомами не заменит рутинных и тщательных испытаний на падение напряжения.

Опыт научил нас другим причинам для проверки падения напряжения в первую очередь. Падение напряжения, обычно на стороне земли, приводит к неточным или странным показаниям цифрового мультиметра и осциллограммам. Более того, когда вы подключаете цифровой мультиметр или осциллограф к системе с плохим заземлением, само испытательное оборудование может создать хорошую замену заземления, в зависимости от импеданса инструмента.Если сопротивление достаточно низкое, это может расстраивать — если ваше оборудование подключено, цепь работает, и вы не найдете ничего плохого.

Основные процедуры

Всякий раз, когда у вас возникает проблема с электричеством, сделайте глубокий вдох и подумайте об основном электрическом строительном блоке: последовательной цепи. Независимо от того, насколько сложна система, вы всегда можете упростить ее до меньших серий схем. Затем проверьте каждую цепь на предмет падения напряжения.

В электрической цепи электрическое давление (напряжение или вольты) проталкивает электрический объем (ток или амперы) через цепь, приводя в действие нагрузку.Нагрузкой может быть компьютер, двигатель, лампа, реле или другое устройство. Электрическое давление (напряжение) расходуется на работу нагрузки. Следовательно, со стороны земли напряжение падает примерно до нуля, но ток продолжает течь к батарее. Поскольку напряжение в цепи исправного заземления должно быть около нуля, некоторые техники называют его нулевым заземлением.

Падение напряжения на стороне заземления ухудшает характеристики нагрузки и вызывает считывание напряжения на стороне заземления нагрузки.

Сопротивление — ограничение

Чрезмерное сопротивление в электрической цепи может вызвать ограничение тока.Плохие соединения и обрыв или недостаточный размер проводов действуют как изгиб трубы, ограничивая прохождение тока. Ограничение прохождения тока в любом месте — на горячей стороне или на стороне земли — ухудшает характеристики нагрузки. Влияние на нагрузку трудно предсказать, поскольку оно зависит от степени ограничения. Например, двигатель в цепи с ограничениями может перестать работать или просто работать медленнее, чем обычно.

Ограниченная цепь может вызвать проскальзывание и преждевременное сгорание муфты компрессора кондиционера. Компьютер, подключенный к цепи с ограничениями, может отключиться или работать нестабильно.Когда коррозия, ослабленные соединения или другие типы сопротивления ограничивают цепь, напряжение и ток падают. Если напряжение падает, падает и сила тока. Вот почему, когда вы обнаруживаете падение напряжения в соединении или кабеле, вы знаете, что соединение или кабель ограничены.

Посмотрите на схемы на наших чертежах и запомните две критические точки:

1. Свободная сторона заземления так же важна, как и свободная горячая сторона.
2. Ограничение со стороны земли — единственное, что вызывает показания напряжения больше 0–0.1В в любой цепи заземления.

Обрыв провода заземления полностью блокирует прохождение тока, отключает нагрузку и заставляет сторону заземления нагрузки считывать напряжение системы.

Испытания падения напряжения

Падение электрического напряжения зависит от протекающего тока. Если вы не управляете схемой так, чтобы через нее протекал ток, вы не сможете измерить падение напряжения. Поскольку батарея цифрового мультиметра не может обеспечивать ток, который обычно протекает через большинство цепей, тесты цифрового мультиметра обычно не могут обнаружить ограничения так же точно, как тест падения напряжения.

Проблемы с обрывом цепи, например обрыв или отсоединение проводов или соединений, останавливают прохождение тока. После устранения обрыва цепи снова включите ее и проверьте, не сохраняется ли падение напряжения. Пока вы не пропустите ток и не проверите цепь снова, вы не сможете узнать, исправна ли вся цепь.

Хотя соединения, провода и кабели без сопротивления были бы идеальными, большинство из них будет иметь хотя бы некоторое падение напряжения. Если в ваших руководствах не указаны значения падения напряжения, используйте следующие максимальные пределы:

• 0.00 В по соединению
• 0,20 В по проводу или кабелю
• 0,30 В по переключателю
• 0,10 В по земле

Поскольку большинство компьютерных схем работают в миллиамперном диапазоне, они не допускают падения напряжения, а также других схемы делаем. Обратите внимание, что миллиампер равен одной тысячной (0,001) ампер. Рекомендуемый рабочий предел — падение 0,10 В на слаботочные провода и переключатели. Для тестирования слаботочных цепей также требуется цифровой мультиметр с высоким сопротивлением (10 МОм). Цифровой мультиметр с низким импедансом может настолько нагружать слаботочную цепь, что дает неверные показания или вообще не показывает их. Большинство цифровых мультиметров профессионального уровня имеют входное сопротивление 10 МОм. Использование цифрового мультиметра — самый быстрый способ точно измерить падение напряжения. Если у вашего цифрового мультиметра нет возможности автоматического выбора диапазона, используйте шкалу низкого напряжения (от 0 до 1 В) для проверки падения напряжения. Помните, что контрольные лампы недостаточно точны для диагностики падения электрического напряжения и могут повредить большинство компьютерных цепей.

Быстрые проверки заземления

Поскольку падение напряжения в цепи заземления может вызвать большинство перечисленных выше симптомов, подумайте о том, чтобы принять этот новый рабочий навык: сначала проверьте заземление. Прежде чем выполнять настройку, проверять электрические проблемы или проверять запуск, зарядку, АБС или систему кондиционирования воздуха, регулярно проверяйте двигатель и заземление кузова. Подключите цифровой мультиметр между двигателем и отрицательной клеммой аккумуляторной батареи. Безопасно отключите зажигание и проверните двигатель на несколько секунд, или, если ваш мультиметр имеет функцию записи данных, он снимет показания всего за 100 миллисекунд.

Если падение напряжения слишком велико, отремонтируйте цепь массы двигателя и повторите проверку. Обратите внимание, что в некоторых системах зажигания без распределителя самый простой способ предотвратить запуск двигателя во время проверки заземления — вытащить предохранитель топливного насоса. Затем подключите цифровой мультиметр между отрицательной клеммой аккумулятора и межсетевым экраном автомобиля. Затем запустите двигатель и включите основные электрические аксессуары. Если падение напряжения слишком велико, зафиксируйте массу тела и проведите повторную проверку.

Когда двигатель и масса кузова находятся в допустимых пределах, приступайте к диагностике. Не удивляйтесь, если исправление этих оснований решит проблемы автомобиля. Тот факт, что автомобиль проходит тест на массу, не означает, что вы можете безопасно заземлить свой цифровой мультиметр в любом месте. Некоторые техники часами бегают по кругу из-за того, что их цифровые мультиметры не имеют хорошего заземления. Для безопасного электрического обслуживания сделайте себе 20- или 30-футовую перемычку с зажимом типа «крокодил» на каждом конце, чтобы вы могли проверить электрический топливный насос, систему освещения или компьютер АБС в задней части автомобиля, заземлив цифровой мультиметр на аккумулятор с перемычкой.

Перегибы заземления компьютера

Поскольку компьютерные цепи работают с таким низким током, стандартные тесты заземления могут не выявить пограничного заземления на бортовом компьютере. Прежде чем осуждать какой-либо бортовой компьютер, сначала проверьте его обоснованность. Включите компьютерную систему и проверьте каждую клемму заземления компьютера. Если вы измеряете напряжение выше 0,10 В, проследите цепь заземления и найдите проблему.

Иногда заземления компьютера подключаются к месту, где они легко повреждаются или подвержены коррозии, например к болту корпуса термостата.Клеммы разъема компьютера также могут подвергнуться коррозии. Удаление разъема и обработка клемм электроочистителем может быть всем, что нужно для устранения падения напряжения.

Опыт показывает, что всего лишь 0,30 В на клемме заземления компьютера может вызвать проблемы. Прежде чем определить это с помощью электронной контрольной лампы, помните, что традиционная контрольная лампа потребляет слишком большой ток и может повредить компьютер. Плохое заземление компьютера и / или датчика может вызвать превышение нормального напряжения датчика и появление ложных кодов неисправностей.Во многих случаях плохое заземление не позволяет компьютеру или датчику понижать сигнал напряжения до нулевого уровня или приближаться к нему. Доступ к компьютеру для проверки заземления может быть проблемой, однако ошибочная замена дорогих датчиков и компьютеров — большая проблема.

Подключите цифровой мультиметр к любой части цепи, чтобы напрямую измерить падение напряжения на этом проводе, кабеле, переключателе или соединении. В этом примере один цифровой мультиметр будет отображать потерю напряжения между батареей и нагрузкой, другой — потерю напряжения со стороны заземления нагрузки на батарею.

Гремлины от земли

Внимательно следите за отсутствием грунта на теле. Если кто-то другой работал с транспортным средством, возможно, он забыл повторно подключить провода или кабели заземления кузова. Помните, что когда земля ограничена, ток пытается найти другой путь обратно к батарее. Самый простой альтернативный путь может быть через трос переключения передач или трос дроссельной заслонки. Этот ток может не только сваривать кабель, он также может вызвать коррозию втулок и подшипников внутри трансмиссии или колесных подшипников.

Если вы обнаружите, что изоляция на заземляющем проводе кузова сгорела или покрылась пузырями, вы можете держать пари, что ток стартера перегрел провод. Когда заземление двигателя ограничено, стартерный ток пытается вернуться в аккумулятор через цепь заземления кузова. Опыт показывает, что если цепь заземления кузова не выдерживает текущей нагрузки, заказчик может не сразу заметить проблему.

В периоды сильного электрического тока ограниченное заземление может препятствовать работе компонента или отключать его.Например, известно, что указатели поворота перестают мигать, когда водитель нажимает на педаль тормоза. Тестирование подтвердило, что ограниченный участок земли заглушает поворотники. Земля не могла одновременно пропускать ток от указателей поворота и стоп-сигналов.

Безопасное обслуживание

Практика безопасного обслуживания электрооборудования поможет вам решать электрические проблемы быстрее и выгоднее, чем угадывать и менять детали. Заставьте свой цифровой мультиметр работать, устраняя падение электрического напряжения уже сегодня.Это ответственный поступок.

Что такое падение напряжения? | IEWC.

com

Надежность не может быть осязаемым элементом, который устанавливается рядом с новой печью или подключается к док-крану, но, тем не менее, это важный «аксессуар», который может означать разницу между сверхурочной работой и потерянным временем; на складе и на складе; идеально подходит. Признание «ненадежным» может означать крах для бизнеса, независимо от того, что вы делаете, устанавливаете или обслуживаете. Вот почему так важно понимать простые, но часто упускаемые из виду проблемы, такие как падение напряжения в устройствах.

Что такое падение напряжения?

Падение напряжения — это снижение напряжения в электрической цепи между источником и нагрузкой. Провода, по которым проходит электричество, обладают внутренним сопротивлением или сопротивлением току. Падение напряжения — это величина потери напряжения в цепи из-за этого импеданса.

Для того, чтобы оборудование работало должным образом, оно должно быть обеспечено необходимой мощностью, которая измеряется в ваттах и ​​рассчитывается путем умножения силы тока (амперы) на напряжение (вольт). Двигатели, генераторы, инструменты — все, что работает на электричестве — рассчитано на мощность. Правильная мощность позволяет оборудованию соответствовать проектной мощности и работать эффективно. Слишком большое или недостаточное количество энергии может привести к неэффективной работе, неэффективному использованию энергии и даже к повреждению оборудования. Вот почему так важно понимать расчет падения напряжения и выбирать правильный кабель для каждого приложения.

Национальный электротехнический кодекс (NEC) каталогизирует требования к безопасному электрическому оборудованию и представляет собой основной руководящий документ в США.Эти кодексы служат руководством как для обученных специалистов, так и для конечных пользователей, они закладывают основу для проектирования и проверки электрических установок. Итак, как Кодекс решает проблемы падения напряжения? Для ответвлений см. NEC (NFPA 70), раздел 215.2 (A) (3), сноску 2 и раздел 210.19 (A) (1), сноску 4. Оба советуют, что проводники для фидеров, ведущих к жилым домам, должны быть такого размера, чтобы предотвратить превышение падения напряжения. 3%, а максимальное общее падение напряжения на фидерах и ответвленных цепях не должно превышать 5% для «разумной эффективности работы».”

Кроме того, обращайтесь к разделу 647.4 (D) NEC (NFPA 70) при работе с чувствительным электронным оборудованием. В нем указано, что падение напряжения в любой ответвленной цепи не должно превышать 1,5%, а общее падение напряжения на проводниках параллельной цепи и фидера не должно превышать 2,5%. Важно отметить, что большая часть производимого сегодня оборудования содержит электронику, которая особенно чувствительна к чрезмерному падению напряжения.

Ampacity, допустимая электрическая сила тока кабеля, также связана с падением напряжения.В Кодексе подчеркивается важность учета падения напряжения при рассмотрении номинальной допустимой нагрузки кабеля и необходимость удовлетворения обоих требований. Раздел 310.15 (A) (1) NEC гласит, что в таблицах допустимой нагрузки не учитывается падение напряжения.

Как рассчитывается падение напряжения?

Для постоянного тока падение напряжения пропорционально величине протекающего тока и сопротивлению провода. В цепях переменного тока также необходимо учитывать полное сопротивление и коэффициент мощности (коэффициент потерь мощности).Поскольку сопротивление провода зависит от размера провода, материала и длины участка, важно выбрать правильный размер провода для длины участка, чтобы поддерживать падение напряжения на желаемом уровне.

Воспользуйтесь следующей историей расчета падения напряжения, чтобы упростить расчет падения напряжения.

Эта таблица упрощает и упрощает расчет падения напряжения в проекте. Например, предположим, что ваш проект включает в себя 100-футовый участок провода 12/3 SOOW, линейный ток 12 А для оборудования, линейную цепь 120 В переменного тока, 3 фазы, коэффициент мощности 100%.Согласно таблице вычислений коэффициент равен 3190. Затем умножьте текущее значение на расстояние (футы) на коэффициент: 12 x 100 x 3190 = 3 828 000. Наконец, поместите десятичную дробь перед шестью последними цифрами, и результатом будет потеря напряжения или падение напряжения, которое в этом примере равно 3,8 вольт (3,2% от общего напряжения).

Поэтому, чтобы гарантировать надежность ваших продуктов, установок или обращений в службу поддержки, обязательно учитывайте падение напряжения при выборе кабеля. Хотя это в первую очередь неприятная проблема, падение напряжения может повлиять на эффективность оборудования, энергопотребление и вызвать потенциальный ущерб чувствительной электронике и другим системам.К счастью, этих проблем легко избежать, особенно если вы полагаетесь на нормы и стандарты NEC, касающиеся падения напряжения: каждый из них предоставляет полезные рекомендации по обеспечению успеха вашего приложения.

Выбрав кабель с правильными характеристиками падения напряжения, вы оптимизируете работу подключенного оборудования, повысите эффективность и предотвратите повреждение оборудования. И это неплохая расплата как в краткосрочной, так и в долгосрочной перспективе.

Размер провода	Коэффициент мощности%	90AC, однофазный 80	Трехфазный переменный ток	постоянного тока
14 AWG	100	5880	5090	5880
	90	5360	4640
	80	4790	4150
	70	4230	3660
	60	3650	3160
12 AWG	100	3690	3190	3690
	90	3380	2930
	80	3030	2620
	70	2680	2320
	60	2320	2010
10 AWG	100	2320	2010	2820
	90	2150	1861
	80	1935	1675
	70	1718	1487
	60	1497	1296
8 AWG	100	1462	1265	1462
	90	1373	1189
	80	1248	1081
	70	1117	969
	60	981	849
6 AWG	100	918	795	918
	90	882	764
	80	812	703
	70	734	636
	60	653	565
4 AWG	100	578	501	578
	90	571	494
	80	533	462
	70	489	423
	60	440	381
2 AWG	100	367	318	363
	90	379	328
	80	361	313
	70	337	292
	60	309	268
1 AWG	100	291	252	288
	90	311	269
	80	299	259
	70	284	246
	60	264	229
1/0 AWG	100	233	202	229
	90	257	222
	80	252	218
	70	241	209
	60	227	106
2/0 AWG	100	187	162	181
	90	213	184
	80	212	183
	70	206	178
	60	196	169
3/0 AWG	100	149	129	144
	90	179	155
	80	181	156
	70	177	153
	60	171	148
4/0 AWG	100	121	104	114
	90	152	131
	80	156	135
	70	155	134
	60	151	131
250 тыс. Кг	100	102	89	97
	90	136	117
	80	143	123
	70	143	124
	60	141	122
300 тыс. Килограмм	100	86	75	81
	90	121	104
	80	128	111
	70	131	113
	60	130	113
350 тыс. Кг	100	74	64	69
	90	109	95
	80	118	102
	70	122	105
	60	122	106
400 тыс. Килограмм	100	66	57	60
	90	101	88
	80	111	96
	70	115	99
	60	116	101
500 тыс. Килограмм	100	54	47	48
	90	89	78
	80	99	86
	70	105	91
	60	108	93
600 тыс. Килограмм	100	47	41	40
	90	83	72
	80	93	81
	70	99	86
	60	103	89
750 тыс. Кг	100	39	34	32
	90	75	65
	80	86	75
	70	93	81
	60	97	84
1000 тыс. Кг	100	31	27	24
	90	67	58
	80	79	68
	70	86	75
	60	91	78

4 практических подхода к минимизации проблем с падением напряжения

Что NEC утверждает для макс.падение напряжения?

NEC заявляет в информационном примечании, что максимальное падение напряжения в 3% для проводников ответвленной цепи и 5% для проводников фидера и ответвления вместе, обеспечит разумную эффективность работы для цепей общего пользования. Для чувствительных электронных нагрузок цепи должны быть рассчитаны на падение напряжения максимум 1,5% для параллельных цепей при полной нагрузке и 2,5% падения напряжения для фидерных и параллельных цепей, объединенных при полной нагрузке.

4 практических подхода к минимизации проблем, связанных с падением напряжения (фото: E.Csanyi)

Для минимизации проблем, связанных с падением напряжения, можно использовать четыре практических подхода:

1. Увеличение количества или размера проводников
2. Снижение тока нагрузки в цепи
3. Уменьшение длины проводника и
4. Понижение температуры проводника

1. Увеличьте количество или размер проводников

Параллельные проводники или проводники увеличенного диаметра имеют меньшее сопротивление на единицу длины, чем проводники минимального размера, требуемые Кодексом, что снижает падение напряжения и повышает энергоэффективность с меньшими потерями, чем при использовании требуемых Кодексом провод минимального размера.

Чтобы ограничить падение напряжения между нейтралью и землей, установите отдельный полноразмерный нейтральный провод для каждого фазного проводника в однофазных распределительных цепях.

Для трехфазных фидерных цепей не уменьшает размер заземленного проводника или нейтрали . Для трехфазных цепей, где ожидаются значительные нелинейные нагрузки, рекомендуется устанавливать заземленные или нейтральные проводники с допустимой токовой нагрузкой не менее чем в два раза больше, чем у каждого фазного проводника.

Вернуться к индексу ↑

2.Уменьшите ток нагрузки

Ограничение количества оборудования, которое может быть подключено к одной цепи, ограничит ток нагрузки в цепи. Ограничьте количество розеток на каждой ответвленной цепи от трех до шести .

Установите отдельные ответвленные цепи к чувствительным электронным нагрузкам или нагрузкам с высоким пусковым током.

Для использования в жилых помещениях установите наружные розетки на расстоянии не более 50 погонных футов между розетками, с минимум одной наружной розеткой на каждой стороне дома и с отдельными ответвленными цепями с минимум 12 AWG на каждую розетку .

Вернуться к указателю ↑

3. Уменьшить длину проводника

Уменьшение длины проводника снижает сопротивление проводника, что снижает падение напряжения. Длины цепей обычно фиксированы, но некоторый контроль можно осуществлять на стадии проектирования, если панели или субпанели расположены как можно ближе к нагрузкам, особенно для чувствительного электронного оборудования.

Вернуться к индексу ↑

4. Отрегулируйте температуру проводника

Температура проводника, в свою очередь, зависит от каждого из трех факторов, указанных выше, поскольку более нагруженные цепи будут нагреваться сильнее.

Температура проводника является основным фактором сопротивления проводника и, следовательно, падения напряжения. Температурный коэффициент электрического сопротивления меди α составляет 0,00323 / ° C , или изменение сопротивления примерно 0,3% на каждый ° C изменения температуры. Влияние температуры можно определить по следующему уравнению:

R ₂ = R ₁ [1 + α · (T ₂ — T ₁ )]

Где R ₁ — это сопротивление (Ом) при температуре T ₁ и R2 — сопротивление при температуре T ₂ .

Температура T ₁ часто обозначают при 75 ° C . Как уже отмечалось, падение напряжения вызывает особую озабоченность при высоких нагрузках на проводник, где температура проводника также будет высокой.

Вернуться к указателю ↑

Примеры //

Взаимодействие между размерами проводов, токами нагрузки и длиной проводников при различных напряжениях питания показано в таблице 1 ниже.

Комбинации различных токов нагрузки — от 8 до 30 ампер — и напряжений питания — от 120 до 480 вольт — показаны в двух левых столбцах таблицы.Следующие четыре столбца показывают максимальную длину цепи (одностороннюю) для четырех разных размеров проводников, чтобы обеспечить 3% падения напряжения . Последние четыре столбца представляют собой максимальную длину для с допустимым падением напряжения на 1,5%.

Например, нагрузка 12 А в цепи 120 В на проводе 14 AWG превысит падение напряжения 3% (3,6 В), если цепь длиннее 49 футов от источника до нагрузка.

Если размер проводника увеличен до 12 AWG, допустимое расстояние значительно увеличивается до 78 футов в каждую сторону (увеличение на 59%).Если нагрузка увеличивается до допустимого максимума в 15 ампер для проводника 14 AWG, допустимая длина составляет всего 39 футов, а переход на провод 12 AWG увеличит ее до 62 футов (также увеличение длины на 59%).

Значения данных 1,5% приведены для ситуаций, когда необходимо соблюдать NEC 647.4 (D).

По возможности уточняйте фактические требования к оборудованию. Значительно более жесткий допуск на падение напряжения на 1,5% в правой части таблицы 1 сокращает допустимую длину только до 1/2 их значений при падении напряжения на 3%.Увеличение размеров проводников часто требуется для защиты чувствительного электронного оборудования. Падение напряжения можно свести к минимуму, если панель или вспомогательную панель можно разместить как можно ближе к месту использования.

Другой мерой является установка достаточного количества цепей , чтобы избежать высоких уровней тока в любой из цепей . Если нагрузки можно разделить на отдельные цепи, снижение нагрузки на цепь повысит качество и надежность.

Изучение таблицы 1 неизбежно приводит к выводу , что падение напряжения слишком часто игнорируется .

Например, длина многих ответвлений в проводе 14 AWG превышает даже 3% -ное падение напряжения в 39 футов, не говоря уже о более узком падении на 1,5% в 20 футов. Когда это происходит, нарушается целостность как проводки, так и многих нагрузок.

Таблица 1 — Максимальные рекомендуемые длины однофазных цепей ответвления в зависимости от тока нагрузки, напряжения питания и сечения проводника при падении напряжения как 3%, так и 1,5%.

Максимальные рекомендуемые длины однофазных цепей ответвления в зависимости от тока нагрузки, напряжения питания и сечения проводника как для 3%, так и для 1.Падение напряжения 5%

Примечания к приведенной выше таблице //

• Длины ответвлений цепи, указанные в таблице, составляют половину расчетного расстояния от формулы закона В = ИК-Ома, округленную до ближайшего приращения в 1 фут. Например, расчетное значение для 14 AWG при токе нагрузки 15 А и подаваемом напряжении 120 В с использованием значения 3,07 Ом / 1000 футов для падения 3% (или 3,6 В) составляет 78 футов. Поскольку проводники должны переносить ток туда и обратно, допустимое расстояние в одну сторону от источника до нагрузки составляет 39 футов.
• Для удобства использования таблиц NEC предполагается, что нагрузки являются чисто резистивными нагрузками постоянного тока . Значения переменного тока различаются незначительно. Гармоники или индуктивные нагрузки могут усилить падение напряжения и уменьшить рекомендуемую длину цепи.
• Расчеты основаны на значениях сопротивления, указанных в NEC Глава 9, Таблица 8 для сплошных медных проводников без покрытия . Для 14 AWG сопротивление составляет 3,07 Ом / 1000 футов, для 12 AWG — 1.93 Ом / 1000 футов, для 10 AWG — 1,21 Ом / 1000 футов, а для 8 AWG (многожильный) — 0,778 Ом / 1000 футов. Температура проводника выше 75 ° C (167 ° F) увеличивает это сопротивление, и наоборот.

Ссылка: Рекомендуемые методы проектирования и установки систем медных проводов в зданиях — Copper Development Association Inc.

Падение напряжения: определение и расчет

Как рассчитывается падение напряжения?

Вольтметры

Одним из способов определения падения напряжения на компоненте схемы является построение цепи и измерение падения с помощью инструмента, называемого вольтметром .Вольтметры предназначены для того, чтобы как можно меньше нарушать работу цепи, к которой они подключены. Они достигают этого, сводя к минимуму ток, протекающий через вольтметр, до минимально возможного значения (т. Е. Они потребляют как можно меньше энергии из цепи).

Если бы это был единственный способ определения падений напряжения, разработка схемы была бы процессом методом проб и ошибок. К счастью, инженеры могут писать уравнения на основе компонентов, образующих схему, и способа их подключения.

KVL & KCL

Решение этих уравнений дает информацию обо всех падениях напряжения и всех токах, протекающих в цепи. Затем инженеры могут отрегулировать различные значения компонентов, чтобы получить окончательную схему, которая оптимальным образом выполняет свою задачу (наименьший шум, максимальная скорость, наименьшее общее энергопотребление и т. Д.).

Уравнения, выражающие возможность подключения схемы, основаны на:

• Закон Кирхгофа о напряжении (KVL) — утверждает, что сумма падений напряжения вокруг любого замкнутого пути в цепи равна нулю.Уравнения КВЛ являются выражением сохранения энергии.
• Закон Кирхгофа (KCL) по току — гласит, что полный ток, протекающий в любое соединение проводов в цепи или из него, равен нулю. Уравнения KCL являются выражением сохранения заряда.

Уравнения

KVL / KCL могут быть записаны для схемы без учета природы фактических компонентов в схеме — все, что имеет значение, — это образец их межсоединений (также известный как топология схемы).Но одних KVL и KCL недостаточно, и они сами по себе дают систему уравнений, которая содержит больше неизвестных значений, чем уравнений. Такая недооцененная система не имеет единственного решения.

Основные уравнения

Чтобы решить эту проблему, инженеры также включают определяющее уравнение для каждого компонента схемы. Материальные уравнения выражают физику самих компонентов (независимо от того, как они взаимосвязаны) и различаются в зависимости от типа компонента.

Например, определяющее уравнение для резистора (V = I * R, известное как закон Ома ) полностью отличается от уравнения для катушки индуктивности или конденсатора. Включение как уравнений KVL / KCL, так и всех определяющих уравнений всегда приводит к системе уравнений, которая имеет единственное решение.

Иногда, когда в схему включены нелинейные компоненты, такие как транзисторы или диоды, необходимо использовать компьютер для численного решения уравнений, но это стандартная часть современной электротехники.Специализированное компьютерное программное обеспечение для этой цели легко доступно как на коммерческой основе, так и в сообществе открытого исходного кода.

Важно понимать, что ни один компонент в цепи «не знает» о других компонентах как таковых. Поведение каждого компонента полностью определяется падением напряжения на его выводах и током, протекающим на его выводах и из них. Если известно либо падение напряжения, либо протекание тока (возможно, в зависимости от времени), другое значение можно вычислить с помощью основного уравнения компонента.Коллективное поведение компонентов определяется уравнениями KVL / KCL.

Краткое содержание урока

Падение напряжения определяет количество электроэнергии, которую компонент получает, когда через него протекает ток (мощность = напряжение x расход или P = V * I). Все компоненты в цепи должны участвовать в передаче энергии, чтобы способствовать ее функциональности.

Падение напряжения может быть измерено с помощью вольтметра или может быть определено путем решения комбинации уравнений KVL / KCL и определяющих уравнений компонента , хотя в некоторых случаях для получения решения необходимо использовать компьютер.

• Закон Кирхгофа о напряжении (KVL) — сумма падений напряжения вокруг любого замкнутого пути в цепи равна нулю. Уравнения КВЛ являются выражением сохранения энергии.
• Закон Кирхгофа (KCL) — полный ток, протекающий в или из любого соединения проводов в цепи, равен нулю. Уравнения KCL являются выражением сохранения заряда.

Выбрав соответствующую топологию схемы (образец взаимосвязей схемы) и соответствующие значения для различных компонентов, инженеры могут спроектировать схемы, которые функционируют полезным образом.

4 шага к минимизации падений напряжения

Падение напряжения — это то, как подаваемая энергия источника напряжения уменьшается, когда электрический ток проходит через пассивные элементы (элементы, которые не подают напряжение) электрической цепи. Падение напряжения на нагрузках и на других активных элементах схемы является предпочтительным, поскольку подаваемая энергия выполняет полезную работу.

Падение напряжения более 5% может нанести вред сроку службы и эксплуатационной эффективности электрических цепей и оборудования. Поэтому необходимо приложить усилия, чтобы удерживать падение напряжения ниже 5%. Существует много способов минимизировать эти падения напряжения, в том числе снижение температуры проводника, уменьшение длины проводника, увеличение количества / размера проводников или уменьшение силовой нагрузки.

1. Понижение температуры проводника

Что касается потока энергии, высокие температуры проводников будут сопротивляться потоку и вызовут увеличение процента падения напряжения.Решение этой проблемы простое: уменьшите температуру проводника, если вы хотите, чтобы падение напряжения было значительно меньше. Существует важная формула, относящаяся к устойчивости к температуре:

R2 = R1 [1 + a * (T2-T1)]

Где R — сопротивление, T — температура, а «a» — коэффициент электрического сопротивления меди. Из этого уравнения можно понять, что по мере уменьшения разницы между температурами сопротивление «а» также уменьшается.

2.Уменьшение длины проводника

Длина проводника напрямую зависит от подаваемого сопротивления. Поэтому, когда длина проводника уменьшается, сопротивление также падает, что приводит к снижению падения напряжения. Лучшим способом уменьшения проводимости будет установка панелей и подпанелей рядом с внешними нагрузками. Этот тип панели рекомендуется для высокочувствительного электронного оборудования.

3.Увеличение количества / размера проводников

Если вы увеличите количество / размер проводов, сопротивление будет уменьшаться, вызывая уменьшение падения напряжения и повышение эффективности. Это также может снизить общие потери мощности, связанные с проводниками стандартного сечения. Вставка изолированного проводника может минимизировать падение напряжения, вызванное заземлением.

4. Снижение силовой нагрузки

Еще один способ уменьшить падение напряжения, уменьшив количество электрического оборудования, подключенного к вашей цепи.Следует проявлять осторожность, чтобы убедиться, что количество розеток, подключенных к каждой ответвленной цепи, не превышает шести. Каждая розетка должна быть подключена к отдельной цепи с минимальной мощностью 12 AWG. Это может способствовать снижению падения напряжения.

Минимизация падений напряжения с помощью высококачественных пользовательских панелей управления

Электрики PanelShop.com являются экспертами в области панельного строительства и имеют опыт тестирования и установки панелей управления .Свяжитесь с нами сейчас, чтобы узнать о решениях для электрических испытаний и получить профессиональный опыт, необходимый для вашего следующего проекта:

Вам также может быть интересно прочитать

FAQ — Падение напряжения

Что такое напряжение
уронить? Падение напряжения в электрической цепи
обычно возникает, когда по проводу проходит ток.
Чем больше сопротивление цепи, тем выше
падение напряжения.

Сколько напряжения
падение приемлемо? A сноска (NEC 210-19 FPN No. 4)
в Национальном электротехническом кодексе говорится, что напряжение
падение на 5% в самом дальнем гнезде ответвительной проводки
схема приемлема для нормального КПД. Через 120
цепь вольт 15 ампер, значит, должно быть
падение не более 6 вольт (114 вольт) на самом дальнем расстоянии
розетку при полной загрузке контура. Это также означает
что цепь имеет сопротивление, не превышающее
0,4 Ом.

Причины возникновения
«Избыточное падение напряжения» в ответвленной цепи ?
Причина обычно:

1.Высокая стойкость
соединения в местах соединения проводов или выходных клемм,
обычно вызывается:

• плохие стыки
  в любом месте цепи
• отдельно или
  прерывистые соединения в любом месте цепи
• корродированный
  соединения в любом месте цепи
  • неадекватны
    посадка провода в пазе соединения на
    с обратной связью «вставного типа»
    розетки и выключатели.

2. Провод делает
не соответствуют нормам кодекса (недостаточно тяжелый калибр для
длина пробега).

Какие
последствия «избыточного» падения напряжения в
схема? Чрезмерное падение напряжения может вызвать следующее:
условия:

1. Низкое напряжение до
оборудование, на которое подается питание, что приводит к неправильной, неустойчивой,
или нет работы — и повреждение оборудования.

2. Низкая эффективность
и потраченная впустую энергия.

3. Обогрев при
соединение / сварка с высоким сопротивлением может привести к пожару на
высокие амперные нагрузки.

На каком%
падение напряжения делает цепь опасной? Это
сложно сказать, в какой момент будет превышение падения напряжения
вызвать пожар, потому что это зависит от силы тока
протекает через соединение с высоким сопротивлением, что
сопротивление этой связи и потому что многие
факторы должны быть рассмотрены относительно того, в какой момент
произойдет возгорание, e. г .:

1. Высокий
соединение сопротивления при контакте с горючим
материал?

2. Есть ли воздух?
поток для рассеивания тепла?

3. Является ли площадь
вокруг соединения изолированы, так что тепло не может
побег.

NFPA сообщает [1], что с 1988-1992 гг.
было в среднем 446 300 пожаров в год в домах,
в результате 3860 смертей и имущества на 4,4 миллиарда долларов
повреждать.42 300 (9%) из этих пожаров возникали ежегодно.
по Электрические распределительные системы . Самый большой
часть пожаров, вызванных распределением электроэнергии
систем (48%) были вызваны неисправностями фиксированной проводки,
розетки и выключатели .

Электрооборудование
Пожары распределительного оборудования в домах в США 2

1988–1992
В среднем

Результаты
тщательное расследование 149 пожаров в жилых домах, вызванных
системы распределения электроэнергии были резюмированы в
статья Smith & McCoskrie [2]. О пожарах, происходящих как
результат:

1. неисправность исправлена
проводка — плохие / неплотные соединения, поврежденные разъемы,
неправильная установка и замыкания на землю составили 94%
этих пожаров.

2. розетки
и выключатели — ненадежные / плохие соединения составили
59% таких пожаров.

3. Освещение
арматура — ослабленные или плохие соединения составили 37%
этих пожаров.

Большинство из них
неисправные цепи и розетки могли быть
ранее идентифицированные как опасности при нагрузке 15 ампер
испытание, и многие из этих пожаров могли быть легко
предотвратил.

Филадельфия
Корпорация жилищного строительства требует подрядчиков
выполнить испытание под нагрузкой 15 ампер перед изоляцией
существующие дома с утеплителем на чердаке ползать
места в старых рядных домах. [3] До учреждения
испытания, тлеющие пожары были связаны с полдюжиной
инсталляции. PHDC обнаружил, что 70% домов
провалил испытание на максимальное падение напряжения 5% с оценкой «a
кластер около 6% ». Произвольно созданный PHDC
10% как недопустимое падение напряжения, за пределами которого
подрядчик должен отремонтировать / заменить цепь до
приступаем к проекту изоляции. PHDC был
успешно используя этот критерий в течение 2 лет (нет пожаров в
2500 установок).

РЕКОМЕНДАЦИИ

Для мощности
КПД, стандарт NEC: максимальное падение напряжения 5%
Рекомендовано.

Из безопасности
перспектива, потому что проводка в некоторых домах
со временем ухудшаются (особенно в домах, где
алюминиевая разводка для силовых цепей), и своими руками
модификации могут быть менее профессиональными, лишними
падение напряжения вызывает беспокойство из-за потенциального возгорания
опасность на соединениях с высоким сопротивлением, особенно на
цепи, которые приводят в действие электродвигатели, когда они находятся в
жилище спят, e. г. Кондиционеры,
холодильники, печные вентиляторы, вытяжные вентиляторы и др.

Некоторые агентства
произвольно установите критерий максимального падения напряжения от 10% до
считаться неприемлемым и опасным. Автор
считает, что любая разница падения напряжения> 1% от
следует проверить соседнюю емкость, чтобы убедиться, что
разница падения напряжения> 2% от соседнего
емкость следует рассматривать как опасность, и что ее использование
критерии максимального падения напряжения более 8% (на 3% выше
рекомендация «эффективность») ухаживает
стихийное бедствие.Падение напряжения 3% (3,6 В при 120 В
цепь) при одном подключении при токе 15 ампер развивает
54 Вт тепла — что может вызвать возгорание при определенных
условия.

Сноски

[1] NFPA Отчет о продуктах для дома в США, 1988–1992 гг.
(Приборы и оборудование) Элисон Л. Миллер Август,
1994

[2] Смит, Линда и Деннис МакКоскри,
«Причины возгорания в жилых домах» Пожар
Журнал , январь / февраль 1990: 19-24, 69

[3] Кинни, Ларри «Оценка целостности
электромонтажных работ » Home Energy сентябрь / октябрь
1995: 5,6

Калькулятор падения напряжения

Мы обновили эту страницу, превратив ее в простой в использовании и понятный видеоролик.Мы думаем, вам это понравится. Он развеивает все мифы при использовании светодиодного ландшафтного освещения и пропадания напряжения. Вот видео!

Это видео проведет вас через весь процесс наружного освещения. Видео начинается с дизайна и заканчивается готовым проектом. Вот тот же проект в снегу для зимнего эффекта.

Вот наши подробные видеоролики, в которых подробно рассказывается о низковольтном ландшафтном освещении. . . Просто помните, вы можете это сделать!

1. Где мне поставить фары?
2. Видео о том, как вставлять и вынимать лампу из моих ландшафтных светильников FG1021 и FG1020 — Вот полное видео о FG1021
3. Как использовать вольтметр для проверки трансформатора, где его взять и какой
4. Как проверить проволоку подачи поля, не обрезая ее
5. Как прикрепить подающий провод к трансформатору и что делать с концом провода
6. Что проверять, если НИ ОДИН из моих ландшафтных приспособлений не работает?
7. Как и когда использовать трансформаторы типа 15 В или многоотводные трансформаторы
8. Полное видео, сделай себя экспертом
9. Все пейзажные видео в одном месте
10. Наш синий разъем и все, что вам нужно знать
11. Падение напряжения, как этого избежать, как работать с трансформатором

Вот некоторые из старых заметок, сделанных несколько лет назад. Они также могут вам помочь.

Еще несколько лет назад все ландшафтное освещение было галогенным, до этого — лампами накаливания. Галогенные лампы перегревались и потребляли много мощности. Наличие трансформаторов на 300, 600 и даже 1200 Вт для крупных проектов не было чем-то необычным. Было много проблем, вам нужен был очень большой и дорогой провод для подачи тока, и да, когда вы подходили к концу цикла, была потеря напряжения. Таким образом, ваши огни будут более тусклыми в конце и быстрее сгорают возле трансформатора.По его причине были созданы графики потерь напряжения и калькуляторы, а также были созданы все виды времени на проектирование для больших проектов, чтобы все это работало правильно.

Затем появилось светодиодное ландшафтное освещение, которое все изменило. Например, галогенная лампа мощностью 50 Вт была заменена светодиодной мощностью 7 Вт. Таким образом, на трансформаторе мощностью 300 Вт, где раньше можно было использовать 6 галогенных светильников, теперь можно использовать 42 светодиодных светильника и получить лучший свет. Кроме того, светодиоды служат в 20 раз дольше, чем галогены, и доступны в «теплых» цветовых температурах, поэтому они отлично смотрятся в вашем ландшафте.Посмотрите наши видео об этом.

Итак, в свое время мы сняли это видео «Наружное светодиодное освещение, нагрузка трансформатора и падение напряжения», поскольку мы хотели сами увидеть потерю (или отсутствие потерь) напряжения на светодиодах. Мы думаем, что это поможет объяснить потерю напряжения.

Наши друзья-инженеры все еще говорят, что есть потеря напряжения, но мы редко когда видим, чтобы кто-то пытался запитать 42 светильника для наружного ландшафтного освещения от одного провода. Это просто огромный перебор, но если они это сделают, они, скорее всего, профессионалы и все равно знают, что делать.

Со времени показа видео выше мы сняли более 100 новых видеороликов о ландшафтном освещении, включая темы «как установить ландшафтное освещение», «как выглядит ландшафтное освещение, когда оно будет выполнено», «какое низкое напряжение наружного ландшафтного освещения. выглядит как зимой », а также многие видео-руководства по устранению неисправностей.

И если вы все еще хотите увидеть старую диаграмму падения напряжения и калькулятор, я оставил их на этой странице только для вас.

Если вы планируете заниматься ландшафтным освещением, мы надеемся, что вы сделаете это вместе с нами.Результаты будут потрясающими, и мы всегда ищем новые отличные функциональные и доступные продукты для достижения успеха.

Посмотрите наши полные комплекты, которые делают светодиодное низковольтное уличное ландшафтное освещение более простым решением для вашего проекта!

Этот калькулятор основан на входном и выходном напряжении 120 В переменного тока для галогенных ламп и предназначен для использования только в качестве руководства, чтобы помочь вам начать свой проект освещения. Мы настоятельно рекомендуем проверять фактическое напряжение на каждом приспособлении с помощью вольтметра, прежде чем закопать и завершить проект.

• Для получения наилучших результатов проложите участок провода в соответствии с проектными спецификациями.
• Подключите все приспособления и снимите показания напряжения на них, чтобы убедиться в правильности напряжения.
• Если показания находятся в пределах надлежащего напряжения, необходимого для прибора, приступайте к окончательной доработке вашего проекта.

Мы не несем ответственности за использование предоставленной информации.

Чтобы использовать этот калькулятор, выберите калибр провода, который вы будете использовать для пробега, введите общую мощность на пробеге (просто сложите всю мощность лампочки, которая будет на этой пробеге) и, наконец, введите длину пробега.Нажмите рассчитать. Падение напряжения — это величина потери напряжения из-за сопротивления в проводе. Напряжение — это напряжение, остающееся после вычитания падения напряжения. См. Ниже допустимые значения напряжения для светодиодных и типовых ламп накаливания для ландшафтных систем освещения.

Если большинство ваших осветительных приборов находится на дальнем конце участка, умножьте падение напряжения на 1,5 (150%).

Для светодиодных систем освещения проверьте максимальное и минимальное напряжение, необходимое для питания светильника. Обычно значение выше 8.Допускается напряжение 5 вольт, но не должно превышать максимальное напряжение, установленное на арматуре

.

Информацию о традиционных системах освещения лампами накаливания см. В таблице ниже.

Как читать эту диаграмму:
Пример 1:

Срок службы лампы составляет 3000 часов — напряжение 12.
