Использование мультиметра для проверки заземления

Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от поражения электричеством в домах и квартирах устанавливают заземление. Оно нужно для того, чтобы уровнять потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Как проверить, работает заземление или нет | Строительный журнал САМаСТРОЙКА

Как проверить заземление в домашних условиях

Действующее заземление в квартире и частном доме, является одним из главных требований ПУЭ — правил устройства электроустановок. Поэтому после монтажа заземления, возникает необходимость в проверке работоспособности заземляющего контура.

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru.

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V~ или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

Как проверить заземление лампочкой

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

в частном доме, квартире, на даче

Необходимость в том, чтобы проверить заземление в бытовой сети возникает обычно при переселении в новую квартиру или при переезде на старую жилую площадь. В любой из этих ситуаций абсолютной уверенности, что в составе электропроводки имеется заземляющая жила, как правило, не бывает.

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
Частый выход из строя приборов, подключаемых к домашней сети.
Наличие в электропроводке только двух жил.
Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).

Подключение провода заземления в розетке

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Обращаем внимание: В том случае, когда жилец переезжает в совершенно новый дом – он гарантированно получает квартиру с заземляющим контуром.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка.

Дополнительная информация: Ее наличие может значить только одно – бывший хозяин или приглашенный электрик сделали это с целью создания искусственного зануления, что крайне нежелательно с точки зрения электрической безопасности.

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Напряжение между фазой и нулем Напряжение между фазой и землей

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Важно! В этом случае обязательно нужно определиться с тем, какой из двух проводов в розетке – фазный (второй автоматически окажется нулевым).

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь.

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Выводы и видео по теме

Перед тем как проверить заземление в частном доме на предмет того, как оно подключено (правильно или нет) – желательно ознакомиться с некоторыми эффектами, доказывающими его отсутствие. Это может проявляться как незначительный шум в колонках при прослушивании музыкальных программ или как легкое пощипывание при прикосновении к металлической ванне или стиральной машине.

Всем желающим более подробно ознакомиться с признаками отсутствия заземления и способами проверки его наличия советуем посмотреть видео по данной теме.

В заключительной части обзора отметим, что самостоятельно проверить заземление в квартире можно любым из рассмотренных выше способов. Для этого потребуется подготовить все необходимые инструменты и приборы, а также внимательно ознакомиться с приводимой в статье инструкцией.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла23Не помогла1

Как проверить качество заземления — electro city

Как проверить тестером сопротивление – методы изысканий

Есть много разных методов измерений системы заземления, которые встречаются среди пользователей. Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:

с использованием внутреннего генератора и 2-мя электродами;
используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
используя внешнее напряжение и вспомогательные электроды;
используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;

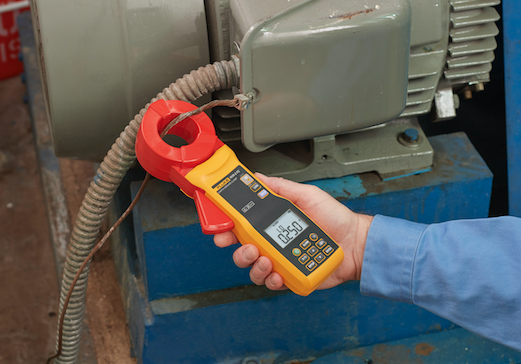

бесстержневой метод, в котором используются два измерительных клеща.

Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет использоваться синусоидальный измерительный сигнал. Этот сигнал – идеальный вариант, в отличие от прямоугольного. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлениям. Такой метод применим там, где заземление делается с помощью металлических полос, которые обходят вокруг объектов работы. Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.

Методом, где используется внешнее измерительное напряжение без включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системах ТТ. Основным преимуществом данного метода является то, что в работе не нужно использовать вспомогательные измерительные электроды. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы разместить испытательные электроды. Методом, где используется не только внешнее измерительное напряжение, а также и вспомогательные электроды, активно обследуют в отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.

Метод, где используется внутренний генератор и 2 измерительных электрода, или же с помощью одних измерительных клещей, работает тогда, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть параллельно соединены с испытательными электродами. Бесстрежневым методом работают тогда, когда нужно проводить измерения в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод используют при наличии вторичной системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.

Общие правила проведения замеров сопротивления

Стандартная проверка заземления включает в себя следующие методы:

Визуально проверяются болтовые и сварные соединения.
Проводятся замеры сопротивления контура заземления мультиметром.
Проверяется удельное сопротивление грунта.

Все измерения выполняются с помощью специальных приборов. Рекомендуется пользоваться мегомметрами, которые больше всего подходят для этих целей. Существует специальный прибор М-416 переносного типа, работающий на основе компенсационного метода с использованием потенциального электрода и вспомогательного заземлителя. Нижний и верхний пределы измерений составляют 0,1-1000 Ом, температурный диапазон – от минус 25 до плюс 60С. Питание прибора осуществляется тремя батарейками по 1,5В.

Измерение сопротивления заземления осуществляется в следующем порядке:

Прибор нужно установить на ровную горизонтальную поверхность и откалибровать. С этой целью в режиме контроля нажимается красная кнопка, затем она удерживается, а стрелка устанавливается в нулевое положение. Измерительное устройство нужно расположить максимально близко к заземлителю, поскольку соединительные провода сами обладают некоторым сопротивлением.

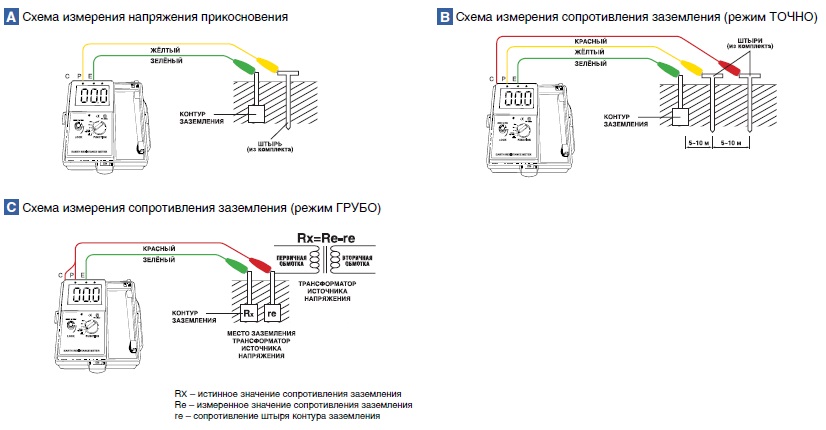

Перед тем как проверить сопротивление, выбирается требуемая схема подключения. Она может быть трех- или четырехзажимной, обозначенной на крышке прибора.
В землю забивается стержень зонда и вспомогательный электрод на глубину не ниже 50 см. Грунт должен иметь естественную плотность и не быть насыпным, а удары наносятся кувалдой точными прямыми ударами.
Место подключения заземляющего проводника к электроду зачищается от старой краски. Сечение медных проводов составляет 1,5 мм2.
Непосредственное измерение защитных устройств начинается с выбора диапазона х1. После нажатия на красную кнопку нужно вращать ручку, чтобы установить стрелку на нулевое значение. Большие значения сопротивлений измеряются в соответствующих диапазонах х5 или х20. Для замеров заземления вполне достаточно диапазона х1, который и выдаст требуемое сопротивление на шкале прибора. Измерения должны выполняться при определенной погоде с максимальной плотностью грунта.

Аналогичные замеры проводятся и в зимнее время при сильных морозах при сильно замороженном грунте. Не рекомендуется измерять сопротивление при влажной погоде, поскольку полученные данные будут сильно искажаться.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Для чего нужны проверки заземления

Для того чтобы заземление в полной мере выполняло свои функции, необходимо поддерживать исправность заземляющего контура. С этой целью выполняются периодические замеры сопротивления мультиметром, по результатам которых определяется состояние всей системы.

Если контур находится в исправном состоянии, то при возникновении аварийной ситуации ток по заземляющему проводнику будет уходить к токоотводящим электродам. Поскольку они контактируют с грунтом всей своей поверхностью, все проходящие токи быстро и равномерно уйдут в землю.

Однако, продолжительное нахождение в грунте и постоянный контакт с землей приводит к образованию на металлических поверхностях окисной пленки, постепенно переходящей в коррозию. В результате, создаются препятствия нормальному прохождению тока, сопротивление элементов конструкции возрастает. На некоторых участках ржавчина становится более ярко выраженной, в связи с наличием в этих местах химически активных веществ, постоянно контактирующих с металлом. Поэтому начинать проверку следует с определения технического состояния элементов системы.

Постепенно коррозия превращается в отдельные чешуйки, которые начинают отслаиваться от металла и препятствовать в этом месте электрическому контакту. В дальнейшем количество таких мест возрастает, вызывая увеличение сопротивления всего контура. В заземляющем устройстве наступает потеря электрической проводимости, и оно уже не в полной мере отводит в землю опасные токи. Таким образом, снижаются общие защитные свойства системы.

Установить реальное состояние контура возможно только с помощью замера сопротивления. Техническая сторона этого процесса основывается на законе Ома для участка цепи. Данная процедура проводится с помощью источника напряжения с заранее известным точным значением. После того как будет измерена сила тока, можно легко определить сопротивление. На практике все не так просто, как в теории, поскольку существуют определенные методики и правила замеров, которые требуют точного соблюдения.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

2 Монтаж контура заземления

Монтаж следует начать с прокладки заземляющего медного кабеля сечением не менее 4 квадратов от силового электрощита до места будущего соединения с выходом от контура заземления. В щите он подсоединяется к главной заземляющей шине (ГЗШ). В нем же на разрыве фазового провода можно установить УЗО. Если в доме есть ввод сети напряжением 380 вольт, то от него должен прокладываться отдельный проводник сечением не менее 10 кв. мм.

Далее можно приступать к установке самого контура. Для этого на удалении не менее 1 м и не более 10 м от стены, из которой выведен заземляющий проводник от щитка, прокапывается траншея глубиной не менее полуметра в виде равностороннего треугольника с длиной сторон 3 м и направлением одного из углов в сторону дома. Затем от него следует докопать ее до фундамента.

В вершинах получившейся фигуры нужно раскопать ямы объема, который обеспечит комфортное выполнение последующих работ. В середину этих углублений вбиваются вертикальные заземлители (электроды) длиной 2-3 м (с оставлением концов до 10 см), в качестве которых используются стальные уголки с полкой 40-50 мм или круглые пруты диаметром не менее 12 мм. Для облегчения этой трудоемкой работы конец уголка можно заострить или, если есть возможность, пробурить ямы на всю длину стержней.

К оставленным участкам электросваркой, плотно, в «нахлестку» горизонтально привариваются стальные полосы шириной 30-40 мм или «кругляк» диаметром не менее 10 мм, замыкая их в единый контур. Такой же элемент основательно крепится на ближайший к стене угол с последующей выкладкой его к месту выхода медного кабеля и, чтобы их соединить между собой, к концу проводника ЗУ сваркой закрепляется болт М 8.

Соединения элементов конструкции, которые длительное время будут находиться в земле, должны быть только сварными и покрытыми токопроводящими материалами на основе битума (краску использовать нельзя, она диэлекритричная). Болтовые крепления не допускаются, так как со временем они корродируют, ухудшая качество заземления.

По завершении сборки контур заземления плотно засыпается землей.

Методика проверки

Проверка контура заземления осуществляется по единому алгоритму:

Зачистка участка шины для хорошего контакта.
Вбивание в грунт на 50 см 2-х дополнительных штырей.
Подсоединение шин к штырям зажимами прибора по схеме.
Выполнение замеров по инструкции к прибору.

Расположите электрод «С» на расстоянии, в 5 раз превышающем длину заземлителя вертикали. Штыри удаляйте от подземных коммуникаций для точности данных.

Технология работы с устройством М-416

Проверка проводов прибором М416 на соответствие сопротивления

Если при зрительном осмотре на линии «земли» не выявлены поломки, узнавать состояние контура можно при помощи прибора М-416. Работы проводятся так:

Проверяются источники питания. В приборе должно быть 3 батарейки по 1,5 В каждая.
Устройство кладется горизонтально на плоскую поверхность.
Выполняется калибровка. Переключатель диапазонов ставится в режим «Контроль 5Ω».
Устанавливается стрелка на нулевое положение. Требуется нажать красную кнопку и прокрутить ручку реохорда. На шкале отображается 5±0,3 Ом.
Измеритель располагают на минимальном расстоянии от заземлителя. Это поможет предотвратить влияние сопротивления соединительных проводов на общий результат.
Проводится проверка по схеме под крышкой прибора. Основной и вспомогательный электроды понадобится забить в почву на глубину 50 см.
Проводятся расчеты. При сопротивлении меньше 10 Ом итог нужно умножить на 1, а переключатель перевести на х1. Если итог замера более 10 Ом, переключатель переводится на х5, х20, х100.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
На приборе установите режим измерения напряжения.

Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

бьётся током стиральная машина или водонагревательный бойлер;
слышится шум в колонках, когда работает музыкальный центр.

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами. вы можете в нашей статье!

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала

Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

Если провод целый, то мультиметр издаст звуковой сигнал.
Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

визуальный осмотр устройств заземления на целостность;
проверка сварочных швов;
измерение расстояние от здания;
осмотр крепежей;
подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности.
Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.
Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
Полученное значение умножается на соответствующее число

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как проверить мультиметром напряжение в розетке 220в?

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Зачем проверять заземление

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В. Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось…

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто…

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2. Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

увеличение кислотности грунта,
замена грунта в месте нахождения заземлителя,
увеличение площади заземлителя.

Таких советов можно найти множество. Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Как замерить сопротивление заземления и проверить розетки

Современный дом насыщен электроприборами. Чтобы их работа была эффективной и безопасной, выполняется заземление. Это несложное устройство обеспечит надежную защиту дома и живущих в нем людей от поражений электрическим током. Ввиду чего очень важно понимать устройство электросистемы дома и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить заземление в розетке, дабы удостовериться в ее работоспособности.

Для чего заземляют электроприборы

Основное назначение заземляющего контура — защита человека от поражения электрическим током. Хотя практически любое исправное оборудование в этом плане безопасно, но от возникновения аварийной ситуации оно не застраховано. В стиральной или посудомоечной машине потек сальник, от вибрации перетерлась защитная оболочка провода, пробило изоляцию на электродвигателе или в конденсаторе.

В любом из этих случаев опасное для жизни напряжение может оказаться на металлических частях электрооборудования. Стоит коснуться кожуха той же стиральной машины, как через тело человека пойдет ток, значение которого даже в 60—100 мА представляет угрозу жизни. Практически каждая домохозяйка знакома с ситуацией, когда стиралка или мясорубка «бьются током». Это в лучшем случае. В худшем — просто убьет.

Но если кожух электрического прибора загодя соединить с землей, то появившееся на нем напряжение аварийной утечки сразу же уйдет в землю и не сможет угрожать жизни людей.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно.

Таким образом, заземляя электроприбор, вы обеспечиваете безопасность — как свою, так и своих близких. Именно поэтому к проверке наличия и качества заземляющего контура в своем доме необходимо отнестись со всей серьезностью.

Зануление — фальшивое заземление

Бытует мнение, что подключив кожух прибора к нулю, вы обеспечиваете его заземление. Это мнение совершенно ошибочное. Ноль действительно соединен с землей, но в лучшем случае на домовом щите, расположенном в десятках метров от ваших розеток. Поскольку нулевой провод выполняет функции питающего через него течет ток всех потребителей дома. Любой провод имеет сопротивление, между нулем в вашей розетке и землей может возникать падение напряжения, достигающее десятков вольт.

Занулите бытовой прибор и эти вольты окажутся на кожухе прибора. В случае обрыва нулевого провода где-нибудь на участке подстанции — ваша квартира, фаза через потребителя «перебежит» на все нулевые клеммы ваших розеток, а значит и на корпуса всех зануленных электроприборов. Тут, вообще, вся квартира превращается в сплошной электрический стул. Ввод: зануленный прибор гораздо опаснее своего незаземленного собрата.

При обрыве нулевого провода все шасси зануленных приборов оказываются под напряжением.

Способы проверки заземления в розетке

От наличия заземления в вашем доме зависит безопасность людей, поэтому крайне важно знать в каком состоянии находится заземляющий контур в квартире и есть ли он вообще. Все контрольные работы, которые придется проводить в связи с этим, можно свести к трем пунктам:

Визуальный осмотр.
Косвенные измерения.
Прямые измерения.
Испытания под нагрузкой.

Проверка визуальным осмотром

Прежде всего, придется разобрать все розетки. У них должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Такая схема исключительно опасна и при таком включении добавляется еще одна угроза. Достаточно поменять местами фазу и ноль на вводе в дом или квартиру (во время ремонтных работ всякое бывает), как все заземляющие клеммы в розетках окажутся под напряжением. Если вы обнаружите в розетках такое безобразие, немедленно его прекратите. В идеале внутренности розетки должны выглядеть так: подводятся три провода — фазный, нулевой и заземляющий.

Если с розетками все в порядке, загляните в этажный щиток. Ввод в вашу квартиру тоже должен иметь три провода, причем заземляющий должен быть надежно прикручен прямо к металлическому шасси щита или к шине, которая электрически соединена с ним. Если все так и есть, то можно считать, что визуальный осмотр закончен, поскольку все этажные щиты должны быть подключены к заземляющему домовому контуру.

Проверка косвенными измерениями

К сожалению, визуальный метод не может дать стопроцентной гарантии. Любая из нижеприведенных причин сведет все результаты осмотра на нет:

«Щит должен быть заземлен» и «щит заземлен» — далеко не одно и то же. Среди профессиональных электриков тоже есть халтурщики.
Вы можете просто ошибиться, приняв, к примеру, зануляющую шину в щите за заземляющую.
Визуально все в порядке, но заземляющий домовой контур где-нибудь в подвале давно спилили и сдали в металлолом.
Вы банально не смогли разобраться в мешанине щитовых проводов, особенно если оборудование старое, а «специалистов» по электрооборудованию в доме — в каждой квартире.

Поэтому придется на время стать электриком. На этом этапе проверки вам понадобятся указатель напряжения (отвертка-индикатор) и обычный вольтметр переменного тока с пределом измерения не ниже 500 В. Подойдет, к примеру, китайский тестер (мультиметр).

Напряжение в домовой электросети можно измерить обыкновенным тестером, выставленным на соответствующий предел измерения.

При помощи указателя найдите в розетке фазу и убедитесь, что на остальных клеммах, включая заземляющую, напряжения нет. Теперь нагрузите домашнюю электросеть, включив в любую из розеток потребитель мощностью 1—2 кВт. Измерьте напряжение между точками фаза — ноль и фаза — заземляющий контакт. Перед началом измерения не забудьте выставить на приборе необходимый предел! Напряжения должны немного (максимум до 10 В) отличаться друг от друга, поскольку нулевой провод является питающим и находится под нагрузкой, а заземляющий нет.

Если напряжения абсолютно равны, то, скорее всего, заземляющая клемма подключена к нулю либо где-то в квартирных распределительных коробках, либо в этажном щите. В любом случае придется выяснить, где и зачем это сделано. Если нулевой и заземляющий провода просто соединены между собой, то ничего страшного. Намного хуже, если заземляющий провод подключен к нулевой шине, а не к заземляющему контуру. В этом случае он лишь изображает заземляющий, но, по сути, является зануляющим. Конечно, эту проблему придется устранить.

Если разброс напряжения больше 10—15 В, то это означает, что сопротивление заземляющего контура слишком велико и его нужно считать неисправным.

Возможен и вариант, когда между фазой и заземляющей клеммой напряжения нет вообще. Это говорит о том, что провод заземления либо отсутствует (проверяется визуально), либо не подключен к контуру, либо оборван где-нибудь в стене или распределительной коробке.

Измерение сопротивления контура

Этот метод, к сожалению, не только требует специального оборудования, но и трудновыполним в высотных домах. Зато он самый надежный. Суть его измерение сопротивления между заземляющей клеммой ваших розеток и реальной землей. Для проведения работ понадобится высокоточный мостовой омметр и огромное количество проводов. Проверка заземления мультиметром в этом случае, увы, невозможна — не та точность.

Если вы имеете доступ к подобному оборудованию, то раздобудьте три провода любого сечения. Один провод должен соединить прибор и заземляющий контакт розетки (он должен быть минимальной длины). Еще два — прибор и металлические штыри из комплекта, забитые в землю на расстоянии 5—10 м друг от друга.

В зависимости от напряжения в вашей сети показания прибора не должны превышать указанные ниже значения:

однофазное 127 В или трехфазное 220 В — 8 Ом;
однофазное 220 В или трехфазное 380 В — 4 Ом;
однофазное 380 В или трехфазное 660 В — 2 Ом.

Испытание нагрузкой

Если у вас нет мостового омметра или вы живете в высотном доме на последних этажах, то испытать контур можно путем нагрузки. Метод этот достаточно прост, но вполне надежен. Для проведения испытания понадобится электроприбор мощностью не менее 1 кВт (утюг, электрочайник, электрическая плита и т. п. ), указатель напряжения (индикатор) и вольтметр переменного тока (тестер). Если в вашем распоряжении тестера не окажется, можно воспользоваться контрольной лампой на напряжение 220 В и мощностью до 100 Вт. Ее нетрудно сделать из обычной осветительной.

Самодельная контрольная лампа

Теперь посмотрим, как проверить заземление тестером под нагрузкой. Измерьте напряжение между фазной и заземляющей клеммами розетки, показания запишите. Подключите параллельно вольтметру нагревательный прибор. При этом напряжение должно упасть не более чем на 10 В. Если в вашем распоряжении вольтметра нет, то воспользуйтесь контрольной лампой. При подключении нагрузки яркость ее свечения должна уменьшиться совсем незначительно. Сам нагревательный прибор во время испытаний будет работать как ему и положено — полноценно нагреваться. Сильное падение напряжения под нагрузкой говорит о том, что контур имеет слишком большое сопротивление и должен считаться неисправным.

Если ваша квартира оборудована теми или иными устройствами защиты от тока утечки — дифференциальными автоматами или УЗО, — то эта методика проверки не сработает. Защита примет ток нагрузки, подключенной к заземляющей клемме, за ток утечки и аварийно отключит напряжение. С одной стороны, срабатывание УЗО подтвердит, что у вас в доме именно заземление, а не зануление, но с другой — вы так и не выясните, сможет ли контур выдержать ток короткого замыкания при возникновении серьезной аварии.

Впрочем, если у вас стоит защита, которая отлично срабатывает даже от тока утечки, она разъединит аварийную цепь еще до того, как ток короткого замыкания станет критическим. Но если вы все же хотите провести полноценные испытания контура под нагрузкой, то устройства защиты придется временно отключить.

Все переключения и измерения необходимо проводить с соблюдением правил техники электробезопасности и под наблюдением второго лица, не участвующего в работах. Напряжение в домовой сети опасно для жизни!

Проверка заземления в частном доме своими руками

Проверка целостности и работоспособности заземления в домах, особенно в частных — это важная составляющая безопасности.

Устройство для определения показателя — это мегомметр, этот прибор должен быть у каждого, имеющего частную собственность.

Необходимость проверки заземления

Практические все розетки, выполненные в специальном исполнении, имеют три основных контакта:

Первые два соединены со станцией, вырабатывающей электричество, а последний с грунтовым основанием. Все это обеспечивается через распредщит, расположенный в частном особняке.

Заземление в частном доме

При нарушении целостности изоляции электропроводов возникает утечка тока, при этом возникающее в линии избыточное напряжение отводится в землю до срабатывания системы защиты.

Не всегда при строительстве дома схема заземления соответствует нормативу или контур быстро становится неработоспособным. Чтобы обеспечить собственную безопасность следует проверять наличие заземления.
Проверка заземления необходима чтобы:

Риск поражения электрическим током был исключен.
Не было поломки электробытовых приборов.

Проверить исправность заземления, значит обеспечить защиту от напряжения человека и электрооборудования.

По каким признакам определяются нарушения контура

Несложно распознать нарушения целостности заземляющих проводников без использования приборов. Они находятся на видном месте и не заметить их невозможно.

Перечень внешних признаков:

Нарушение целостности сварных и болтовых соединений шин.
Оборванные или взлохмаченные провода заземления.
Удар электрическим током от бытовых приборов, например от холодильника или стиральной машины.
Присутствие посторонних шумов, исходящих от телевизора, колонок или наушников.

При наличии хотя бы одного из признаков рекомендуется выполнить проверку заземления.

Методы проверки контура

Как проверить заземление в частном доме? Перед проверкой следует обеспечить безопасность:

произвести отключение электропитания на общем щитке
разобрать одну из розеток

Далее можно удостовериться практически, что заземление существует: это проводок желтовато-зеленоватого цвета, подсоединенный в одной из клемм. При подсоединении к клеммам проводов синего и коричневого оттенка это означает, что заземления нет. Не менее важно посмотреть на присутствие в конструкции перемычки между нулевым проводом и заземляющей клеммой, обеспечивающей зануление проводки. Этот факт только подтверждает безопасность.

При наличии в зажимах всех трех проводников имеется смысл приступать проверки заземления, используя методику.

Как проверить заземление мультиметром

Проверка заземления мультиметром

Последовательность эффективности заземления:

Включение питания в щитке.
Нужно подготовить тестер для проверки напряжения в контуре.
Измерить напряжение в промежутке фазы и нуля.
Выполнить замер показателя напряжения на участке между землей и фазой.
Когда при замере тестер показывает результаты, отличающиеся от первоначальных, то это только подтверждает о наличии заземления. И, напротив, если не было никаких показаний отмечено, то заземления тоже не существует.

Если тестера нет, то можно воспользоваться простой конструкций, состоящей из патрона, проводов и контрольной лампочкой. С помощью специализированной отвертки проверить фазу и ноль, то есть одни конец провода подвести к фазной клемме, а второй с нулю. Лапочка должна загореть, если контур действительно работает. Бывает, что на лампочке установлена специальная защита отключения и если она срабатывает, то на основании этого факта можно сделать заключение, что заземление функционирует.

Как измерить сопротивление заземления

Как проверить заземление мегаомметром? Работа прибора основана на компенсационным способе и для этого понадобится дополнительный заземлитель и элемент, выполняющий роль потенциального электрода.

Как проверить заземление мегаомметром

Алгоритм выполнения задачи:

Устройство разместить на горизонтальном основании.
Произвести настройку, то есть, выбрав режим контроля нажать кнопку и продолжать удерживание пока стрелка не перейдет в положение «ноль».
Часть показателя сопротивления имеется у соединительных проводов на расстоянии между выводами. Прибор следует расположить ближе к заземлителю, чтобы влияние электромагнитных полей было меньше.

Далее нужно выбрать, по какой схеме необходимо выбирать подключение. Для грубых показателей сопротивления достаточно обеспечить подключение прибора по схеме, состоящей из трех зажимов, соединенными между собой перемычками. Если требует более точно определить значения, то необходимы дополнительные провода., то есть применяется схема подключения с четырьмя зажимами по снятой перемычкой.

Необходимо забить в грунт электрод и зонд на 1/2 метра, при этом основание должно быть плотным. Чтобы обеспечить четкое забивание, то следует использовать кувалду, а не молоток. Обязательно следует выполнить зачистку проводников в месте заземления от краски. Для проводников подойдут медные жилы провода поперечным сечением около 1,5 мм2. При применении трехзажимной схемы, напильник будет играть роль щупа, соединяющего вывод и заземлитель, а с иной стороны будет подсоединен провод с поперечным сечением в 2,5 мм 2.

Для измерения сопротивления нужно установить первый диапазон, и нажав на красную кнопку, при этом обеспечивая вращение ручки, а стрелку установить на ноль. Если сопротивление больше указанного, то можно установить и больший показатель диапазона. Цифра, показанная на шкале, будет равна замеру сопротивления.

Нюансы по проведению замеров

Время года никаким образом не влияет на показатели замеров, они должны всегда быть в норме:

При трехфазных источниках тока (В)	При однофазных источниках тока (В)	Показатель сопротивления, (Ом)
660	380	2
380	220	4
220	127	8

При выполнении замеров земля должна быть достаточно плотной. Самое подходящее время — это середина летнего периода, когда грунт сухой или середина зимы, когда земля промерзла.

Если земля сырая, то это обстоятельство оказывает влияние на растекание тока, и выполненные измерения будут сильно искажены. Так что не планировать это мероприятие при повышенной влажности воздуха.
Неплохим решением будет производить измерение сопротивления специальными токопроводящими клещами, но лучше обратиться к специалистам. Аккредитованная лаборатория превосходно справится с данной работой, и все данные отразятся в протоколе. В последнем будут указаны сведения о:

месте проведения замеров
характере выполненных работ
удельном сопротивлении основания
величин замеров с учетом поправочного коэффициента

Проверку сопротивления изоляции также выполняют по мере необходимости, исходя из выявленных показателей короткого замыканий или пробоев изоляции. Не менее важно обращать внимание на наличие изоляции проводки, в том числе производить визуальный осмотр на предмет нагрева или искрообразования.

Как сделать контур заземления в частном доме и проверить его простым способом — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Если у вас дома установлено заземление, то его, как и всякое другое электрооборудование, необходимо периодически проверять. Проверка заземления проводится самостоятельно, без вызова специалиста, если у вас есть необходимые познания в электрике. Рассмотрим процесс проверки поэтапно, т.е. разобьем все заземление на отдельные части, которые и будем проверять.

Проверка металлических конструкций (контура заземления)

На что необходимо обратить внимание в первую очередь — это соединения металлических деталей между собой. Проверка производится визуально, при помощи молоточка с изолированной ручкой. Постукиваем молоточком по соединению и его целостности будет говорить легкое дребезжание. Затем с помощью омметра или мультиметра проверяем соответствие нормам сопротивление каждого металлического соединения. Показания приборов не должно превышать 0,03 Ома.

Проверка грунта (земли)

Данная процедура проводится в сухую погоду, за исключением проверки молниезащиты дома. Удельное сопротивление грунта лучше всего проверять по окончании монтажа заземляющего устройства.
Нормы удельного сопротивления грунта не устанавливаются. Если удельное сопротивление составляет более 100 Ом*м, допускается увеличение нормы сопротивления заземлителей в 0,01 раз.

Проверка заземляющих проводников в доме (способ 1)

Для данного способа нам понадобятся: обычная отвертки, индикаторная отвертка, тестер (мультиметр), а также изолированного провода с двумя щупами на концах.

Обесточиваем одну из заземленных розеток в доме — отключаем УЗО или автоматический выключатель. Проверяем тестером отсутствие в ней напряжения. Снимаем крышку с розетки. Теперь внимательно осматриваем заземляющий контакт с проводом. Если провод выходит из стены, т.е. электропроводка трехжильная, то все пока нормально. А вот если на заземляющий контакт переброшена перемычка с нулевого контакта розетки, то у вас розетка просто занулена, т.е. не заземлена. На розетке нет заземление, если ее заземляющий контакт вообще не подключен. Если заземляющий провод выходит из стены и подключен к заземляющему контакту, то проверяем далее.

Одеваем крышку и подаем на розетку напряжение (включаем УЗО или автомат). Проверяем тестером отсутствие напряжения на заземляющем контакте (в нашей жизни все возможно). Теперь проверим — заземлен ли провод, подсоединенный к заземляющему контакту розетки. Индикаторной отверткой находим в розетке фазный контакт, убираем с отвертки большой палец и помещаем на сенсор один из щупов нашего изолированного провода. Индикатор отвертки не должен гореть. Второй конец провода соединяем с заземляющим контактом розетки. В случае правильного заземления индикатор на отвертке сразу же загорится или станет ярче. В противном случае — у вас нет заземления.

Проверка заземляющих проводников (способ 2)

Инструмент, необходимые для данного способа: индикаторная отвертка, простая отвертка, тестер, длинный провод с шупами на концах. Открываем электрощит и с помощью тестера или индикаторной отвертки проверяем отсутствие напряжения на заземляющем проводе (желто-зеленый). Подсоединяем один из шупов нашего провода к нулевому проводу (синего цвета) в щитке. Другой щуп накладываем на заземляющий провод (желто-зеленый). Если автоматический выключатель или УЗО «выбило», то ваше заземление в полном порядке.
Теперь следует проверить заземление в комнатах дома. Оставляем один щуп провода на «нуле», а вторым щупом поочередно прикасаемся заземляющих контактов в розетках и заземленных металлических корпусов электроприборов. Автомат или УЗО должны отключаться!

Особое внимание уделите ванной комнате. На высоте примерно 50 см от пола здесь должен находиться бокс СУП – это небольшая пластиковая коробочка, в которой находится металлическая шина и провода. Напряжения здесь быть не должно, убедитесь в этом индикаторной отверткой и подтяните все болтовые соединения.

Признаки нарушения заземления

Иногда выявить нарушение в заземлении можно не прибегая к использованию специальных приборов. Более того, мы можем ежедневно сталкиваться с этими указателями, но зачастую не умеем их распознать.

Например, о нарушении контура заземления может говорить бьющийся током корпус стиральной машины или холодильника. Поводом проверить защитную схему электрической цепи может стать пыль, оседающая на батареях отопления особенно толстым слоем. Посторонний шум в наушниках или аудиоколонках – он тоже говорит о том, что электрическая сеть вашего дома не в порядке.

Если что-то из вышеперечисленного вызвало подозрения, то советую проверить заземление самостоятельно или обратиться к специалистам.

Еще в сравнительно недавнем прошлом мало кто задумывался о необходимости устройства качественного заземления. Да и сейчас многие не уделяют этому должного внимания, считая наличие нуля и фазы достаточным для нормальной работы бытовых приборов. А между тем, оно обеспечивает необходимую защиту, особенно при включении в цепь УЗО. Въезжая в новую квартиру, следует проверить наличие шины в распределительном шкафу. Однако это не единственное, что необходимо сделать. Ведь то, что шина есть, еще не гарантирует правильного подключения в розетках. Сегодняшняя статья расскажет, как проверить заземление мультиметром, а также с помощью иных приспособлений, которые всегда найдутся под рукой.

Для чего необходим контур и зачем его подключают?

Нередки случаи, когда из-за высокой влажности напряжение начинает пробивать на корпус таких бытовых приборов, как стиральная или посудомоечная машина. Электрический разряд, который получает человек при соприкосновении с поверхностью такого устройства сильным назвать нельзя, однако он достаточно неприятен. Если же происходит пробой изоляции фазного провода на корпус, все может быть более серьезным, вплоть до летального исхода.

Защитное заземление коммутируется с контактом, соединенным через провод с корпусом, через него и уходит возникшее напряжение, которое направлено всегда по пути наименьшего сопротивления. Именно по этой причине человек оказывается в полной безопасности. Если же в распределительном щите предусмотрено устройство защитного отключения, то оно улавливает эту утечку и отключает подачу электроэнергии. Но для того чтобы убедиться в наличии подобной защиты, следует знать, как проверить заземление в розетке мультиметром или при помощи иных приспособлений.

Предварительный визуальный осмотр

Для начала следует определить, подходит ли к розетке заземляющий провод и правильно ли он подключен. Для этого при помощи индикаторной отвертки проверяем все три контакта точки подключения. Лампочка должна засветиться лишь при соприкосновении с фазным контактом. Его следует отметить – эта информация пригодится впоследствии. После этого необходимо отключить вводной автомат и еще раз проверить розетку индикатором, убедившись в отсутствии напряжения.

Далее снимается внешняя декоративная накладка для того, чтобы были видны контакты (часто для этого приходится извлекать устройство из «стакана). Убедившись, что к заземляющему контакту подходит именно желто-зеленый провод, а не установлена перемычка между ним и нулевой клеммой, можно собрать все в обратном порядке и возобновить подачу электроэнергии. Теперь можно вплотную переходить к вопросу о том, как проверить заземление мультиметром.

Первые шаги проверки: что требуется знать

Для выполнения этой работы не понадобится ничего, кроме ручки, листка бумаги и измерительного прибора. При этом неважно, будет он аналоговым или цифровым. Перед тем как проверить качество заземления мультиметром, следует выставить его переключатель на максимальный показатель переменного тока. У различных моделей он может быть 700, 750 или 1000 вольт.

Один из щупов соединяется с отмеченным ранее фазным контактом. Второй сначала коммутируется с нулевым, а после со скобой заземления. Показания прибора в обоих случаях записываются для сравнения. Если они идеально одинаковы, это повод усомниться в отсутствии соединения нулевого проводника и заземления в одной из распределительных коробок или розеток. Придется приступать к долгим и кропотливым поискам.

Проверка контура с помощью лампы накаливания

Убедившись, что желто-зеленый провод подключен к нужному контакту, прежде чем проверять заземление мультиметром, можно провести испытания с помощью обычного патрона с проводами и лампы. Особых навыков такая работа не требует, но про внимательность и аккуратность забывать не стоит – все проверки производятся при включенном напряжении. Один из зачищенных концов провода, идущего от патрона с лампой, подключается к фазному контакту. Второй, для проверки работоспособности, сначала соединяют с нулем – должно появиться свечение. Далее вместо нейтральной клеммы жила коммутируется со скобой заземления. Далее 3 варианта развития событий:

Лампа не светится – отсутствие или неисправность подключения заземления.
Прибор работает в полную силу – либо контур в порядке, либо есть контакт с нулем. Необходима дальнейшая проверка при помощи более сложных устройств.
Яркость лампы в половину накала – идеальный вариант, при котором дальнейшие испытания не требуются. Он означает наличие работоспособного заземления и его правильное подключение.

Проверка подключения контура при наличии УЗО

Здесь все намного проще. Для этого даже нет необходимости знать, как проверить заземление мультиметром в частном доме или квартире. Наличие УЗО, которое не срабатывает, говорит о том, что контакта нуля с заземлением нет. Это означает, что если устройство защитного отключения работает исправно (можно проверить нажатием на кнопку «тест» – должна произойти отсечка), то либо контур не подключен как положено, либо подобная коммутация отсутствует вовсе, а провод в розетках смонтирован только для видимости.

Для работы нужен лишь отрезок провода с зачищенными концами. Им следует соединить нулевой контакт розетки и скобу заземления. В этот момент устройство защитного отключения должно сработать, разъединив схему и сняв напряжение с домашней электросети.

Проверка сопротивления заземления в частном доме

Часто неработоспособным оказывается сам контур. Если он изготовлен из стальных шин, его может привести в негодность обычная коррозия. Однако вопрос «как проверить сопротивление заземления мультиметром» некорректен. Для подобных испытаний используют другой прибор, который называется мегаомметром. Для того чтобы им пользоваться специалисты проходят специальное обучение. Можно лишь отметить, что сопротивление заземления для однофазного напряжения 220 В должно составлять 4 Ом. Тот же показатель требуется для трехфазной сети 380 В.

Испытания устройства защитного отключения

При наличии УЗО в распределительном щите, прежде чем проверить контур заземления мультиметром, имеет смысл убедиться в работоспособности защиты. Если домашний мастер не доверяет кнопке «тест», можно провести свои испытания. Для этого УЗО полностью отключается от сети, а к его вводному и выходному контакту (одному из двух) подключаются отрезки провода. Для примера возьмем верхнюю и нижнюю фазную клемму. Флажок переводится в положение «Вкл.», после чего к свободным концам подключается обычная батарейка 1,5 В. Создавшееся на одной катушке поле и его отсутствие на второй создают видимость утечки, в результате чего должна произойти отсечка. Если этого не случилось, устройство неисправно.

Что можно сказать в заключение

Правильно смонтированный и подключенный контур заземления необходим, ведь однажды он может сберечь не только здоровье, но и жизнь людей, проживающих в доме. Не стоит недооценивать его роль в системе защиты домашней электросети. К тому же, согласно статистике, бытовые приборы, подключаемые к розеткам с заземлением, служат значительно дольше. Главное, чтобы контур был работоспособен и правильно соединен с домашней сетью. А вывод можно сделать один: знать, как проверить заземление мультиметром или иными приспособлениями, обязан каждый домашний мастер.

Как проверить заземляющий провод с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Заземление означает соединение с землей, которое действует как зарядный порт. Обычно заземляющий провод предлагает путь к земле, который не зависит от обычного пути прохождения тока в любом электрическом приборе. Стандартные электрические правила требуют заземления системы; в старых домах может не быть заземления.

Чтобы проверить, правильно ли заземлены ваши провода, вы должны подключить провода от лампочки к выходным портам и проверить, загорится ли она. Для дальнейших тестов вы можете рассмотреть возможность использования мультиметра; это даст правильное чтение. Поэтому о том, как проверить заземляющий провод мультиметром, мы и поговорим в этой статье.

Что такое заземление?

Заземление, также известное как заземление, — это процесс, при котором разряженное электричество из любой розетки или прибора передается в землю, а не кому-то, кто случайно коснулся неисправного провода.Заземление является важным способом защиты от поражения электрическим током при отключении электричества.

Этапы проверки заземляющего провода мультиметром

Шаг 1: Установите тип напряжения

Убедитесь, что ваш мультиметр настроен на измерение переменного напряжения. Мультиметры идеально подходят для тестирования различных электрических компонентов от тока до напряжения и сопротивления. При использовании аналогового мультиметра следует повернуть циферблат на букву V с волнистыми линиями.

Однако для цифрового мультиметра маневрируйте в настройках, пока не наткнетесь на переменное напряжение.Как только вы его найдете, выберите максимальное значение отсечки для напряжения на вашем цифровом мультиметре. Сделав это, вы сможете получить наиболее точные показания. Для мультиметров без значений отсечки вам следует установить значение напряжения переменного тока и приступить к тестированию.

Шаг 2: Присоедините провода

На вашем мультиметре два щупа разного цвета; красный и черный. На конце красного провода подсоедините его к порту мультиметра, помеченному знаком Ω, V или +, тогда как черный провод должен быть подключен к порту, помеченному — или COM.Всегда следует избегать замены этих выводов местами, поскольку это может привести к короткому замыканию мультиметра. Кроме того, во избежание поражения электрическим током при использовании мультиметра всегда следует избегать использования проводов с трещинами, оголенными проводами или повреждениями.

Шаг 3. Проверьте чтение

Вы должны снимать показания, пока выводы находятся в активном порте и нейтральном порте розетки. Убедитесь, что вы держите провода на изоляционной обертке вокруг них, чтобы избежать ударов во время работы. Возьмите конец красного зонда и вставьте его в порт нейтрали вашей розетки; обычно это меньший порт.Возьмите черный зонд и вставьте его в рабочий порт; это самый большой и длинный порт в вашей торговой точке. Как только это будет сделано, проверьте показания напряжения на мультиметре, а затем запишите их.

Было бы полезно, если бы вы начали с тестирования мультиметра на работающей розетке, чтобы вы могли определить, какими должны быть нормальные показания. Однако порты, к которым вы подключаете зонды, могут отличаться в зависимости от используемой вилки.

Шаг 4: Анализ и запись

Вам следует подумать о проверке напряжения, когда вы вставляете щупы, которые вставляются в порты заземления и под напряжением.Из порта нейтрали выньте красный зонд и осторожно поместите его в порт заземления; Обычно это U-образное или круглое отверстие в нижней или верхней части выпускного отверстия. Проверьте показания мультиметра и посмотрите, сколько вольт проходит между ними. Вы должны записать свое чтение, чтобы можно было сравнить.

Если ваш дом оборудован заземлением, показания должны быть равными или в пределах 5 вольт по сравнению с вашим первым показанием. Более того, когда показание между портом под напряжением и портом заземления близко к 0, ваша розетка не имеет заземления.Это указывает на то, что ваш дом не подключен и не оборудован заземлением.

Шаг 5: Сравните показания

Проверьте напряжение между портом заземления и портом нейтрали розетки. Для этого вам нужно будет поместить красный щуп в нейтральный слот, а черный щуп — в порт заземления. На вашем мультиметре будет небольшое количество вольт; сравните это с предыдущими показаниями, которые вы сделали. Вы также должны записать третье показание, чтобы понять количество электричества, которое проходит между портами.Если в вашем доме нет заземления, нет необходимости проверять нейтраль и заземляющие порты.

Шаг 6: Расчеты

Рассчитайте общую утечку из вашей розетки и проверьте, не ниже ли она 2 В. Утечка — это общее количество вольт, которое передается от порта заземления к розетке. Затем вы должны вычесть ваше первое чтение, которое было живым до нейтрального, из вашего второго чтения, которое было живым для землянина.

Как только вы решите эту проблему, вам следует просуммировать количество вольт от третьего показания, которое было нейтральным по отношению к заземлению.Если результат выше 2 В, возможно, неисправен провод заземления. В противном случае ваша розетка будет безопасна для использования. Если у вас неисправный провод заземления, лучше всего обратиться к лицензированному электрику, чтобы он приехал и оценил всю вашу электрическую систему и диагностировал проблему.

Вы можете использовать лампочку для проверки заземления в розетке. Для этого вкрутите 100-ваттную лампочку в цоколь и два провода подключите к лампе. Возьмите примерно по ½ дюйма или 1,3 см от конца каждого провода на основании.

Как только это будет сделано, вставьте провода снизу в нейронные и токоведущие порты в розетке. Убедитесь, что кабели подключены к порту заземления и порту под напряжением, чтобы увидеть, загорится ли ваша лампочка. Если ваша лампочка не загорается, это означает, что ваша розетка не имеет заземления.

Заключение

Обычно правильно сделанный провод заземления разряжает электричество от таких вещей, как неисправный провод, и передает его непосредственно на землю. Если заземляющий провод не проложен соответствующим образом, в случае случайного электрического разряда электричество пройдет через кого-нибудь.Вот почему важно иметь хорошо заземленный дом.

power — Как узнать, исправно ли заземление электрической розетки?

Я не знаю, как все устроено в Израиле, но здесь, в США, нейтраль заземлена на панели выключателя. В большинстве случаев (исключение ниже) это означает, что нейтраль и земля эквивалентны на выходе, за исключением того, что нейтраль предназначена для передачи обратного тока, а земля предназначена для безопасного обратного пути, когда что-то пойдет не так.Например, земля может быть привязана к металлическому шасси. Обычно это открытое соединение, но если что-то внутри замкнуто на шасси, ток будет передаваться по заземляющему проводу, а не по корпусу человека.

Таким образом, вы можете проверить, работает ли заземление, очень осторожно подключив небольшую тестовую нагрузку между горячим проводом и землей. Для этого идеально подойдет небольшая лампочка. Лампочка должна гореть так, как если бы она была подключена между горячим и нейтральным током.

Теперь об исключении.Поскольку на линии заземления никогда не должно быть значительного тока (подумайте о шасси, возможно, только о небольшой емкостной связи и небольшой утечке), ток на линии заземления указывает на то, что что-то пошло не так. Это можно использовать для дополнительной безопасности, отключив горячую линию при обнаружении тока заземления. Это называется «обнаружением замыкания на землю», и вы можете получить автоматические выключатели «замыкания на землю», которые имеют это встроенное. По крайней мере, здесь можно найти розетки со встроенным прерывателем замыкания на землю.Их часто можно найти в ванных комнатах и других местах, где пользователь-человек с большей вероятностью, чем обычно, будет заземлен.

Тест лампочки, описанный выше, поэтому не только проверяет заземляющий провод, но и, подавая ток на линию заземления, также проверяет любой прерыватель замыкания на землю на линии. Если лампочка горит нормально, значит, у вас исправная розетка с хорошим заземлением. Если лампочка загорается на долю секунды, а затем гаснет, у вас где-то есть исправный прерыватель замыкания на землю.В этом случае вам придется переустановить этот прерыватель, чтобы вернуть питание в розетку. Если лампочка вообще не горит, значит, у вас оборванный провод заземления, о котором следует немедленно позаботиться.

Как тестировать на земле

Проверка заземления может выполняться с помощью мультитестера или простого тестера напряжения. Этот тест гарантирует, что заземление в цепи подключено к розетке и что она работает.

Если вы используете мультитестер, настройте тестер на считывание напряжения (В).Если вы используете базовый тестер напряжения, вам не нужно ничего делать с тестером, поскольку проверка напряжения — его единственная функция.

Проверка напряжения на трехконтактной розетке

Сравните тестеры розеток на Amazon.

Трехконтактные розетки имеют два паза (один большой и один маленький) и U-образное отверстие. Маленькая прорезь — это «горячая» сторона розетки, а большая прорезь — «нейтральная» сторона. U-образное отверстие предназначено для заземляющего штыря.

Возьмите один из щупов тестера и вставьте его в большую прорезь на выходе, затем вставьте кончик другого зонда в маленькую прорезь. Поскольку вы имеете дело с переменным напряжением, на самом деле не имеет значения, какой из щупов с цветовой кодировкой (красный или черный) входит в какой слот или отверстие. Если в цепи есть напряжение, это покажет тестер. Если тестер не показывает напряжение, значит, либо сработал автоматический выключатель, либо выключен (или перегорел предохранитель), либо тестер может быть неисправен.

Проверьте другую розетку (которая, как вы знаете, исправна) на наличие напряжения, чтобы исключить неисправность тестера напряжения. Но прежде чем отказаться от «цифрового» измерителя, было бы неплохо убедиться, что у него хорошие батареи и что он установлен на правильную настройку. Если тестер работает, сбросьте автоматический выключатель (или замените предохранитель, в зависимости от того, что может быть), который питает исходную проверенную розетку.

Тестирование заземления

Если вы получаете показание напряжения от 110 до 120 В, когда два датчика находятся в своих соответствующих гнездах, извлеките датчик из большего гнезда и вставьте его в U-образное отверстие для заземления.Вы узнаете, что розетка правильно заземлена, если ваше показание напряжения сейчас такое же, как и тогда, когда зонд был в большем слоте.

Если тестер не считывает правильное напряжение, когда у вас есть один датчик в меньшем слоте, а другой датчик в отверстии заземления, оставьте датчик, который находится внутри отверстия заземления, на месте, а другой датчик переместите к большому ( нейтральный) слот. Если вы получаете показания напряжения, когда один датчик находится в отверстии заземления, а другой датчик — в большем нейтральном слоте, то это случай «обратной полярности», или, другими словами, проводка розетки перепутана (с подключенным горячим проводом к нейтральной стороне розетки и нейтральному проводу, подключенному к горячей стороне розетки), что создает серьезную опасность и требует исправления.

Если тестер считывает напряжение, когда два датчика находятся в двух верхних слотах, но он не считывает напряжение ни в одном из разъемов, когда вы помещаете датчик в отверстие для заземления, то розетка не заземлена. Вам следует проверить все оставшиеся поблизости емкости, чтобы выяснить, является ли это единичным инцидентом или серьезной проблемой. В любом случае незаземленную розетку следует отключать до тех пор, пока она не будет отремонтирована, чтобы гарантировать безопасность.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Тест мультиметра с заземлением

Этот тест с помощью мультиметра быстро и легко покажет, как заземление тела может значительно снизить электрические заряды, наведенные на нас электрическими источниками, в которых мы ежедневно купаемся.
Этот тест с помощью мультиметра быстро и легко покажет, как заземление тела может значительно снизить электрические заряды, наведенные на нас электрическими источниками, в которых мы ежедневно купаемся.

Многим людям нравится визуально видеть, как все работает, включая меня, и я думаю, это дает нам уверенность в том, что то, что мы видим, реально и заслуживает доверия.

Теперь, когда дело доходит до заземления нашего тела, некоторые люди могут сначала почувствовать легкое покалывание, но для других они ничего не чувствуют, и я считаю, что показать им простой тест с базовым мультиметром и проводящим заземляющим ковриком или площадкой в помещении — отличный наглядный вид. способ увидеть лишь одно из множества удивительных преимуществ заземления человеческого тела и то, как это может повлиять на ваше общее состояние здоровья.

Когда вы проводите тест, вы можете увидеть, какое электрическое напряжение наводится на вас из электрических источников, в которых мы купаемся каждый день, внутри и снаружи, таких как компьютеры, телевизоры, электрические приборы, верхнее освещение и проводка, список продолжается и продолжается.Иногда он может быть высоким, потому что вокруг вас много электричества, например, в офисе, а иногда и низким, поскольку вы можете находиться в центре комнаты с небольшими проводами или приборами вокруг.

При выполнении теста вы касаетесь проводящего заземляющего устройства и можете очень быстро и легко увидеть, насколько резко падает напряжение на вашем теле! Люди обычно удивляются тому, как быстро это происходит, и тому, что для этого требуется небольшое количество кожи.

Но потом они спрашивают: «Что это значит?» Это означает, что ваше тело не поглощает искусственный «искусственный» электрический заряд, который накапливается и может вызывать повреждения свободными радикалами, что со временем может привести к гиперчувствительности к электричеству, воспалению, усталости и хроническим заболеваниям.Заземление в основном позволяет телу выравниваться или разряжаться — оно обеспечивает отрицательный заряд, чтобы нейтрализовать положительный заряд от источников электричества.

Итак, я знаю, что некоторые из вас захотят попробовать этот тест, и вы можете посмотреть мое видео, в котором я демонстрирую, что делать. Пожалуйста, не зацикливайтесь на измерениях. Каждый человек получит свой результат из-за окружающей среды и физиологии тела — не думайте, что вы сможете воспроизвести те же цифры, что и в моем видео.Главное, вам нужно увидеть, как эта цифра резко упала, и если это не так, скорее всего, вы неправильно заземлены, мультиметр настроен неправильно или вы не выполняете тест правильно, поэтому вернитесь и посмотрите видео еще раз.

Когда вы узнаете, как заземление снижает наведенное на тело напряжение от электрических источников, вы можете почувствовать себя намного лучше, зная, когда вы подключены к заземляющему коврику и работаете в офисе, окруженном компьютерами, принтерами, электрическими платами, освещением или в медиа-зале с телевизором заполненный всем этим развлекательным оборудованием, а также спящий на листе заземления, ваше тело не поглощает эти электрические заряды, а отталкивает их и позволяет вам оставаться в сбалансированном электрическом состоянии.Это позволяет вашему телу справляться, что затем способствует заживлению и восстановлению тканей и клеток, чтобы вы могли оставаться в стабильном благополучном состоянии.

Оставить комментарий

Как проверить замыкание на массу с помощью мультиметра

Одним из наиболее распространенных тестов при автомобильной диагностике является проверка замыкания на массу.

К счастью, вашу работу можно значительно упростить с помощью цифрового мультиметра.

Есть несколько мультиметров, специально разработанных для автомобильной диагностики, но любой мультиметр, который может измерять сопротивление в Ом (обычно отображается как Ω на шкале мультиметра), может выполнить эту простую работу.

Если вы ищете цифровой мультиметр, ознакомьтесь с несколькими нашими сравнительными статьями.

Хотя проверить замыкание на землю с помощью мультиметра несложно (для этой задачи мы рекомендуем использовать мультиметр Fluke 3340), для правильного определения требуются некоторые знания.

В этом сообщении блога мы кратко обсудим теорию проверки замыкания на землю, а затем предоставим подробный обзор точных шагов, которые необходимо предпринять для проверки замыкания на землю с помощью цифрового мультиметра.

Как только вы научитесь проверять замыкание на землю с помощью мультиметра, вы сможете найти эту распространенную проблему и сделать первые шаги по устранению небольших электрических проблем в ваших приборах или автомобилях.

Ом и сопротивление

Для проверки замыкания на массу мультиметром необходимо измерить сопротивление.Электрическое сопротивление — это буквально сложность, с которой электричество должно пройти через компонент, называемый проводником.

Чем больше сопротивление, тем труднее току пройти через проводник. Чтобы измерить сопротивление, вам нужно найти напряжение объекта и разделить его на ток. Напряжение — это емкость объекта, а ток — показатель того, какая часть этой емкости используется.

Чем больше потеря тока по сравнению с емкостью, тем большее сопротивление измеряется.Соотношение между вольт и током измеряется в омах, поэтому вам понадобится мультиметр, измеряющий сопротивление, для проверки замыкания на землю.

К счастью, цифровой мультиметр автоматически выполнит все вычисления за вас, но всегда полезно понимать динамику измерения, чтобы знать, что происходит.

Вы также можете посмотреть это видео, чтобы лучше понять сопротивление и закон Ома:

Короткое замыкание на землю

Короткое замыкание на землю — это особый тип электрических проблем (наиболее часто встречающийся в автомобильных проблемах).Короче говоря, короткое замыкание на землю означает, что провод под напряжением касается чего-то, чего он не должен касаться, и случайно заземлен. В электрическом приборе в вашем доме это приведет к срабатыванию выключателя, и вы не сможете его сбросить, пока проблема не будет устранена.

На практике это означает, что где-то в вашей электрической цепи есть утечка. Если ваша электрическая цепь представляет собой простую водопроводную трубу, по которой течет вода, замыкание на землю можно сравнить с большим отверстием где-то в трубе, из которого вытекает вся вода, прежде чем она когда-либо попадет в пункт назначения.

Как проверить замыкание на массу с помощью мультиметра

Кстати, вот некоторые рекомендуемые продукты, которые могут вам понадобиться:

Чтобы проверить короткое замыкание на землю с помощью мультиметра, вам необходимо установить шкалу мультиметра на Ом или другую настройку, позволяющую измерять сопротивление. Если у вас есть какой-либо из цифровых мультиметров, предназначенных для автомобильной диагностики, например Innova 3340 (ваш цифровой мультиметр), просто отрегулируйте циферблат, но большинство других мультиметров также будут иметь настройку Ω.Все цифровые мультиметры, которые мы обсуждаем на нашем веб-сайте, имеют возможность измерения сопротивления.

Теперь, когда циферблат находится в положении настройки сопротивления, подключите один вывод к одному концу цепи или компонента, который вы тестируете. Другой конец подсоедините к хорошему заземлению. В автомобилях подойдет непокрытый кусок металла. Теперь прочтите показания цифрового мультиметра. Если на дисплее отображается что-либо , отличное от , кроме бесконечного сопротивления OL, короткое замыкание на массу. Это потому, что хорошее заземление одного из ваших выводов должно создавать бесконечное сопротивление.

Заключение

Теперь, когда вы знаете, как проверять замыкание на землю с помощью мультиметра, пора проверить свои знания. Помните, что если в проверяемом компоненте или цепи нет замыкания на землю, вы будете измерять что-то другое, кроме бесконечного сопротивления. Возьмите некоторые компоненты в свой автомобиль и убедитесь, что вы что-то читаете, и вы поймете разницу, когда возникнет проблема.

🌙 Как проверить заземляющий коврик с помощью мультиметра

Когда я впервые попробовал заземляющие устройства, я не знал, чего ожидать. Нужно так много понять о том, как передать ток от моего тела на землю. Однако я обнаружил, что использование определенных методов тестирования может надежно помочь вам правильно определить, как измерить эффективность этих продуктов.

С таким пониманием ваше путешествие по заземлению действительно может ожить.

Зачем проверять заземление дома с помощью цифрового мультиметра?

Если вы ищете, как проверить работоспособность заземляющего коврика дома, вам нужно начать свой поиск с понимания того, как энергия выходит из вашего дома.Если вы посмотрите на любую розетку, вы увидите три отверстия, каждое из которых имеет определенное назначение. У нас есть соединения под напряжением, нейтраль и заземление, которые помогают питать различные устройства.

Перед тем, как использовать дома заземляющий коврик, убедитесь, что ваши розетки имеют исправную заземляющую вилку. Поскольку заземляющий продукт будет использовать вилку и провода для подключения вас к земле через систему заземления в ваших розетках, вам необходимо убедиться, что заземляющий провод в данной розетке действительно идет на землю (они всегда должны, но иногда не надо).

Мультиметр — лучший способ сделать это, поскольку вы можете использовать его для измерения напряжения, чтобы определить, работает ли ваш заземляющий провод должным образом. Эти проверки предназначены только для того, чтобы убедиться, что ваше заземляющее устройство работает, как задумано, без каких-либо проблем.

Проверка заземления мультиметром

Что такое мультиметр?

Мультиметр — это специальное устройство, которое измеряет напряжение в розетке, давая вам показания переменного напряжения и сопротивления, которые его провода могут определить в розетке.Этот инструмент — отличный способ считывать выходную мощность в ваших розетках, так как красный и черный концы провода просты в использовании и дают вам точное представление о мощности в данной ситуации.

Использование этого простого измерителя предоставит вам ряд информации о напряжении, которую можно использовать в вашем помещении при поиске лучшего места для использования заземляющих устройств.

Лучшие способы использования мультиметра для заземления

Чтобы использовать мультиметр для проверки заземления, достаточно взять красный и черный провода и использовать их для проверки портов под напряжением и нейтрали в розетке.Как только вы сделаете это с одной розеткой в пространстве, на этот раз вам нужно будет удерживать провода в другой розетке в портах заземления и под напряжением.

То, что вы хотите увидеть, — это значение напряжения, почти такое же, как при первоначальном тесте. датчики смогут обнаруживать небольшие различия в портах, чтобы обнаружить любые проблемы с заземлением. Если показания очень похожи, можно предположить, что проверенный порт подходит для заземления.

Как проверить заземление розетки?

Для проверки заземления любой розетки хорошо подойдет цифровой мультиметр.Эти испытания позволят убедиться, что все розетки работают одинаково, чтобы обеспечить достаточное заземление и сопротивление напряжению для наиболее эффективного использования заземляющих устройств.

При использовании заземляющего мата вы можете проверить работоспособность мата даже без использования продукта, убедившись, что заземление в вашем помещении работает. Понимание того, работает ли заземление в розетке, позволит вам узнать, как проверить совместимость заземляющего коврика с различными розетками.

Что произойдет, если заземление выполнено неправильно?

Если нет заземления или оно не подключено должным образом, это означает, что ваш заземляющий коврик не будет работать должным образом с этой розеткой.Вот почему важно использовать измеритель для считывания различных выходных напряжений, чтобы убедиться, что вы используете тот, который правильно соединяет вас с землей.

Часто задаваемые вопросы

Что такое заземление?

Заземление — это процесс заземления на землю и соединения с током земли. быть заземленным означает соединить свое тело с землей с помощью продуктов и методов, чтобы получить помощь от электрического заряда земли для пользы для здоровья.

Когда вы соединяетесь с землей, ваше тело способно поглощать отрицательный заряд, который он излучает от земли, чтобы противодействовать положительному электрическому положению вашего тела. Заземлиться можно, стоя босиком на земле или используя провода и розетки, чтобы воспользоваться заземлением от электросети.

Почему я должен попробовать заземление?

Заземление

имеет ряд преимуществ для вашего организма, которым, безусловно, стоит помочь. Многие люди практикуют заземление для улучшения реакции на воспламенение, и им также может понравиться заземление, потому что оно позволяет им контактировать с землей ближе, чем что-либо еще.

Заземление набирает популярность, поскольку все больше людей ищут ту связь с землей, которую может обеспечить заземление и связь с земной энергией. Все, что требуется, — это подключение к розетке и правильный продукт, чтобы начать заземление.

Сводка

Вся эта информация о напряжении и проводах меня тоже сбивала с толку, но как только я понял, что все это означает, я смог найти лучшие места для заземления моего заземляющего мата.Проверить коврик заземления с помощью цифрового мультиметра можно легко, и это поможет вам найти идеальное место для использования коврика.

Заземление имеет так много преимуществ для организма, и я бы не хотел, чтобы кто-нибудь упустил его из-за плохой розетки. Используйте эти тесты, и вы с легкостью получите заземление в кратчайшие сроки.

Как диагностировать проблемы с автомобильным электрическим заземлением

Image / Summit Racing

Преследование электрических гремлинов в автомобиле может быть упражнением в разочаровании — разочаровании, которое заставляет стариков и молодых людей разговаривать друг с другом.

Электрическая проблема часто может быть связана с одним источником: плохим заземлением. Плохое заземление может вызвать шум в аудиосистеме, заставить электрические топливные насосы перегреться или создать низкое давление, а также заставить электронные органы управления двигателем делать странные вещи.

Убедитесь, что у вас есть качественная точка заземления

Многие думают, что, пока провод заземления аксессуара касается какой-либо части автомобиля, он заземлен. Это не относится к делу. Вы должны убедиться, что заземляющий провод подключен к точке, свободной от краски, ржавчины или гальки.Краска на панелях кузова и двигателе действует как изолятор, что приводит к плохому заземлению.

Рекомендации по заземлению принадлежностей к двигателю

Если вы заземляете дополнительное оборудование к двигателю, рекомендуется провести заземляющий провод непосредственно к корпусу генератора и убедиться, что между стартером и монтажной поверхностью блока цилиндров нет краски.

Использование вольтметра / мультиметра для проверки соединения

Если ваш аксессуар по-прежнему не работает должным образом после повторного заземления, вам понадобится вольтметр или мультиметр , чтобы отследить проводку.Установите вольтметр на измерение сопротивления (сопротивления) и проверьте клемму отрицательного полюса аккумулятора и соединение заземления на аксессуаре (например, клемму заземления на усилителе). Если у вас показание менее пяти Ом, с заземлением все в порядке.

Если сопротивление в порядке, но аксессуар по-прежнему не работает, установите вольтметр на постоянный ток (напряжение). Включите аксессуар и проследите путь заземления, как вы это делали раньше. Напряжение не должно превышать 0,05 вольт под нагрузкой. Если вы обнаружите точку, в которой присутствует напряжение, вам необходимо добавить перемычку или найти новую точку заземления, чтобы ни в одной из точек заземления не было напряжения.

Если показание выше, необходимо проверить путь заземления между аксессуаром и аккумулятором. Начиная с батареи, проведите щупом вольтметра от батареи до первой точки заземления, обычно это крыло на маслкарах и грузовиках. Продолжайте движение к месту крепления крыла к основному корпусу, а оттуда к аксессуару. Если вы обнаружите точку с высоким сопротивлением (более пяти Ом), вам нужно будет прикрепить соединительную ленту или провод между панелями или частями, где сопротивление наибольшее.

Учитывать планку крепления двигателя к массе шасси

Одно из лучших действий, которые вы можете сделать, чтобы обеспечить надлежащее заземление автомобиля, — это заменить или добавить перемычку заземления между двигателем и шасси ; Тейлор делает красивый плетеный ремешок из нержавеющей стали с четырьмя калибрами , идеально подходящий для большинства автомобилей.

Рассмотрите провод большего калибра

Если вы добавляете ряд аксессуаров или аксессуаров, потребляющих большой ток, вам также следует заменить заземление между батареей и шасси на провод большего сечения.Это связано с тем, что заводской заземляющий провод обычно не соответствует требованиям 10 или 12 калибра. Заземляющий провод должен быть такого же размера, как положительный или питающий провод к батарее.

Надеюсь, вам никогда не придется испытывать радость, отслеживая плохую почву. Но если вы окажетесь в такой ситуации, эти советы помогут упростить работу — и вернуть вашу поездку на уровень земли.

…

Для получения дополнительной информации об основах поиска и устранения неисправностей в автомобильной электросети ознакомьтесь с серией видеороликов нашего друга Эрика Автогая, состоящих из двух частей:

Основы поиска и устранения электрических неисправностей, часть 1

Основы поиска и устранения электрических неисправностей, часть 2

…

Список деталей

Автор: Дэвид Фуллер
Дэвид Фуллер — управляющий редактор OnAllCylinders.

Использование мультиметра для проверки заземления

Зачем проверять заземление

Как проверяют грунт и металлосвязи?

Как оценить состояние заземляющего контура в квартире?

Как измерить заземление в частном доме?

Как понять, что заземляющий контур не работает?

Как проверить, работает заземление или нет | Строительный журнал САМаСТРОЙКА

Как проверить заземление мультиметром

Как проверить заземление лампочкой

Как измерить сопротивление заземления мультиметром

Читайте также:

в частном доме, квартире, на даче

Первые признаки отсутствия заземления

Методы определения наличия заземления

Проверка мультиметром

Проверка с помощью контрольной лампы

Выводы и видео по теме

Как проверить качество заземления — electro city

Как проверить тестером сопротивление – методы изысканий

Общие правила проведения замеров сопротивления

Проверка параметров защитного заземления

Для чего нужны проверки заземления

Особенности и нюансы

2 Монтаж контура заземления

Методика проверки

Технология работы с устройством М-416

Проверка заземления розеток

В чём суть работы заземления?

Обзор методик

Метод амперметра-вольтметра

Использование специальных приборов

Работа токовыми клещами

Прозвонка проводов – проверка целостности участка электрической цепи

Методики измерения

Проведение измерений сопротивления и какие могут возникнуть нюансы

Как проверить мультиметром напряжение в розетке 220в?

Зачем проверять заземление

Как проверить контур заземления самому,метод электрочайника

Все гениальное просто…

А теперь советы «опытных электриков»:

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами
